Разборка Moleskine Journey Travel Light

Введение

Мой блокнот moleskine journey travel light больше не заряжается. Я хотел открыть его, чтобы посмотреть, смогу ли я заменить батарею. На самом деле это возможно, но поскольку мои навыки пайки равны нулю, я оставлю это кому-нибудь другому. Я не смог найти никакой информации о том, как починить это устройство, поэтому поделюсь своими находками - надеюсь, они кому-нибудь пригодятся!

Что вам понадобится

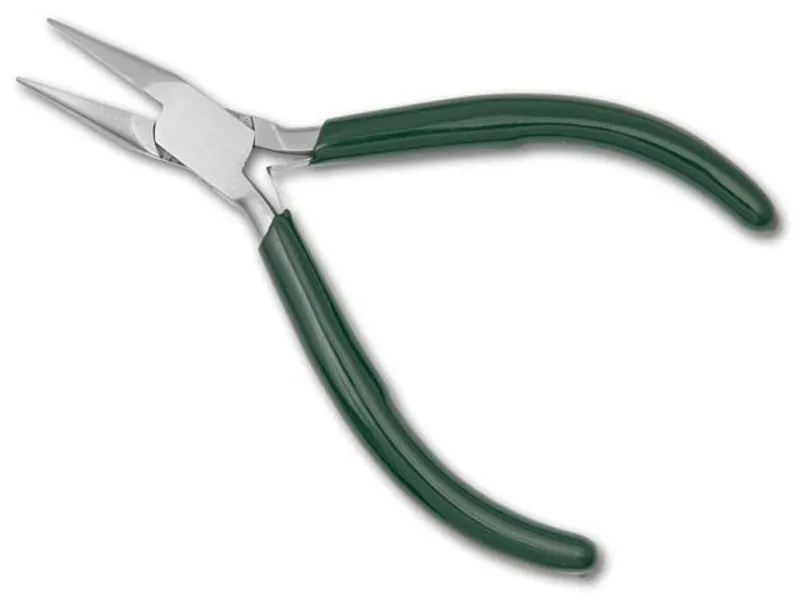

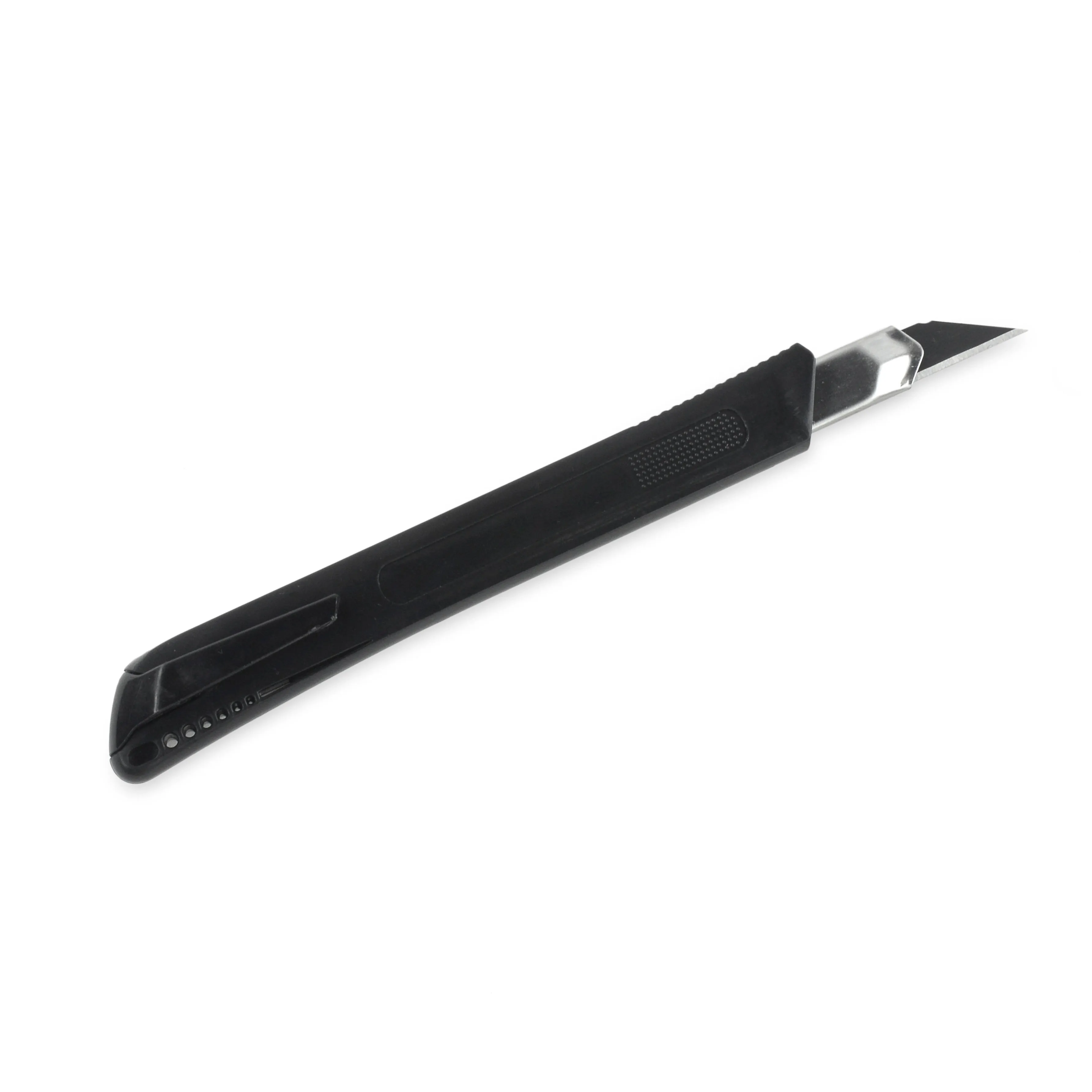

Инструменты

•

•

•

•

  Посмотреть

Шаг 1 Снятие крышки фонаря

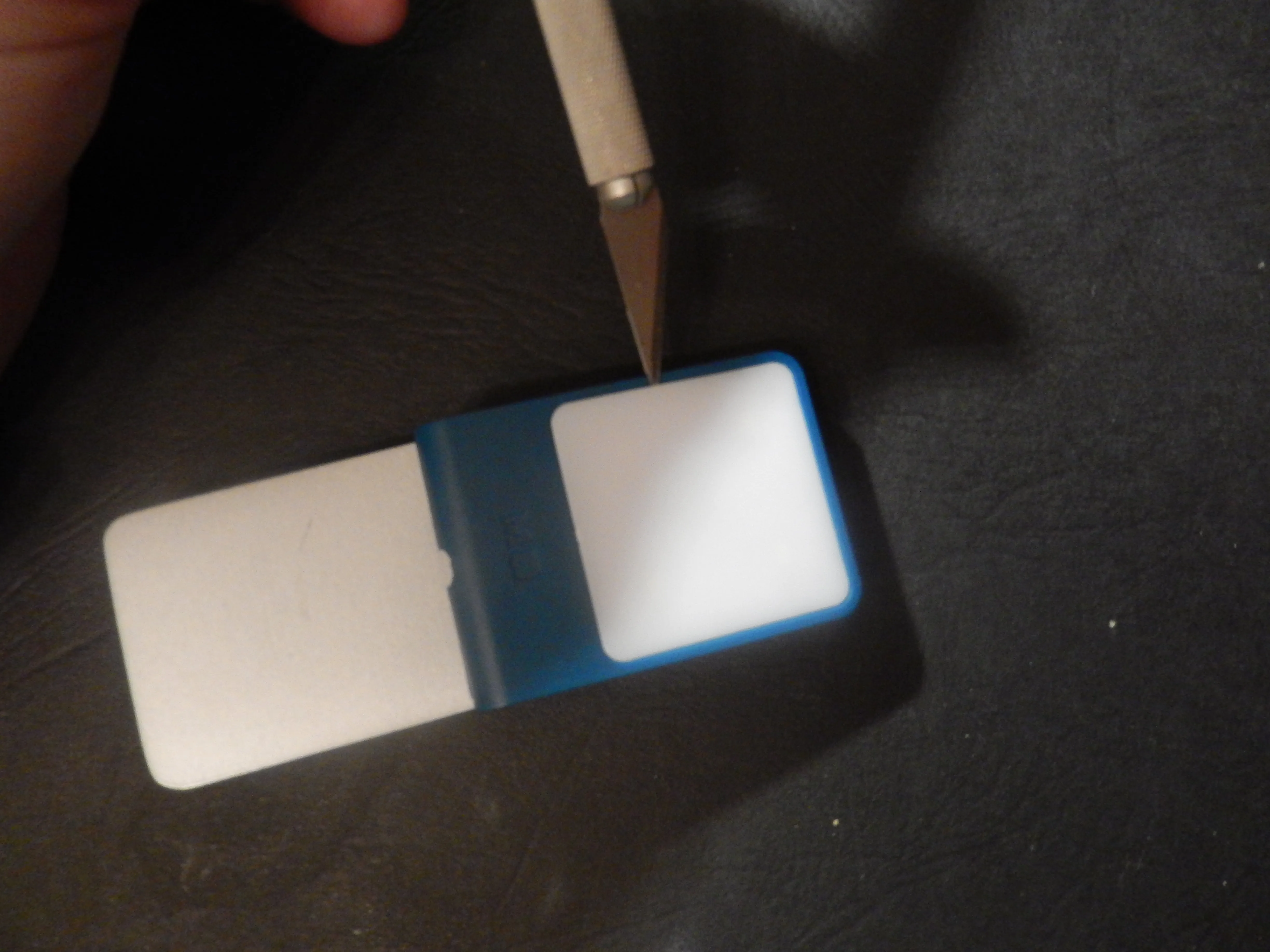

• Задняя часть корпуса кажется довольно хорошо закрытой, поэтому я начинаю открывать его с лицевой стороны.

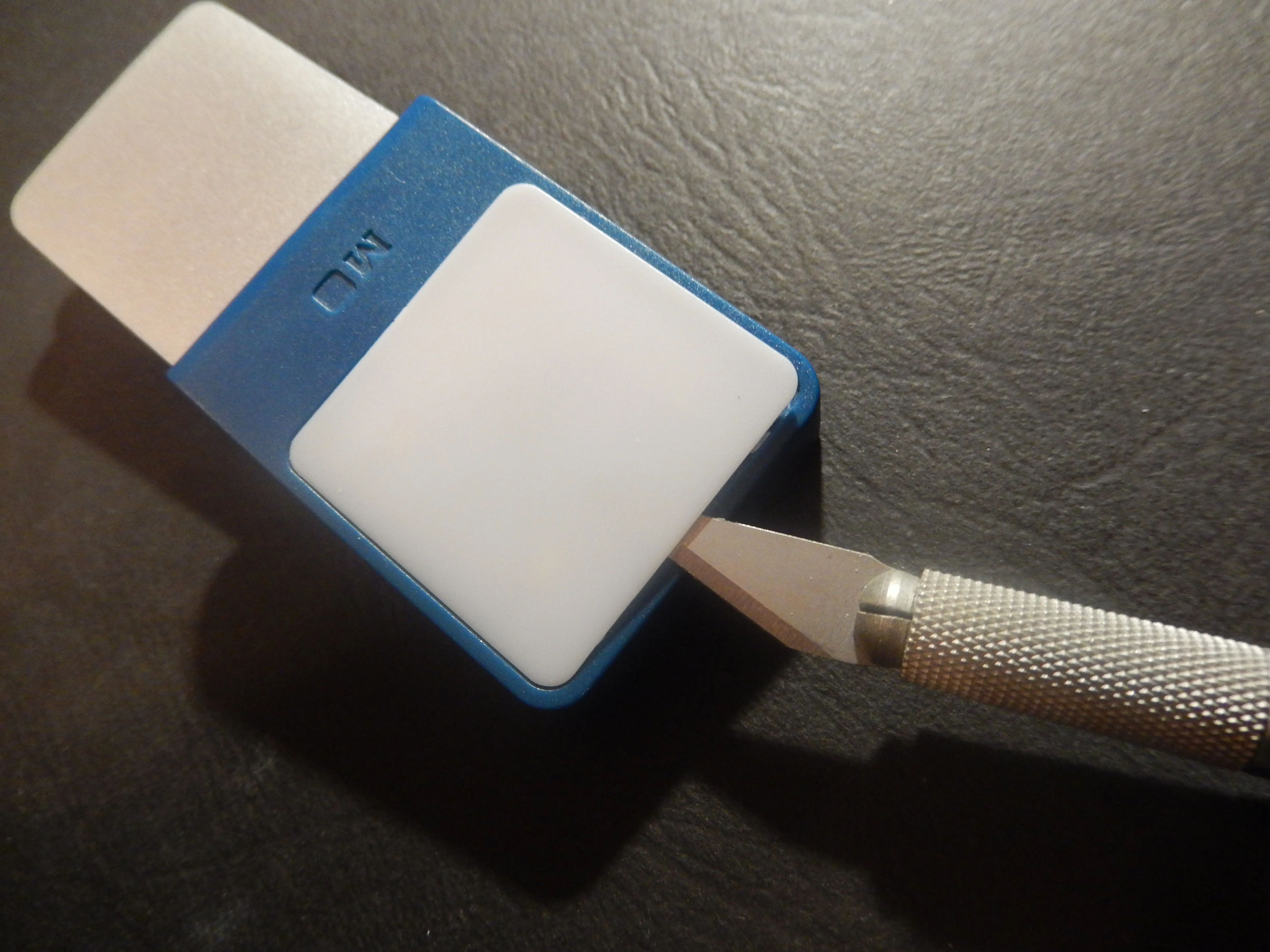

• Я вставляю нож для разрезания бумаги в узкую щель между крышкой белого фонаря и корпусом и осторожно поддеваю вверх. Любой другой очень тонкий инструмент для открывания тоже подойдет.

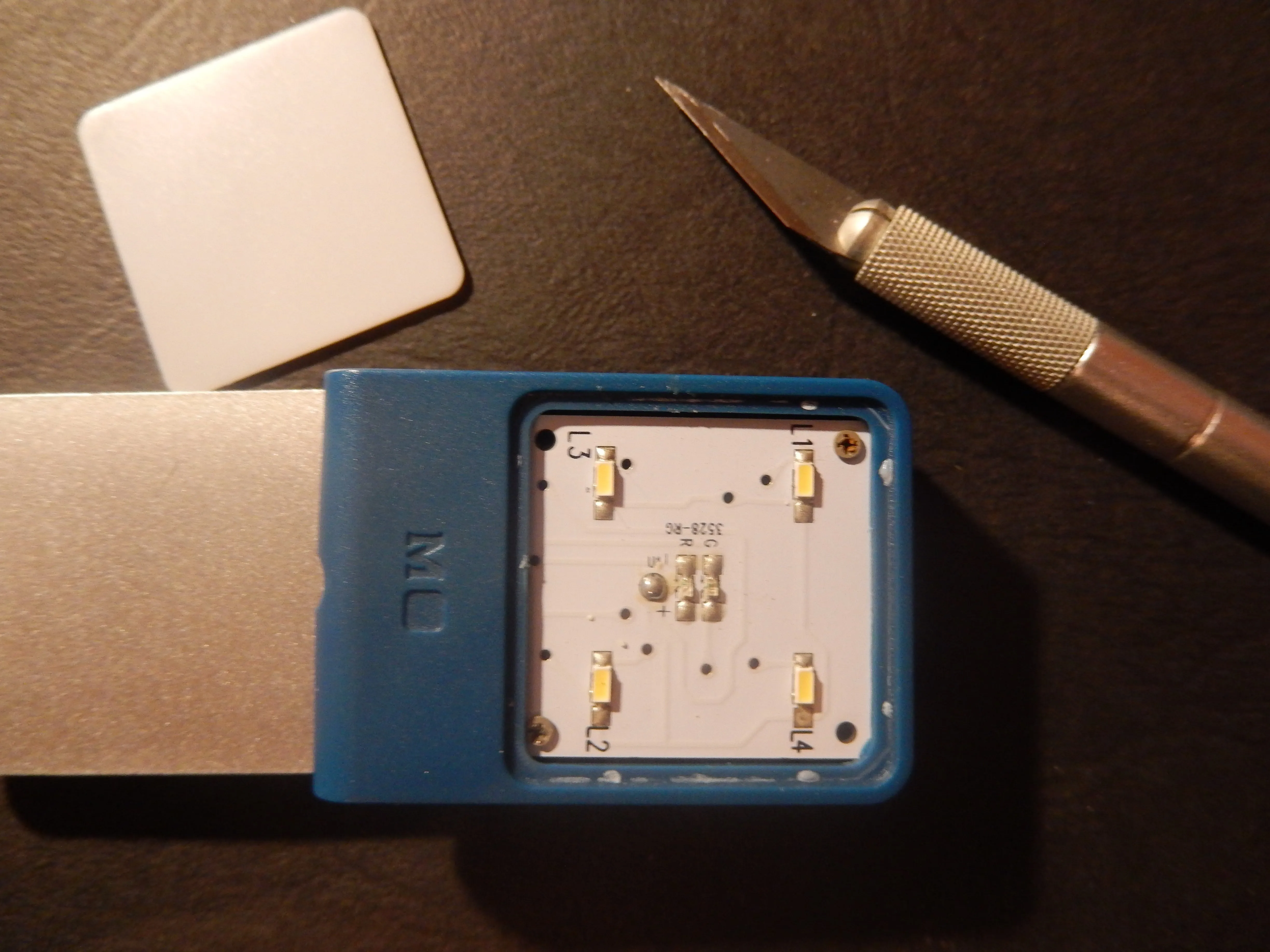

• Оказывается, крышка подсветки приклеена лишь слегка и отщелкивается достаточно легко. Я прохожусь по всем четырем краям, аккуратно поддевая вверх, и вскоре крышка снимается.

Шаг 2 Попытка извлечь печатную плату

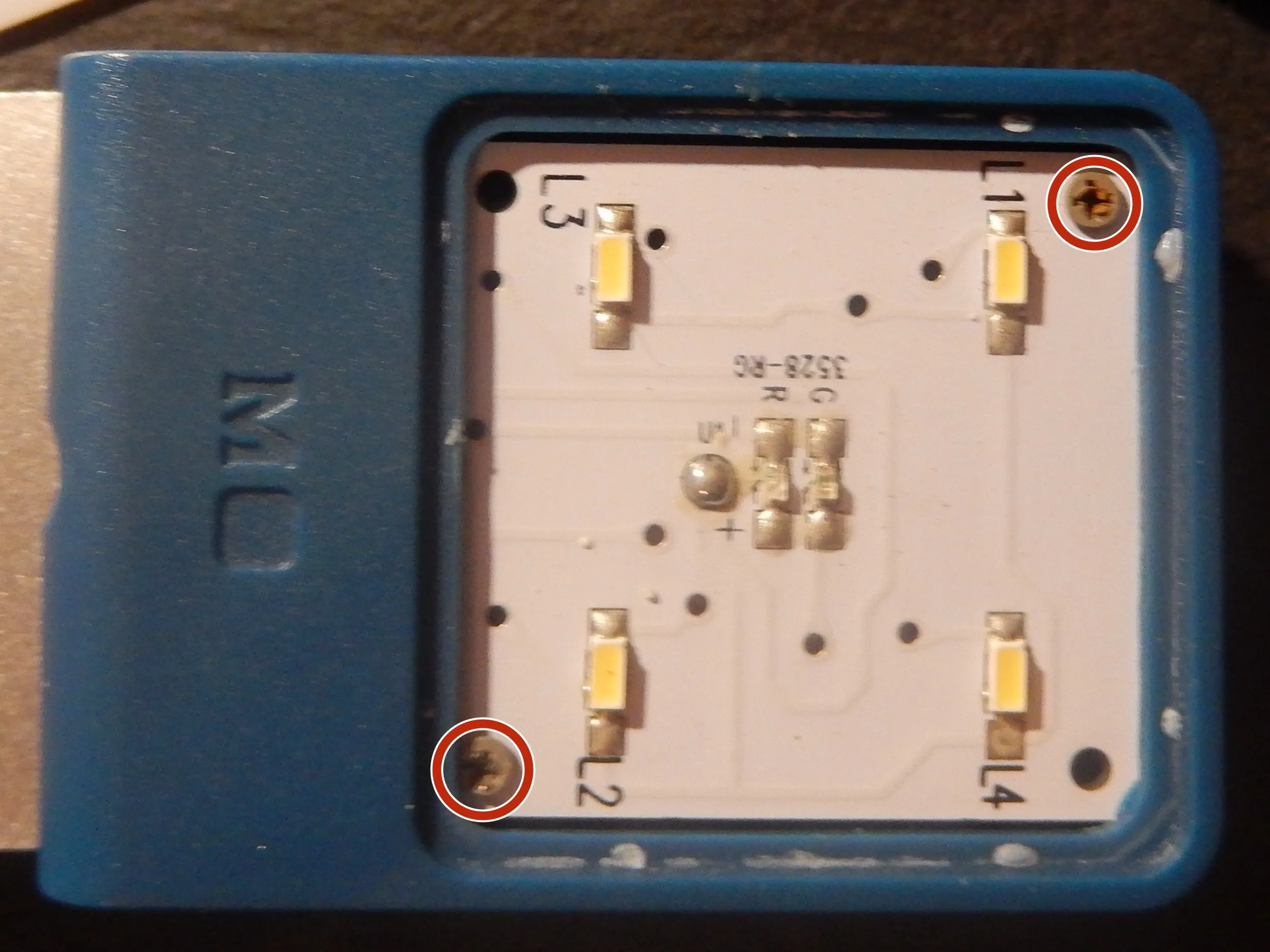

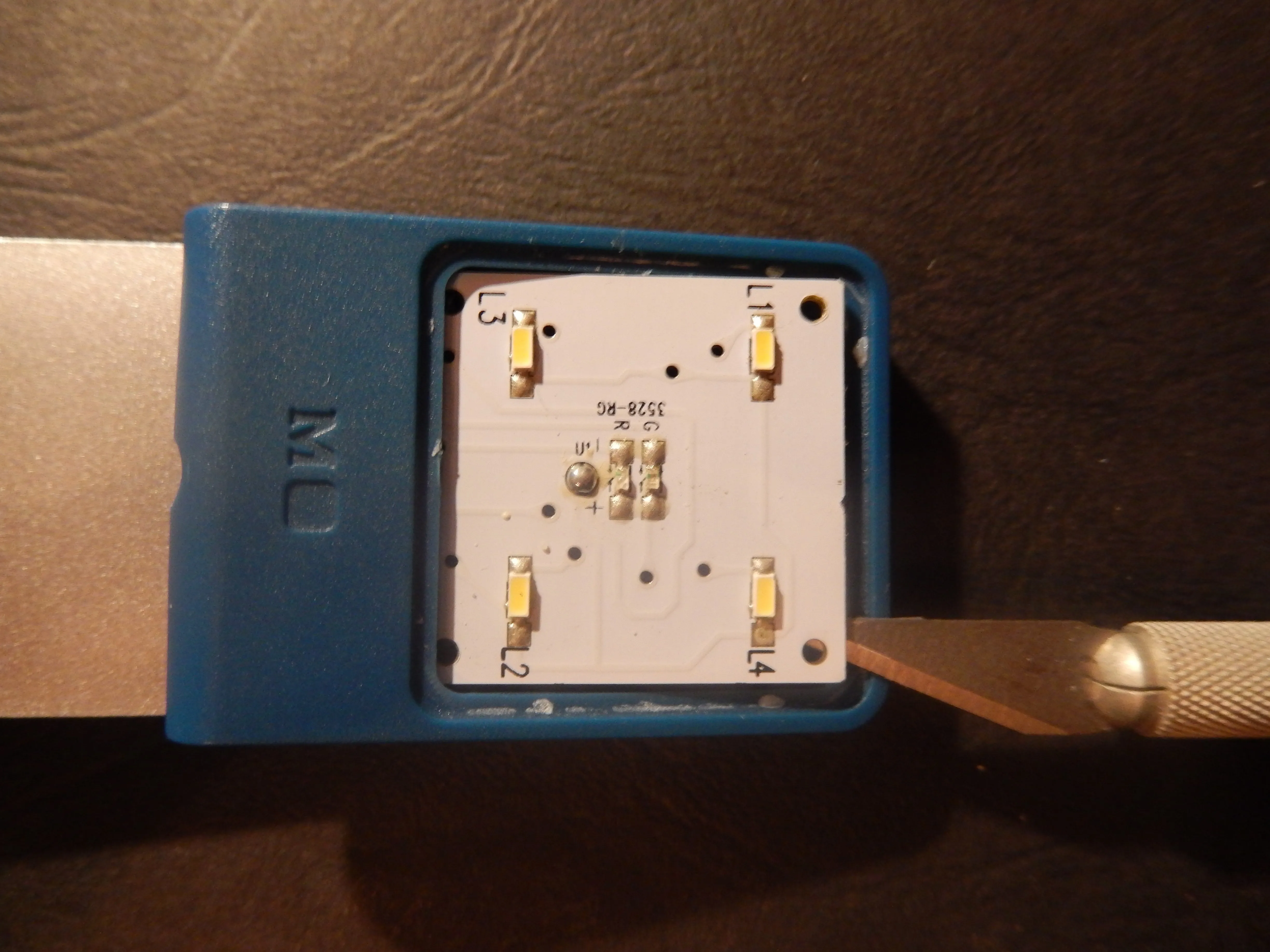

• Печатная плата удерживается двумя маленькими винтами Phillips.

• Используя отвертку PH000, я удаляю их. Они довольно мягкие, и материал хочет поддаться драйверу, но, сильно надавливая на них при вращении отвертки, мне удается извлечь их, не сильно повредив головки.

• Углы печатной платы находятся под корпусом. Еще больше надавив резаком для бумаги, я вытаскиваю два верхних угла.

• Я осторожен в верхней части, потому что там находится переключатель включения/выключения, поэтому там могут быть провода, которые я не хочу повредить. Я поддеваю только углы и избегаю центра верхнего края.

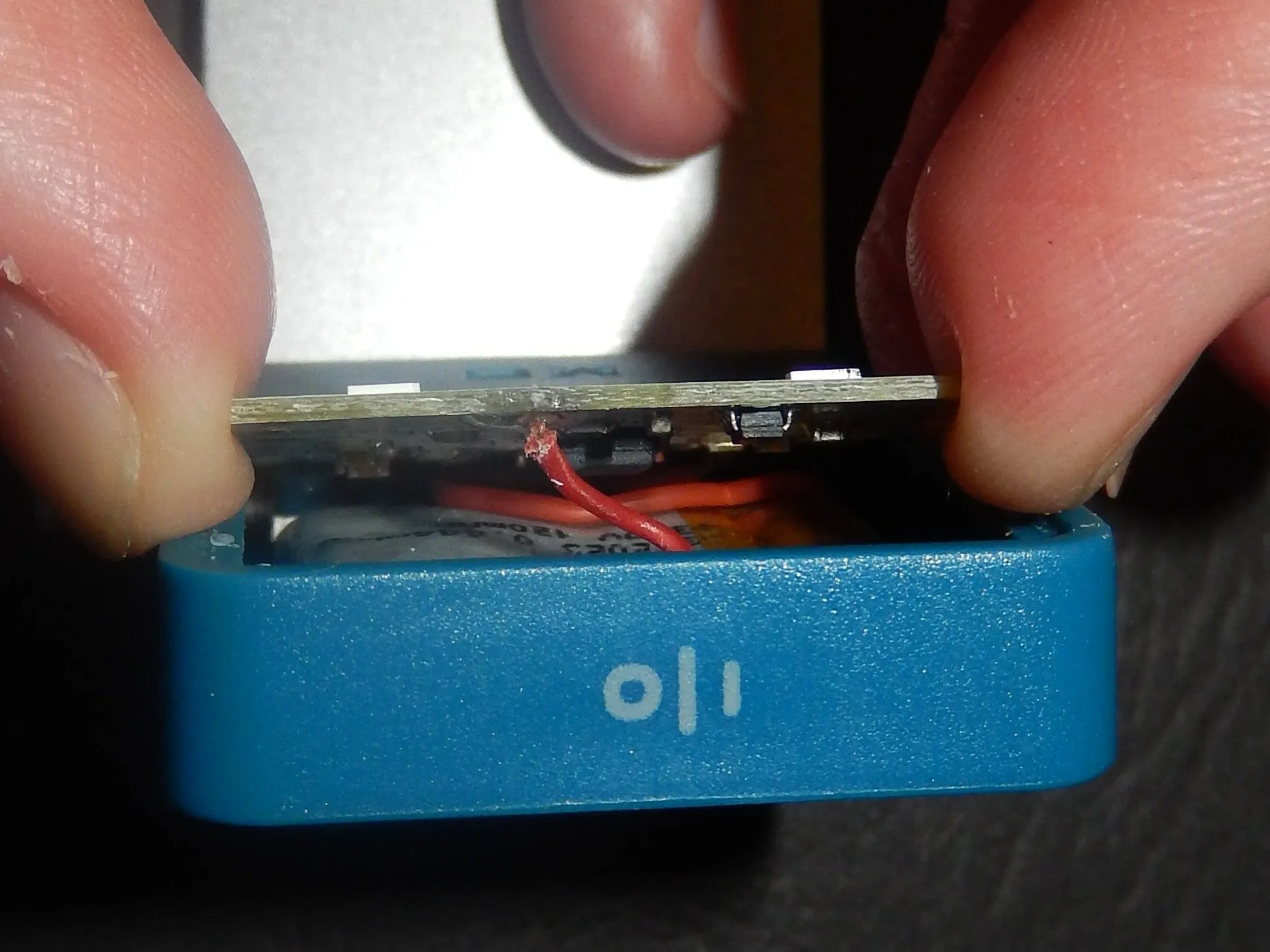

• И я оказался прав - когда мне удалось открыть зазор между печатной платой и корпусом дальше, там оказался кабель.

Шаг 3

• Нижняя часть печатной платы, похоже, довольно сильно выступает под корпусом. Поэтому вместо того, чтобы отжимать, я тяну - безрезультатно.

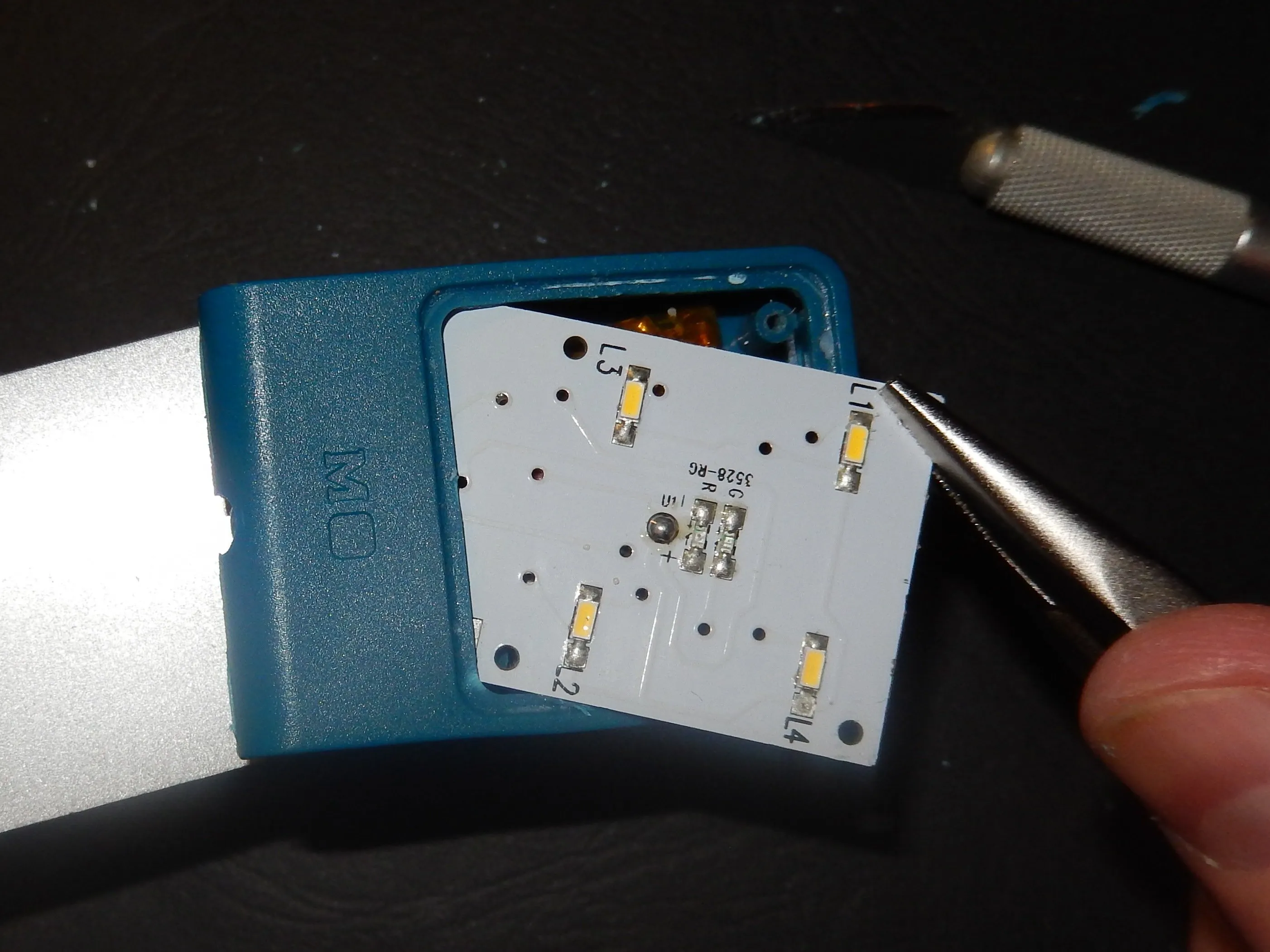

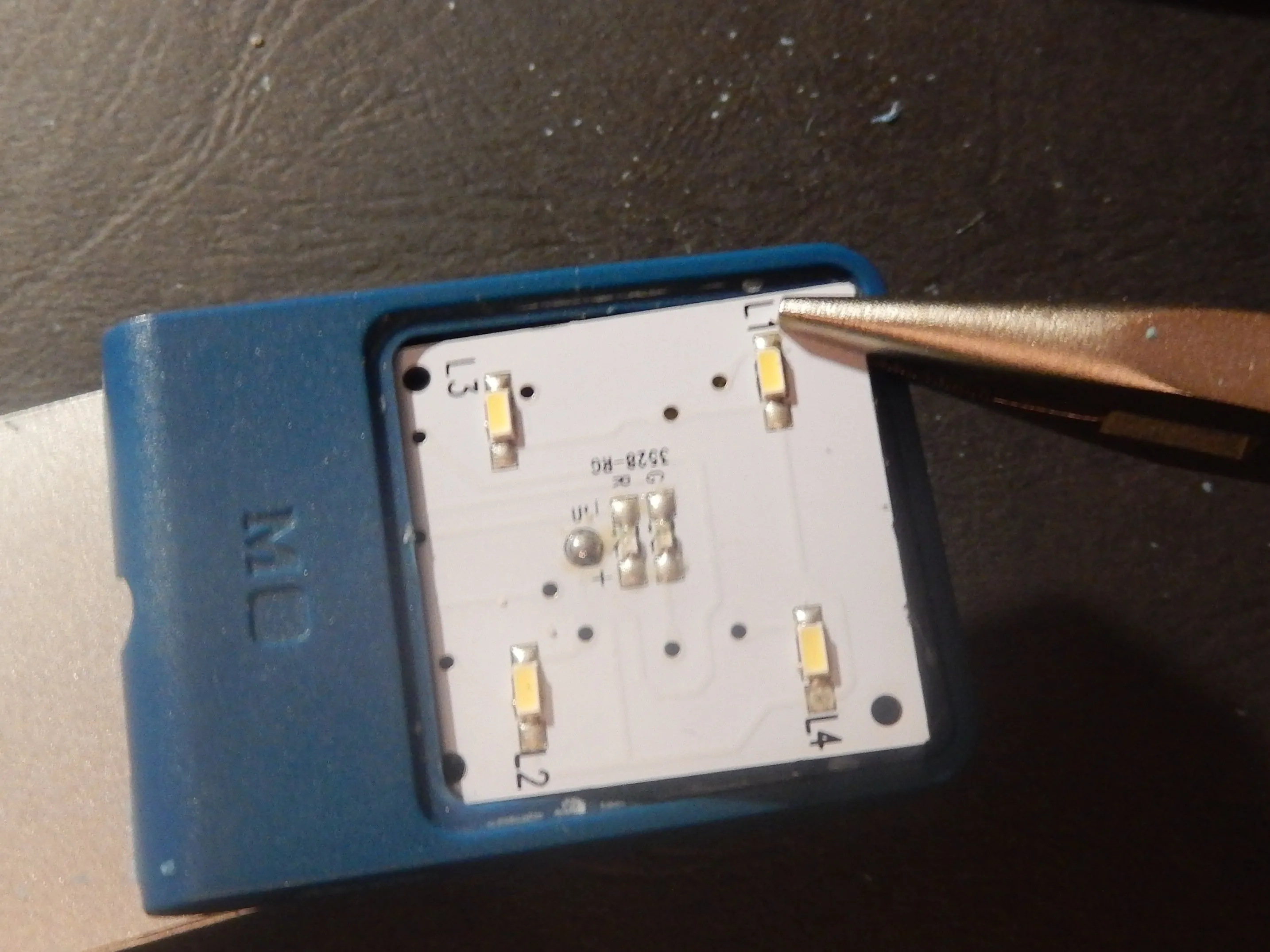

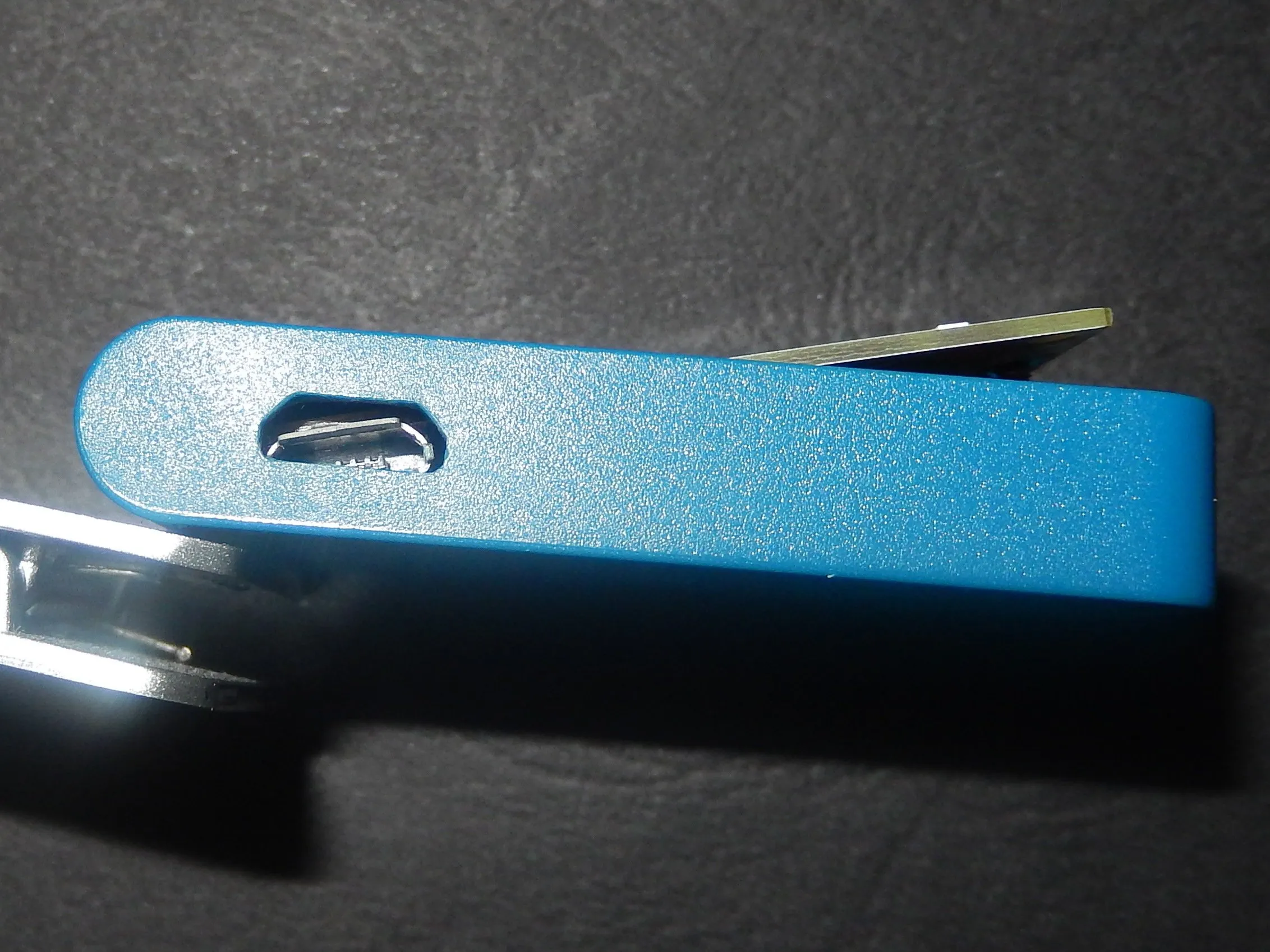

• Я пытаюсь с помощью небольших плоскогубцев ухватить плату за уголок, чтобы не повредить схему. Мне удается вытащить плату еще немного, но потом она застревает, и вскоре я понимаю, почему: USB-порт для зарядки зацепился за корпус.

• Если я не хочу рисковать, чтобы оторвать или хотя бы повредить его, я не могу продолжить этот путь.

Шаг 4 Попытка открыть футляр с обратной стороны

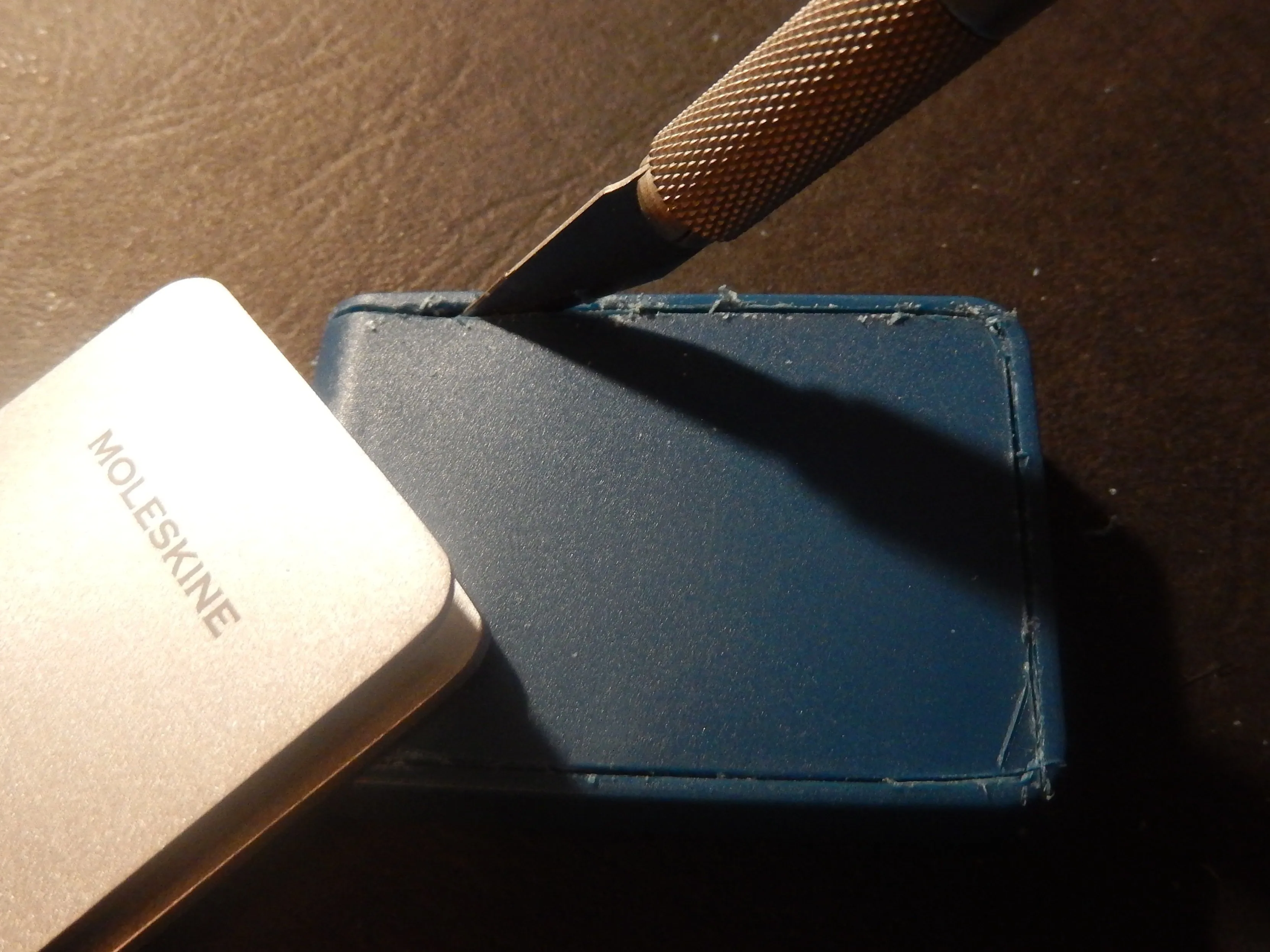

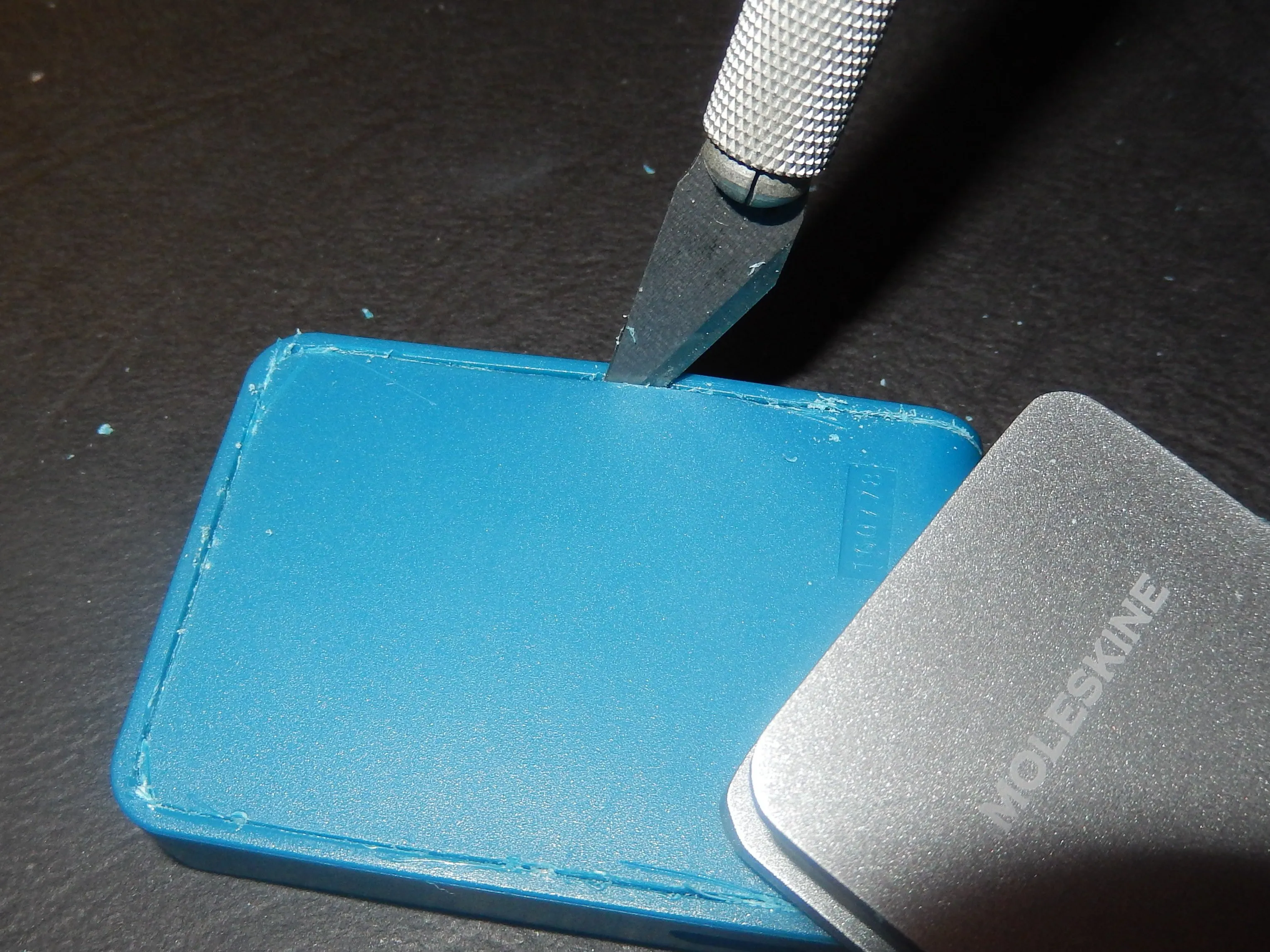

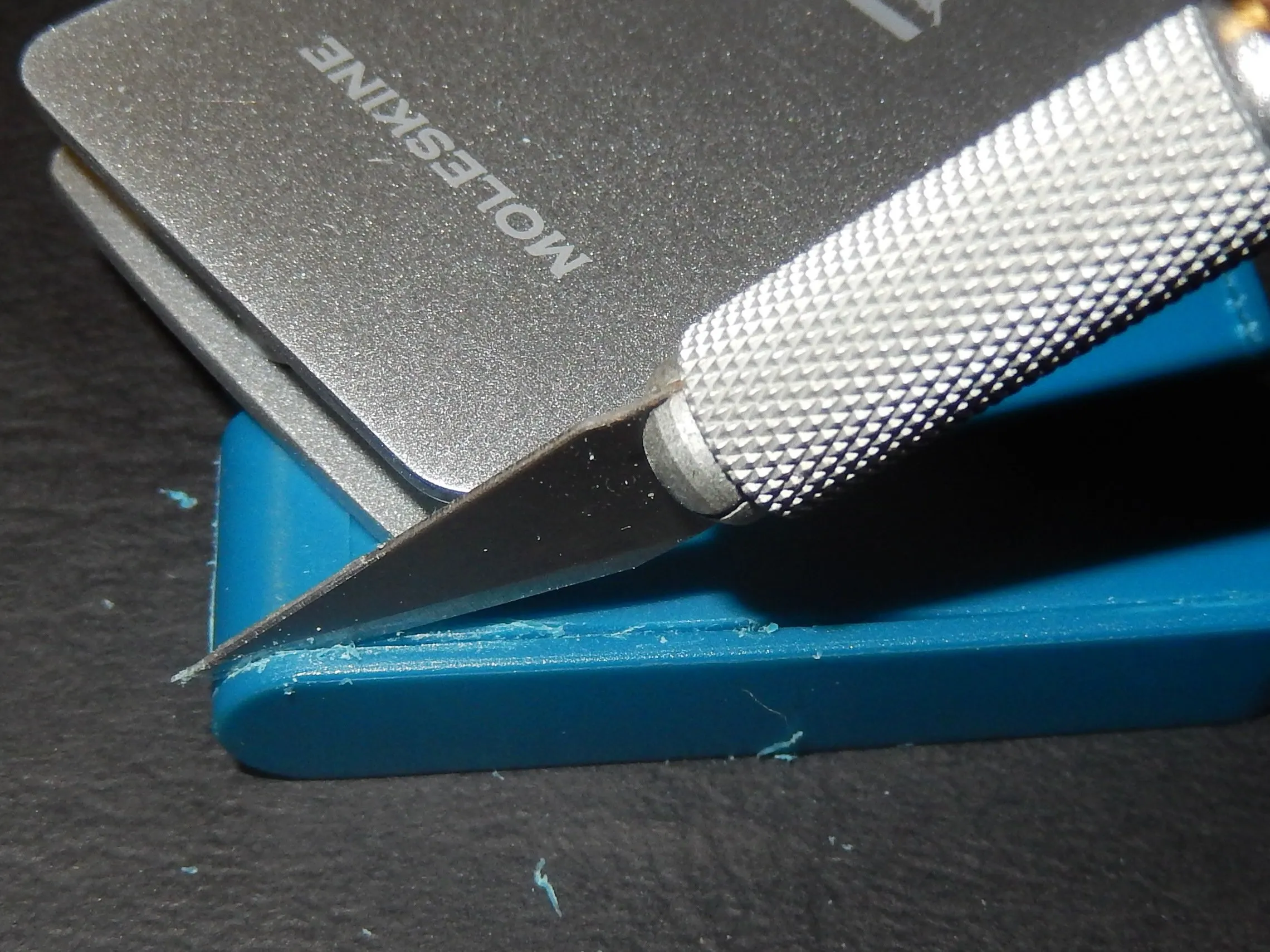

• Я использую резак для бумаги, чтобы прорезать сварные швы на задней стороне. Это грязное занятие, но я действительно добился некоторого прогресса.

• В нижней части, возле шарового шарнира, швы нарезаются легче, и в конце концов нож пробивает поверхность даже на одном из прямых краев.

• Я думал, что теперь смогу вскрыть корпус, но в некоторых местах нож просто не проходит. После более чем получасового нарезания я сдаюсь.

Шаг 5 Извлечение печатной платы

• К этому моменту устройство находится в таком состоянии, что я решаю, что уже неважно, сломаю ли я порт для зарядки. В конце концов, что хорошего в фонаре, который не может путешествовать, потому что работает только при подключении к зарядному устройству?

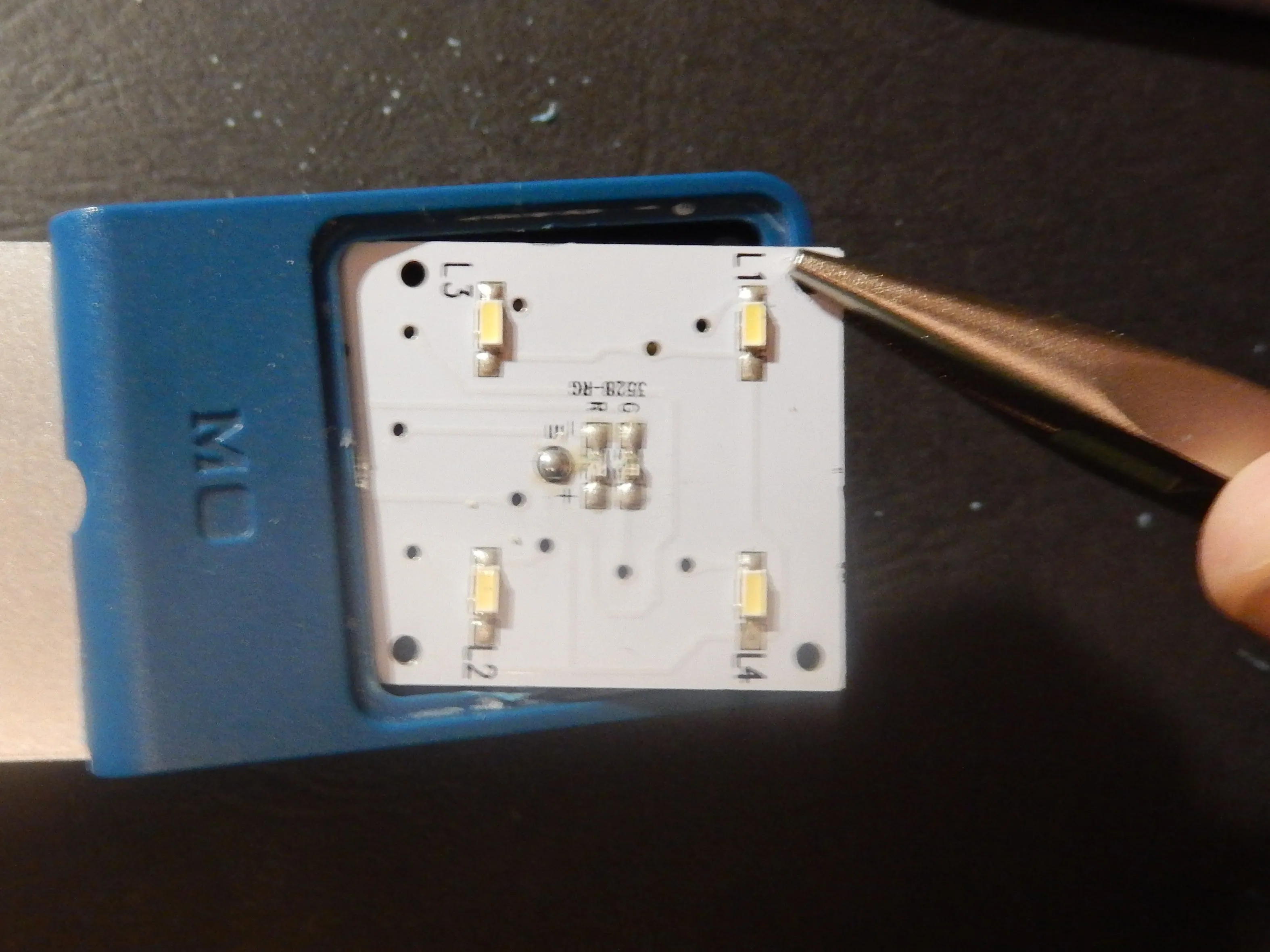

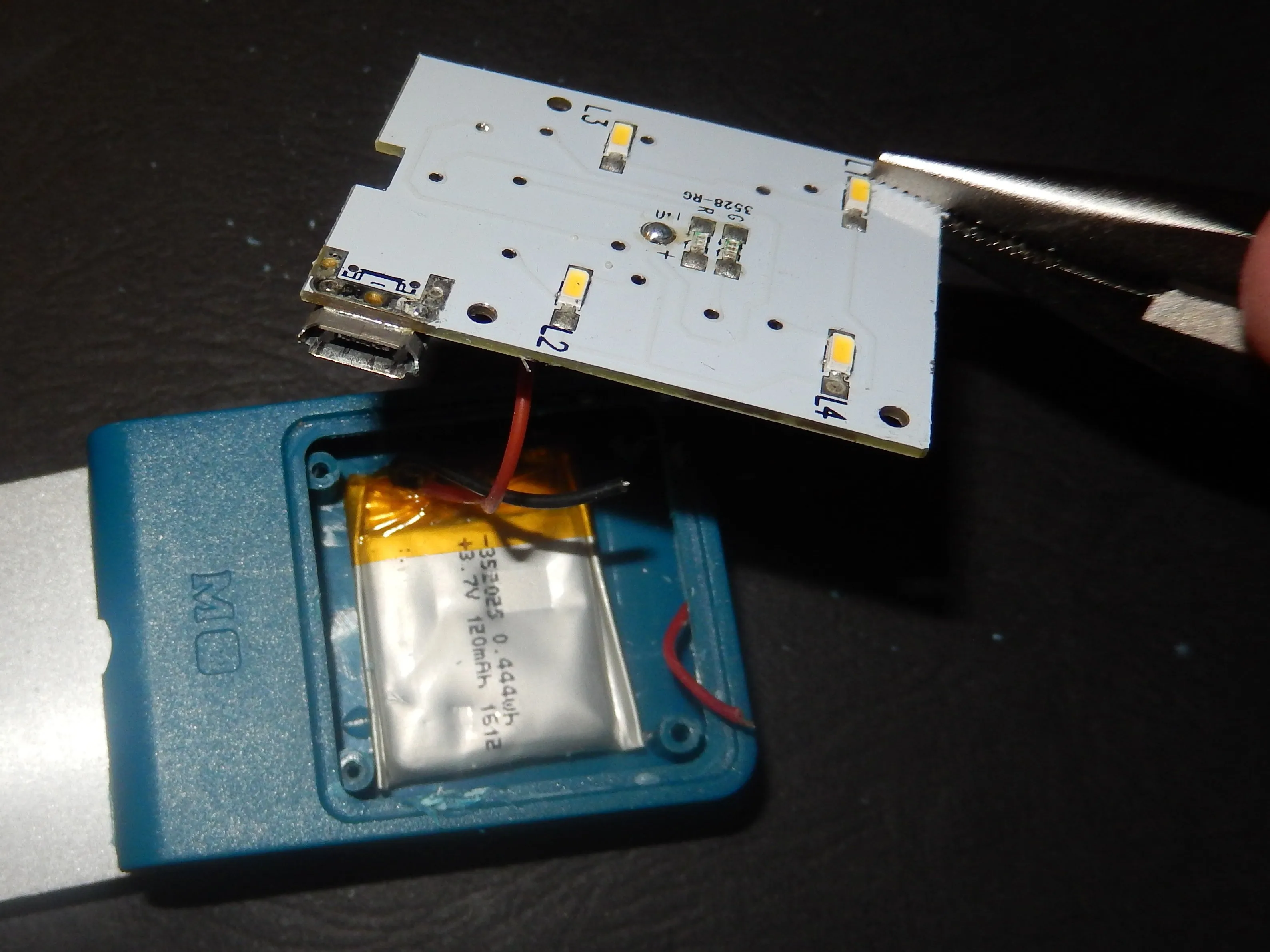

• Поэтому я снова беру плоскогубцы и применяю грубую силу. Я тяну и дергаю, несколько раз меняю угол наклона, и в конце концов плата выходит.

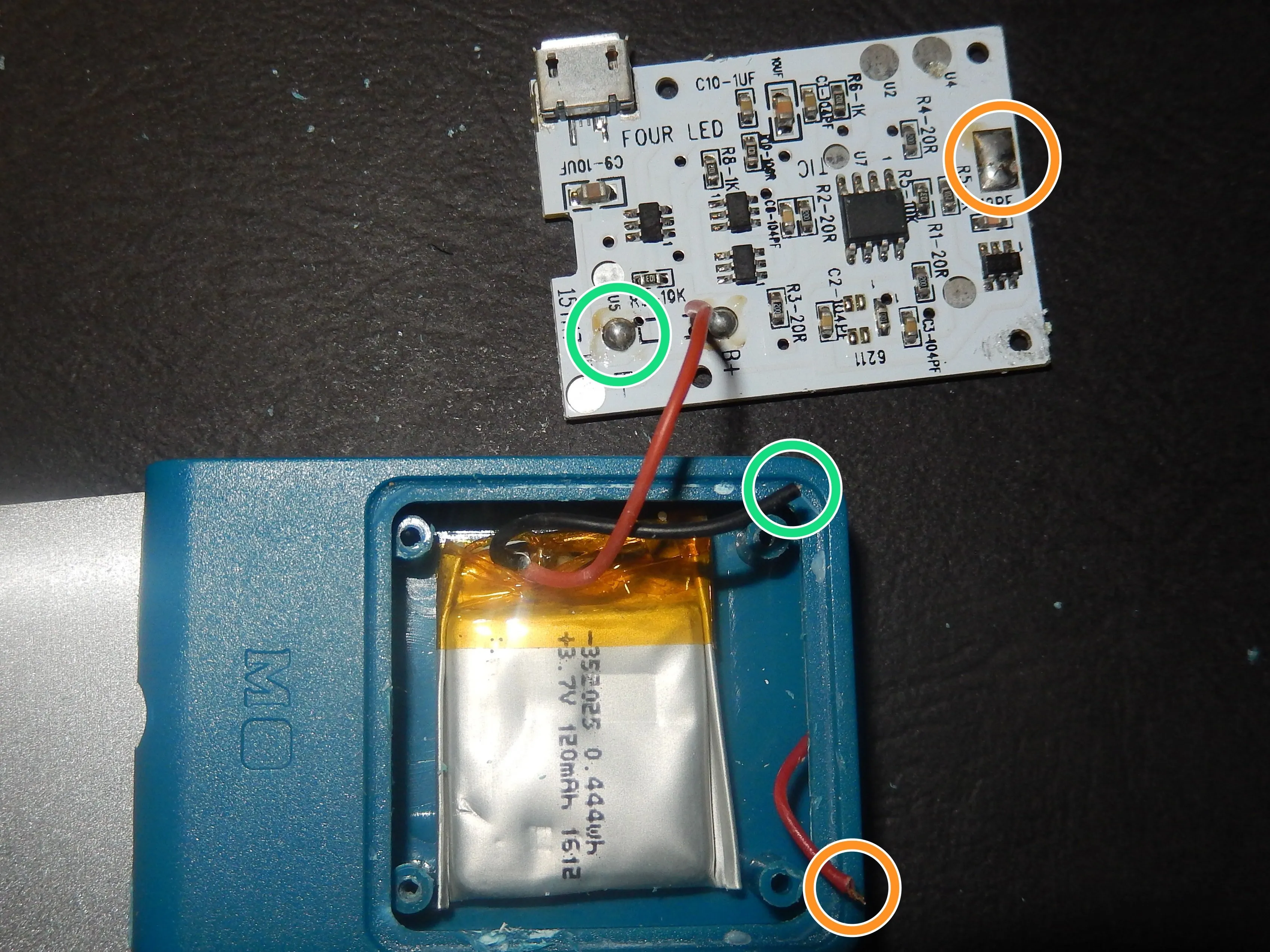

• Некоторые кабели при этом порвались, но, похоже, кто-то с навыками пайки сможет это исправить. Порт зарядки выглядит невредимым.

• кабель для переключателя включения/выключения

• один кабель аккумулятора

Шаг 6

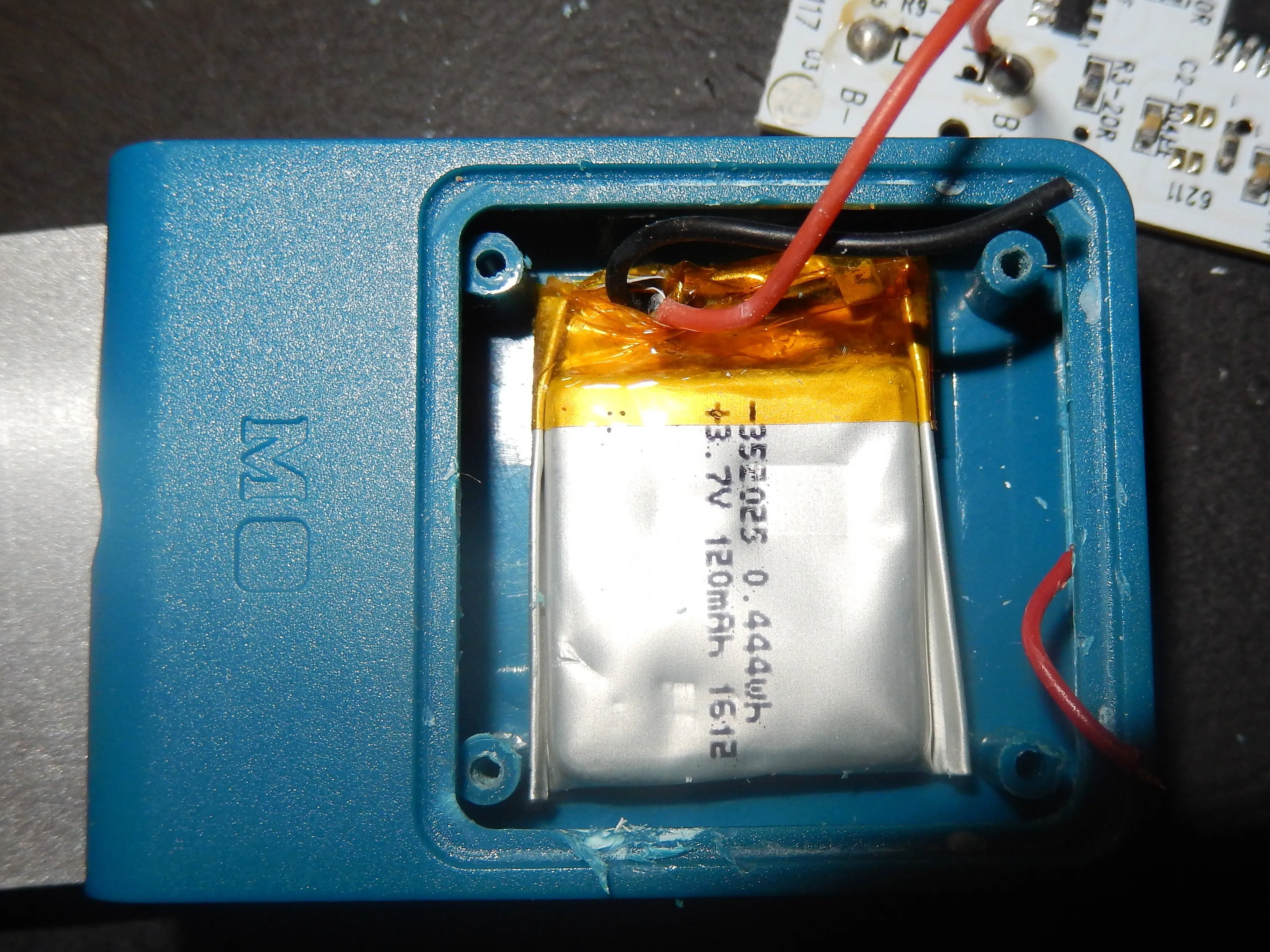

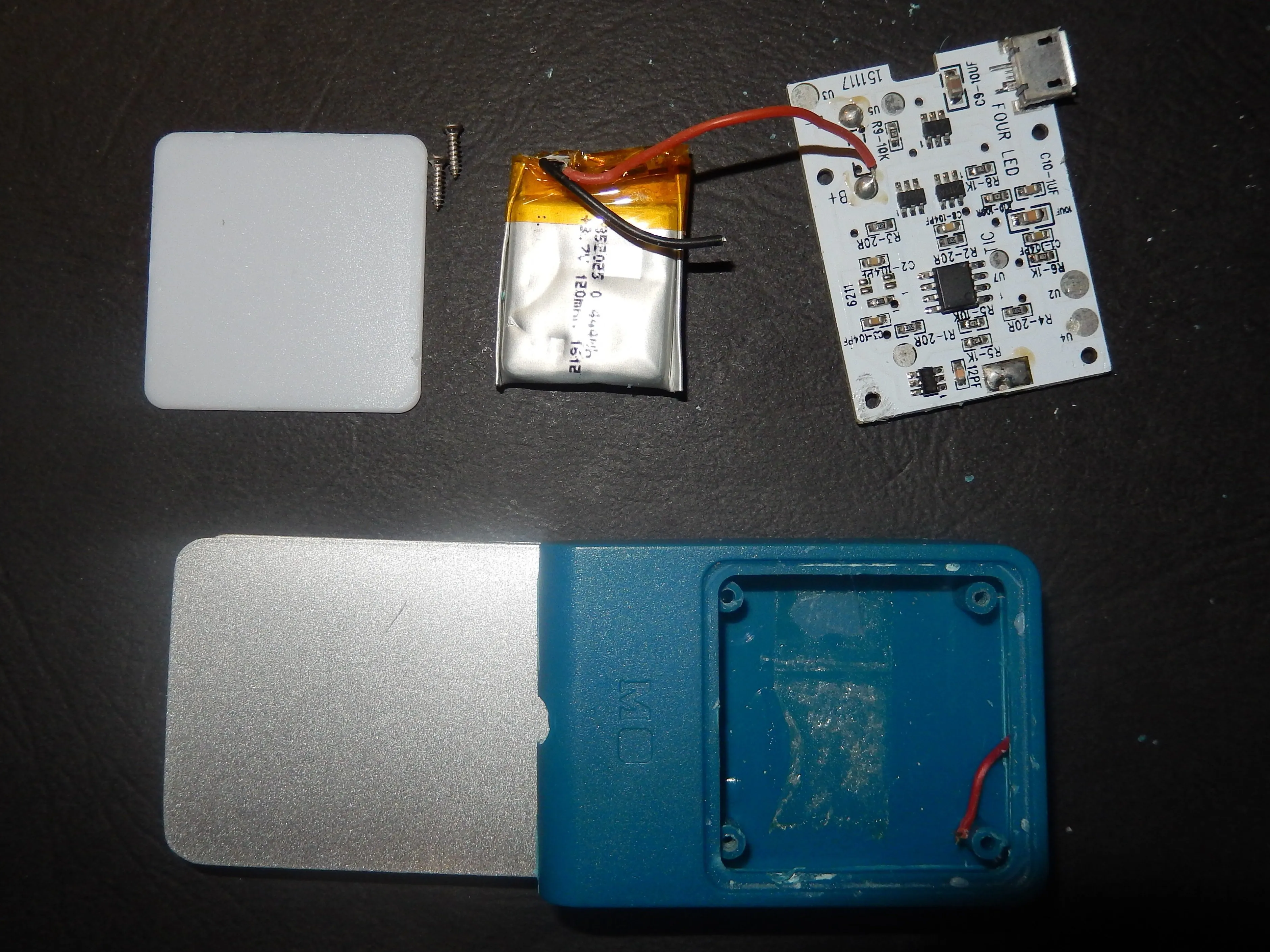

• Теперь осталось снять только батарейный блок. Он приклеен совсем немного и вынимается всего одним нажатием на него с помощью палочки.

• Окончательный вердикт? Этот фонарь определенно не предназначен для того, чтобы разбирать его на части. Кроме того, я не впечатлен качеством компонентов. Эти винты мягкие, как масло! И зачем они приварили его, неужели нельзя было использовать винты для крепления задней пластины?

• Единственная пригодная для ремонта особенность - очень слабый клей, используемый для фиксации батареи и крышки фонаря на месте. Однако, учитывая цену этого фонаря, все его внутренности разочаровывают. А жаль, ведь пока он работал, это был идеальный светильник для чтения.

Комментарии к статье

Спасибо за разборку. Выглядит управляемым. Примечание 1: поскольку на передней панели есть винты с крестообразной головкой, вы, очевидно, были на правильном пути. Я почти уверен, что корпус сваривается сразу после формовки, перед установкой схемы. Примечание 2: я предполагаю, что вас сдерживал клей для аккумулятора в сочетании с короткими проводами. Пока вы не приклеите батарею, такой проблемы не возникнет. Провода предварительно припаяны, и пакет готов к работе. Я собираюсь попробовать сам. Вот несколько предположений:1. Как всегда, предварительный нагрев устройства размягчит любой клей. И отражатель, и батарея должны выйти легче.2. Если батарея все еще прилипает, а отражатель отходит, самое время отпаять как можно больше. Печатная плата сама по себе должна выйти легко.3. Что касается замены, 352025 - это размеры, 3,7 В - универсальное напряжение для таких батарей, и маленькая печатная плата контроллера заряда внутри батареи - обязательное условие.4. Эпоксидный клей!
