Разборка Moodo Smart Aroma Diffuser
Введение
Рассматриваем умный аромадиффузор Moodo. Вы также можете использовать его в качестве руководства по замене вентилятора.
Что вам понадобится
Инструменты
Крестовая отвертка №1 | Источник - ifixit.com
Шаг 1 Устройство

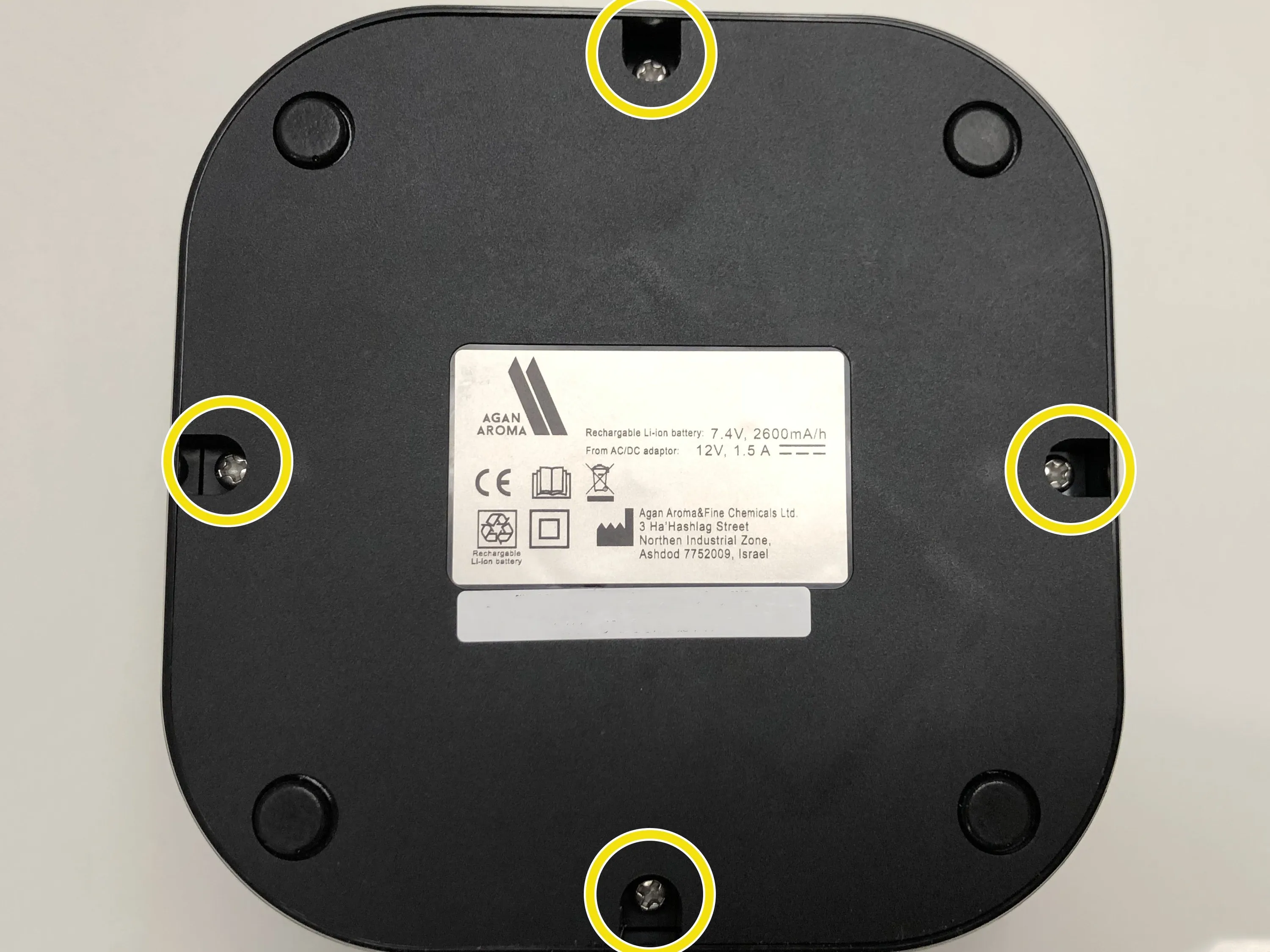

Устройство можно открыть, открутив 4 винта Philips, которые видны снизу.
Шаг 2 Сборка вентилятора

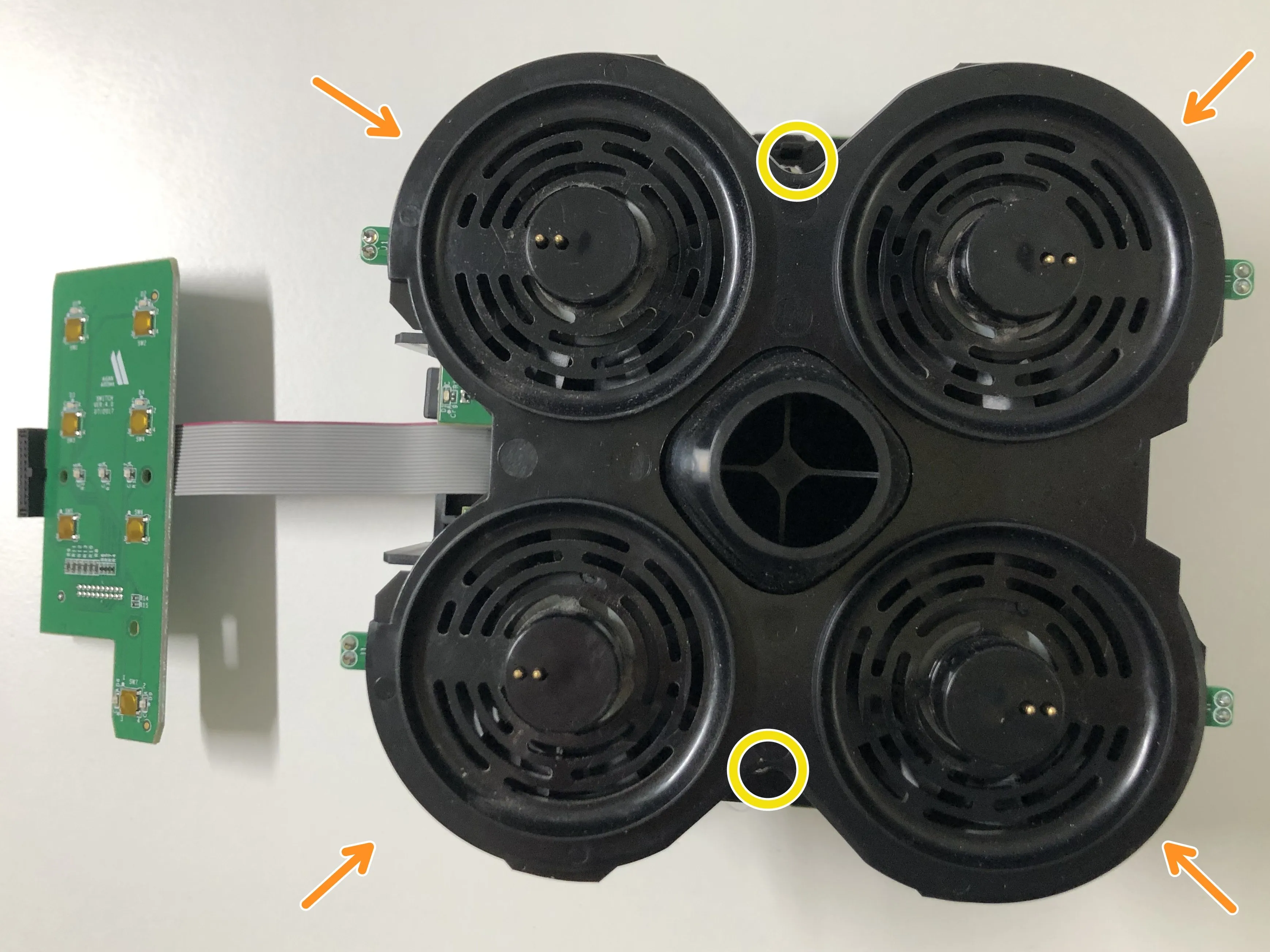

Вентилятор и направляющая воздуха в сборе прикреплены к основной печатной плате с помощью 2 винтов.
Каждый вентилятор имеет один разъем для питания и один для датчика струи - их необходимо отсоединить от печатной платы перед снятием вентилятора в сборе. Если вы хотите заменить вентилятор, вам нужно будет отсоединить кабели датчиков с боковых сторон.
Использованы следующие вентиляторы: 1604KL-01W-B39-B00 NMB Technologies DC Fans DC Axial Fan, 40x10mm, 5VDC, 4.2CFM
Шаг 3 Печатная плата

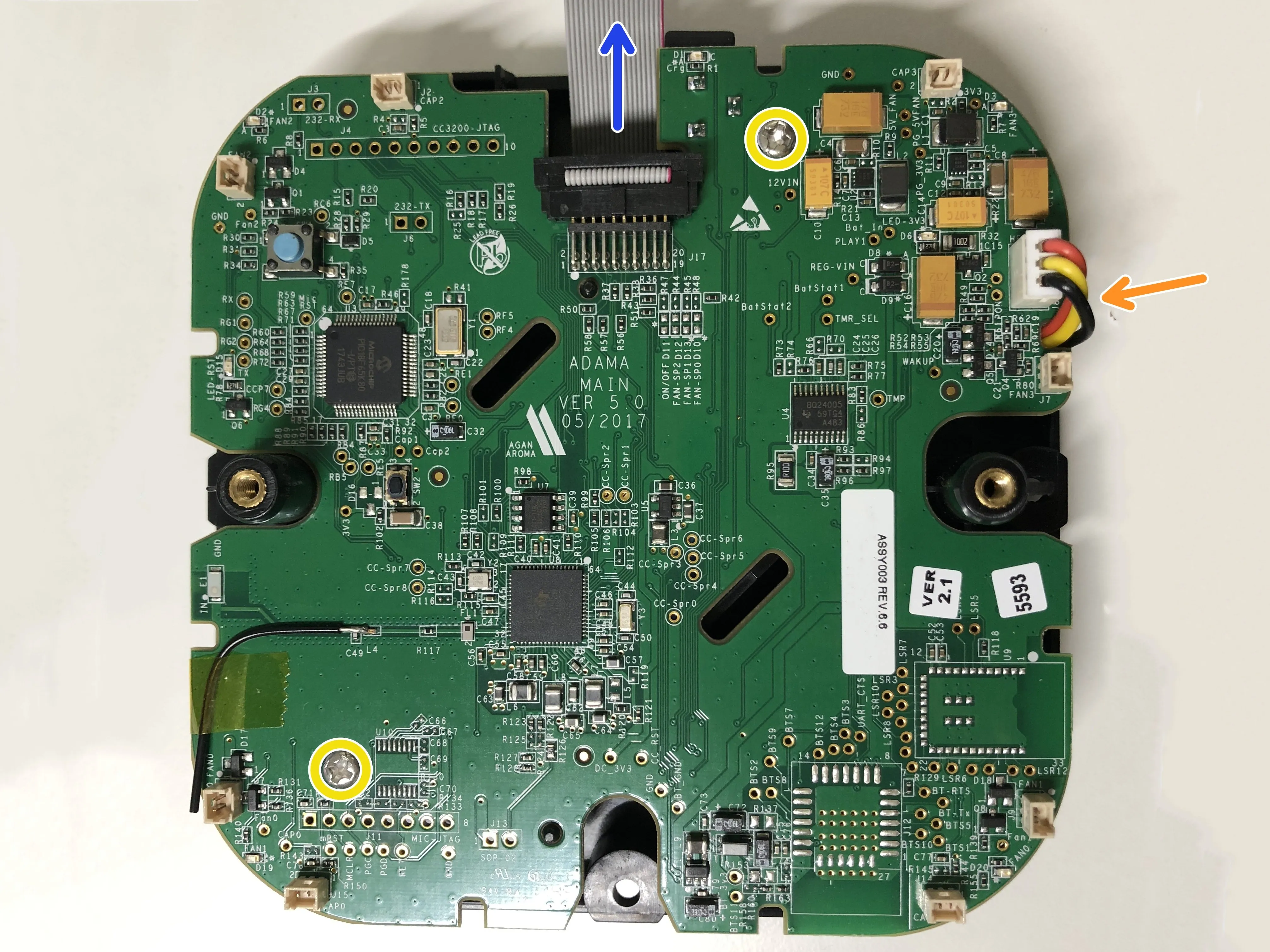

Основная печатная плата соединяется с платой управления ленточным кабелем.
Ее можно снять с помощью 2 винтов.
Под основной печатной платой находится двухэлементный батарейный блок.
