Разборка Mophie PowerStation 5X

Разборка Mophie PowerStation 5X

Введение

Откройте и разберите блок питания для ремонта. Более подробная информация:

https://www.facebook.com/notes/larry-che...

Что вам понадобится

Инструменты

  • Набор металлических лопаток
    Набор металлических шпателей | Источник - ifixit.com
  • Набор инструментов для электроники
    Набор инструментов для электроники | Источник - ifixit.com

Шаг 1 Разбор Mophie PowerStation 5X

Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 1 из 3
Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

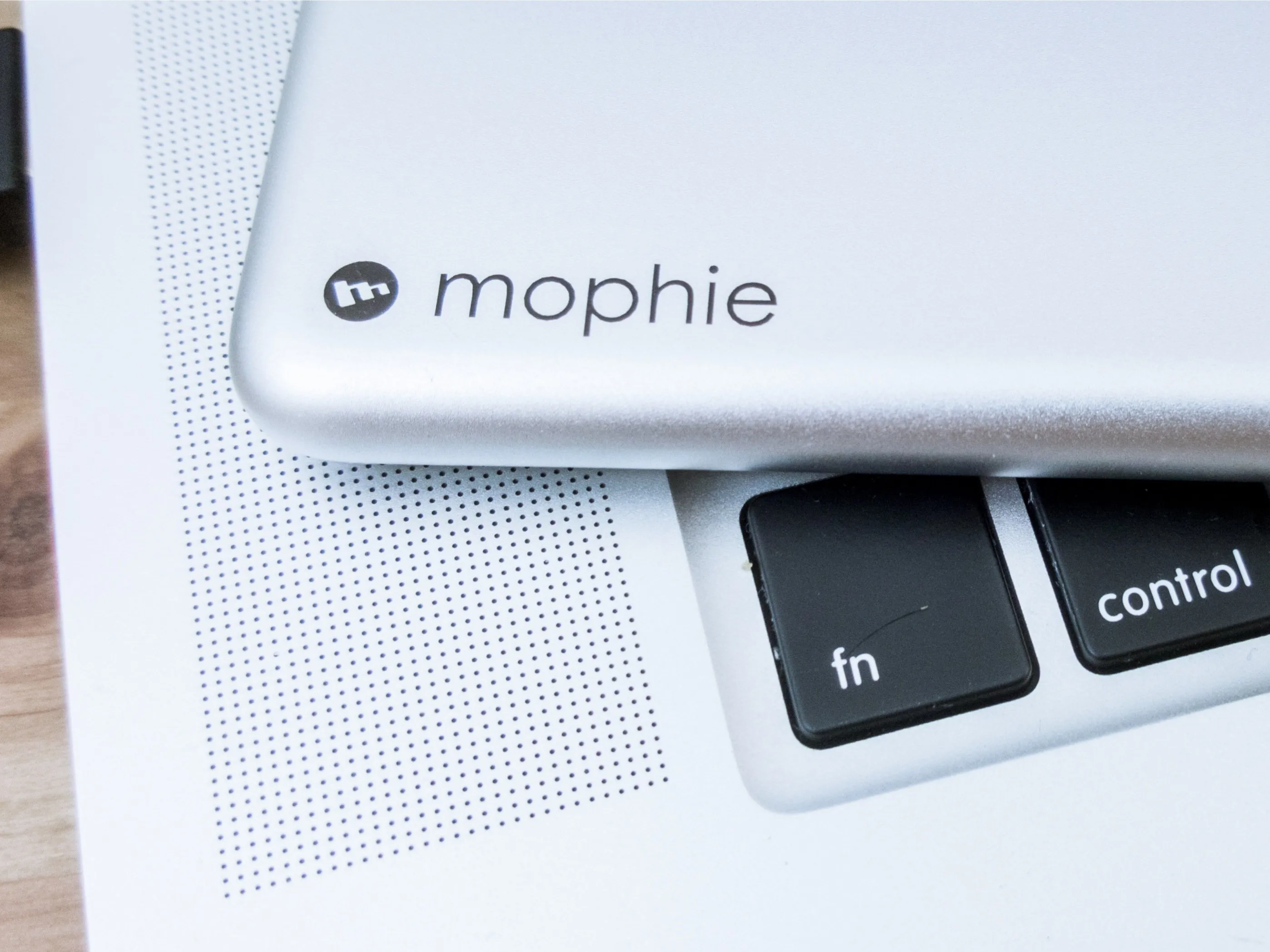

Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 2 из 3
Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 3 из 3
Mophie PowerStation 5X Teardown, Mophie PowerStation 5X Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

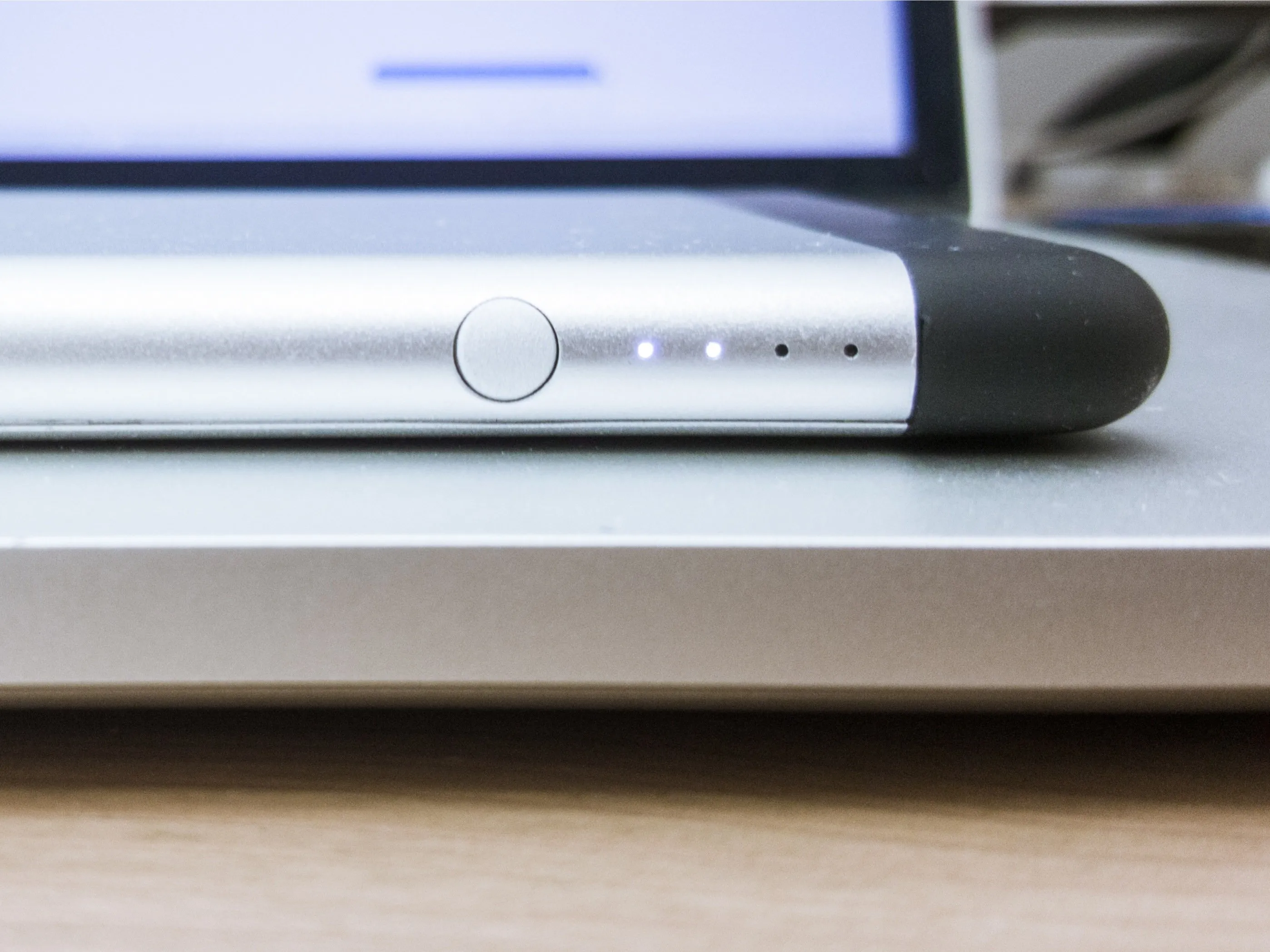

  • Устройство.

Шаг 2

Разборка Mophie PowerStation 5X: шаг 2, изображение 1 из 2
Разборка Mophie PowerStation 5X: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 2, изображение 2 из 2
Разборка Mophie PowerStation 5X: шаг 2, изображение 2 из 2 | Источник - ifixit.com

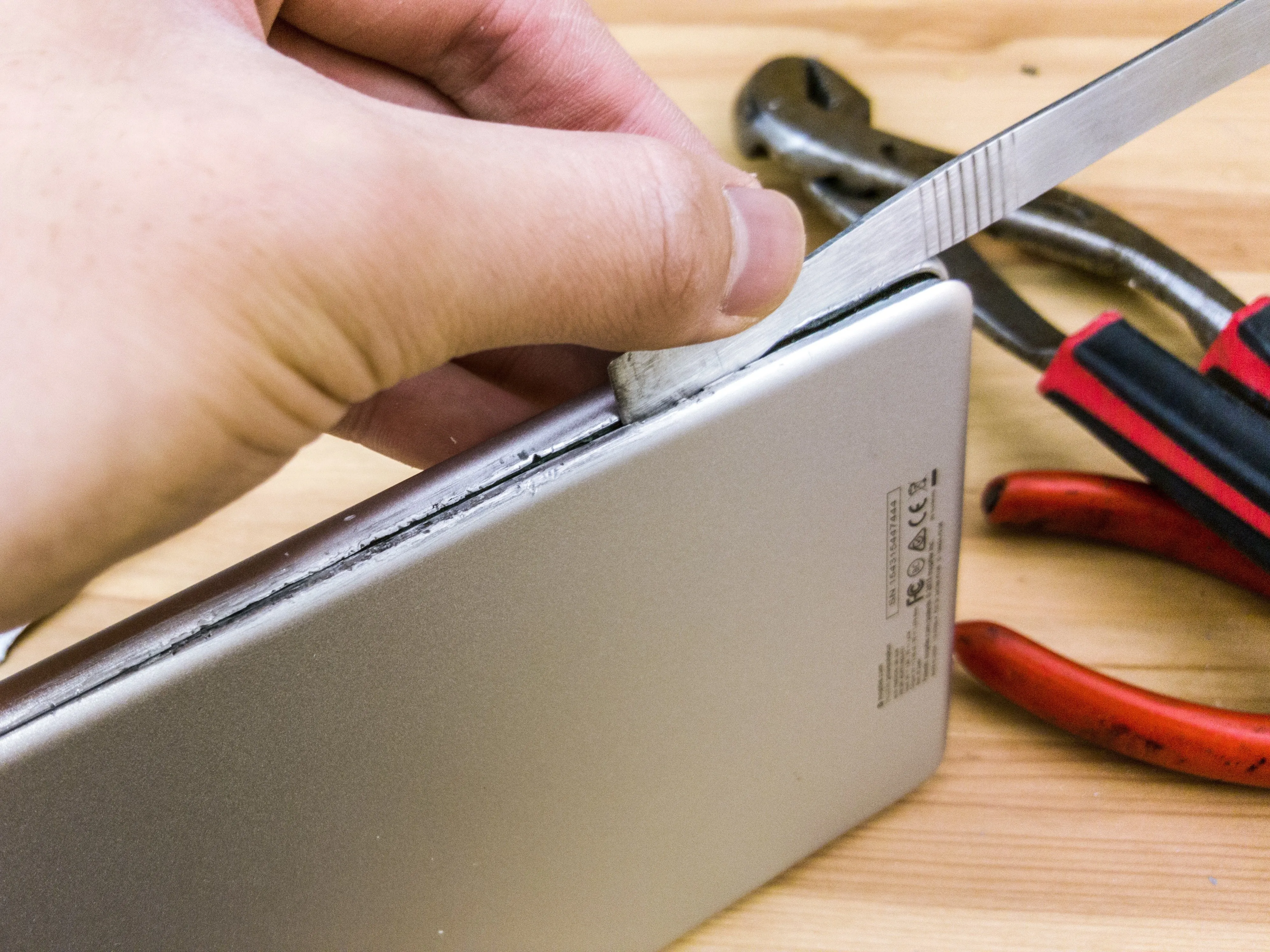

  • Откройте устройство с помощью плоской отвертки и аккуратно подденьте крышку с середины.

  • Чтобы открыть крышку, используйте металлическую лопатку.

  • Не давите внутрь слишком сильно.

  • Это может повредить металлический корпус.

  • Крышка приклеена к пластику спереди.

Шаг 3

Разборка Mophie PowerStation 5X: шаг 3, изображение 1 из 1
Разборка Mophie PowerStation 5X: шаг 3, изображение 1 из 1 | Источник - ifixit.com

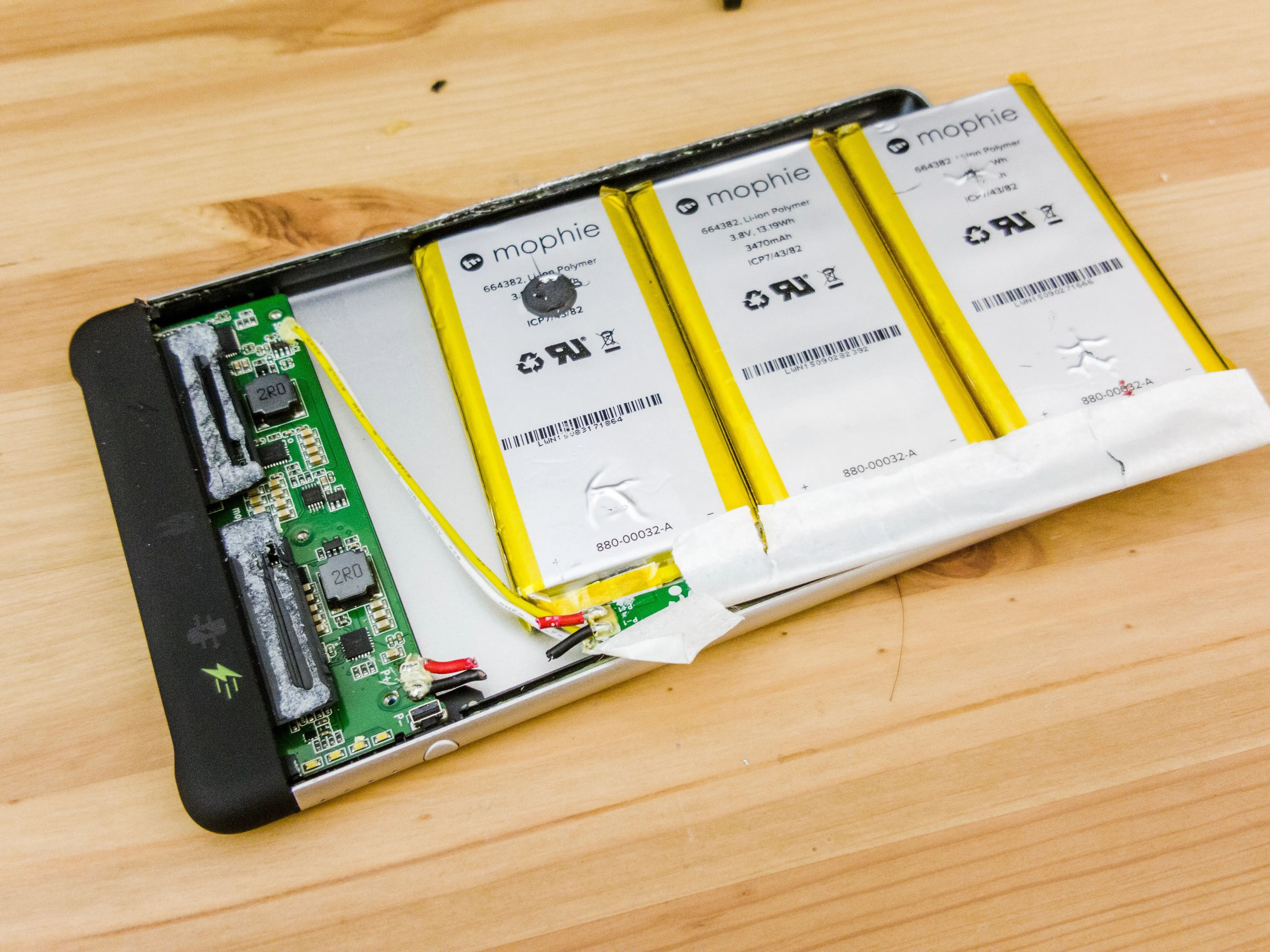

  • Отсоедините аккумуляторный блок.

  • Если у вас возникли проблемы с устройством, отсоедините аккумулятор, а затем снова подсоедините его. Для меня это решило проблему отсутствия выхода.

Шаг 4

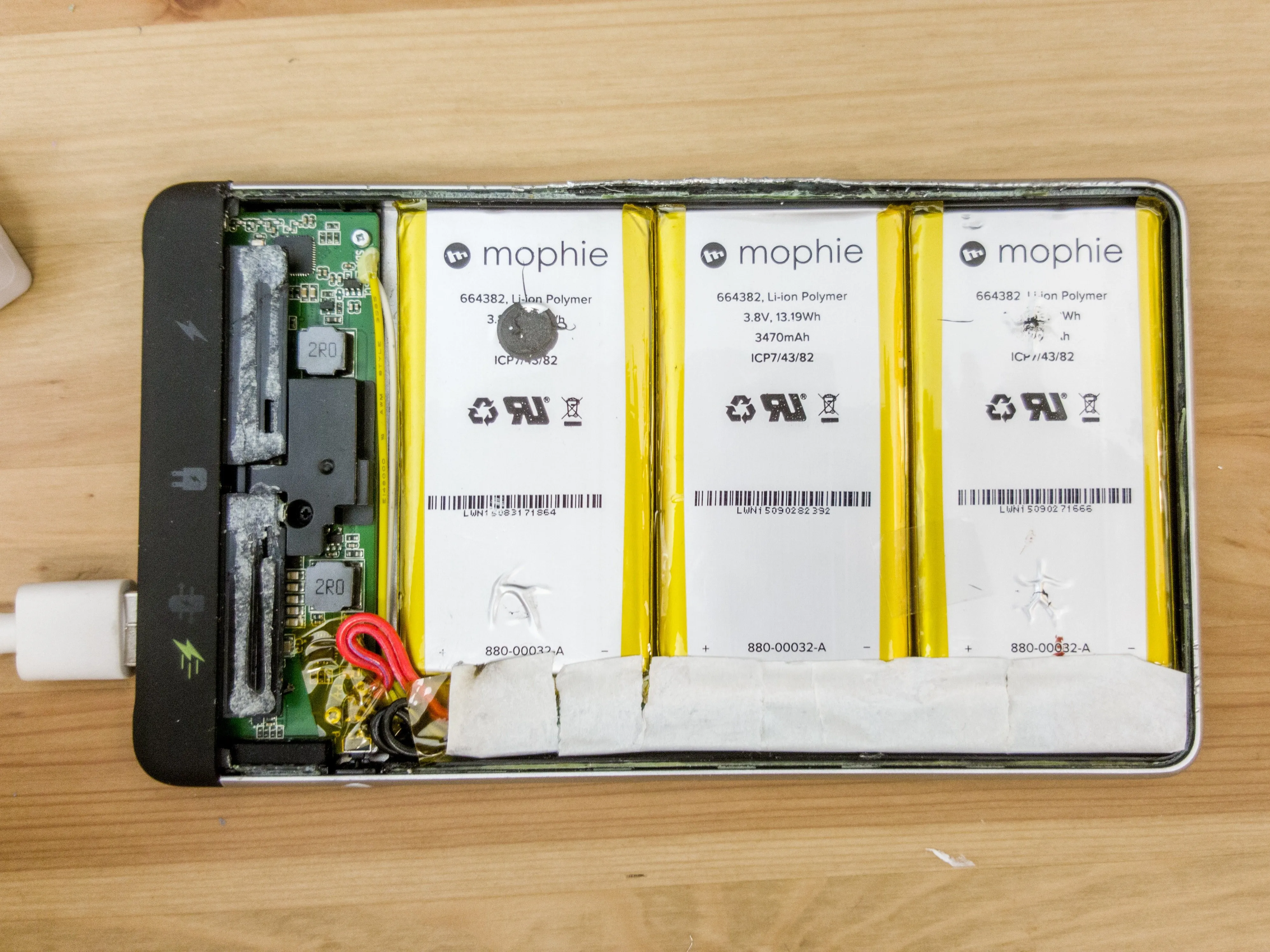

Разбор Mophie PowerStation 5X: шаг 4, изображение 1 из 3
Разборка Mophie PowerStation 5X: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 4, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 4, изображение 3 из 3
Mophie PowerStation 5X Teardown: шаг 4, изображение 3 из 3 | Источник - ifixit.com

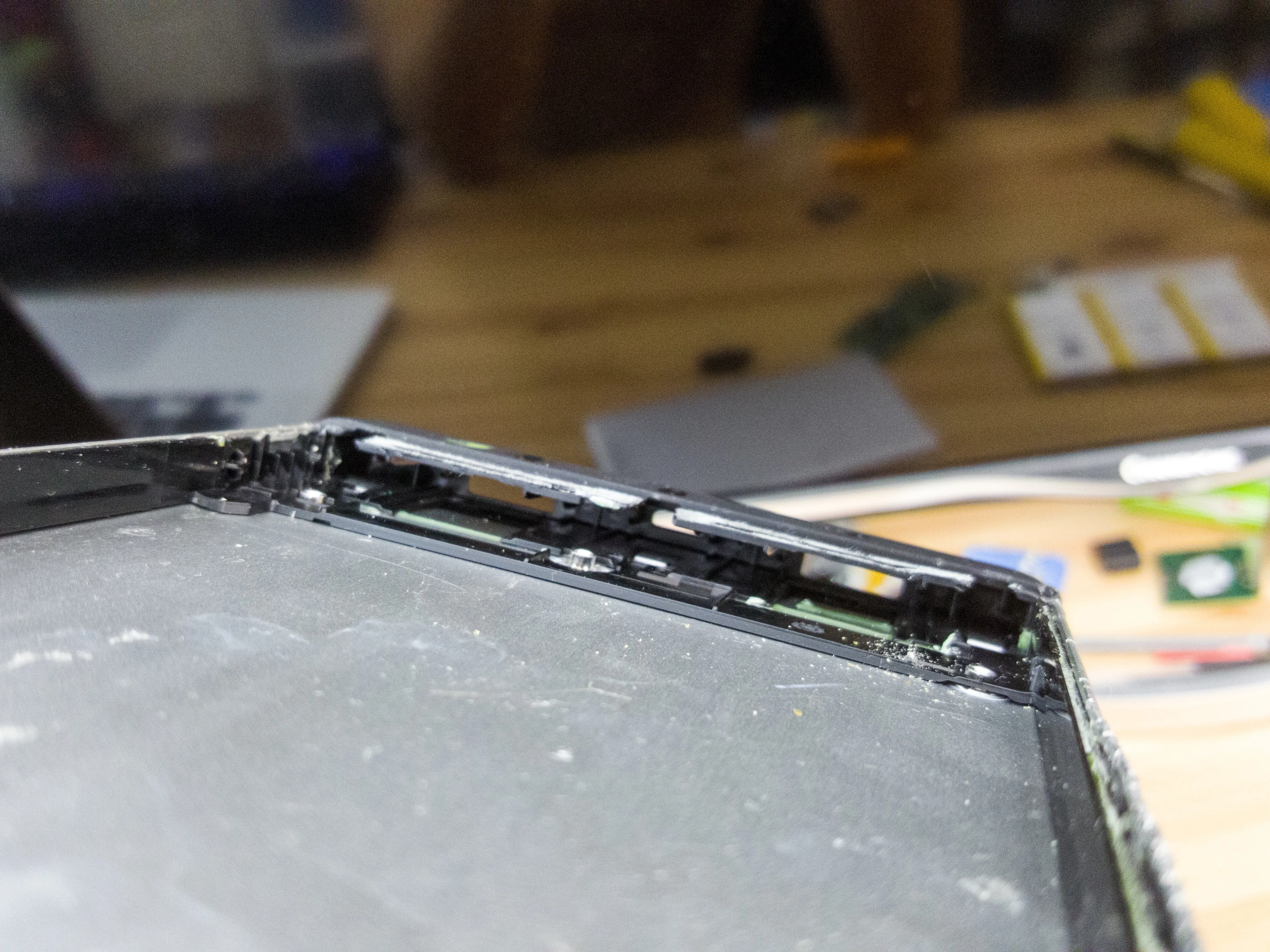

  • Фотографии внутренностей.

  • Аккумулятор слегка приклеен.

Шаг 5

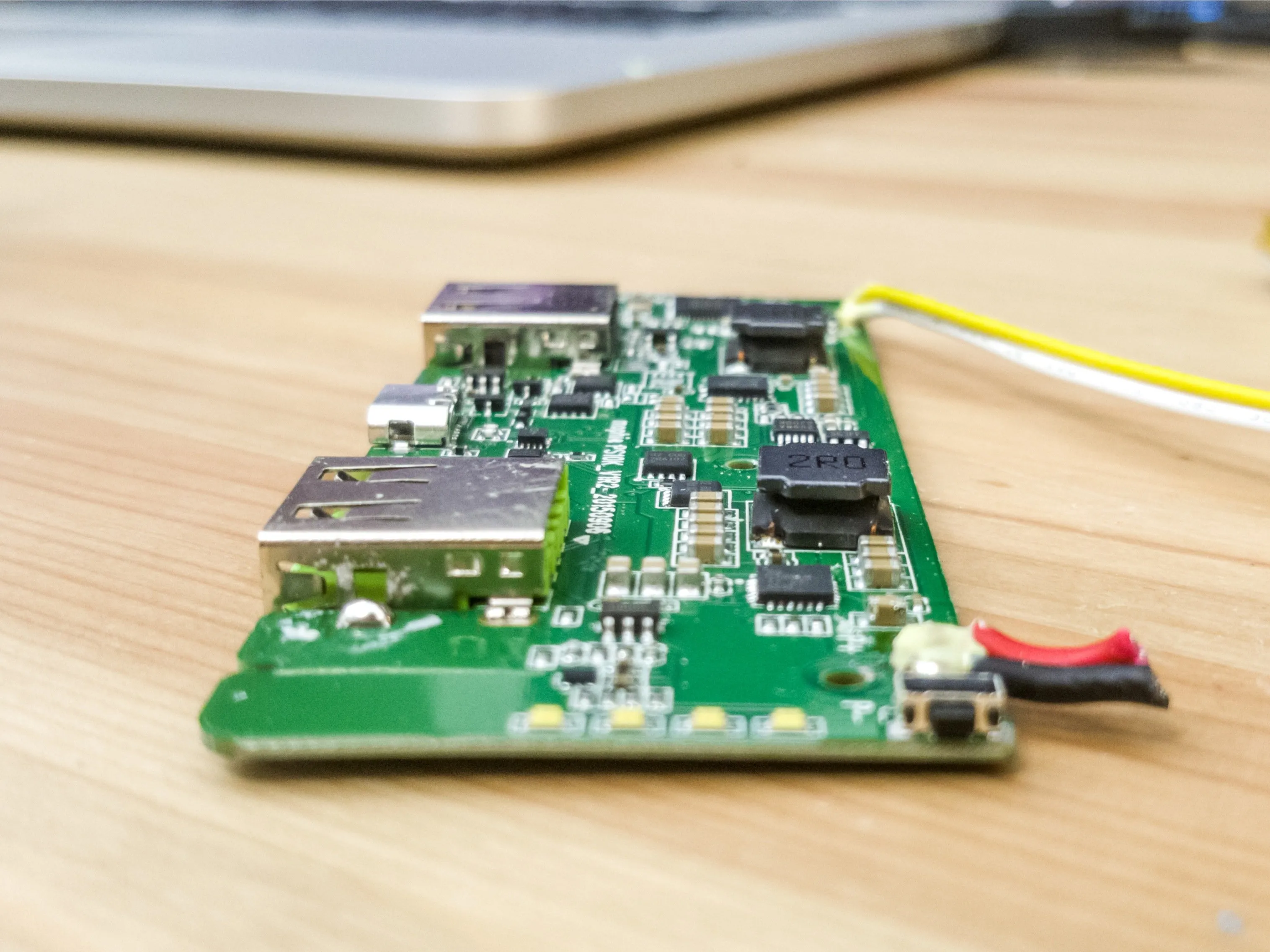

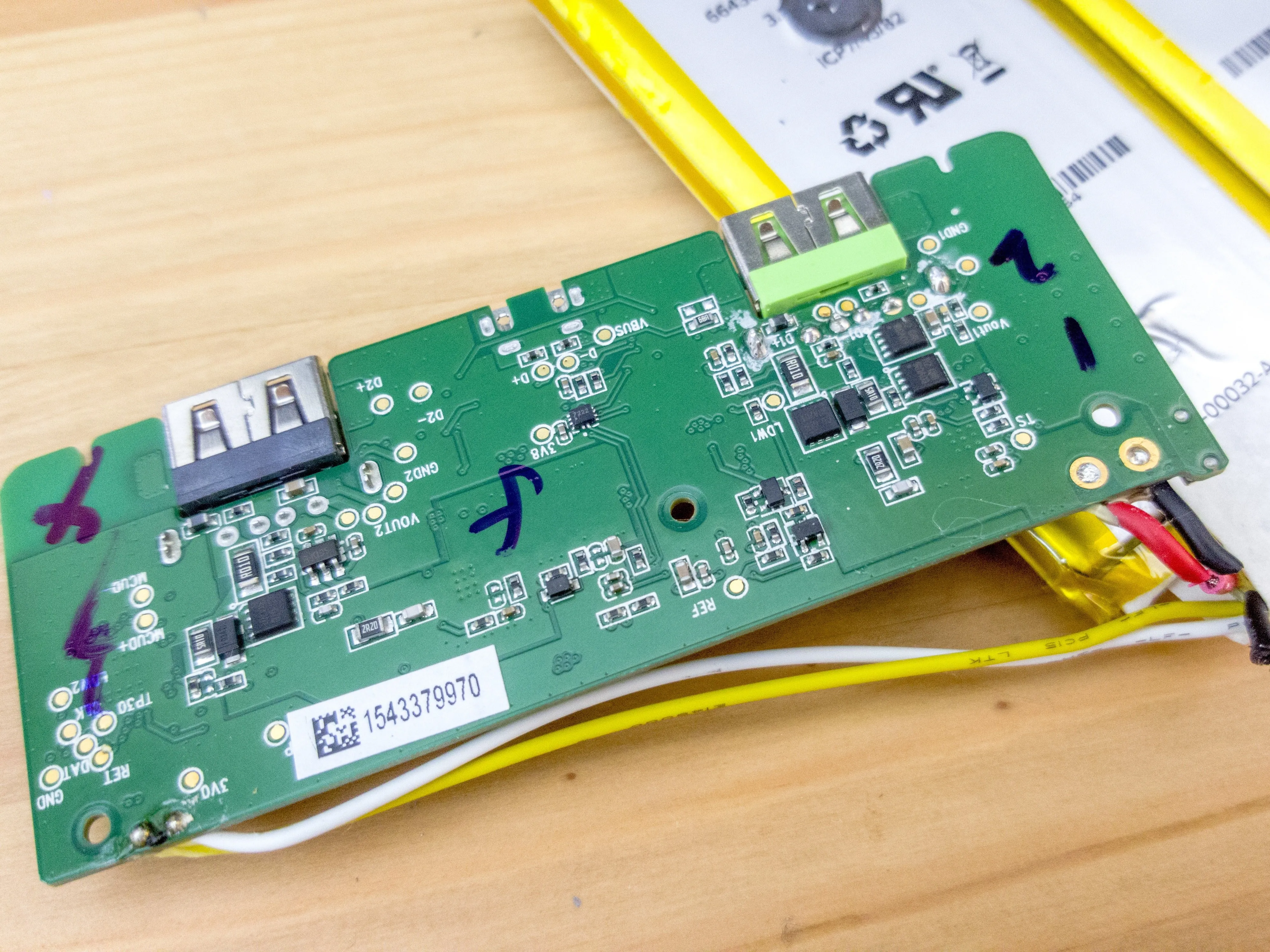

Разборка Mophie PowerStation 5X: шаг 5, изображение 1 из 3
Разборка Mophie PowerStation 5X: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 5, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 5, изображение 3 из 3
Разборка Mophie PowerStation 5X: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Другие изображения

Шаг 6

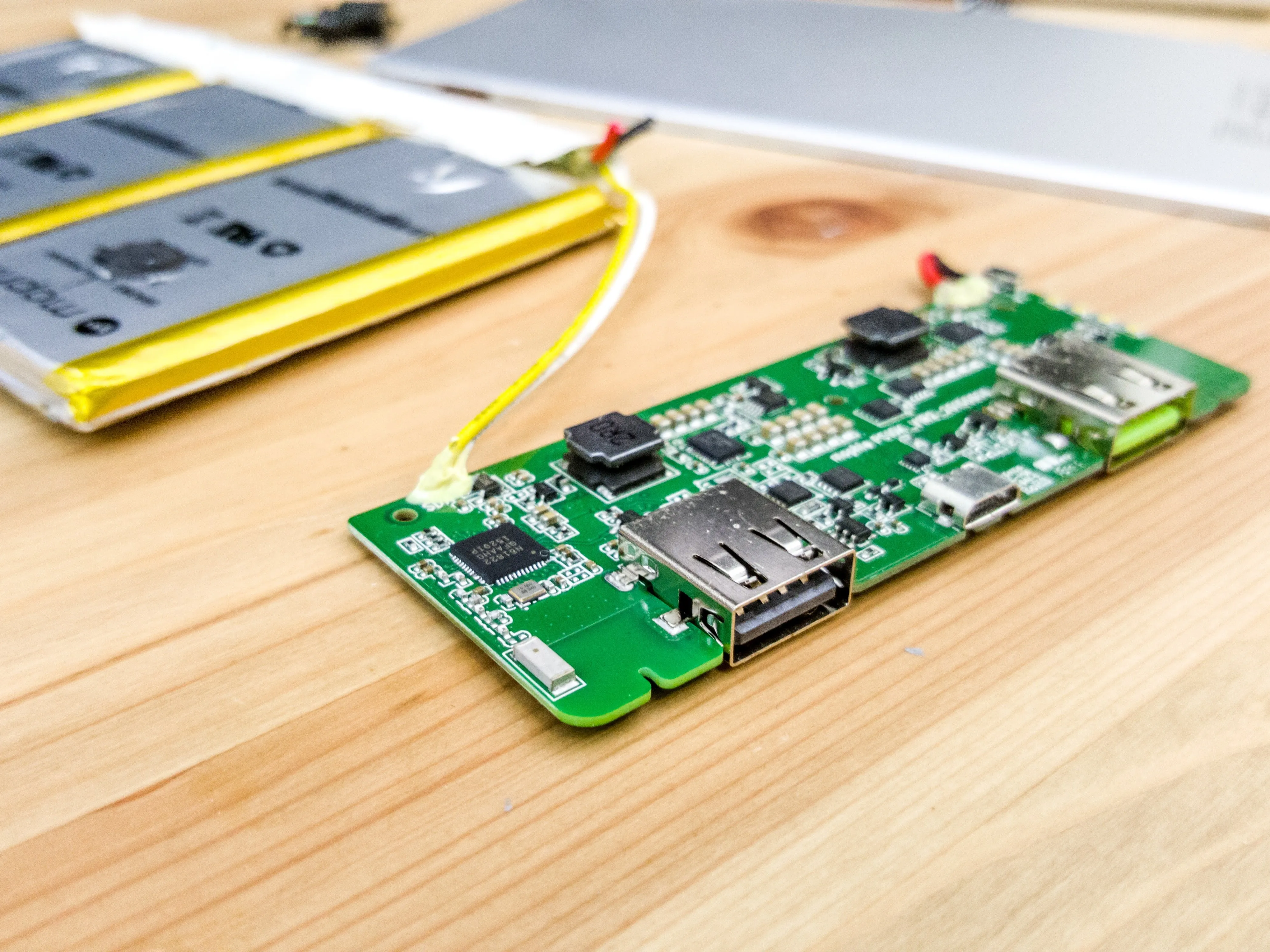

Разборка Mophie PowerStation 5X: шаг 6, изображение 1 из 3
Mophie PowerStation 5X Teardown: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 6, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 6, изображение 2 из 3 | Источник - ifixit.com

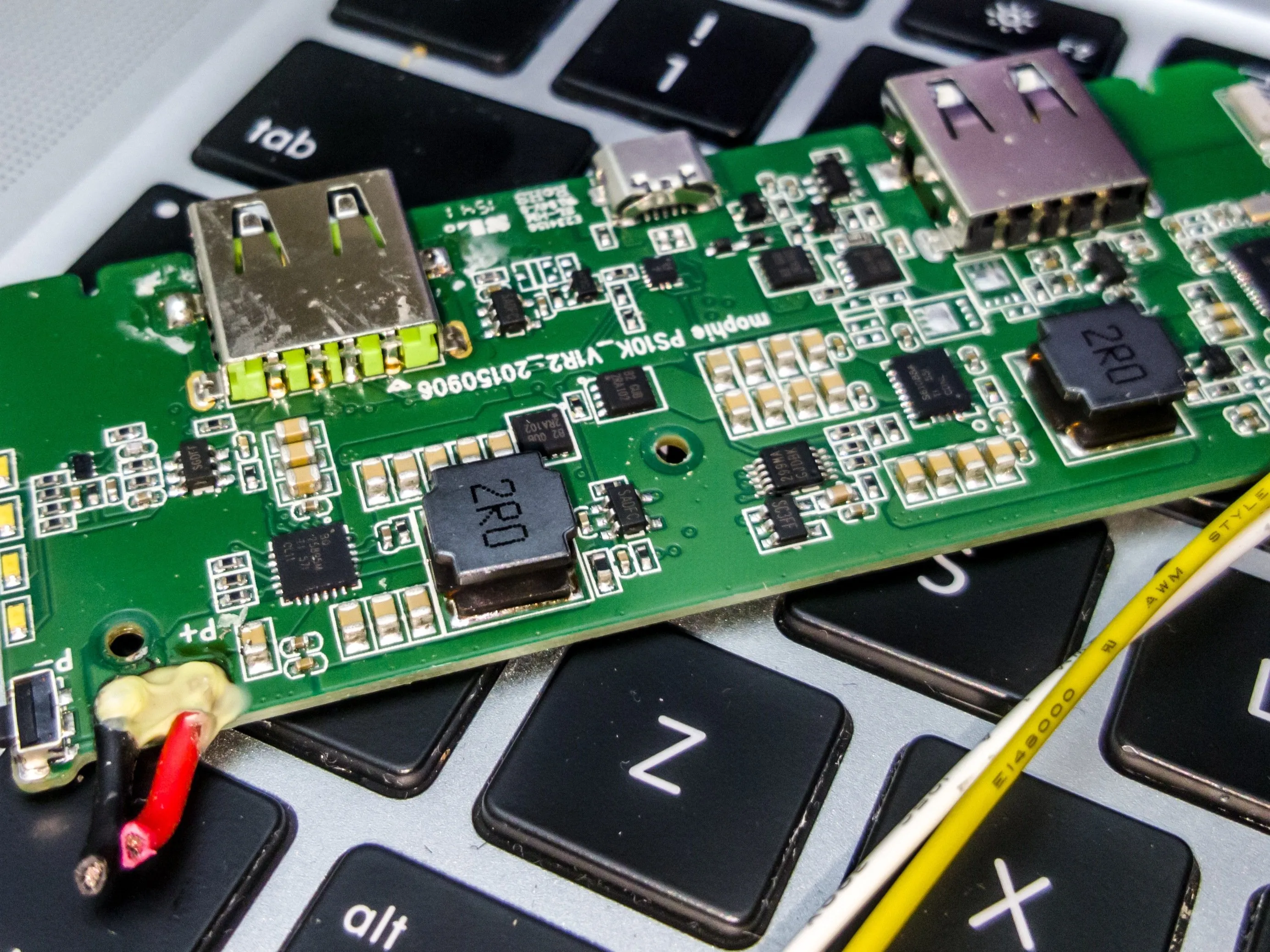

Разборка Mophie PowerStation 5X: шаг 6, изображение 3 из 3
Mophie PowerStation 5X Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Больше фотографий

Шаг 7

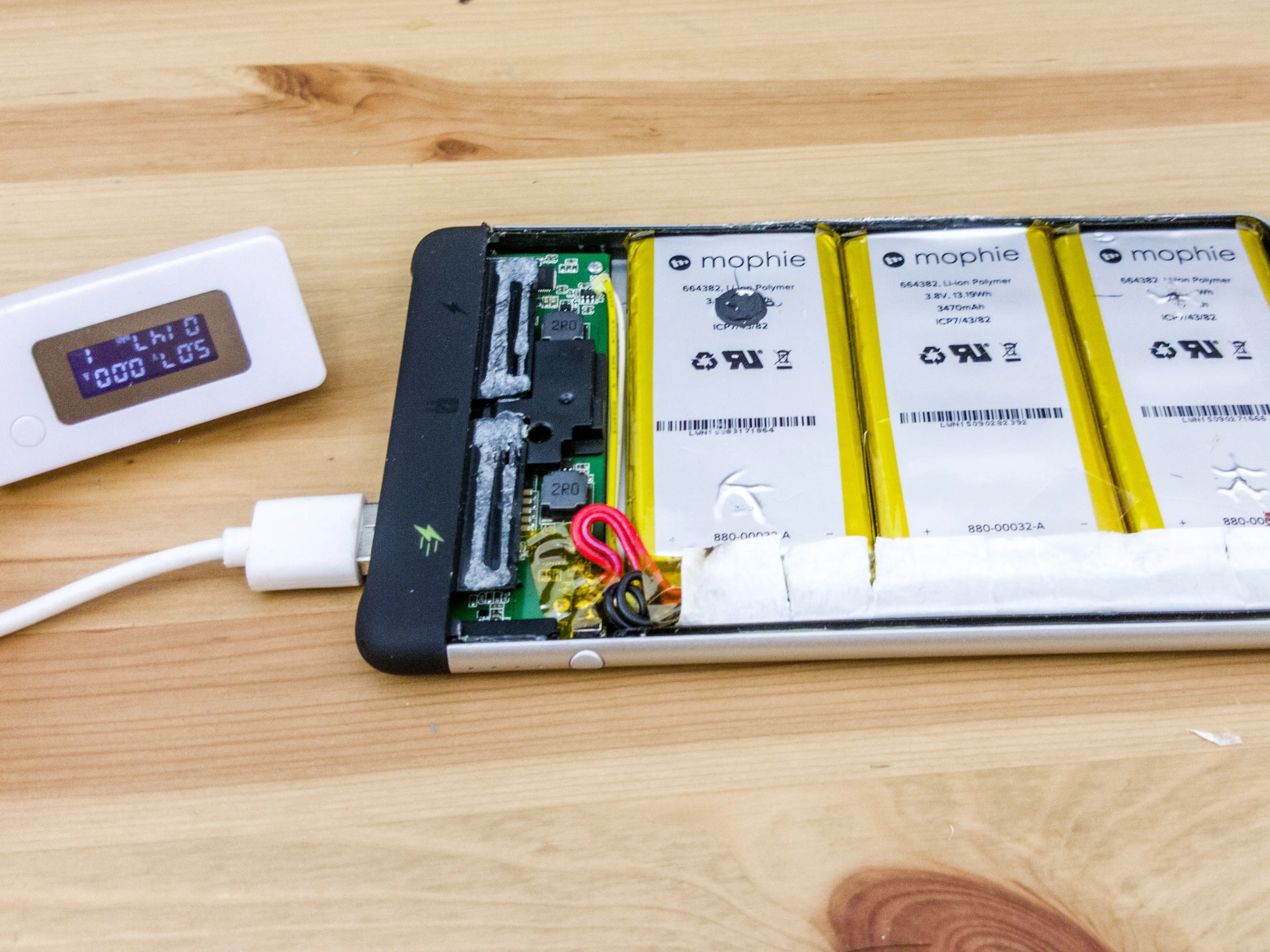

Разборка Mophie PowerStation 5X: шаг 7, изображение 1 из 3
Mophie PowerStation 5X Teardown: шаг 7, изображение 1 из 3 | Источник - ifixit.com

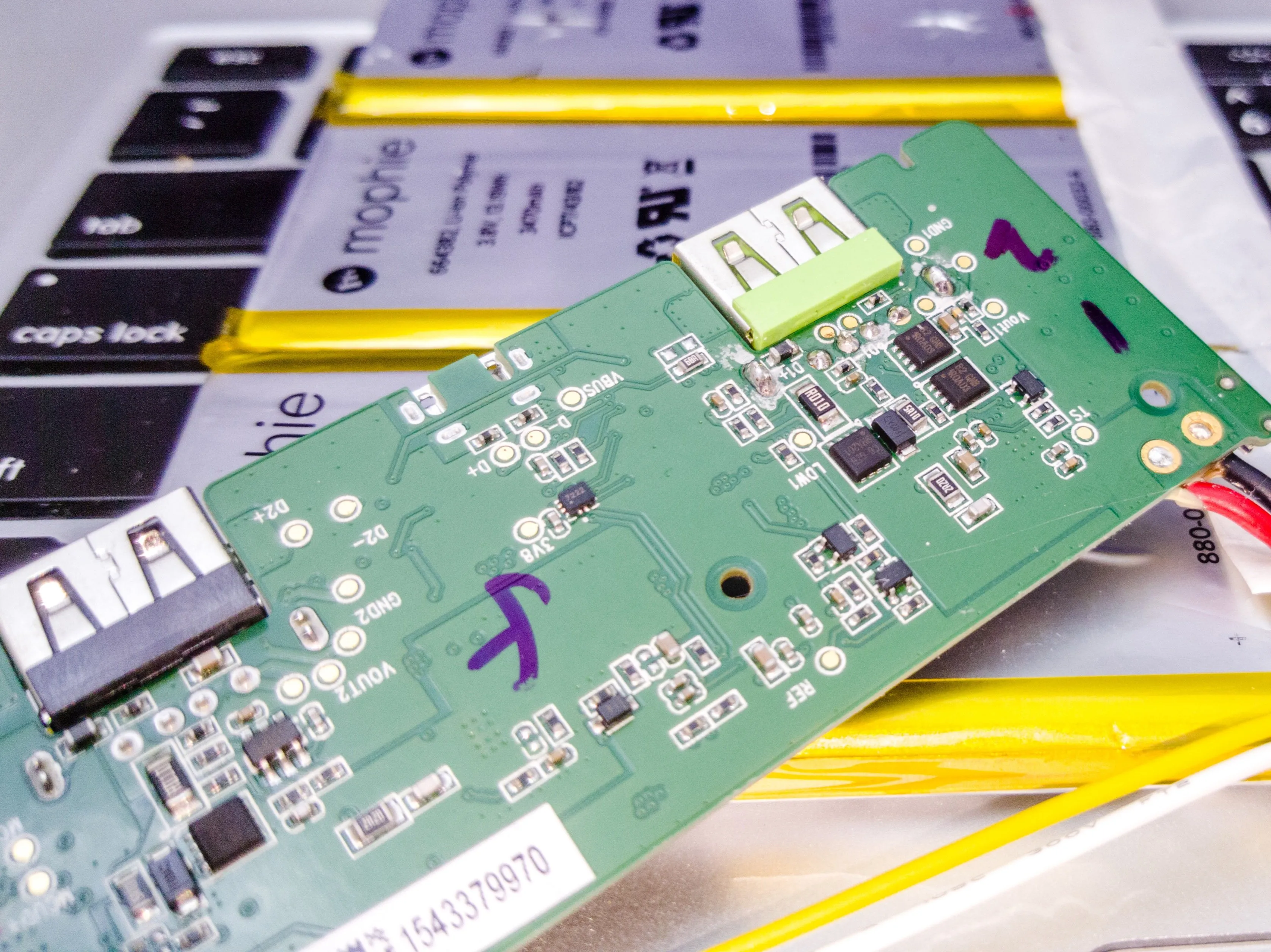

Разборка Mophie PowerStation 5X: шаг 7, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 7, изображение 2 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 7, изображение 3 из 3
Разборка Mophie PowerStation 5X: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Другие изображения

Шаг 8

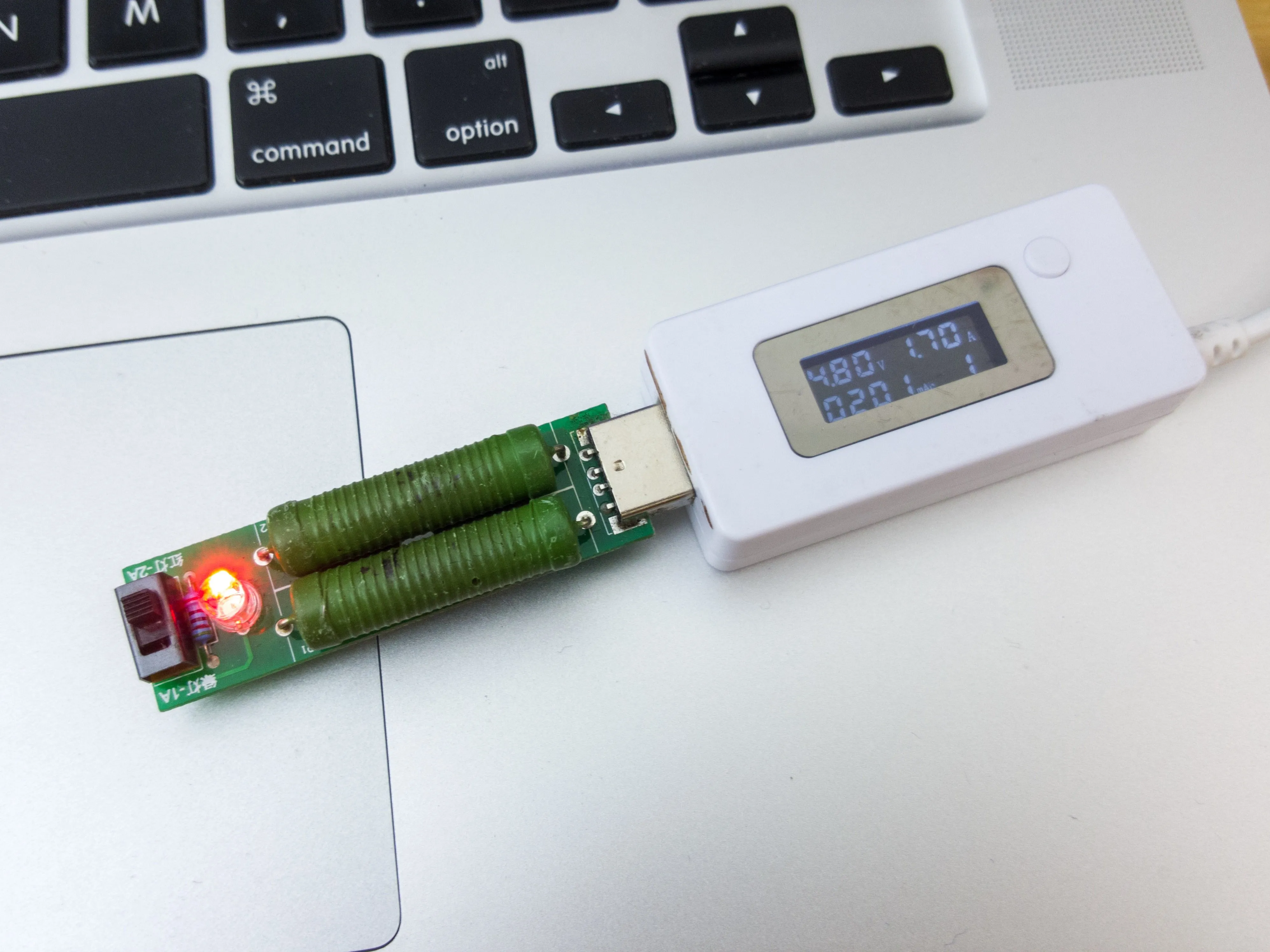

Разборка Mophie PowerStation 5X: шаг 8, изображение 1 из 3
Mophie PowerStation 5X Teardown: шаг 8, изображение 1 из 3 | Источник - ifixit.com

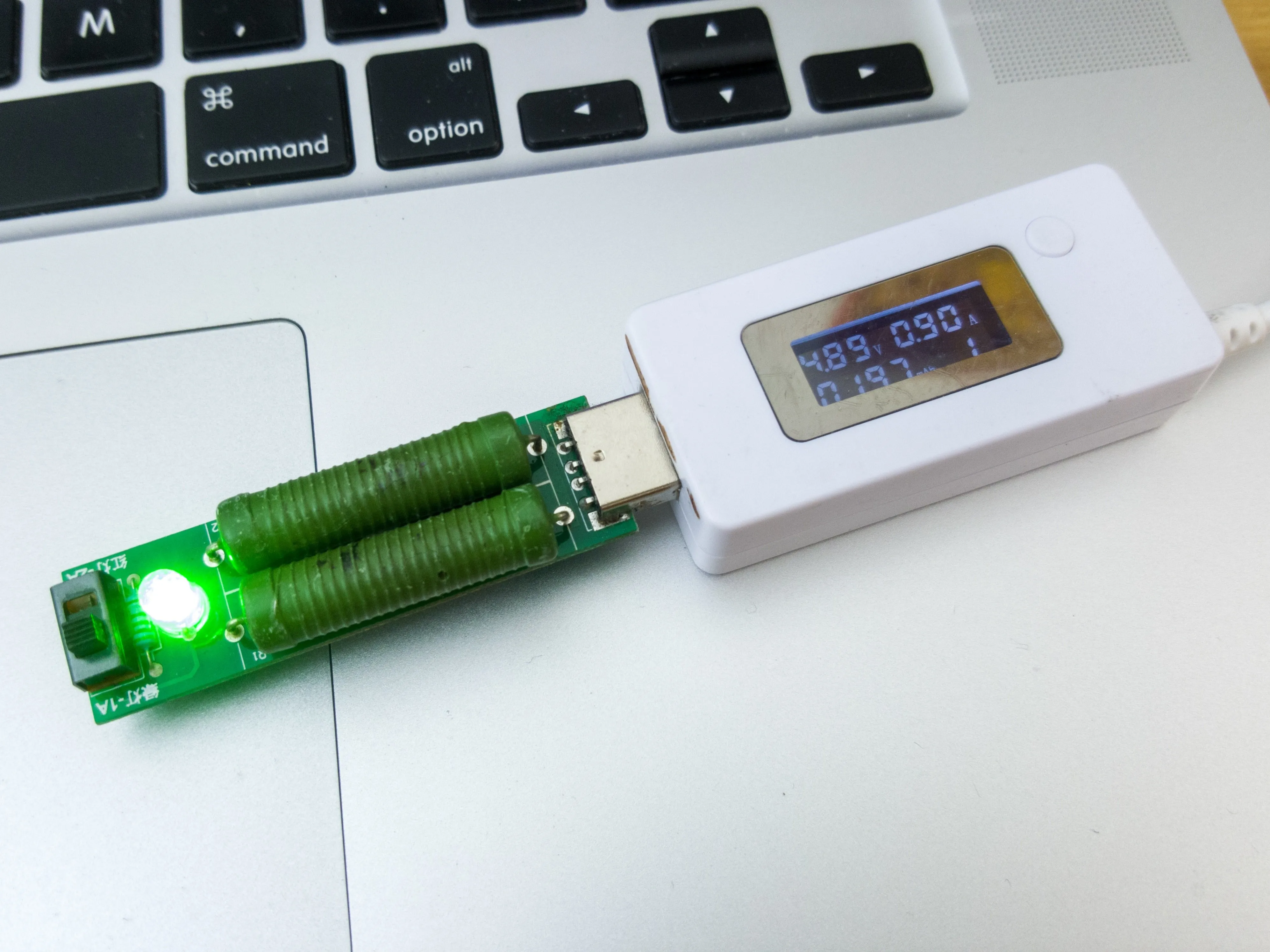

Разборка Mophie PowerStation 5X: шаг 8, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 8, изображение 3 из 3
Mophie PowerStation 5X Teardown: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Измерение мощности и тока. Красный индикатор - нагрузка 2A, зеленый - нагрузка 1A. Максимальная потребляемая мощность Galaxy Note5, подключенного к порту быстрой зарядки, составляет 1,62 А.

  • Ток заряда измерен при напряжении 5 В и 9 В.

Шаг 9

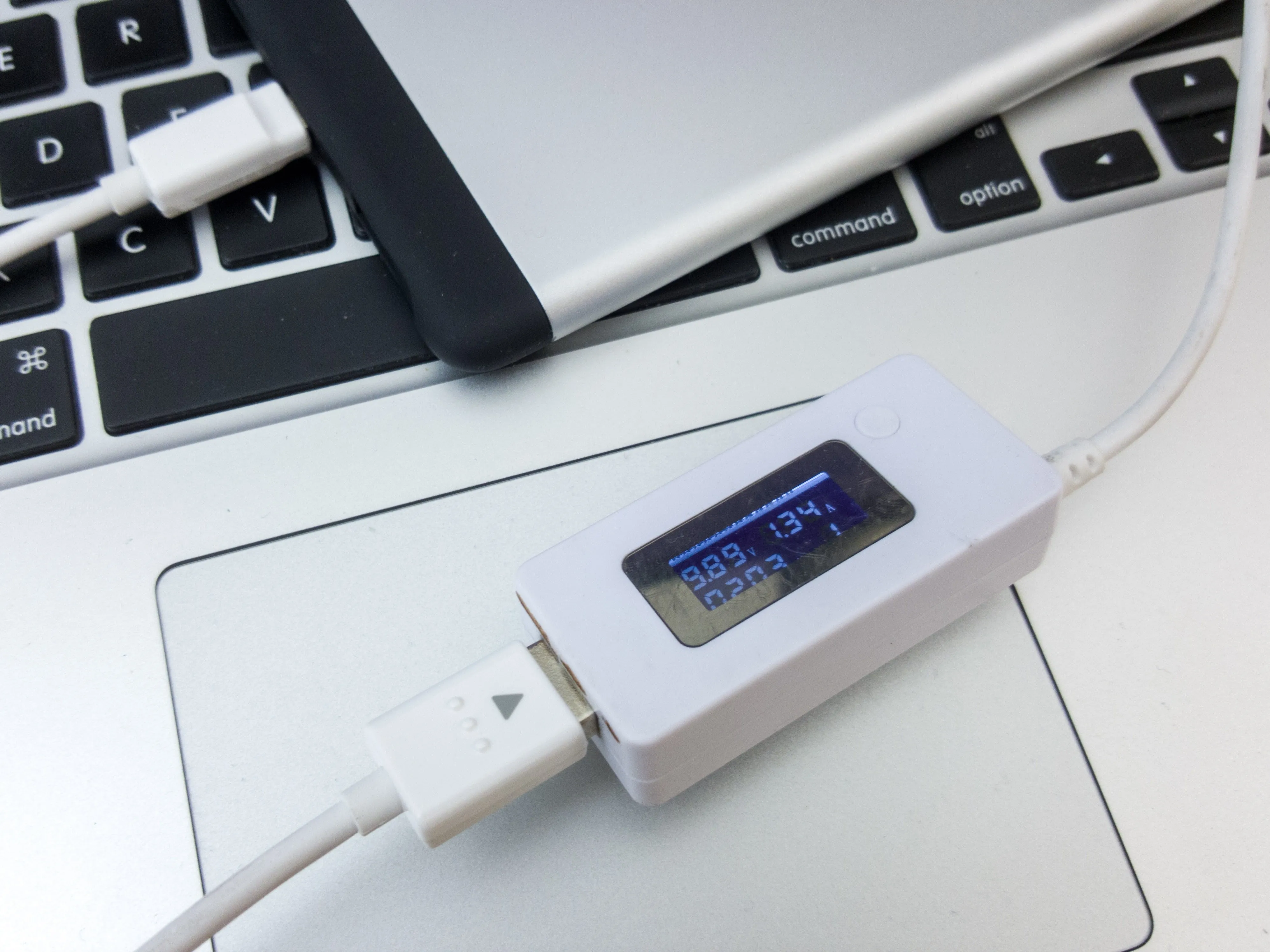

Разбор Mophie PowerStation 5X: шаг 9, изображение 1 из 3
Mophie PowerStation 5X Teardown: шаг 9, изображение 1 из 3 | Источник - ifixit.com

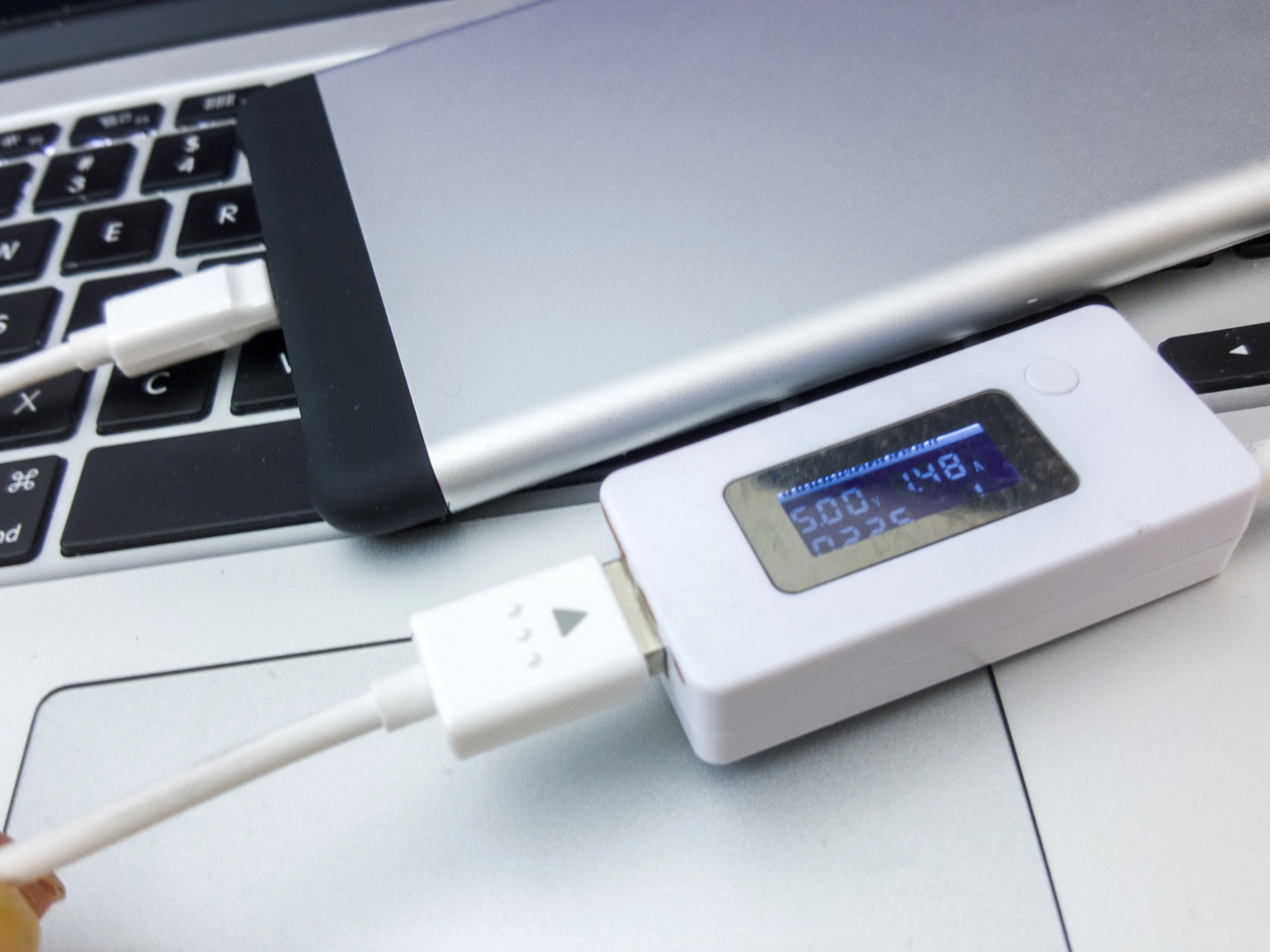

Разборка Mophie PowerStation 5X: шаг 9, изображение 2 из 3
Разборка Mophie PowerStation 5X: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Разборка Mophie PowerStation 5X: шаг 9, изображение 3 из 3
Разборка Mophie PowerStation 5X: шаг 9, изображение 3 из 3 | Источник - ifixit.com

  • Поддерживается одновременный ввод и вывод данных.

Шаг 10

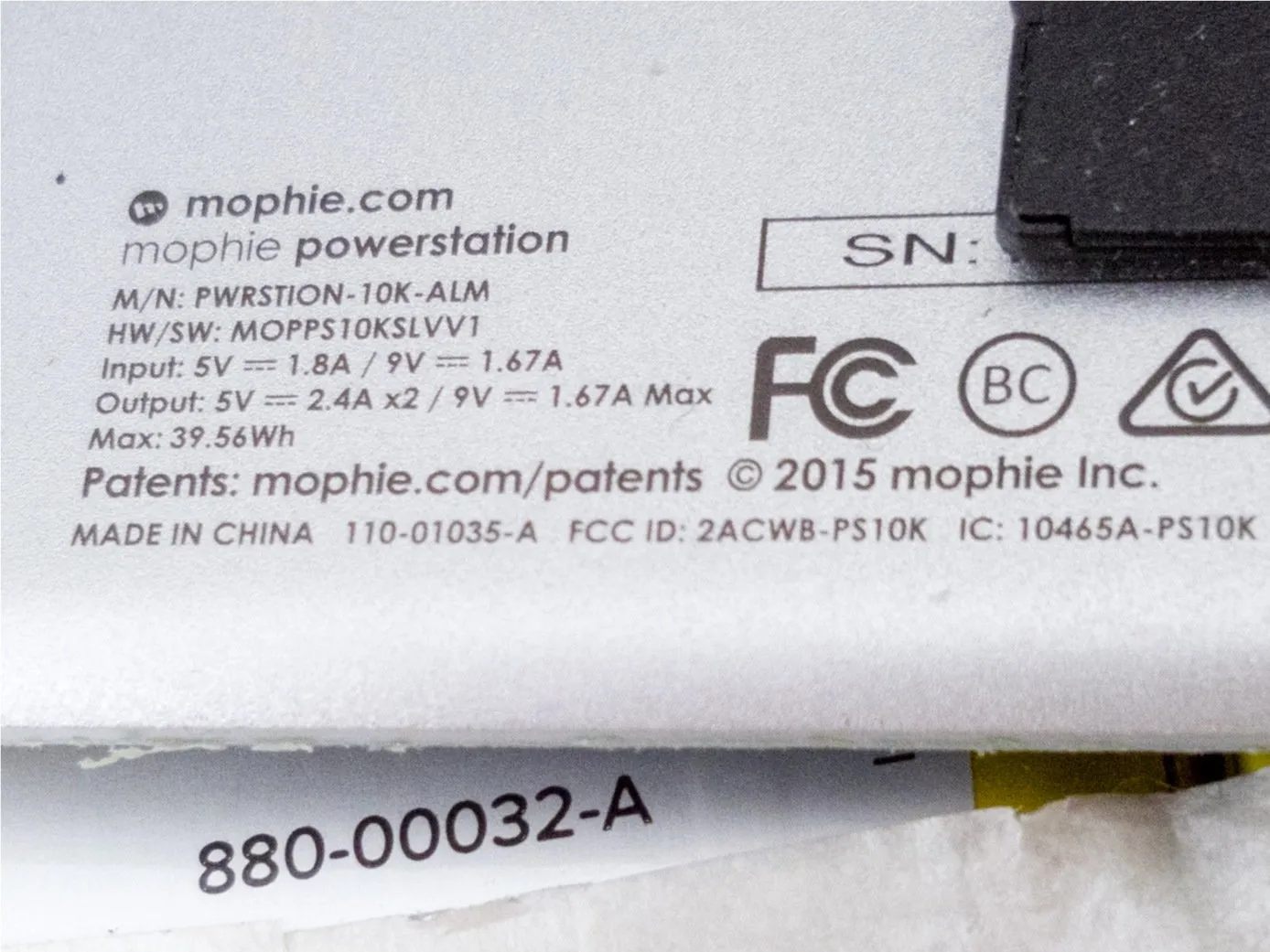

Mophie PowerStation 5X Teardown: шаг 10, изображение 1 из 1
Mophie PowerStation 5X Teardown: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • рейтинги

Комментарии к статье

Не могли бы вы дать размеры каждого из этих аккумуляторов?

К сожалению, у меня больше нет этой штуки, но если вы посмотрите официальные спецификации, а затем сориентируетесь по пропорциям на экране, вы сможете получить достойное представление.
