Разборка Motorola 120e

Разборка Motorola 120e

Что вам нужно

Инструменты

  • Отвертка T5 Torx
    Отвертка T5 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Начните здесь!

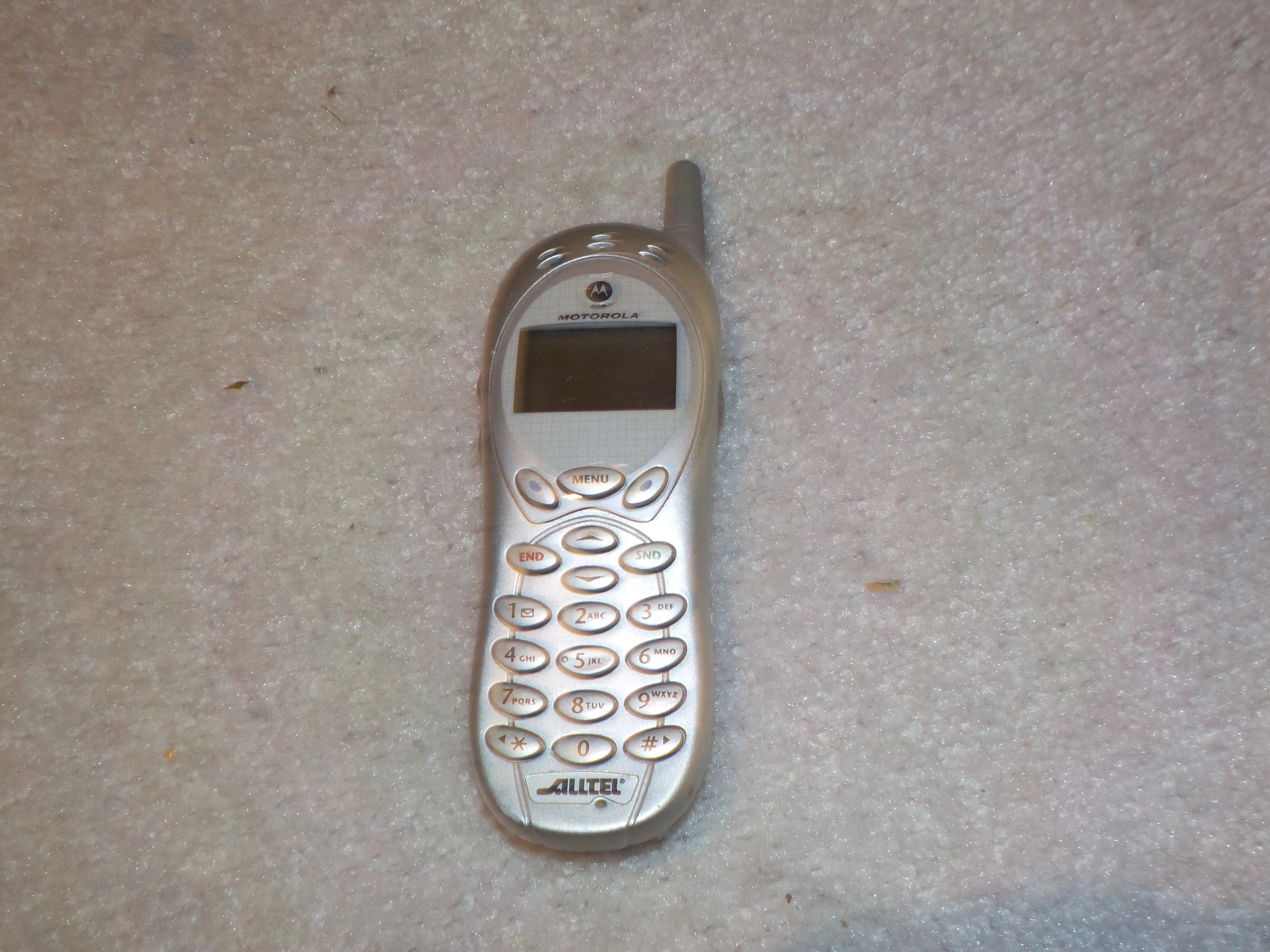

Motorola 120e Teardown, начните здесь!: шаг 1, изображение 1 из 1
Motorola 120e Разборка, начало здесь!: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Это вид спереди на Motorola 120e, который я буду разбирать. Прежде чем приступать к работе, необходимо выключить устройство.

Шаг 2 Задняя крышка и аккумулятор

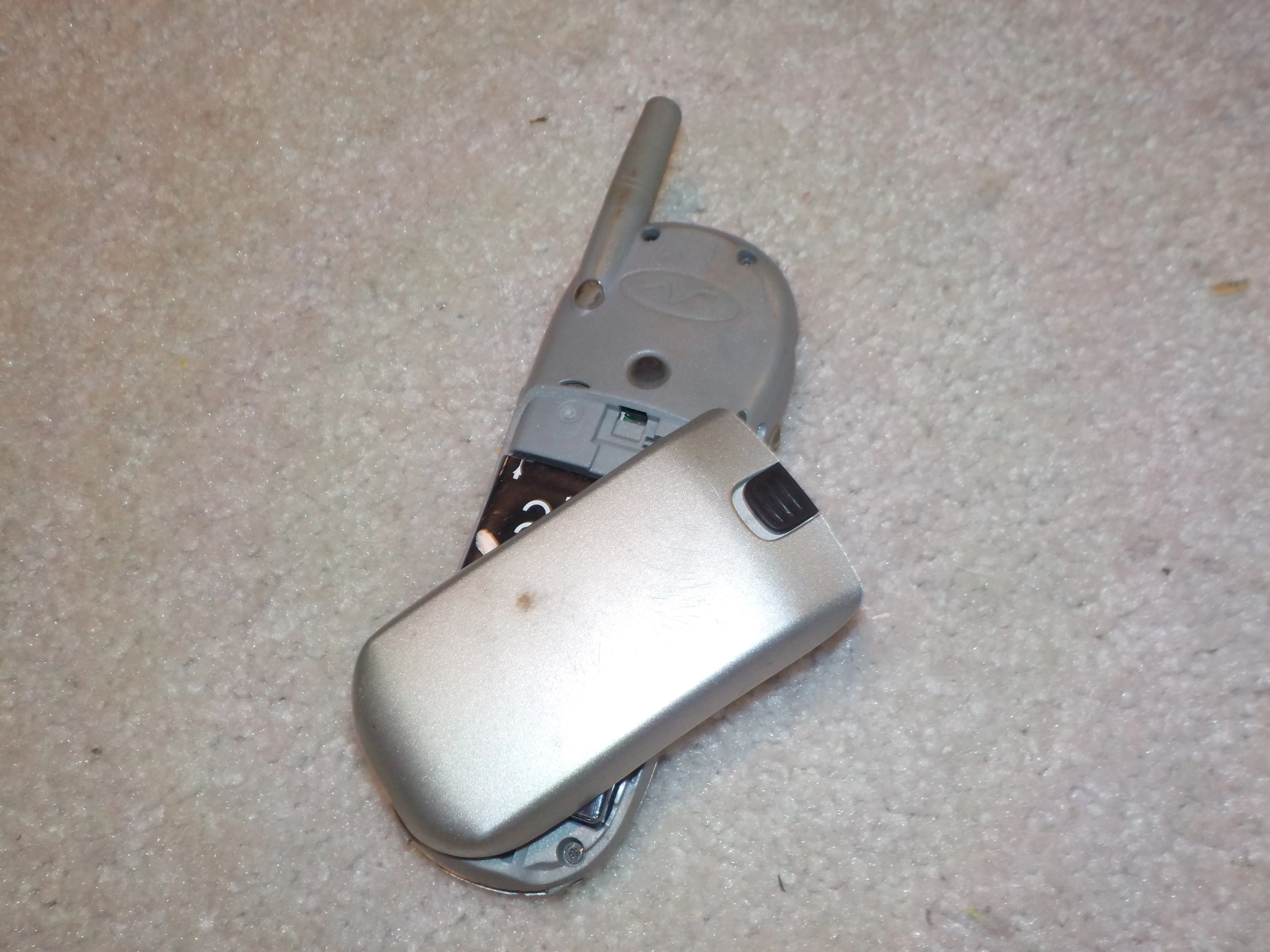

Motorola 120e Teardown, задняя крышка и аккумулятор: шаг 2, изображение 1 из 2
Разборка Motorola 120e, задняя крышка и аккумулятор: шаг 2, изображение 1 из 2 | Источник - ifixit.com

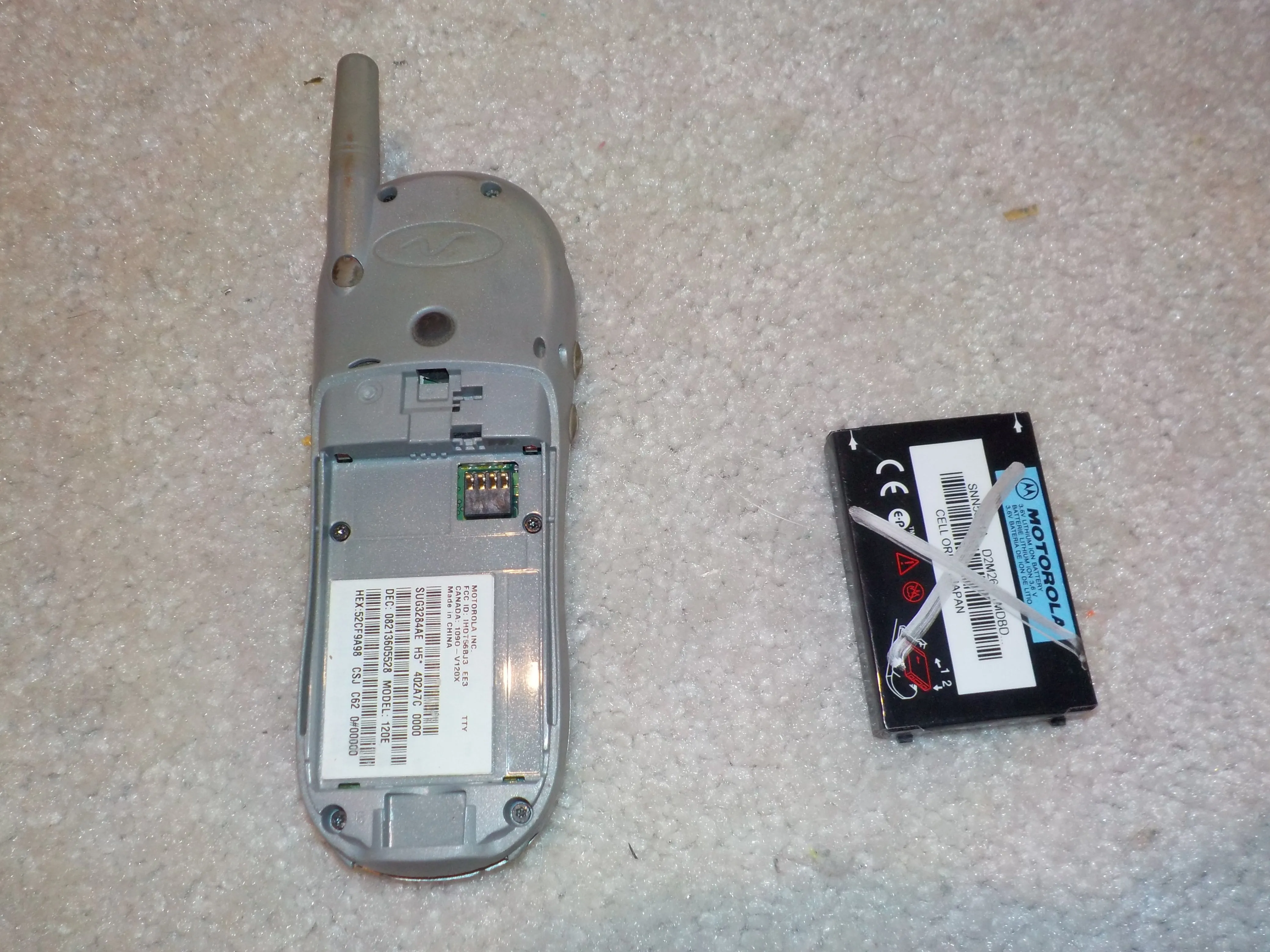

Motorola 120e разборка, задняя крышка и аккумулятор: шаг 2, изображение 2 из 2
Motorola 120e разборка, задняя крышка и аккумулятор: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Теперь вы можете снять крышку аккумуляторного отсека, нажав на черную кнопку вниз и подняв ее вверх. Затем можно извлечь аккумулятор, нажав на него и подняв вверх. К счастью, никакого клея не обнаружилось.

Шаг 3 Отделите заднюю и переднюю части

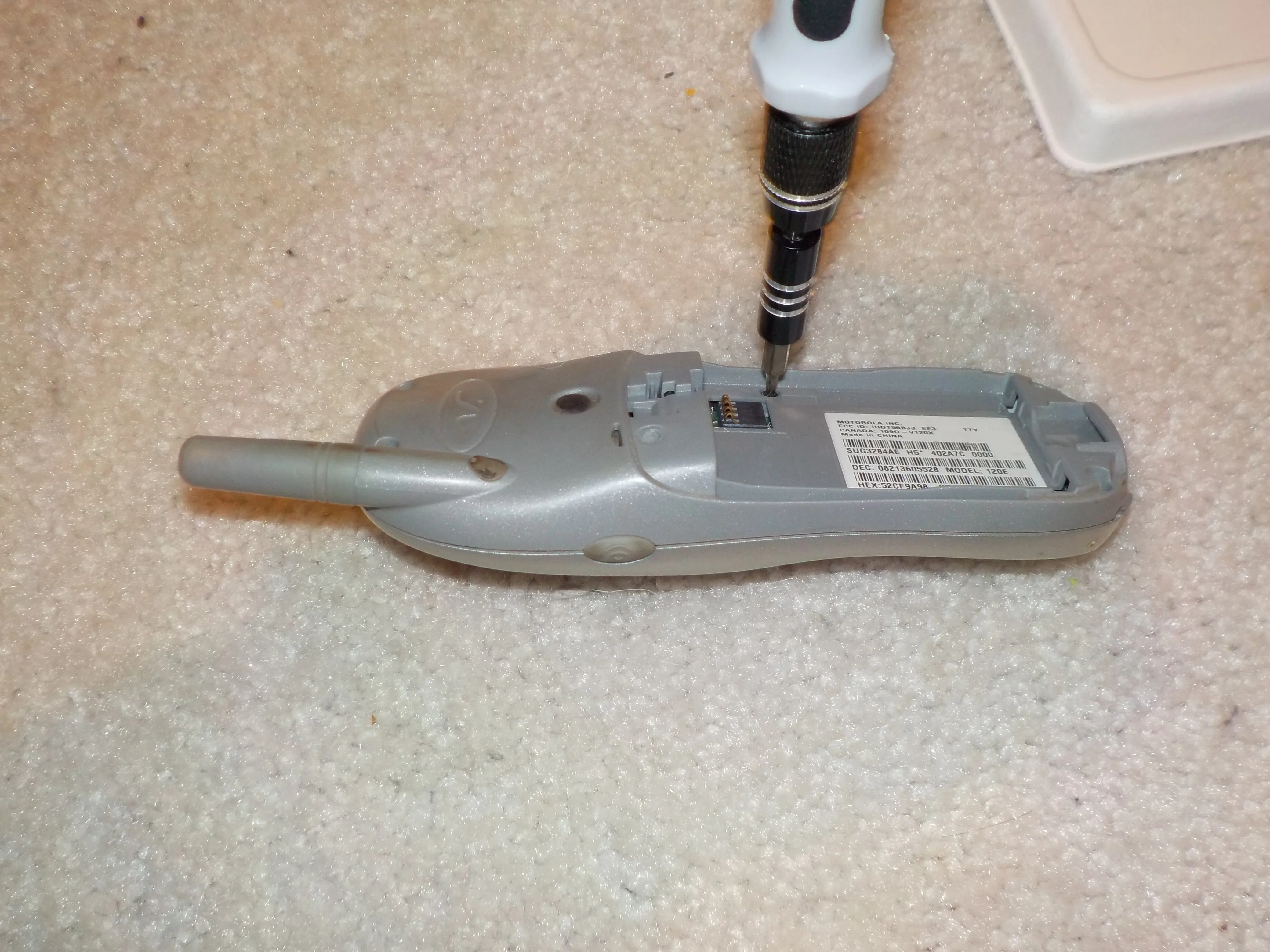

Motorola 120e Teardown, Разборка задней и передней частей: шаг 3, изображение 1 из 2
Motorola 120e Разборка, отделите заднюю и переднюю части: шаг 3, изображение 1 из 2 | Источник - ifixit.com

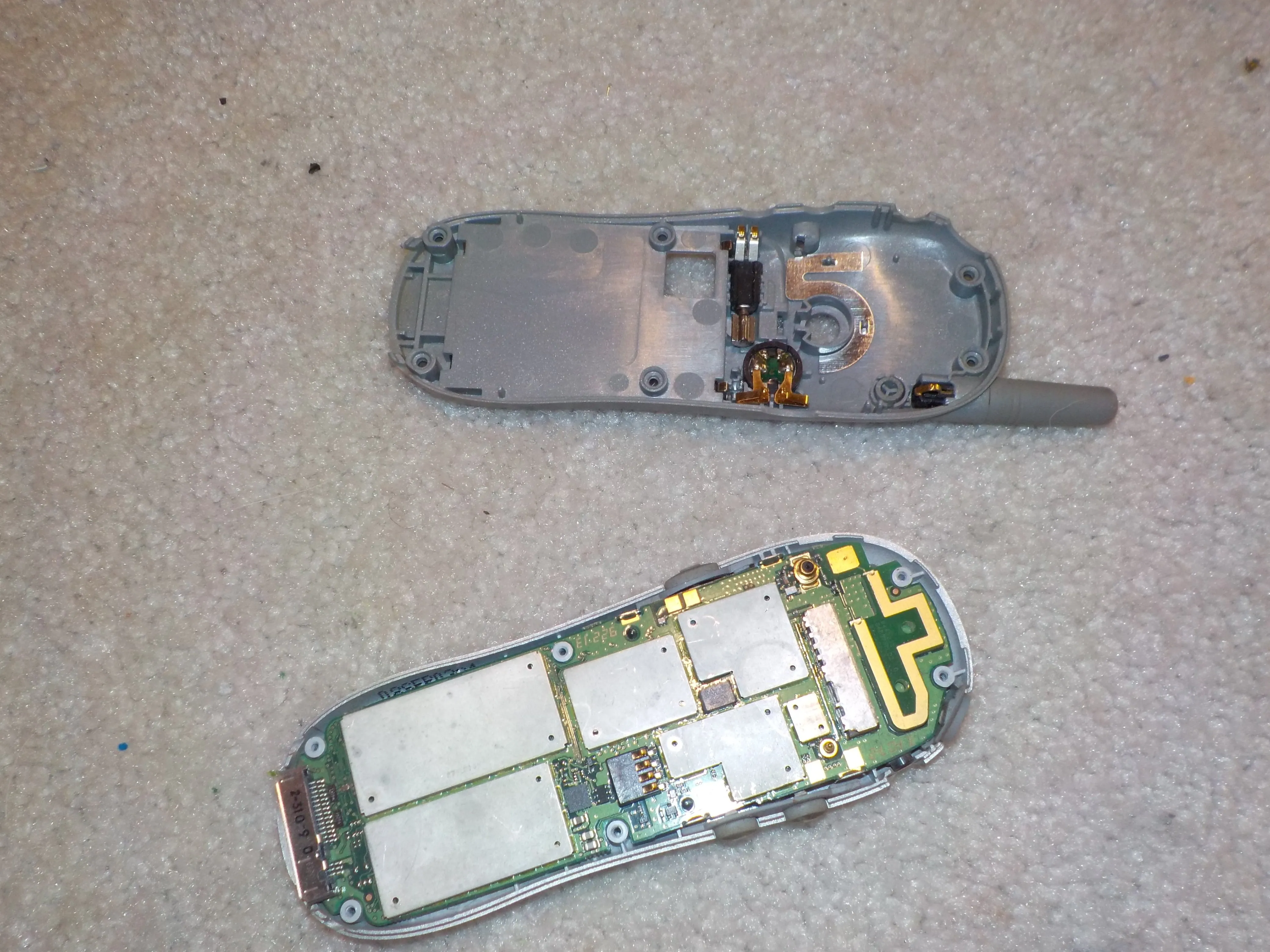

Motorola 120e Разборка, Разборка задней и передней части: шаг 3, изображение 2 из 2
Motorola 120e Разборка, разделение задней и передней части: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Теперь, сняв аккумулятор, вы можете открутить 6 винтов T5 torx. Два из них находятся в верхней части телефона, а еще четыре - в аккумуляторном отсеке. Как только они будут удалены, вы сможете поднять заднюю панель с телефона.

Шаг 4 Задняя панель

Motorola 120e Teardown, задняя панель: шаг 4, изображение 1 из 1
Motorola 120e разборка, задняя панель: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • На пластиковой задней панели находятся несъемная антенна, вибромотор и динамик. Для их извлечения можно использовать палец.

Шаг 5 Логическая плата и передняя панель

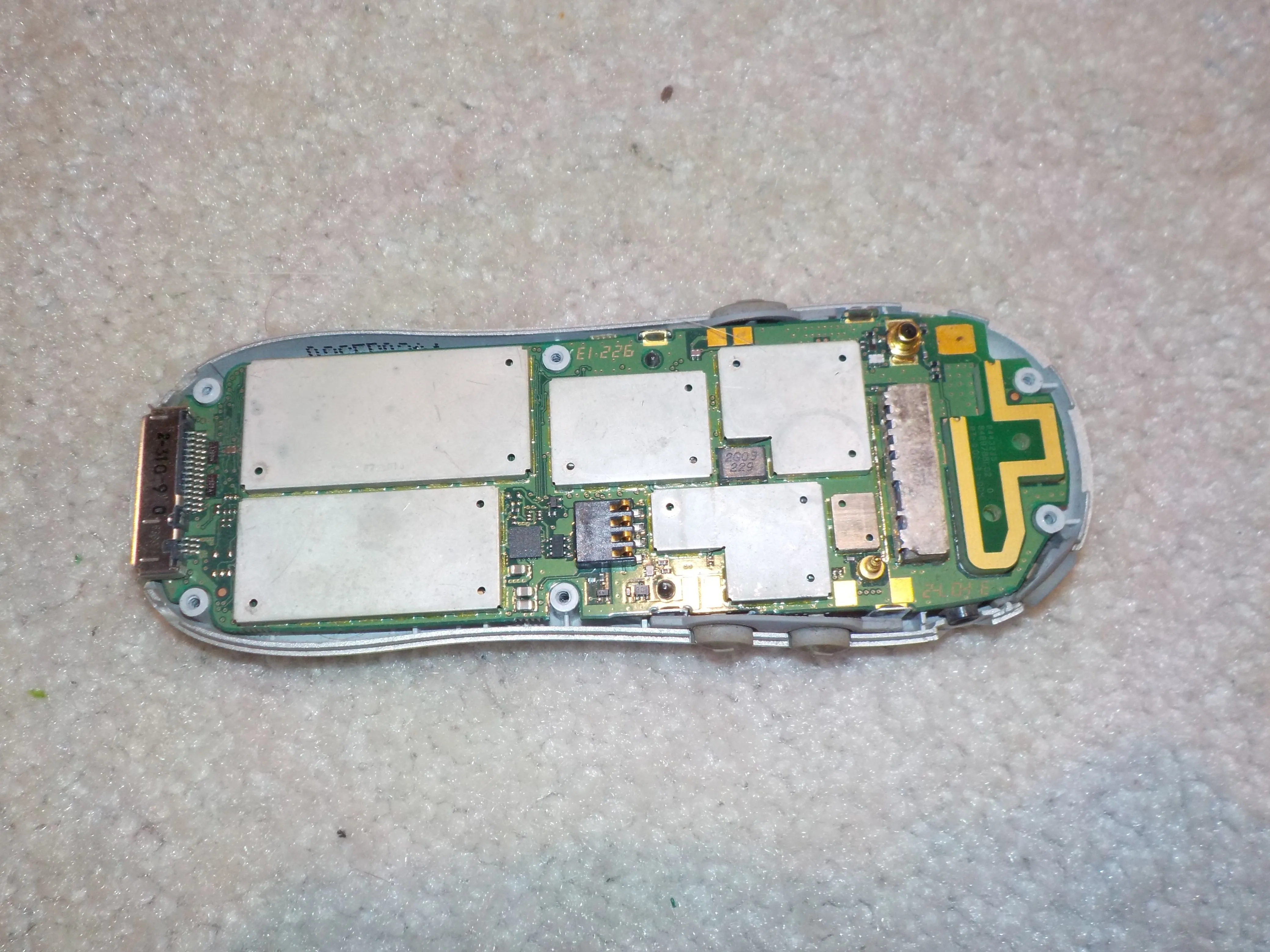

Motorola 120e Teardown, логическая плата и передняя панель: шаг 5, изображение 1 из 1
Motorola 120e Разборка, логическая плата и передняя панель: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • После снятия задней панели вы должны увидеть плату, а с другой стороны - переднюю панель.

Шаг 6 Передняя панель и кнопки

Motorola 120e Teardown, передняя панель и кнопки: шаг 6, изображение 1 из 2
Motorola 120e Teardown, передняя панель и кнопки: шаг 6, изображение 1 из 2 | Источник - ifixit.com

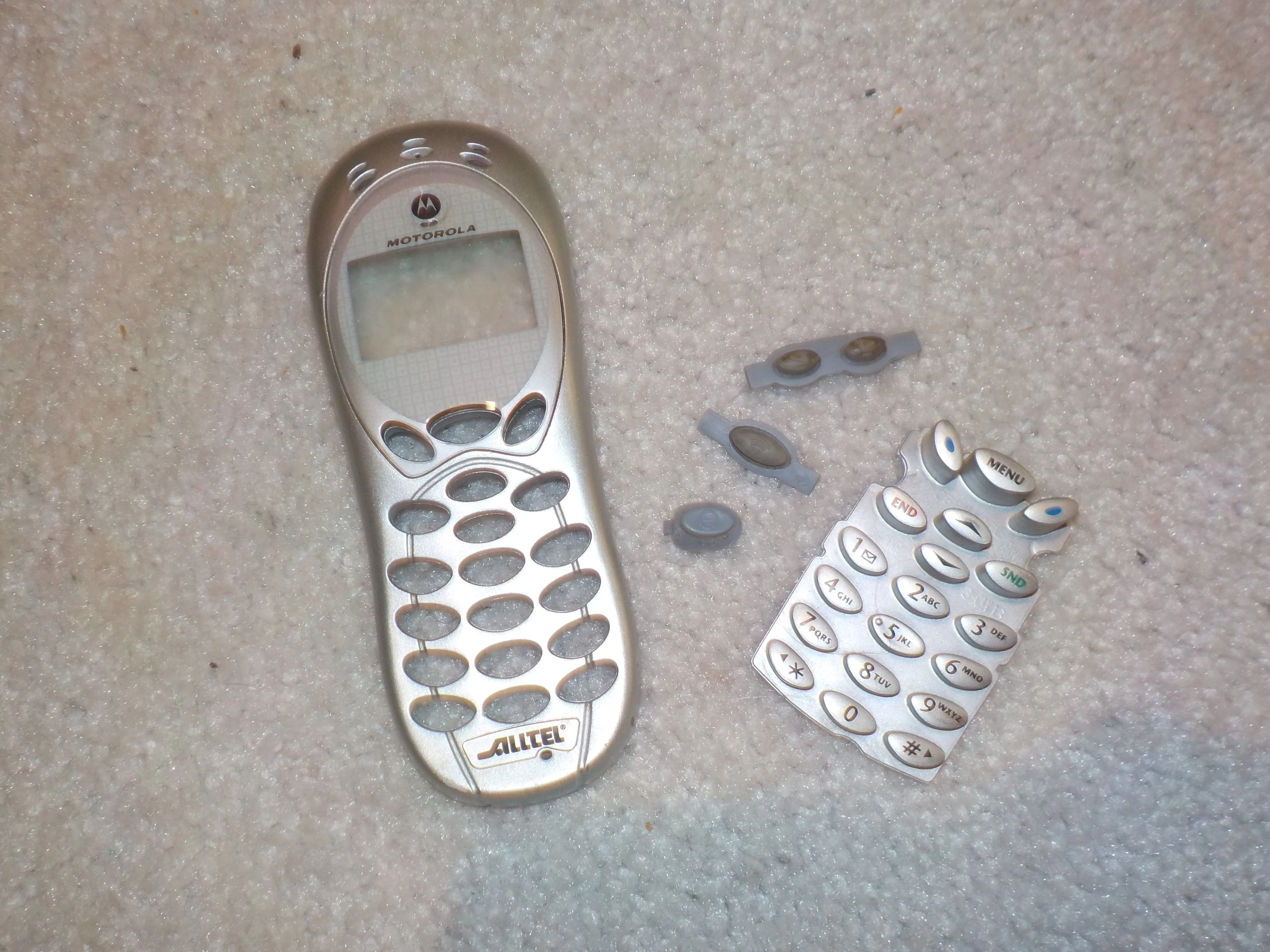

Motorola 120e разборка, передняя панель и кнопки: шаг 6, изображение 2 из 2
Motorola 120e разборка, передняя панель и кнопки: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Переднюю панель можно поднять с платы, а резиновые кнопки можно снять с передней рамки.

Шаг 7 Экран

Motorola 120e Teardown, экран: шаг 7, изображение 1 из 2
Motorola 120e Разборка, экран: шаг 7, изображение 1 из 2 | Источник - ifixit.com

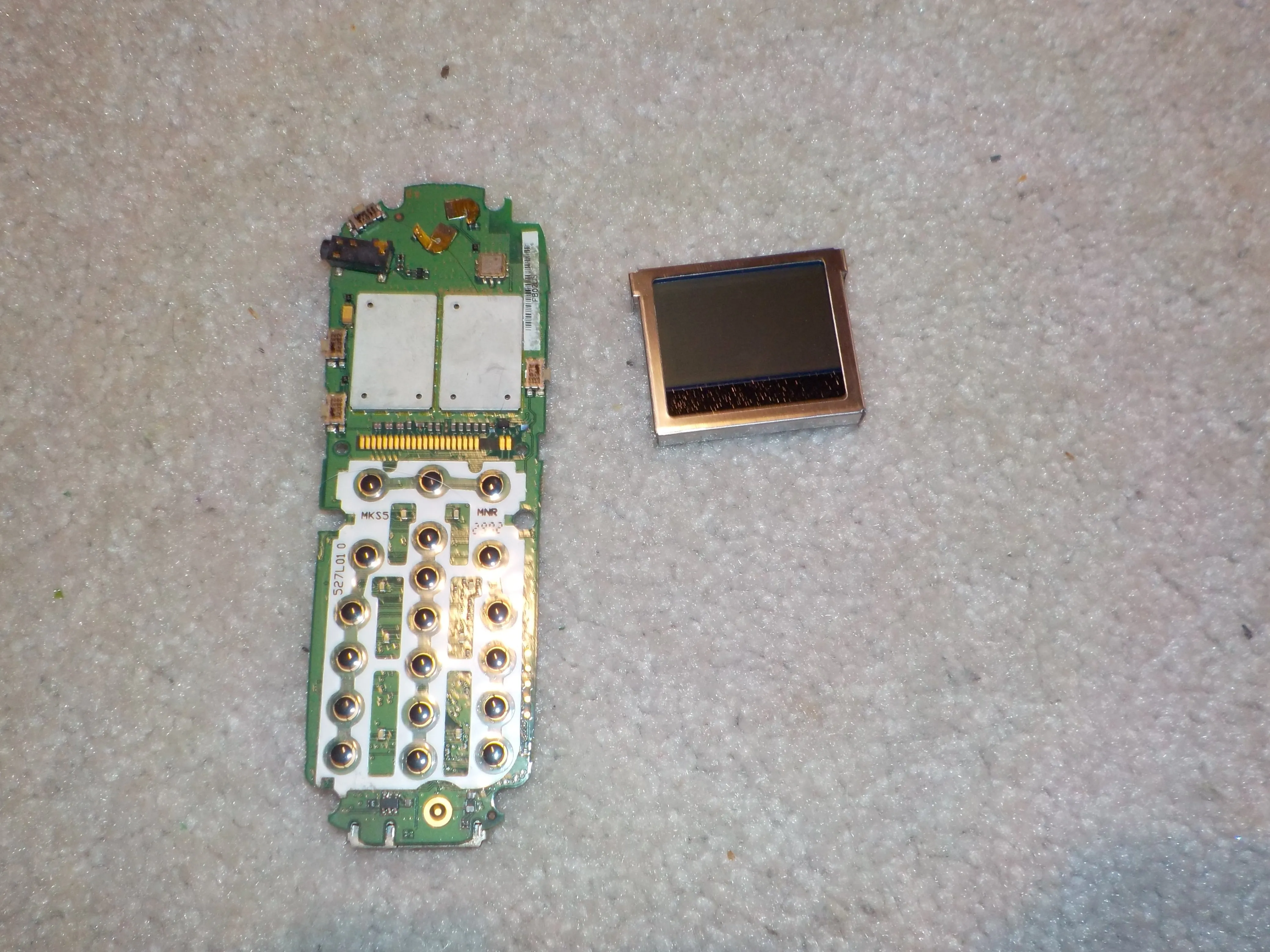

Motorola 120e Teardown, экран: шаг 7, изображение 2 из 2
Motorola 120e разборка, экран: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Вы можете снять экран, отстегнув 4 зажима по краям платы и аккуратно приподняв экран.

Шаг 8 Заключение

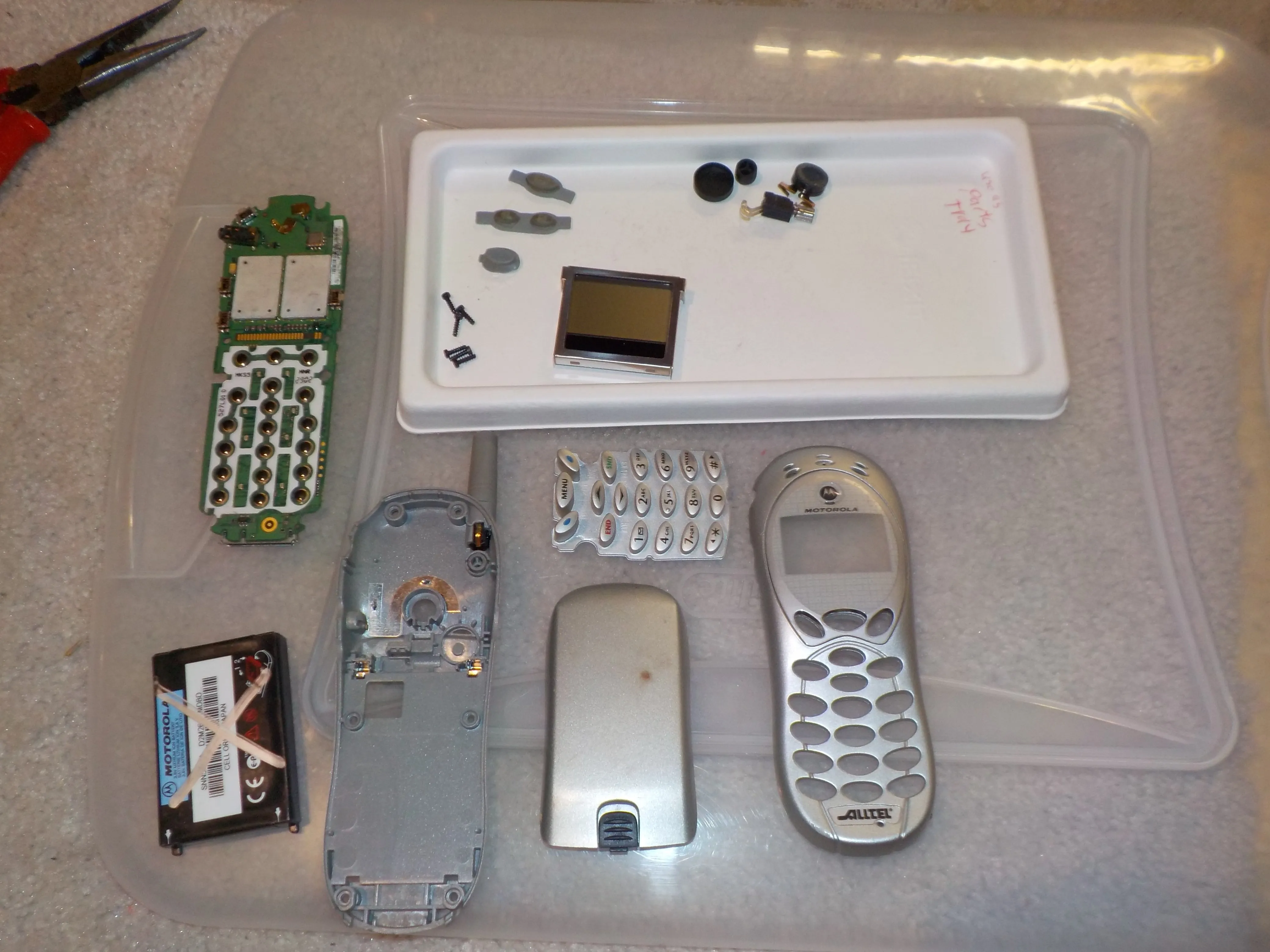

Motorola 120e Teardown, заключение: шаг 8, изображение 1 из 1
Motorola 120e Разборка, заключение: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Здесь показаны все детали. Для сборки следуйте руководству в обратном порядке.
