Разборка Motorola Atrix 4G
Введение
Сегодня мы разбираем новейший гаджет компании Motorola - Atrix 4G.
Оснащенный Nvidia Tegra 2 с двухъядерным процессором Cortex A9 с частотой 1 ГГц и восьмиядерный ULP GPU, Atrix 4G будет доминировать в мире мобильных развлечений. Оправдает ли аппаратная часть этого монстра все ожидания? Читайте дальше, чтобы узнать это.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com

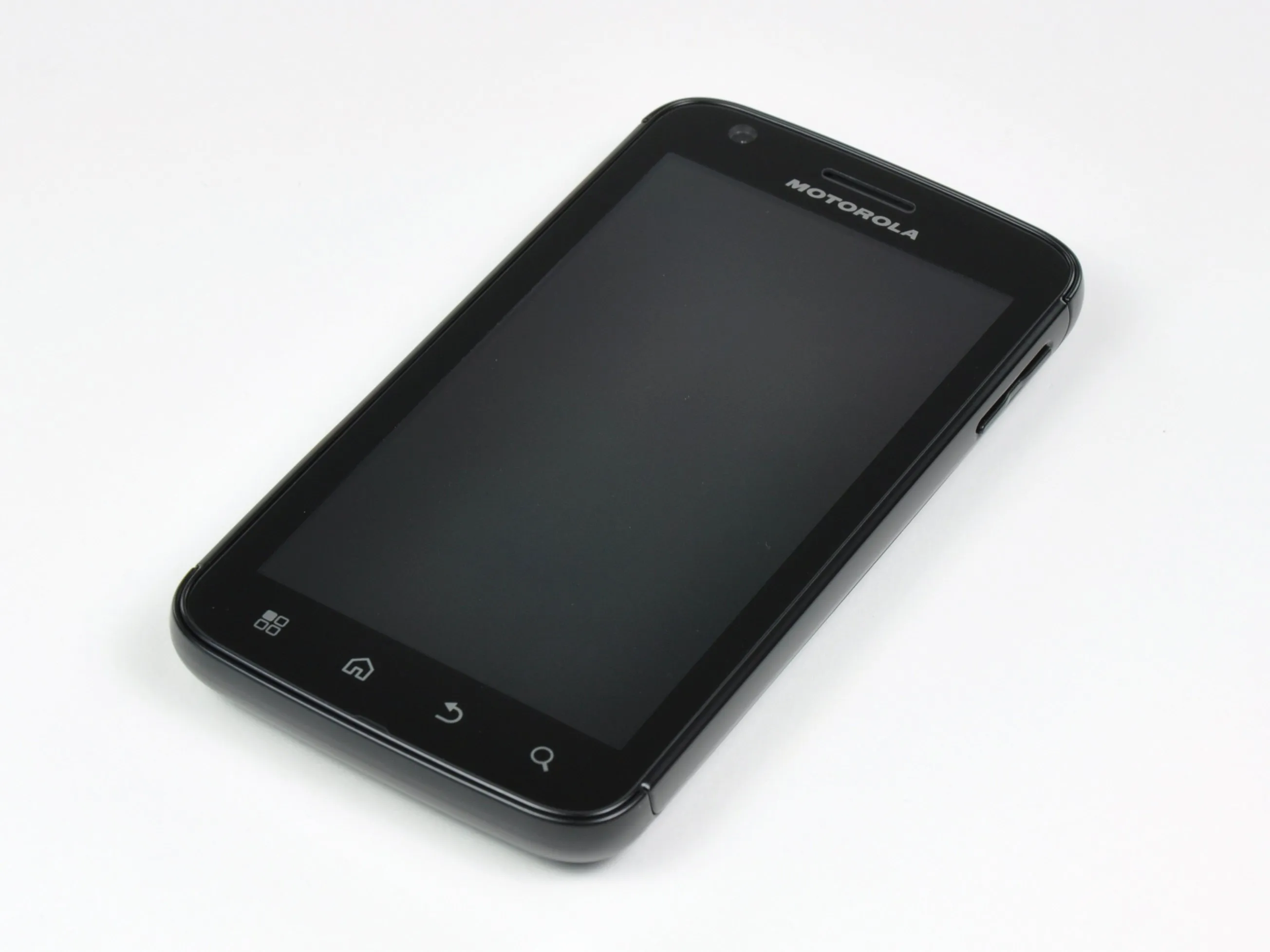

Шаг 1 Разборка Motorola Atrix 4G
На данный момент Atrix является самым мощным смартфоном на рынке и может похвастаться впечатляющими техническими характеристиками:
Двухъядерный [!] процессор Cortex-A9 1 ГГц.
8-ядерный ULP (ультранизкое энергопотребление) GeForce GPU
4' qHD (Quarter High Definition) дисплей (960x540), защищенный стекло Gorilla Glass передняя панель
16 ГБ встроенной памяти, до 32 ГБ SD-накопитель
1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ DDR2
Задняя камера 5 МП с возможностью съемки видео в формате 720p и фронтальная камера VGA
Шаг 2

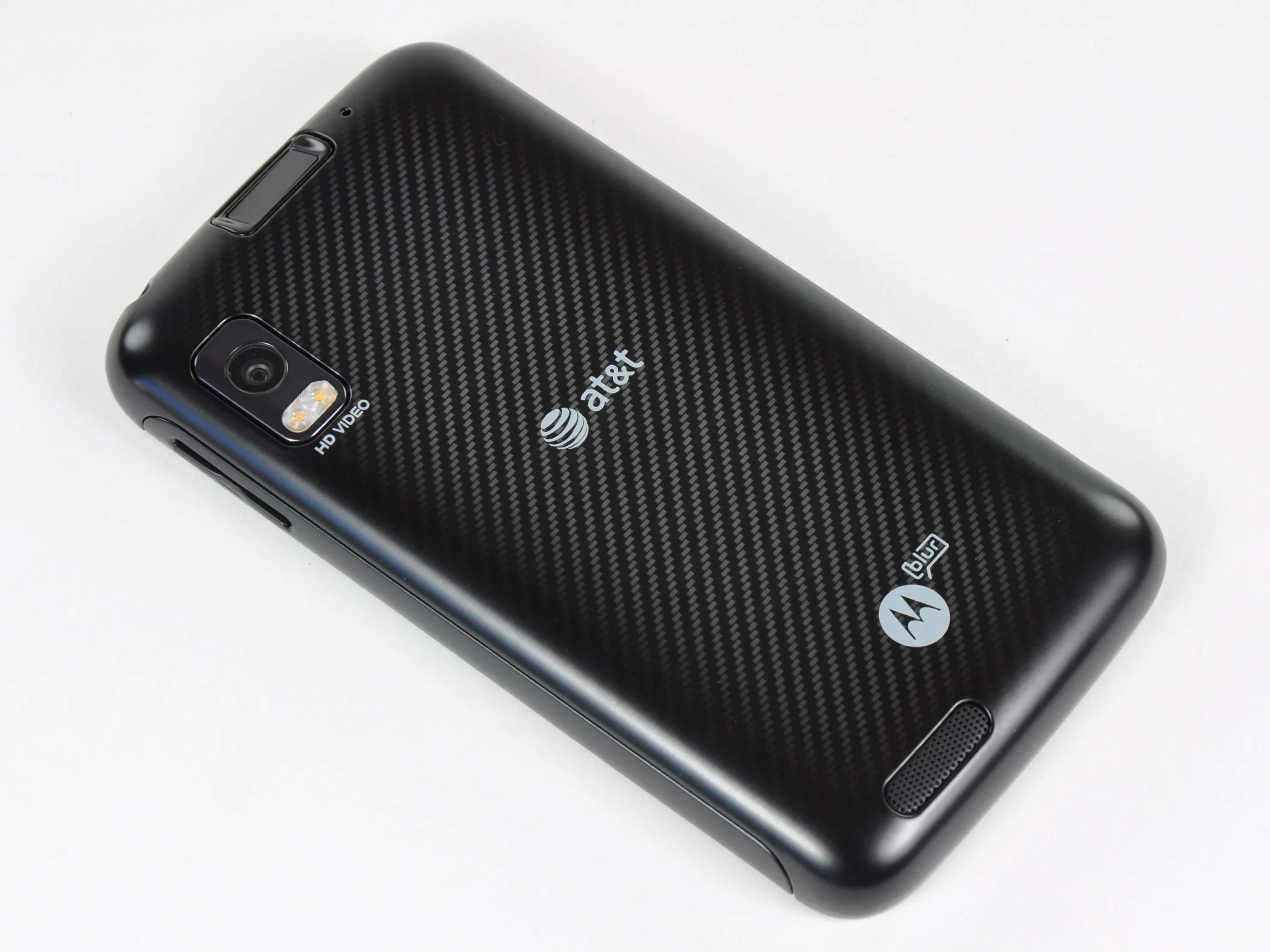

Помимо гладкой отделки из углеродного волокна, задняя панель телефона напоминает о том, кто его создал, по какой сети вы звоните и какое качество видео можете снимать.
Жаль разочаровывать, но на самом деле это не углеродное волокно. Вместо этого это пластик с рисунком из углеродного волокна. В один прекрасный день...

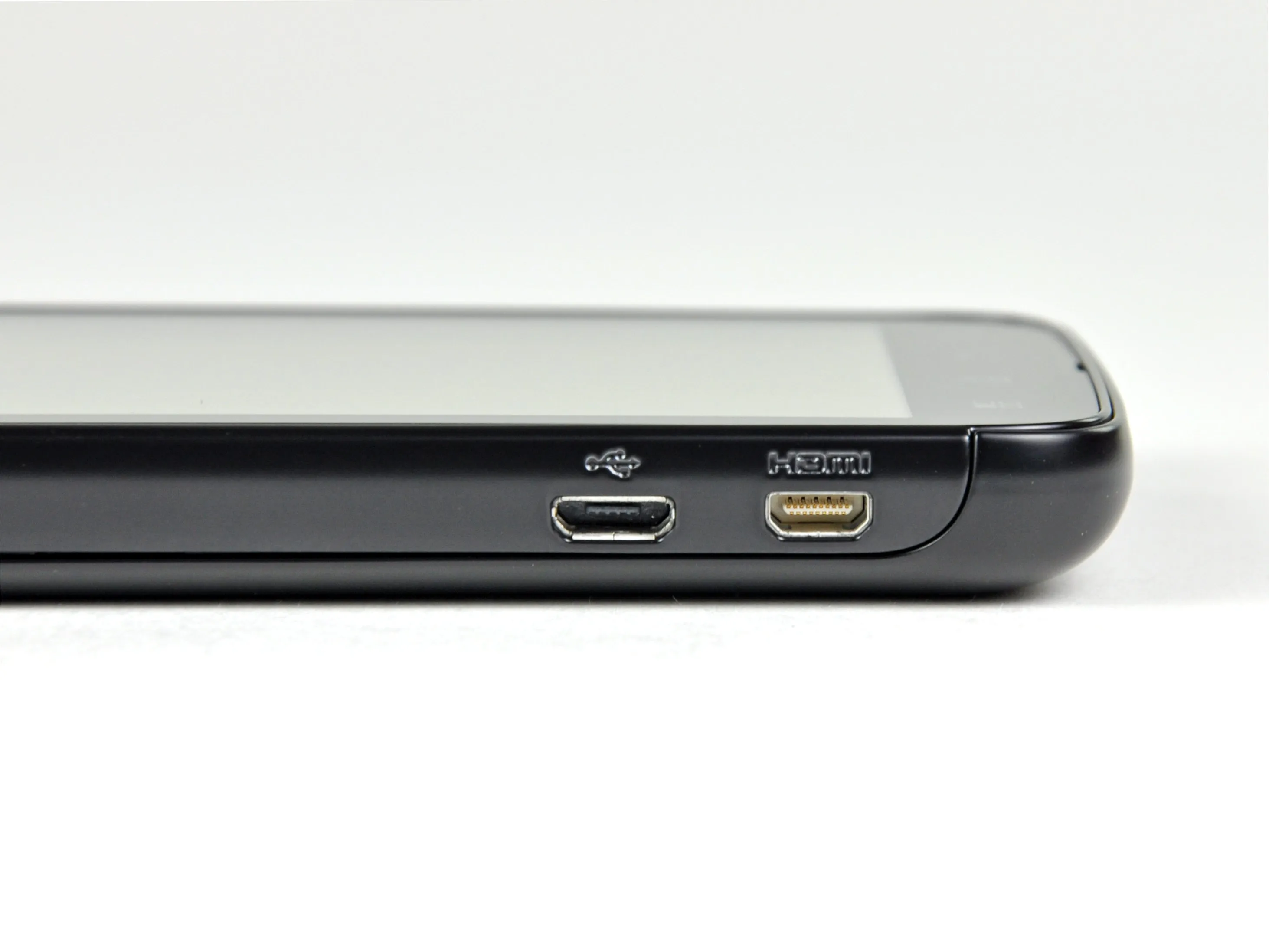

Одной из самых разрекламированных особенностей Atrix является его возможности подключения. Это достигается благодаря расположенным рядом портам micro USB и micro HDMI.
Шаг 3
Задняя крышка Atrix легко снимается, открывая доступ к обслуживаемому аккумулятору и слоту для карт памяти microSD.

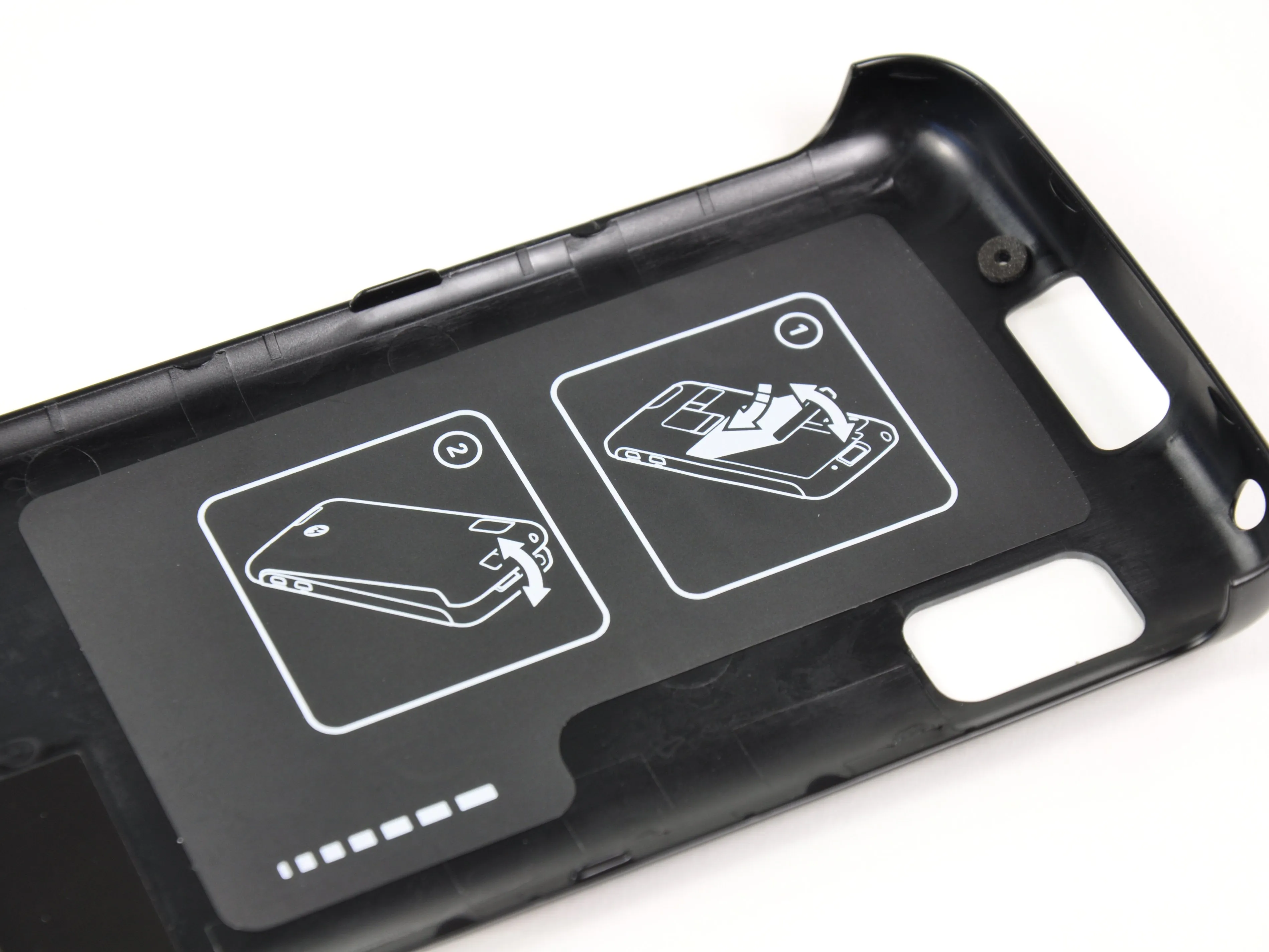

На внутренней стороне задней крышки также есть инструкции по извлечению батареи и установке крышки на место.
Мы приветствуем стремление Motorola помочь своим пользователям с этой процедурой.
Шаг 4
Нам понравились эти инструкции, и мы решили следовать им. И вот, пожалуйста, аккумулятор извлекается очень легко!

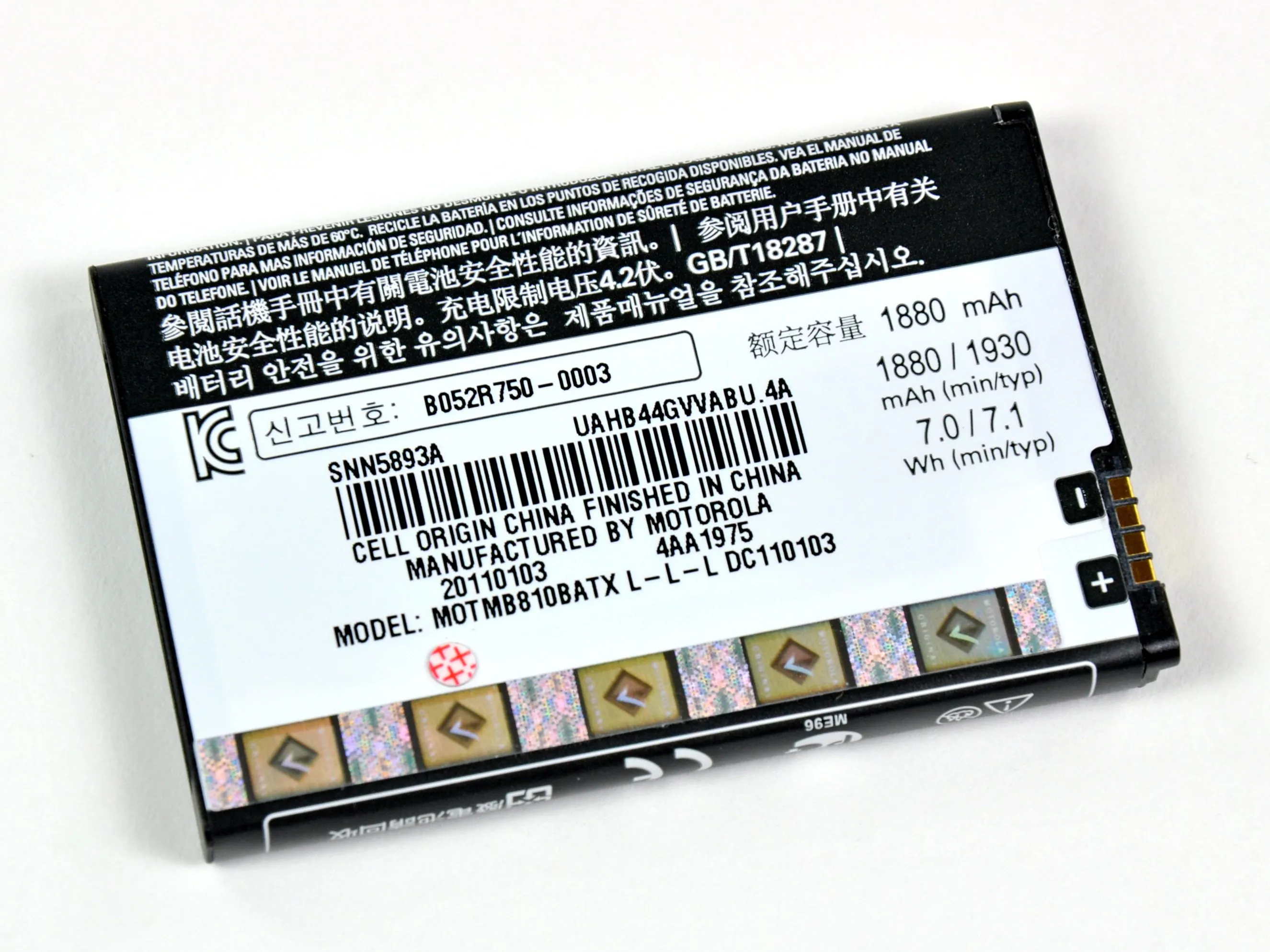

Литий-ионная батарея весом 34,7 грамма и емкостью 1930 мАч обеспечит до 530 минут разговора в режиме GSM и до 540 минут в режиме WCDMA.
Шаг 5

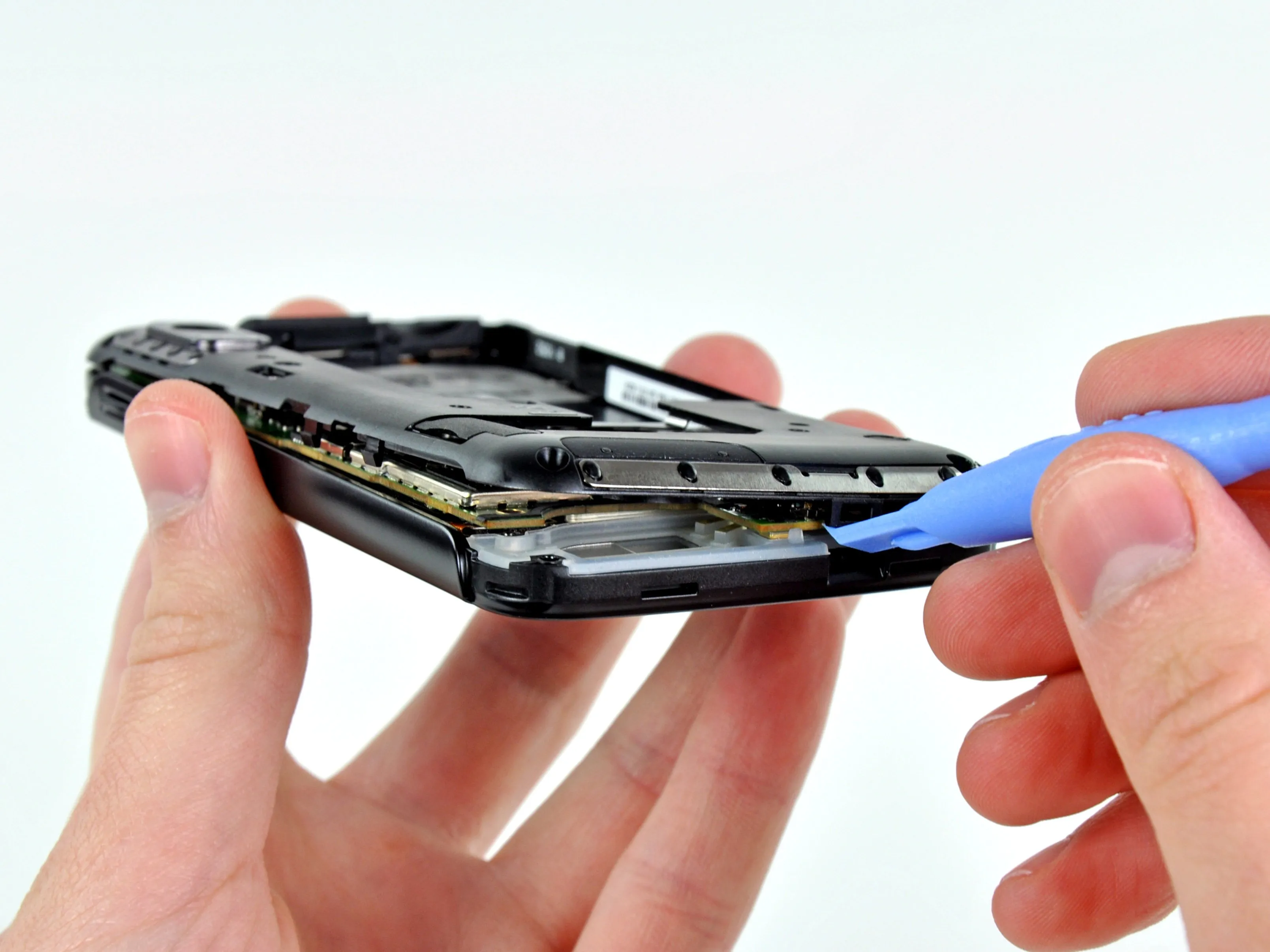

Раскрытие внутренностей телефона оказывается простым процессом. Нам мешают только несколько винтов T5 Torx и несколько пластиковых зажимов.
Эти препятствия легко преодолеваются с помощью набора инструментов Делаете.ру для домашней техники.
Шаг 6

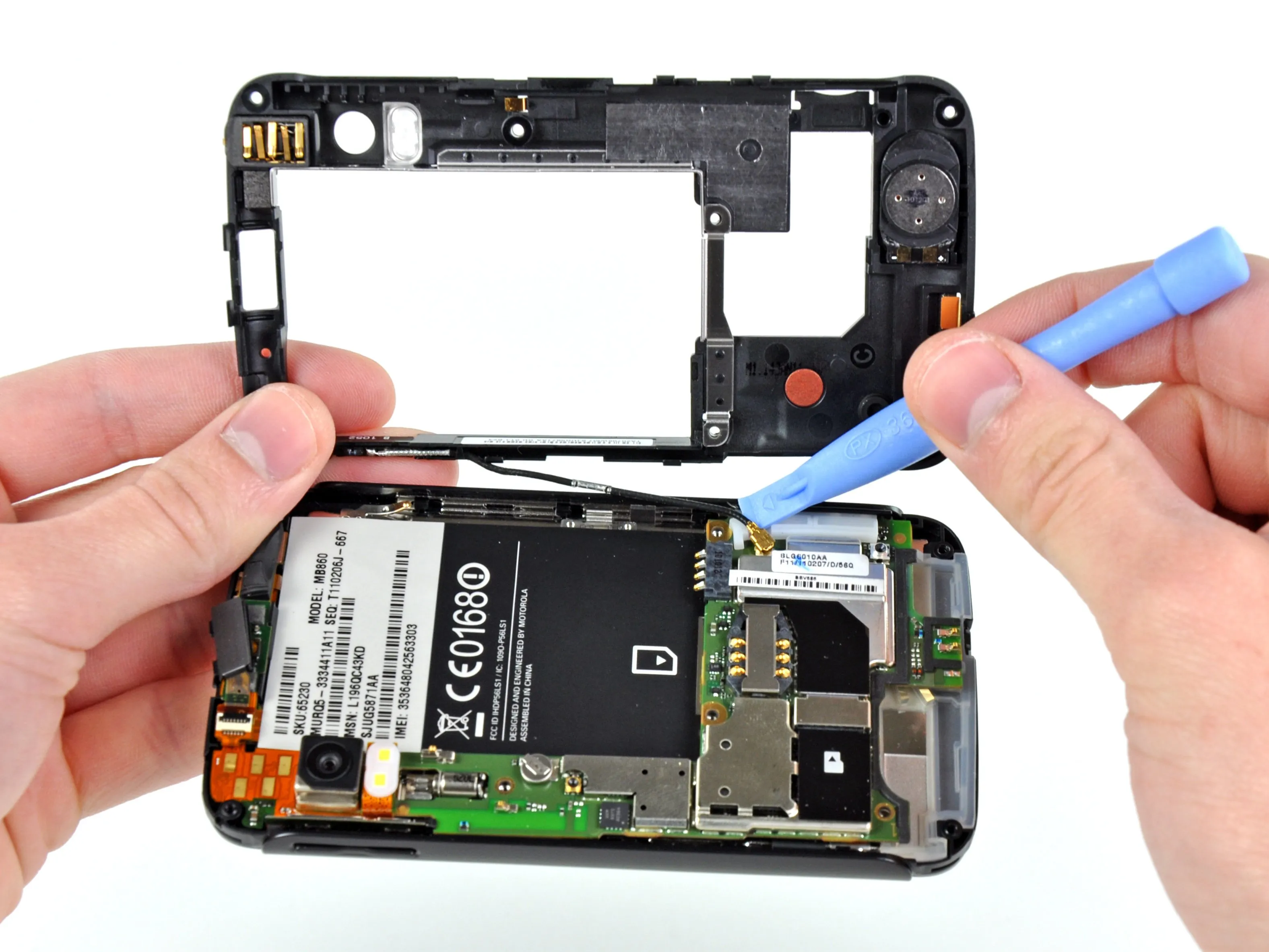

В задней части телефона установлена антенна, которую необходимо отсоединить перед дальнейшей разборкой.
Несколько слов о беспроводной связи: Несмотря на то, что телефон обозначен как 4G, на самом деле он не работает в сети 4G (подсказка: ее до сих пор не существует). до сих пор не существует). Передача данных осуществляется через HSPA+, классификацию эволюционировавшего 3G.
Шаг 7

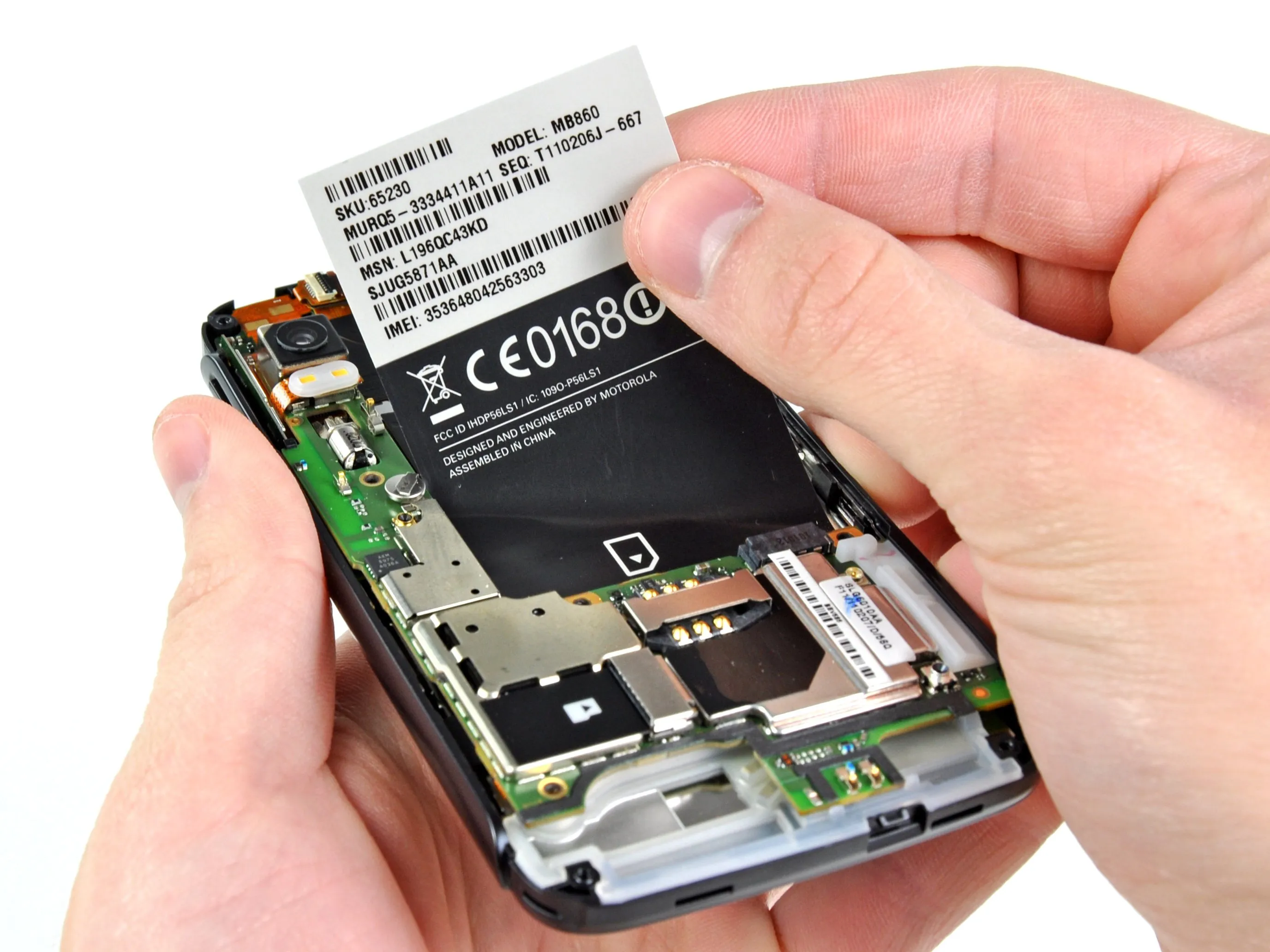

Эта наклейка отклеивается довольно легко. Motorola использовала клей, который позволяет повторно приклеить наклейку после снятия. Это очень удобно, если вам нужно покопаться под наклейкой, чтобы что-то исправить!
Разбирая Atrix, мы не встретили никаких наклеек VOID или чего-то подобного, что делает его очень удобным для ремонта.
Шаг 8

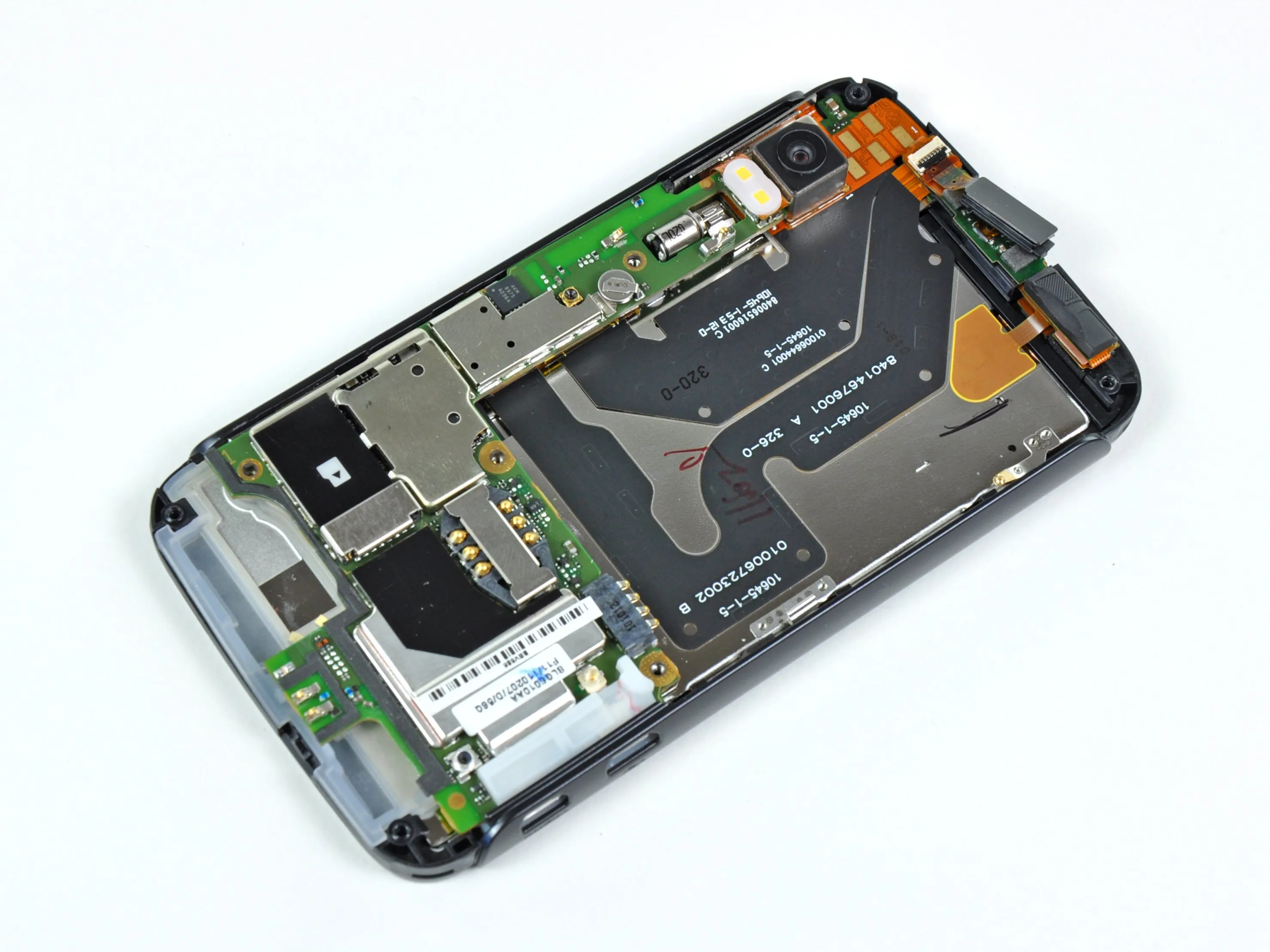

Светодиодная вспышка удерживается на месте с помощью набора небольших металлических зажимов.
Светодиод расположен по бокам от 5-Мп камеры (которая способна снимать HD-видео с разрешением 720p). Как сообщается, обновление программного обеспечения, которое будет выпущено в ближайшее время, позволит снимать видео в формате 1080p.
Отсоединив несколько последних кабелей, мы можем извлечь материнскую плату из ее уютного дома...
Шаг 9

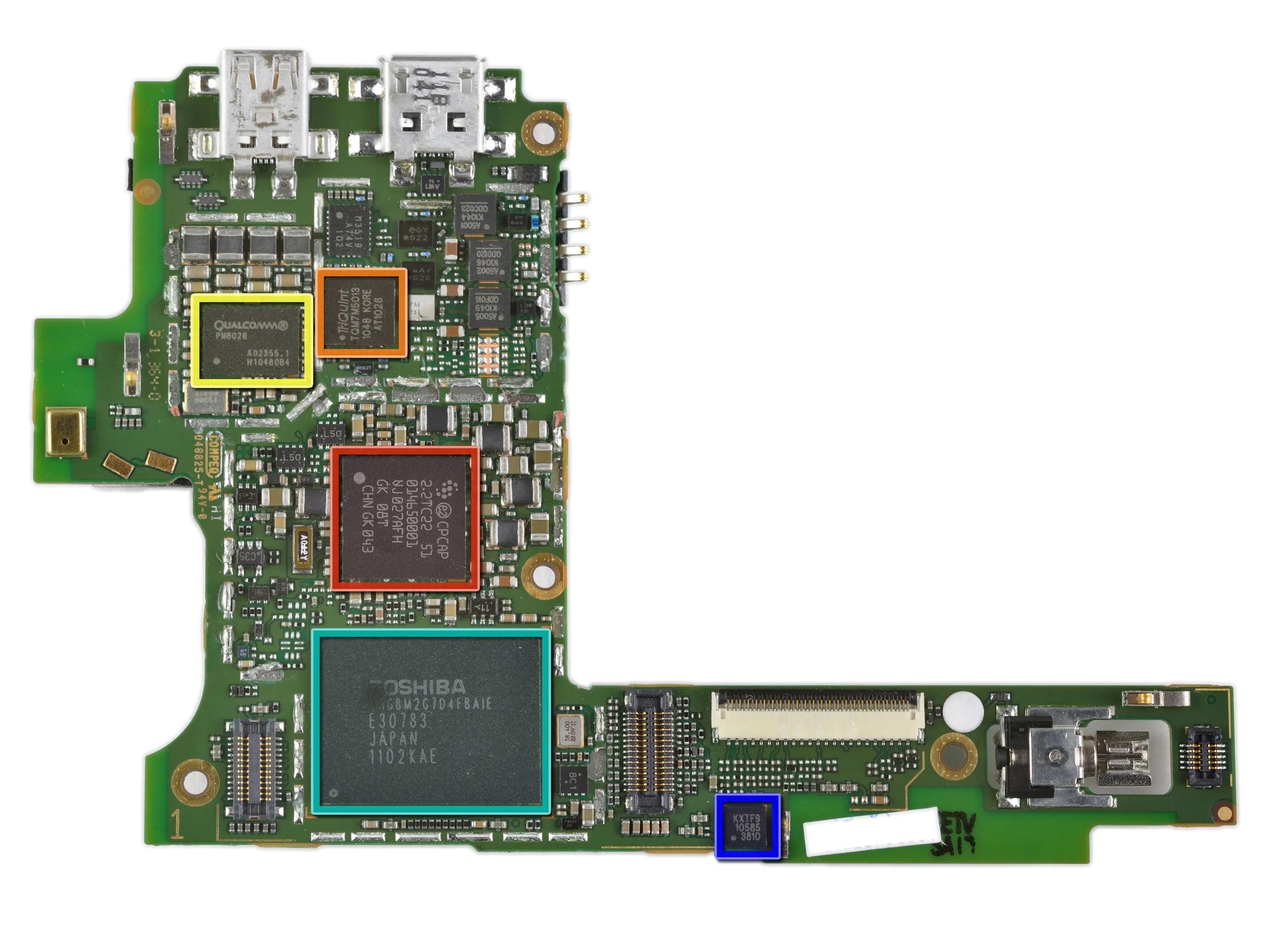

Крупные игроки на передней панели включают:
ST Ericsson CPCAP 2.2TC22 DC Power Management (спасибо, Chipworks!)
Triquint TQM7M5013 Линейный усилитель мощности
Qualcomm PM8028 ИС управления питанием радиочастотного диапазона
Toshiba eMMC THGBM2G7D4FBAIE 16 ГБ флэш-памяти NAND
Kionix KXTF9 МЭМС-акселерометр с датчиком движения
Ультравысококачественную версию этой фотографии можно посмотреть здесь.
Шаг 10

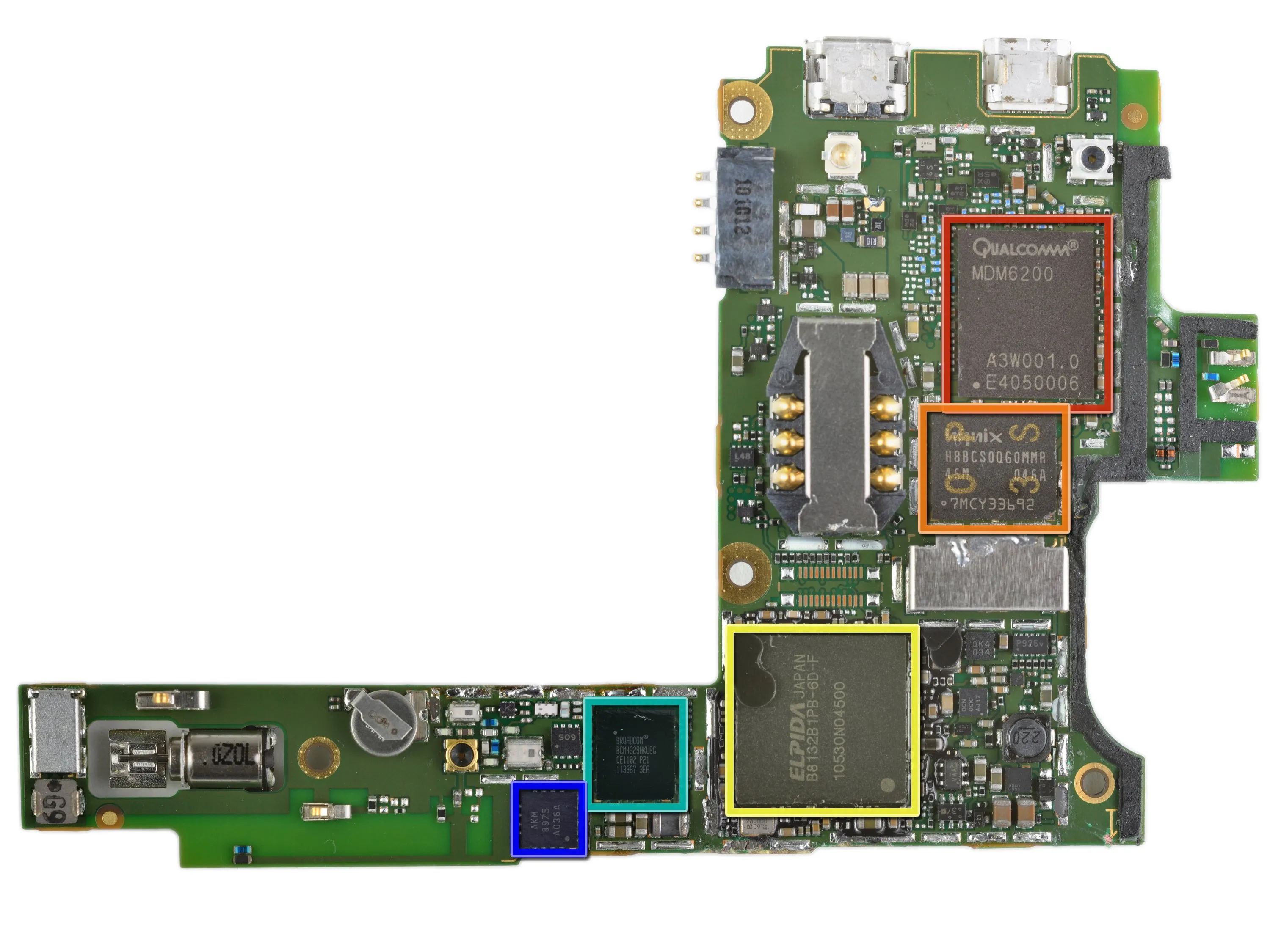

На задней стороне платы расположены:
Qualcomm MDM6200 поддерживающий скорость HSPA+ до 14,4 Мбит/с.
2-чиповая память Hynix H8BCSOQG0MMR MCP
Elpida B8132B1PB. По данным ChipworksВ комплект поставки Elpida входит 1 ГБ оперативной памяти DDR2, а также процессор/ГПУ Nvidia Tegra 2 расположенные под корпусом.
Broadcom BCM4329 Wi-Fi 802.11n, Bluetooth 2.1 и FM-тюнер
AKM 8975 Электронный компас
Ультравысококачественную версию этой фотографии можно увидеть здесь.
Шаг 11

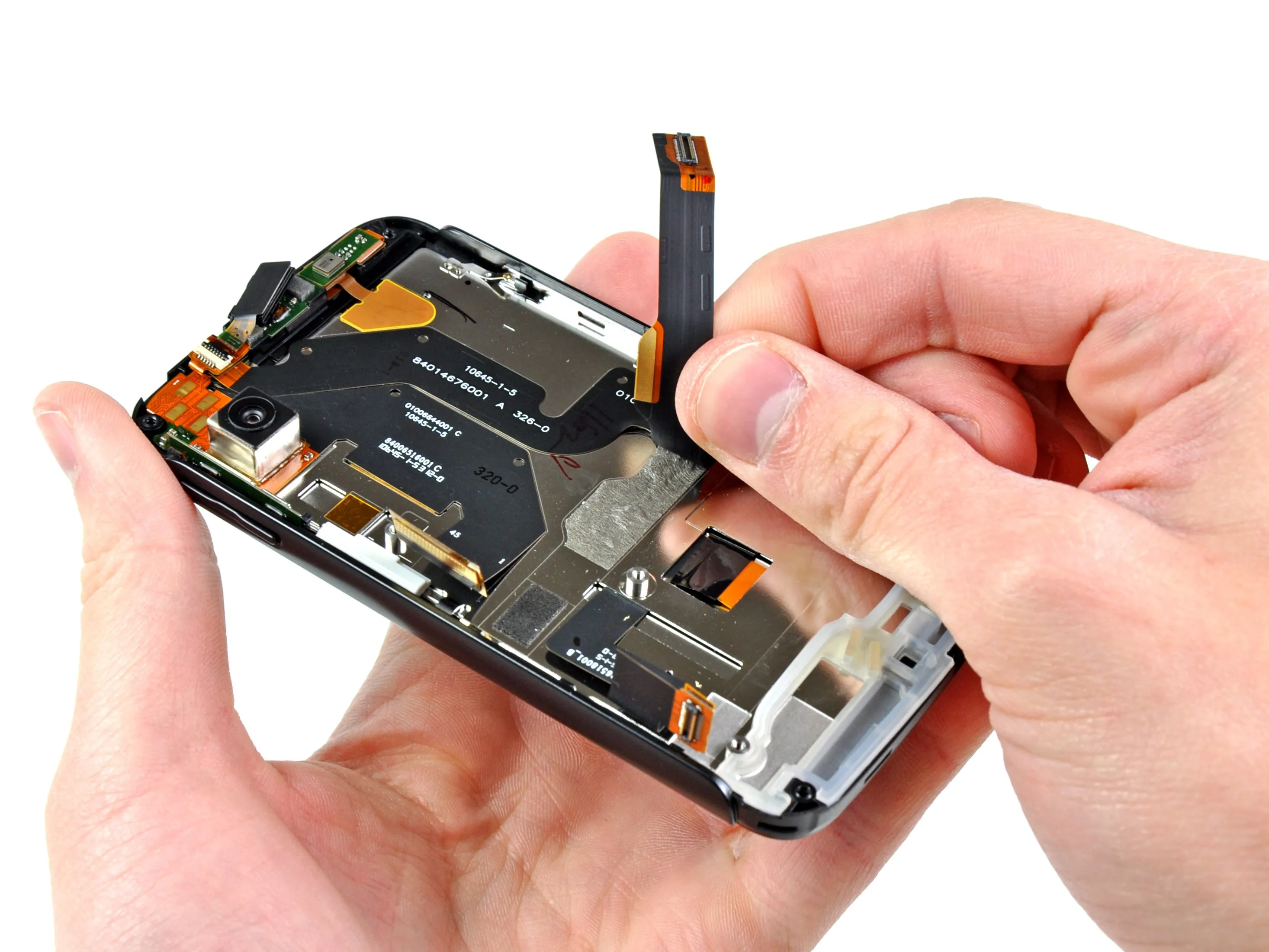

Далее можно отсоединить первый из двух сложных ленточных кабелей от стальной средней плоскости.

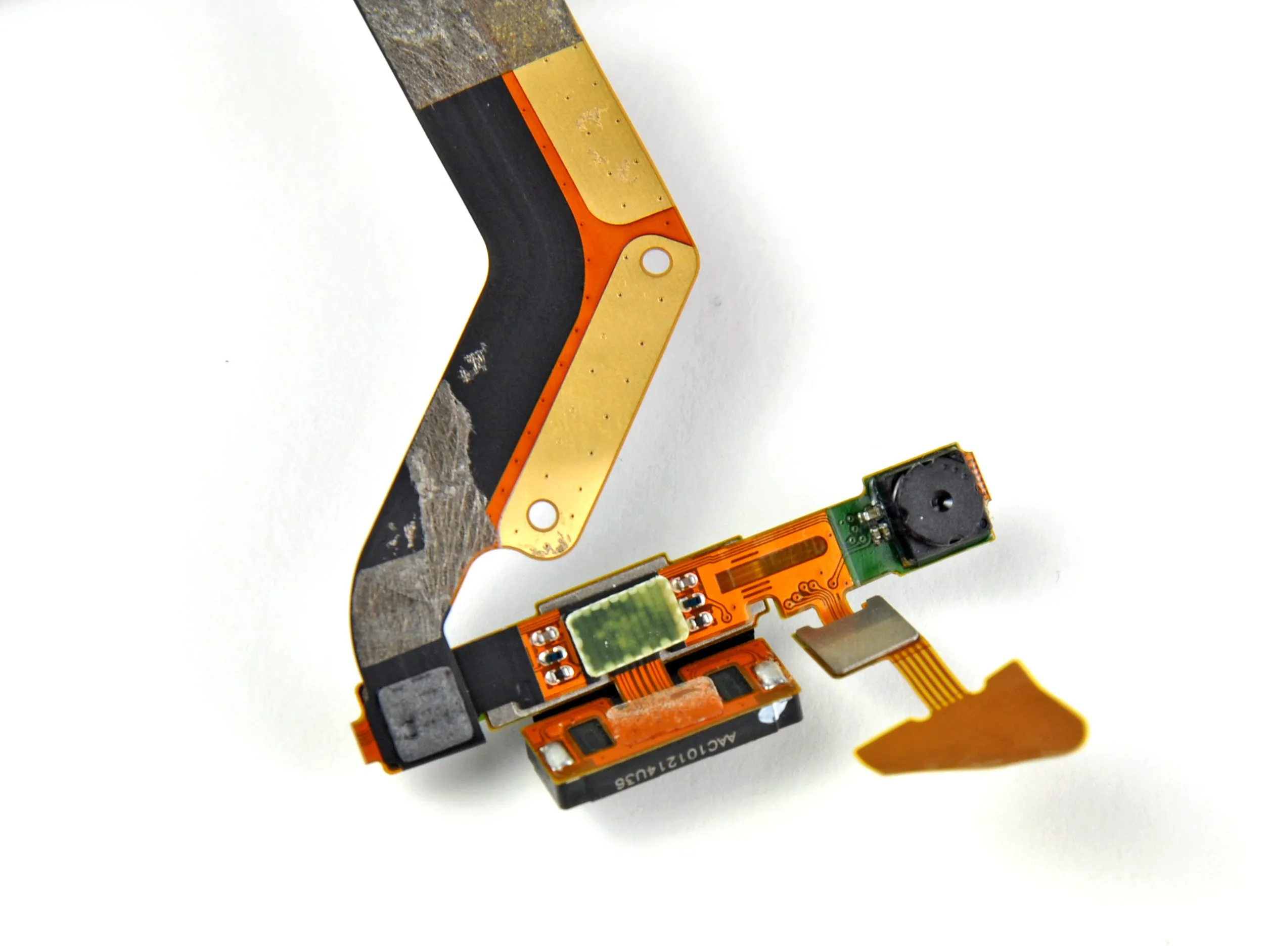

На этом кабеле расположены фронтальная камера, динамик наушника, кнопка питания и верхний микрофон. Как вам такая интеграция?
Для повышения безопасности кнопка питания оснащена емкостным сканером отпечатков пальцев, который может подтвердить вашу личность одним движением пальца.
Шаг 12

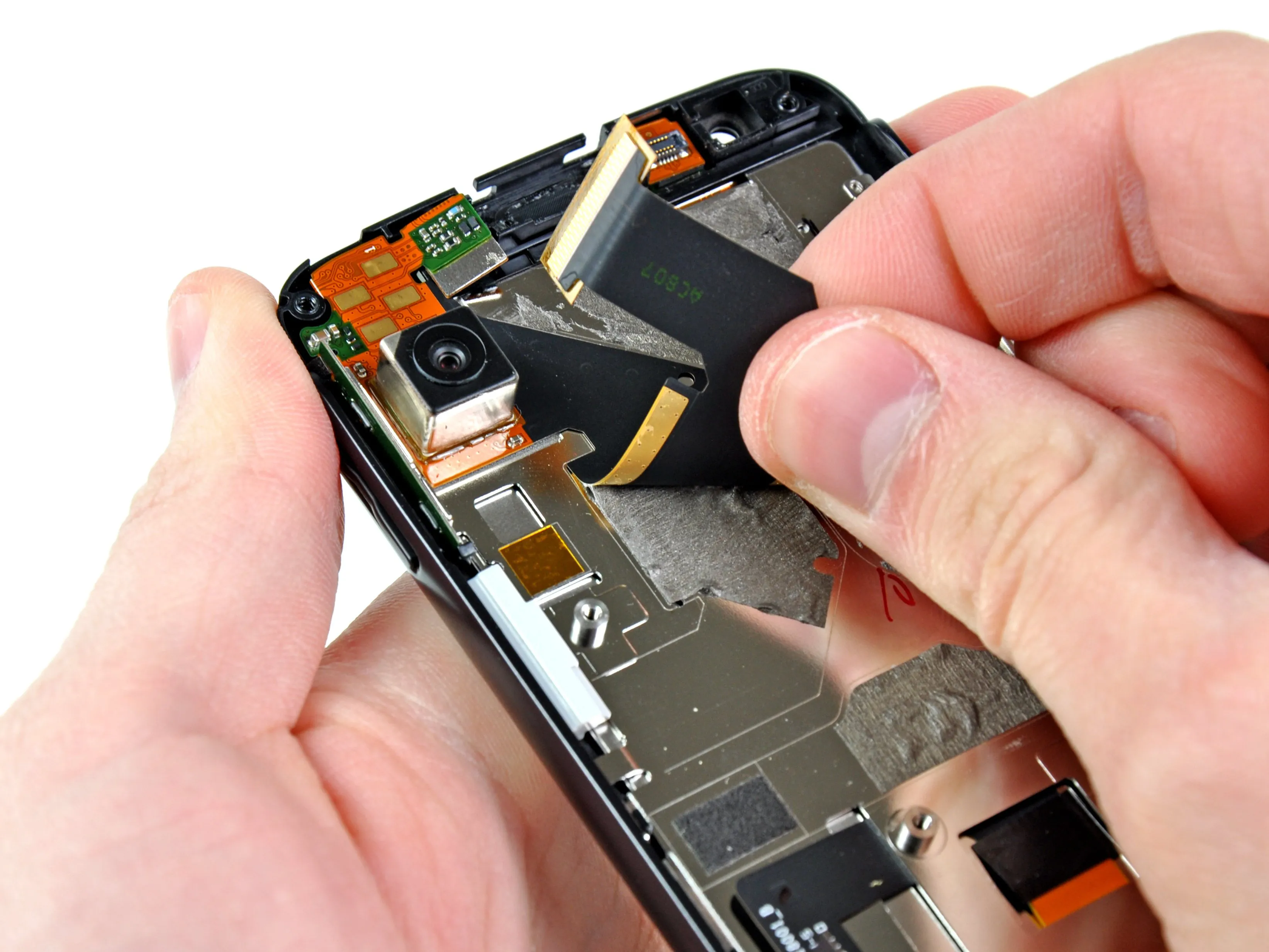

Мы также можем снять заднюю камеру в сборе и ее кабель.
Один кабель для всех: тыловая камера, датчик приближения, датчик освещенности, нажимные контакты для разъема наушников и боковые кнопки регулировки громкости - все это выведено наружу в виде единого блока.

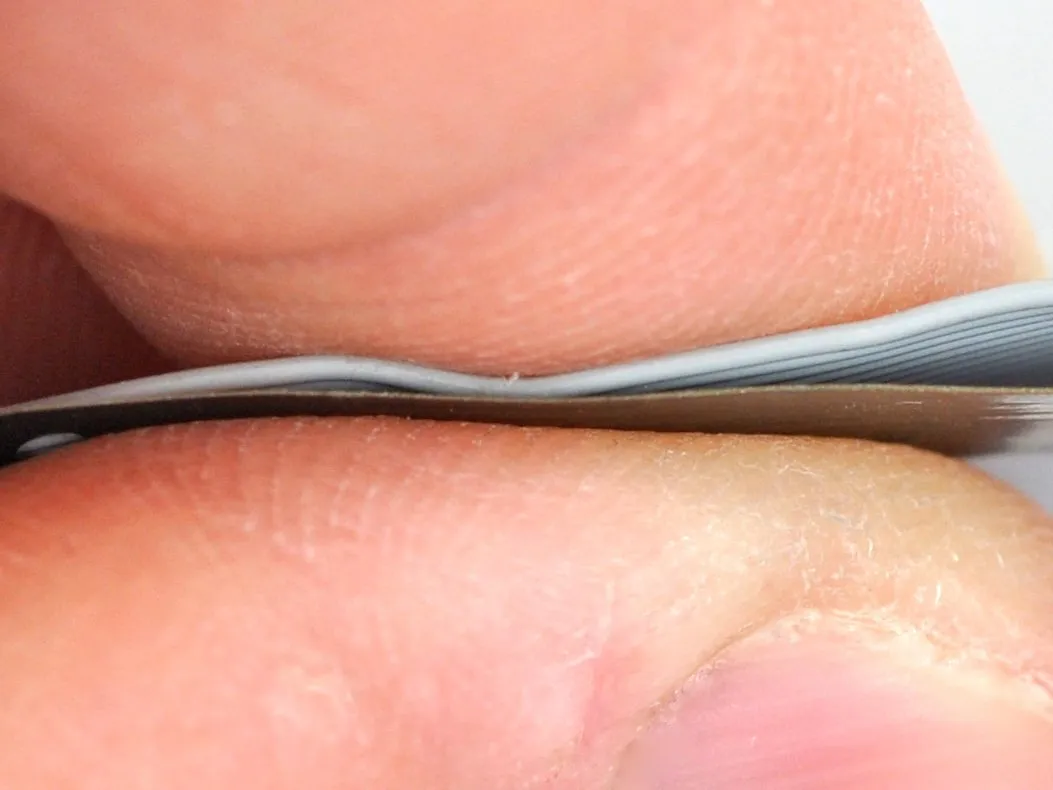

Что десятилетие может сделать с кабелями. Посмотрите на толщину кабеля Parallel ATA по сравнению с кабелем камеры Atrix. Толщина кабеля PATA составляет 0,66 мм, в то время как толщина кабеля камеры Atrix - 0,17 мм! И это при том, что по одному кабелю подключено сразу несколько компонентов!
Шаг 13

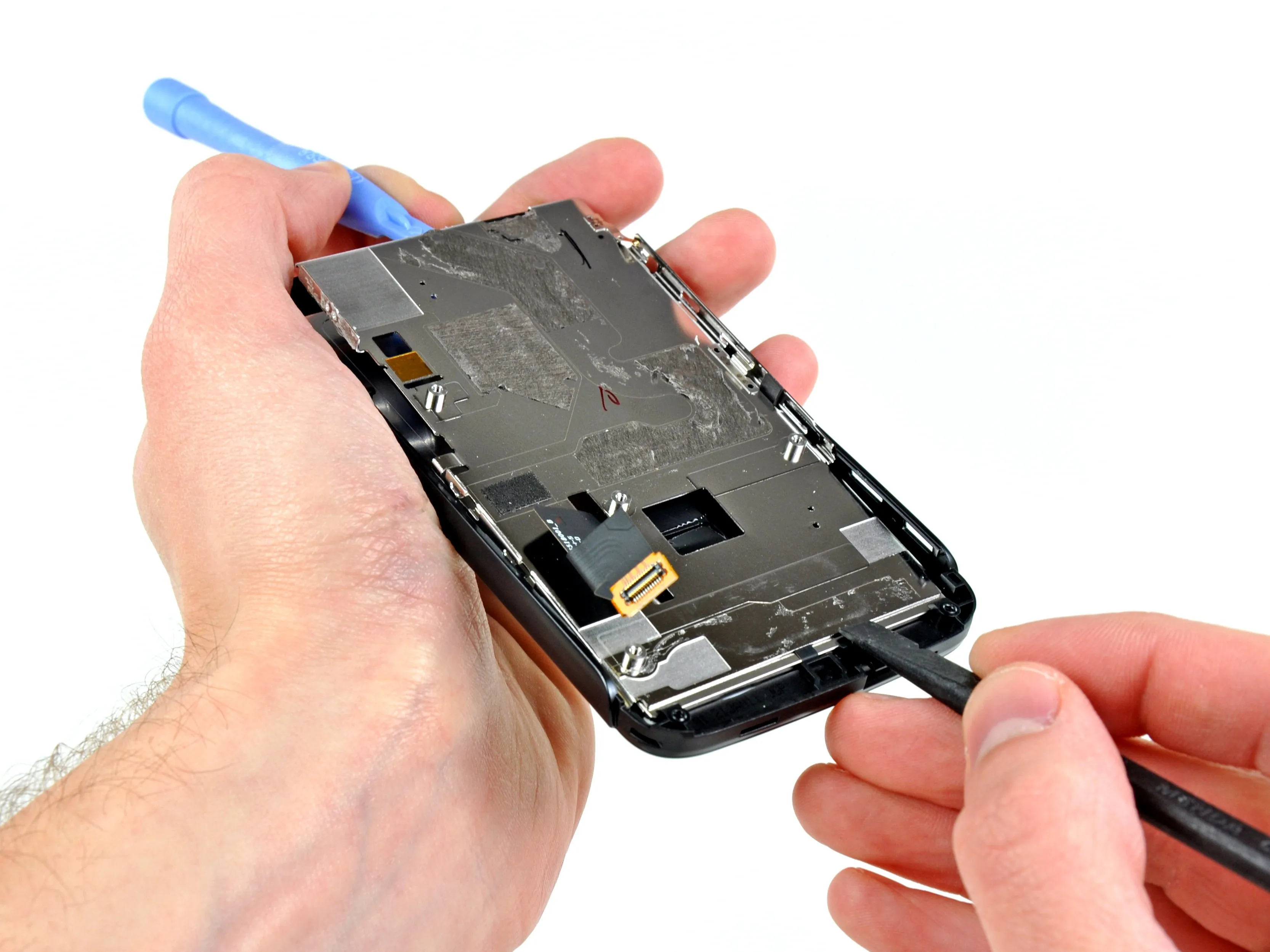

Чтобы снять металлическую пластину, расположенную за ЖК-дисплеем, просто слегка приподнимите ее верхний край и подтолкните к верхней части телефона.
Освободив ее от фиксаторов, вы получите доступ к ЖК-дисплею.

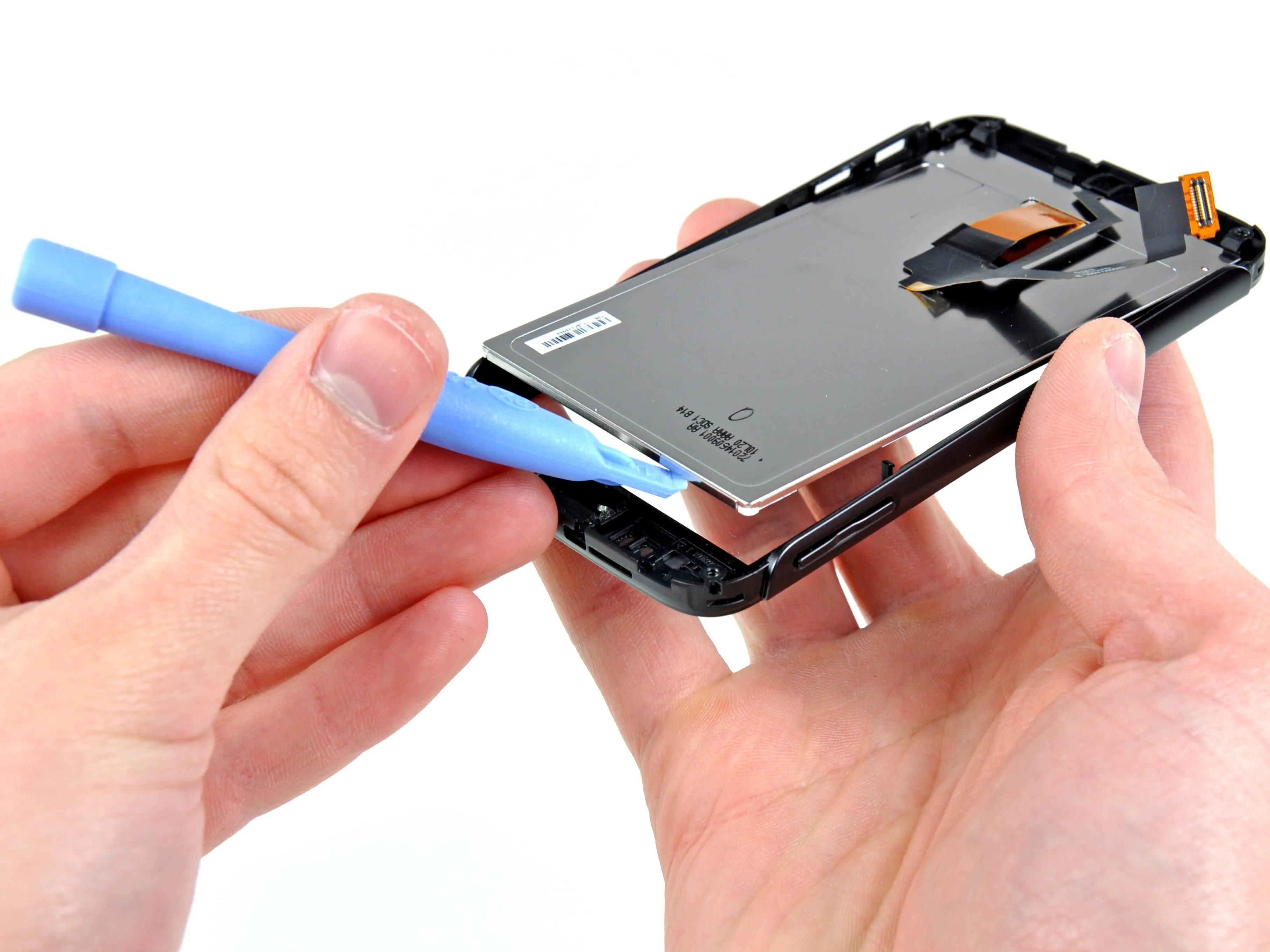

Шаг 14
И вот так ЖК-дисплей можно снять со стеклянной передней панели.
Ура! -- ЖК-дисплей не приклеен к стеклу передней панели!
Примерно 80 % (это приблизительная оценка, которую статистический отдел Делаете.ру считает точной) людей, уронивших свой Atrix, теперь не придется тратить деньги на замену полнофункционального ЖК-дисплея в дополнение к разбитому стеклу!
Дисплей 960x480 qHDPenTile ЖК-дисплей имеет такое название, поскольку его размер составляет четверть панели 1080p.

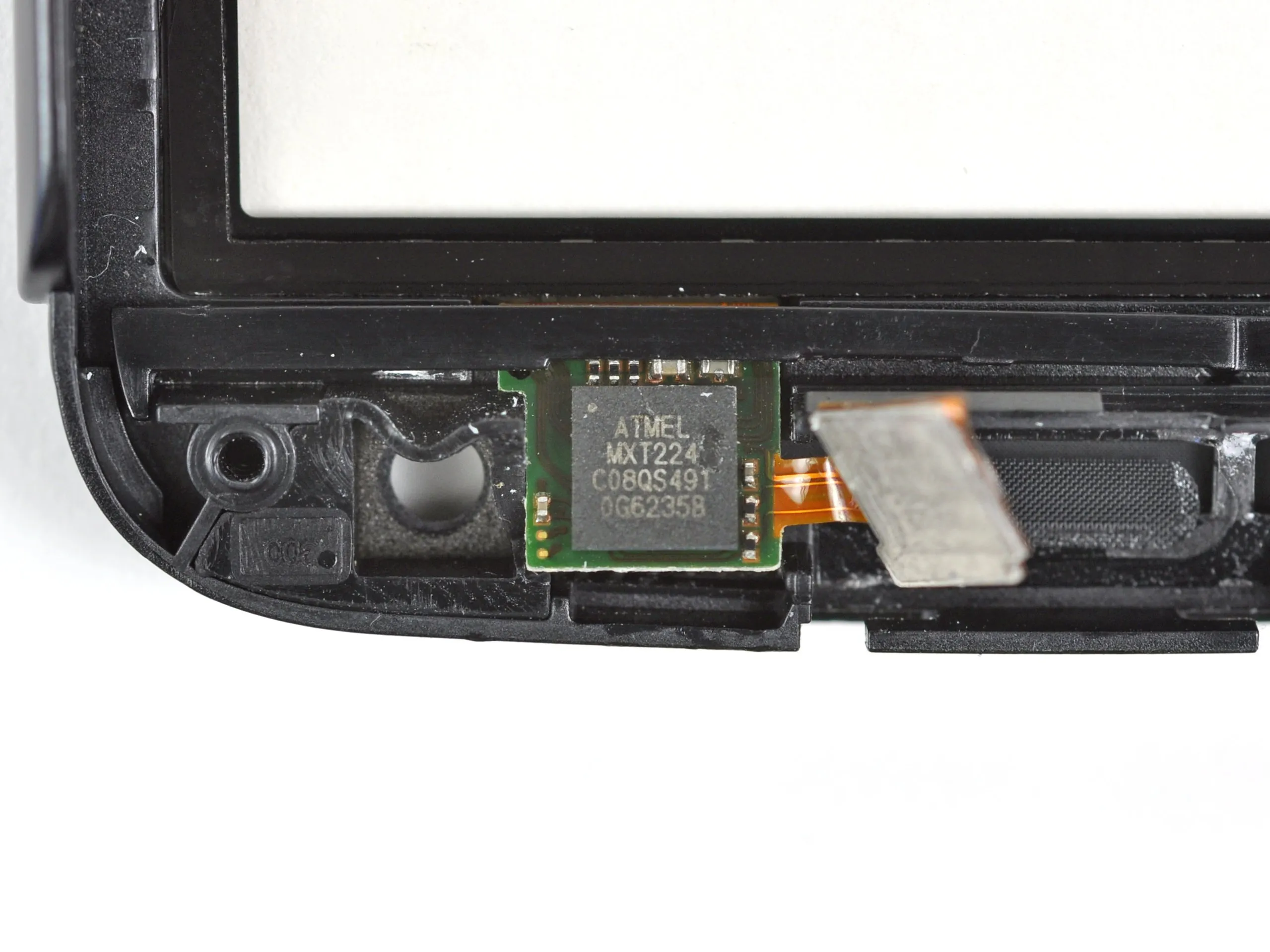

На передней панели расположен Atmel mXT224 контроллер сенсорного экрана, расположенный под разъемом ЖК-дисплея. Это тот же чип, который мы встречали в Samsung Galaxy Tab, Nexus S и HTC Evo 4G.
Шаг 15

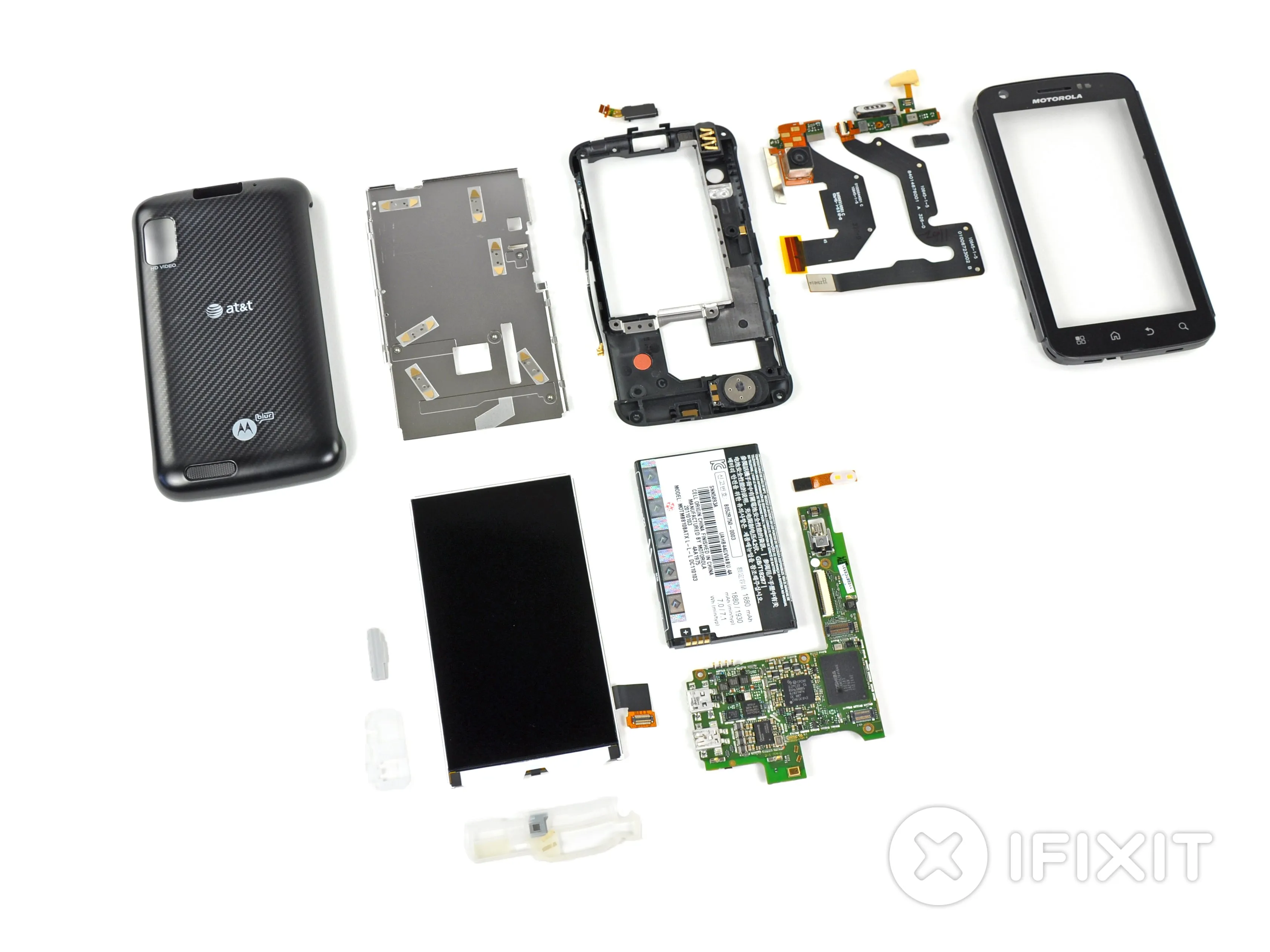

Оценка ремонтопригодности Motorola Atrix 4G: 9 из 10 (10 - самый простой в ремонте)
ЖК-дисплей отделяется от стеклянной передней панели, что делает их замену независимой.
Телефон держится вместе с помощью ограниченного количества винтов и пластиковых зажимов. Клей в конструкции используется минимально.
Аккумулятор можно извлечь за считанные секунды.
Для замены SIM-карты и microSD карт.
Телефон приятно держать в руке, но пластиковая задняя панель немного ситцевая (именно так, ситцевая).
Два основных ленточных кабеля припаяны ко многим компонентам (камерам, датчикам приближения и т. д.), что делает их замену дорогостоящей.
