Разборка телефона Motorola C139

Что вам нужно

Инструменты

•

•

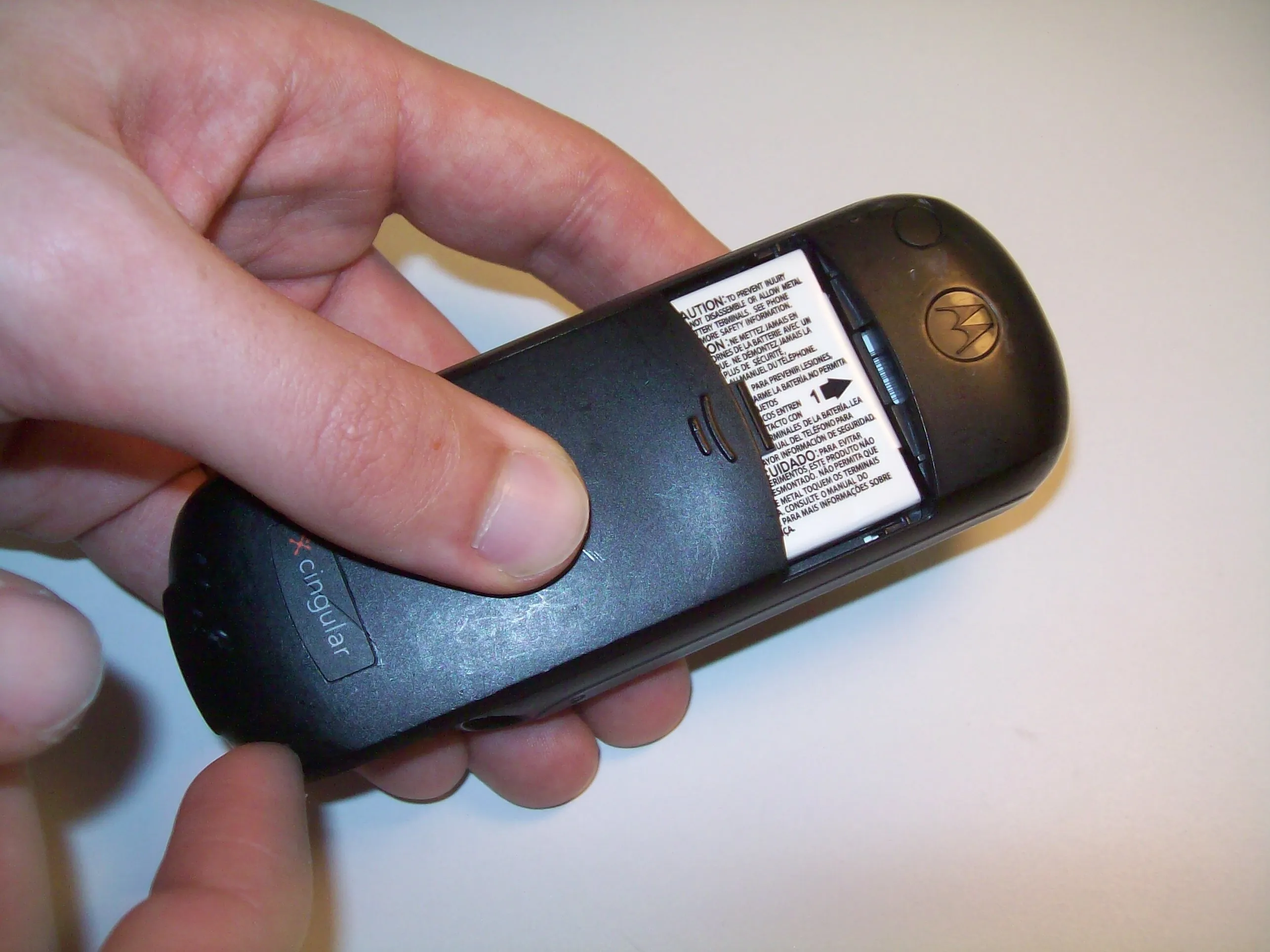

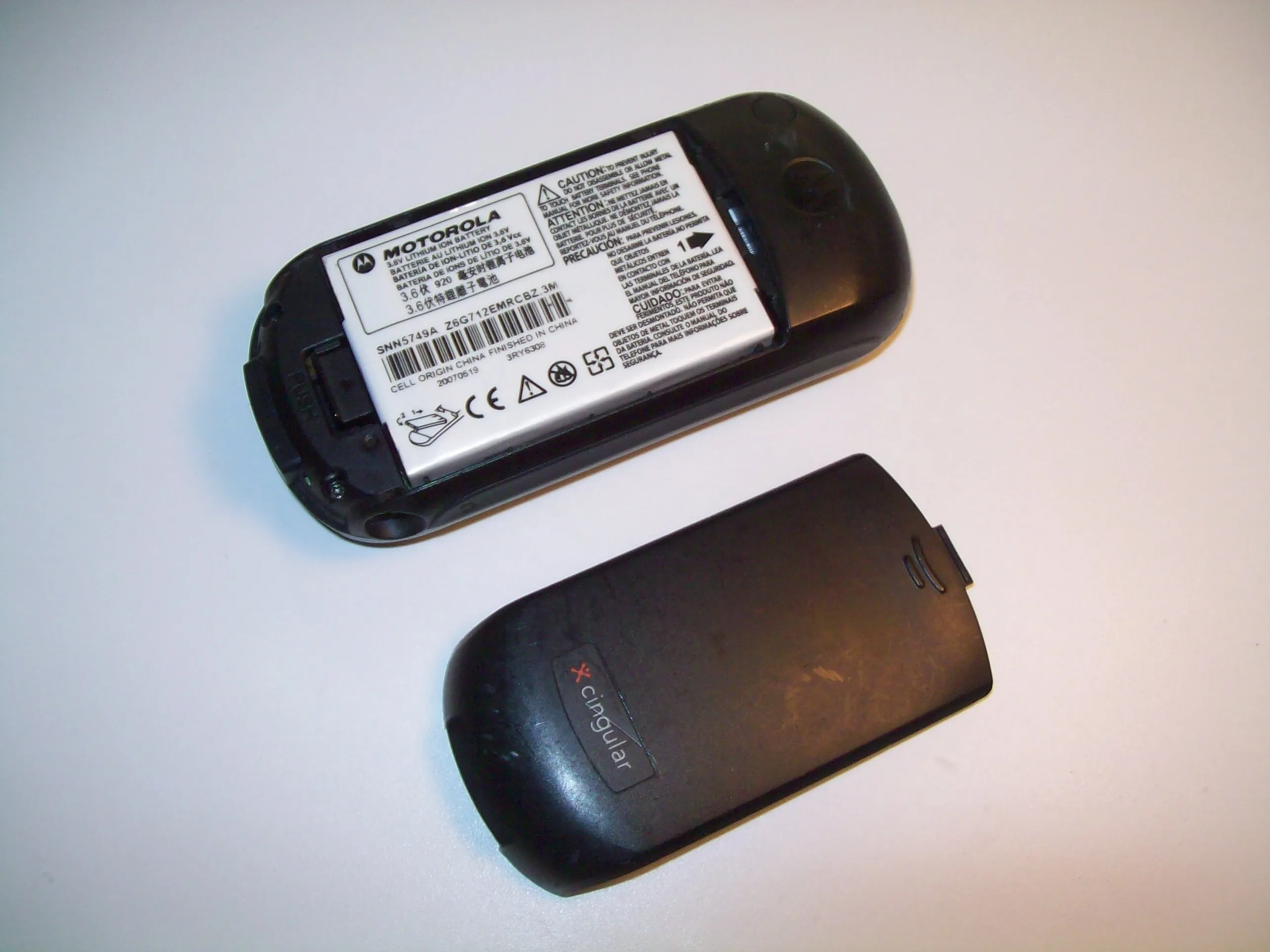

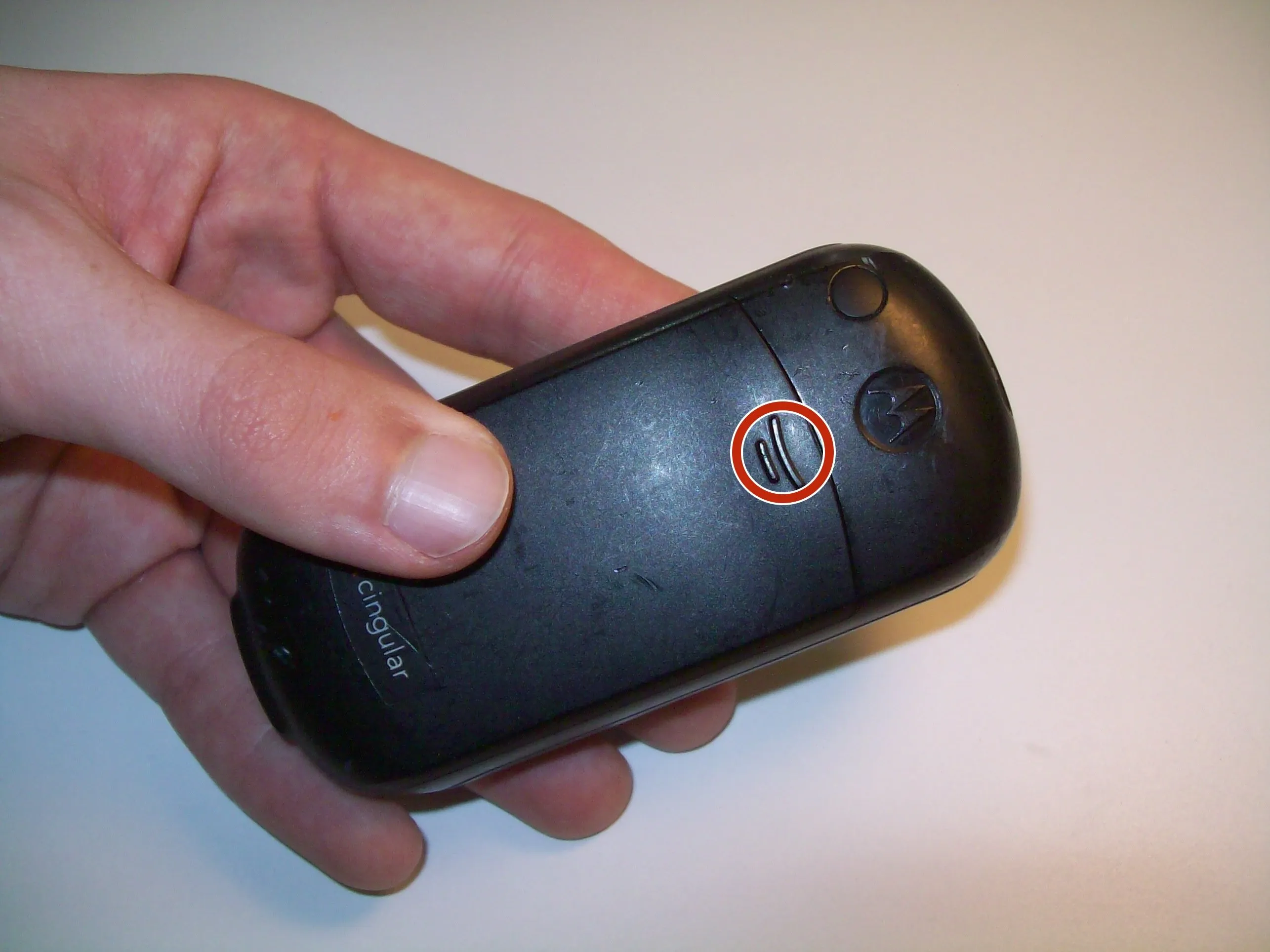

Шаг 1 Аккумулятор

• Для начала переверните телефон так, чтобы задняя крышка была обращена вверх.

• Приложите усилие к задней крышке и одновременно сдвиньте ее вниз.

• Примечание: Если надавить на выступы, крышку будет легче снять.

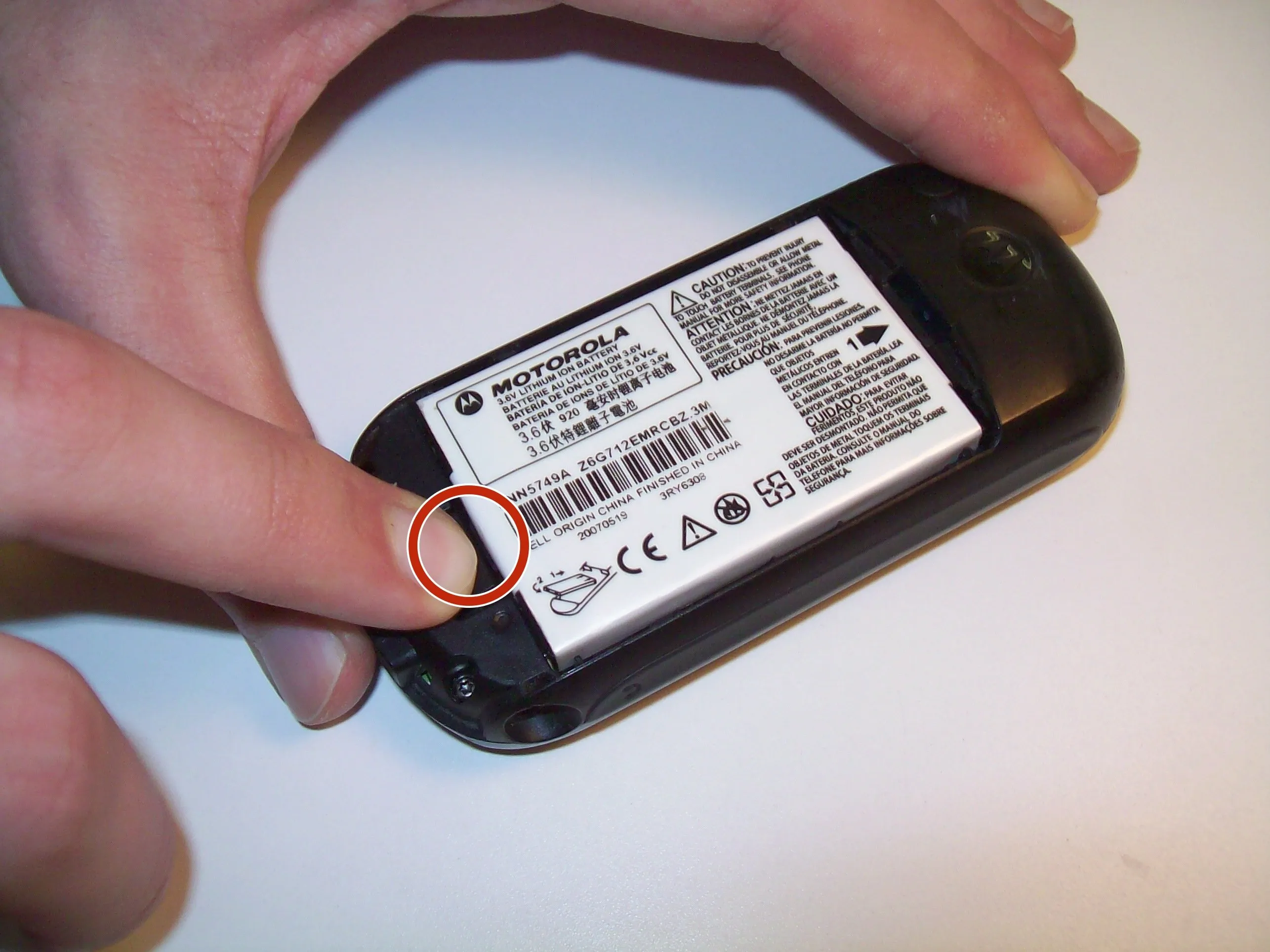

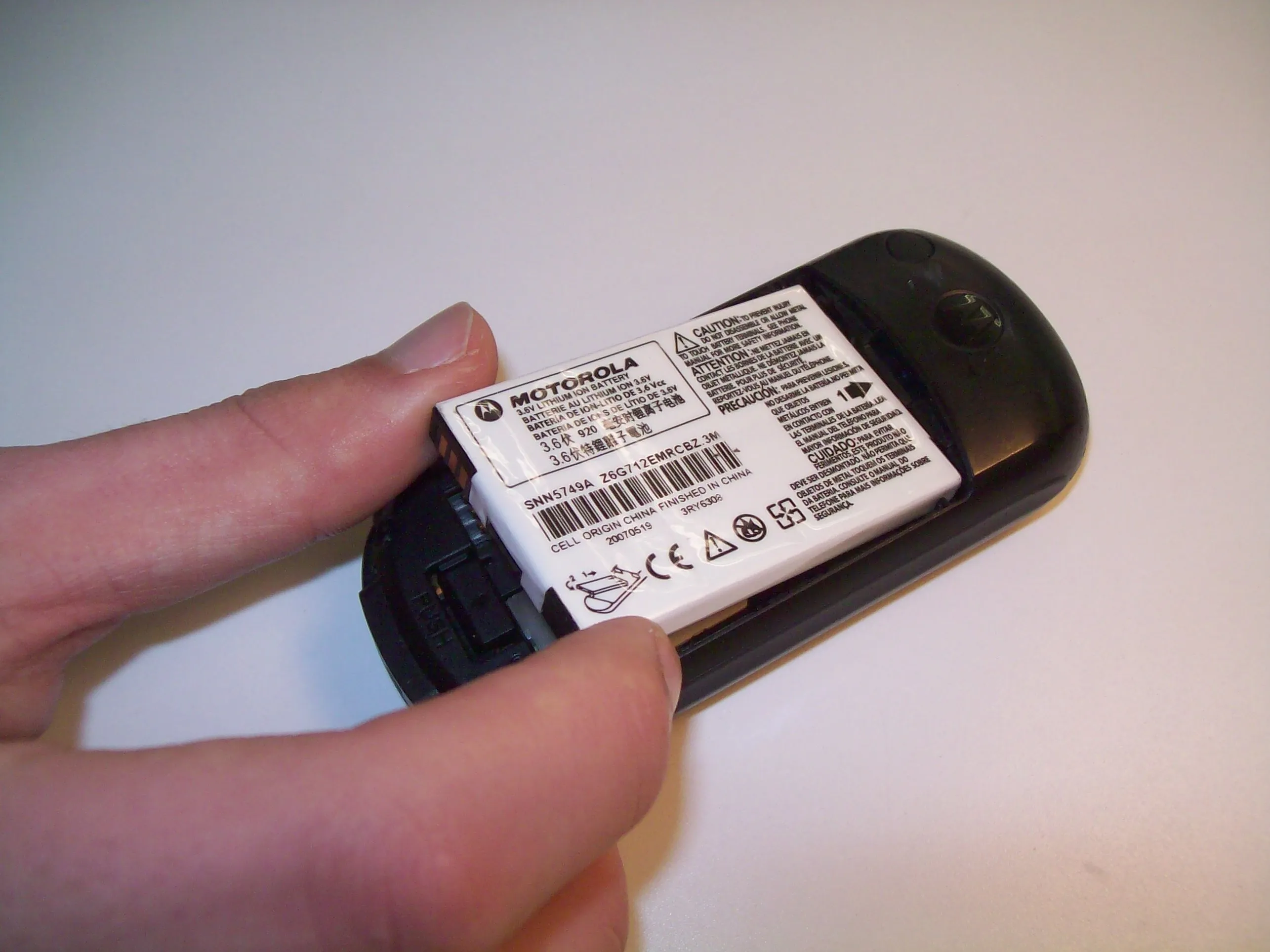

Шаг 2

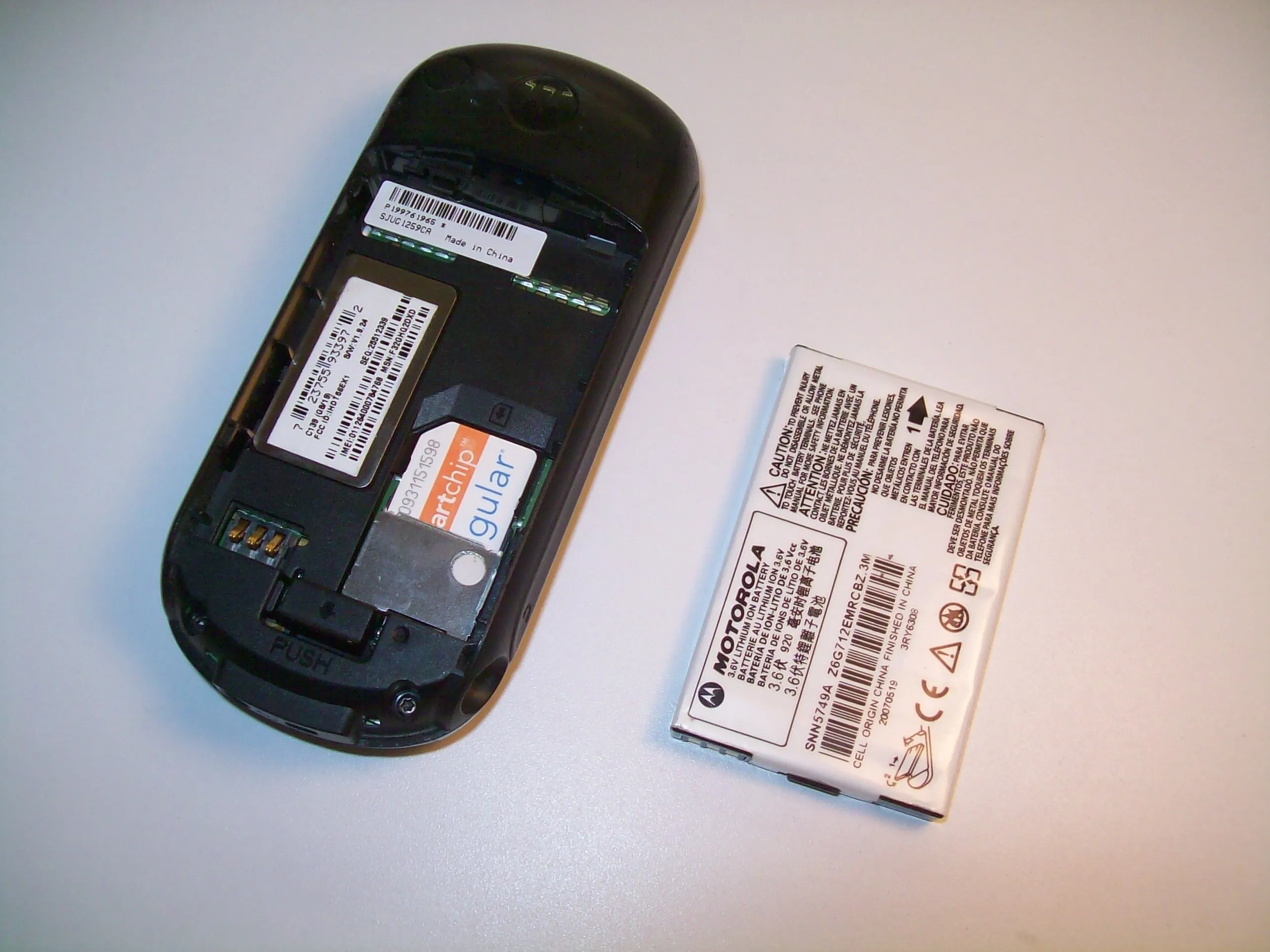

• Нажмите кнопку с надписью 'PUSH', расположенную в нижней части задней панели телефона. Это приведет к освобождению аккумулятора.

• Поднимите и извлеките батарею.

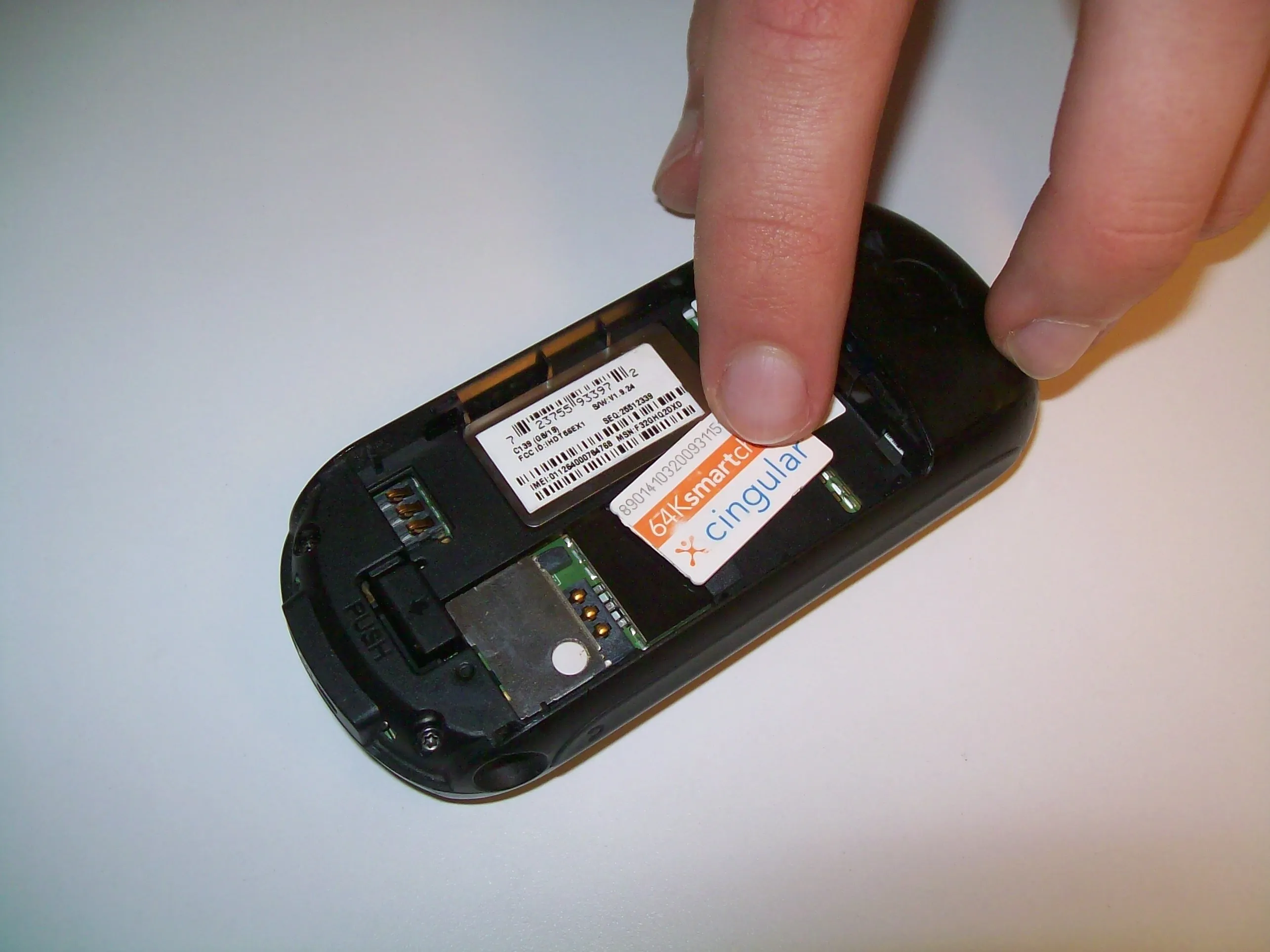

Шаг 3 SIM-карта

• Не сгибайте и не царапайте SIM-карту. Кроме того, держите ее подальше от статического электричества, пыли и воды.

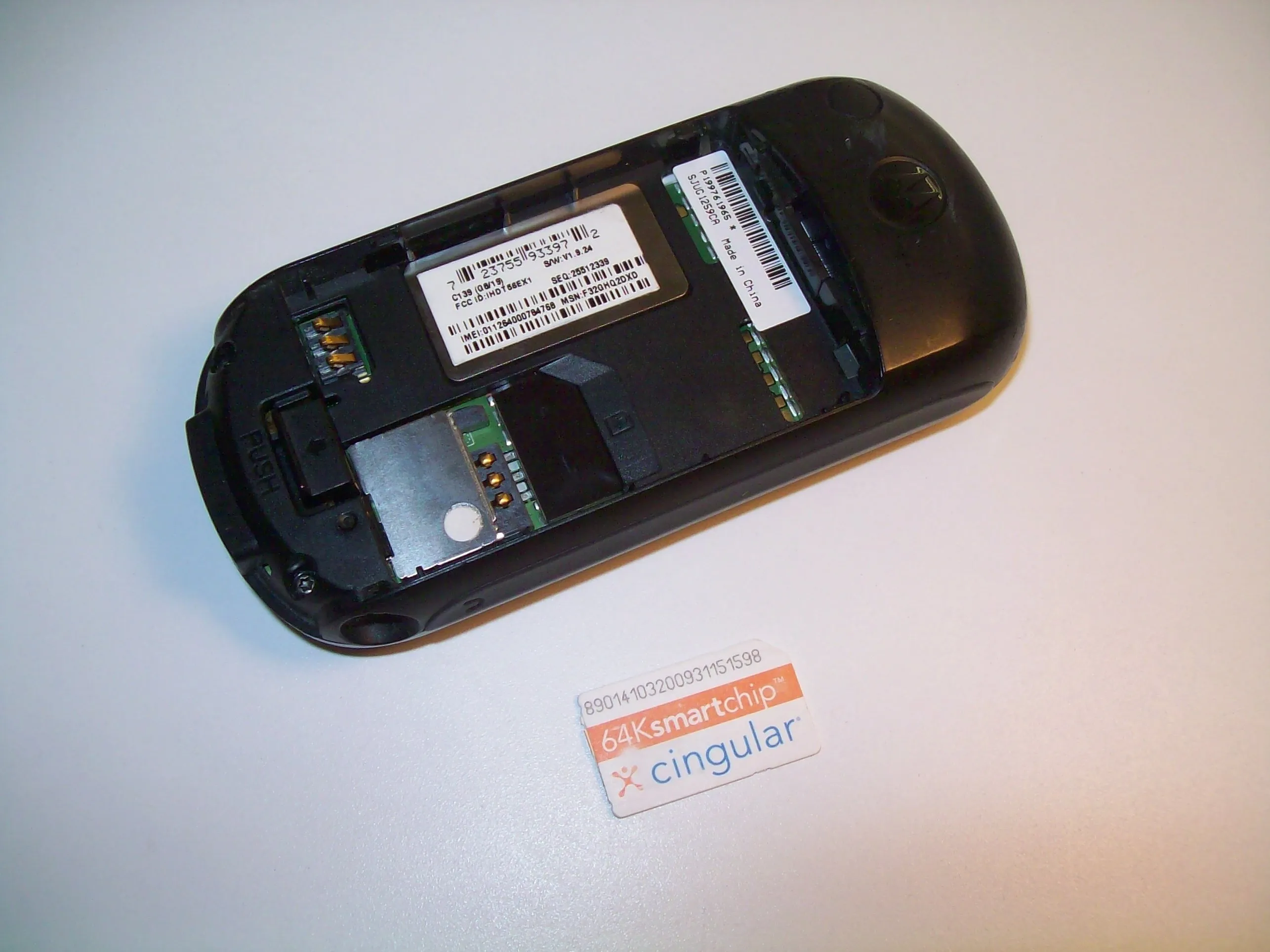

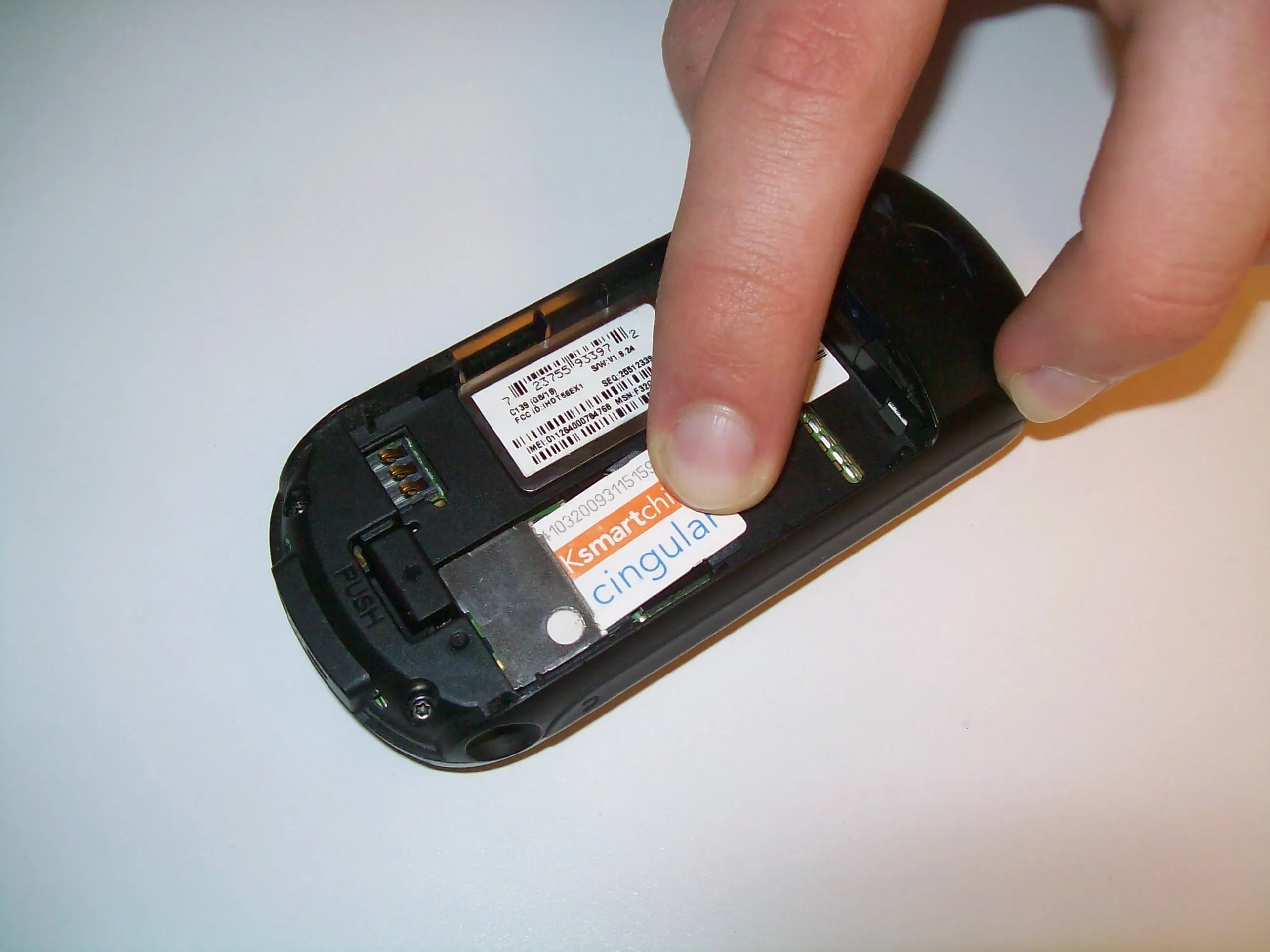

• Аккуратно выдвиньте SIM-карту и поднимите ее, чтобы извлечь из телефона.

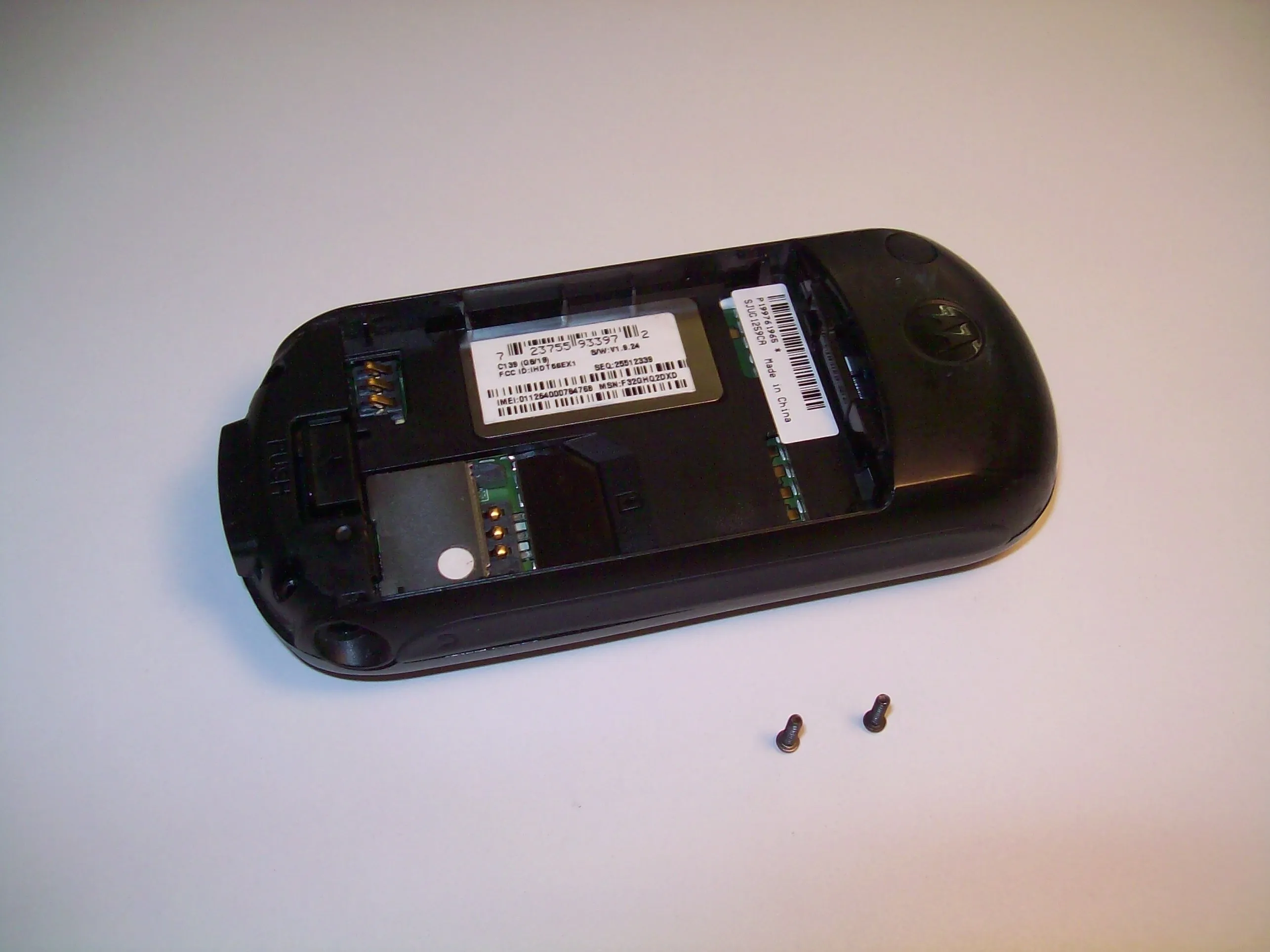

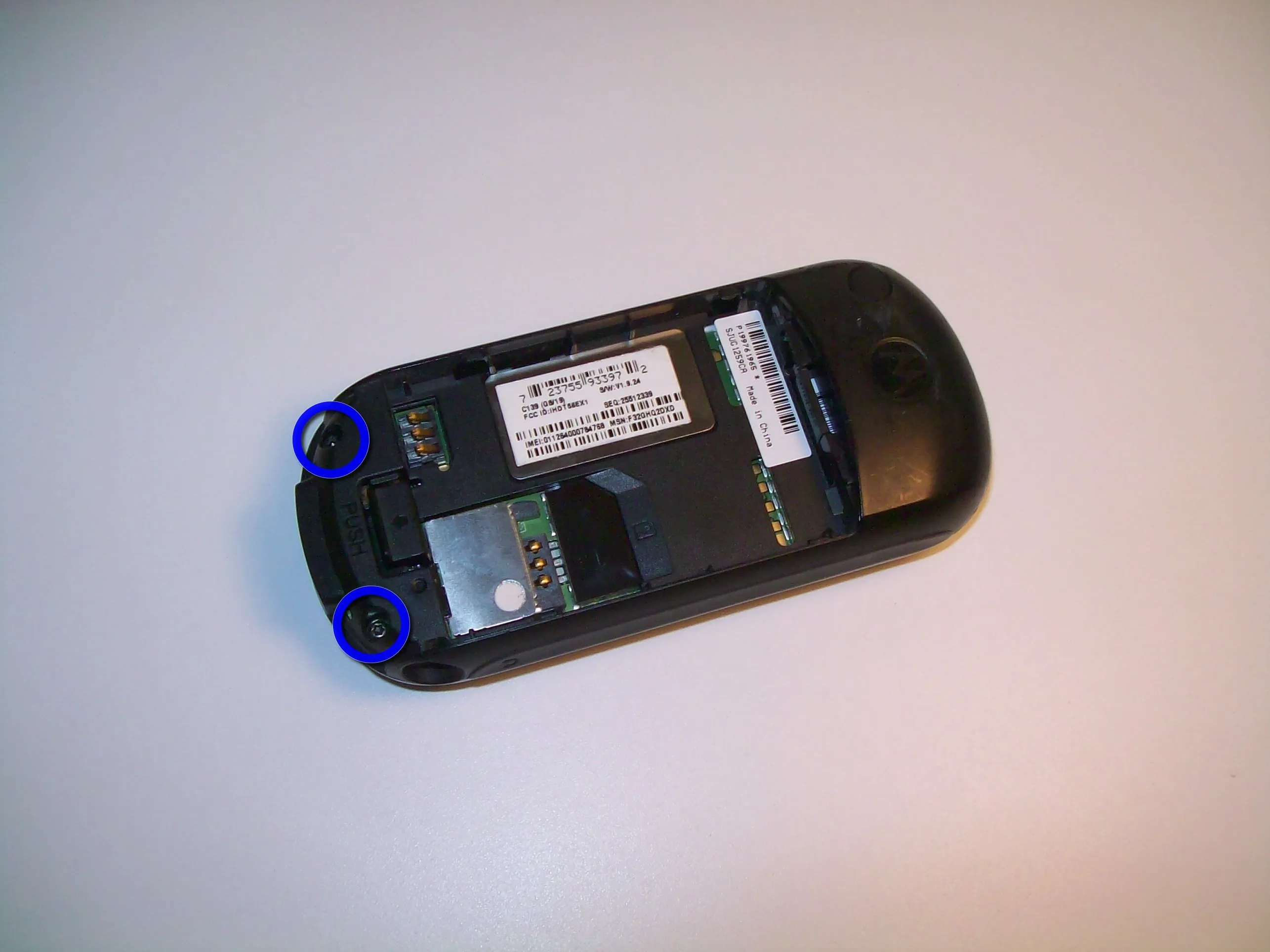

Шаг 4 Задний корпус

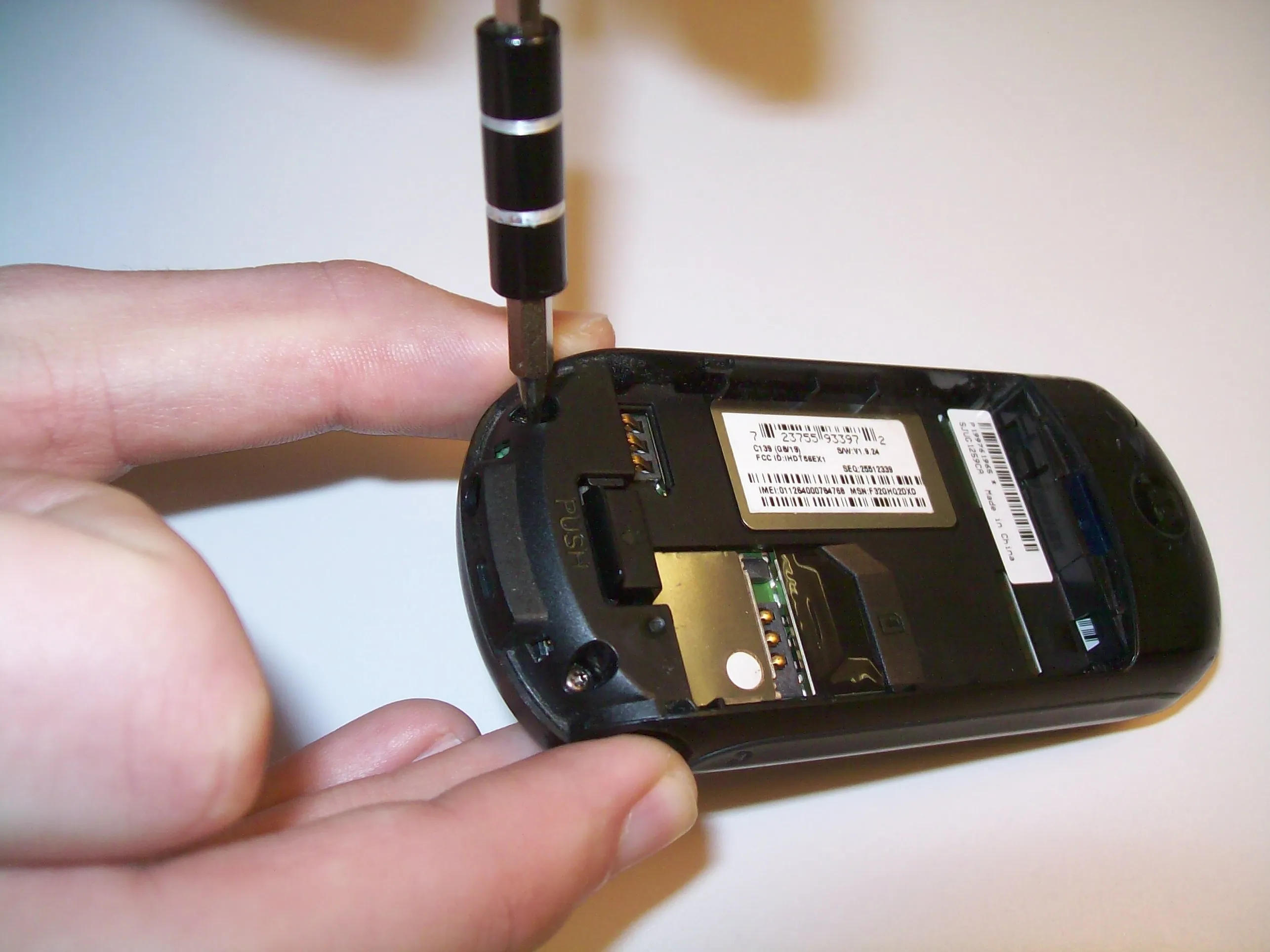

• С помощью отвертки Torx T-5 открутите винты на задней панели телефона.

• Винты имеют длину 6,86 мм и диаметр 1,61 мм.

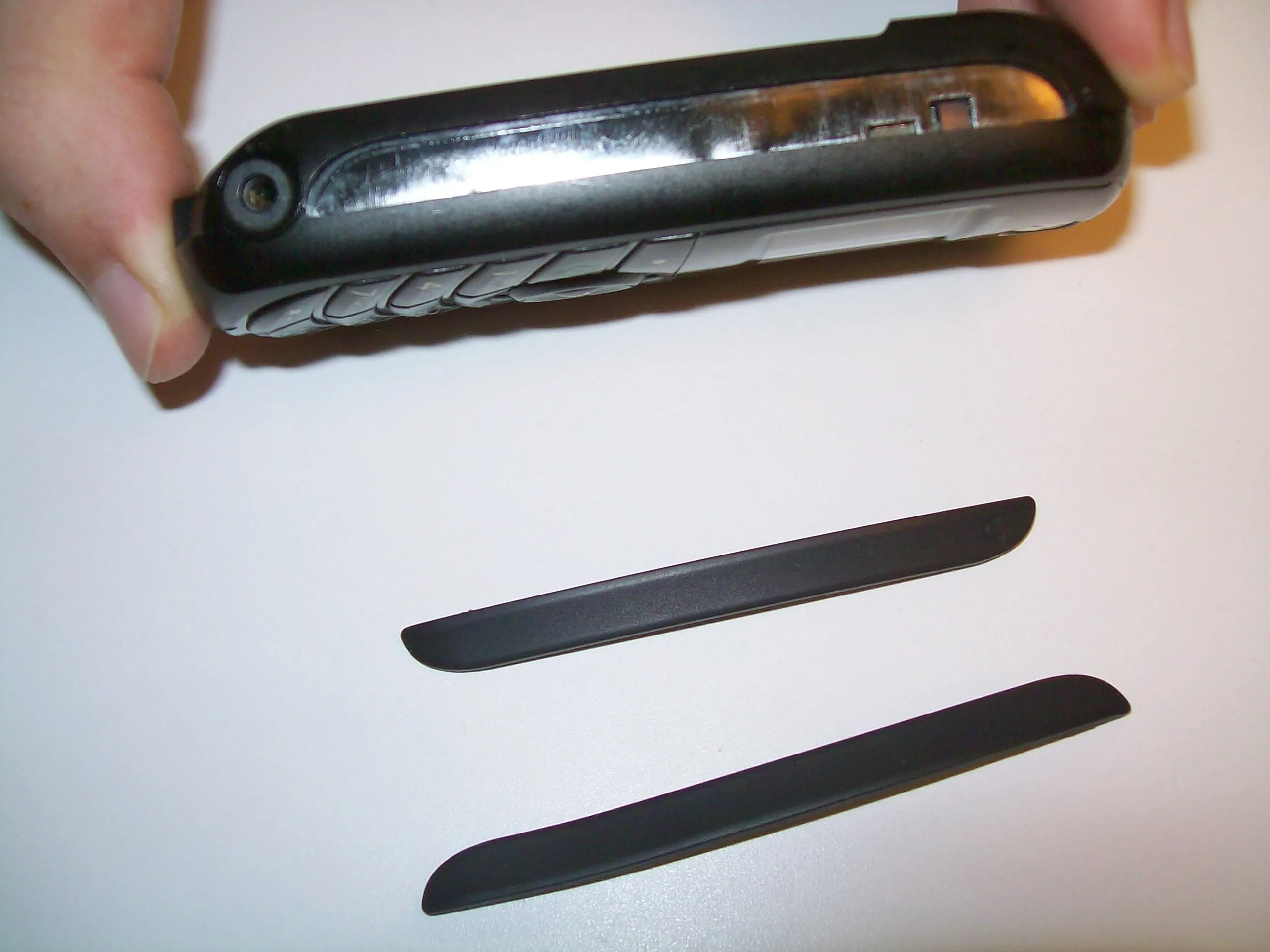

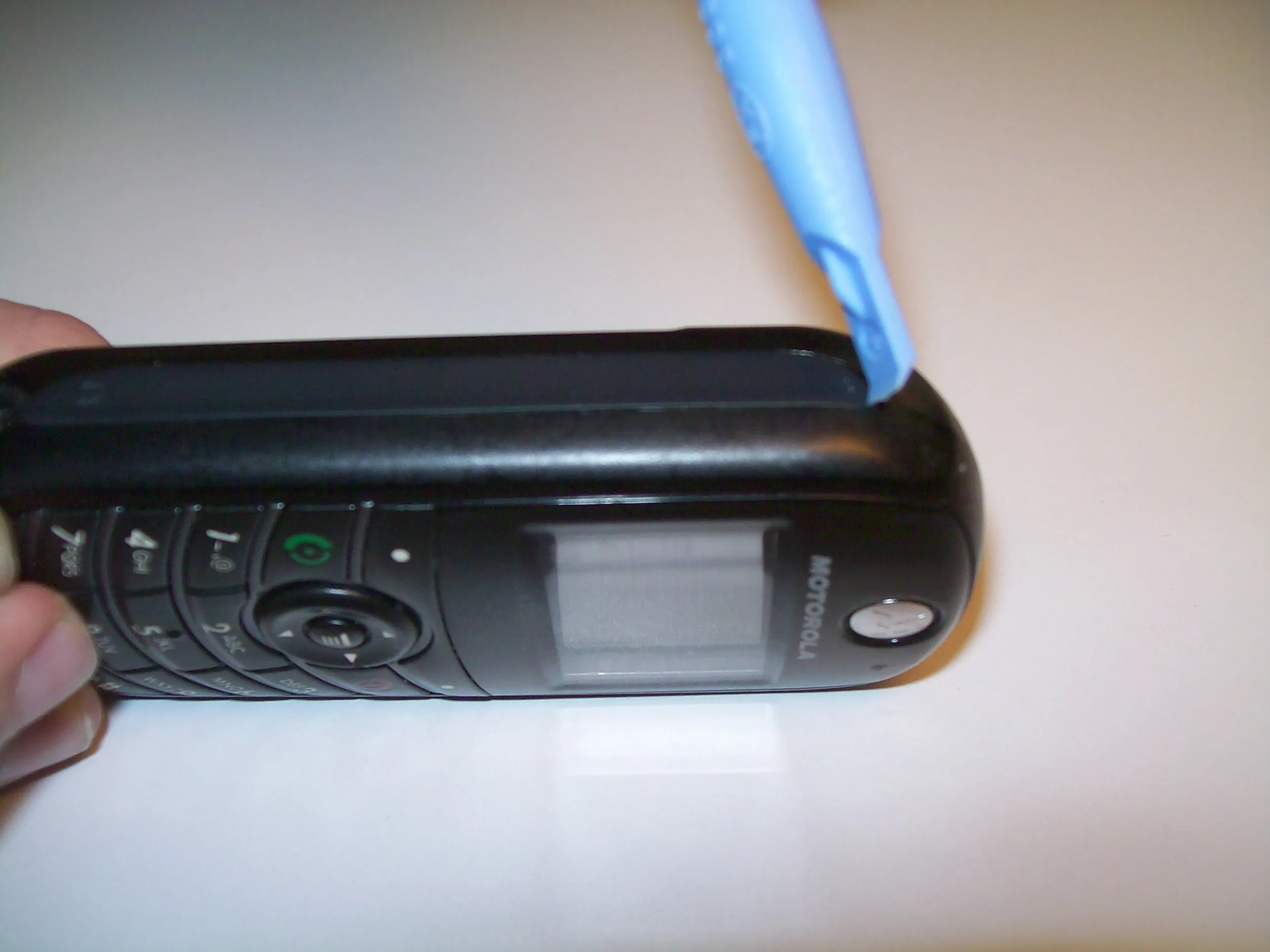

Шаг 5

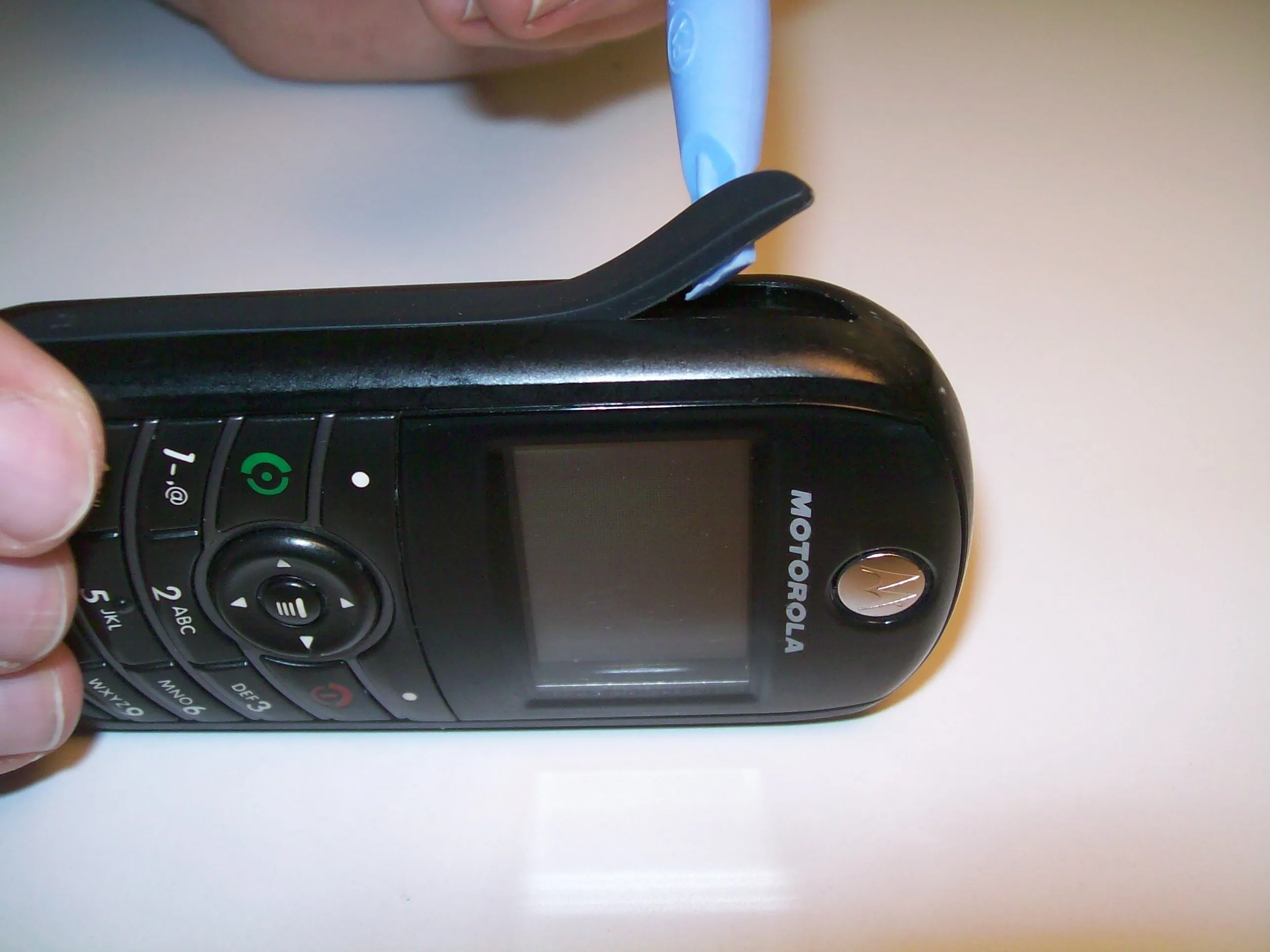

• Подведите инструмент для поддевания под клейкую резину и отделите ее от телефона.

• Повторите для другой стороны.

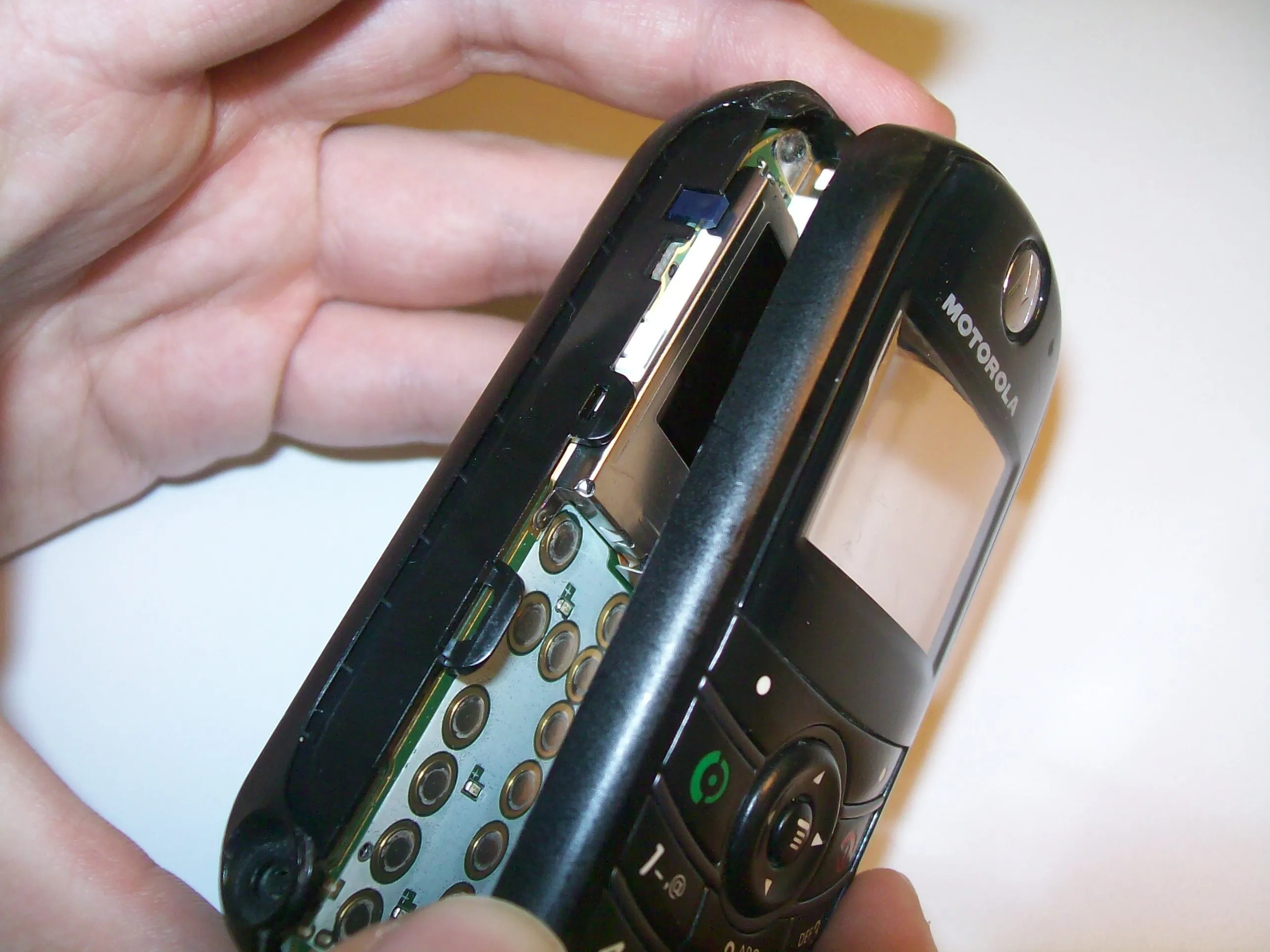

Шаг 6

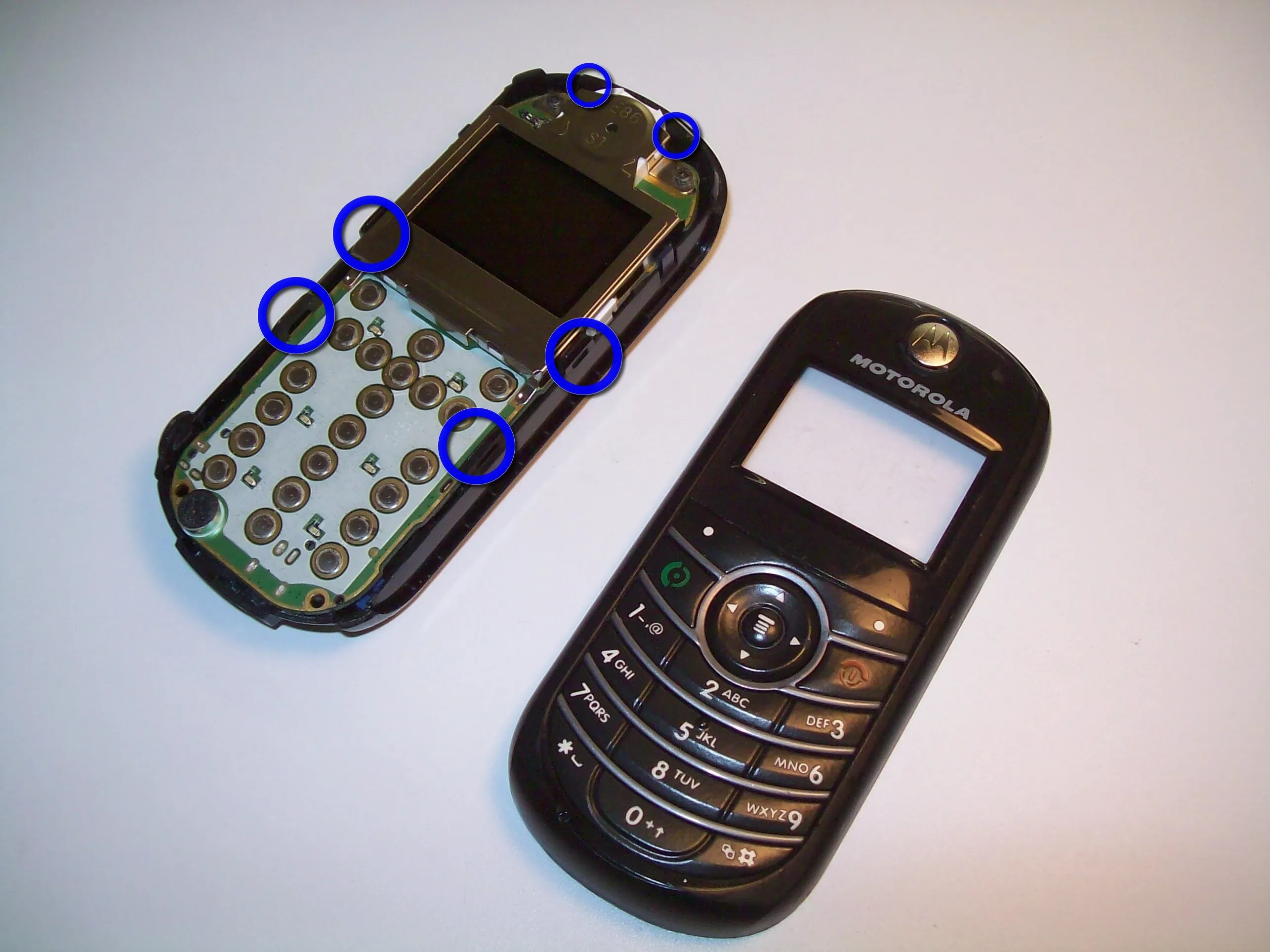

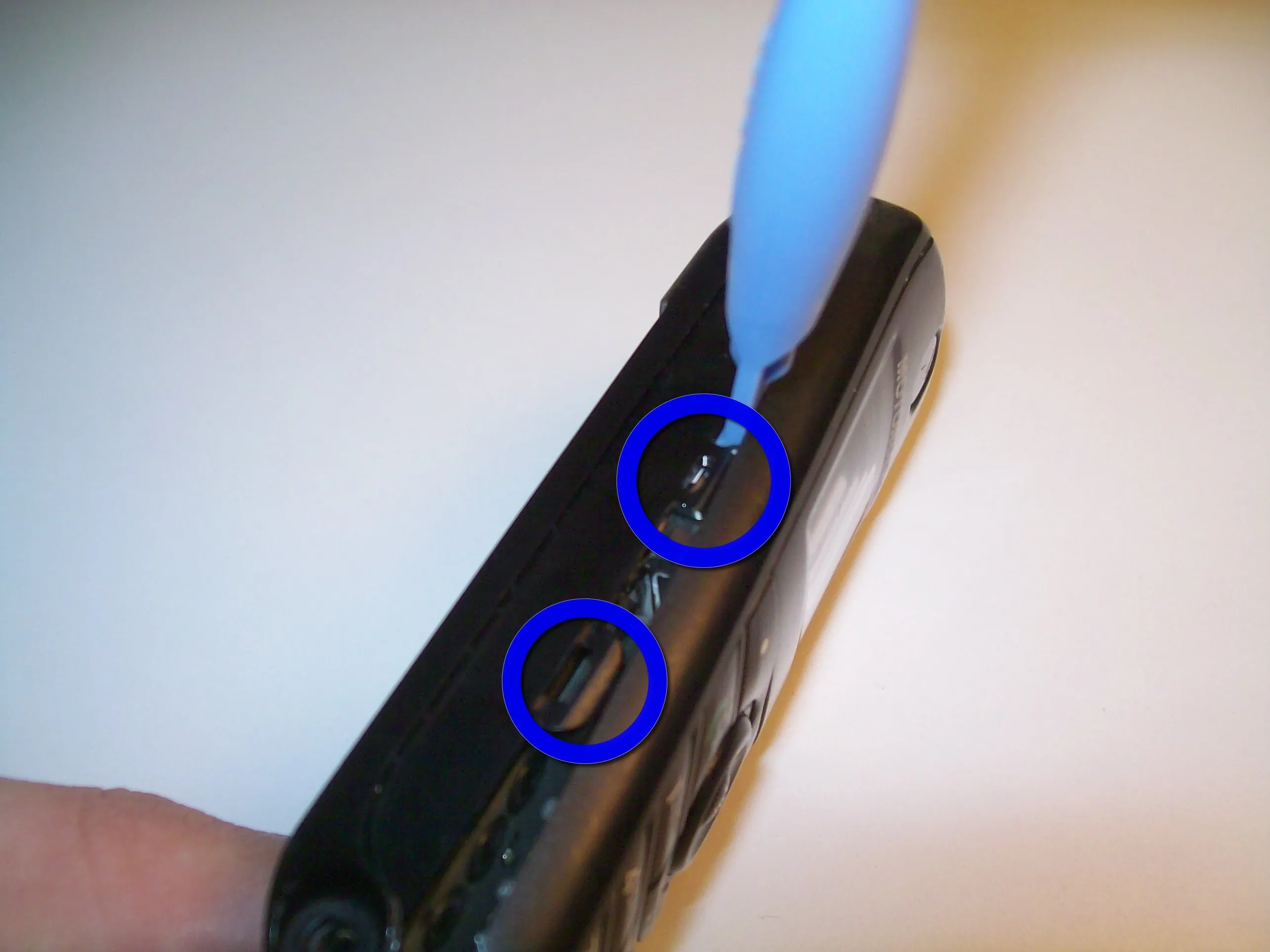

• Вставьте выколотку в прорезь на боковой стороне телефона и двигайте ее вниз до тех пор, пока не услышите звуковой щелчок и нижняя часть телефона не отсоединится от верхней.

• С помощью выколотки освободите два крючка с каждой стороны и два крючка сверху, удерживающие чехол вместе.

• Освободите в общей сложности шесть крючков с боков и сверху, чтобы разделить телефон на две половины.

Шаг 7

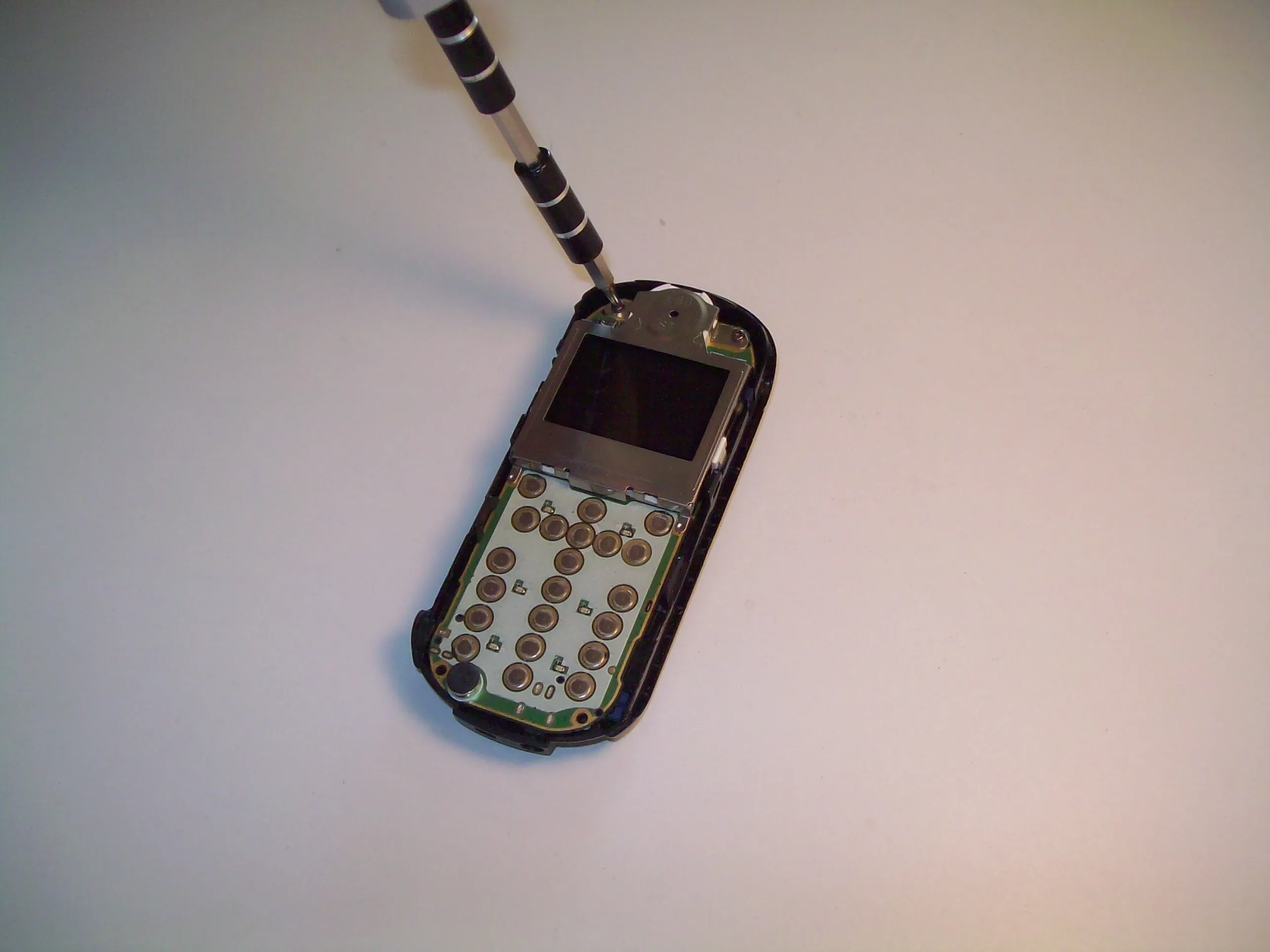

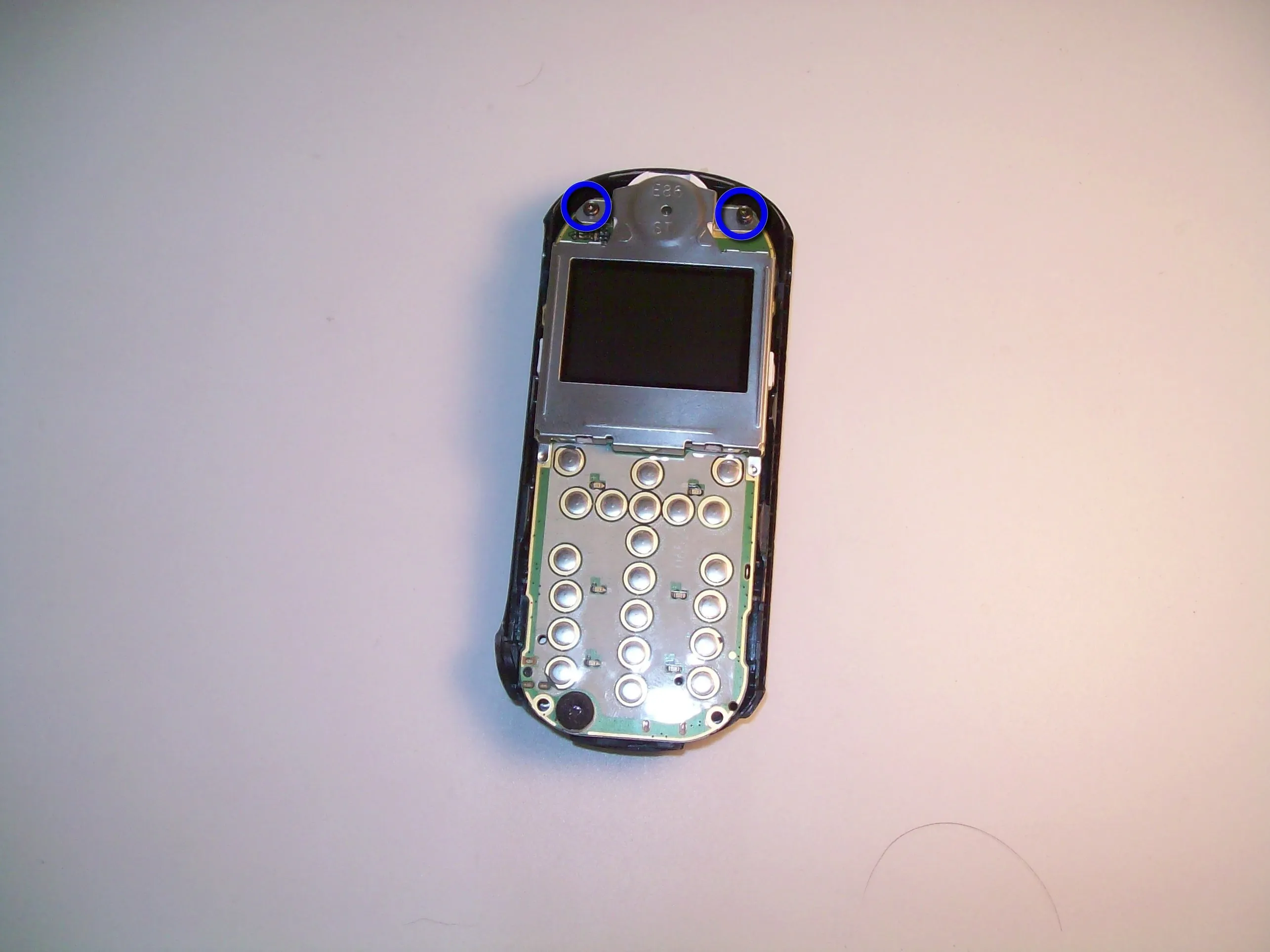

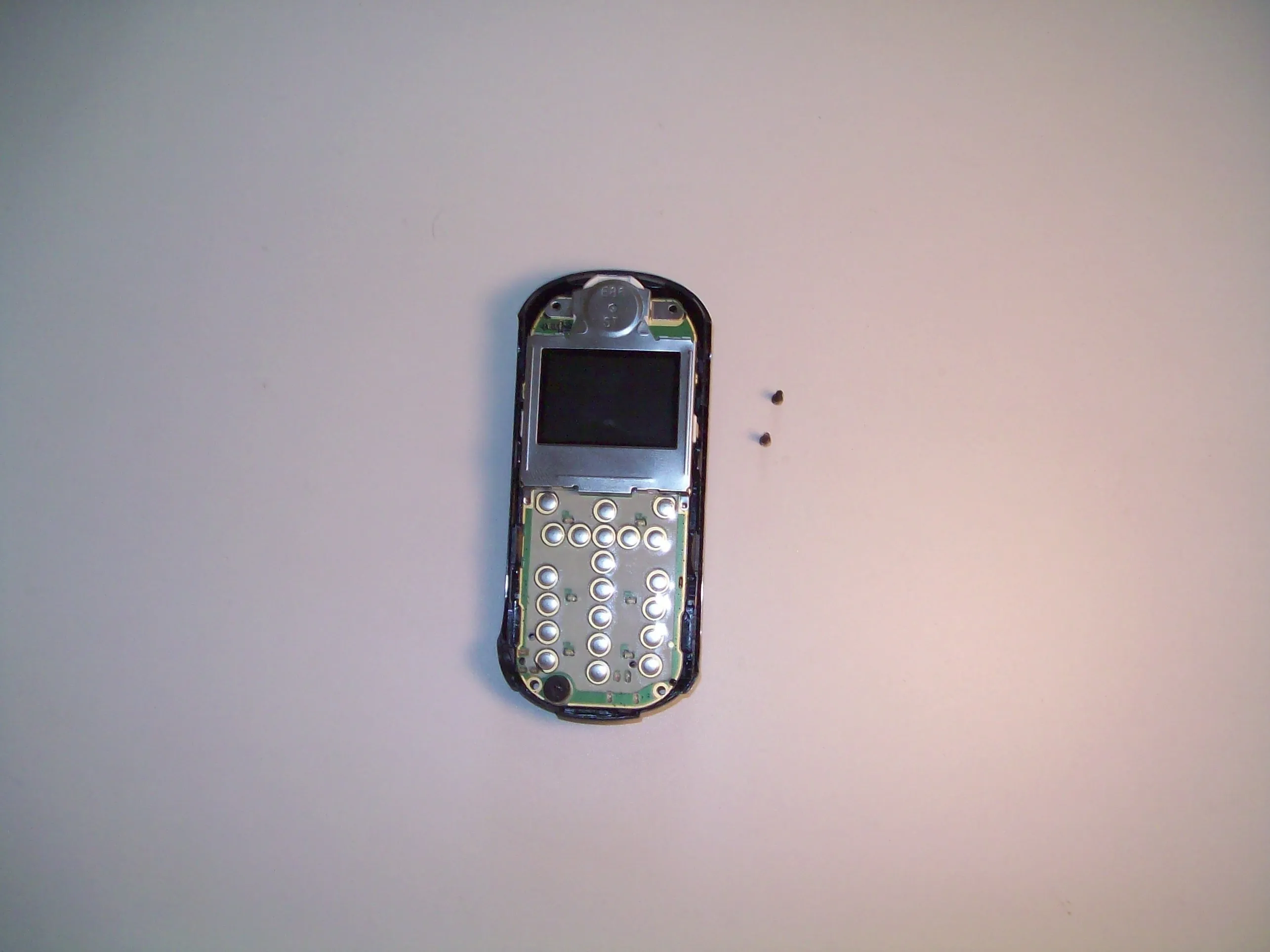

• С помощью отвертки Torx T-5 открутите винты в верхней части телефона.

• Винты имеют длину 6,86 мм и диаметр 1,61 мм.

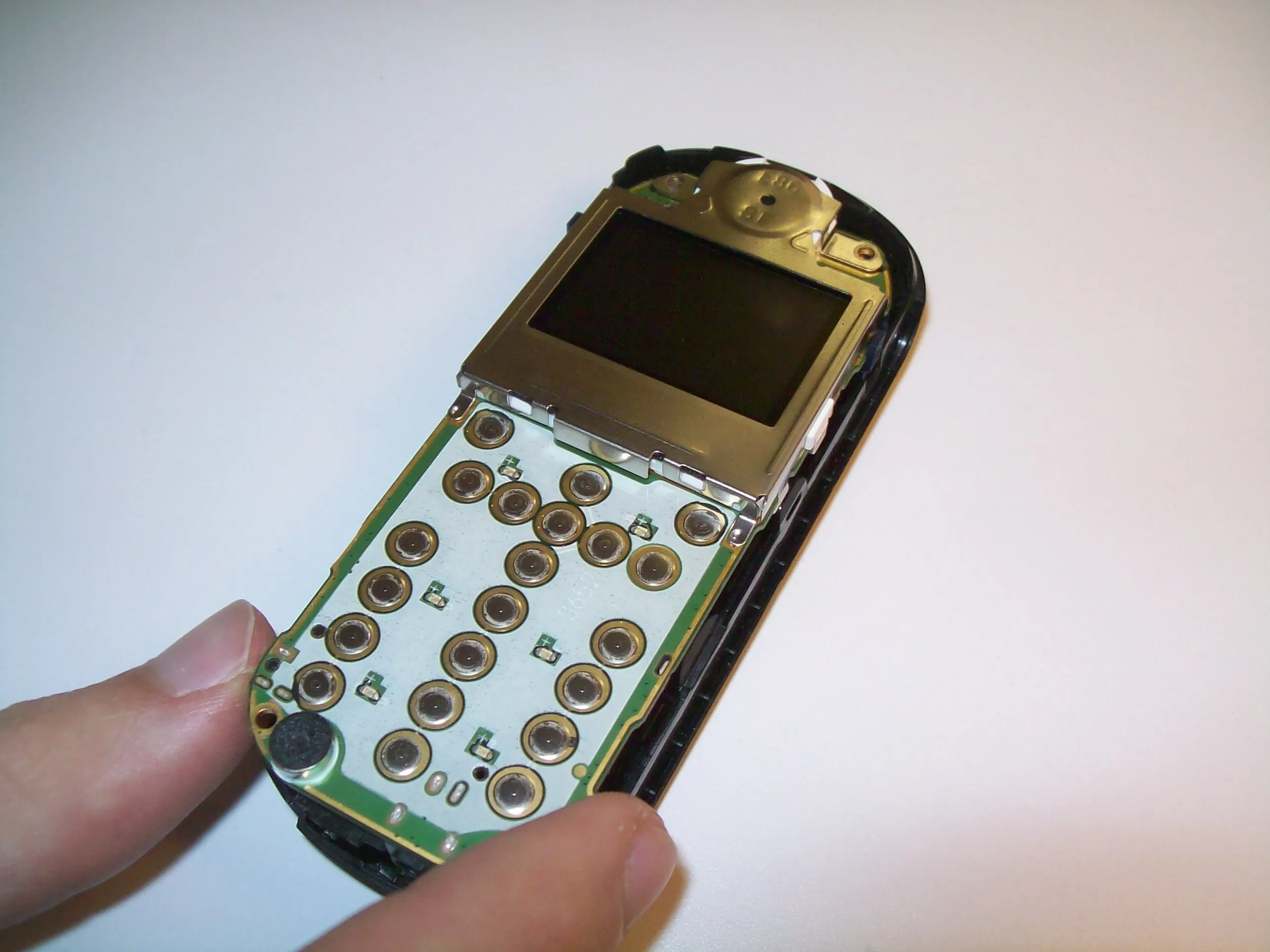

Шаг 8

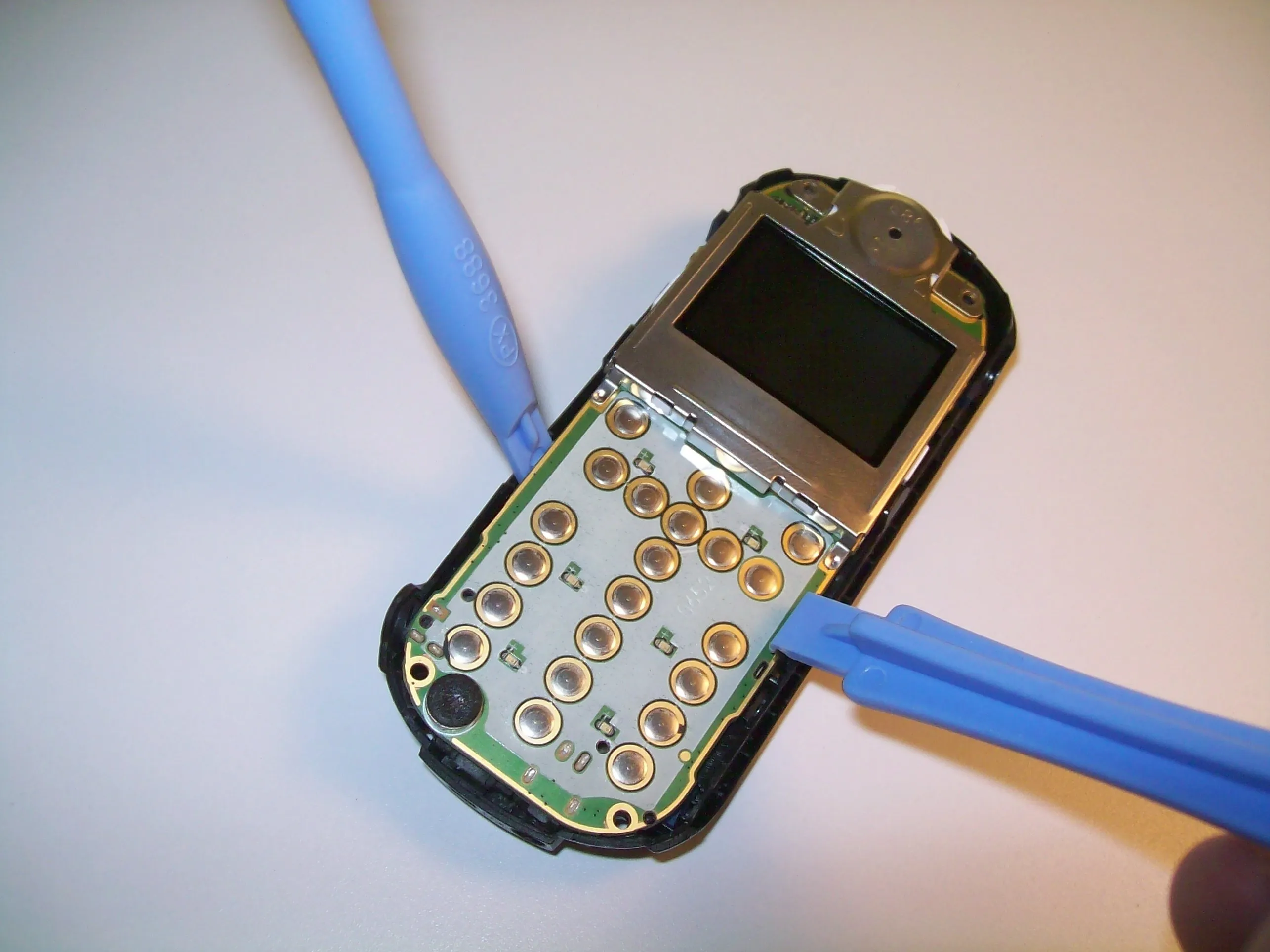

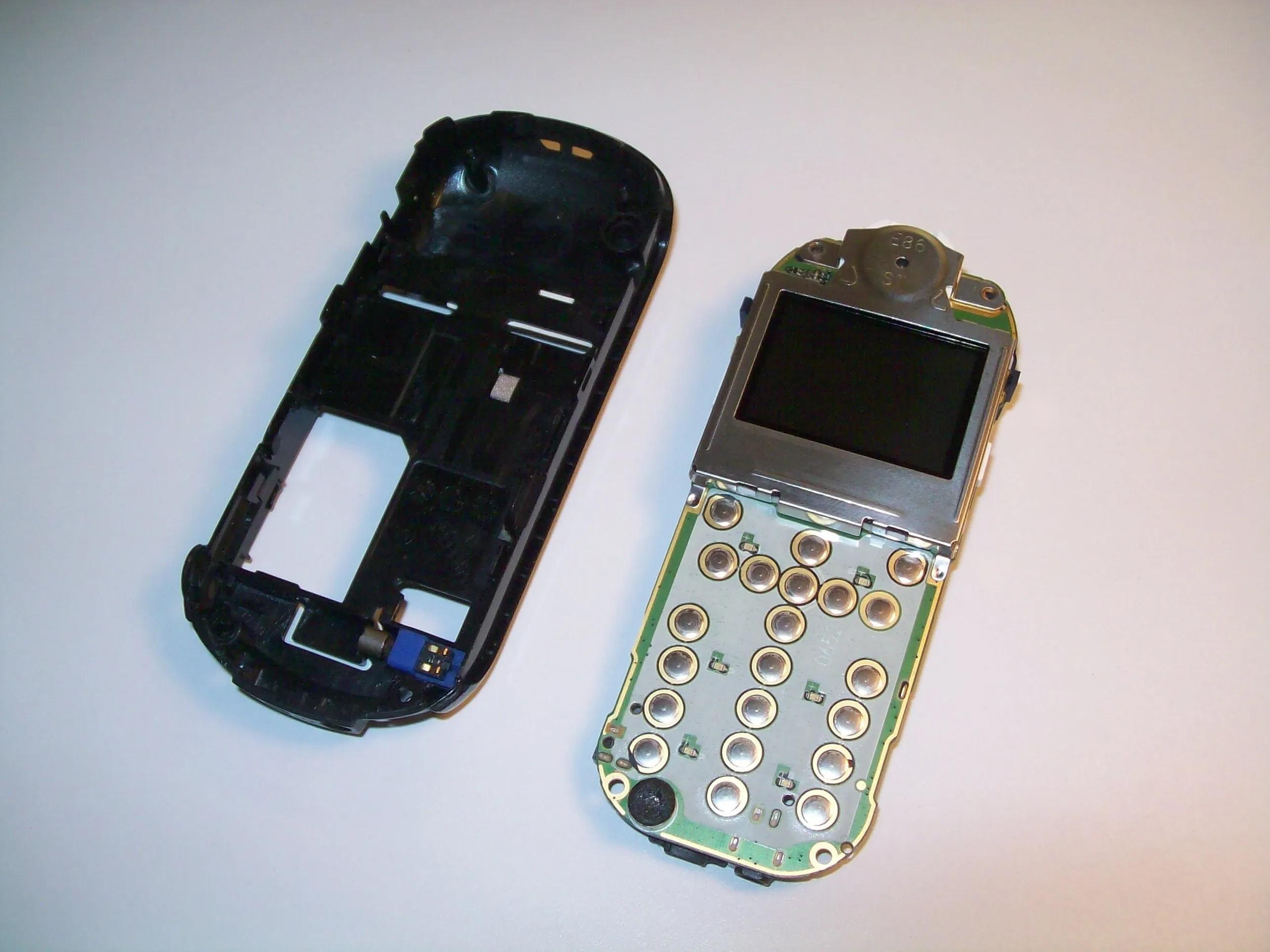

• С помощью пластиковых инструментов для открывания освободите печатную плату от корпуса.

• Там есть два крючка (по одному с каждой стороны), удерживающие плату в корпусе.

• Затем возьмитесь за плату и поднимите ее, чтобы извлечь из корпуса.

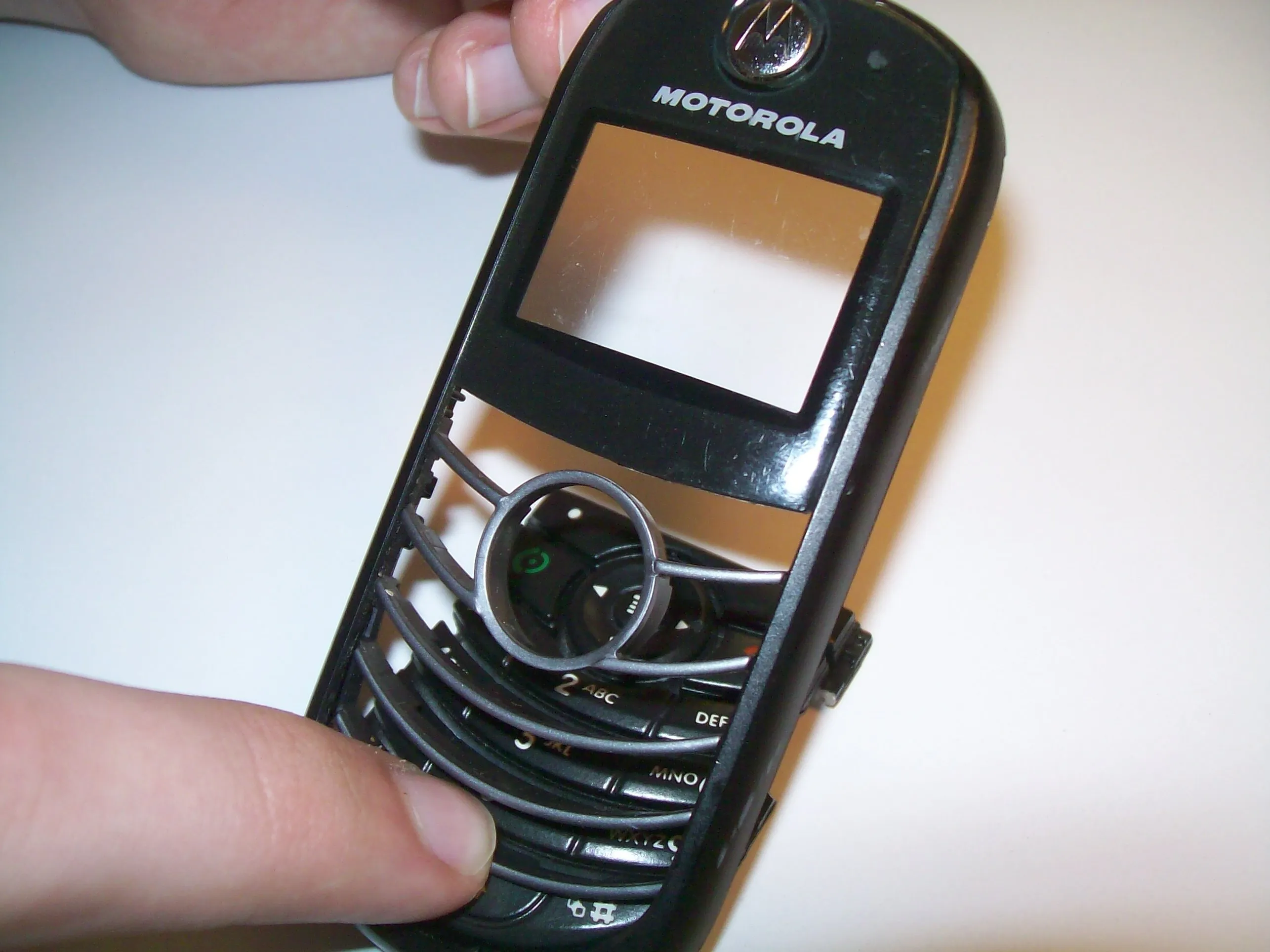

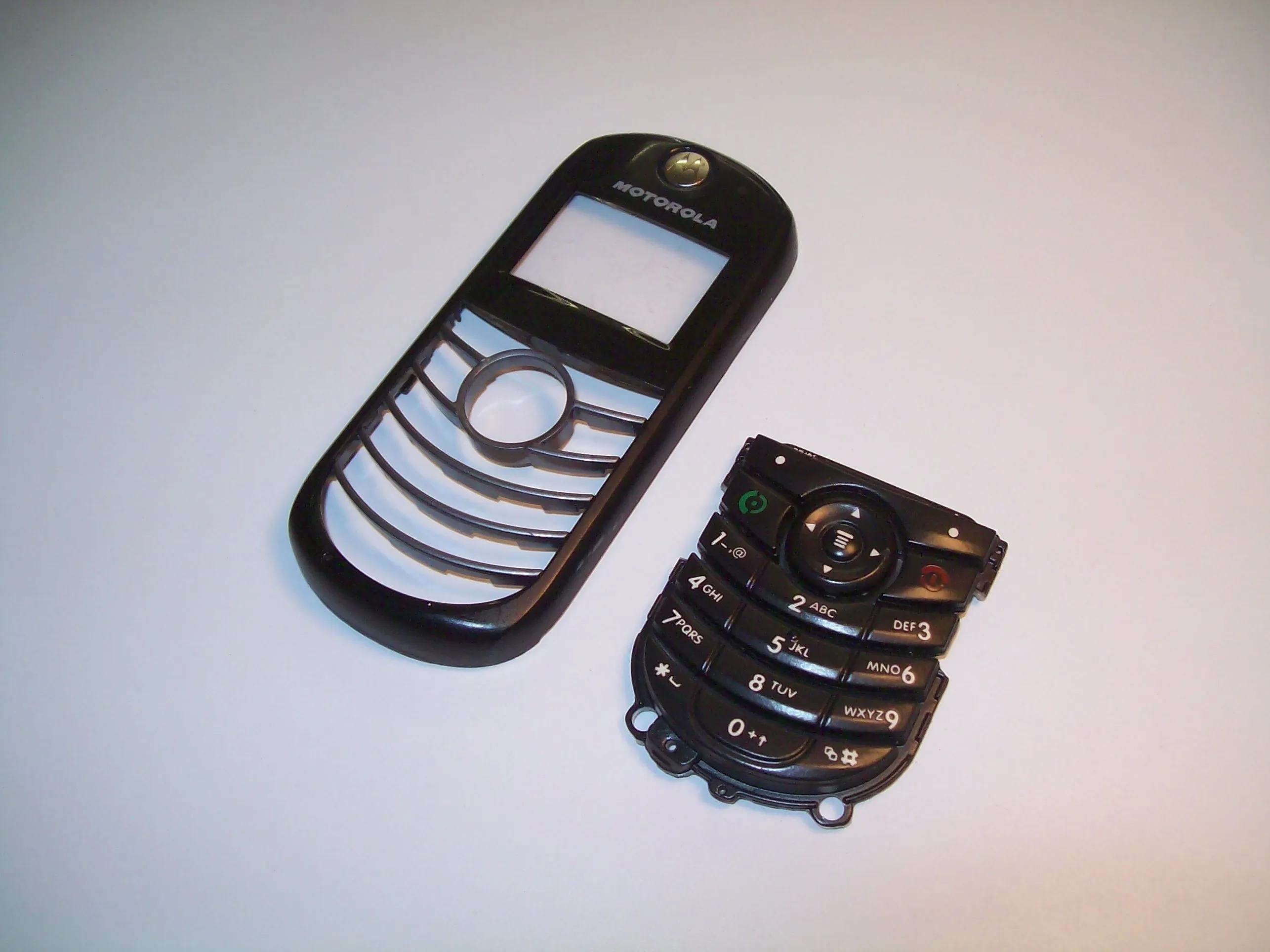

Шаг 9 Клавиатура и лицевая панель

• На верхней половине телефона надавите вниз на цифровые клавиши, чтобы освободить клавиатуру от верхней части телефона.

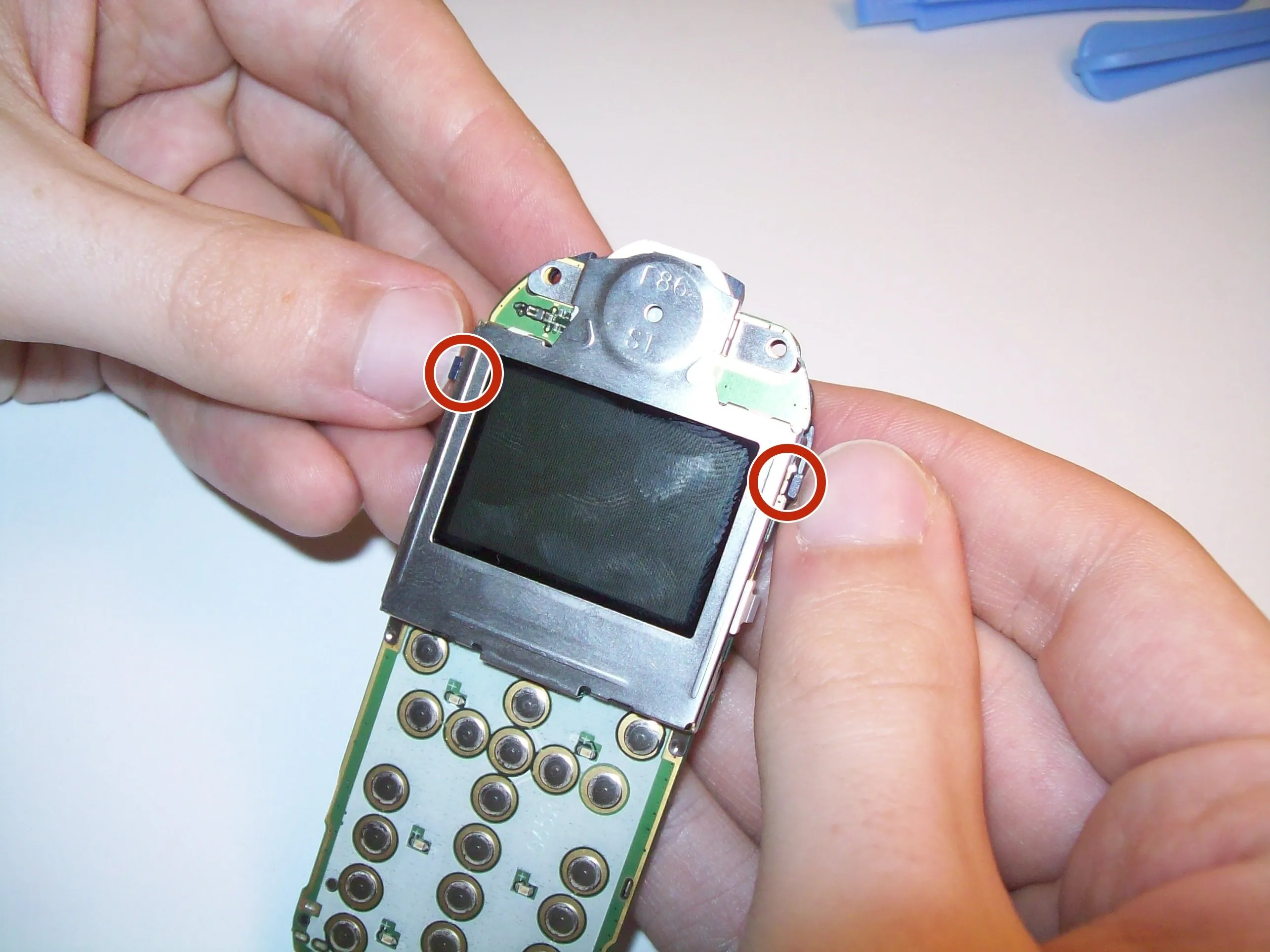

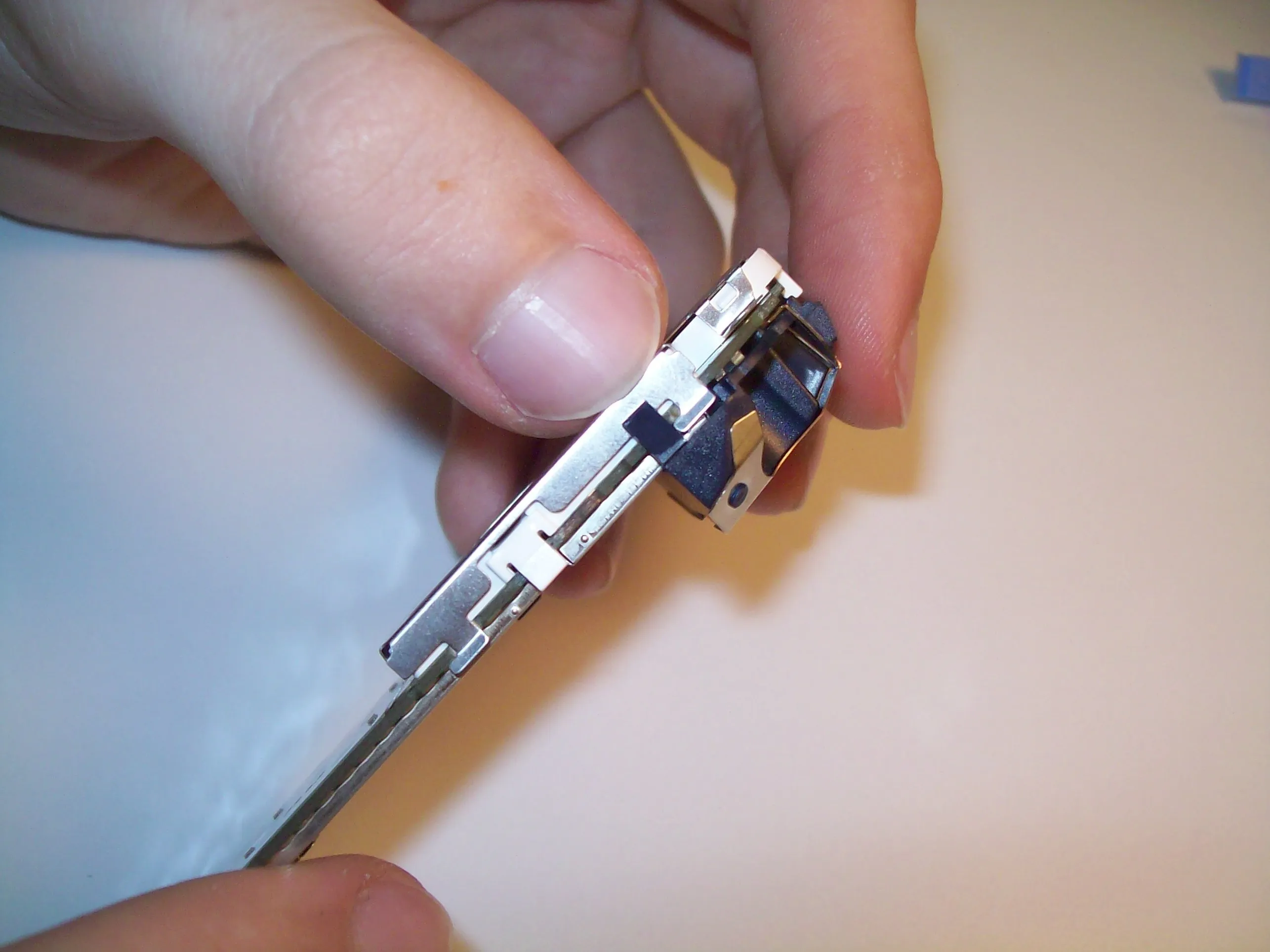

Шаг 10 Антенна

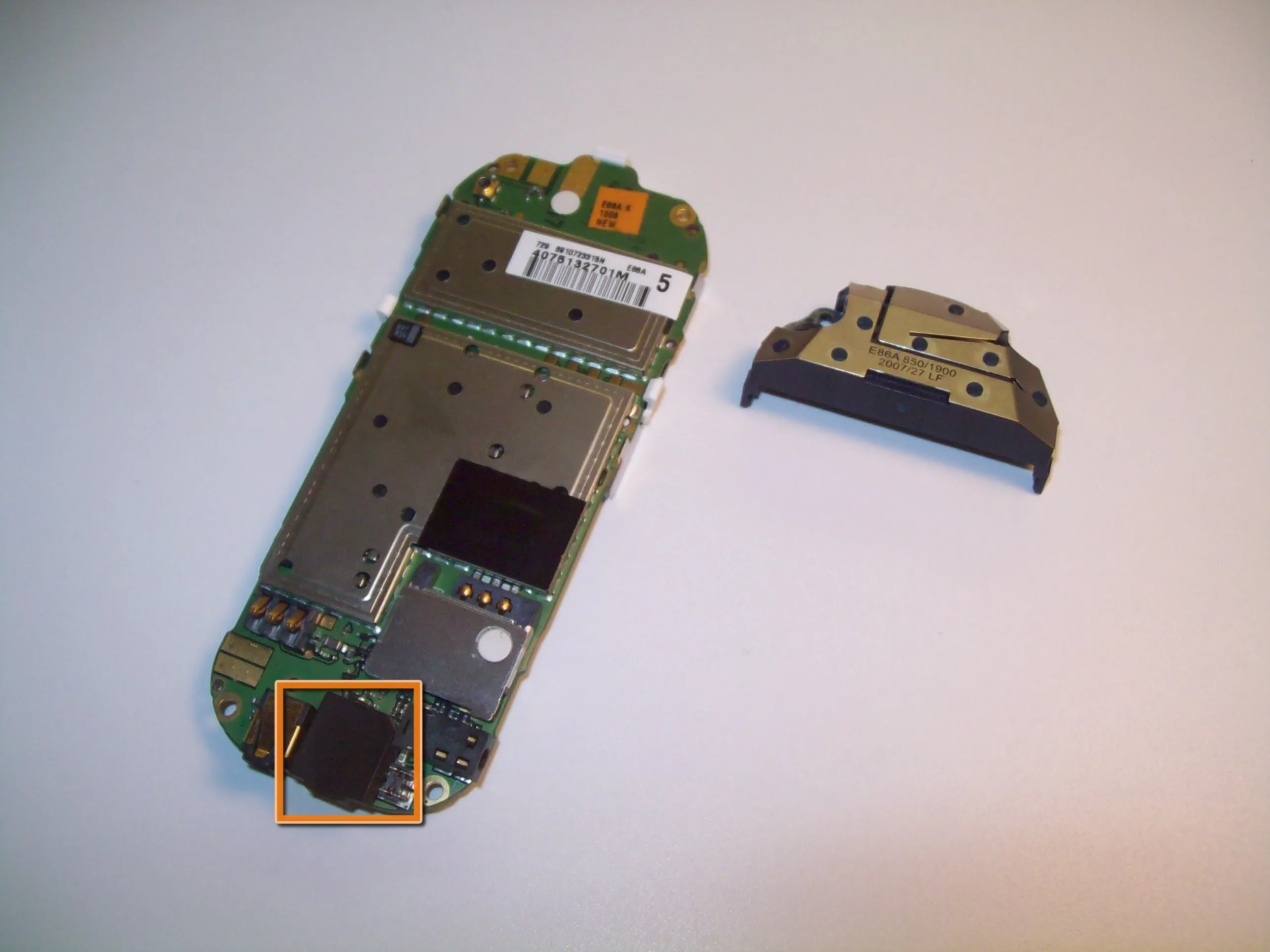

• Отсоедините антенну, освободив два крючка, по одному с каждой стороны телефона.

• Отсоедините антенну от задней части печатной платы.

• Маленькая черная резиновая крышка может отсоединиться.

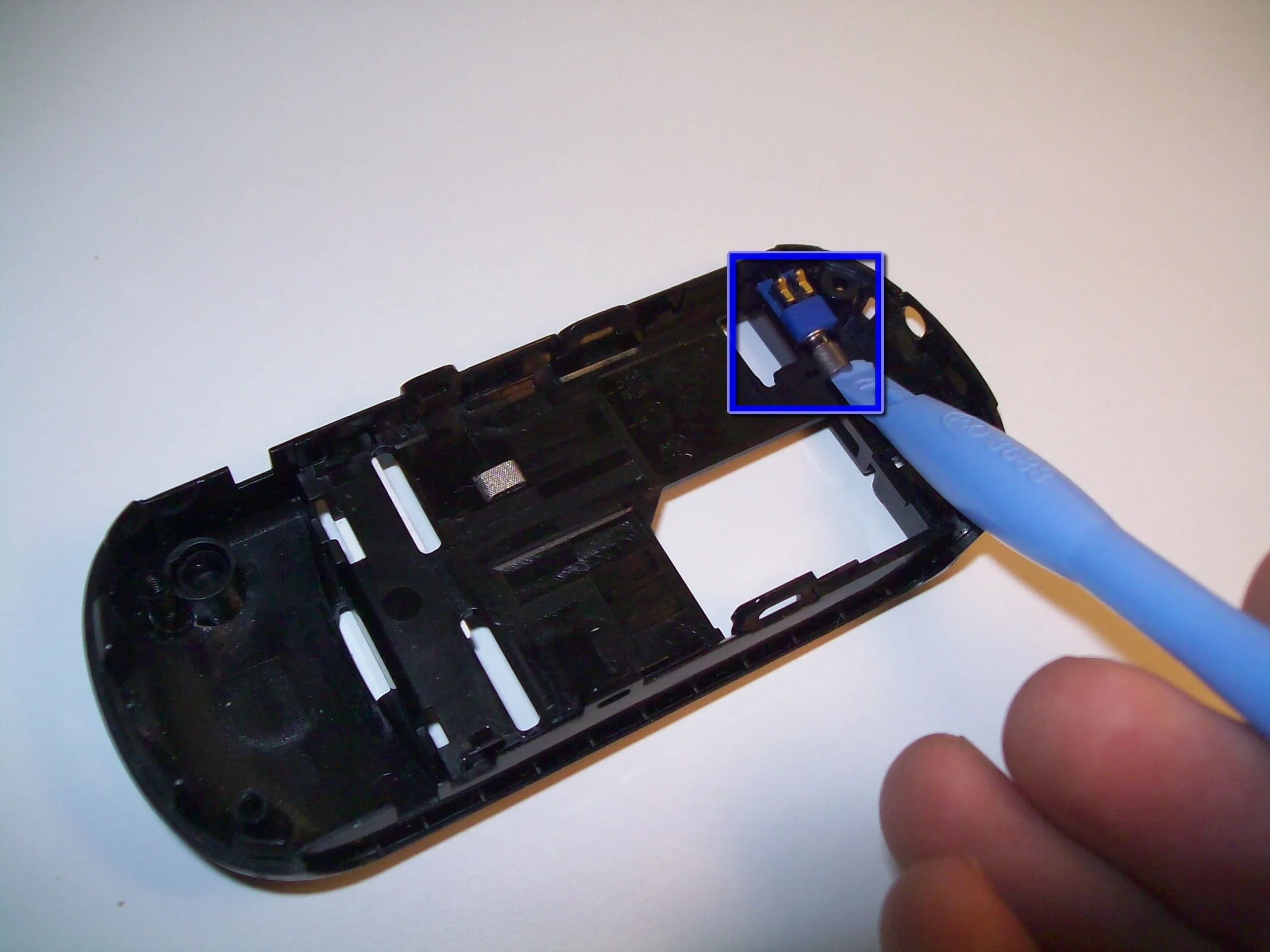

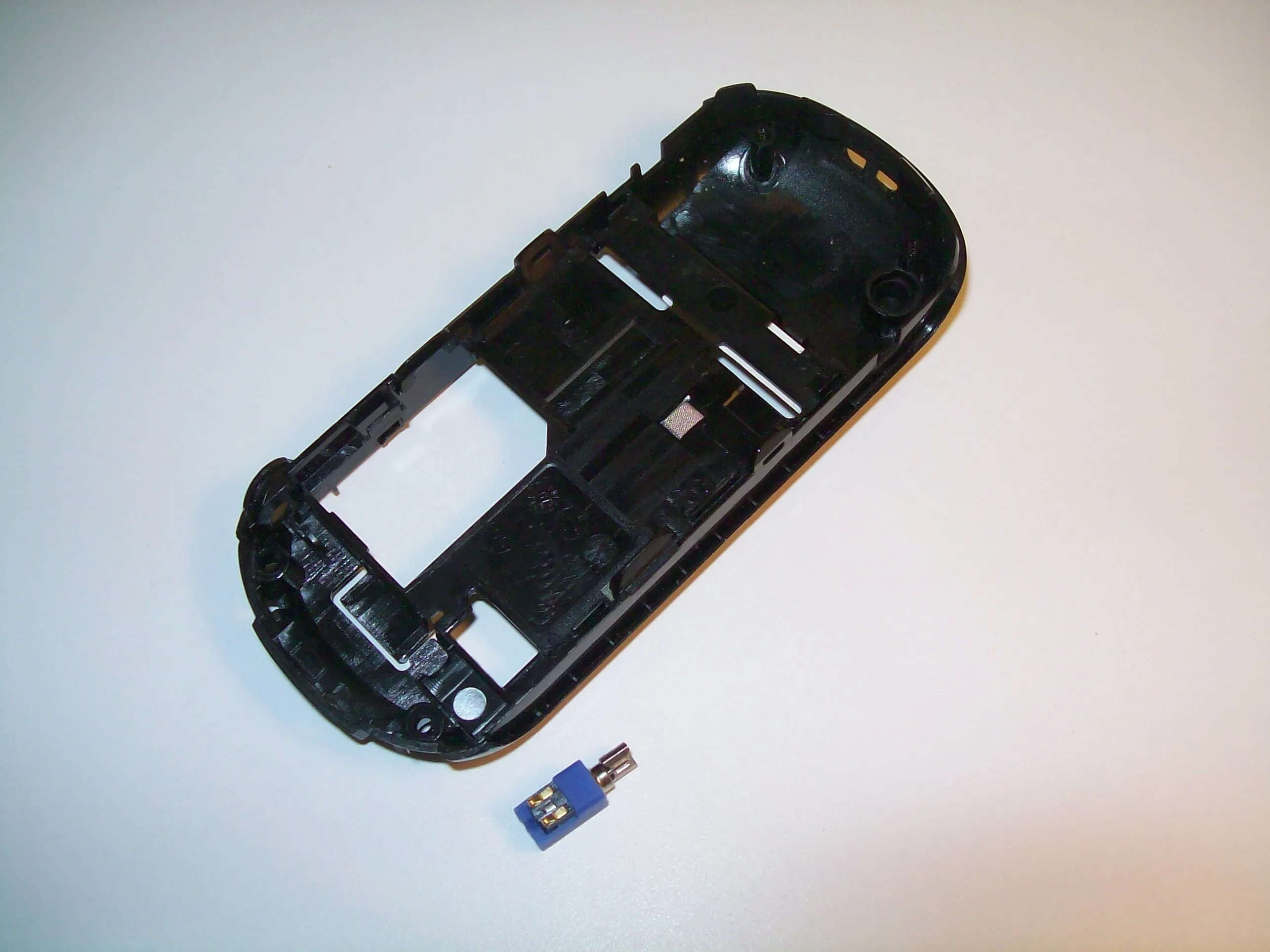

Шаг 11 Вибрационный механизм

• Используя руки или инструмент для поддевания, аккуратно извлеките вибромеханизм из заднего корпуса.

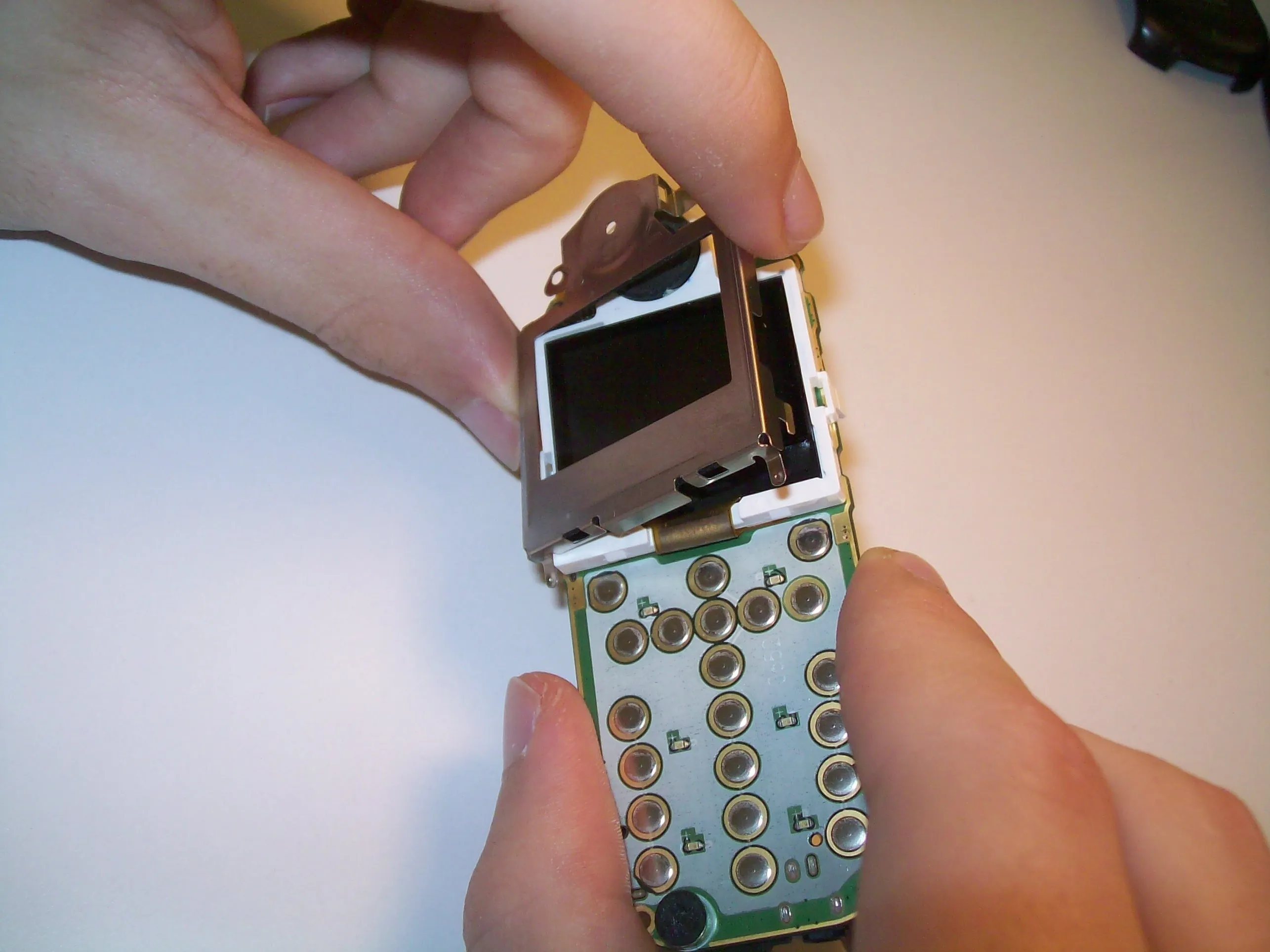

Шаг 12 Динамик

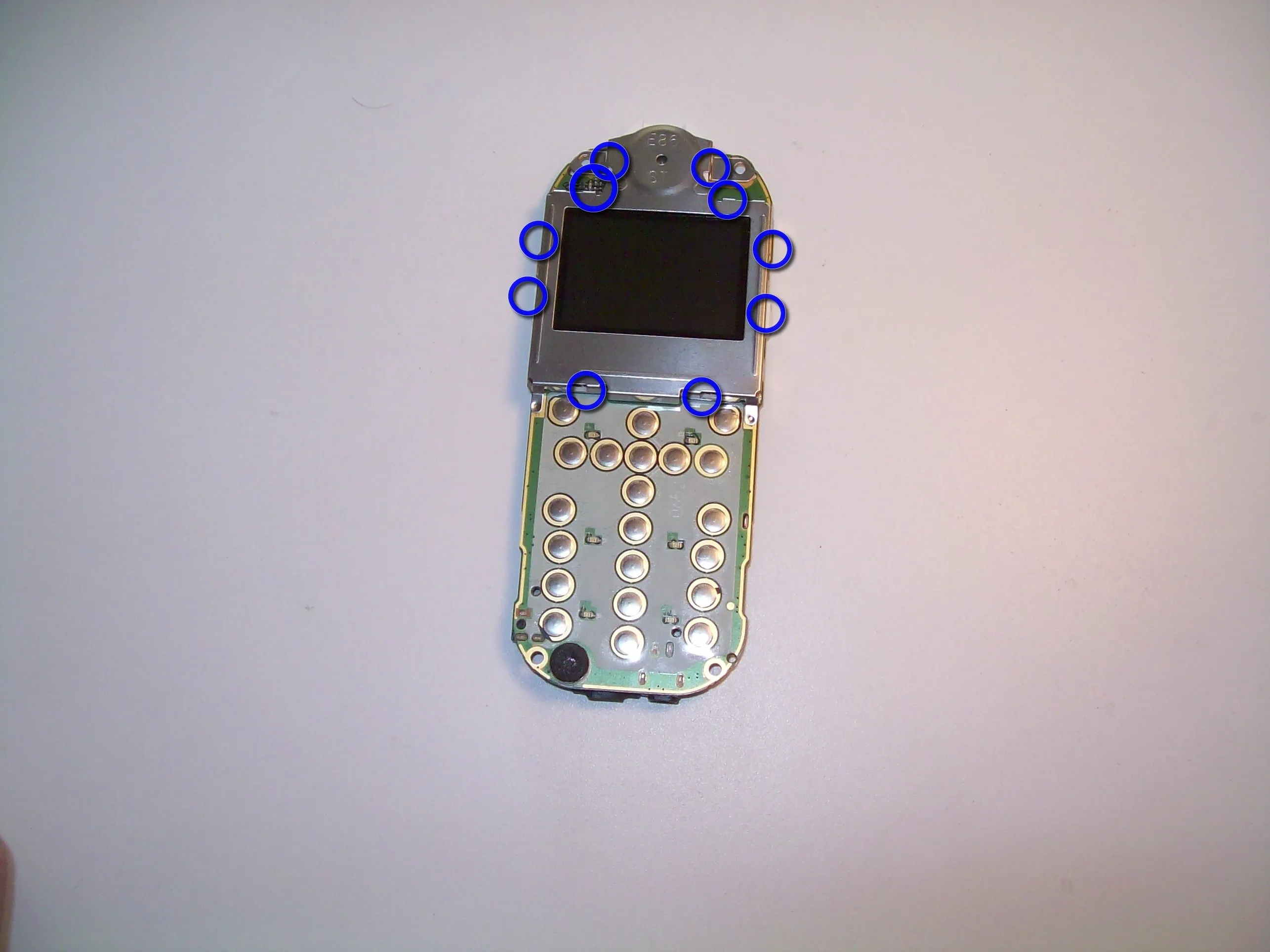

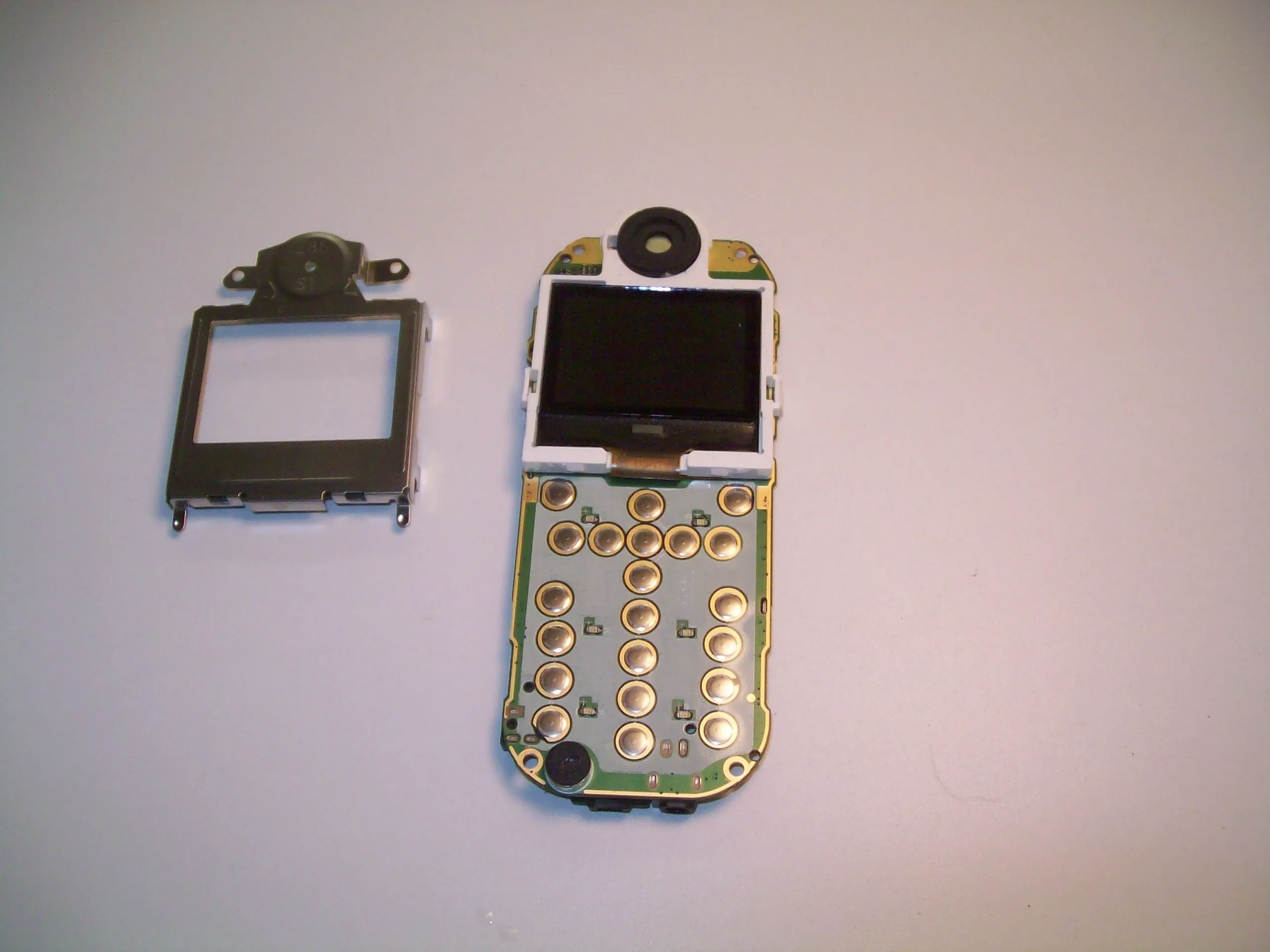

• Отстегните 10 зажимов, удерживающих металлическую крышку экрана на месте, и потяните вверх, чтобы отсоединить ее от логической платы.

• Есть четыре зажима сверху, по два с каждой стороны и два зажима в нижней части металлической крышки.

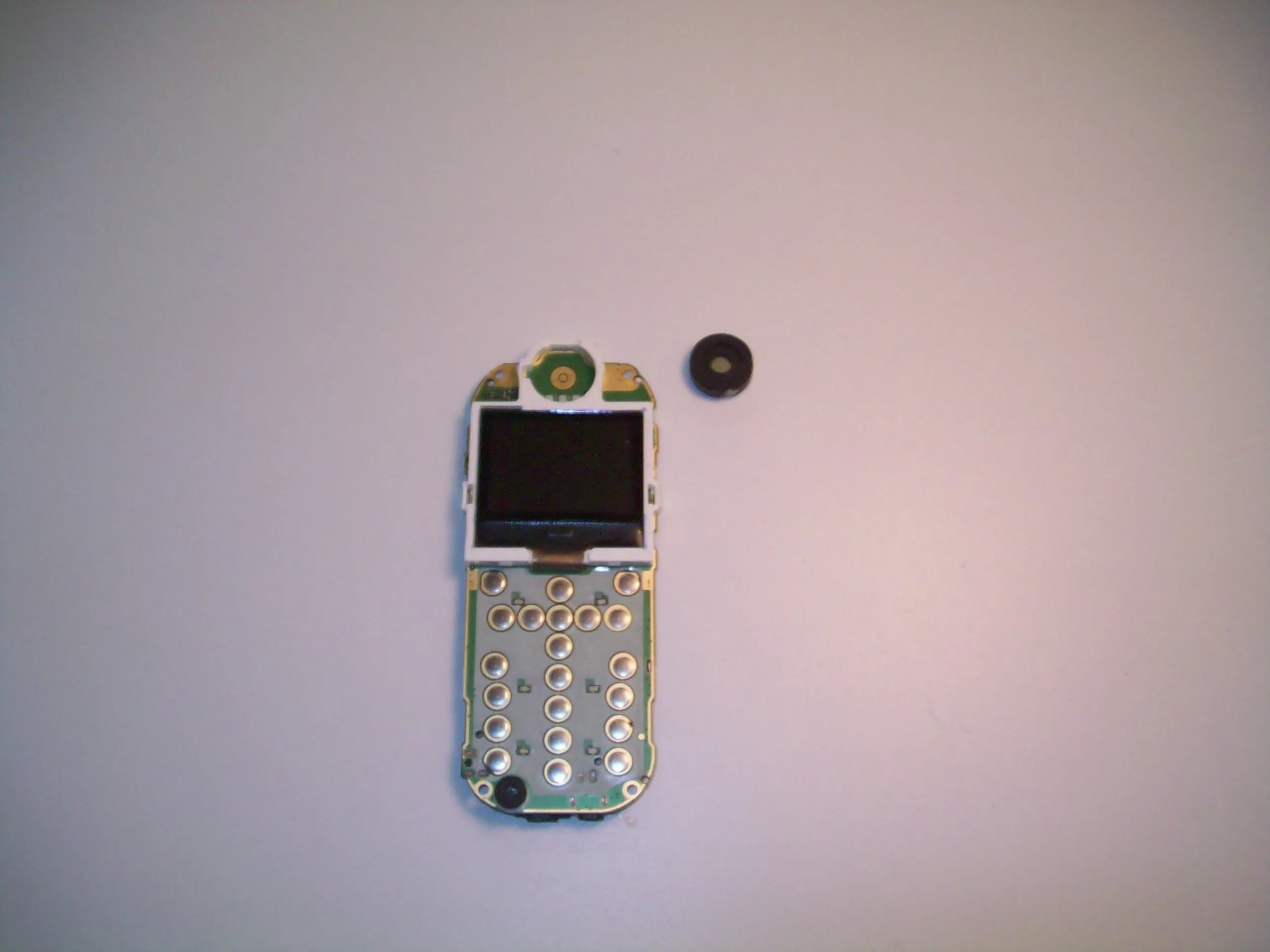

Шаг 13

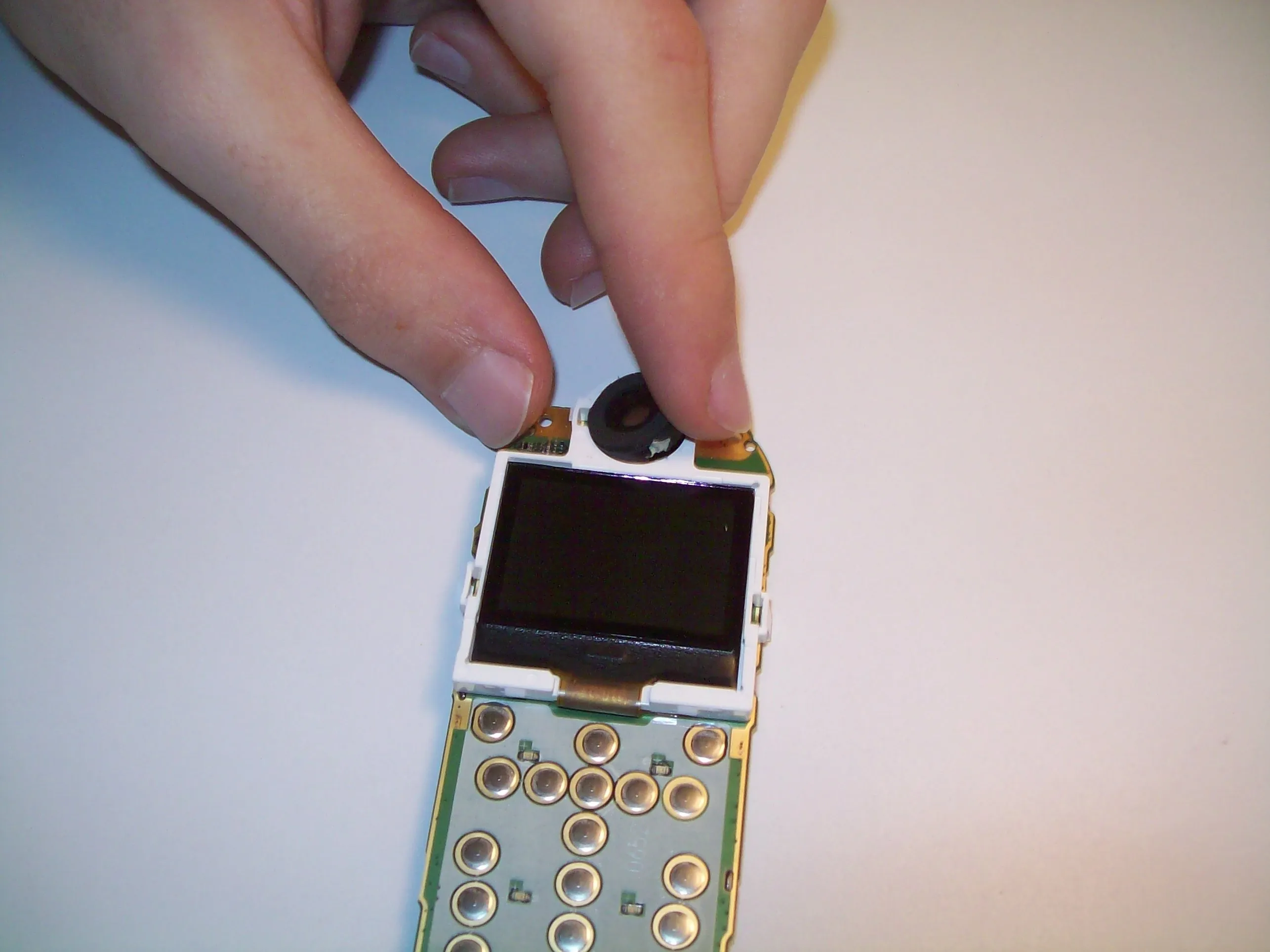

• Приподнимите, чтобы извлечь динамик из контактной площадки на логической плате.

Шаг 14 Разборка телефона Motorola C139

• Список деталей: Аккумулятор, SIM-карта, механизм вибрации, задняя крышка, передняя панель, задняя панель, 2 резиновые стороны, 4 винта, антенна, динамик, клавиатура, металлическая крышка экрана.
