Разборка Motorola C350

Введение

Этот разбор может также использоваться в качестве руководства по разборке или поиску неисправностей.

Что вам понадобится

Инструменты

•

•

•

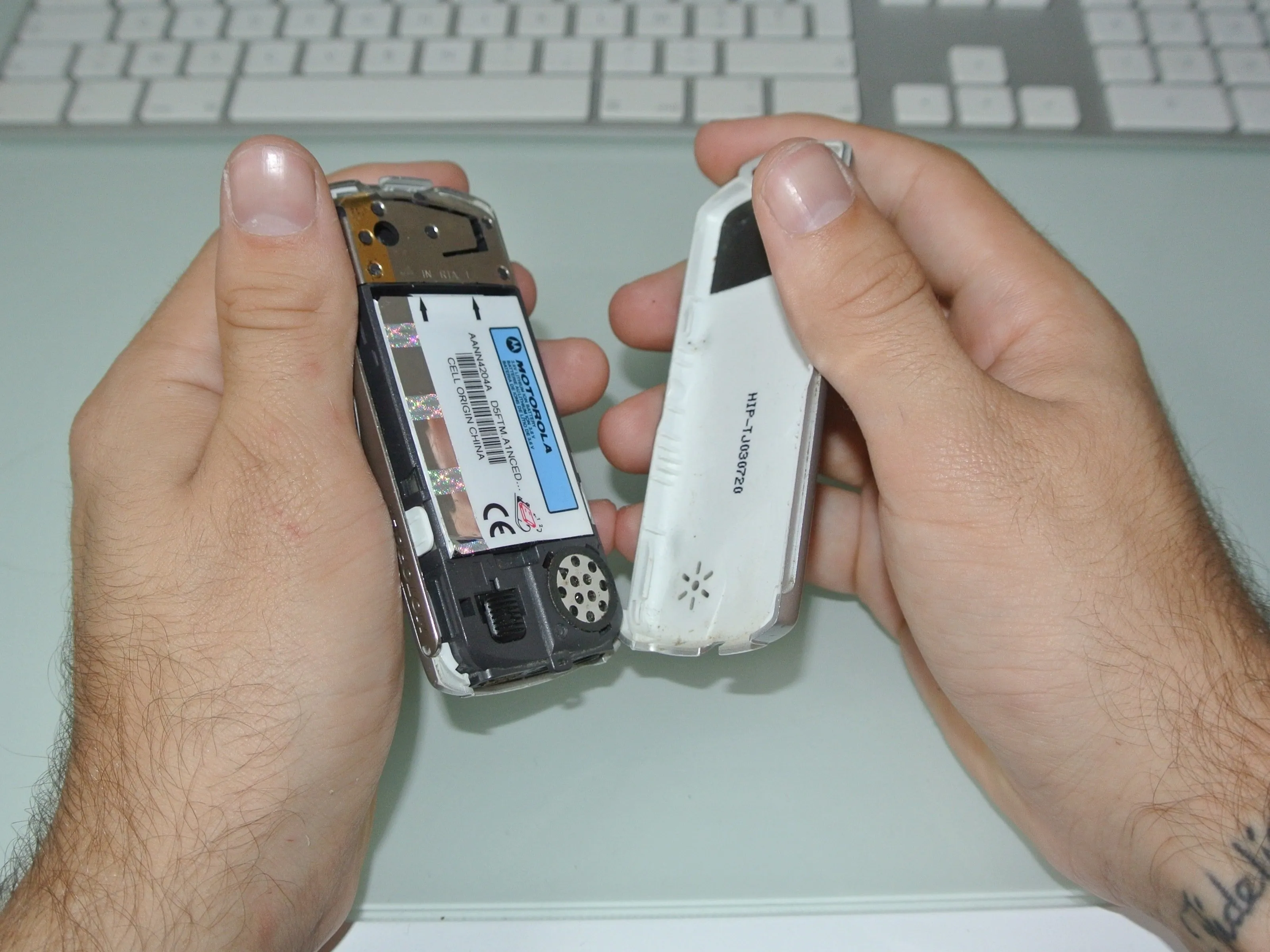

Шаг 1 Освобождение задней панели

• Пальцем нажмите на кнопку и освободите задний корпус устройства.

• Возможно, вам придется приложить больше усилий, чтобы освободить нижнюю часть корпуса, если вы открываете его в первый раз.

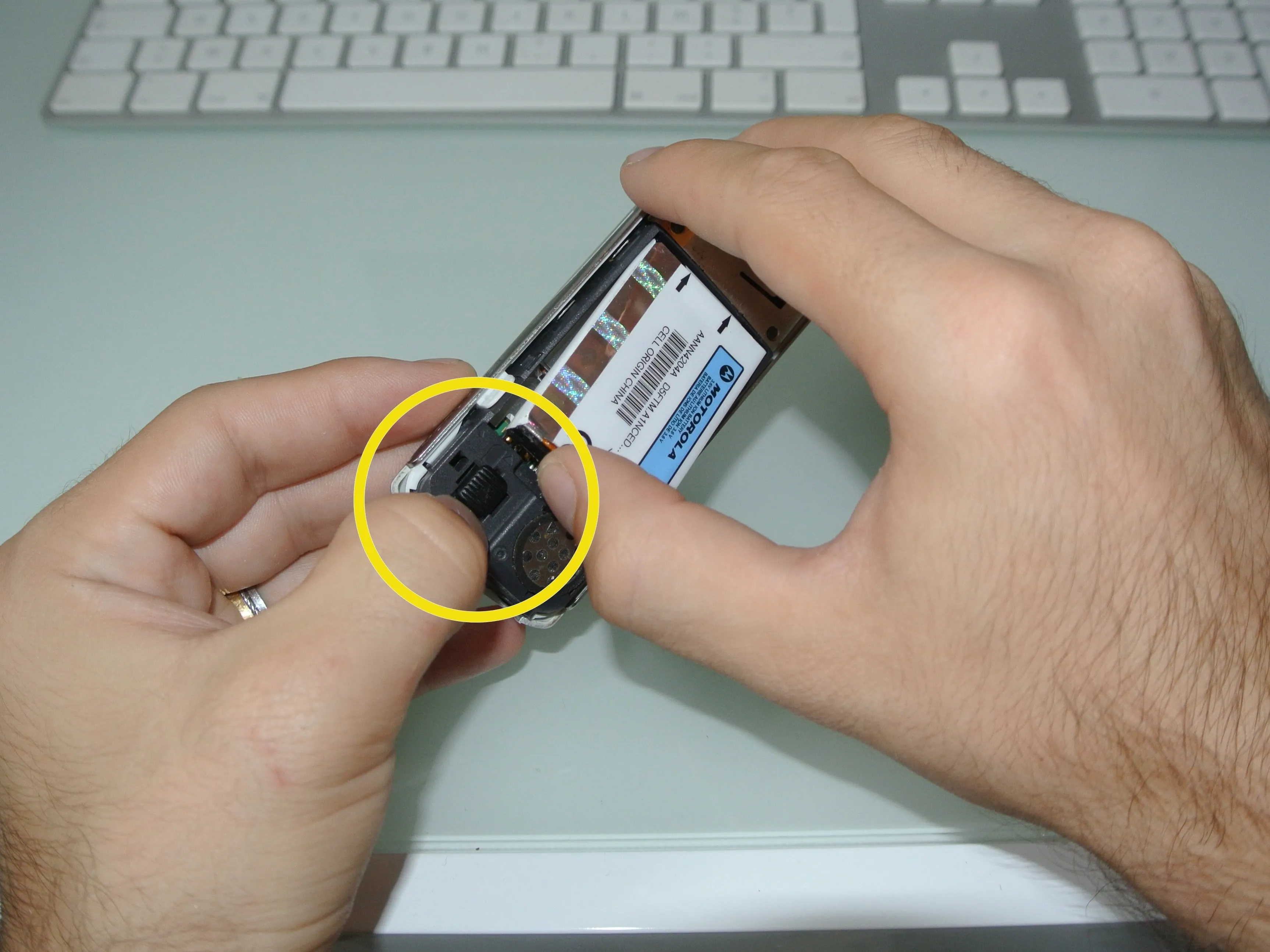

Шаг 2 Извлечение аккумулятора

• сдвиньте черную кнопку, чтобы освободить аккумулятор и взять его другой рукой.

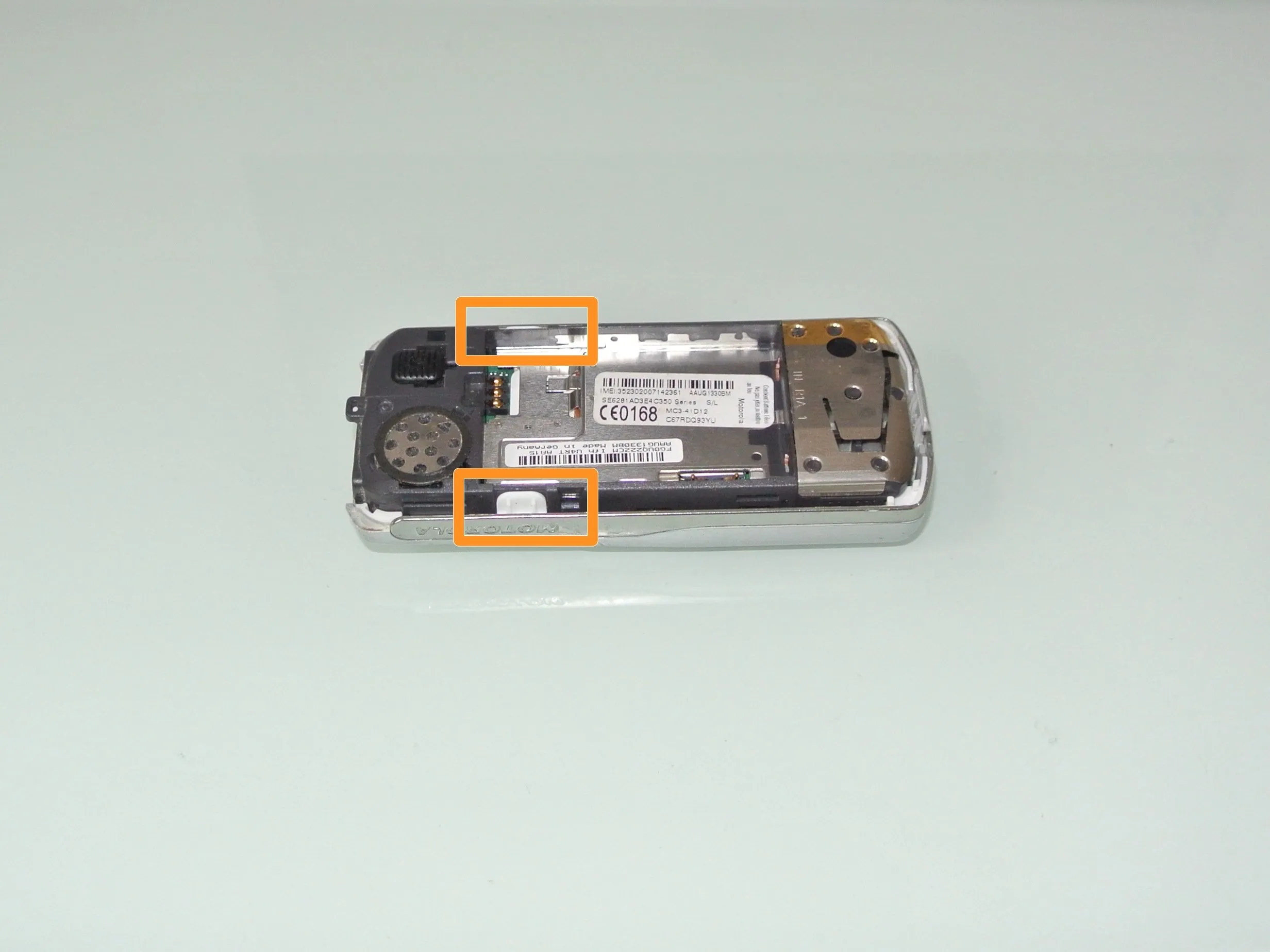

Шаг 3 Разделение передней панели

• На каждой стороне устройства вы увидите по одному пластиковому зажиму. Большими пальцами раздвиньте их, и вы сможете отделить передний корпус от других компонентов устройства.

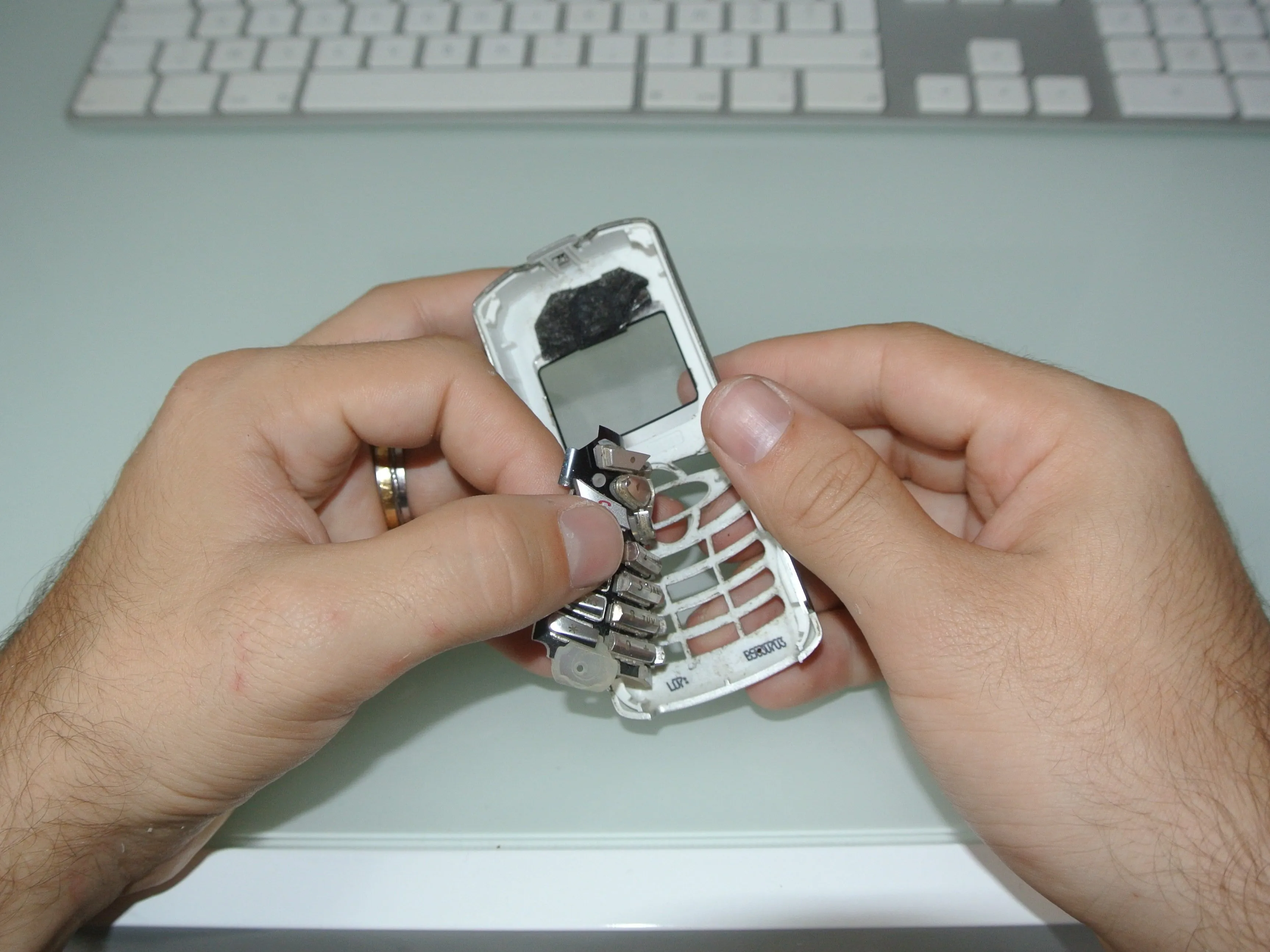

Шаг 4 Клавиатура

• Большим пальцем аккуратно отделите клавиатуру от передней панели.

• Будьте осторожны, пластик, на котором закреплена клавиатура, довольно хрупкий.

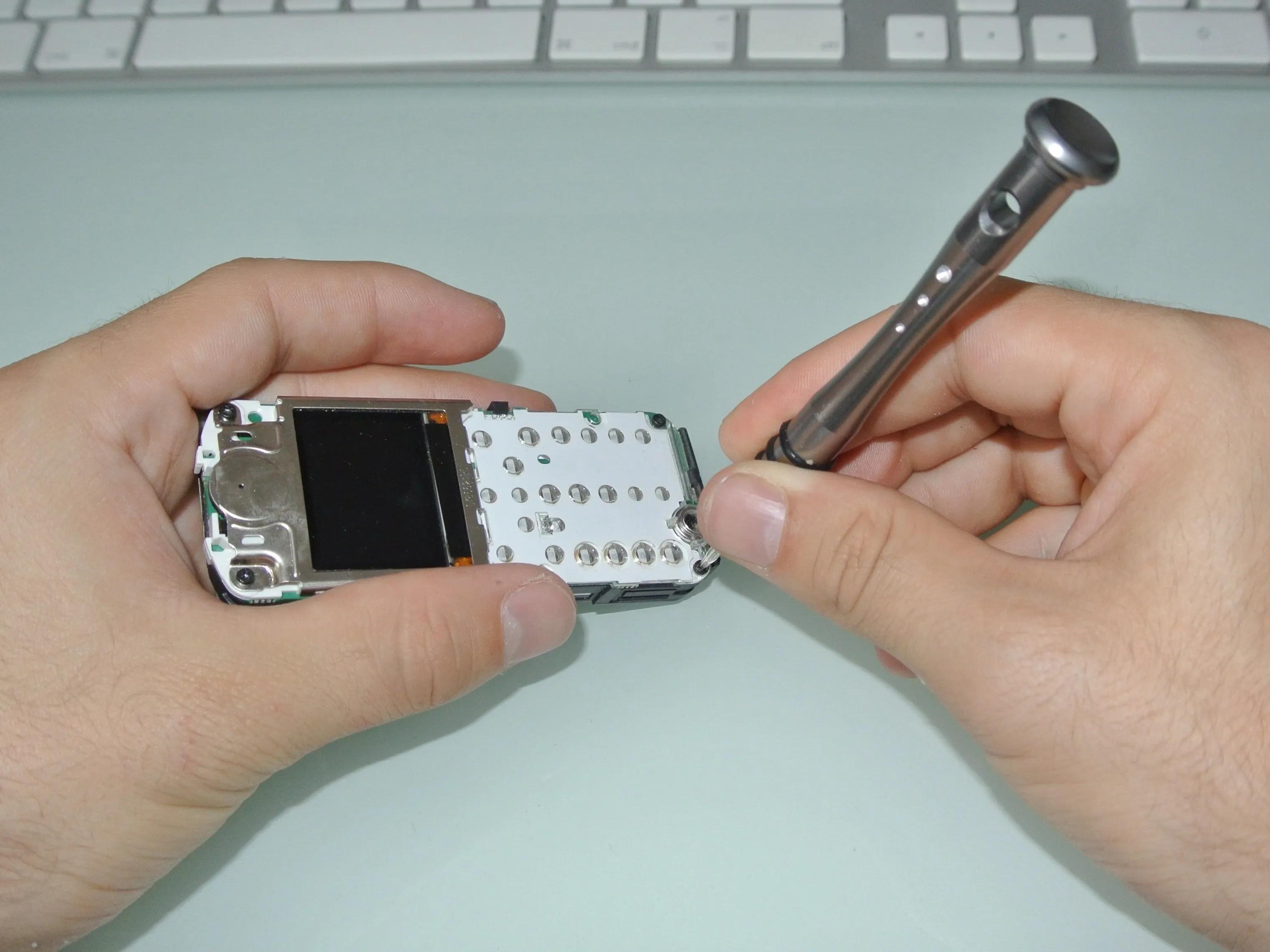

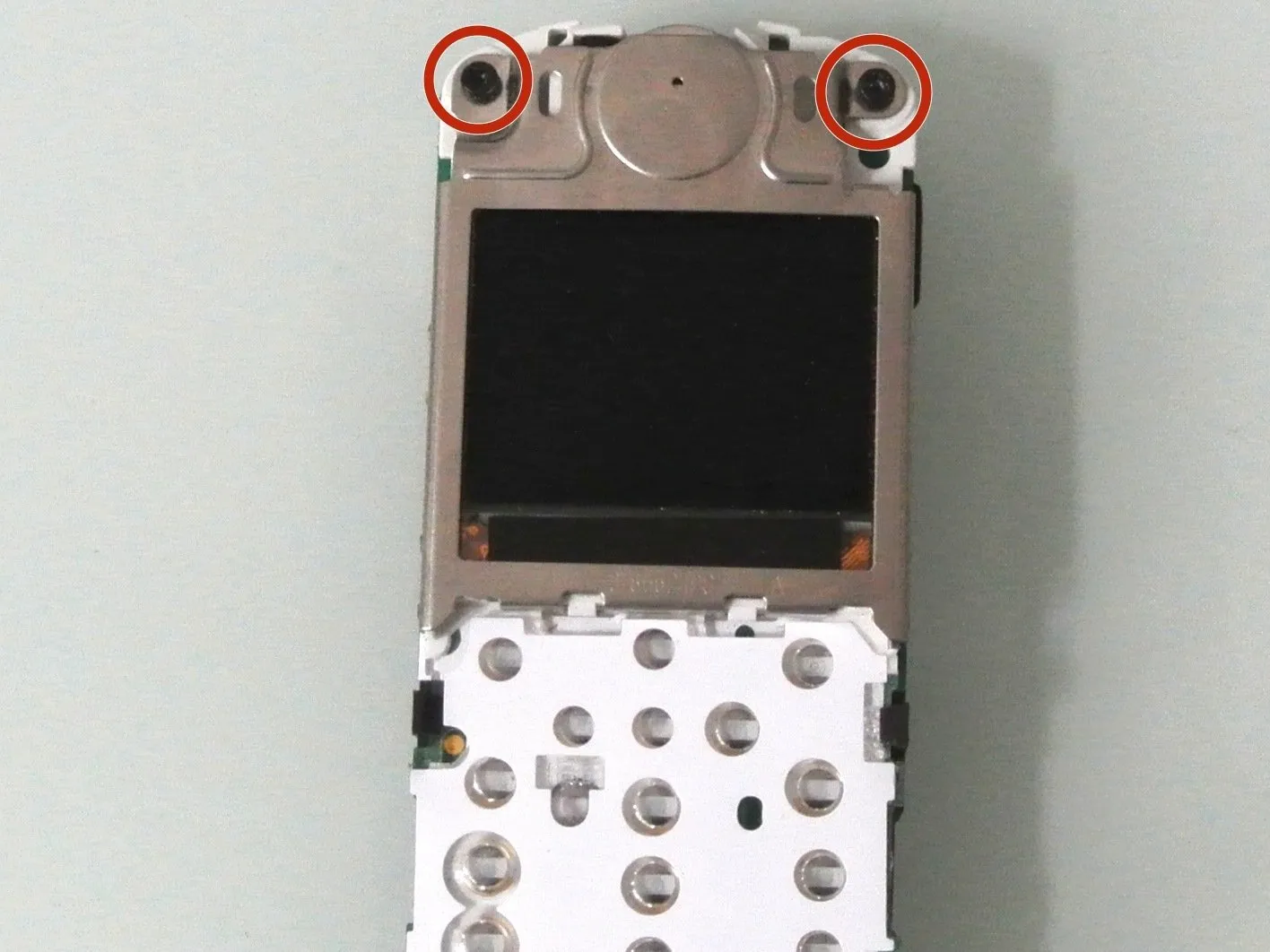

Шаг 5 Логическая плата

• Выкрутите 4 винта T6 Torx

Шаг 6

• С помощью металлической лопатки подденьте четыре металлические клипсы и отделите материнскую плату и клавиатуру от основной пластиковой части.

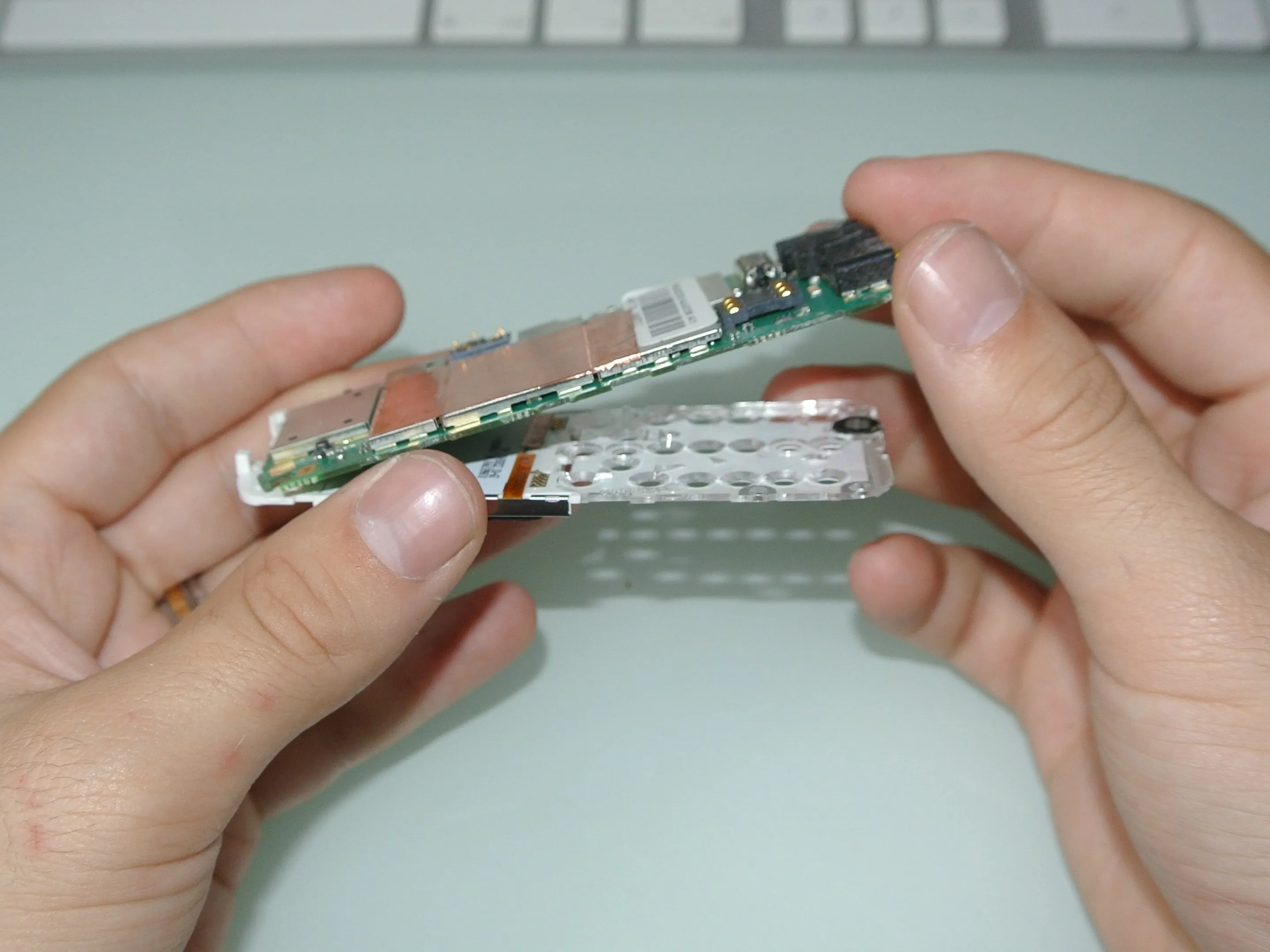

Шаг 7

• Последнее, что вам нужно сделать, чтобы получить доступ к логической плате, - это отделить блок клавиатуры/экрана, просто разобрав его пальцами.

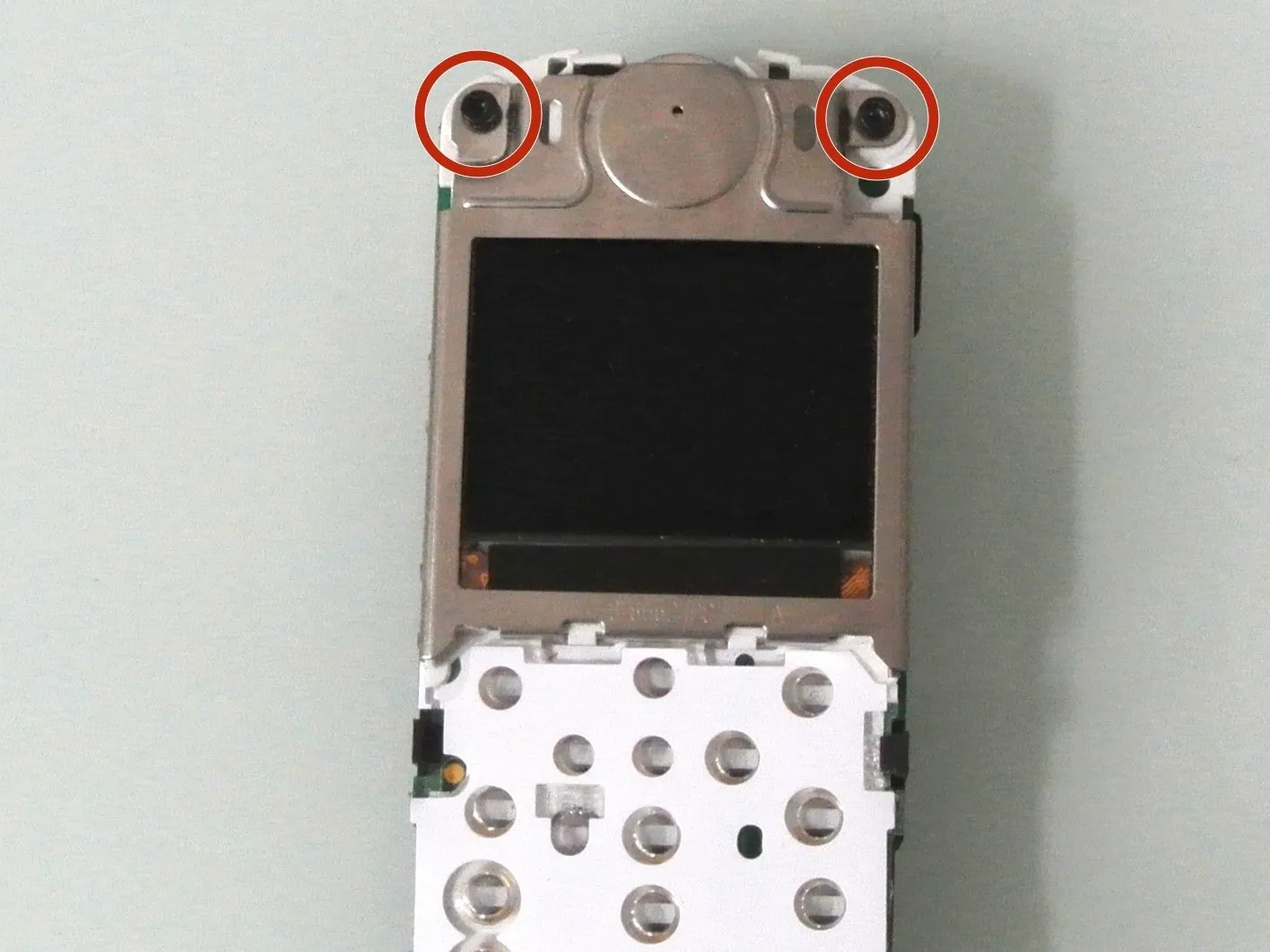

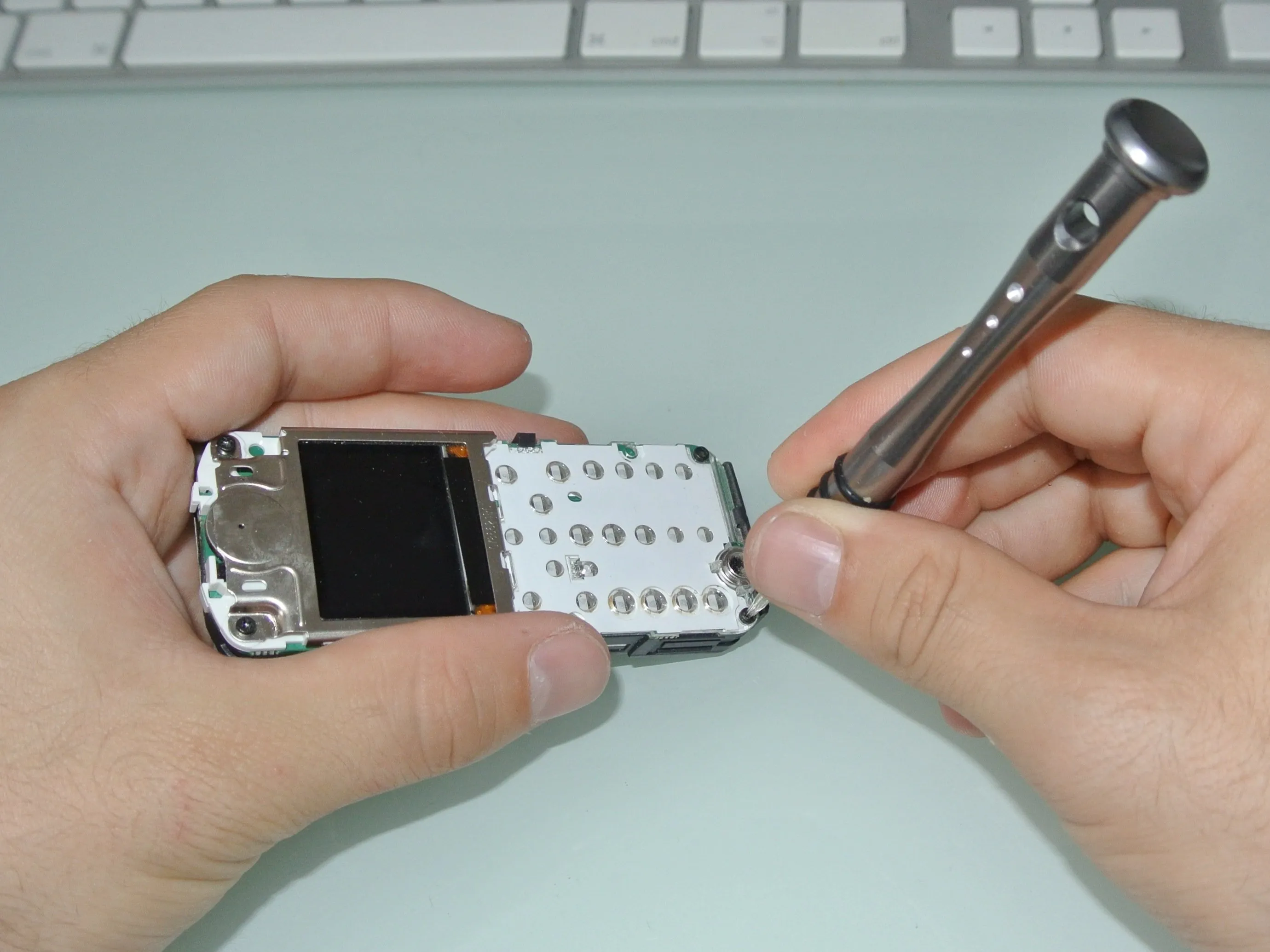

Шаг 8 Ушной динамик

• Выкрутите четыре винта T6 Torx

Шаг 9

• С помощью металлической лопатки аккуратно освободите металлический корпус экрана/ушного динамика.

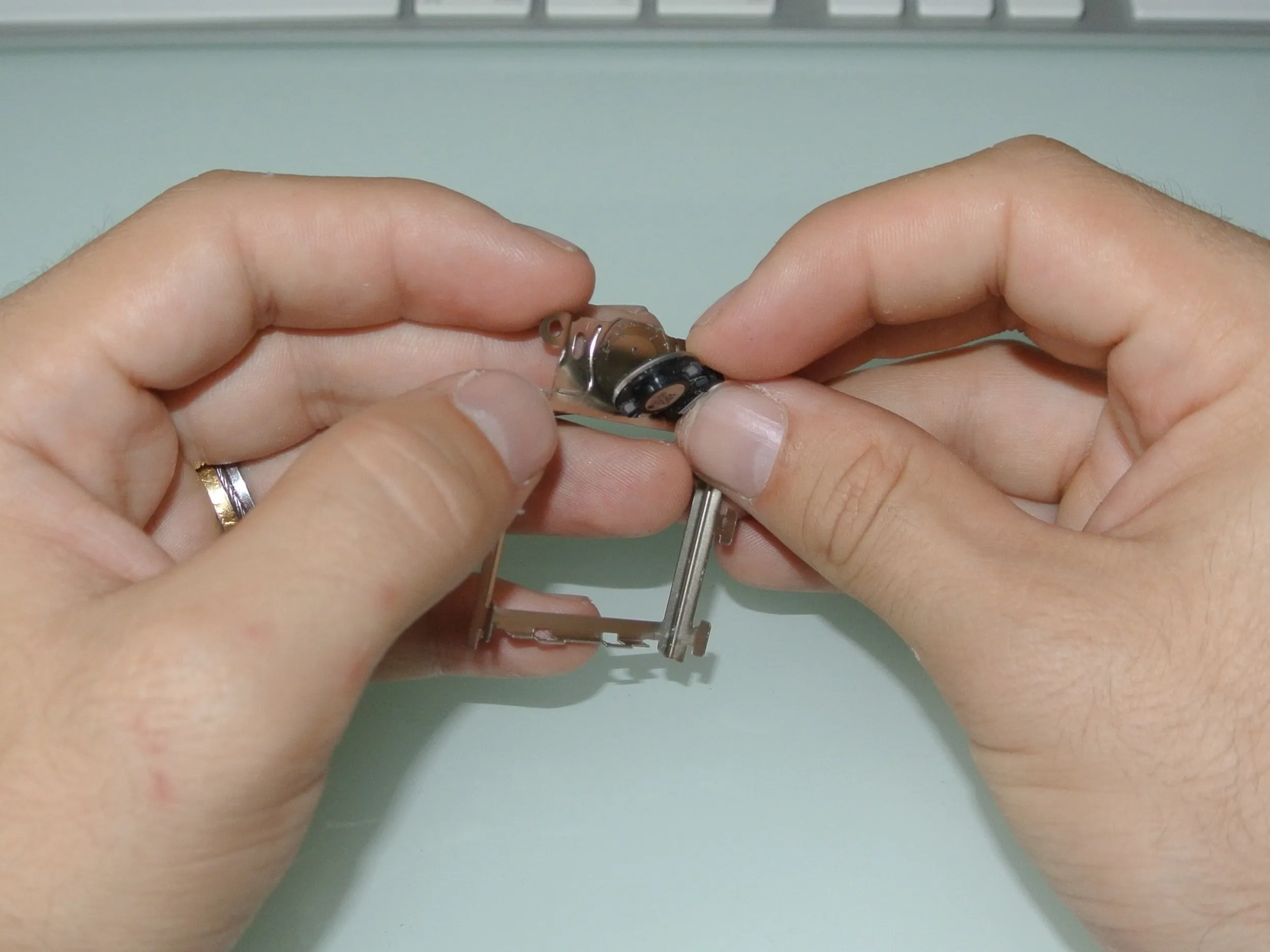

Шаг 10

• Медленно отделите ушной динамик от корпуса.

• Будьте очень осторожны с маленьким пластиковым штырьком, который можно легко потерять.

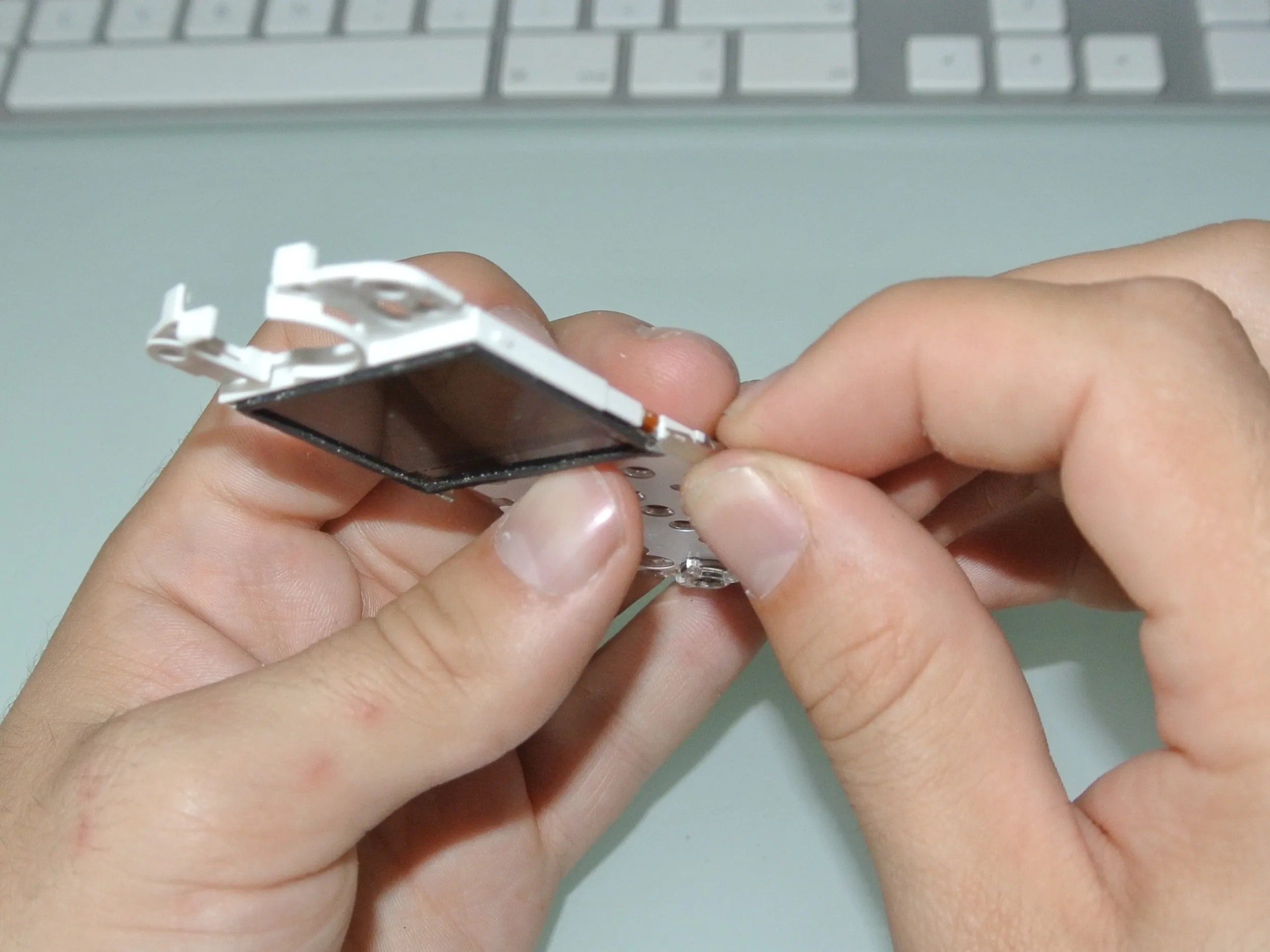

Шаг 11 Дисплей

• Снимите два небольших металлических зажима, удерживающих кабели.

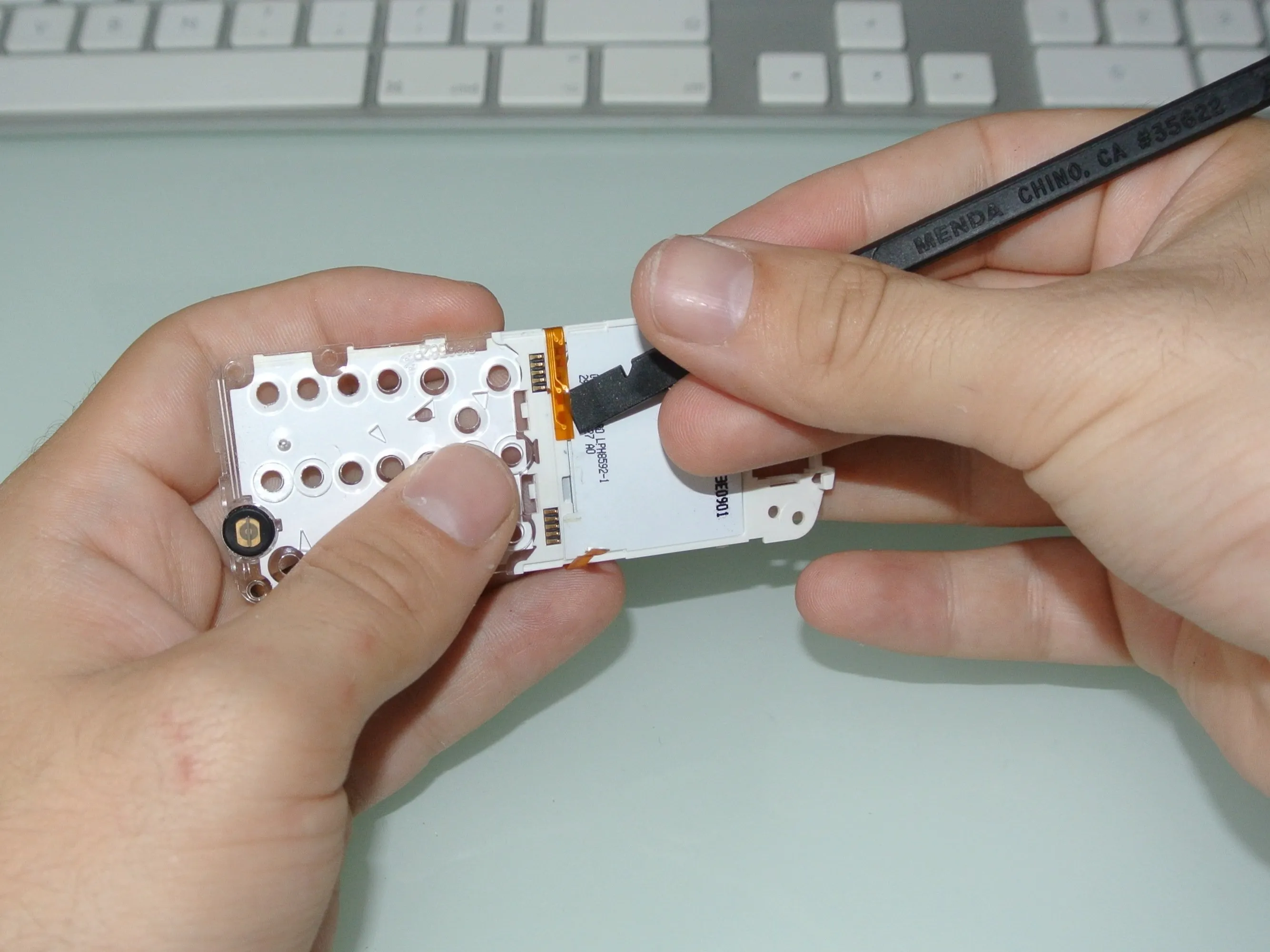

Шаг 12

• С помощью пластиковой лопатки отделите два кабеля на задней стороне экрана.

• Там есть два очень маленьких разъема. Позаботьтесь о них и замените их, если они случайно упадут.

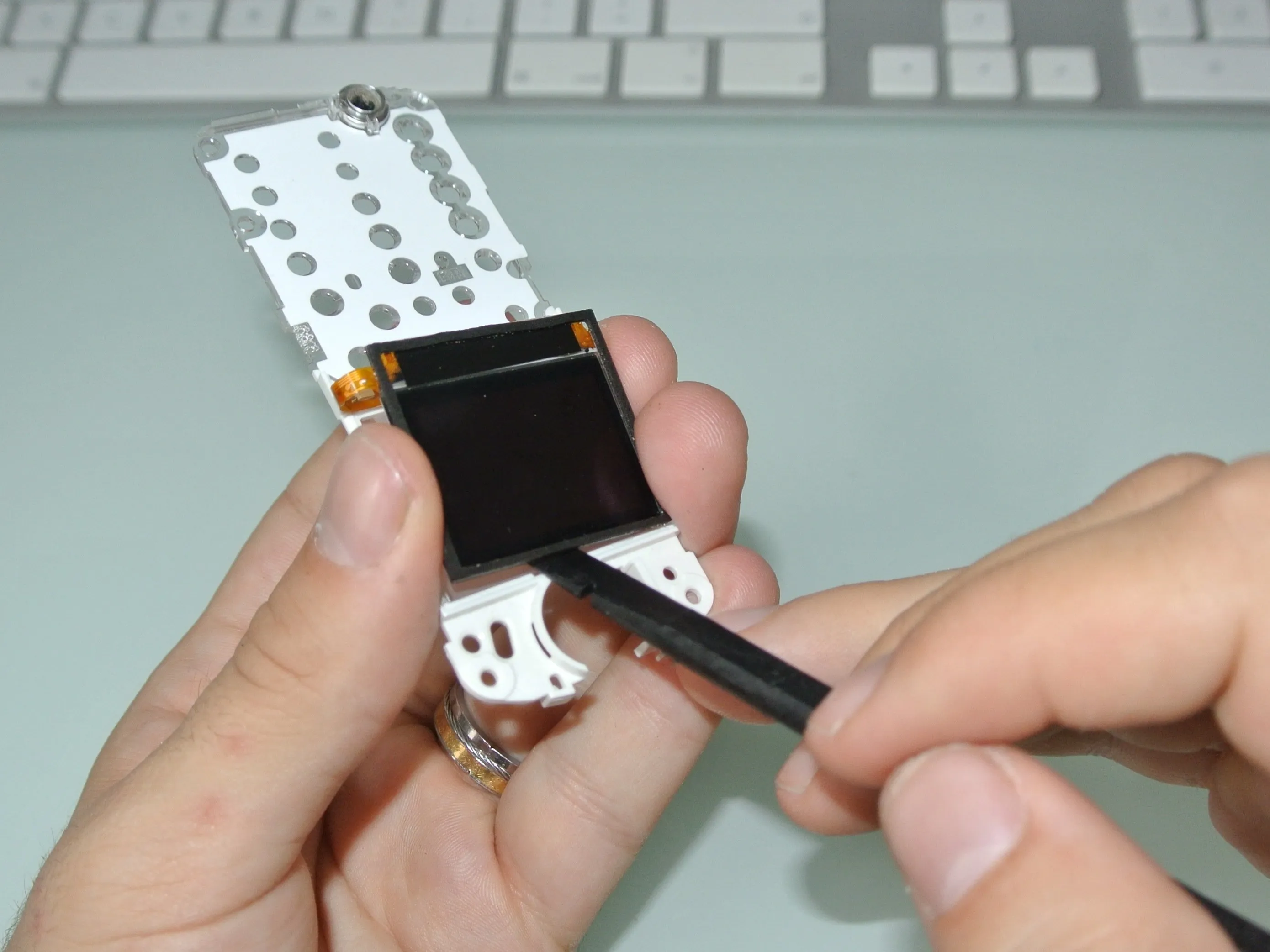

Шаг 13

• Используйте пластиковую лопатку, чтобы освободить отсоединенный экран.

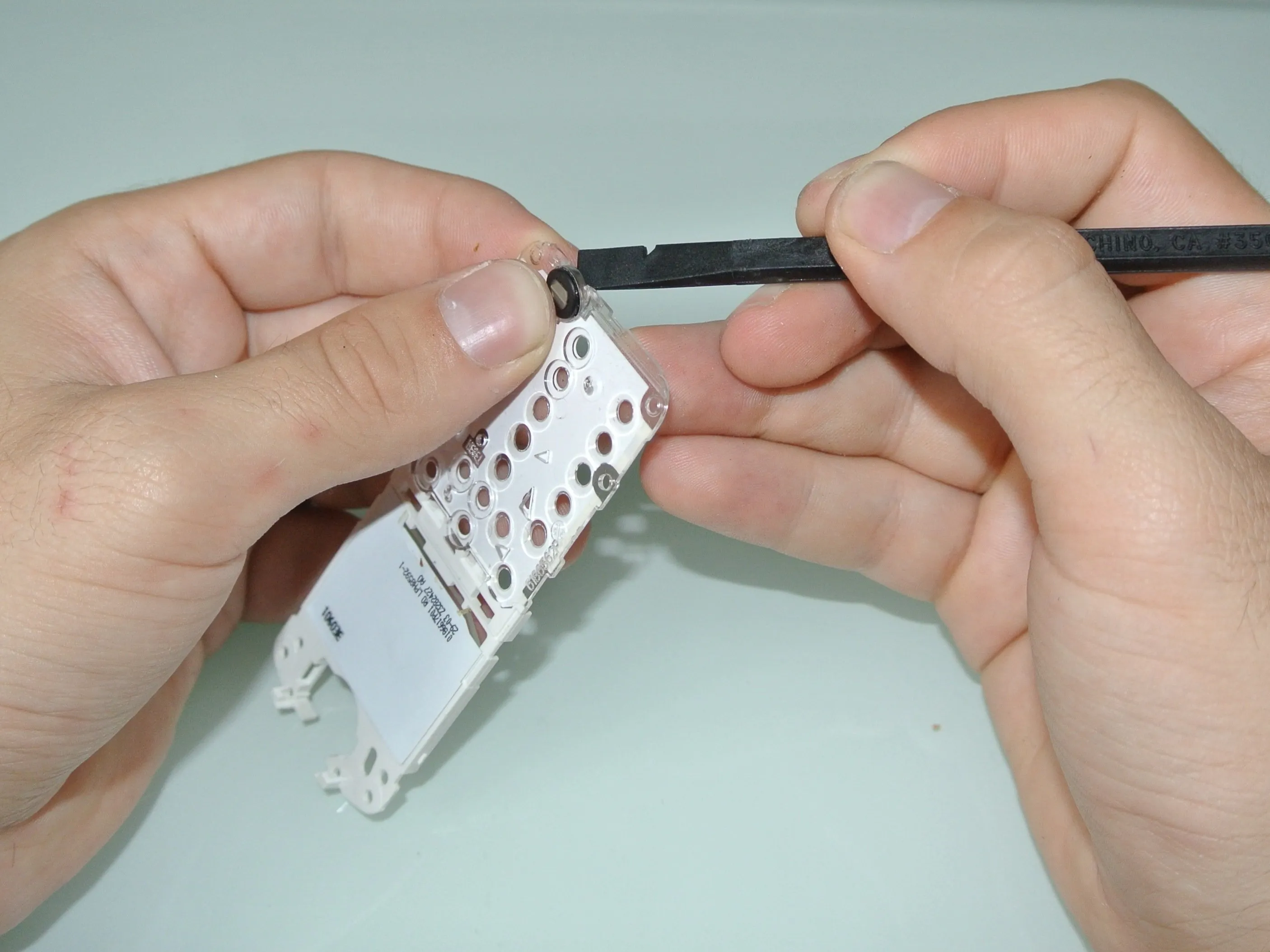

Шаг 14 Микрофон

• Используйте пластиковую лопатку, чтобы отсоединить микрофон.

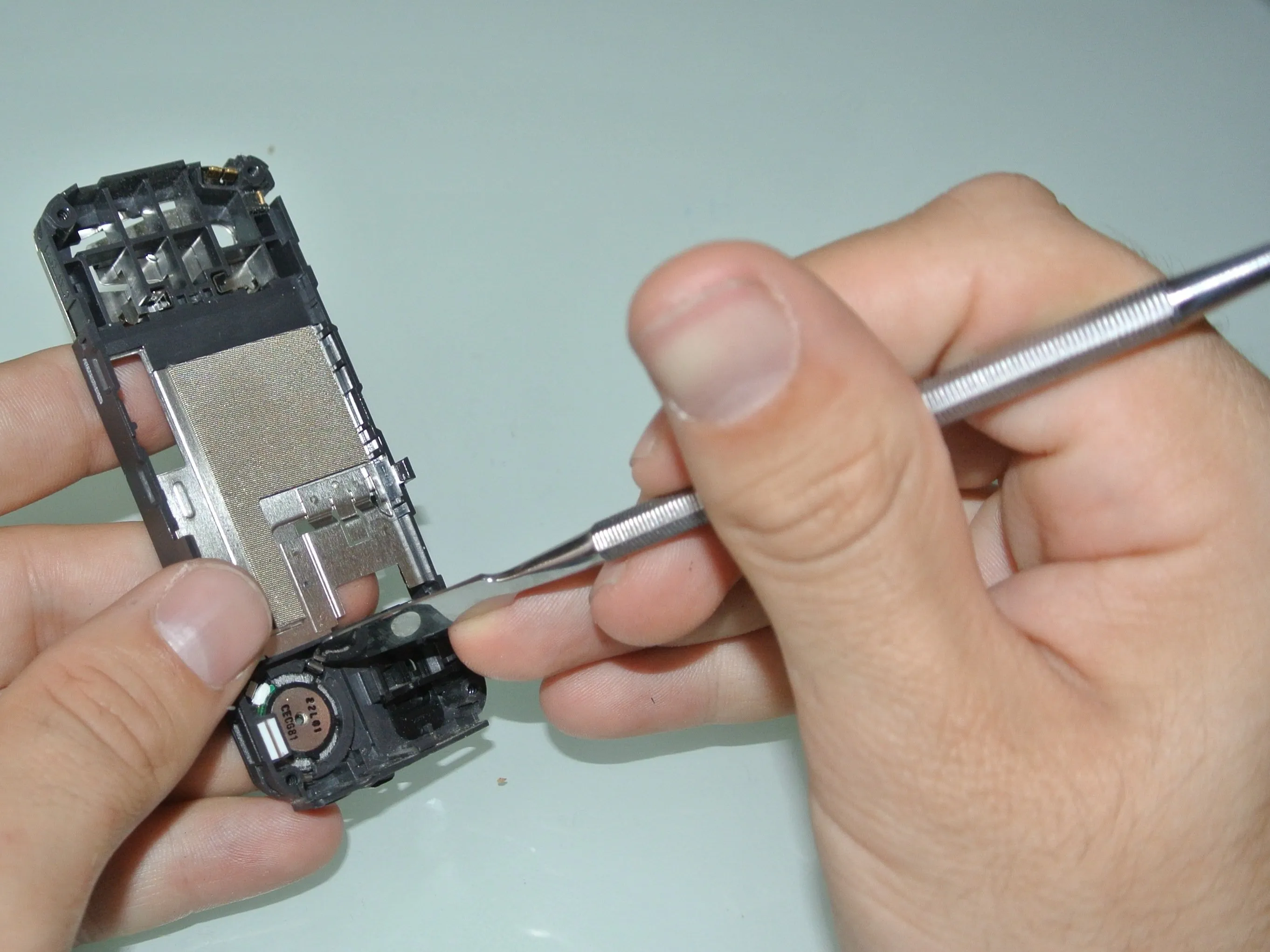

Шаг 15 Верхний динамик

• Верхний динамик удерживается на месте металлической пластиной.

• Используйте металлическую лопатку, чтобы освободить 3 зажима на задней стороне.

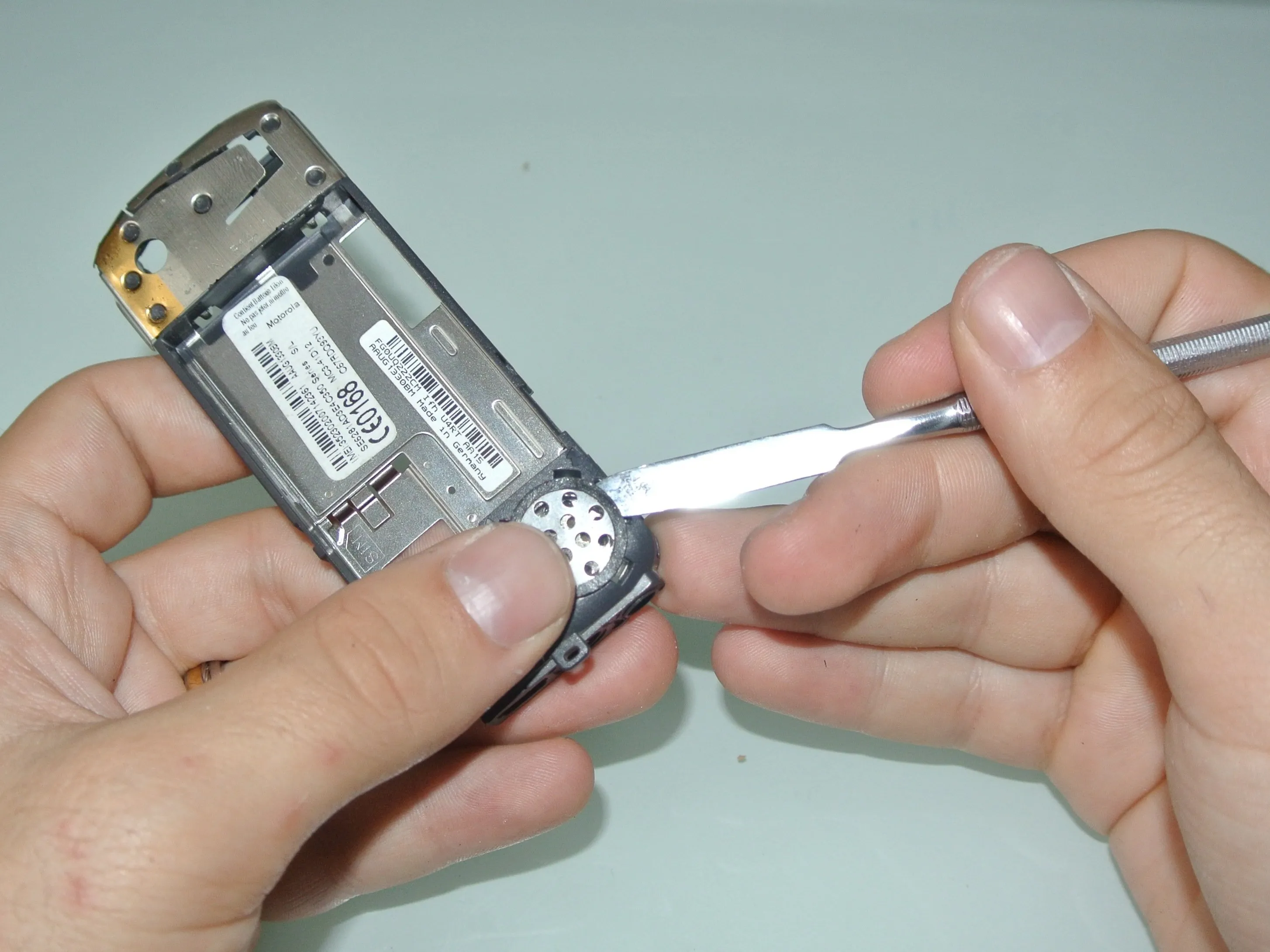

Шаг 16

• Вставьте металлическую лопатку, чтобы снять металлическую пластину и освободить верхний динамик.

Шаг 17 Обзор деталей

• Здесь вы можете увидеть все части, составляющие Motorola C350.
