Введение

Разборка полностью цифровой кабельной приставки Motorola DCT700

Шаг 1 Разбор Motorola DCT700

Motorola DCT700 Teardown, Motorola DCT700 Teardown: шаг 1, изображение 1 из 1
Motorola DCT700 Teardown, Motorola DCT700 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Это фотография устройства с сайта Arris. Arris Group приобрела домашнее подразделение Motorola Mobility у Google за $2,35 млрд 19 декабря 2012 года.

Шаг 2

Motorola DCT700 Teardown: шаг 2, изображение 1 из 1
Motorola DCT700 Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

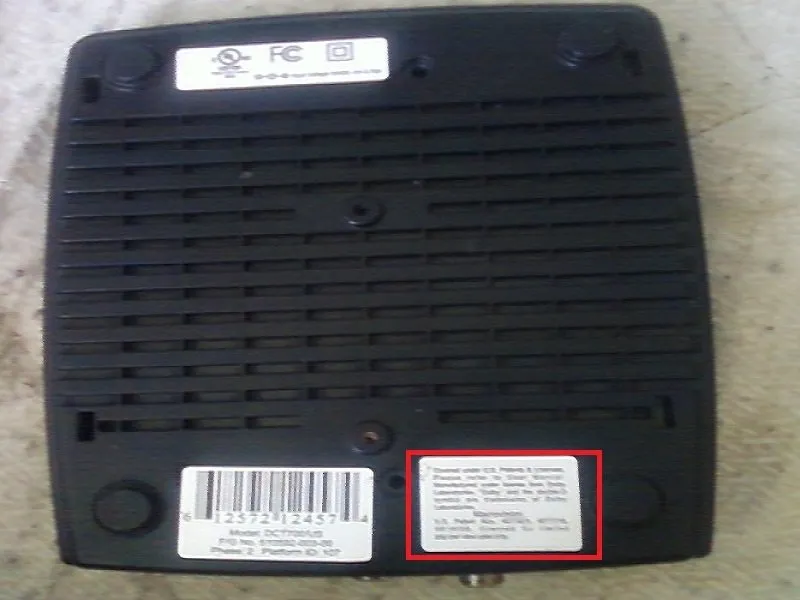

  • Вот нижняя часть приставки, там два винта и несколько зажимов, удерживающих приставку на двух держателях.

  • Красное: На этой наклейке указаны патенты 4,631,603, 4,577,216, 4,819,098.

Шаг 3

Motorola DCT700 Teardown: шаг 3, изображение 1 из 1
Motorola DCT700 Teardown: шаг 3, изображение 1 из 1 | Источник - ifixit.com

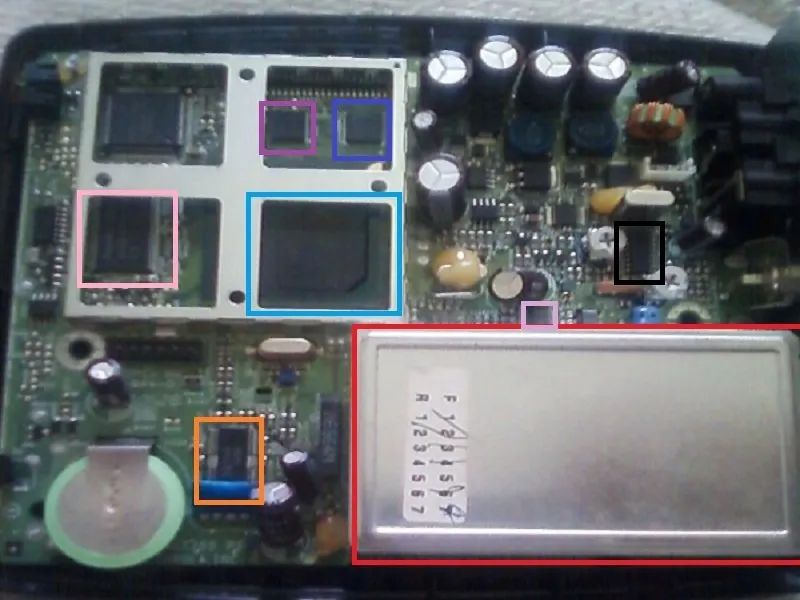

  • Красный: TDER1-001A Высококачественный ТВ-тюнер от Wansheng Electronic

  • Светло-синий: CX24462-11 Декодер кабельного телевидения от Conexant Systems

  • Фиолетовый: CY62137CVSL-70BAI 2M (128K x 16) статической оперативной памяти от Cypress

  • Розовый: HY5DU281622ET-5 128M(8Mx16) GDDR SDRAM от Hynix Semiconductor

  • Синий: F320C380 3 Вольта 32-МБит флэш-памяти от Intel

  • Оранжевый: LA7784 Понижающий конвертер для цифрового CATV от Sanyo

  • Светло-фиолетовый: MAX3510 Upstream CATV Amplifier от Maxim Integrated Products

  • Назад: MC44BC375U PLL Tuned VHF Audio / Video Modulator от Freescale Semiconductor

Шаг 4

Motorola DCT700 Teardown: шаг 4, изображение 1 из 1
Разборка Motorola DCT700: шаг 4, изображение 1 из 1 | Источник - ifixit.com

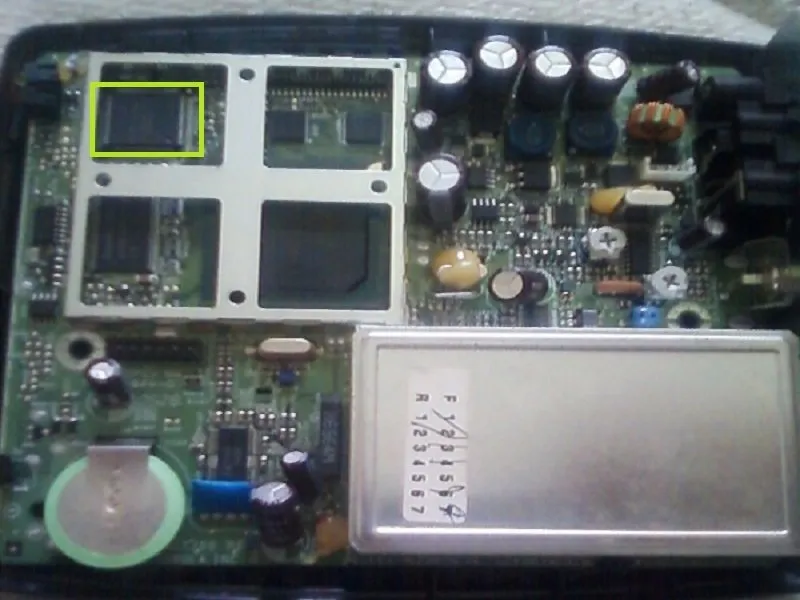

  • Зеленый: А вот и кое-что интересное, это специально разработанная микросхема, возможно, сделанная Motorola и произведенная тремя или более компаниями. Эту микросхему можно увидеть на многих телевизионных приставках, что именно она делает, неизвестно, но считается, что это скремблер и дескремблер.

  • Мой единственный источник информации - этот веб-сайт: https://id-discussions.com/forum/showthre...
