Введение

Эта разборка покажет вам, как снять логическую плату, а также ЖК-дисплей.

Что вам понадобится

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для открывания iFixit | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com
  • Набор Mako Driver Kit - 64 прецизионные биты
    Набор драйверов Mako - 64 точных бита | Источник - ifixit.com

Шаг 1 Motorola Defy Teardown

Motorola Defy Teardown, Motorola Defy Teardown: шаг 1, изображение 1 из 1
Motorola Defy Teardown, Motorola Defy Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Выключите телефон

Шаг 2

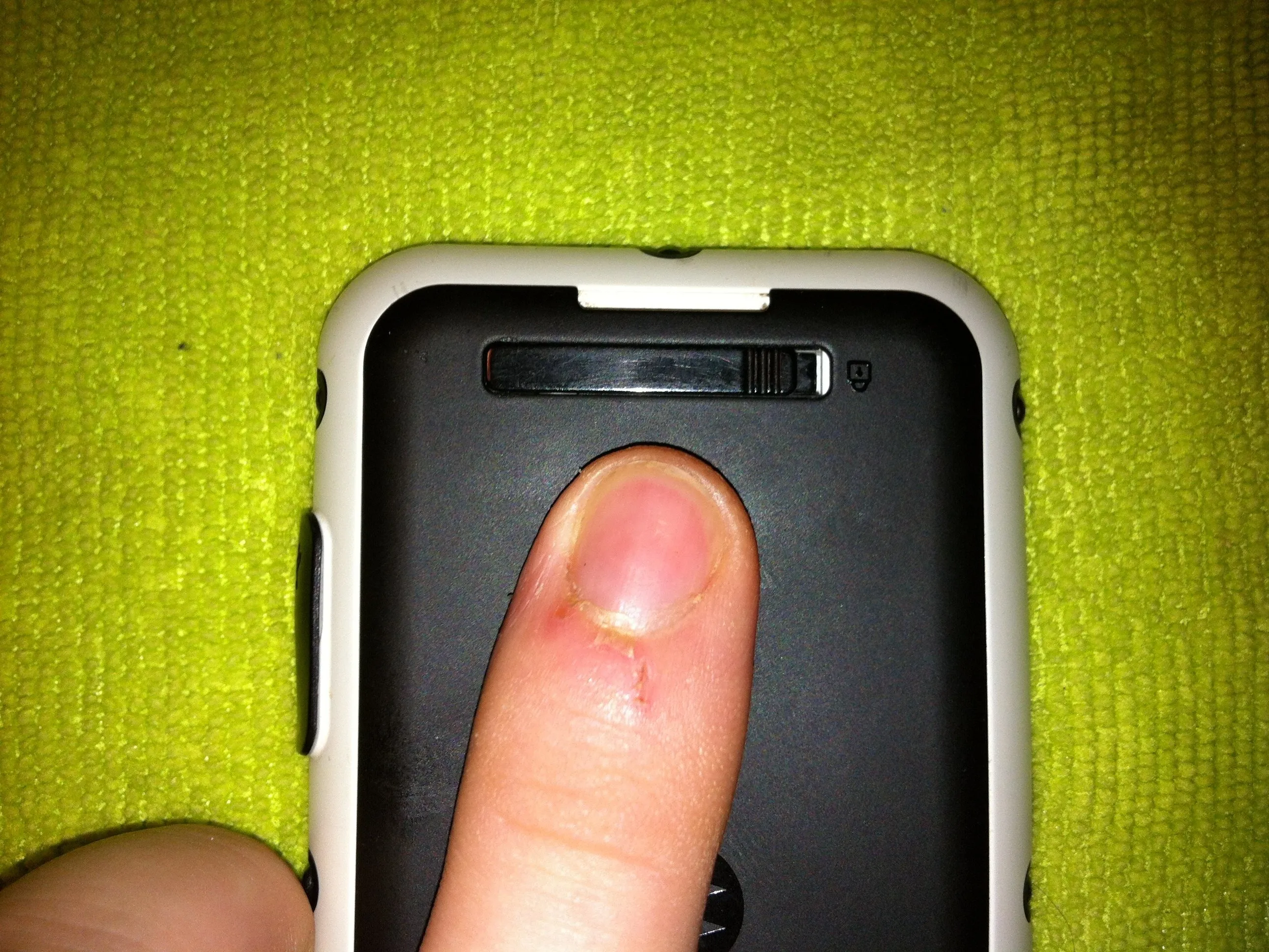

Motorola Defy Teardown: шаг 2, изображение 1 из 2
Motorola Defy Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com

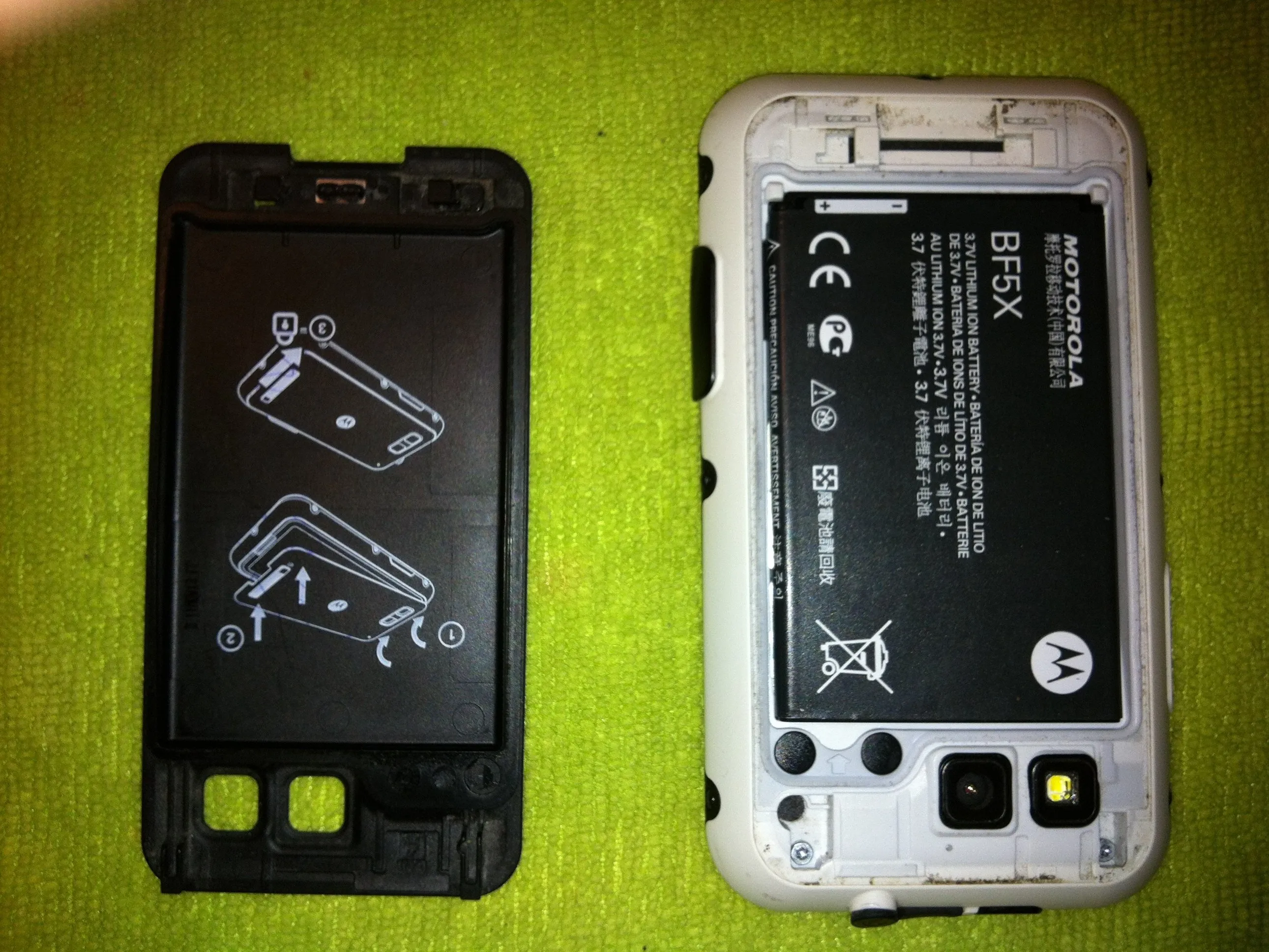

Motorola Defy Teardown: шаг 2, изображение 2 из 2
Motorola Defy Teardown: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • На задней панели есть ползунок, который фиксирует заднюю крышку, сдвиньте его, чтобы разблокировать.

Шаг 3

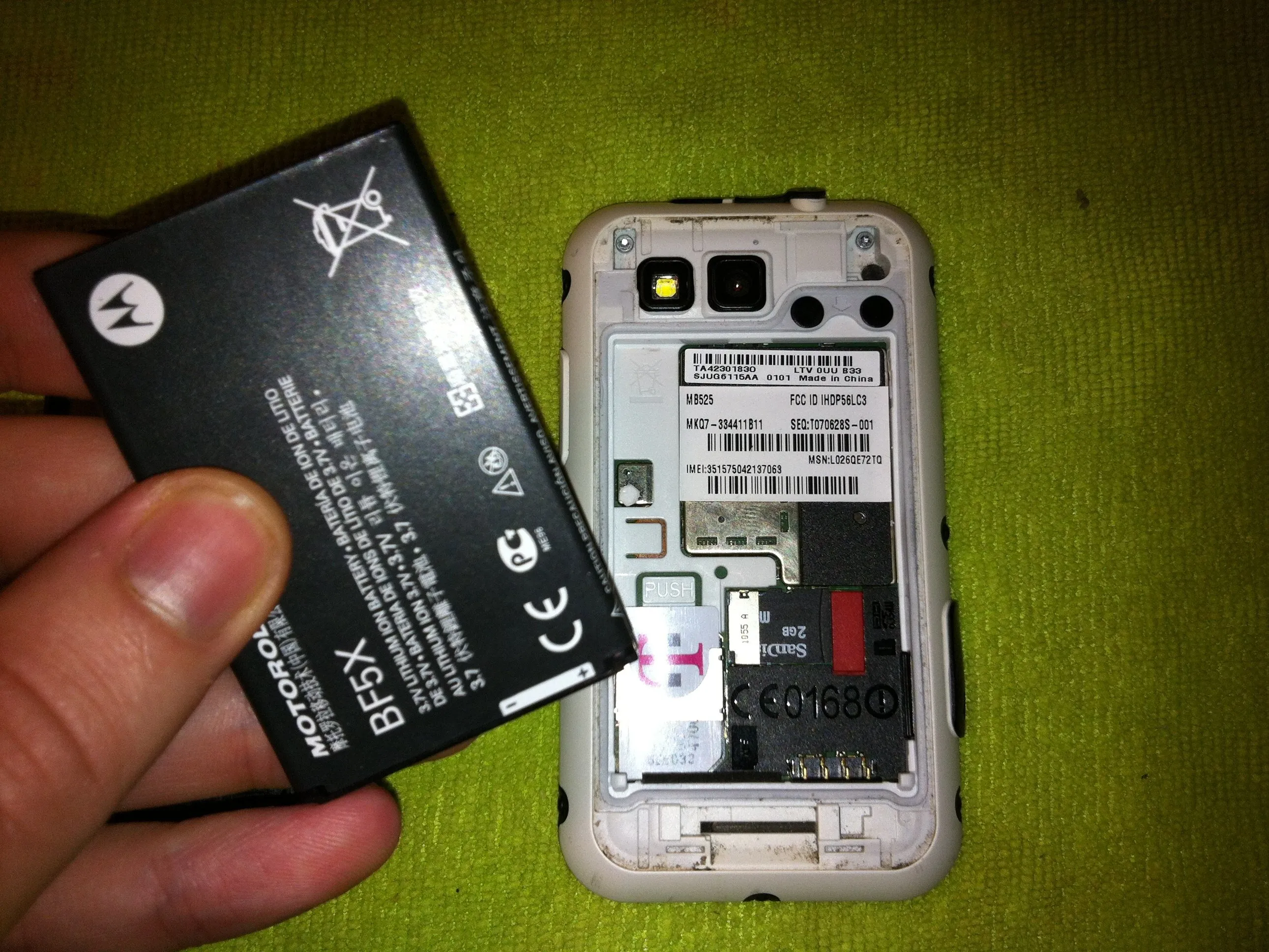

Motorola Defy Teardown: шаг 3, изображение 1 из 1
Разборка Motorola Defy: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Извлеките аккумулятор и sim-карту, а также micro sd, если таковая имеется.

Шаг 4

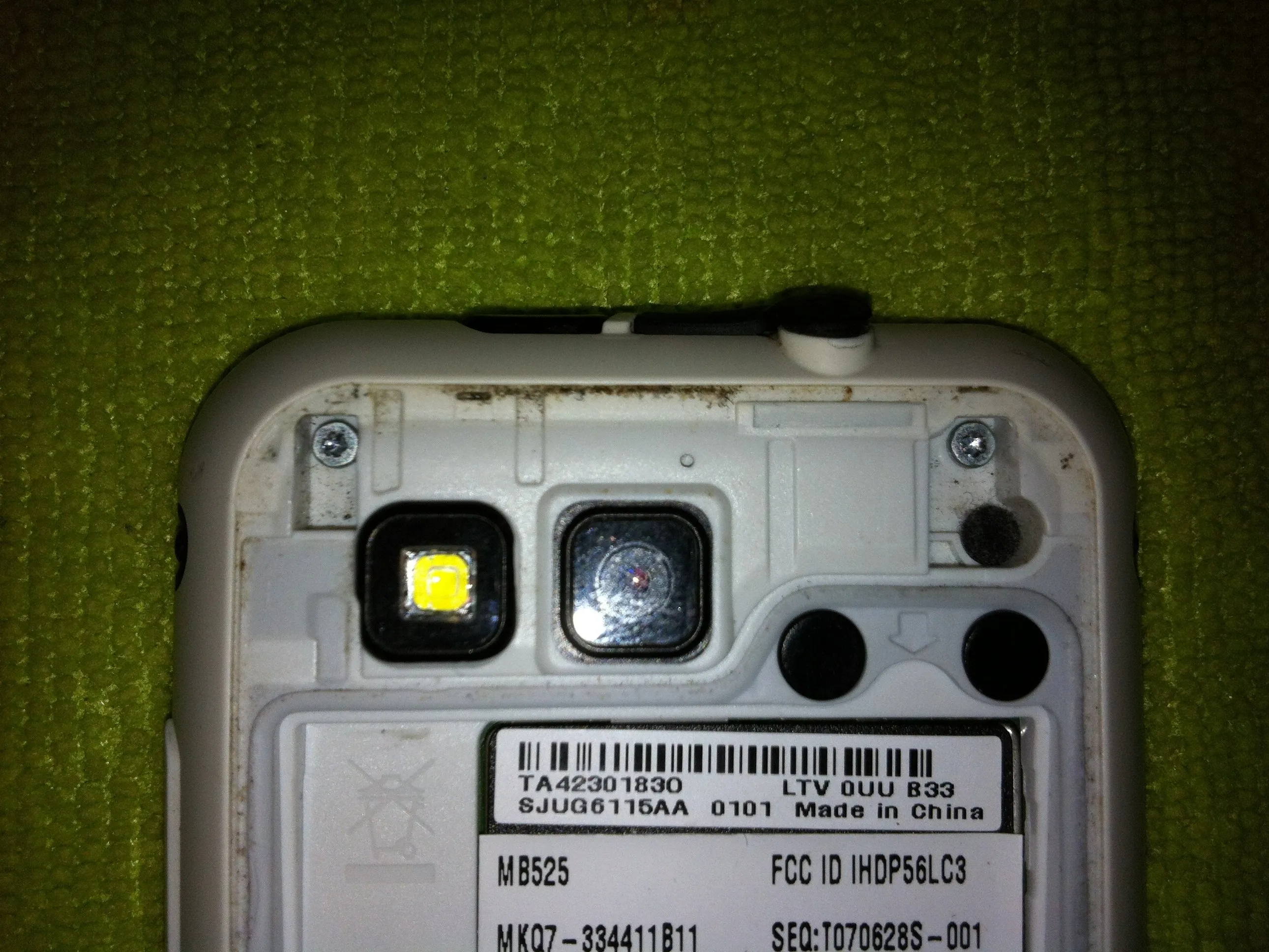

Разбор Motorola Defy: шаг 4, изображение 1 из 1
Разборка Motorola Defy: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите два винта torx в каждом углу.

Шаг 5

Motorola Defy Teardown: шаг 5, изображение 1 из 2
Разборка Motorola Defy: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Motorola Defy Teardown: шаг 5, изображение 2 из 2
Motorola Defy Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите 3 винта torx с обеих сторон.

  • Теперь выкрутите еще один винт torx в нижней части.

Шаг 6

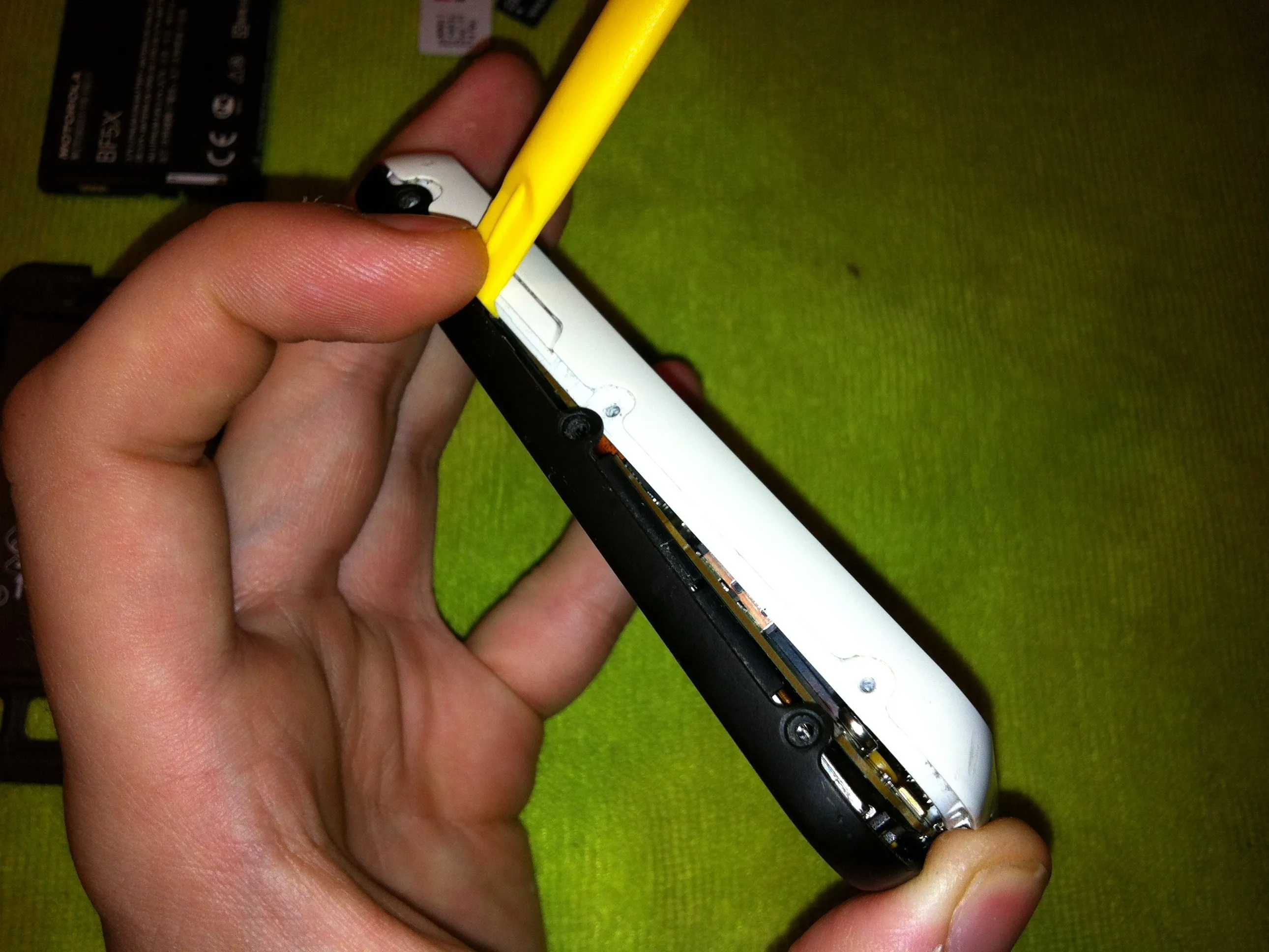

Motorola Defy Teardown: шаг 6, изображение 1 из 1
Motorola Defy Teardown: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Используйте инструмент для поддевания и вставьте его между черным и белым пластиком. Проведите по всем сторонам, чтобы разблокировать зажимы, удерживающие устройство вместе.

Шаг 7

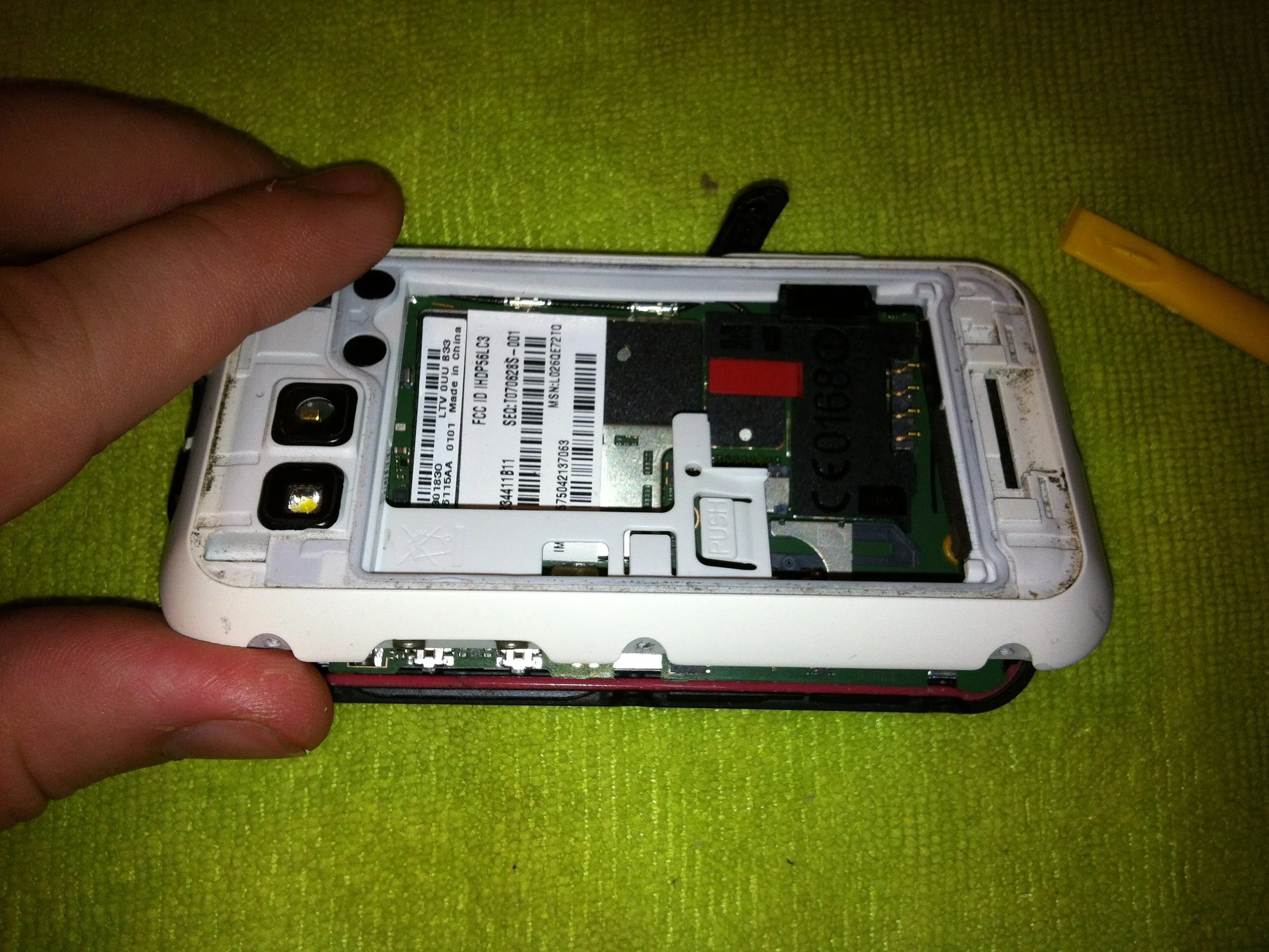

Разбор Motorola Defy: шаг 7, изображение 1 из 3
Разбор Motorola Defy: шаг 7, изображение 1 из 3 | Источник - ifixit.com

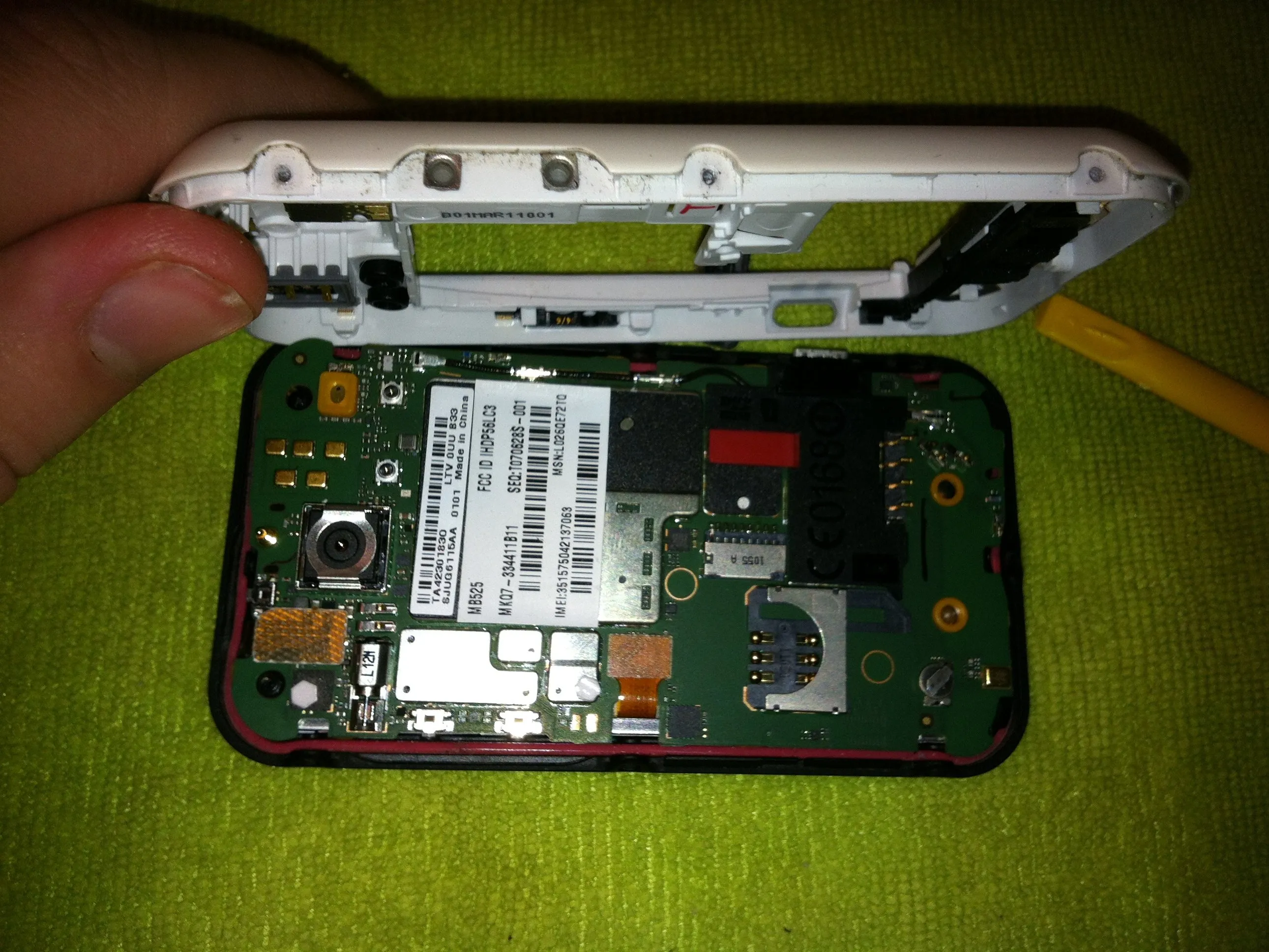

Motorola Defy Teardown: шаг 7, изображение 2 из 3
Motorola Defy Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
Motorola Defy Teardown: шаг 7, изображение 3 из 3
Разбор Motorola Defy: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Снимите заднюю крышку (белая часть), открыв логическую плату.

Шаг 8

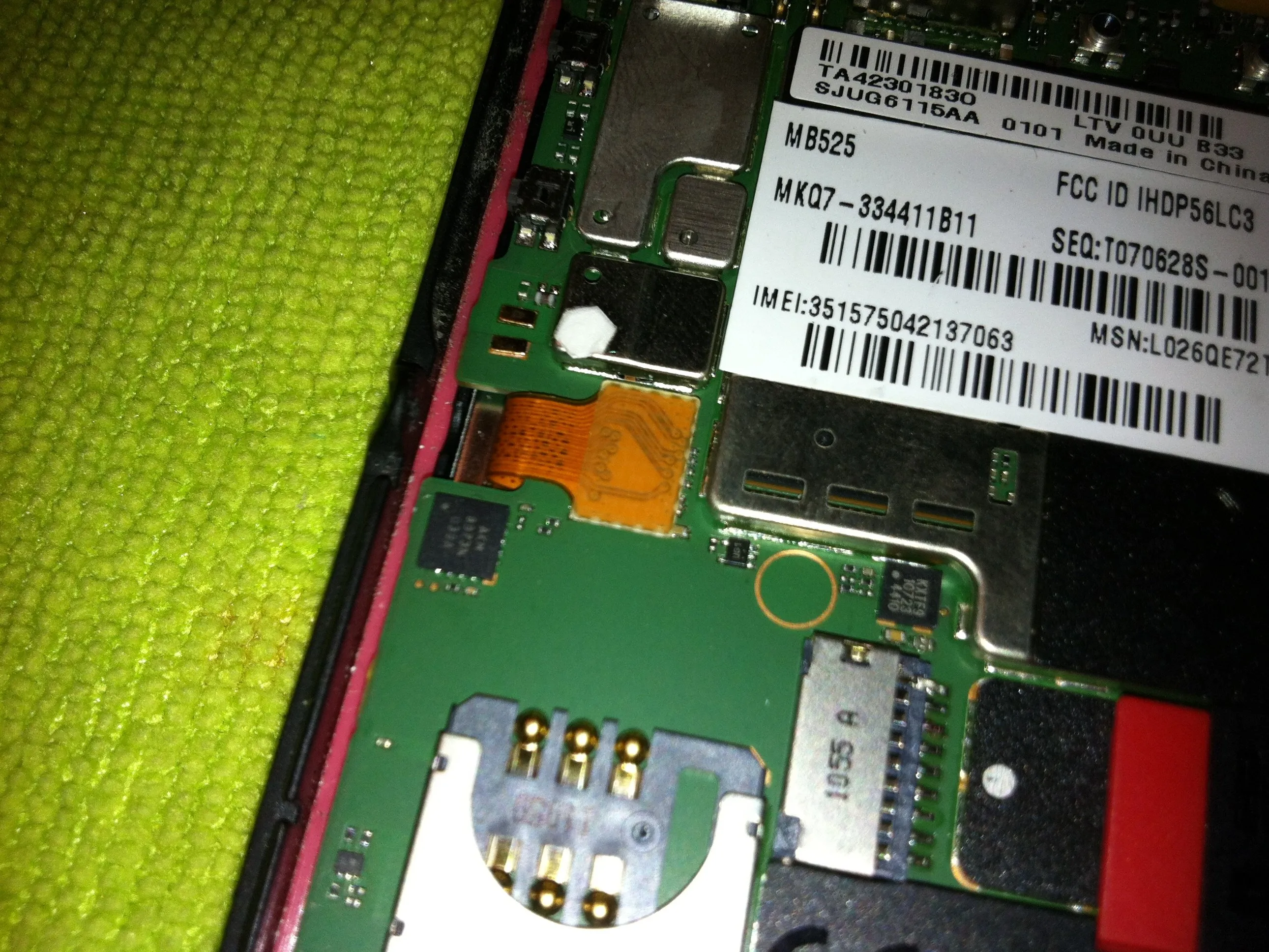

Разбор Motorola Defy: шаг 8, изображение 1 из 3
Motorola Defy Teardown: шаг 8, изображение 1 из 3 | Источник - ifixit.com

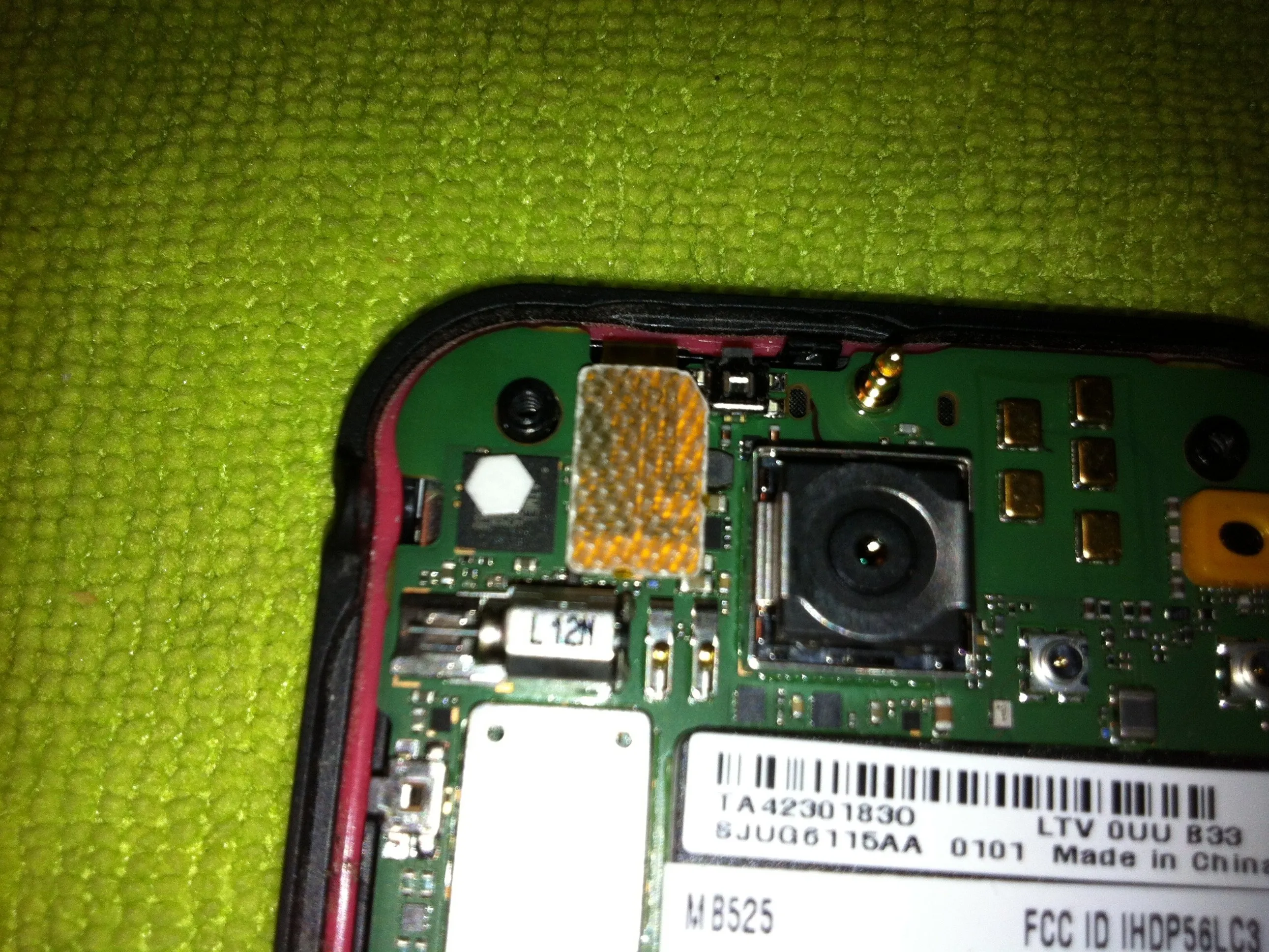

Motorola Defy Teardown: шаг 8, изображение 2 из 3
Motorola Defy Teardown: шаг 8, изображение 2 из 3 | Источник - ifixit.com

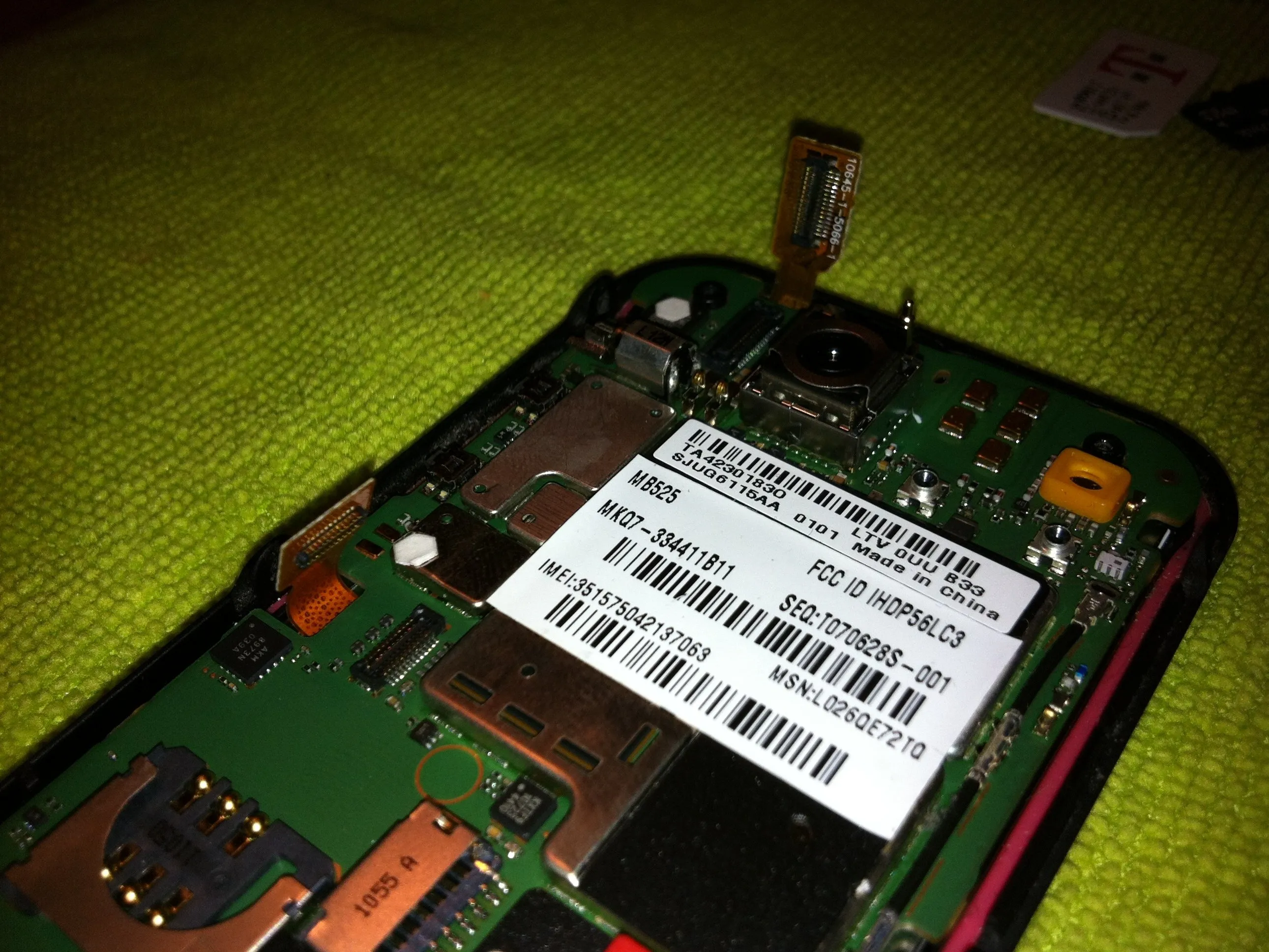

Motorola Defy Teardown: шаг 8, изображение 3 из 3
Разбор Motorola Defy: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Используйте инструмент для поддевания и отсоедините кабель дигитайзера и кабель ЖК-дисплея от платы.

Шаг 9

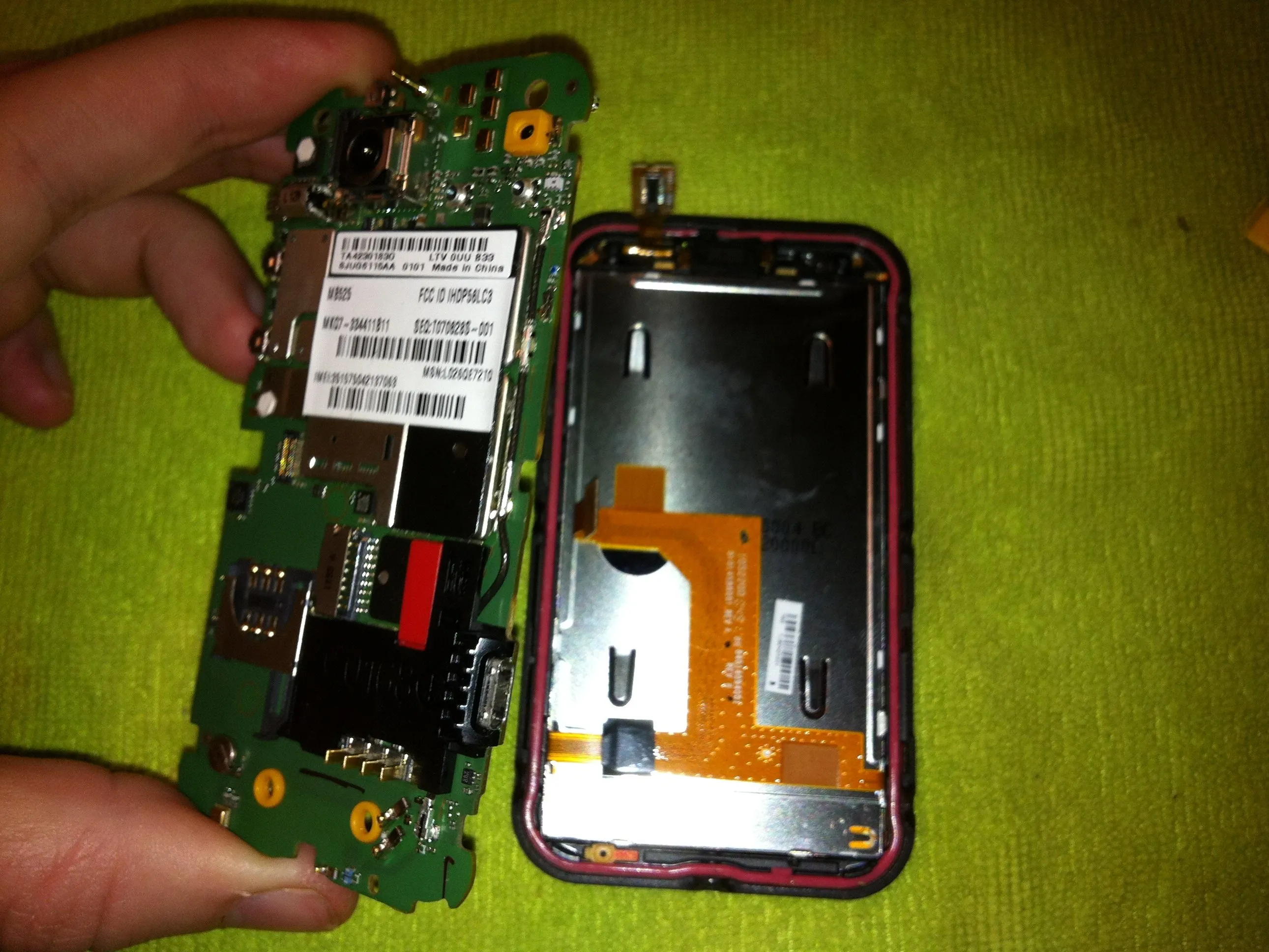

Motorola Defy Teardown: шаг 9, изображение 1 из 1
Разбор Motorola Defy: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Вытащите логическую плату из телефона, открыв ЖК-дисплей.

Шаг 10

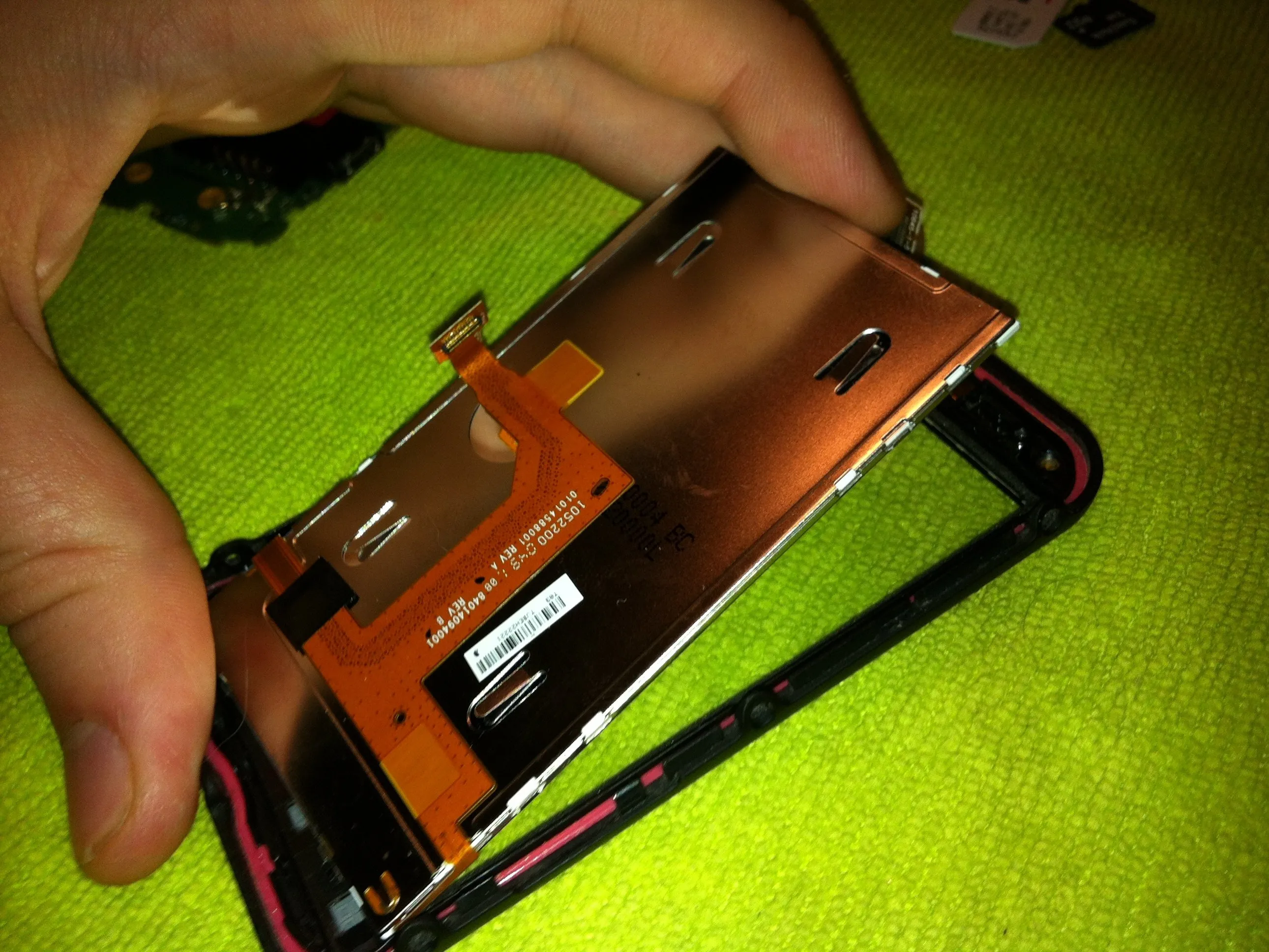

Разбор Motorola Defy: шаг 10, изображение 1 из 1
Разбор Motorola Defy: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • С помощью выколотки аккуратно извлеките ЖК-дисплей из телефона, открыв дигитайзер.

Шаг 11

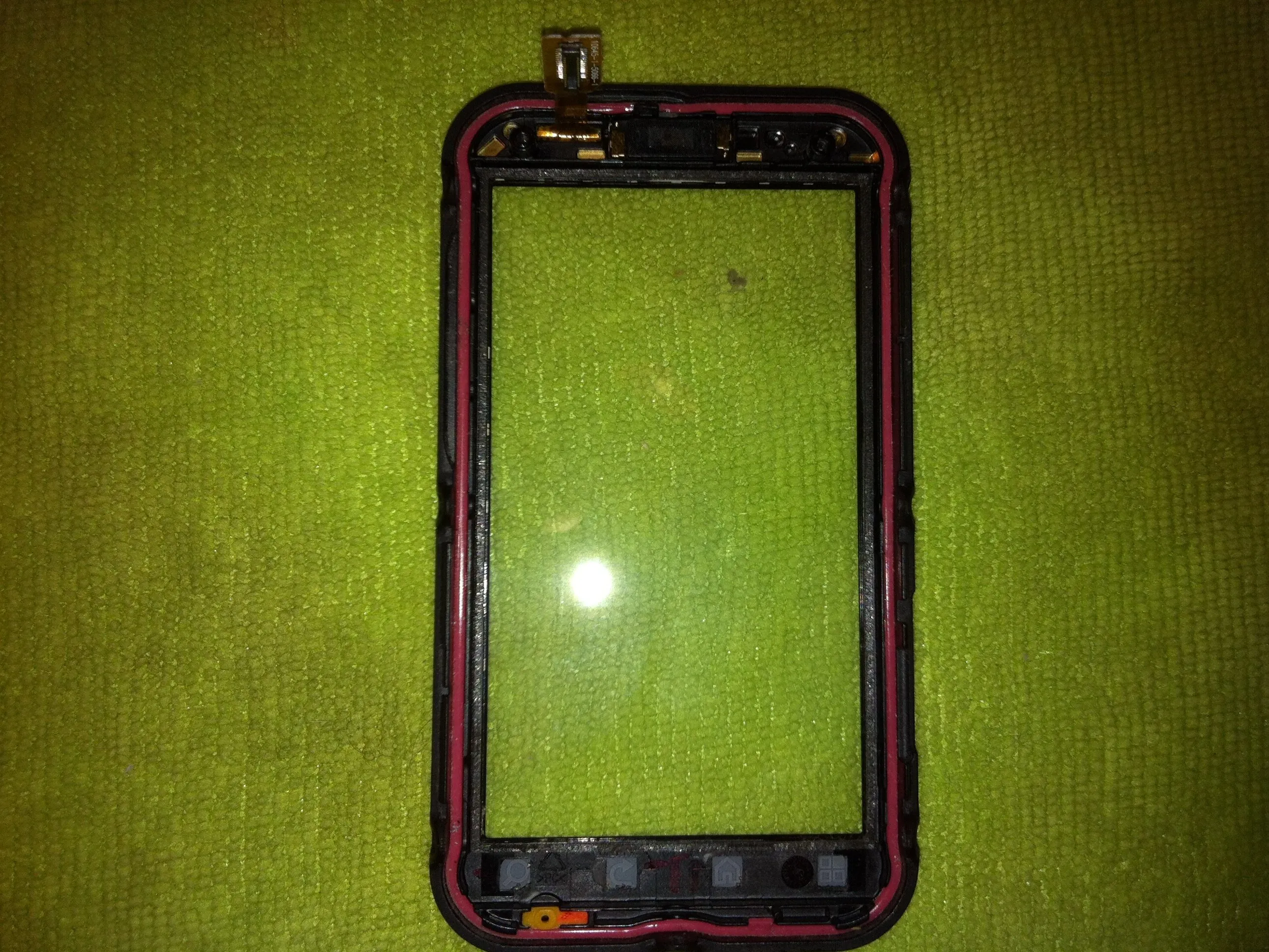

Разбор Motorola Defy: шаг 11, изображение 1 из 1
Разбор Motorola Defy: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Теперь осталась только рамка, удерживающая дигитайзер.

  • Чтобы извлечь сломанный дигитайзер, нагрейте передние края этой рамки, чтобы размягчить клей дигитайзера, и отделите его от рамки.

Шаг 12

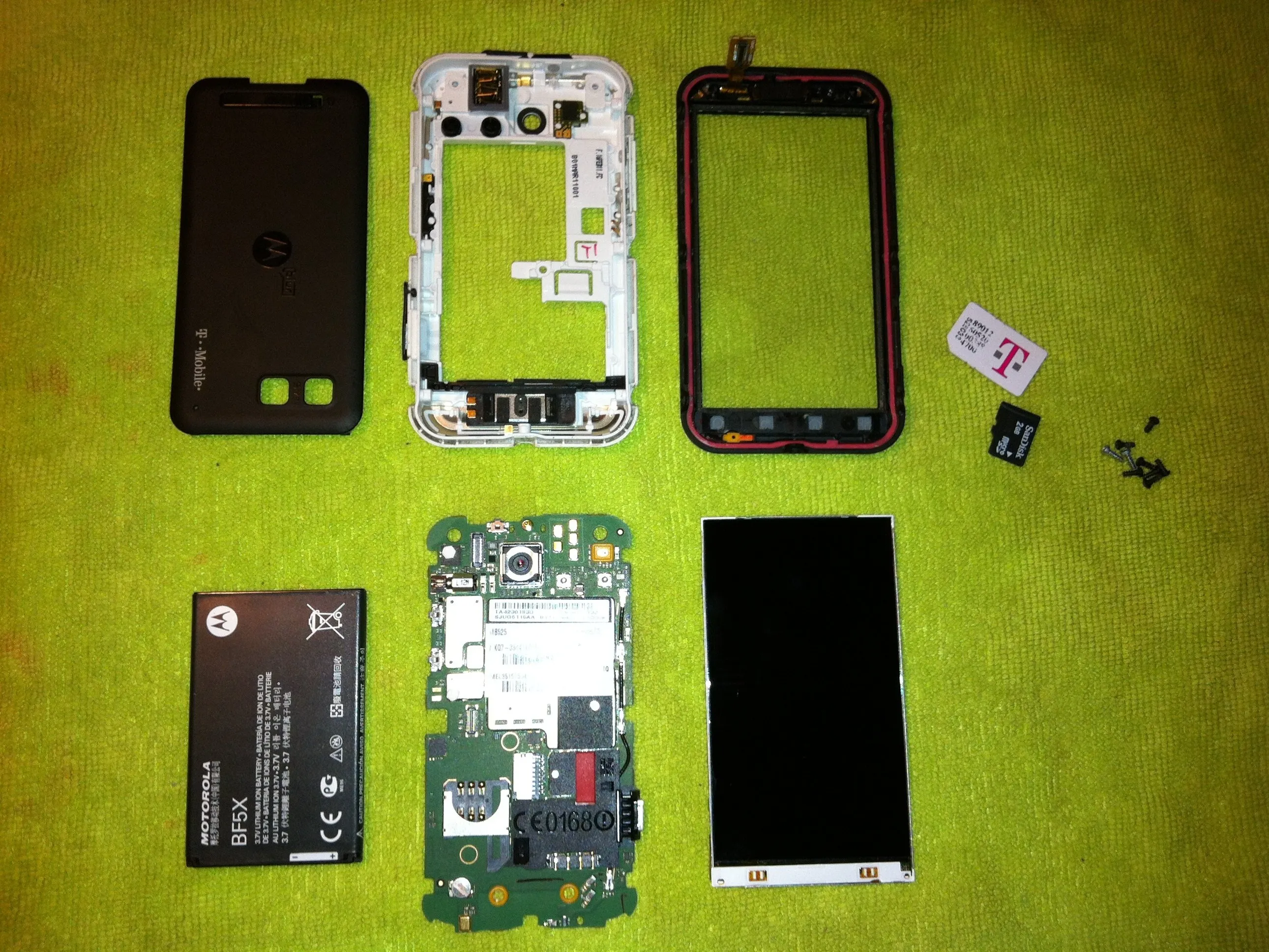

Разбор Motorola Defy: шаг 12, изображение 1 из 1
Разборка Motorola Defy: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • Теперь просто следуйте этим шагам в обратном порядке, чтобы собрать телефон обратно.
