Введение

Доктор Врек наконец-то набрался смелости и разобрал на части свой новенький Motorola Droid! Что внутри?! Держите его запертым на PhoneWreck чтобы узнать подробности по мере их поступления!

Эта разборка сделана в ответ на предложение Делаете.ру о вознаграждении за Droid.

Что вам понадобится

Инструменты

  • Щипцы для открывания iFixit (набор из 6)
    Отверстия iFixit (набор из 6) | Источник - ifixit.com
  • Посмотреть
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com

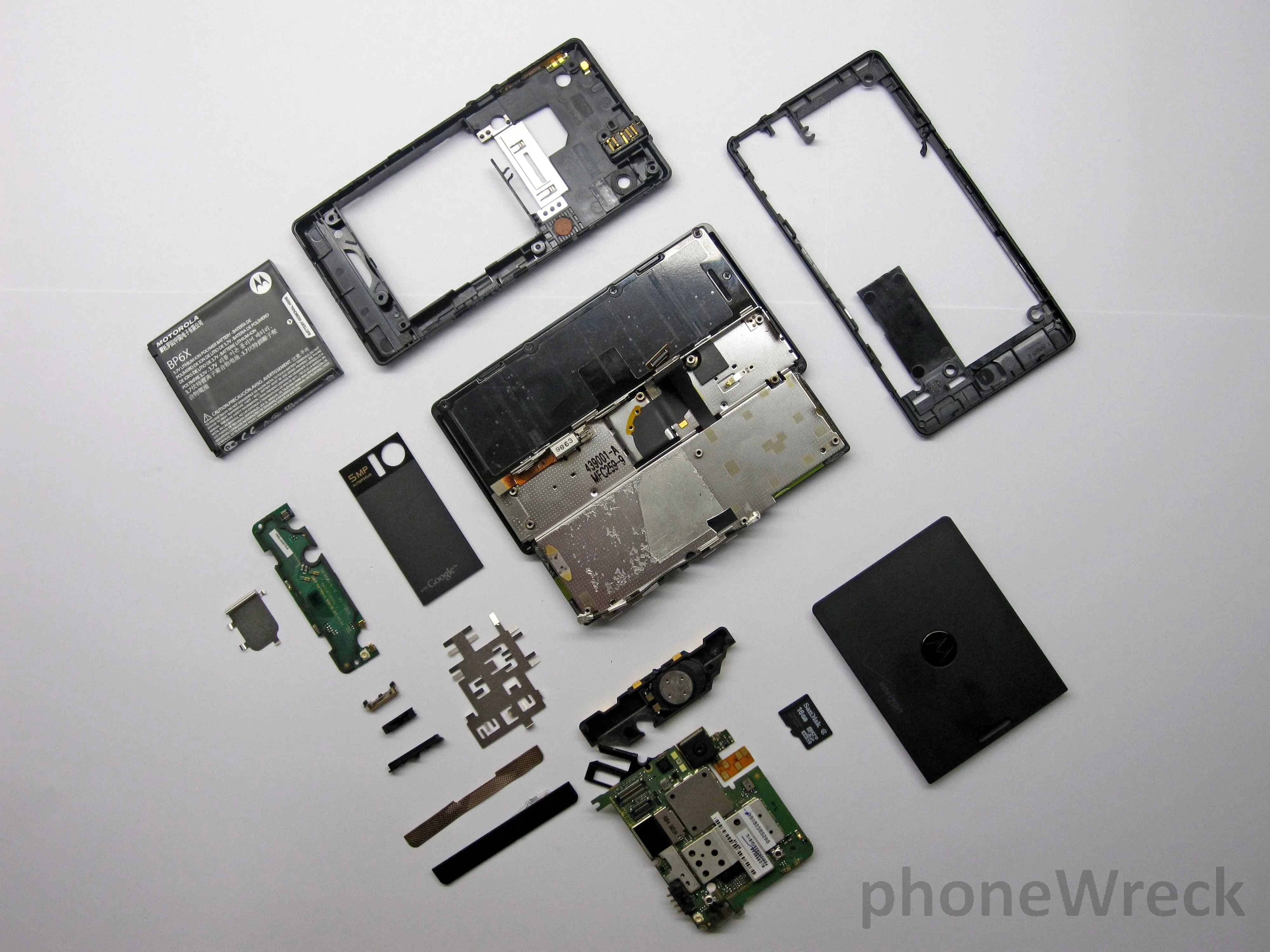

Шаг 1 Разборка Motorola Droid

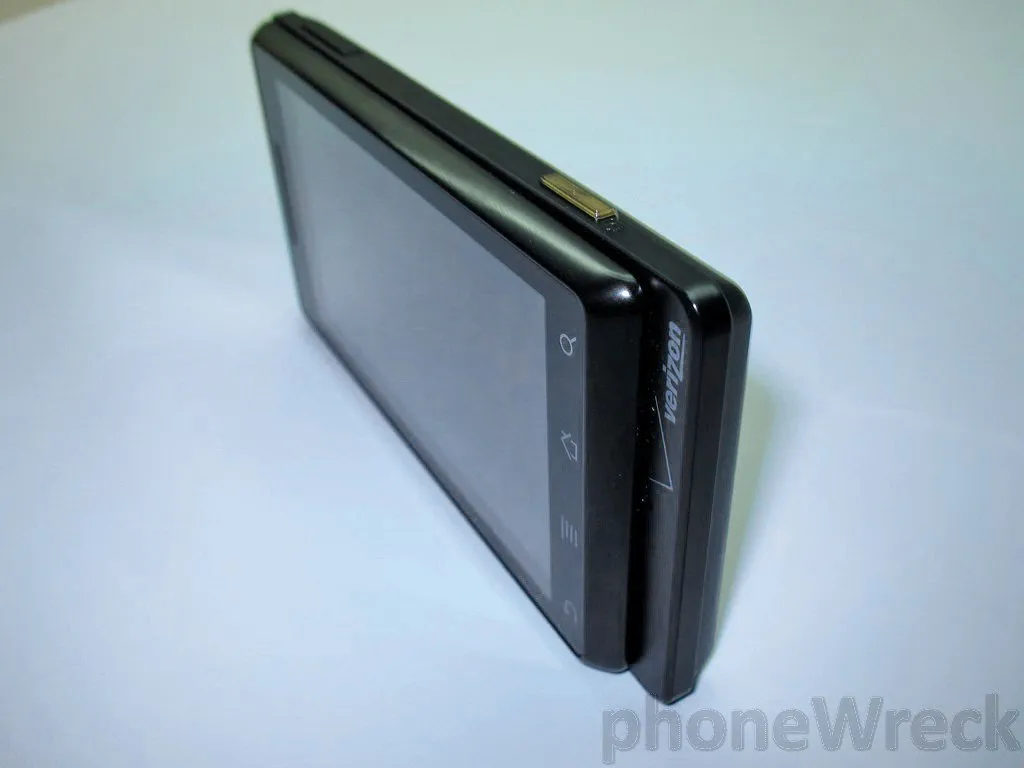

Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 1 из 3
Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 2 из 3
Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 3 из 3
Motorola Droid Teardown, Motorola Droid Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

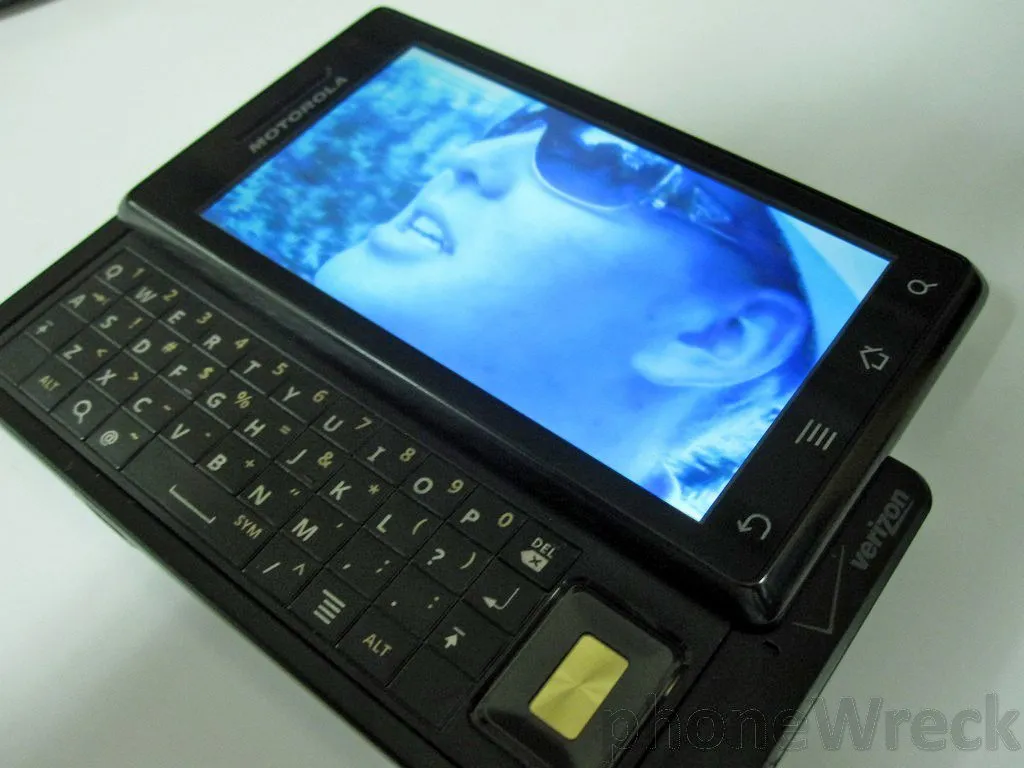

  • Вот это да! Держите его заблокированным на Делаете.ру и PhoneWreck чтобы узнать все подробности по мере их поступления!

Шаг 2

Motorola Droid Teardown: шаг 2, изображение 1 из 1
Разборка Motorola Droid: шаг 2, изображение 1 из 1 | Источник - ifixit.com

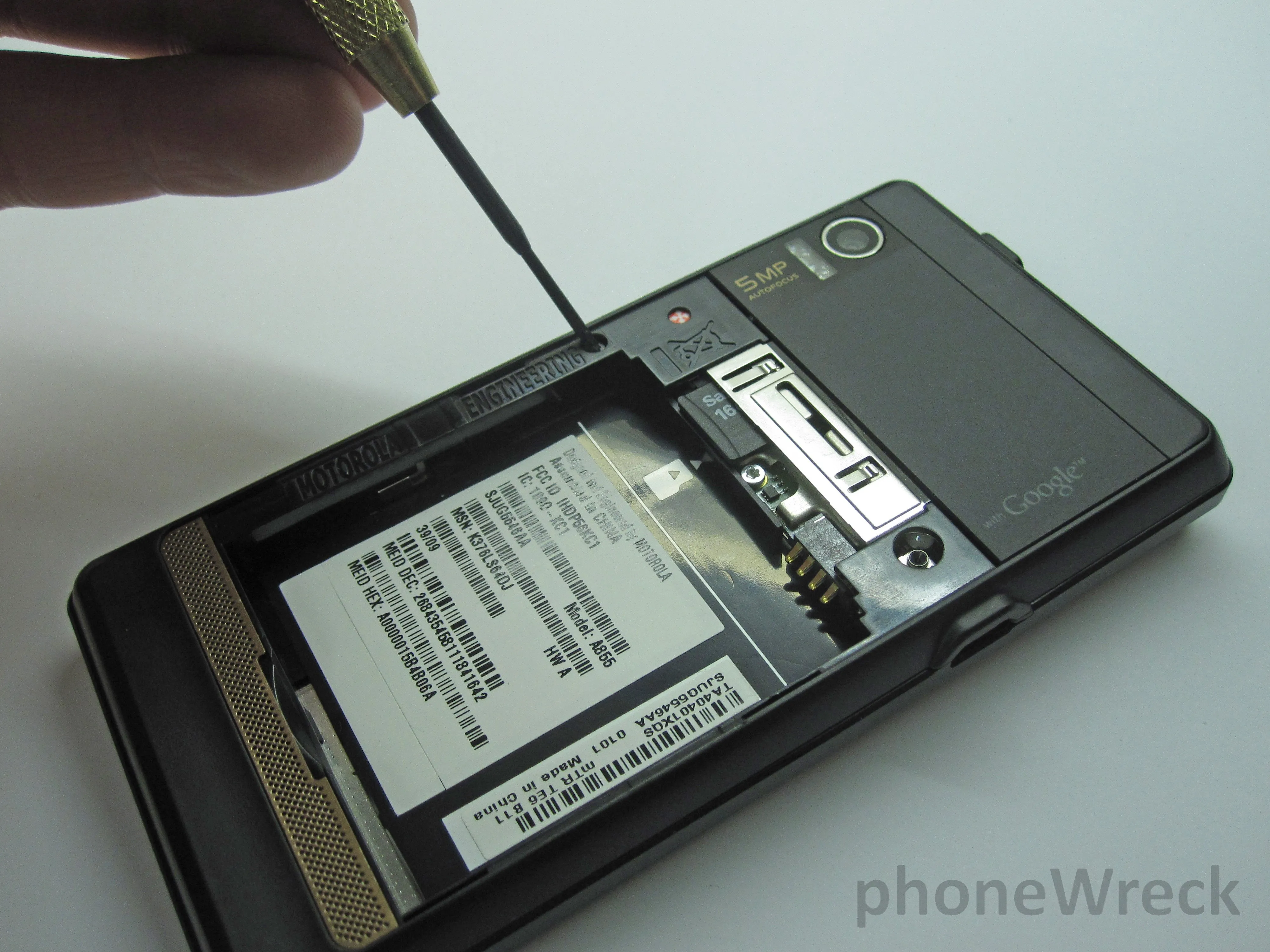

  • Первым шагом будет снятие задней крышки и аккумулятора.

  • Здесь вы увидите два винта.

  • Используйте T6, чтобы открутить черный и серебряный винты.

  • Есть еще винты, но они неудобно спрятаны. Найти их было сложнее всего!

Шаг 3

Motorola Droid Teardown: шаг 3, изображение 1 из 1
Motorola Droid Teardown: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Неудобно, что Motorola сделала так, что винты шасси трудно найти...

  • Два из них находятся под пластиковым элементом в верхней части устройства.

  • С помощью булавки или очень тонкого жесткого клина подденьте его, чтобы отделить от двухстороннего скотча и обнаружить еще два винта T6.

Шаг 4

Motorola Droid Teardown: шаг 4, изображение 1 из 1
Разбор Motorola Droid: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Поиск остальных крепежных элементов - та еще морока...

  • Думали ли вы заглянуть под крышку объектива и наклейку google? Скорее всего, нет... а стоило бы! Там есть T5!

  • Постарайтесь не обращать внимания на массивные большие пальцы ног доктора Врека...

Шаг 5

Motorola Droid Teardown: шаг 5, изображение 1 из 1
Motorola Droid Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

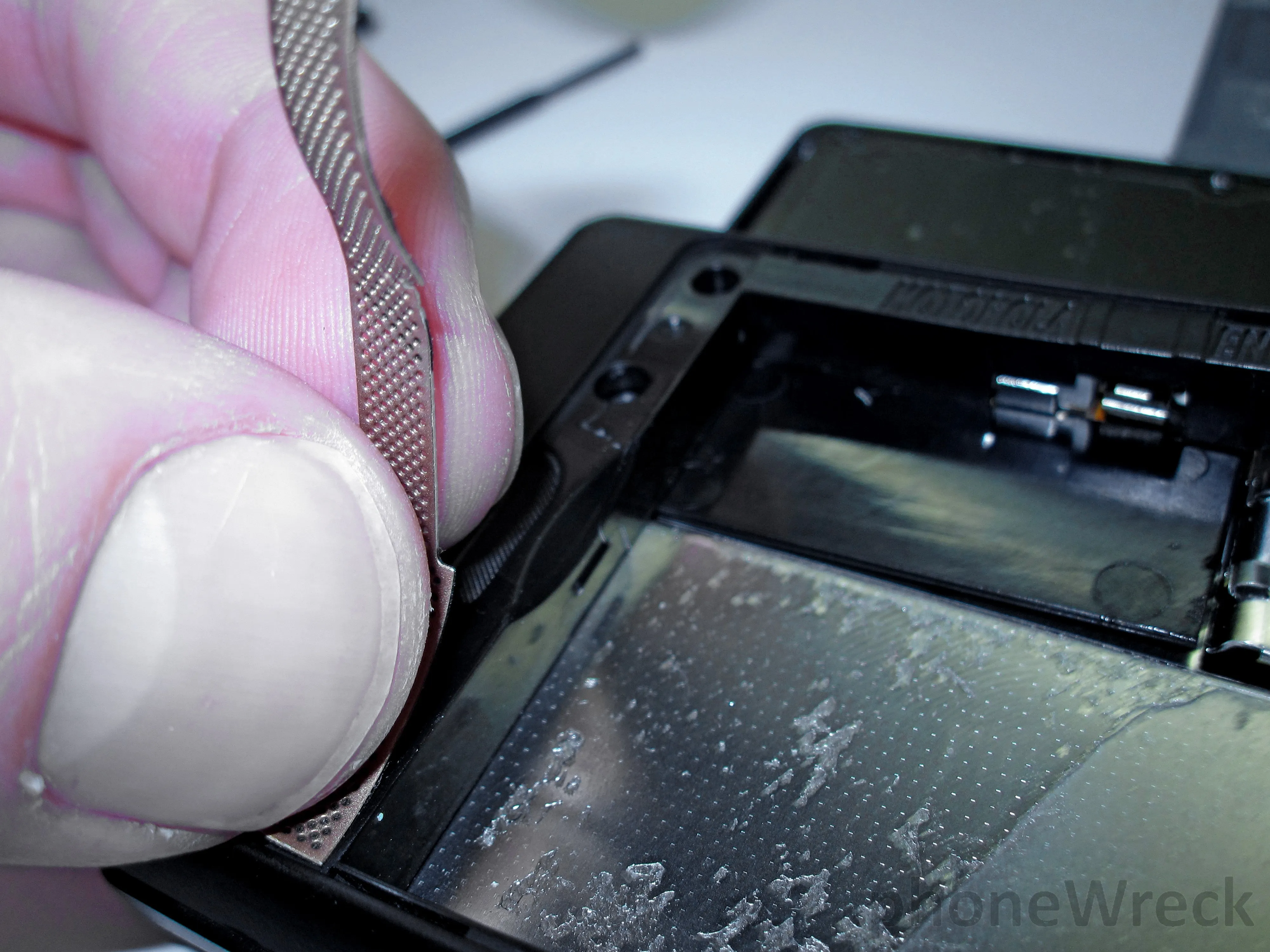

  • Вы еще не закончили! Вам еще нужно покопаться в крепежных элементах в нижней части устройства!

  • К счастью, найти их не так-то просто. Видите золотую решетку под крышкой аккумулятора? Да... отклейте ее.

Шаг 6

Motorola Droid Teardown: шаг 6, изображение 1 из 1
Разборка Motorola Droid: шаг 6, изображение 1 из 1 | Источник - ifixit.com

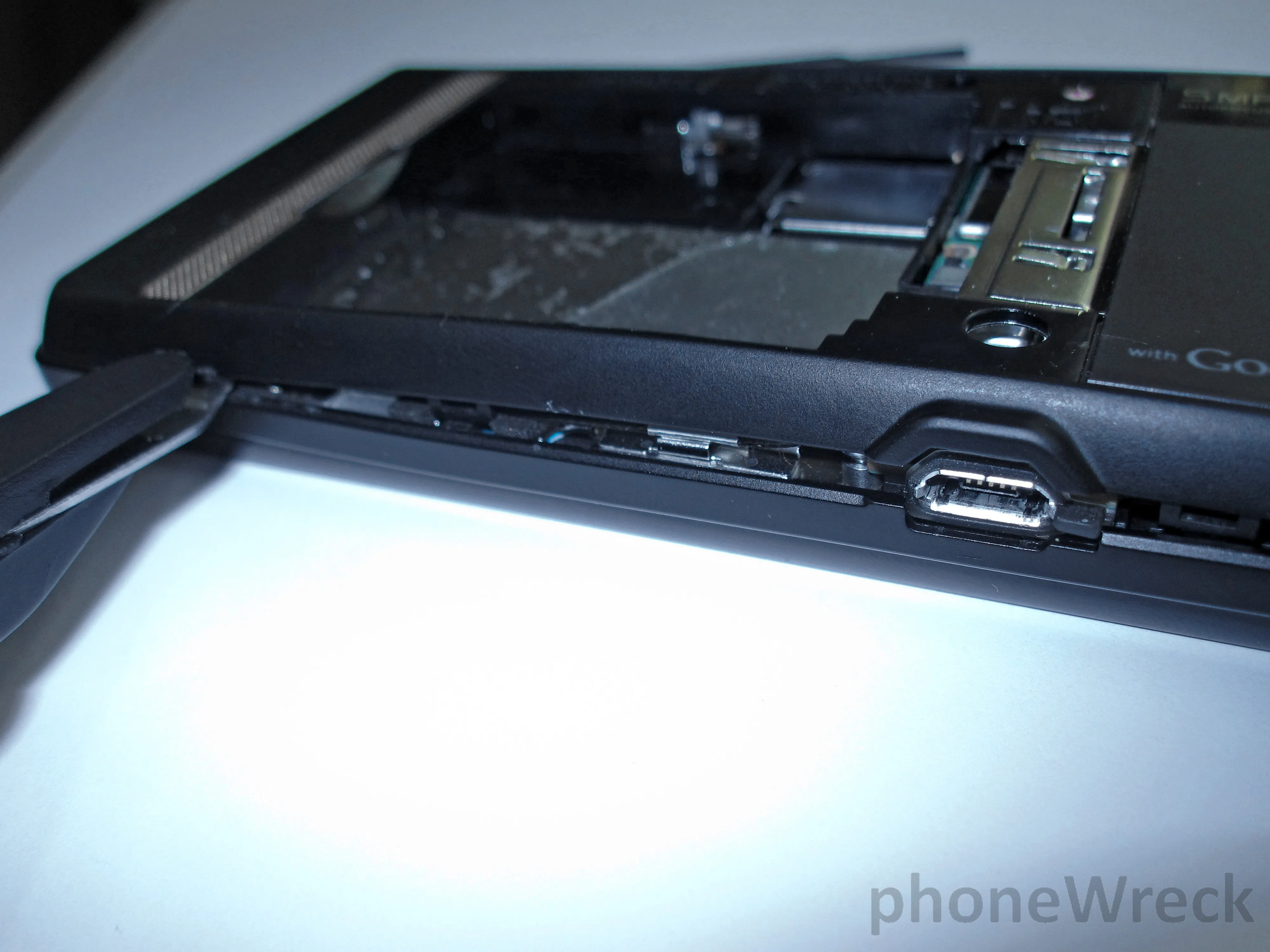

  • Открутив эти винты, вы сможете поддеть заднюю часть корпуса.

  • Используйте клин и аккуратно проведите им по внешней стороне рамы.

Шаг 7

Motorola Droid Teardown: шаг 7, изображение 1 из 3
Разборка Motorola Droid: шаг 7, изображение 1 из 3 | Источник - ifixit.com

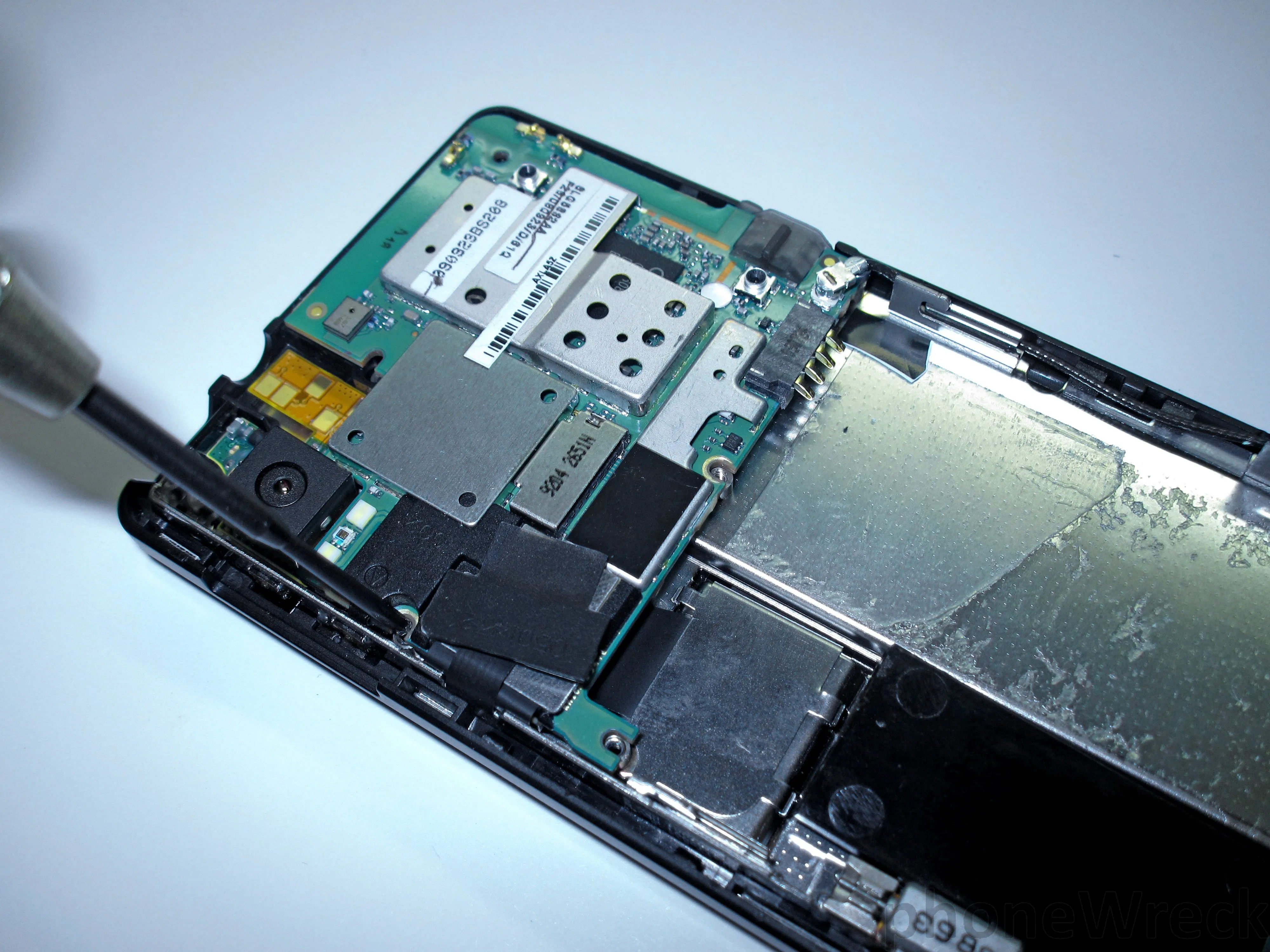

Разборка Motorola Droid: шаг 7, изображение 2 из 3
Разборка Motorola Droid: шаг 7, изображение 2 из 3 | Источник - ifixit.com

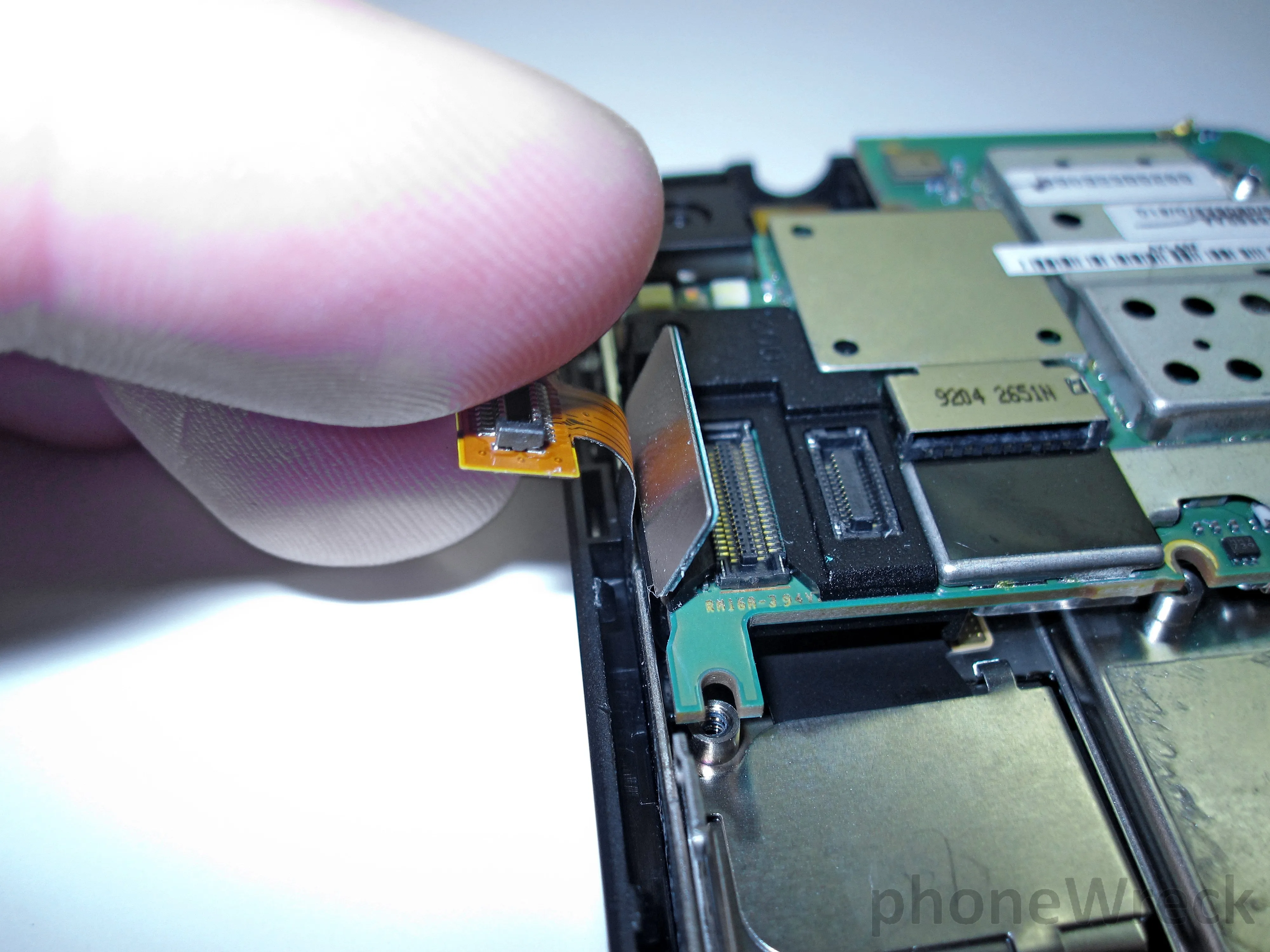

Motorola Droid Teardown: шаг 7, изображение 3 из 3
Разборка Motorola Droid: шаг 7, изображение 3 из 3 | Источник - ifixit.com

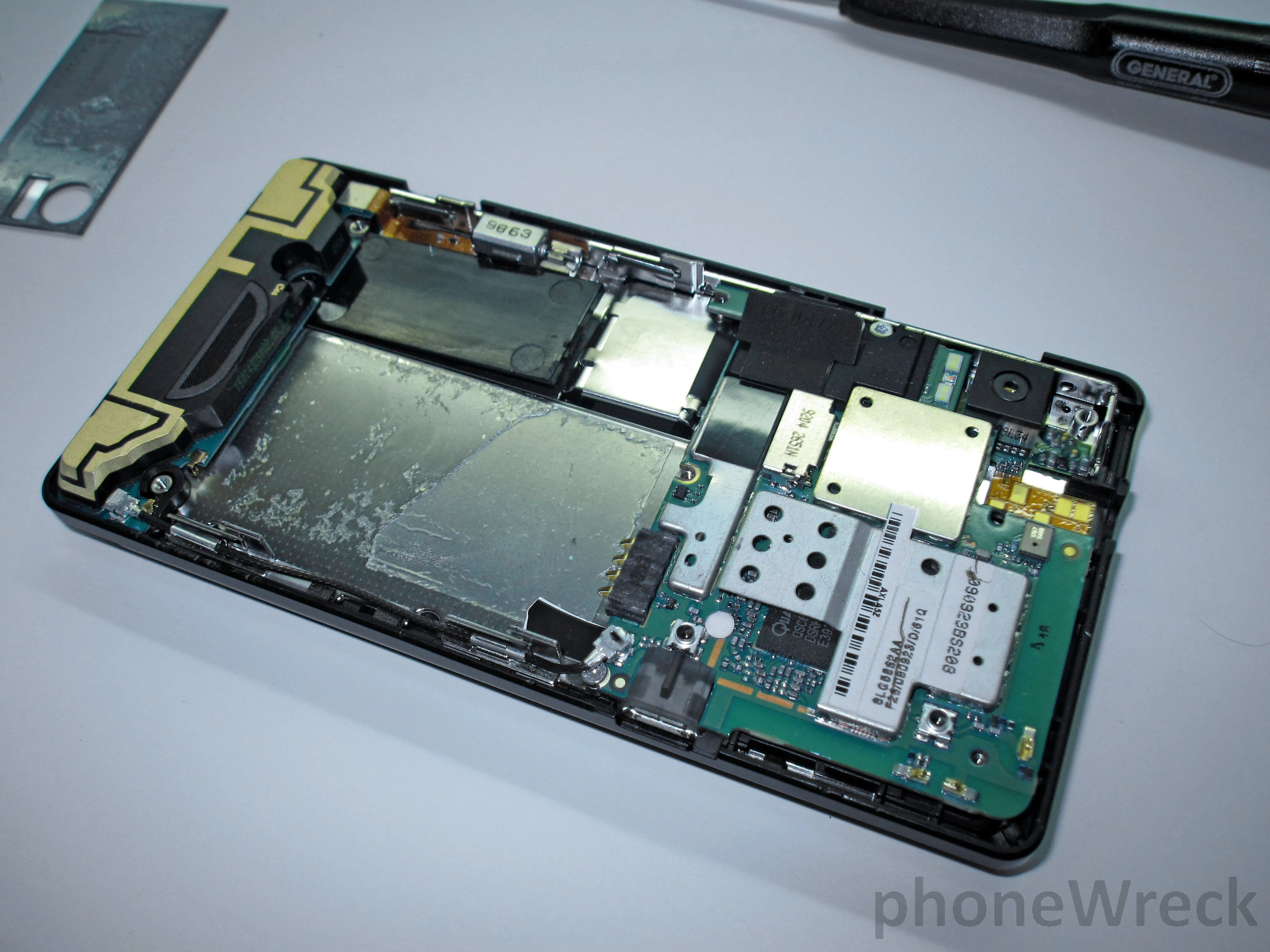

  • Вот оно!

  • Используйте T5, чтобы открутить последний серебристый винт печатной платы.

  • Отсоедините гибкие кабели, которые крепят верхнюю часть логической платы к части экрана.

Шаг 8

Motorola Droid Teardown: шаг 8, изображение 1 из 1
Разбор Motorola Droid: шаг 8, изображение 1 из 1 | Источник - ifixit.com

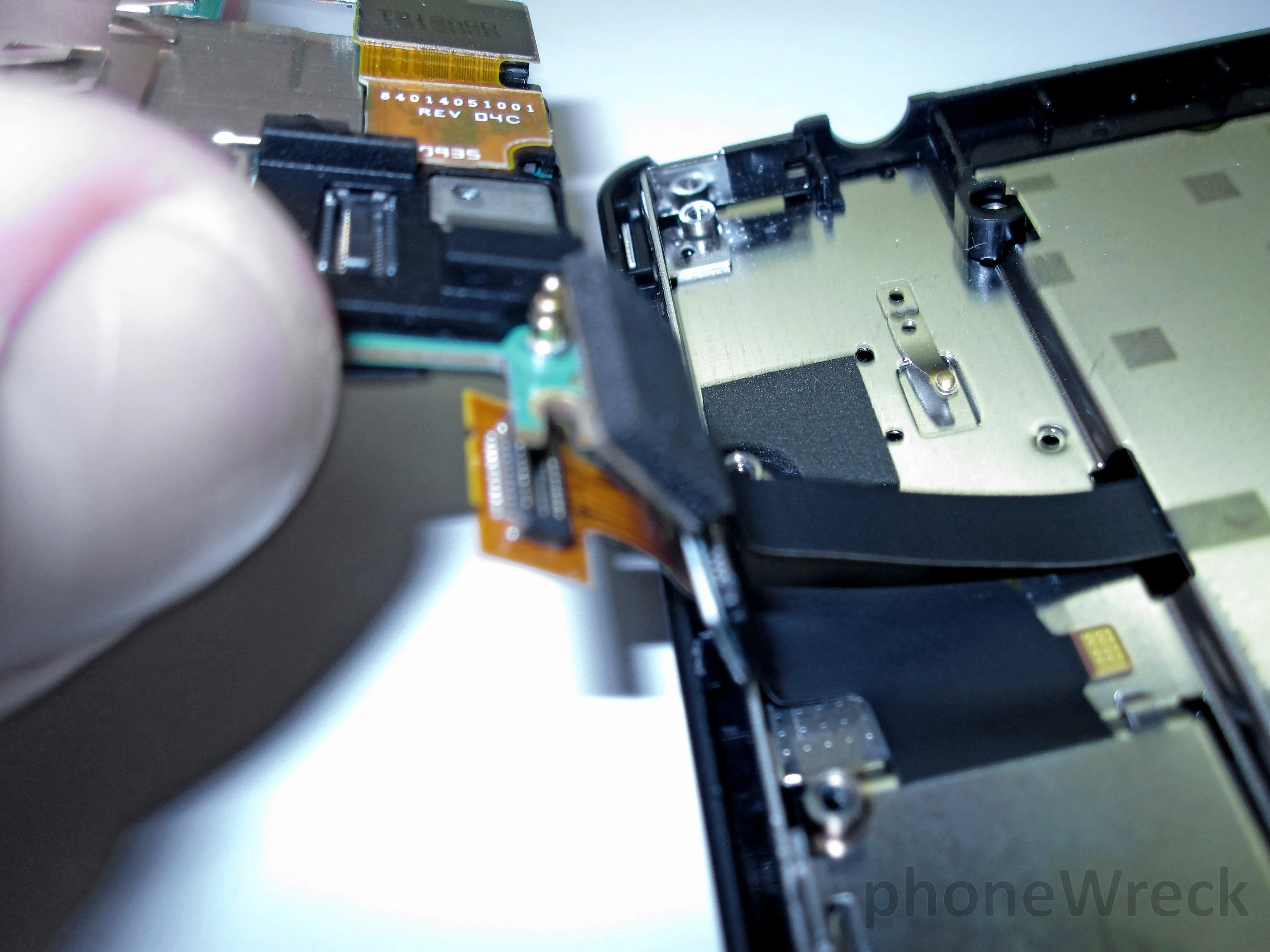

  • Теперь вы можете вынуть печатную плату.

  • Чтобы освободить печатную плату, отсоедините ее от нижней части.

Шаг 9

Motorola Droid Teardown: шаг 9, изображение 1 из 1
Разборка Motorola Droid: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Наконец, отделите черную рамку, которая окружает клавиатуру устройства. Это позволит открыть выдвижной механизм.

Шаг 10

Motorola Droid Teardown: шаг 10, изображение 1 из 3
Разборка Motorola Droid: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Motorola Droid Teardown: шаг 10, изображение 2 из 3
Разборка Motorola Droid: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Motorola Droid Teardown: шаг 10, изображение 3 из 3
Разбор Motorola Droid: шаг 10, изображение 3 из 3 | Источник - ifixit.com

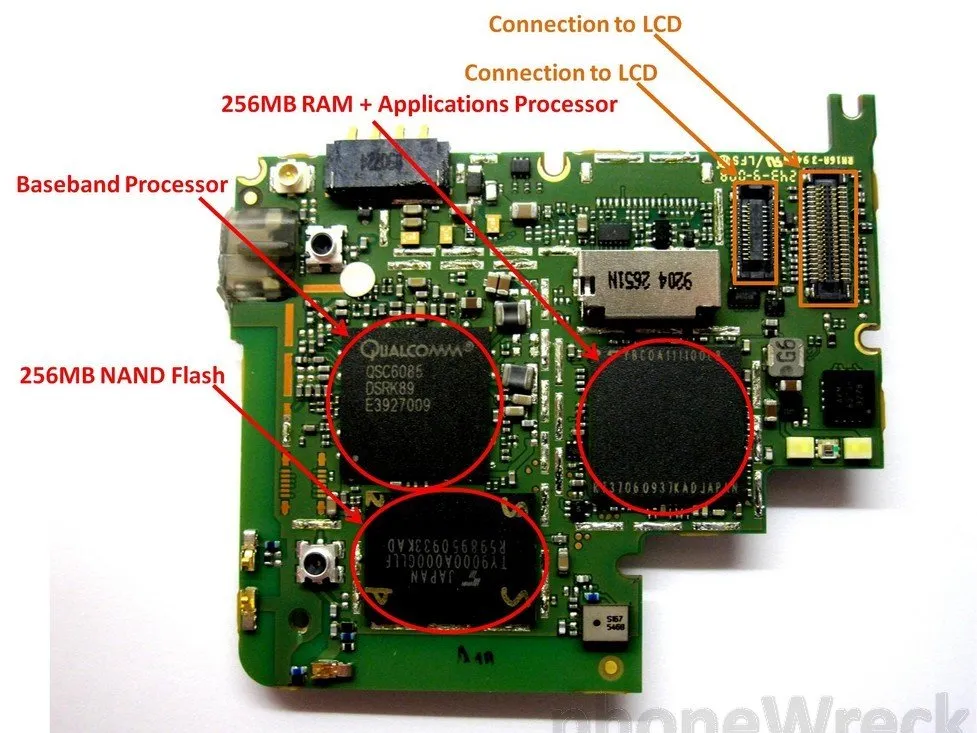

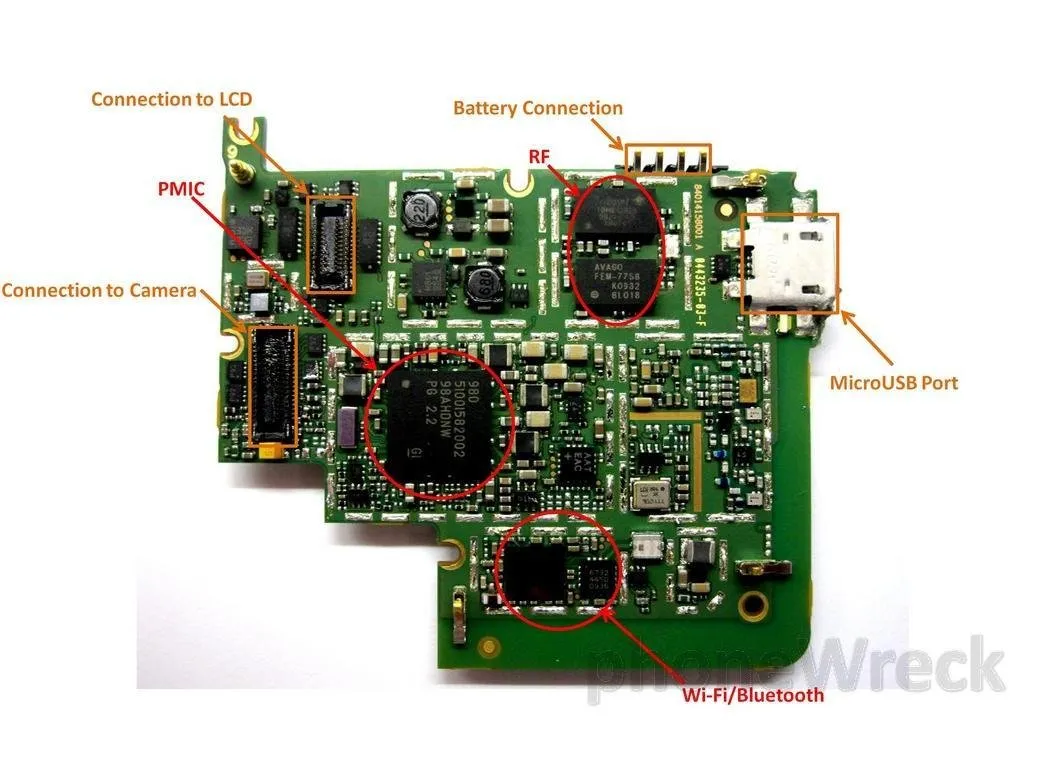

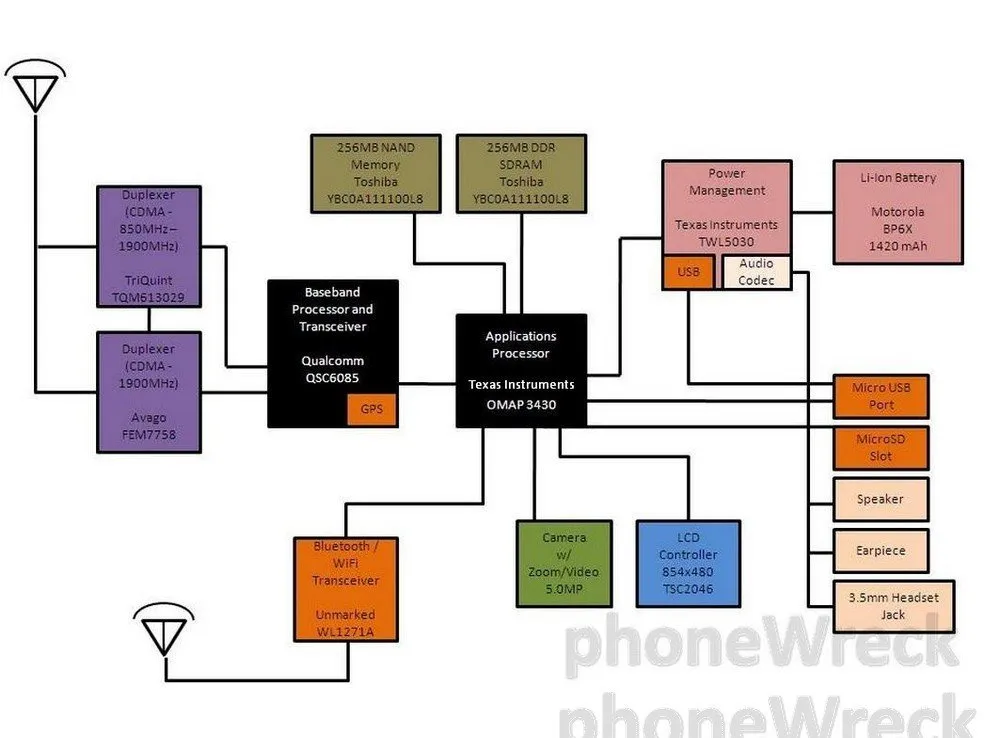

  • Мы сняли крышки (не рекомендуется делать это!!!), чтобы посмотреть, какие микросхемы находятся на плате.

  • Смотрите блок-схему для получения подробной информации!

Шаг 11

Motorola Droid Teardown: шаг 11, изображение 1 из 1
Motorola Droid Teardown: шаг 11, изображение 1 из 1 | Источник - ifixit.com
