Разборка Motorola Droid 2

Введение

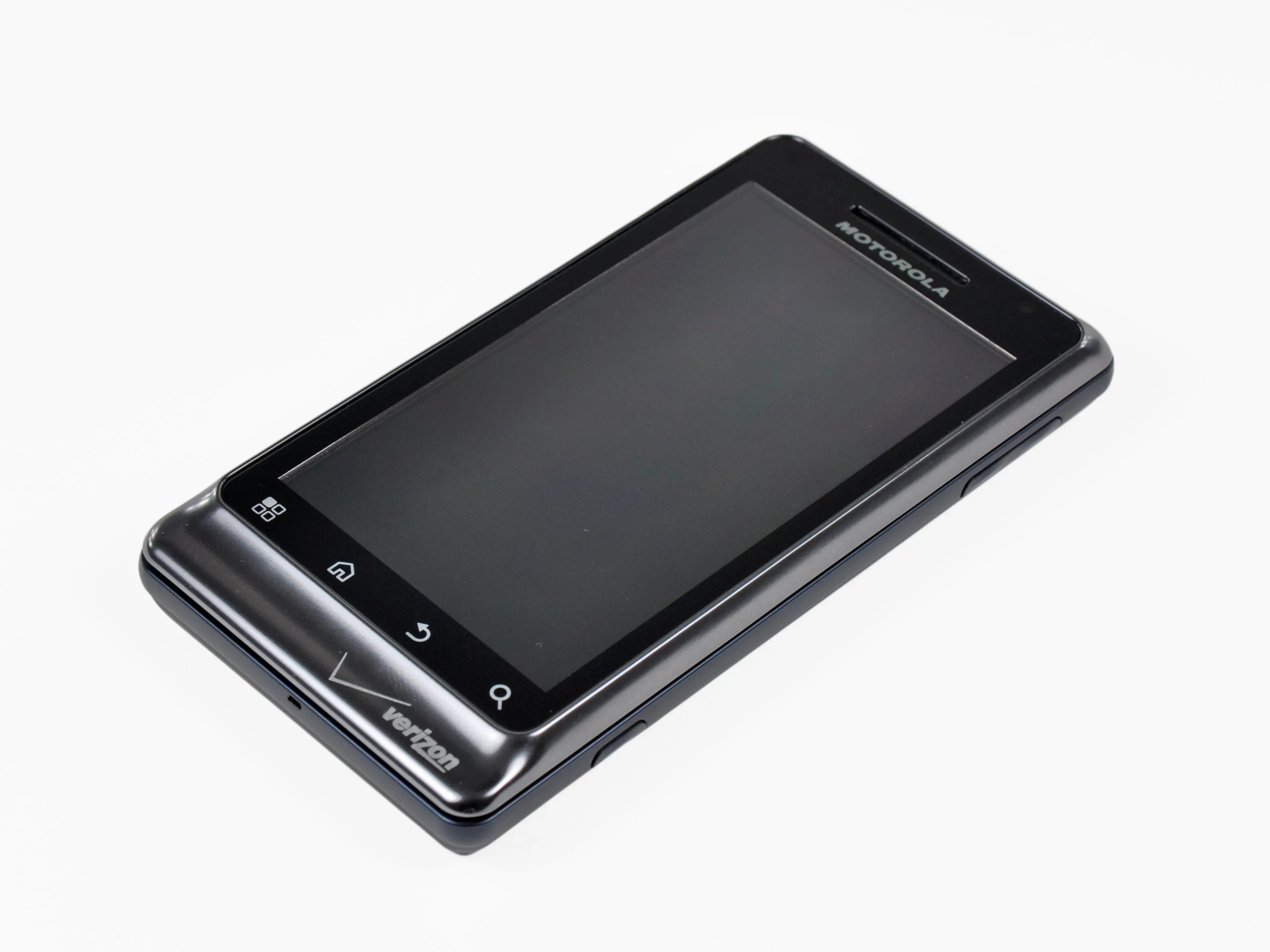

Это тот самый Droid, который мы искали? Почему бы и нет! Да, это он! Мы приобрели новейший смартфон на рынке, Motorola Droid 2. Присоединяйтесь к нам, и мы разберем этот Droid на самые основные компоненты.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Motorola Droid 2

• Droid 2 оснащен:

• Процессор Texas Instruments OMAP (Open Multimedia Application Platform) 1 ГГц с выделенным GPU.

• 8 Гб встроенной памяти.

• Камера 5 МП с автофокусом.

• 3,7-дюймовый WVGA-дисплей.

• ОС Android 2.2 (Froyo)

• Размеры Motorola Droid 2 составляют 4,58' x 2,36' x 0,54', а вес - 5,96 унции.

• По примеру Apple, изящная и компактная упаковка Droid 2 достойна восхищения.

Шаг 2

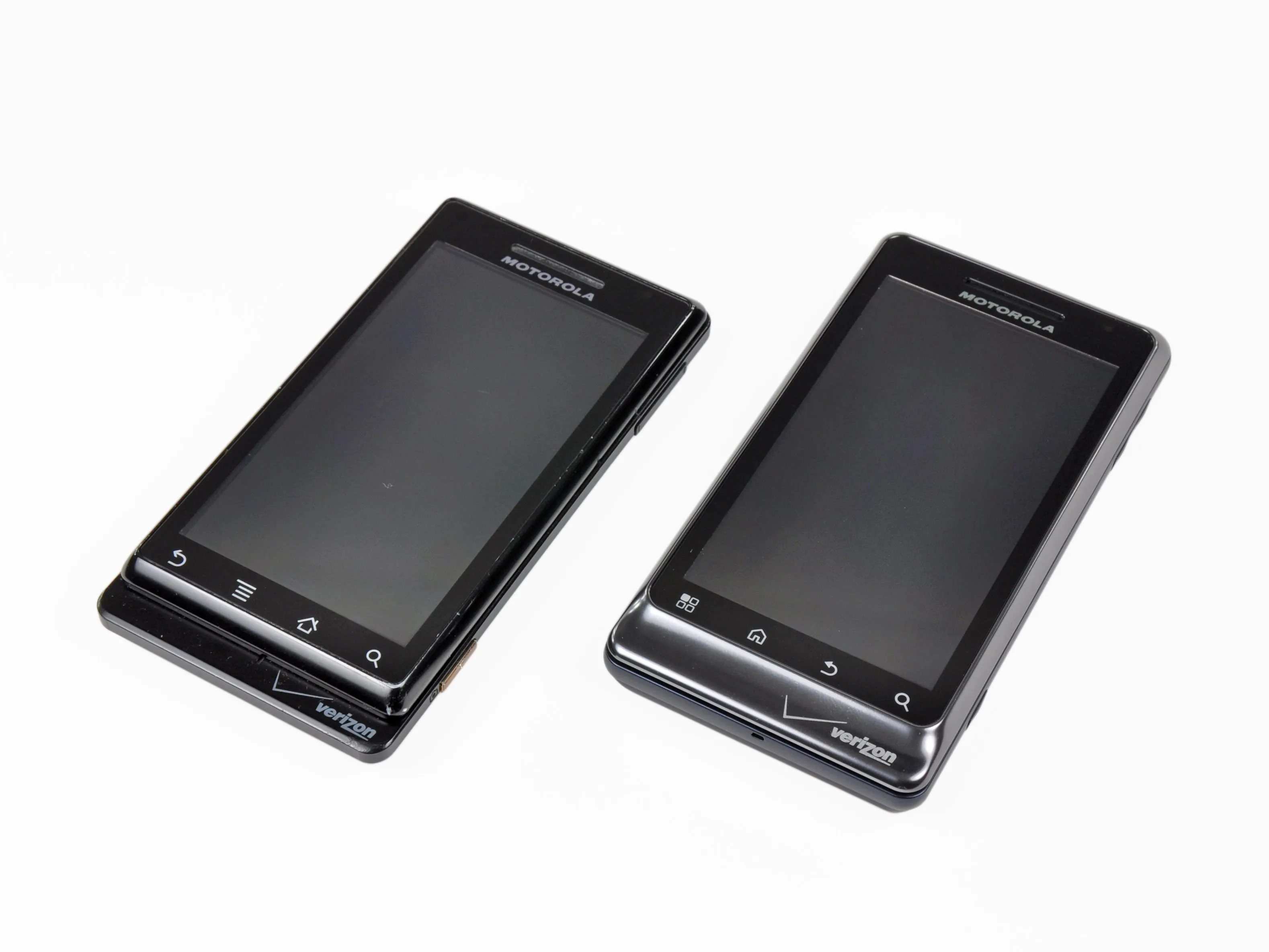

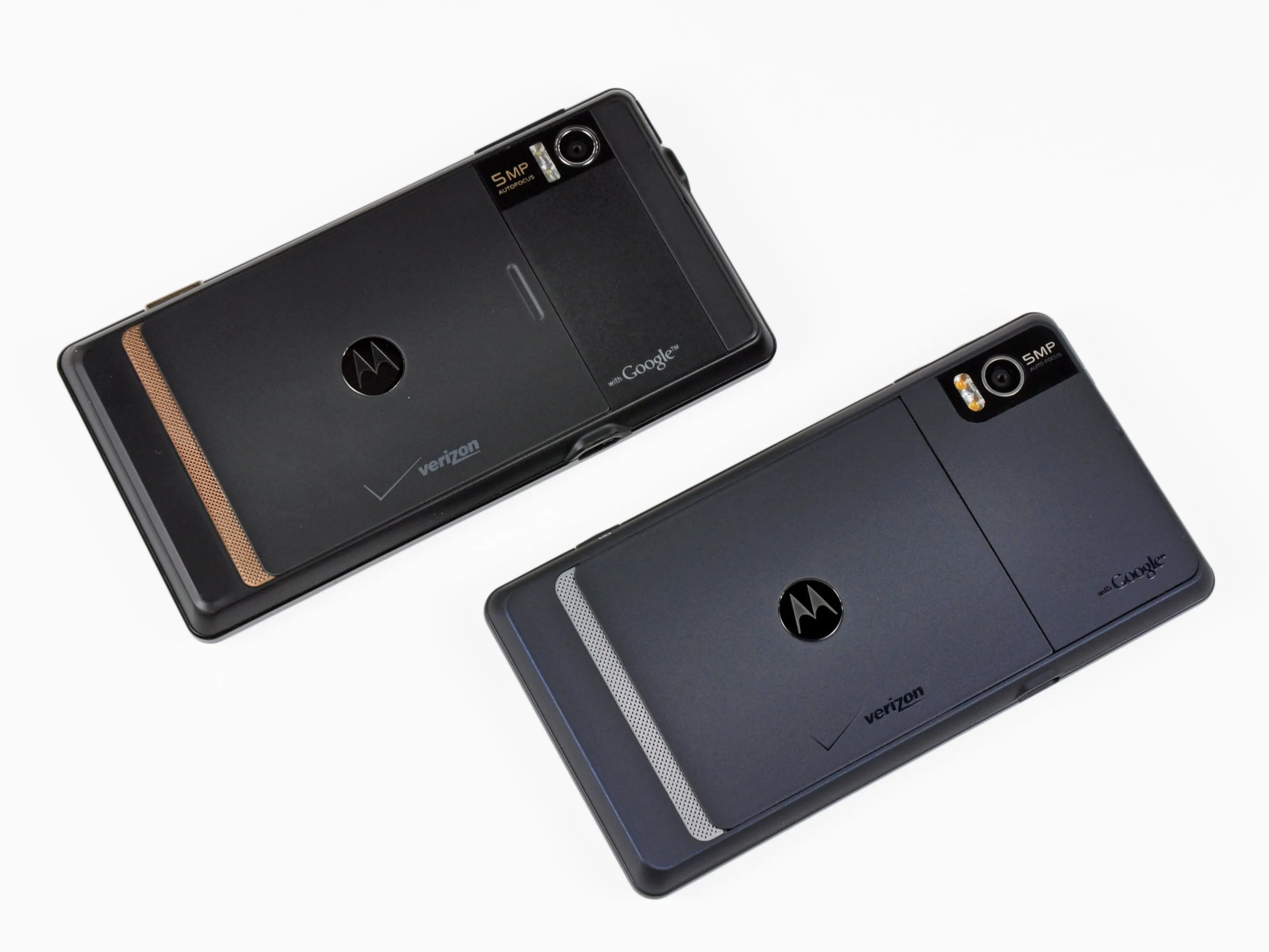

• Сравнение Droid (слева) и Droid 2 (справа) с боку на бок.

• Если у вас сломался оригинальный Droid, ознакомьтесь с нашими руководствами по ремонту Droid, прежде чем выкладывать деньги за новый Droid 2!

• Новый Droid 2 выглядит более элегантным, чем его предшественник, благодаря темно-синей отделке и небольшим изменениям в корпусе.

• Вместо того чтобы иметь переднюю панель с резко смещенным краем, как у Droid, передняя панель Droid 2 имеет плавный переход, что делает ее более удобной для кармана.

Шаг 3

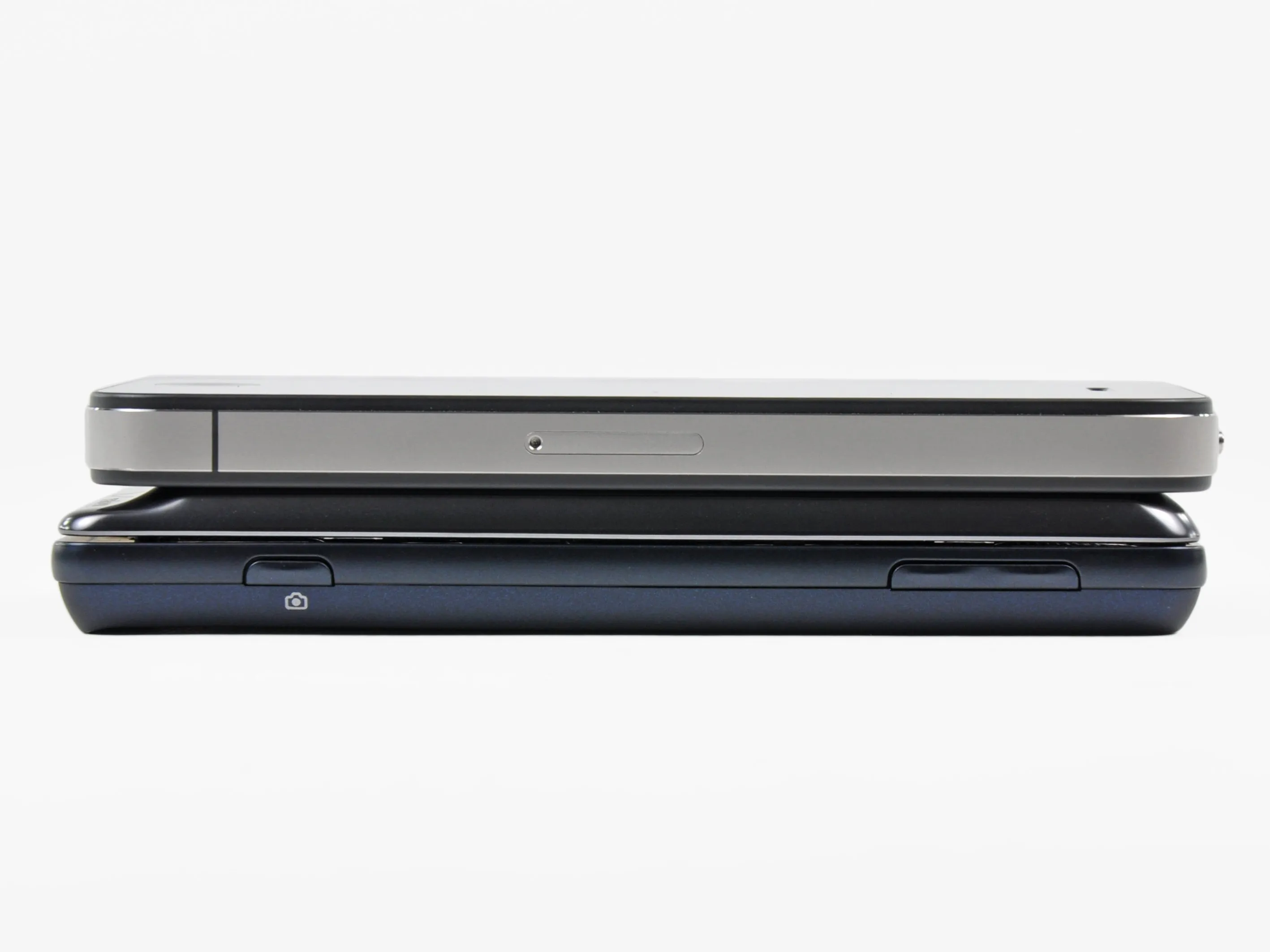

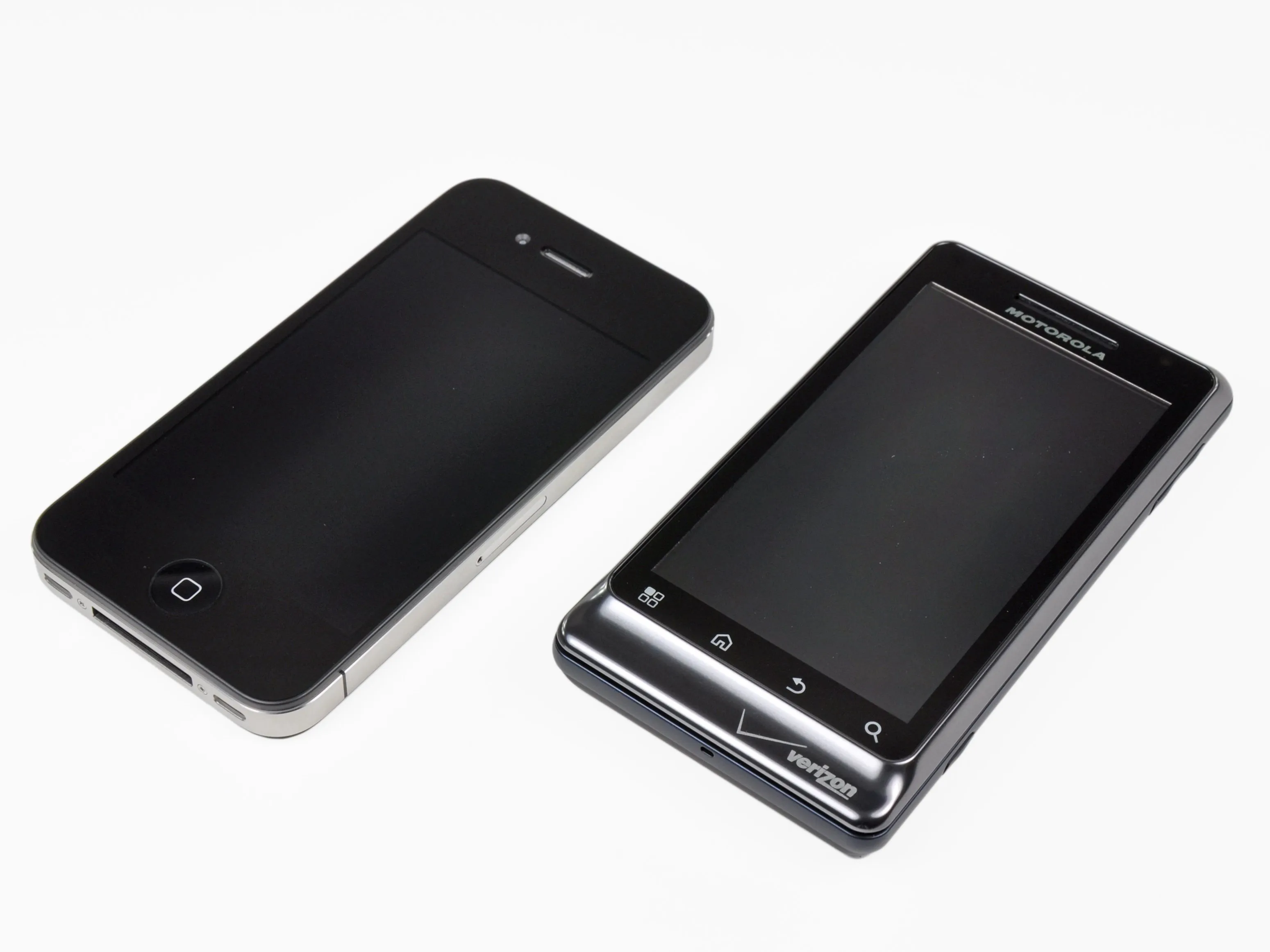

• Лучший из линейки Apple iPhone 4 против нового Droid 2, оснащенного Android 2.2 Froyo.

• Неудивительно, что iPhone 4 намного тоньше. Толщина - это цена, которую приходится платить за клавиатуру с реальными кнопками.

Шаг 4

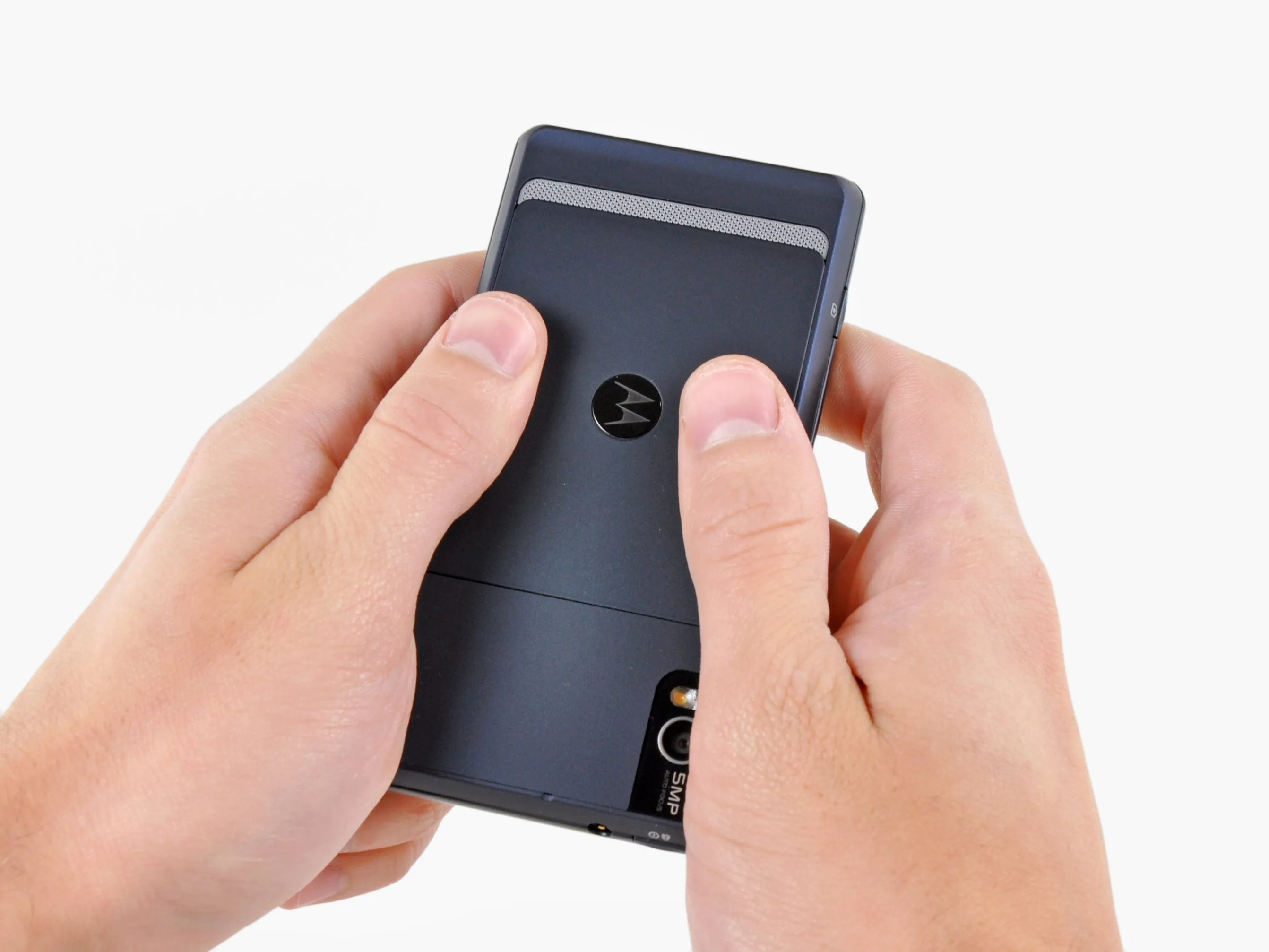

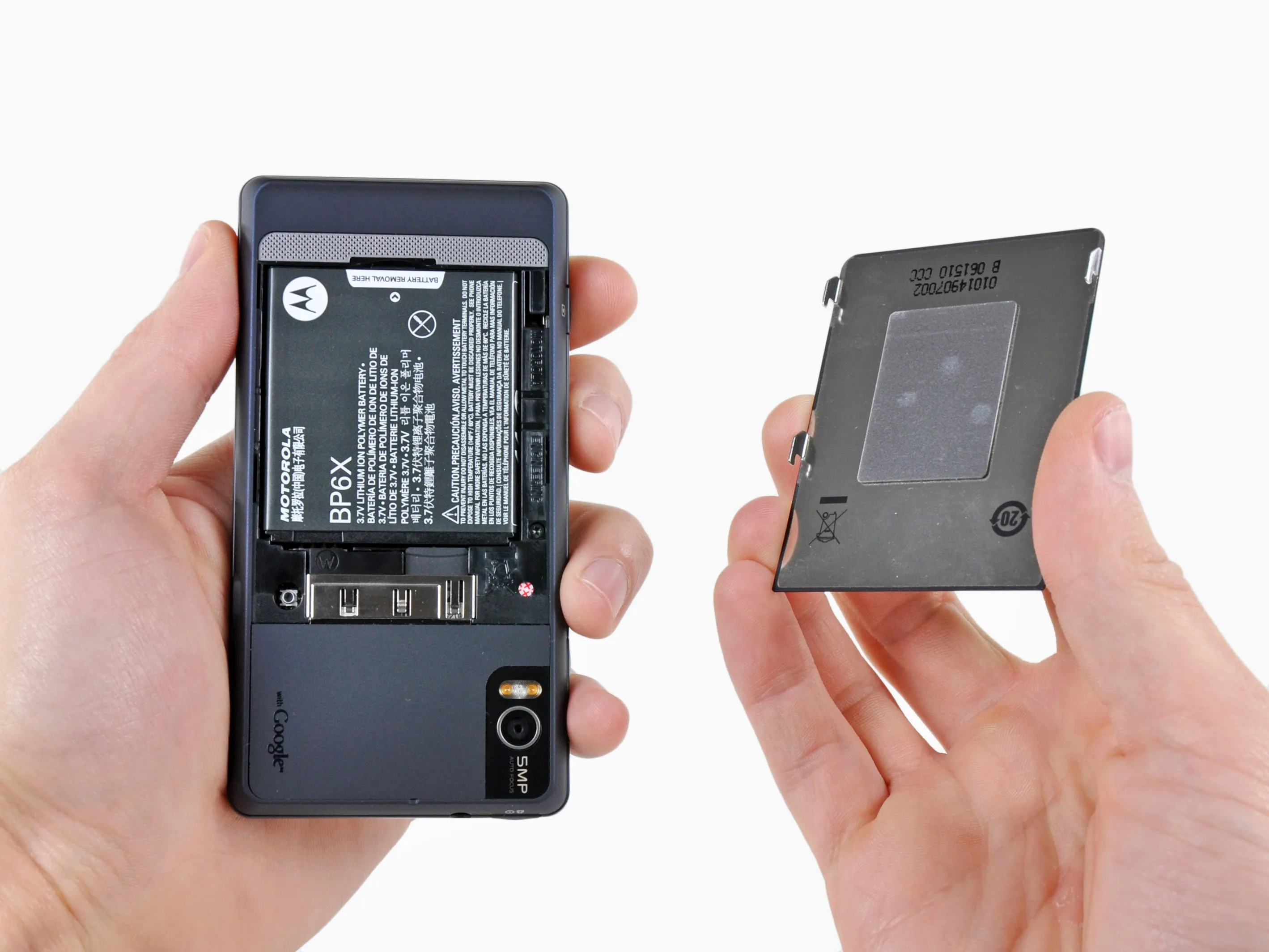

• Крышка аккумулятора снимается без особых проблем, и мы на пути к разбору этого телефона!

Шаг 5

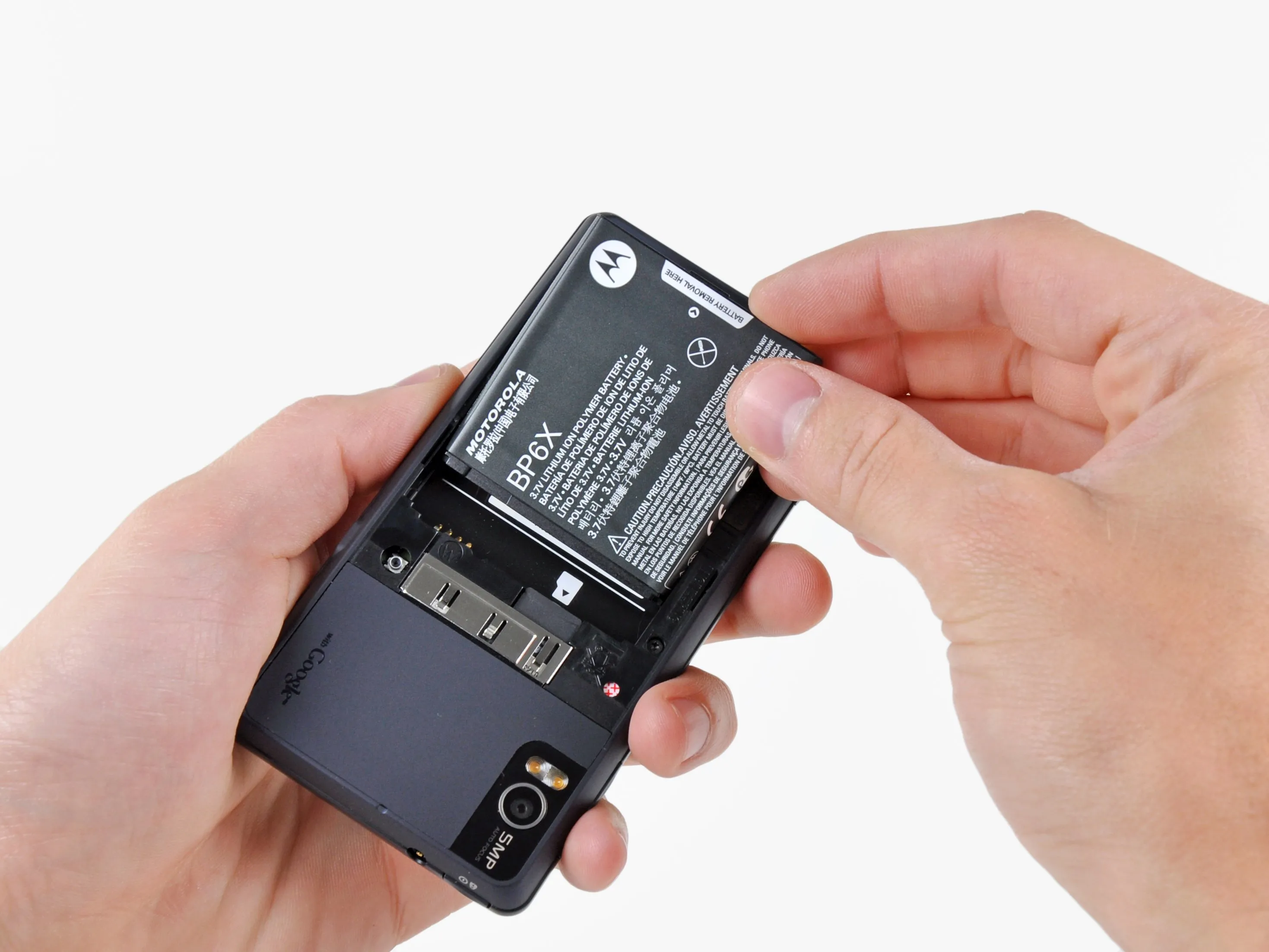

• В отличие от iPhone 4 с его 'Только для авторизованного поставщика услуг', на Droid 2 есть полезная заметка, гласящая 'извлечение батареи здесь'. Спасибо, Motorola.

• Вдоль верхней стороны батареи находится один из двух видимых маркеров повреждения от влаги. Второй находится слева от карты памяти microSD.

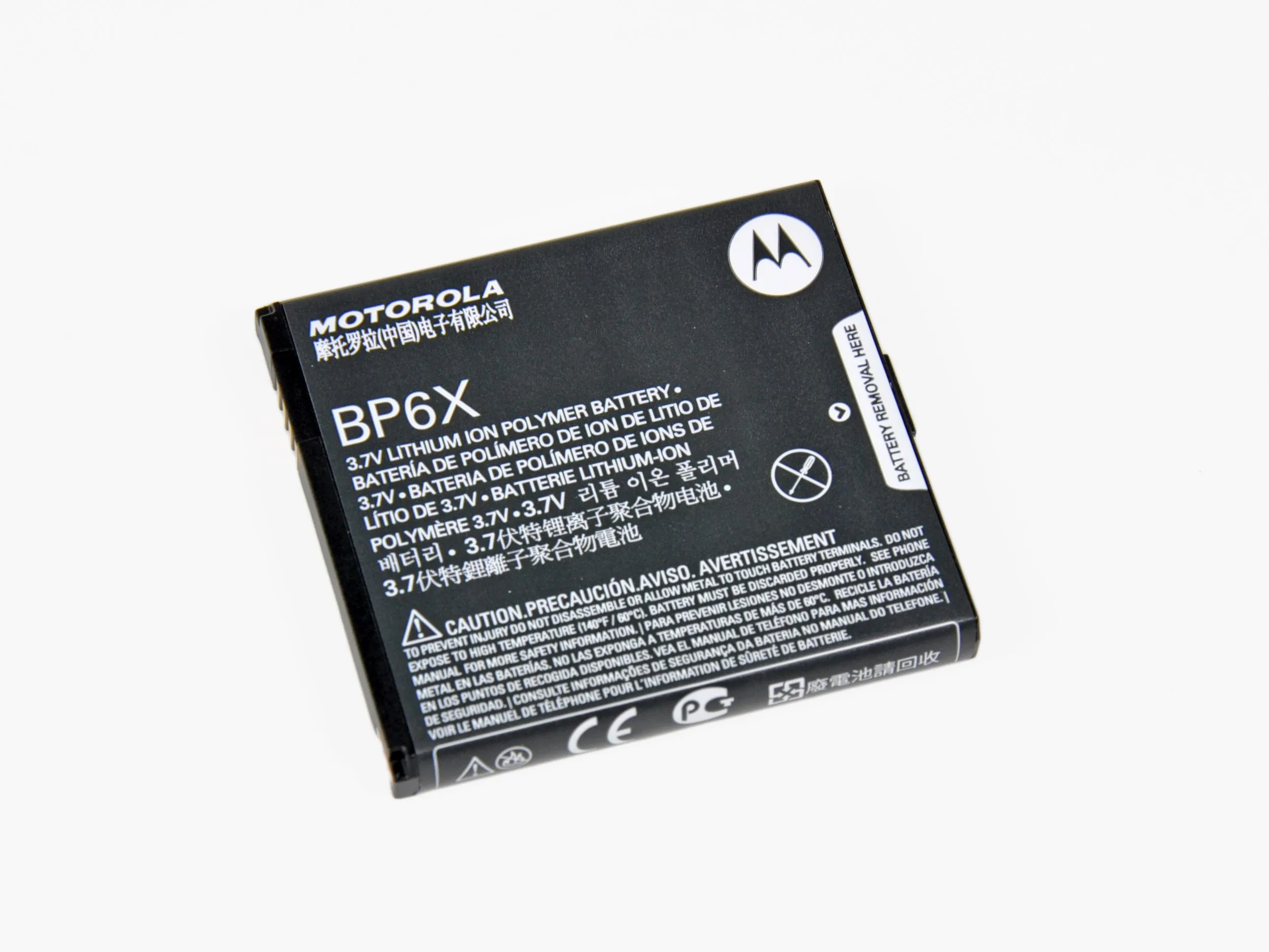

• В Droid 2 установлен литий-ионный полимерный аккумулятор емкостью 3,7 В и 1390 мАч, обеспечивающий до 9,5 часов работы в режиме разговора.

• Это точно такая же батарея, как и в Droid, и лишь немного меньше, чем батарея емкостью 1420 мАч, установленная в iPhone 4.

Шаг 6

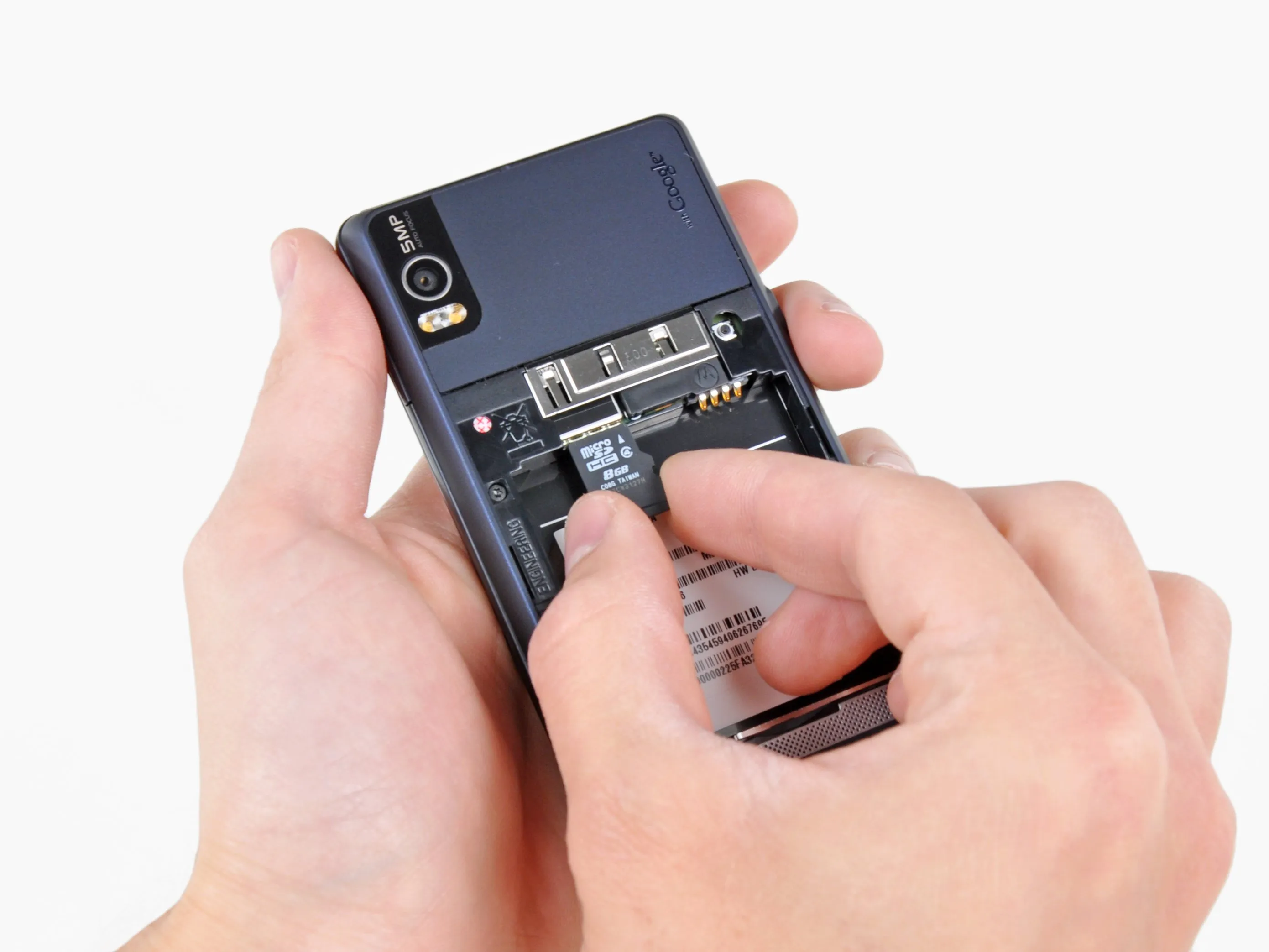

• В Droid 2 предустановлена карта памяти microSD на 8 Гб, которую можно легко извлечь из гнезда.

Шаг 7

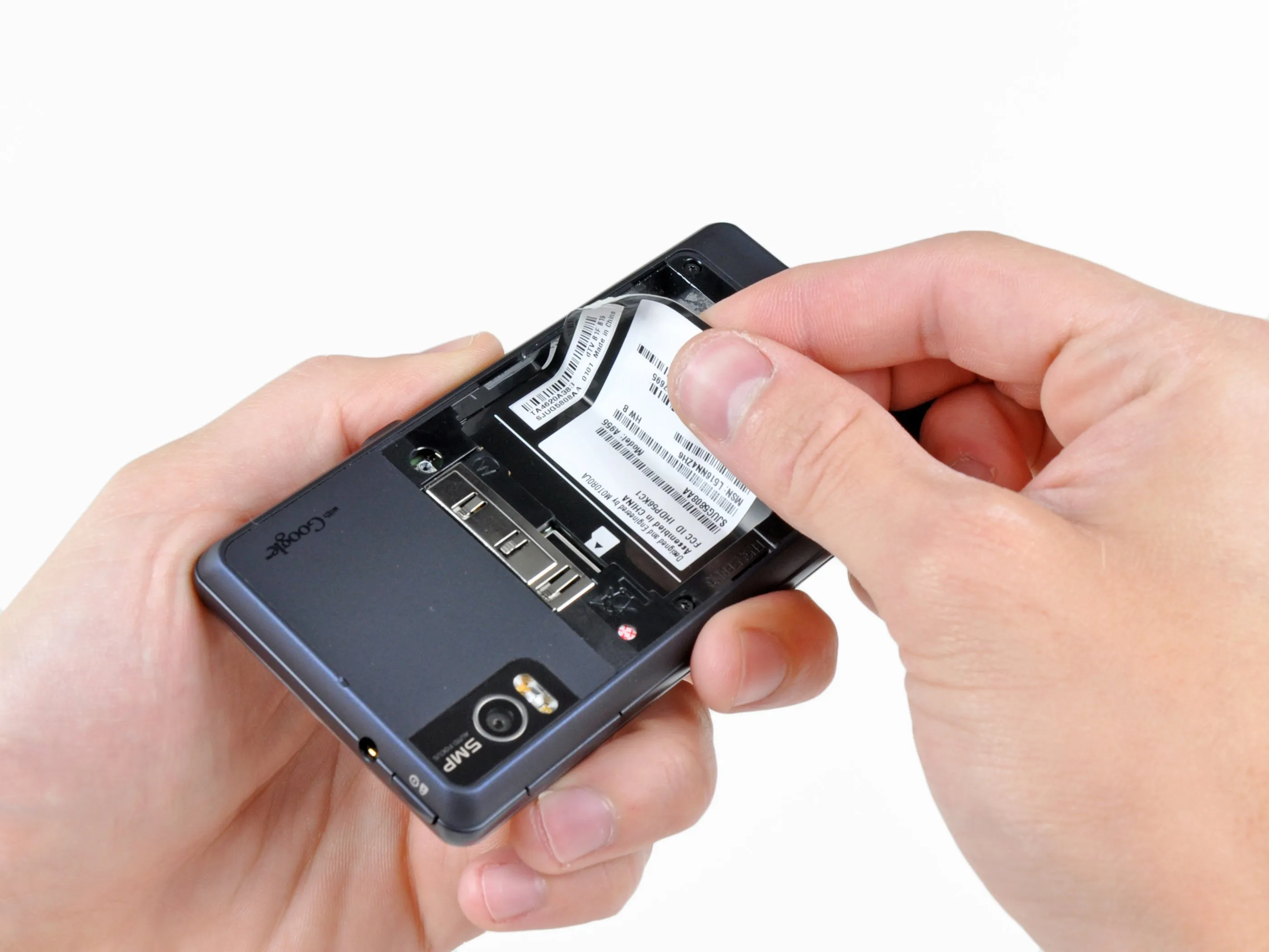

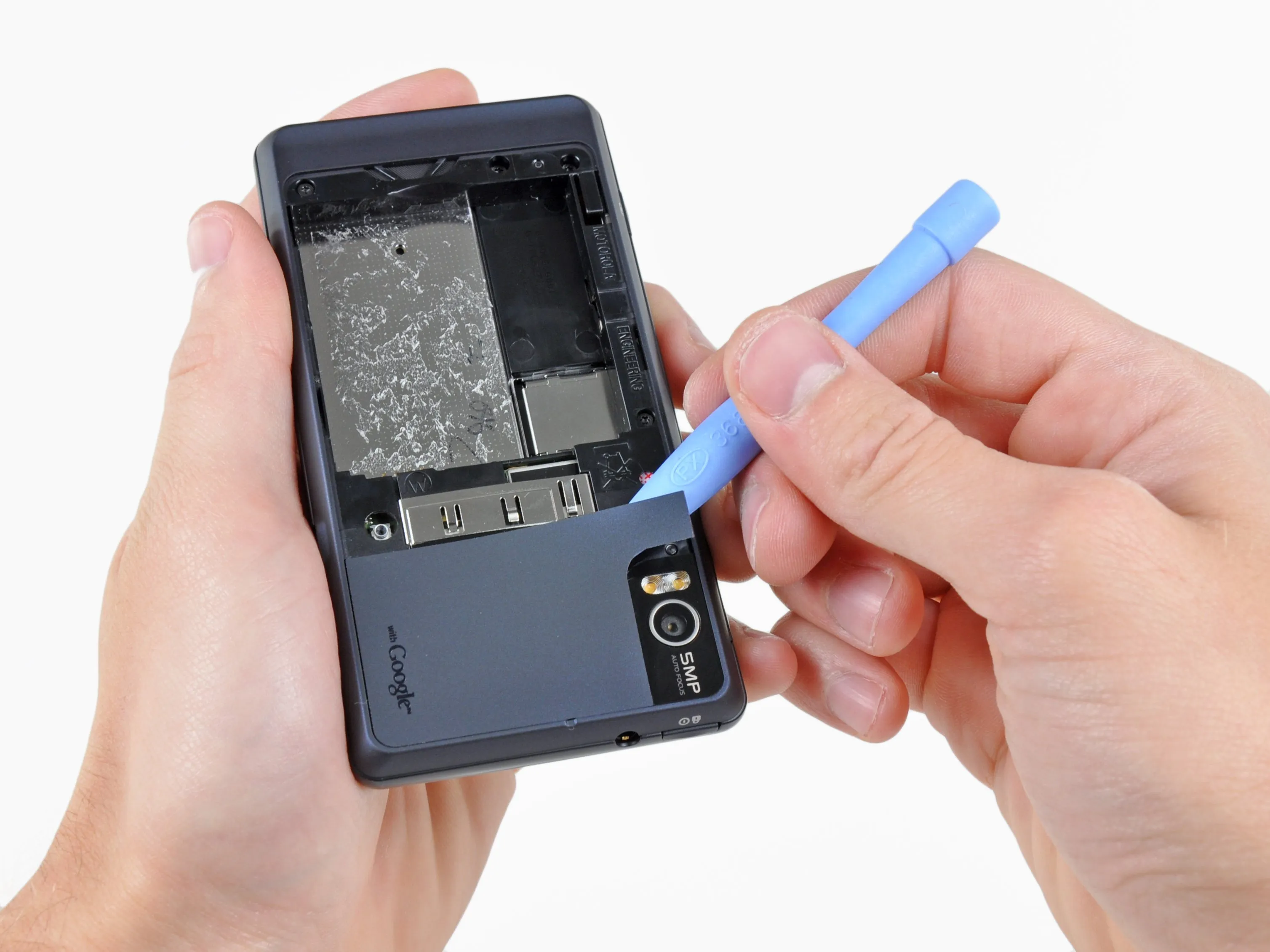

• Каждый винт, скрепляющий Droid 2, ловко спрятан за многочисленными крышками, приклеенными к задней панели устройства.

Шаг 8

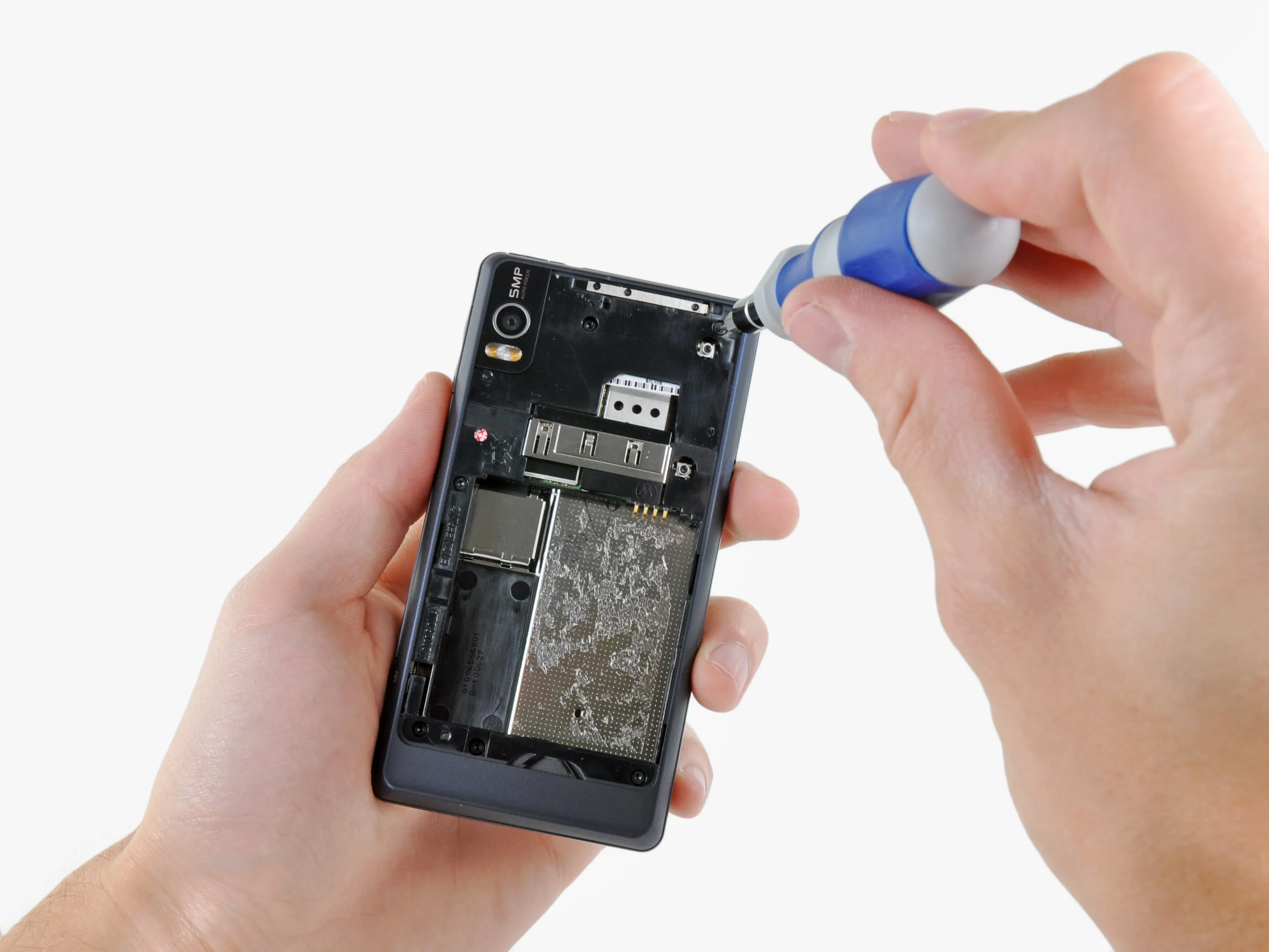

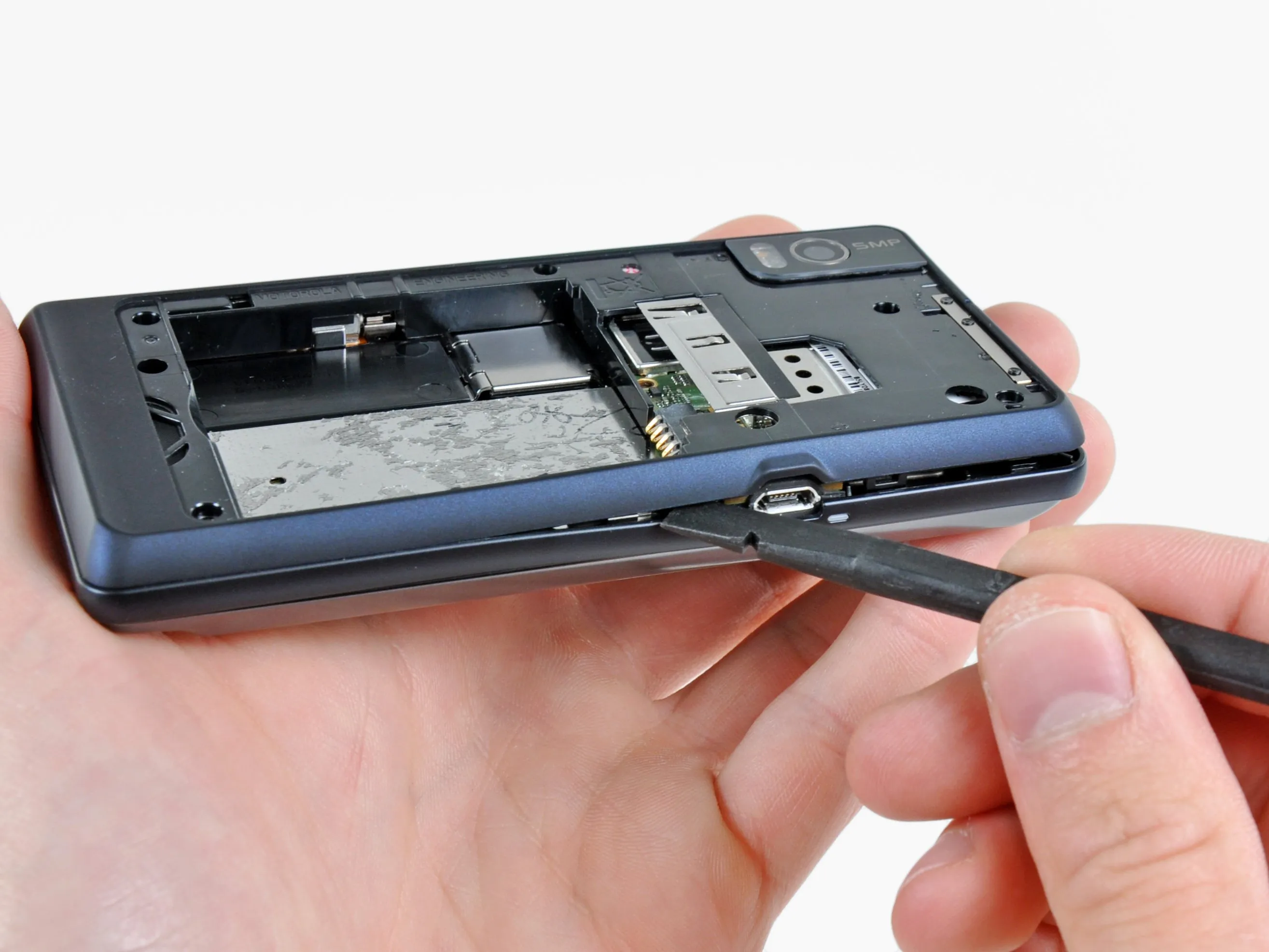

• Винт здесь, винт там, и мы почти внутри!

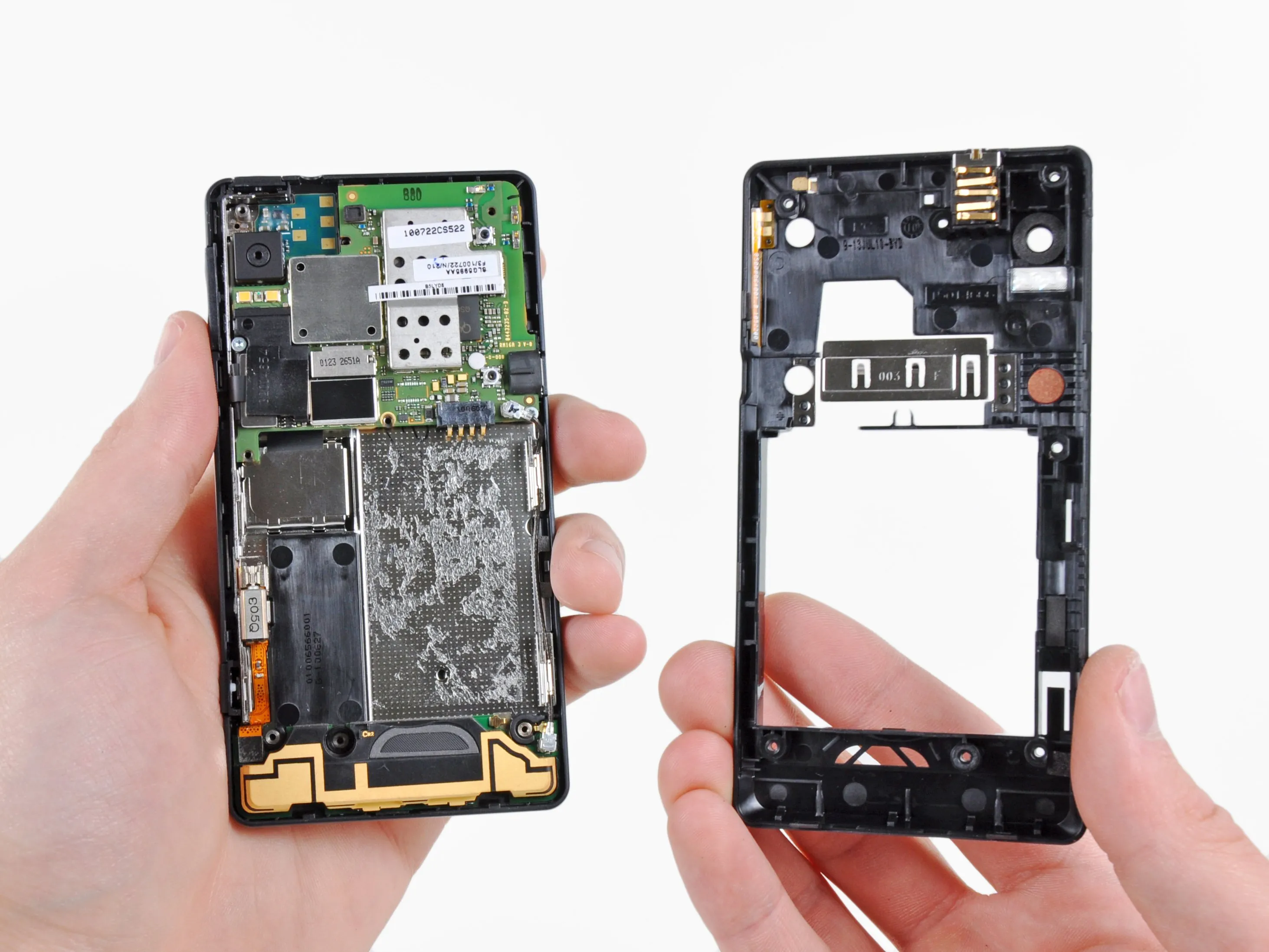

• Отделив заднюю крышку, мы наконец-то увидим, как устроен Droid 2.

Шаг 9

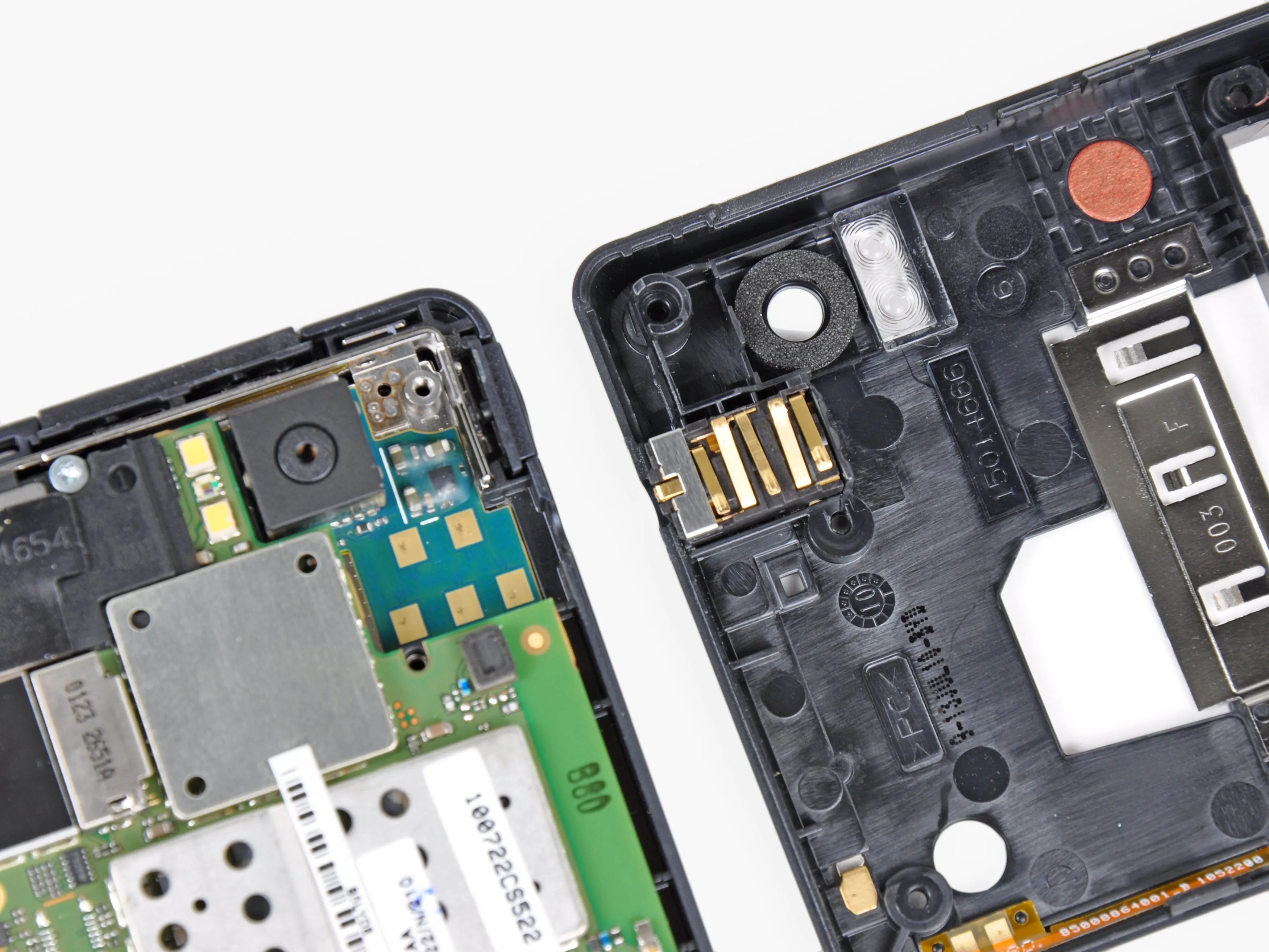

• Пять прижимных контактов на разъеме для наушников прижимаются к золотым площадкам, прикрепленным к плате камеры, для обмена данными.

Шаг 10

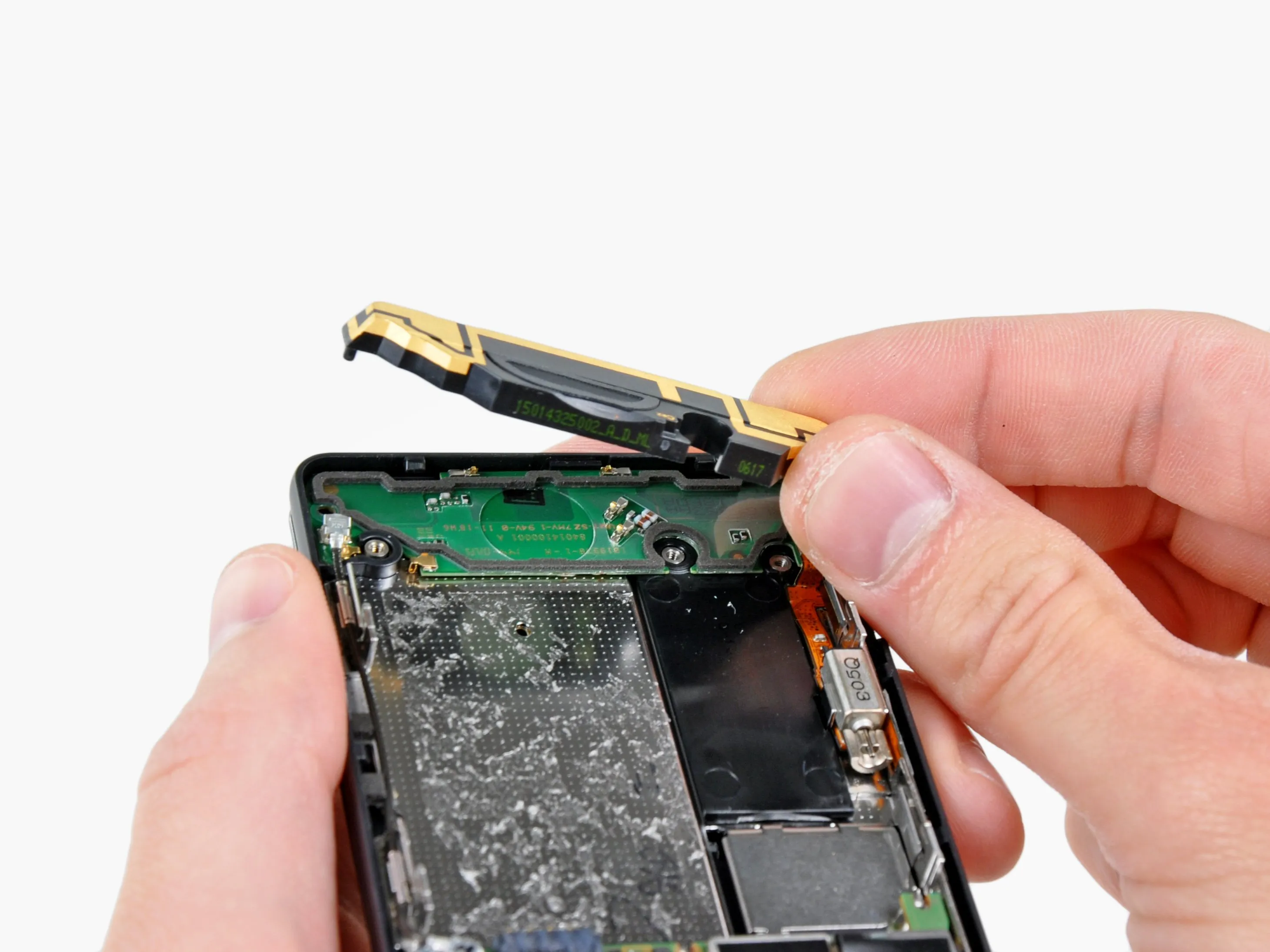

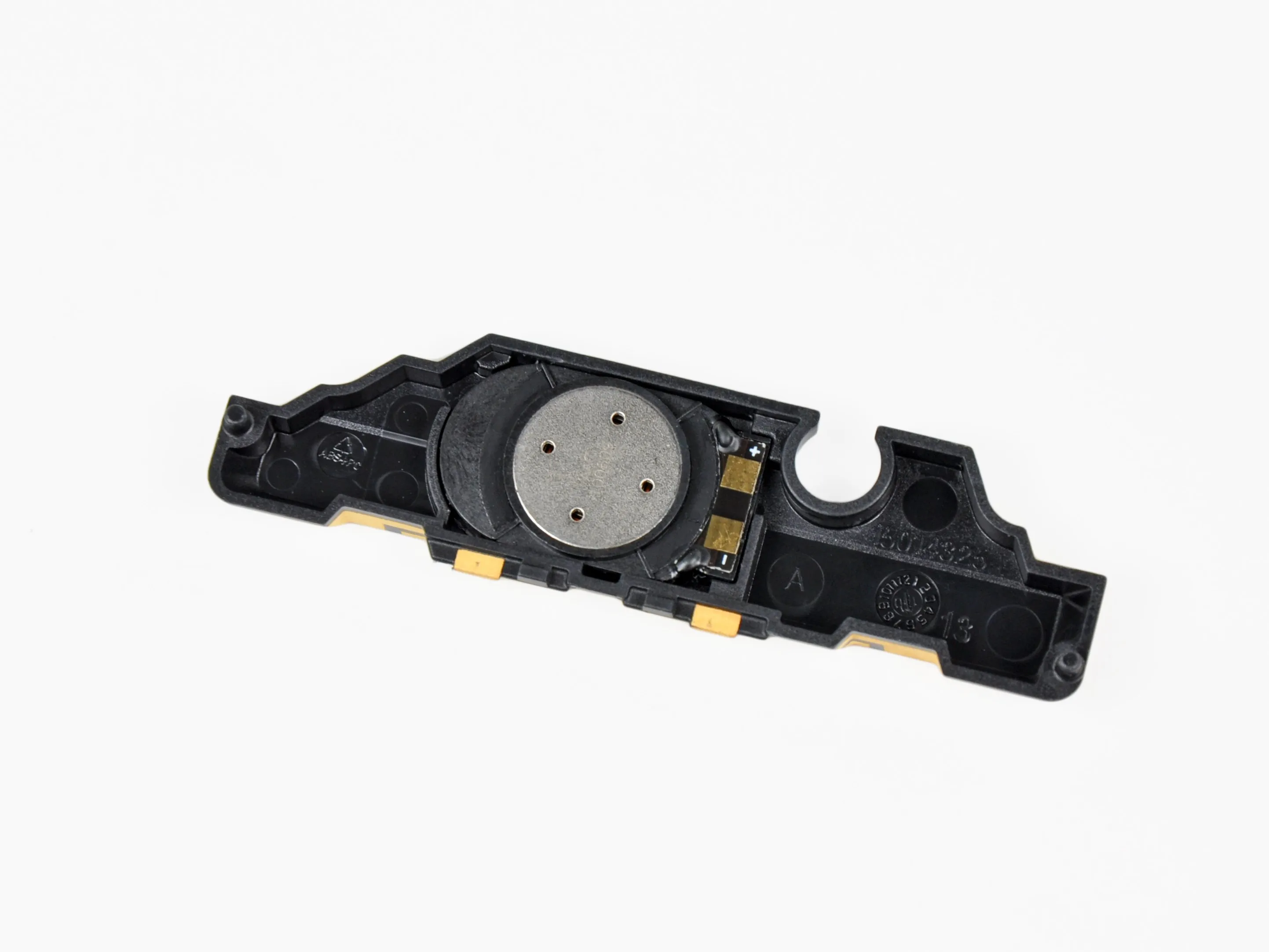

• Динамик удерживается на месте под давлением двух половинок корпуса, когда они зафиксированы вместе, поэтому в этот момент его можно просто извлечь из Droid 2.

• Похоже, что динамик той же модели, что и в оригинальном Droid.

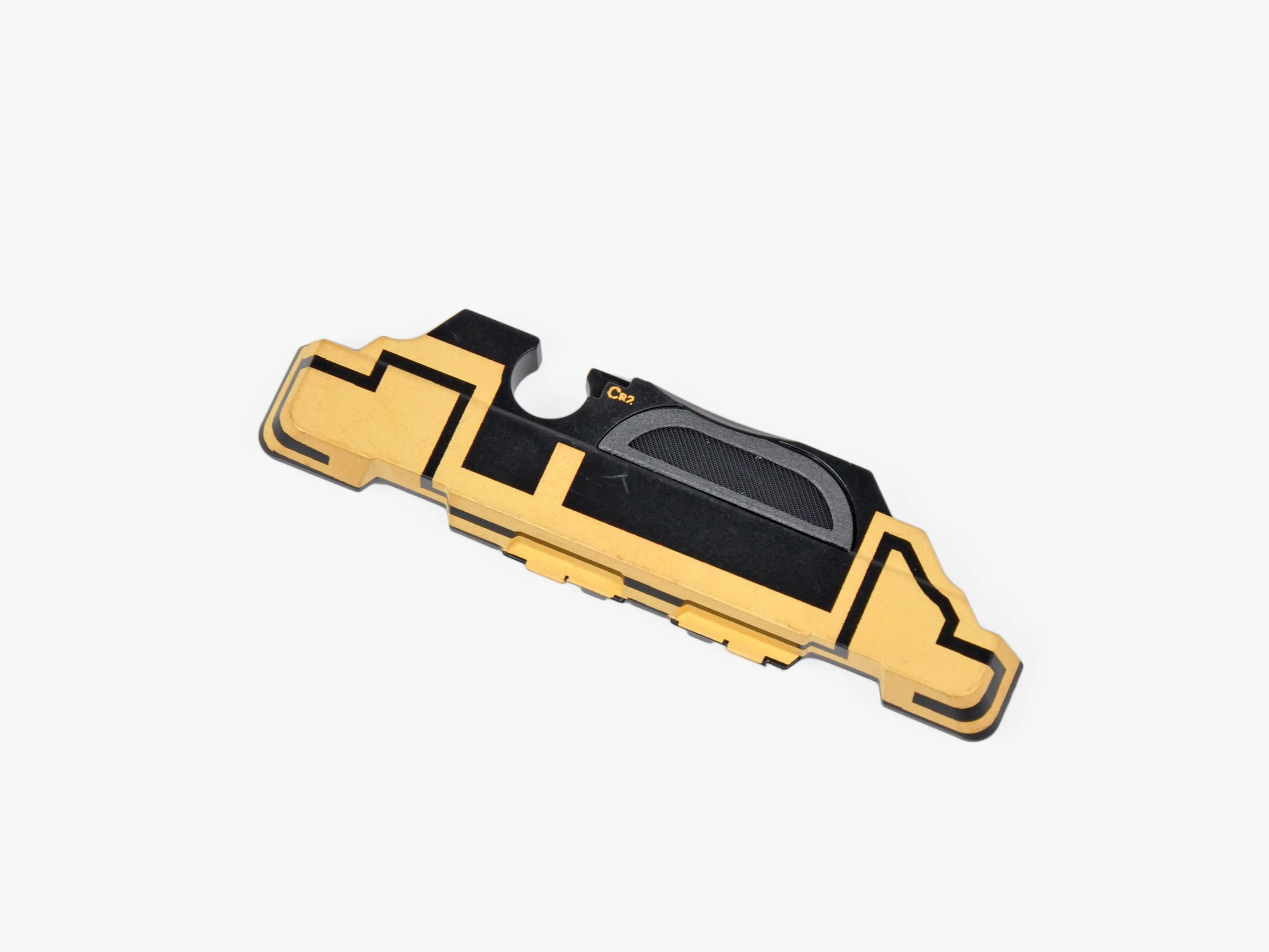

• Золотистая наклейка, наклеенная на корпус динамика, - это хитроумно расположенная антенна.

Шаг 11

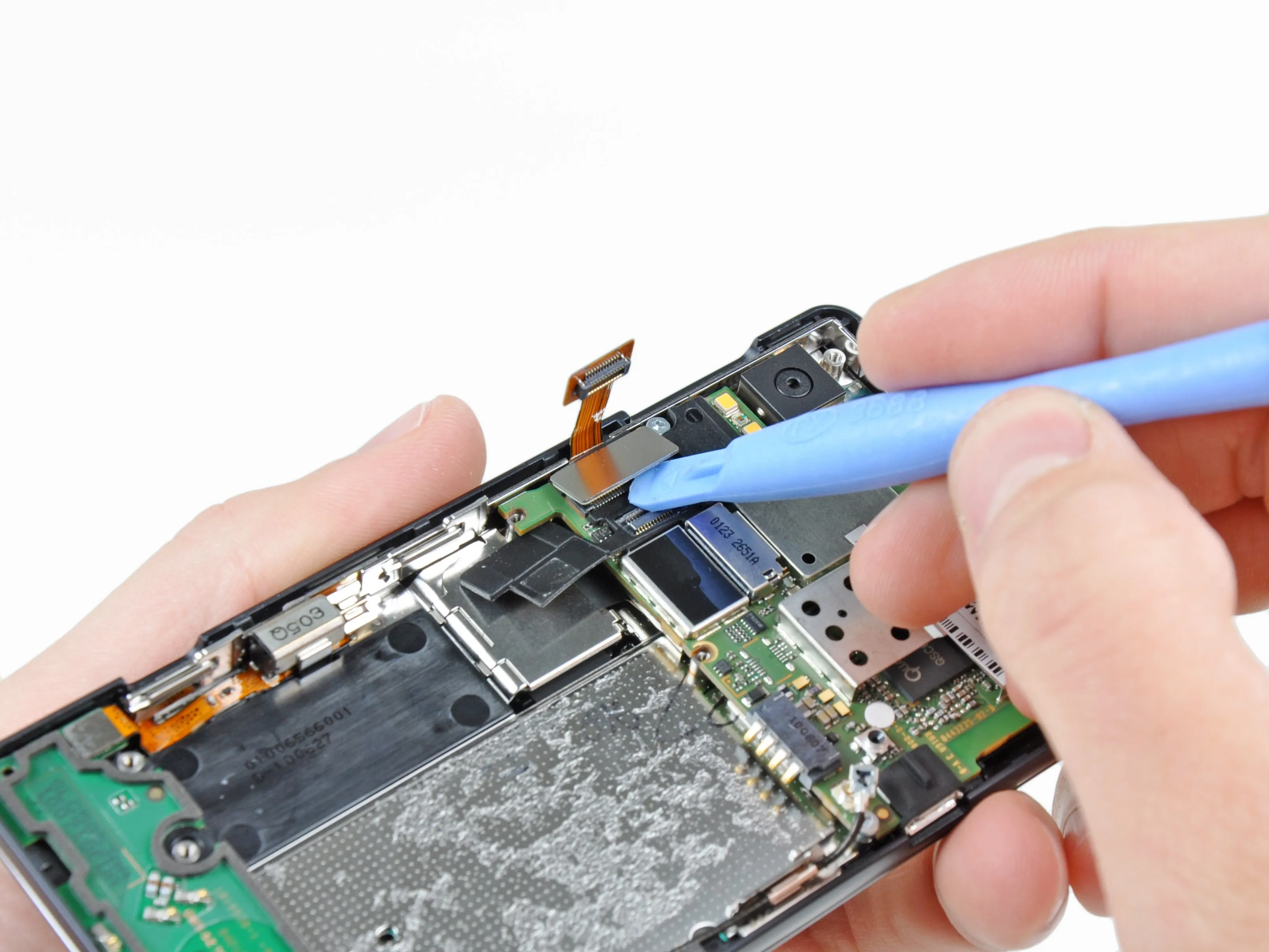

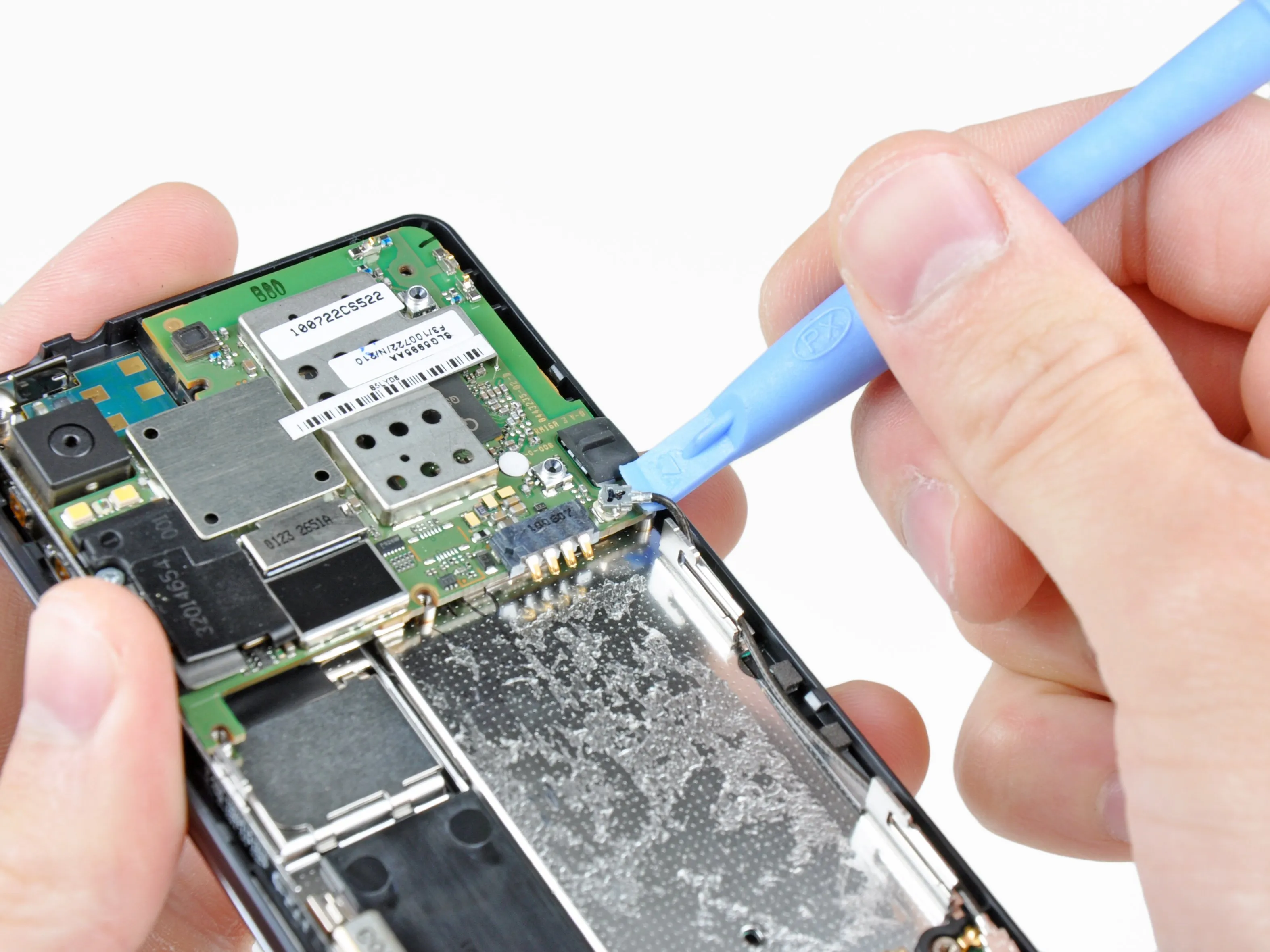

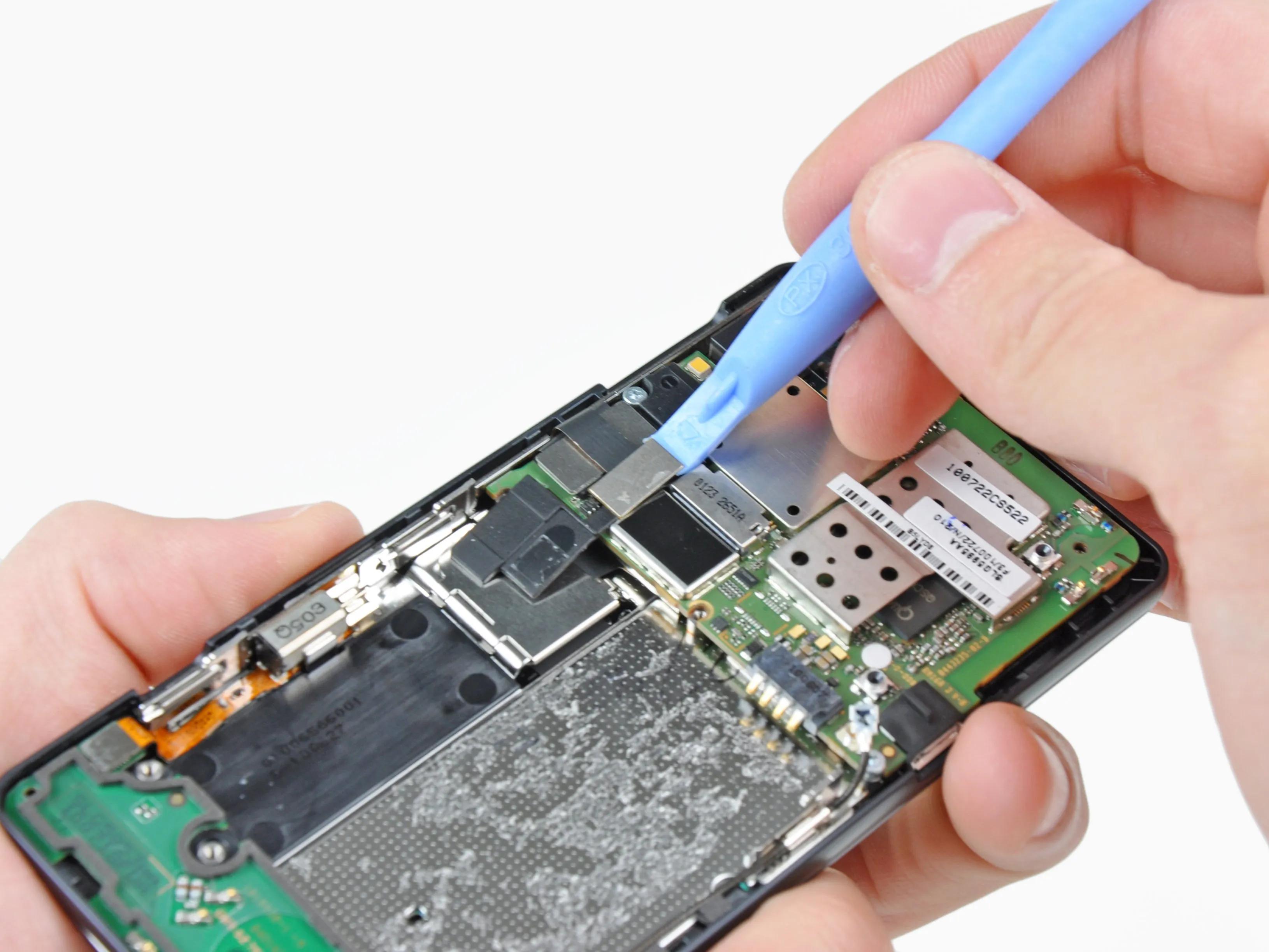

• С помощью этого инструмента для вскрытия Droid 2 отсоединяем антенну, ленточный кабель данных дисплея и ленточный кабель кнопки питания/громкости от материнской платы.

Шаг 12

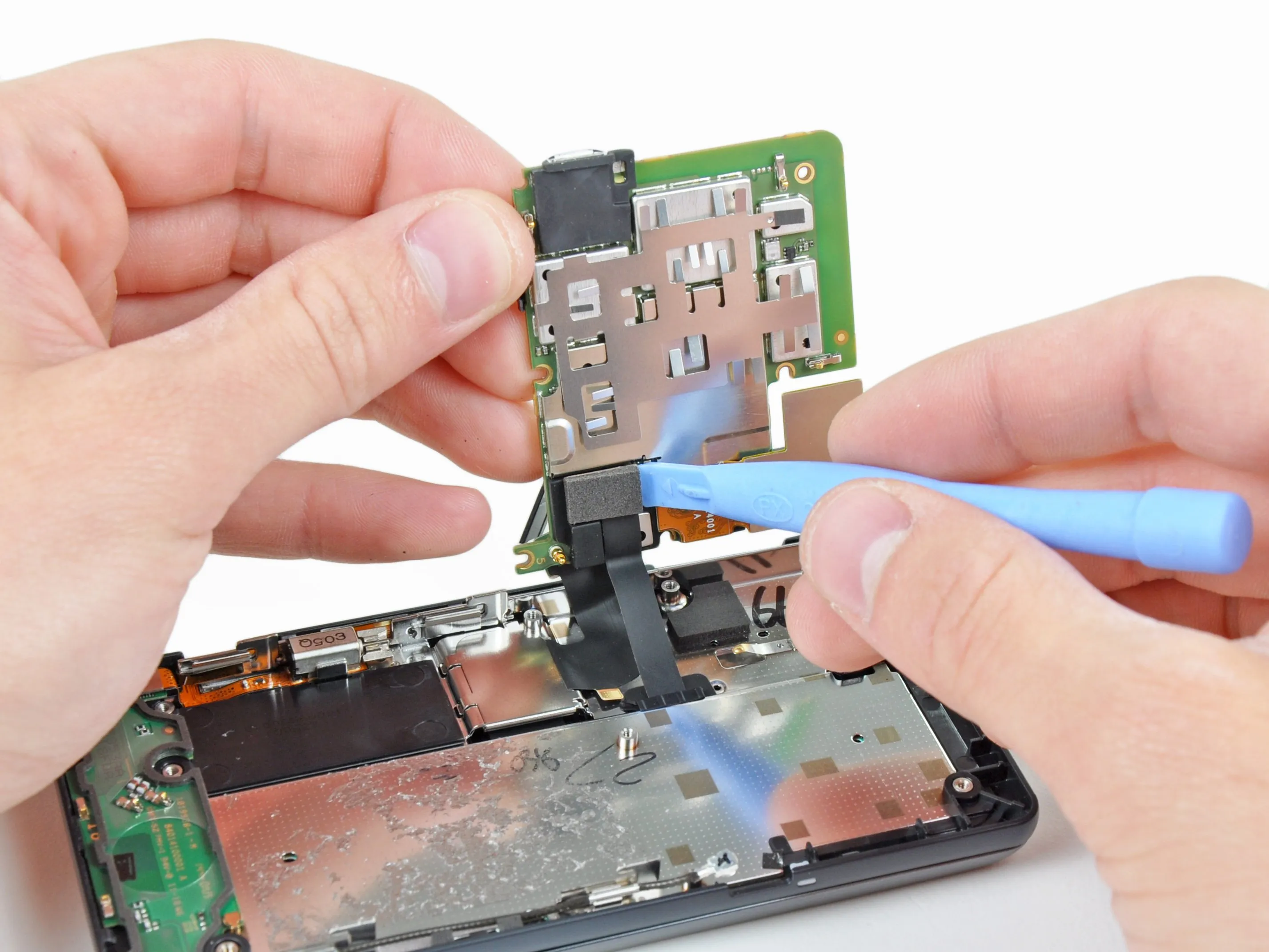

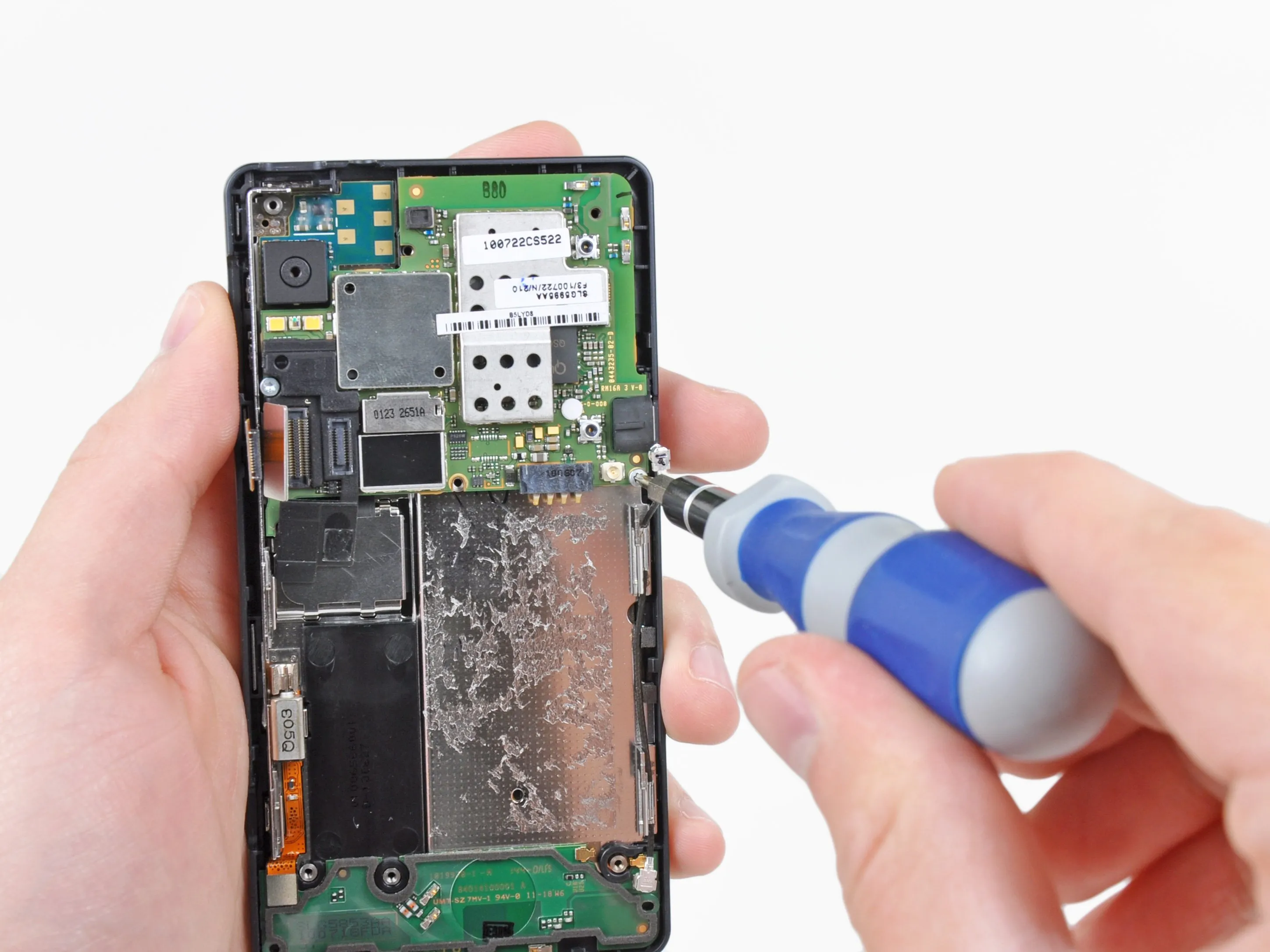

• Открутив винты, крепящие материнскую плату к телефону, и отсоединив ленточный кабель клавиатуры с противоположной стороны, вы наконец-то освободите материнскую плату от Droid 2.

Шаг 13

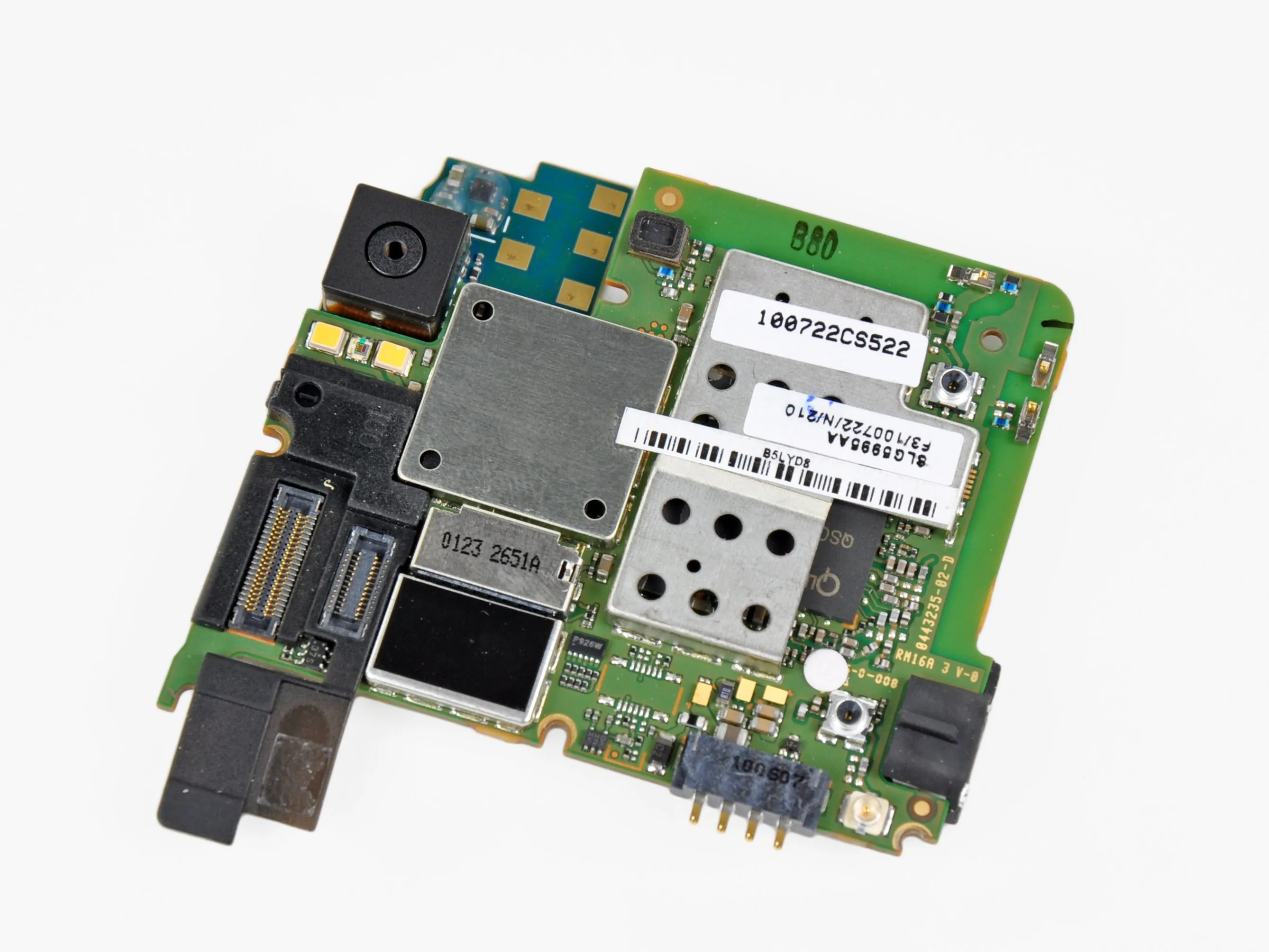

• Материнская плата в сборе стоит отдельно во всей своей красе.

• Плата камеры - это отдельная печатная плата, которую можно легко снять с материнской платы.

• О, Боже, все эти крышки микросхем припаяны. Думаете, это нас остановит?

Шаг 14

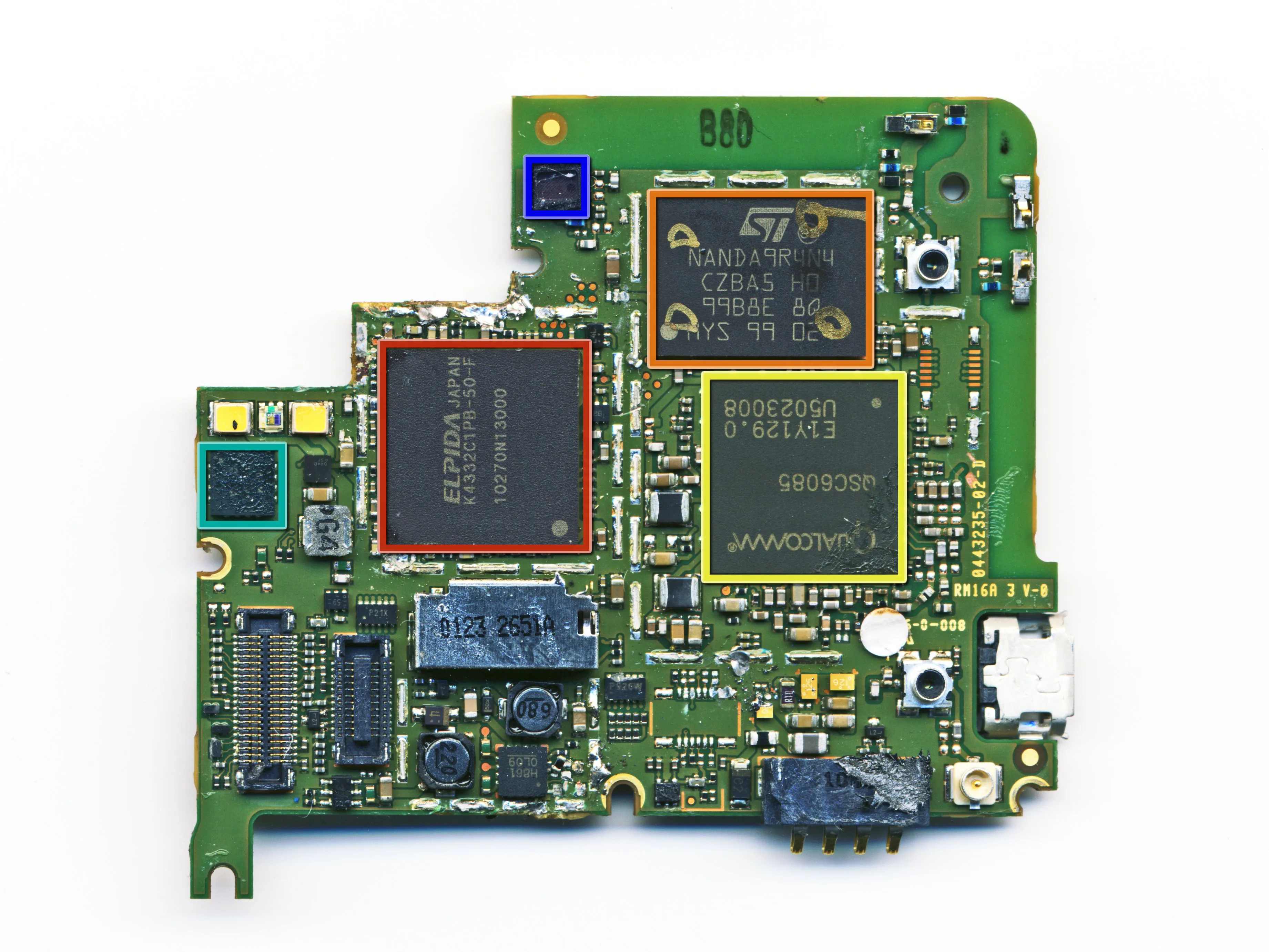

• Крупные игроки на передней панели материнской платы включают:

• CDMA-процессор Qualcomm QSC6085

• Elpida K4332C1PD-50-F - 512 МБ оперативной памяти DDR3 для OMAP3630.

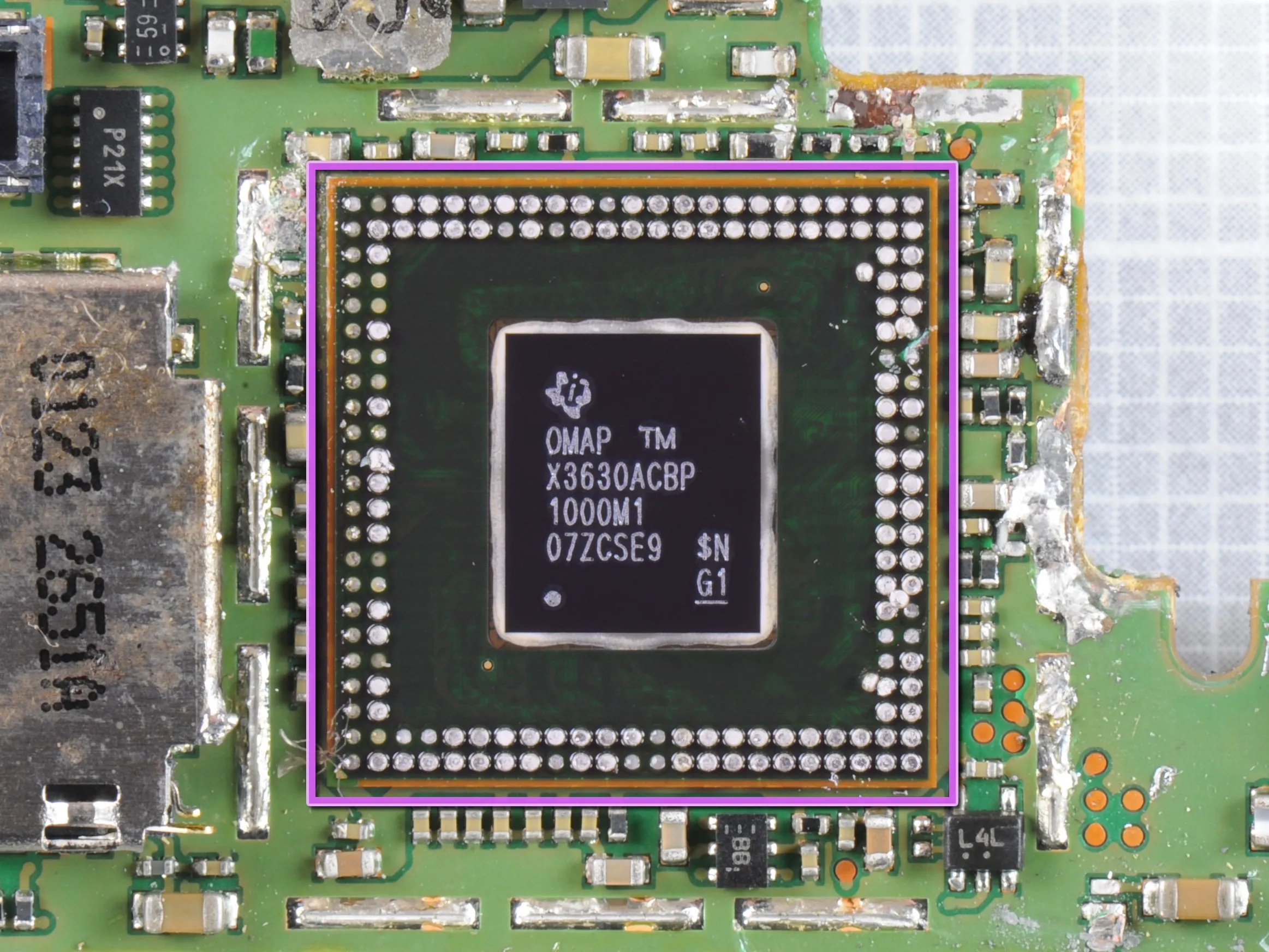

• TI OMAP 3630 скрывается под упаковкой Elpida (спасибо Chipworks!).

• Numonyx NANDA9R4N4 Пакет NAND/DRAM, поддерживающий процессор QSC6085 CDMA. DRAM, скорее всего, предназначена для процессора камеры, а NAND может содержать программное обеспечение для таких функций, как GPS.

• Компас AKM 8973N 019A

• Микрофон S202 7927

• Этот дополнительный микрофон улавливает фоновый шум и помогает его подавить для более четких звонков.

Шаг 15

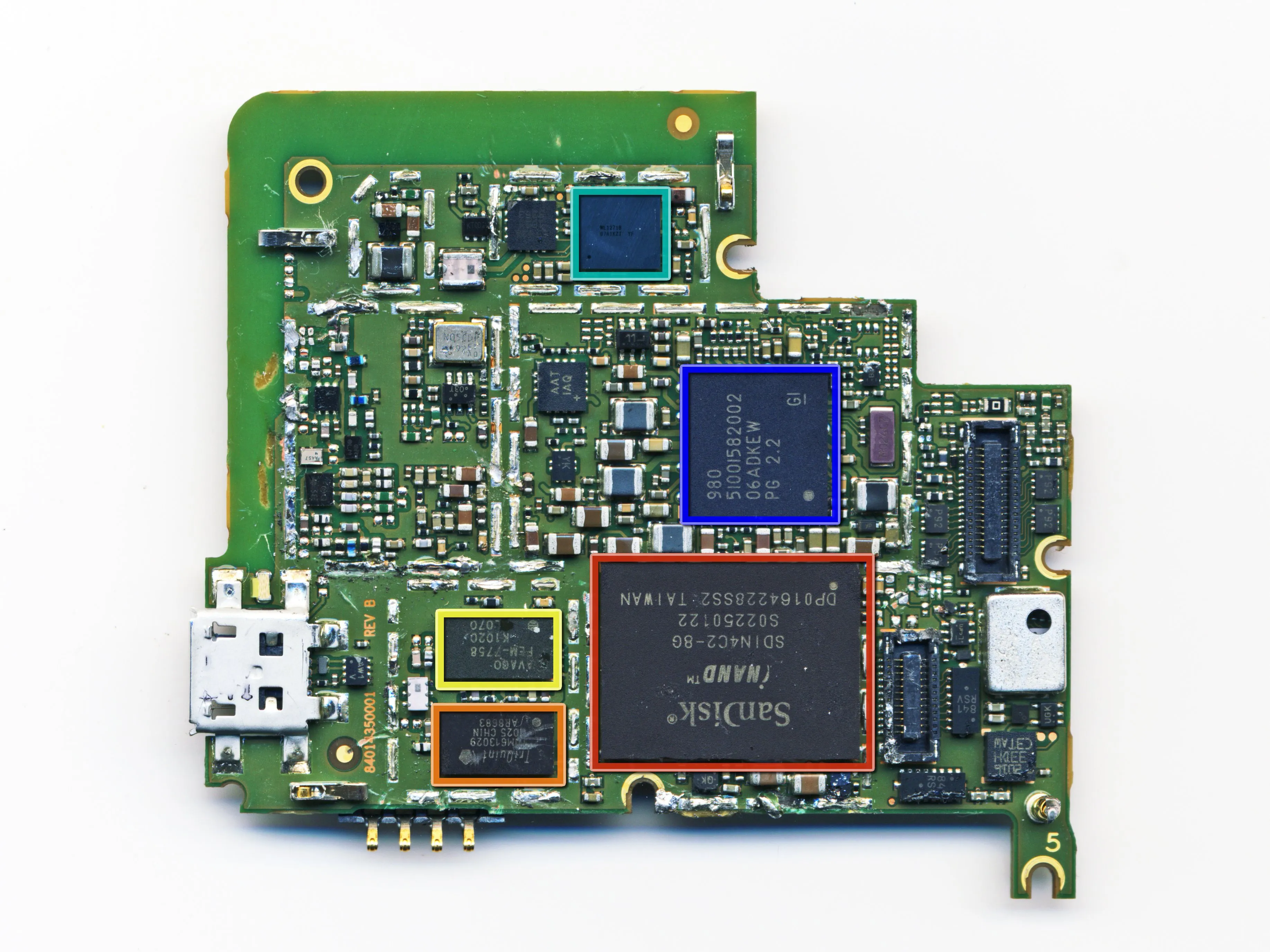

• Задняя часть материнской платы:

• SanDisk SDIN4C2 8 ГБ флэш-памяти NAND

• TriQuint TQM613029 Модуль CDMA PA-дуплексера

• Avago FEM-7758 CDMA Front End Module

• TI 51001582002 ИС управления питанием

• TI WL1271B Микросхема WLAN Bluetooth/FM

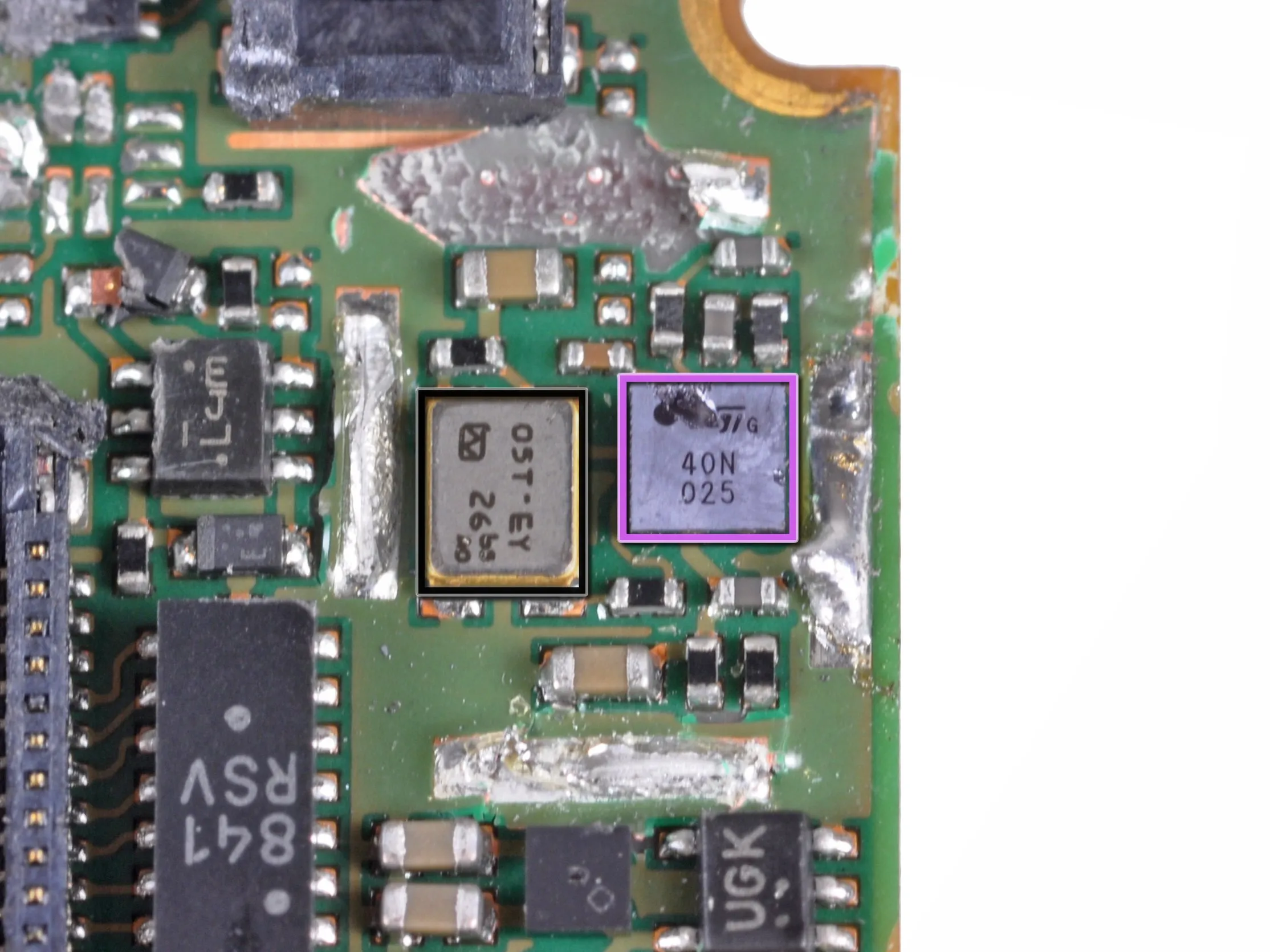

• ST G 40N 025

• Неопознанная микросхема OST

Шаг 16

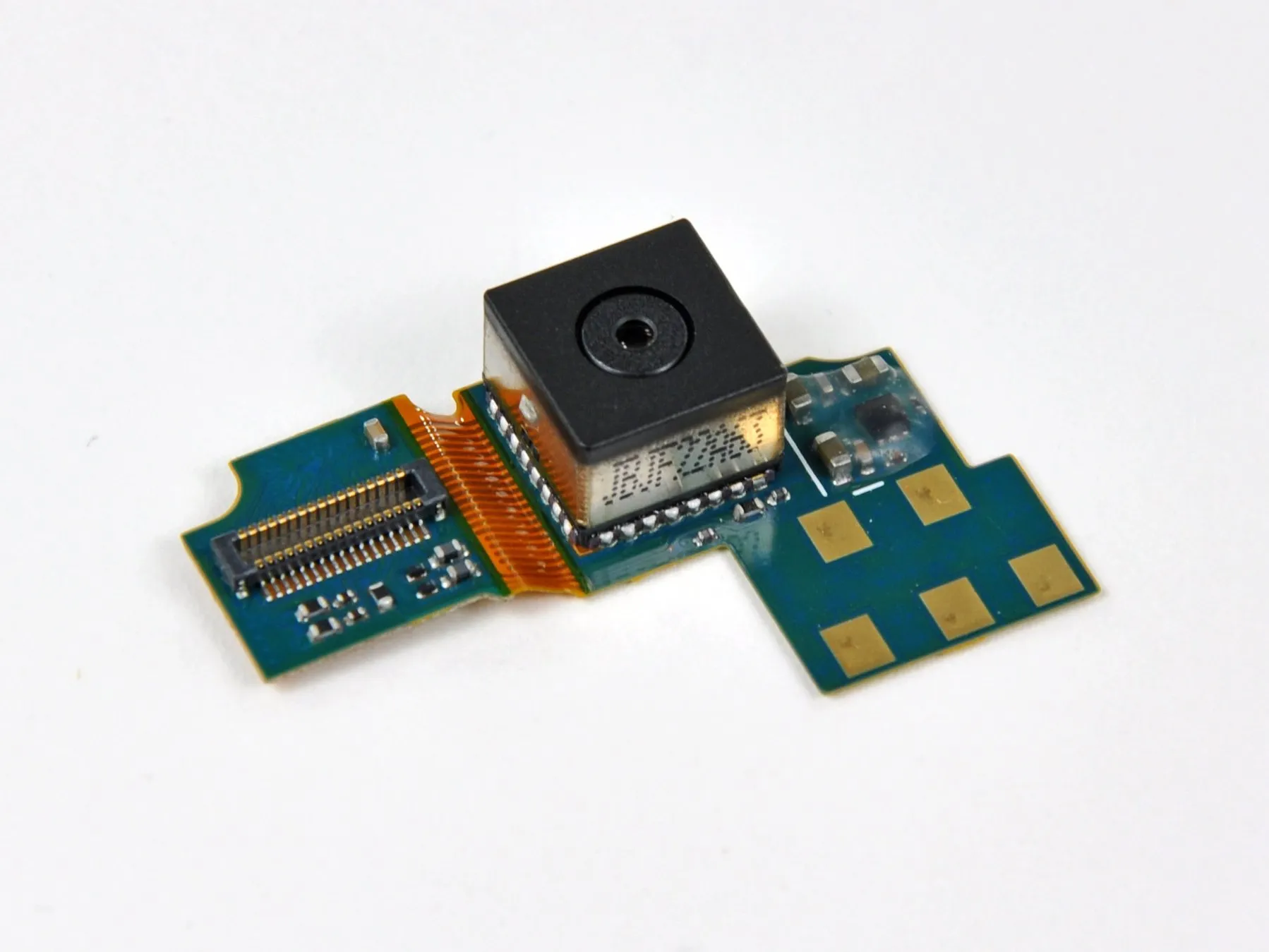

• 5-Мп тыловая камера Droid 2 с двойной светодиодной вспышкой поддерживает запись видео DVD-качества с частотой на 6 кадров в секунду больше, чем у оригинального Droid - 30 кадров в секунду против 24 кадров в секунду.

• При этом плата камеры не слишком отличается от той, что была установлена на оригинальном Droid.

Шаг 17

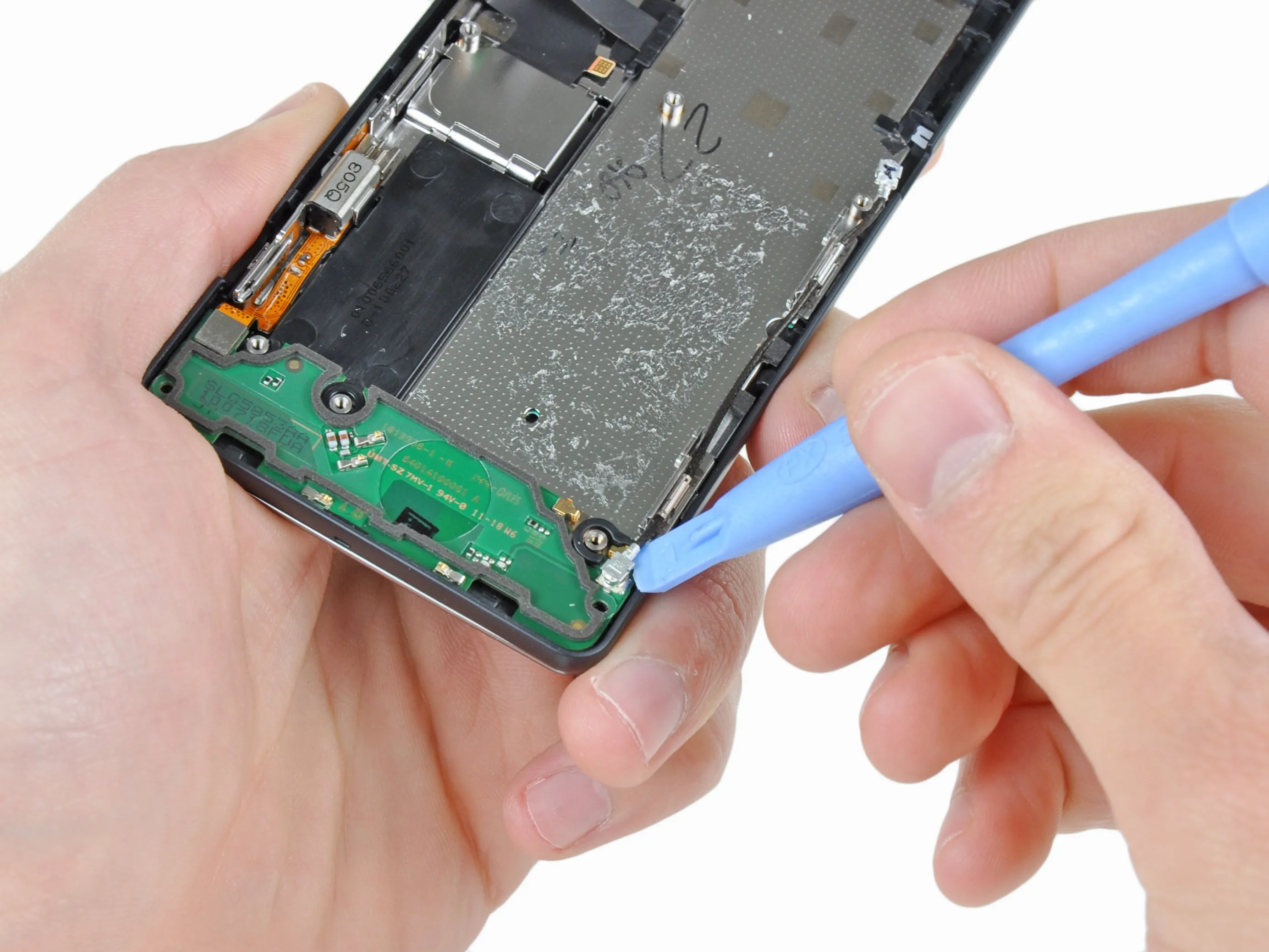

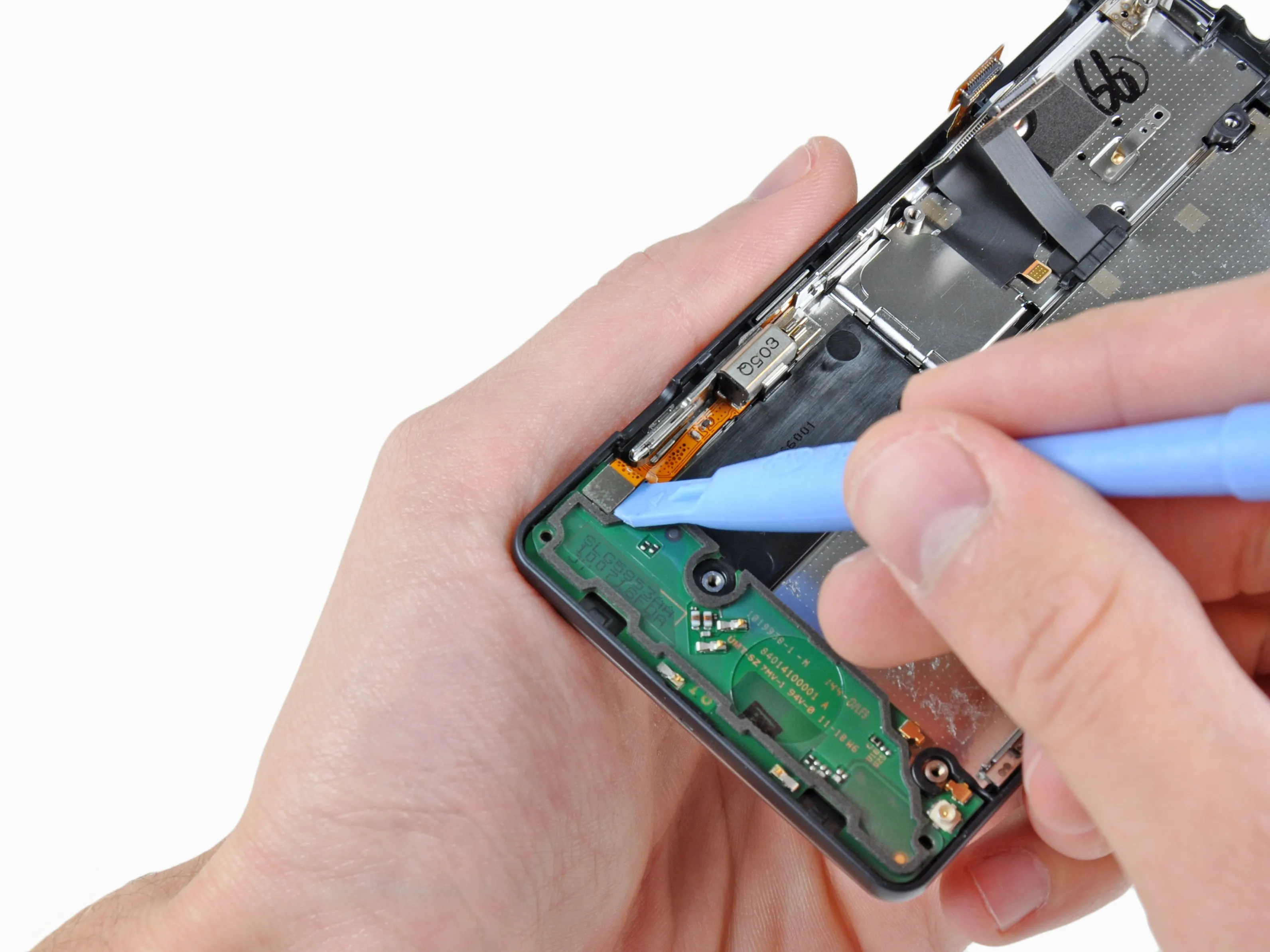

• После отсоединения антенного разъема и ленточного кабеля, ведущего к вибромотору и кнопкам управления, можно снять небольшую плату в нижней части Droid 2.

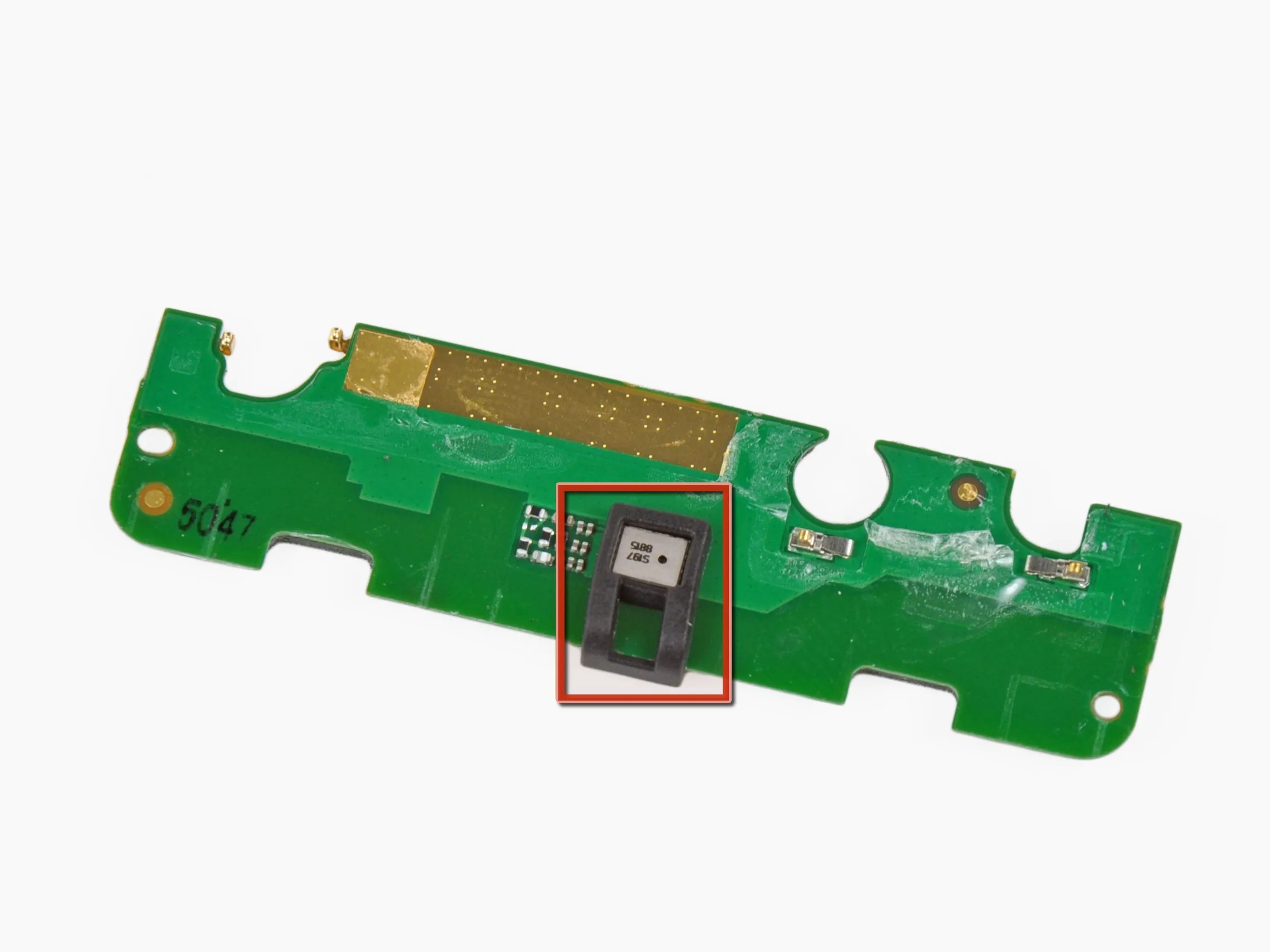

• В перерывах между просмотром веб-страниц и отправкой текстовых сообщений, когда вы изредка звоните на Droid 2, этот микрофон позволяет вам быть услышанным.

Шаг 18

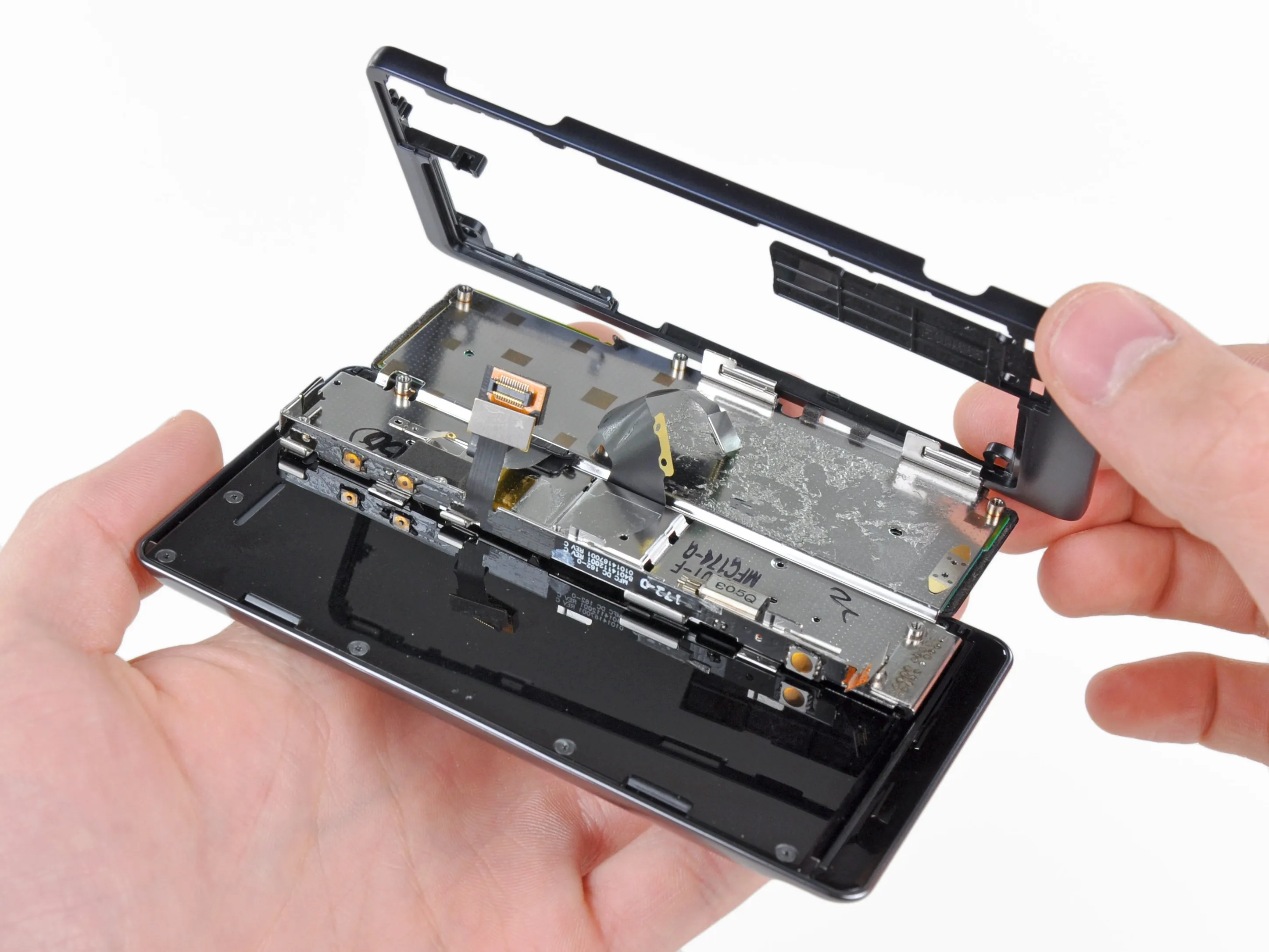

• На этом этапе можно снять черный пластиковый ободок с Droid 2.

• Мы тщательно разобрали корпус телефона, поэтому переключили свое внимание на выдвижной дисплей.

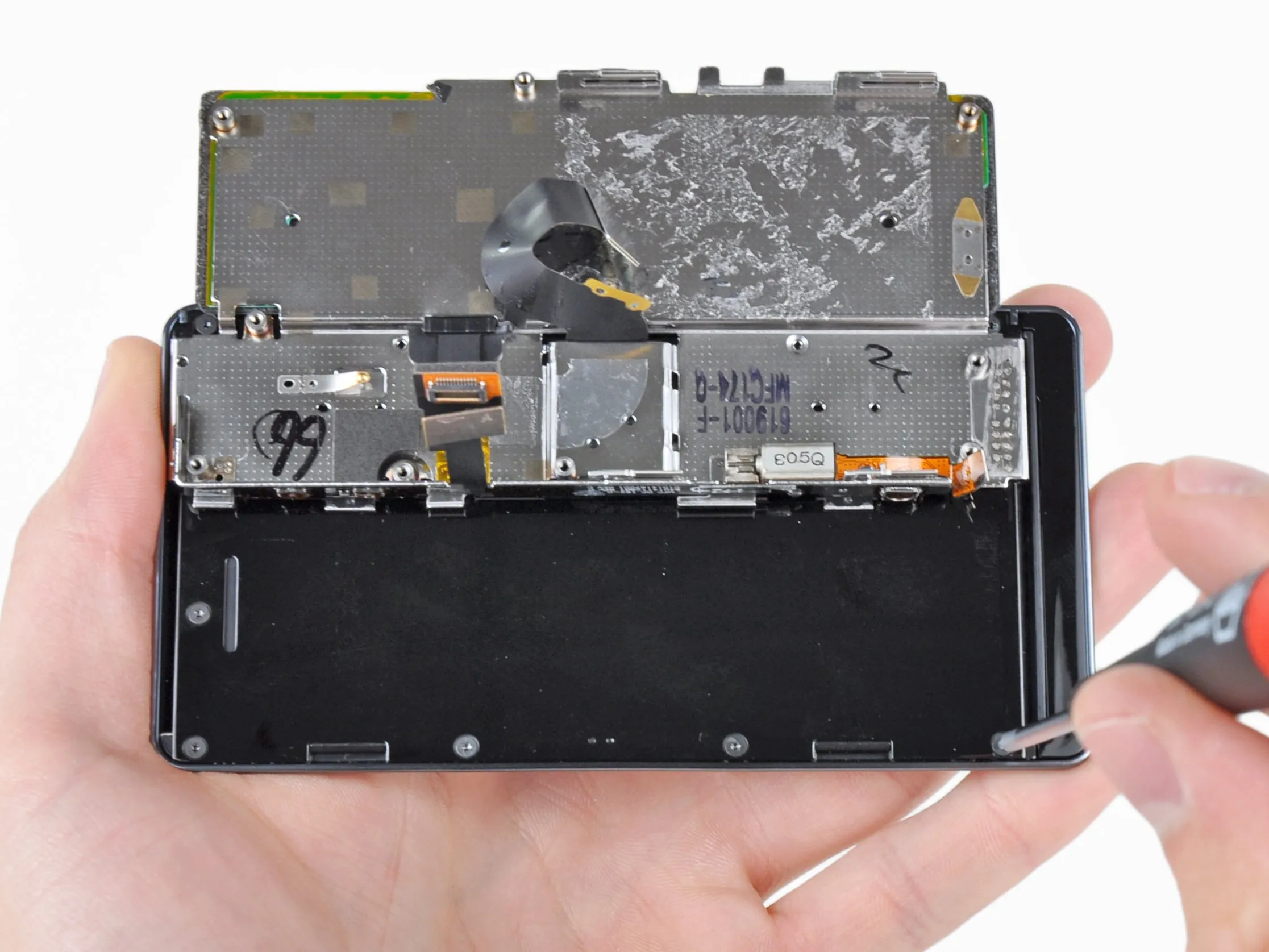

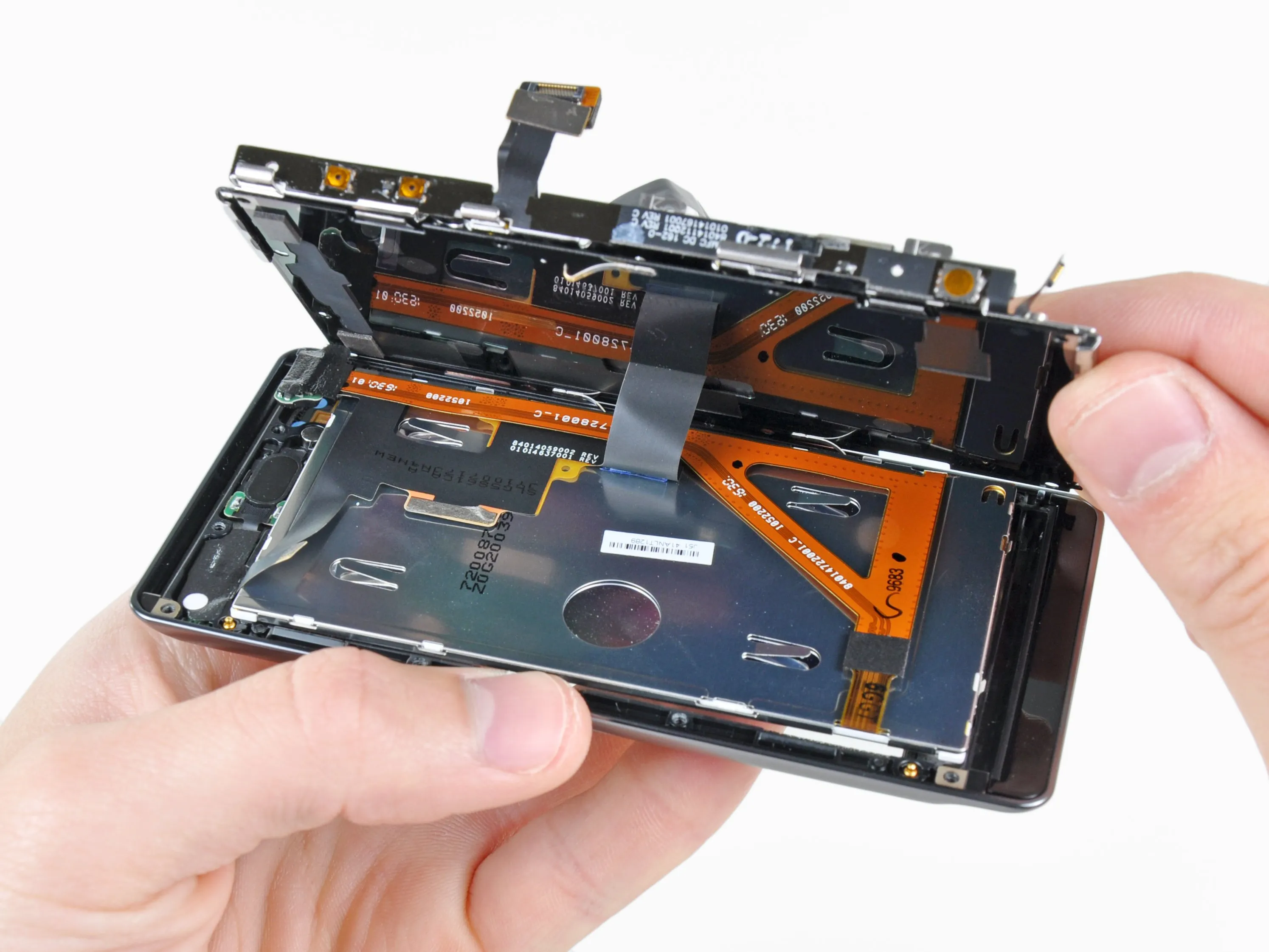

• Открутите несколько винтов, и дисплей будет открыт, давая нам возможность взглянуть на заднюю сторону ЖК-дисплея.

Шаг 19

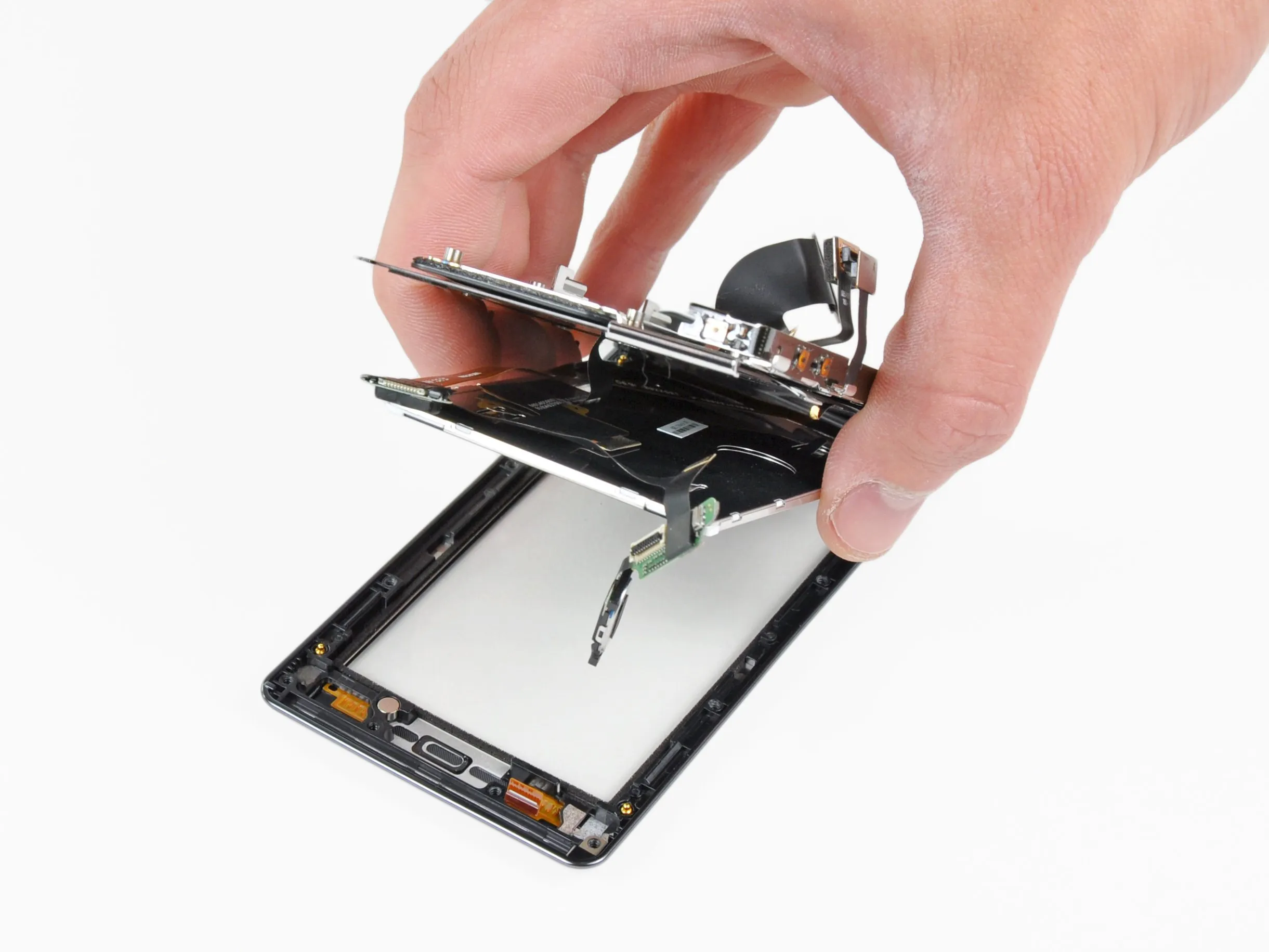

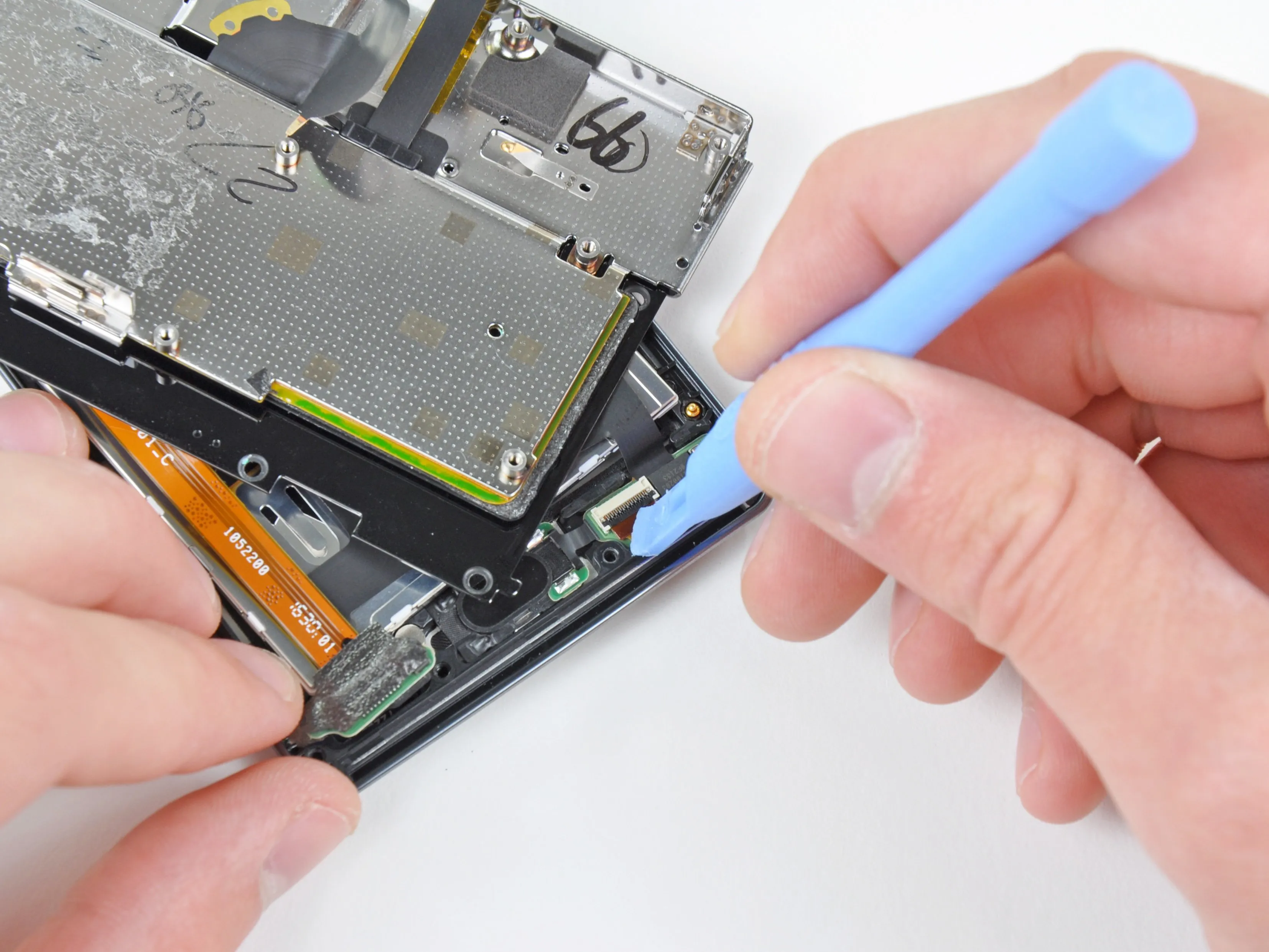

• Отсоединив ленточный кабель дигитайзера и вынув наушник, можно отделить переднюю панель от остальной части телефона.

Шаг 20

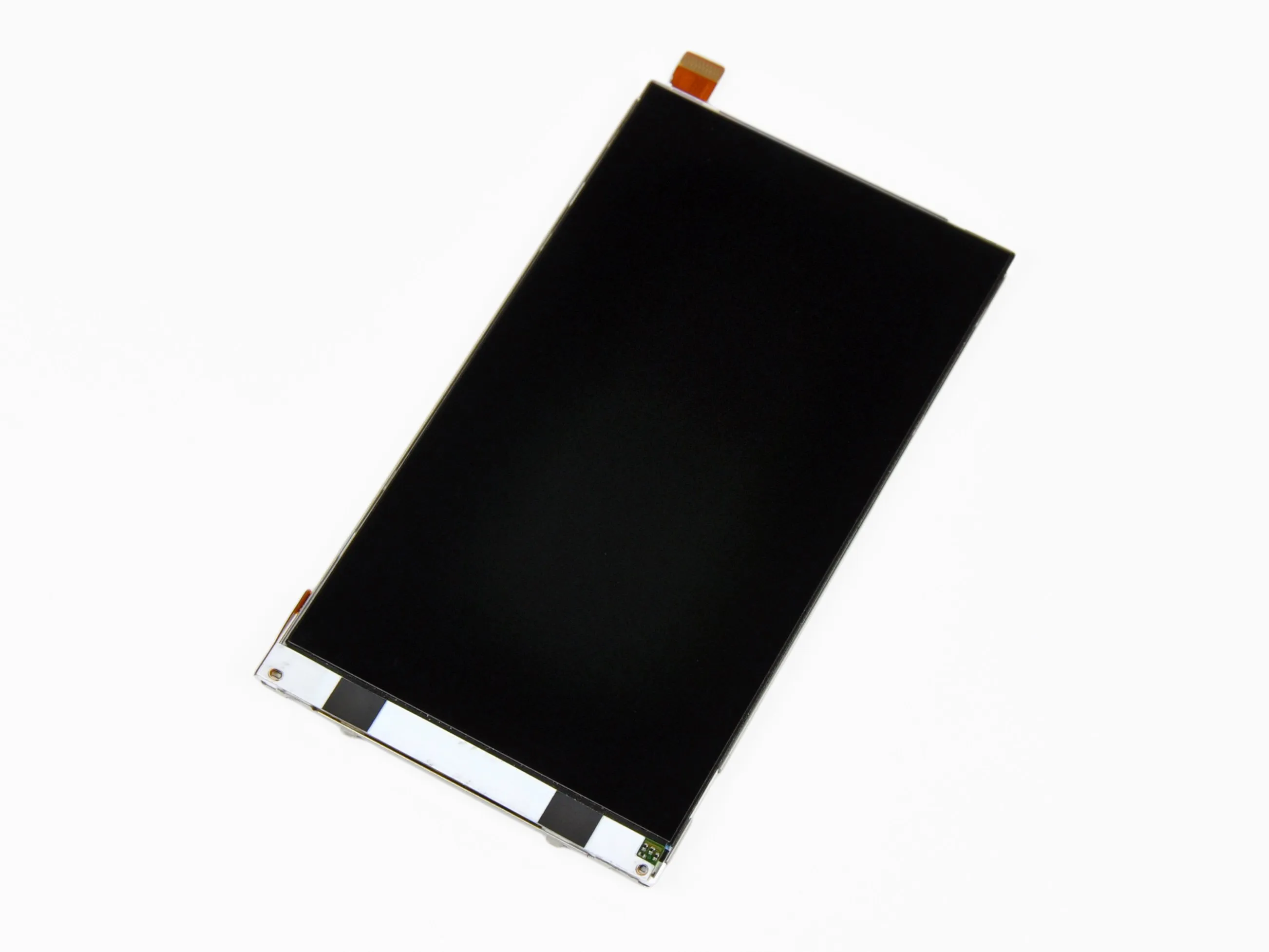

• ЖК-дисплей можно извлечь из блока клавиатуры после отсоединения кабеля данных дисплея.

• В Droid 2 используется тот же 3,7-дюймовый дисплей, Full WVGA, 854x480 TFT LCD, как и в оригинальном Droid.

Шаг 21

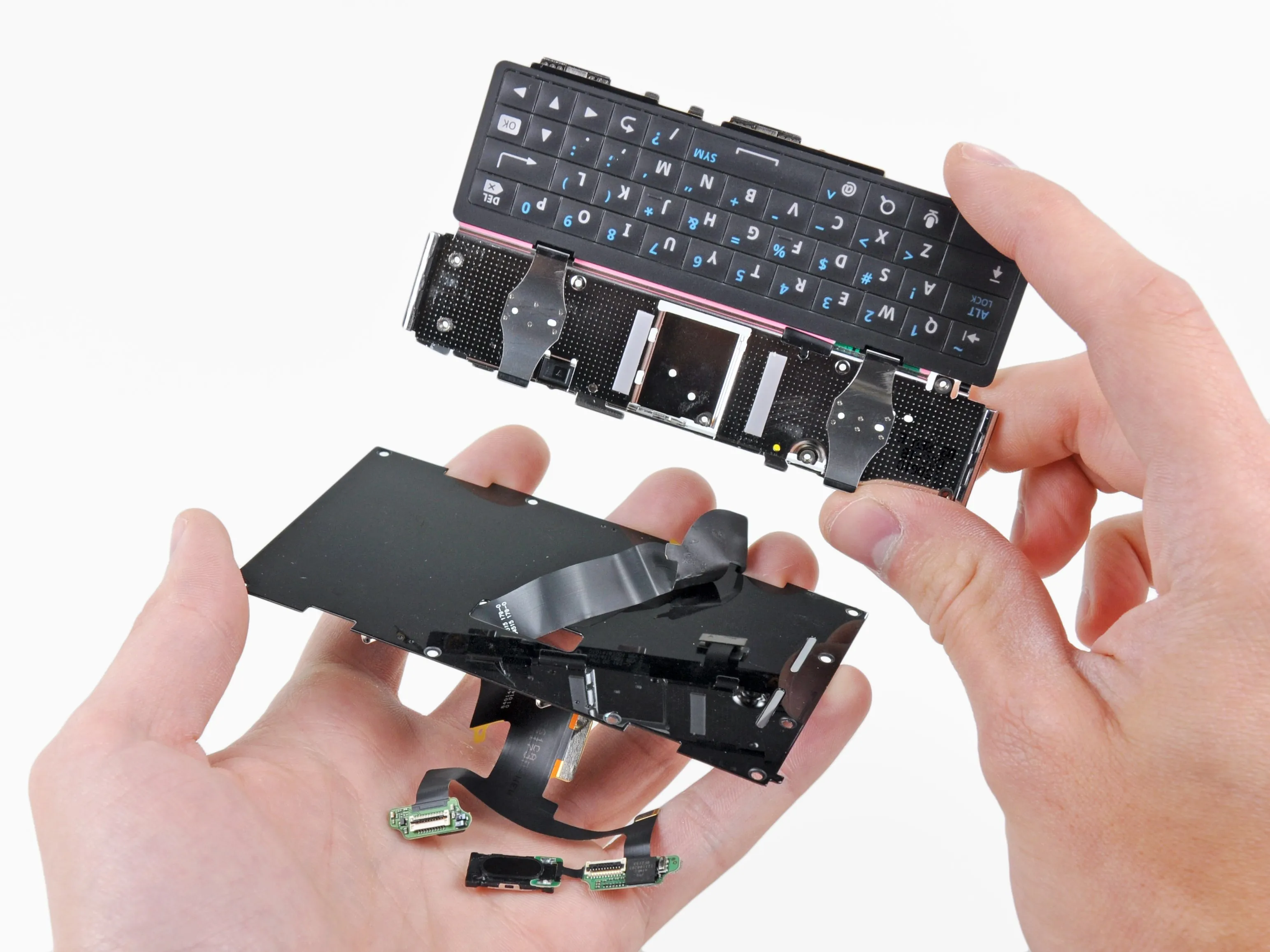

• После того, как ленточный кабель будет пропущен через механизм слайдера, клавиатуру можно легко снять с задней части кронштейна слайдера.

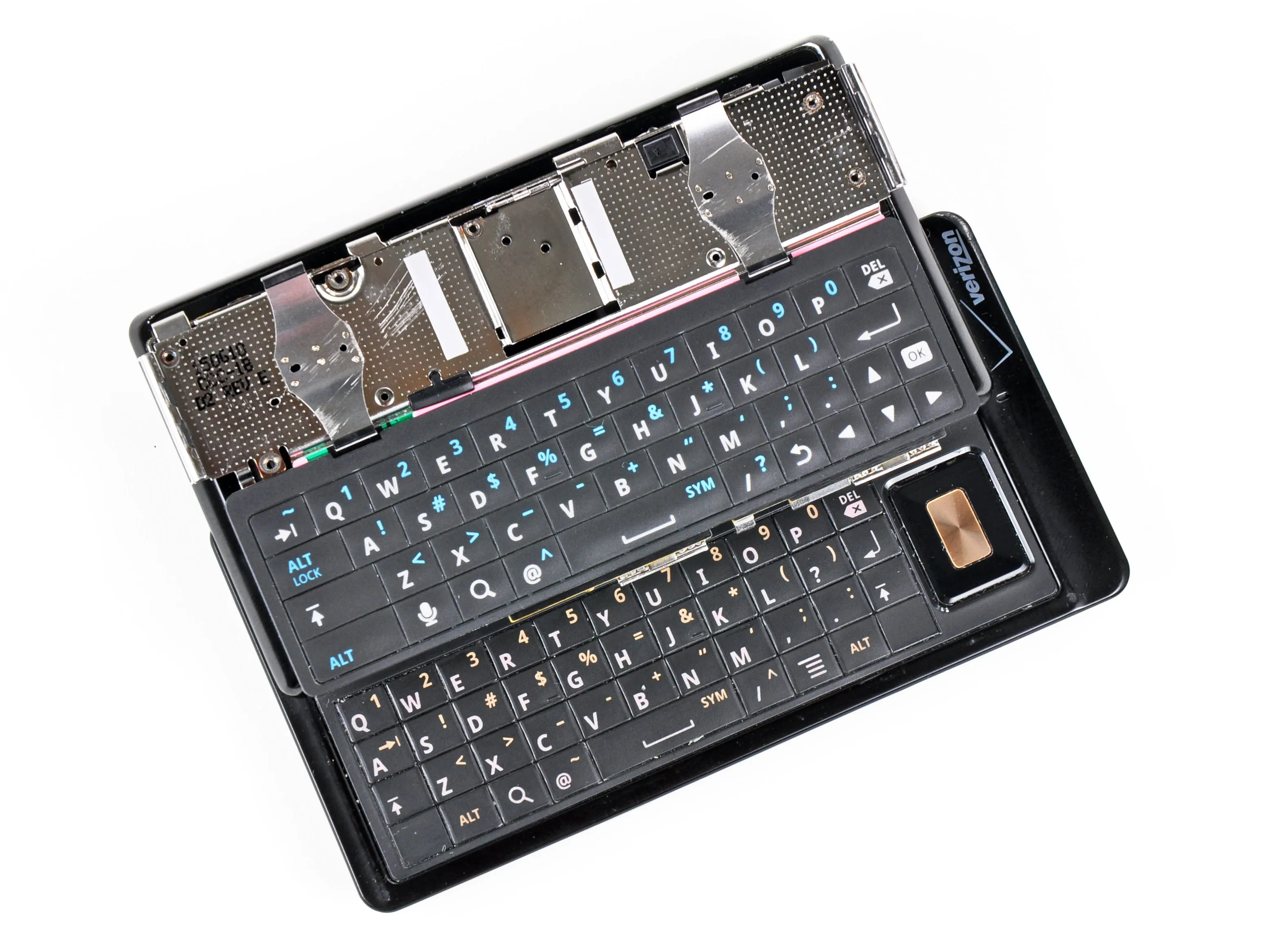

• На второй фотографии показаны обе клавиатуры Droid, причем Droid 2, очевидно, находится сверху.

• Большая панель D-pad была заменена на отдельные клавиши направления, добавлена новая кнопка записи, а кнопка ввода была увеличена, чтобы больше походить на традиционную клавиатуру.

Шаг 22

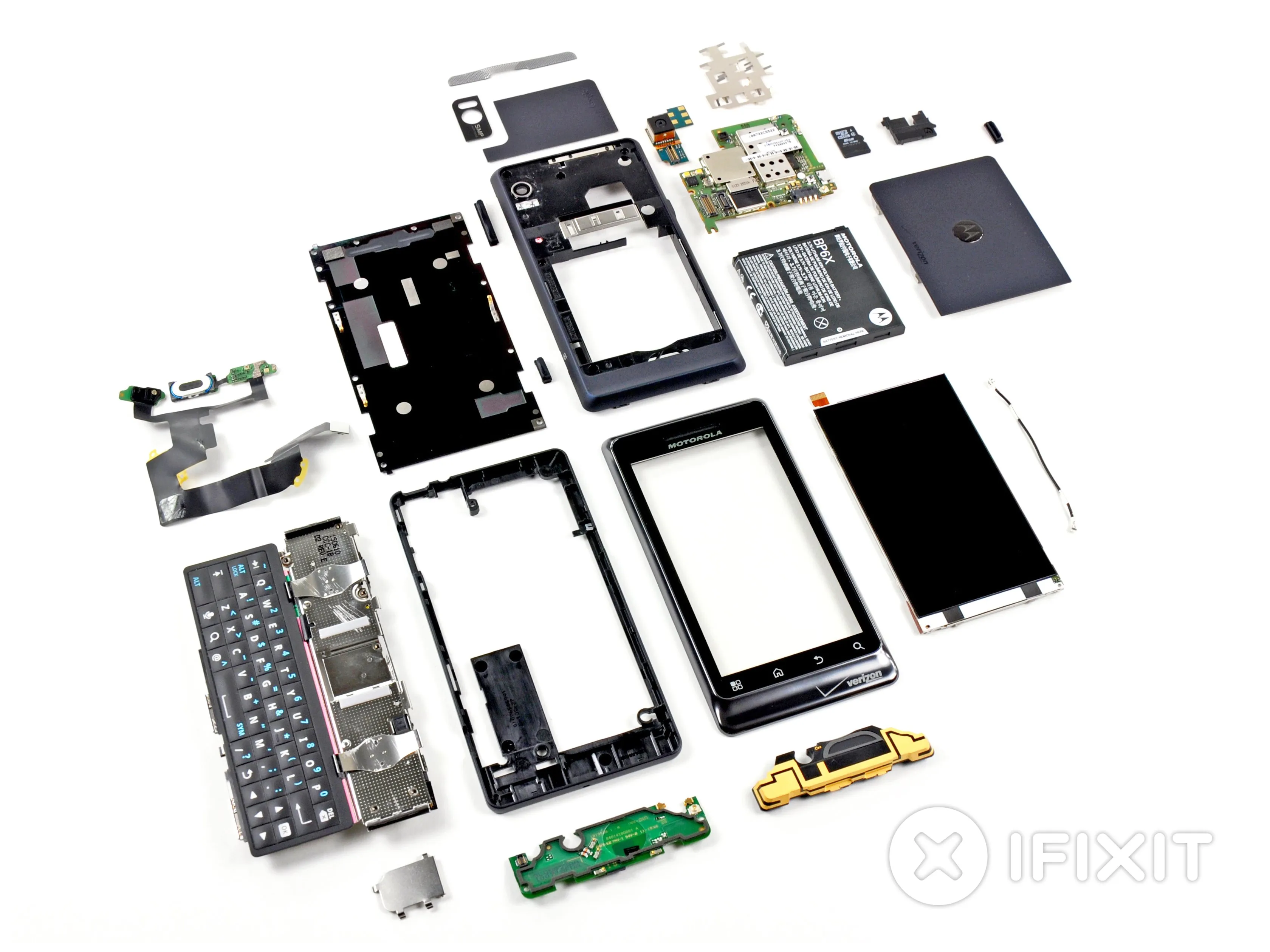

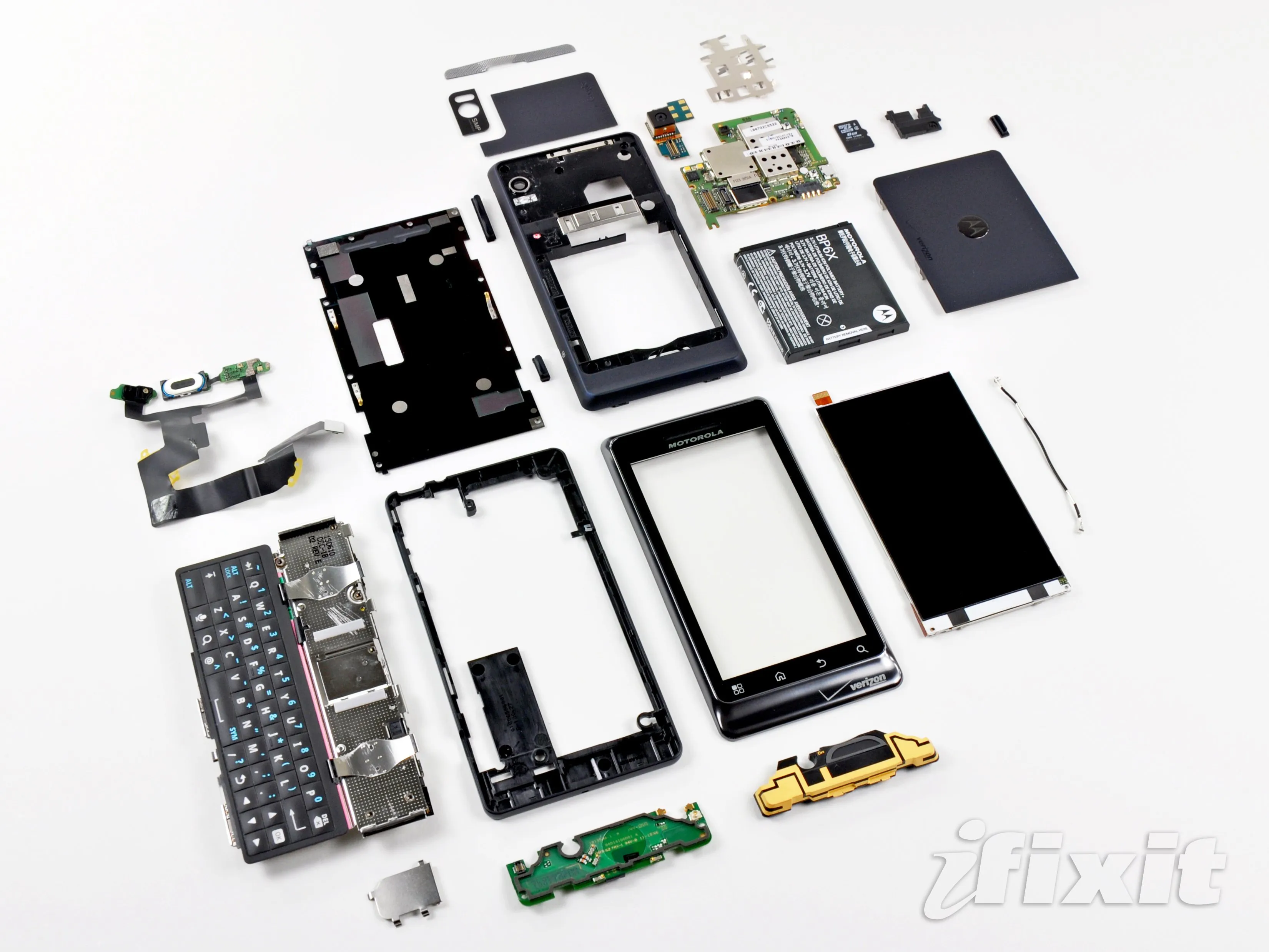

• Вам интересно, способен ли Droid 2 собираться самостоятельно? Мы тоже... А пока вот вам снимок всех компонентов до разборки. Как только Droid 2 соберет себя, мы сделаем снимок 'после'.

• Спасибо, что присоединились к нам сегодня во время этой захватывающей разборки.

Комментарии к статье

Итак, где же находится TI OMAP?

TI OMAP находится под чипом Elpida.
