Разборка Motorola Droid 3

Введение

Motorola Droid 3 уже у нас на пороге, и ни один новый гаджет не будет полным без правильного Делаете.ру разборку.

Перейдите по ссылке . Делаете.ру на twitter для получения последних обновлений.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Motorola Droid 3

• После различных обновлений и специальные издания Droid 2, его преемник наконец-то появился! Третий Droid, вышедший из залов Motorola, получил соответствующее название 'Droid³' или, более официально, Droid 3.

• Прошло почти два года с момента выпуска первого Droidу Motorola было достаточно времени, чтобы оснастить Droid 3 впечатляющими техническими характеристиками.

• ОС Android 2.3 (Gingerbread)

• Двухъядерный процессор 1 ГГц

• Пятирядная полная QWERTY-клавиатура

• Камера 8 МП с возможностью съемки видео в формате 1080p

• 4' 960 x 540 qHD дисплей с стекло Gorilla Glass

Шаг 2

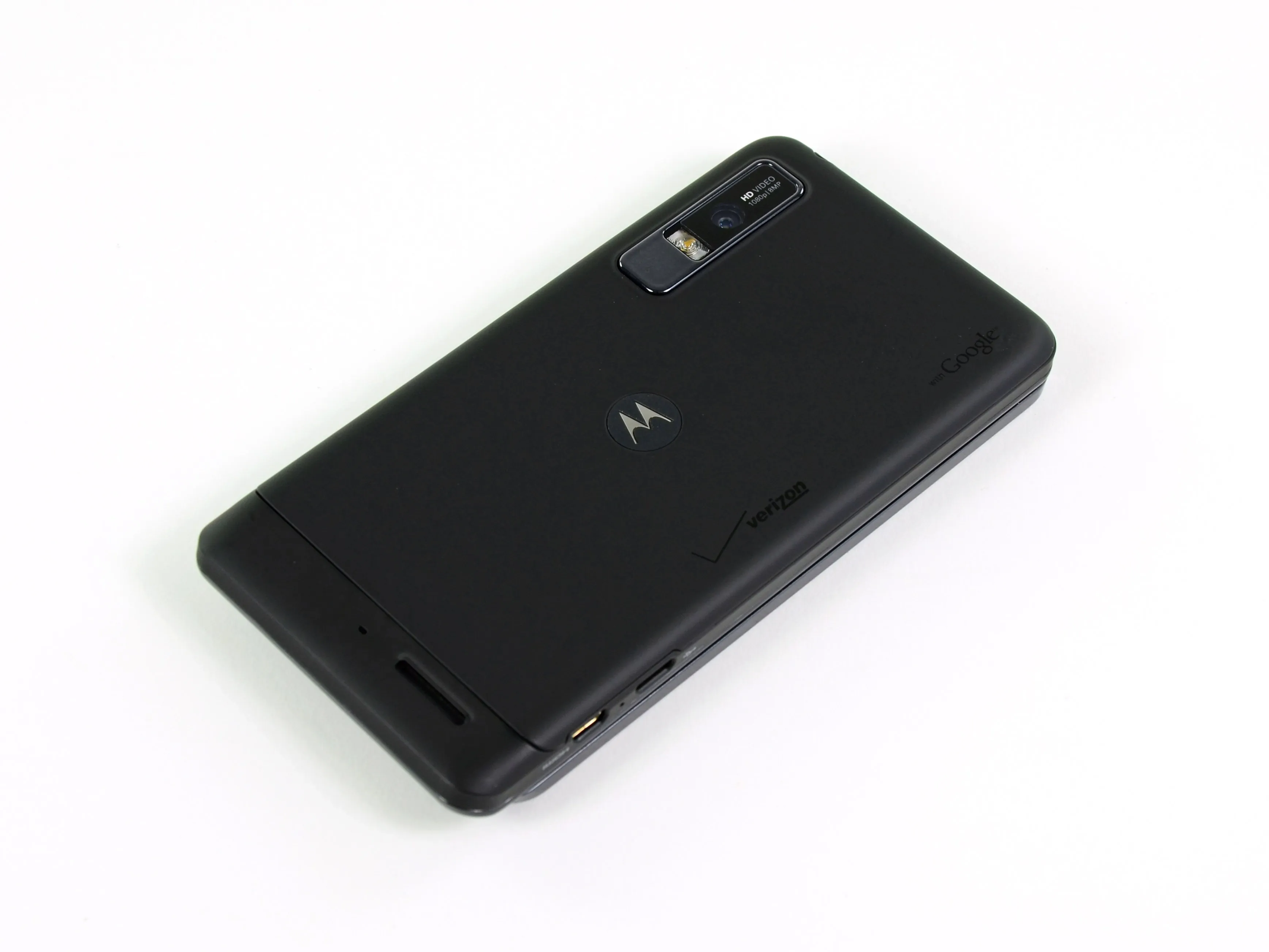

• Motorola заявляет, что Droid 3 - это 'самый тонкий смартфон с полной QWERTY поддержкой'.

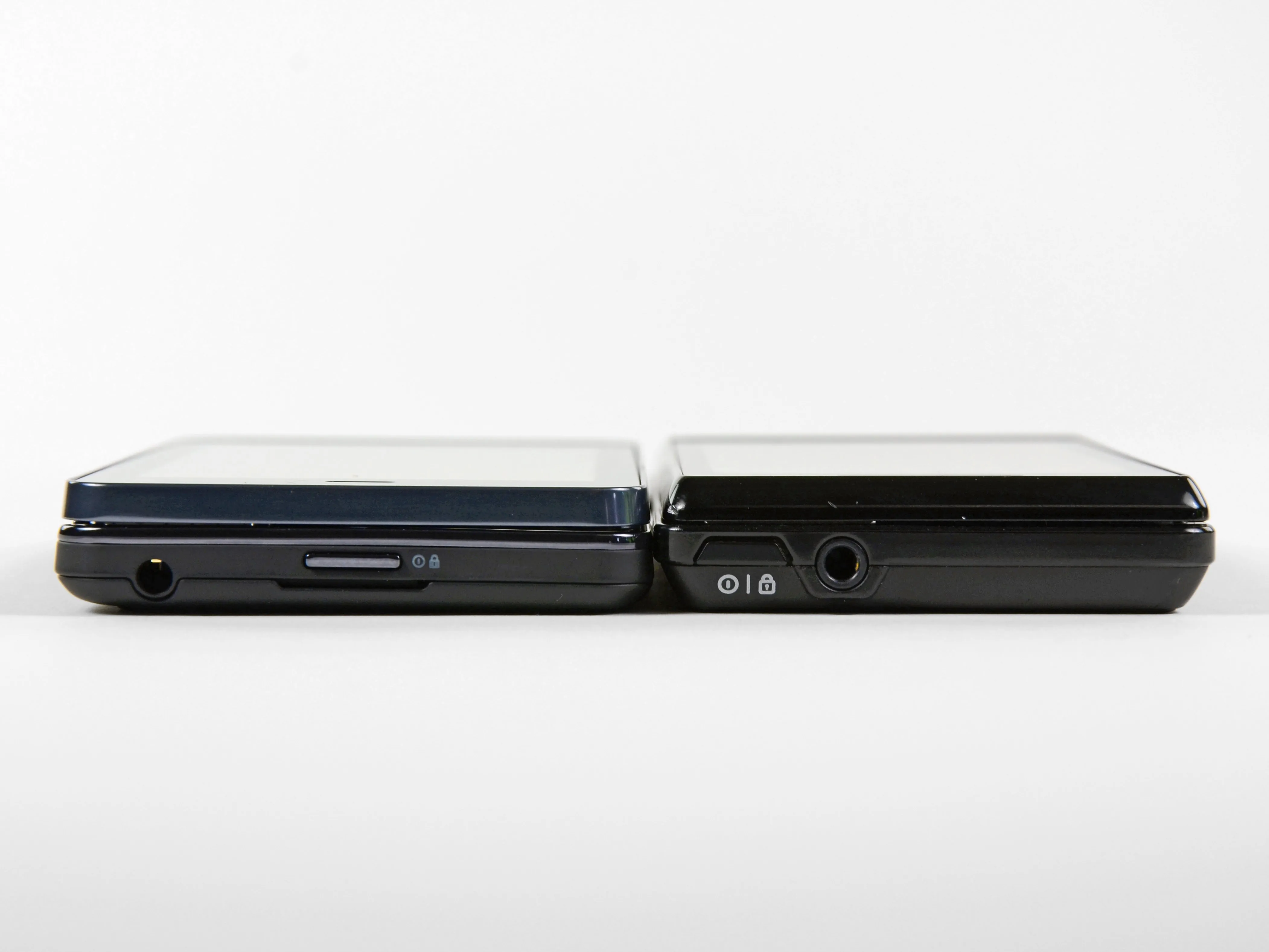

• Если сравнивать с оригинальным Droid, то становится ясно, что Droid 3 меньше. Однако разницей в толщине вряд ли можно похвастаться.

• Задняя камера Droid 3 оснащена светодиодной вспышкой и 8-кратным зумом.

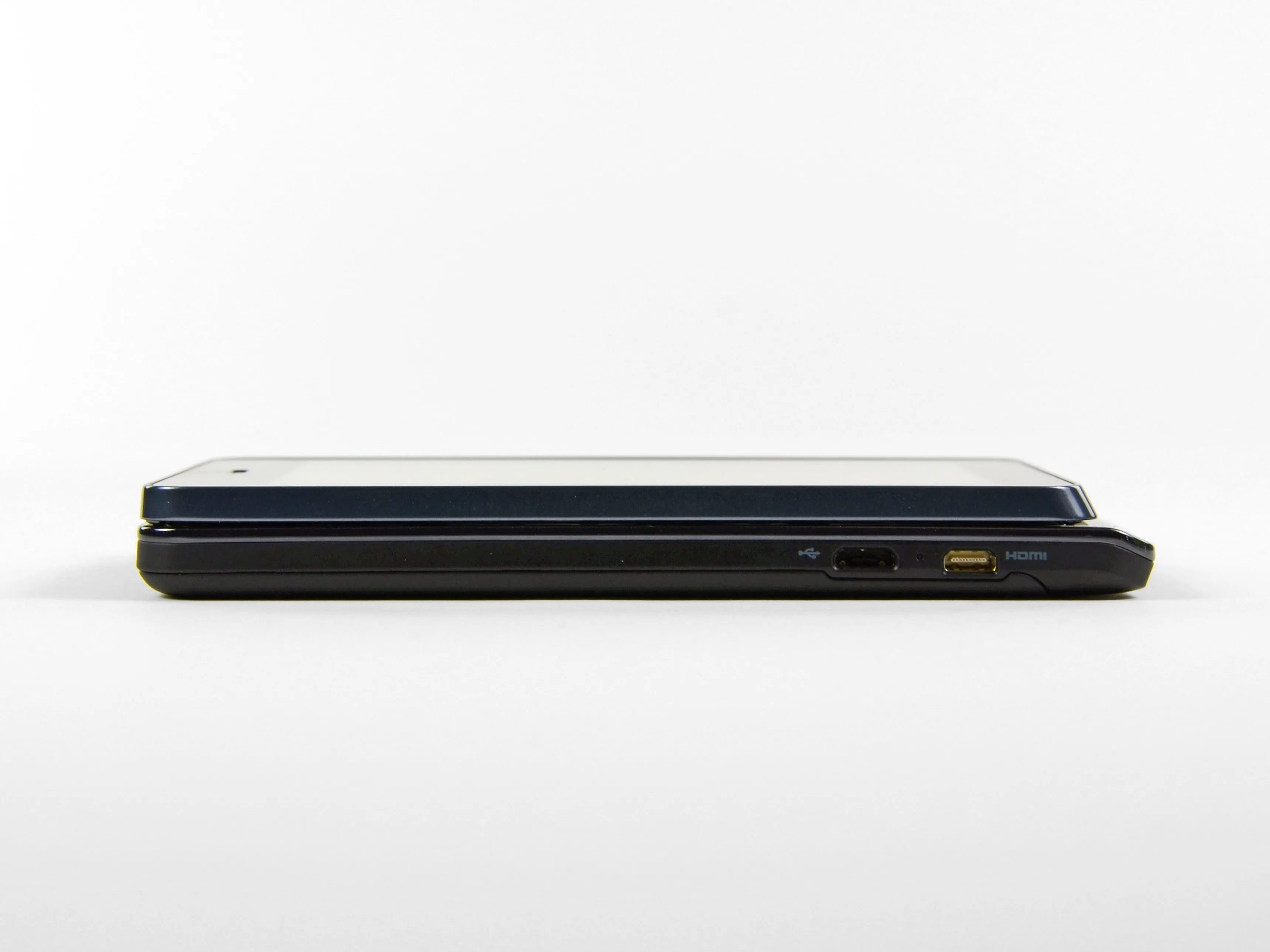

• Droid 3 оснащен портами micro USB и micro HDMI, что позволяет выводить изображение в формате 1080p на любое совместимое устройство.

• Расположение портов на левой стороне придает Droid 3 необычайное сходство с Motorola Atrix.

Шаг 3

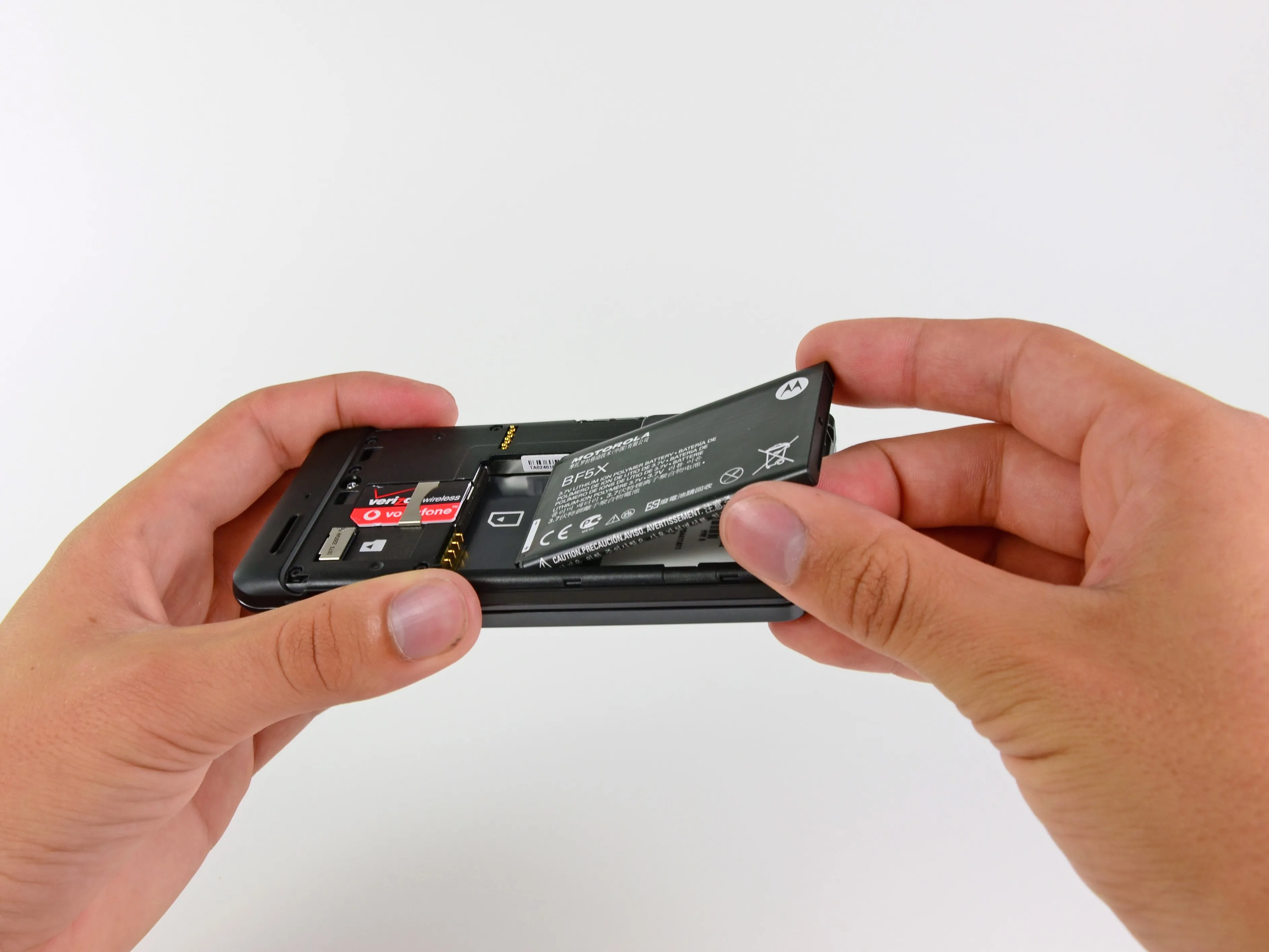

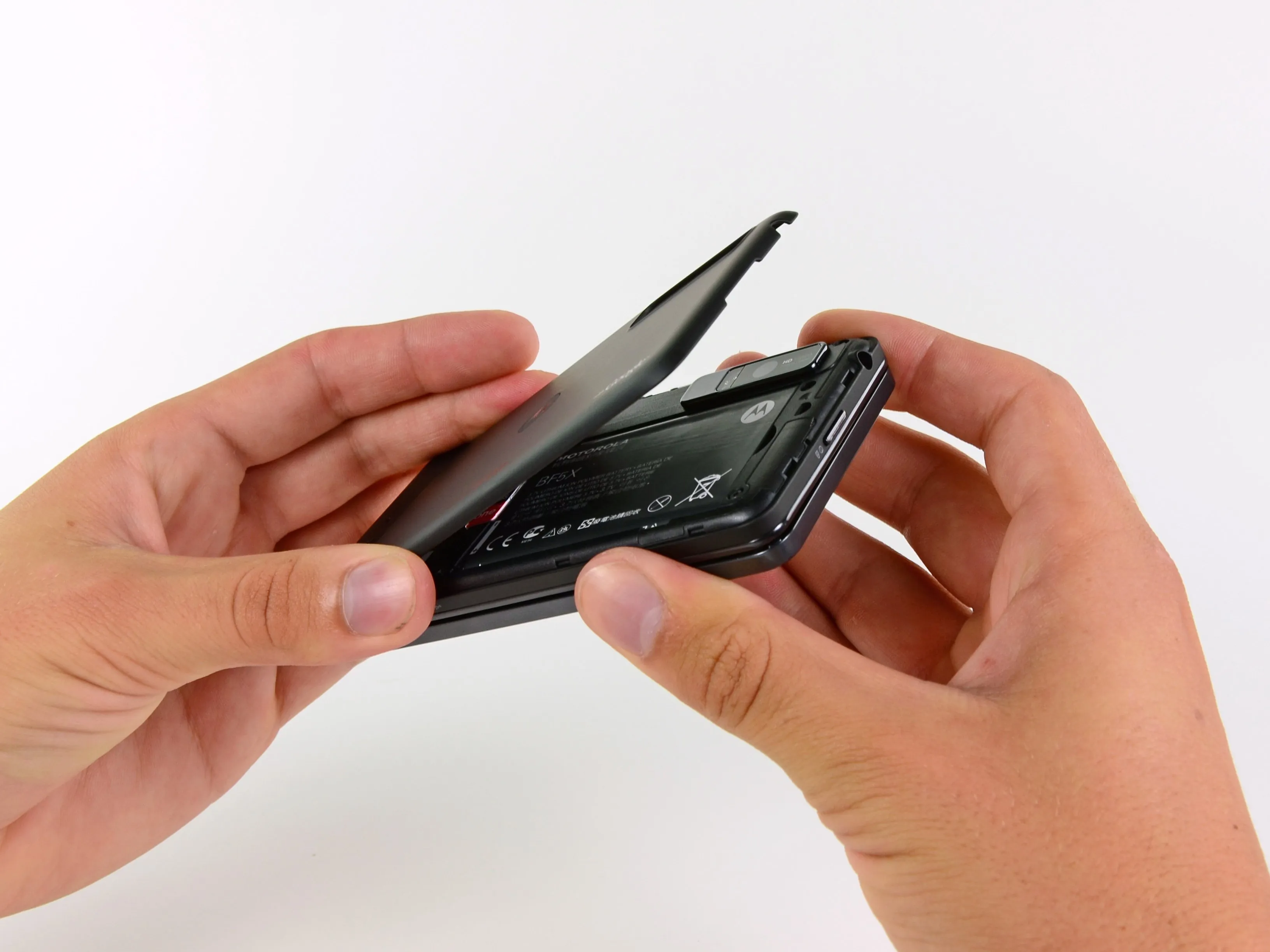

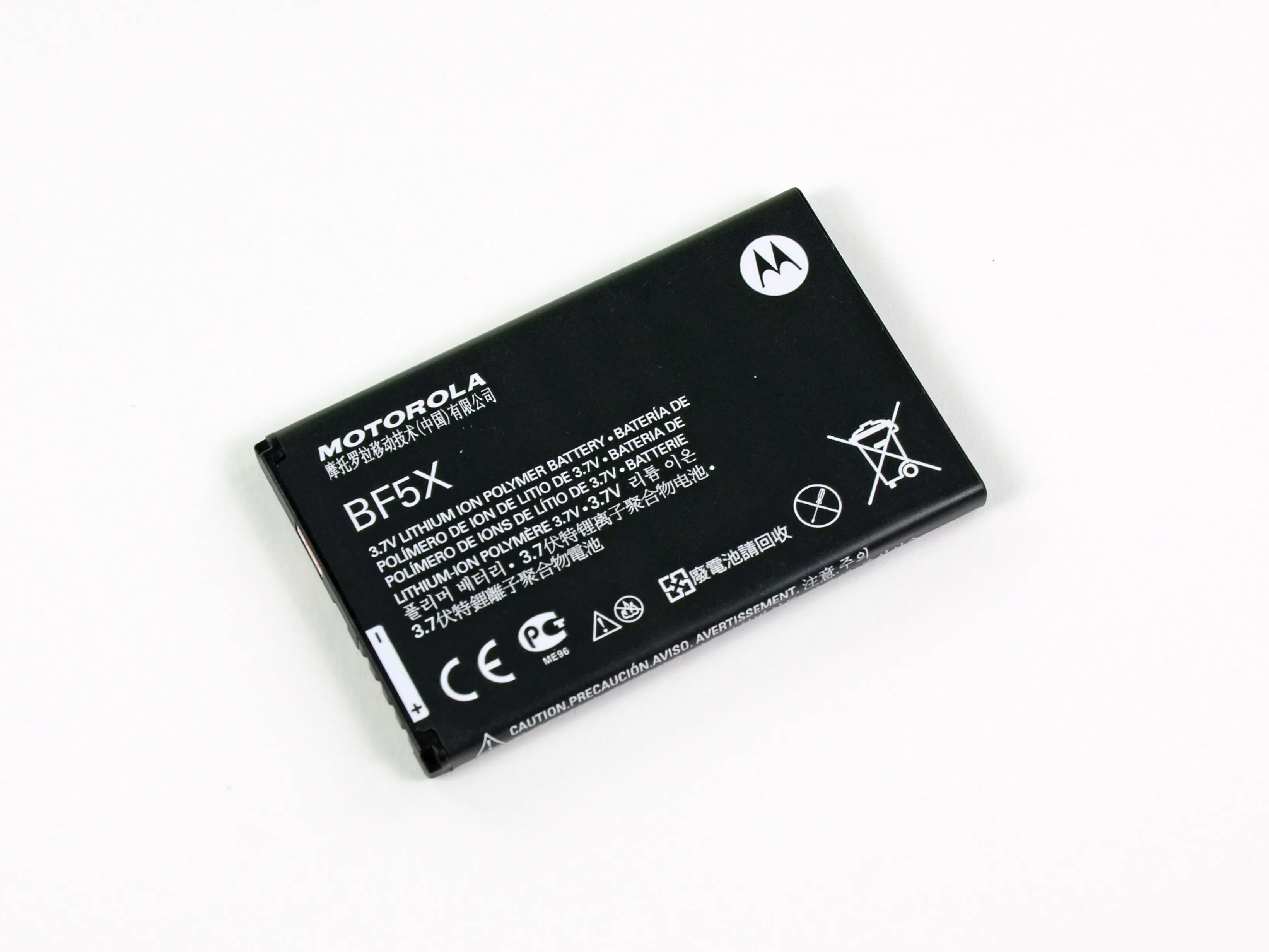

• Сняв заднюю крышку, мы впервые видим сменную батарею.

• Motorola утверждает, что заряда батареи Droid 3 хватит на 9 часов непрерывной работы в режиме разговора или на 300 часов непрерывной работы в режиме ожидания.

• Однако мы подозреваем, что держать телефон в режиме ожидания в течение 300 часов было бы очень, очень скучно.

• Аккумулятор имеет напряжение 3,7 В и емкость 1540 мАч.

Шаг 4

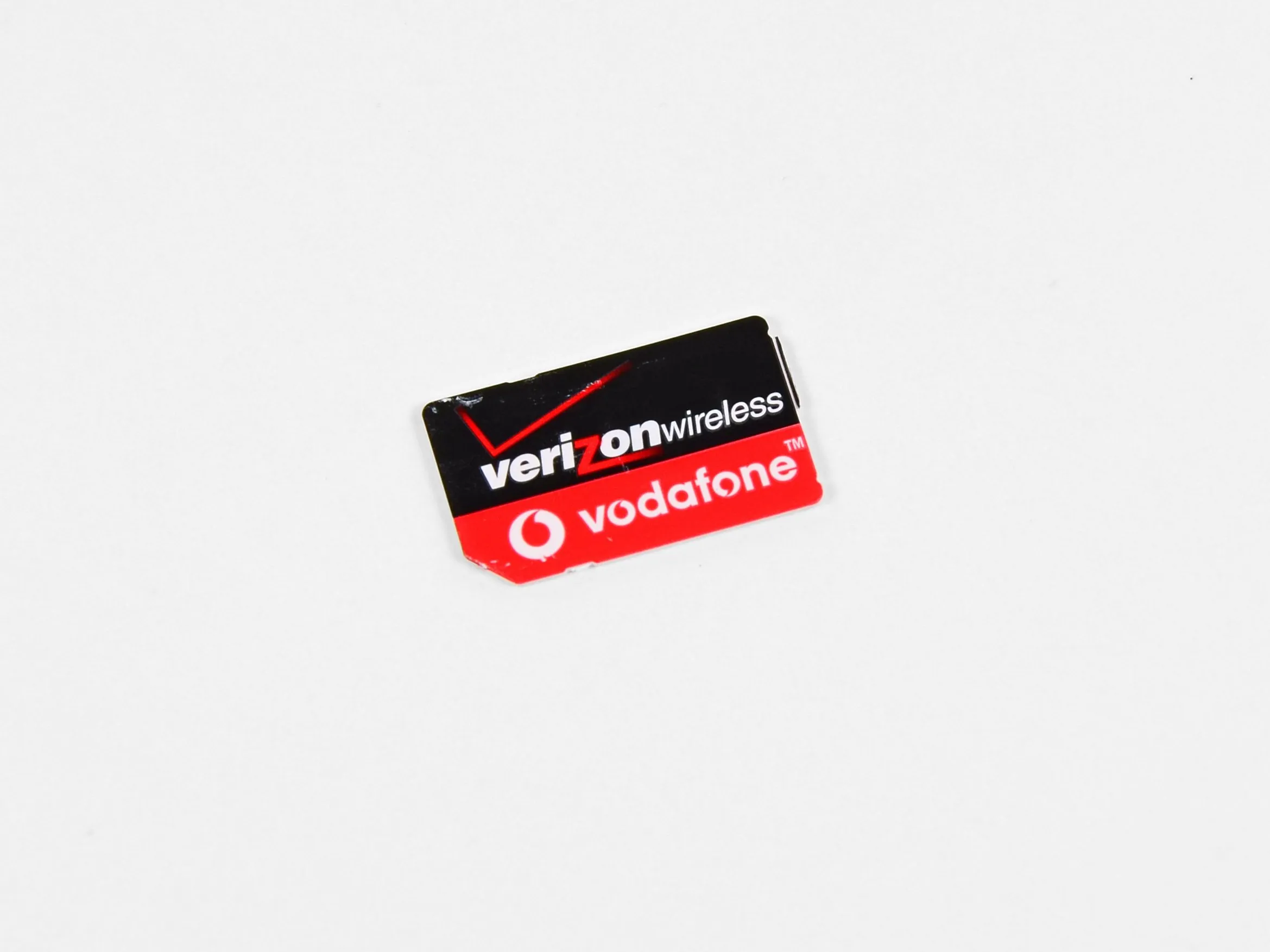

• Ого! У этого Droid есть SIM-карта!

• CDMA, сетевой протокол Verizon, не требует SIM-карт.

• Отсутствие SIM-карт сильно затрудняло международное использование сети Verizon. Эта SIM-карта позволит использовать Droid 3 практически в любом месте в любой точке мира.

• Чтобы получить более полное представление о Verizon, CDMA, SIM-картах и других подобных вещах, ознакомьтесь с нашим Verizon iPhone Teardown.

• Информационная карточка, прилагаемая к телефону, привлекает внимание и не зря окрашена в неоново-оранжевый цвет. В некоторых регионах за пределами США плата за передачу данных может достигать $20,48 за МБ!

Шаг 5

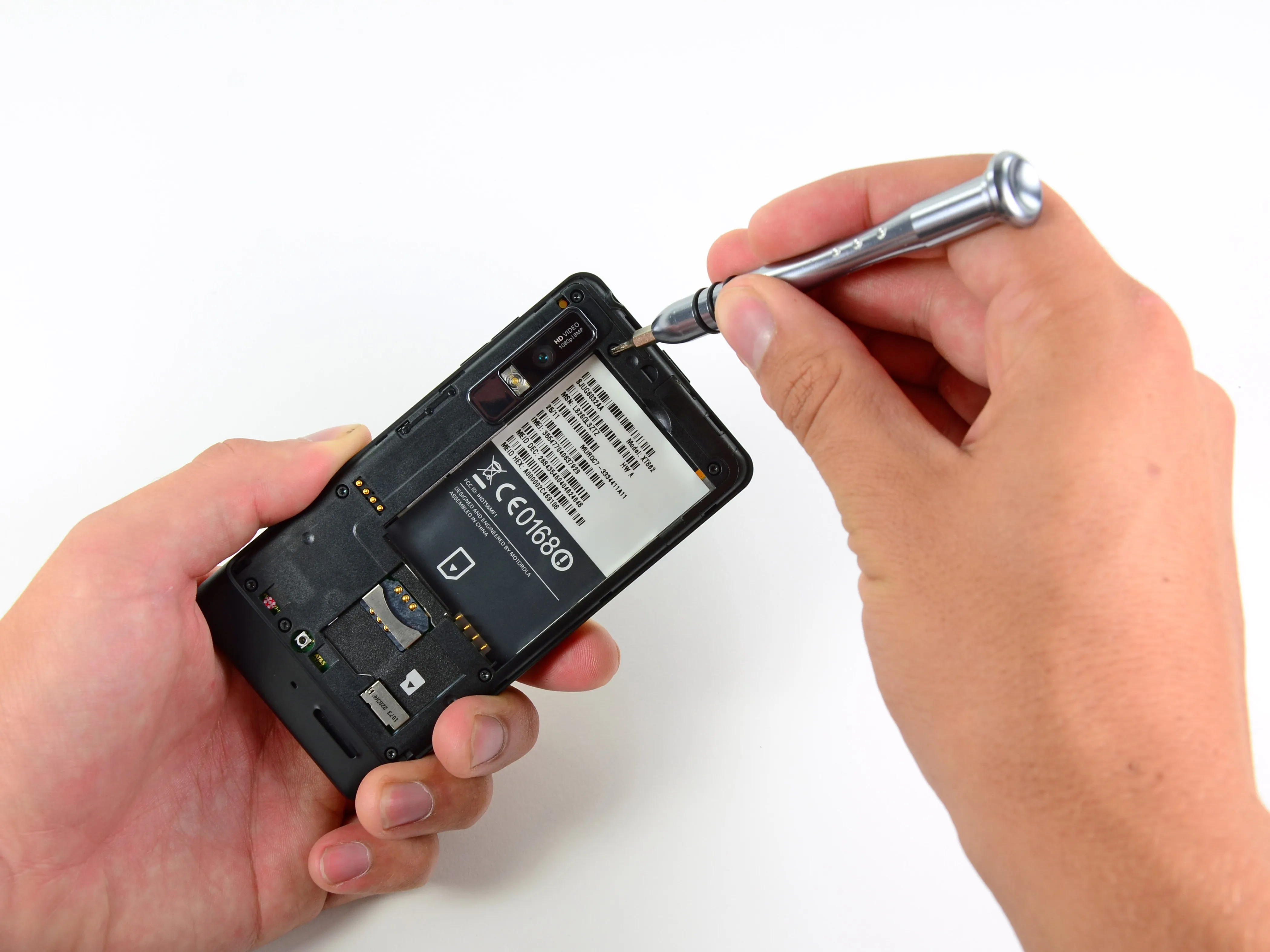

• Как и у предшественников, задний корпус Droid 3 держится на месте с помощью нескольких винтов T5 Torx.

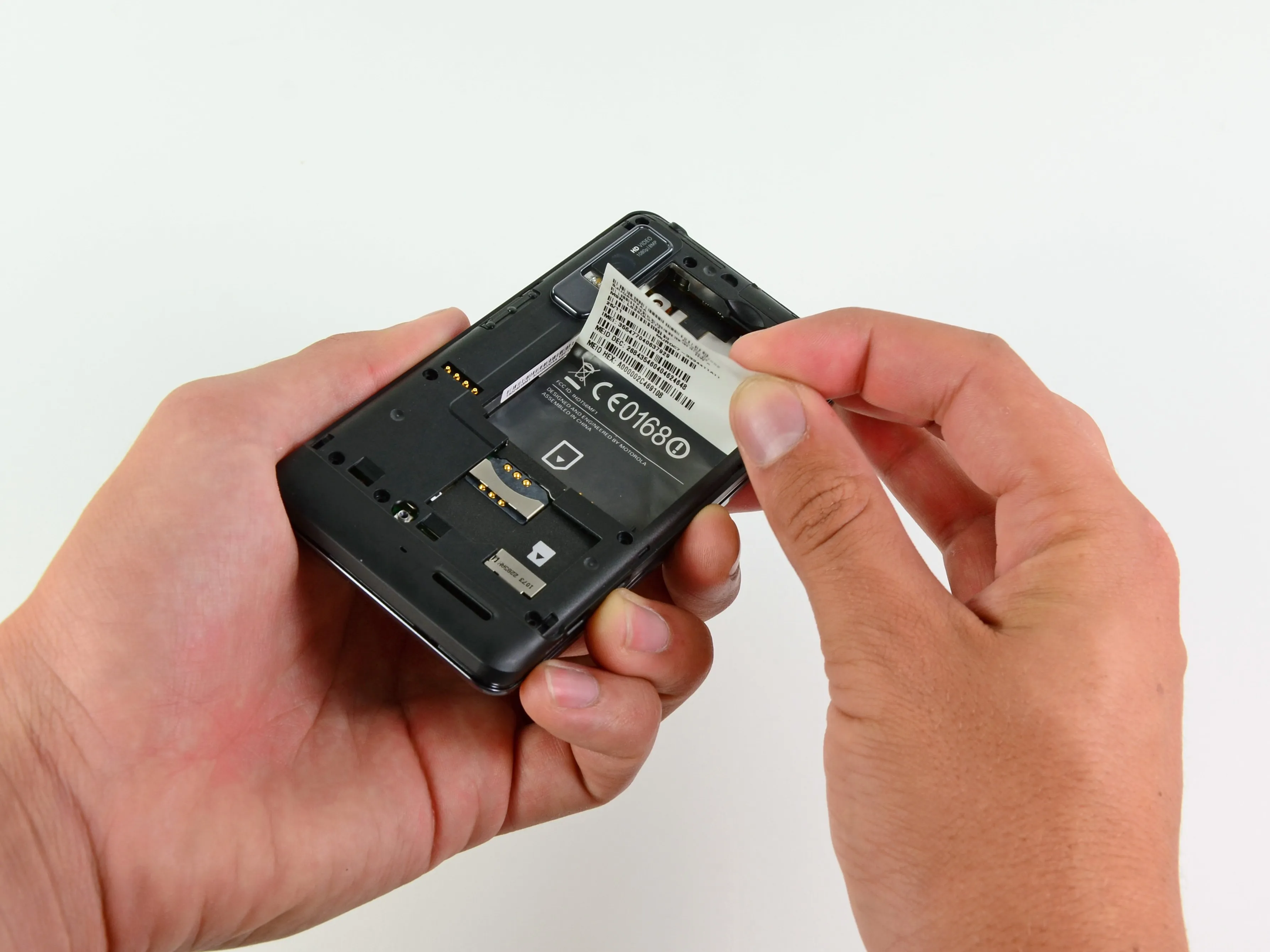

• Motorola любит прятать винты и защелки под информационной наклейкой, что превращает открытие телефона в довольно хлопотное дело.

• Конечно, эти препятствия не представляют особой сложности для наших лопаток, наборов бит на 54 части и талантливых пальцев.

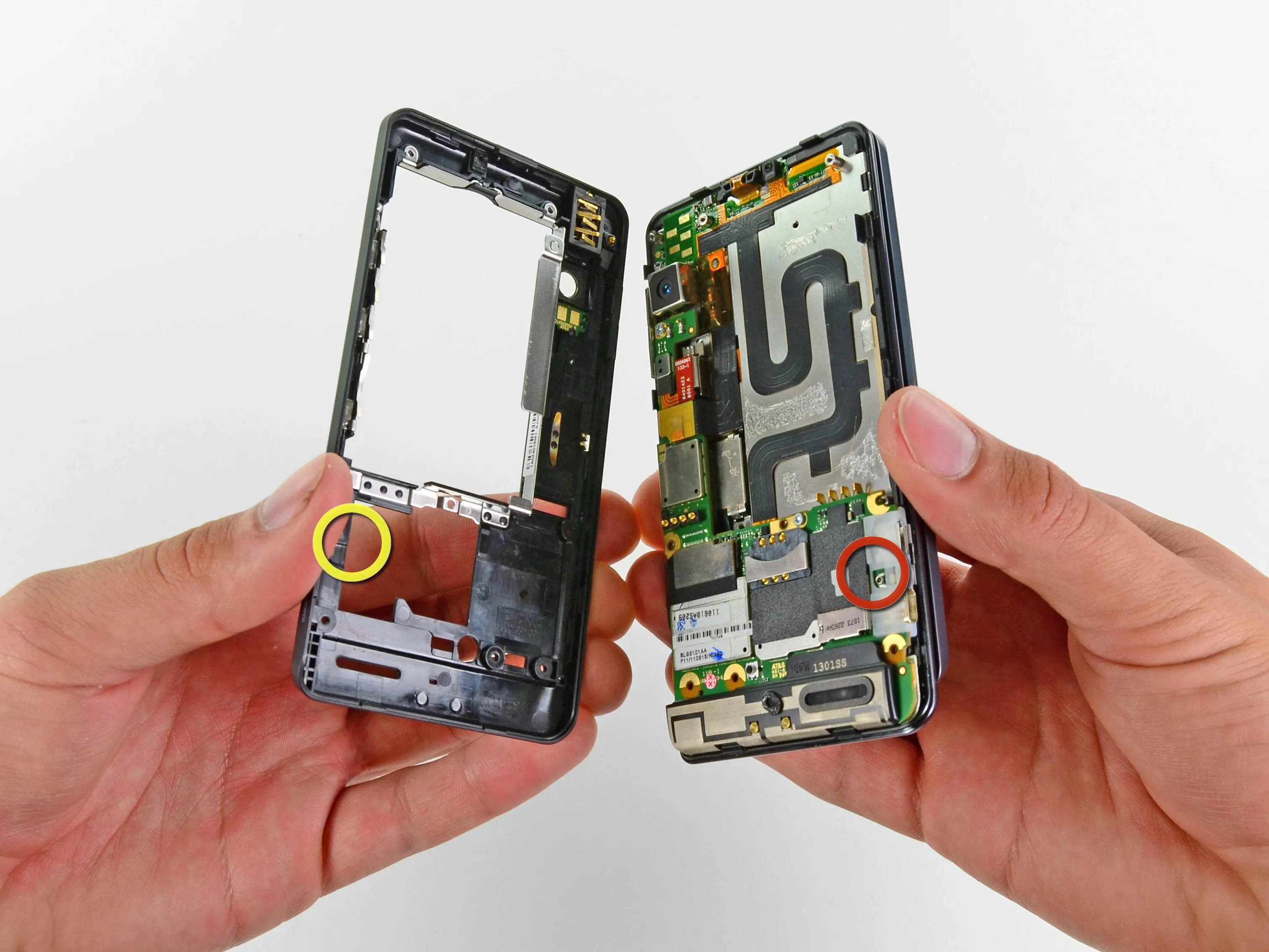

• Открутив винты, сняв защелки и отклеив наклейки, мы получим полный обзор внутренностей Droid 3.

Шаг 6

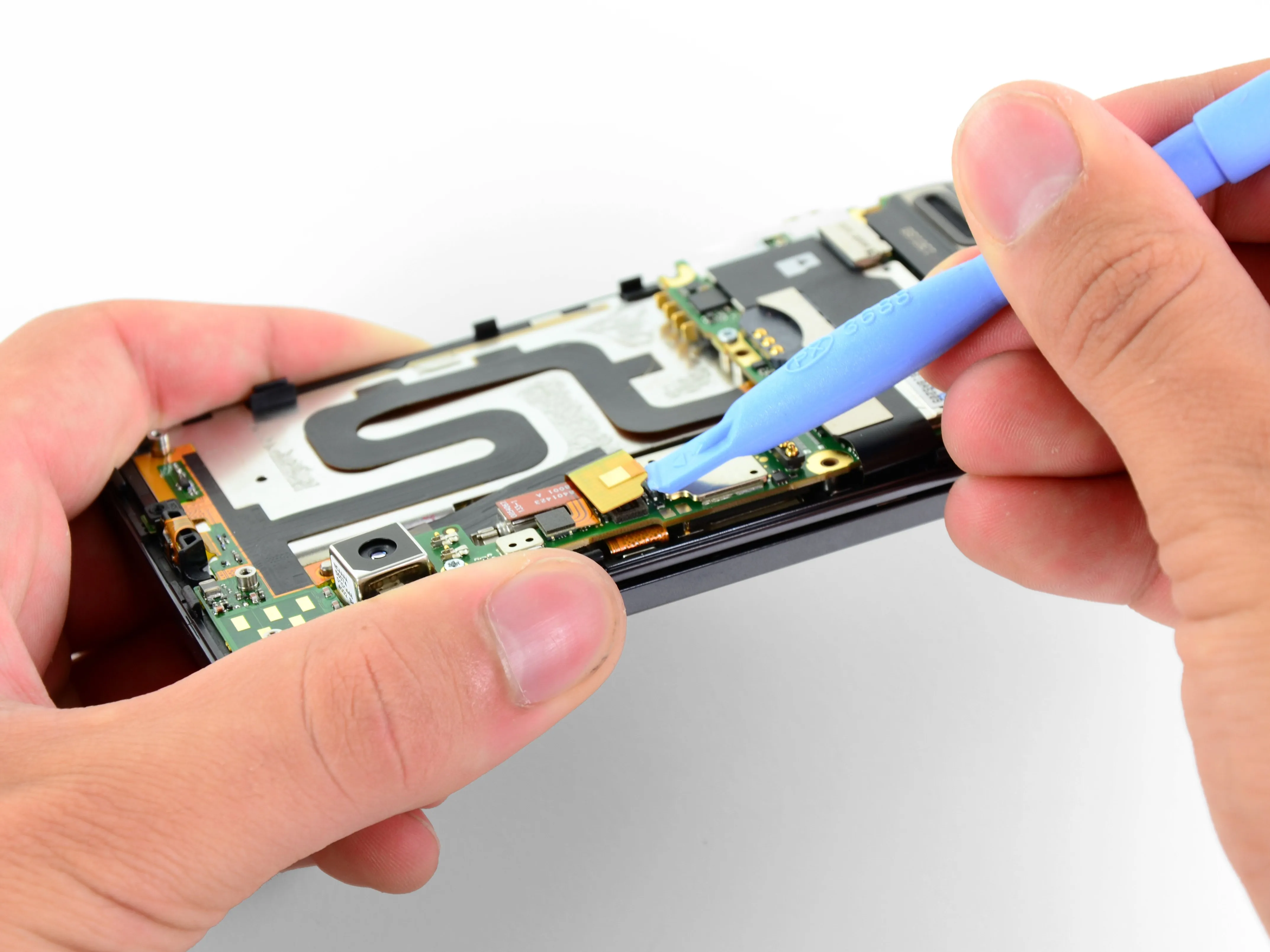

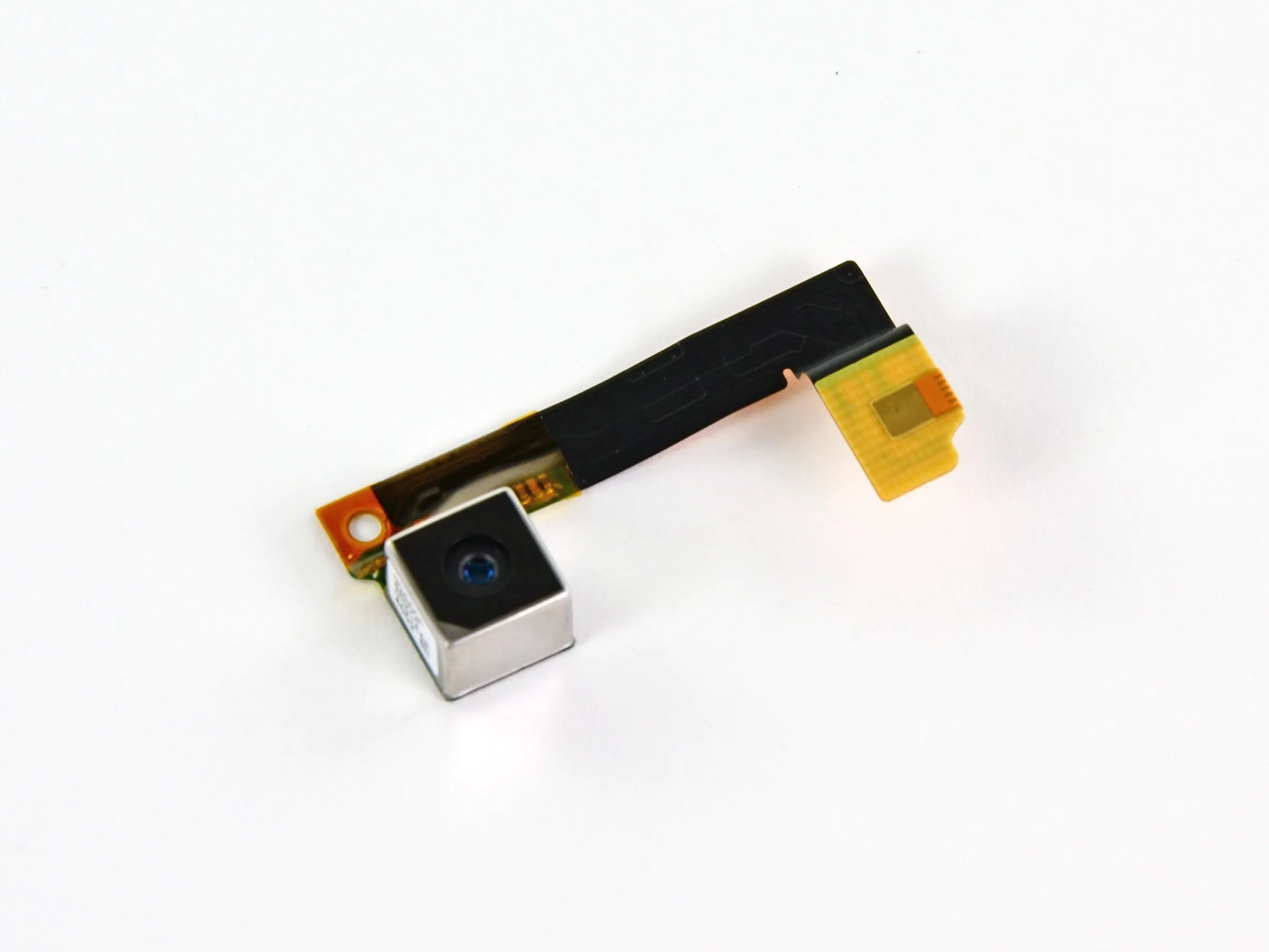

• Далее с помощью пластикового инструмента для открывания мы вынимаем ленточный кабель камеры из гнезда на материнской плате.

• Droid 3 оснащен 8 МП камерой заднего вида, способной записывать видео 1080p при 30 к/с.

Шаг 7

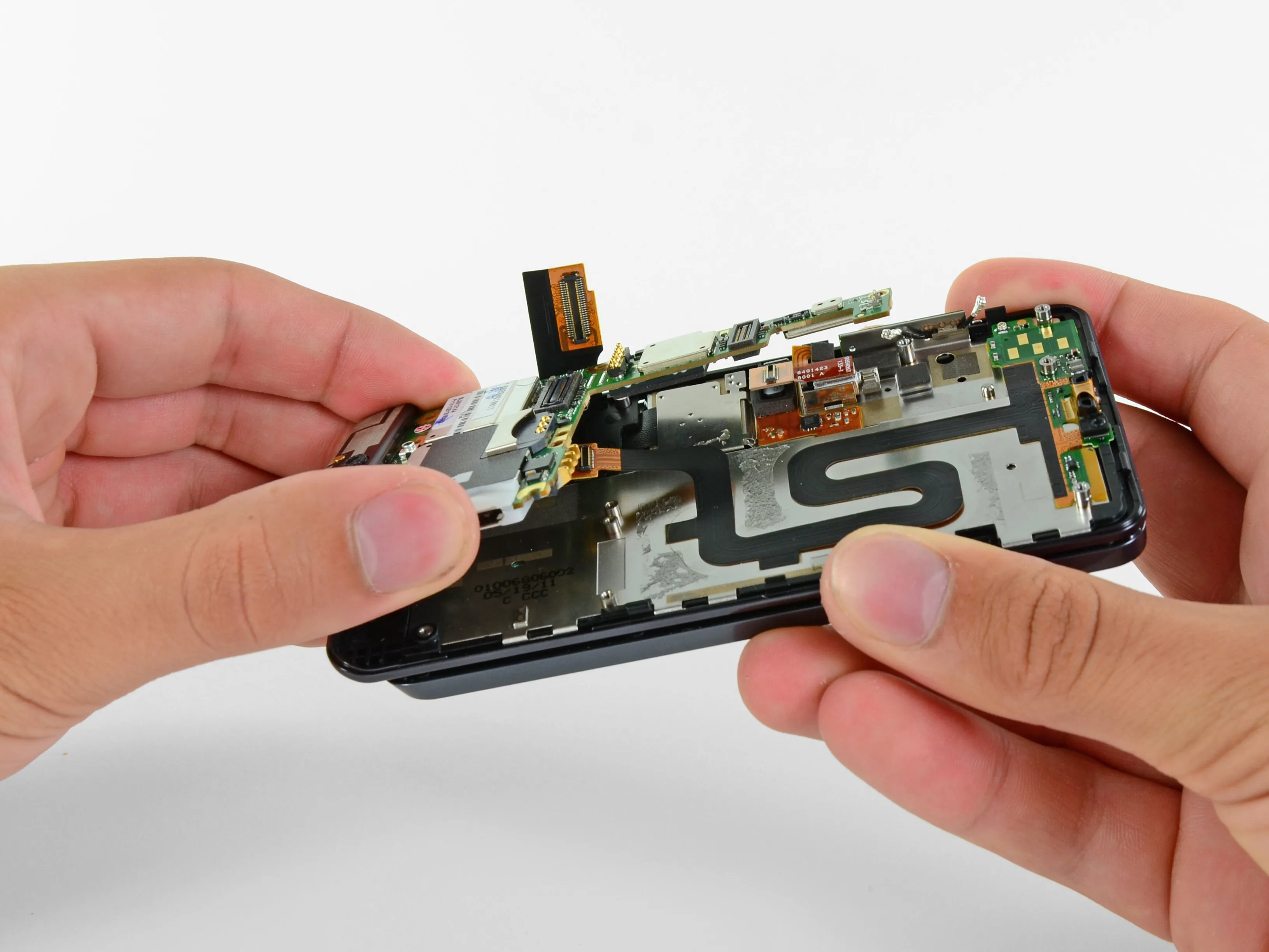

• Прощайте винты материнской платы, мы вас почти не знали...

• Отсоединив еще несколько разъемов, материнская плата легко снимается с телефона.

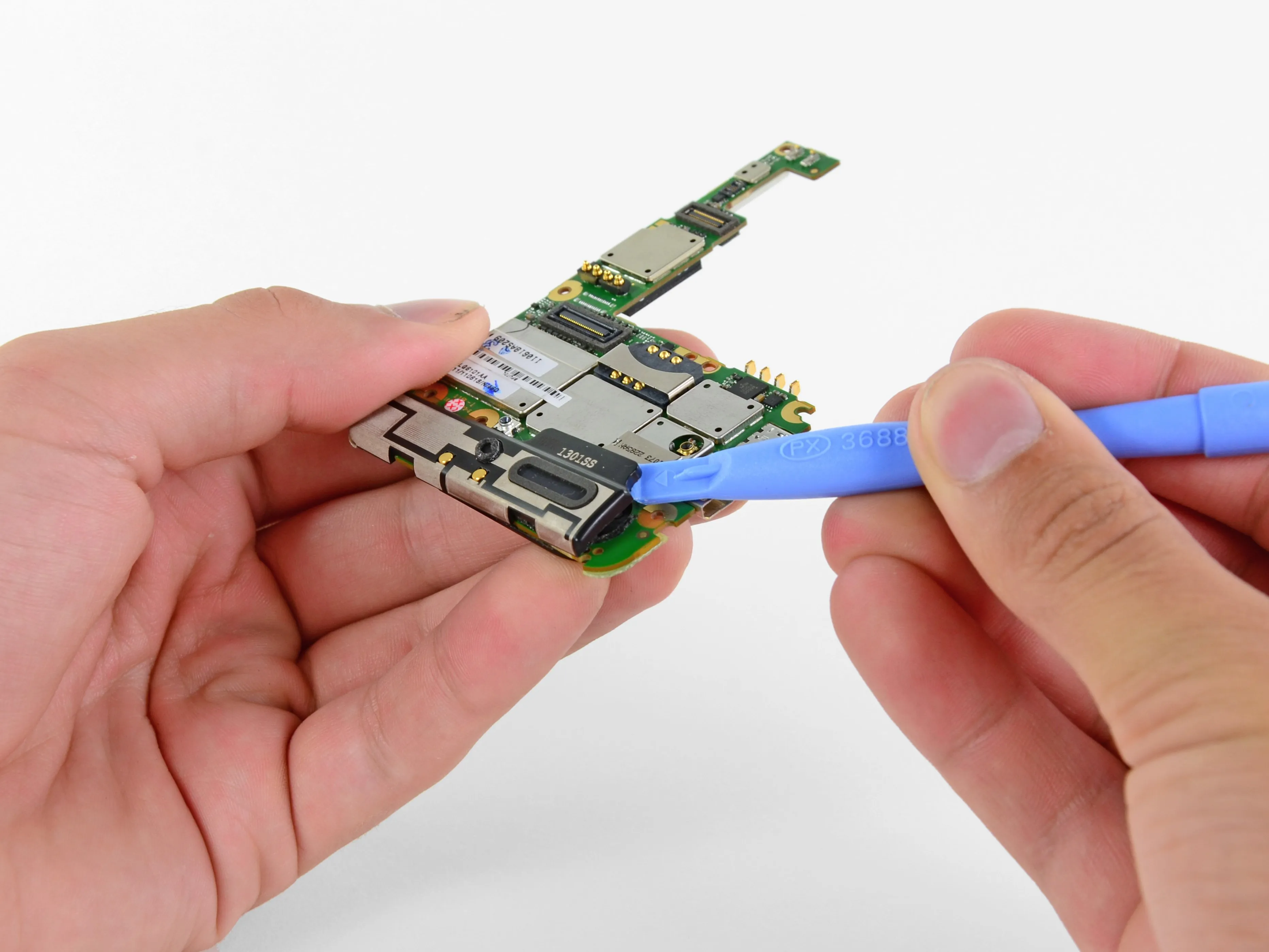

• Чтобы снять материнскую плату, необходимо отделить от нее блок динамика/антенны.

• Динамик в сборе использует нажимные контакты для передачи данных как на динамик, так и на антенну. Интересно, что отверстие в материнской плате позволяет пропускать звук для лучшей передачи на внешнюю сторону телефона.

Комментарии к шагу

Вы неправильно написали тильду в adiós

Упс! Исправлено.

Шаг 8

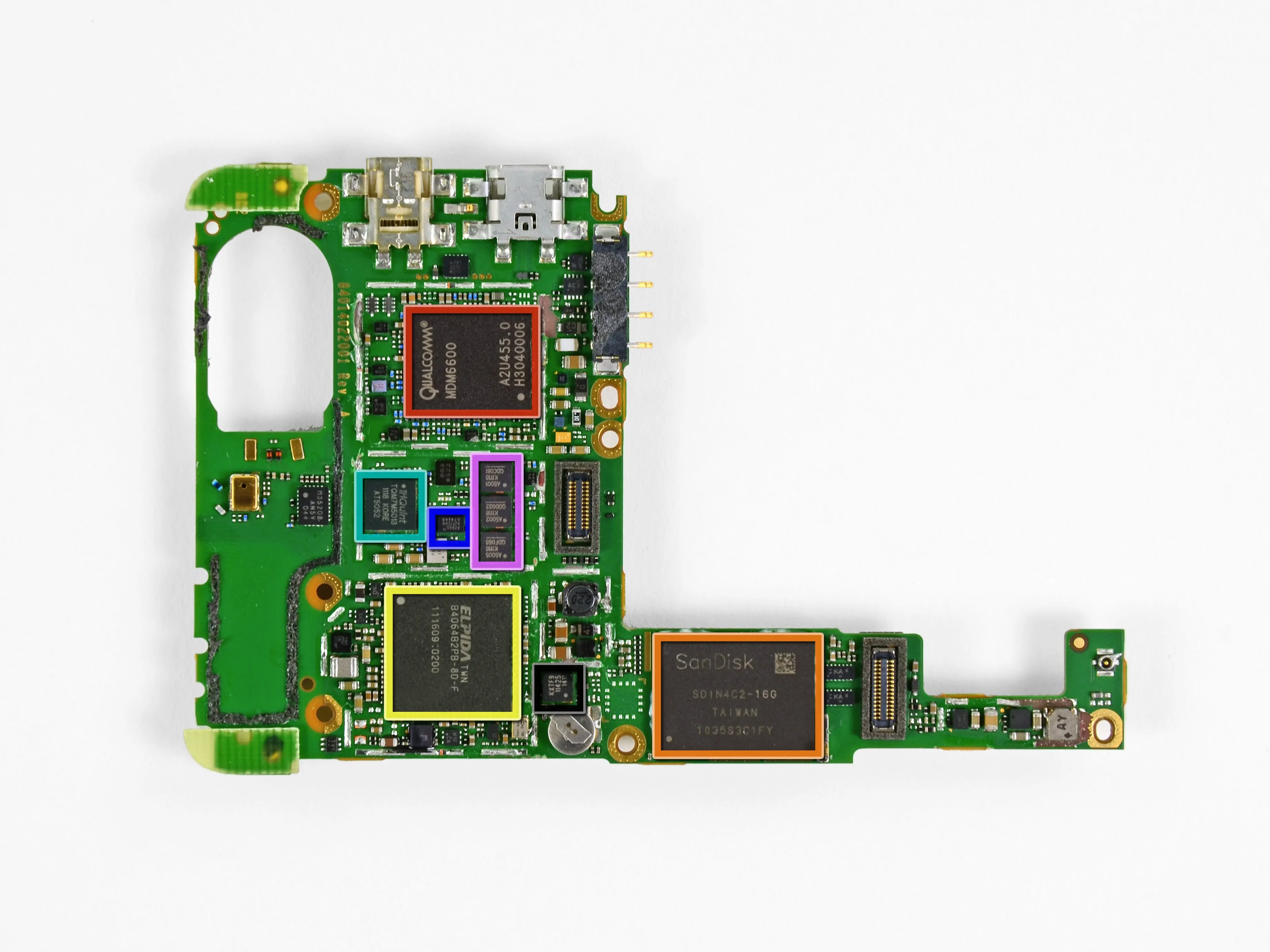

• Основные микросхемы на передней стороне материнской платы включают:

• Qualcomm MDM6600 поддерживающий скорость HSPA+ до 14,4 Мбит/с.

• SanDisk SDIN4C2 16GB MLC NAND flash

• Elpida B4064B2PB-8D-F 512 Мб оперативной памяти и процессор TI OMAP 4430

• Triquint TQM7M5013 Линейный усилитель мощности

• Avago A2F1106

• A5005 K1116, A5002 K1118, A5001 K1118 (снизу вверх)

• Kionix KXTF9 11425 1411 трехосевой акселерометр

Шаг 9

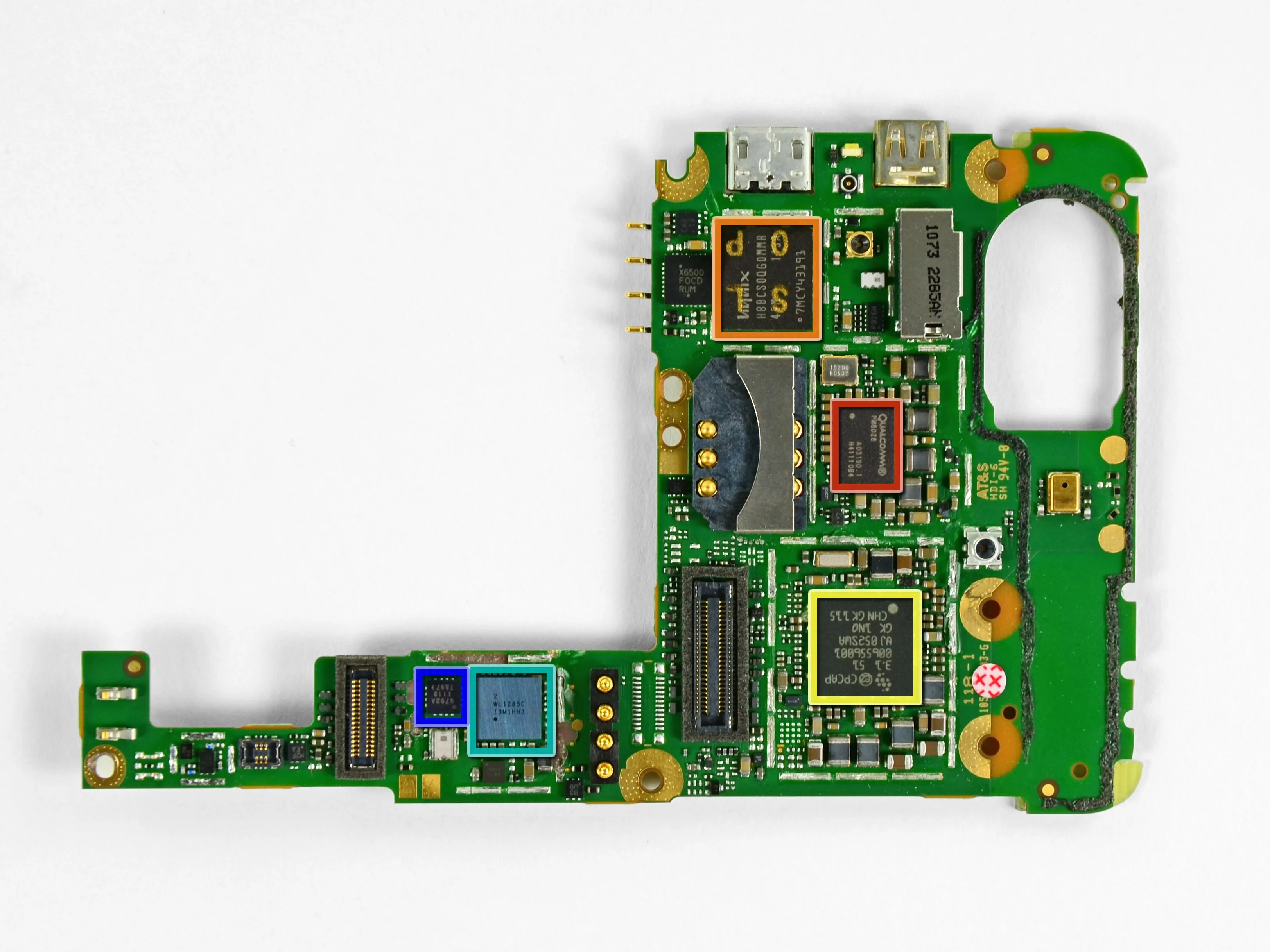

• Крупные игроки на обратной стороне материнской платы:

• Чип Qualcomm PM8028 работает в паре с Qualcomm MDM6600, обеспечивая беспроводное подключение телефона к сети.

• МКП памяти Hynix H8BCS0QG0MMR, содержащий DRAM Hynix и флэш-память STM.

• ST Ericsson CPCAP 006556001

• WL1285C 13M1HH3

• 6792A 1113 T3971

Шаг 10

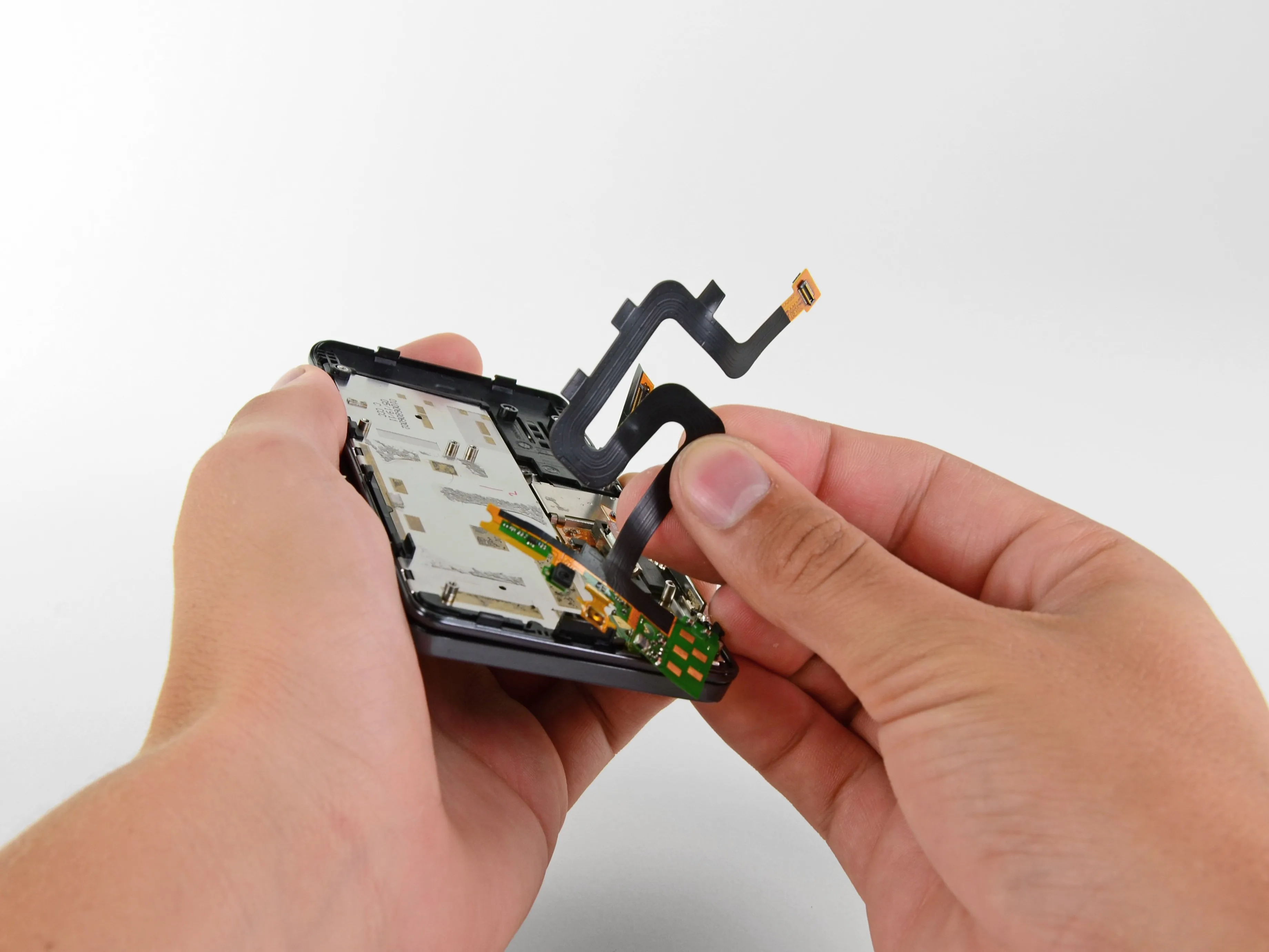

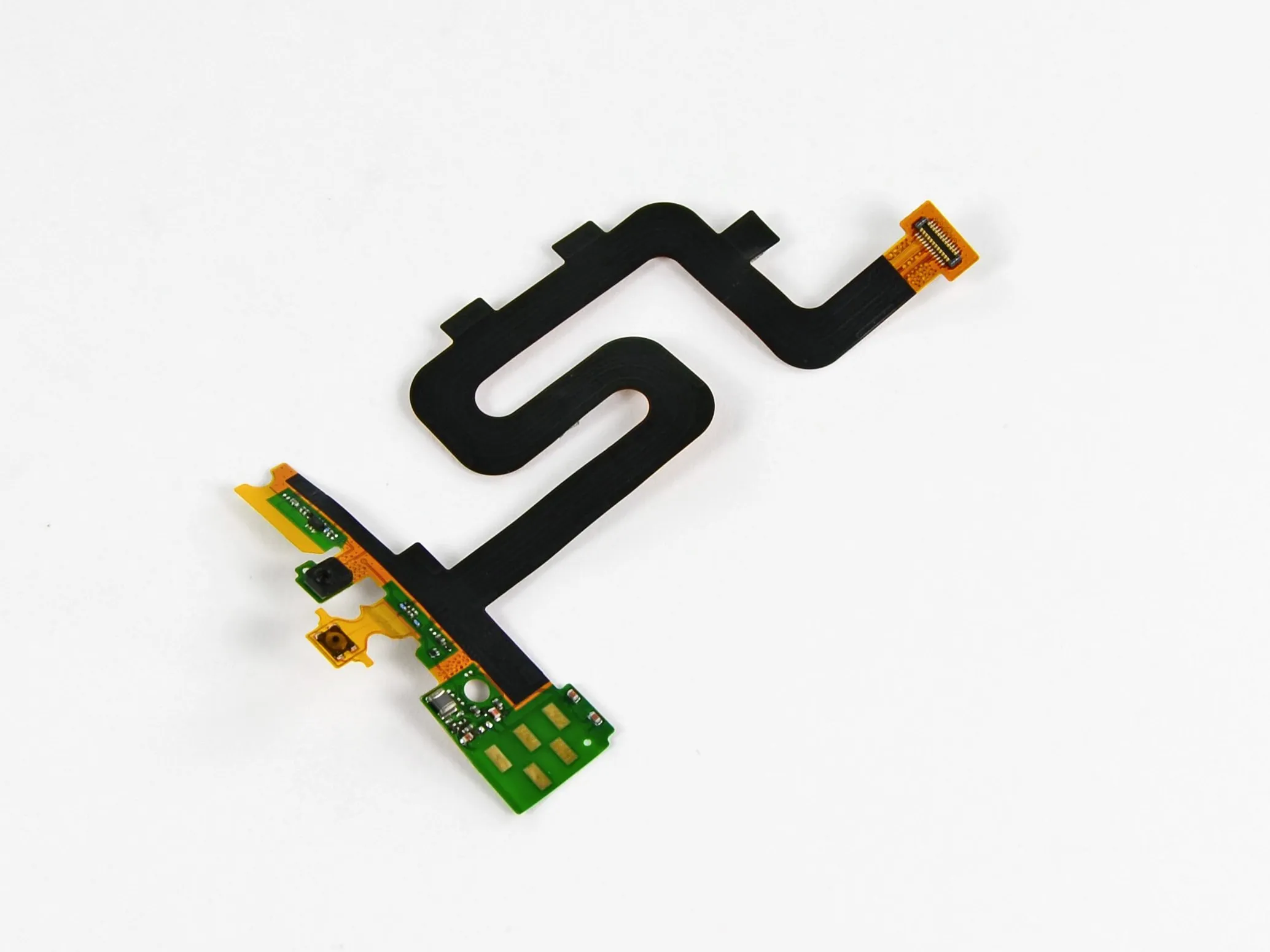

• Что это, секретная трасса для Mario Kart? К сожалению, нет; это всего лишь узел разъема для наушников.

• Droid 3 оснащен 3,5-миллиметровым разъемом для наушников, совместимым практически со всеми существующими на сегодняшний день наушниками.

• Кнопка питания/блокировки также находится на этом изогнутом кабеле, как и дополнительный микрофон для шумоподавления и четкости телефонных звонков.

Шаг 11

• Осторожное поддевание палочкой позволяет легко извлечь Wi-Fi-антенну.

• Droid 3 поддерживает сигналы Wi-Fi b, g и n. Вот это да!

• Мы вежливо изгоняем вибромотор из его дома, немного 'убедив' его с помощью пластикового инструмента для открывания.

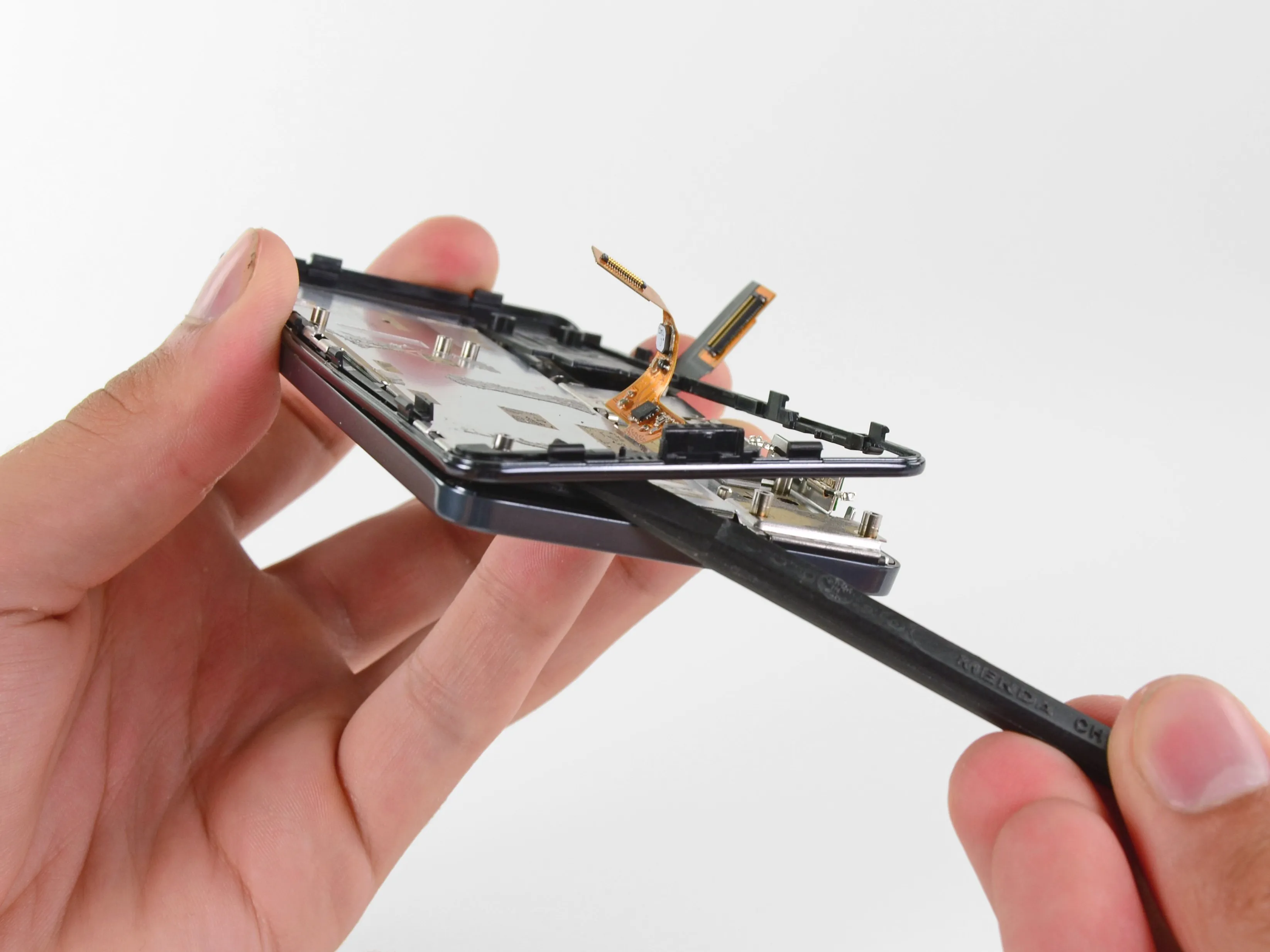

• Еще одно поддевание палочкой открывает нам свободный доступ к выдвижной панели Droid 3.

Шаг 12

• Одной из самых важных особенностей Droid 3 является его 5-рядная выдвижная QWERTY-клавиатура.

• Нам нравится смещение клавиш на Droid 3 - функция, которая досадно отсутствовала в оригинальном Droid, но была добавлена в Droid 2.

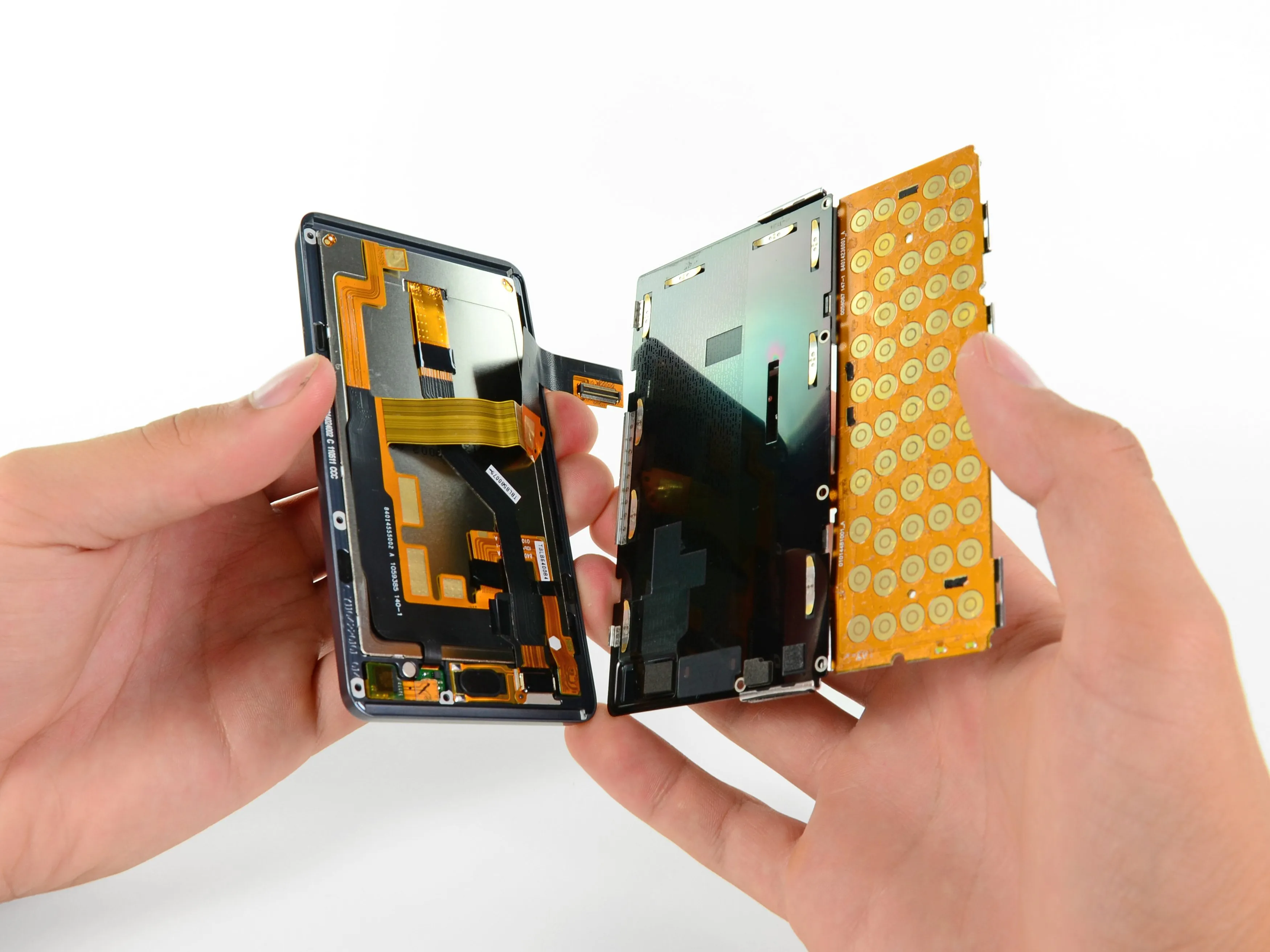

• Как и у предшественников, доступ к дисплею в этом Droid очень затруднен.

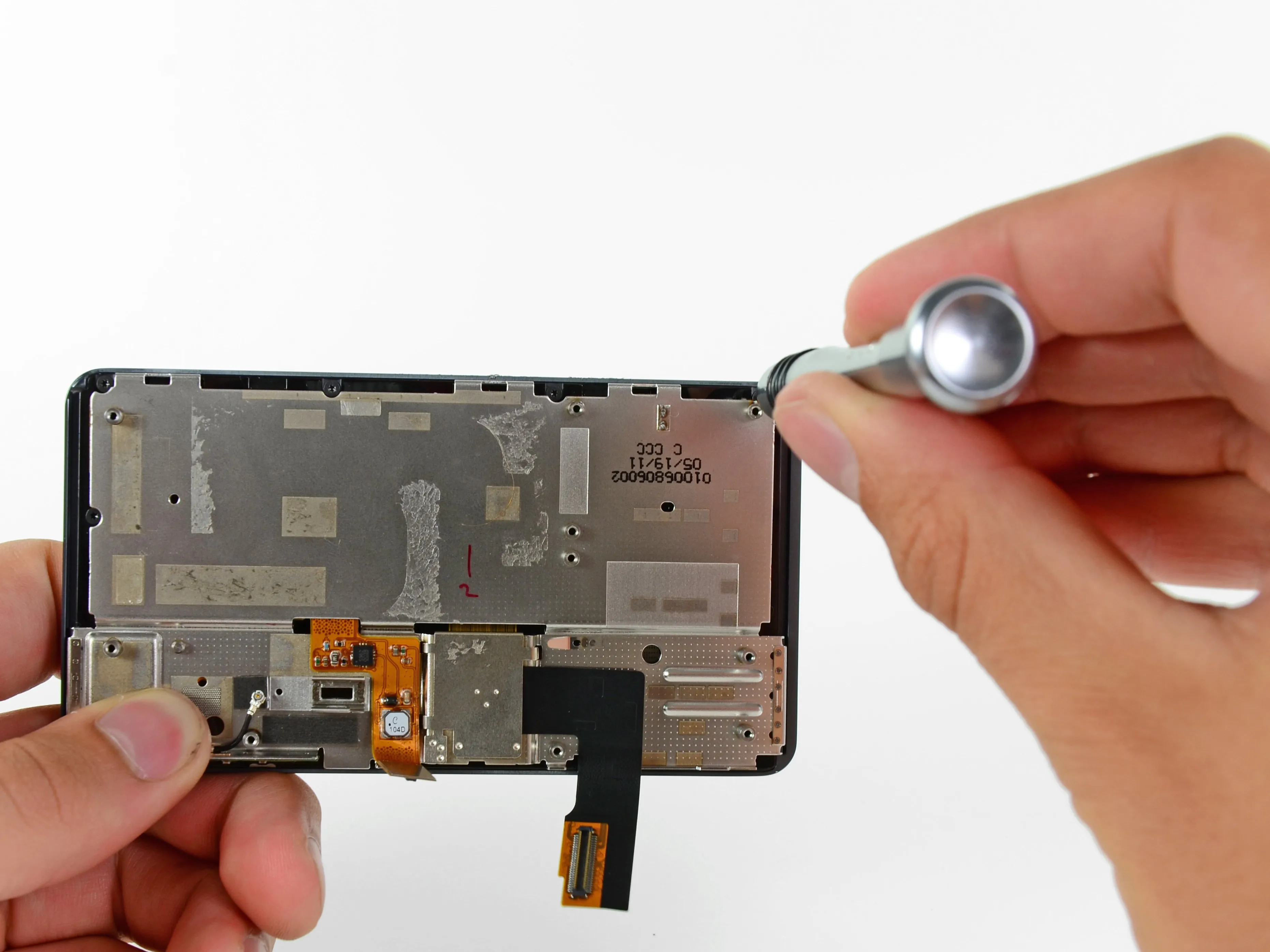

• Отделив клавиатуру, вы обнаружите горстку крошечных винтов T3 Torx, которые крепят дисплей к механизму слайдера и клавиатуре.

• После некоторых мучительных манипуляций с кабелем данных дисплея мы сможем разделить эти две части.

Шаг 13

• С небольшой поддержкой qHD ЖК-дисплей извлекается из передней панели, покрытой стеклом Gorilla Glass.

• Экран в Droid 3 на 0,3 дюйма больше, чем в обоих предшественниках, и составляет в общей сложности 4 дюйма. Он также имеет более высокое разрешение - 960 x 540 пикселей.

• На ленточном кабеле, прикрепленном к задней части ЖК-дисплея, находятся динамик наушников, фронтальная камера, датчик освещенности и светодиодный индикатор уведомлений. Фух!

• Все эти компоненты на одном ленточном кабеле делают разборку простой, а ремонт дорогостоящим.

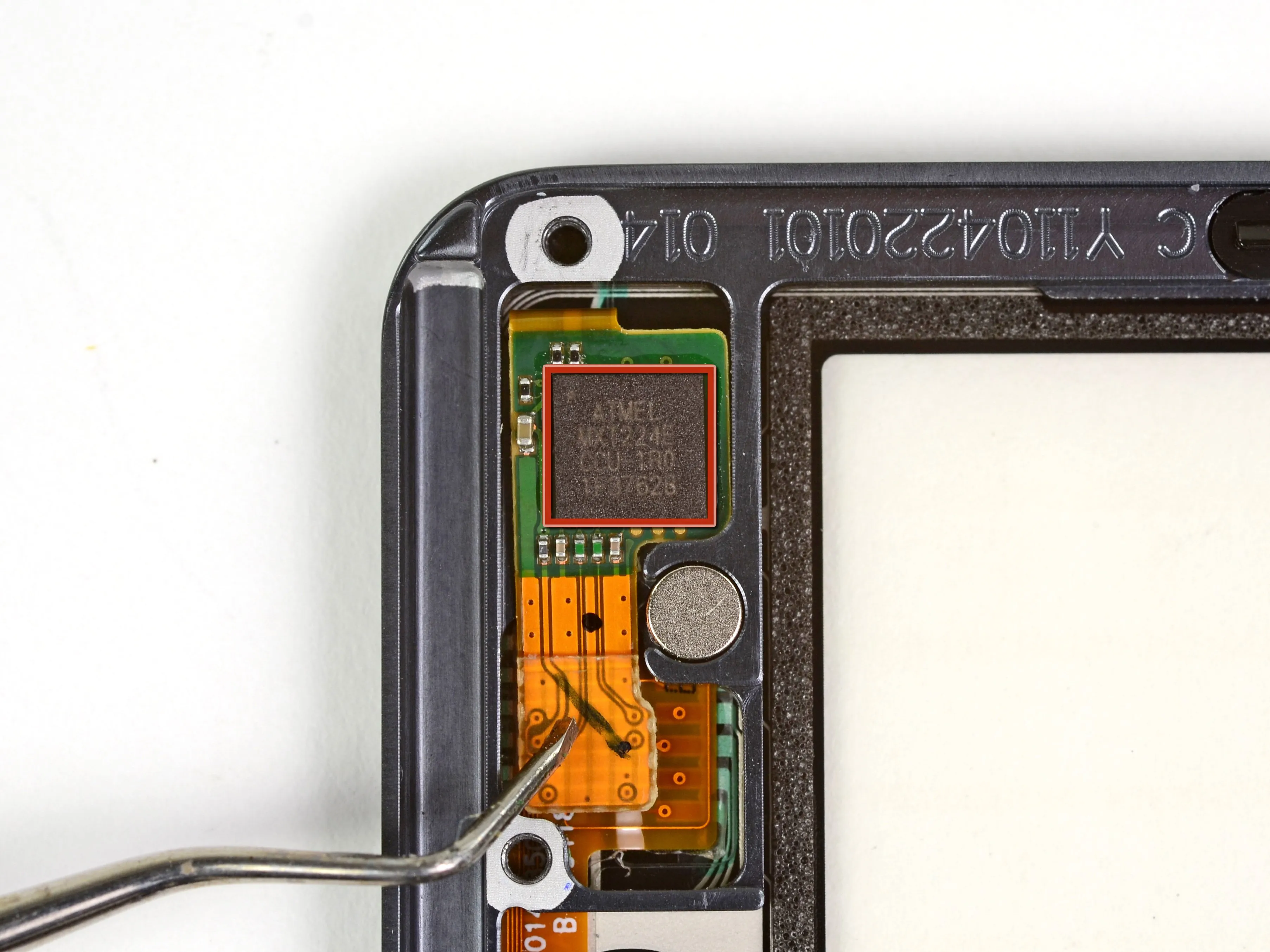

• На передней панели находится контроллер емкостного сенсорного экрана Atmel MXT224E.

Шаг 14

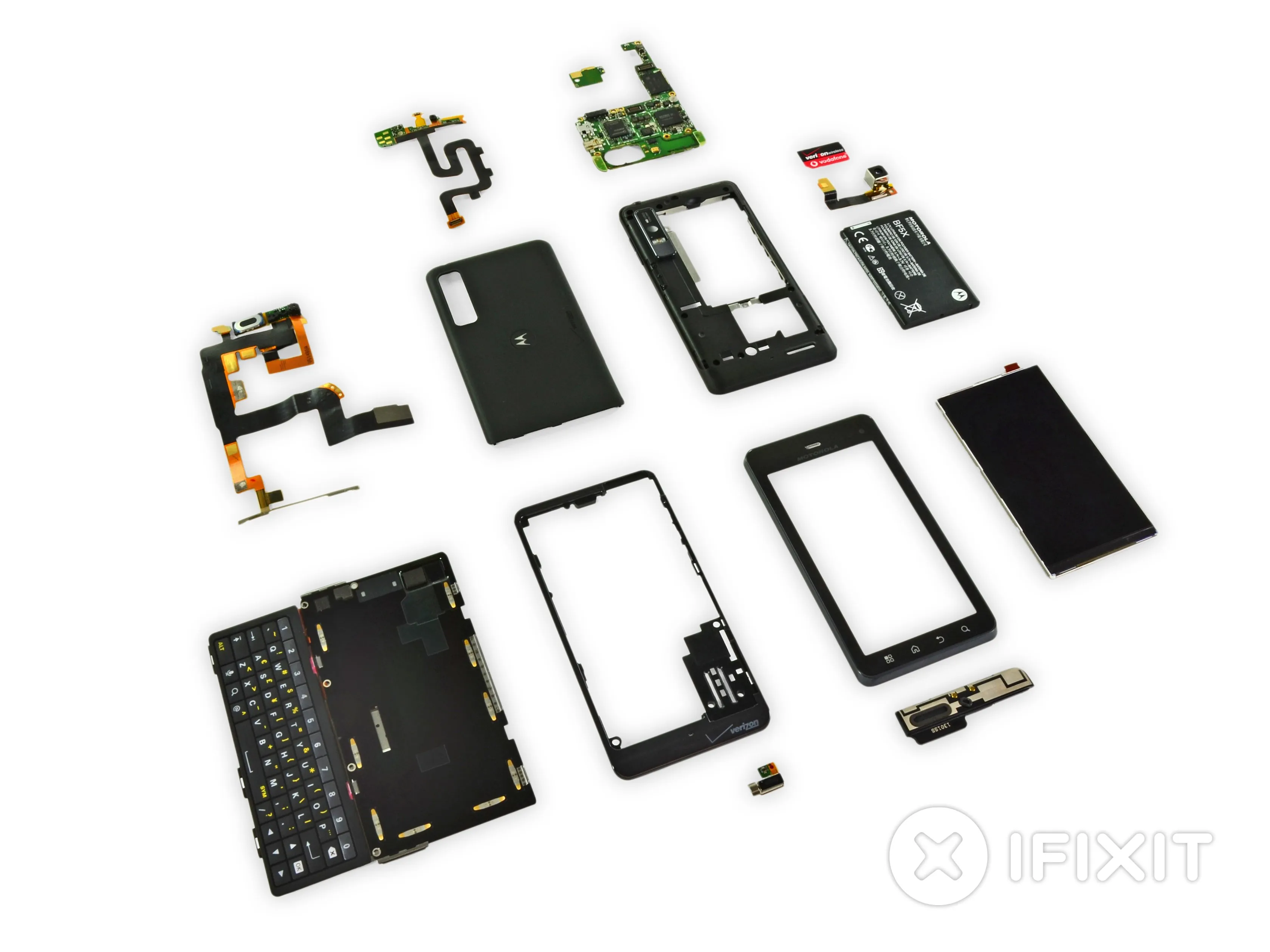

• Motorola Droid 3 (Droid³) заслужил оценку ремонтопригодности 6 из 10.

• Во всем устройстве не было ни одного винта безопасности.

• Аккумулятор не был ни к чему припаян и легко заменялся.

• Многие компоненты закреплены на одном ленточном кабеле, что означает, что для замены одного из них необходимо заменить все.

• Много клея, удерживающего детали вместе, что затрудняет разборку и сборку.

• Чтобы добраться до ЖК-дисплея, необходимо разобрать все устройство.
