Разборка Motorola Droid Bionic
Введение
Motorola Droid Bionic - это первый двухъядерный смартфон, работающий в сети 4G LTE от Verizon. Присоединяйтесь к нам, чтобы заглянуть внутрь этого гигантского телефона.
Следите за . Делаете.ру на twitter для получения последних обновлений.
Что вам понадобится
Инструменты
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Шаг 1 Разборка Motorola Droid Bionic

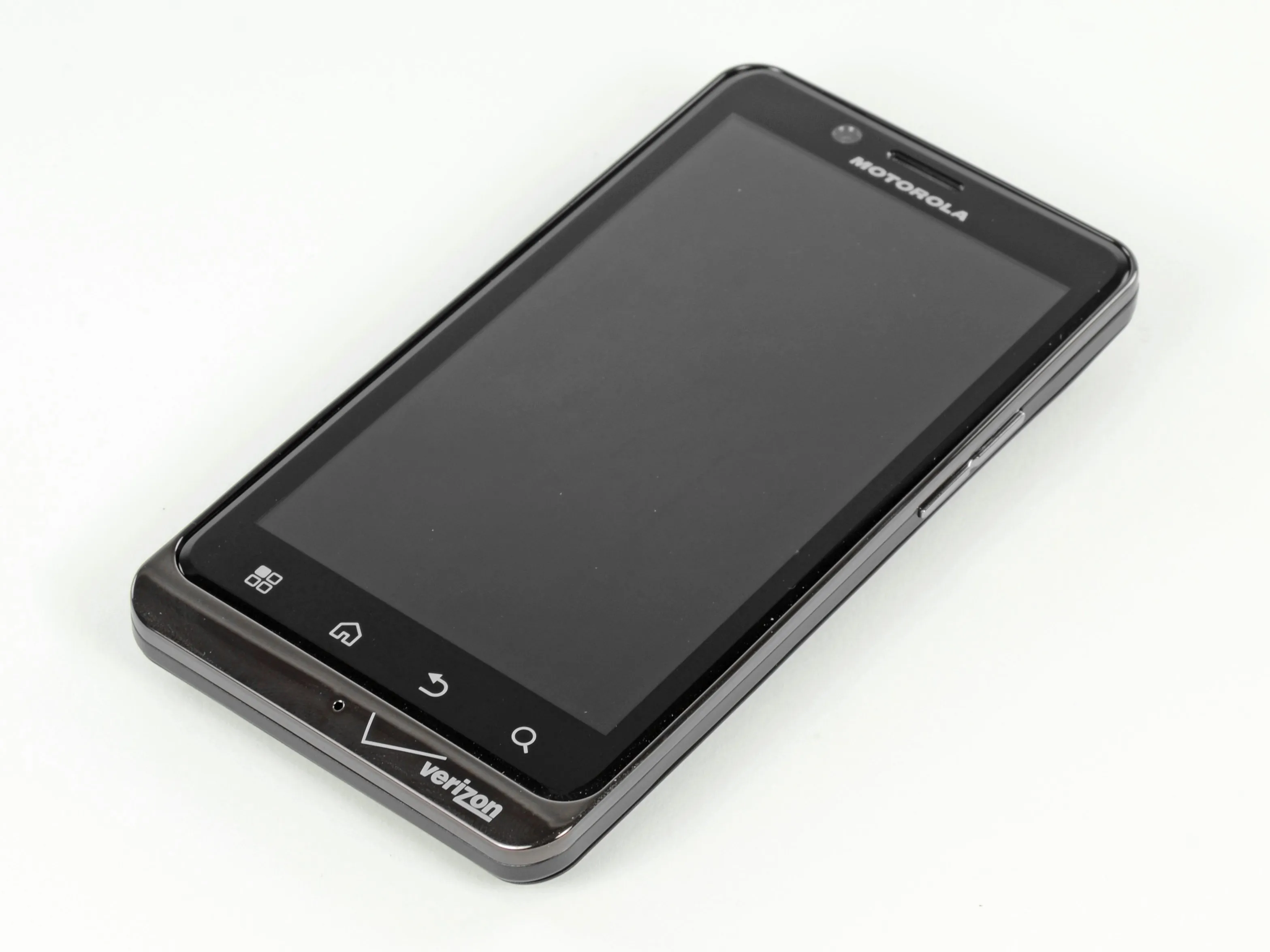

Спустя почти 8 месяцев после презентации на выставке CES 2011, Droid Bionic наконец-то появился! И он оснащен серьезным аппаратным обеспечением:
Двухъядерный процессор Texas Instruments с частотой 1 ГГц.
32 ГБ памяти (16 ГБ внутренней и 16 ГБ внешней)
1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ
4,3-дюймовый qHD-дисплей со стеклом Corning Gorilla Glass
Камера заднего вида 8 МП (1080p HD)
Возможность работы в сети Verizon 4G LTE
Шаг 2

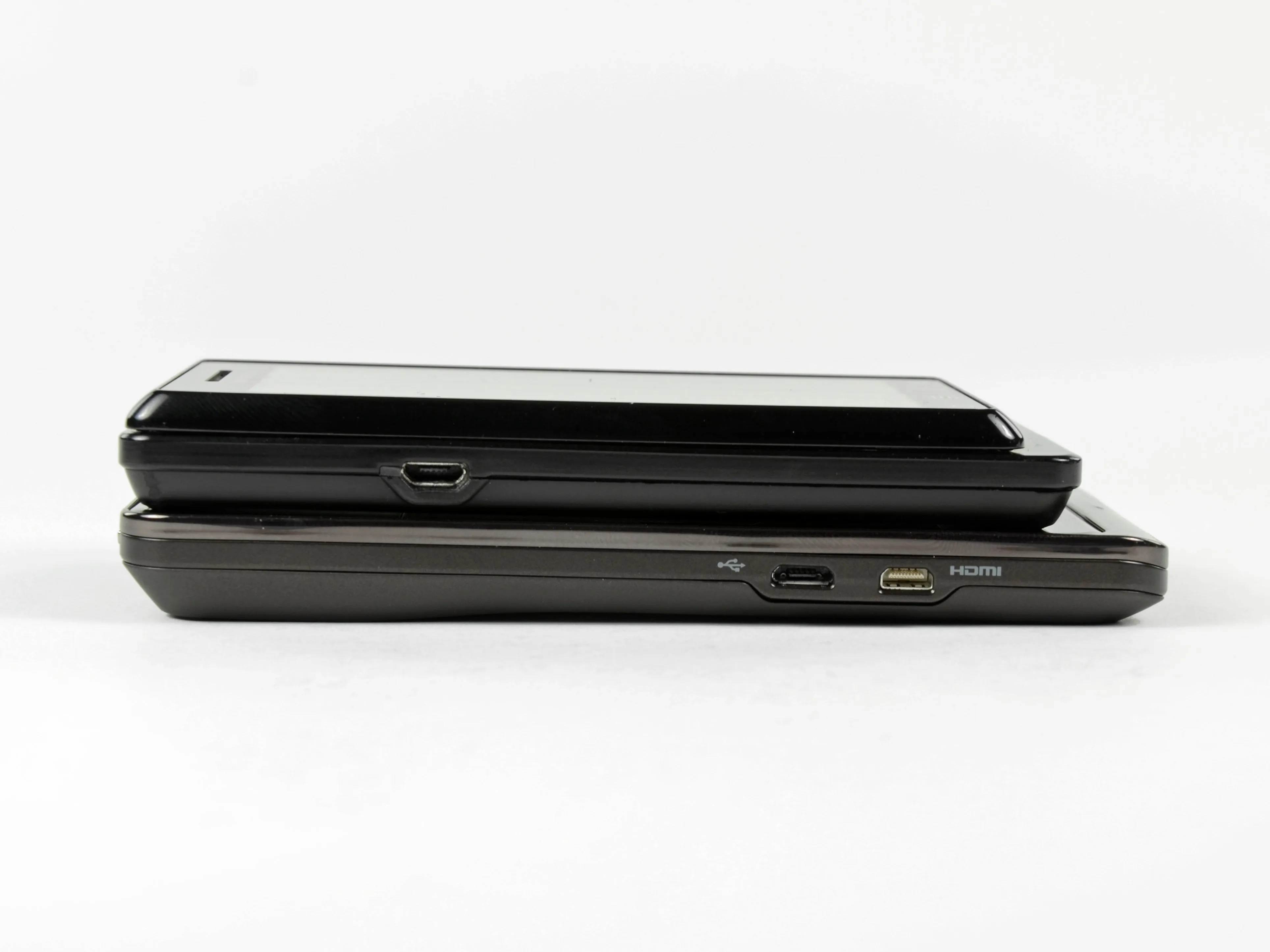

На левой стороне Bionic расположены два порта:
micro-USB
micro-HDMI
Verizon рекламирует Bionic как самый тонкий 4G LTE-телефон толщиной 0,43 дюйма.
Мы обнаружили, что небольшой бугорок в верхней части устройства на самом деле добавляет к заявленной толщине (или тонкости) 0,43 дюйма, делая телефон 0,52 дюйма в самой толстой точке.
В сравнении с Motorola DroidBionic определенно тоньше и легче (158-169 граммов), но также длиннее и шире.
Верхнюю сторону Bionic украшают разъем для наушников и кнопка питания.
Шаг 3

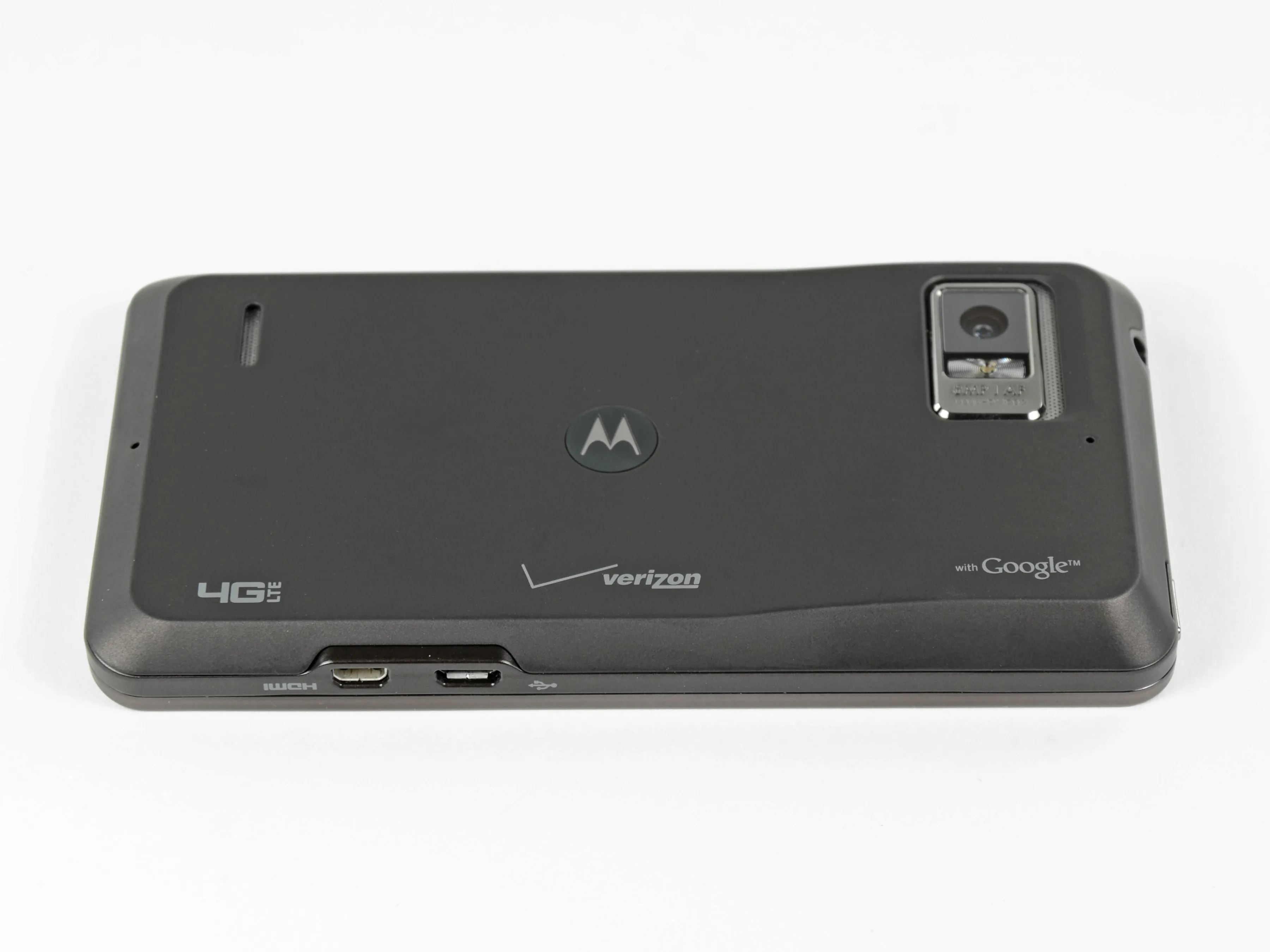

Droid Bionic поворачивается, чтобы дать нам возможность взглянуть на его заднюю сторону, украшенную логотипами, включая долгожданный логотип 4G LTE.
Нашим нетерпеливым рукам не терпится оказаться внутри этого огромного бионического существа, и мы с относительной легкостью снимаем заднюю крышку. Здесь пригодится инструмент для открывания, но можно воспользоваться и пальцами.

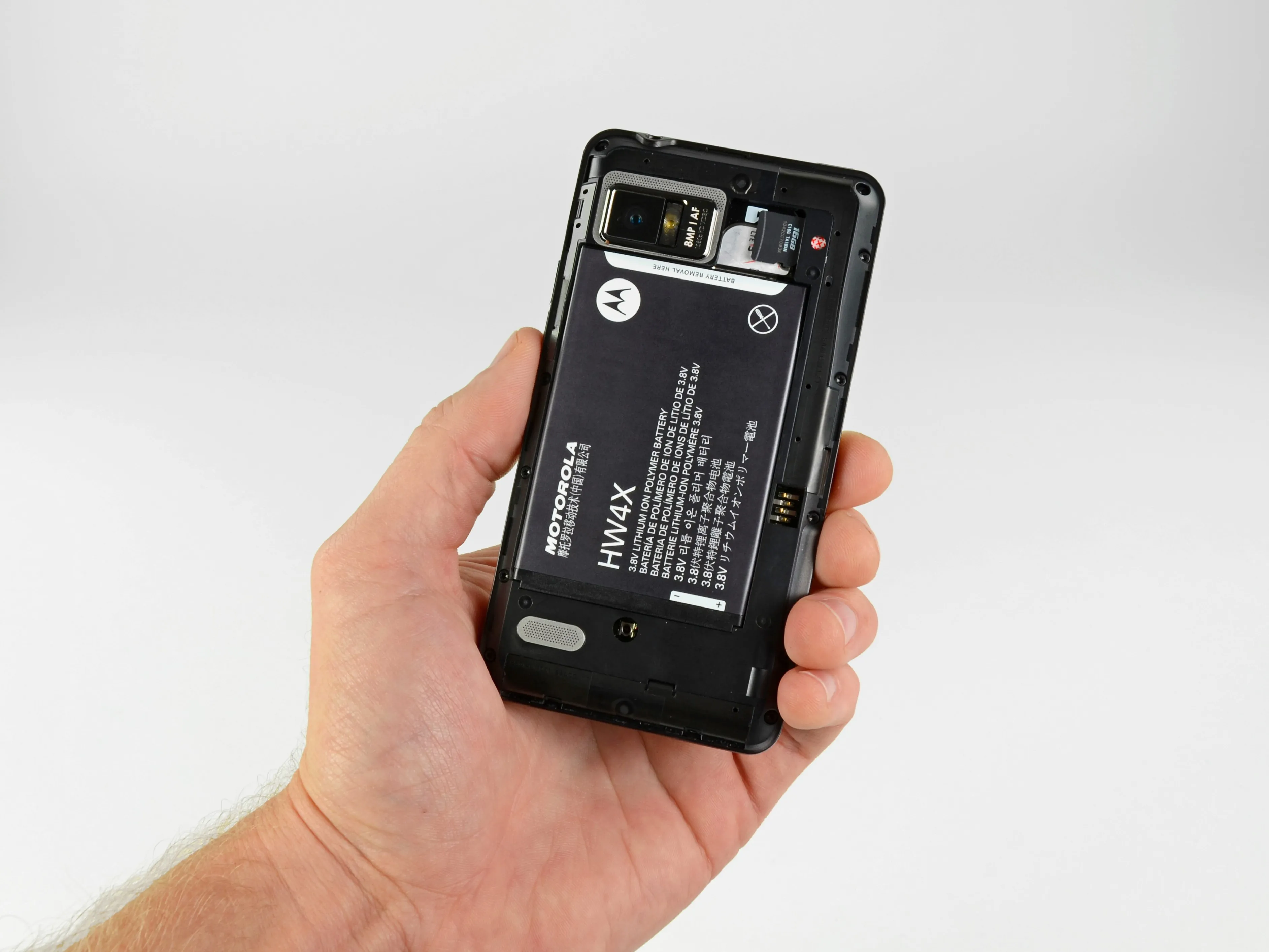

При первом взгляде на Bionic мы видим карту microSD на 16 ГБ, SIM-карту 4G LTE и литий-ионный аккумулятор емкостью 1735 мАч.
Шаг 4

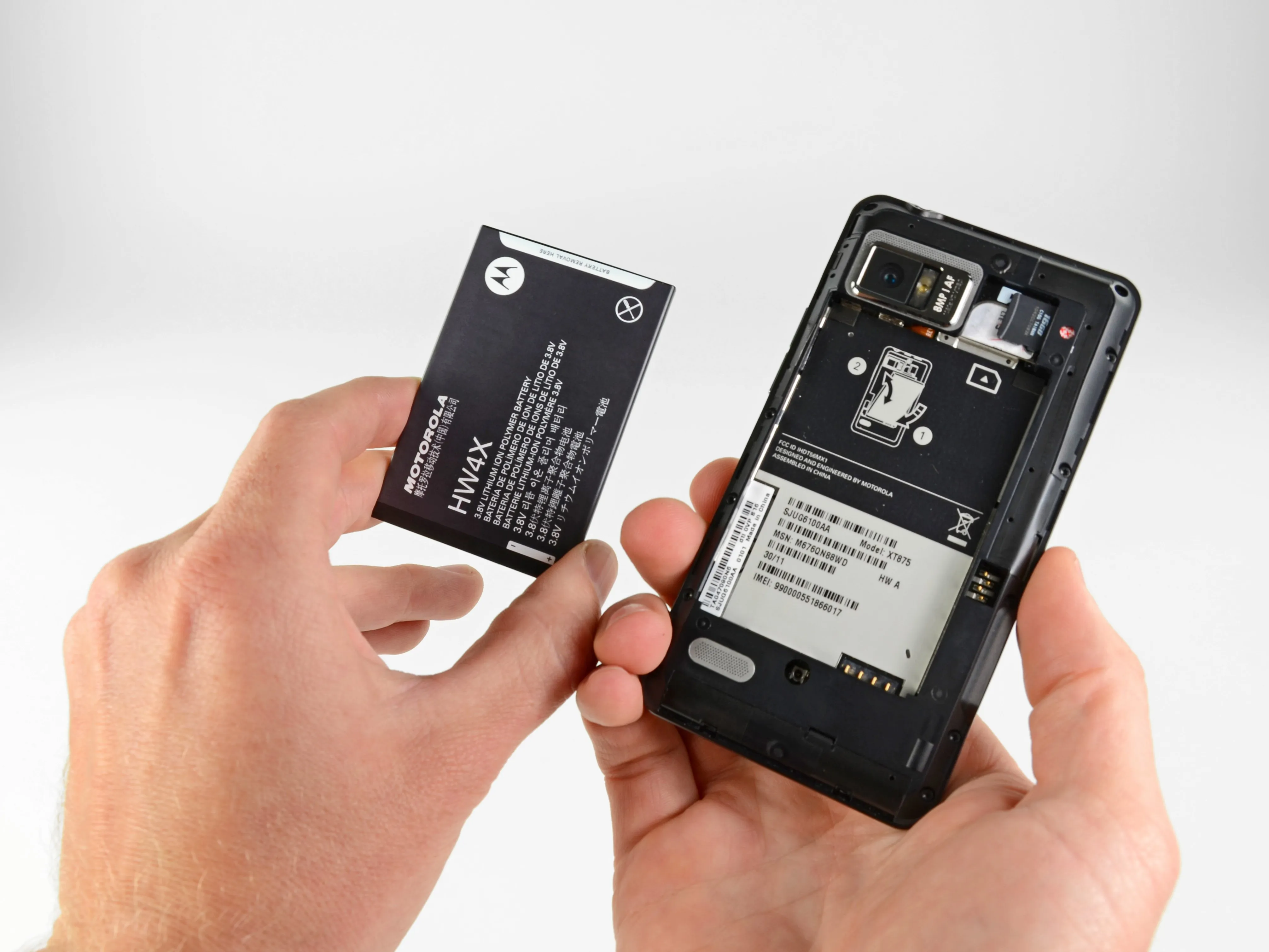

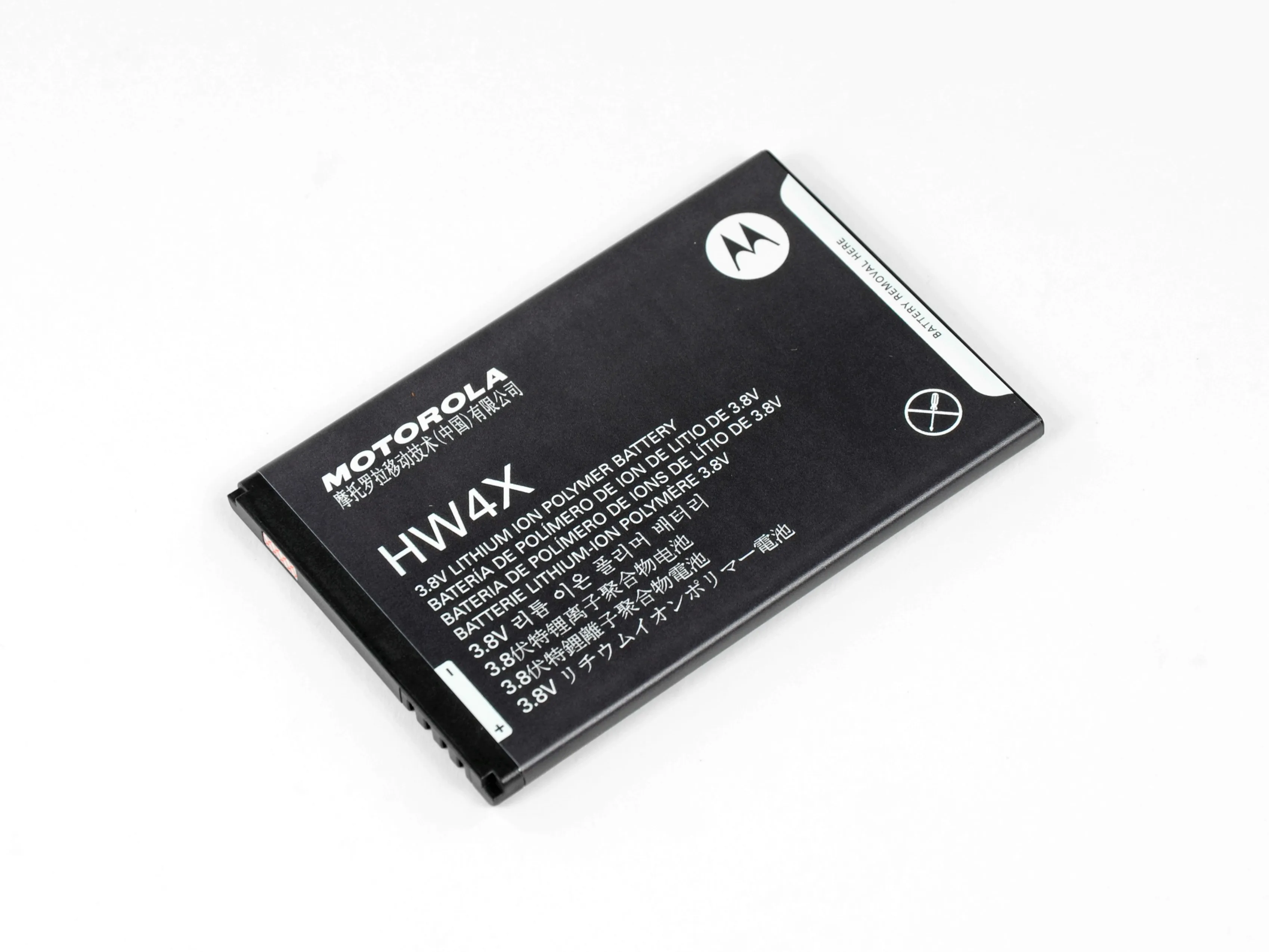

К нашему удовольствию, батарея легко снимается и, следовательно, может быть заменена.
Аккумулятор Bionic может похвастаться почти 11 часами непрерывной работы в режиме разговора и более 240 часами в режиме ожидания.
240 часов в режиме ожидания - идеальное время для того, чтобы почтительно замолчать и воздержаться от смс и разговоров во время показа фильма 'Современное время навсегда'. Modern Times Forever.
Шаг 5

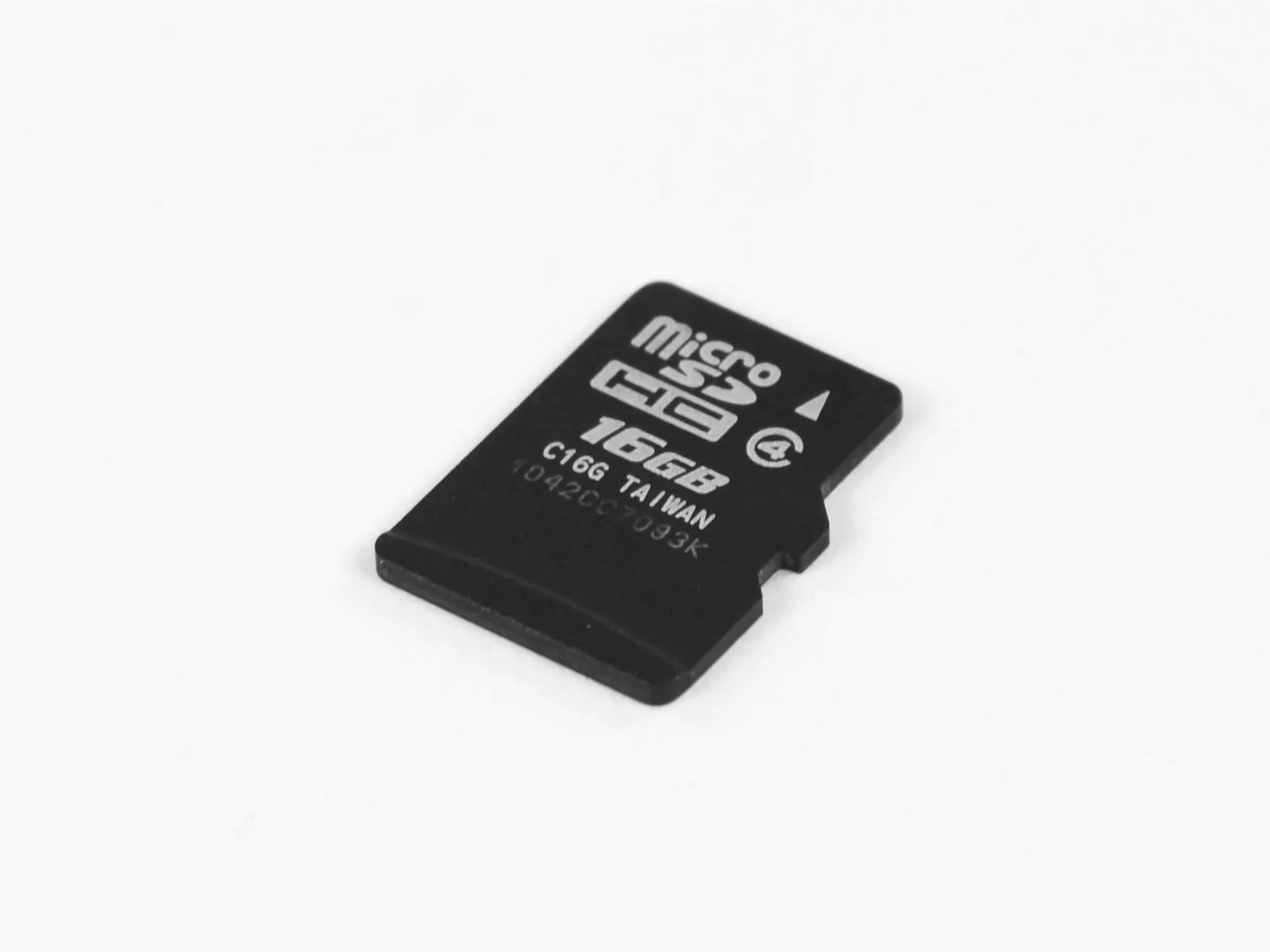

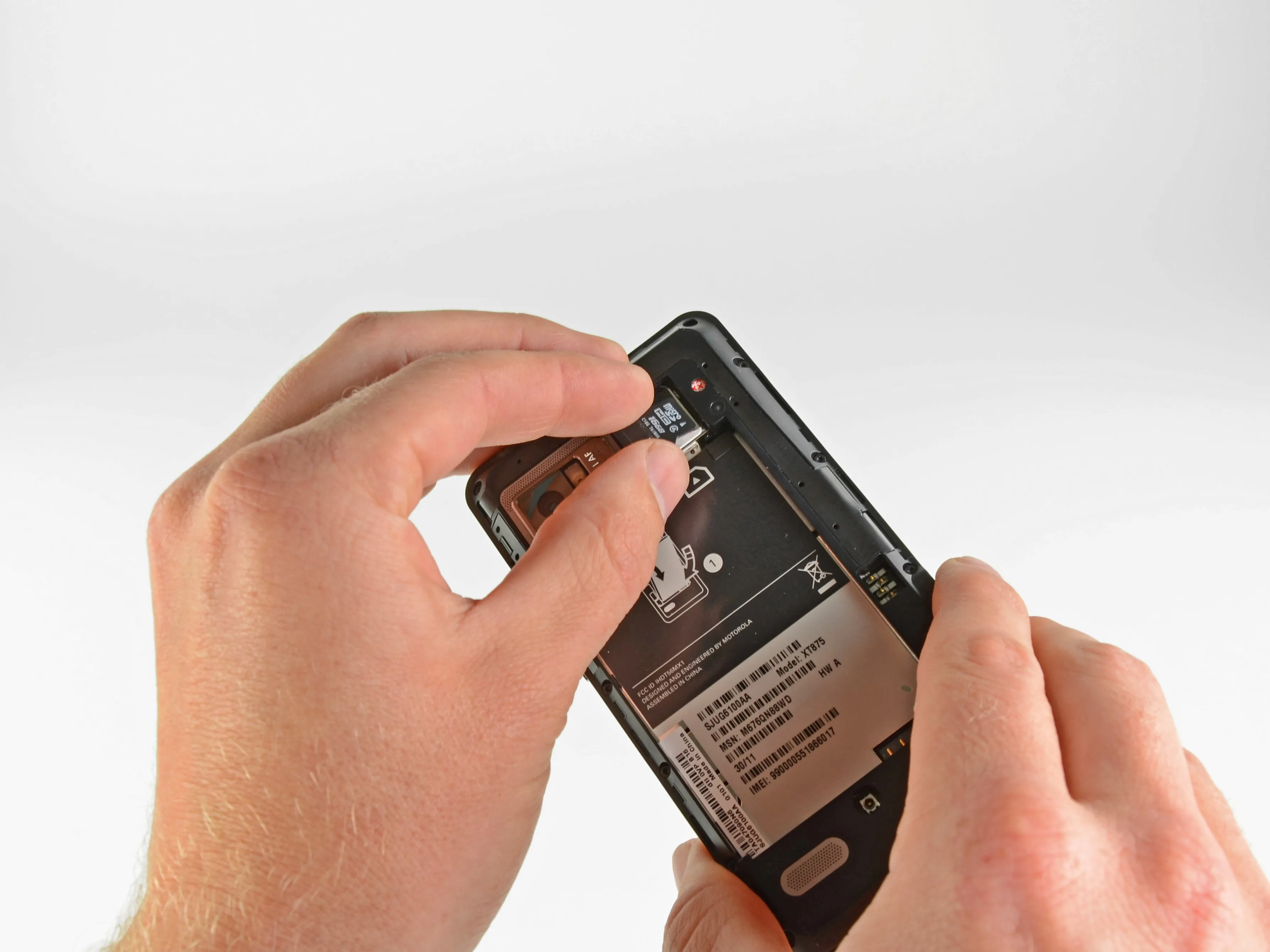

Далее нам предстоит извлечь карту памяти microSD объемом 16 ГБ, щедро прилагающуюся к Motorola Droid Bionic.
ВНИМАНИЕ: Держите эту карту подальше от маленьких детей и голодных взрослых. Ее легко проглотить, но она не содержит ничего ценного для нашей пищеварительной системы.
Bionic поставляется с 16 Гб встроенной флеш-памяти и картой microSD на 16 Гб (с возможностью замены на microSD на 32 Гб), что в общей сложности составляет 32 Гб встроенной памяти или 48 Гб расширенной.
Шаг 6

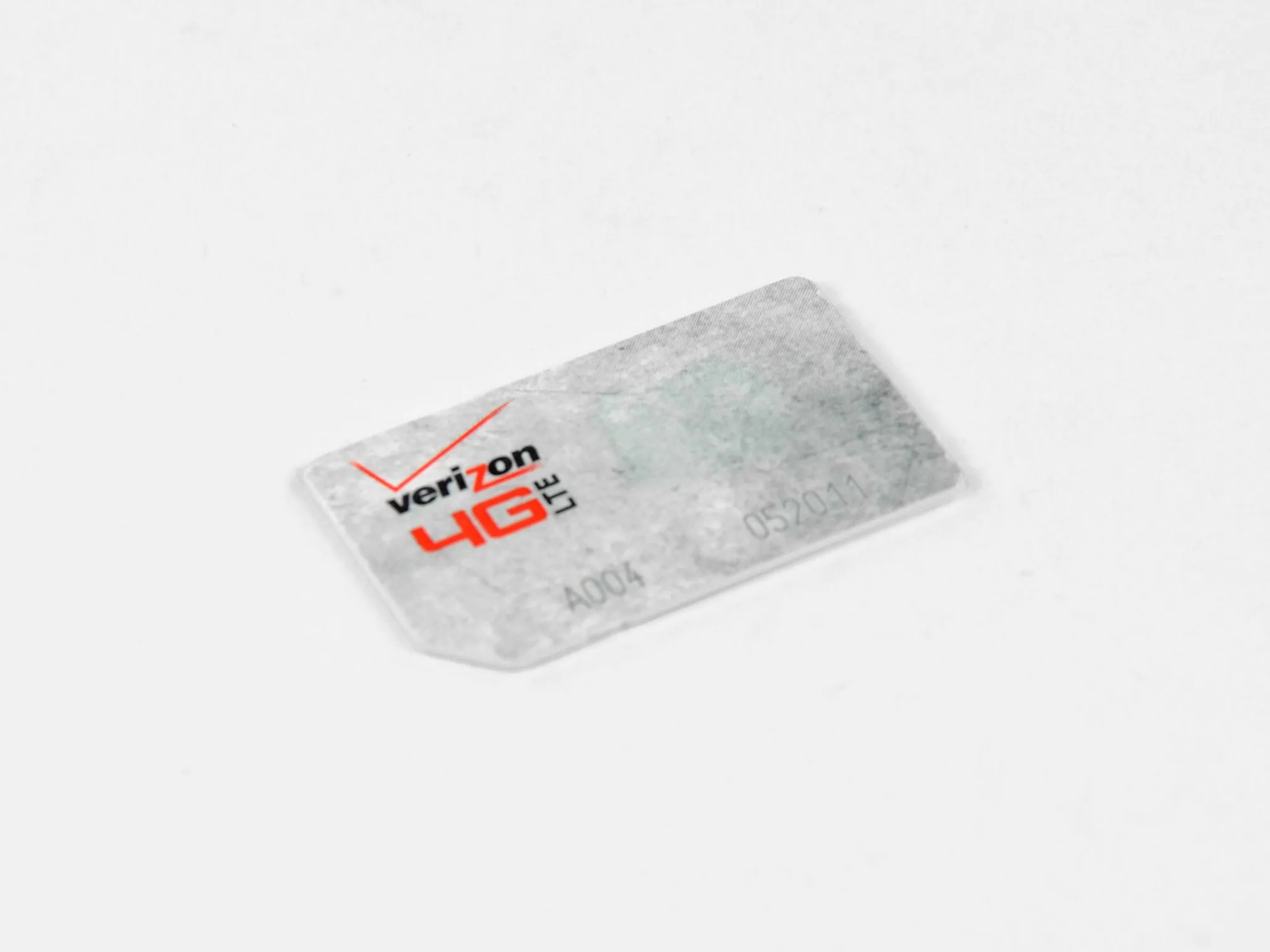

Мы нашли неуловимую SIM-карту 4G LTE! Спрятанная под картой microSD, SIM-карта 4G LTE сидит... и ждёт.
Сеть Verizon LTE, конечно, впечатляет, но высокая стоимость многоуровневых планов передачи данных заставила многих задуматься, стоит ли цена услуги такой шумихи.
Шаг 7

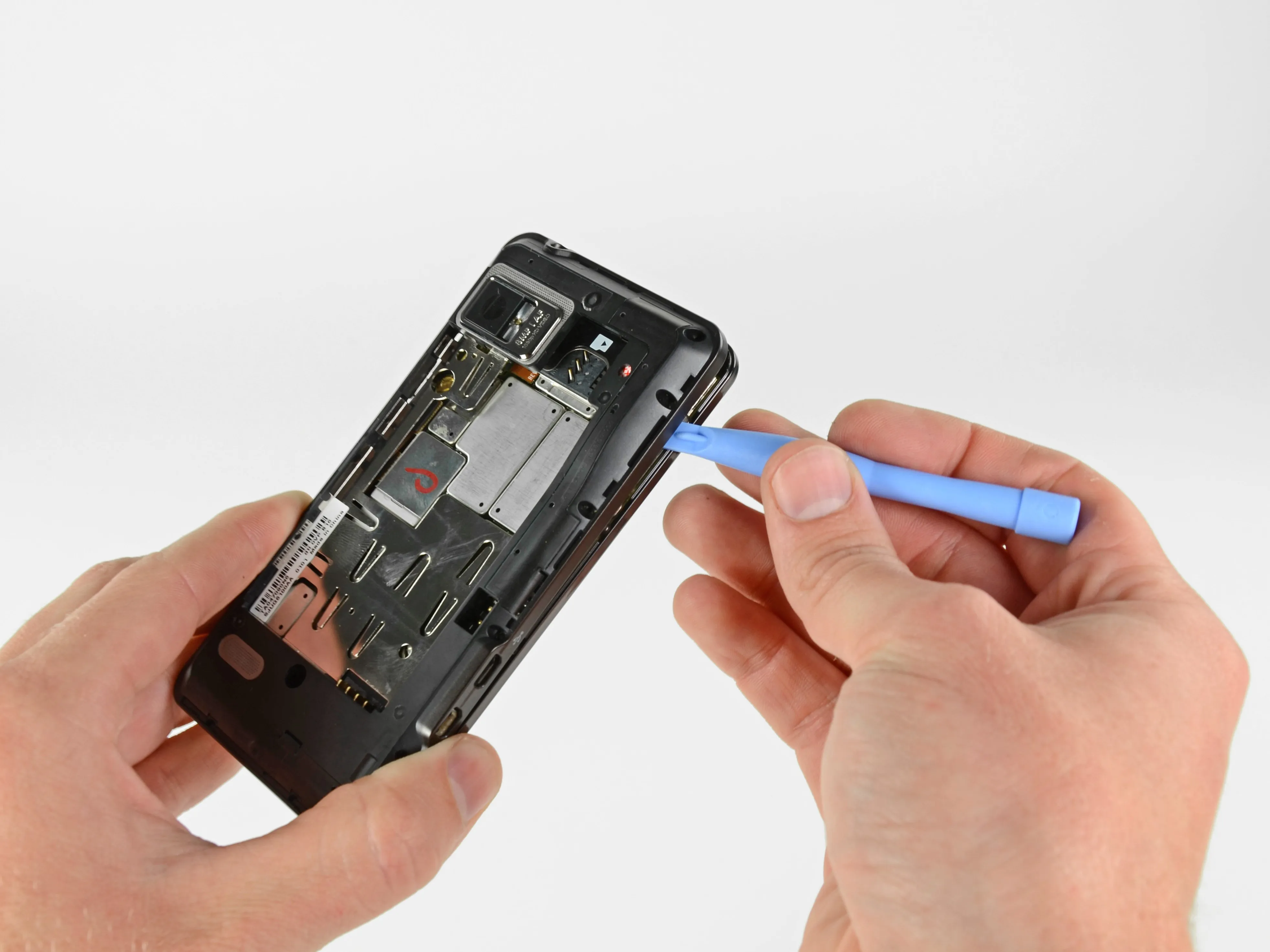

Наклейка, несколько зажимов и несколько - кхм, ОДИННАДЦАТЬ - винтов по периметру Bionic - вот и все, что мешает нам заглянуть внутрь.
Наклейки никогда не останавливали нас раньше, а несколько винтов T5 Torx или металлических зажимов не сравнятся с нашими наборами бит-драйверов из 54 частей, пластиковыми инструментами для открывания и проворными пальцами.

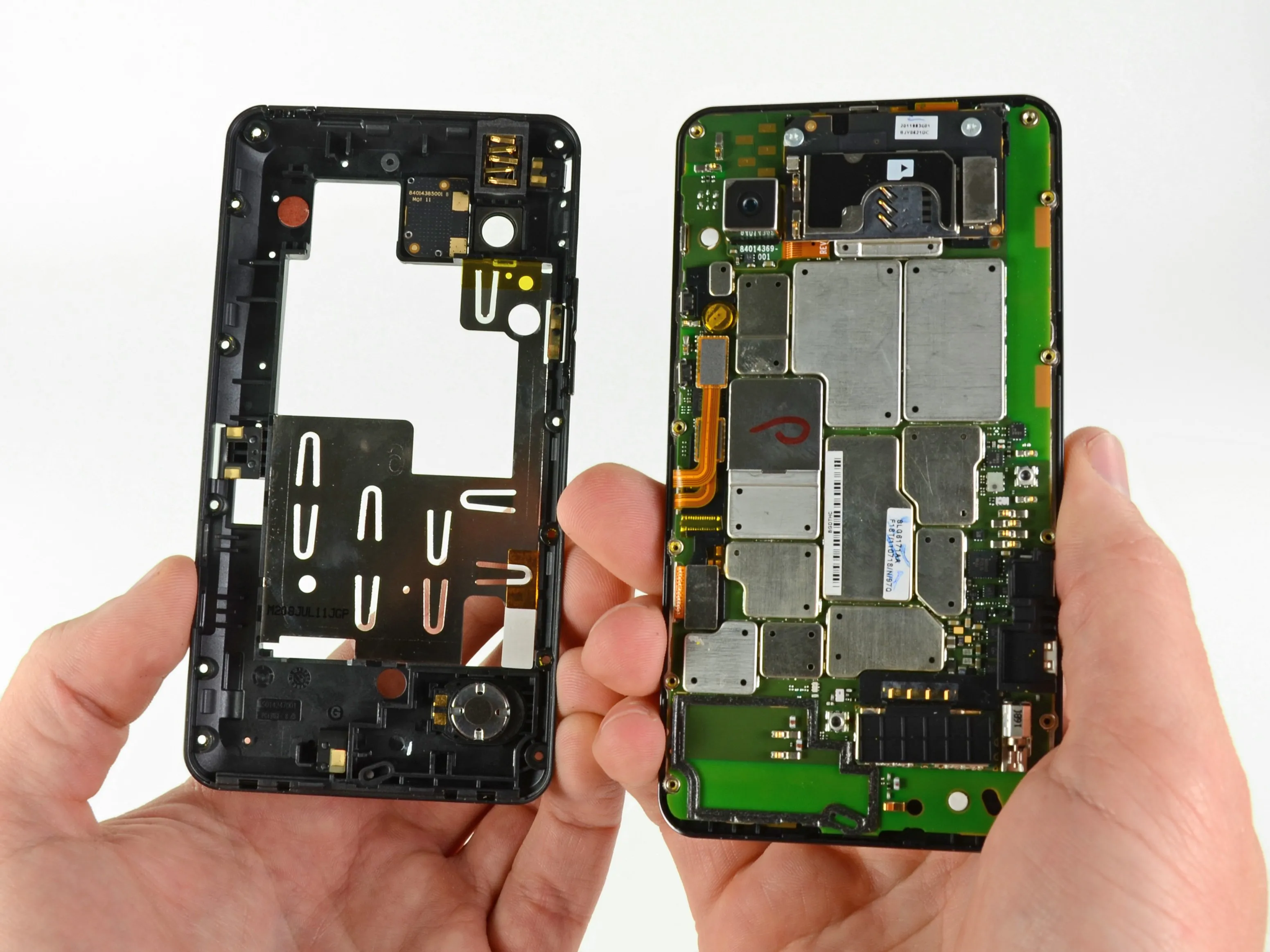

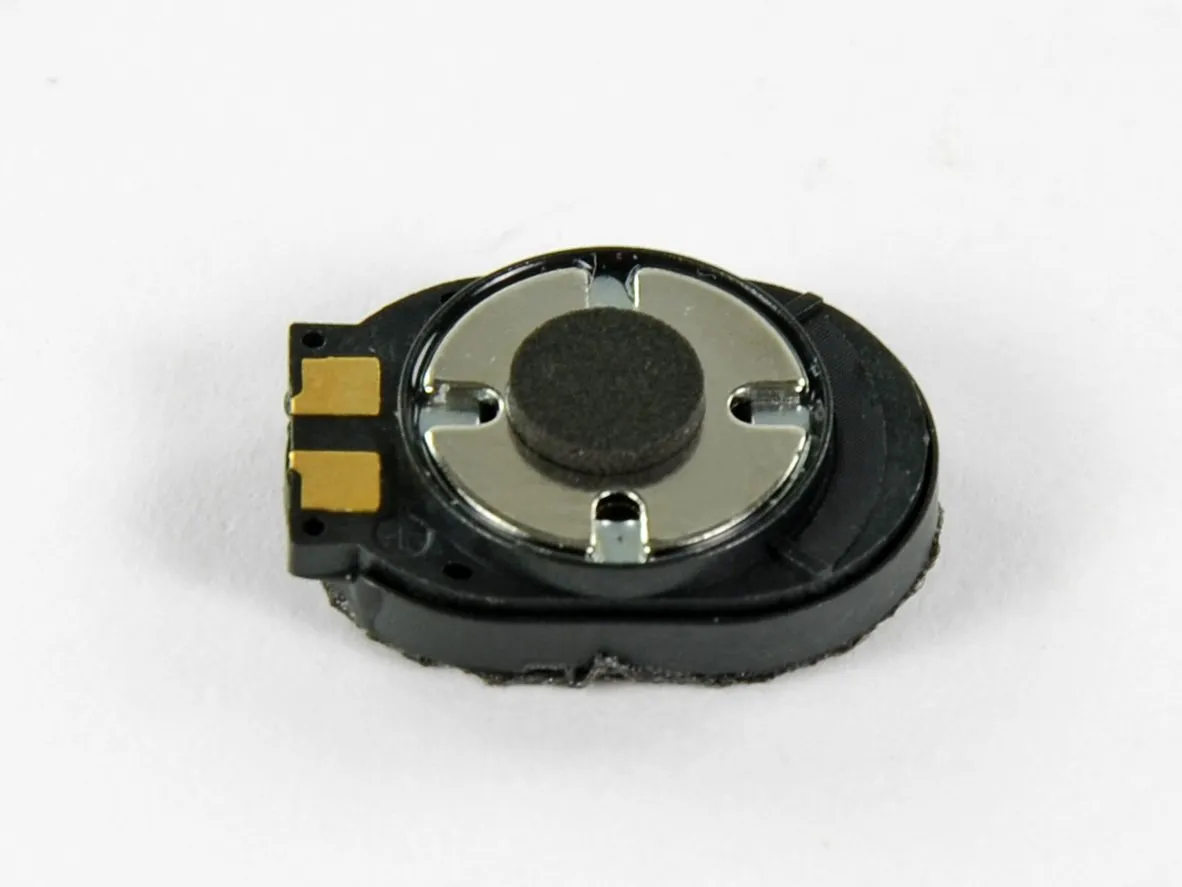

Мы снимаем заднюю крышку и сразу же сталкиваемся с лесом электромагнитных экранов.
Шаг 8

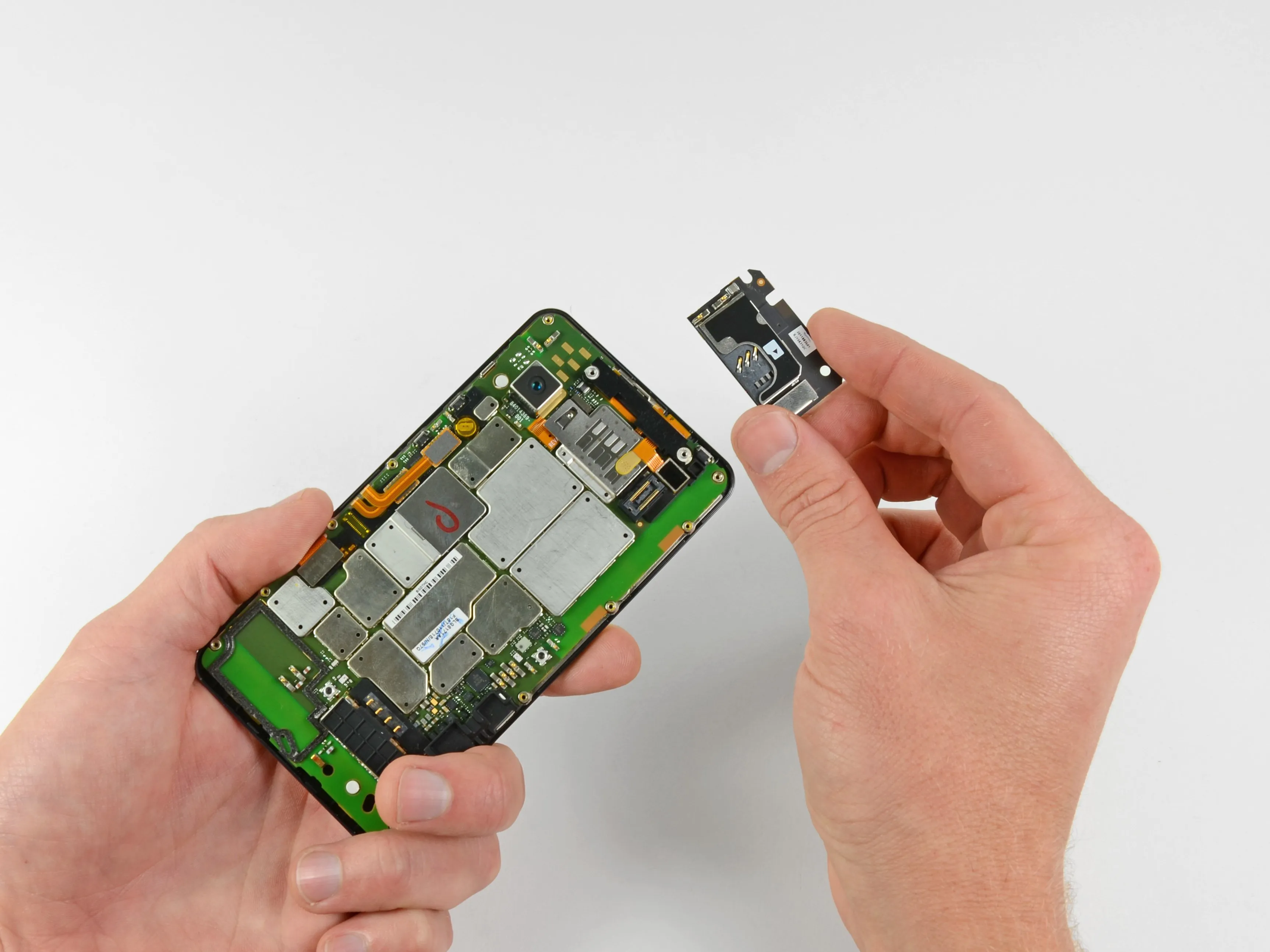

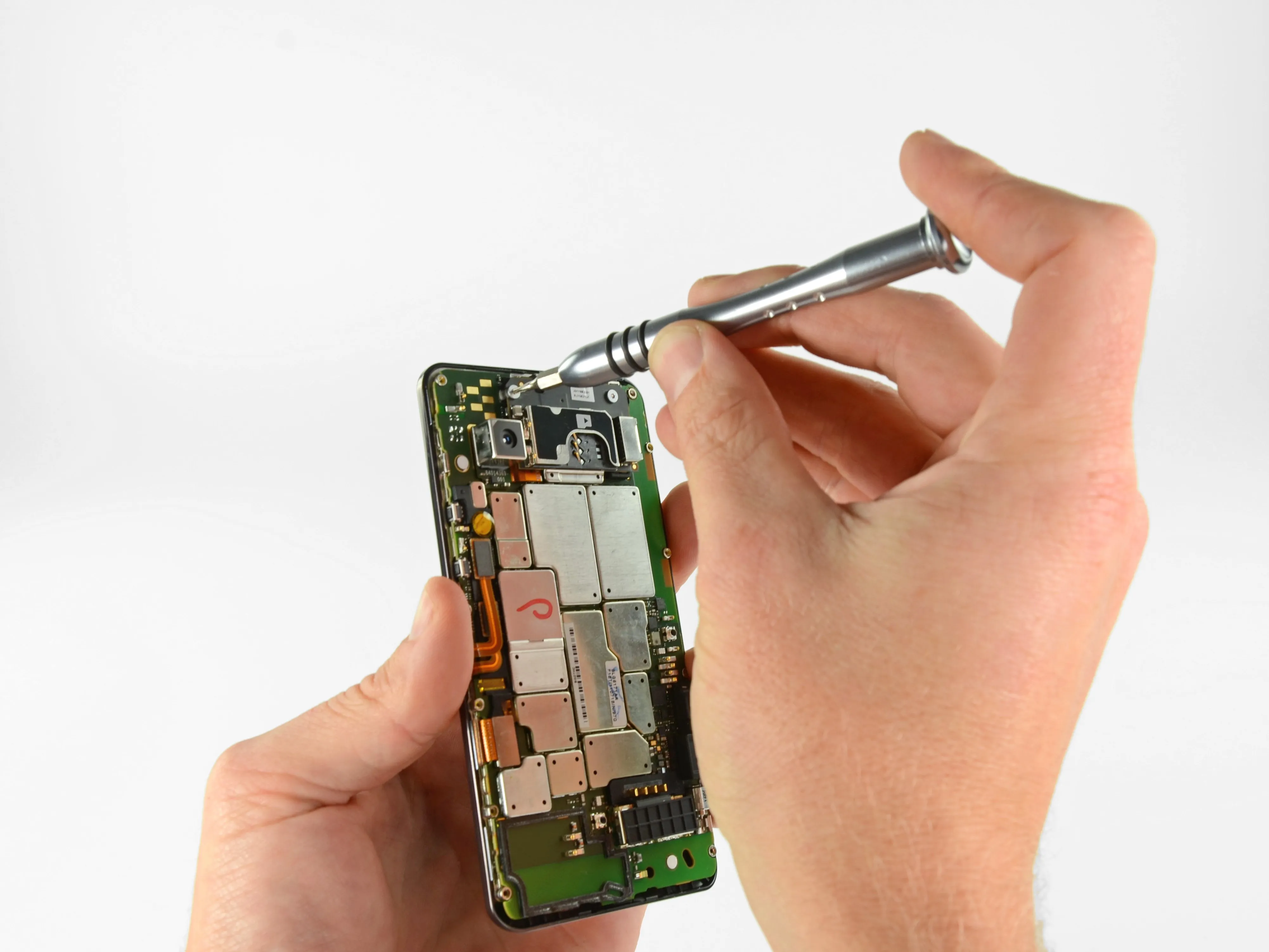

Плата SIM-карты 4G LTE держится на нескольких винтах.
Еще одна плата кусает пыль... прощай плата LTE SIM-карты...
Шаг 9

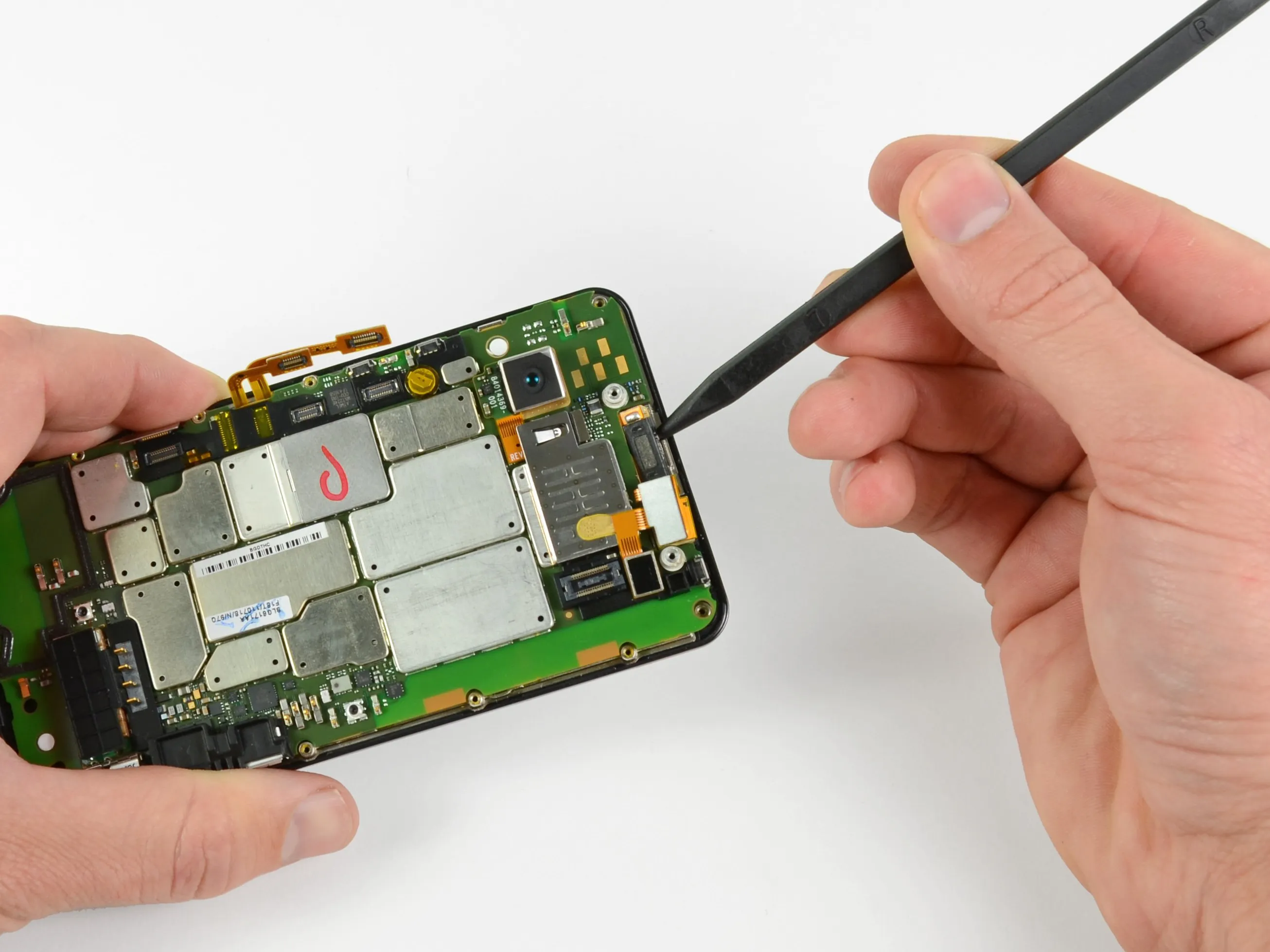

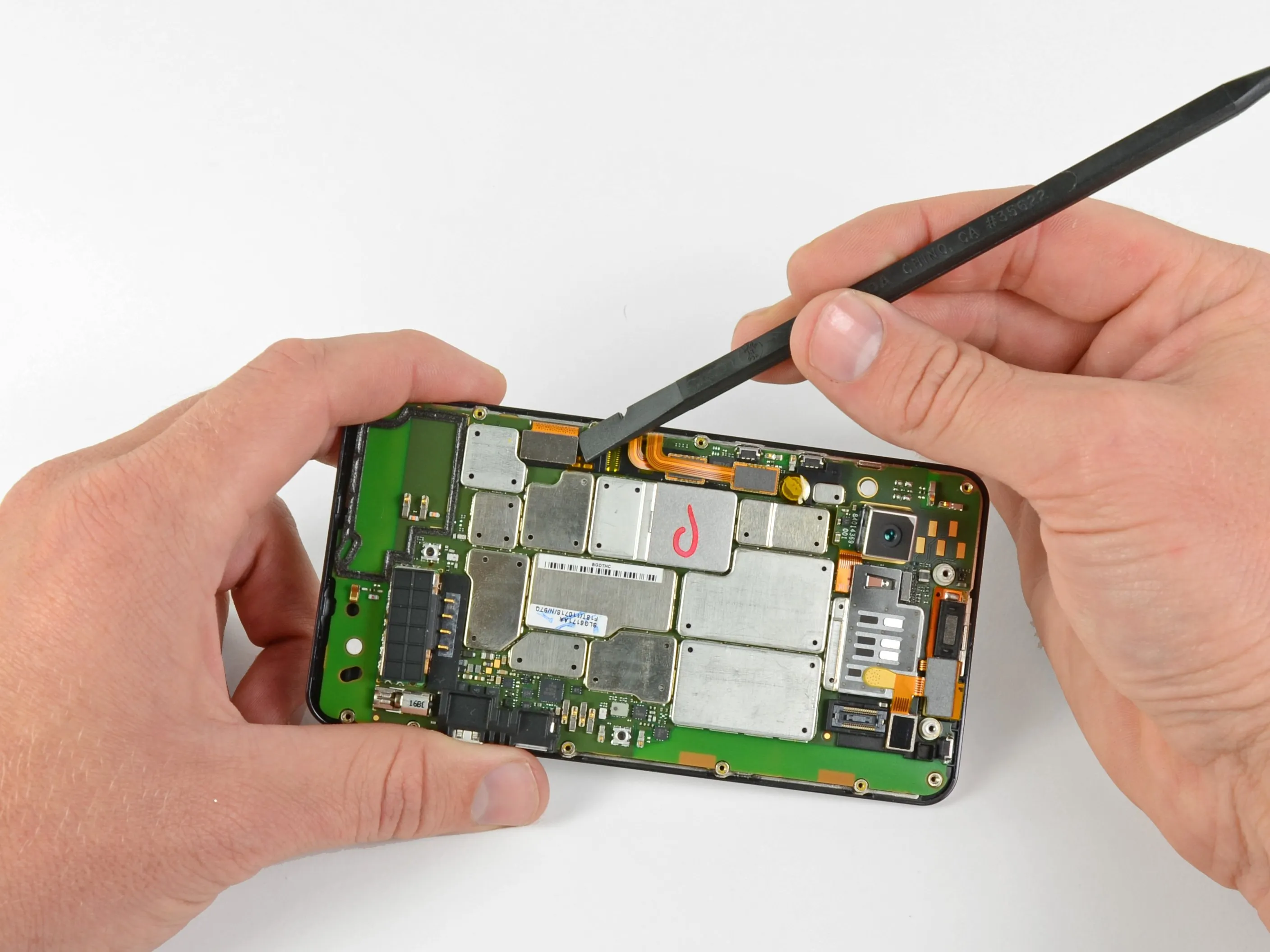

Разъем ленточного кабеля дисплея мешает. Давайте найдем способ его извлечь.
Мы продолжаем избавлять Bionic от разъемов с помощью нашего верного пассатижа.
Отклеив наклейки, открутив винты и отсоединив разъемы, мы отсоединяем материнскую плату от дисплея.
Шаг 10

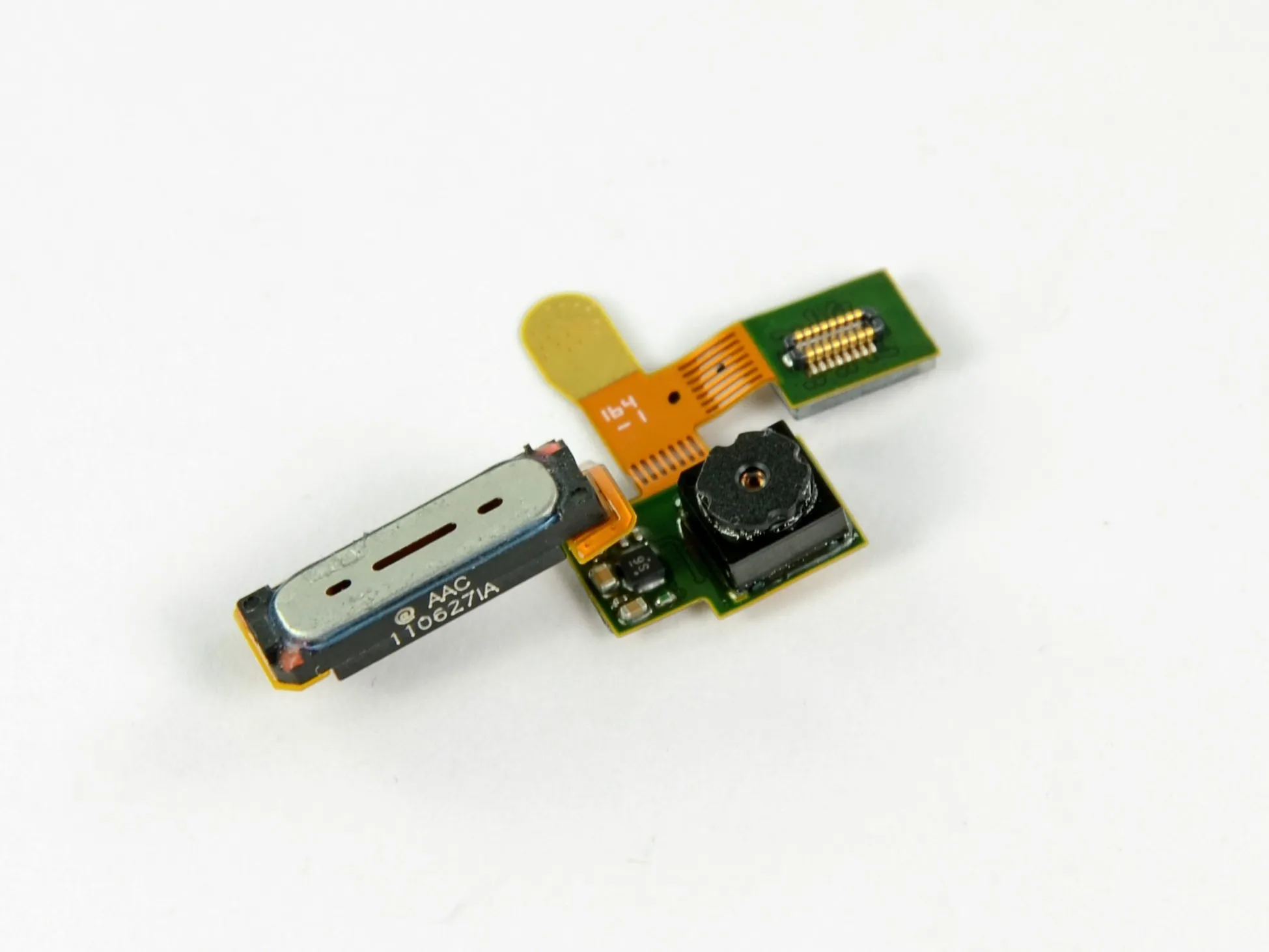

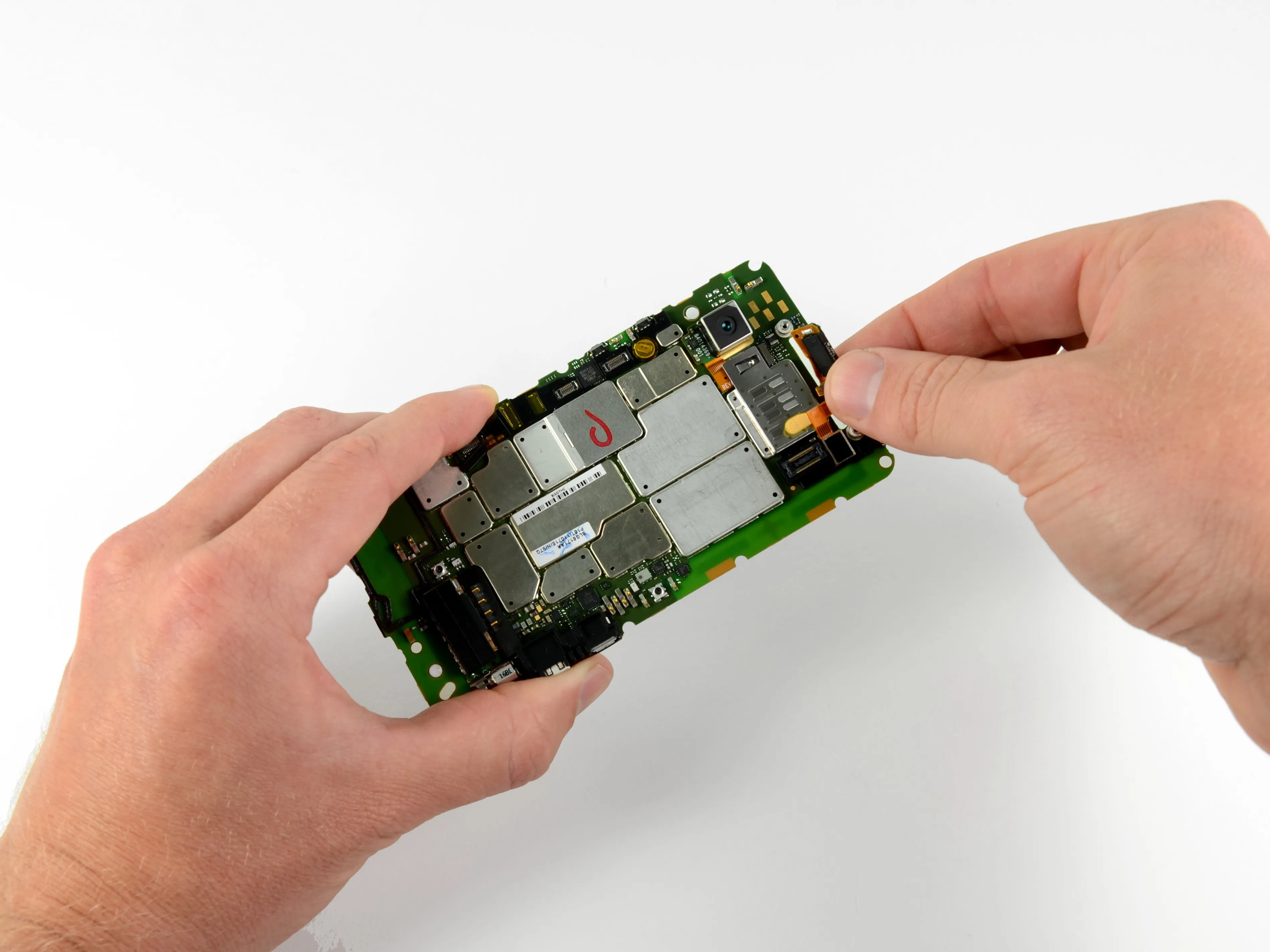

Первым делом с материнской платы снимается фронтальная камера/ушной динамик.
Мы с облегчением увидели, что Motorola не использует длинные ленточные кабели, которые встречаются в некоторых другихустройствах.
Хотя Motorola/Verizon никогда не разглашали точное количество мегапикселей фронтальной камеры, ее качество 'VGA' позволяет предположить, что оно составляет 0,3 МП.
Шаг 11

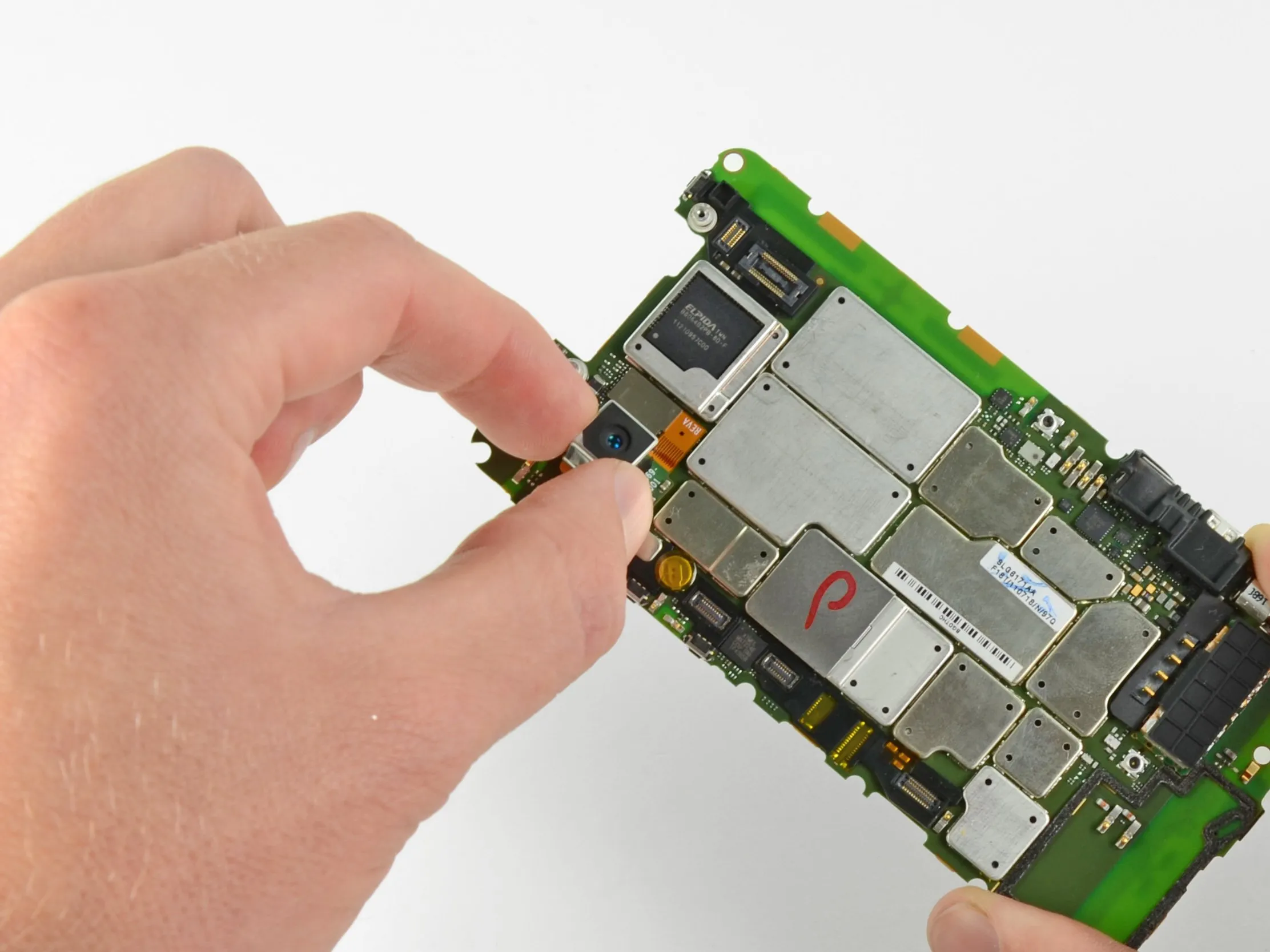

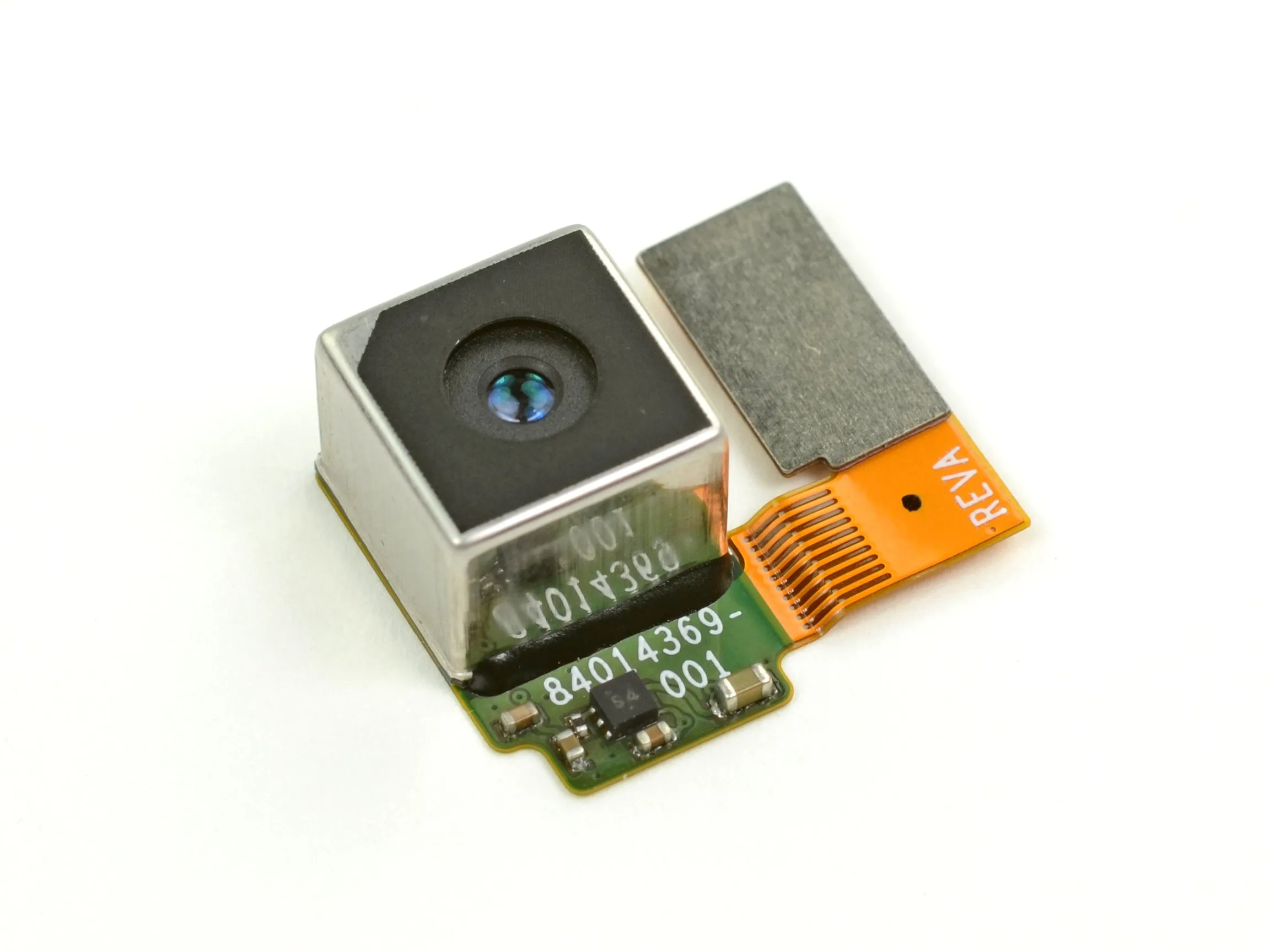

Задняя камера просто вынимается. Надпись на компоненте - вот эта замечательная жемчужина: 'NCAABA 65161 0100698 2001 SH'.
Bionic оснащен 8-Мп камерой, способной снимать видео с разрешением 1920 x 1080 (1080p), а также двойной светодиодной вспышкой.
Камера имеет размеры 7,1 мм x 9,3 мм (длина x ширина) и весит всего 1,2 грамма!
Как и в Droid X и Droid X2, большая камера, похоже, является основной причиной появления 'горба' в верхней части телефона.
Шаг 12

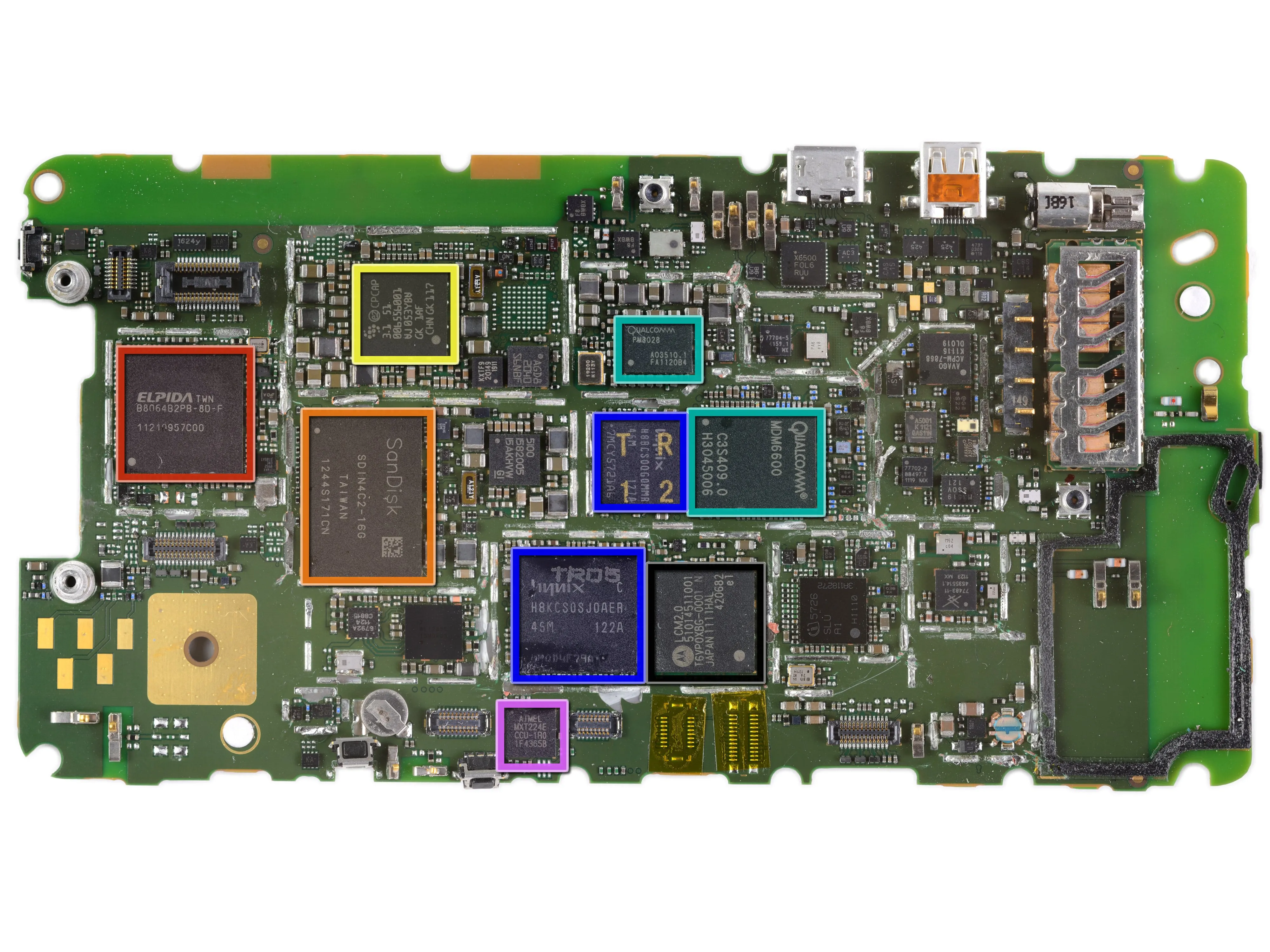

После некоторого разбора леса электромагнитных экранов мы обнаружили крупных игроков на материнской плате:
Elpida B8064B2PB-8D-F 1 ГБ DRAM и процессор TI OMAP 4430.
Флеш-память SanDisk SDIN4C2-16G 16 ГБ
ST Ericsson CPCAP 006556001
Микросхема управления питанием Qualcomm PM8028 работает в связке с Qualcomm MDM6600, обеспечивая связь CDMA.
МКП памяти Hynix H8KCS0SJ0AER и Hynix H8BCS0QG0MMR, содержащие DRAM Hynix и флэш-память STM
ATMEL MXT224E-CCU Контроллер сенсорного экрана
Motorola T6VP0XBG-0001, предположительно процессор базового диапазона LTE (LCM 2.0).
Комментарии к шагу
В спецификации упоминается LTE ... А MDM6600 не делает LTE. Прямо из Motorola T6VP0XBG-0001 есть чип 5726 SLU A1 с логотипом Infineon, компании, которая делала 3G для многих телефонов. Может быть, это и есть чип LTE?
Так и есть. Кроме того, хотя на чипе по-прежнему присутствует логотип Infineon, подразделение Infineon по производству беспроводных решений было приобретено Intel в январе. Так что на самом деле это чип от Intel: https://www.intel.com/products/wireless/m... .
Шаг 13

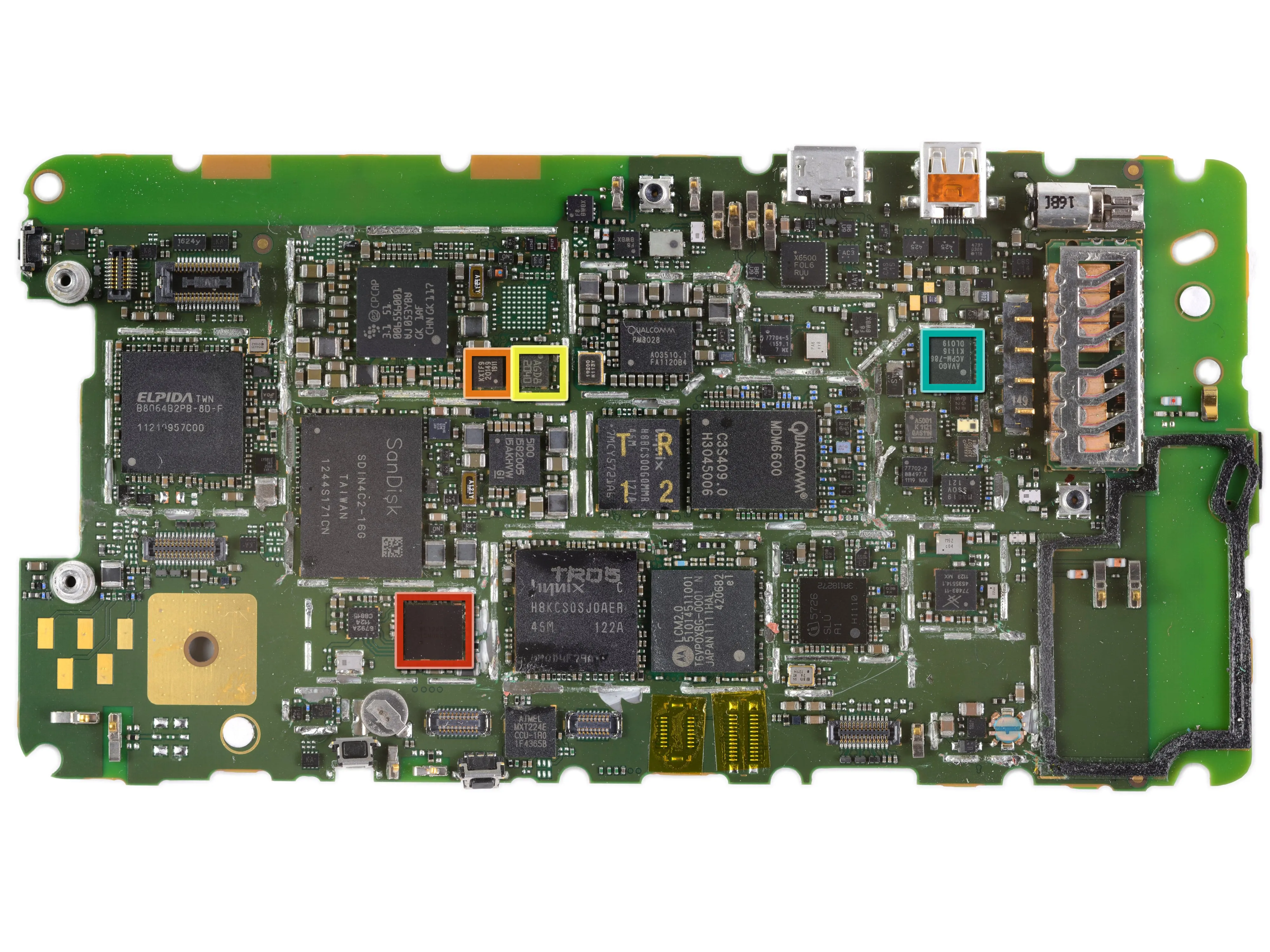

На передней части платы находится множество микросхем. Интерес представляют также следующие микросхемы:
чип Texas Instruments WL1271, поддерживающий технологии WiFi (802.11 b/g/n), Bluetooth 2.1, FM и GPS (спасибо Chipworks!)
Kionix KXTF9 акселерометр
Гироскоп ST Micro AGD8 2040 S6NBF
Avago ACPM-7868 четырехдиапазонный усилитель мощности

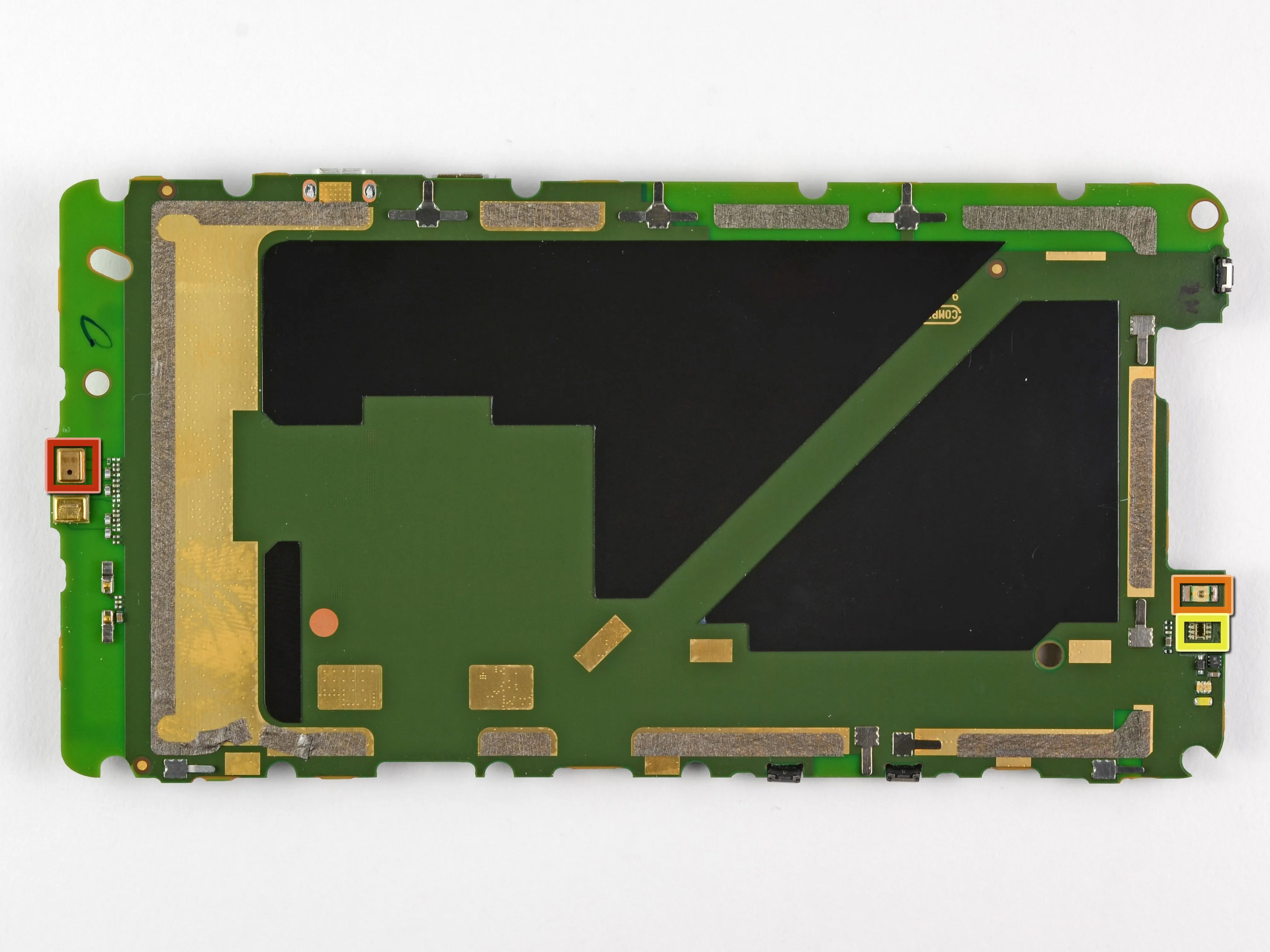

Что это? Мы использовали Content Aware, чтобы удалить все микросхемы с задней панели материнской платы? Ответ - нет, просто на задней стороне платы не так много всего.
На задней панели мы находим микрофон (красный), датчик приближения (оранжевый), датчик освещенности (желтый).
Возможно, Motorola разместила все чипы на одной стороне платы, чтобы свести толщину устройства к минимуму.
Комментарии к шагу
Конечно, вполне вероятно, что одностороннее расположение платы позволило уменьшить общую толщину, но это также ускорило производство и повысило надежность, что позволило снизить стоимость производства.
Ребята, вы забыли упомянуть одну из самых важных характеристик этого телефона - усилитель мощности LTE от skyworks - SKY77483 4G LTE.
Шаг 14

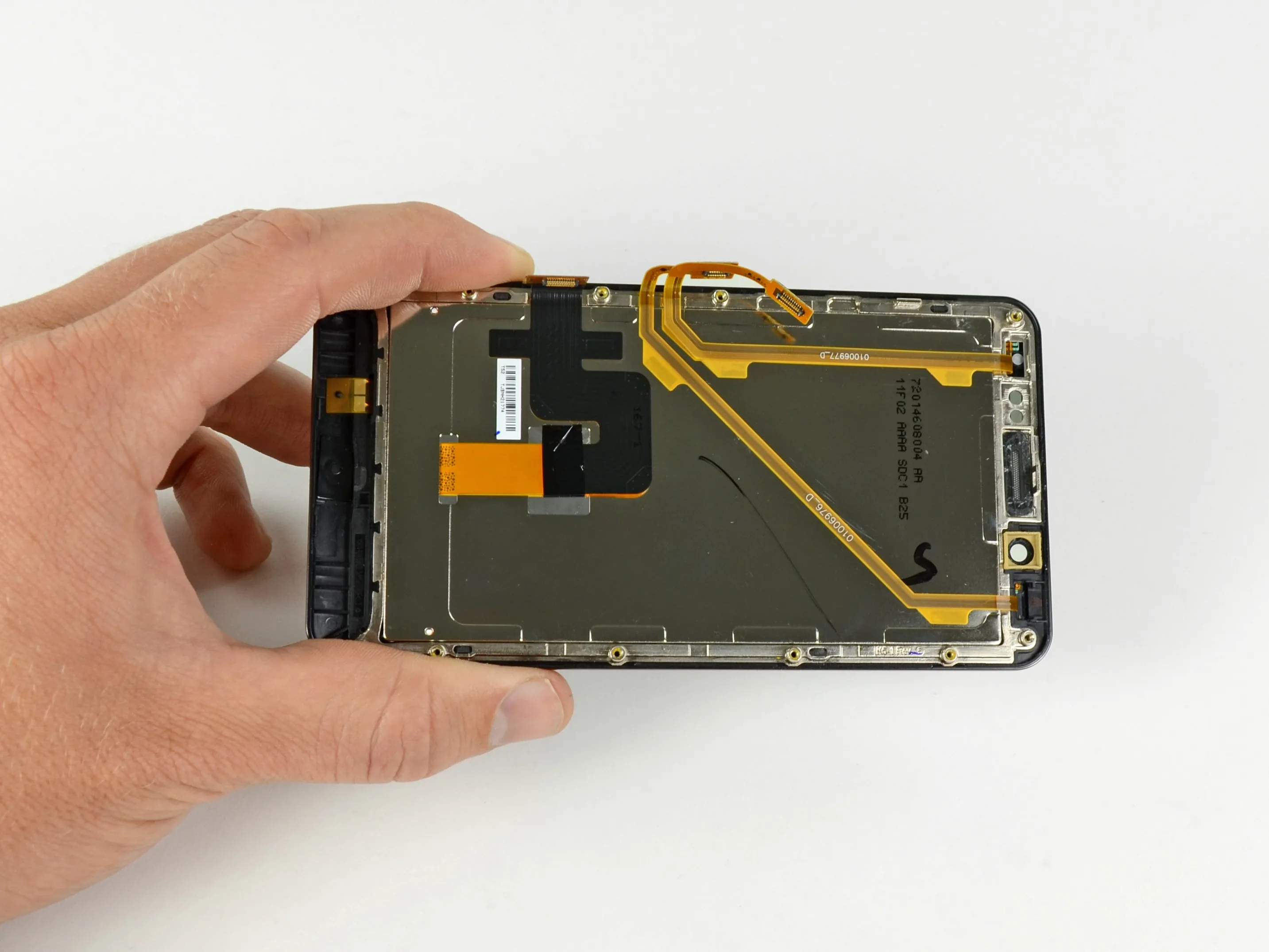

Привет, сборка дисплея. Пришло время для ежемесячного осмотра.

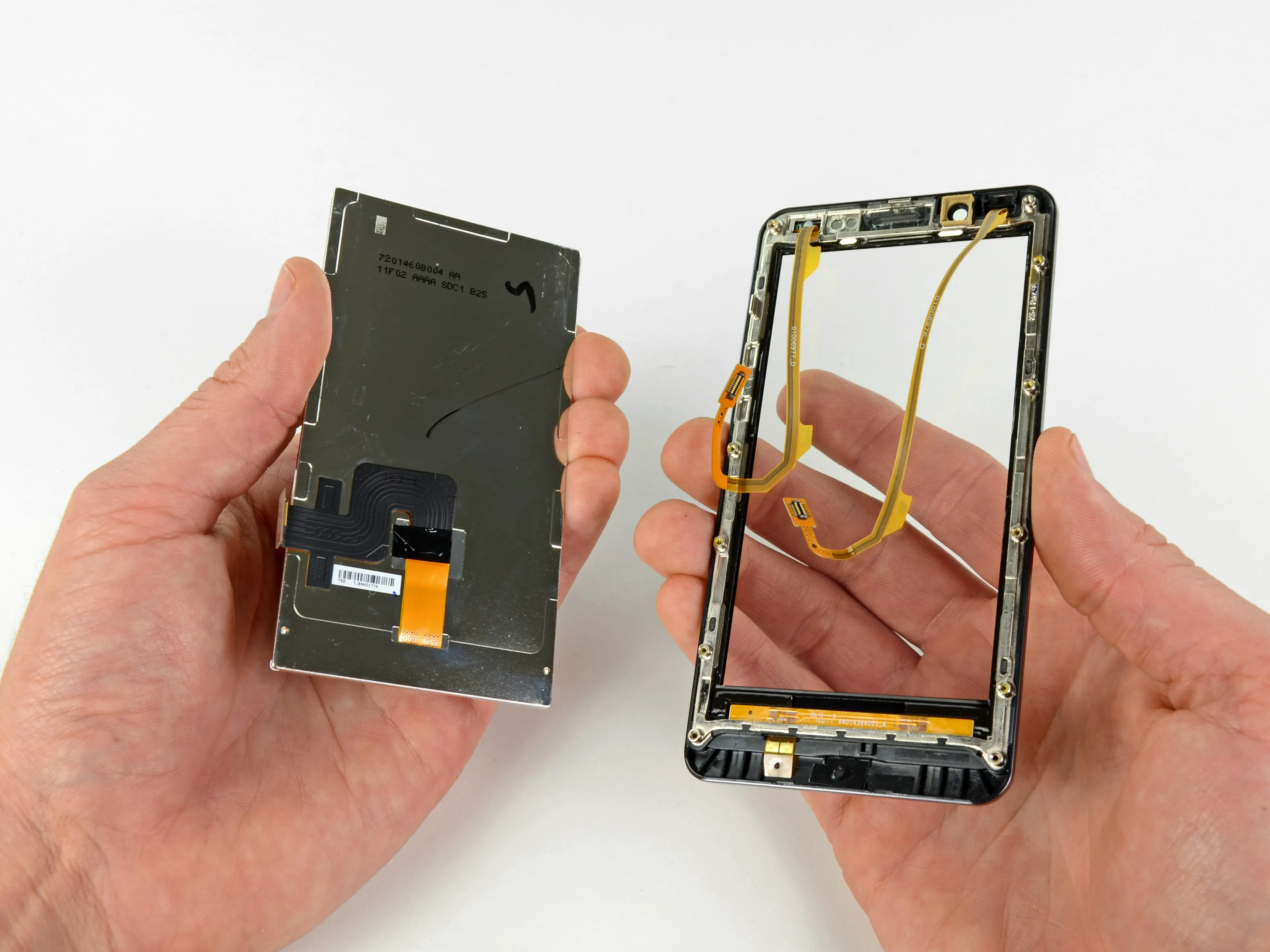

Небольшой поворот, толчок, хлопок - и ЖК-дисплей свободен.
На передней панели из стекла Gorilla Glass расположены емкостные сенсорные функциональные кнопки Android и светодиодный индикатор состояния.
Шаг 15

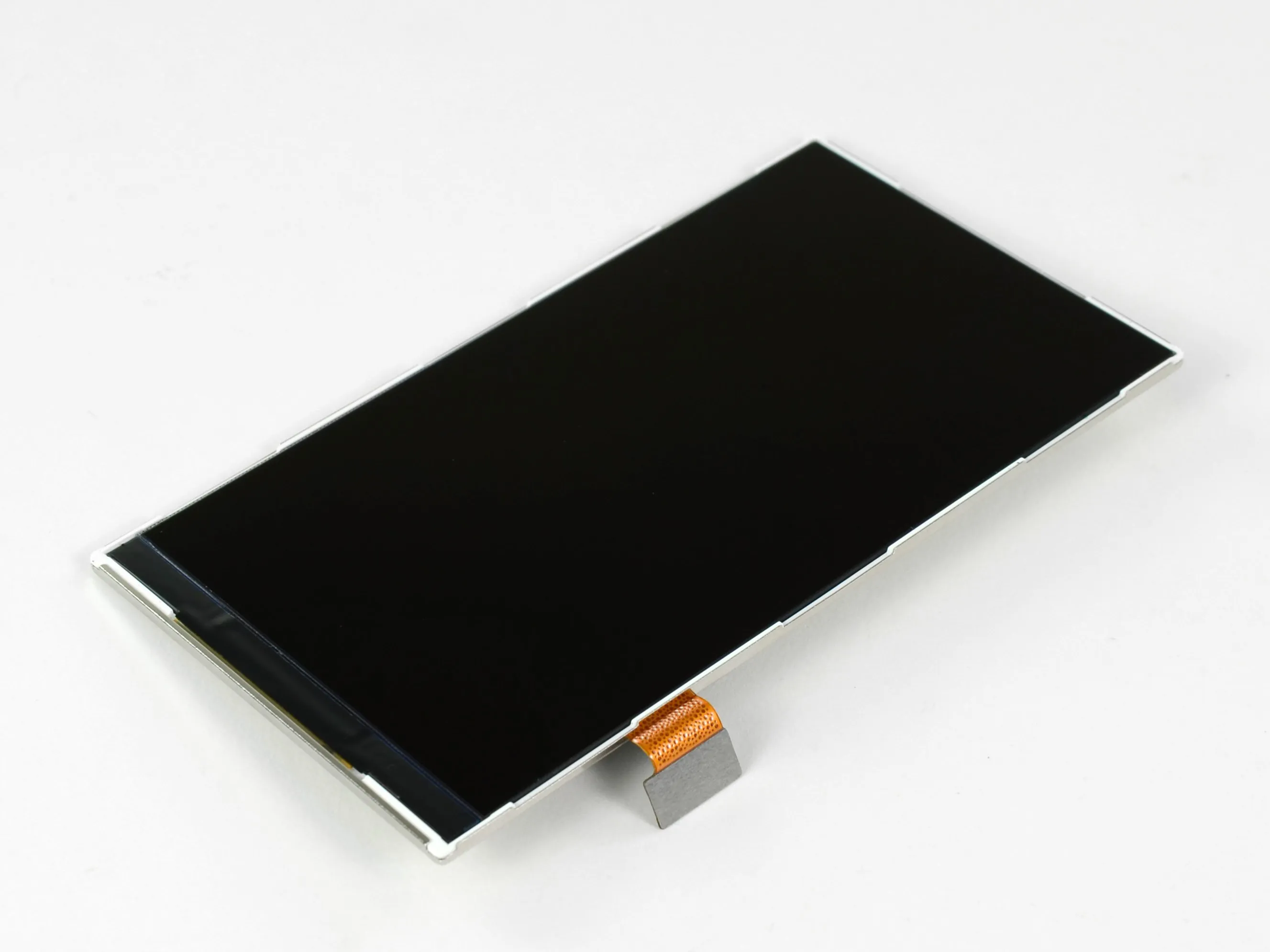

Bionic оснащен 4,3-дюймовым qHD ЖК-дисплеем с разрешением 960x540 пикселей, такого же размера, как в Droid X2.
Дисплей qHD первоначально появился в Motorola Atrix в начале этого года, и с тех пор мы видим его в каждом телефоне Motorola Android.
Шаг 16

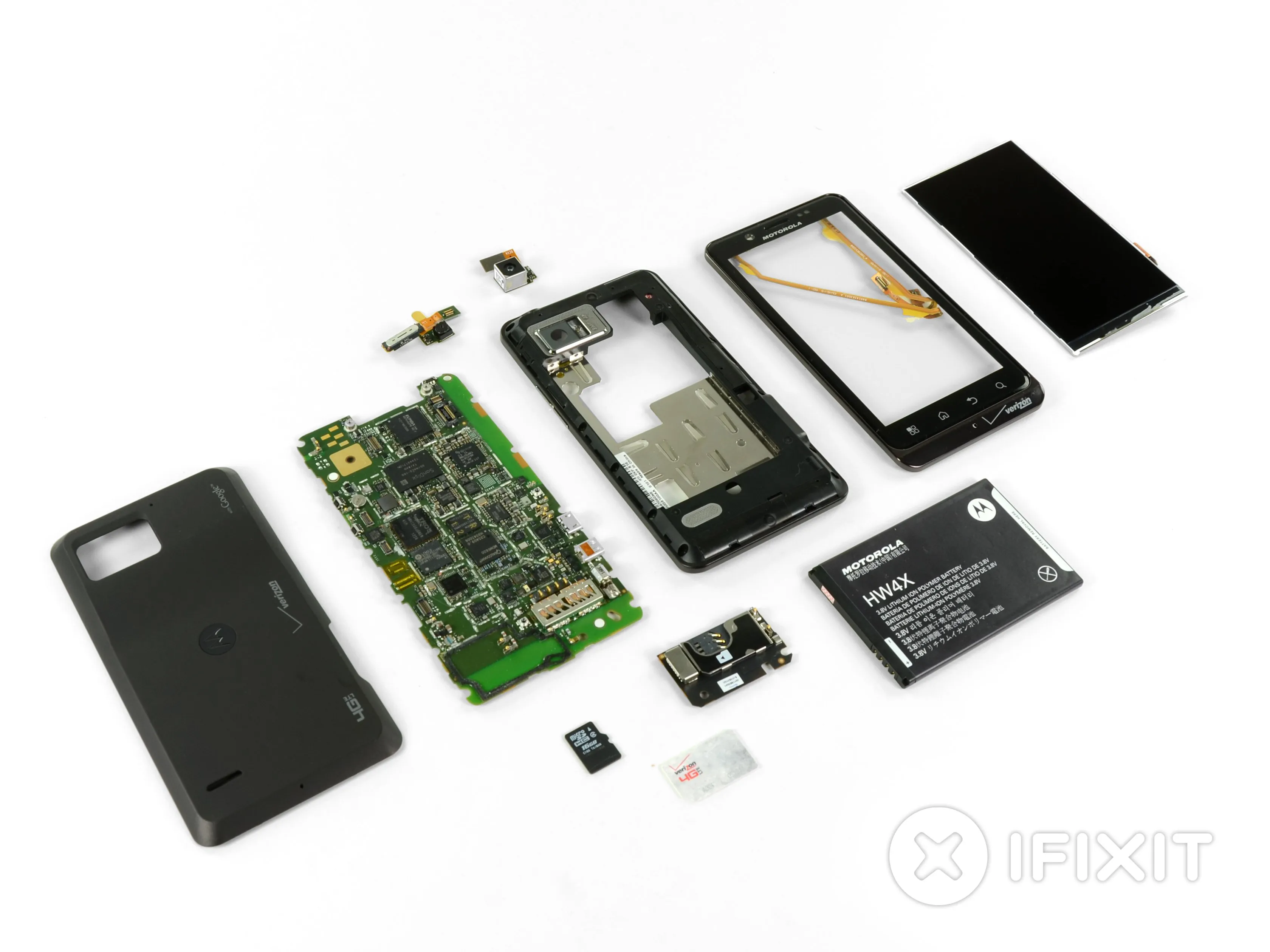

Оценка ремонтопригодности Motorola Droid Bionic: 9 из 10 (10 - самый простой ремонт).
Для замены SIM- и microSD-карт не требуется никаких инструментов.
Аккумулятор можно извлечь за считанные секунды.
Телефон удерживается вместе с помощью ограниченного количества винтов и пластиковых зажимов. Клей в конструкции используется минимально.
Многие компоненты можно заменять по отдельности, они не расположены на больших и хрупких ленточных кабелях.
ЖК-дисплей отделяется от стеклянной передней панели, что делает их замену независимой.
Для замены ЖК-дисплея или передней панели необходимо разобрать весь телефон.
Замена камеры на задней панели требует снятия одного из экранов материнской платы от электромагнитных помех.
