Разборка Motorola DROID MAXX Basic

Введение

Следуя этому руководству, вы сможете разобрать телефон по частям и получить доступ к системной плате, корпусу задней камеры, задней и передней камерам, а также к другим компонентам, которые можно починить при необходимости.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Установка

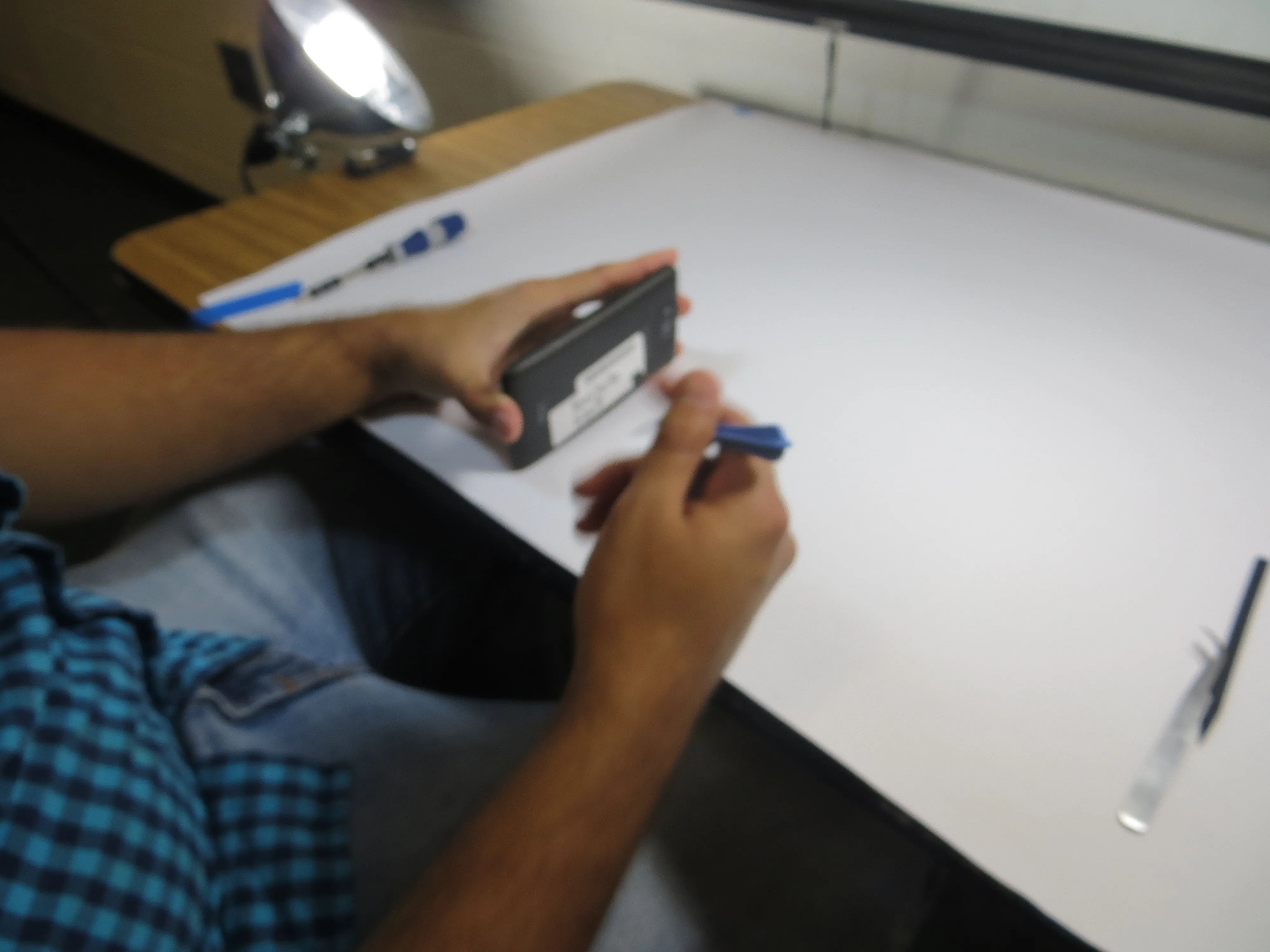

• Положите Droid Maxx лицевой стороной вверх на мягкую плоскую пластиковую поверхность с достаточным пространством для размещения инструментов и мелких деталей оборудования.

• Поднимите Droid Maxx и поверните его под углом 90 градусов влево, держа его одной рукой за боковые стороны. Сохраняйте это положение все время, если в последующих шагах не указано иное.

Шаг 2 Начало работы

• Найдите кнопки регулировки громкости, расположенные в центре Droid Maxx.

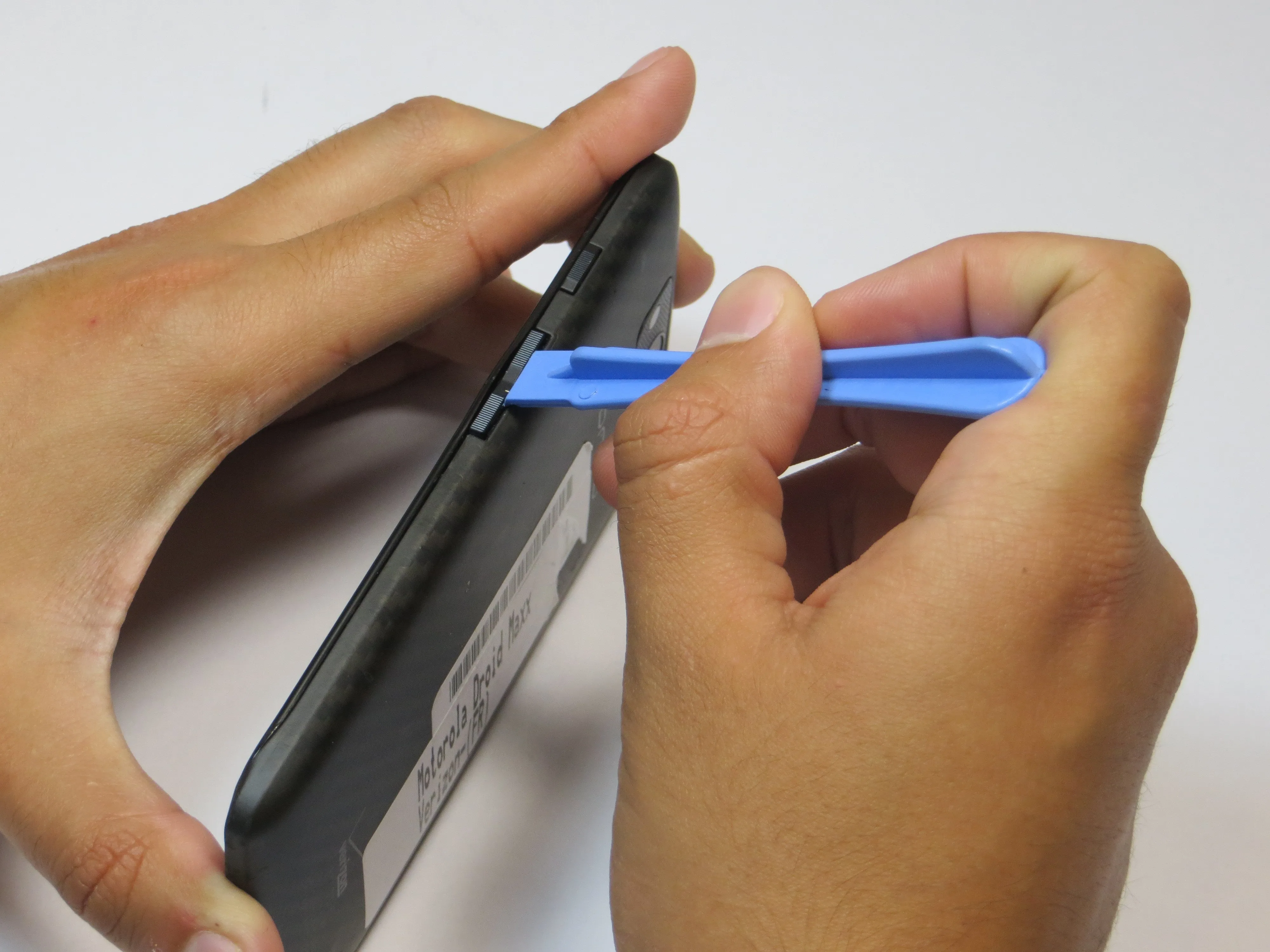

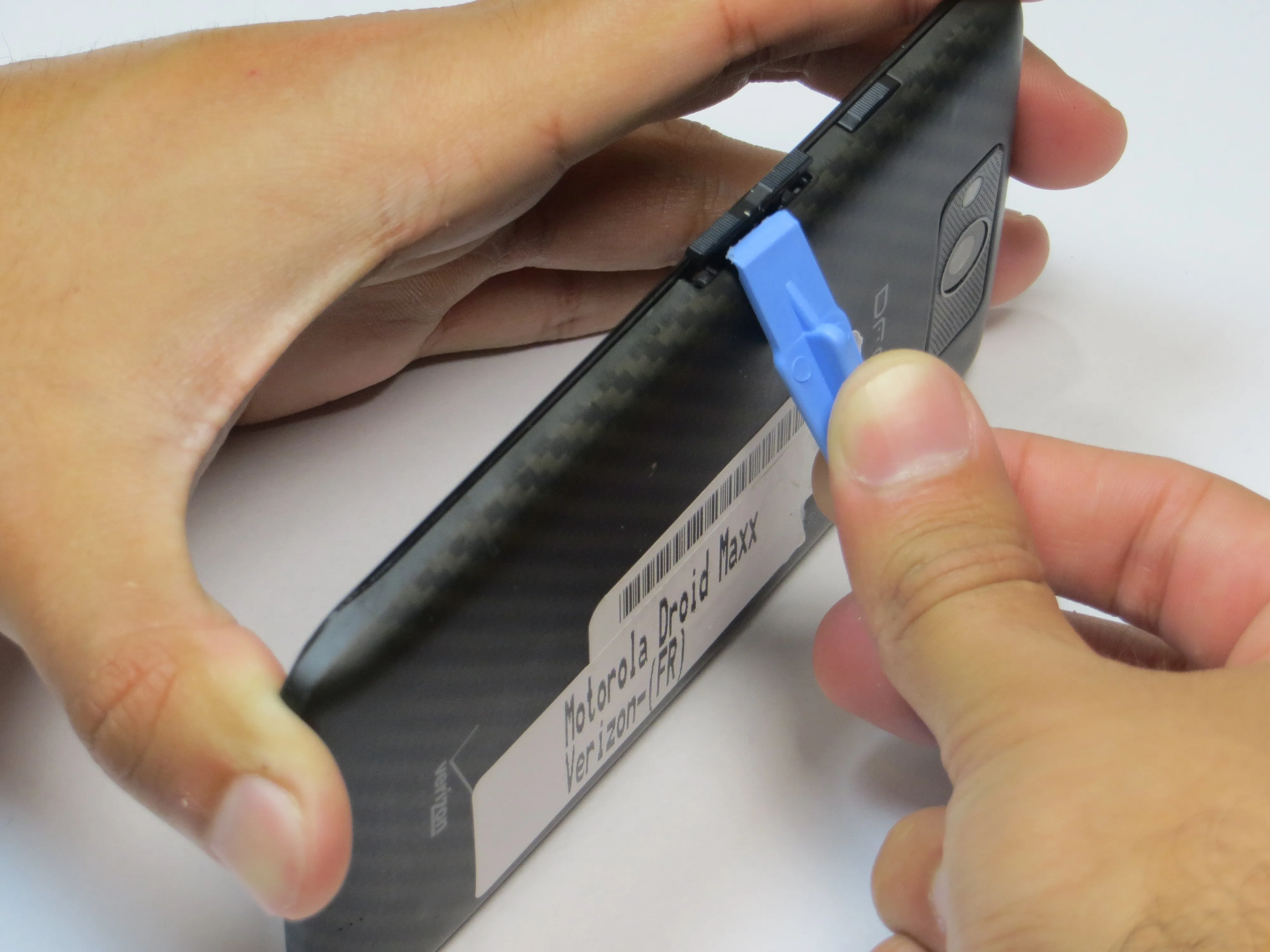

• Свободной рукой возьмите Spudger и вставьте его между верхней, ближайшей к экрану, щелью кнопок громкости и корпусом Droid Maxx.

• Используйте плоскую часть наконечника Spudger и сильно надавливайте на корпус Droid Maxx, пока не услышите звук 'щелчок'.

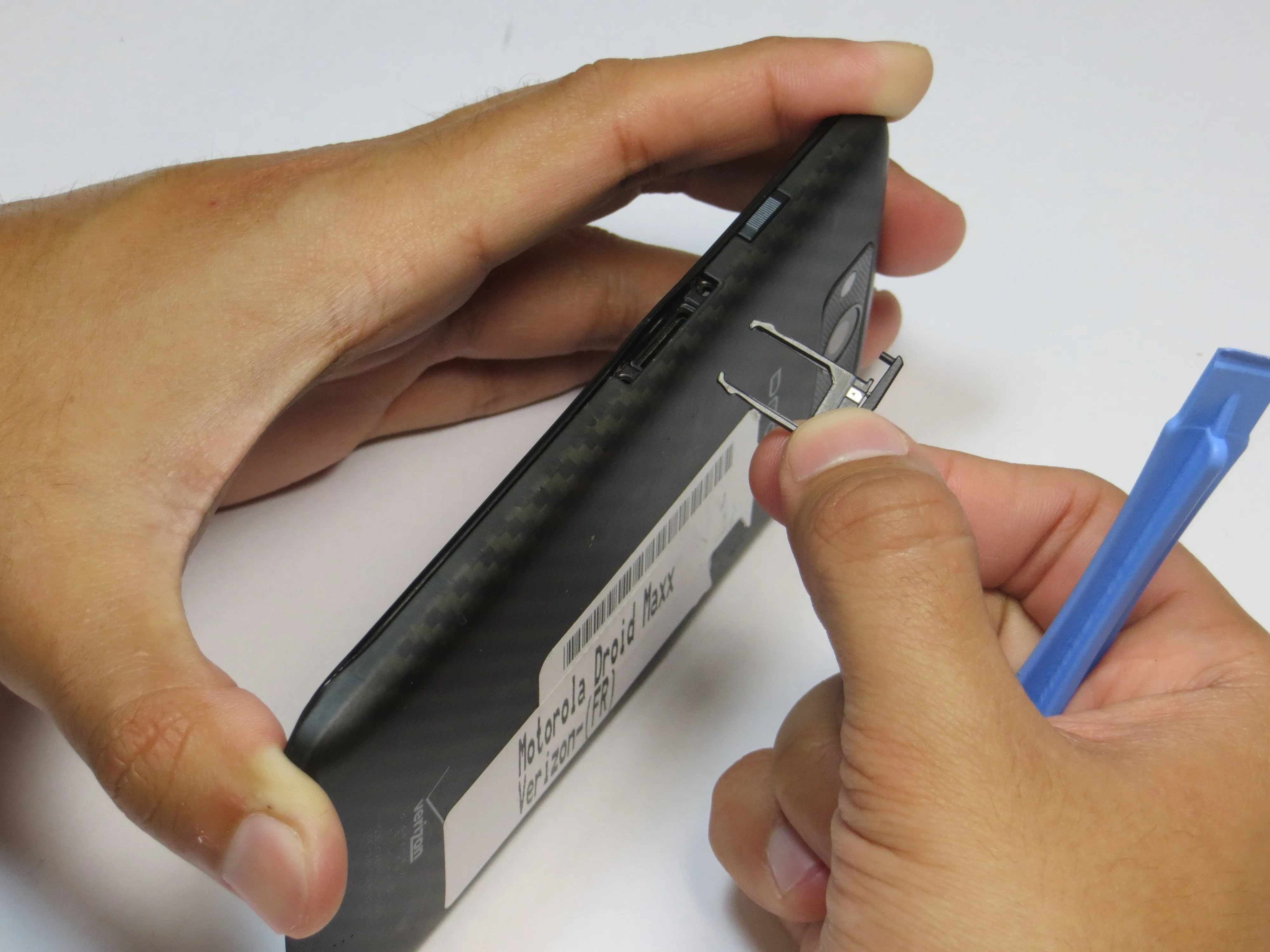

• Свободной рукой осторожно снимите кнопки двумя пальцами и продолжайте движение до тех пор, пока деталь не будет полностью извлечена из корпуса Droid Maxx. Не сгибайте и не давите на эту деталь, так как она также служит лотком для установки SIM-карты.

Шаг 3 Снятие задней крышки

• Наклоните Droid Maxx вправо, чтобы вы могли видеть край резиновой задней крышки, и сохраняйте это положение.

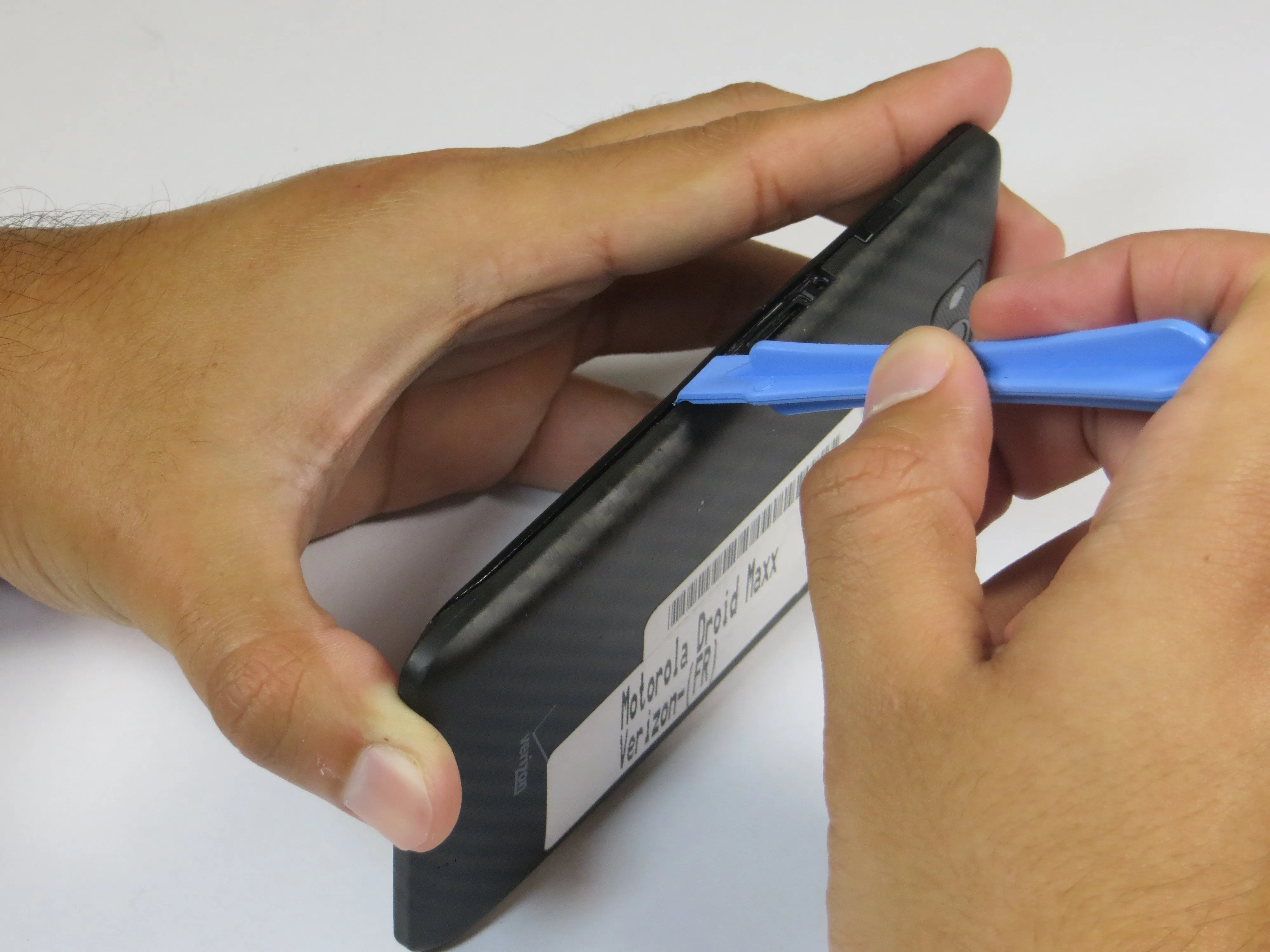

• Возьмите Spudger и прижмите кончик к пространству между резиновым чехлом и рамкой Droid Maxx. Проведите кончиком Spudger по поверхности, пока не услышите звук 'щелчок'.

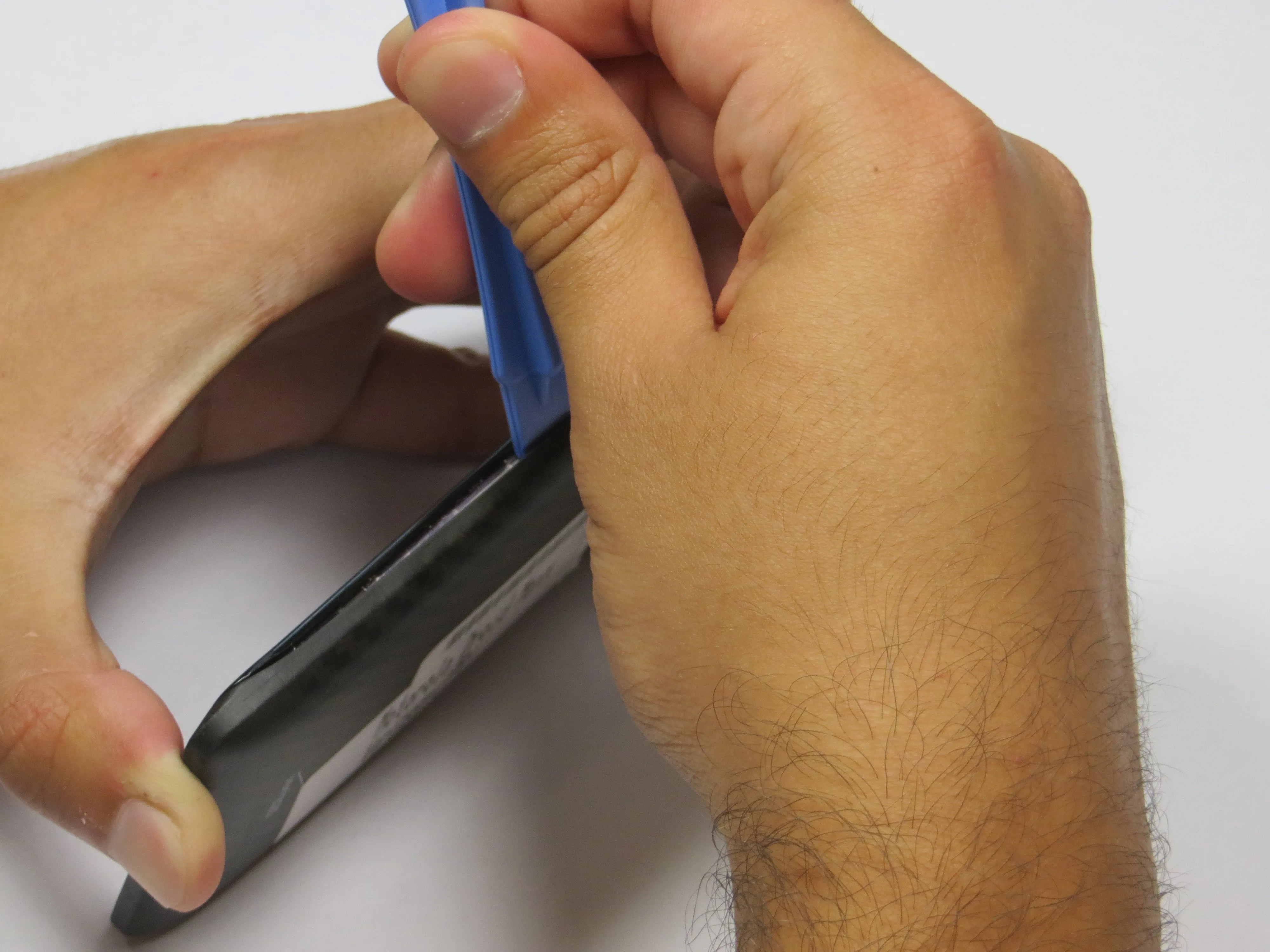

• Подденьте Droid Maxx и используйте пальцы руки в качестве опоры, пока будете снимать верхнюю часть резинового заднего корпуса. При необходимости поворачивайте Droid Maxx, чтобы облегчить движение. Не двигайтесь вдоль нижней части, чтобы снять корпус.

• Когда верхняя часть корпуса будет отделена от рамки, возьмитесь пальцами за нижнюю часть резинового корпуса и сдвиньте корпус вниз, чтобы полностью снять его.

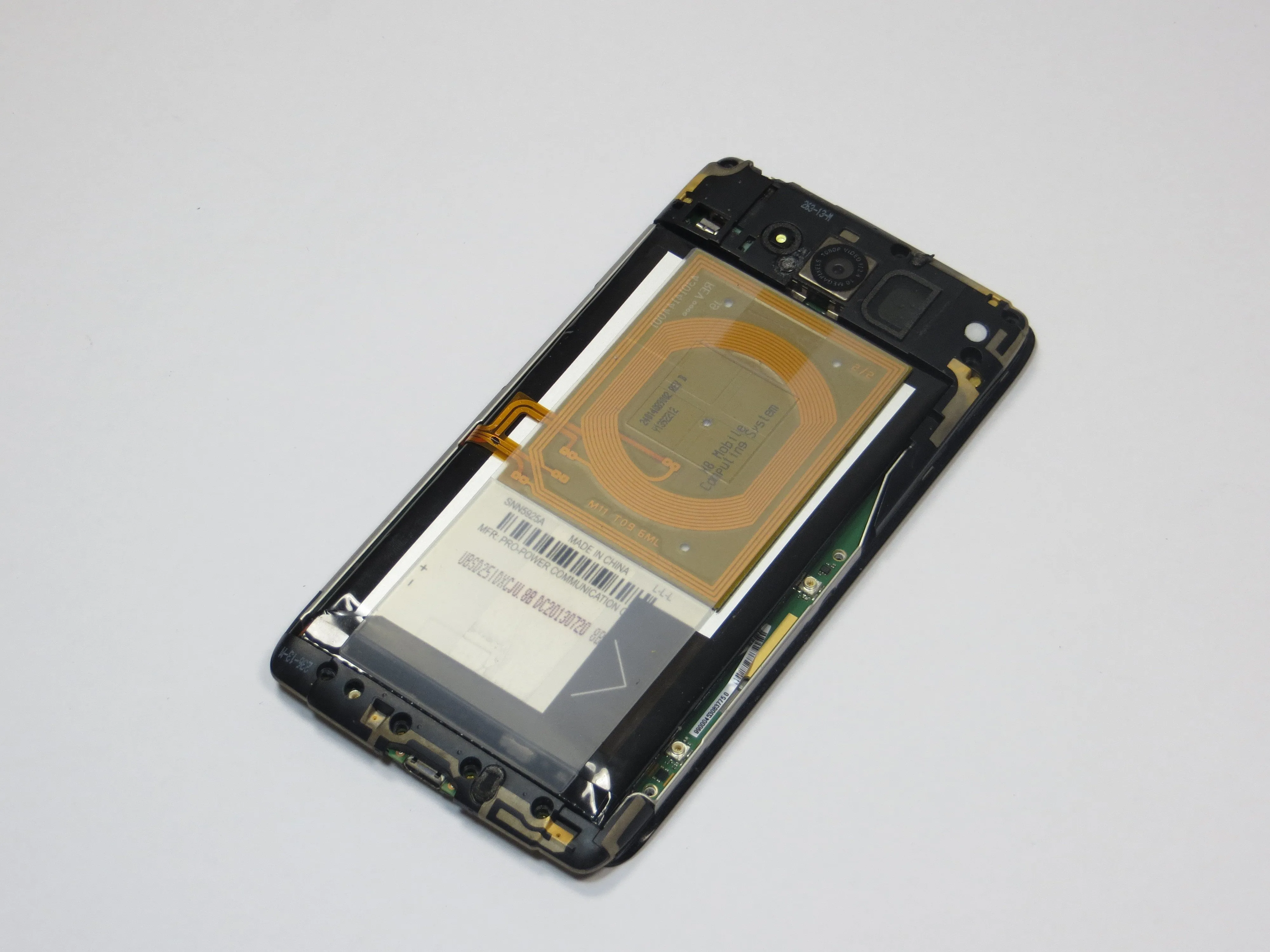

• Поместите резиновый задний чехол в близлежащее место, где он не будет мешать движению рук.

Комментарии к шагу

Было бы неплохо сделать еще одну фотографию, чтобы увидеть, как верхняя часть корпуса отделяется от рамки, прежде чем пальцами сдвигать корпус вниз, чтобы снять его полностью. В остальном большое спасибо, очень помогло, сам бы я не разобрался!

Согласен: нам действительно не помешала бы дополнительная фотография. Вам нужно отделить корпус сверху, прежде чем вы сможете сдвинуть заднюю часть, двигая ее к низу.

Также было бы неплохо посоветовать людям быть очень осторожными с кнопками громкости. Их можно легко сломать, если провести по ним шпателем или чем-нибудь еще. Да... Я так и сделал. К счастью, у меня был человек, способный припаять мне новые =o).

Шаг 4 Снятие заднего корпуса камеры

• Положите Droid Maxx лицевой стороной вниз на пластиковую поверхность, чтобы начать откручивать винты.

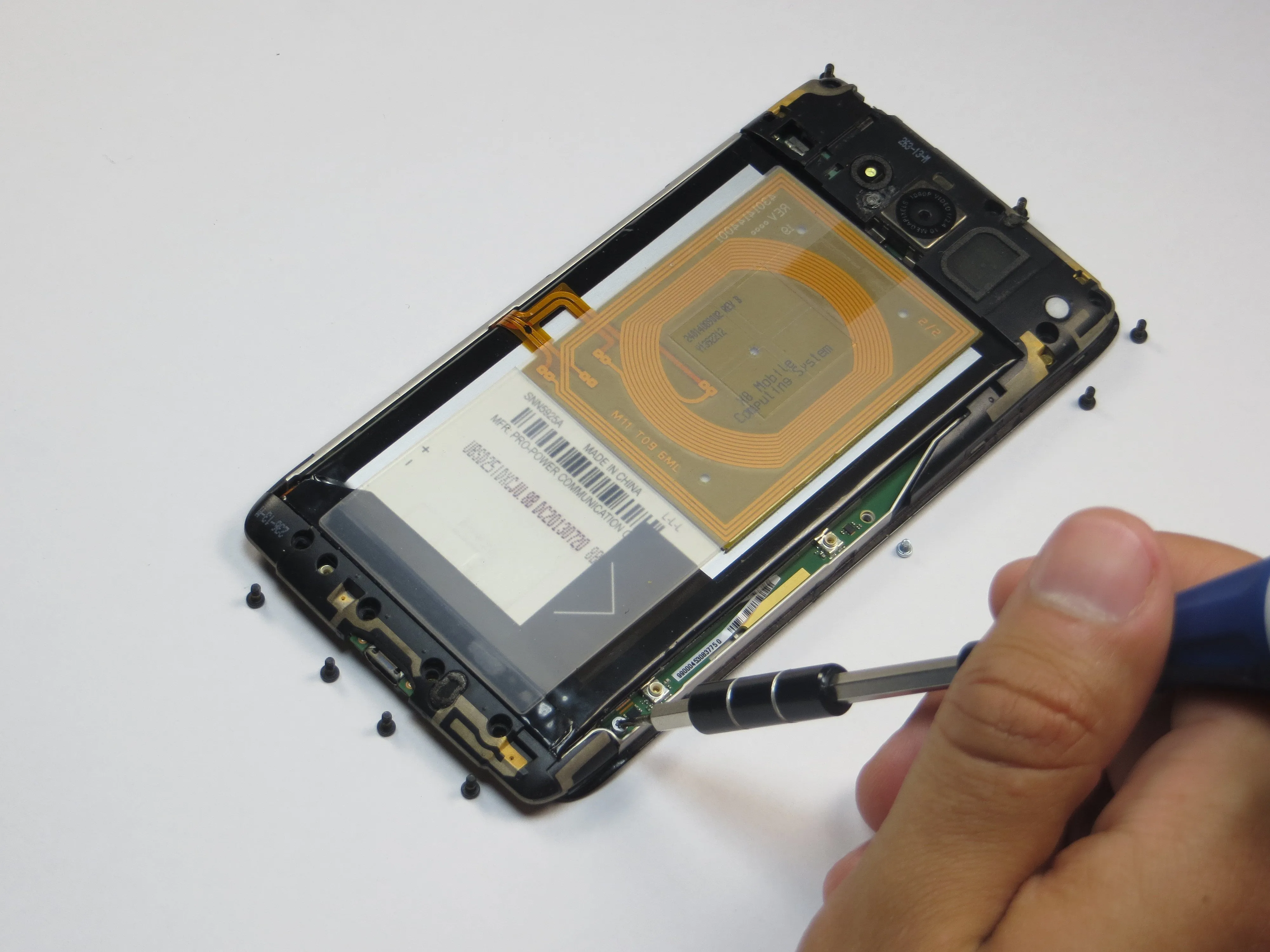

• Возьмите отвертку Torx T5 и аккуратно открутите все винты на материнской плате Droid Maxx. Обратите внимание, что всего на материнской плате находится восемь (11) черных винтов, четыре (4) сверху и четыре (4) снизу, а также два (2) серебристых винта, расположенных в правой нижней части Droid Maxx.

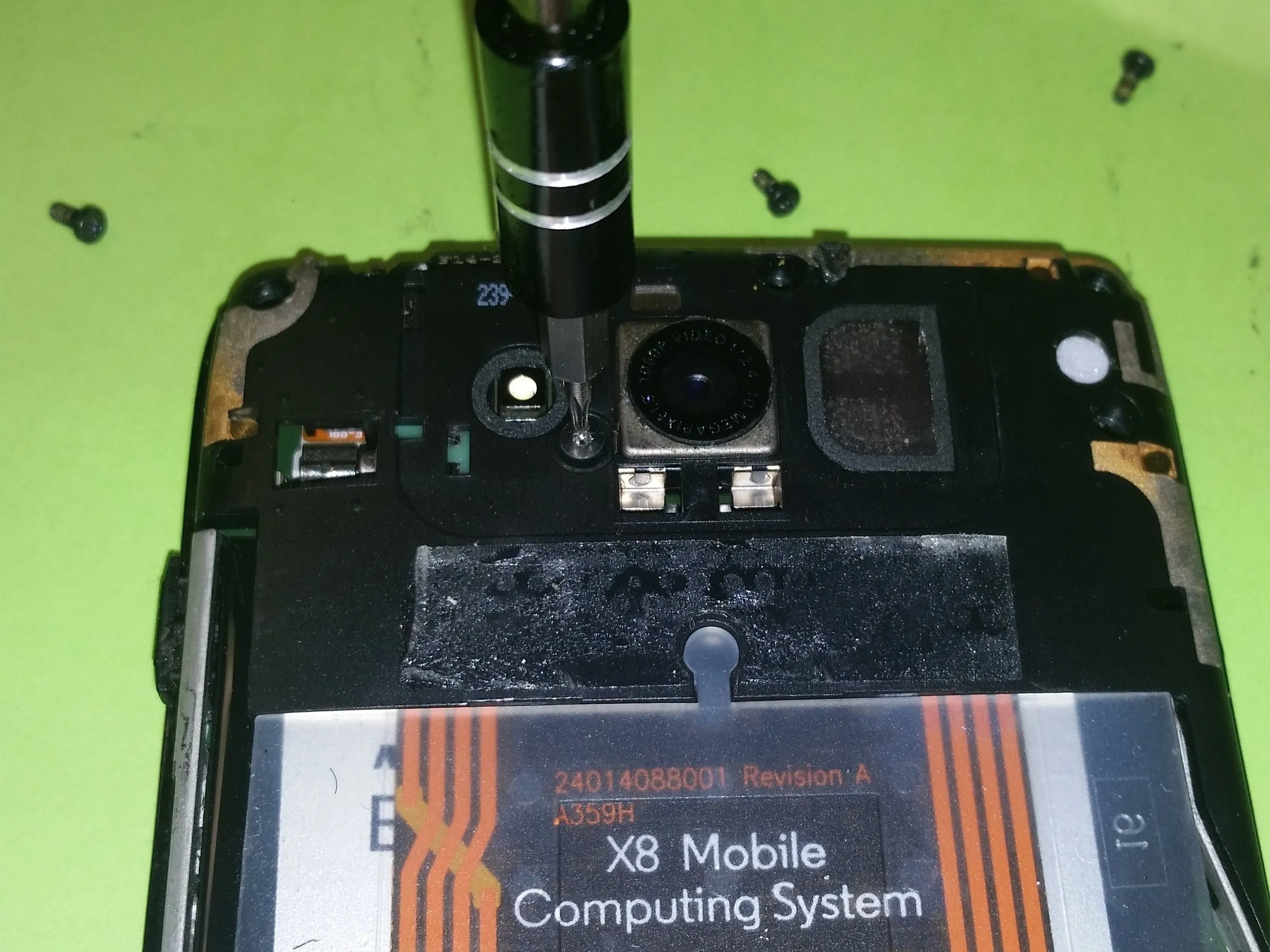

• Есть (1) винт, удерживающий корпус камеры. Используйте отвертку T4 для этого винта.

• После удаления всех винтов, поднимите Droid Maxx, как в шаге 2

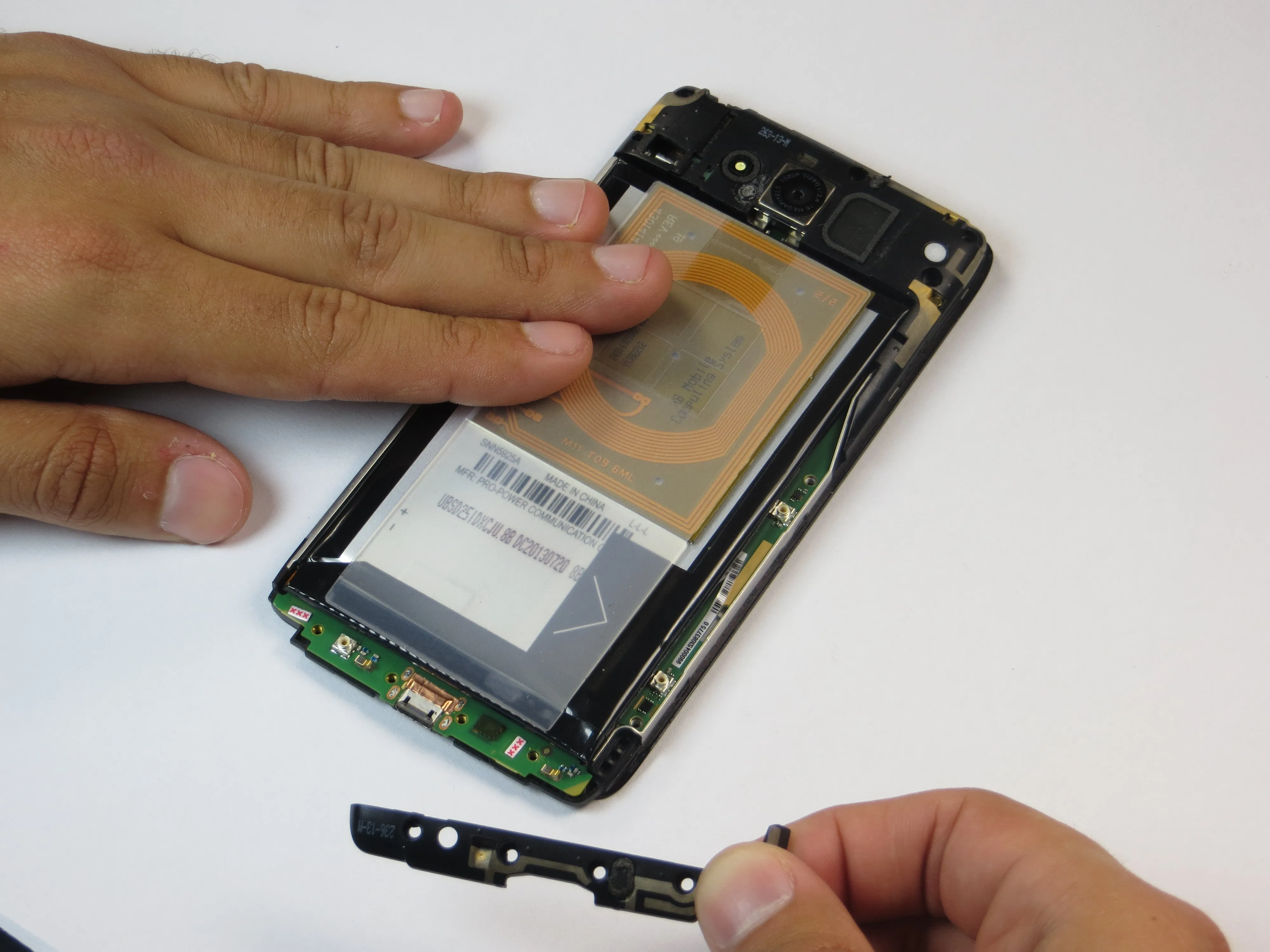

• Найдите две (2) вкладки в пластиковом корпусе камеры, по одной (1) в каждом углу Droid Maxx

• Возьмите плоскую головку и осторожно поднимите оба выступа, чтобы освободить корпус камеры. Будьте осторожны, так как эти пластиковые выступы очень хрупкие и могут легко сломаться.

Комментарии к шагу

**** Корпус камеры крепится винтом T3, а не T4! ****

Подтверждаю: винт корпуса камеры - это T3, а не T4. Он очень маленький!

Покажите, пожалуйста, фотографии выступов по обе стороны верхней панели, закрывающей камеру заднего вида. Эта часть очень сложная и совсем не очевидна из письменного описания.

Как только вы освободите вкладки верхнего пластикового корпуса с обеих сторон, вы сможете просто поддеть его. Он может быть немного приклеен, но снимается без опасения порвать какие-либо провода.

Шаг 5 Начинаем ремонт!

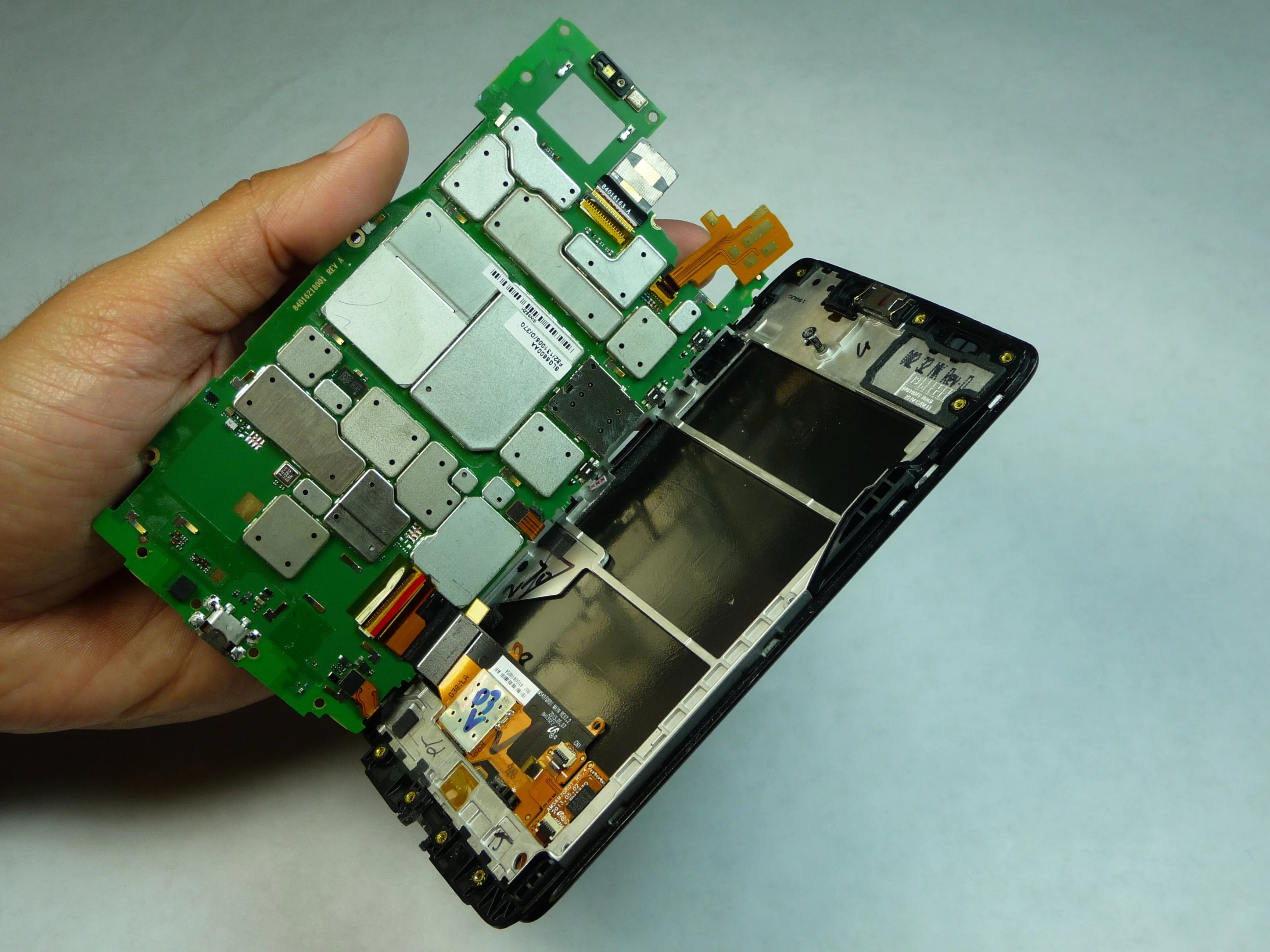

• Теперь все готово! Эти шаги и изображения должны послужить руководством для безопасной разборки вашего Motorola Droid Maxx. В следующих руководствах будет указано, как заменить такие части Droid Maxx, как камера или аккумулятор.

• Помните, что для замены любой из вышеупомянутых деталей вы будете перенаправлены в этот общий раздел.
