Разборка Motorola Droid RAZR

Введение

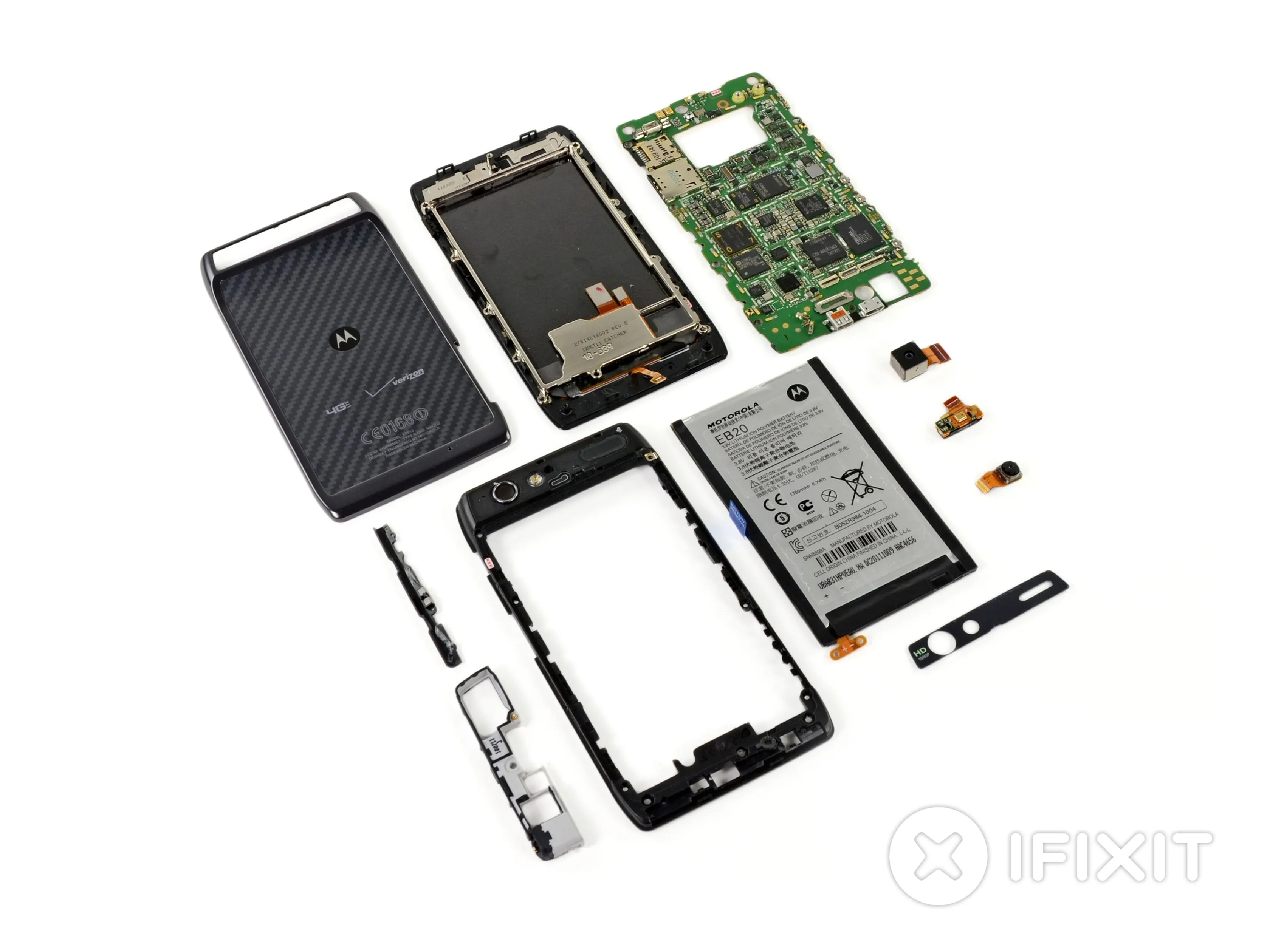

Сайт Droid RAZR здесьВ нем использованы самые современные технологии экономии места, а также немного ностальгии. Заявив в очередной раз, что он стал самым тонким телефоном во вселенной, Droid RAZR демонстрирует впечатляющие характеристики, собранные в одном корпусе. Из соображений безопасности мы не будем бросать его, чтобы проверить, разрежет ли он велосипеды и фонарные столбы (как предполагает его трейлер), или стрелять в него, чтобы проверить, пуленепробиваемый ли он (мы знаем, что нет) - но мы откроем его, чтобы увидеть, что дает ему его телефонные, видео, аудио и игровые возможности.

А вам нравятся эти разборки, и вы не можете на них насмотреться? Следите за @Делаете.ру в Twitter, чтобы быть в курсе последних событий, связанных с разбором.

Что вам понадобится

Инструменты

• Посмотреть

•

•

•

•

•

Шаг 1 Разборка Motorola Droid RAZR

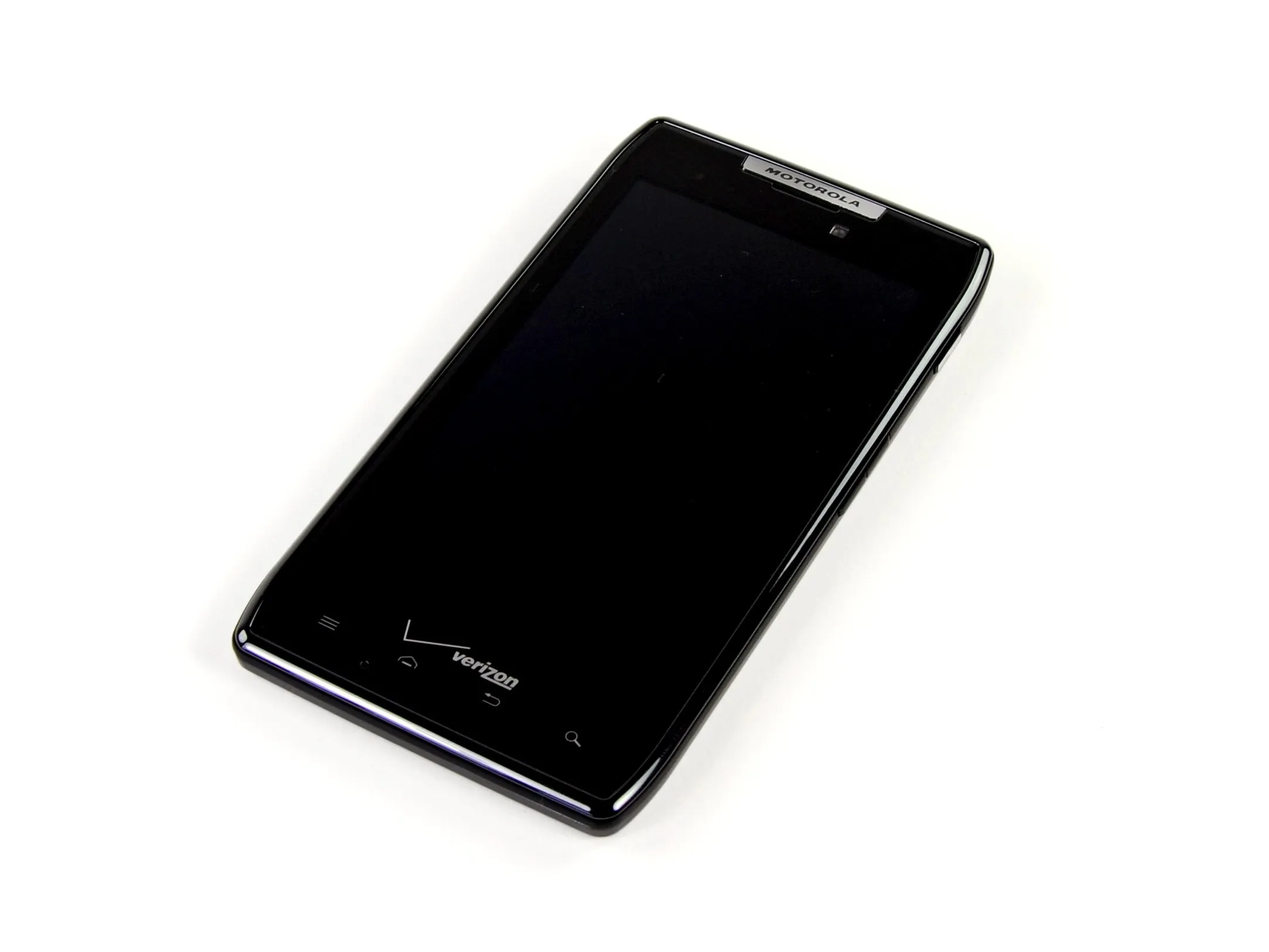

• Неужели уже наступило Рождество? Нет, еще не наступил День благодарения, но мы уже получили подарок от Motorola - Droid RAZR. Новейший и самый тонкий представитель линейки двухъядерных Droid, Motorola Droid RAZR обладает впечатляющими характеристиками:

• 1,2 ГГц двухъядерный процессор

• 1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 16 ГБ встроенной памяти + 16 ГБ microSD (с возможностью расширения до 48 ГБ)

• 4,3-дюймовый Super AMOLED дисплей со стеклом Corning Gorilla Glass

• Задняя камера 8 МП с возможностью записи HD-видео (1080p)

• Возможность работы в сети Verizon 4G LTE

Шаг 2

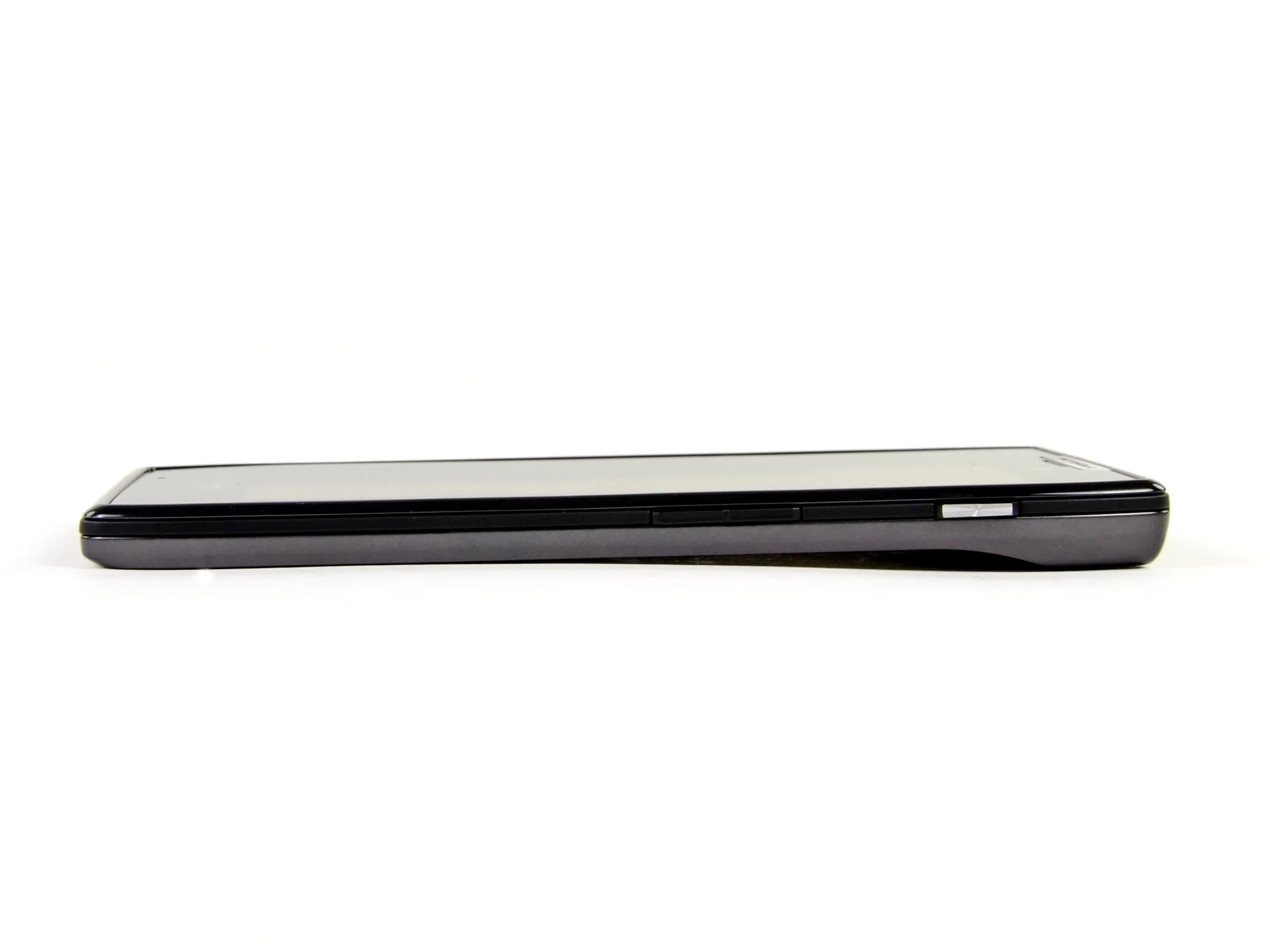

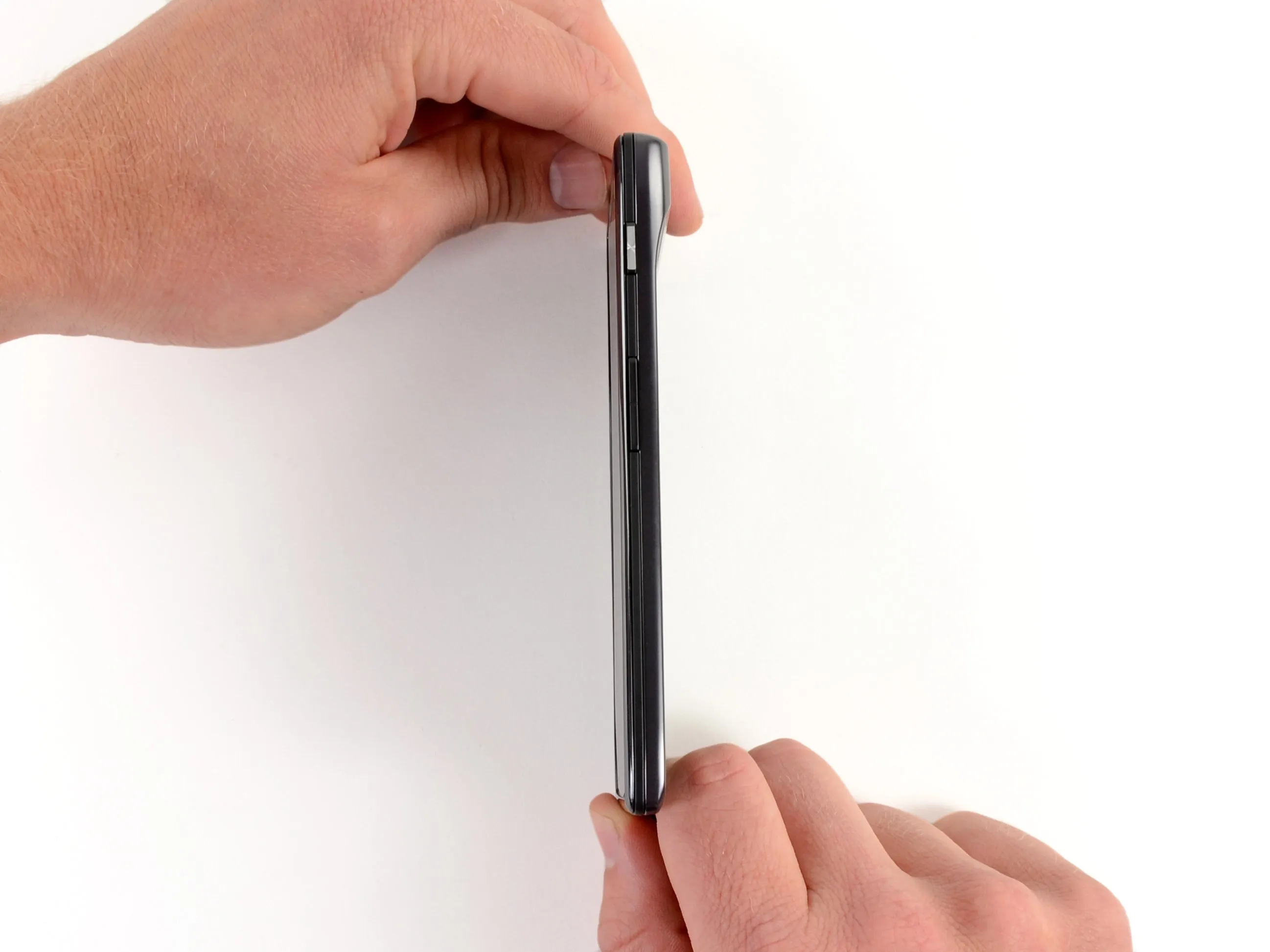

• Мы слышали несколько громких заявлений о тонкости этого телефона, но насколько он тонок на самом деле?

• О... настолько тонкий. Заявления правдивы, этот телефон довольно тонкий.

• Толщина RAZR составляет всего 0,28 дюйма и увеличивается до 0,42 дюйма у распространенной выпуклости камеры Motorola.

• Для сравнения, Verizon хвасталась выпуском Droid Bionic в сентябре, что это самый тонкий 4G LTE-телефон толщиной 0,43 дюйма.

• Нет сомнений, что Droid RAZR исключительно тонкий, но Motorola должна была куда-то вместить внутренности. Чтобы компенсировать это, RAZR также довольно большой: его длина составляет 5,15 дюйма, а ширина - 2,71 дюйма.

Шаг 3

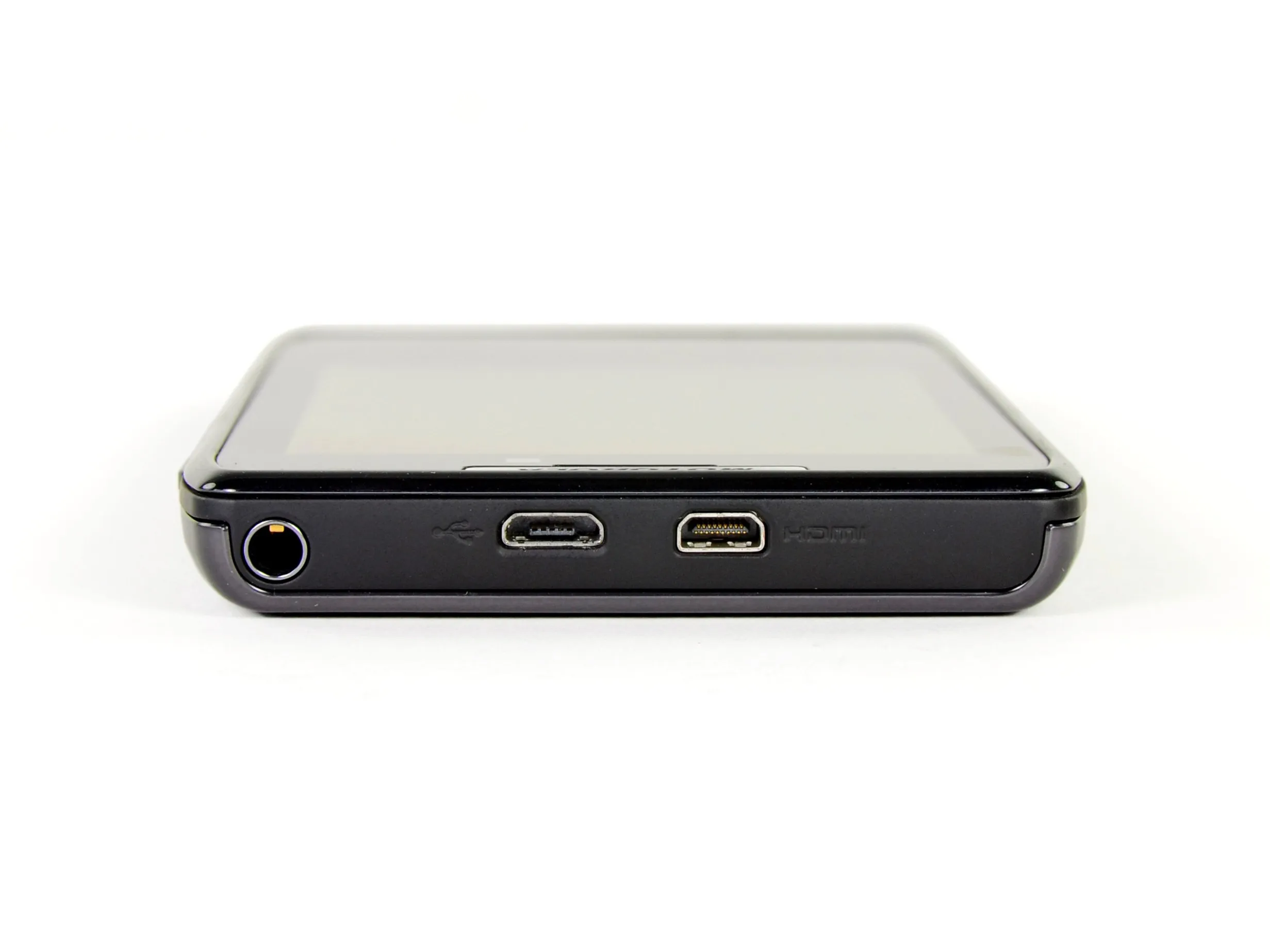

• Порты micro-USB и micro-HDMI расположены в верхней части телефона, рядом с 3,5 мм разъемом для наушников.

• Вероятно, Motorola выбрала это место, потому что в остальной части тонкого профиля телефона порты не поместились бы.

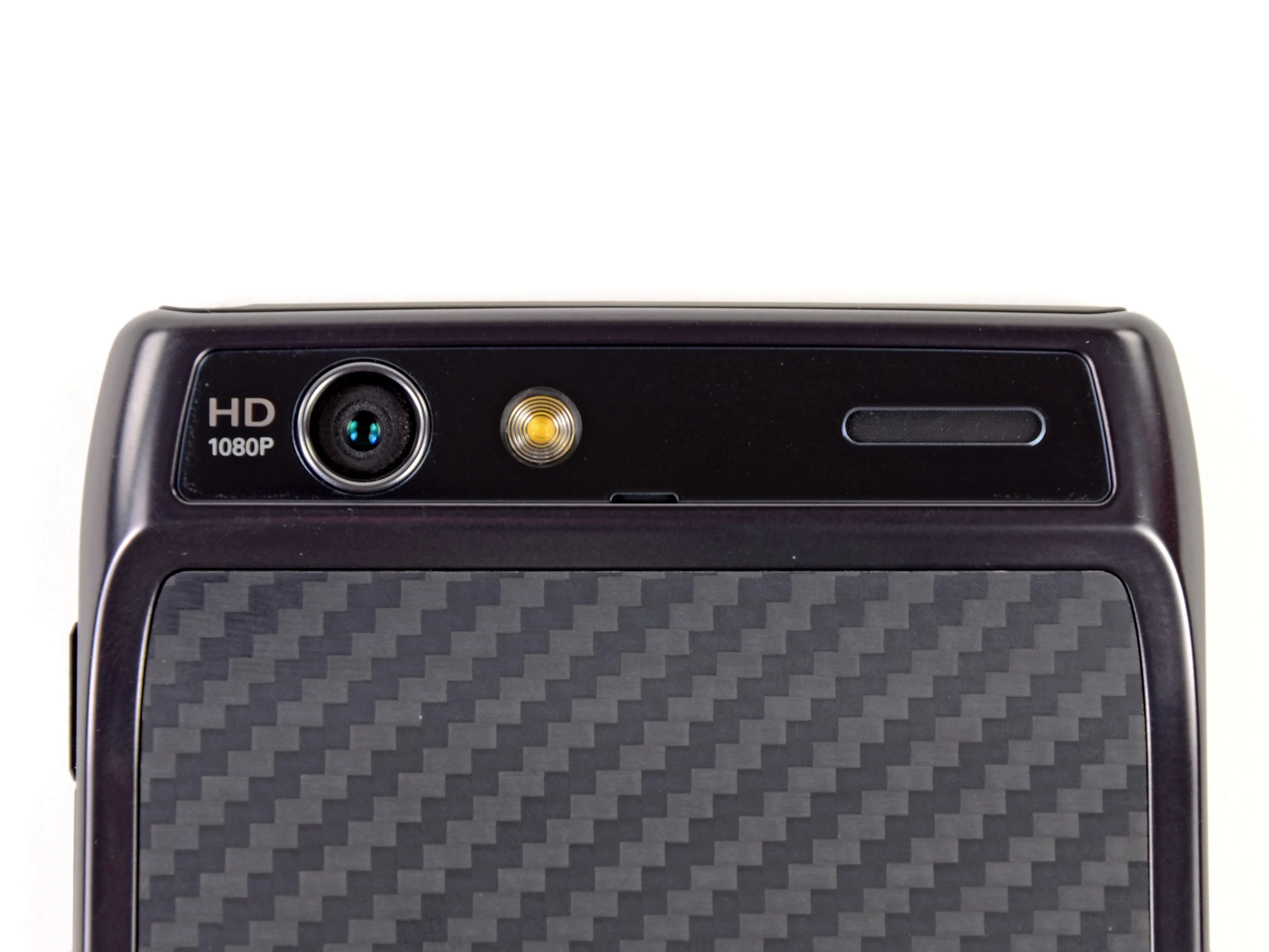

• Взглянув на заднюю часть телефона, мы можем увидеть 8-мегапиксельную HD-камеру и кевларовую заднюю крышку.

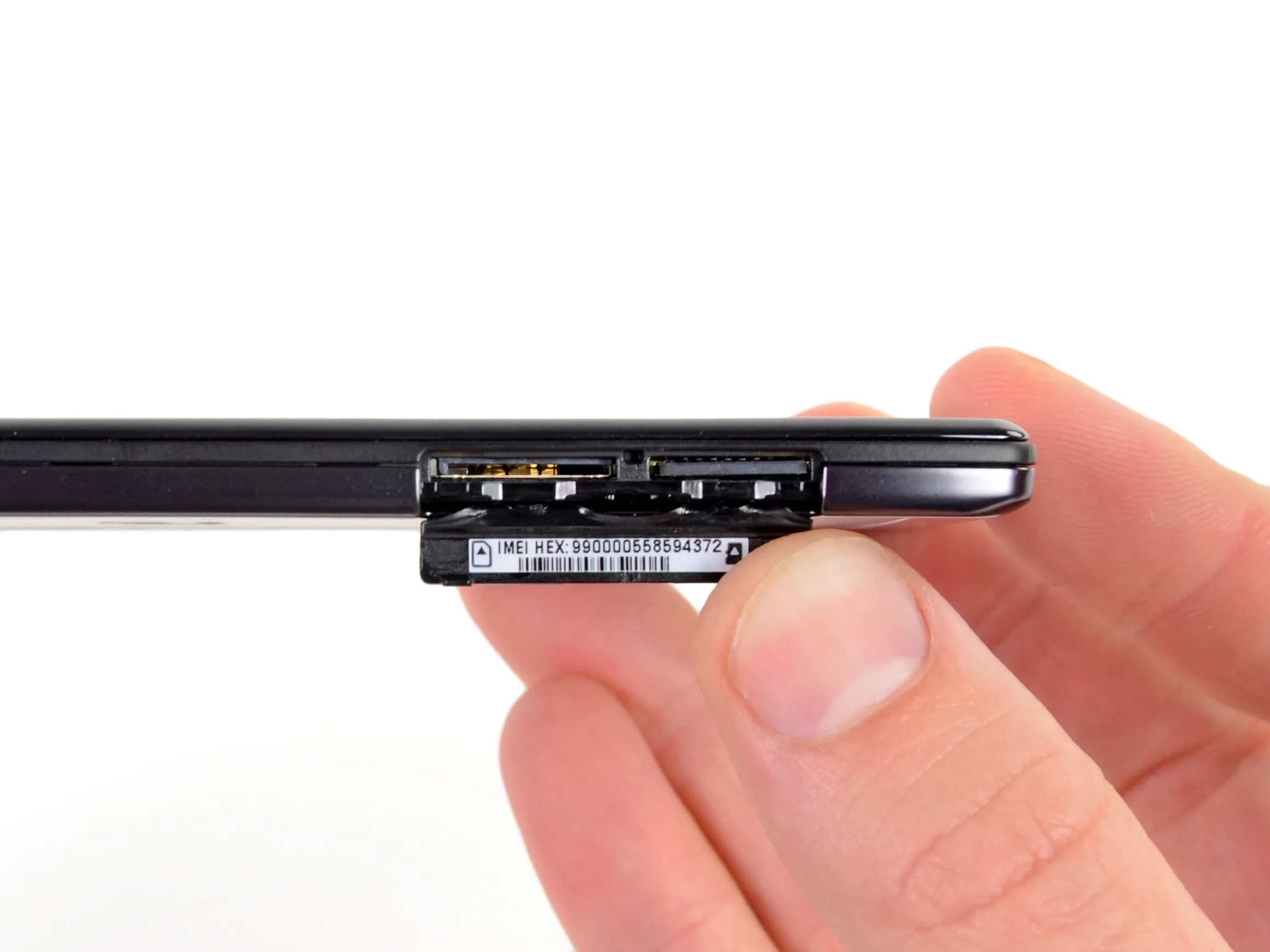

• Droid RAZR содержит слот для SIM-карты LTE и слот для карты памяти microSD, спрятанные внутри секретный отсек.

• Телефон поставляется с предустановленной картой microSD объемом 16 ГБ (для некоторых операторов), а общая емкость хранилища составляет 32 ГБ. Телефон поддерживает карты microSD объемом до 64 ГБ.

Шаг 4

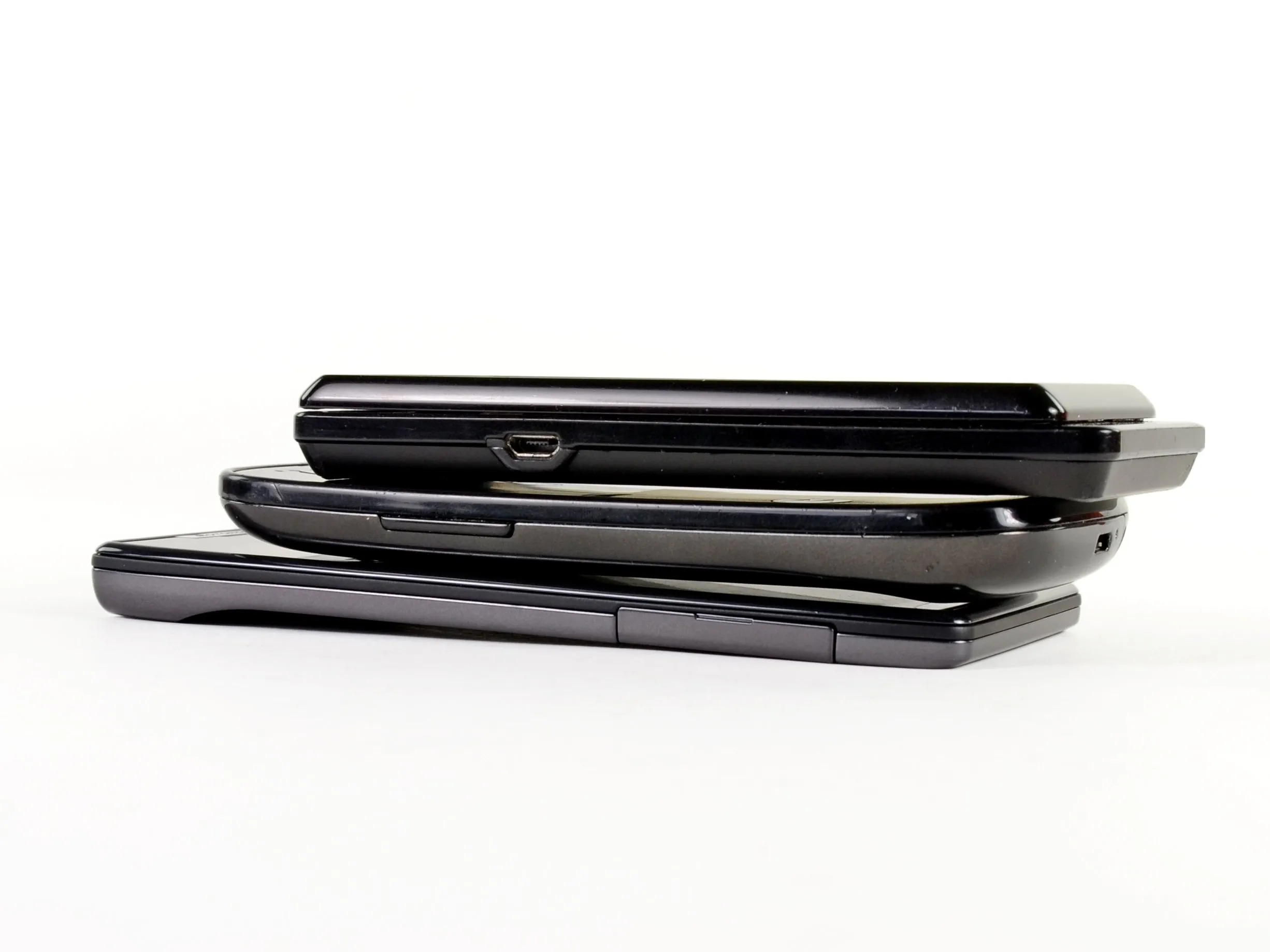

• Вот как Droid RAZR выглядит в сравнении с Nexus S и оригинальным Droid.

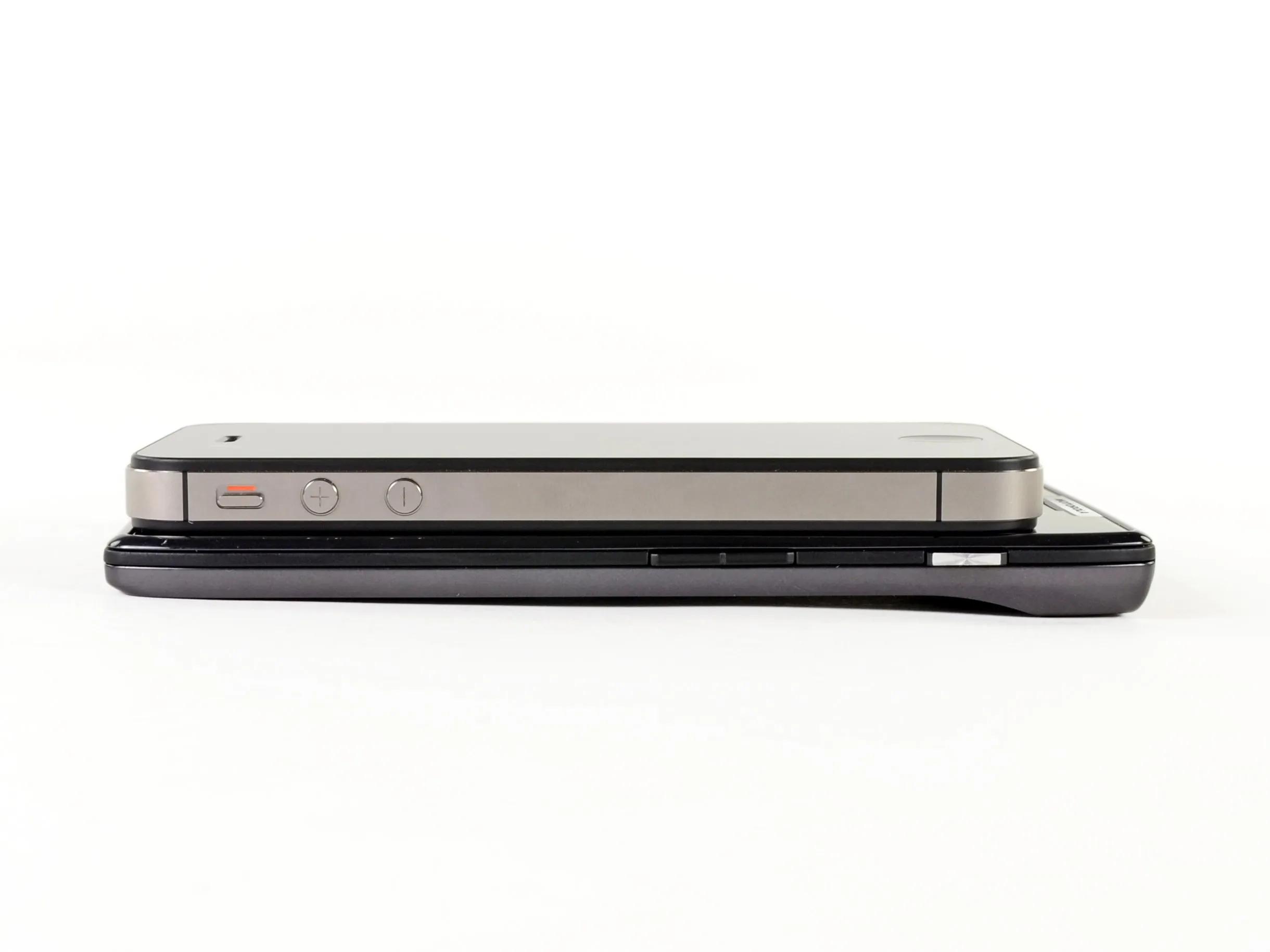

• При сравнении бок о бок Droid RAZR явно тоньше iPhone 4S. Однако RAZR занимает гораздо большую площадь, что может затруднить управление телефоном для людей с маленькими руками. Подробнее об этом позже.

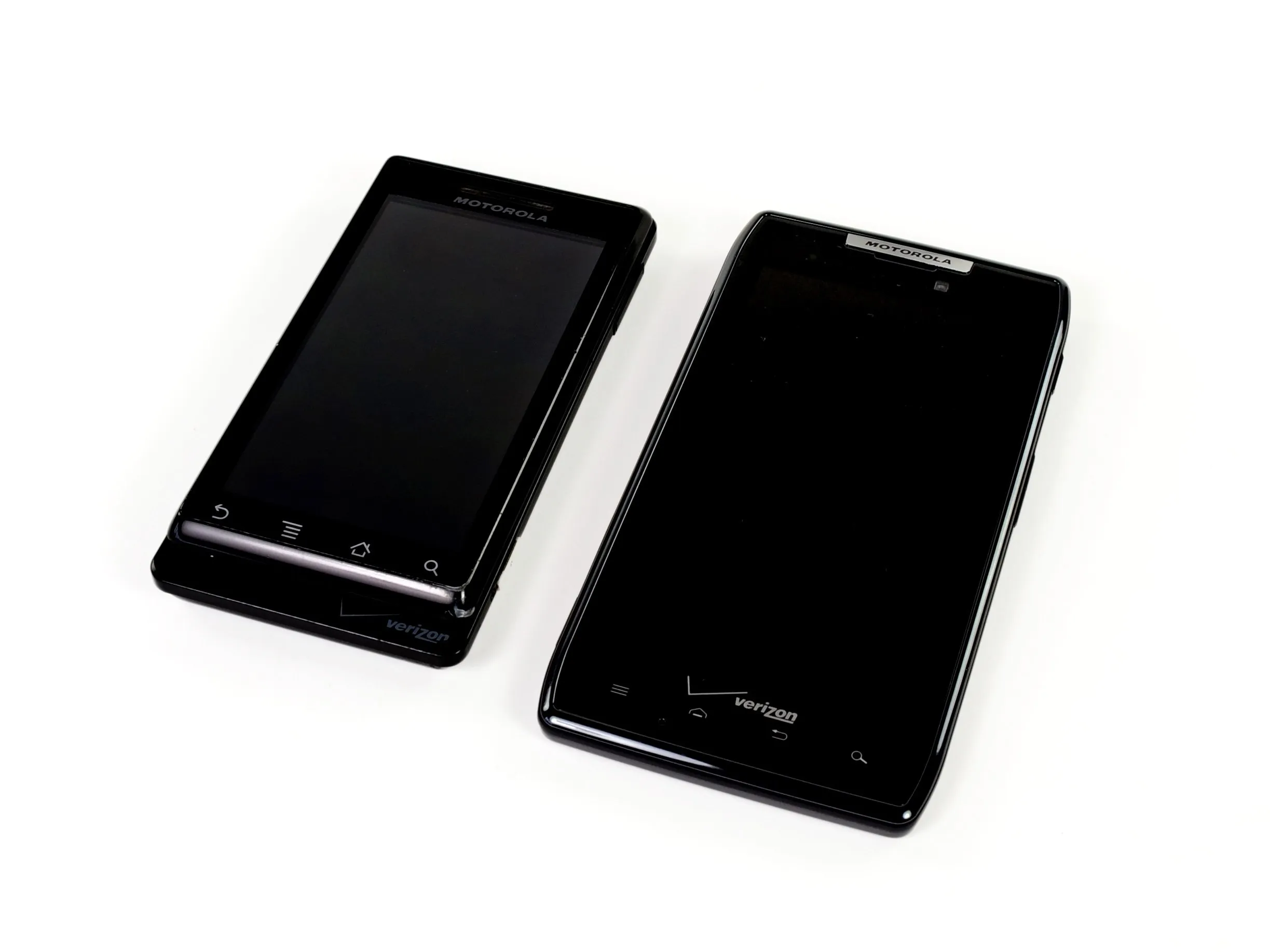

• Здесь мы показываем Droid RAZR рядом с оригинальным Motorola Droid. Лишние полдюйма в каждую сторону делают телефон немного неудобным, если держать его в одной руке.

Шаг 5

• Задняя крышка плотно прилегает к остальной части телефона, и снять ее будет непросто. Если бы только у нас был другой Droid RAZR чтобы помочь открыть эту...

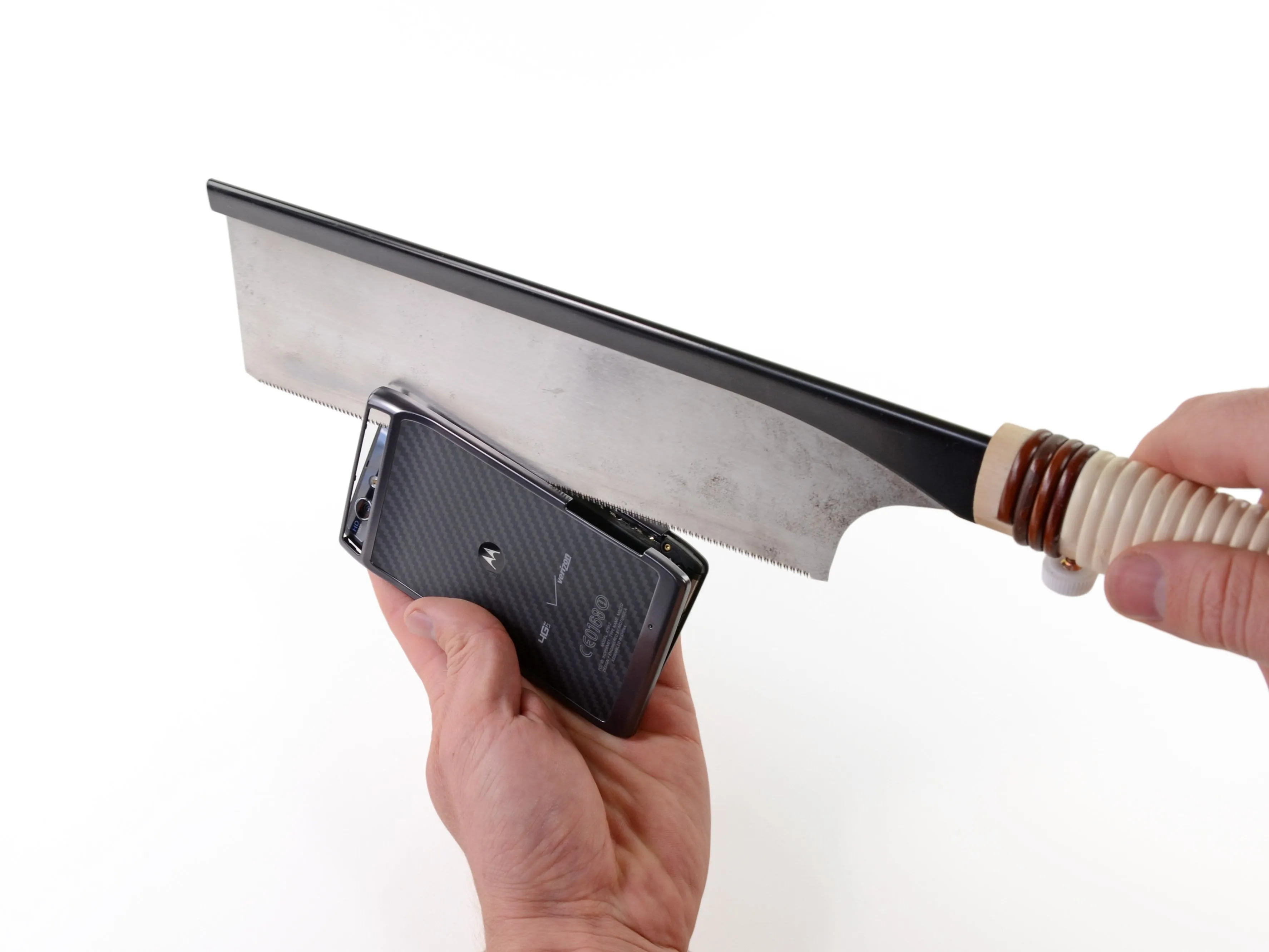

• Имея только один RAZR, мы были вынуждены импровизировать. Для этой задачи нам понадобился не кто иной, как... дозуки.

• Из-за нашего сильного желания сохранить все фаланги пальцев мы быстро поняли, что для этого подойдут лопатка и пластиковый инструмент для открывания. сработаютгораздо лучше.

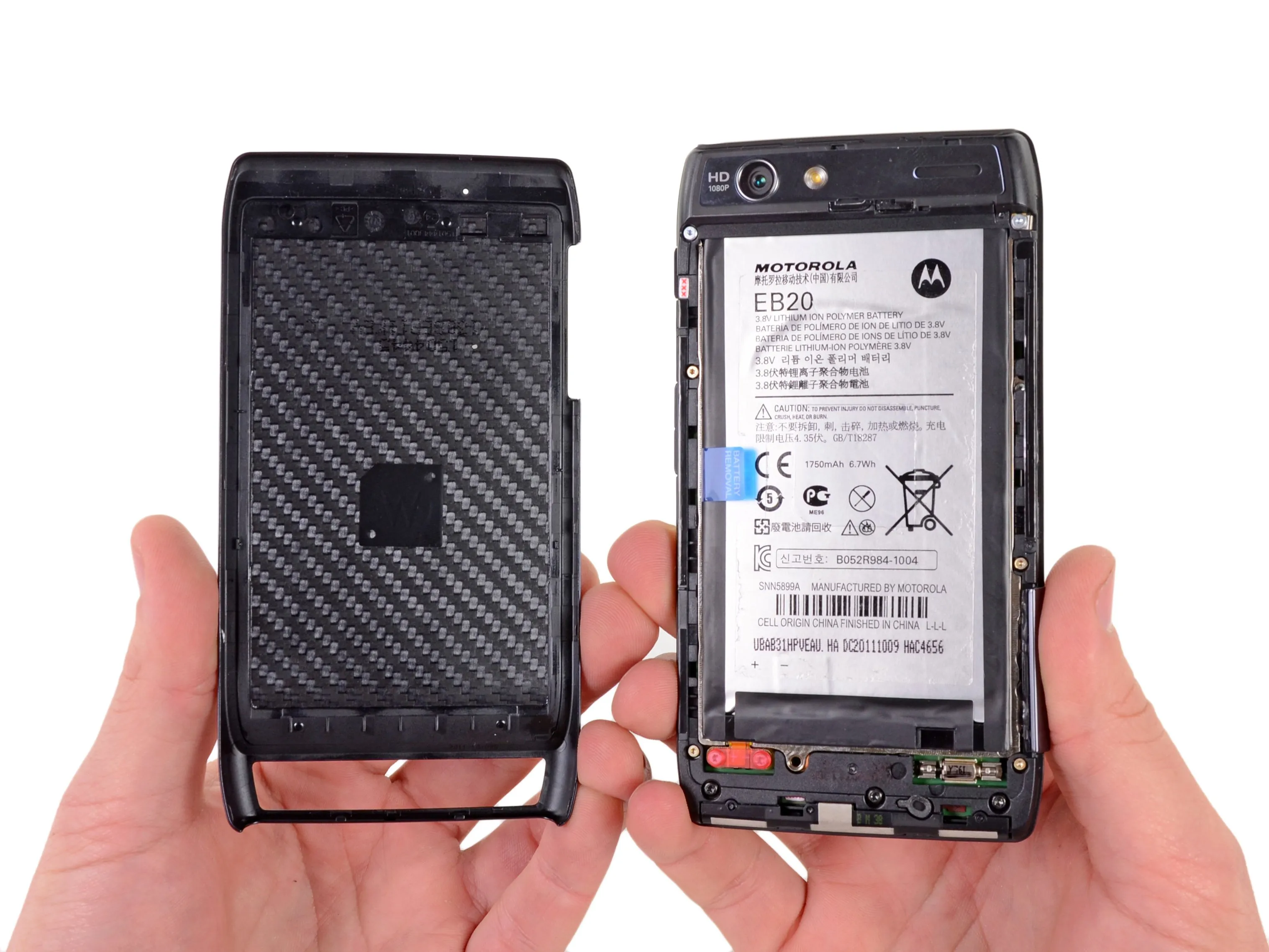

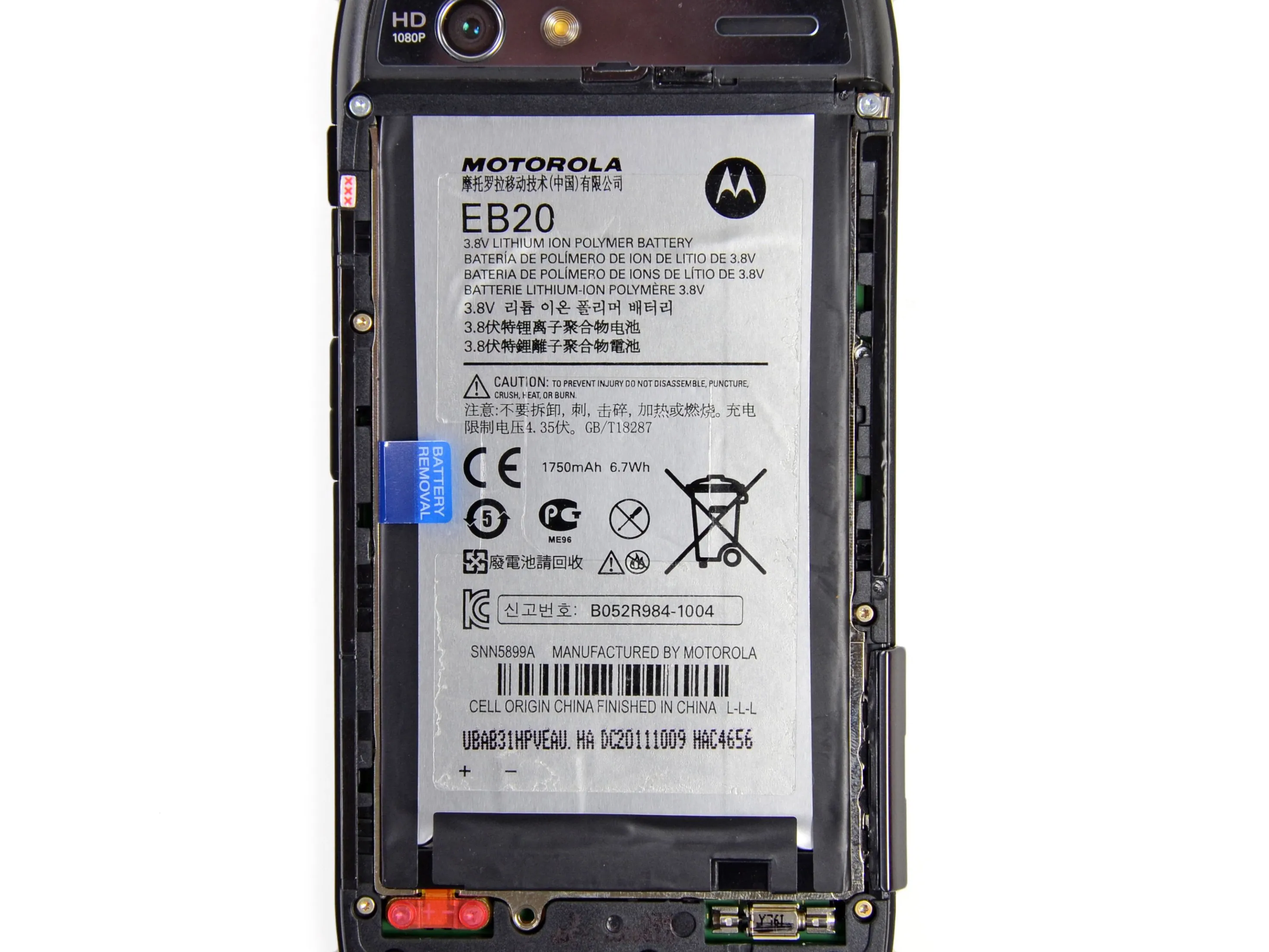

• Немного повозившись, задняя крышка отделяется от остальной части телефона, обнажая батарею и прохладное кевларовое плетение.

Шаг 6

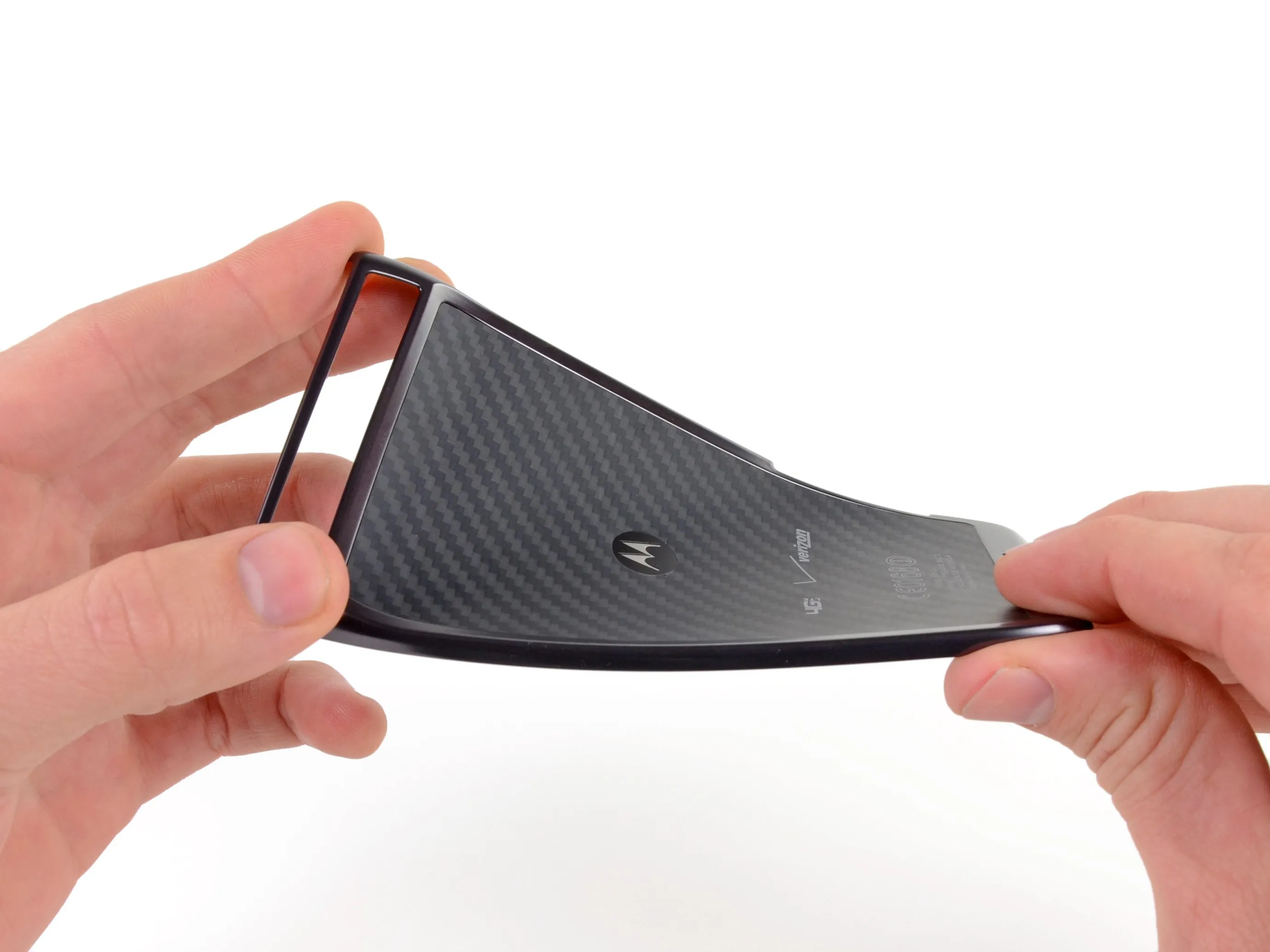

• Как может так сильно гнуться то, что обеспечивает такую жесткость? Тонкий пластик, соединенный с плетеным кевларом, обеспечивает жесткую, но гибкую заднюю крышку. По пределу текучести кевлар не уступает некоторым видам стали, поэтому задняя крышка - это наименьшее из того, что может потребоваться в будущем.

• Кевлар ≠ пуленепробиваемый. Большинство баллистических жилетов состоит из нескольких слоев плотно сплетенного кевлара, а также большой керамической пластины. Короче говоря, не стреляйте в свой Droid RAZR и не надейтесь, что он выживет.

• После скручивания и деформации задней крышки мы переключим внимание на то, что открылось после ее удаления.

Шаг 7

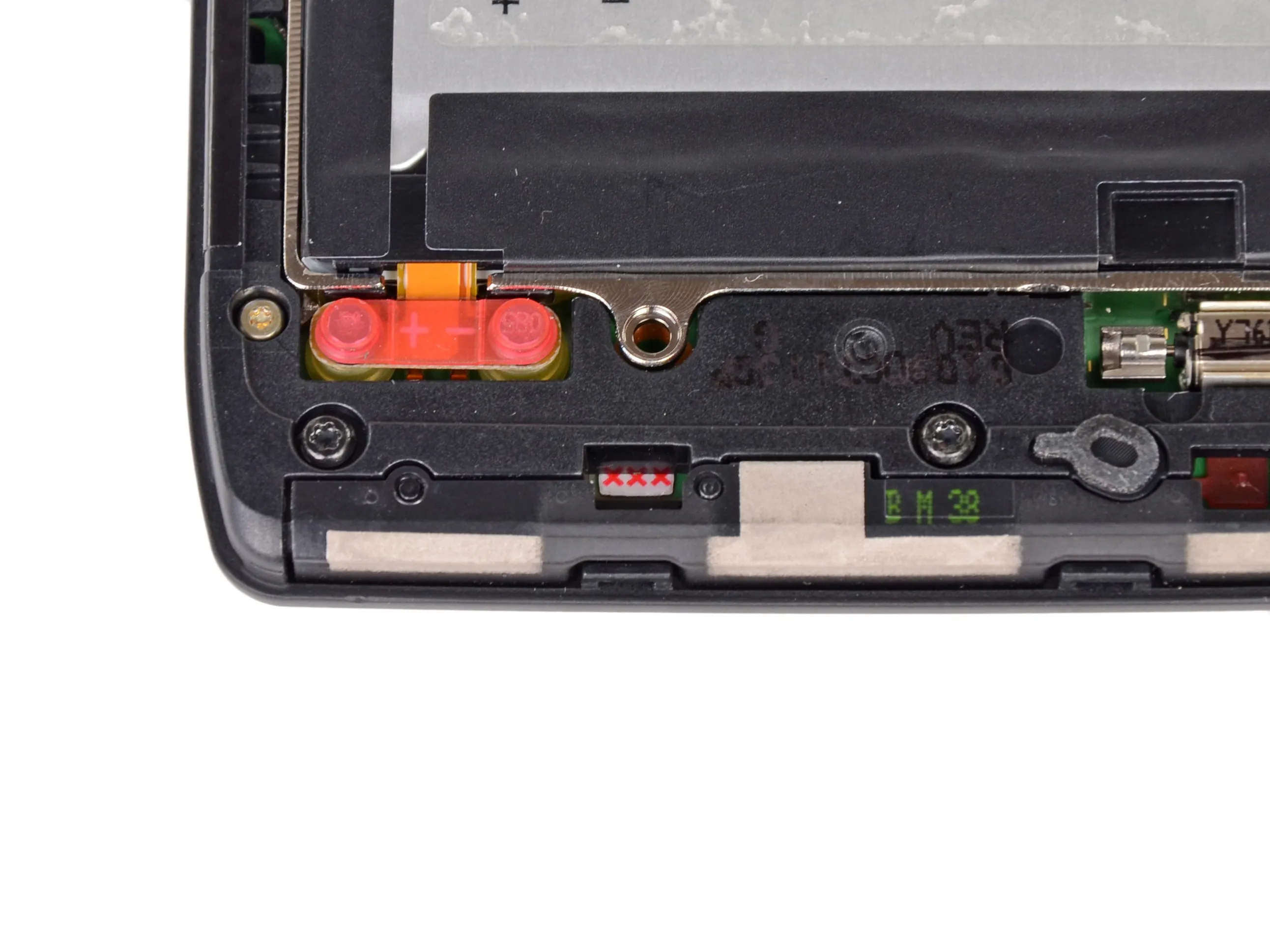

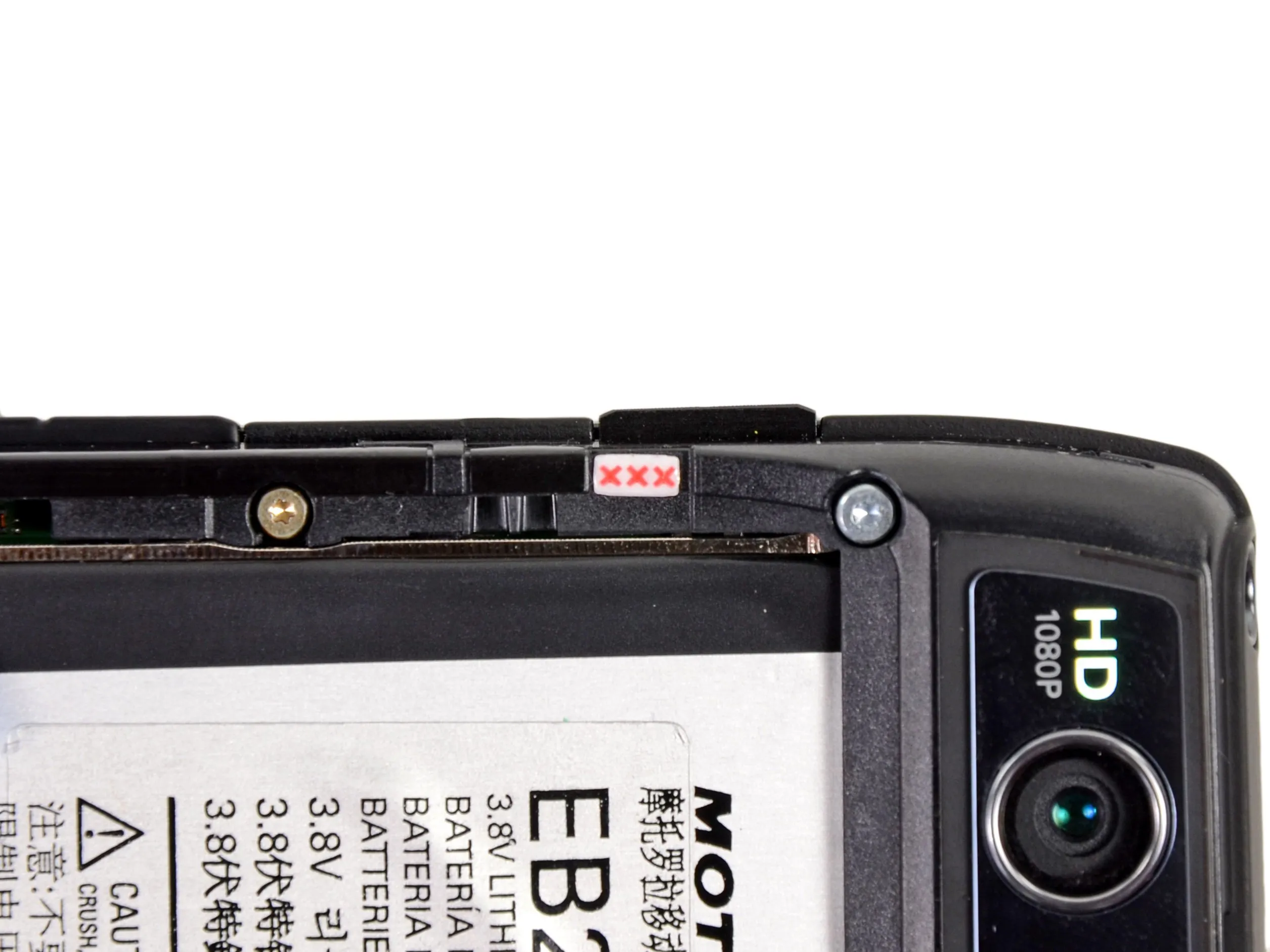

• Droid RAZR оснащен двумя индикаторами повреждения жидкостью: один на нижней и один на правой стороне телефона.

• Мы рекомендуем не потеть, когда держите этот телефон, так как индикатор находится очень близко к краю!

Шаг 8

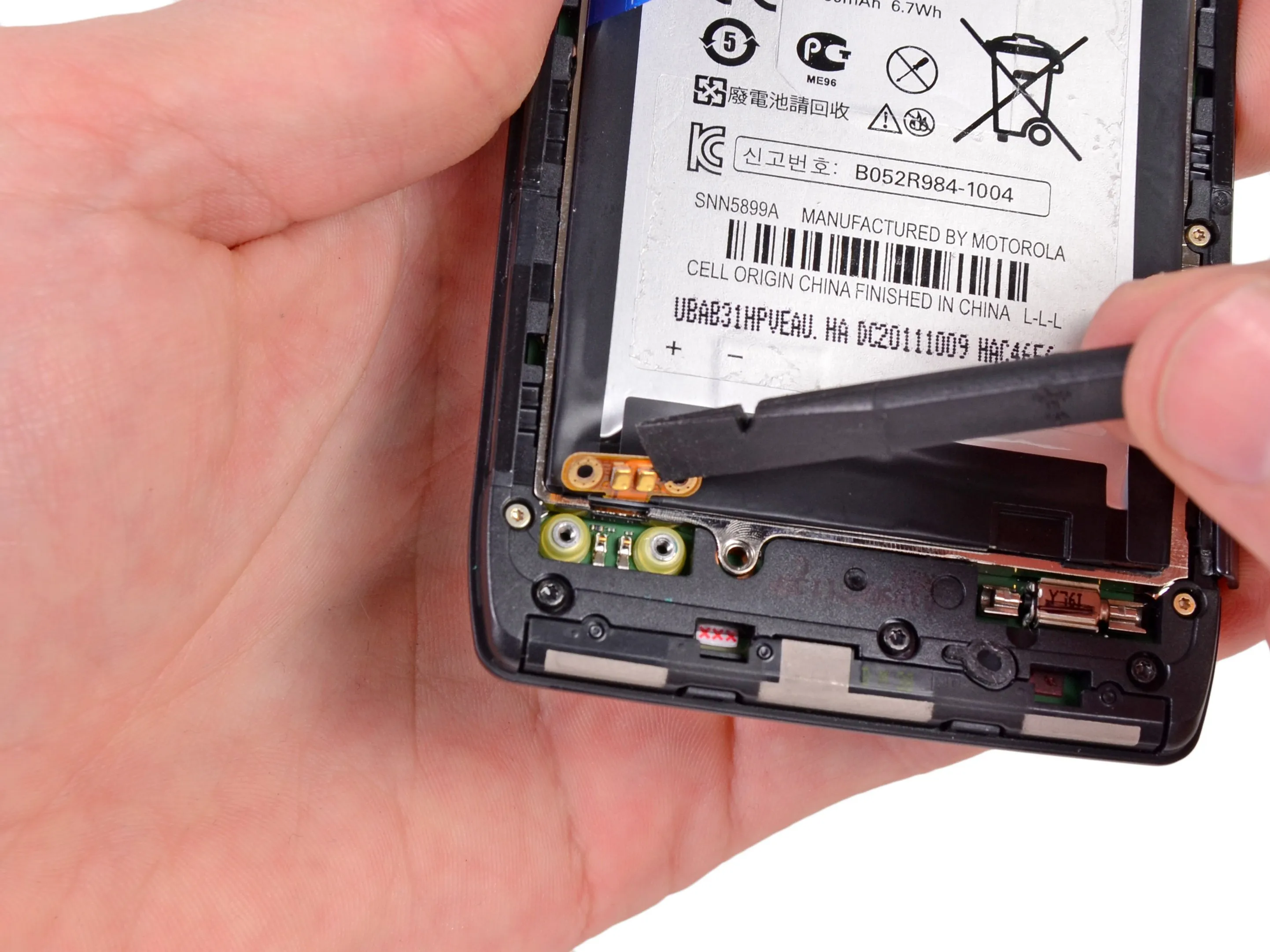

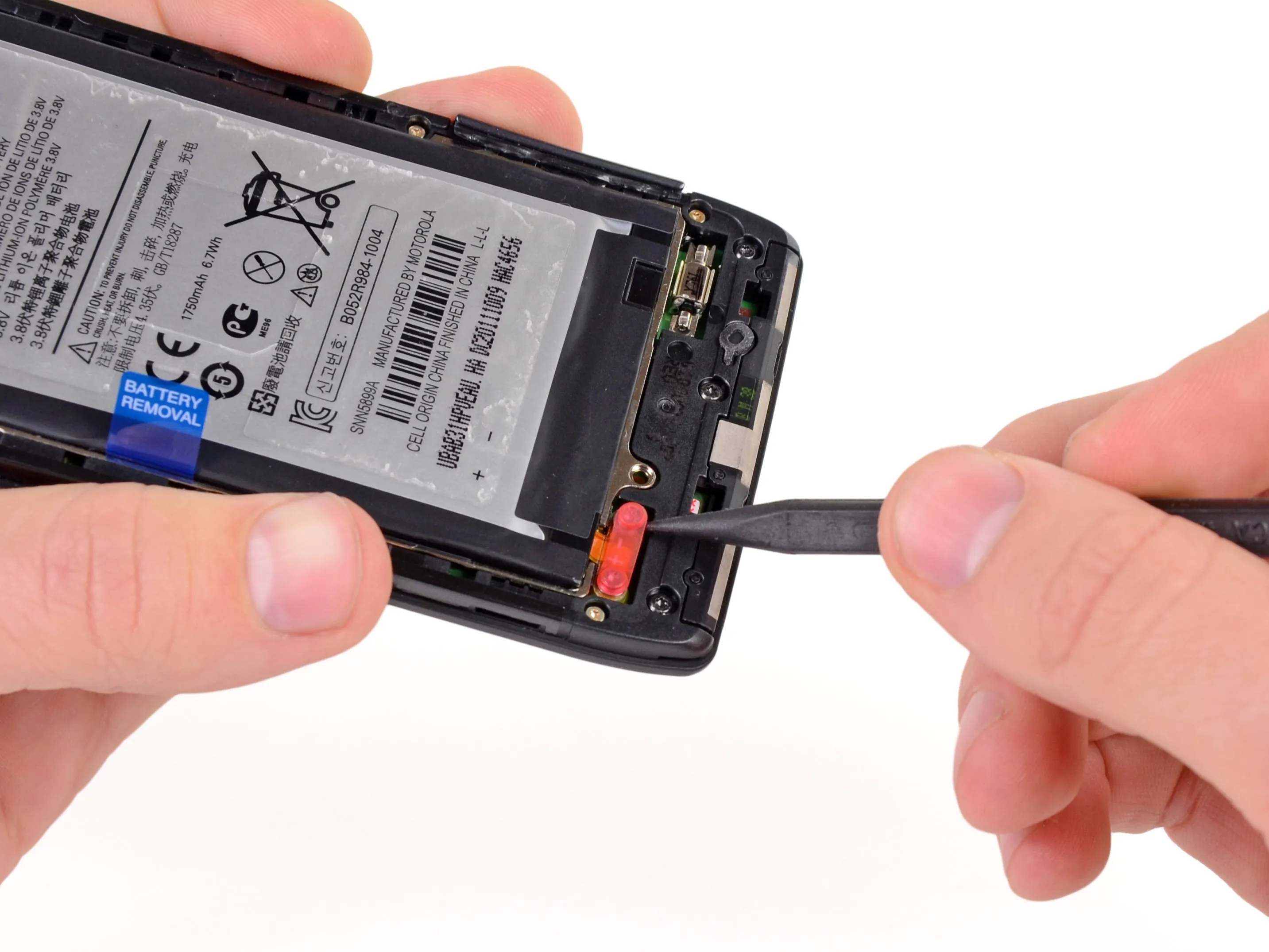

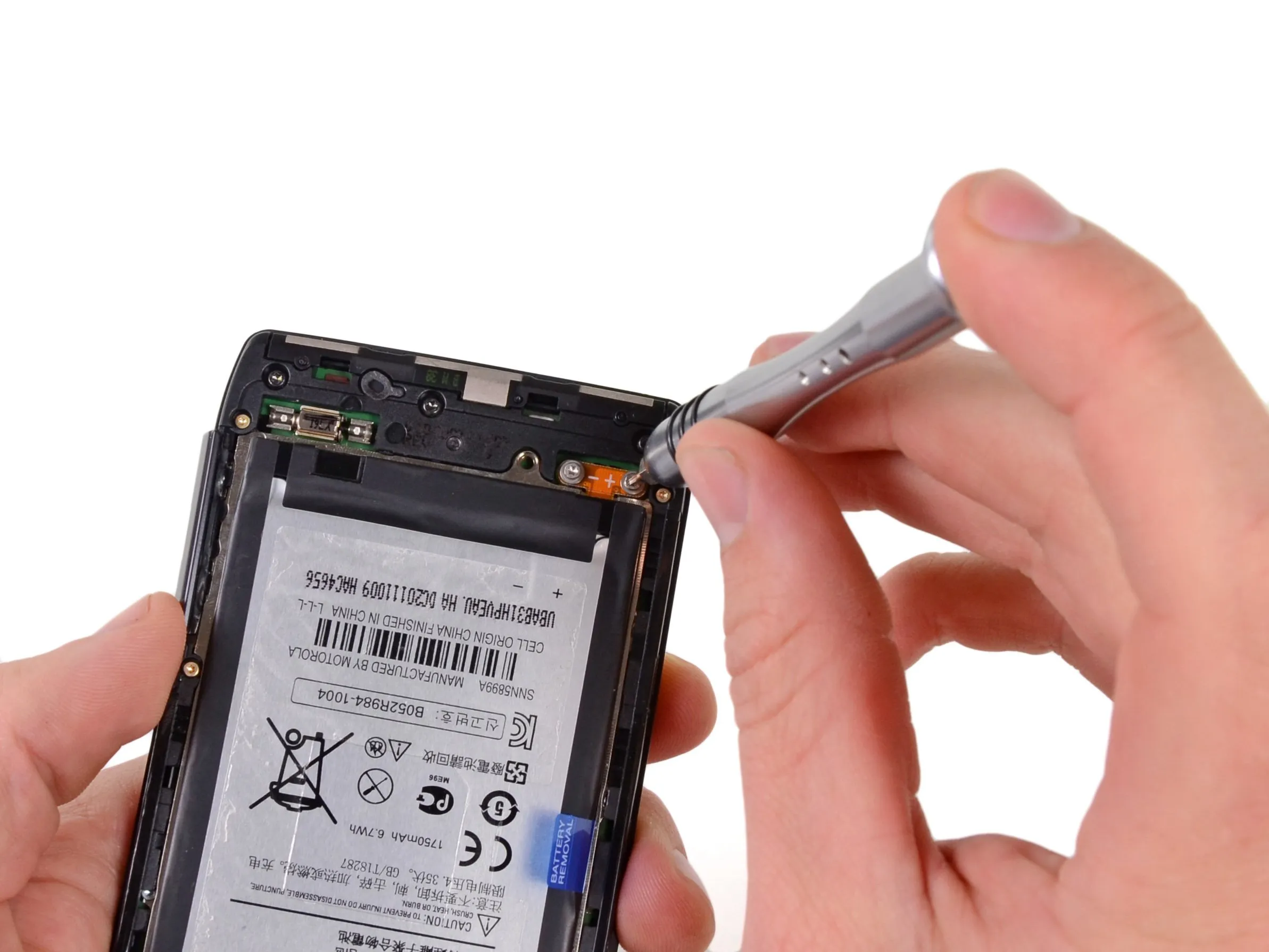

• Щелчок лопаткой, поворот отвертки T5 torx, щелчок каблуками, и бада-бада-бум - аккумулятор отсоединен.

• Извлечение батареи - довольно сложное испытание, но, по крайней мере, вам не придется разрывать весь телефон на части, как в некоторых других известных нам телефонах.

• В Droid RAZR вместо традиционного гнезда для подключения аккумулятора или припаянных проводов, как в других телефонах, используются контактные площадки для подключения аккумулятора.

Шаг 9

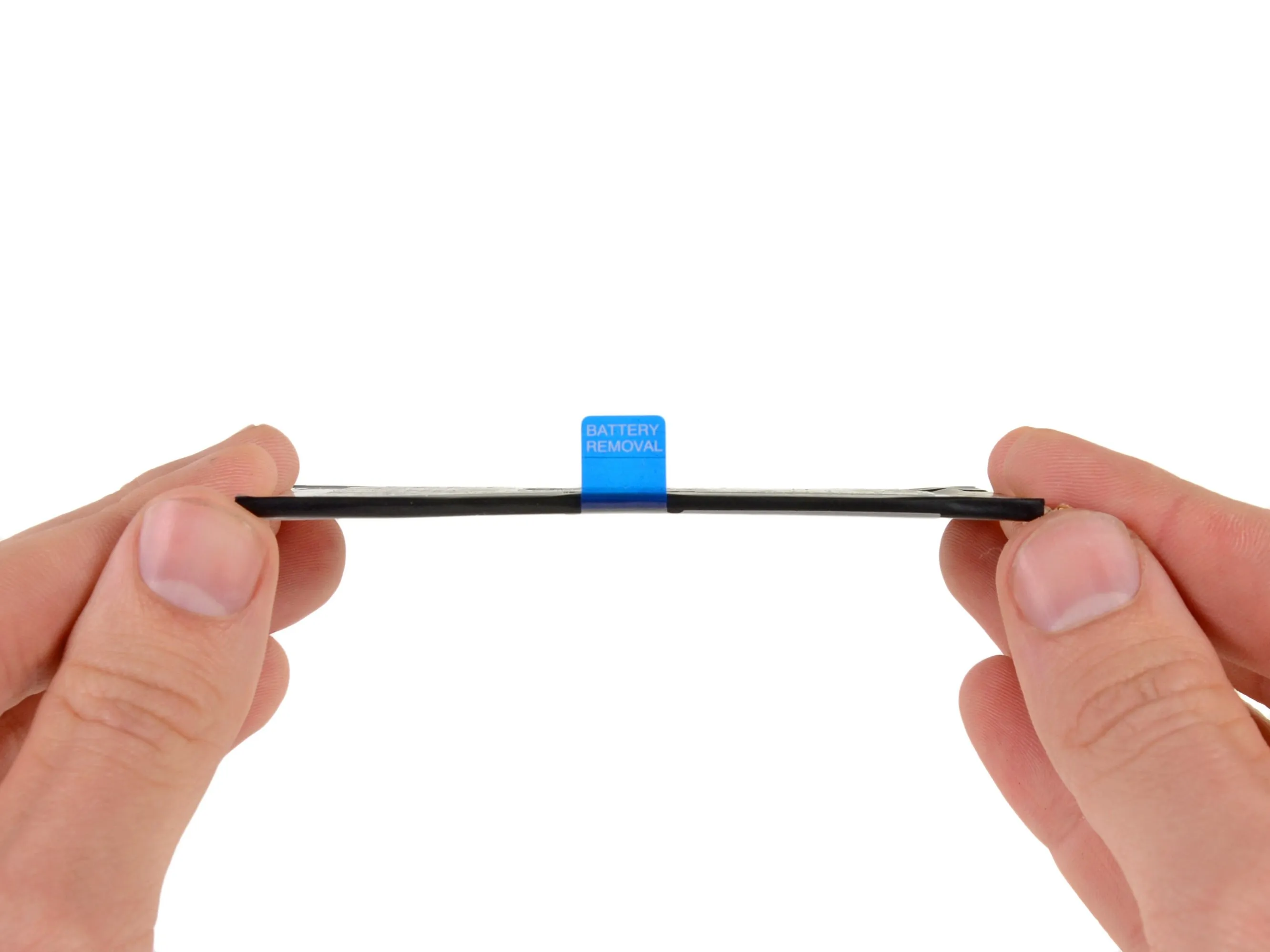

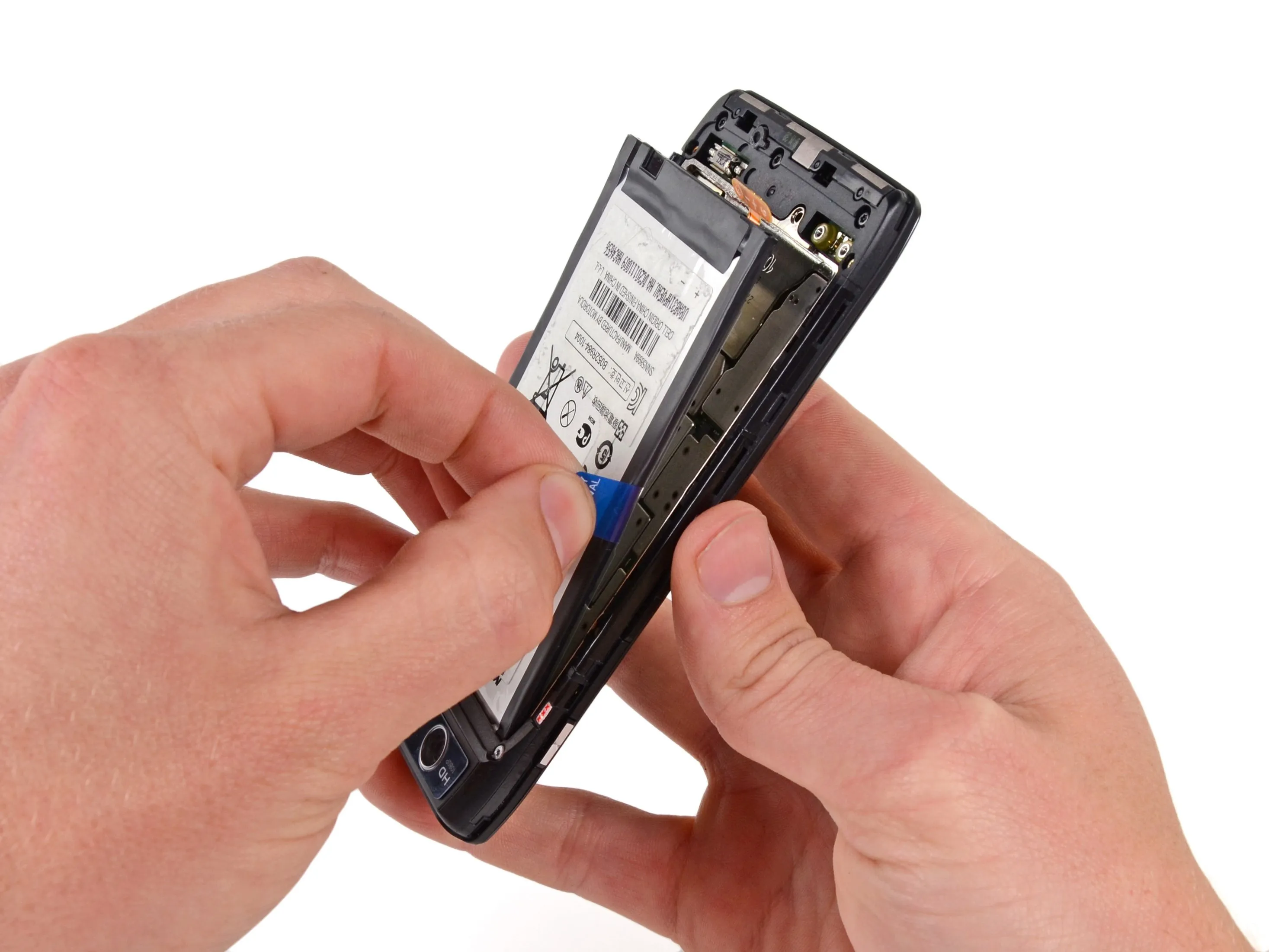

• Когда батарея больше не прикреплена к телефону, нам остается только потянуть за удобную вкладку 'извлечь батарею' - ирония судьбы, ведь якобы батарея не подлежит замене. Ну что ж.

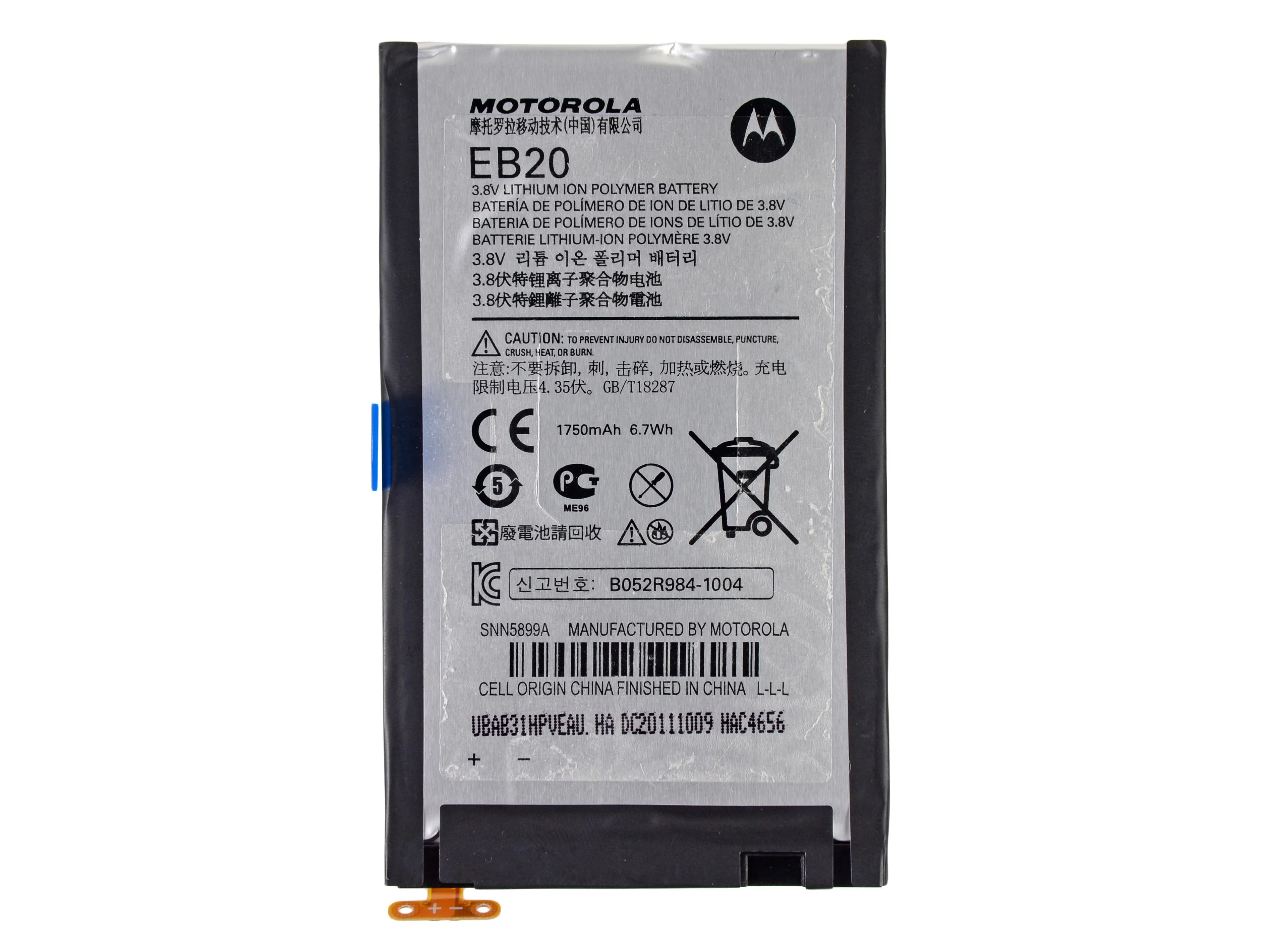

• При длине 3,79 дюйма, ширине 2,25 дюйма и толщине 0,110 дюйма и емкости 1750 мАч этот аккумулятор на 300 мАч больше, чем у iPhone 4S.

• Для тех верных энтузиастов ремонта, которые до сих пор пользуются оригинальным Motorola RAZR V3 2004 года, Droid RAZR имеет на 1070 мАч большую емкость, чем его прадедушка.

• Аккумулятор ультратонкий, он занимает менее половины общей толщины телефона.

Шаг 10

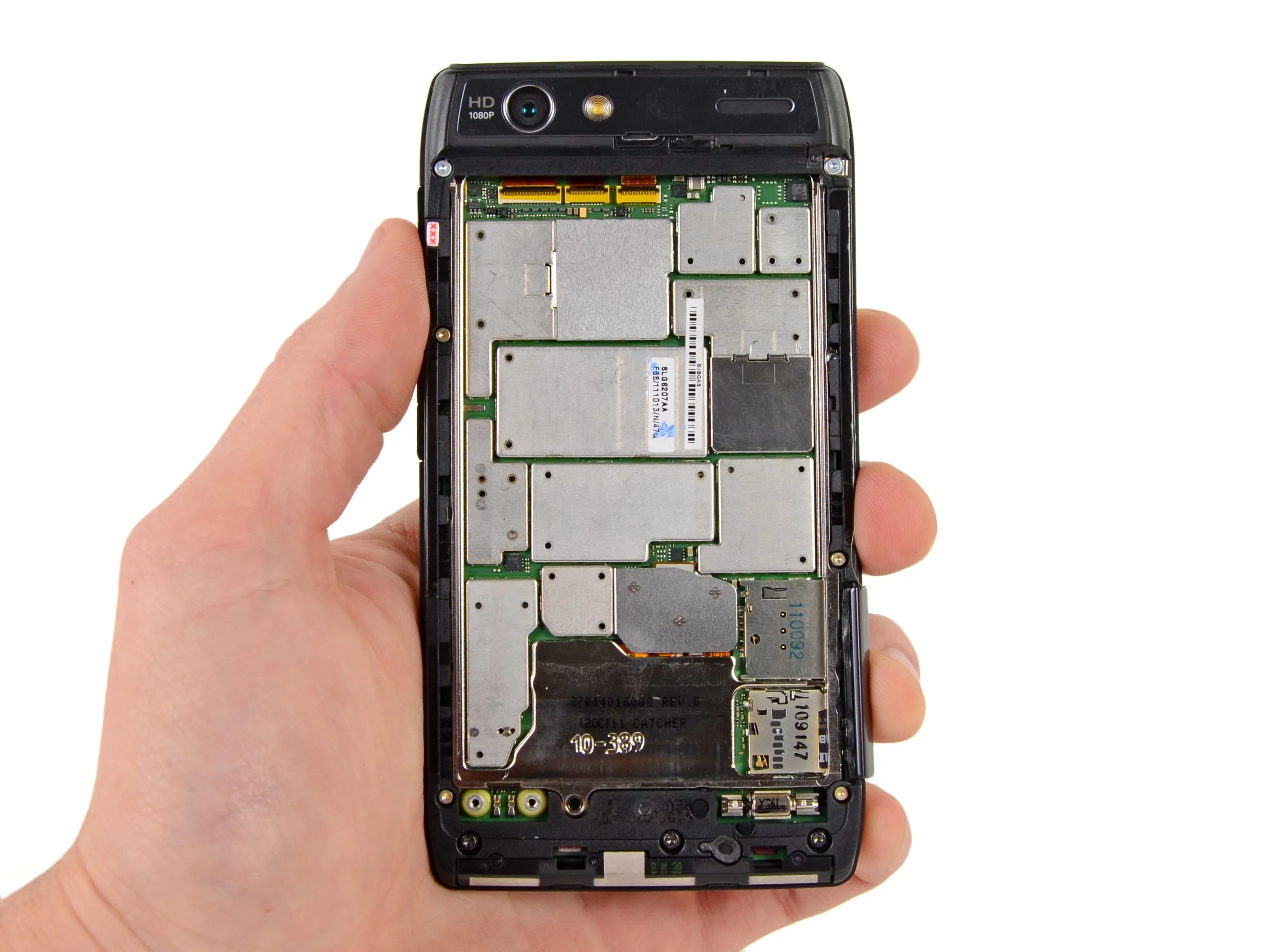

• То, что мы когда-то называли лесом электромагнитных экранов теперь встретило свой отпор. Droid RAZR может похвастаться целым лесом электромагнитных экранов, мешающих нашему прогрессу.

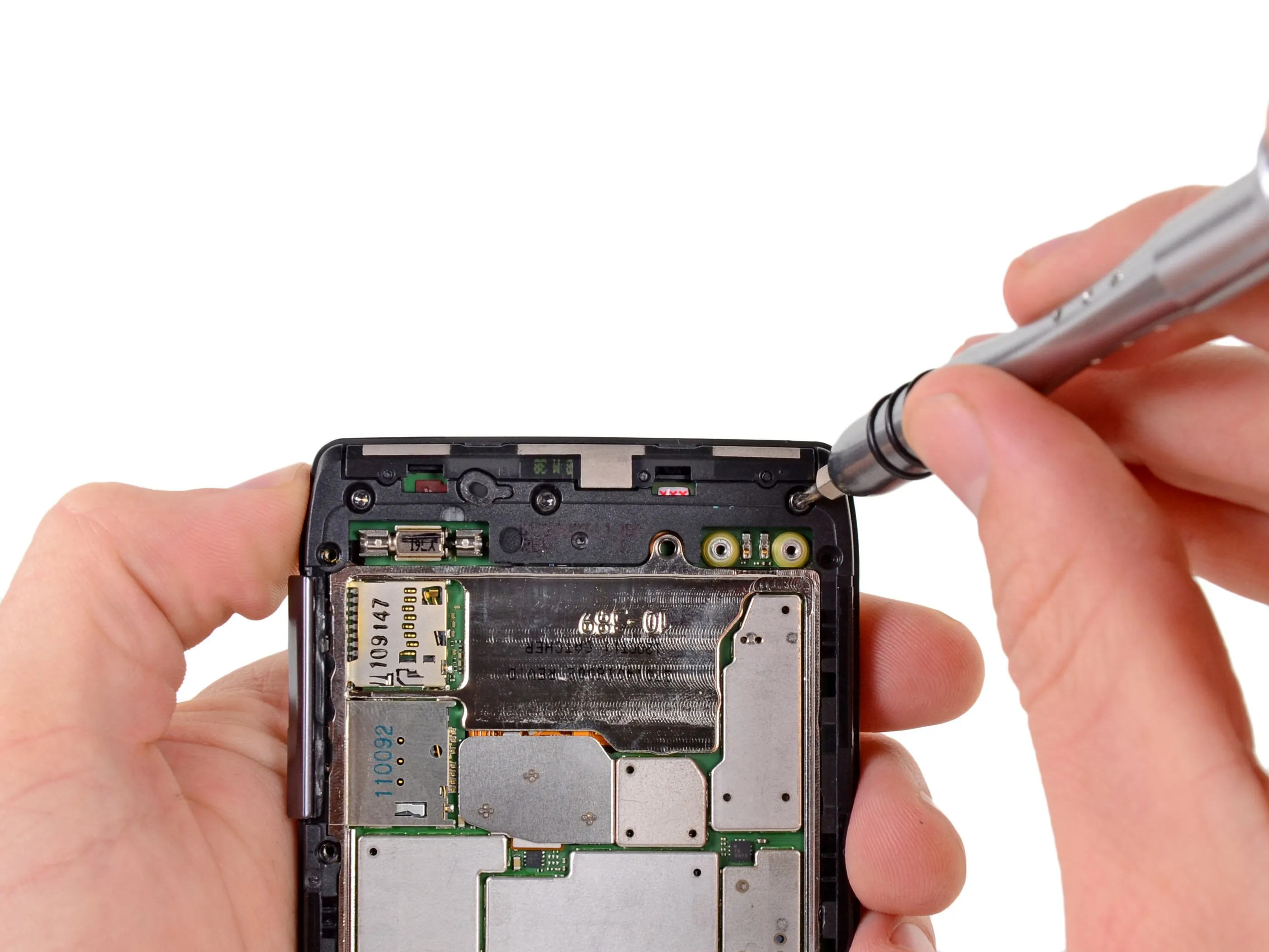

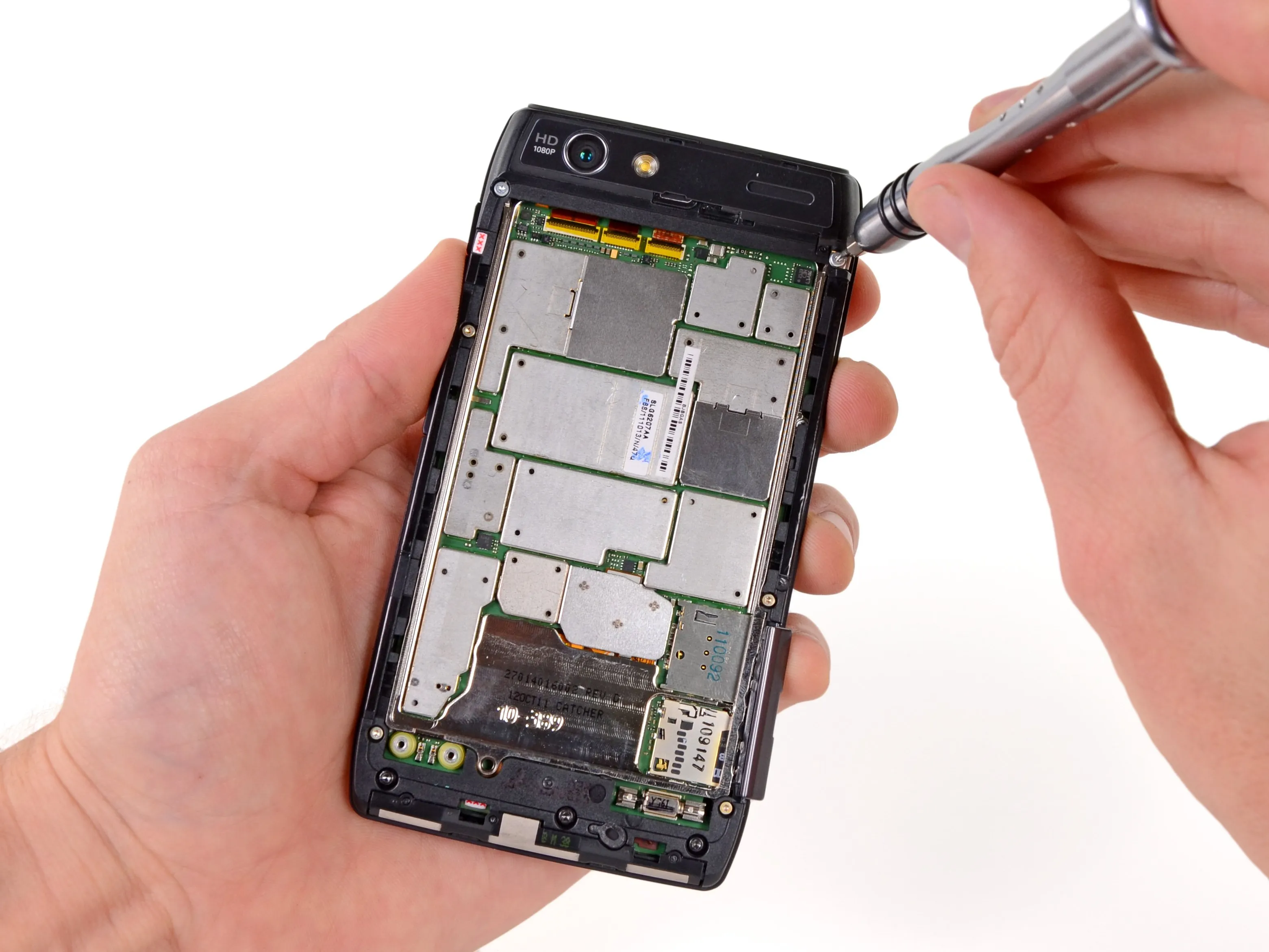

• С помощью отвертки T5 мы выкручиваем несколько винтов из алюминиевых и пластиковых рамок, все еще прикрывающих материнскую плату.

Комментарии к шагу

Отвертка T5 слишком велика для этих винтов. Есть два размера винтов. T5 для аккумулятора подходит, но некоторые из них меньше.

T5 для батареи, остальные винты - T4.

Шаг 11

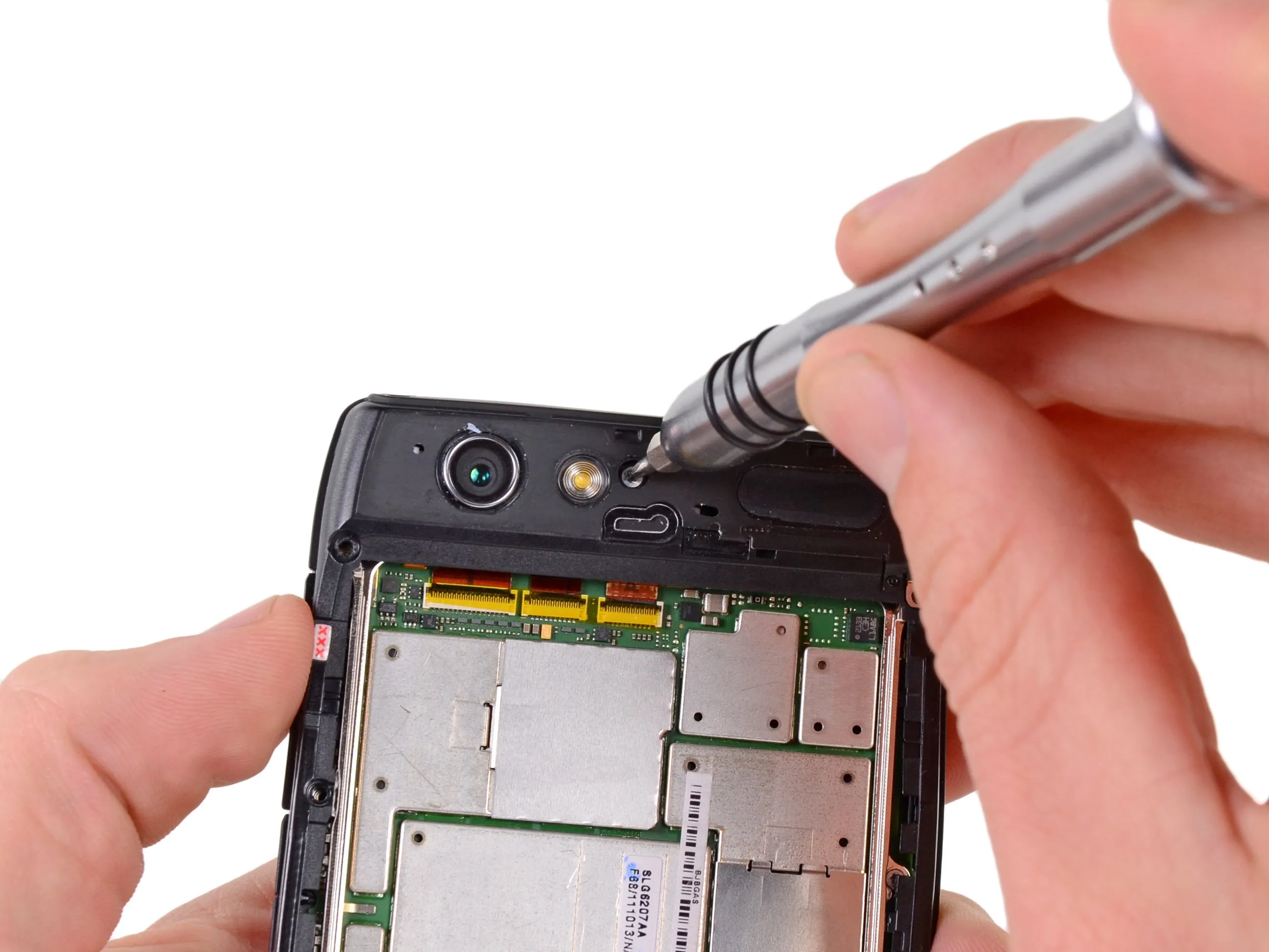

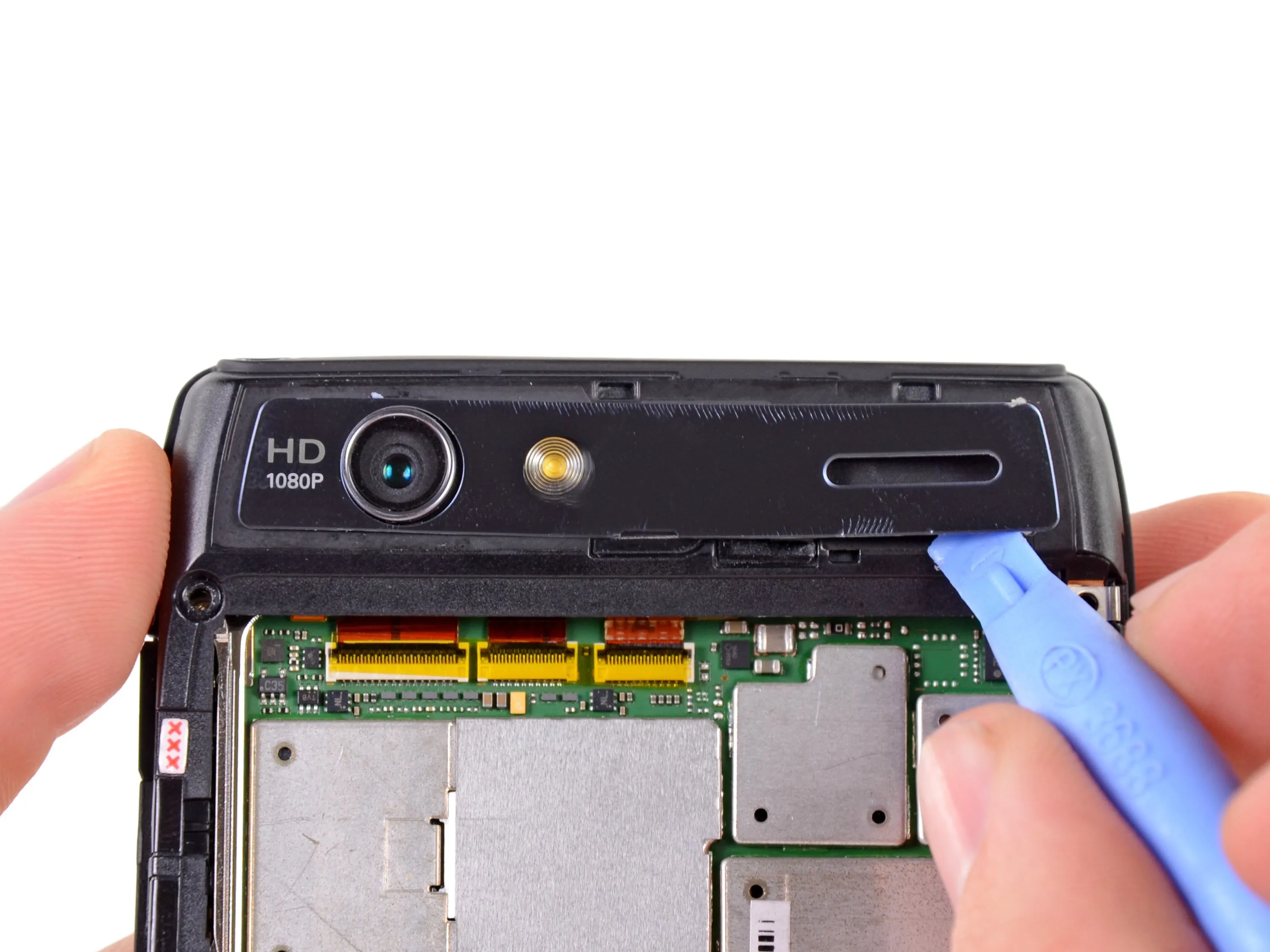

• Мы уже приготовились снять заднюю внутреннюю рамку, как вдруг наши супер Делаете.ру чувства обнаружили скрытый винт!

• Отклеив пластиковую крышку вокруг камеры заднего вида, мы обнаружили скрытый винт рядом со светодиодом вспышки. Хитрая, хитрая Motorola.

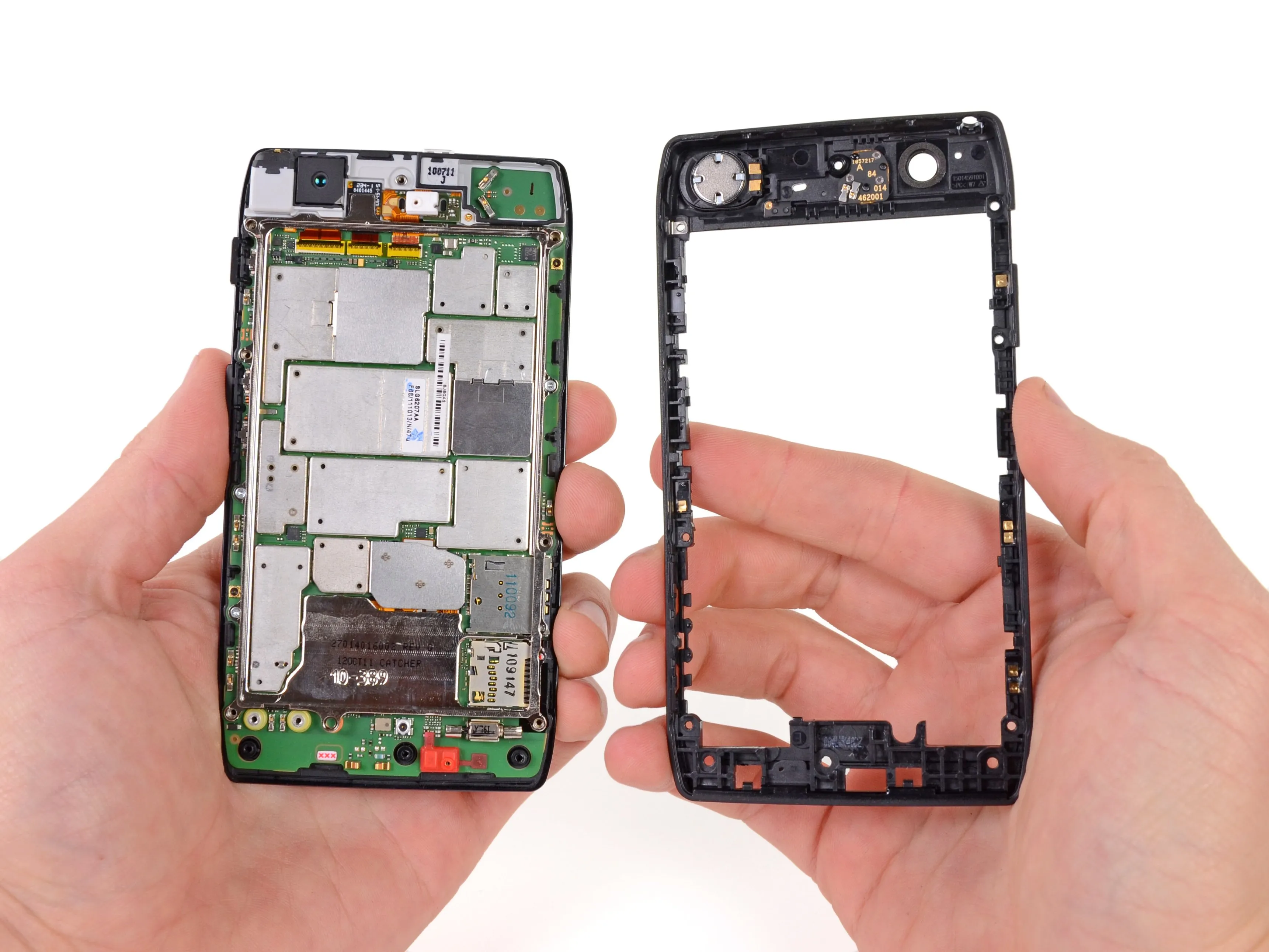

• Избавившись от этого озорного винта и отсоединив несколько небольших зажимов по периметру задней внутренней рамки, мы смогли снять ее с материнской платы и дисплея.

Шаг 12

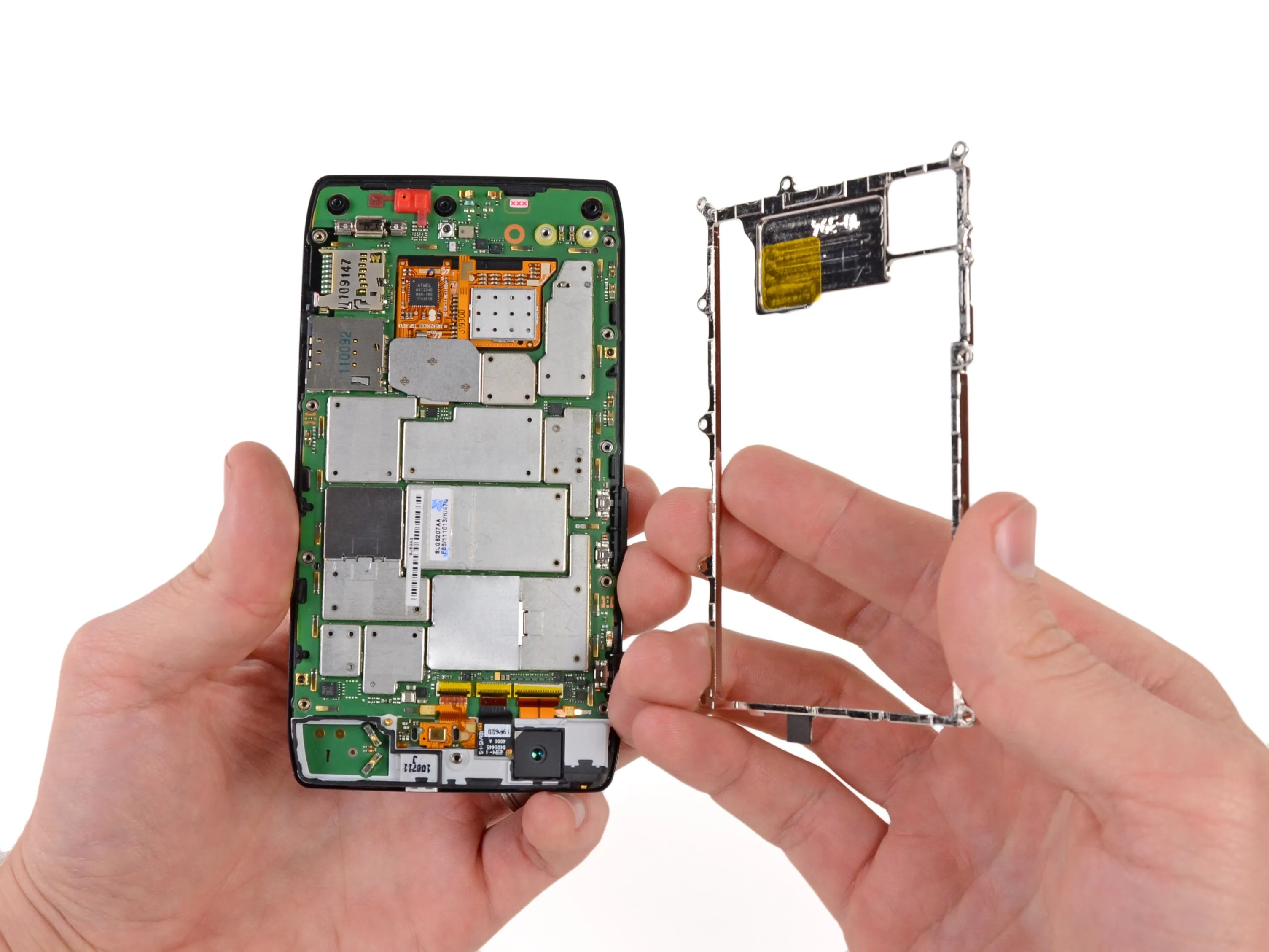

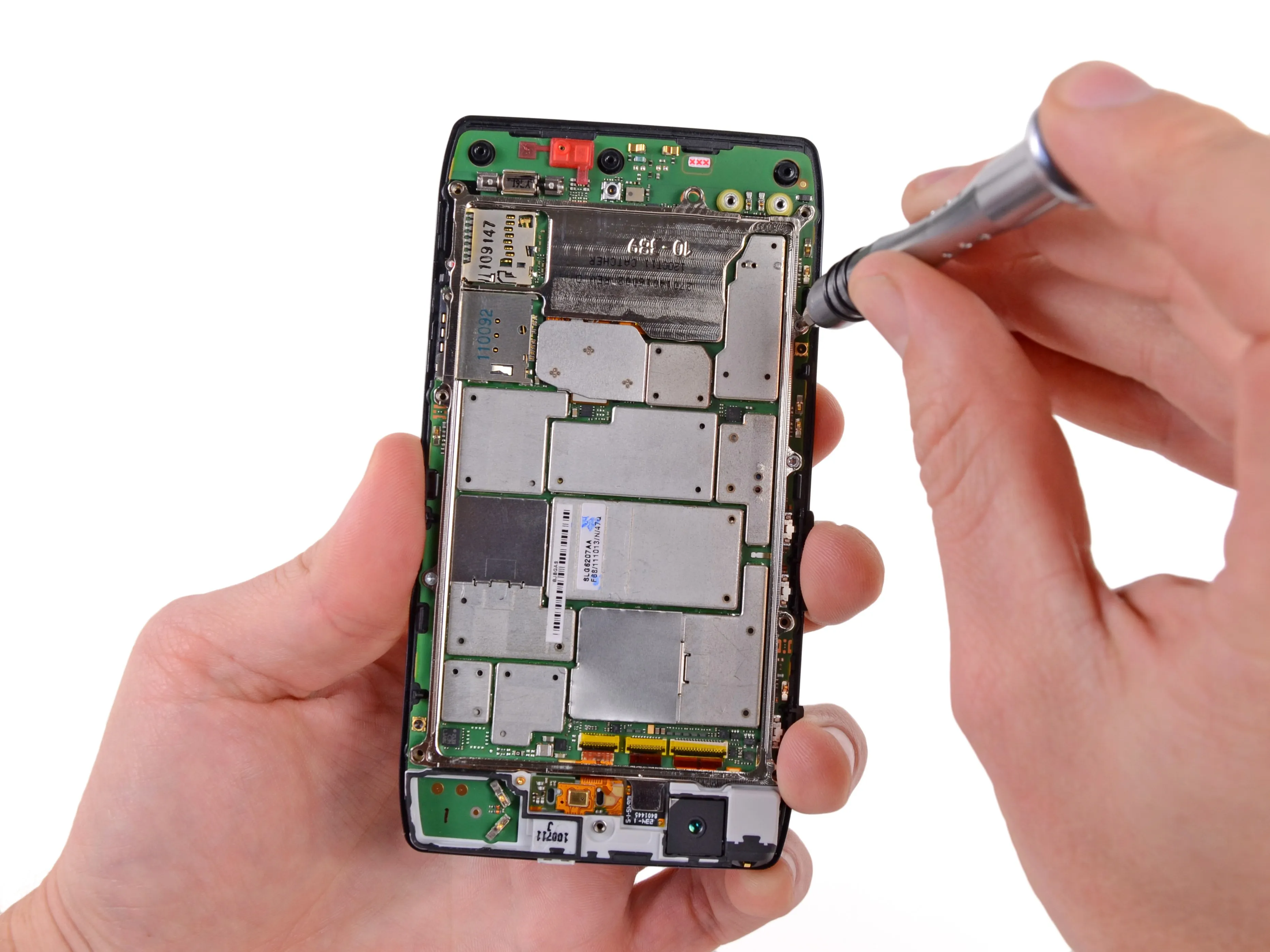

• Еще несколько винтов Torx, и мы можем снять алюминиевый корпус с алмазной огранкой.

• Почему именно алмазная огранка? Motorola требовалась предельная точность при производстве этого тонкого и легкого компонента.

• Насколько сильно ограничено пространство внутри такого тонкого устройства?

• Снизу вверх, вы можете увидеть стекло, дисплей, материнскую плату, микросхемы материнской платы, а затем четверть. (Четверть продается отдельно)

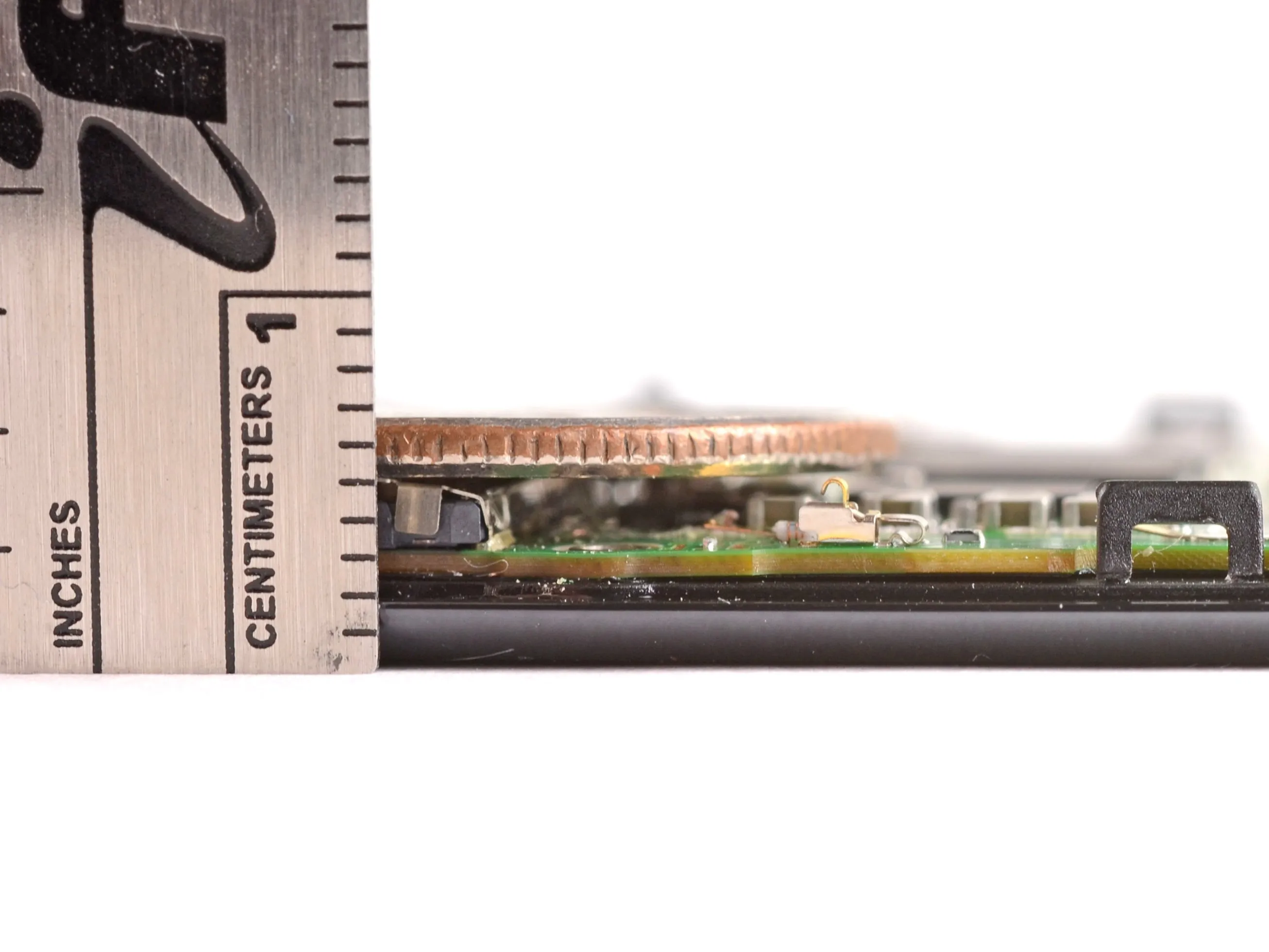

• Посмотрите, как материнская плата соотносится с четвертушкой. Материнская плата с микросхемами тоньше, чем три четвертинки, сложенные вместе.

Шаг 13

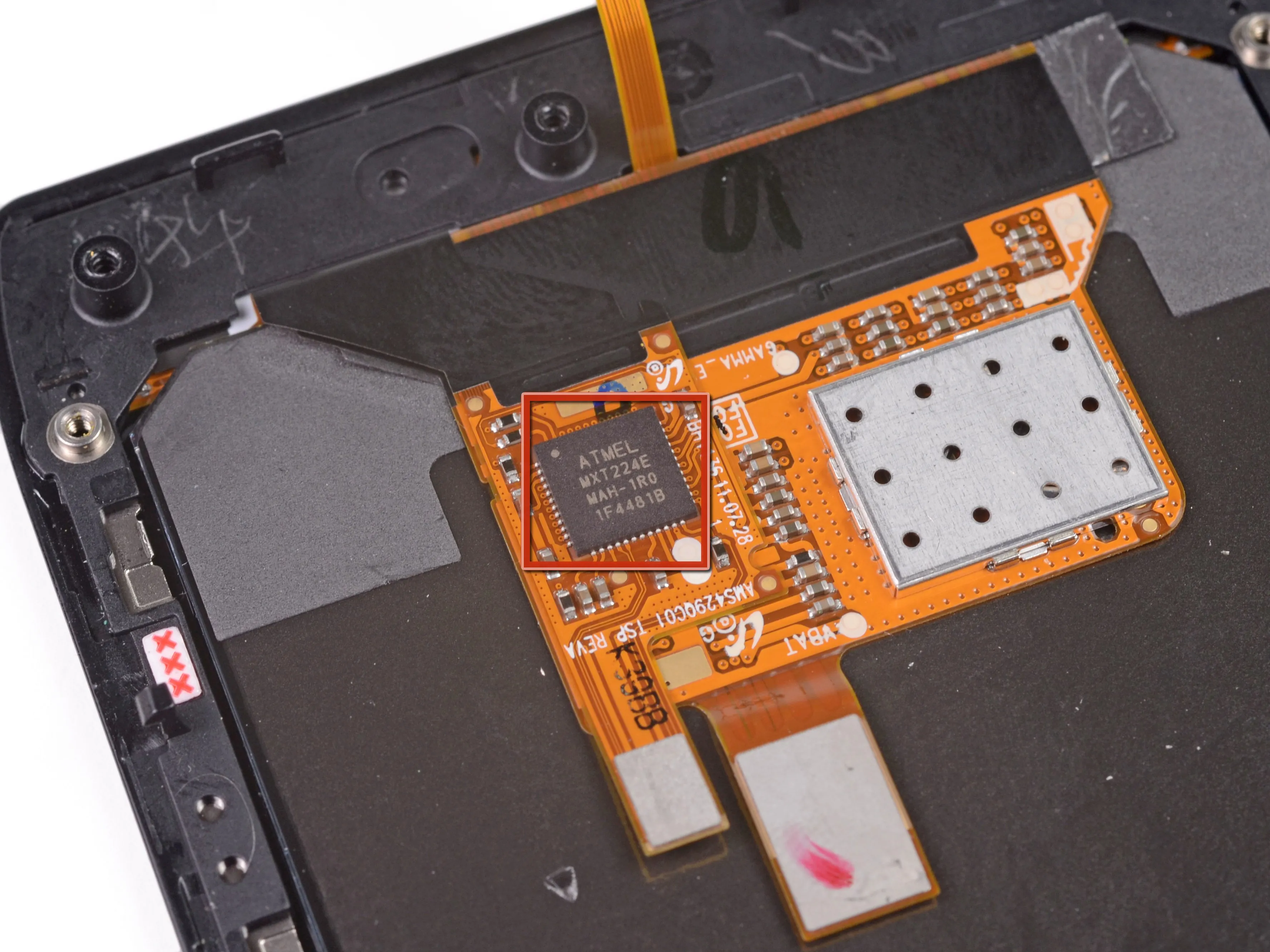

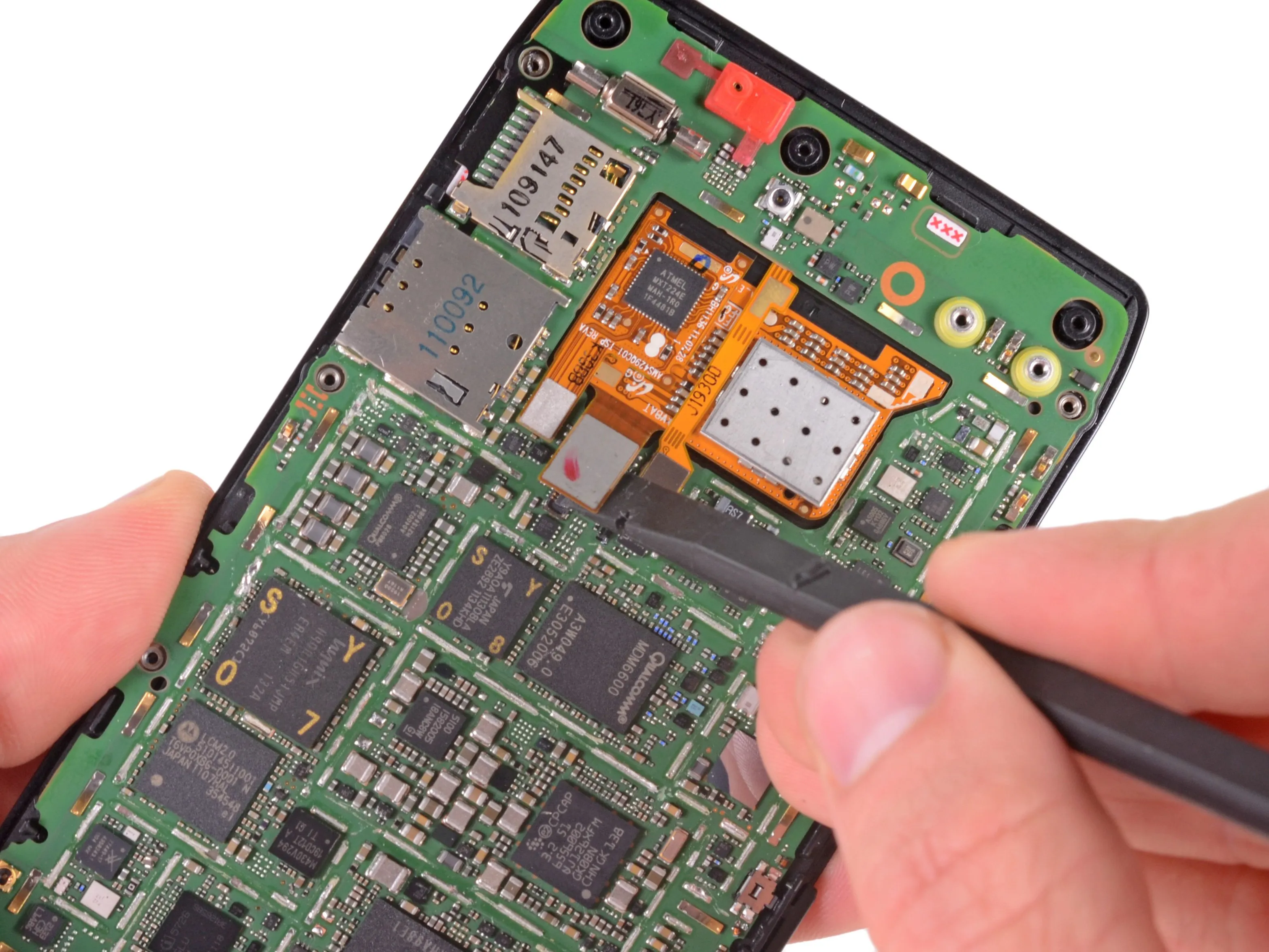

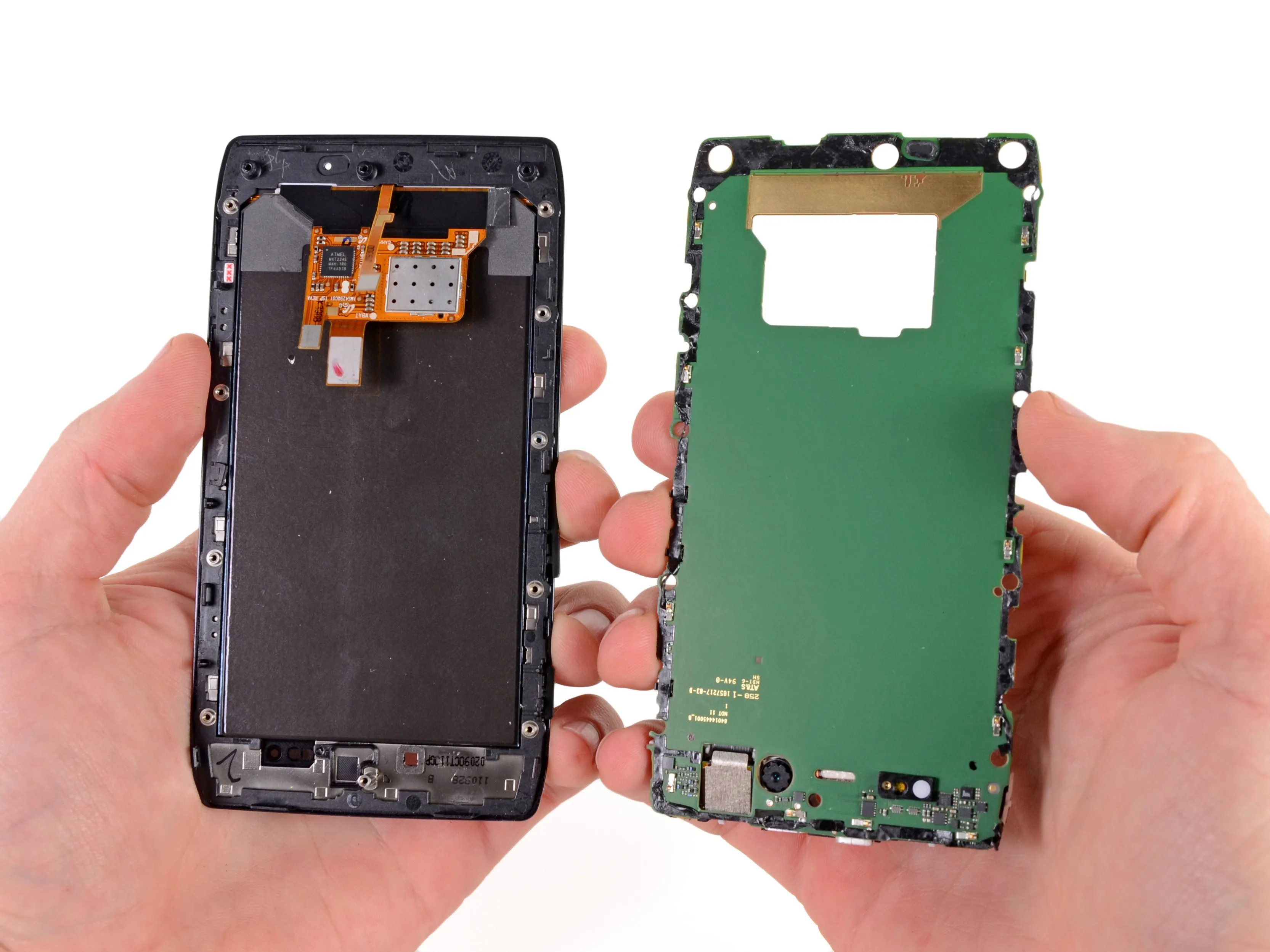

• Отсоединив ленточные кабели контроллера тачскрина от соответствующих разъемов, можно отделить материнскую плату от переднего дисплея.

• Обратите внимание на новый классный Atmel ATMXT224E-MAH maXTouch контроллер сенсорного экрана.

Шаг 14

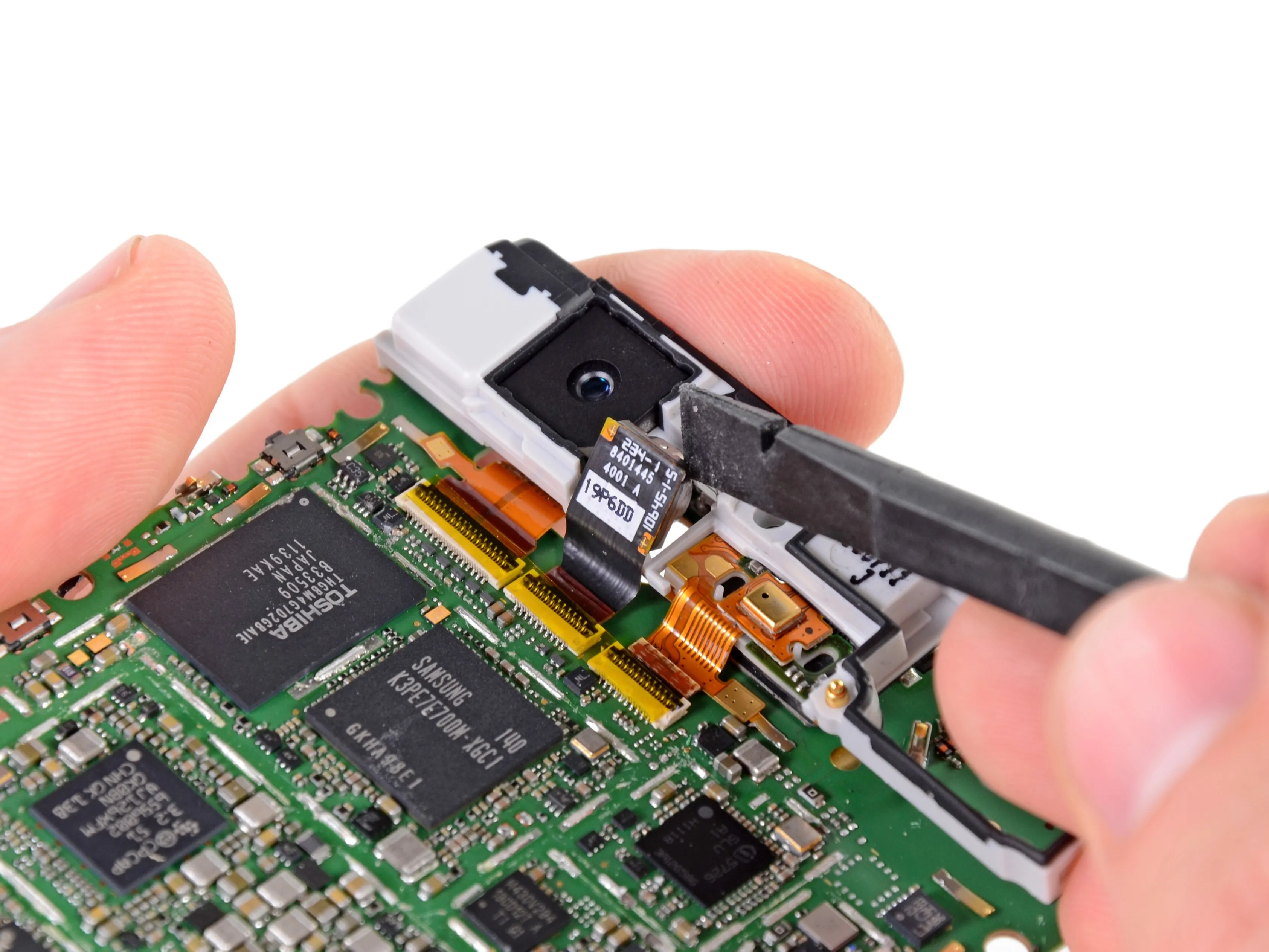

• Отодвинув назад 1,3 МП фронтальную камеру, очевидно, способную 720p HD видеотеперь мы можем отсоединить все разъемы.

• Zif-a-dee-doo-dah! Zif-a-dee-day! Да, это все разъемы типа ZIF, и да, все они должны быть отсоединены.

Шаг 15

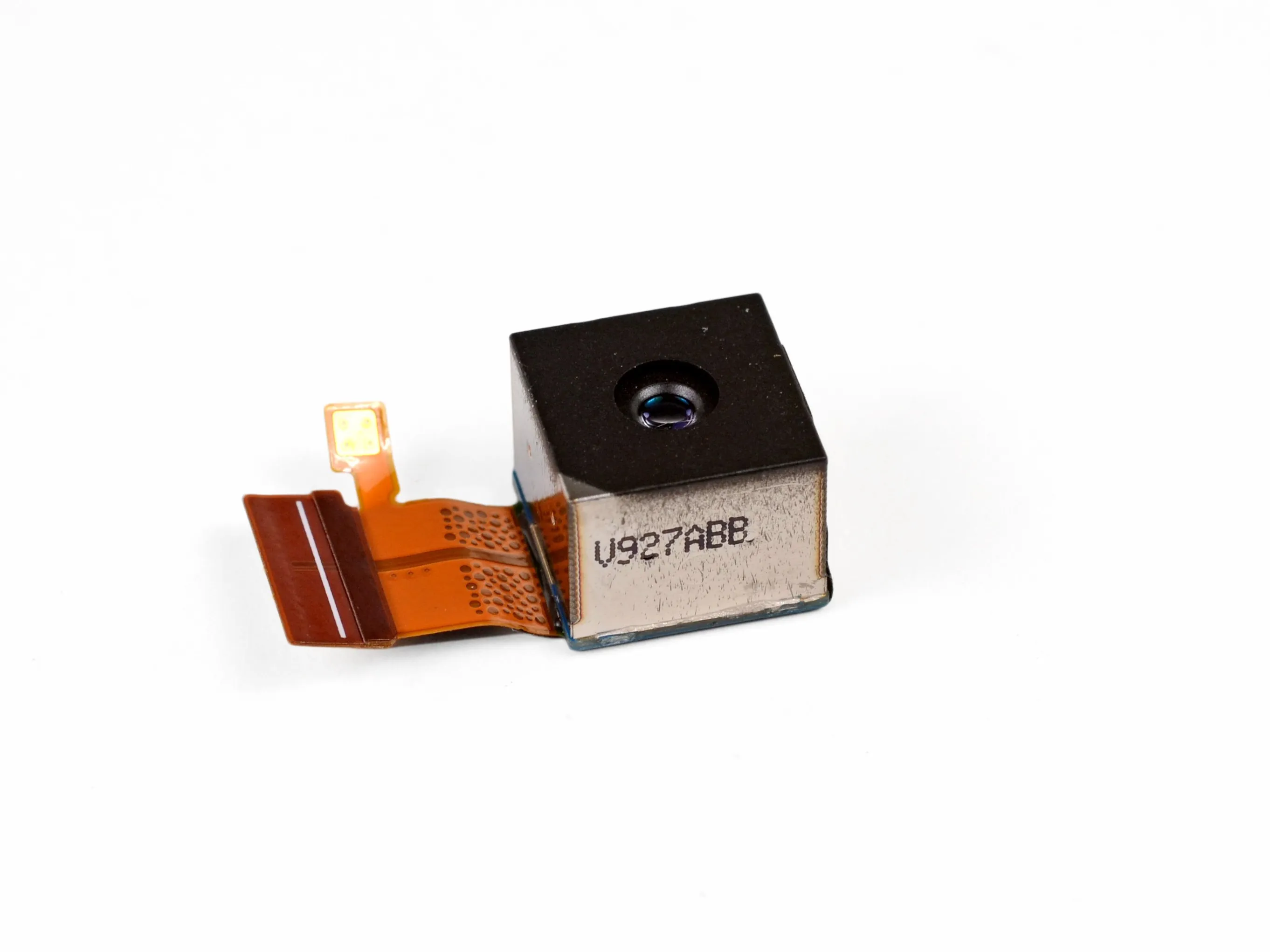

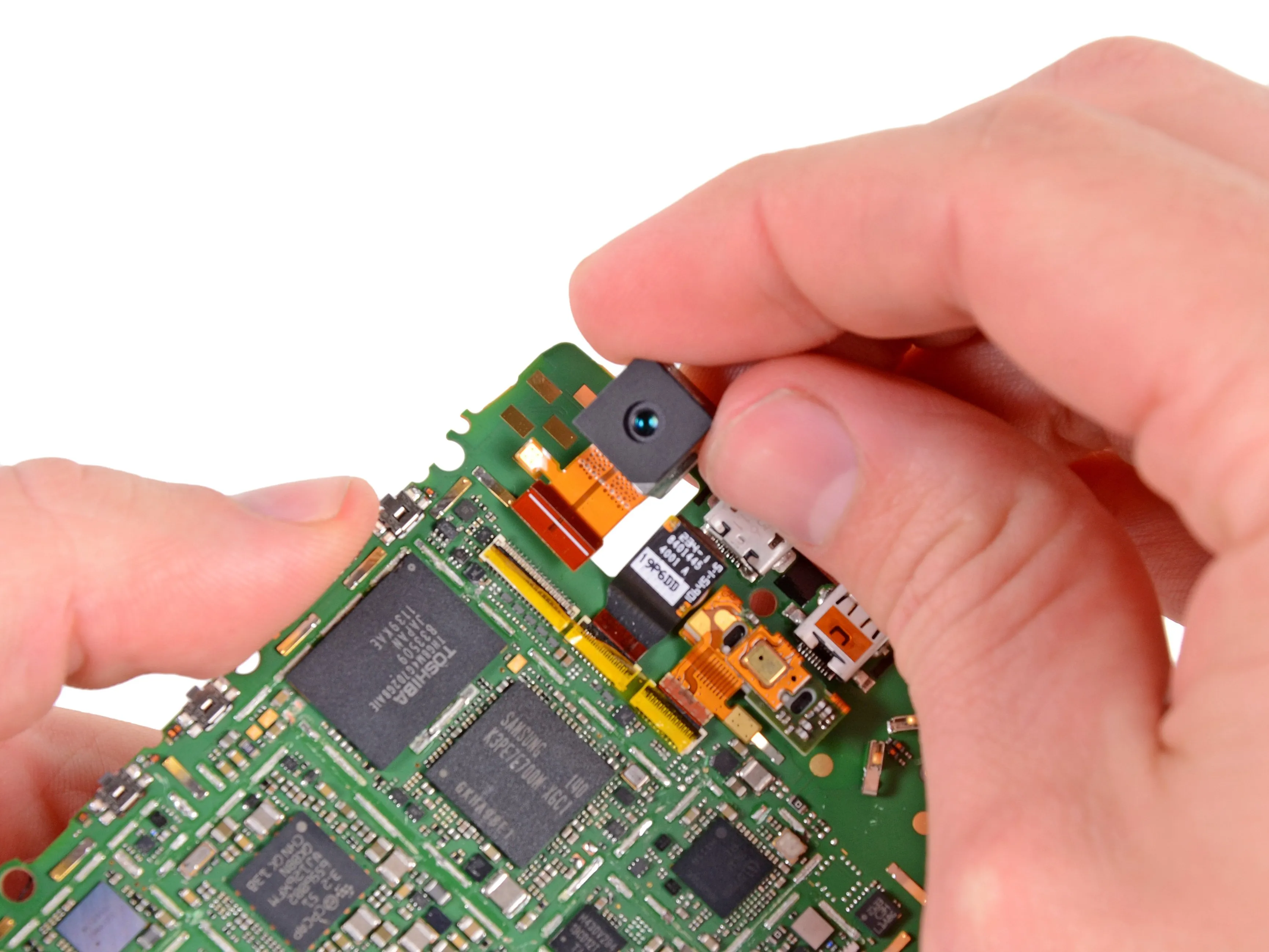

• А, так вот почему RAZR немного тяжеловат. Большая камера на задней панели позволяет делать снимки с разрешением 8 МП и снимать видео в формате 1080p при 30 кадрах в секунду.

• Пытаетесь снимать видео в условиях быстрого движения или сильной вибрации? Пожертвуйте немного разрешением, до 720 x 480, и увеличьте частоту кадров до 120 кадров в секунду, чтобы уменьшить размытие.

• Задняя камера обозначена как V927ABB.

Шаг 16

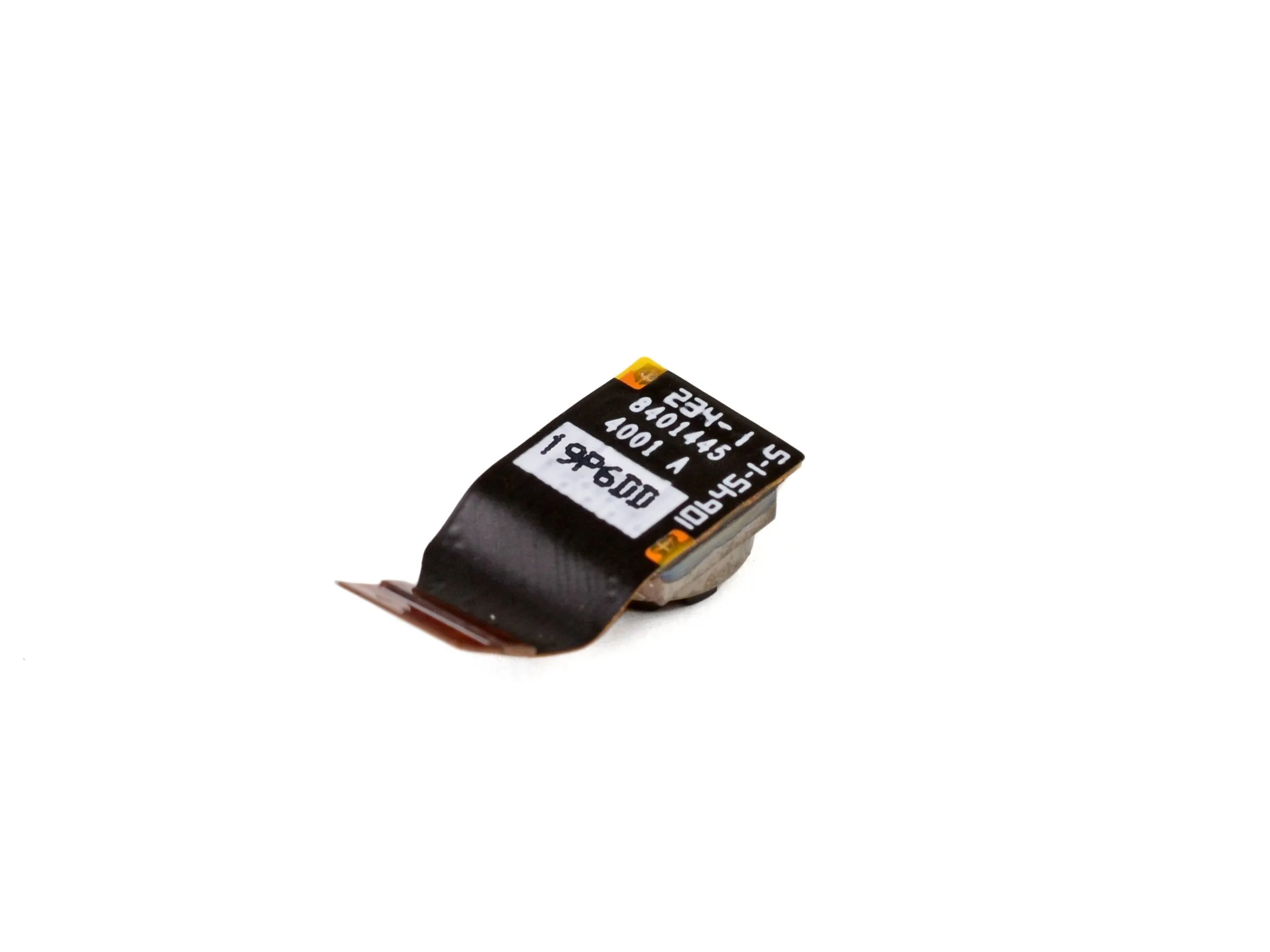

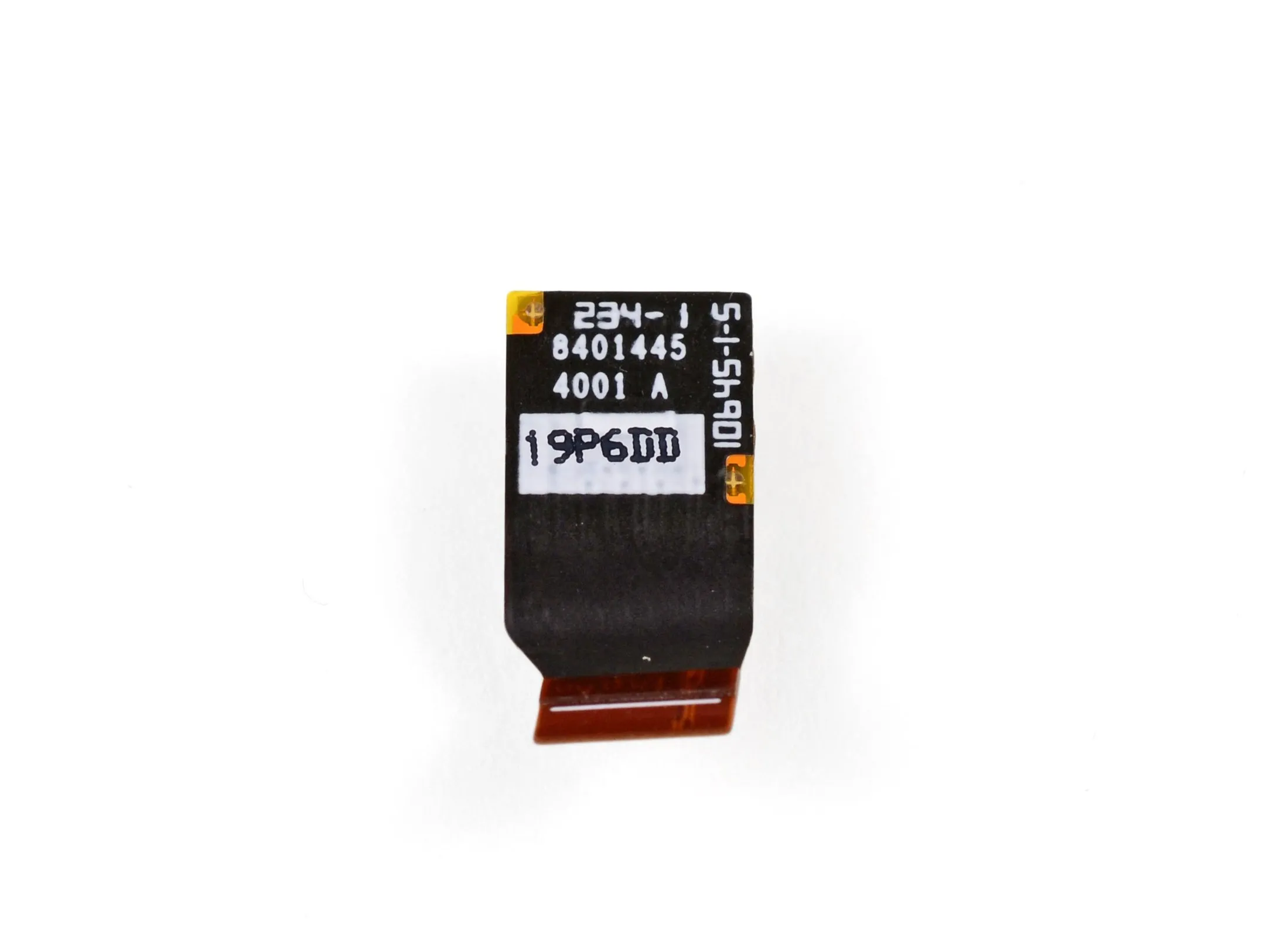

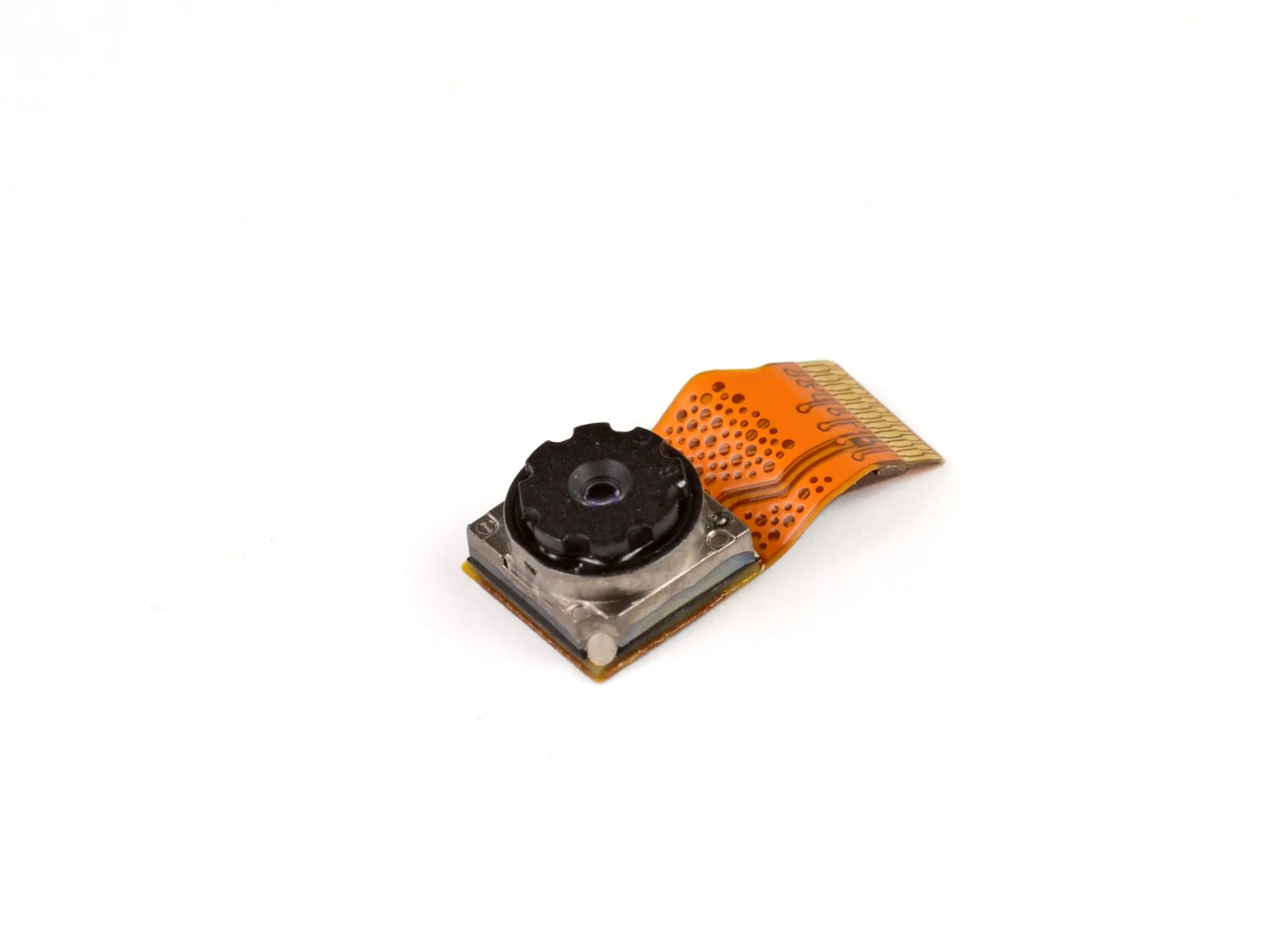

• Иронично ли фотографировать камеру? Мы так не думаем... Эта миниатюрная металлическая коробочка - 1,3-Мп фронтальная камера, в которой находится объектив и схема.

• Мы предполагаем, что леопардовый принт на ленточном кабеле фронтальной камеры обеспечивает максимальную скорость и агрессивность. Но это всего лишь теория...

Комментарии к шагу

Может быть, леопардовый принт на кабеле фронтальной и задней камер призван помочь сохранить разъем несколько холодным (во время использования), но не до такой степени, чтобы ослабить кабель?

Я думаю, это сделано для того, чтобы сделать кабель более гибким в тех местах, где это необходимо.

Шаг 17

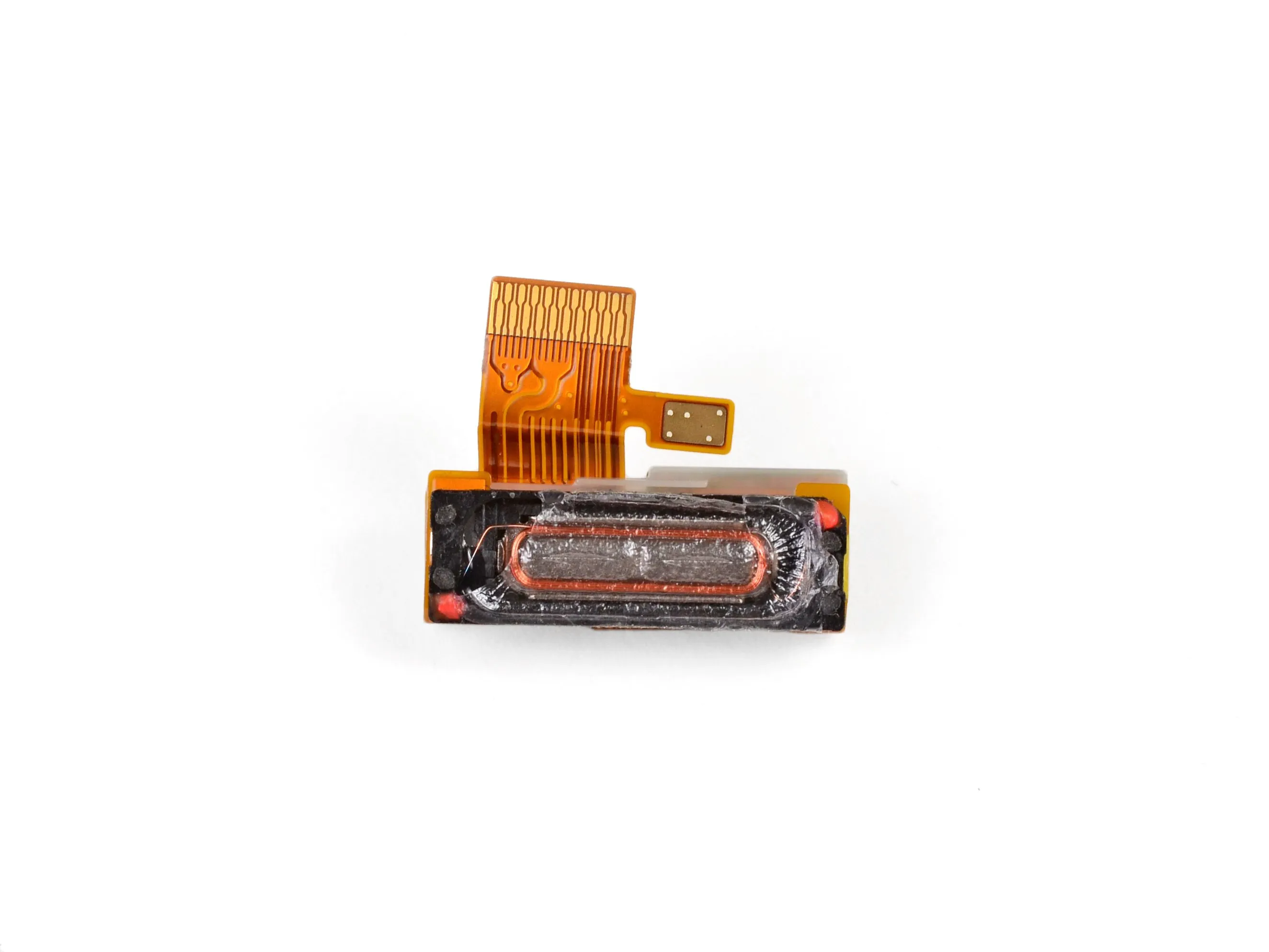

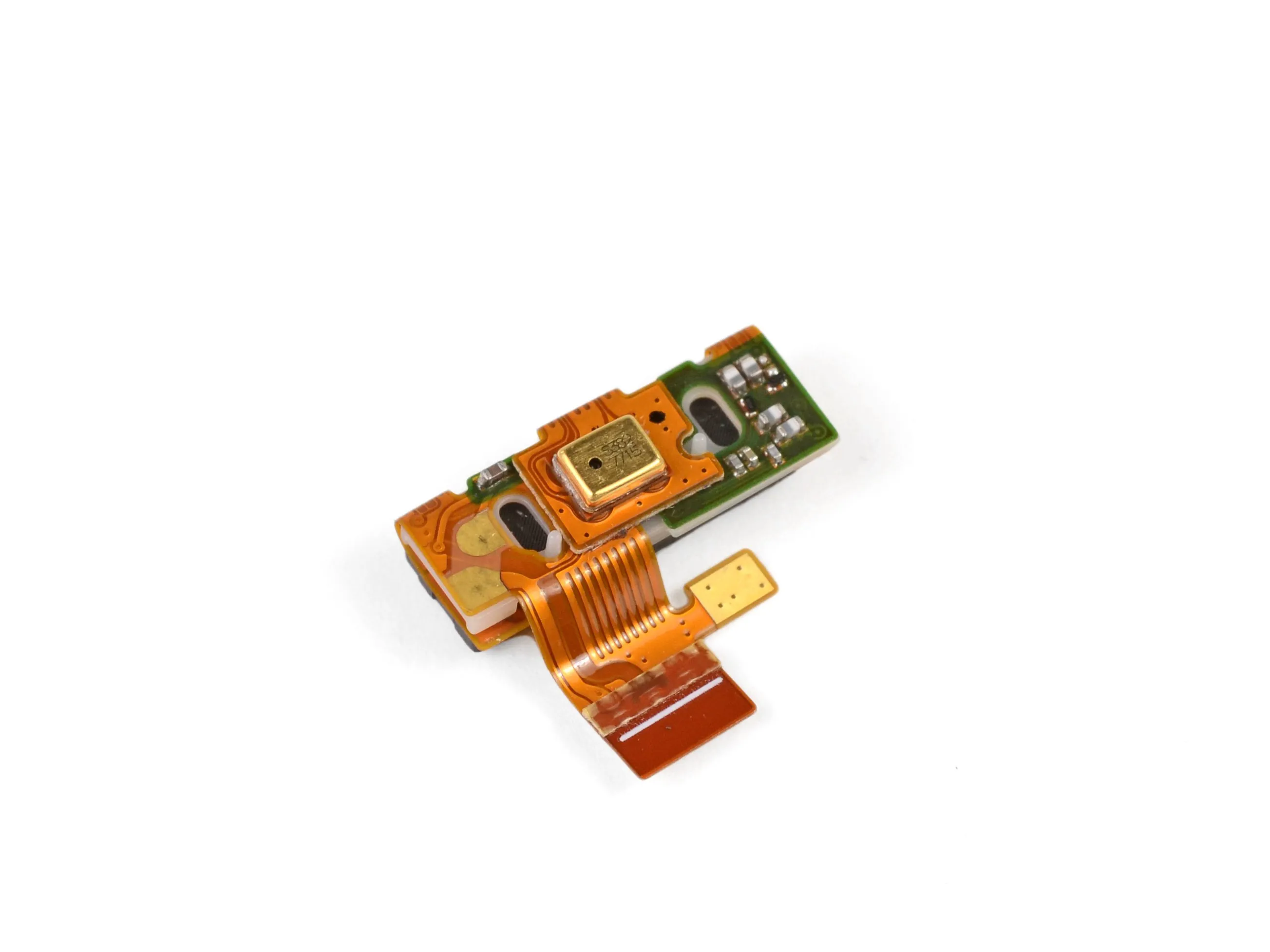

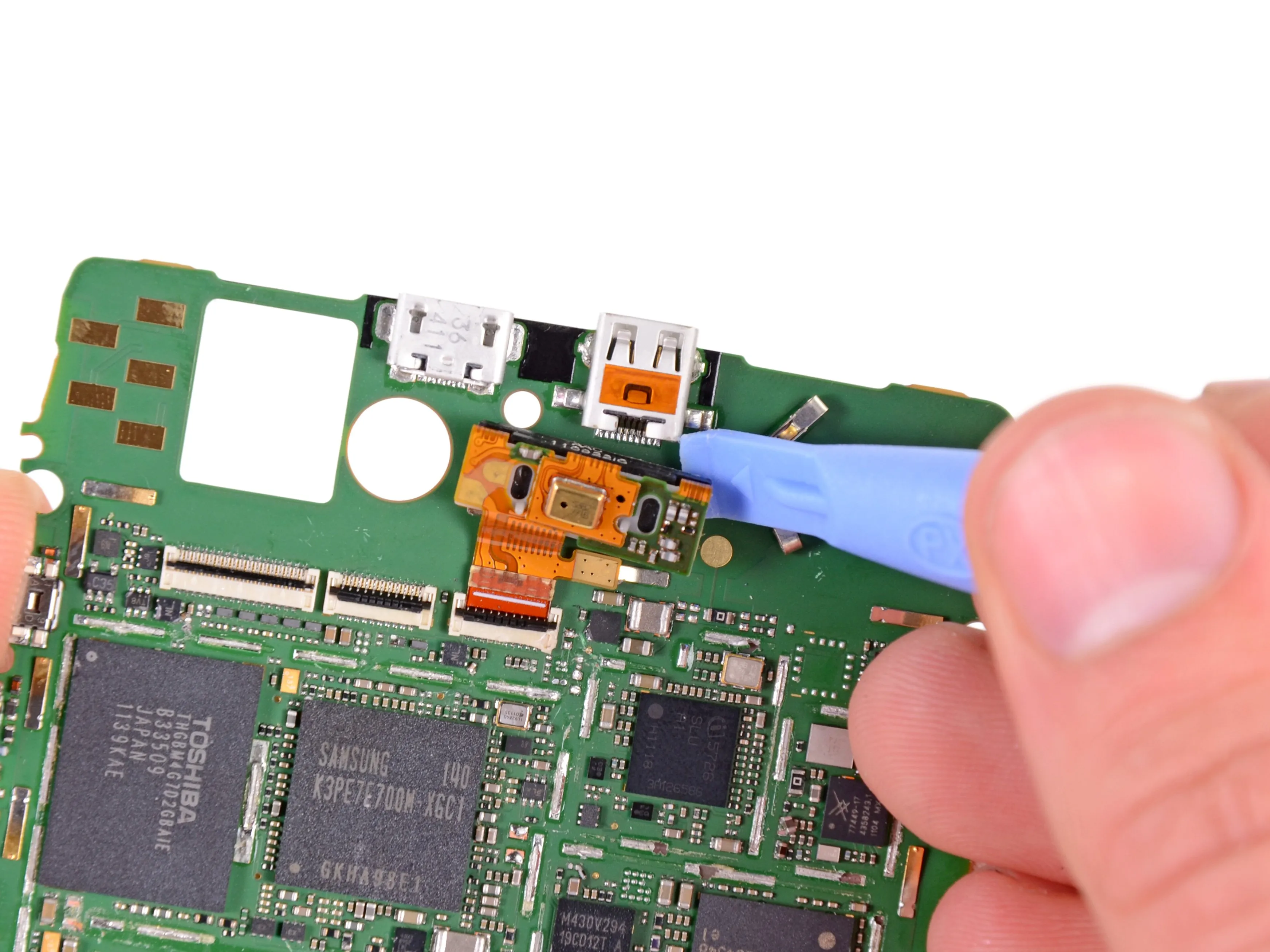

• Что это? Я вас не слышу, говорите громче. А, это наушники, я вижу. Ну, извините, вам тоже придется выйти.

• На этом ленточном кабеле нет леопардового принта, но это не страшно. Это всего лишь основной динамик.

• Тем, кому не терпится продемонстрировать свою любовь к новому альбому Бритни Спирс или новому сольному хиту Джастина Бейбера, не стоит беспокоиться - эта крошечная колонка обладает достаточной мощностью для того, чтобы разнести [жестяную, грязную] музыку по всей комнате.

Комментарии к шагу

Обратите внимание, что динамик наушника никогда не используется для звонка, громкой связи или воспроизведения музыки. В противном случае это привело бы к судебным разбирательствам. Динамик для этих целей находится на задней панели этого телефона, как показано на шаге 11, 3-я фотография.

Из-за падения мой razr с этой проблемой в HDMI. Что является компонентом HDMI, чтобы я мог отключить его?

Шаг 18

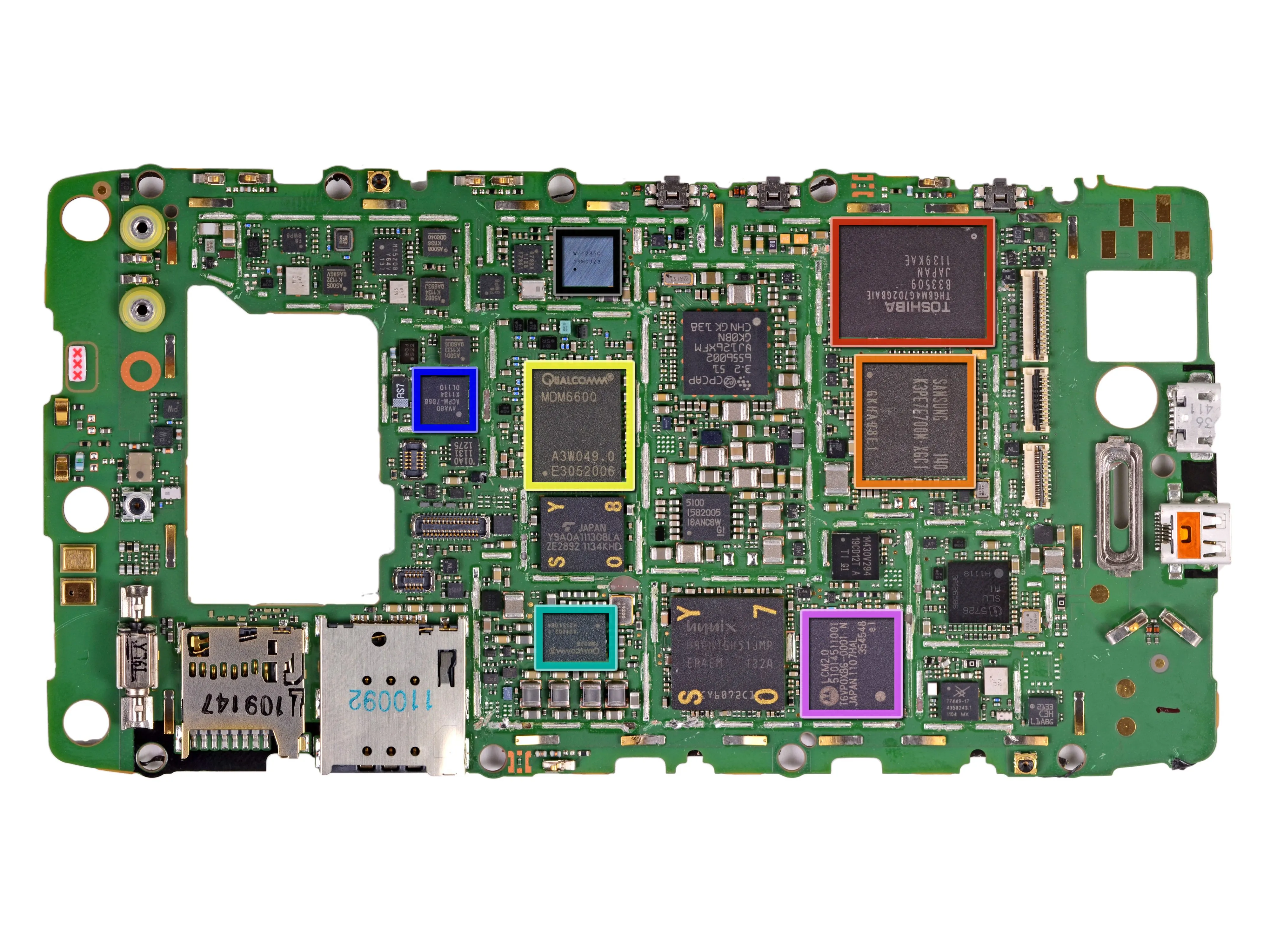

• Святые канноли! Посмотрите на все эти чипсы! Чтобы сохранить стройность дизайна, Motorola разместила практически все на одной стороне корпуса. Давайте посмотрим, с чем мы имеем дело:

• Toshiba THGBM4G7D2GBAIE 16 ГБ флэш-памяти EMMC

• Samsung K3PE7E700M-XGC1 4Gb LPDDR2 RAM

• Двухмодовый Baseband/RF-трансивер Qualcomm MDM6600

• ИС управления питанием Qualcomm PM8028

• Avago ACPM-7868 Четырехдиапазонный усилитель мощности

• Motorola T6VP0XBG-0001 (предположительно является базовым процессором LCM 2.0 LTE)

• Texas Instruments WL1285C Wilink 7 Bluetooth/Wi-Fi/GPS

Комментарии к шагу

шаг 18, 19, 20: какие из этих прелестей хранят мои фотографии и видео? надеюсь спасти их с телефона, который нырнул в унитаз.

Если вы узнаете, пожалуйста, дайте мне знать, так как я хочу купить другой, с хорошим экраном и светодиодным плавленым стеклом, и просто поменять внутренности, чтобы получить фотографии? У нас родился первый ребенок, и это все те фотографии, которые очень важны для нас. Моя жена будет вечно счастлива, если я смогу это сделать.

Я нырнул в джакузи с моим droid razr в кармане, примерно на 30 секунд, прежде чем понял, что он в кармане. Я положил его в рис, но это не помогло. Затем я использовал вышеупомянутое, чтобы снять заднюю крышку, теперь я собираюсь купить T5 и T4 torx, чтобы я мог вынуть батарею. У меня есть страховка, и я могу легко получить телефон заменен, но только что вернулся из круиза и есть тонны фотографий на внутренней памяти телефона, и надеясь спасти, так что я могу по крайней мере получить мои фотографии. Посоветуйте, что нужно сделать в первую очередь? Примечание: Когда я подключаю телефон к настенному зарядному устройству (кабель usb в адаптер к стене), белая вспышка на передней включается на долю секунды. Однако когда я подключаю телефон с помощью usb-кабеля к ноутбуку, та же вспышка остается включенной до тех пор, пока телефон подключен к сети. Любой совет будет очень признателен.

Что касается настенного зарядного устройства. Это оригинальное зарядное устройство moto, которое идет в комплекте с телефоном?

Шаг 19

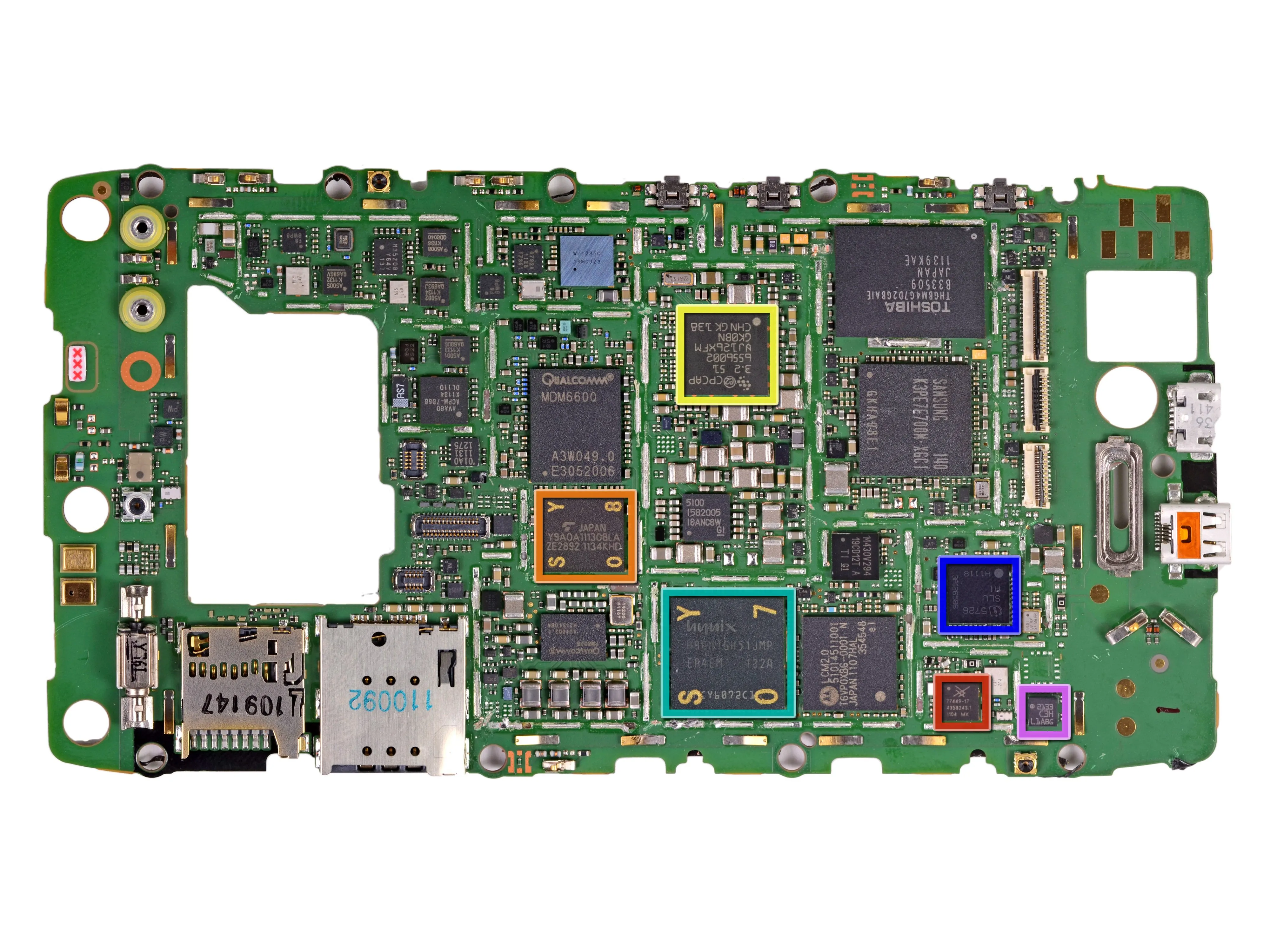

• Так много чипсов... а где же макание?

• Skyworks 77449 Модуль усилителя мощности для LTE/EUTRAN диапазонов XIII/XIV

• Toshiba Y9A0A111308LA Стек памяти

• ST Ericsson CPCAP 6556002

• Hynix H90H1GH51JMP (аналогично другие устройства мы видели, этот чип POP располагается поверх процессора TI OMAP 4430)

• Infineon 5726 SLU A1 H1118 3A126586

• Акселерометр Bosch 2133 C3H L1ABG

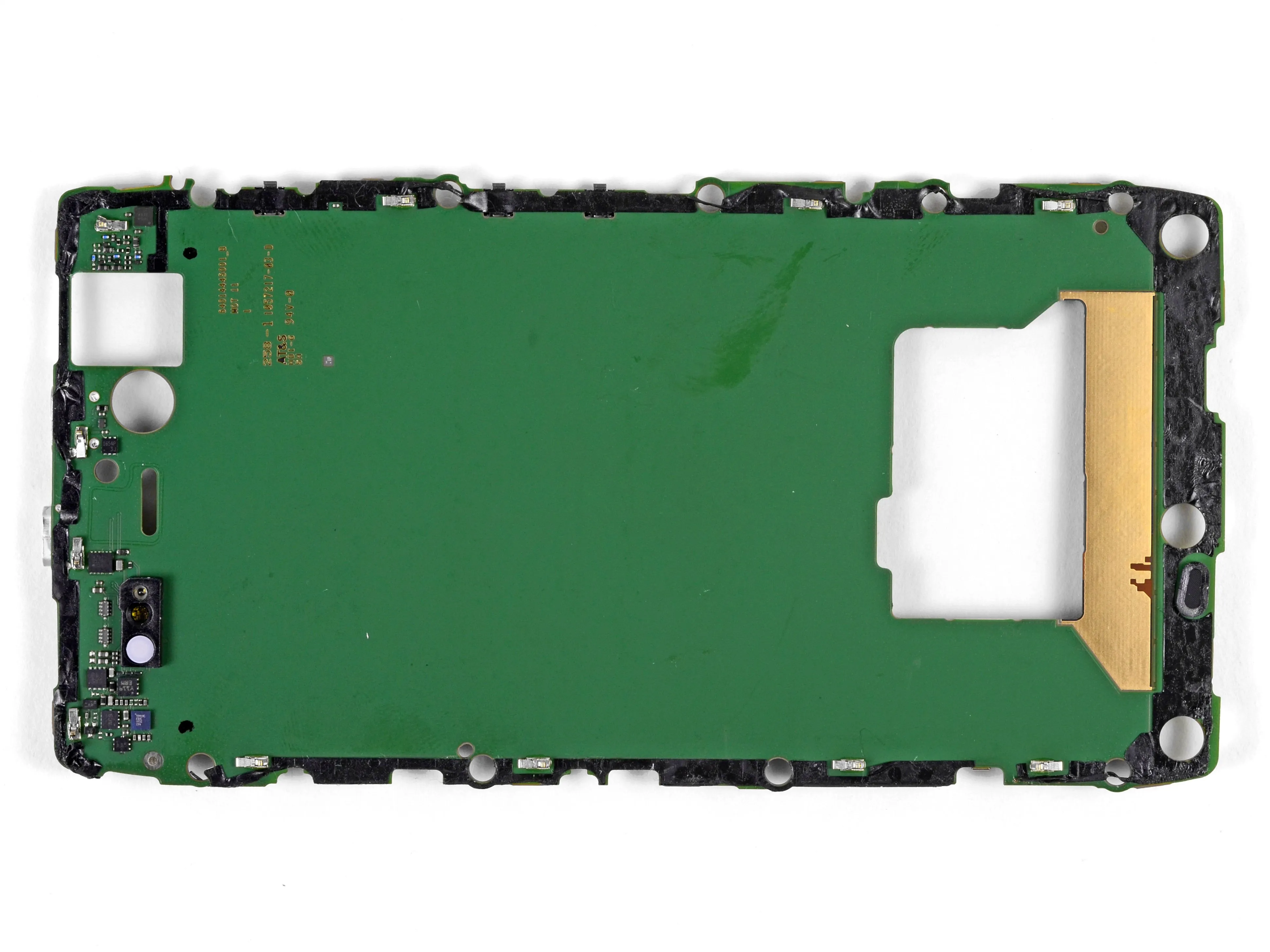

• А задняя часть платы? Даже на печатной плате есть углубление для утапливания гибкой обмотки сзади и спереди. Ничего не жалея в погоне за предельной тонкостью.

Комментарии к шагу

На обратной стороне платы нет ничего интересного - там есть ступенька (полость) в основной печатной плате для дальнейшего уменьшения толщины в том месте, где флекс проходит от задней части к передней...

В сочетании с технологией высокой плотности основной платы, это довольно уникально, и является показателем того, на что Motorola пошла в новом RAZR, чтобы сделать его 'гит' тонким!

Является ли Hynix H90H1GH51JMP процессором OMAP4?

Да, как и в предыдущих телефонах Motorola и Kindle Fire после него.

Вы забыли добавить фиолетовый квадрат для акселерометра (справа от красного квадрата).

Еще пара интересных особенностей: вибромоторчик, припаянный прямо к плате, и полость для динамика с отверстием для выхода звука через переднюю панель.

Хороший глаз! Акселерометр в квадрате.

Подождите, а где же SoC? Он же должен быть где-то, верно? Я предполагаю, что он находится под другим чипом... А где еще 4 Гб оперативной памяти? Может быть, Hyinx H90H1GH51JMP имеет к этому какое-то отношение.

Взгляните на наш Разборка Kindle Fire где мы извлекали чип Hynix из платы. Можно предположить, что здесь происходит аналогичная ситуация.

Кто-нибудь знает, что это за чип Infineon?

Шаг 20

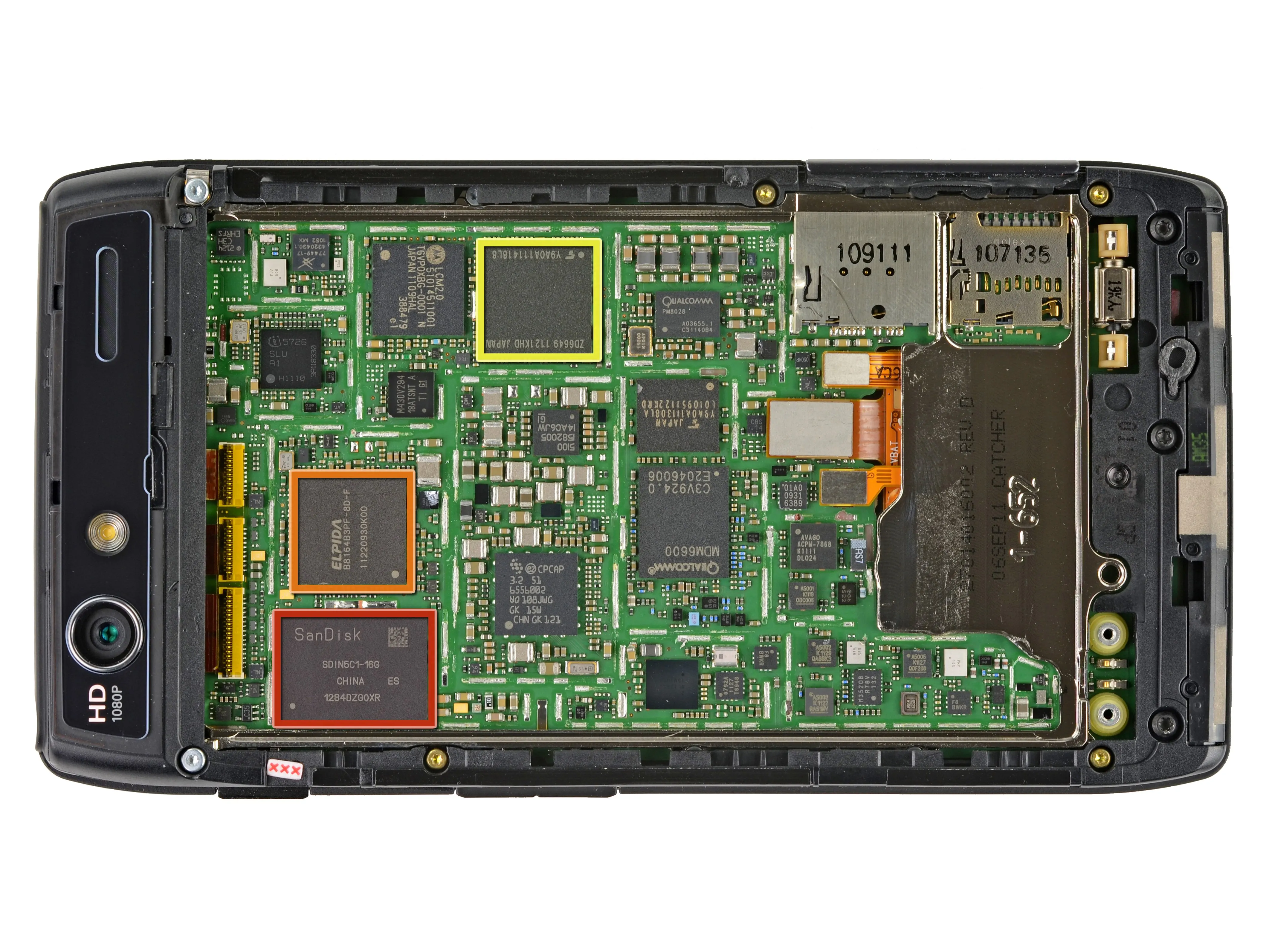

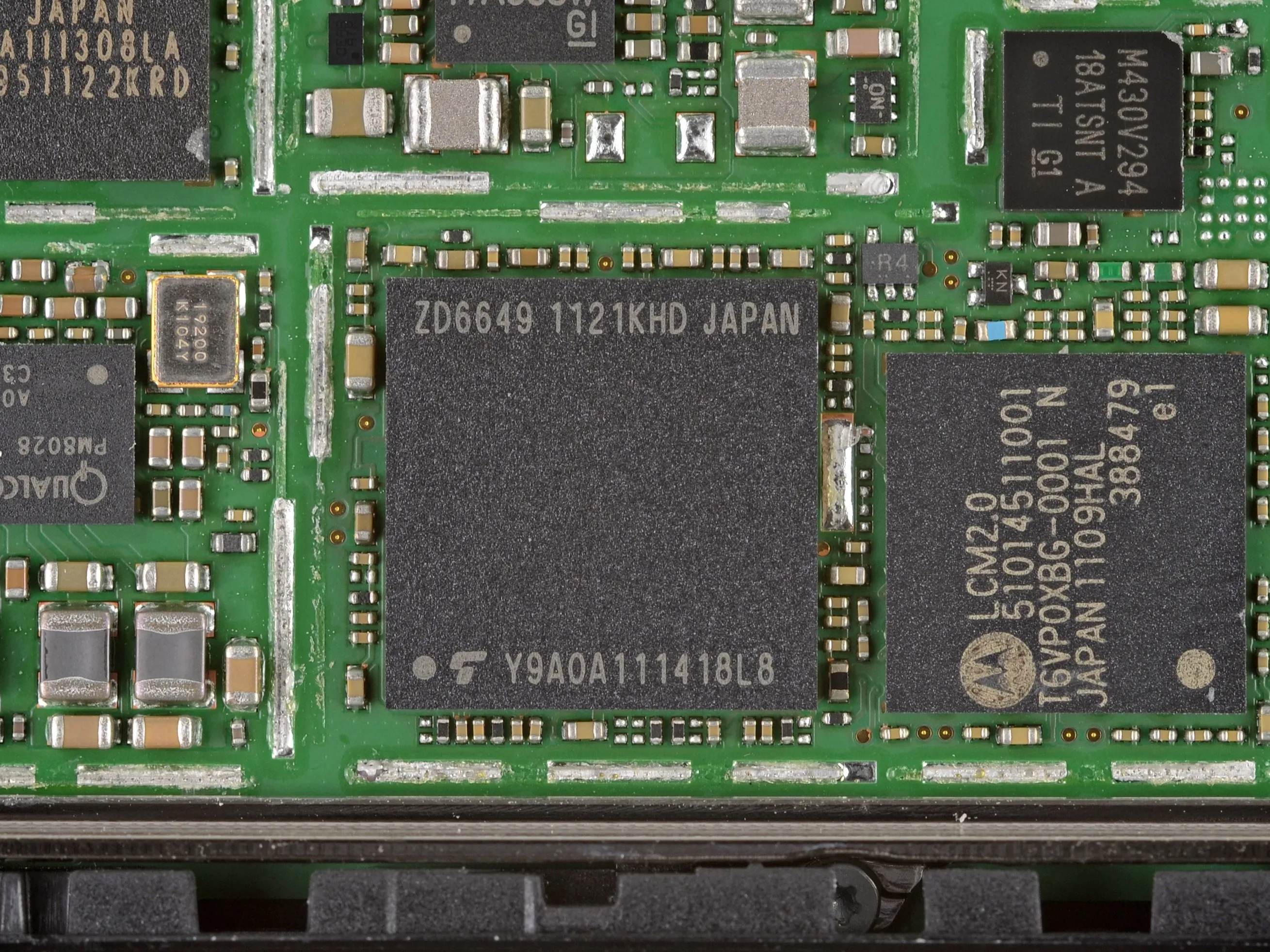

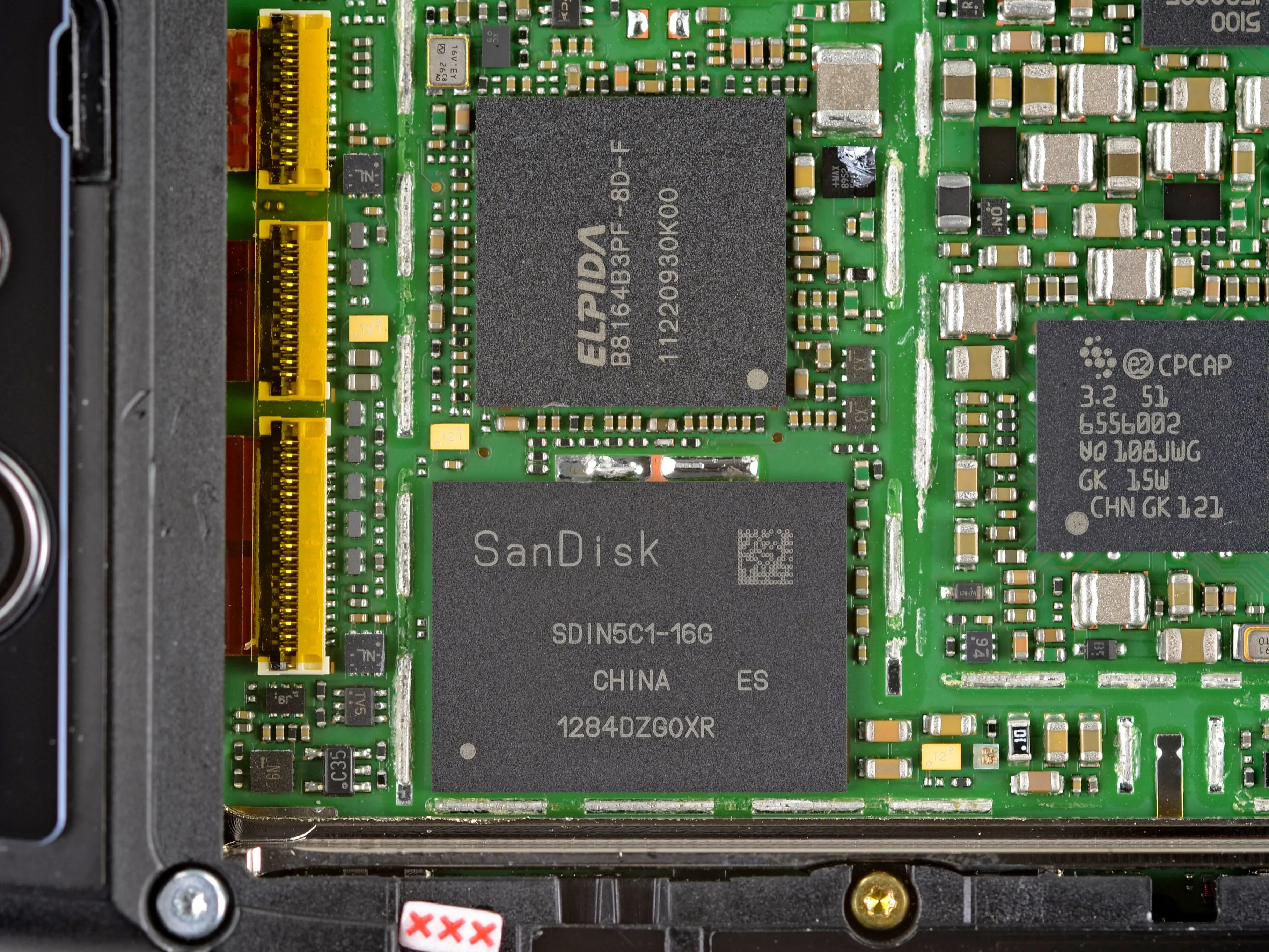

• Обновление: Мы обнаружили некоторые интересные изменения в чипе нового Droid Razr. К ним относятся:

• флеш-память NAND SanDisk SDIN5C1-16G, которая заменяет устройство Toshiba THGBM4G7D2GBAIE.

• Оперативная память ELPIDA B8164B3PF-8D-F занимает место оперативной памяти Samsung K3PE7E700M-XGC1

• Toshiba Y9AOA111418L8 заменяет чип Hynix H90H1GH51JMP, установленный в процессоре TI OMAP 4430.

Шаг 21

• Оценка ремонтопригодности Motorola Droid RAZR: 4 из 10 (10 - самый простой ремонт).

• Как только батарея и материнская плата оказываются под рукой, их замена не составляет труда - пайка не требуется.

• Снимать 'необслуживаемую' заднюю панель было довольно сложно.

• Передняя панель приклеена к AMOLED-дисплею, поэтому их нужно менять как единый дорогостоящий блок.

• Снимать все пластиковые рамки и корпус оказалось невероятно утомительно, казалось, что они сломаются в любой момент.

• Телефон держится на огромном количестве клея.
