Разборка Motorola i450 Boost Mobile

Введение

Чтобы получить доступ к любой сменной детали, необходимо выполнить хотя бы часть операций по разборке, описанных в этом руководстве.

Что вам понадобится

Инструменты

•

•

•

•

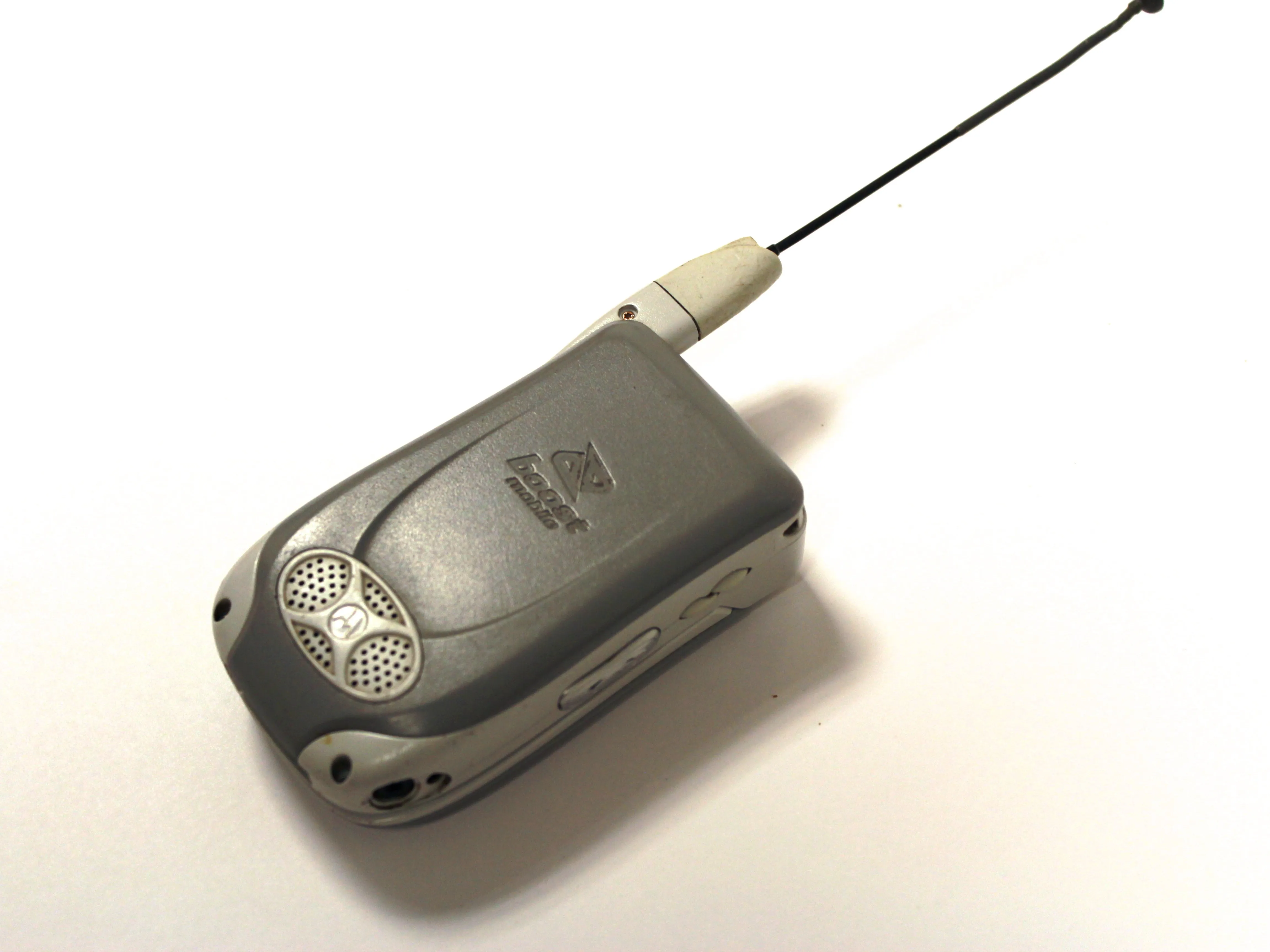

Шаг 1 Антенна

• Положите телефон на ровную поверхность лицевой стороной вниз и полностью вытяните антенну.

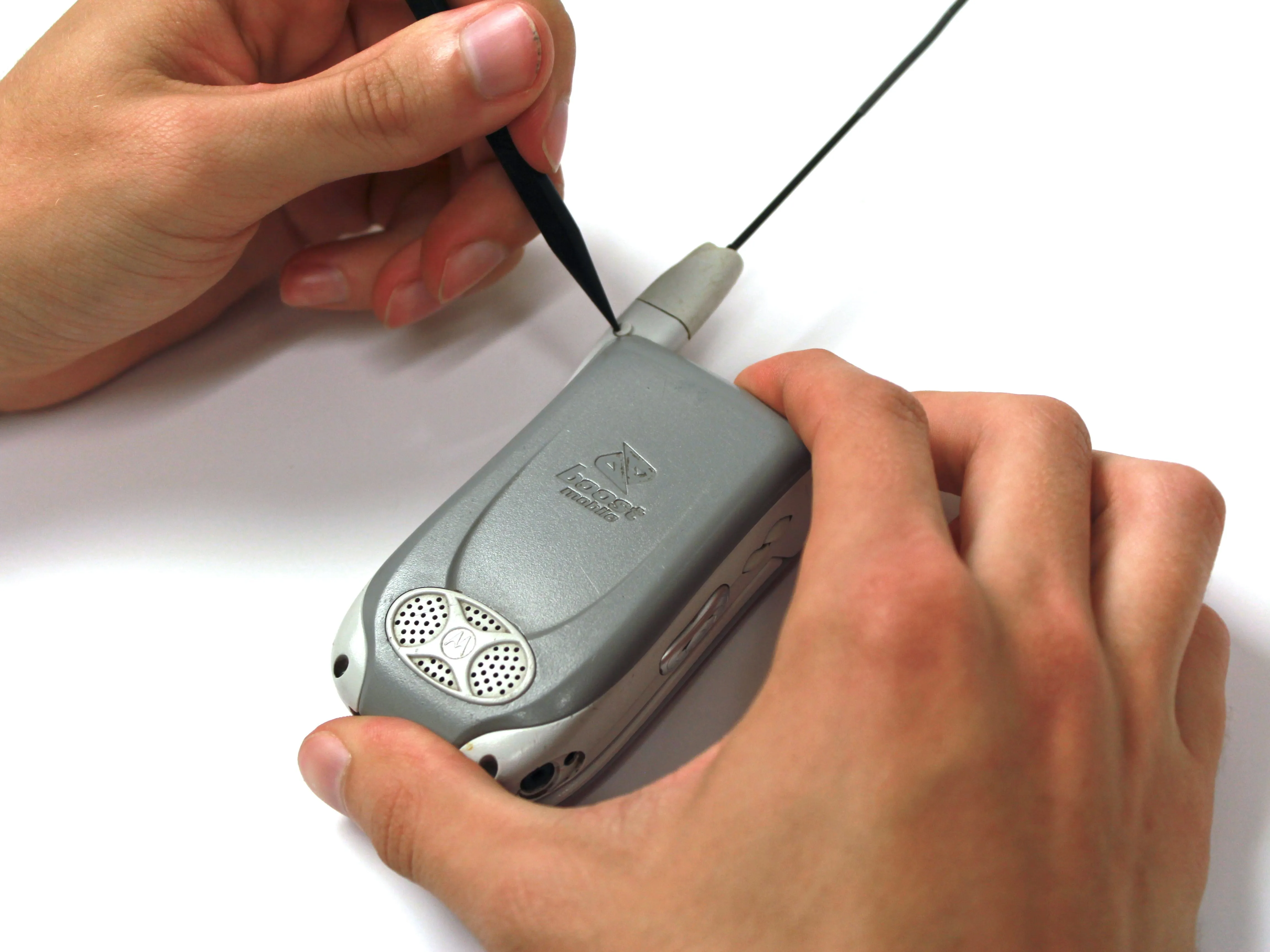

• С помощью шила снимите круглую резиновую крышку с основания антенны.

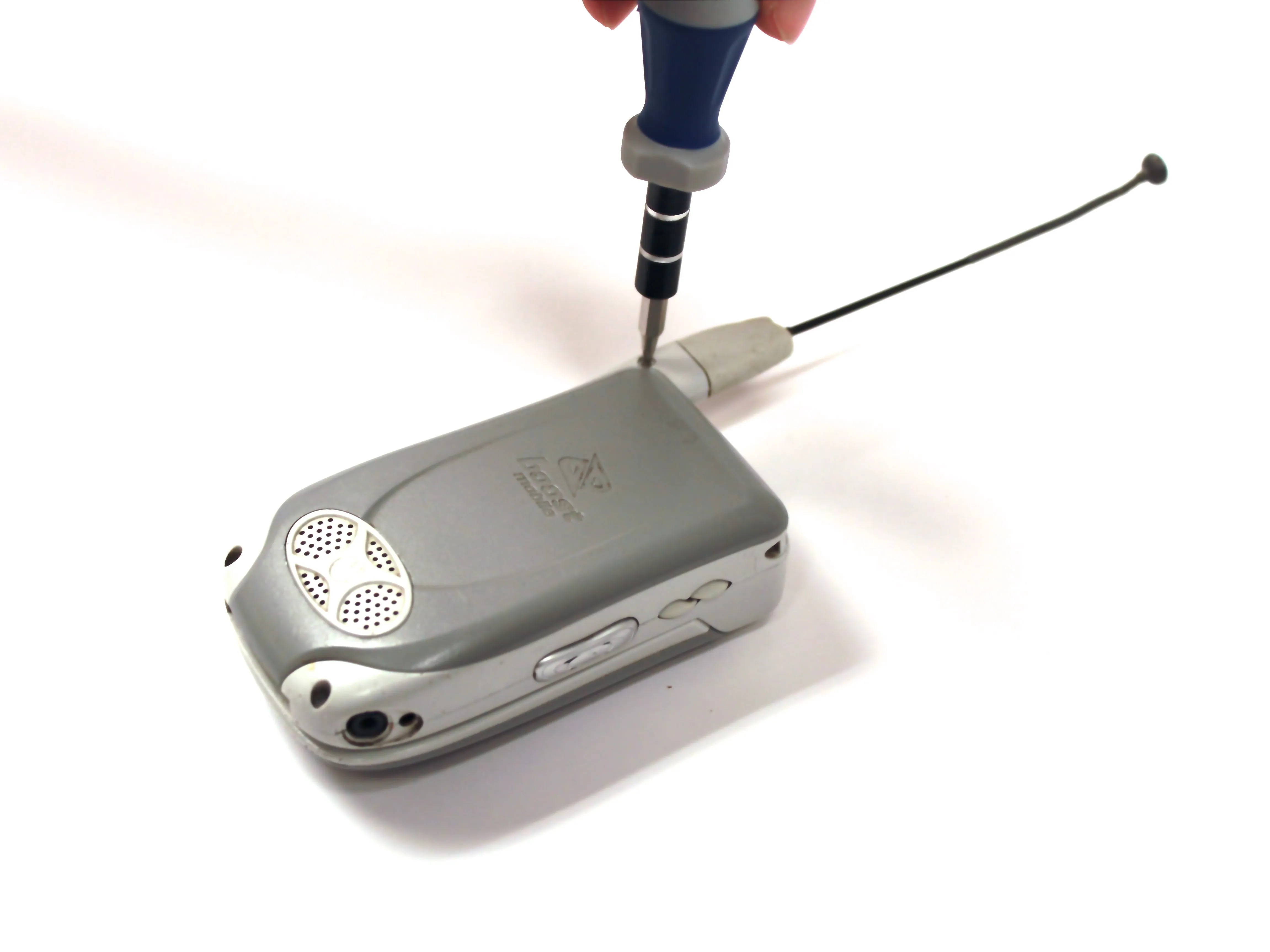

• Выкрутите винт Torx T5 диаметром 3,2 мм, расположенный под резиновой крышкой.

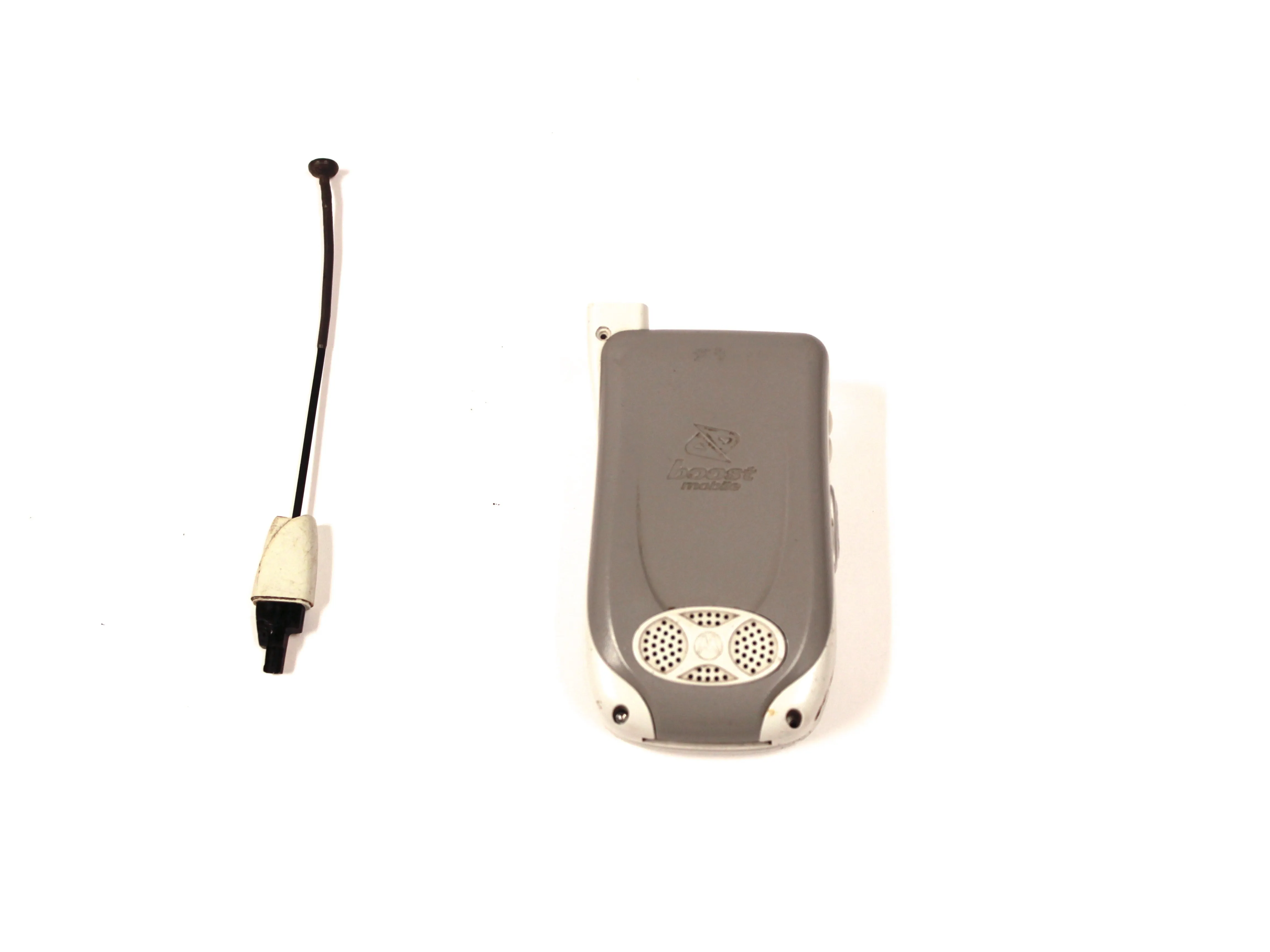

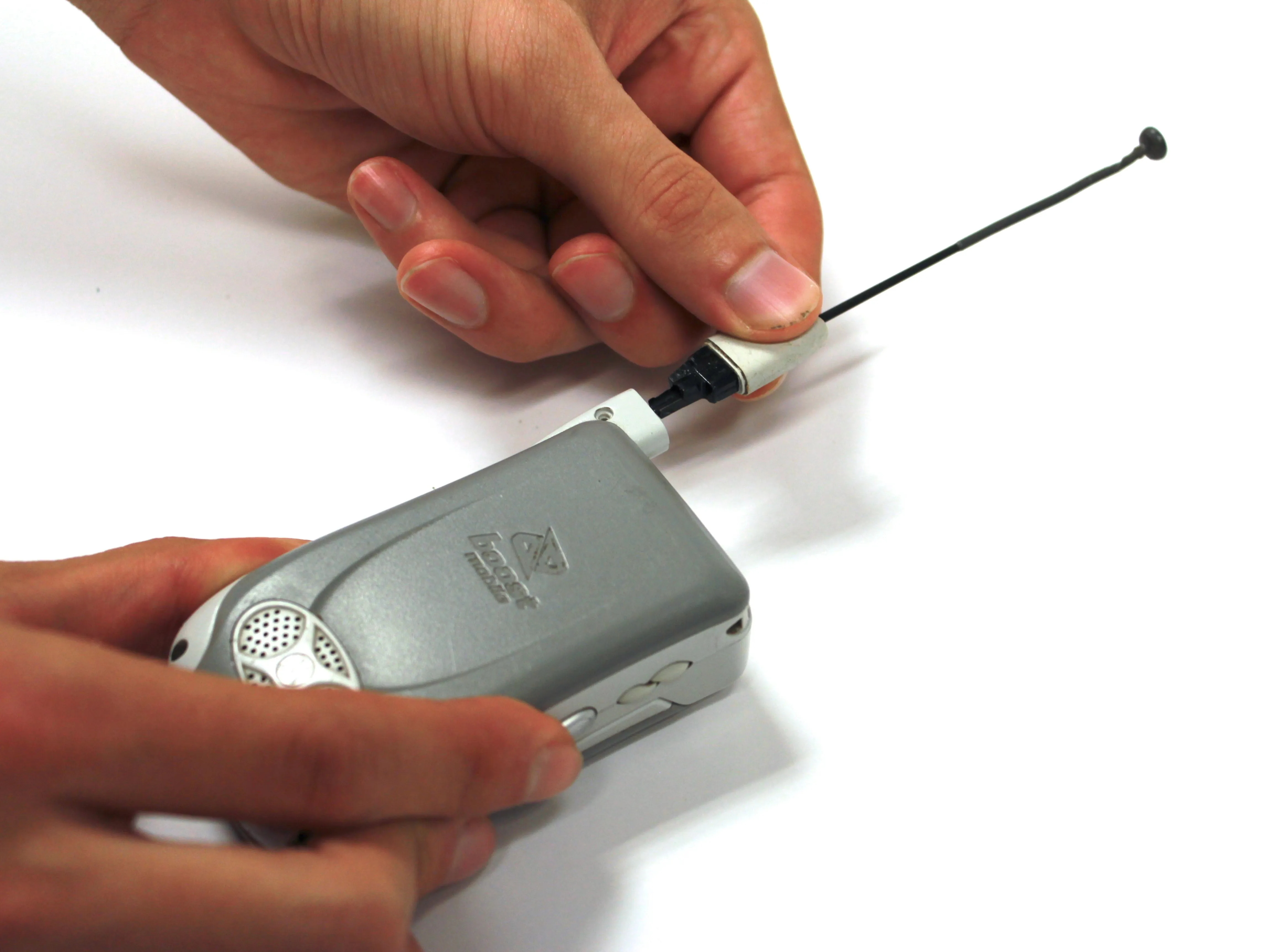

Шаг 2

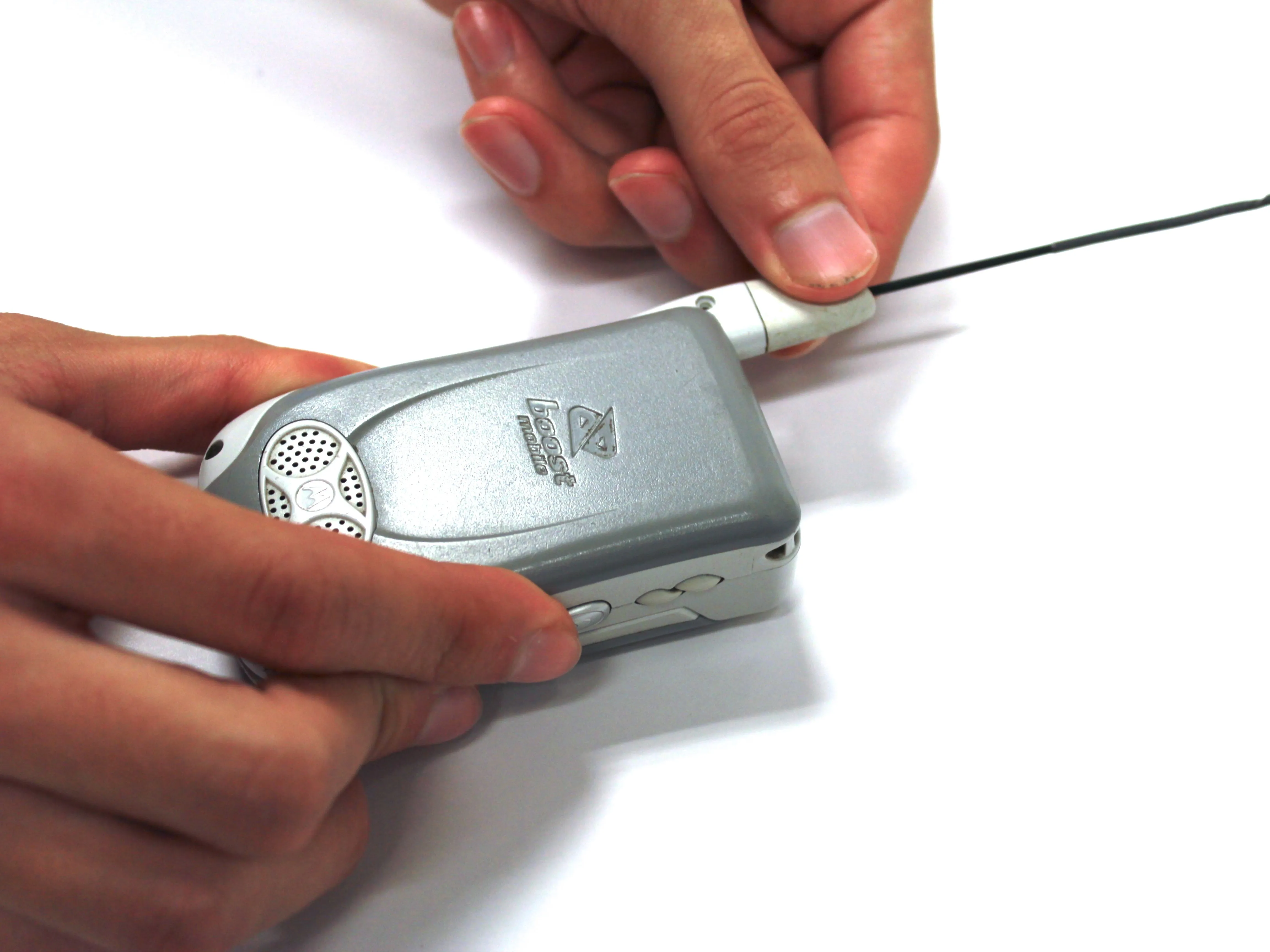

• Снимите антенну, взявшись за белую пластиковую часть чуть ниже антенны и потянув в сторону от телефона.

• Не хватайтесь за черную часть антенны, чтобы вытащить ее. Это может привести к ее повреждению.

Шаг 3 Задняя крышка

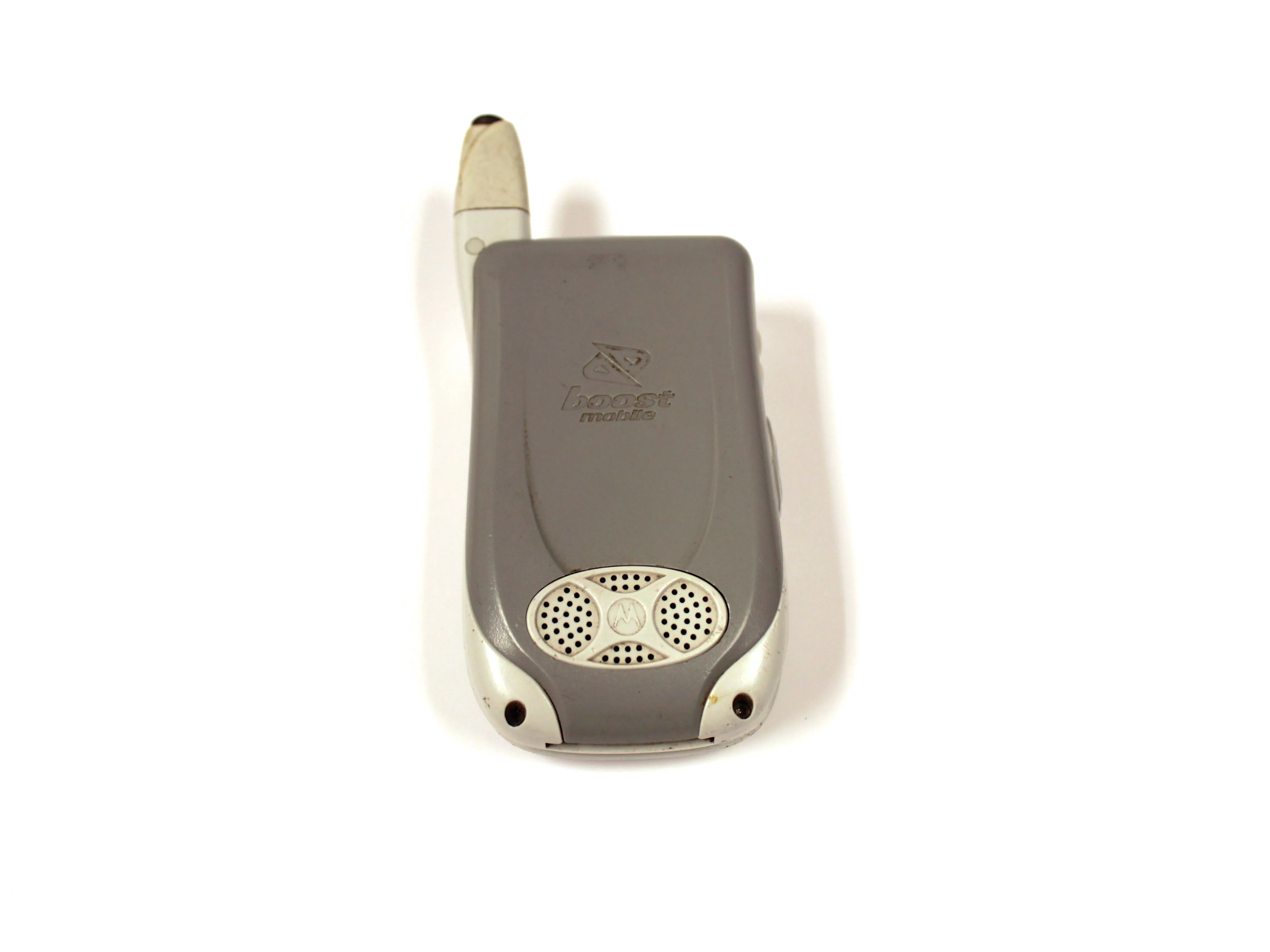

• Положите телефон на ровную поверхность лицевой стороной вниз.

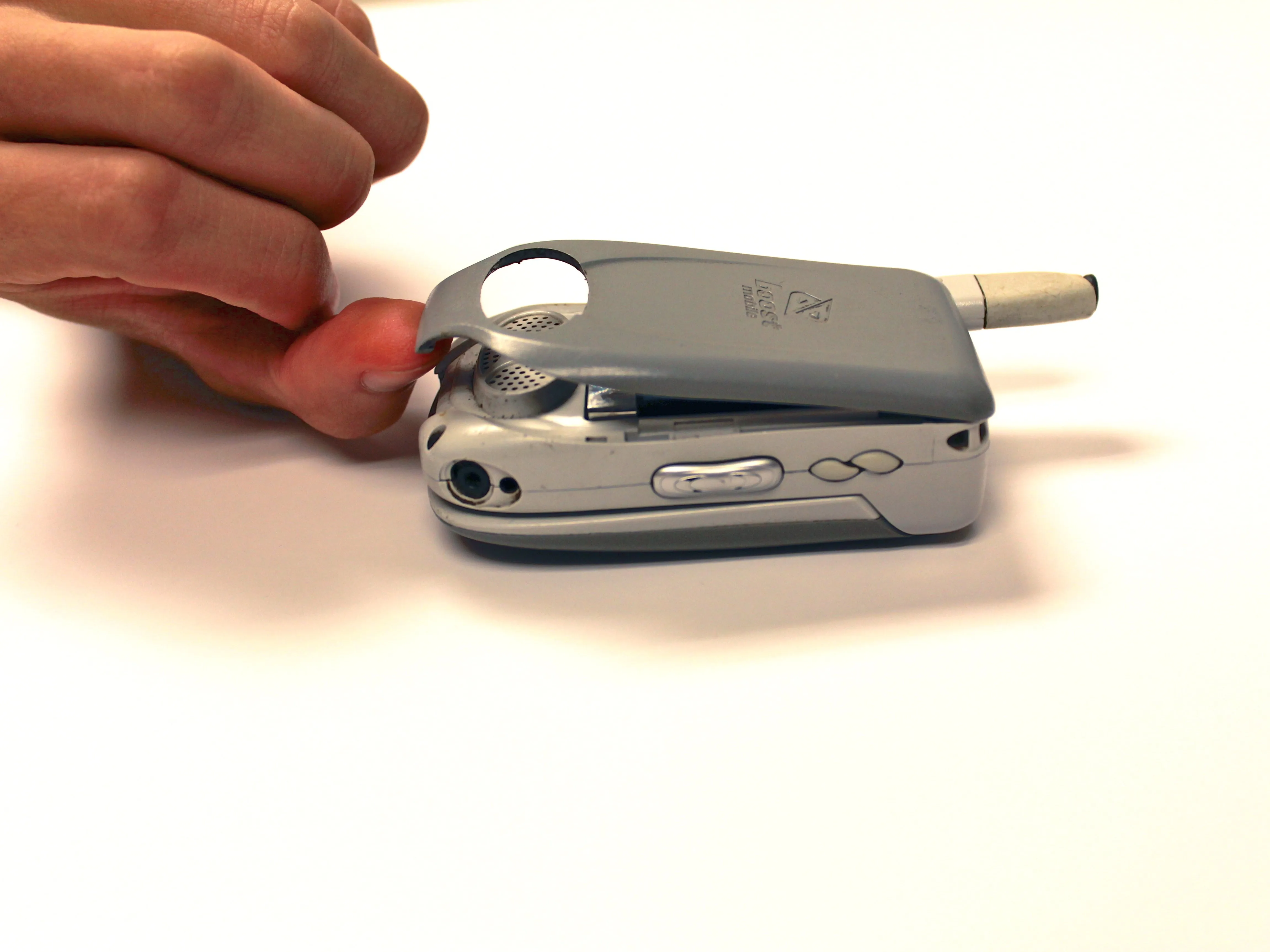

• Просуньте палец под серую пластиковую крышку на нижнем торце телефона.

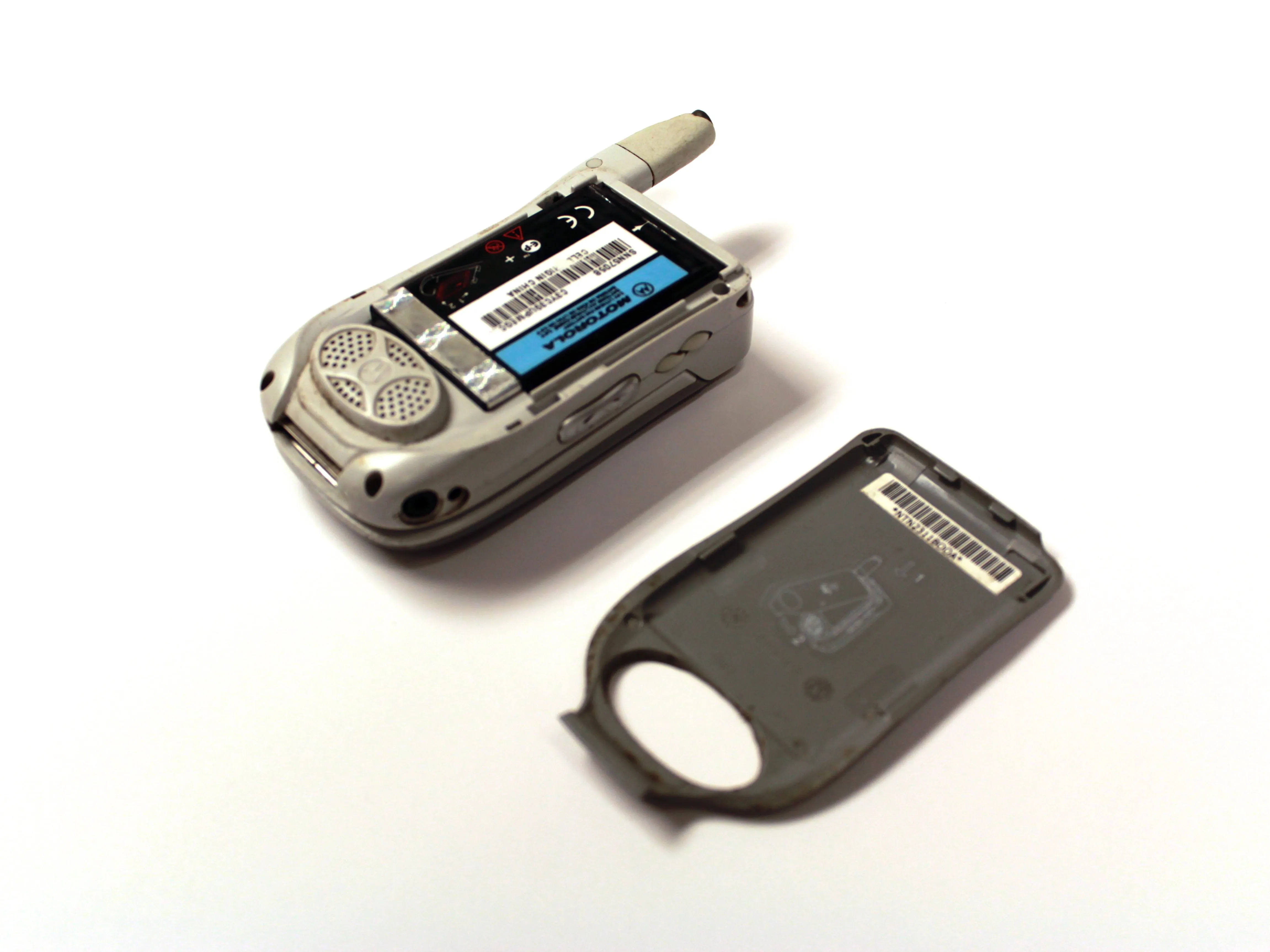

• Поднимите крышку с телефона.

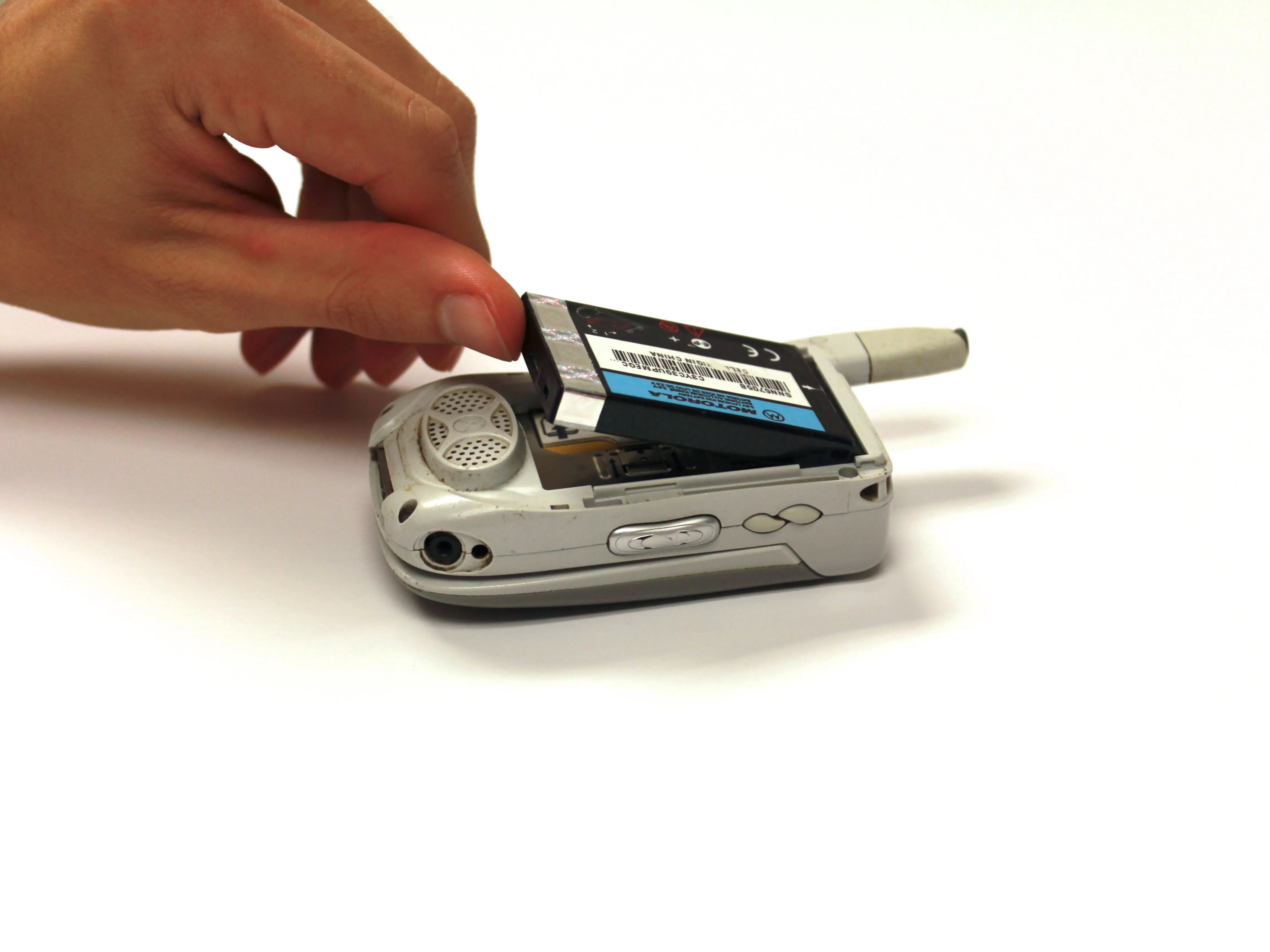

Шаг 4 Батарея

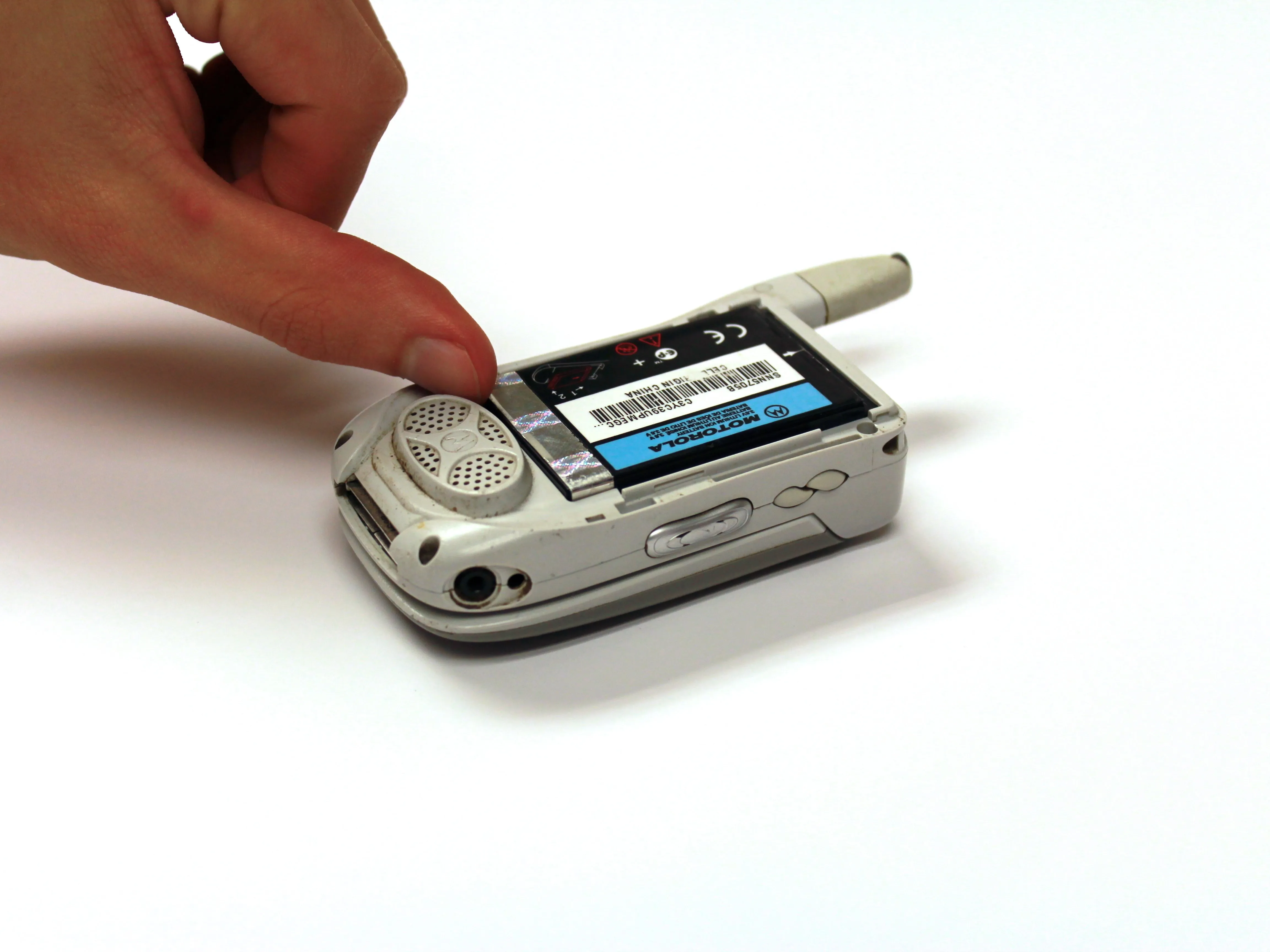

• Поместите большой палец в выемку в левом нижнем углу батарейного отсека.

• Поднимите аккумулятор вверх и в сторону от телефона.

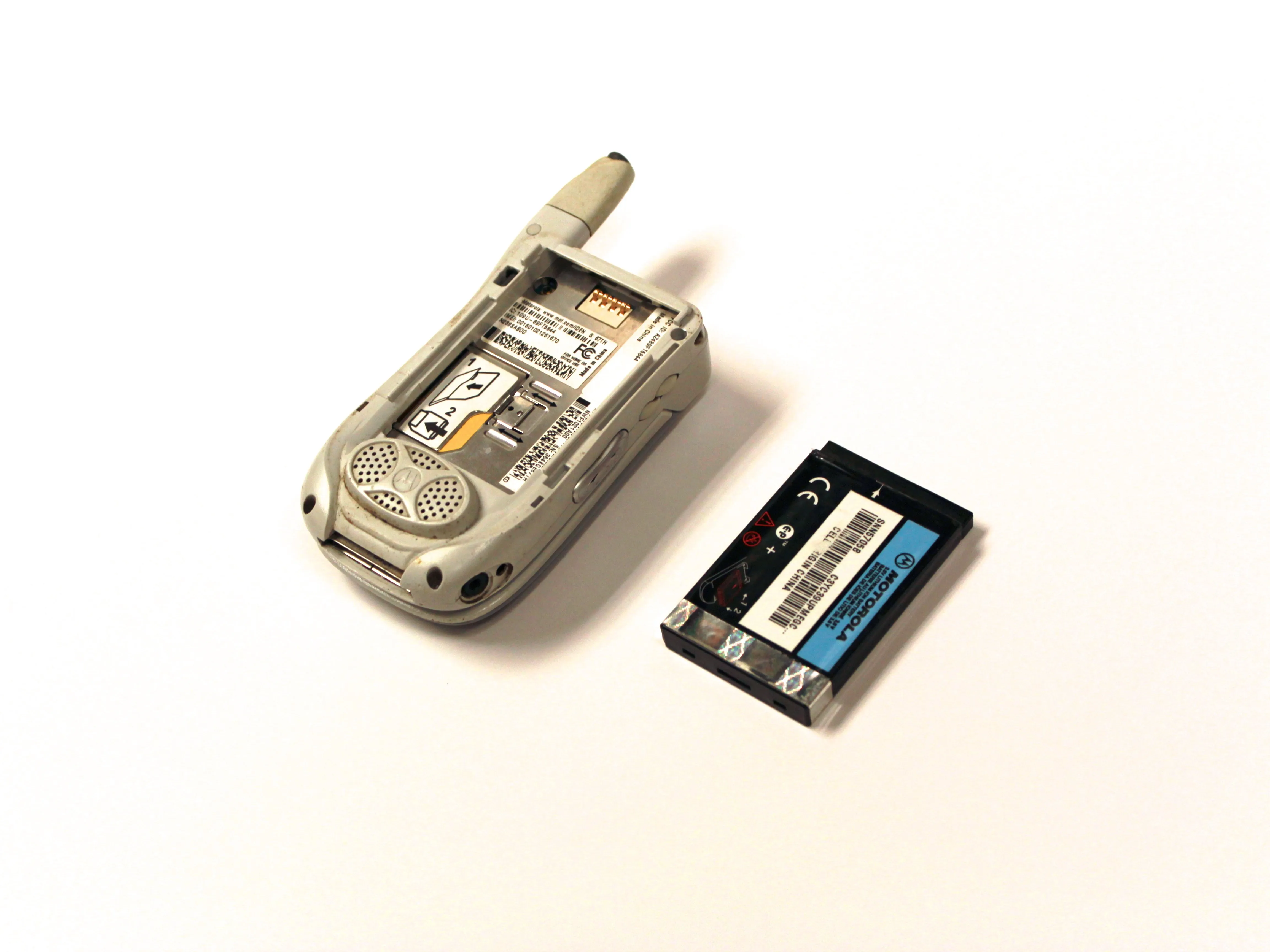

• Извлеките аккумулятор.

Шаг 5 SIM-карта

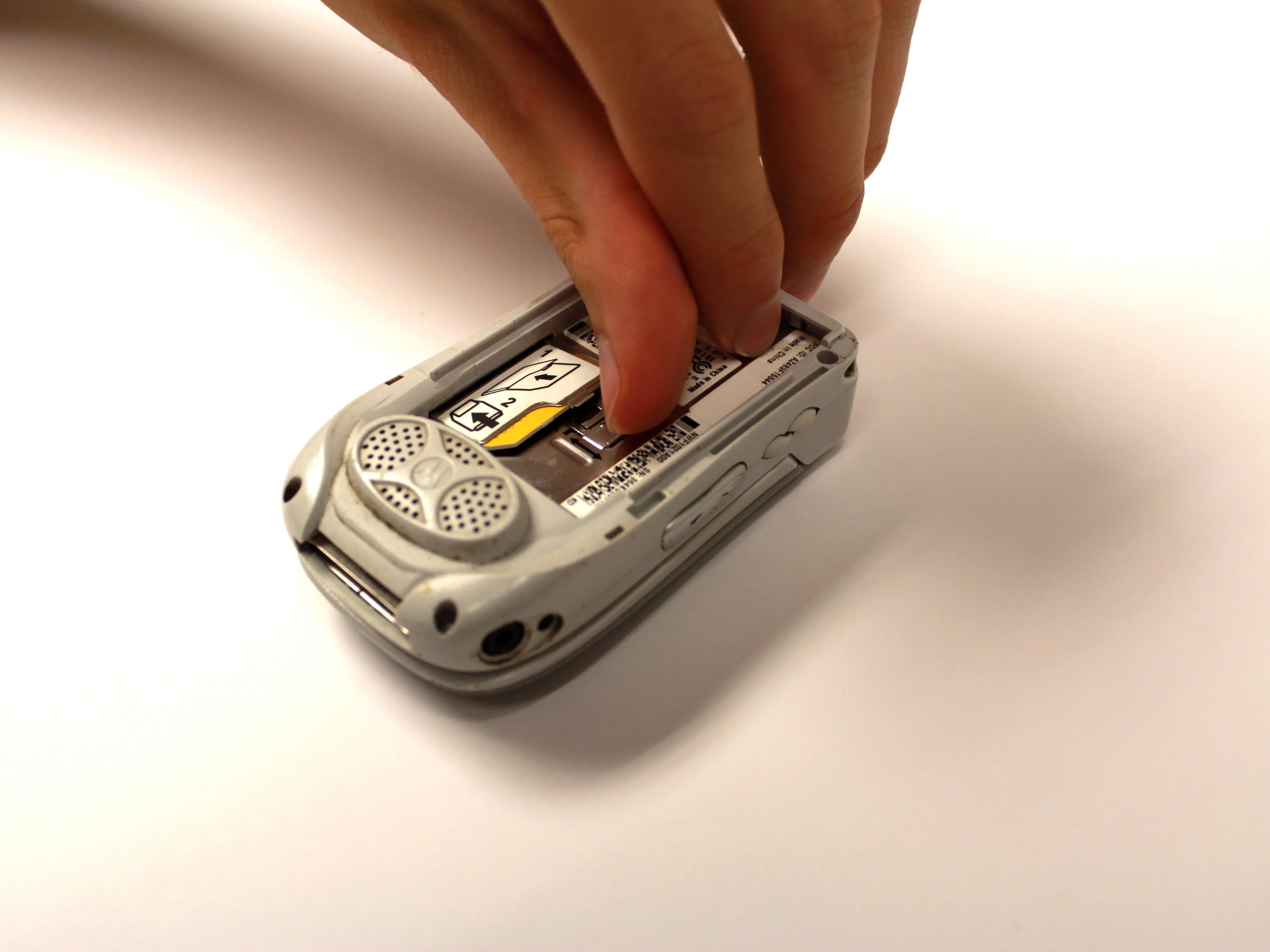

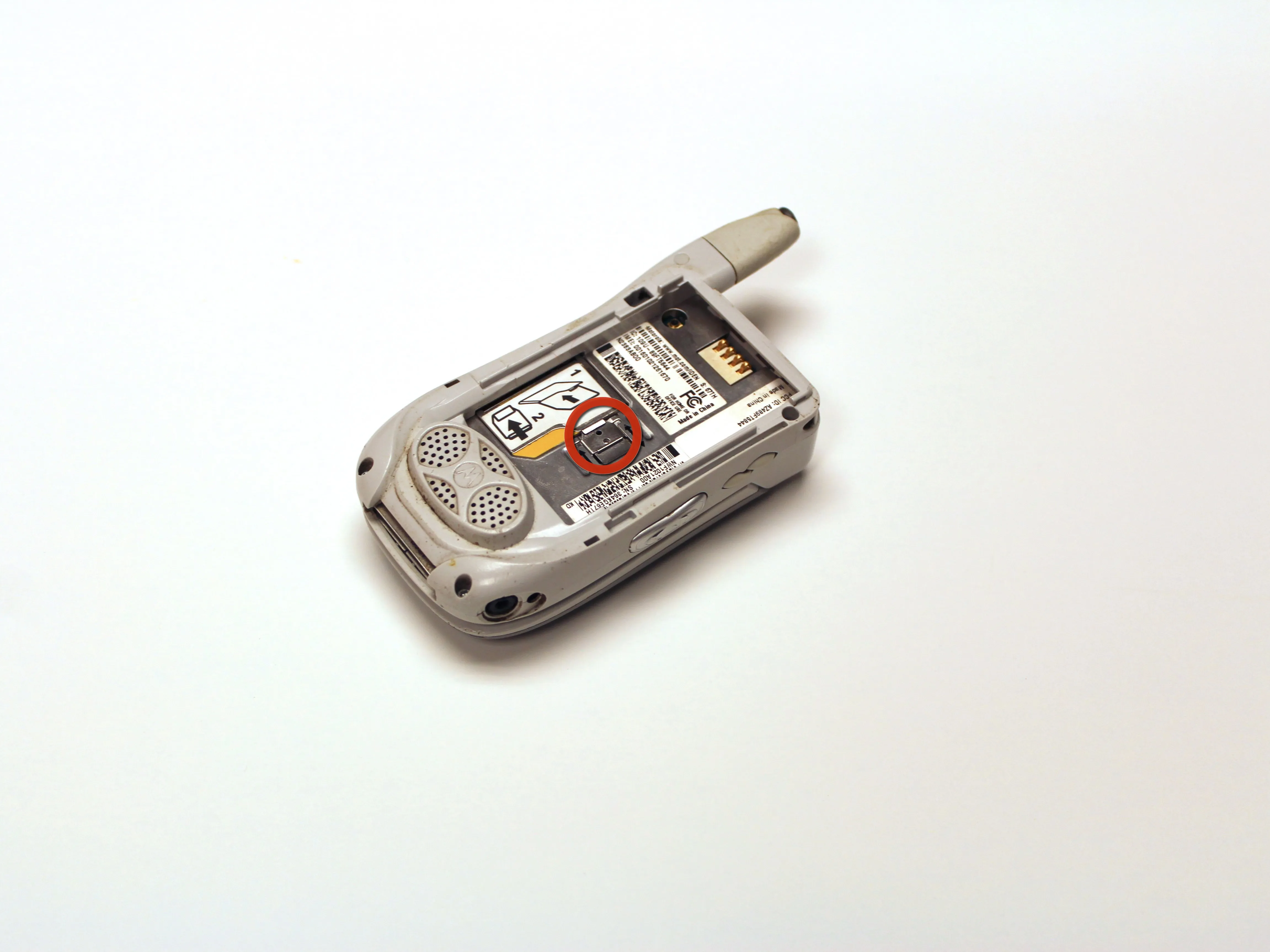

• Найдите металлический ползунок, который удерживает SIM-карту на месте.

• Отодвиньте ползунок от металлической заслонки, в которой находится SIM-карта. Заслонка приподнимется.

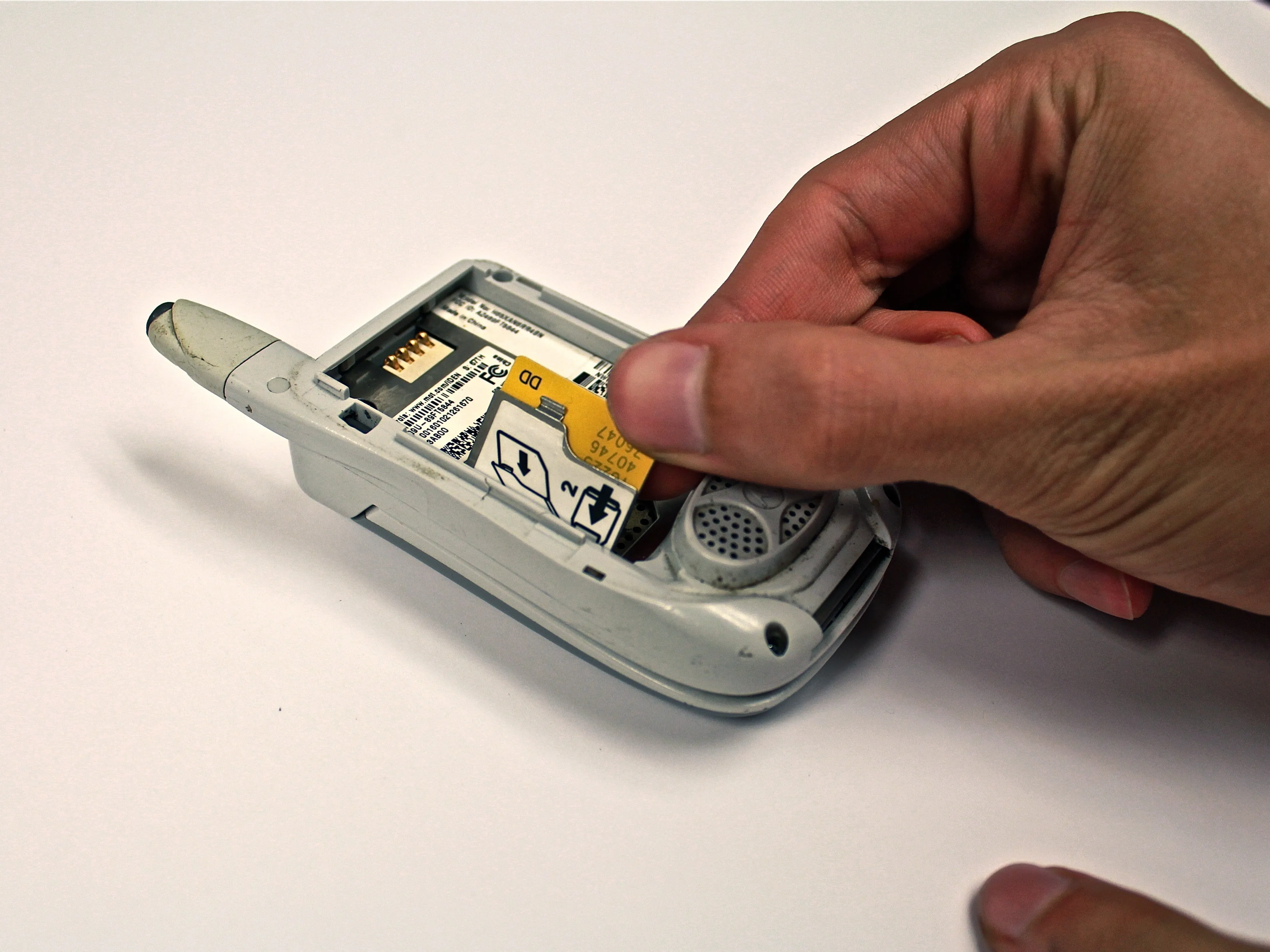

Шаг 6

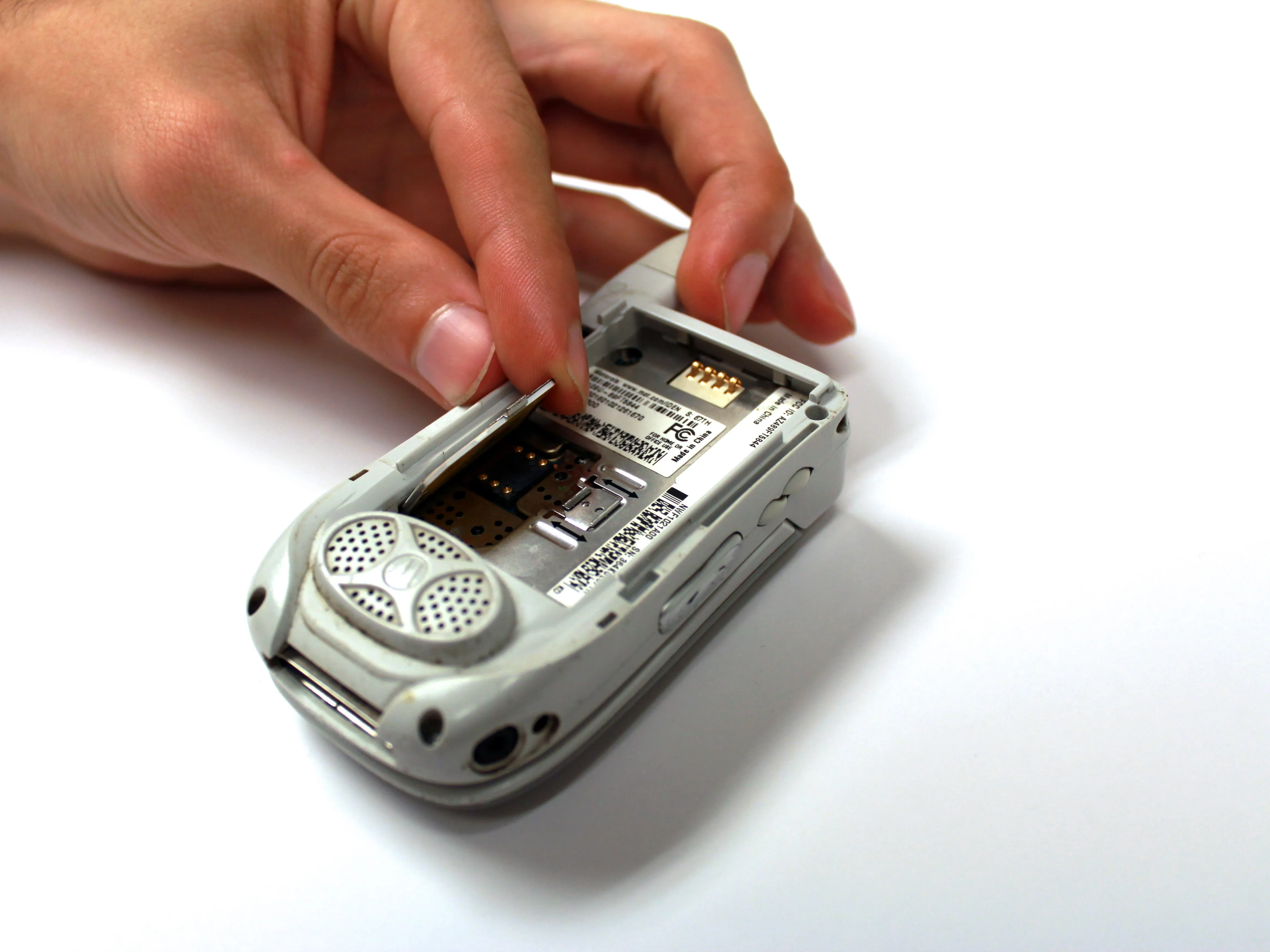

• Поднимите металлическую крышку, чтобы получить доступ к нижней части SIM-карты.

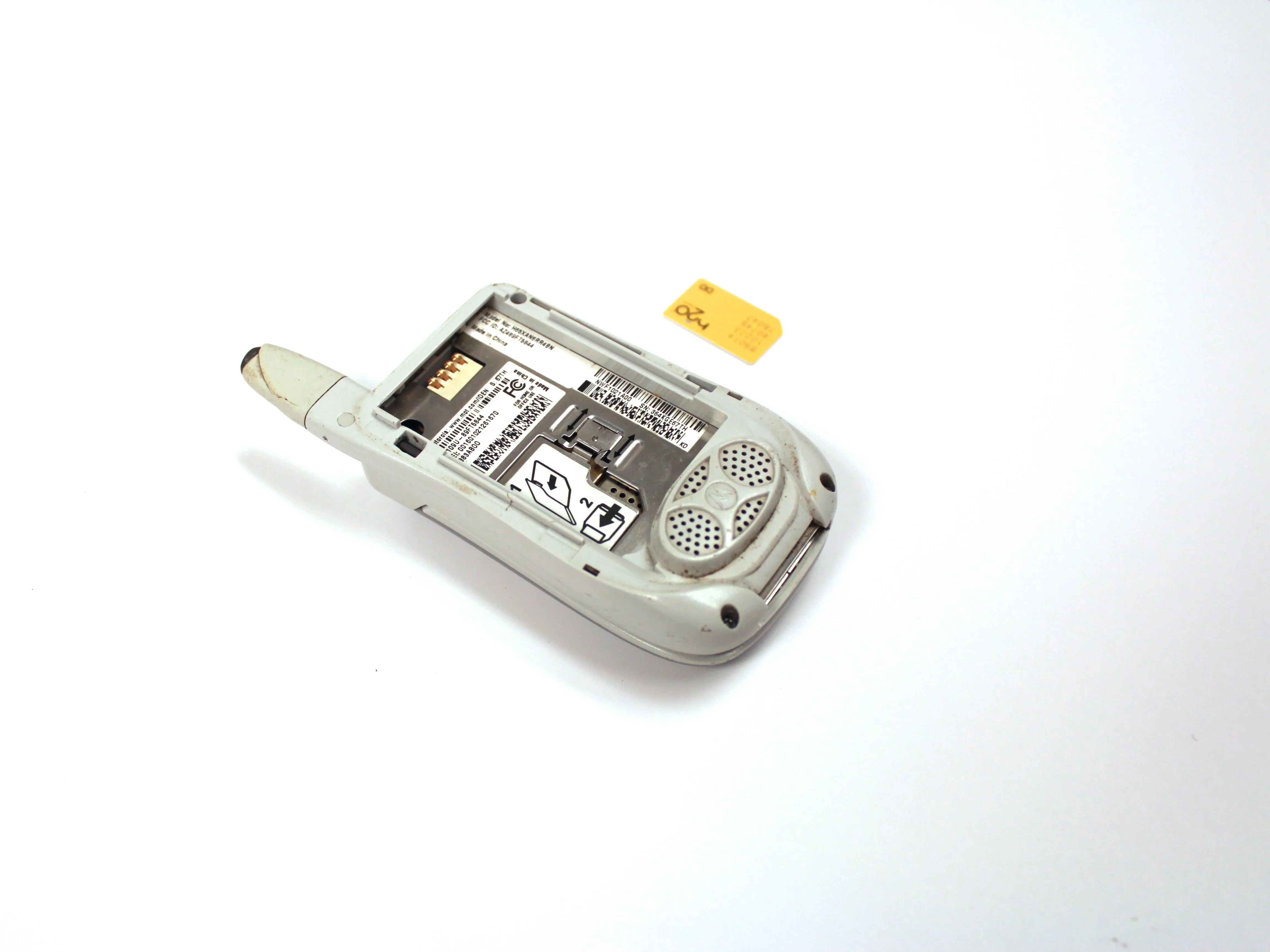

• Извлеките SIM-карту, выдвинув ее параллельно нижней части откидной крышки.

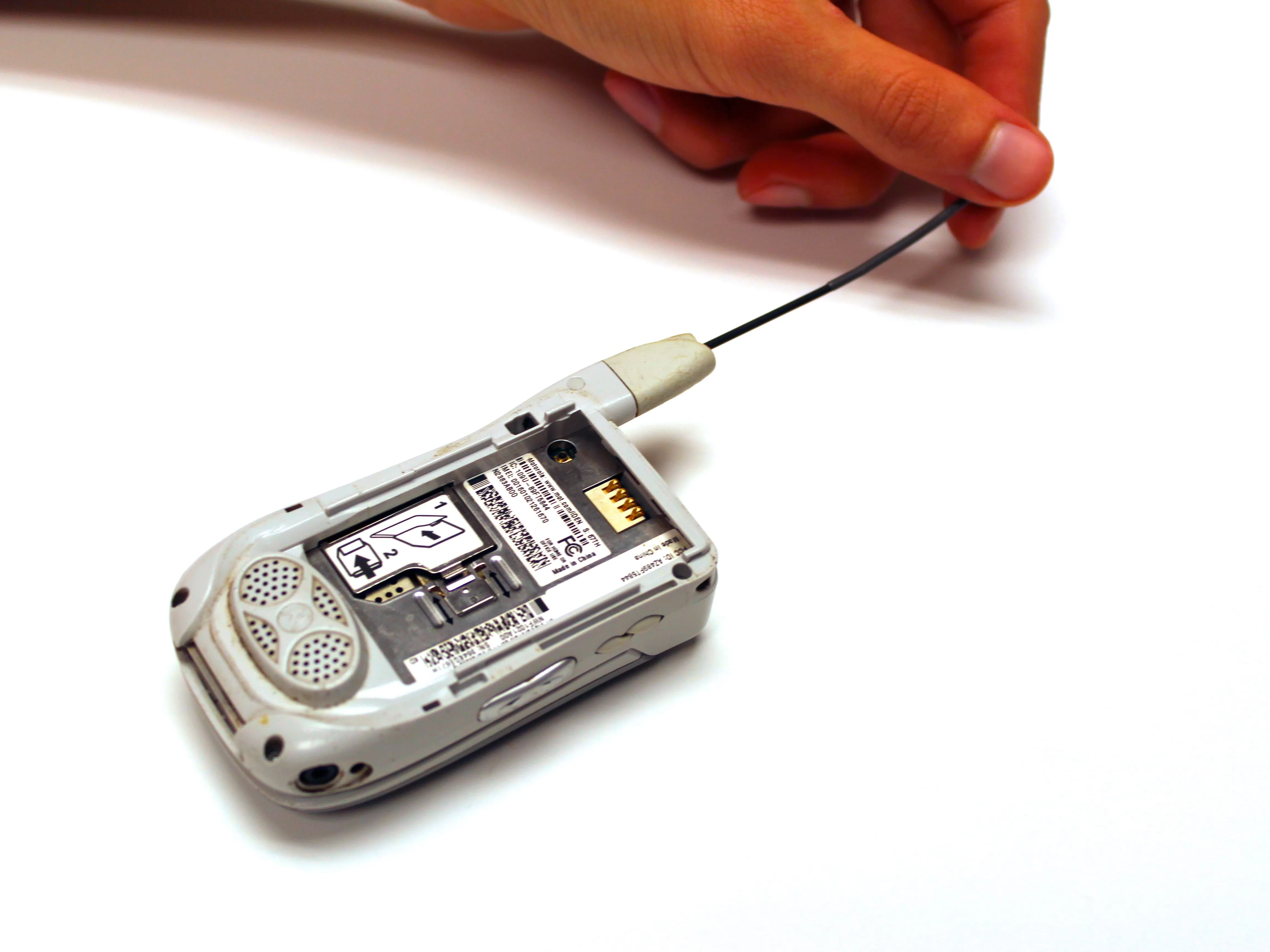

Шаг 7 Печатная плата

• Выдвиньте антенну.

Шаг 8

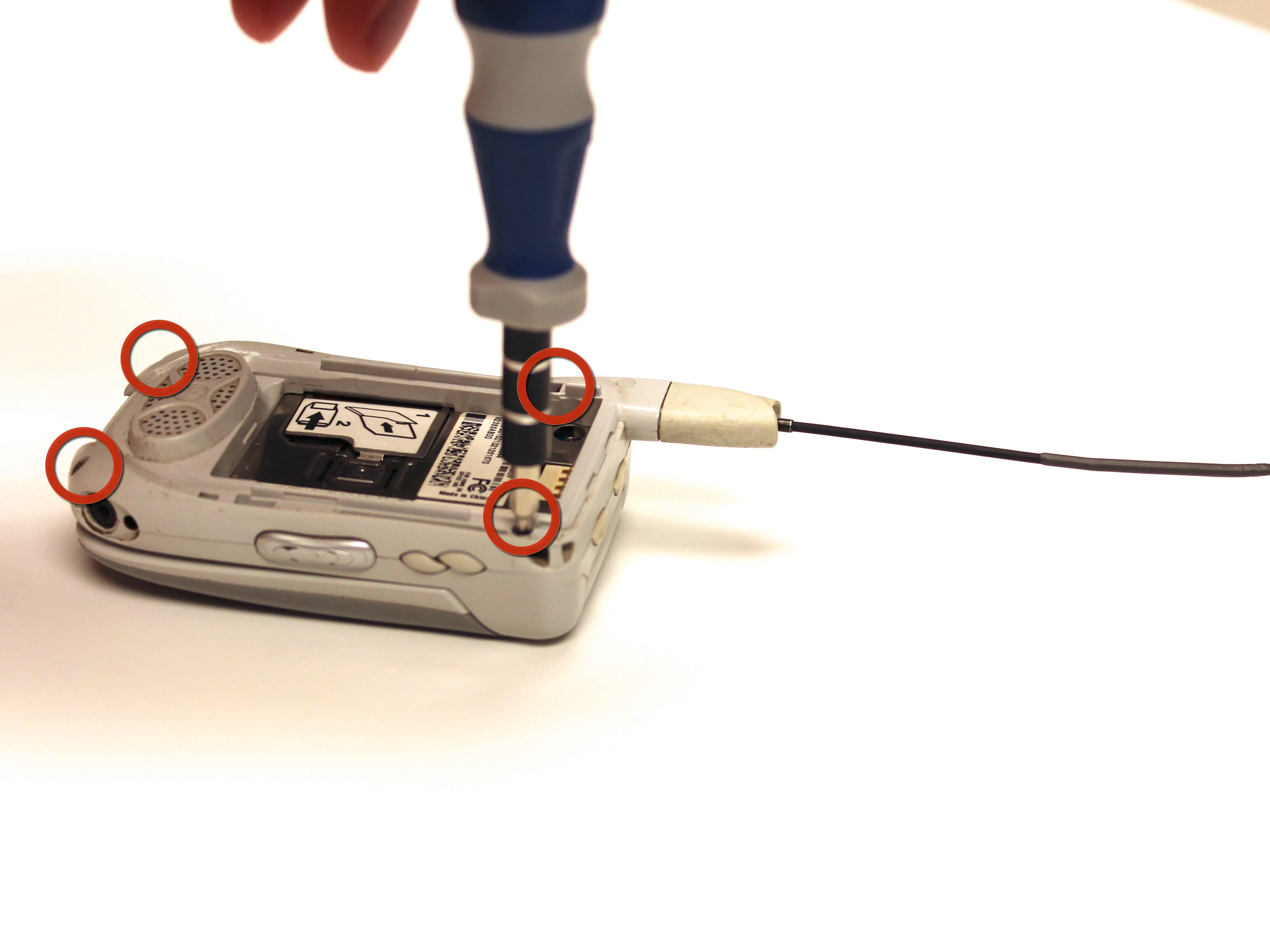

• Выкрутите четыре винта Torx T6 диаметром 4,8 мм из углов задней панели телефона.

• Если антенна выдвинута не полностью, верхний левый винт будет недоступен.

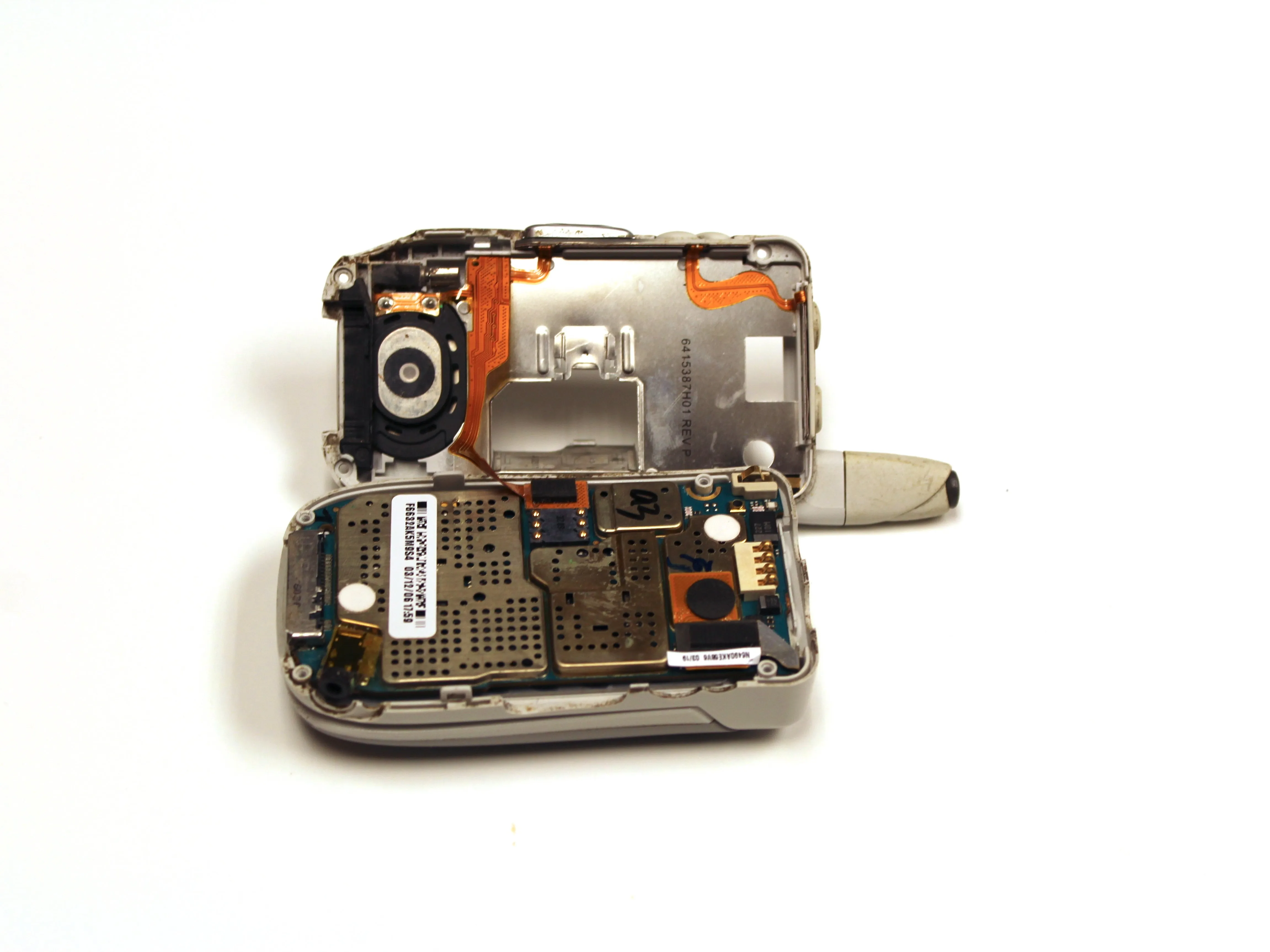

Шаг 9

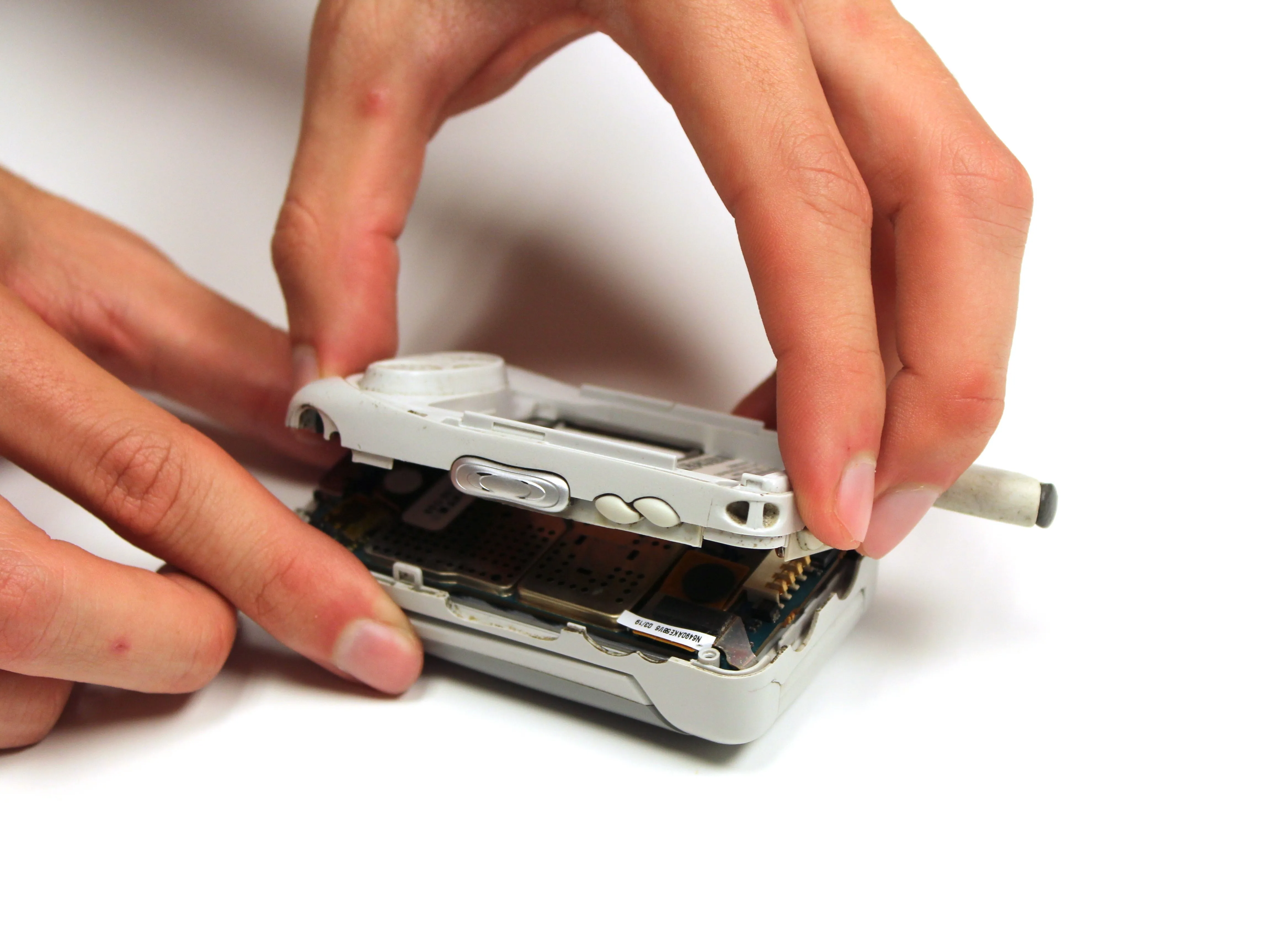

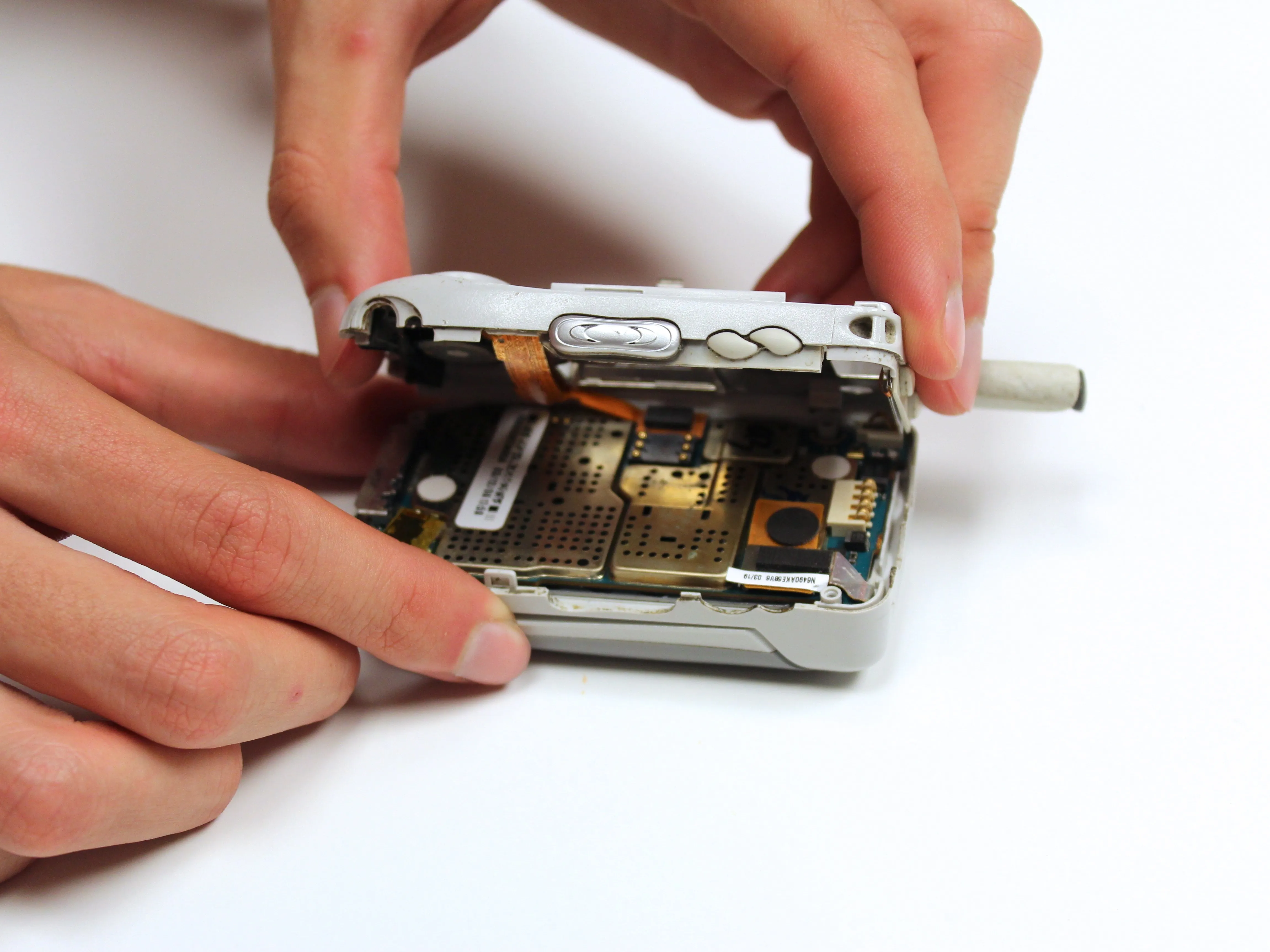

• Аккуратно снимите заднюю половину телефона и отложите в сторону.

• Постоянные соединения цепей не позволяют крышке полностью отделиться от телефона. Не пытайтесь отсоединить эти цепи.

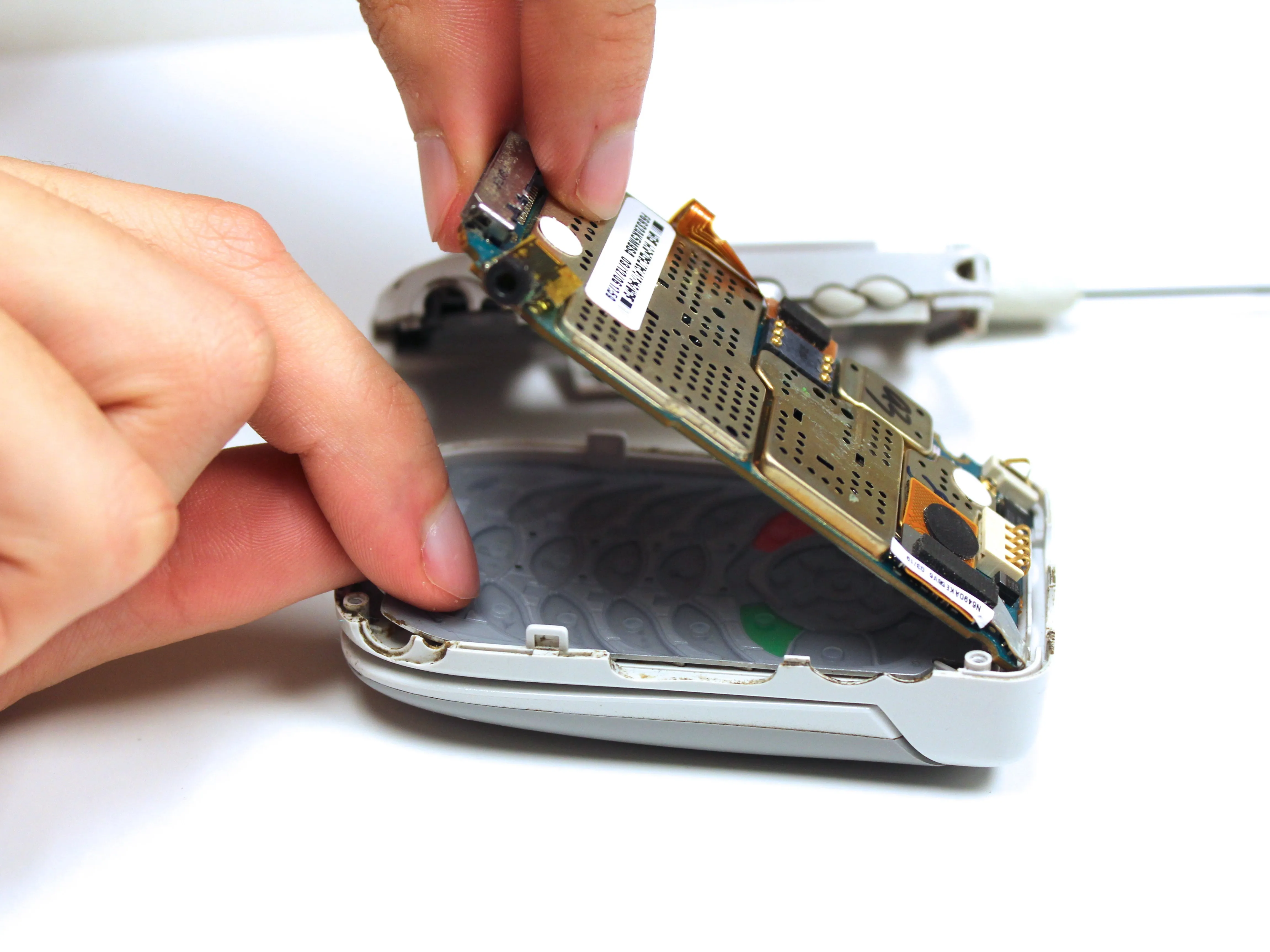

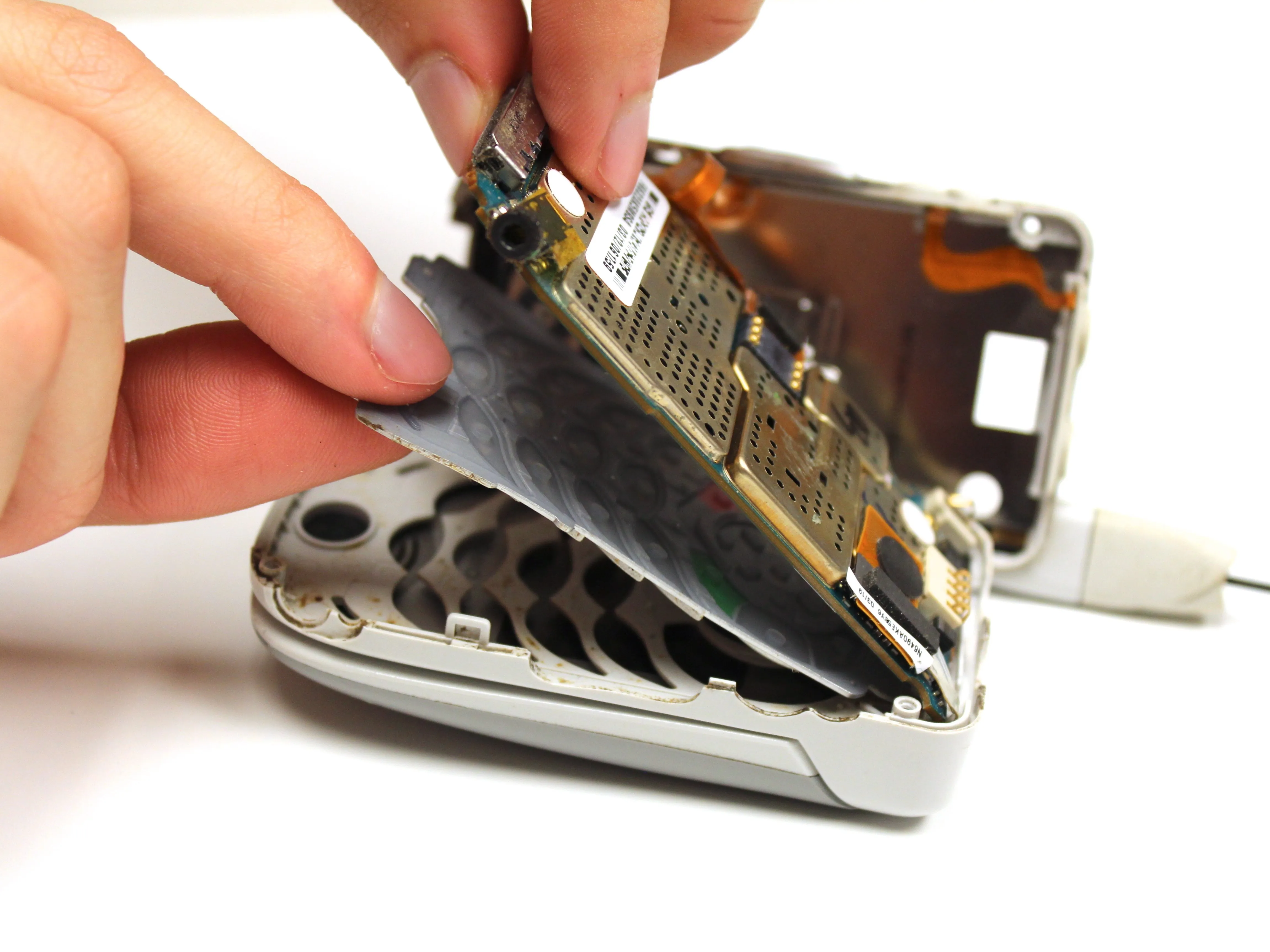

Шаг 10 Клавиатура

• Аккуратно поднимите конец печатной платы, наиболее удаленный от шарнира телефона.

• Плата постоянно соединена с корпусом телефона ближайшим к шарниру концом.

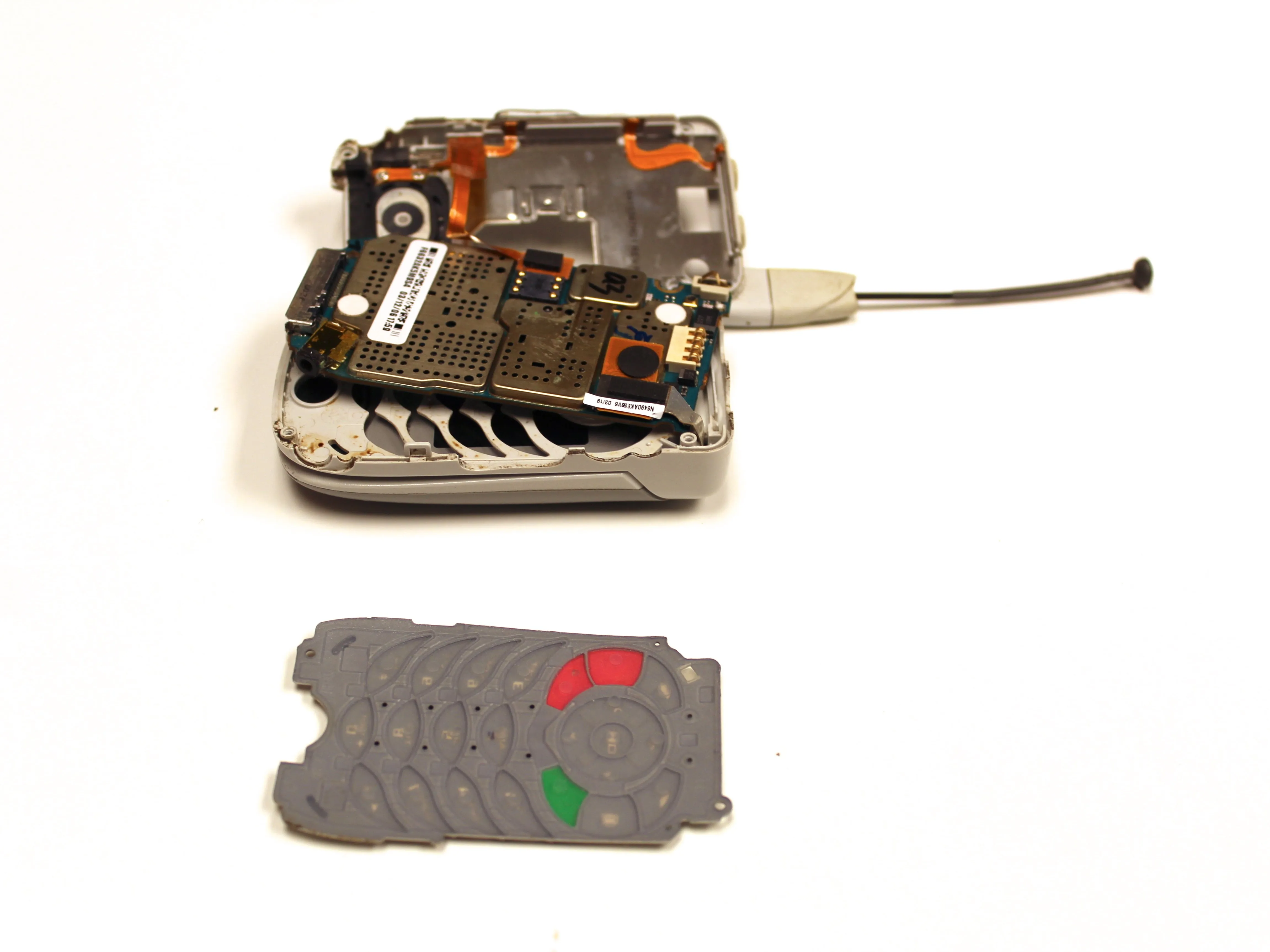

• Возьмитесь за клавиатуру в нижней части телефона, поднимите ее и потяните в сторону.

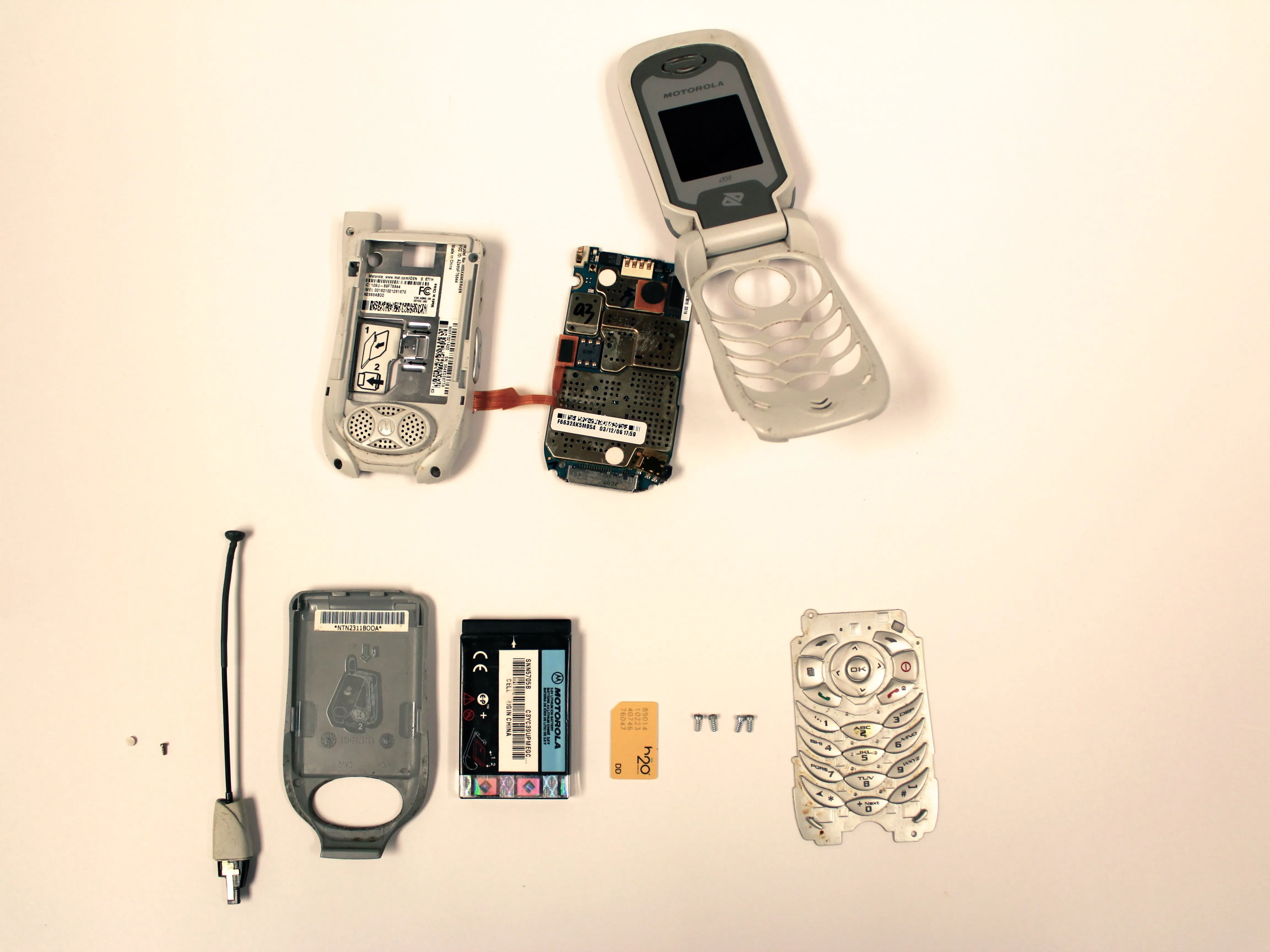

Шаг 11 Разборка Motorola i450 Boost Mobile

• Взрывной вид всех компонентов телефона.
