Разборка Motorola Krave

Введение

Обзор аппаратного обеспечения Krave со схемами и обозначениями микросхем.

Инструменты

Мы дали Motorola Krave покрутить в руках и, конечно же, хорошенько разобрать.
Открывать этот телефон оказалось еще сложнее, чем Nokia N95. Это объясняется наличием нескольких слоев и множеством соединений. Экранирование было проблемой, но ножницы быстро справились с ней.

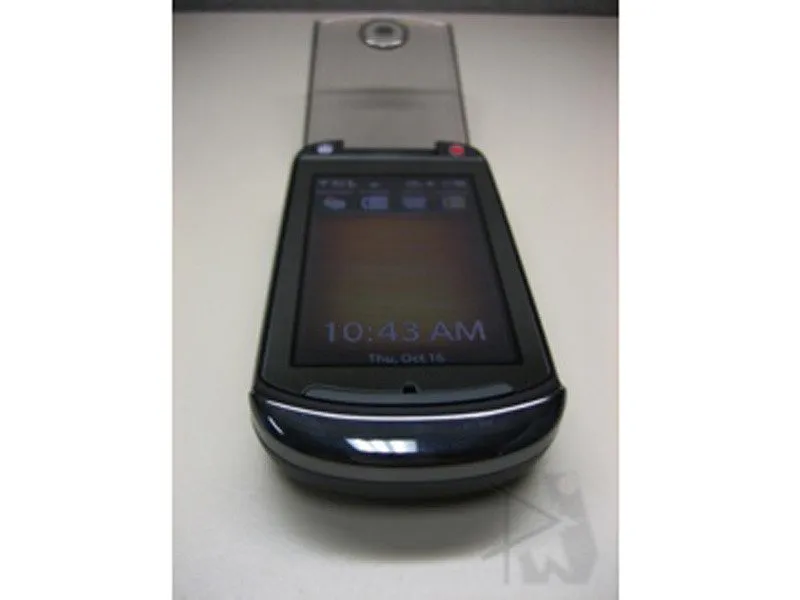

Здесь не только один основной сенсорный экран, крышка также содержит емкостную схему.

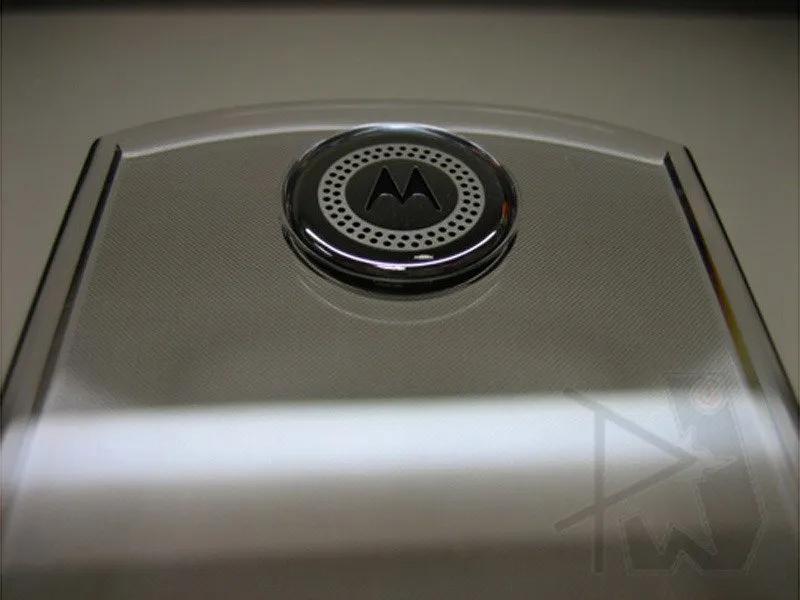

Уникальной особенностью (с сомнительной практичностью) является возможность использования сенсорного экрана при закрытой прозрачной пластиковой крышке. Это реализовано с помощью оригинальной тонкой сетки, которая чувствует положение ваших пальцев.
Сетка на самом деле используется для передачи энергии и сигналов к наушнику, поскольку никакого другого соединения с ней нет, что подводит нас ко второй уникальной особенности.

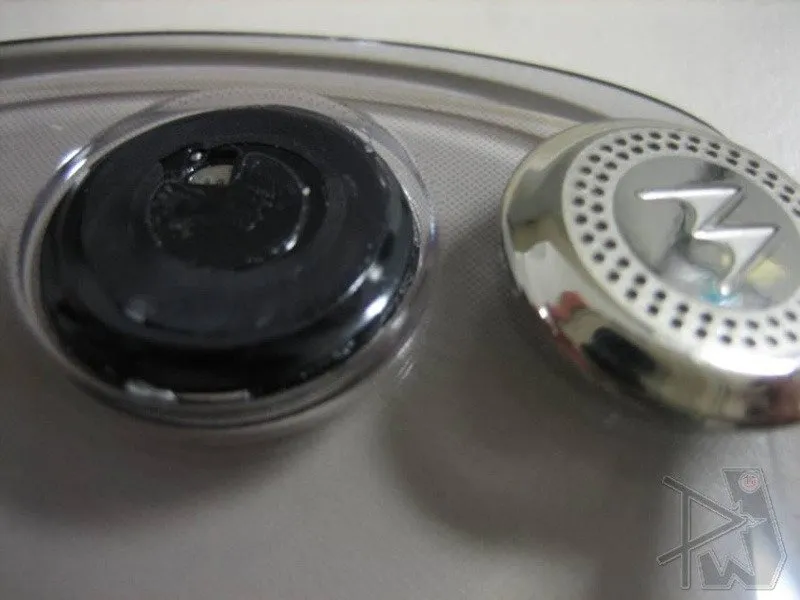

Наушник Krave сделан так, что кажется беспроводным. Это очень интересная концепция, и она определенно имеет свои преимущества.

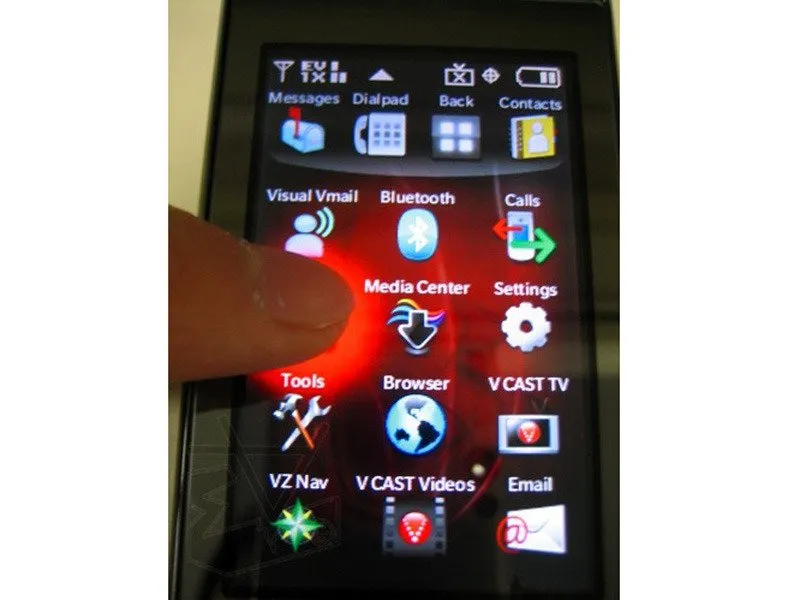

Емкостный сенсорный экран. В целом он реагирует хорошо (как и положено емкостному экрану), но есть и неприятные моменты.
Меню перемещается вместе с вашим пальцем, а тактильная обратная связь позволяет узнать о выборе по мере нажатия. Они быстрые (в большинстве случаев) и очень хорошо работают с браузером.
Набор номера также осуществляется быстрыми касаниями большого пальца.

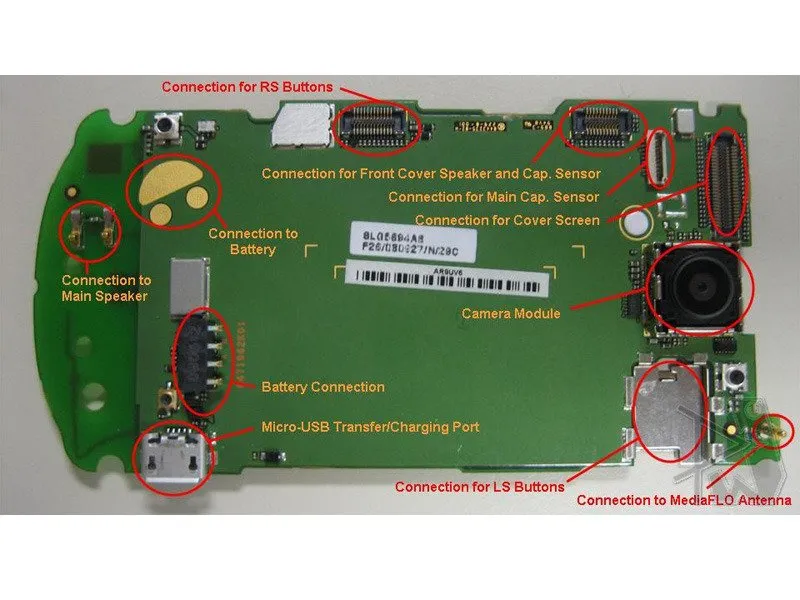

В нем есть встроенный аудиокодек, чип Qualcomm MSM6575, который подает сигналы на наушник, специальный динамик и разъем для гарнитуры.
Приемник и передатчик раздельные (RFR6500 и RFT6150 соответственно), что немного странно, учитывая площадь платы, которую занимают две микросхемы.
Питание осуществляется через PM66508 от Qualcomm.
Для просмотра потокового видео используется приемник MediaFLO, Qualcomm MBP1610.
Он оснащен приемником MediaFLO, Qualcomm MBP1610, для просмотра потокового видео.

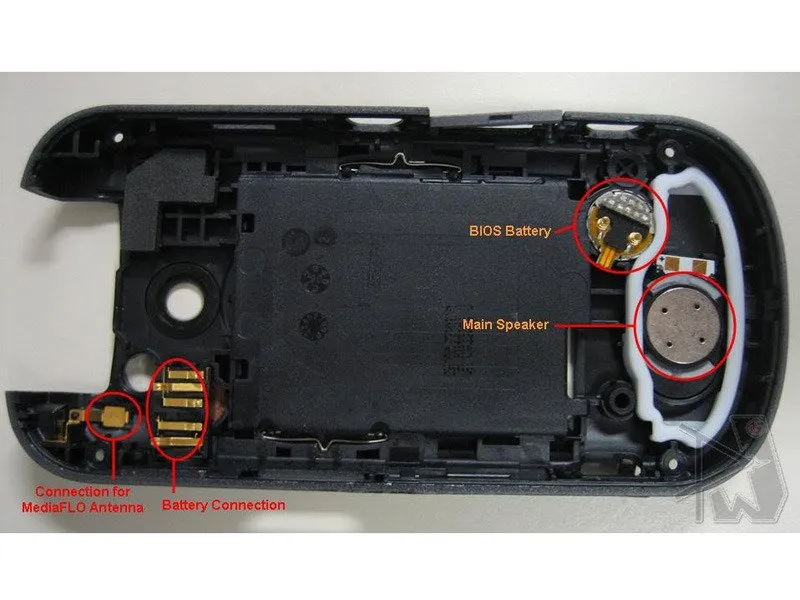

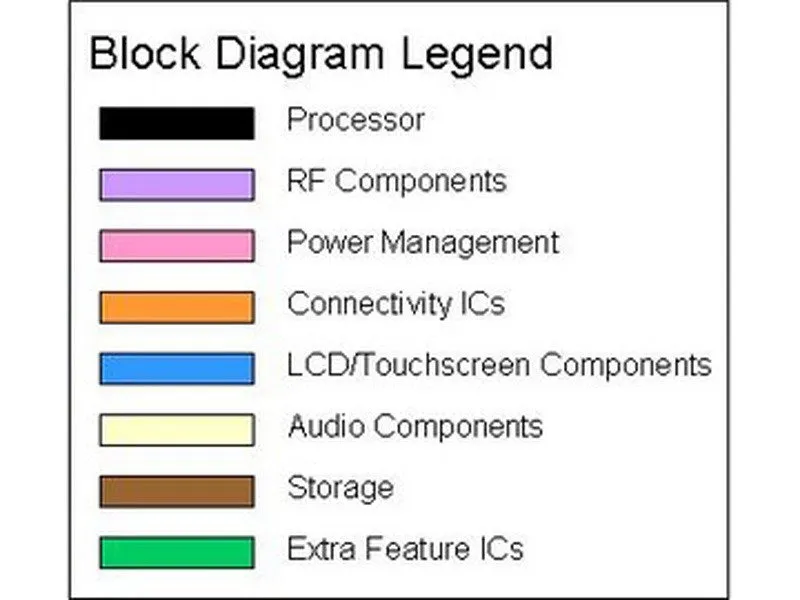

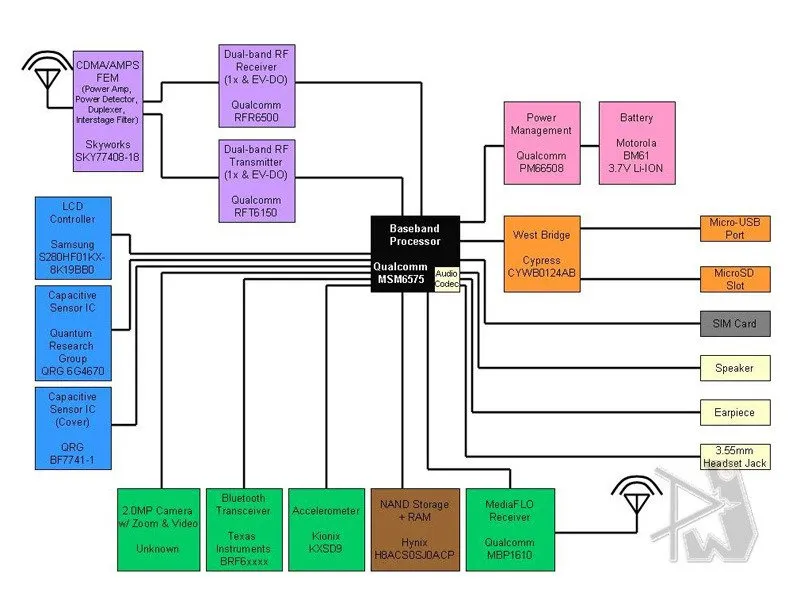

Основную схему микросхемы можно найти здесь.
В Krave для компонентов западного моста используется деталь от Cypress Semiconductor.
Быстрый поиск в Google по номеру детали: CYWB0124AB позволил найти интересные статьи о том, как его компоненты West Bridge самостоятельно направляют данные с интерфейса USB на карту памяти MicroSD.

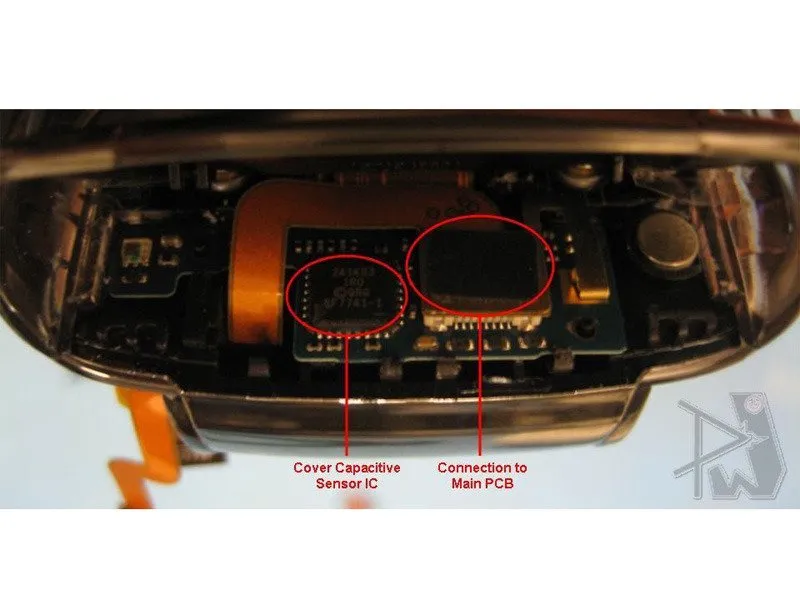

Две микросхемы емкостных сенсоров, обе от Quantum Research Group (QRG 6G4670 для основного экрана и QRG BF7741-1 для крышки).
Малозаметная сетка на крышке распознает место прикосновения. Кроме того, такая же сетка есть на верхней части основного ЖК-экрана (Samsung).
