Разборка Motorola Moto 360

Введение

Привет, Moto! После нескольких месяцев спекуляций и рекламы Motorola наконец-то выпустила свои флагманские смарт-часы Moto 360. Разберите их и ответьте на вопрос, который Motorola не смеет задавать. Moto 360 называют первыми круглыми смарт-часами, они призваны совершить революцию в индустрии, но будут ли они ремонтопригодны?

Вам нужно удовлетворить все свои любопытства, связанные с разборкой? Мы поможем вам. Загляните к нам на Facebook, в Instagram или Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Motorola Moto 360

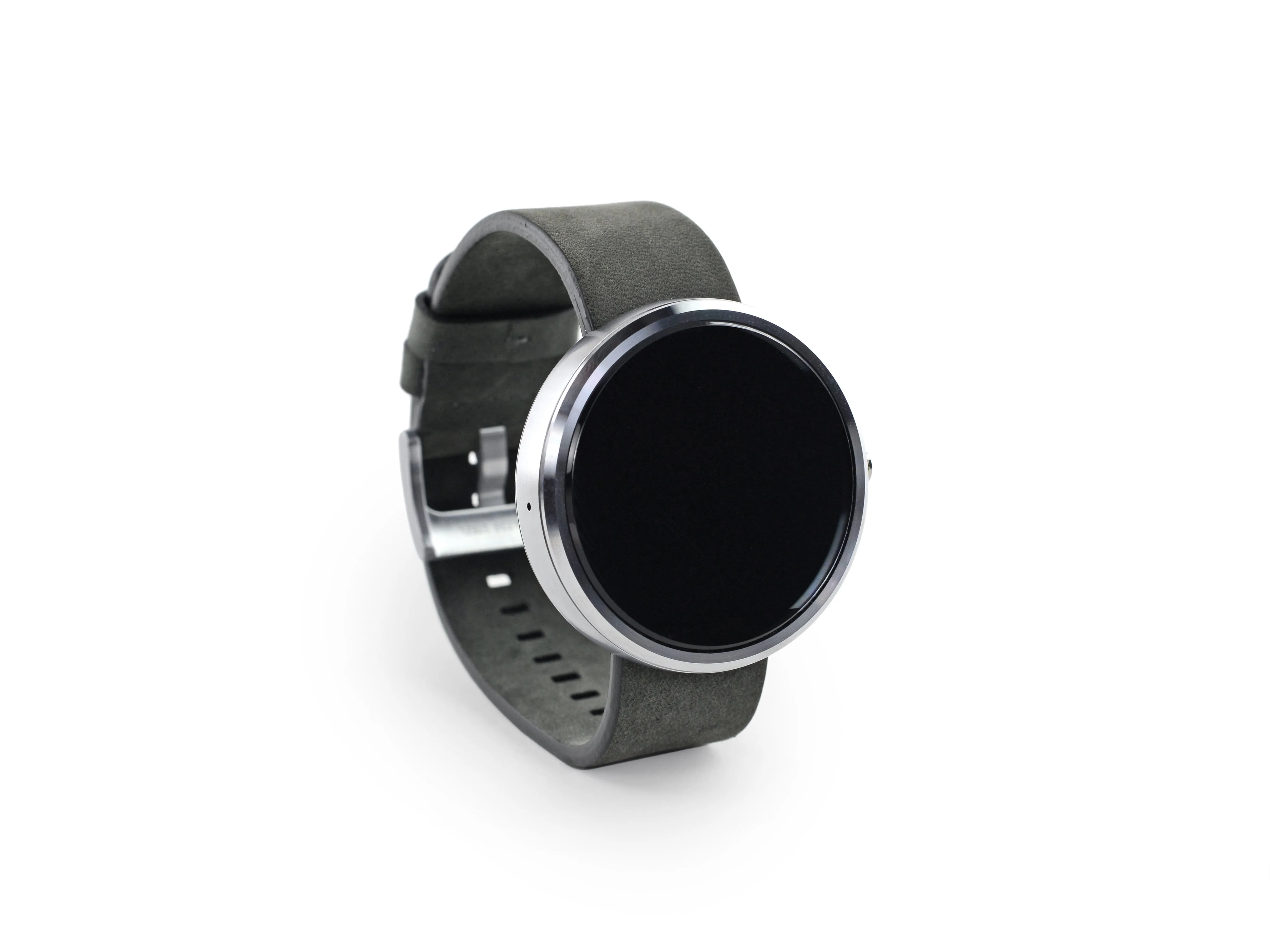

• Поприветствуйте Motorola Moto 360 на самом грандиозном этапе разбора - нашем.

• Технические характеристики:

• Процессор TI OMAP 3

• 4 ГБ встроенной памяти + 512 МБ оперативной памяти

• 1,56-дюймовый ЖК-дисплей с подсветкой и разрешением 320 x 290 (205 ppi)

• Bluetooth 4.0 LE

• Шагомер + оптический пульсометр + датчик освещенности

• Вибромотор + двойной микрофон

Шаг 2

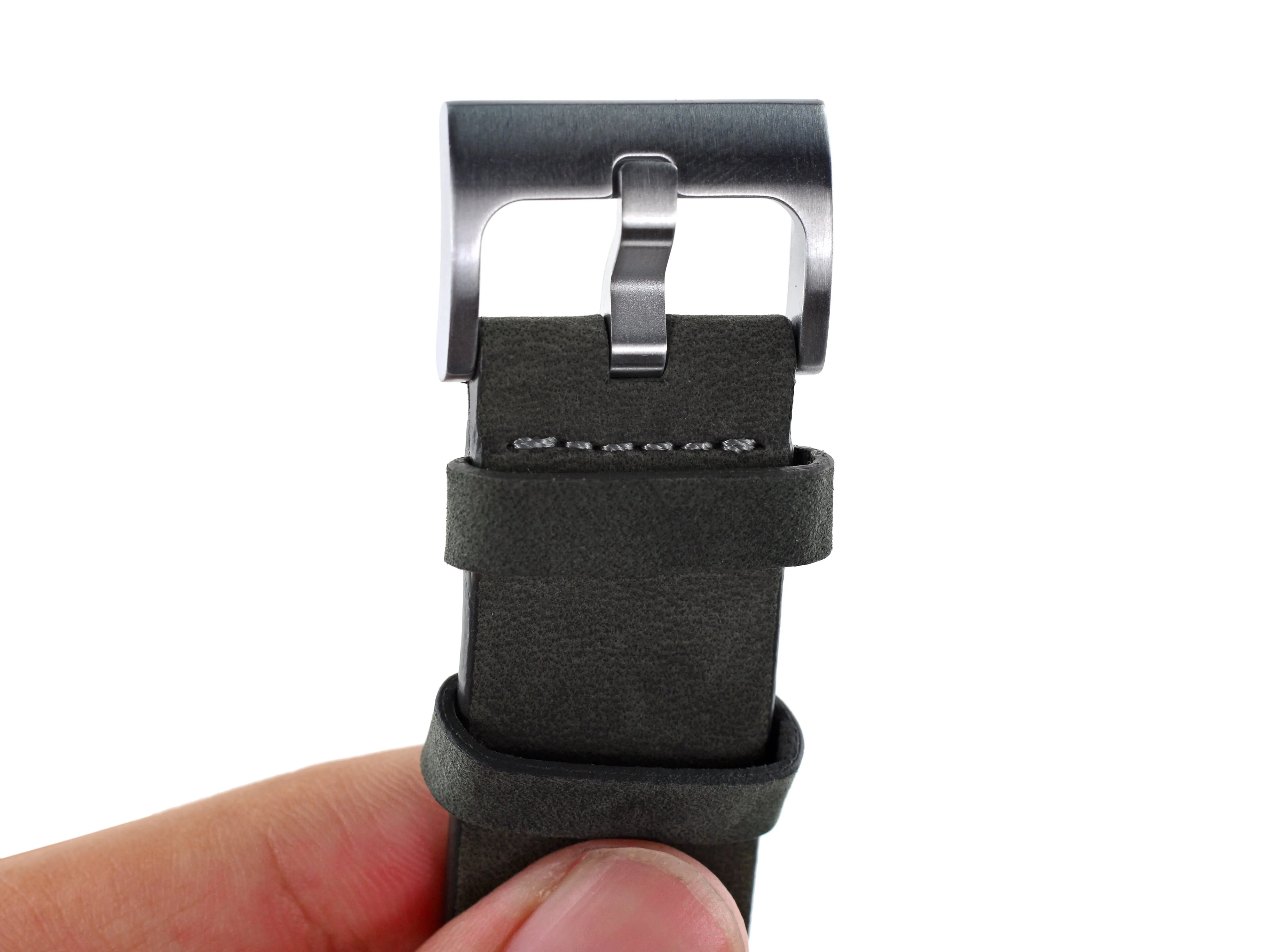

• Мы в Делаете.ру ценим высокое мастерство. У Moto 360 одни из самых лучших внешних деталей, которые мы когда-либо видели на смарт-часах: настоящая строчка и кожа Horween браслет.

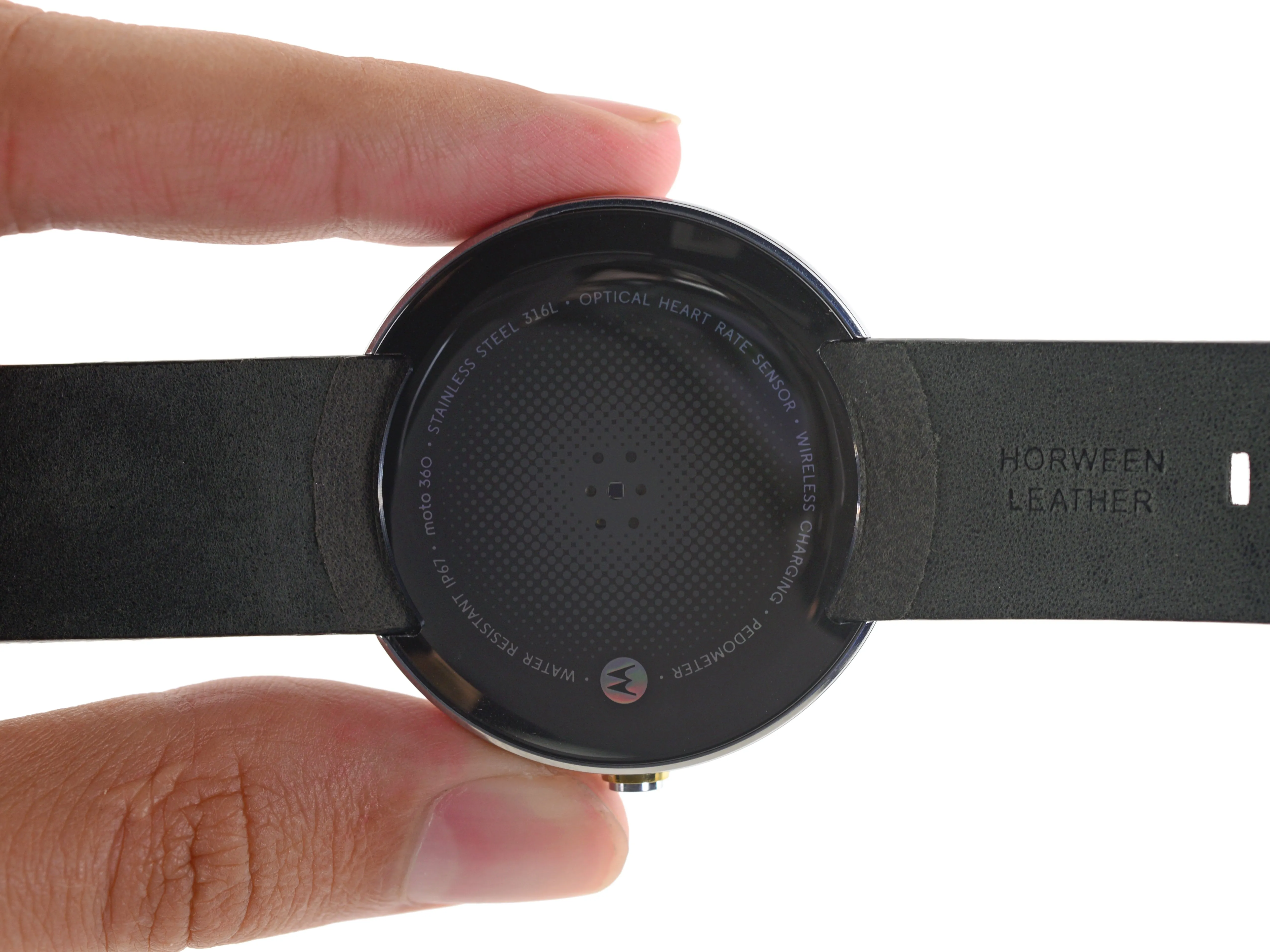

• На задней стороне Moto 360 размещены технические характеристики в виде забавного голографического текста.

• Moto 360 изготовлены из коррозионностойкой Нержавеющая сталь марки 316L и защищен от воды по стандарту IP67.

• Сайт рейтинг IP67 означает, что часы защищены от погружения в воду на глубину до метра в течение 30 минут.

Шаг 3

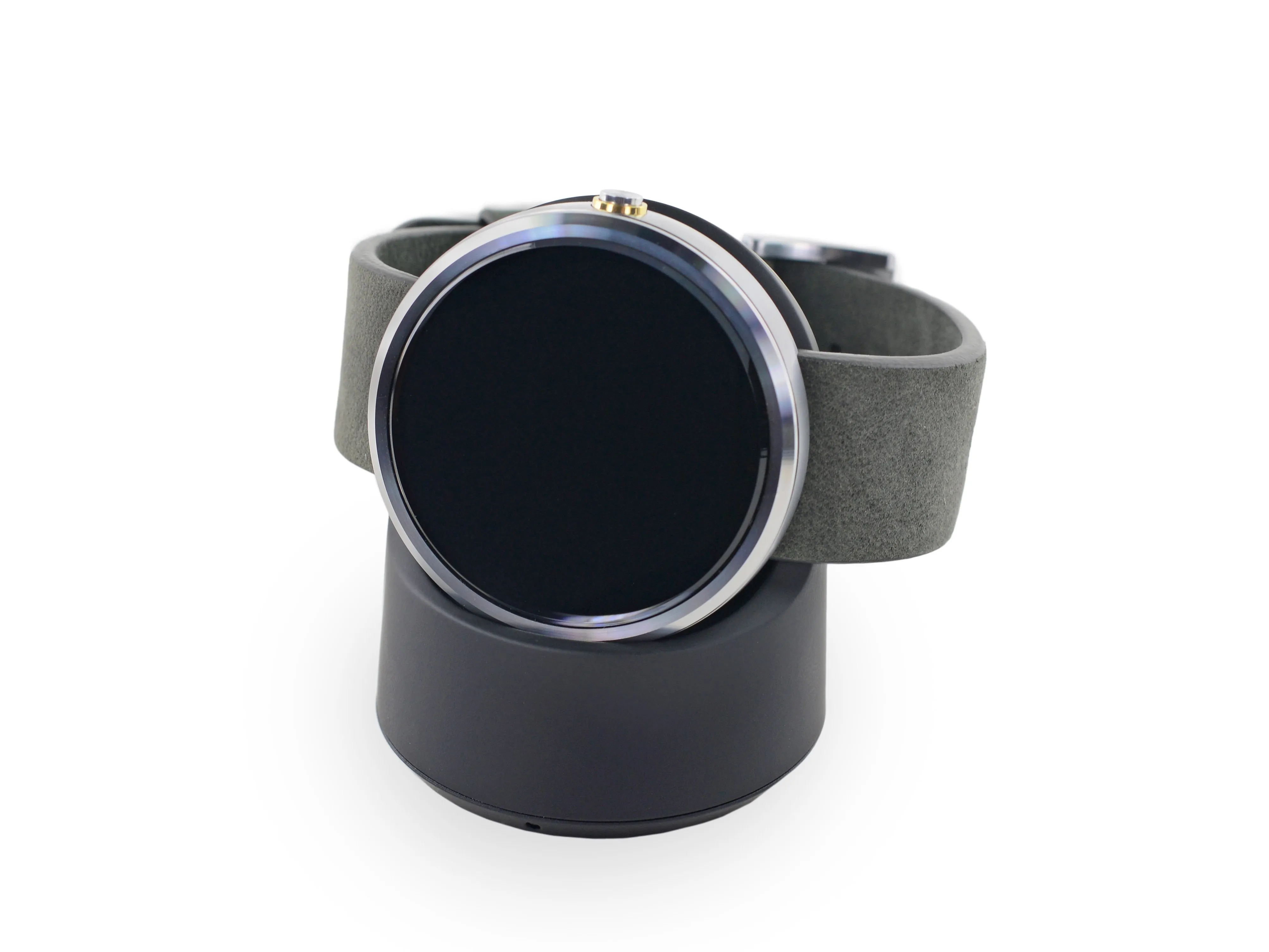

• Moto 360 - первые смарт-часы на Android Wear, в которых отказались от физических портов для зарядки в пользу индуктивной зарядки.

• Это означает, что вы можете использовать любое зарядное устройство Qi, которое может оказаться у вас под рукой, если только вы сможете правильно расположить катушки.

• Было сообщалось что для обеспечения наилучшей совместимости следует использовать официальное беспроводное зарядное устройство Motorola Moto 360, которое поставляется в коробке, а зарядные устройства сторонних производителей использовать только в крайних случаях.

• Отсутствие физического порта означает, что отладку придется проводить через Bluetooth. К счастью, Google предоставила документацию по этой функции.

• Оставайтесь с нами, мы рассмотрим зарядную док-станцию чуть позже.

Шаг 4

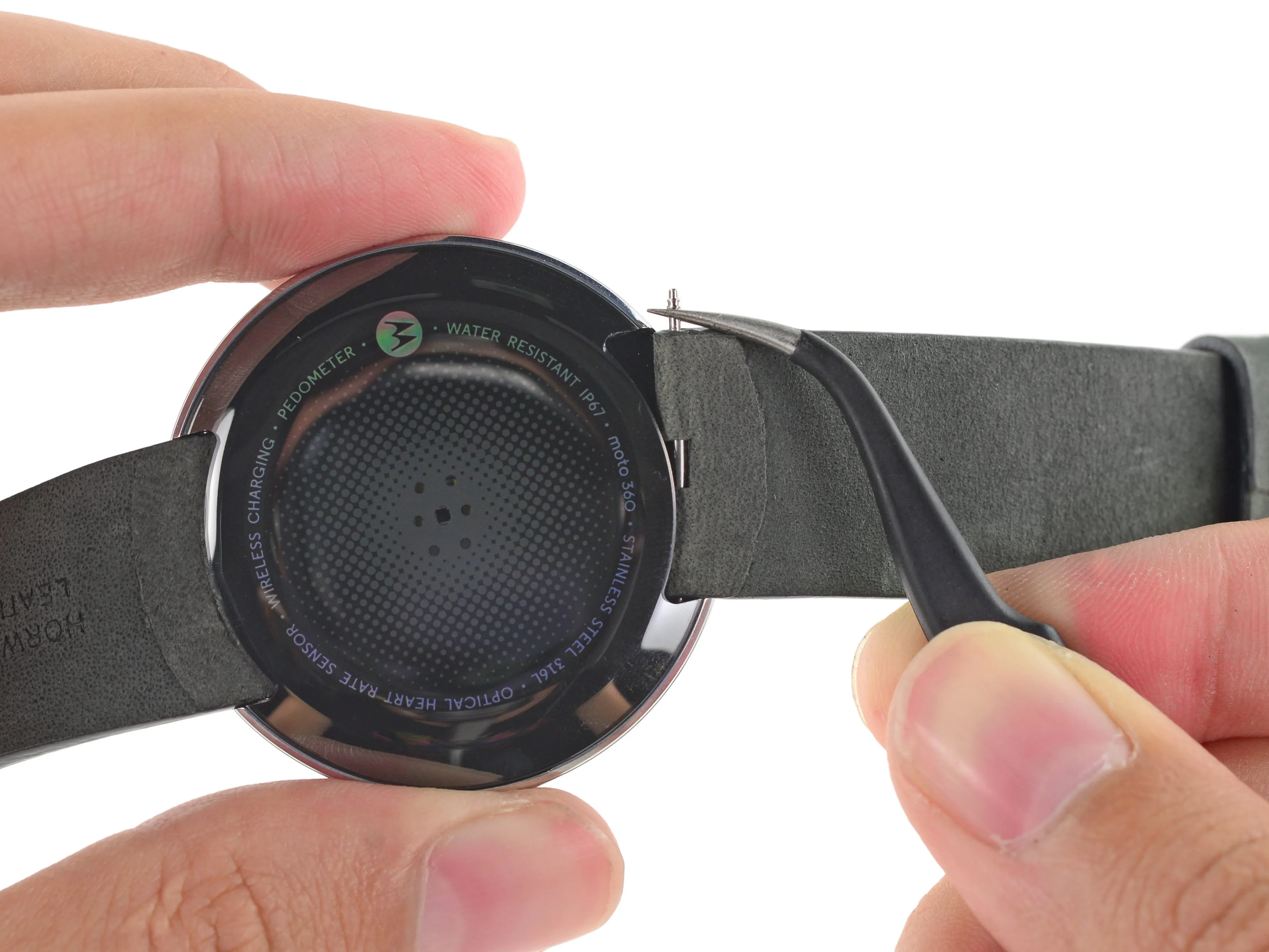

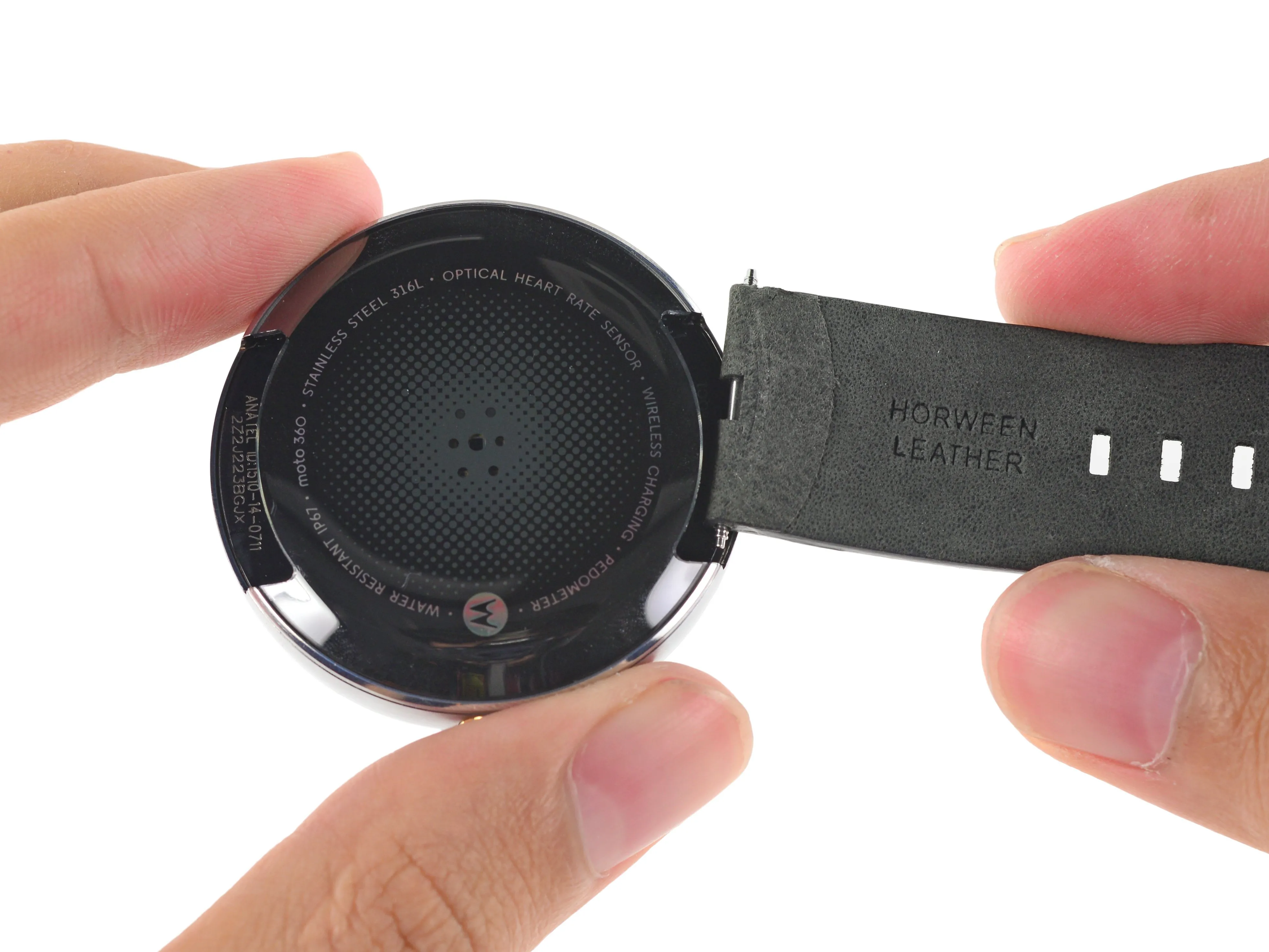

• Motorola утверждает, что Moto 360 подходит для любого стандартного 22-миллиметрового браслета.

• Однако в прилагаемой инструкции сказано, что замена ремешка или регулировка металлического ремешка требует 'специализированных инструментов' и навыков ювелира. У нас не возникло проблем с нашим надежным пинцетом.

• AnandTech сообщает, что 'для изготовления металлических браслетов, которые не мешают антеннам самих часов, были использованы новые радиочастотные технологии', подразумевая, что металлические браслеты сторонних производителей могут создавать помехи.

• Похоже, пользователям, надеющимся на стильный металлический браслет, придется ждать официального осеннего релиза или рисковать нестабильной связью.

Шаг 5

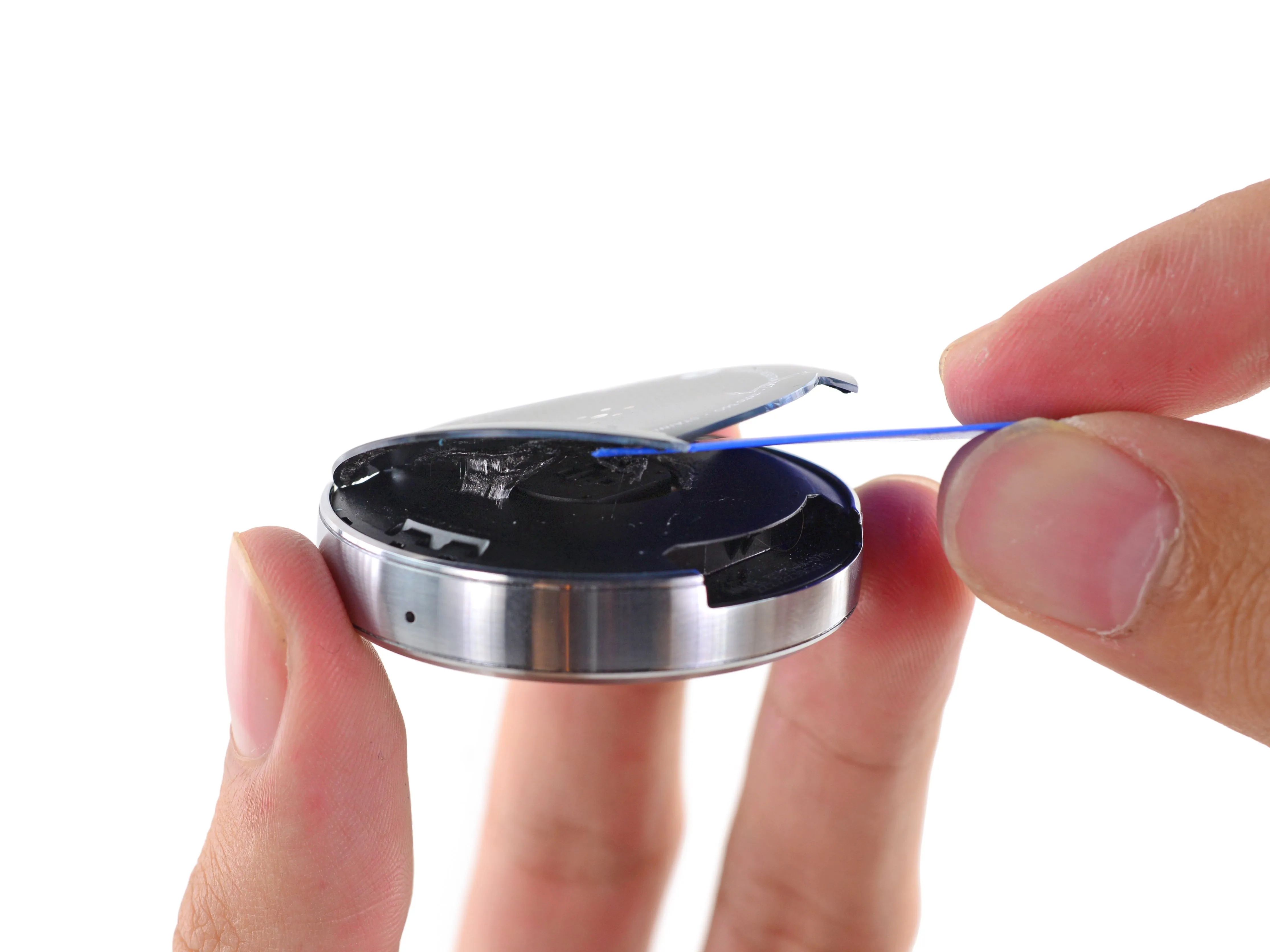

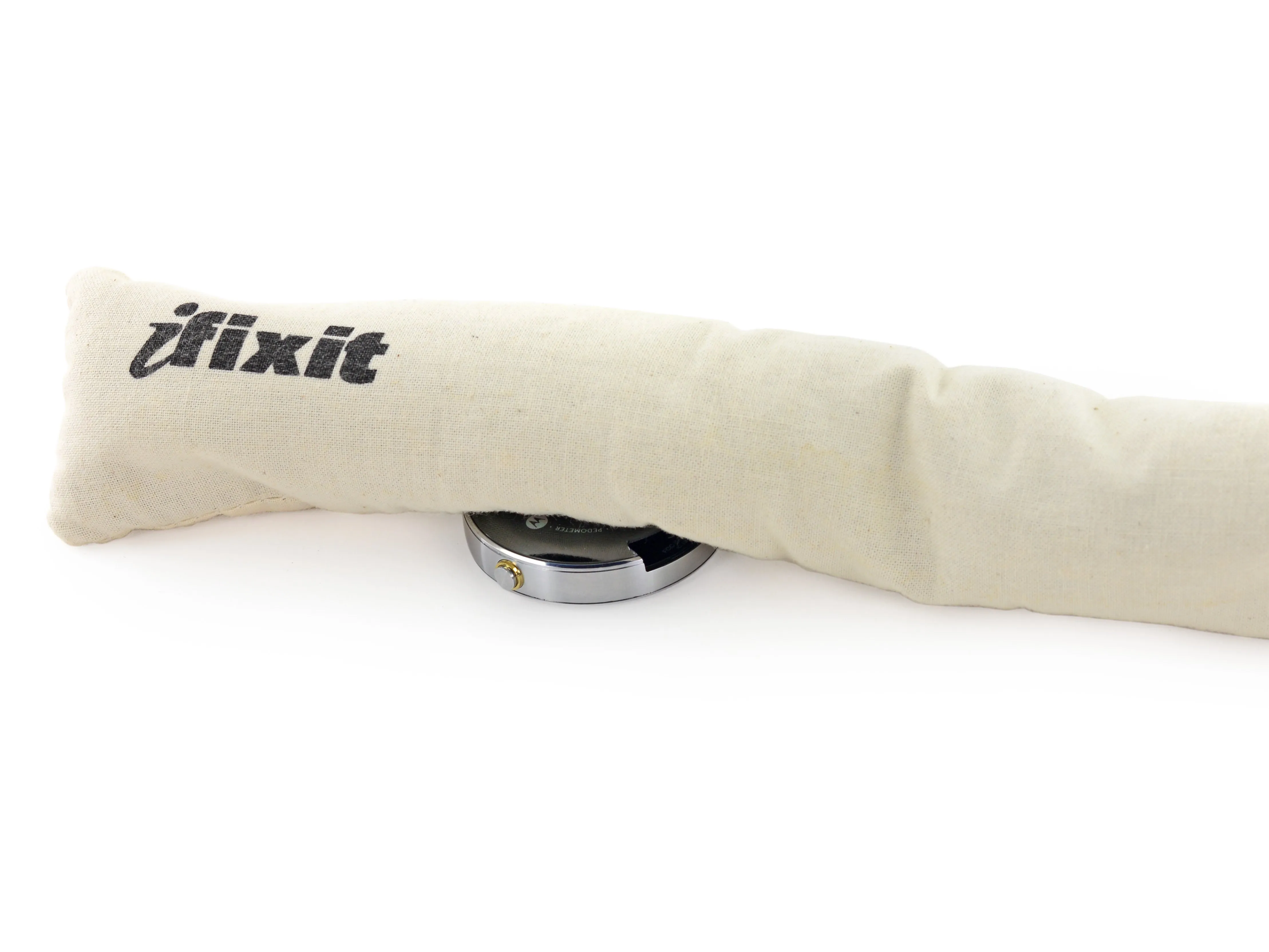

• Клей в Moto 360 оказался настоящим испытанием, поэтому мы нагреваем его. Снова нагреваем. И, наконец, нагреваем еще.

• Еще одна победа для нашего чемпиона, iOpener.

• Moto 360 соответствует стандарту IP67. Даже снять пластиковую заднюю крышку не составляет большого труда - надеемся, это означает, что пыль и вода не попадут внутрь.

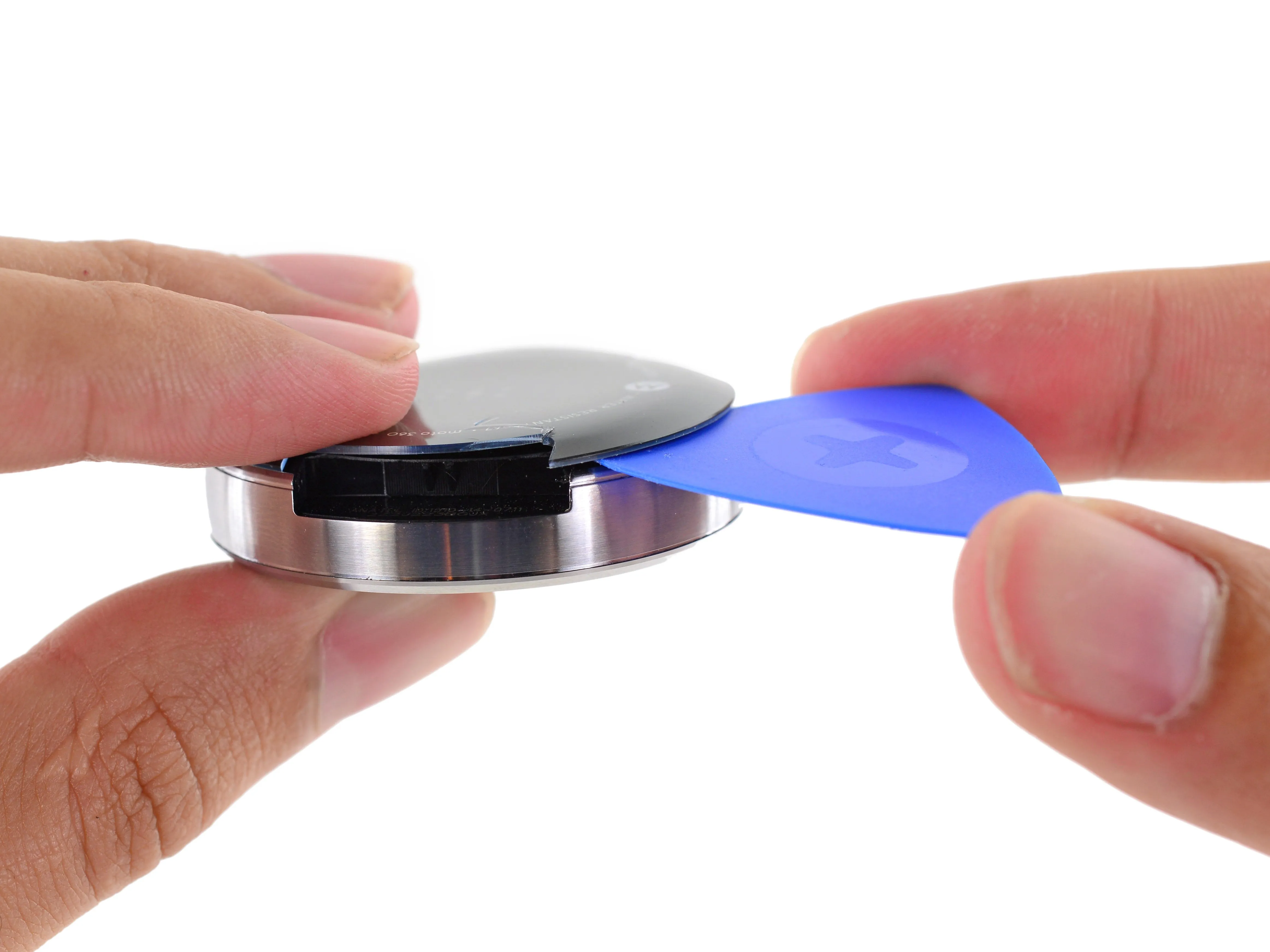

• Несмотря на то, что мы осторожно поддевали заднюю крышку киркой, нам удалось расколоть ее прямо посередине. Похоже, мы только что потеряли стандарт IP67.

Комментарии к шагу

Нужно ли вообще снимать заднюю панель? На задней панели нет ничего, что помогало бы удерживать часы вместе.

Теоретически, можно поддеть ремешки часов, чтобы снять металлический корпус, если только пластик достаточно прочный.

(Примечание: я снял заднюю панель, но на моих (ранних) 360 клей имел ту же температуру ослабления, что и пластик задней панели, и он согнулся. Я смог расплющить панель на горячей плите, но задняя часть часов не плоская....).

Вы правы, Дэниел, вам не нужно снимать керамическую заднюю крышку, просто проведите тонким кусочком пластика или металла по внутренней стороне корпуса, примерно в 15 мм от отверстия для ремешка, и вы сможете вытолкнуть штифты настолько, что их можно будет извлечь с помощью тонкого пинцета. Когда все 4 штифта будут извлечены, корпус часов можно будет безопасно снять, не повредив заднюю крышку.

Шаг 6

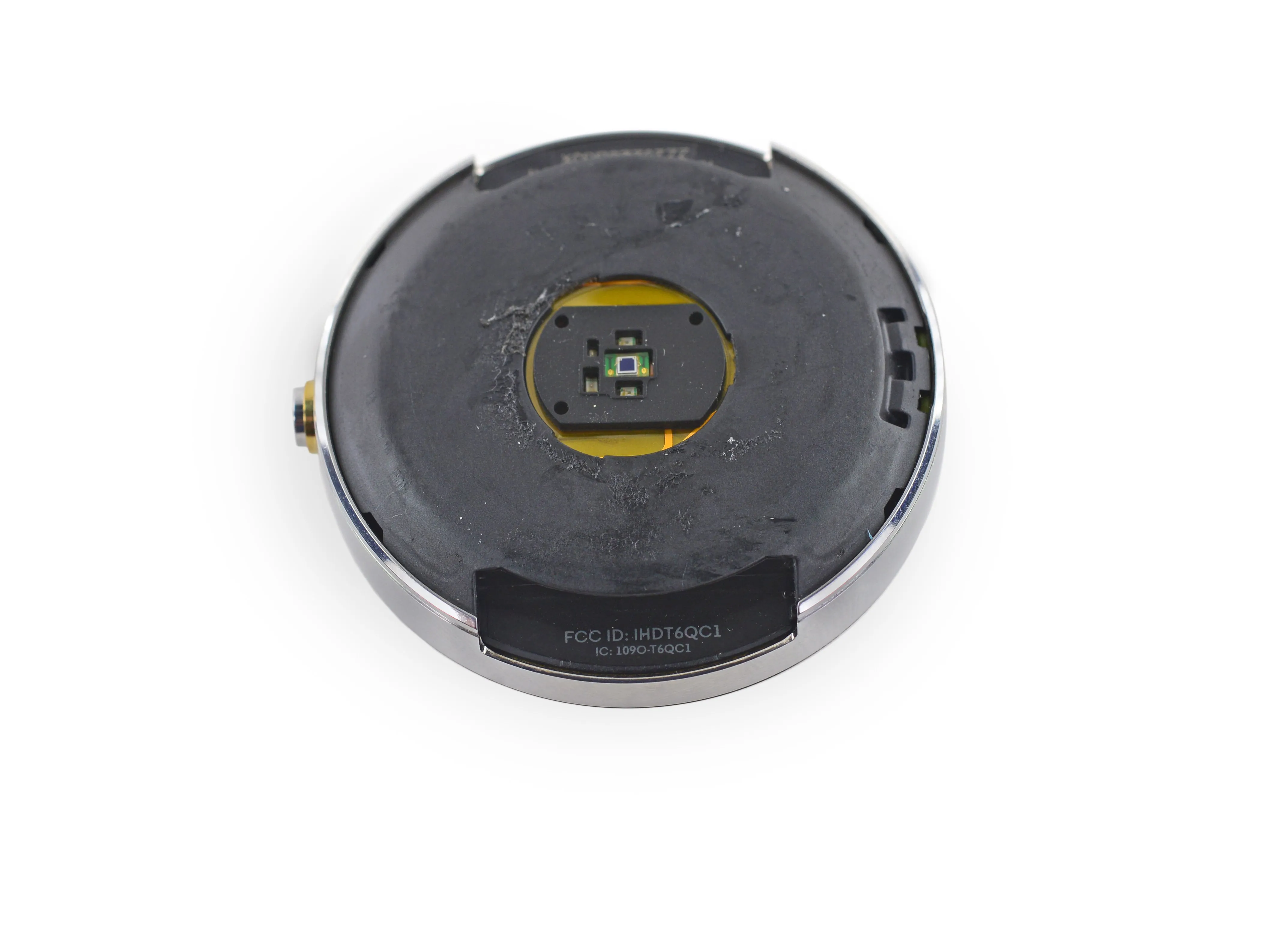

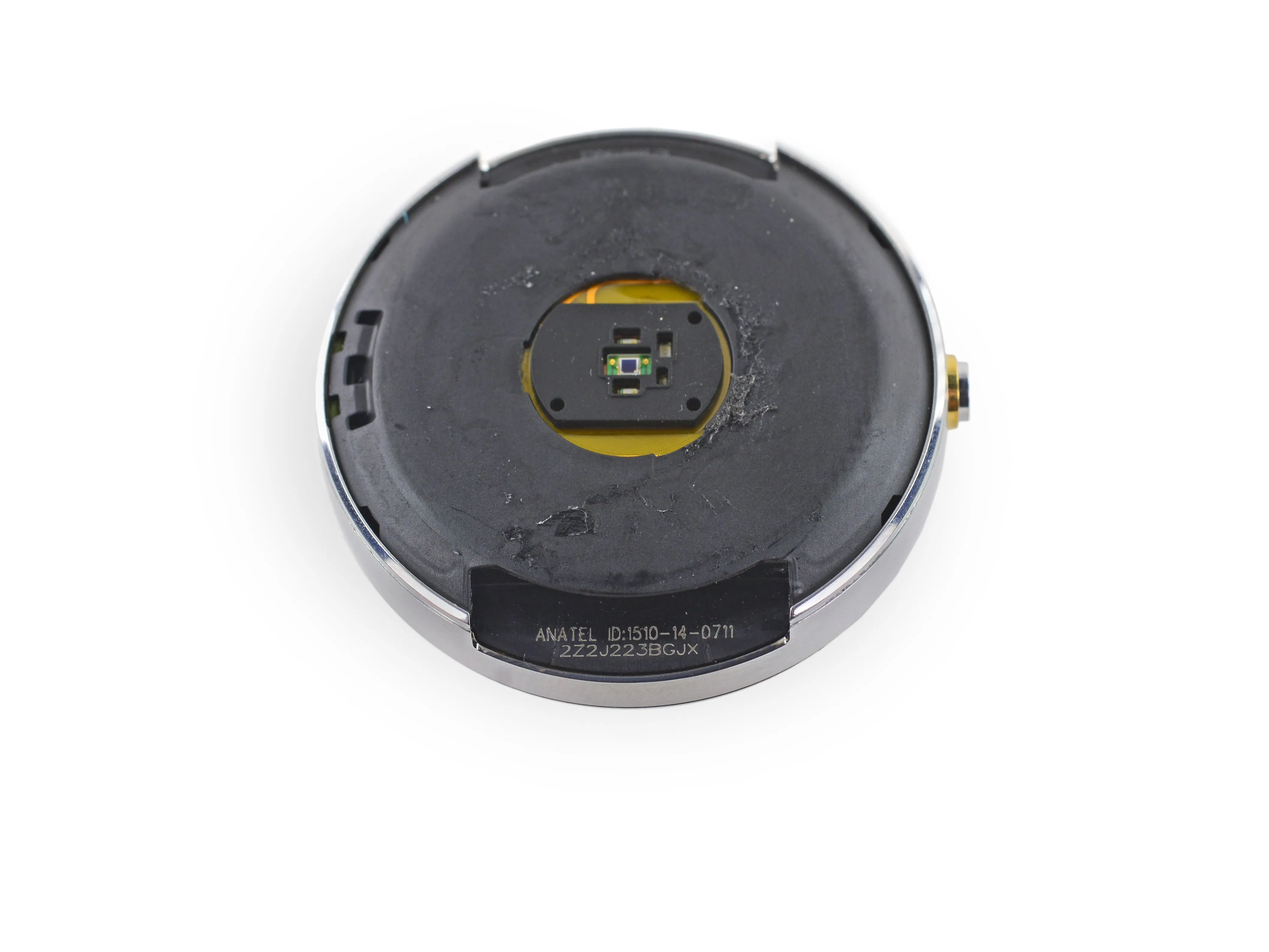

• Сняв заднюю крышку, мы получаем первый взгляд на фотоплетизмограмму (PPG) датчик частоты сердечных сокращений.

• PPG генерируется путем попадания света на кожу и измерения отраженного света, что позволяет отслеживать кровоток и, следовательно, пульс.

• Есть также несколько маркировок:

• FCC ID: IHDT6QC1

• Anatel ID: 1510-14-0711

• Anatel это бразильское государственное телекоммуникационное агентство, которое утверждает устройства для маркетинга и продажи в Бразилии.

Шаг 7

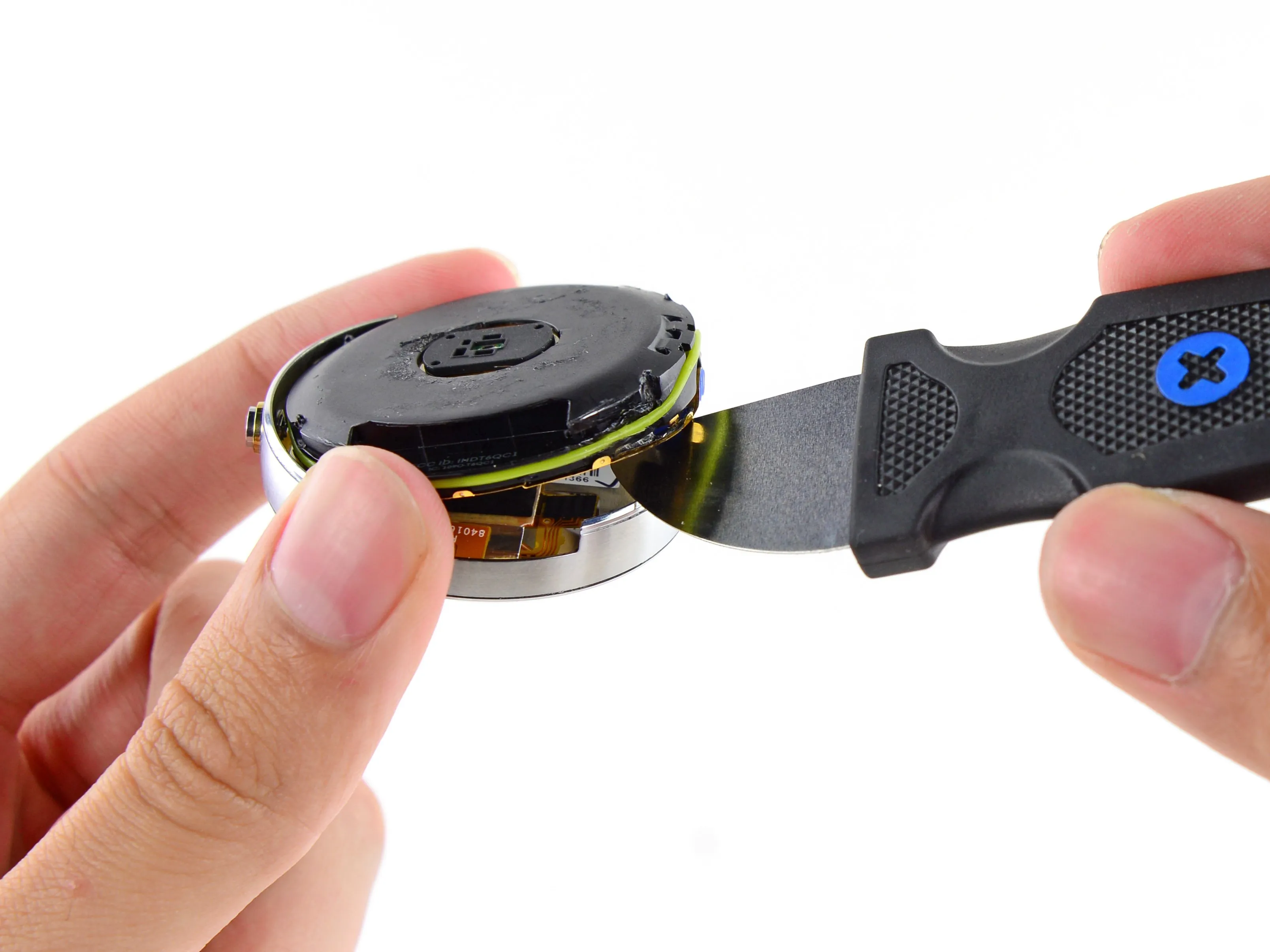

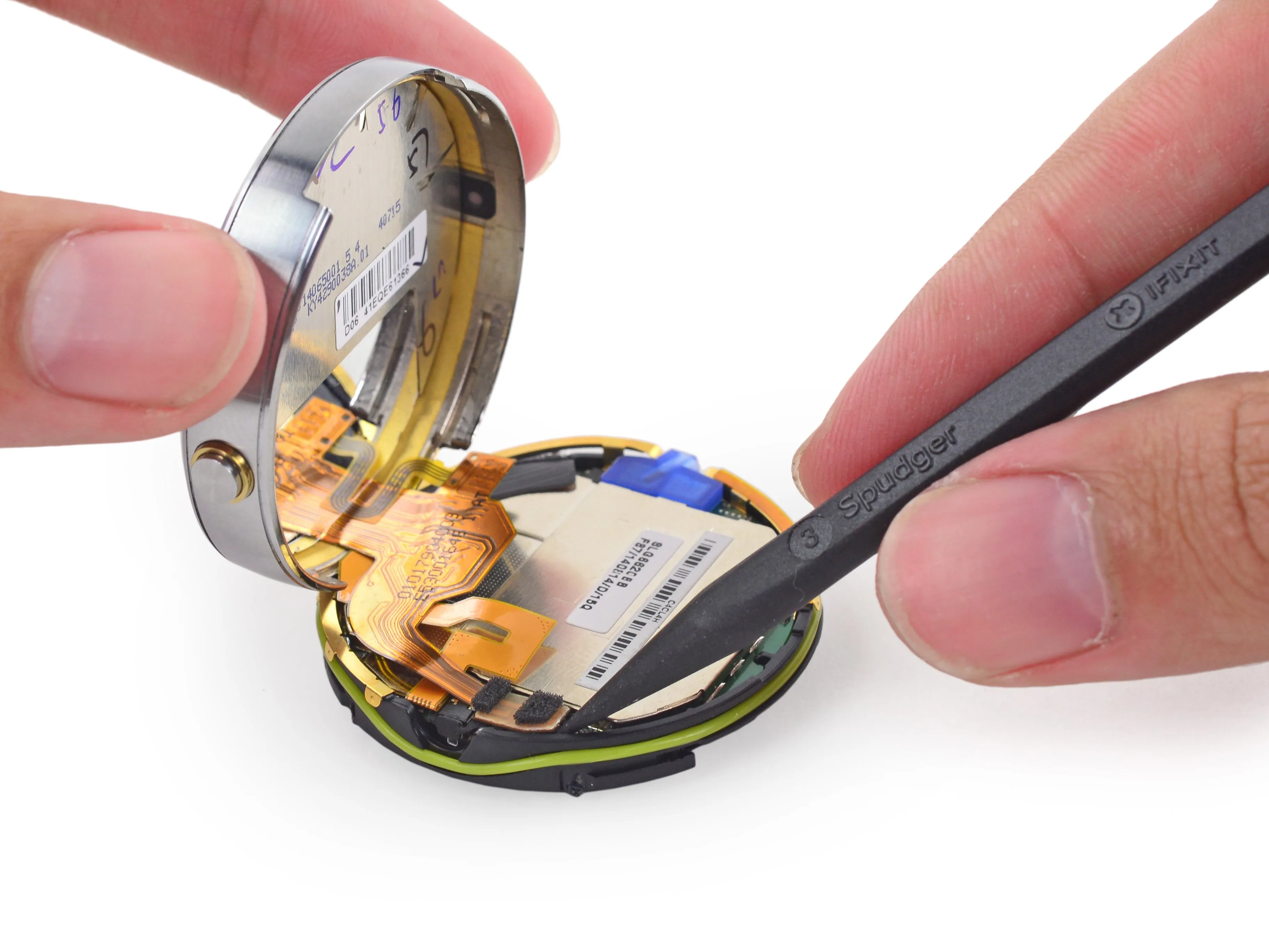

• Внутренности Moto 360 плотно закрыты. Нет легкой точки входа, а резиновое уплотнительное кольцо защищает от воды, но при этом его очень сложно открыть.

• Мы подозреваем, что у Motorola есть специальный инструмент для этой работы. Для остальных есть Джимми.

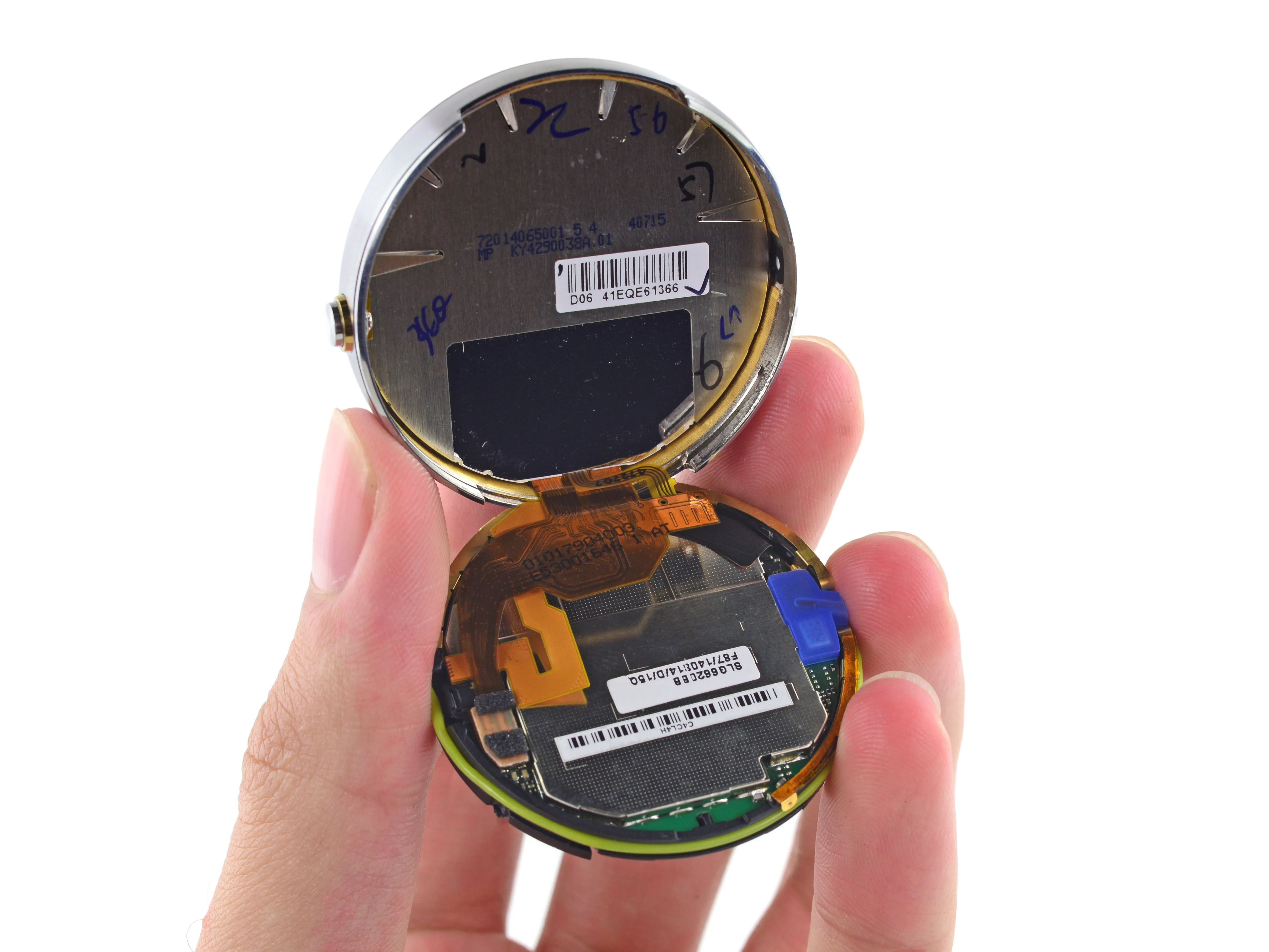

• Вместо жемчужины мы находим круглую материнскую плату, втиснутую во внутренний корпус. К передней панели, соединяющей две половинки, тянется пара кабелей для передачи данных.

• Отсоединив кабели ЖК-дисплея и дигитайзера, мы освобождаем половинки для дальнейшего изучения.

Шаг 8

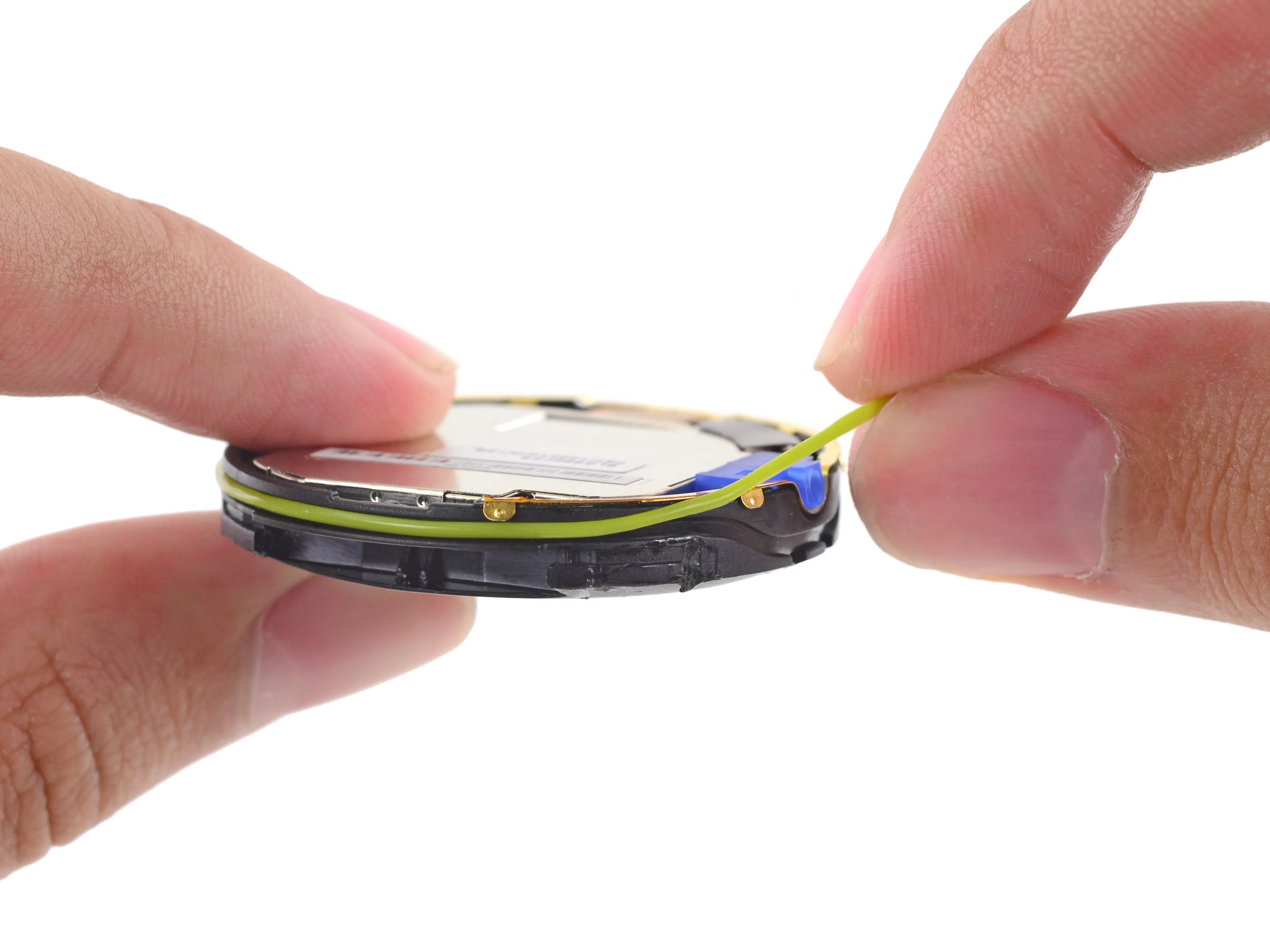

• Любые хорошие водонепроницаемые часы имеют несколько причудливых уплотнителей. Наши Moto 360 ничем не отличаются от них, и они не пропускают воду к своим внутренностям благодаря разноцветному резиновому кольцу.

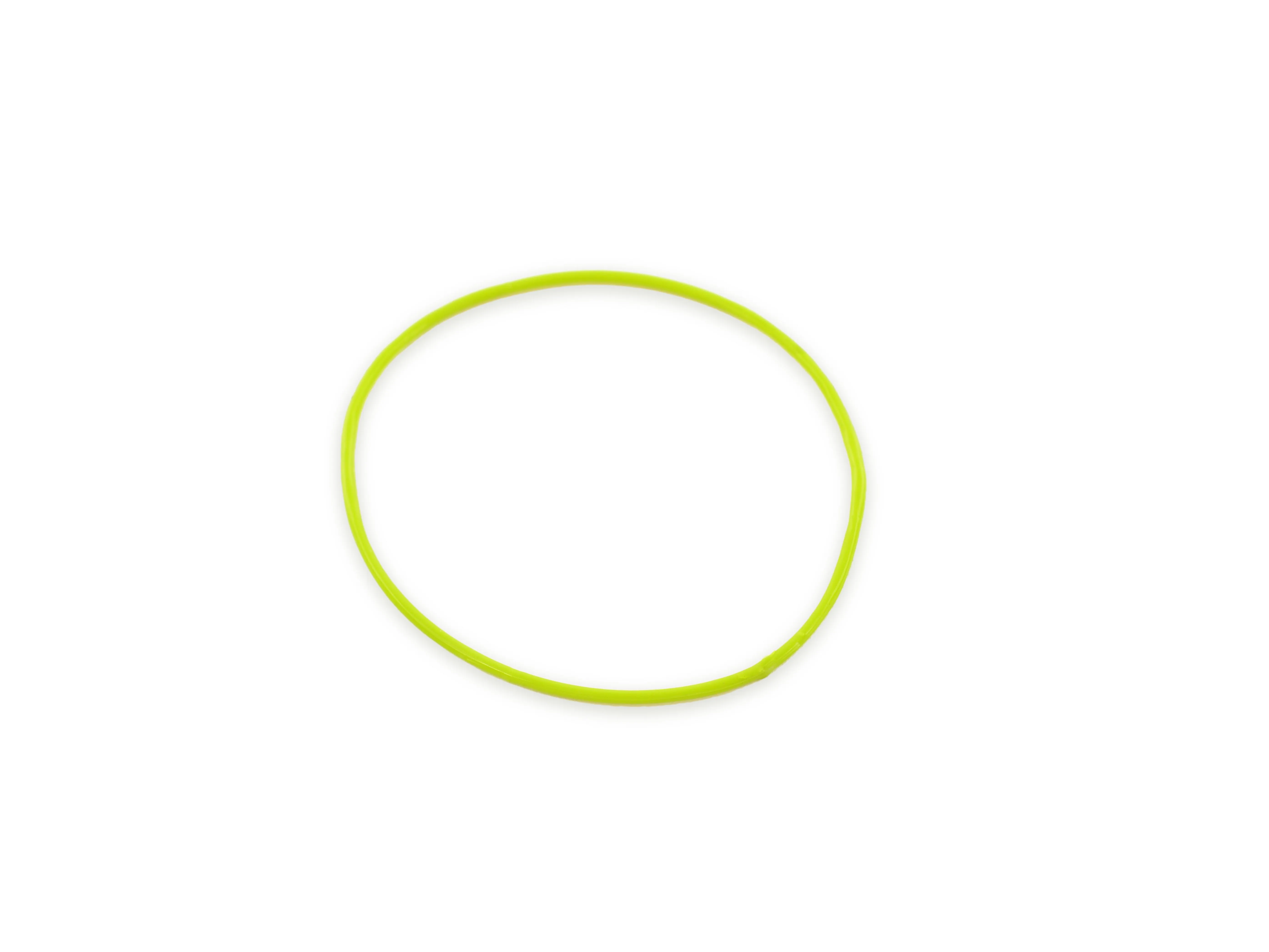

• По сути, уплотнительное кольцо - это модная резиновая лента. Но в технических целях мы будем называть его 'причудливым резиновым кольцом'. В конце концов, мы же профессионалы.

Шаг 9

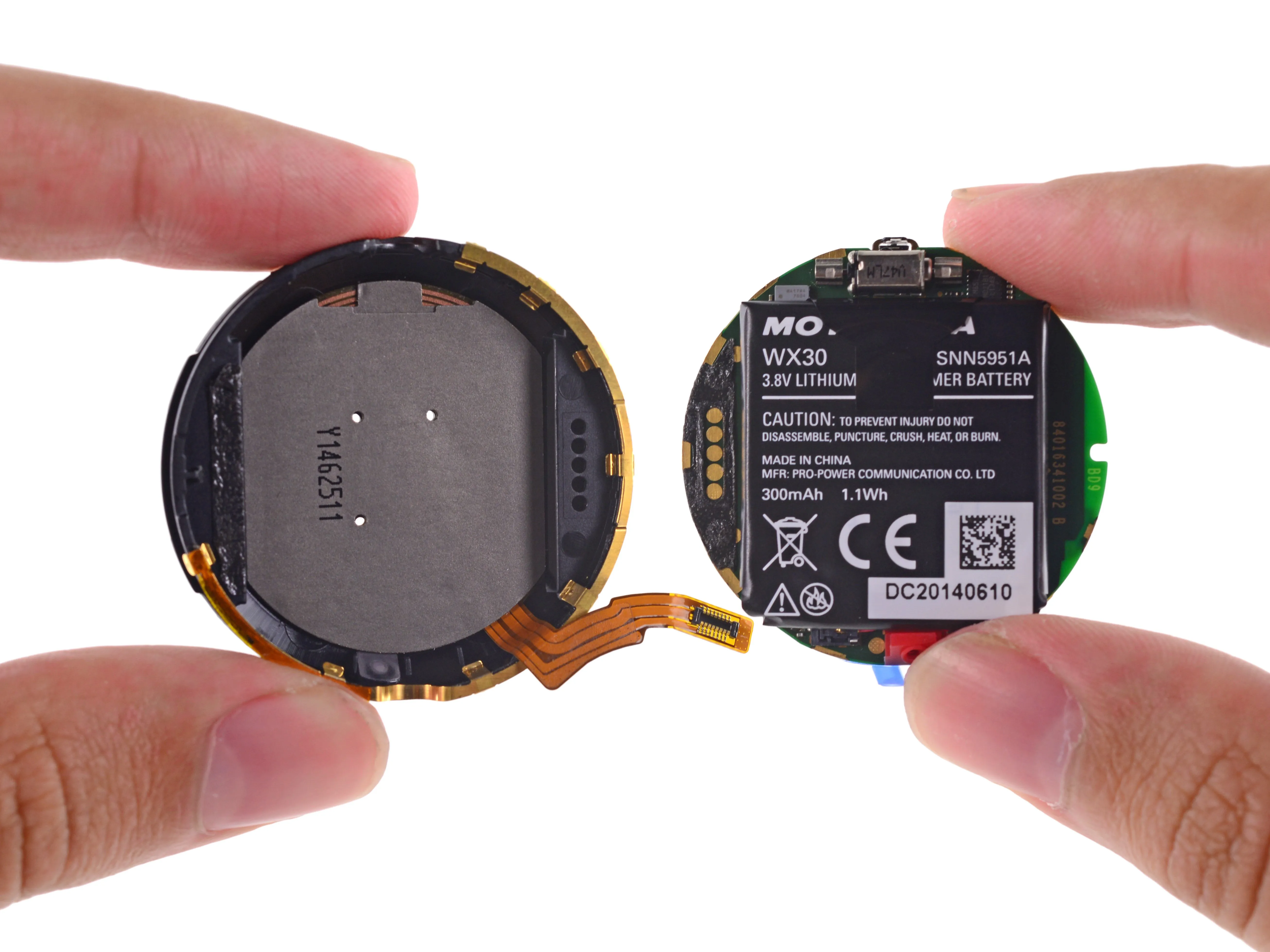

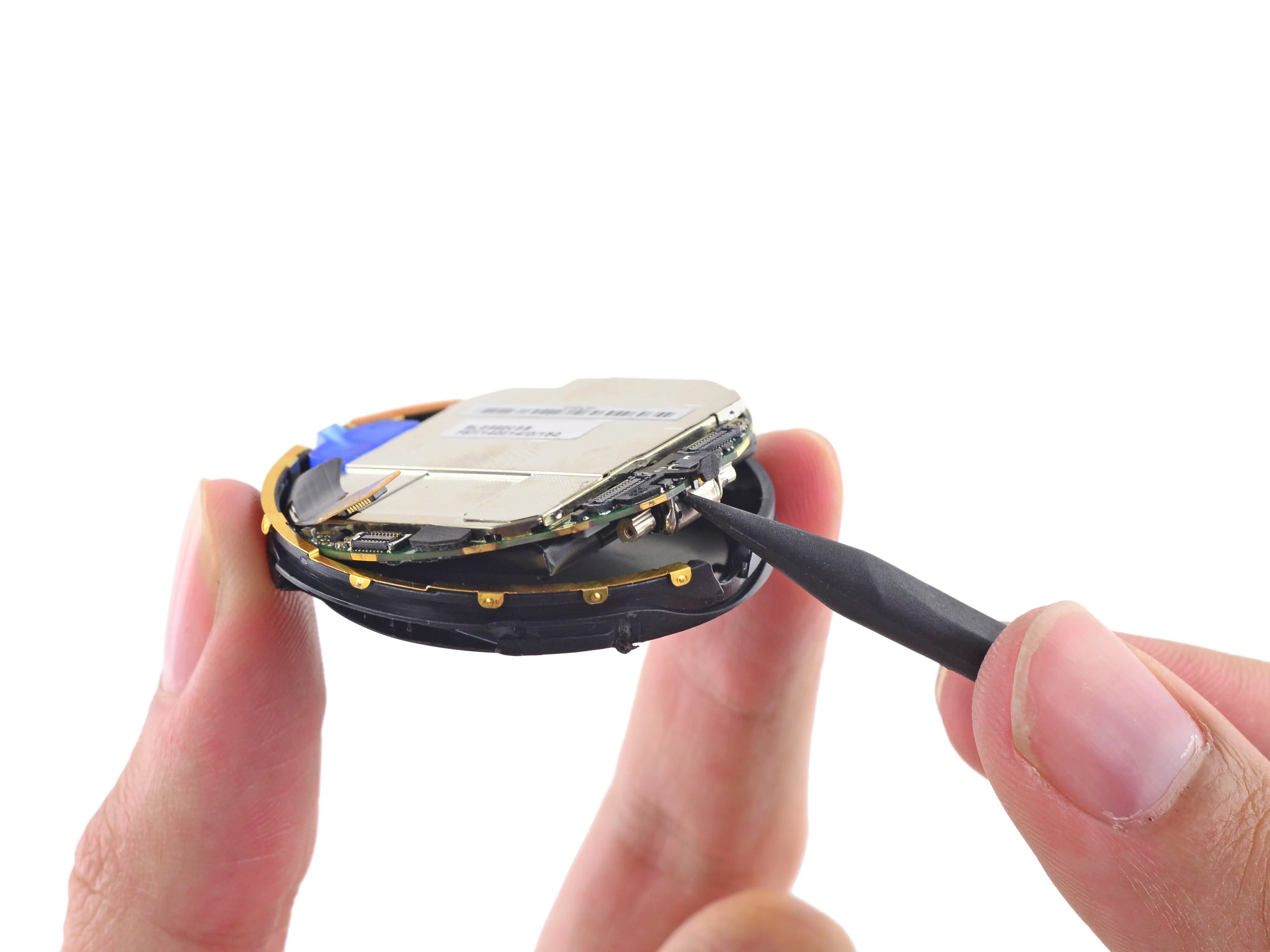

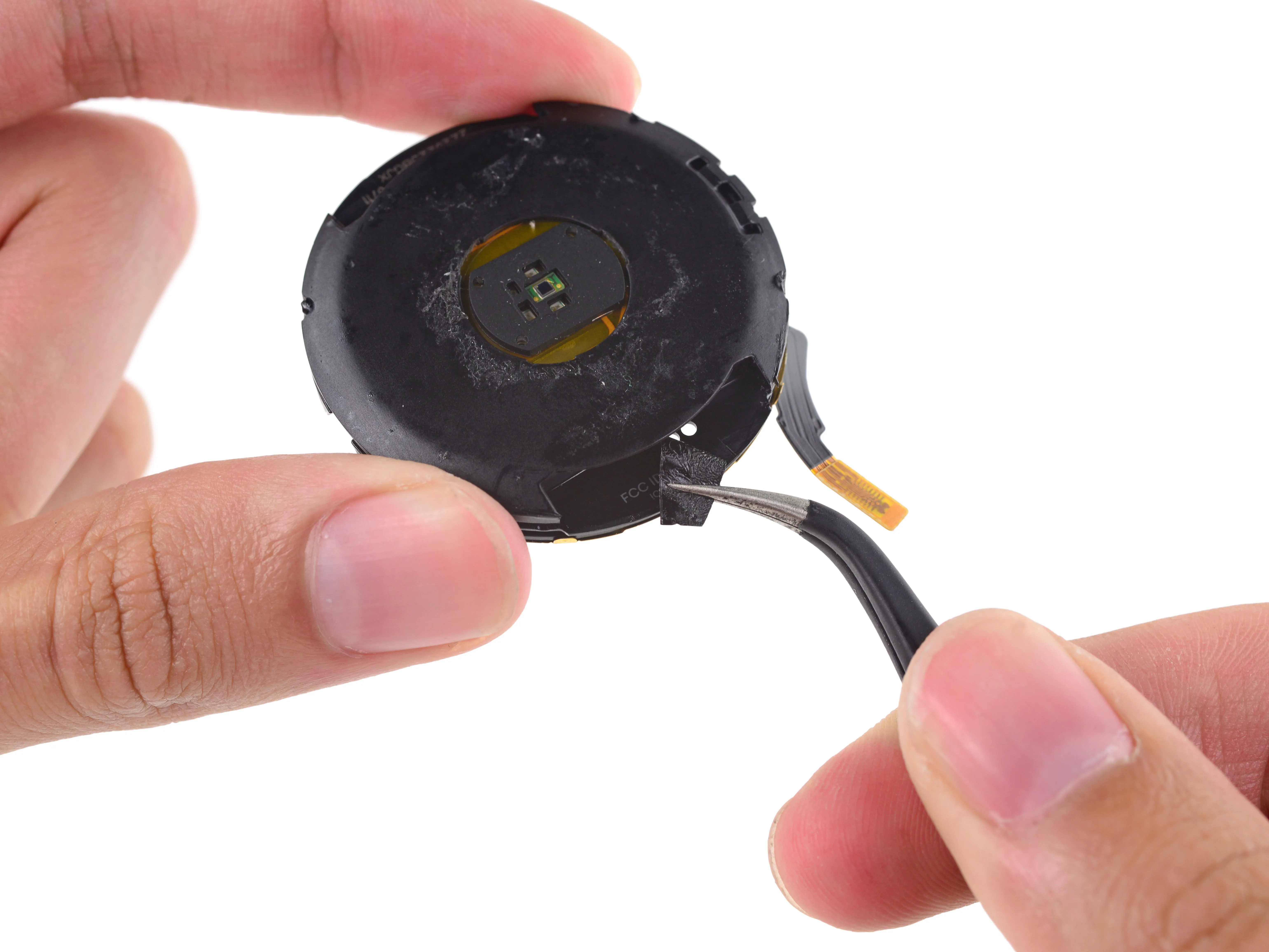

• Немного поддев, можно освободить системную плату от заднего корпуса.

• Латунное полукруглое кольцо окружает внутренний корпус, обеспечивая заземление между материнской платой и внешним ободком.

• Если вы внимательно посмотрите на материнскую плату, то заметите пять пружинных контактных площадок, которые совпадают с отверстиями в заднем корпусе - возможно, это точка доступа для программирования, тестирования или аппаратных хакеров.

• (Чтобы получить доступ к этим контактам, просто отклейте наклейку FCC под ремешком часов, не разбирая Moto 360).

Шаг 10

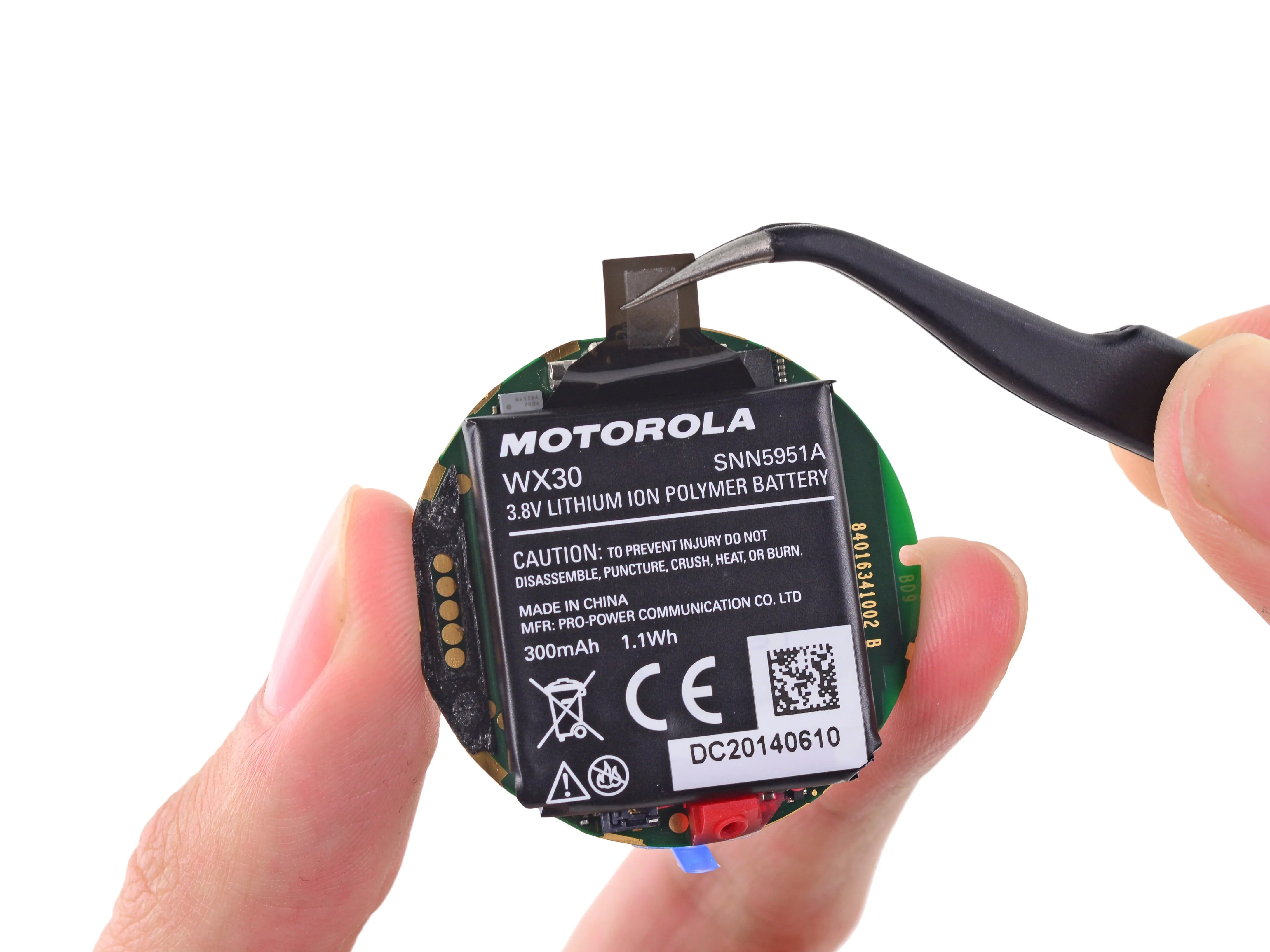

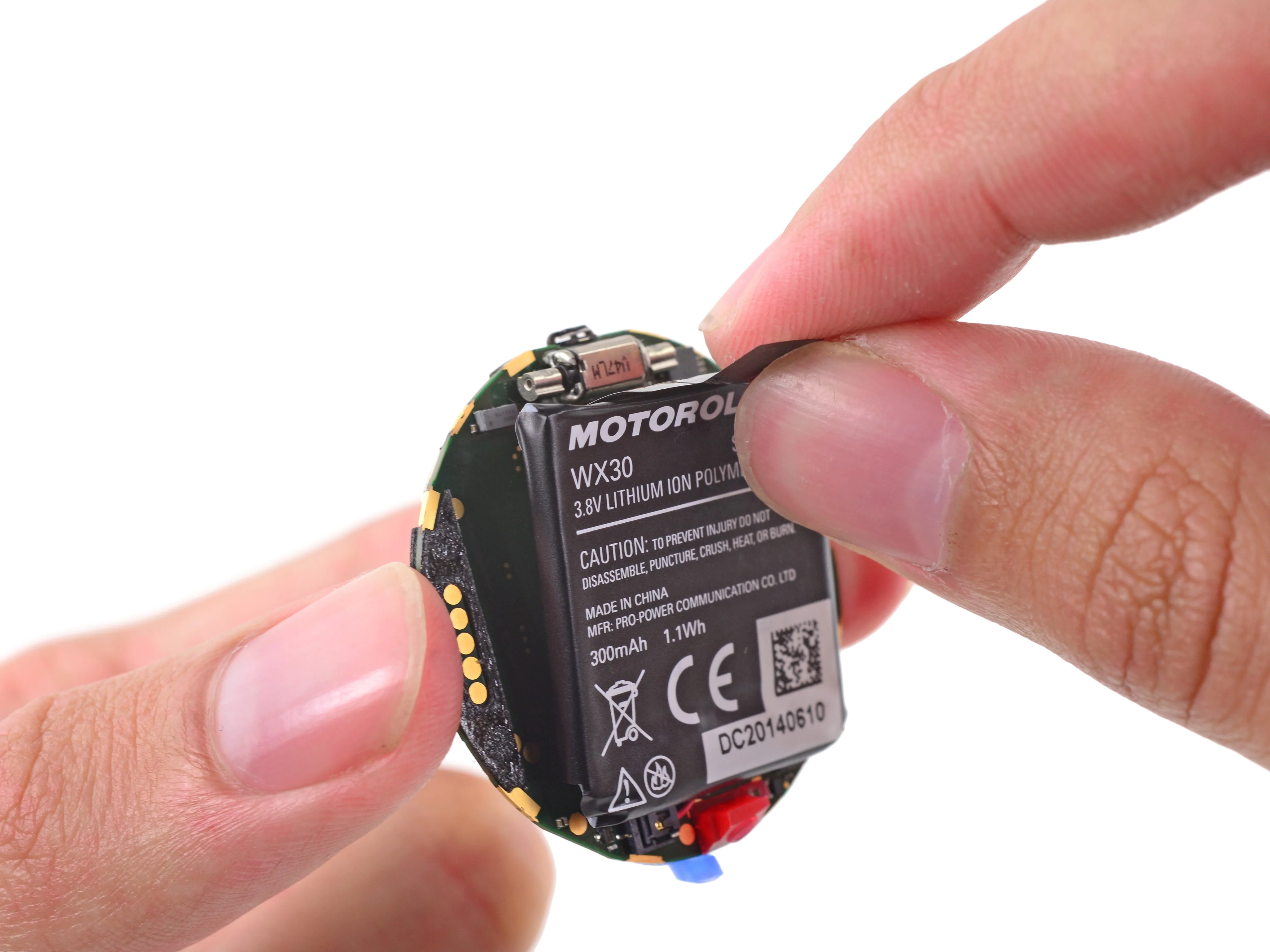

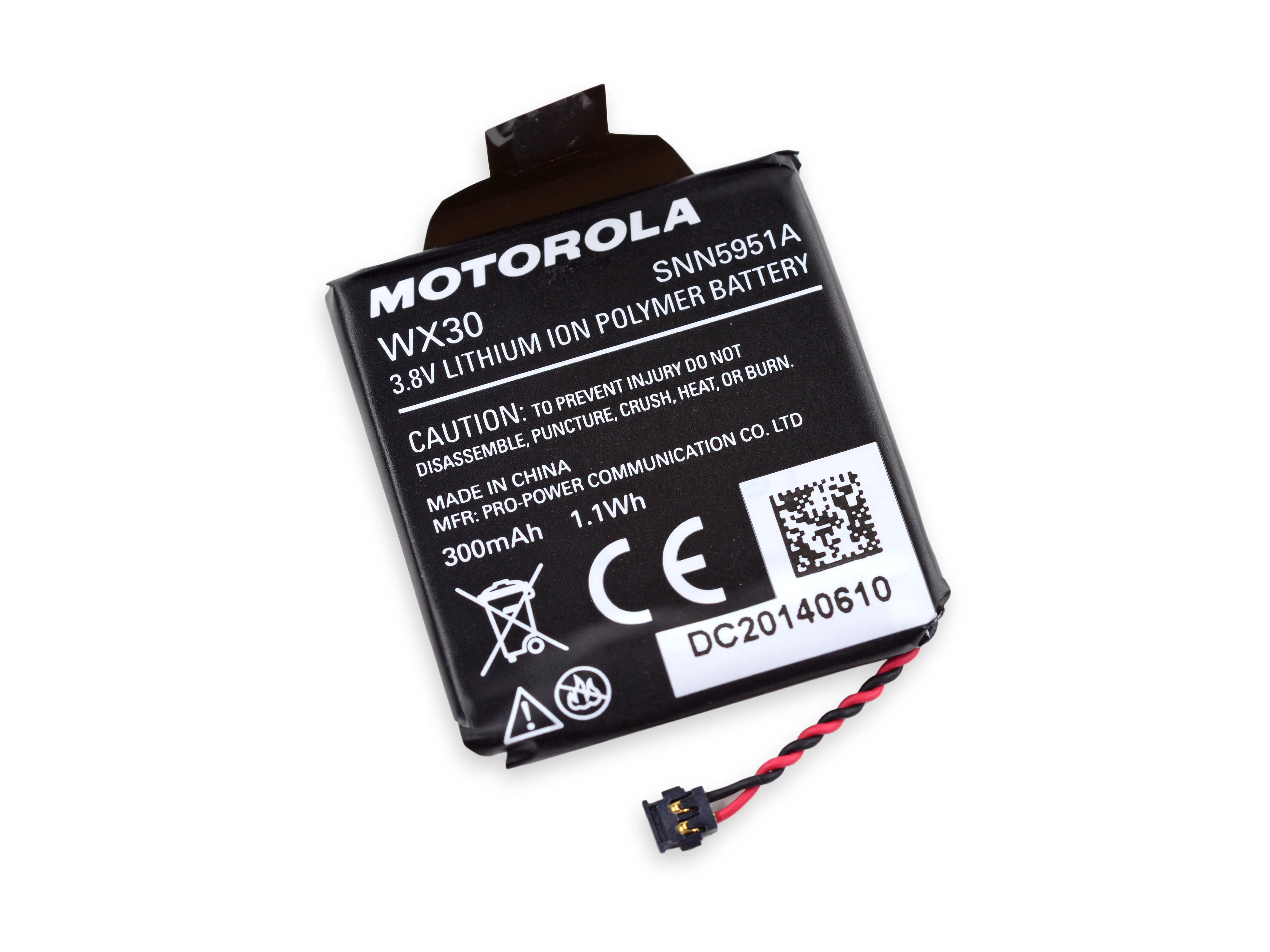

• Motorola любезно включила в комплект съемный выступ, чтобы облегчить извлечение батареи Moto 360. Учитывая, сколько труда потребовалось, чтобы добраться до этого места, это выглядит как небольшая шутка - вроде туалетов для инвалидов на втором уровне магазина, где нет лифта.

• Поговаривают, что Moto 360 страдает от ужасным временем автономной работы.

• Давайте сравним емкость его батареи с конкурентами - Samsung Gear Live и LG G Watch:

• Motorola Moto 360: аккумулятор 3,8 В, 300 мАч, рассчитанный на 1,1 Вт-ч энергии.

• Samsung Gear Live: 3,8 В, аккумулятор емкостью 300 мАч, рассчитанный на 1,14 Вт-ч энергии.

• LG G Watch: 3,8 В, аккумулятор емкостью 400 мАч и мощностью 1,5 Вт-ч.

Шаг 11

• Что-то происходитПотому что Motorola рекламирует Moto 360 как устройство с батареей емкостью 320 мАч, но на самом деле батарея имеет емкость 300 мАч.

• Обновление: Ars получил ответ от Motorola: 'Для Moto 360 у нас было место только для одной цифры, и мы решили указать минимальную емкость батареи. Мы понимаем, что это может сбить с толку, и в будущем мы рассмотрим возможность добавления типичной емкости'.

Комментарии к шагу

Можно ли модернизировать батарею?

Неужели Motorola использовала батарею плохого качества?

Теперь мои 360 нужно заряжать в обед, а иногда при 35% заряда часы просто выключаются и не включаются, пока не поставишь их на зарядку.

Шаг 12

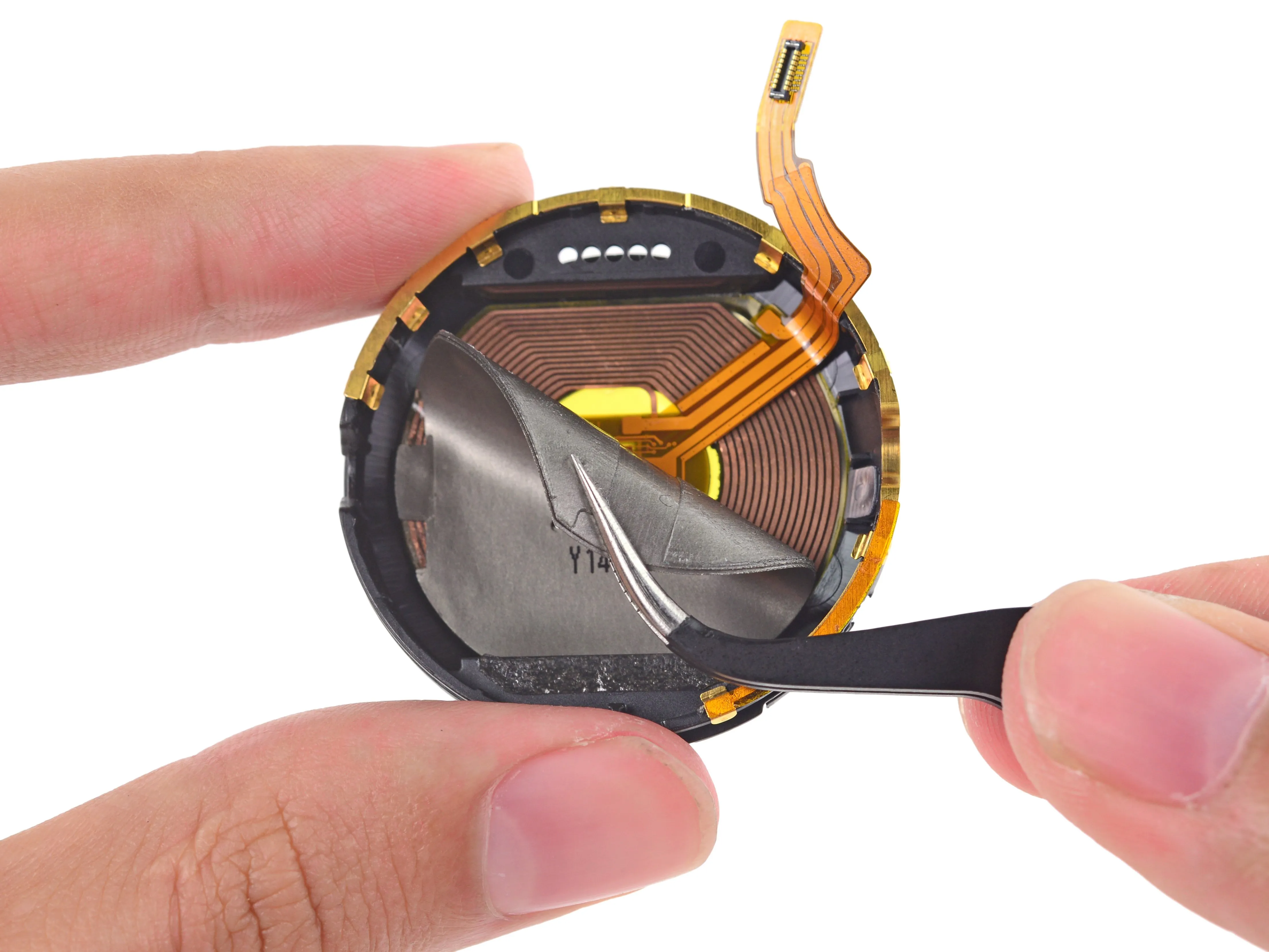

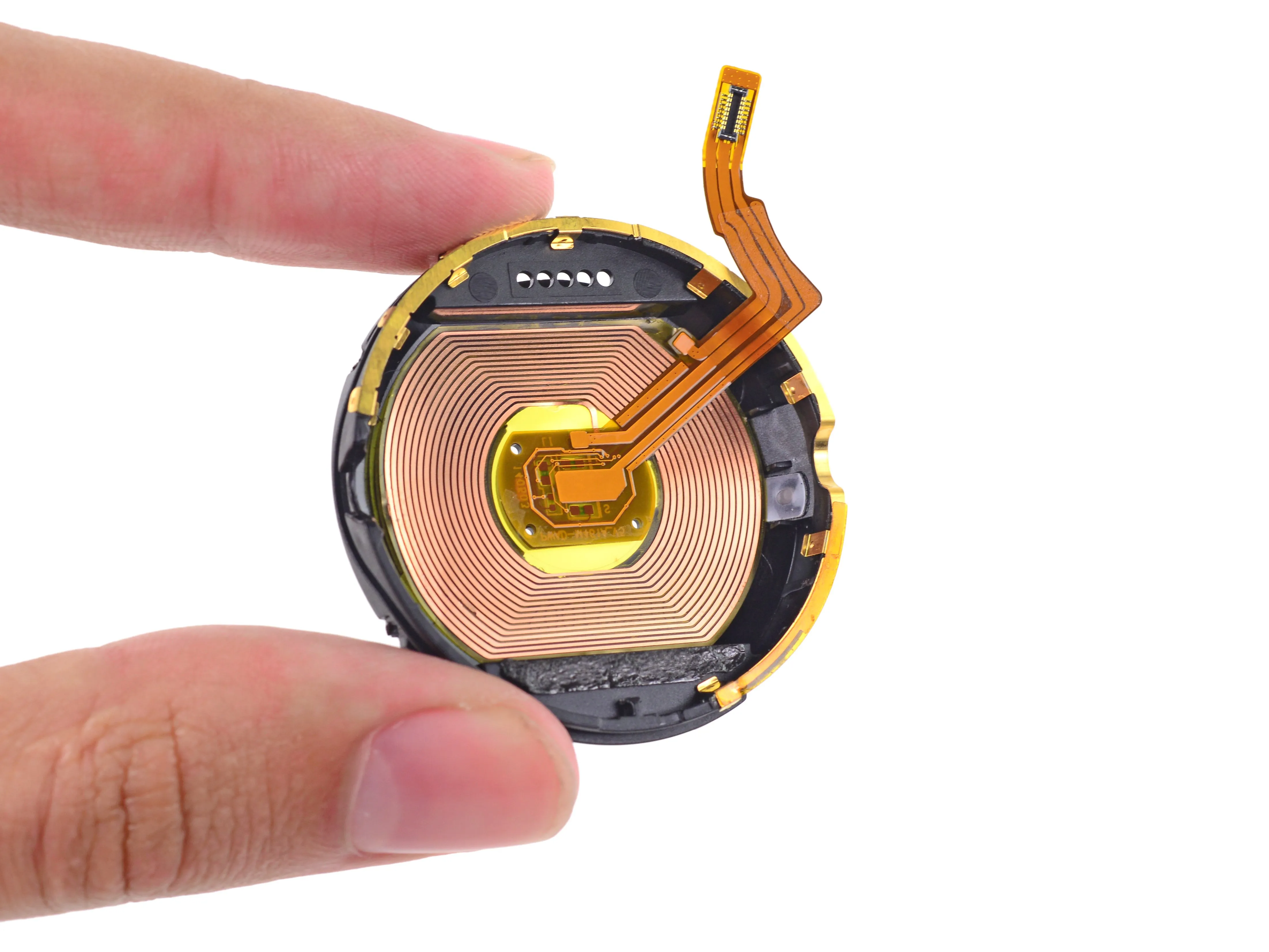

• Отклеив наклейку (на первый взгляд ничего не значащую), мы обнаруживаем блестящую катушку индуктивной зарядки.

• Moto 360 - это первые смарт-часы на платформе Android Wear с индуктивной зарядкой. Предыдущие смарт-часы на Android Wear, такие как Samsung Gear Live и LG G Watch оснащались металлическими контактами для зарядки.

• Индуктивная зарядка осуществляется путем пропускания переменного тока через катушку передатчика (зарядный док), что создает магнитное поле. Затем это магнитное поле индуцирует напряжение в катушке приемника (на фото), что приводит к зарядке аккумулятора.

Шаг 13

• Давайте поиграем в игру 'Магнит ли это?'. Правила игры практически не требуют пояснений.

• Посмотрите на это, оно магнитное. Мы подозреваем, что наклейка на зарядной катушке работает как сердечник трансформатораОна сделана из черного материала, который 'служит для значительного уменьшения тока намагничивания и ограничивает поток на пути, который тесно соединяет обмотки'.

• Tl;DR: мы думаем, что эта наклейка повышает эффективность индуктивной зарядки.

• 'Скорее всего, это экранирование главной печатной платы. Когда вы направляете большое количество энергии через пространство, вы не можете гарантировать, что вся она попадет на приемную катушку. Поэтому вам нужен экран, чтобы поглотить любую паразитную энергию. Только подумайте, если провод окажется идеальной формы для приема энергии, он, скорее всего, пережжет схему'.

Шаг 14

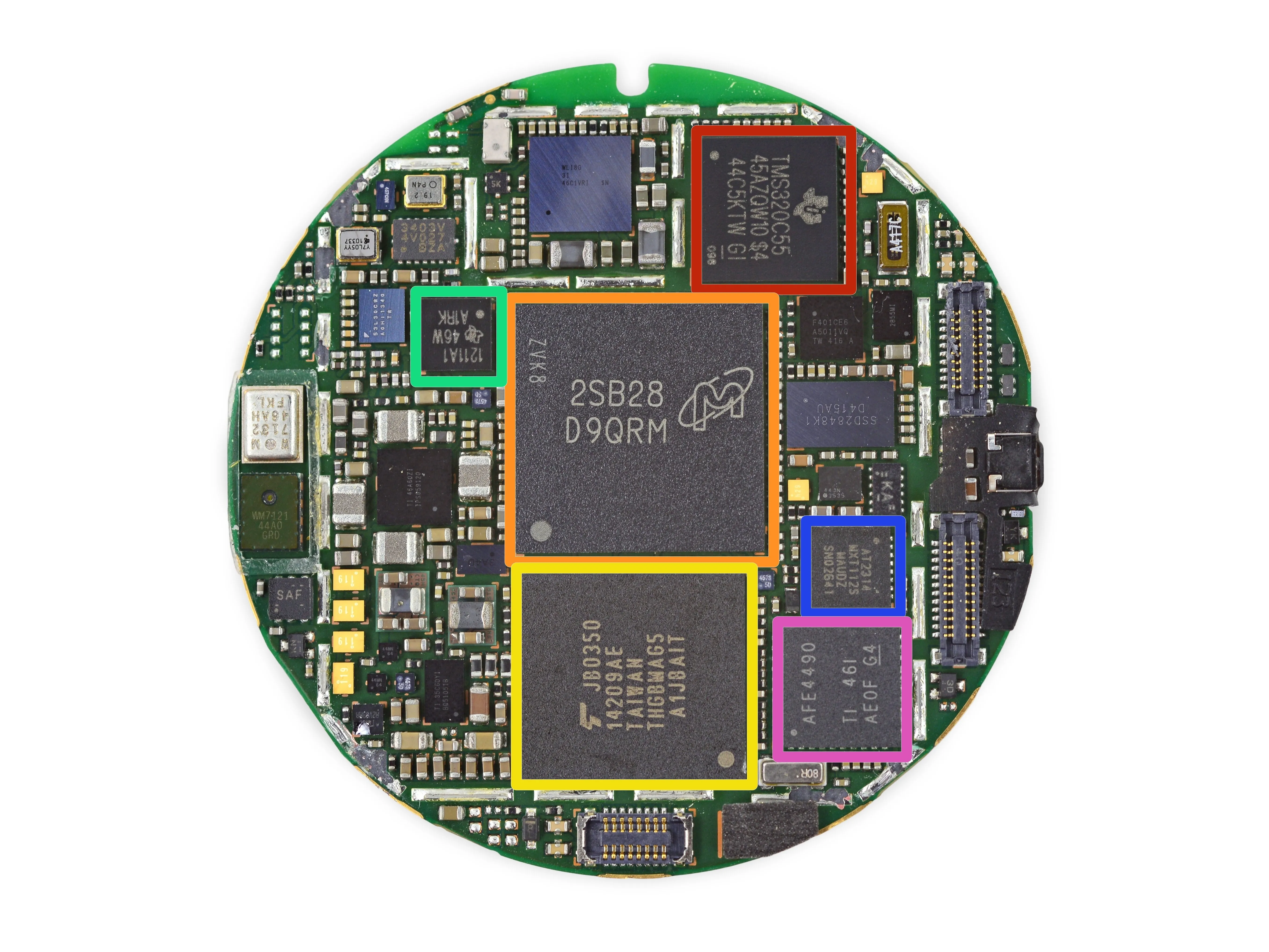

• Наконец-то мы узнали, что находится внутри вкусной начинки Moto 360 - множество микросхем:

• Texas Instruments TMS320C5545 Цифровой сигнальный процессор с фиксированной точкой

• Micron Technology MT46H128M32L2KQ-5 IT (маркируется как 2SB28 D9QRM) 4 Гб (512 Мб) мобильной памяти LPDDR

• Toshiba THGBMAG5A1JBAIT 4 Гб e-MMC NAND Flash

• Texas Instruments 1211A1 Приемопередатчик USB 2.0 PHY

• Atmel MXT112S Контроллер емкостного сенсорного экрана

• Texas Instruments AFE4490 Интегрированный аналоговый фронт-энд для пульсоксиметров

Шаг 15

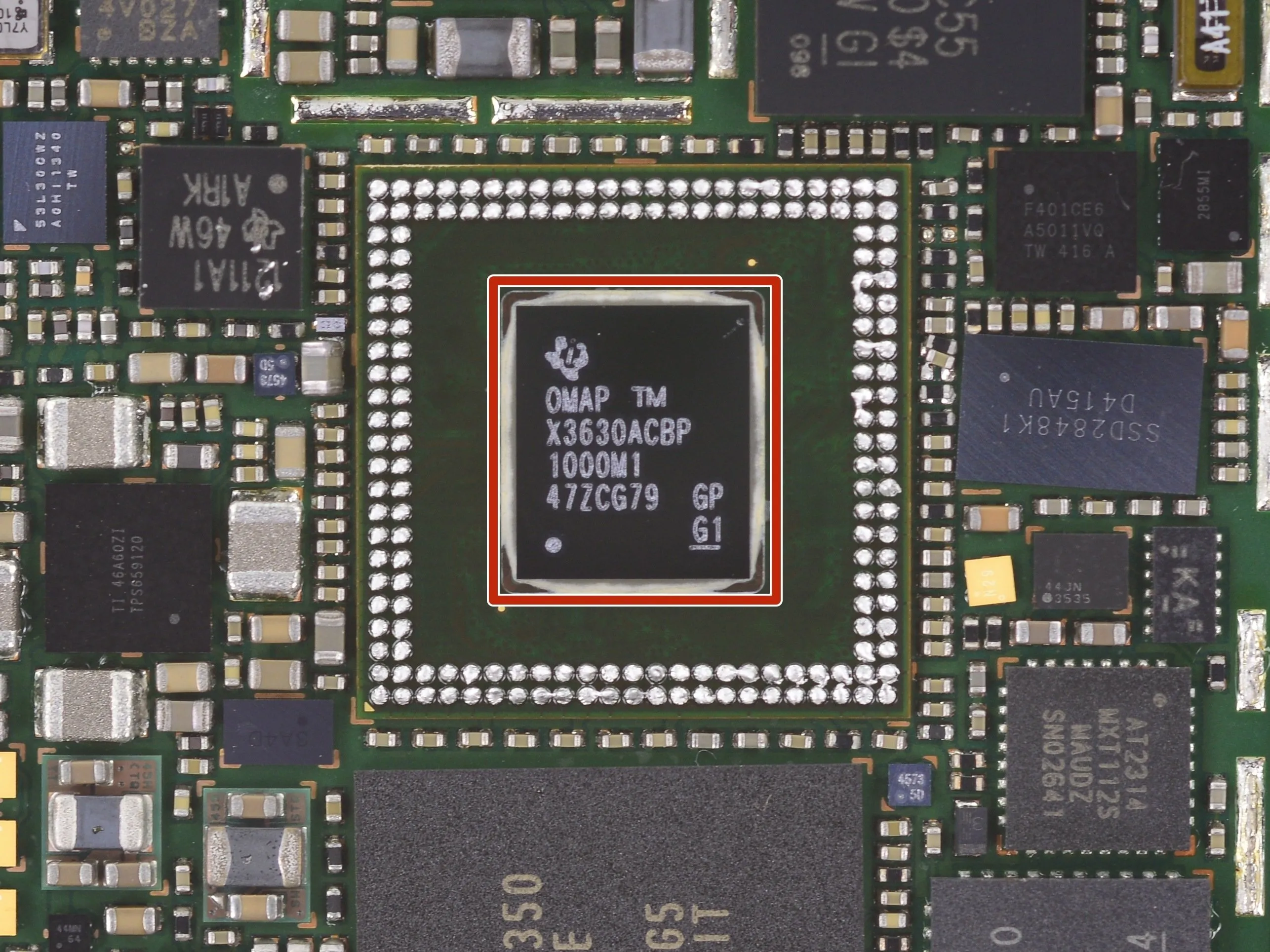

• Под оперативной памятью Micron мы обнаружили Texas Instruments X3630ACBP (OMAP3630) OMAP 3 Applications Processor.

• Мы были немного... не впечатлены выбором Motorola.

• Это тот же процессор, что и в Motorola Droid 2и MOTOACTV, первых смарт-часах Motorola 2010 и 2011 годов.

Шаг 16

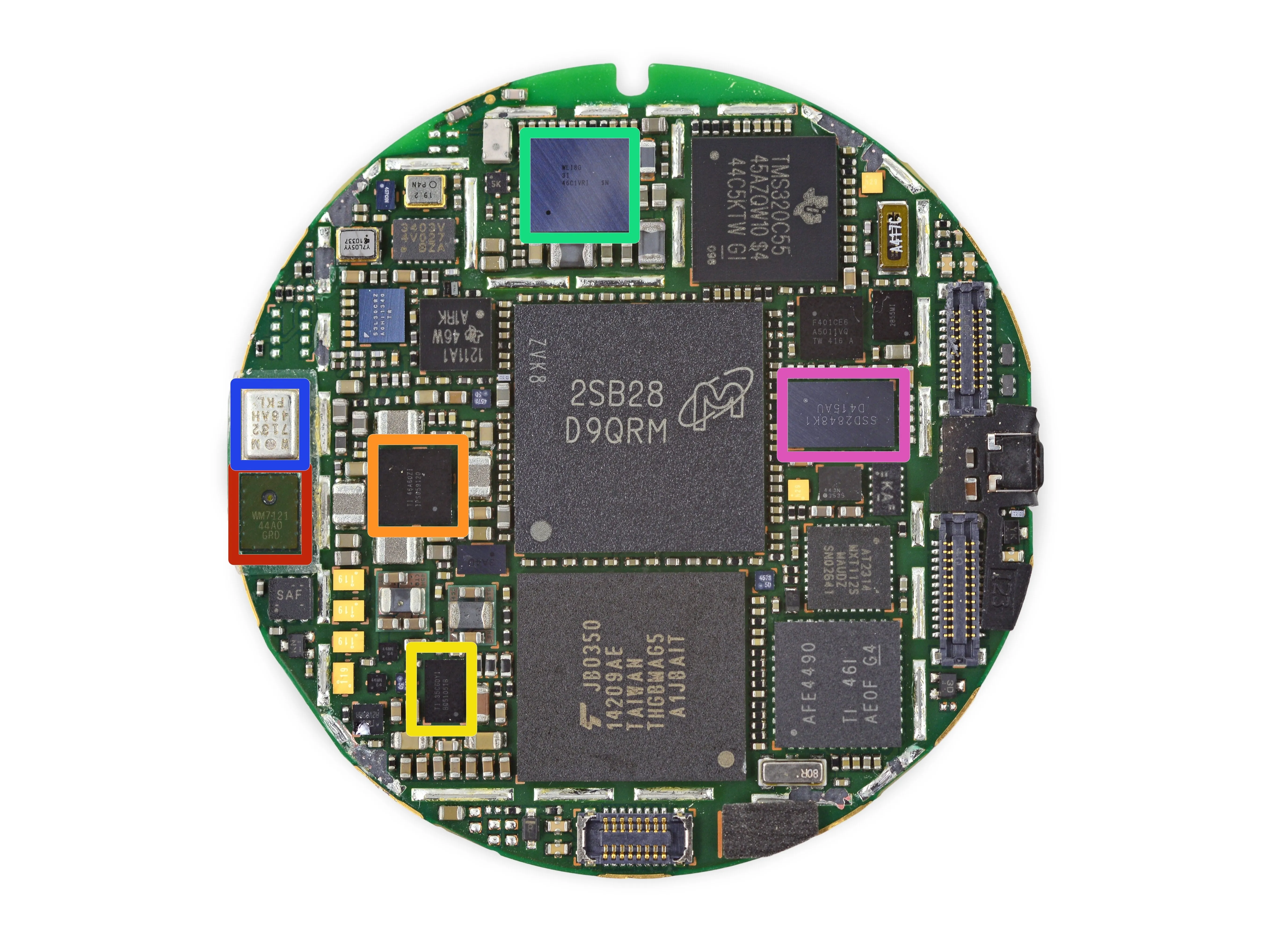

• Список микросхем продолжается:

• Wolfson Microelectronics WM7121 Аналоговый кремниевый микрофон с верхним портом

• Texas Instruments TPS659120 PMU для питания процессора

• Texas Instruments BQ51051B Встроенный приемник беспроводного литий-ионного зарядного устройства

• Texas Instruments WiLink WL1831 Модуль Wi-Fi и Bluetooth

• Wolfson Microelectronics WM7132 МЭМС-микрофоны Аналоговый кремниевый микрофон с нижним портом

• Solomon Systech SSD2848K1 Контроллер интерфейса дисплея MIPI

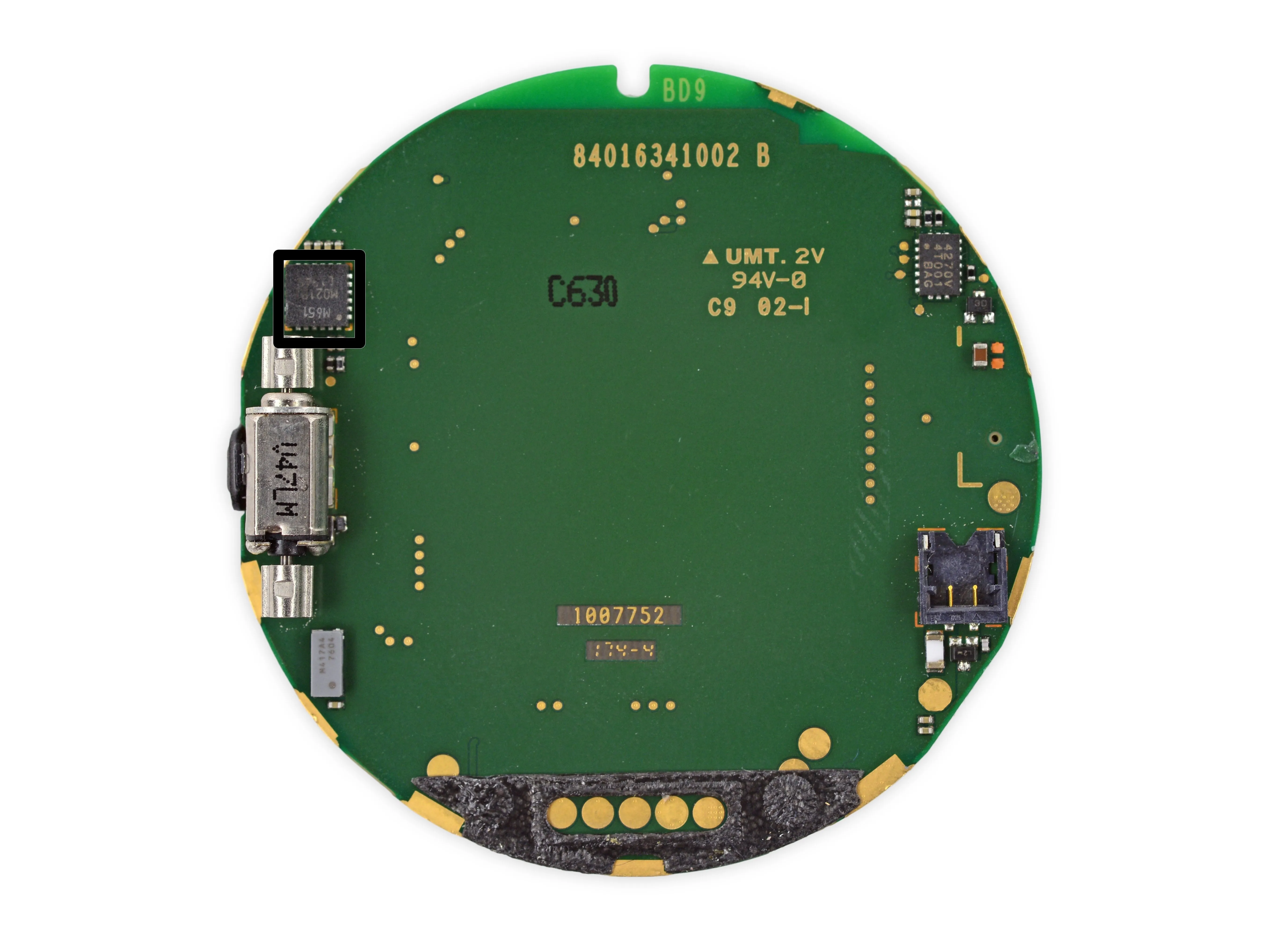

• На обратной стороне: InvenSense MPU-6051 Шестиосевое (гироскоп + акселерометр) МЭМС-устройство отслеживания движения

Шаг 17

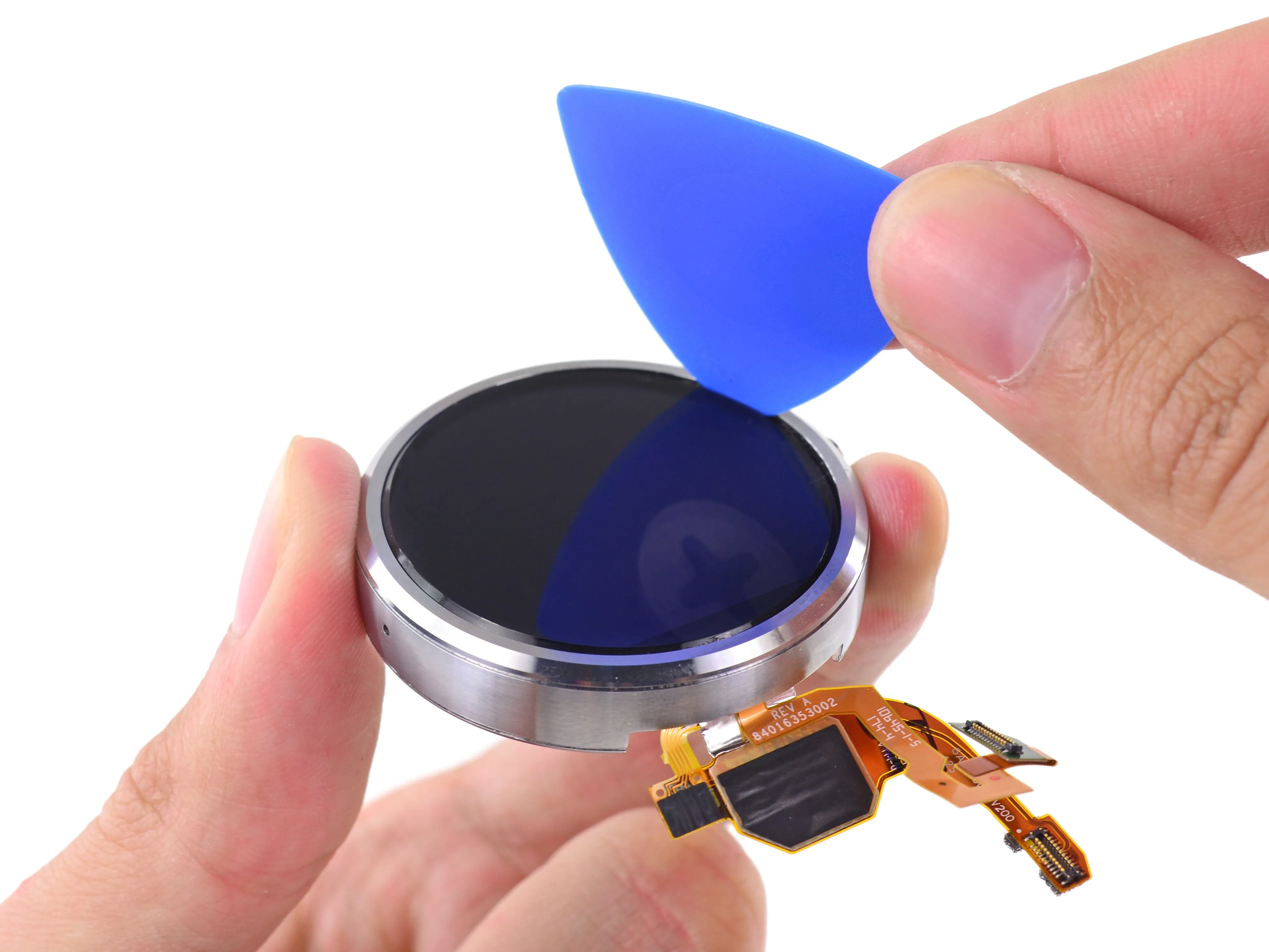

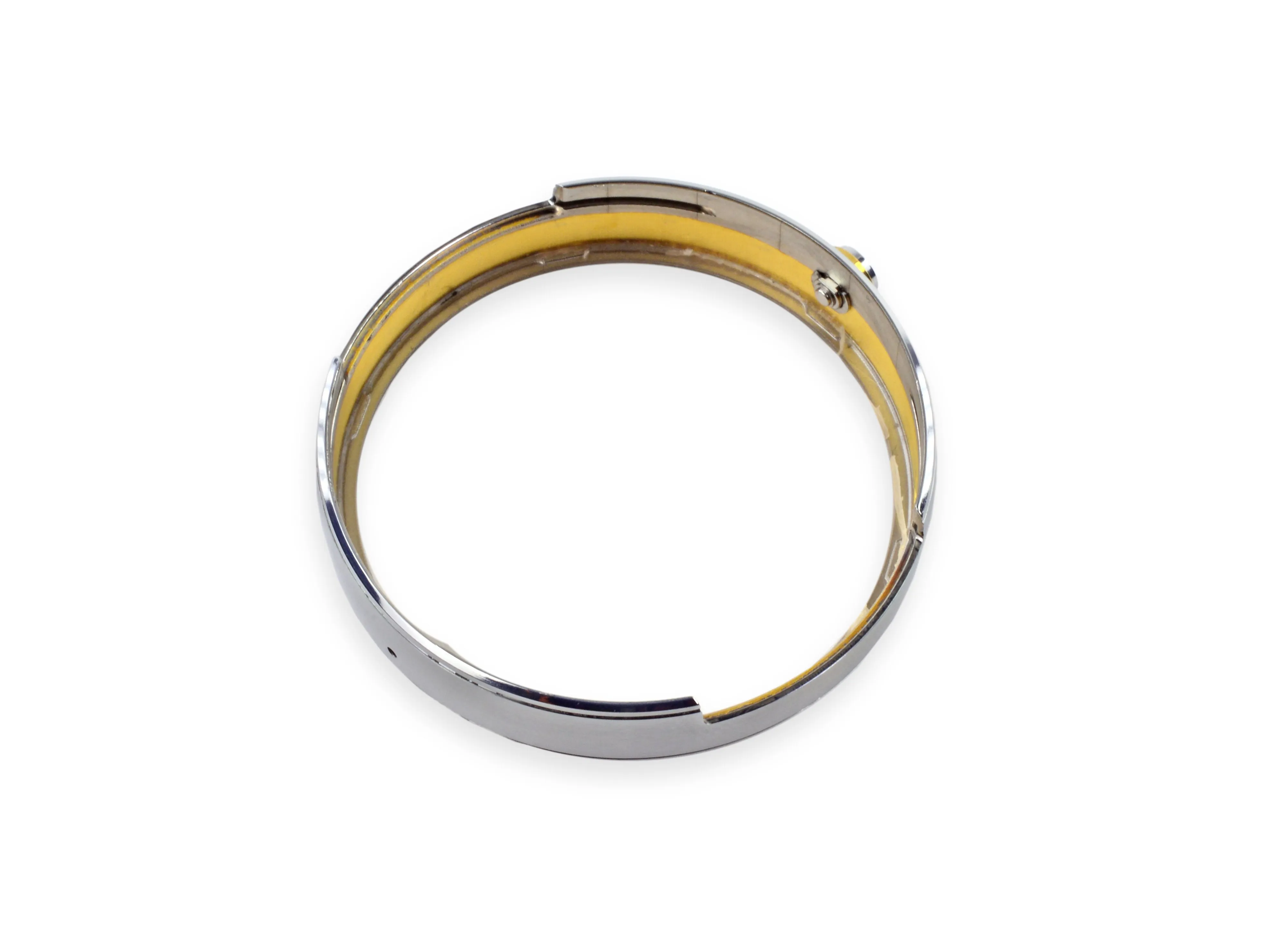

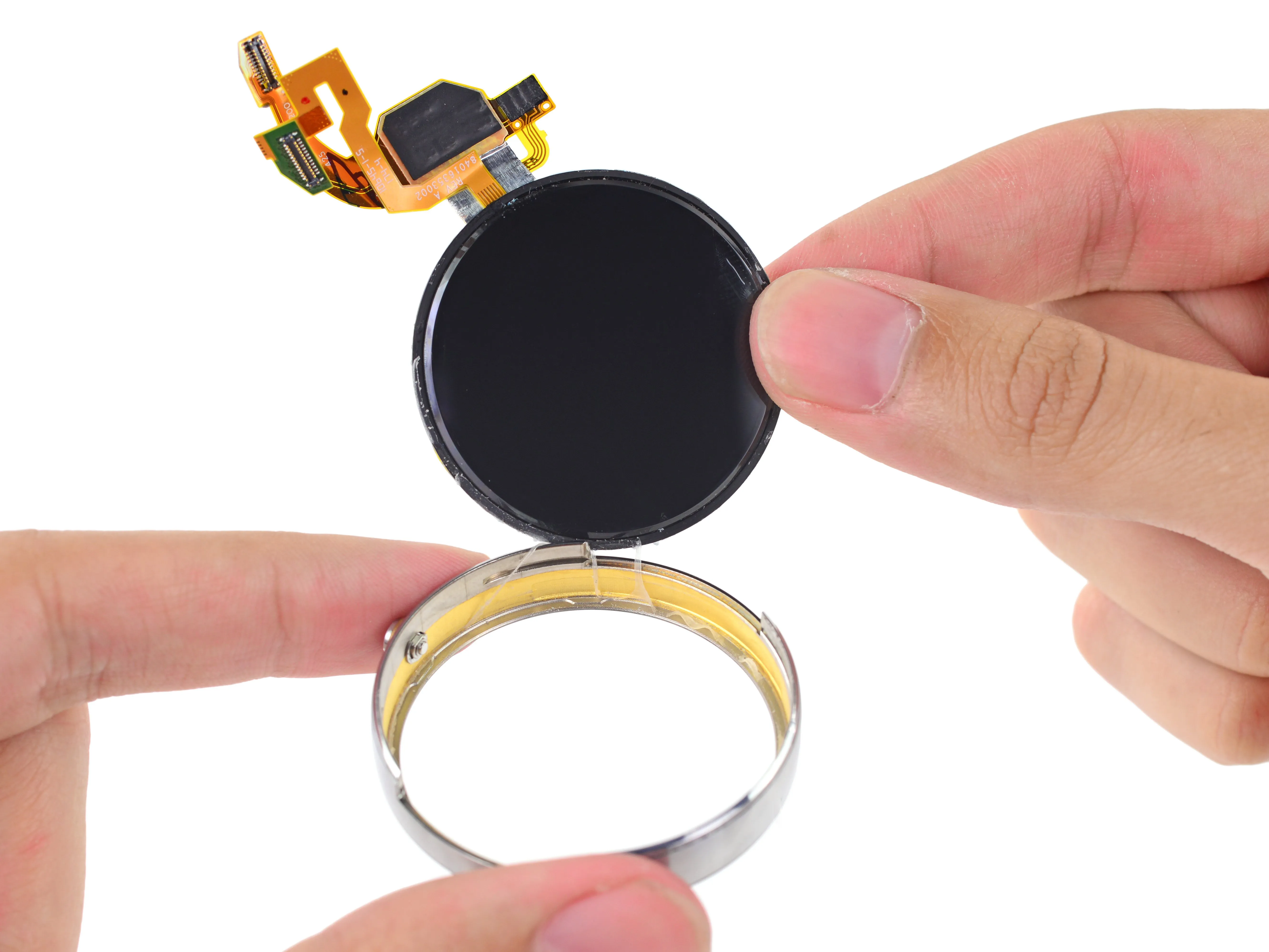

• Мы вернулись к нагреванию и отжиманию, пытаясь освободить ЖК-дисплей.

• Как и раньше, потребовалось значительное количество тепла, чтобы вытащить этот ЖК-дисплей из кольца.

• Это не специальный круглый OLED дисплей, о котором о котором нам говорили. Мы предполагаем, что это различие, вероятно, больше связано с ценой, чем с дизайном. В конце концов, круглые дисплеи не так уж и дешевы.

• Вся эта круговерть напоминает нам о другом круглом штуковине.

Шаг 18

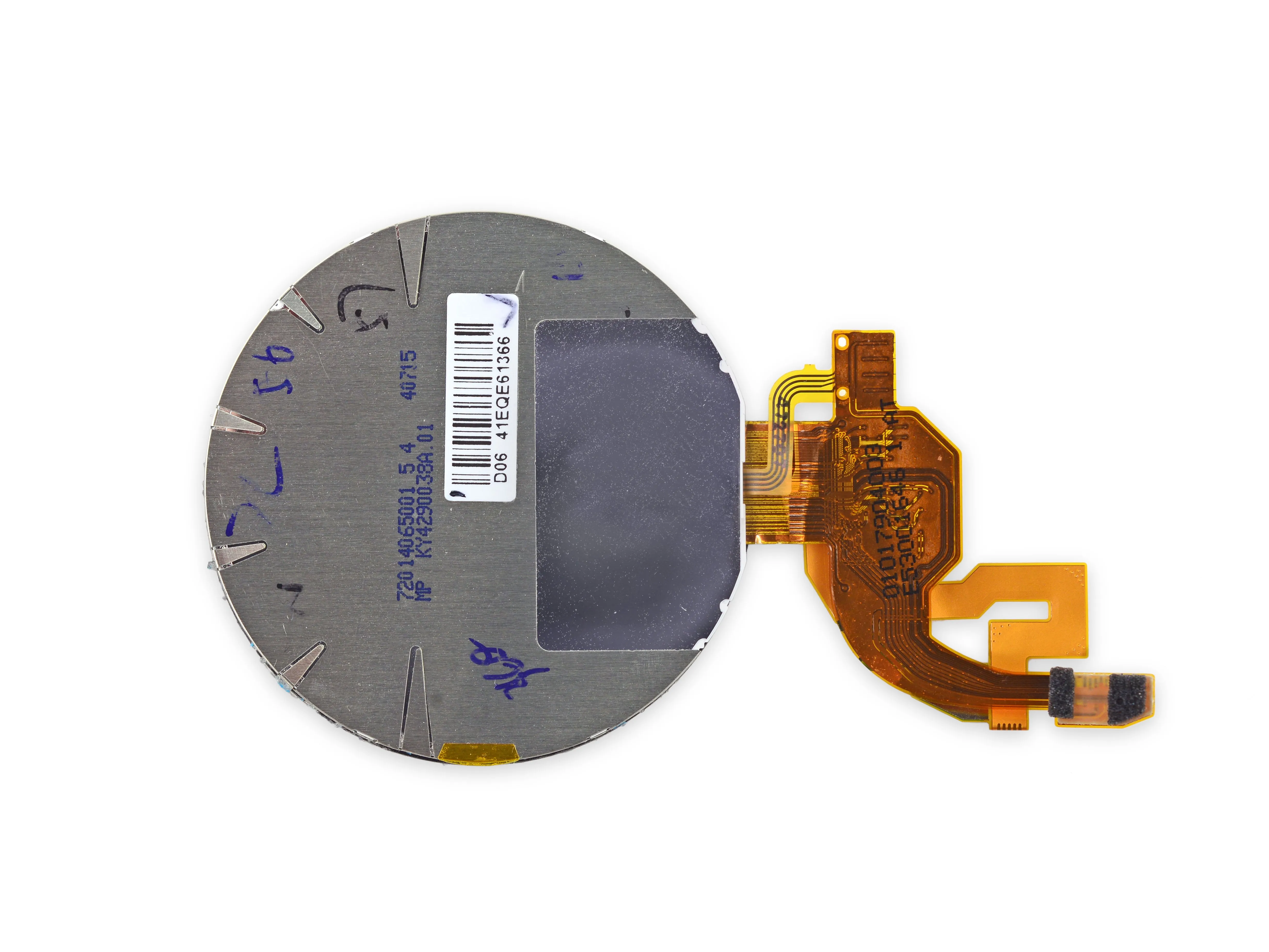

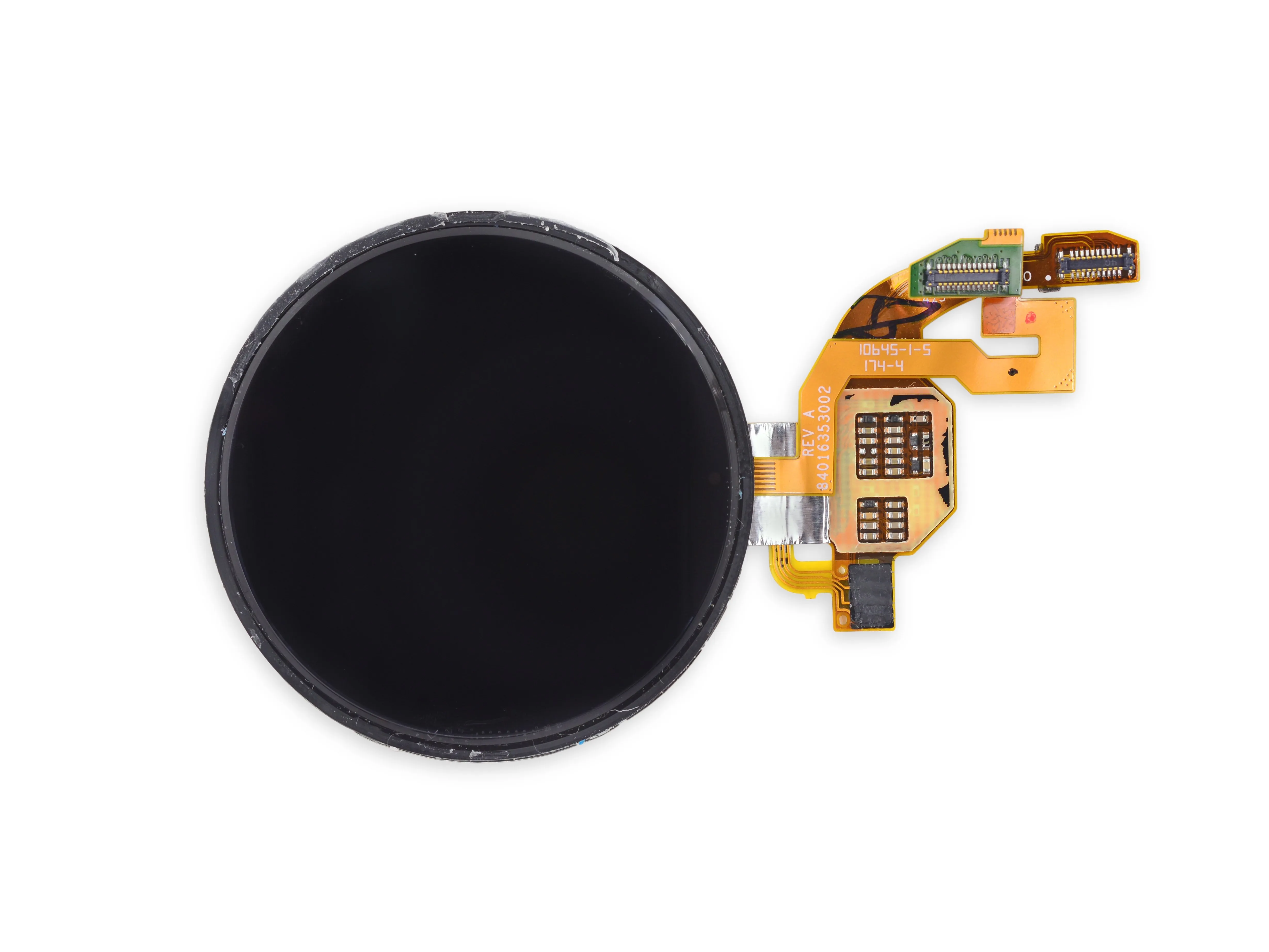

• После освобождения от остальных частей часов дисплей предстает во всей своей красе.

• Мы не можем не заметить, что он похож на корабль USS Enterprise, если бы у него отсутствовала гондола.

• Moto 360 - первые смарт-часы на Android Wear, оснащенные датчиком освещенности (для автоматического затемнения экрана). Чтобы сэкономить место, Motorola встроила датчик в дисплей, что объясняет появление черной полосы в нижней части дисплея.

Шаг 19

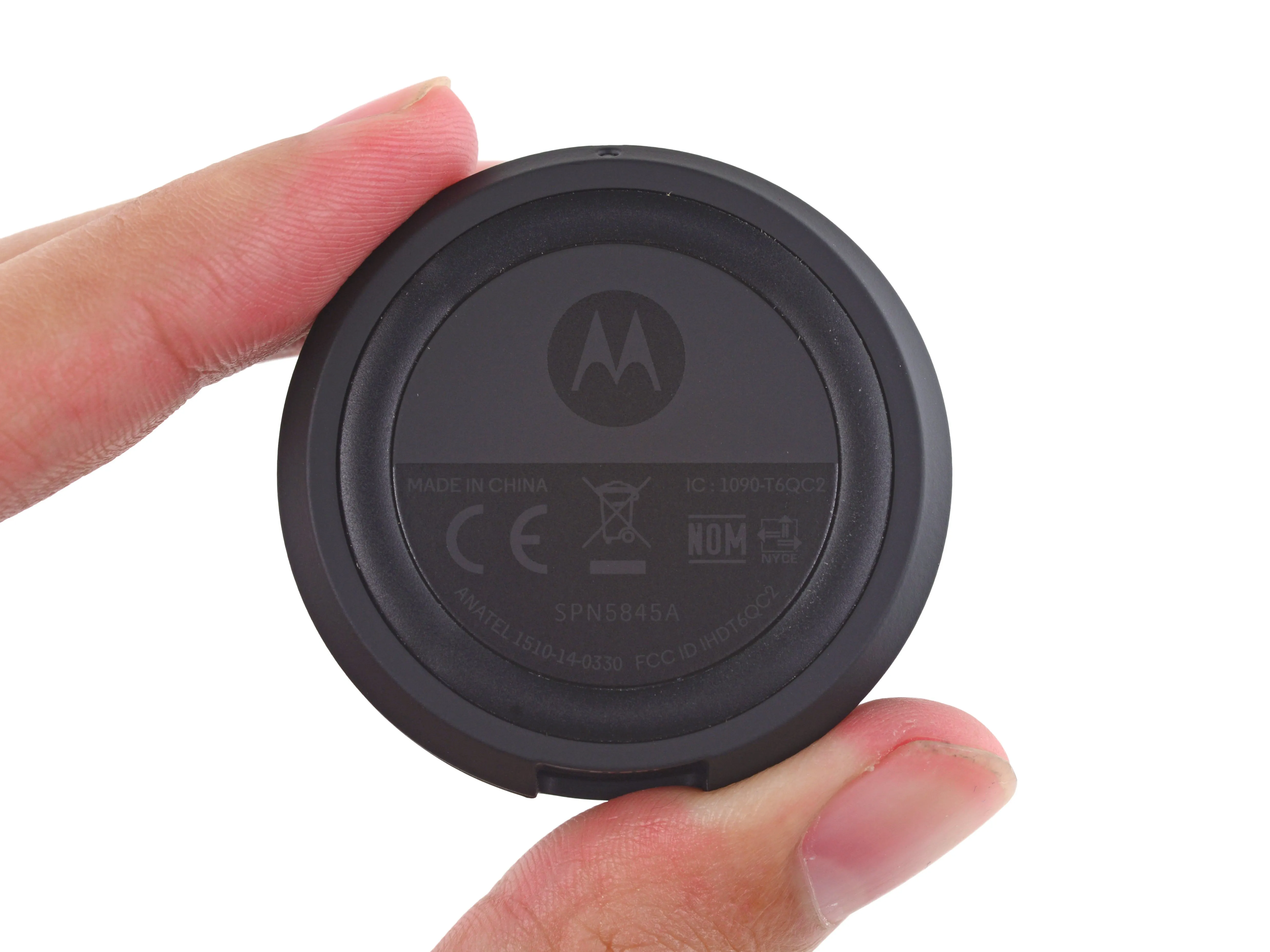

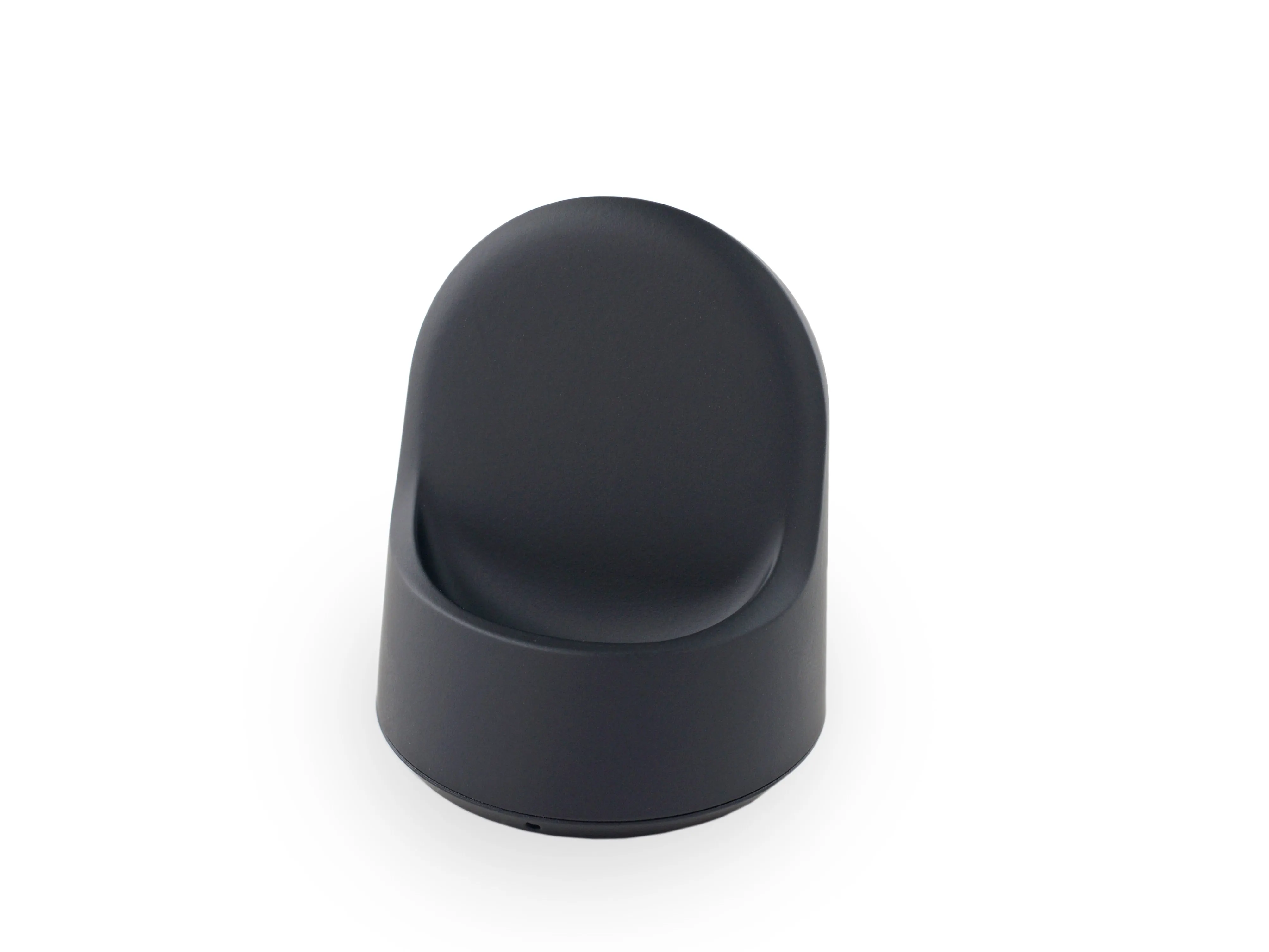

• Какие секреты может таить в себе зарядный док Moto 360? Давайте узнаем!

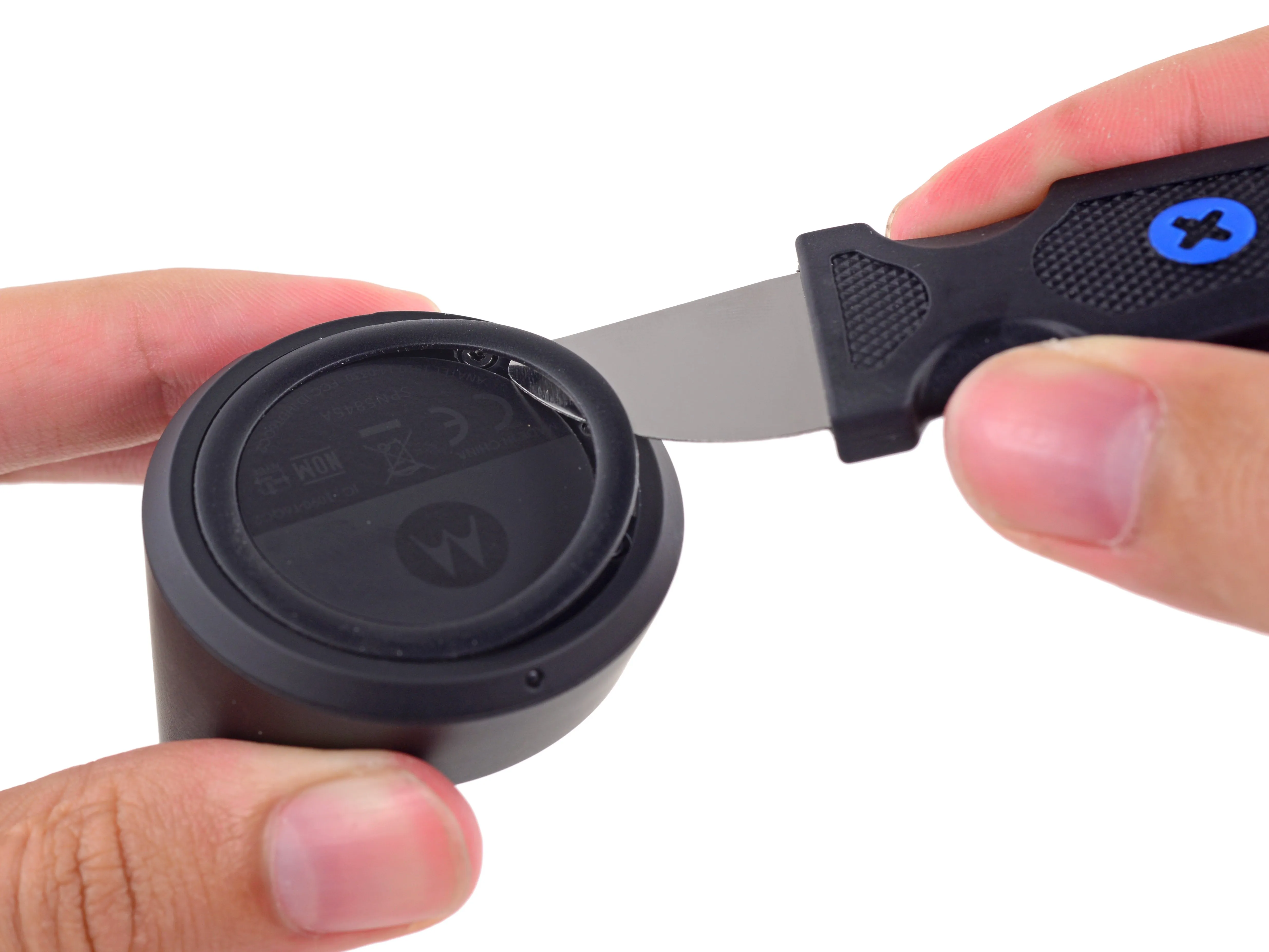

• С Джимми в руках мы с легкостью снимаем круглую резиновую ножку зарядного дока.

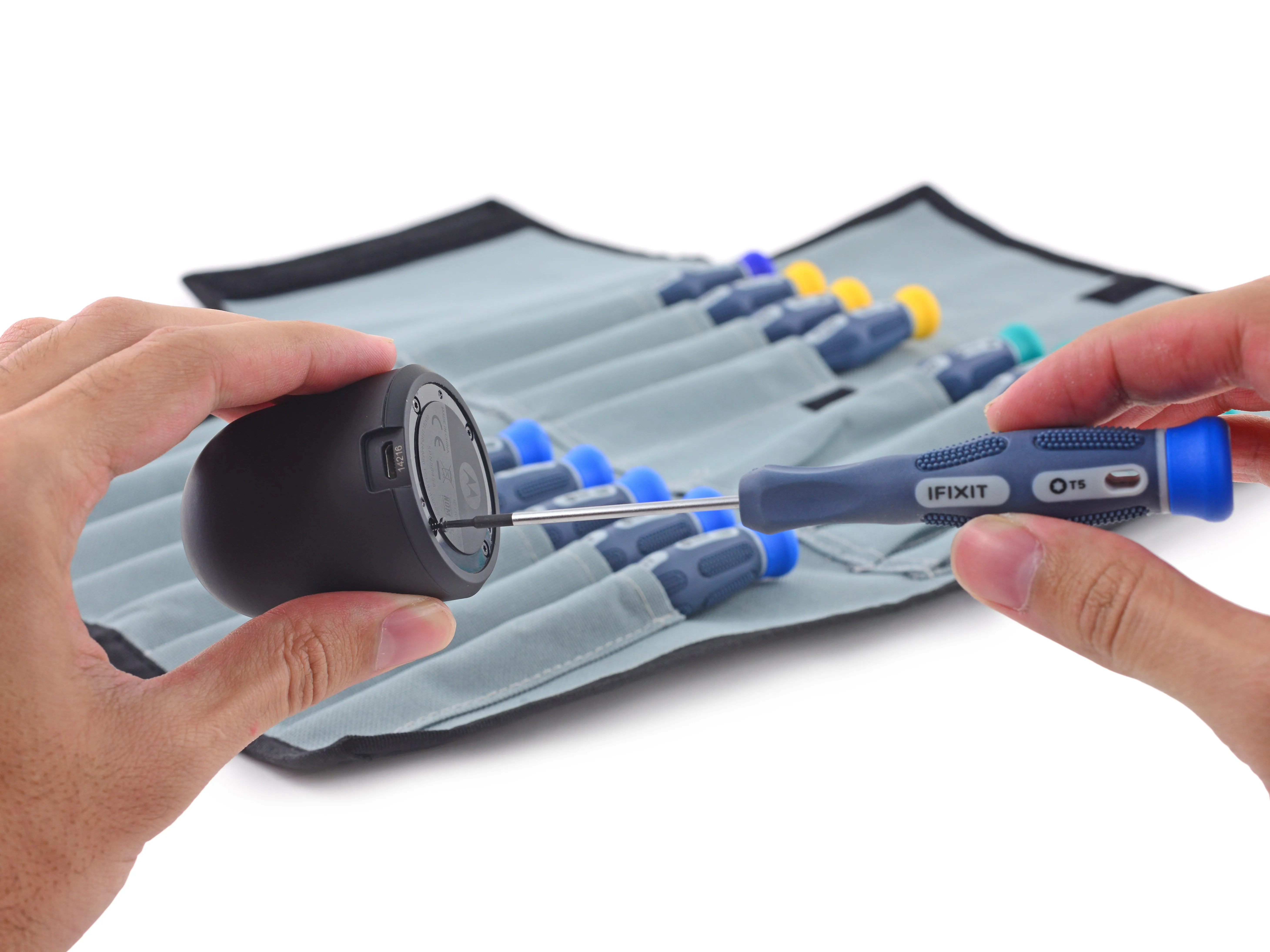

• С помощью набора отверток Pro Tech мы откручиваем четыре винта T5, которые стоят между нами и индуктивной зарядкой.

Шаг 20

• Мы были удивлены, обнаружив, что зарядный док имеет приличную массу.

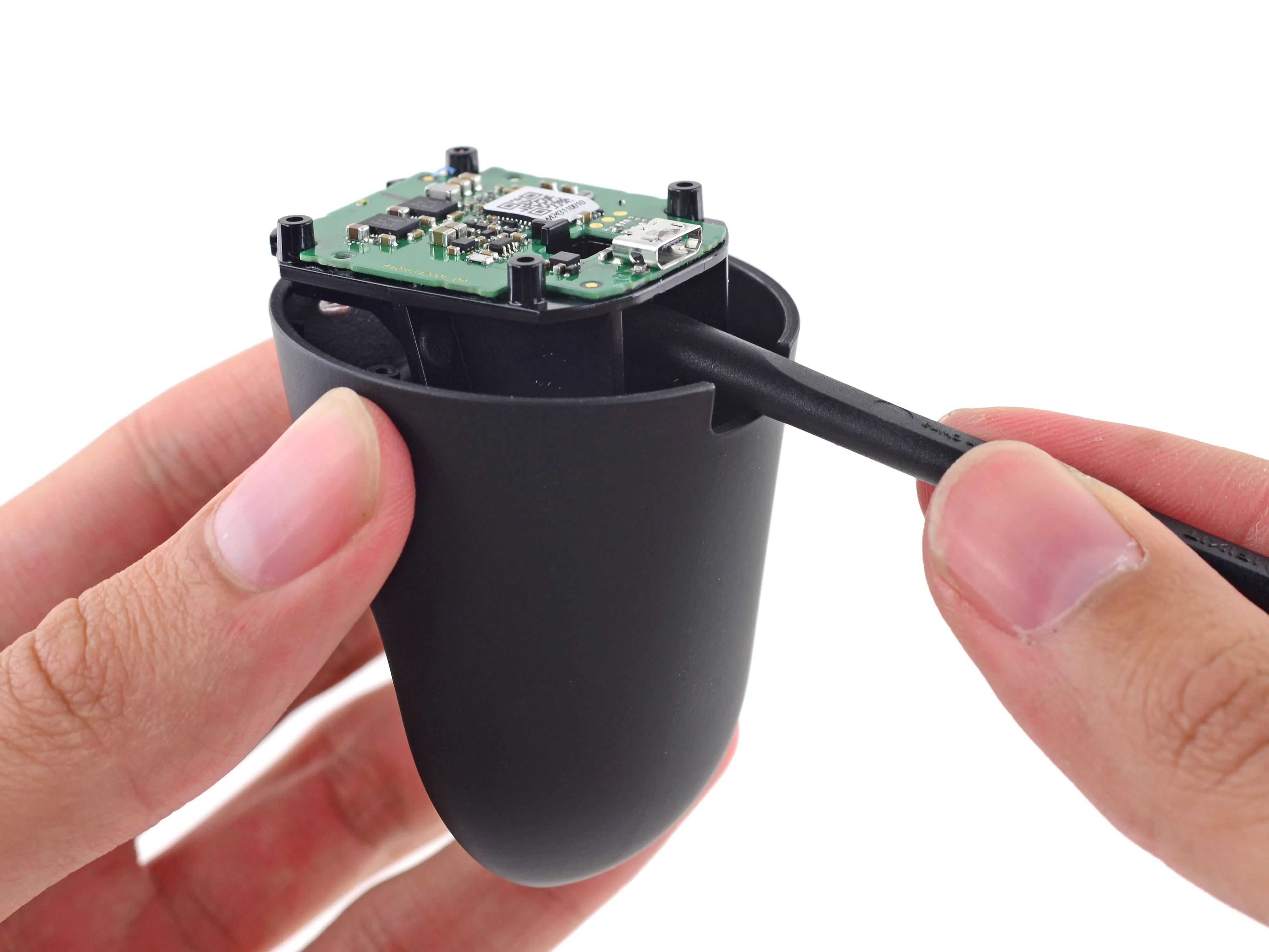

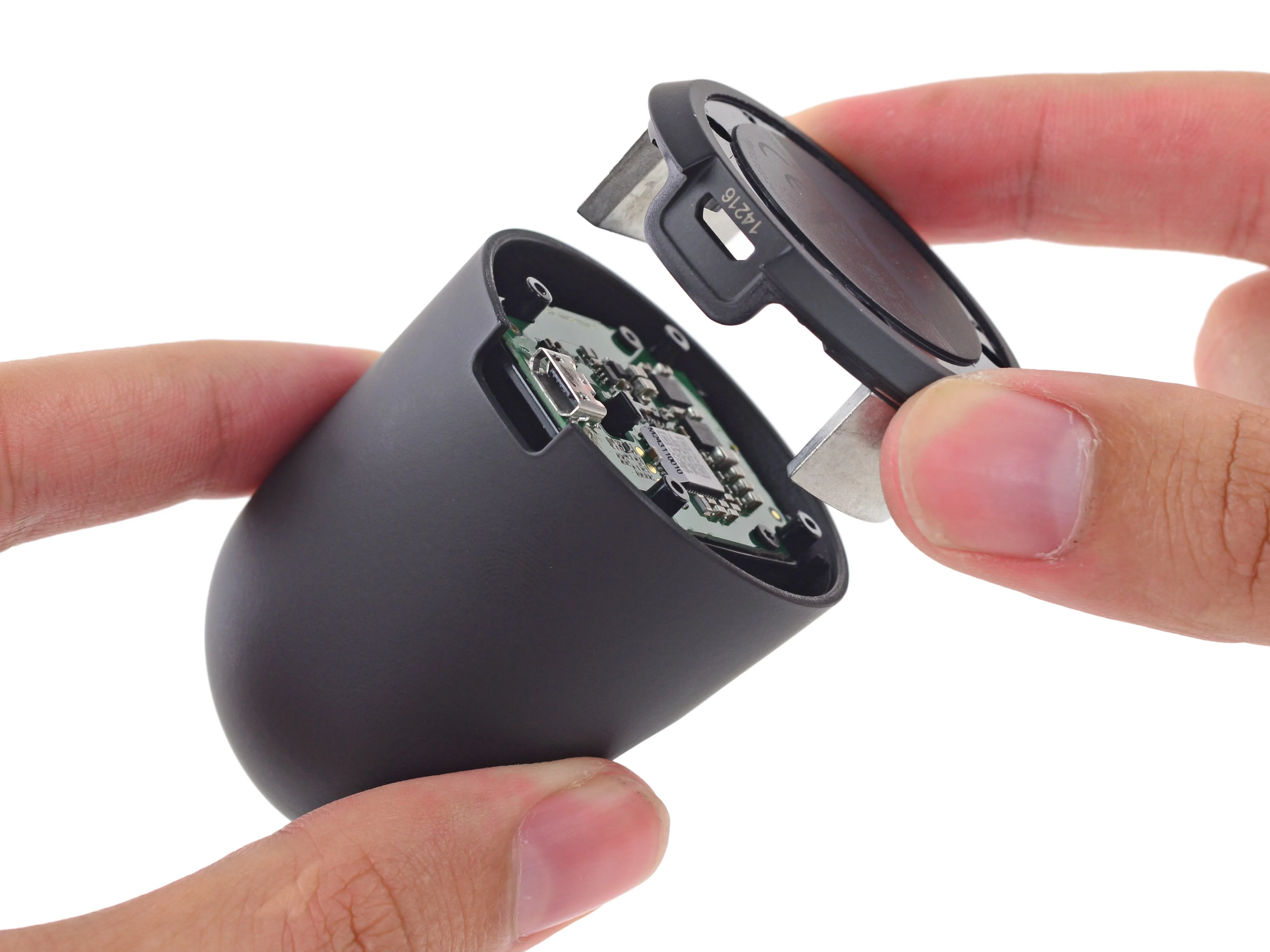

• Внутренний блок док-станции крепится с помощью одной клипсы, которая легко вынимается одним движением руки.

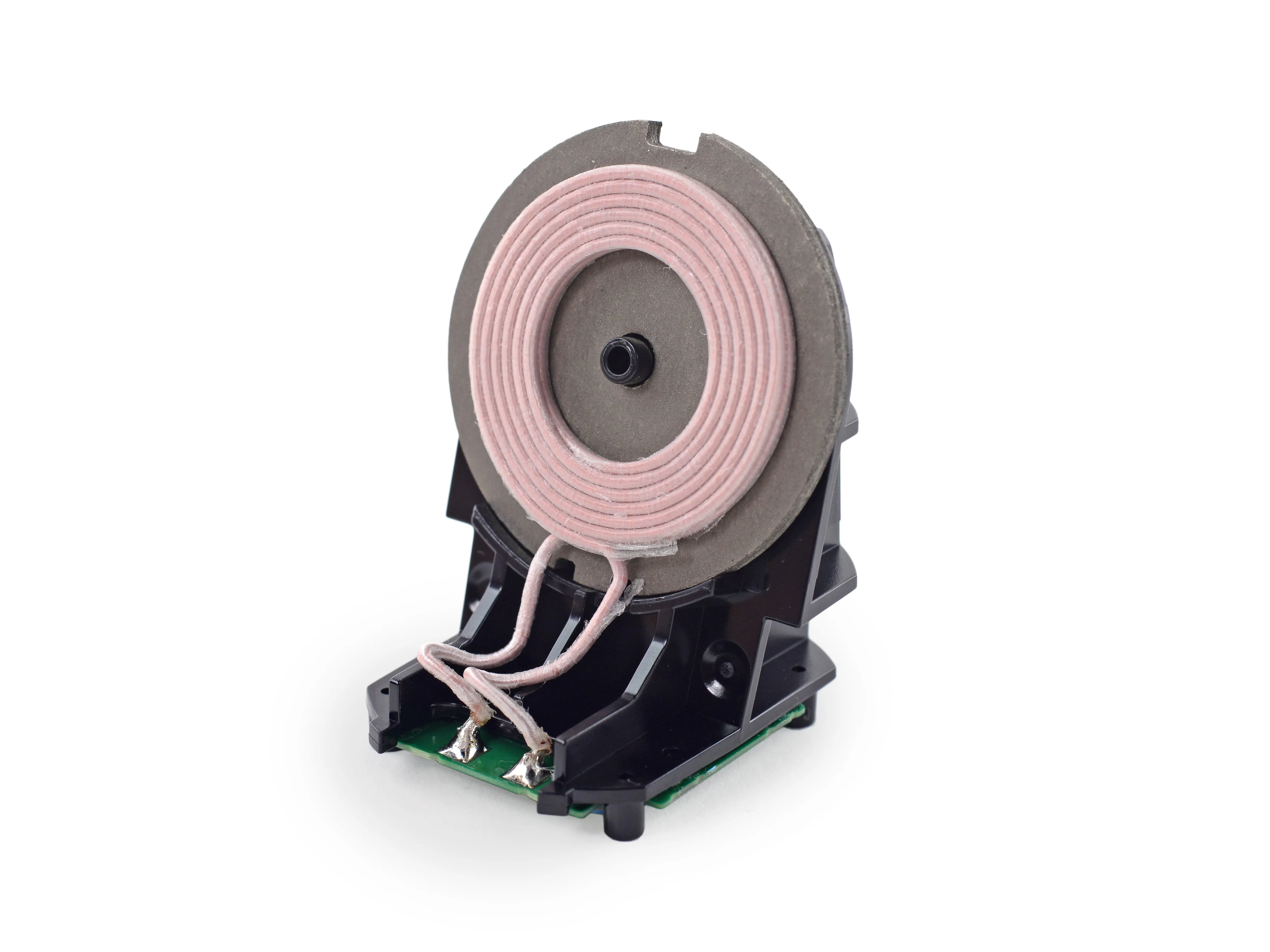

• Главное событие - изолированная катушка индуктивной зарядки, припаянная к материнской плате док-станции.

• Как и наклейка на катушке зарядки часов, серая задняя панель этой катушки имеет черный цвет.

Шаг 21

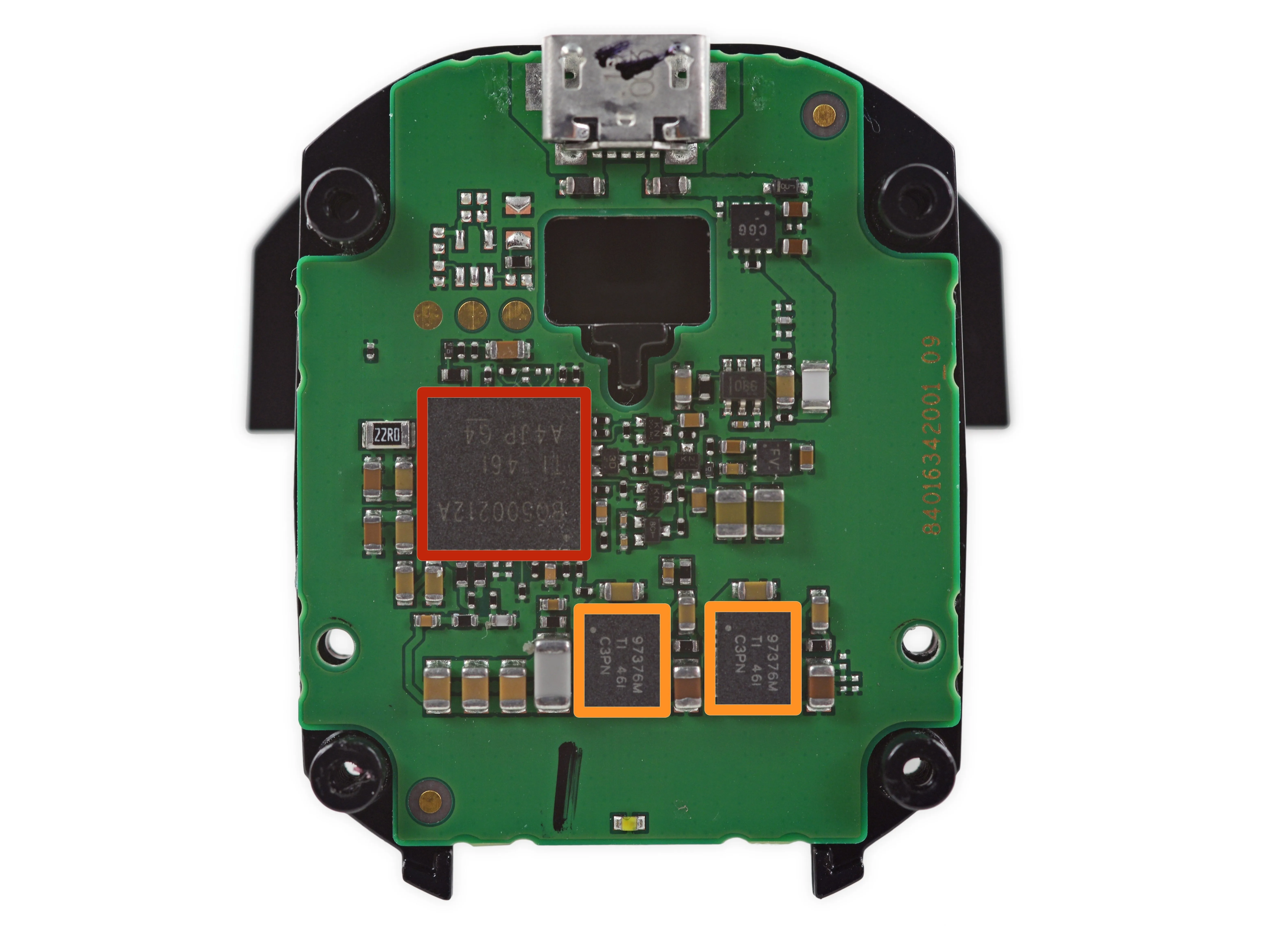

• На материнской плате зарядного дока нас ждут новые микросхемы:

• Texas Instruments BQ500212A Управляющий беспроводной передатчик питания 5 В, соответствующий стандарту Qi

• Texas Instruments CSD97376Q4M Синхронный Buck NexFET каскад питания

Шаг 22

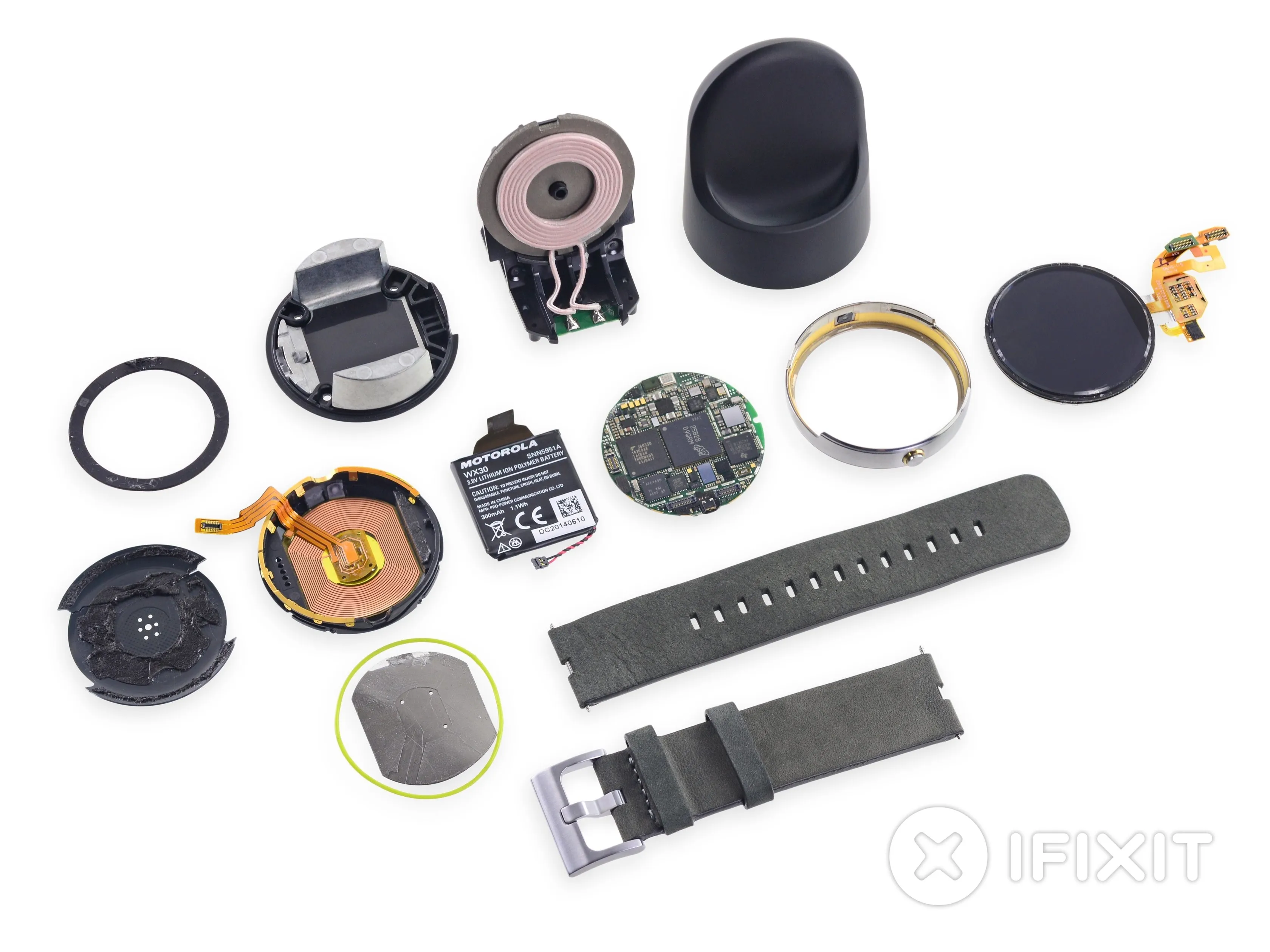

• Оценка ремонтопригодности Motorola Moto 360: 3 из 10 (10 - легче всего отремонтировать).

• Ремешок часов имеет стандартный размер и легко заменяется (с помощью небольшого пинцета).

• Чтобы снять заднюю панель, нужно нагреть и осторожно поддеть ее, а затем еще больше поддеть, чтобы вытащить внутренний корпус. Очень трудно открыть устройство, не нарушив его водонепроницаемые уплотнения.

• Аккумулятор находится глубоко внутри устройства, во внутреннем корпусе. Для его замены требуется почти полная разборка.

• Для замены дисплея требуется полная разборка, так как он снимается с задней части основного ободка.

Комментарии к статье

Если бы батарея была круглой, то по площади она была бы примерно в 1,57 раза больше, чем квадратная. Предположим, что заявленное время автономной работы составляет 12 часов. Это означает, что при круглой батарее время автономной работы составит чуть меньше 19 часов.

Если вы посмотрите на разборку, то батарея подходит по всем направлениям, потому что другая пайка и конденсатор мешают, почему то, что они производят свои собственные батареи мешает жизни батареи?

Должен сказать, что инженеры Motorola просто супер!

Я не понимаю PCB, хотя... слишком большой для таких маленьких часов, и OMAP3? почему?

'И OMAP3? Почему?'

У них их было много, потому что Motoactv продавались так плохо?

Ладно, шутки в сторону, я полагаю, что вся эта круговая сборка - боль при проектировании и сборке с точки зрения затрат, поэтому они выбрали самую дешевую SoC, чтобы немного снизить стоимость. Плохой выбор.

Да, лол... я даже не думаю, что использование OMAP3 как-то снижает стоимость... может, TI дает их бесплатно, лол.

Поскольку здесь используется тот же процессор TI OMAP, что и в MOTOACTV, то в нем должен быть встроен Wi-Fi, но он отключен?

WL18G 31 46C1VRI похоже, что это WL1831 - беспроводной чипсет TI WiLink 8.0 для WiFi, Bluetooth и Bluetooth LE. У него также должен быть ANT+ (который использовался в MOTOACTV).
