Разборка Motorola Moto G 1-го поколения

Введение

Это хорошая разборка, когда вы наконец-то увидите, что находится под черной панелью на задней панели. Это также может помочь вам заменить батарею, если это необходимо :)

Приятного чтения.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Motorola Moto G 1-го поколения

• После снятия задней крышки используйте торкс T5, чтобы открутить все винты на задней панели.

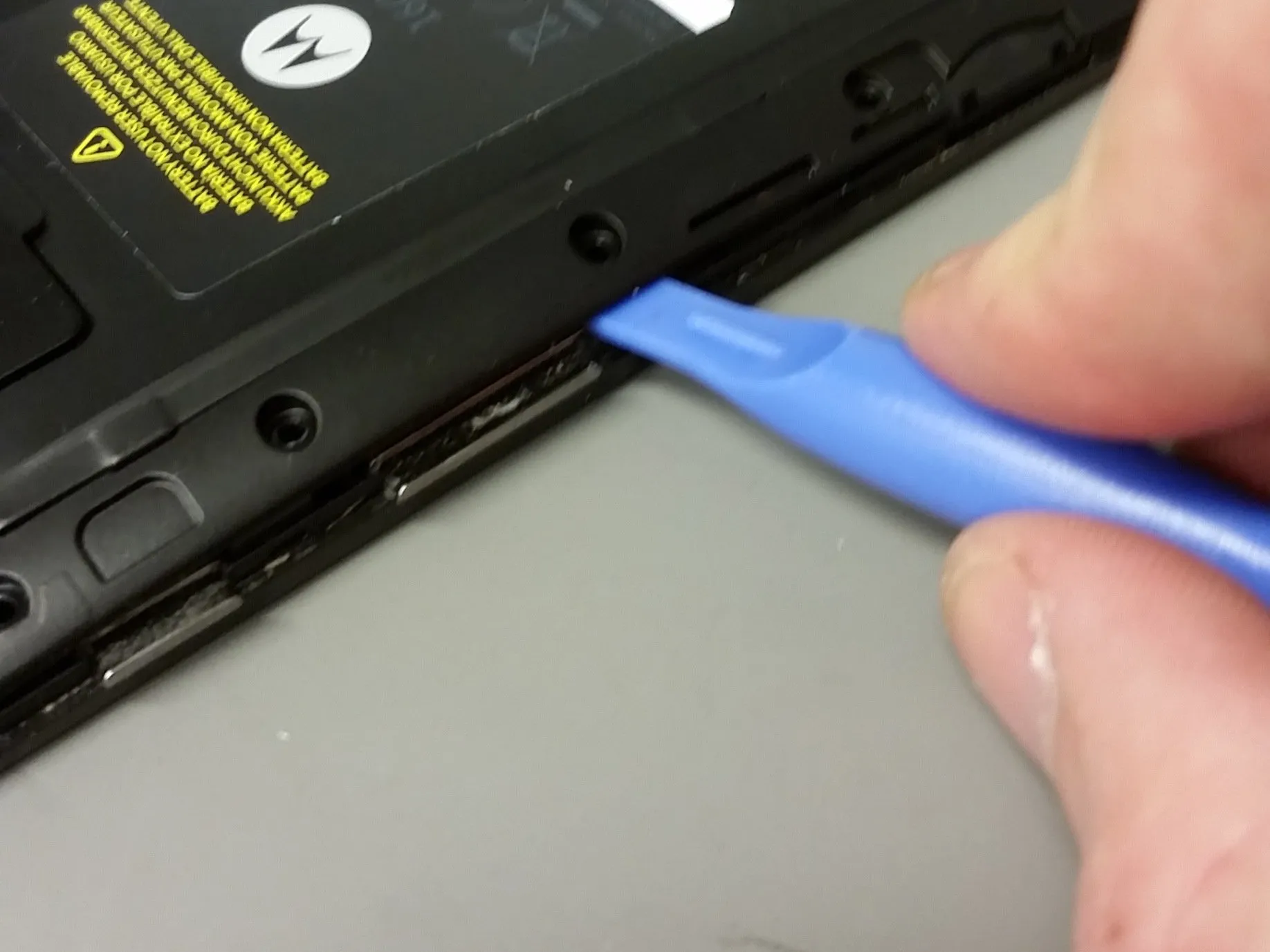

• Используйте инструмент для открывания или пластиковые пробки, чтобы снять внешнюю рамку.

Шаг 2

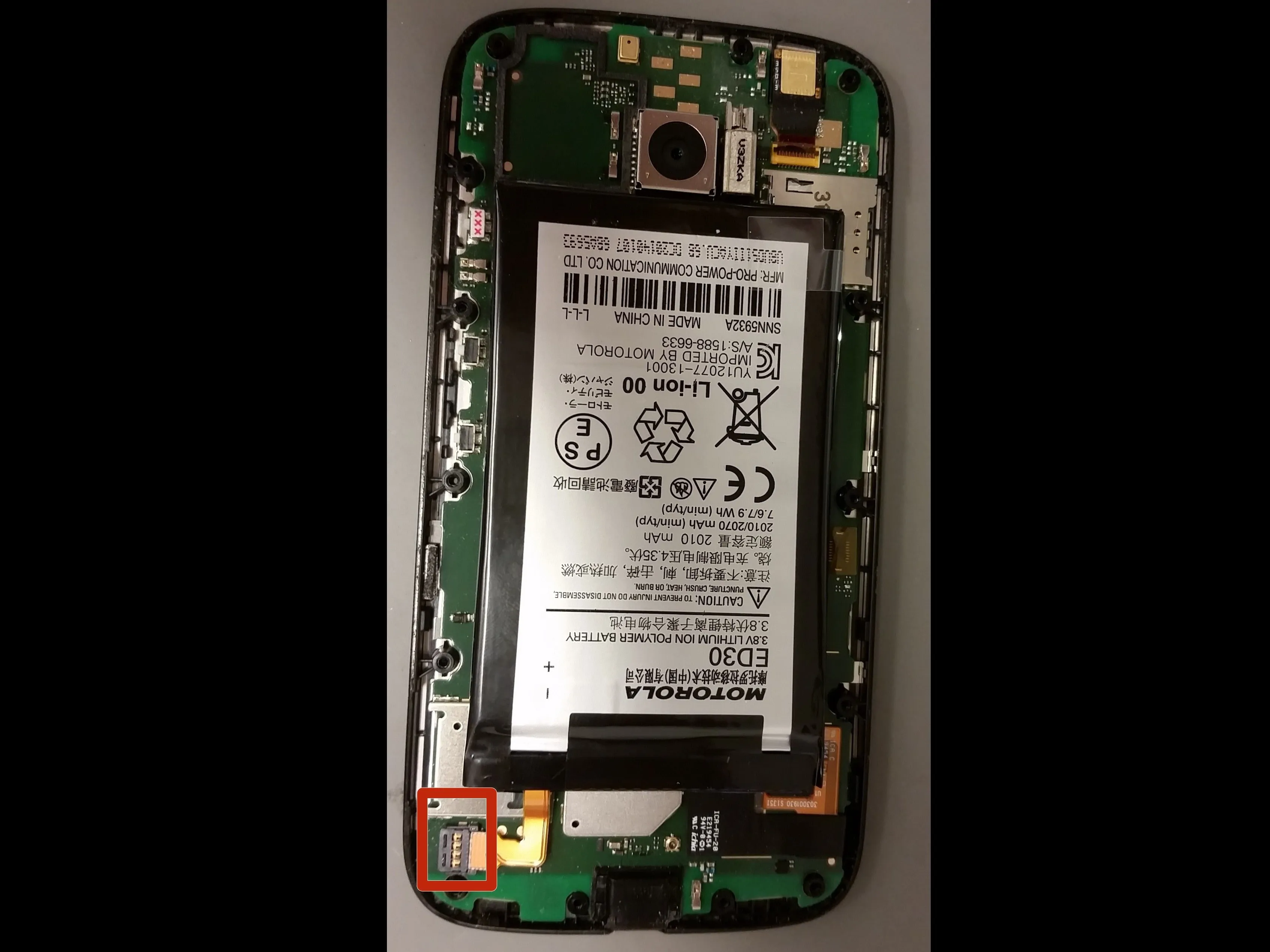

• Сначала мы собираемся снять аккумулятор.

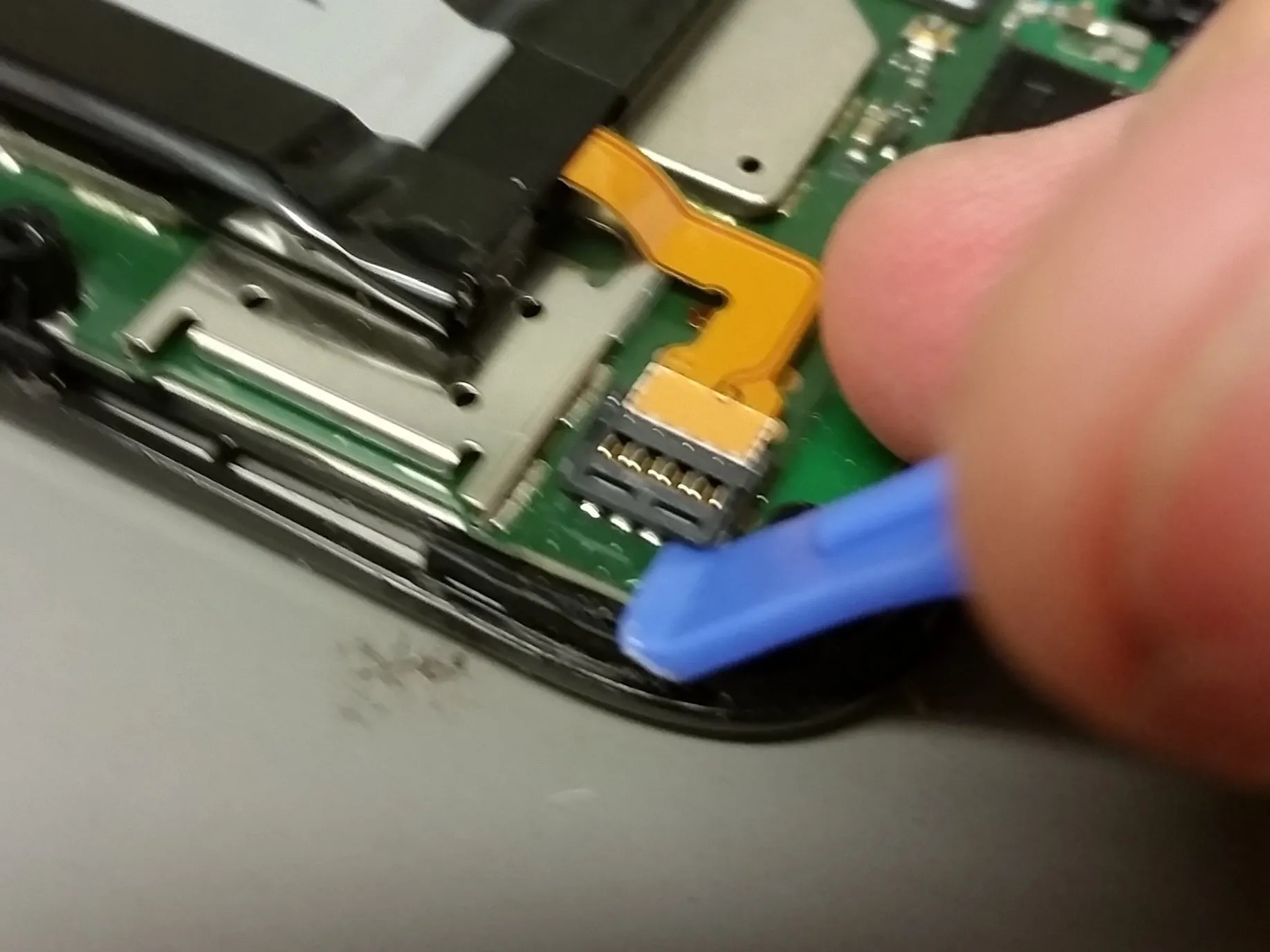

• С помощью пластиковой лопатки выньте разъем аккумулятора из гнезда.

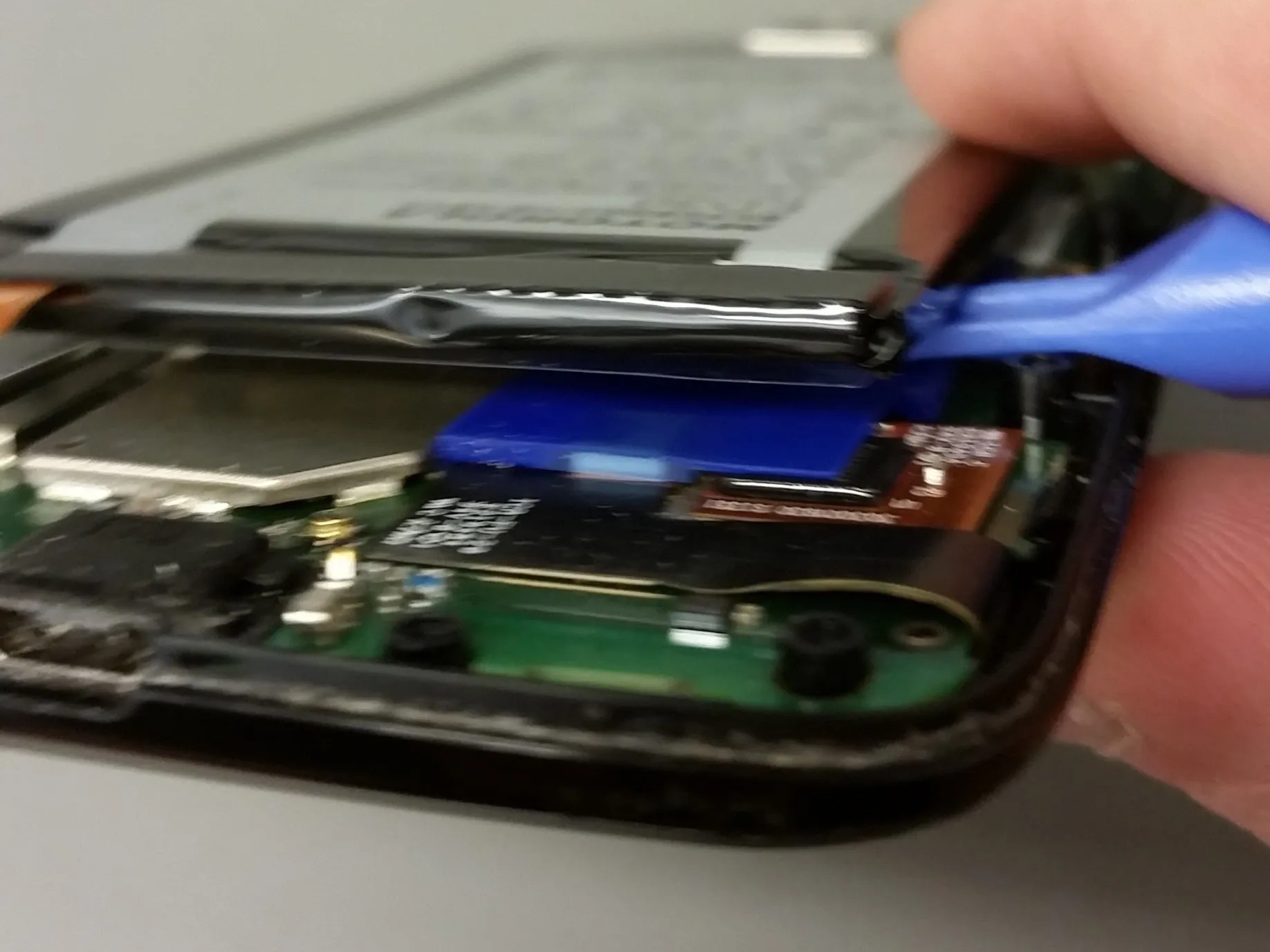

• Батарея выйдет из материнской платы, если на нее немного надавить.

• Не сгибайте батарею слишком сильно

Шаг 3

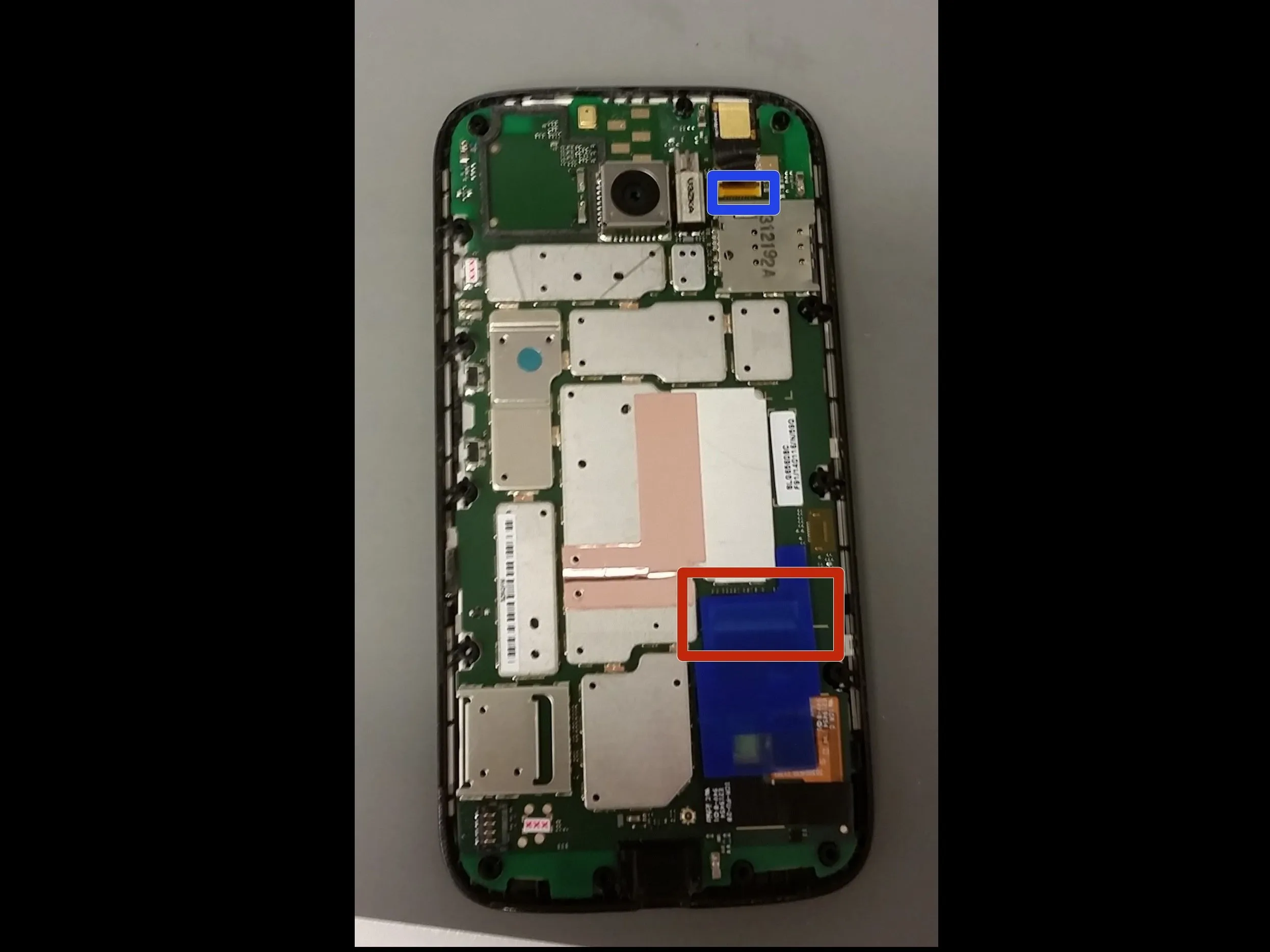

• На обнаженной материнской плате можно обнаружить 2 разъема (помимо гнезда для аккумулятора)

• Это фронтальная камера

• Это дигитайзер/LCD-гиб

Шаг 4

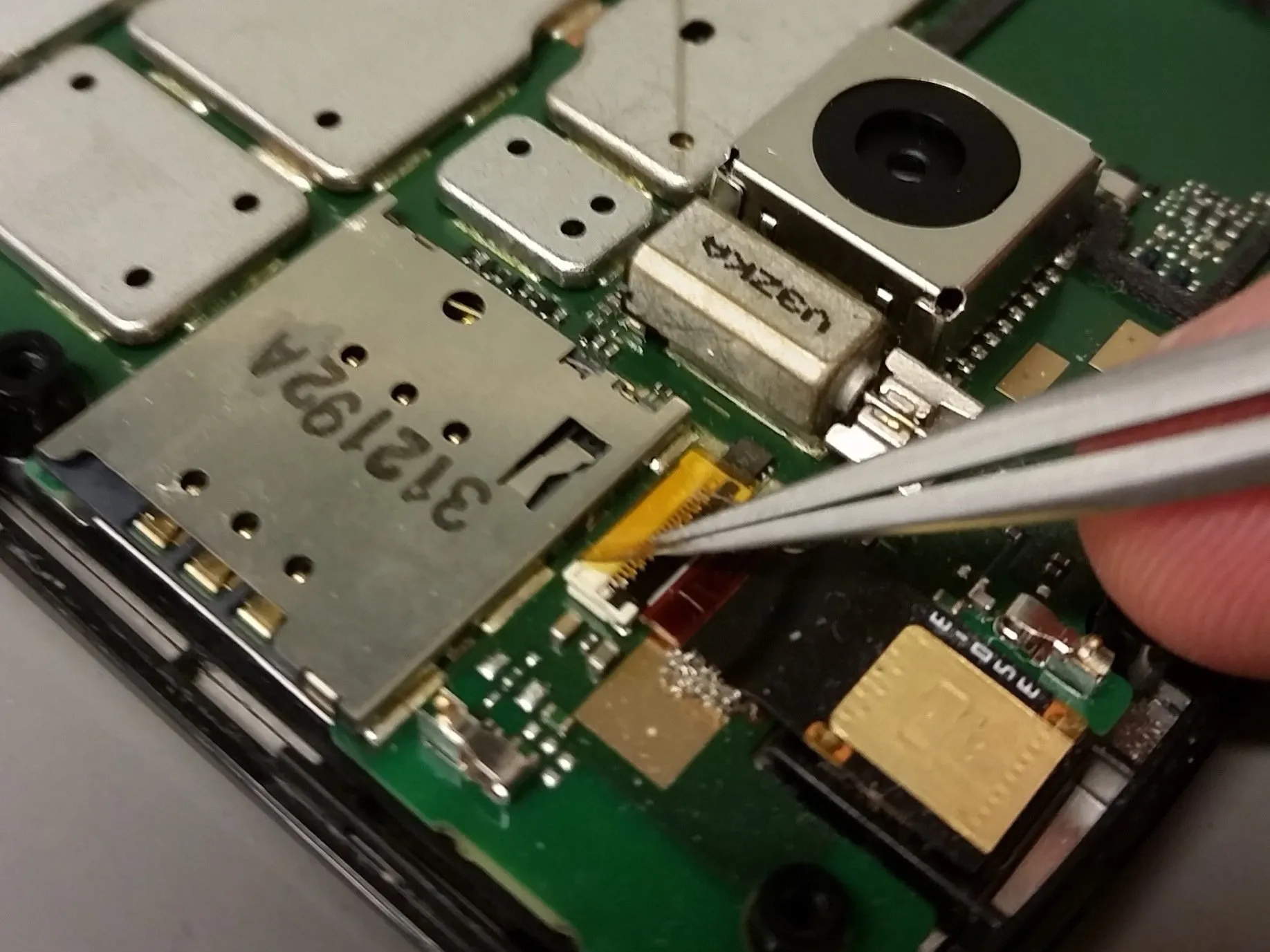

• Чтобы снять камеру, используйте пинцет, чтобы удалить скотч.

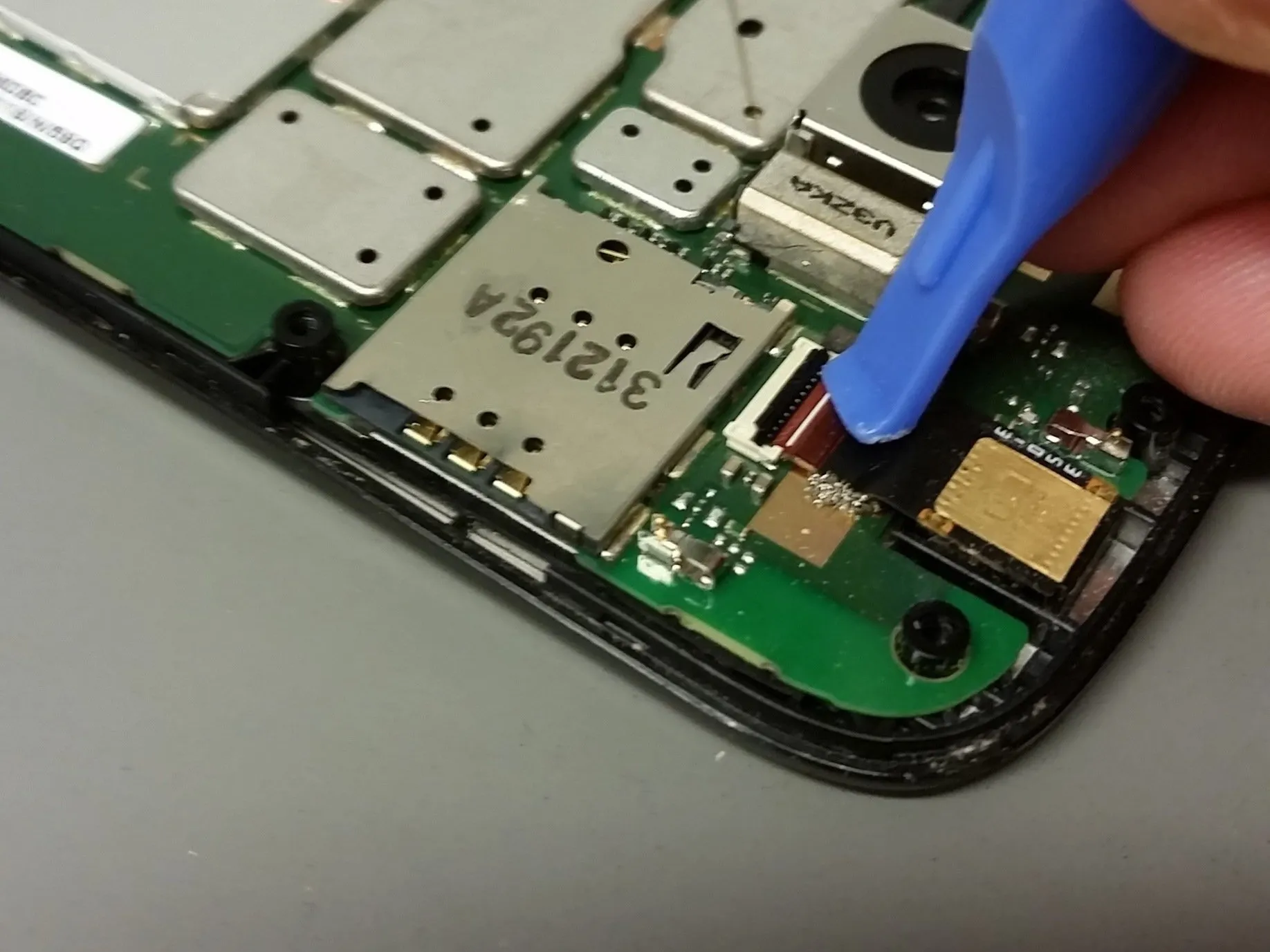

• Затем с помощью пластиковой лопатки откройте гнездо.

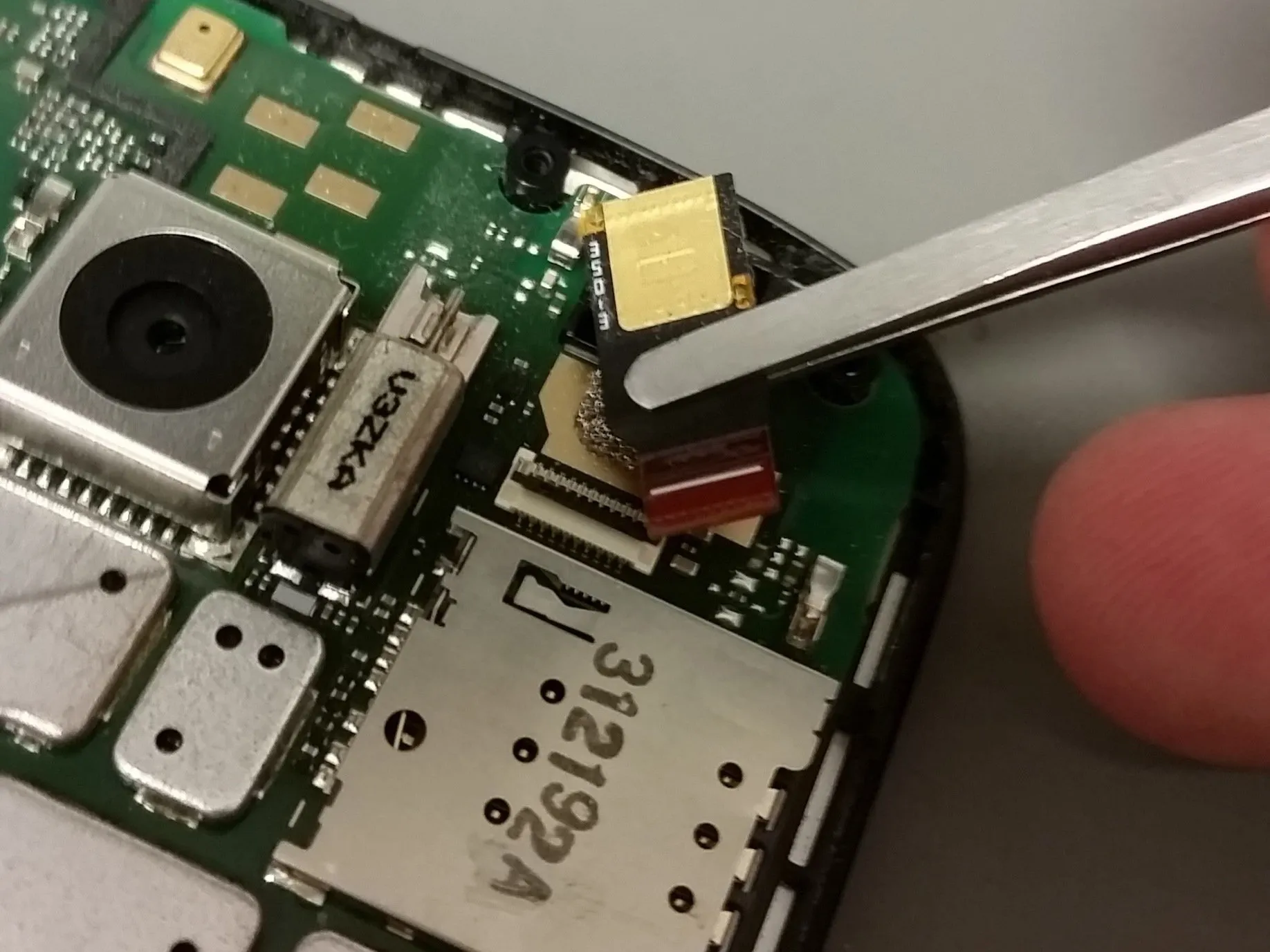

• Потяните камеру вверх (из гнезда объектива) и потяните, чтобы гибкий элемент вышел из гнезда.

Шаг 5

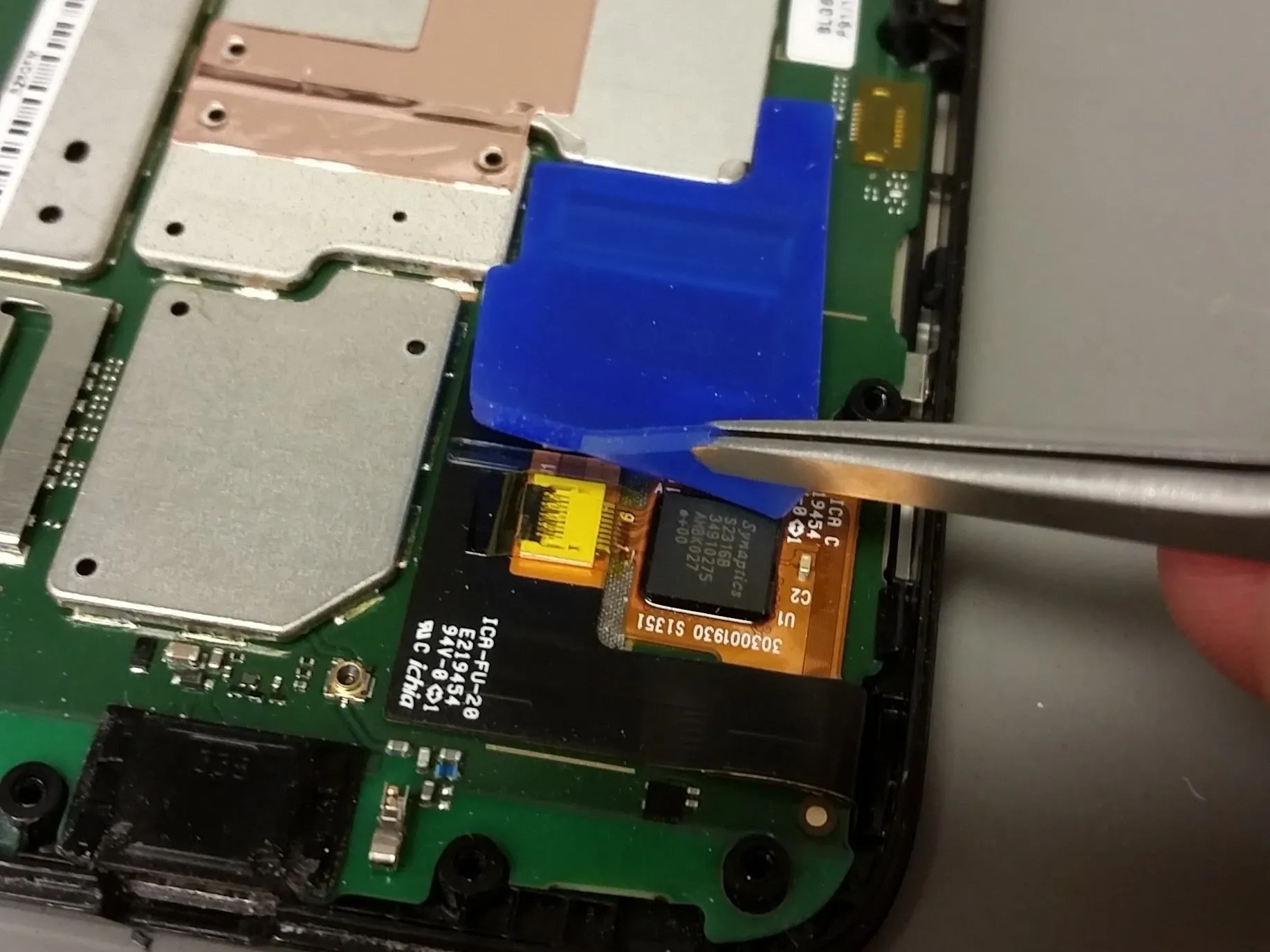

• Чтобы извлечь разъем ЖК-дисплея/цифрового дисплея из гнезда, снимите синюю силиконовую крышку.

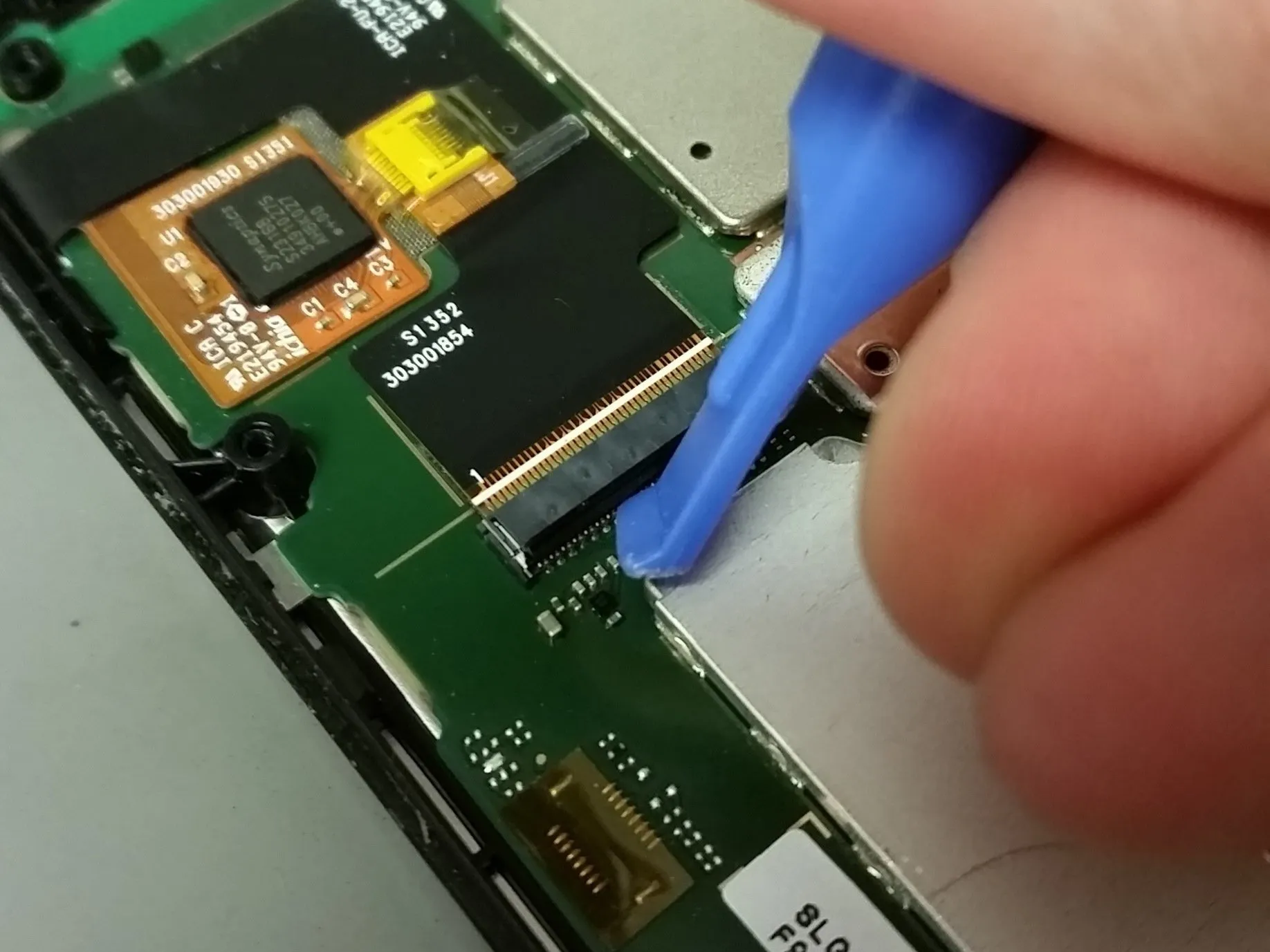

• Затем с помощью пластиковой лопатки откройте замок гнезда.

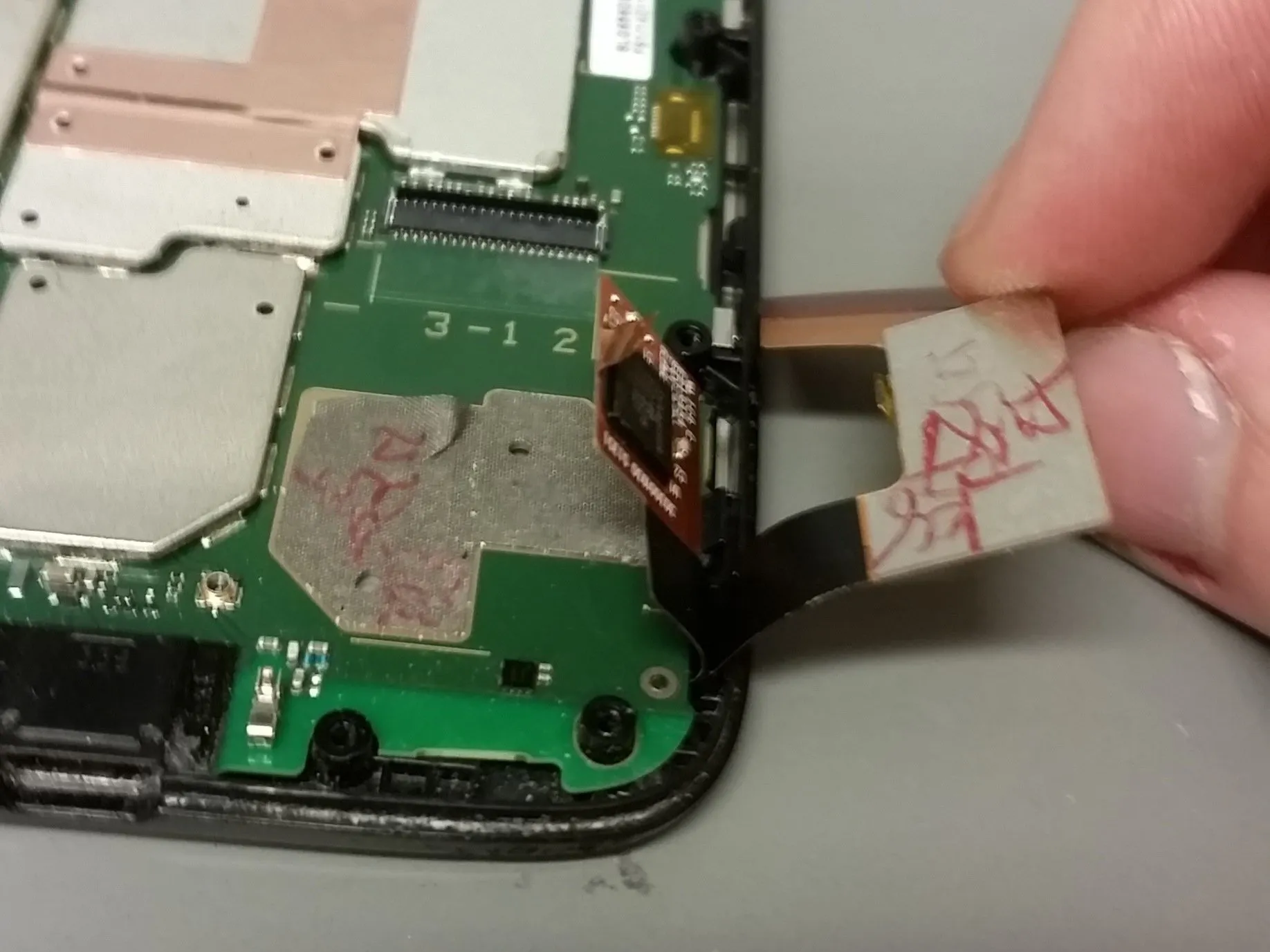

• Осторожно извлеките гибкий кабель.

• Хотя кажется, что этот гибкий кабель состоит из двух частей, на самом деле он снимается как один. Отсоединять нужно только широкий флекс.

Комментарии к шагу

Эй, мне интересно про lcd flex, для чего используется второй разъем (меньший)? Для тачскрина или для lcd?

Какой из них является разъемом для ЖК-дисплея, а какой - для тачскрина?

Шаг 6

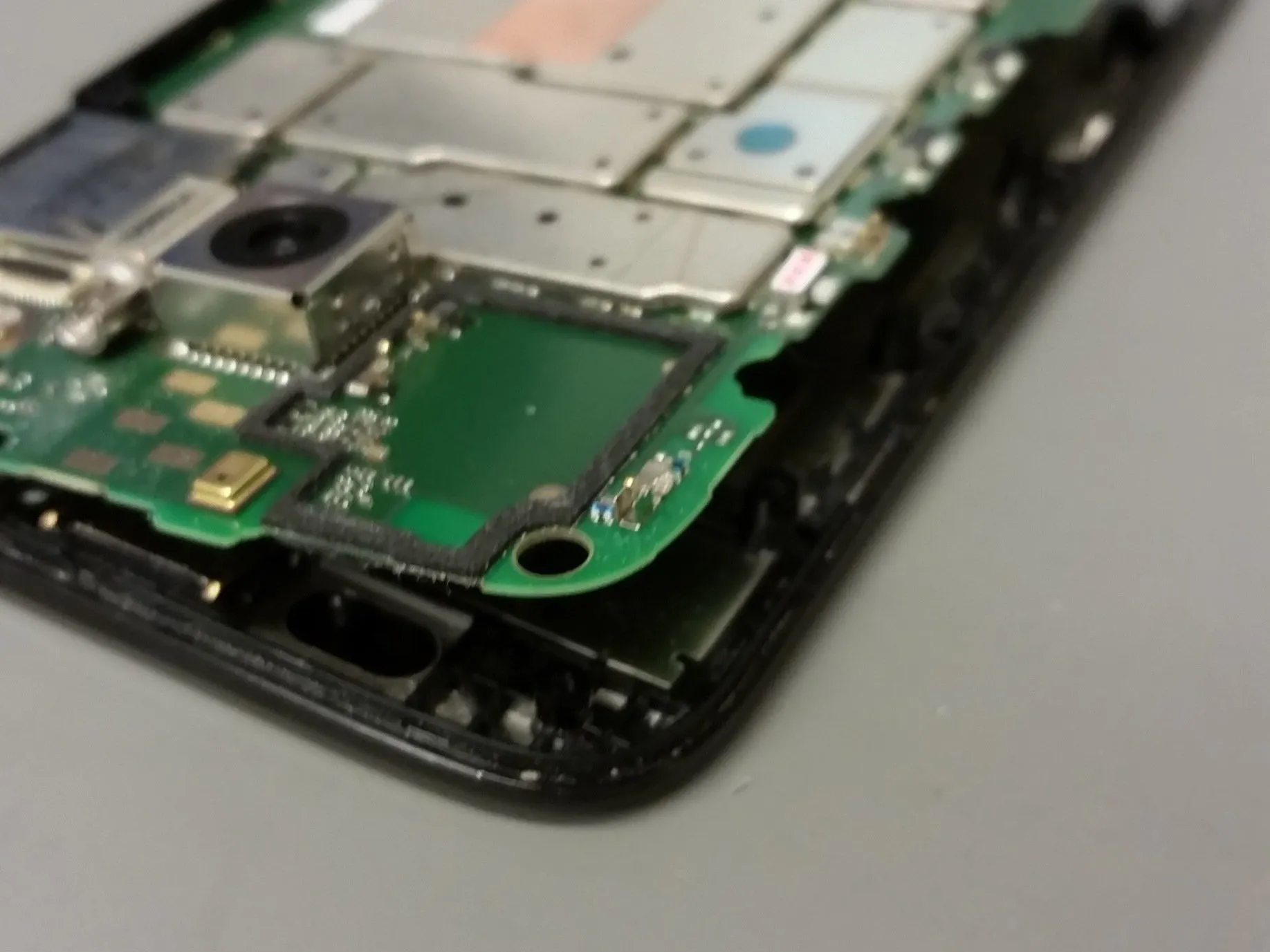

• Теперь осталась только материнская плата.

• С помощью тонкого пластикового инструмента вытащите материнскую плату.

• На этом этапе винты не нужны

• Никогда не давите на материнскую плату слишком сильно, найдите другие места для давления, если она сразу не поддается.

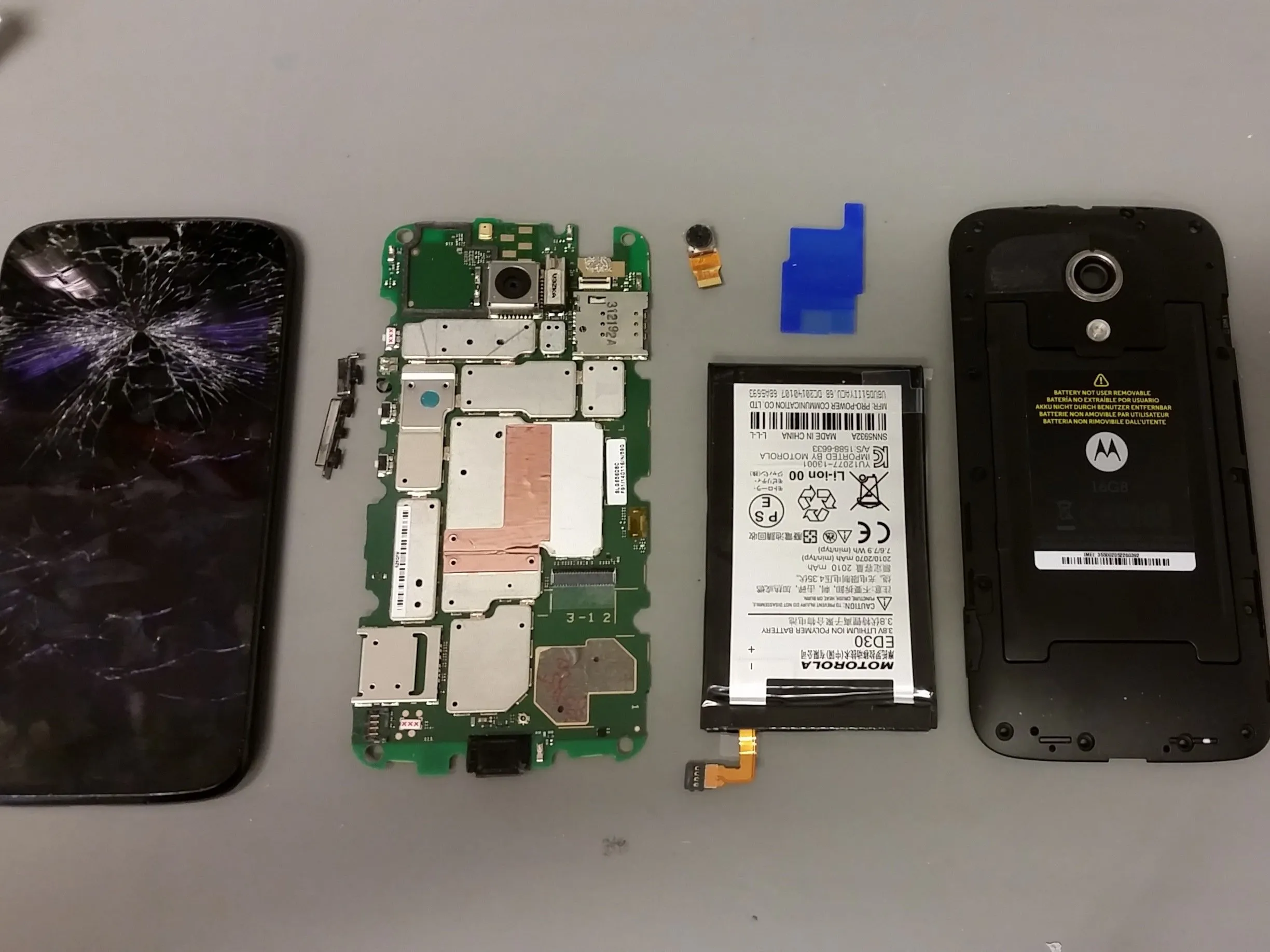

Шаг 7

• Все готово

• Наушник остается в сборке экрана. Будьте осторожны при извлечении его из экрана. Осторожно надавите на него со стороны экрана, чтобы извлечь.
