Motorola Moto G 2nd Generation Teardown, Motorola Moto G 2nd Generation Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.comMotorola Moto G 2nd Generation Teardown, разборка Motorola Moto G 2nd Generation: шаг 1, изображение 2 из 2 | Источник - ifixit.com

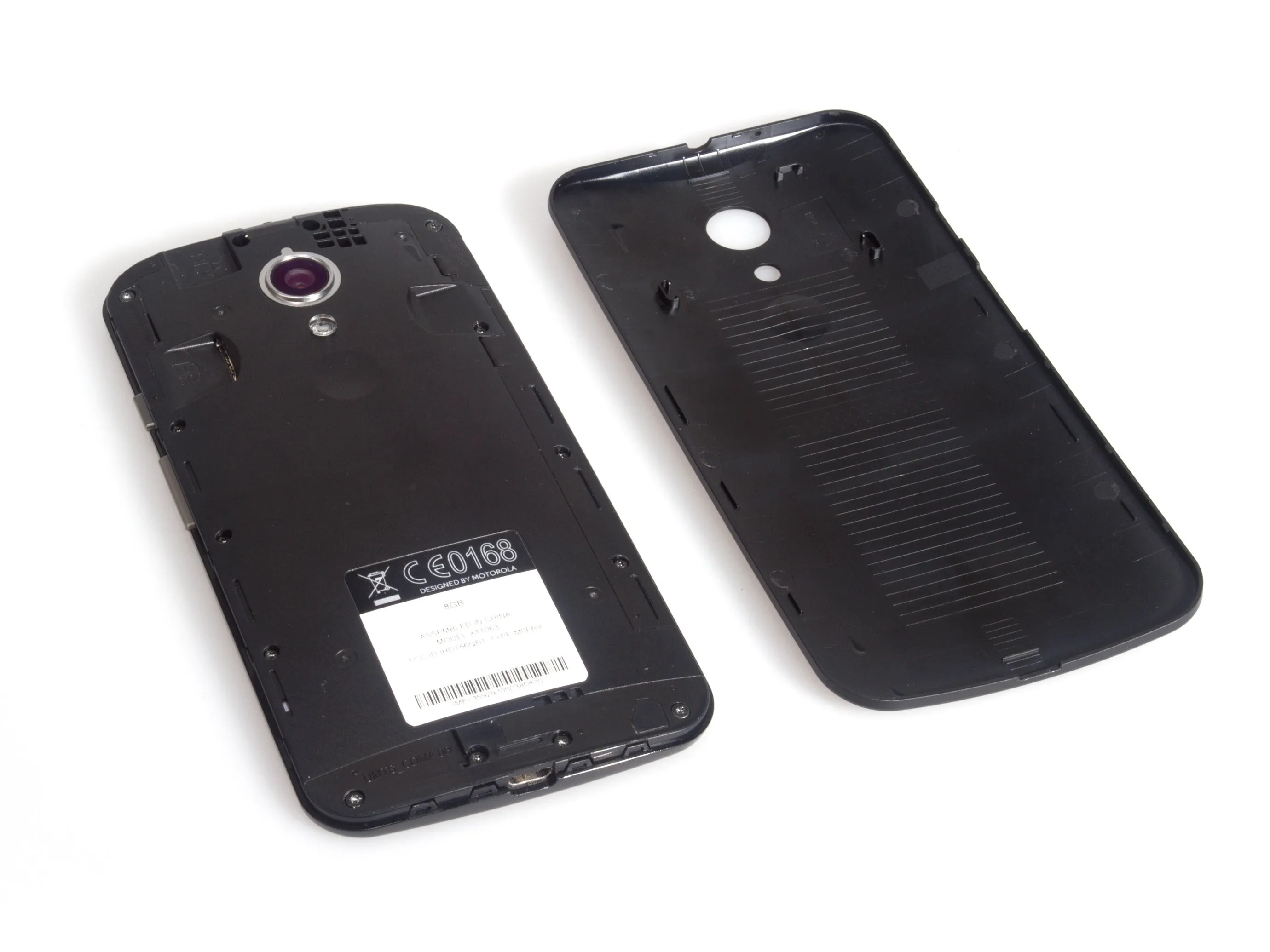

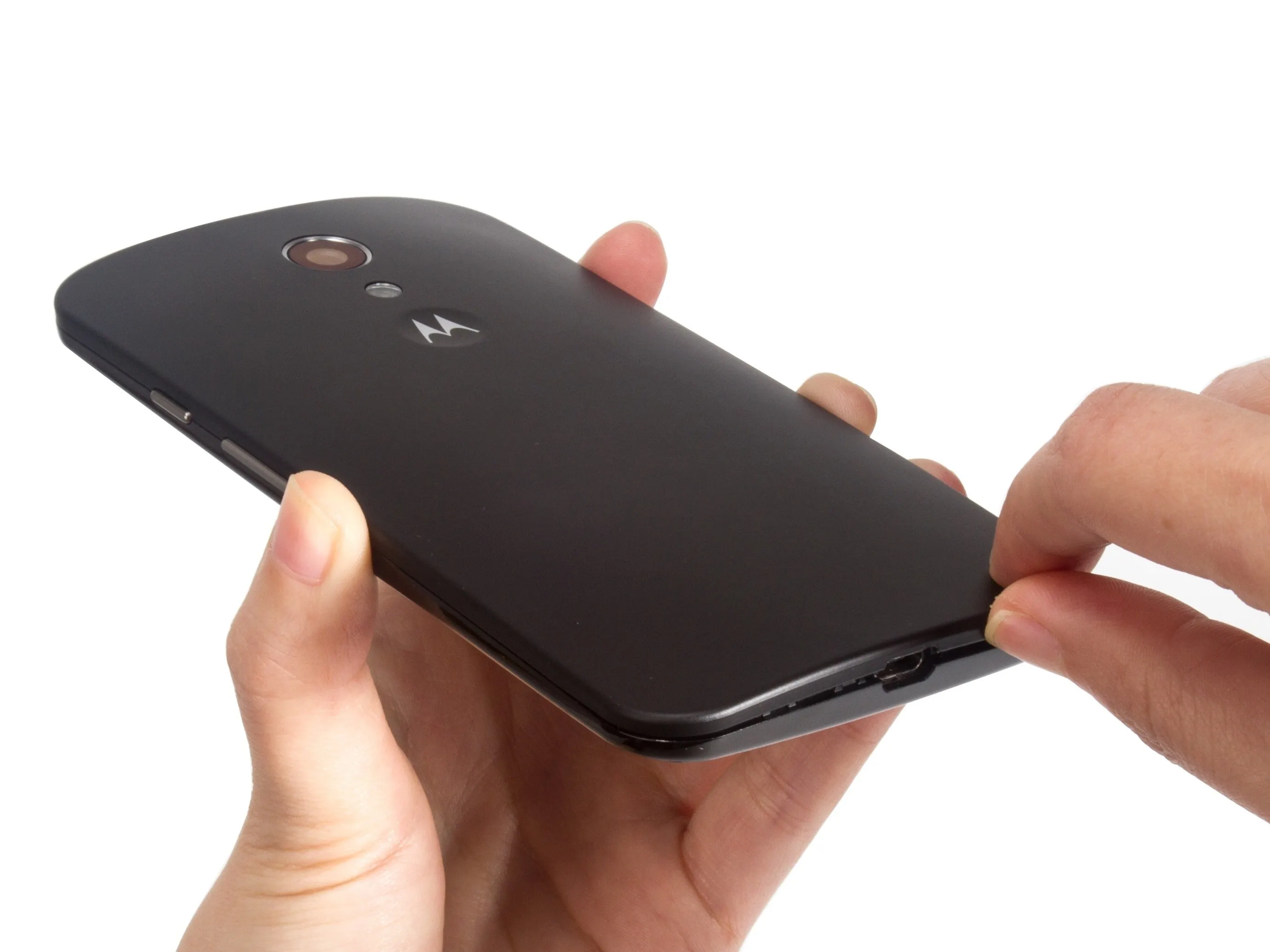

Снимите заднюю крышку. Это просто, без клея и винтов.
Шаг 2
Разборка Motorola Moto G 2-го поколения: шаг 2, изображение 1 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 2, изображение 2 из 3 | Источник - ifixit.comРазборка Motorola Moto G 2-го поколения: шаг 2, изображение 3 из 3 | Источник - ifixit.com

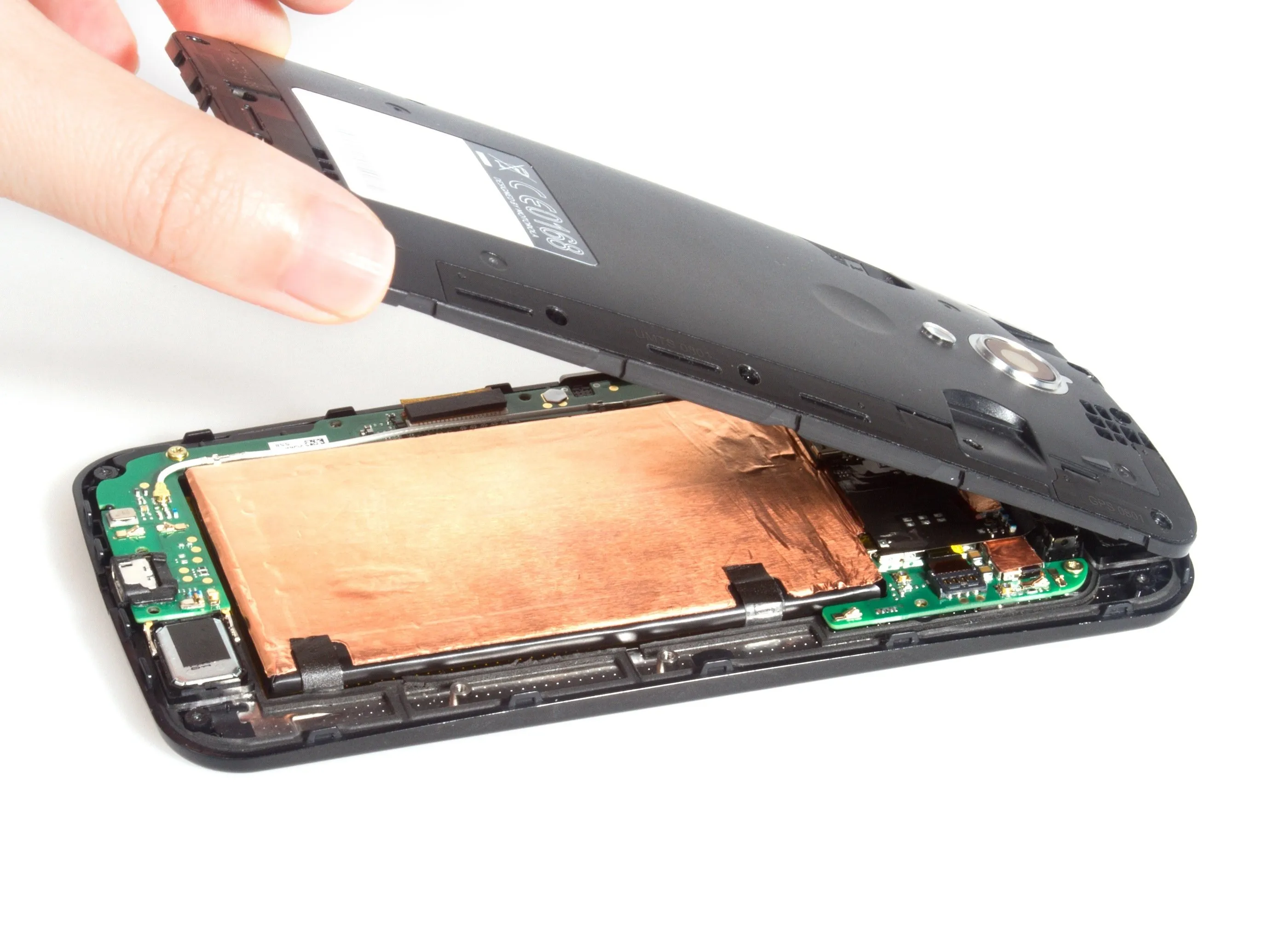

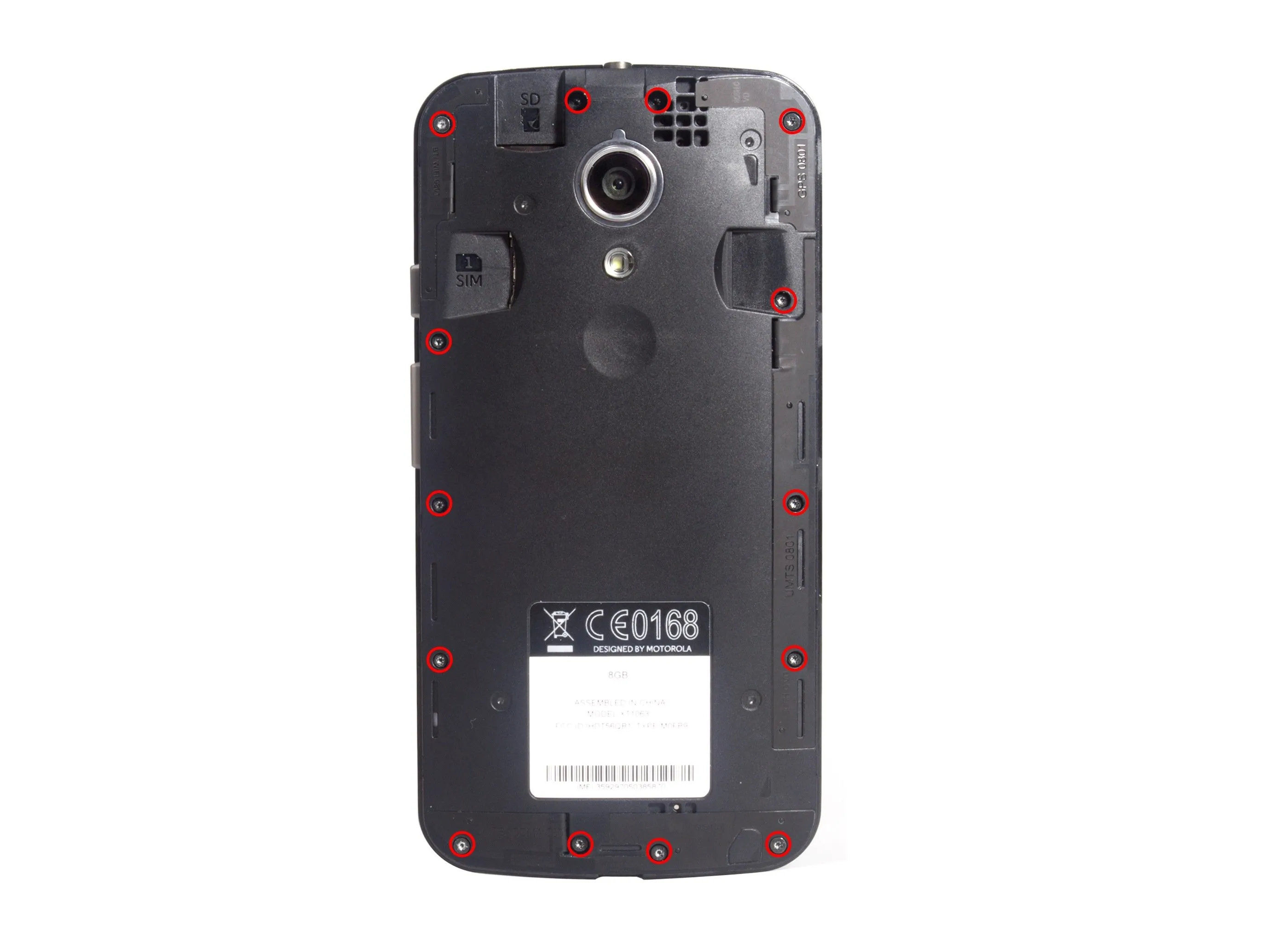

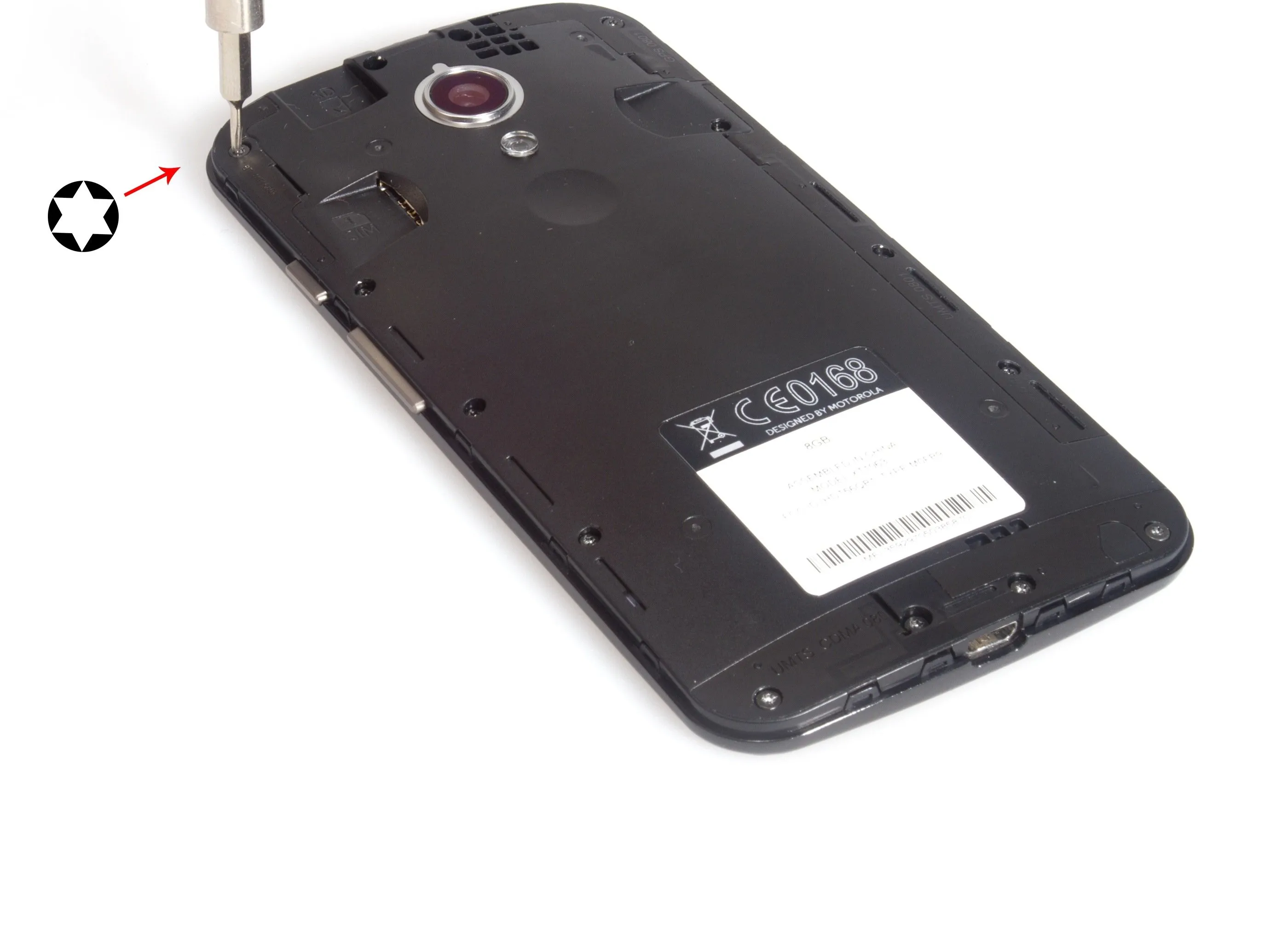

Выкрутите все 14 винтов и легко снимите заднюю рамку. Но винты имеют разную длину, поэтому лучше запомнить их расположение.
Комментарии к шагу
'Вам лучше запомнить их расположение' Не можете ли вы сделать полные руководства на всех своих устройствах?
Привет! Это разборка, а не руководство по ремонту, проверьте полное руководство, чтобы увидеть более полные руководства, вот, например, подробный шаг удаления винта.
Просто для завершения, так как я сделал ту же ошибку сегодня.
Более длинные винты находятся сверху и снизу (винты 2x4), а короткие (2x3) - слева и справа от корпуса.
У меня ушло некоторое время на то, чтобы понять, какой из них к какому месту относится.
Шаг 3

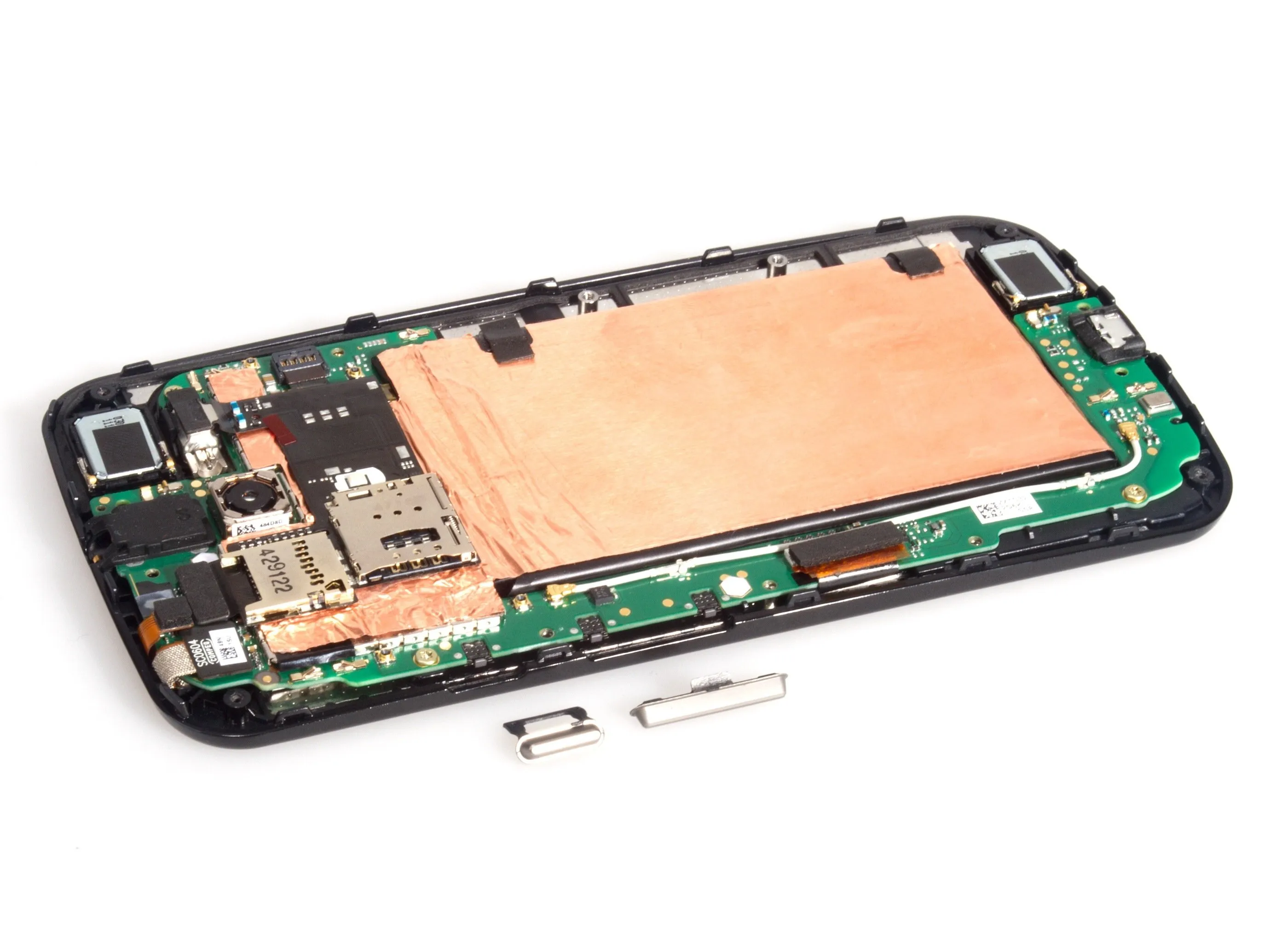

Motorola Moto G 2nd Generation Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.comРазбор Motorola Moto G второго поколения: шаг 3, изображение 2 из 2 | Источник - ifixit.com

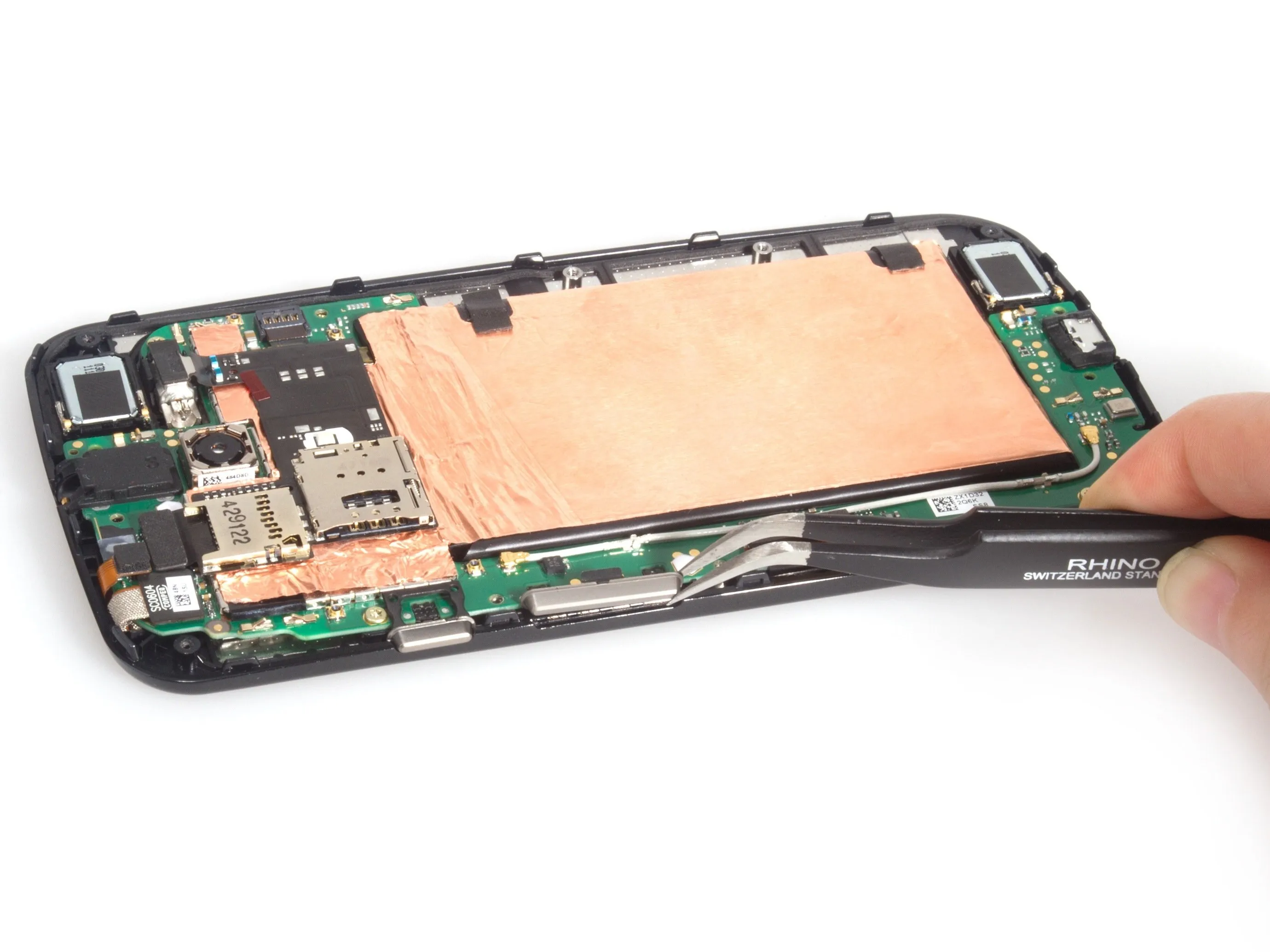

Уберите кнопку регулировки громкости и кнопку питания.
Шаг 4

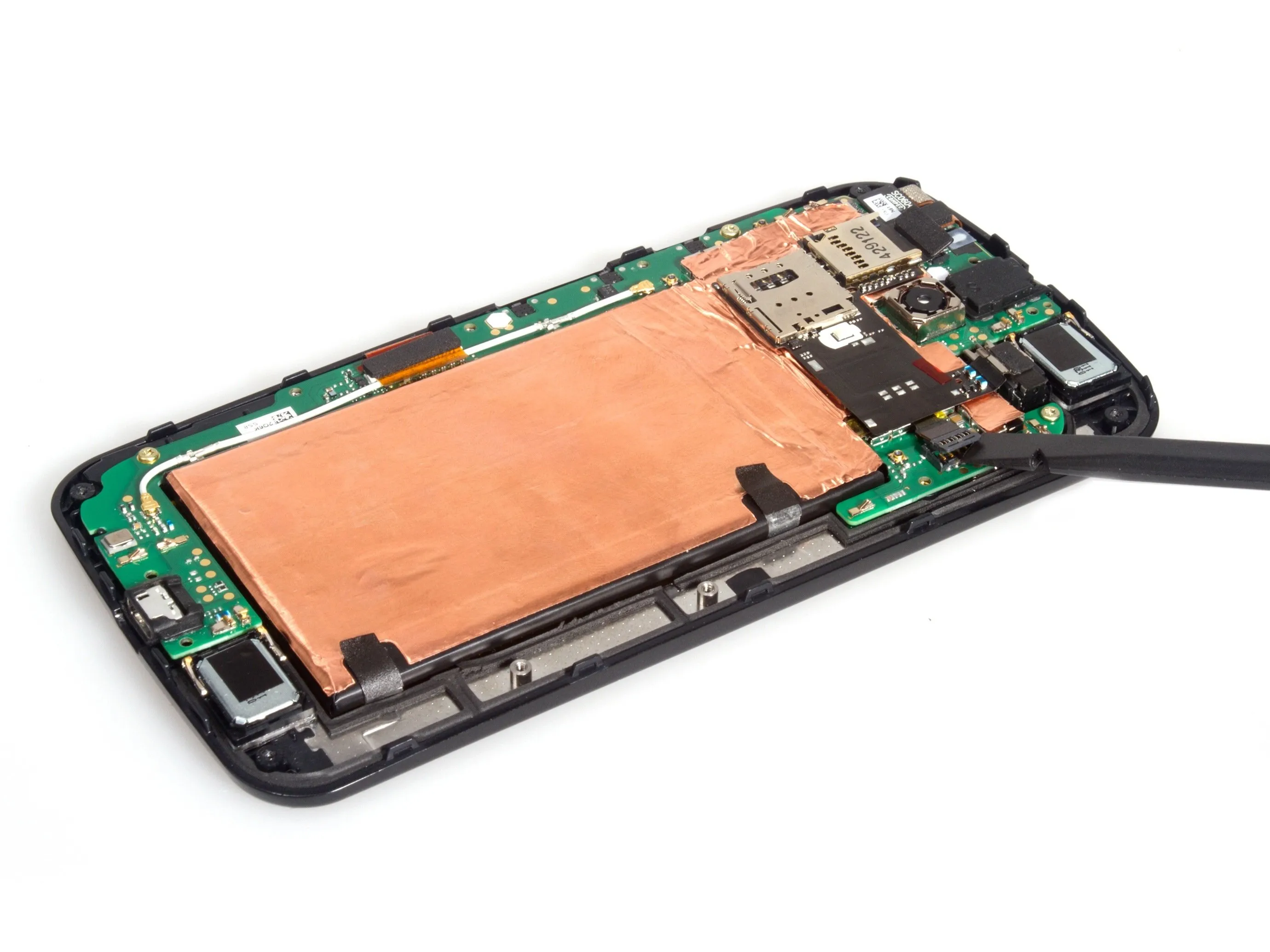

Motorola Moto G 2nd Generation Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазбор Motorola Moto G второго поколения: шаг 4, изображение 3 из 3 | Источник - ifixit.com

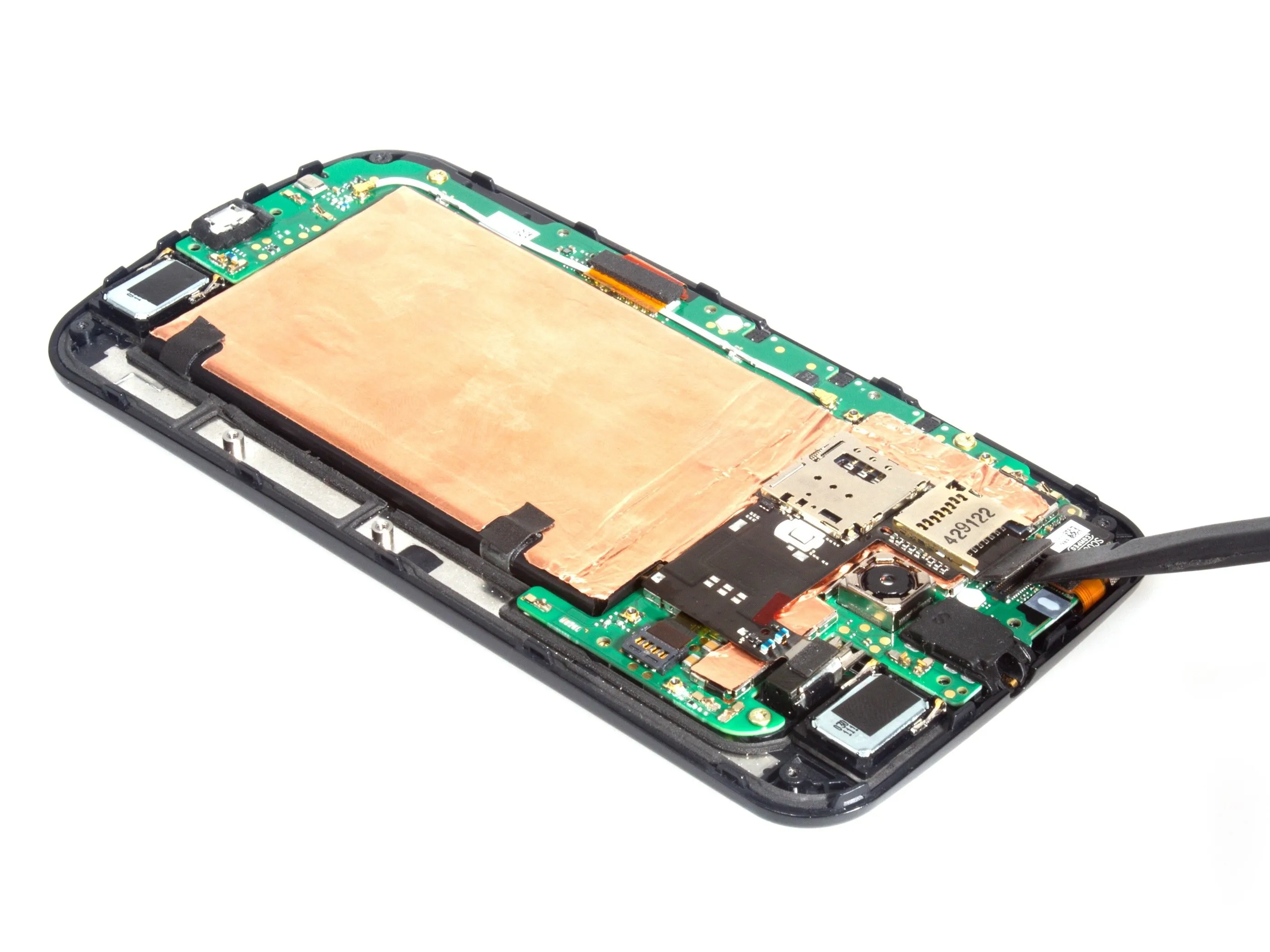

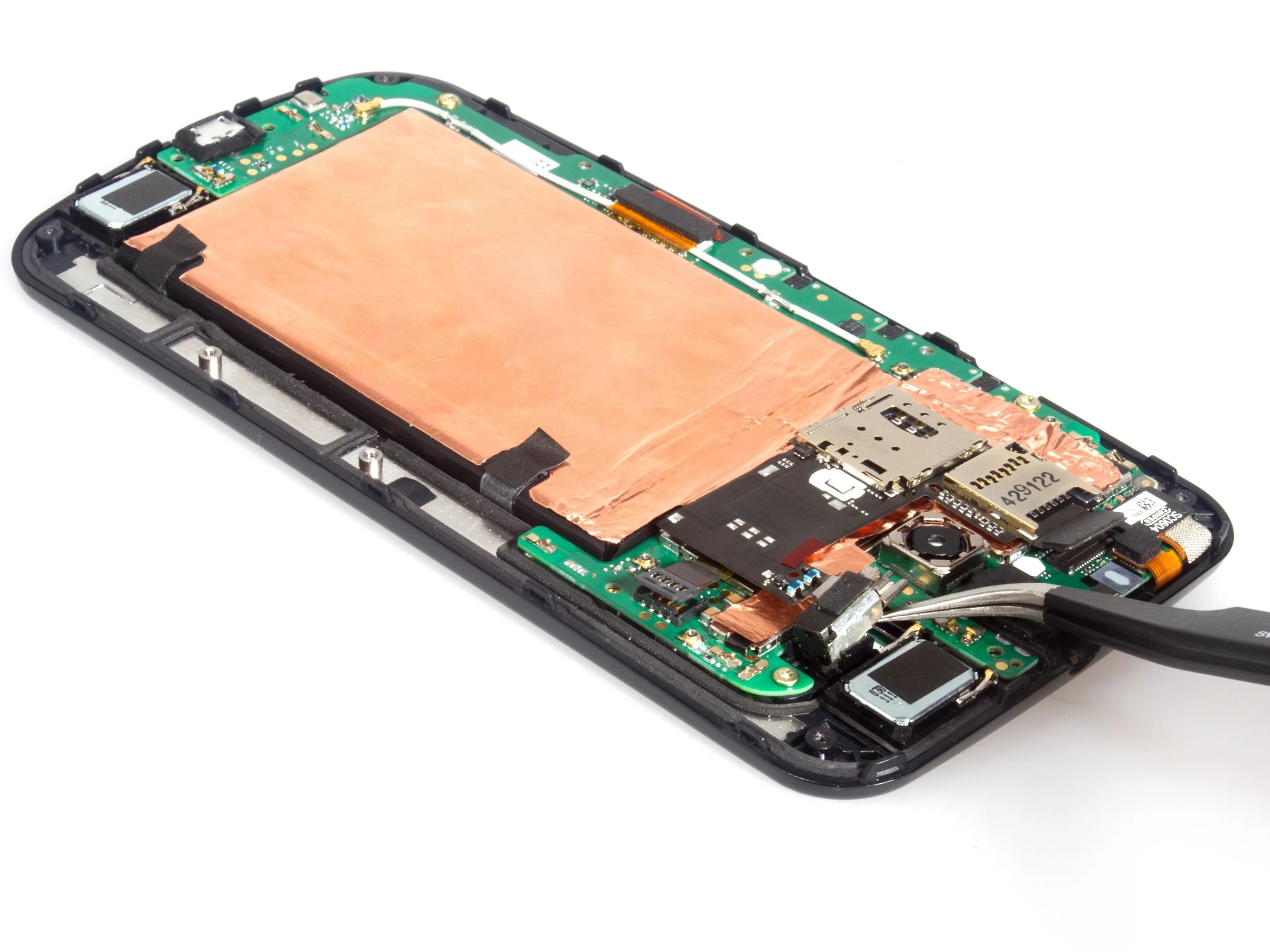

Освободите разъем для чтения карт SIM&SD и разъем аккумулятора. Освободите вибромотор от клея.
Шаг 5

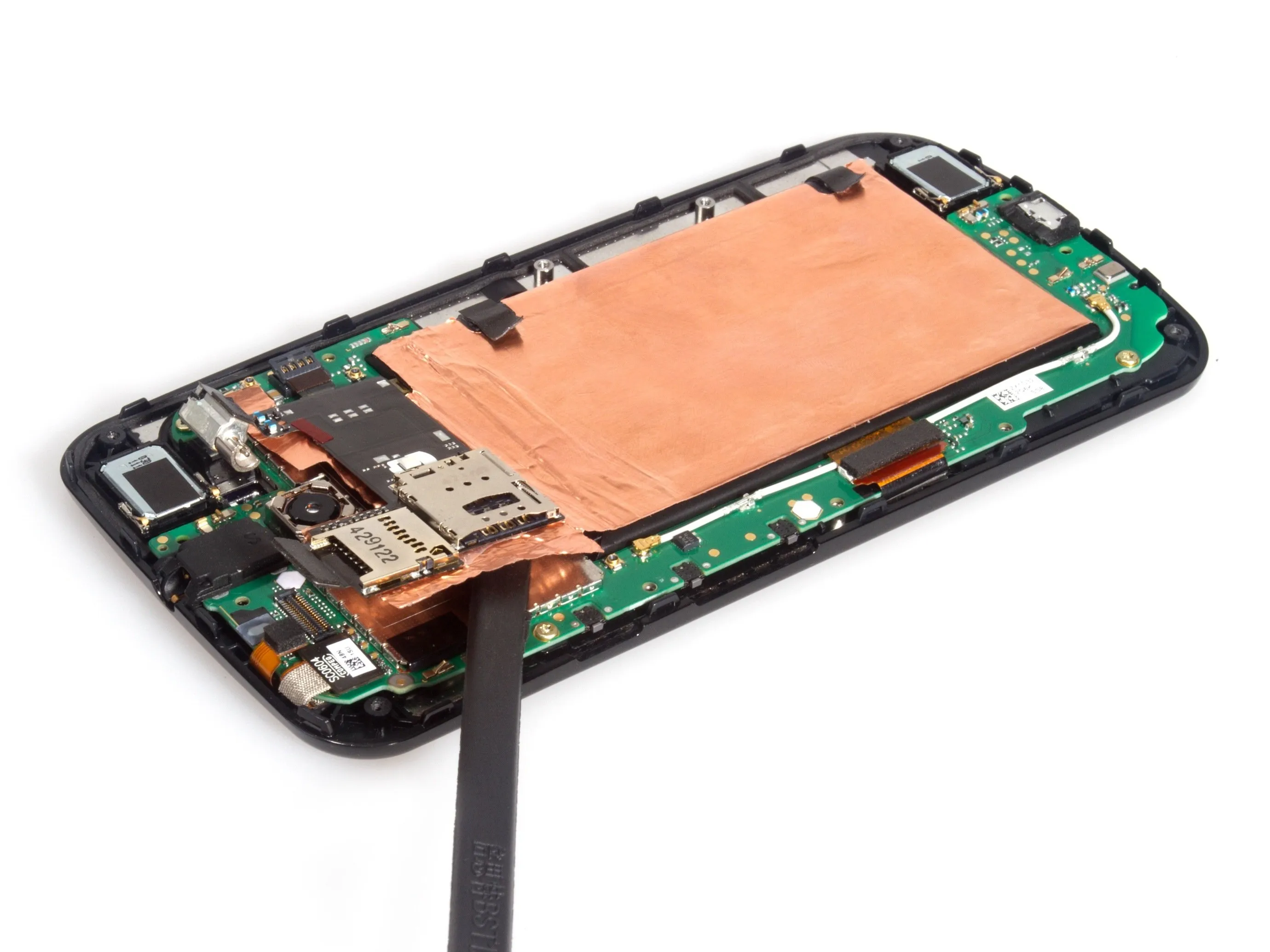

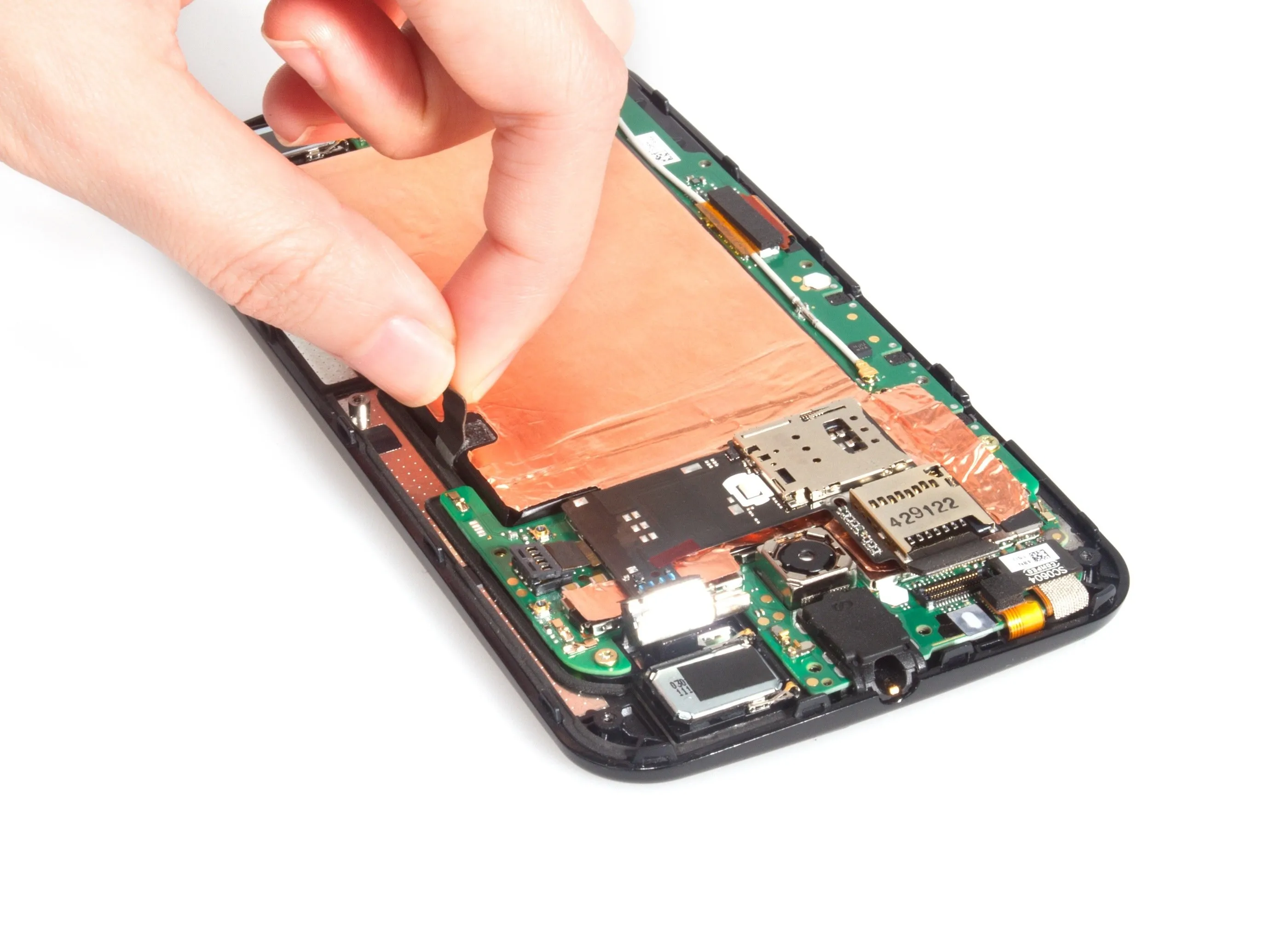

Разборка Motorola Moto G 2-го поколения: шаг 5, изображение 1 из 3 | Источник - ifixit.comMotorola Moto G 2nd Generation Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 5, изображение 3 из 3 | Источник - ifixit.com

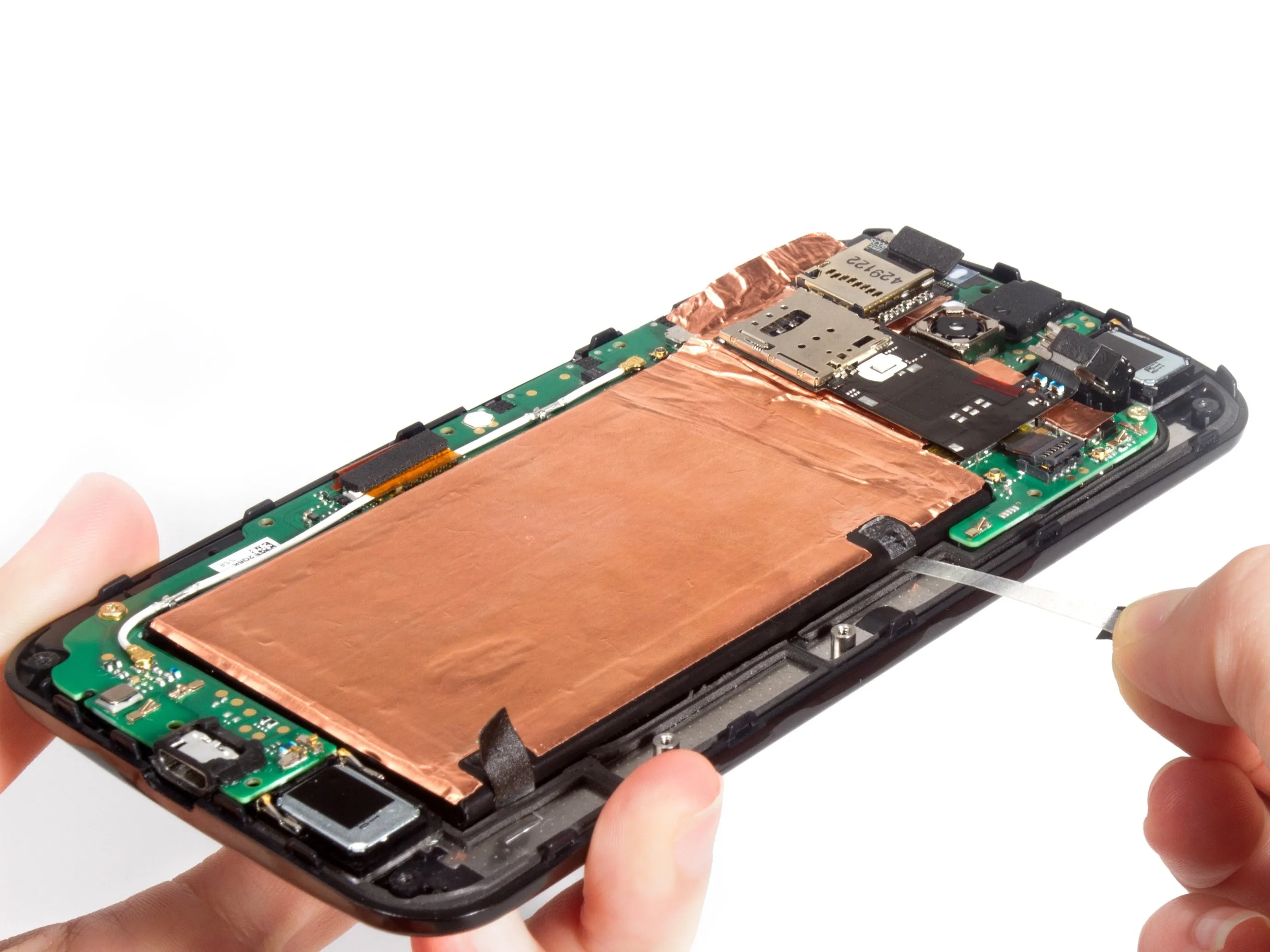

Ослабьте платиновую пленку под SIM & SD кардридер с пластины. Затем потяните наклейки, которые фиксируют аккумулятор.
Шаг 6
Разбор Motorola Moto G 2-го поколения: шаг 6, изображение 1 из 1 | Источник - ifixit.com

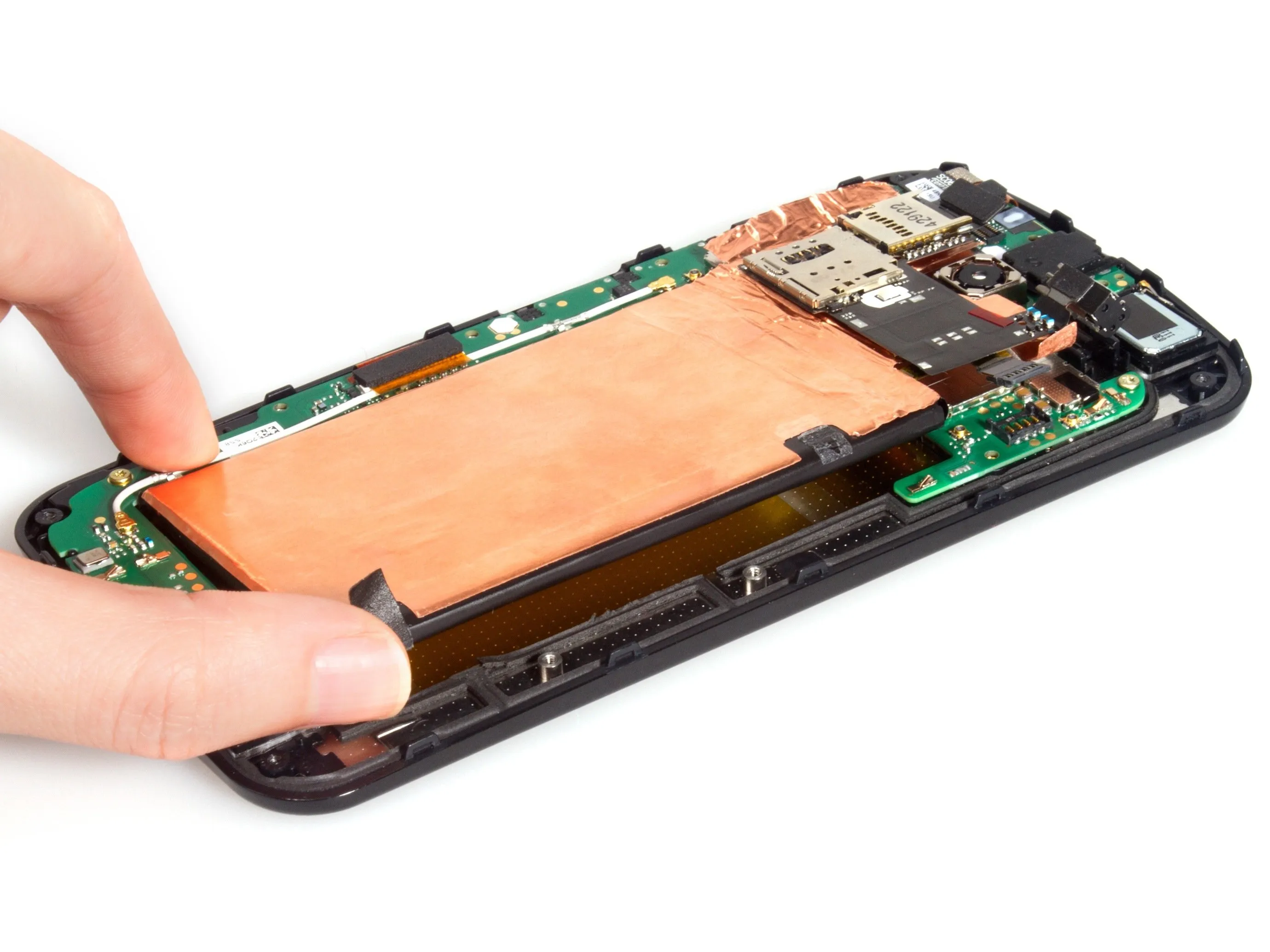

В это время извлеките аккумулятор вместе с SIM-картой и SD-кардридером в сборе.
Шаг 7

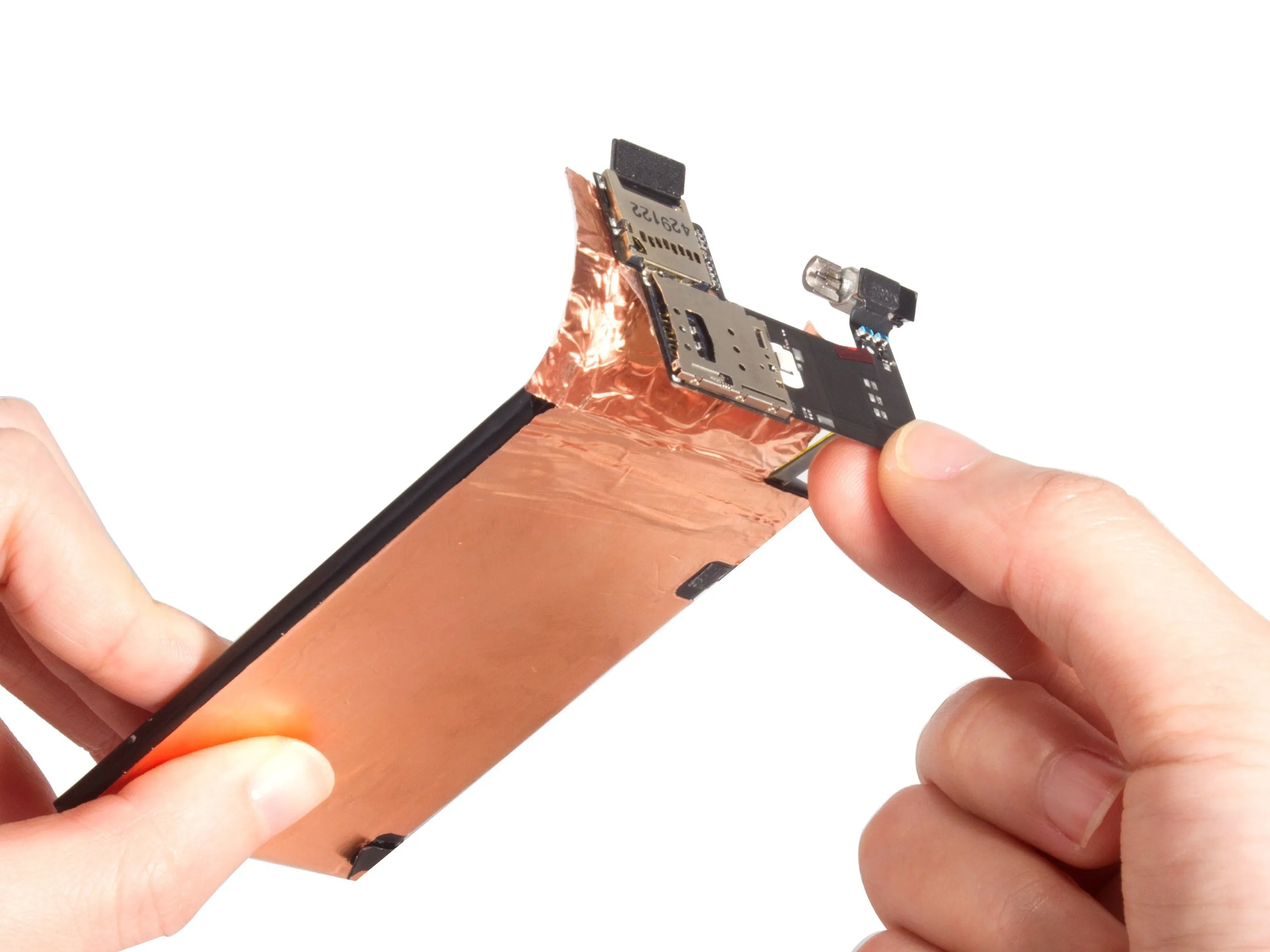

Разборка Motorola Moto G 2-го поколения: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка Motorola Moto G 2-го поколения: шаг 7, изображение 3 из 3 | Источник - ifixit.com

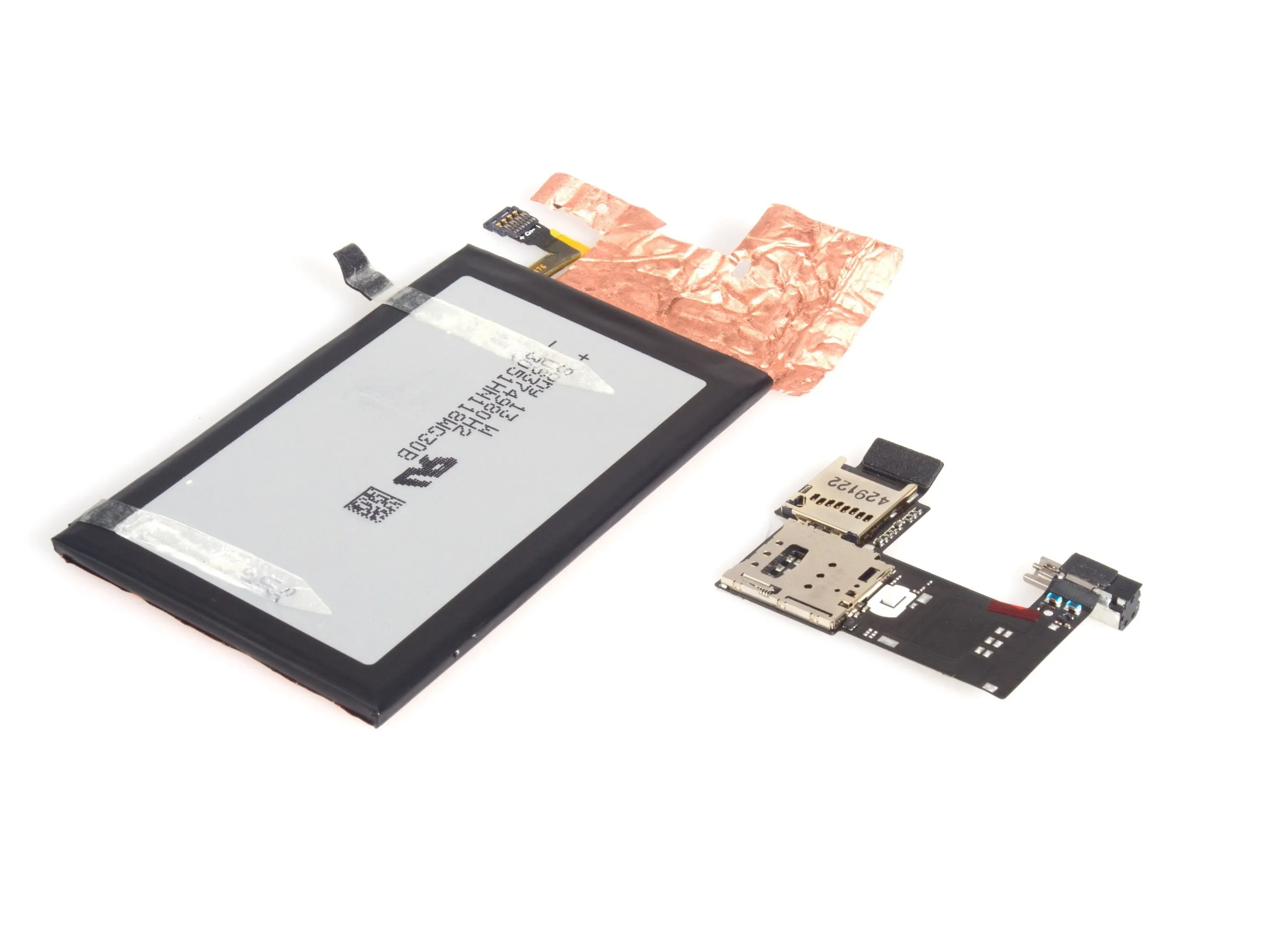

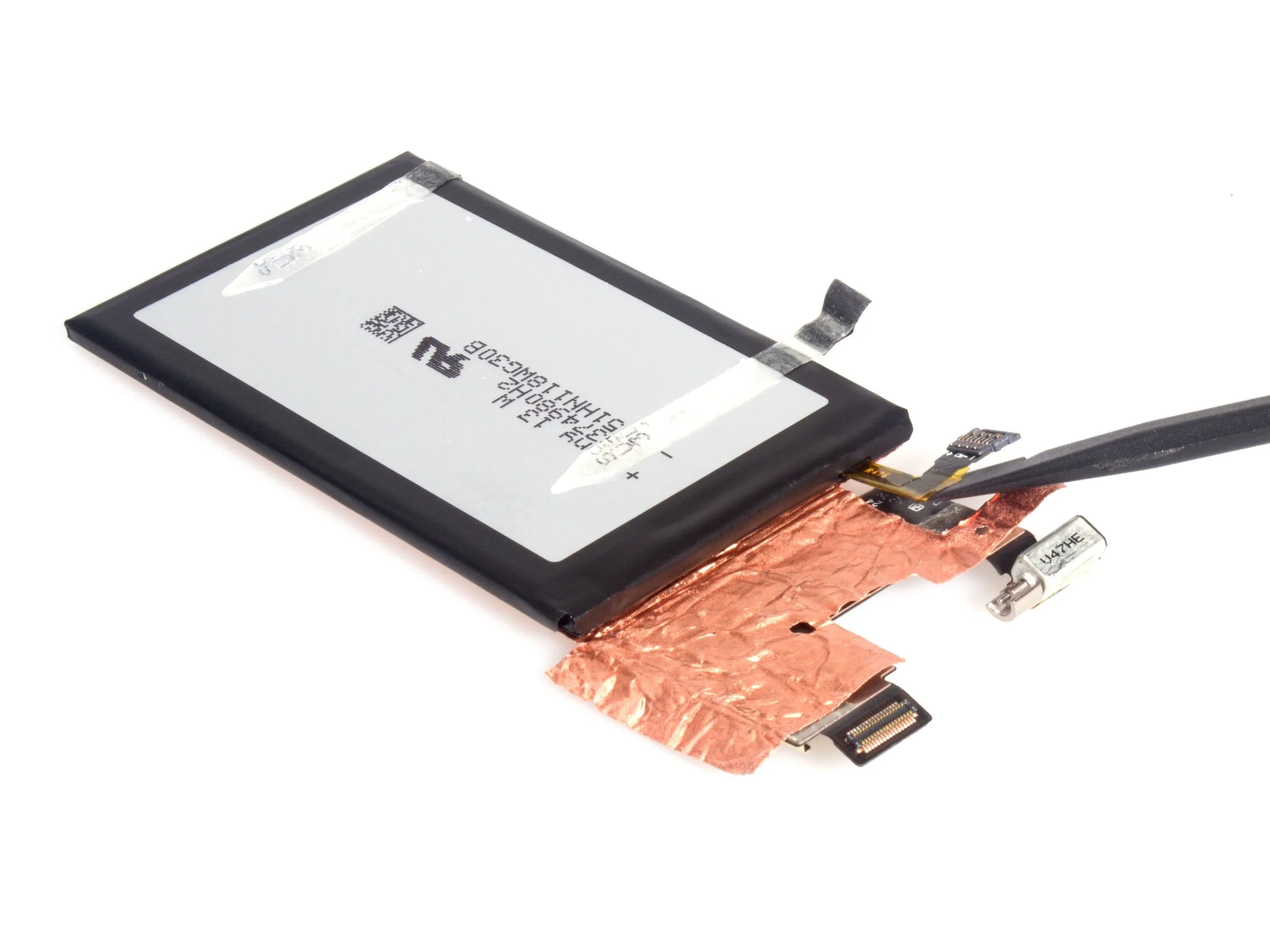

Отделите батарею и SIM-карту; SD-кардридер в сборе.
Шаг 8
Разборка Motorola Moto G 2-го поколения: шаг 8, изображение 1 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 8, изображение 2 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 8, изображение 3 из 3 | Источник - ifixit.com

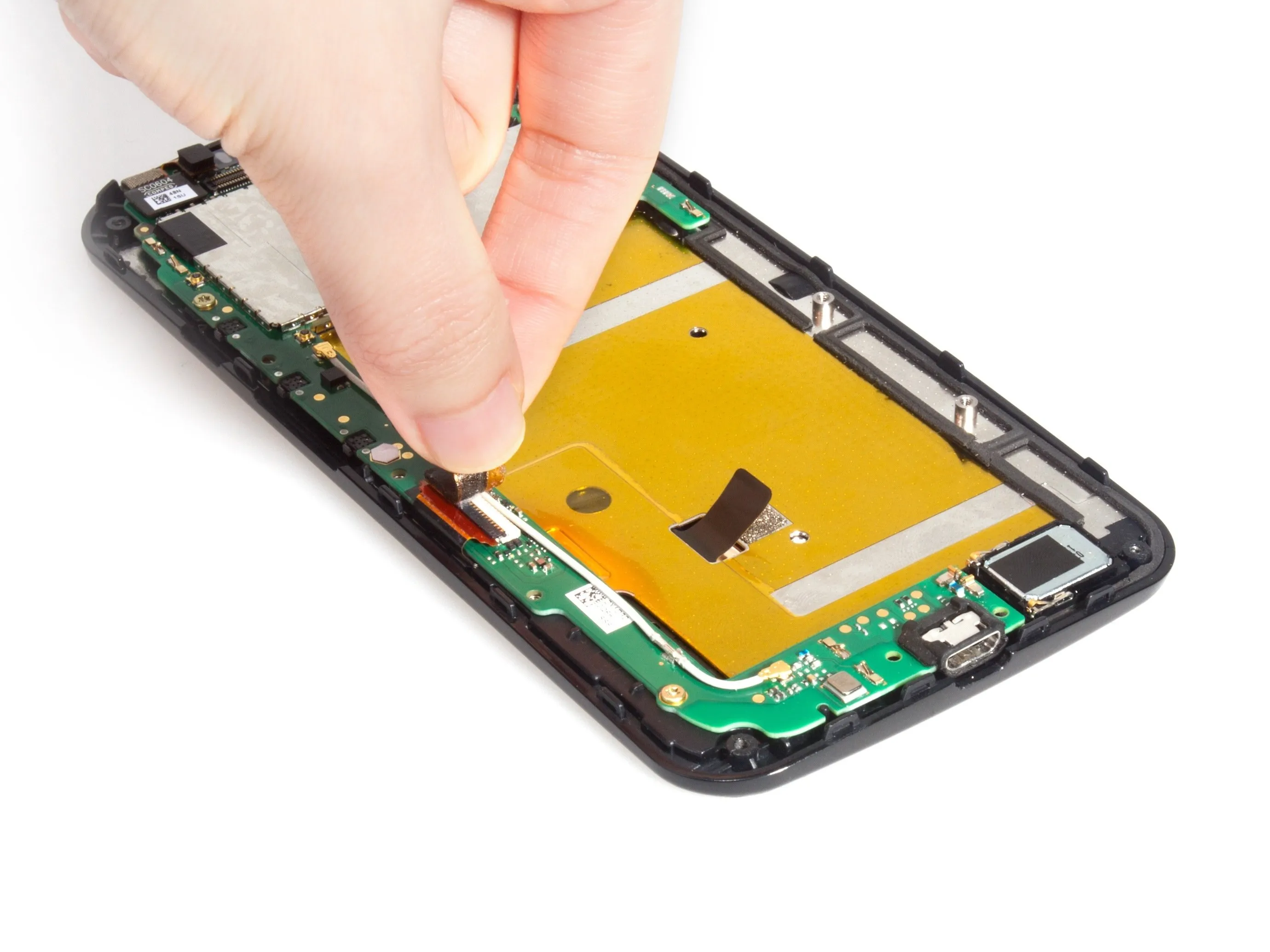

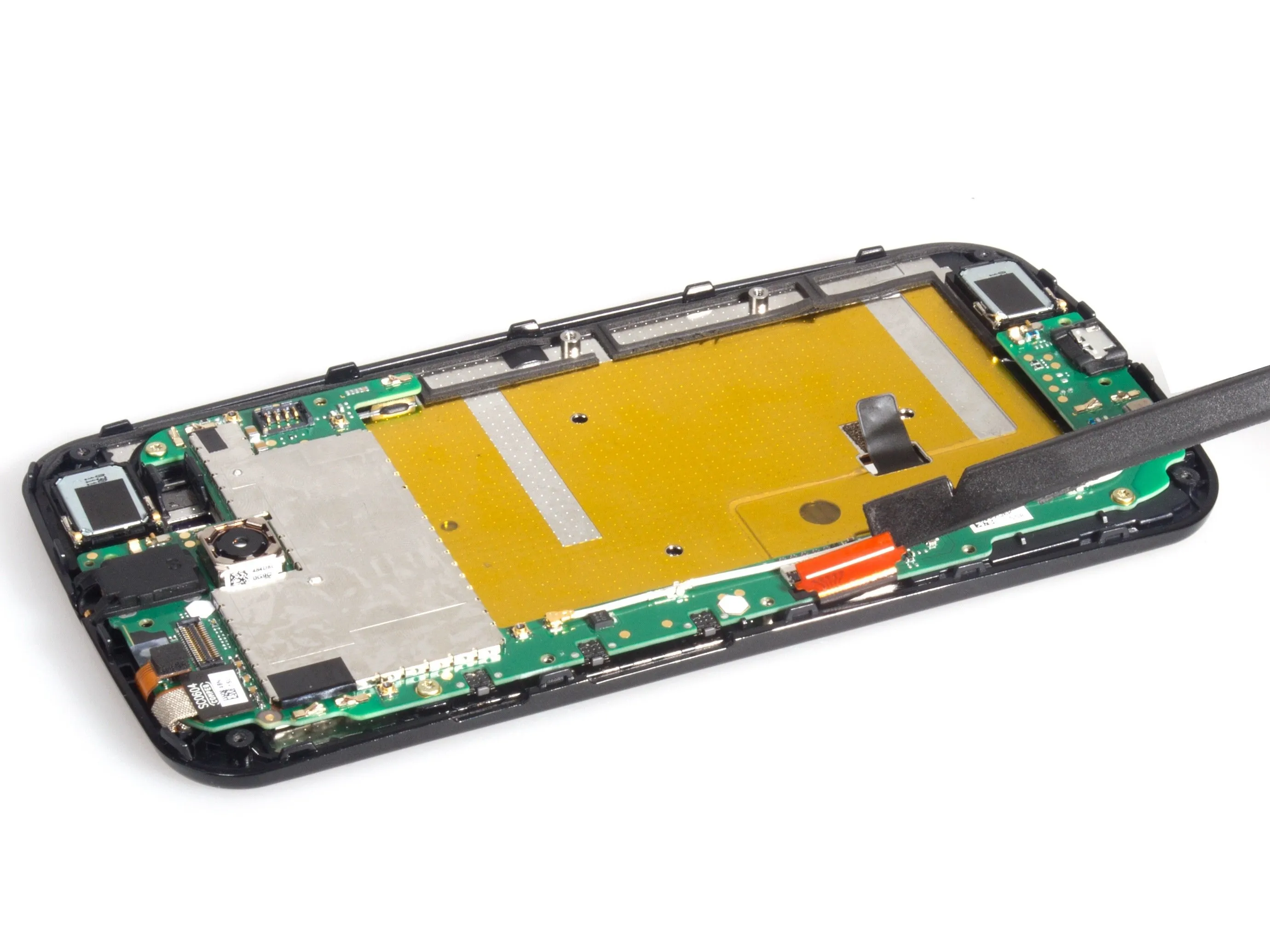

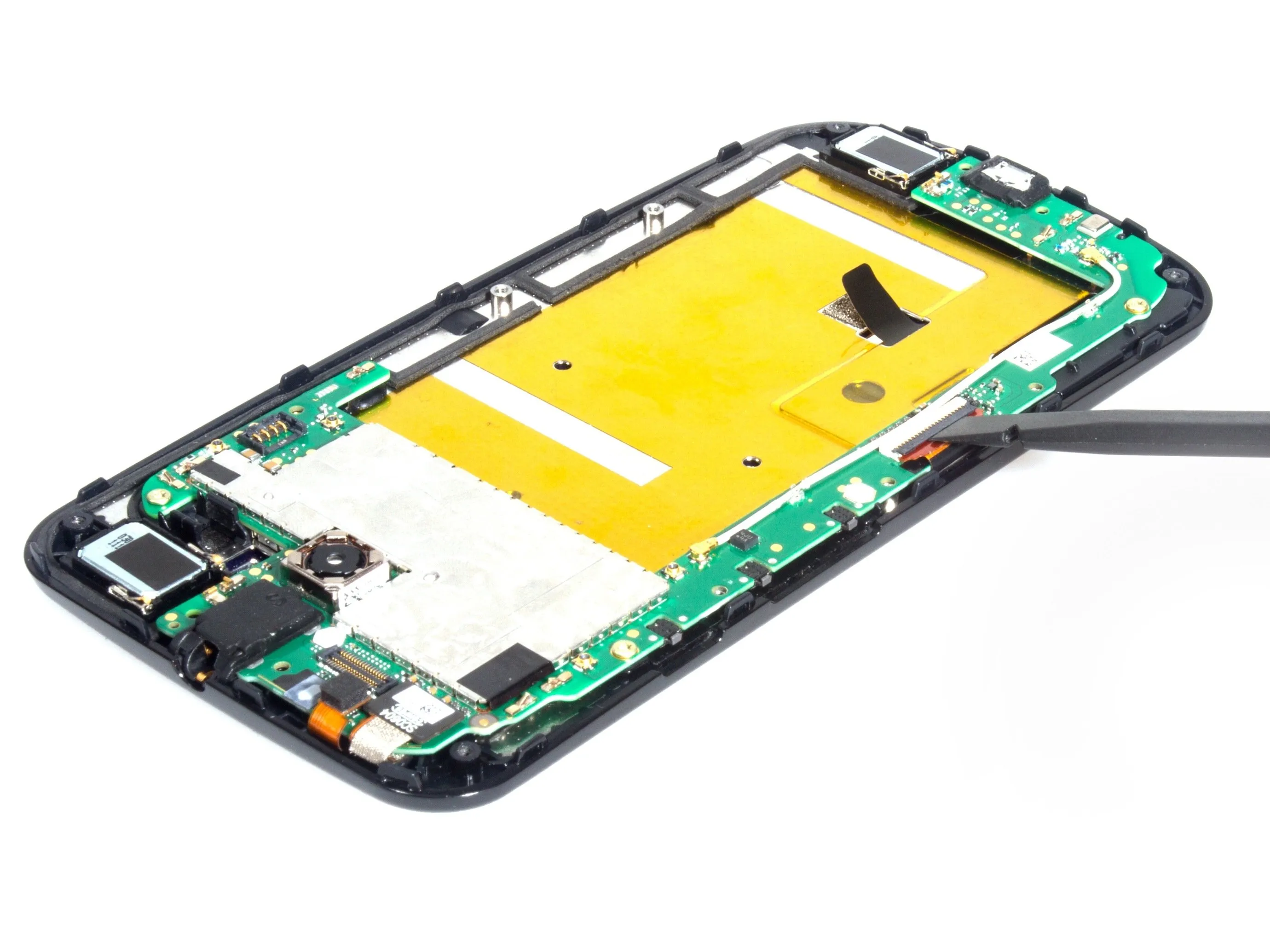

Отсоедините разъем ЖК-экрана от материнской платы.
Шаг 9

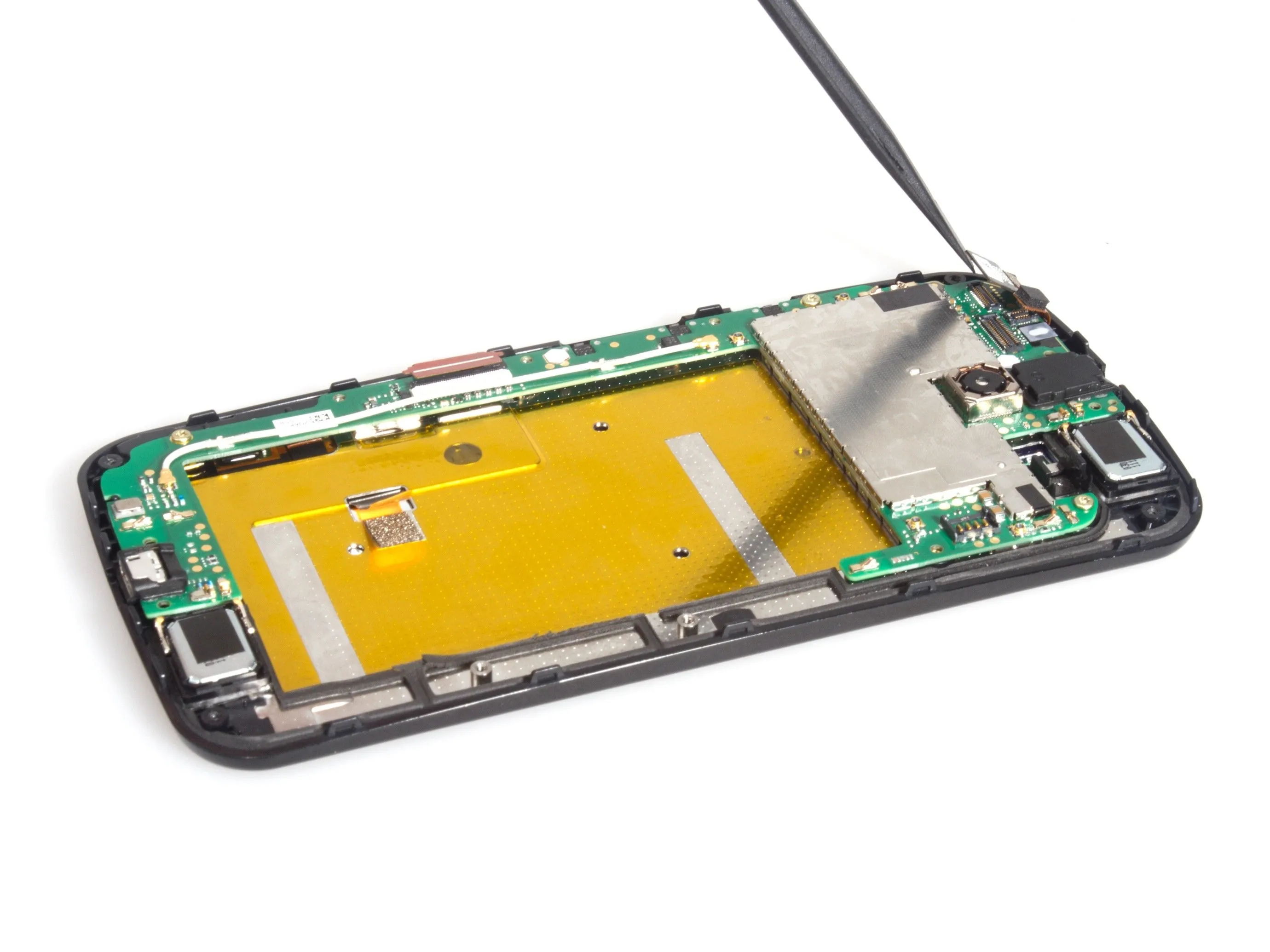

Разборка Motorola Moto G 2-го поколения: шаг 9, изображение 1 из 2 | Источник - ifixit.comРазборка Motorola Moto G второго поколения: шаг 9, изображение 2 из 2 | Источник - ifixit.com

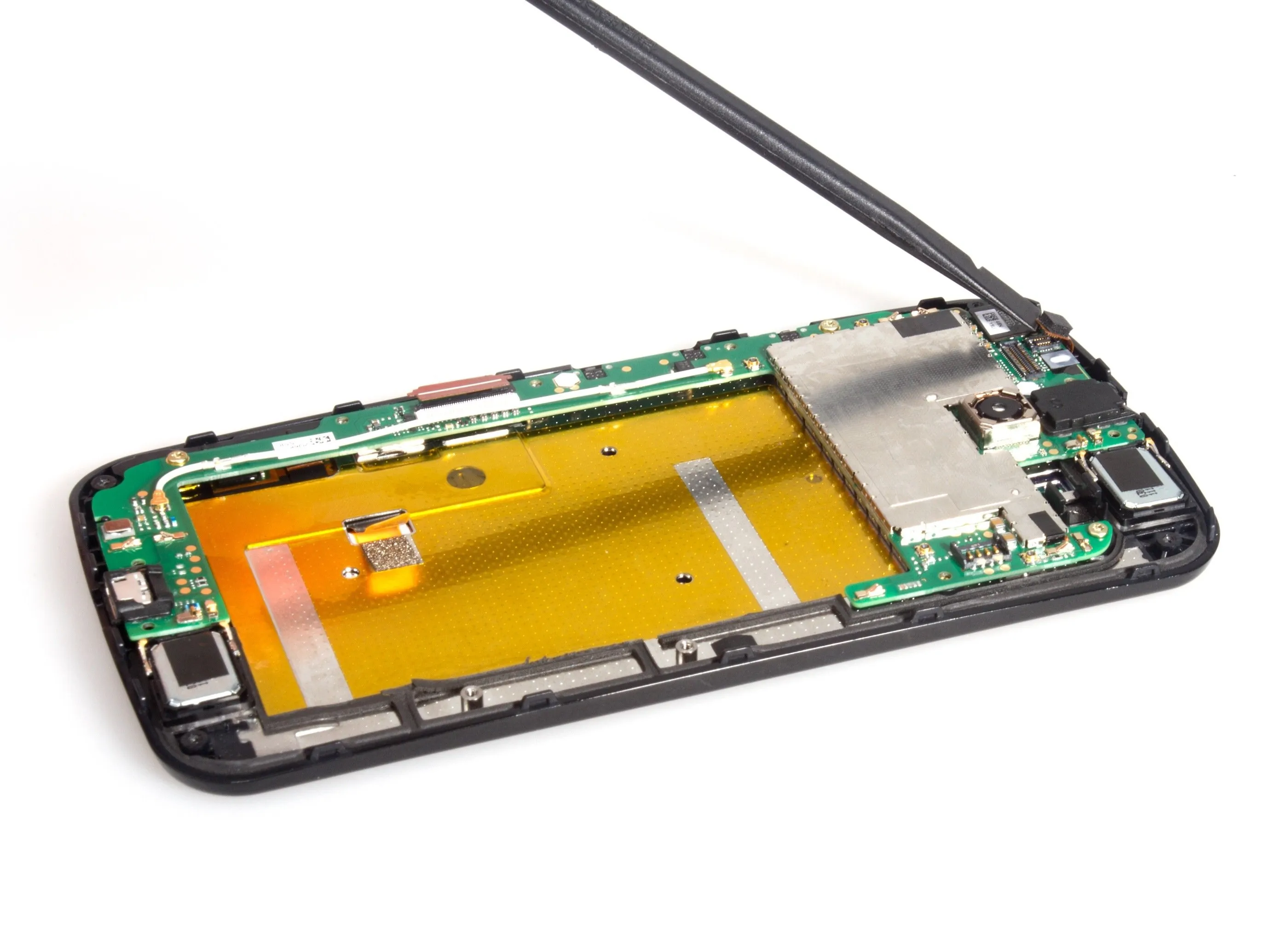

Освободите гибкий разъем датчика и разъем фронтальной камеры соответственно.
Шаг 10
Разборка Motorola Moto G 2-го поколения: шаг 10, изображение 1 из 3 | Источник - ifixit.comMotorola Moto G 2nd Generation Teardown: шаг 10, изображение 2 из 3 | Источник - ifixit.comРазборка Motorola Moto G 2-го поколения: шаг 10, изображение 3 из 3 | Источник - ifixit.com

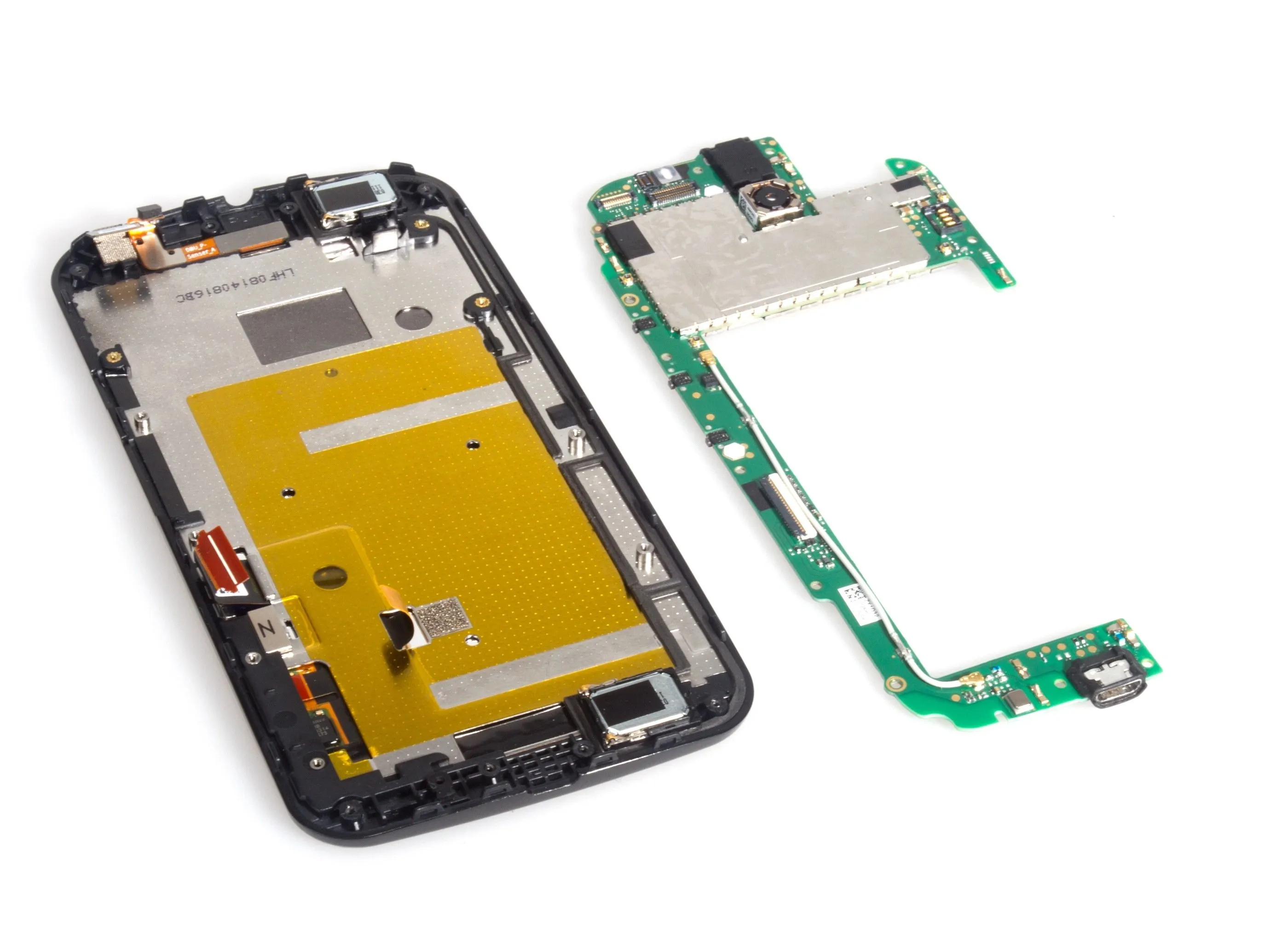

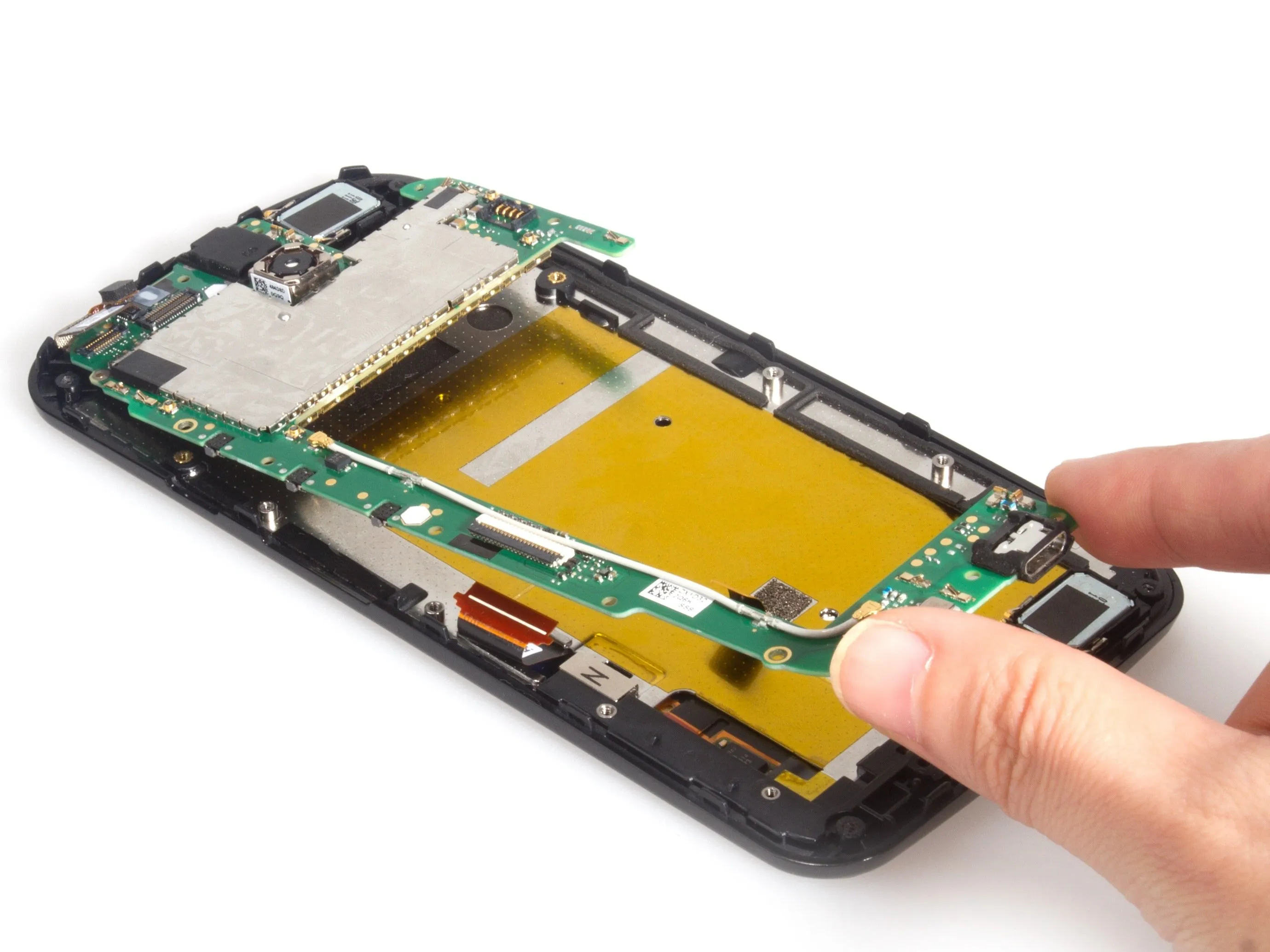

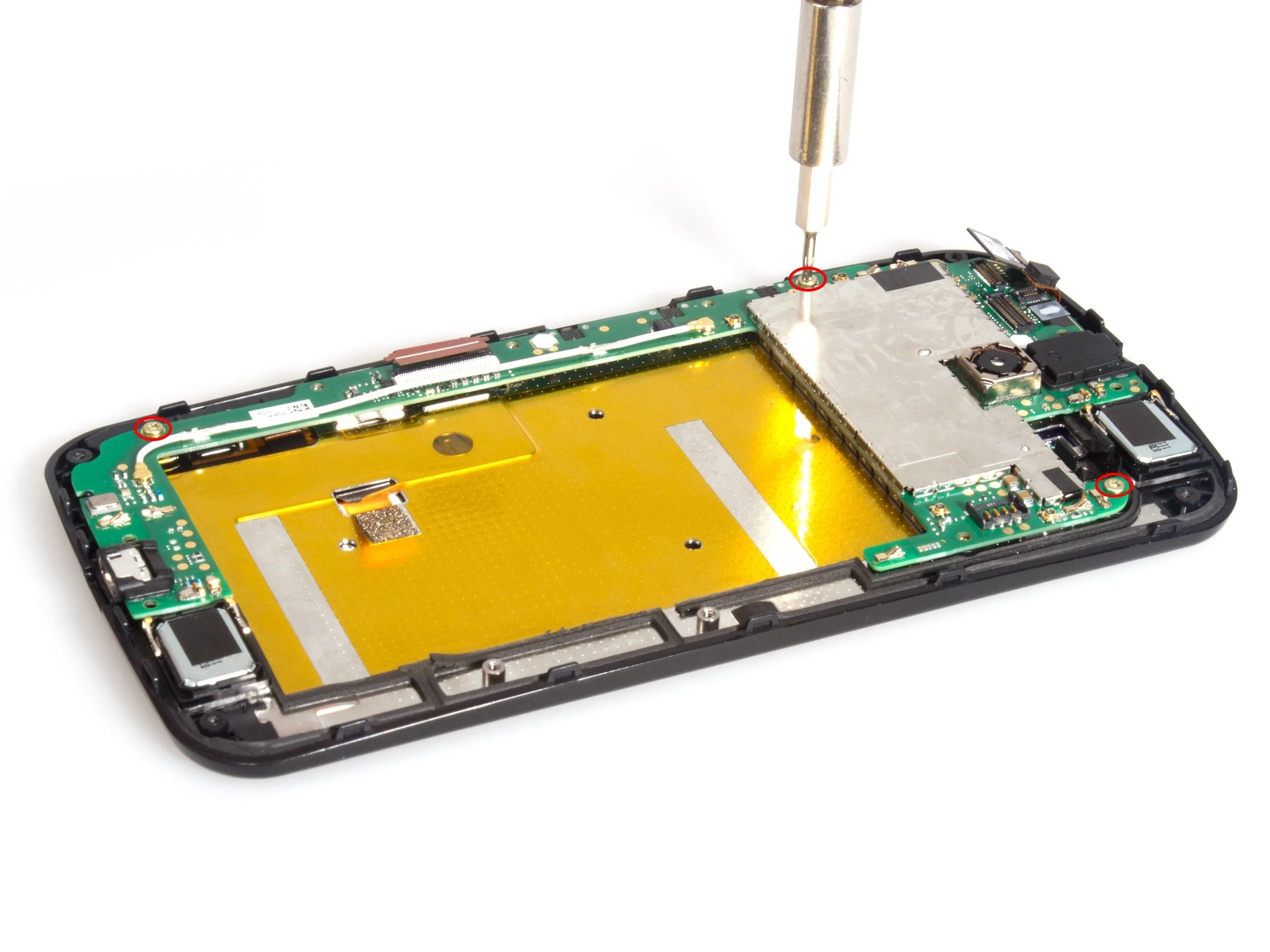

Открутите винты на материнской плате, и материнская плата легко снимется.
Шаг 11
Разборка Motorola Moto G 2-го поколения: шаг 11, изображение 1 из 3 | Источник - ifixit.comРазбор Motorola Moto G 2-го поколения: шаг 11, изображение 2 из 3 | Источник - ifixit.comMotorola Moto G 2nd Generation Teardown: шаг 11, изображение 3 из 3 | Источник - ifixit.com

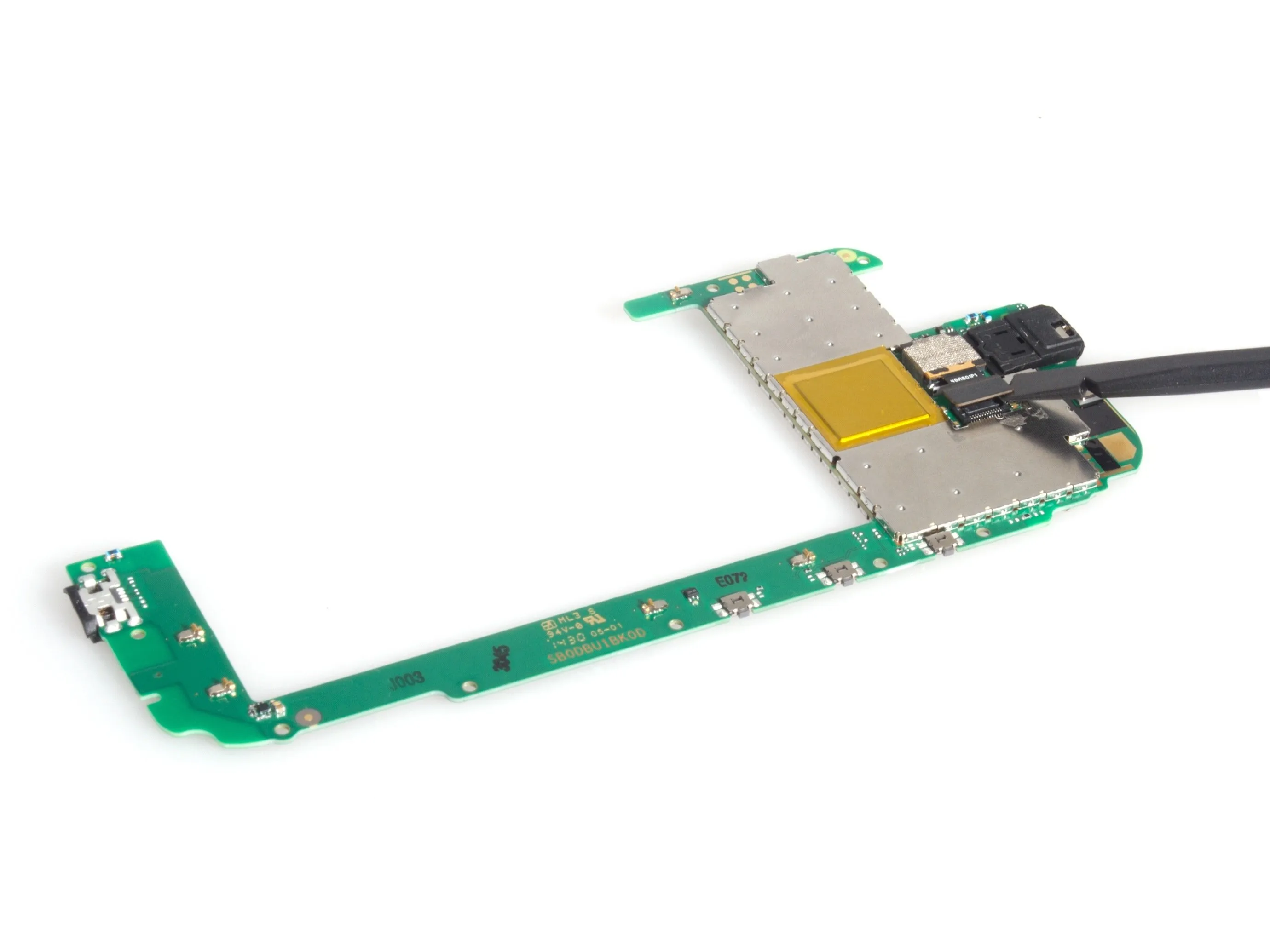

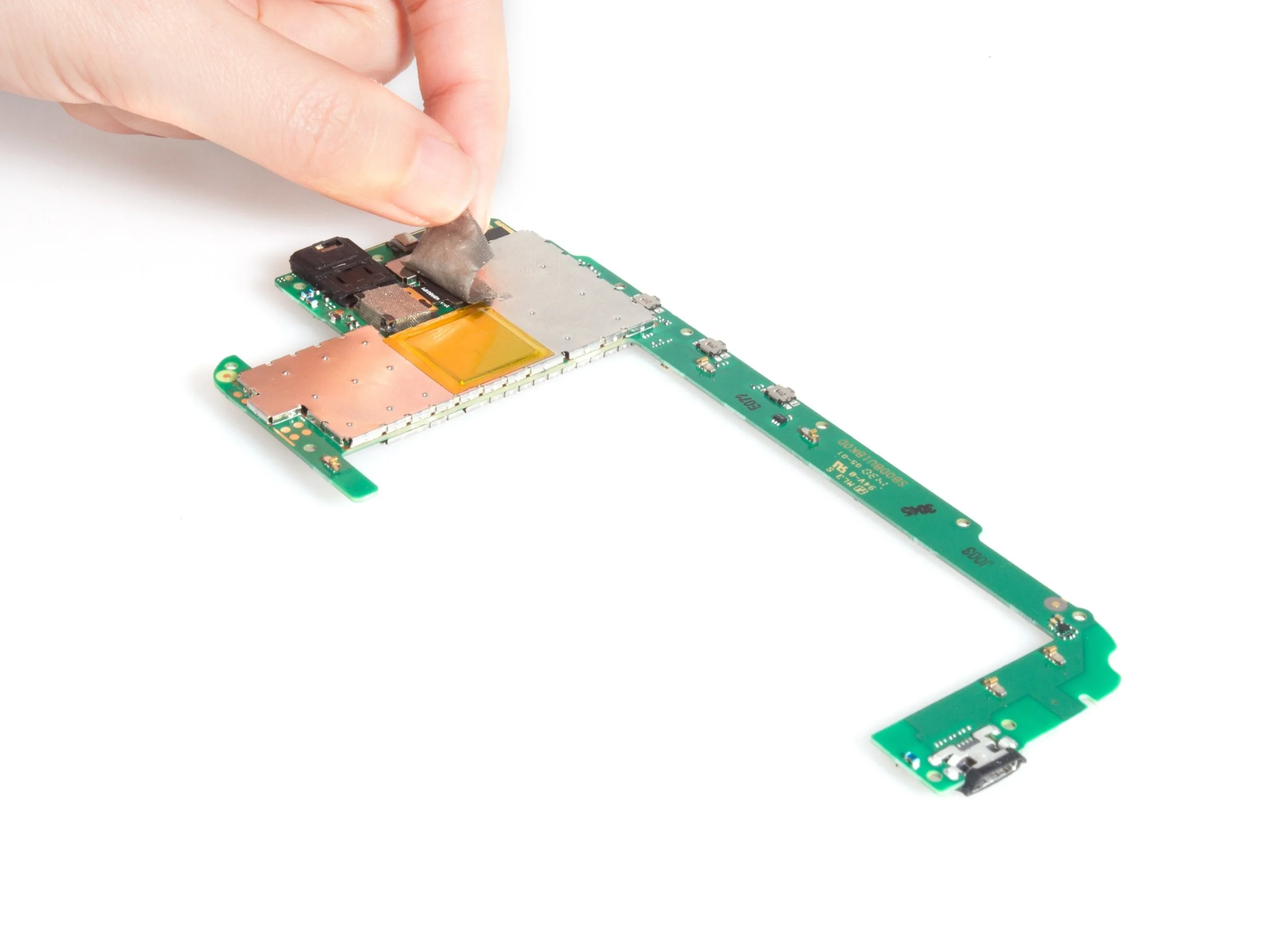

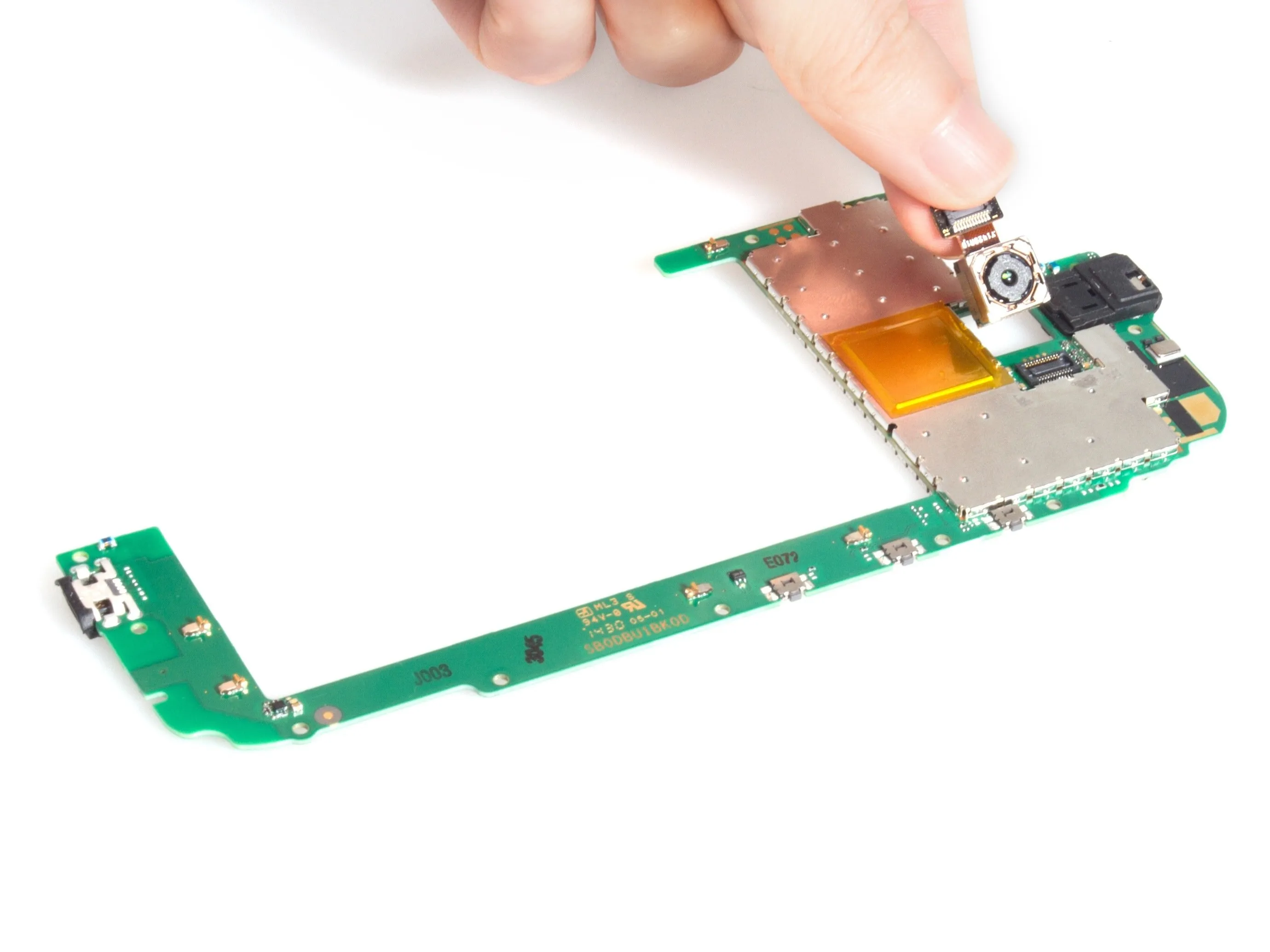

Снимите заднюю камеру.
Шаг 12
Разборка Motorola Moto G 2-го поколения: шаг 12, изображение 1 из 3 | Источник - ifixit.comMotorola Moto G 2-го поколения: шаг 12, изображение 2 из 3 | Источник - ifixit.comРазборка Motorola Moto G 2-го поколения: шаг 12, изображение 3 из 3 | Источник - ifixit.com

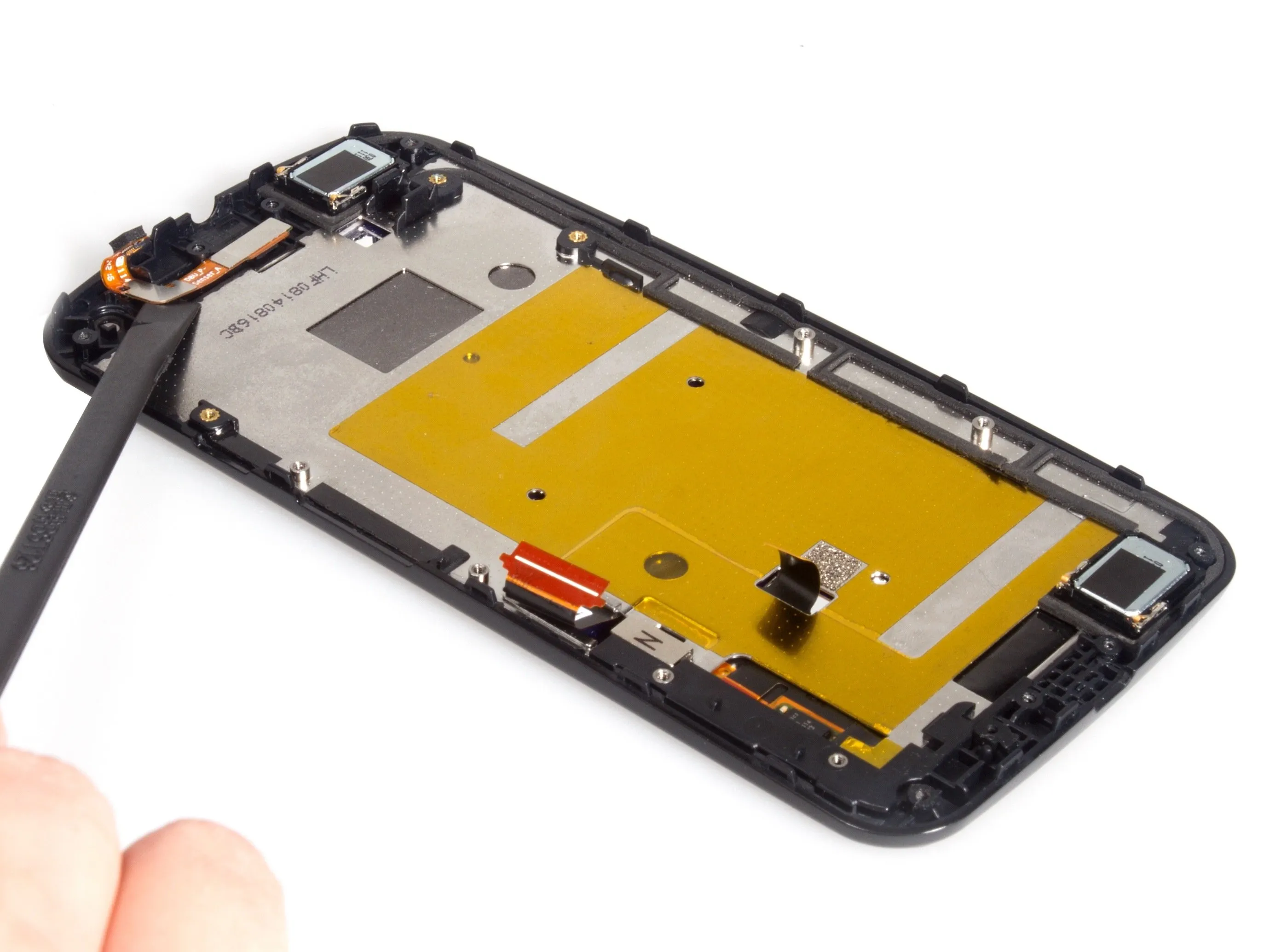

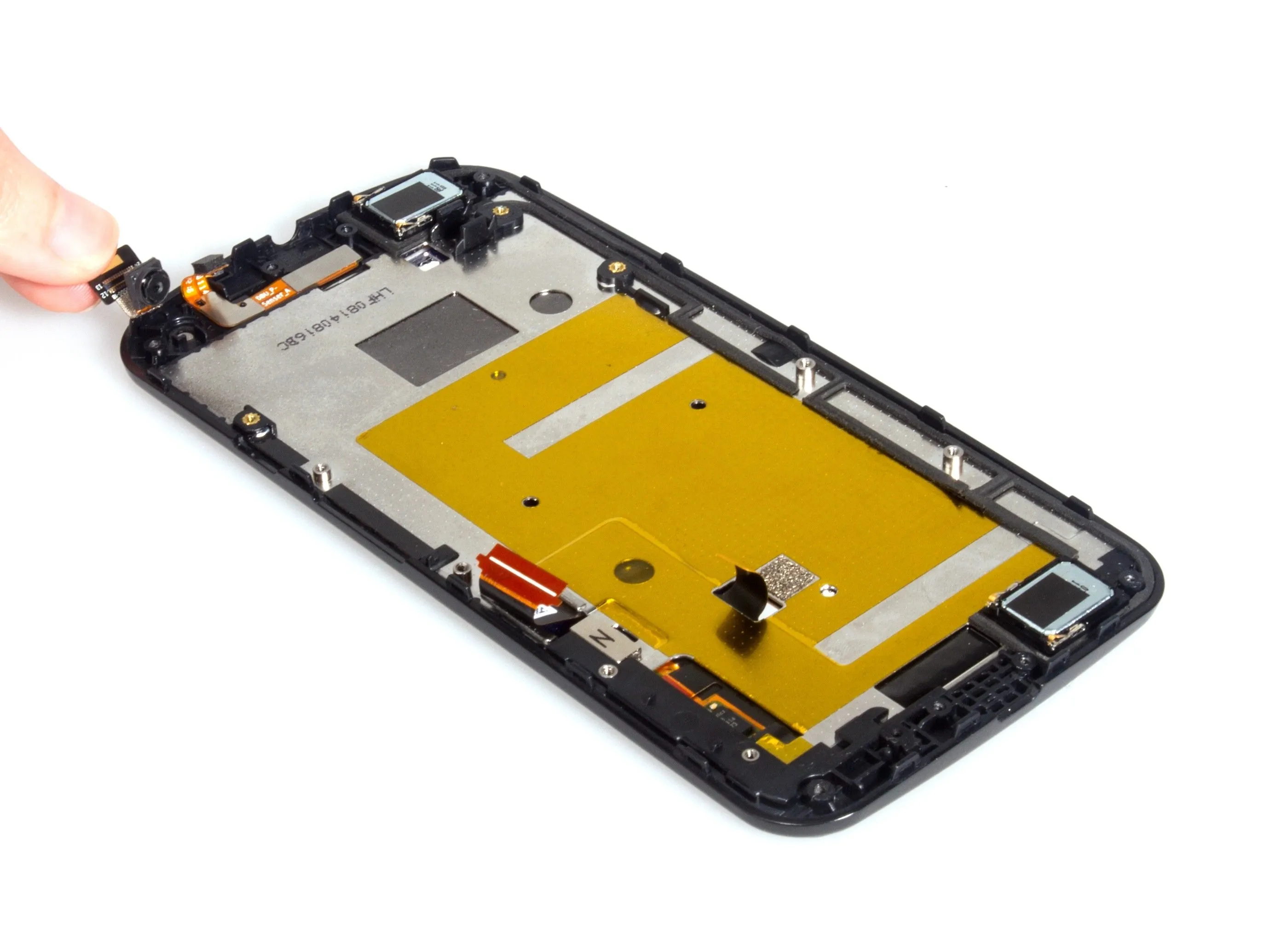

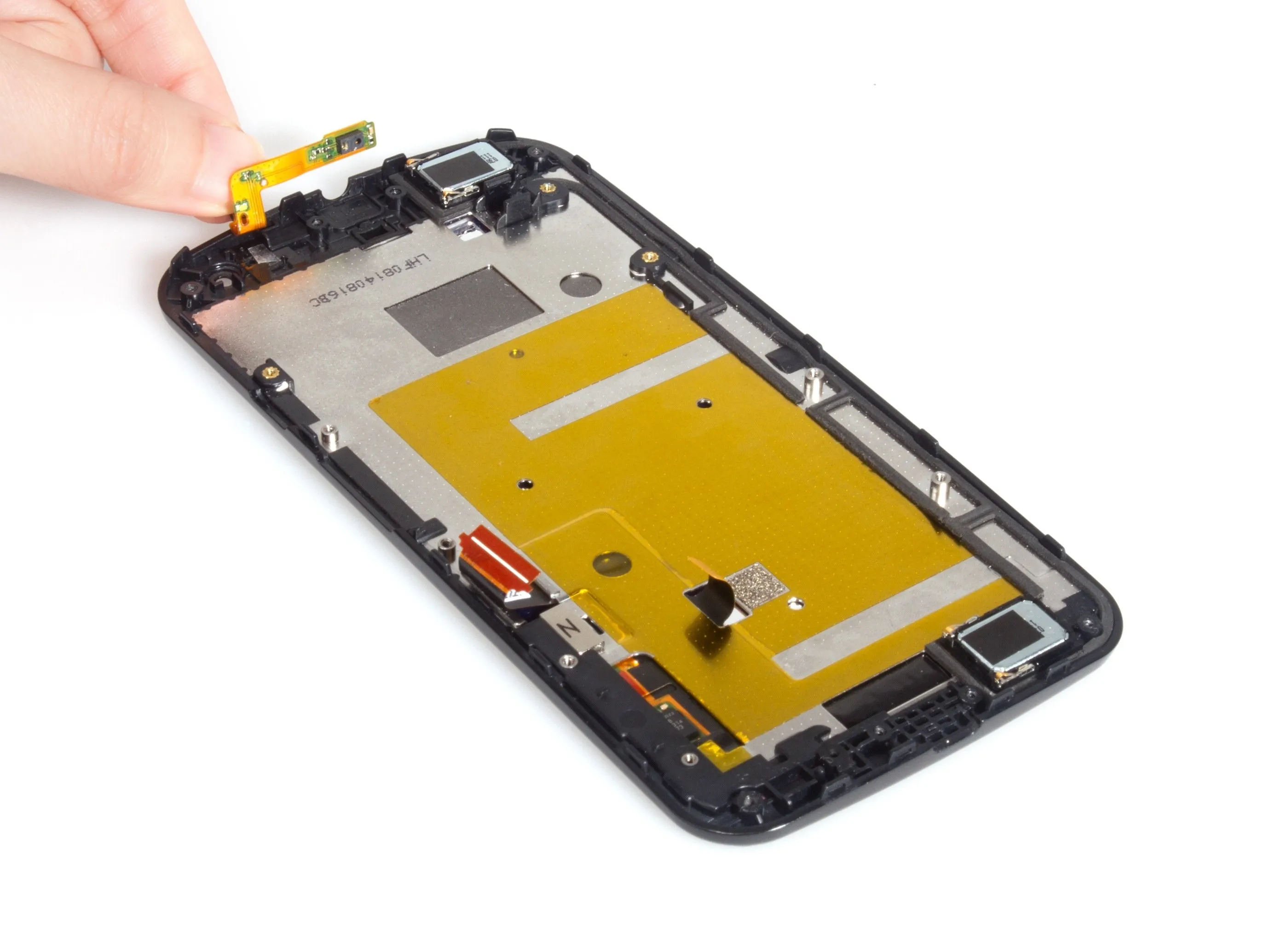

Отсоедините фронтальную камеру и кабель датчика.
Шаг 13

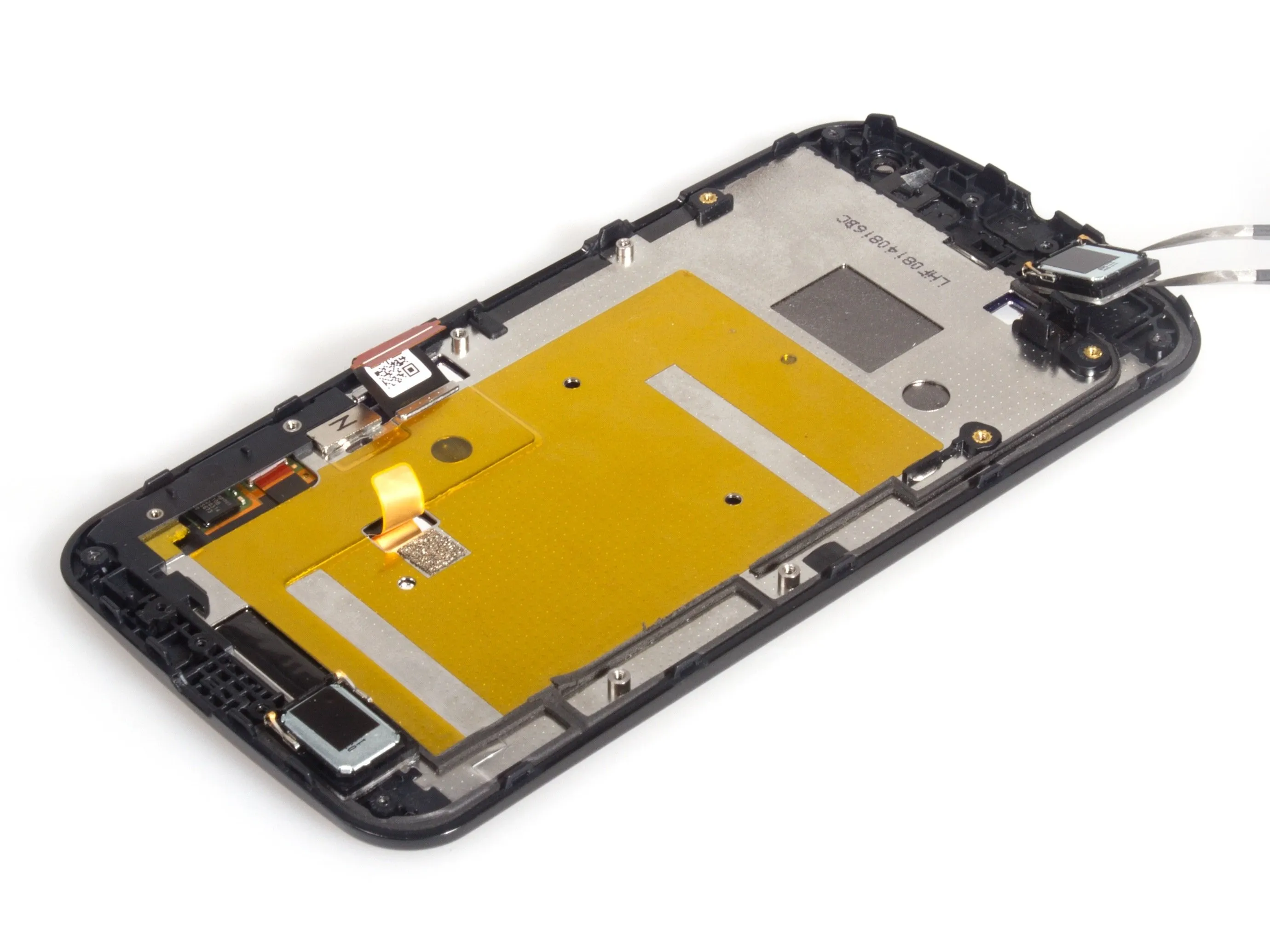

Разборка Motorola Moto G 2-го поколения: шаг 13, изображение 1 из 2 | Источник - ifixit.comРазборка Motorola Moto G второго поколения: шаг 13, изображение 2 из 2 | Источник - ifixit.com

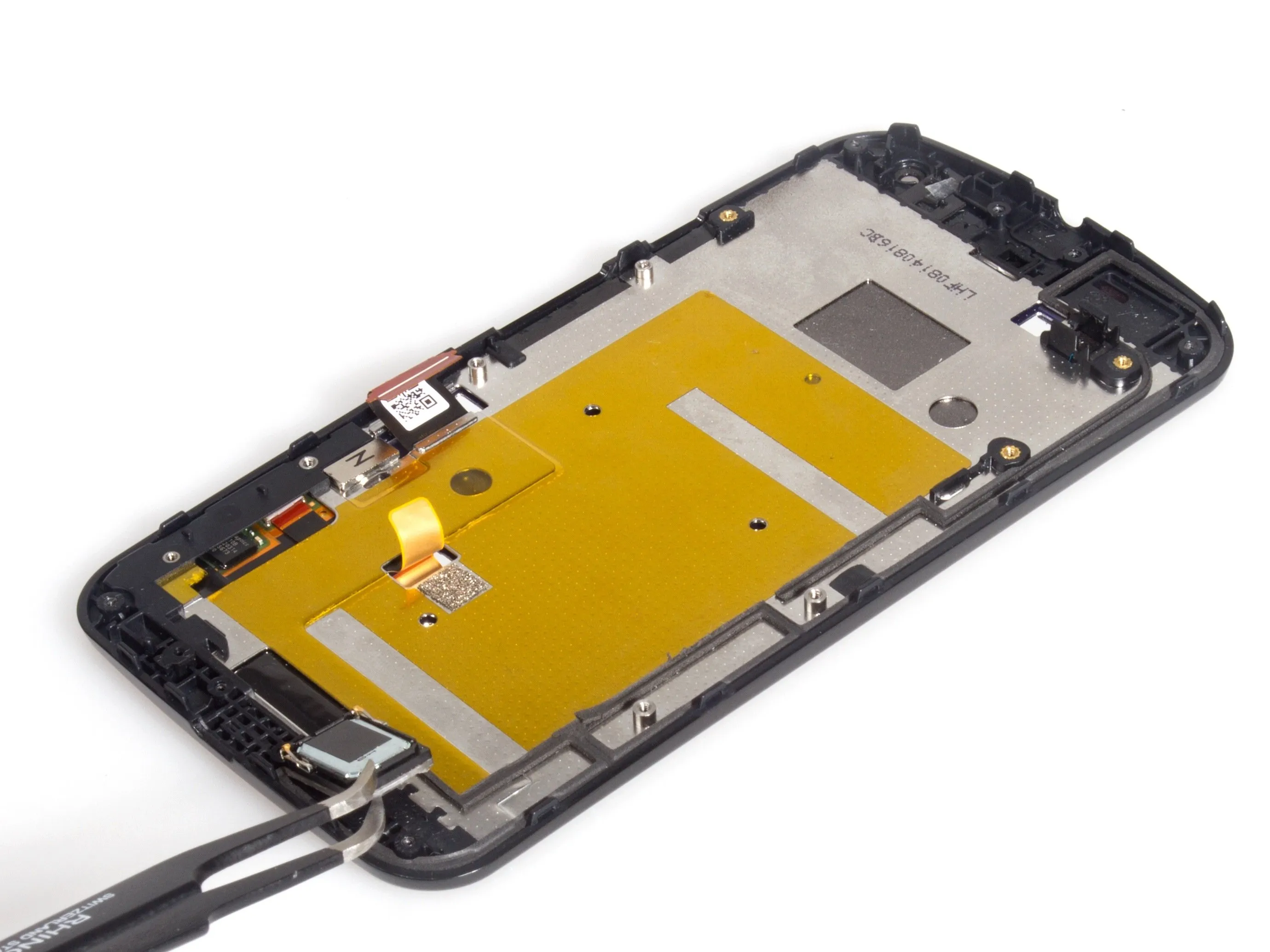

Снимите наушник и динамик.
Шаг 14

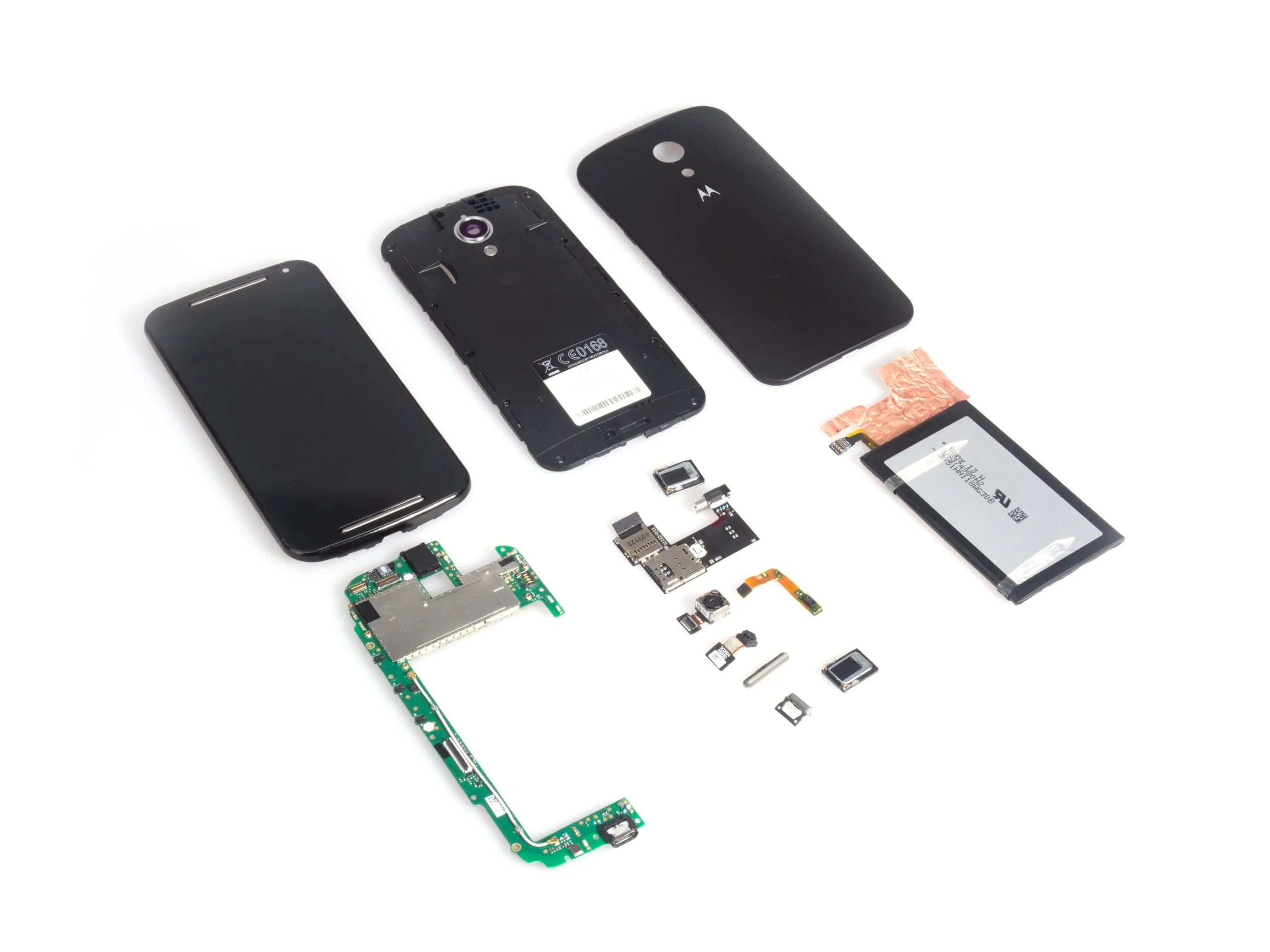

Motorola Moto G 2nd Generation Teardown: шаг 14, изображение 1 из 1 | Источник - ifixit.com
Готово.
