Разборка Motorola Moto X

Введение

Что можно купить за 12,5 миллиарда долларов в наше время? В случае с Google это покупка компании Motorola, Inc. и всех ее разработок и патентов. На что бы мы потратили эти деньги? Скорее всего, нет, но результатом приобретения стал первый смартфон Motorola, разработанный и собранный в США - Moto X.

Продолжайте веселиться вместе с нами в Instagram, будьте серьезнее в Facebook, или сделайте это коротким и милым с помощью твитом. Выбирайте сами.

Что вам нужно

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Motorola Moto X

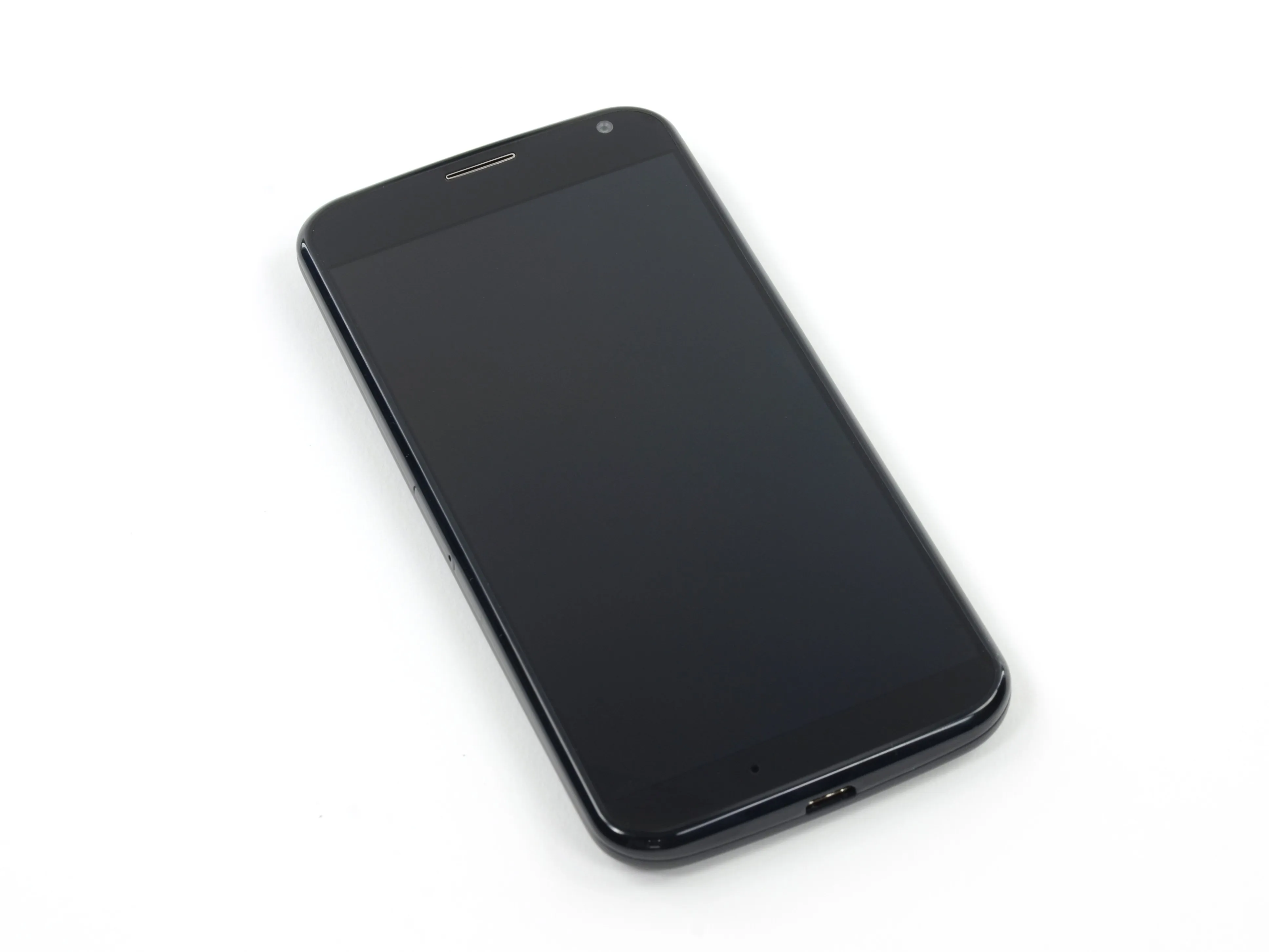

• Дитя любви Motorola и Google уже здесь, и мы умираем от желания вскрыть маленький Motoroogle.

• Технические характеристики:

• Двухъядерный процессор Qualcomm Snapdragon S4 Pro с частотой 1,7 ГГц.

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 4,7-дюймовый AMOLED-дисплей с разрешением 1280x720 пикселей

• 16 или 32 ГБ встроенной памяти

• Графический процессор Qualcomm Adreno 320

• 10 МП камера на задней панели

Шаг 2

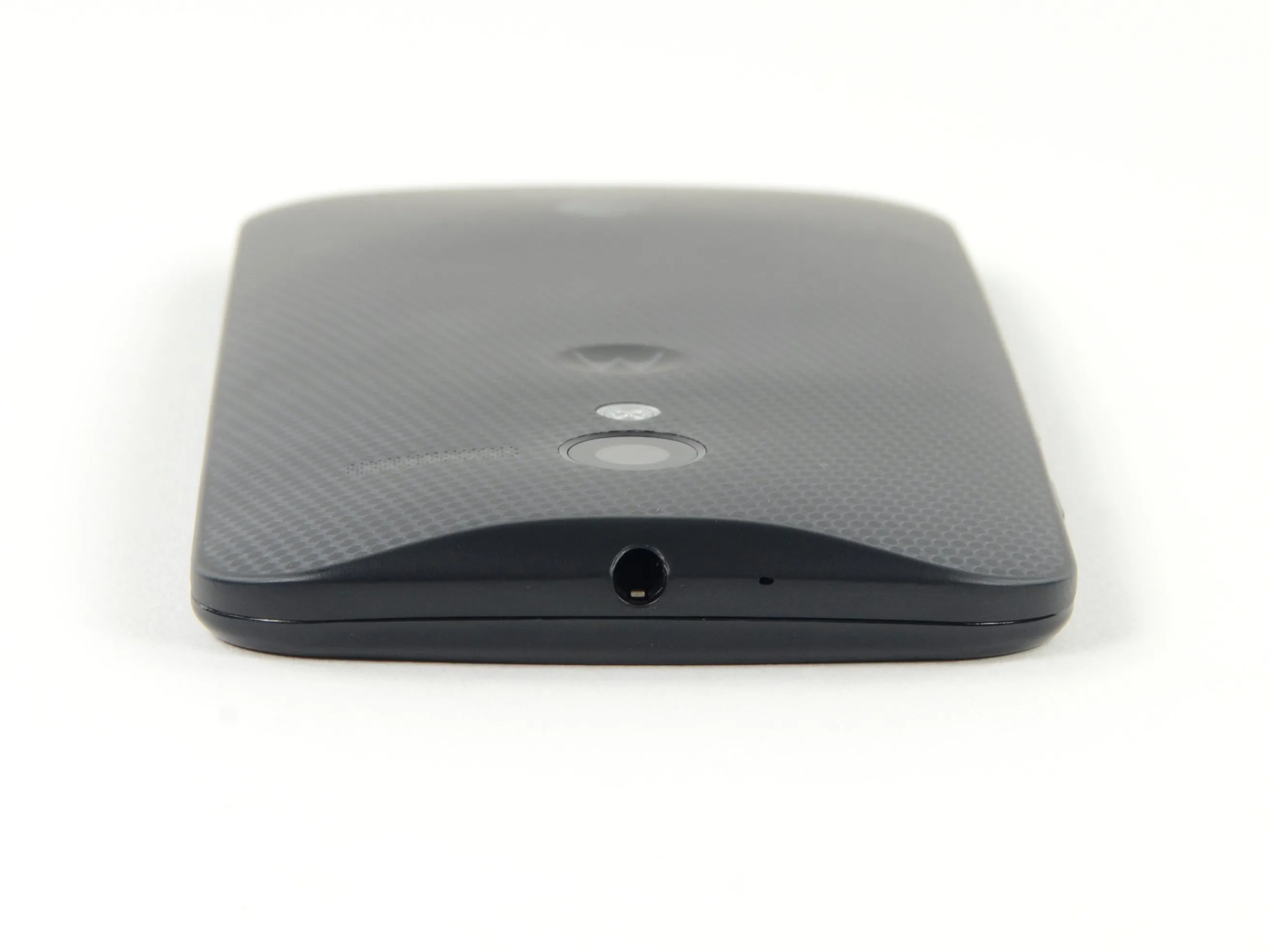

• В верхней части Moto X расположен центральный разъем для наушников. Такое расположение мы видели не на многих смартфонах последнего времени.

• Имеет ли это больше смысла, чем разъем для наушников в нижней части телефона? Время покажет... (но да, скорее всего, это имеет больше смысла).

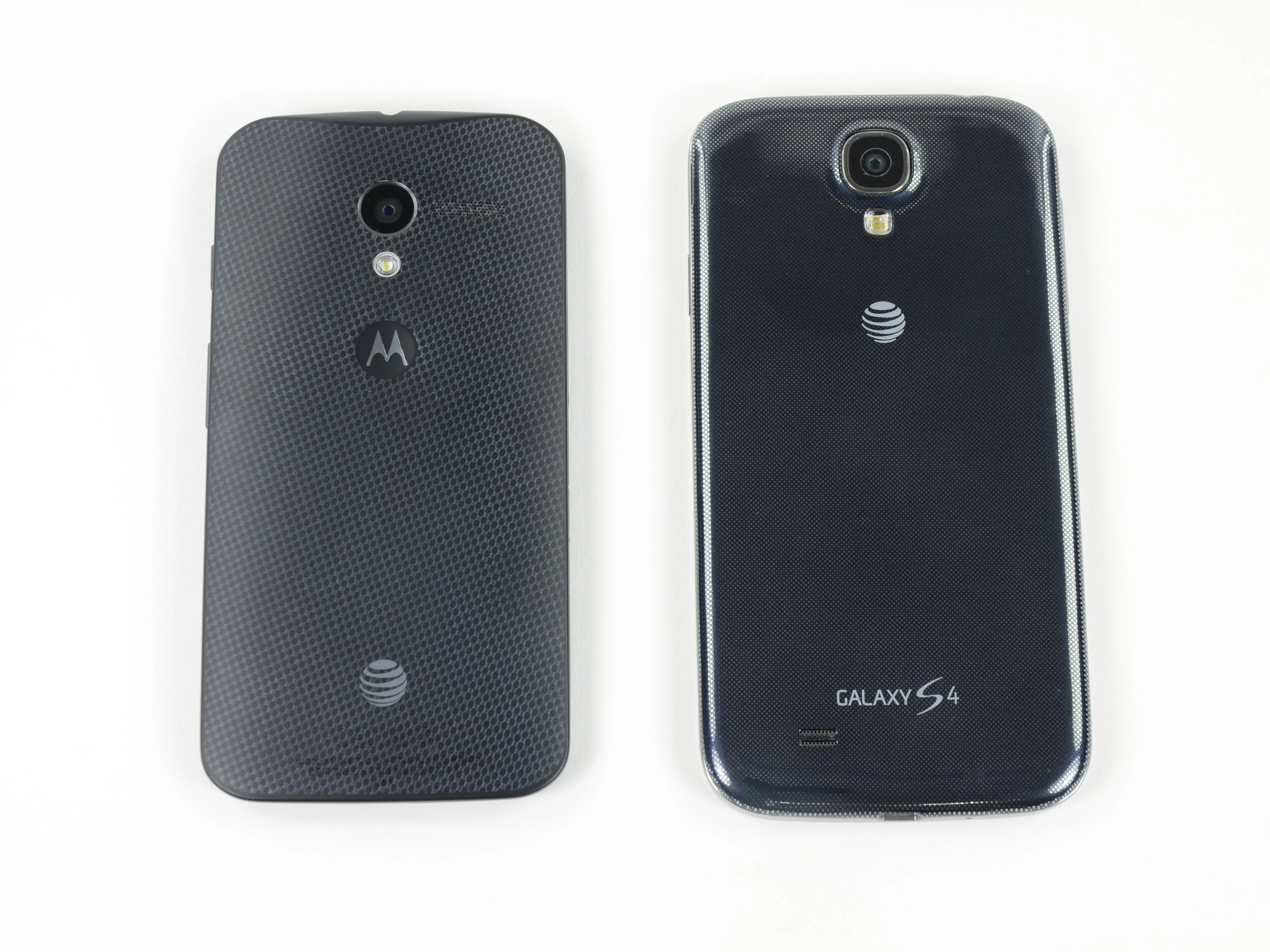

• Поскольку у нас есть много устройств, которые лежат вокруг, мы можем провести несколько сравнений! Moto X, конечно, не маленький, но он немного меньше, чем S4, и нам очень нравится контурная задняя панель.

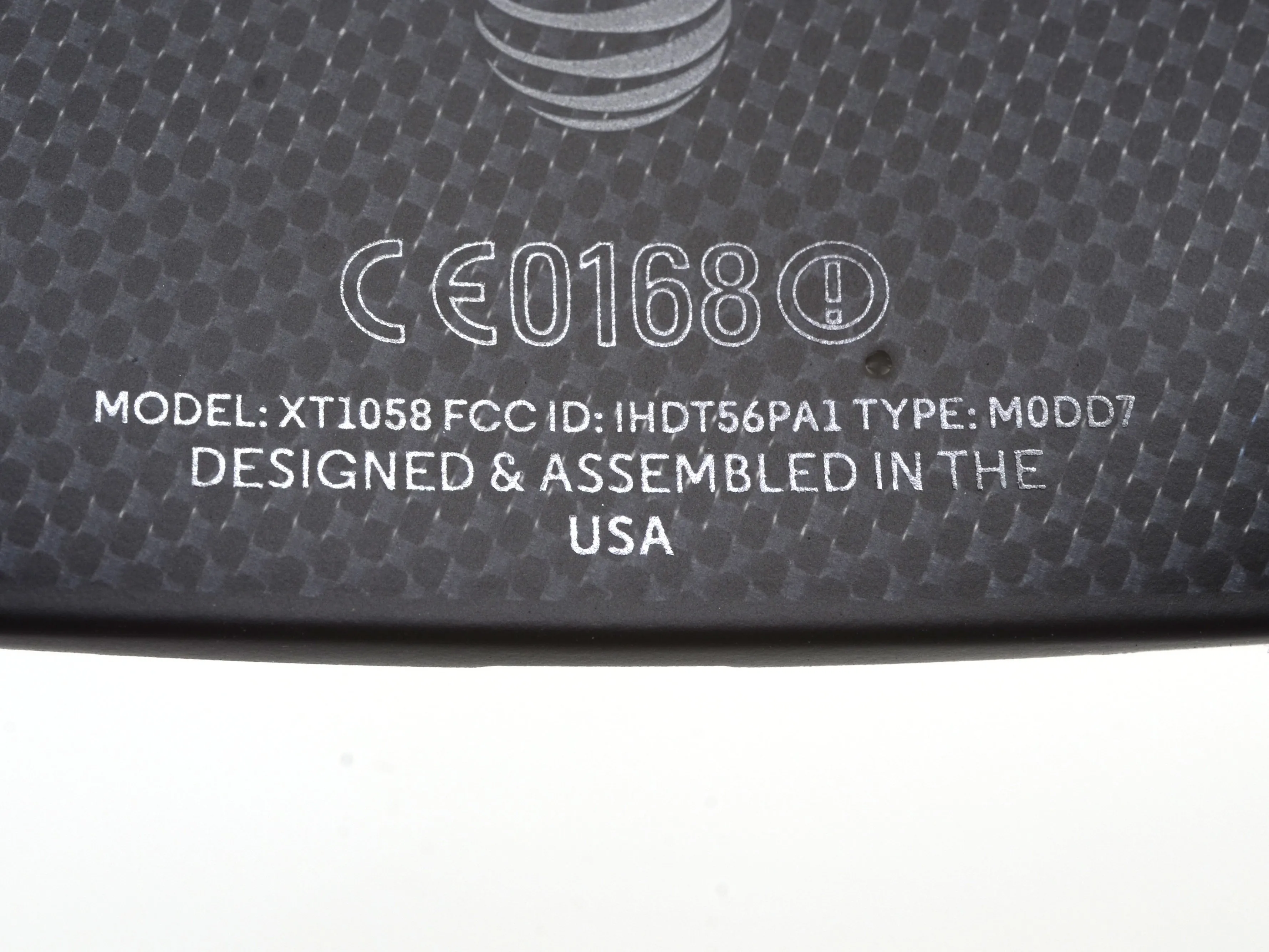

• Насколько нам известно, это первый и единственный смартфон с надписью 'Designed & Assembled in the USA'.

Шаг 3

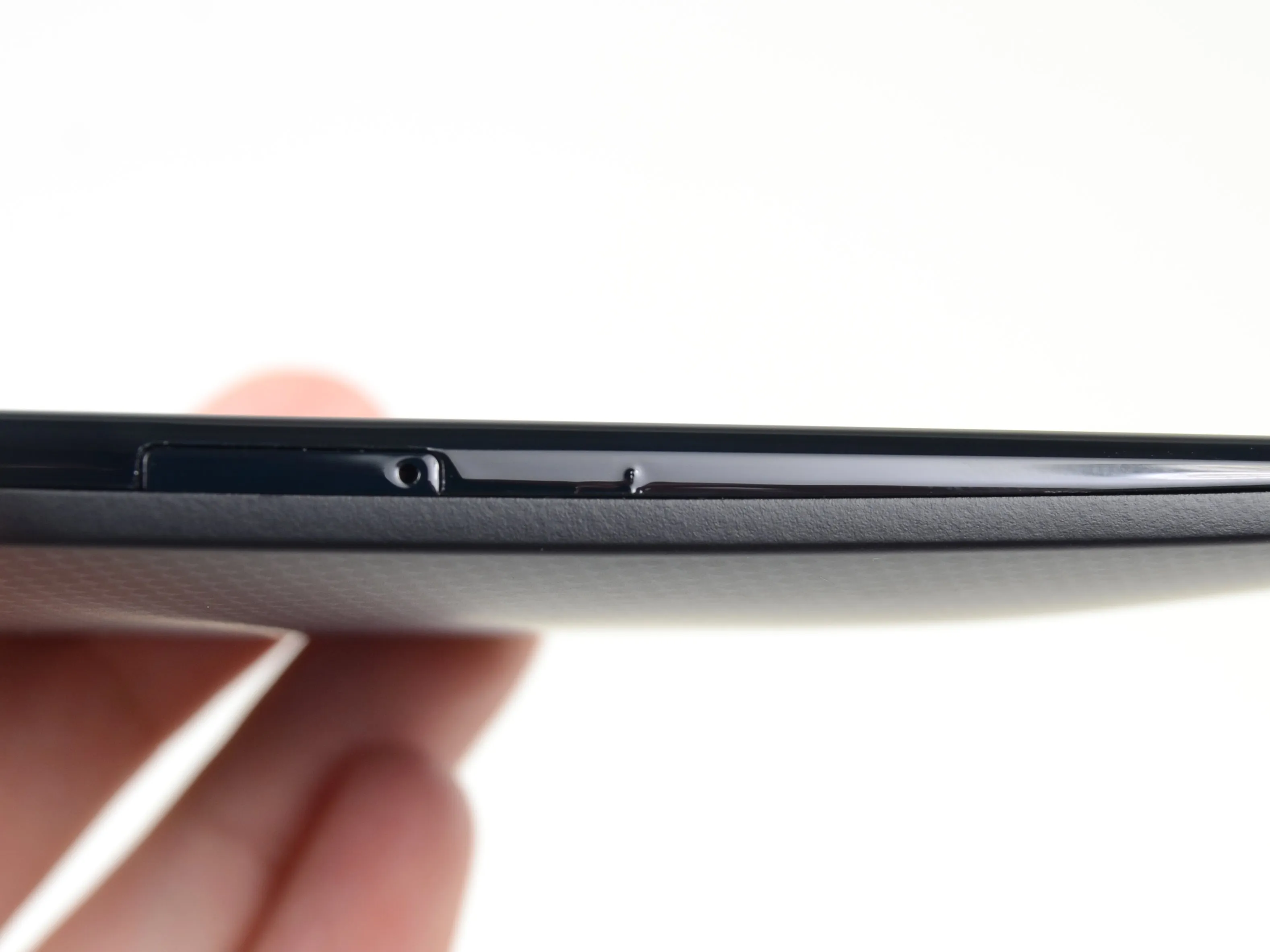

• У нашего Moto X есть небольшой дефект рядом с лотком для SIM-карты. Хммм...

• Будем надеяться, что подобные дефекты будут встречаться только в первых партиях телефонов, а моя заказная тиловая модель будет изготовлена с большей тщательностью.

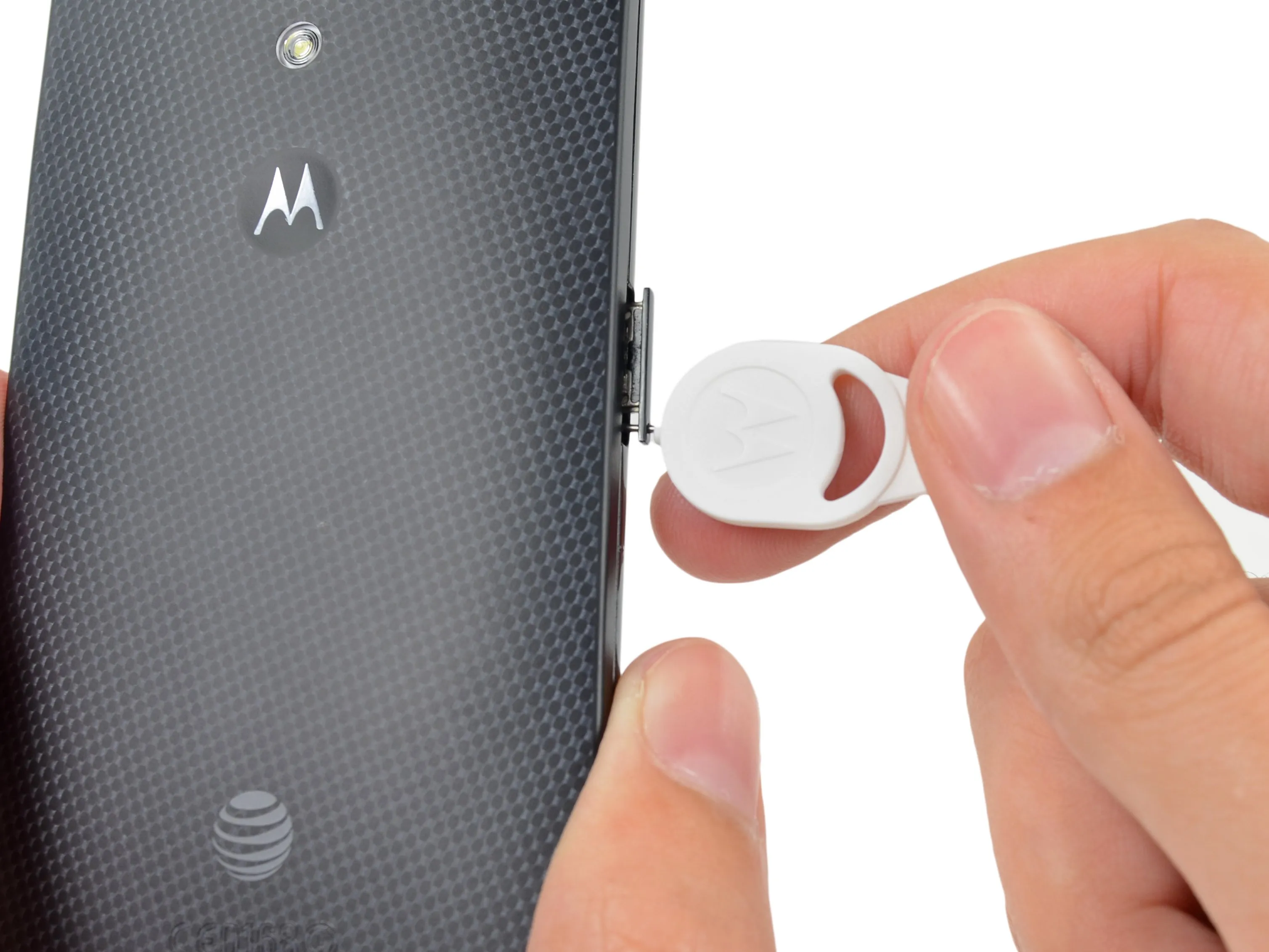

• Используя модный инструмент для извлечения SIM-карт, предоставленный компанией Motoroogle, мы извлекаем лоток SIM-карты с боковой стороны устройства.

• Нам интересно посмотреть на внутреннюю компоновку этого устройства с таким количеством компонентов, выстроенных по центру.

Шаг 4

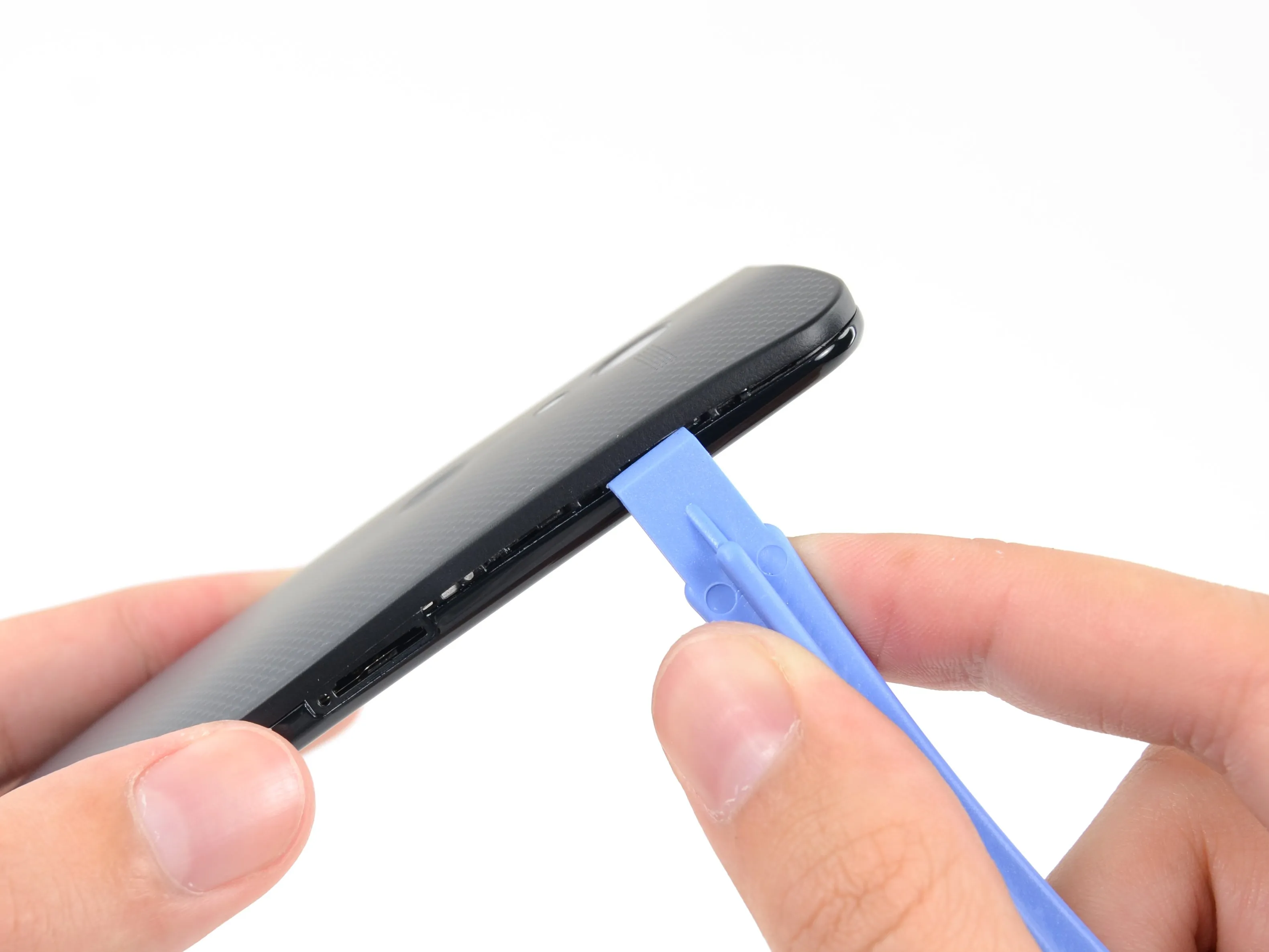

• Щелк-щелк-щелк!

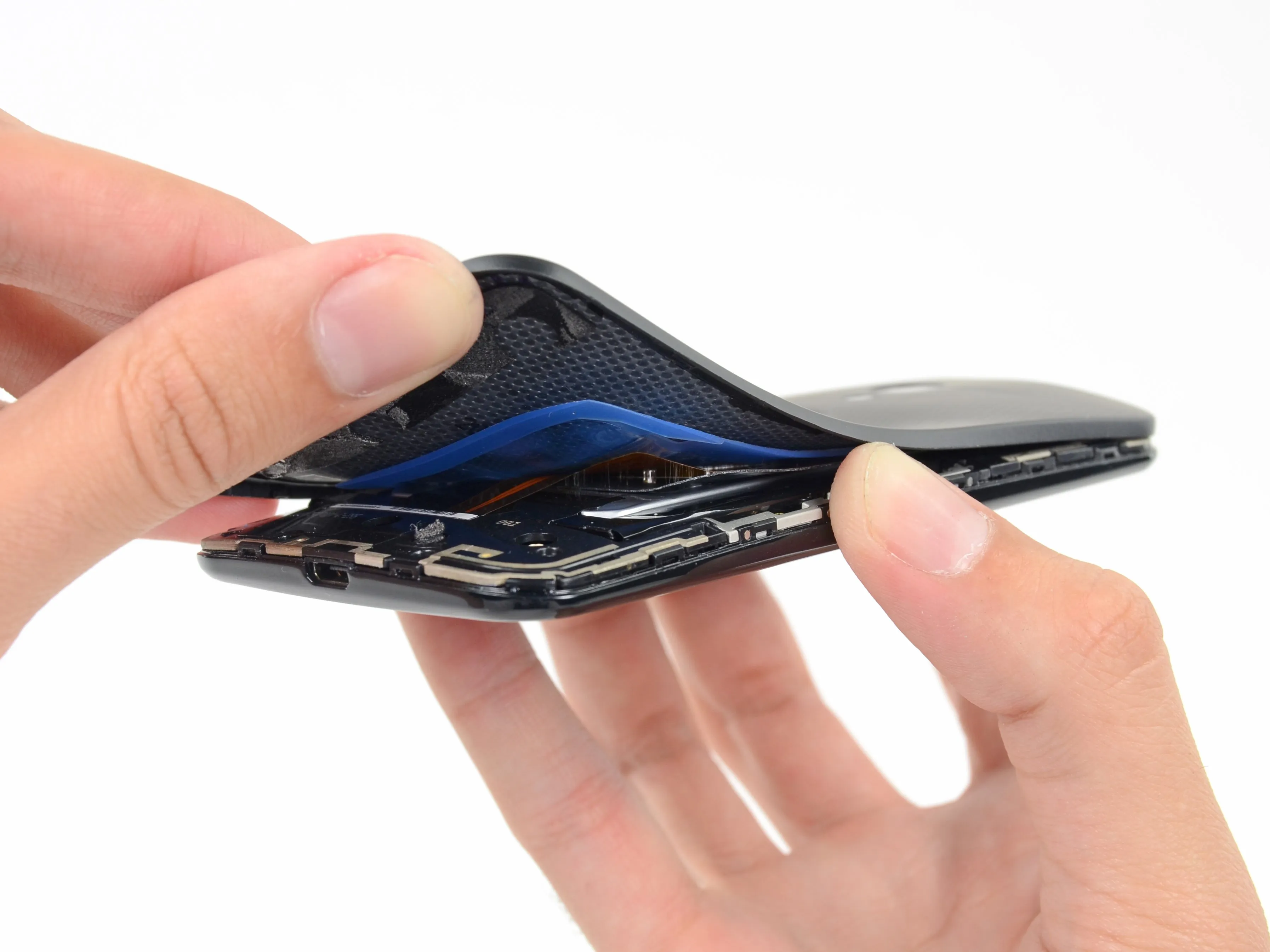

• Мелодичный звук легкого доступа к разборке заполняет наши уши, когда мы освобождаем зажимы, удерживающие заднюю панель на месте.

• Что это? Google! Motorola! Как вы могли так поступить с нами?

• К нашему ужасу, неожиданно гибкая задняя панель, хотя и прикреплена к устройству, тоже прилипла. Пришло время привлечь подкрепление.

Комментарии к шагу

*примечание* Если вы не используете широкий инструмент для поддевания (как на картинке), вы, скорее всего, сломаете внешний край задней крышки.

Поддельную прорезиненную карбоновую заднюю крышку сложнее снять, чем более жесткий вариант розовой задней крышки:

В ней используется два слоя клея между силиконовым буфером, причем клеевая прокладка на внешней стороне прилипает к резине гораздо лучше, чем слой, прилегающий к антенне nfc/батарее. Опасность заключается в том, что здесь же находится соединительный элемент для вспышки камеры,

более хрупкий при извлечении (из-за изгиба) в таких слабых местах, как кнопки регулировки громкости и первые точки возле слота SIM. Убедитесь, что клей достаточно разогрелся.

Шаг 5

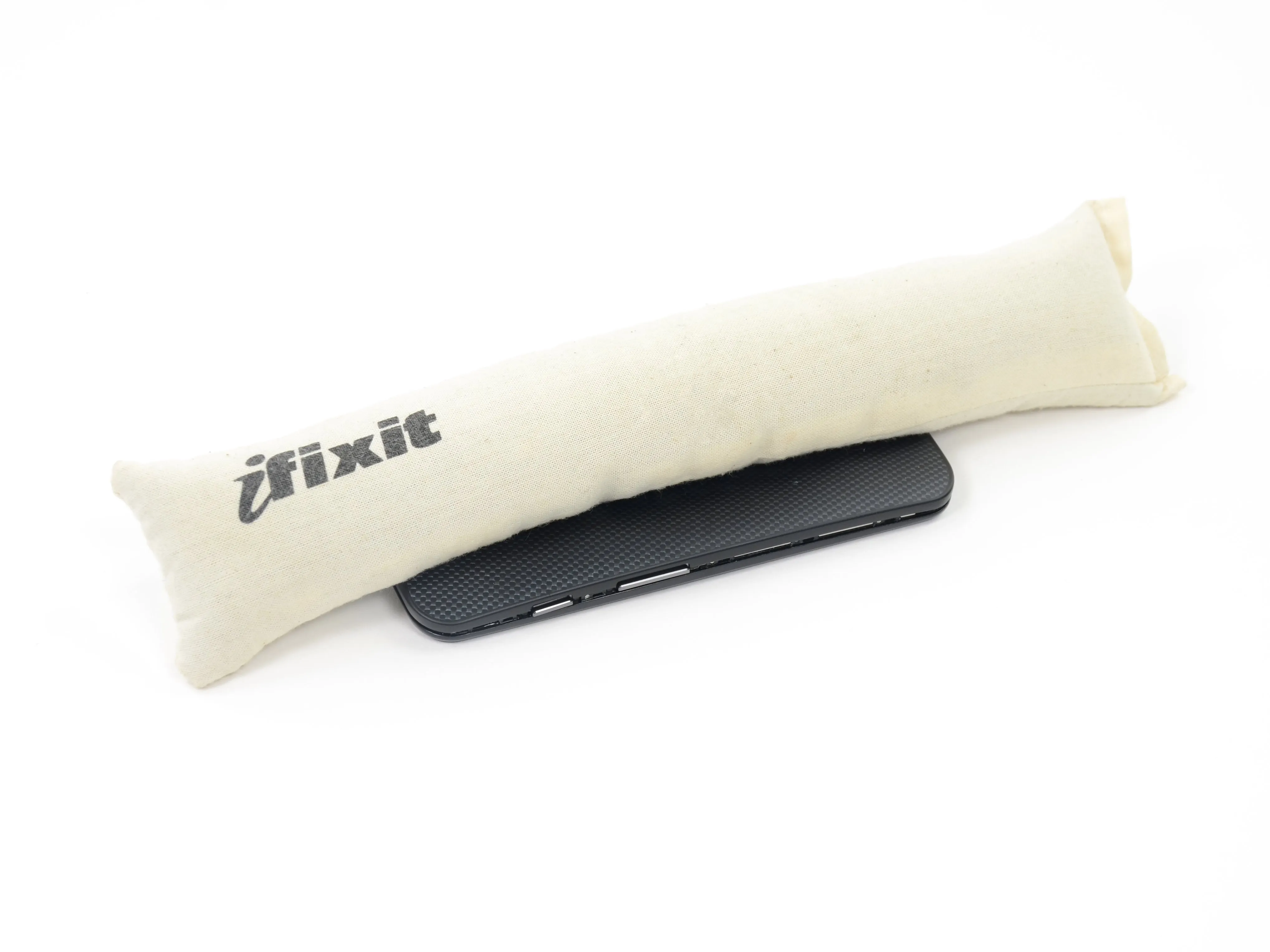

• Разработанный для проникновения в непроницаемые места, отклеивания приклеенных деталей, открепления жестко закрепленных, iOpener еще не встречал клей, с которым он не смог бы справиться.

• Производители комплектующих, пожалуйста, примите к сведению, это не вызов...

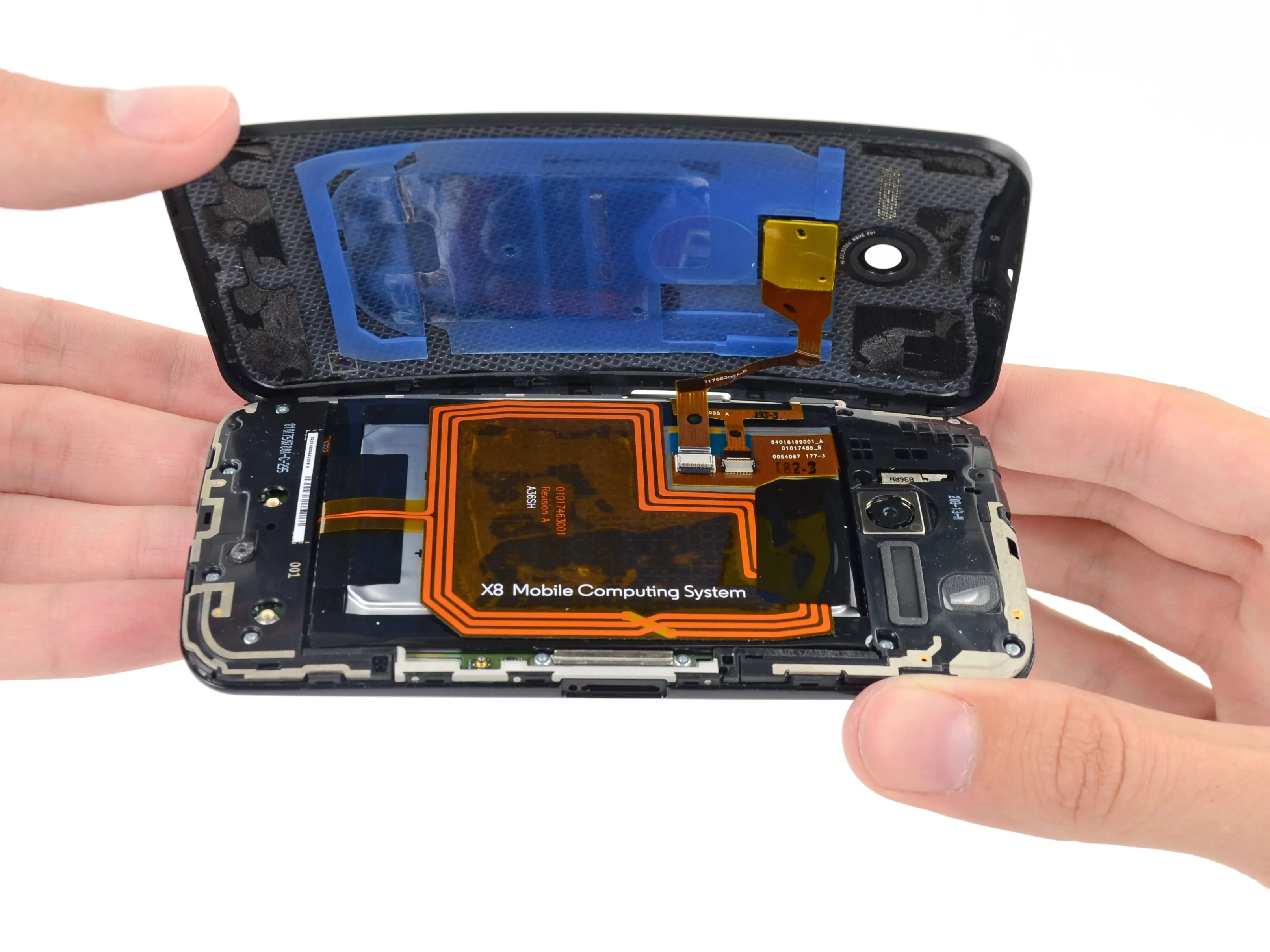

• Сняв заднюю панель, мы впервые видим антенну NFC.

Комментарии к шагу

Очевидно, что телефон, который вы разобрали, был пропитан клеем... но я не думаю, что все они такие. Я разобрал 5-6 таких устройств и еще ни разу не столкнулся с клеем (задняя панель просто отклеивается очень легко и чисто). Среди телефонов, на которые я нападал, было несколько цветных из интернет-магазина и несколько 'телефонов для разработчиков'. Может быть, клей есть только у серийного/массового варианта?

У меня была первая версия, и на ней было много клея, как и на их разобранной модели.

Шаг 6

• Даже после победы над Big Blue задняя панель все еще не поддается.

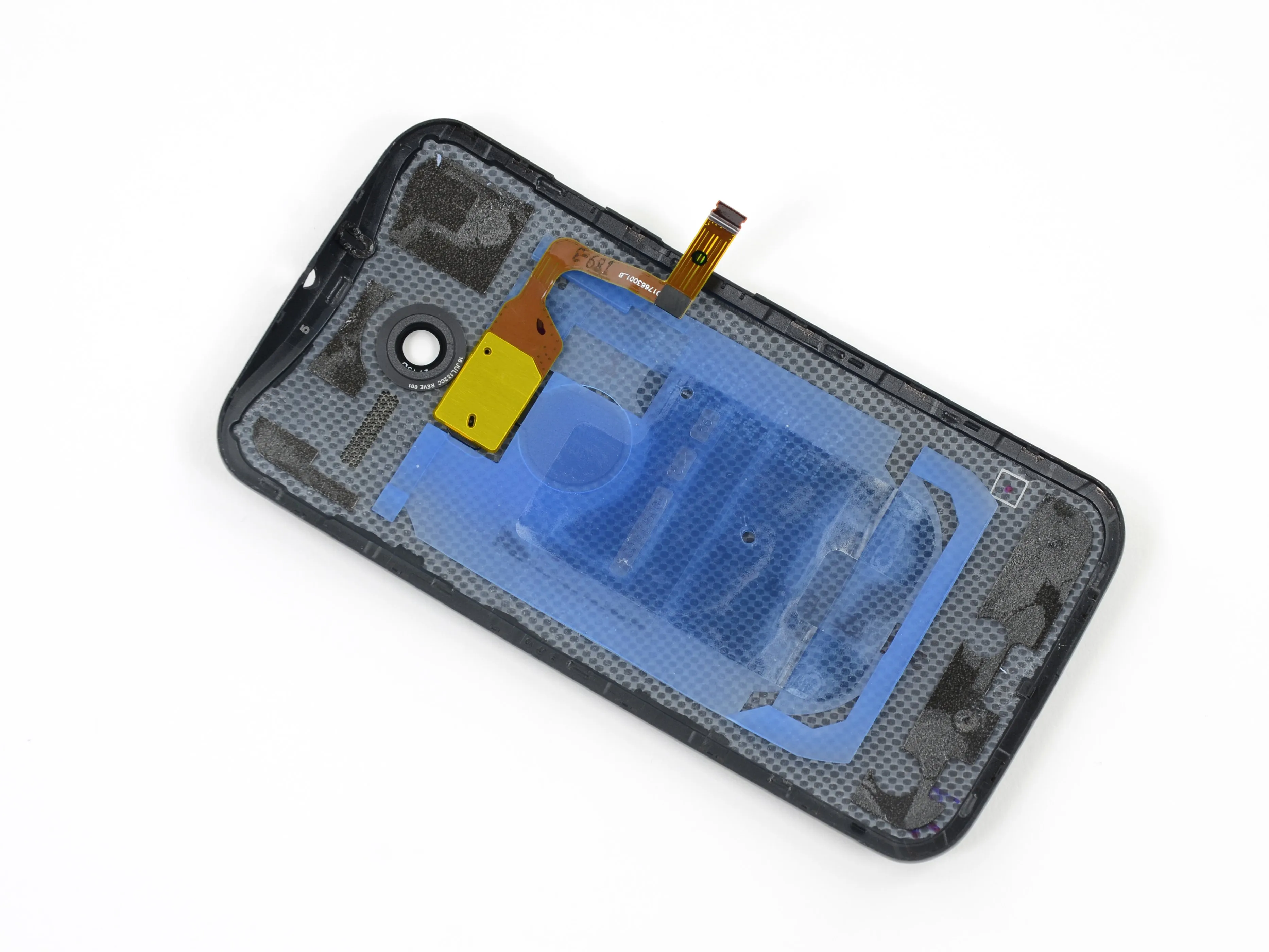

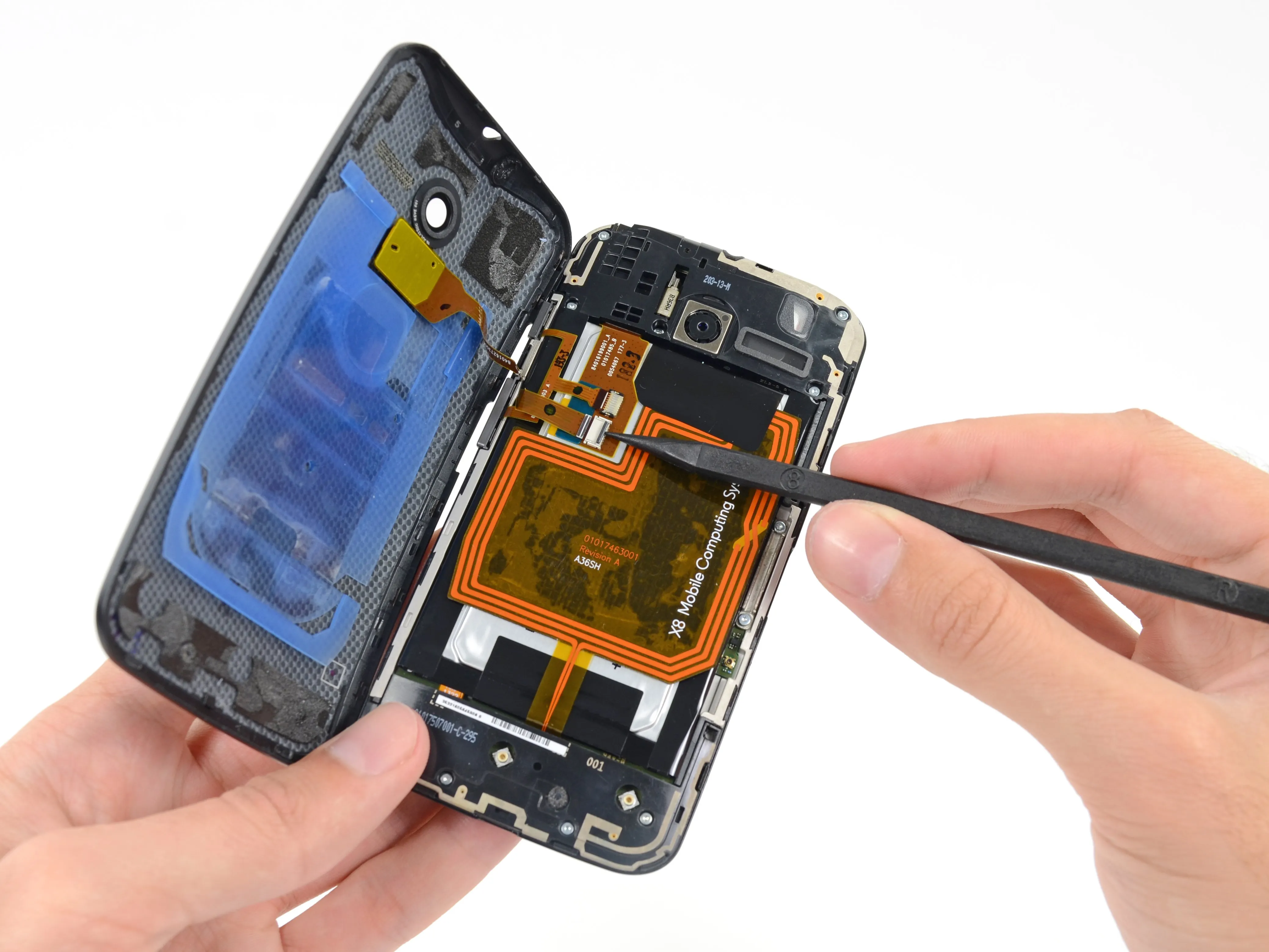

• Мы освобождаем разъем ZIF большой задней вспышки, установленной в корпусе, и после 6 полных шагов наконец-то оказываемся внутри устройства.

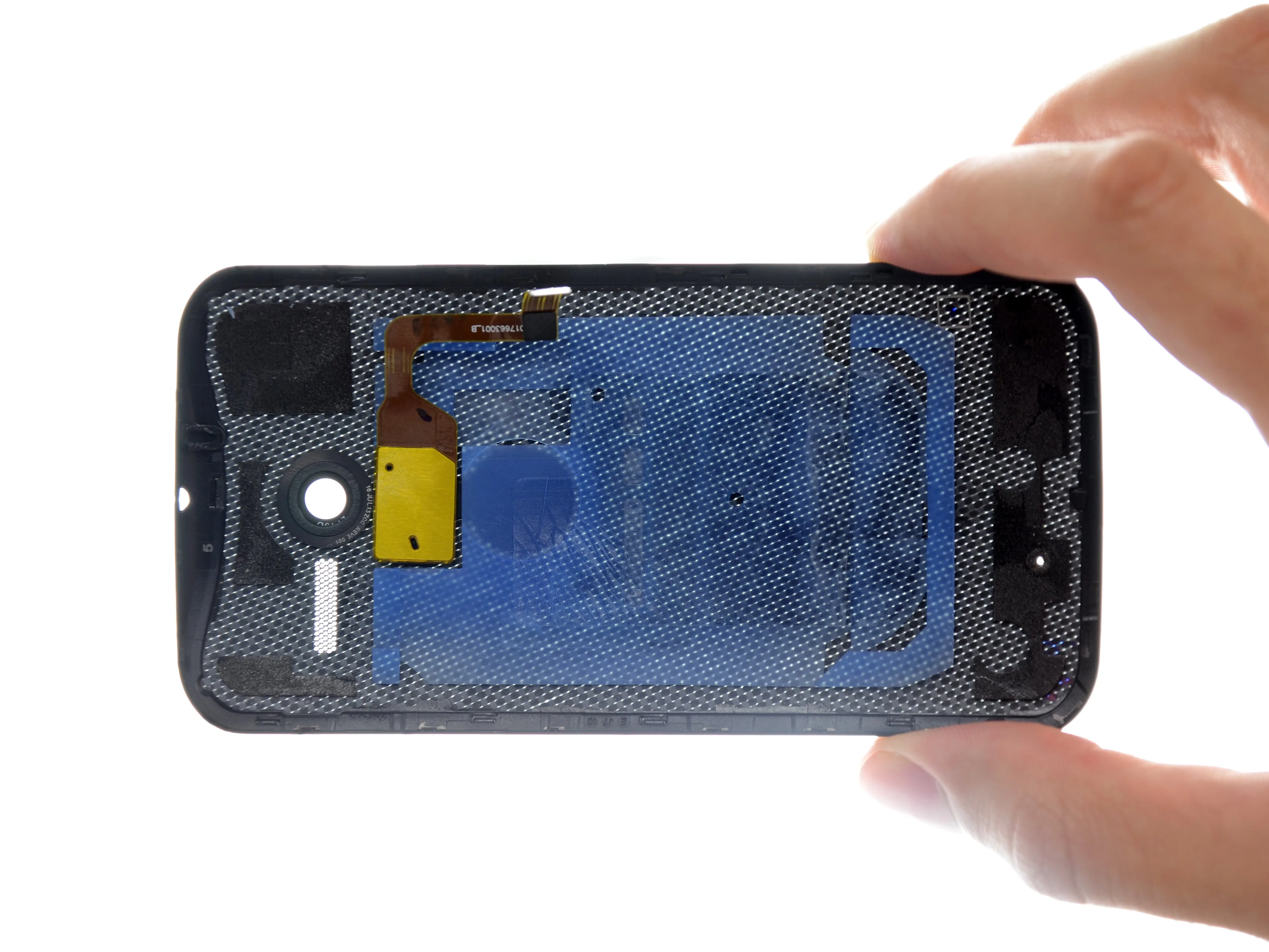

• Мы полагаем, что клейкая подушечка была добавлена для того, чтобы телефон казался более прочным, чем тот, который крепится только с помощью зажимов. Кроме того, накладка надежно фиксирует вспышку и может служить в качестве прокладки для защиты внутренних компонентов.

• Наш чехол 'Woven Black' имеет приятное плетение. Хотя это, вероятно, не настоящие кевларовые волокнано вязка создает прекрасный вид - вы можете видеть прямо сквозь нее!

Шаг 7

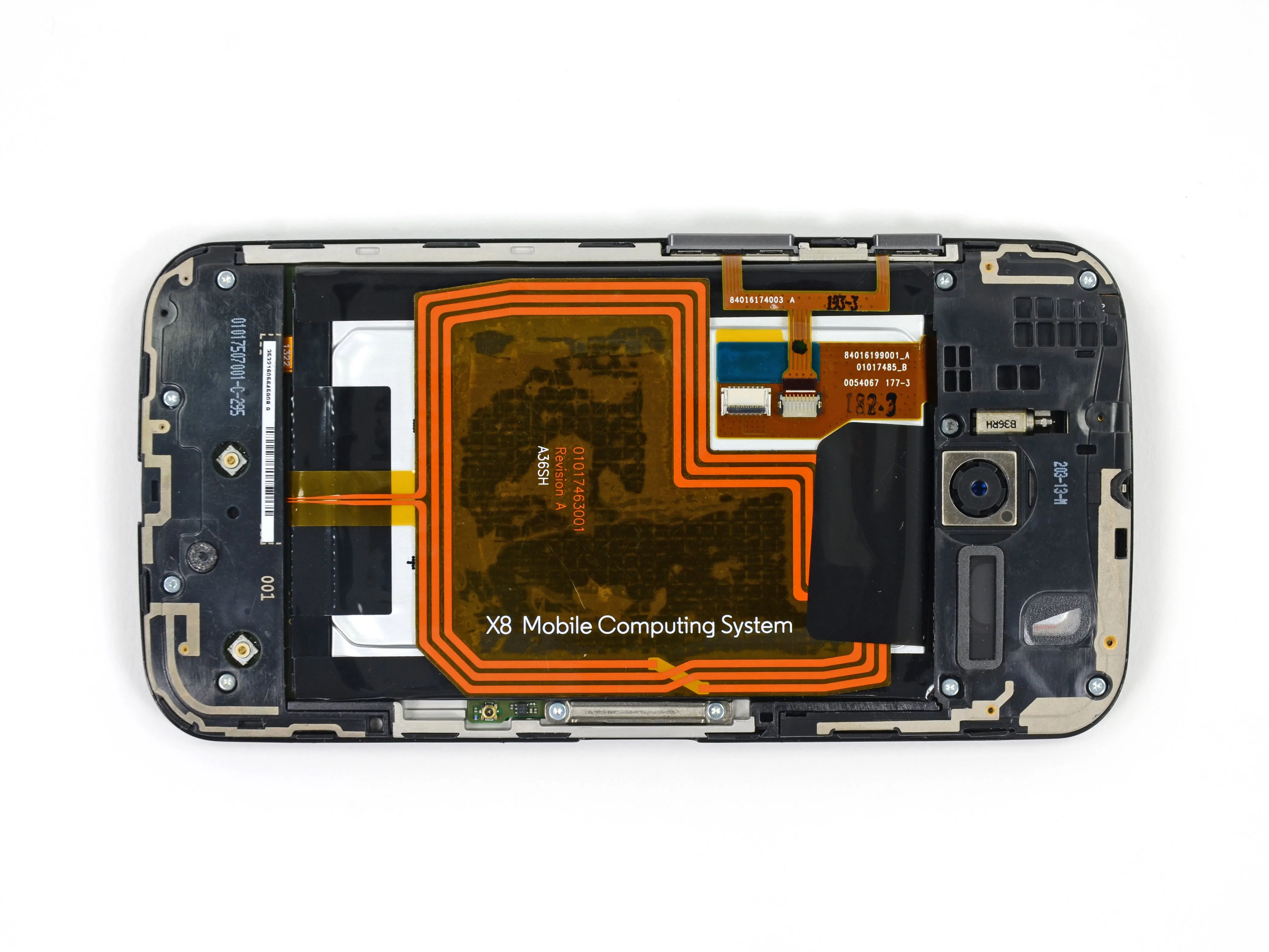

• Узор этих катушек NFC вызывает сильную ностальгию.

• Старые добрые времена блаженства слот-машин. В те времена, когда игрушечными машинками было так же легко управлять, как гонщиками Autopia. Удерживайте кнопку. Смотреть, как они гоняют по кругу часами. Ааа...

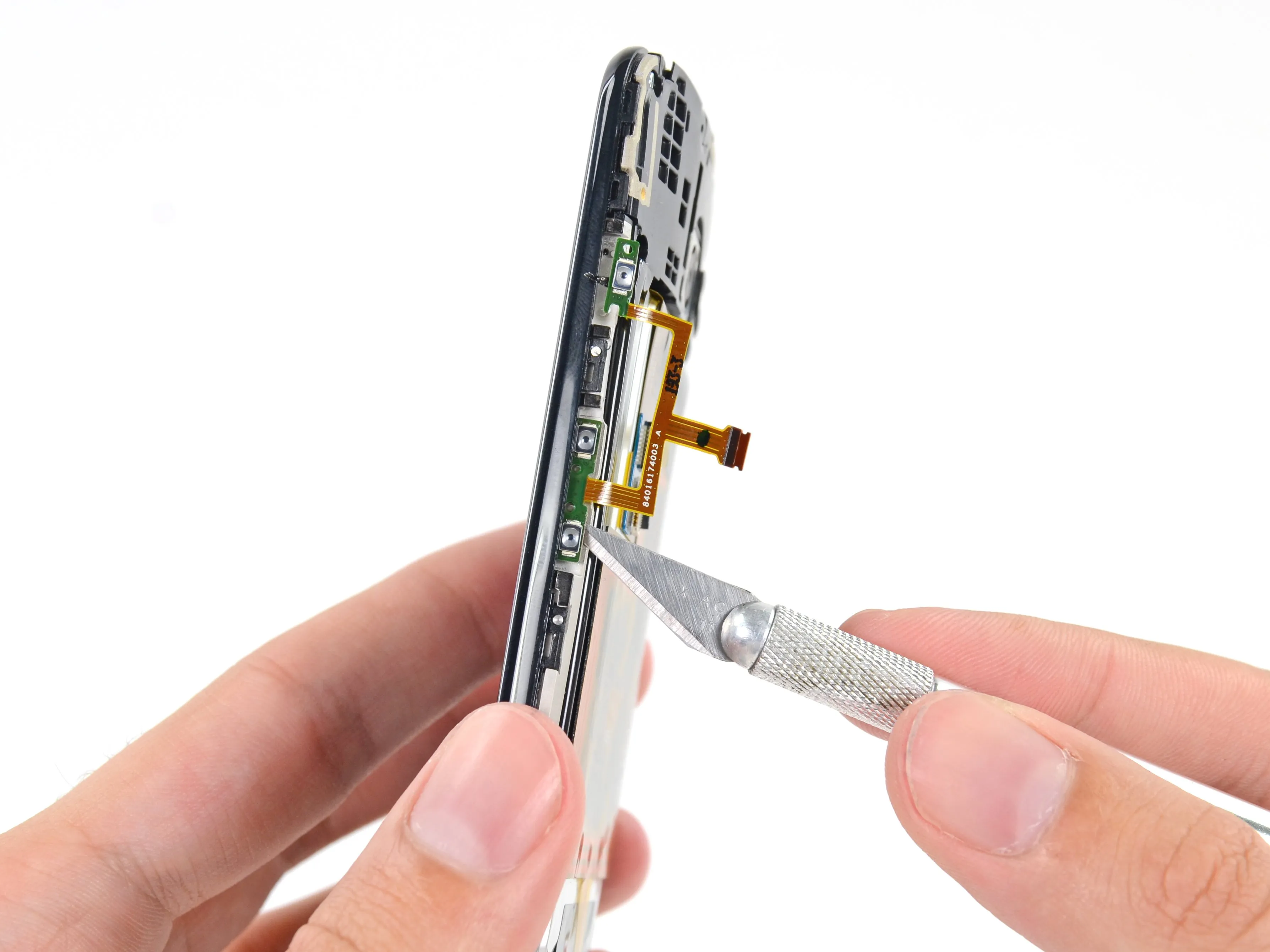

• Вернитесь к реальности, вот и кнопки громкости и сна, все на одном удобном кабеле.

Шаг 8

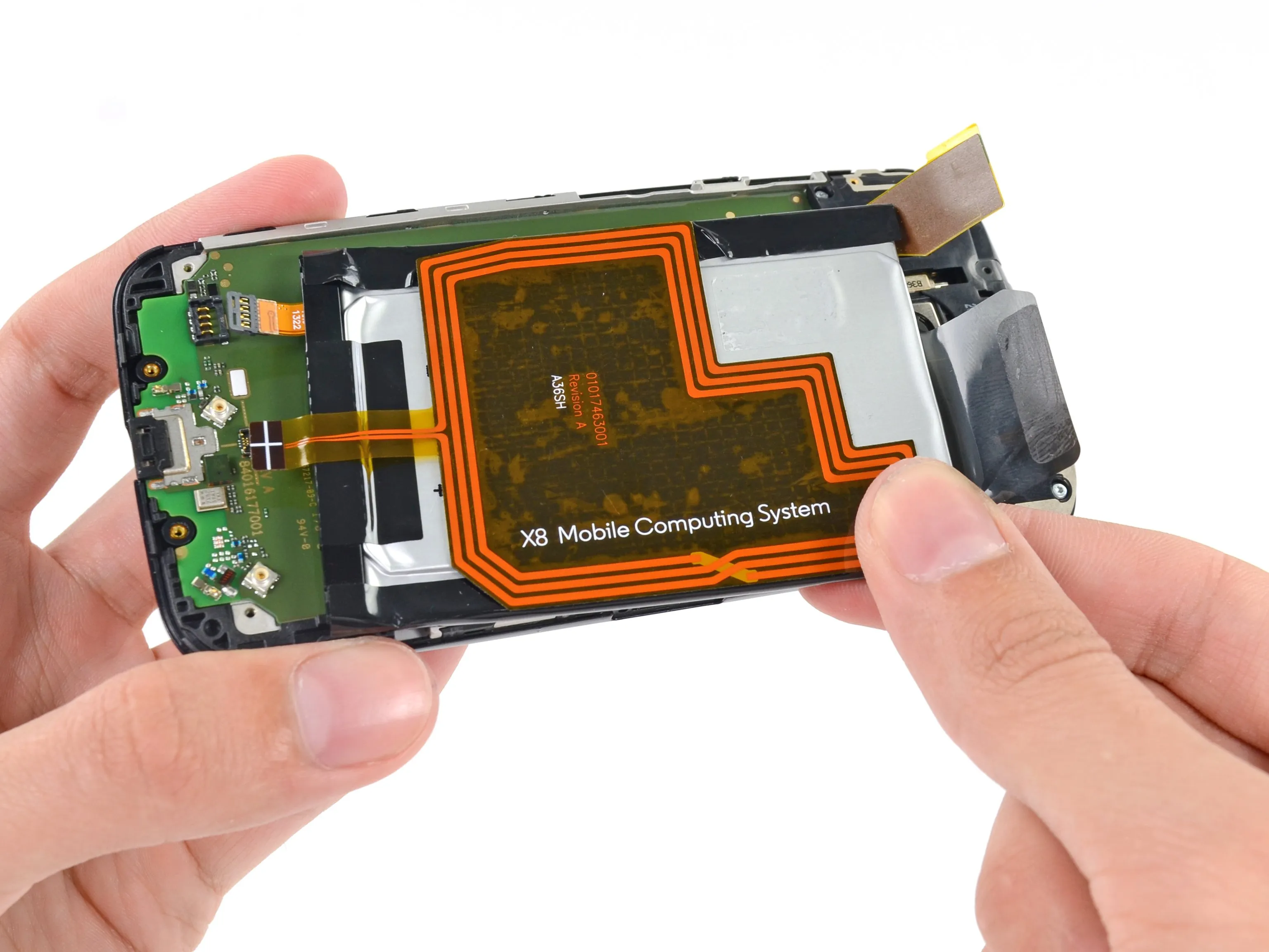

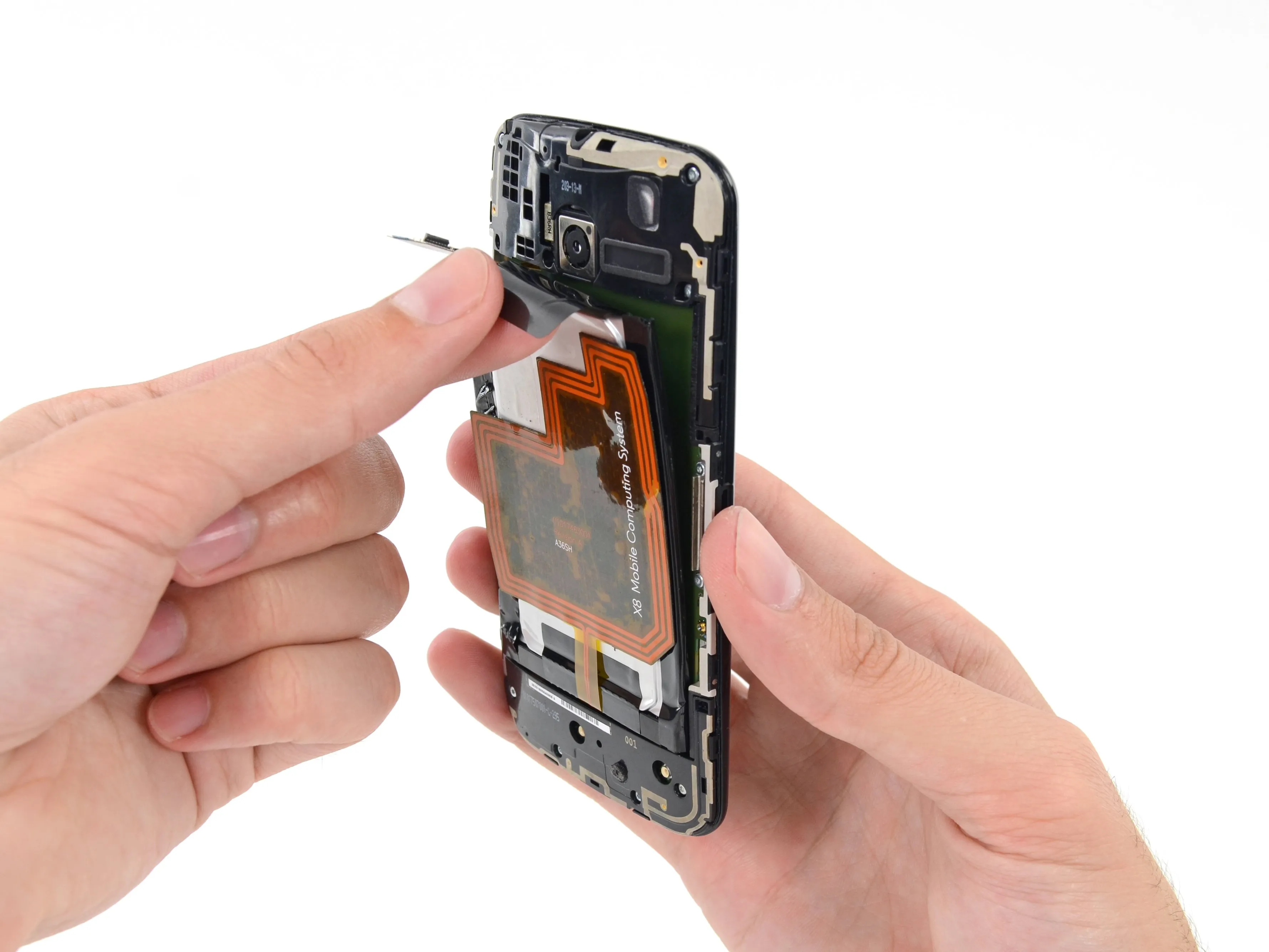

• 'Мы просто вытащим эту батарею... Или нет'.

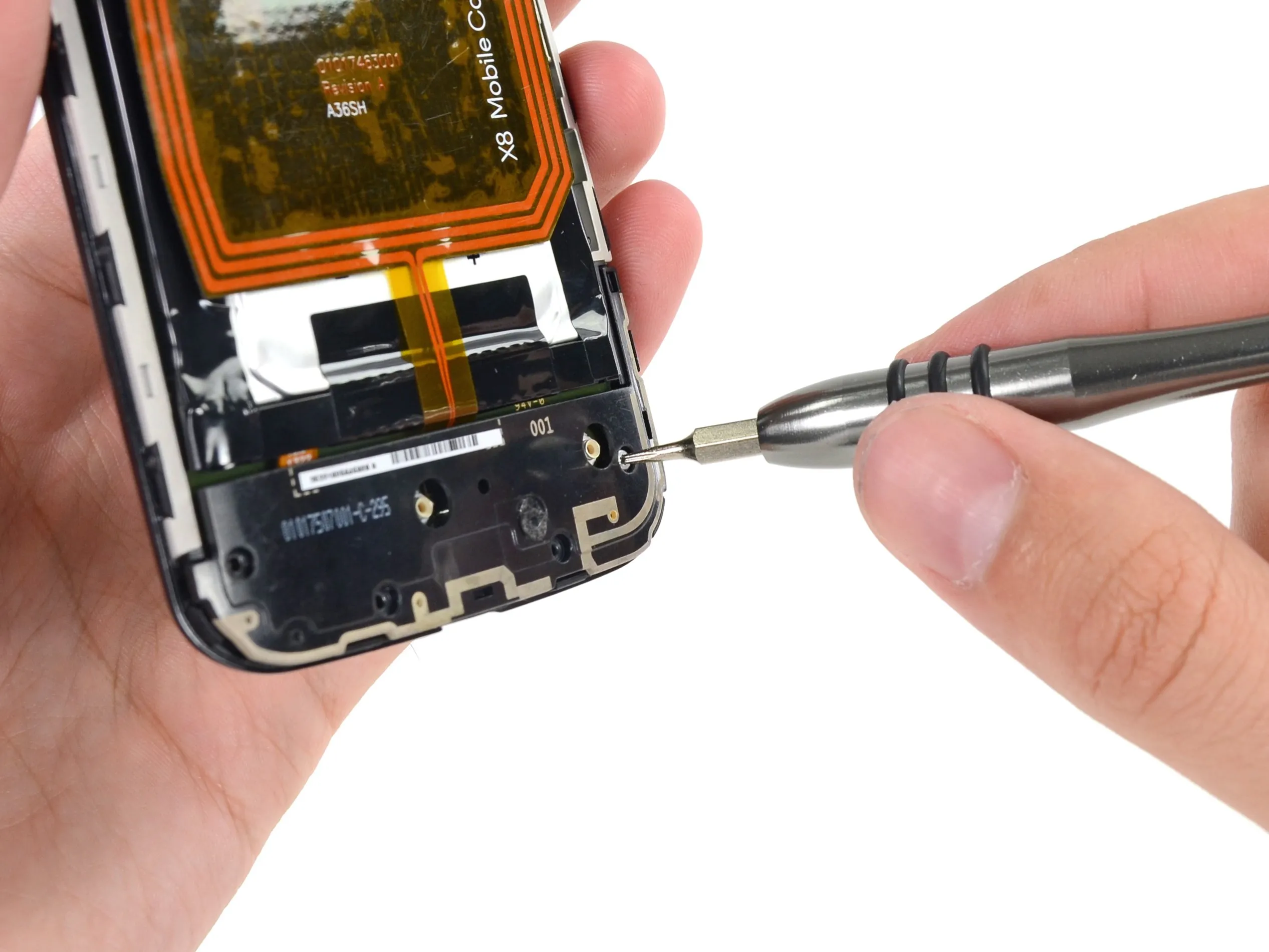

• Пора искать конец ленточного кабеля антенны NFC.

• Мы допрашиваем антенный блок о местонахождении конца кабеля. Ничто так не помогает упрямому оборудованию, как набор 54-битных драйверов.

• Эврика! Адиос, батарея!

Комментарии к шагу

Каков размер винтов torx?

Это разборка, не предназначенная для ремонта. Загляните на страницу устройства Moto X, где вы найдете пошаговое руководство по ремонту и более подробную информацию, например, размеры некоторых винтов!

Шаг 9

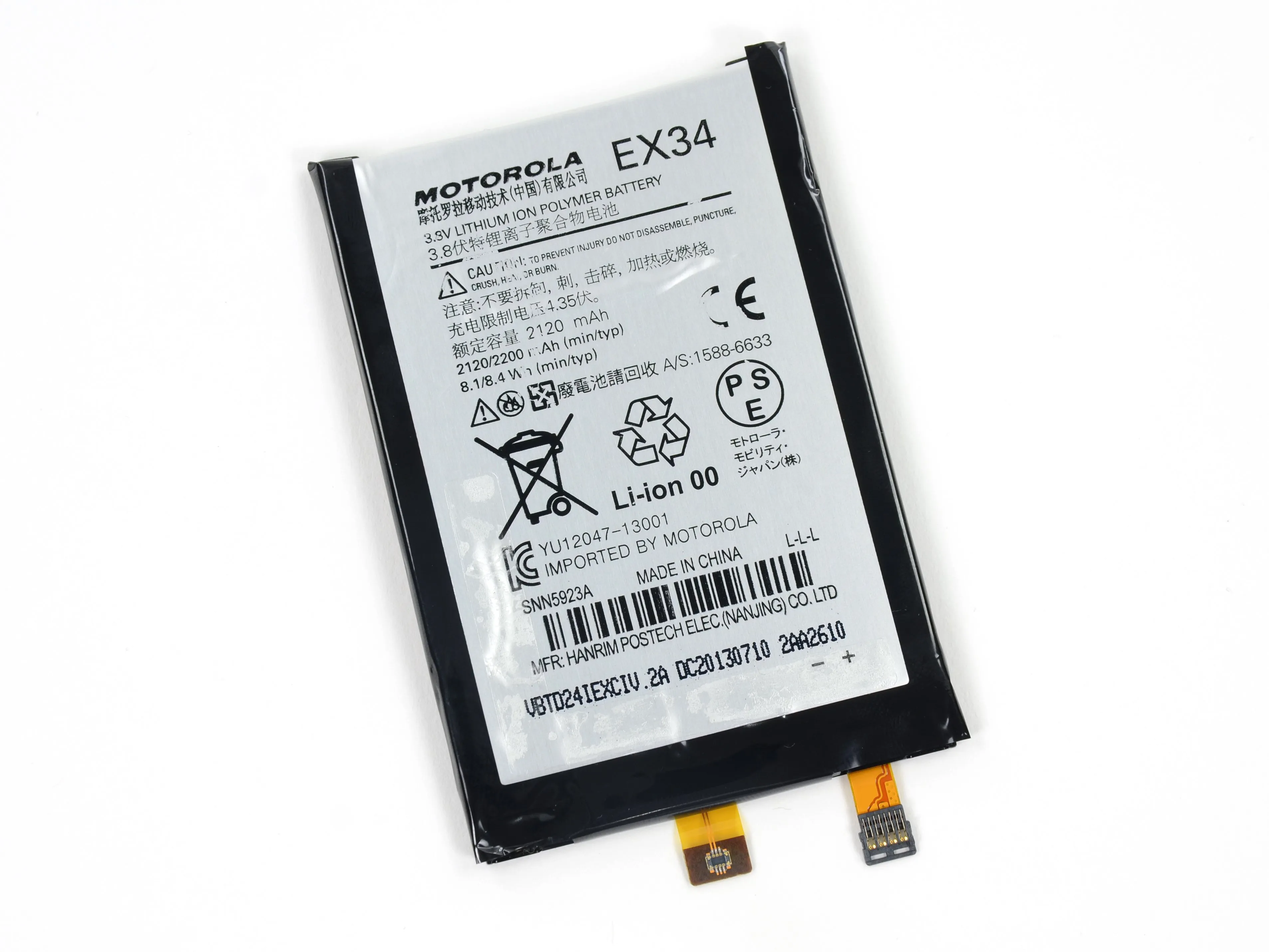

• Motorola утверждает, что батарея Moto X способна продержаться 24 часа в режиме 'смешанного использования'.

• Как Moto X удается достичь такого результата с литий-ионным аккумулятором емкостью 2200 мАч и напряжением 3,8 вольт? Секрет в мобильной вычислительной системе X8.

• Мобильная вычислительная система Motorola X8 состоит из процессора семейства Qualcomm Snapdragon S4Pro, процессора естественного языка и процессора контекстных вычислений.

• Motorola разработала собственную архитектуру системы, которая в сочетании с восемью процессорными ядрами позволяет делегировать вычислительную мощность:

• 4 ядра графического процессора для 'потрясающей четкости'

• 2 ядра процессора приложений для 'быстрых действий'

• 2 ядра с низким энергопотреблением - 'в ожидании следующей команды'.

Шаг 10

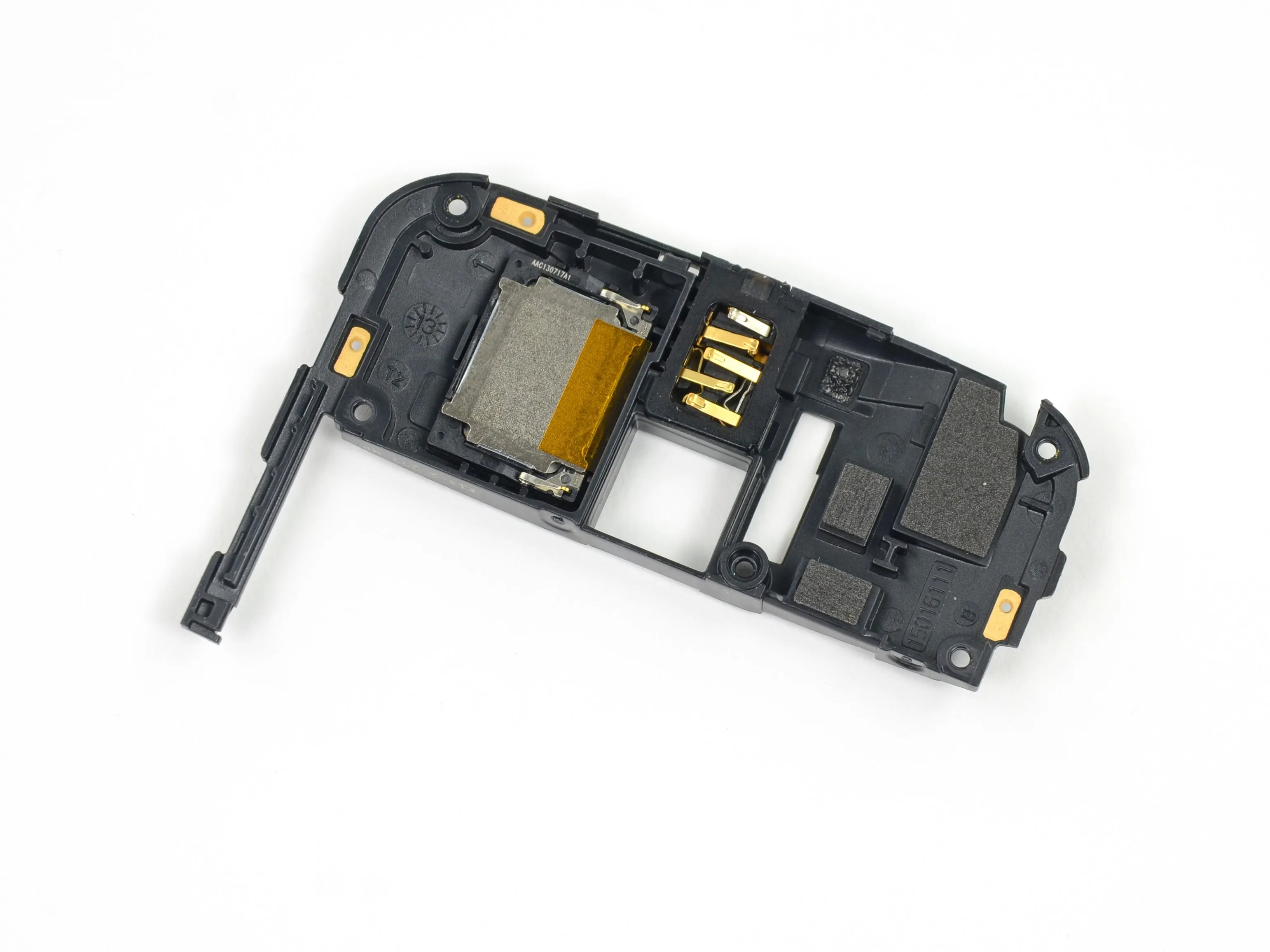

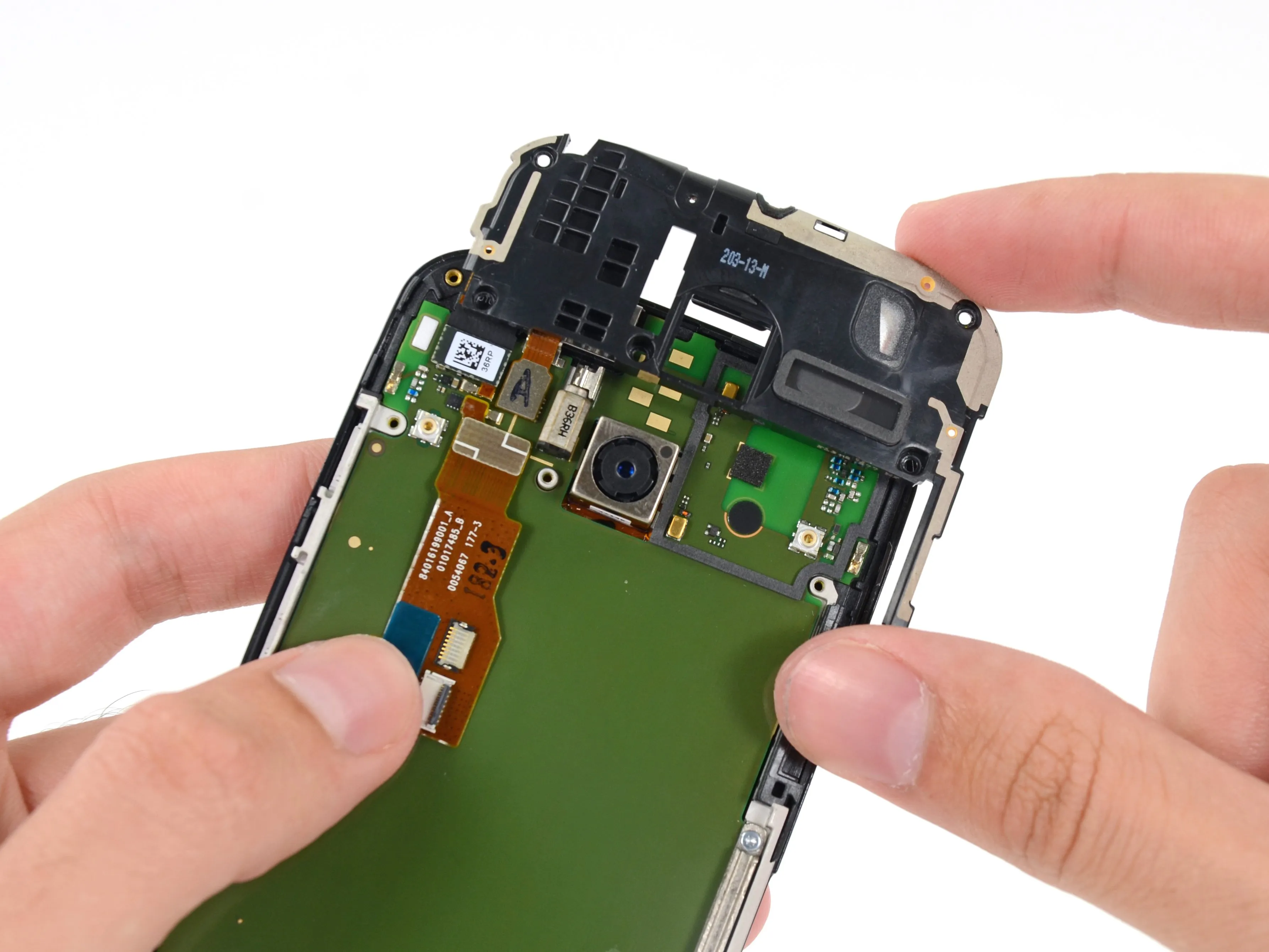

• Откройте верхнюю среднюю панель, на которой расположены динамик, разъем для наушников, антенны и нажимные контакты.

• Ура, прижимные контакты! Нам нравятся пружинные нажимные контакты, потому что для их отсоединения не нужно прилагать никаких усилий.

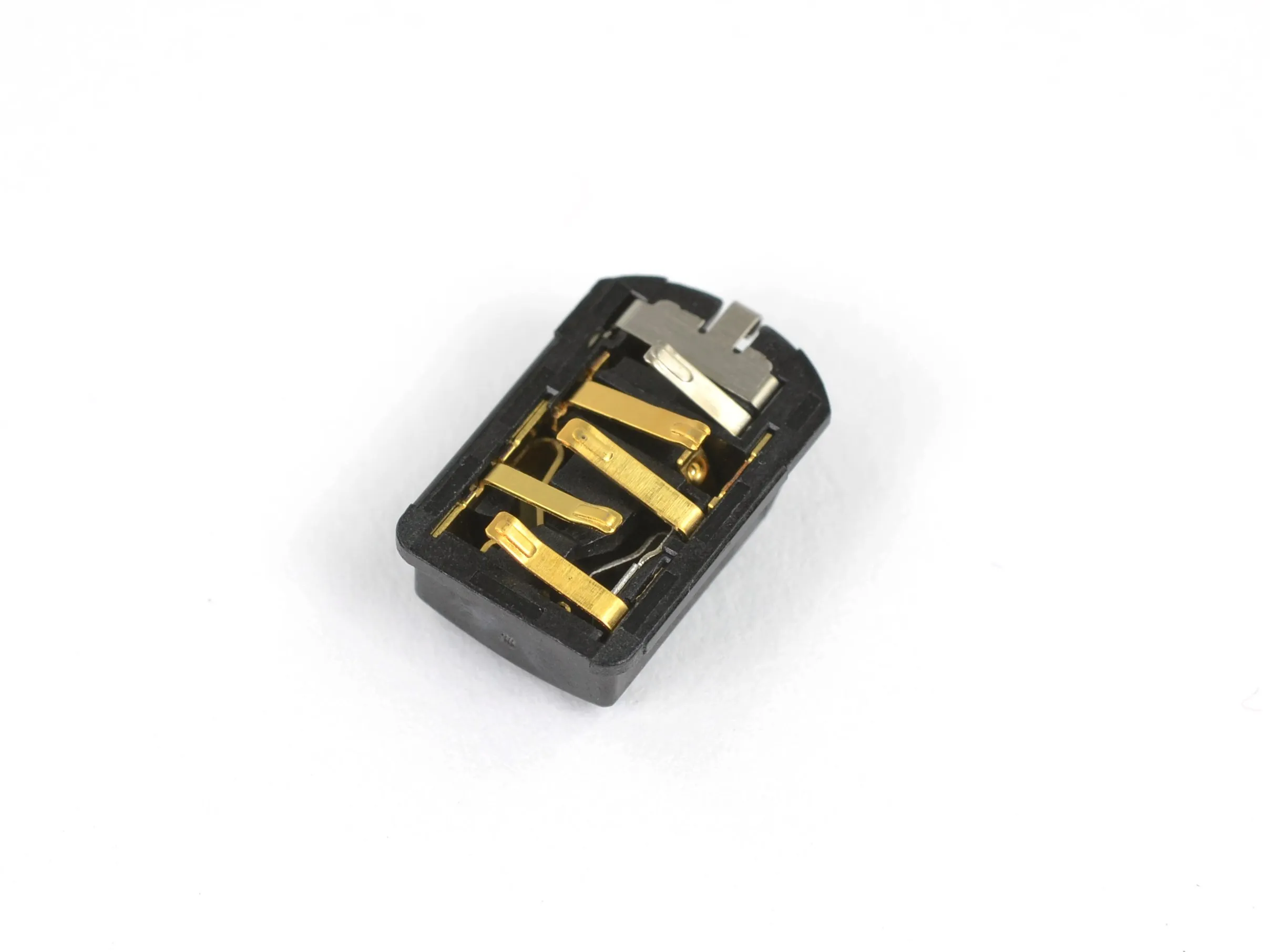

• Возможно, это самый модульный разъем для наушников, который мы когда-либо видели. Он вынимается прямо из верхней панели корпуса, пружинные контакты и все остальное.

Шаг 11

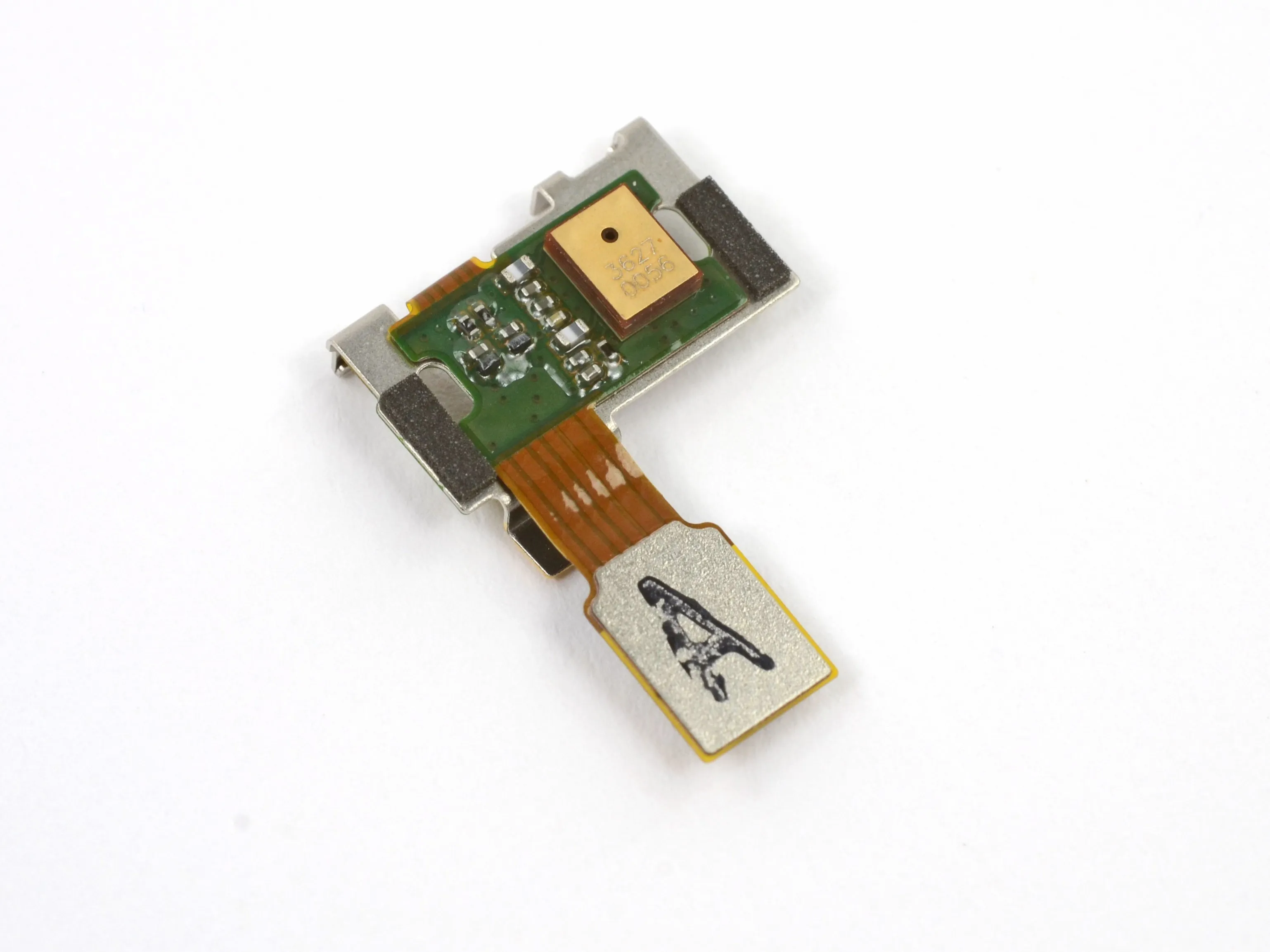

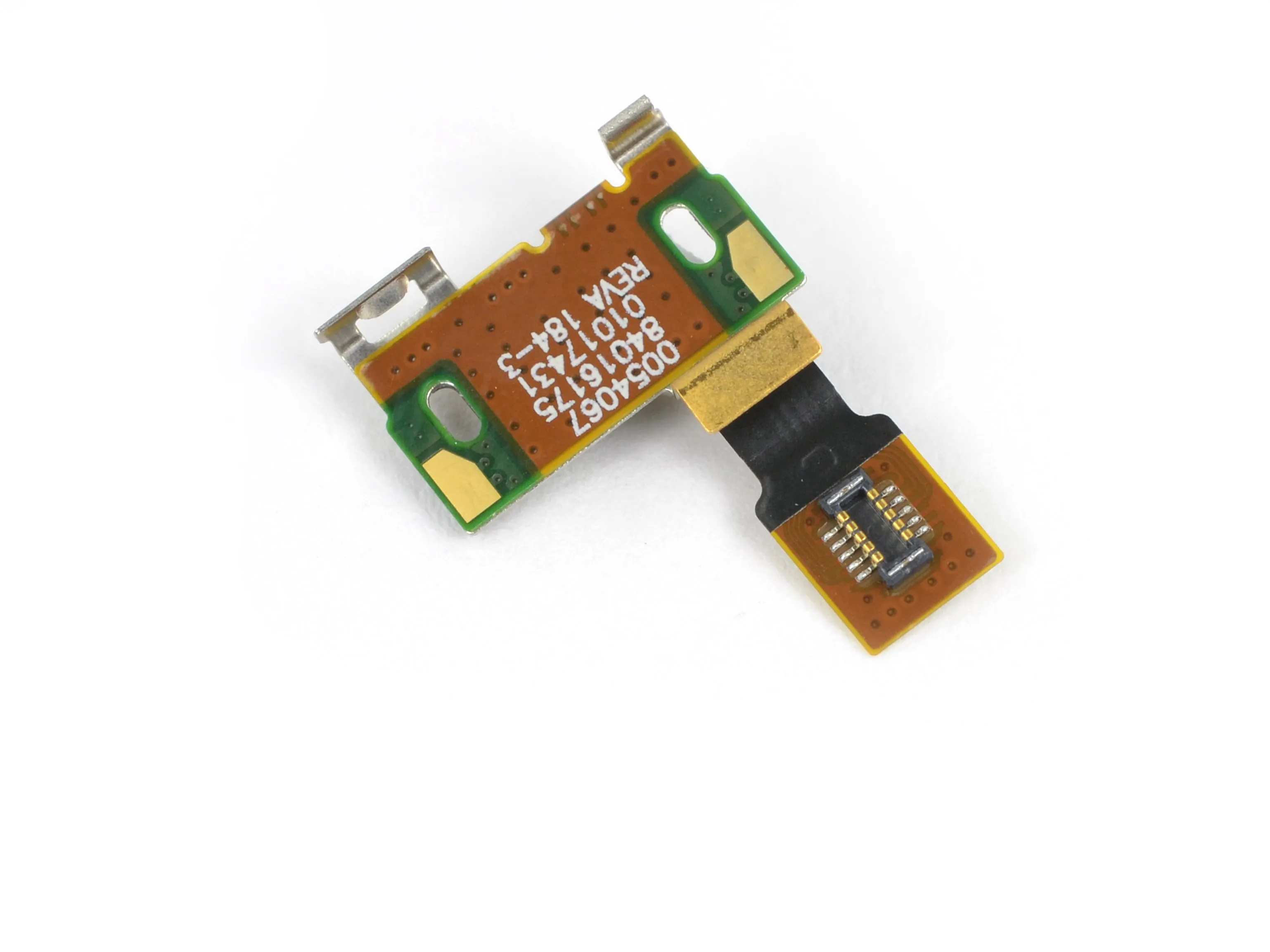

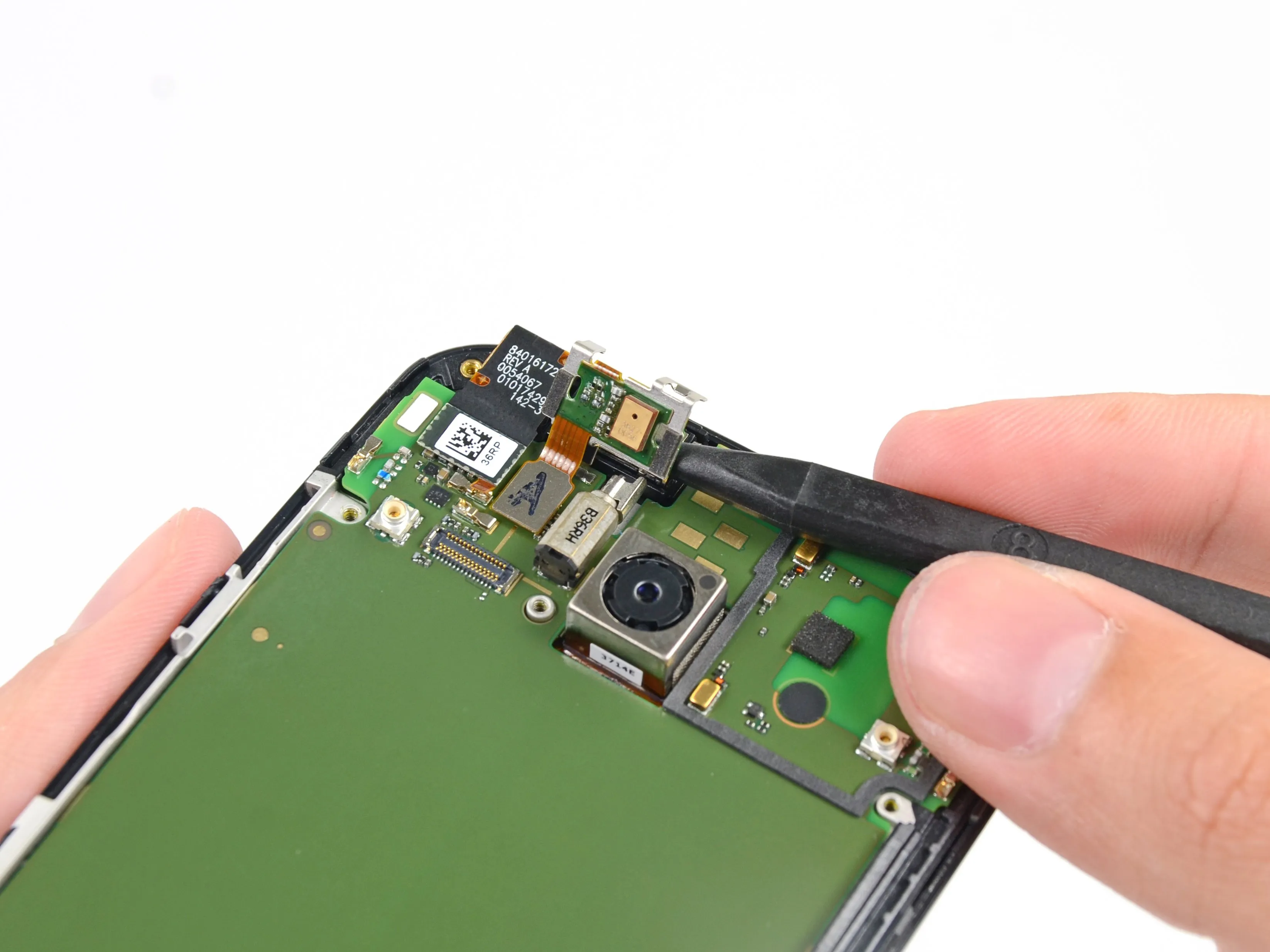

• С помощью пассатижей мы отсоединяем небольшую плату микрофона от динамика наушника.

• Микрофонный узел цепляется (как детеныш ленивца) к динамику наушника, чтобы сохранить прочное соединение с пружинными контактами внизу.

• Естественно, мы любим инновации в дизайне. Мы можем сказать, что при разработке внутреннего дизайна этого устройства было приложено немало усилий; количество клипс и контактов, которые мы нашли на данный момент, - отличное тому подтверждение.

Шаг 12

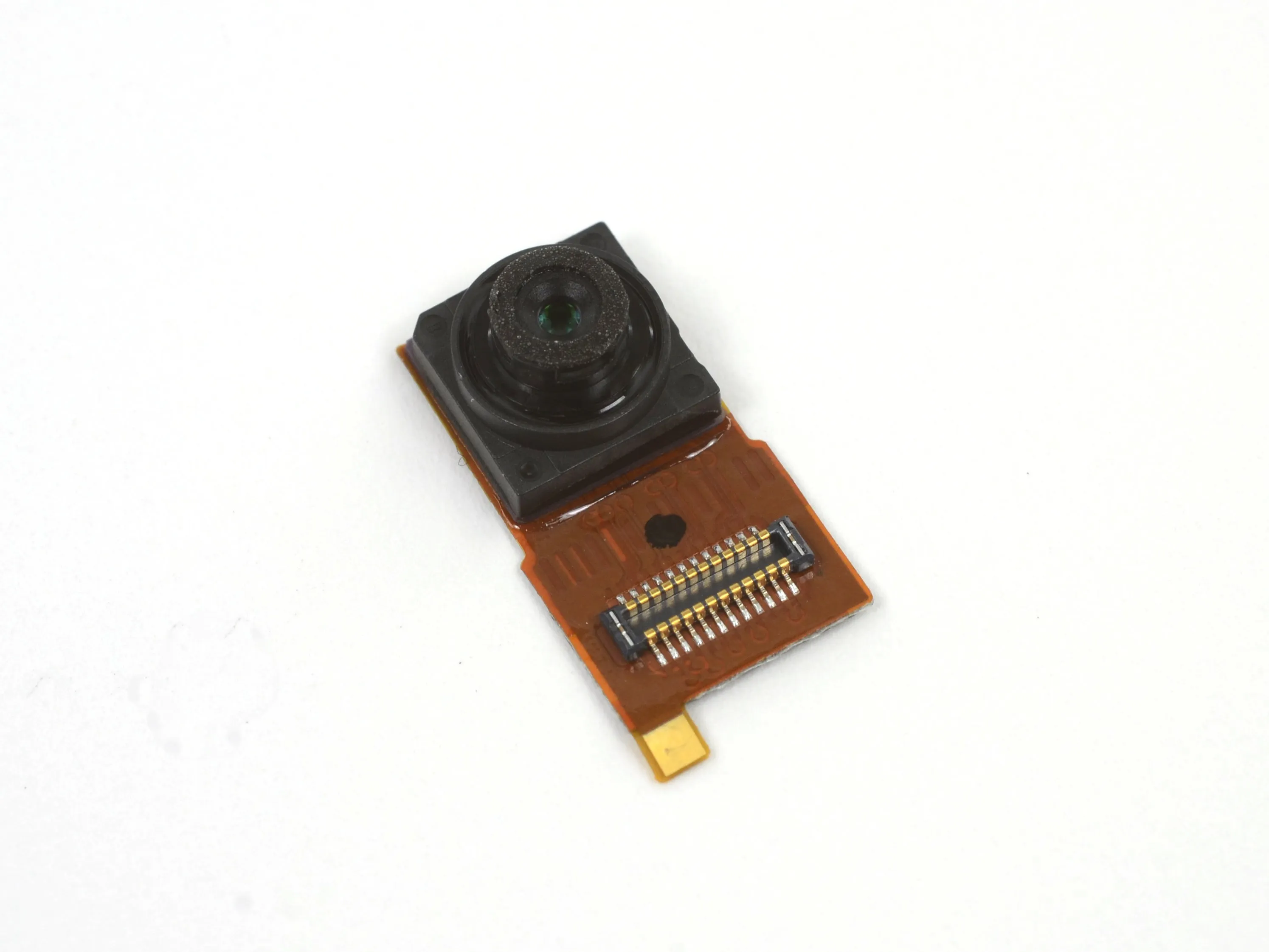

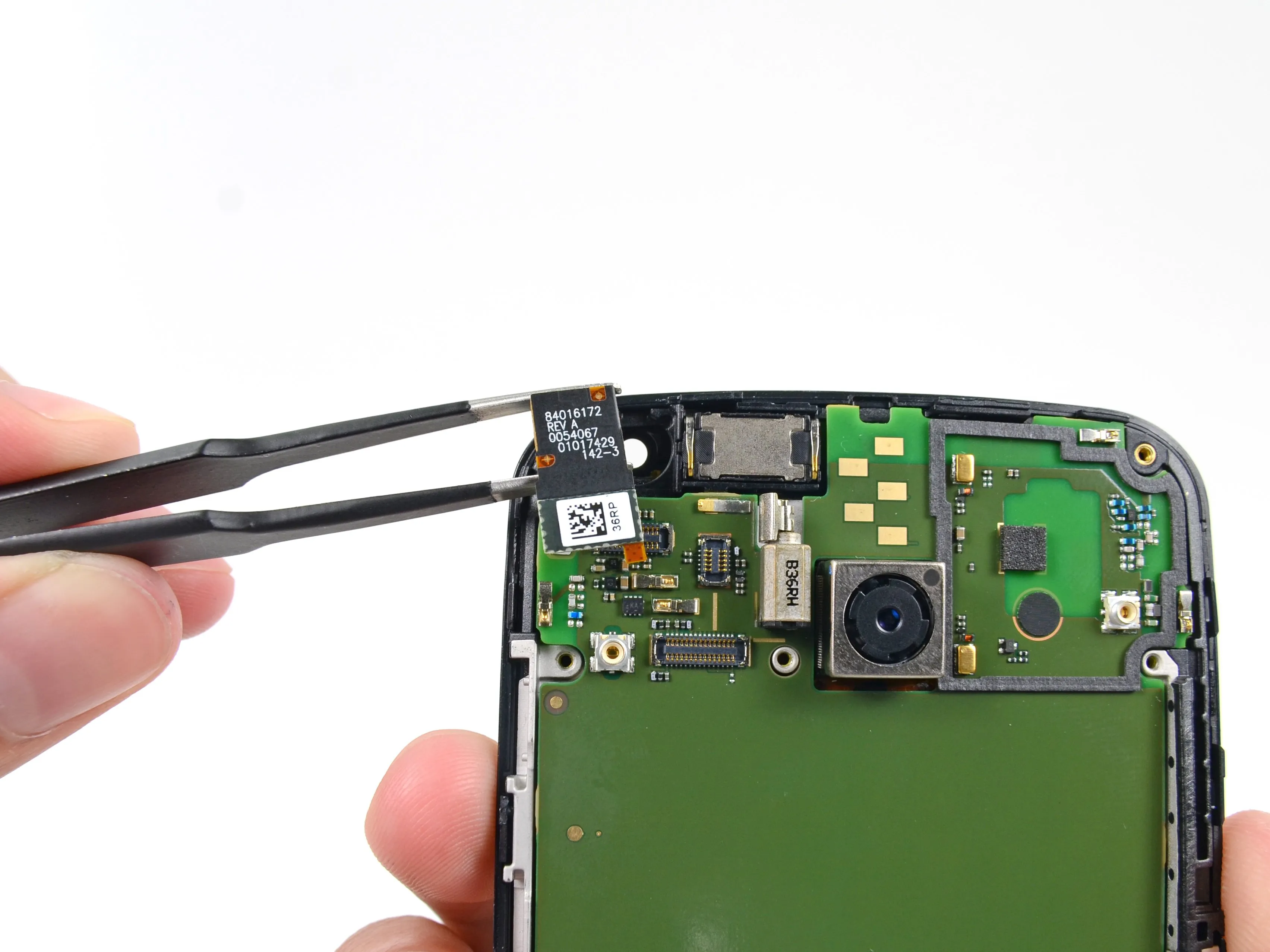

• Выбрав наш любимый пинцет, мы извлекаем 2-Мп фронтальную камеру из Moto X.

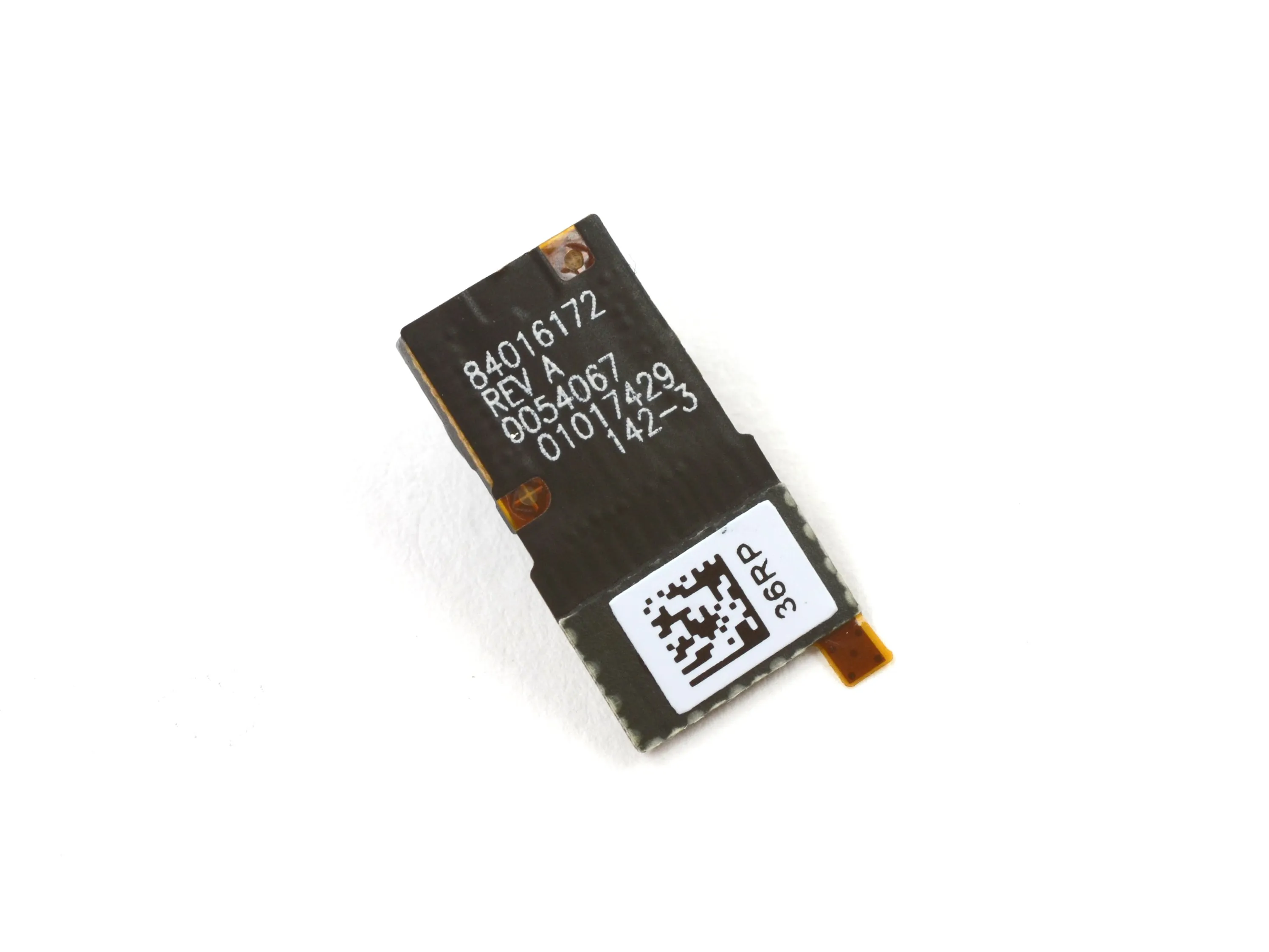

• Фронтальная камера обозначена как 84016172 REV A 0054067 01017429 142-3.

Шаг 13

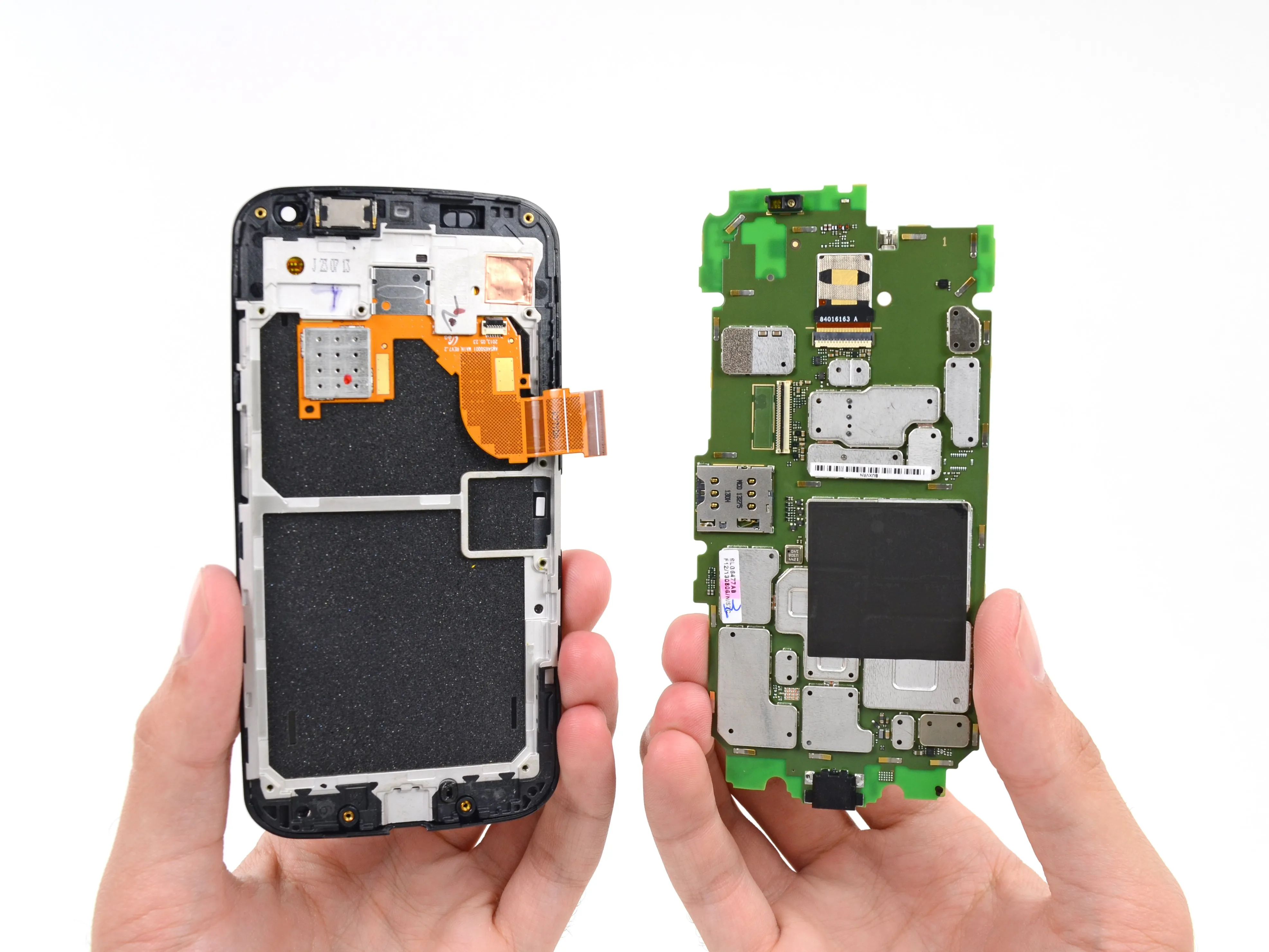

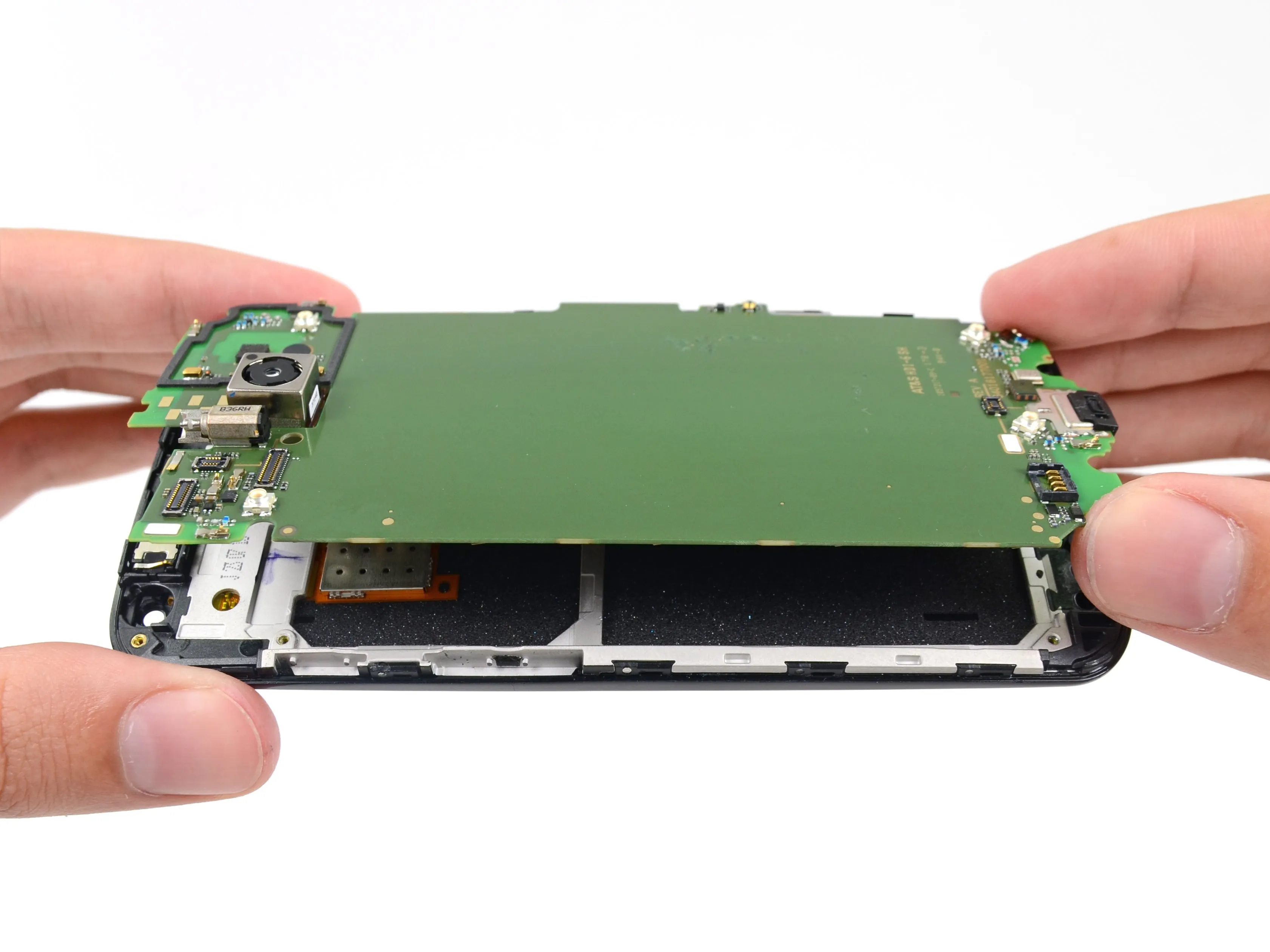

• Материнская плата в нашем распоряжении, и мы ее возьмем. Будем надеяться, что на другой стороне платы будет немного больше интересного.

• Увы, улицы этого города схем выглядят немного пустыми. Полагаем, что под многочисленными экранами EMI можно найти гораздо больше развлечений. Есть только один способ это выяснить...

Шаг 14

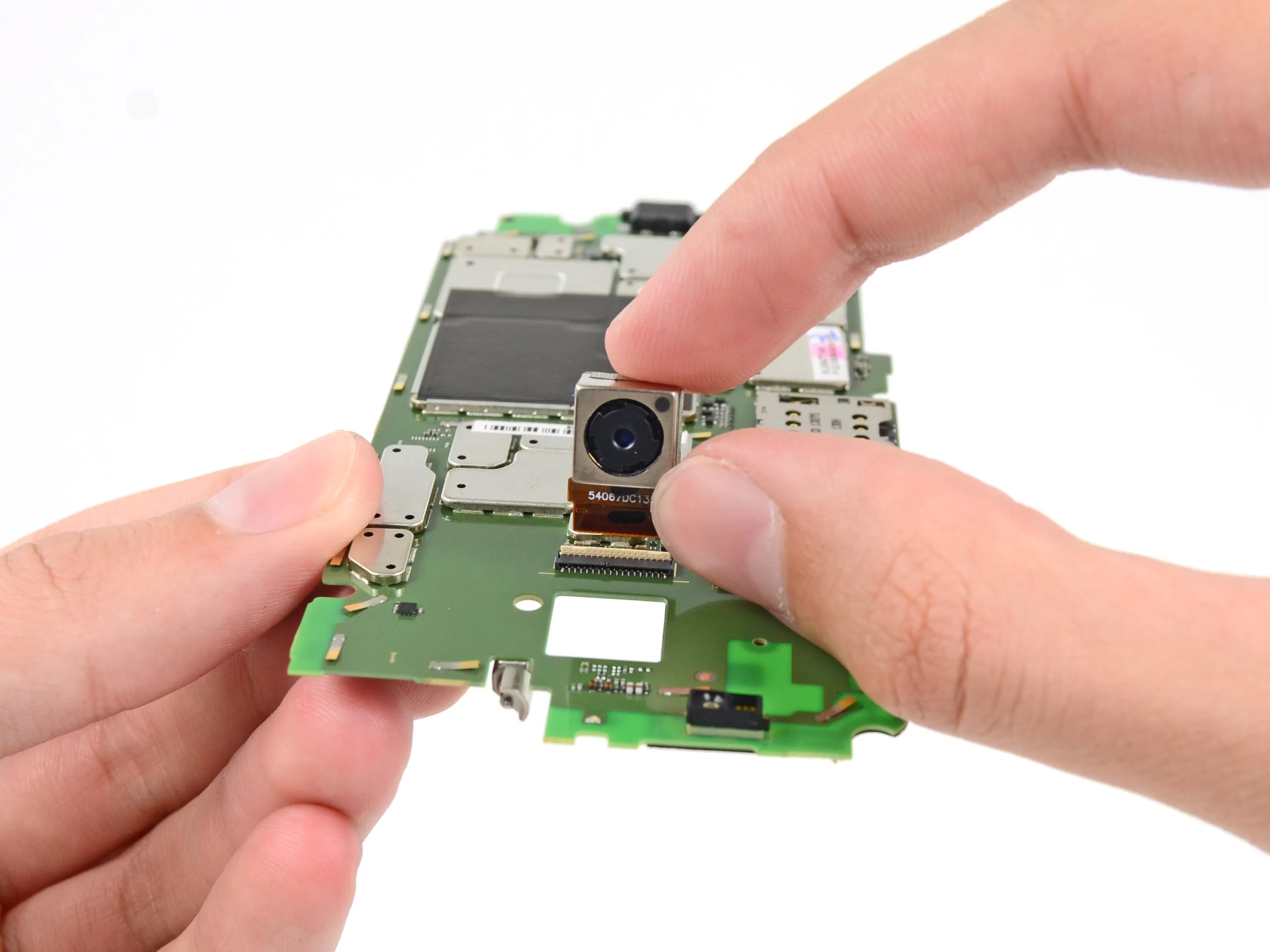

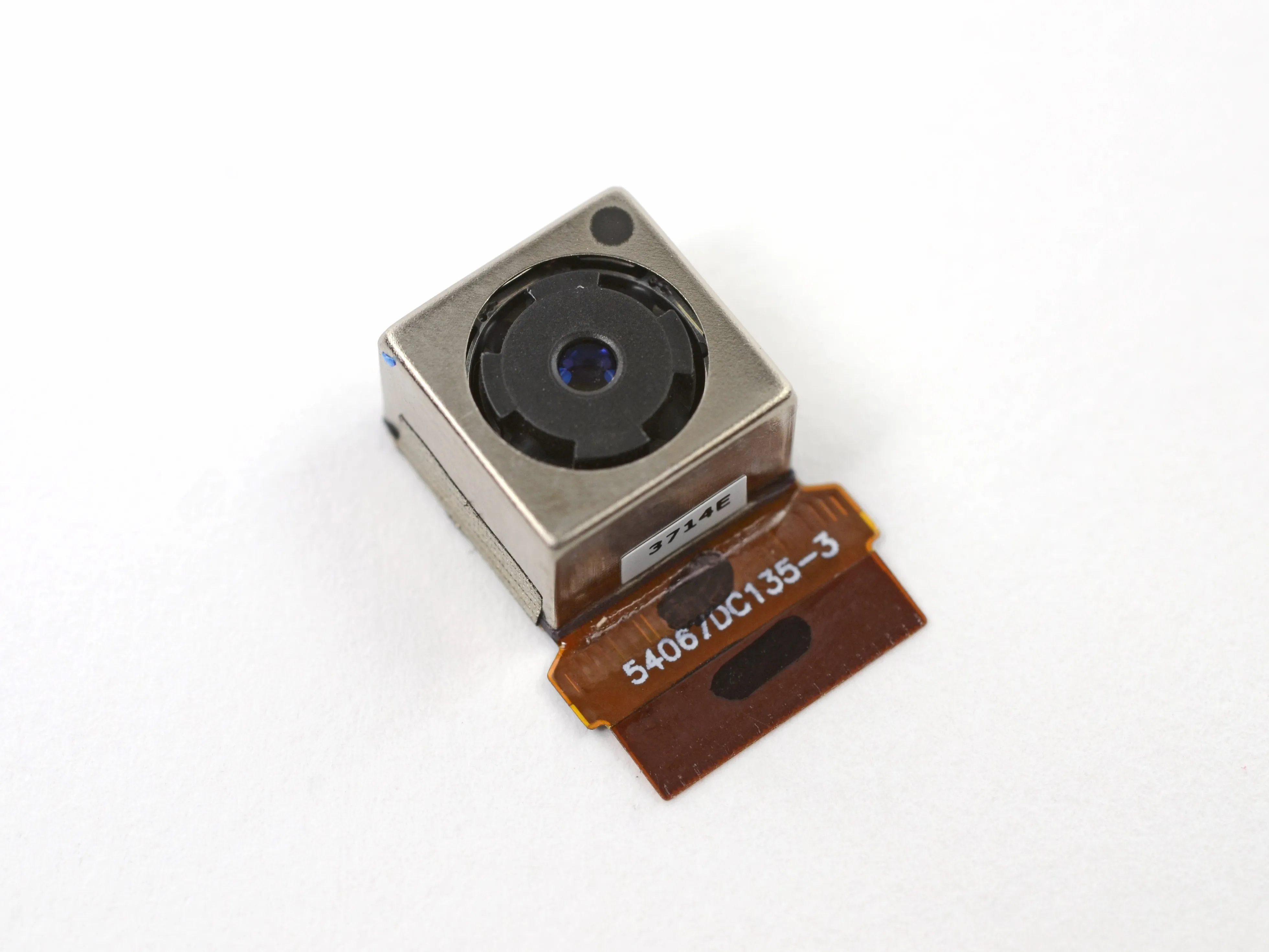

• Но прежде чем мы сможем полностью изучить материнскую плату, нам нужно снять 10-мегапиксельную камеру на задней панели.

• 10 МП - это на 25 % больше пикселей, чем у камеры в iPhone 5, но это не совсем то, что нужно для Lumia 1020Хотя мы вряд ли можем упрекнуть ее за это.

Шаг 15

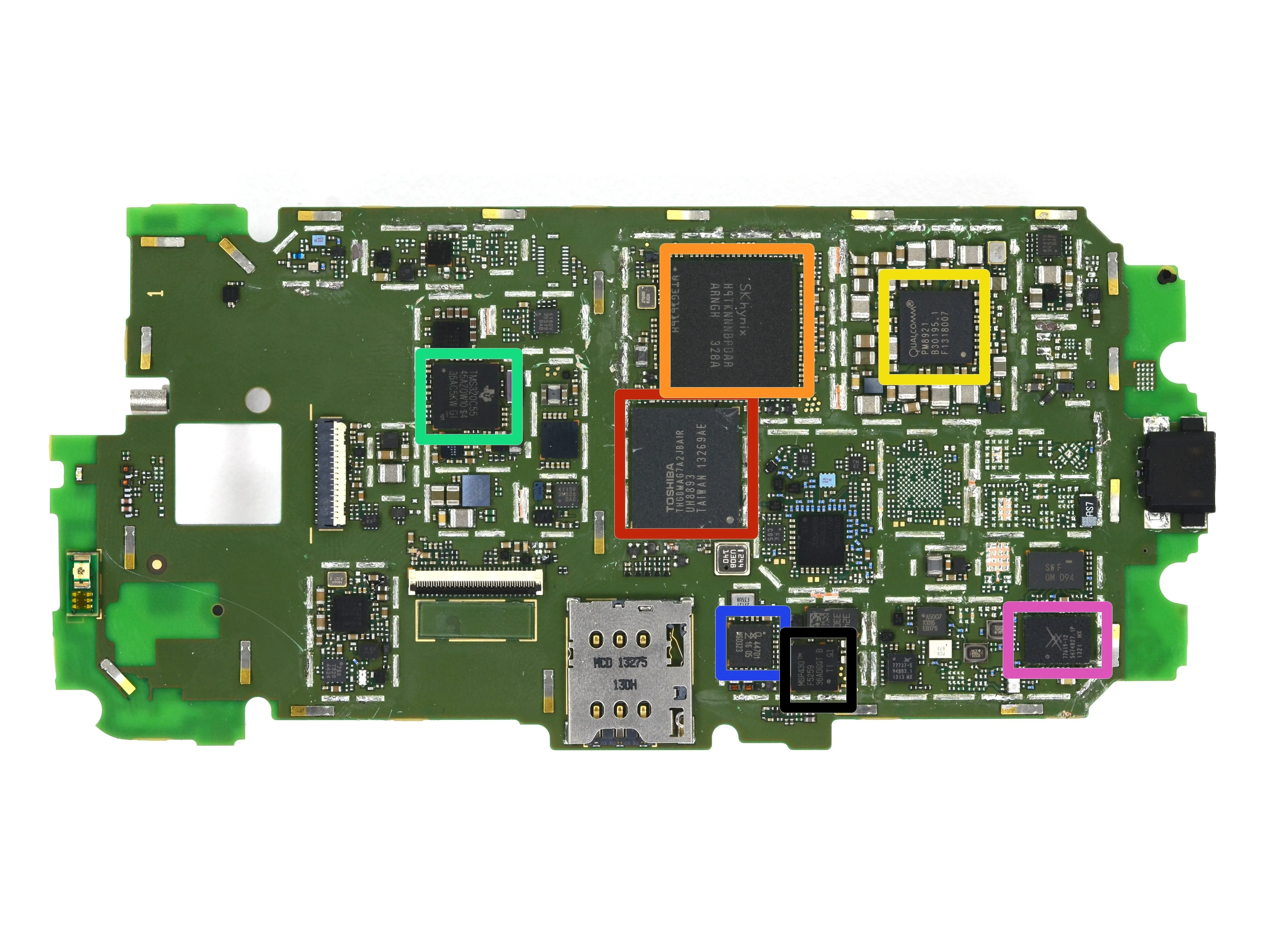

• Примечательные микросхемы на материнской плате:

• Toshiba THGBMAG7A2JBAIR 16 ГБ eMMC NAND Flash

• Оперативная память SK Hynix H9TKNNNBPDAR (мы предполагаем, что Snapdragon S4 Pro также находится под этой микросхемой)

• Qualcomm PM8921 ИС управления питанием

• Texas Instruments TMS320C55 Цифровой сигнальный процессор

• Микросхема NXP 44701 NFC

• Skyworks 77619-12 Многодиапазонный многомодовый модуль усилителя мощности для четырехдиапазонного GSM / EDGE и пятидиапазонного (диапазоны I, II, IV, V, VIII) WCDMA/ HSDPA/ HSUPA/ HSPA+/ LTE

• Texas Instruments MSP430 F5259 Микроконтроллер смешанных сигналов

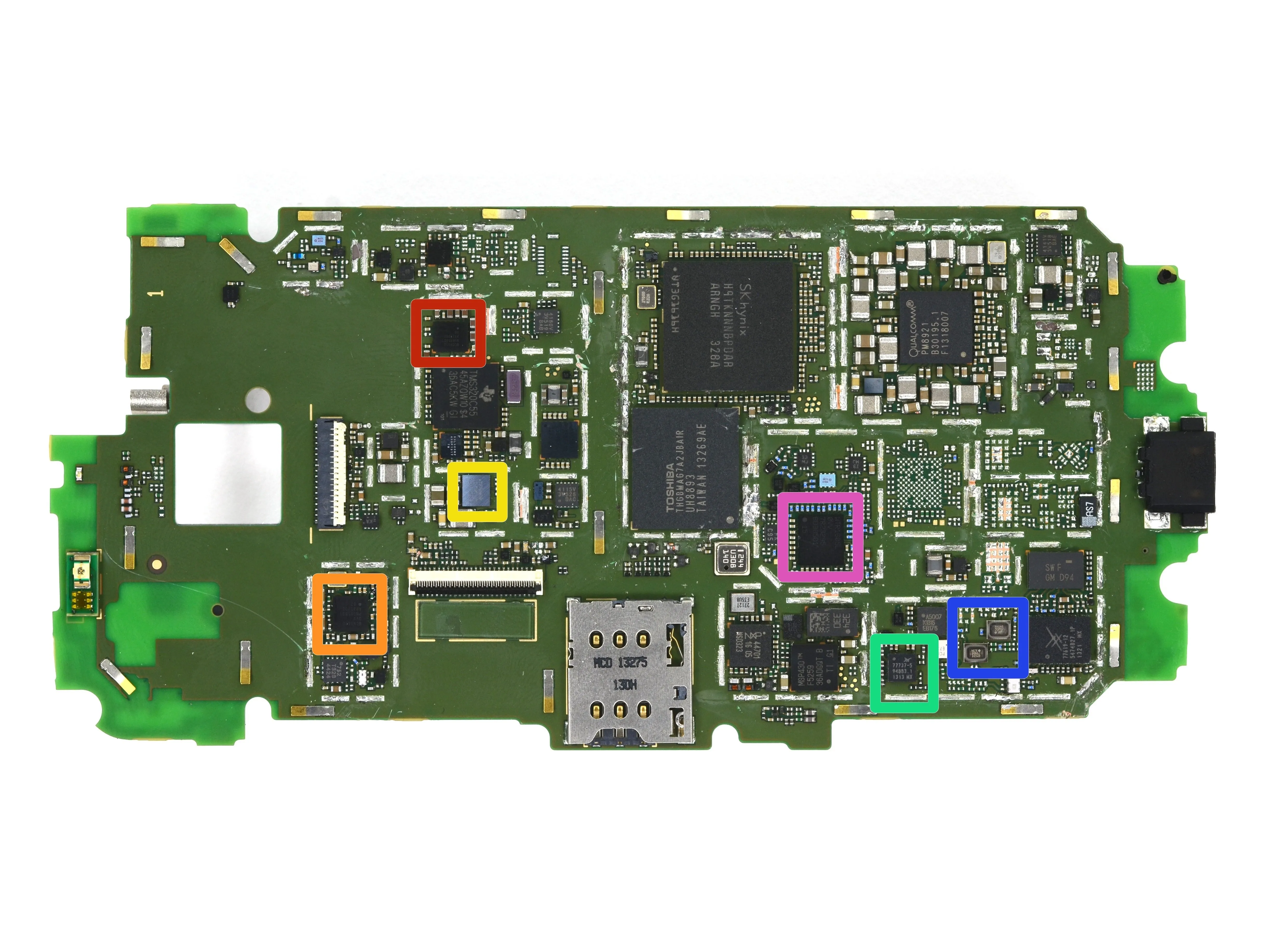

Шаг 16

• Дополнительные микросхемы:

• Qualcomm WCD9310 Аудиокодек

• Qualcomm WCN3680 802.11ac Комбо Wi-Fi/Bluetooth/FM

• NXP TFA9890 Высокоэффективный аудиоусилитель класса D

• Skyworks 77737 Модуль усилителя мощности SkyHi™ для диапазонов LTE 12/17 (698-716 МГц)

• EPCOS 7959 Фильтры для беспроводных сетей LAN/Bluetooth (ПЧ)

• Qualcomm WTR16505L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS трансивер

Шаг 17

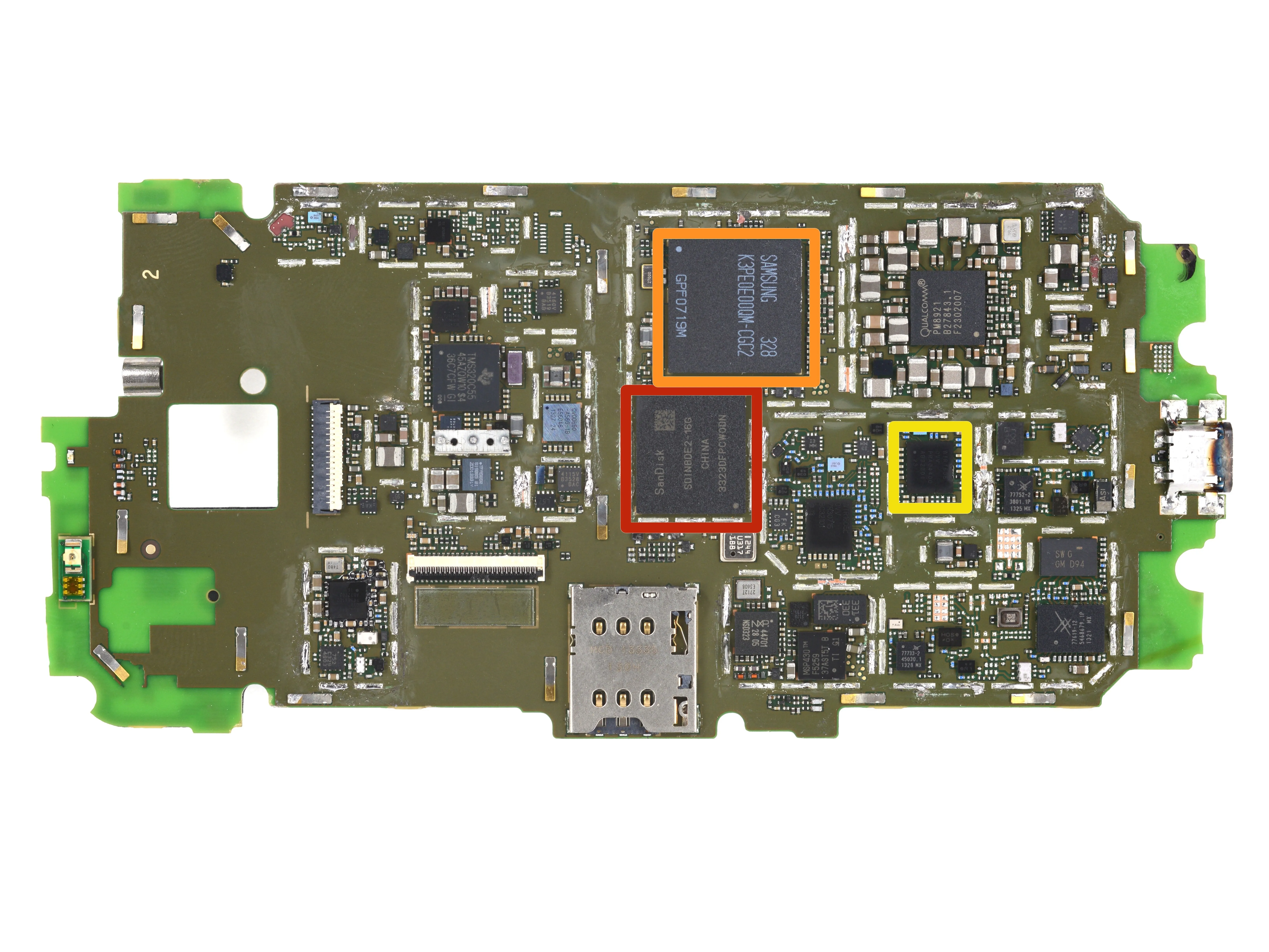

• Обновление: Мы получили в свое распоряжение версию Moto-X для Verizon и поиграли в игру 'найди отличия' с материнской платой:

• SanDisk SDIN8DE2-16G 16 ГБ NAND Flash заменяет Toshiba

• Оперативная память Samsung K3PE0E00QM-CGC2 2 ГБ LPDDR2 вместо SK Hynix.

• В модели Verizon добавлен еще один модем Qualcomm, а именно WTR1605 (в дополнение к WTR1606L, который, возможно, используется только для поддержки LTE в этой модели).

Шаг 18

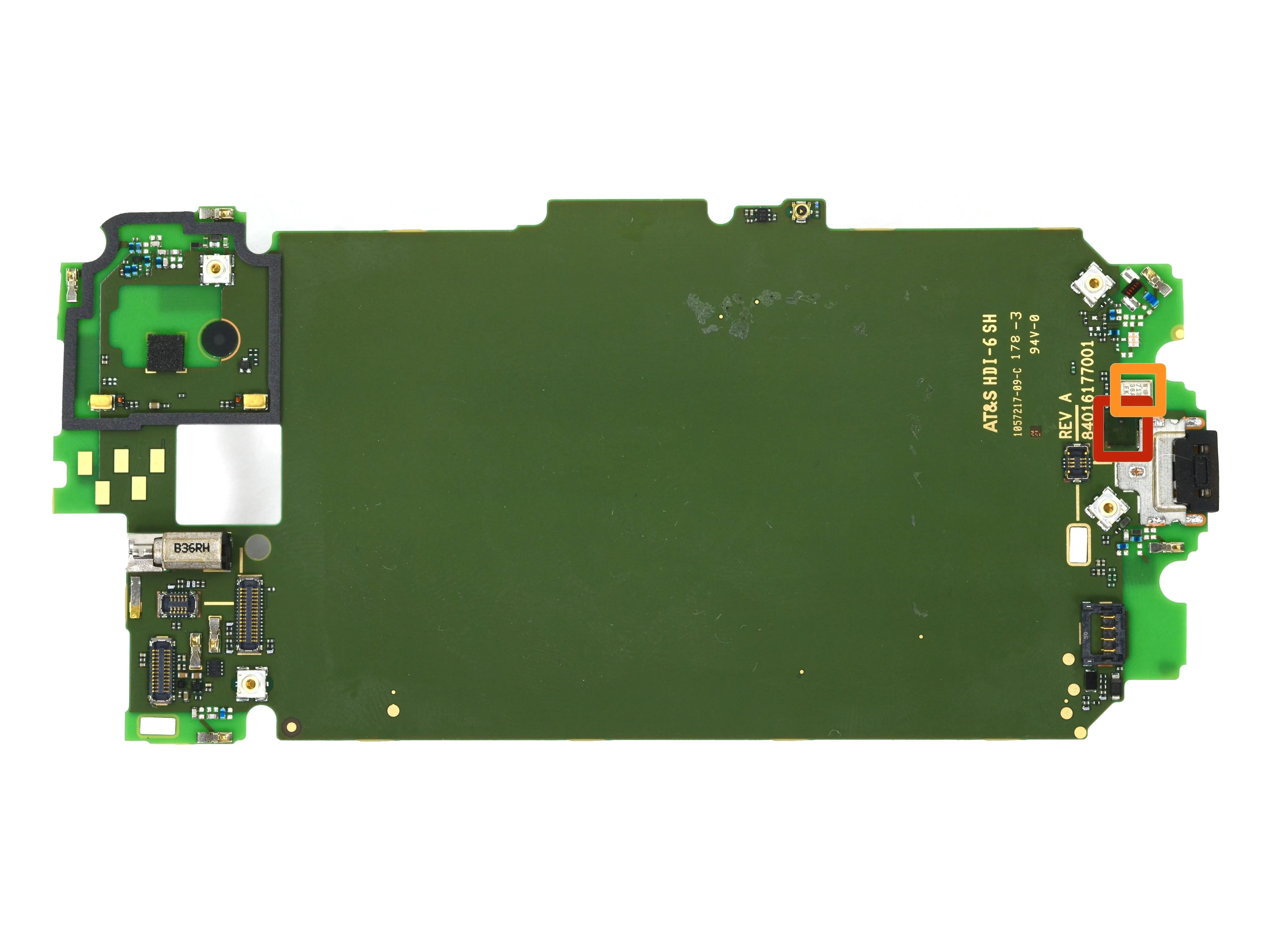

• Задняя часть материнской платы может показаться голой, но при ближайшем рассмотрении мы обнаружили два микрофона:

• Wolfson Microelectronics WM7121 Аналоговый кремниевый микрофон с верхним портом

• Wolfson Microelectronics WM7132 Нижний порт аналогового кремниевого микрофона

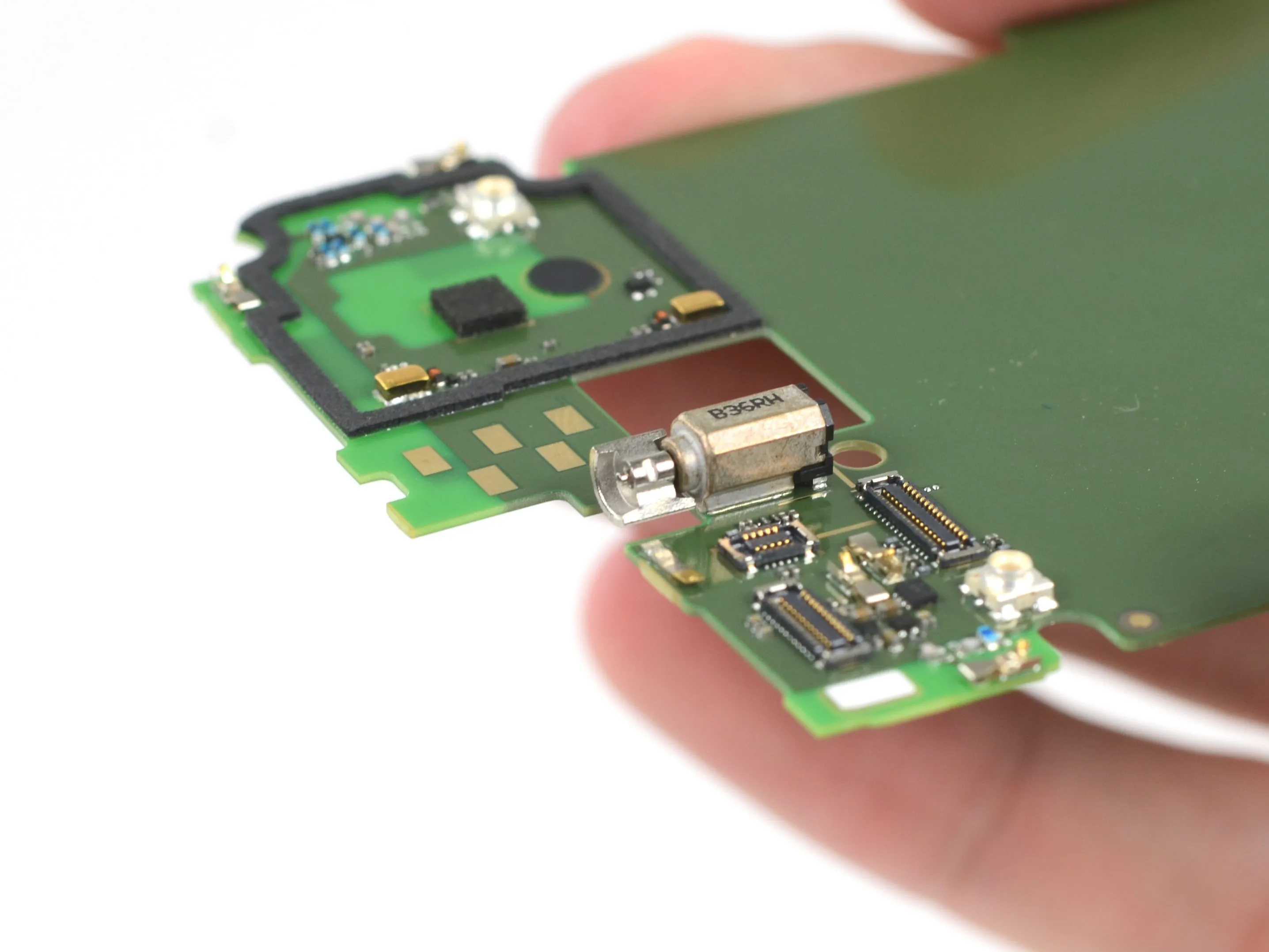

• Motoroogle снова демонстрирует свою новинку: вибромотор X припаян прямо к материнской плате. Чудеса не прекращаются.

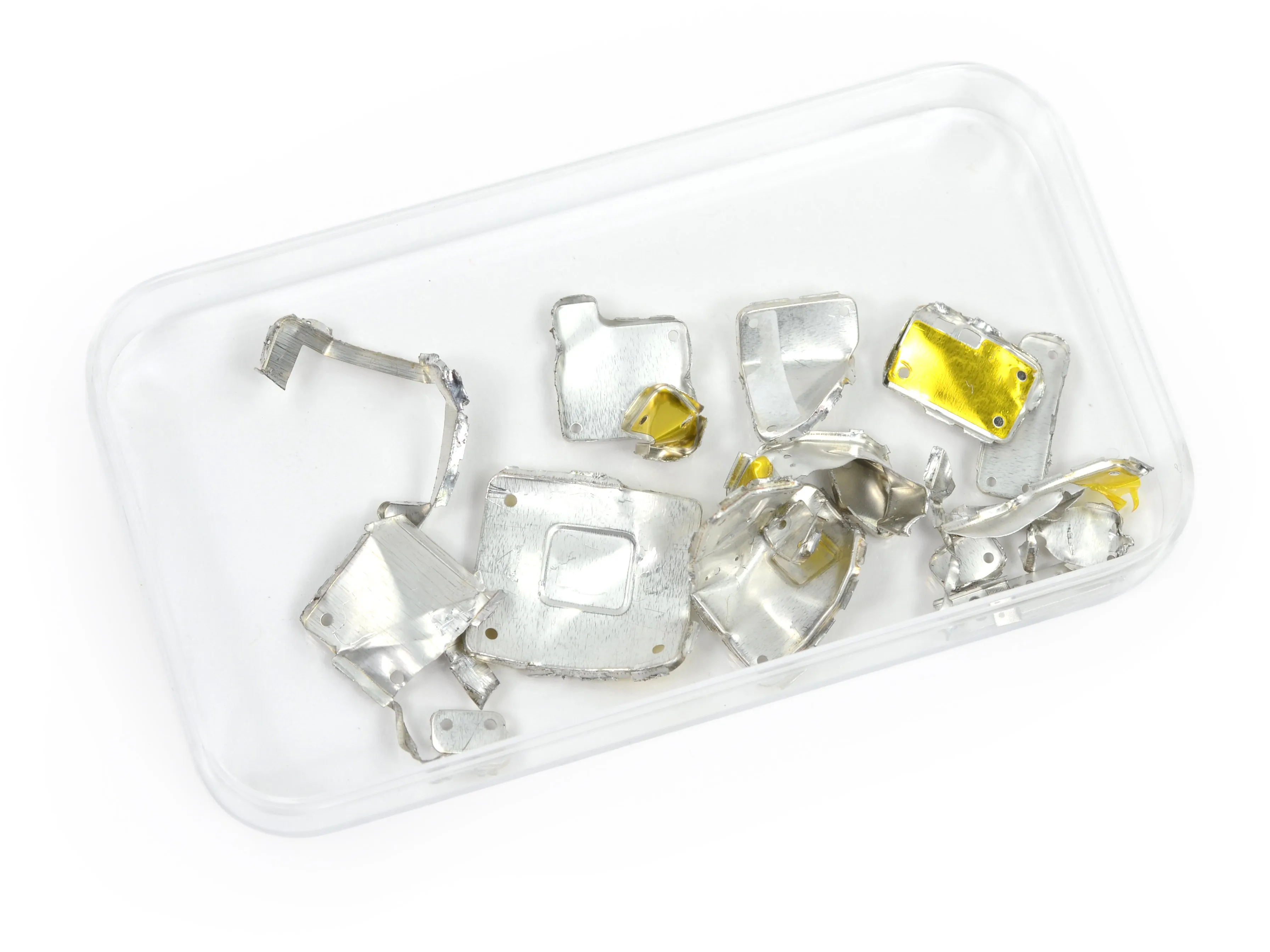

• Как и подобает хорошему воину, мы держимся за EMI-экраны наших врагов.

Шаг 19

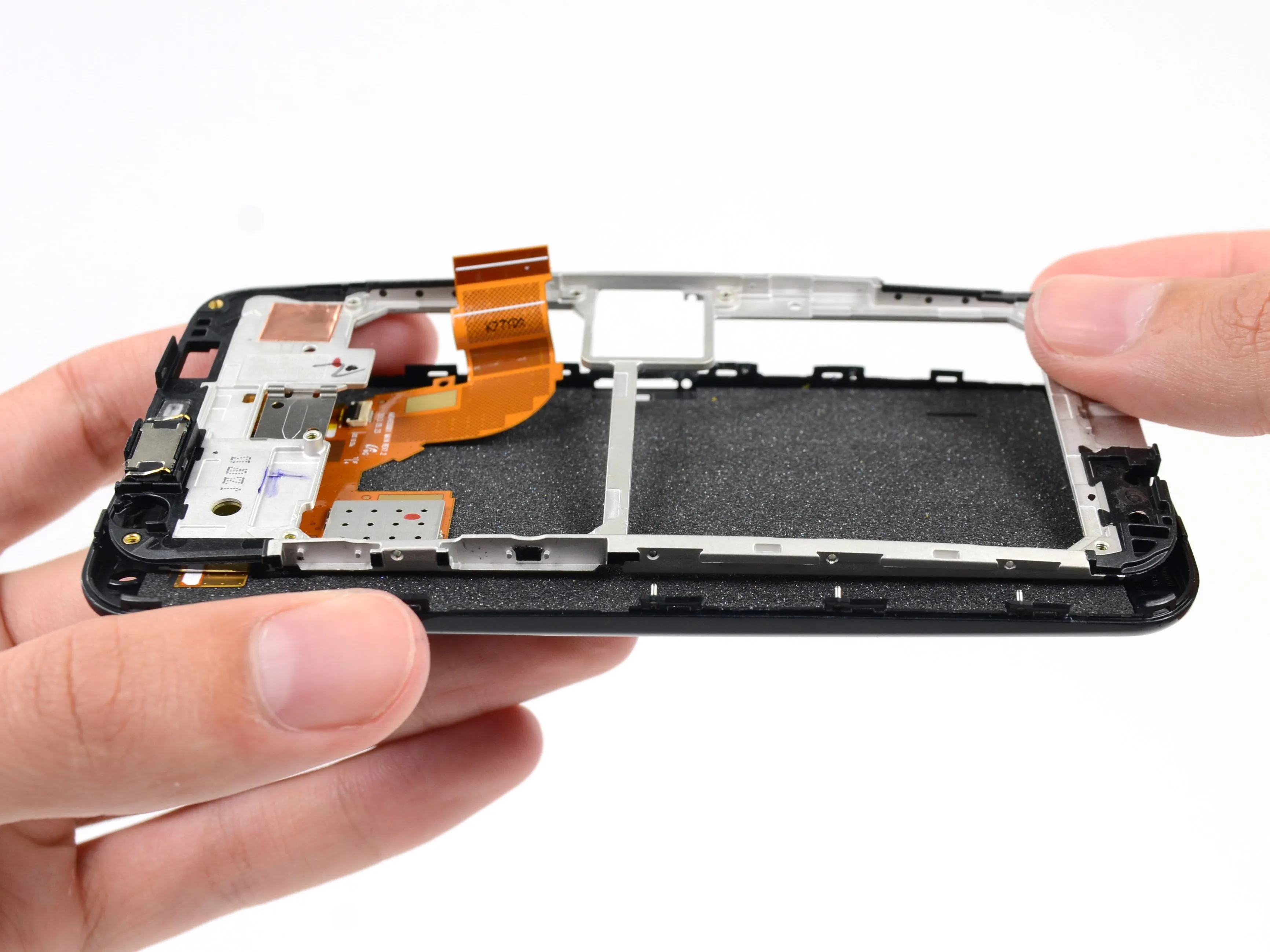

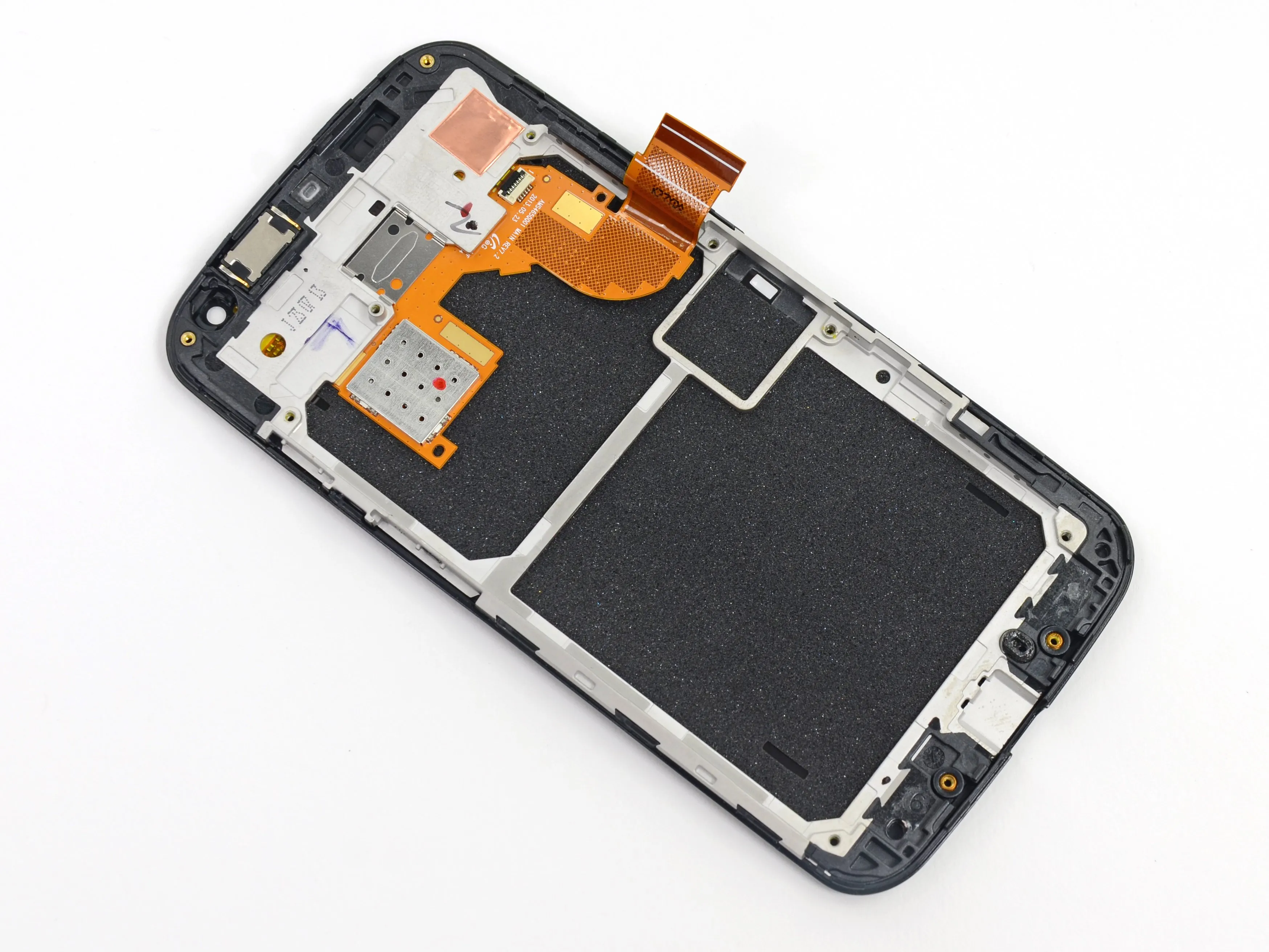

• Мобильность отсутствует, и мы можем рассмотреть заднюю сторону дисплея, которая украшена приятной на ощупь пеной.

• Одно в этом устройстве можно сказать с уверенностью: дизайнерские решения не могут не быть уникальными. Средняя рамка удерживается на месте штифтами, выступающими из краев ободка дисплея.

Шаг 20

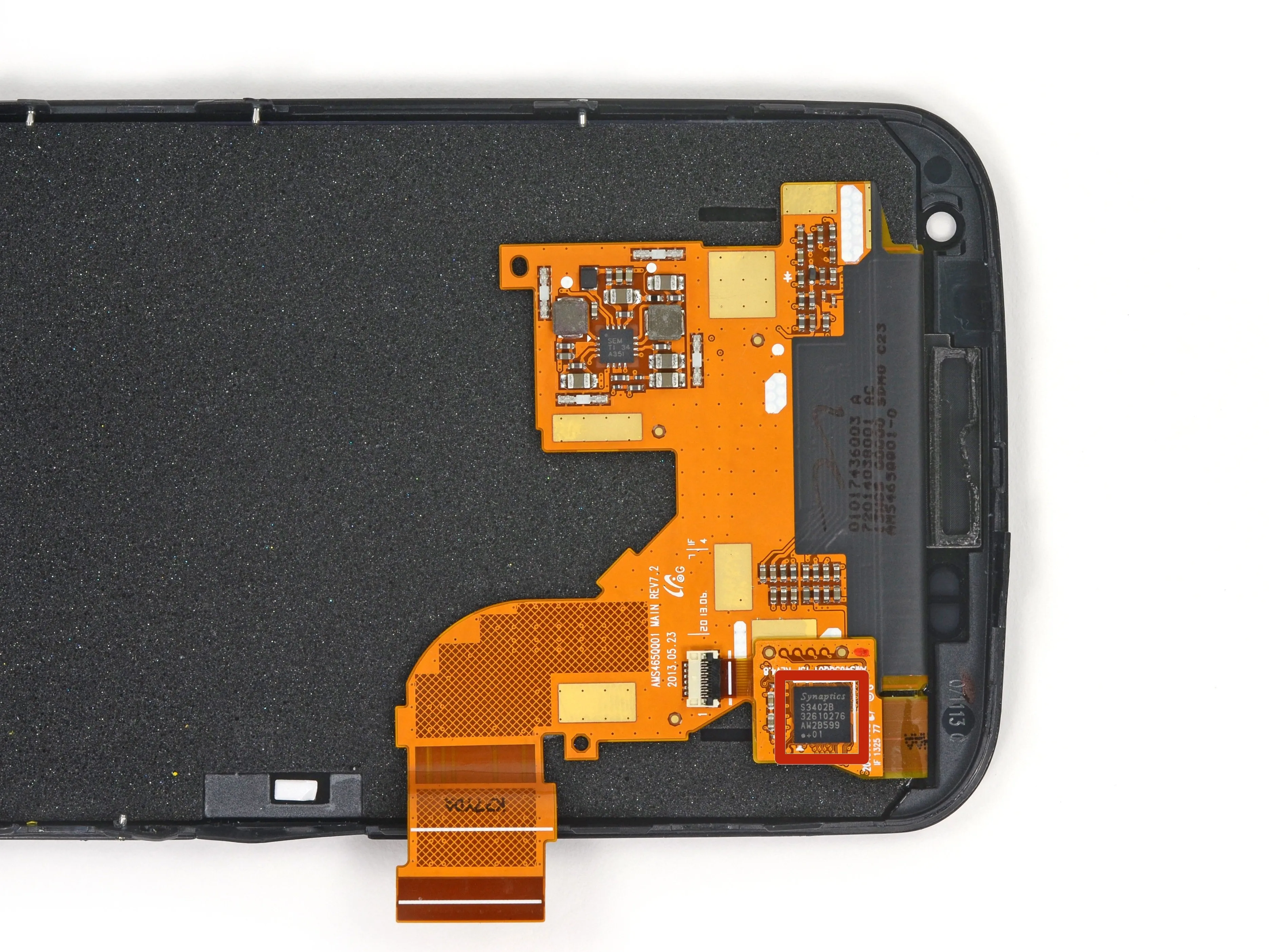

• В увесистом блоке дисплейного кабеля находится контроллер сенсорного экрана Synaptics.

• Ходят слухи. что в нем магия в этом но мы не видим ничего особенного, Что видят твои эльфийские глаза?

Комментарии к шагу

Переднее стекло вставляется в пластик

Не покупайте на ebay только стекло, купите стекло + рамку. Вы увидите, что на стекле есть только 'губа' для пластиковой формы, которую нужно залить, что большинство из нас не может сделать. Кроме того, обратите внимание на стекло над передней камерой, убедитесь, что оно НЕ тонировано перед установкой... То, которое я получил, имеет 'тонировку', которая на самом деле предназначена для датчика приближения (ИК).

Стекло+рамка - это то, что нужно, если разбито только стекло, но ЖК-дисплей и тач все еще работают.

Вам также не нужно разбирать его полностью. Открутите только два нижних винта torx, затем нагрейте стекло и аккуратно снимите стеклянные части с панели и рамки. Отделите старую рамку, но не выкручивайте болты, они вам понадобятся. Рамки+стекло с Ebay поставляются без болтов.

Шаг 21

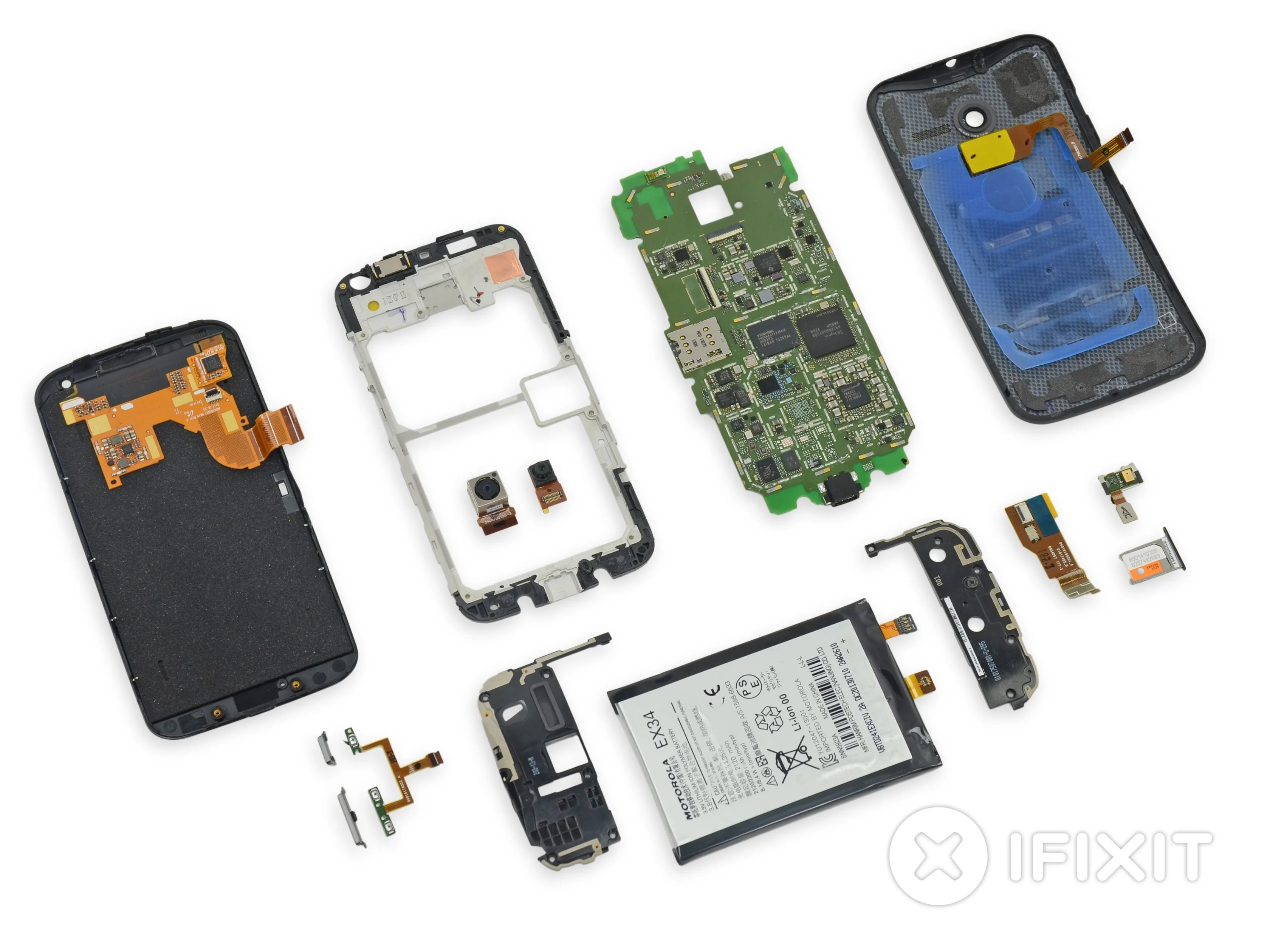

• Оценка ремонтопригодности Motorola Moto X: 7 из 10 (10 - самый простой в ремонте)

• Прижимные контакты и кабельные разъемы позволяют легко заменить модульные компоненты (камеры, кнопки, разъем для наушников и динамики).

• В Moto X используется один вид винта, хотя он довольно редкого размера (T3).

• Приклеенная батарея менее доступна, чем хотелось бы, но, по крайней мере, она находится на самом верху, когда вы снимаете заднюю крышку (в отличие от HTC One).

• Дигитайзер приклеен к дисплею, что увеличивает стоимость ремонта в случае трещины экрана. Но среднюю рамку дисплея можно отделить, что потенциально снижает стоимость запасной части.

• Липкий клей на задней крышке раздражает и замедляет открытие телефона.
