Разборка Motorola Moto X второго поколения

Что вам нужно

Инструменты

Отвертка T3 Torx | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com

Видео обзор

Шаг 1 Разбор Motorola Moto X второго поколения

Motorola Moto X 2nd Generation Teardown, Motorola Moto X 2nd Generation Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

Motorola Moto X 2nd Generation Teardown, Motorola Moto X 2nd Generation Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

Motorola Moto X 2nd Generation Teardown, Motorola Moto X 2nd Generation Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

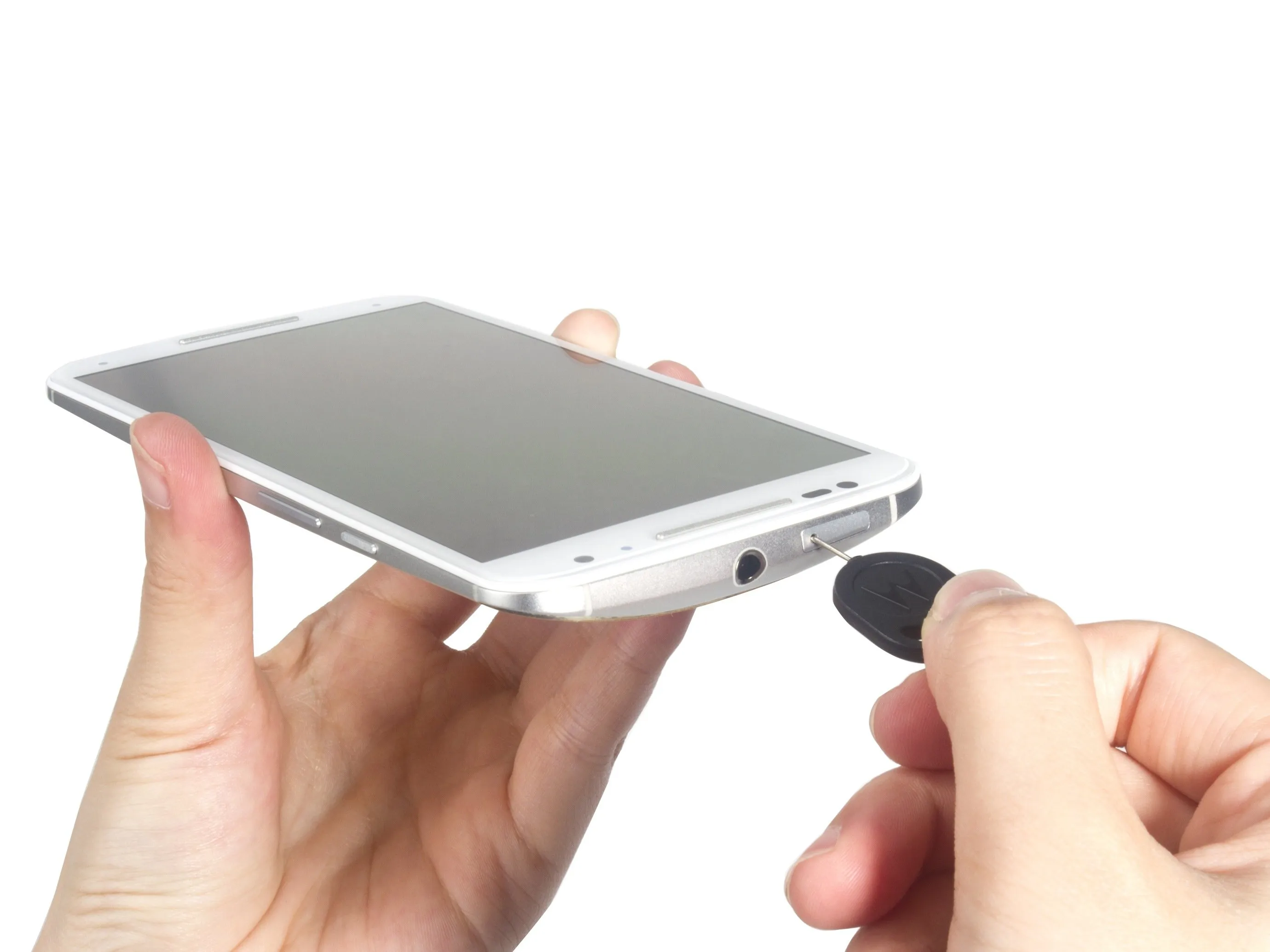

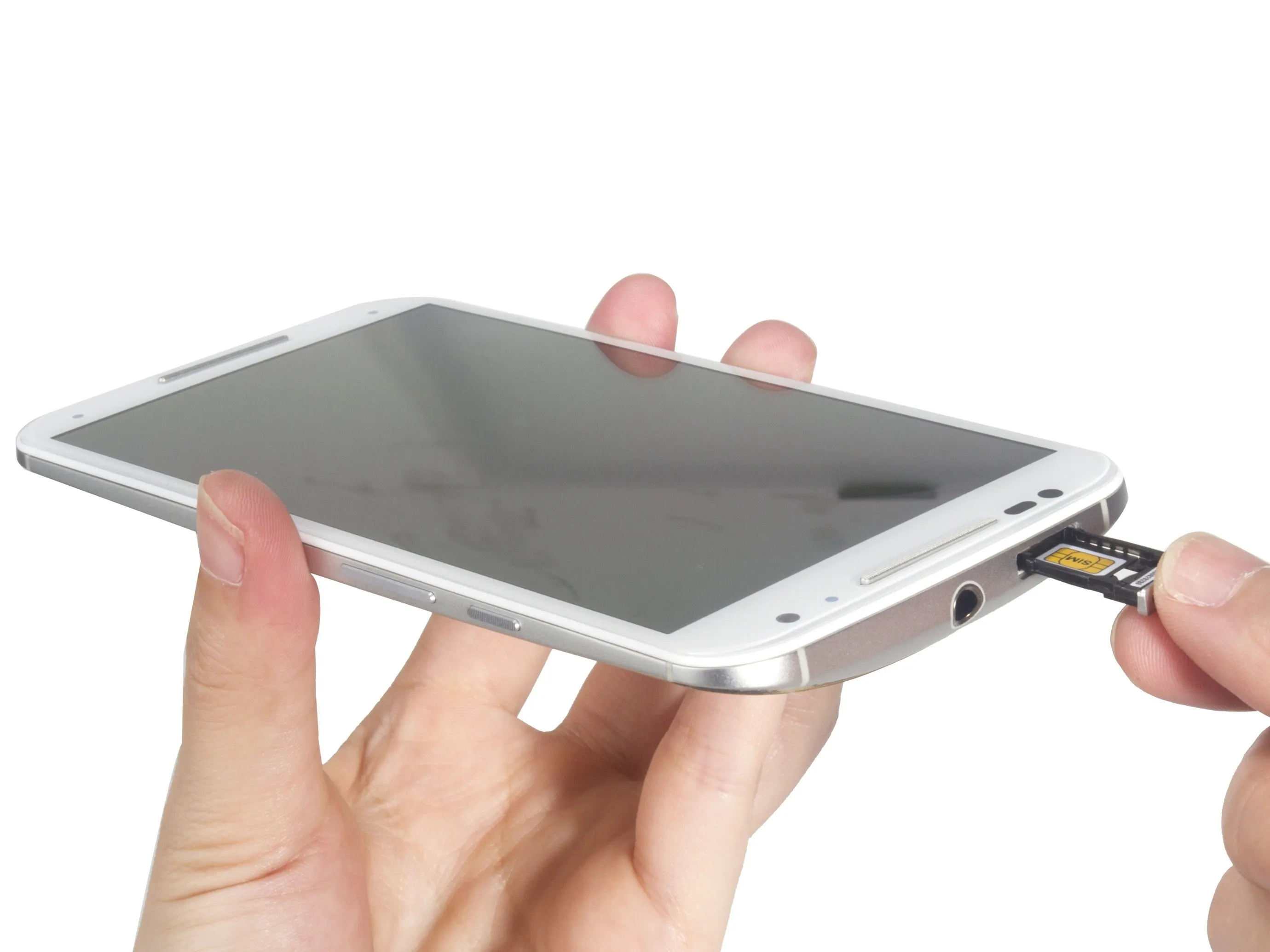

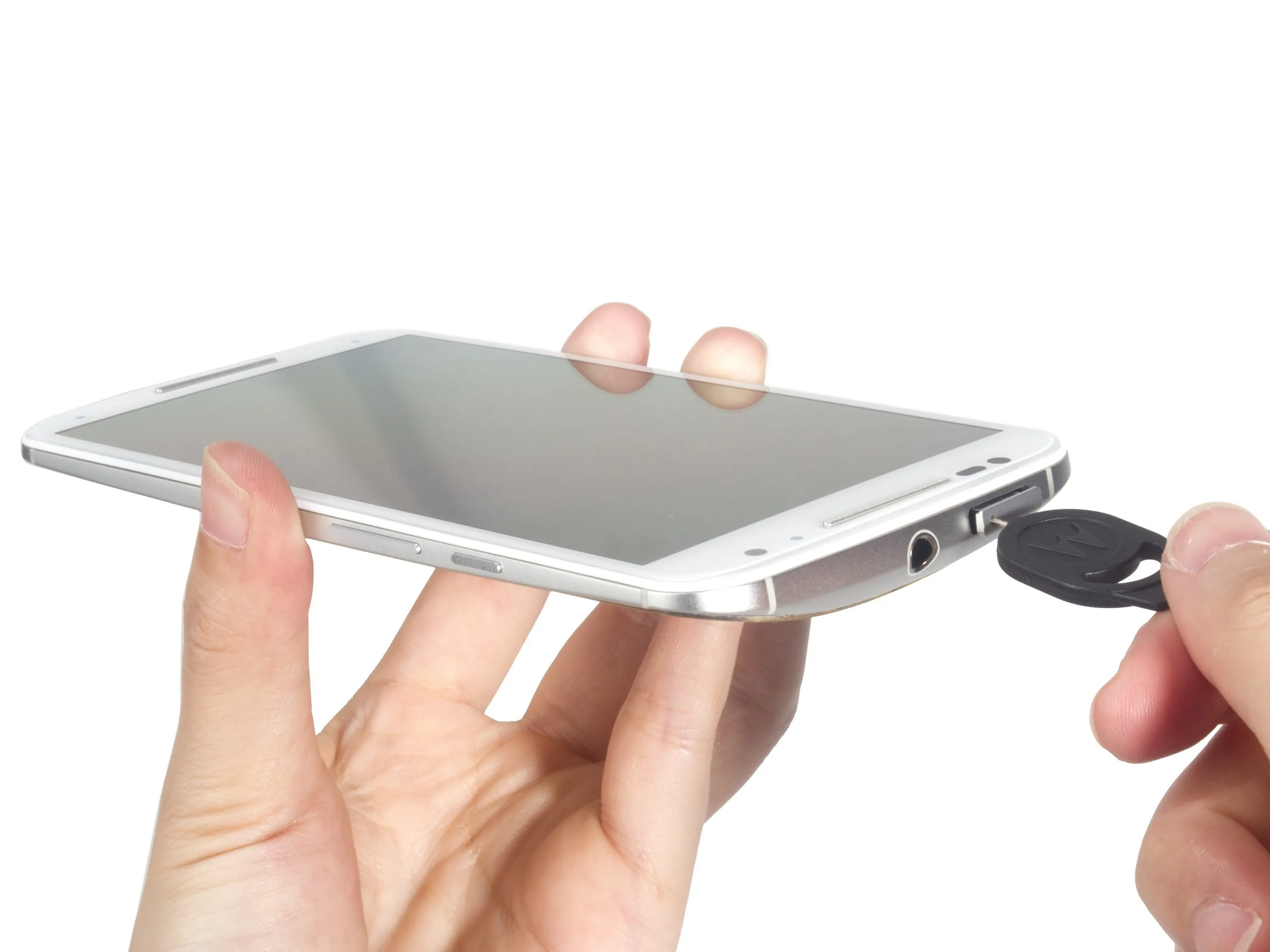

Извлеките лоток для SIM-карты.

Шаг 2

Motorola Moto X 2nd Generation Teardown: шаг 2, изображение 3 из 3 — Разборка Motorola Moto X 2-го поколения: шаг 2, изображение 3 из 3 | Источник - ifixit.com

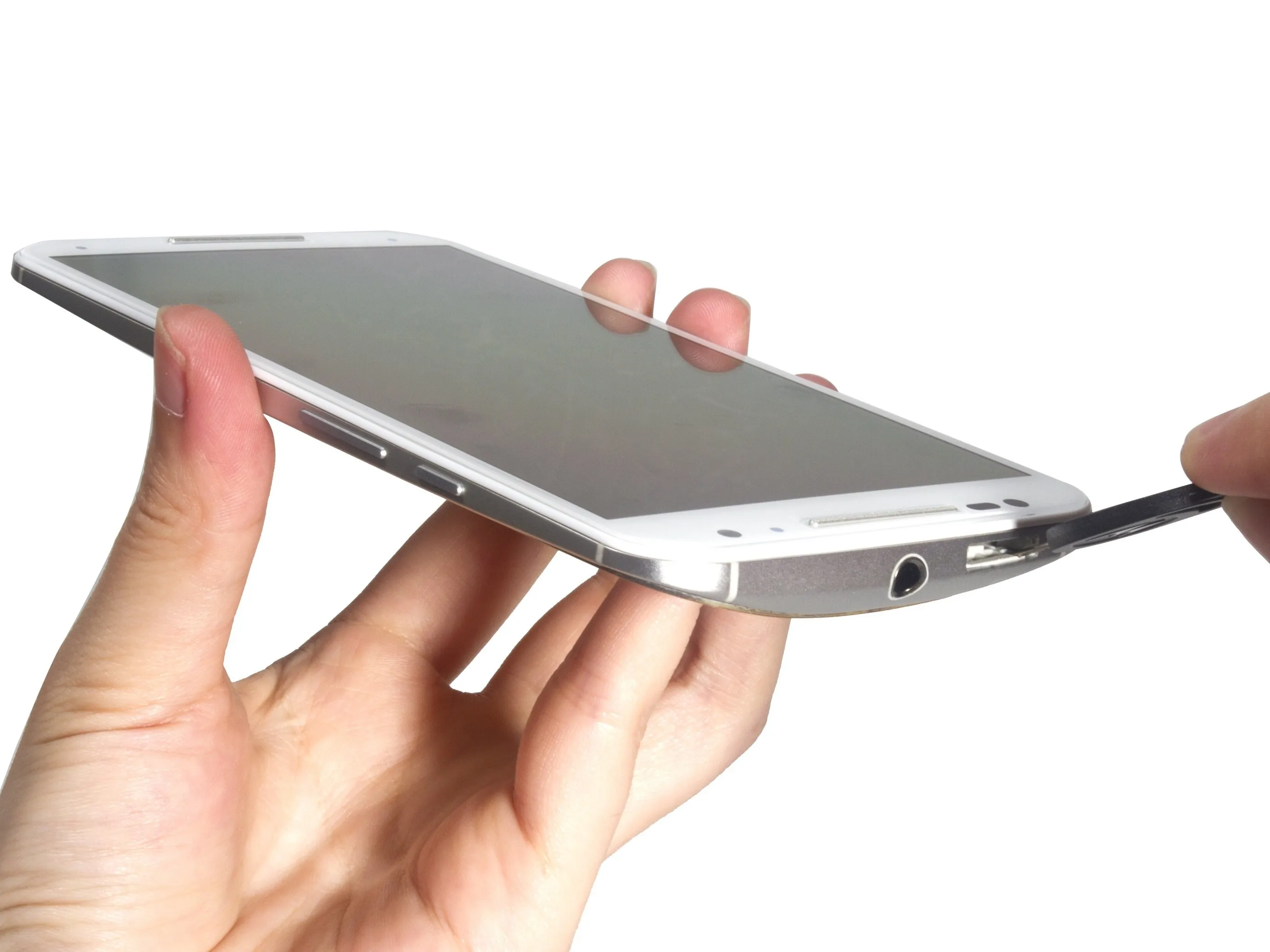

Вставьте выталкивающий штифт в отверстие внутри порта и нажмите на него, чтобы открыть зазор между задней крышкой и рамкой.
Вставьте гитарный медиатор в щель.

Шаг 3

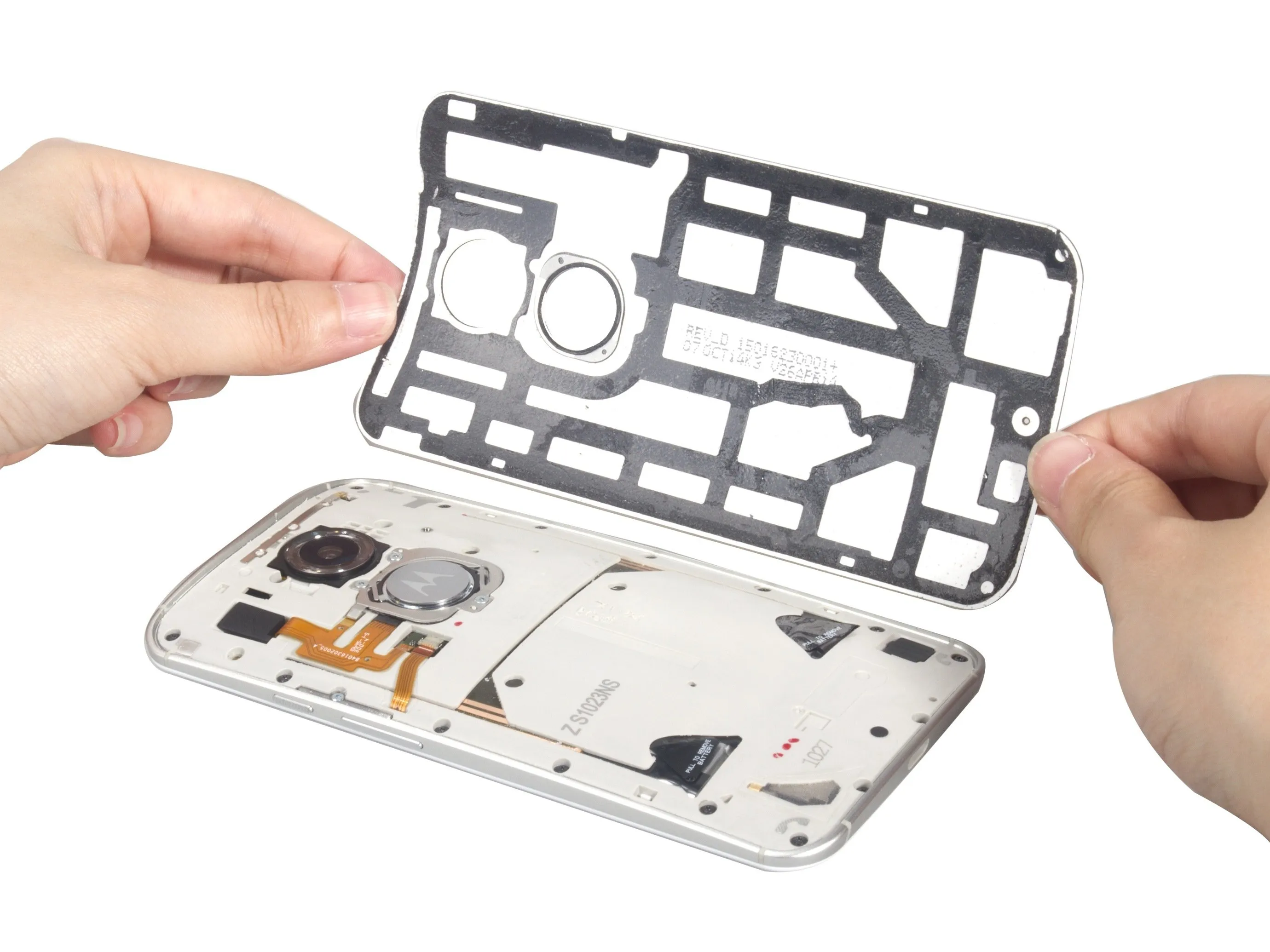

Сдвиньте медиатор для гитары, чтобы срезать клейкую наклейку под крышкой. Он немного крепкий. Наконец, отклейте мягкую заднюю крышку.

Шаг 4

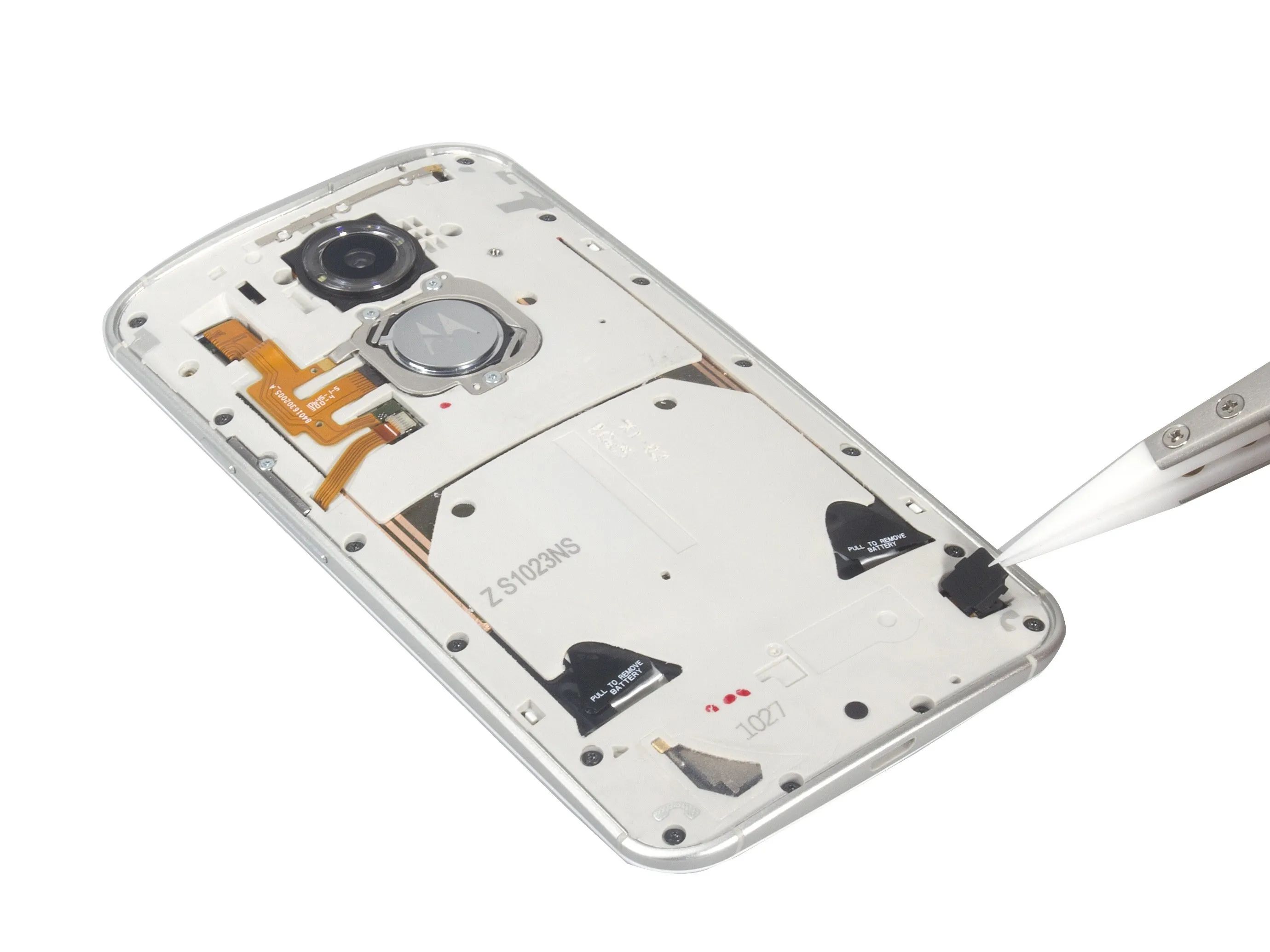

Снимите эти две резиновые крышки.

Шаг 5

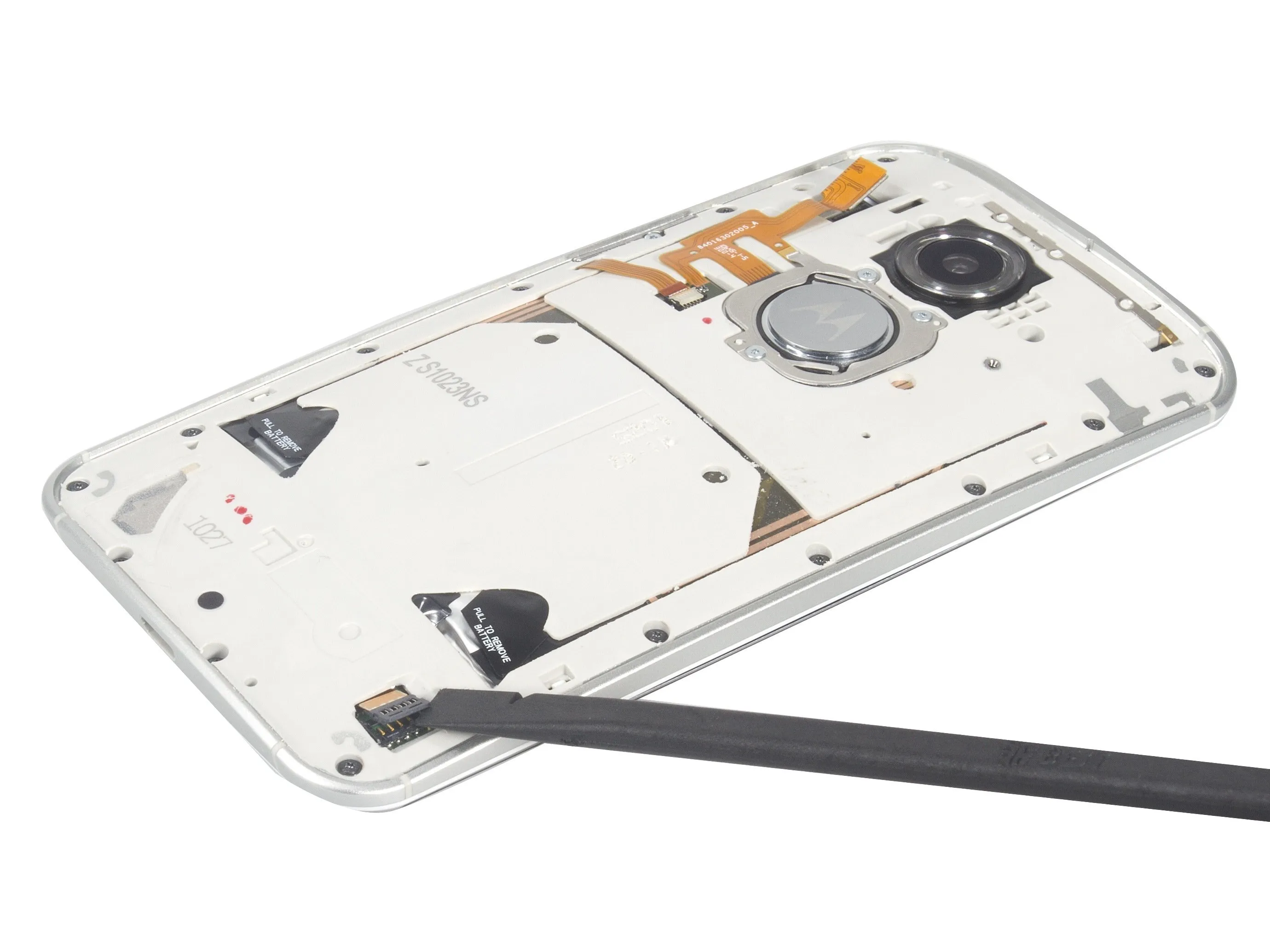

Освободите гибкий разъем боковой кнопки и разъем аккумулятора под резиновой крышкой.

Шаг 6

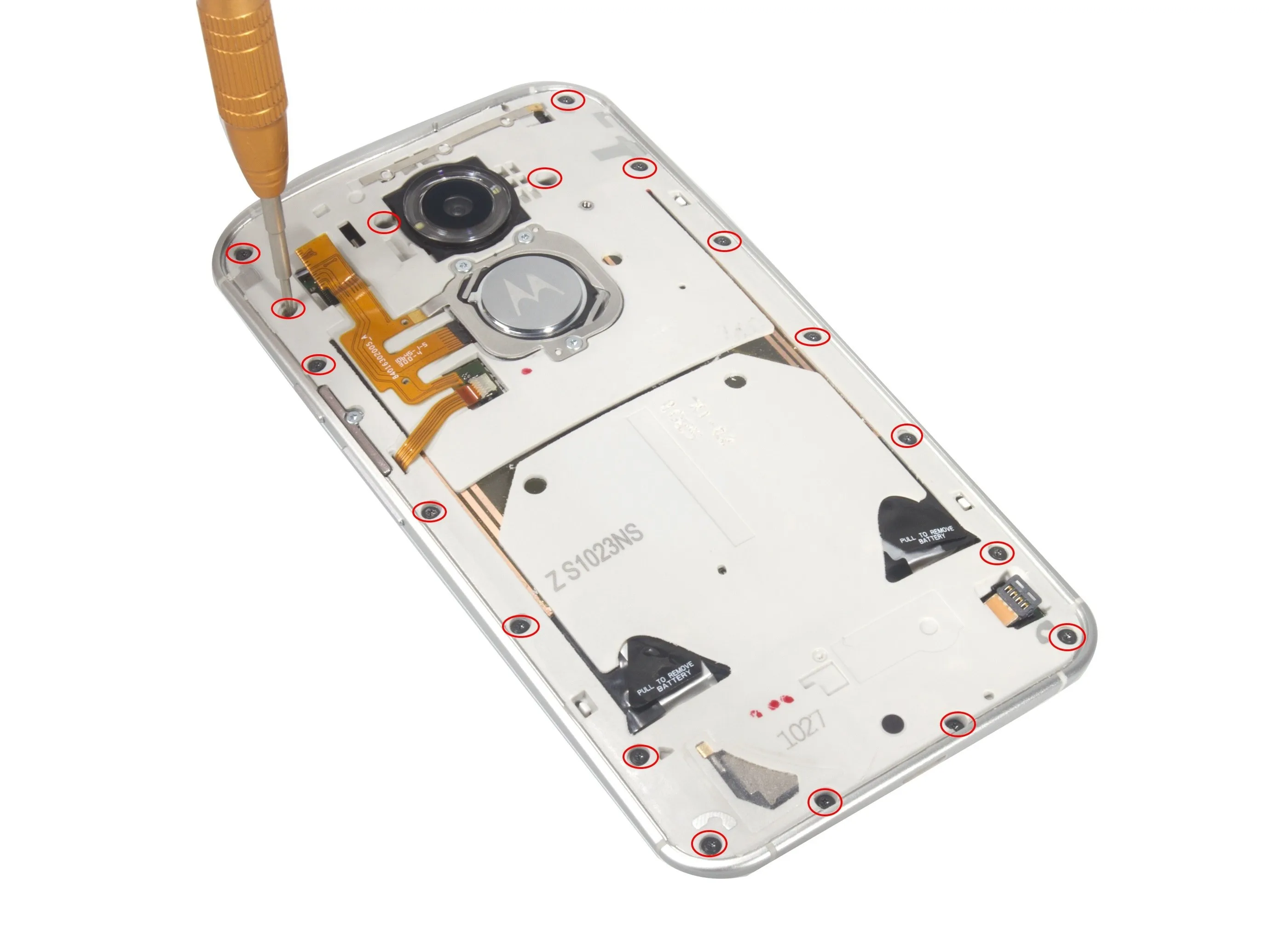

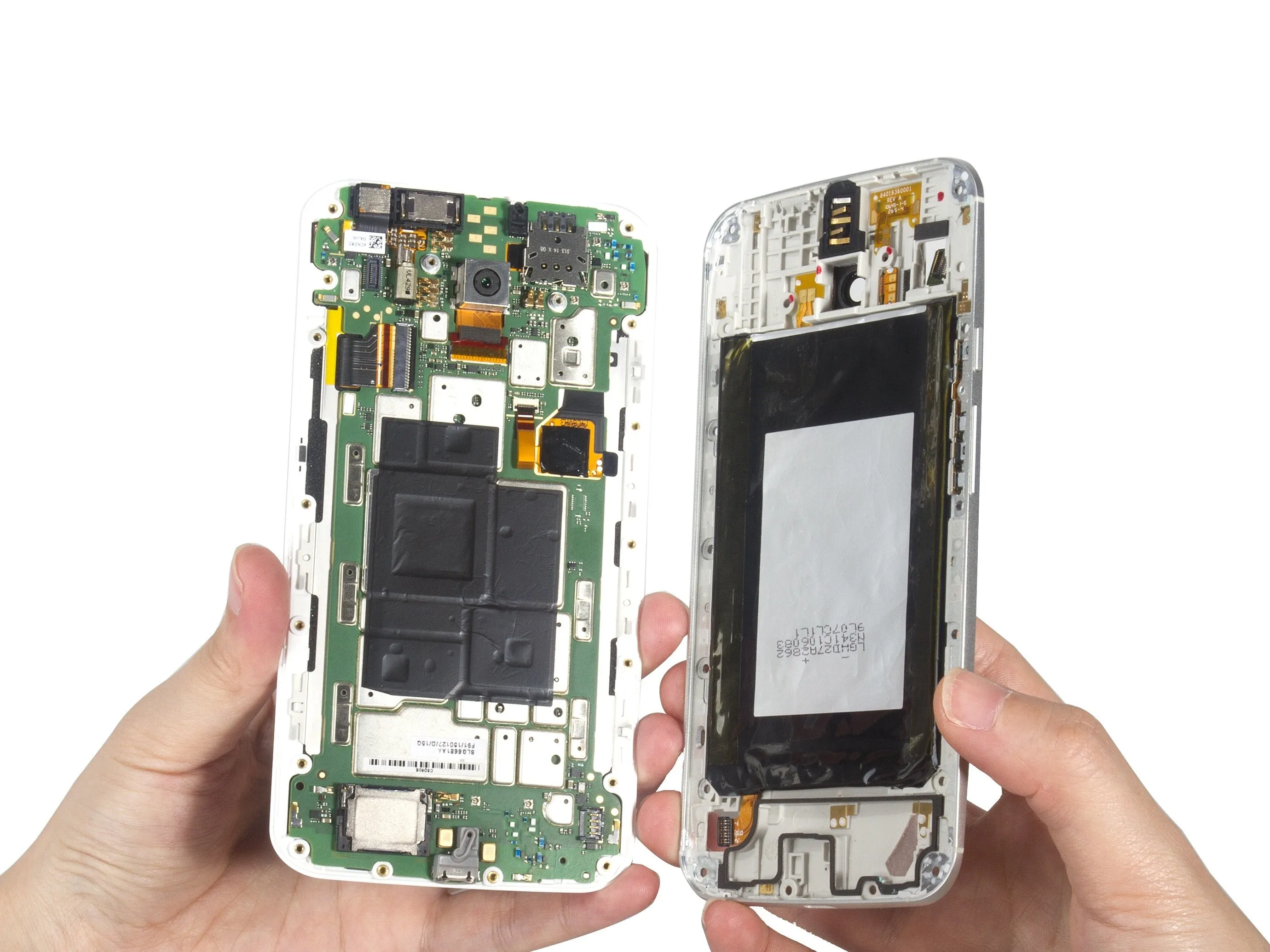

Выкрутите все 18 винтов на среднем корпусе и легко снимите его.

Шаг 7

Motorola Moto X 2nd Generation Teardown: шаг 7, изображение 3 из 3 — Motorola Moto X 2-го поколения: шаг 7, изображение 3 из 3 | Источник - ifixit.com

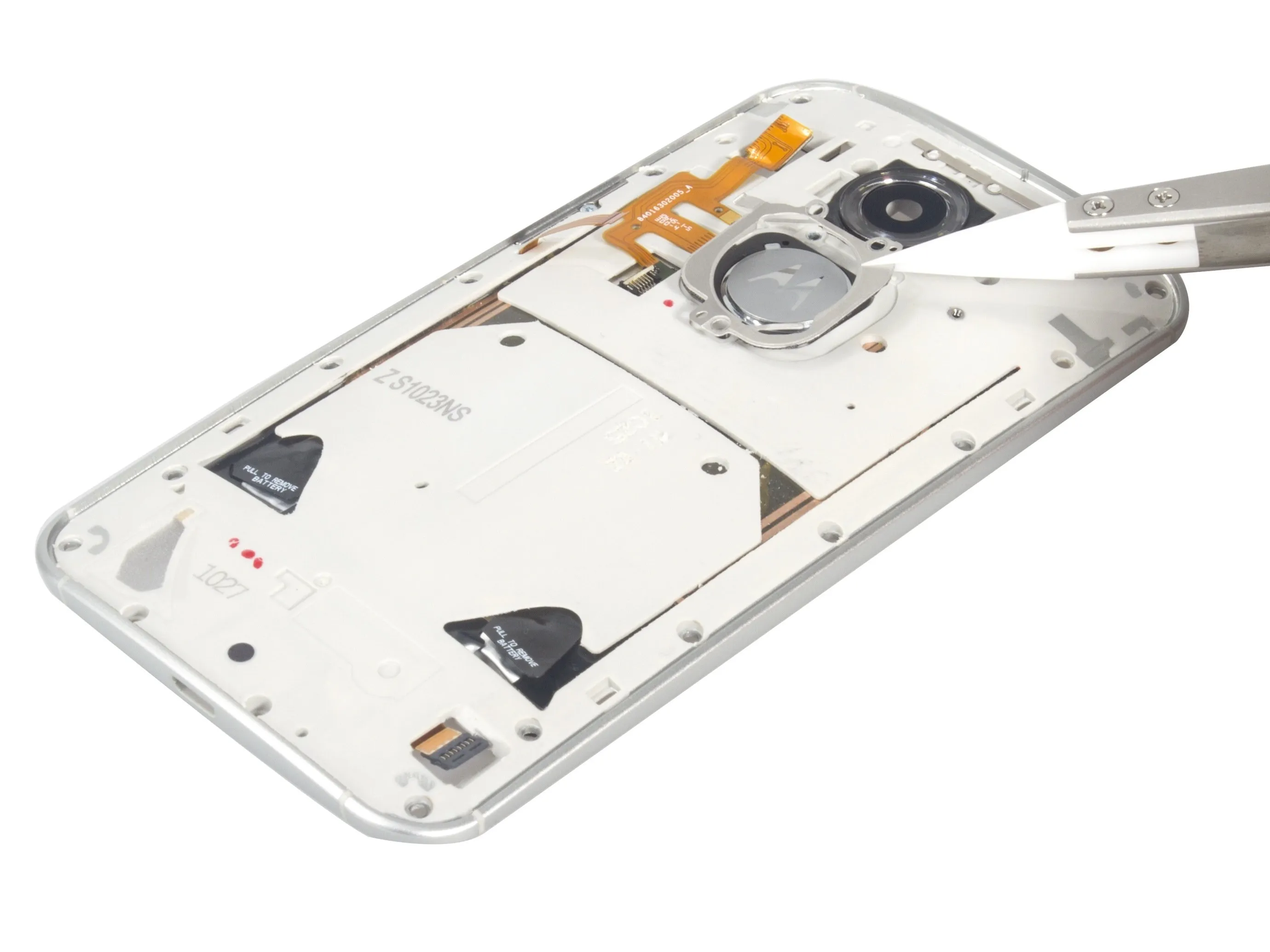

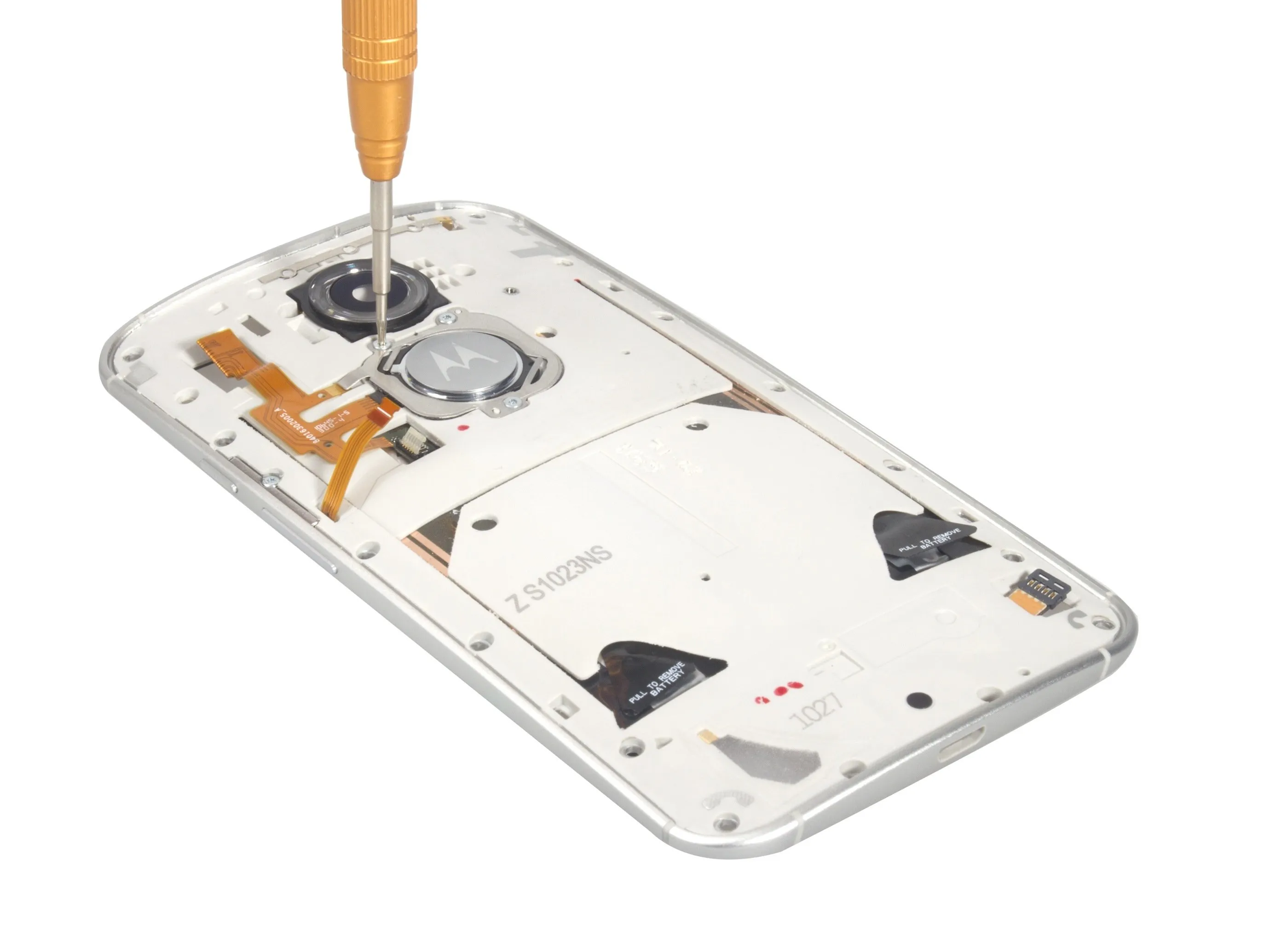

Удалите логотип.

Шаг 8

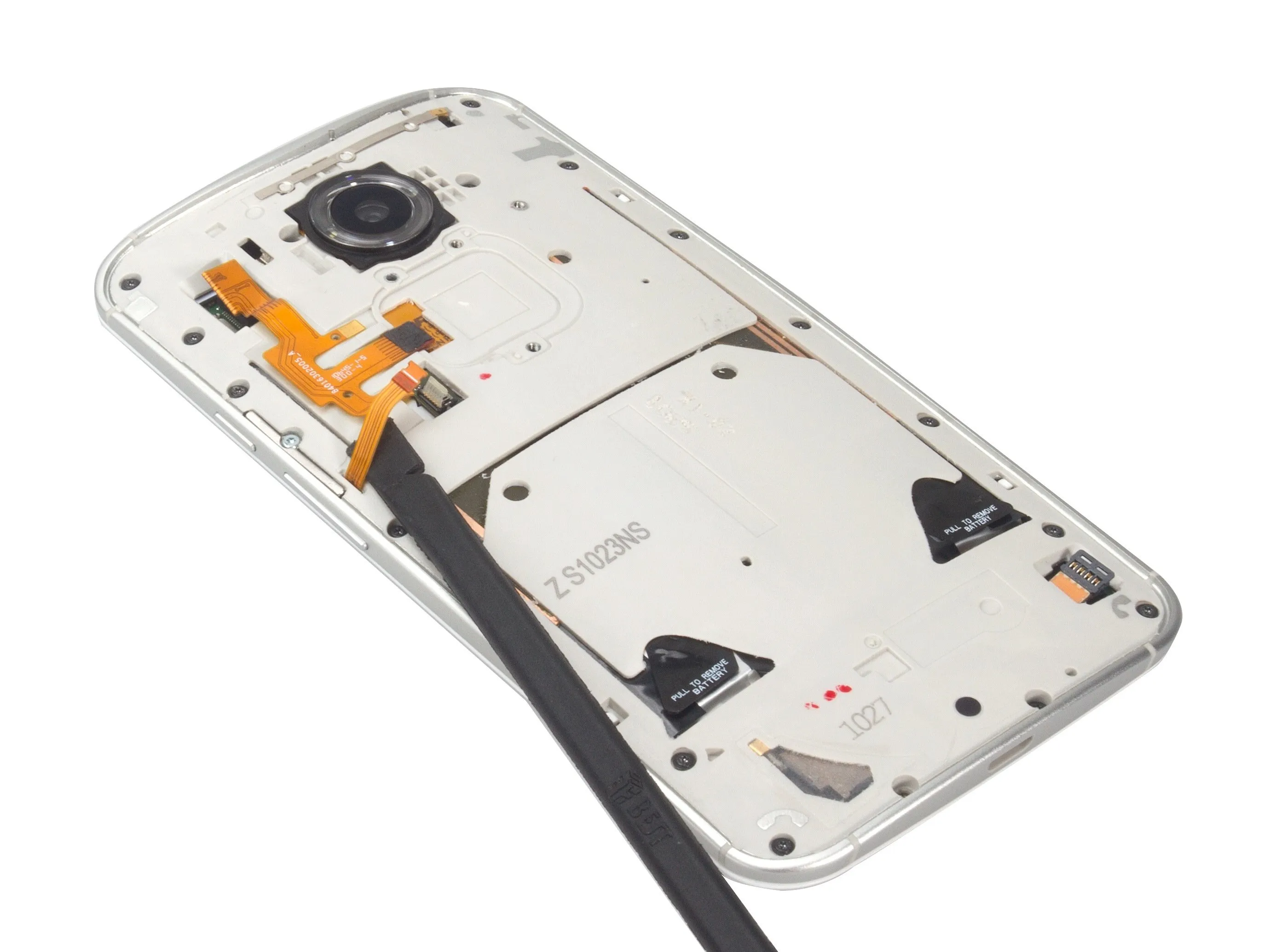

Отсоедините гибкий элемент от аккумулятора

Шаг 9

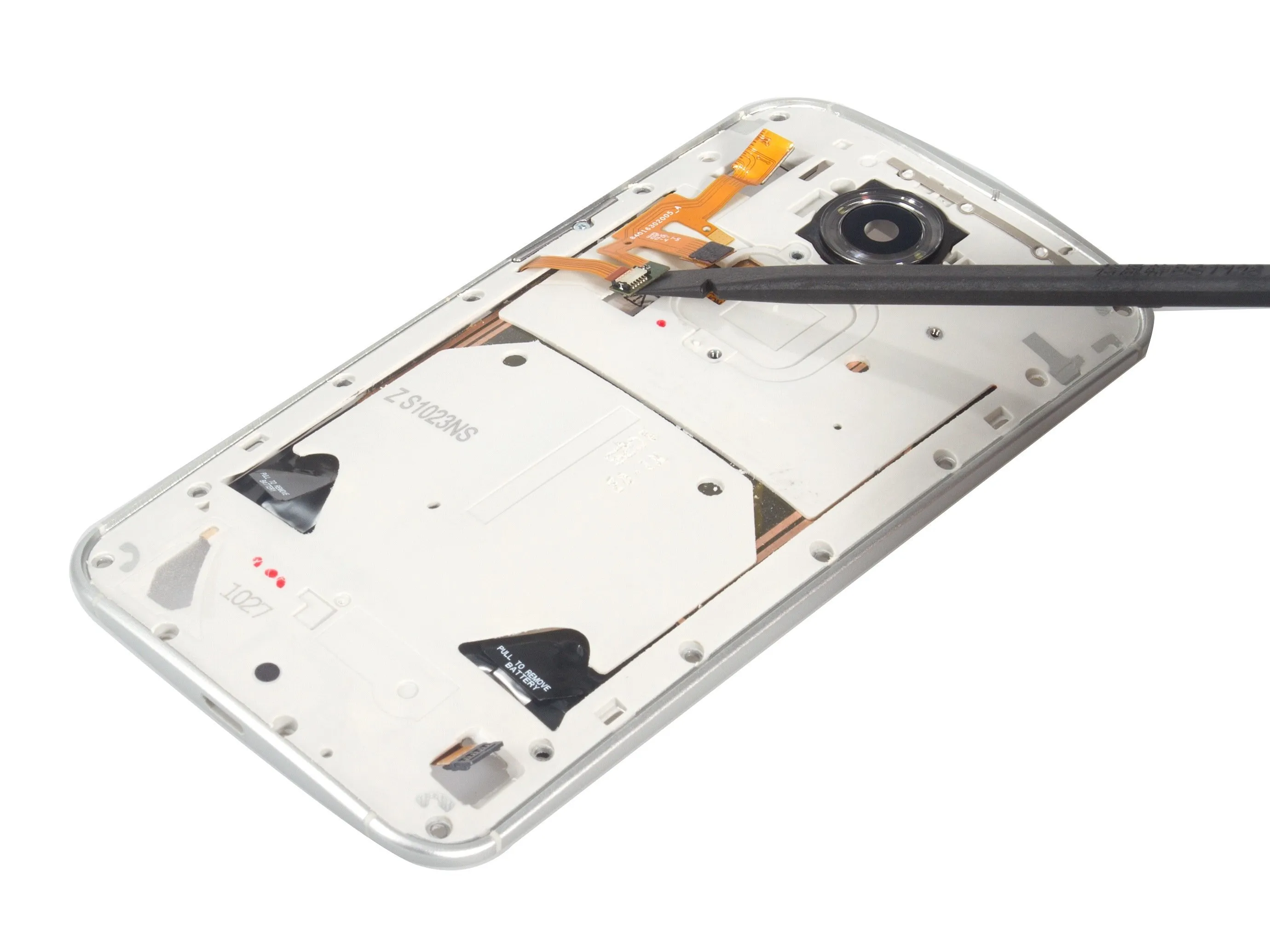

Отсоедините гибкий элемент от батареи.

Шаг 10

Motorola Moto X 2nd Generation Teardown: шаг 10, изображение 3 из 3 — Разбор Motorola Moto X 2-го поколения: шаг 10, изображение 3 из 3 | Источник - ifixit.com

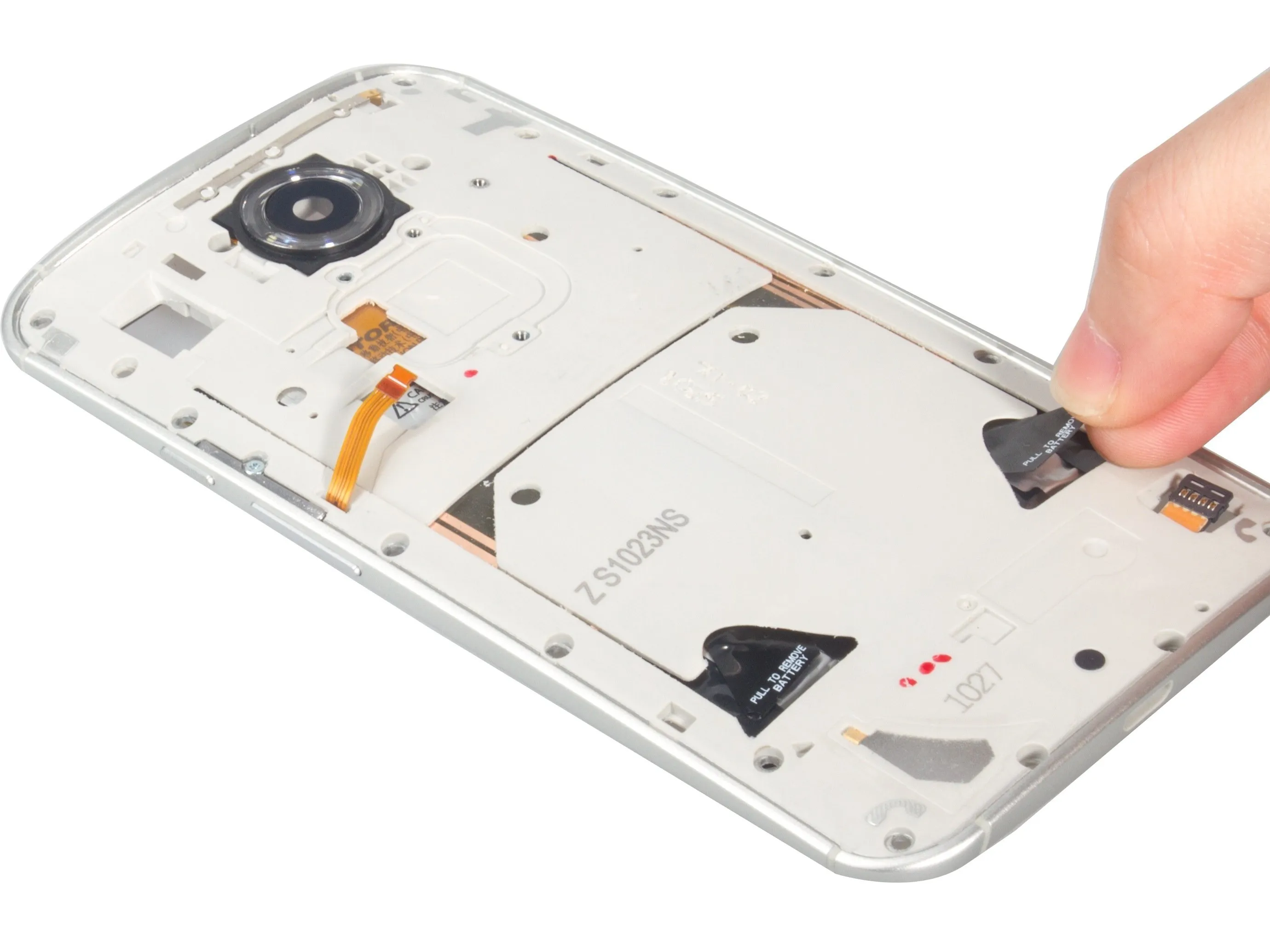

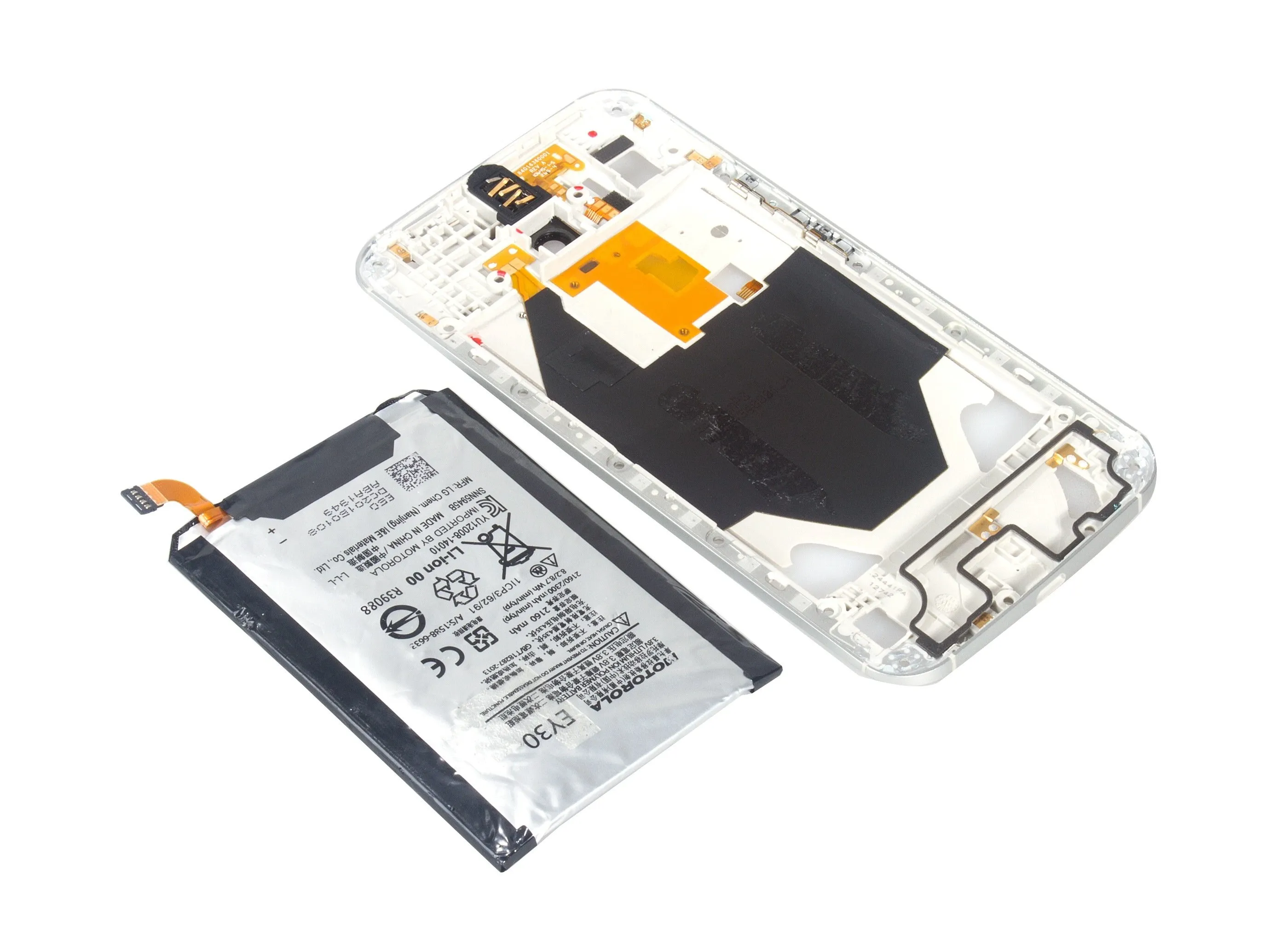

Потяните за наклейку на аккумуляторе и подденьте его.

Шаг 11

Motorola Moto X 2nd Generation Teardown: шаг 11, изображение 3 из 3 — Разбор Motorola Moto X 2-го поколения: шаг 11, изображение 3 из 3 | Источник - ifixit.com

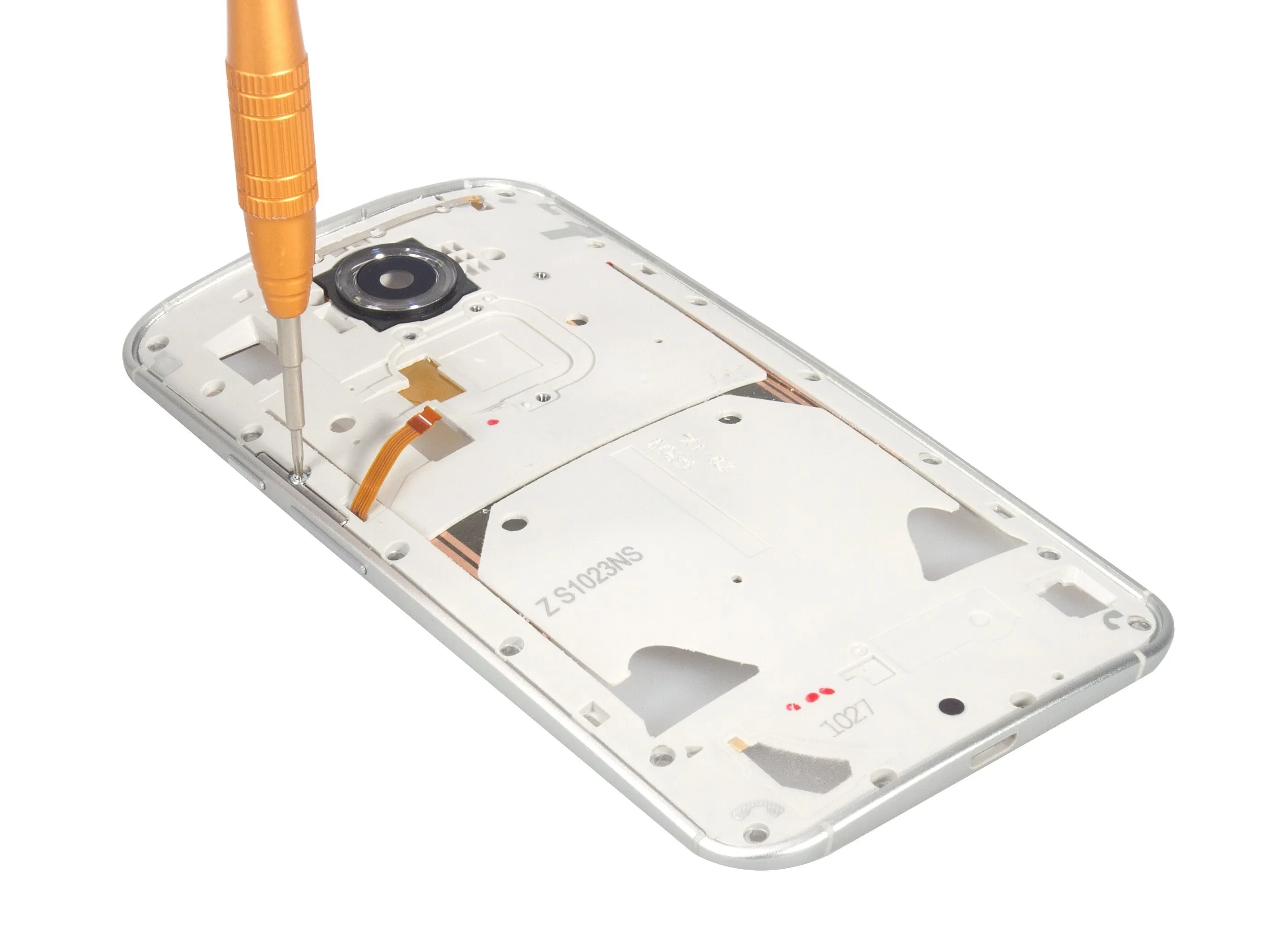

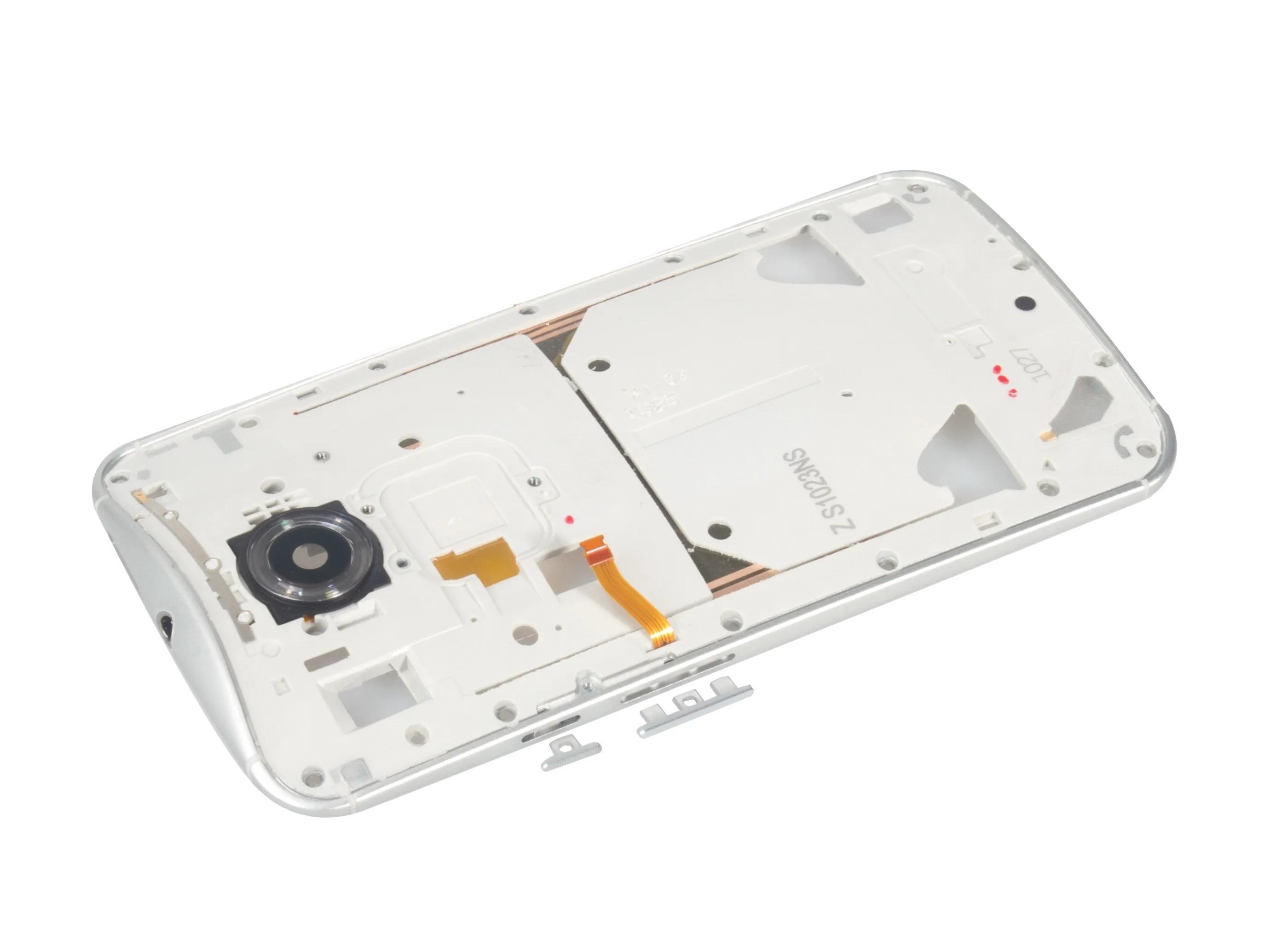

Выкрутите винт и подденьте крепежную скобу.

Шаг 12

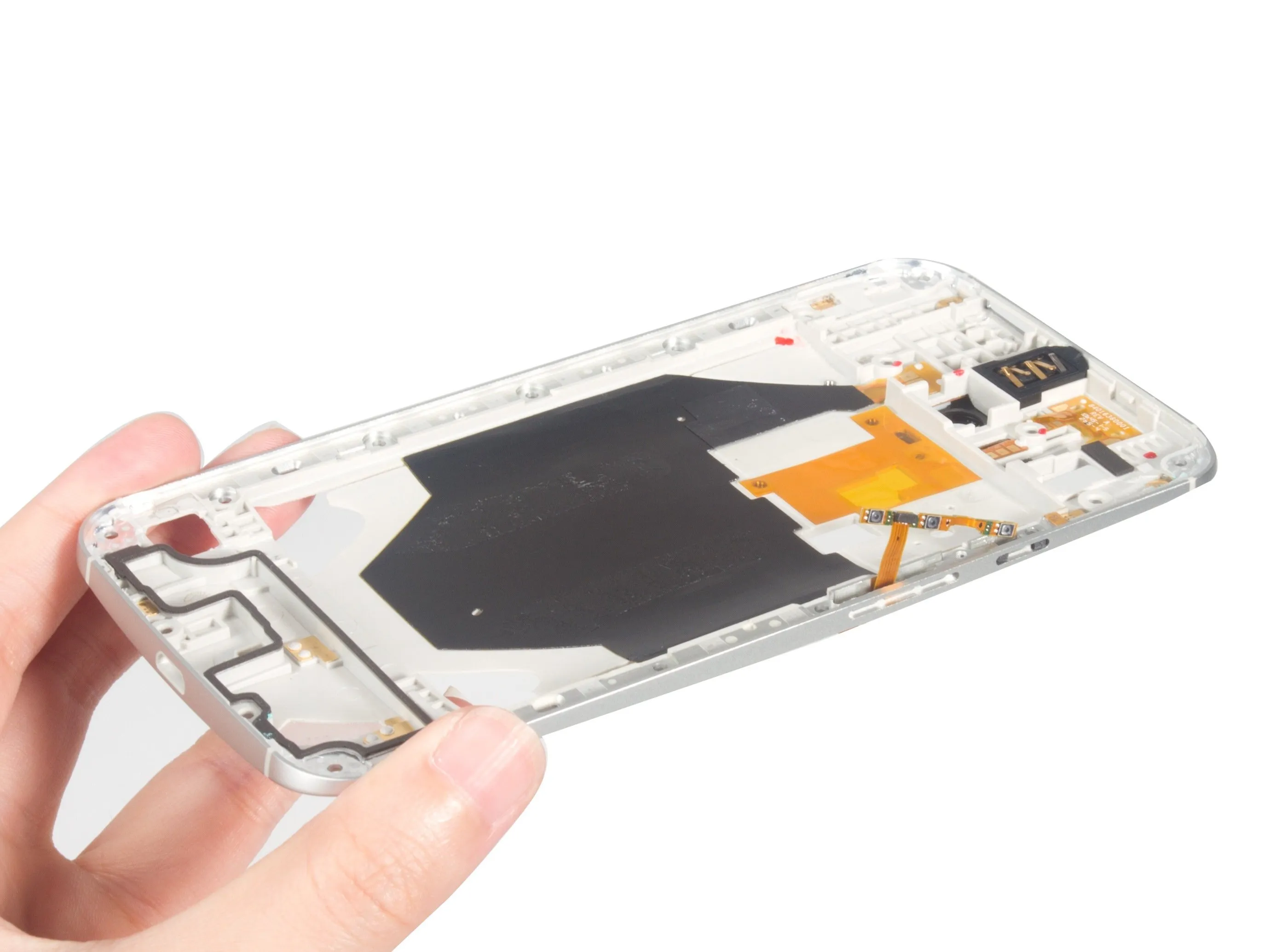

Снимите боковые кнопки.

Шаг 13

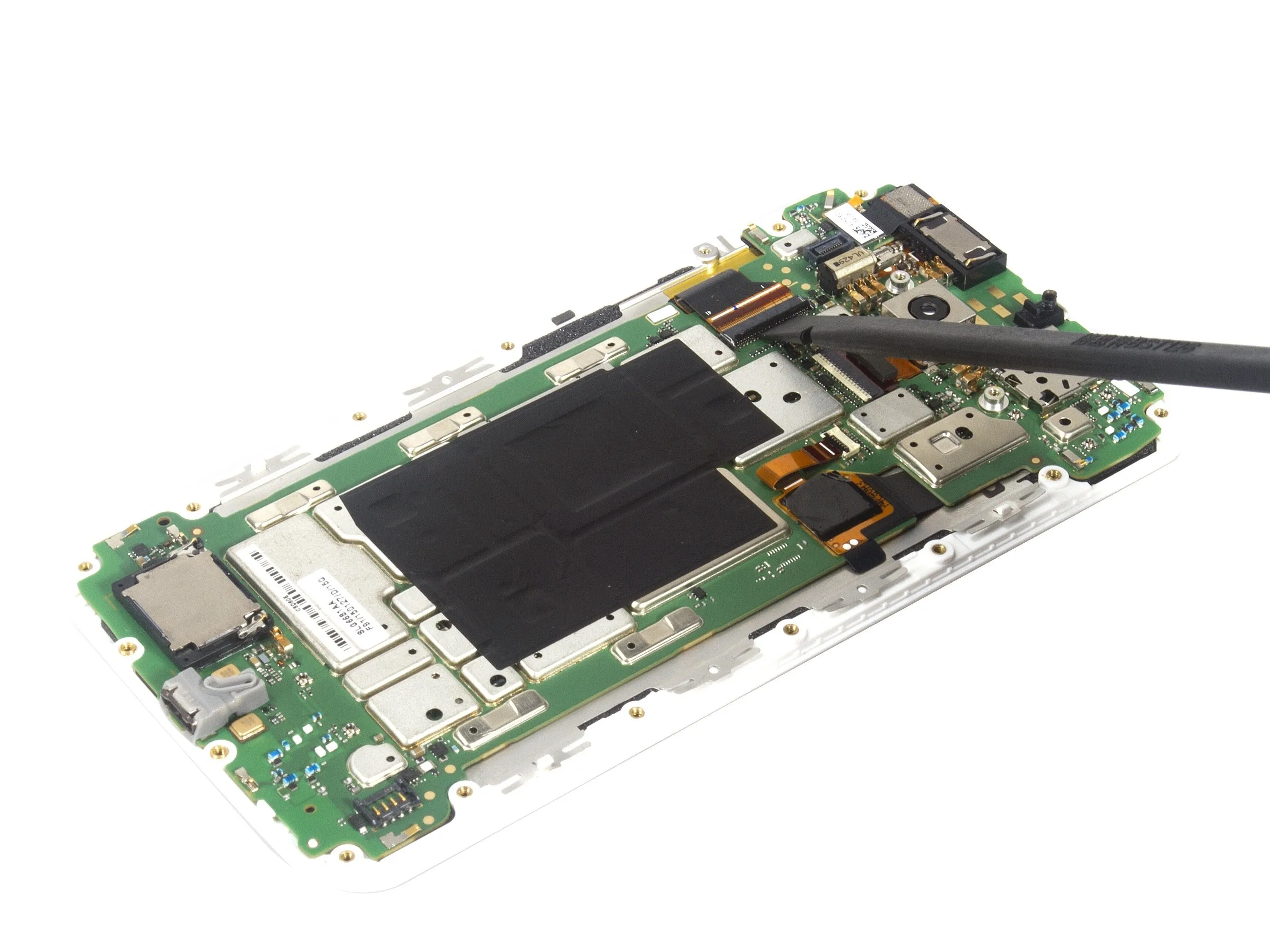

Освободите разъем ЖК-дисплея.

Шаг 14

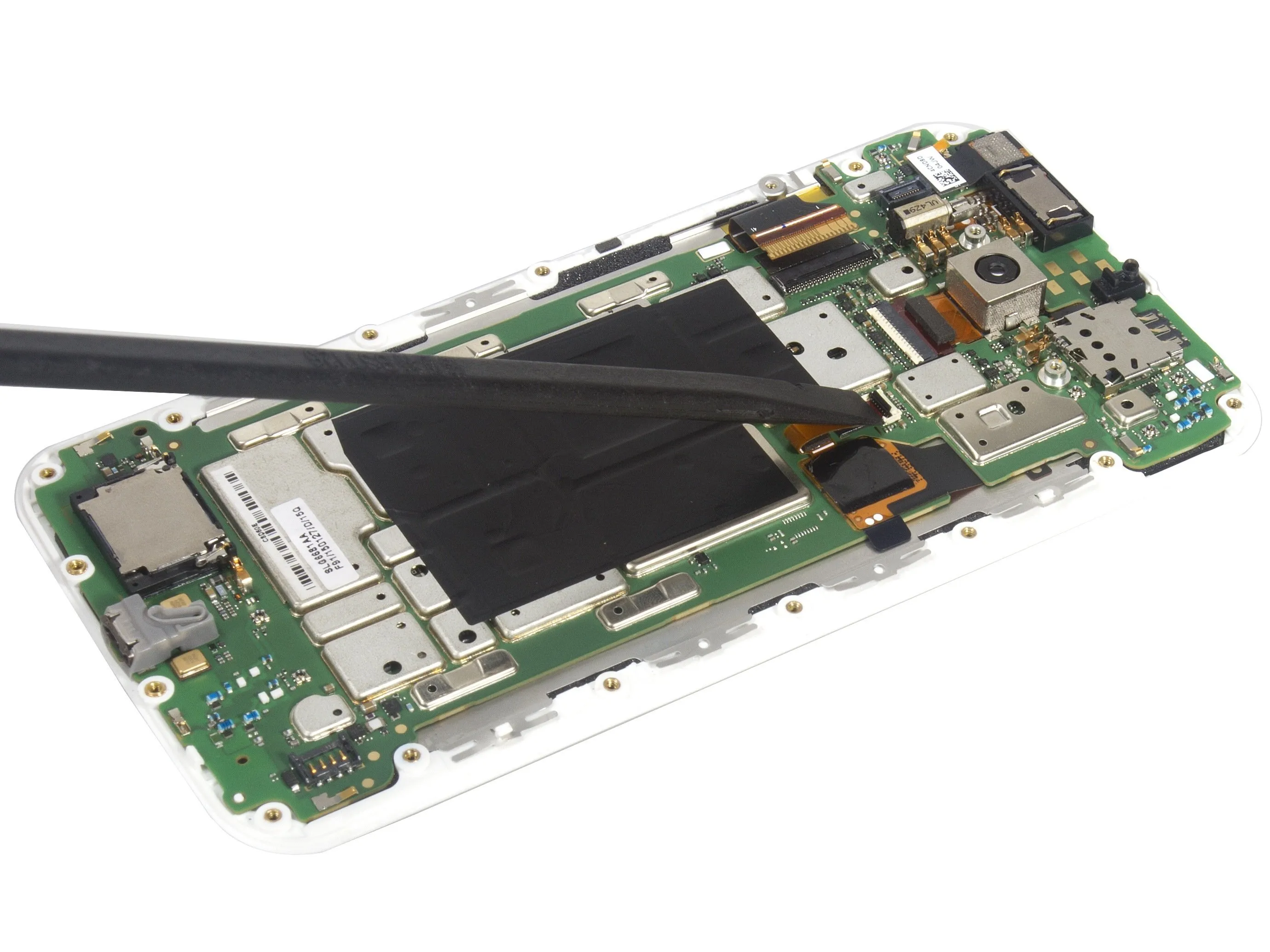

Освободите разъем дигитайзера.

Шаг 15

Motorola Moto X 2nd Generation Teardown: шаг 15, изображение 3 из 3 — Разбор Motorola Moto X второго поколения: шаг 15, изображение 3 из 3 | Источник - ifixit.com

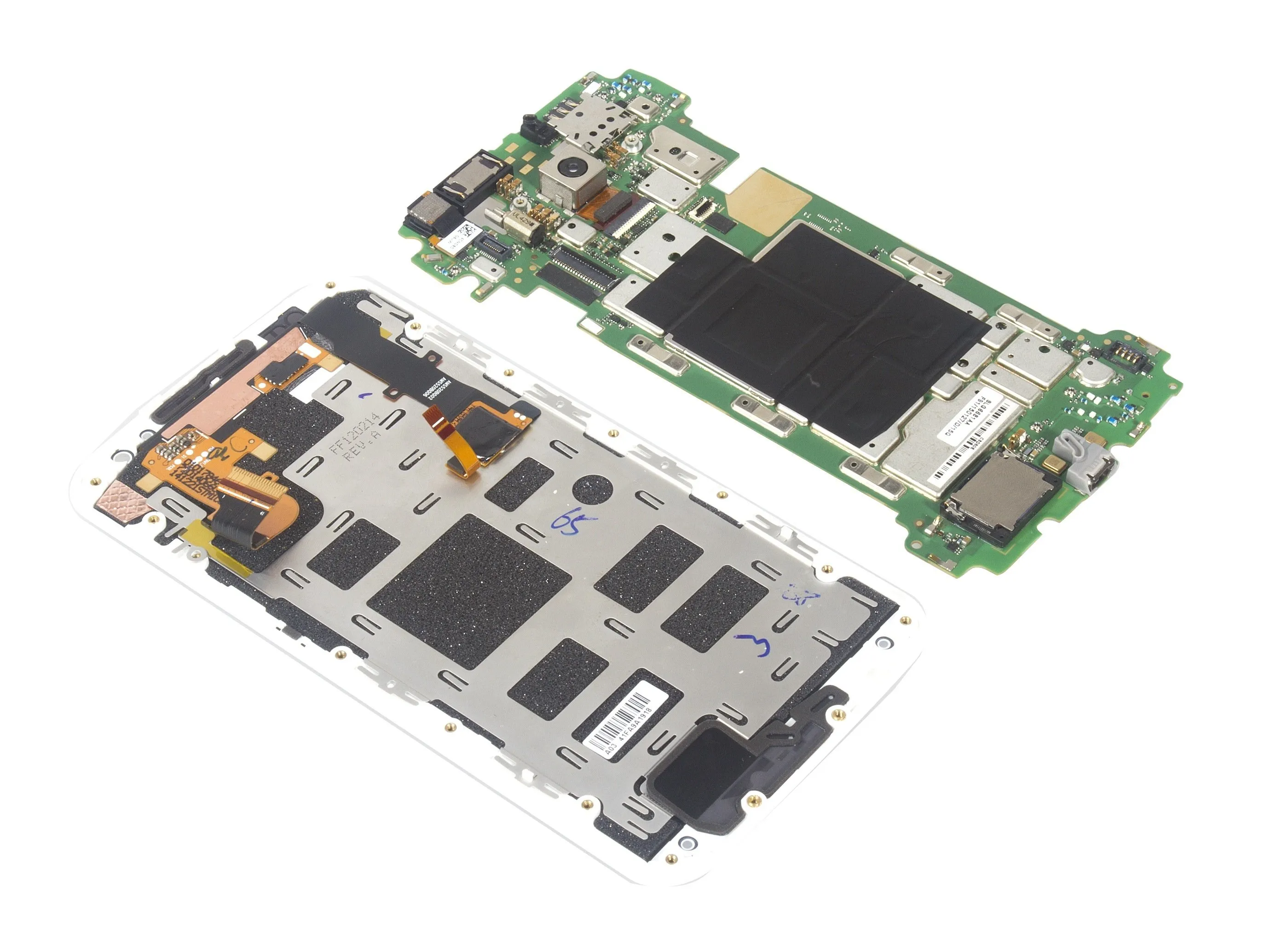

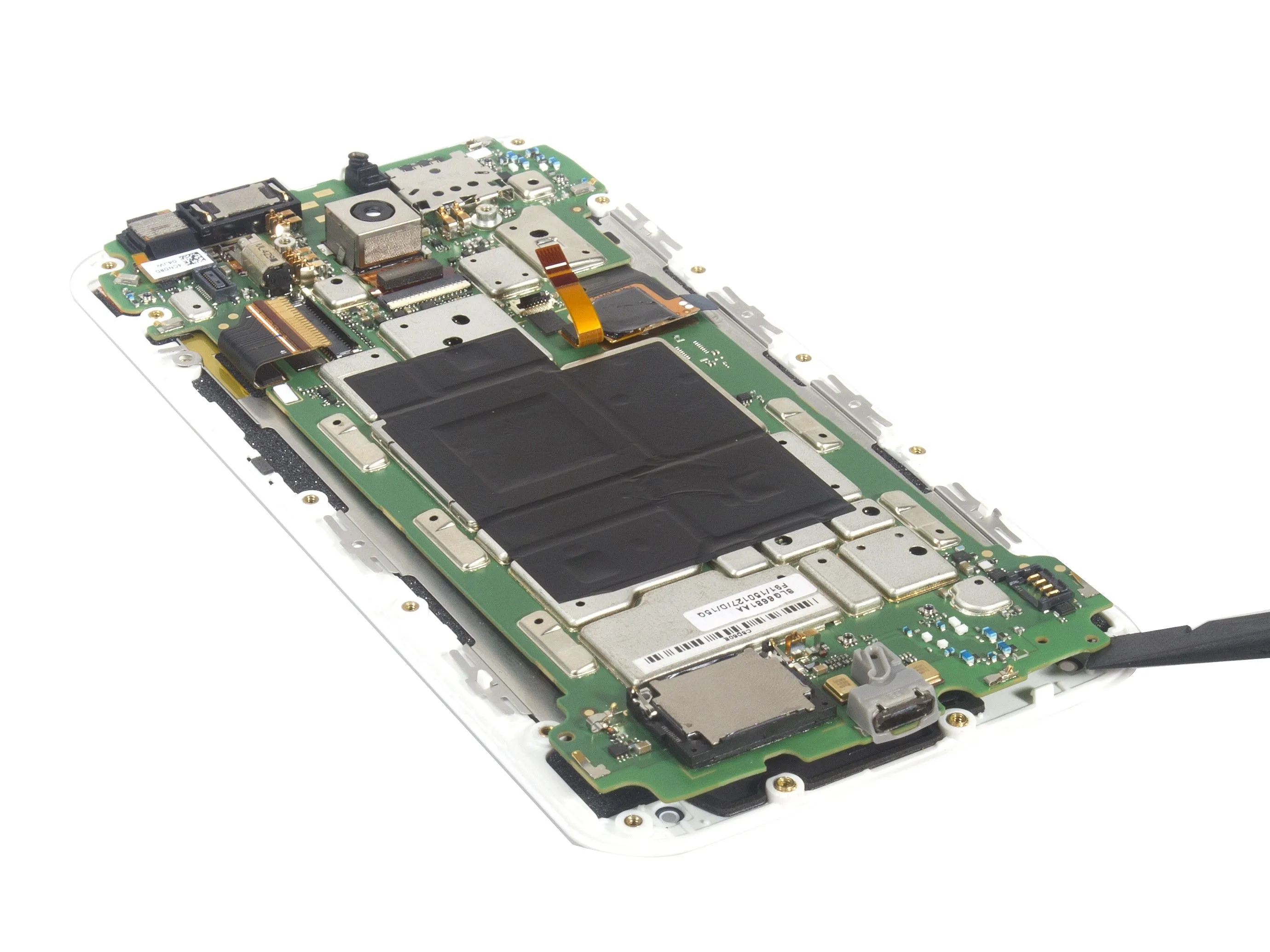

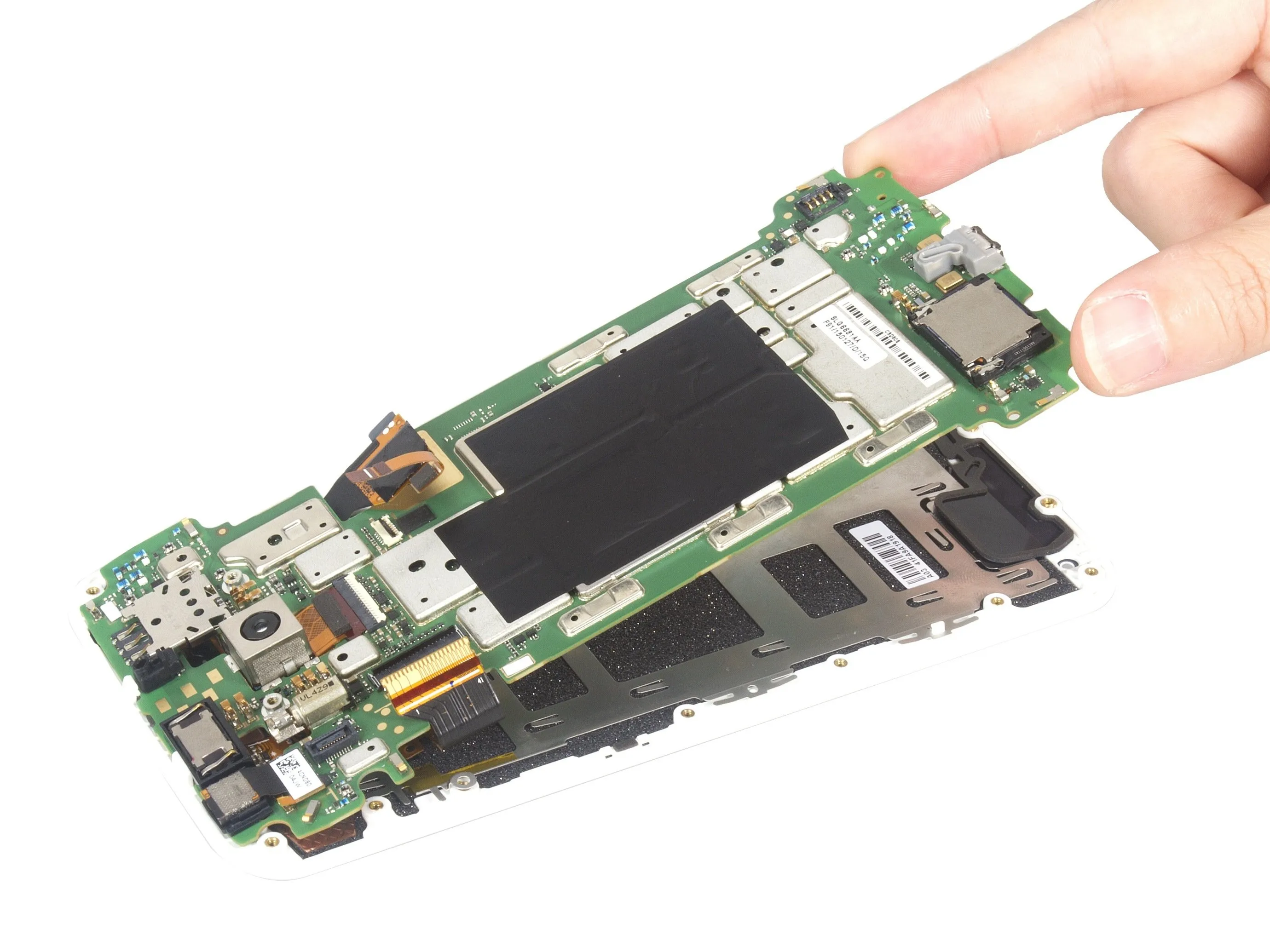

Подденьте материнскую плату и аккуратно извлеките ее. В это время мы можем отделить ЖК-экран от материнской платы и достать его отдельно.

Шаг 16

Motorola Moto X 2nd Generation Teardown: шаг 16, изображение 3 из 3 | Источник - ifixit.com

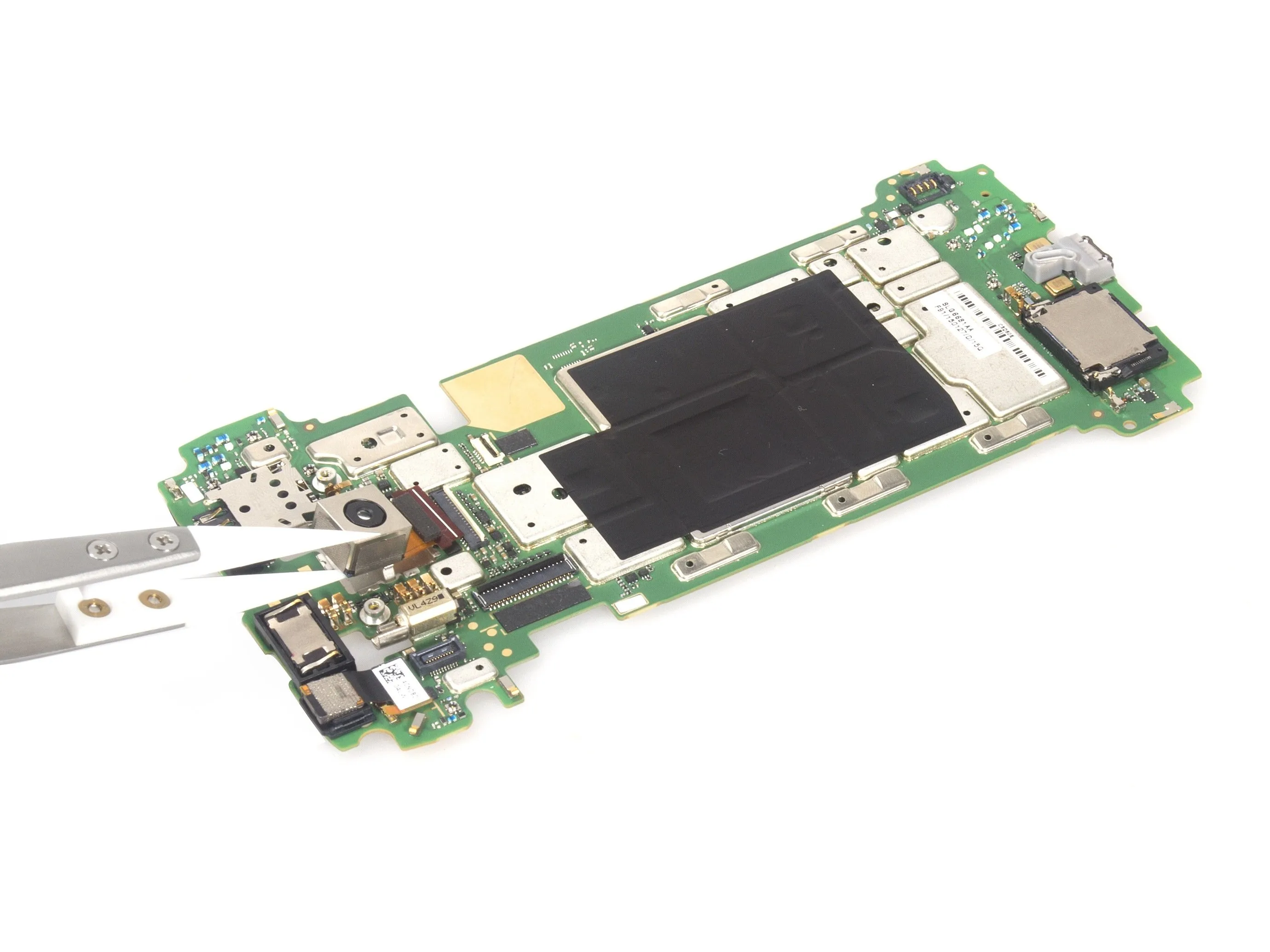

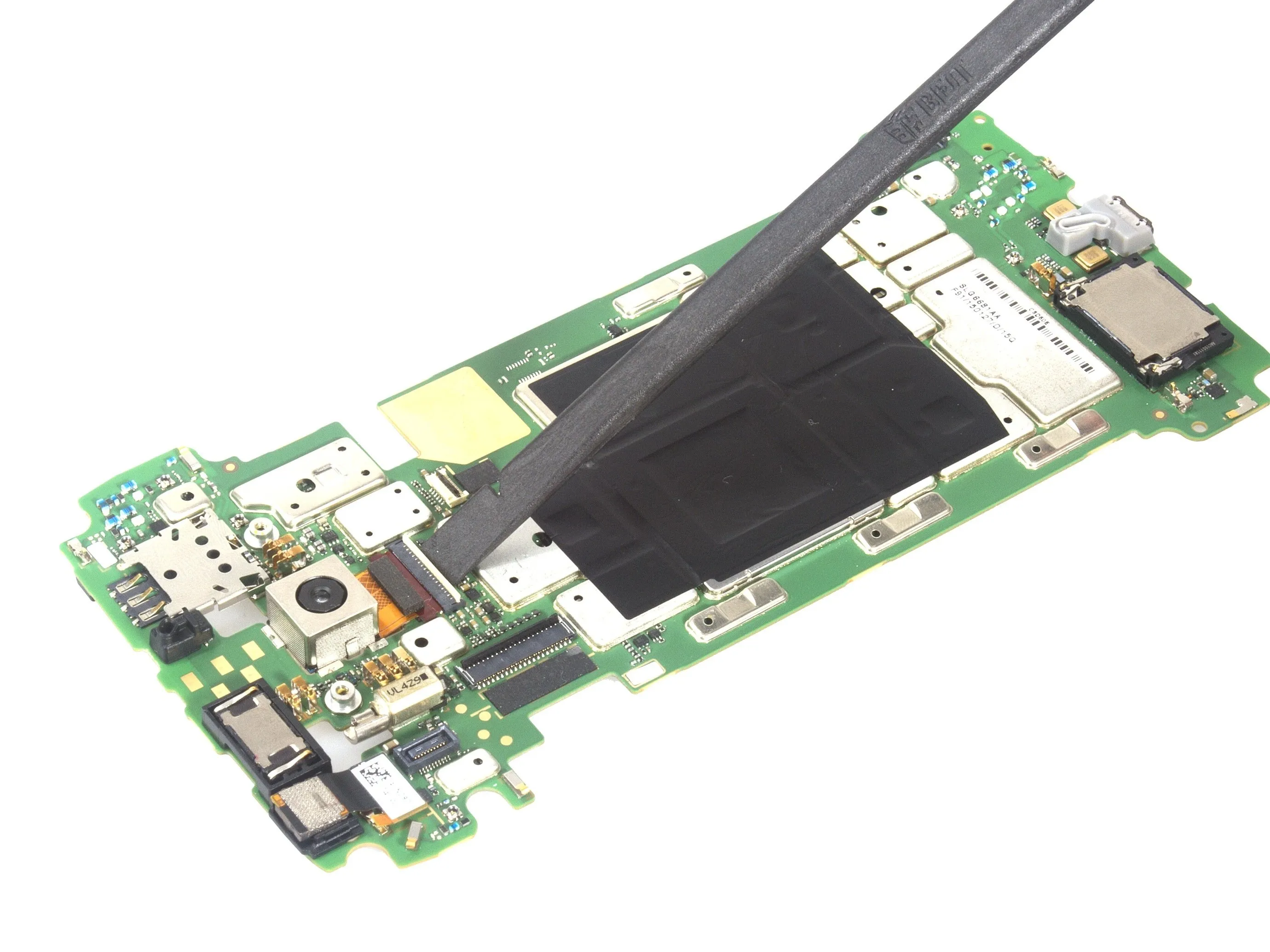

Освободите разъем и снимите заднюю камеру.

Шаг 17

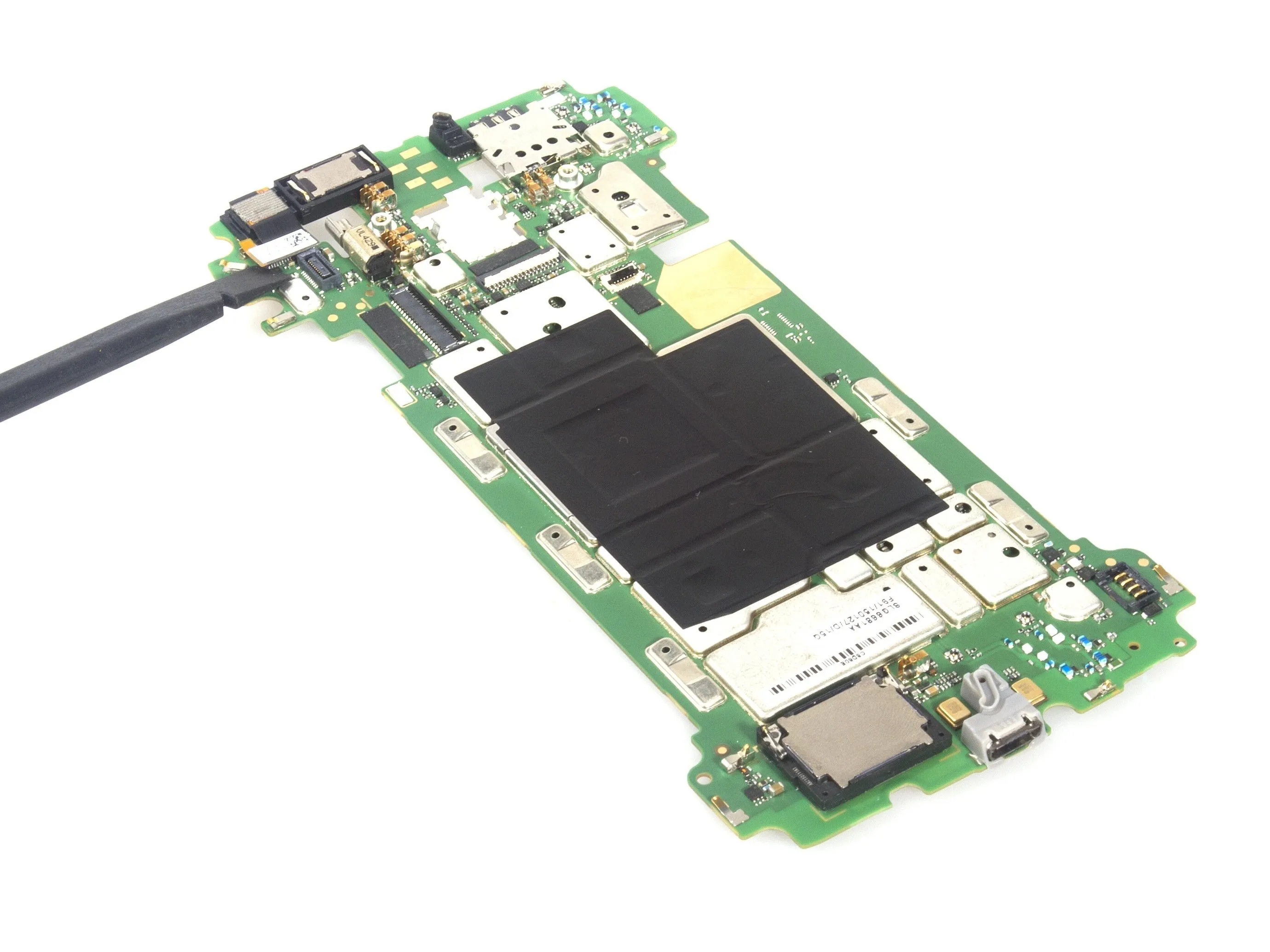

Снимите фронтальную камеру.

Шаг 18

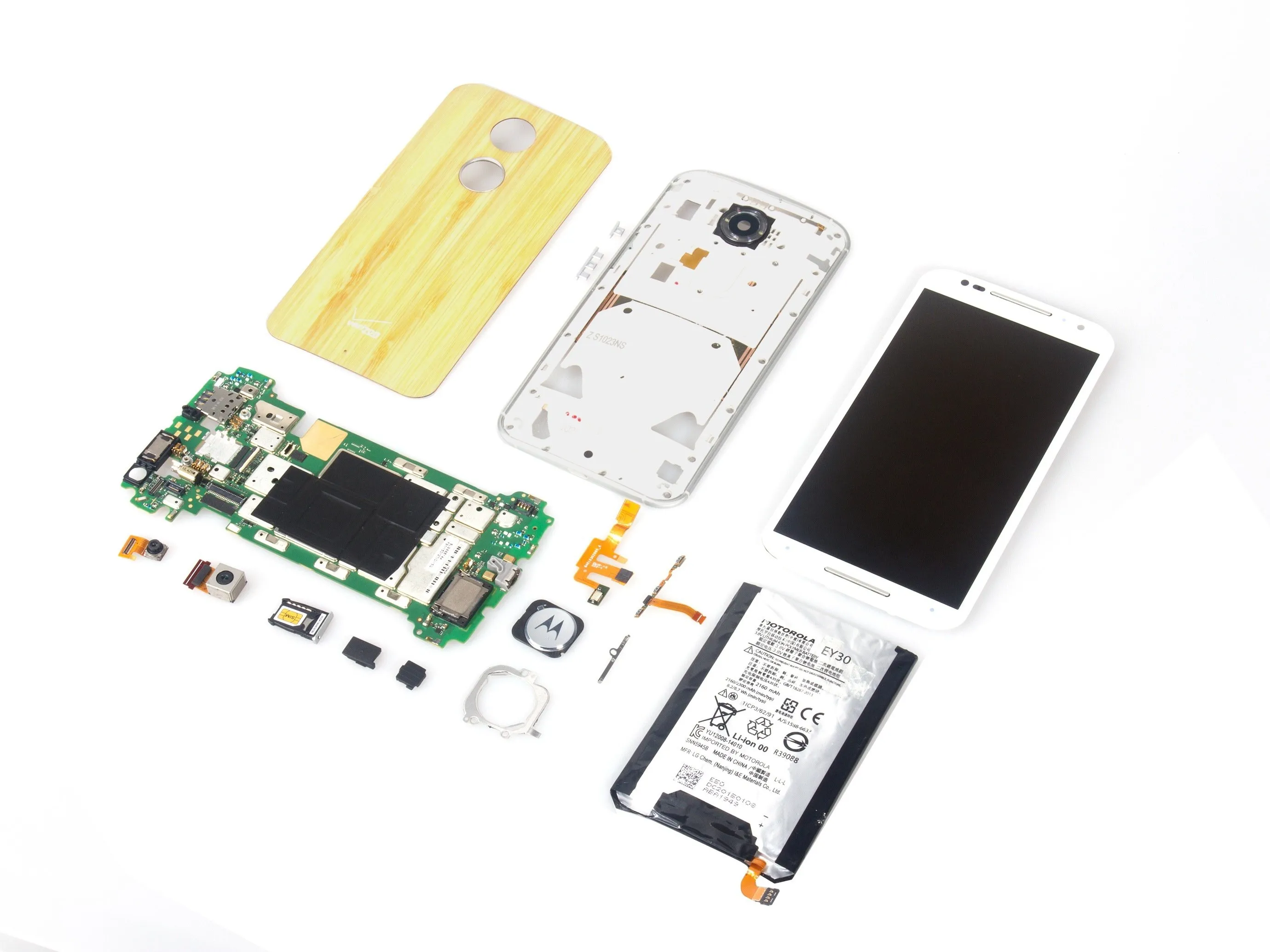

Готово.

Комментарии к статье

Когда я собрал свой Moto X 2-го поколения после замены батареи, пропал звук из динамика. Аудиоразъем работает нормально. Ничего не порвано, но определенно что-то ослабло или не подключено. Я не знаю, где искать. Не могли бы вы подсказать, где это может быть? Спасибо!

У меня есть решение проблемы неработающего динамика после сборки телефона.

Динамик не соединялся с металлическими выступами на задней панели телефона из-за того, что моя сменная батарея была немного толще.

Я смог согнуть контактные штыри динамика, чтобы соединить их с соответствующими разъемами, и он заработал. Немного халтурно, но работает. Я разместил фотографии https://plus.google.com/+BenSycha/posts/...

Та же проблема. Каков ответ?

Я нашел решение, посмотрите на мой ответ phamtoan.

спасибо. снова работает. сделал это с помощью маленького кусочка металлической пленки
