Разборка Motorola Moto X Force

Введение

Хотите узнать, как разобрать Motorola Moto X Force? Здесь представлены подробные шаги.

Что вам понадобится

Инструменты

•

•

•

•

•

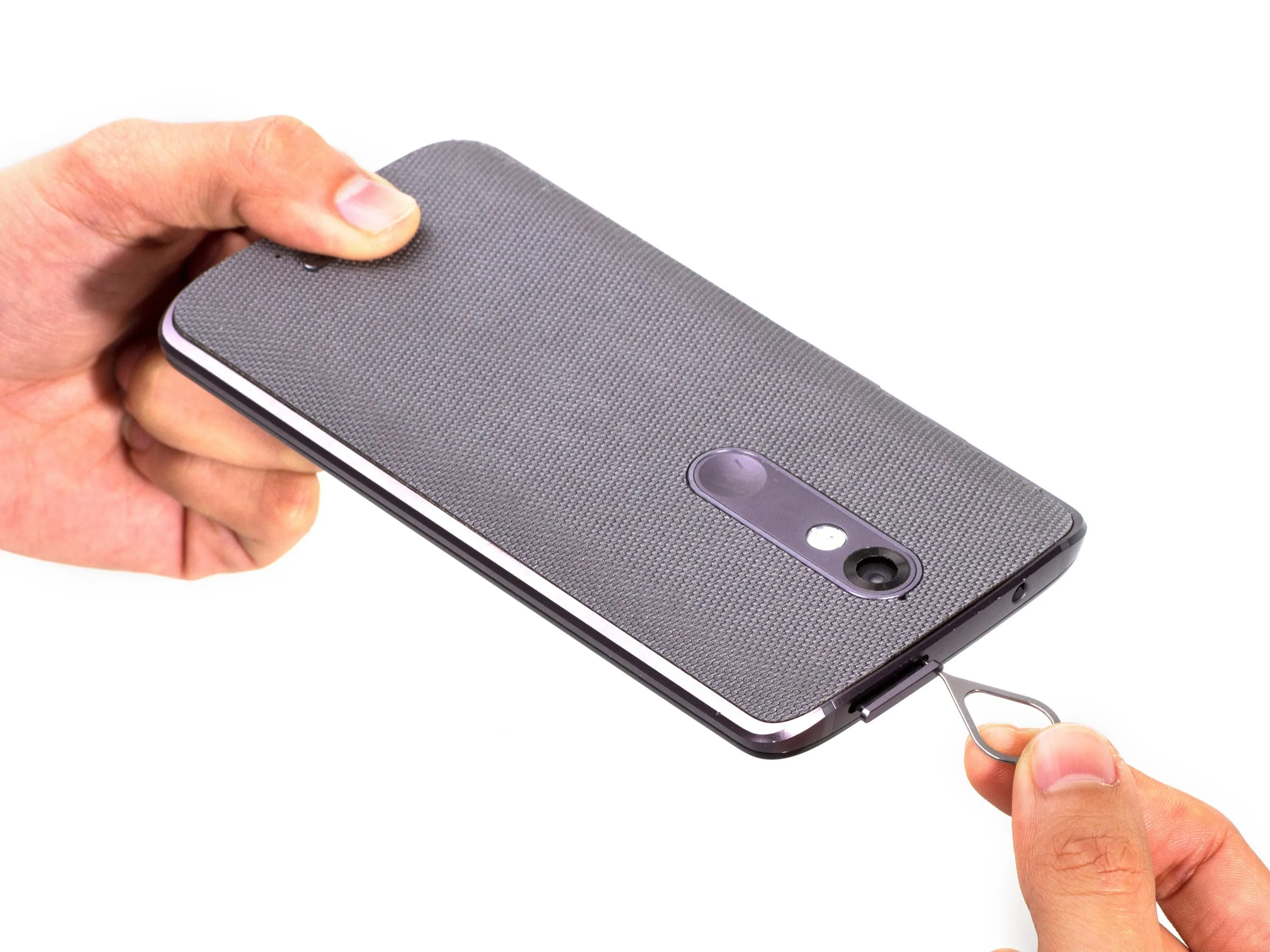

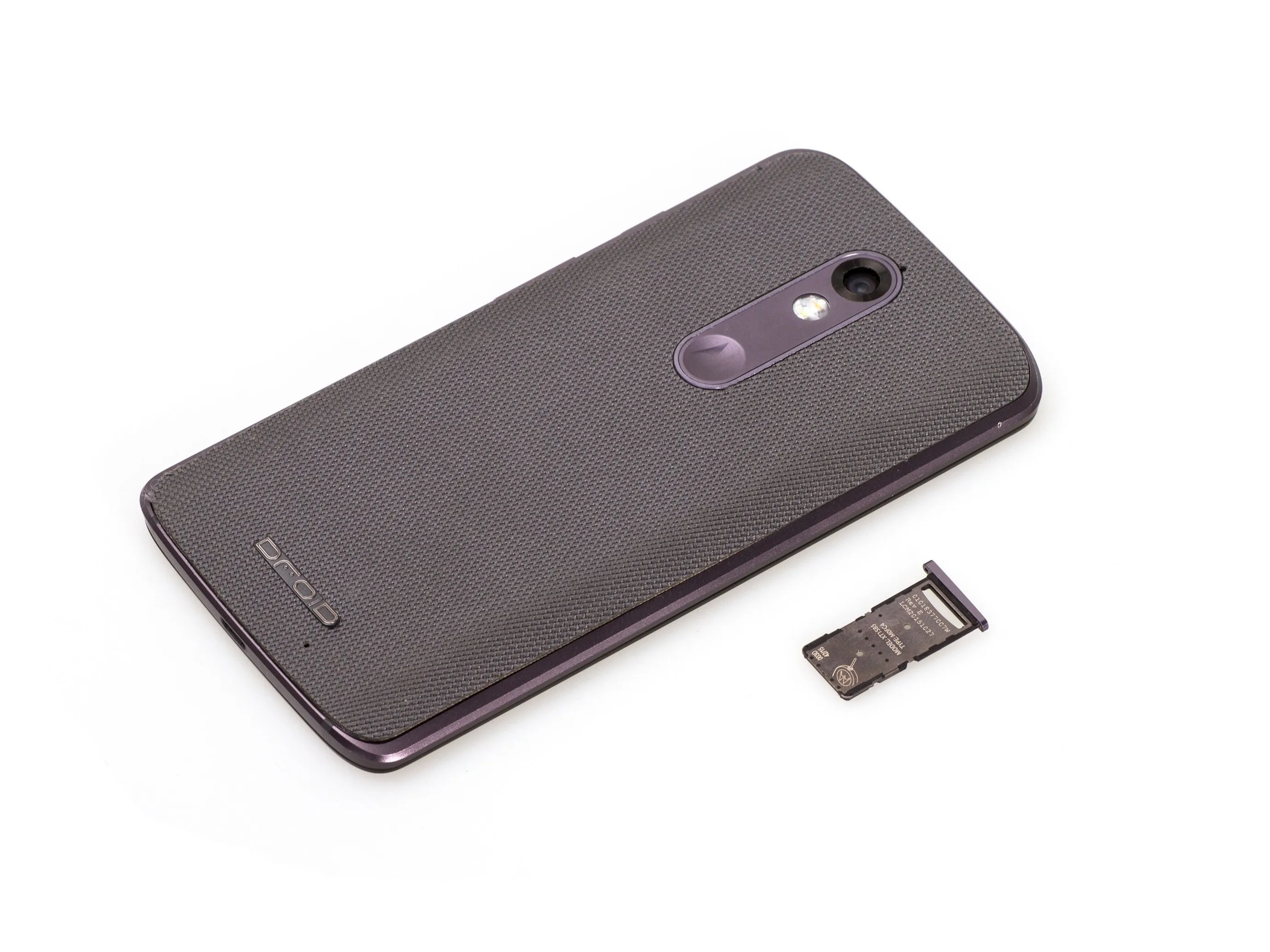

Шаг 1 Извлеките лоток для SIM-карты.

• Снимите его, иначе он станет препятствием для извлечения материнской платы.

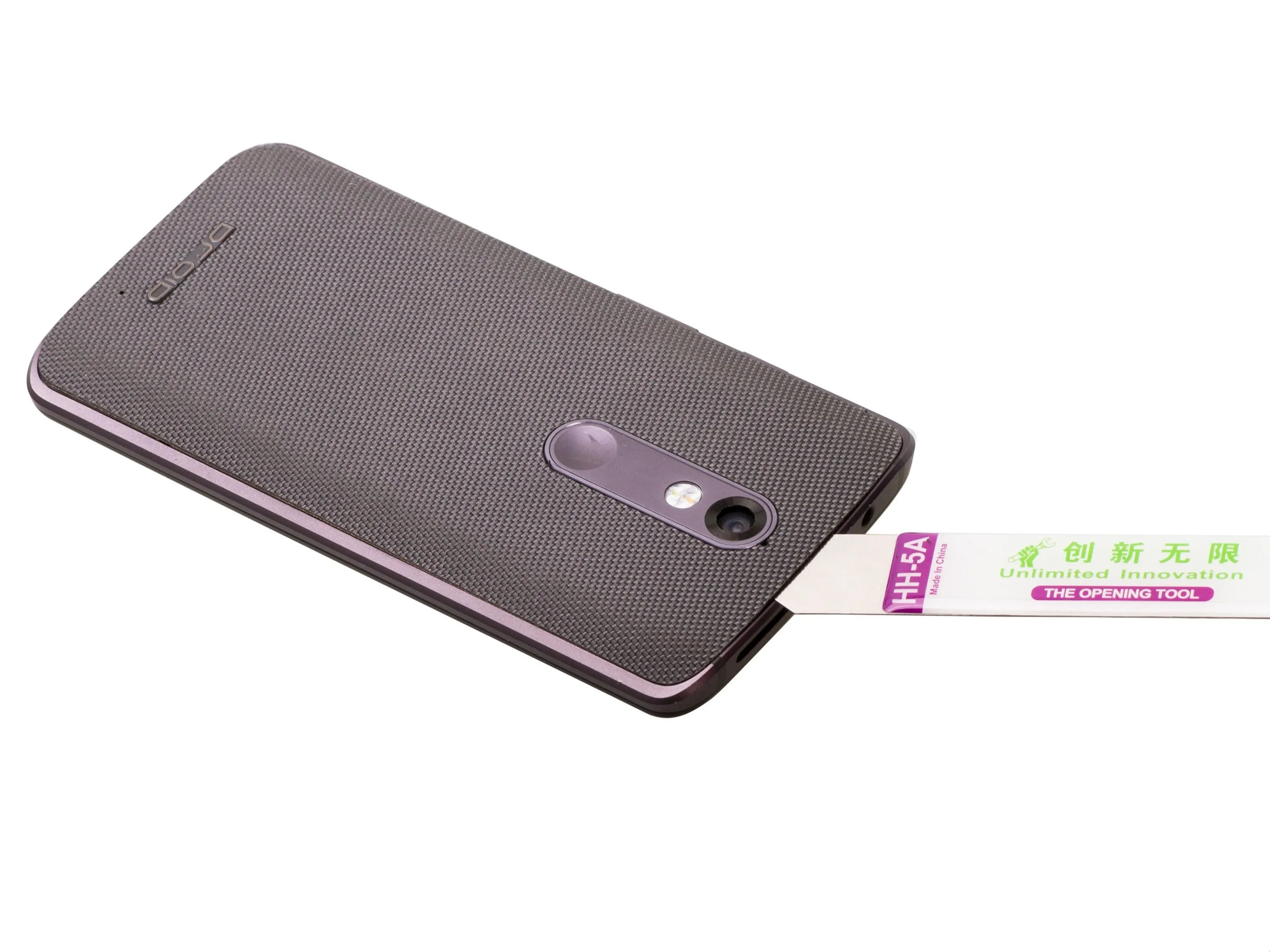

Шаг 2 Снимите заднюю крышку.

• Сначала нагрейте заднюю крышку с помощью тепловой пушки.

• Вставьте металлический инструмент для открывания, чтобы открыть щель и срезать клей вокруг.

• Будьте осторожны, просовывая инструмент под заднюю крышку, там находятся хрупкие антенны и другие компоненты, которые могут быть повреждены инструментом для нарезки клея.

Шаг 3. Снимите металлическую крышку с логотипом.

• Используйте пинцет, чтобы срезать клей под ней.

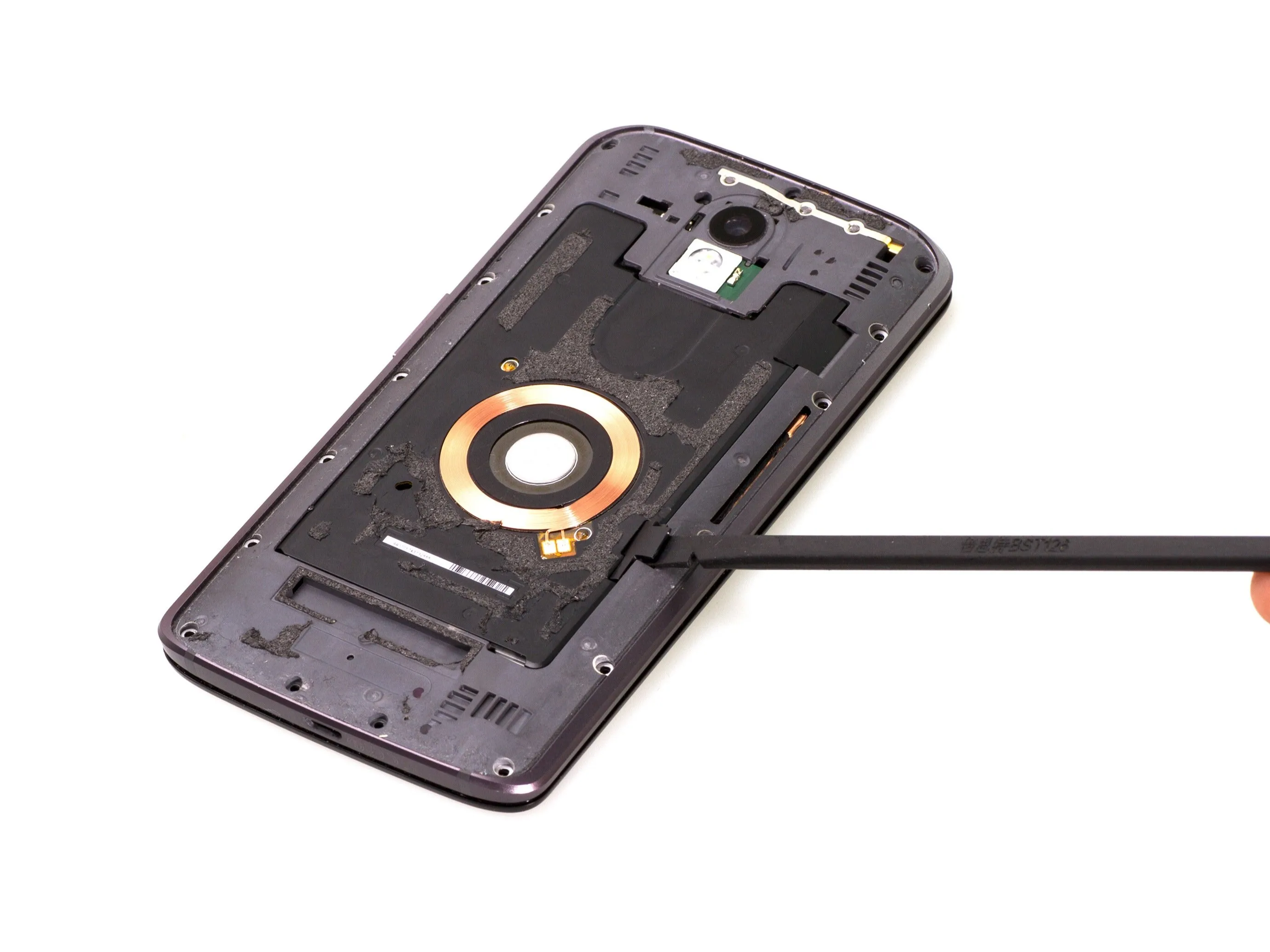

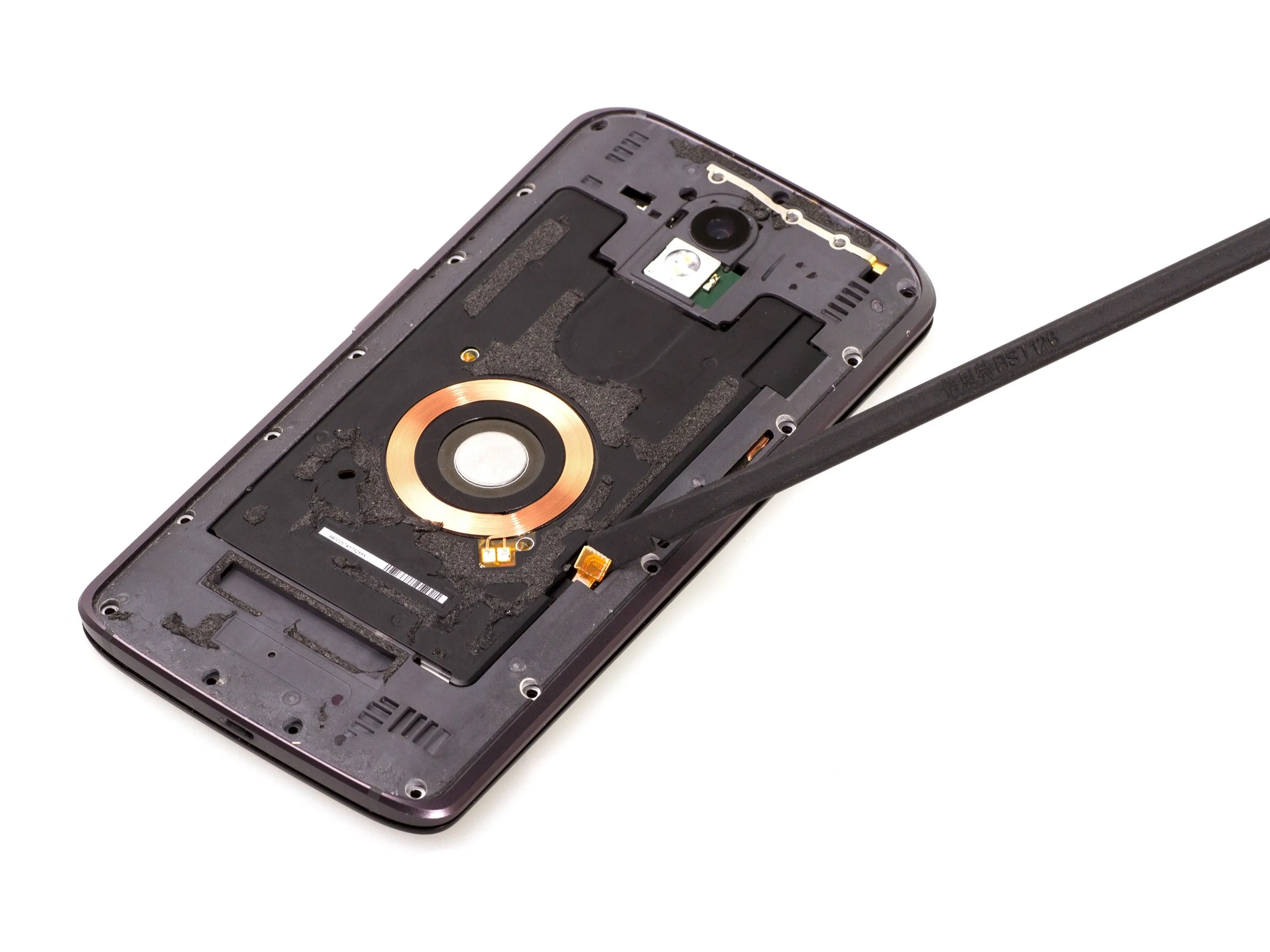

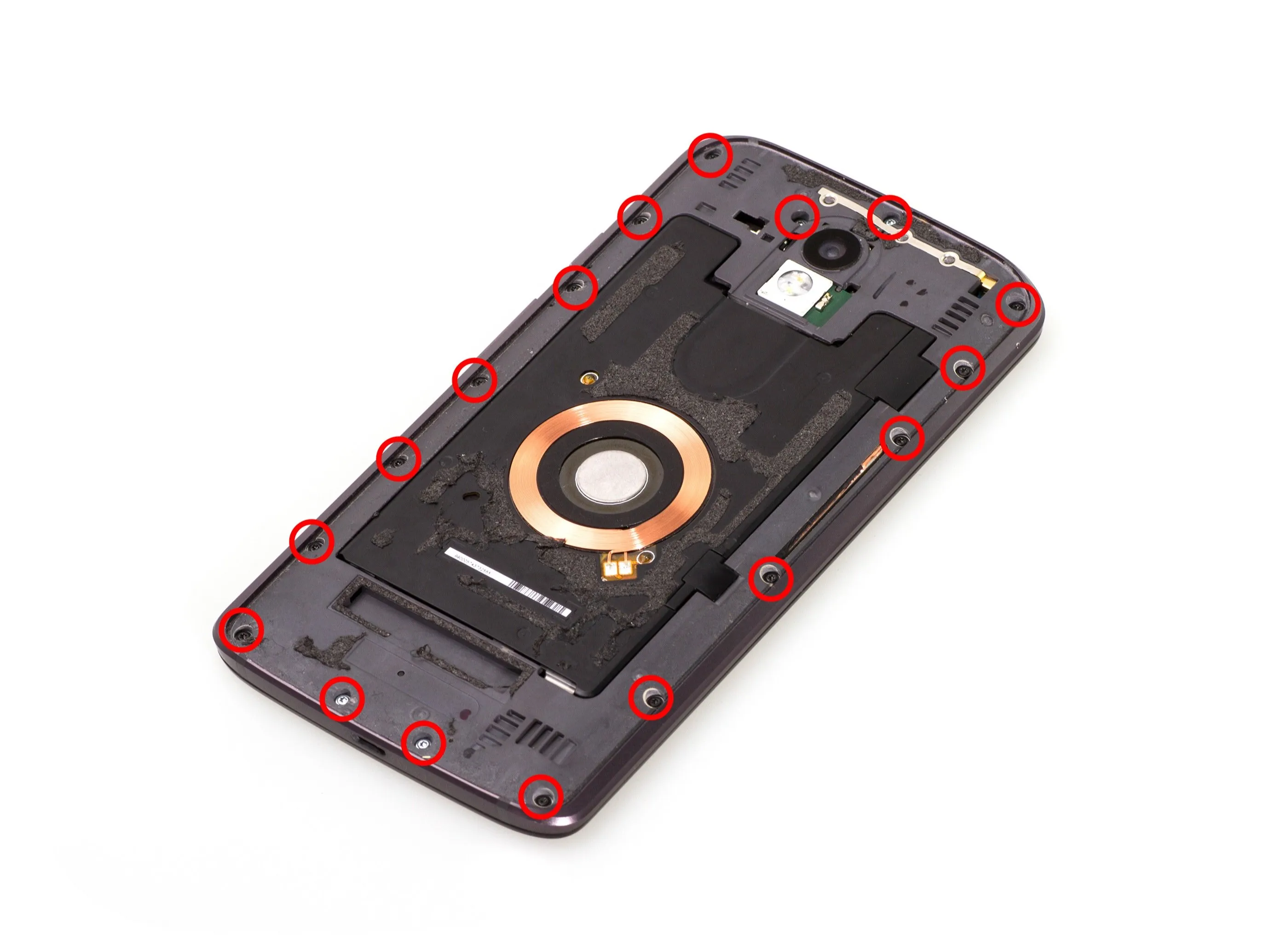

Шаг 4 Снимите среднюю рамку.

• Открутите 17 винтов с помощью отвертки T3 Torx.

• Снимите резиновый кронштейн, фиксирующий антенну NFC, и освободите разъем антенны NFC.

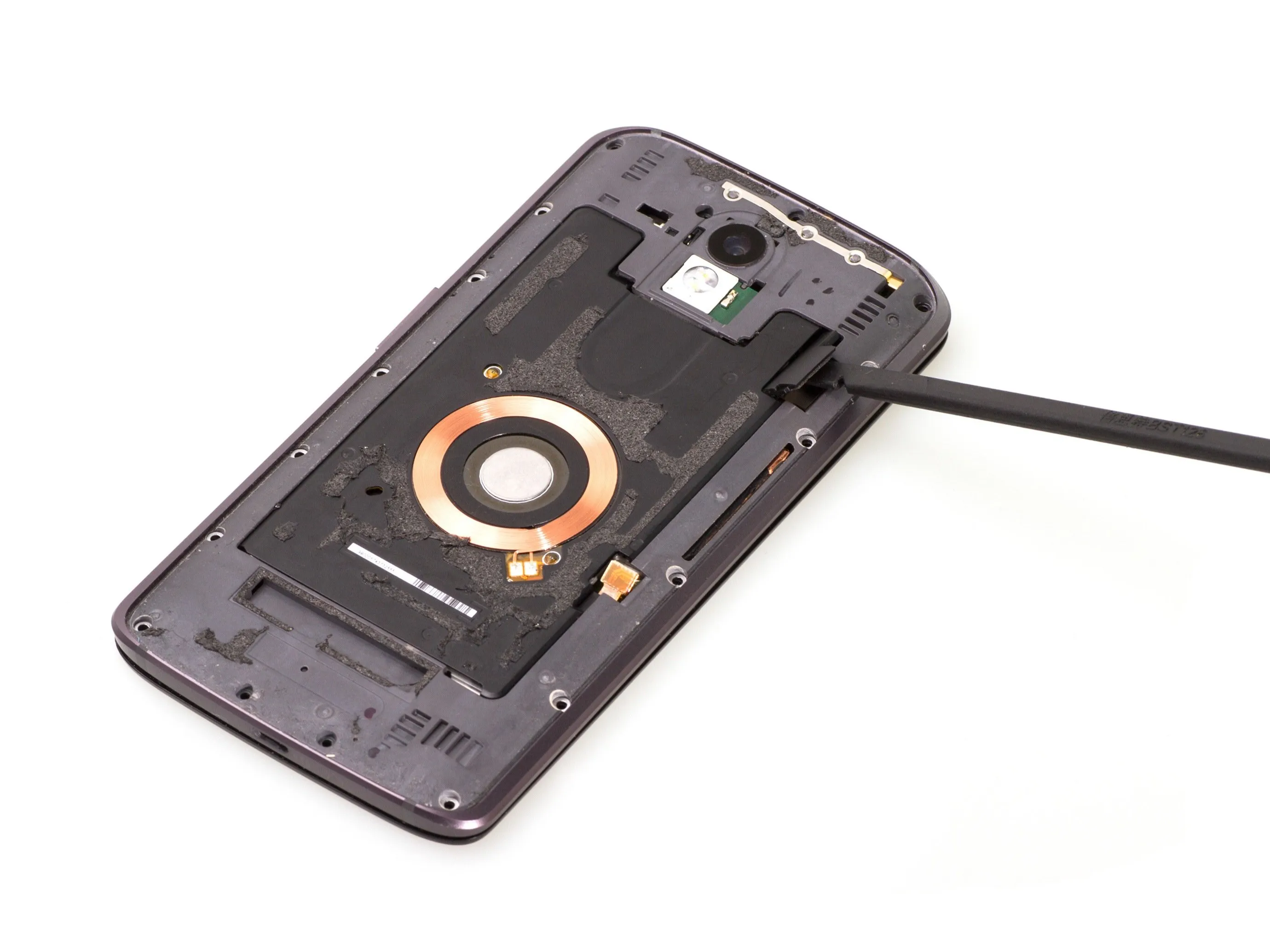

Шаг 5

• Снимите резиновую скобу, фиксирующую гибкий микрофон, и освободите разъем гибкого кабеля микрофона.

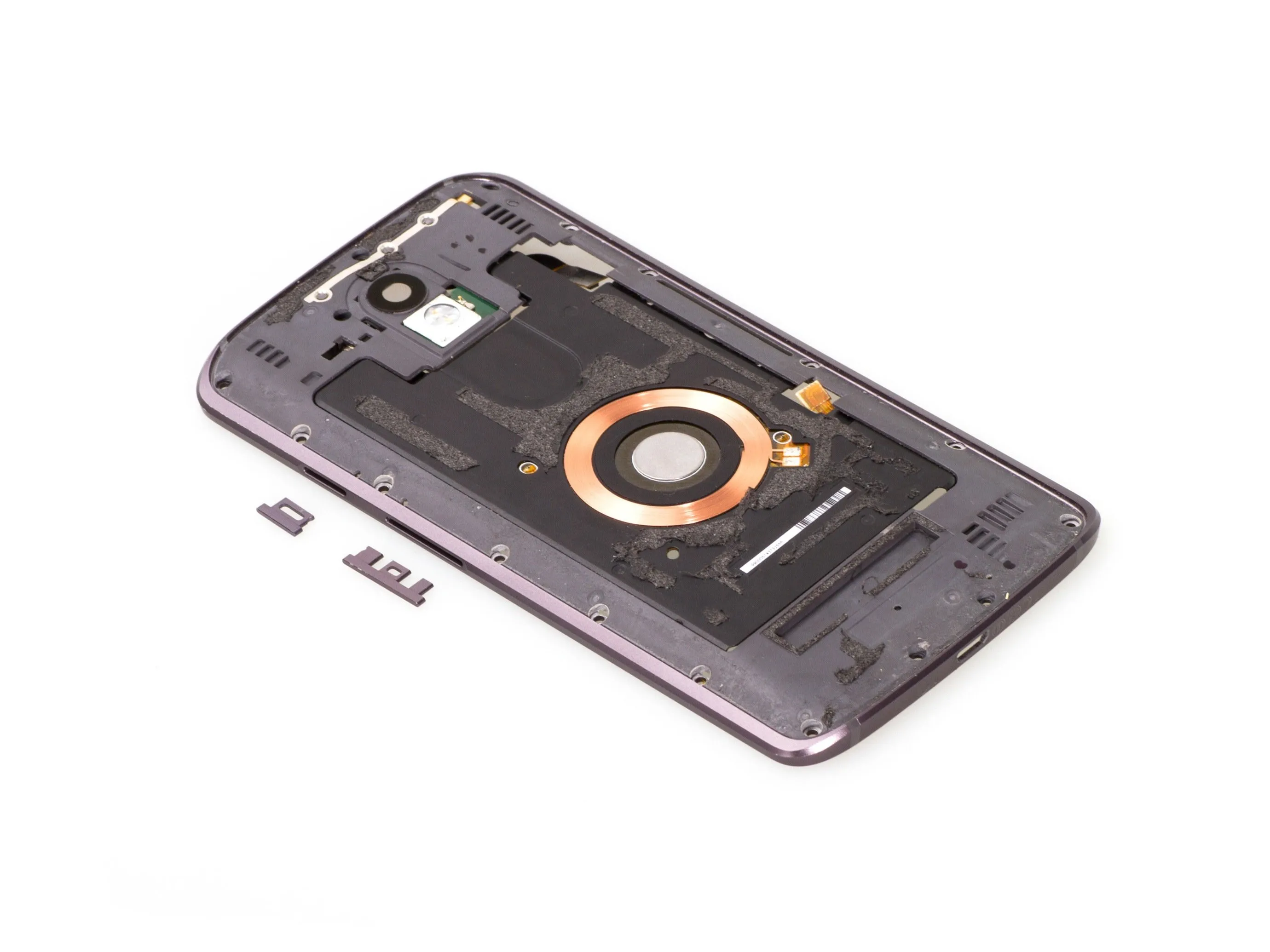

Шаг 6 Снимите боковую кнопку.

• После того как средняя рамка отделится от остальных частей, боковые кнопки освободятся и их будет легко снять.

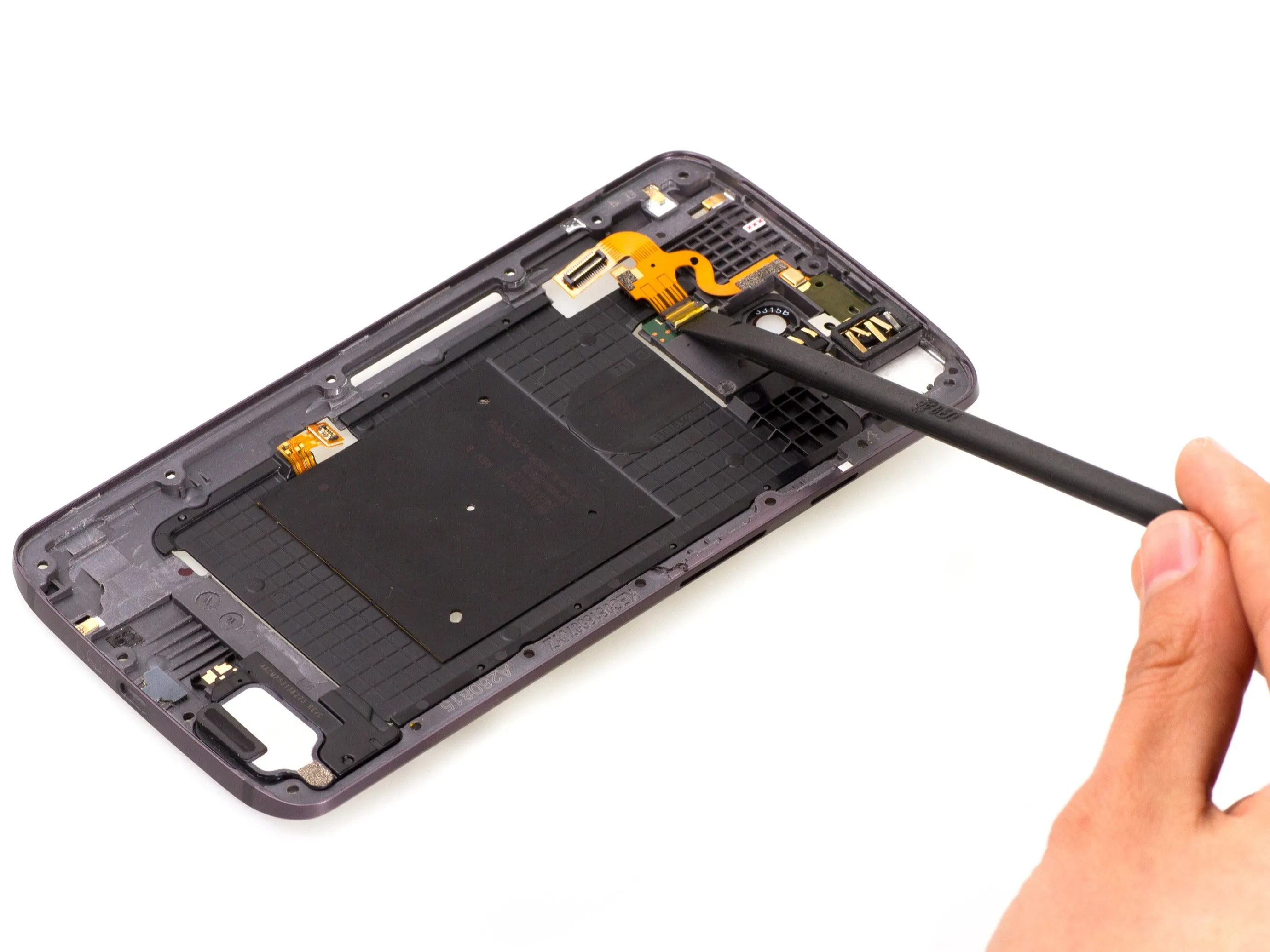

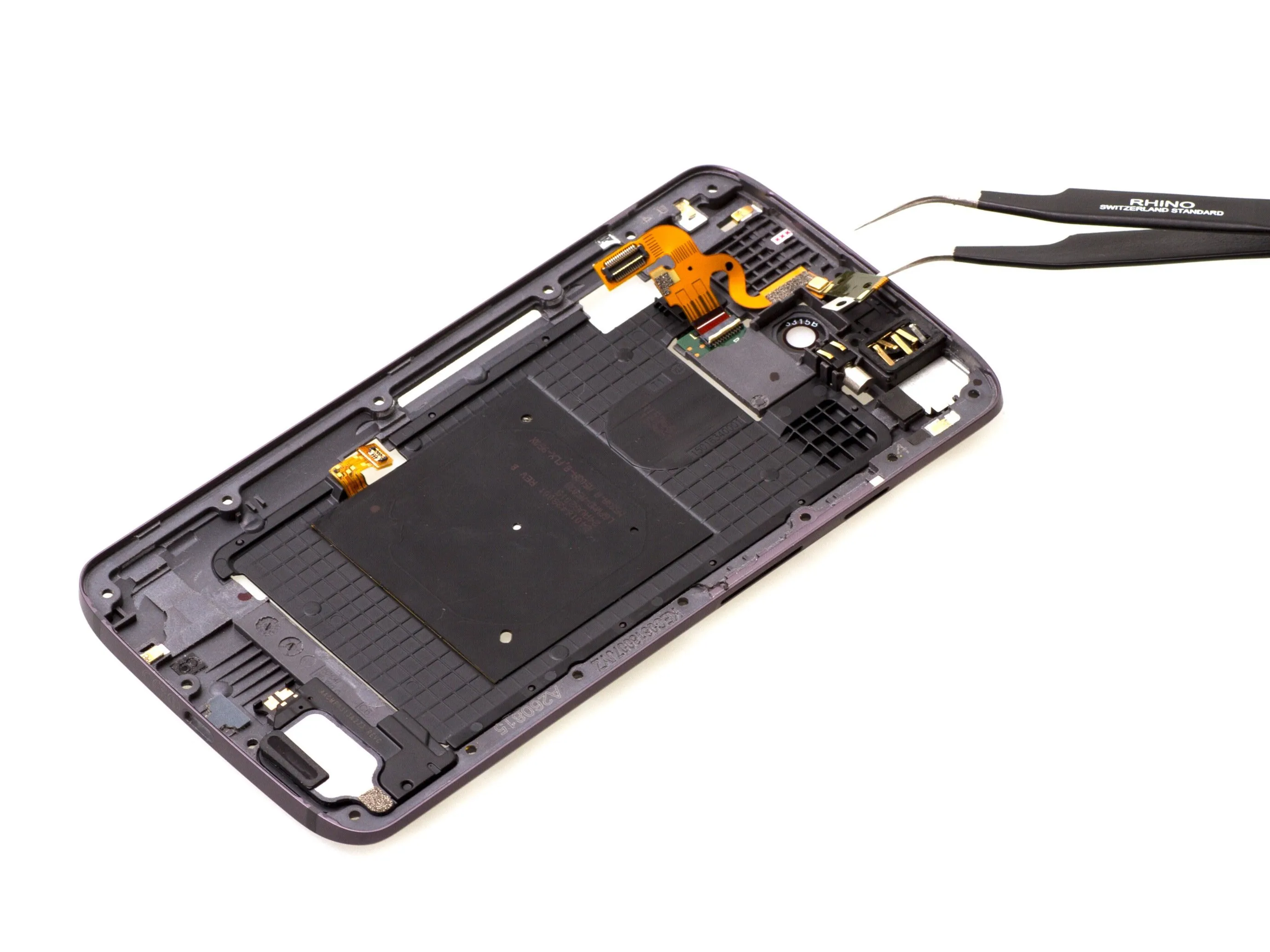

Шаг 7. Отсоедините гибкую ленту кабеля микрофона.

• Освободите разъем MIC.

• Под ним находится клей.

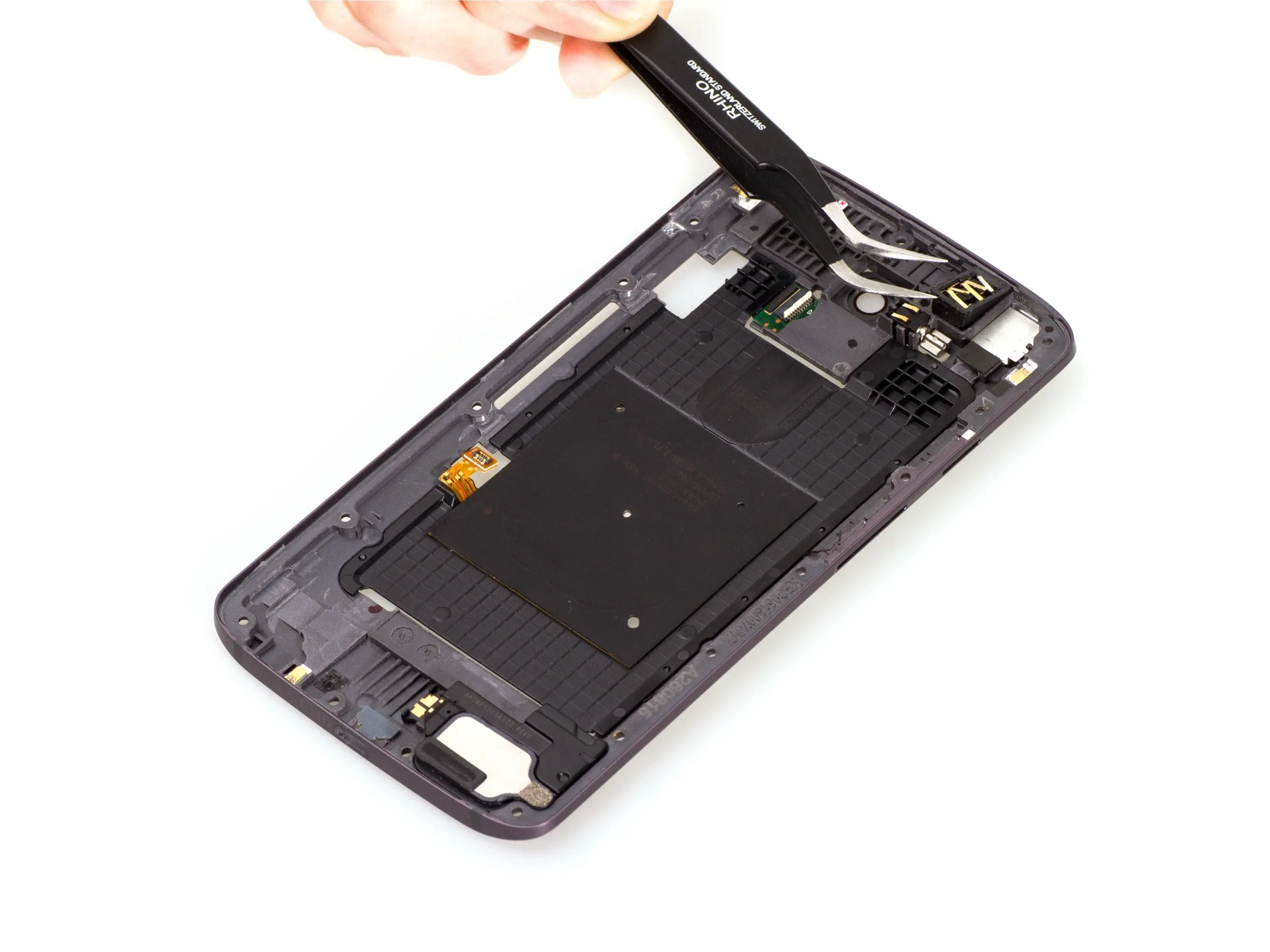

Шаг 8 Извлеките разъем для наушников.

• Подденьте эту деталь пинцетом.

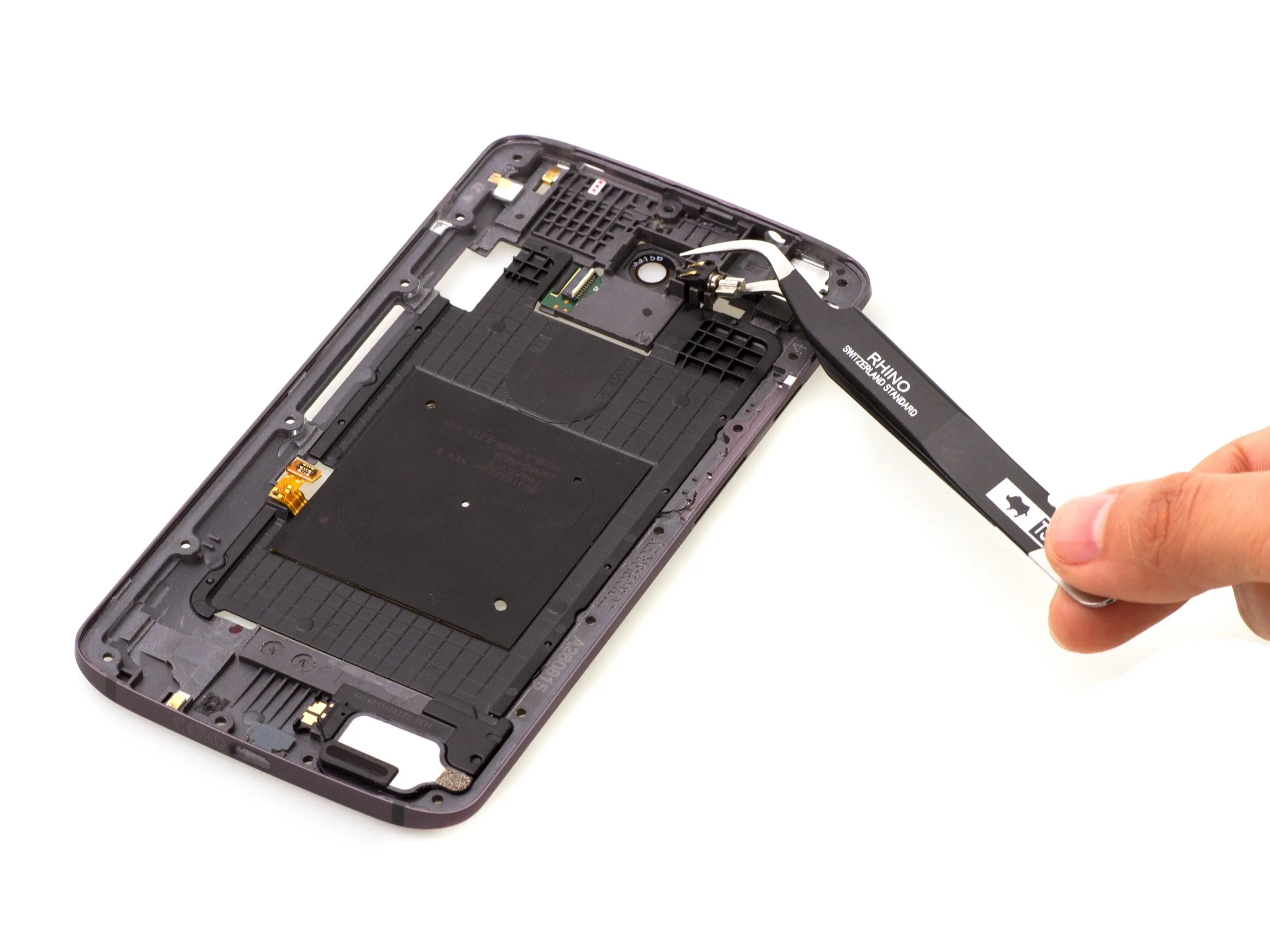

Шаг 9 Снимите вибромотор.

• Вибромотор крепится только пластиковым кронштейном.

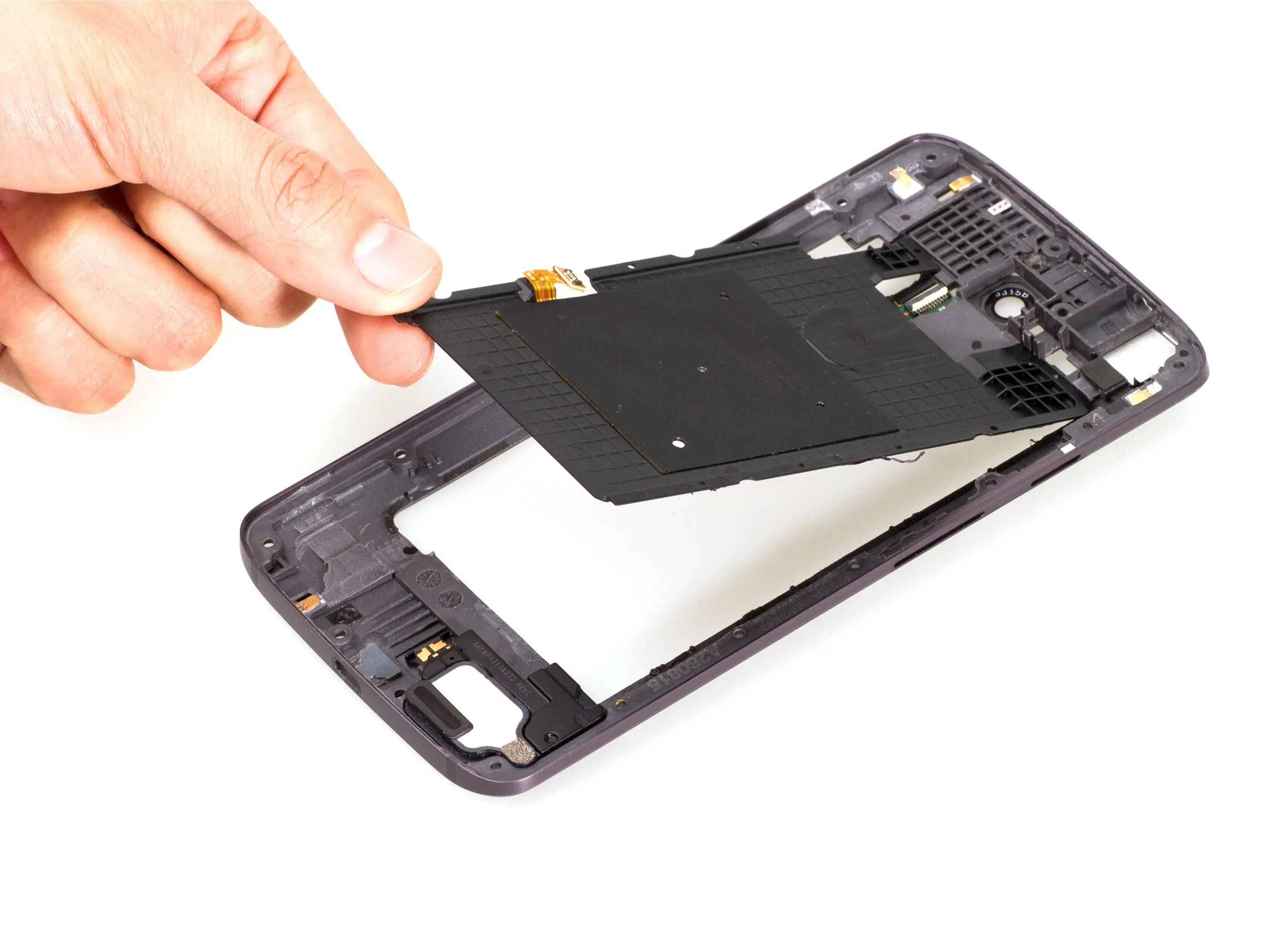

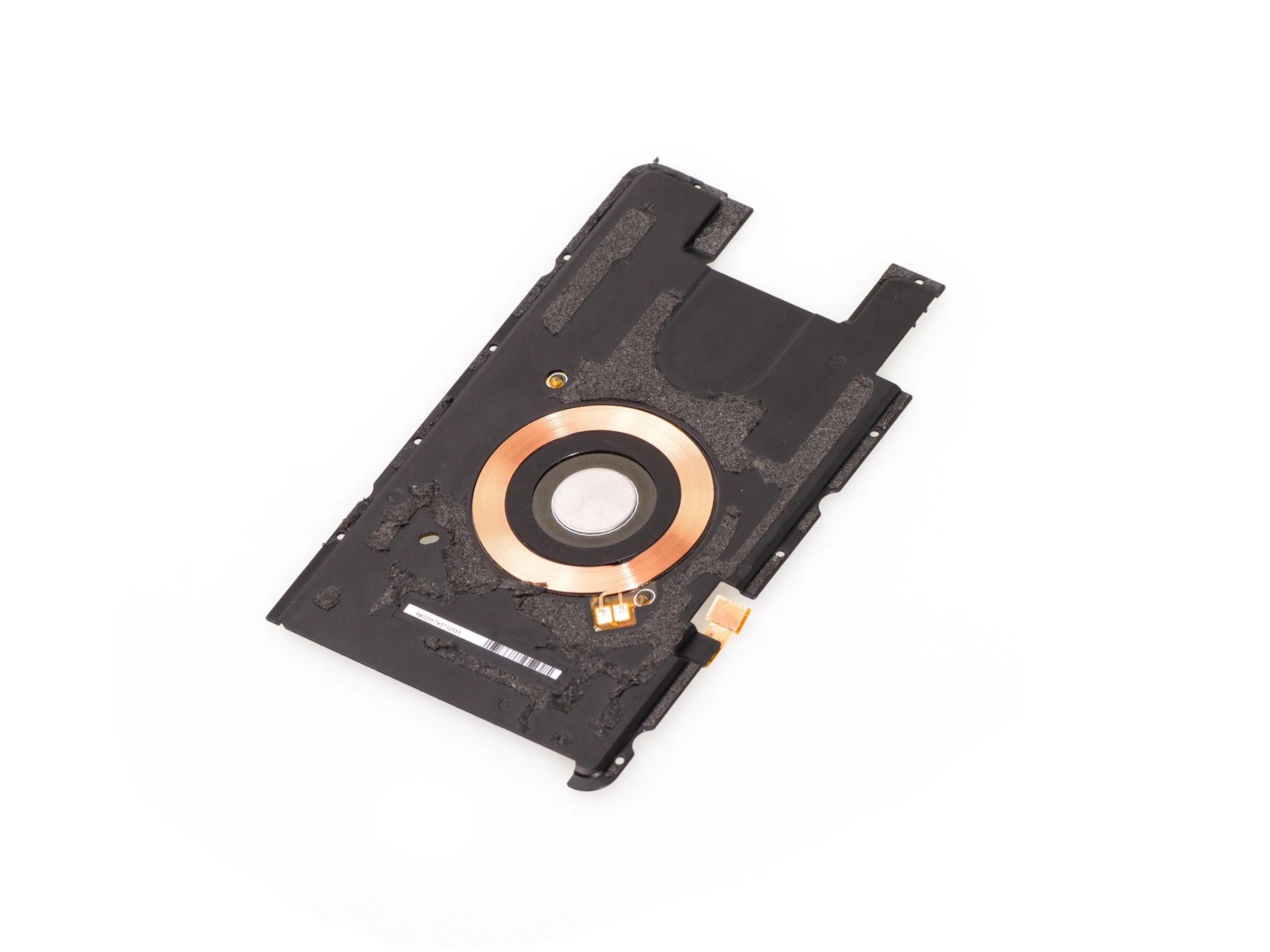

Шаг 10 Извлеките антенну NFC вместе с прикрепленной к ней пластиковой платой.

• Вокруг есть немного клея, но вы можете легко отклеить эту часть.

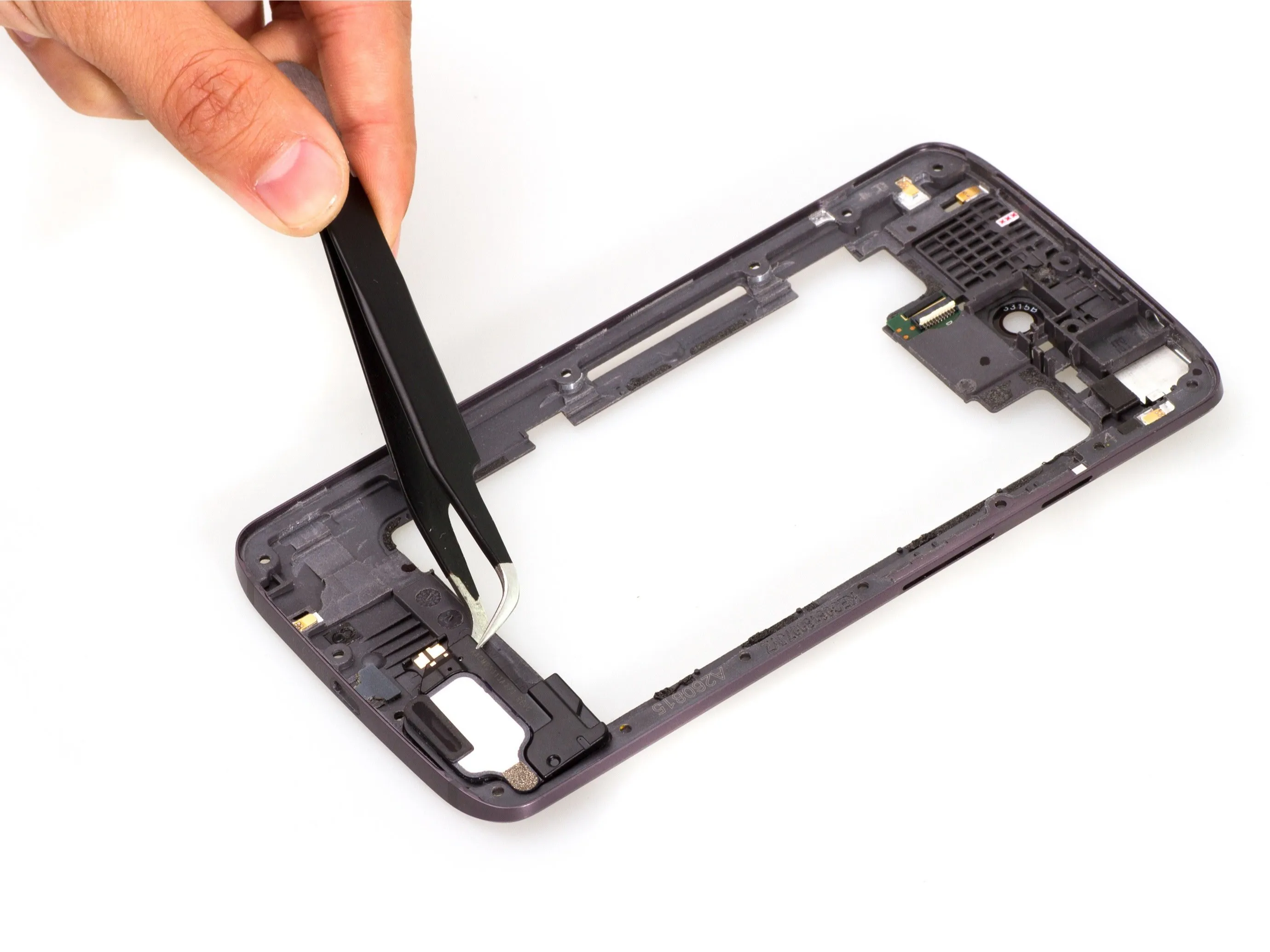

Шаг 11 Извлеките динамик.

• Подденьте эту деталь.

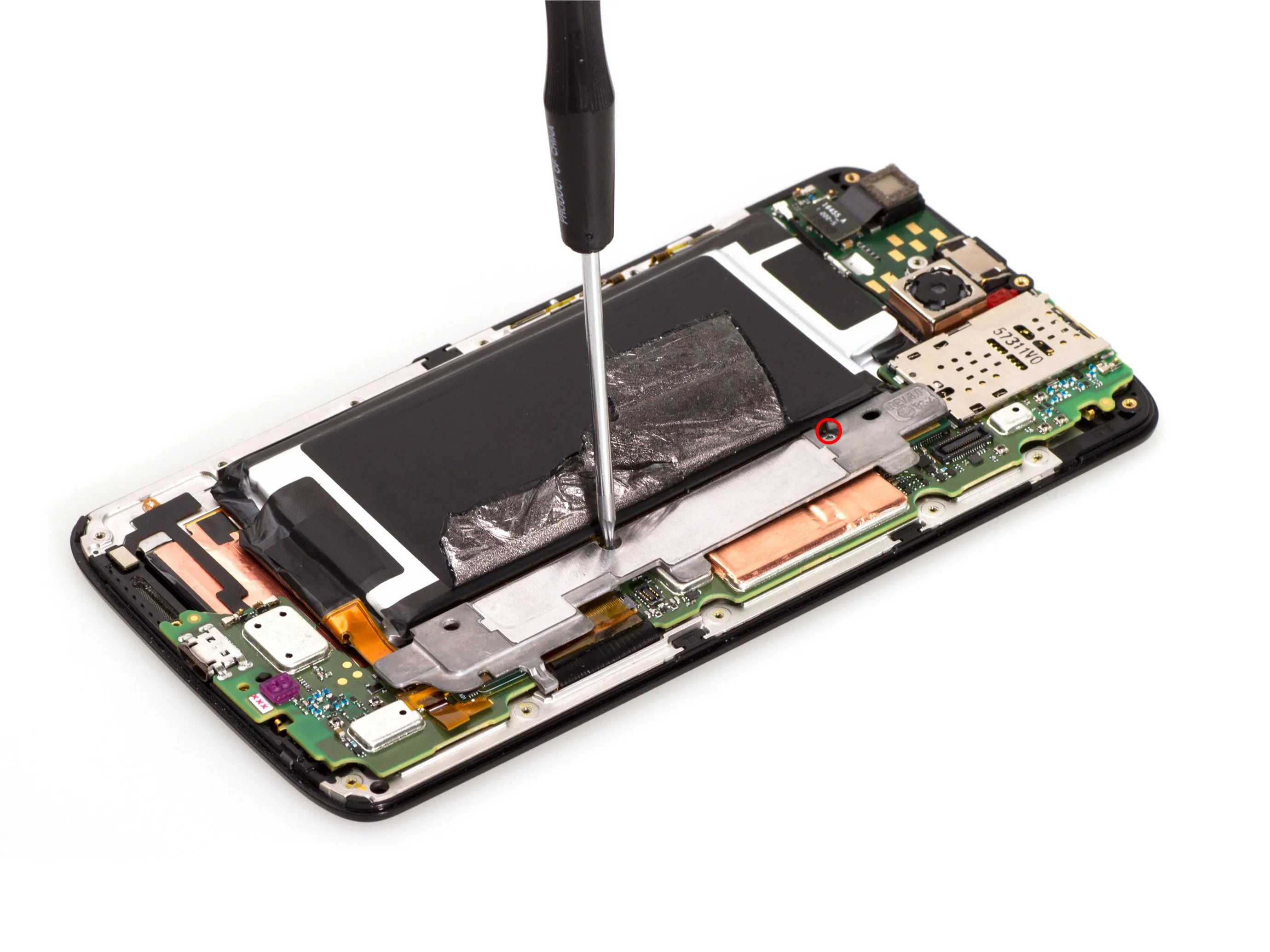

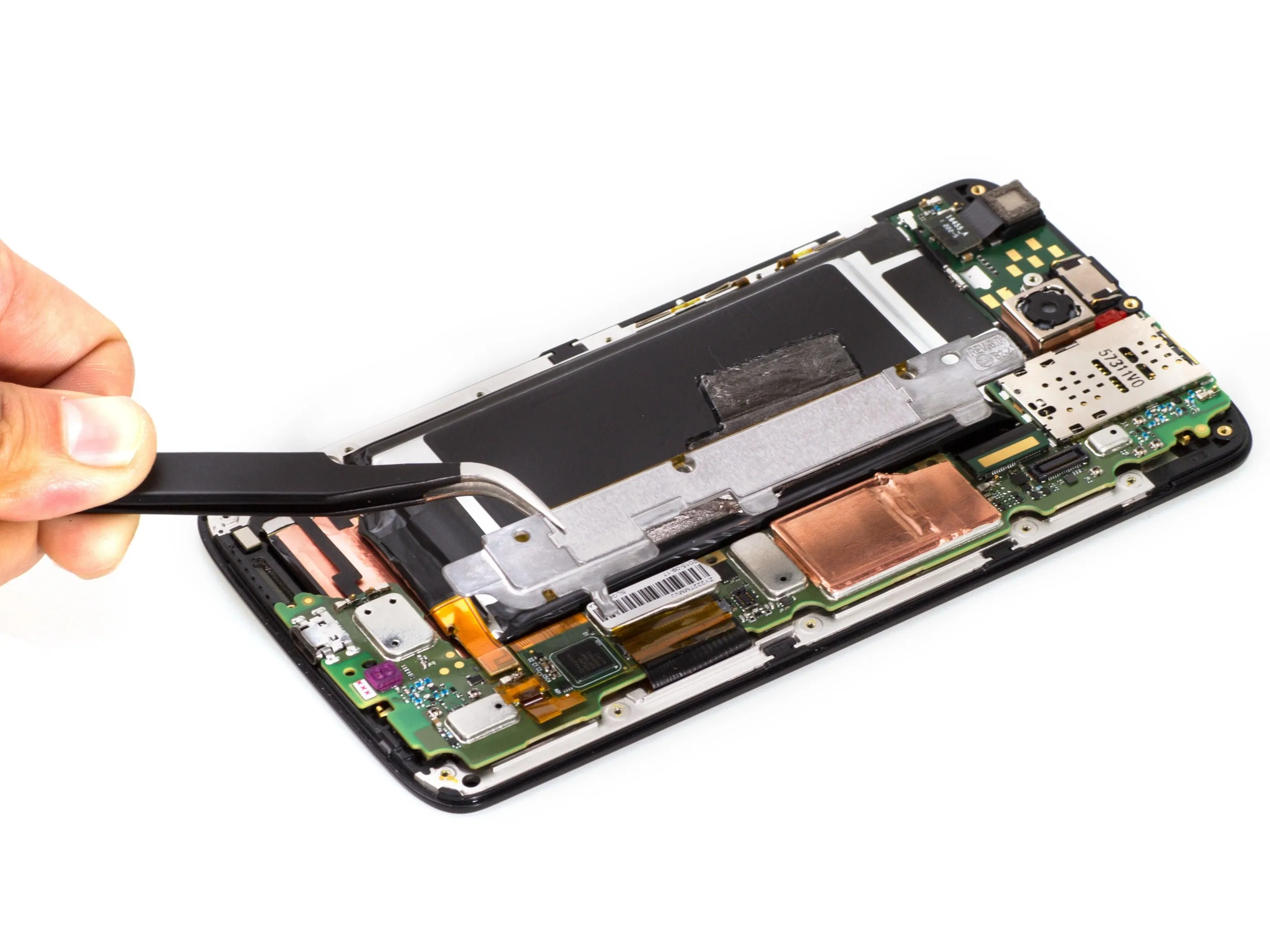

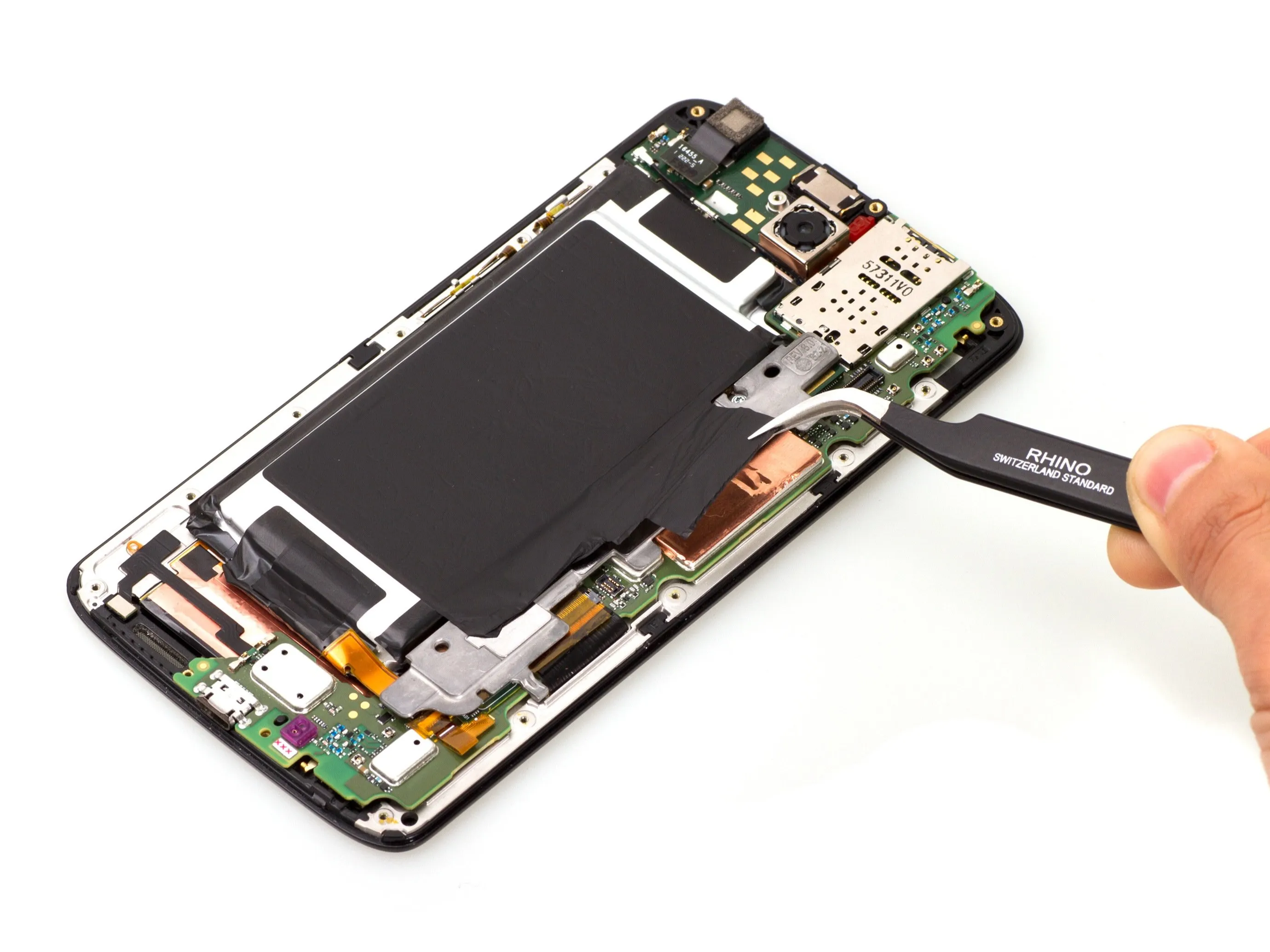

Шаг 12 Снимите металлическую скобу, закрепленную на материнской плате.

• Отклейте пленку.

• Выкрутите 2 винта.

• При снятии кронштейна материнской платы старайтесь не прилагать боковых усилий к электрическому разъему материнской платы и металлического кронштейна. Если злоупотреблять этим, крошечная пружинка может впоследствии сломаться и вызвать короткое замыкание в телефоне. Разъем находится справа от разъема боковой кнопки и над экранированным медной пленкой компонентом.

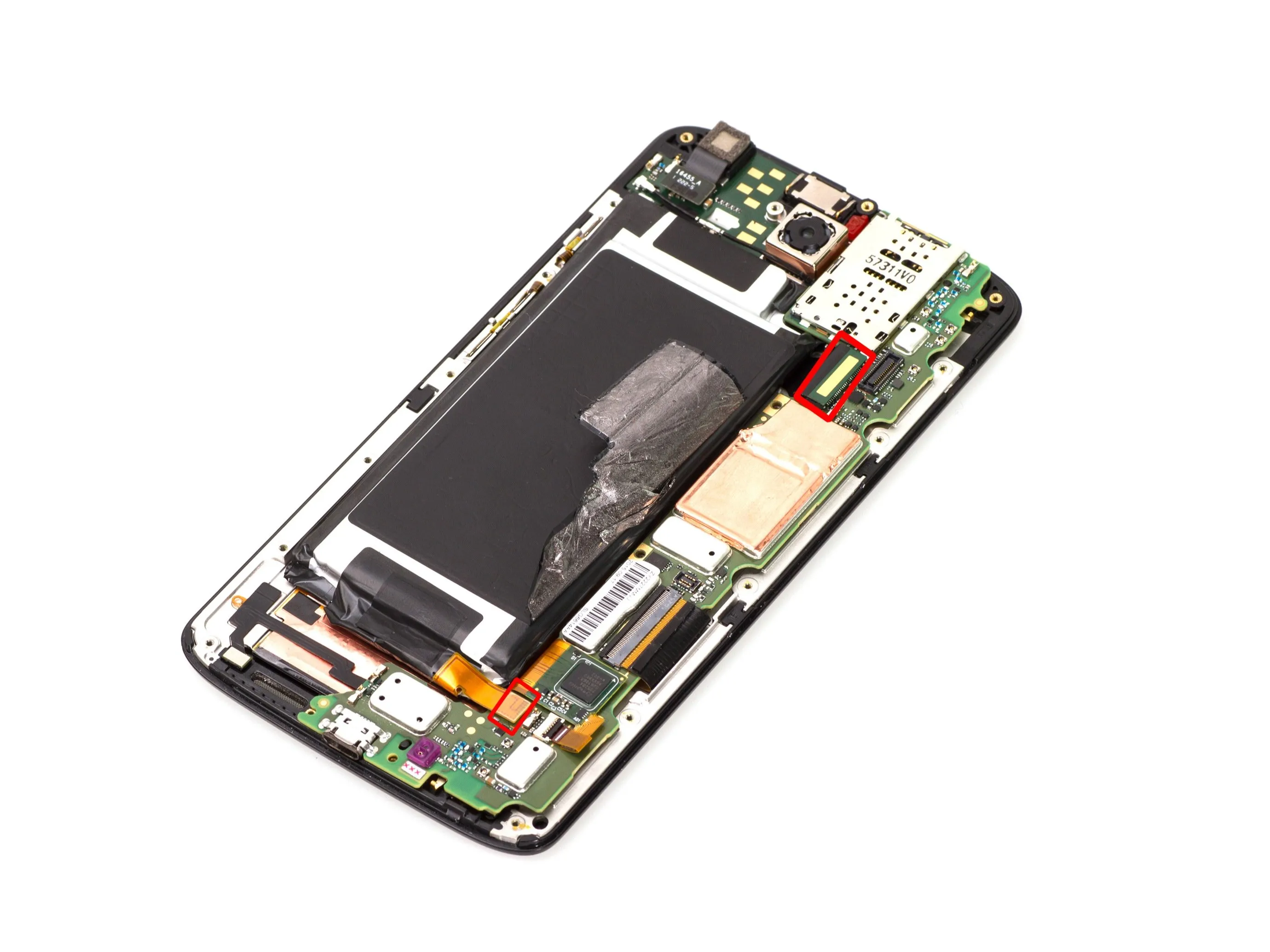

Шаг 13 Освободите разъем аккумулятора и разъем боковой кнопки.

• Осторожно отсоедините эти два разъема.

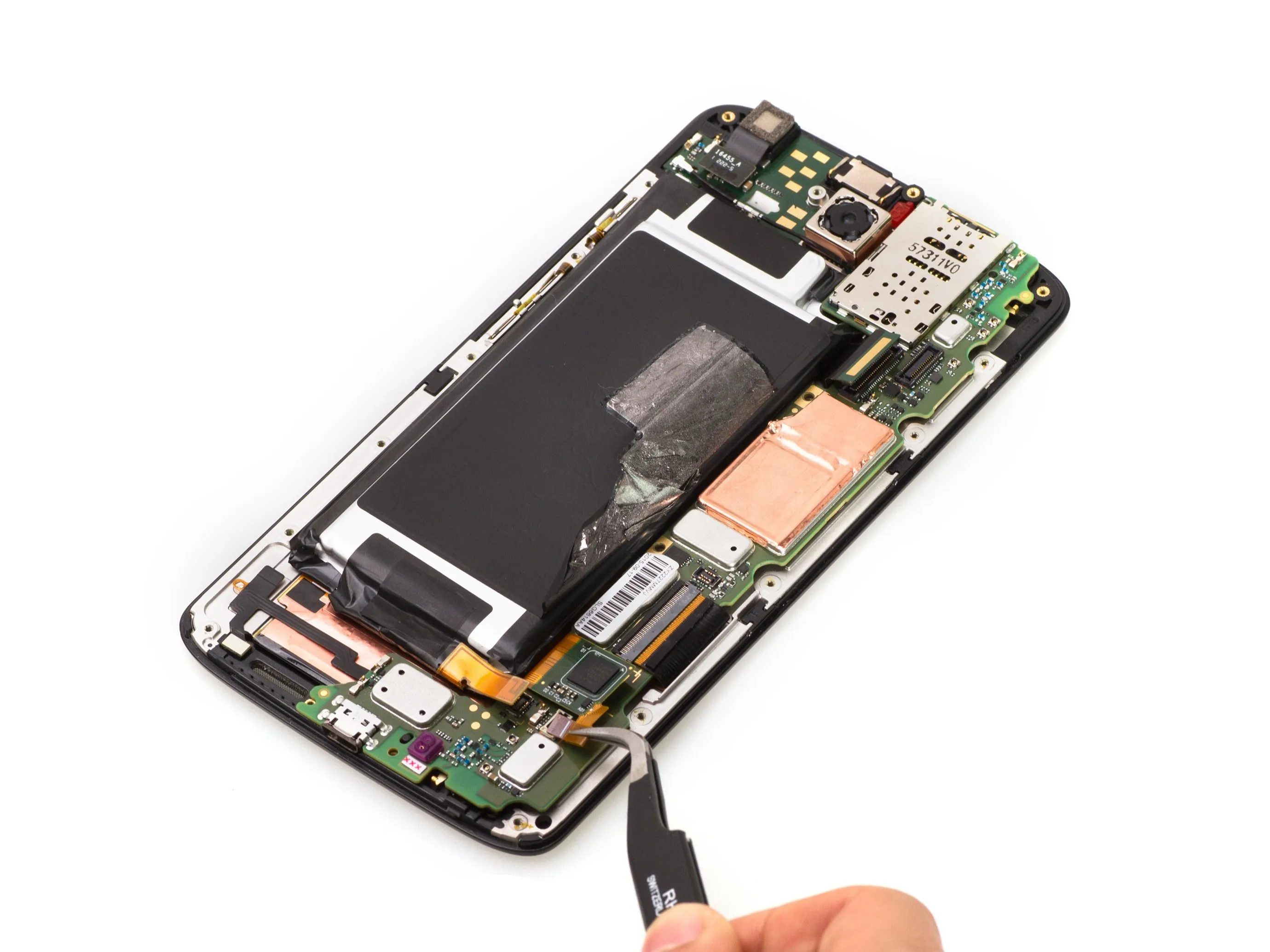

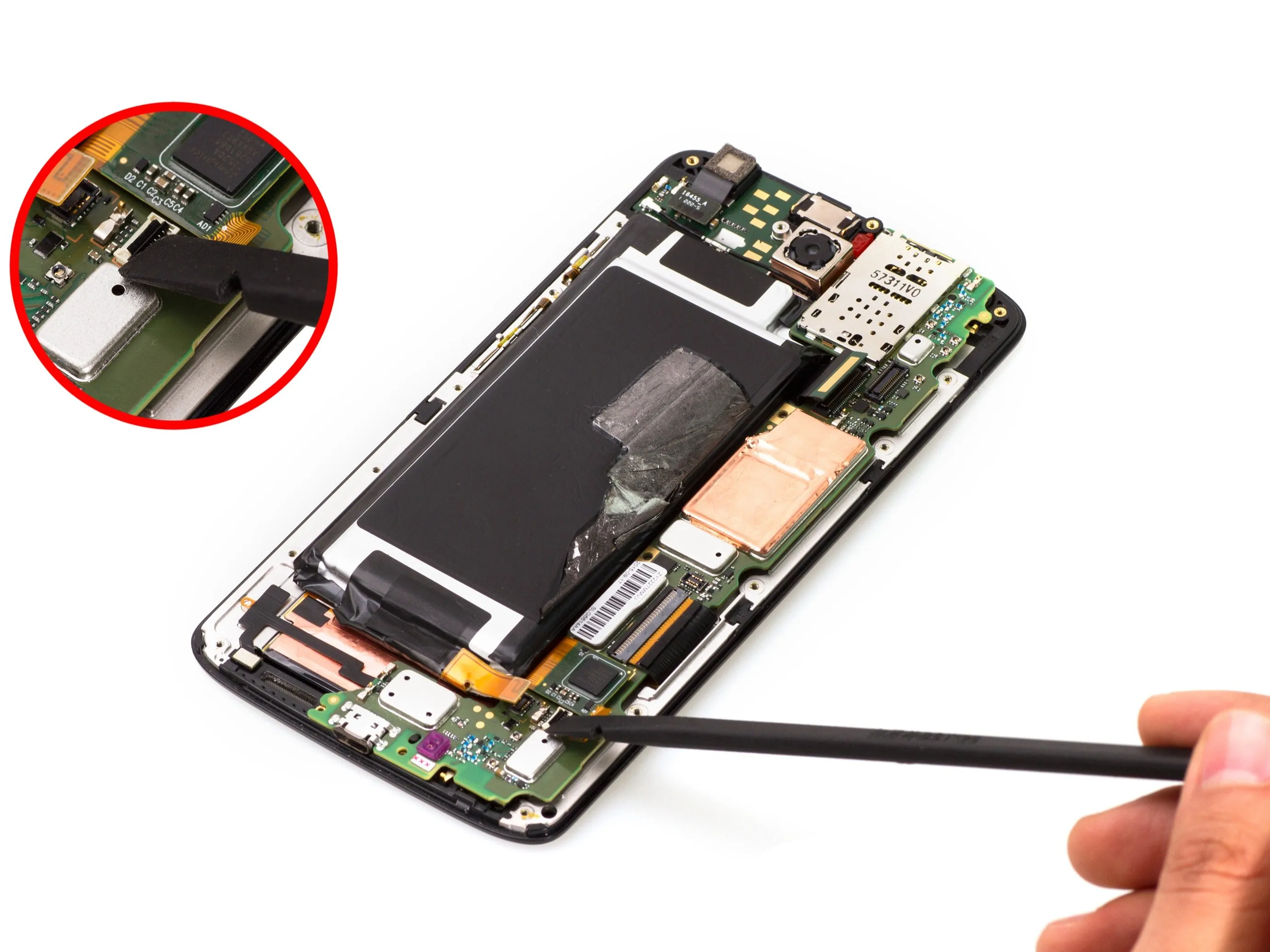

Шаг 14 Отсоедините разъем сенсорного дигитайзера.

• На ЖК-дисплее есть два разъема, здесь находится разъем сенсорного дисплея.

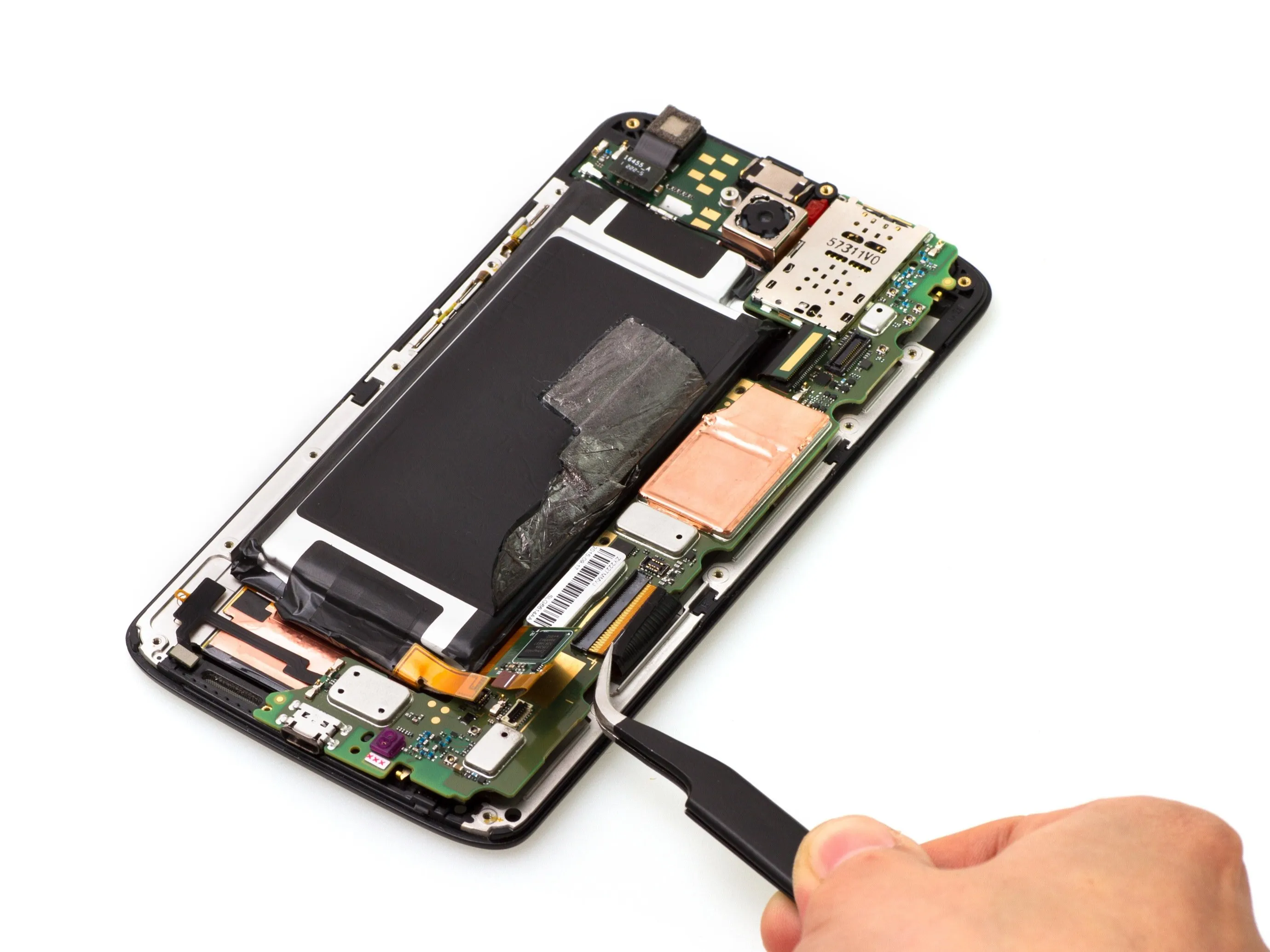

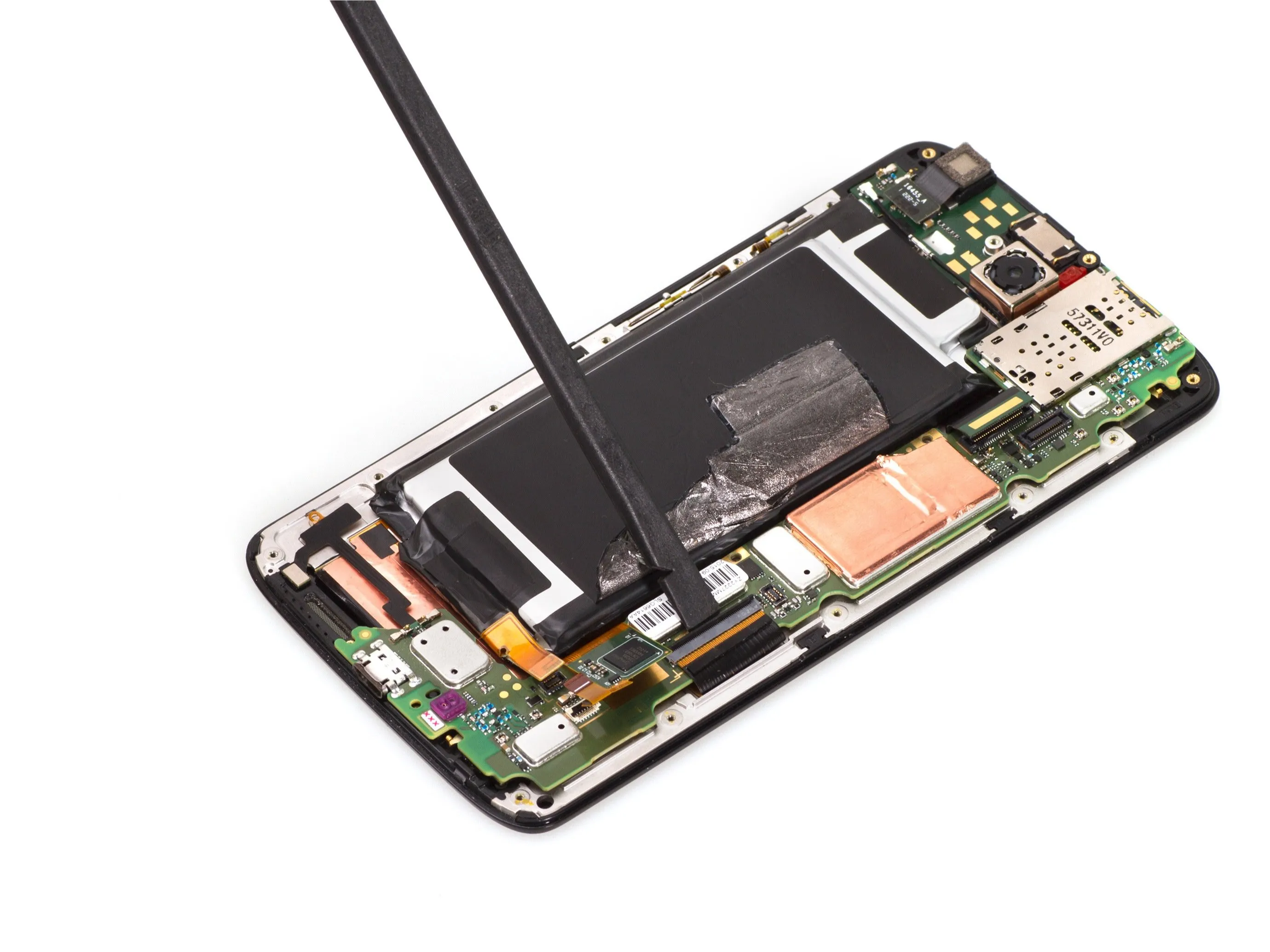

Шаг 15 Отсоедините разъем ЖК-дисплея.

• Это разъем дисплея.

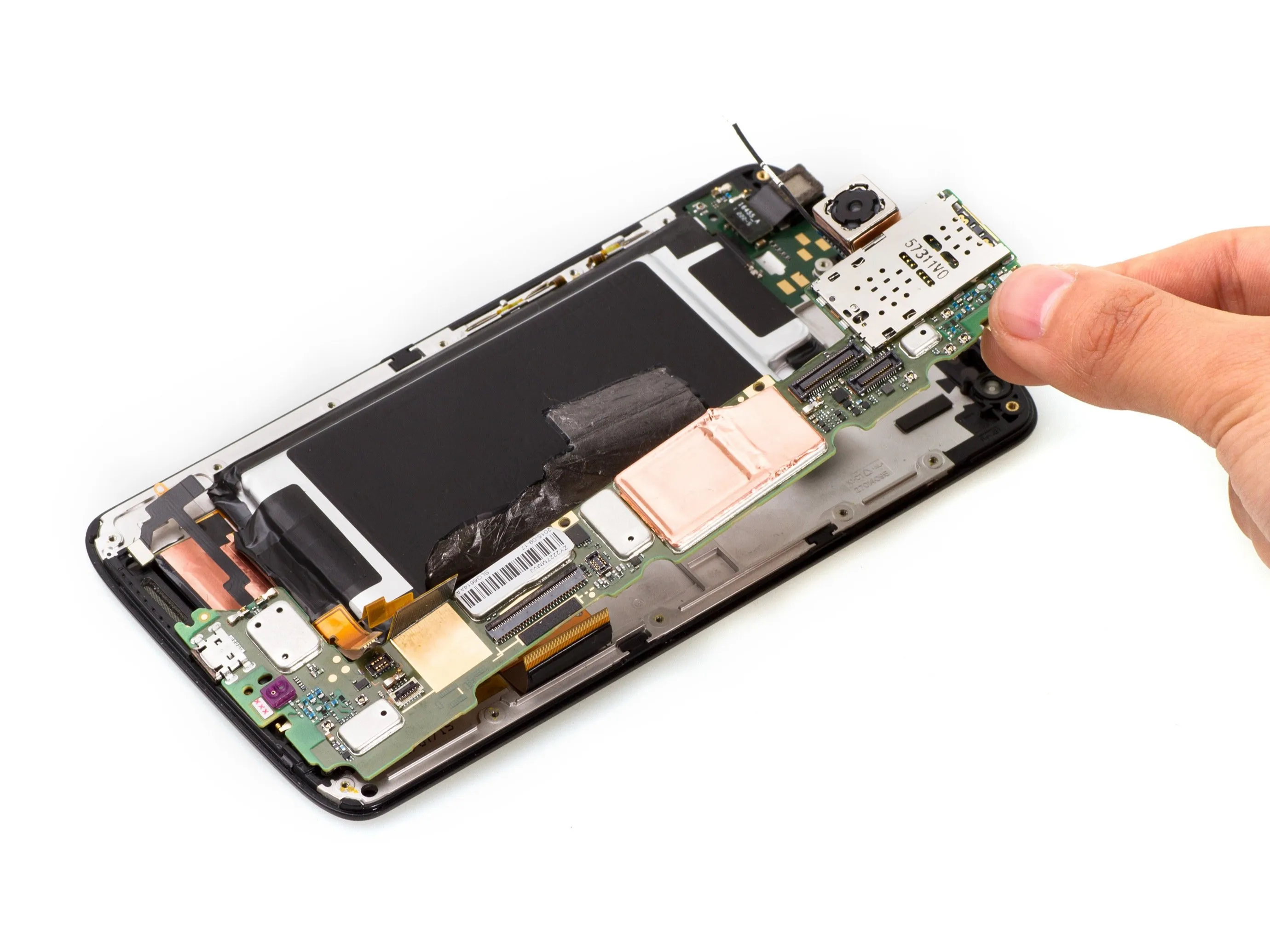

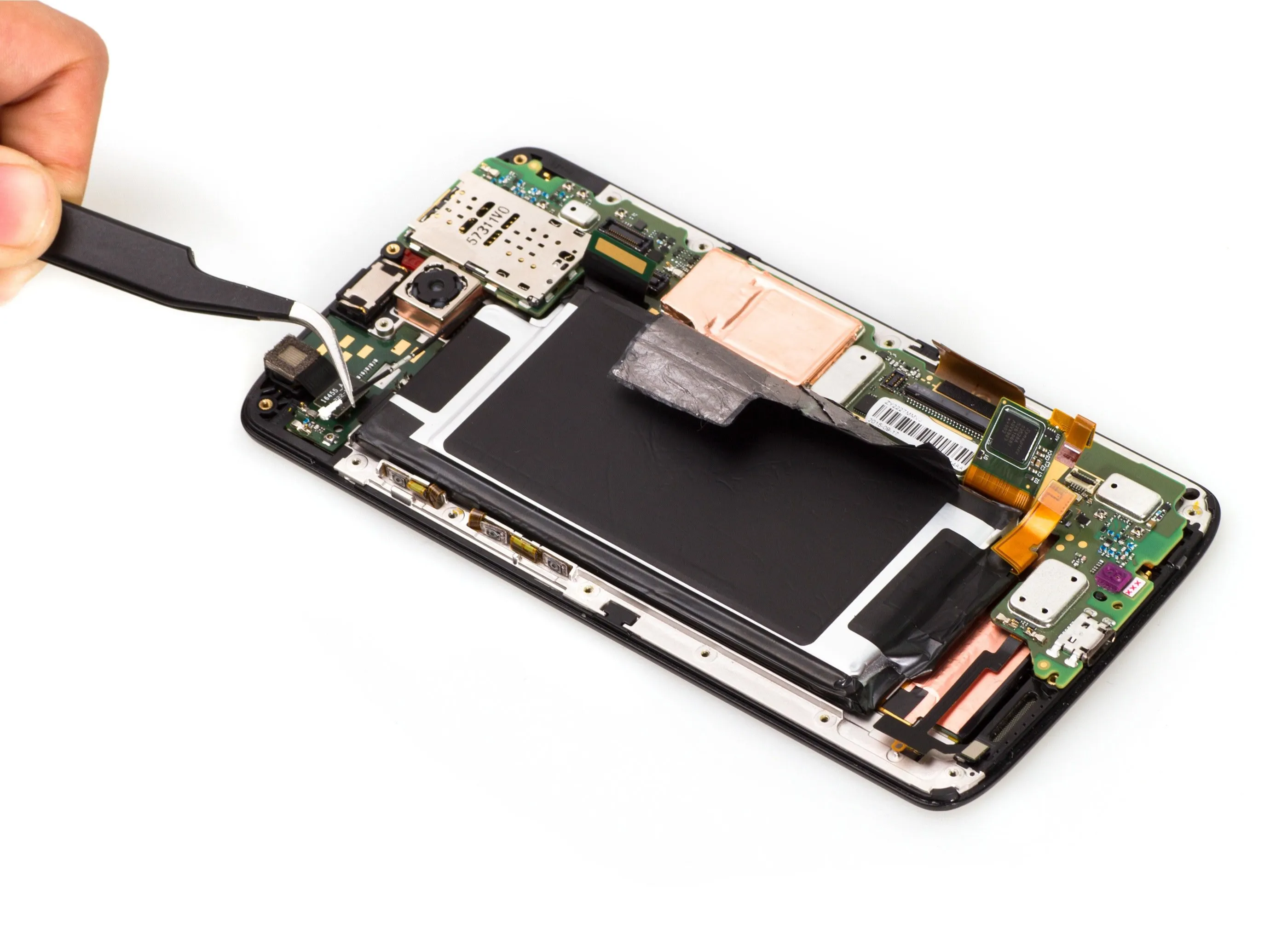

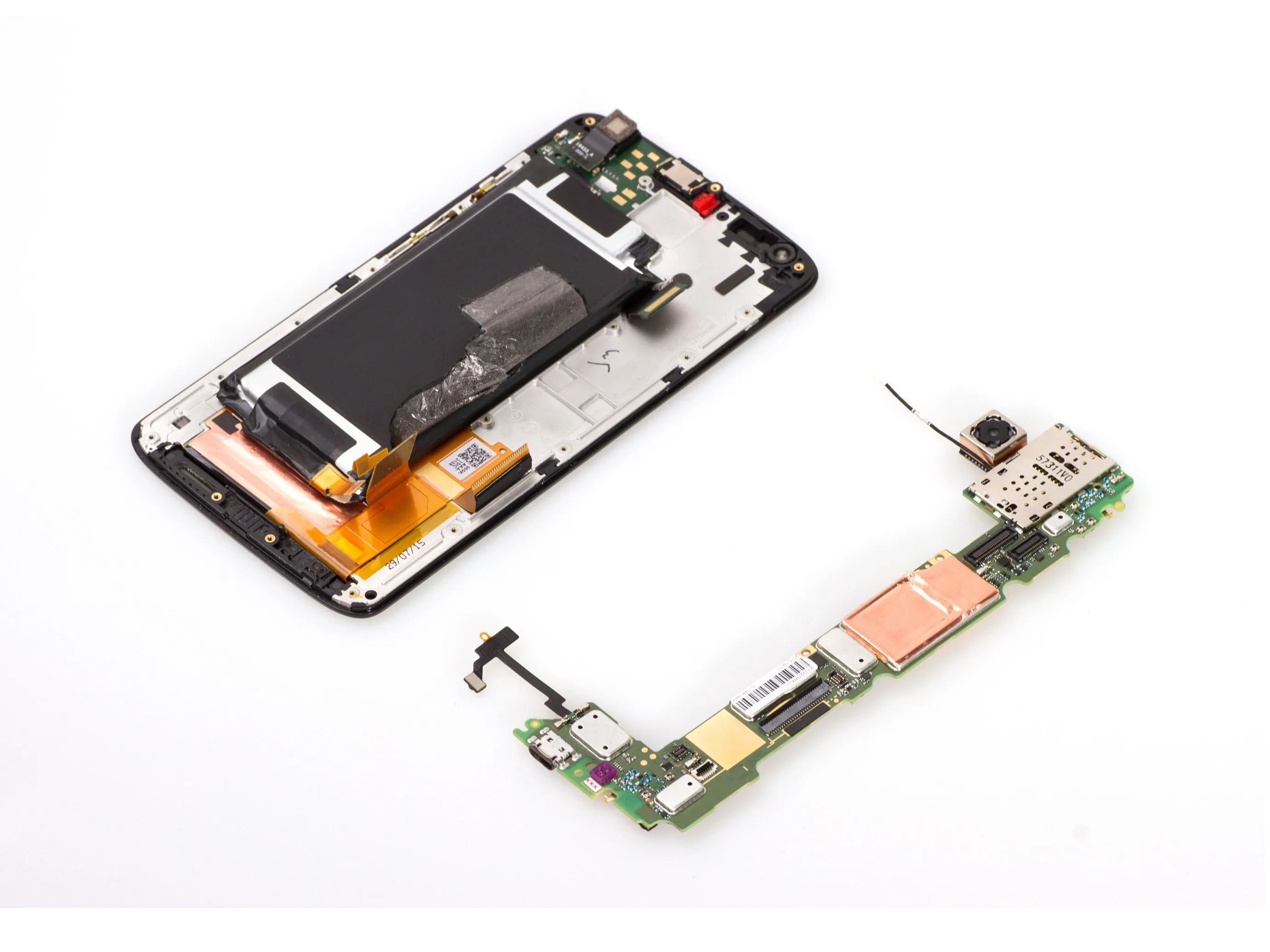

Шаг 16 Освободите материнскую плату в сборе.

• Освободите разъем сигнального кабеля.

• Подденьте материнскую плату в сборе.

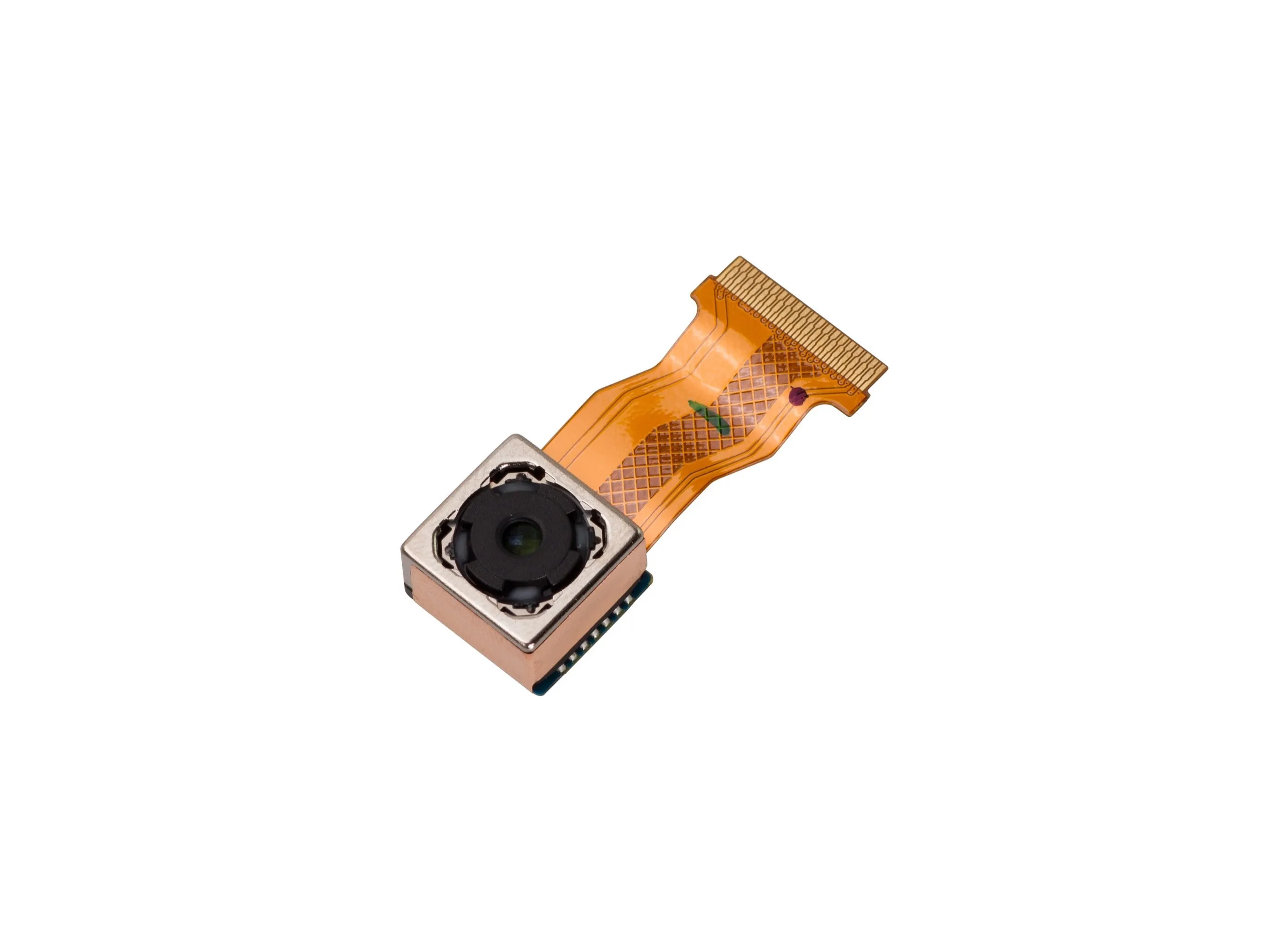

Шаг 17 Извлеките заднюю камеру.

• Moto X Force оснащен 21-мегапиксельной основной камерой на задней панели.

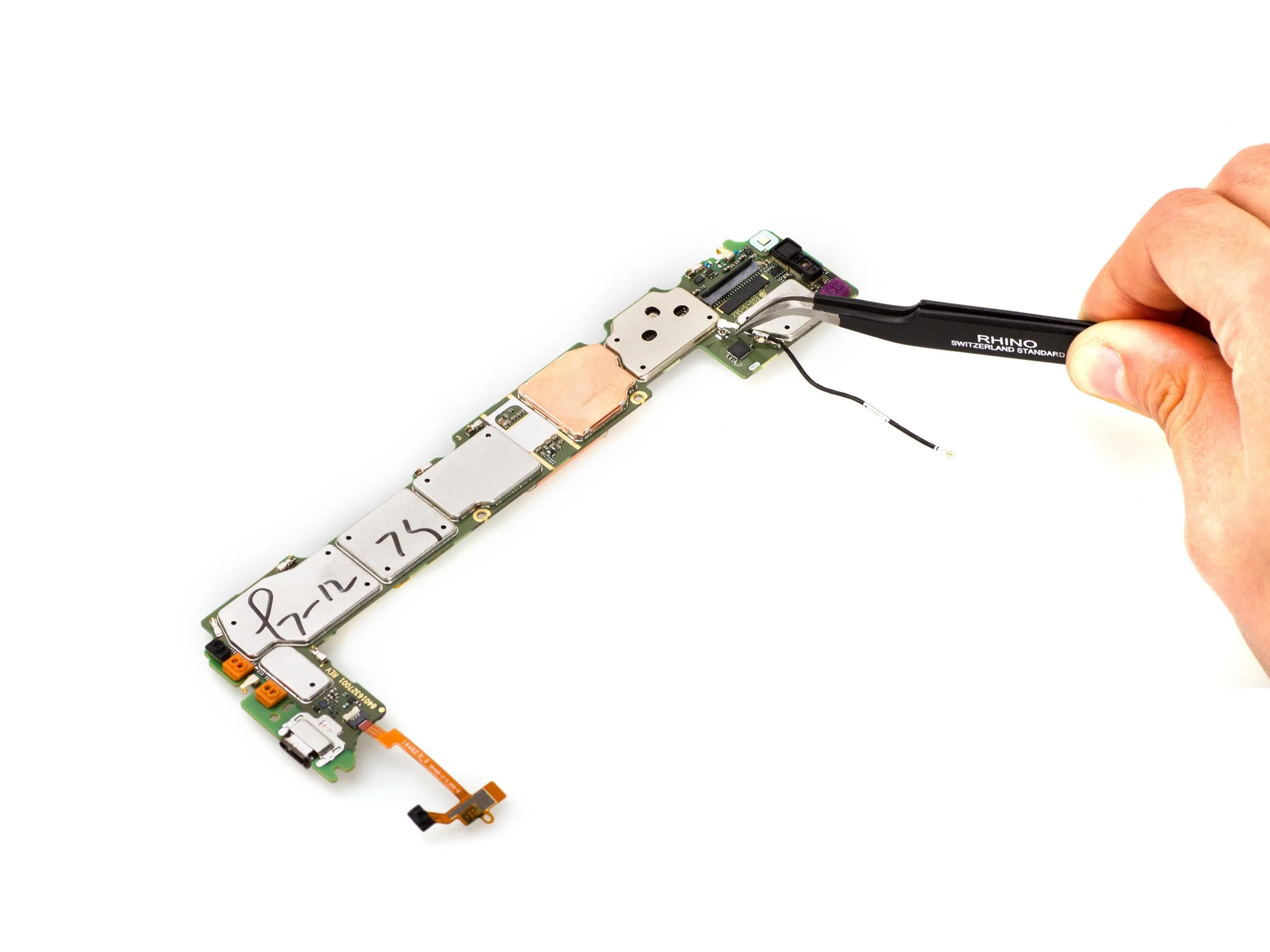

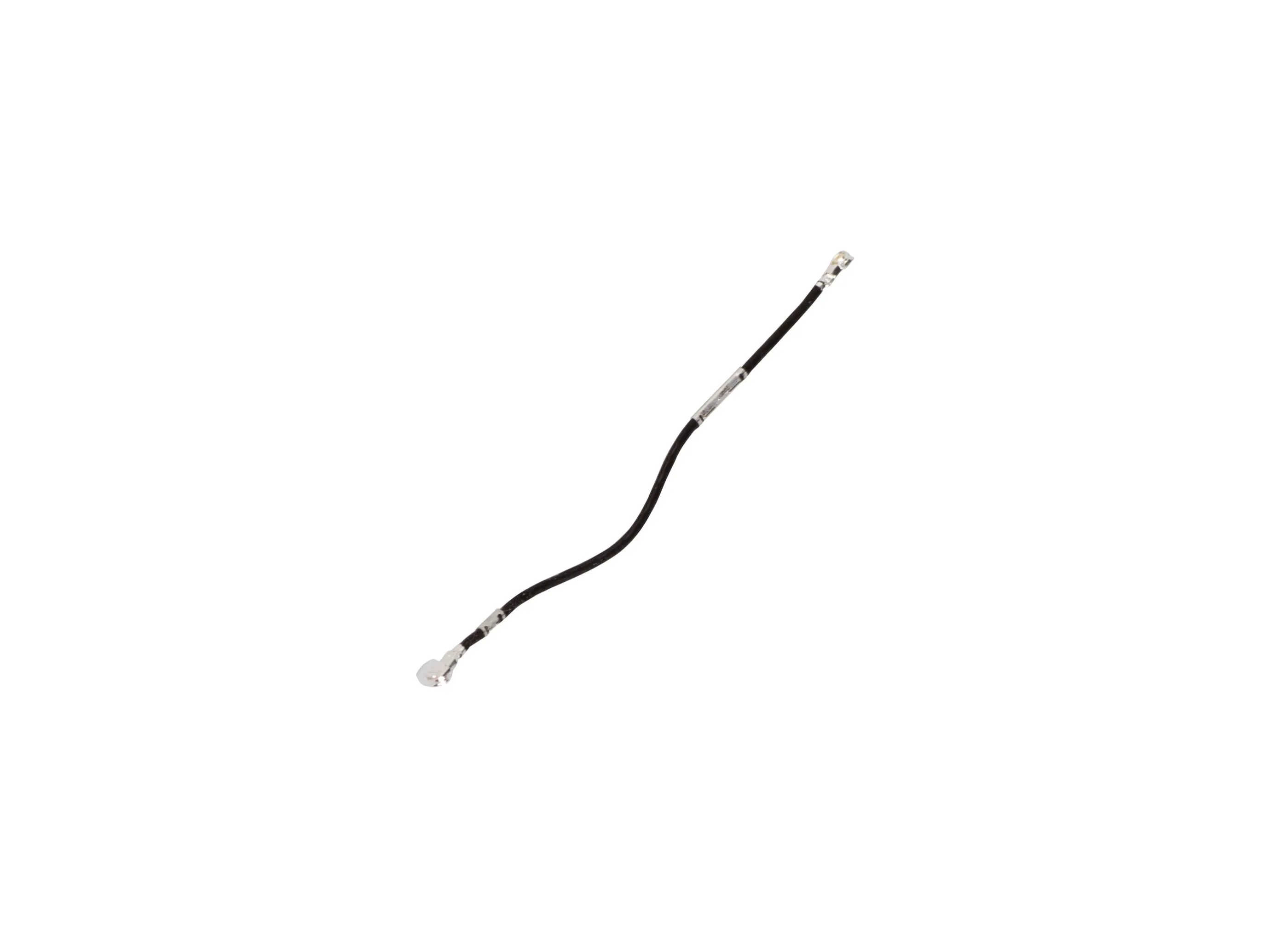

Шаг 18 Освободите разъем сигнального кабеля и извлеките его.

• Используйте пинцет, чтобы освободить разъем.

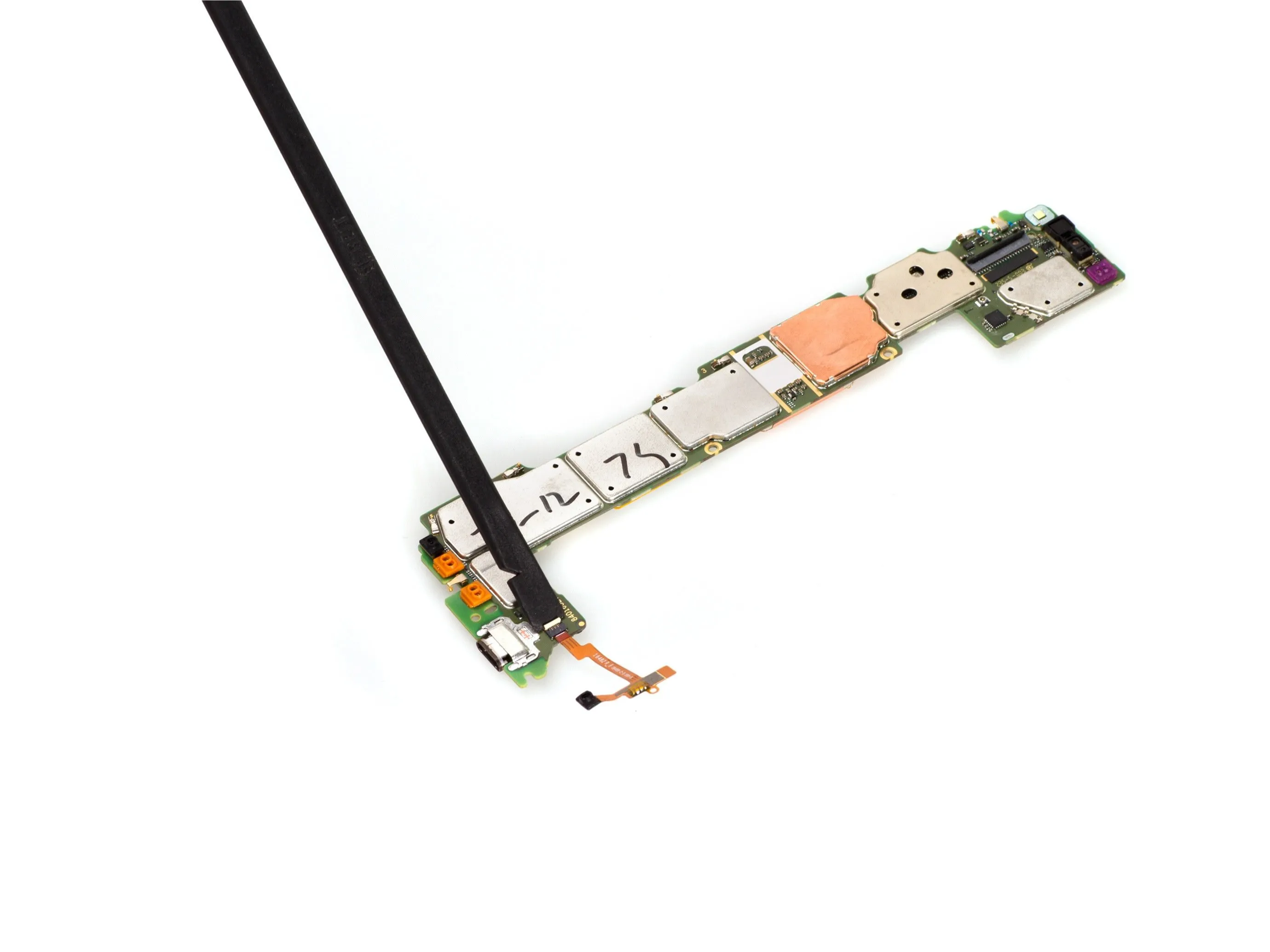

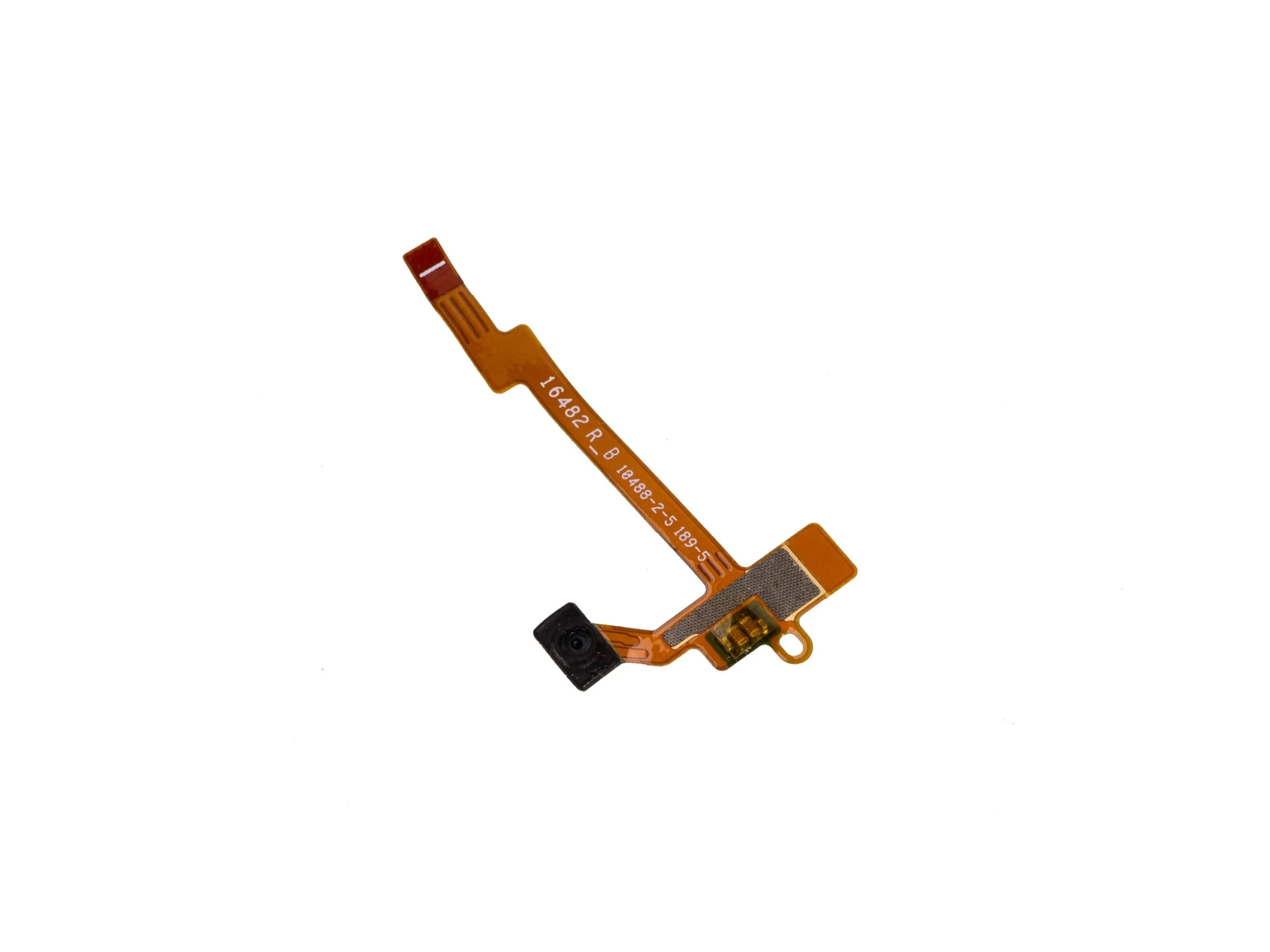

Шаг 19 Извлеките гибкий датчик приближения.

• С помощью этого датчика вы можете помахать рукой над экраном, чтобы разблокировать его.

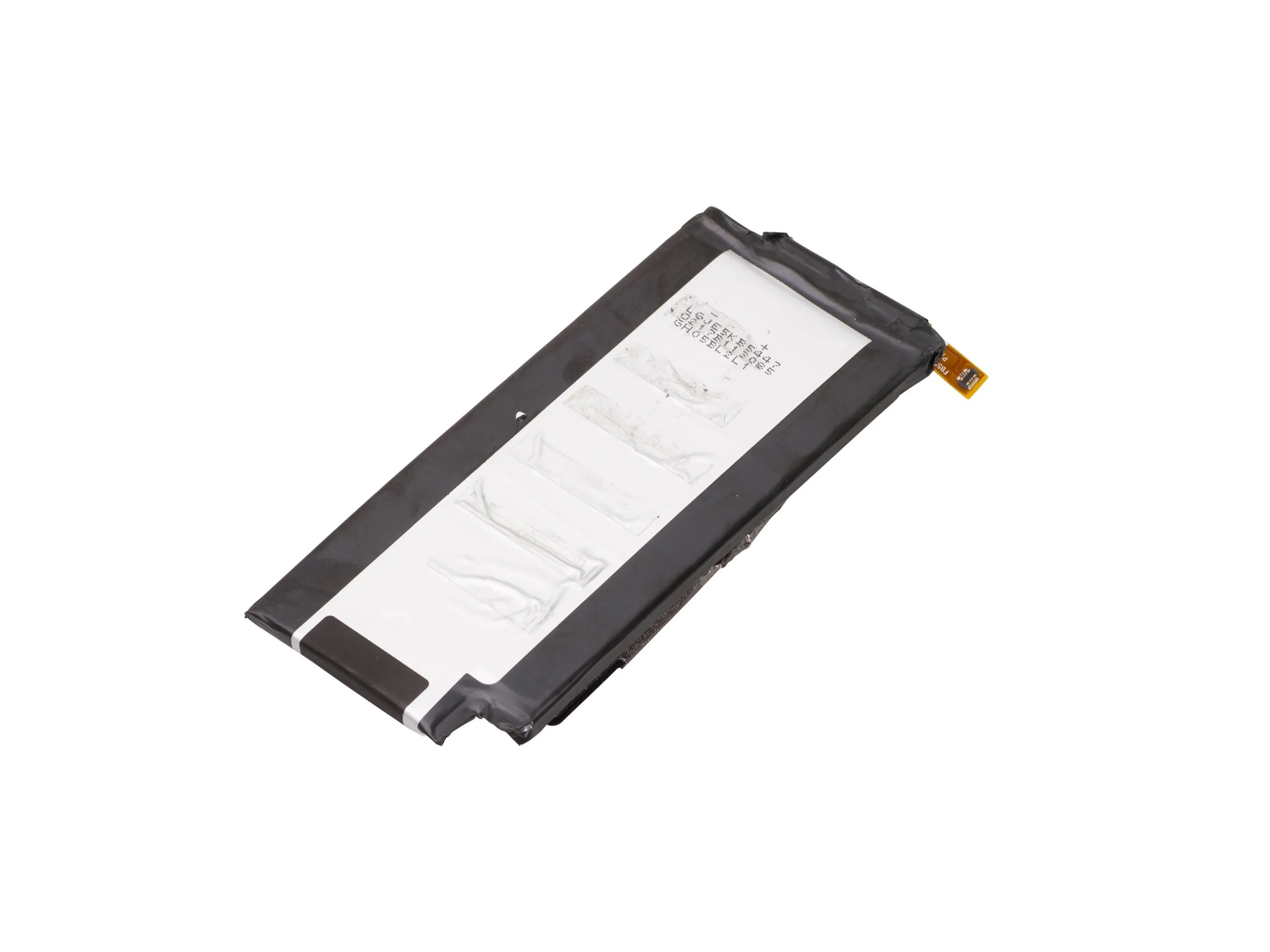

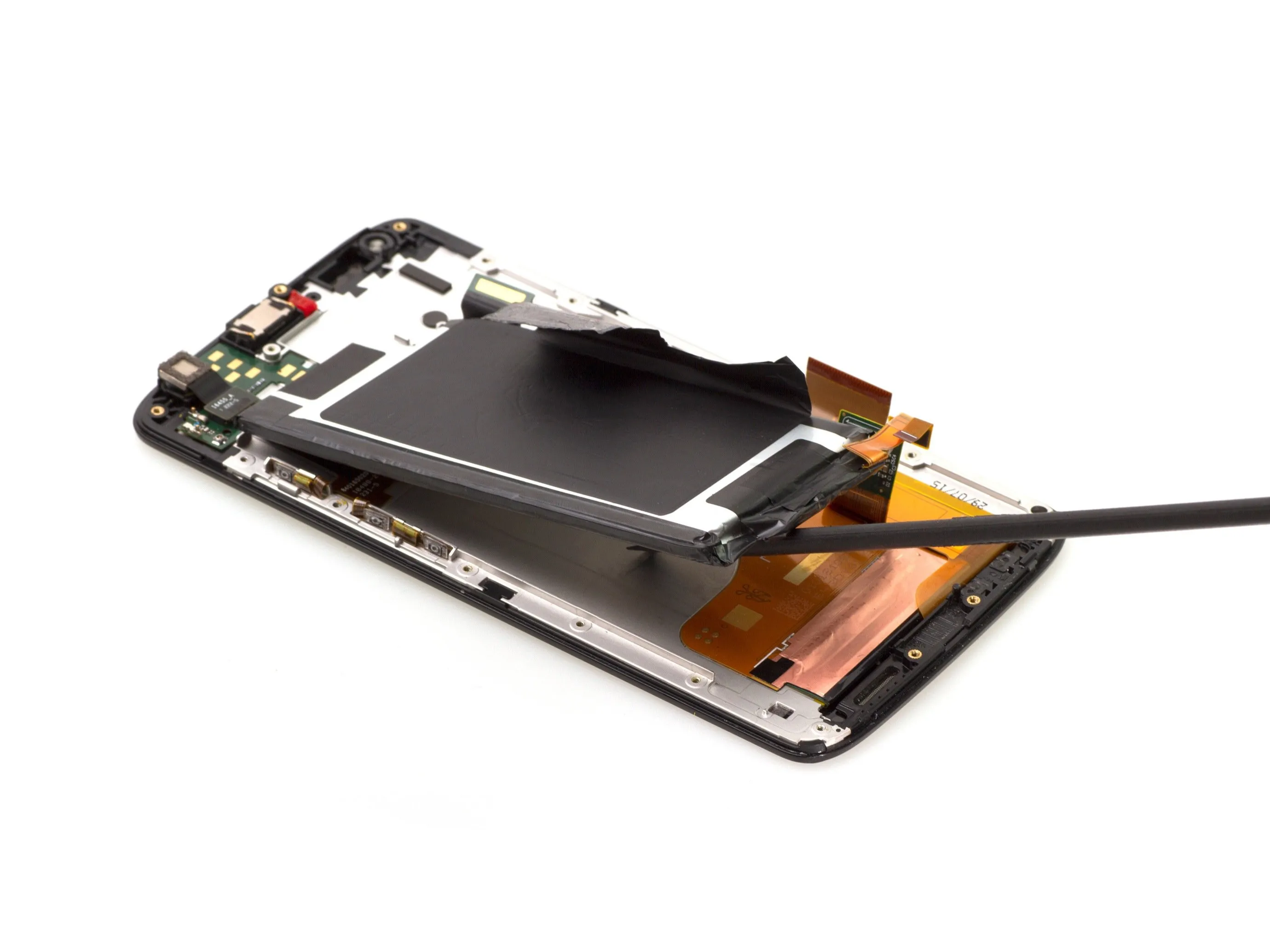

Шаг 20 Подденьте и извлеките аккумулятор.

• Несъемный литий-ионный аккумулятор емкостью 3760 мАч.

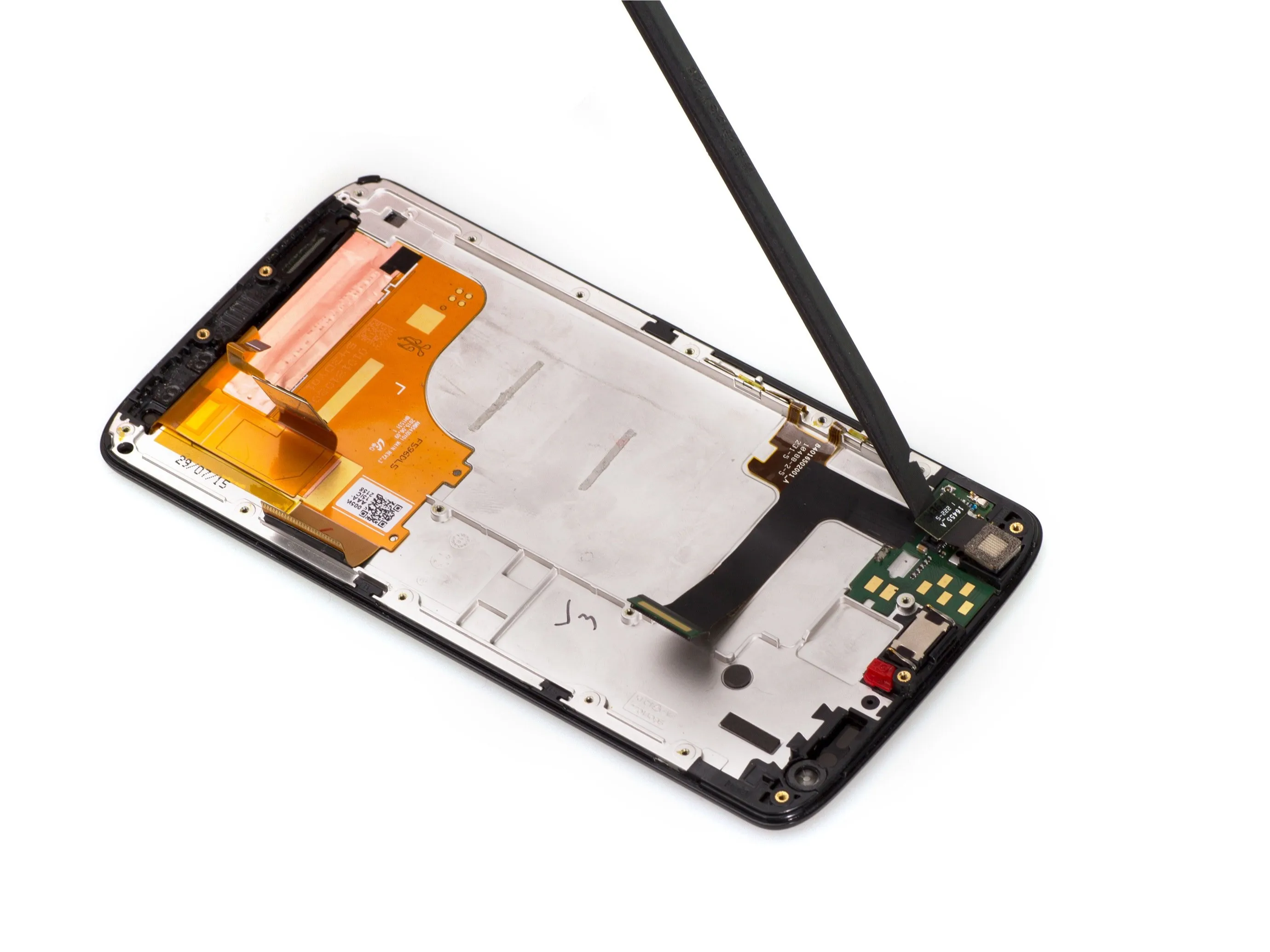

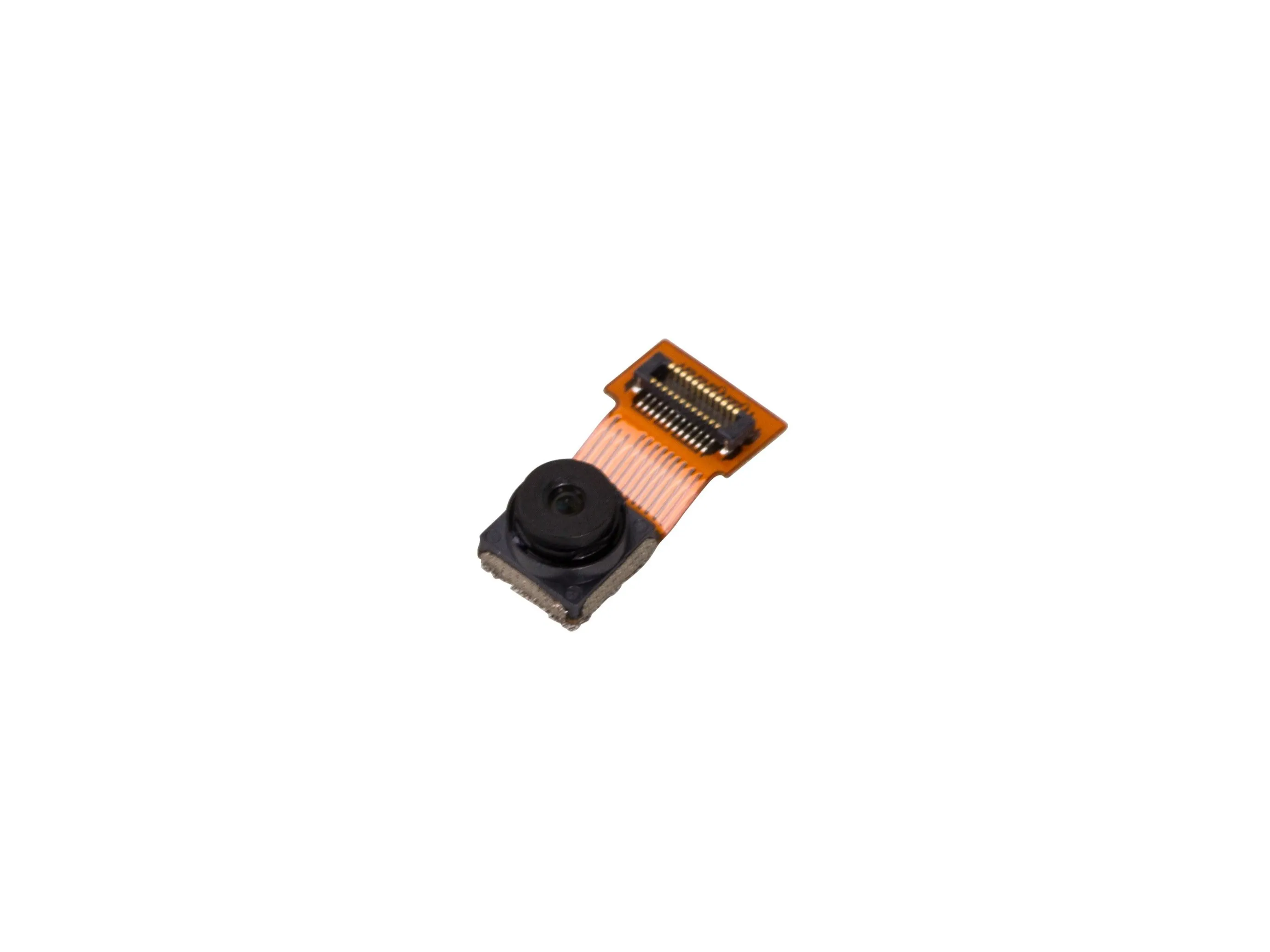

Шаг 21 Извлеките фронтальную камеру.

• Фронтальная 5-мегапиксельная камера для селфи.

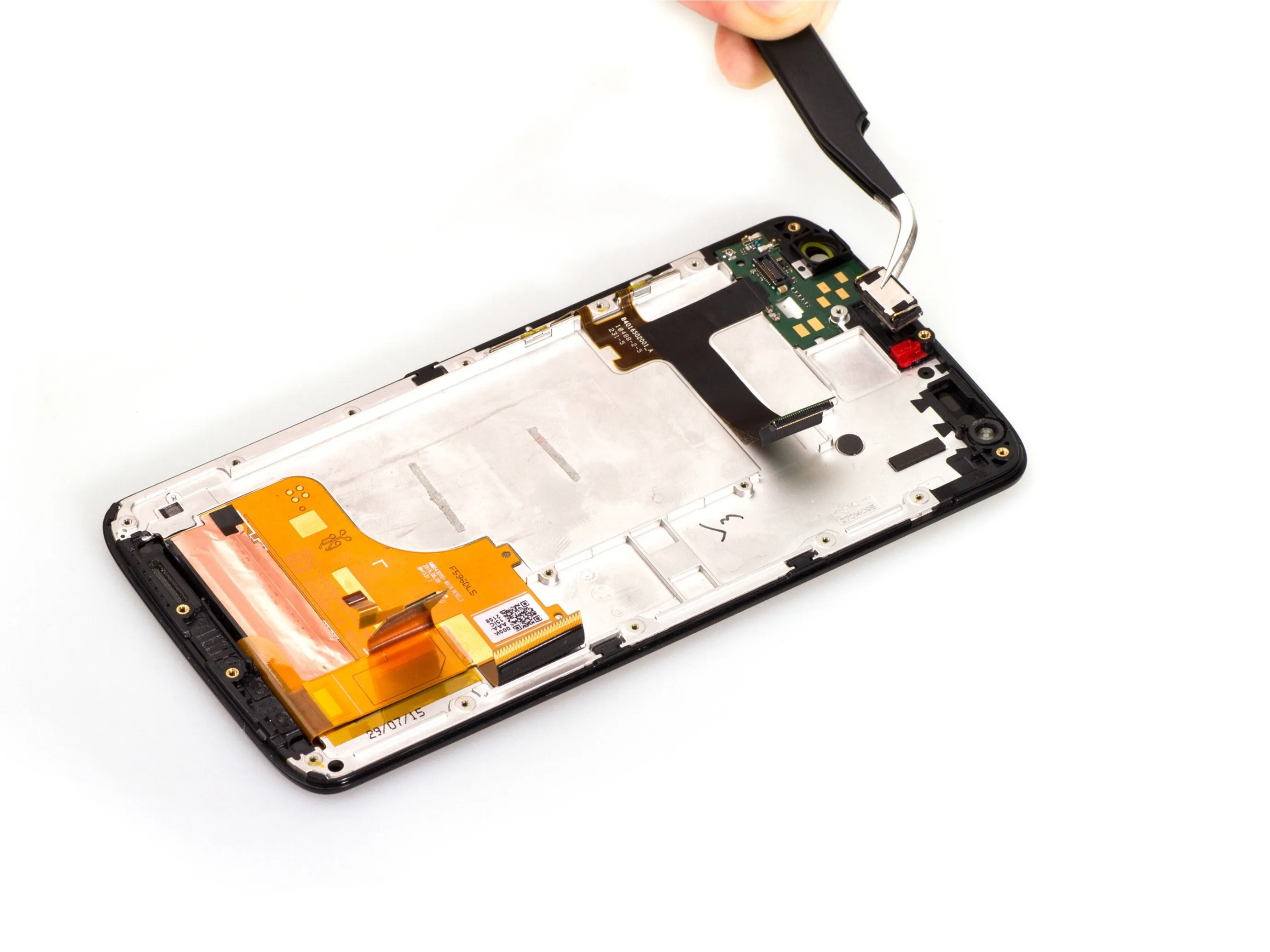

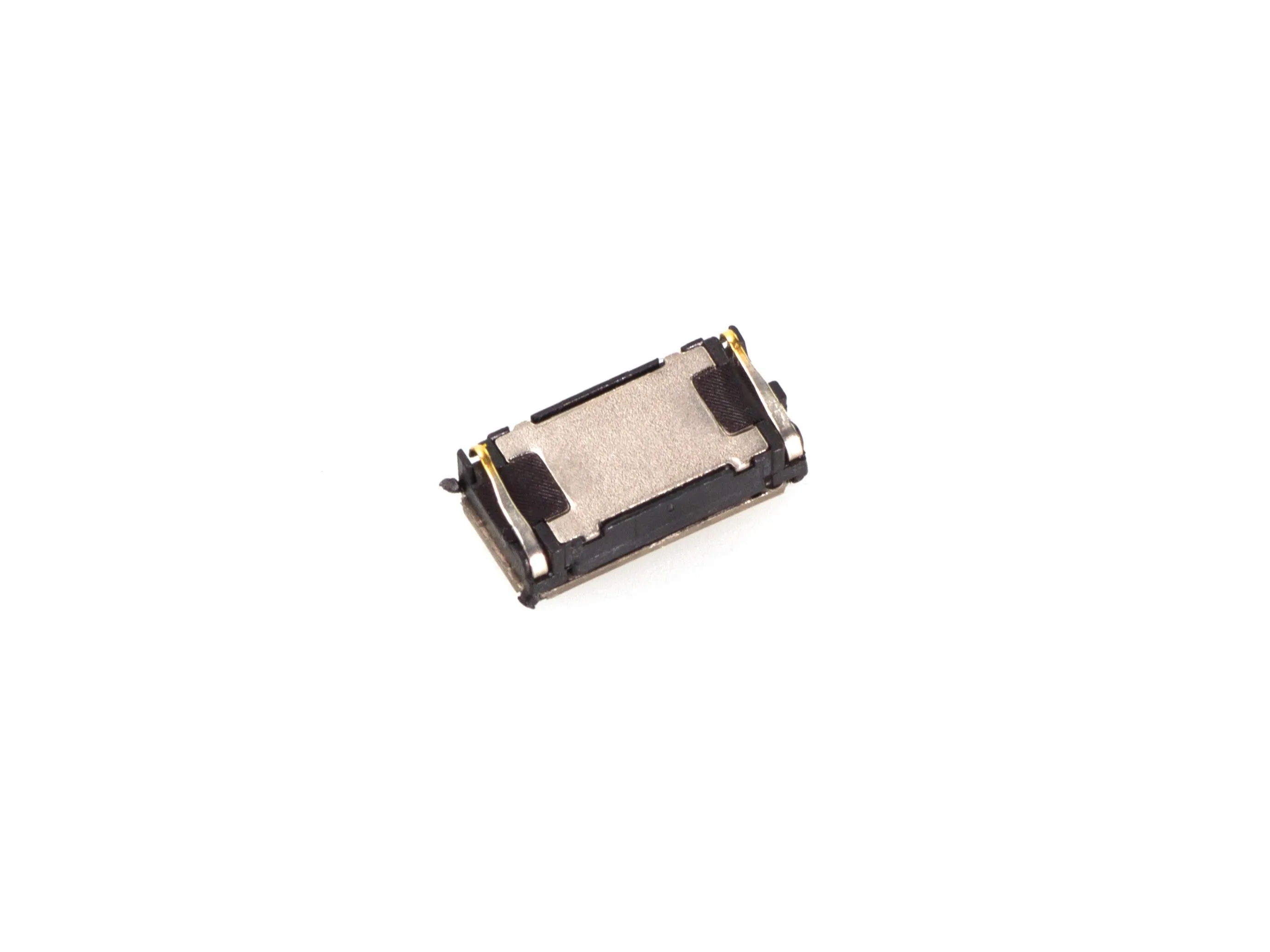

Шаг 22 Извлеките наушник.

• Будьте осторожны при поддевании этой детали, так как она легко рассыпается.

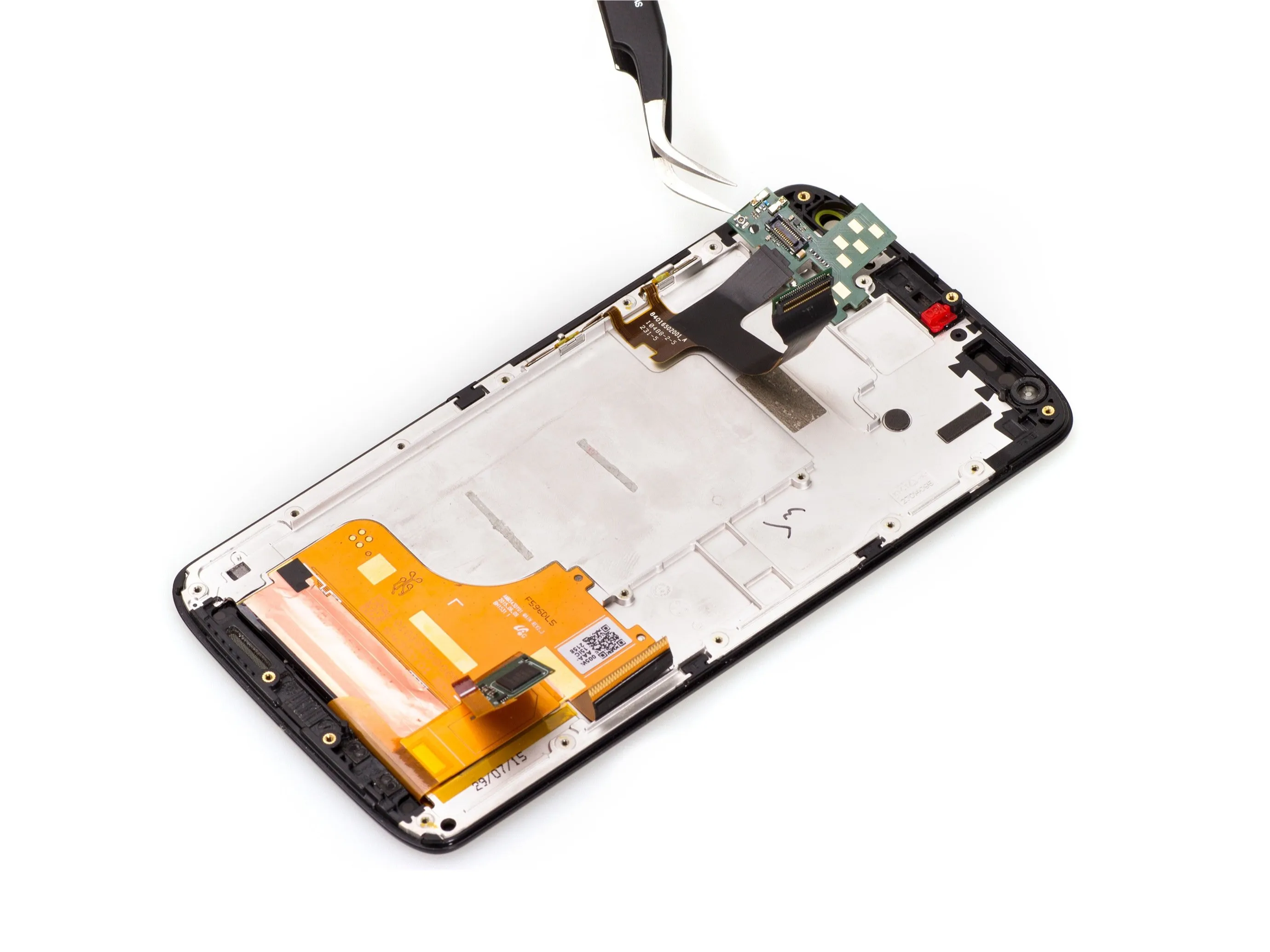

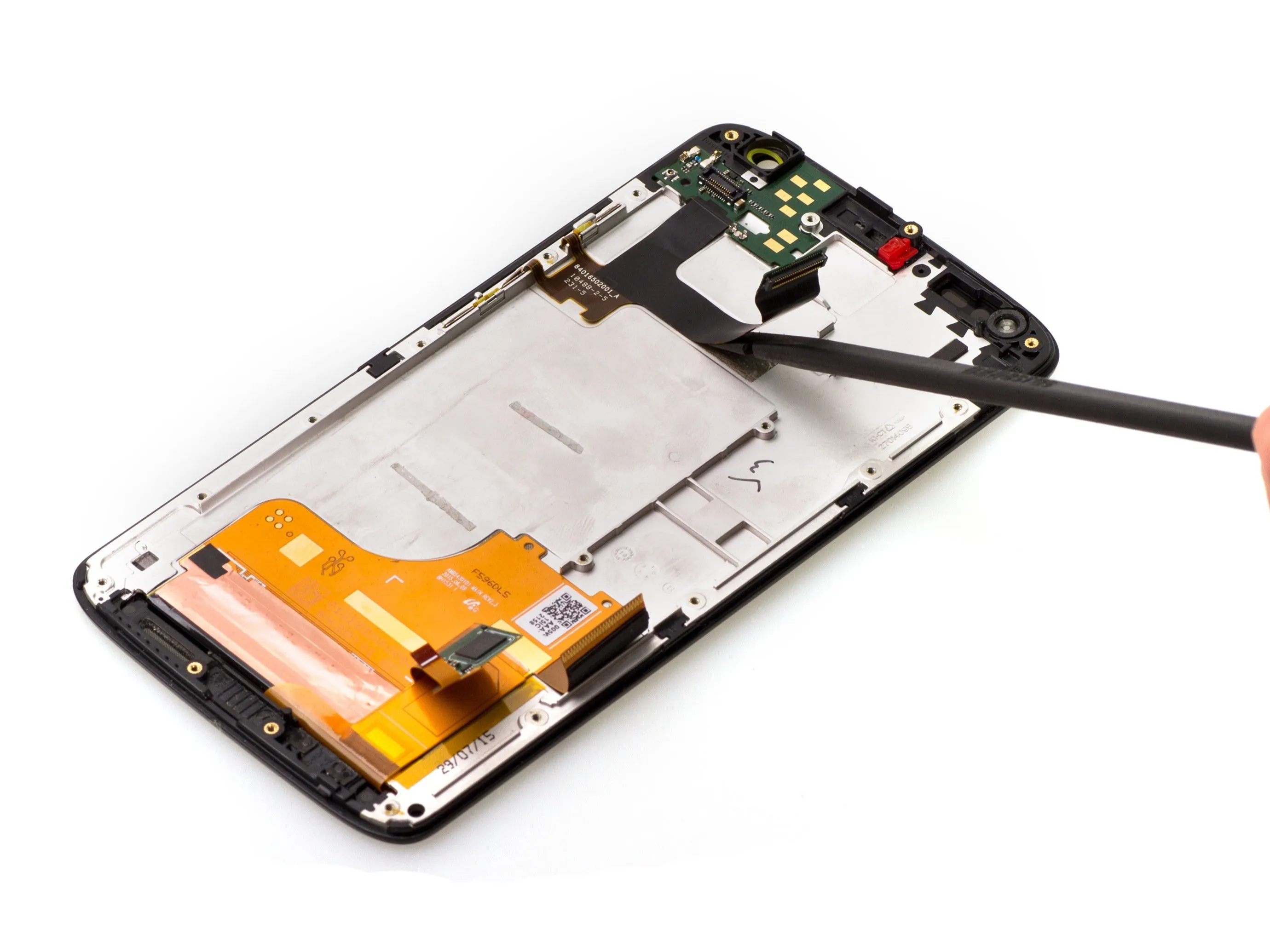

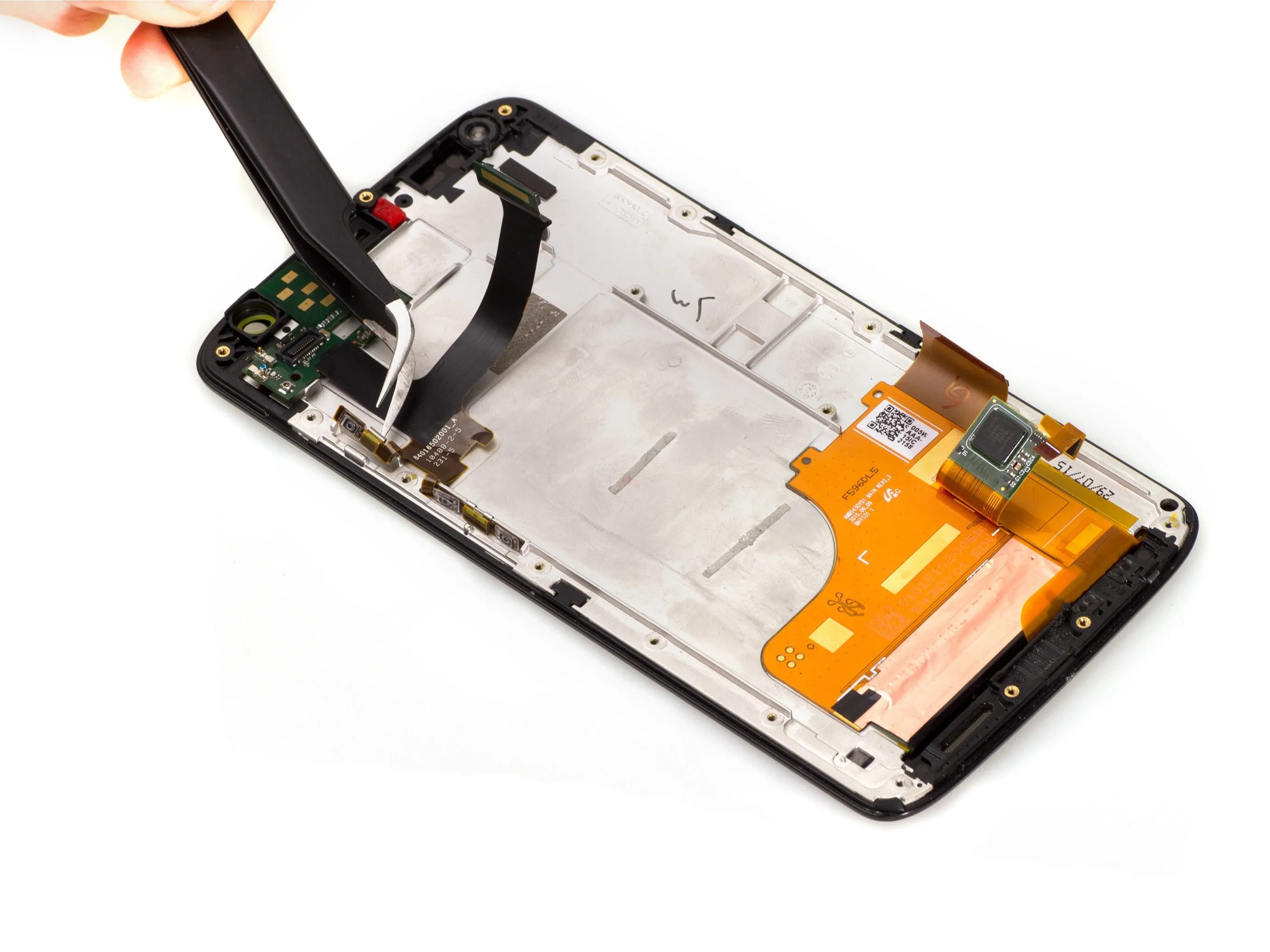

Шаг 23 Снимите боковую кнопку.

• Используйте пинцет, чтобы срезать клей под ними.

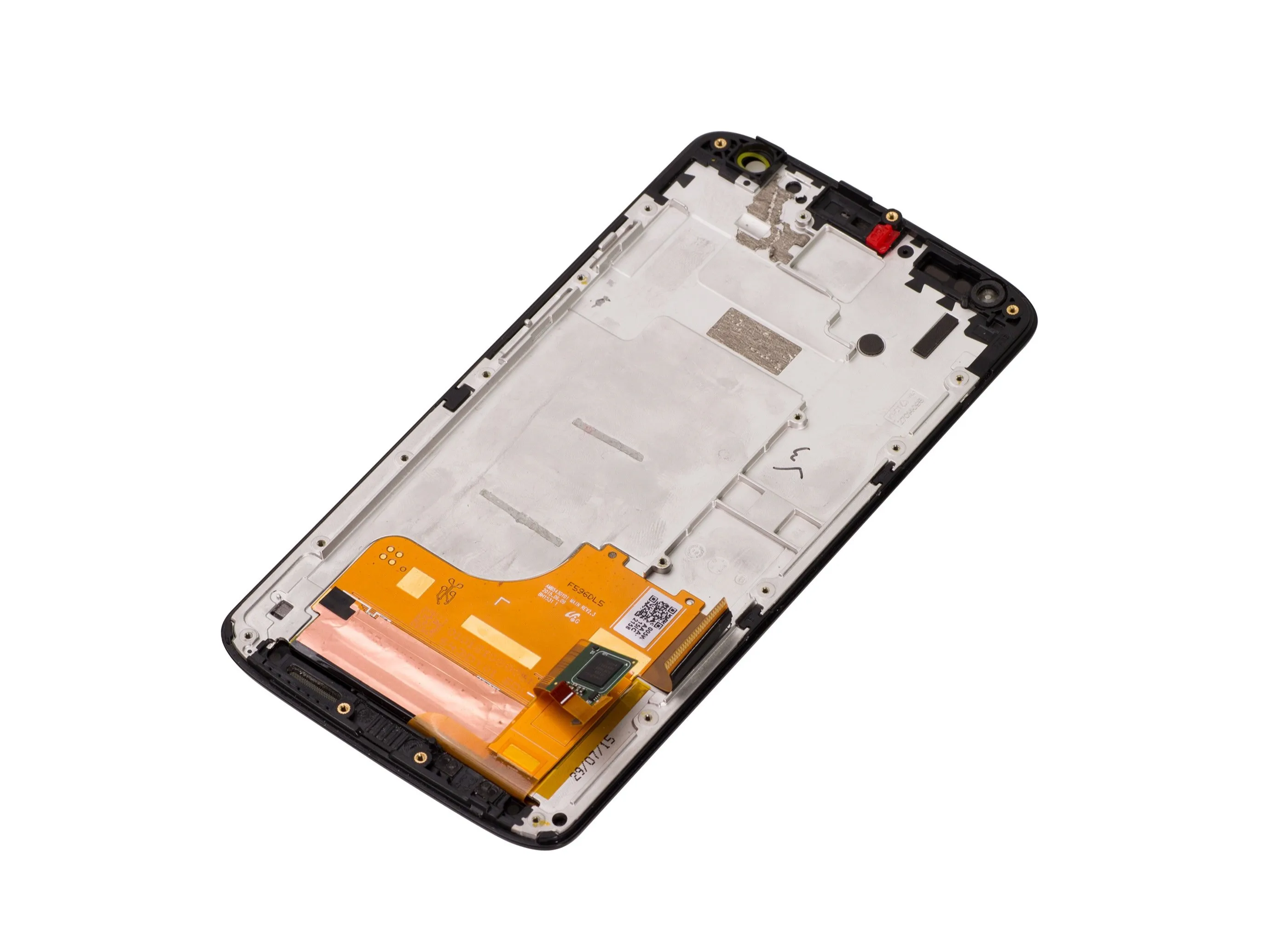

Шаг 24

• Здесь находится ЖК-экран с опорной рамкой ЖК-экрана. Они крепко прикреплены, поэтому мы не стали их отделять.

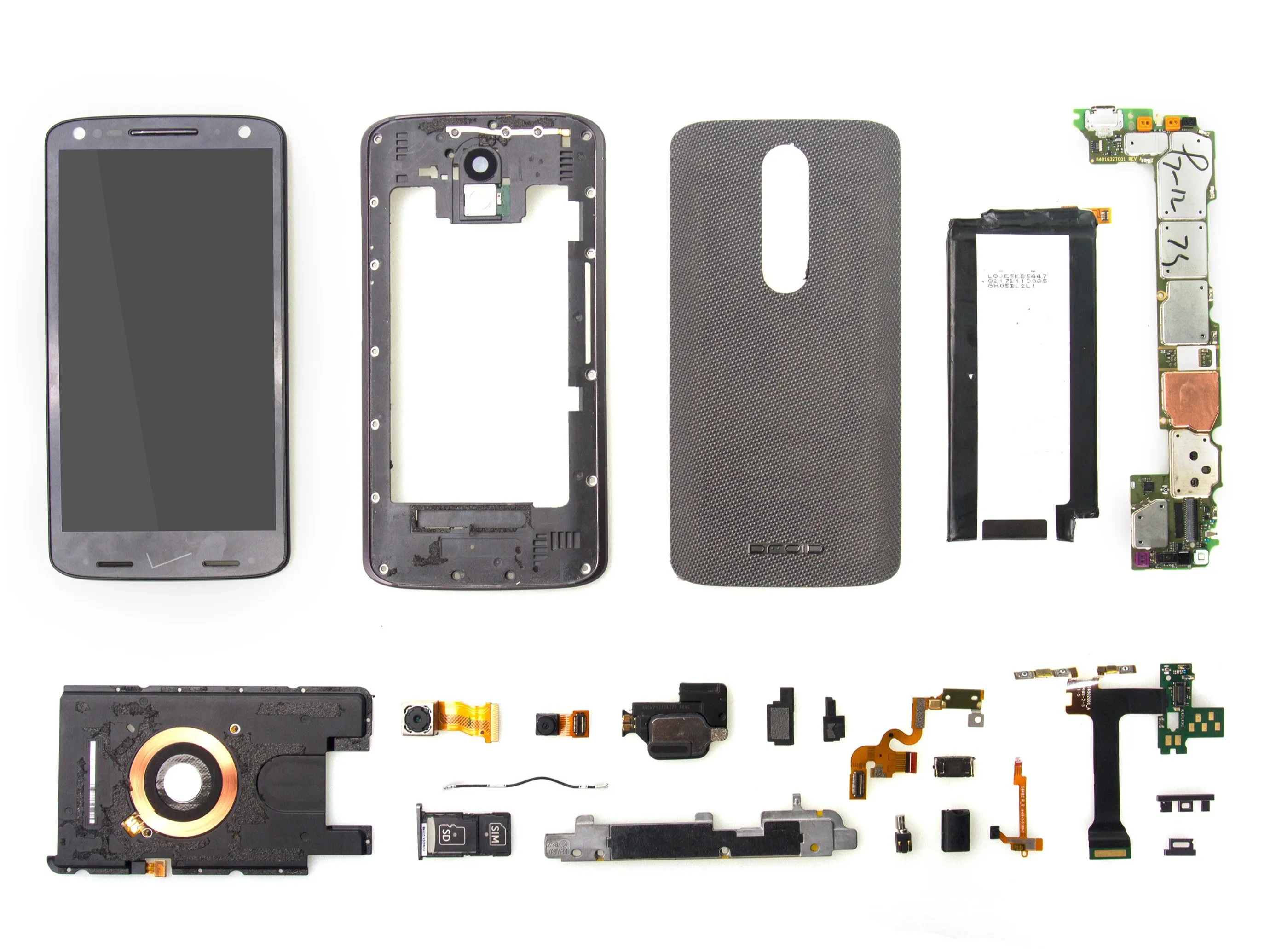

Шаг 25

• Готово.
