Разборка Motorola MOTOACTIV W450

Введение

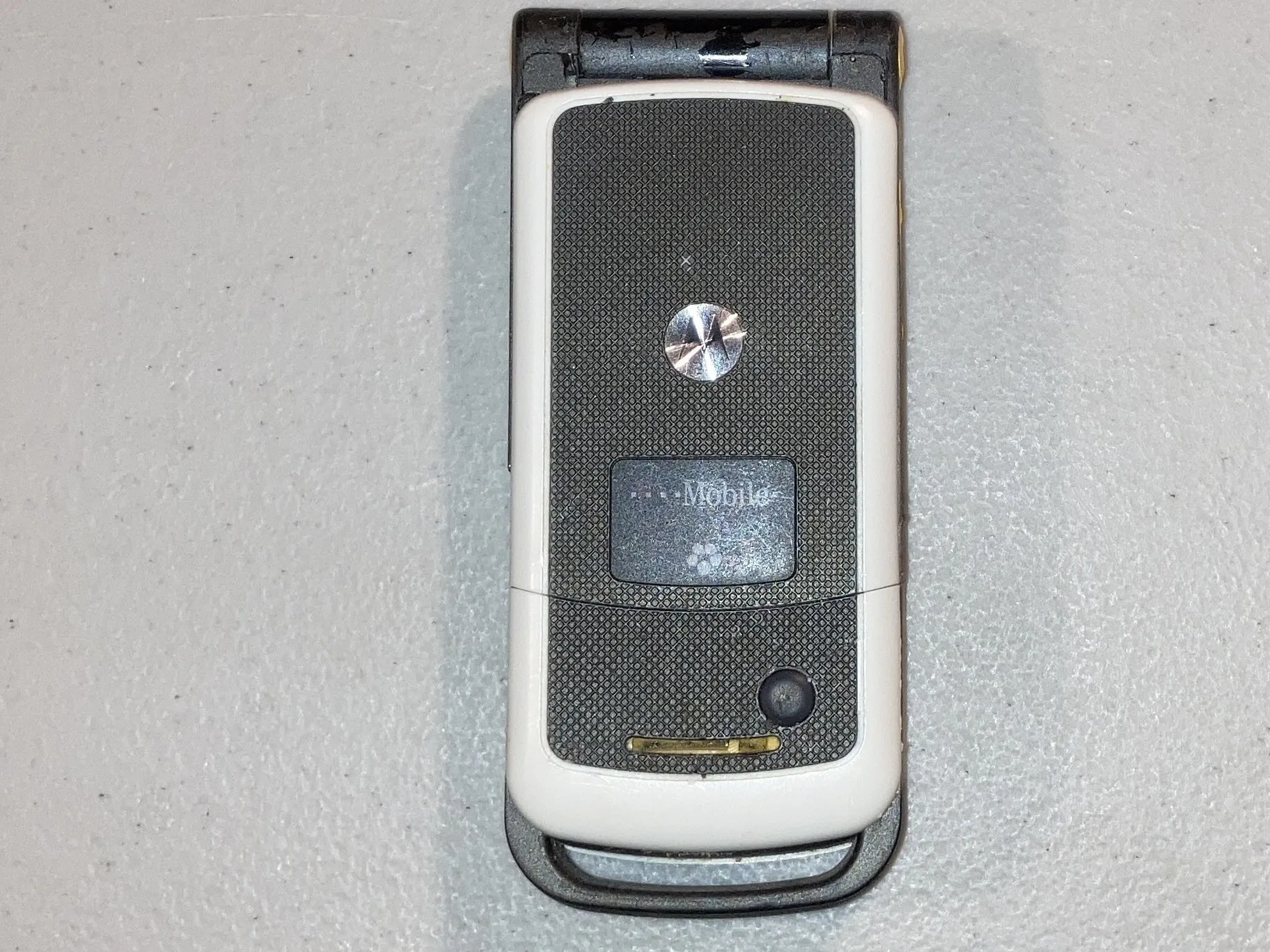

Привет всем! Сегодня я покажу вам, как разобрать Motorola MOTOACTV W450 БЕЗ поломки.

Детали

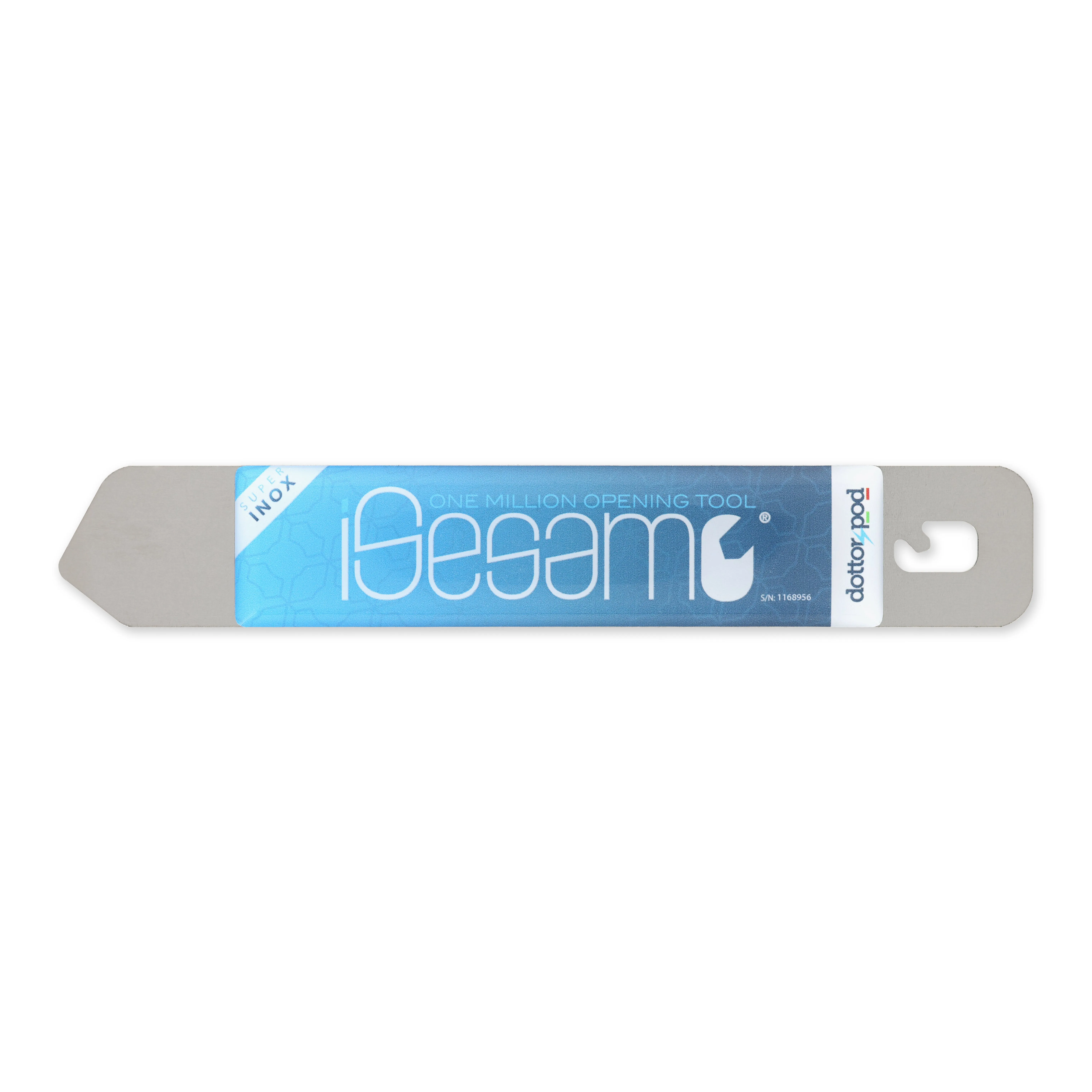

Инструменты

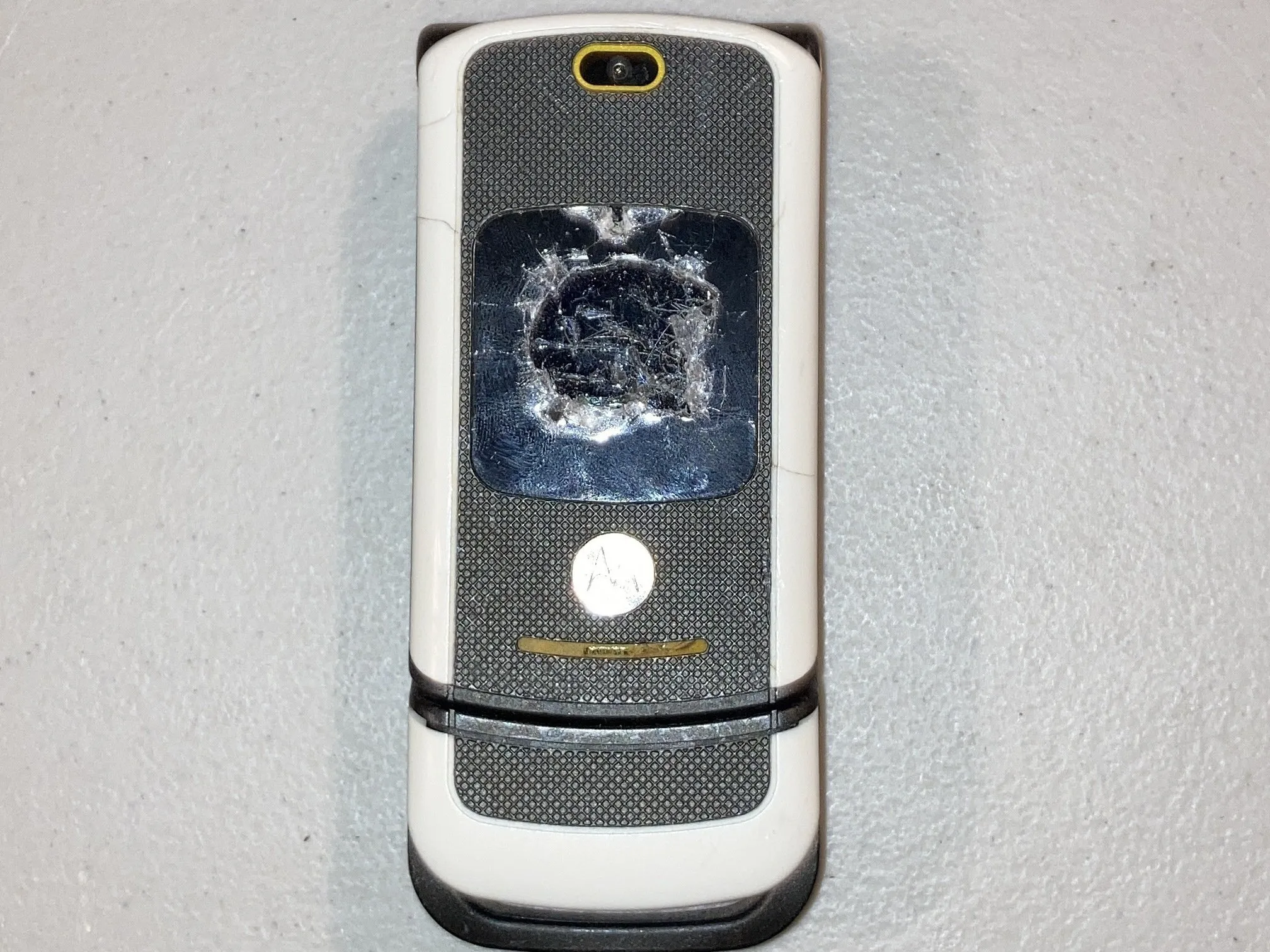

Мой Motorola MOTOACTV немного сломан... но сойдет. (Я не сломал его при открытии, я сломал его от злости... да...)

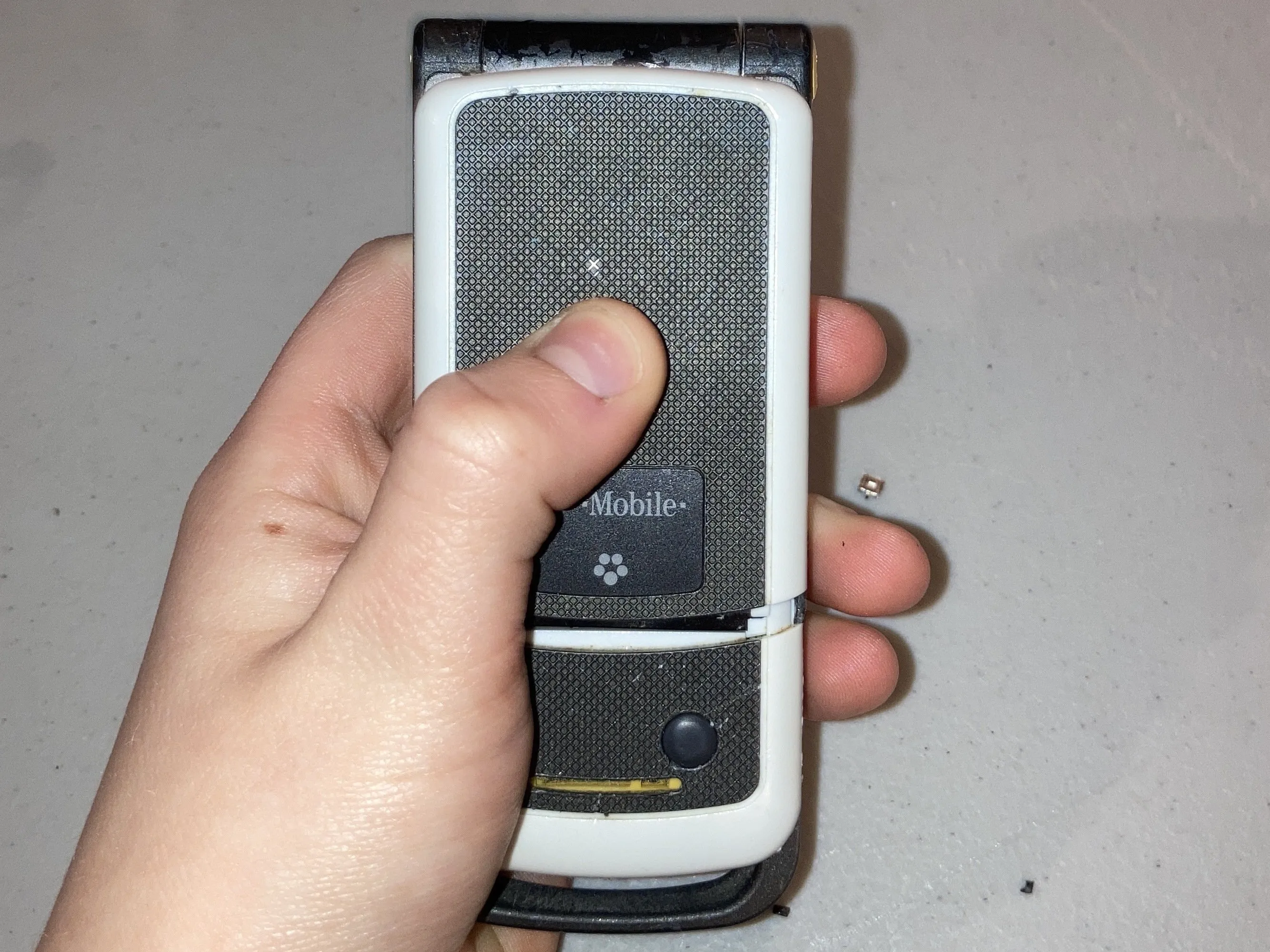

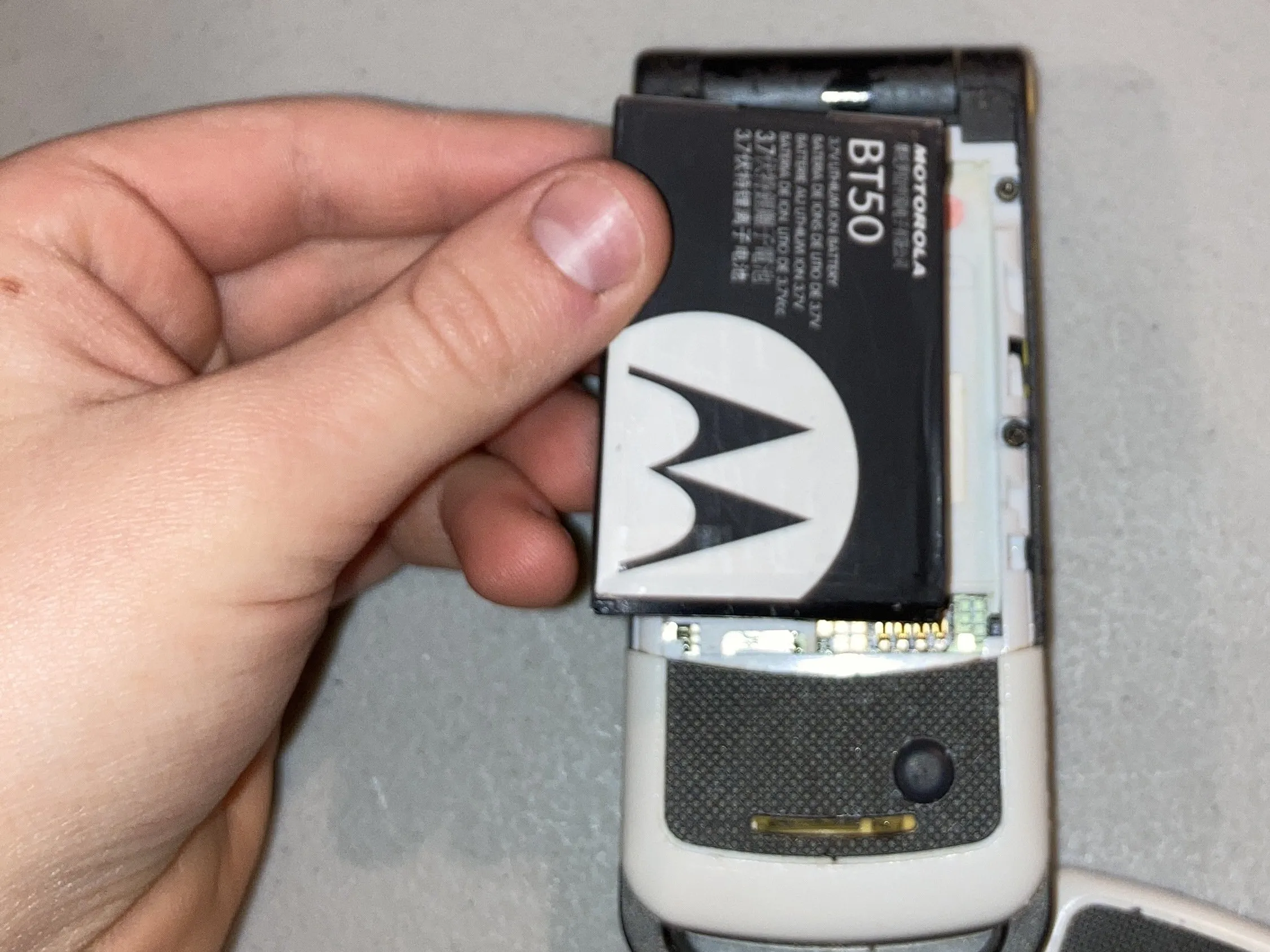

Сначала откройте заднюю панель телефона, нажав на крышку батарейного отсека. Затем осторожно извлеките аккумулятор.
Убедитесь, что устройство выключено, чтобы избежать повреждений.
НЕ прокалывайте батарею, так как это может привести к взрыву.

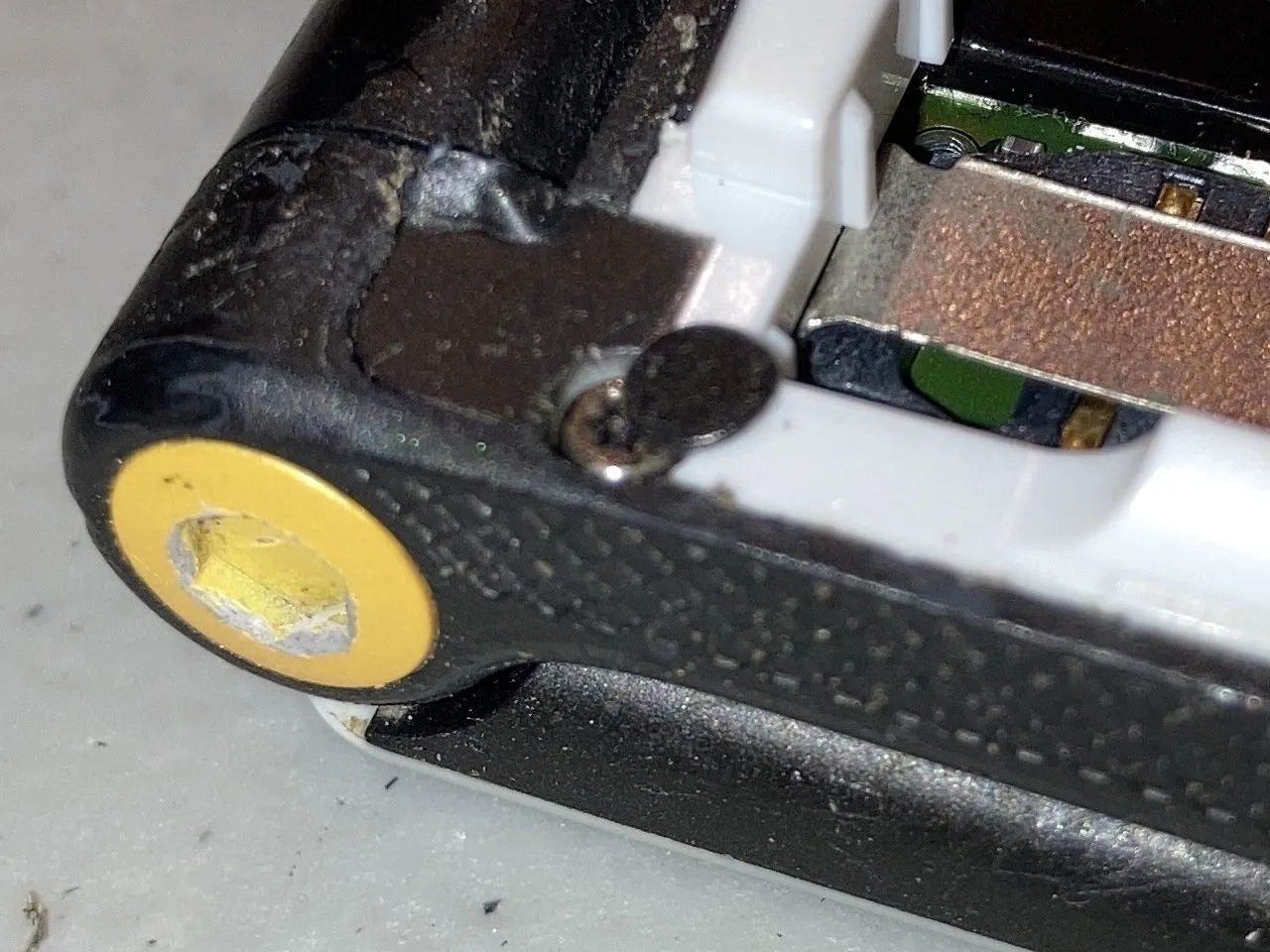

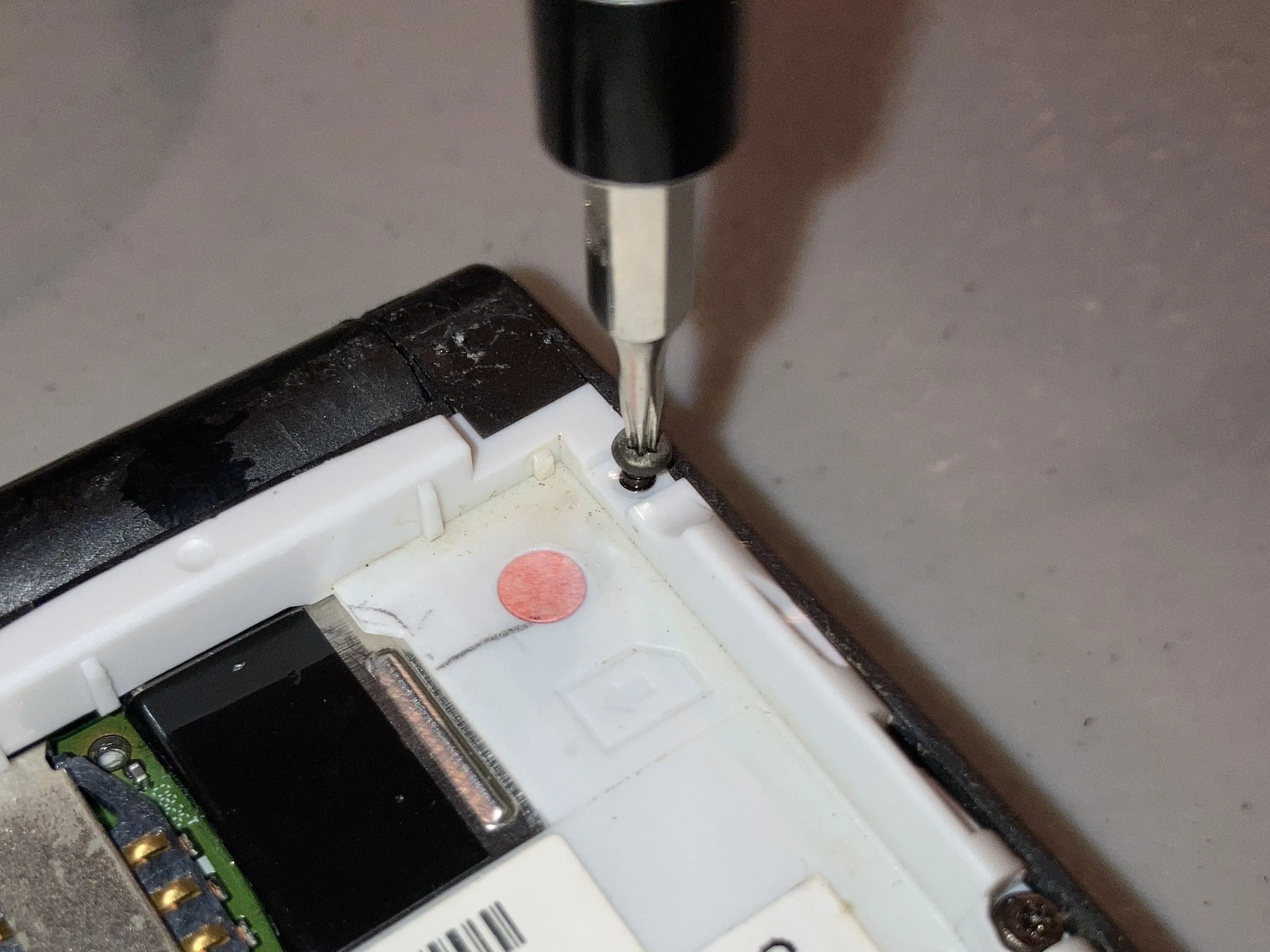

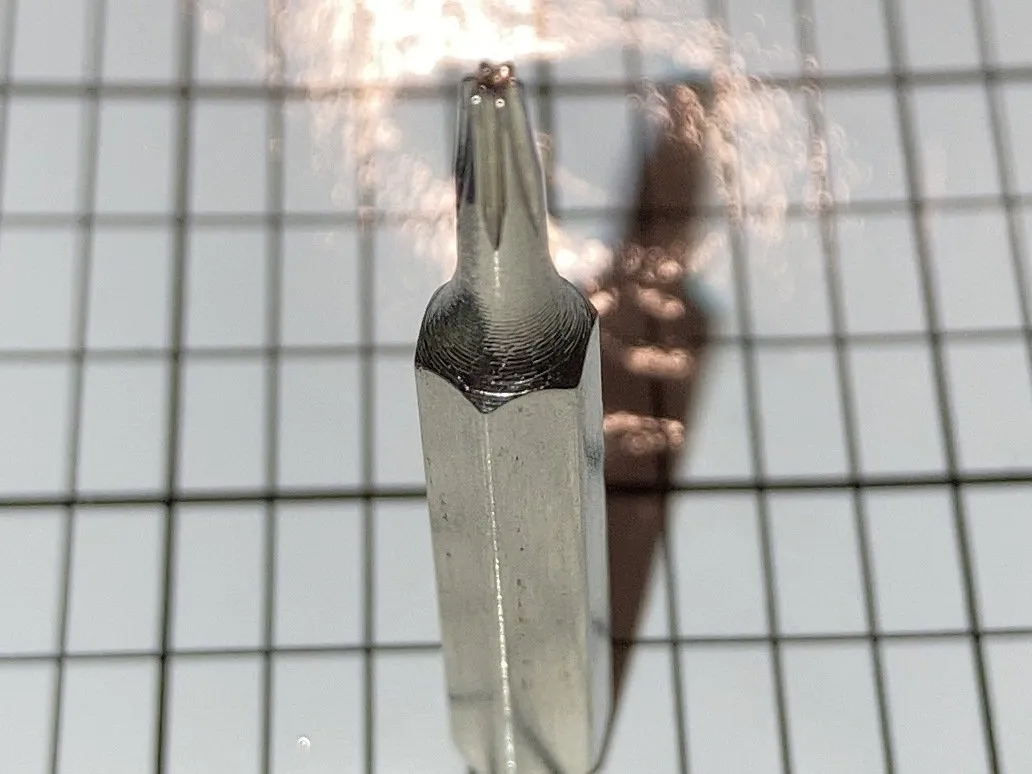

Теперь мы открутим первые винты. Вам понадобится отвертка T5 Torx или бита для отвертки, чтобы открутить четыре винта на задней панели. Один из винтов скрыт под черным пластиковым кругом, удалите его.
Пока не снимайте заднюю панель телефона.

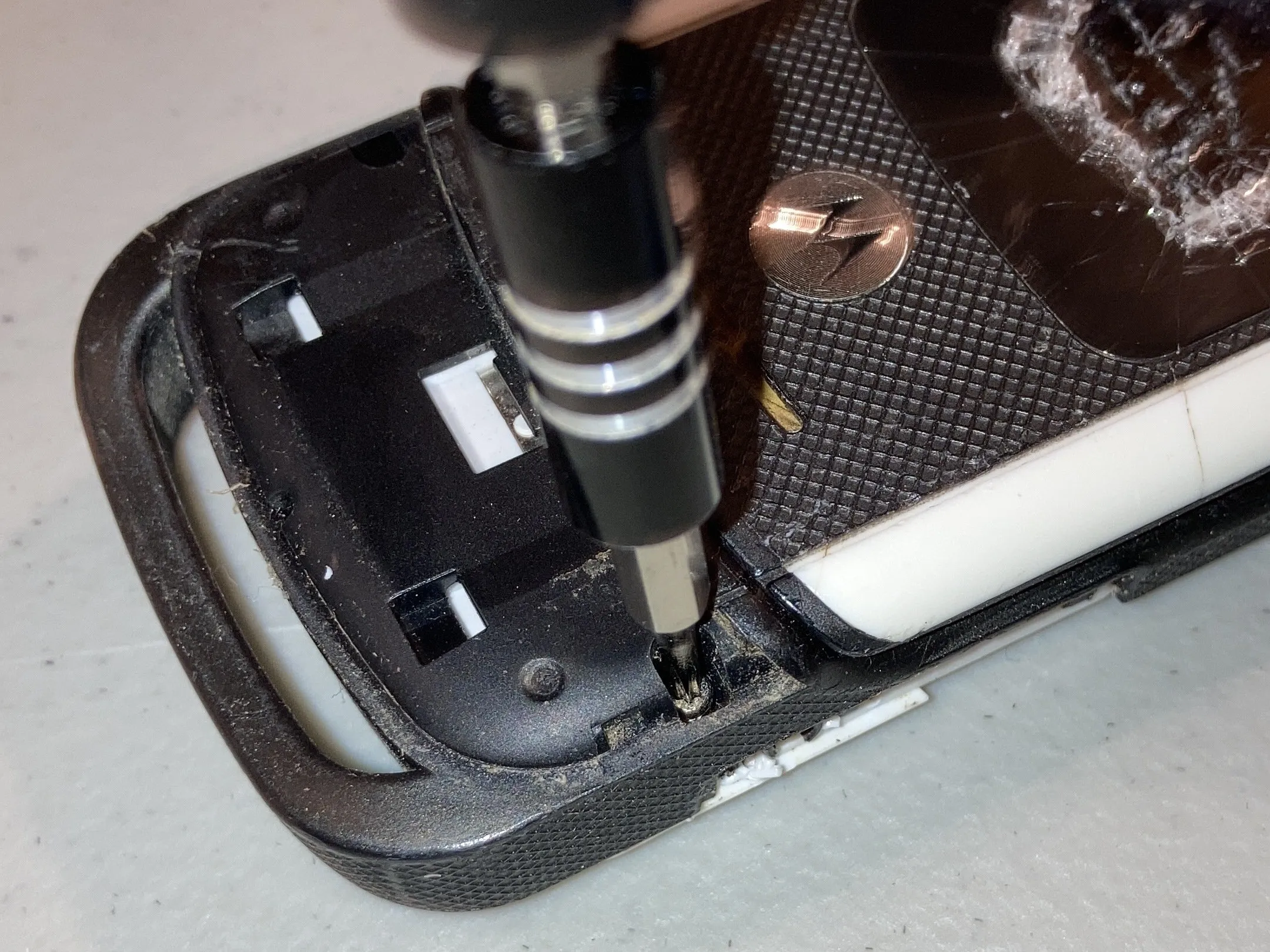

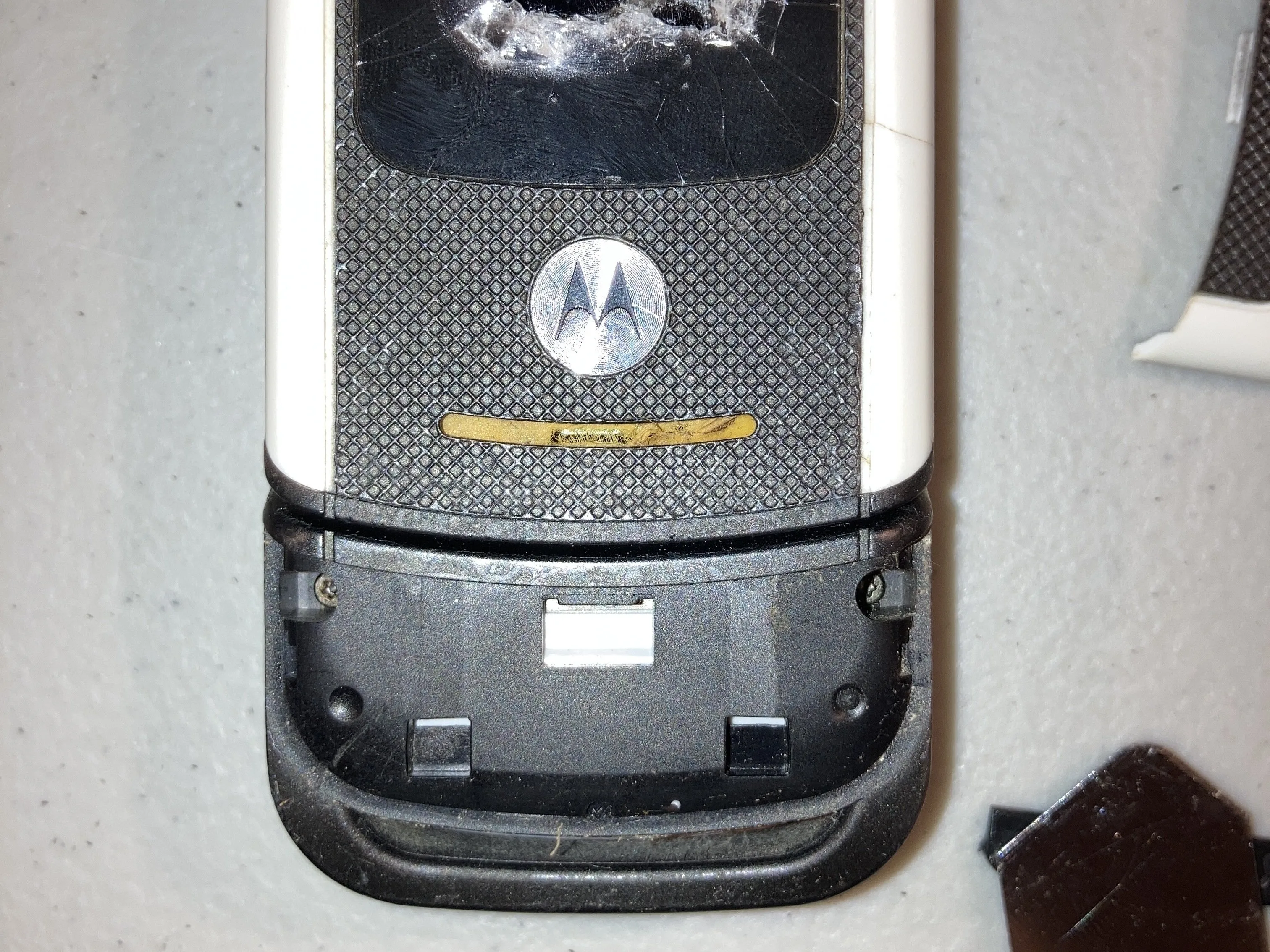

После того как первые винты откручены, давайте посмотрим на переднюю часть. В нижней части передней панели находится пластиковая крышка, блокирующая два винта. Подденьте крышку по краям с помощью инструмента для открывания, чтобы снять ее, затем поднимите крышку и выкрутите два оставшихся внешних винта Torx.

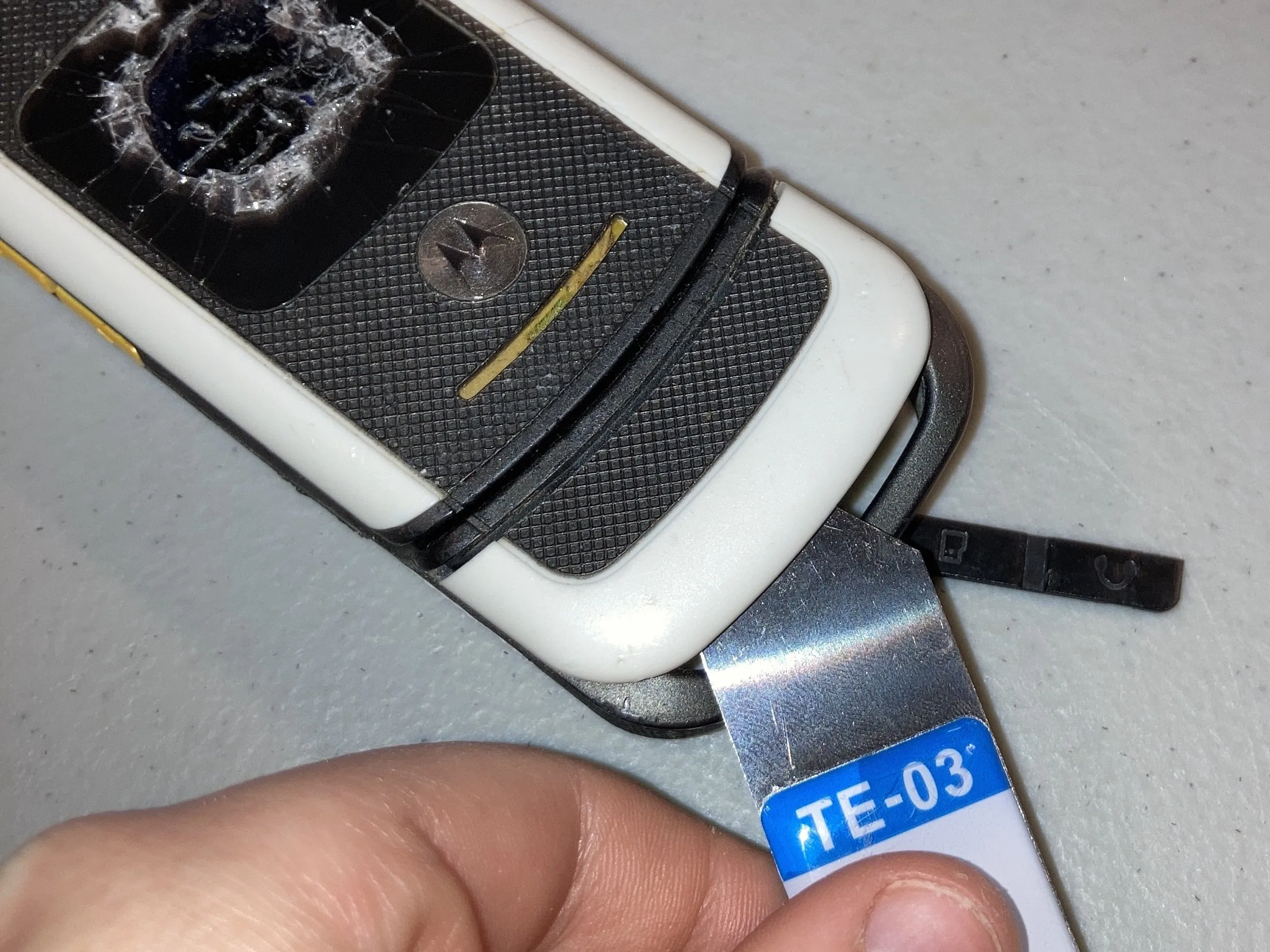

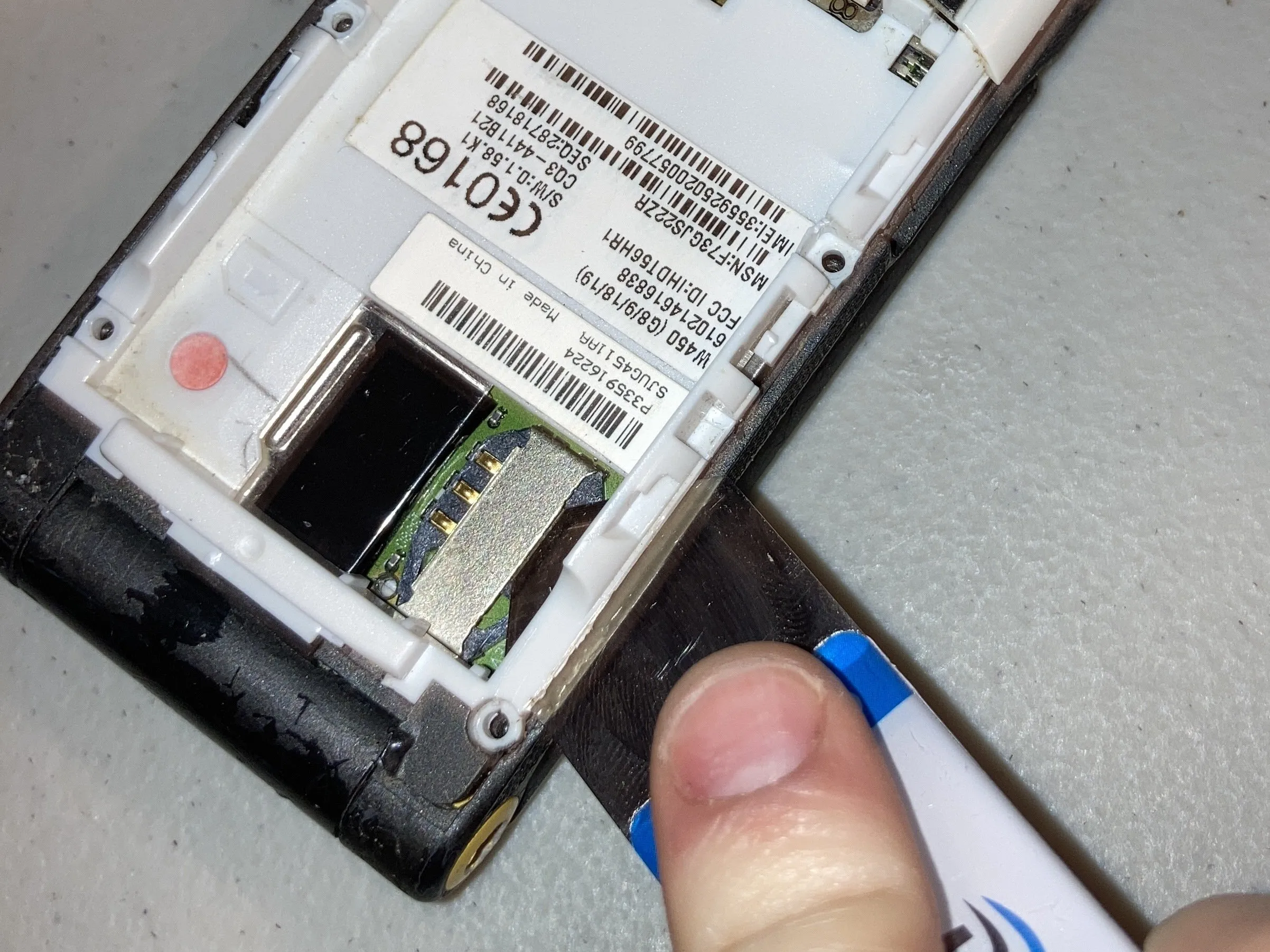

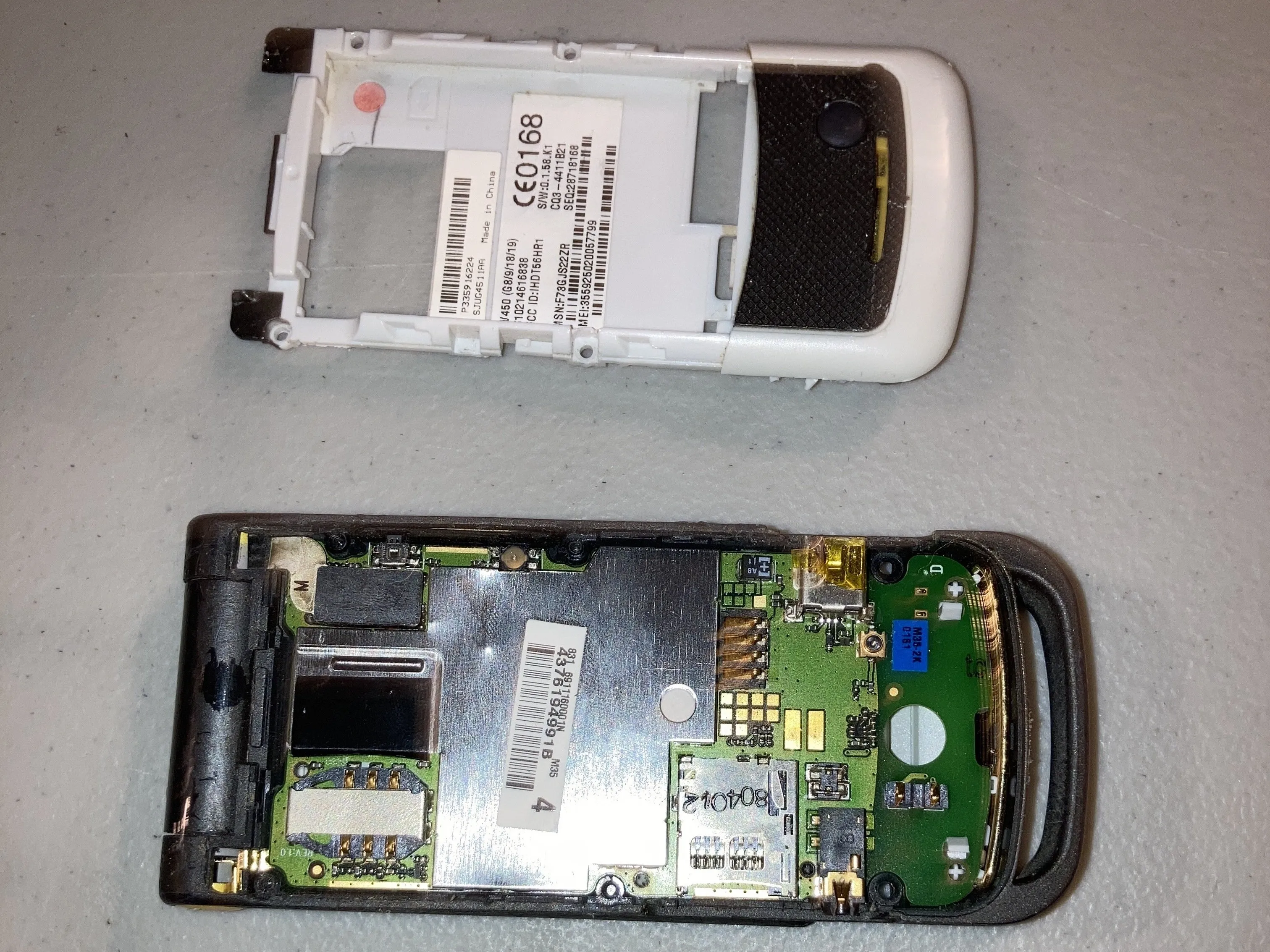

Переходим к самому интересному - открытию телефона! Используйте инструмент для открывания и проведите им по краям задней крышки. Затем поднимите ее, и все готово!

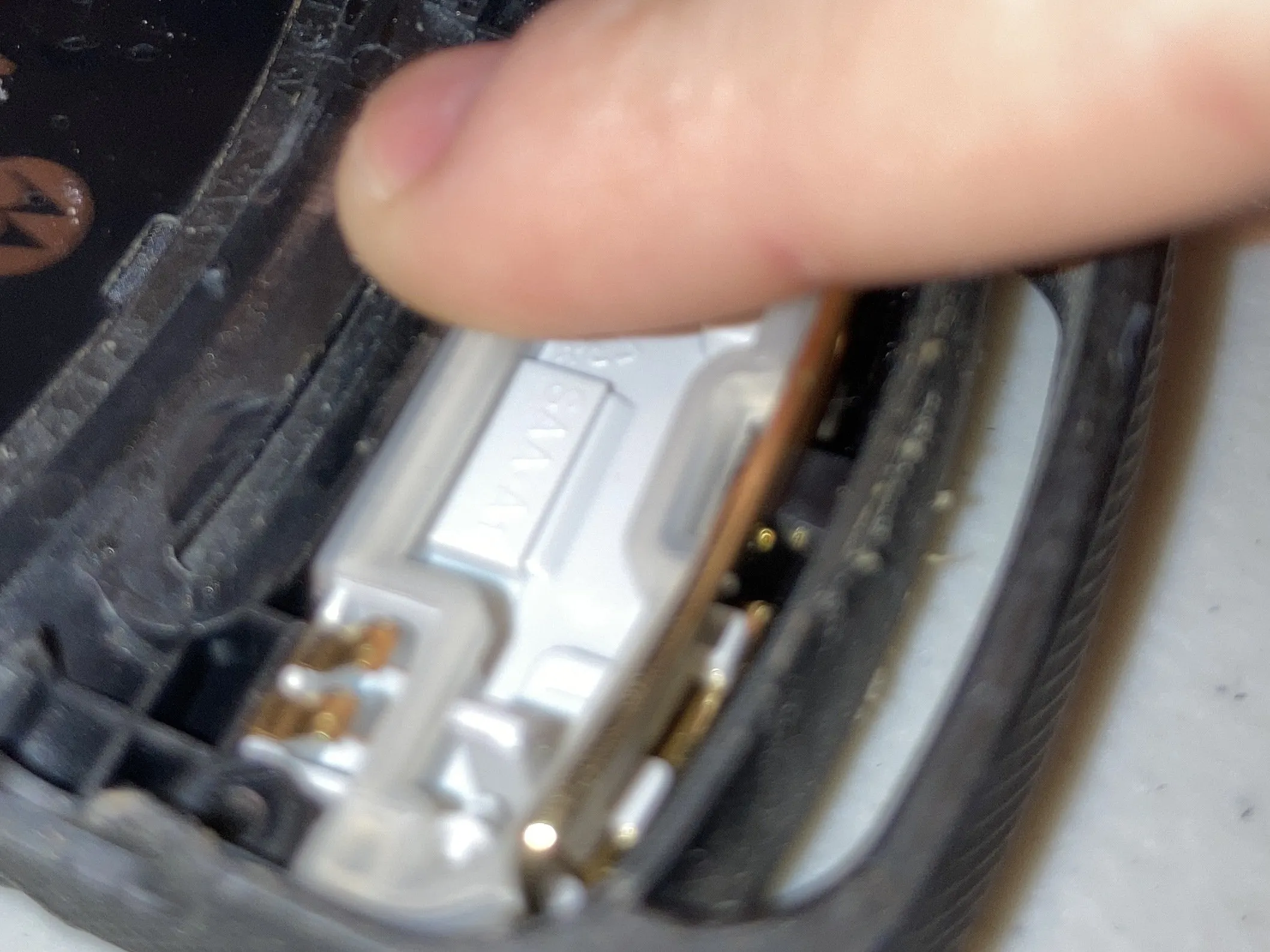

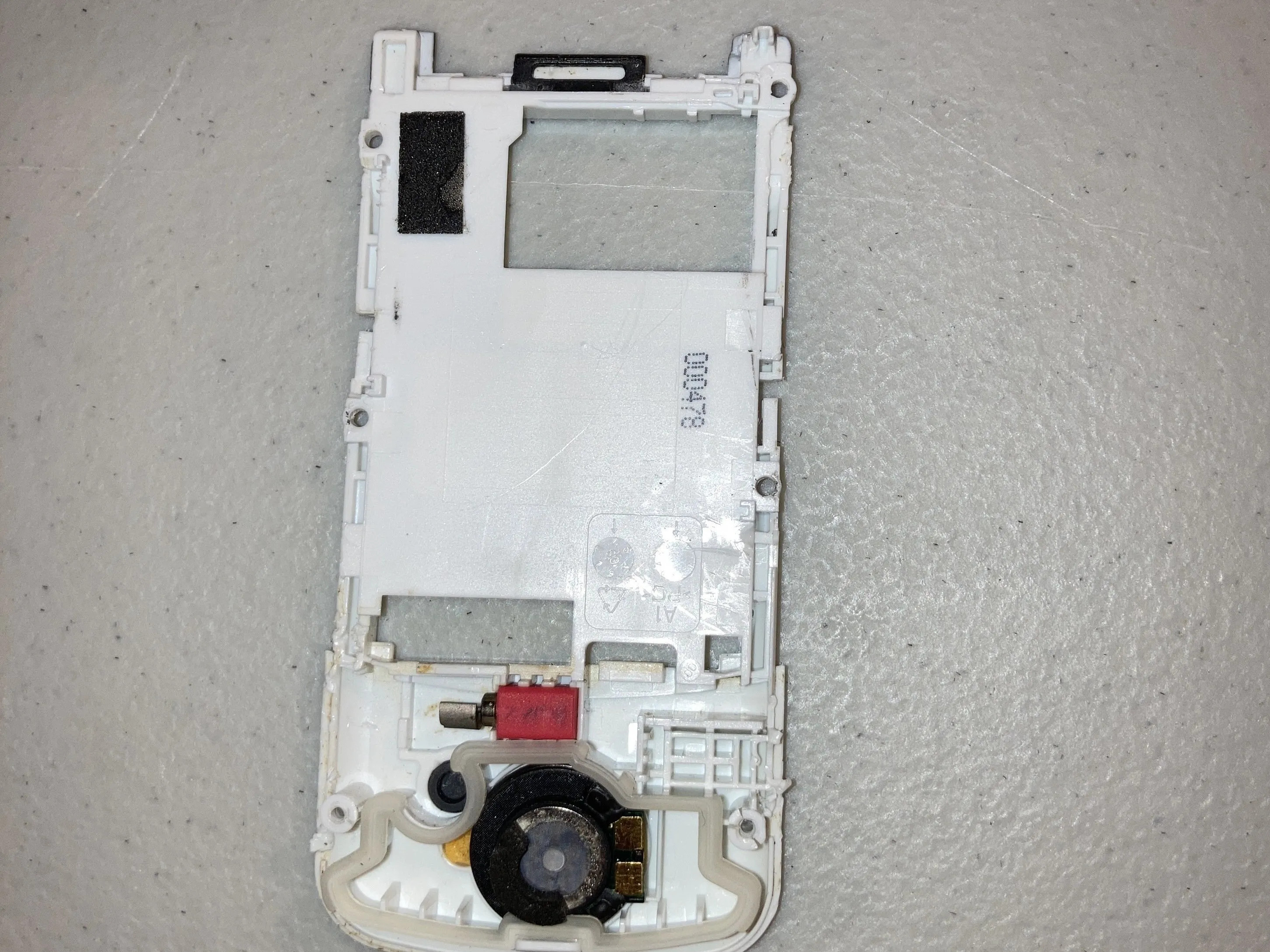

Теперь, если мы посмотрим на заднюю часть задней крышки, у нас есть вибромотор и микрофон. Просто вытащите их, ОСТОРОЖНО.

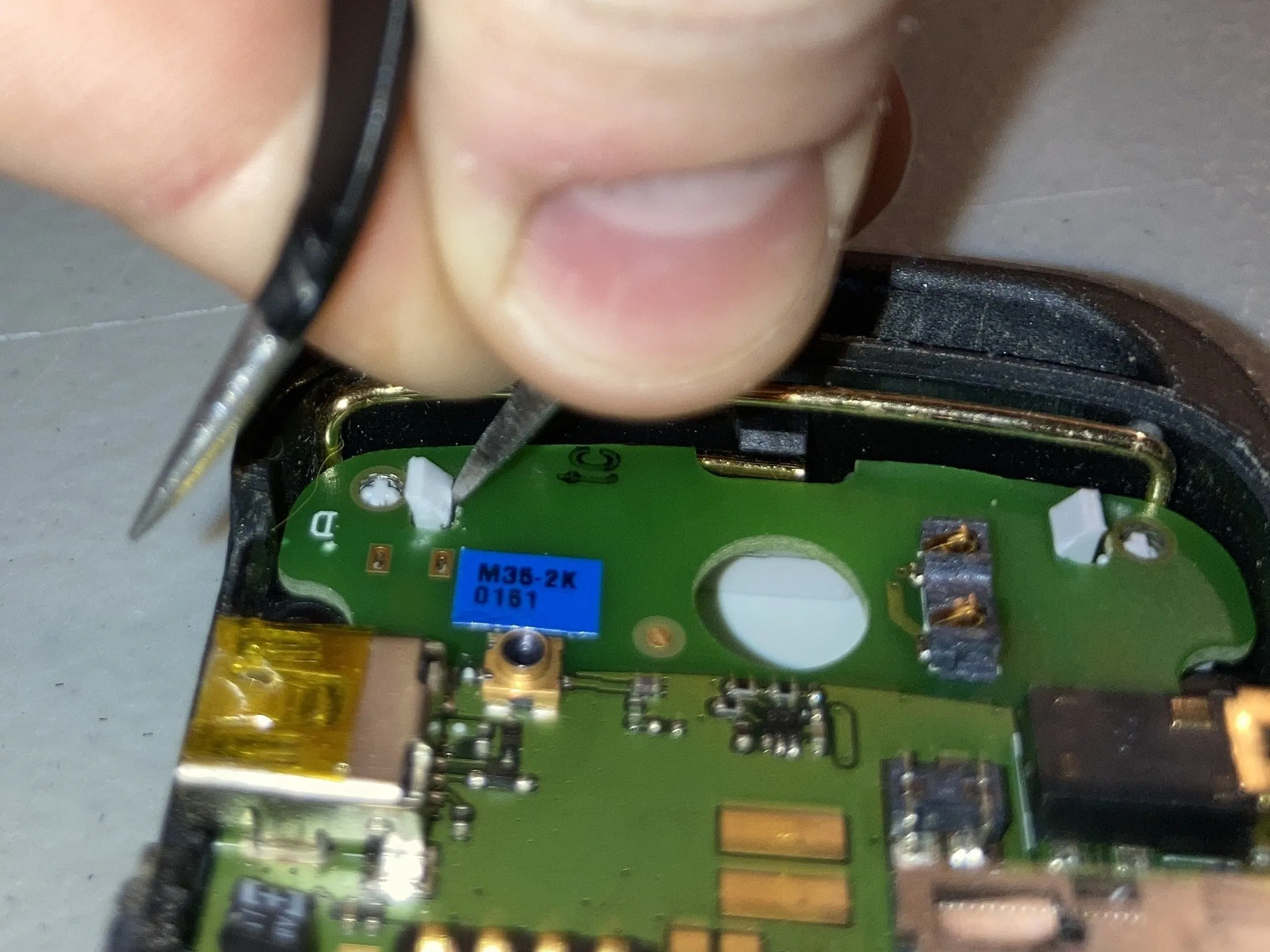

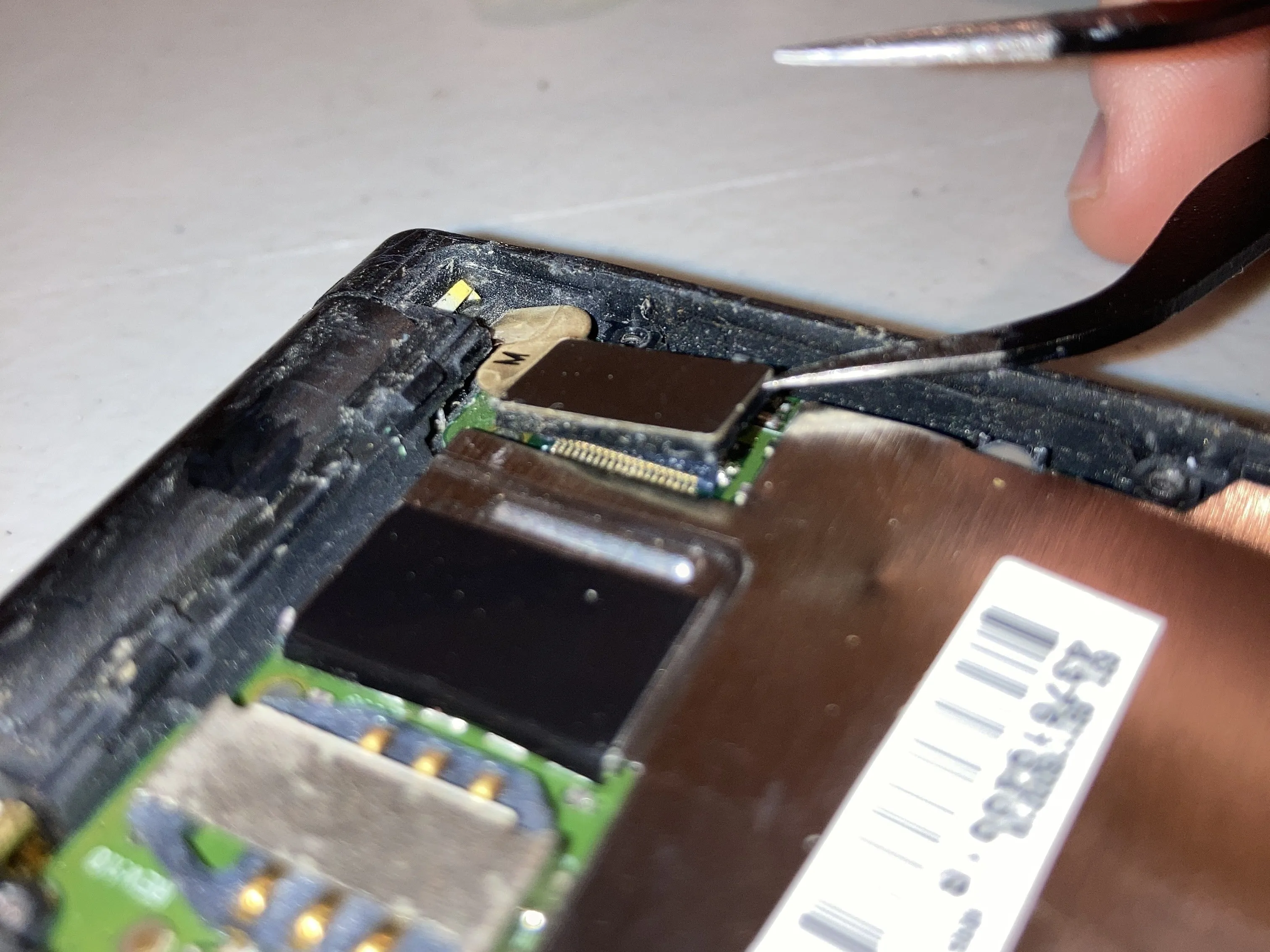

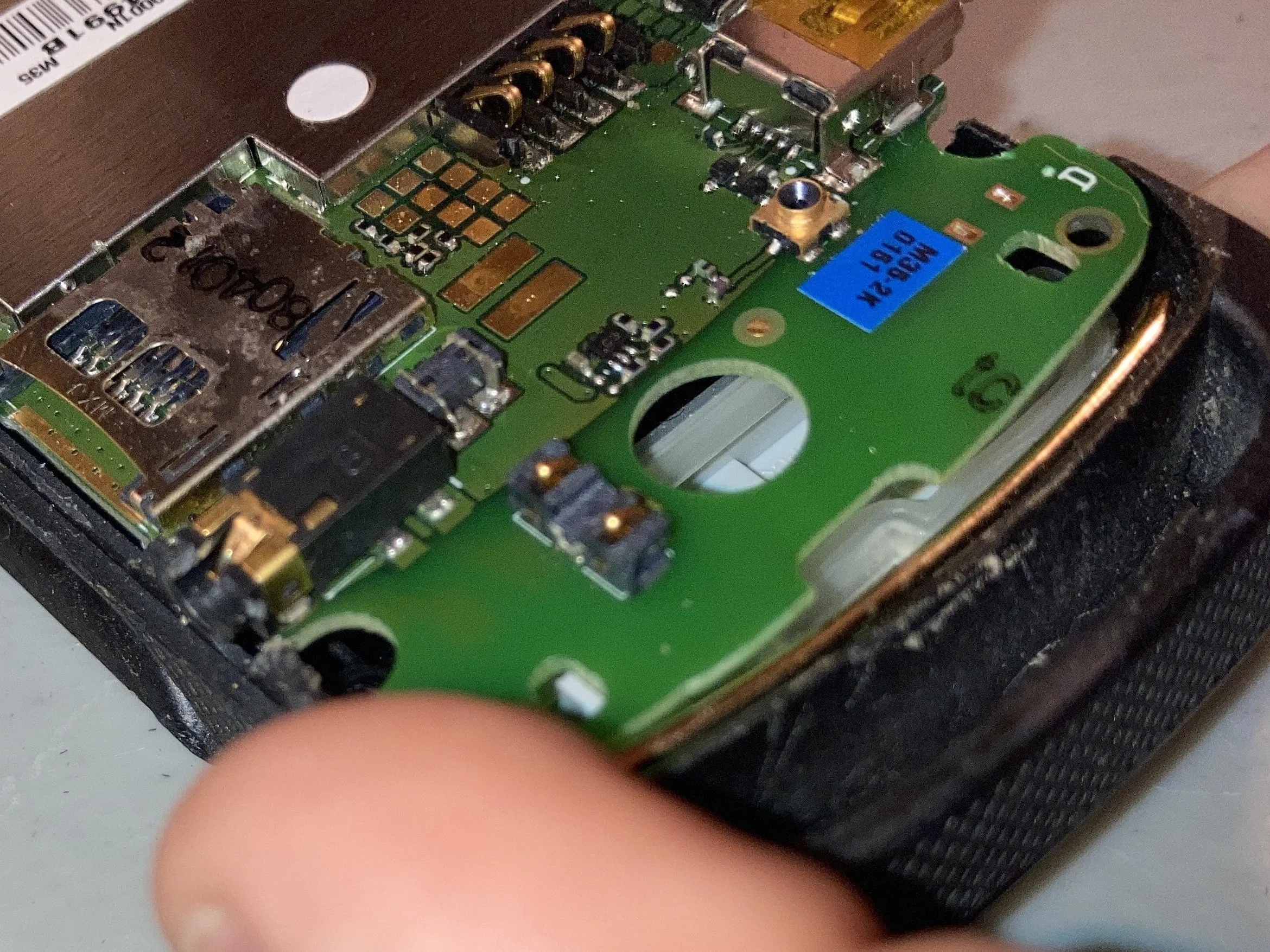

Теперь вернемся к телефону. Теперь мы находимся на печатной плате. На задней стороне платы есть одно соединение с экраном (см. фотографии). Нам нужно отделить его от платы. С помощью пинцета аккуратно подденьте разъем. Далее на плате есть два зажима. Пинцетом вставьте один из них, затем вставьте второй и поднимите плату.

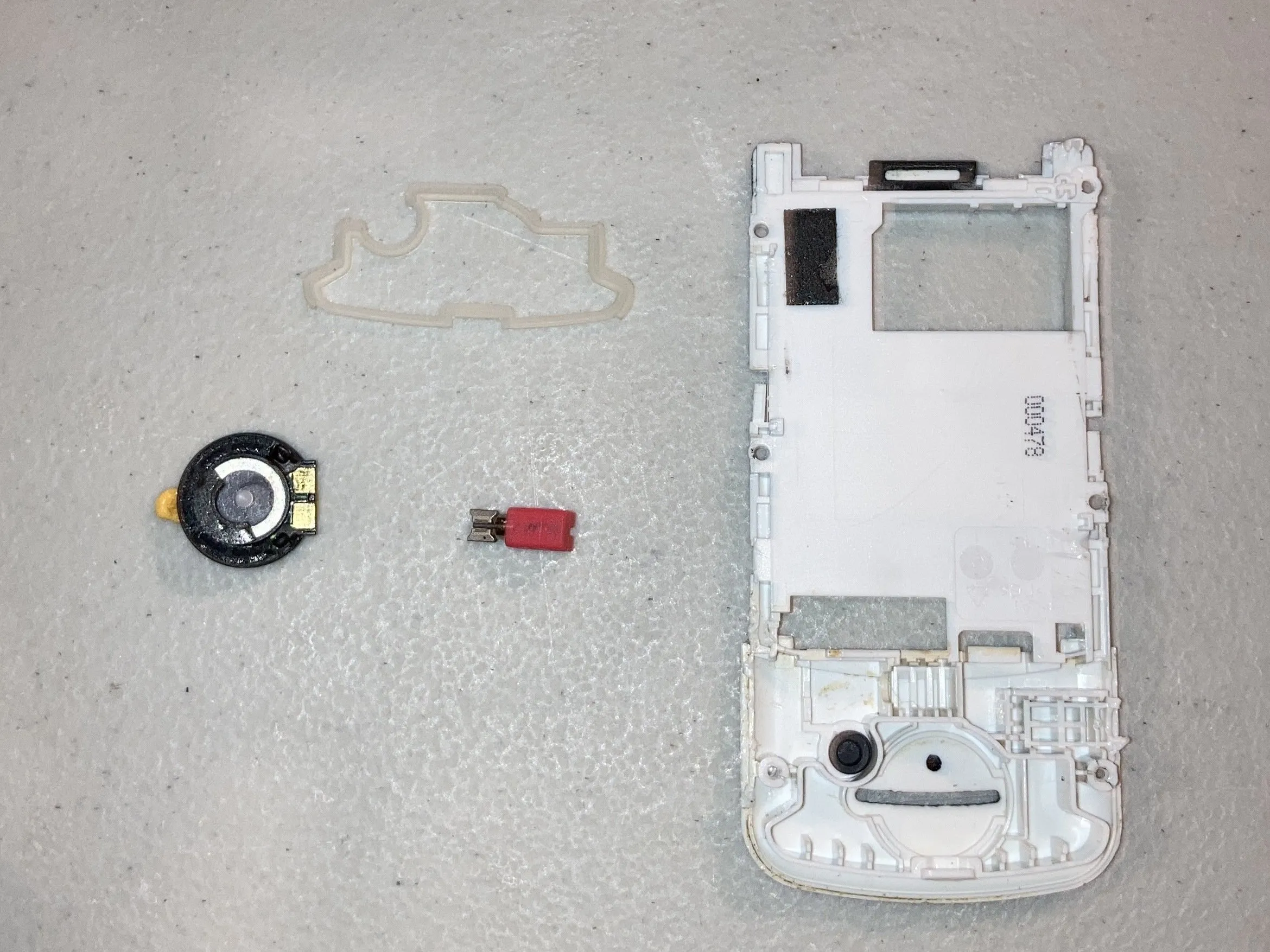

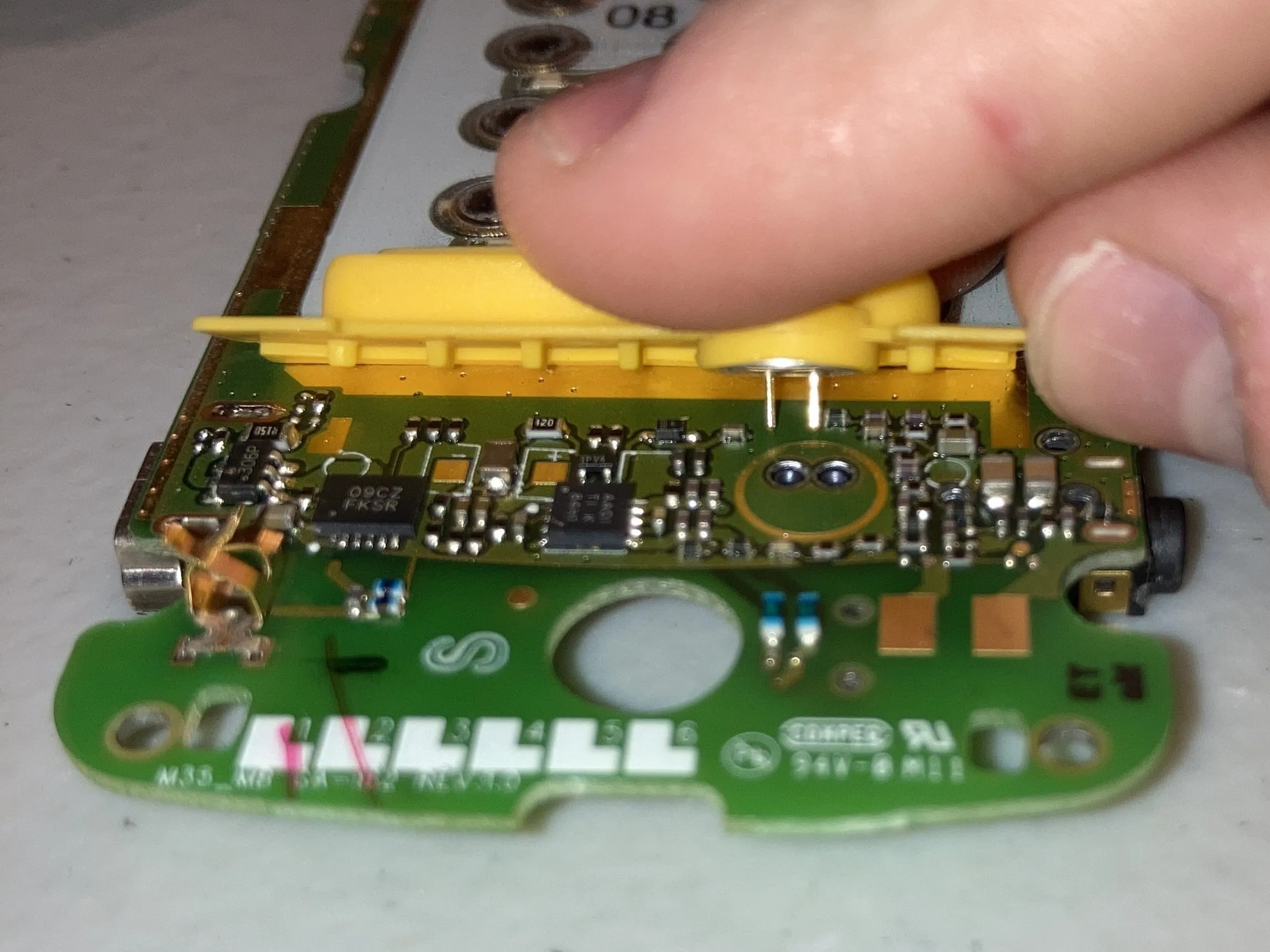

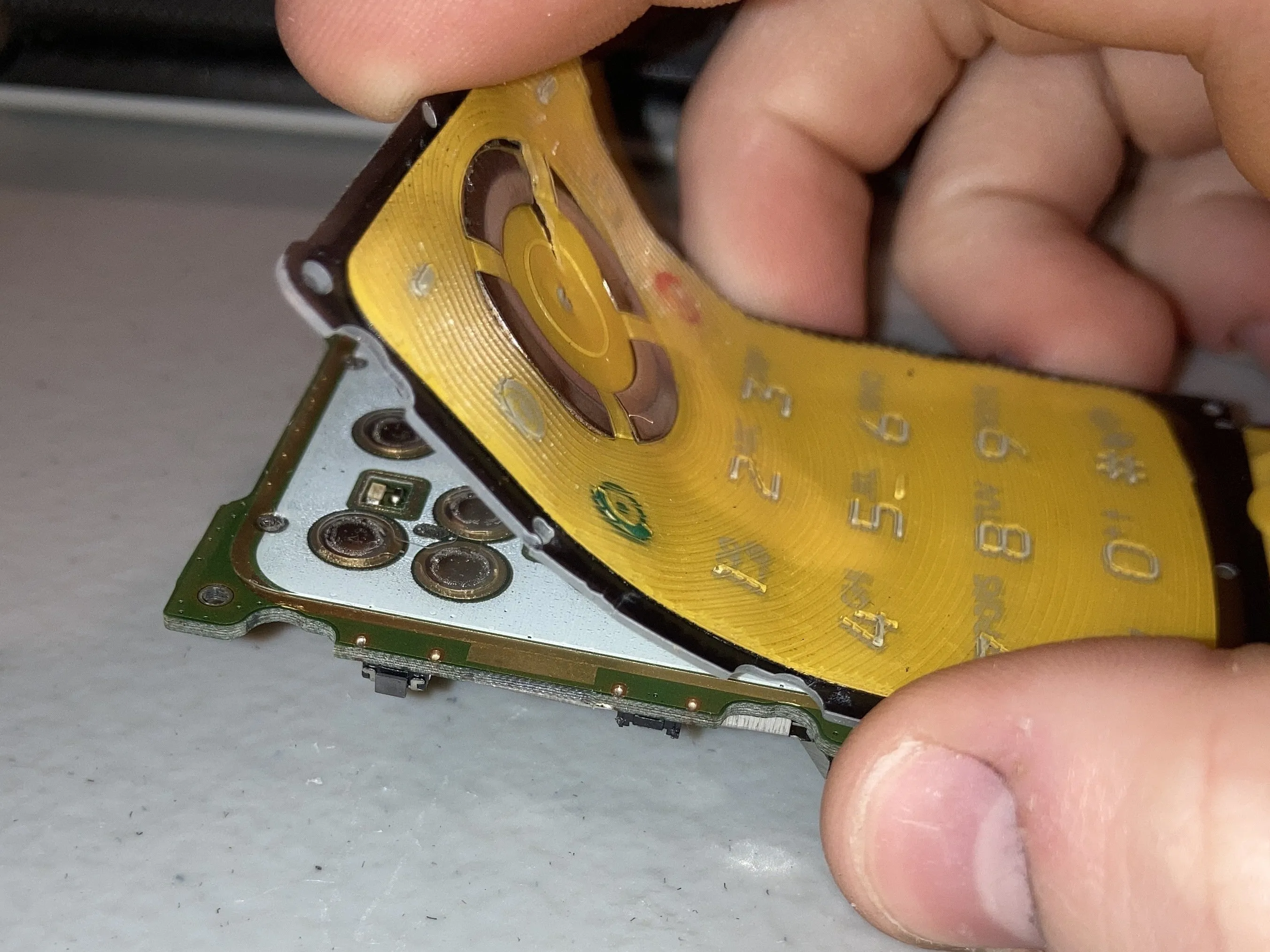

Если перевернуть плату, то можно обнаружить несколько съемных частей. 1: Резиновые кнопки клавиатуры. Просто снимите их, так как они приклеены лишь слегка. 2: Микрофон телефонного звонка. Потяните вверх за маленькую желтую полоску резины, чтобы снять его. Не паникуйте, когда увидите нижнюю часть микрофона, она выглядит так, будто вы вытащили пайку, но это не так, это просто разъем!

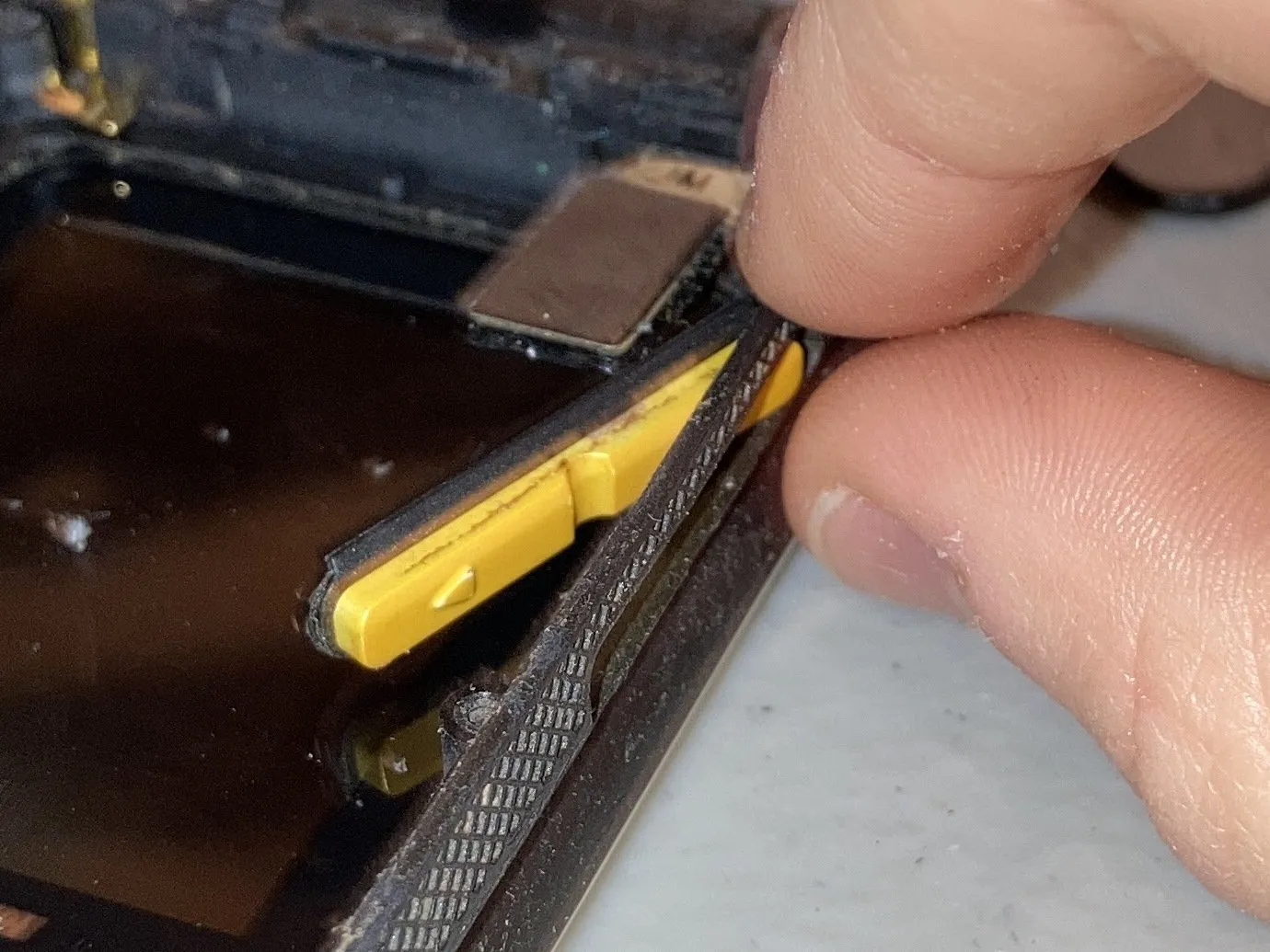

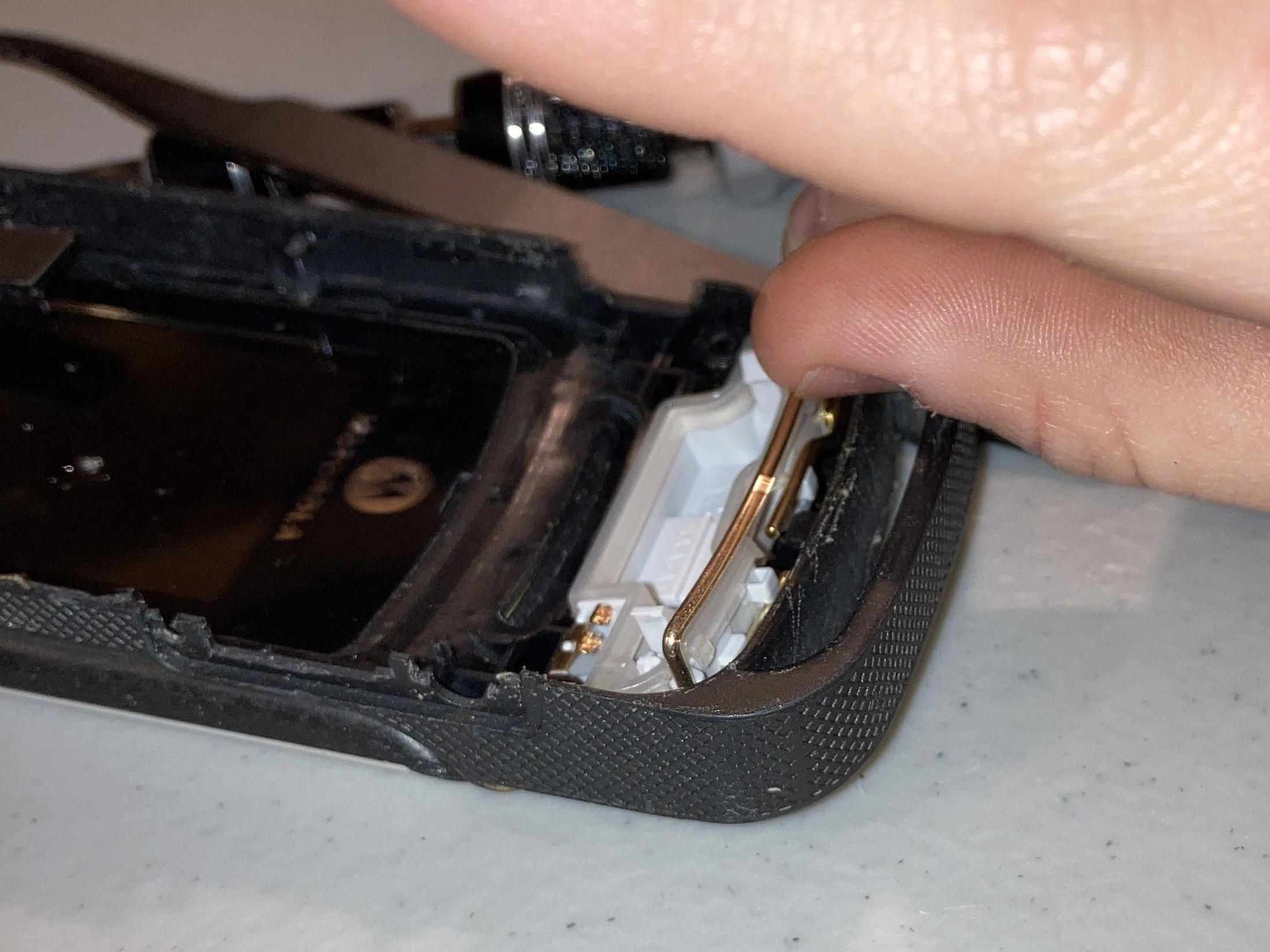

Когда мы снова заглянем в заднюю часть телефона, то увидим те злосчастные клипсы из шага 7. Мы можем вытащить их! Просто надавите на заднюю часть и ногтем подденьте золотистую полоску. Теперь вы можете извлечь кнопку громкости, нажав на нее с внешней стороны телефона.

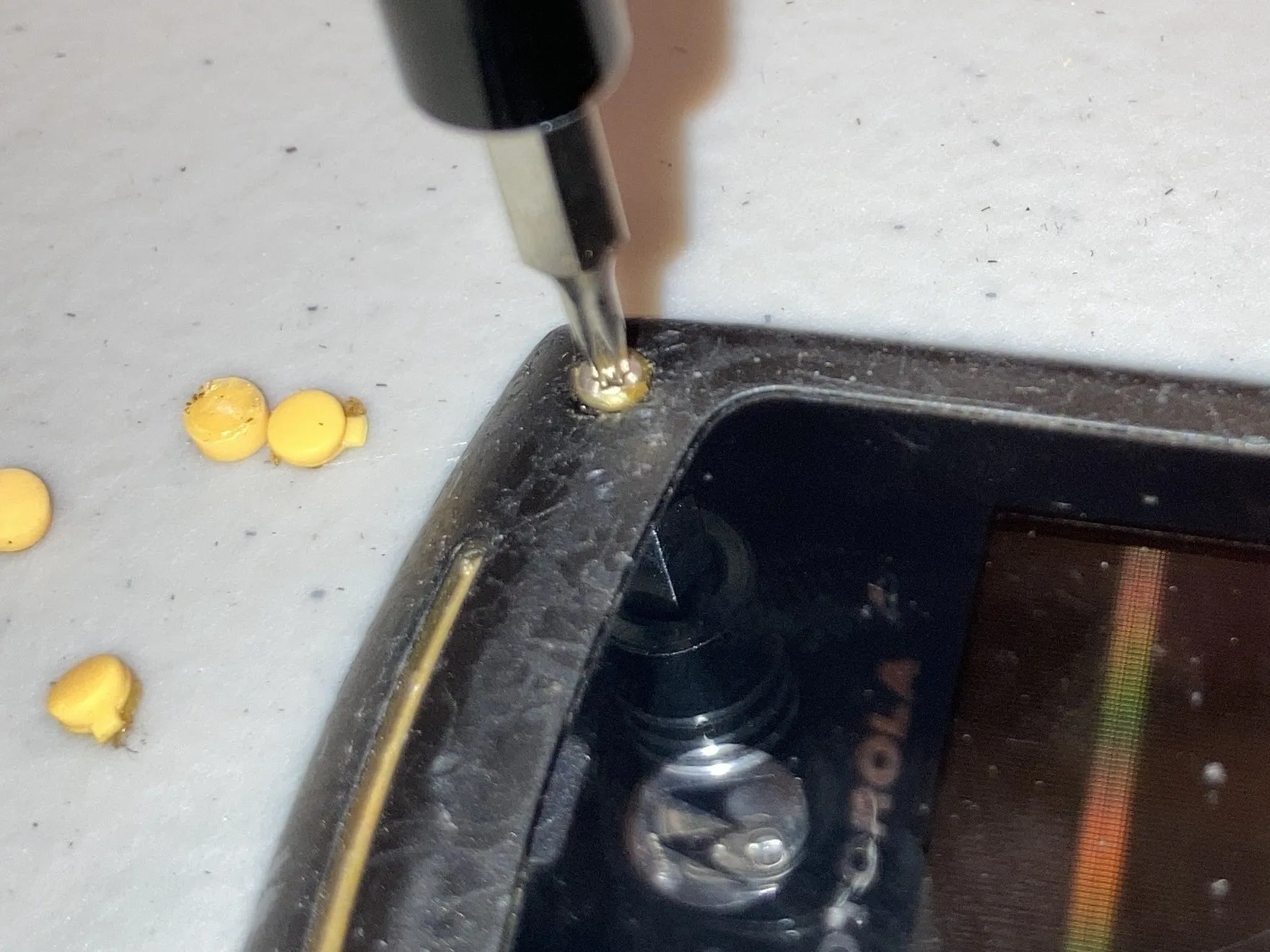

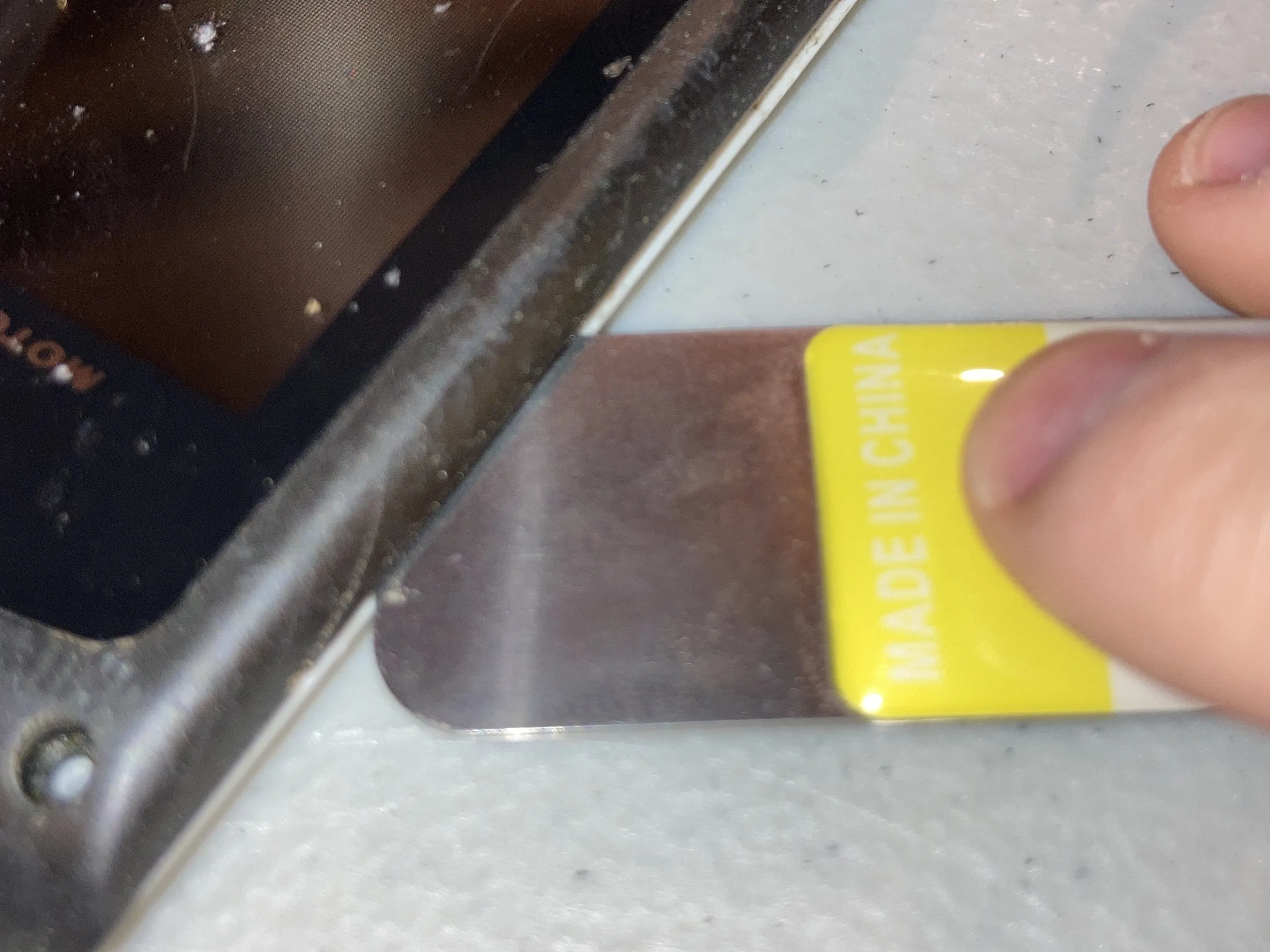

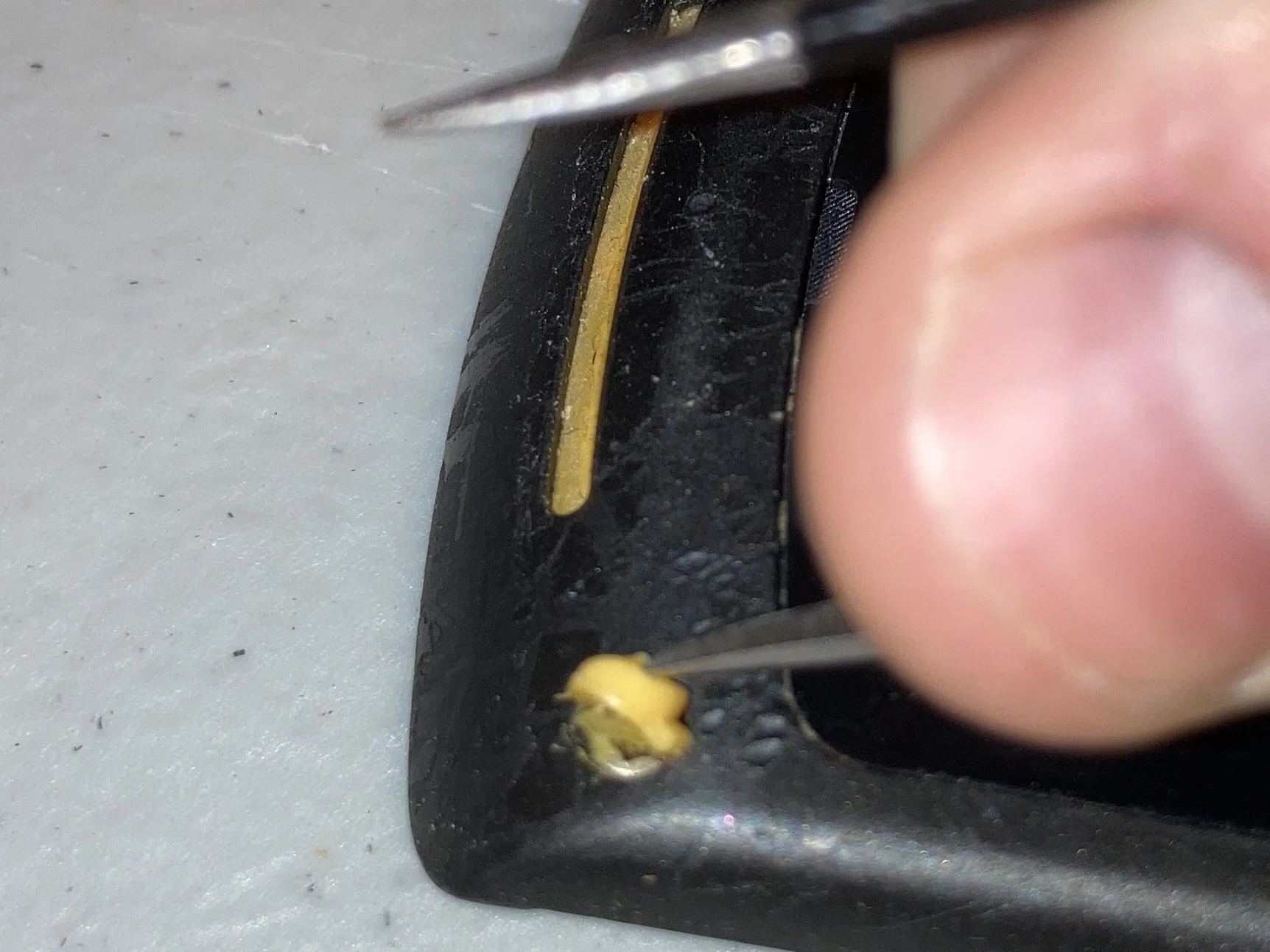

Фух! Мы проделали большую работу с нижней частью телефона. Давайте перейдем к верхней части с экраном! Сначала с помощью пинцета снимите желтые резиновые накладки на винтах, а затем с помощью драйвера T5 Torx открутите все четыре винта. Теперь подденьте край экрана инструментом для открывания, а затем поднимите крышку!

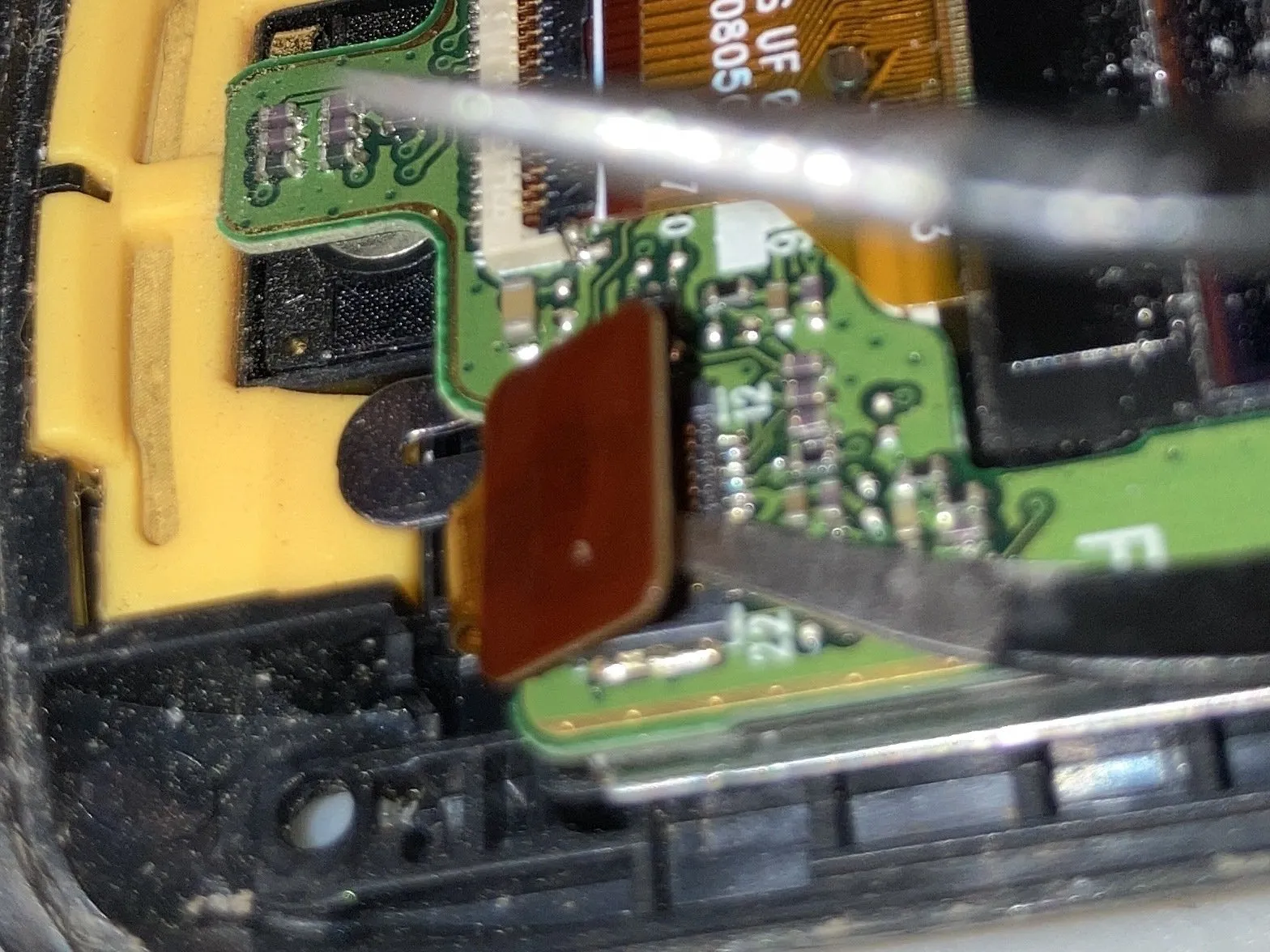

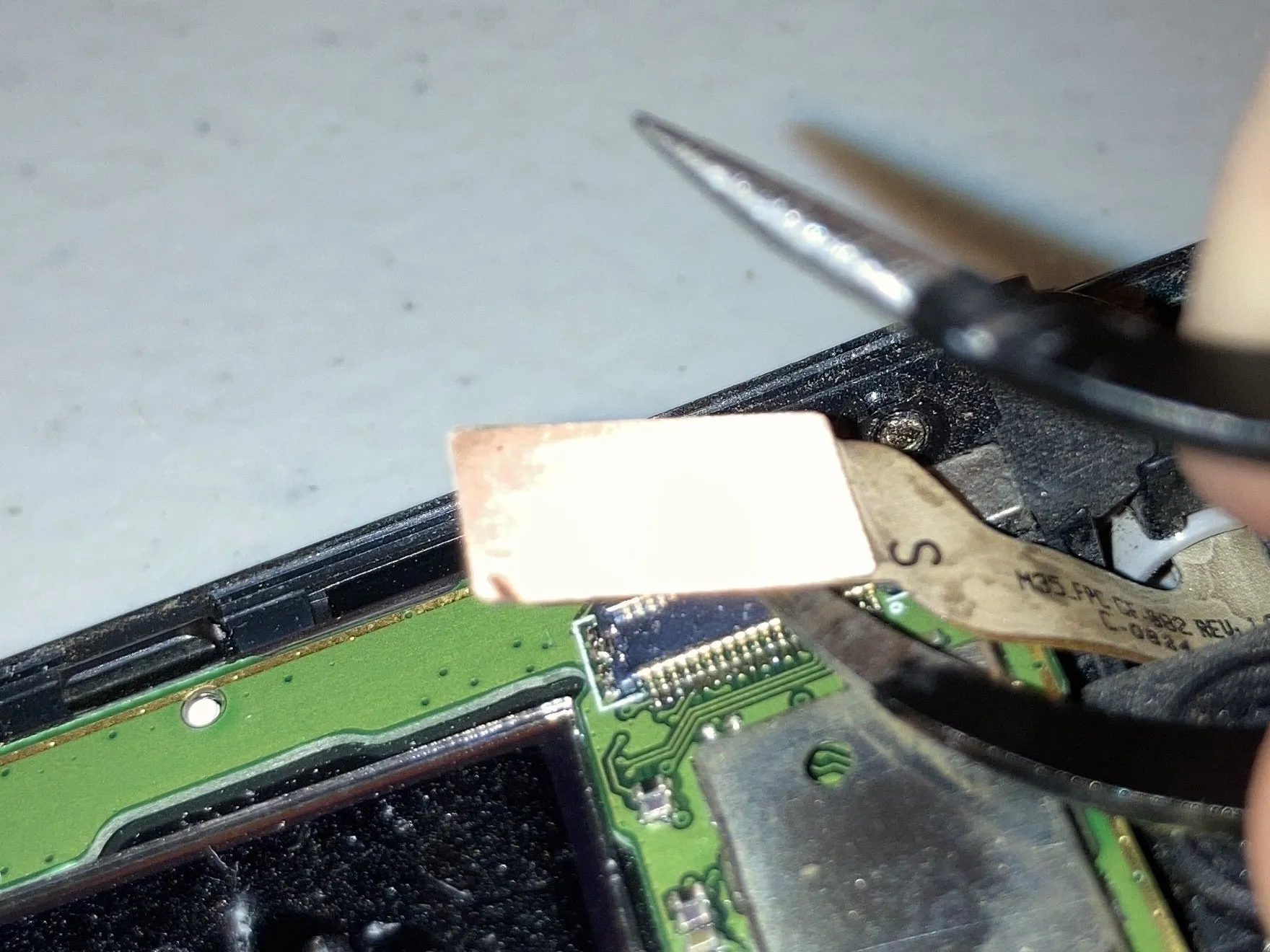

Вот это да! На экране очень много соединений! Давайте их удалим! Подденьте пинцетом металлический разъем, подденьте черный рычажок на пластиковых разъемах и вытащите провода, а также подденьте бордовый пластиковый разъем. Два черных пластиковых разъема соединяют маленький передний экран и камеру, поэтому их вы будете снимать после проводов.

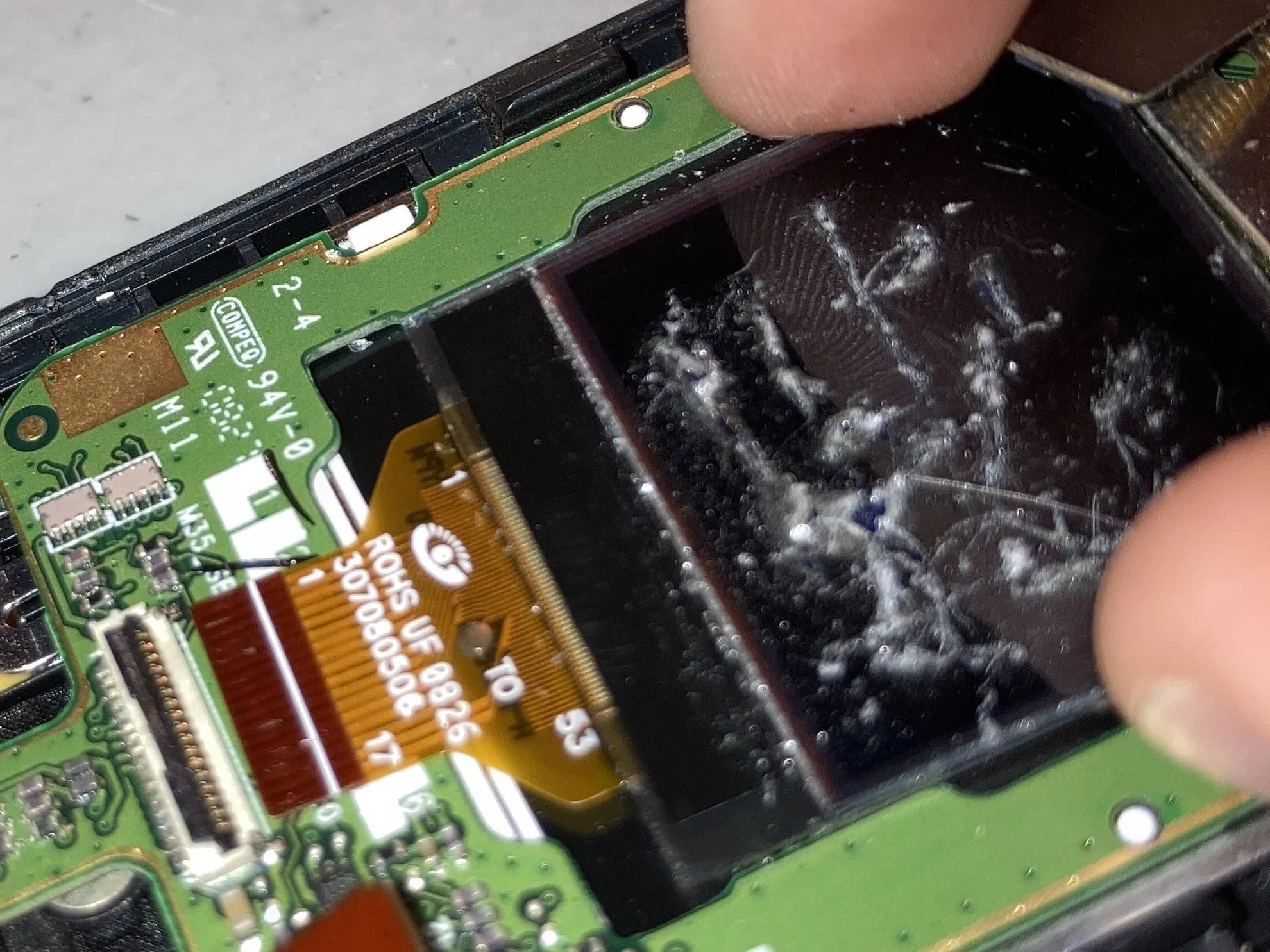

Теперь мы открыли экраны! Пожалуйста, будьте очень осторожны, не тресните и не разбейте их, потому что жидкие кристаллы внутри экранов ТОКСИЧНЫ!

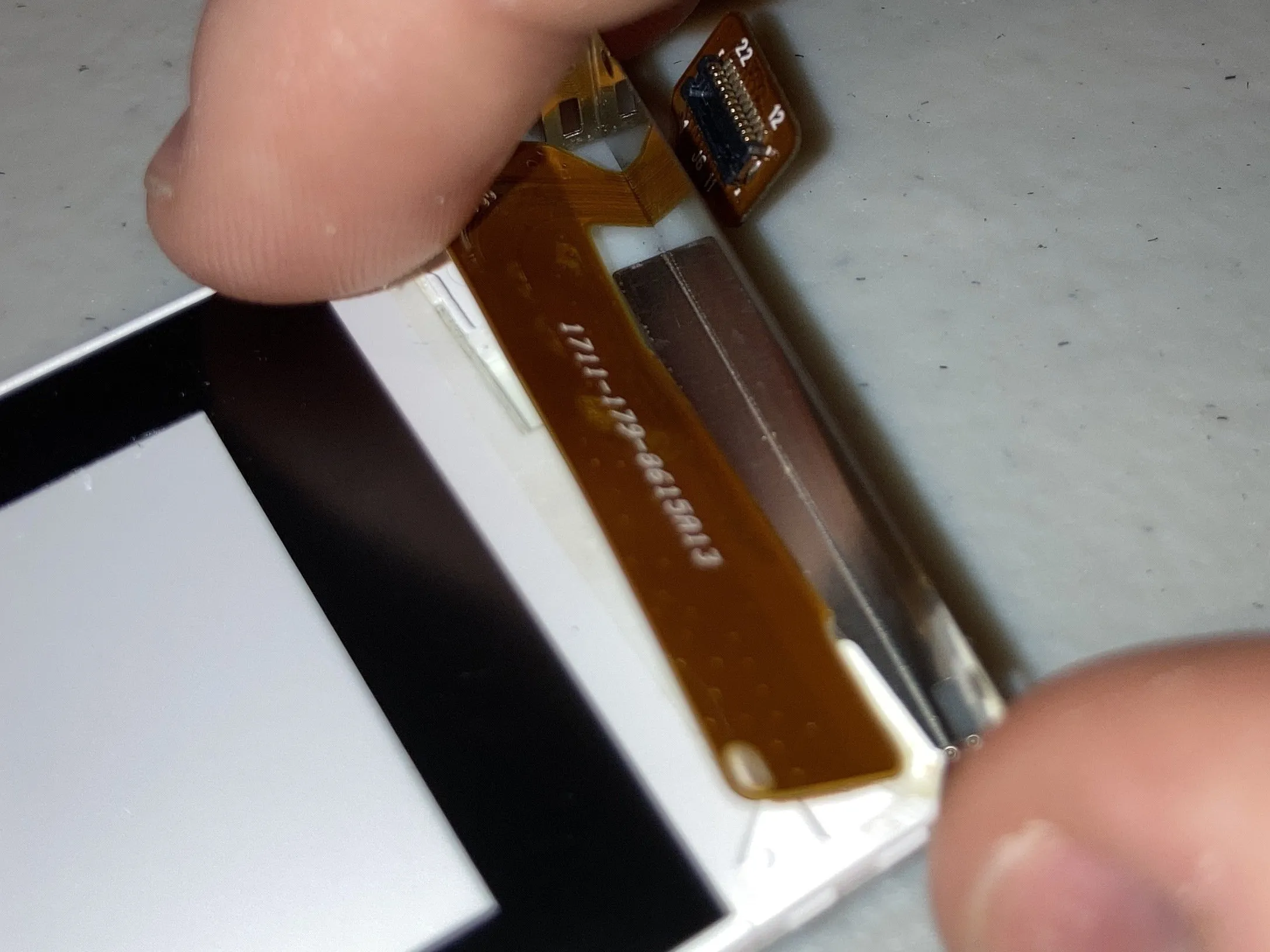

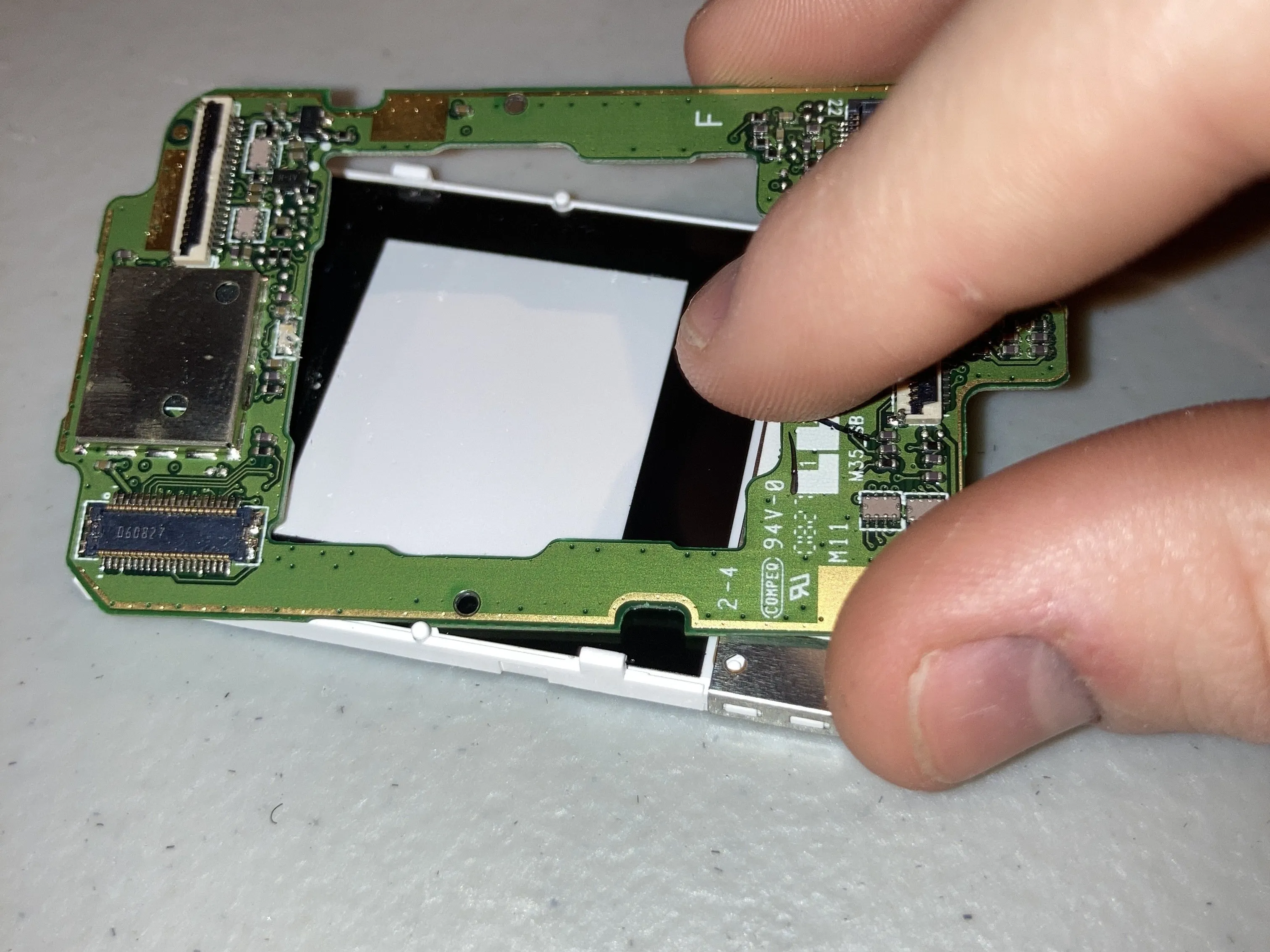

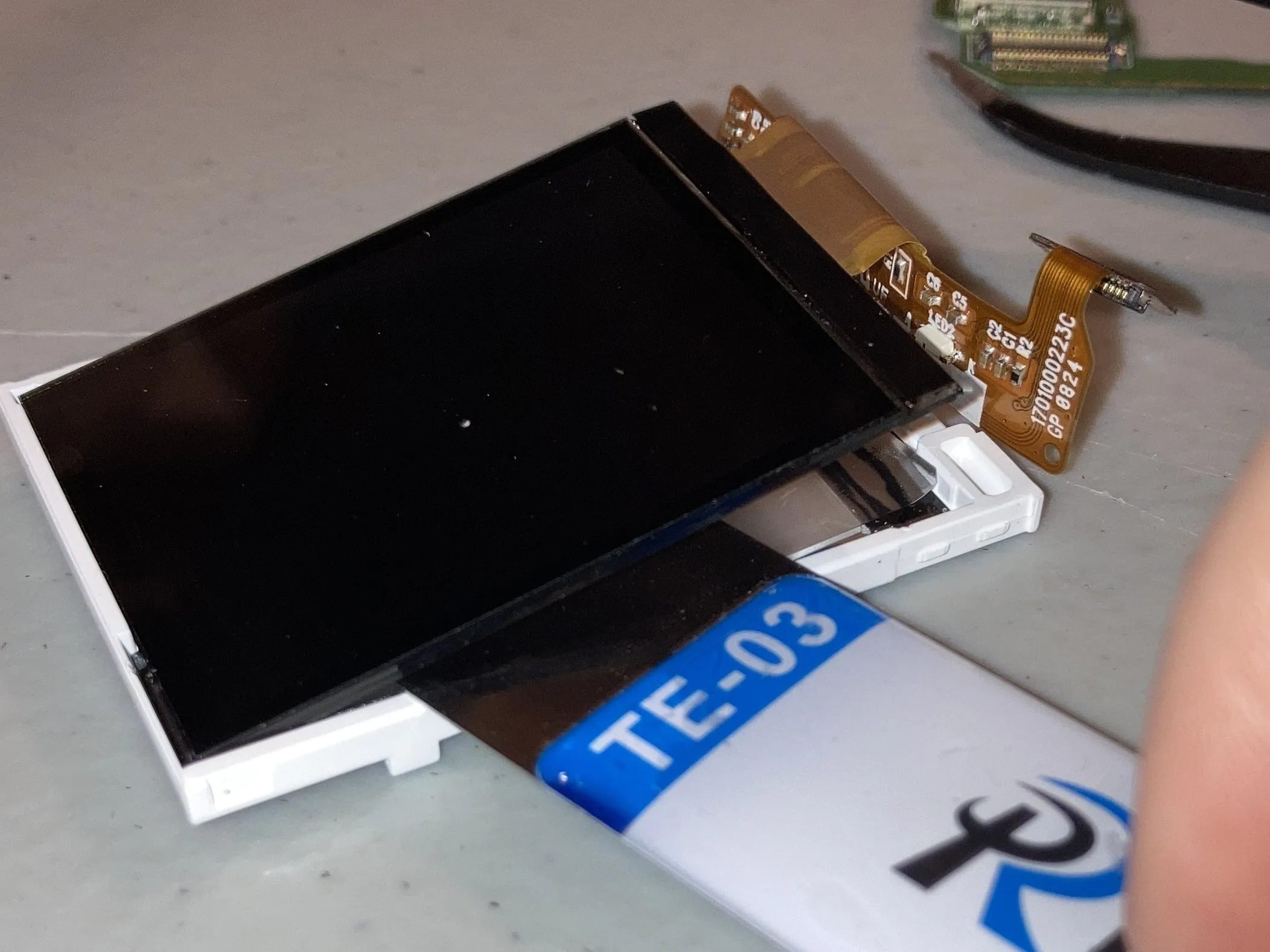

Настал момент, которого мы так долго ждали... СНЯТИЕ ГЛАВНОГО ЭКРАНА! Осторожно выньте плату экрана, отстегните два белых фиксатора и аккуратно снимите подсветку экрана. Теперь снимите металлическую крышку на задней стороне экрана, удалите приклеенный провод, аккуратно подденьте экран инструментом для открывания и бум! Он снят!
Теперь мы обнажили экраны! Пожалуйста, будьте очень осторожны, чтобы не разбить их, потому что жидкий кристалл внутри экранов токсичен!

Ну... вы не сломали его? Если нет, похлопайте себя по спине или станцуйте танец счастья, потому что вы закончили! Спасибо, что последовали моему первому руководству, и комментируйте, если я что-то упустил, и это будет немедленно исправлено! До встречи!
