Разборка Motorola Razr

Введение

Если вы все еще носите культовый телефон-раскладушку Razr 2004 года, у нас есть хорошие новости: эти 'подкасты' действительно взлетели, 'Невероятные' наконец-то получили продолжение, и появился совершенно новый Razr, который взорвет ваш мозг. Мы уже убедились в его карманности, и теперь нам предстоит проверить его на прочность. Снимайте пыль со своих инструментов и присоединяйтесь к нам!

А если вы пользуетесь другой моделью Motorola, мы найдем для вас подходящий вариант. Полное раскрытие информации: мы являемся официальным дистрибьютором запчастей для Motorola.Чтобы узнать больше о разборках, закулисных материалах и последних новостях ремонта, следите за нами в Instagram, Twitter и Facebook. Чтобы получать информацию о делаете.ру, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

• Посмотреть

Видео обзор

Шаг 1 Разбор Motorola Razr

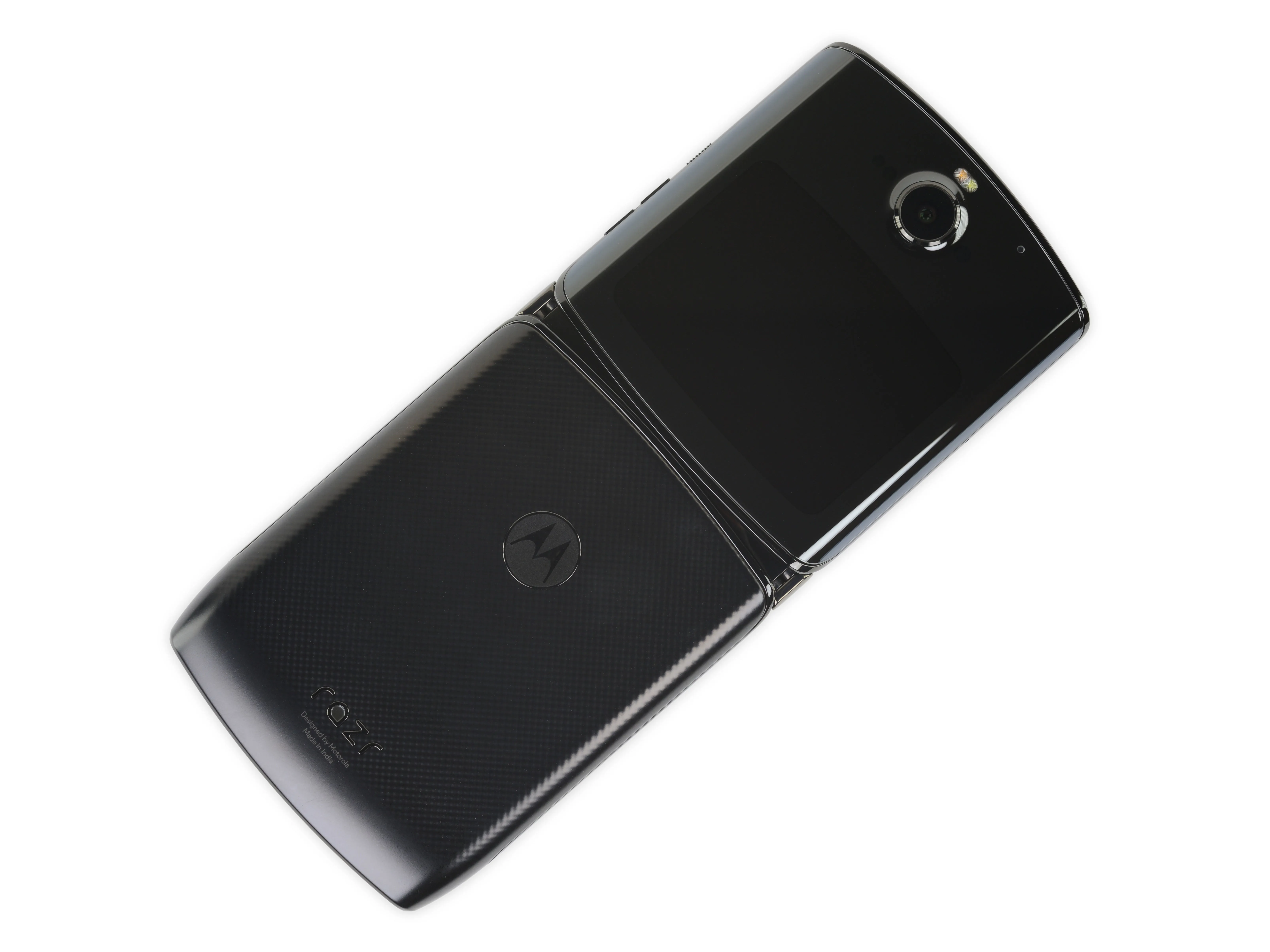

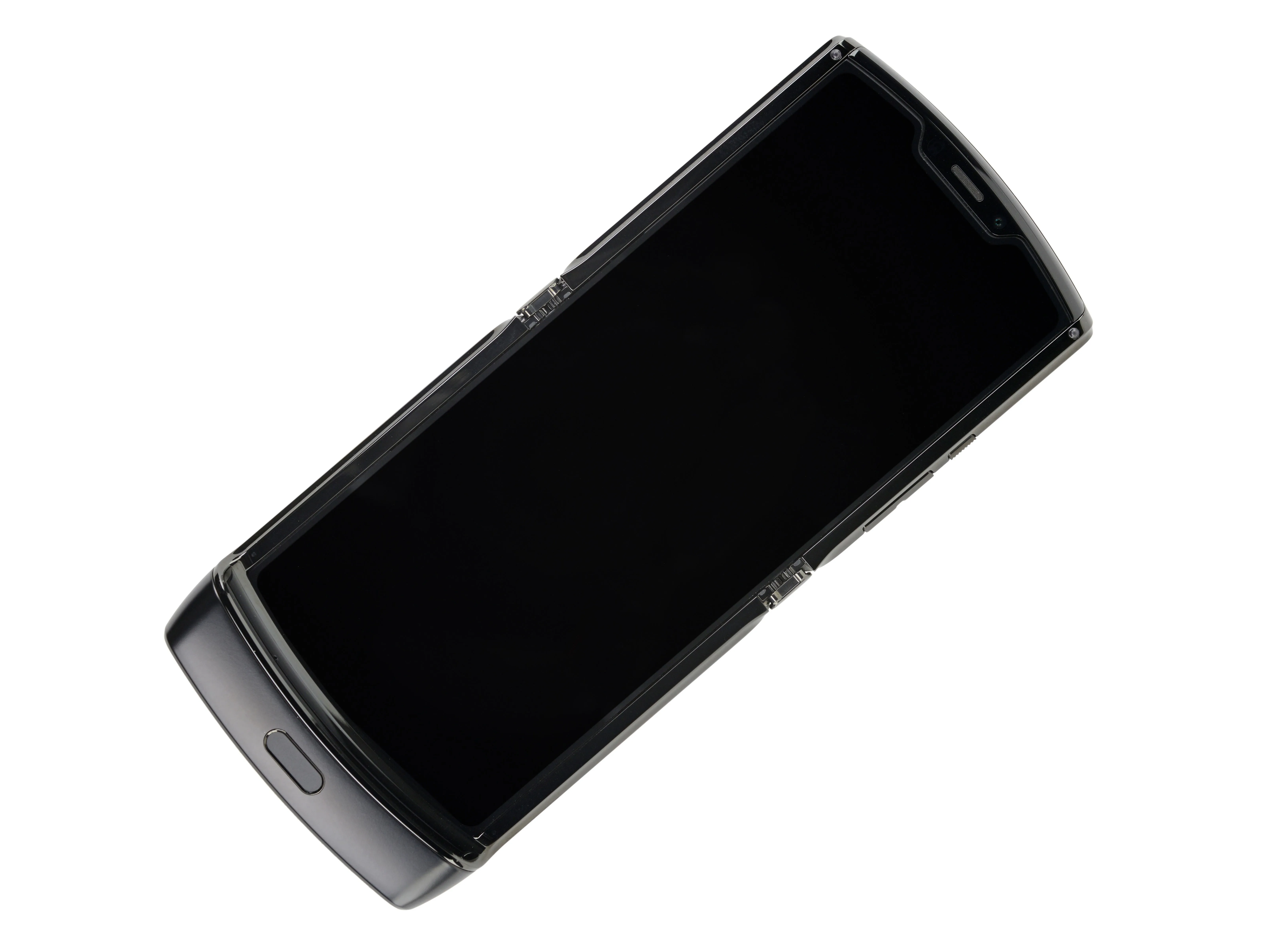

• Говорят, что мы заботимся только о ремонтопригодности и не обращаем внимания на такие важные характеристики, как точность цветопередачи, но это верно лишь отчасти. Есть много других характеристик, которые мы можем упустить из виду, например:

• 6,2-дюймовый складной пластиковый OLED-дисплей с разрешением 2142 × 876 (~373 PPI)

• Окта-ядерный процессор Qualcomm Snapdragon 710 с частотой 2,2 ГГц в паре с 6 ГБ оперативной памяти

• 128 ГБ встроенной памяти

• Аккумулятор емкостью 2510 мАч

• Одна 16 МП, ƒ/1.7 основная камера с двухпиксельным автофокусом и одна 5 МП, ƒ/2.0 selfie камера

• Официального рейтинга IP нет, но Motorola утверждает, что он 'защищен от брызг благодаря водостойкому нанопокрытию'.

• Одна вещь, которая, вероятно, не вернется из оригинального Razr, - это съемный аккумулятор. Хорошие были времена!

Шаг 2

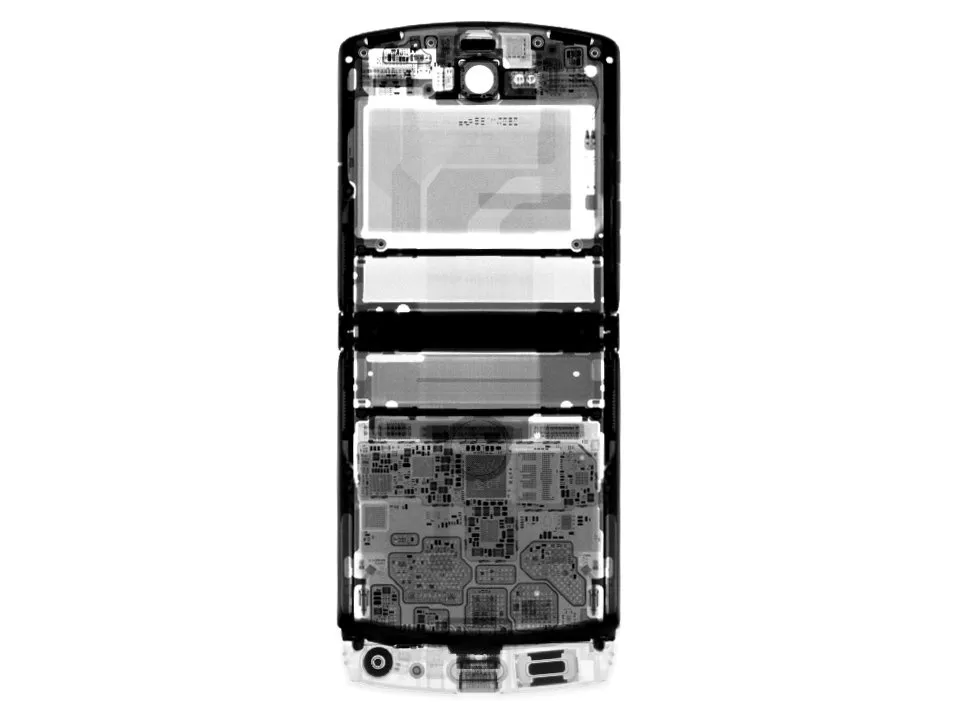

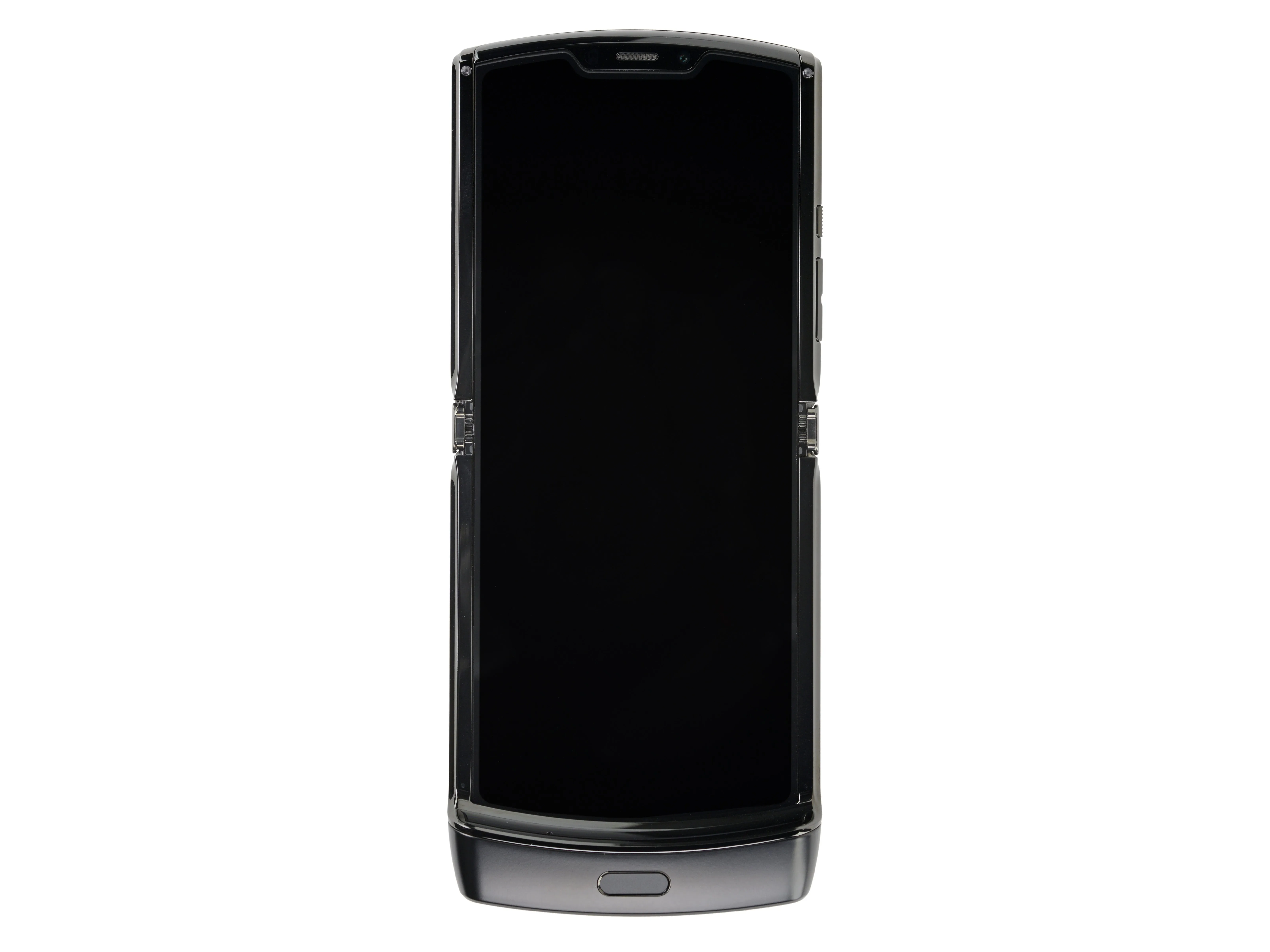

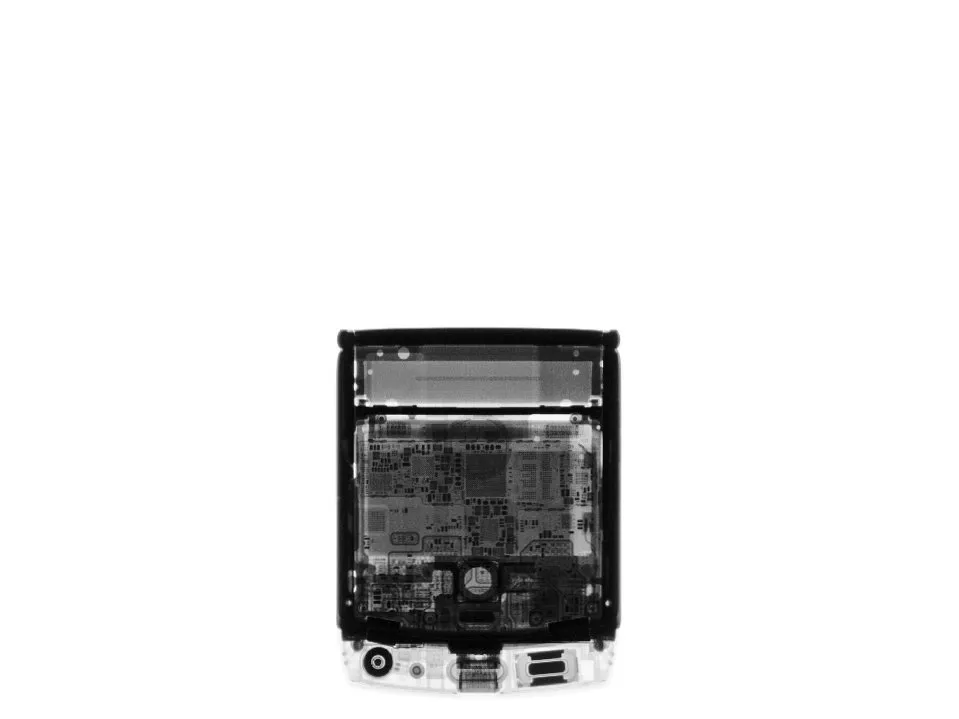

• Прежде чем положить наш Razr под нож (или тупой пластиковый край), мы делаем рентгеновский снимок с помощью наших друзей из Creative Electron.

• Проведя мышкой по двум рентгеновским снимкам, вы заметите, что несколько пассивных компонентов слегка перемещаются вверх и вниз, когда телефон открывается и закрывается. Вероятно, они прикреплены к гибкому OLED-дисплею, который фактически сдвигается вниз и убирается в подбородок телефона когда он закрывается.

• Между тем, похоже, что мозг этой операции находится в нижней половине телефона, в то время как верхняя половина вмещает дополнительный экран, аккумулятор и камеру.

• А если присмотреться очень внимательноможно увидеть внутреннюю работу непрерывного зубчатого шарнира, который находится в центре всего раскладного механизма. Подробнее об этом позже.

Шаг 3

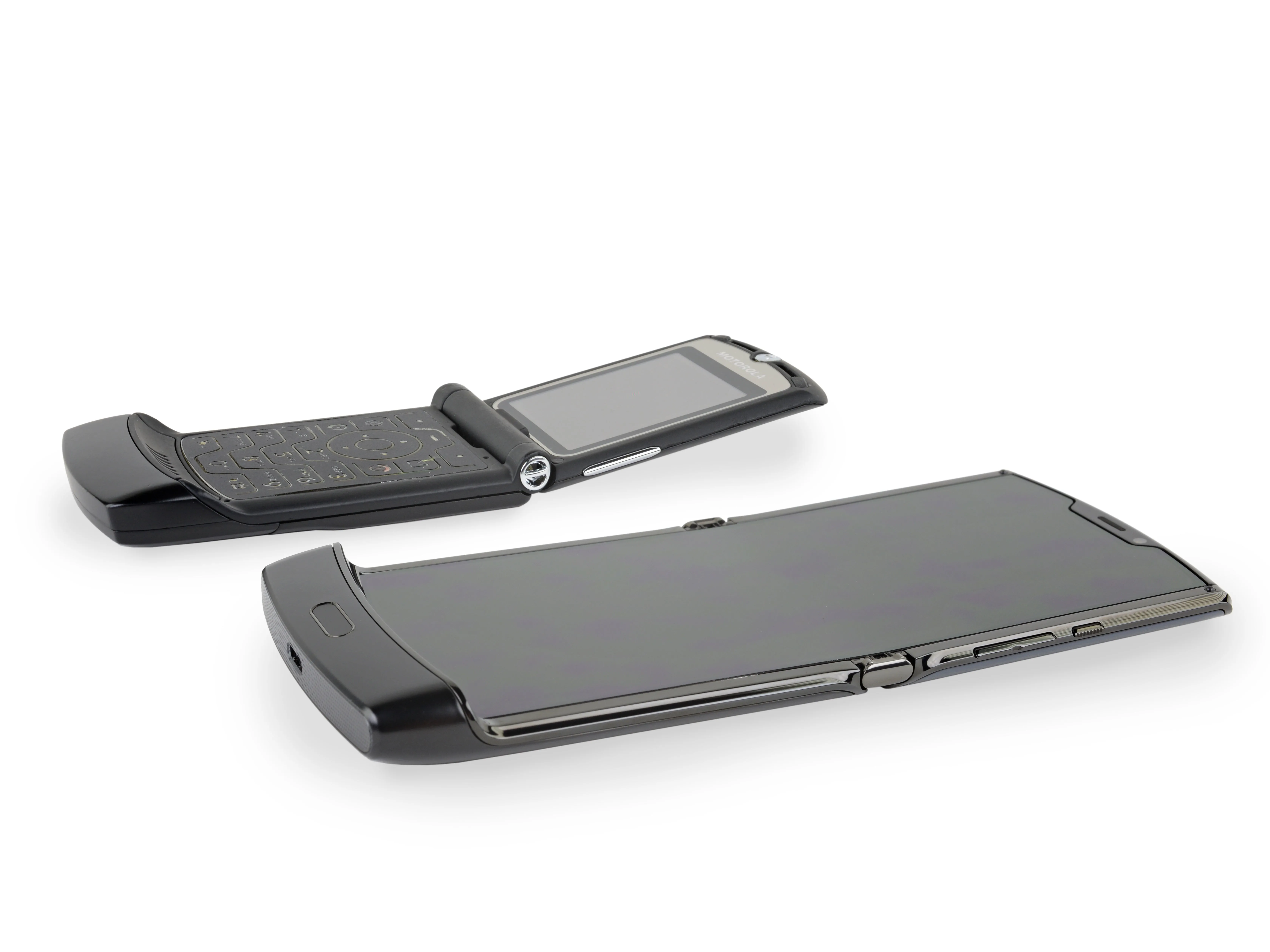

• Когда-то Motorola Razr был самым крутым телефоном на свете. Мы рады видеть, что новый Razr сохранил элегантный внешний вид оригинала, несмотря на значительные обновления экрана, камеры, динамиков и кремния, которыми он оснащен.

• Однако все это современное оборудование увеличивает габариты! Новый Razr на 35% шире и на 118% тяжелее нашего V3 2004 года, что делает его менее удобным для ношения в кармане, чем вы могли бы подумать.

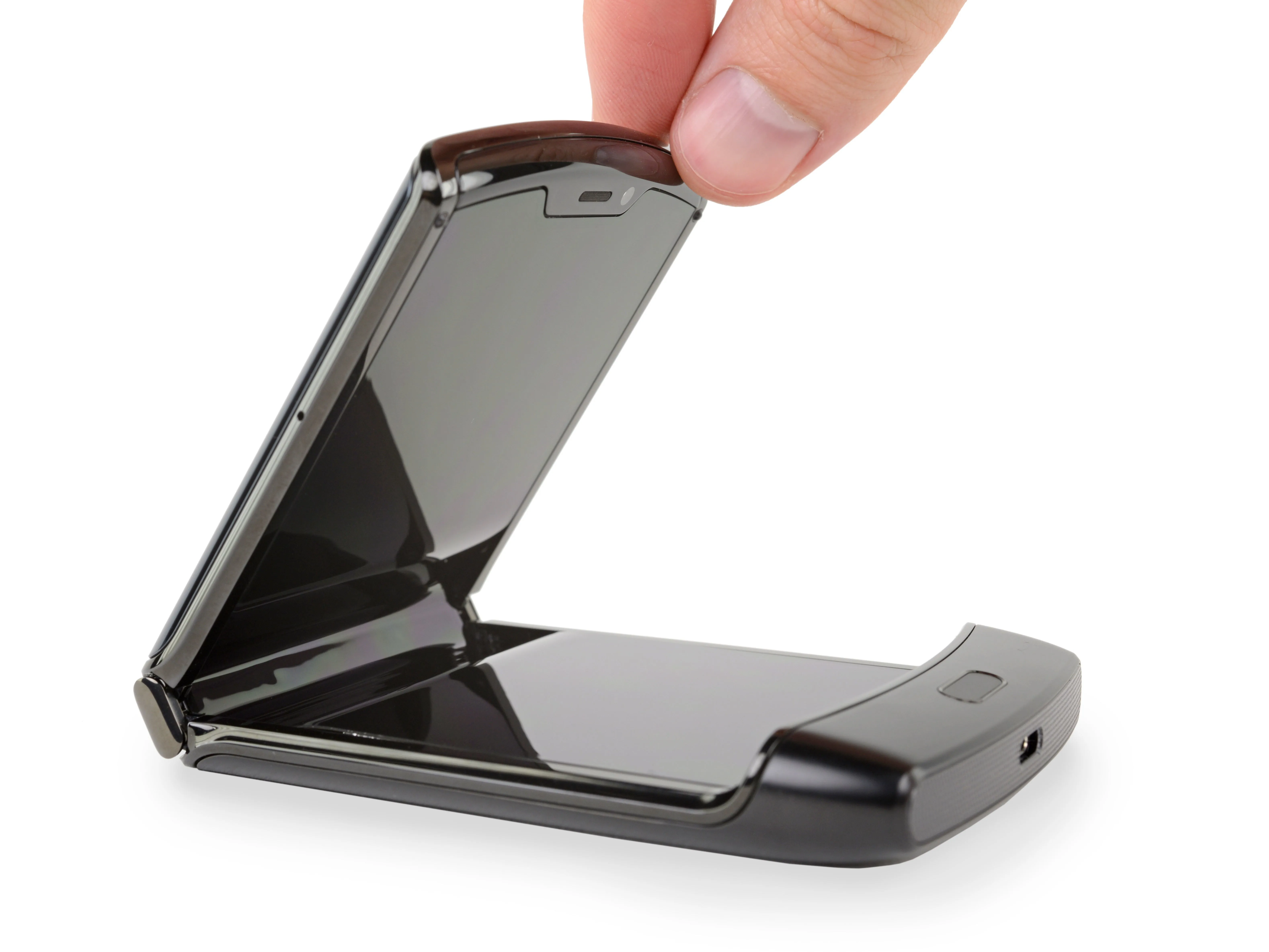

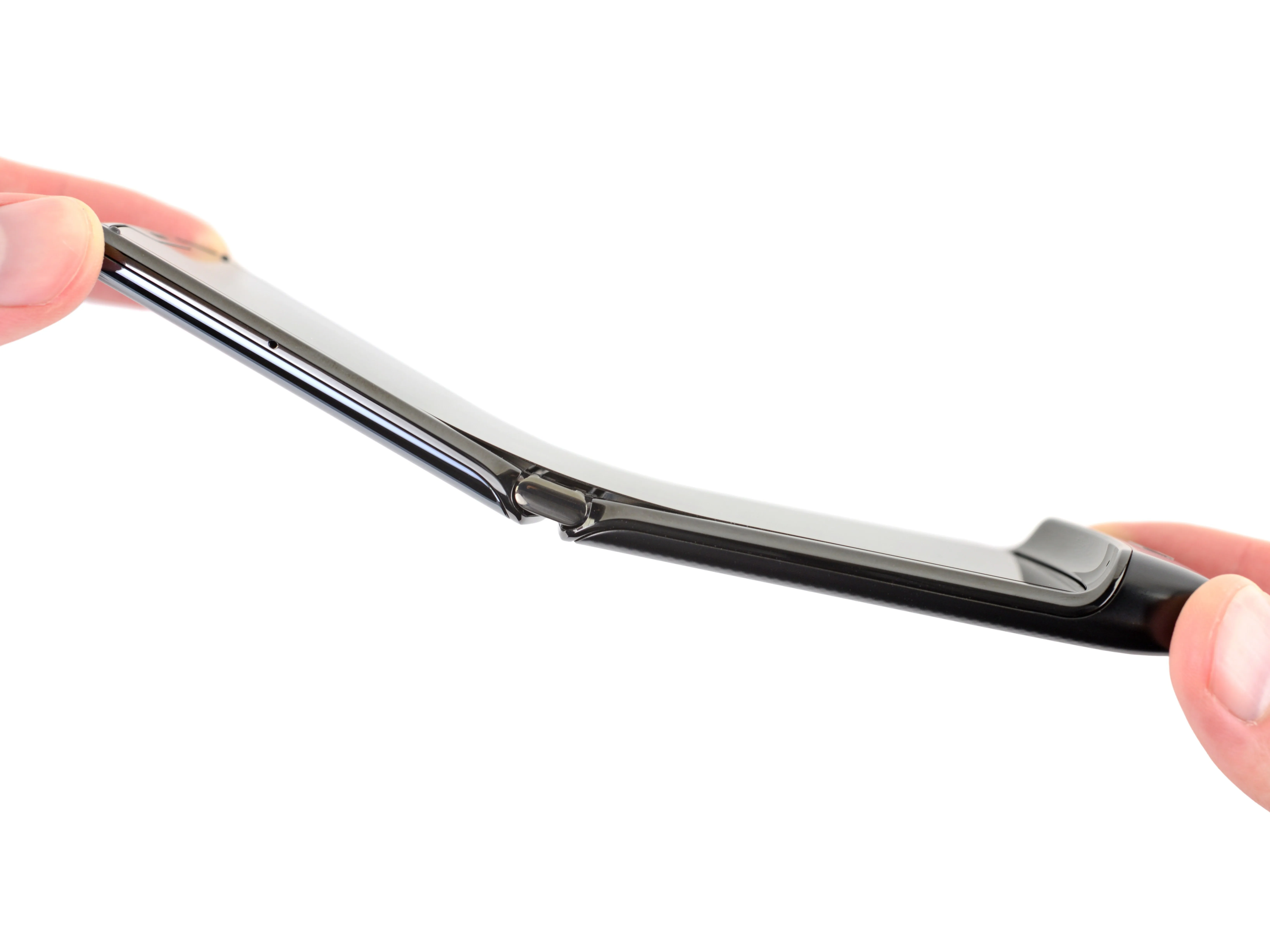

• Карманы в стороне, но при ближайшем рассмотрении раскладушки обнаруживается небольшой зазор между шарниром и дисплеем с каждой стороны. Можно сказать, что этот зазор похож на тот, который стал причиной гибели некоторых первых Galaxy Folds.

• Этот зазор появляется в основном в середине процесса раскладывания и не мешает Razr в открытой конфигурации. Так может быть, он безопасен? Но при цене в 1500 долларов США это потенциально дорогое 'может быть'.

Шаг 4

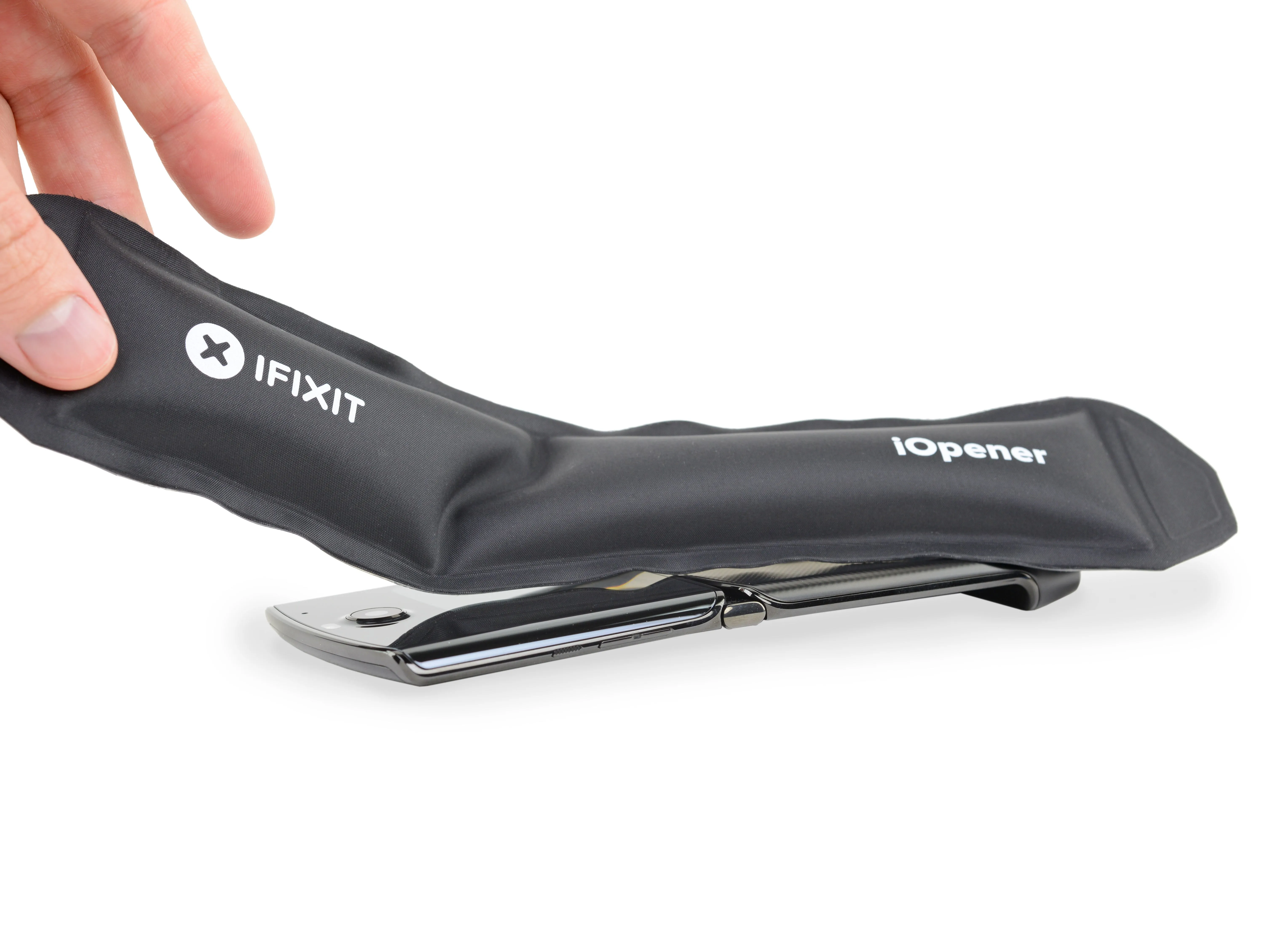

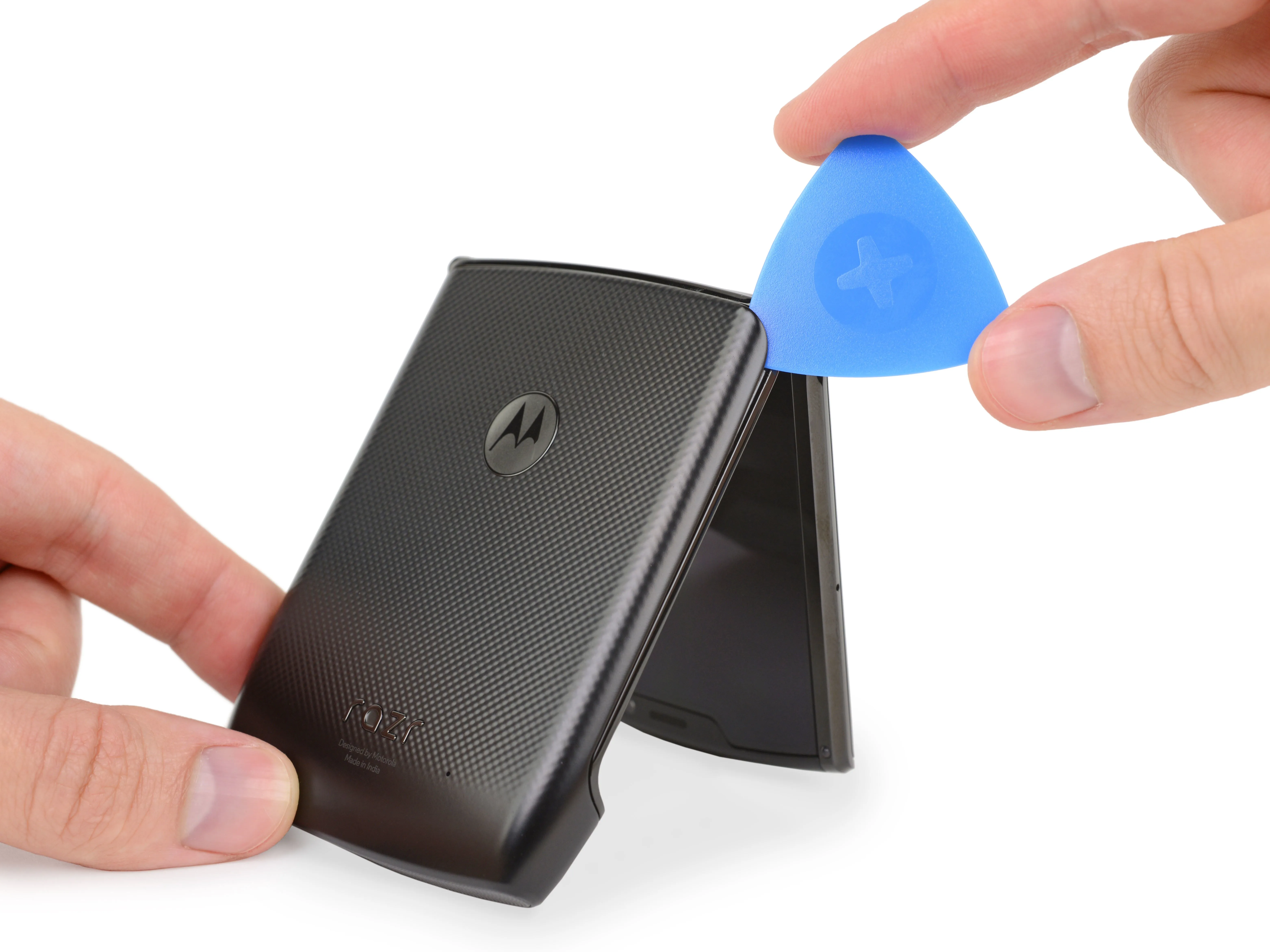

• Наша первая цель - нижняя задняя крышка Razr. За причудливым складным фасадом скрывается такой же смартфон, как и все остальные, поэтому мы полагаем, что горячий iOpener - это наш билет внутрь.

• Небольшое нагревание делает свое дело! Нам удается вставить внутрь отмычку и начать наше путешествие.

• Мы благодарны современным смартфонам за их инновации, но как бы мы хотели увидеть сдвигающиеся пластиковые или металлические панели доступа прошлых лет.

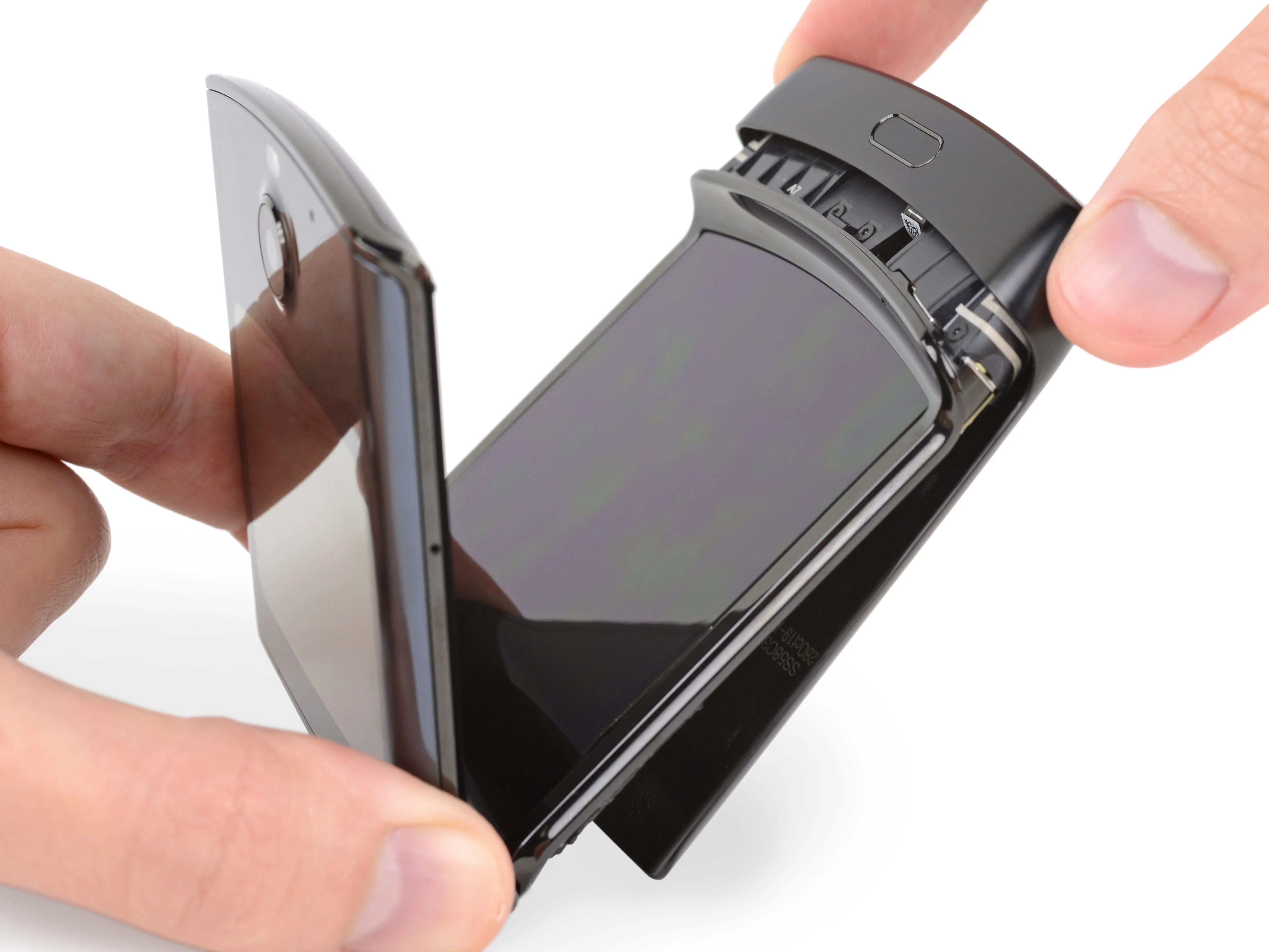

• Как только весь клей сойдет, крышка освободится. Но подождите! Орлиные глаза могут заметить кабель датчика отпечатков пальцев рядом с кнопкой 'Домой', который только и ждет, чтобы его разорвал нетерпеливый демонтажник.

• Без документации по ремонту такие мины-ловушки могут превратить простой ремонт в кошмар.

Шаг 5

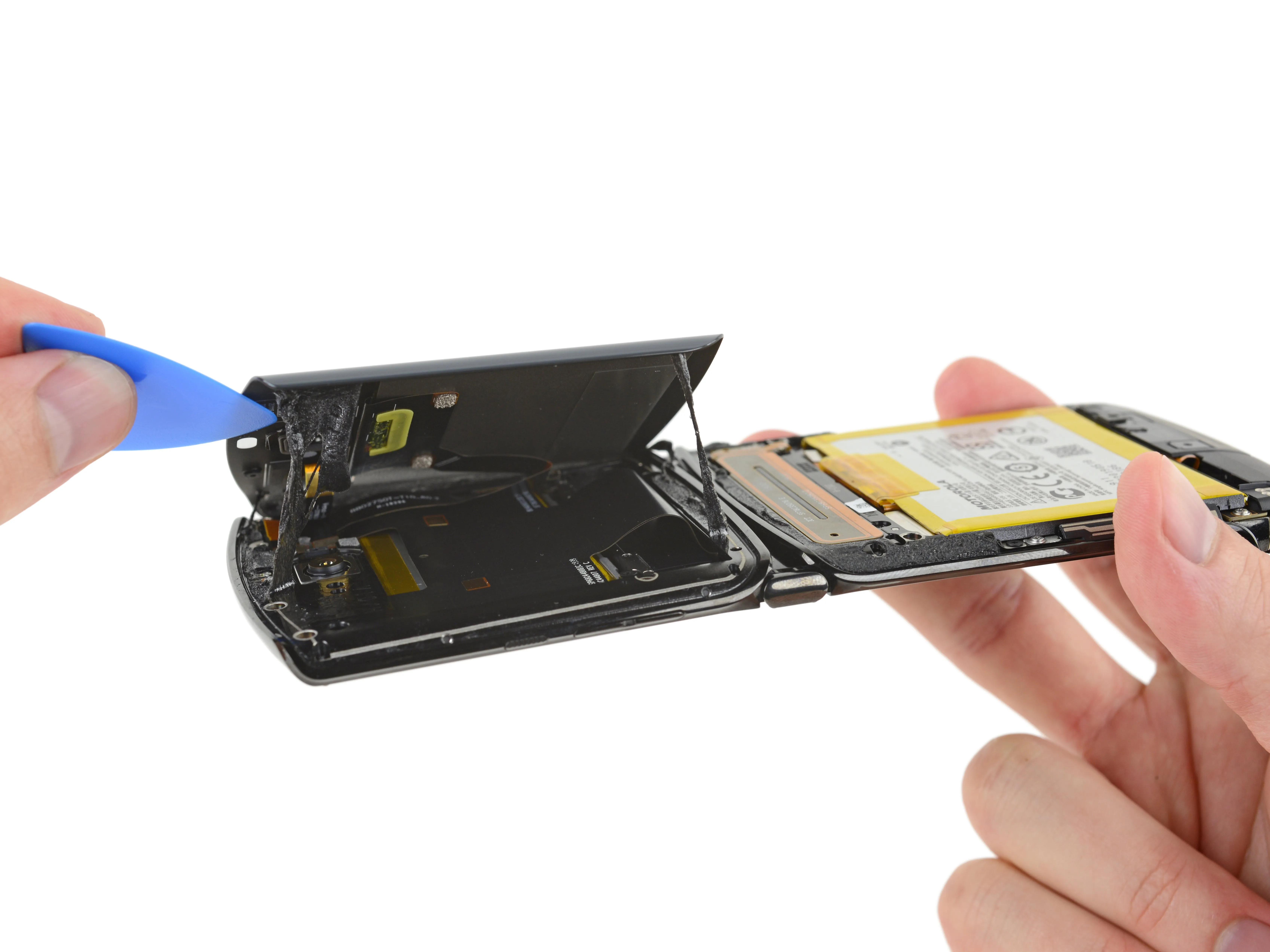

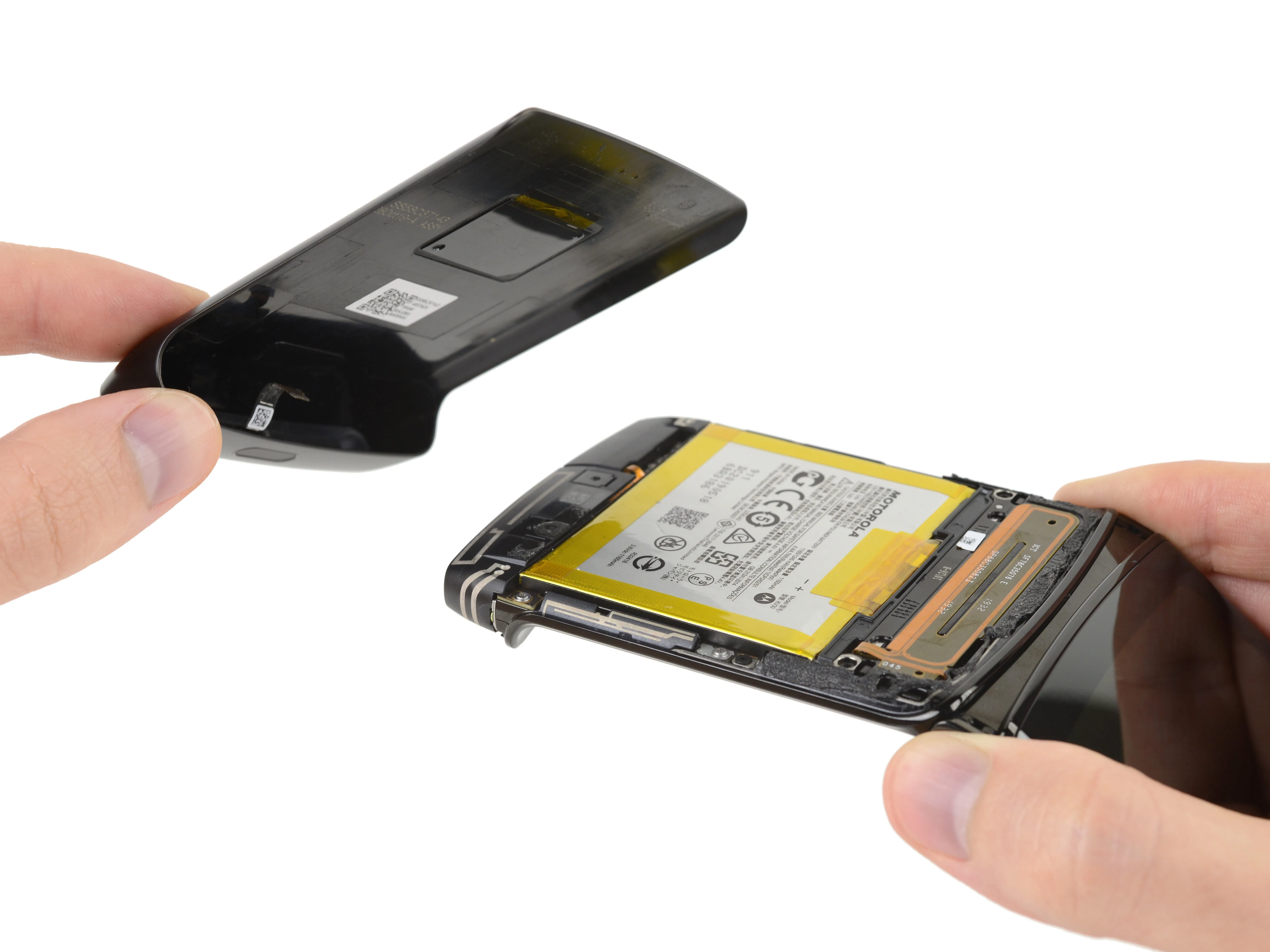

• Аккумулятор! Но под этой крышкой нет никаких других интересных вещей, поэтому мы решили поддеть дисплей Quick View с другой стороны. Несмотря на отвратительный клей, в конце концов он освобождается.

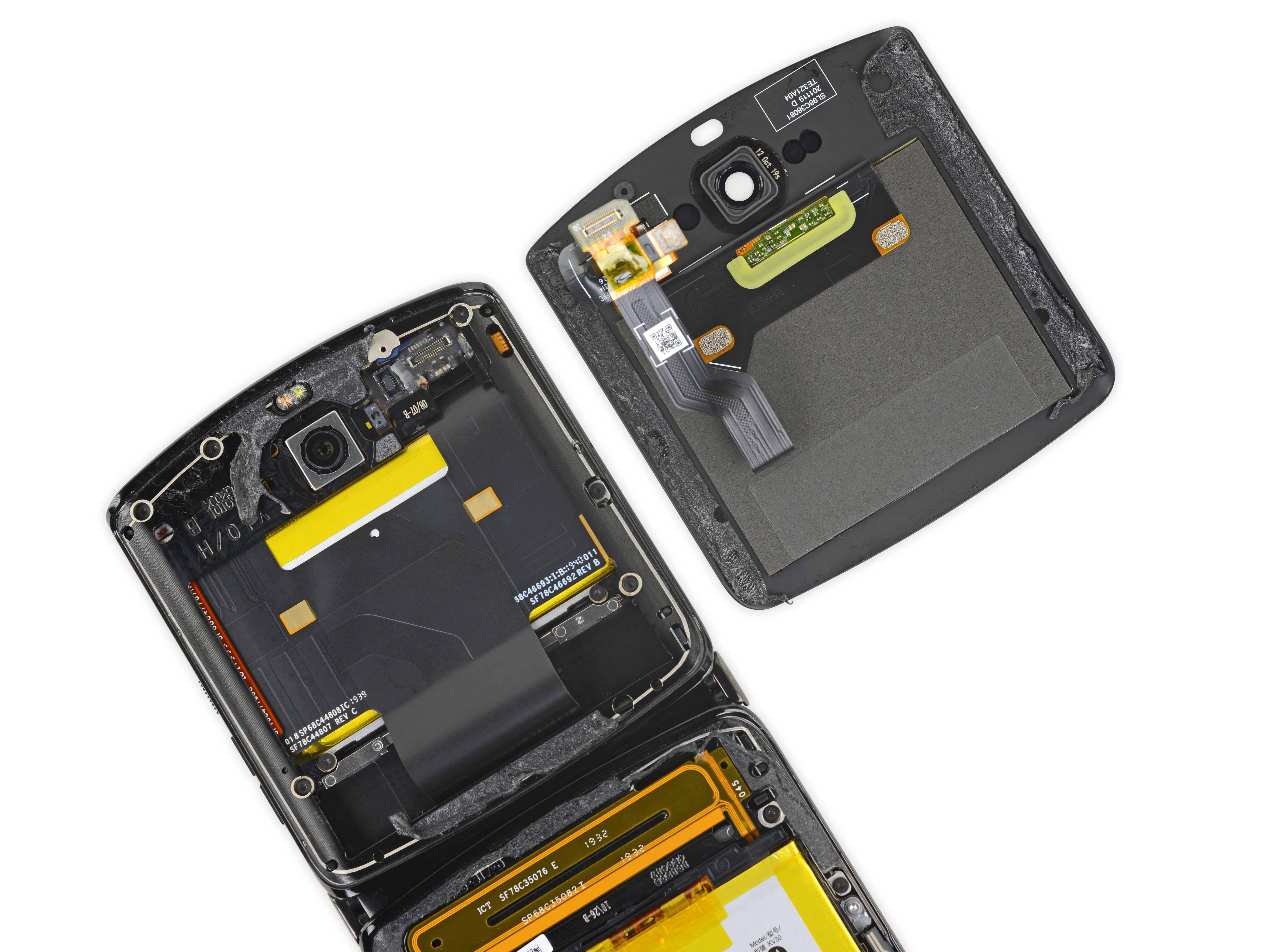

• Убрав внешний дисплей, мы впервые видим вторую батарею. Первая батарея готова к извлечению в нижней половине телефона, но вторая все еще скрывается за несколькими кабелями в верхней половине.

• Над батареями на нас смотрит одинокая 16-Мп основная камера. В наши дни довольно редко можно встретить только одну основную/заднюю камеру на смартфоне, но легко понять, что у Motorola были были и другие заботы за те четыре года, что они потратили на разработку этого телефона.

• Хотите украсть этот образ? Покажите внутренности своего телефона (без клея) с помощью наших обоев для разбора!

Шаг 6

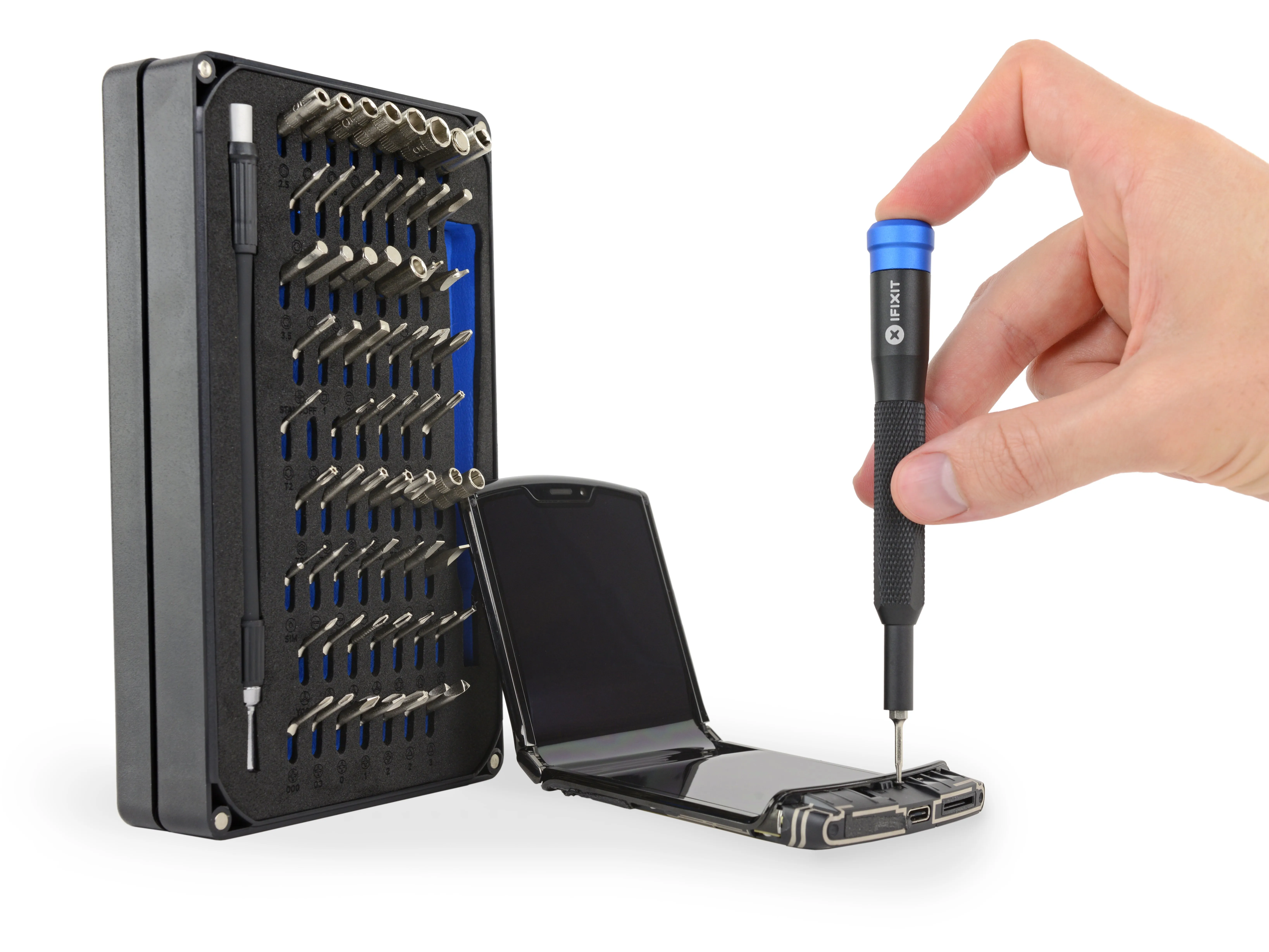

• До сих пор разборка была относительно простой. Мы надеемся, что не испортим гибкий дисплей, но пока мы без труда откручиваем несколько винтов Torx с помощью нашего удобного набора Mako!

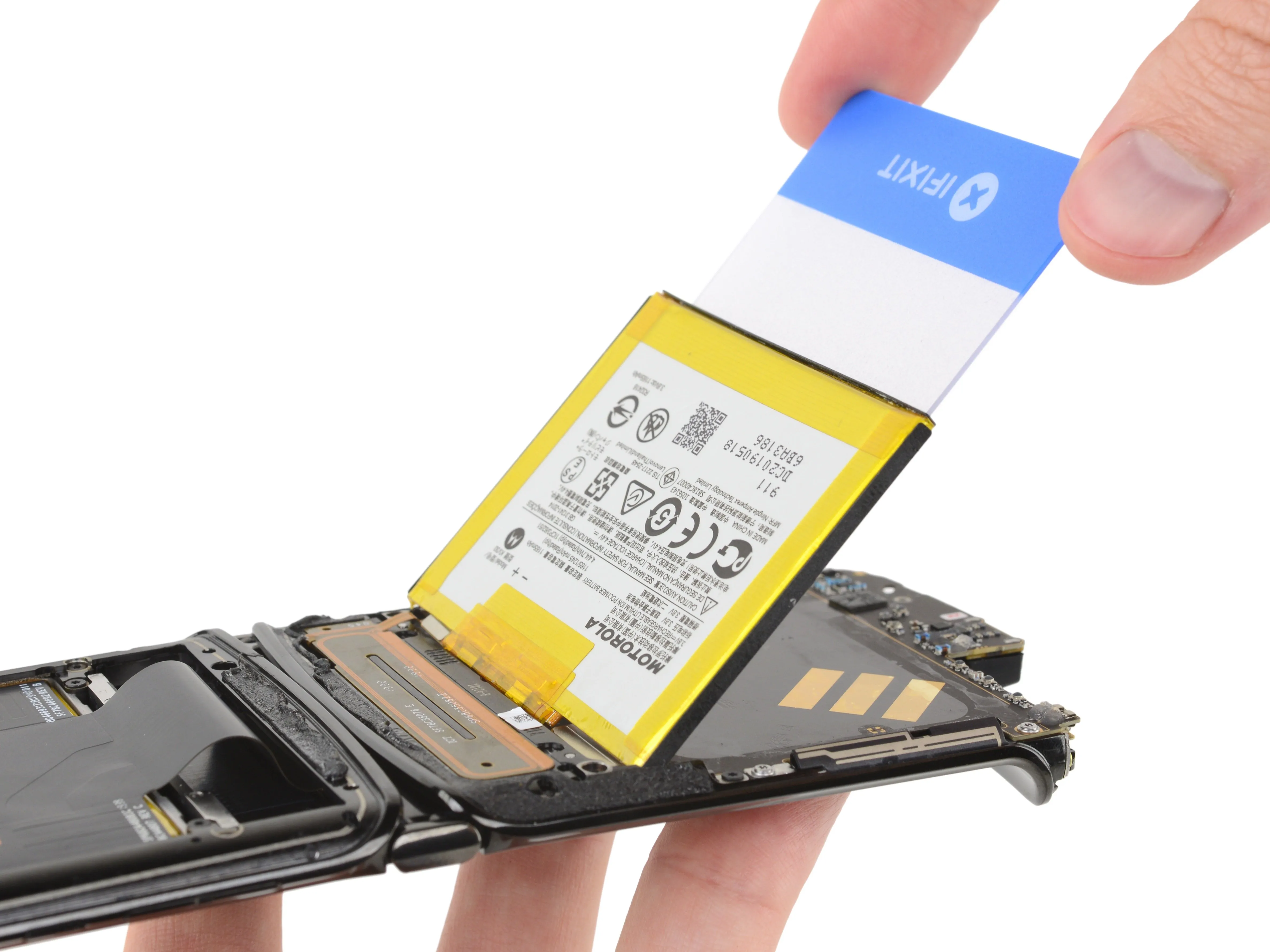

• Немного алкогольного принуждения, и первая батарея из двух достается бесплатно (весом 4,7 Втч и толщиной всего 2,6 мм) - но об этом позже, а сейчас мы быстро едем в кремниевый город!

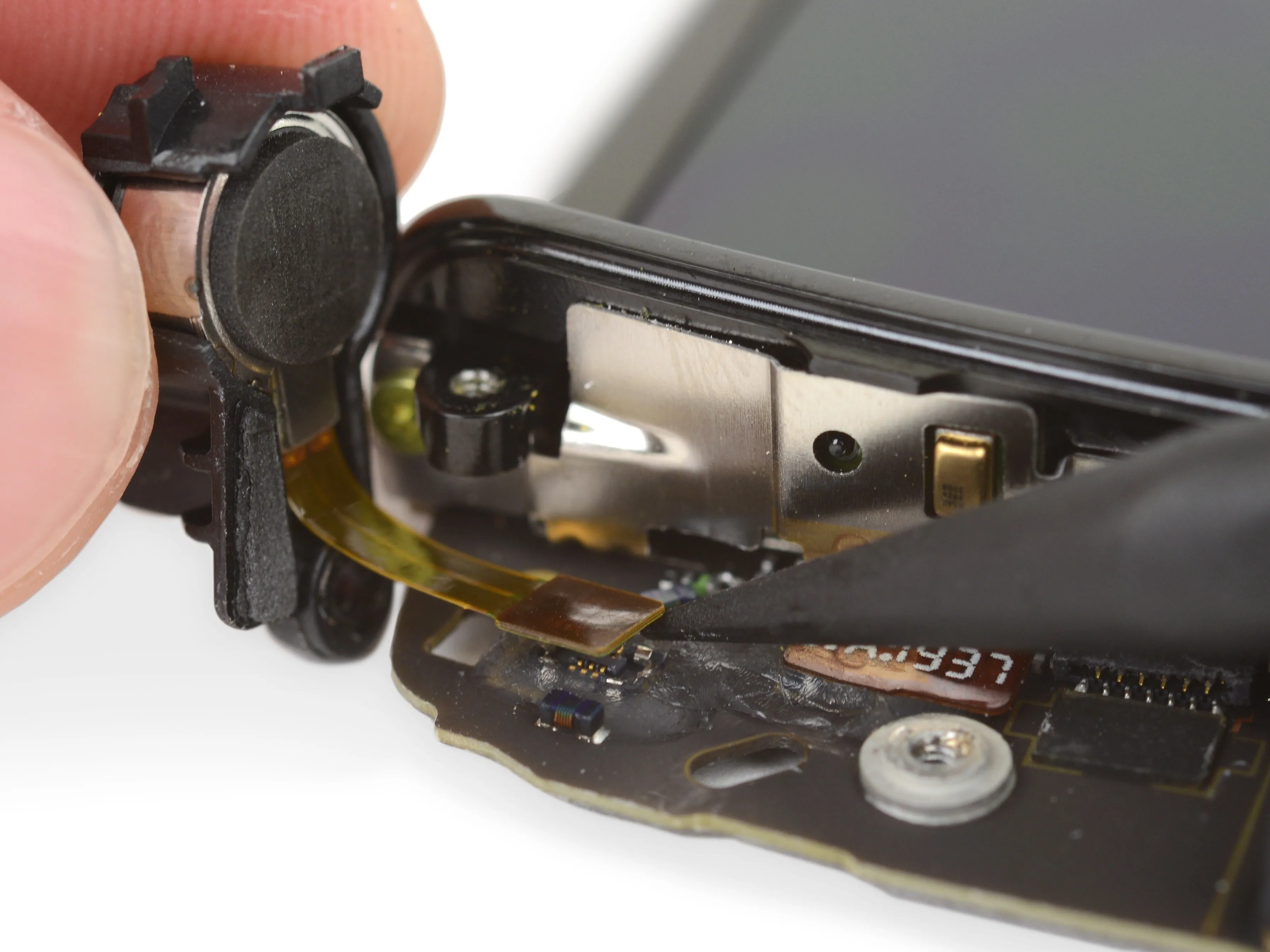

• Одна небольшая остановка на пути к славе материнской платы: при снятии вибромотора (довольно скучного, в стиле монетки) мы обнаружили какую-то любопытную слизь!

• Эта слизь потенциально может быть эквивалентом диэлектрическая смазка (чаще встречается в автомобилях) - недорогой способ добавить плате немного водостойкости.

Шаг 7

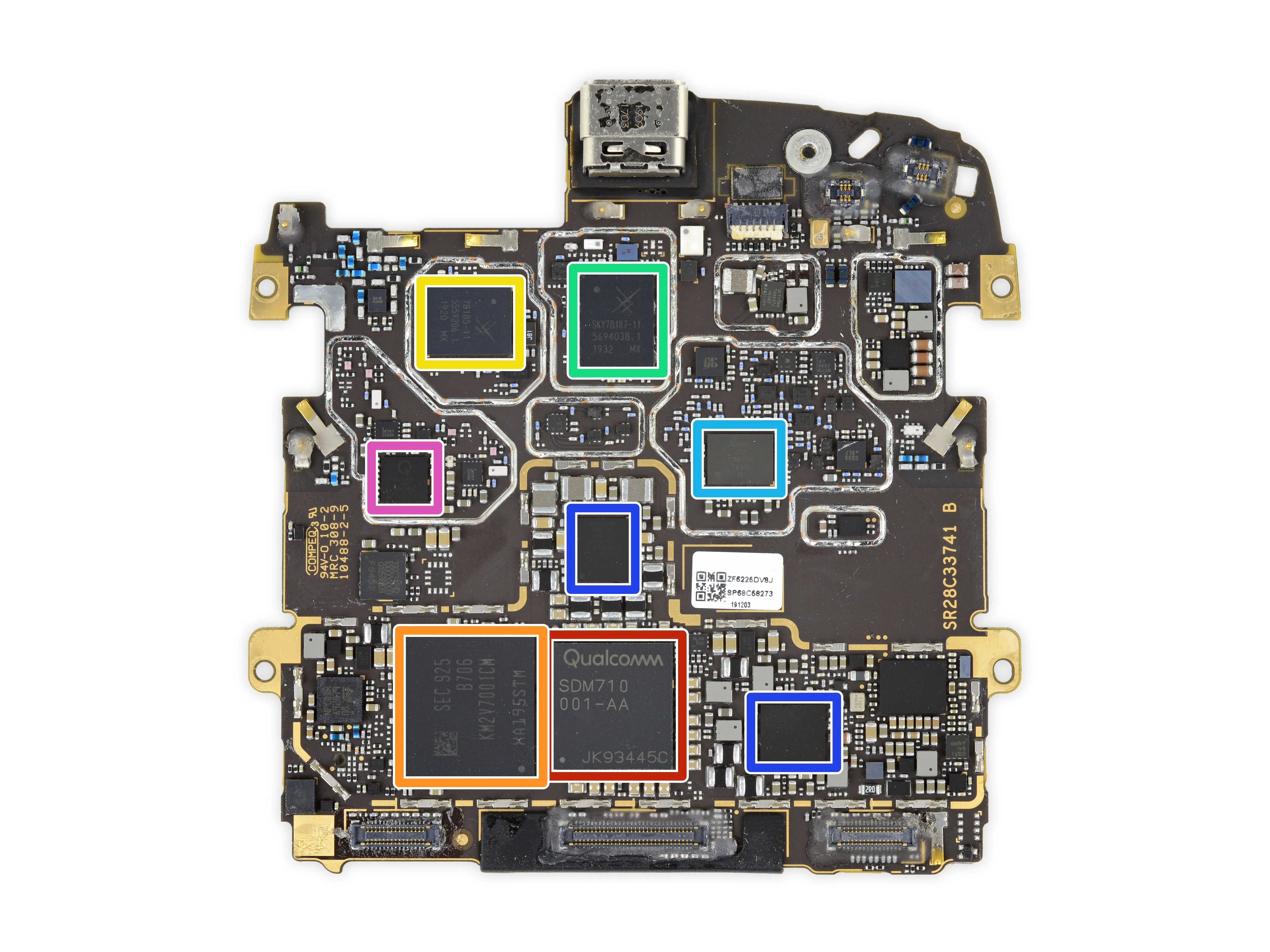

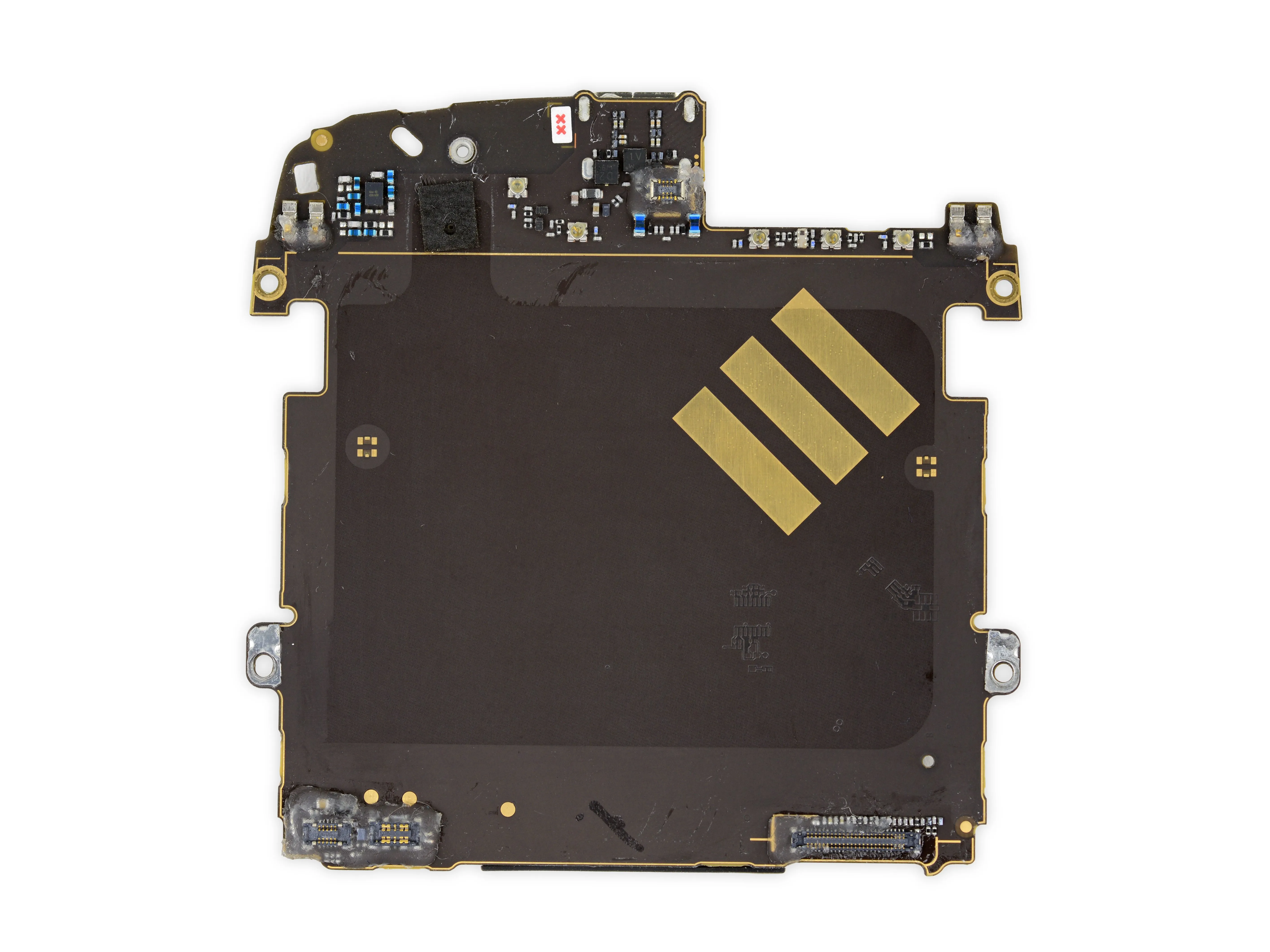

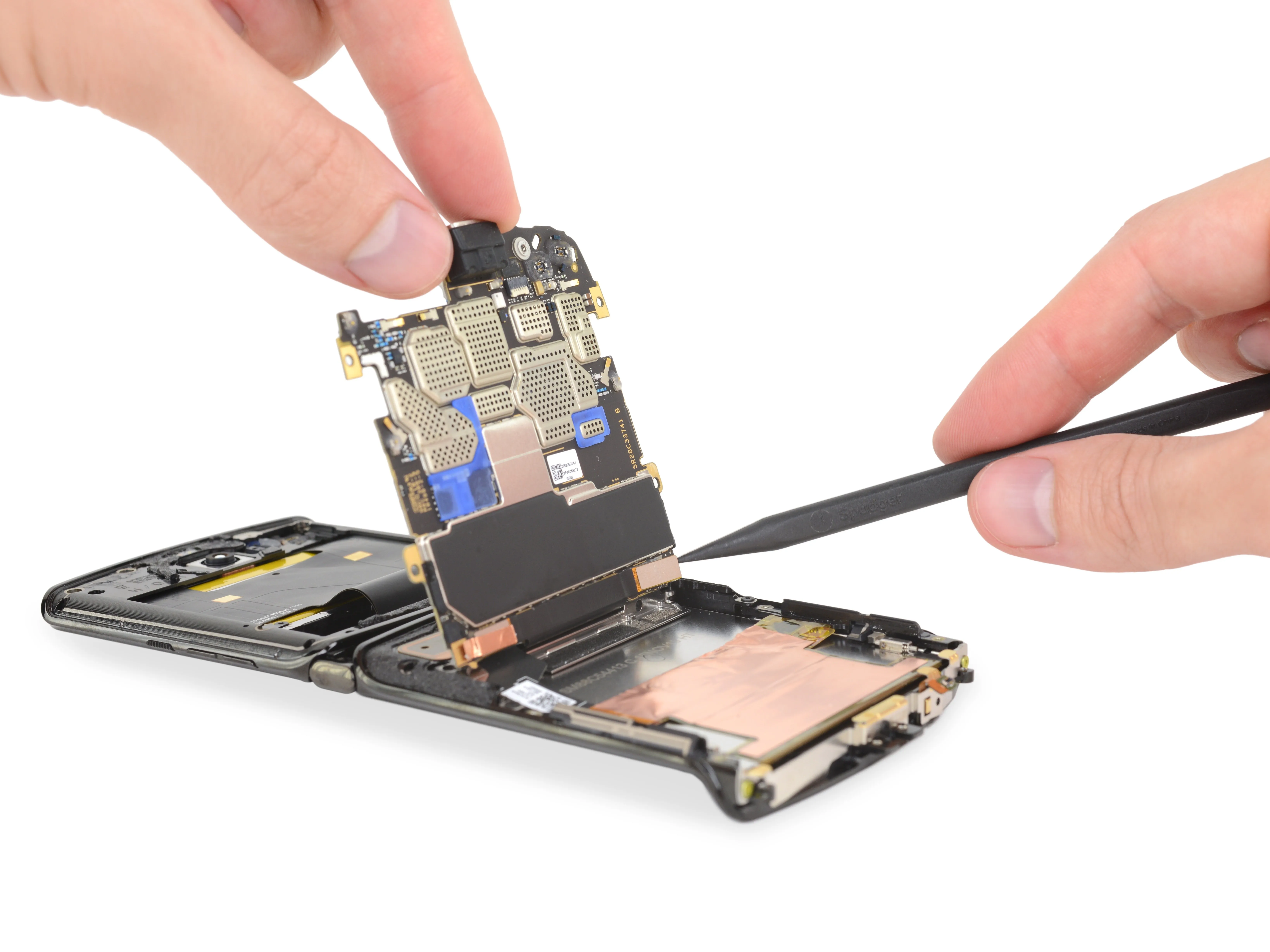

• Откопав материнскую плату, мы обнаружили несколько серьезный стратегия экранирования - какие сокровища могут скрывать эти крышки?

• Процессор Qualcomm SDM710 Snapdragon 710

• Samsung KM2V7001CM 6 ГБ памяти LPDDR4 и 128 ГБ накопителя

• Модуль Skyworks SKY 78185-11 Low Band 2G/3G/4G

• Модуль Skyworks SKY 78187-11 High Band 2G/3G/4G

• Радиочастотная интегральная схема SDR660 003

• ИС управления питанием Qualcomm PM670 & PM670A

• Qualcomm WCN3990 WiFi 802.11ac, Bluetooth LE и FM SoC

Шаг 8

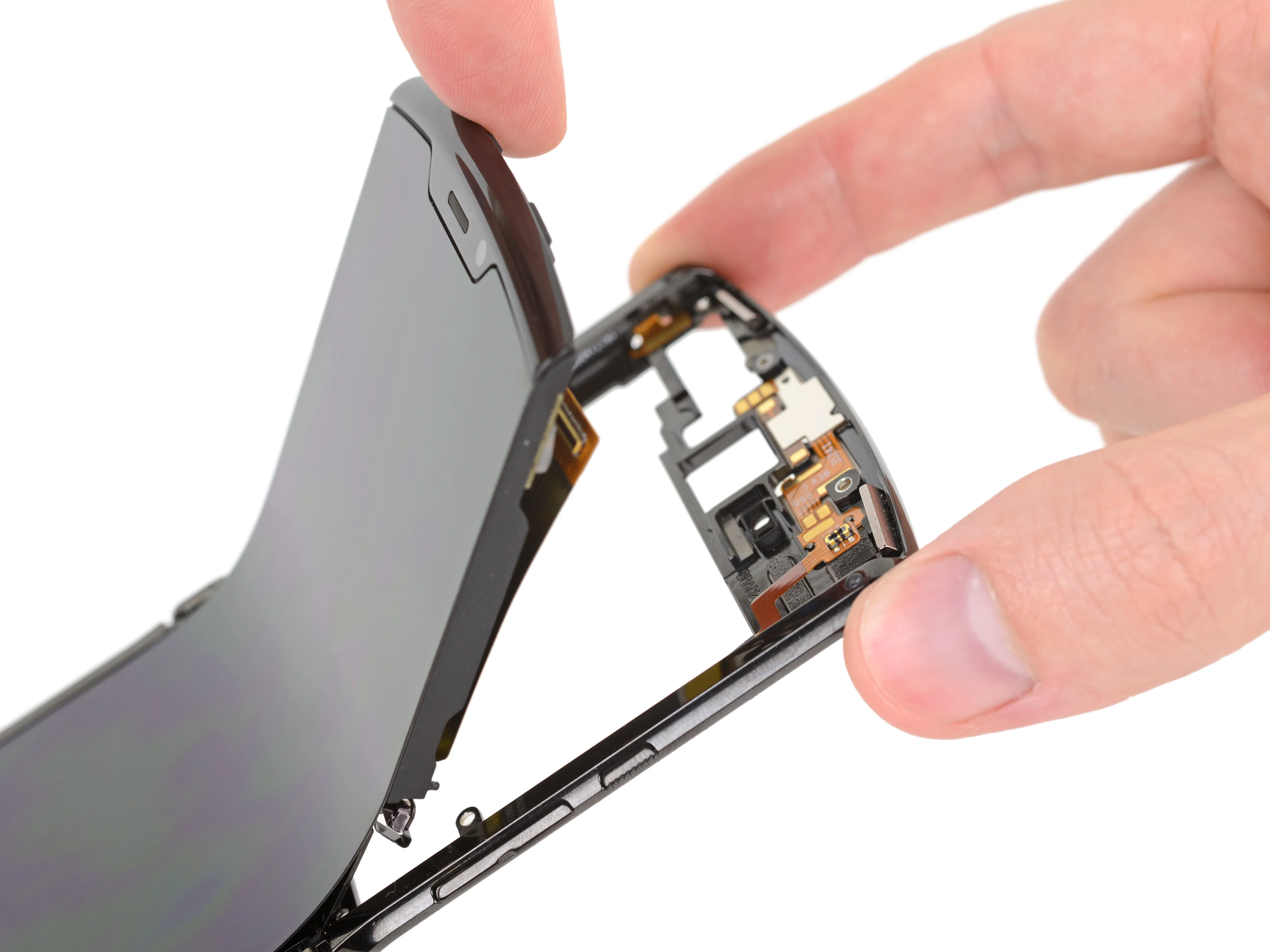

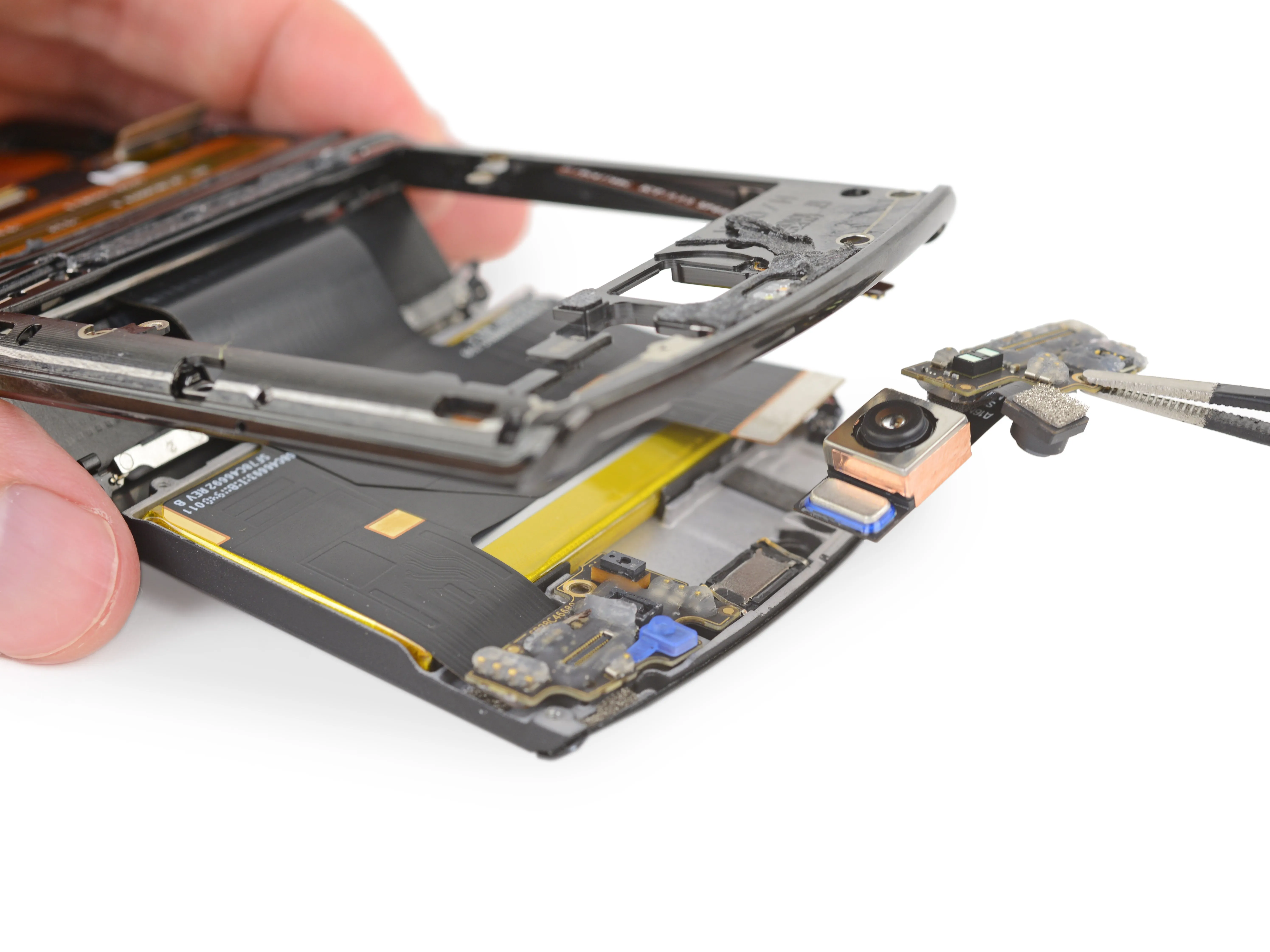

• Открутить эту дискету стало намного проще после того, как было откручено еще несколько винтов, и мы получили доступ к камеры и второй батарее.

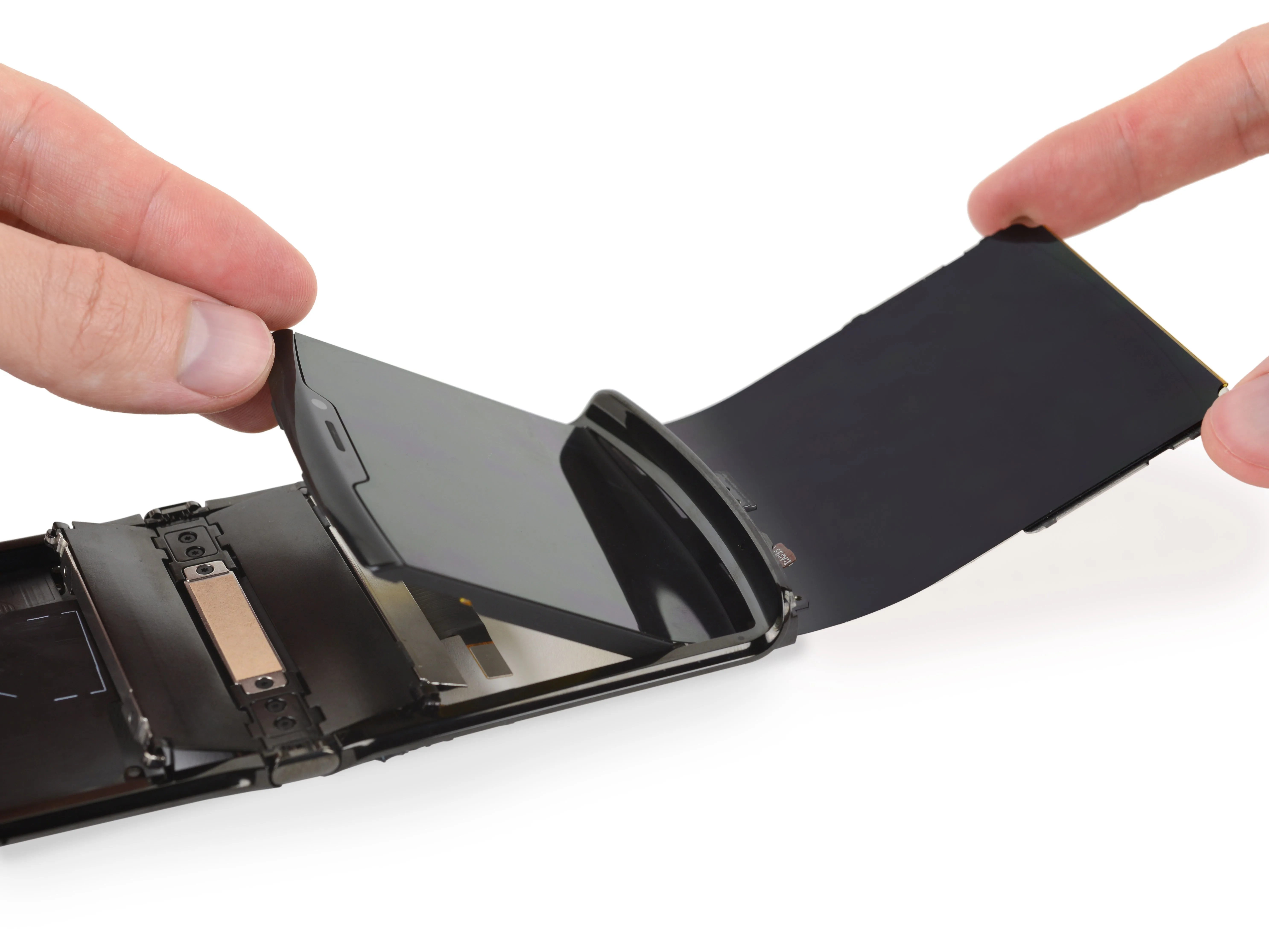

• В предвкушении того, как мы возьмем в руки этот гибкий OLED, мы выполняем ряд сложных маневров по разборке:

• Сначала мы выкручиваем еще одну горсть винтов Torx. Затем мы аккуратно извлекаем металлический кронштейн. Наконец, мы аккуратно отсоединяем толстый кабель, проходящий через шарнир и второй аккумулятор.

• Звучит просто? Это не так. Мы удивлены, что Motorola предлагает это сделать.

Шаг 9

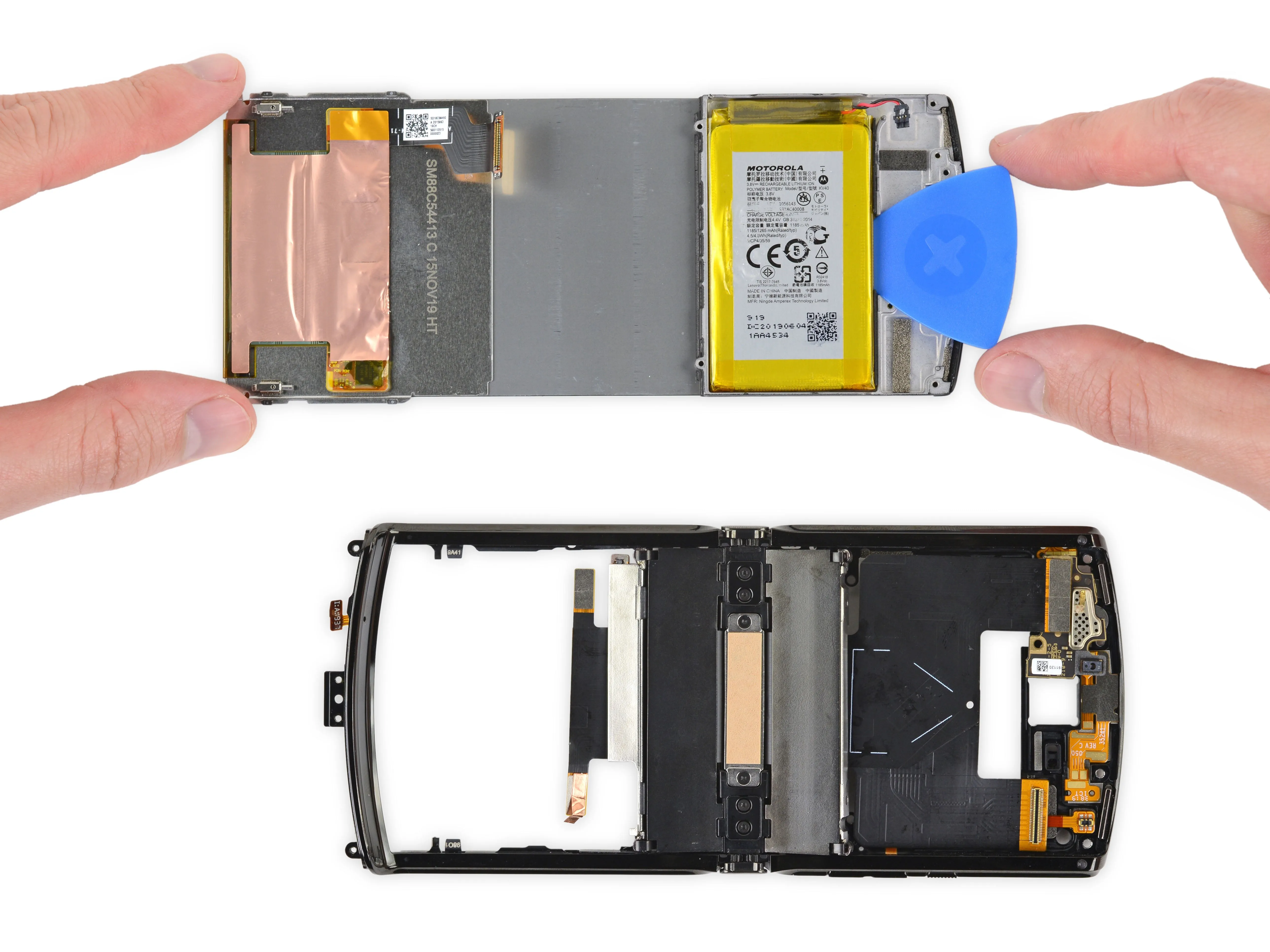

• Сняв pOLED-дисплей, мы немного разочаровались в том, что аккумулятор поставляется вместе с ним. Отрывать гибкий лист для замены батареи не кажется идеальным вариантом, даже если батарея находится в металлическом держателе.

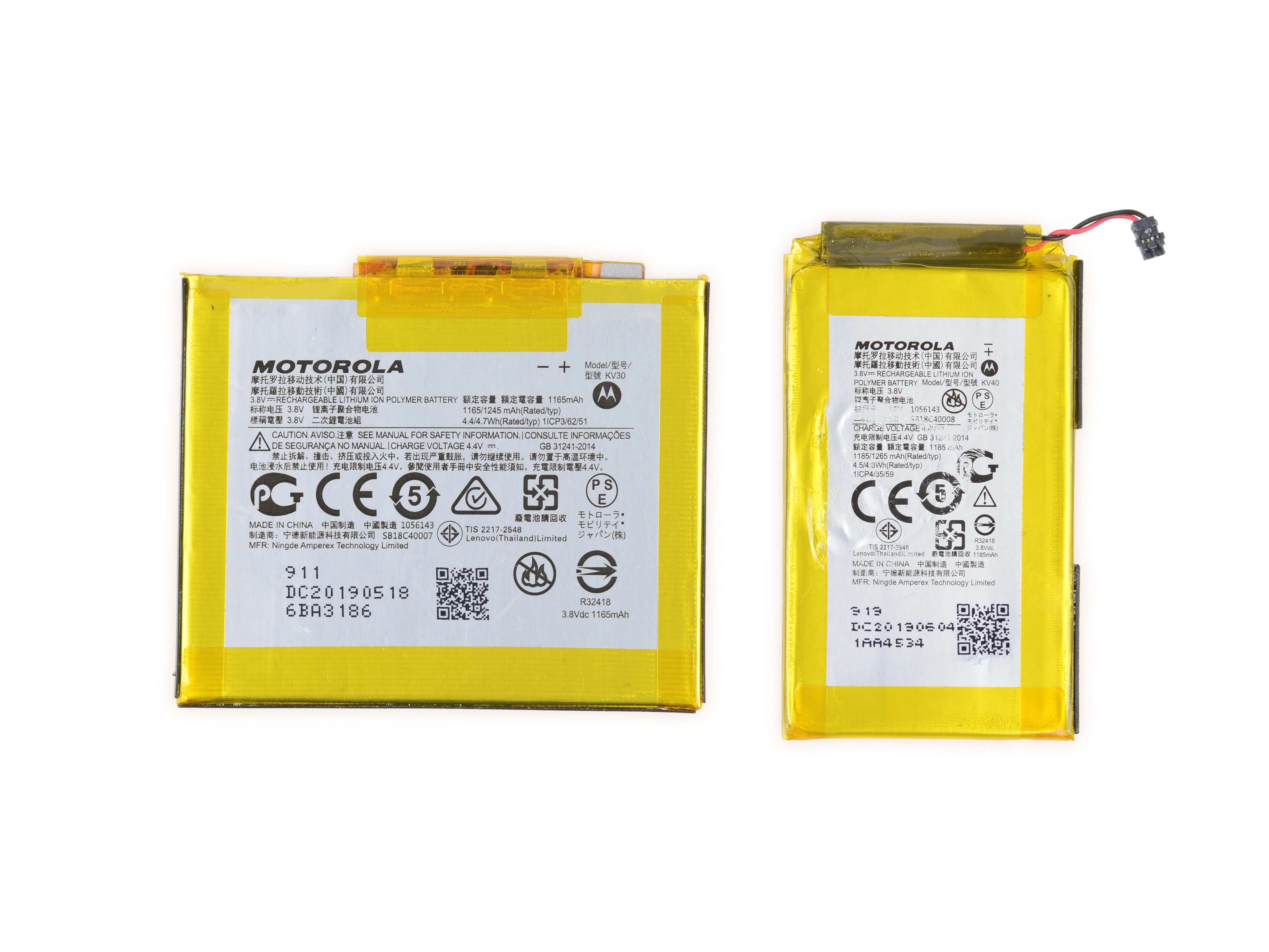

• Через девять шагов у нас наконец-то есть обе батареи: Этот желтый прямоугольник обладает чуть большей емкостью (1265 мАч и 4,8 Вт-ч), чем тонкий элемент на 4,7 Вт-ч, который мы извлекли ранее.

• В сумме батареи составляют заявленные Motorola 2510 мАч, или 9,7 Вт-ч. Для сравнения, только один из аккумулятор Galaxy Fold имеет примерно такую же емкость, как и оба этих устройства вместе взятые. Гигантская L-образная батарея iPhone XS Max превосходит их всех по емкости - 3969 мАч, или 15,04 Вт-ч.

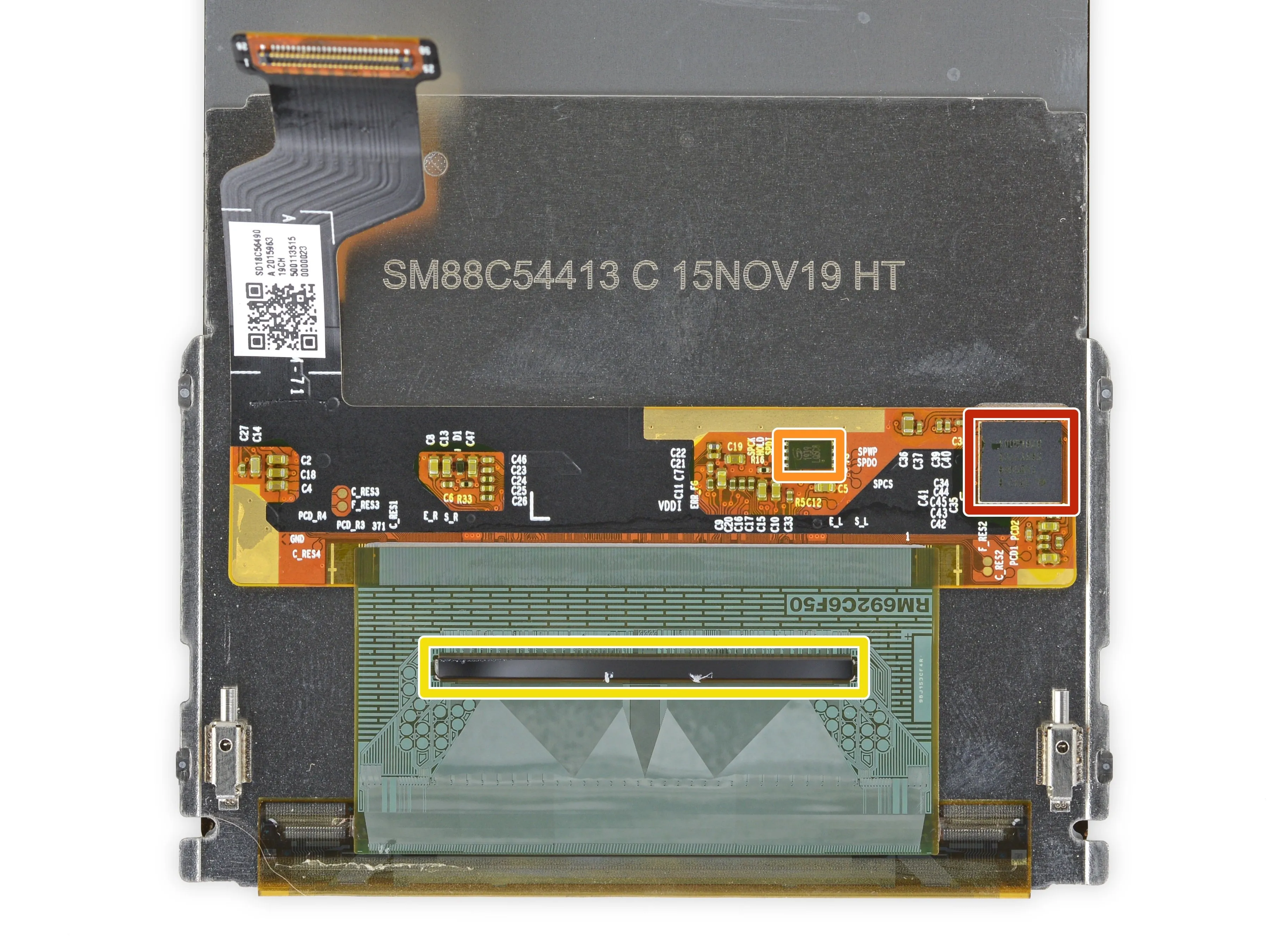

• Дисплей pOLED (предположительно BOE экран, возможно, использующий технологию LG Display) не выдает особых секретов, но мы все же уловили некоторые технологии Samsung:

• Samsung S6SY77CX, вероятно, итерация популярного сенсорного контроллера Samsung популярного сенсорного контроллера.

• GigaDevice GD25LQ40C 512 КБ последовательной NOR флеш-памяти

• драйвер дисплея pOLED

Шаг 10

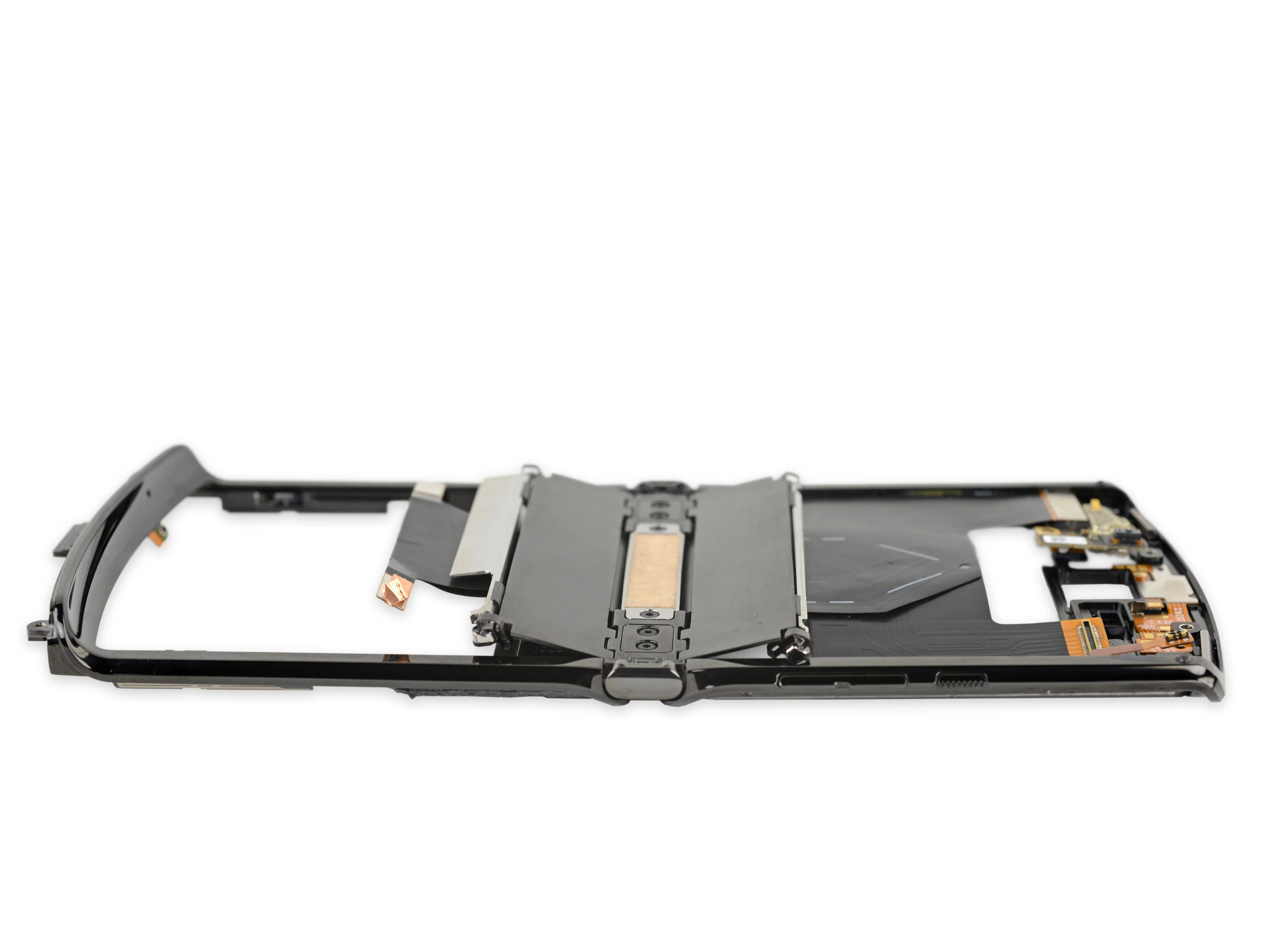

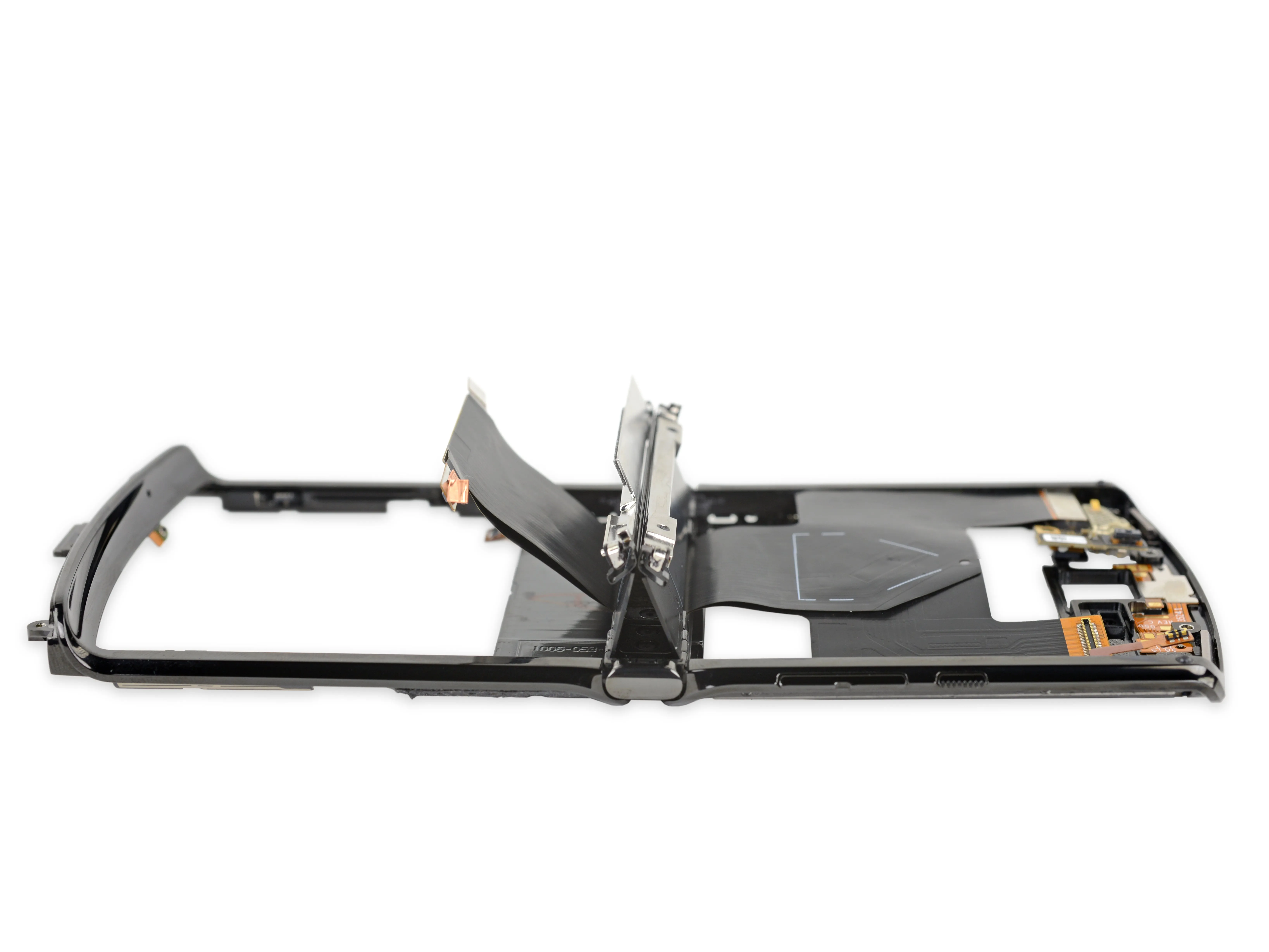

• Вот то, что обычно не встречается при разборе смартфонов: механические детали. Большие!

• Складной механизм этого Razr включает в себя непрерывный шарнир с зубчатой передачей, кулачок с кошачьей головкой. кулачок с кошачьей головойдве опорные пластины и несколько пружин.

• Motorolaпатентыиллюстрируют то, как камера и опорные пластины работают вместе, защищая хрупкий OLED-дисплей. Они обеспечивают поддержку и удерживают его в натянутом состоянии, когда телефон открыт, а затем убираются с дороги, чтобы обеспечить большой радиус (который помогает предотвратить образование складок на дисплее), когда он закрывается.

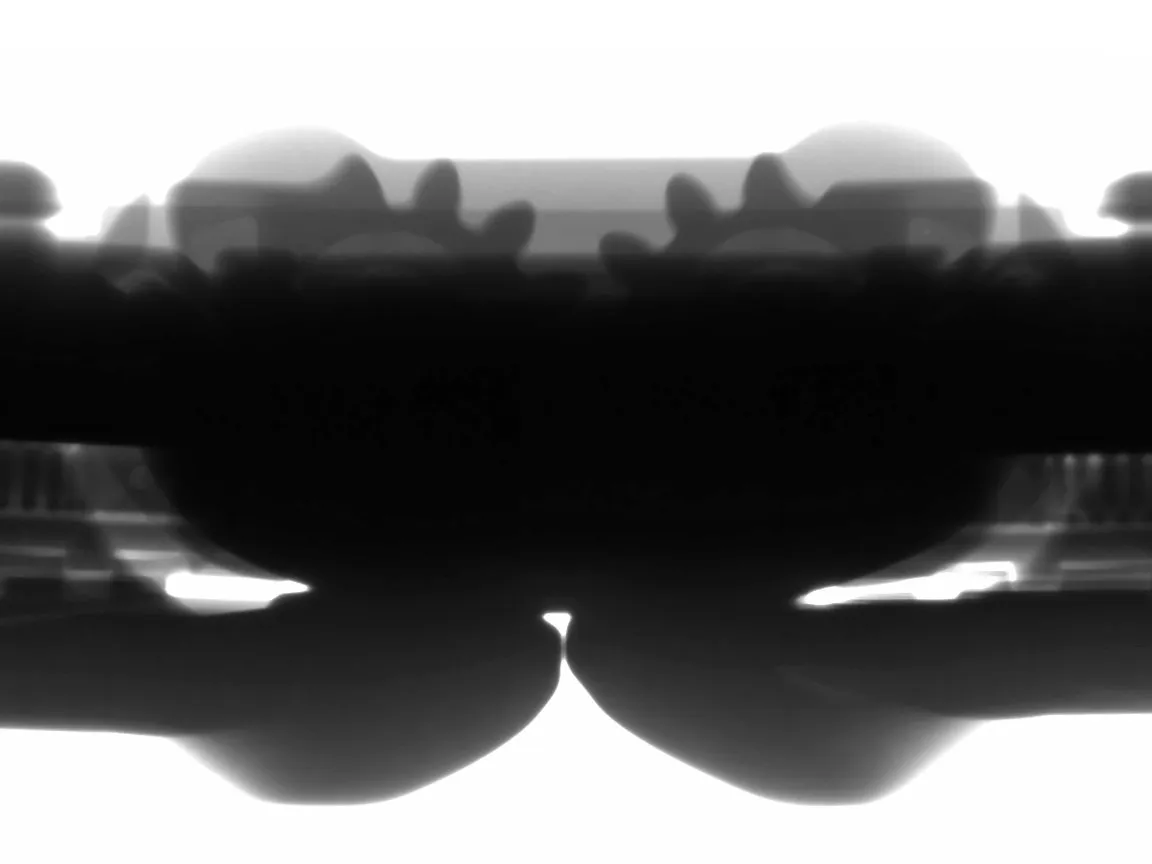

• На рентгеновских снимках крупным планом можно увидеть шарнир с непрерывным зубчатым зацеплением, а также пружины встроенные в каждую сторону рамки.

• Шестеренки обеспечивают синхронное движение обеих половинок телефона, что очень похоже на шестеренки в Galaxy Fold.

• Пружины в каждой половине телефона прижимаются к кулачку в центре, чтобы удерживать телефон открытым или закрытыми оказывают некоторое сопротивление при перемещении шарнира.

Шаг 11

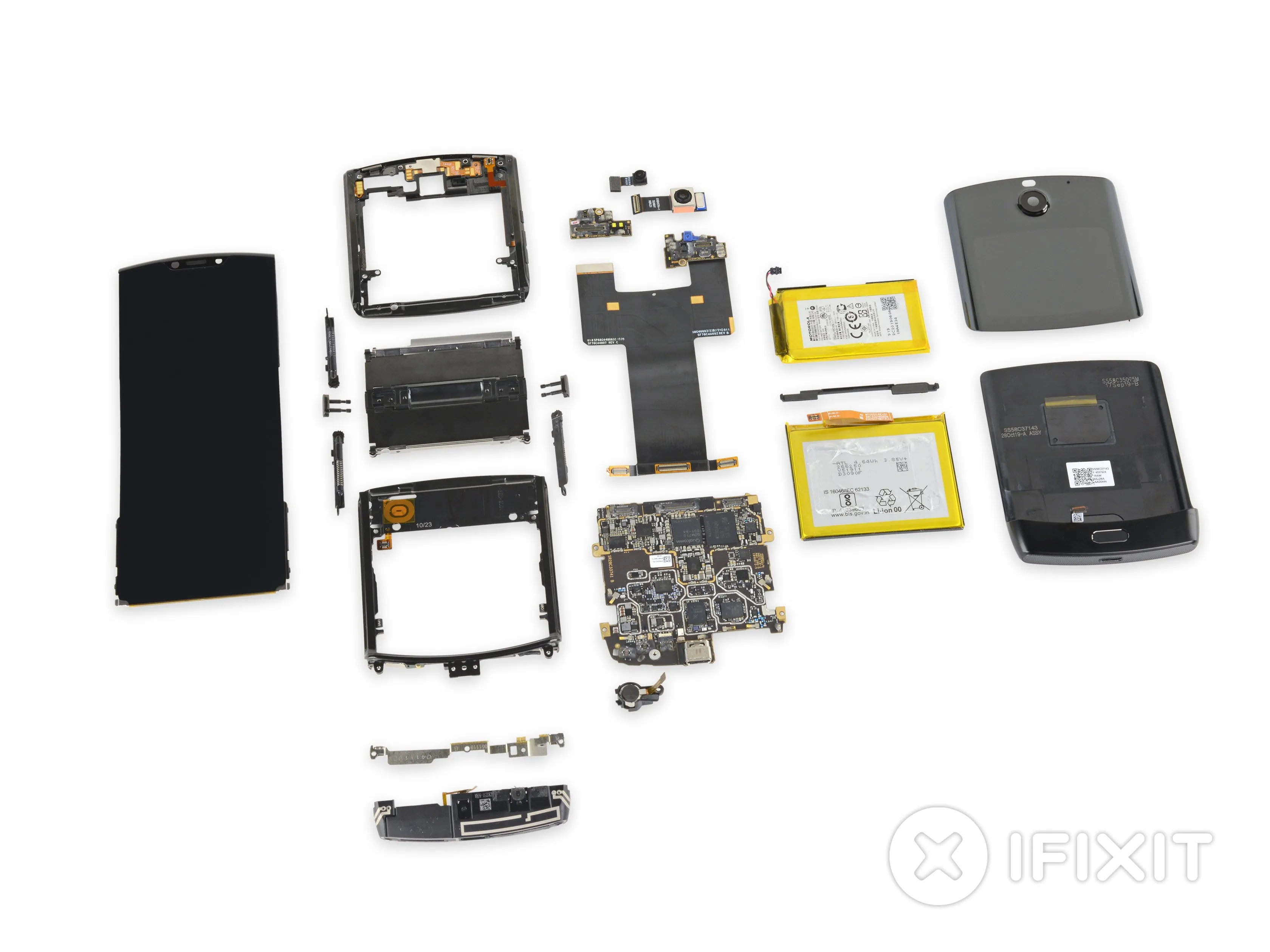

• Ностальгический Razr от Motorola официально получает награду за самый сложный телефон, который мы когда-либо разбирали. Мы впечатлены многочисленными инженерными подвигами, которые совершила компания Moto, чтобы воскресить свой культовый 'моллюск'.

• Он не получит наград за ремонтопригодность, но просто воплотить в жизнь эту невозможную штуковину было настолько сложной задачей, что мы не удивлены, что ремонтопригодность не вошла в версию 1.0. Интересно посмотреть, как они это сделали (если не так интересно разбирать все по частям).

• Мы оценим его по достоинству (так же, как мы оценили Galaxy Fold), но мы знаем, что это дизайн первого поколения, и не стоит ожидать, что функциональность и ремонтопригодность появятся сразу.

• Мы сомневаемся, что увлечение складными устройствами закончится в ближайшее время - недавно Samsung анонсировал Galaxy Z Flip уже на подходе. Остается надеяться, что производители скоро придумают, как сделать эти устройства прочными и ремонтопригодными, особенно при таких ценах...

Шаг 12

• Спасибо, что не остались равнодушными! Вот несколько бонусных материалов: 360-градусный рентгеновский снимок внутри Moto Razr.

• Это было бы намного проще, чем физический разбор - на рентгеновских снимках все выглядит просто. Но, по крайней мере, разборка обеспечивает полноцветность!

• PS: Вы получаете Крутящийся танцор флюиды? Она крутится влево? Вправо? Решайте сами - мы должны оценить эту штуку.

Вывод

• Единственный инструмент, который вам понадобится, - это стандартный T3 Torx.
• Хрупкий основной дисплей можно заменить, если вы решитесь.
• Любой ремонт начинается (и заканчивается) с неподатливых, приклеенных внешних крышек.
• Замена аккумулятора - точнее, батарей - требует почти полной разборки.
• Порт для зарядки припаян непосредственно к основной плате.
• Сложная конструкция и множество гибких кабелей-ловушек делают ремонт непростой задачей.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - самый простой ремонт)
