Разборка Motorola V3i

Введение

Motorola V3i - это модель из серии 'RAZR'.

V3i имел улучшенную камеру с разрешением 1,3 Мпикс и внешний слот памяти (MicroSD) для дополнительного хранения данных. Несмотря на многочисленные проблемы с клавиатурой и управлением, этот телефон является одним из самых продаваемых в мире.

Что вам понадобится

Инструменты

Инструмент для вскрытия iFixit | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com

Шаг 1 Разборка Motorola V3i

Motorola V3i Teardown, Motorola V3i Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Motorola V3i!
Давайте посмотрим, что внутри...

Шаг 2

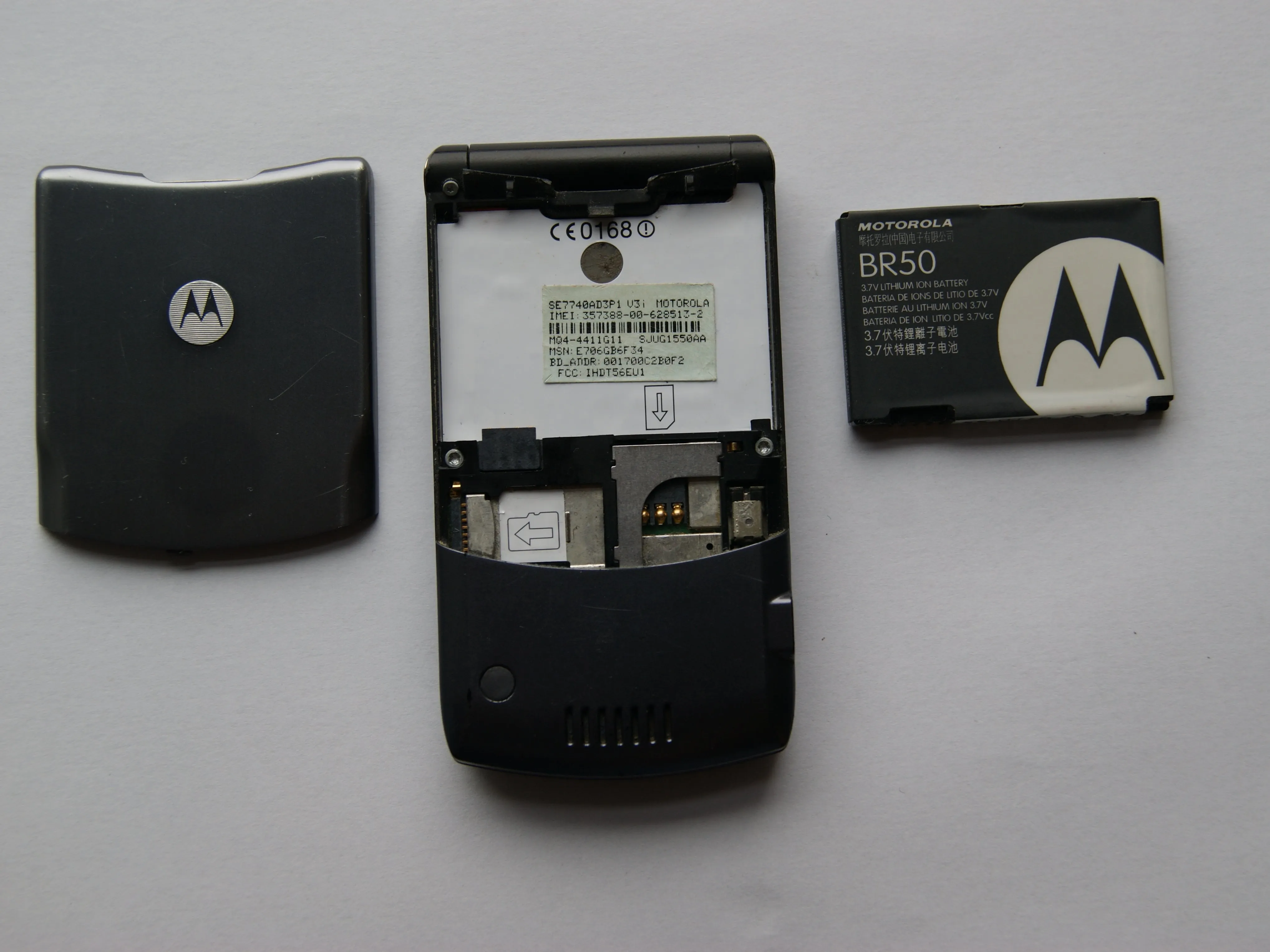

Давайте повернем его и вынем аккумулятор.

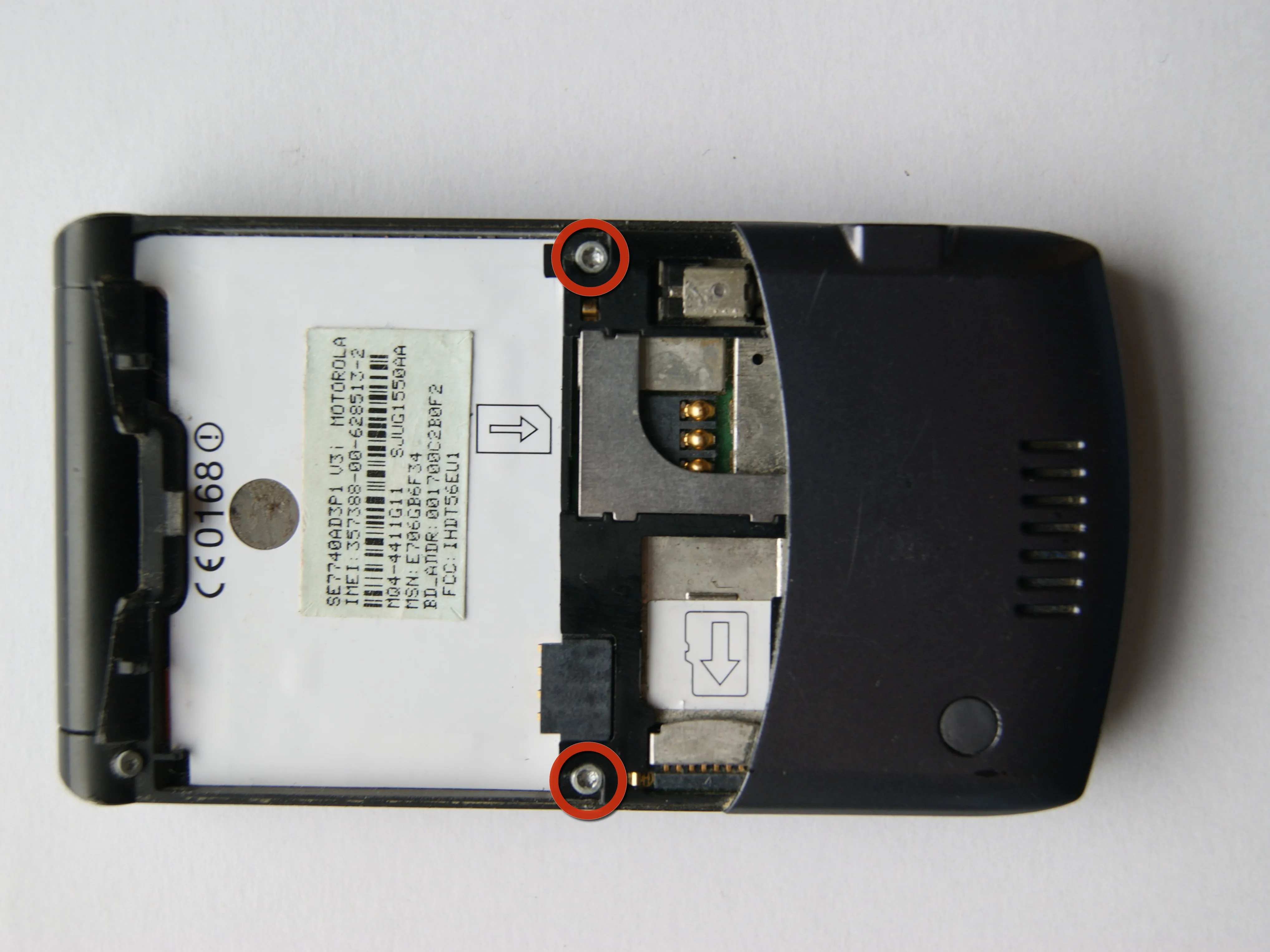

Открутите эти два винта.

Шаг 3

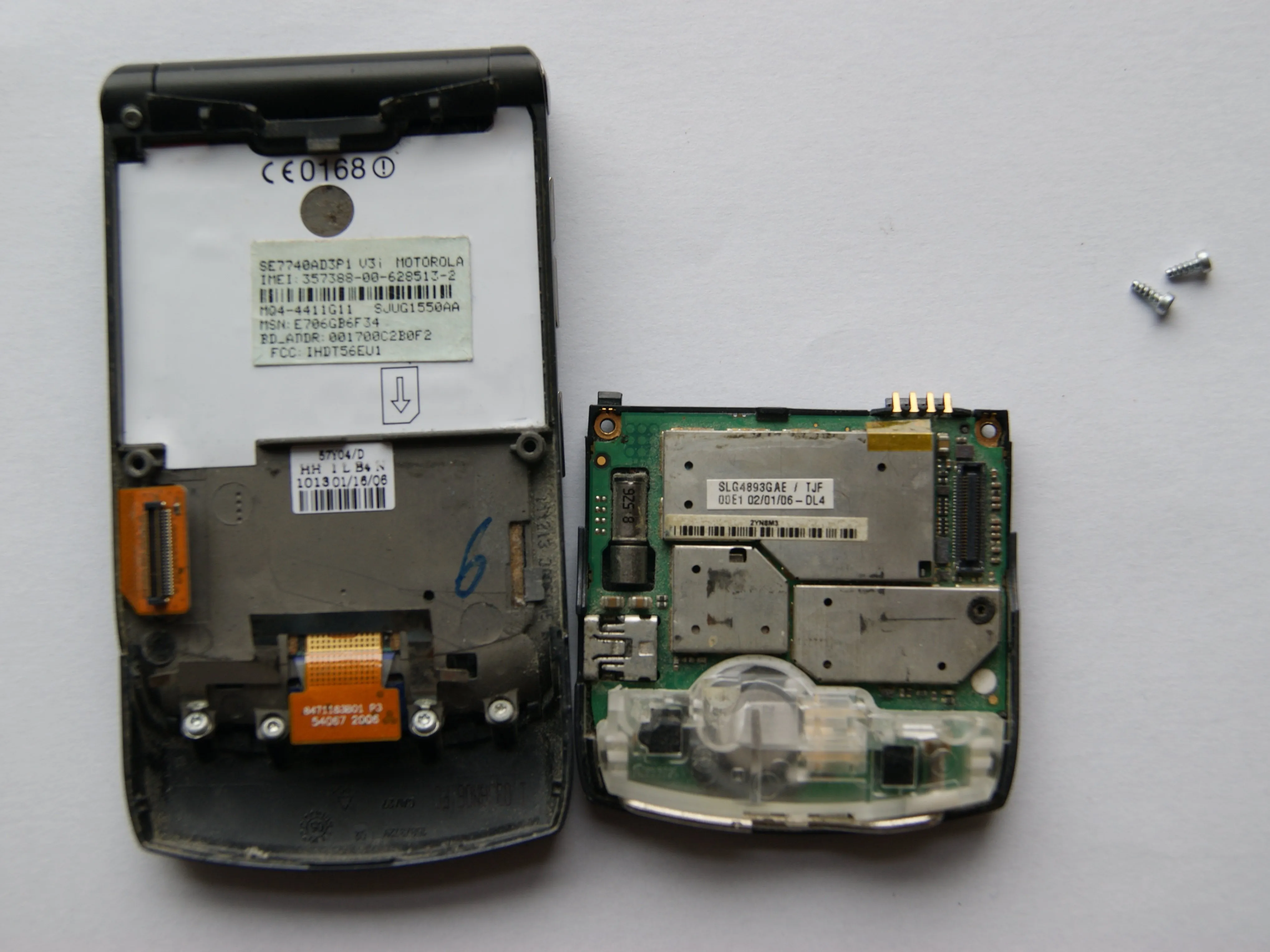

Теперь вы можете легко откинуть крышку.

Шаг 4

Motorola V3i Teardown: шаг 4, изображение 3 из 3 | Источник - ifixit.com

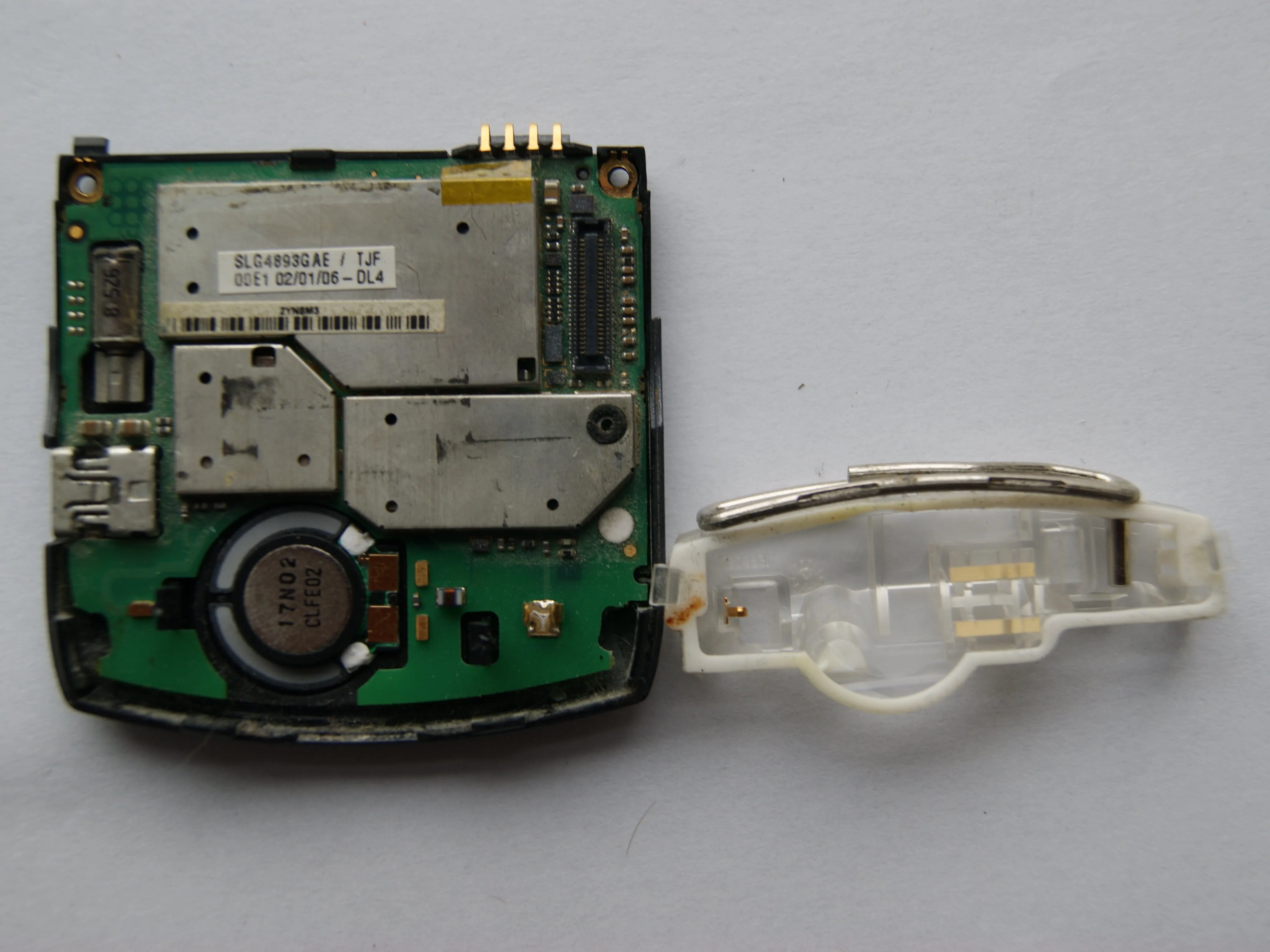

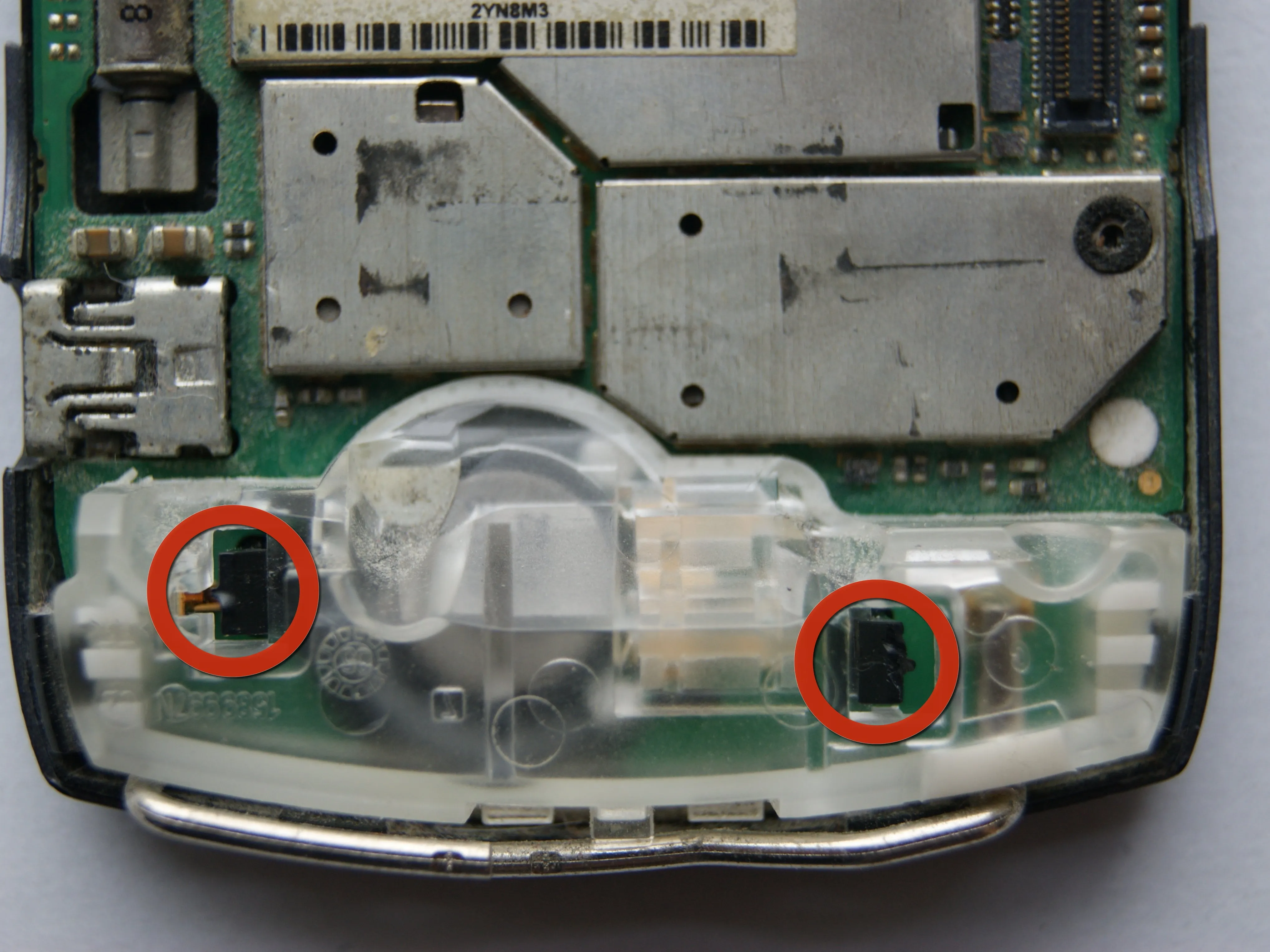

Вам нужно отсоединить эти две пластиковые ресницы от корпуса.
Теперь вы можете снять этот прозрачный пластиковый корпус.
Теперь вы можете вынуть динамик.
Металлическая штука на конце фотографии - это антенна.

Шаг 5

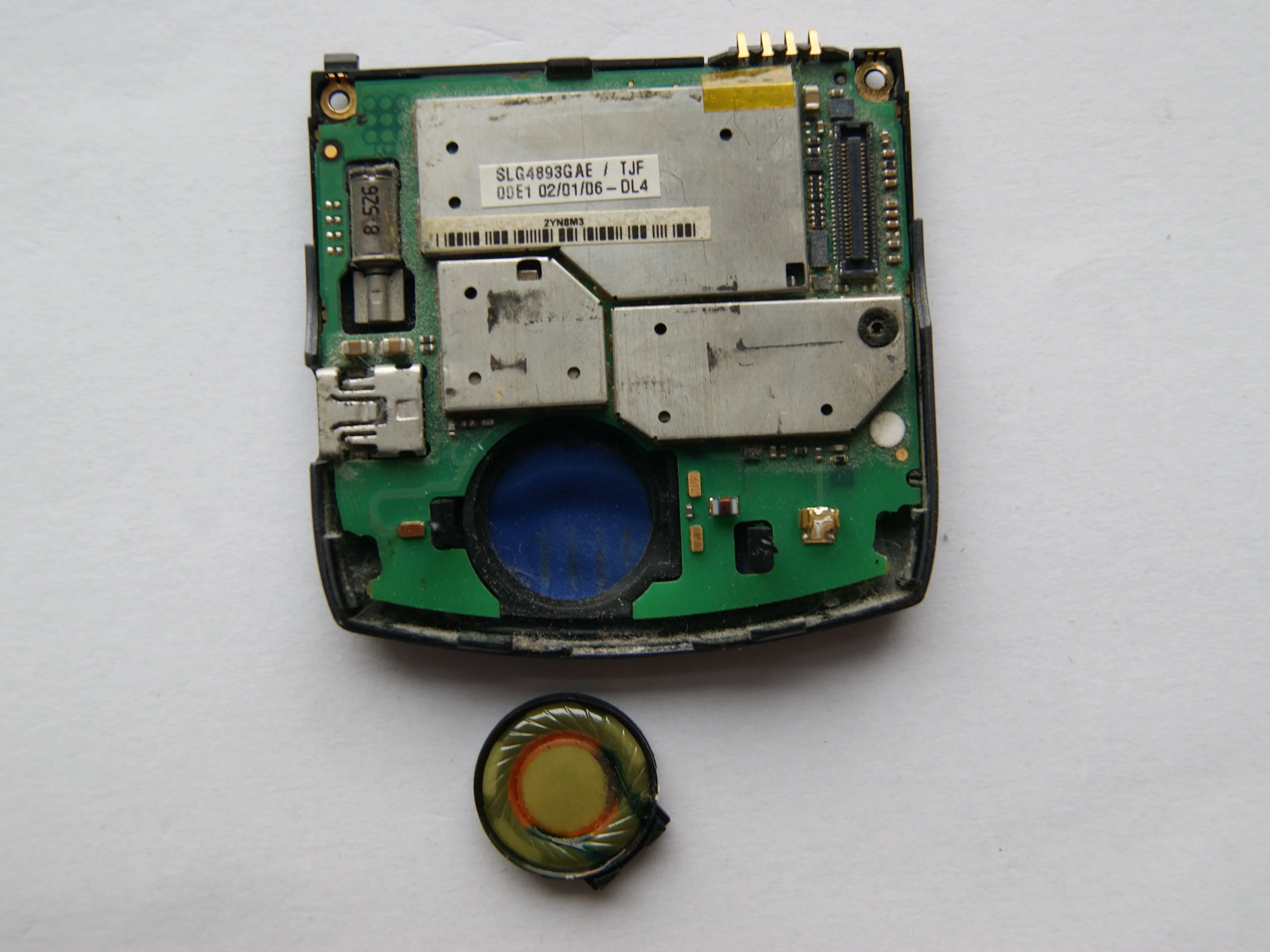

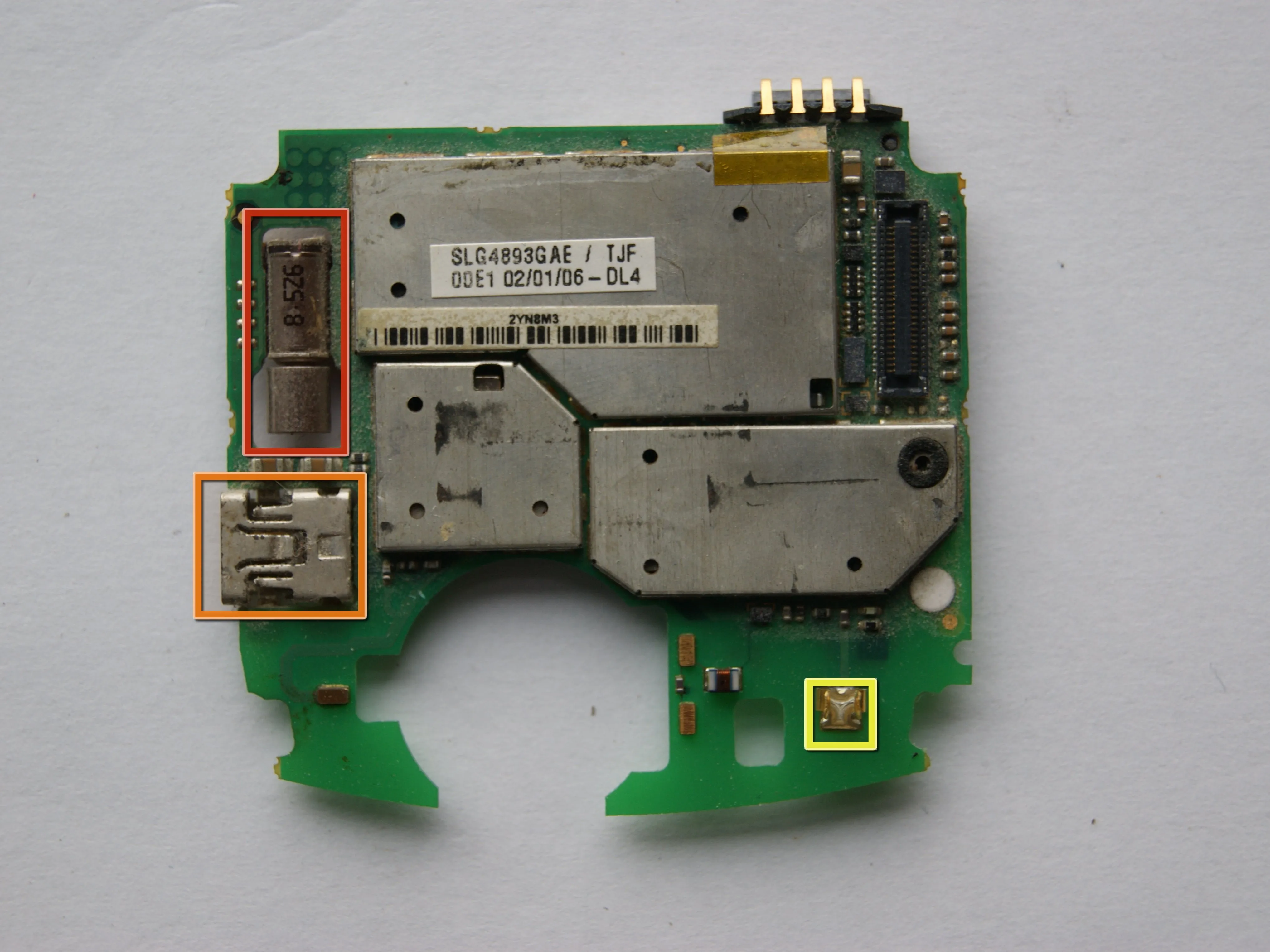

Итак, это плата.
Вибромотор.
Мини-USB.
Разъем для антенны.

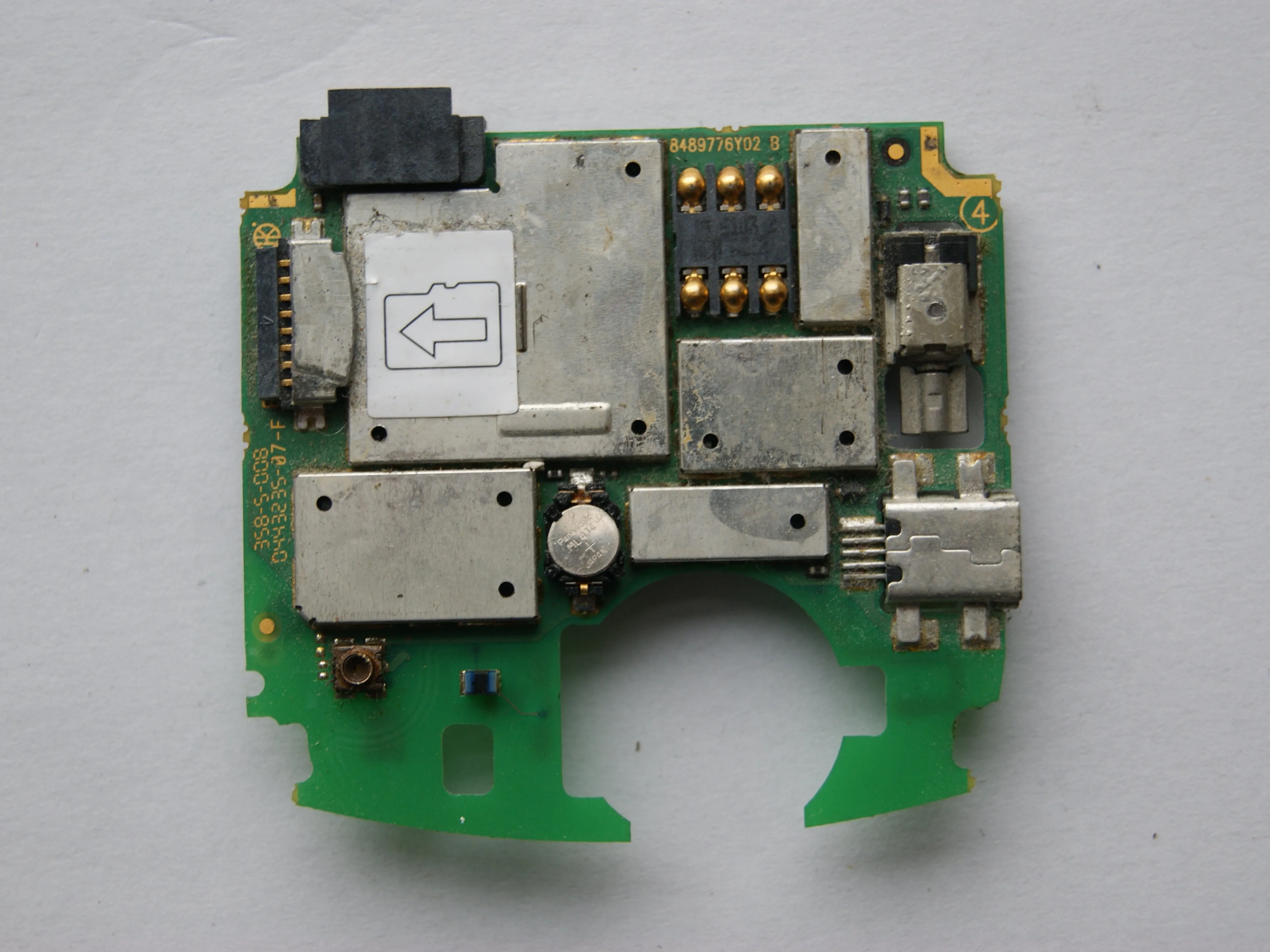

После того, как я снял эти EMI-экраны, плата выглядит так...

Шаг 6

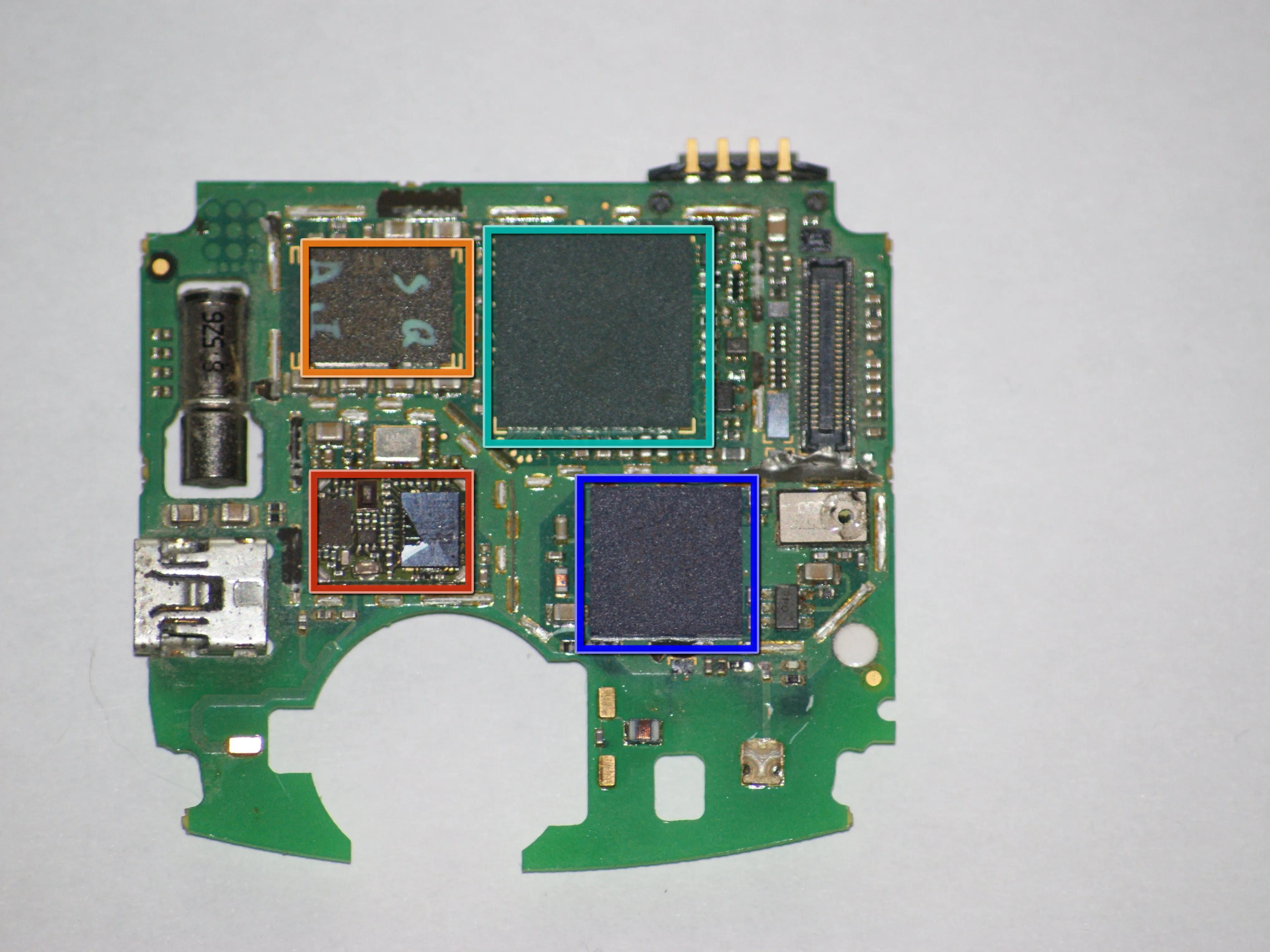

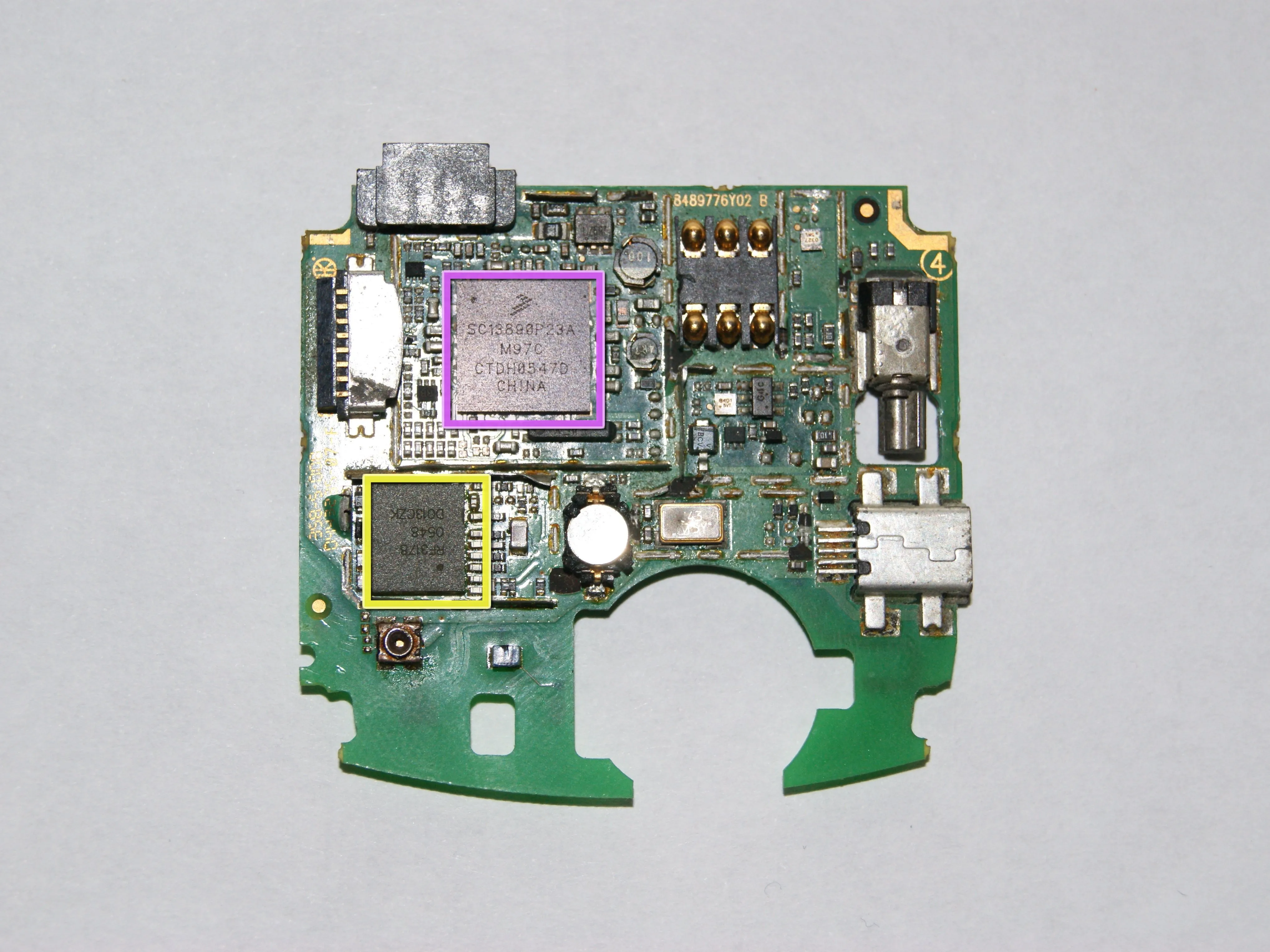

Чип Bluetooth от Broadcom.
32 Мбит PSRAM от STMicroelectronics.
Baseband Processor (основной процессор) от Freescale (90-нм техпроцесс).
Радиочастотный передатчик от RF Micro Devices.
Контроллер батареи от Freescale.
Четырехдиапазонный передающий модуль от RF Micro Devices.

Шаг 7

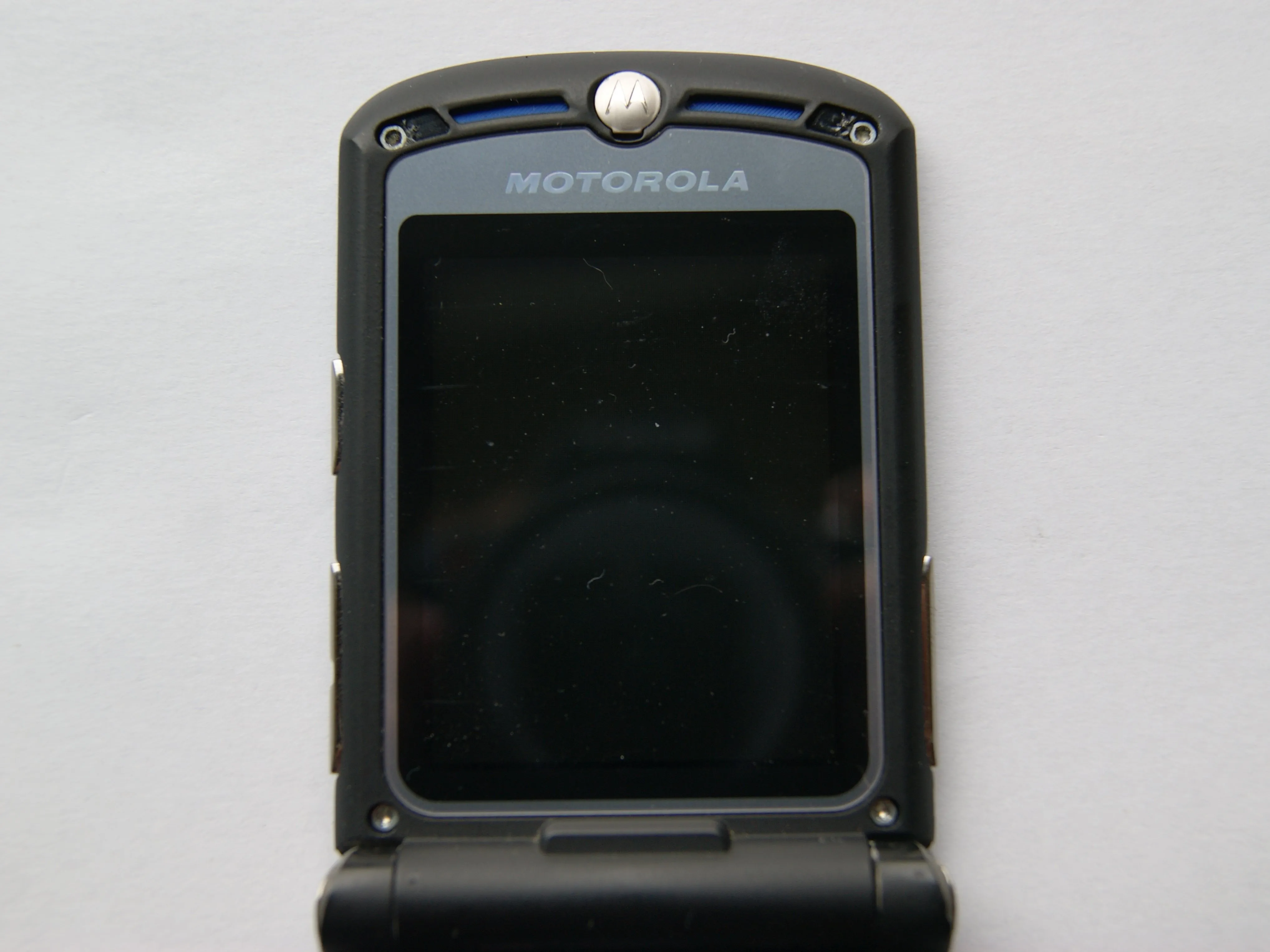

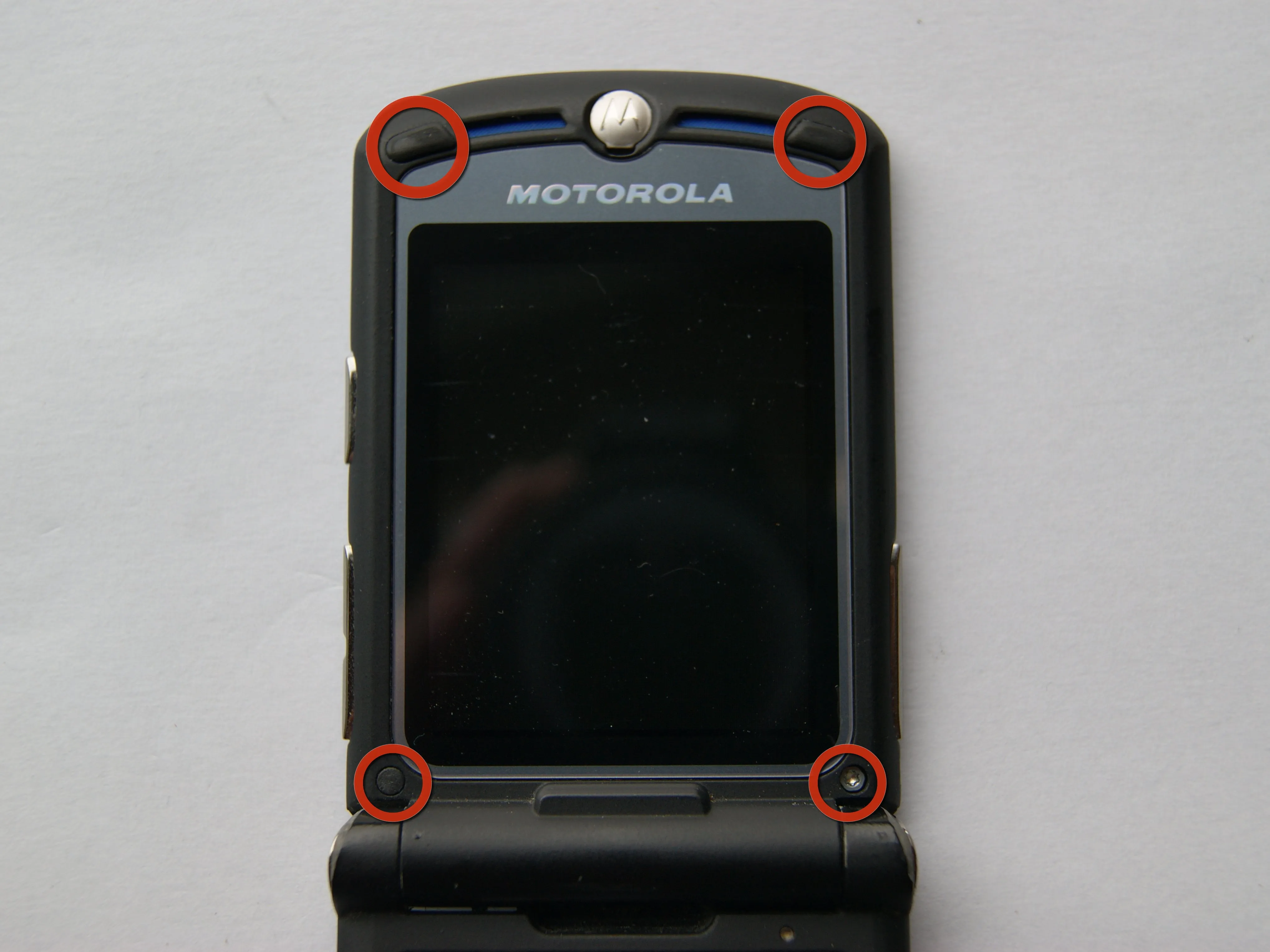

Снимите эти 4 резинки.
Затем выкрутите четыре винта torx.
Вы можете легко потерять эти резинки. (Вот почему у меня их только 3...)

Шаг 8

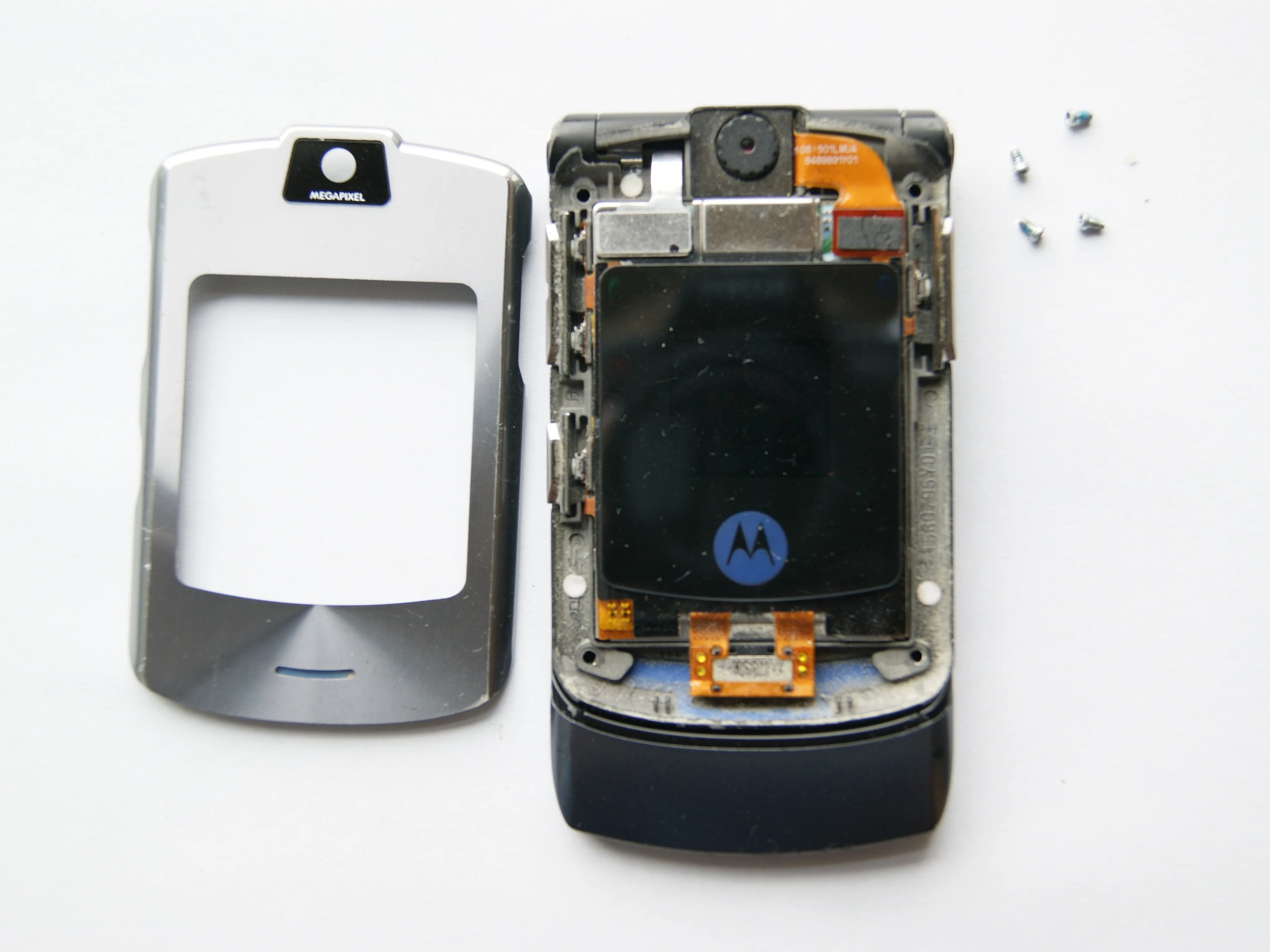

Подденьте устройство, и вы сможете снять верхнюю часть корпуса.

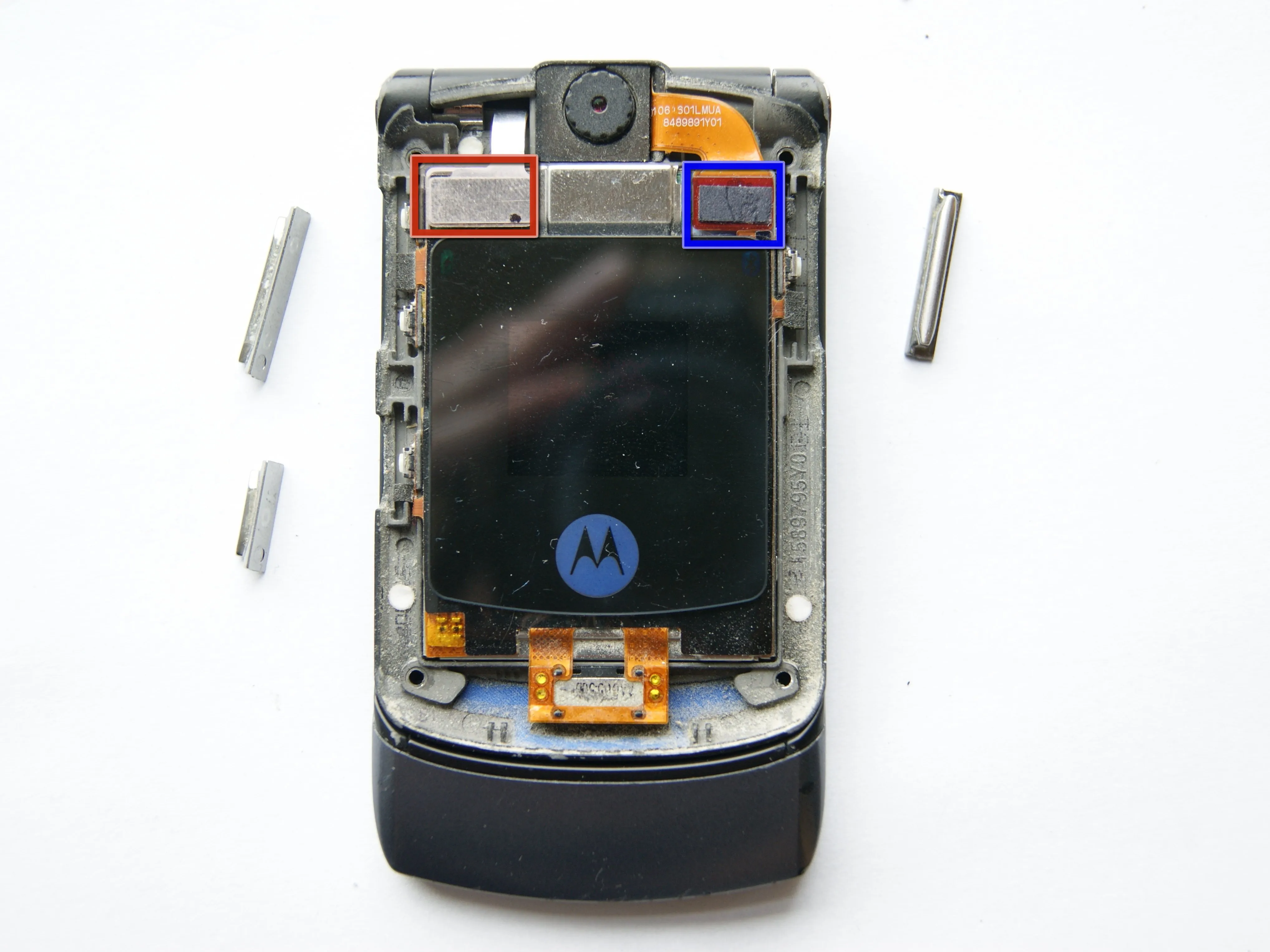

Отсоедините три кнопки на боковой стороне устройства.
Отсоедините разъем для подключения к материнской плате...
и к камере.

Шаг 9

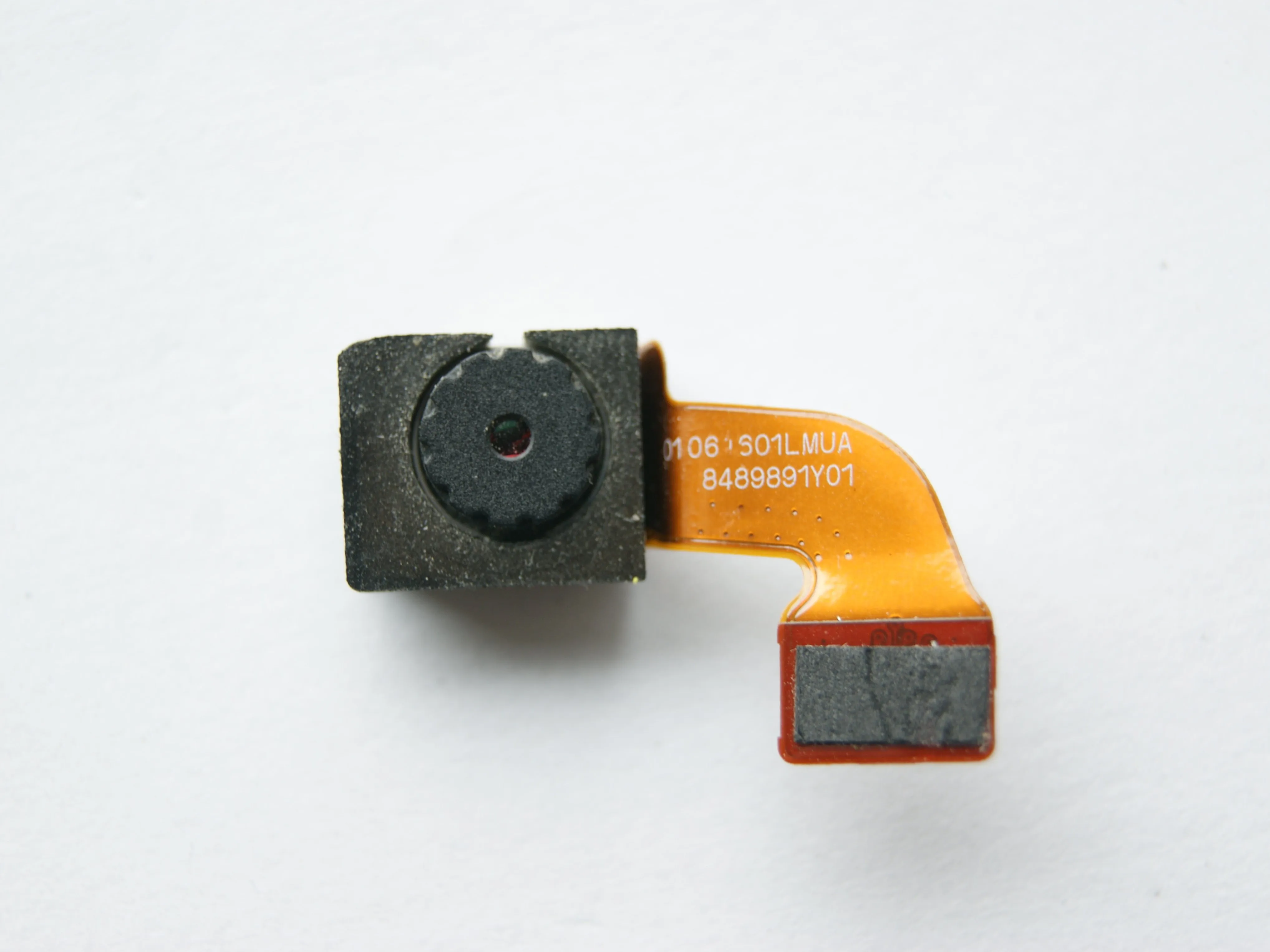

Снимите камеру, подняв ее вверх.
Это камера с разрешением 1,3 Мпикс!

Шаг 10

Motorola V3i Teardown: шаг 10, изображение 3 из 3 — Разборка Motorola V3i: шаг 10, изображение 3 из 3 | Источник - ifixit.com

Поднимите динамик.

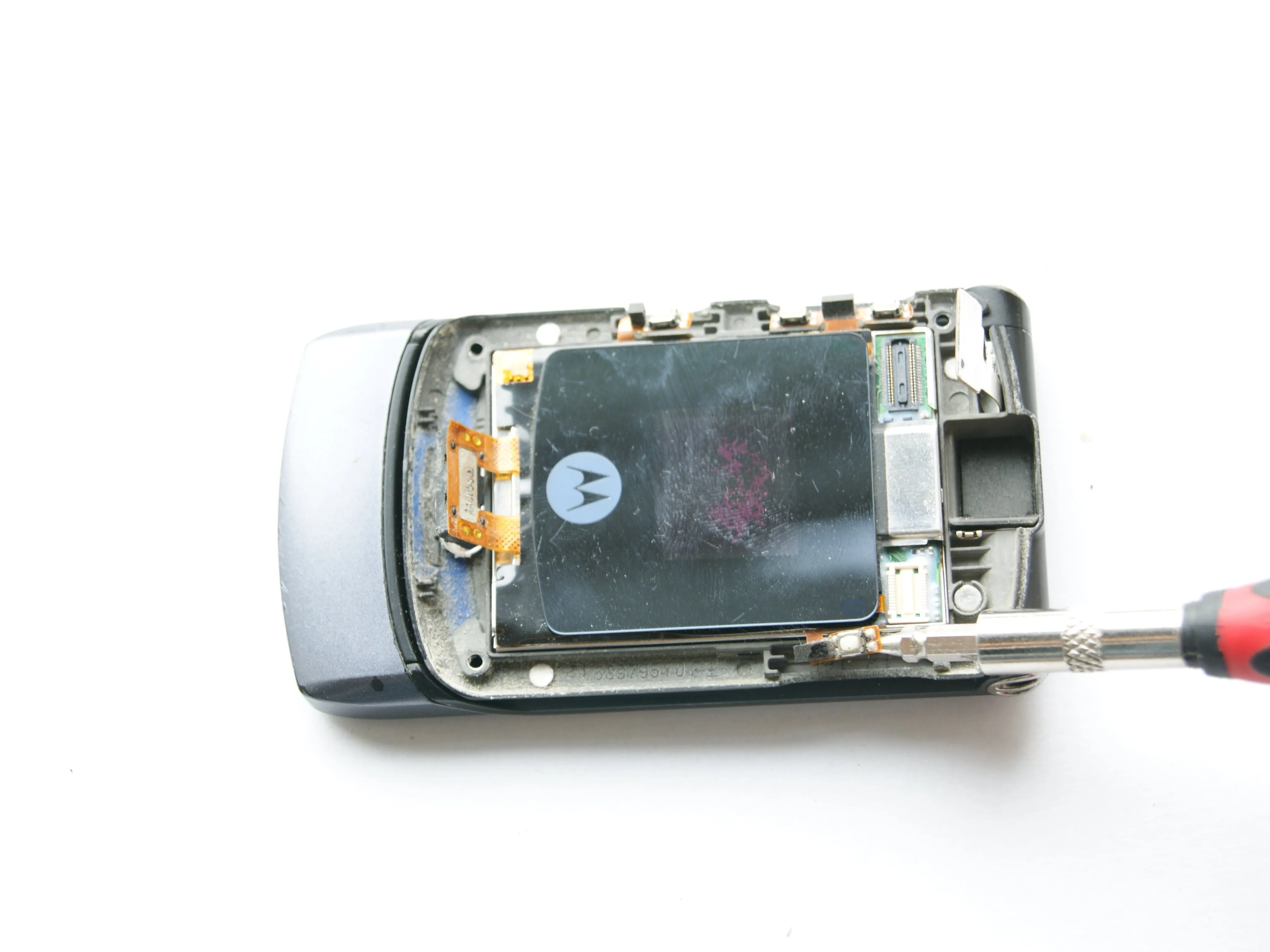

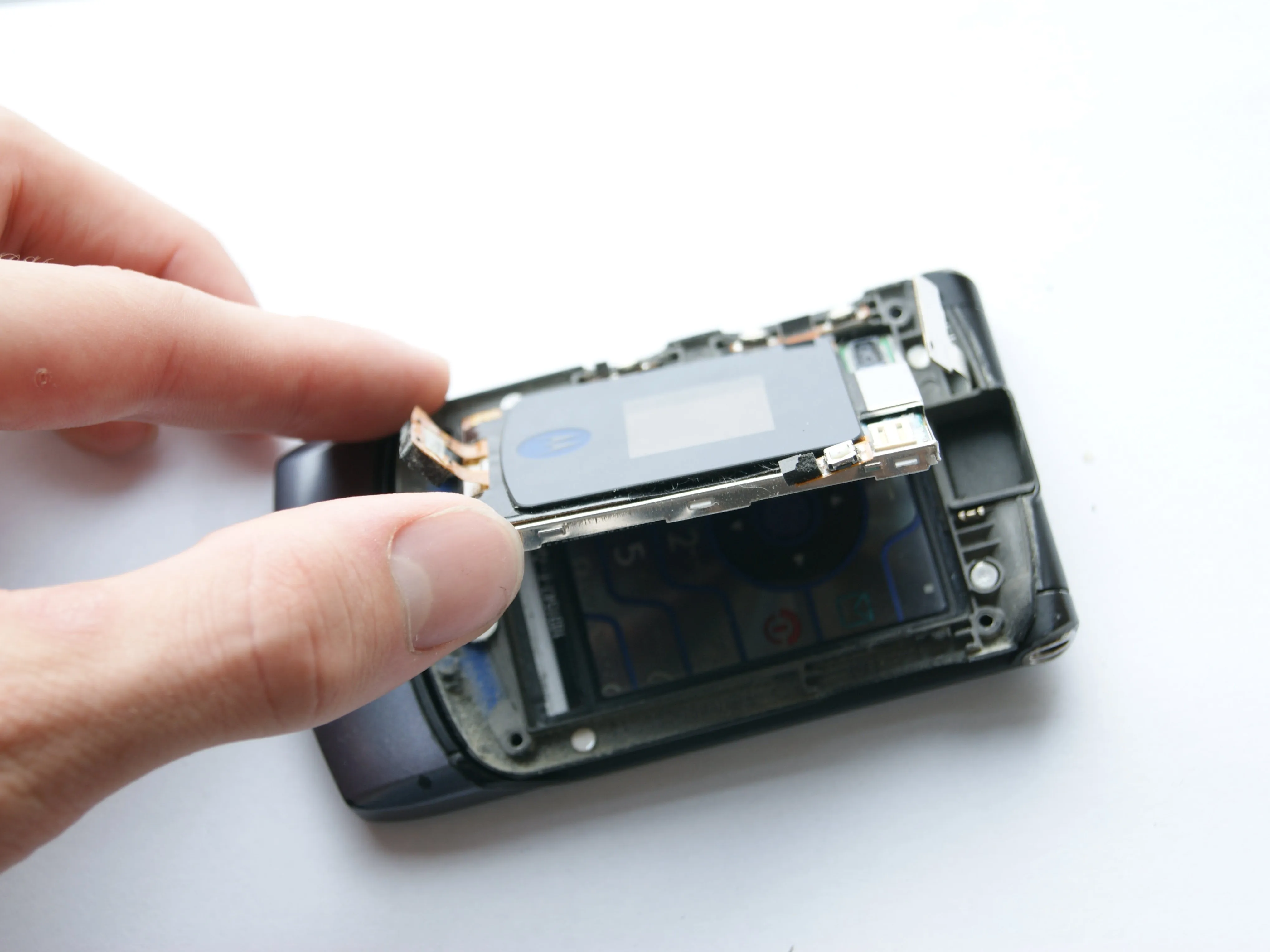

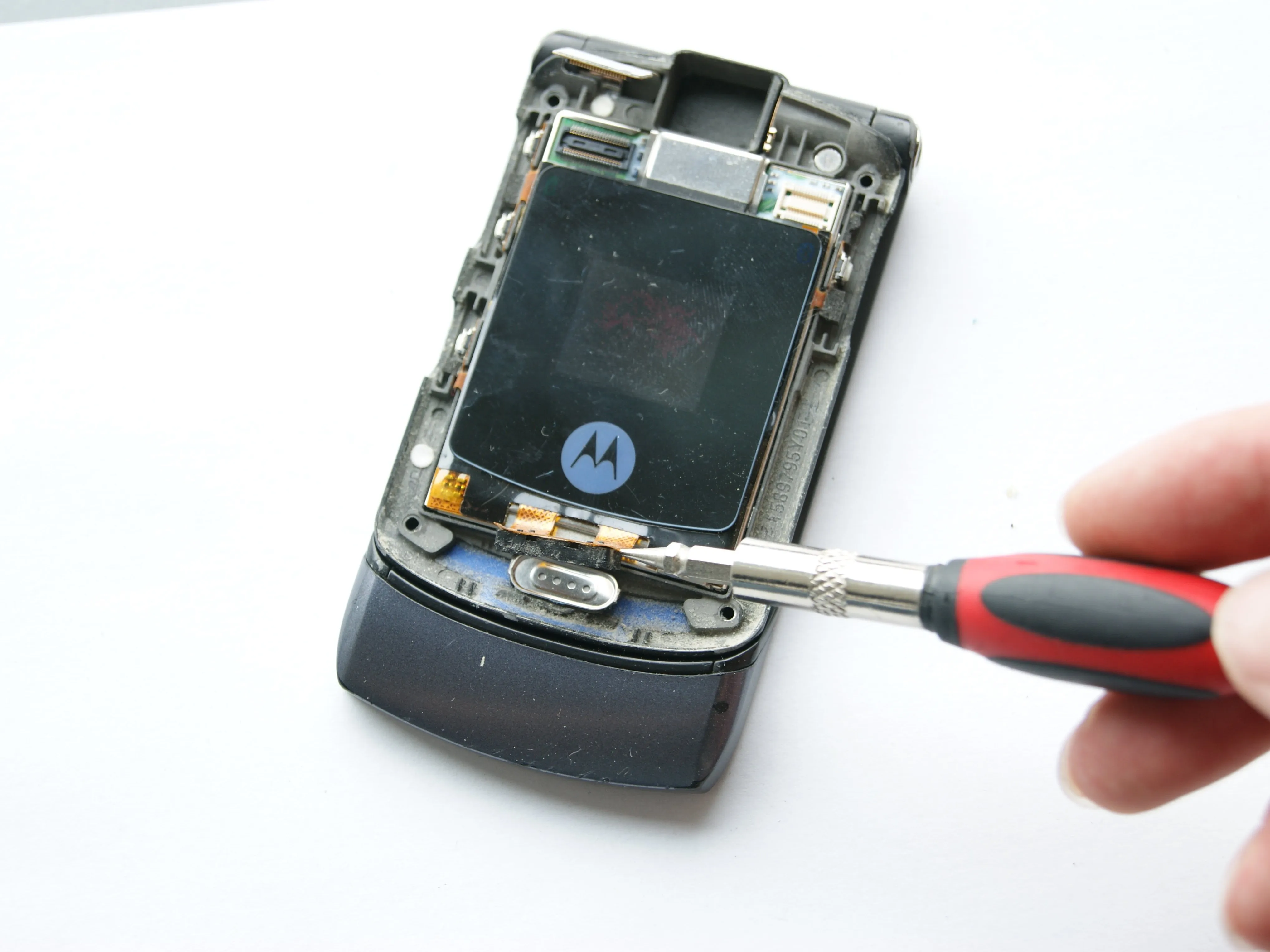

Затем, это сложная часть, снимите все кнопки вокруг корпуса экрана. Осторожно: Они очень тонкие и легко ломаются!
После того как вы сделали эту сложную часть, вы можете поднять верхнюю часть телефона.

Шаг 11

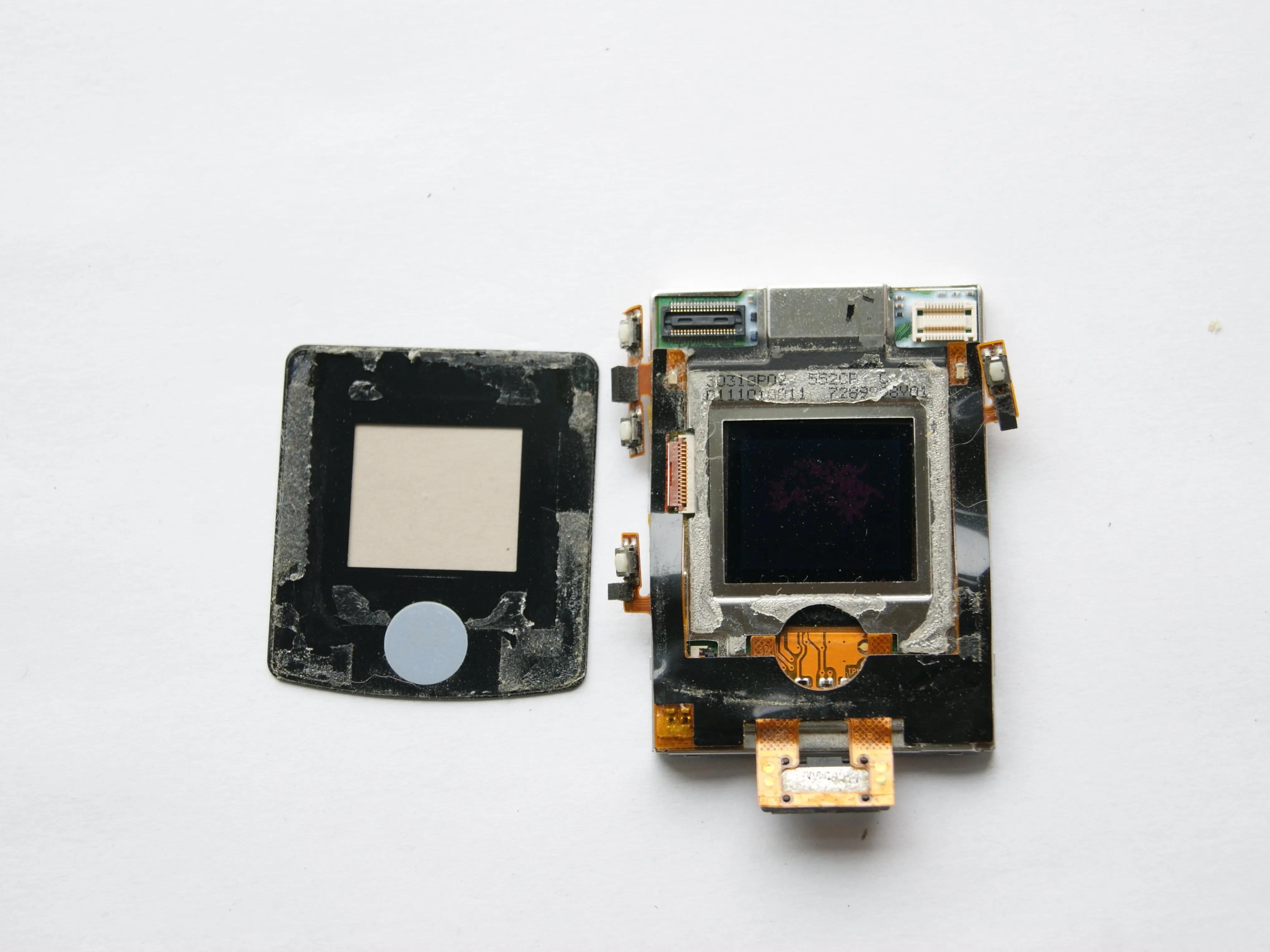

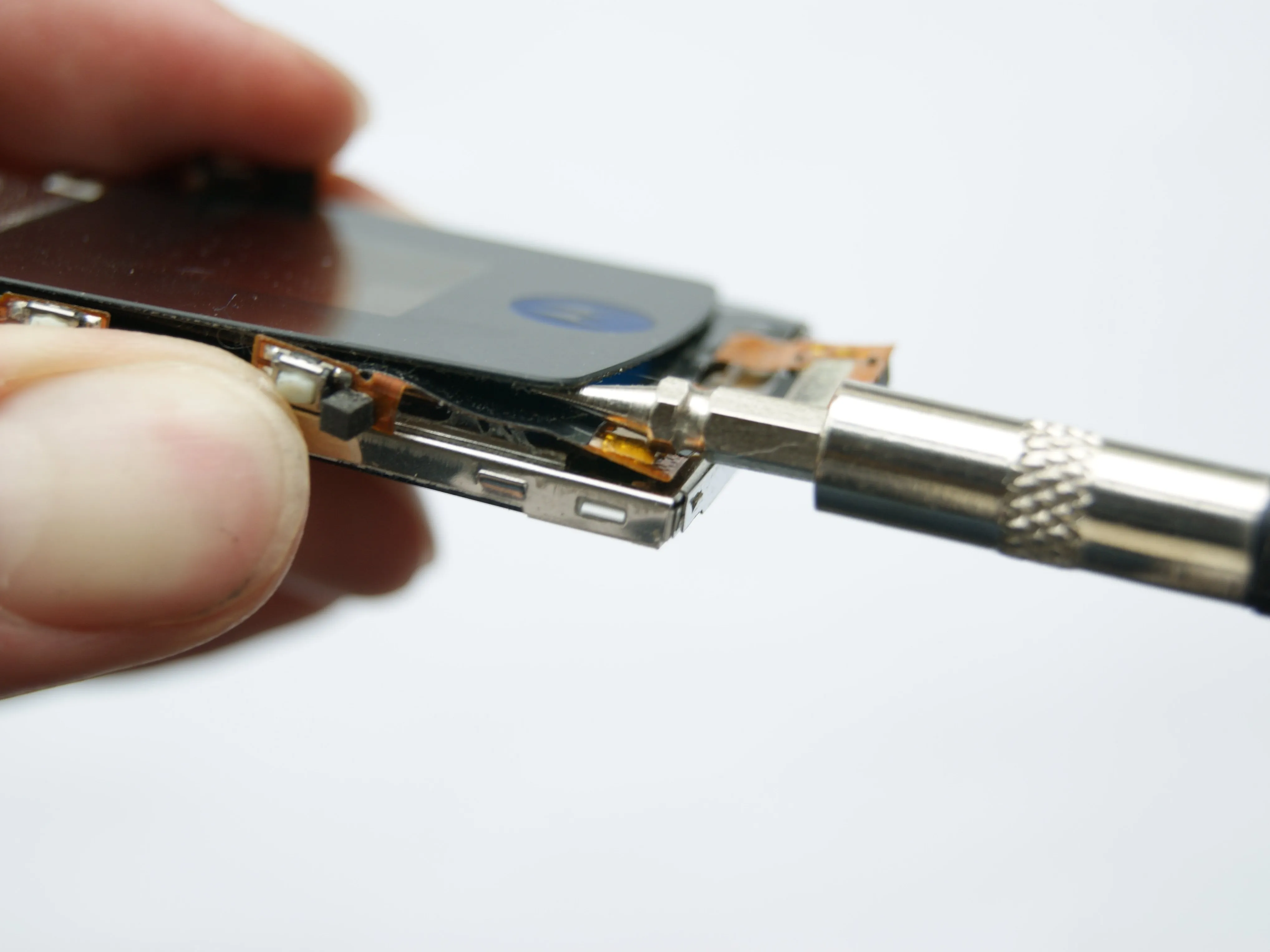

Теперь поднимите переднее стекло с верхней части устройства. Оно держится на клею.
После этого оно должно выглядеть так.

Шаг 12

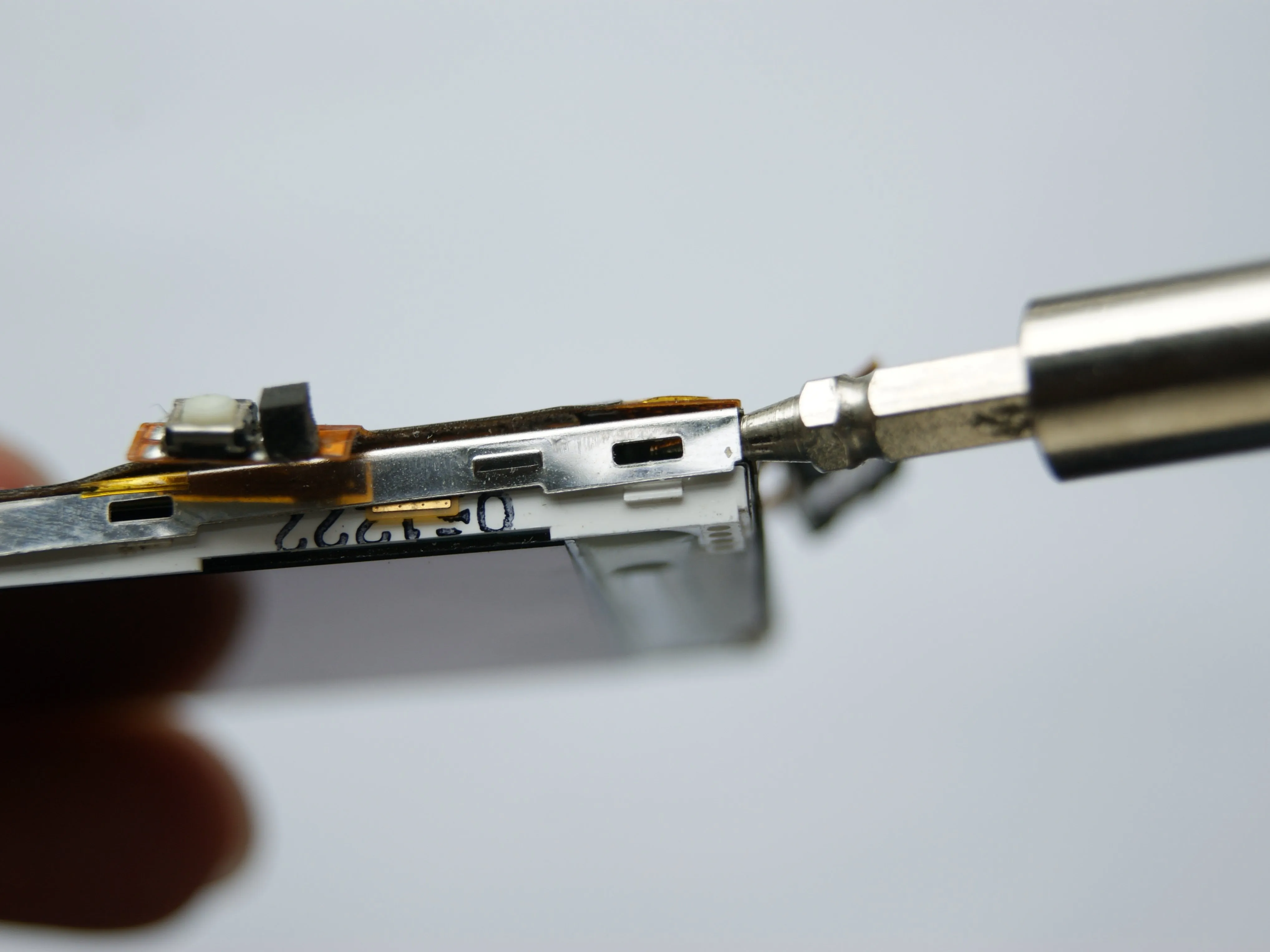

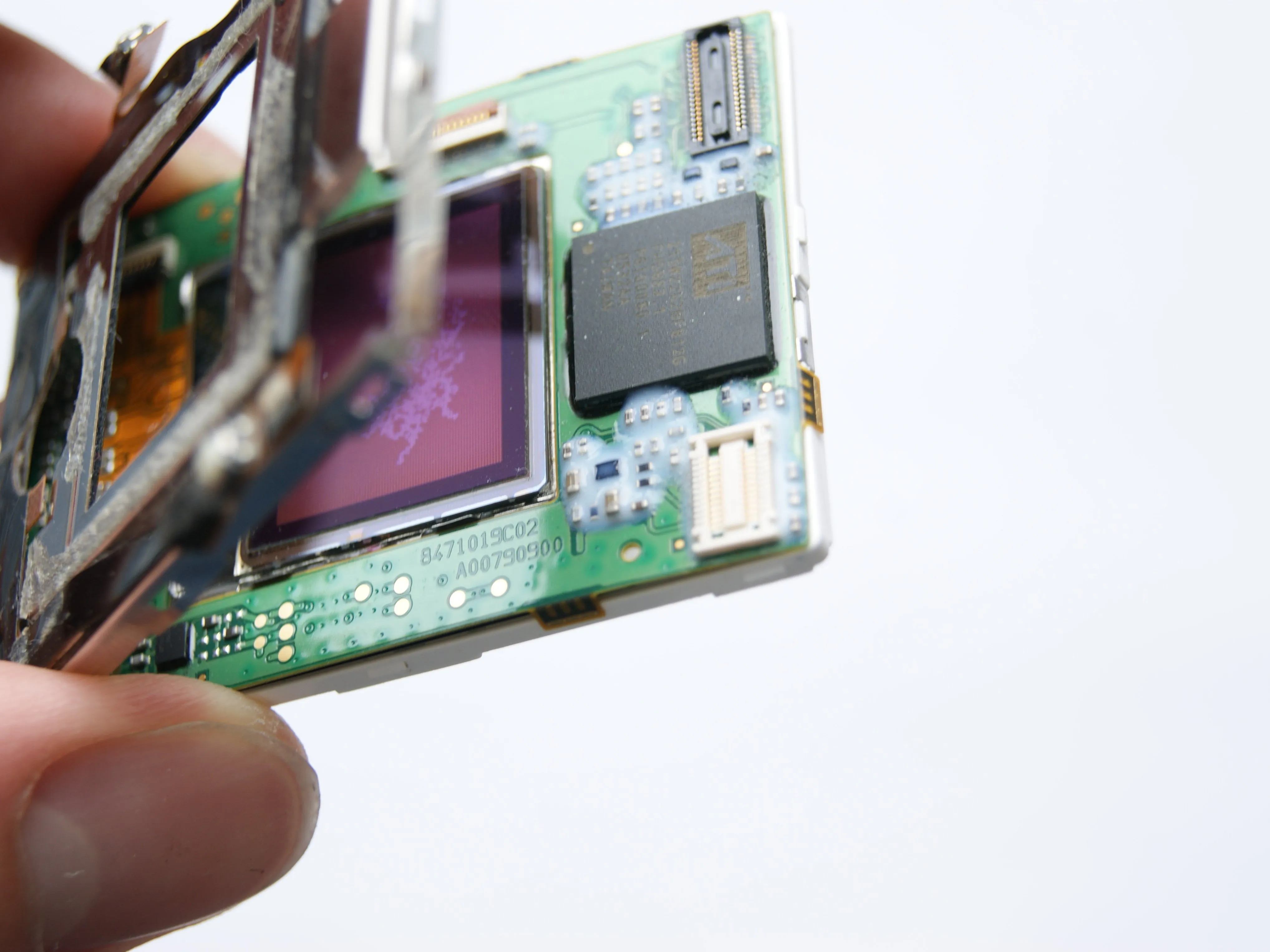

Вокруг экрана есть несколько ресничек. Отсоедините их, чтобы освободить экран от металлического корпуса.
Затем вы можете поднять металлический корпус вверх.

Шаг 13

Металлический корпус очень хрупкий!

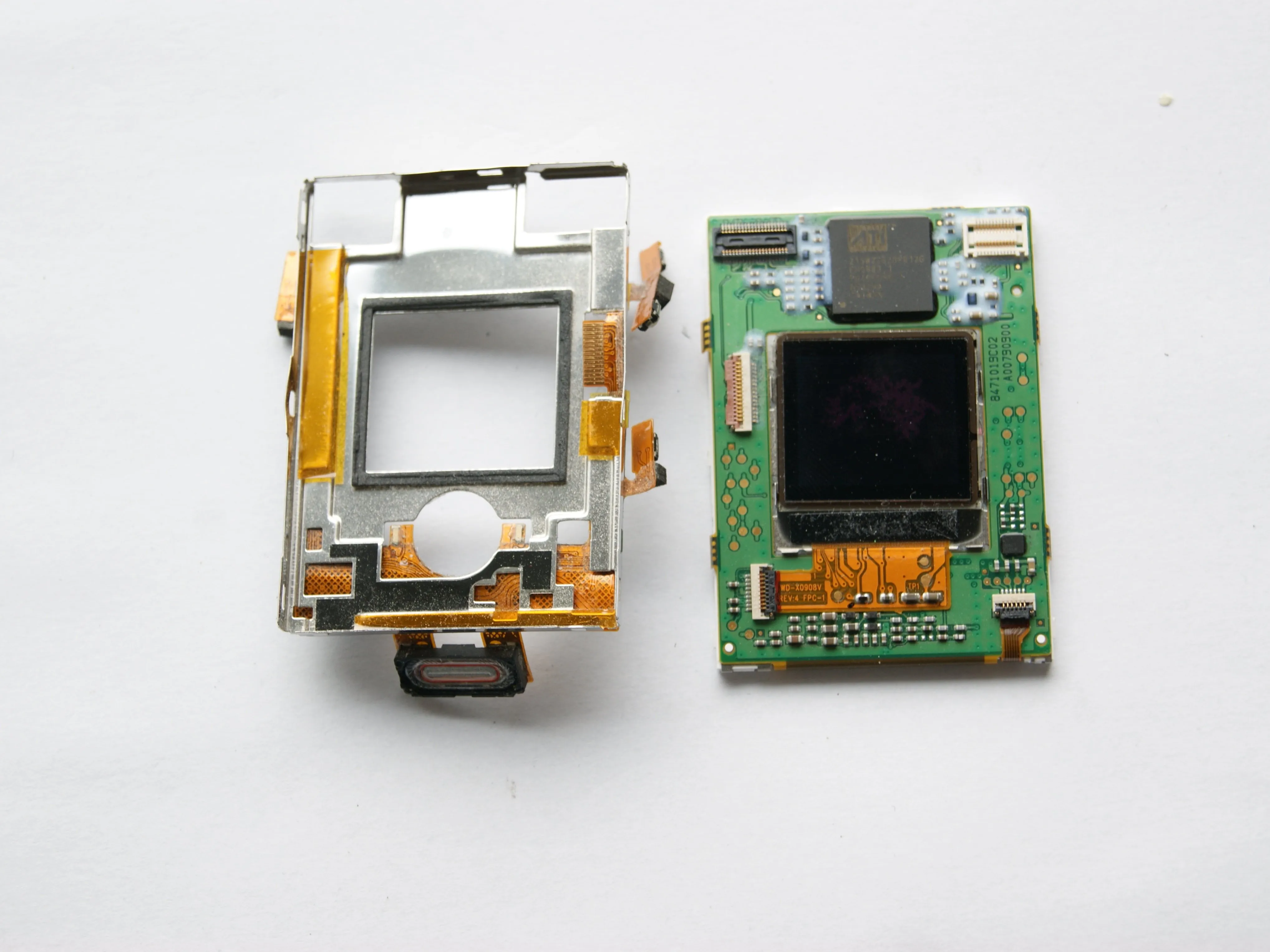

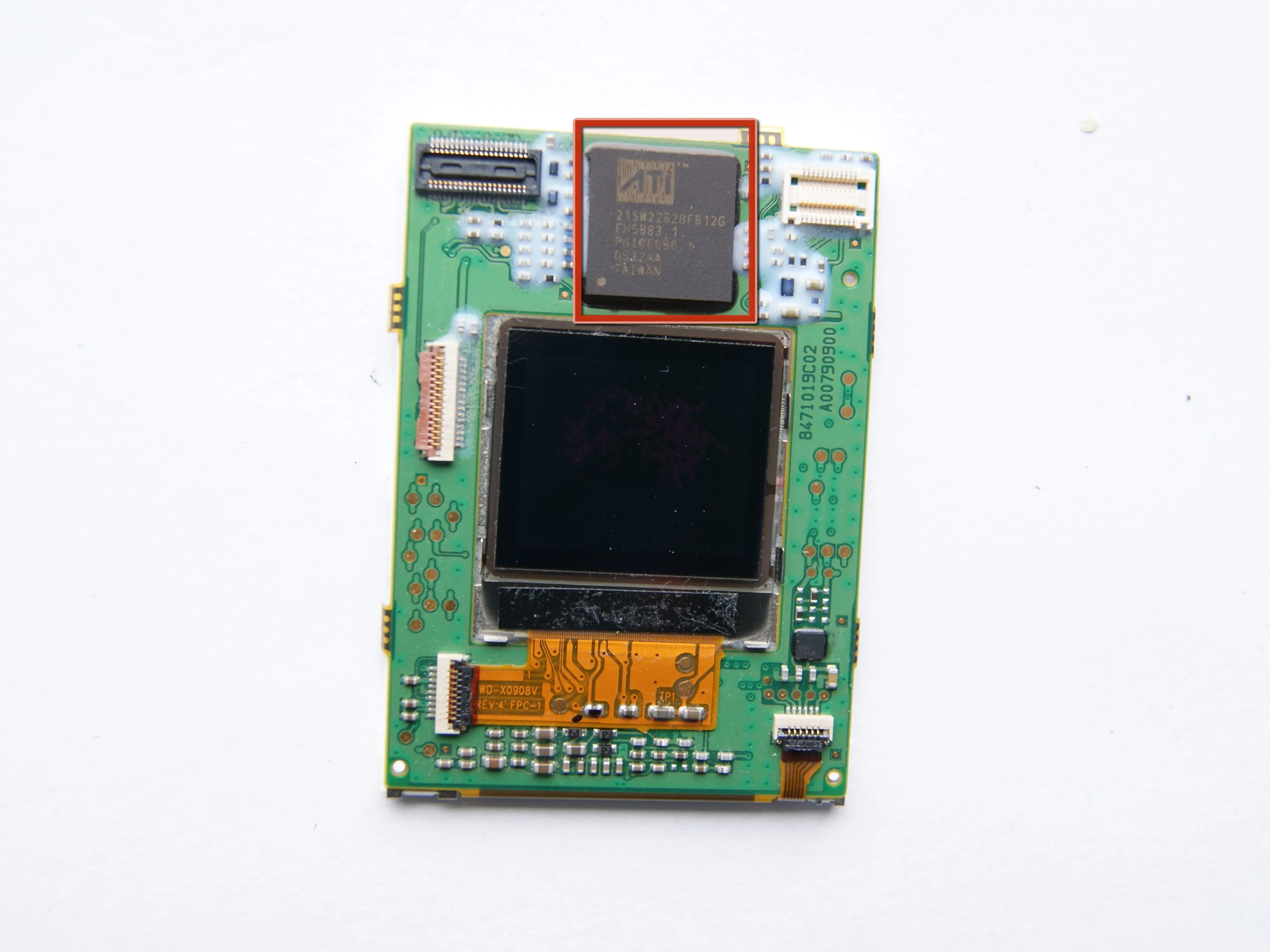

чип ATI Imageon! Это мультимедийный сопроцессор, он используется для записи видео и мобильных игр. Он поддерживает камеру с разрешением до 2 Мпикс.

Шаг 14

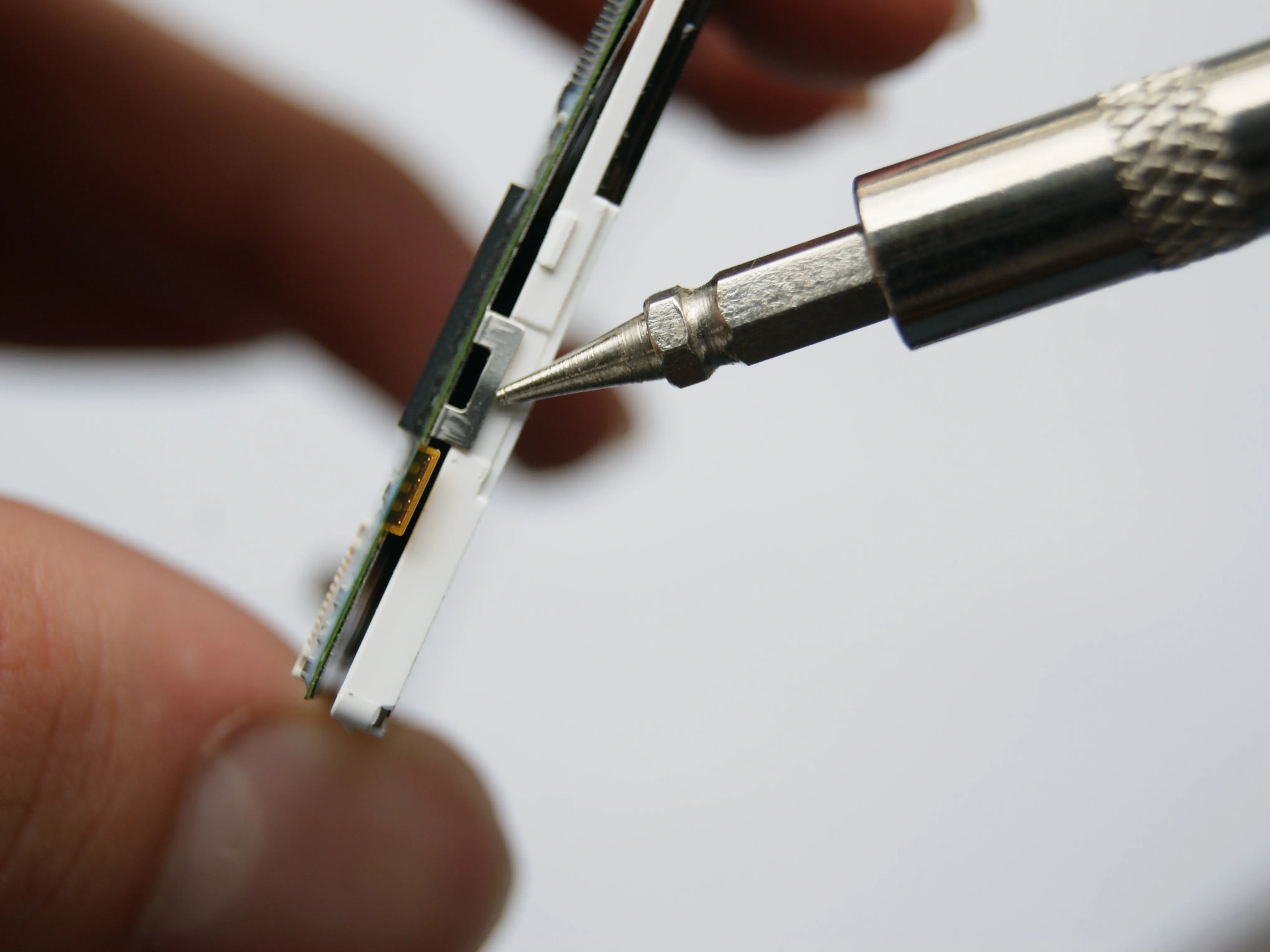

Снова есть небольшая защелка на нижней части корпуса переднего экрана.

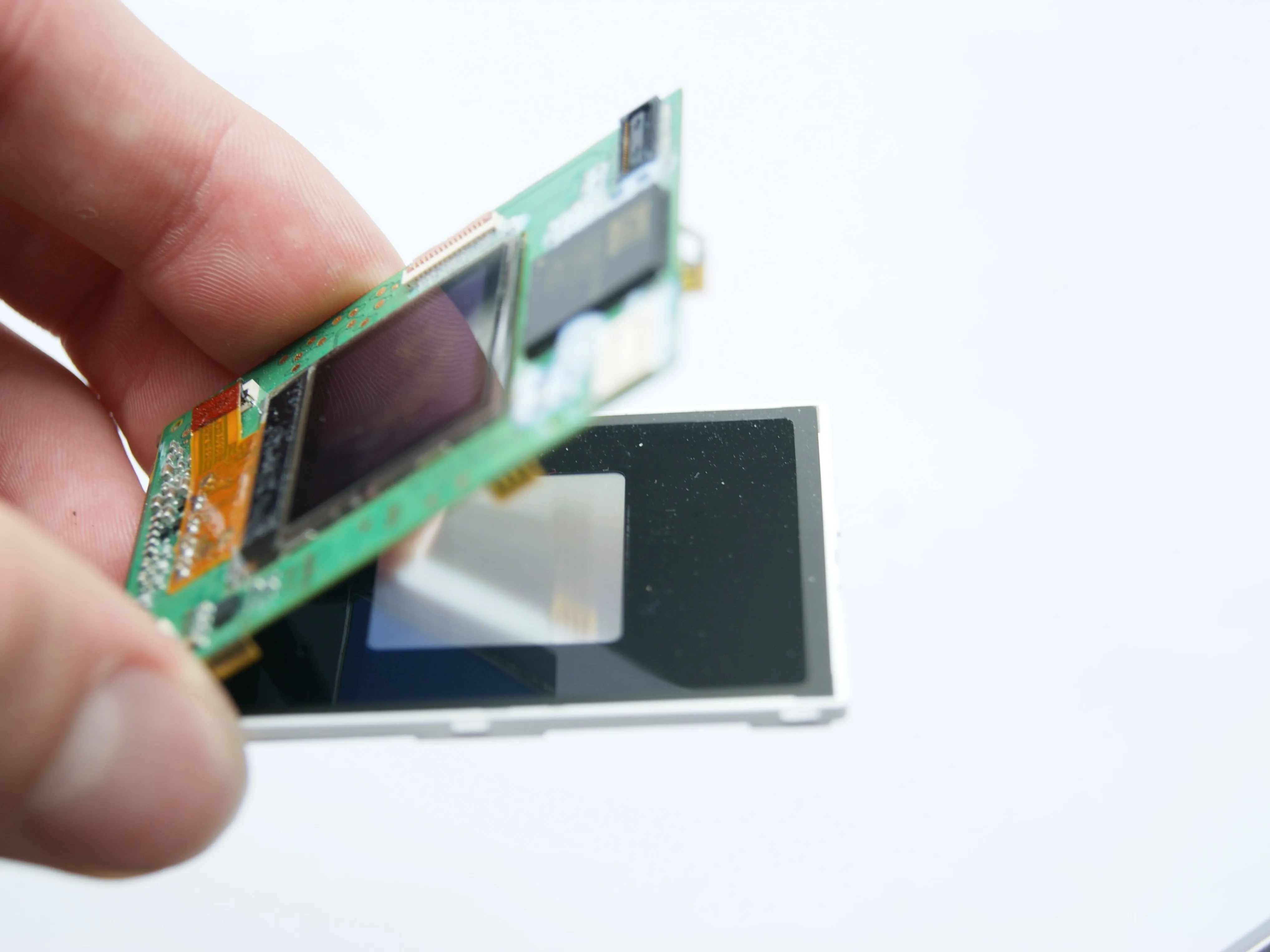

После этого вы можете снять передний экран вместе с печатной платой.

Шаг 15

Передний экран.

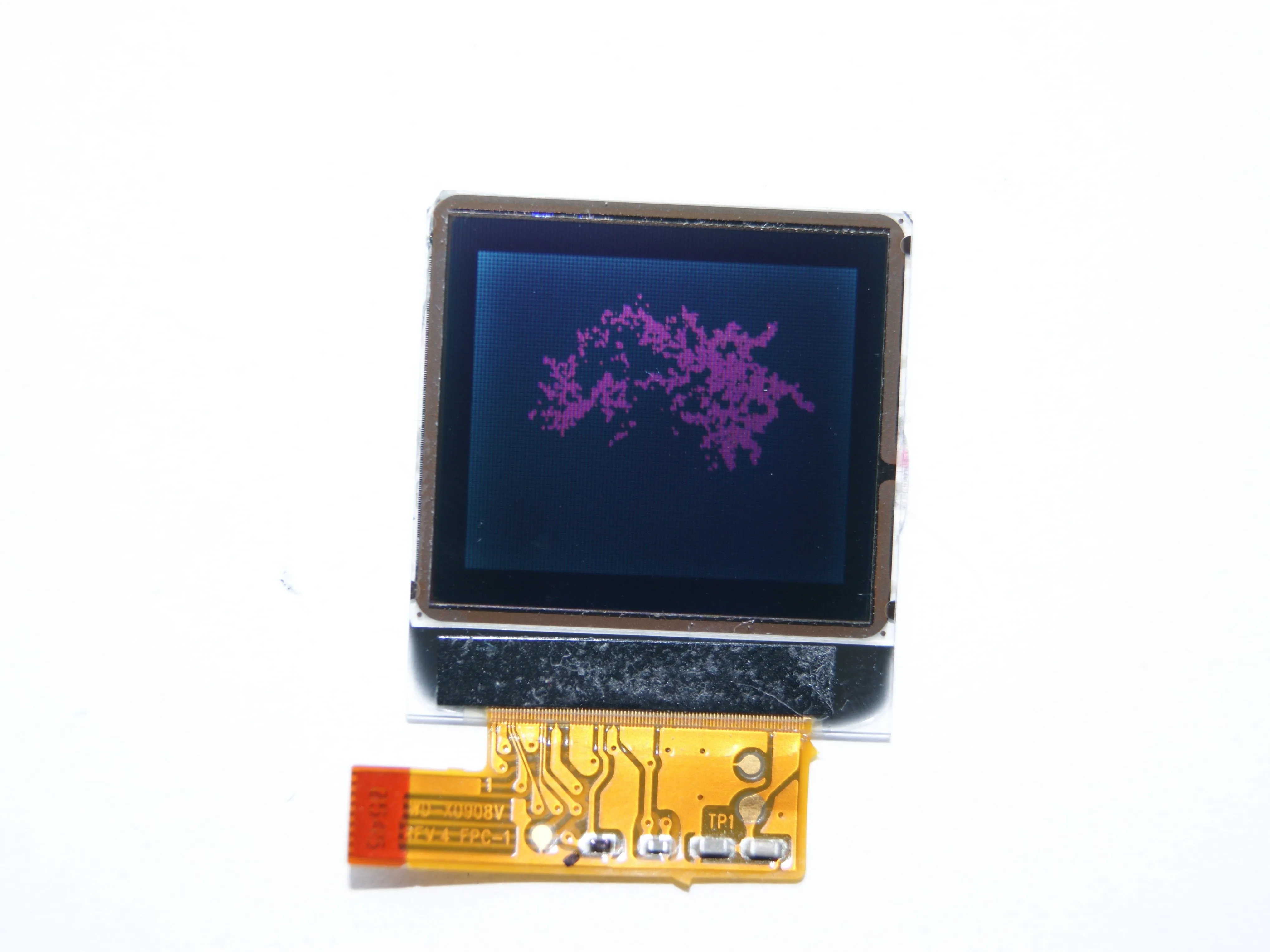

Да, на моем переднем экране есть несколько мертвых пикселей. (Они розовые?!)

Шаг 16

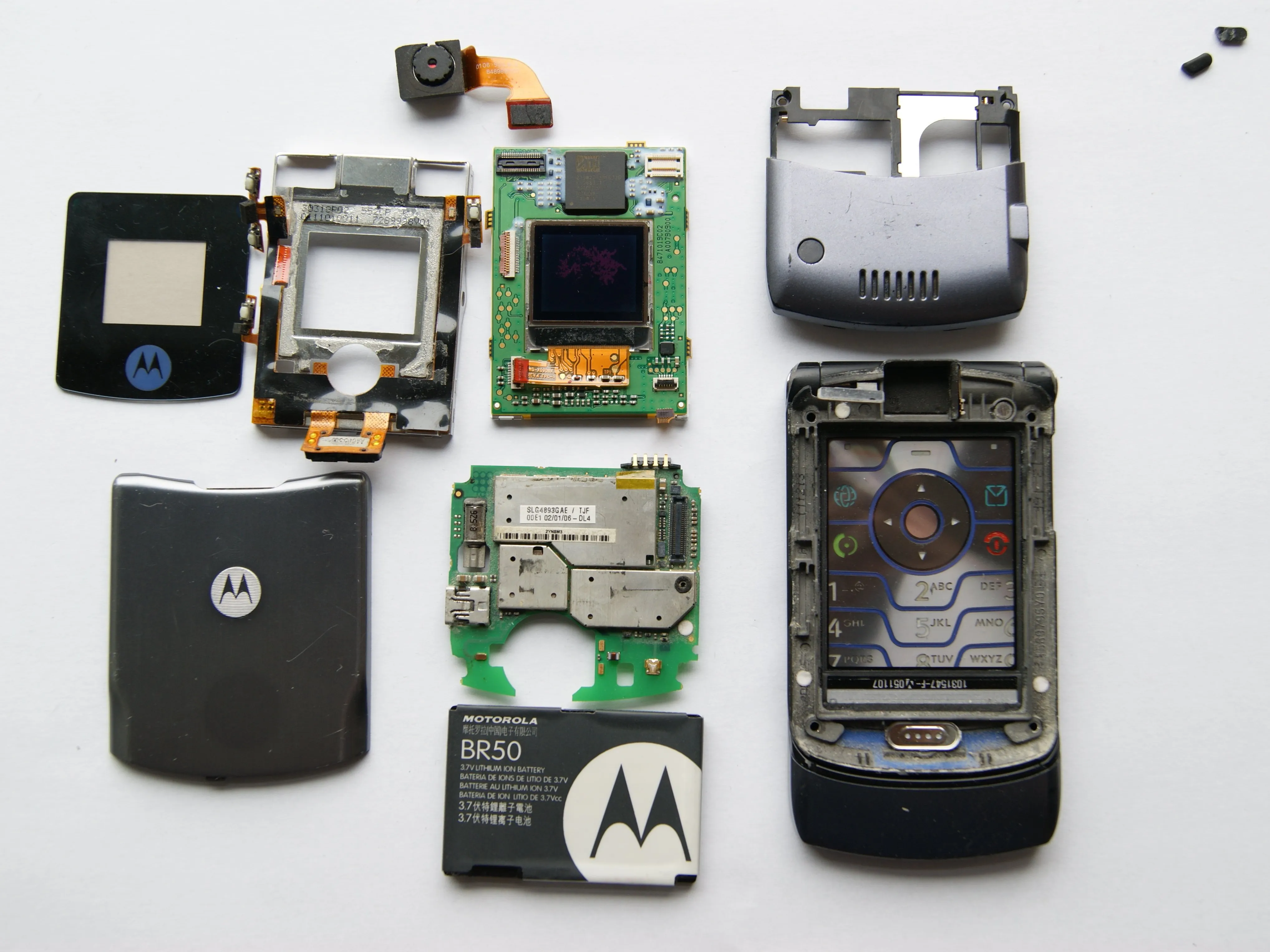

Спасибо, что читаете мой разбор:)
