Разборка Motorola Xoom

Введение

Motorola Xoom - первый планшет на базе новейшей ОС Google Android 3.0 'Honeycomb'. Следуйте за нами, пока мы заглядываем внутрь этого аппетитного (видите, что мы сделали...) устройства и поглощаем все вкусные кусочки информации, которые нам удается собрать.

Следите за нами в Twitter чтобы получать все последние обновления.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Motorola Xoom

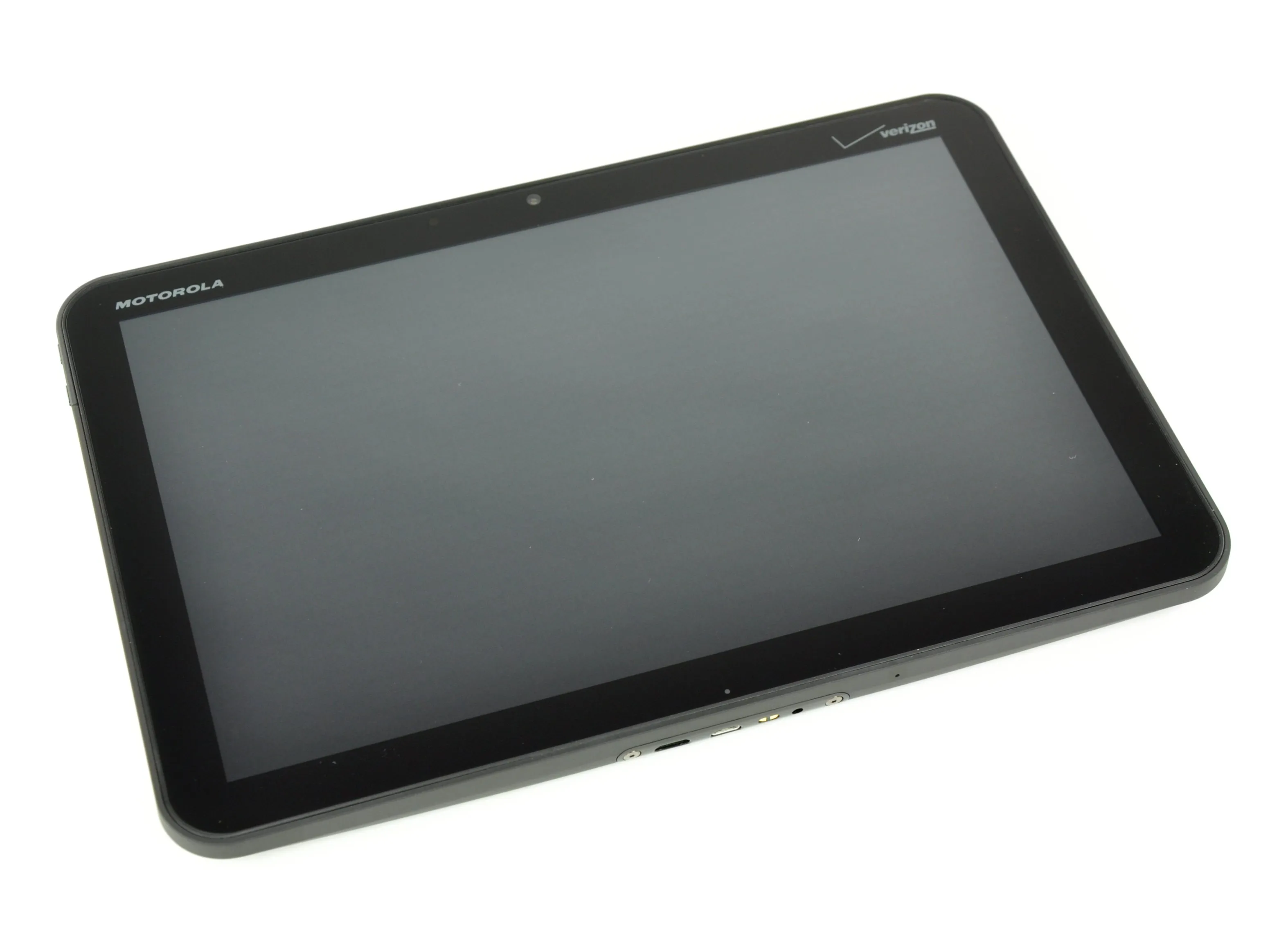

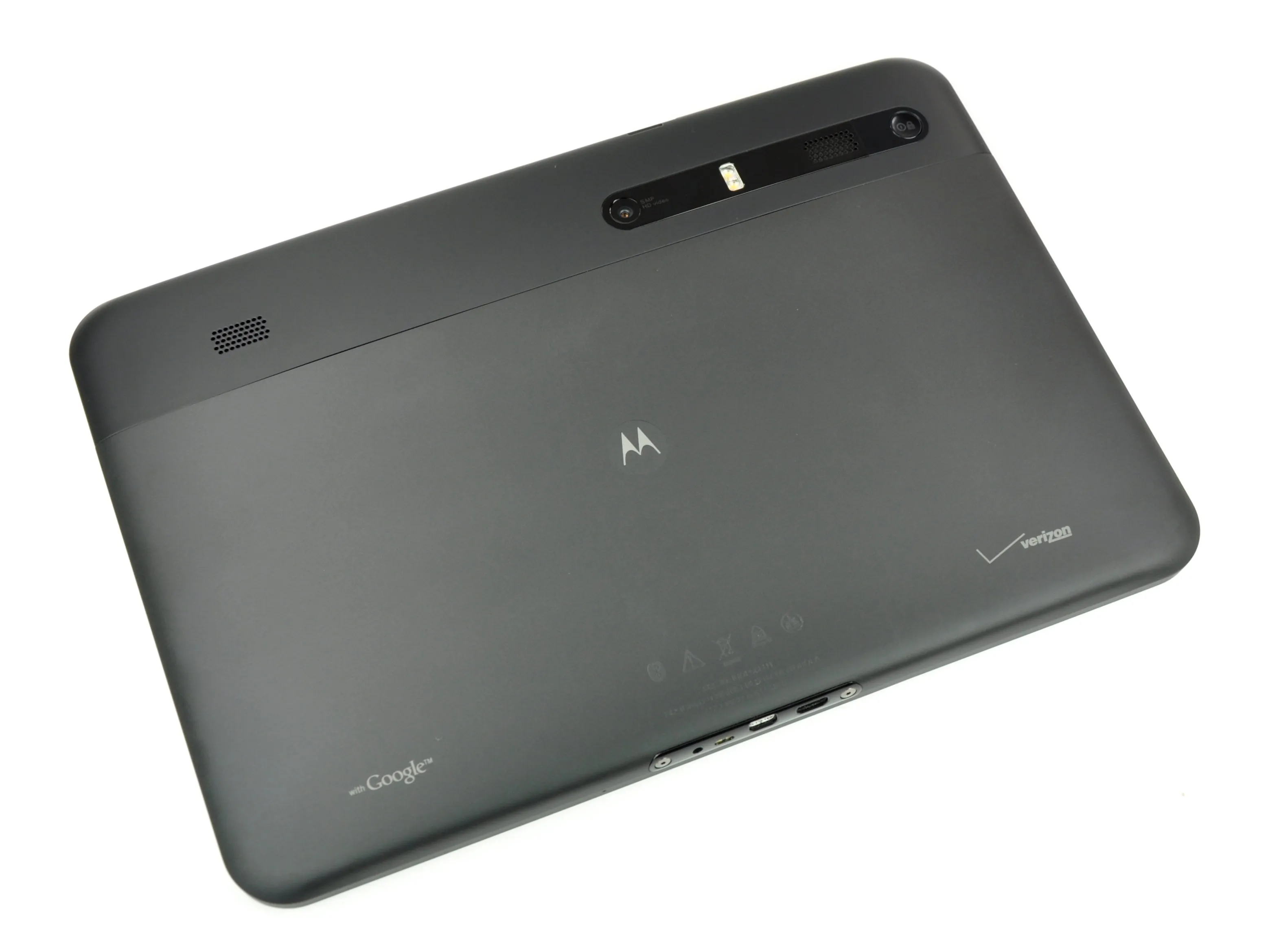

• *Дамы и господа, представляем вам планшет Motorola Xoom с Android 3.0 'Honeycomb'.

• Motorola Xoom, созданный как первый настоящий конкурент iPad от Apple, работает в сети 3G (скоро будет 4G LTE) от Verizon и предлагается только в варианте WWAN/Wi-Fi.

• Технические характеристики:

• Двухъядерный процессор Cortex-A9 с тактовой частотой 1 ГГц

• Задняя камера 5,0 МП с возможностью записи HD-видео и фронтальная веб-камера 2,0 МП

• До 32 Гб встроенной памяти.

• Дисплей 10,1', WXGA 720p (1280 x 800).

• Связь 3G, с возможностью опционального обновления до 4G LTE.

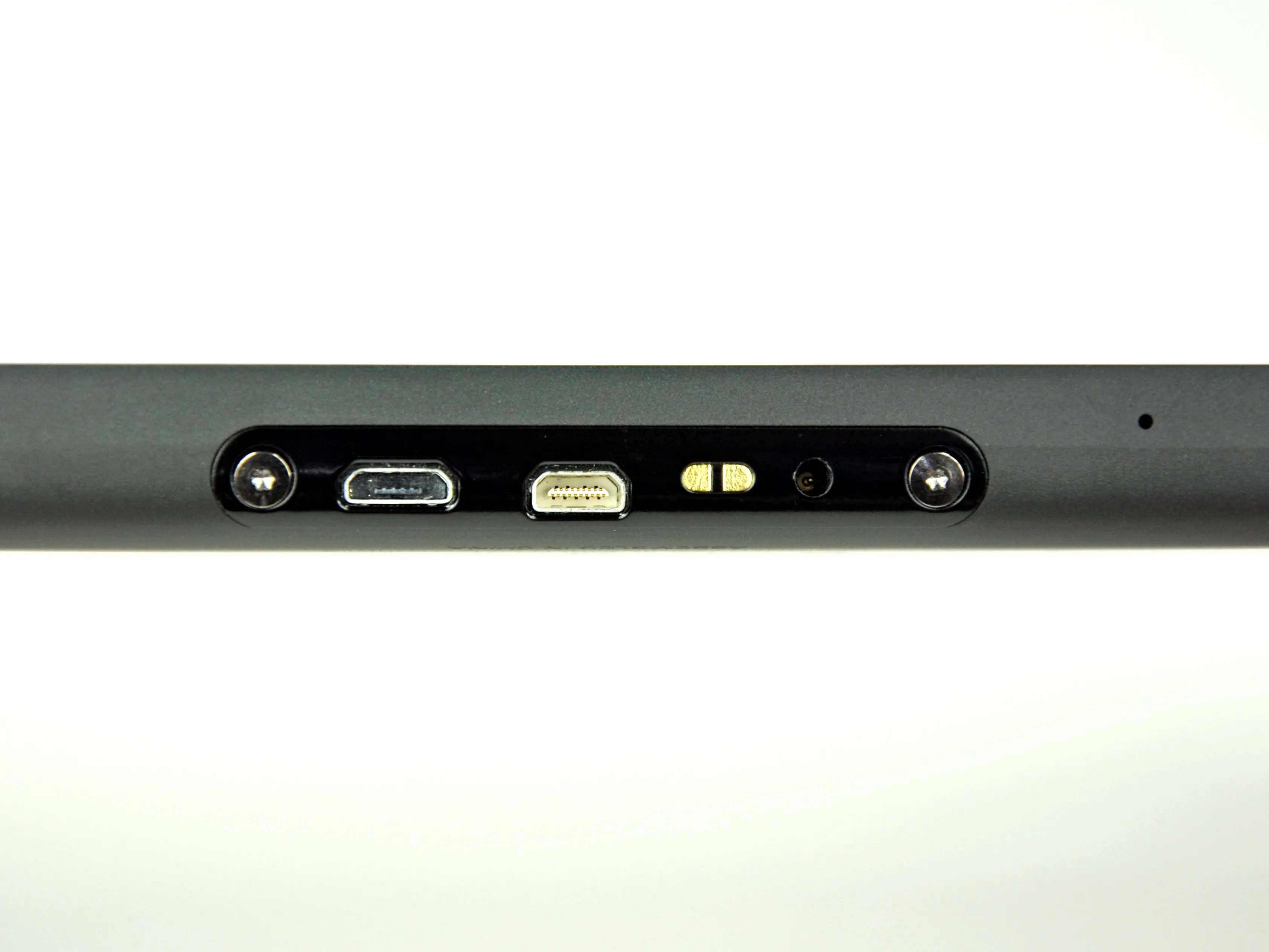

Шаг 2

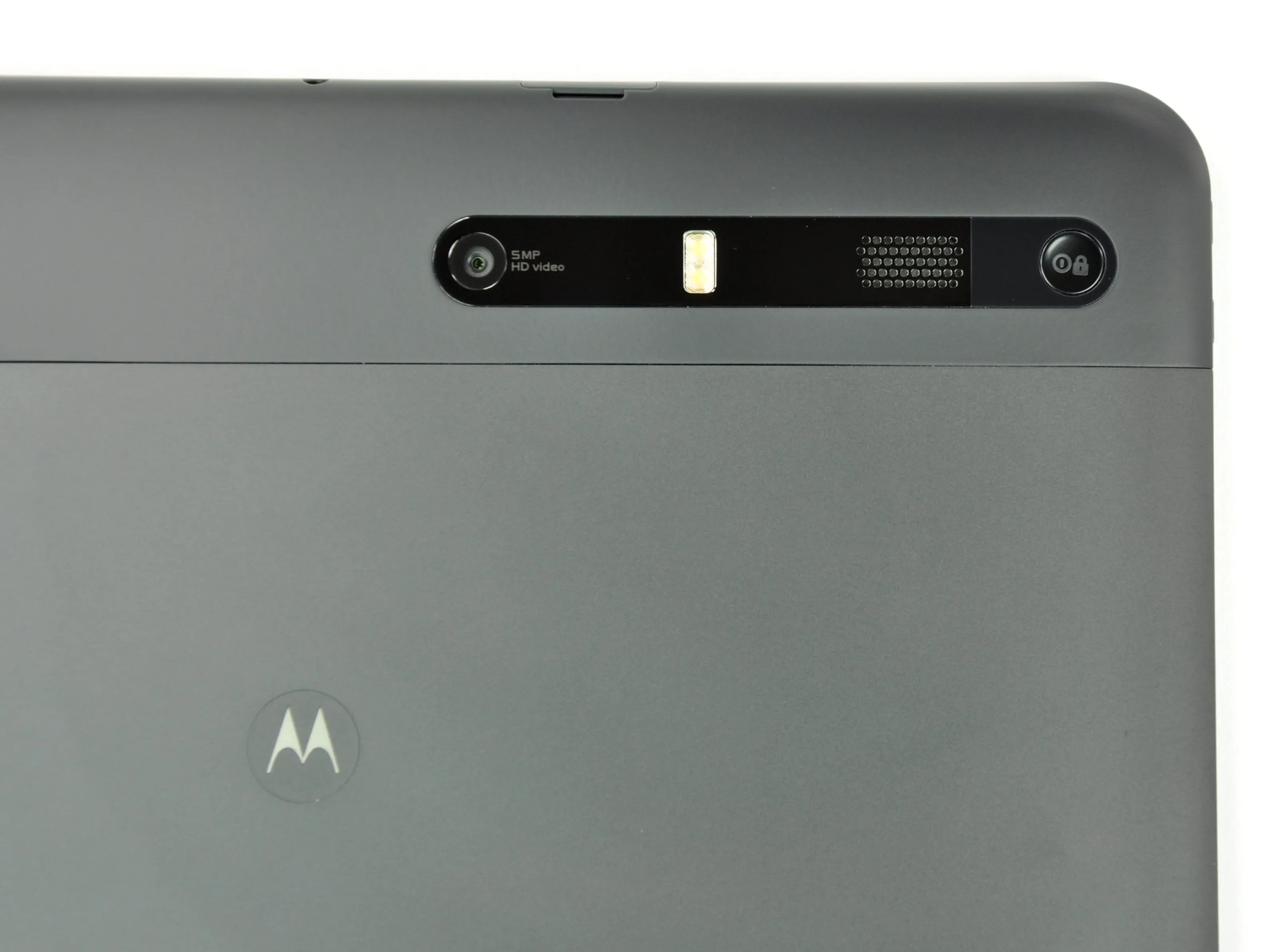

• Xoom оснащен 5-Мп тыловой камерой и 2-Мп фронтальной камерой. По крайней мере, на данный момент Motorola обошла Apple в области камер для планшетов.

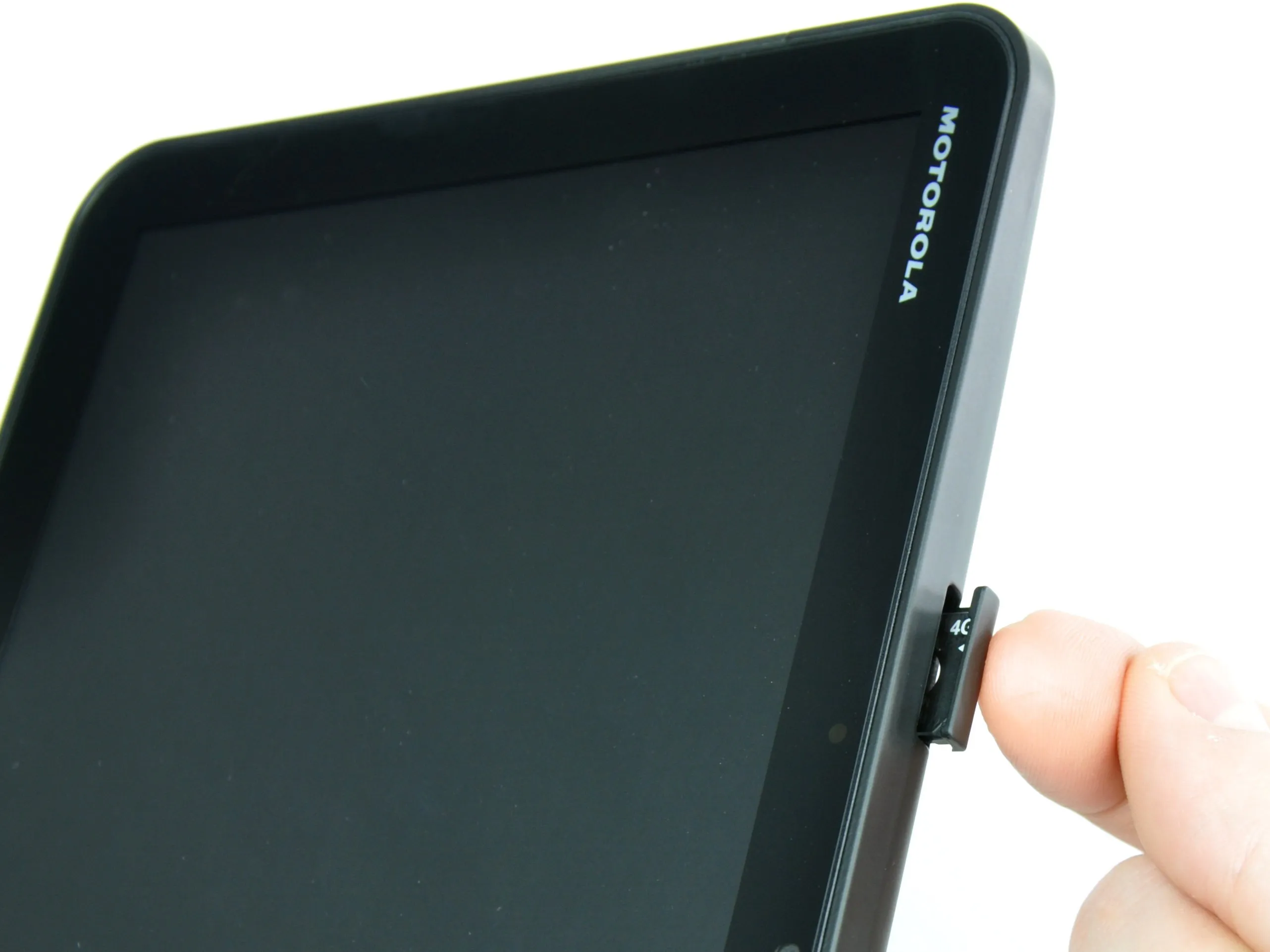

• В комплект Xoom входит фиктивная SIM-карта с надписью 'Заменяйте на SIM только после обновления до 4G'.

• Сеть 4G LTE от Verizon требует наличия SIM-карты, поэтому не все устройства Verizon будут иметь 4G. На данный момент список совместимых устройств очень короткий: Motorola Xoom и еще не вышедший HTC Thunderbolt.

Шаг 3

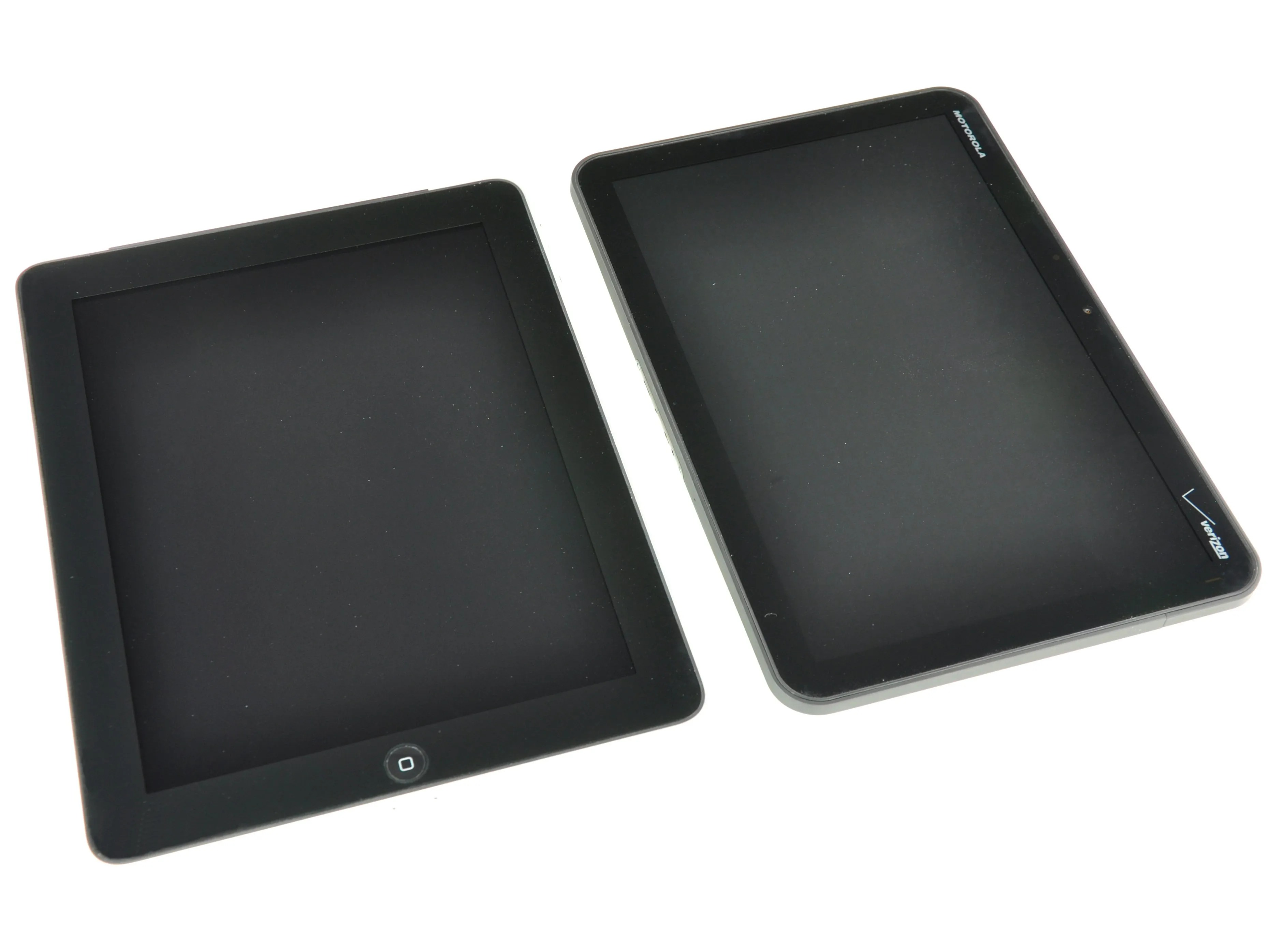

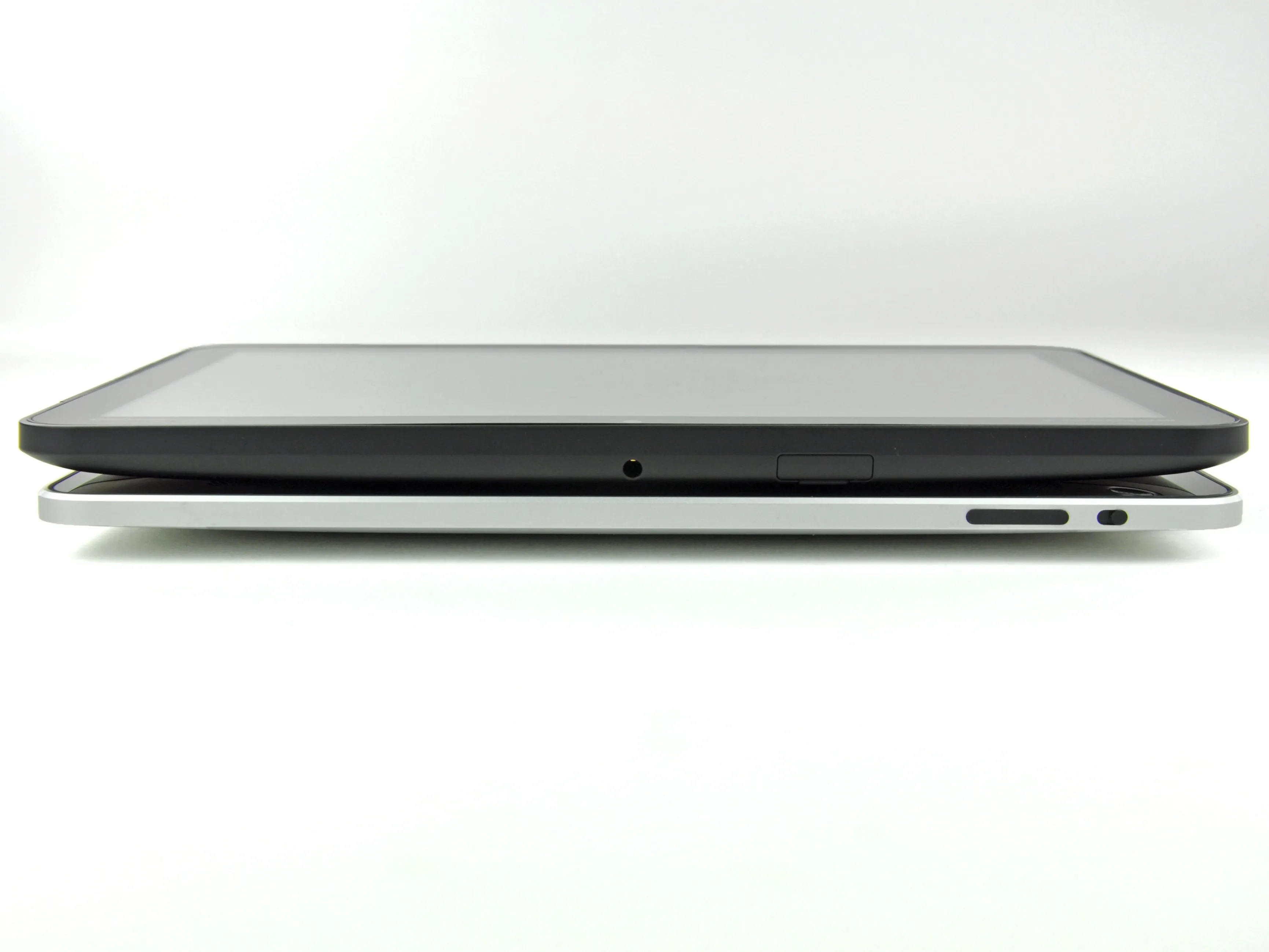

• Xoom оснащен широкоформатным ЖК-дисплеем с разрешением 1280 x 800, в то время как iPad имеет более традиционное разрешение 1024 x 768.

• По данным Motorola, Xoom весит 730 граммов, точно так же, как iPad 3G, хотя Xoom заметно толще.

• Мы не устаем сравнивать iPad с другими устройствами, но трудно удержаться, когда он является явным лидером на рынке планшетов... пока что.

Шаг 4

• Двигаемся дальше, давайте откроем эту штуку!

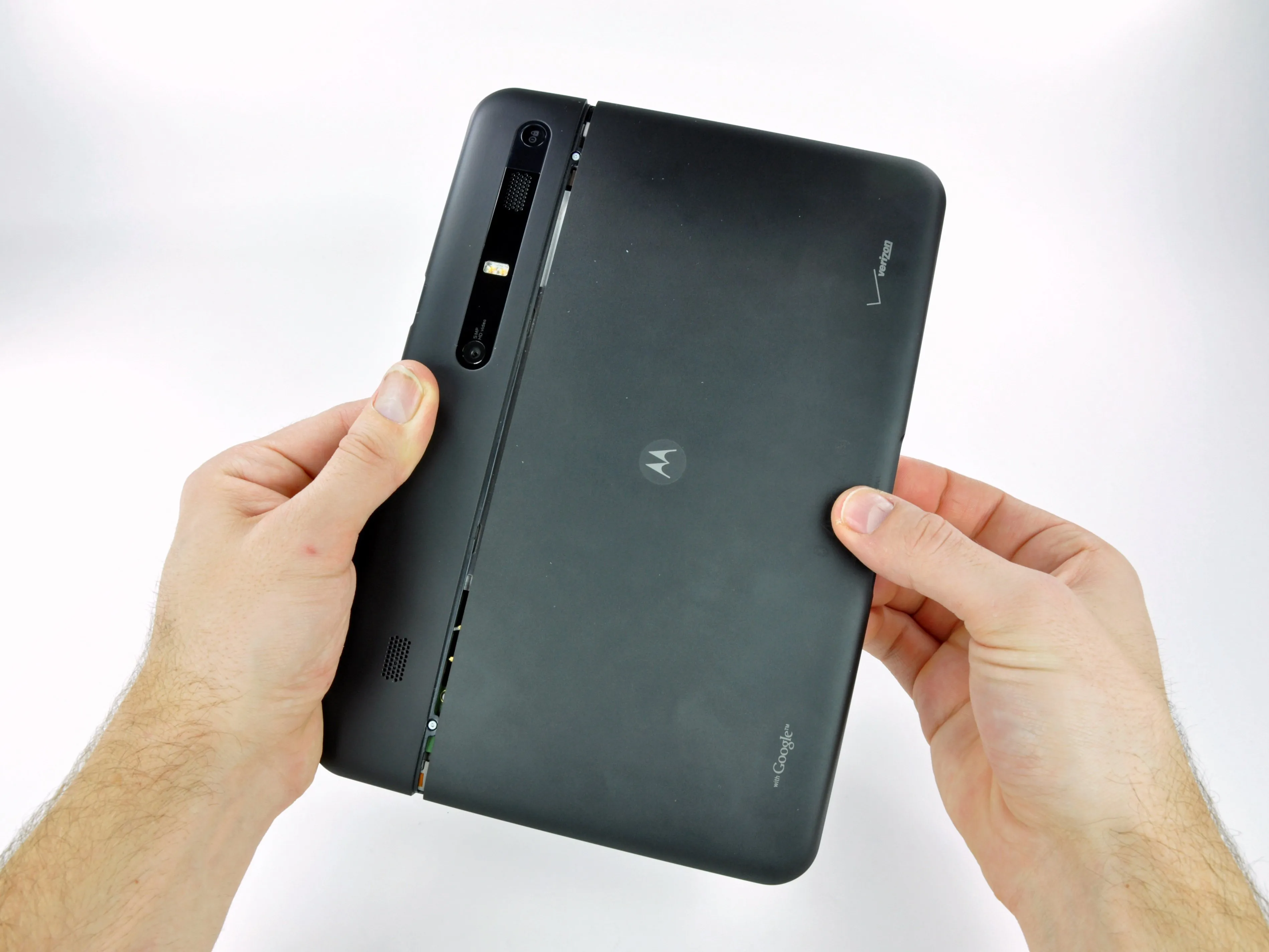

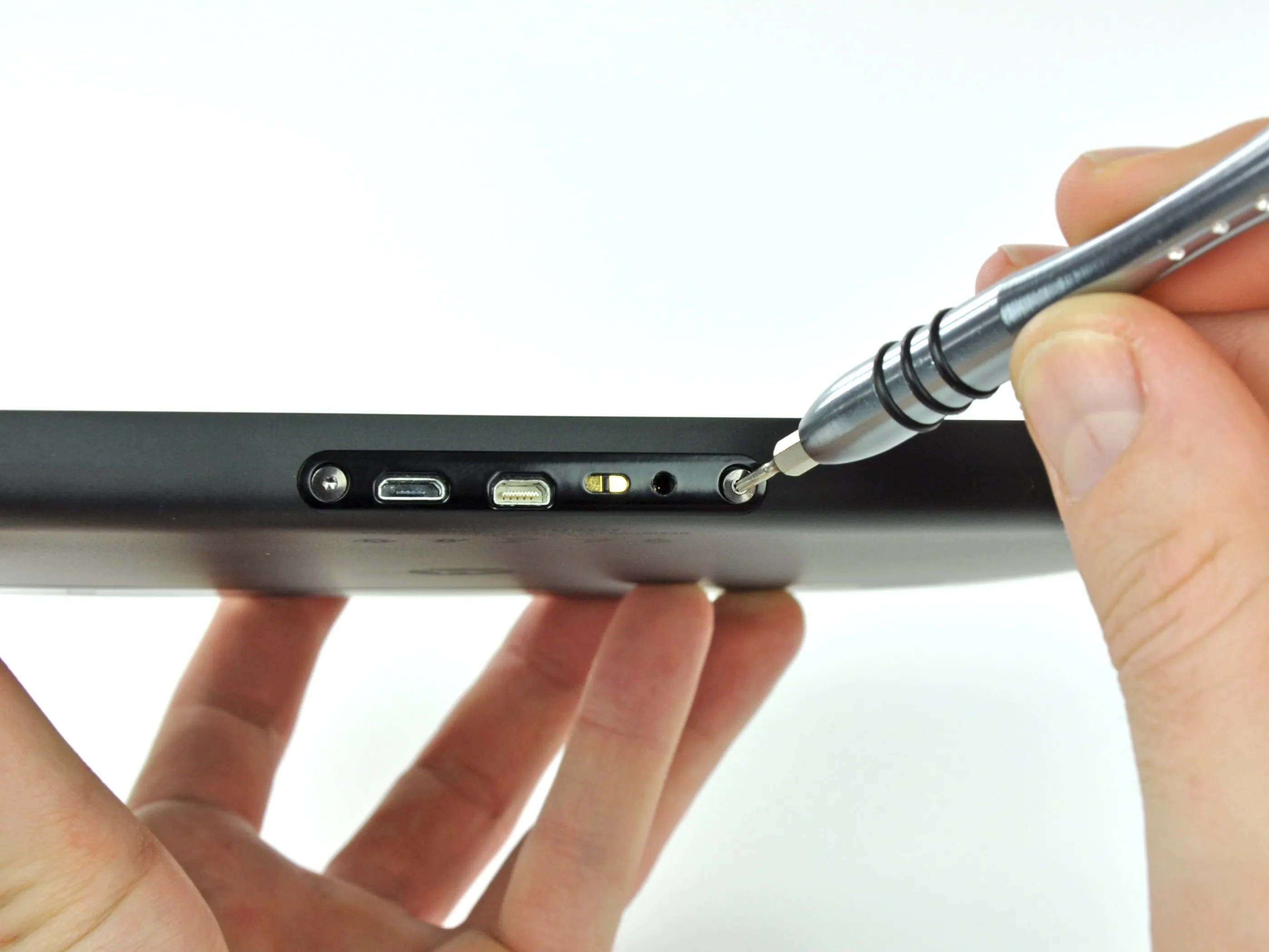

• Два винта T5 Torx, расположенные рядом с портами Micro USB и Micro-HDMI, крепят задний корпус к Xoom.

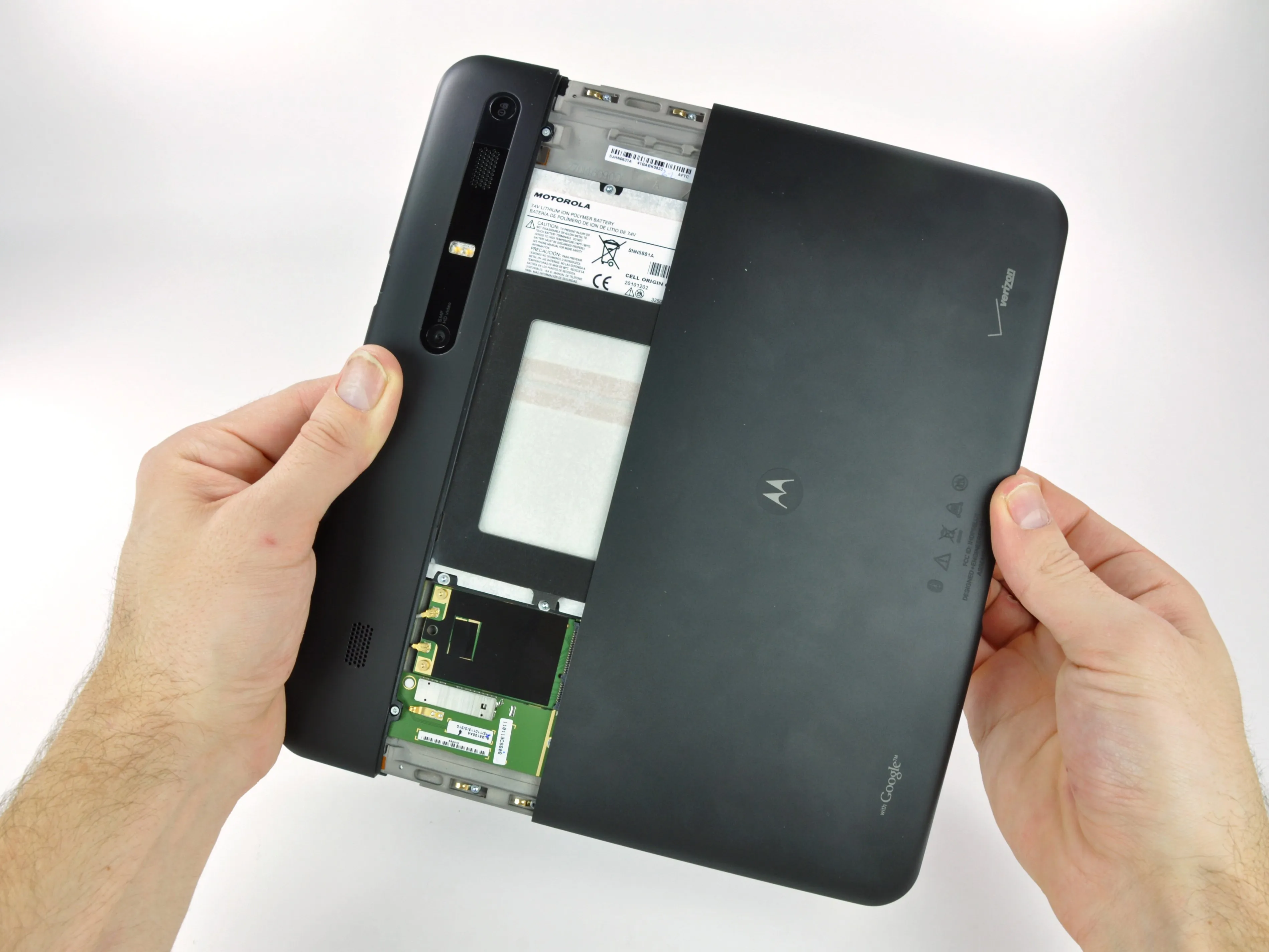

• Как раздвижная стеклянная дверь, задняя крышка частично сдвигается, и мы получаем первый взгляд на то, что делает этот планшет.

• За это Motorola отдельное спасибо. Впервые нам не понадобилось никаких инструментов, чтобы залезть в планшет.

• К сожалению, задняя панель Xoom сдвигается только до тех пор, пока две защелки не помешают нашему продвижению. В этот момент можно легко извлечь то, что, судя по всему, является модулем Wi-Fi. Эта плата, вероятно, будет заменена, если вы решите отправить свой Xoom в Motorola для обновления до 4G LTE.

Комментарии к шагу

Это micro-HDMI, а не mini-HDMI.

Мой motorola zoom постоянно перезагружается. Какую деталь мне нужно заменить?

Спасибо за руководство. Мой xoom был абсолютно черным, но когда я подключил его к ПК, он заработал. Я разобрал его и отрегулировал гибкий кабель экрана> MB. И закрутил все (тонны их) винты обратно. РАБОТАЕТ! Единственным минусом было то, что я повредил гибкий кабель для индикаторов уведомлений на передней панели.

Шаг 5

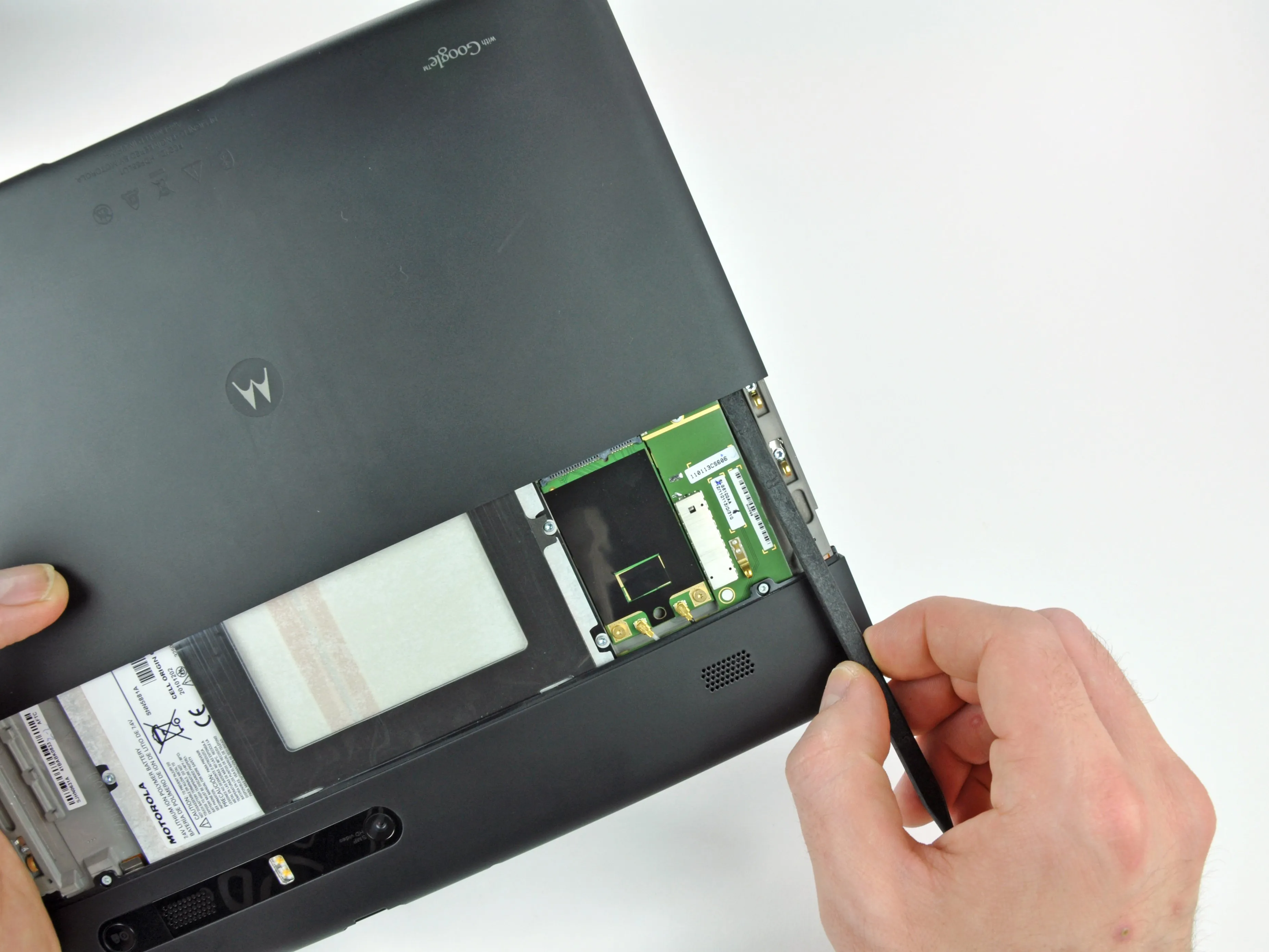

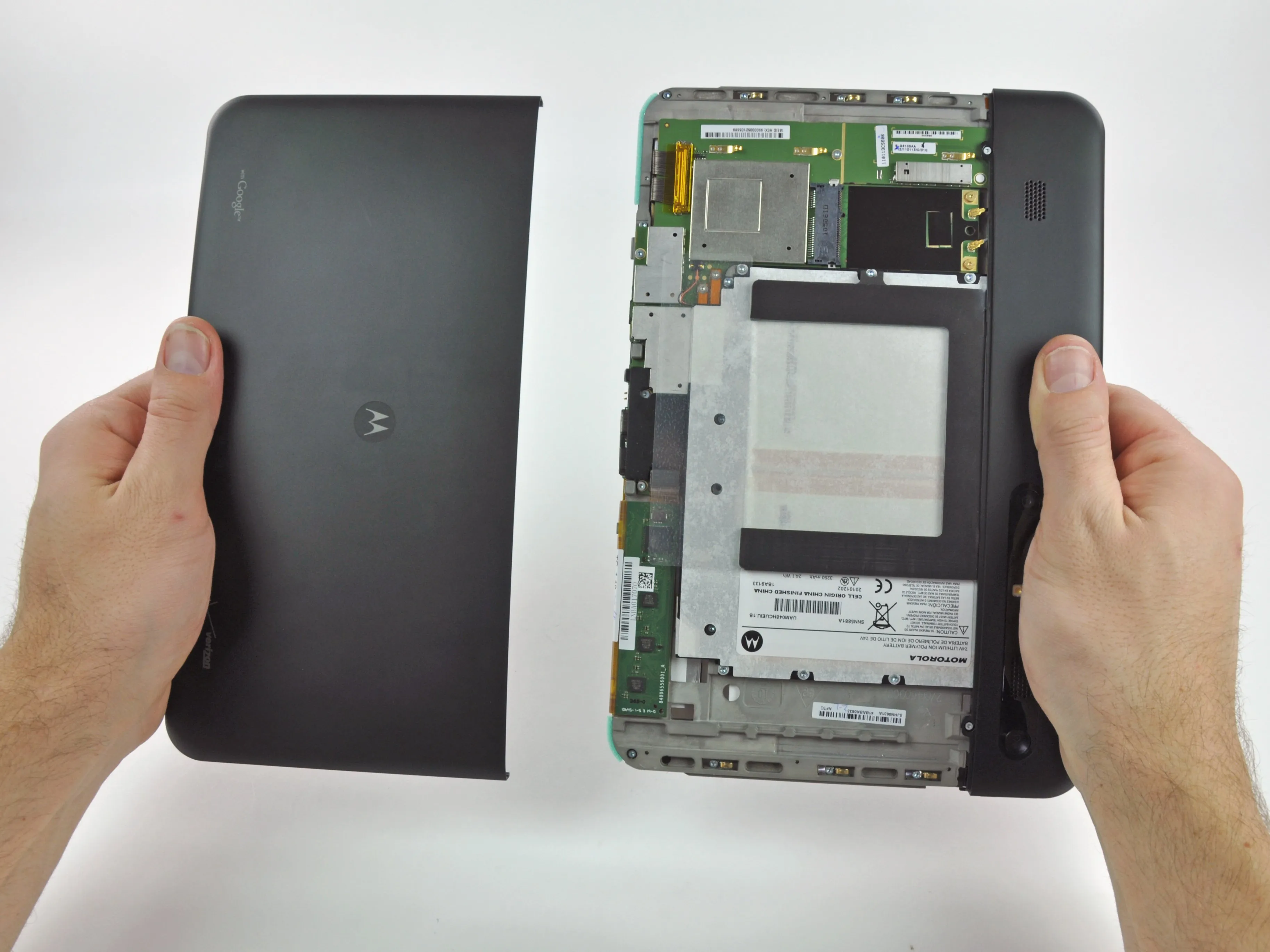

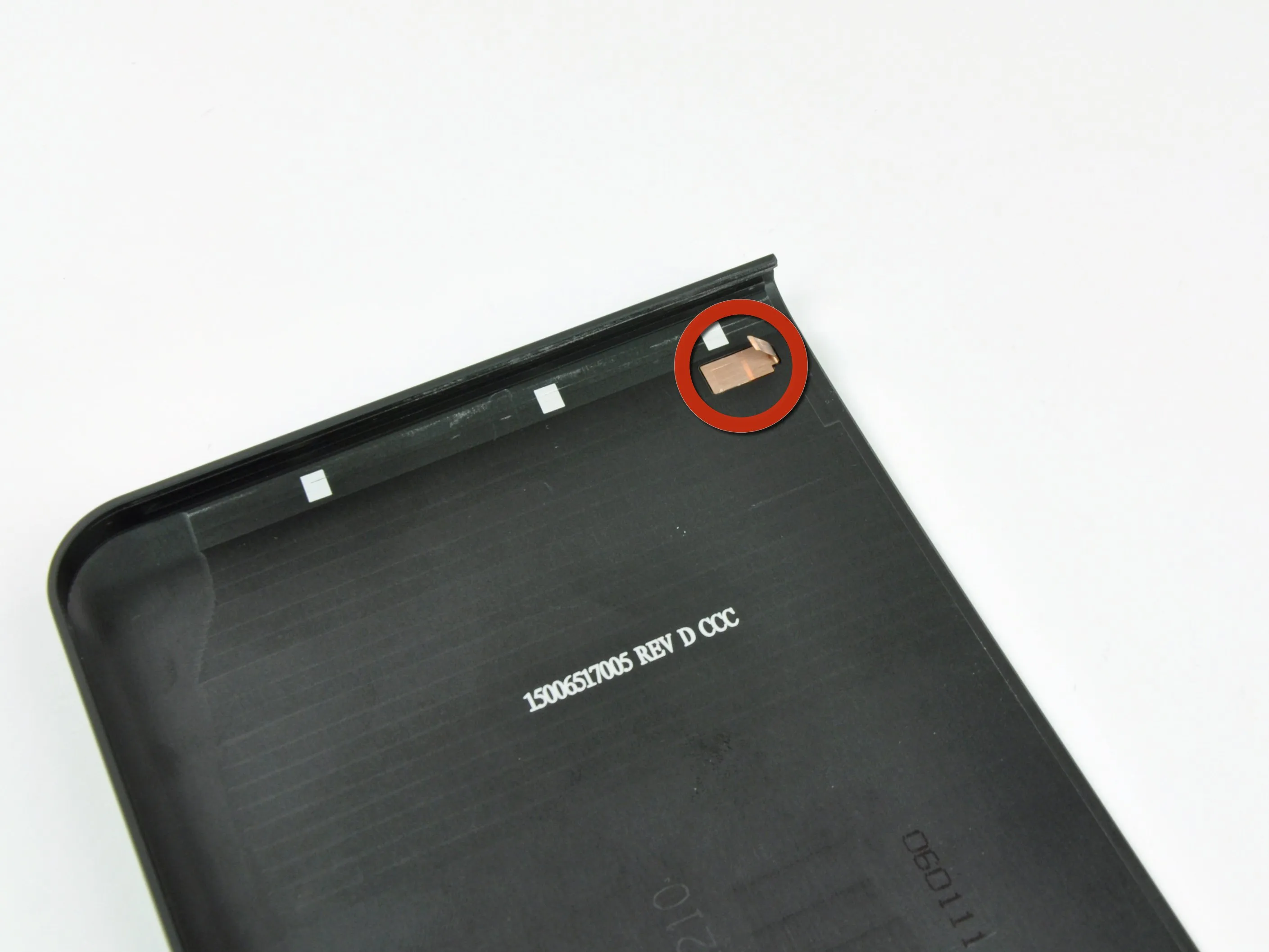

• С помощью надежной лопатки мы освободили зажимы, фиксирующие заднюю панель, и продолжили разбирать устройство.

• К сожалению, то, что поначалу казалось удобством для пользователя, на поверку оказалось лишь предусмотрительностью разработчиков Xoom, чтобы облегчить техникам Motorola модернизацию устройства.

Шаг 6

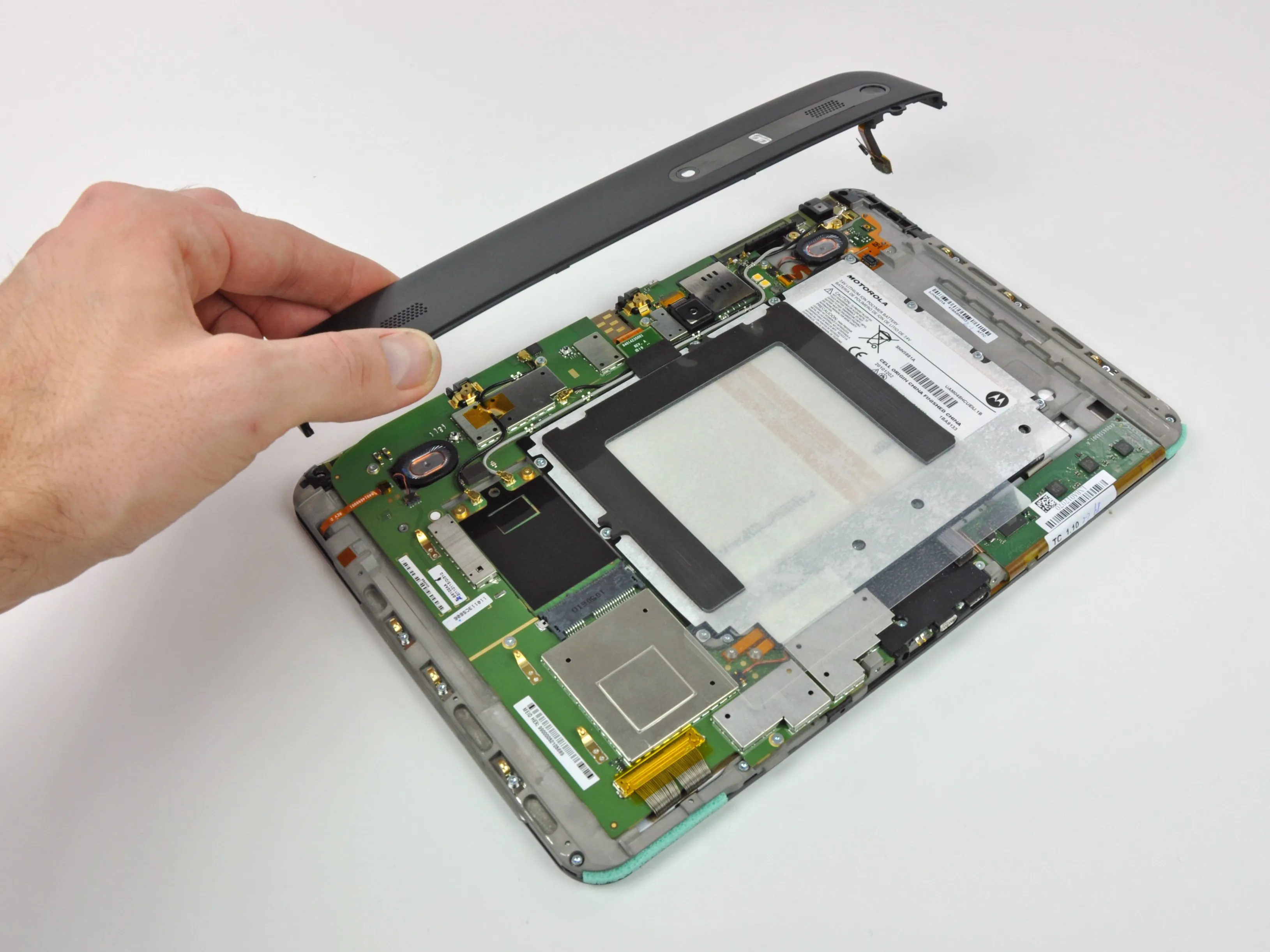

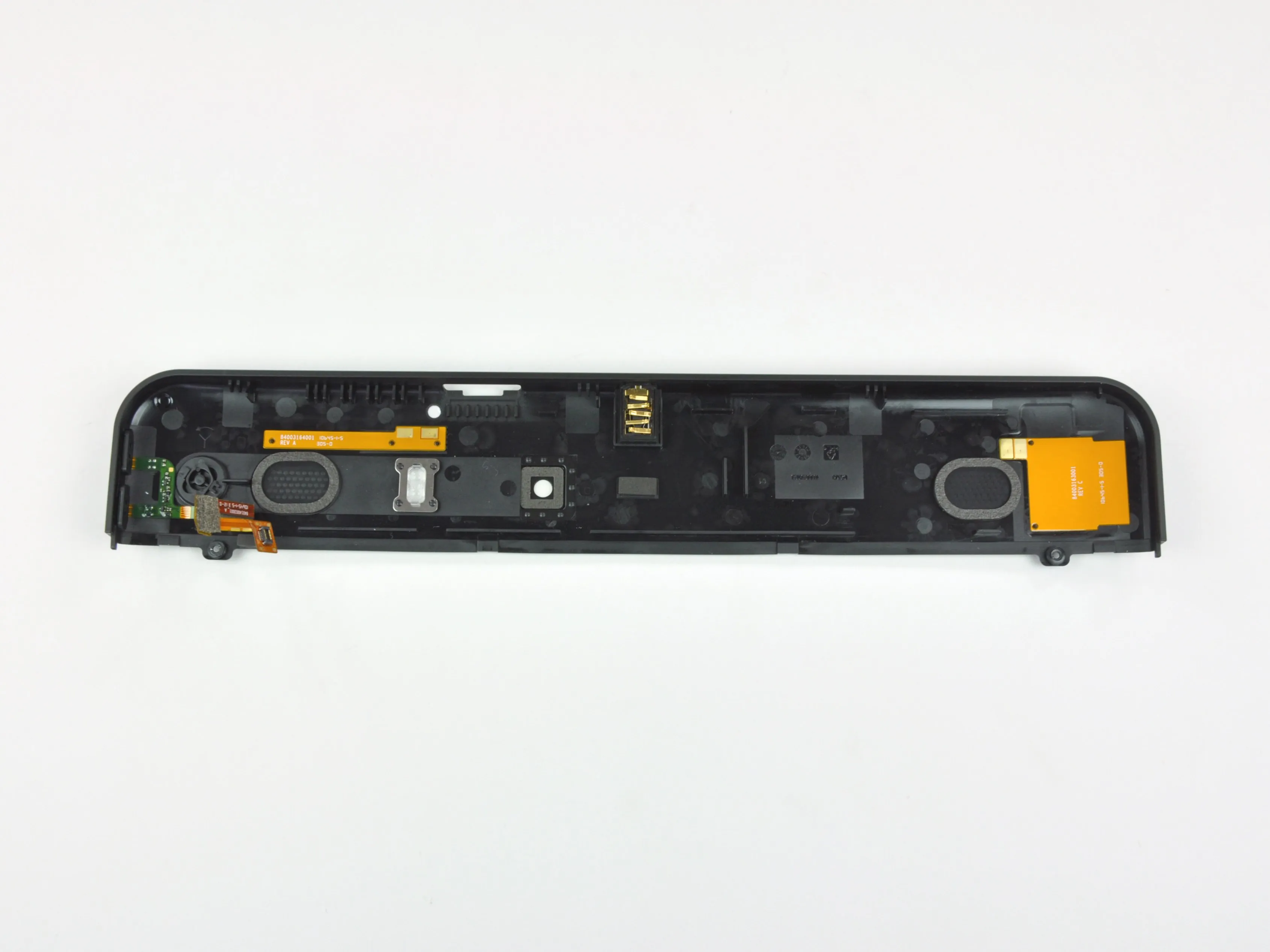

• После отсоединения ленточного кабеля кнопки громкости и откручивания двух винтов верхняя часть корпуса снимается.

• На этом элементе корпуса расположены кнопка включения, светодиодный рассеиватель, порт камеры и решетки динамиков.

• Задняя часть корпуса из двух частей - уникальный выбор Motorola, который делает доступ к внутренним компонентам и их замену гораздо более удобной.

• В то время как большая нижняя часть выполнена из алюминия, верхняя часть сделана из пластика.

Шаг 7

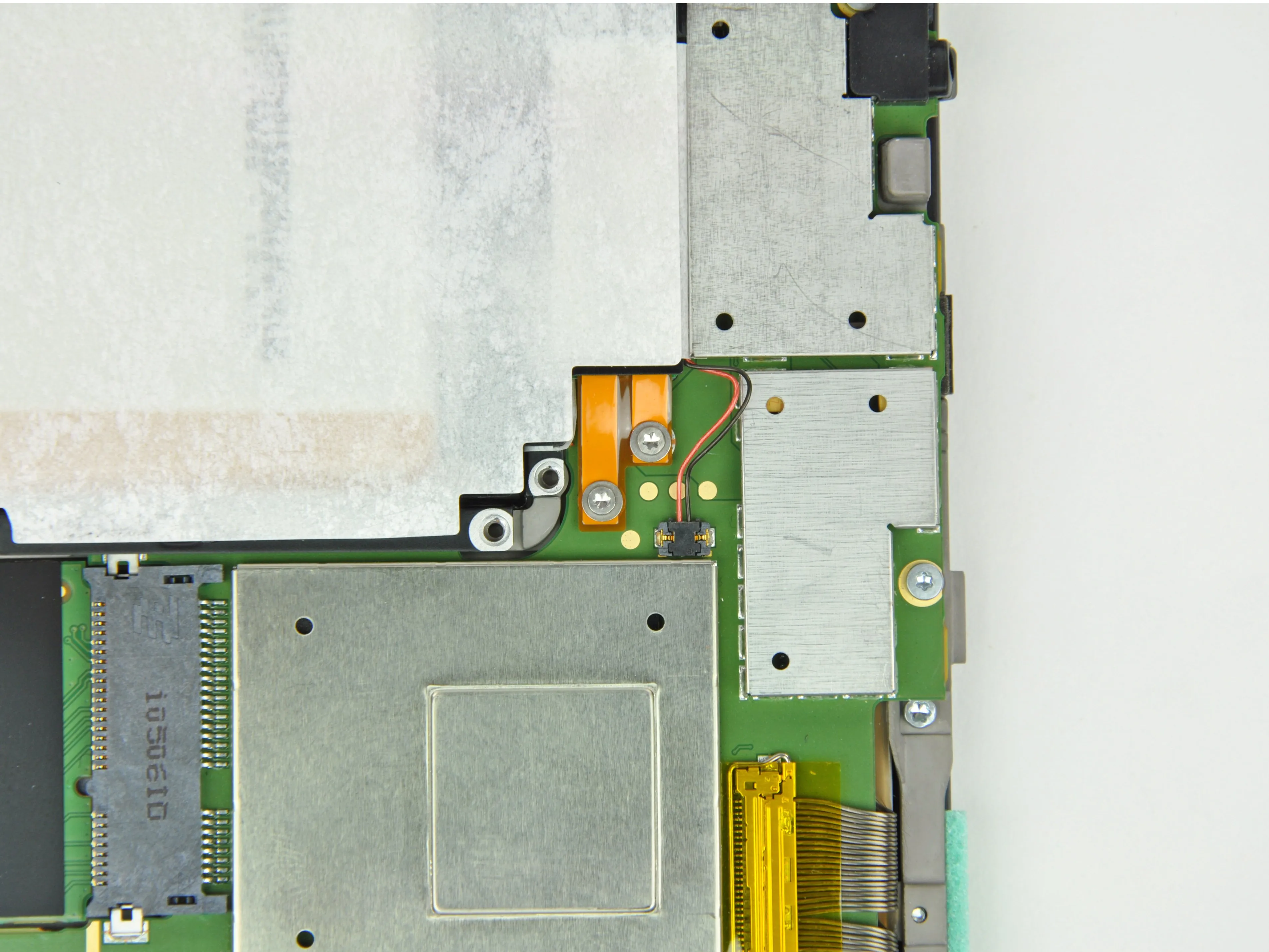

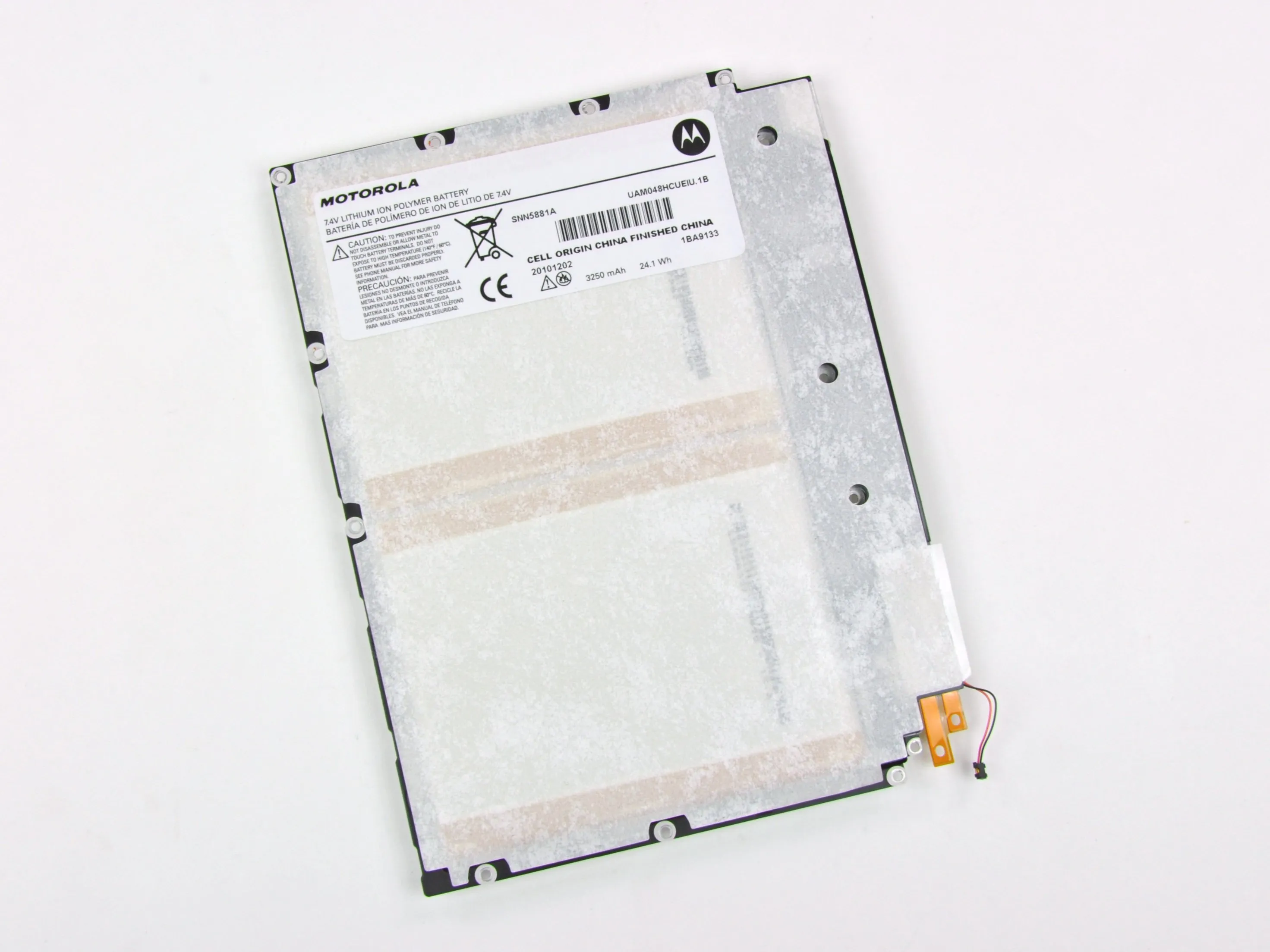

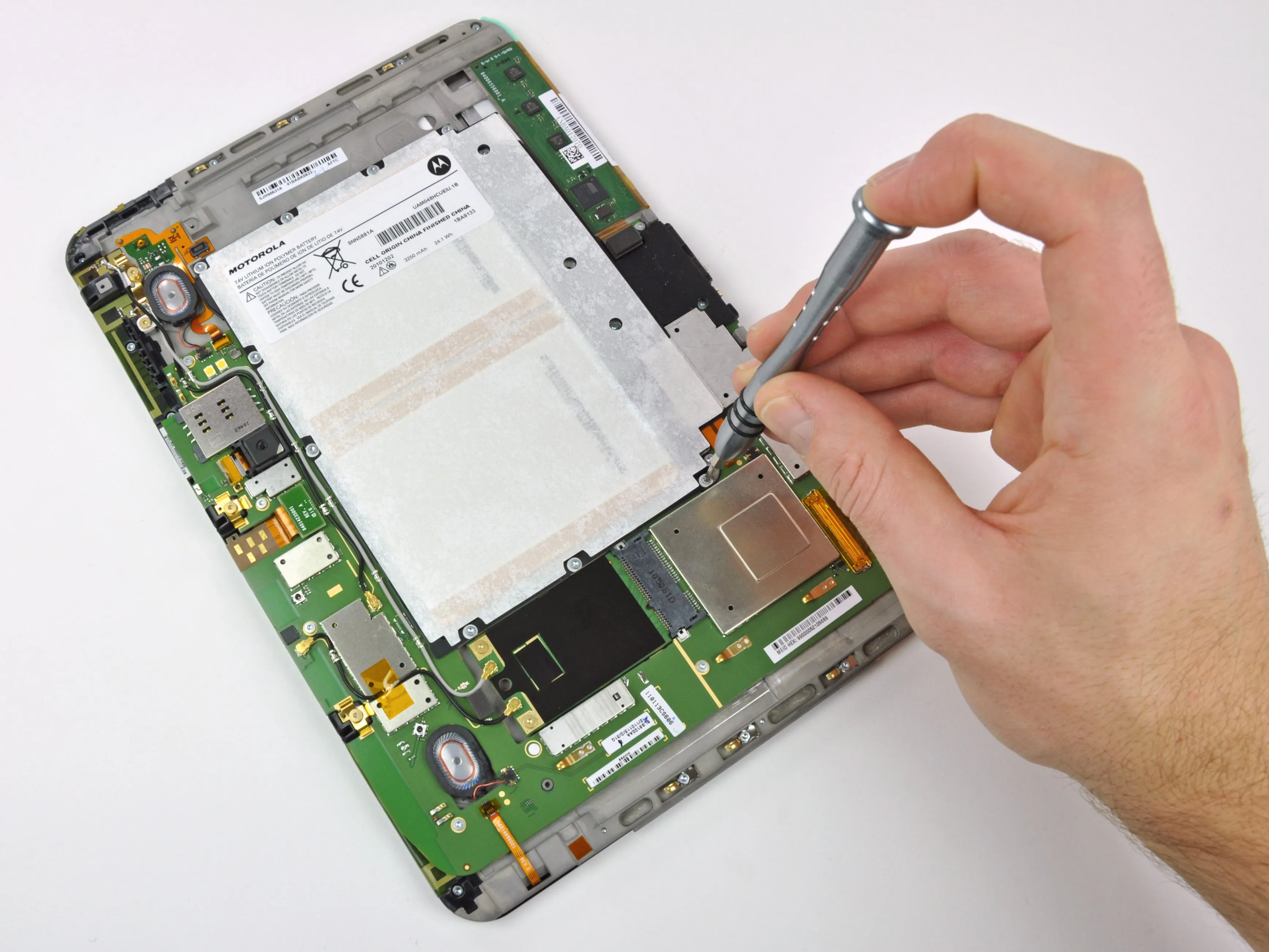

• Батарея крепится десятью винтами T6 Torx, а еще два винта T5 Torx служат для крепления уникального разъема батареи. Это, конечно, не представляет проблемы для нашего набора бит-драйверов из 54 штук.

• Литий-ионный полимерный аккумулятор емкостью 3250 мАч, 24,1 Вт-ч, обеспечивает 10 часов работы в режиме Wi-Fi и воспроизведения видео, а также 3,3 дня воспроизведения MP3.

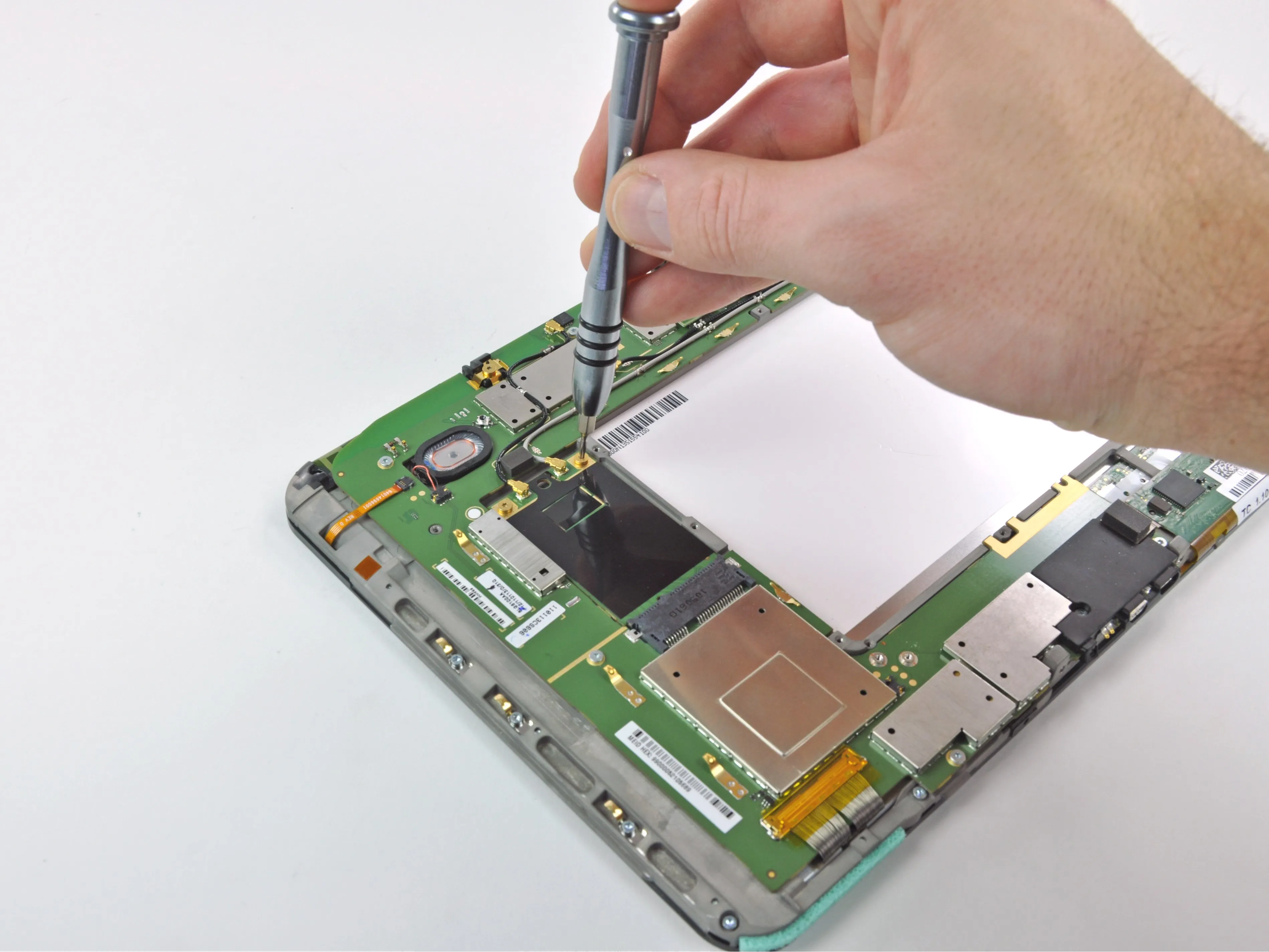

Шаг 8

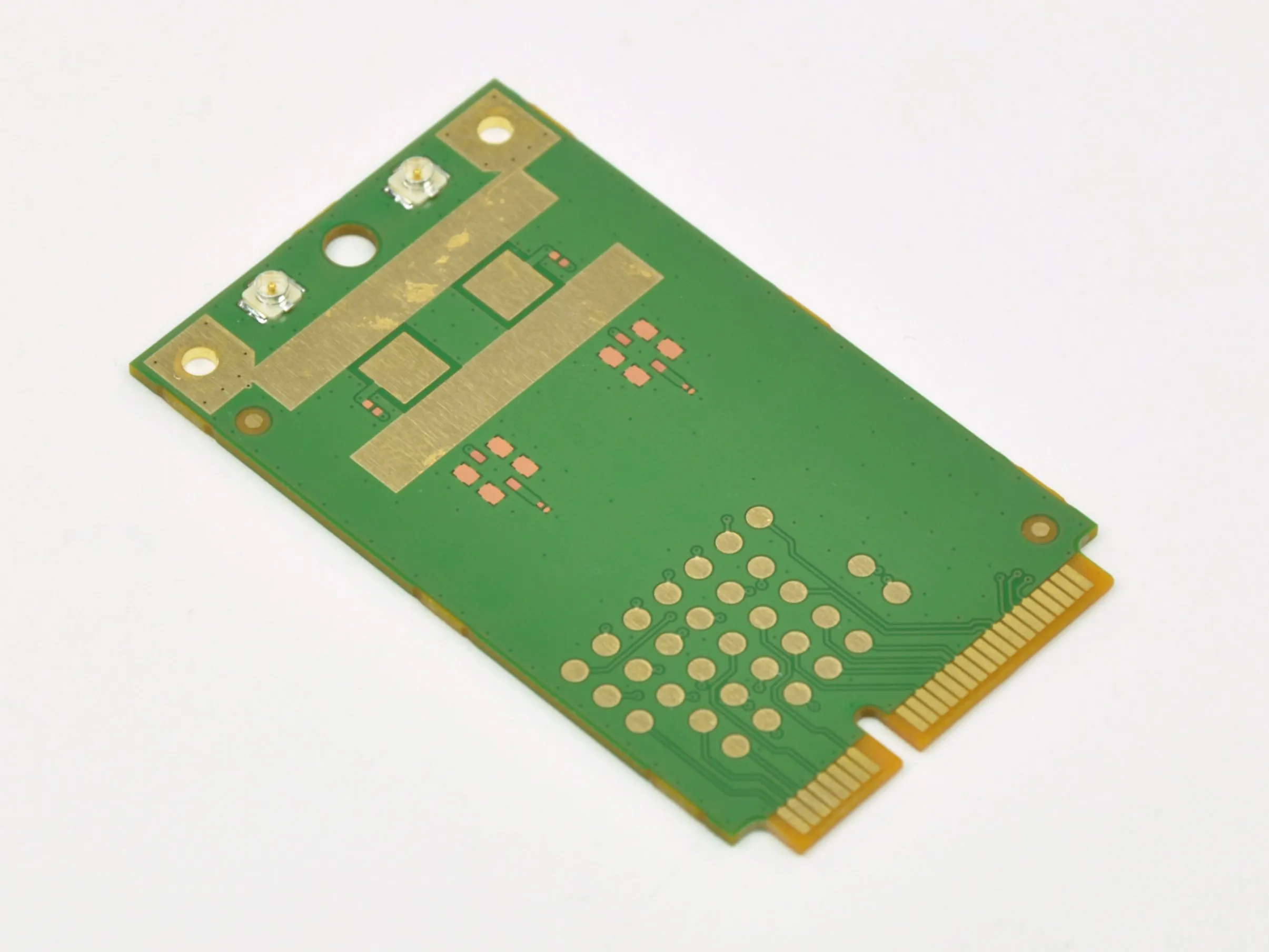

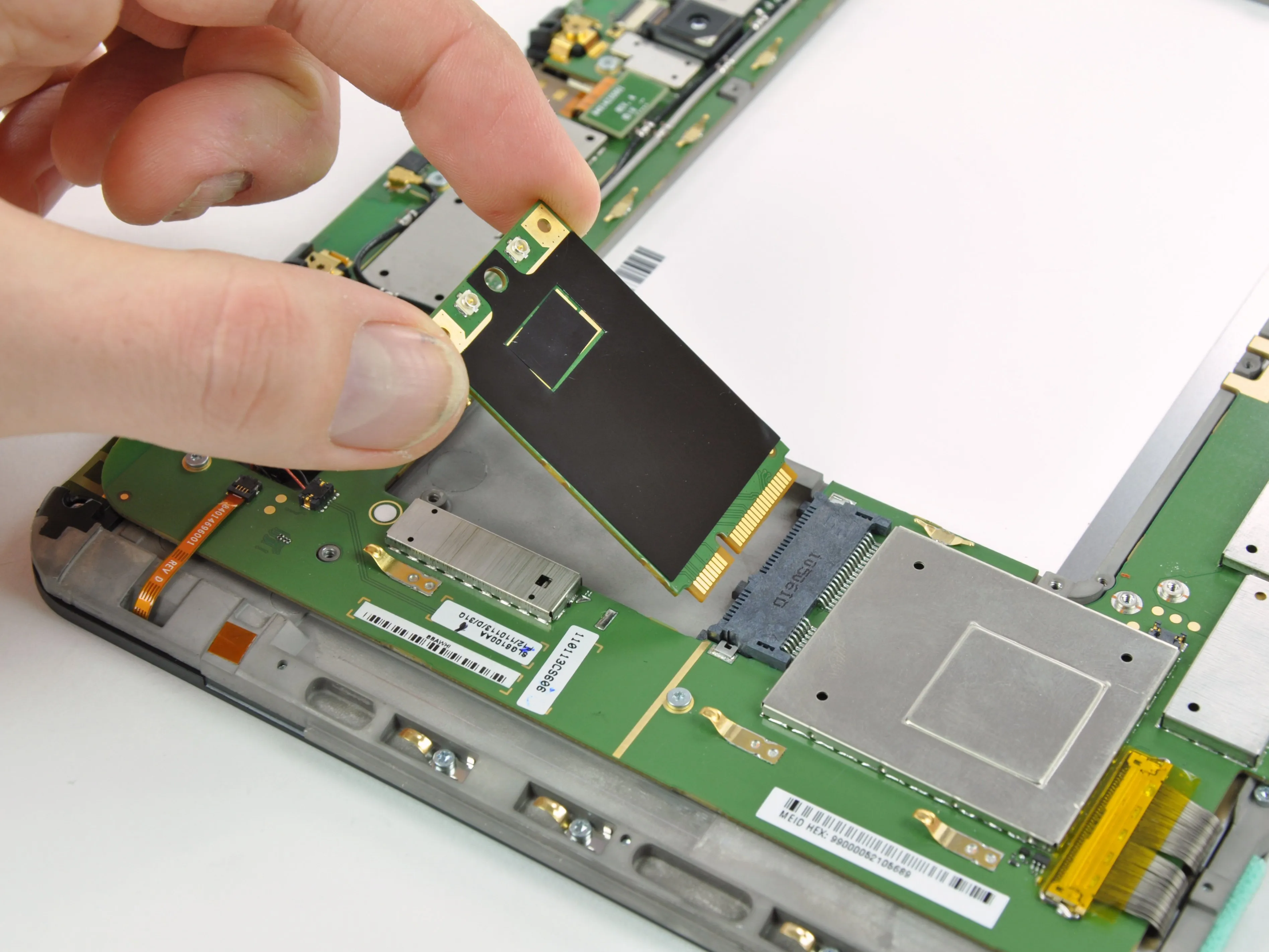

• На первый взгляд, это плата Wi-Fi, но подождите: на ней нет никаких микросхем!

• Похоже, что это просто мини-плата для подключения антенн.

• Вероятно, эта плата - просто держатель на случай, если обновление до 4G станет доступным.

Шаг 9

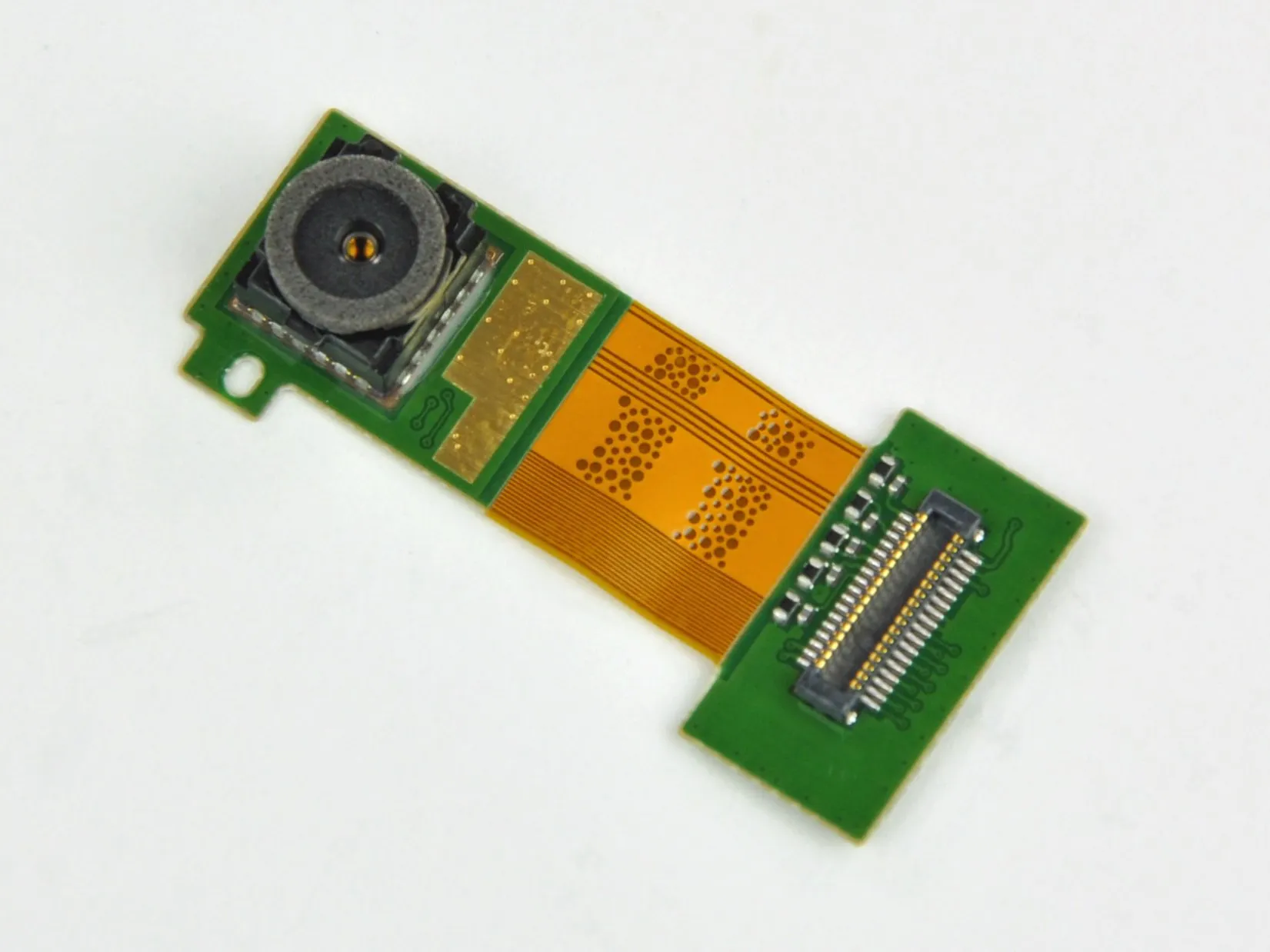

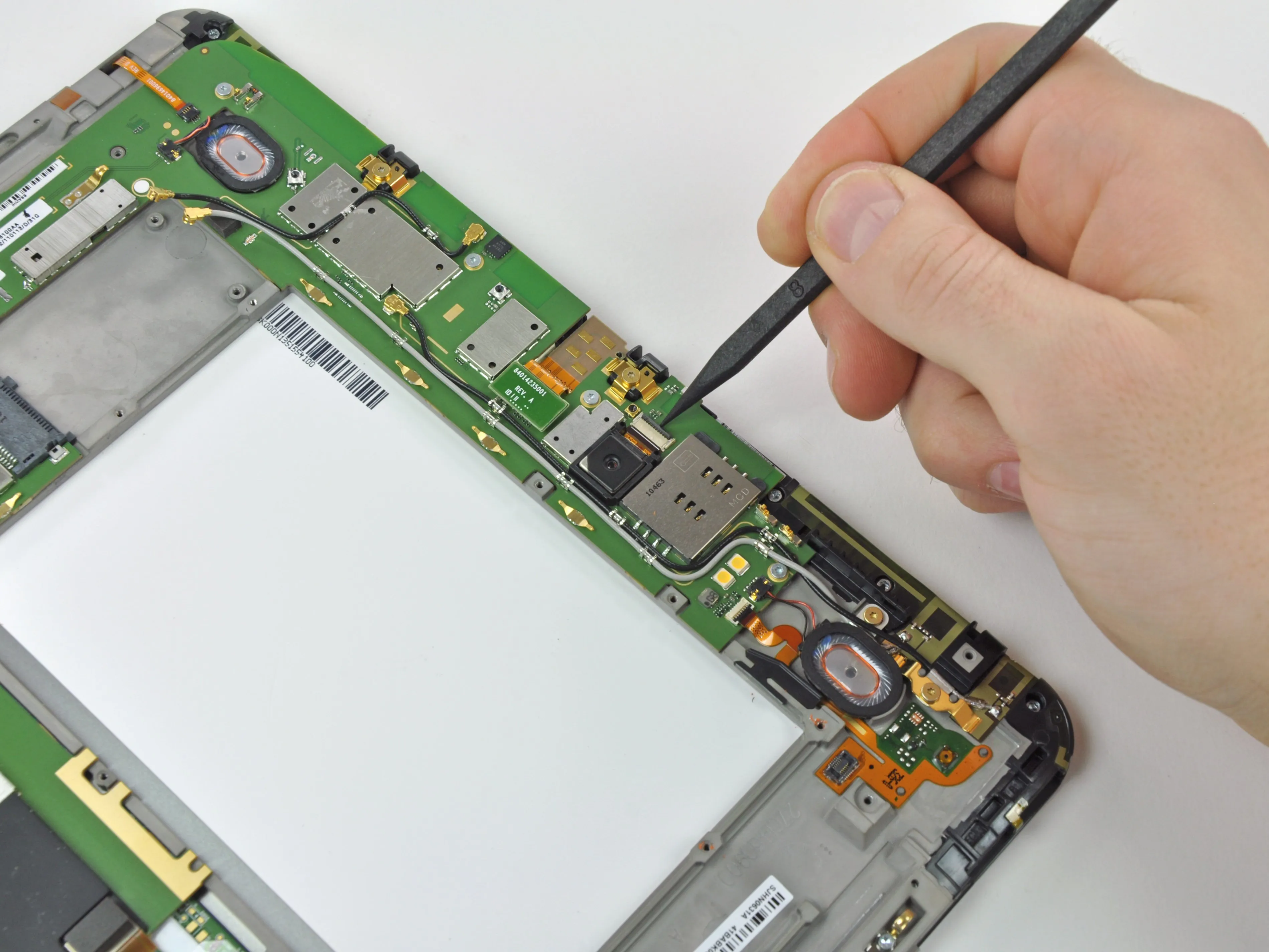

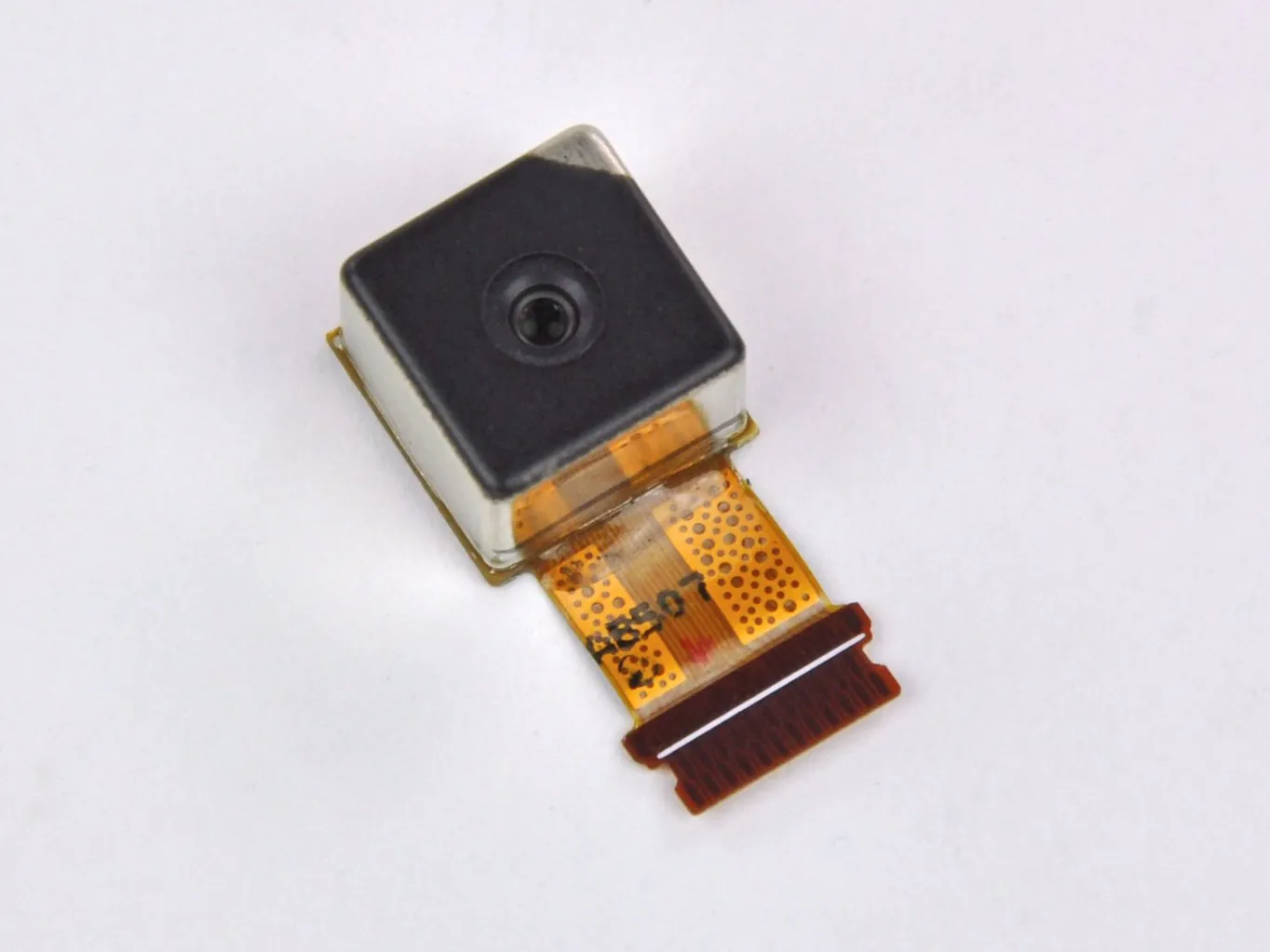

• Задняя камера с разрешением 5 МП не представляет собой ничего особенного, но, безусловно, достаточно хороша для записи HD-видео.

• С помощью 2-Мп фронтальной камеры вы можете общаться через Google Talk с помощью видеочата с любым пользователем, имеющим учетную запись Gmail.

• В отличие от другого недавнего устройства Motorola, модели Atrixобе камеры подключаются к материнской плате отдельными кабелями. Вам не придется заменять кучу других деталей, если из строя выйдет только камера.

Шаг 10

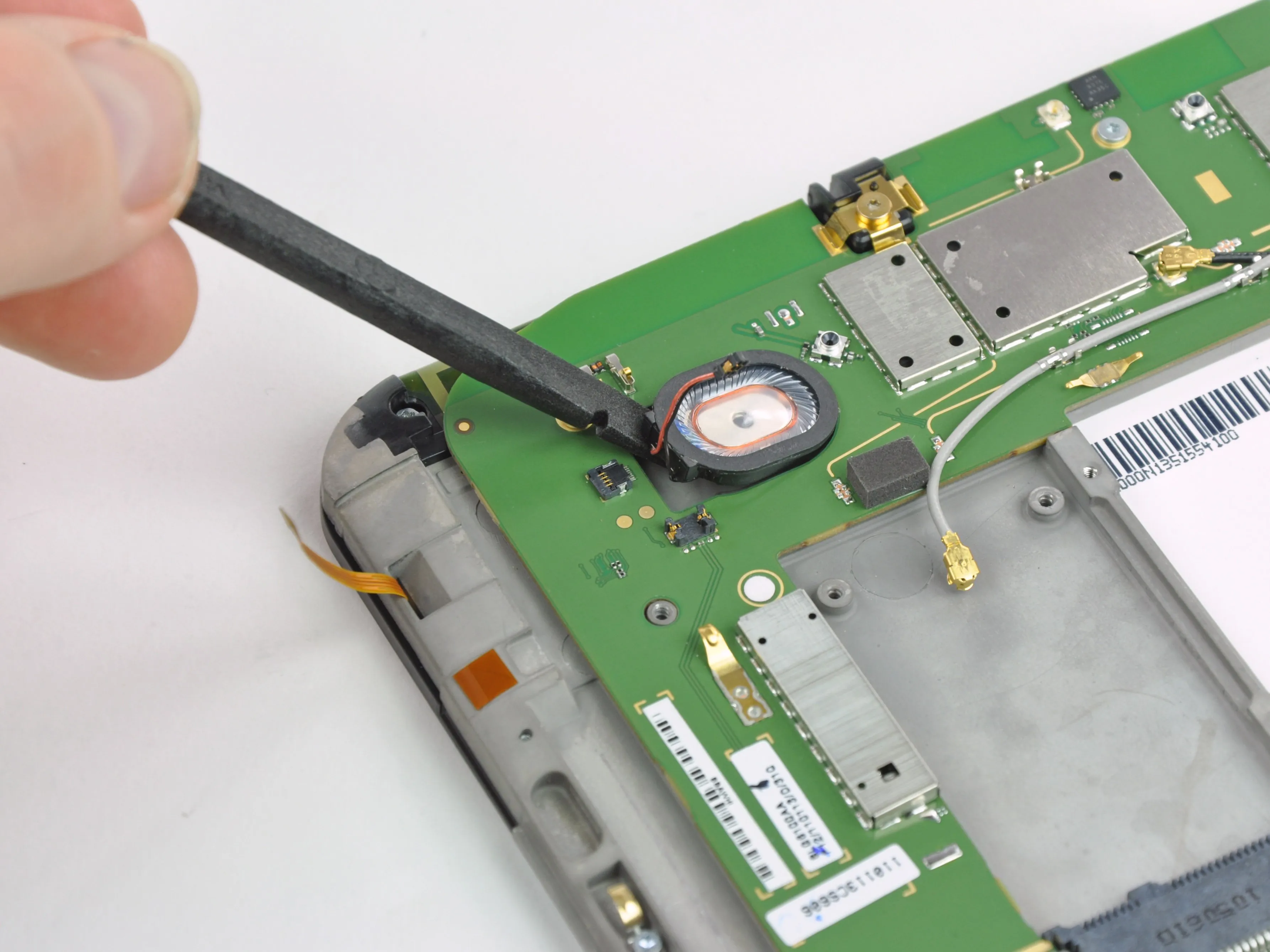

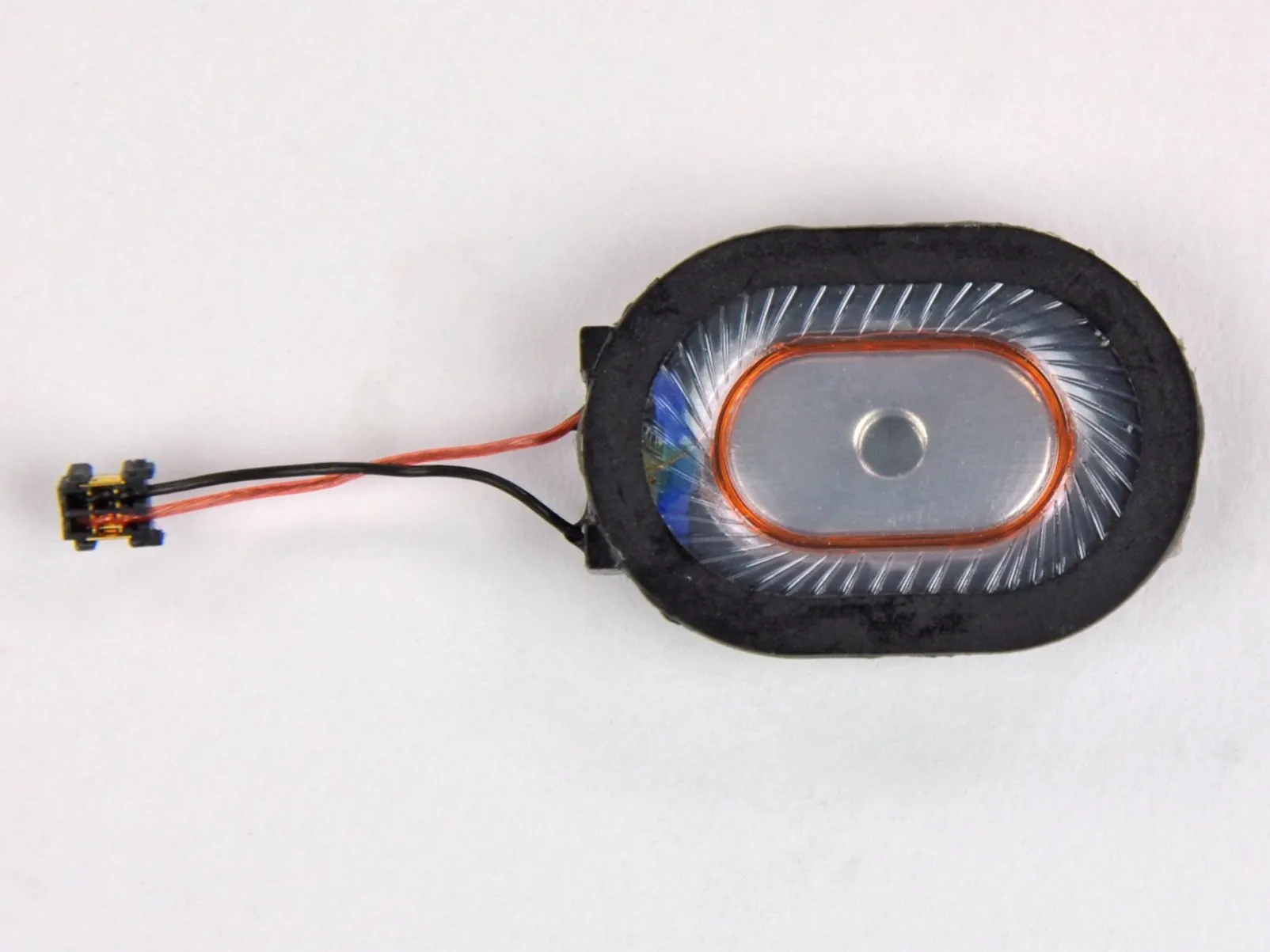

• Помните те 3,3 дня воспроизведения MP3, о которых мы упоминали? Так вот, это один из двух динамиков, который обеспечивает сладкую музыку для ваших ушей.

Шаг 11

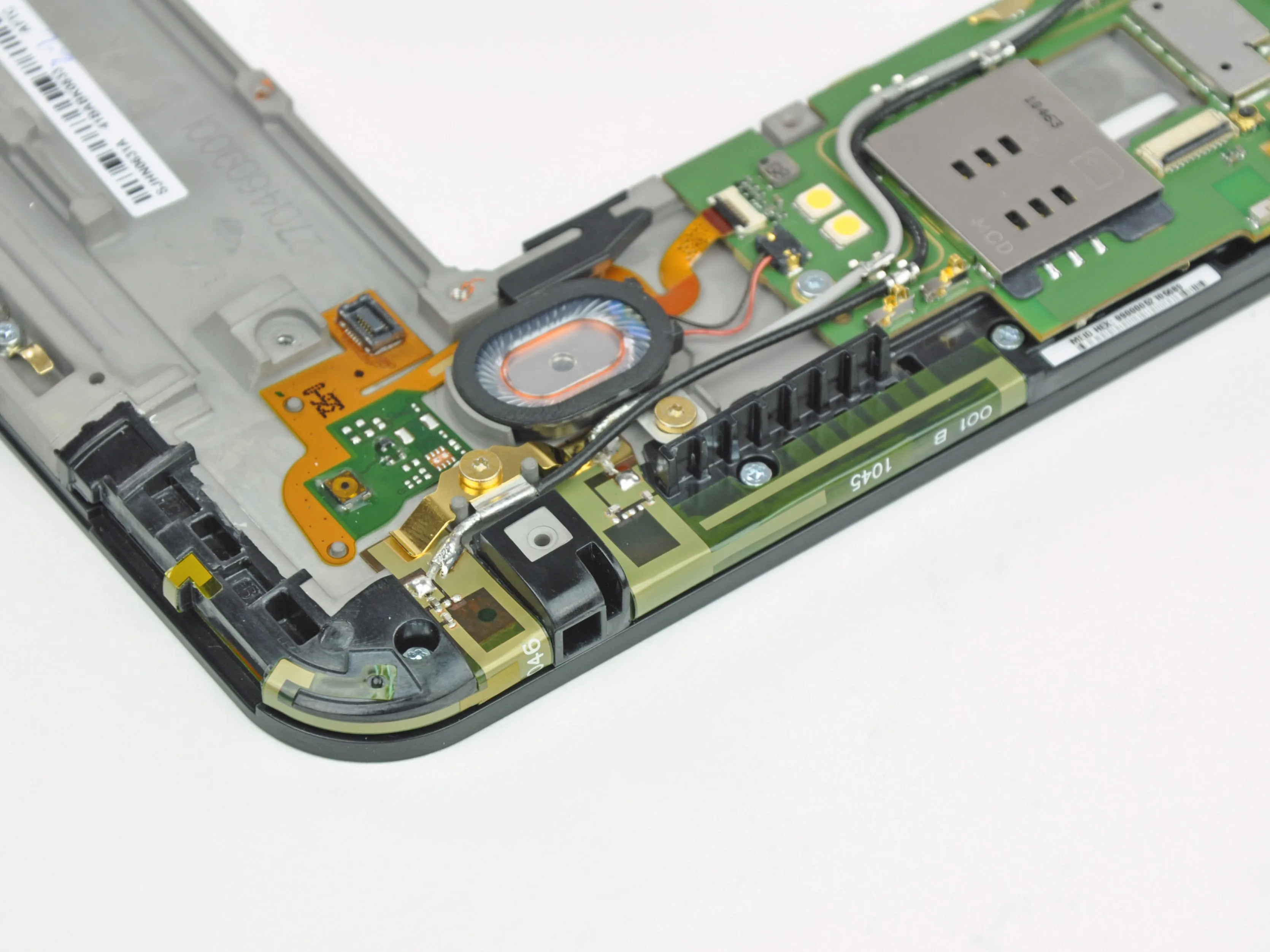

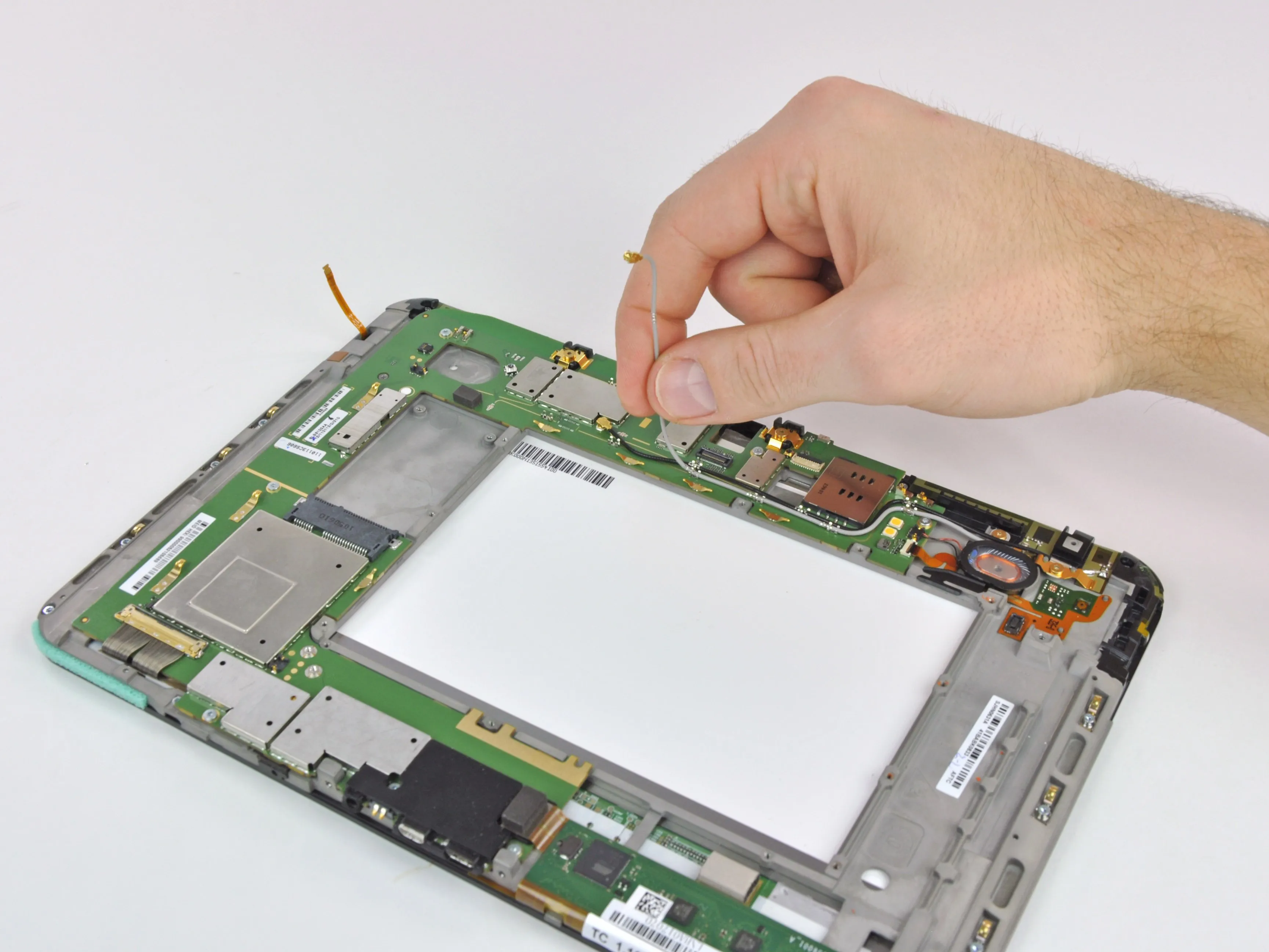

• Антенны Xoom, похоже, расположены вдоль внешнего края корпуса.

Шаг 12

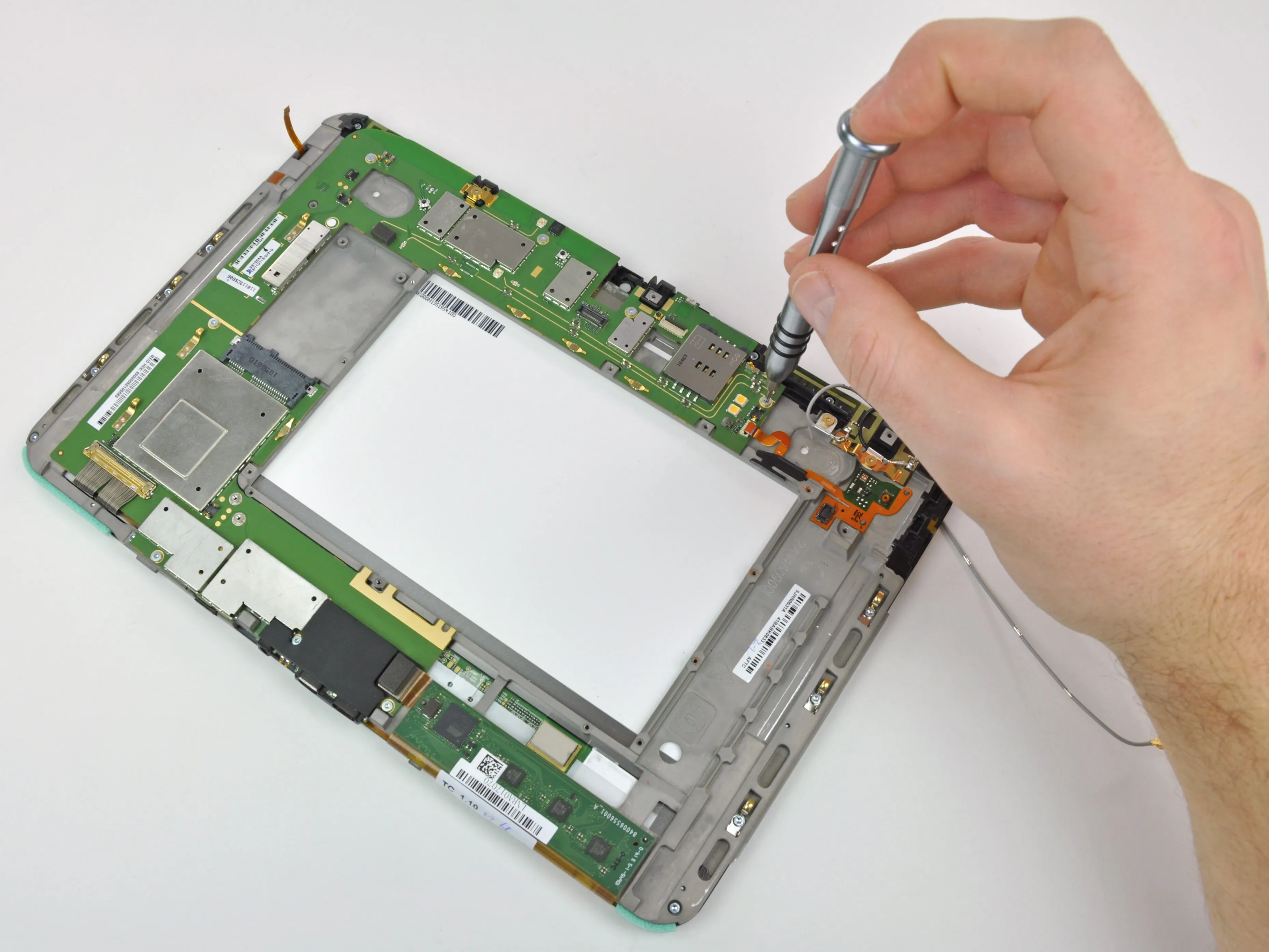

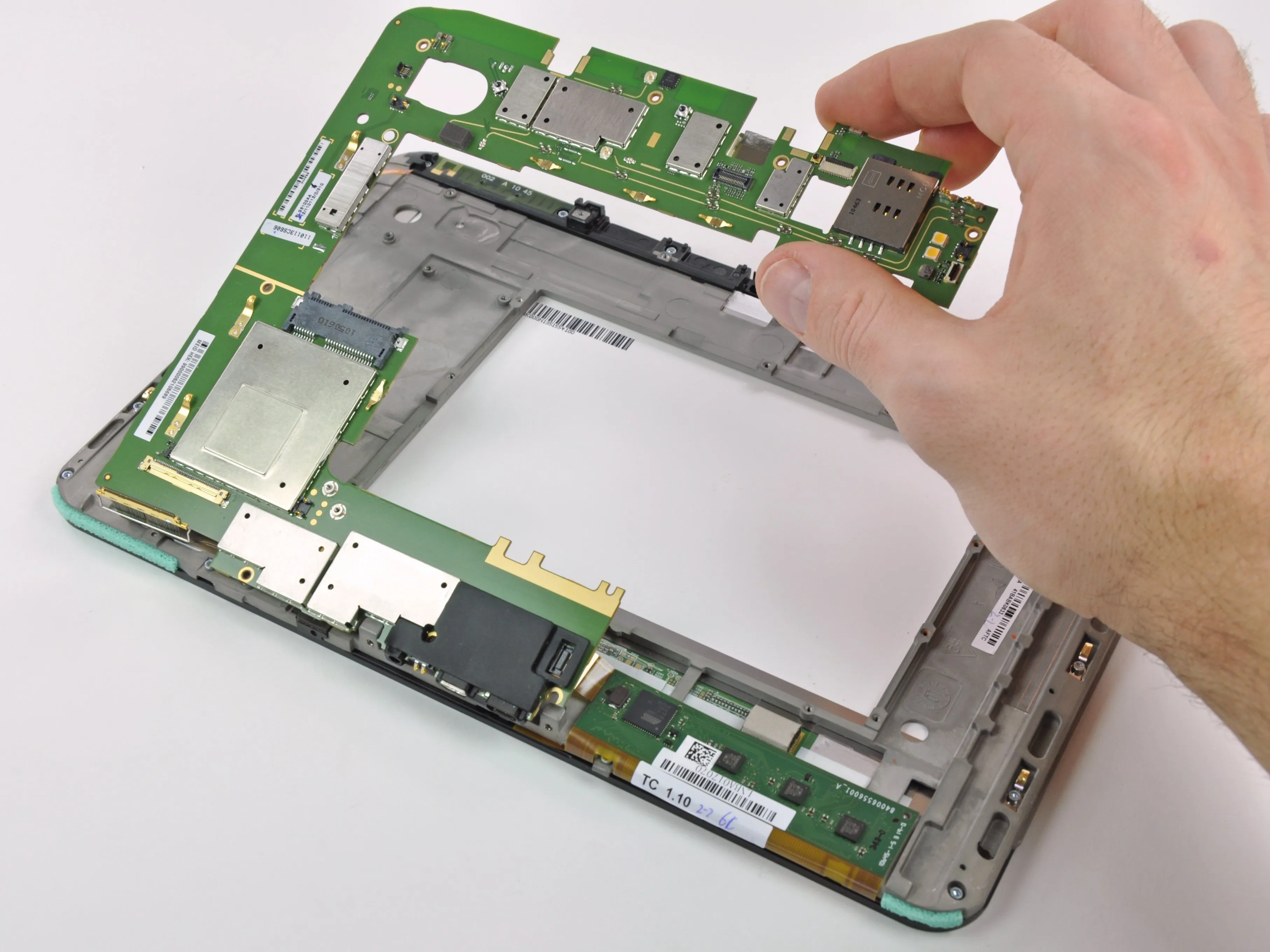

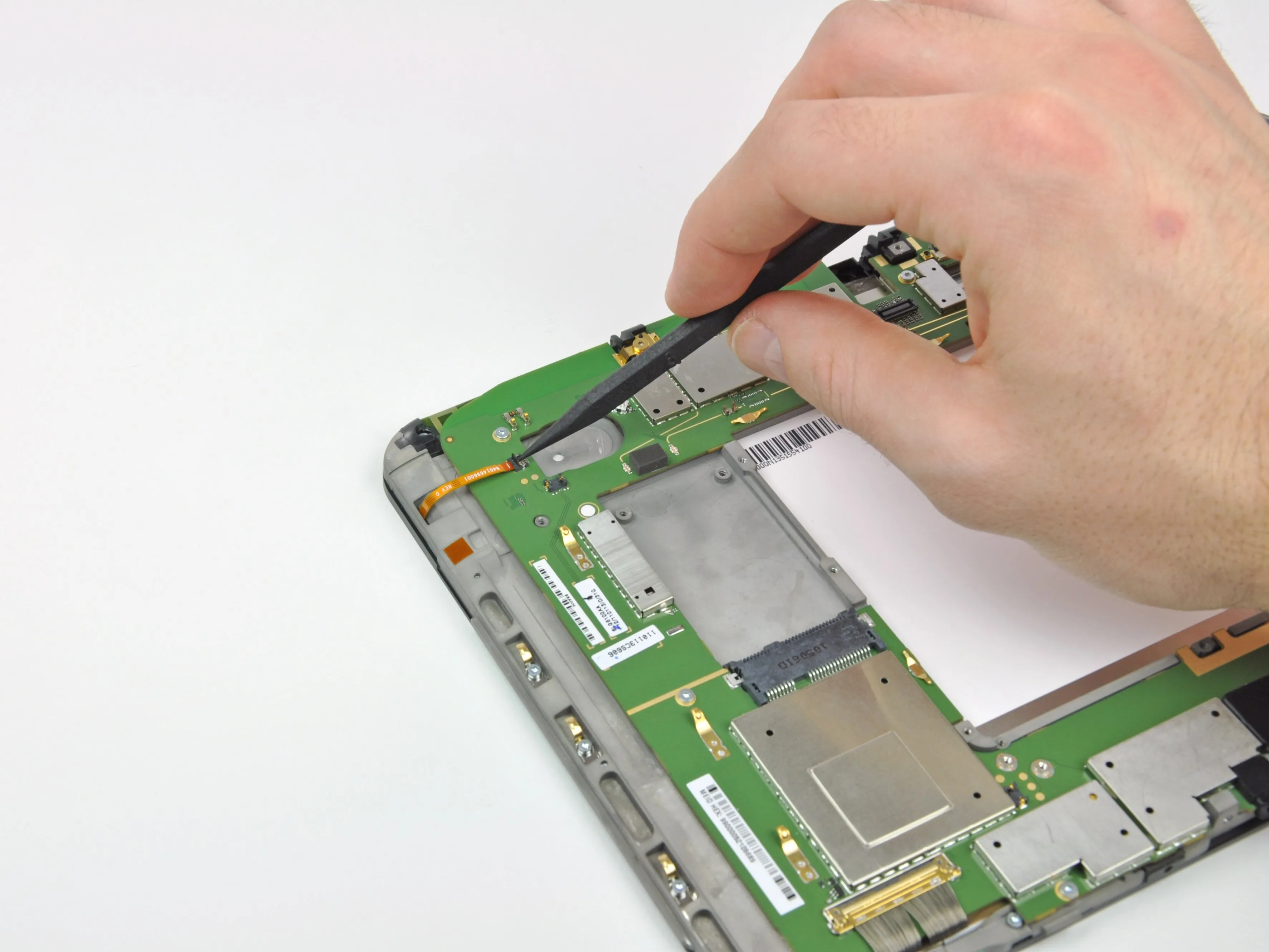

• Несколько винтов Torx и ленточных кабелей спустя, и пришло время приступить к работе над материнской платой!

• Теперь мы приступаем к сложнейшей задаче - снятию экранов EMI, чтобы открыть все это богатство микросхем.

Шаг 13

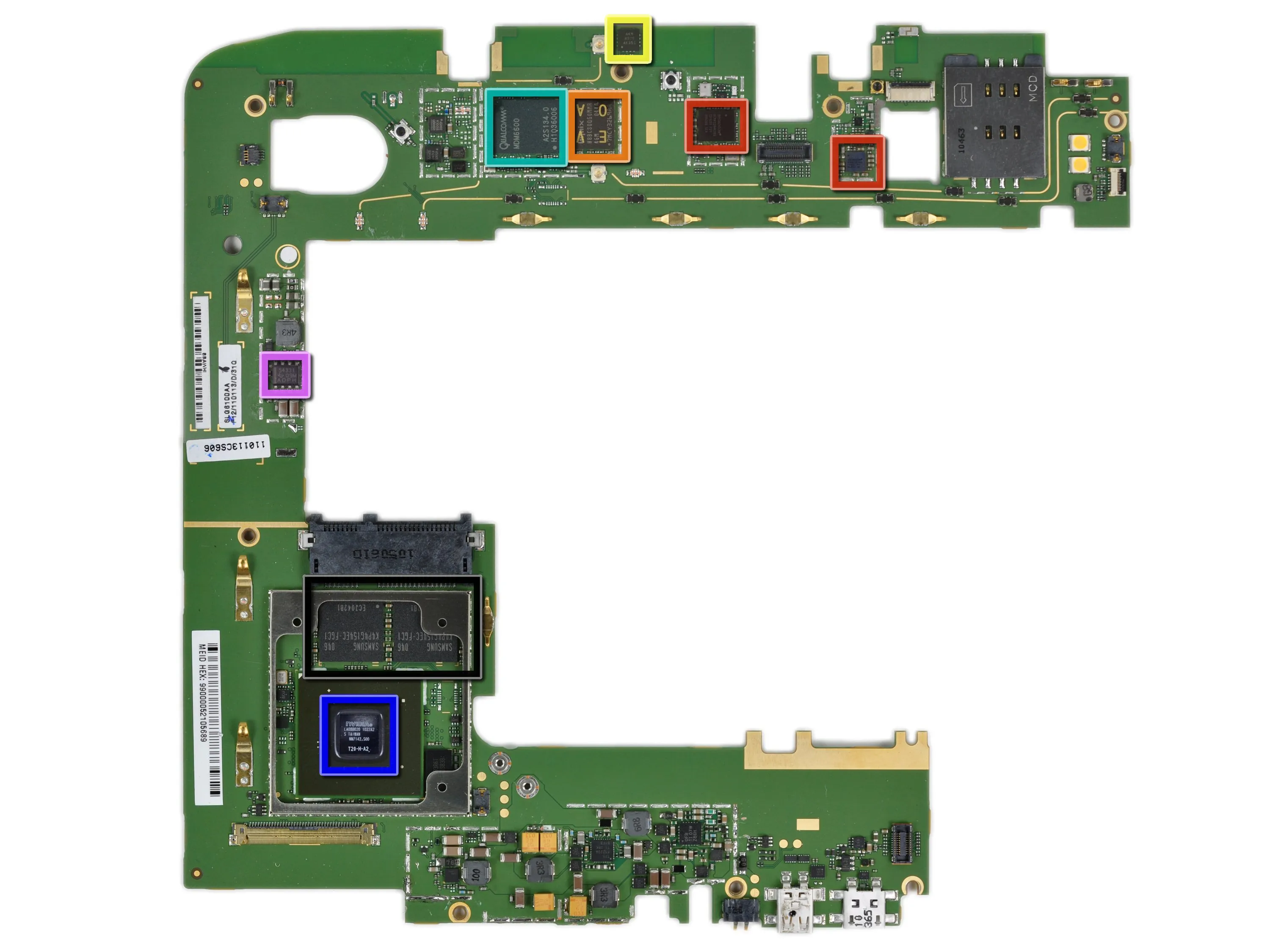

• Передняя сторона материнской платы (здесь гигантская версия):

• Broadcom BCM4329 802.11n Wi-Fi, Bluetooth 2.1 и FM-тюнер. Также есть Broadcom BCM4750 Single-Chip AGPS (расположен в правом верхнем углу).

• 2-чиповая память Hynix H8BCSOQG0MMR MCP

• AKM 8975 Электронный компас

• Qualcomm MDM6600 поддерживающий скорость HSPA+ до 14,4 Мбит/с

• Двухъядерный процессор Nvidia Tegra T2 ARM Cortex-A9 и графический процессор GeForce с ультранизким энергопотреблением.

• Texas Instruments 54331 Понижающий SWIFT DC/DC-преобразователь с эко-режимом

• Оперативная память Samsung K4P4G154EC

Шаг 14

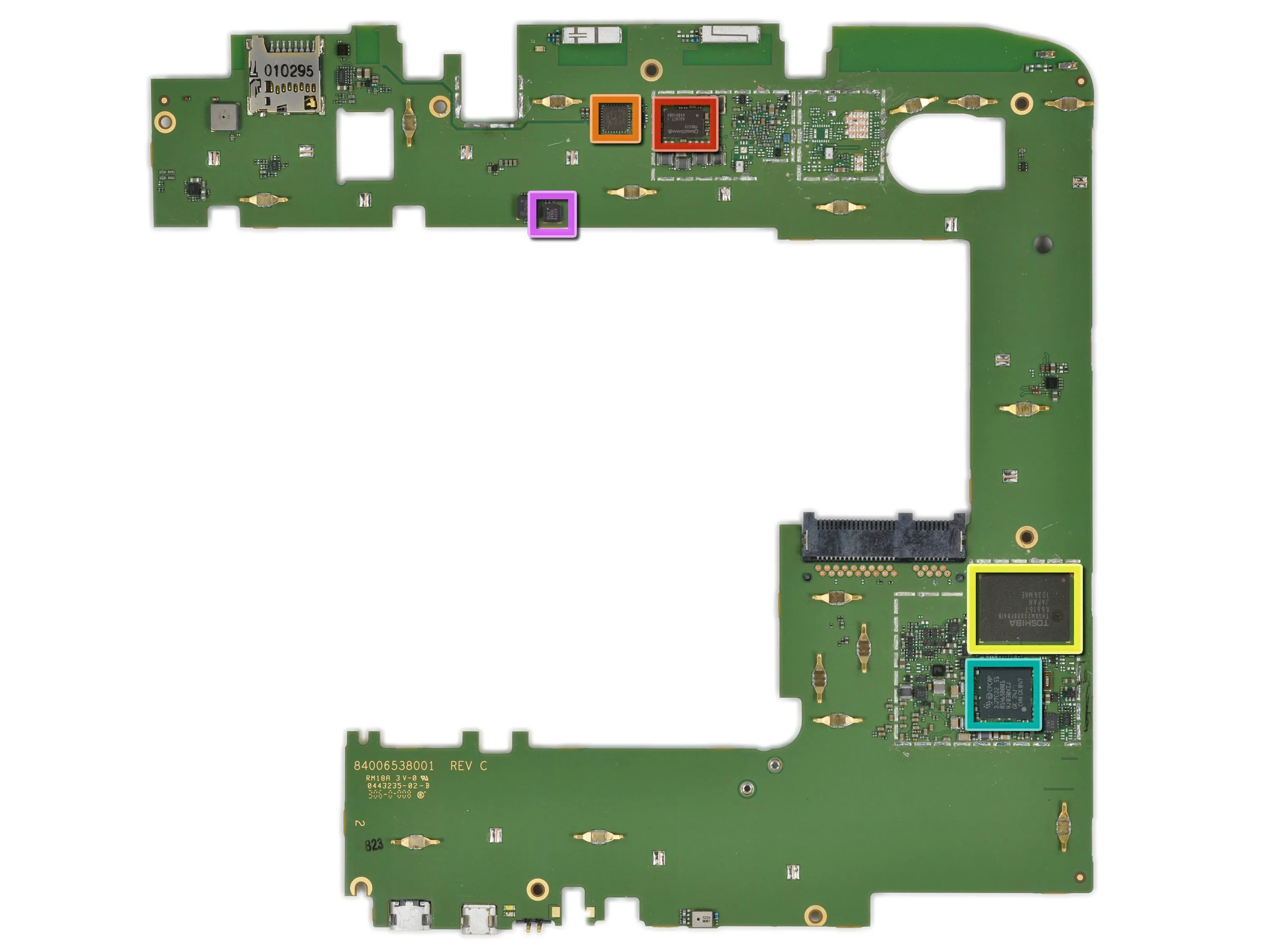

• Основные игроки на обратной стороне материнской платы (гигантская версия):

• Qualcomm PM8028 ИС управления питанием RF

• Atmel TINY45 8-разрядный микроконтроллер на базе RISC с 4 КБ внутрисистемной программируемой флэш-памяти

• Toshiba THGBM2G8D8FBAIB 32GB eMMC NAND Flash

• Kionix KXTF9 МЭМС акселерометр с датчиком движения

• ST Ericsson CPCAP 2.2TC22 Управление питанием постоянного тока

• По данным ChipworksCPCAP 2.2TC22 - это одночиповая SoC, объединяющая функции аналоговых и смешанных сигналов, включая управление питанием, энергопотреблением, аудио и интерфейсами.

• Посмотрите на фотография корпуса CPCAP 2.2TC22, любезно предоставленную компанией Chipworks.

Шаг 15

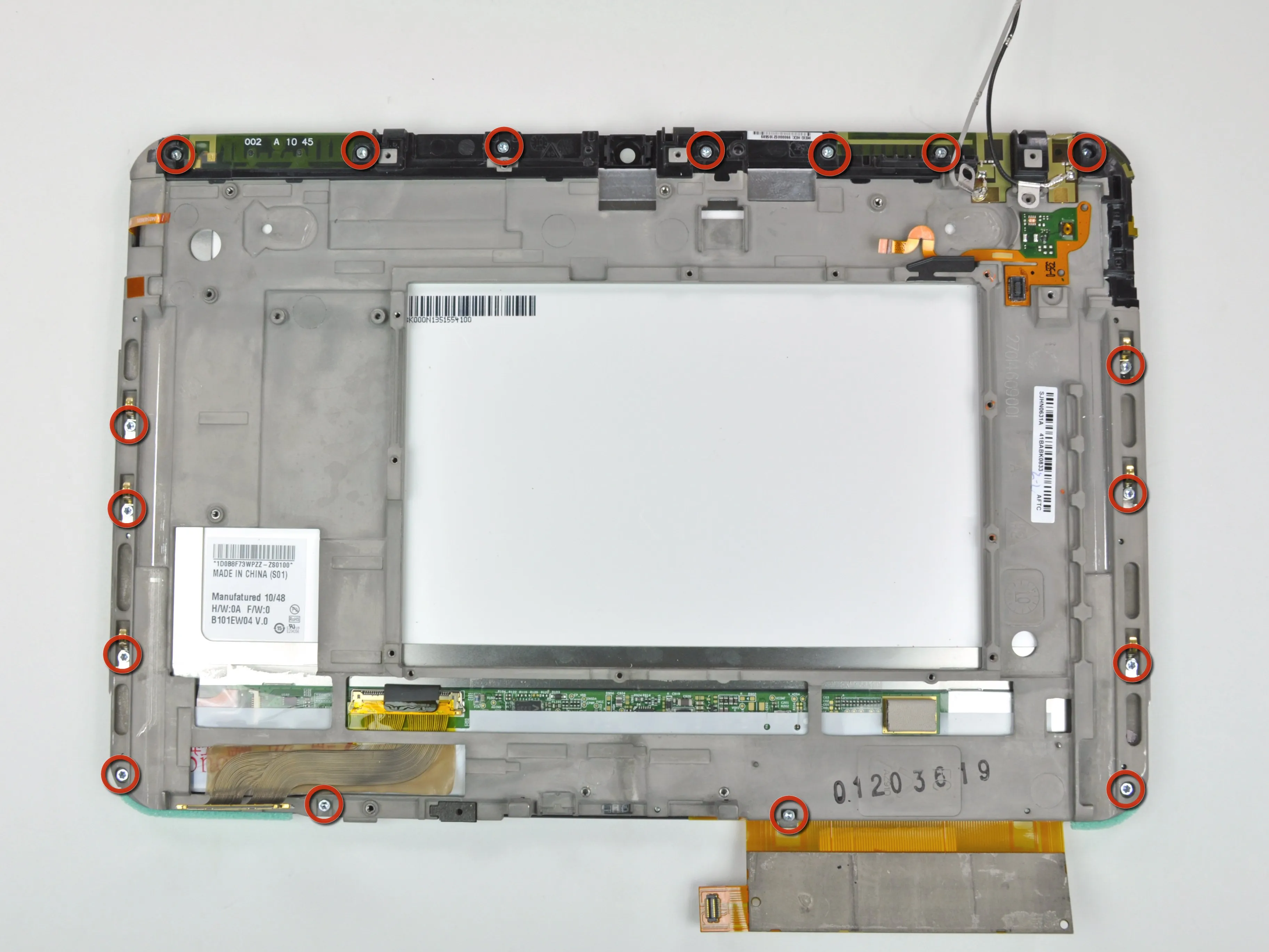

• К магниевому каркасу передней панели прикреплены 17 [!] винтов.

• Мы не специально проверять металлургическую природу рамки, но мы уверены, что это магний.

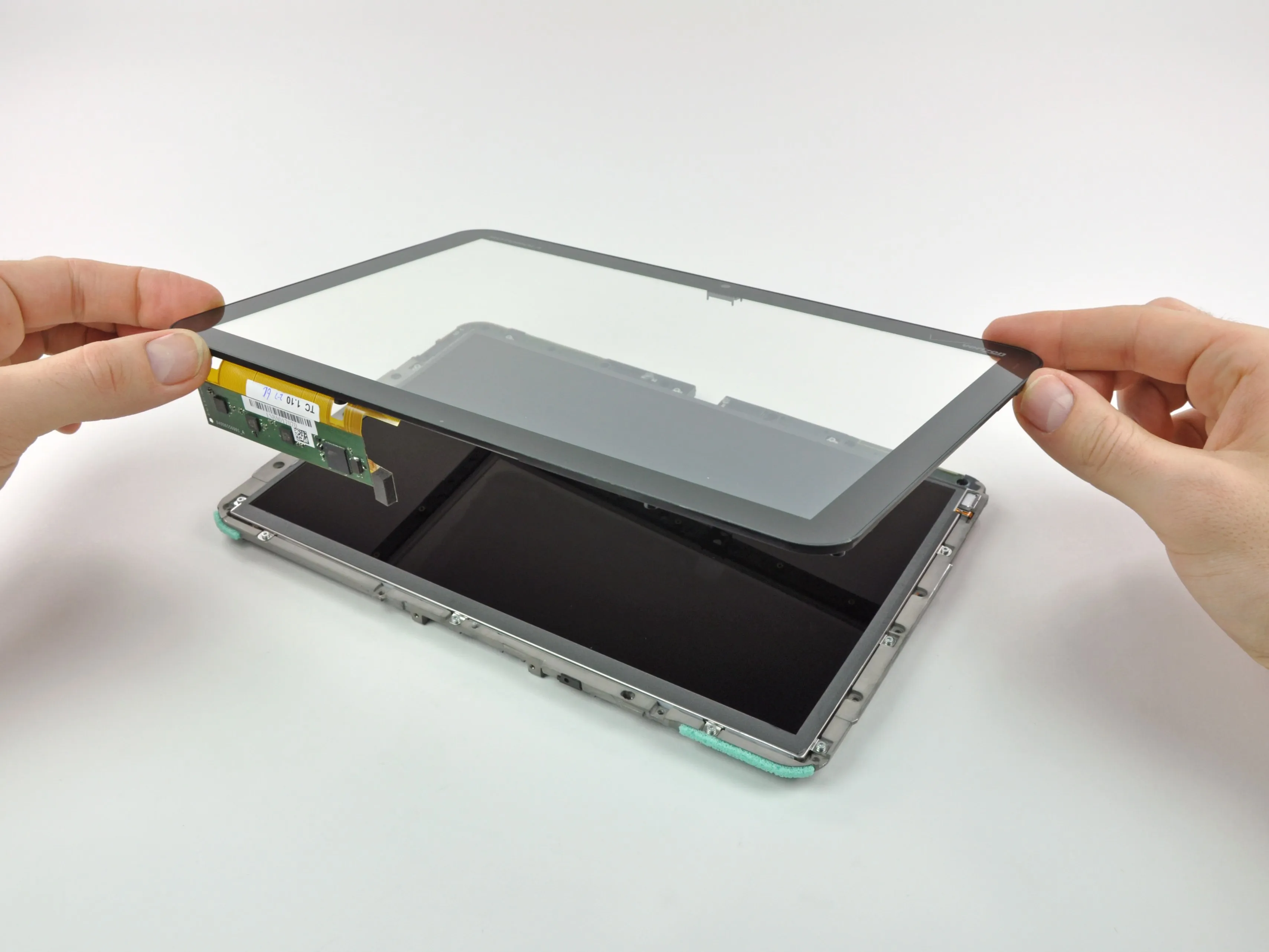

• После небольшого отжатия передняя панель отделяется от остальной части дисплея, что выгодно отличает ее от некоторых других популярныхустройств. Хотя, если быть до конца справедливым, Apple iPad также не имеет ЖК-дисплея, приклеенного к переднему стеклу.

Шаг 16

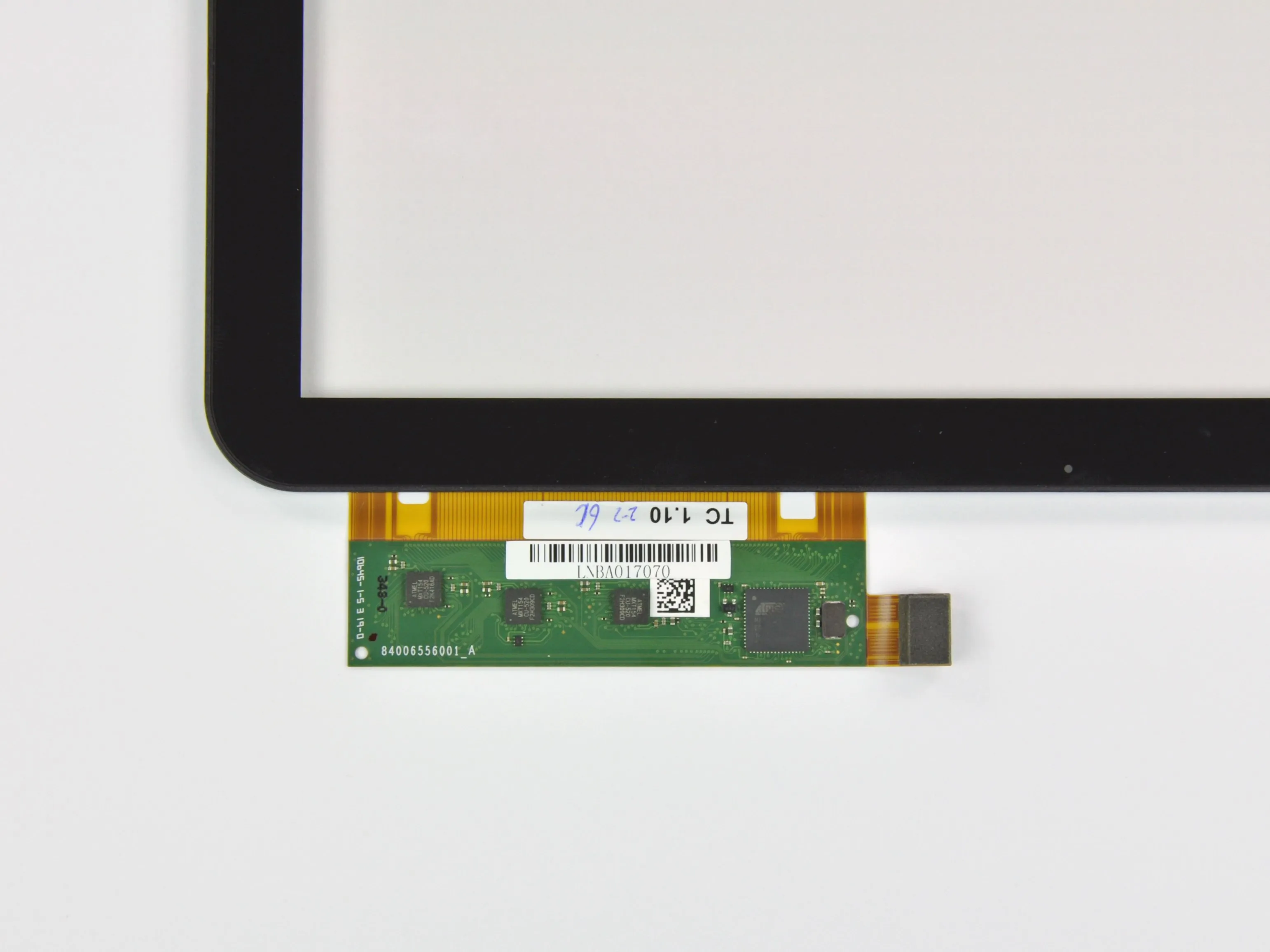

• Контроллер сенсорного экрана представляет собой микросхему Atmel mXT13864-чиповый контроллер, предназначенный для сенсорных экранов с диагональю до 15,6 дюйма. Он поддерживает до 15 различных входов.

• Это версия контроллера mXT224 для больших приложений, используемая в Motorola Atrix.

• mXT1386 - это самый большой контроллер Atmel для сенсорных экранов. Следующий по размеру контроллер работает с экранами размером до 10,1 дюйма, что позволяет предположить, что этот контроллер был разработан специально для таких устройств, как Xoom.

Шаг 17

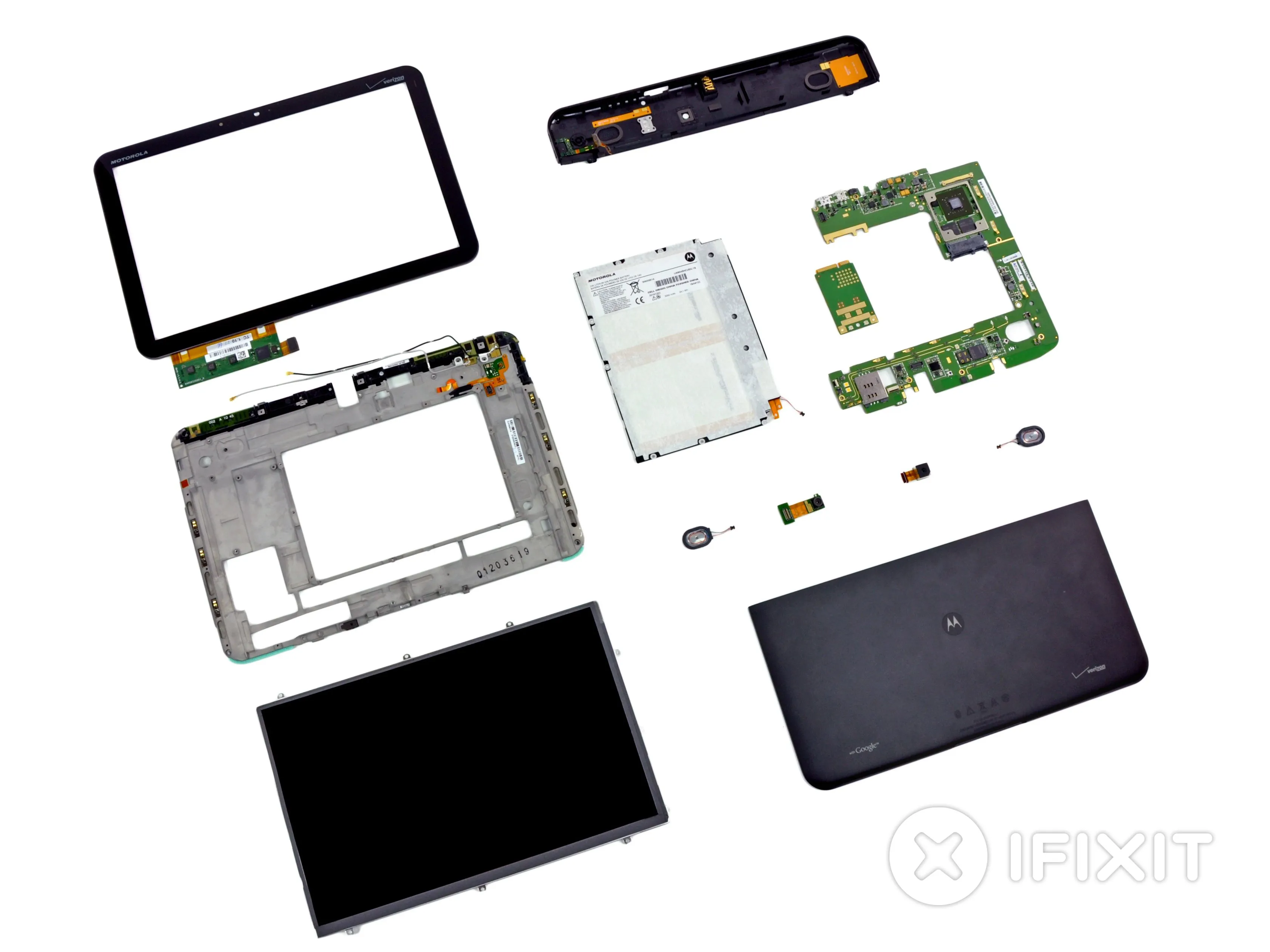

• Оценка ремонтопригодности планшета Motorola Xoom: 8 из 10 (10 - самый простой ремонт)

• В устройстве нет фирменных винтов или крепежа - все вынимается с помощью пассатижей и пары отверток Torx.

• ЖК-дисплей и стекло передней панели не сплавляются вместе. Это отличная новость для тех, кому не повезло уронить Xoom и разбить стекло.

• Отдельные компоненты (например, камеры) крепятся к материнской плате отдельно, что позволяет заменять каждый компонент по отдельности.

• По нашим подсчетам, в Xoom 57 винтов с головкой T5 или T6 Torx.

• Все доступно, но несколько неудобно для ремонта - откручивание такого количества винтов требует больших усилий.
