Разборка MSI Dual USB Port Bracket
Введение
Это разборка кронштейна с двумя портами USB и светодиодными индикаторами активности для настольного компьютера. Эти кронштейны, которые устанавливаются в любой открытый слот для карт расширения на корпусе компьютера, добавляют два порта USB на заднюю панель компьютера, используя подключение к 9-контактному разъему USB на материнской плате. Этот кронштейн был установлен на настольный компьютер с материнской платой MSI.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Шаг 1 Разборка кронштейна MSI с двумя USB-портами
Эта часть кронштейна состоит из печатной платы, заключенной в пластиковый корпус, который мы разберем на следующем этапе.
Эти разъемы подключаются к разъемам USB на материнской плате.
Шаг 2

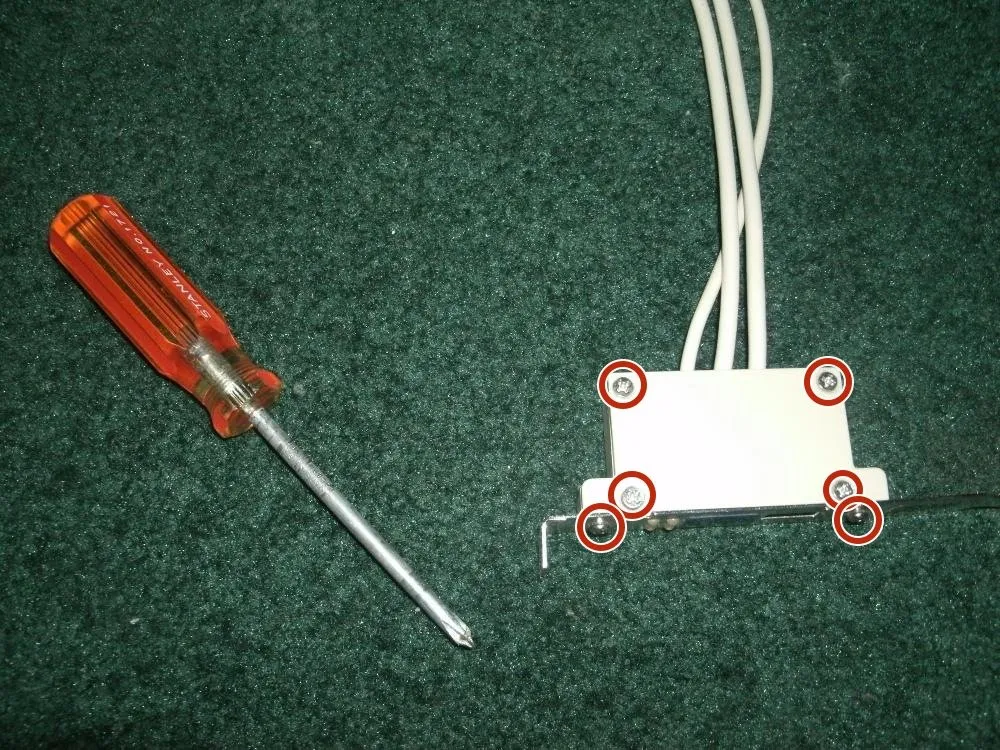

С помощью крестообразной отвертки №1 открутите четыре винта с белого корпуса и два винта с металлического кронштейна.

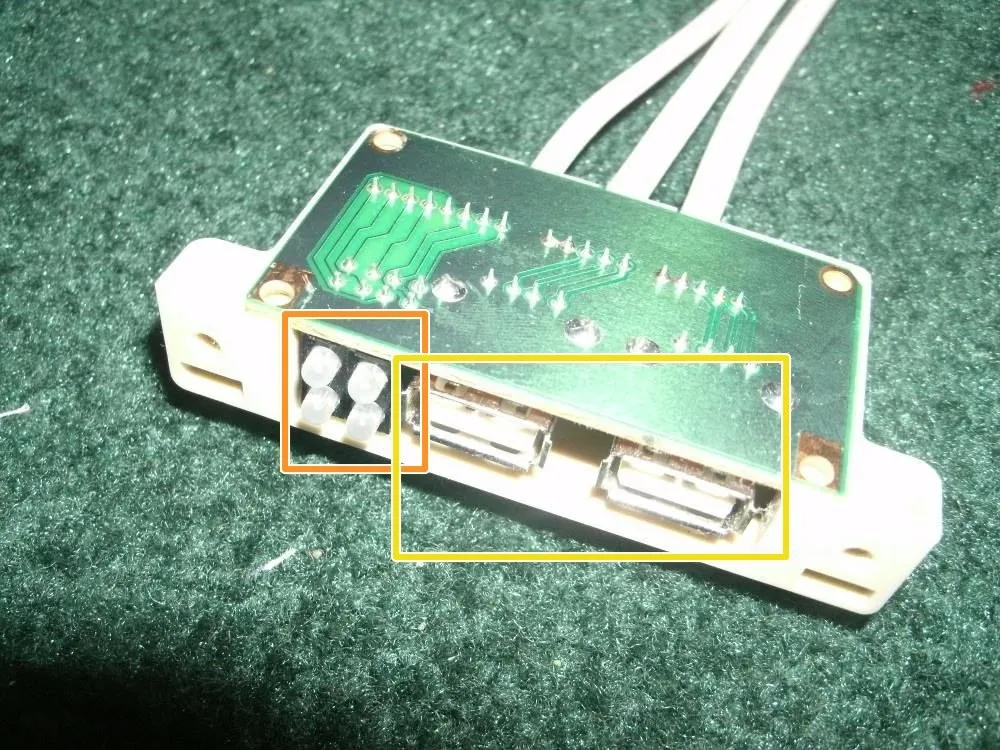

В нижней части печатной платы штырьки, которыми крепятся ее компоненты, могут порезать кожу.
Два порта USB 2.0.
Четыре светодиодных индикатора, которые загораются в зависимости от активности USB-портов.
Шаг 3

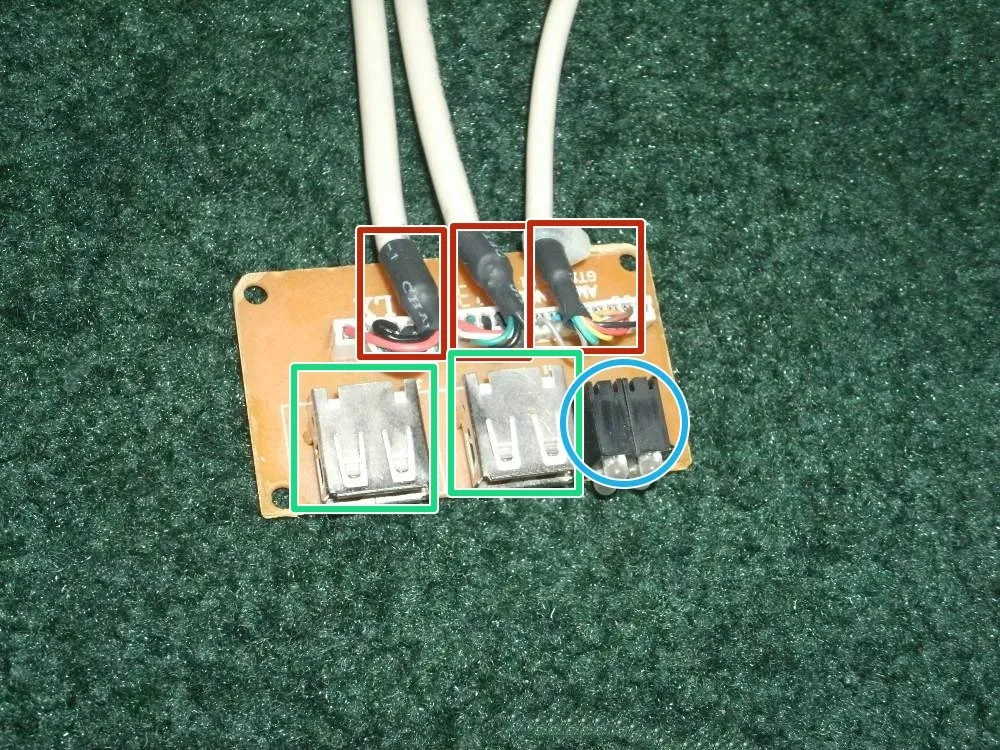

Поднимите три разъема из корпуса, и все готово!
Разъемы, выделенные красным цветом, ведут к проводам, соединяющим кронштейн с материнской платой.
Два порта USB.
Светодиодные индикаторы активности.
