Разборка MSI PE70 2QE
Введение
Принадлежности:
- Отвертка
- Клин (плоский кусок пластика или что-то в этом роде)
Вам понадобятся:
1. отвертка
2. Пластиковый инструмент для выколачивания
Что вам понадобится
Инструменты

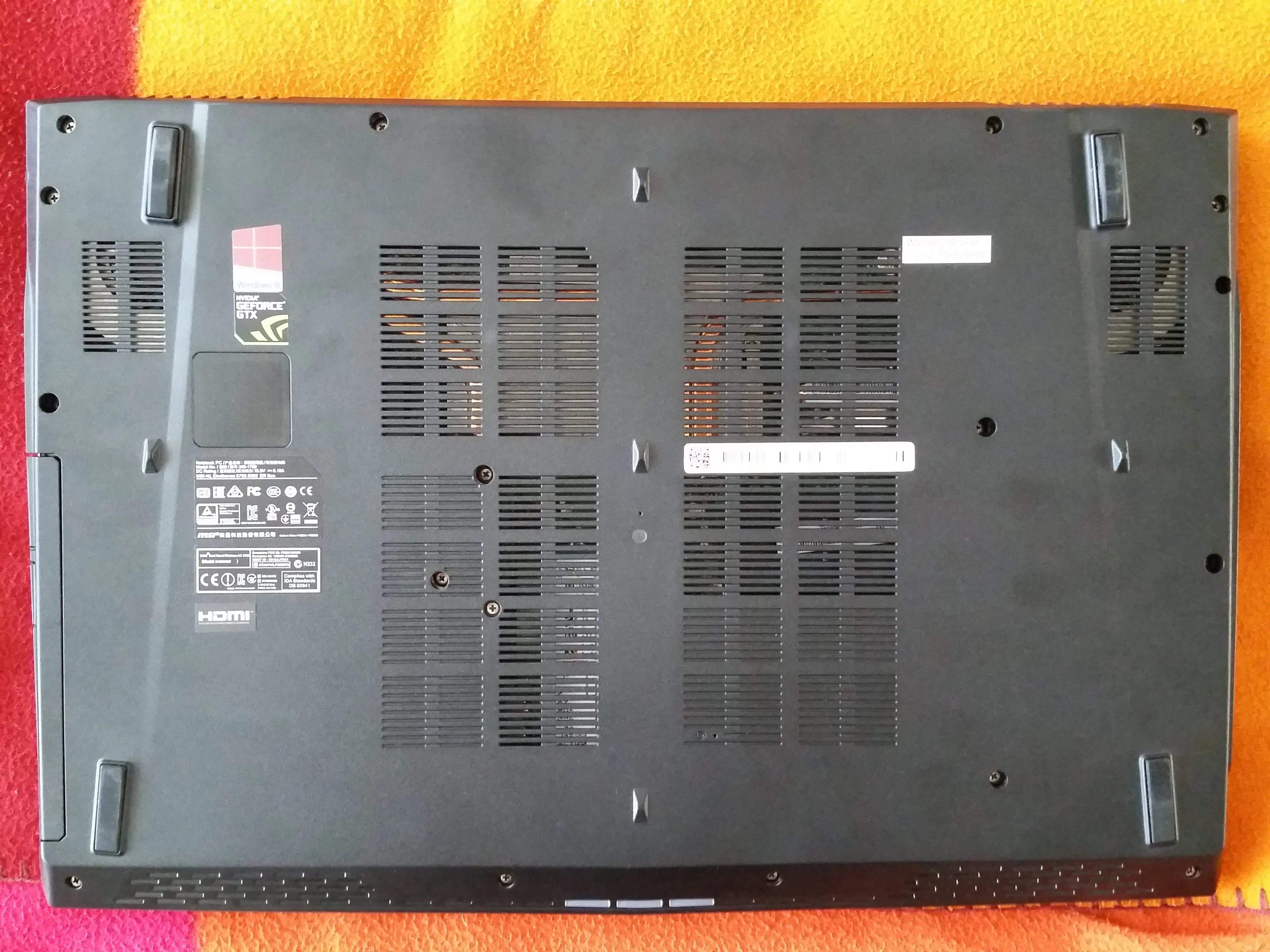

Шаг 1 Переверните ноутбук
Ноутбук MSI Prestige pe70/60.
Переверните ноутбук, чтобы открыть дно.
Английский: Ноутбук MSI Prestige pe70/60.
Английский: Переверните ноутбук так, чтобы стало видно дно.

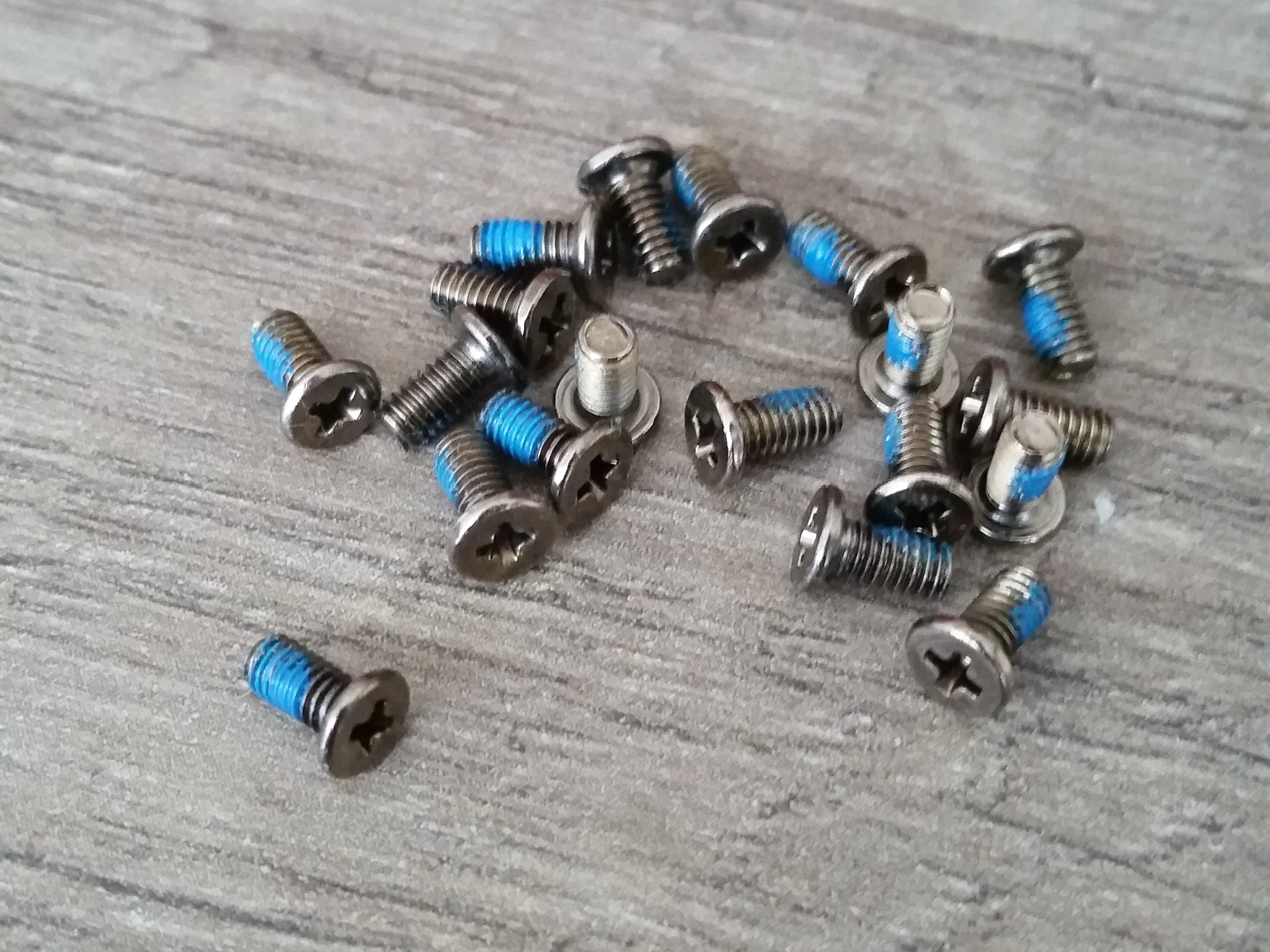

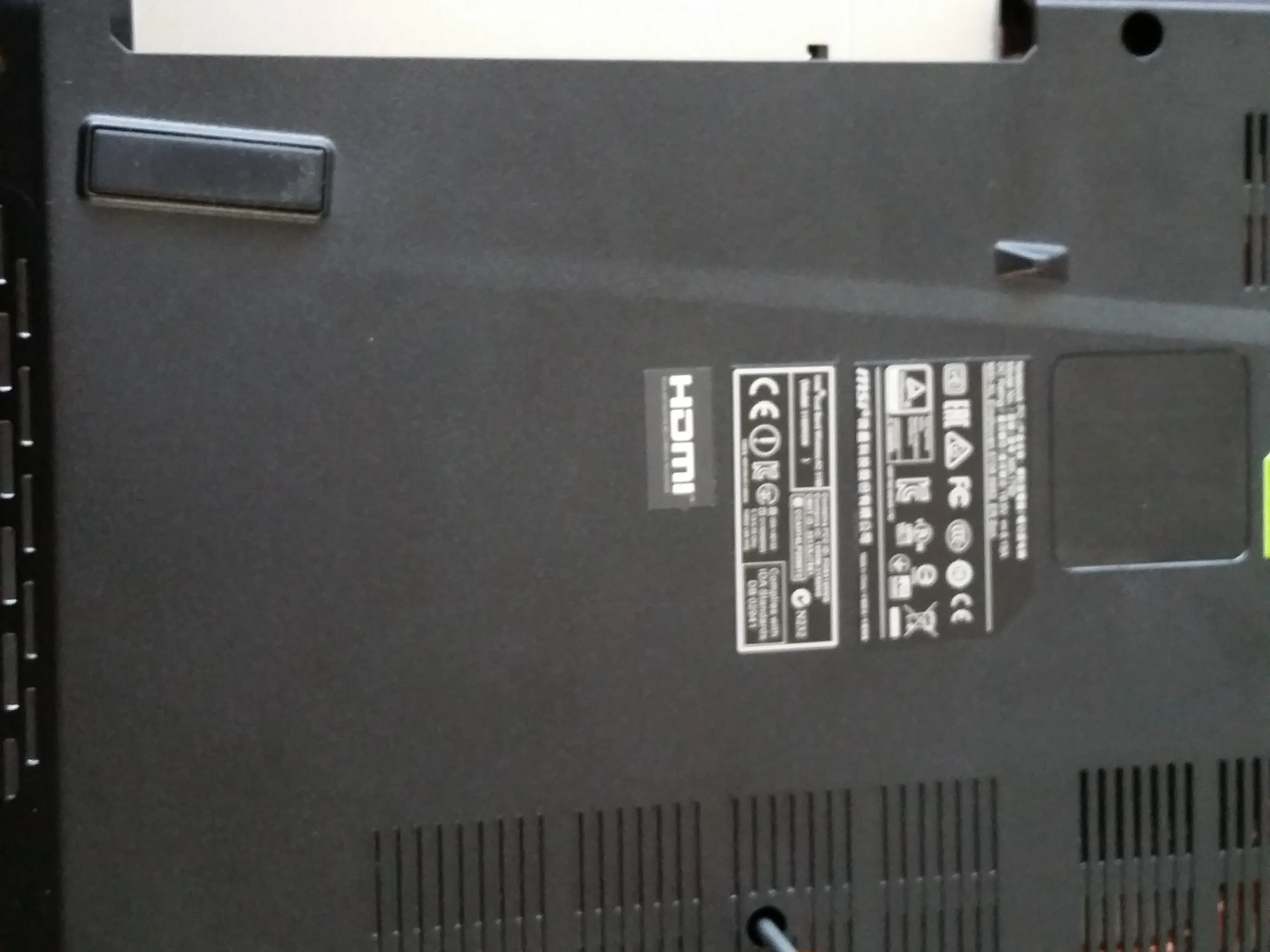

Шаг 2 Выкрутите винты
открутите винты. ПРИМЕЧАНИЕ: на изображении 1 едва видна отвертка. Выкрутите этот винт первым. После его удаления вы сможете выдвинуть DVD-привод.
Теперь открутите остальные винты.
LET OP! Наклейте наклейку на ноутбук. ГАРАНТИЯ ОТСУТСТВУЕТ В СЛУЧАЕ НАРУШЕНИЙ. здесь выкрутите винты.
На английском языке: remove the screws. На рисунке 1 вам понадобится только отвертка. Сначала выкрутите этот винт. Если его снять, DVD-привод может выдвинуться.
Английский: Выкрутите остальные винты.
Английский: В правой верхней части ноутбука есть наклейка, которая служит гарантийной пломбой.

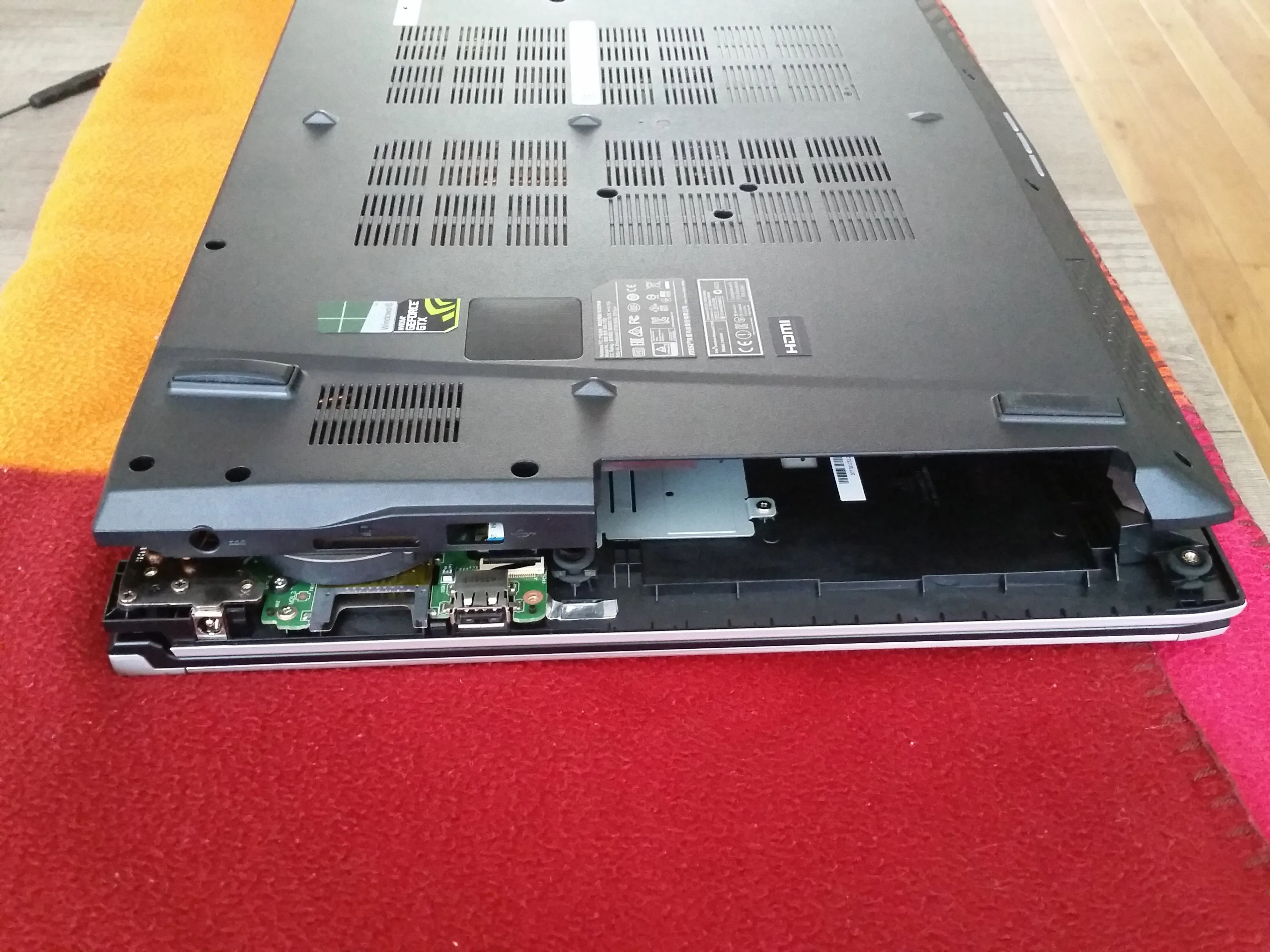

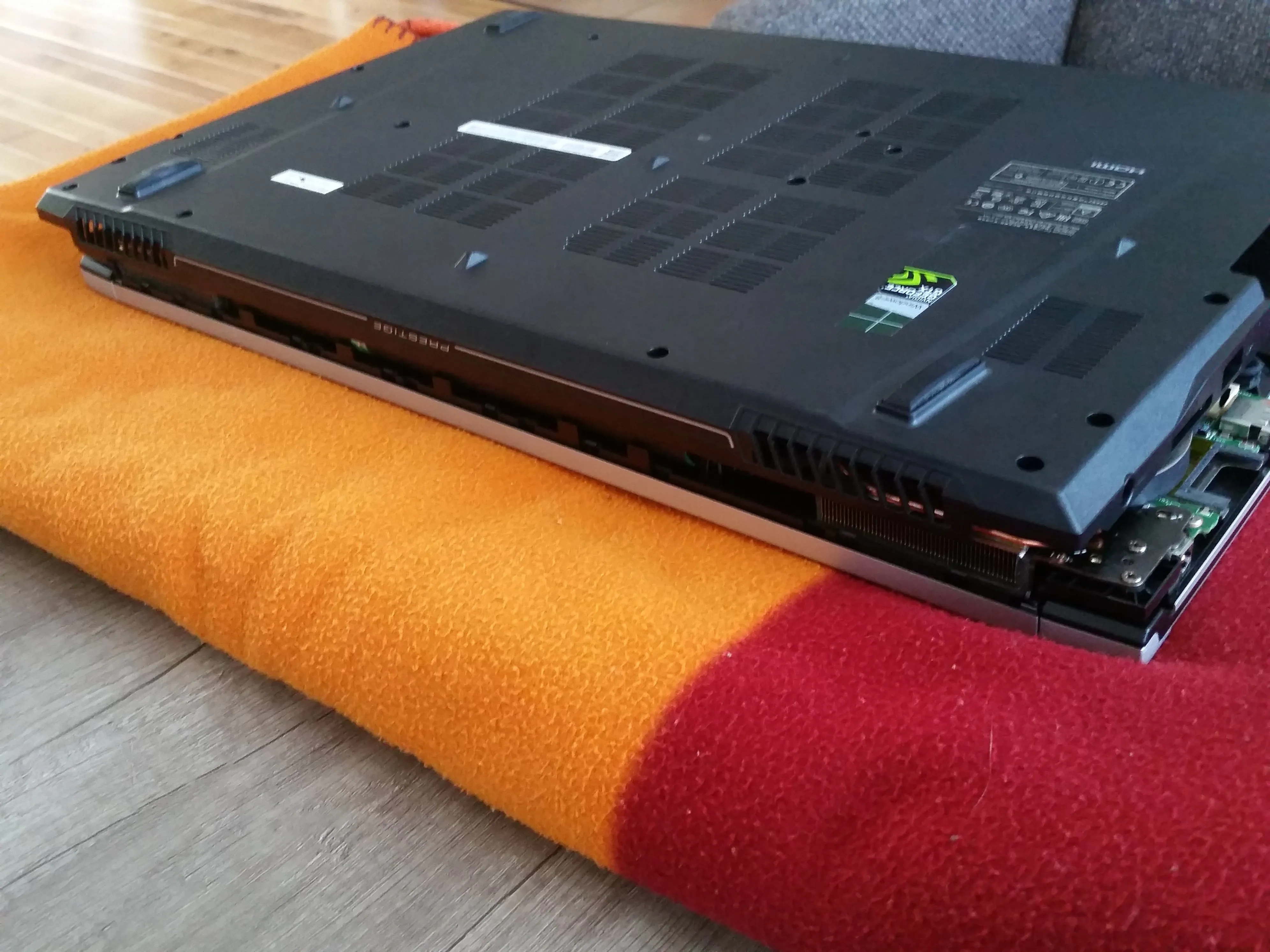

Шаг 3 Bodemplaat verwijderen.
Проверьте работоспособность корпуса.
Начните с того места, где находится dvdbrander.
Если зийкант находится в стороне, начните знакомство с воркантом. Dan de achterkant.
Кант, где находятся аудиоджеки, должен быть самым последним! Не начинайте с этого канта.
Английский: Снимите нижнюю панель.
Английский: Начните с той стороны ноутбука, где находится DVD-привод.

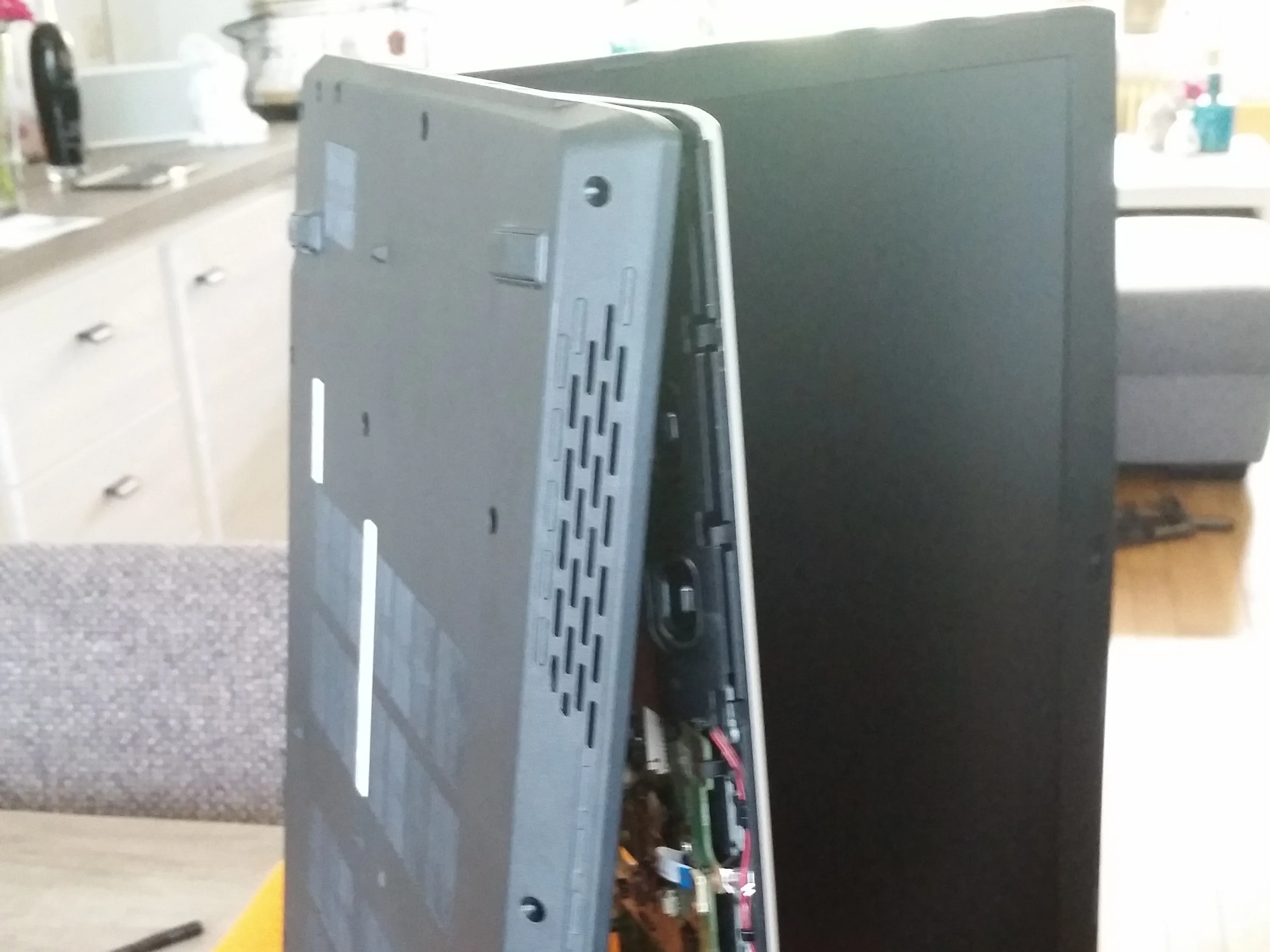

Английский: Освободив правую сторону ноутбука, начните работать слева и сзади, чтобы снять нижнюю крышку.
Английский: Сторона ноутбука, на которой находятся аудиоразъемы, должна быть снята в последнюю очередь. Не начинайте с этой стороны.

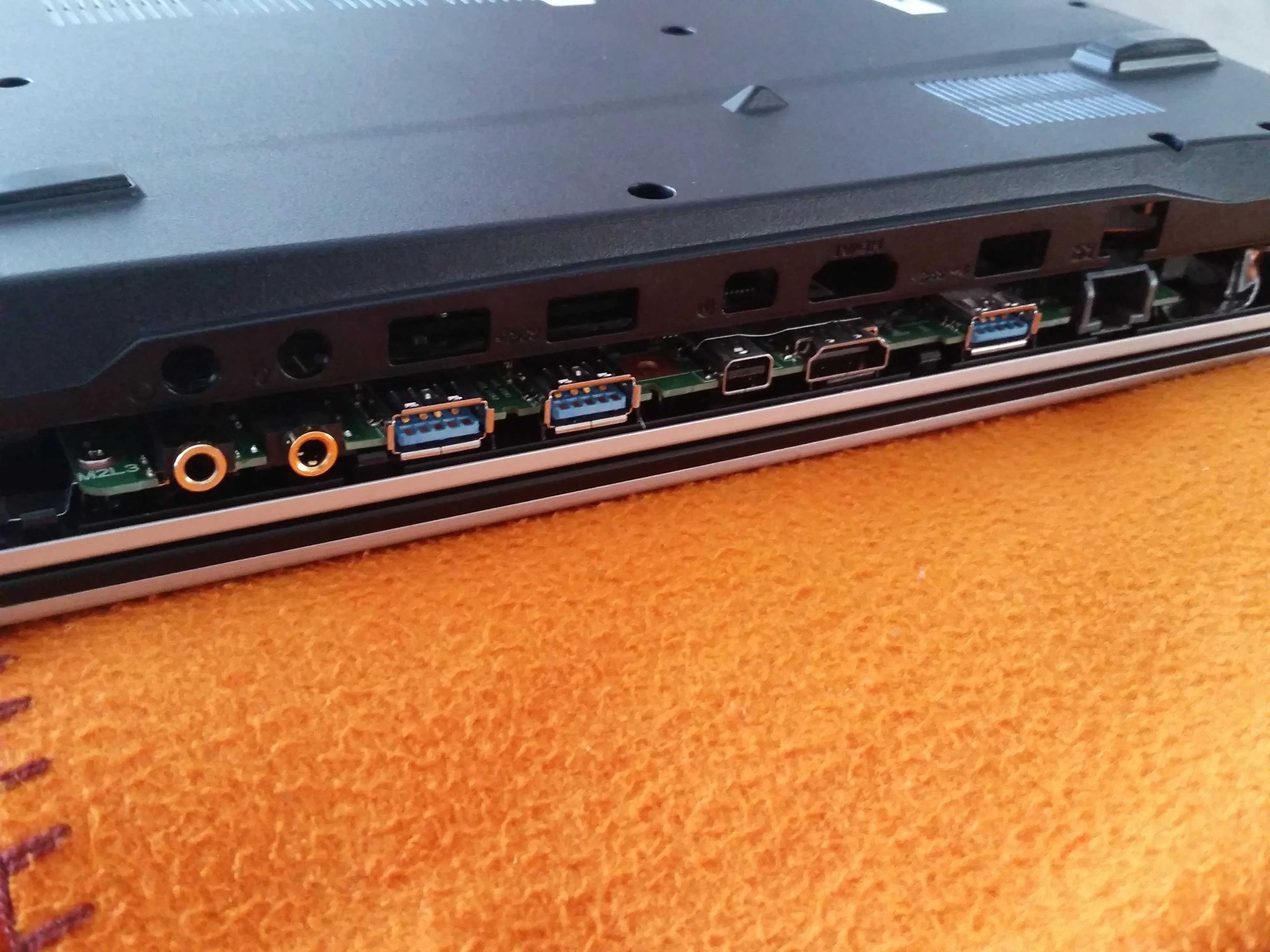

Шаг 4 Аудио сторона.
Если все идет хорошо, если у вас отсоединены 3 стороны (передняя, задняя и сторона DVD), правая сторона отщелкнется сама (НЕ НАЖИМАЙТЕ!) она остается пластиковой.
Английский: Если дно было снято правильно, вы должны быть в состоянии сдвинуть заднюю часть ноутбука с задней стороны. Не прилагайте усилий.
Шаг 5 Материнская плата.

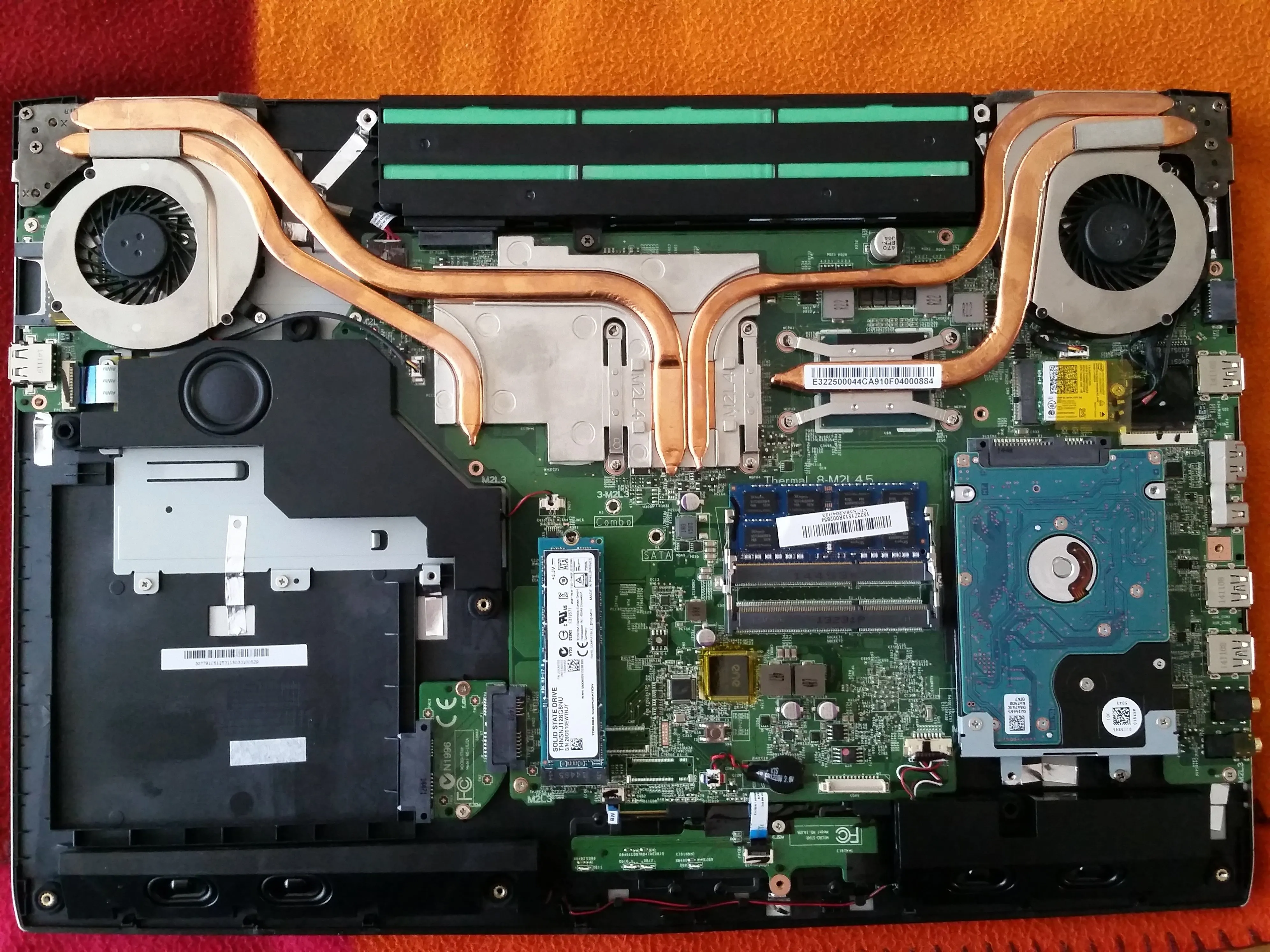

Здесь мы видим материнскую плату.

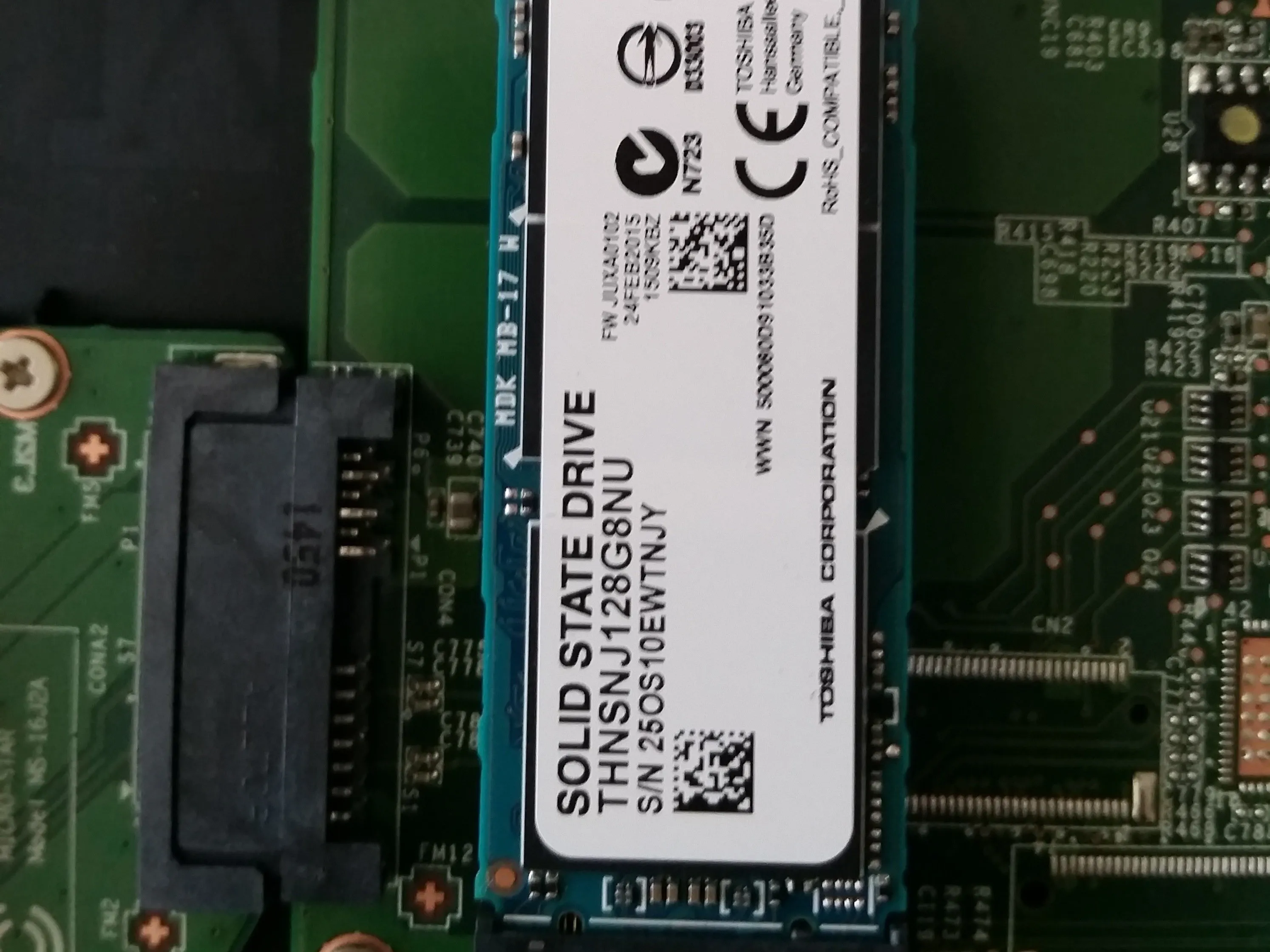

sata m.2 ssd (toshiba)

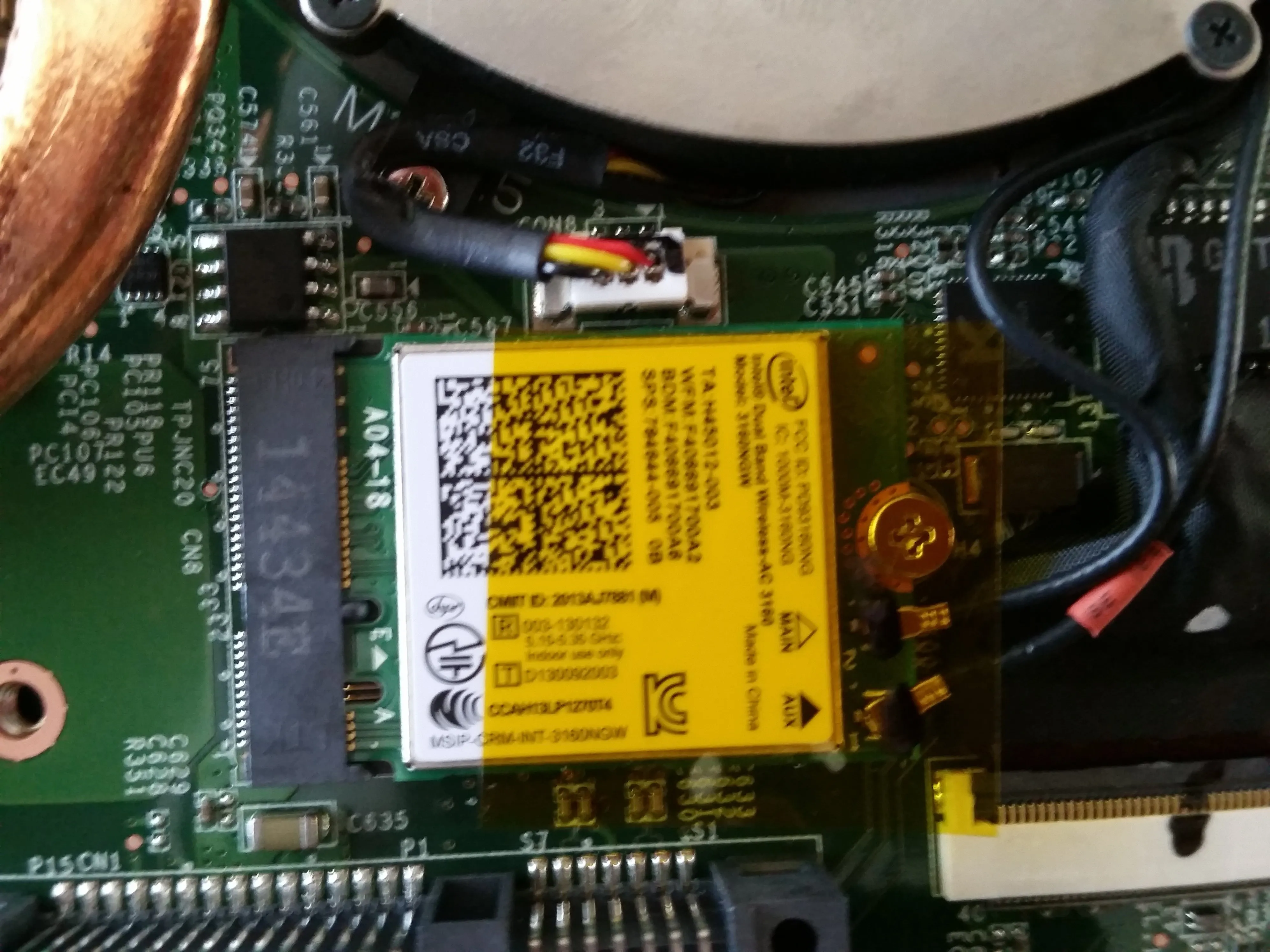

Intel wifi
Память Hynix so3l 8gb

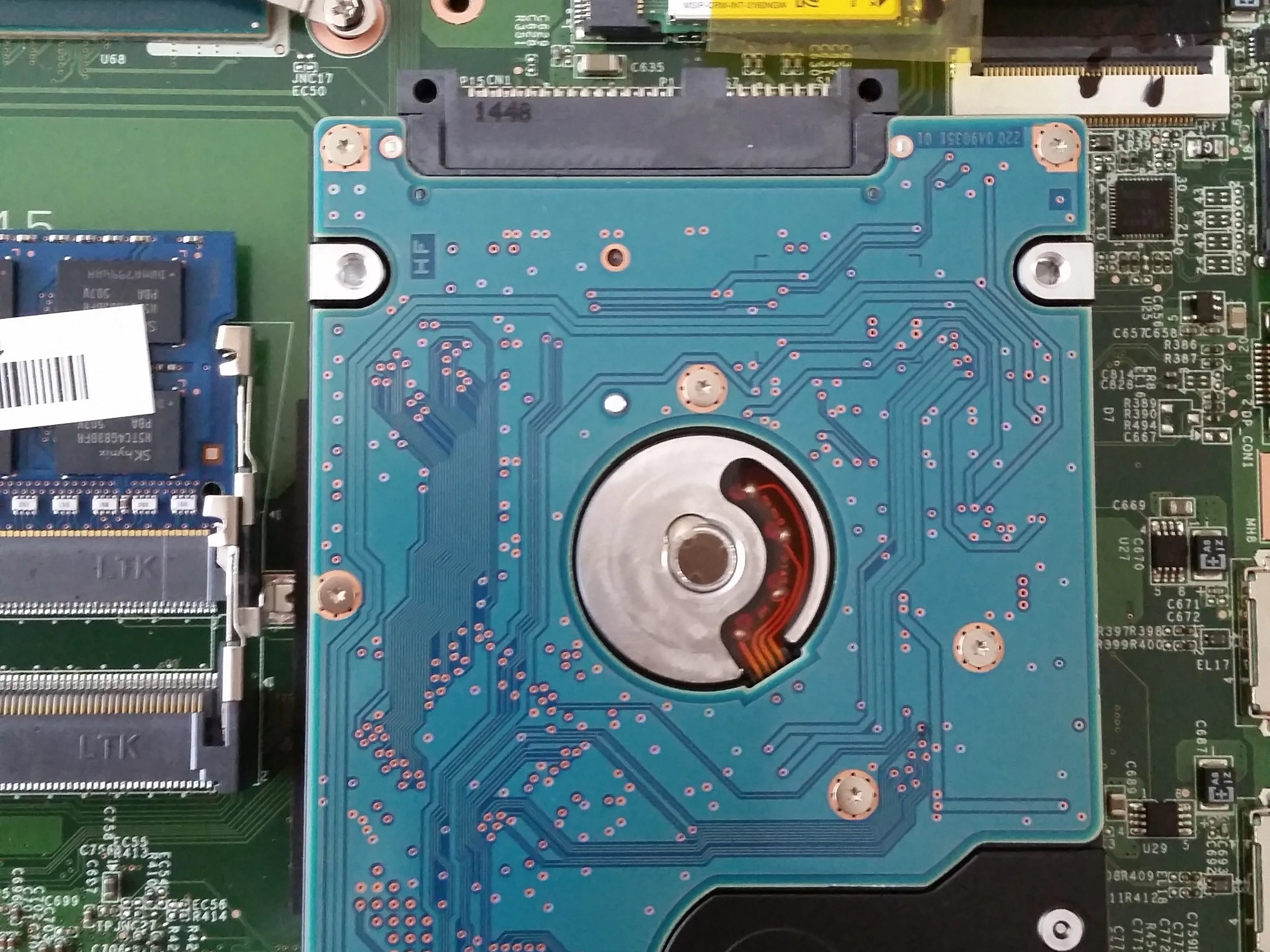

Toshiba 1tb hdd
English: На этом этапе вы видите основные компоненты ноутбука. К ним относятся:
M.2 SSD производства Toshiba, NGFF Intel WiFi, 8 ГБ памяти SK Hynix DDR3L, жесткий диск Toshiba объемом 1 ТБ.
Шаг 6 Запасные части
Детали.
Английский язык: Основные компоненты ноутбука.
