Разборка автомобильного усилителя MTX Terminator TNA251

Введение

В этом обзоре мы разберем автомобильный усилитель MTX Terminator TNA251 и проанализируем его работу. Отпустите кнопку громкости и возьмите набор шестигранных ключей - пришло время разборки!

Что вам понадобится

Инструменты

Отвертка Phillips #2 | Источник - ifixit.com
Посмотреть
Посмотреть

Шаг 1 Разбор автомобильного усилителя MTX Terminator TNA251

Разбор автомобильного усилителя MTX Terminator TNA251, Разбор автомобильного усилителя MTX Terminator TNA251: шаг 1, изображение 1 из 1 — Разбор автомобильного усилителя MTX Terminator TNA251, разбор автомобильного усилителя MTX Terminator TNA251: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Давайте взглянем на некоторые характеристики автомобильного усилителя MTX Terminator TNA! Это:
150 Вт RMS x 1 при 4 Ом (250 Вт RMS x 1 при 2 Ом).
Переменные фильтры высоких и низких частот (40-400 Гц, 12 дБ/октава)
Входы для предусилителя и колонок
Номинал предохранителя: 30A x 2
11-3/4' W x 2-1/4' H x 7-3/16' D

Шаг 2 Обзор

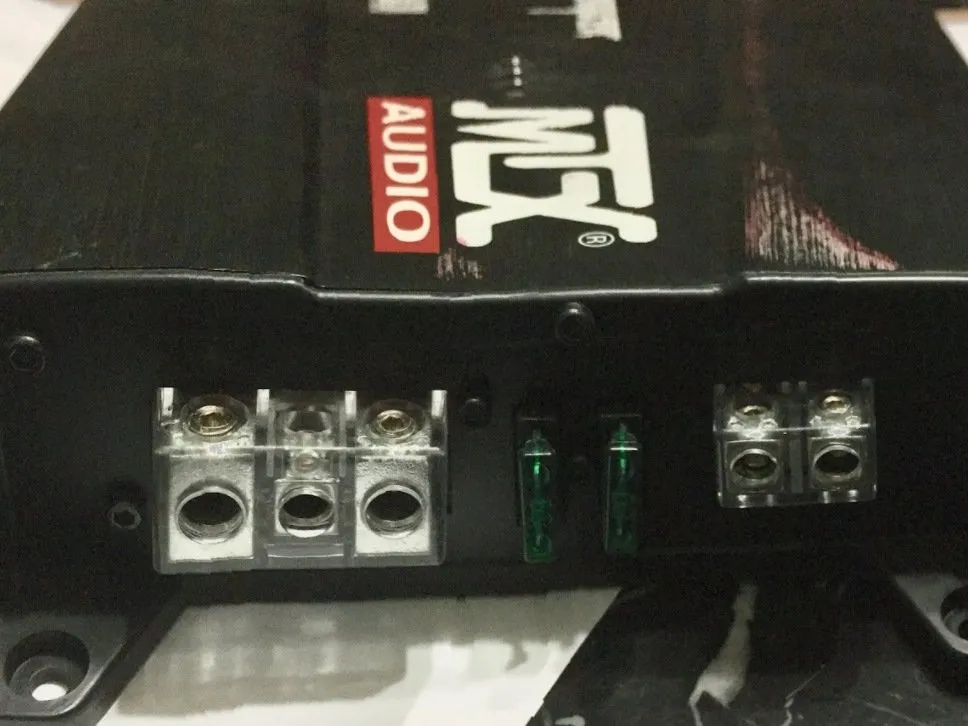

Разборка автомобильного усилителя MTX Terminator TNA251, обзор: шаг 2, изображение 1 из 3 — MTX Terminator TNA251 автомобильный усилитель разборка, обзор: шаг 2, изображение 1 из 3 | Источник - ifixit.com

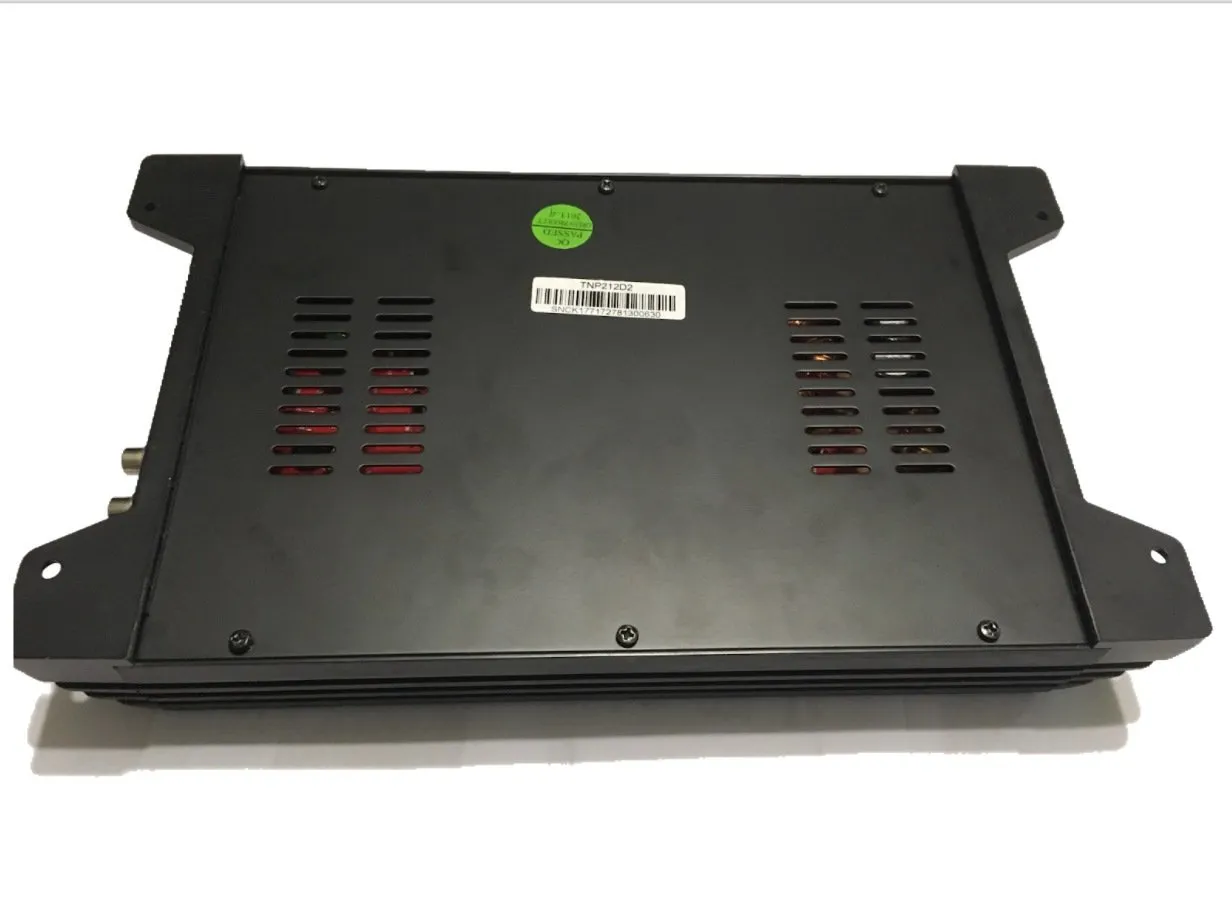

MTX Terminator TNA251 автомобильный усилитель разборка, обзор: шаг 2, изображение 2 из 3 — Разбор автомобильного усилителя MTX Terminator TNA251, обзор: шаг 2, изображение 2 из 3 | Источник - ifixit.com

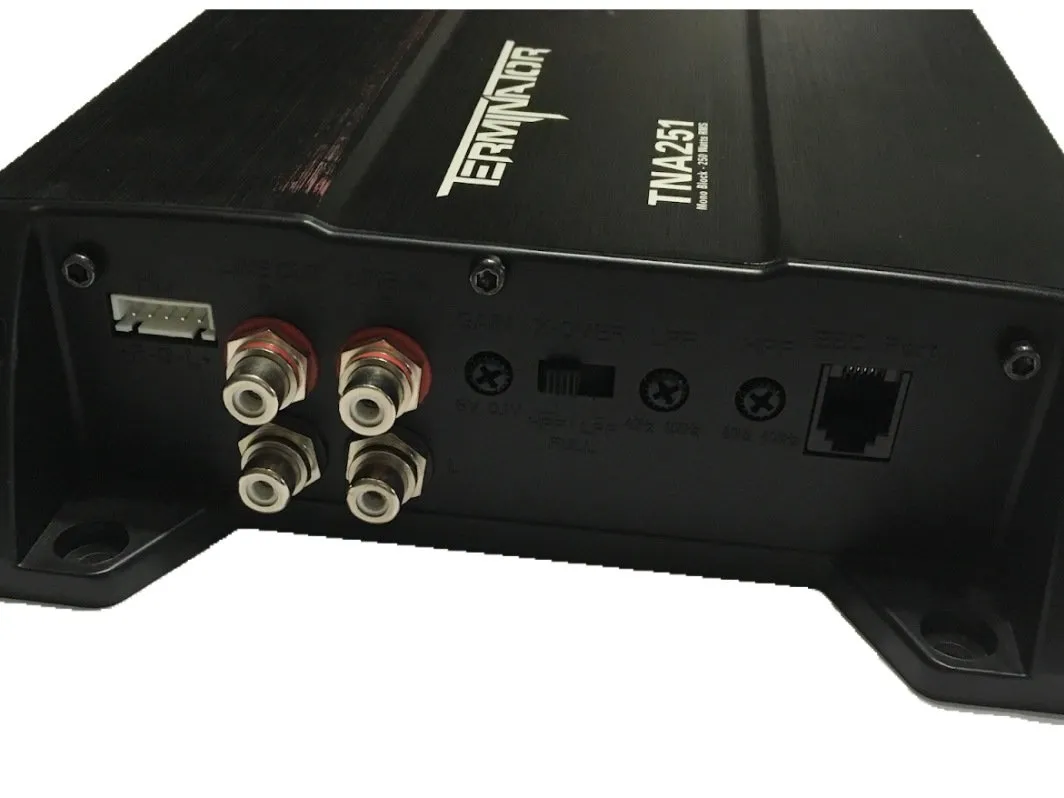

MTX Terminator TNA251 автомобильный усилитель разборка, обзор: шаг 2, изображение 3 из 3 | Источник - ifixit.com

Сделайте общий обзор автомобильного усилителя MTX Terminator TNA252.
Первое, что мы замечаем, - это все клеммы питания и динамиков на правой стороне, затем линейные входы/выходы RCA на левой.
Также на левой стороне усилителя находятся порт EBC, усиление, X-over с переменным регулятором частоты и вход высокого уровня (HLI).

Шаг 3 Разборка

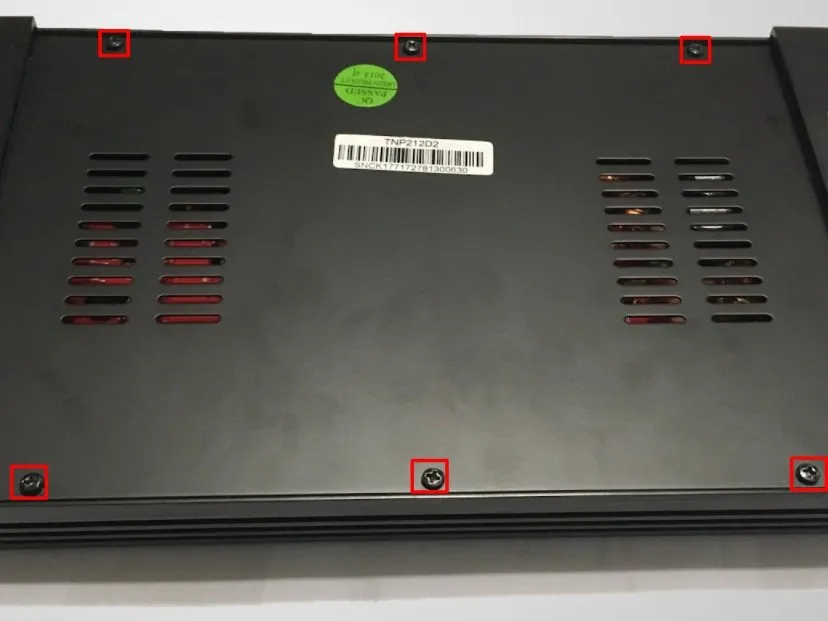

Разборка автомобильного усилителя MTX Terminator TNA251, разборка: шаг 3, изображение 1 из 1 — MTX Terminator TNA251 Автомобильный усилитель Снятие, разборка: шаг 3, изображение 1 из 1 | Источник - ifixit.com

Приступаем к разборке!
Переверните усилитель вверх дном и, используя крестовую отвертку №2, открутите 6 указанных винтов.

Шаг 4 Разборка

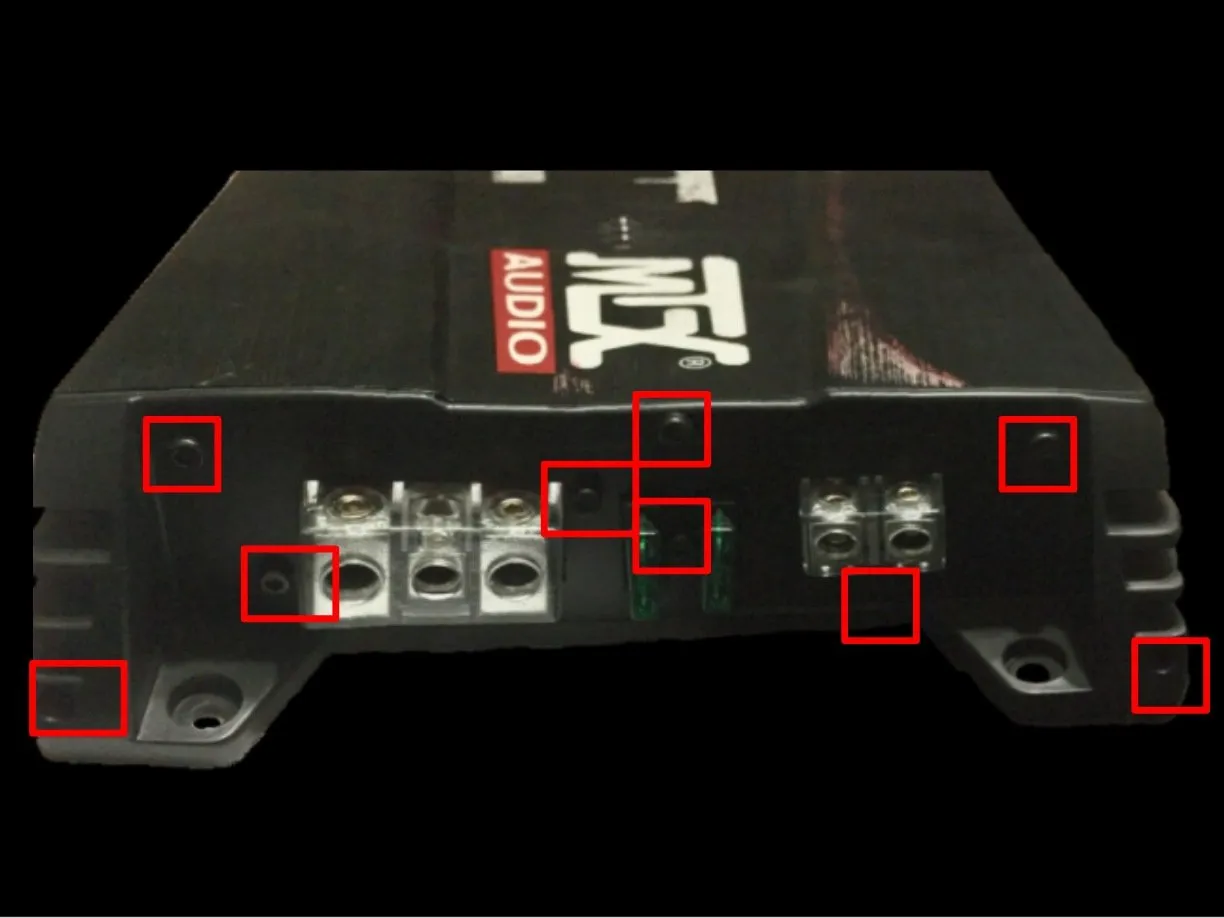

Разборка автомобильного усилителя MTX Terminator TNA251, разборка: шаг 4, изображение 1 из 1 — Автомобильный усилитель MTX Terminator TNA251 Разборка, разборка: шаг 4, изображение 1 из 1 | Источник - ifixit.com

На правой стороне усилителя (со стороны клемм питания) с помощью шестигранного ключа из предыдущего шага открутите 9 указанных винтов.
Будьте осторожны, чтобы не перепутать винты.

Шаг 5 Разборка

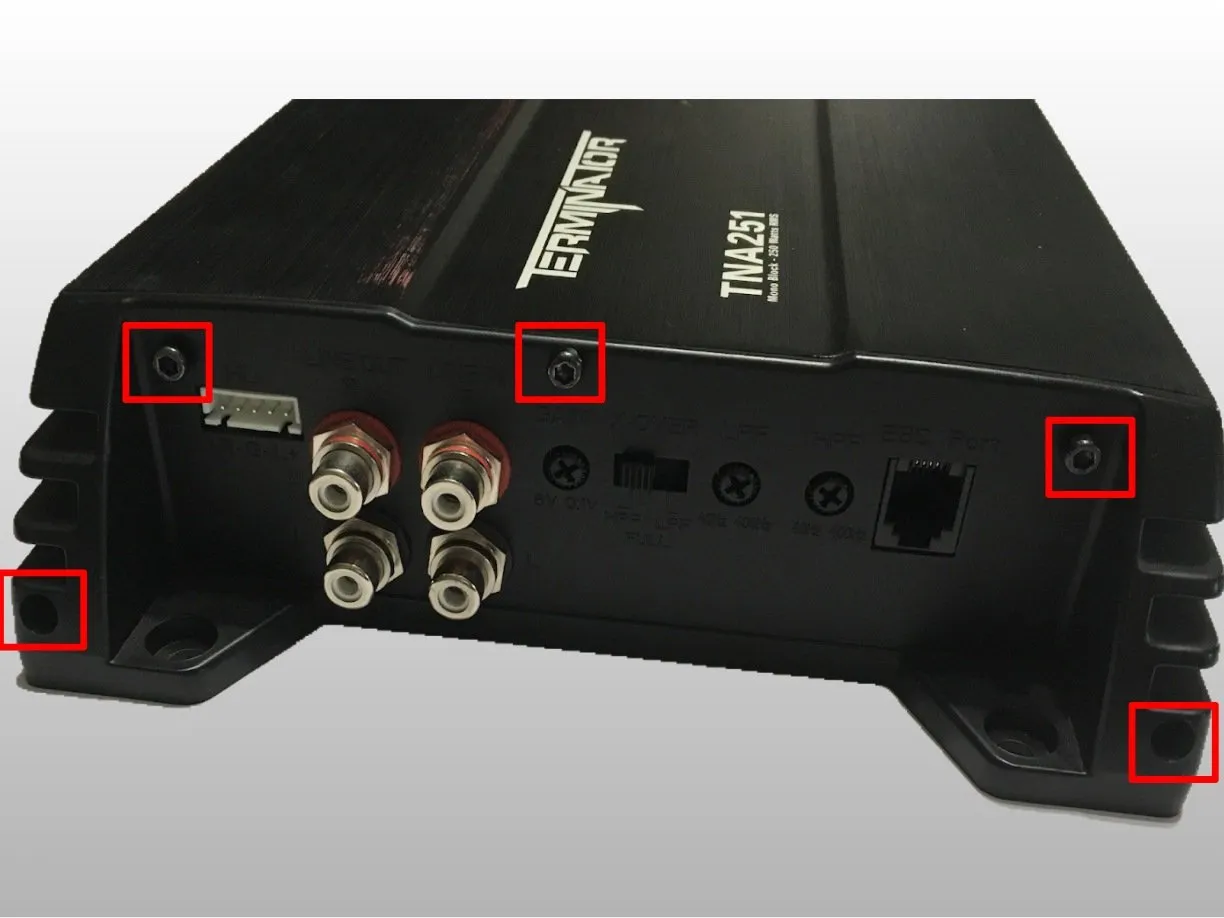

Разборка автомобильного усилителя MTX Terminator TNA251, разборка: шаг 5, изображение 1 из 1 — Автомобильный усилитель MTX Terminator TNA251 Разборка, разборка: шаг 5, изображение 1 из 1 | Источник - ifixit.com

На левой стороне усилителя (сторона RCA) с помощью шестигранного ключа открутите 5 указанных винтов.
Будьте осторожны, чтобы не перепутать винты.

Шаг 6 Разборка

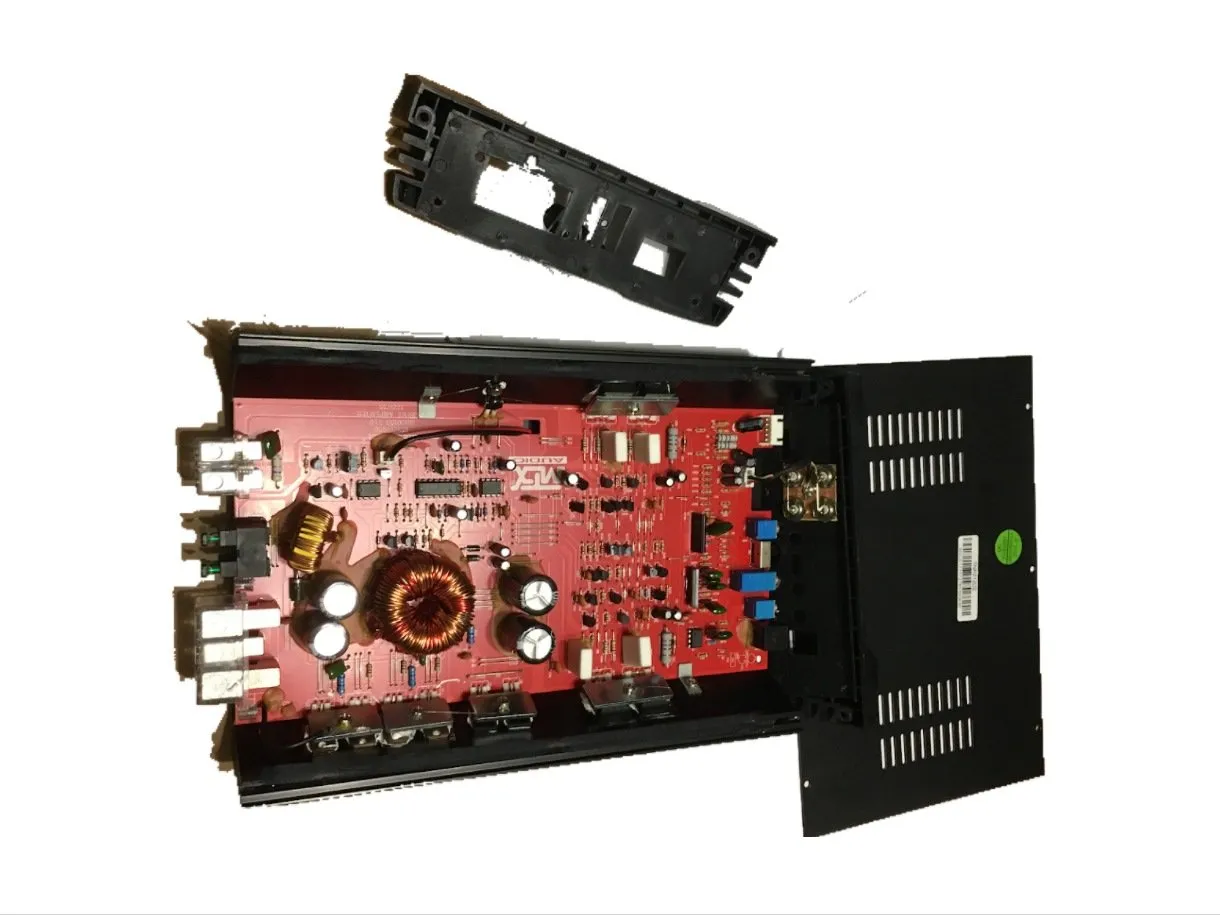

MTX Terminator TNA251 Автомобильный усилитель Снятие, разборка: шаг 6, изображение 1 из 1 — Автомобильный усилитель MTX Terminator TNA251 Разборка, разборка: шаг 6, изображение 1 из 1 | Источник - ifixit.com

Теперь, когда мы выкрутили все внешние винты, давайте посмотрим на внутренности!
Чтобы попасть внутрь, нужно всего лишь снять заднюю крышку. Легко, правда?

Шаг 7 Главная печатная плата

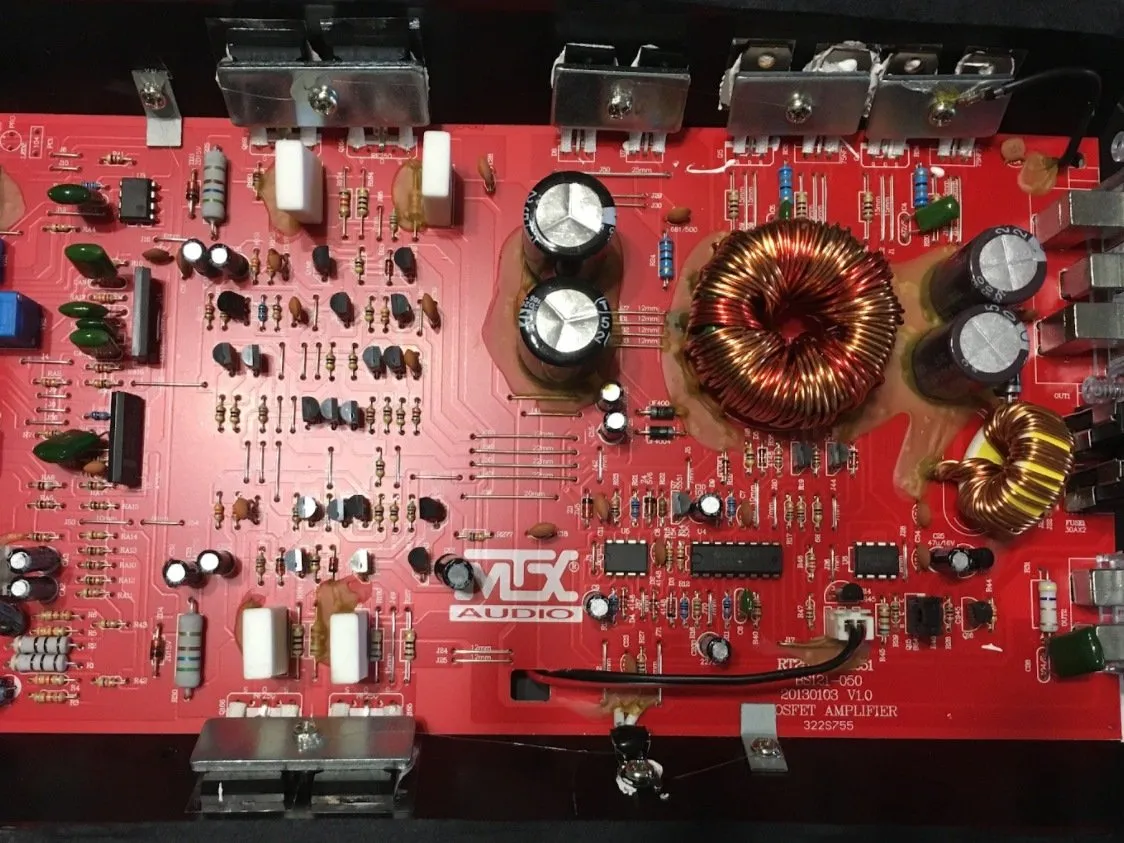

Разборка автомобильного усилителя MTX Terminator TNA251, основная печатная плата: шаг 7, изображение 1 из 1 | Источник - ifixit.com

Внутренние части этого усилителя состоят из:
Основная печатная плата
Транзисторы
Резисторы
Диоды
Конденсаторы
Другие компоненты, которые помогают усиливать, фильтровать и улучшать звук.
ВНИМАНИЕ: Будьте осторожны, не пролейте жидкость на эту печатную плату!

Шаг 8 Автомобильный усилитель MTX Terminator TNA252

В этом шаге я объясню, как работает автомобильный усилитель MTX Terminator TNA252.
Для этого усилителя требуется 8-канальный провод питания, который подключается непосредственно к аккумулятору с предохранителем, и провод заземления, который подключается к шасси автомобиля.
Усилитель включается с помощью провода дистанционного включения, который подключается к стереосистеме.
Стереосистема посылает аудиосигналы на RCA-вход усилителя.
Затем аудиосигналы фильтруются и усиливаются внутренними компонентами усилителя.
Эти компоненты включают в себя: конденсаторы, транзисторы, резисторы, X-оверы и т. д.
Усиленные звуковые сигналы поступают на динамики, которые воспроизводят звук!

Шаг 9 Ремонт

Разборка и ремонт автомобильного усилителя MTX Terminator TNA251: шаг 9, изображение 1 из 2 | Источник - ifixit.com

Автомобильный усилитель MTX Terminator TNA251 Разборка, ремонт: шаг 9, изображение 2 из 2 — Автомобильный усилитель MTX Terminator TNA251 разборка, ремонт: шаг 9, изображение 2 из 2 | Источник - ifixit.com

Чтобы собрать автомобильный усилитель MTX Terminator TNA251, просто закрутите все внутренние винты (серебристые винты) с помощью крестовой отвертки №2.
Затем прикрутите боковые винты (черные винты с шестигранной головкой) с помощью шестигранного ключа.
Наконец, положите заднюю крышку автомобильного усилителя MTX Terminator TNA251 поверх боковых сторон и закрутите 6 черных винтов Phillips, используя крестовую отвертку.
Поздравляем - вы закончили разборку автомобильного усилителя MTX Terminator TNA251! Пора засунуть этот усилитель на заднее сиденье своего автомобиля и врубить музыку!
