Разборка Mustek 1200 CU
Что вам нужно
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Шаг 1 Разборка Mustek 1200 CU
Убедитесь, что шнур питания отсоединен!
С помощью отвертки выкрутите два винта рядом с петлей крышки.
Приподнимите крышку в том месте, где находился винт, и аккуратно сдвиньте ее вниз (относительно ориентации изображения).
Шаг 2

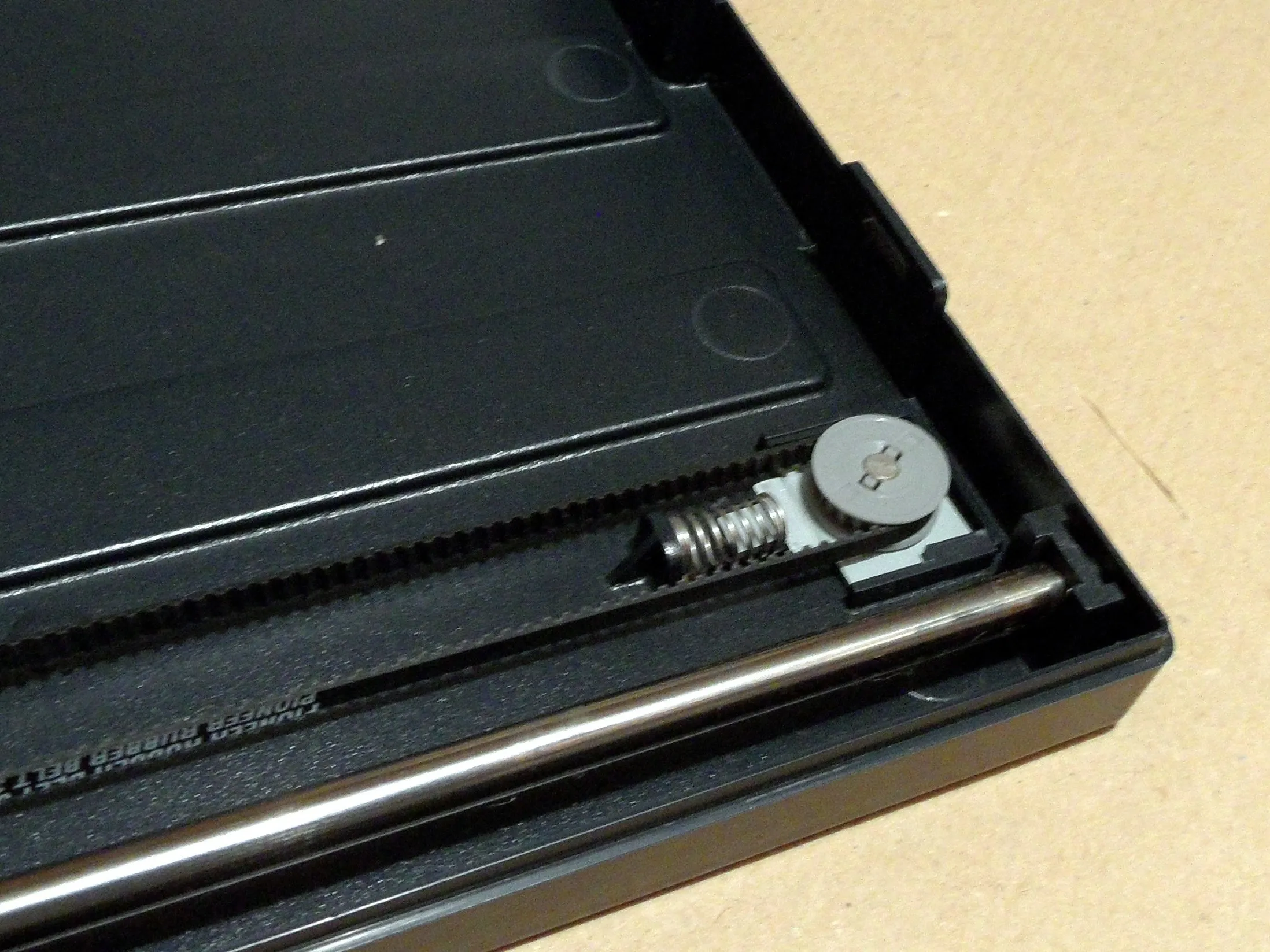

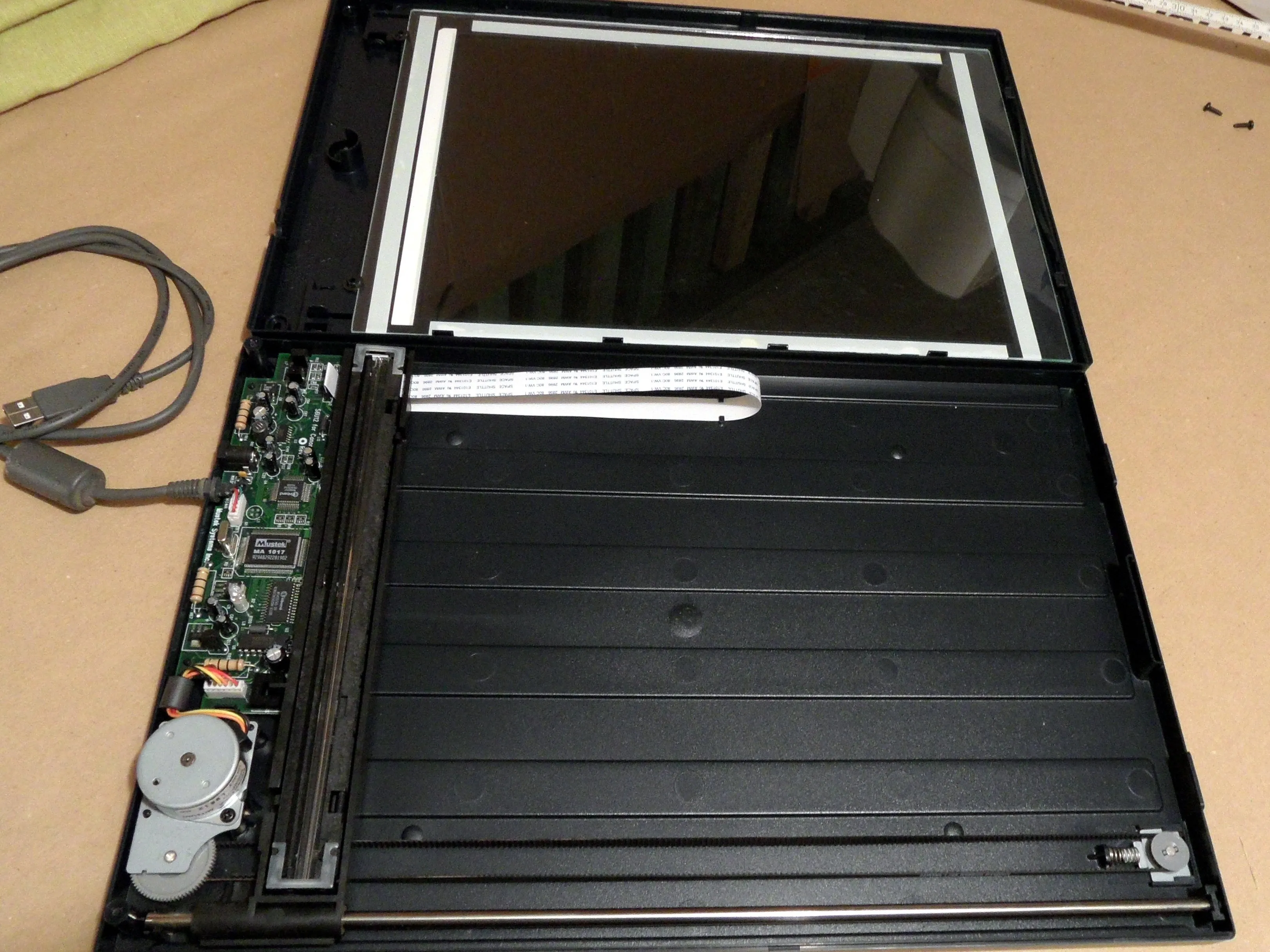

На крышке находится стеклянная пластина, которая также служит направляющей для сенсорной панели и удерживает ее на месте.
Большая часть соответствующей электроники и механики расположена в левой части нижней части корпуса на этой фотографии.
Шаг 3

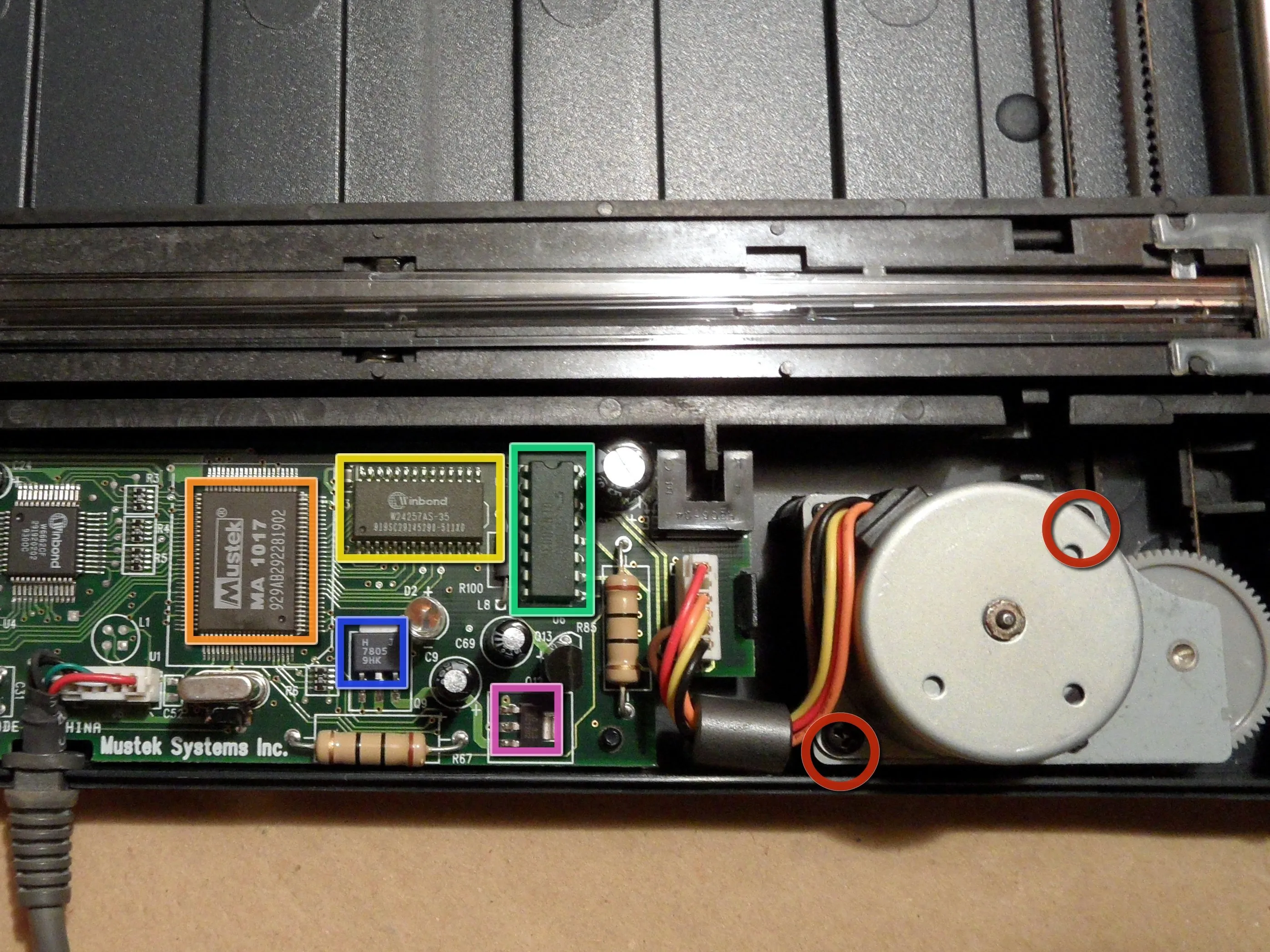

Открутите два винта, выделенных красным цветом, чтобы освободить двигатель.
Интегральные схемы на этом рисунке:
Mustek MA1017
Winbond W24257AS-35
ULN2003A (массив транзисторов Дарлингтона для питания двигателя)
стабилизатор напряжения 7805
Регулятор напряжения SC1202
Шаг 4

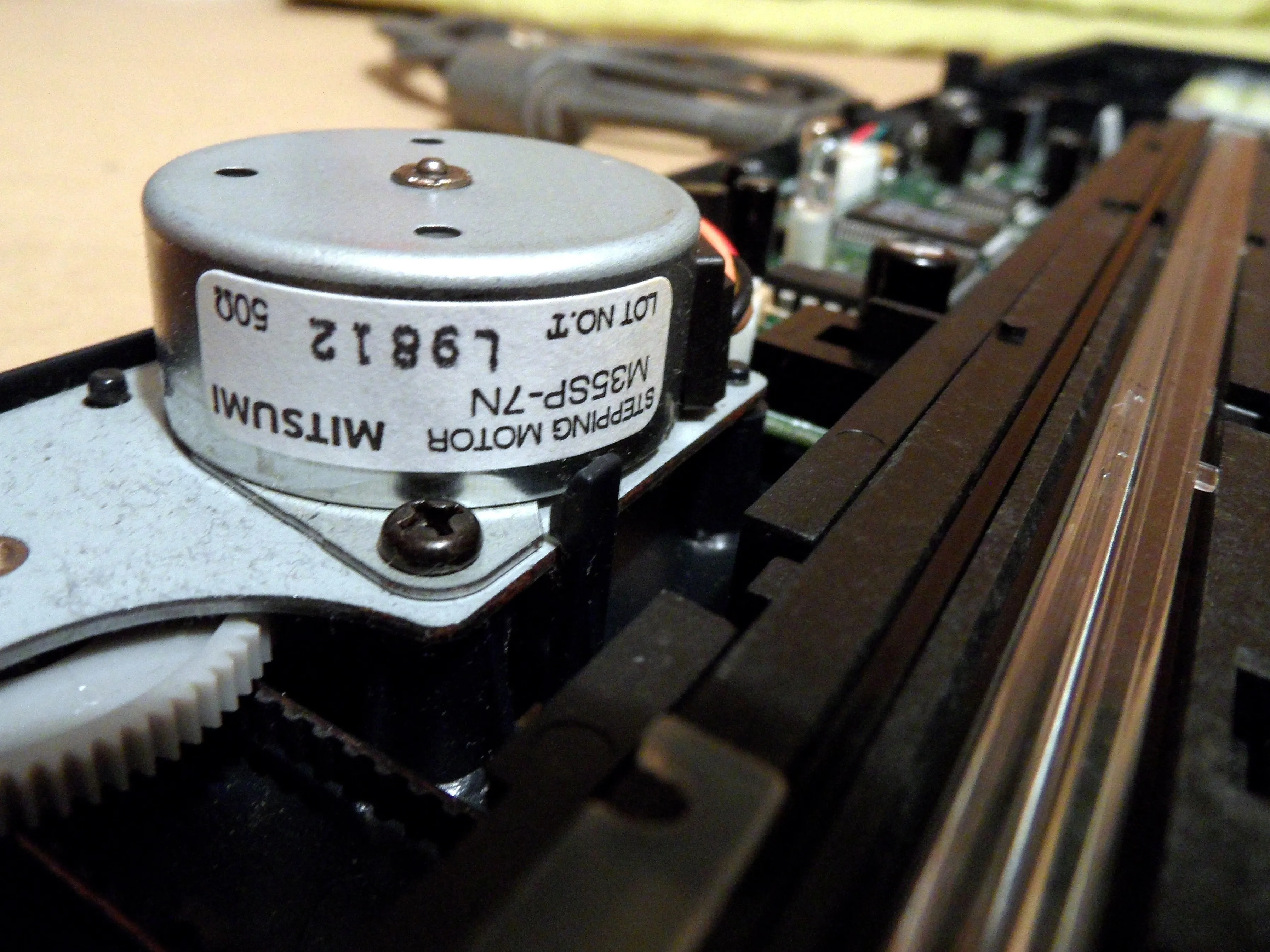

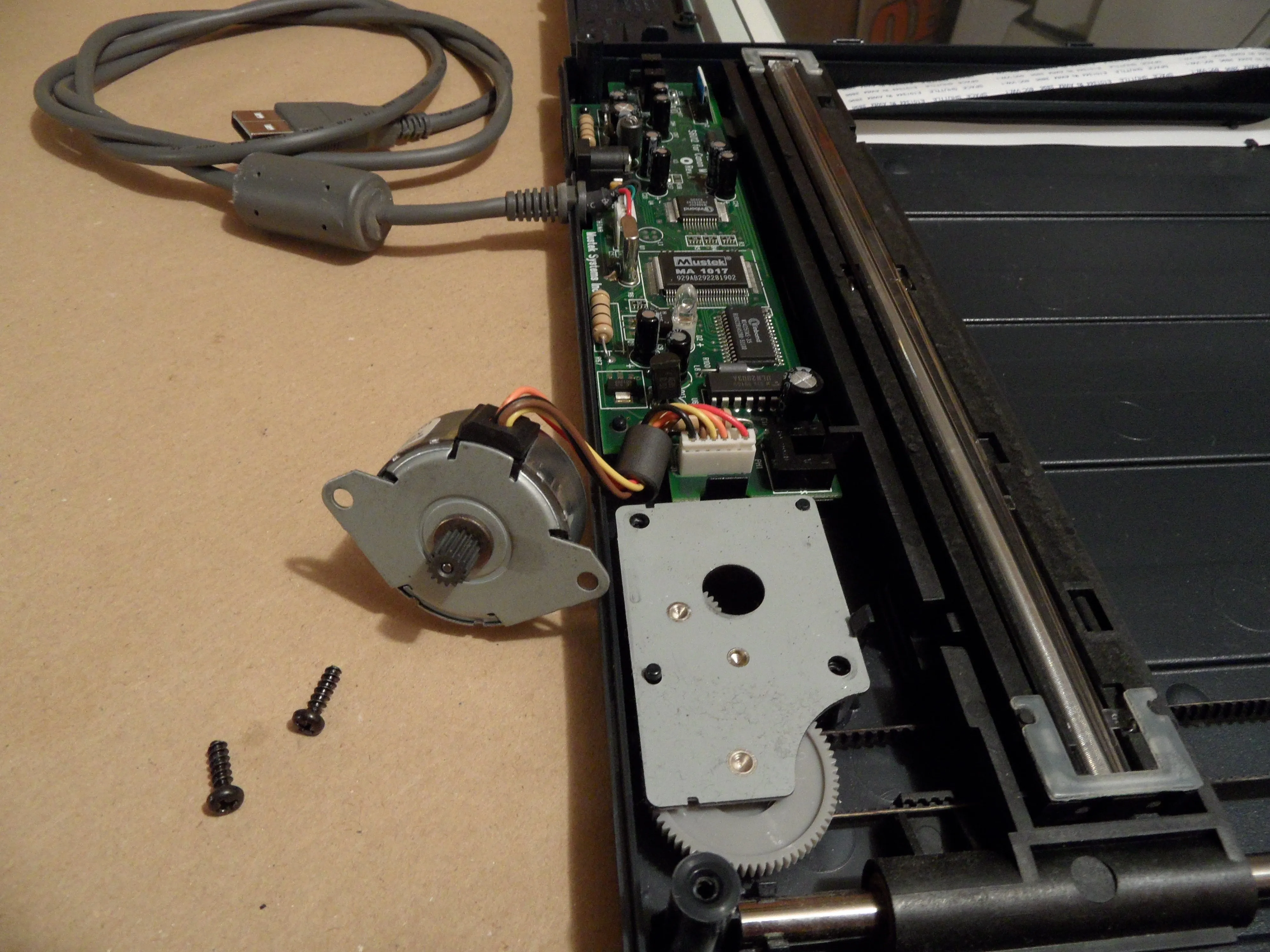

Это шаговый двигатель Mitsumi M35SP-7N. Вероятно, однополярный, так как в этой модели используется 5 проводов.

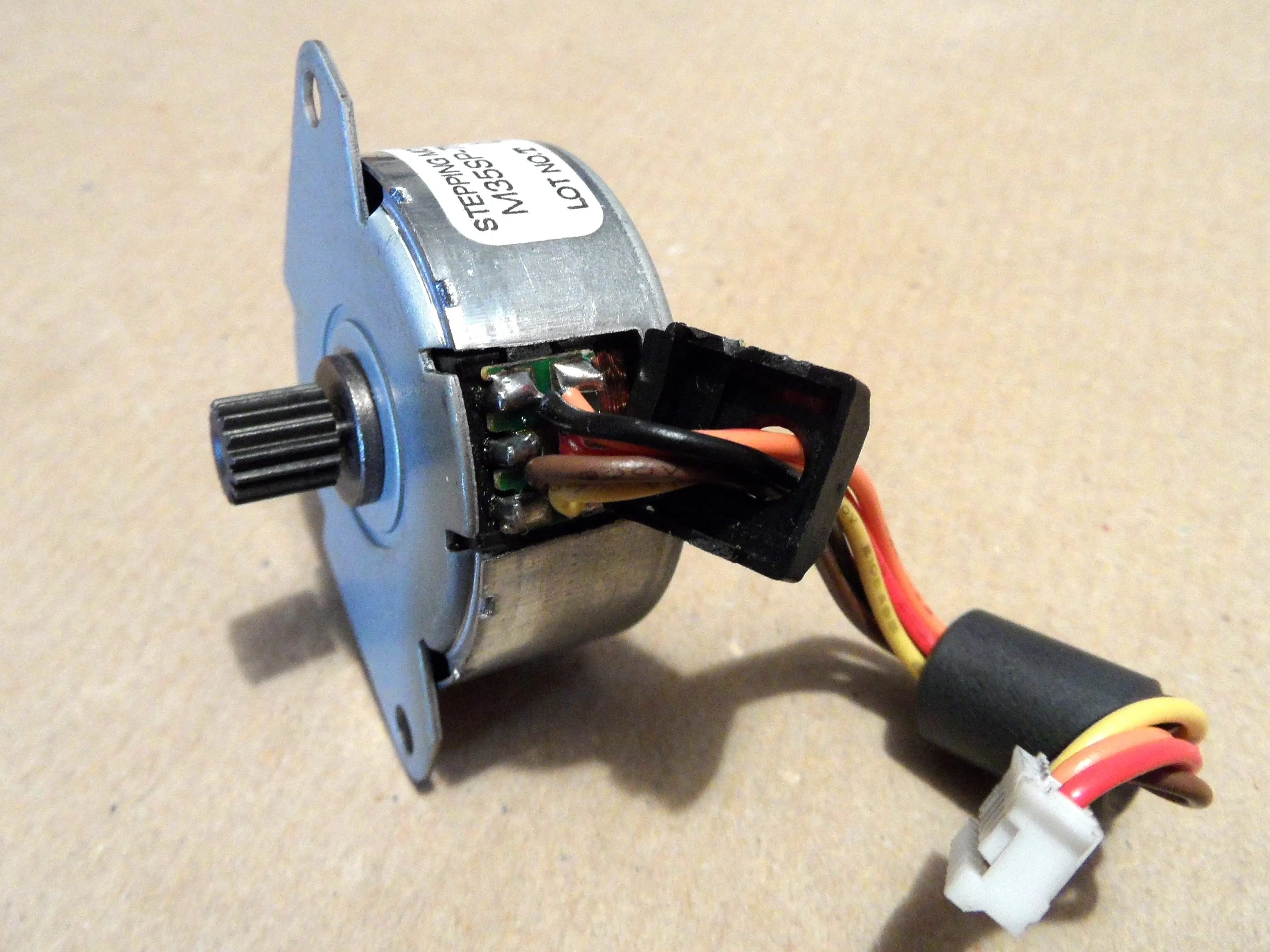

Как видно на последнем изображении, изначально в нем 6 контактов, и его можно переделать. Таким образом, им также можно управлять как биполярным шаговым двигателем, игнорируя средние контакты.
Шаг 5
Отсоедините шнур USB.

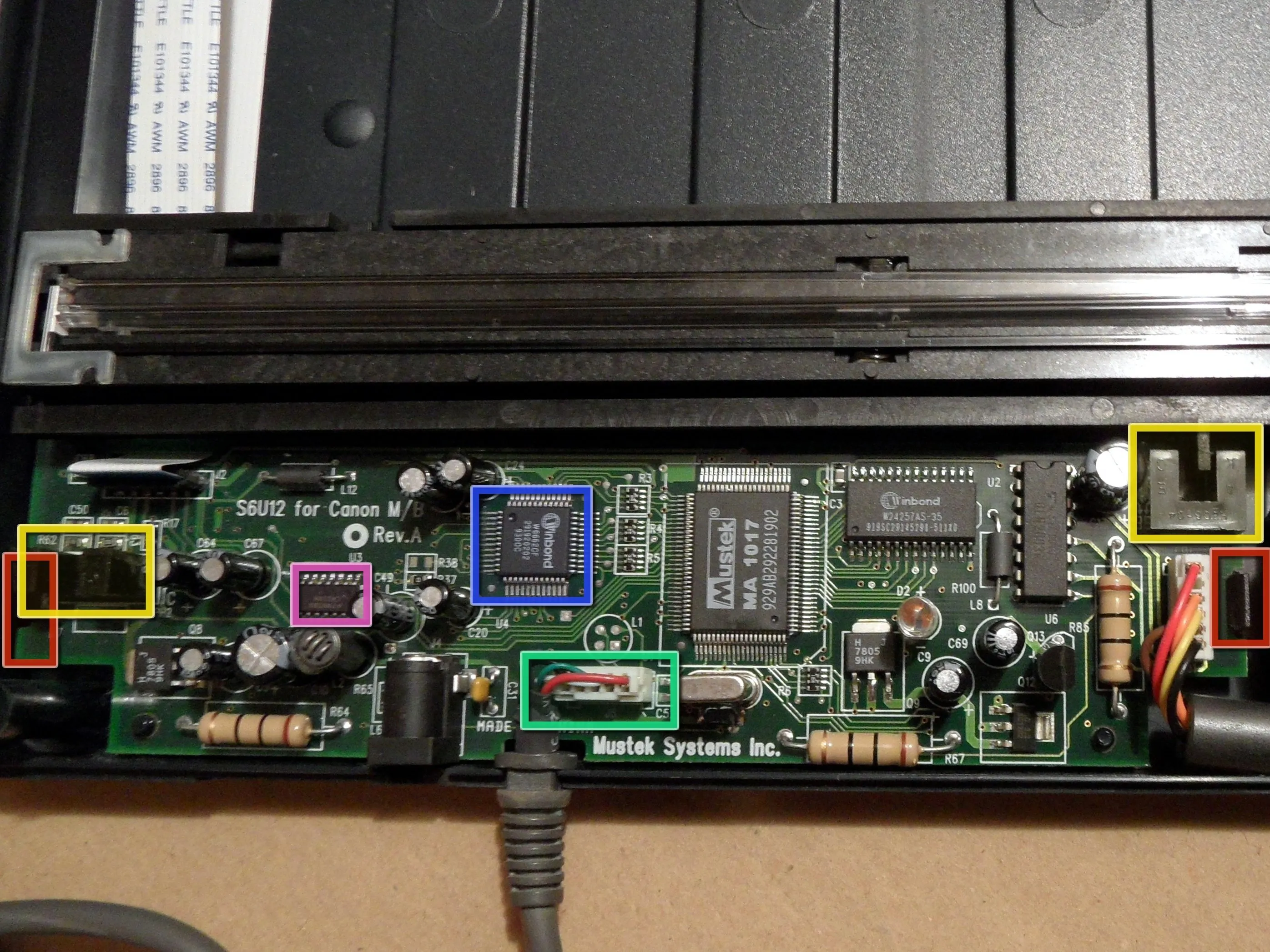

Плата электроники удерживается на месте двумя пластиковыми скобами. Отогните их, чтобы извлечь плату.
Интегральные микросхемы на этом рисунке:
LM324M Quad Operational Amplifier
Winbond W6662CF
2 датчика освещенности вилки, маркировка H806-04
Шаг 6

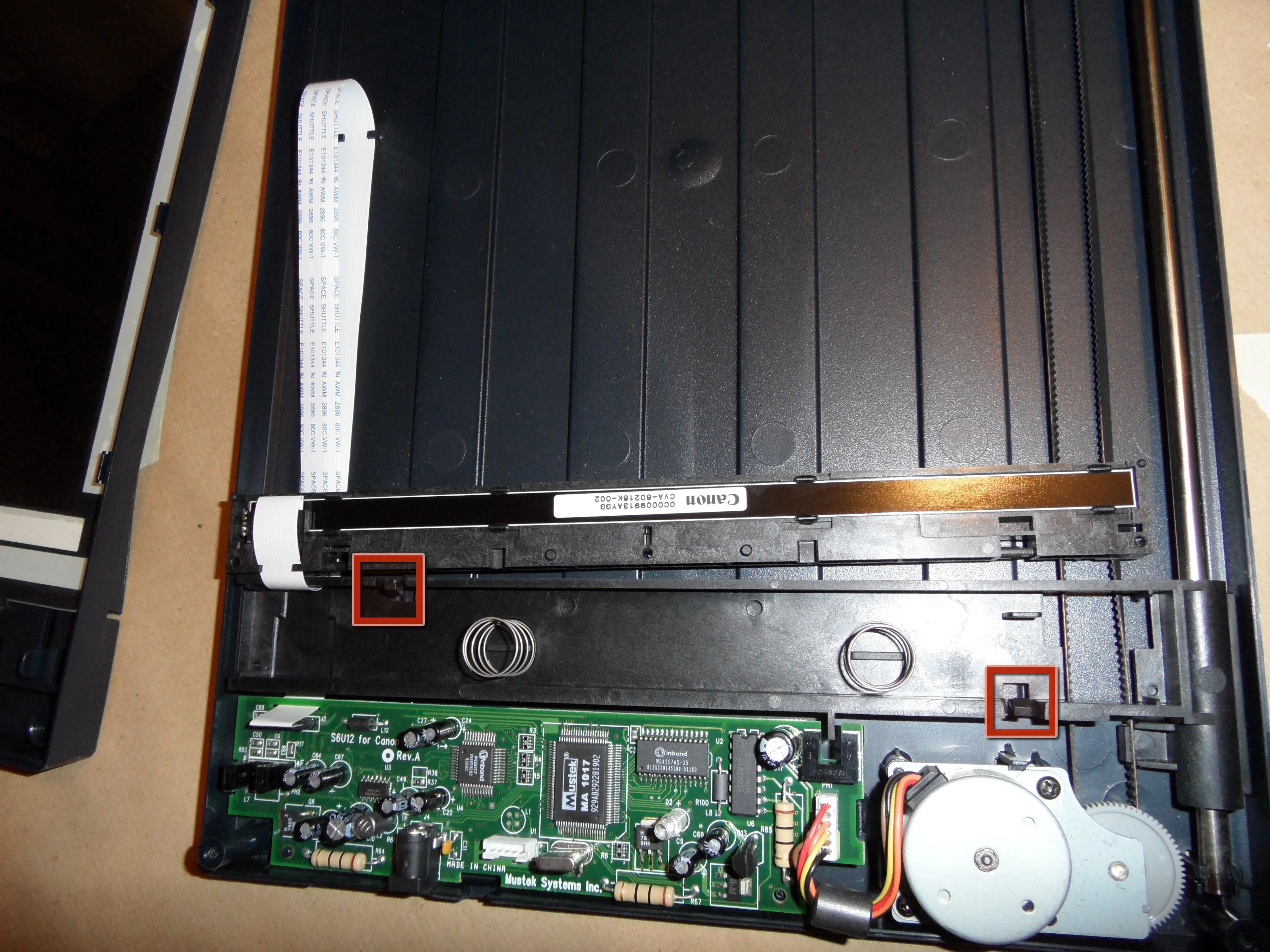

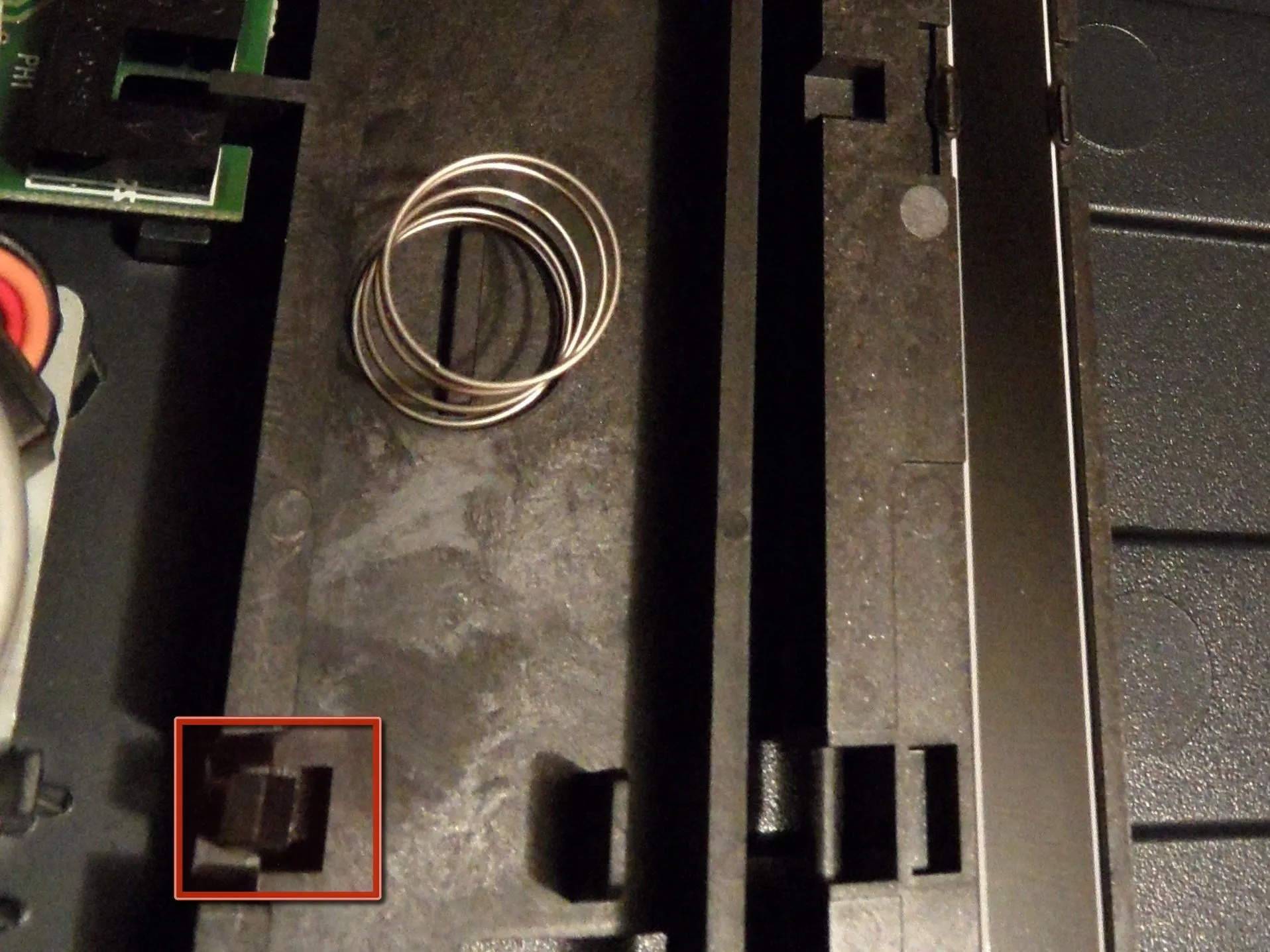

Сенсорная панель сидит на двух пружинах, которые прижимают ее к стеклянной пластине крышки. Без крышки она удерживается двумя пластиковыми скобами. Осторожно отогните их, чтобы извлечь планку датчика.
Судя по всему, панель датчика изготовлена компанией Canon и имеет маркировку: 0C0009913AYGG, CVA-60216K-002
