Разборка Мой первый кассетный магнитофон Sony
Введение
Он был у меня с трех лет, кажется. В любом случае он воспроизводит кассеты и у него есть микрофон!!!! ooooooo!
Номер модели - TCM-4500.
Он был впервые представлен в 1980-х годах.
Что вам нужно
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Шаг 1 Мой первый разбор кассетного магнитофона Sony

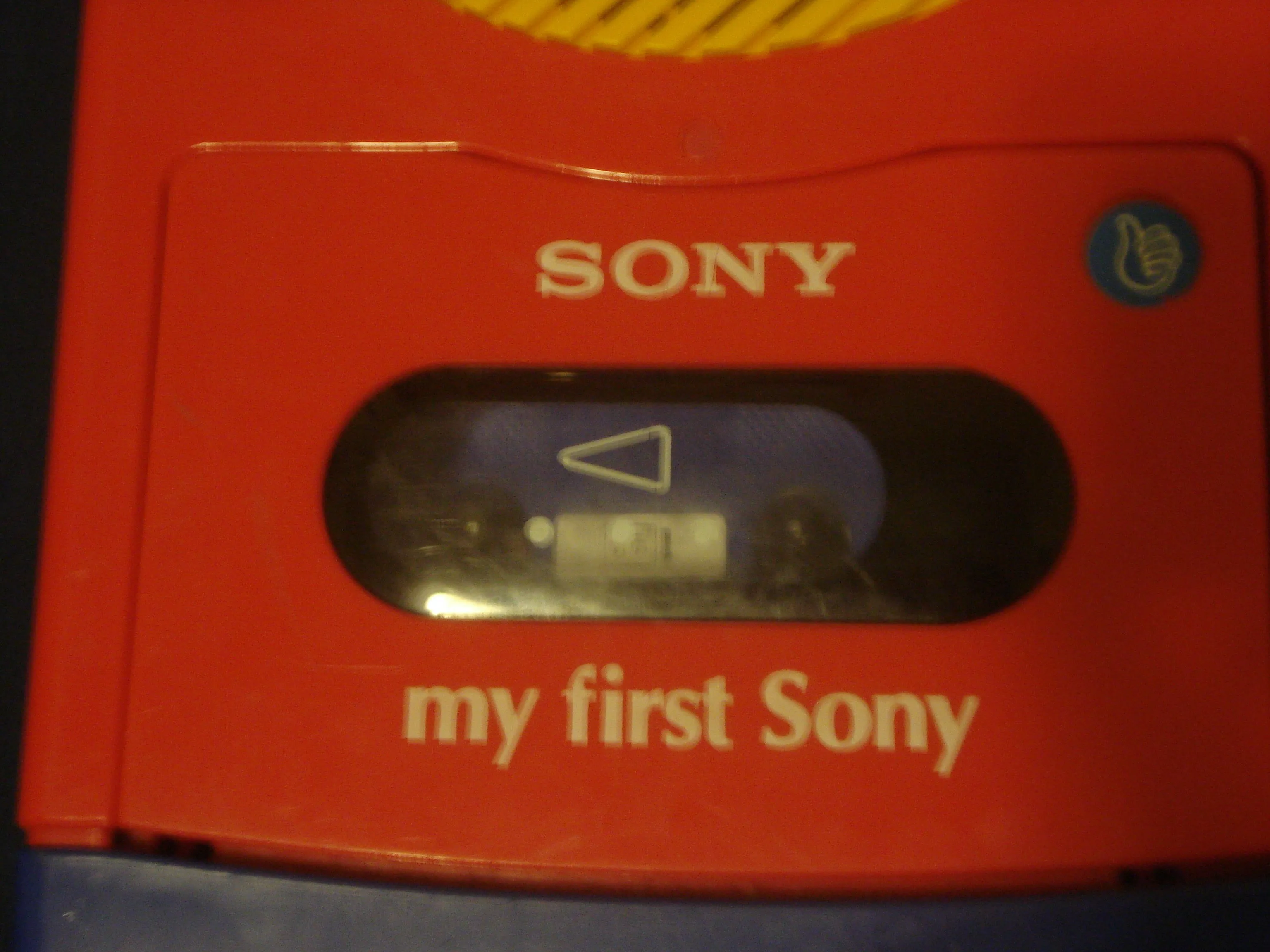

Перед нами 'мой первый кассетный плеер Sony' с микрофоном.
К нему даже можно подключить второй микрофон, который, конечно же, продается отдельно

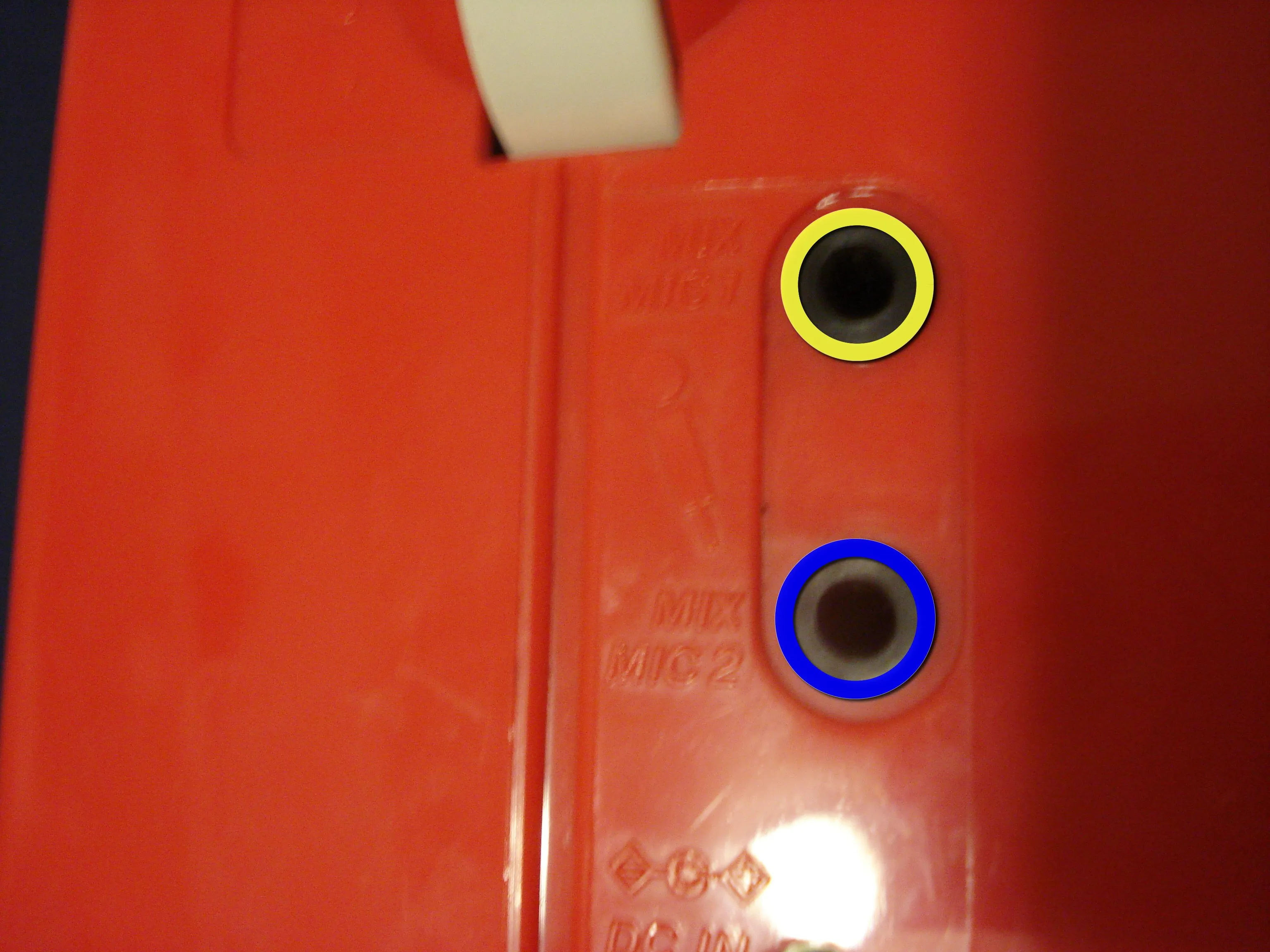

Штекер основного микрофона
Штекер дополнительного микрофона
Шаг 2

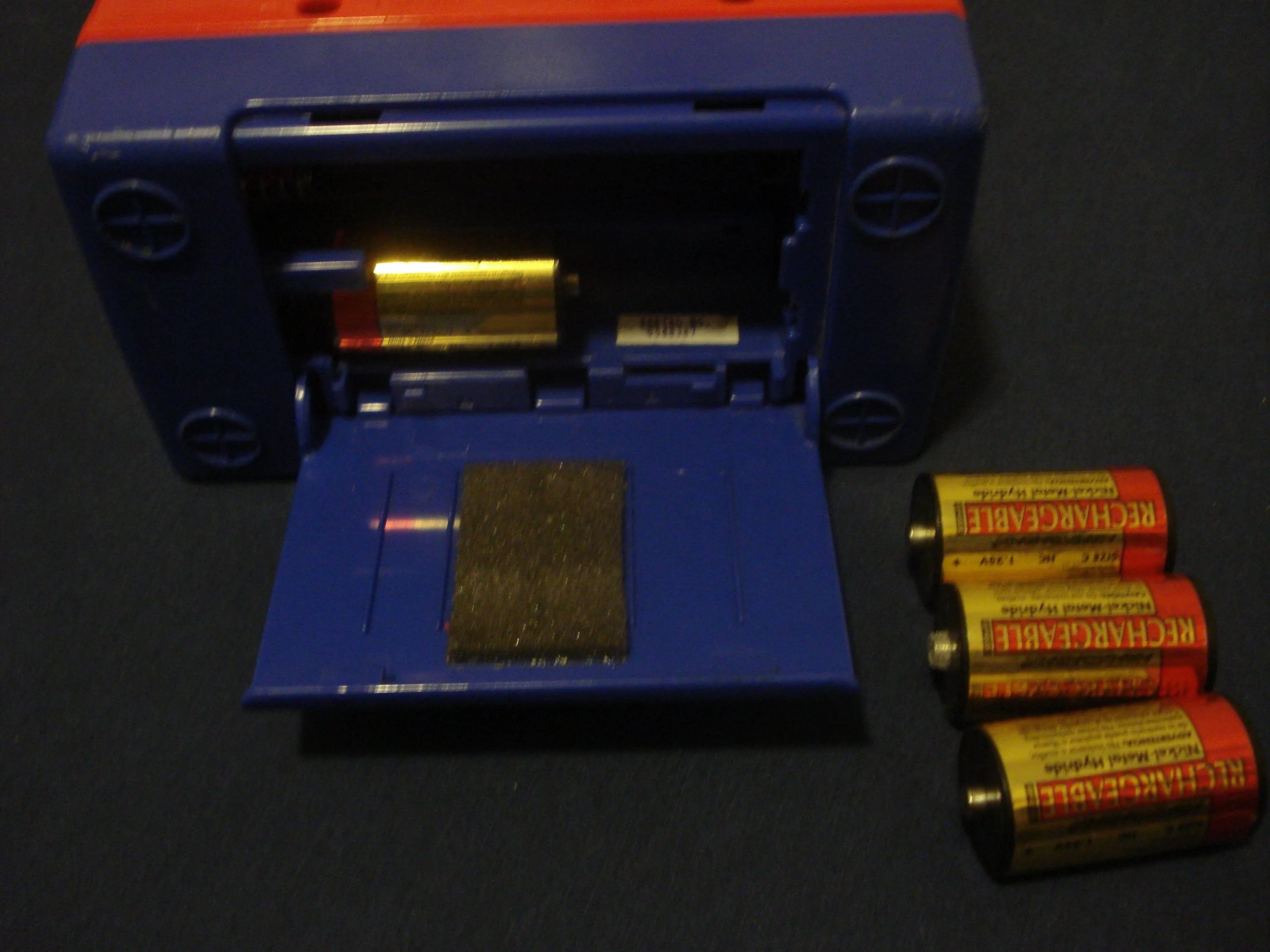

В этой модели используются четыре батарейки типа C, они были здесь с 10 лет, хммм... интересно, осталось ли в них хоть немного сока?

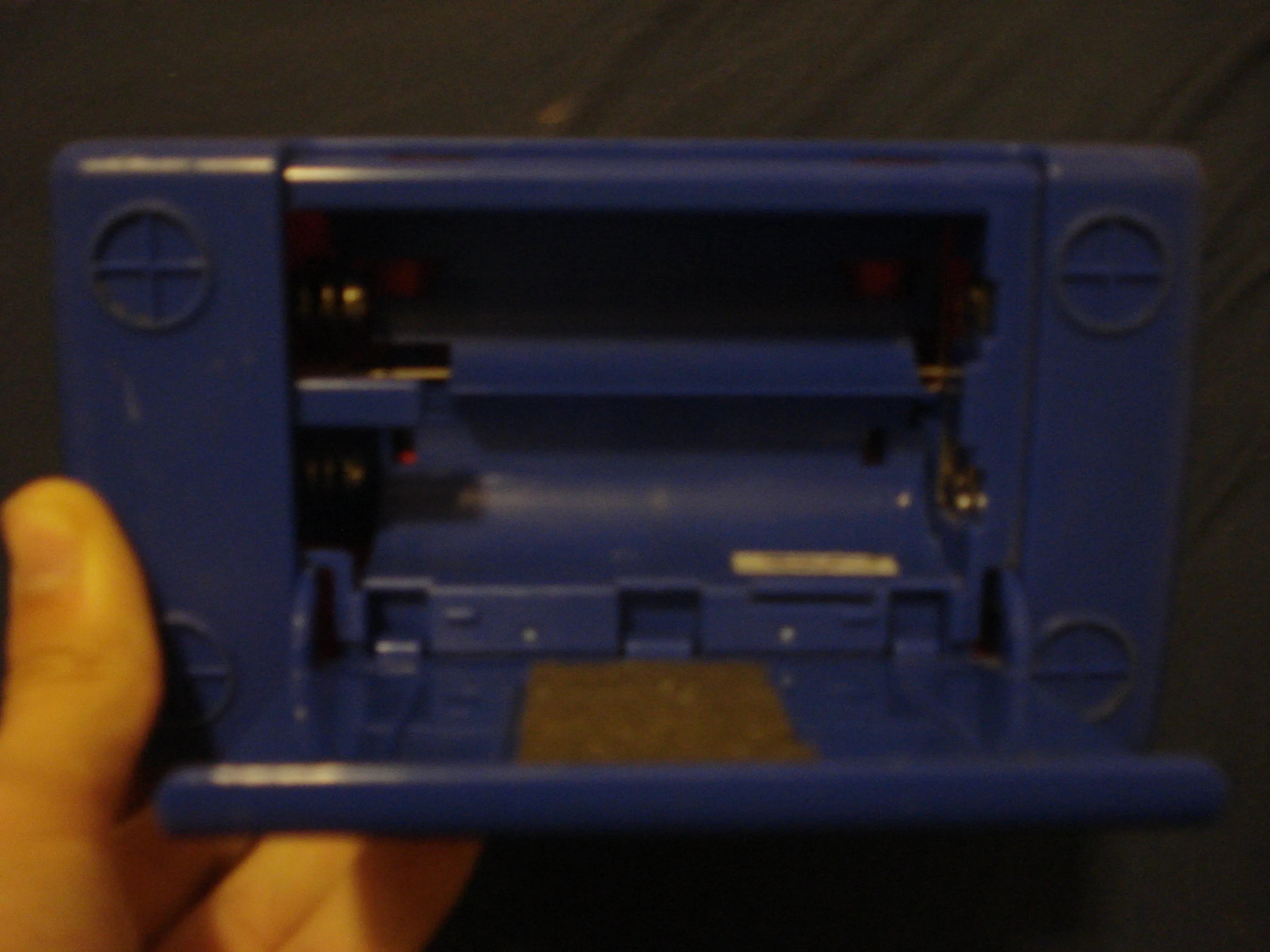

Пора вынимать батарейки
Надавите на один конец каждого ряда батареек по направлению к пружине.
С ослабленным натяжением потяните за батарею, пока она не выйдет.
Повторяйте, пока не извлечете все четыре.

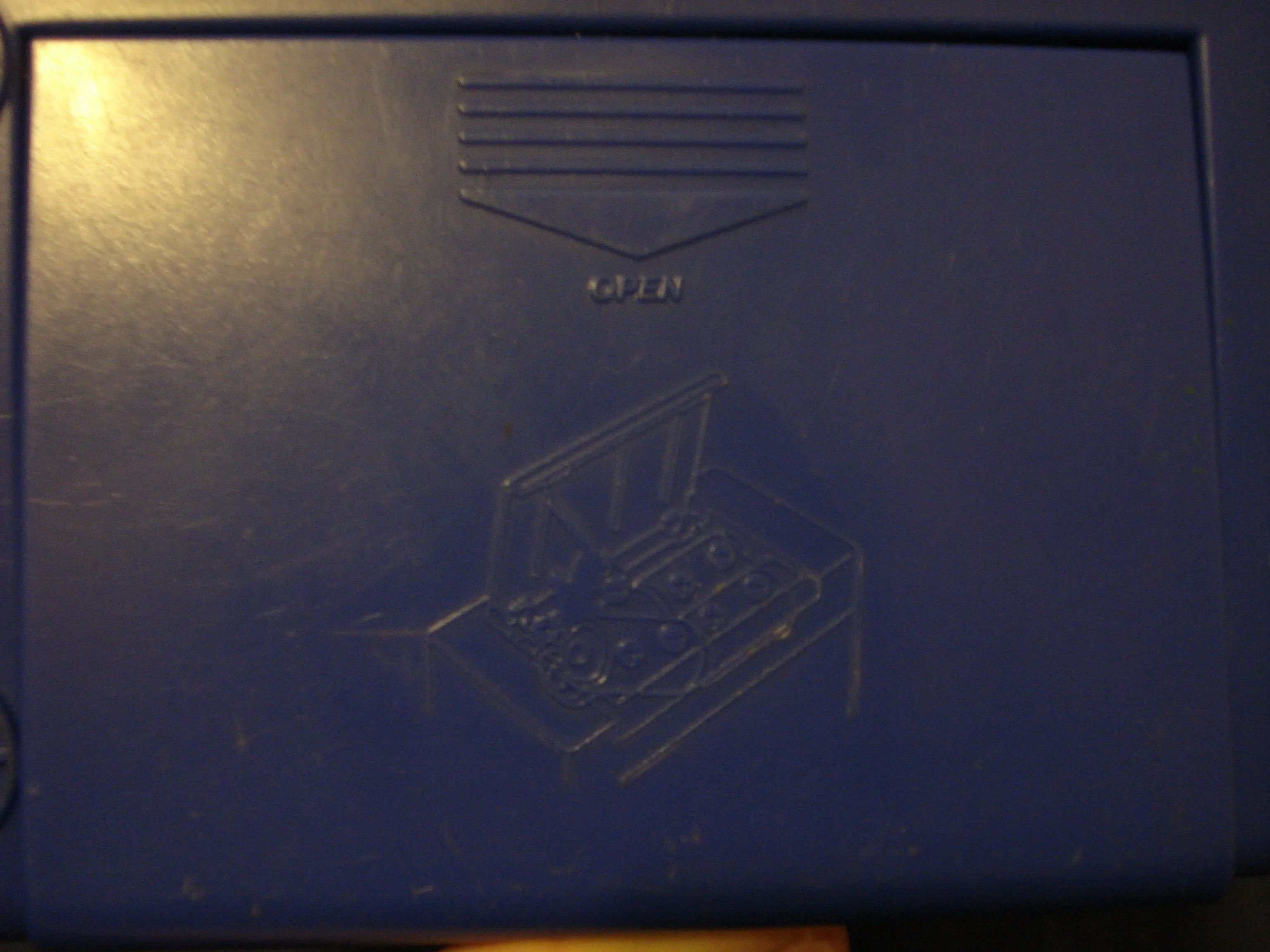

Спасибо Sony за наглядные инструкции для малышей.
Шаг 3

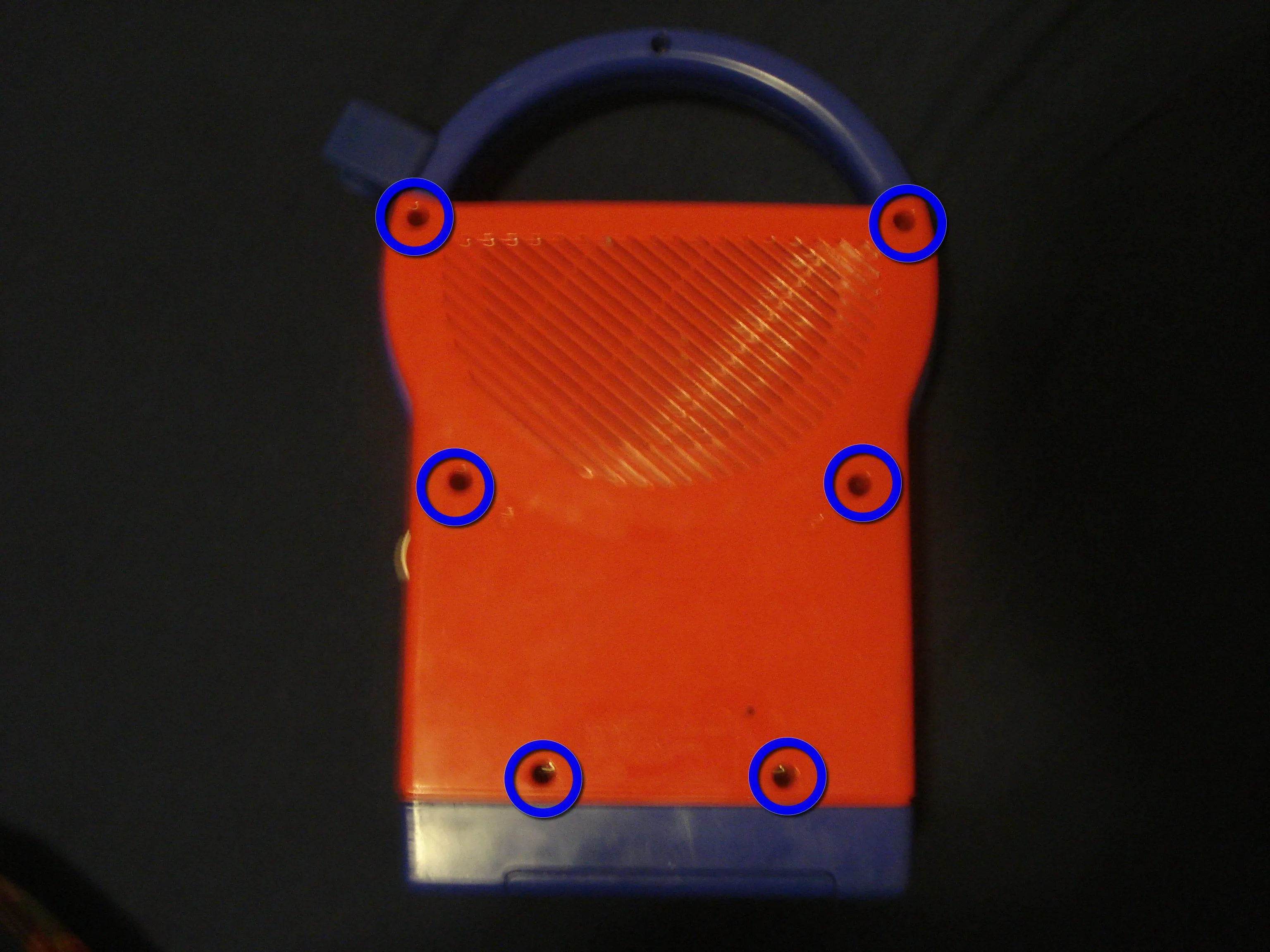

Чтобы снять красную заднюю крышку, необходимо открутить шесть винтов, расположенных по краям крышки. Внимание! Два нижних винта длиннее остальных четырех. Длина этих двух винтов составляет 35 мм, в то время как длина остальных 4 винтов - всего 30 мм. Не перепутайте их!
И вуаля! Теперь у нас есть прекрасный вид на все внутренние компоненты
Шаг 4

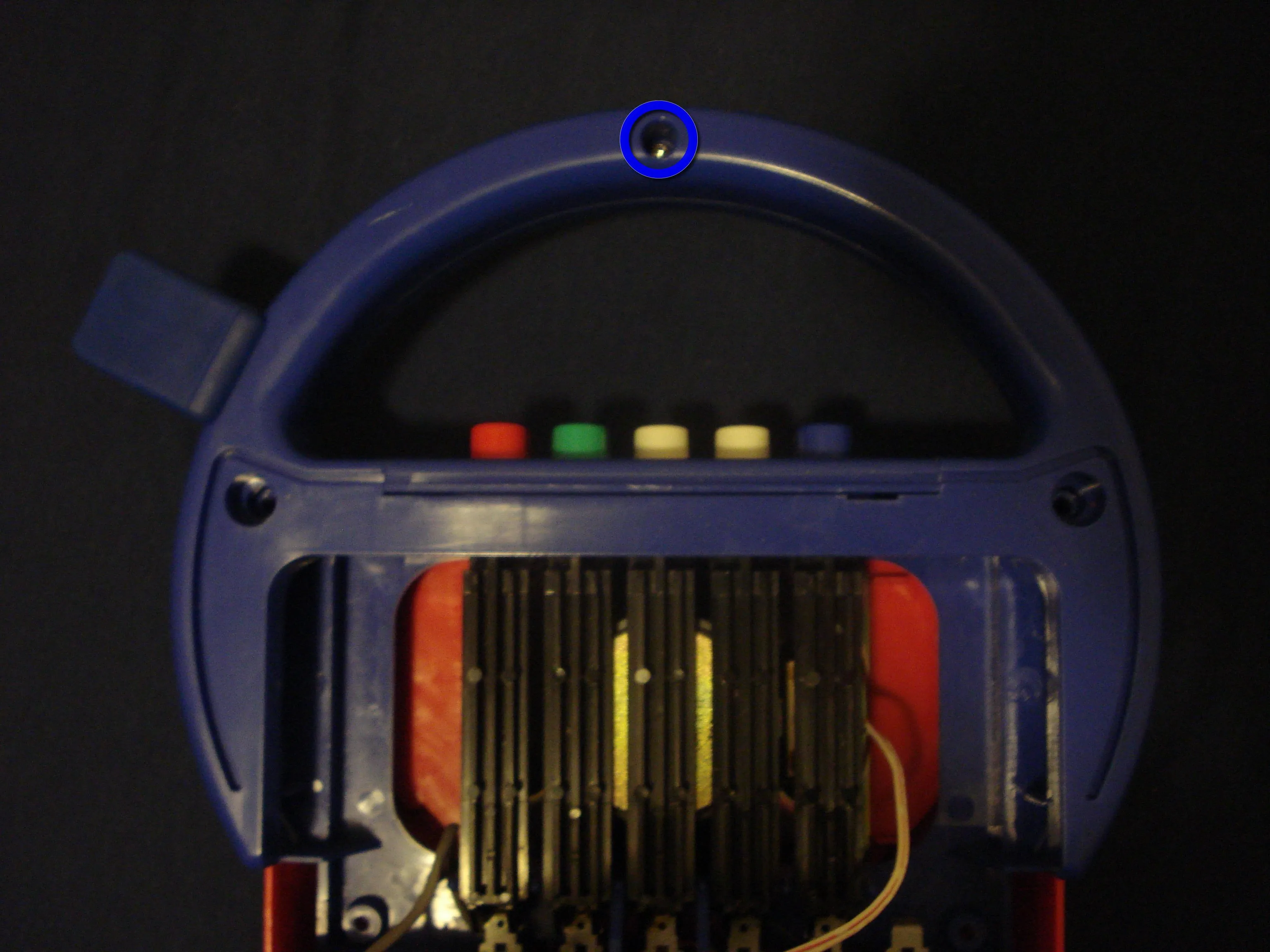

Открутите один винт, чтобы снять заднюю часть ручки для переноски.
Мы также получаем доступ к резиновому держателю микрофона
Шаг 5

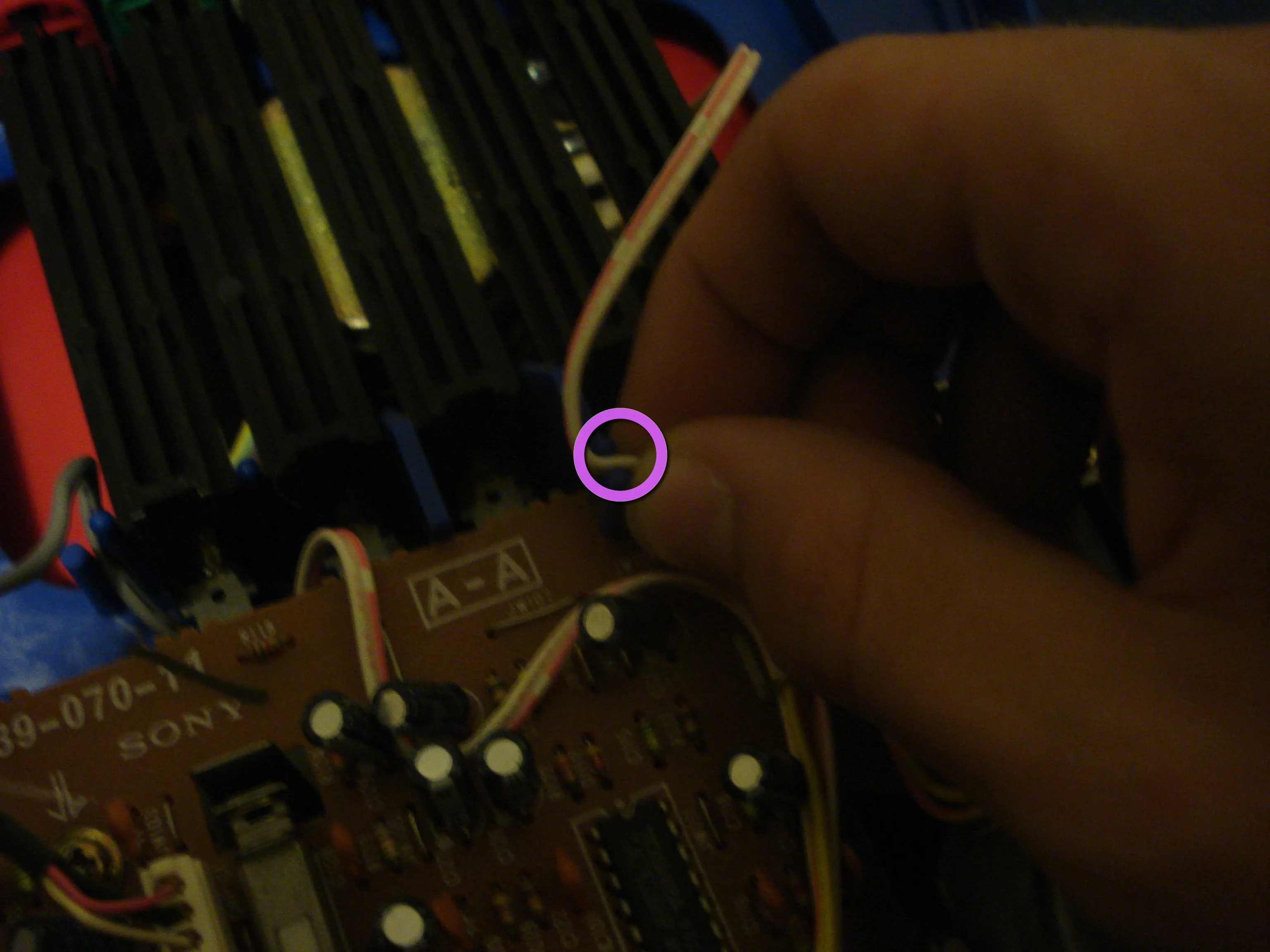

Чтобы снять динамик, сначала нужно освободить провод, для этого вытащите его из пластикового держателя.

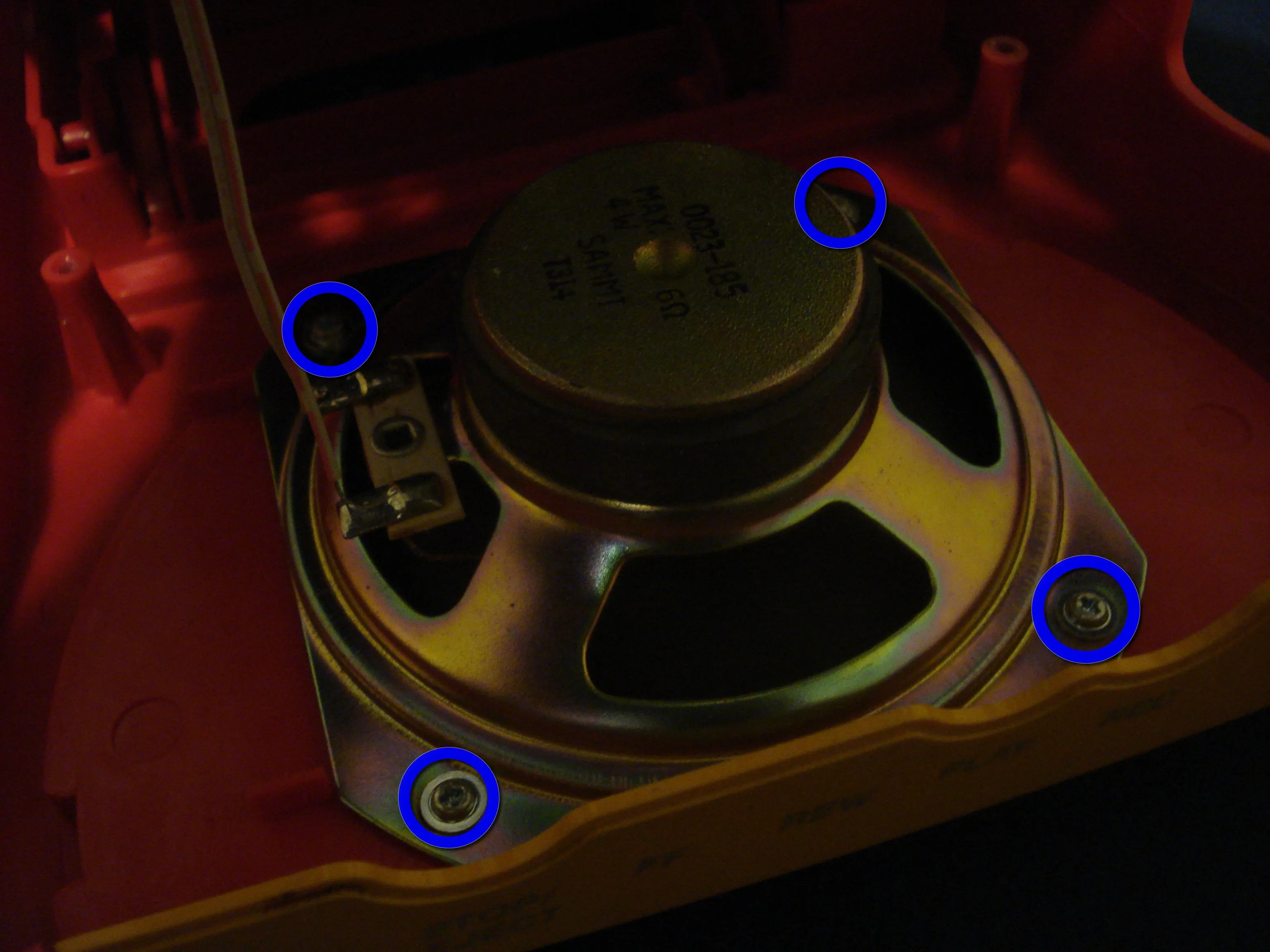

Приподнимите синий корпус и открутите четыре винта, крепящие динамик.

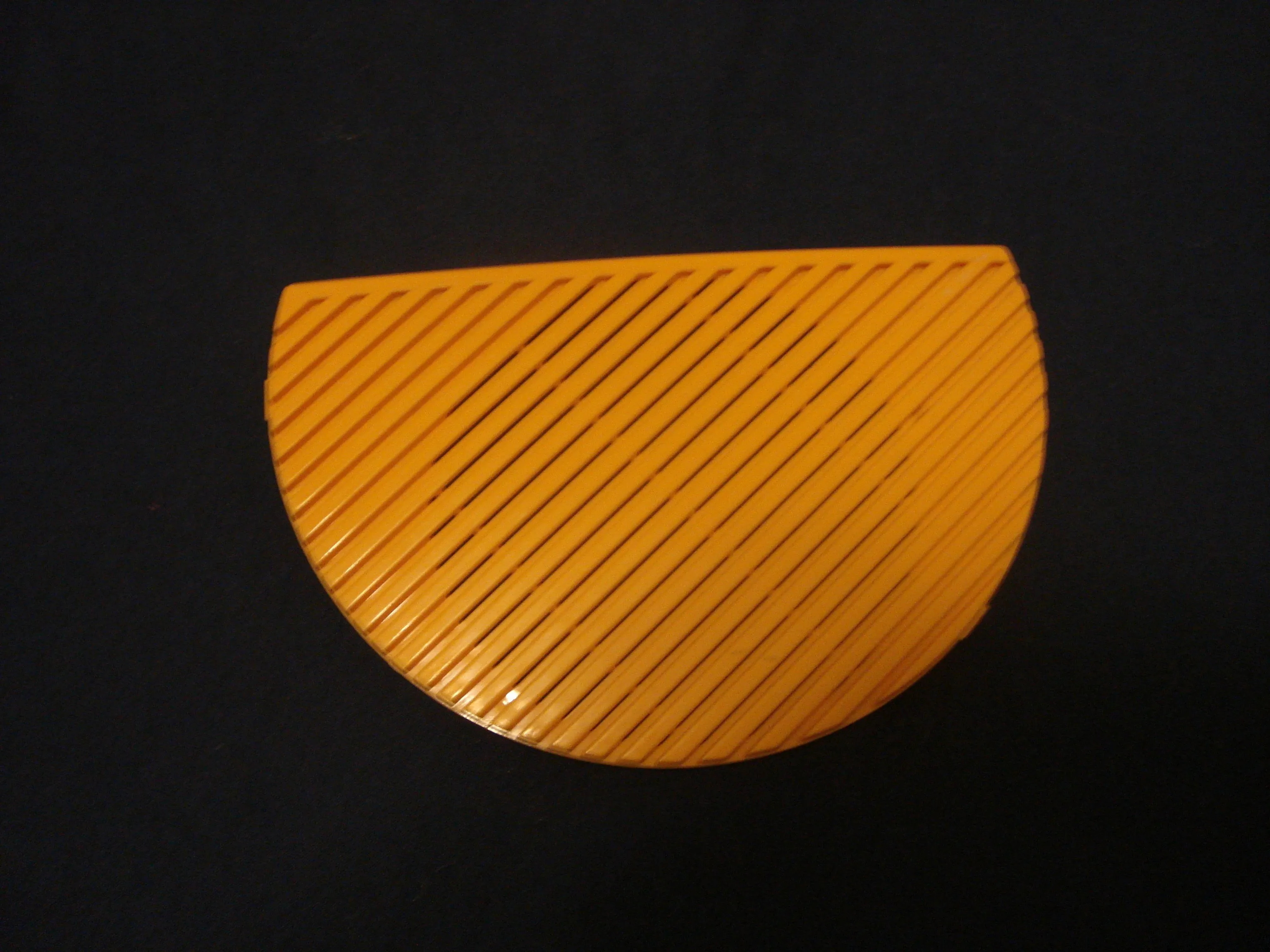

Эти винты также удерживают желтую решетку динамика спереди
Шаг 6

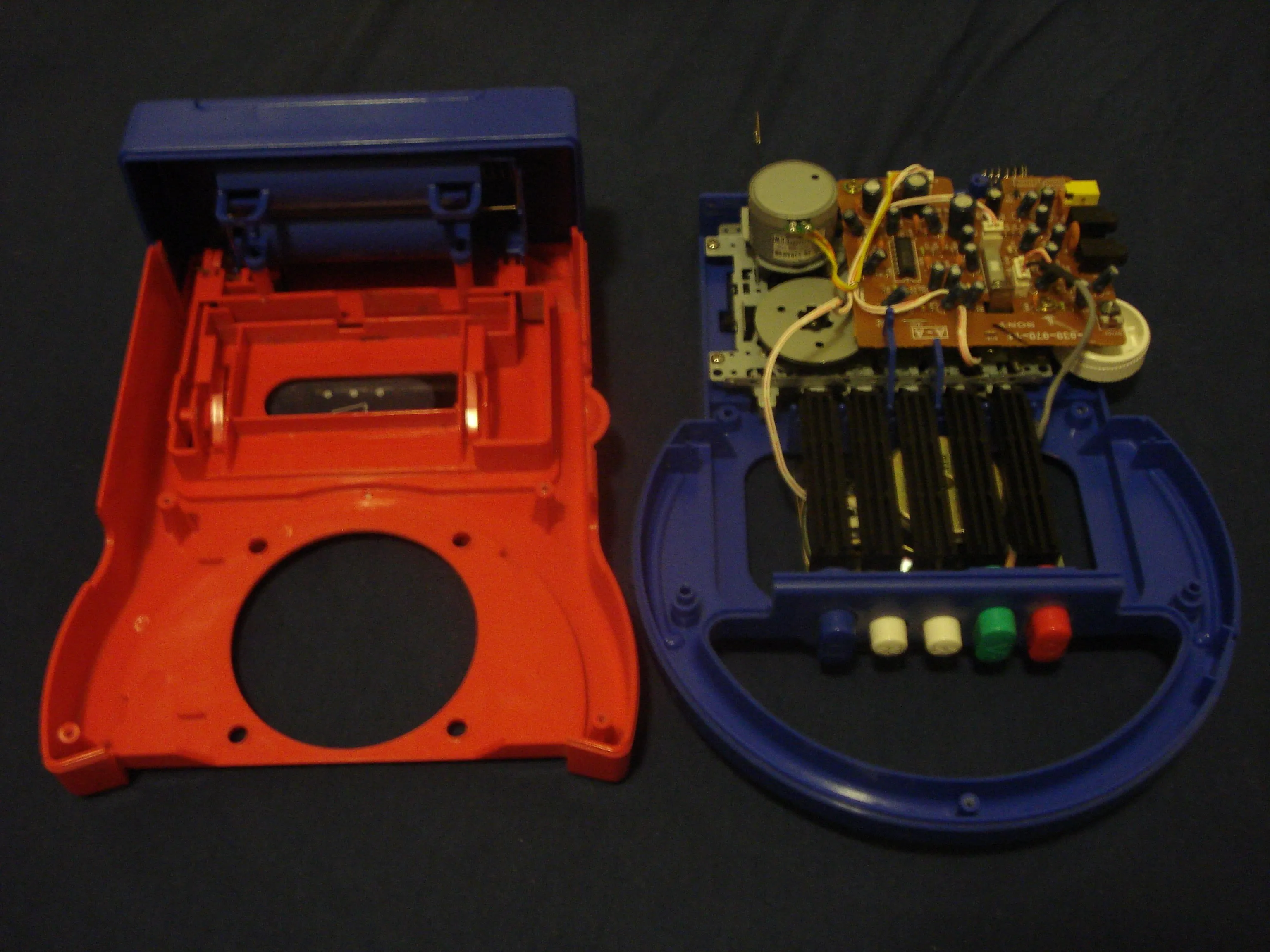

С трудом, но мне удалось вытащить синее шасси из передней части красного корпуса.
Никаких креплений, удерживающих их вместе, не было.
Шаг 7

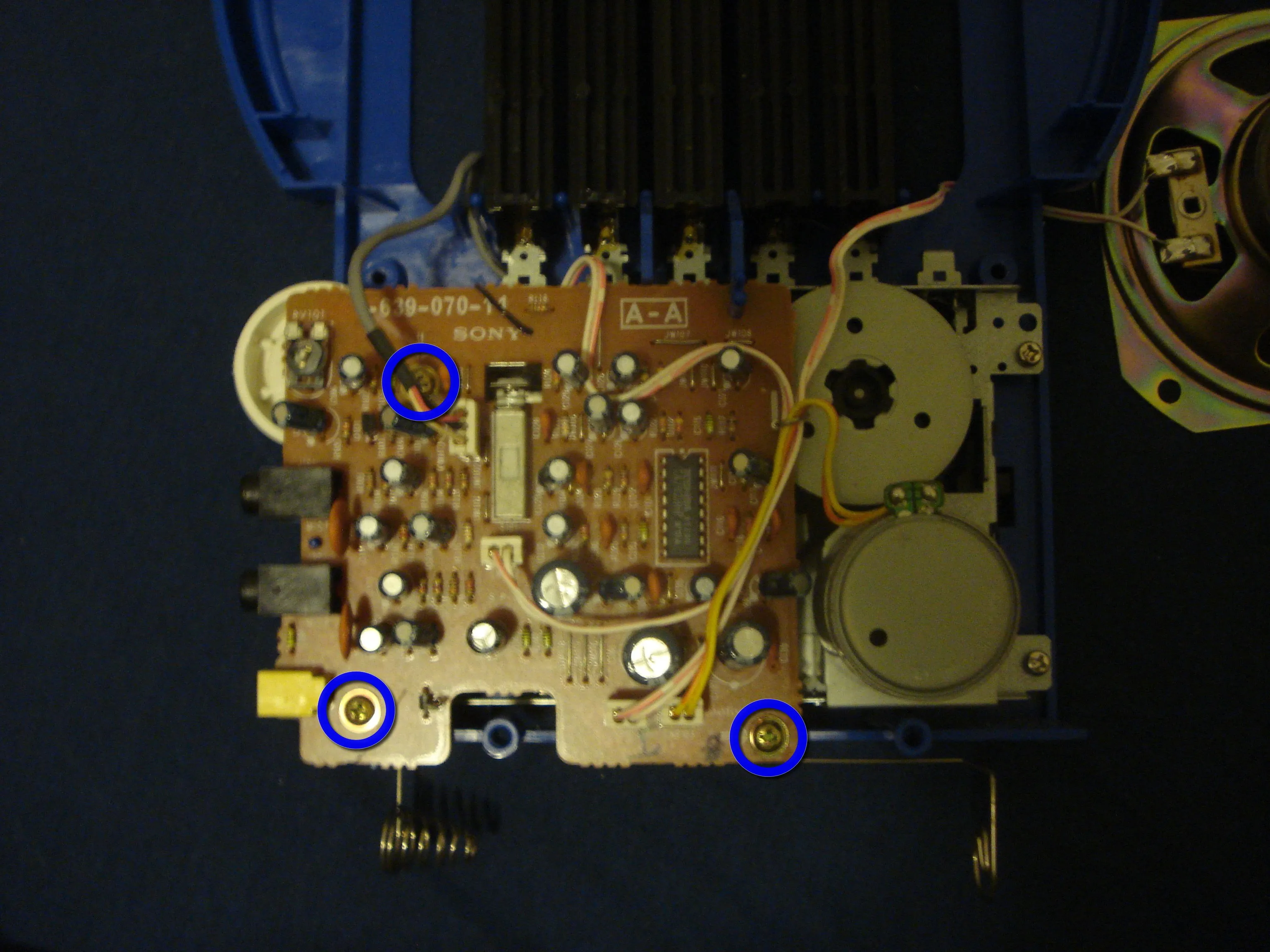

Выкрутите три винта, чтобы снять главную печатную плату.

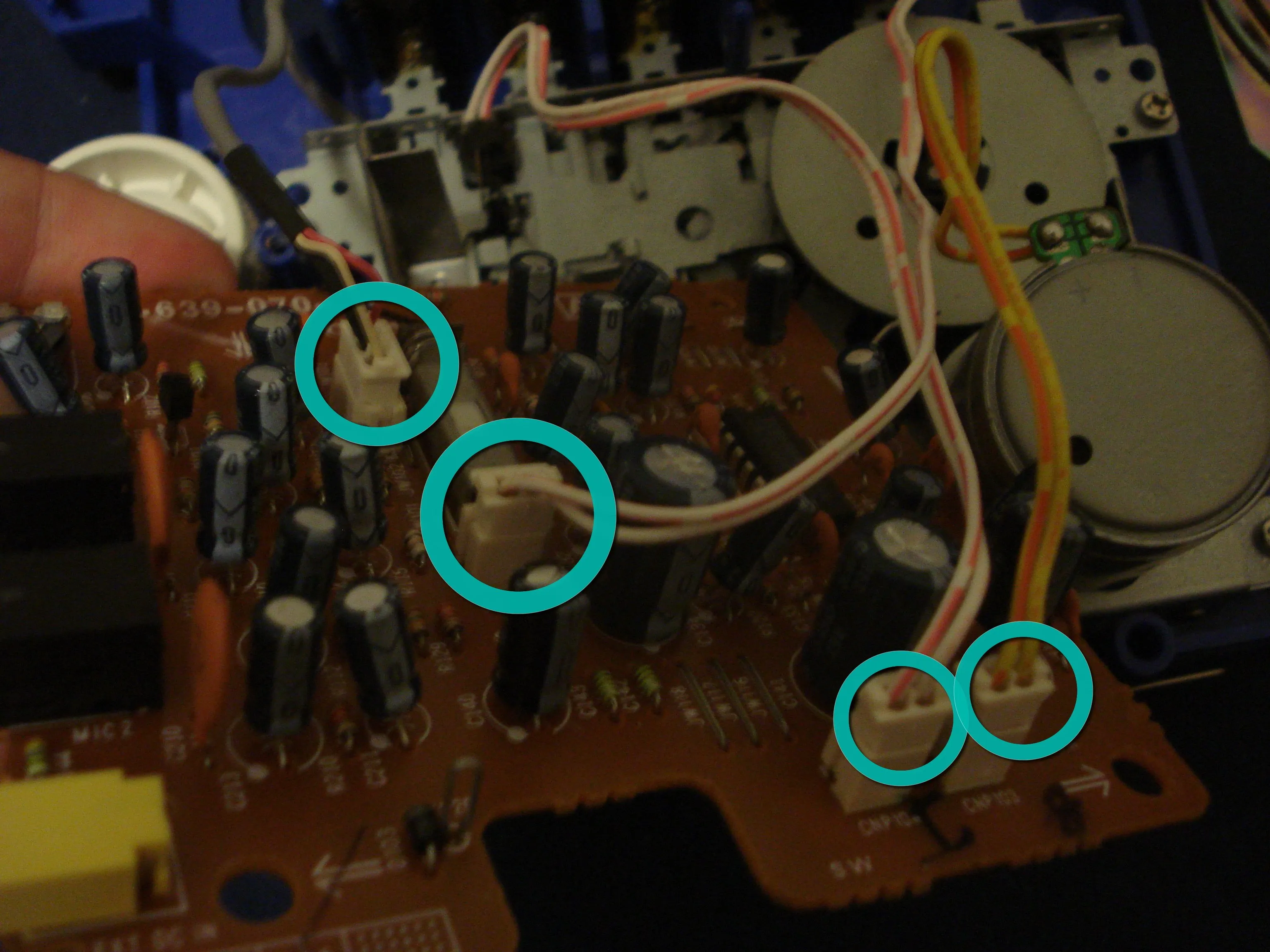

Затем отсоедините четыре разъема, прикрепленные к плате.

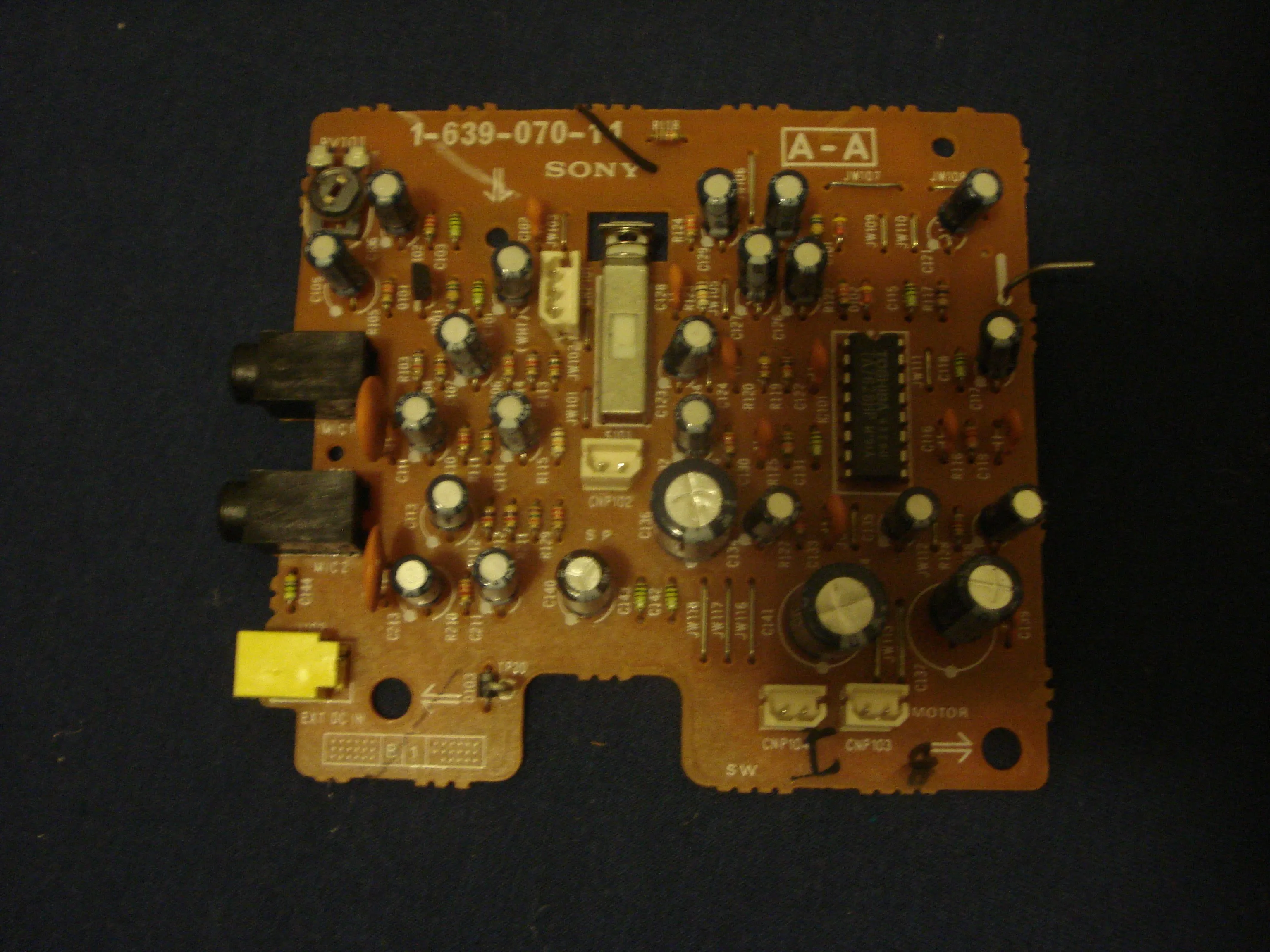

А вот и единственная печатная плата этого устройства, на ней не видно никаких больших процессоров, видимо, я не смогу превратить ее в суперкомпьютер :(
Шаг 8

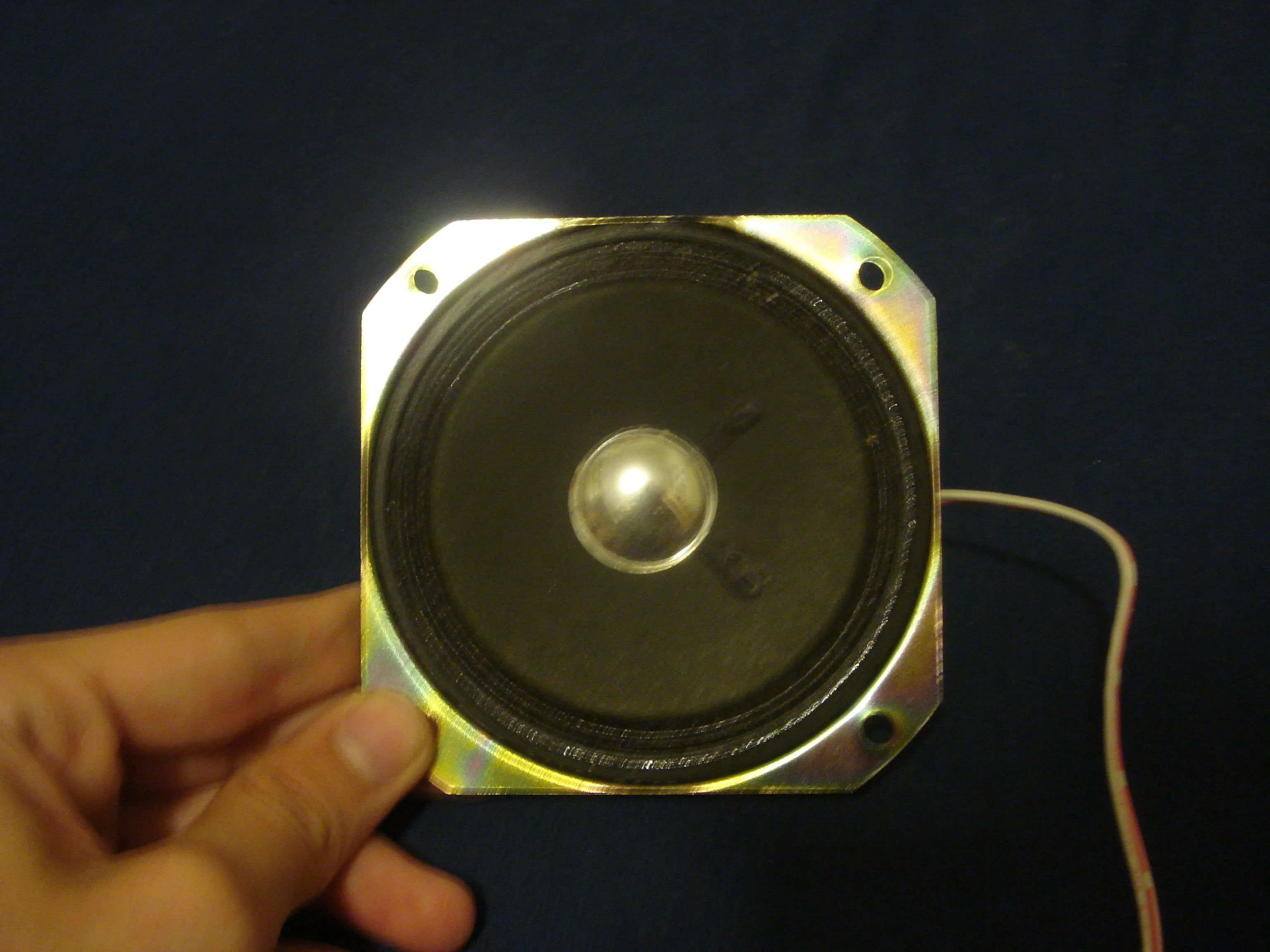

После отсоединения печатной платы мы можем полностью снять динамик.
Это огромный динамик размером 3 1/2 дюйма.
Шаг 9

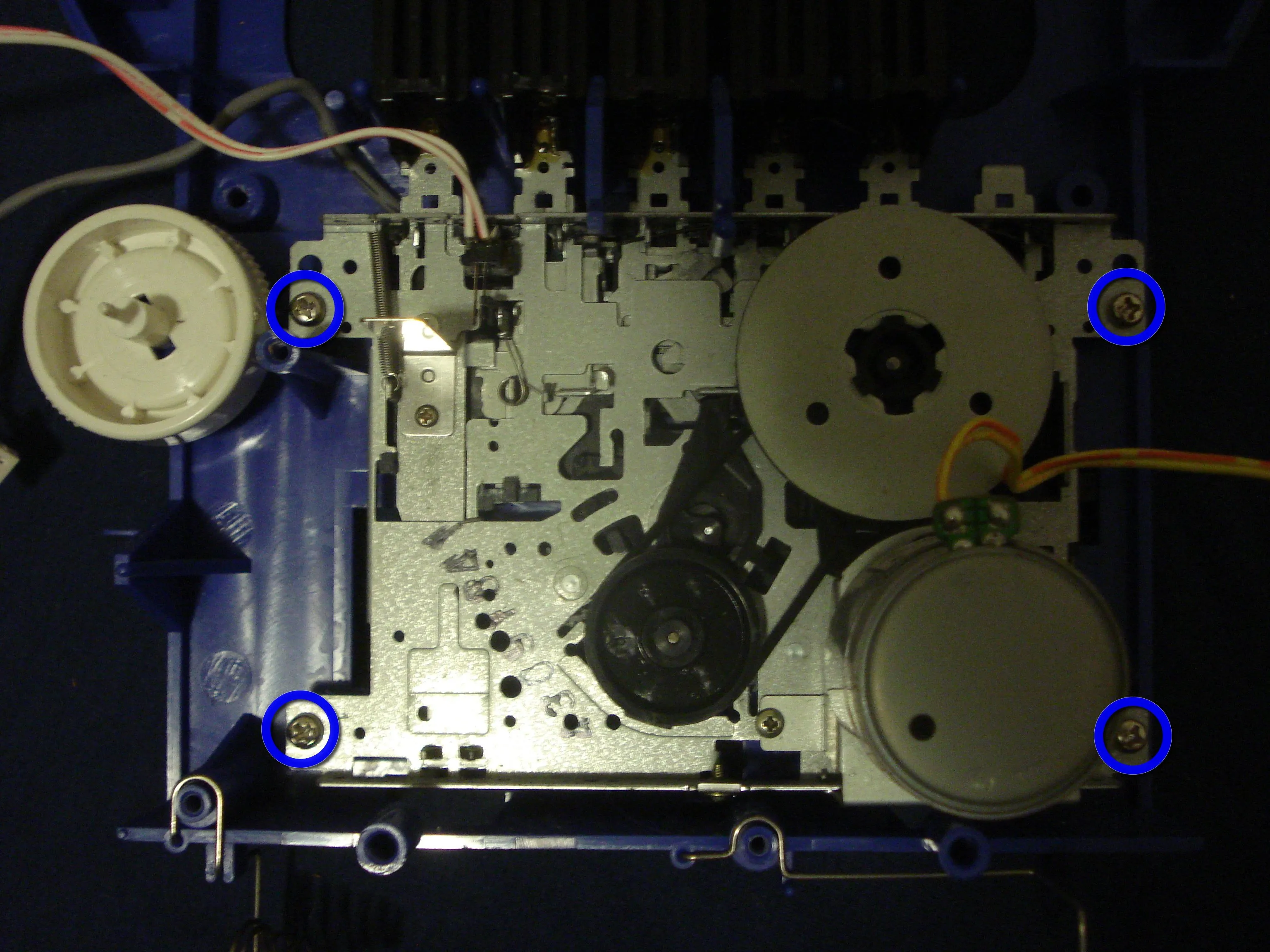

Открутите четыре винта, чтобы отсоединить шасси кассетного накопителя.
Затем потяните вверх и назад, чтобы вынуть шасси.

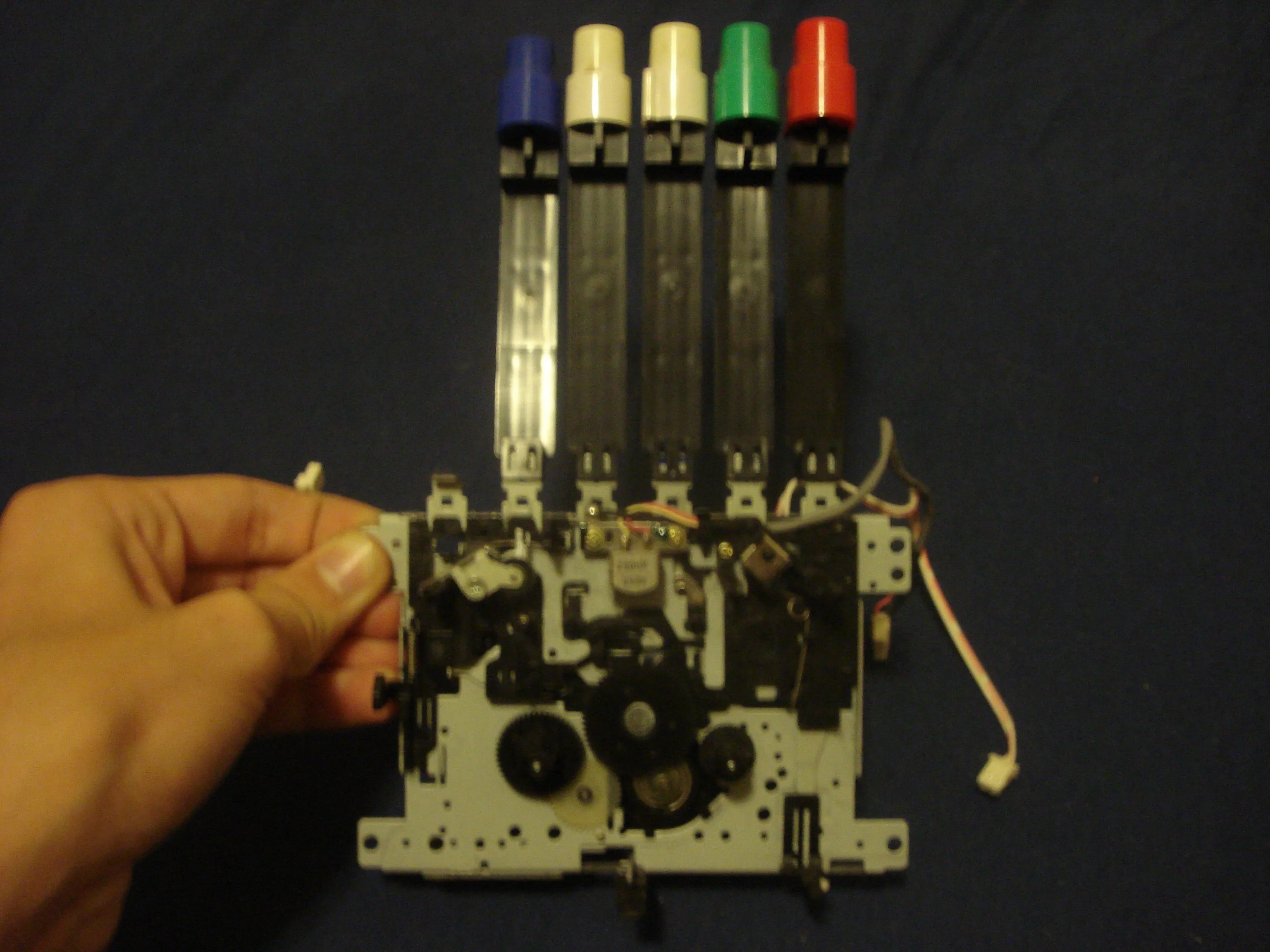

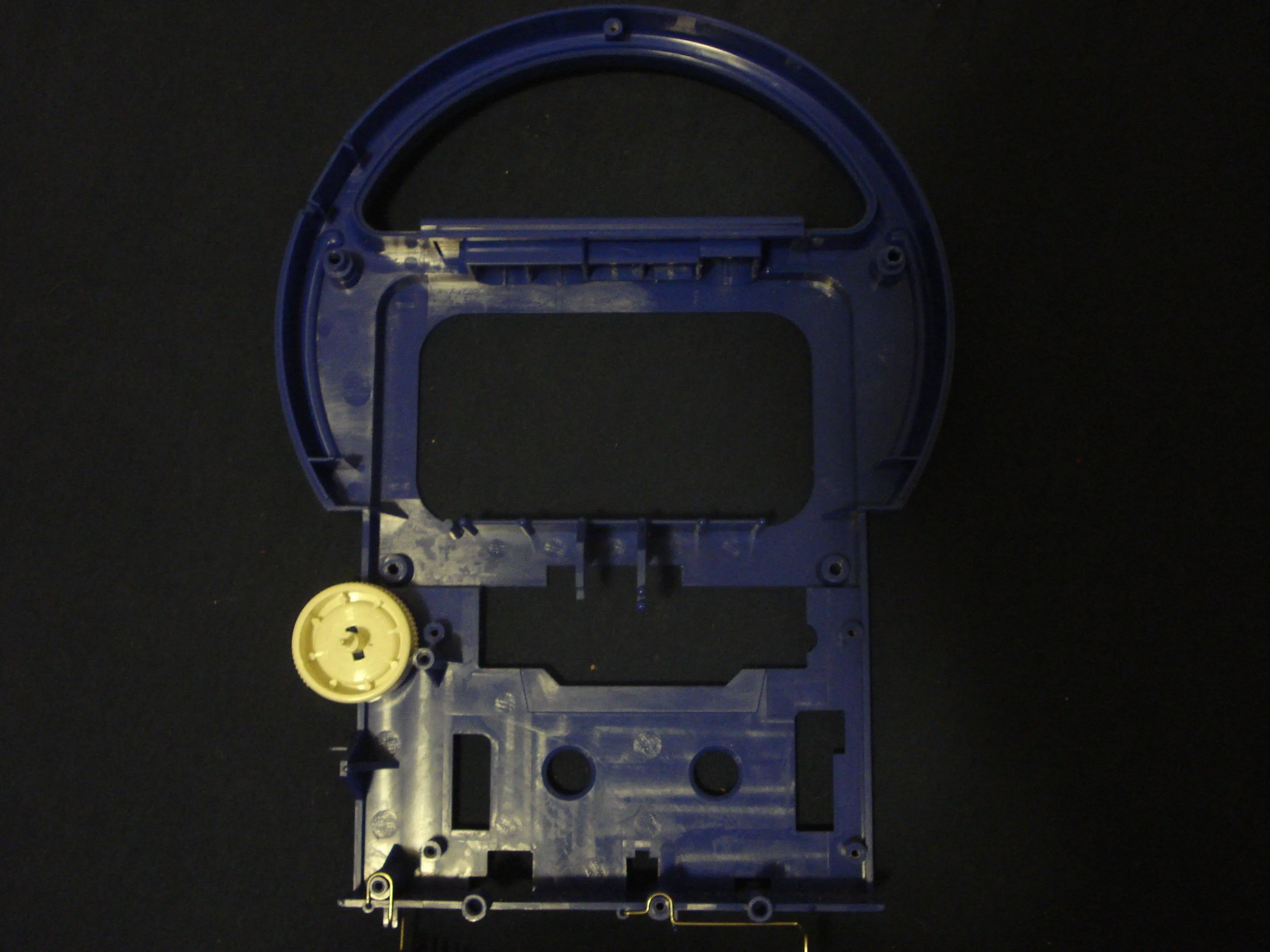

С шасси ленточного накопителя мы можем посмотреть на странную систему кнопок Sony, у нас также есть синее шасси без компонентов на нем
Шаг 10

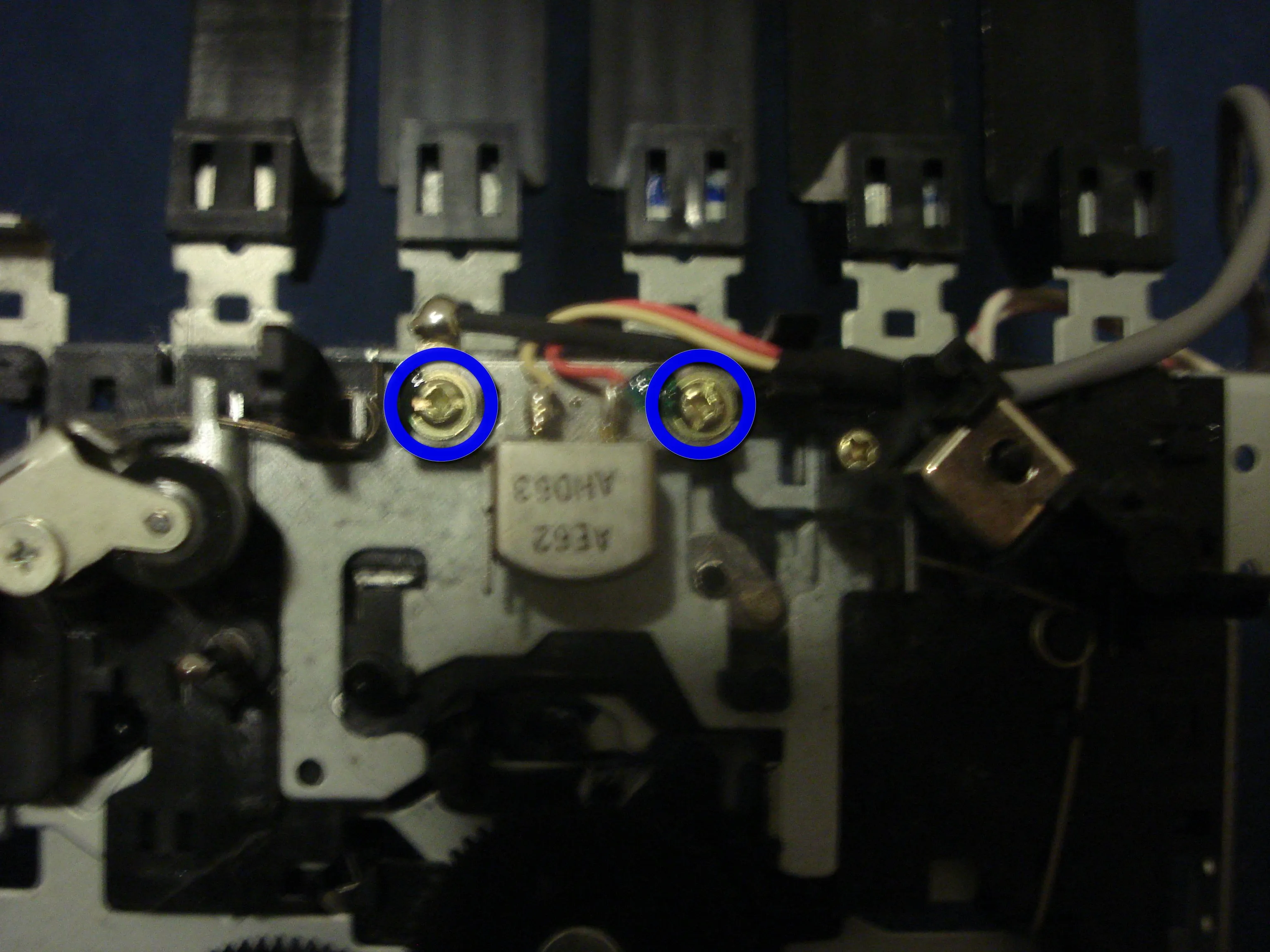

Выкрутите два винта, чтобы снять устройство чтения/записи кассет.
Шаг 11

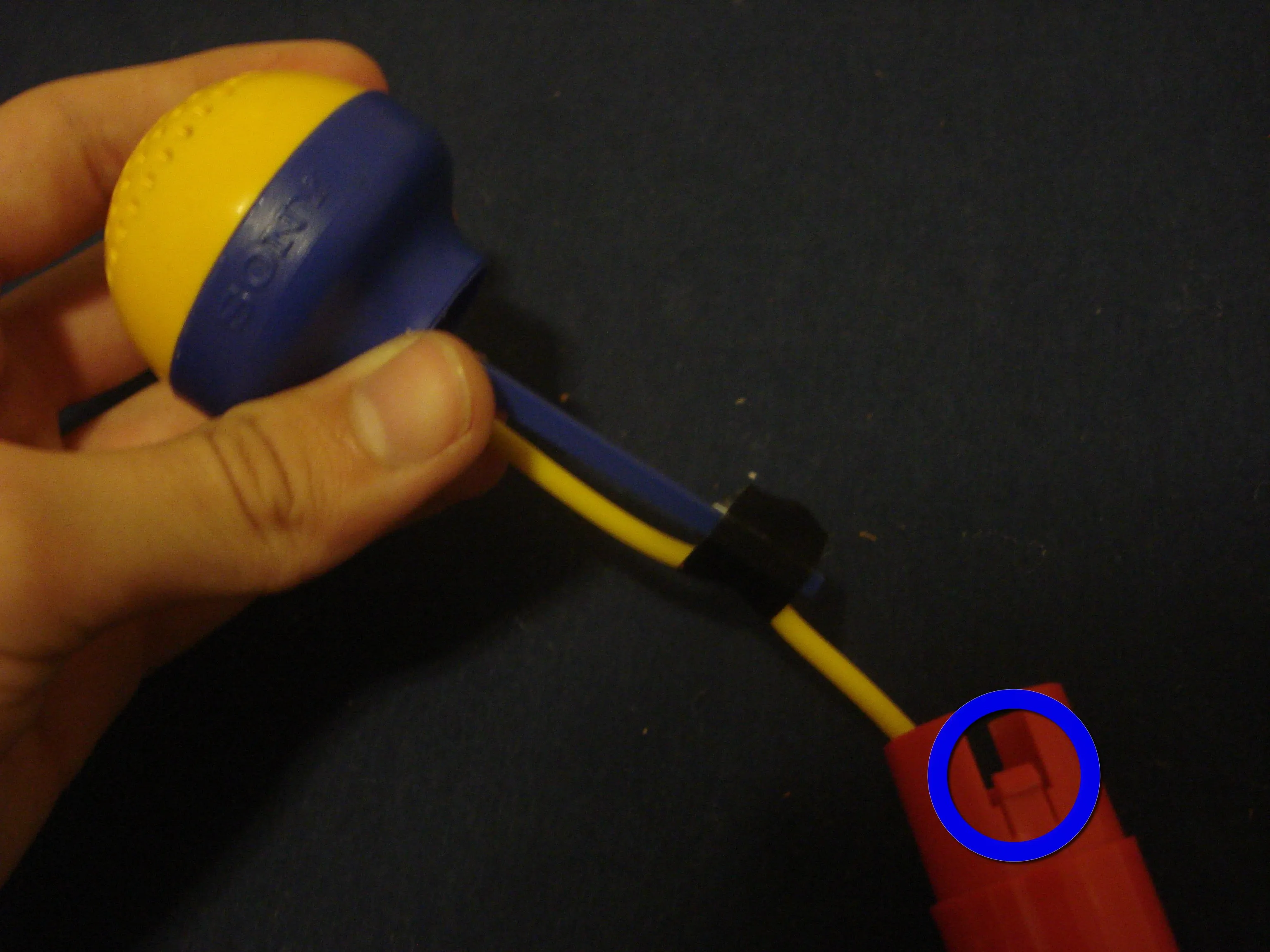

Чтобы разобрать микрофон, просто сильно потяните за красную ручку, и он выскочит, удерживаемый двумя защелками.

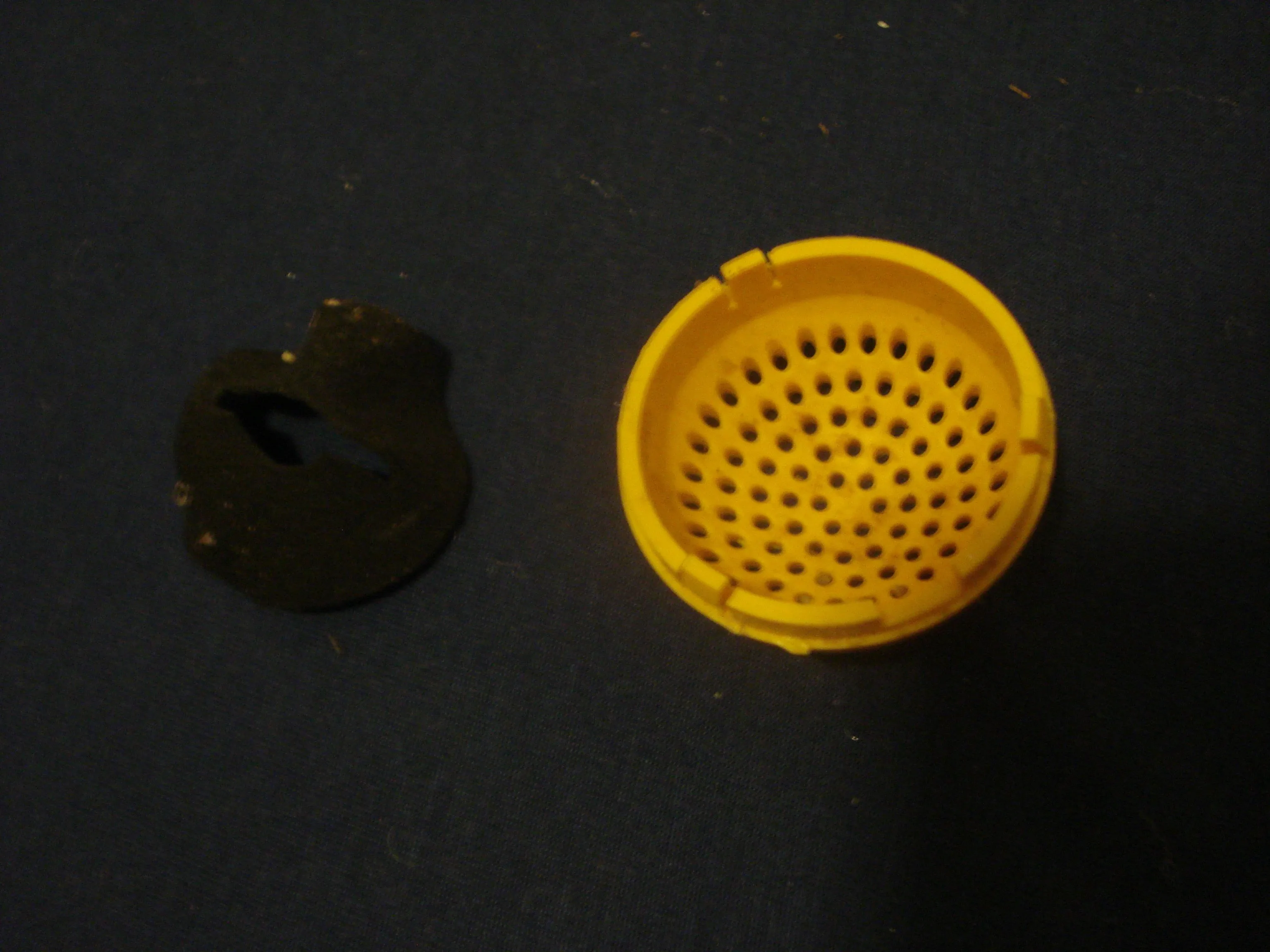

Снимите желтую крышку, засунув плоскую отвертку в щель и поддев ее.

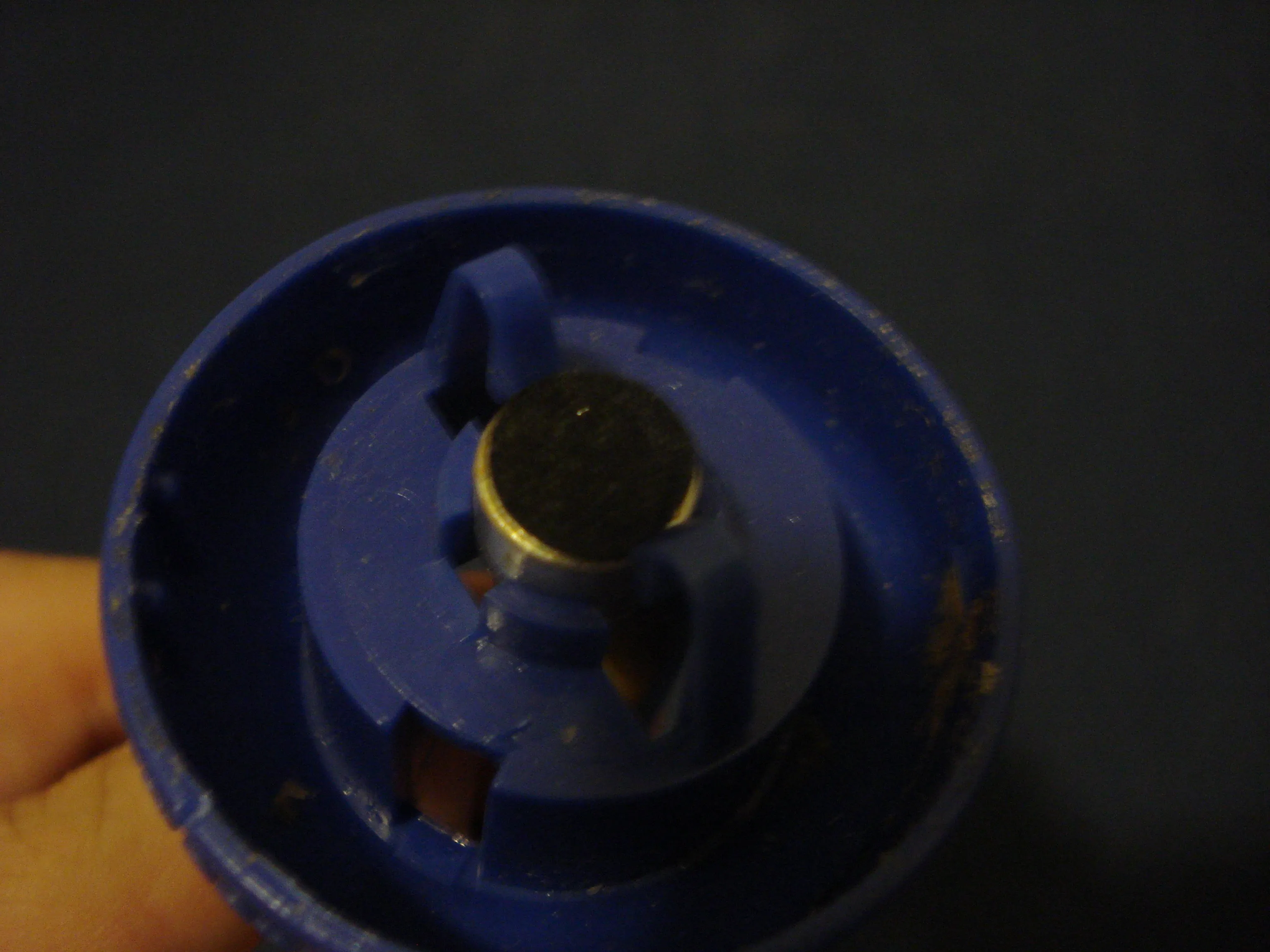

Теперь мы можем посмотреть на маленький микрофон, и, что удивительно, у него даже есть собственное ветровое стекло
Шаг 12

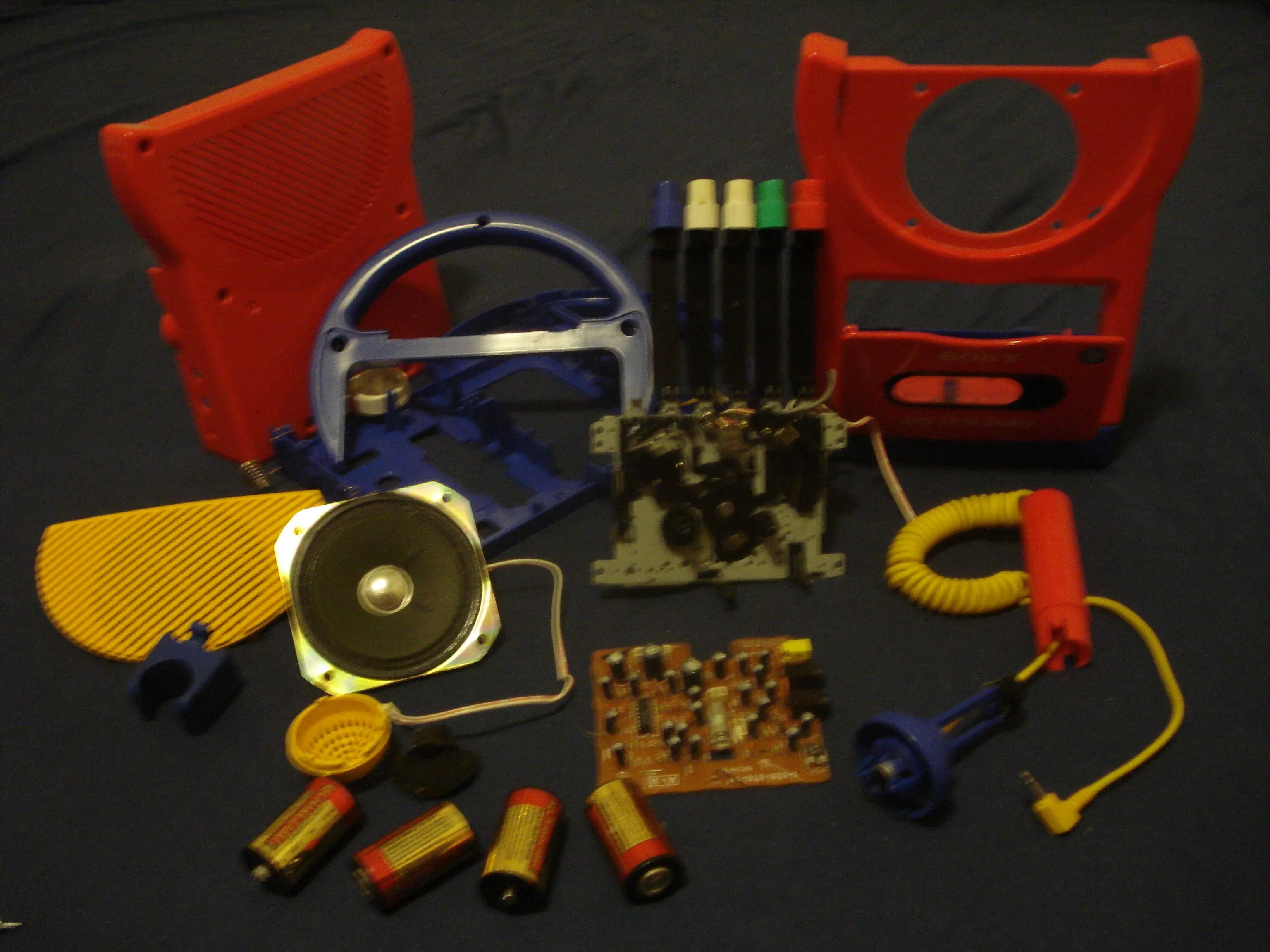

Итак, мы разобрали магнитолу, и НИГДЕ НЕТ НАКЛЕЕК 'ГАРАНТИЯ ОТМЕНЕНА'!!!
