Введение

Я покажу вам, что находится внутри спортивной камеры Navig8r Navsport 1080p.

Что вам понадобится

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Поиск винтов

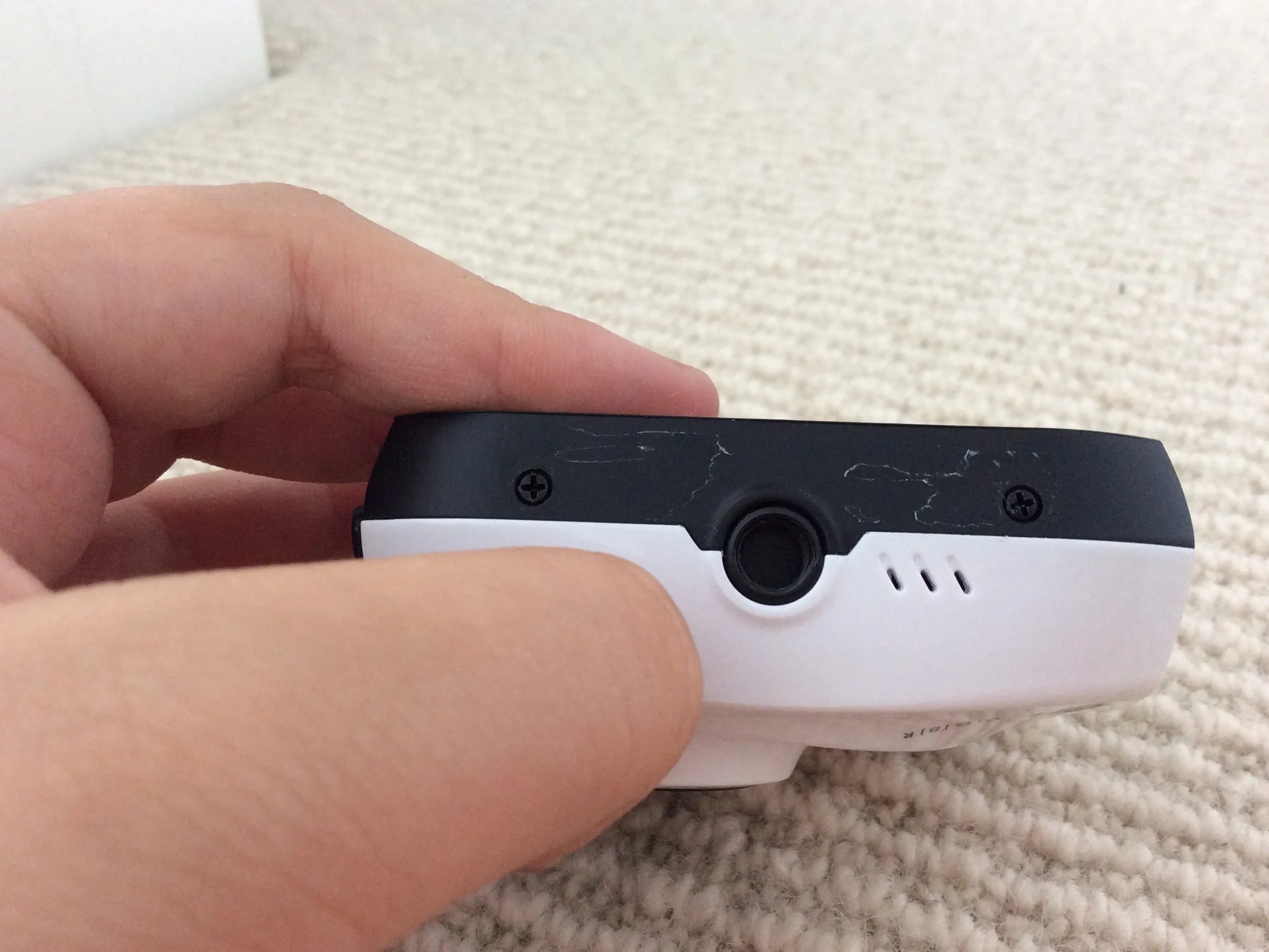

Navig8r Navsport 1080p - разборка, поиск винтов: шаг 1, изображение 1 из 1
Navig8r Navsport 1080p - разборка, поиск винтов: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Отклейте наклейку под камерой, и вы увидите 2 винта с крестообразной головкой.

  • Отклеивание наклейки под камерой приведет к аннулированию гарантии, поэтому делайте это на свой страх и риск.

Шаг 2 Снятие наклейки

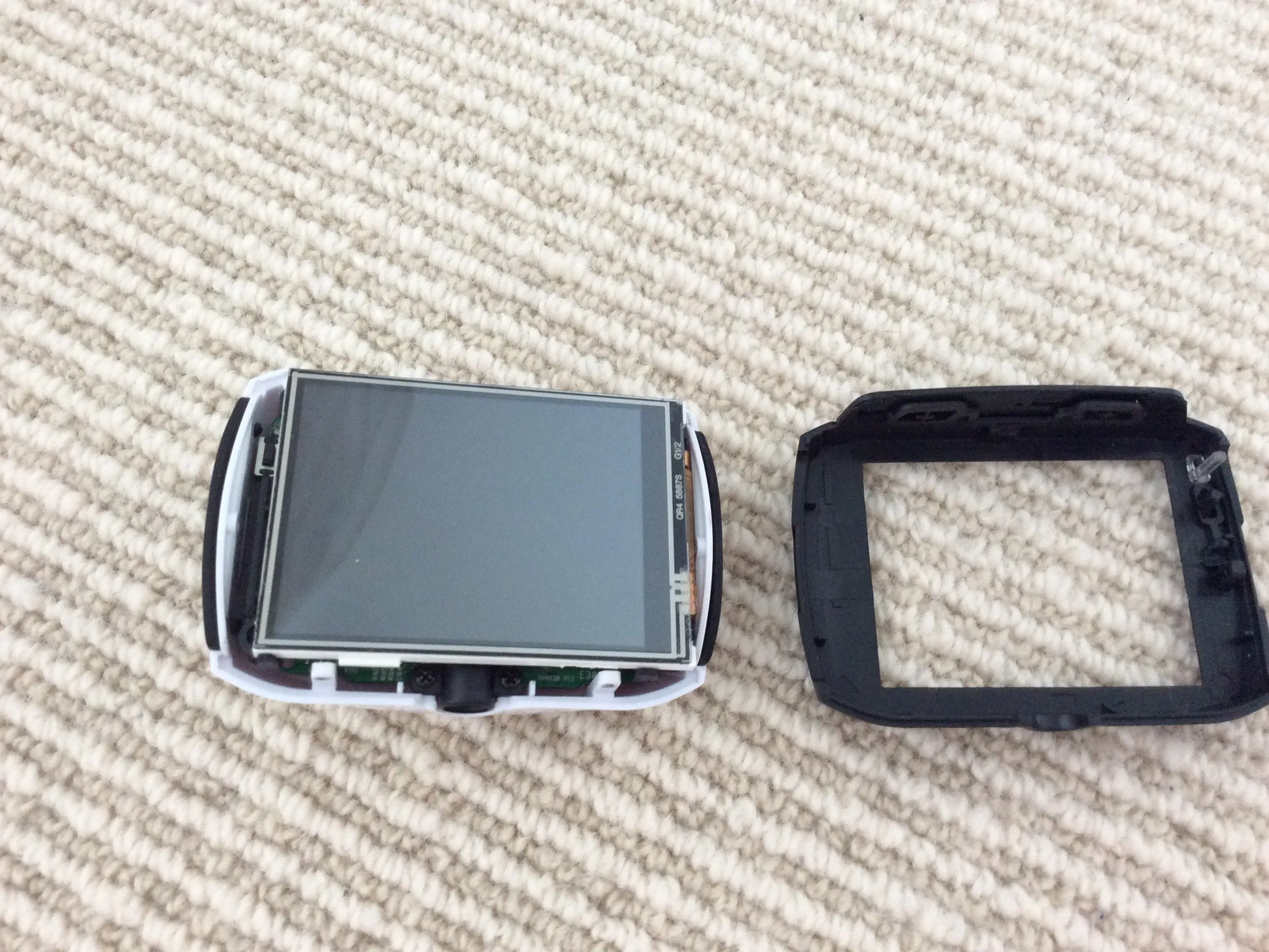

Navig8r Navsport 1080p - разборка, снятие контура: шаг 2, изображение 1 из 1
Navig8r Navsport 1080p - разборка, снятие контура: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Открутив их, аккуратно снимите черный контур экрана.

Шаг 3 Снятие экрана

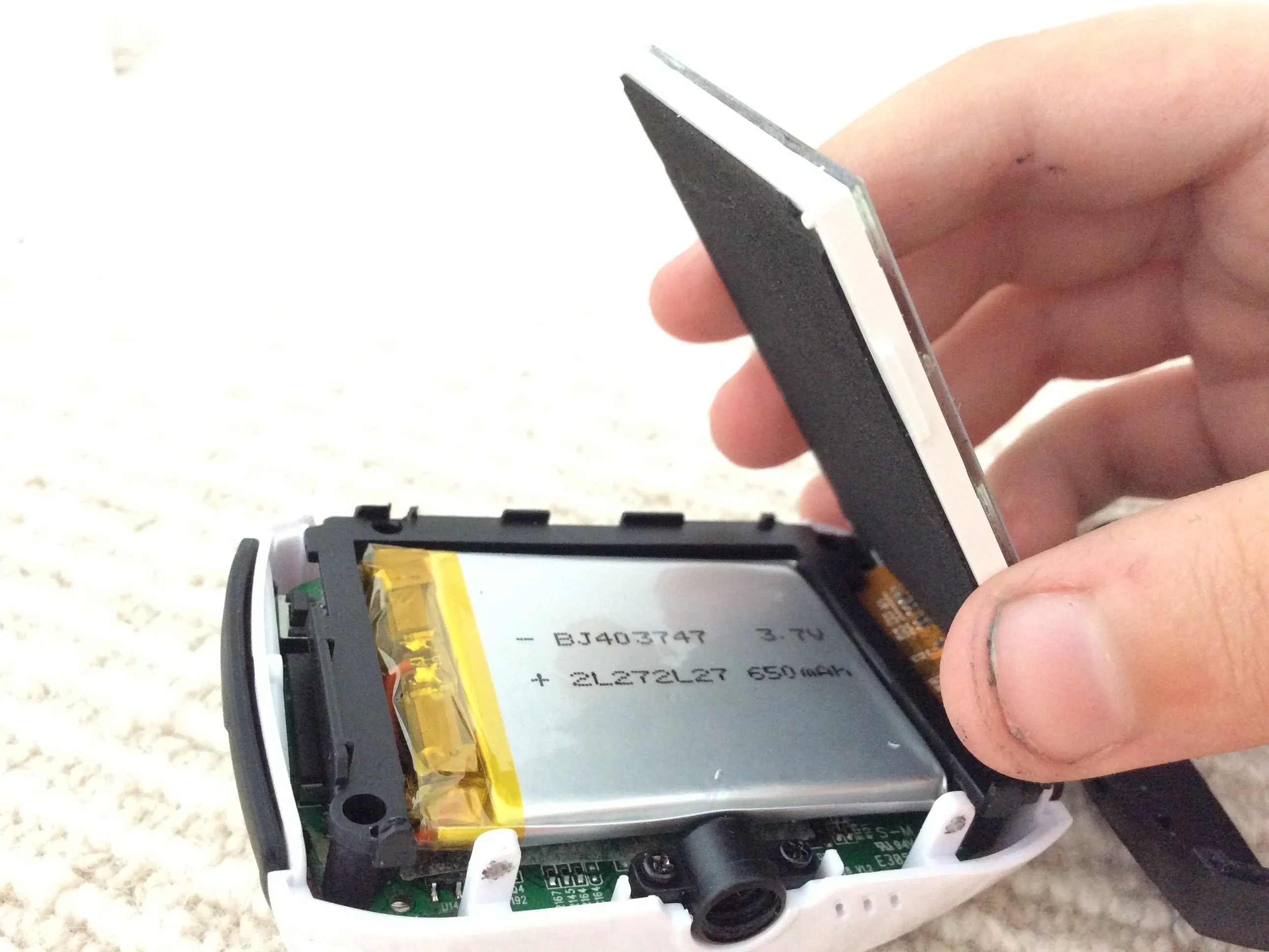

Navig8r Navsport 1080p - разборка, снятие экрана: шаг 3, изображение 1 из 1
Navig8r Navsport 1080p - разборка, снятие экрана: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • После этого медленно снимите экран, там будет 4 винта с крестообразной головкой.

  • Сложнее всего снять верхний левый винт.

Шаг 4 Снятие аккумулятора

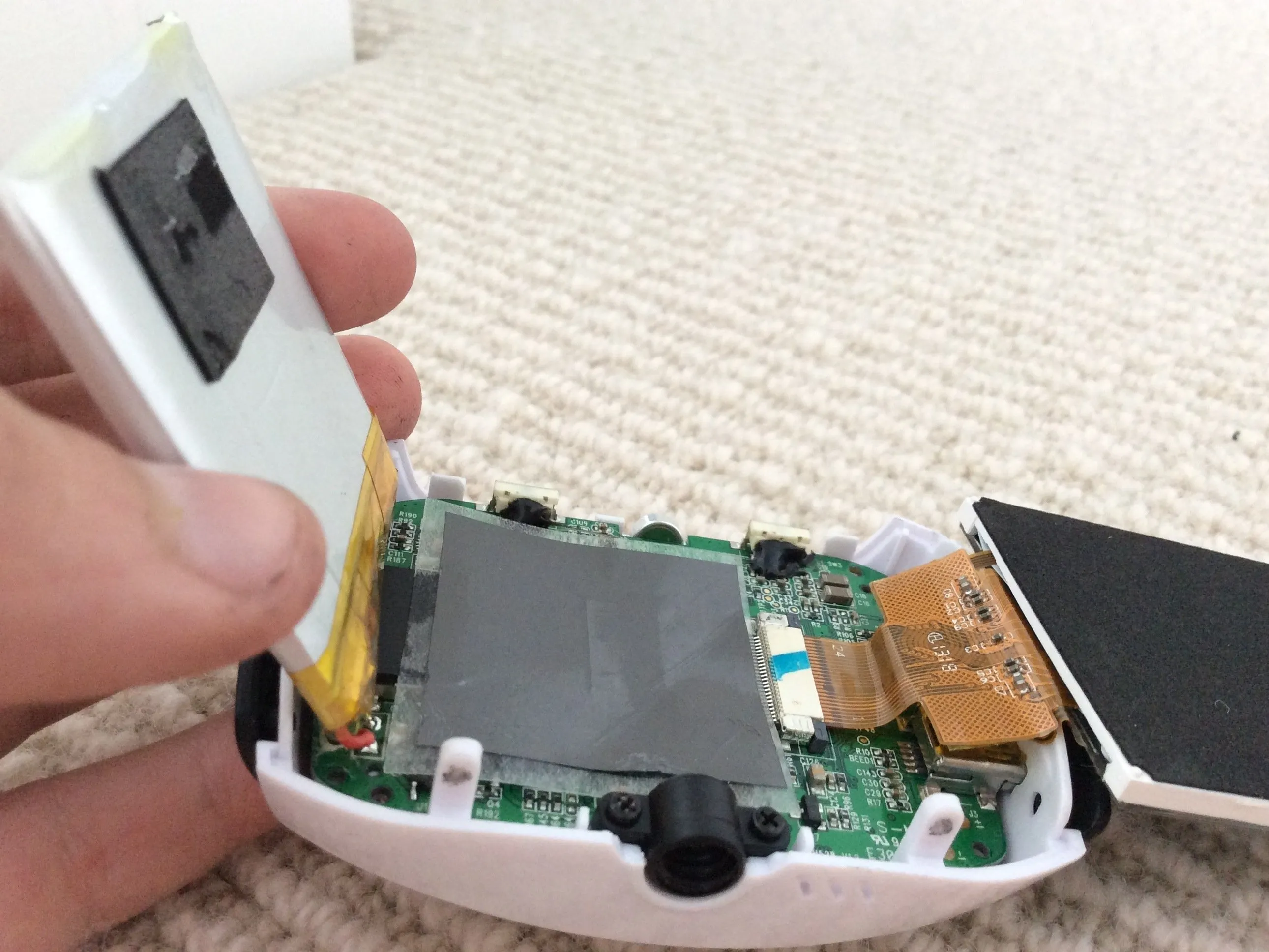

Navig8r Navsport 1080p - разборка, снятие аккумулятора: шаг 4, изображение 1 из 1
Navig8r Navsport 1080p - разборка, снятие аккумулятора: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Как только вы это сделаете, снимите ее, и вы увидите материнскую плату.

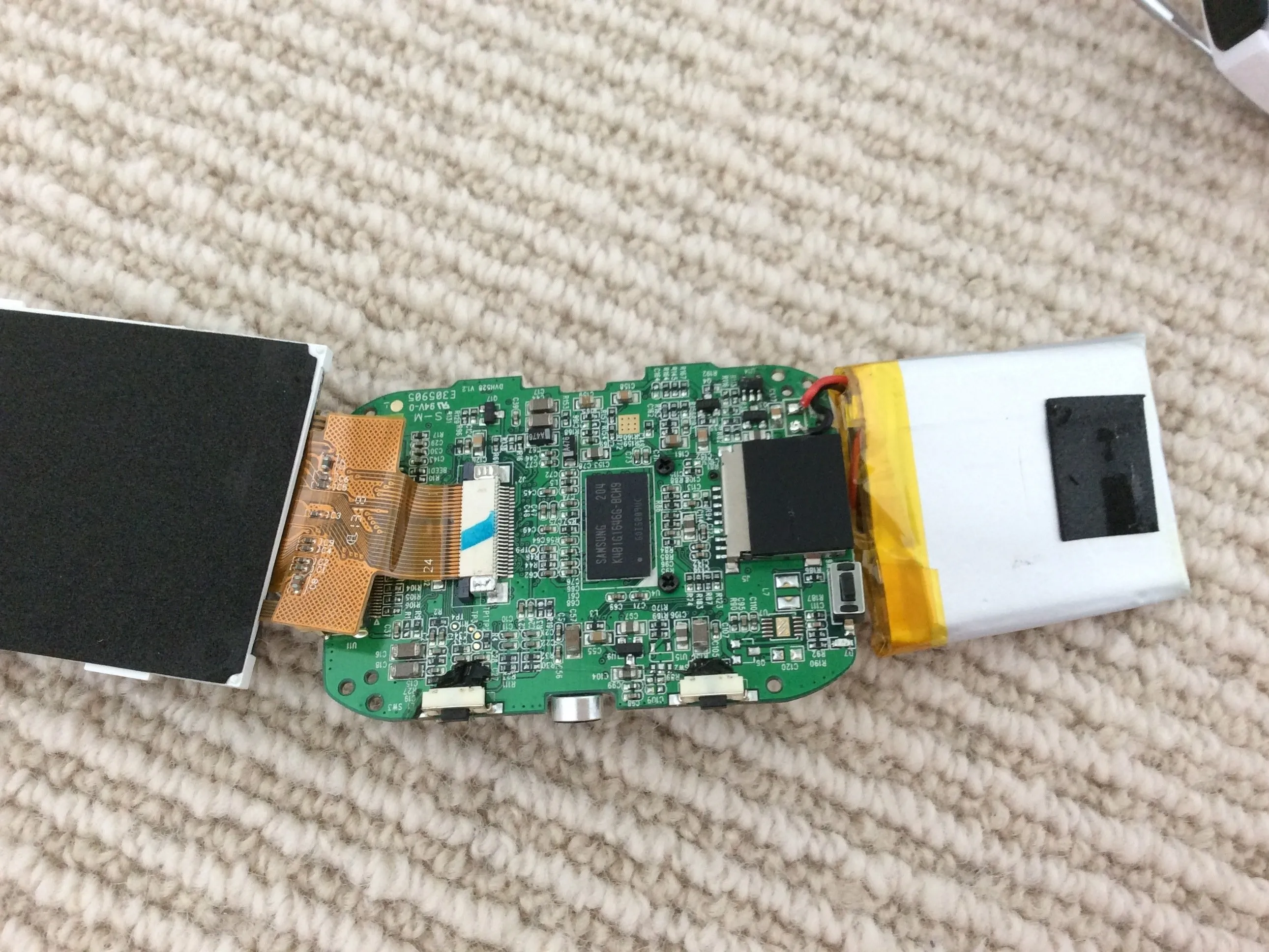

Шаг 5 За материнской платой

Navig8r Navsport 1080p - разборка, за материнской платой: шаг 5, изображение 1 из 1
Navig8r Navsport 1080p - разборка, за материнской платой: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Снимите черную наклейку, и теперь мы можем увидеть всю материнскую плату.

Шаг 6 Снятие материнской платы

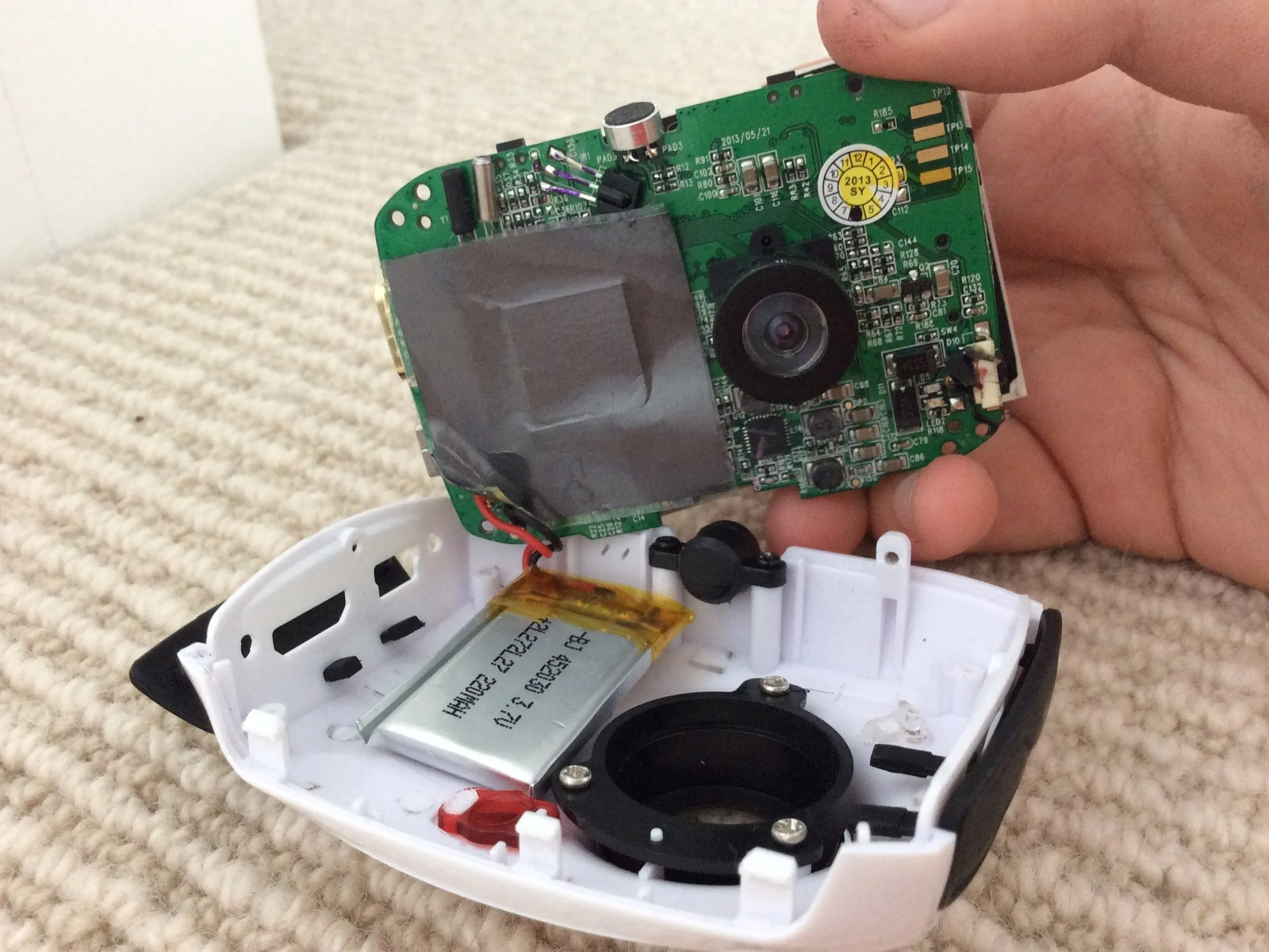

Navig8r Navsport 1080p - разборка, снятие материнской платы: шаг 6, изображение 1 из 2
Navig8r Navsport 1080p - разборка, снятие материнской платы: шаг 6, изображение 1 из 2 | Источник - ifixit.com

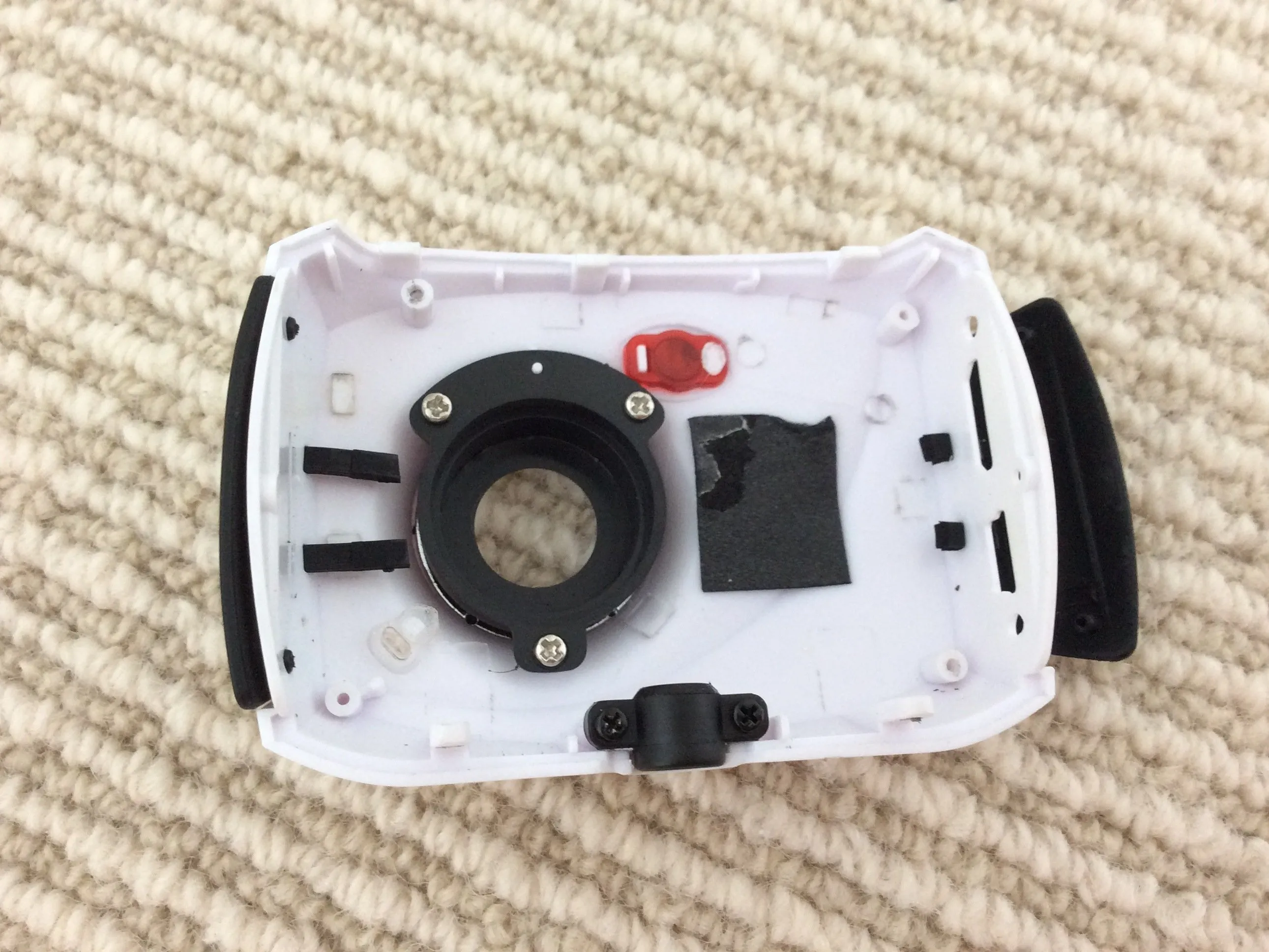

Navig8r Navsport 1080p - разборка, снятие материнской платы: шаг 6, изображение 2 из 2
Navig8r Navsport 1080p - разборка, снятие материнской платы: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Теперь мы можем снять материнскую плату, обнажив ее переднюю часть.

  • Похоже, что на передней панели материнской платы находится вторая батарея, но я не знаю, для чего она нужна или используется.

Шаг 7 Передняя часть материнской платы

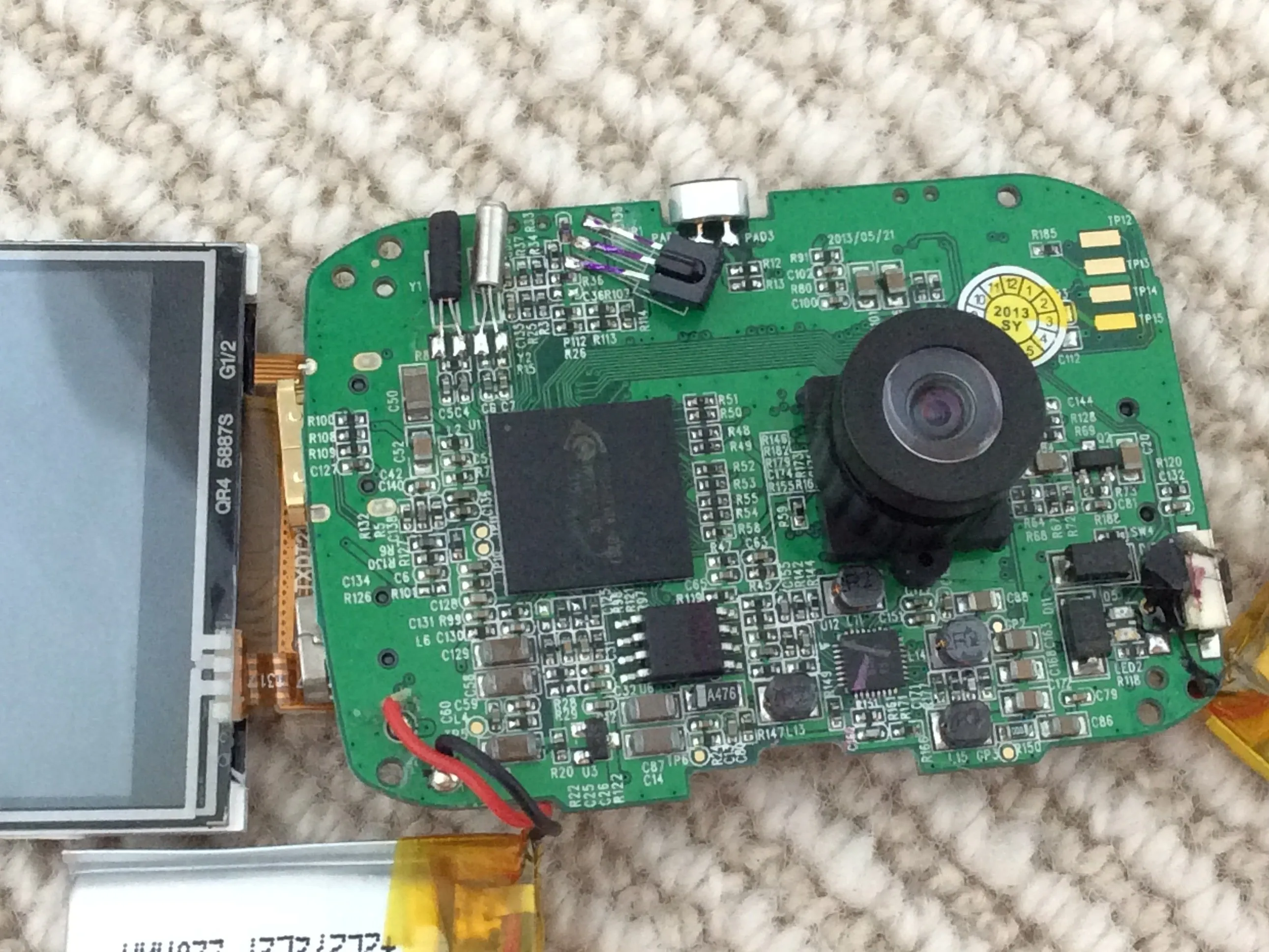

Navig8r Navsport 1080p - разборка, передняя часть материнской платы: шаг 7, изображение 1 из 1
Navig8r Navsport 1080p - разборка, передняя панель: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Вот передняя часть материнской платы.

Шаг 8 Готово

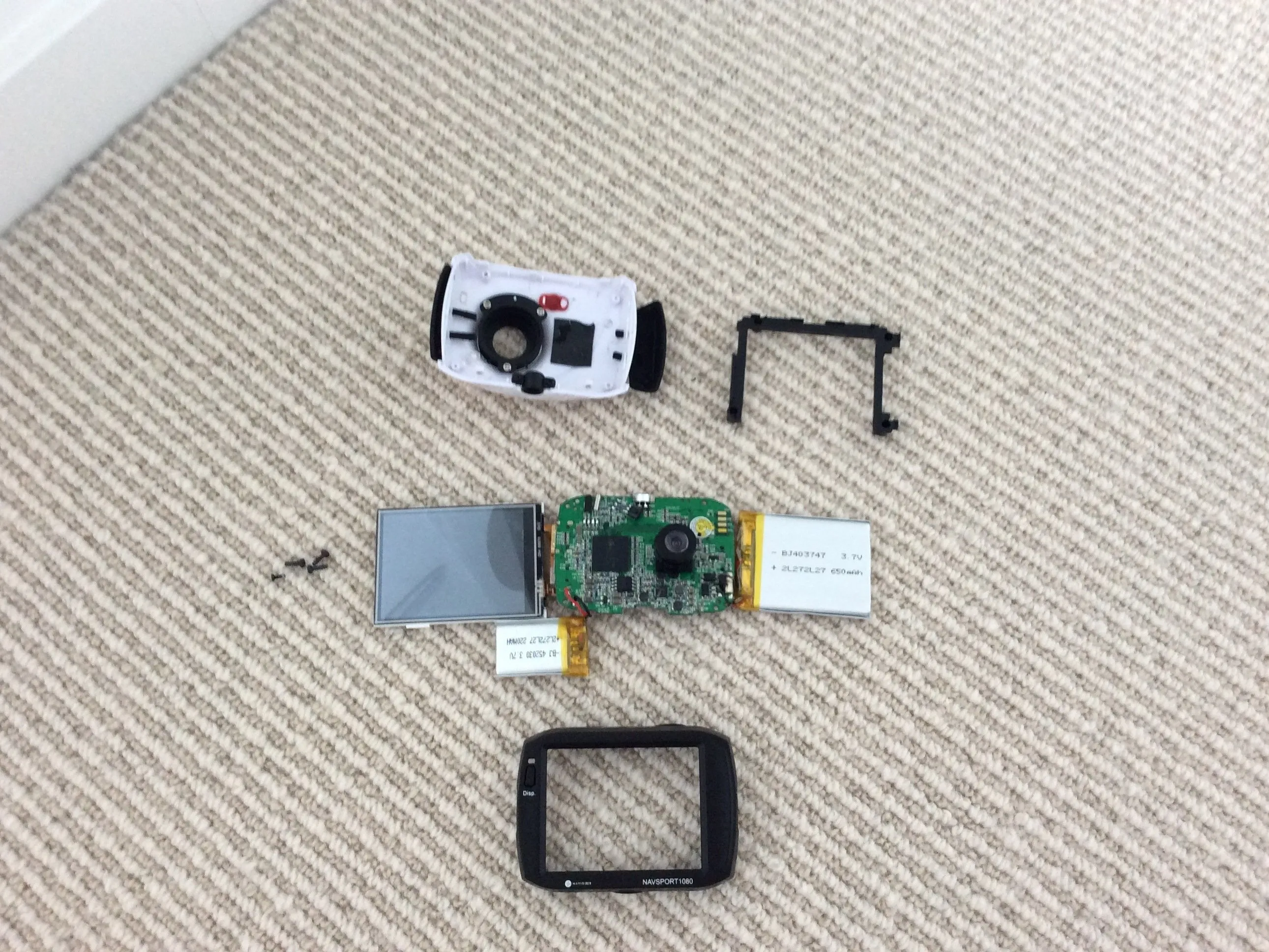

Navig8r Navsport 1080p - разборка, готово: шаг 8, изображение 1 из 1
Navig8r Navsport 1080p - разборка, готово: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • ...и на этом мы закончили разборку!
