Введение

Сотрудничество между NBC и Viget! Загляните внутрь новой и улучшенной интерактивной броши Джонни Вейра для Кентуккийского дерби 2018 года. Что она делает? Она подключена к Twitter в режиме реального времени с помощью инновационной электроники. В брошь встроили подсветку, сервоприводы (для галопа аниматроника), акселерометр и Wi-Fi. Увидите, как она оживает, написав в Твиттере #WatchMeNeighNeigh, когда Джонни покажут по телевизору в эту субботу!

Список материалов?

- Индивидуальная печатная плата

- Светильники

- Сервопривод

- Акселерометр

- Wifi модуль

- Батарея

- 3D-печатный корпус

- Краска, стразы, суперклей

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Посмотреть

Шаг 1 Сборка лошади

Брошь NBC Kentucky Derby Teardown, сборка лошади: шаг 1, изображение 1 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка лошади: шаг 1, изображение 1 из 3 | Источник - ifixit.com

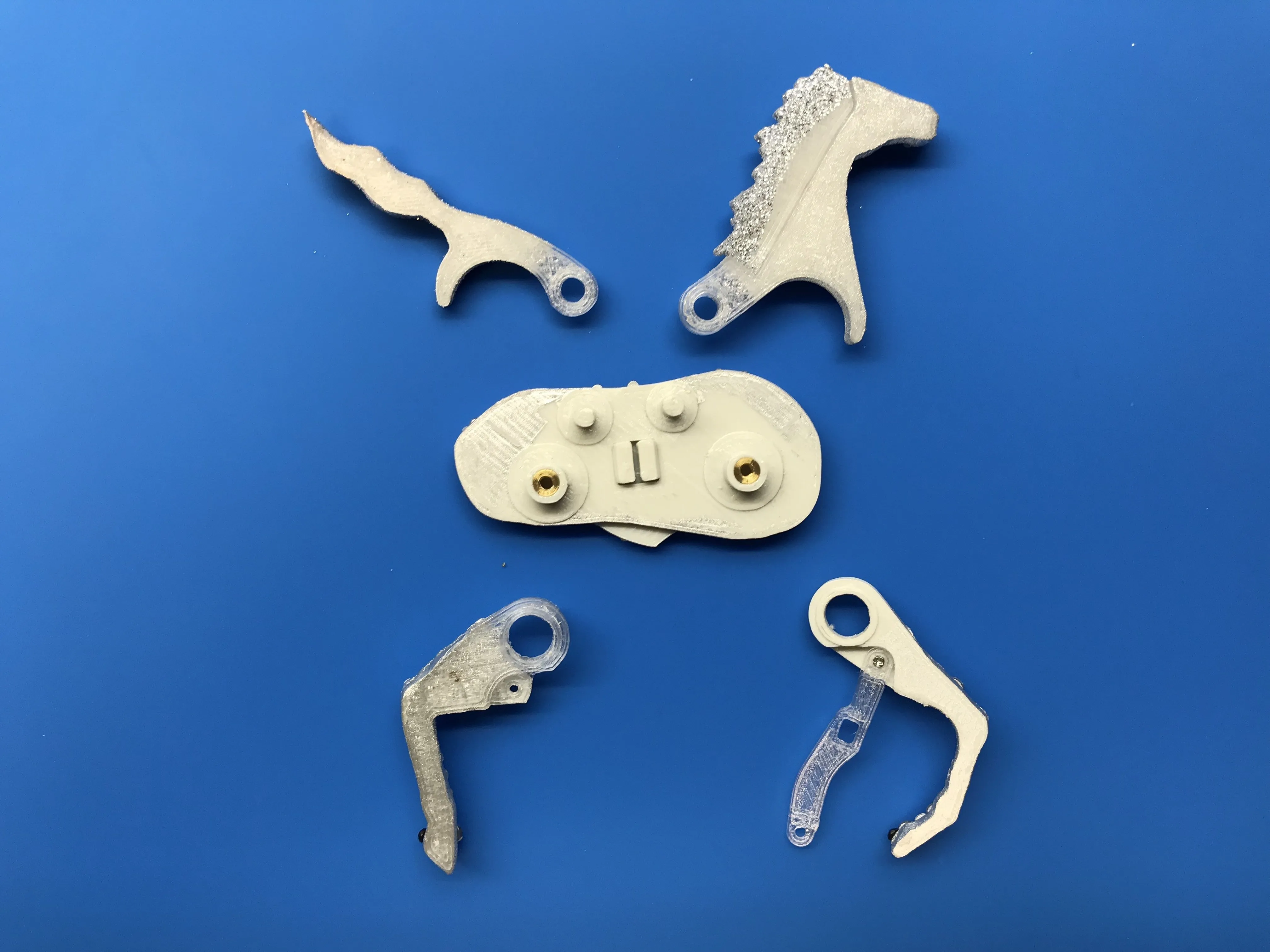

NBC Кентукки Дерби Брошь снос, собрать лошадь: шаг 1, изображение 2 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка лошади: шаг 1, изображение 2 из 3 | Источник - ifixit.com

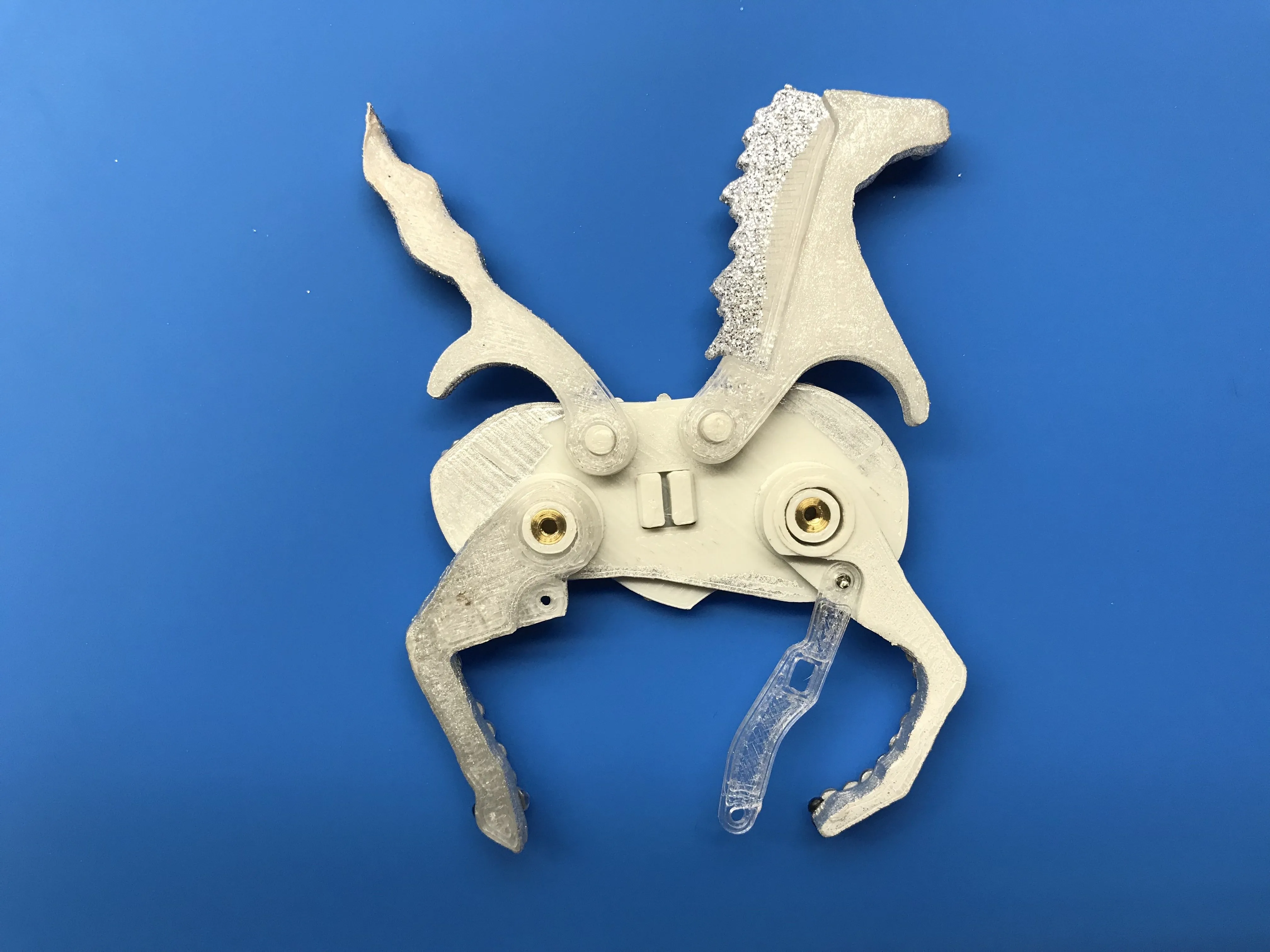

NBC Кентукки Дерби брошь снос, собрать лошадь: шаг 1, изображение 3 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка лошади: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Соберите все детали и переверните их.

  • Установите голову, хвост и обе ноги, поместив их на точки вращения.

Шаг 2 Прикрепите шарнир

NBC Kentucky Derby Brooch Teardown, Прикрепляем соединительные элементы: шаг 2, изображение 1 из 3
Брошь NBC Kentucky Derby Teardown, прикрепление: шаг 2, изображение 1 из 3 | Источник - ifixit.com

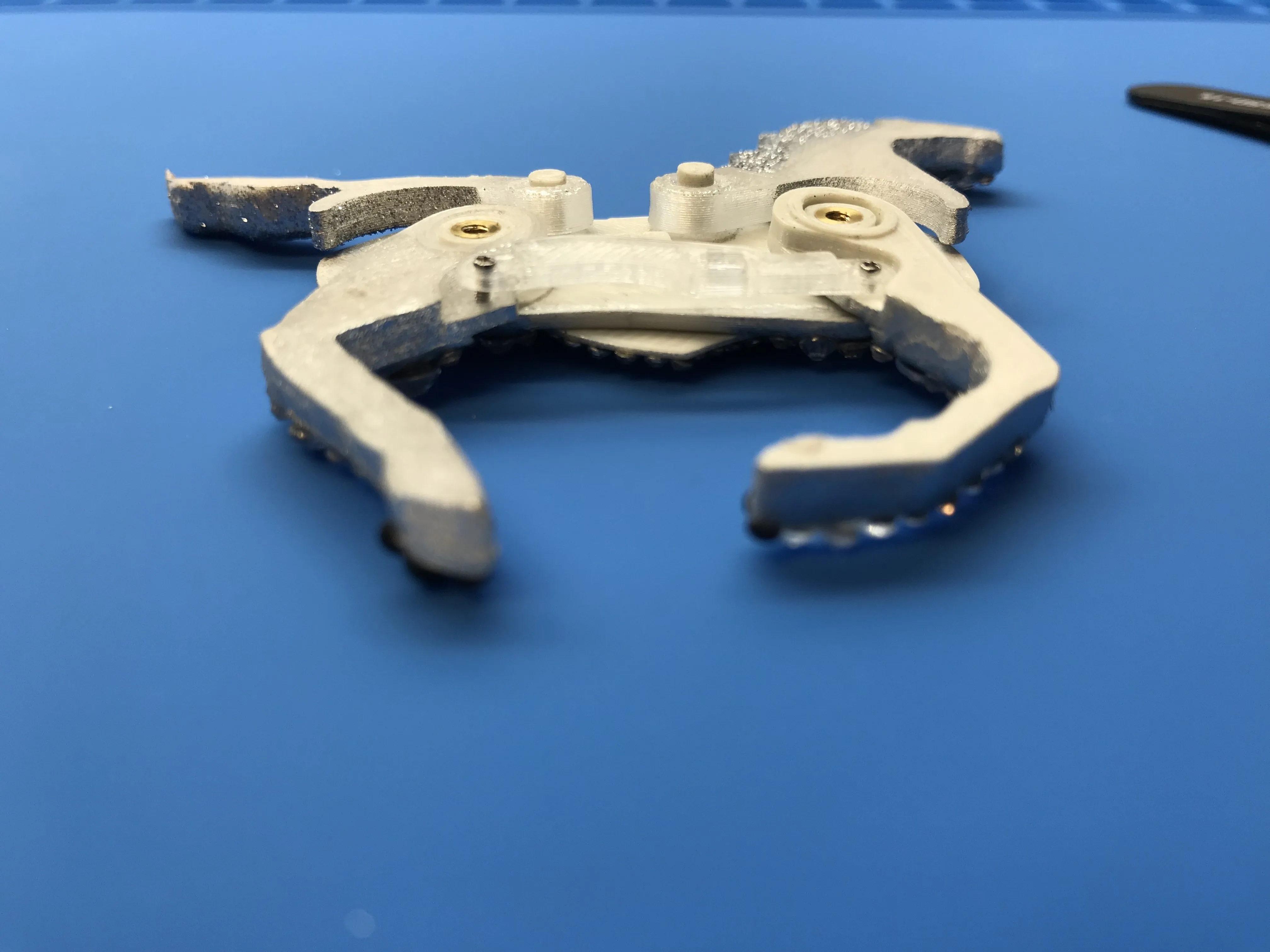

NBC Кентукки Дерби брошь снос, прикрепить ссылку: шаг 2, изображение 2 из 3
Брошь NBC Kentucky Derby Teardown, прикрепление: шаг 2, изображение 2 из 3 | Источник - ifixit.com

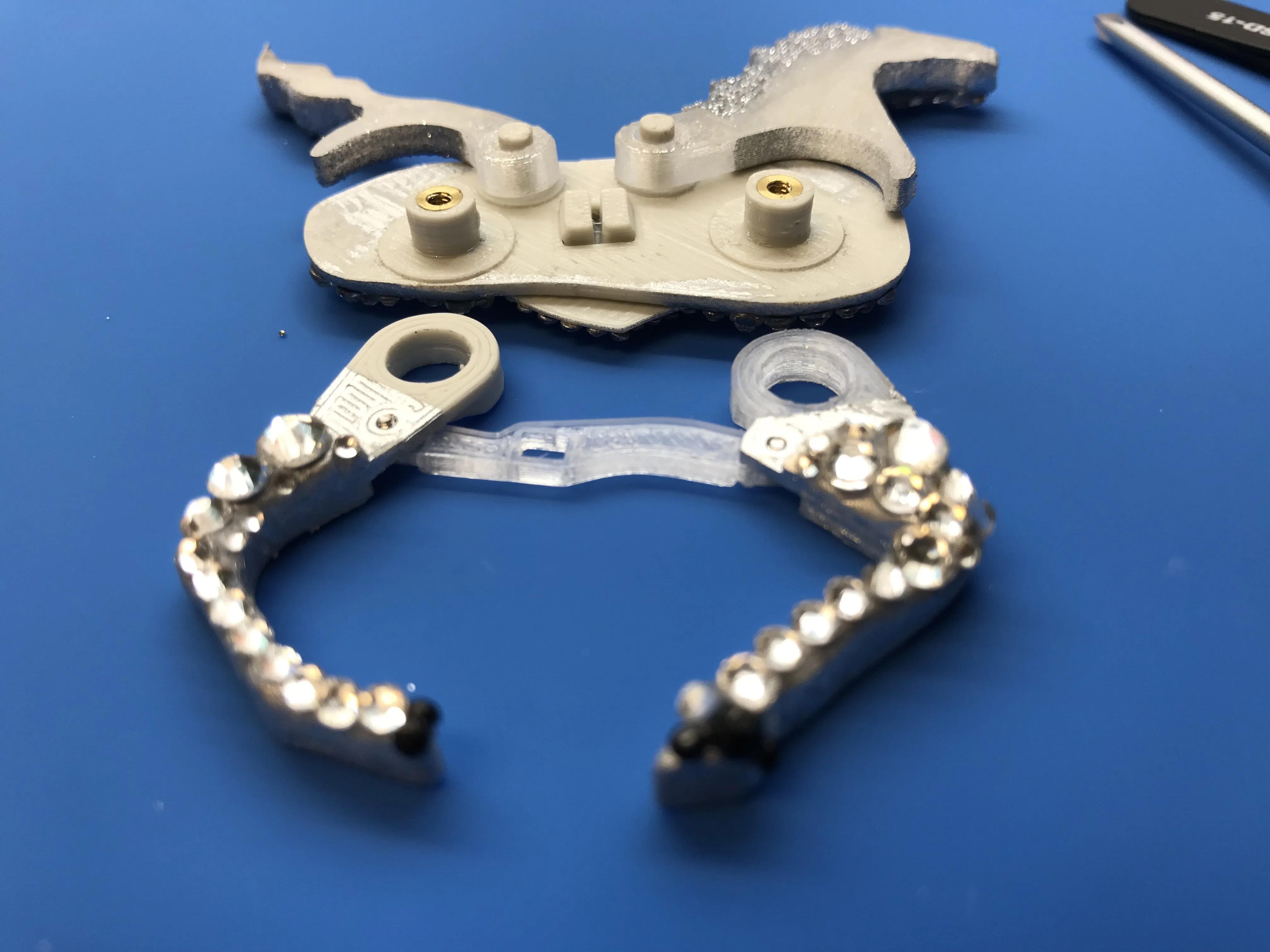

NBC Кентукки Дерби брошь снос, прикрепить ссылку: шаг 2, изображение 3 из 3
Брошь NBC Kentucky Derby Разборка, прикрепление перемычки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

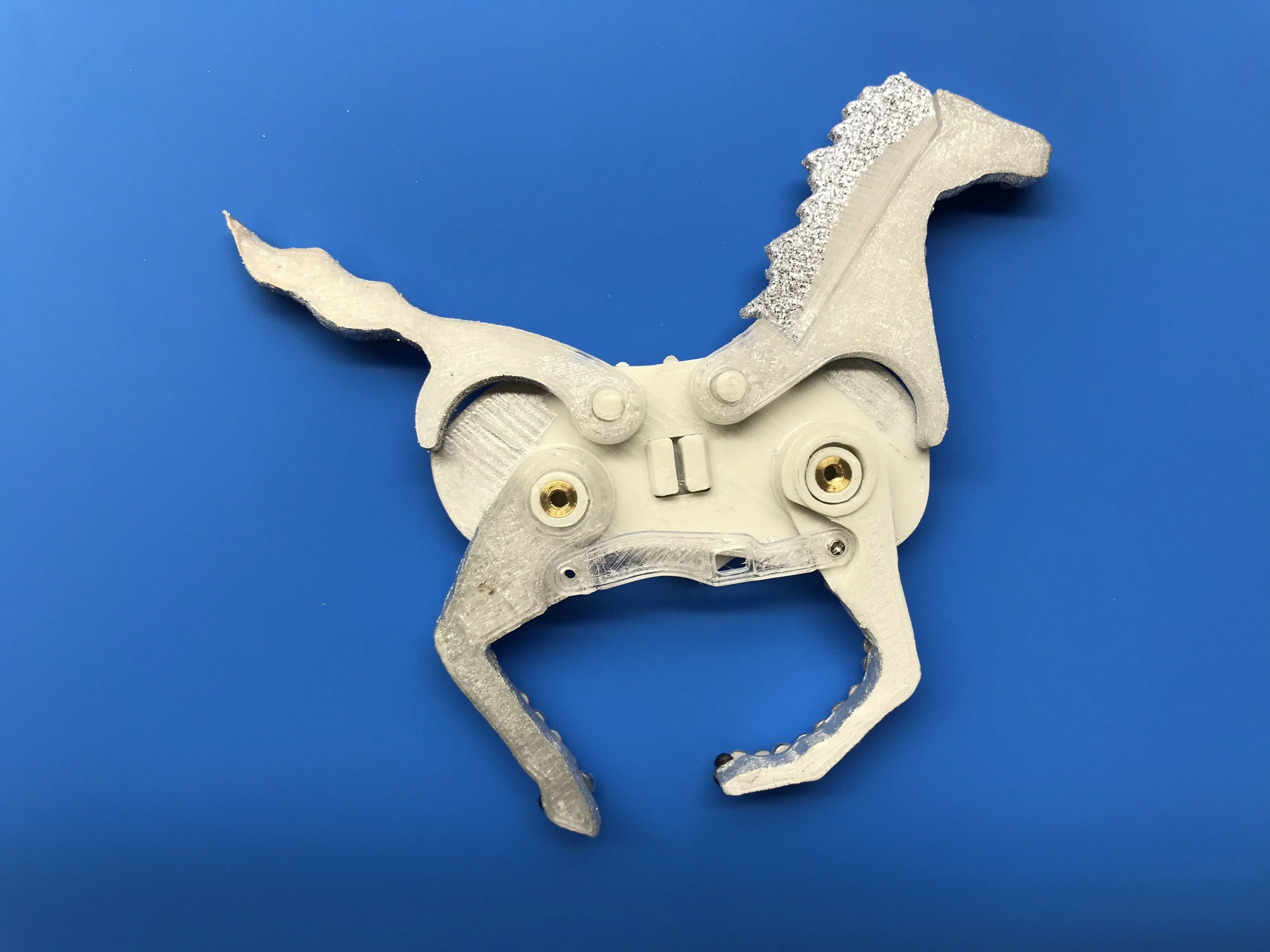

  • Аккуратно совместите перемычку с монтажными отверстиями на обеих ножках.

  • Вставьте два 3-миллиметровых винта для очков в оба конца перекладины.

  • Затяните винты. Эти винты будут самозавинчиваться в ножки. Будьте осторожны, чтобы не перетянуть и не заклинить тягу.

Шаг 3 Установите сервопривод

NBC Kentucky Derby Brooch Teardown, Монтаж сервопривода: шаг 3, изображение 1 из 3
Брошь NBC Kentucky Derby Brooch Teardown, Крепление сервопривода: шаг 3, изображение 1 из 3 | Источник - ifixit.com
NBC Кентукки Дерби брошь снос, монтаж сервопривода: шаг 3, изображение 2 из 3
Брошь NBC Kentucky Derby Brooch Teardown, крепление сервопривода: шаг 3, изображение 2 из 3 | Источник - ifixit.com
NBC Кентукки Дерби брошь снос, монтаж сервопривода: шаг 3, изображение 3 из 3
Брошь NBC Kentucky Derby Brooch Teardown, установка сервопривода: шаг 3, изображение 3 из 3 | Источник - ifixit.com

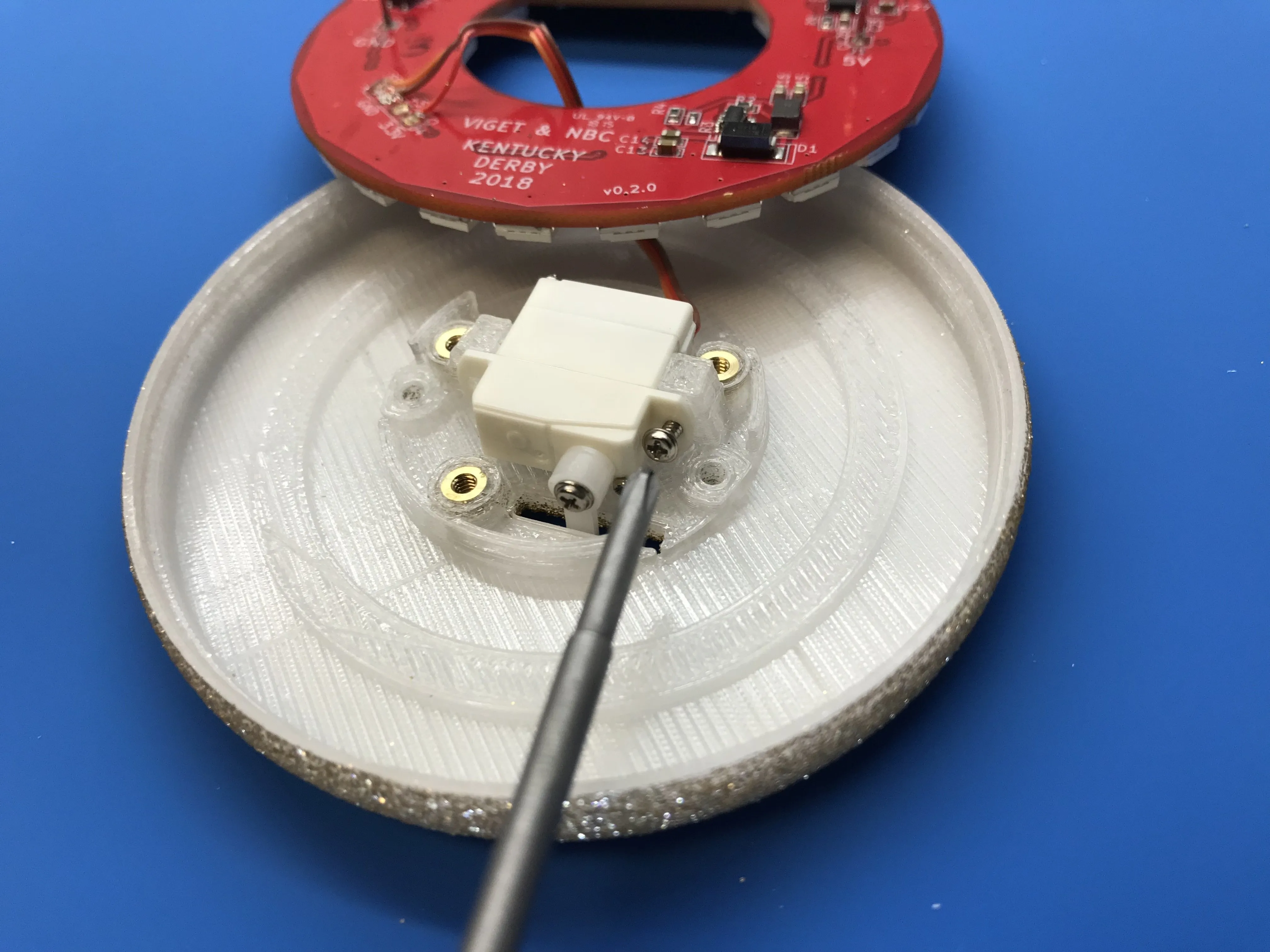

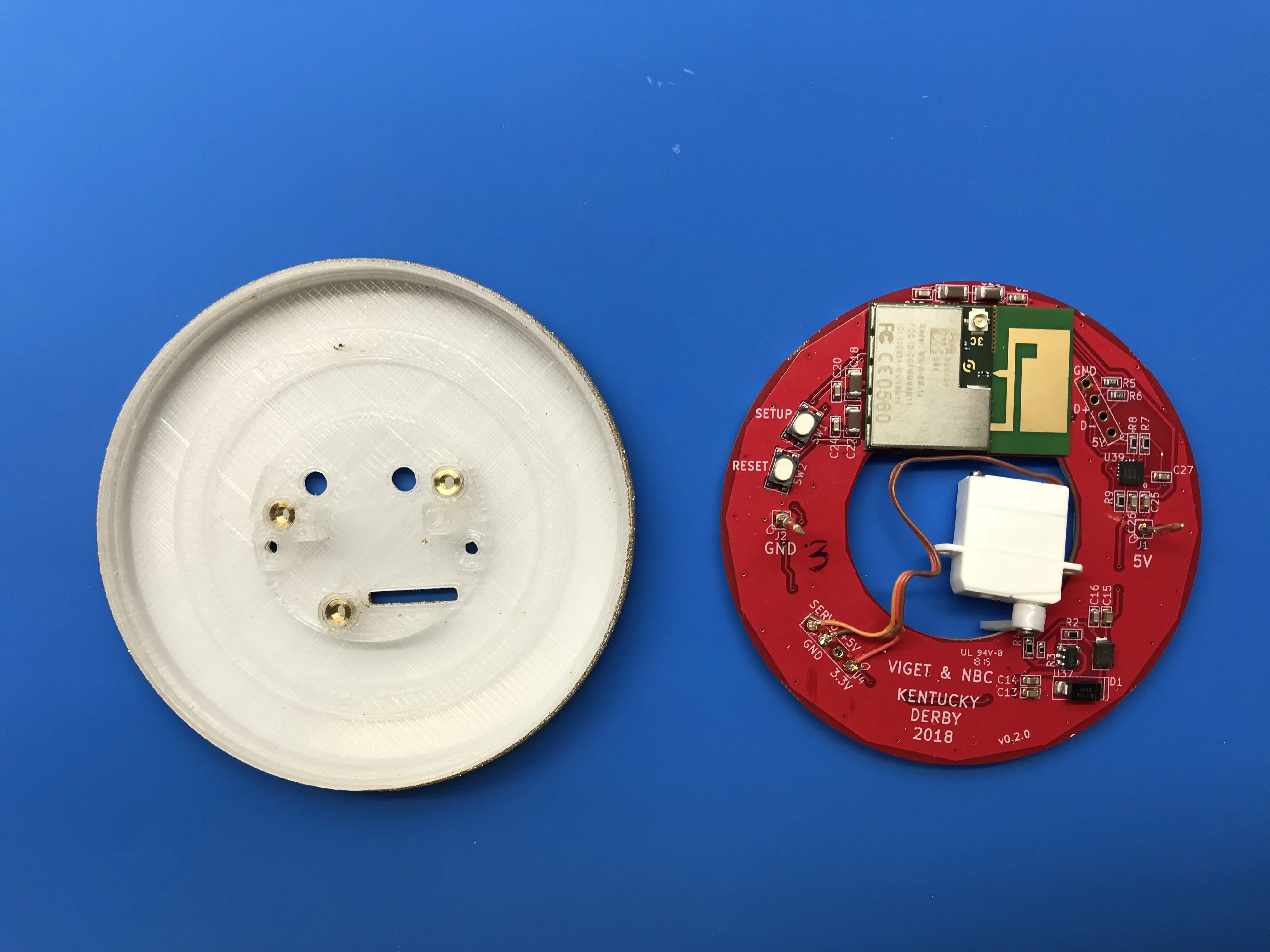

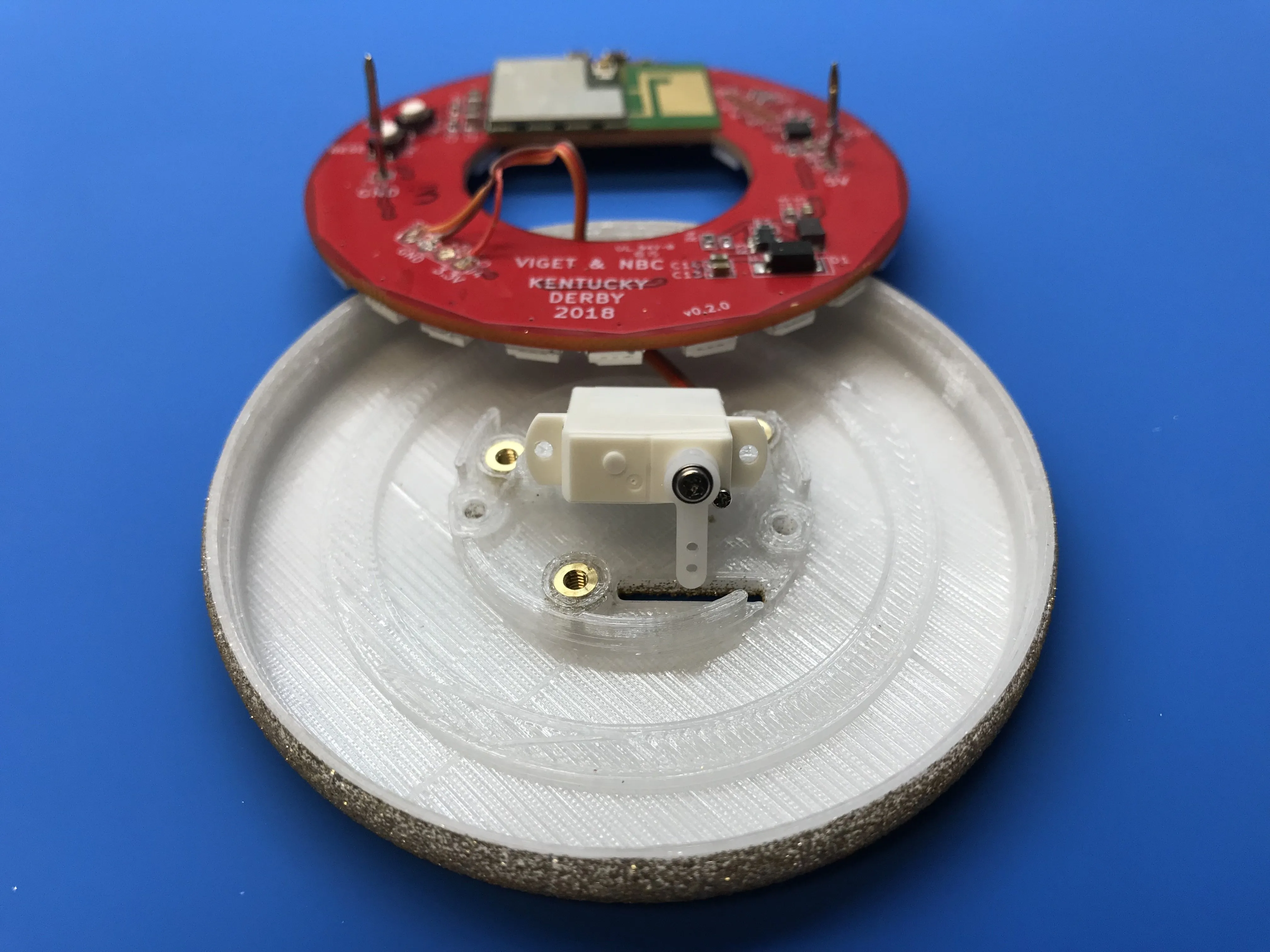

  • Протяните сервопривод через ореховое отверстие печатной платы (сверху вниз).

  • Ориентируйте сервопривод влево (на одной линии с остальной частью корпуса). Это означает нулевой градус.

  • Вручную переместите рычаг сервопривода вниз на 90 градусов, чтобы он был направлен вниз на рабочую поверхность.

  • Закрепите сервопривод в корпусе.

Шаг 4 Сборка корпуса

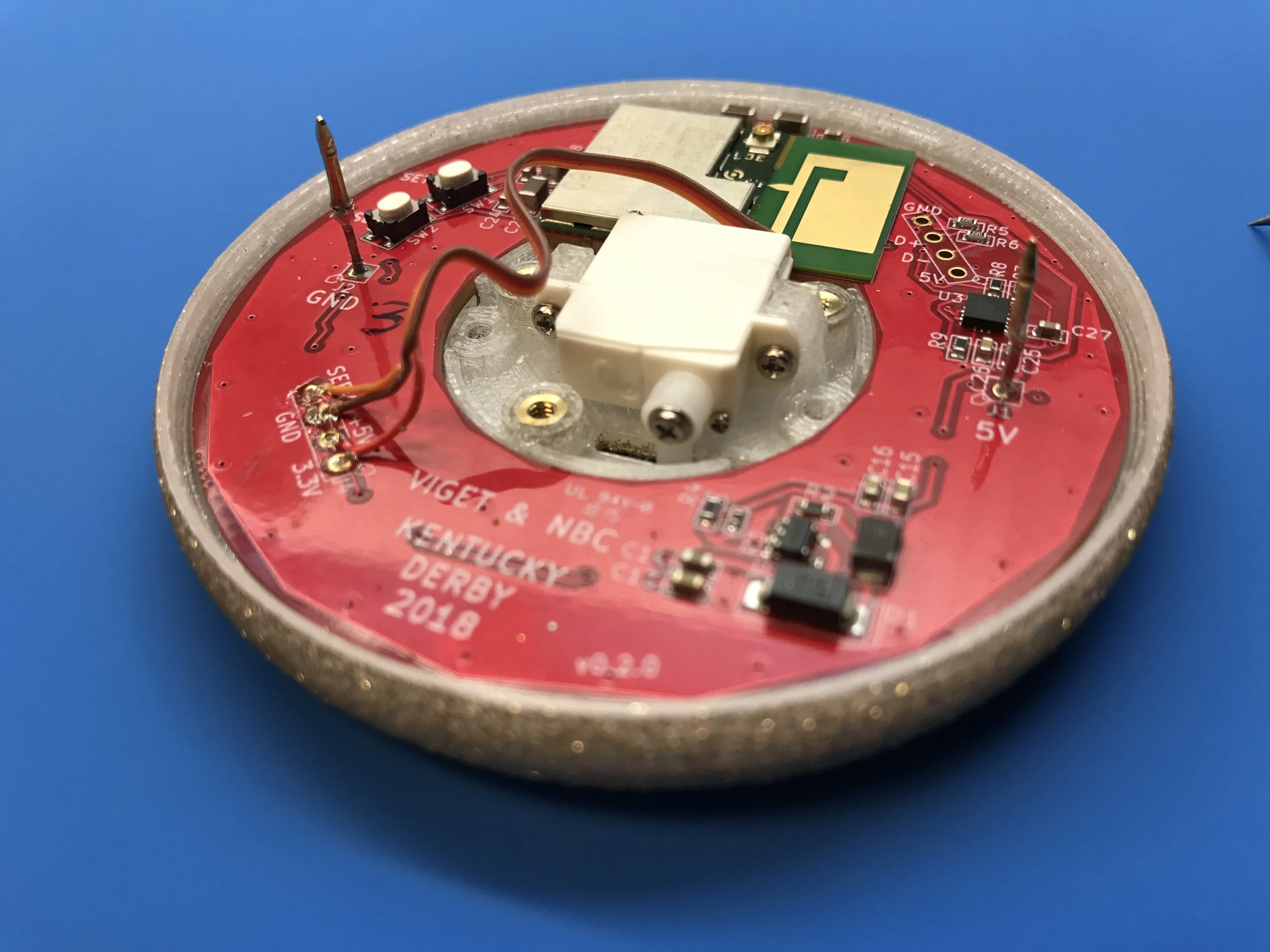

Разборка броши NBC Kentucky Derby, сборка корпуса: шаг 4, изображение 1 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка корпуса: шаг 4, изображение 1 из 3 | Источник - ifixit.com
NBC Кентукки Дерби брошь снос, собрать корпус: шаг 4, изображение 2 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка корпуса: шаг 4, изображение 2 из 3 | Источник - ifixit.com
NBC Кентукки Дерби брошь снос, собрать корпус: шаг 4, изображение 3 из 3
Брошь NBC Kentucky Derby Teardown, сборка корпуса: шаг 4, изображение 3 из 3 | Источник - ifixit.com

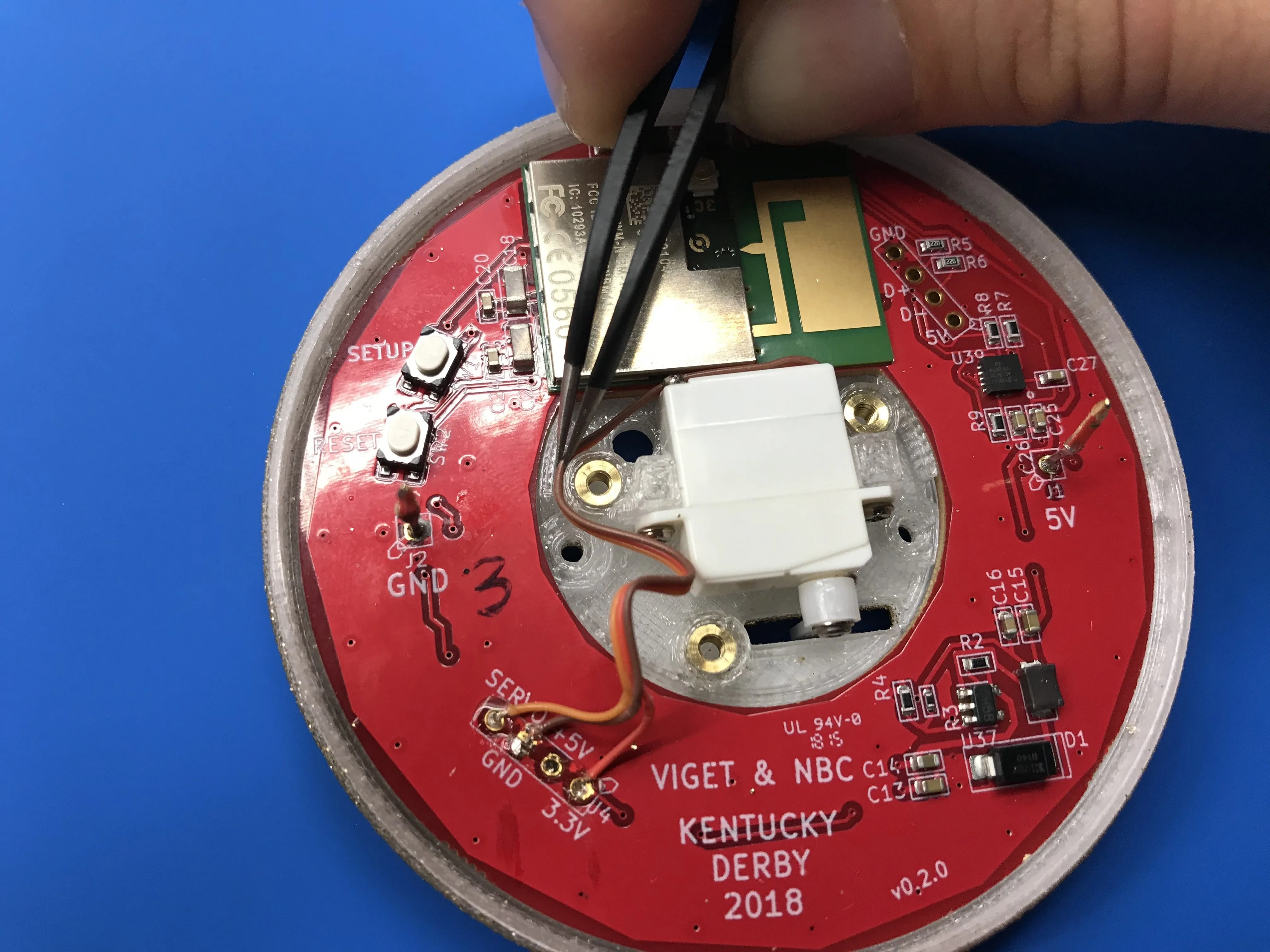

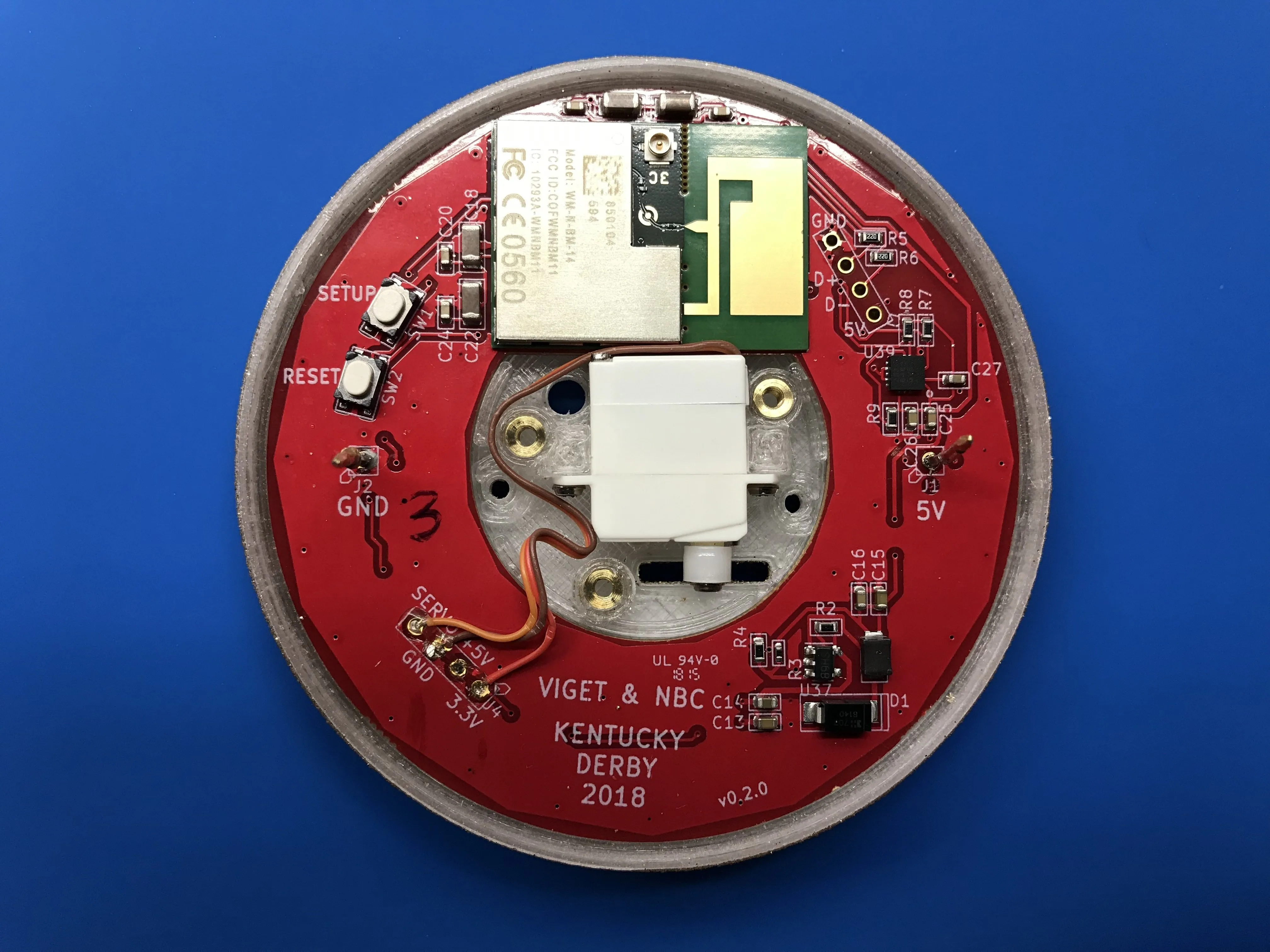

  • Поместите печатную плату поверх сервопривода.

  • Проложите провода сервопривода вокруг различных компонентов, как показано на рисунке.

  • Намотайте дополнительный провод на свободное место.

Шаг 5 Закрепите лошадь на корпусе

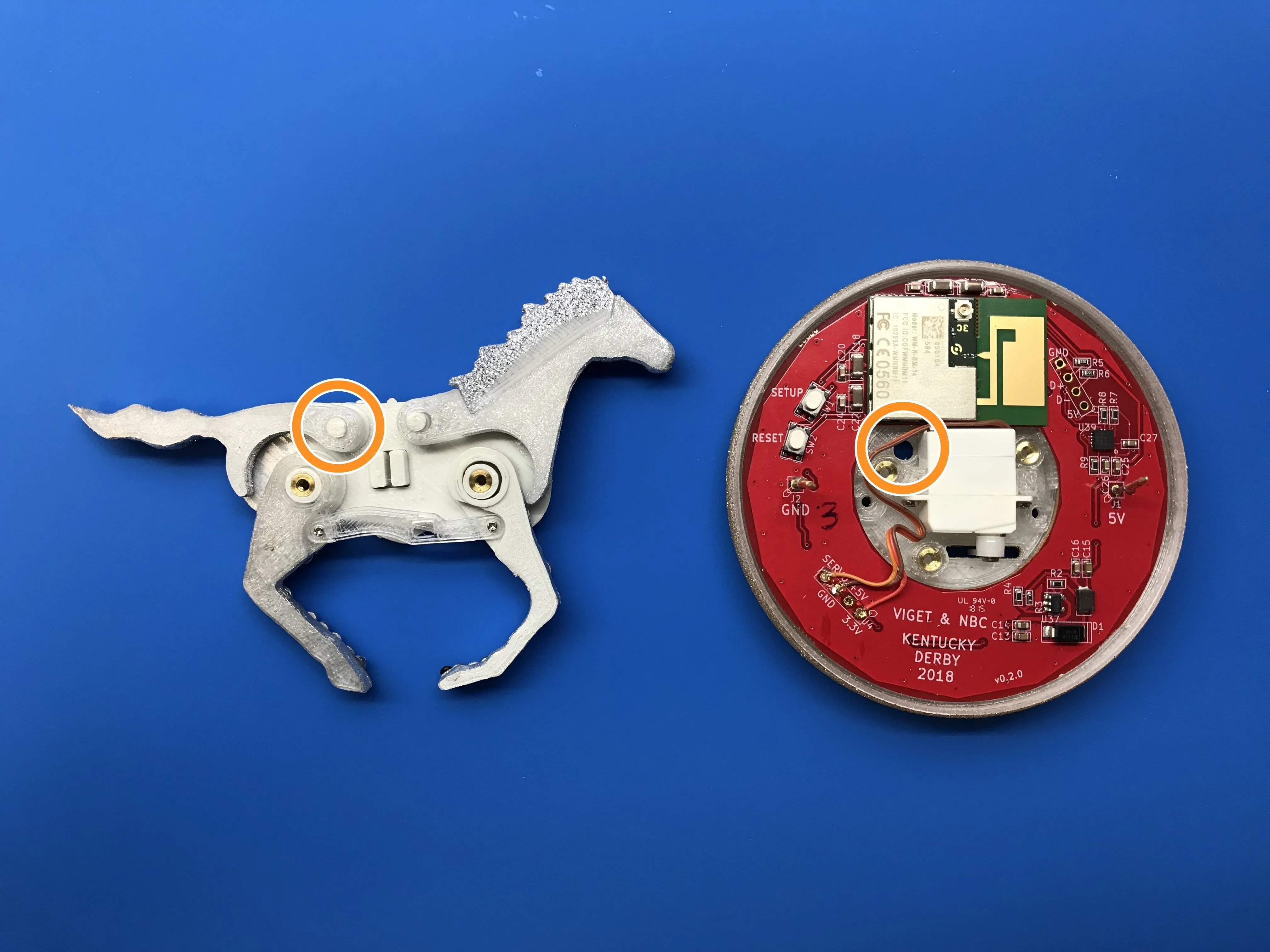

NBC Kentucky Derby Brooch Teardown, Крепление лошади к корпусу: шаг 5, изображение 1 из 3
Брошь NBC Kentucky Derby Brooch Teardown, Крепление лошади к корпусу: шаг 5, изображение 1 из 3 | Источник - ifixit.com

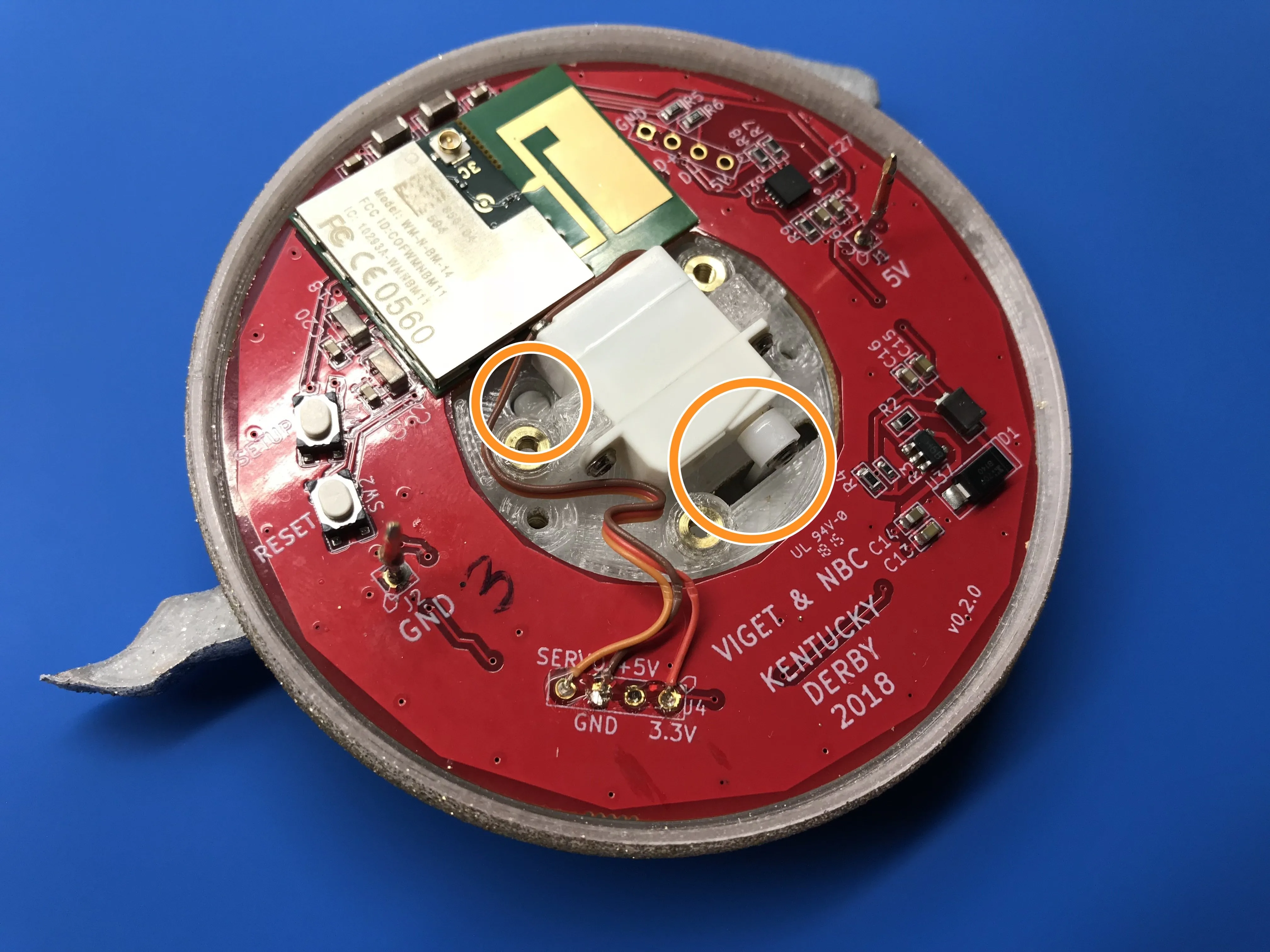

Брошь NBC Kentucky Derby Brooch Teardown, Крепление лошади к корпусу: шаг 5, изображение 2 из 3
Брошь NBC Kentucky Derby Brooch Teardown, крепление лошади к корпусу: шаг 5, изображение 2 из 3 | Источник - ifixit.com
NBC Кентукки Дерби Брошь Снос, Установить лошадь в корпус: шаг 5, изображение 3 из 3
Брошь NBC Kentucky Derby Brooch Teardown, Крепление лошади к корпусу: шаг 5, изображение 3 из 3 | Источник - ifixit.com

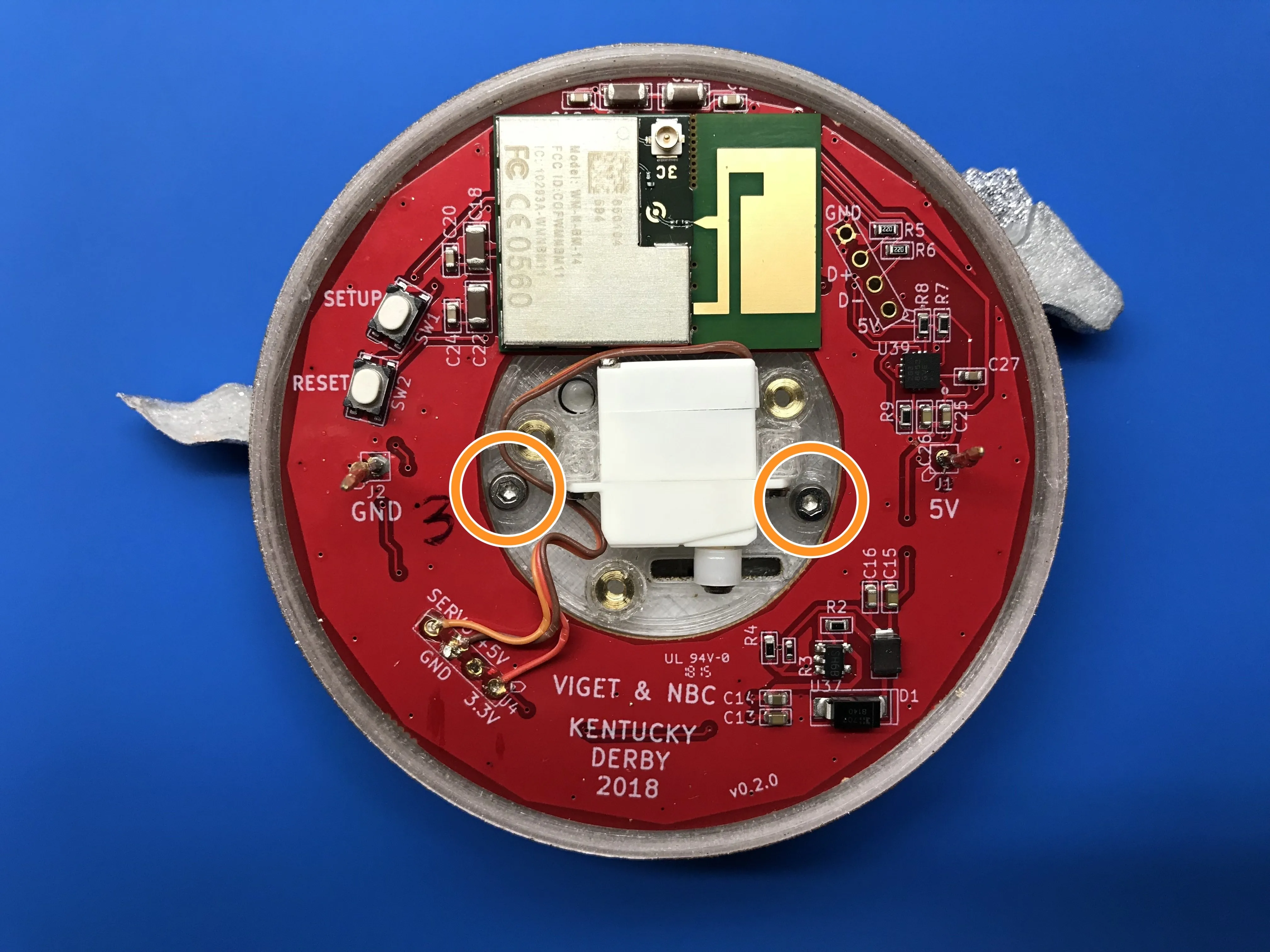

  • Совместите корпус с монтажными отверстиями на задней стороне корпуса лошади.

  • Выровняйте серворуль с зазором в тяге. Дважды проверьте правильность затяжки.

  • С помощью двух винтов M2 прикрепите лошадь к шкафу.

Шаг 6 Соберите заднюю часть корпуса

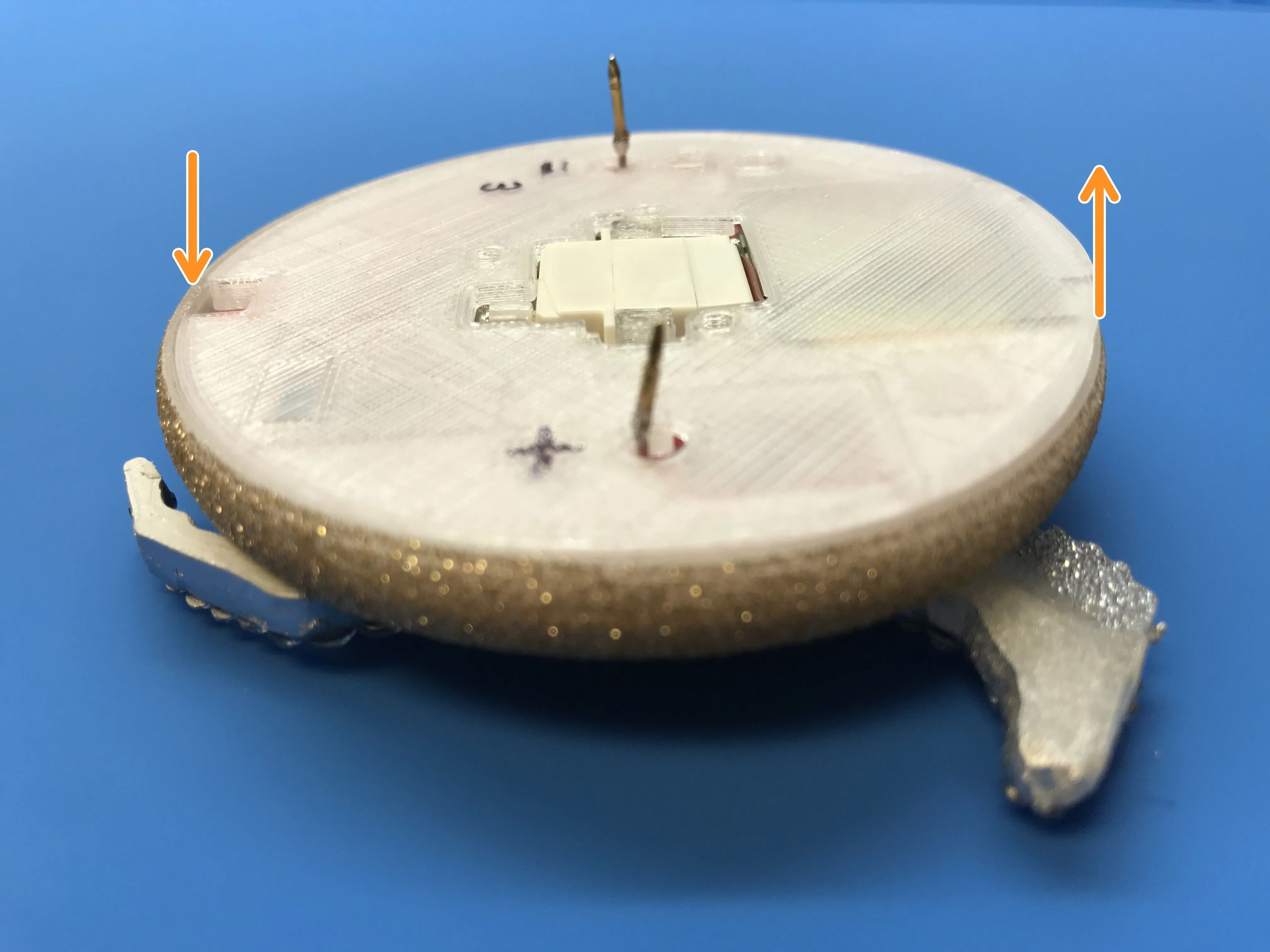

NBC Kentucky Derby Brooch Teardown, Сборка задней части корпуса: шаг 6, изображение 1 из 3
Брошь NBC Kentucky Derby Brooch Teardown, сборка задней части корпуса: шаг 6, изображение 1 из 3 | Источник - ifixit.com

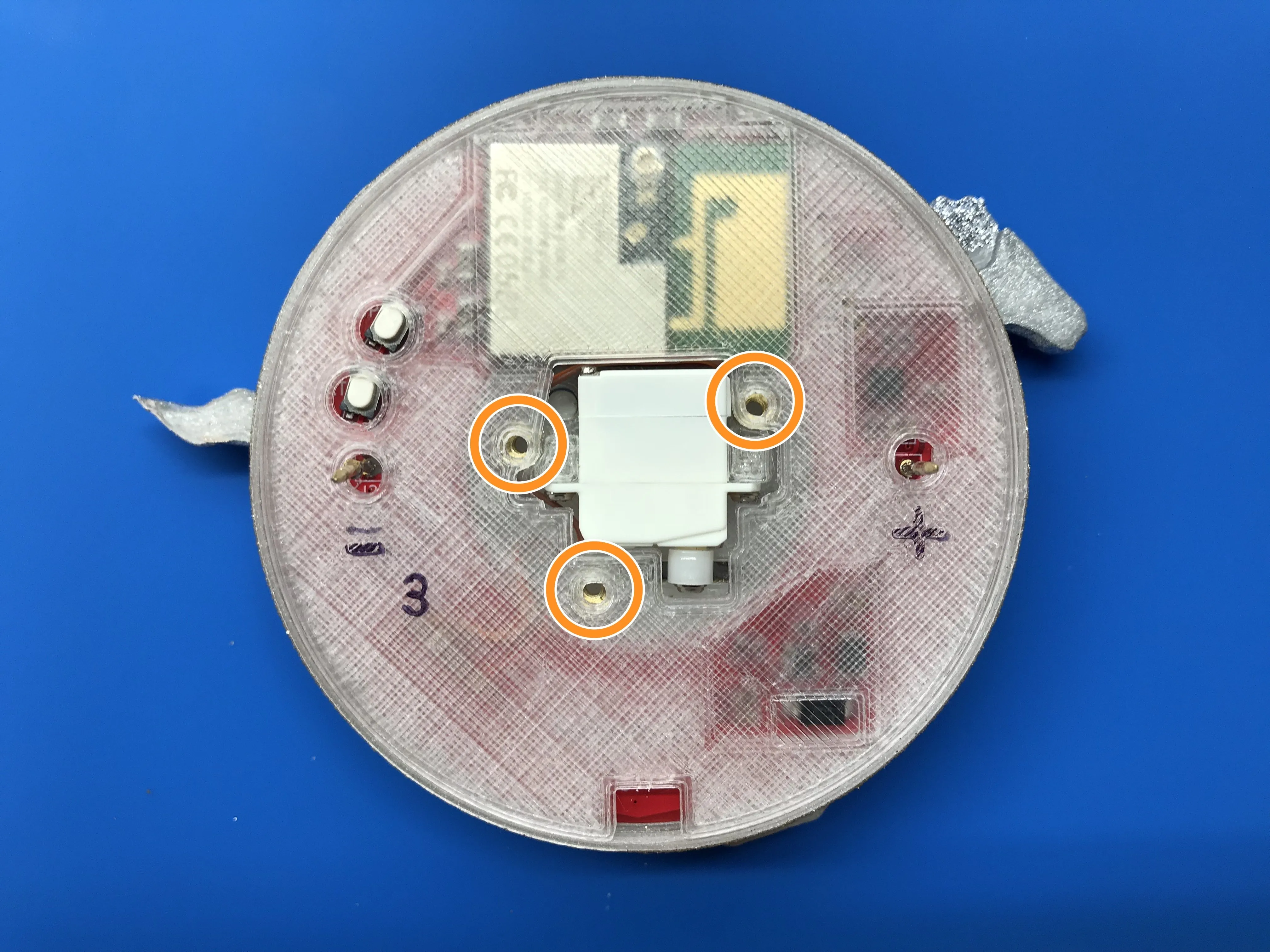

Брошь NBC Kentucky Derby Brooch Teardown, Сборка задней части корпуса: шаг 6, изображение 2 из 3
Брошь NBC Kentucky Derby Teardown, сборка задней части корпуса: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Брошь NBC Kentucky Derby Brooch Teardown, сборка задней части корпуса: шаг 6, изображение 3 из 3
Брошь NBC Kentucky Derby Teardown, сборка задней части корпуса: шаг 6, изображение 3 из 3 | Источник - ifixit.com

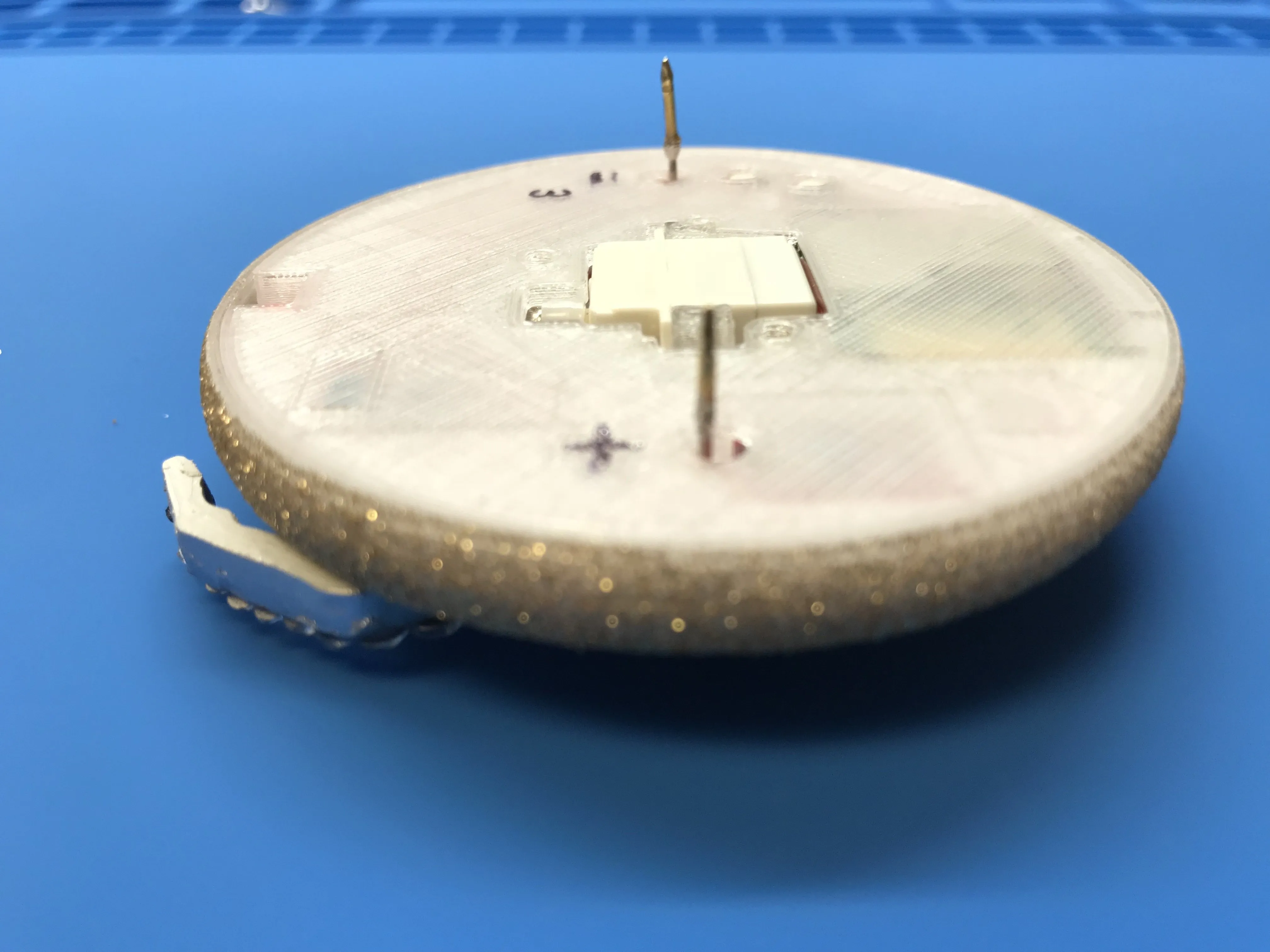

  • Начните с установки нижней стороны с выемкой в кромку корпуса.

  • Совместите все три монтажных отверстия сверху.

  • Плотно прижмите обеими руками (не давите на лошадь) и проведите руками по краям, пока задняя часть не будет прижата заподлицо.

  • Закрепите заднюю часть корпуса тремя винтами M2. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ СИЛЬНО!

Шаг 7 Подайте питание

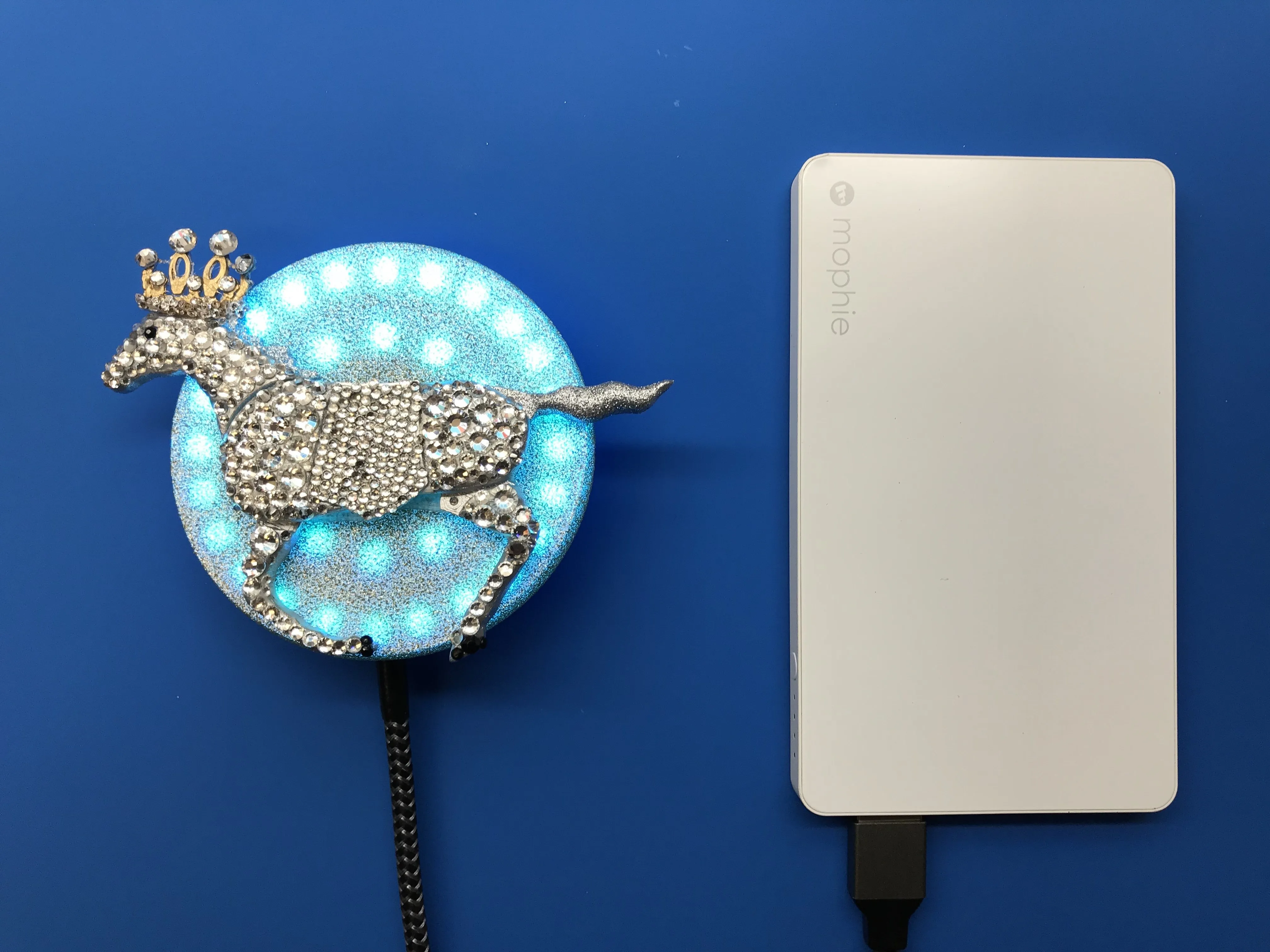

NBC Kentucky Derby Brooch Teardown, Give it power: шаг 7, изображение 1 из 2
Брошь NBC Kentucky Derby Brooch Teardown, Give it power: шаг 7, изображение 1 из 2 | Источник - ifixit.com

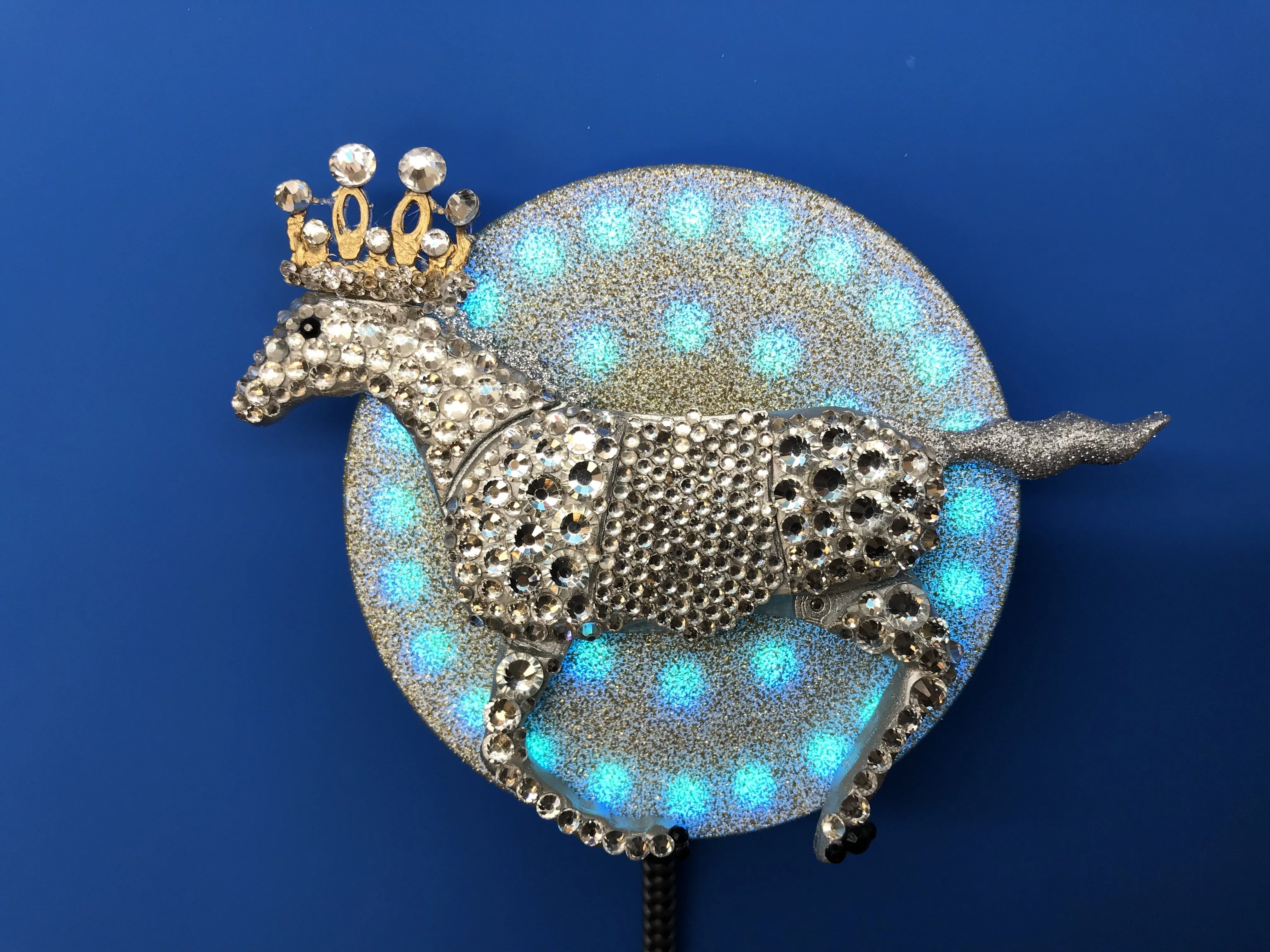

NBC Кентукки Дерби Брошь Снос, Дайте ему власть: шаг 7, изображение 2 из 2
Брошь NBC Kentucky Derby Teardown, дайте ей силу: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Прикрепите жгут проводов к броши.

  • Подключите жгут проводов к источнику питания USB.
