Разборка Nerf N-Strike Maverick
Введение
Стало слишком опасно. Начались выстрелы. Глаза едва не были потеряны. Пора было переходить на новый уровень.
Один из наших программистов Делаете.ру был печально известен тем, что беспорядочно использовал свое ОМП Nerf на коллегах, не предупреждая и не заботясь об их безопасности. В один из таких случаев он попал мне в глаз одним из дротиков. К счастью, на мне были очки, и полного избиения удалось избежать.
В отместку я принес из дома свой так и не использованный пневматический пистолет. Мы пару раз посмеялись, пару раз укололись, но в целом все было хорошо до одного дня, когда я целился в руку сослуживца, а попал ему в шею.
Я был весьма разочарован такой неточностью и подумал, что с моей стороны было бы лицемерием ставить под угрозу безопасность других, когда моя собственная была так важна для меня. Поэтому я разрешил жене купить до ДЕСЯТИ ДОЛЛАРОВ и отправился на поиски лучшего пистолета Nerf.
И он нашелся: Nerf N-Strike Maverick.
Стоит ли говорить, что в своей оригинальной раскраске пистолет выглядит глупо и по-детски. Все мы знаем, что желтый - цвет трусов, поэтому я решил покрасить свое новое офисное оружие. Мне также было любопытно, что находится внутри, и лень (я хотел покрасить обе стороны одновременно), поэтому я разорвал эту лохань и сделал несколько снимков!
Наслаждайтесь!
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка Nerf N-Strike Maverick

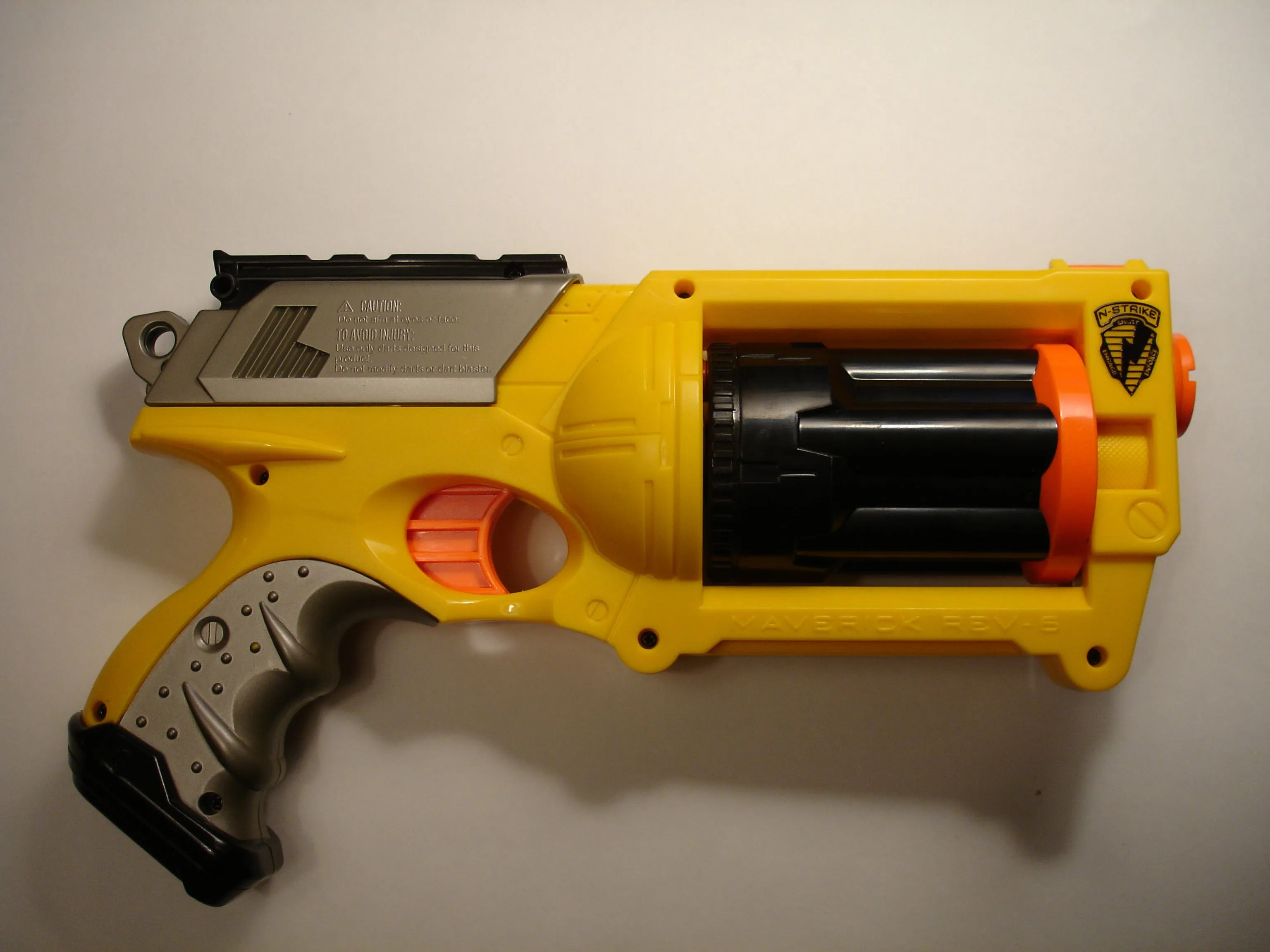

Искупитель. С вращающимся стволом он выглядит круто, но совсем скоро станет еще круче...
Напоминает пистолет из 'Пятого элемента'.
Шаг 2

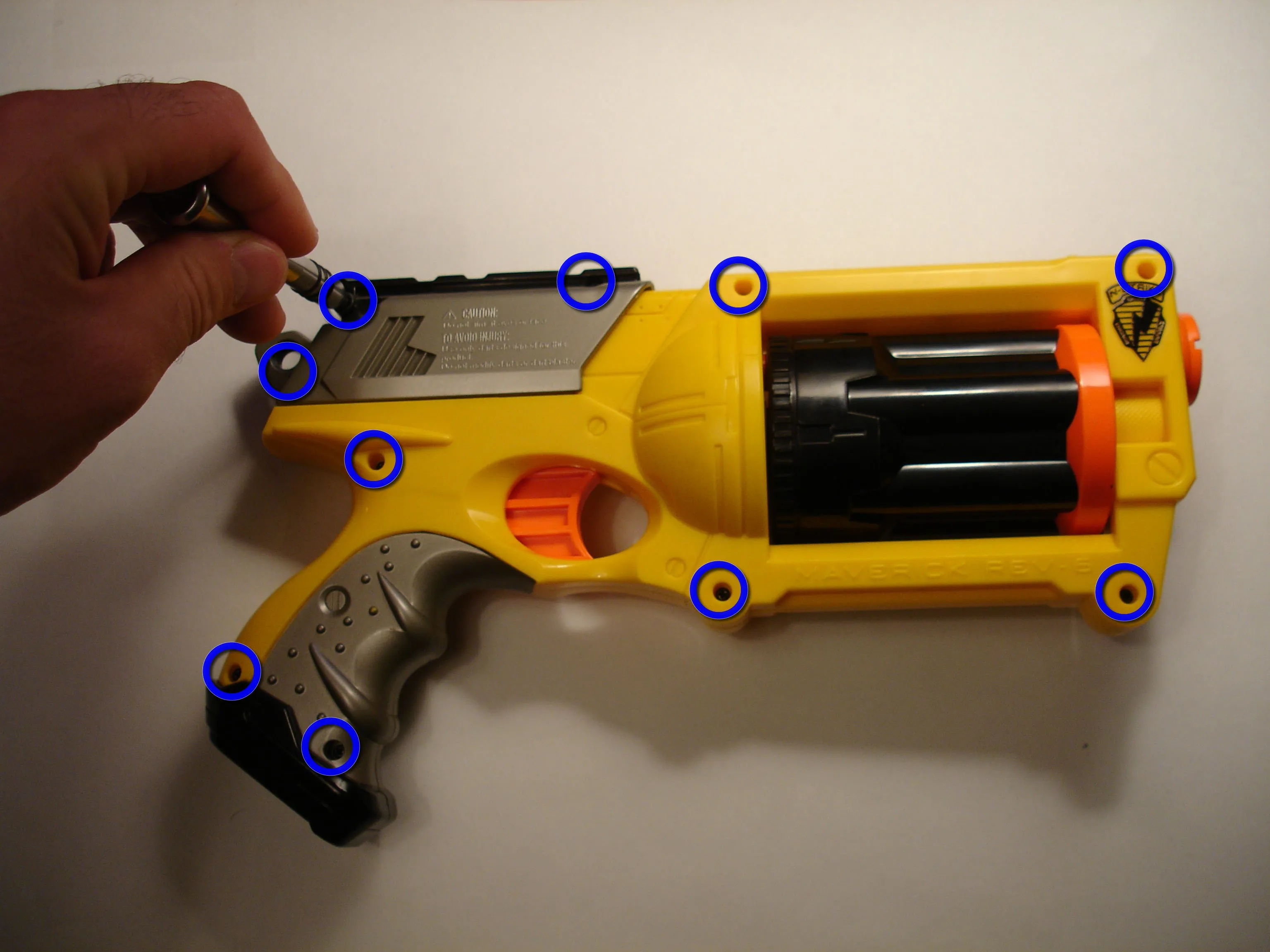

Прежде всего, давайте открутим несколько винтов. Все винты имеют удобные крестообразные головки, и все они могут быть извлечены с помощью отвертки размера #0 или #00.
Выкрутите все десять винтов Phillips.
Комментарии к шагу
На последних фотографиях видно, что из 10 черных крестообразных винтов два короче?
Я думаю, что один из них предназначен для заднего отверстия затворной задержки, но есть идеи, куда девать второй?
Вообще-то всего должно быть 11 винтов, если учесть тот, что скрыт заслонкой.
Нашел другой сайт. В статье говорится, что на затворе есть три винта, которые отличаются от остальных, так что я предполагаю, что это короткие винты.
https://www.instructables.com/Nerf-Maver...
Шаг 3

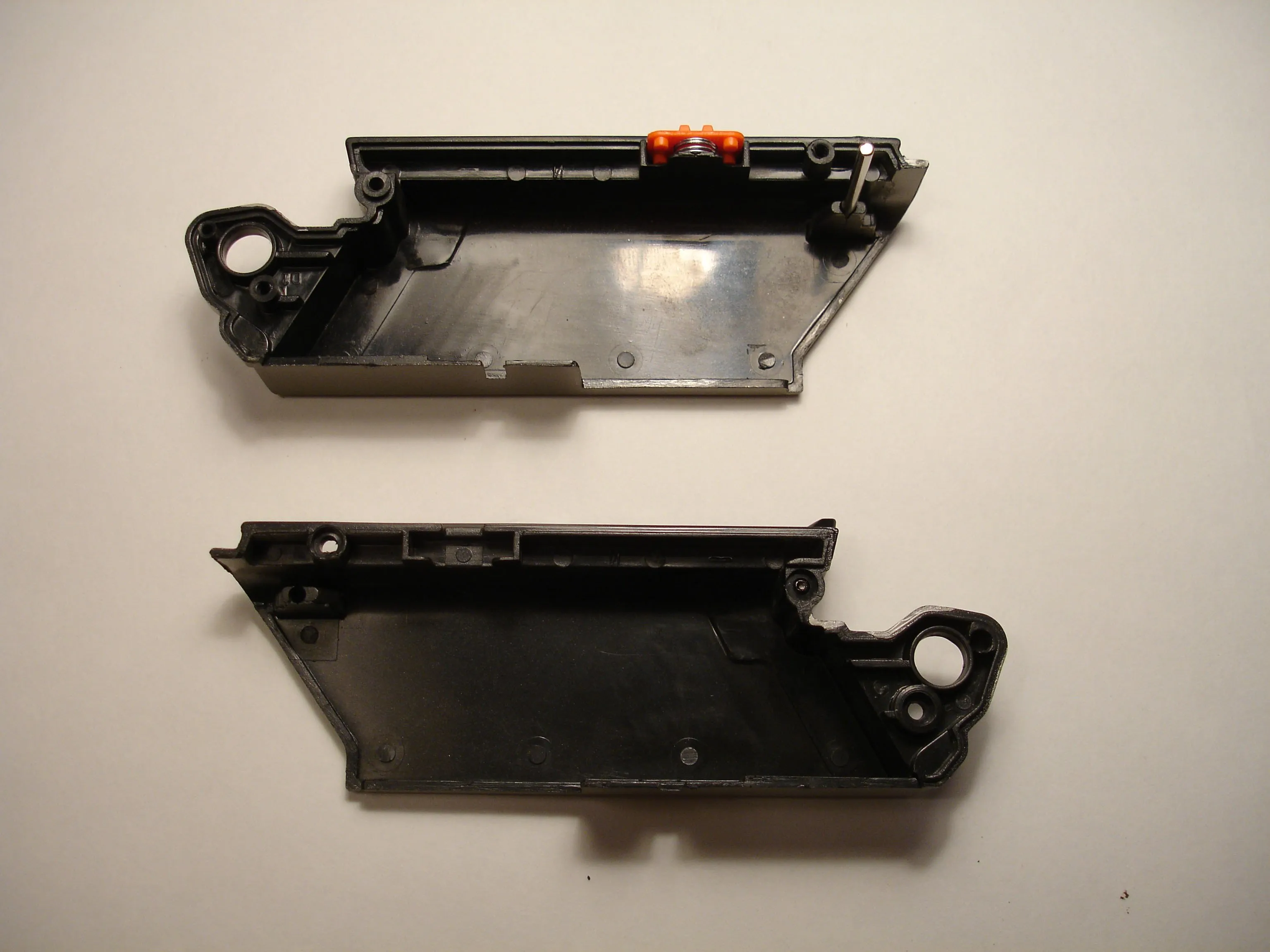

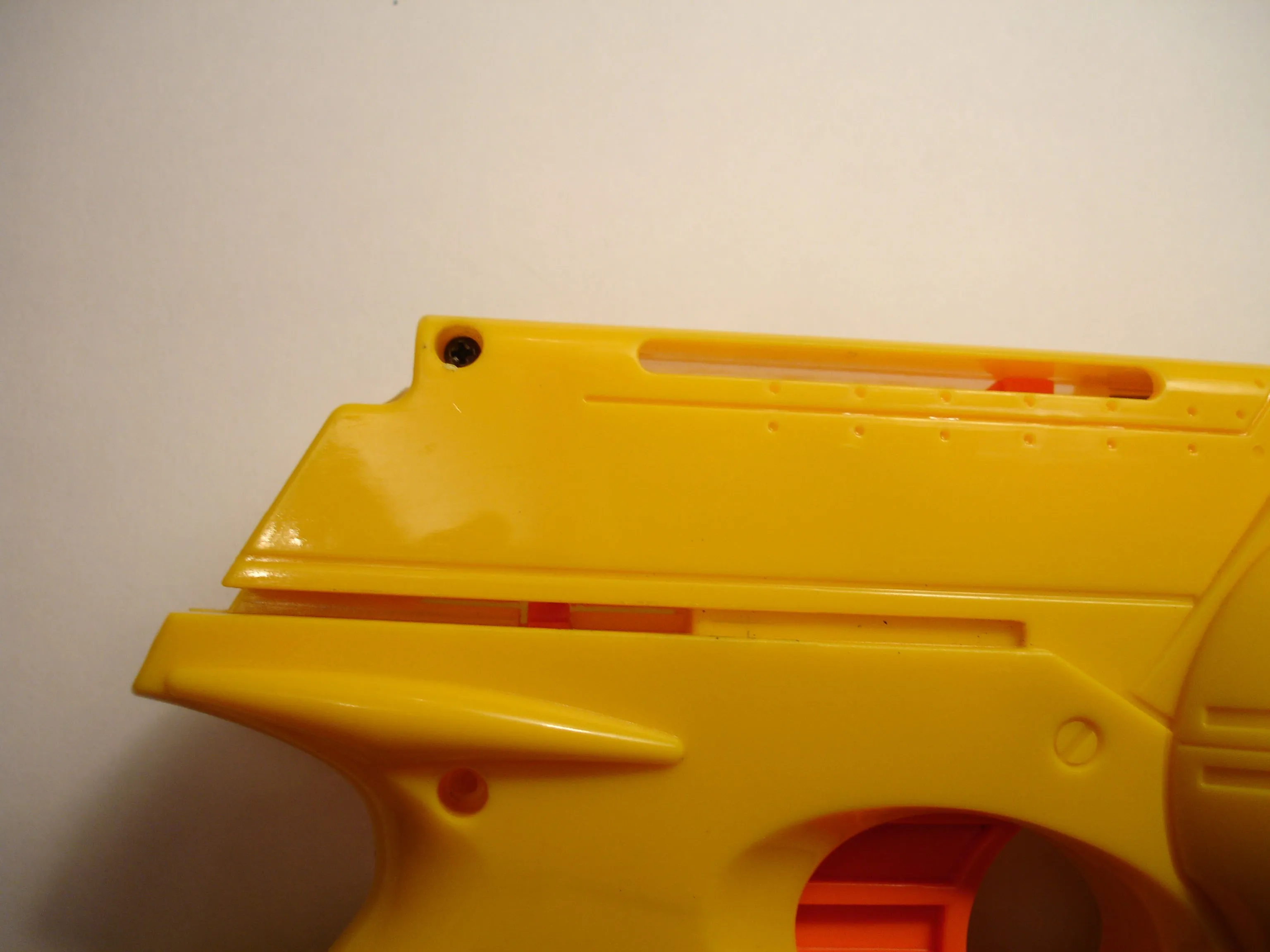

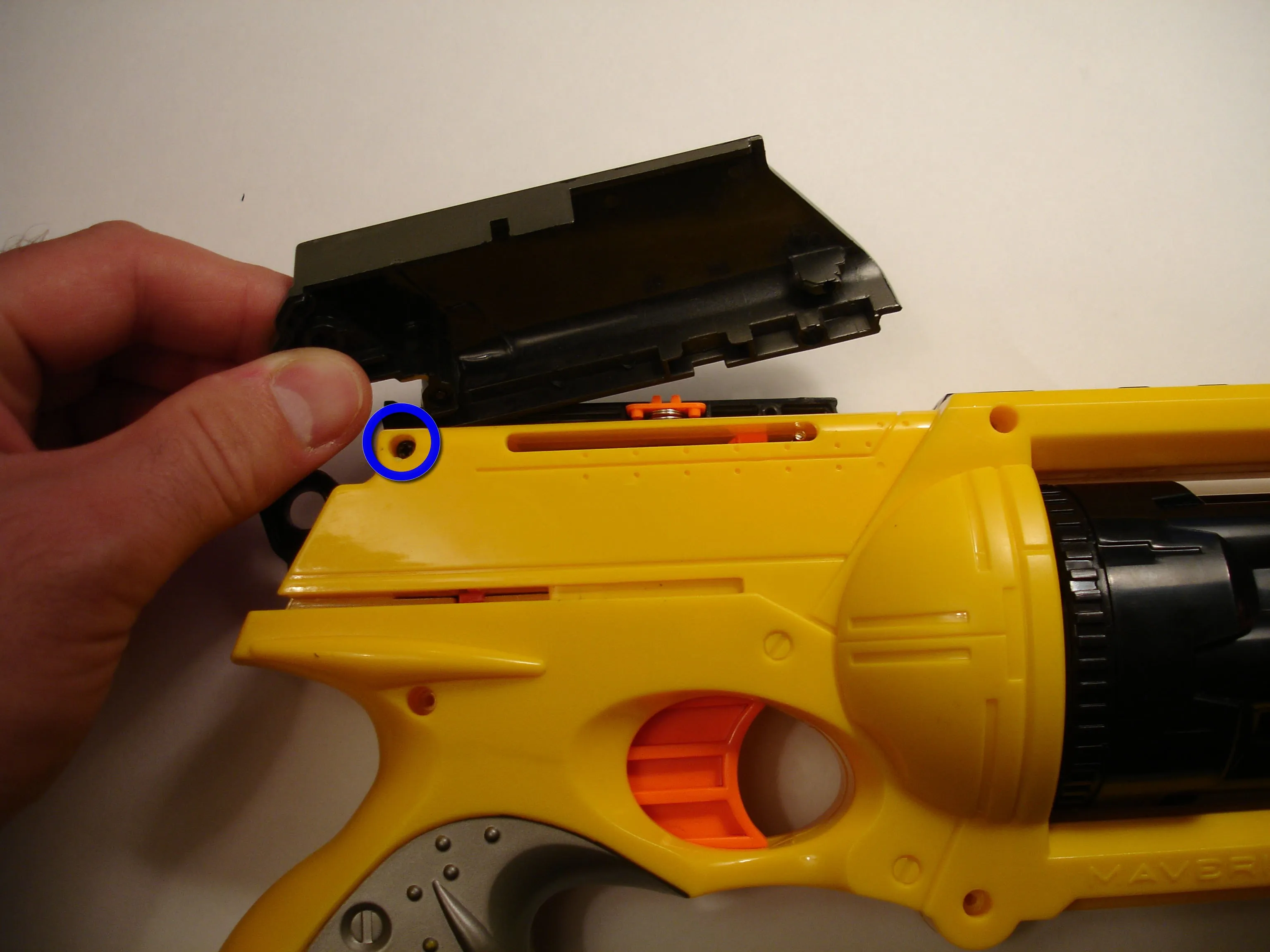

Еще один крестообразный винт скрывается под механизмом взведения затвора. Выкрутите и его.
Механизм взведения довольно прост. Металлический рычаг оттягивает назад воздушный плунжер и сжимает большую пружину. Другая маленькая пружина возвращает ползунок в исходное положение после того, как он закончит делать свое грязное дело.
Шаг 4

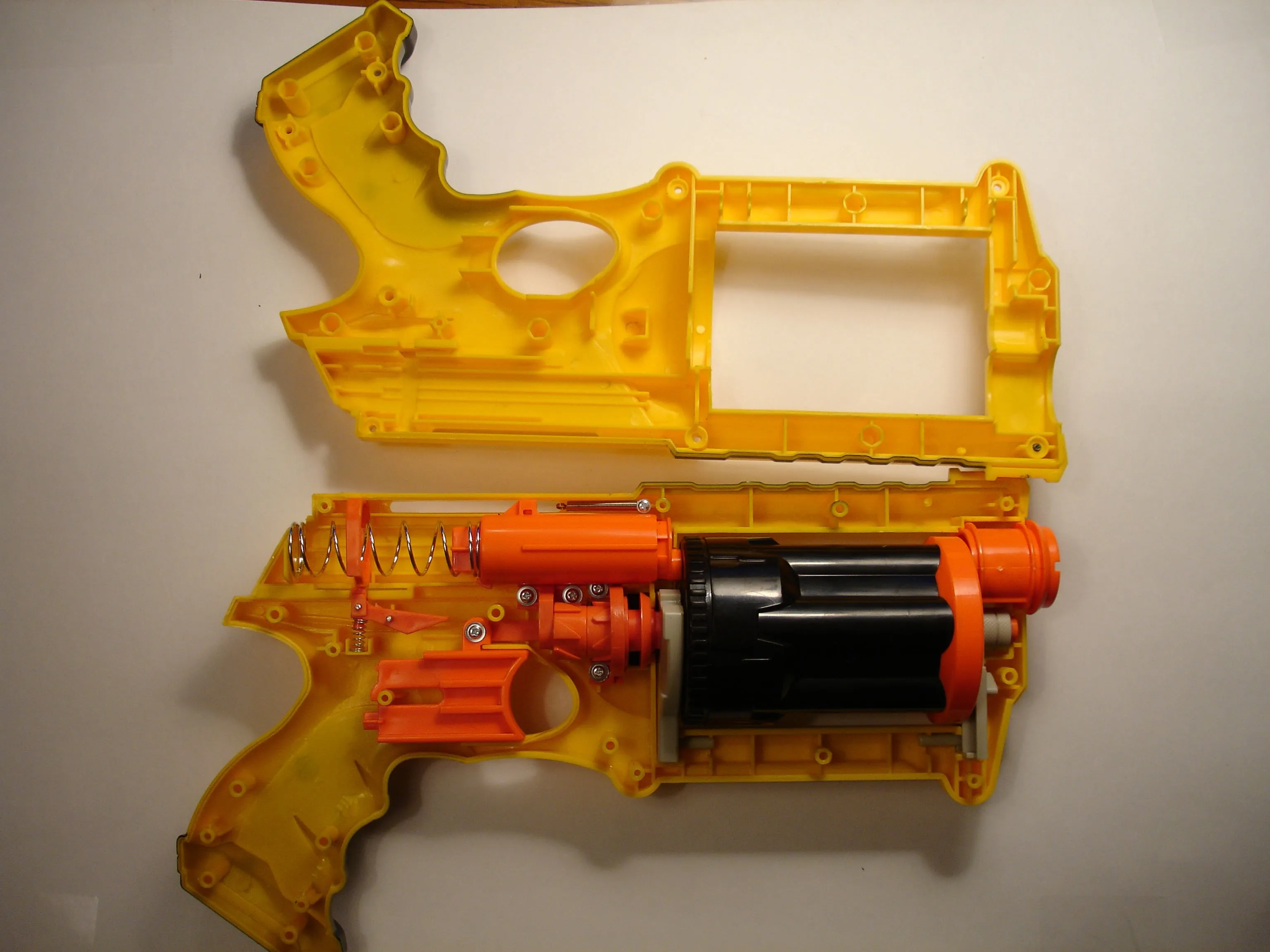

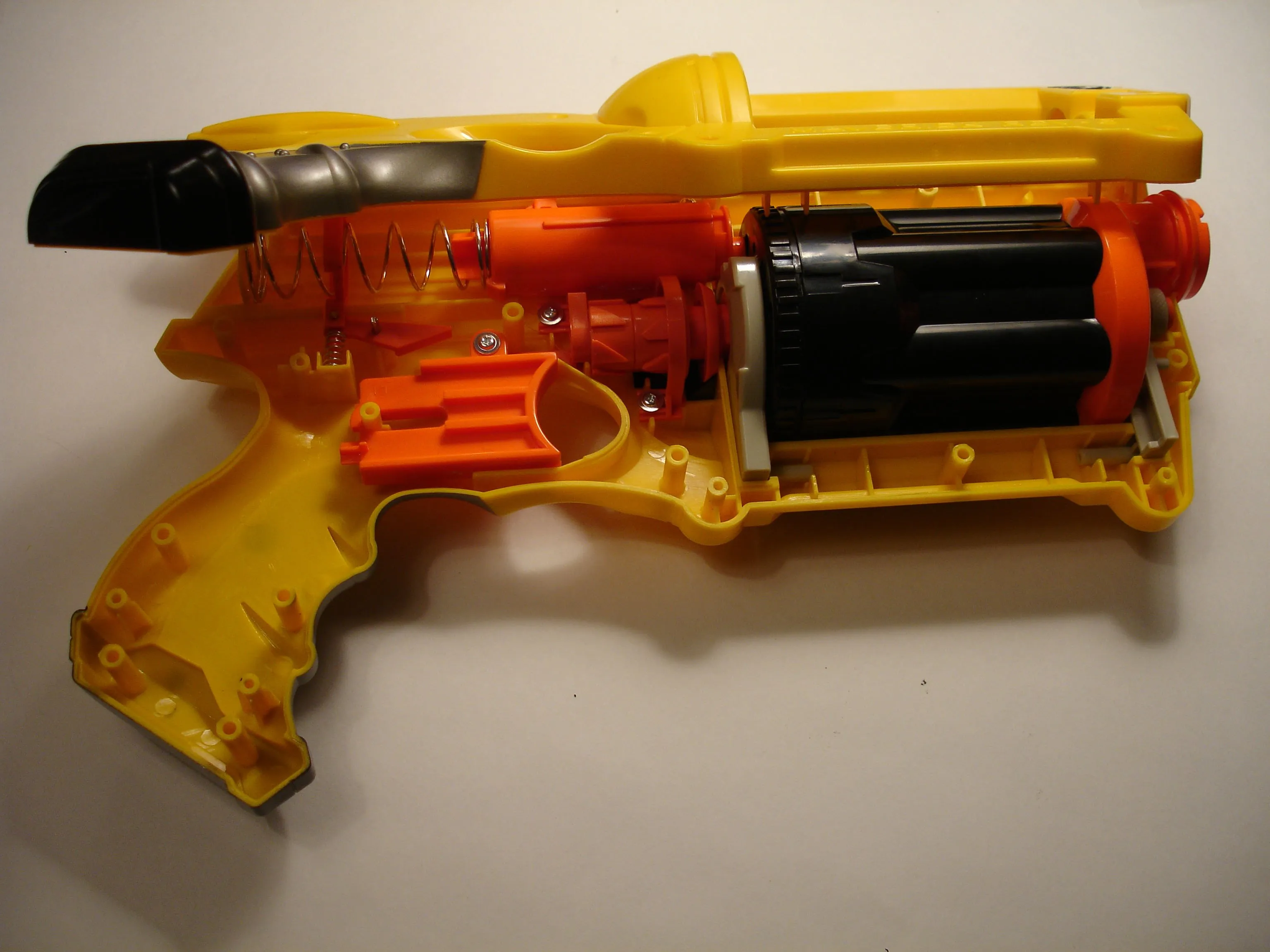

И вот так пистолет разбирается.
В левом верхнем углу видна большая пружина и пневматический плунжер.
Позже я снова открыл пистолет и положил в эту область сложенный лист бумаги. Это придало пистолету больший 'удар' при отправке дротиков в их веселый путь.
Шаг 5
Наконечник оружия. Предвижу, что в будущем он будет черным.
Шаг 6

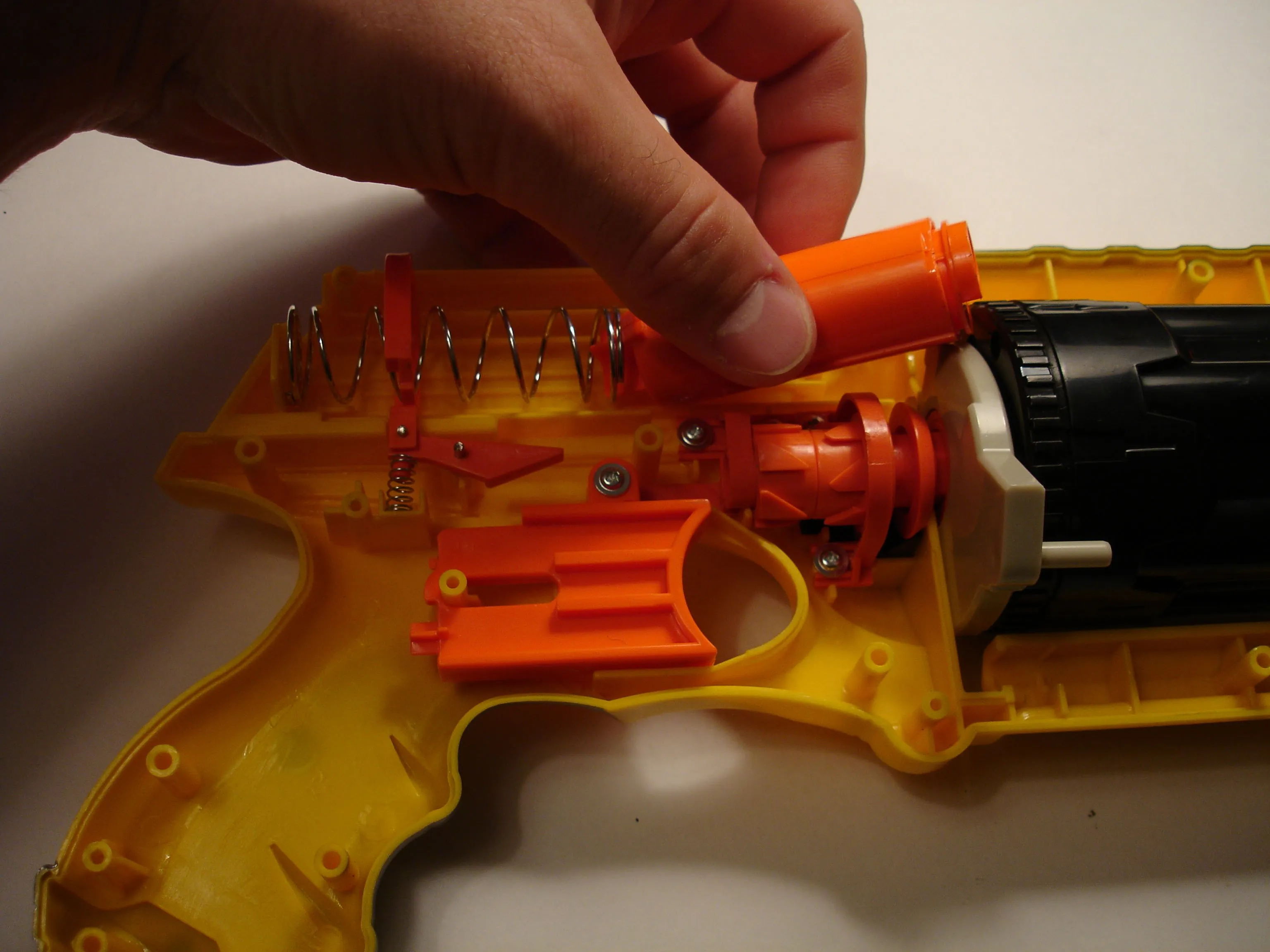

Сначала выходит воздушный плунжер. Он поднимается вверх.

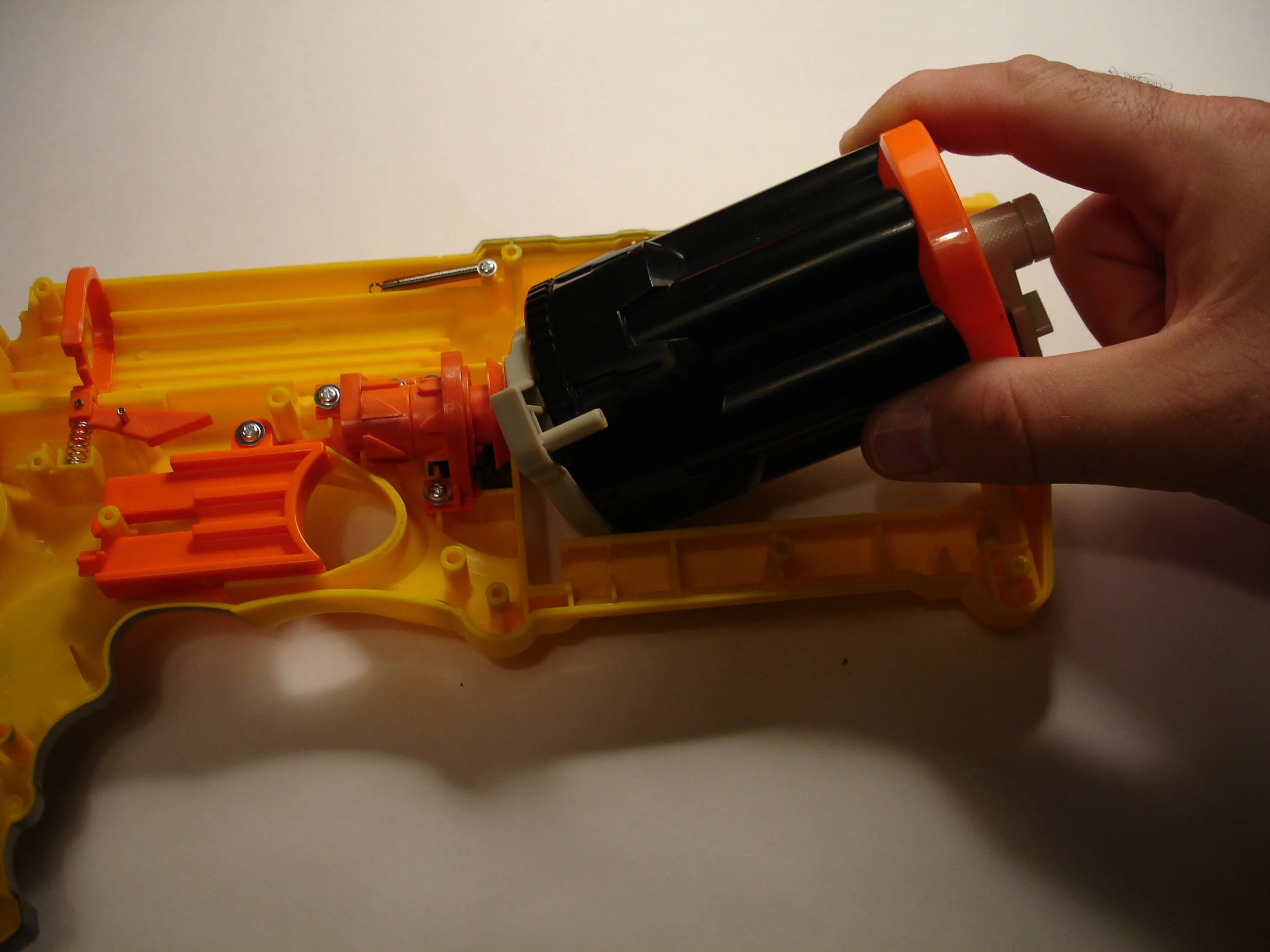

Затем вынимается ствол.
Шаг 7

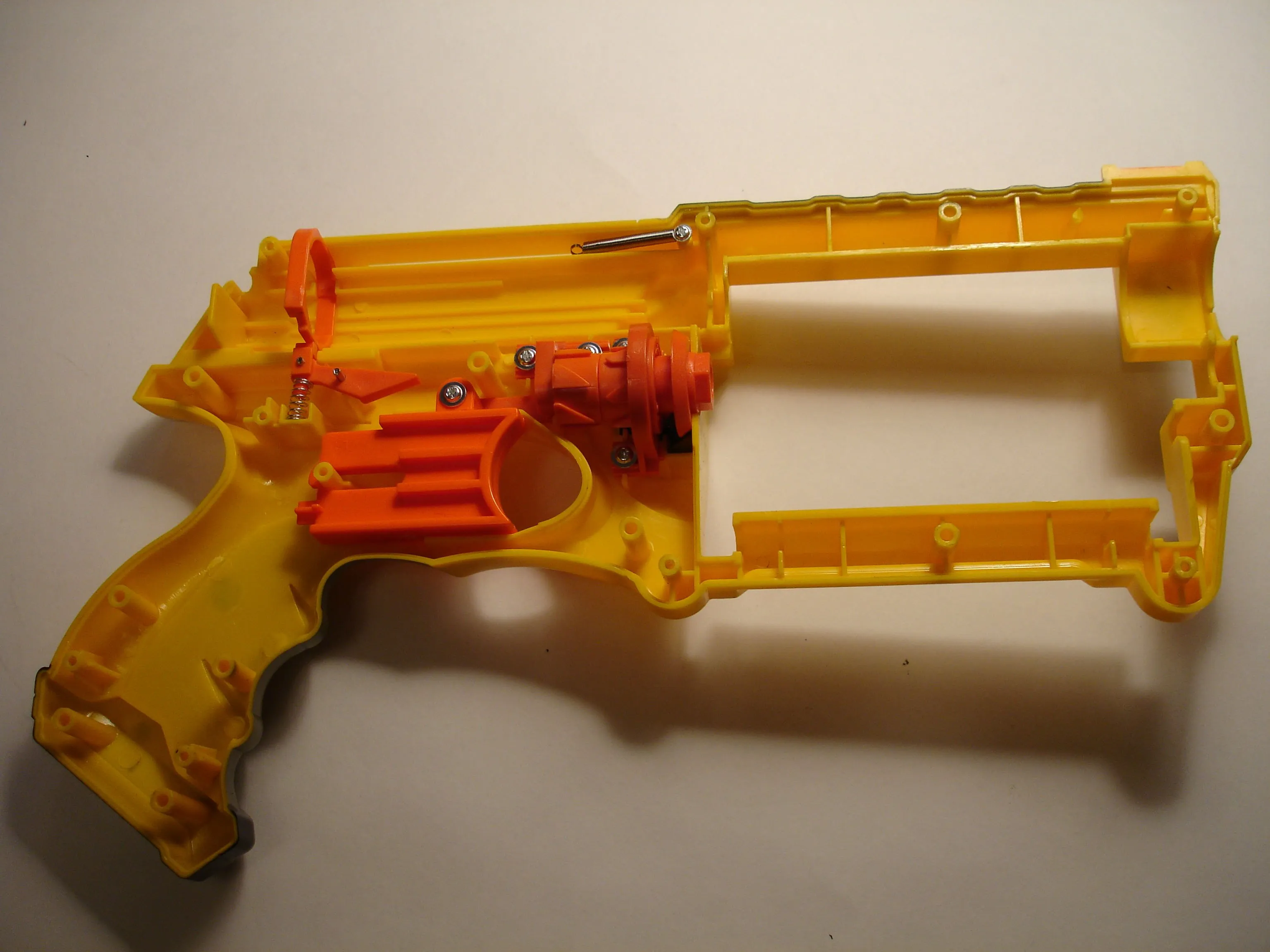

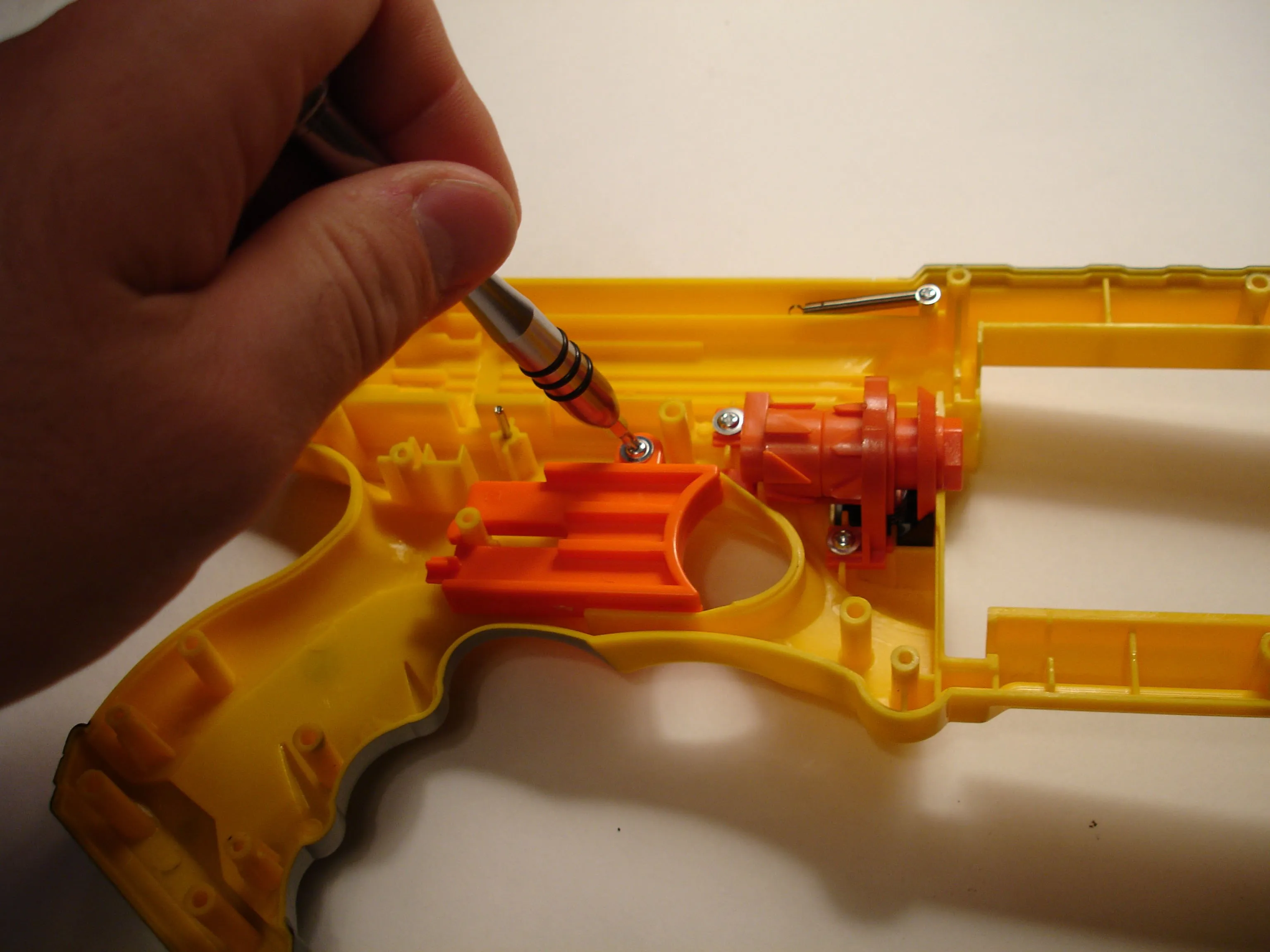

Курок удерживается на месте единственным крестообразным винтом. В нем также есть небольшая пружина, обеспечивающая подлинное ощущение 'пружинистости' ручного оружия...
Шаг 8

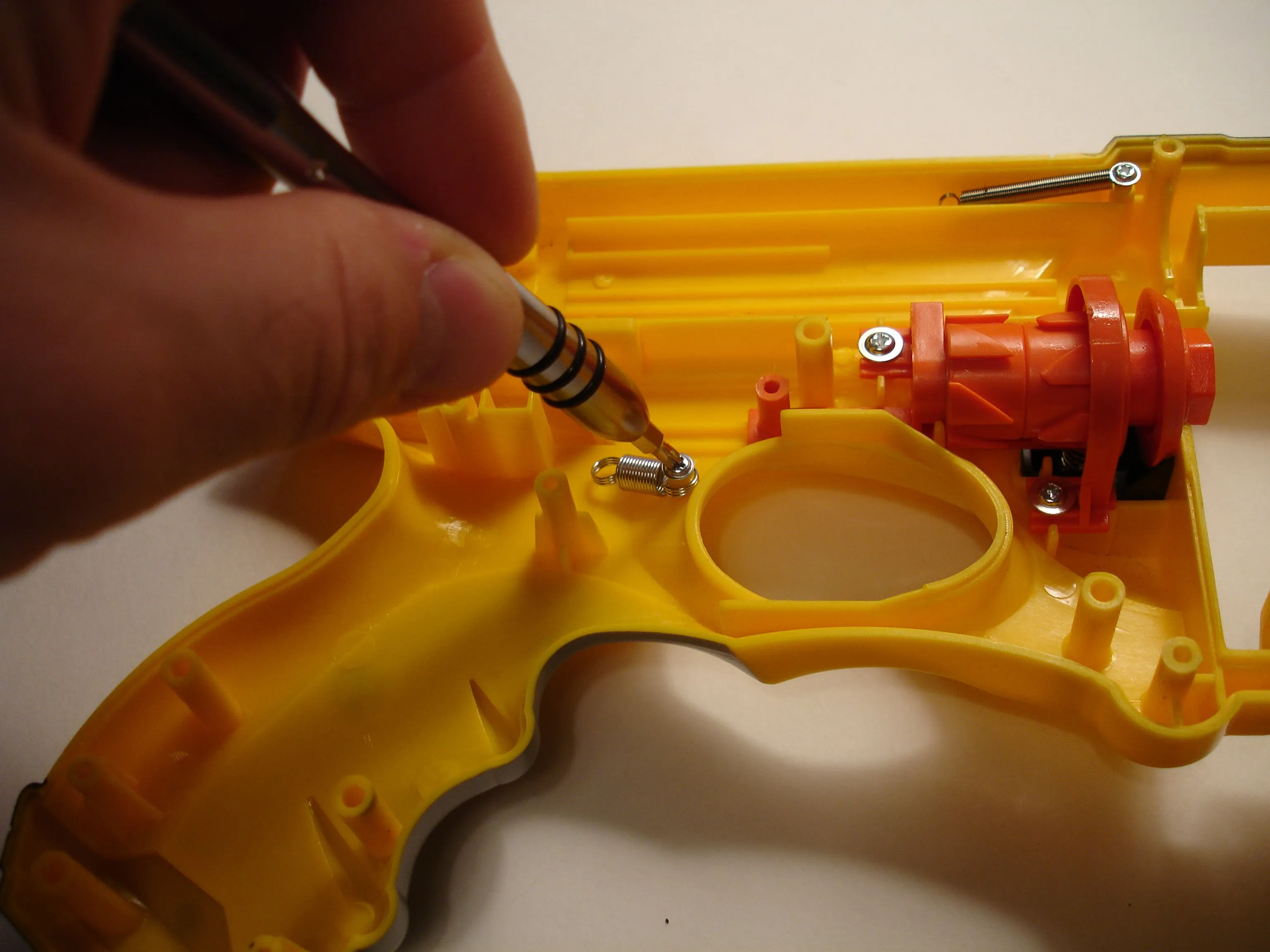

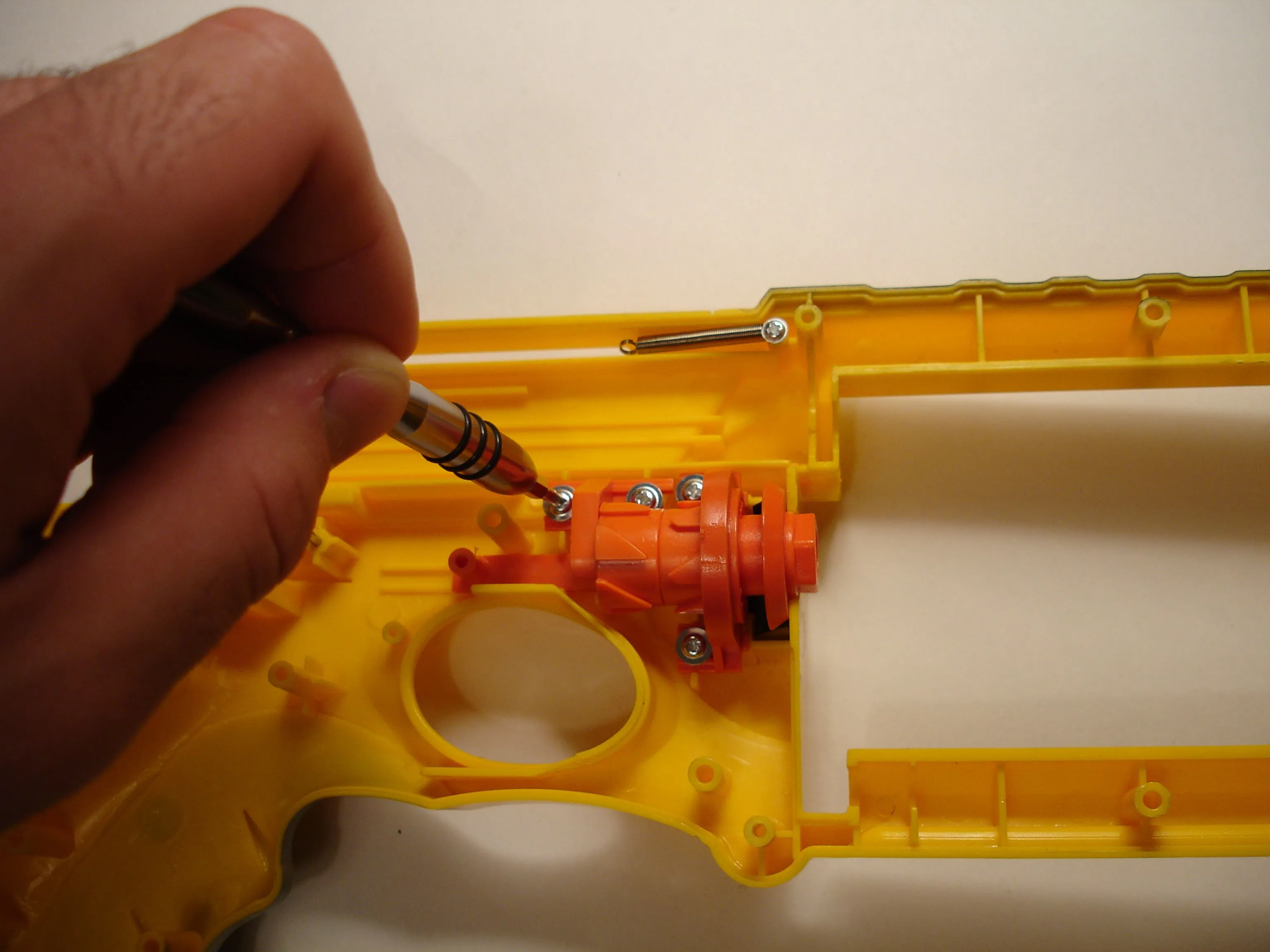

Пружина курка также крепится с помощью крестообразного винта. Пара поворотов отверткой - и она сразу же вынимается.

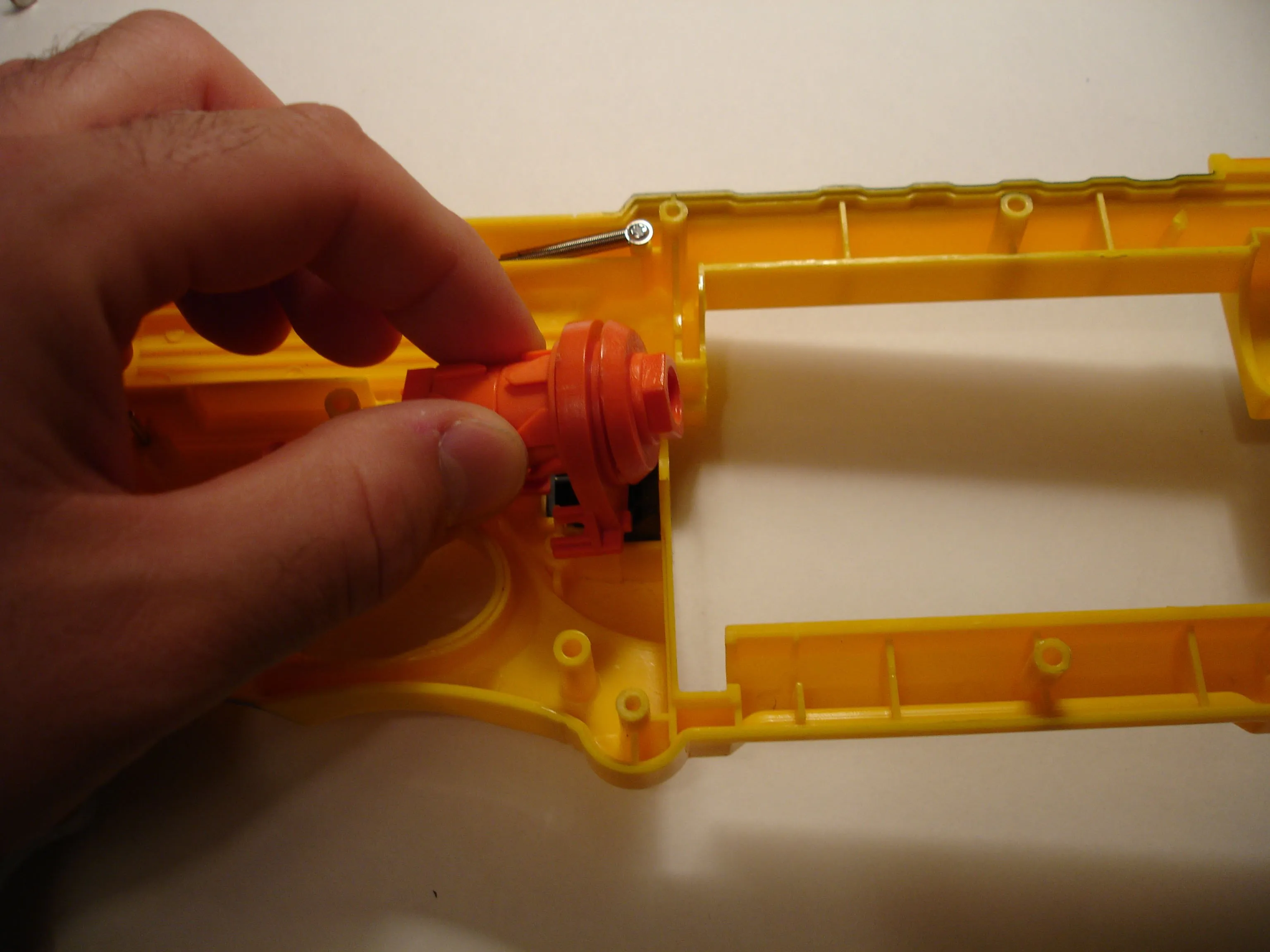

Далее следует причудливый вращатель ствола. Я предполагаю, что если бы пистолет сломался, то именно эта деталь вышла бы из строя. Это самая сложная часть пистолета.
Шаг 9
Взгляд на рабочую часть пистолета.
Я не стал разбирать ствол. Я не чувствовал себя настолько авантюристом.
Шаг 10

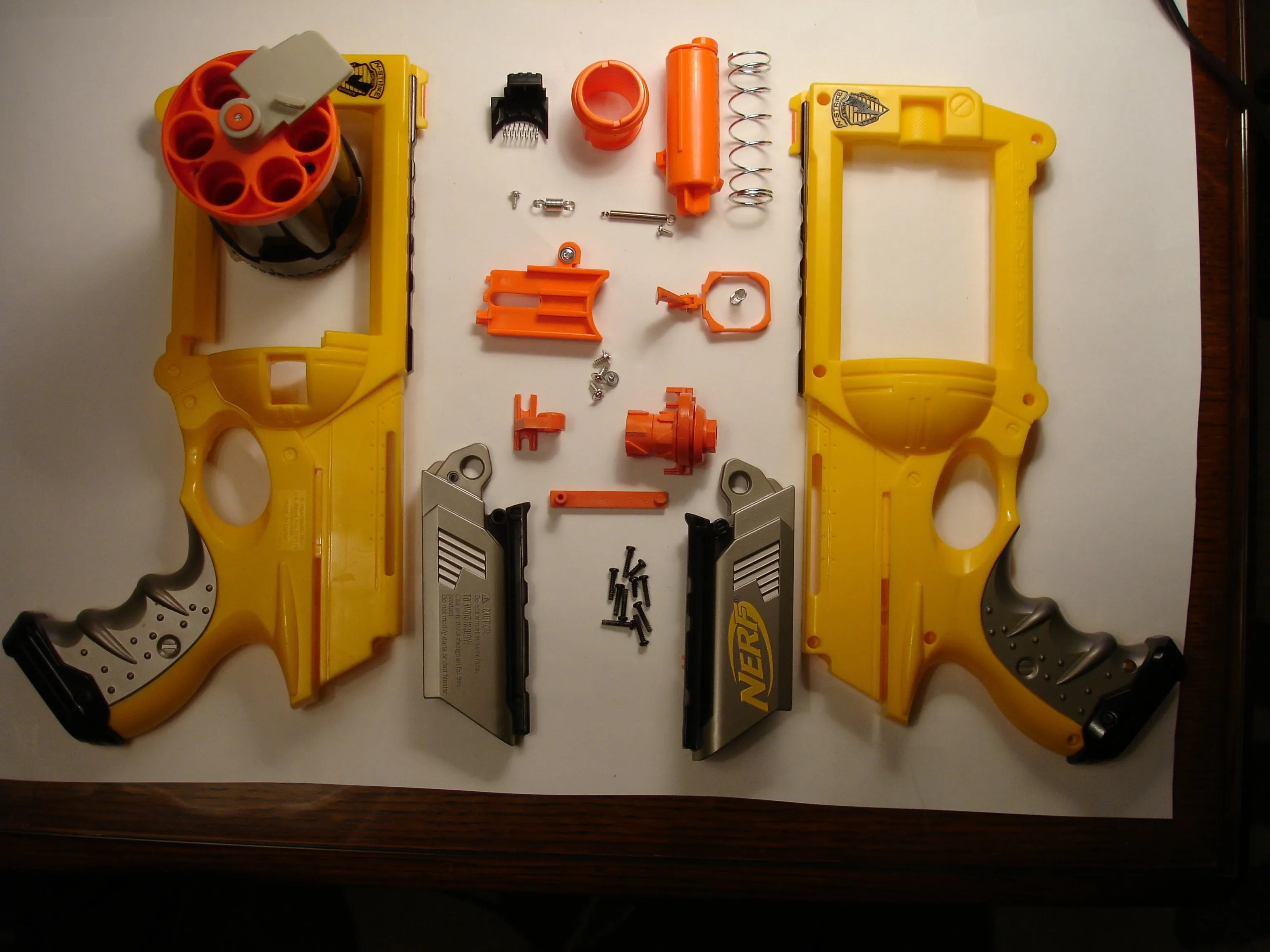

Вот он - весь пистолет в разобранном виде.
Его так легко собрать, что с этим справится и ребенок. Может быть, девиз Nerf - 'От наших детей - вашим детям'?
Я искренне надеюсь, что продукция Nerf производится в странах, где действуют строгие законы о детском труде. Я ни в коем случае не оправдываю детский труд.
Шаг 11

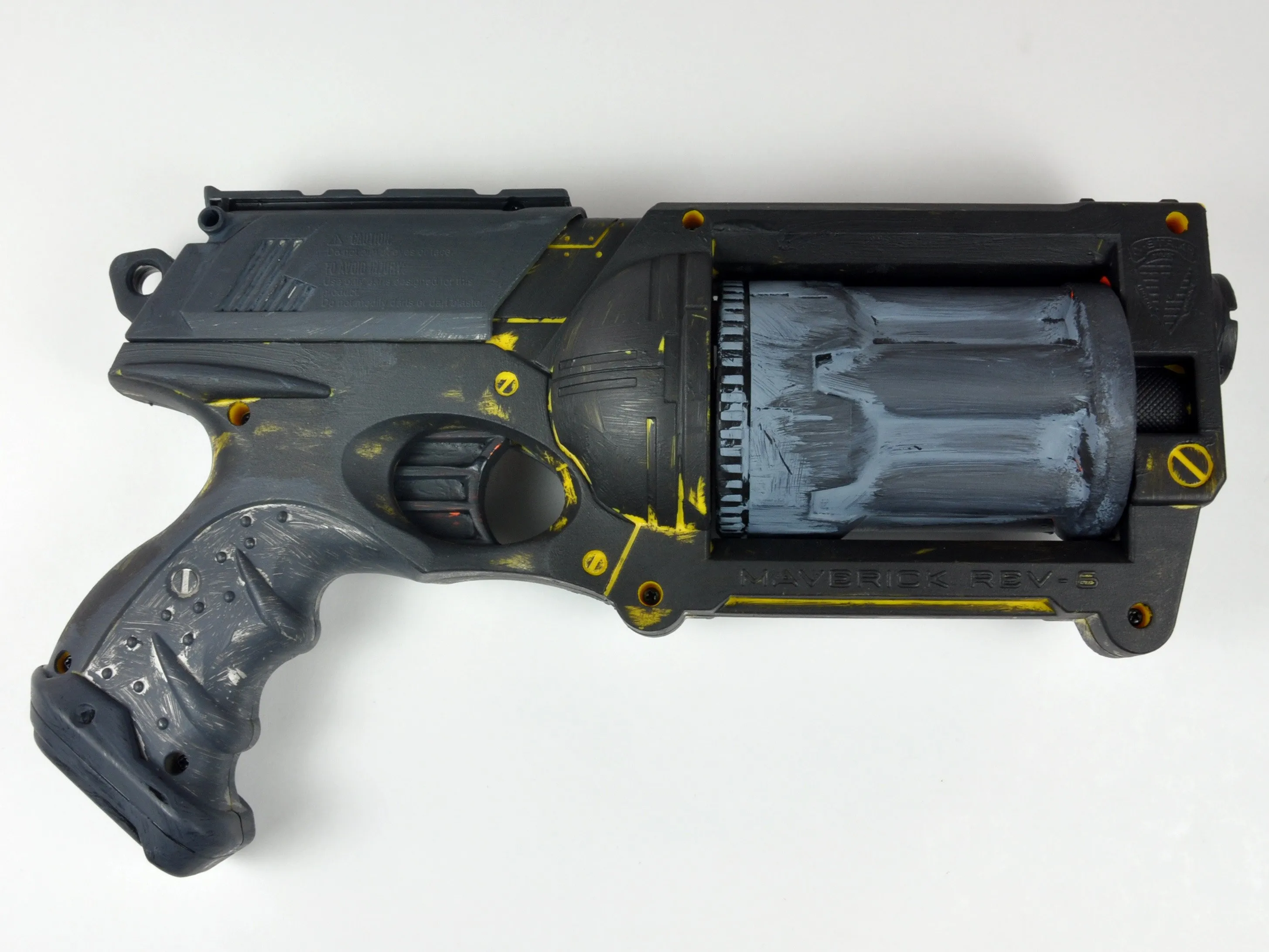

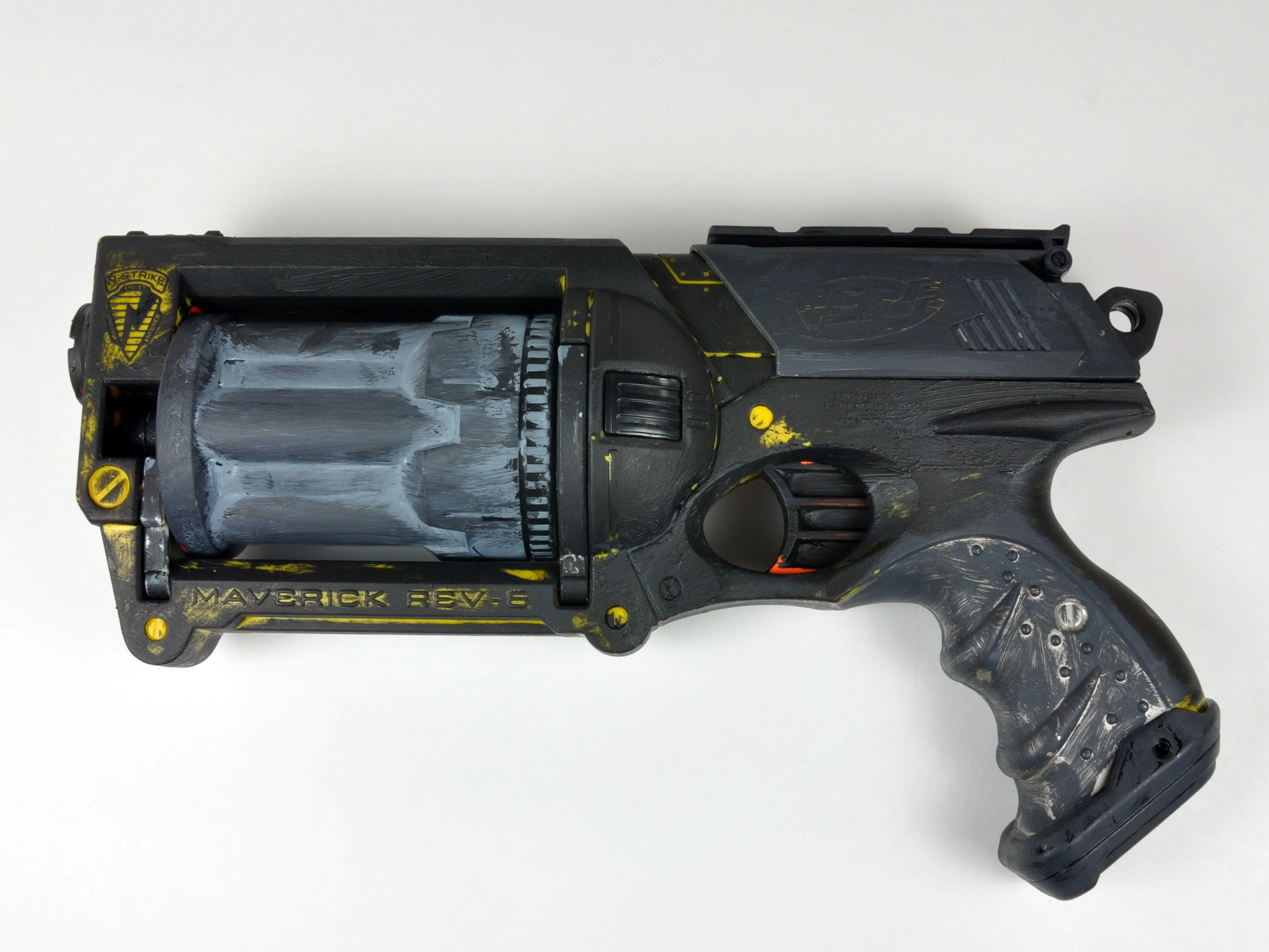

Готовый продукт.
Я взял пистолет на работу и сделал эти снимки при лучшем освещении/камере... Гораздо лучше освещение/камера.
Комментарии к шагу
Я очень боюсь.
Разберите ствол - вот где начинается самое интересное. отожмите оранжевый цилиндр с обоих концов, открутите 3 винта с черной стороны ствола, и он открыт. вытащите 6 пружин и короткие пластиковые детали. отложите в сторону. возьмите длинные пластиковые детали и обрежьте стебли вровень с выпуклой поверхностью. возьмите пружины, короткие пластиковые детали и стебли и бросьте их в кого-нибудь. соберите все обратно, убедившись, что бывшие стебли плотно прилегают, и теперь у вас самая крутая пушка Нерф!
Посмотрите на youtube, там есть несколько видео...
ура!
Комментарии к статье
Какой-то ребенок засунул мрамор в ствол, и я не могу его вытащить. Я разобрал его в той же степени, что и вы, но не могу вытащить ствол ни спереди, ни сзади. Есть какие-нибудь мысли?
Установите ствол так, чтобы он стрелял там, где ему не мешают, и стреляйте в ребенка, пока он не купит вам новое ружье.
