Разборка Nespresso CitiZ

Что вам нужно

Инструменты

•

•

Шаг 1 Разборка Nespresso CitiZ

• CitiZ - это компактный прибор для приготовления кофе. Для ее открытия требуется фирменный инструмент, который Nespresso не продает.

• Вы можете добраться до него с помощью игольчатых плоскогубцев. Плоскогубцы, которые я использовал, не идеальны - вам нужно что-то, что может попасть в углубленные пазы.

Комментарии к шагу

Попробуйте использовать 3-миллиметровое гнездо - оно сработало на моей машине.

Инструмент представляет собой торцевой или торцевой ключ с овальным отверстием; их можно приобрести на amazon. У меня есть два типа: один - трубка длиной 1 дюйм с шестигранной головкой для использования в съемной рукоятке отвертки, другой - L-образный трубчатый инструмент с отверстием на каждом конце.

Здравствуйте, у меня CitiZ, и он не включается. Какой внутренний компонент может быть причиной проблемы? У меня есть старый Magimix, я мог бы использовать некоторые из этих деталей. Любая помощь будет оценена по достоинству. Спасибо.

Попробуйте заменить конденсаторы: Замена конденсаторов Nespresso CitiZ

Шаг 2

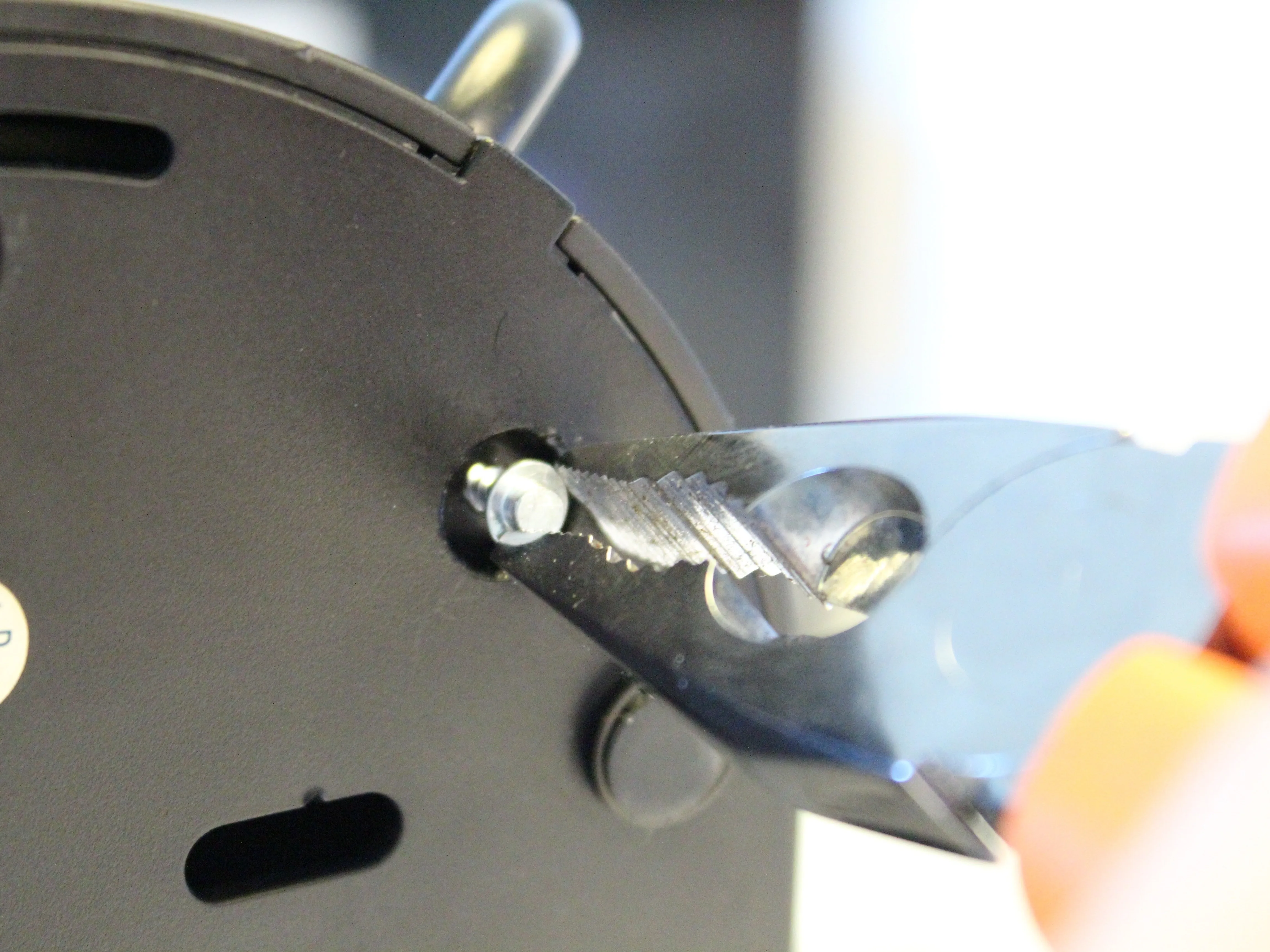

• На нижней части корпуса находятся шесть винтов яйцевидной формы. Винты выглядят как заклепки, но на самом деле они овальные.

• Вы можете кропотливо удалить их с помощью плоскогубцев. Не торопитесь.

• Если вы не можете использовать плоскогубцы, другие люди с успехом используя суперклей, расплавляя ручку BIC по форме винтаили изготовление биты на заказ.

Комментарии к шагу

В комплект поставки набора инструментов Pro tech версии 2018 года и выше входит бита, предназначенная именно для таких винтов. Вы также можете приобрести биту отдельно.

8-дюймовый полумесячный ключ, используемый торцом вперед, отлично подошел для винтов с овальной головкой.

Пользуясь рекомендацией, я нагрел конец ручки BIC зажигалкой и, пока она была горячей, прижал ее к овальному винту, дал остыть, затем приложил давление и аккуратно повернул, процедура для каждого винта сработала.

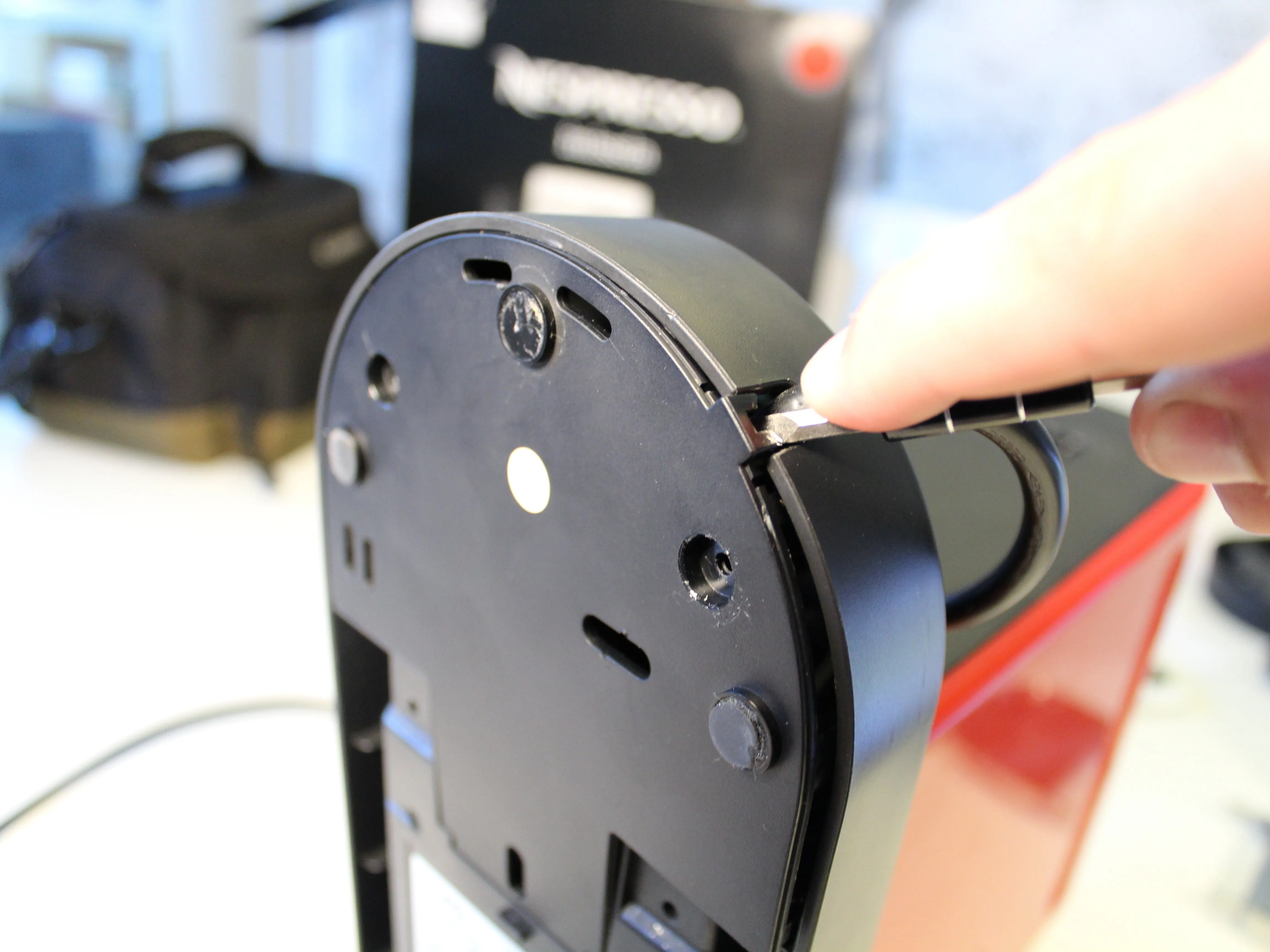

Шаг 3

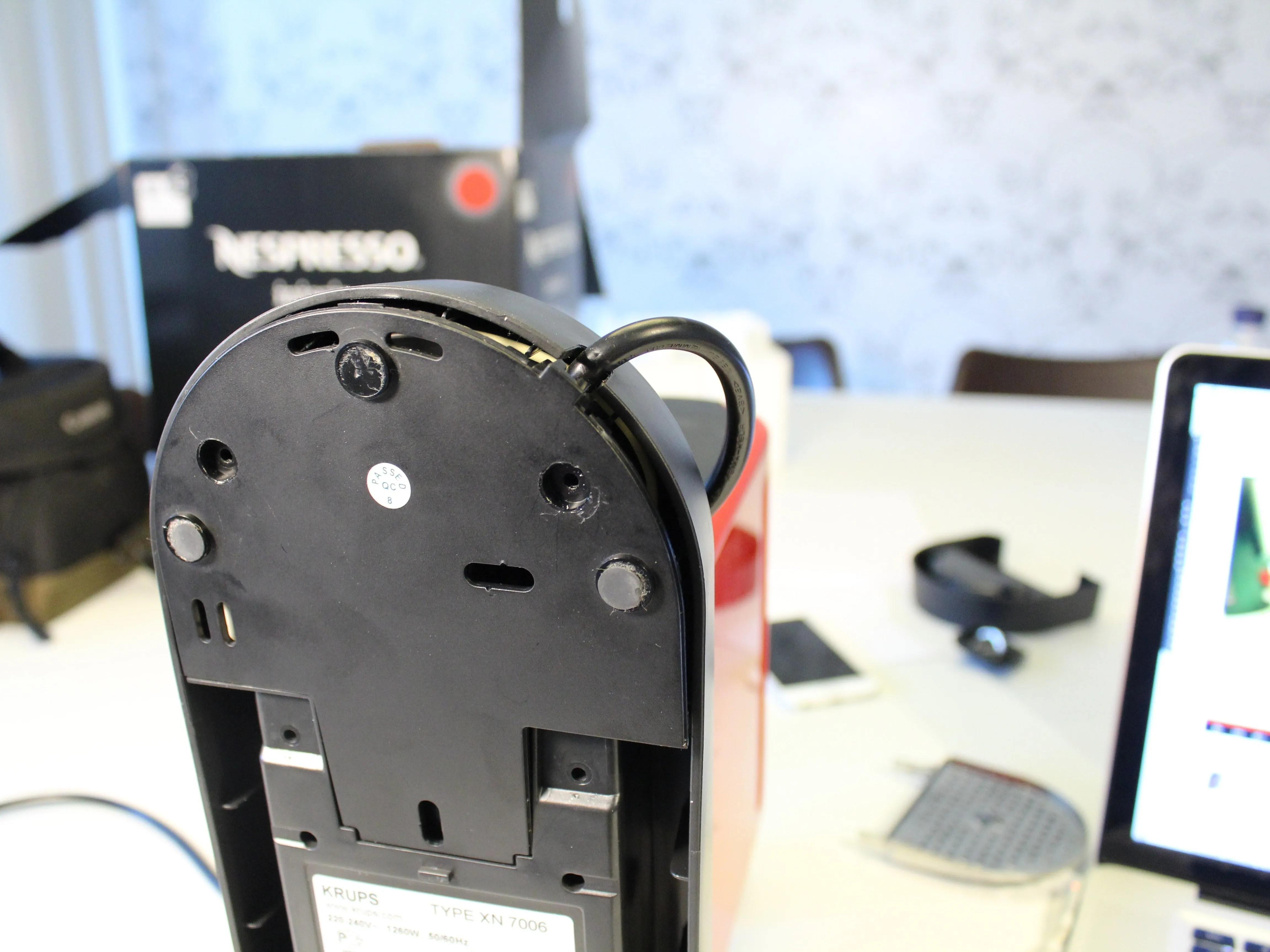

• Теперь, когда винты извлечены, подденьте отверткой или шилом выступы, удерживающие нижний корпус.

• Легче всего поддеть штекер питания. Будьте осторожны, чтобы не поцарапать его. (И убедитесь, что вы отключили вилку от розетки!)

Шаг 4

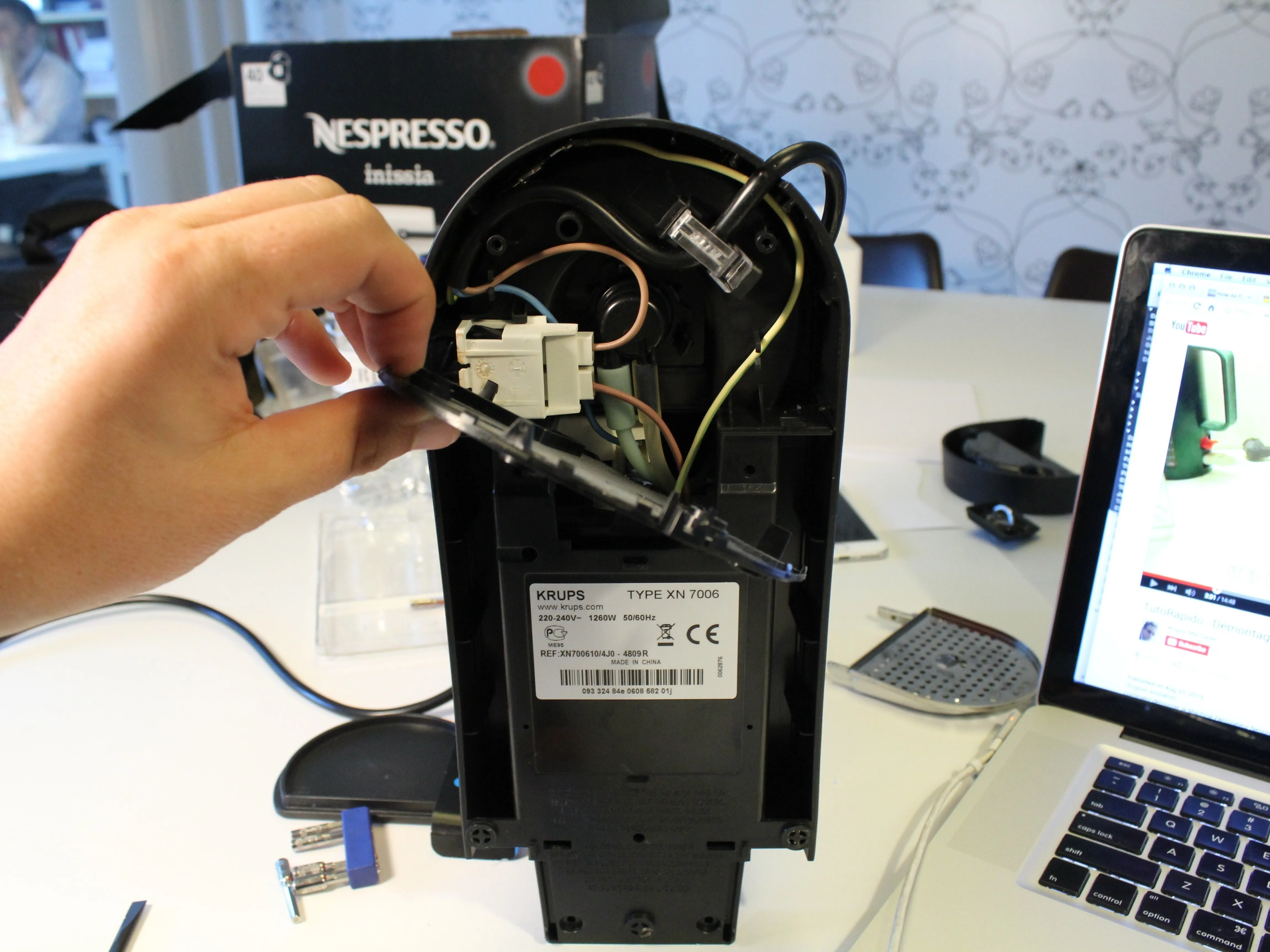

• Осторожно откройте нижний корпус и положите кофемашину на бок.

Шаг 5

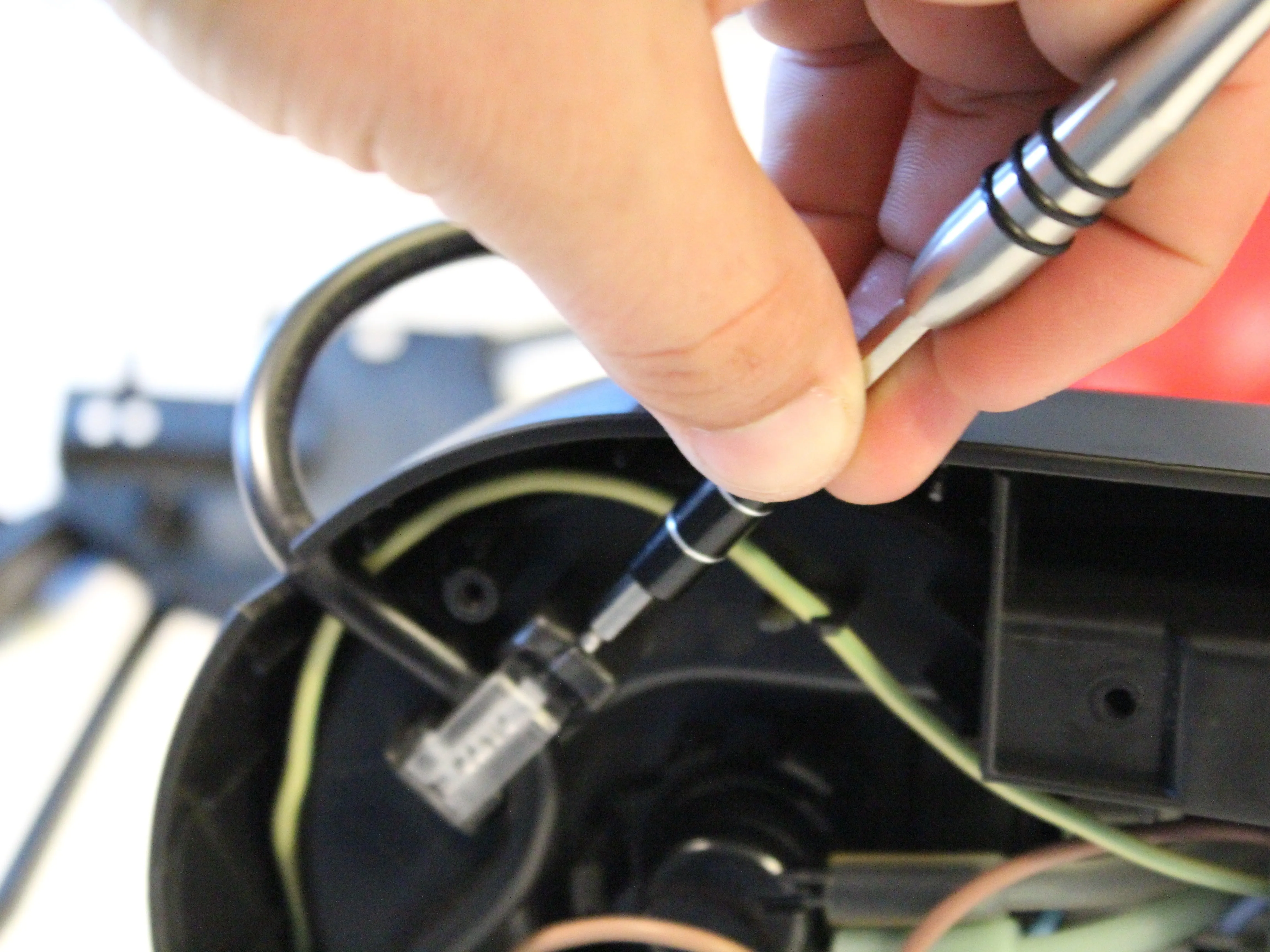

• Пластиковую скобу разгрузки натяжения на кабеле питания снять непросто. Вставьте маленькую плоскую отвертку в небольшой паз с одной стороны, чтобы отсоединить выступ.

Шаг 6

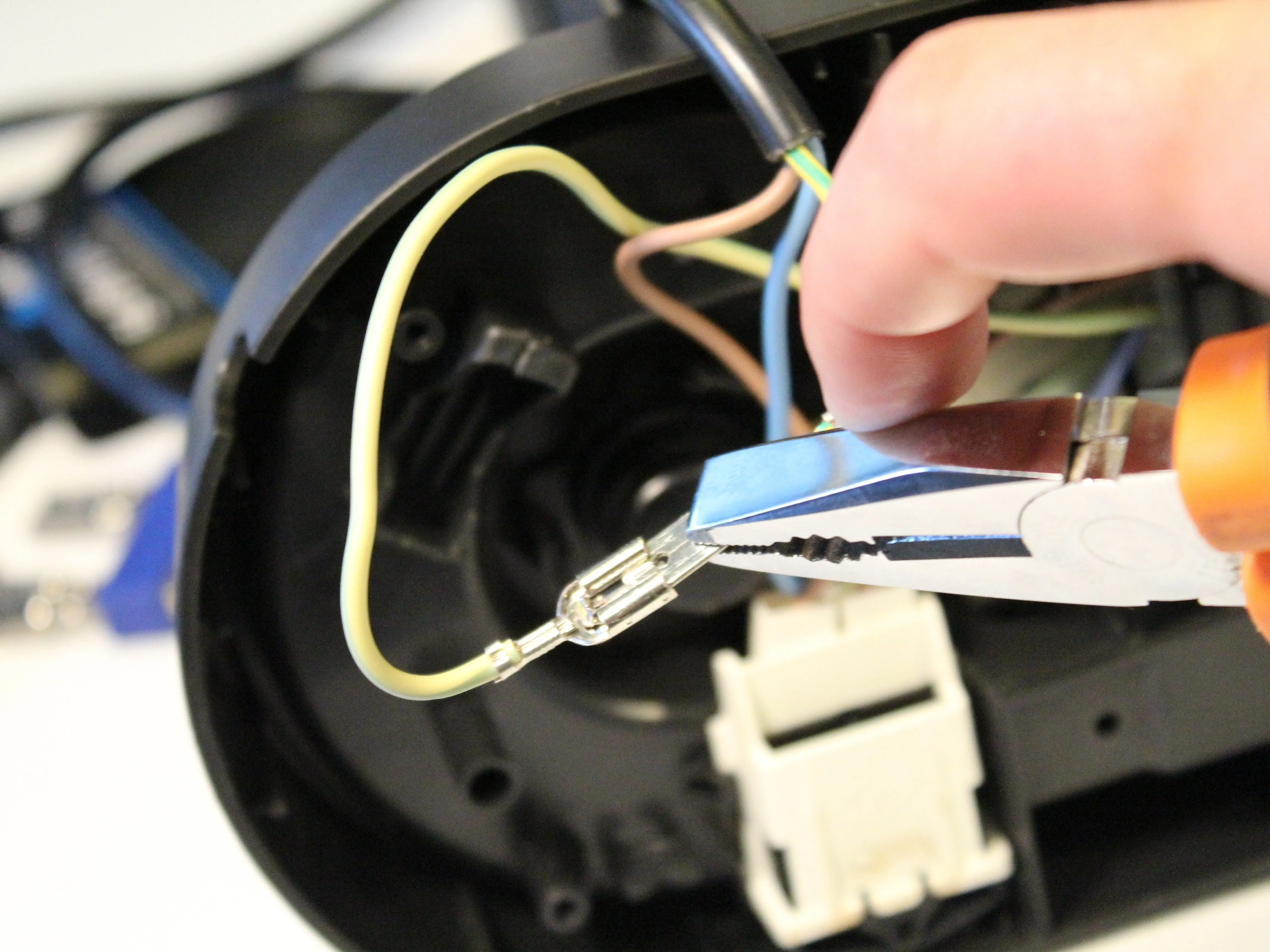

• В этой кофемашине Nespresso активно использует разъемы-лопатки.

• Крепко возьмитесь за одну сторону плоскогубцами и потяните пальцами за другую сторону разъема. Не тяните за кабель, так как вы можете выдернуть его из разъема-лопатки.

Шаг 7

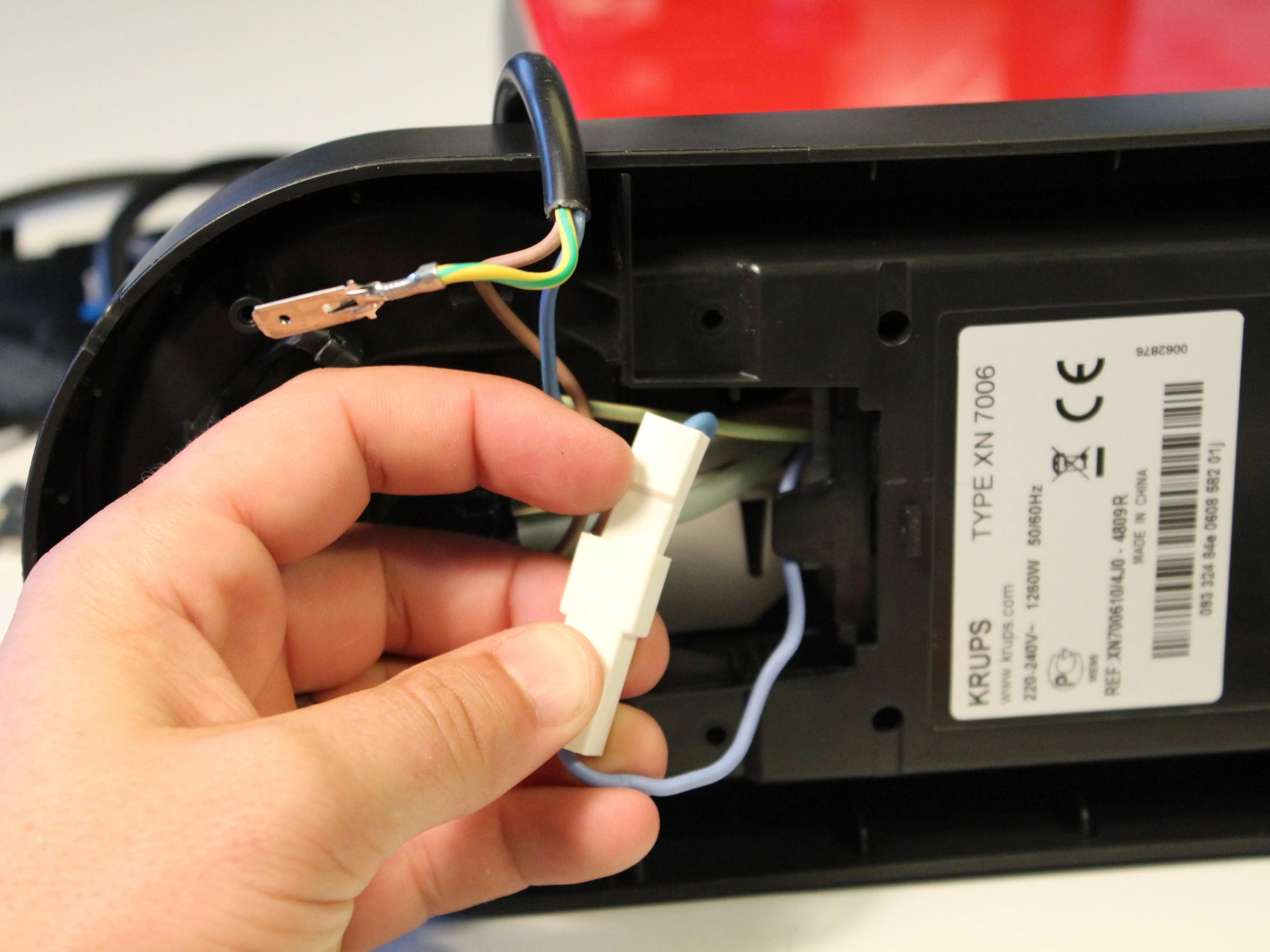

• Отсоедините синий нейтральный провод.

• Извлеките выключатель питания из корпуса.

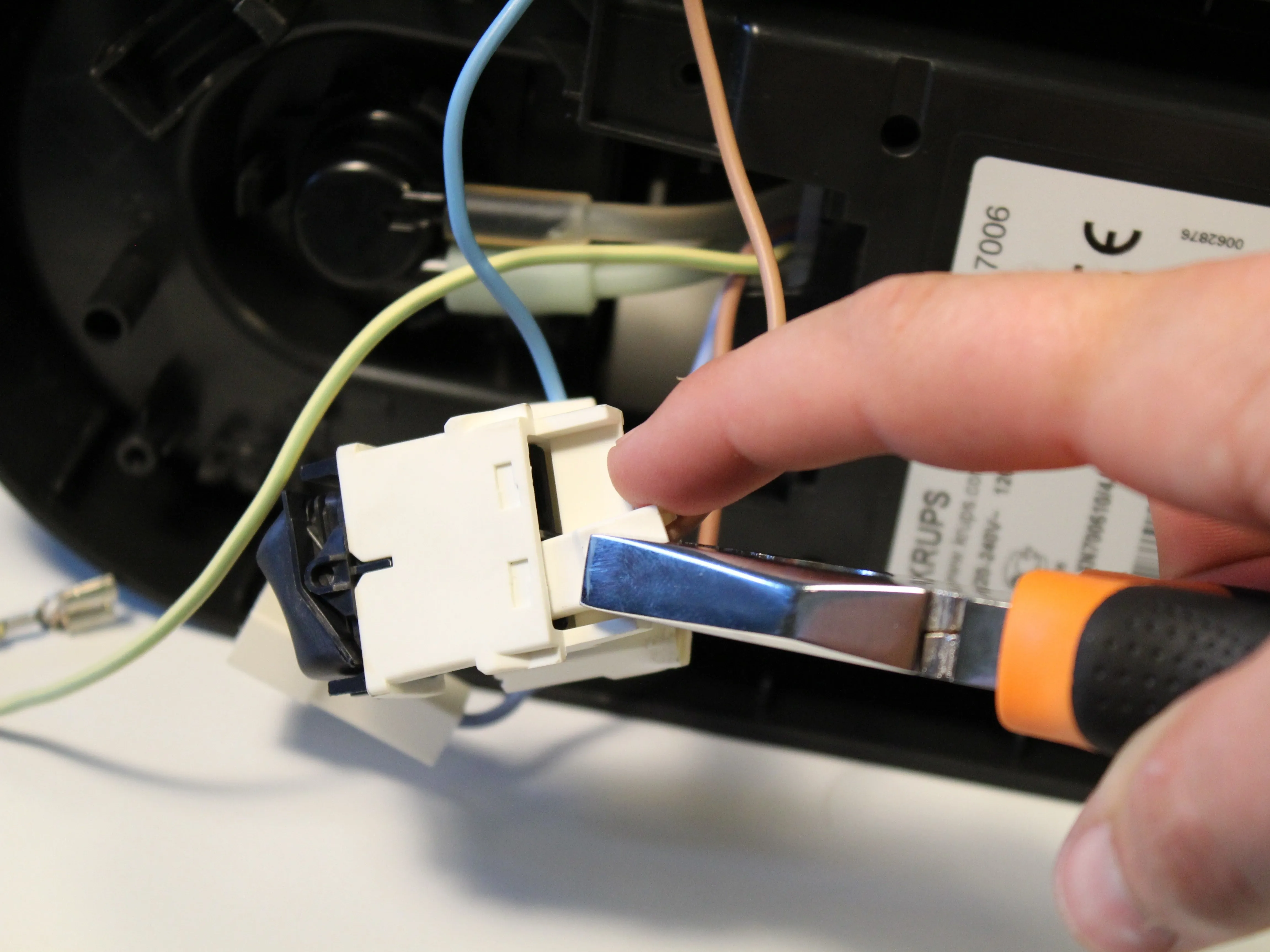

Шаг 8

• Крепко возьмитесь за разъемы кабеля питания и отсоедините их от выключателя питания.

Шаг 9

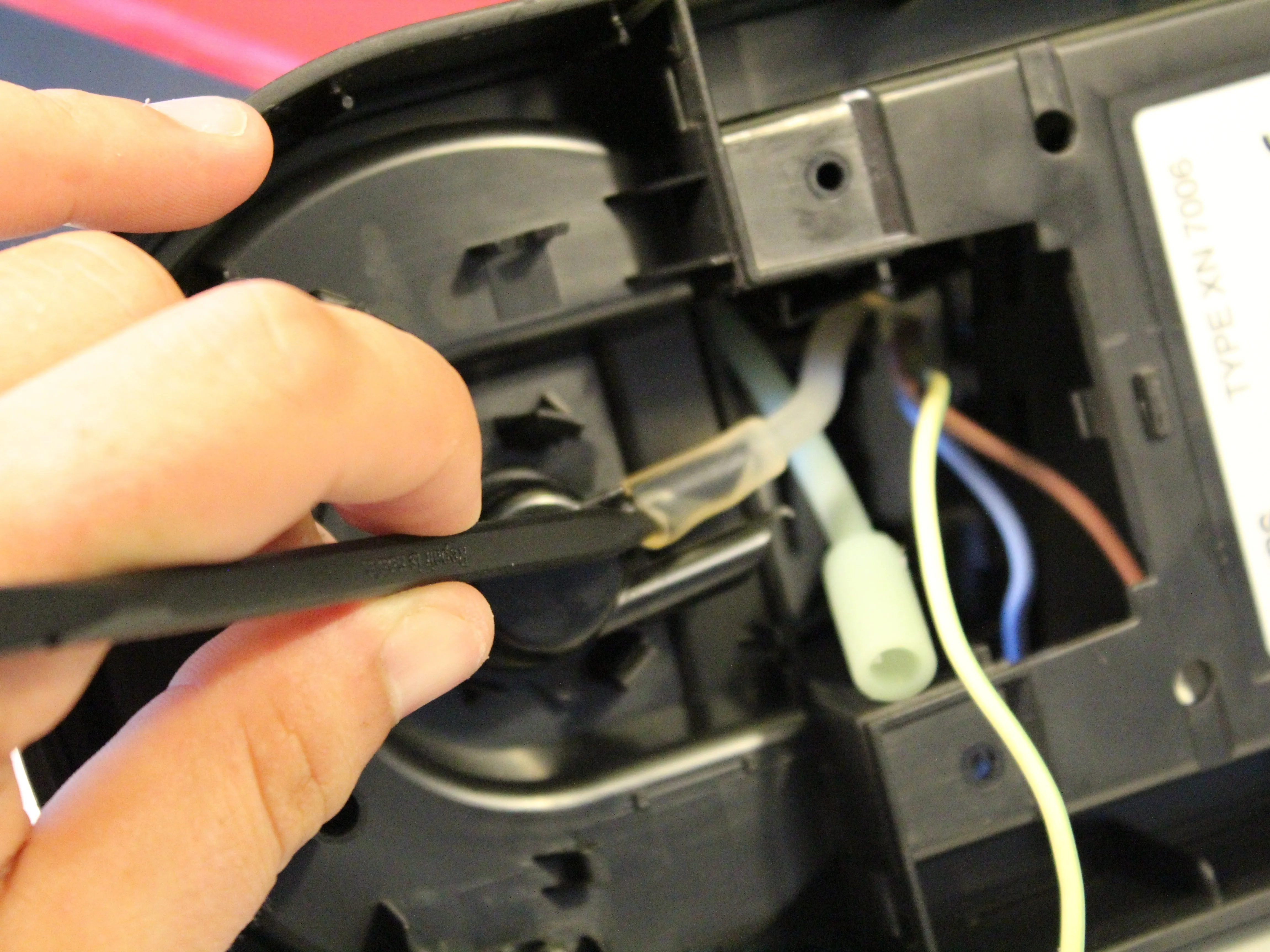

• Вставьте наконечник пробки в силиконовую трубку и снимите ее с ниппеля.

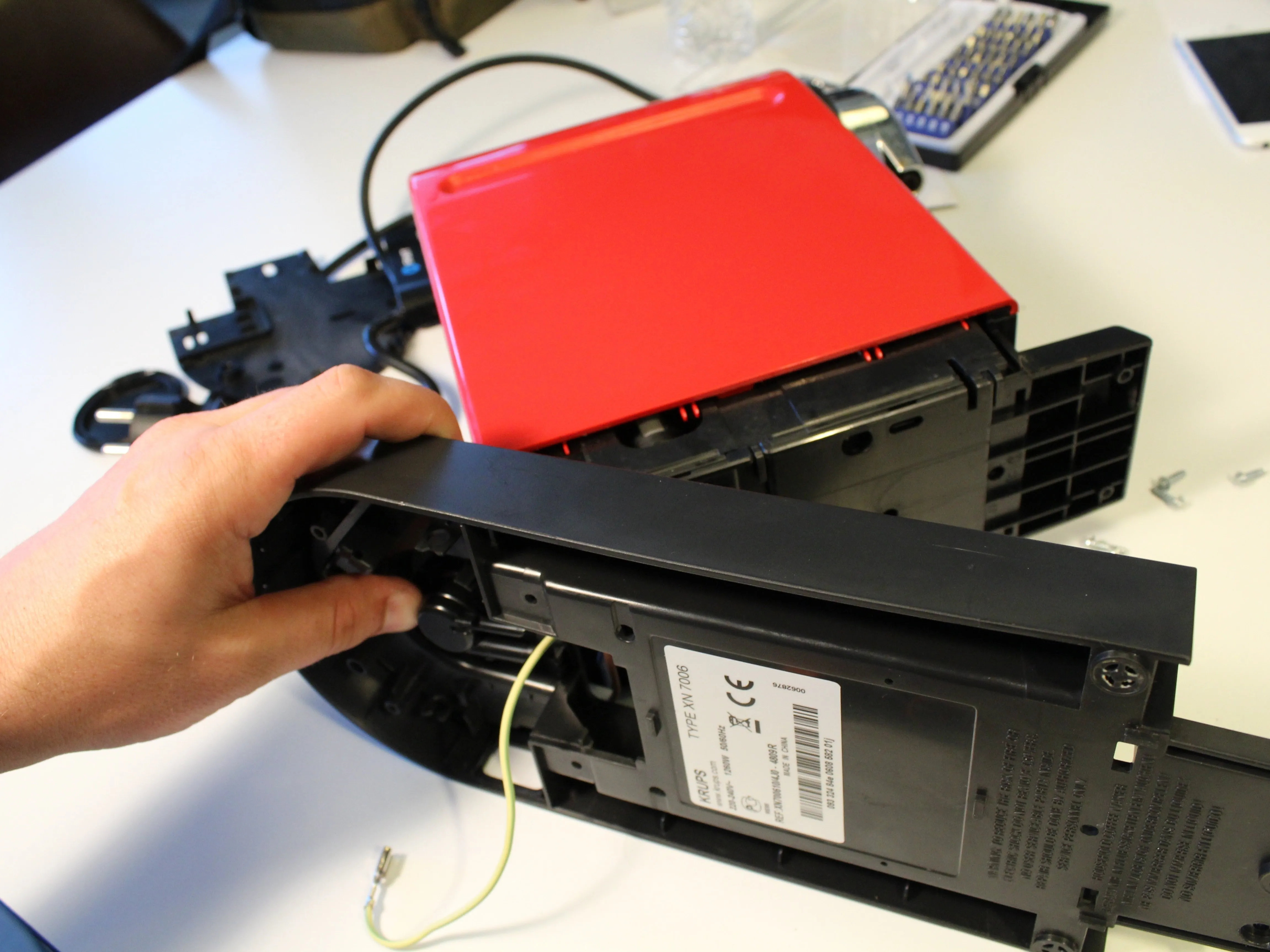

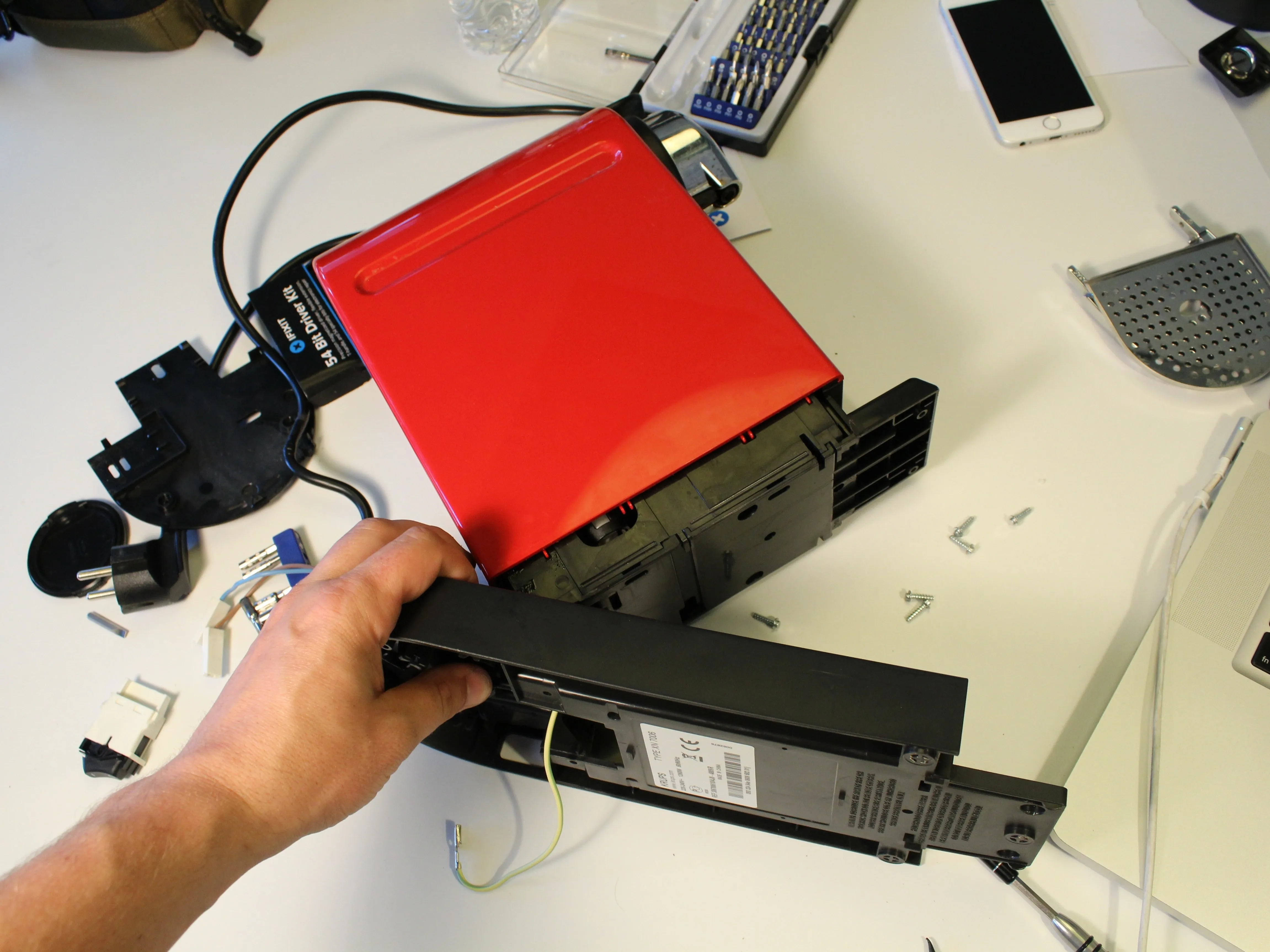

Шаг 10

• Проденьте оставшиеся трубки и провода через нижний корпус, чтобы освободить его от основного блока.

• Снимите нижний корпус.

Шаг 11

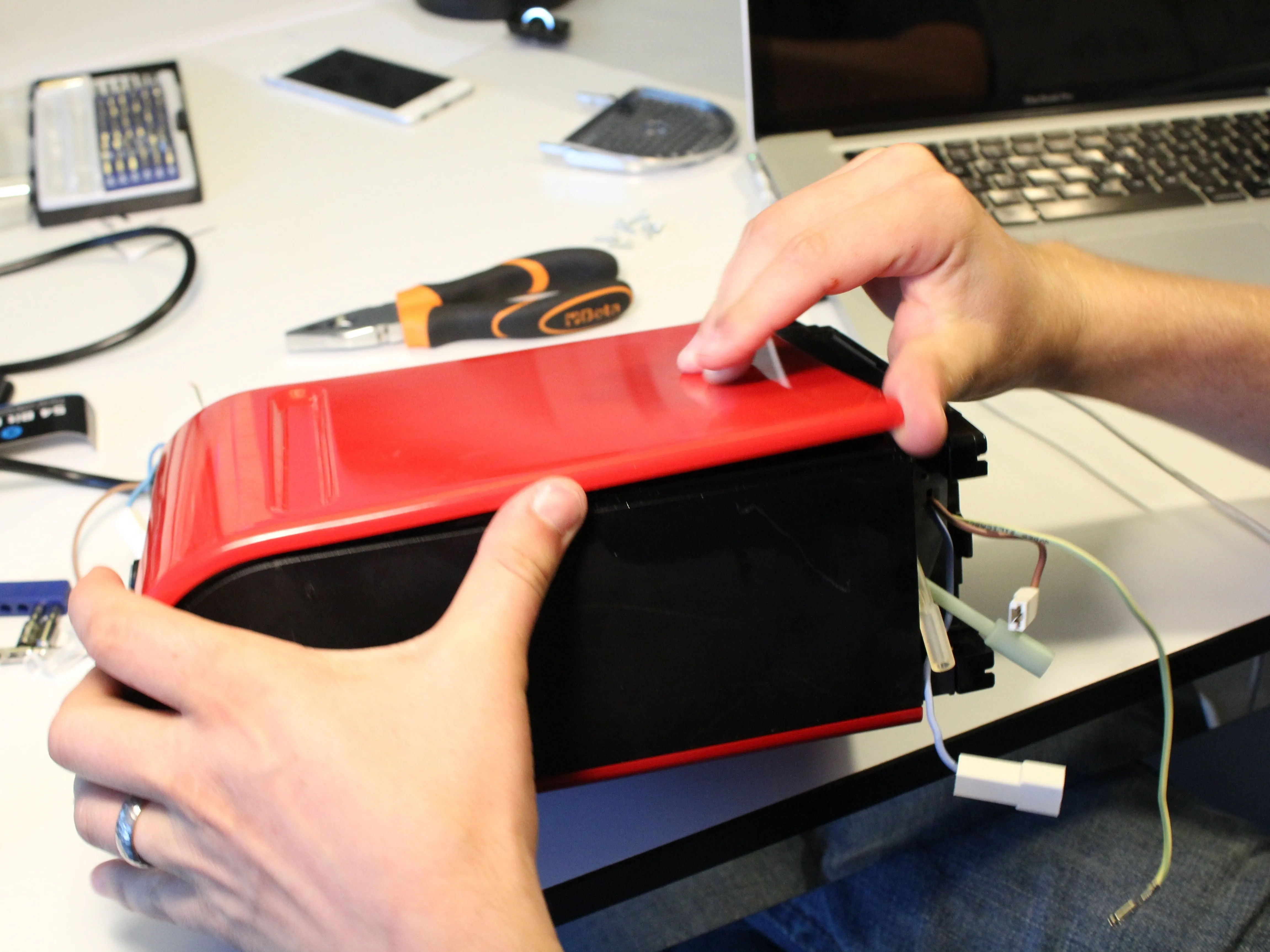

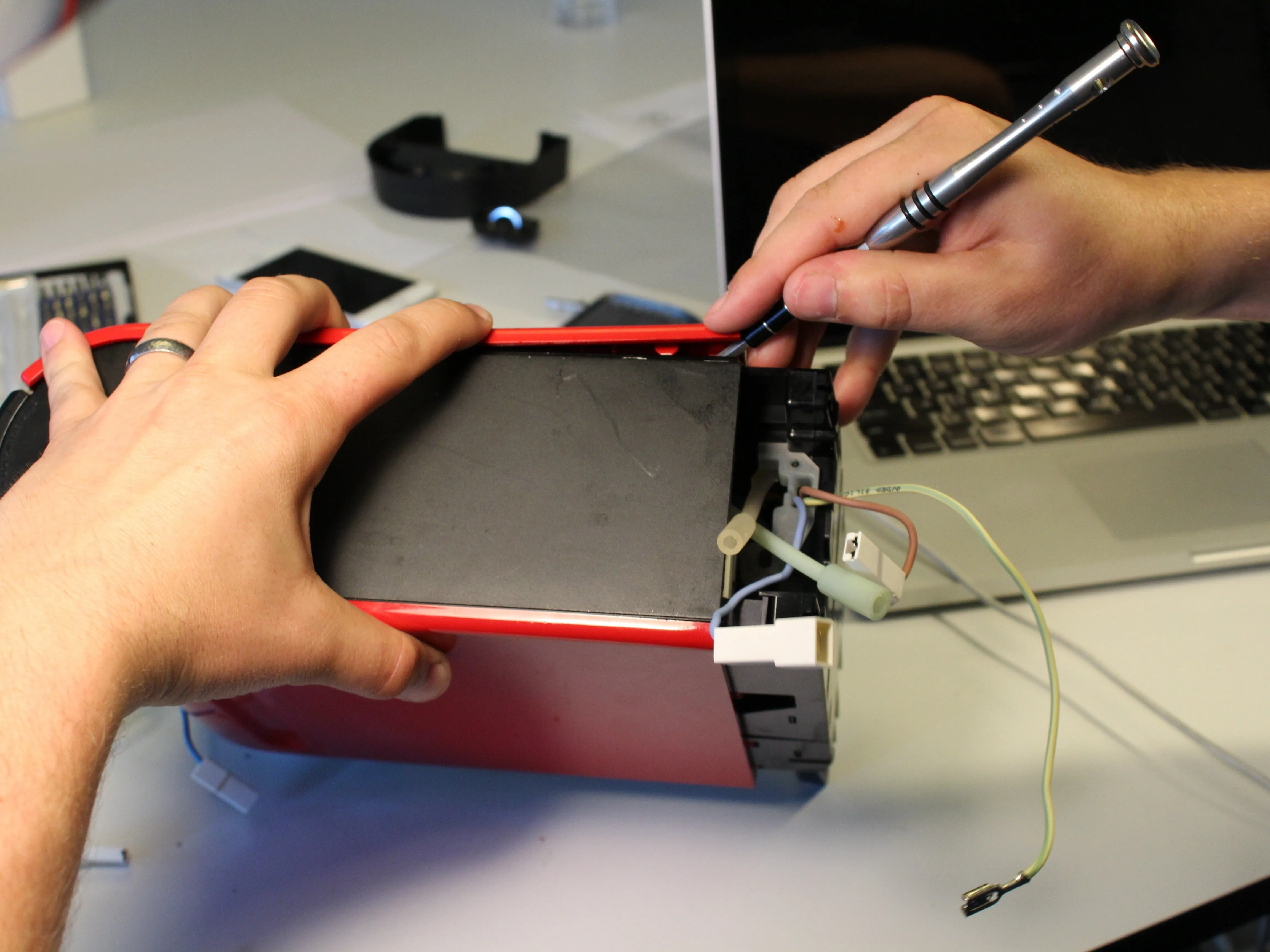

• Для снятия внешнего корпуса требуется приложить некоторое усилие.

• На всех четырех сторонах корпуса есть ряд выступов.

• Начните с использования плоской отвертки или пассатижей, чтобы поддеть первый выступ.

• Пройдитесь по корпусу, освобождая выступы по мере продвижения.

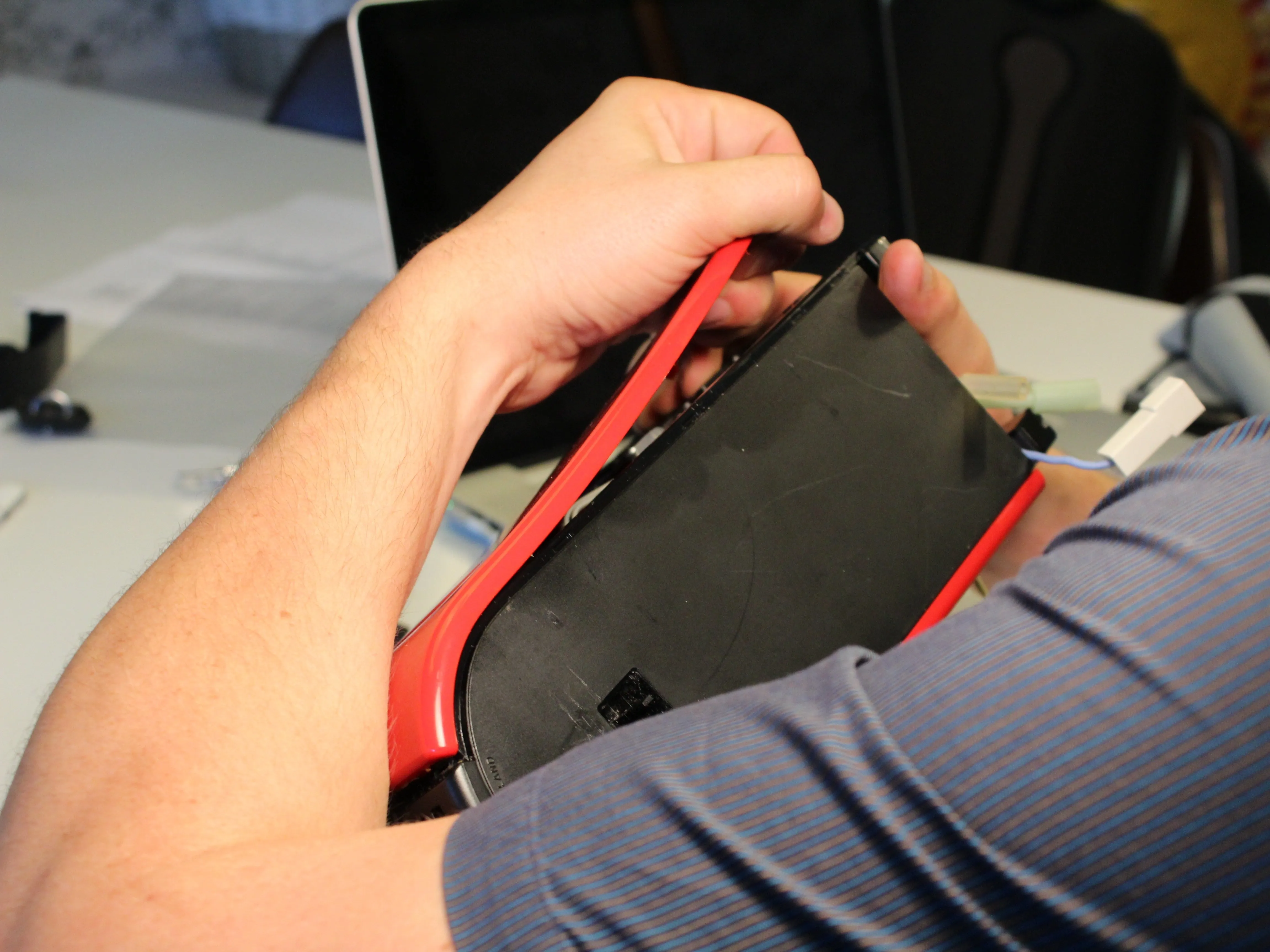

Шаг 12

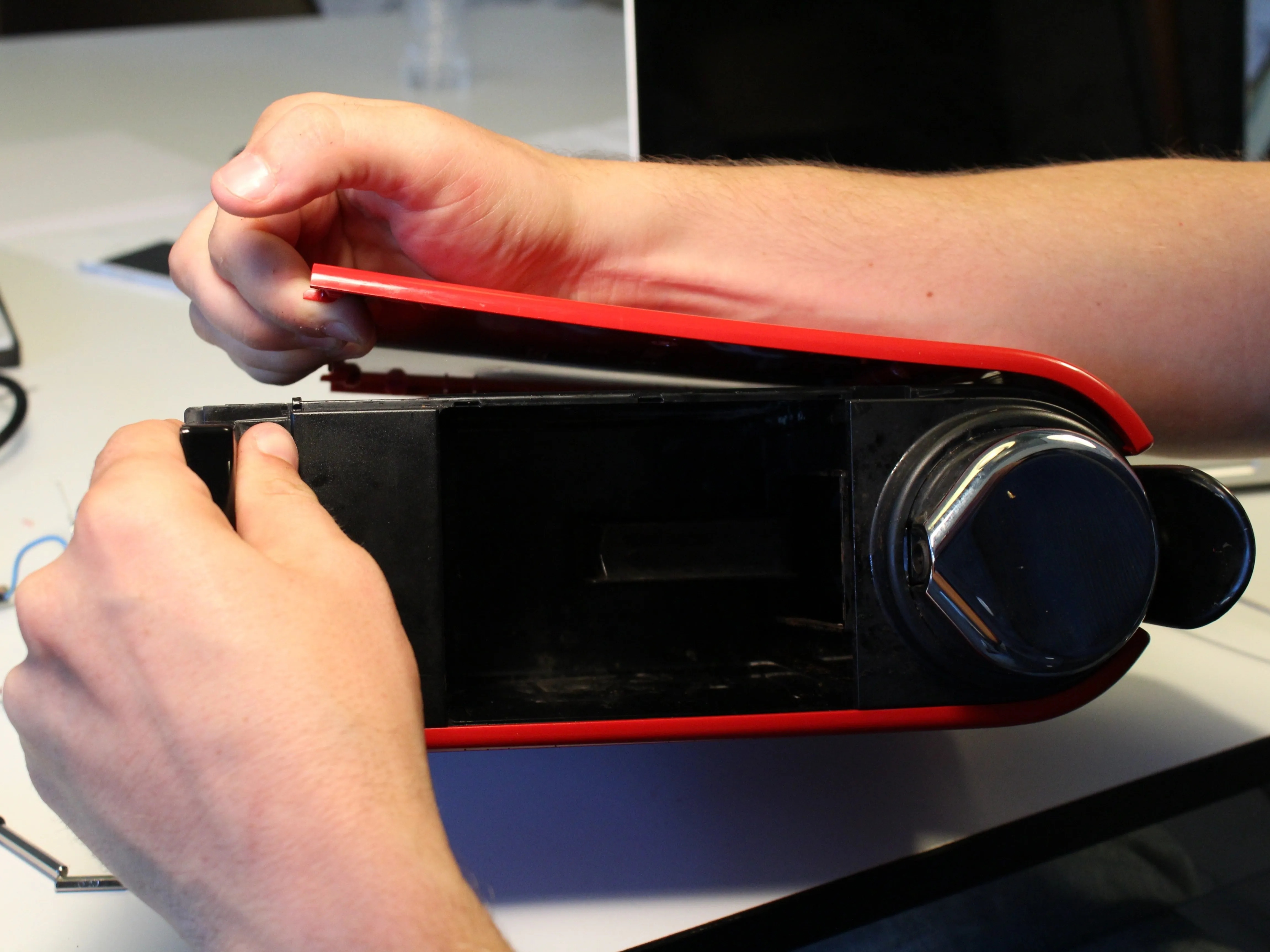

• Продолжайте разбирать!

Шаг 13

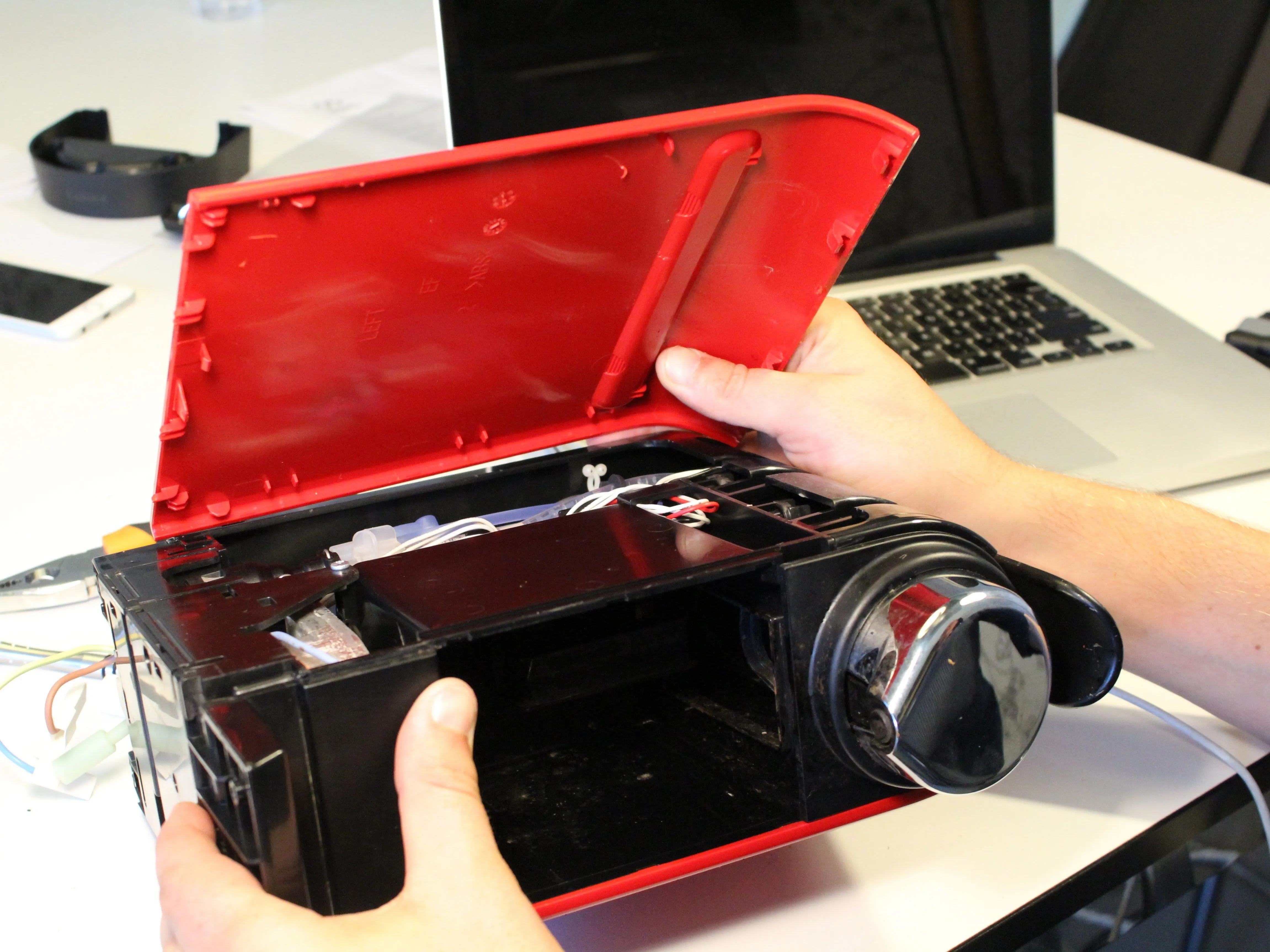

• Снимите внешнюю оболочку.

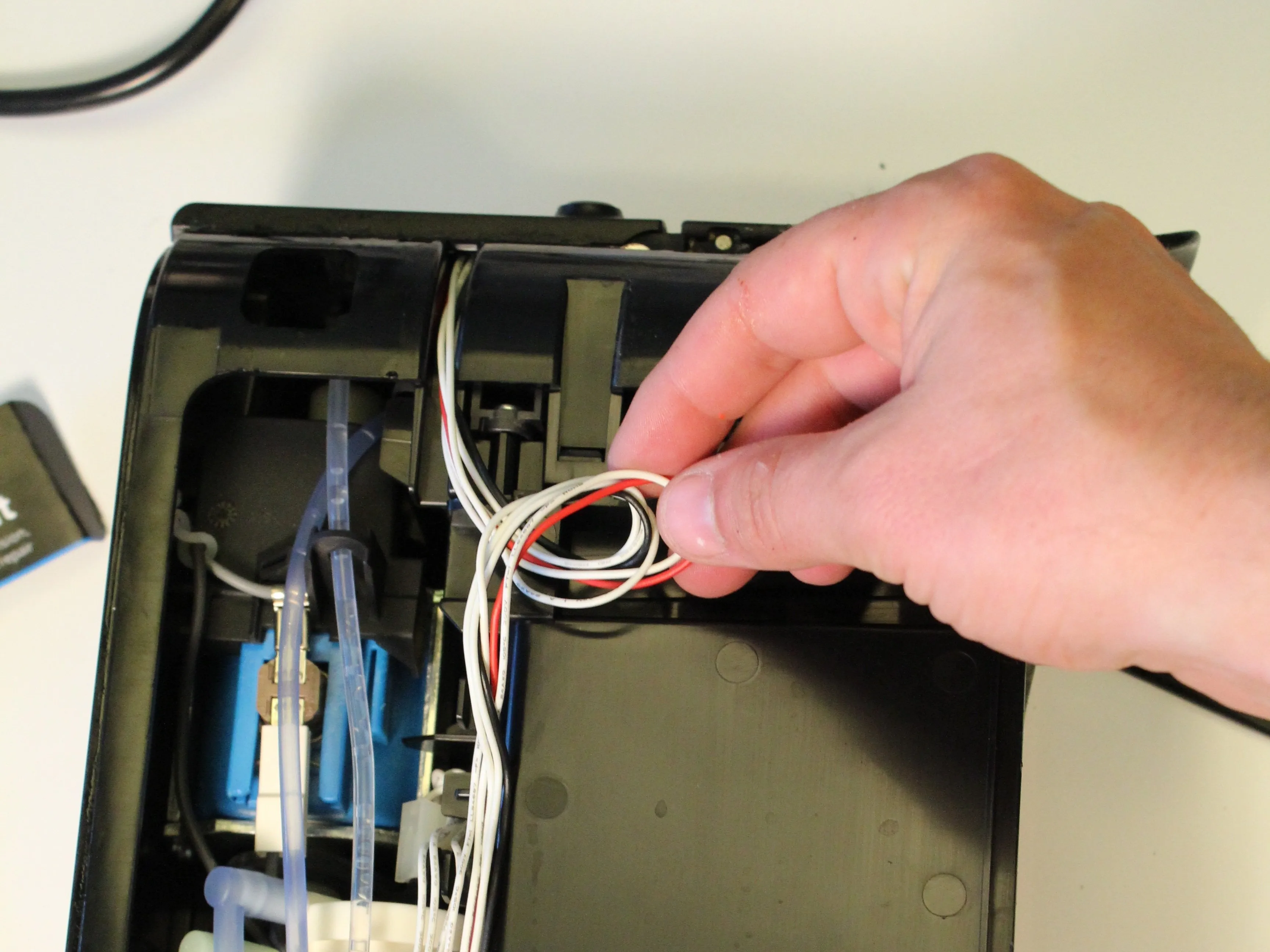

Шаг 14

• Отсоедините провода кнопки управления от корпуса в сборе.

Шаг 15

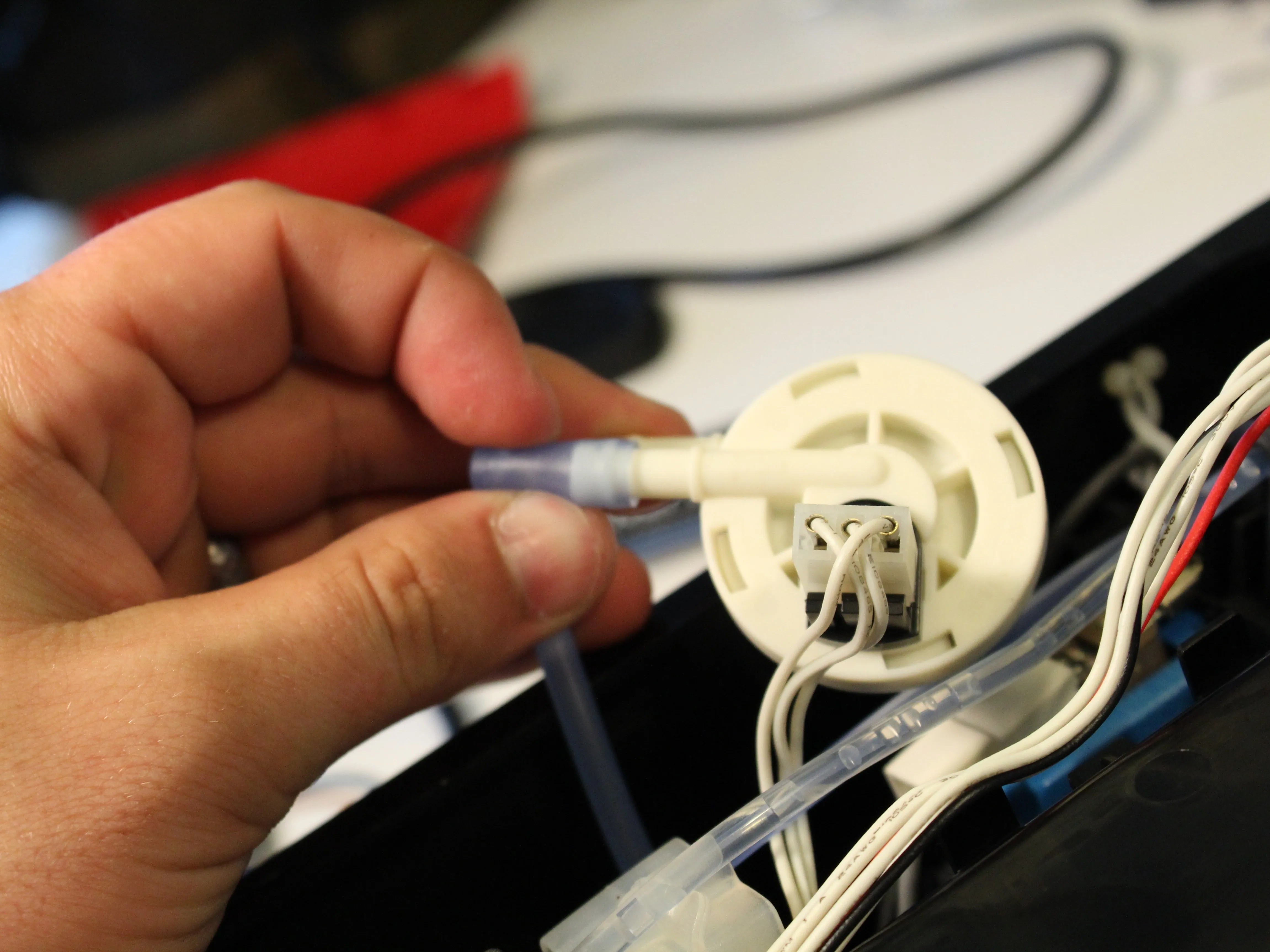

• Снимите синюю трубку с расходомера.

• Эта деталь, измеряющая расход воды, в списках деталей Nespresso называется 'дебиметром'. Это деталь № 932-9521.

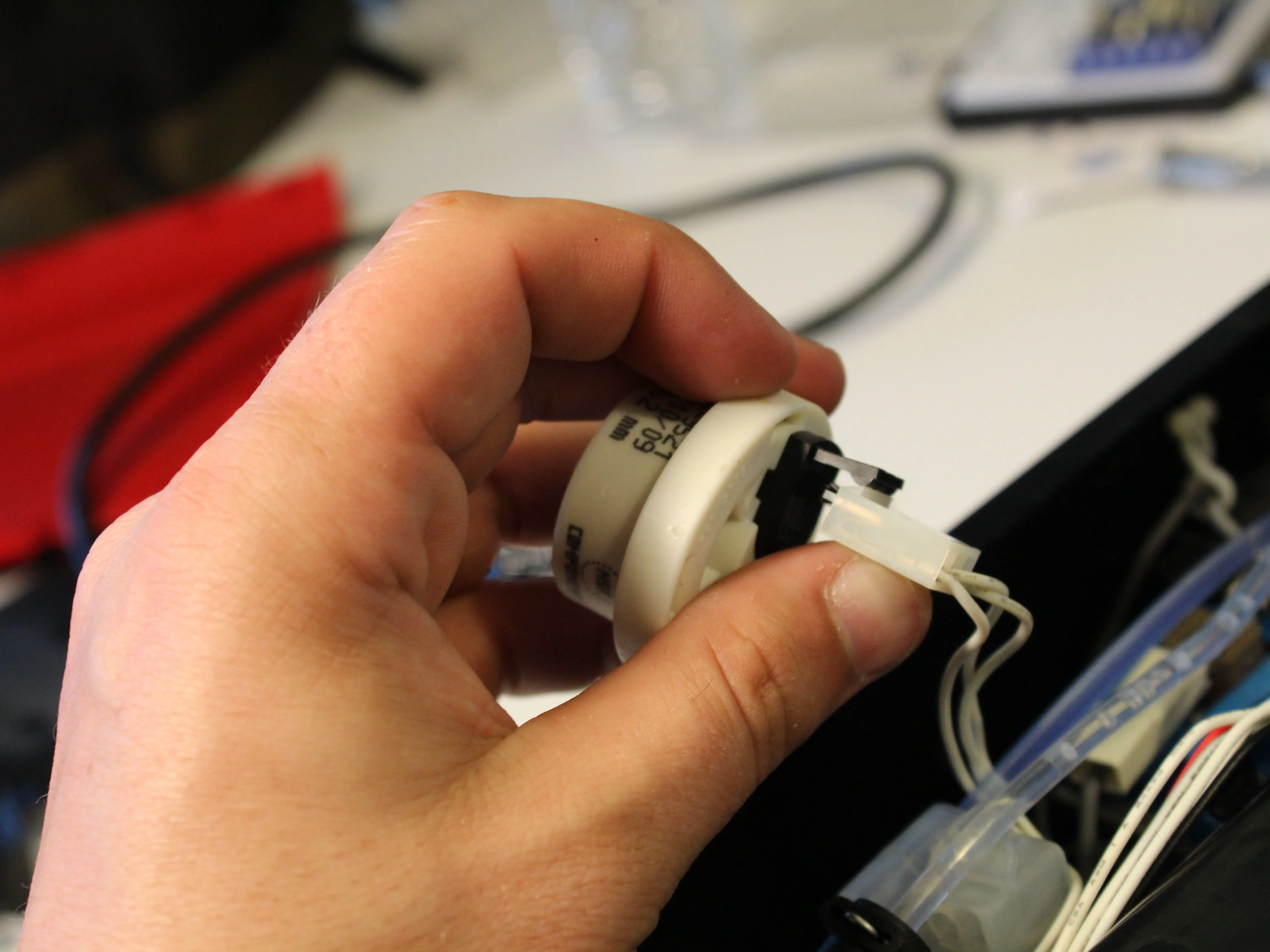

• Отсоедините кабель данных датчика.

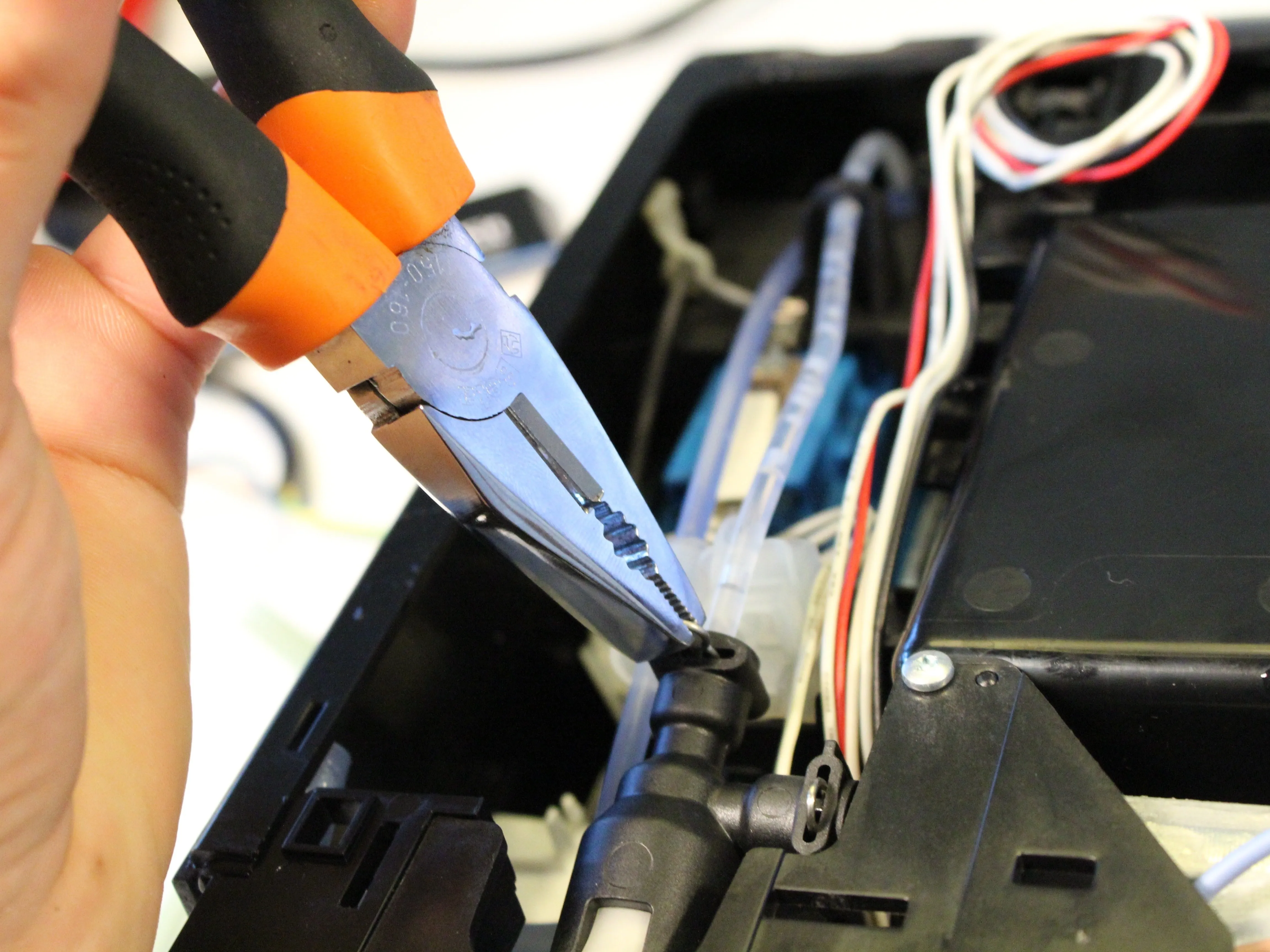

Шаг 16

• На трубке подачи помпы используется хитроумный зажим. Снимите этот зажим с помощью плоскогубцев. Для этого не нужно прилагать больших усилий.

• Повторите это для зажима, крепящего клапан к водонагревателю.

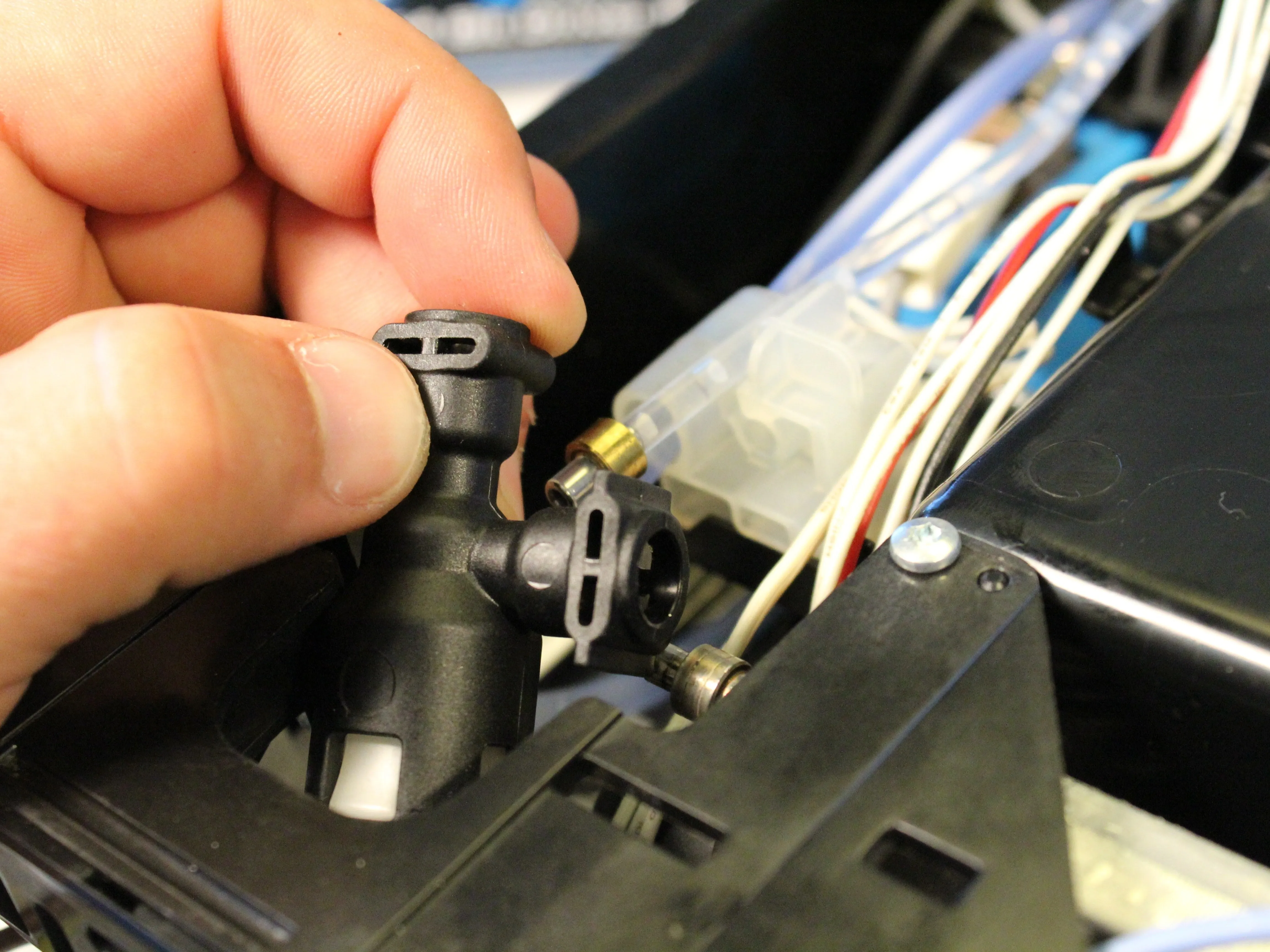

Шаг 17

• Снимите узел клапана с рамы.

Шаг 18

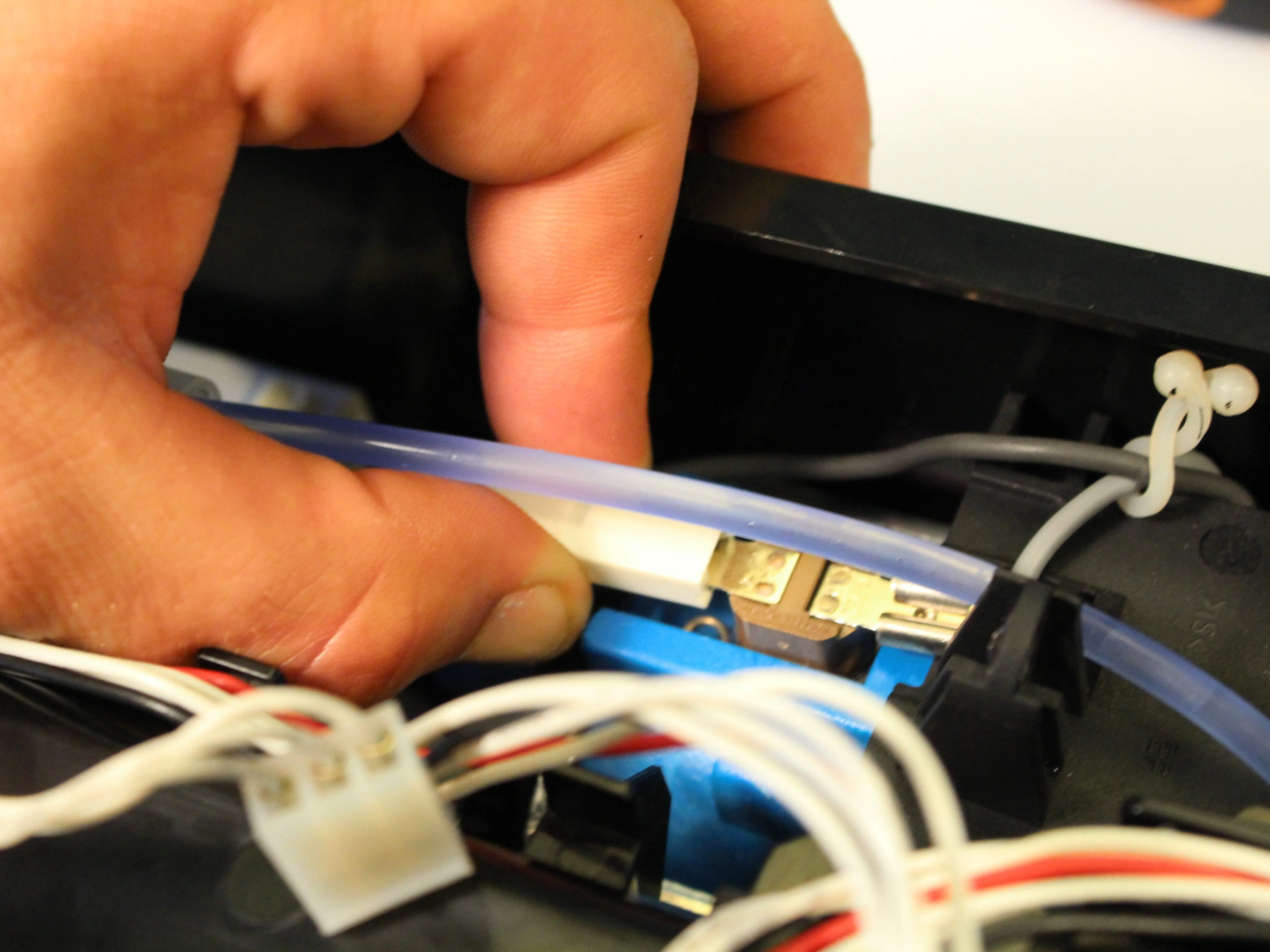

• Отсоедините кабель питания от лопаточного разъема на боковой стороне водяного насоса.

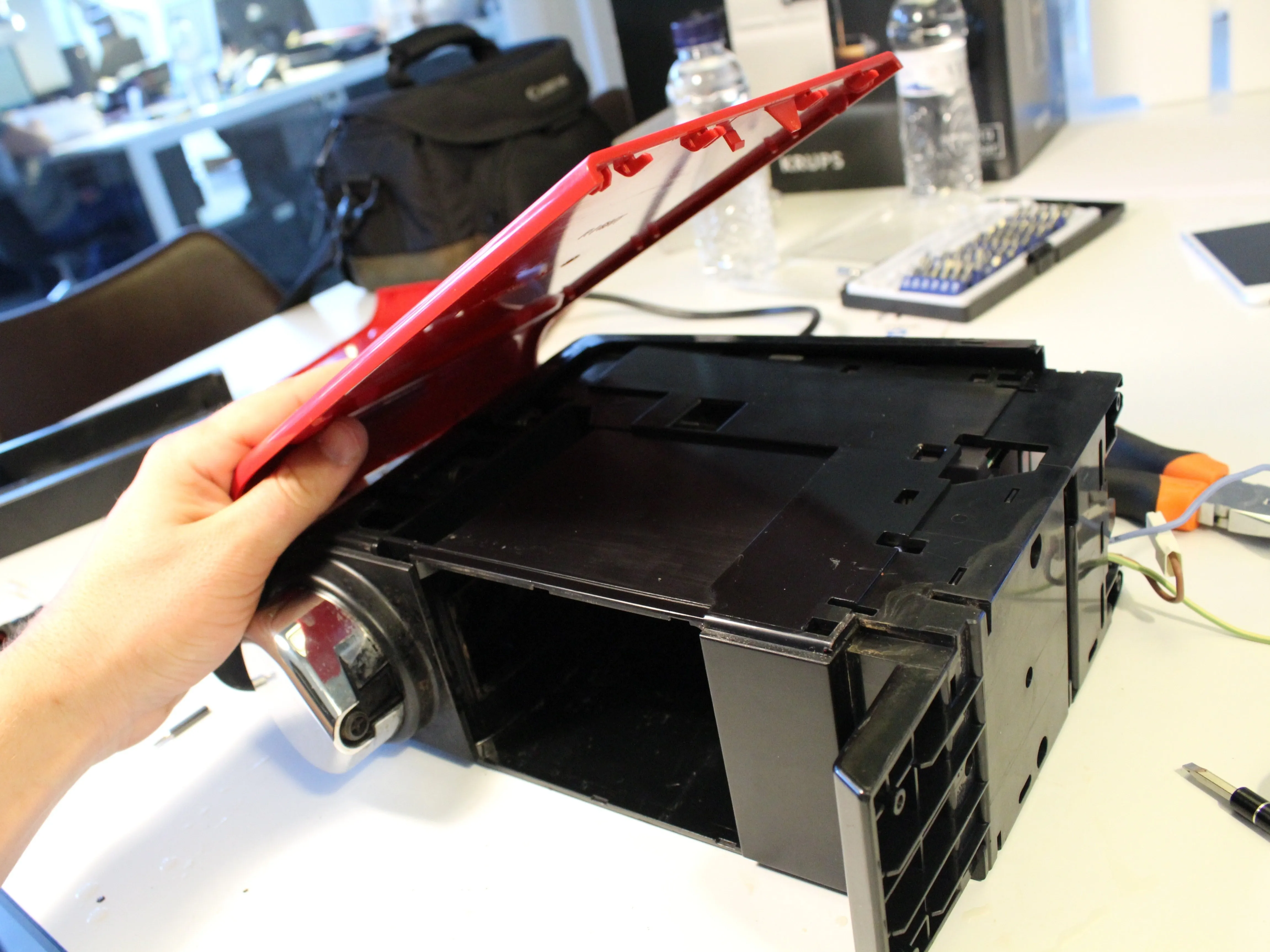

Шаг 19

• Снимите боковую панель с другой стороны устройства. Расположение выступов аналогично первой боковой панели.

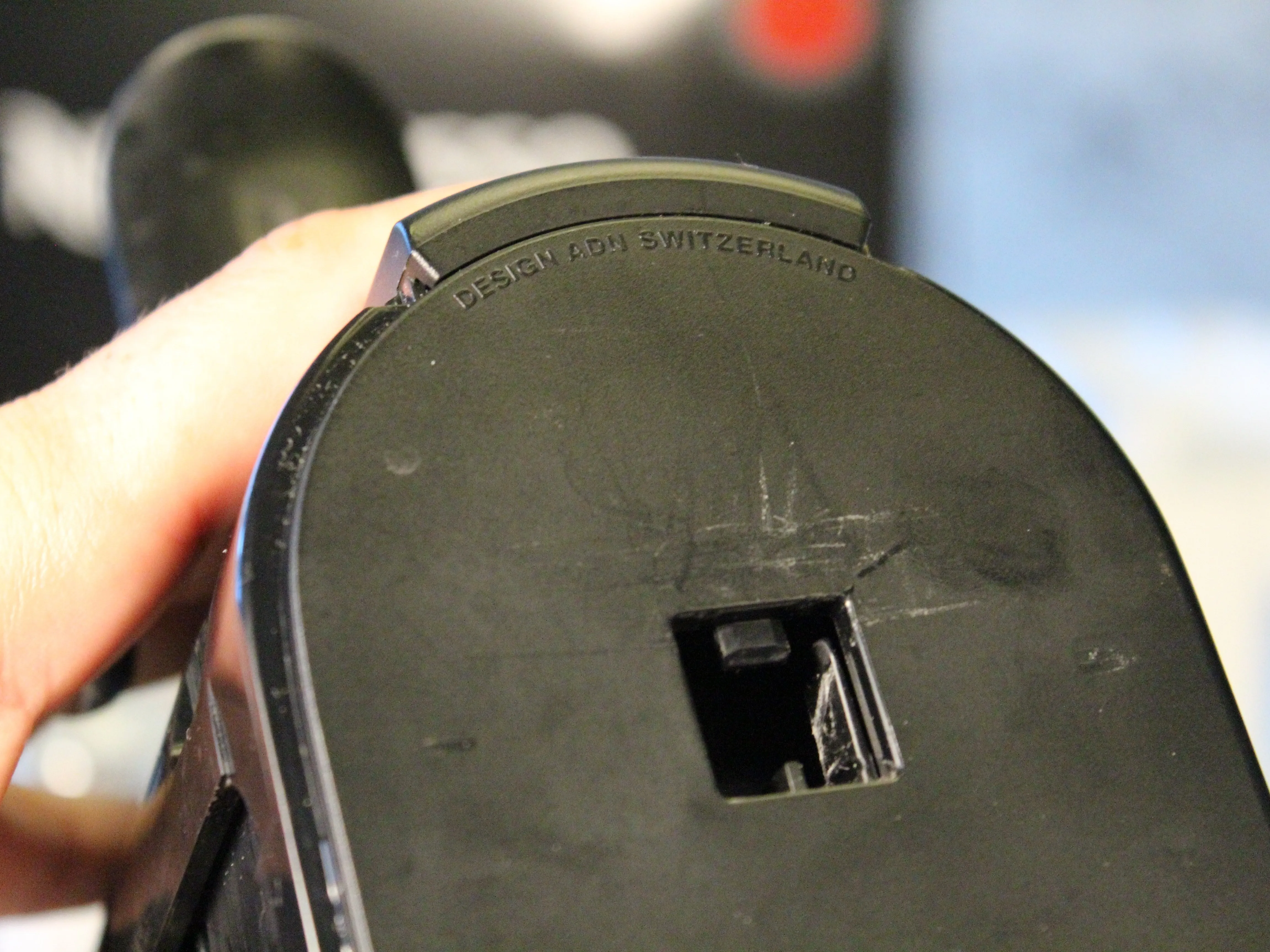

Шаг 20

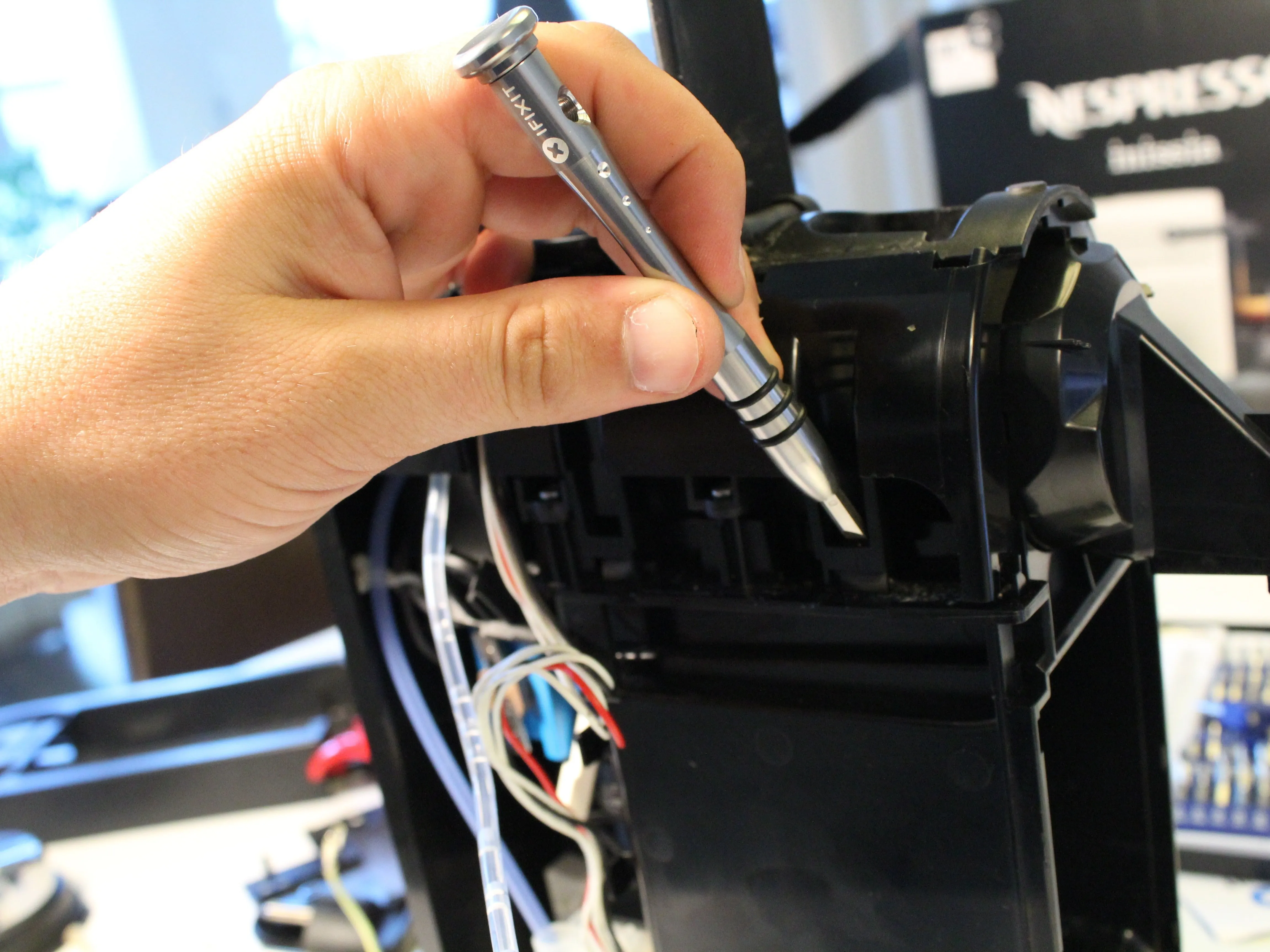

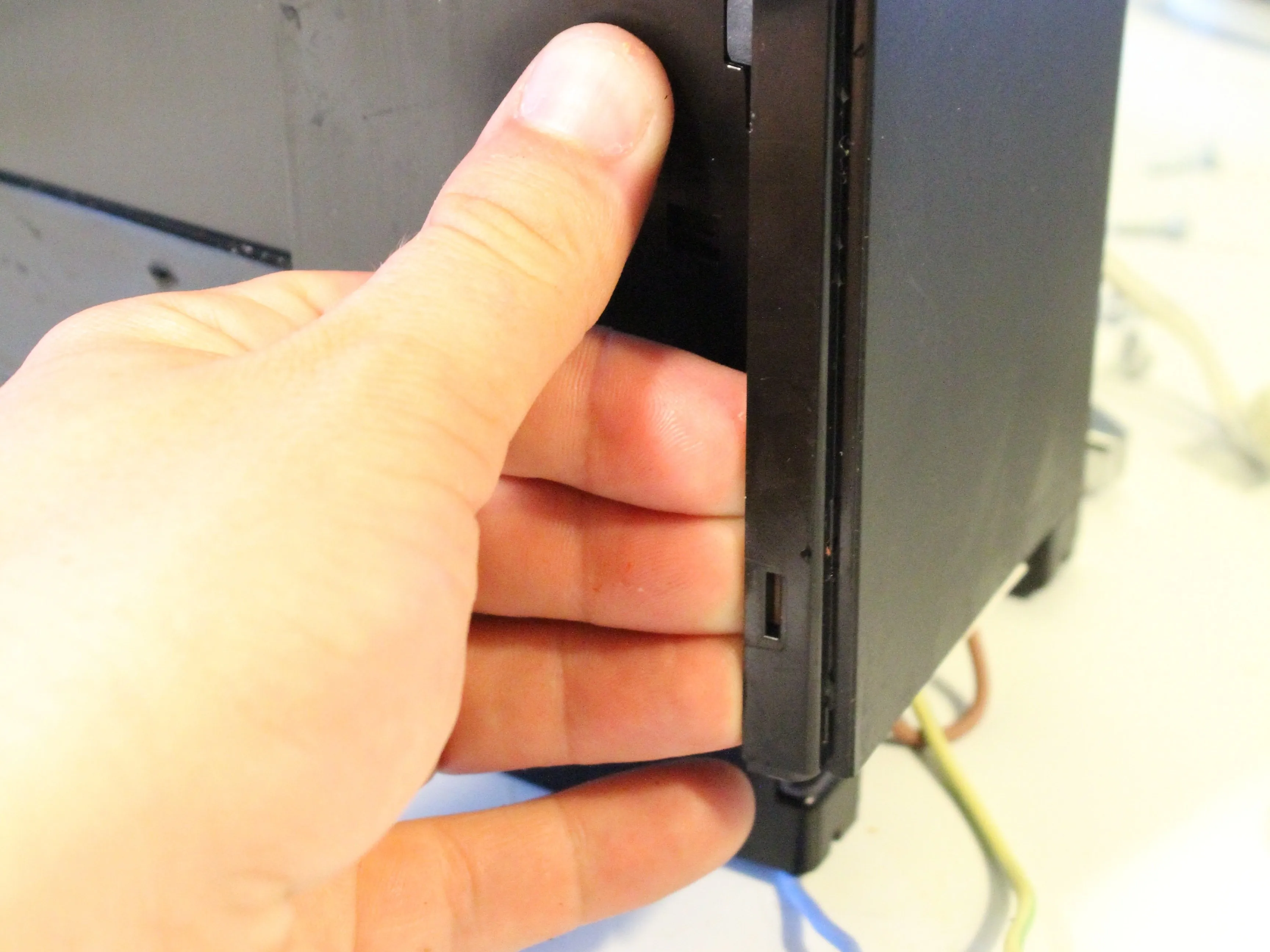

• Отсоедините выступы, крепящие верхний блок к корпусу.

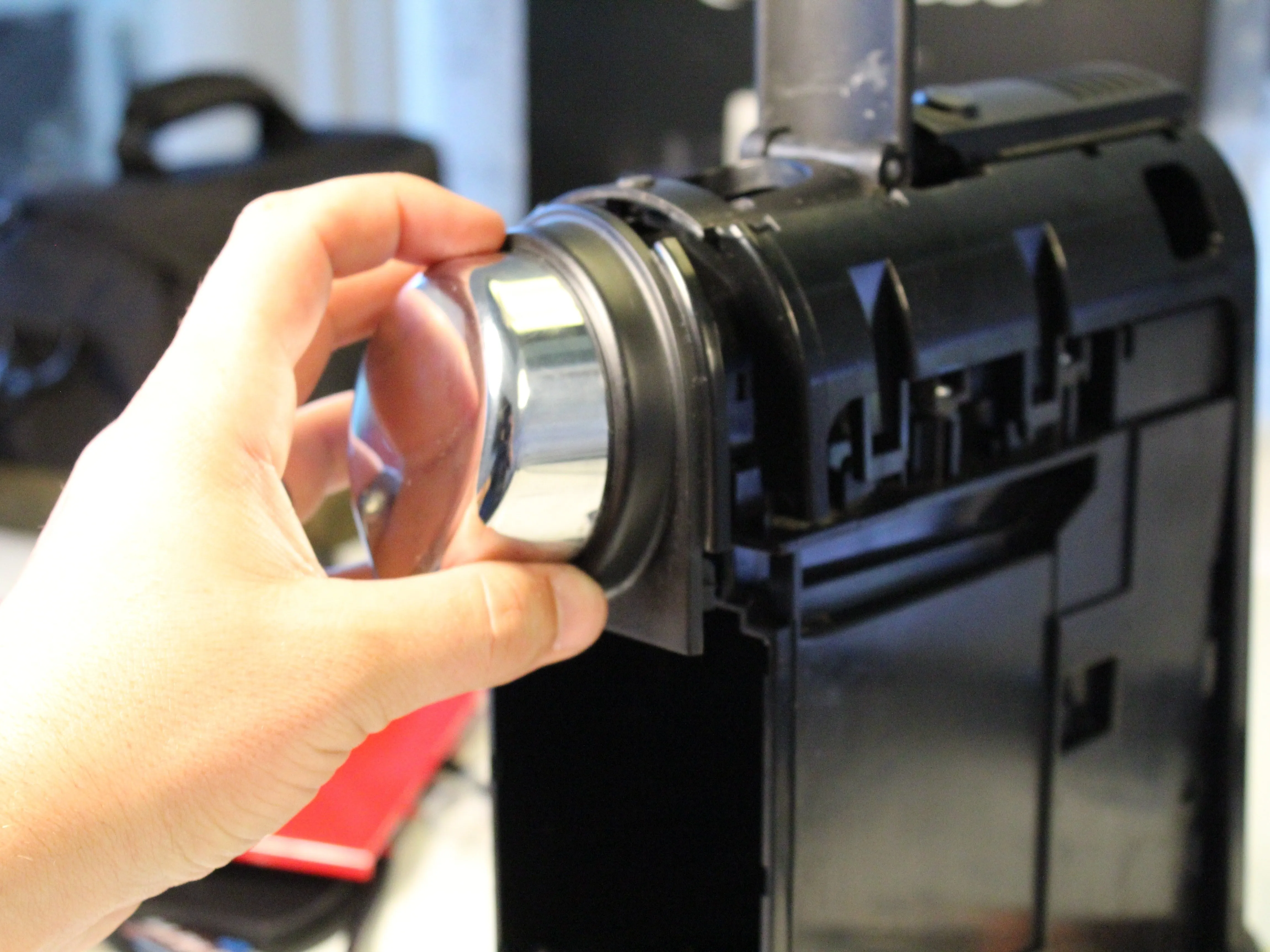

Шаг 21

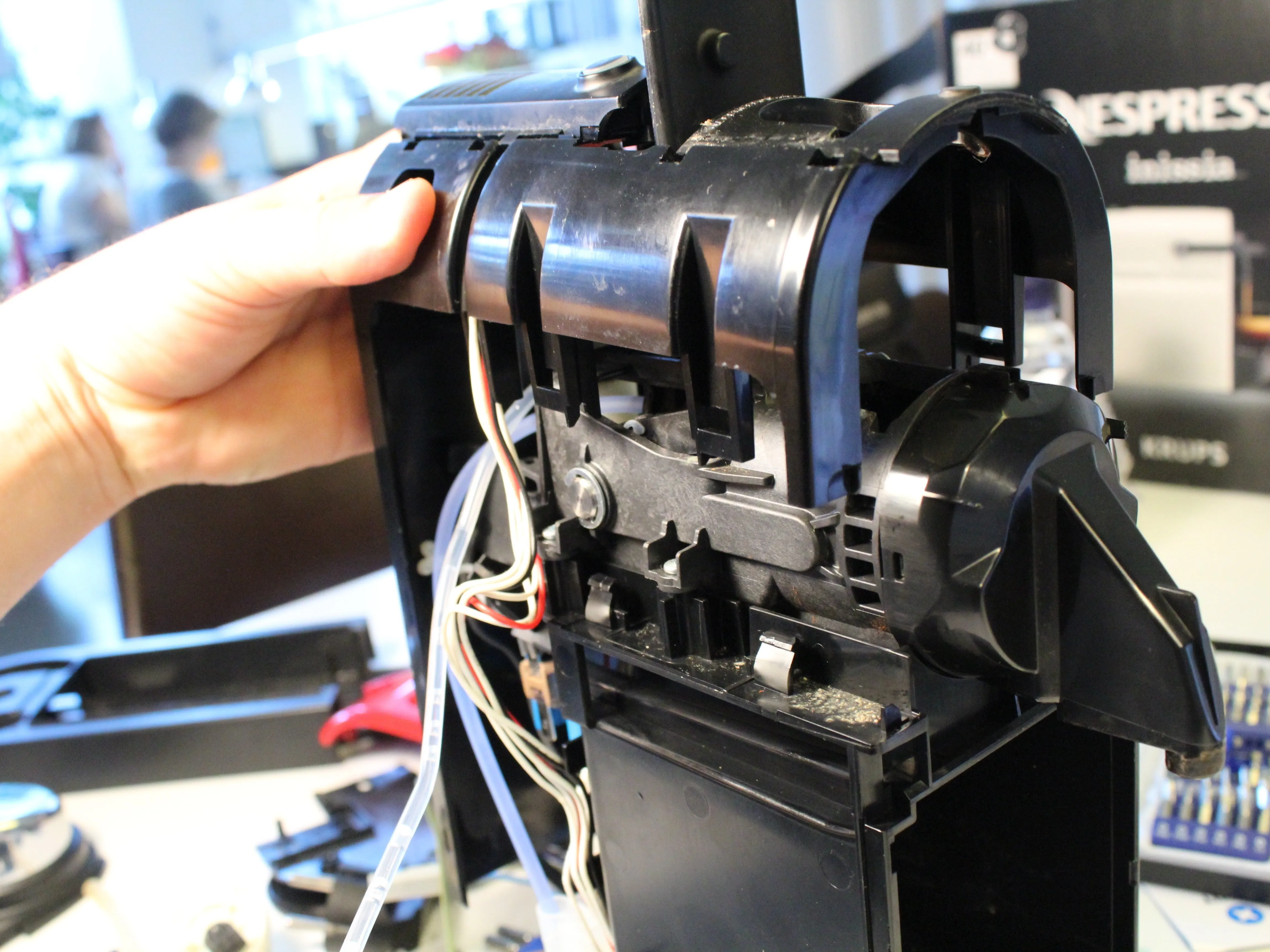

• Снимите передний носик.

• Снимите верхний корпус. Будьте осторожны, кабели кнопок прикреплены к корпусу. Распутайте кабели и установите верхнюю часть рядом с рамой.

• Вы не сможете полностью снять верхний корпус, пока не снимите печатную плату. (Кабели кнопок не отсоединяются от главной печатной платы).

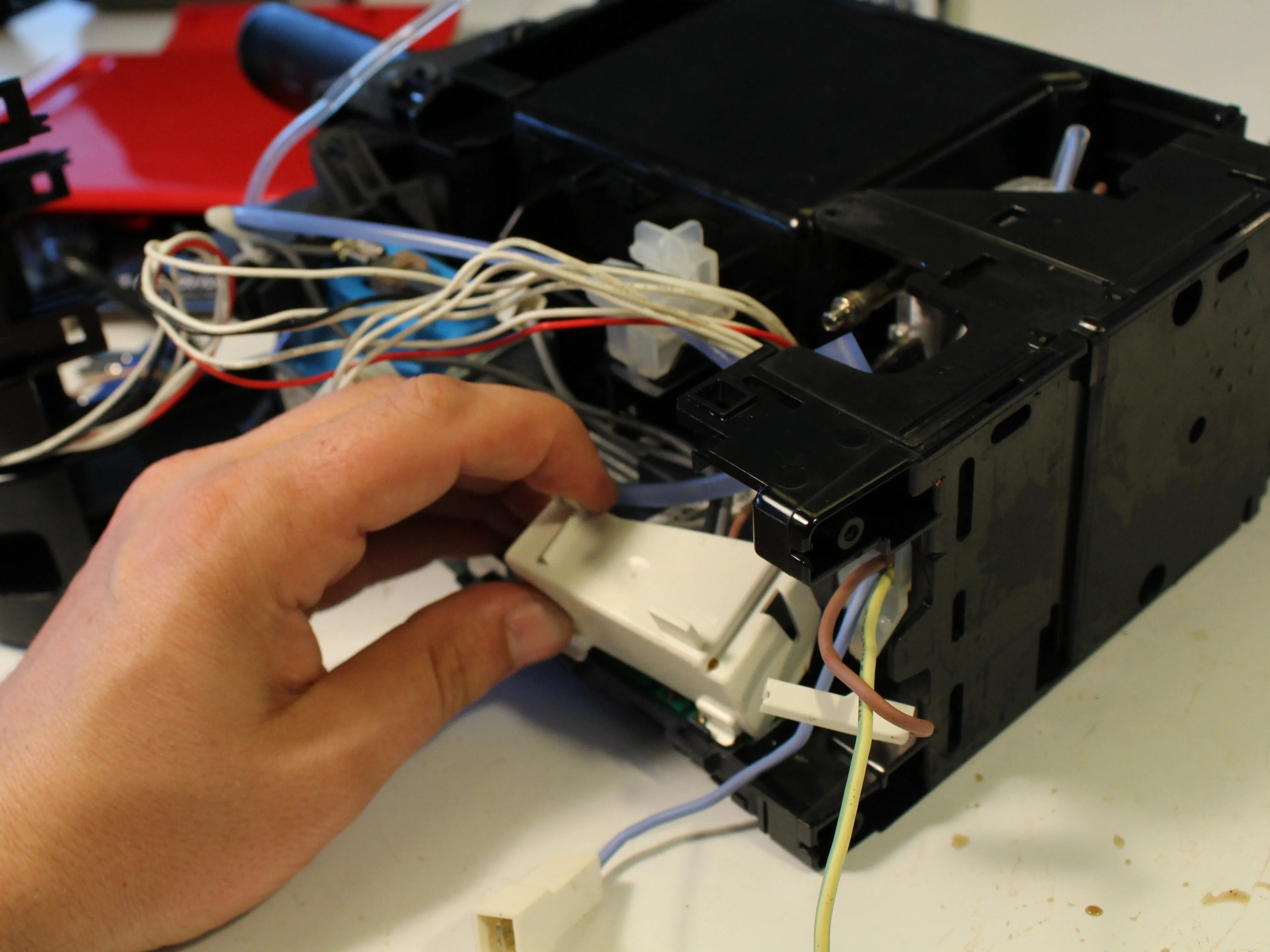

Шаг 22

• Снимите пластиковую крышку внешней печатной платы.

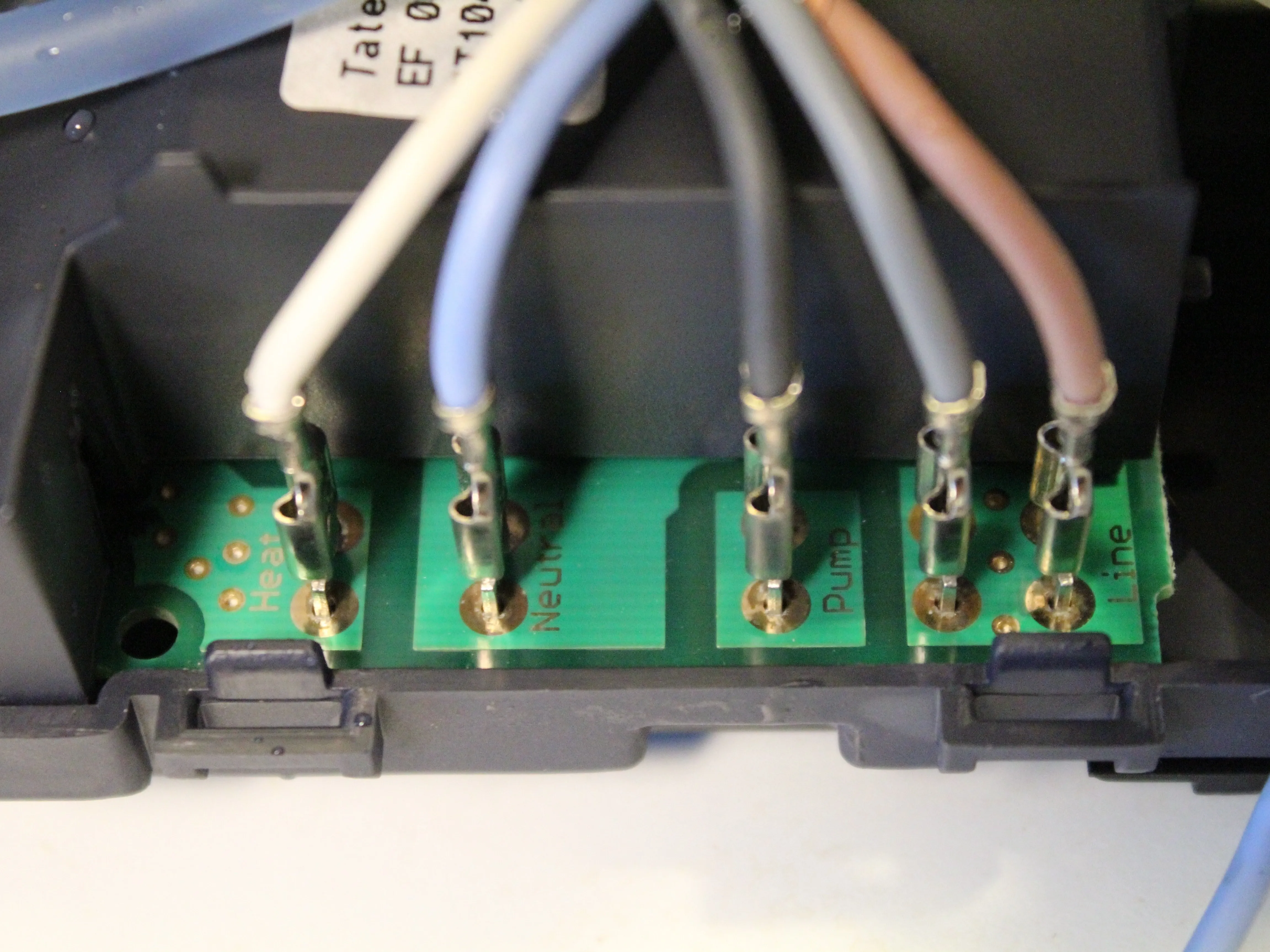

Шаг 23

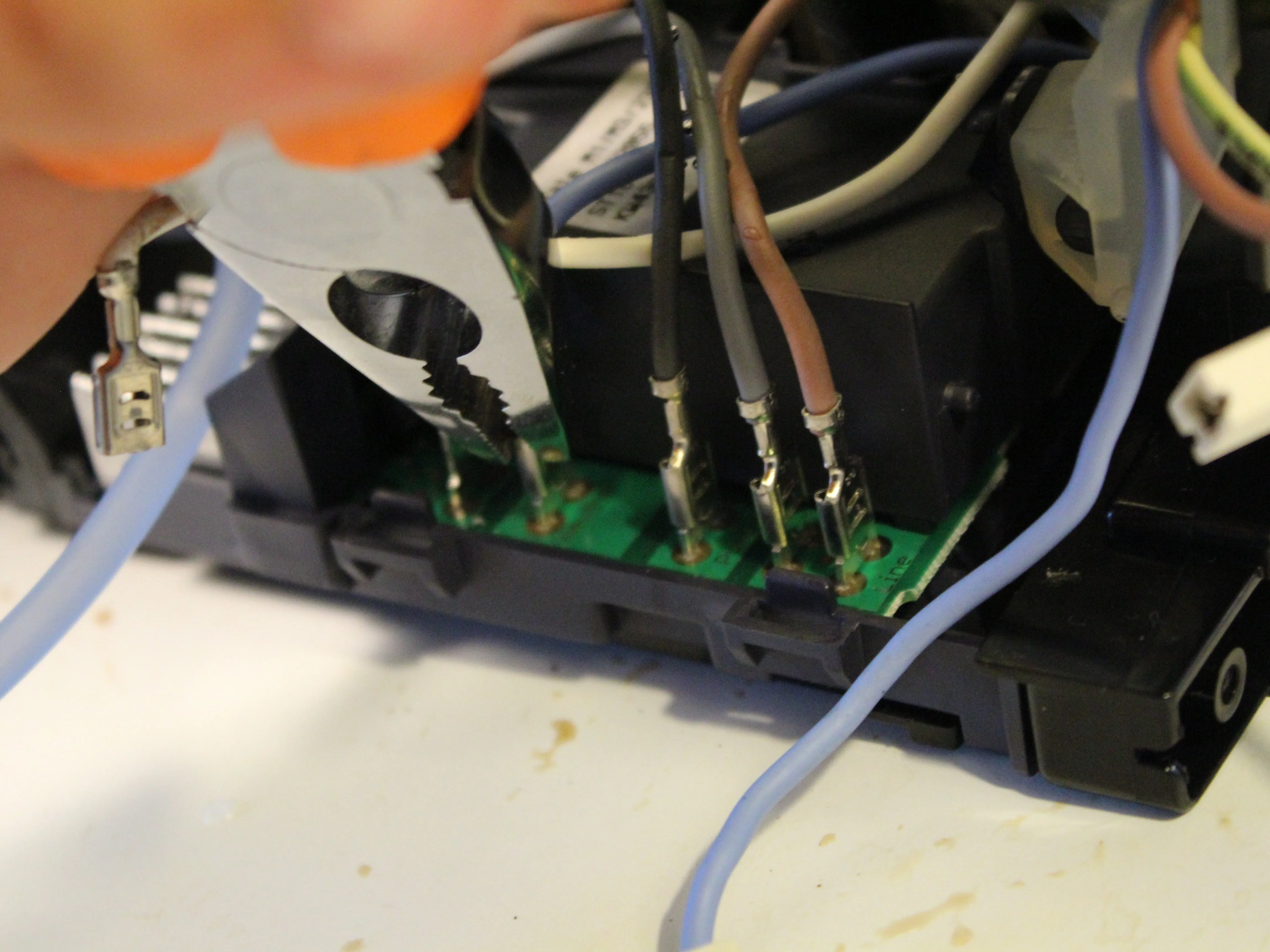

• Силовые кабели, слева направо: тепловой (белый), нейтральный (синий), насос (темно-серый), заземление насоса? (светло-серый), линия (коричневый).

• Отсоедините каждый кабель с помощью плоскогубцев.

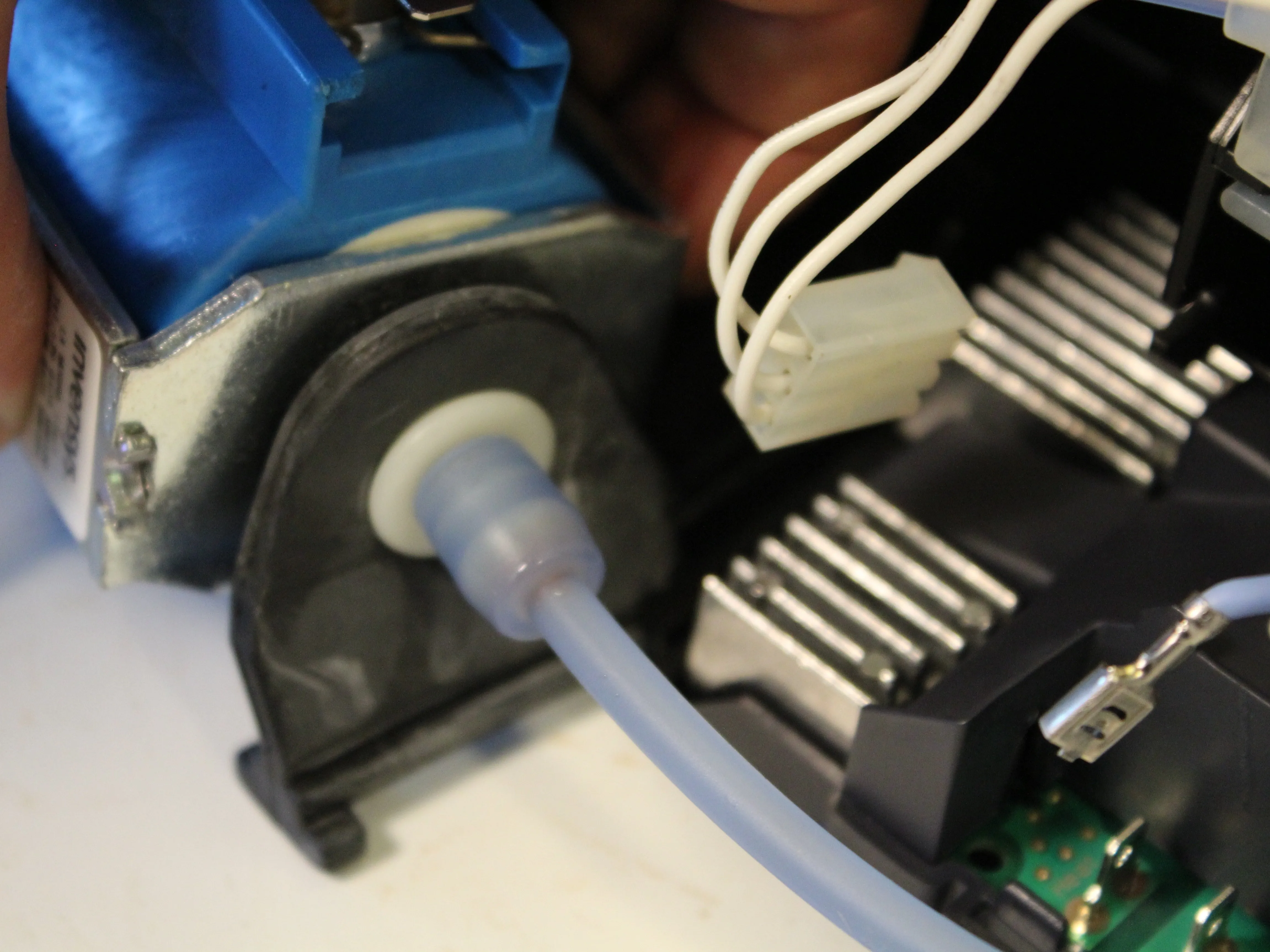

Шаг 24

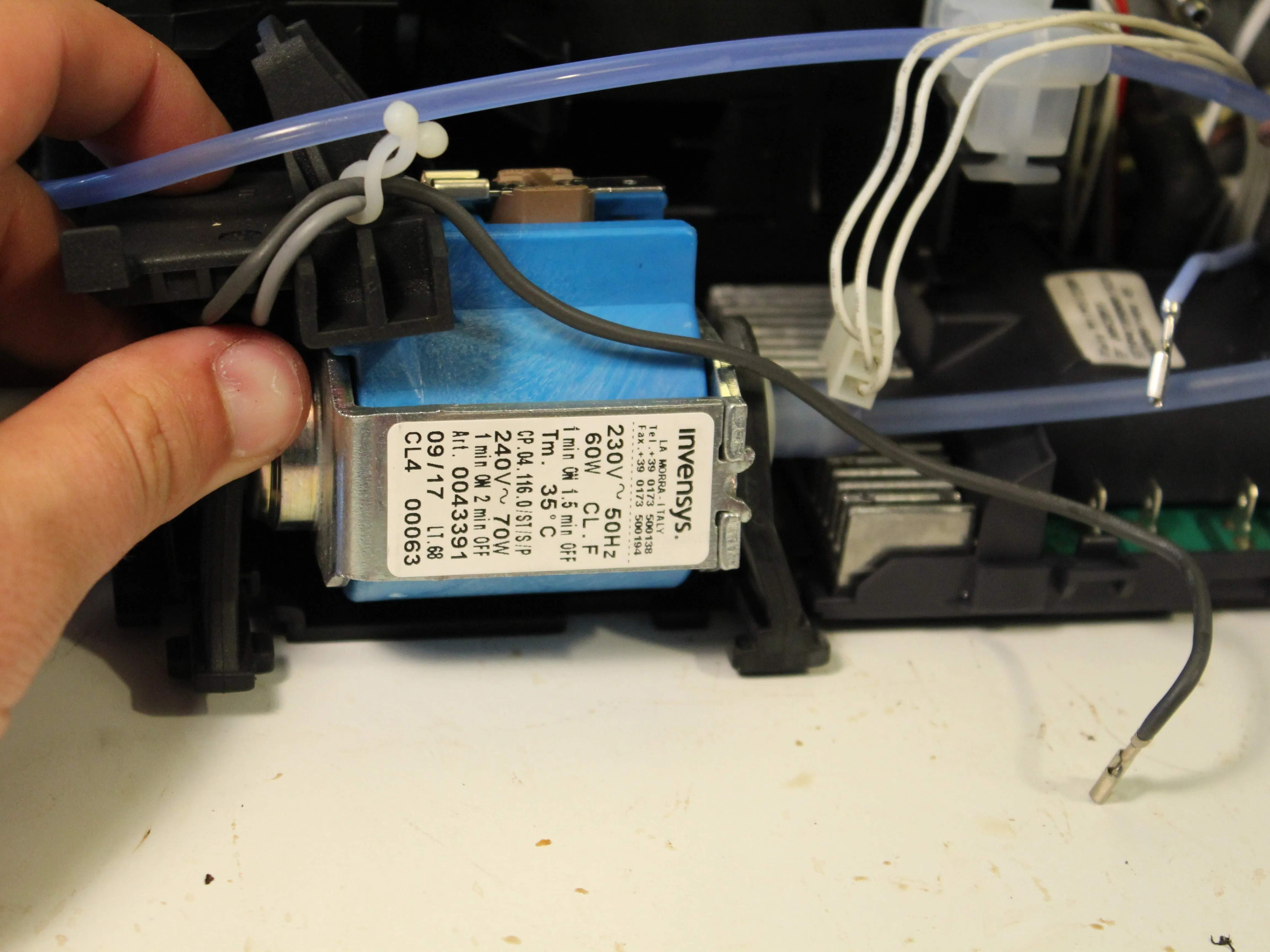

• Выдвиньте водяной насос. Резиновый виброизолятор служит в качестве монтажного кронштейна, который аккуратно выдвигается из пластиковой рамки.

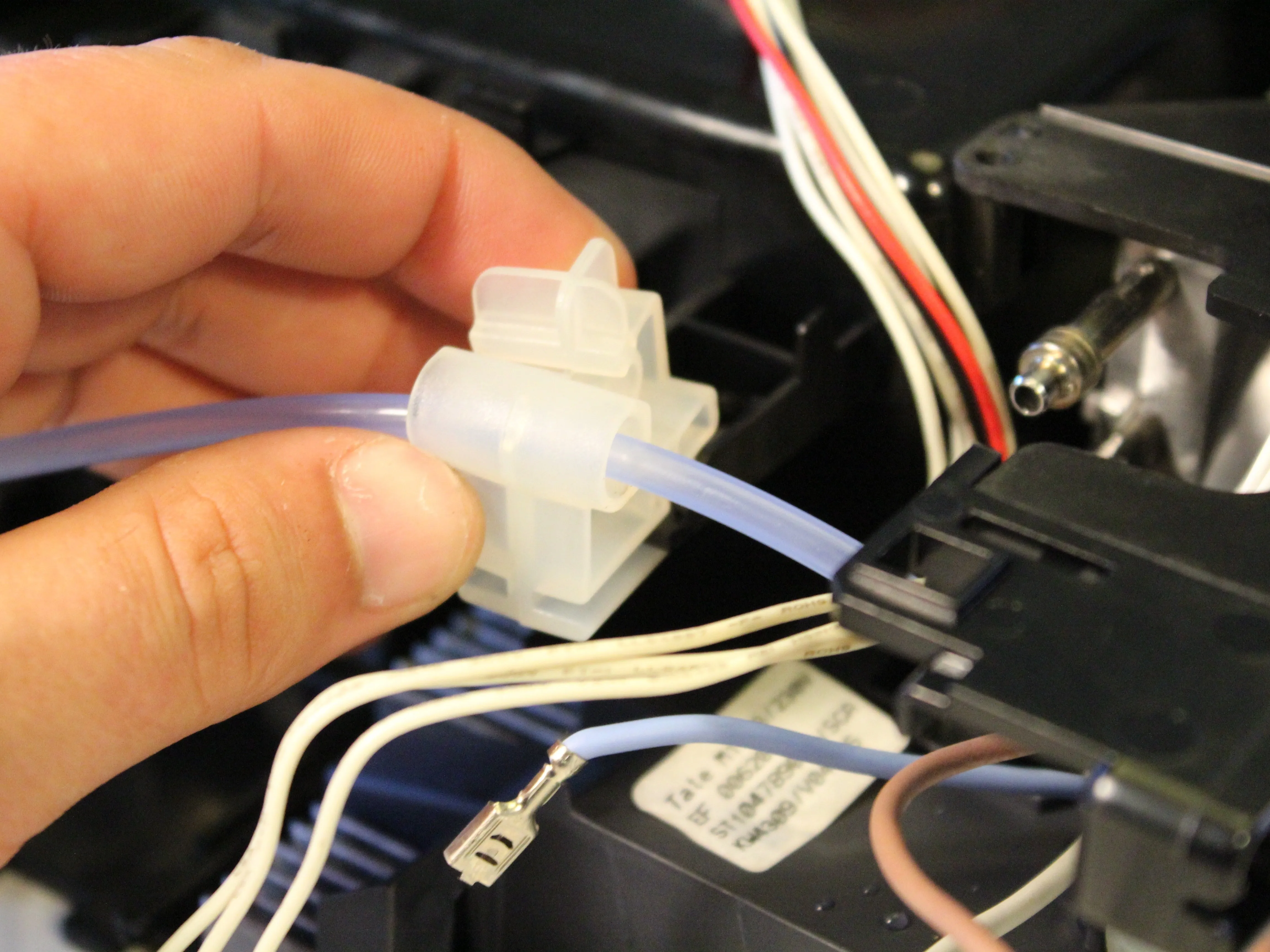

Шаг 25

• Снимите силиконовый крепежный кронштейн, удерживающий линию подачи кофе на месте (довольно излишне продуманный).

Шаг 26

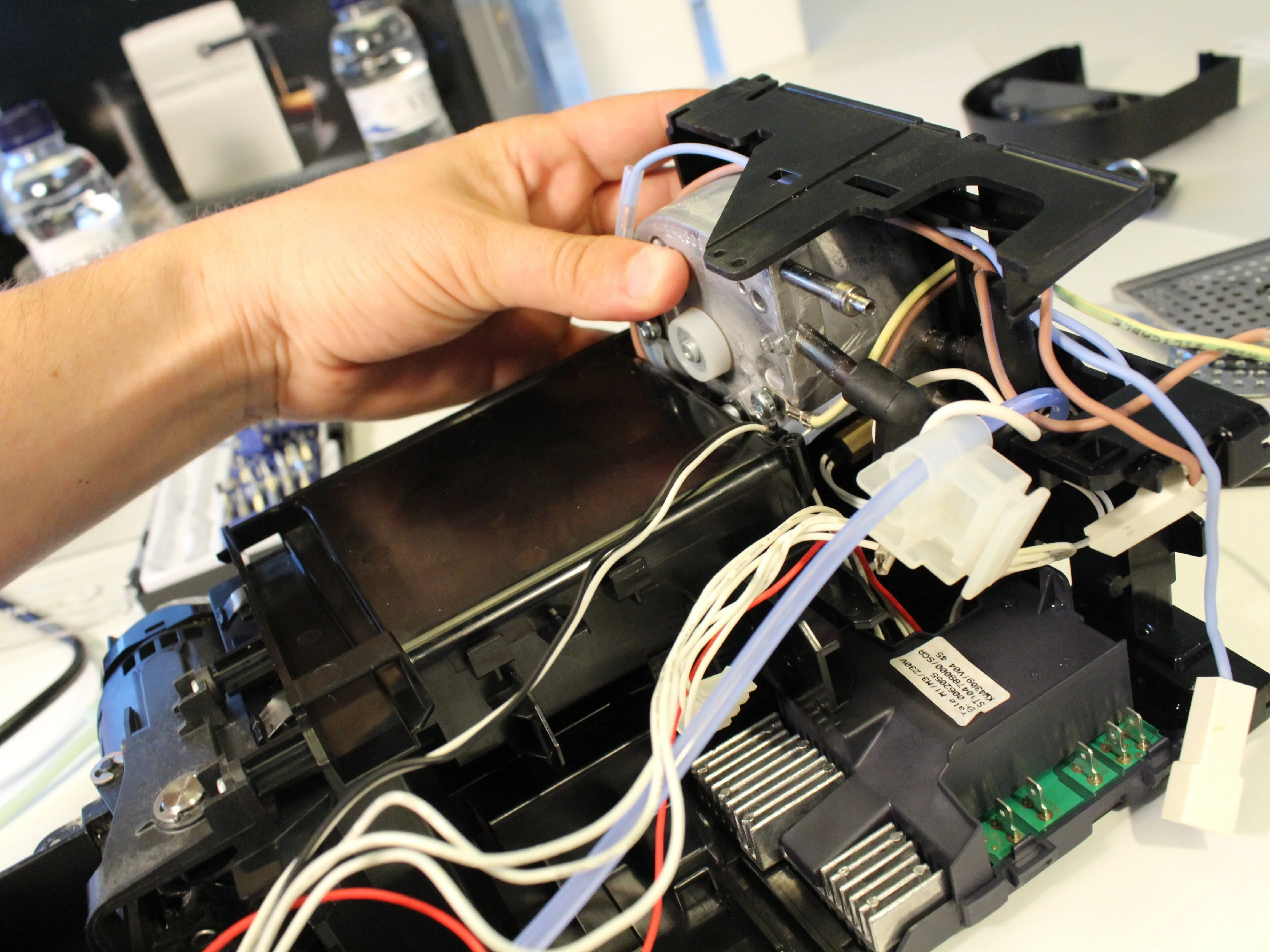

• Отсоедините защелки и выдвиньте узел нагрева из рамы.

Комментарии к шагу

Как выглядят эти рамы. Я знаю, что Heizeinheit находится на небольшом расстоянии. Das Teil sitzt drin wie angeschraubt.

Спасибо за совет.

Это очень важно. Я хочу посмотреть клипсы. Die liegen jetzt auf meinem Küchenboden. Und siehe da, plötzlich geht alles ganz einfach ;)

Ich kann immer noch nicht genau sagen, wo die Clipse überall waren. Ein Bild mit ein paar markierungen wäre hilfreich.

Шаг 27

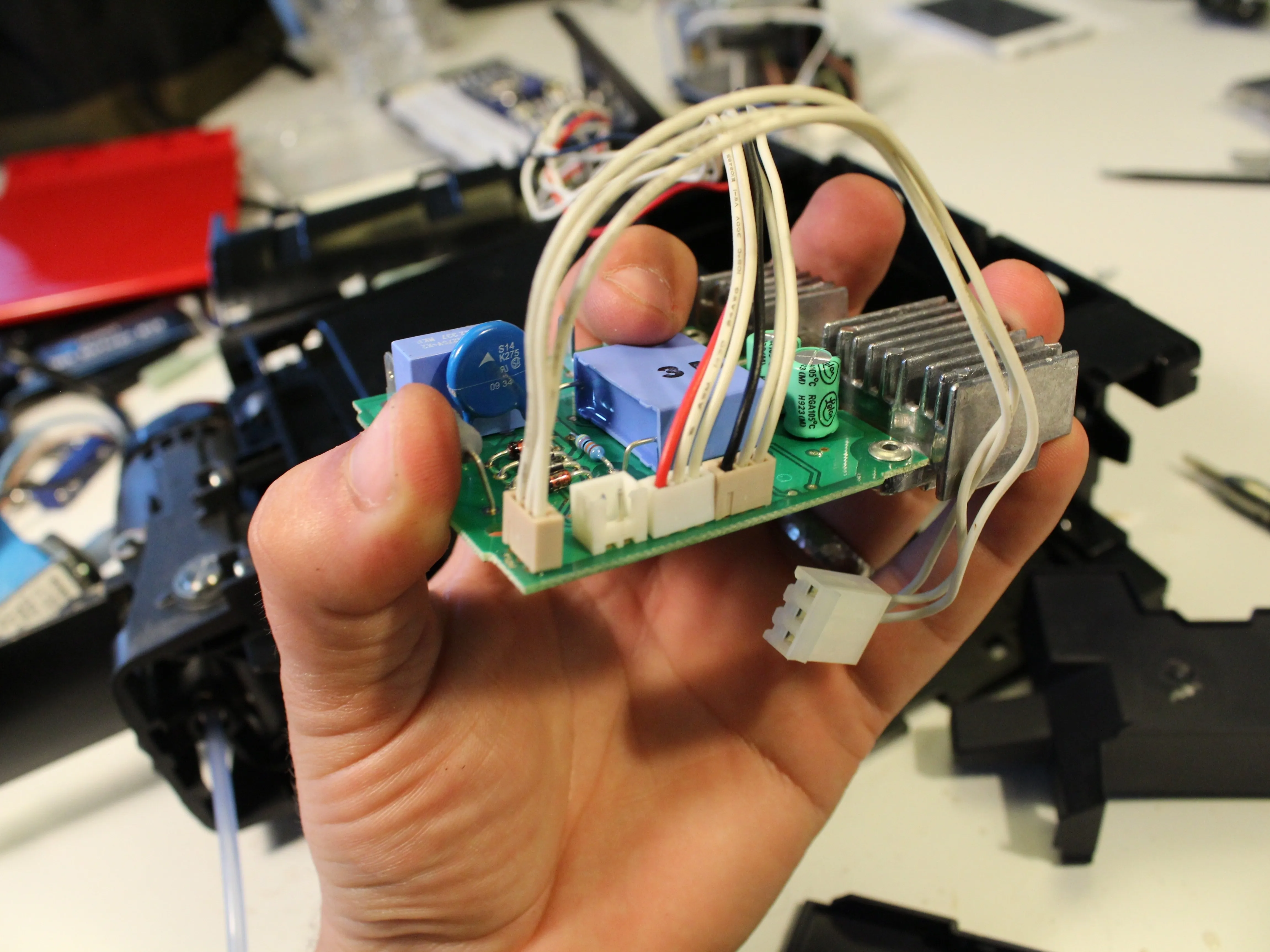

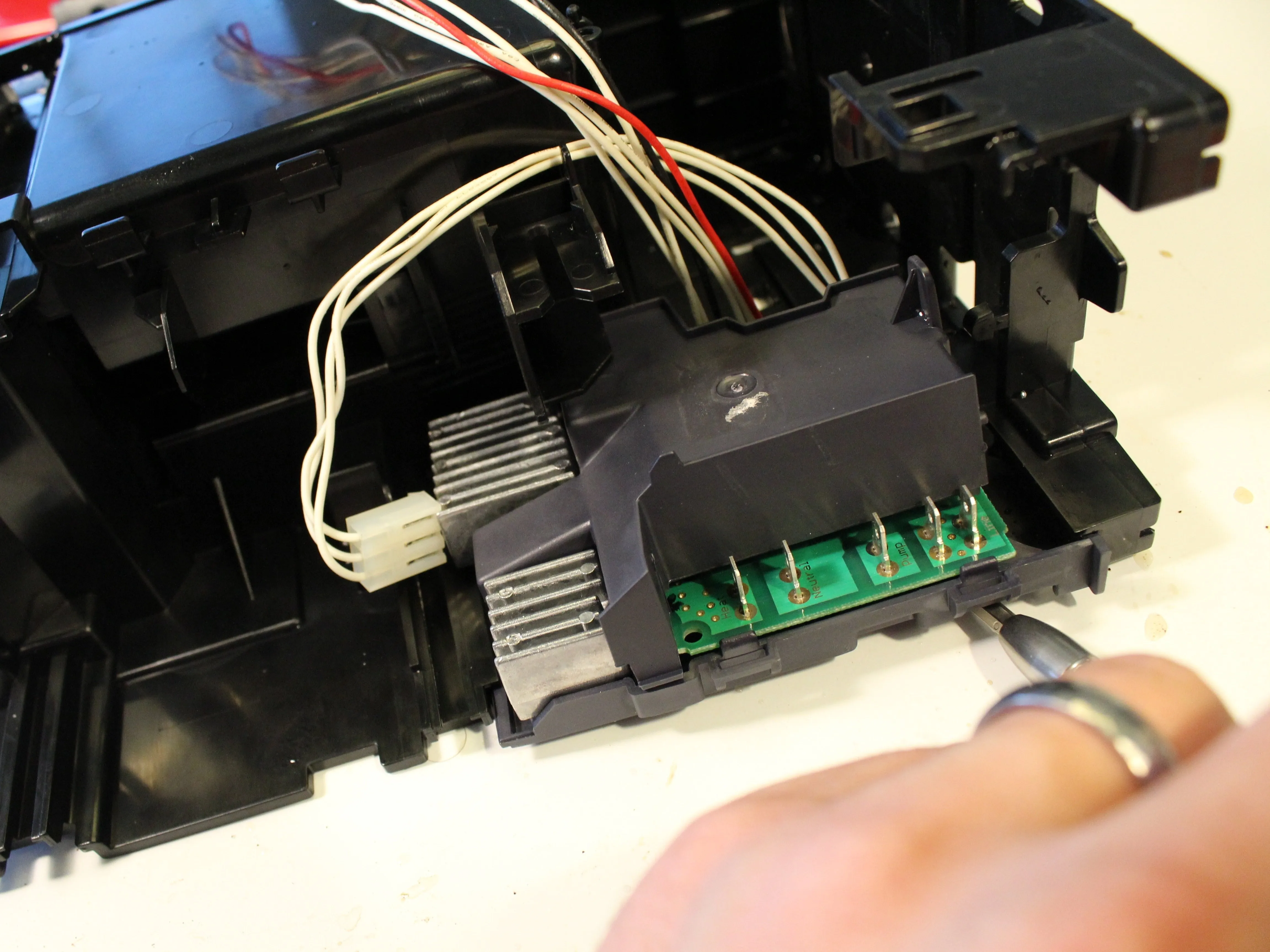

• Освободите защелку на правой стороне печатной платы, а затем осторожно выньте ее.

• Не прилагайте слишком много усилий к пластиковому кронштейну на верхней части печатной платы, поскольку на задней левой стороне платы находятся два уязвимых конденсатора.

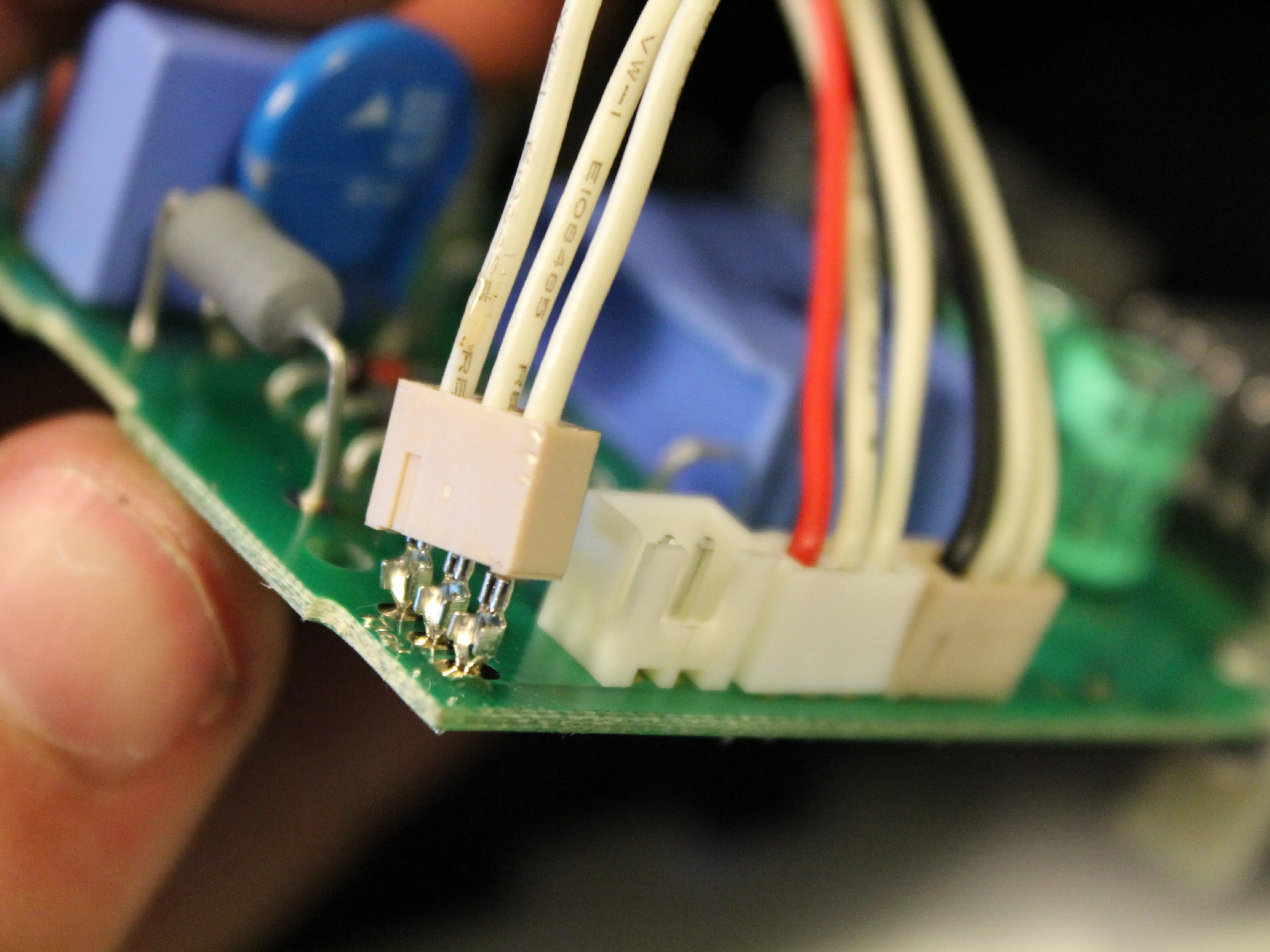

Шаг 28

• Оставшиеся кабели невозможно отсоединить от платы. Не пытайтесь!

Шаг 29

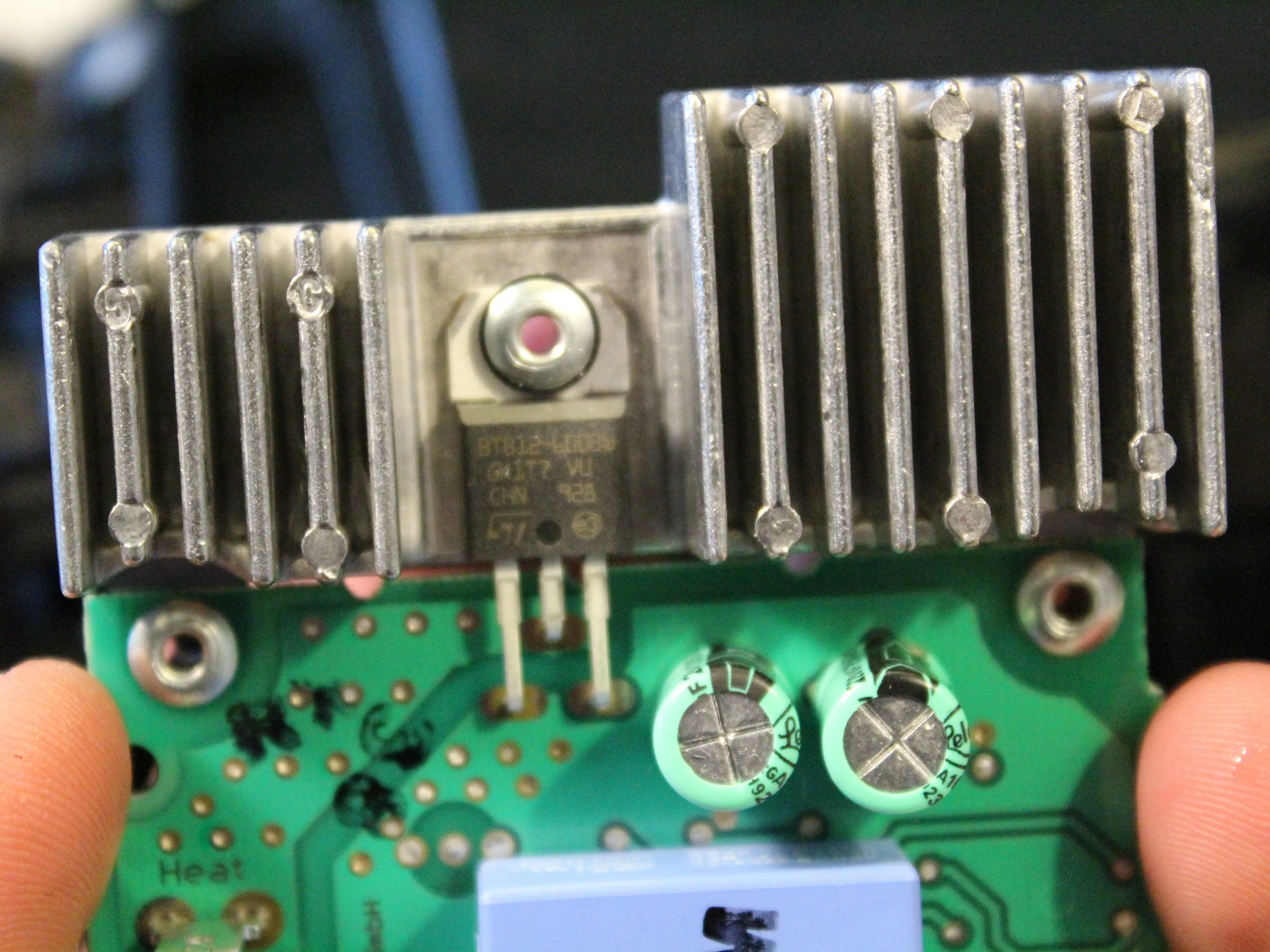

• Сайт BTB12 AC 12-амперный симистор требует большого теплоотвода, который приклепан к основной плате.

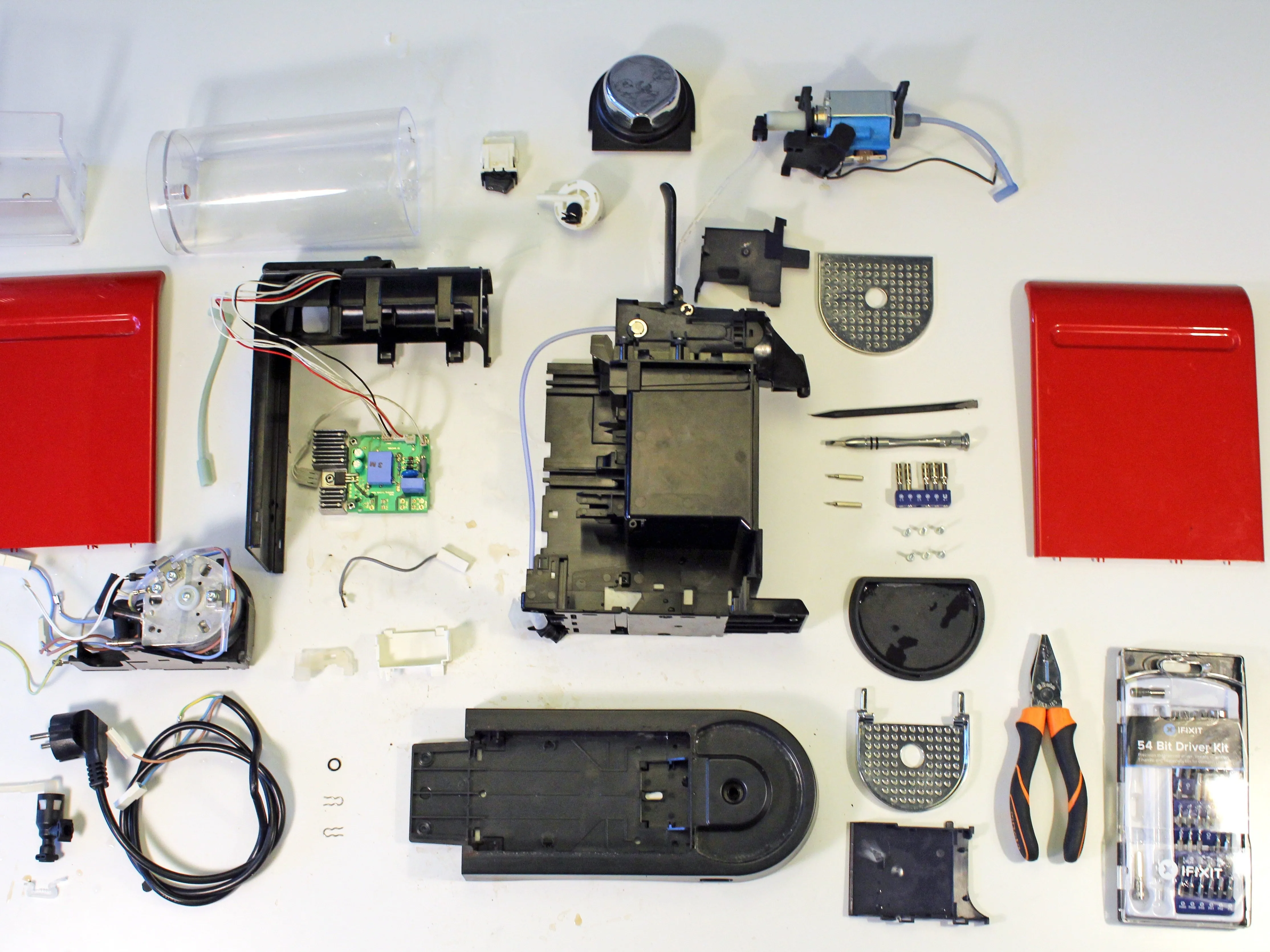

Шаг 30

• Вуаля!

Комментарии к статье

Мой гражданин протекает, я разобрал его, и вода протекает из нескольких мест. Какие-нибудь предложения?

https://youtu.be/NTmo9jy1dbs?si=IEo6e0w8...

Я разобрал кофемашину, чтобы заменить заварочный блок, который пропускал воду в лоток для капсул. Похоже, это распространенная проблема. Заменив блок заваривания, я устранил проблему. Однако я взглянул на старый блок заваривания и к своему раздражению обнаружил, что настоящая проблема была в фильтре, на который капсула давит под давлением и который пробивает верхнюю часть капсулы. Он просто выскочил, но я нигде не могу найти замену только для этой детали. Приходится покупать весь заварочный блок. В любом случае было бы полезно, если бы ваша разборка могла зайти так далеко, поскольку это позволило бы хотя бы идентифицировать эту деталь.

Я пытаюсь продиагностировать свою машину. Верхняя часть капсулы не пробивается. Отсутствие хорошего потока. В лотке для капсул обнаружено немного воды. Я видел тот же симптом в других местах, когда кто-то говорит 'вода просачивается в лоток', сколько воды (все или некоторые)? Где вы приобрели устройство для заваривания (в США)? Я не хочу заплатить 50 долларов и обнаружить, что он не подходит для машины (Nespresso Citiz с пенообразователем - тип D122, а не Krups, как показано выше). Заранее спасибо.

Кто-нибудь думал о замене вибрационной помпы на роторную?

Нет, а что? Роторный насос и 15 бар? Пуух...

Можете ли вы купить насос получше и заменить им тот, который они используют? Я хотел бы получить более мощный и тихий, если кто-нибудь знает, где их можно купить.

Насос - Invensys CL4, теперь ARS CL4. (Найдите его в Google). Что вы имеете в виду, говоря 'сильнее'? Он мощный, создает давление около 16 бар, и большее давление не имеет смысла. Если хотите разнообразия, попробуйте ULKA EX4, но большой разницы не будет. Ищите подходящее напряжение.

Если насос работает плохо, возможно, стоит аккуратно открыть его и почистить.

Здравствуйте, в моей кофемашине не горит индикатор питания. Но на стороне взбивателя молока питание есть. Могу ли я узнать, почему нет питания на стороне кофе?

Вы когда-нибудь находили лекарство? Я пыталась очистить от накипи мою машину, но, кажется, напортачила, и после большого шипения и выброса пара машина теперь ничего не делает! Хотя блок вспенивания молока все еще работает!

Можно ли ее починить? Если да, то как?

Спасибо
