Разборка Nest Protect

Введение

Модный стартап Nest Labs, специализирующийся на домашней автоматизации, встроил несколько умных функций в самое глупое устройство в вашем доме - дымовую сигнализацию. Любопытствуя, что же входит в состав такого устройства, мы сделали то, что умеем лучше всего: разобрали его на части.

Вам нужно больше электронного контроля, чем может предложить эта разборка или система Nest? Следите за нашими обновлениями в Twitter, Facebook следите за нашими обновлениями в Twitter, постами в Facebook и снимками в Instagram для получения полной информации.

Шаг 1 Разборка Nest Protect

Разбор системы Nest Protect, разбор системы Nest Protect: шаг 1, изображение 1 из 2 — Nest Protect Teardown, Nest Protect Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

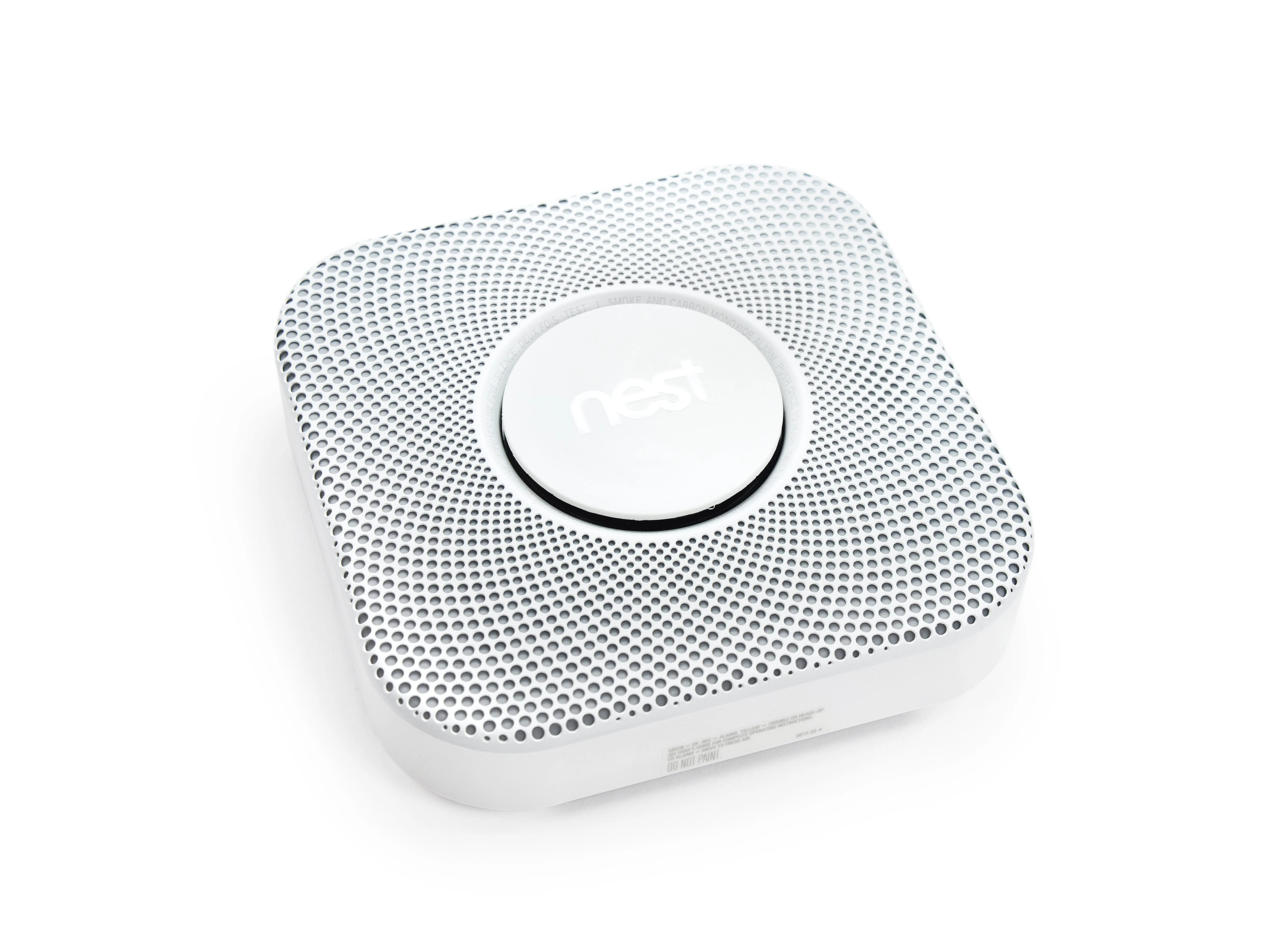

Nest Protect Teardown, Nest Protect Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Добро пожаловать в мир, Nest Protect. Возможно, ты победишь плавящий уши крик банши перевозбужденных датчиков дыма, установленных в каждом доме, где мы когда-либо готовили. Давайте посмотрим, что у вас в комплекте:
Доступны 6 литиевых батареек AA Energizer Ultimate или проводное подключение к сети 120 В.
Возможность подключения по Wi-Fi и создания беспроводной сети с другими устройствами Nest
Фотоэлектрический датчик дыма и датчик угарного газа
Датчики тепла и влажности
Три датчика активности
Датчик освещенности

Шаг 2

Nest Protect поставляется с возможностью выбора источника питания: аккумулятор или модель с питанием 120 В.
В нашем детекторе с батарейным питанием утверждается, что шести батареек типа AA Energizer Ultimate Lithium хватает на 'многолетнюю работу'.
Нам определенно нравится возможность использовать стандартные, легкодоступные батарейки - даже если они не будут нуждаться в замене в течение многих лет.

Шаг 3

Первая остановка: снимите крышку с кнопки Nest, комбинированного входного переключателя и разноцветной подсветка.

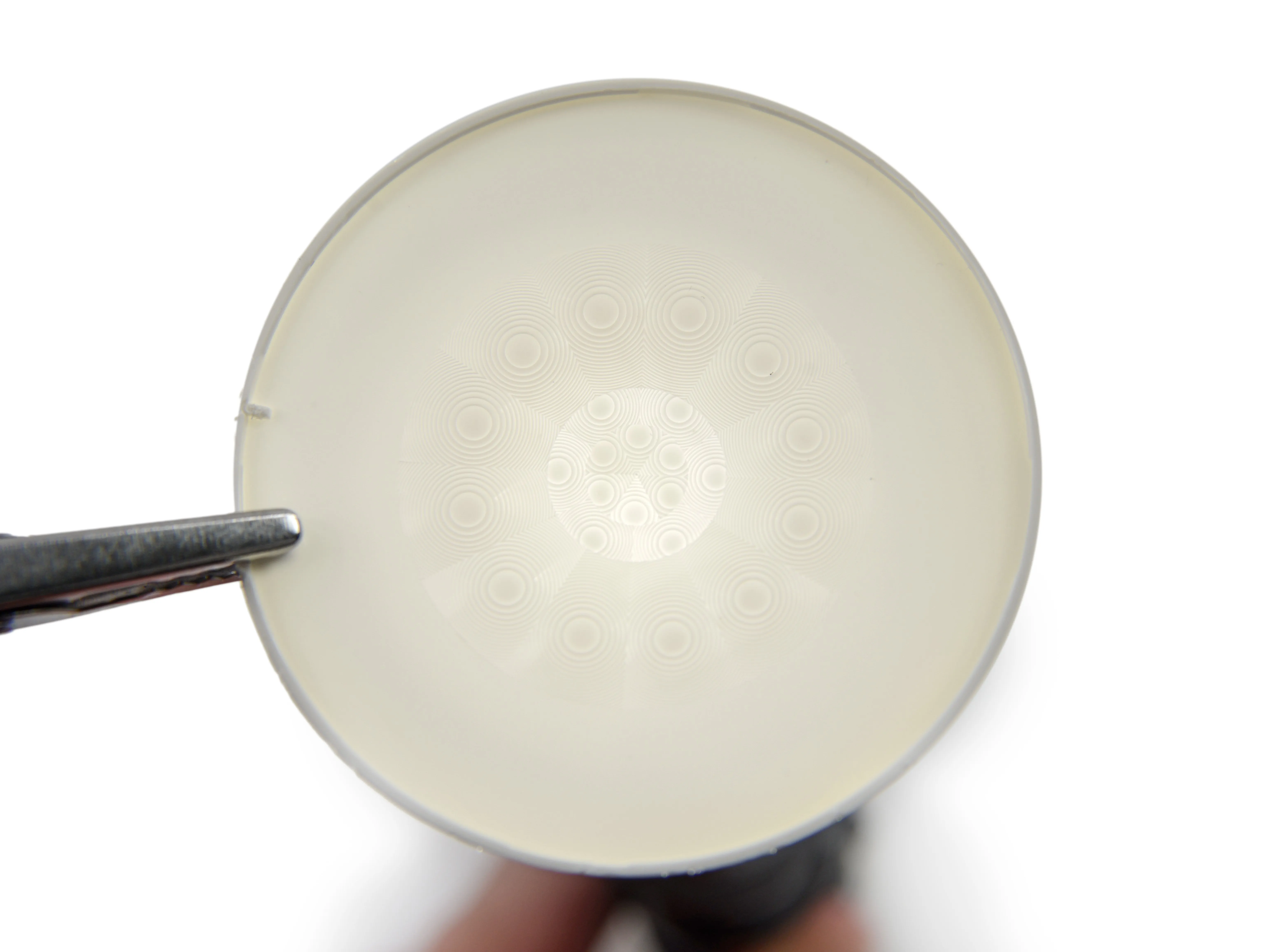

Датчик освещенности расположен в центре кнопки, а линзы в полупрозрачной крышке увеличивают угол обзора.
Кольцо RGB-светодиодов окружает датчик, обеспечивая свечение индикатора Protect:
Белый - автоматический ночник
Обнадеживающий зеленый для индикации того, что все чисто
Желтый для раннего предупреждения
Красный - для экстренного выезда из города

Комментарии к шагу

Устройство в центре - пассивный инфракрасный датчик. Линза используется как для увеличения угла обзора, так и для обнаружения движения.

Привет! Хорошая разборка Nest protect.

Я хотел бы знать, если удалить или как-то заглушить динамик сигнализации, Nest все равно будет работать?

Могу ли я добавить что-то к динамику, чтобы он не был таким громким?

Я знаю, что это странный вопрос!

Пожалуйста, дайте мне знать!

Спасибо!

Используйте клейкую ленту, чтобы сделать его ниже, чем больше ленты, тем ниже.

Шаг 4

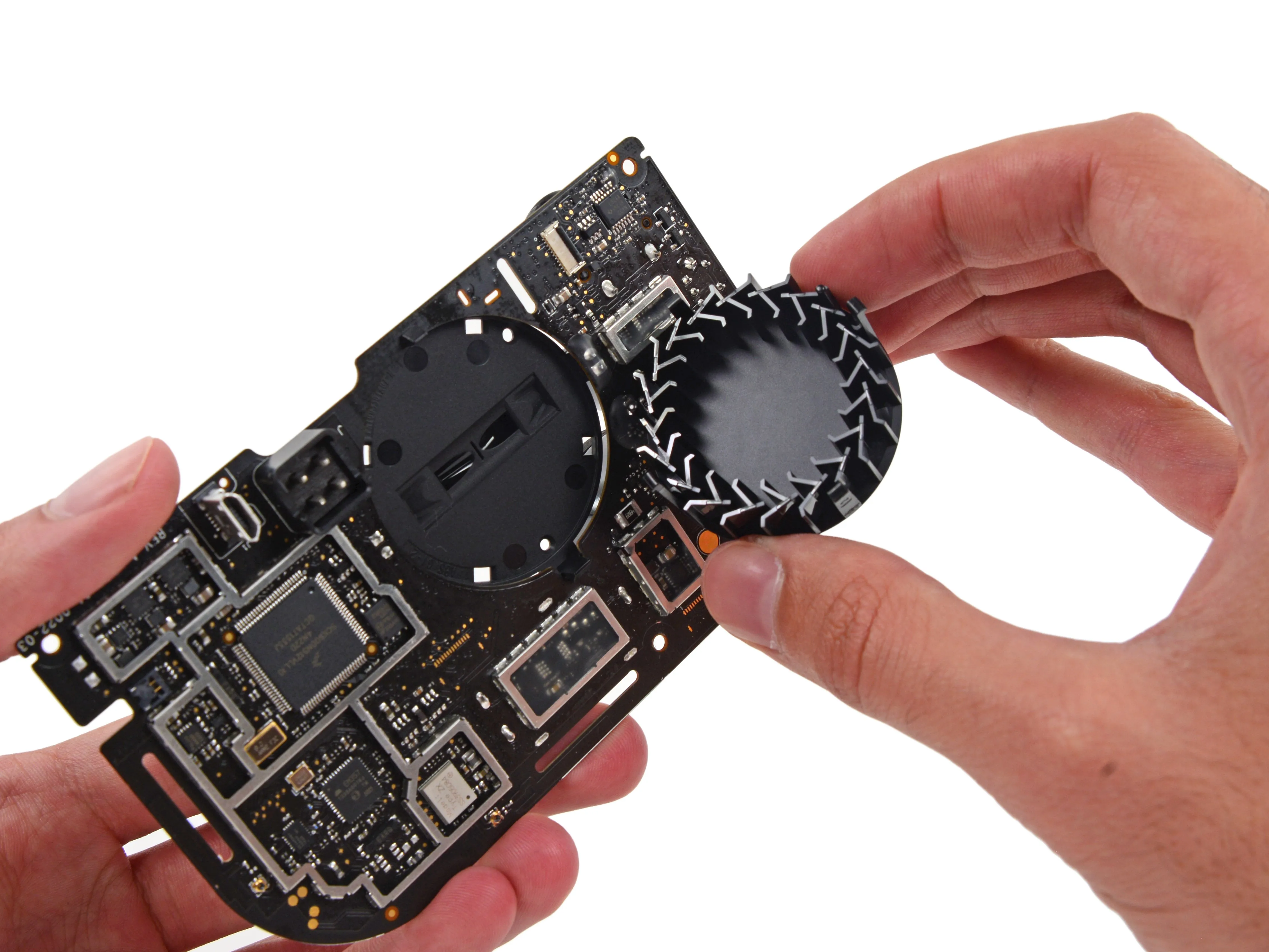

Мы вытаскиваем впечатляющую для детектора дыма основную плату, и оптический детектор дыма оказывается впереди и в центре, под защитным экраном.
Датчик состоит из инфракрасного светодиода и фотодиода (детектора света), расположенных под таким углом, что они не находятся в прямой видимости друг от друга.
Когда дым попадает в камеру с перегородкой над датчиком, инфракрасный свет от светодиода рассеивается и отражается вниз, на фотодиод, вызывая сигнал тревоги. Подобное расположение является стандартной практикой для датчиков дыма.
Но применение технологии Nest Labs означает добавление всевозможных дополнительных функций для работы с сигнализацией, например, отправку уведомления на смартфон о том, что ваш дом горит. Очень здорово.

Шаг 5

Немного дальше в устройство, и мы находим CO детектор, замаскированный под конденсатор в крошечном металлическом сарае.
Фигаро TGS5342 электрохимический детектор угарного газа работает как маленький топливный элемент-Присутствие угарного газа вызывает химическую реакцию, которая генерирует ток, пропорциональный концентрации CO в воздухе.

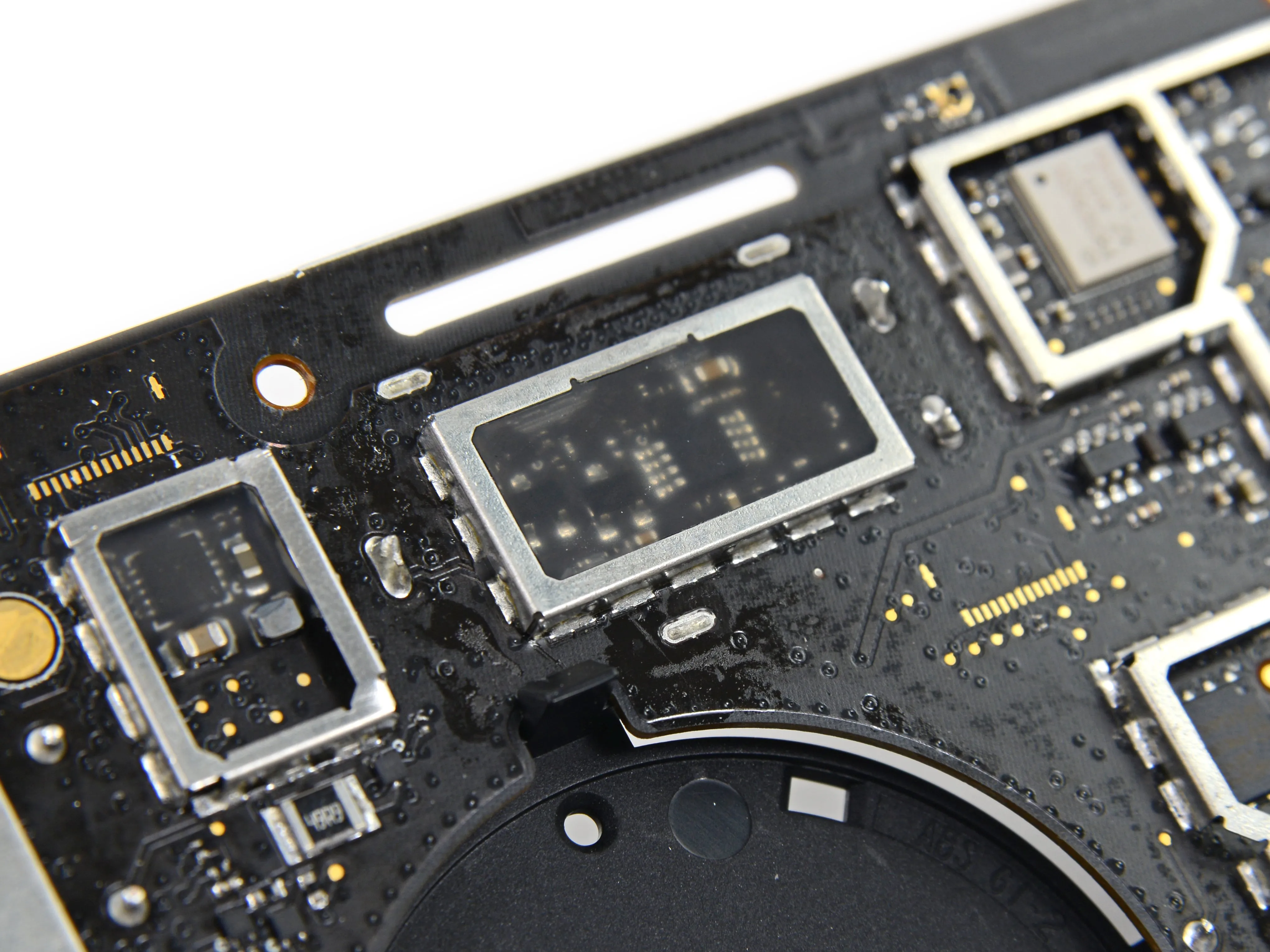

Измерительная схема детектора находится на обратной стороне основной платы и залита прозрачным клеем - вероятно, для защиты от ударов и воздействия атмосферы.

Шаг 6

При обнаружении пожара или утечки CO сирена мощностью 85 дБ поднимает тревогу, а отдельный динамик сообщает о необходимости покинуть здание в голос говорящей бомбы с таймером обратного отсчета.
Прямые и угловые датчики движения улавливают вашу машущую руку когда вы хотите заглушить ложную тревогу, вызванную дымом от готовящейся пищи или паром из душа.

Шаг 7

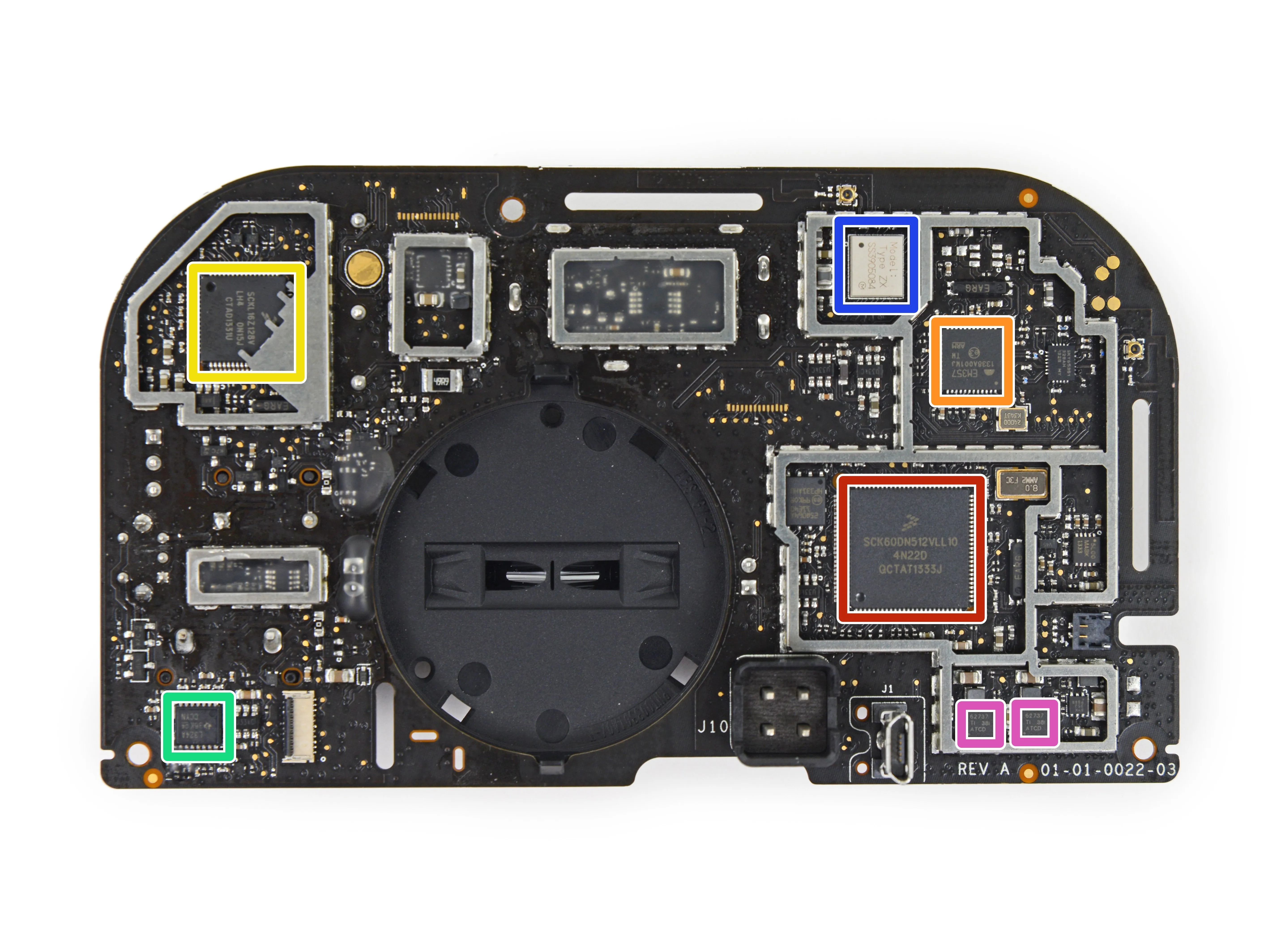

Переходим к сердцу мозга (задумайтесь на мгновение над этой метафорой. Готово? Замечательно, давайте двигаться дальше). Кратко рассмотрим заслуживающие внимания интегральные схемы, на которых работает Nest Protect:
Freescale SCK60DN512VLL10 пользовательский микроконтроллер Kinetis K60 с низким энергопотреблением и частотой 100 МГц
Silicon Labs EM357 Ember Zigbee SoC
Freescale SCKL16Z128V пользовательский микроконтроллер общего назначения Kinetis KL1x
Texas Instruments LM324A счетверенный оп-амп
Murata Тип ZX Модуль Wi-Fi 802.11b/g/n 2,4 ГГц (с чипсетом Broadcom BCM43362)
Texas Instruments TPS62737 Понижающий Buck-преобразователь

Шаг 8

Nest Protect легко и просто разбирается. Распространенные типы винтов, доступные для пользователя батареи и простая конструкция делают устройство очень надежным и ремонтопригодным.
Тем не менее, мы не будем ставить оценку за ремонтопригодность, поскольку вам, вероятно, не стоит делать ничего, кроме замены батареек в Nest Protect.
Nest Protect - это устройство безопасности, и попытка его ремонта или модификации может привести к непреднамеренному повреждению. Это тот случай, когда мы поддерживаем старую пословицу: 'Не пытайтесь сделать это дома'.

Комментарии к шагу

Отличный разбор!!!

В инструкции подробно описан только датчик CO, но отсутствуют названия остальных.

Например, фотоэлектрический датчик дыма, датчик движения, датчик температуры, влажности, освещенности.

Просто хотелось бы знать, какие датчики используются в гнезде.

Датчик дыма изготовлен вручную.

Комментарии к статье

Есть идеи, для чего нужны 4 контакта рядом с USB-портом? Может быть, преобразователь разъема JTag?

Я бы тоже хотел знать.

Все Nest Protects имеют 6 гнезд для батарей и разъем для подключения. В случае жесткой проводки на задней крышке есть отверстие для этого разъема. На ней также есть небольшая крышка, которая блокирует 3 отсека для батарей. У сигнализаций с батарейным питанием задняя крышка блокирует порт.

Может ли кто-нибудь сказать мне, какие контакты на разъеме питания являются GND и питанием?

Используются 2 контакта. Остальные - дополнительные.

Подключите жгут проводов.

БЕЛЫЙ = ПОДКЛЮЧИТЕ К БЕЛОМУ

ЧЕРНЫЙ = ПОДКЛЮЧИТЕ К ЧЕРНОМУ/ГОРЯЧЕМУ

Просто интересно, можно ли как-то замаскировать 'оптический детектор дыма', чтобы отключить эту функцию, поскольку я хочу установить его только на кухне и использовать как датчик тепла и влаги.

К сожалению, Nest игнорирует неоднократные просьбы позволить пользователям отключить функцию детектора дыма через приложение / прошивку, поэтому пытаюсь найти альтернативу.

Комментарии от всех, кто имеет подобный опыт, будут очень признательны. Спасибо

Я только что препарировал свой просроченный Protect, я бы хотел использовать как можно больше из этой штуки для датчика общего назначения. Nest никогда не даст никому доступ к достаточной информации, чтобы перепрофилировать основную печатную плату на них, но я думаю, что это может быть возможно, чтобы разработать замену платы, которая использует ESP32 и интегрируется с чем-то вроде ESPHome. Корпус, PIR, светодиоды, динамик и блок питания/батареи должны быть легко связаны в новую печатную плату. Спасение других компонентов, таких как ультразвуковые датчики, зуммер, дым, свет и температура/влажность, технически возможно, но, возможно, в конечном итоге не стоит этого делать.
