Разборка датчика температуры Nest
Что вам нужно
Инструменты
Отвертка TR7 Torx Security | Источник - ifixit.com
Шаг 1 Разборка датчика температуры Nest
Nest Temperature Sensor - это дополнительное устройство для термостата Nest Thermostat E или 3-го поколения. Он создан для того, чтобы помочь покупателям измерять температуру именно там, где это необходимо, и соответствующим образом управлять термостатом.
Фото: John Miller/CNET

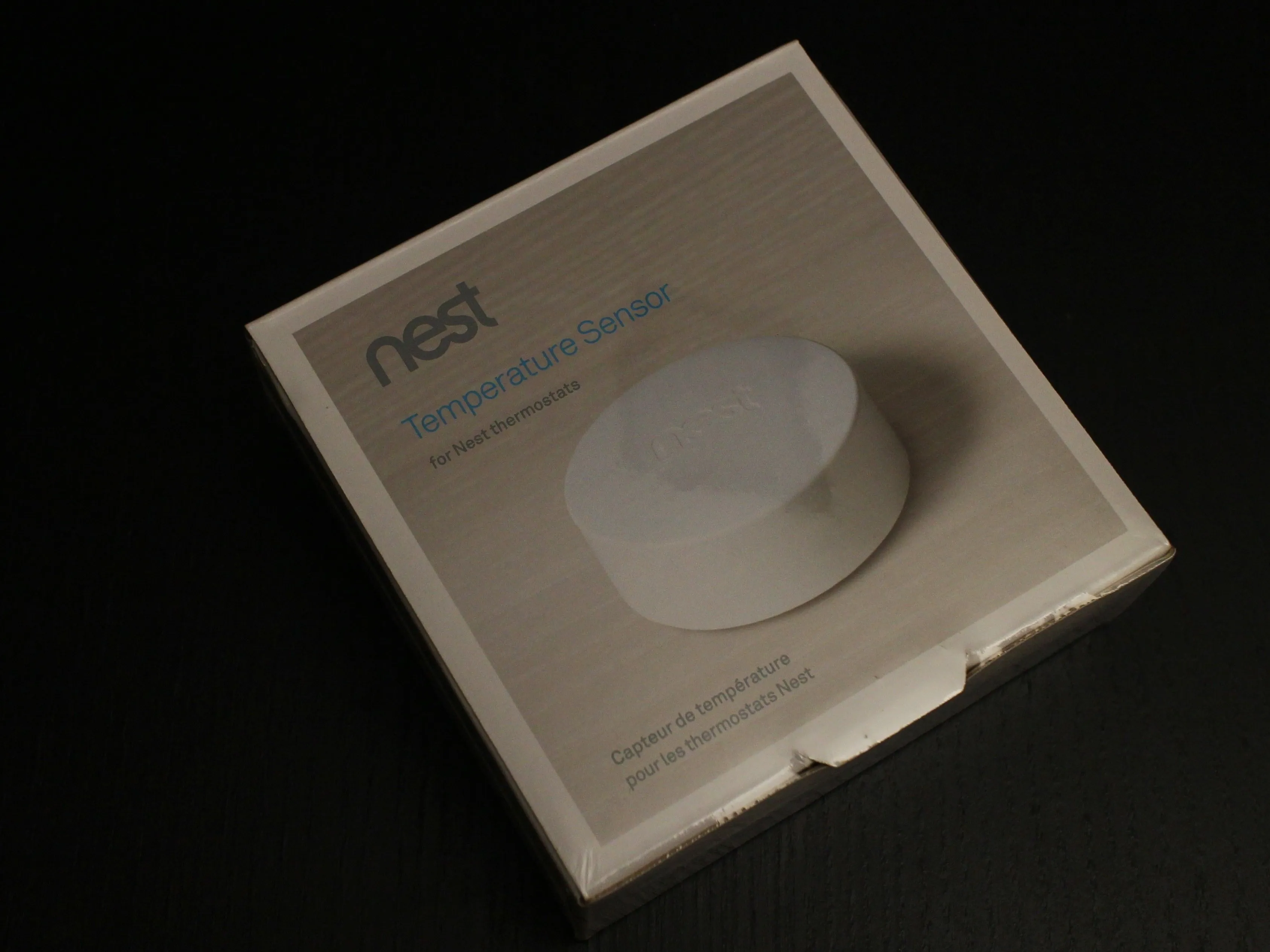

Сенсор позиционируется как устройство премиум-класса, он изготовлен из качественного софт-тач пластика и поставляется в достойной коробке.
В датчике используется одна батарейка CR2 (входит в комплект)
Диаметр: 50 мм, высота: 22 мм

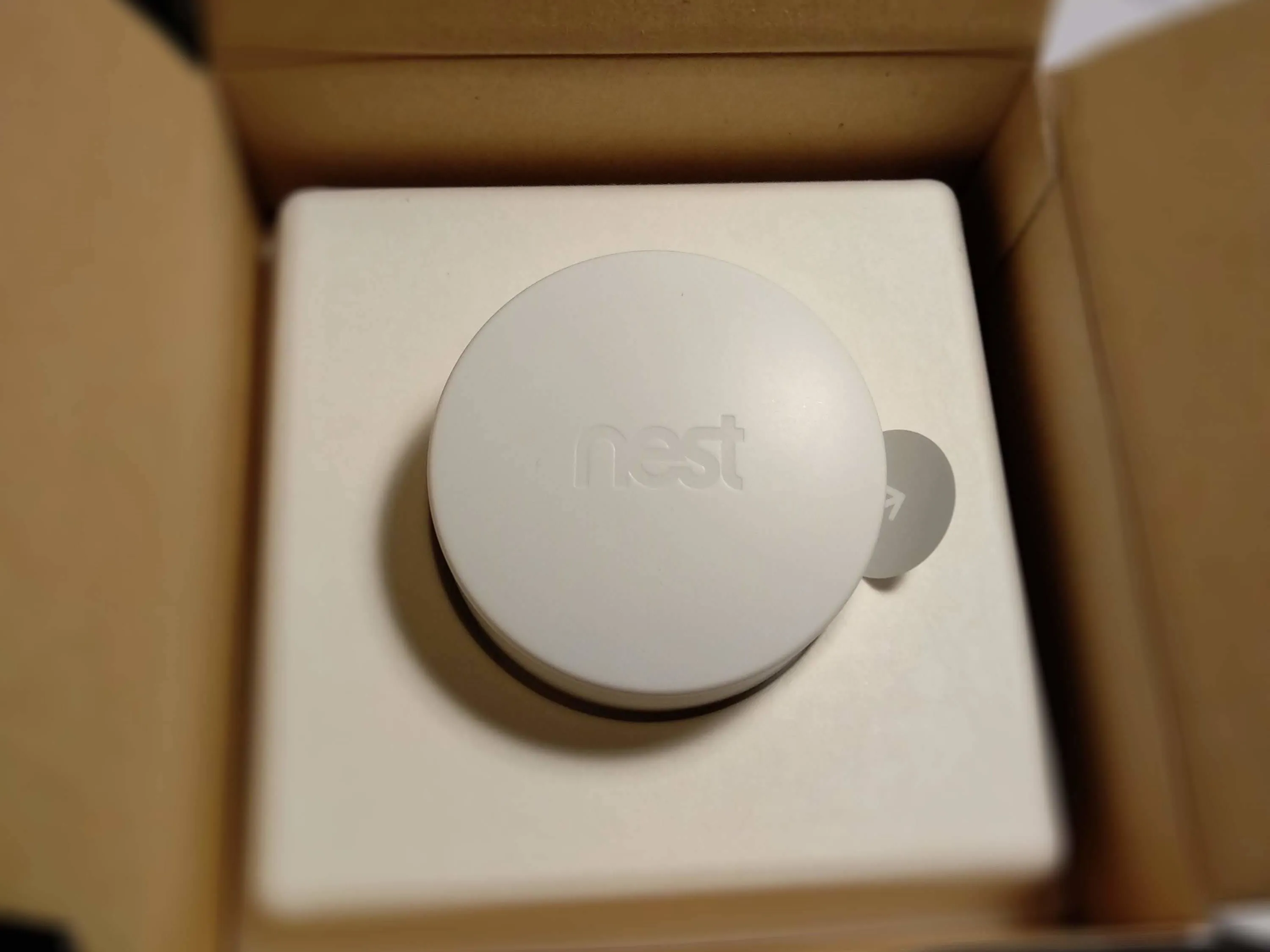

Шаг 2 Открытие коробки

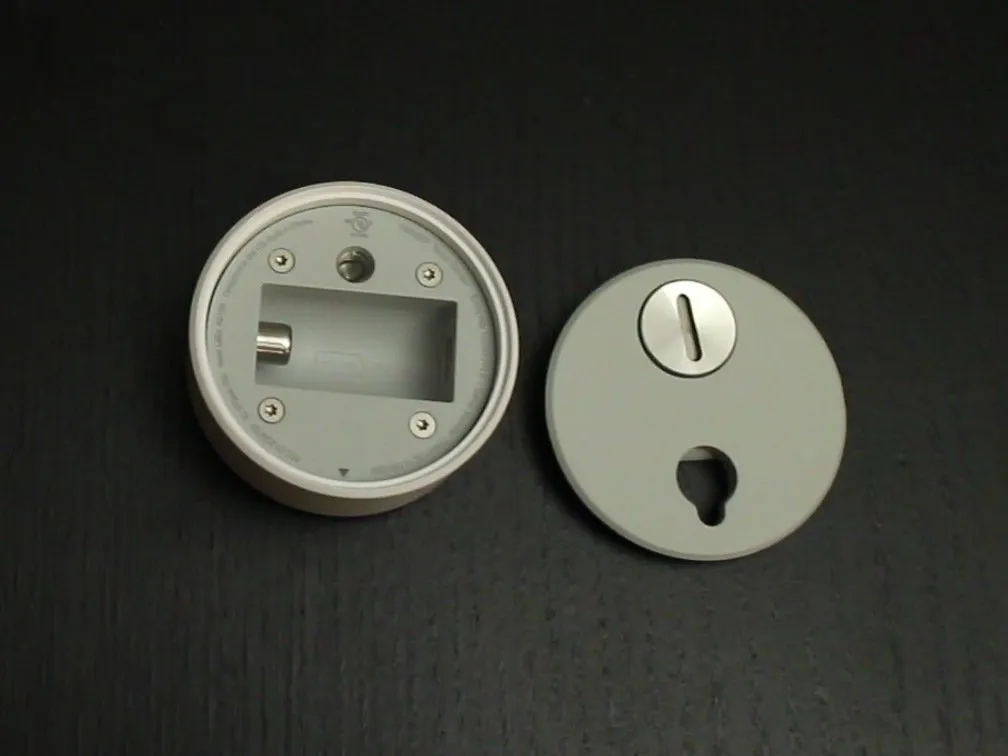

На задней стороне датчика есть простой винт, который дает нам доступ к батарее

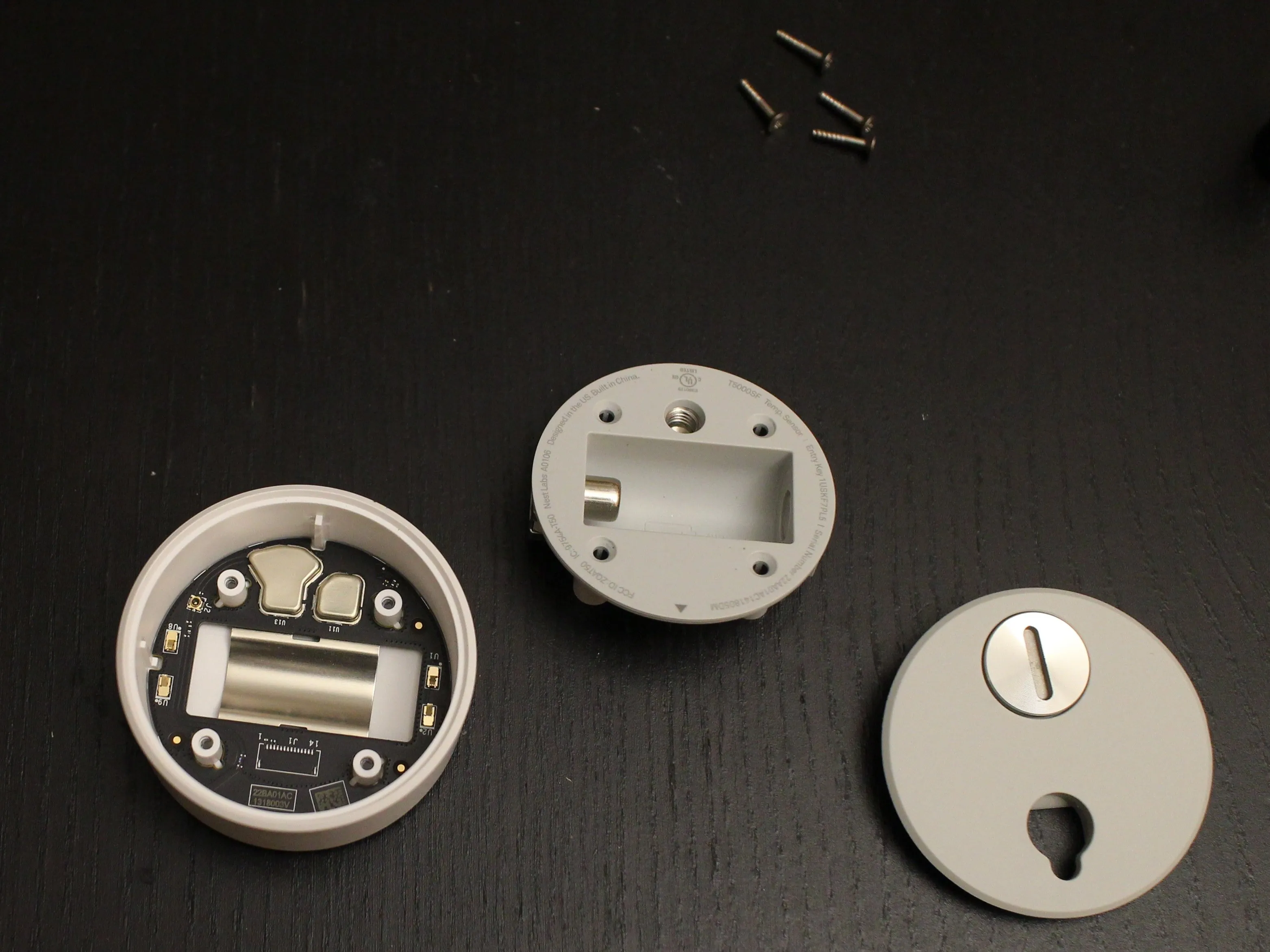

Шаг 3 Откручивание винтов

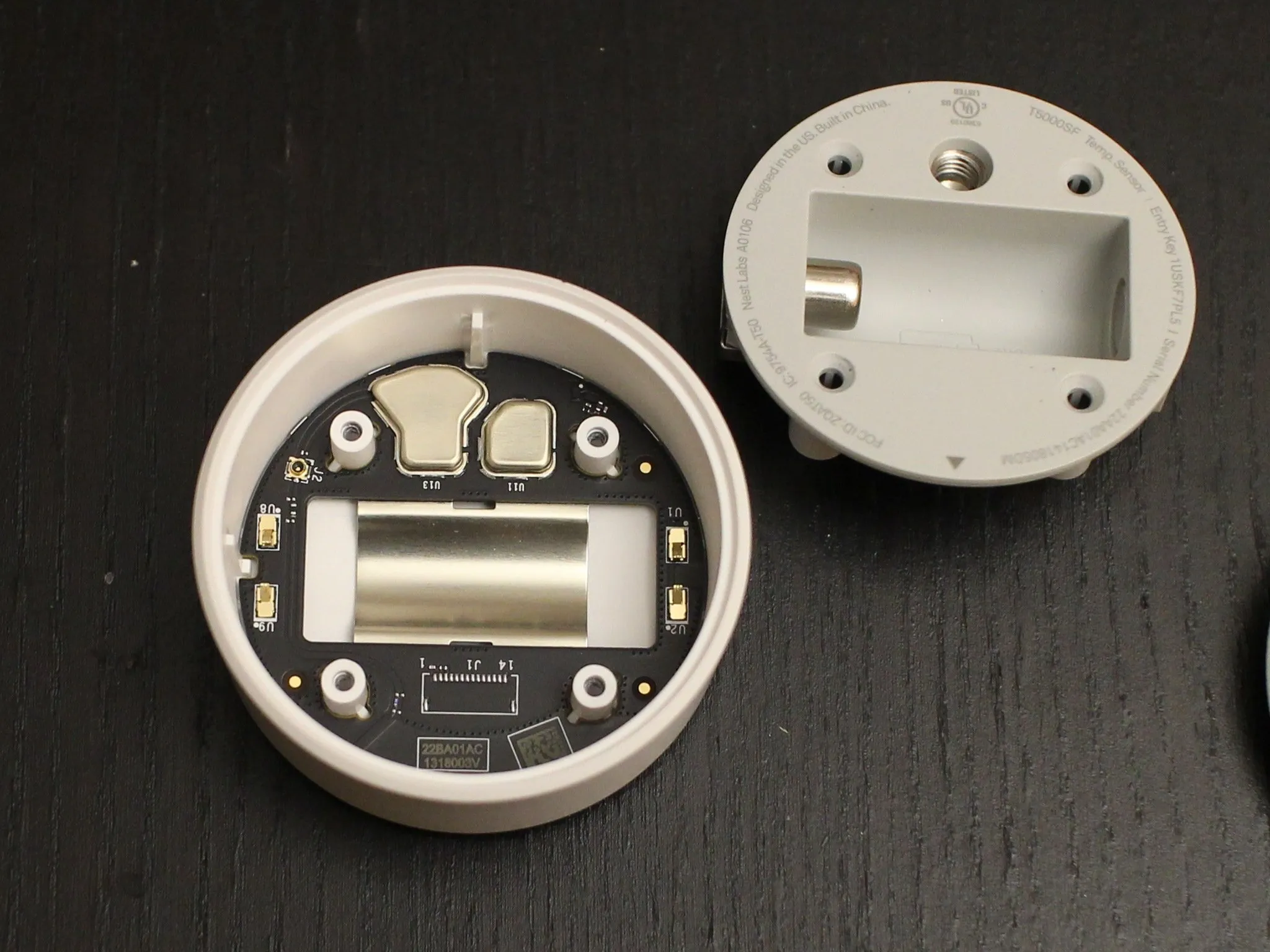

Откручиваем 4 винта Torx T7 - и вот она, печатная плата!

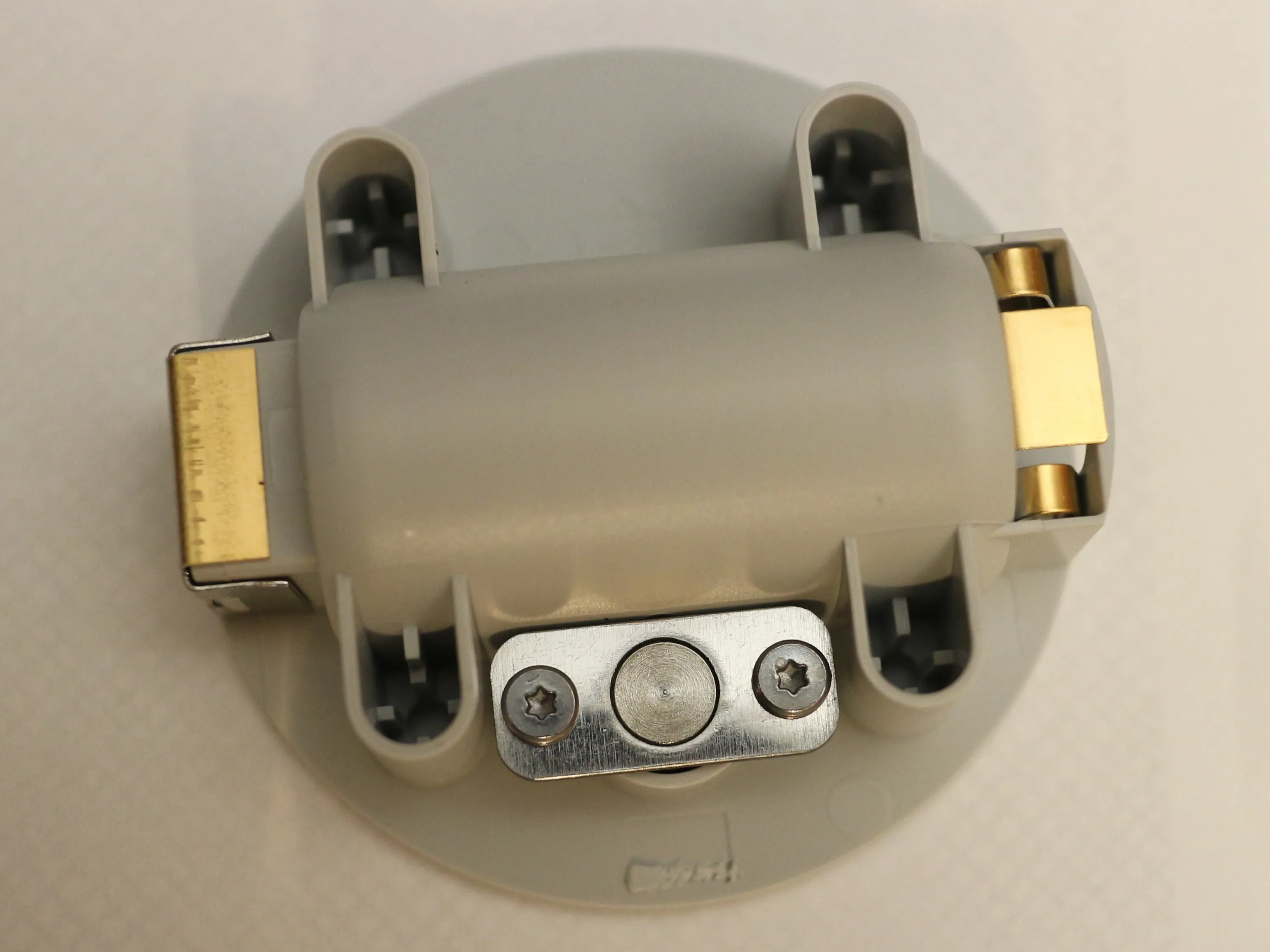

На внутренней стороне держателя батареи есть 2 контакта

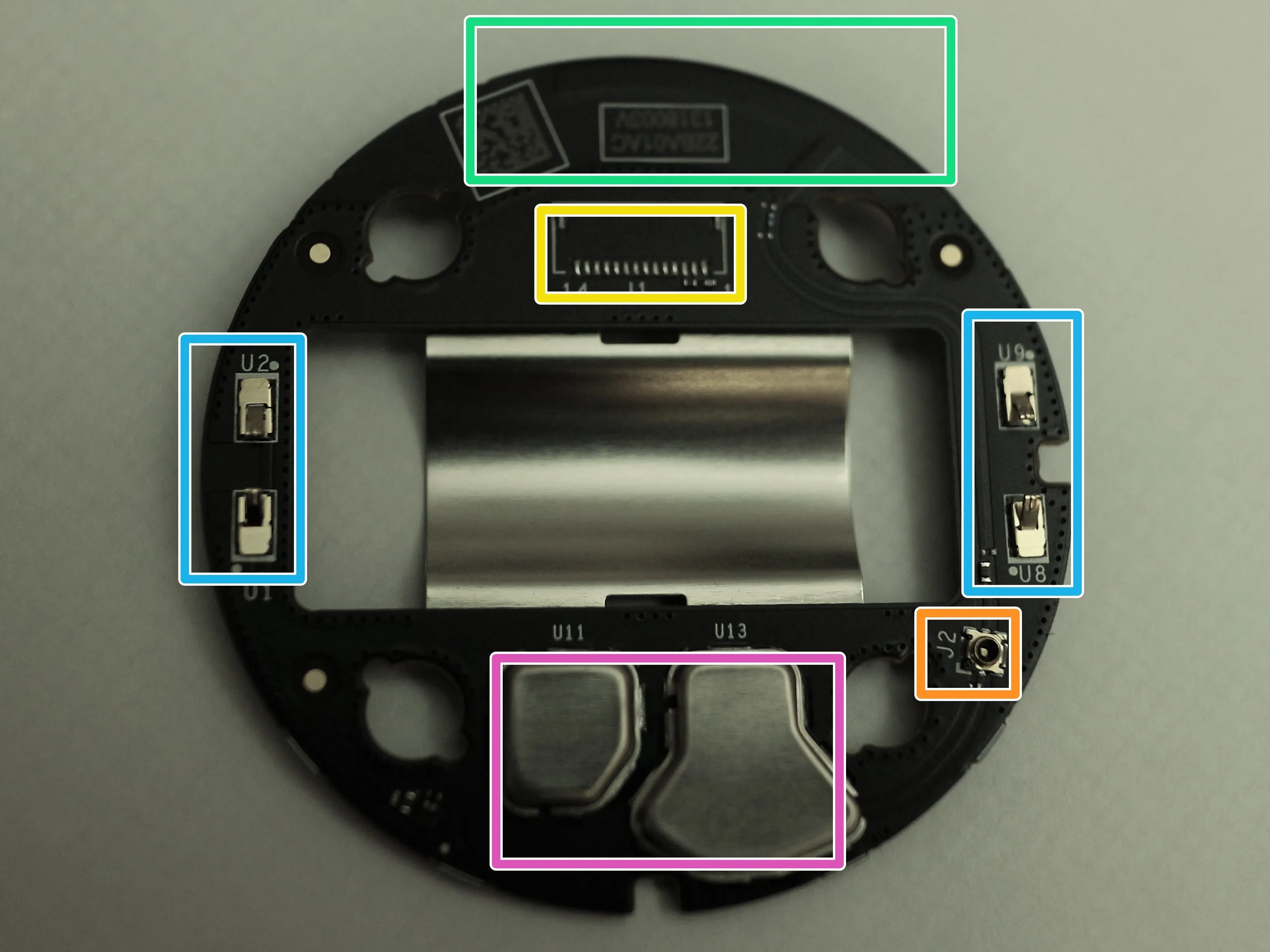

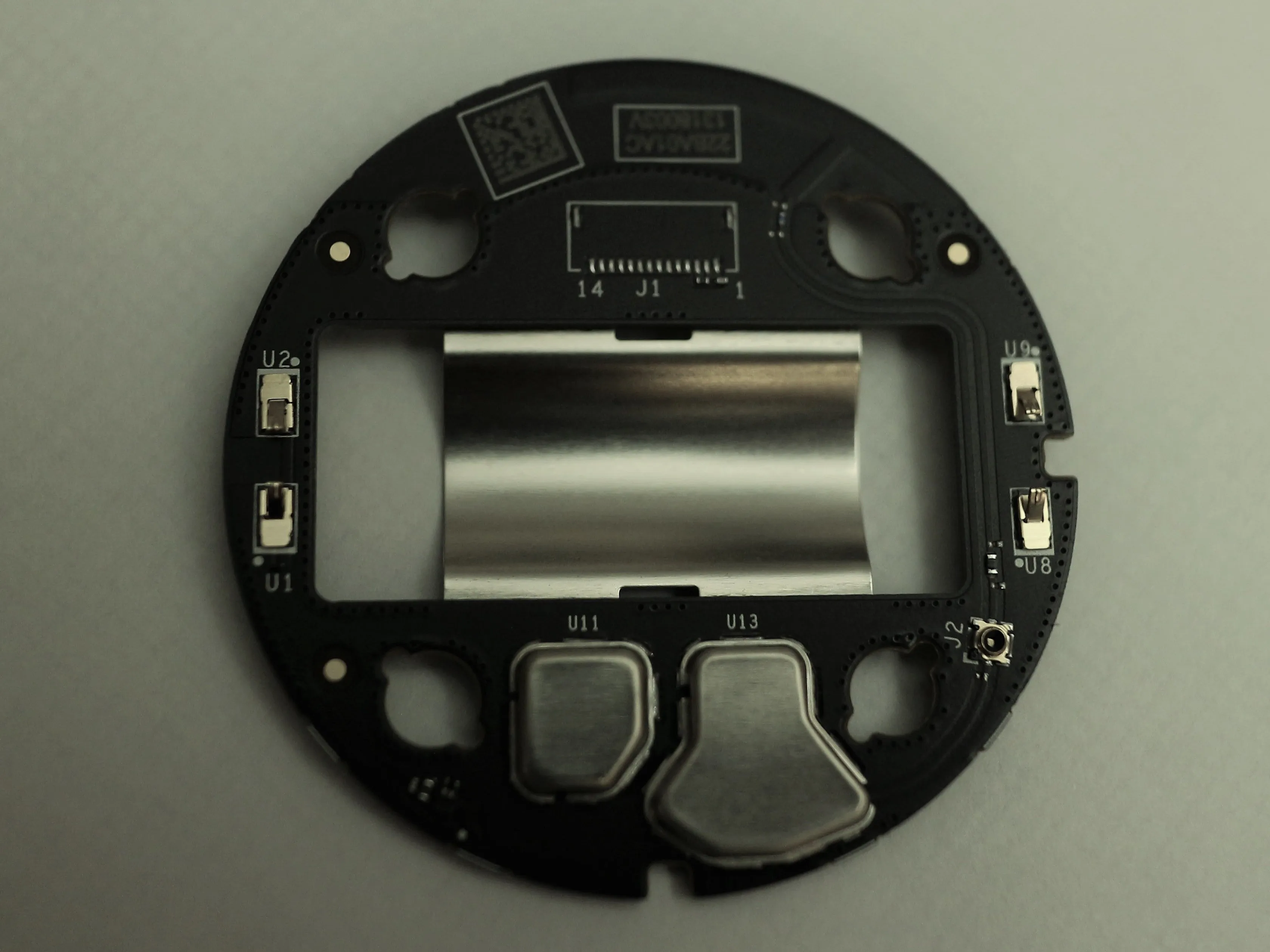

Шаг 4 Внимательно смотрим на печатную плату
На лицевой стороне мы можем заметить
Антенна Bluetooth (на плате)
разъемы аккумулятора
2x2-миллиметровый разъем RF-переключателя Murata, который может быть использован для RF-тестирования
U11, U13 - вероятно, какие-то микросхемы за экраном, который (к сожалению) крепко припаян. Мое предположение: одна из них является микроконтроллером с ультранизким энергопотреблением, а другая отвечает за подачу питания на плату
J1 - место для отладочного разъема (в производстве пустует)

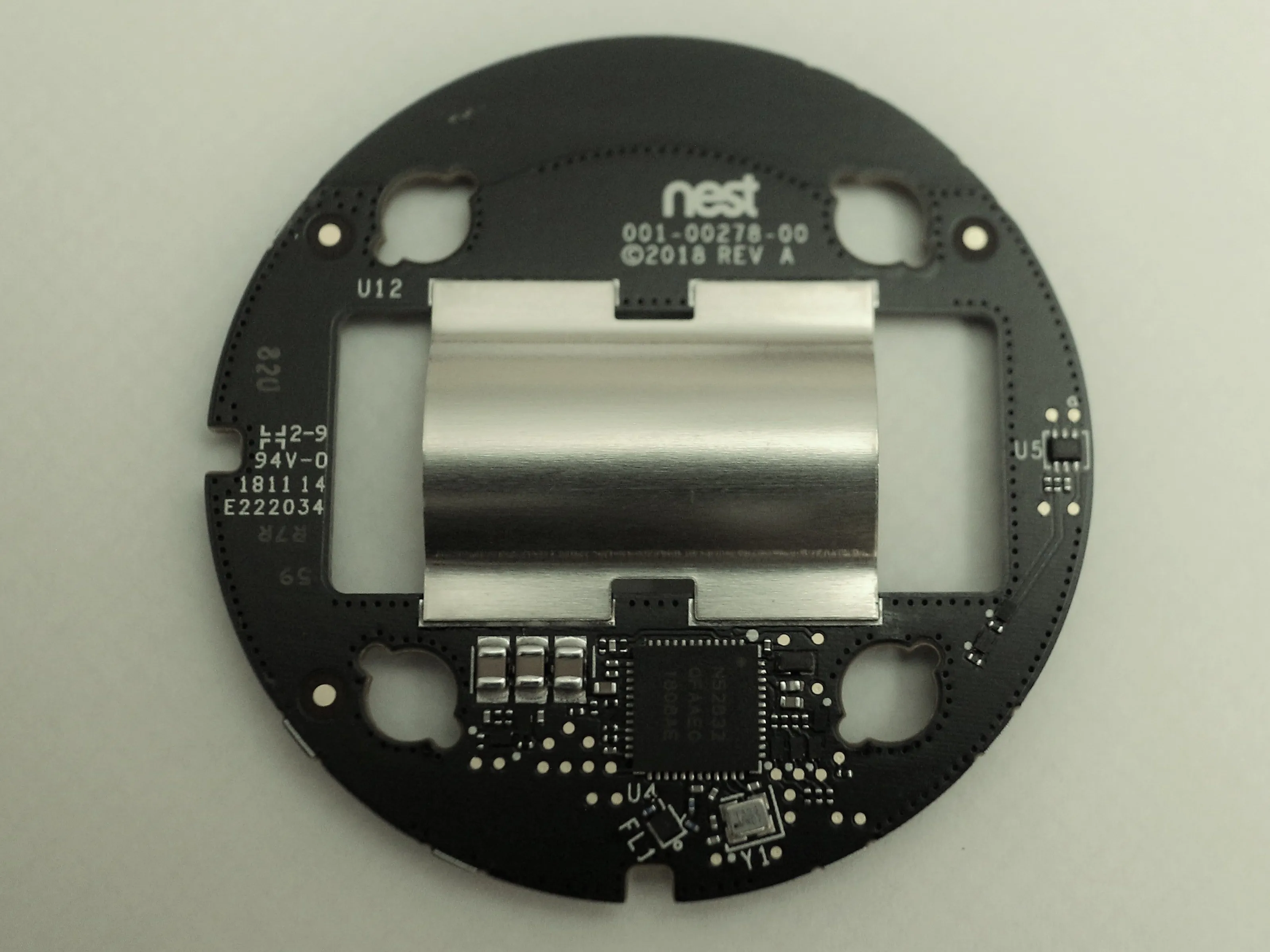

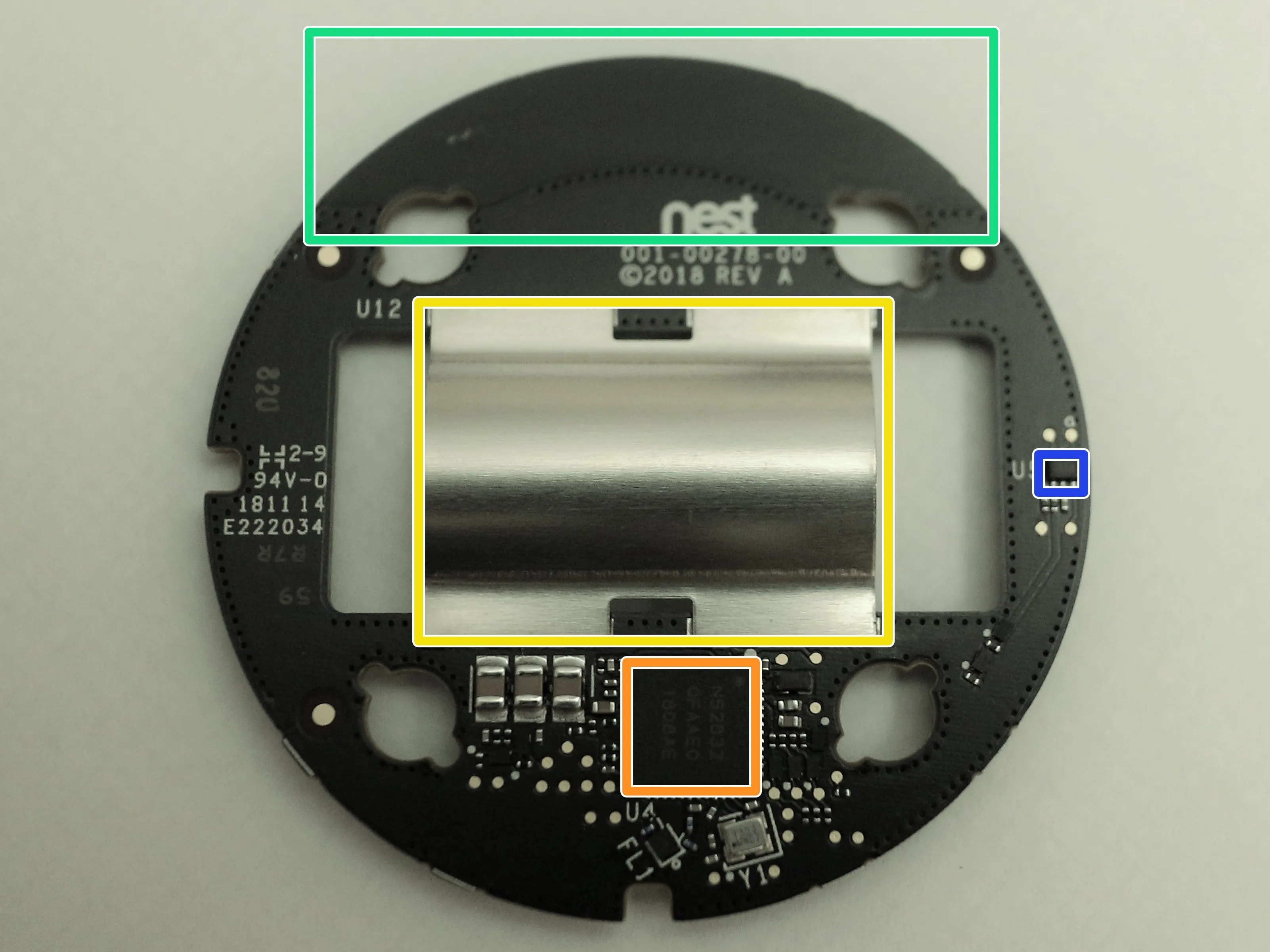

Шаг 5 Другая сторона печатной платы
С другой стороны
Это свободное место на печатной плате предназначено для антенны с другой стороны
nRF52832 BLE-чип (обеспечивает единственную беспроводную связь этого устройства)

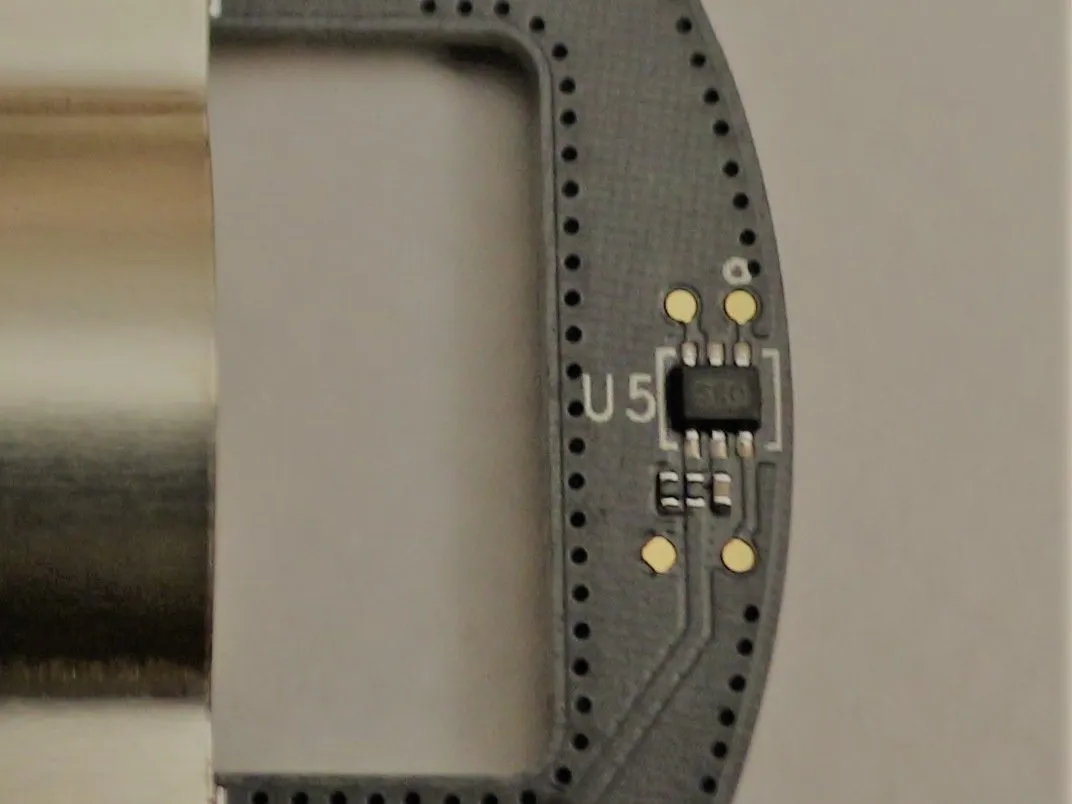

Это крошечный датчик температуры (не уверен, какой именно).
Металлический разъем - разумный способ усилить эту крошечную печатную плату
Датчик находится на краю, но все еще внутри пластикового корпуса, и не имеет теплового канала наружу (никаких вентиляционных отверстий или соединений) - этот факт вызывает огромную озабоченность по поводу скорости измерений
Здесь нет комбинации температуры и влажности, как в термостатах... правда, Nest?! Я имею в виду, что за 40 долларов я ожидал большего...
Вот и все. Спасибо, что прочитали! Пишите комментарии, если у вас есть вопросы или предложения
Комментарии к статье
Хороший отчет о разборке.
Однако я думаю, что оранжевая деталь в шаге 4 должна быть 2x2-миллиметровым ВЧ-коннектором Murata, который можно использовать для ВЧ-тестирования.
Не антенный разъем U.FL, который в основном предназначен для подключения антенны.
Отличная находка :)
Я обновил описание, спасибо!
