Разборка NeXTstation

Введение

Компания NeXT Computer была основана в октябре 1985 года, когда Стив Джобс был вынужден уйти из Apple, Джоном Скалли. Он основал NeXT как компанию по производству компьютеров высокого класса, ориентированную на университеты, ученых и компьютерную индустрию. NeXT выпустила только NeXTStation и NeXTCube в различных вариациях. Компьютеры NeXT были высококлассными рабочими станциями, и их было продано всего несколько тысяч. NeXTStation оснащался процессором a, а Turbo NeXTStation - a68040. Существовали цветные и нецветные варианты NeXTStation. Первый в мире веб-сервер был создан Тимом Бернерсом-Ли в ЦЕРНе на NeXTCube. Компьютеры NeXT использовались для создания таких игр, как Doom и Wolfenstein. Это мой&W NeXTStation. Mac OS X основана на NeXTStep, операционной системе NeXT.

Что вам нужно

Инструменты

•

Шаг 1 Разборка NeXTstation

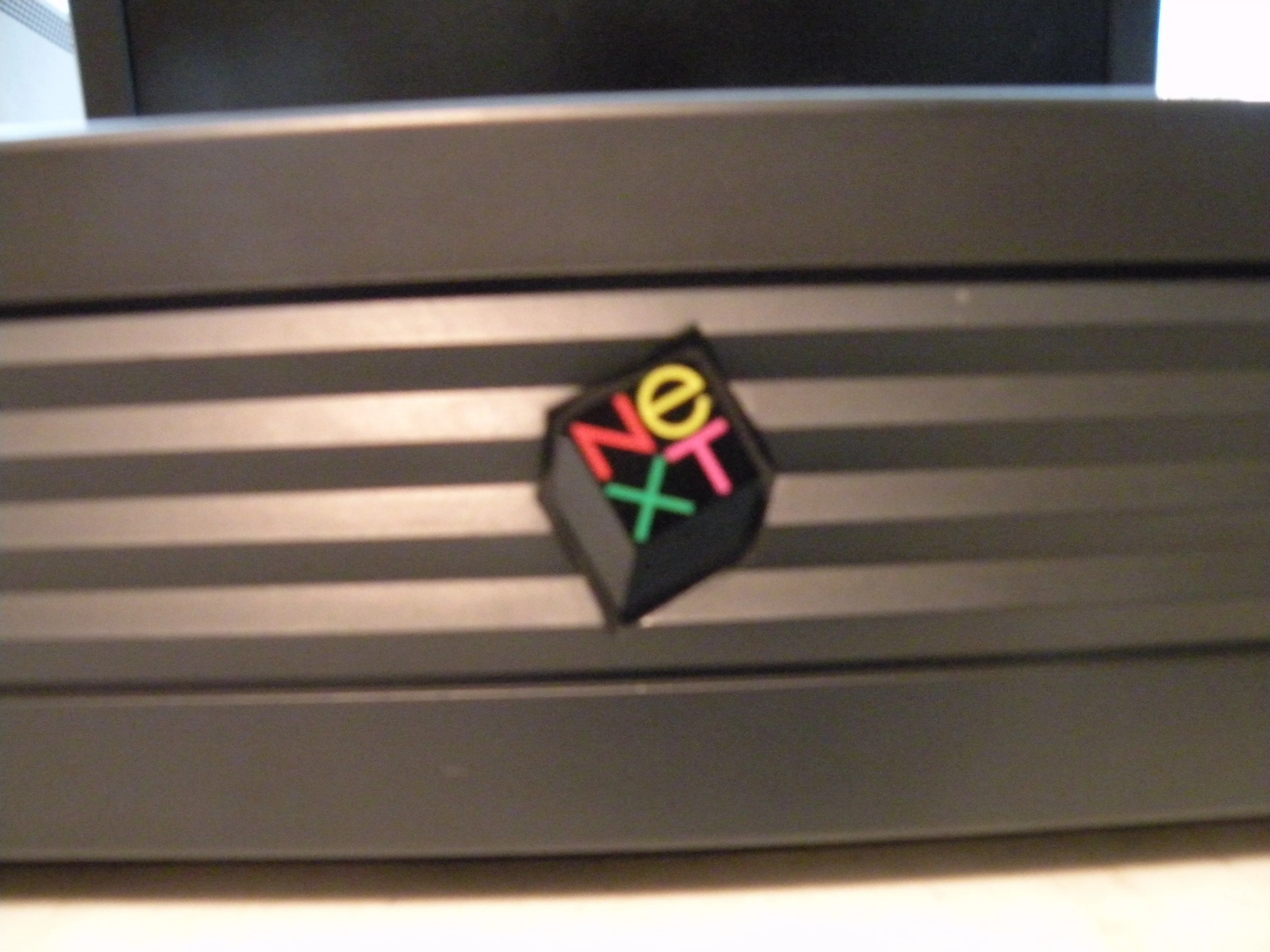

• NeXTStation, это отличное дополнение к любой компьютерной коллекции.

Шаг 2

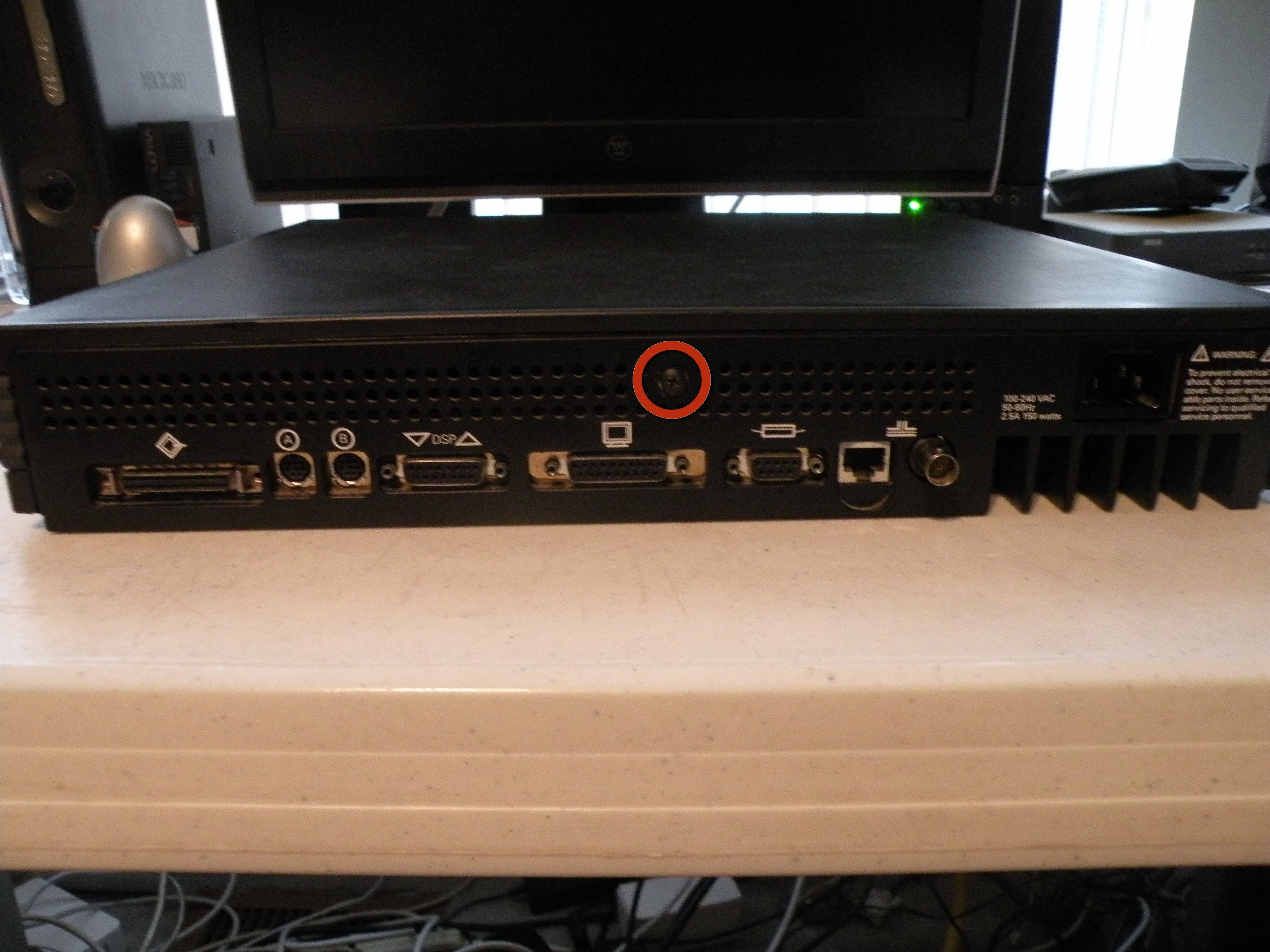

• Поверните NeXTStation и выкрутите этот винт:

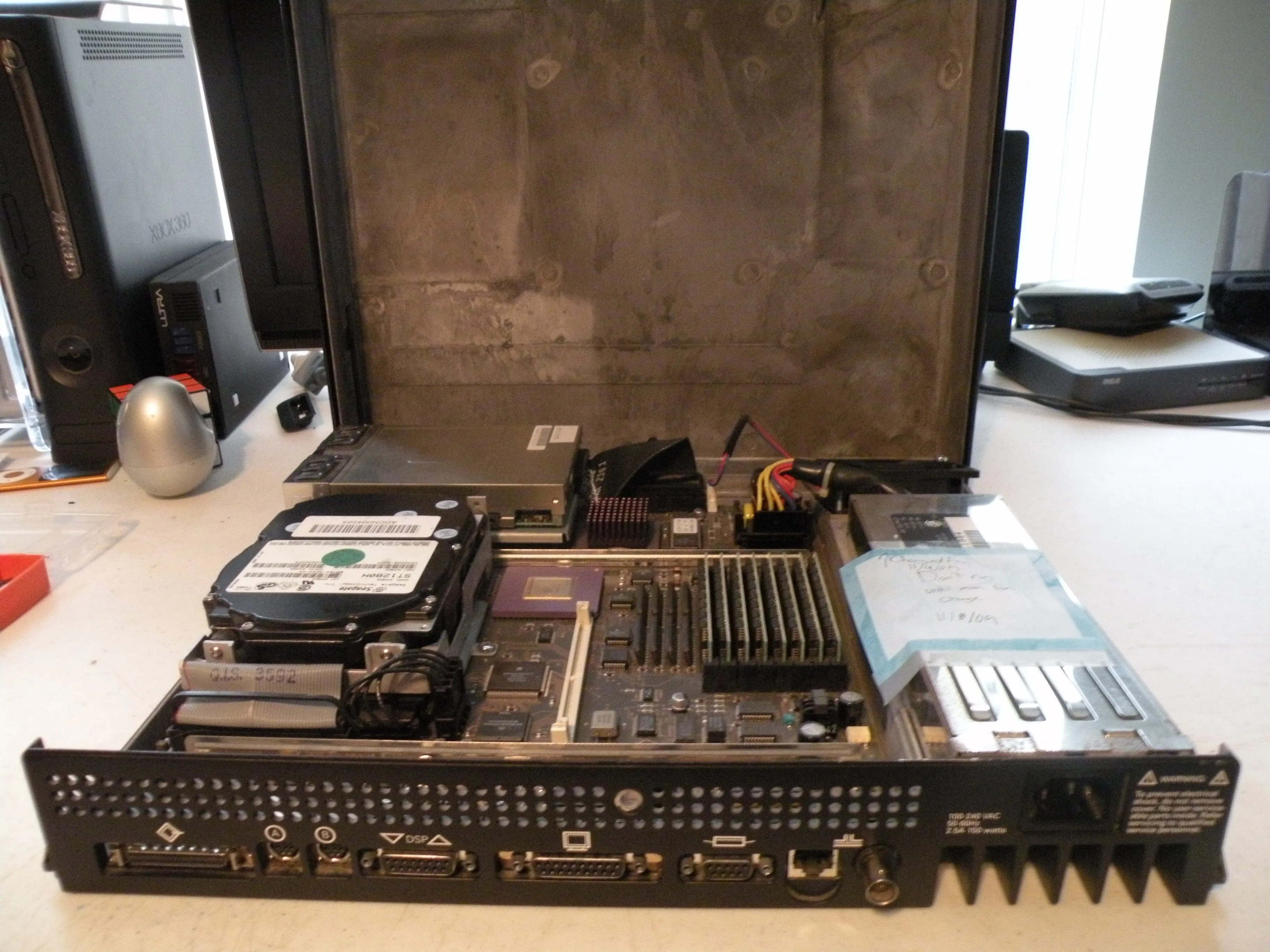

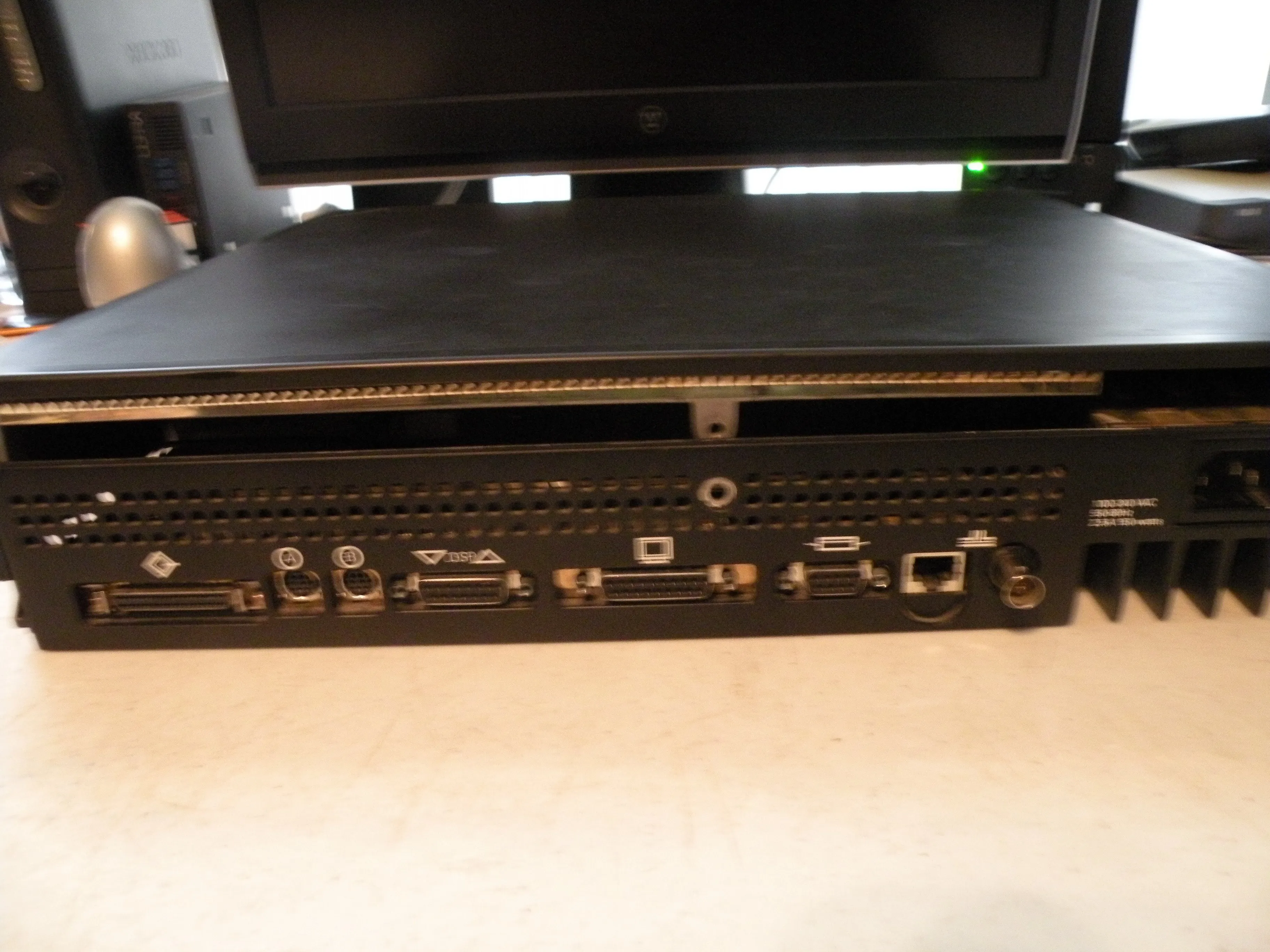

• Затем поднимите верхнюю крышку компьютера. В результате откроются внутренности.

• Порты слева направо: SCSI2, клавиатура и мышь, порт DSP, DB-19 (мегапиксельный дисплей), DB-9 (последовательный), RJ-45 (Ethernet), коаксиальный (10b2 Ethernet), питание.

• Я нахожу заметки во всем!

Шаг 3

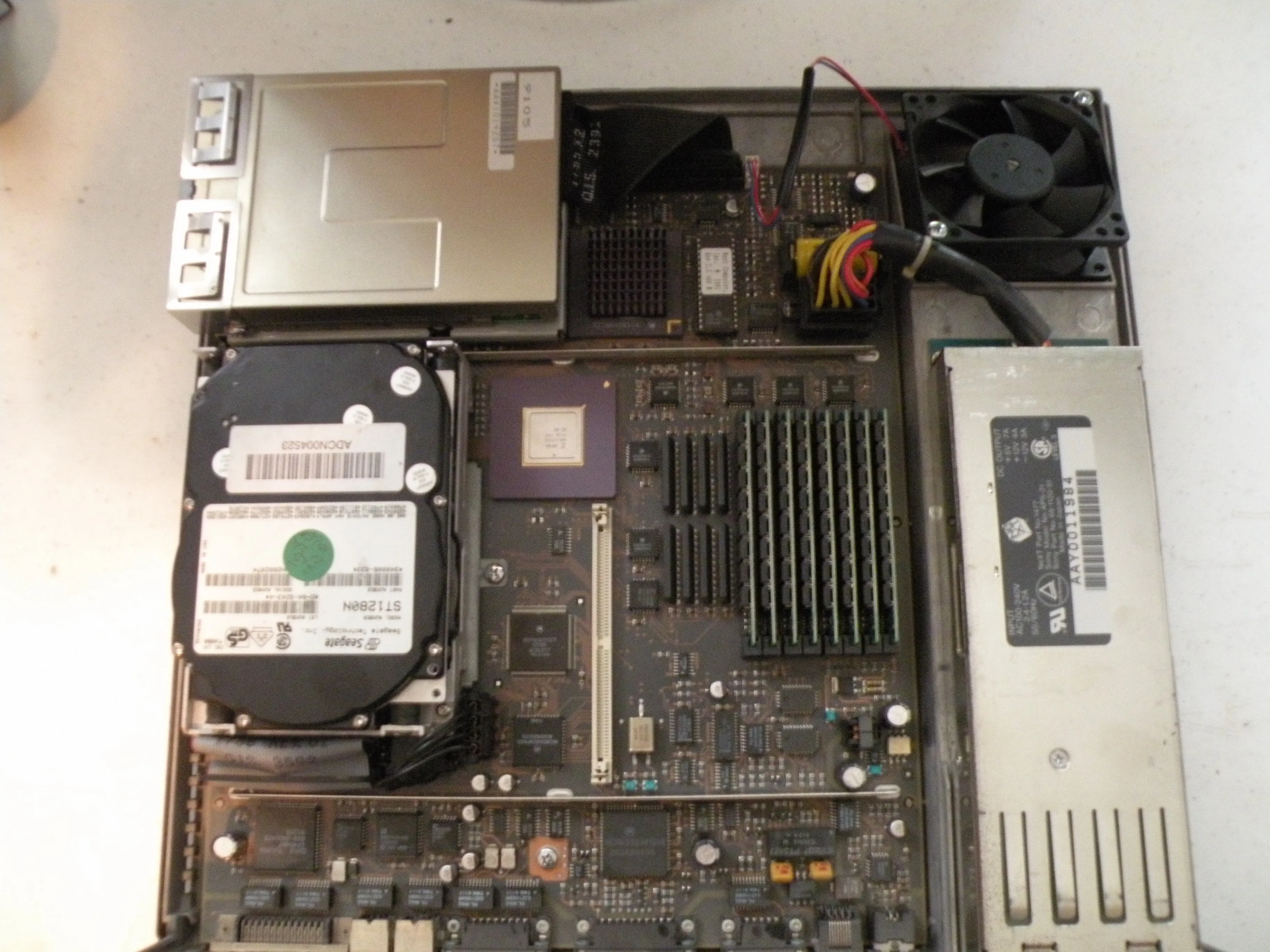

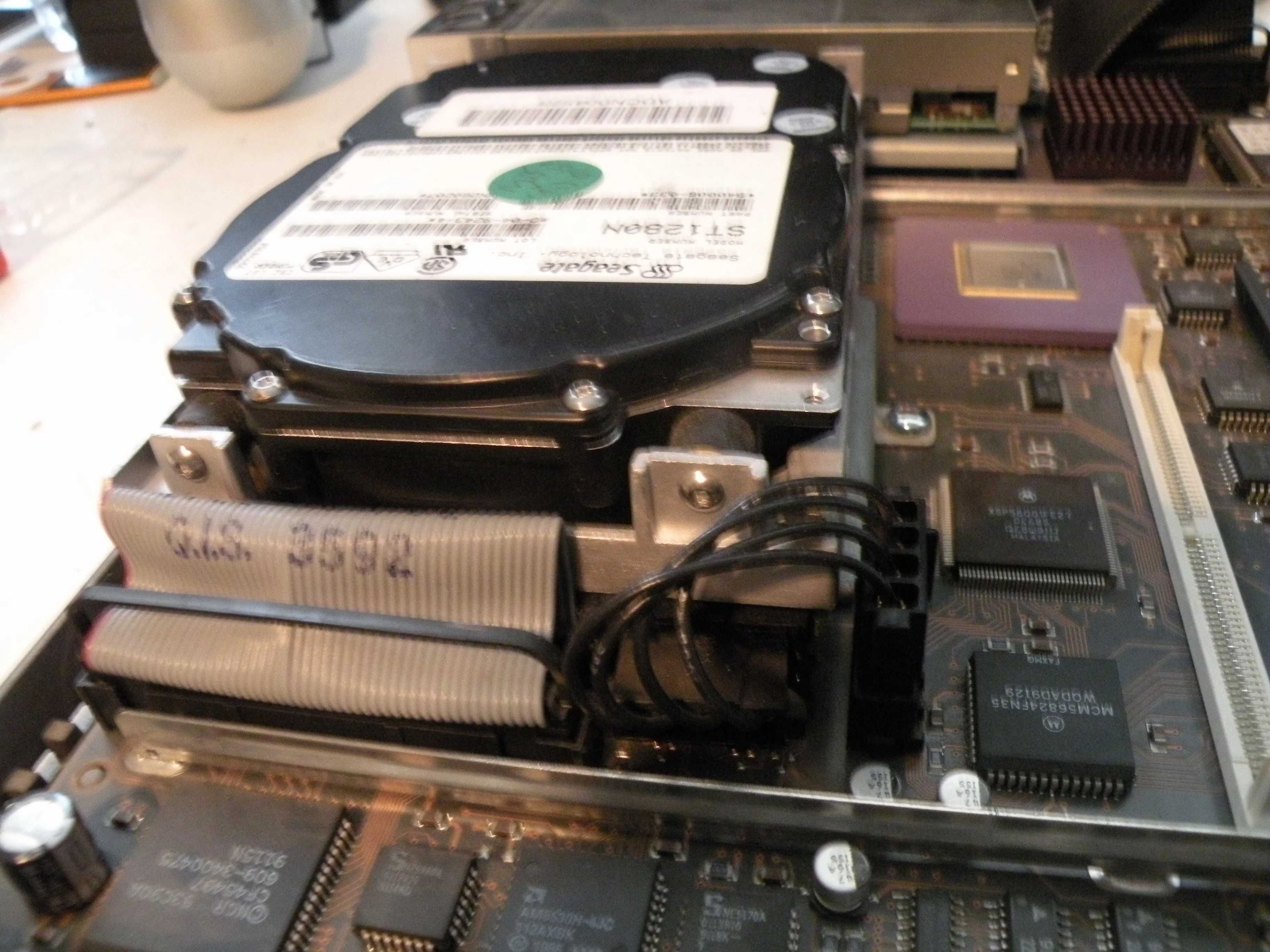

• Извлечение жесткого диска:

• В NeXTStation используется 50-контактный SCSI-жесткий диск объемом до 4 Гб.

• Отсоедините все кабели от логической платы.

Комментарии к шагу

Невероятно, насколько современно выглядит эта плата, несмотря на то, что она настолько устарела.

Да, в 90-е годы это была просто потрясающая рабочая станция.

Шаг 4

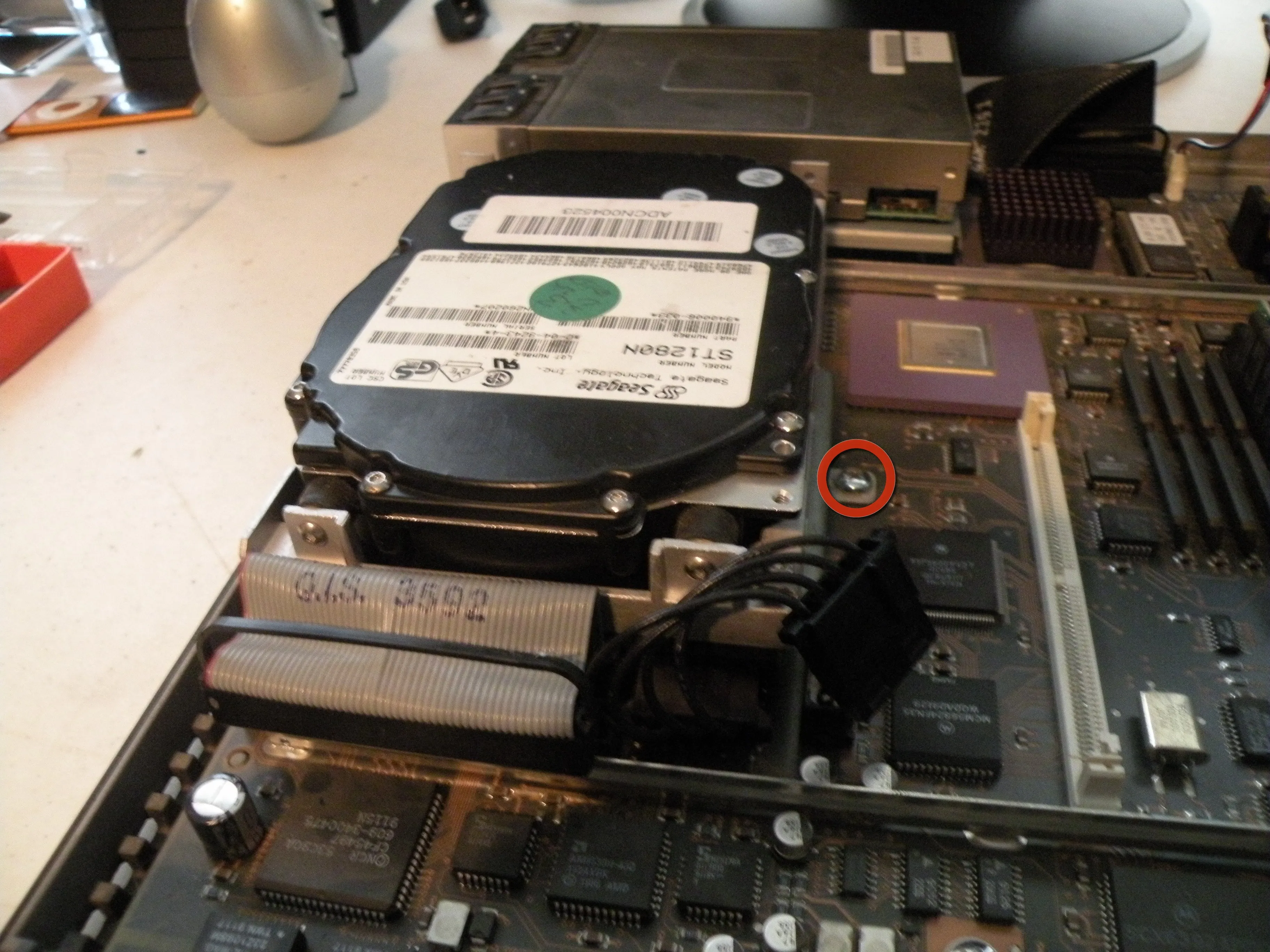

• Затем выкрутите этот винт.

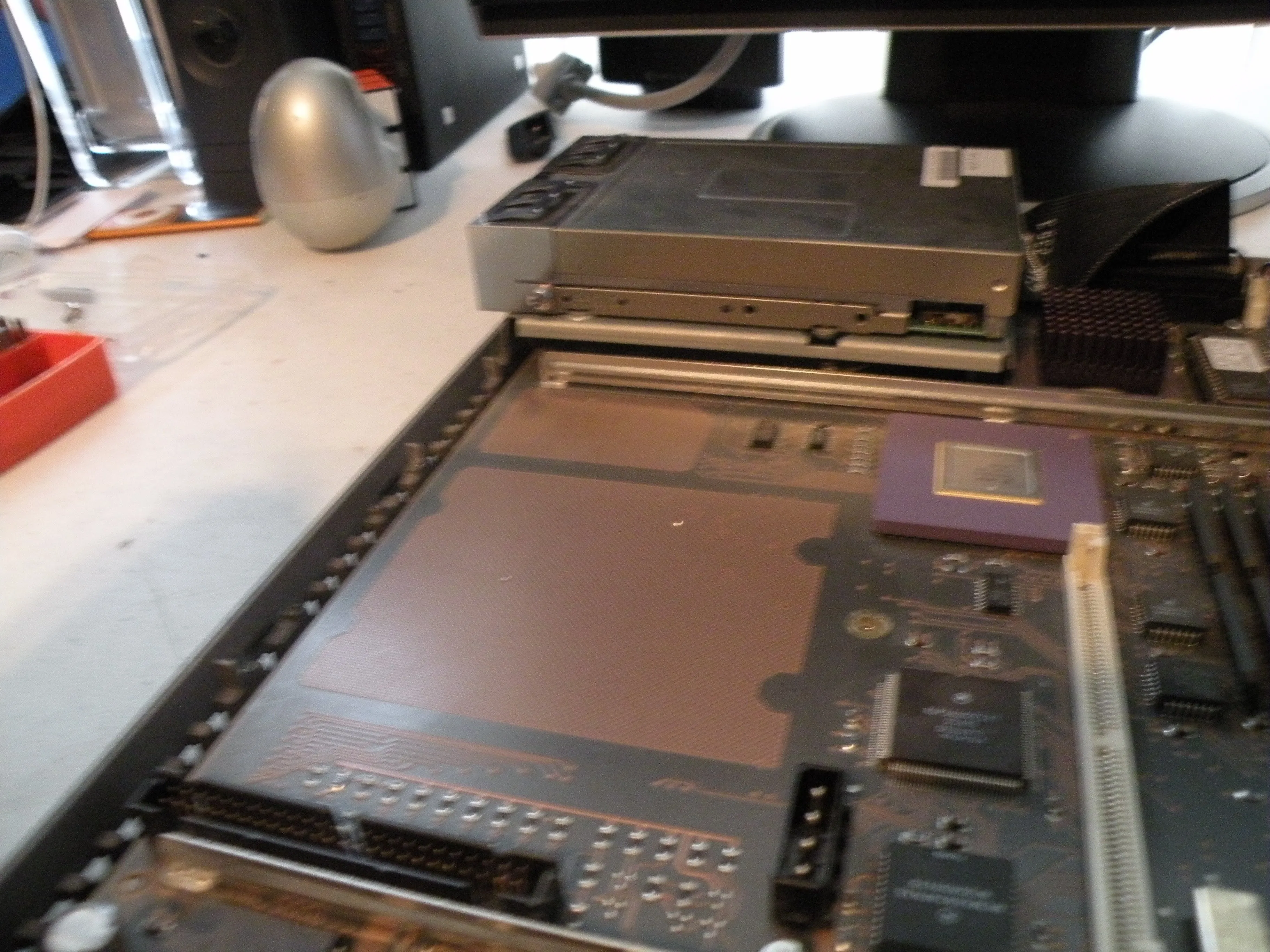

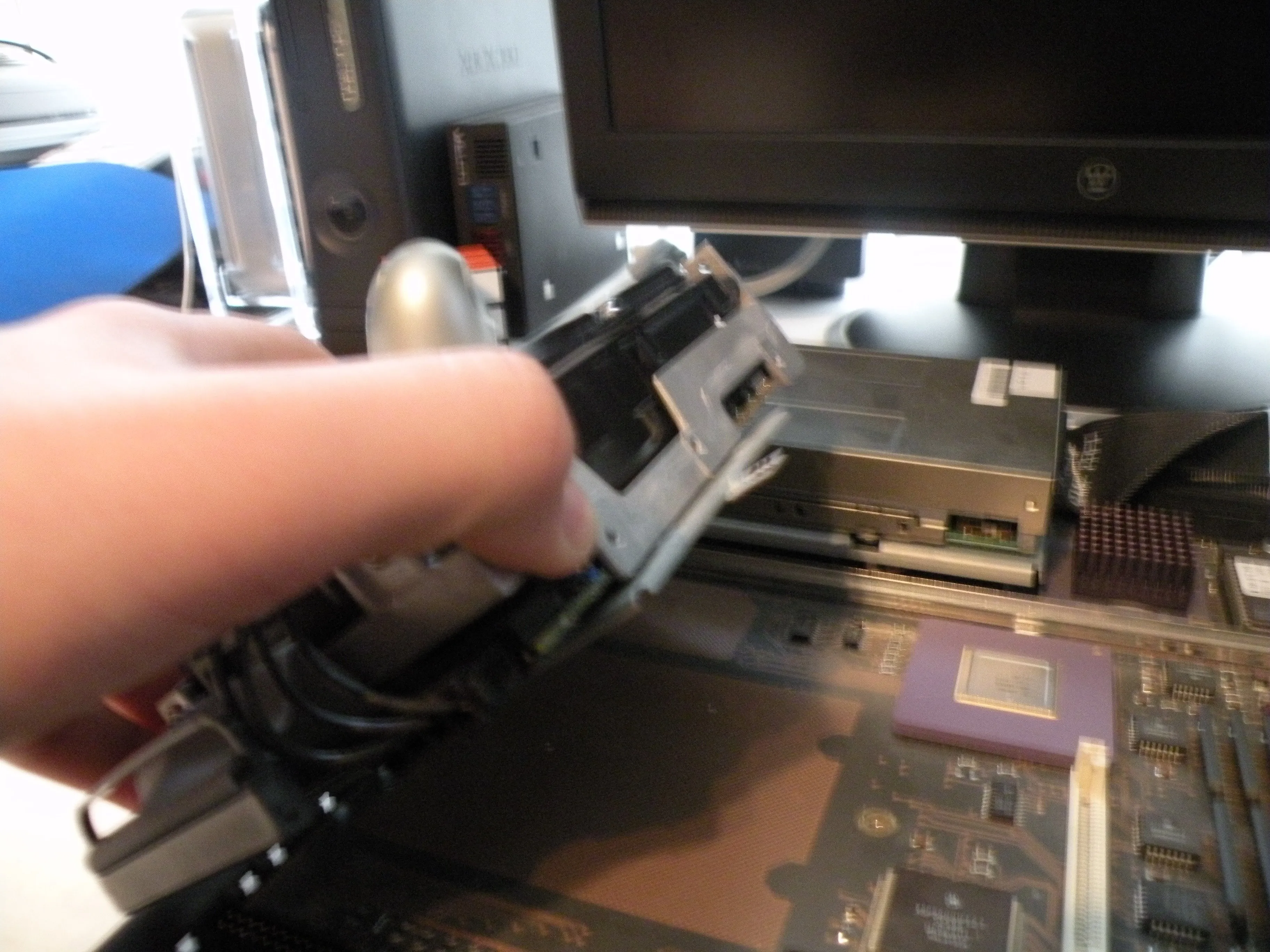

• После извлечения винта поверните привод на угол 45 градусов, а затем выдвиньте его.

Шаг 5

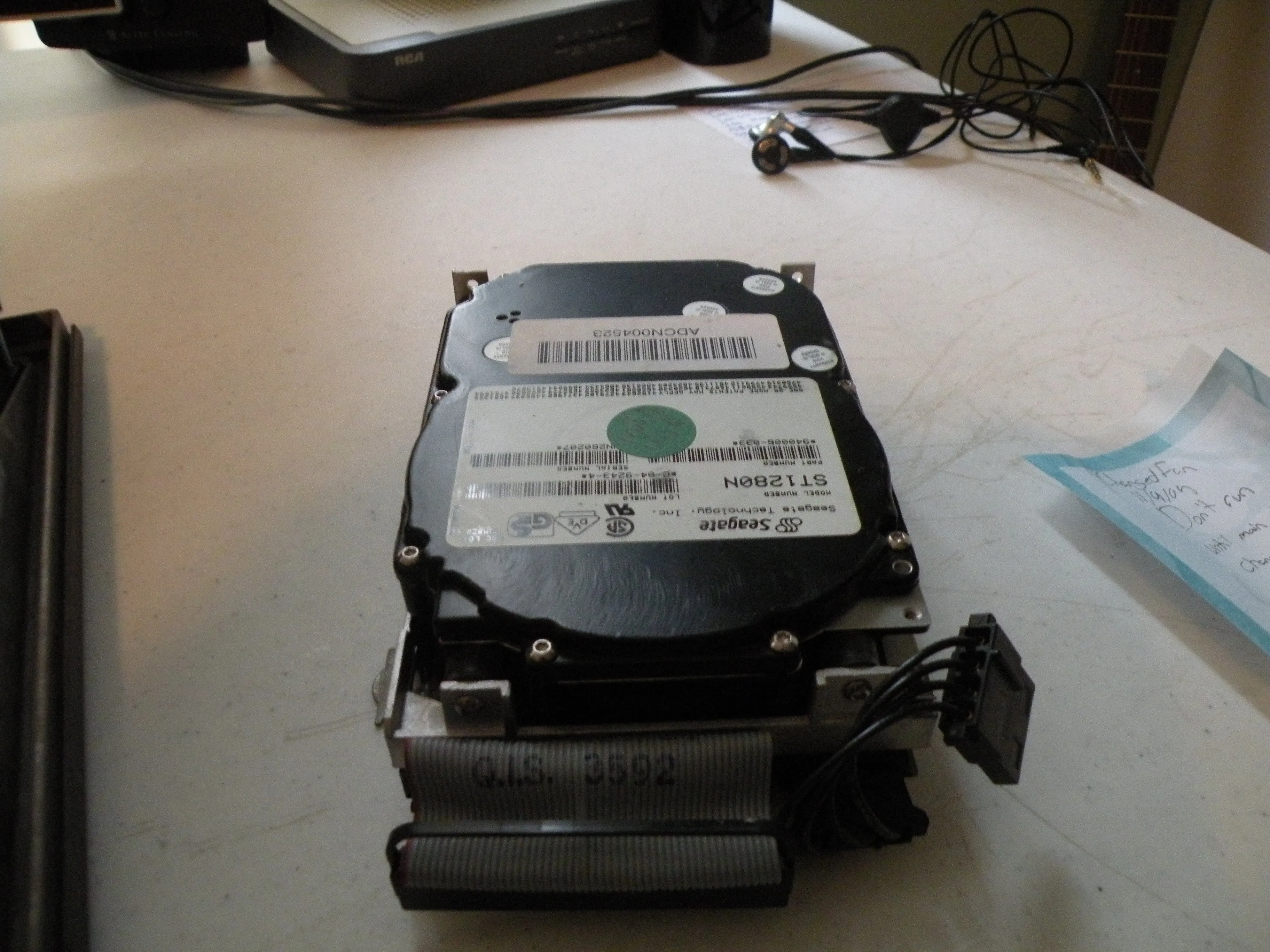

• Жесткий диск и подставка

Шаг 6

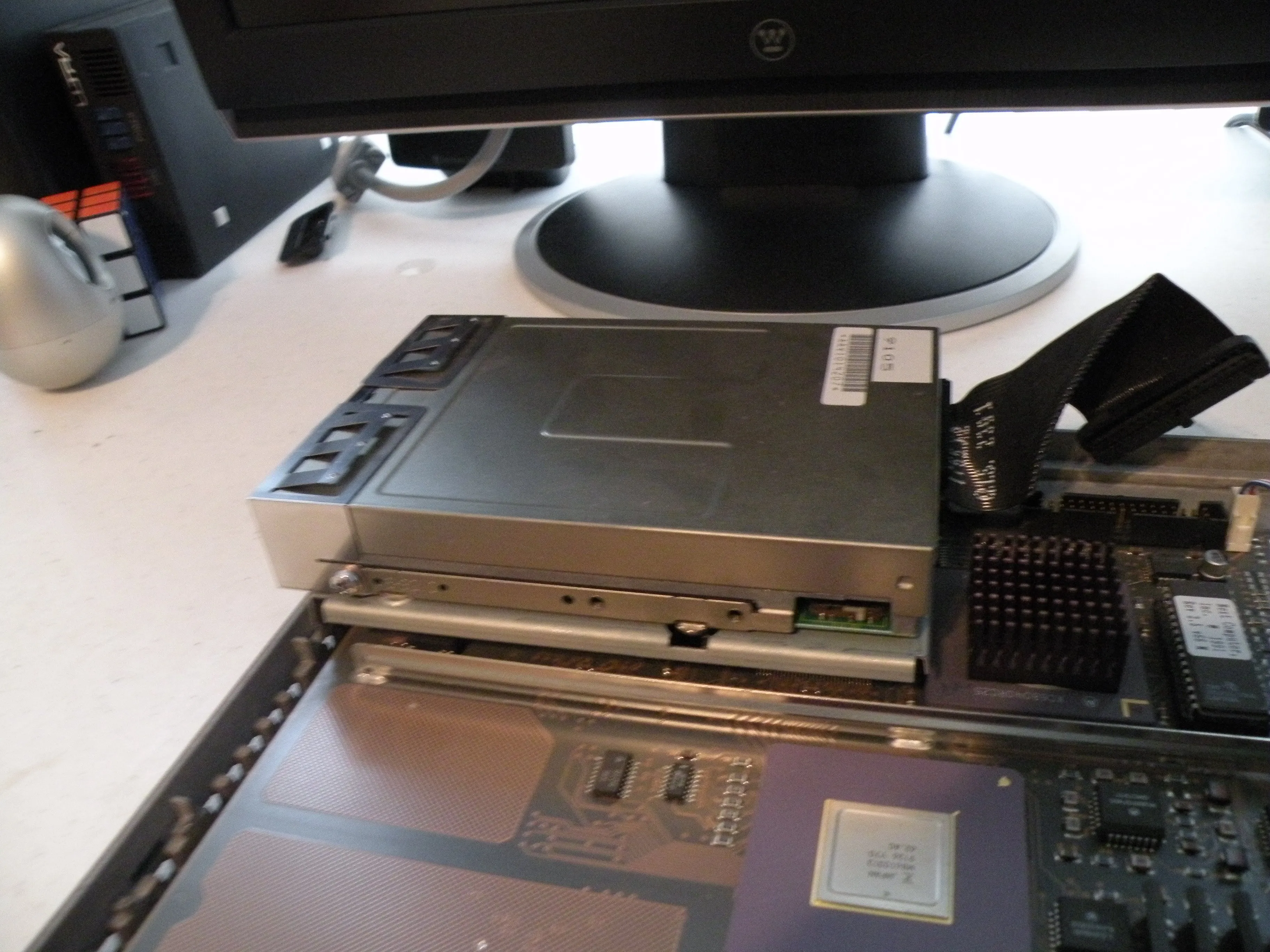

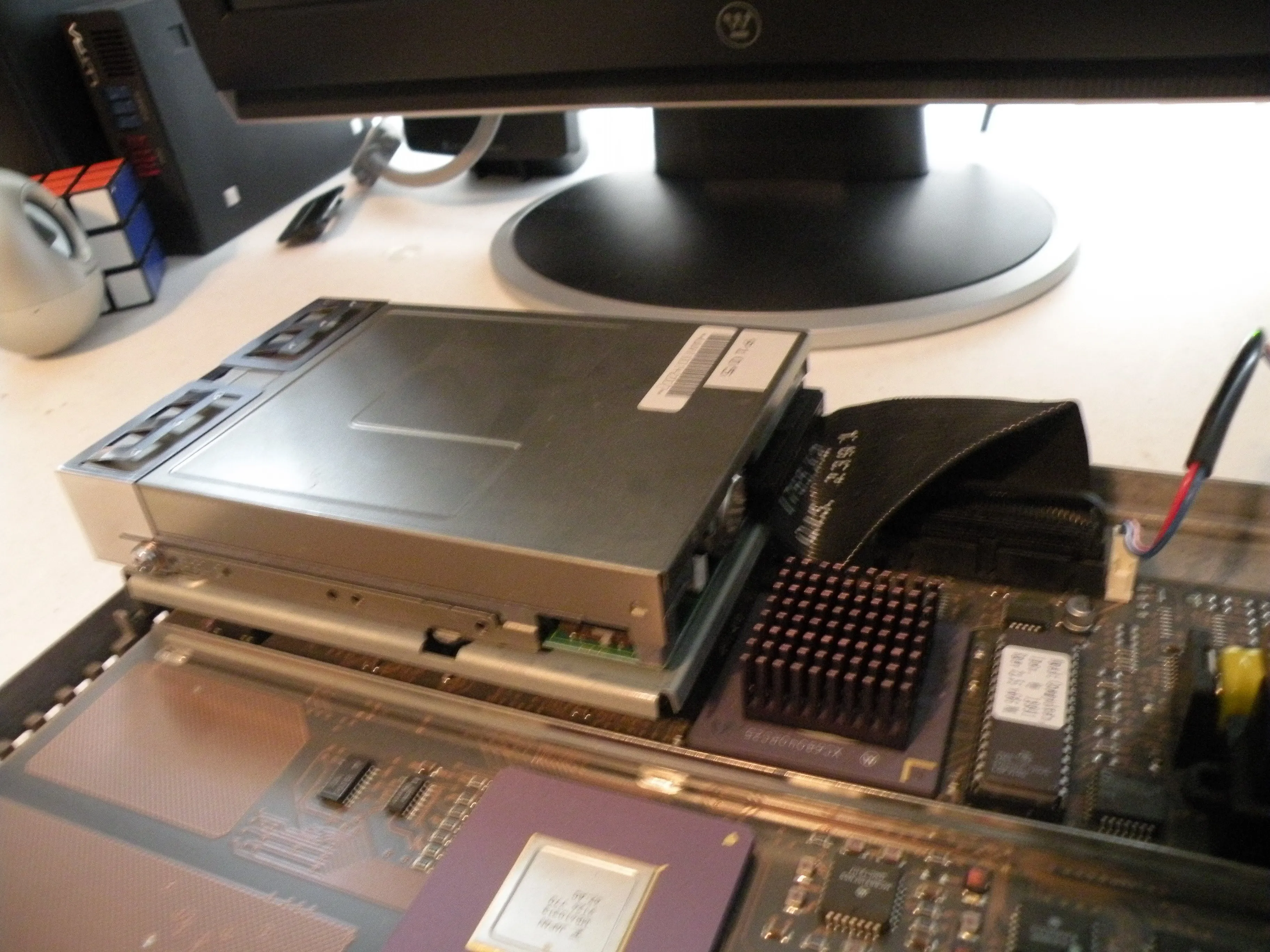

• Извлечение флоппи-дисковода:

• В NeXTStation используется нестандартный 3,5-дюймовый флоппи-дисковод емкостью 2,88 МБ, хотя в нем используется стандартный разъем для дискет.

• Отсоедините кабель флоппи-дисковода.

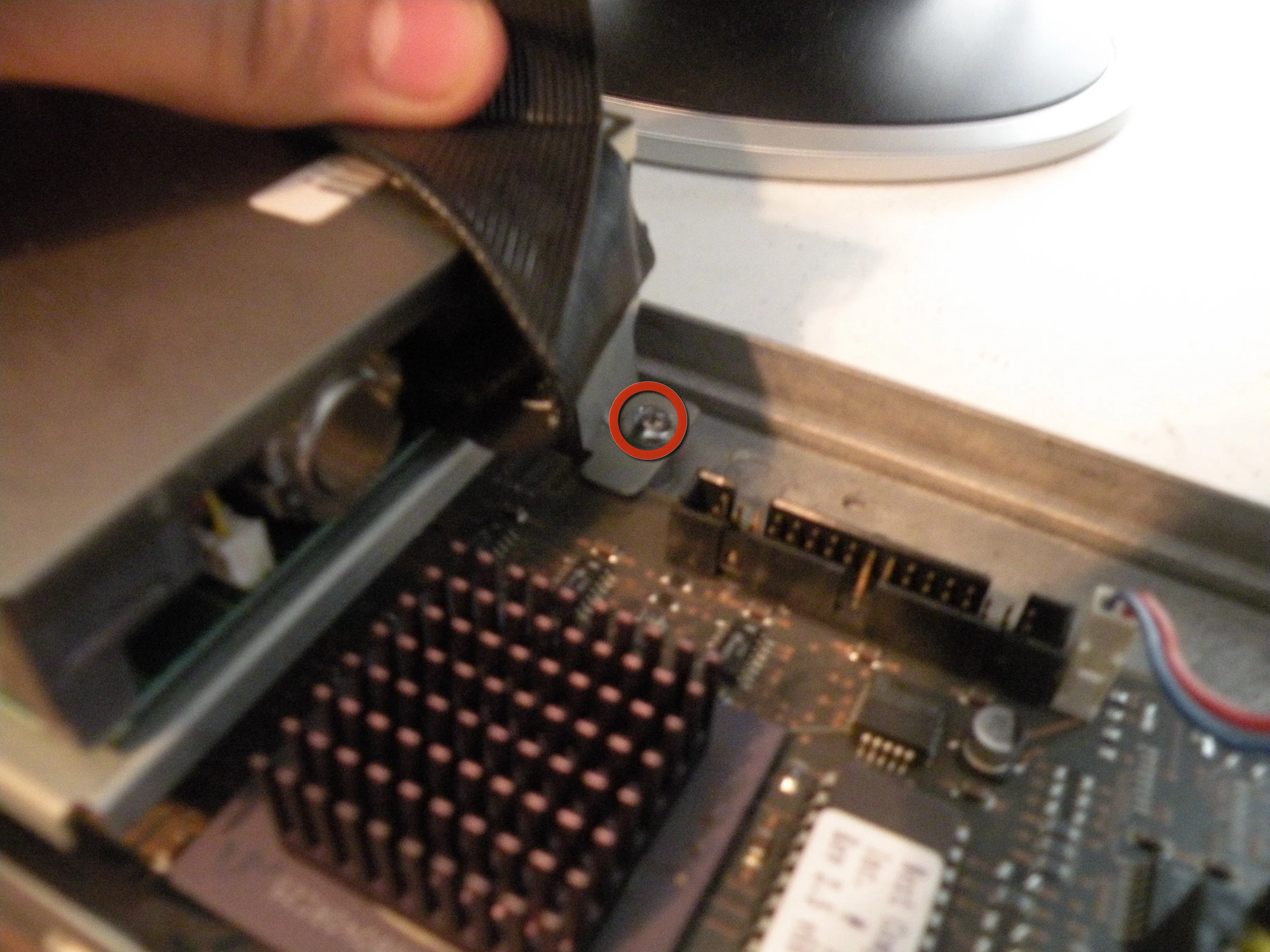

• Затем выкрутите этот винт.

Шаг 7

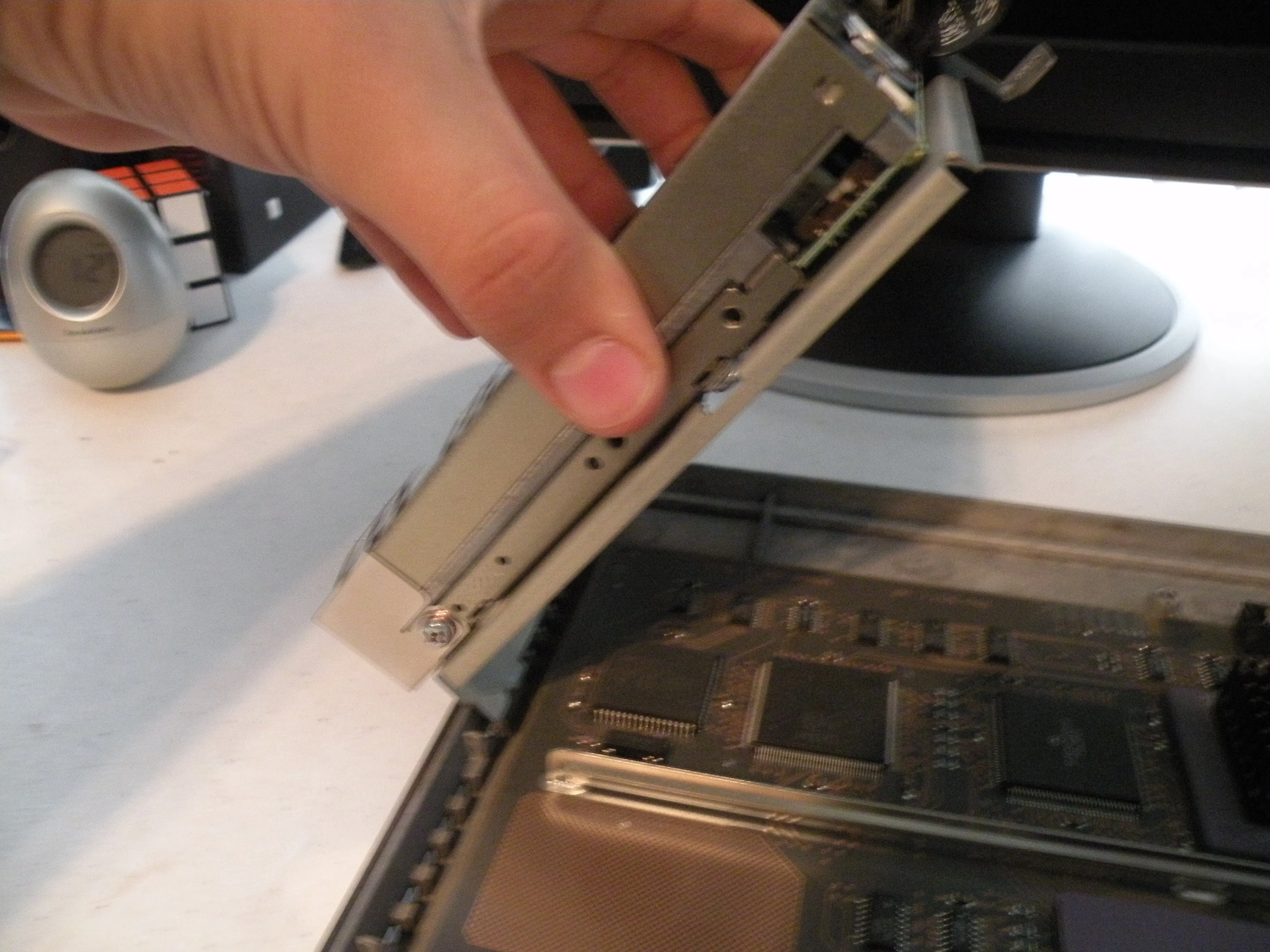

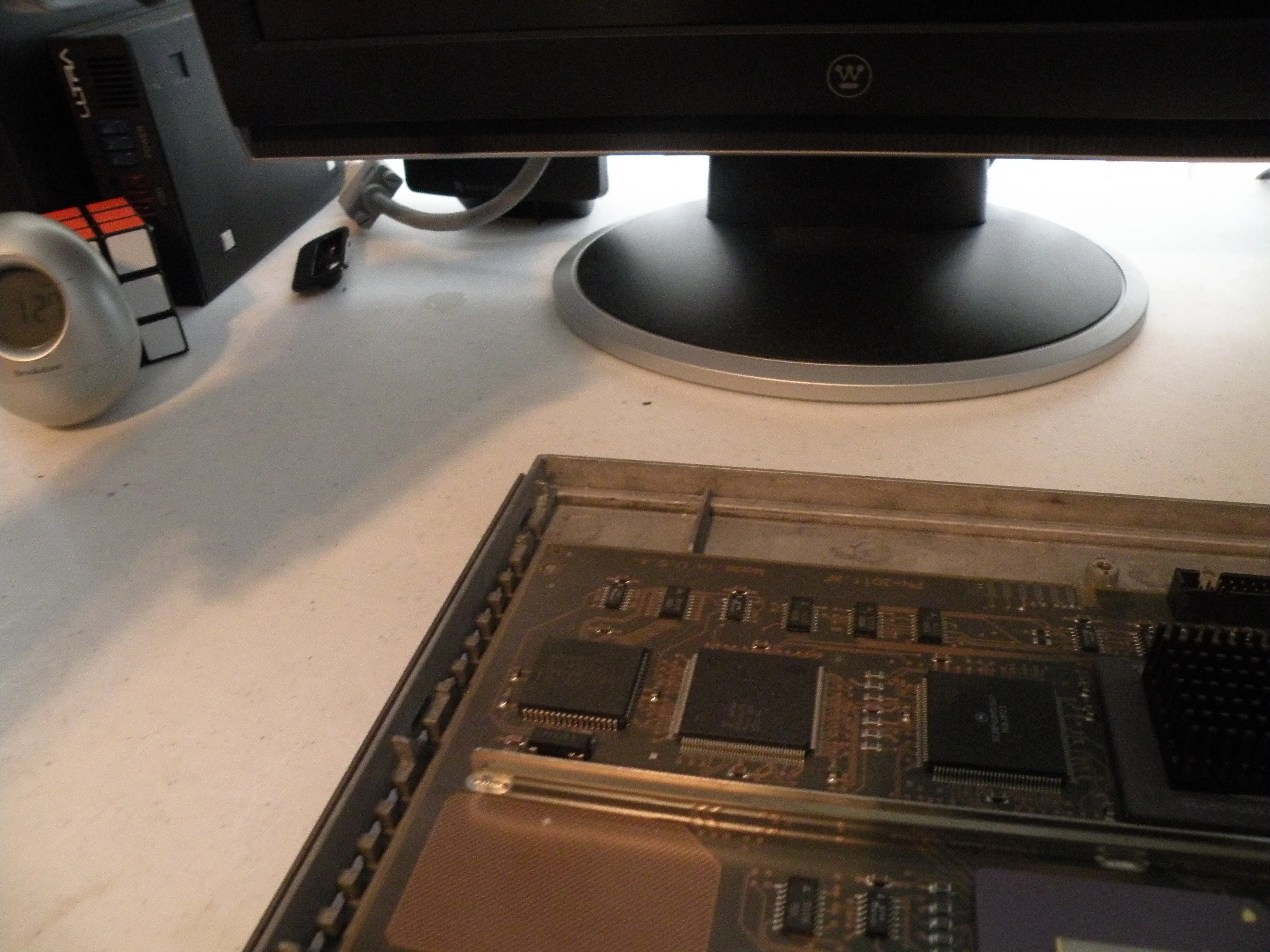

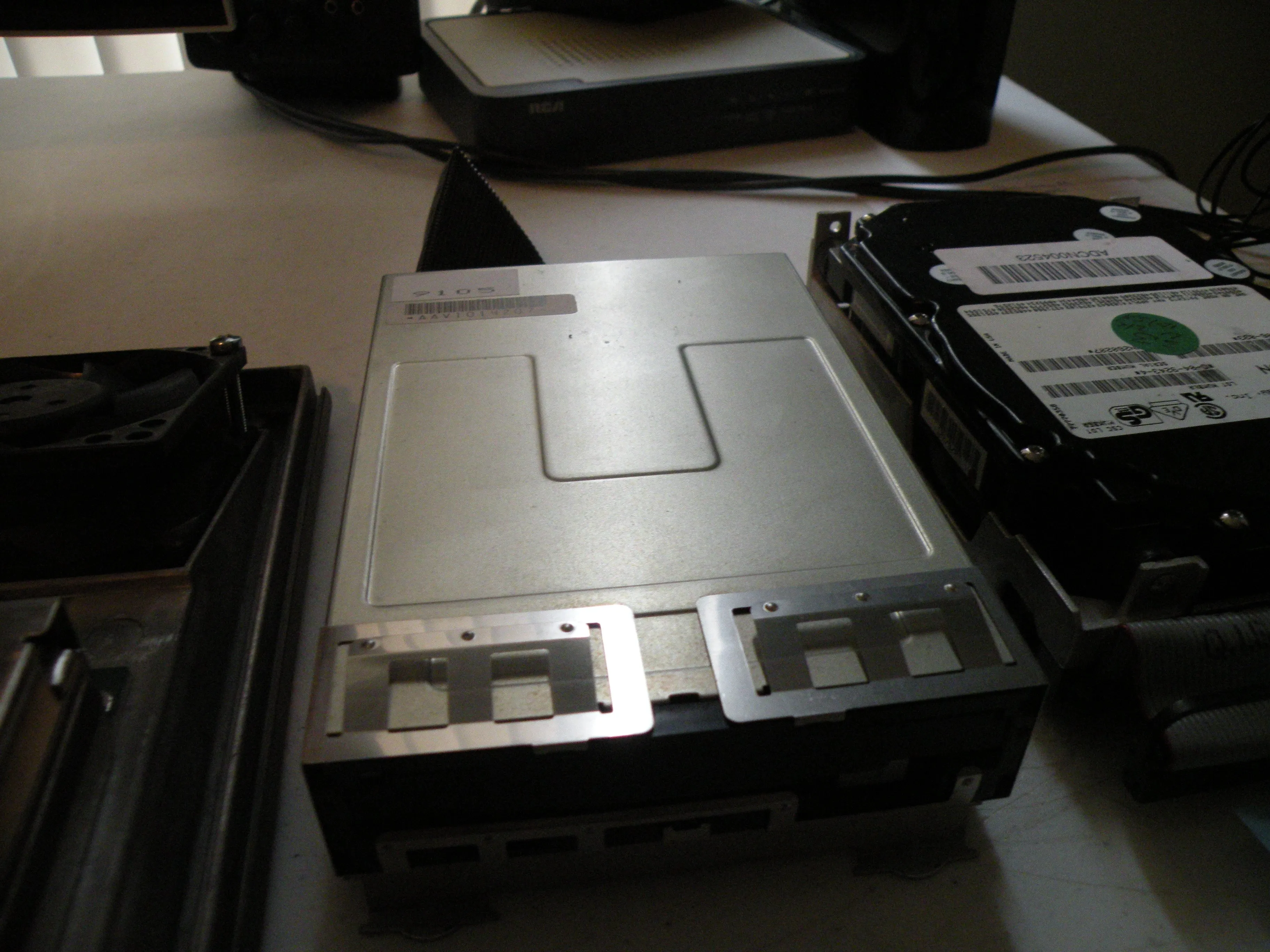

• Затем, как и в случае с жестким диском, поверните диск на 45 градусов и вытащите его.

Шаг 8

• Снятие вентилятора:

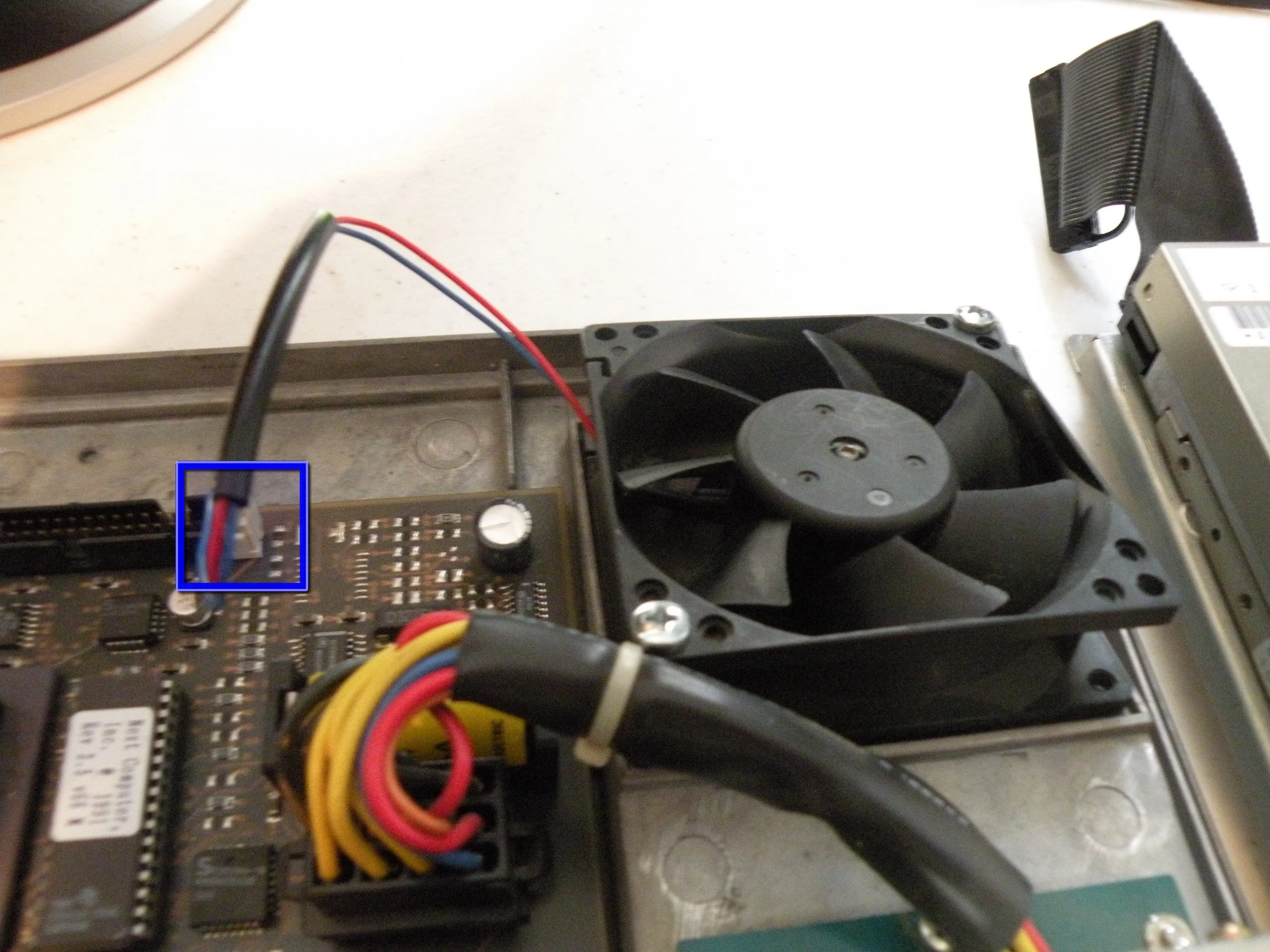

• Отсоедините этот разъем.

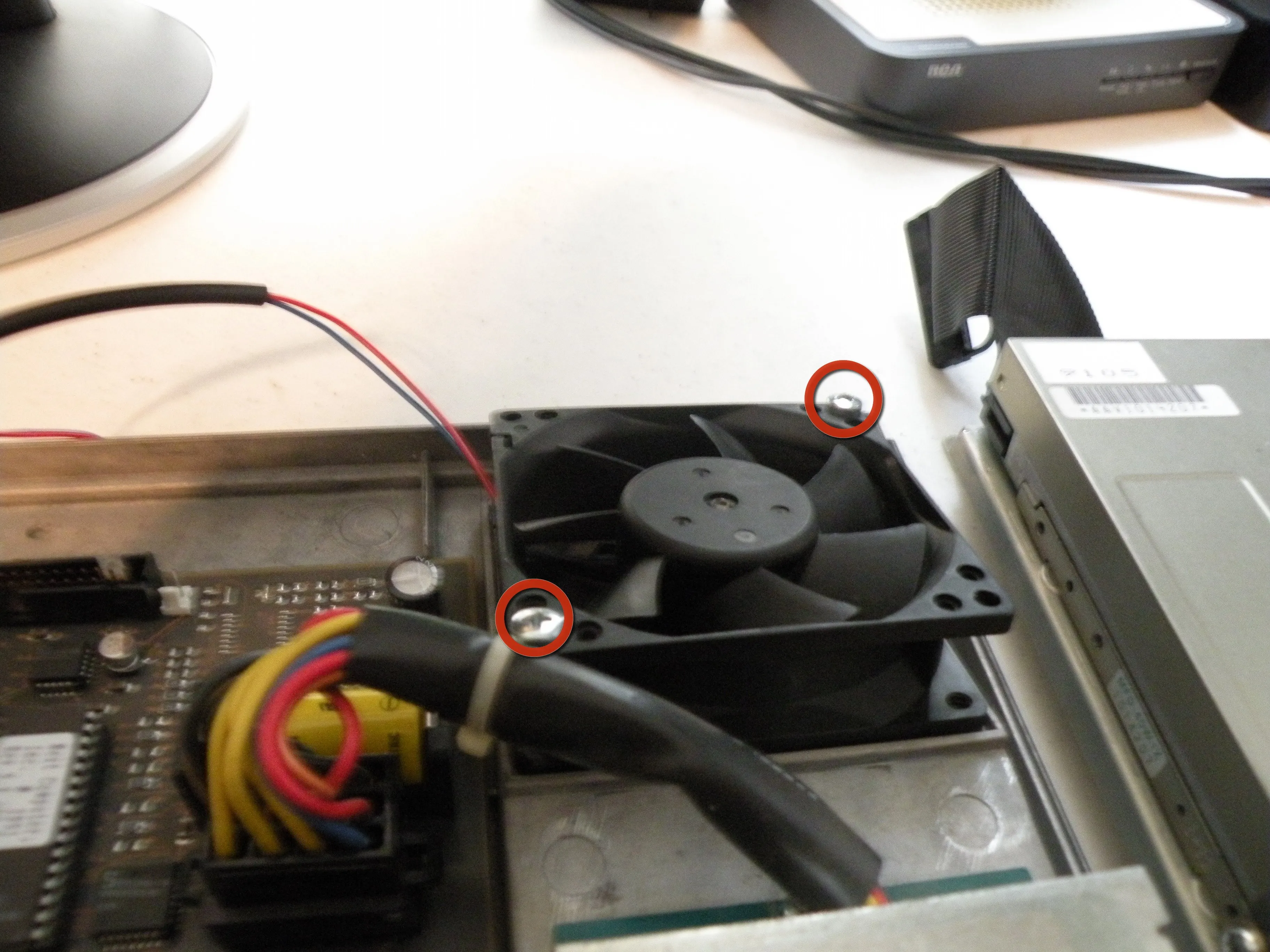

• Открутите эти винты.

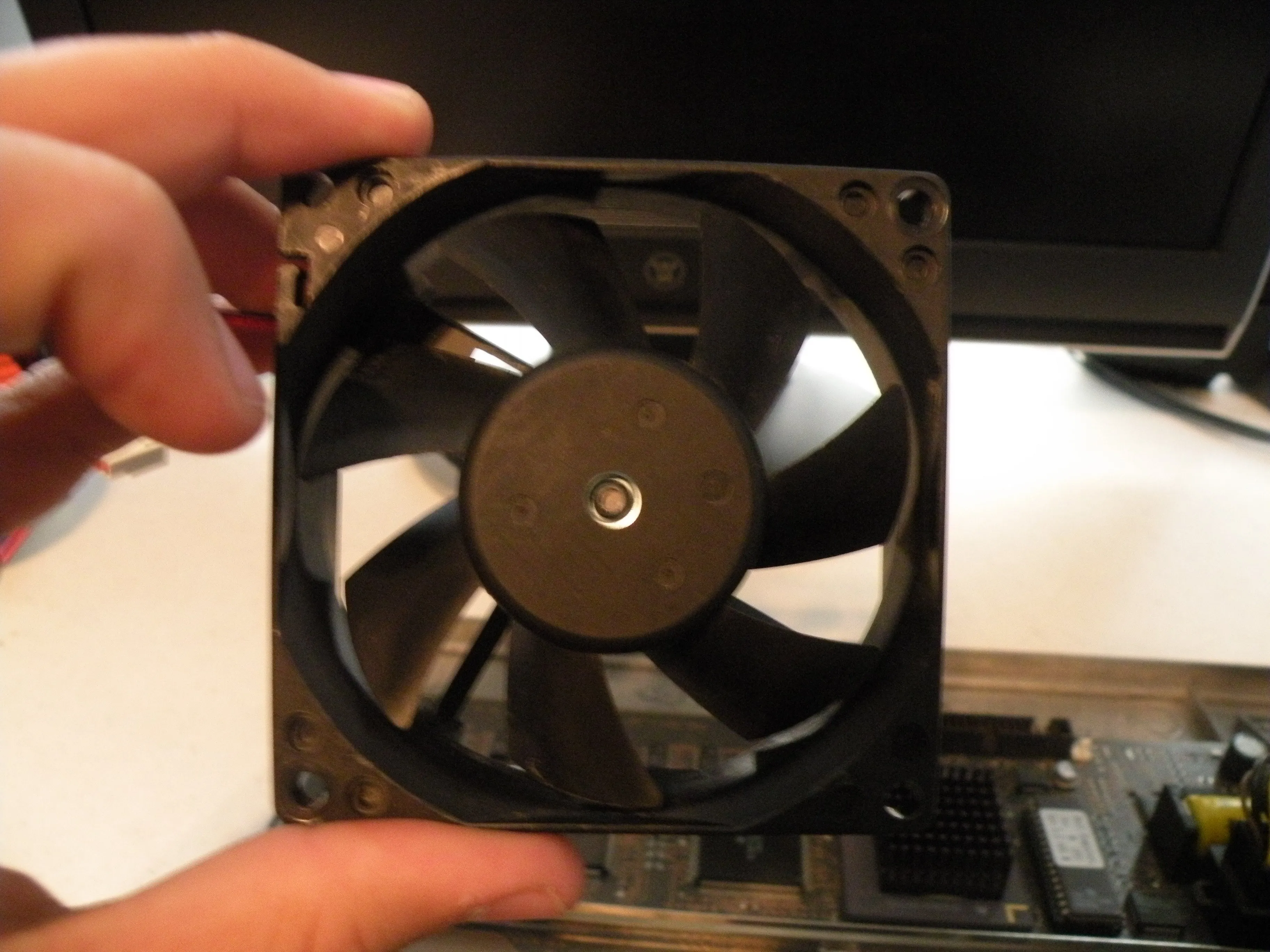

• Снимите вентилятор.

Шаг 9

• Снятие логической платы:

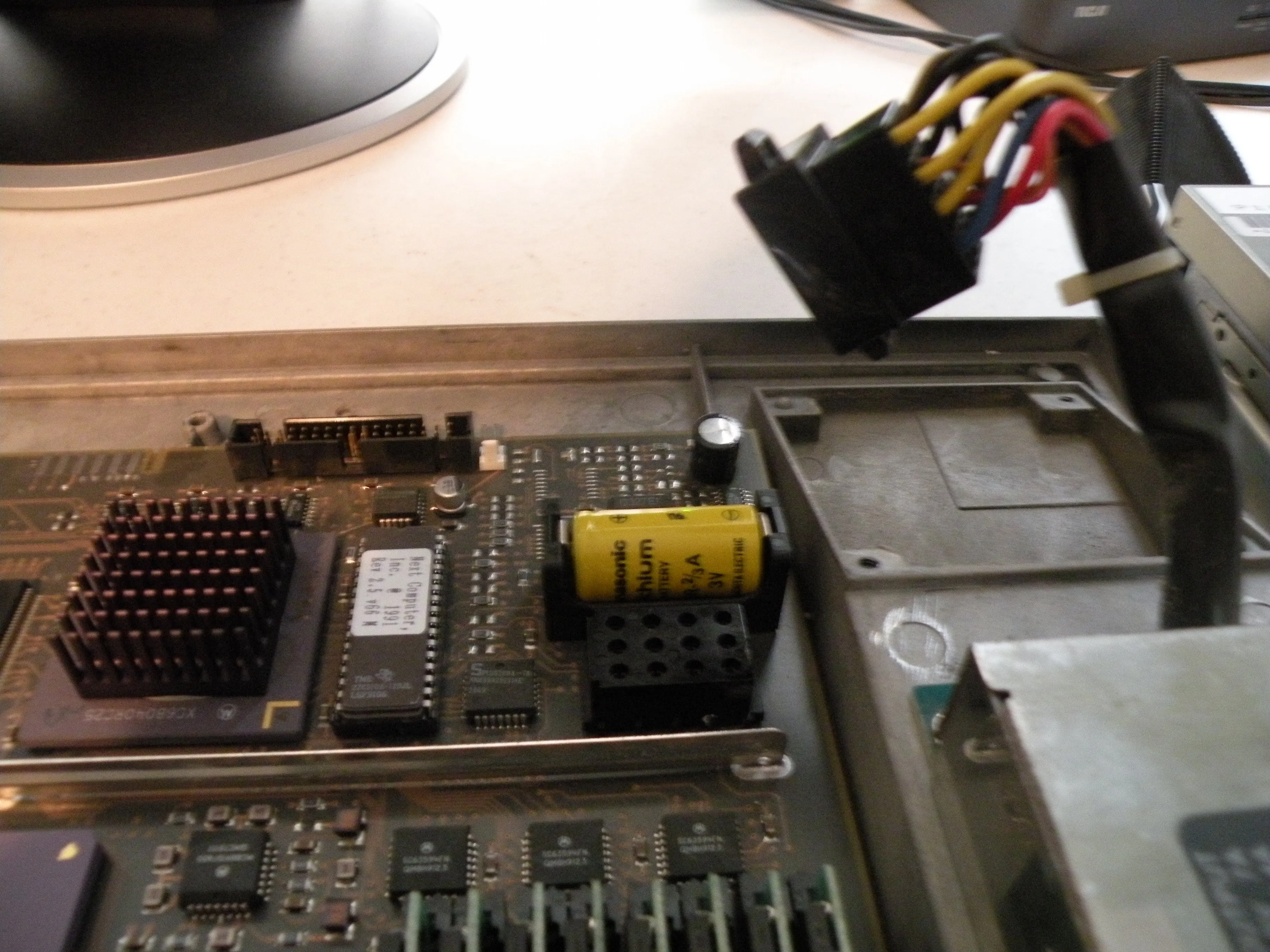

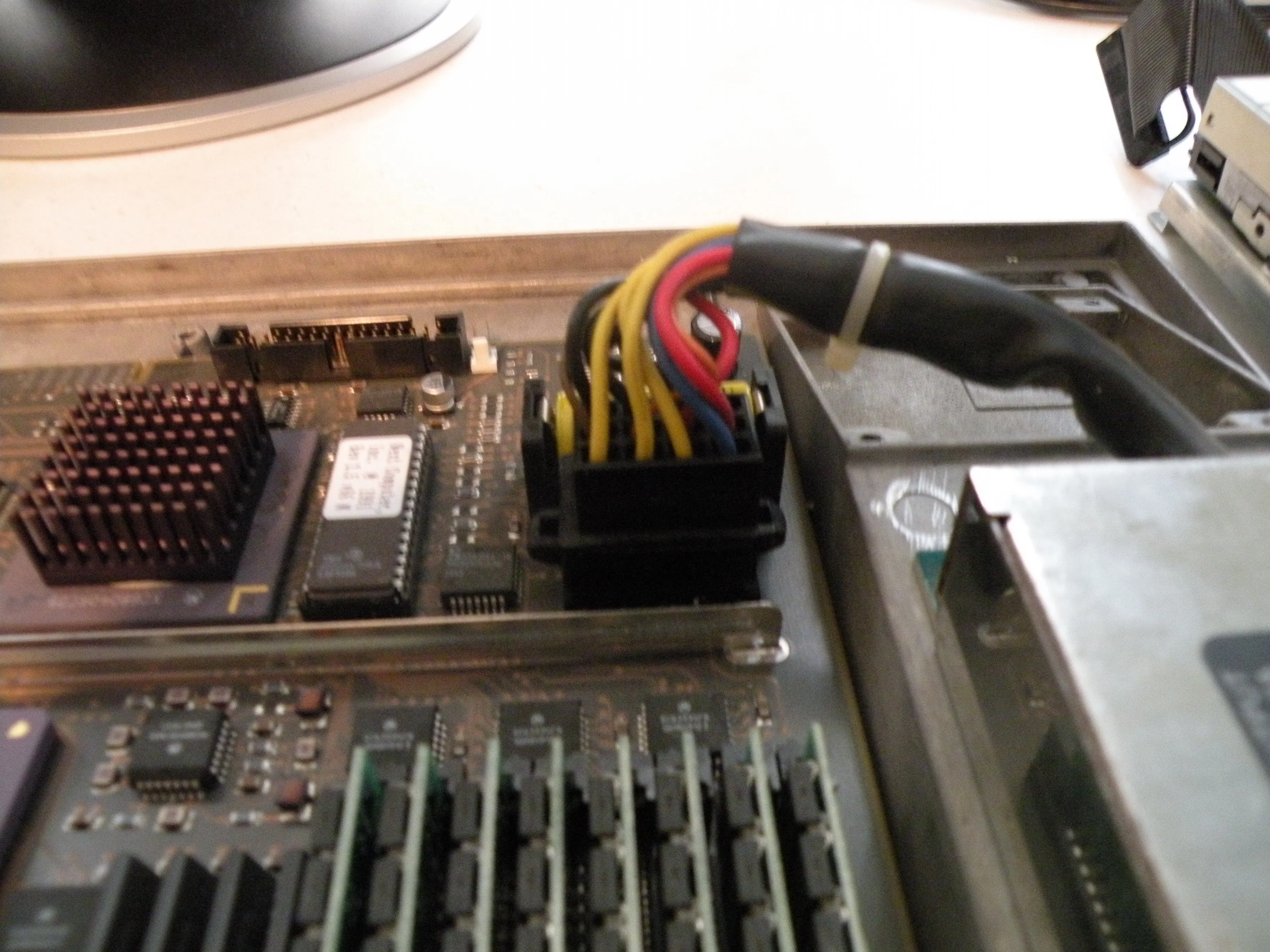

• Отсоедините разъем блока питания. Просто поднимите его прямо вверх, и он должен освободиться.

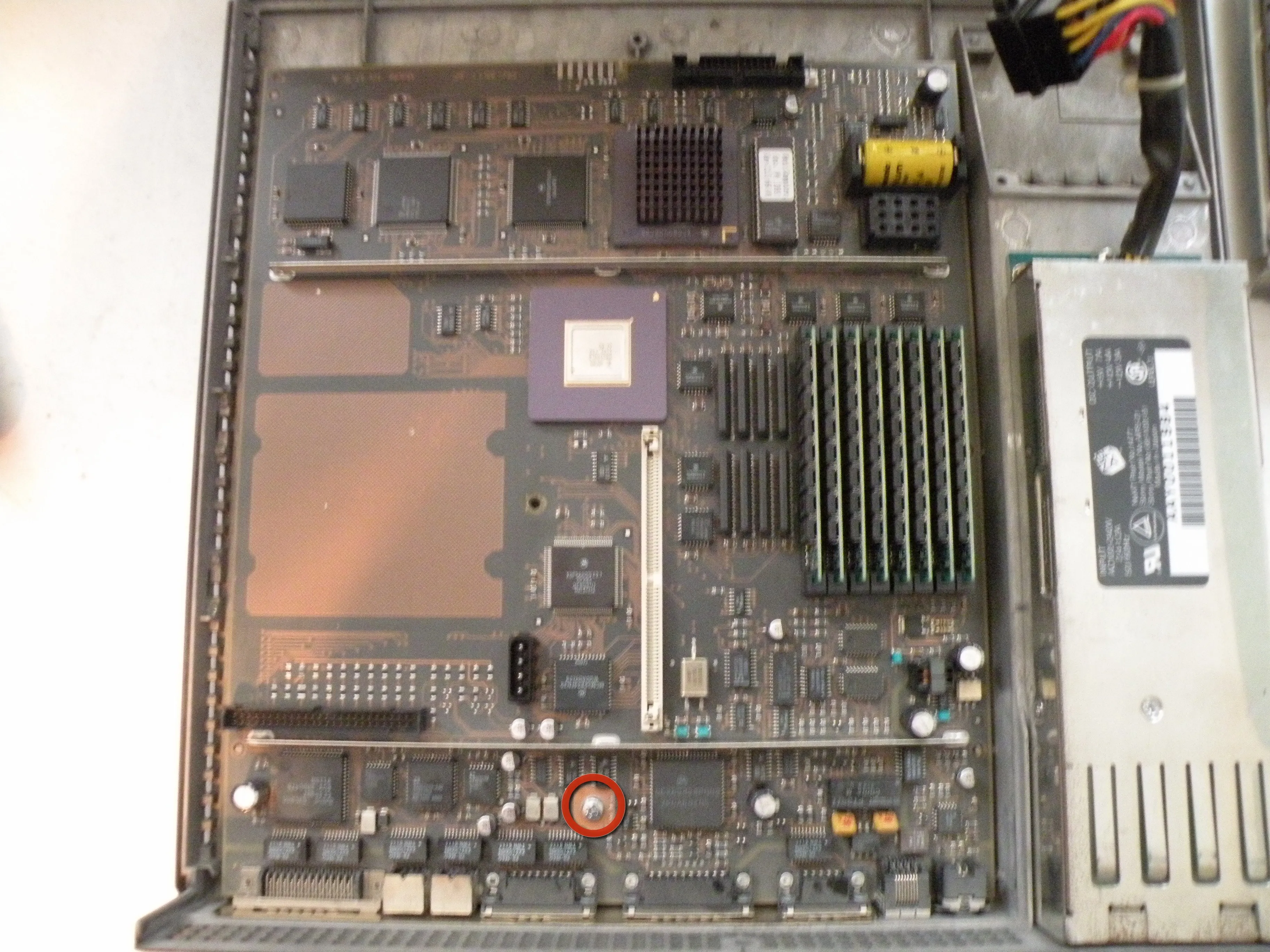

• Выкрутите этот винт.

Шаг 10

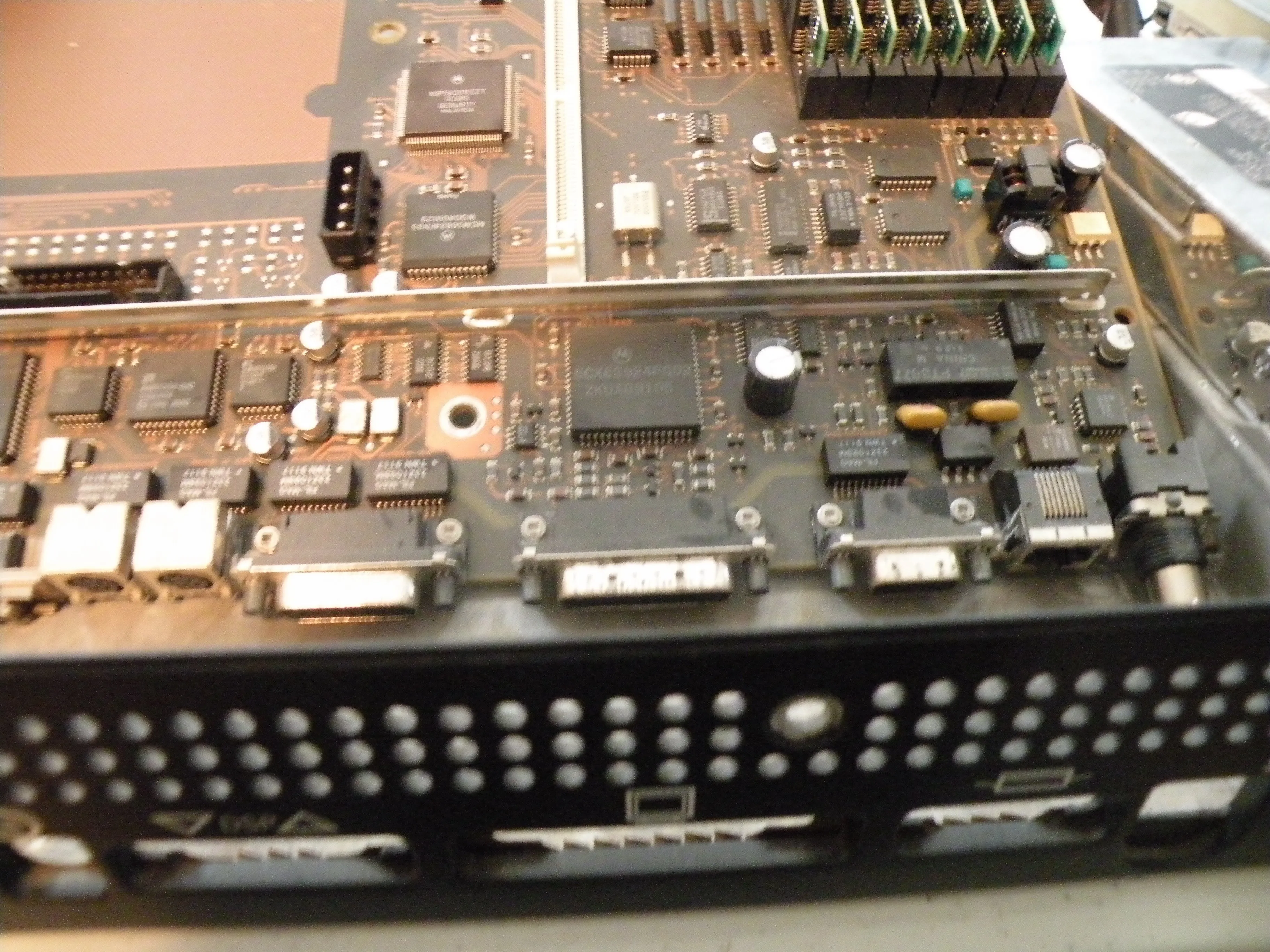

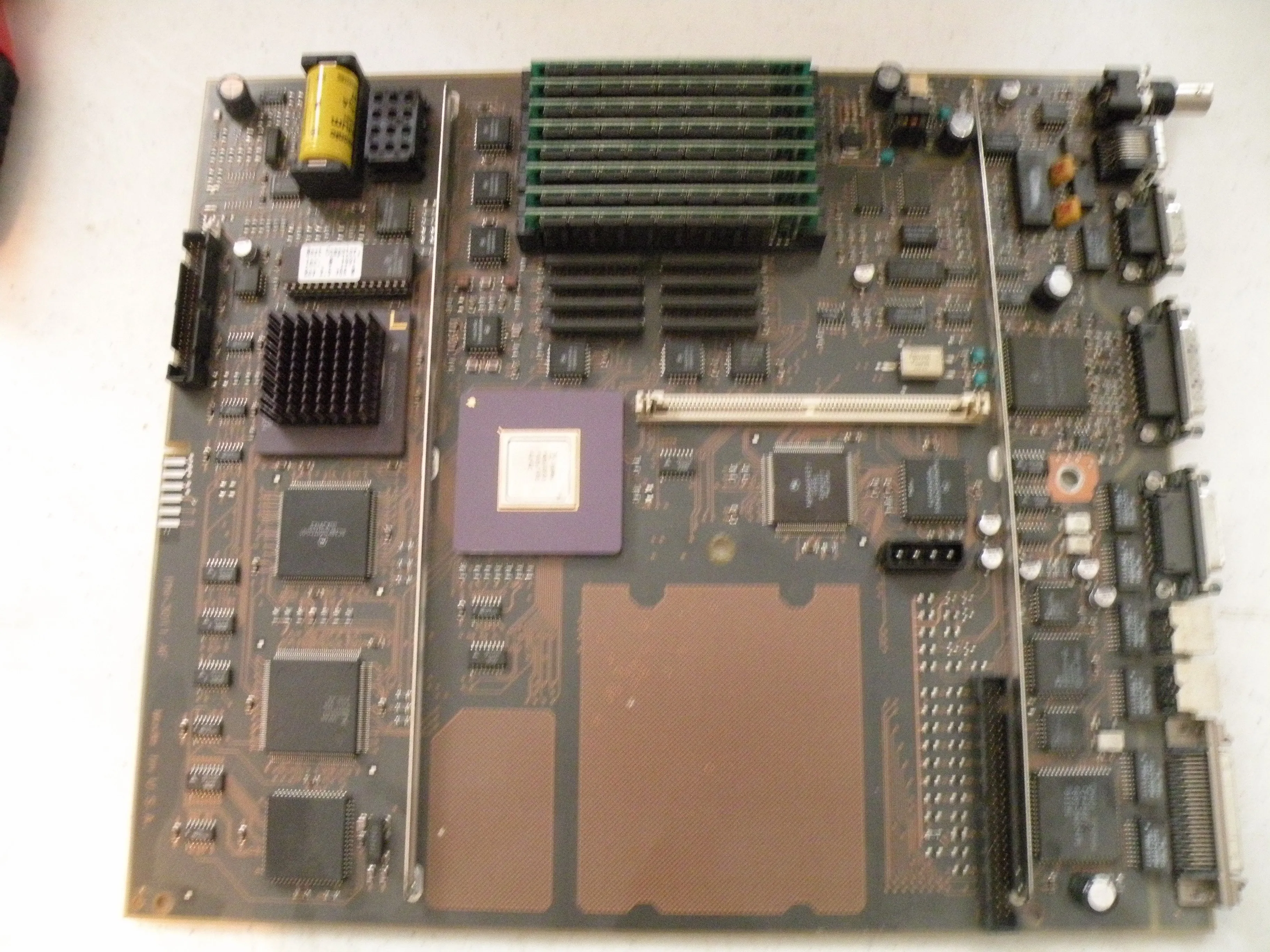

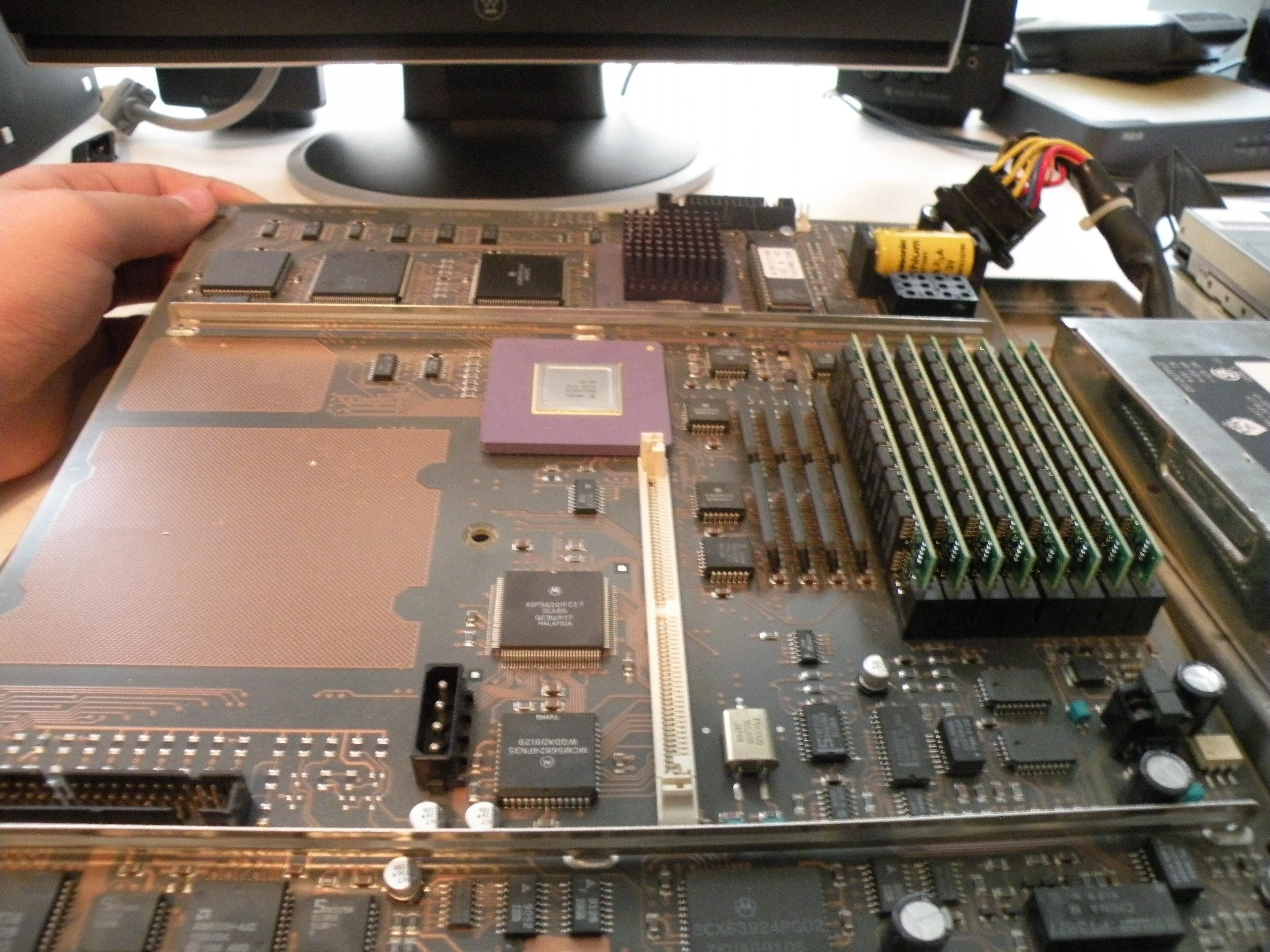

• Поднимите конец логической платы (в сторону от портов) и сдвиньте ее в сторону от портов.

• Теперь отложите плату в сторону.

Шаг 11

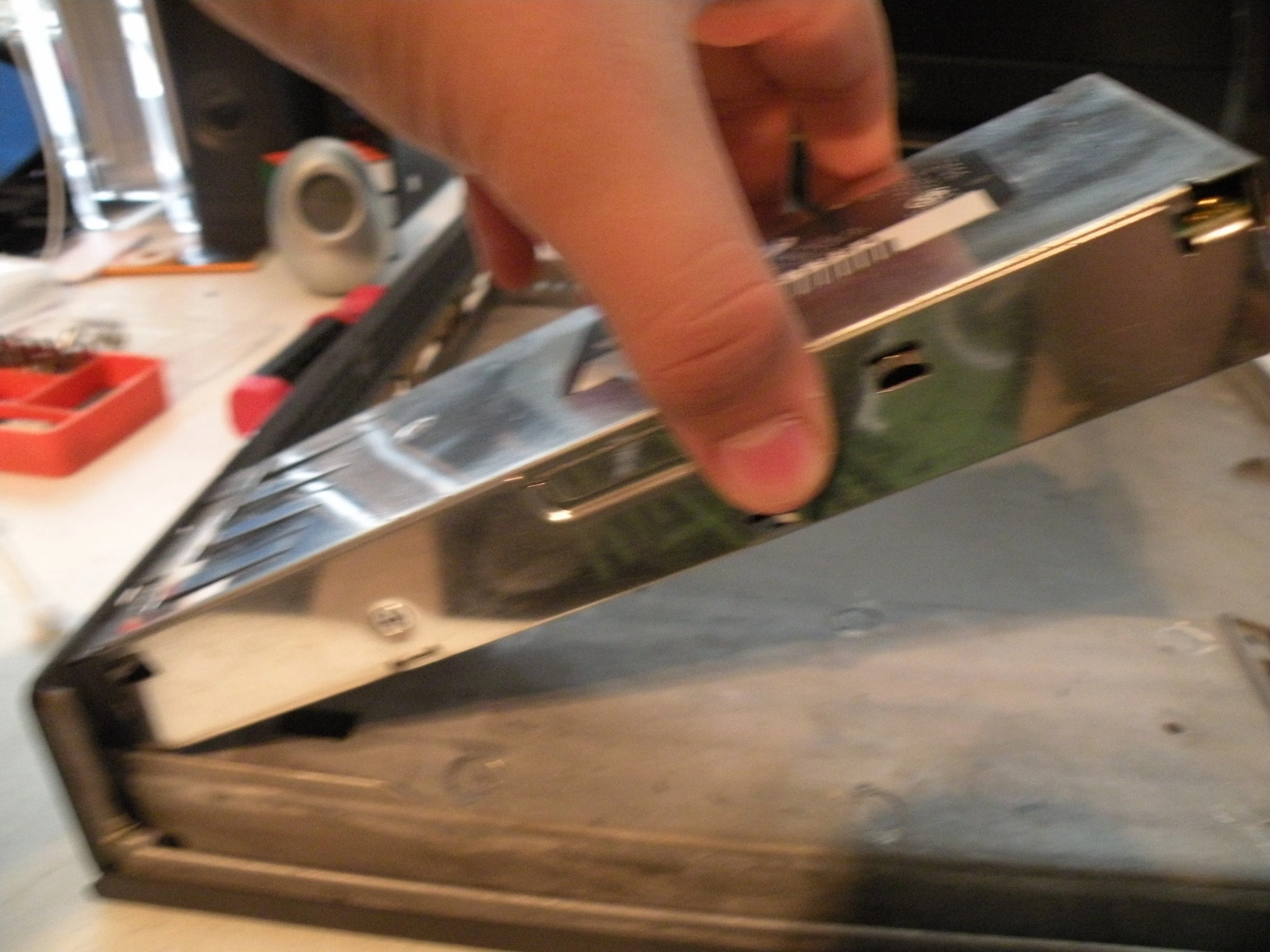

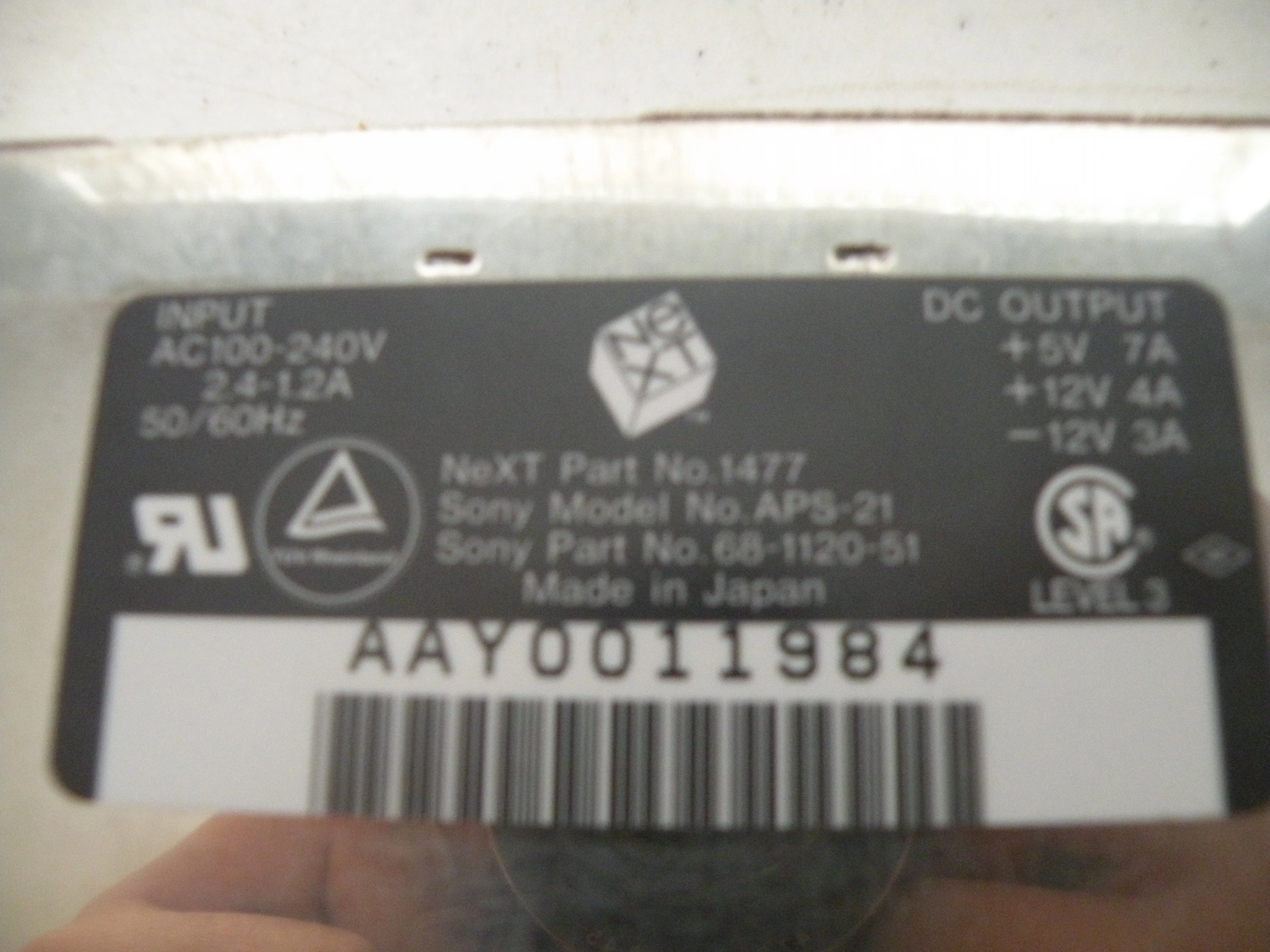

• Блок питания:

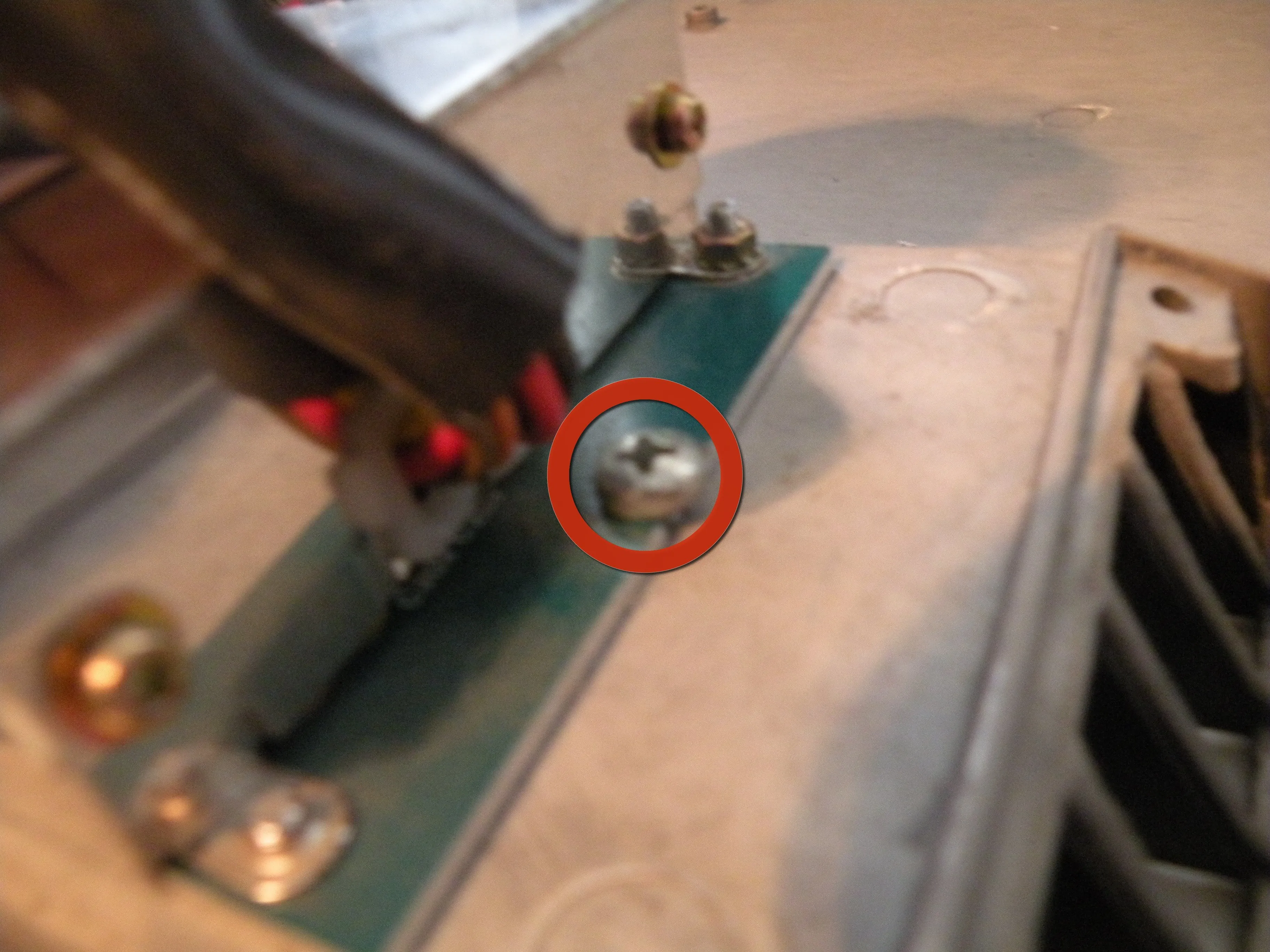

• Выкрутите этот винт.

• Поднимите блок питания вверх и вытащите его.

Шаг 12

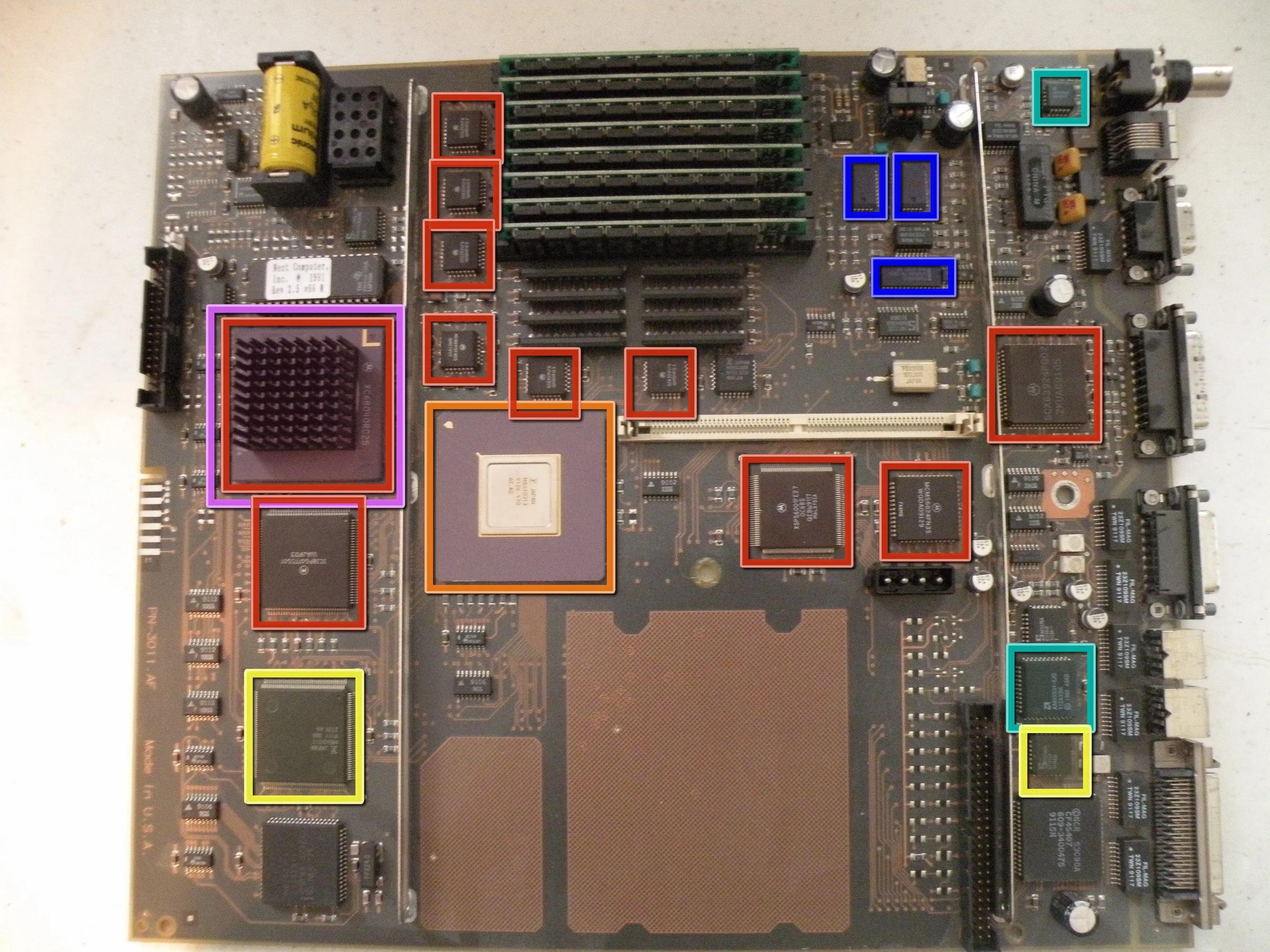

• Обзор логической платы:

• На плате установлен процессор Motorola 68040 с частотой 25 МГц. На этой плате собрана куча микросхем для того, что было сделано почти 20 лет назад.

• Процессор: Motorola XC68040RC25

• Сопроцессор: MB610313

• Микросхемы Motorola

• Чипы Intel

• Чипы AMD (Intel и AMD в одном компьютере?)

• Чипы Fujitsu

Шаг 13

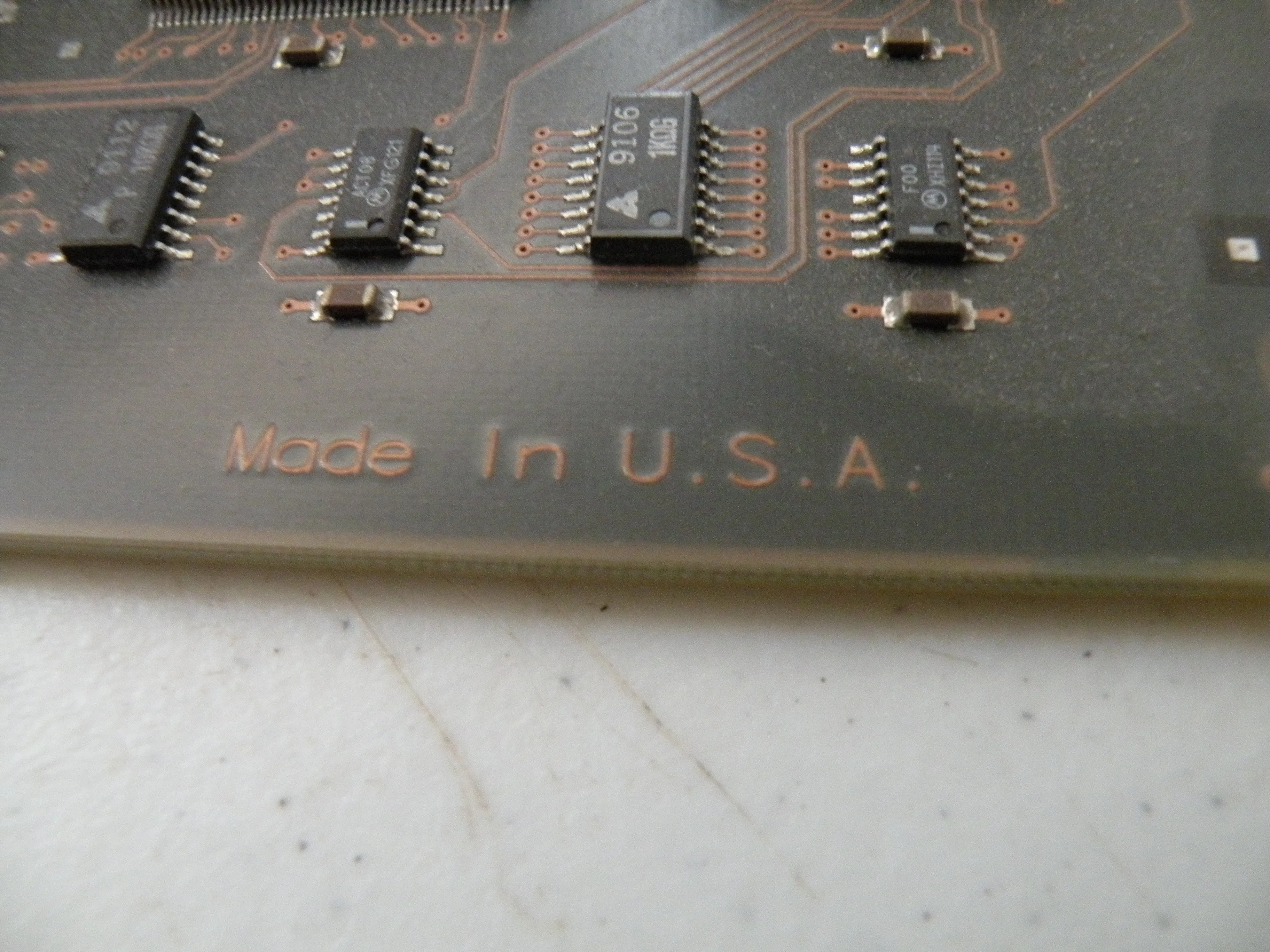

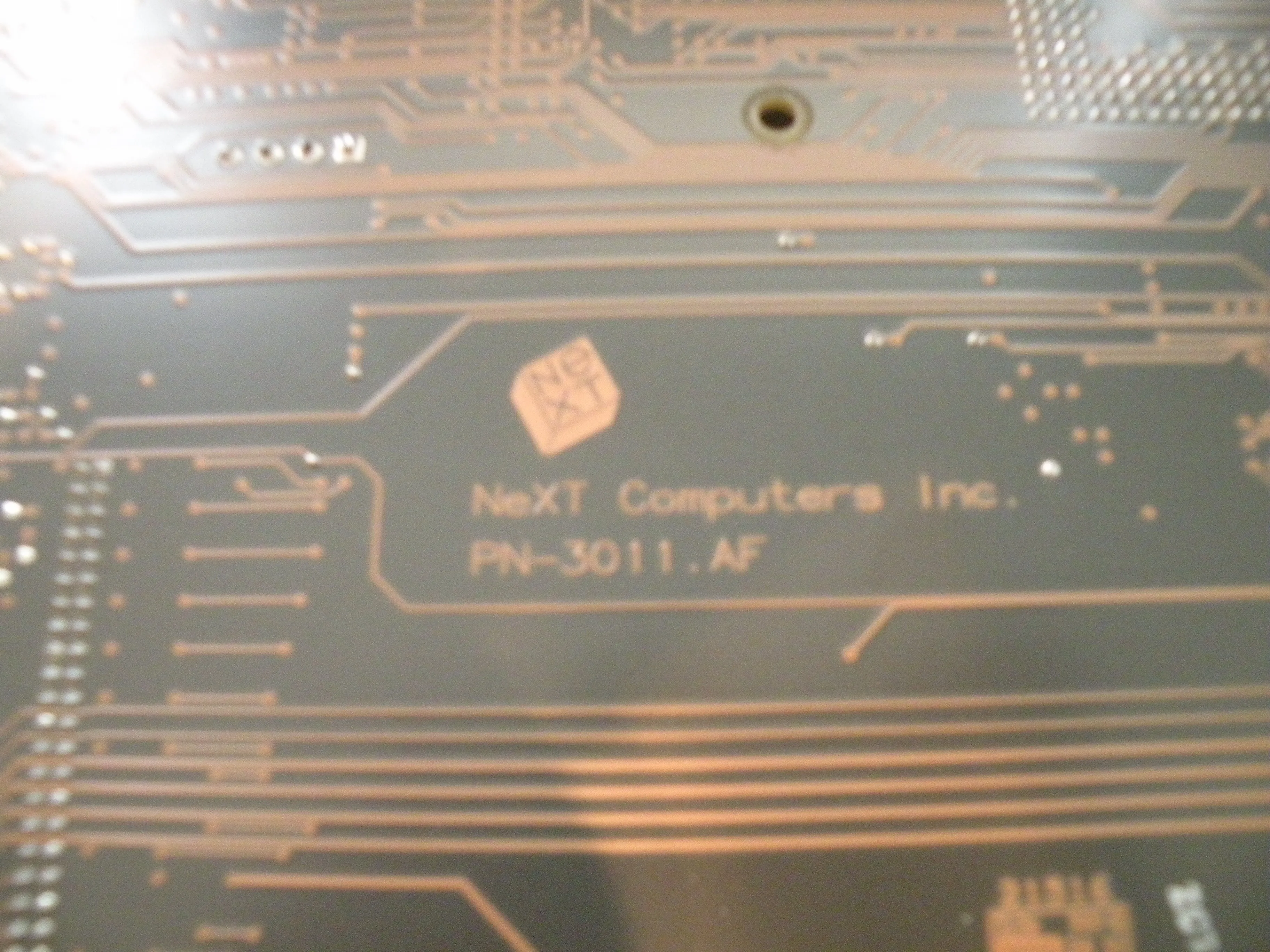

• Сделано в США, такого больше не встретишь.

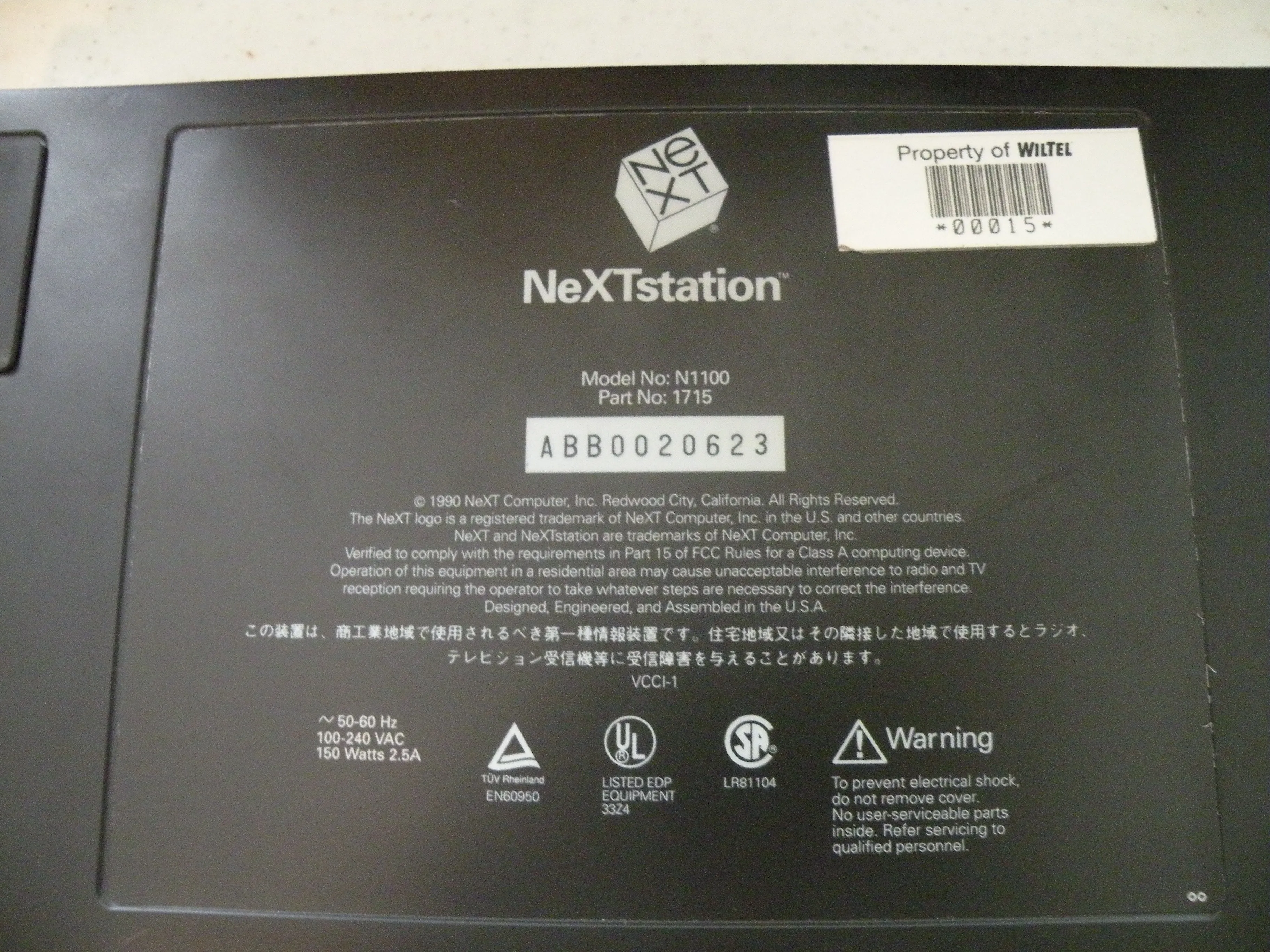

• Серийный номер

• Похоже, что моя NeXTStation была получена от WilTel.

• Это модель # N1100
