Разборка беспроводного зарядного устройства Nexus 4
Введение
Разборка зарядного устройства Google Nexus 2012 (LG WCP-400) от Wig Ban. Изначально предоставлено в качестве ответа.
Что вам понадобится
Инструменты
- Посмотреть
Шаг 1 Снимите круглую резиновую поверхность с зарядной сферы.
Снимите круглую резиновую панель с зарядного устройства
За резиновой поверхностью находится тонкий лист пластика, который нужно проколоть, чтобы получить доступ к 4 винтам, удерживающим устройство вместе.
Шаг 2

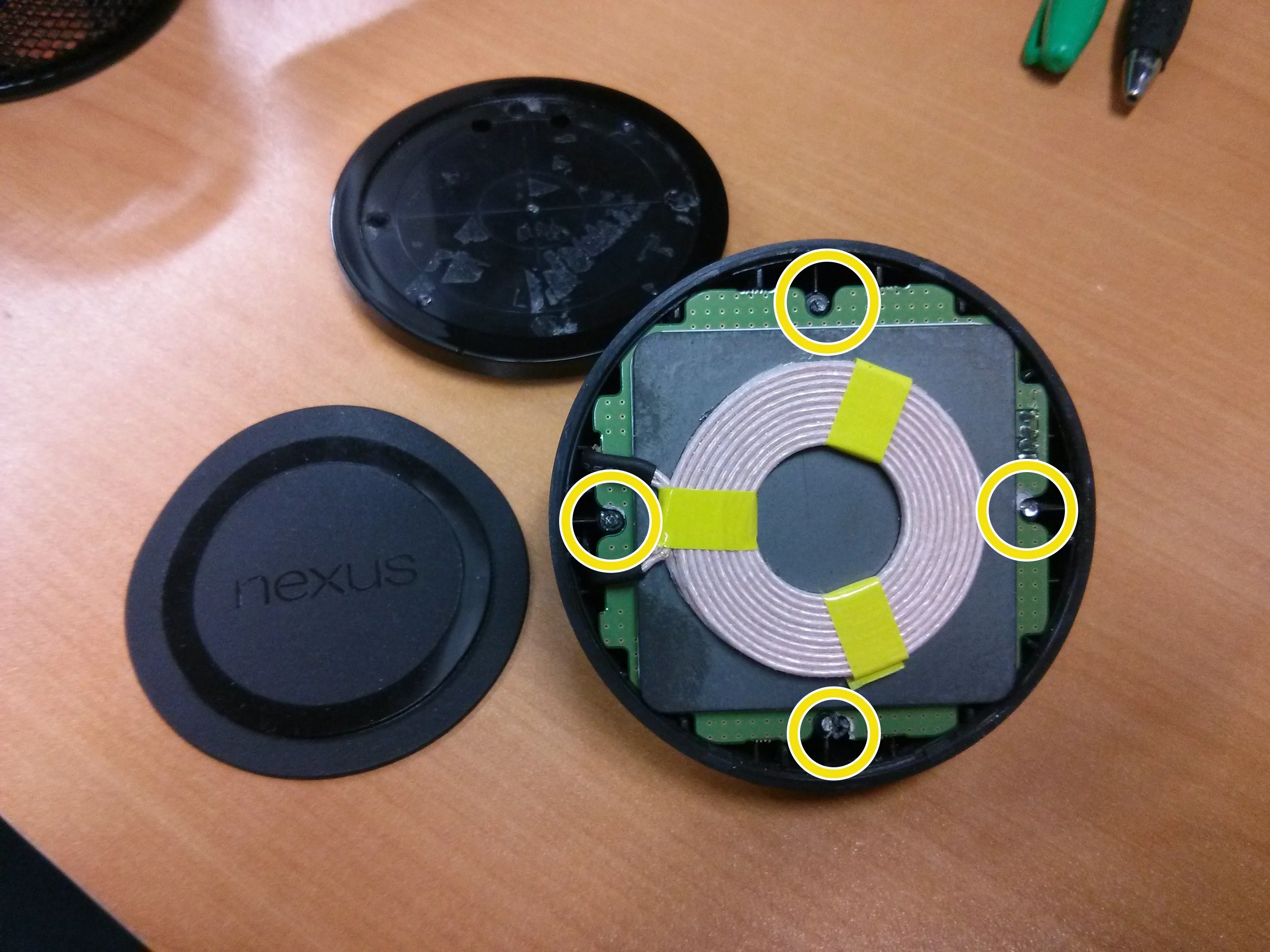

Винты расположены на 12 часов, 3 часа, 6 часов и 9 часов, прямо внутри внешнего кольца.
Вам нужно будет открутить их, если это возможно. На моем устройстве они были приклеены, и я не смог их открутить. Вместо этого я использовал дрель со сверлом 1/8', чтобы высверлить их.
Если вы будете их высверливать, будьте осторожны, так как они окружены печатной платой, хотя я немного просверлил плату, и она все равно работает. После того, как вы выкрутите винты, воспользуйтесь лопаткой, чтобы поддеть блестящую черную пластиковую поверхность основания.
Вы увидите шов, где блестящий и матовый пластик соединяются на устройстве. Там находятся 4 пластиковые клипсы, удерживающие его, и, отстегнув их, вы сможете снять блестящую черную лицевую панель, обнажив зарядную катушку и основную печатную плату.
Шаг 3

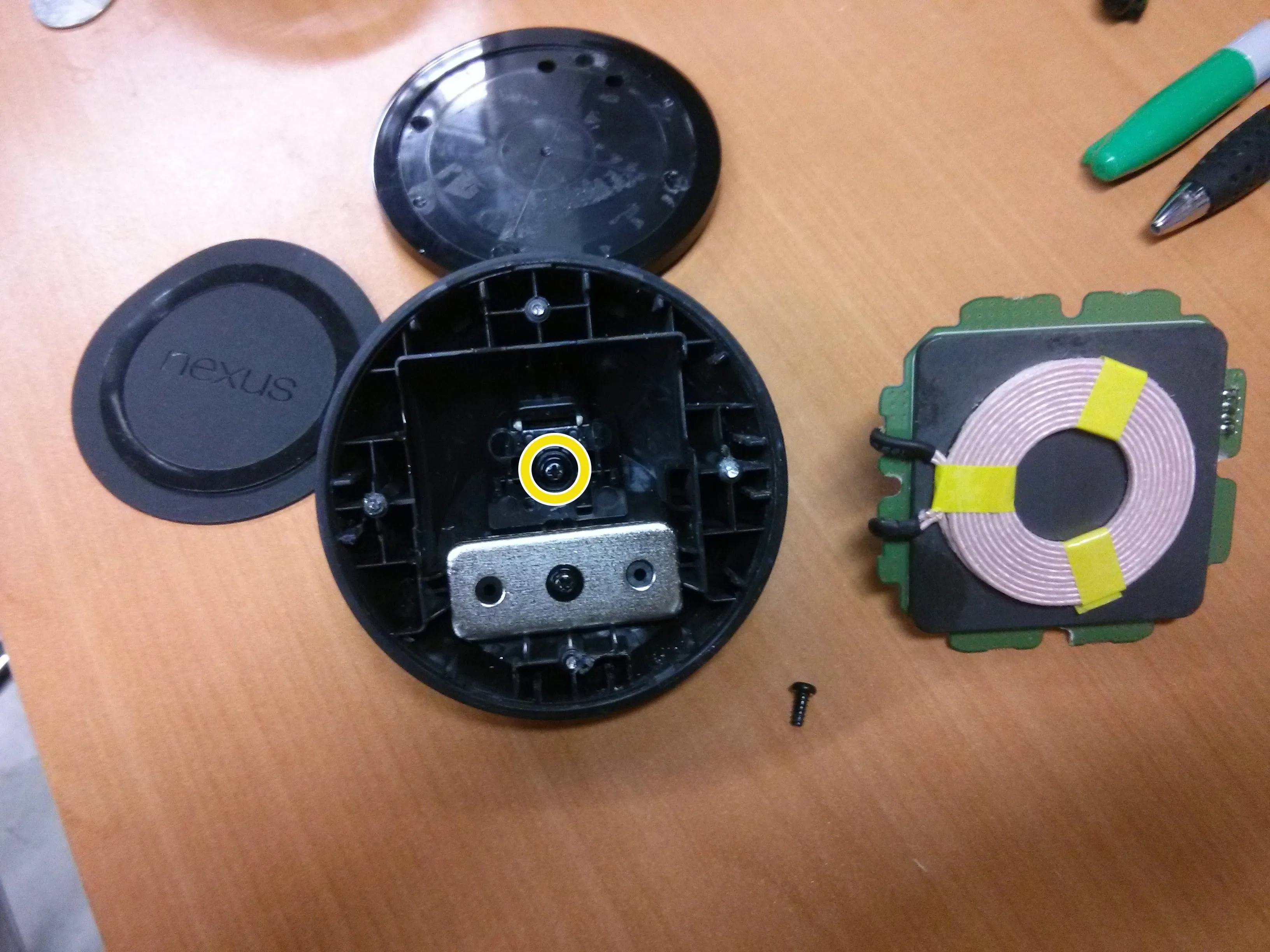

Затем аккуратно потяните за основную печатную плату и поверните ее вправо. Под ней находятся провода, соединяющие главную плату с портом micro usb, поэтому будьте осторожны.
Вы увидите один винт, удерживающий плату с разъемом micro usb, открутите его, и все готово.
