Разборка Nexus 5

Введение

KitKats, snapdragon, unlocked? Google заставляет нас почувствовать себя обладателями золотого билета, ведь мы отправляемся в гости к Вилли Вонке - то есть к Nexus 5. Станет ли новейший смартфон Google сладким лакомством? Или нам будут сниться кошмары о зеленоволосых Умпа-Лумпах, издевающихся над нами в рифму? Присоединяйтесь к нам, чтобы узнать это.

Хотите еще? Конфетные, вкусные фотографии в Instagram, кусочки в Twitter и пожизненный запас лакомств в Facebook - все это в вашем распоряжении.

Что вам нужно

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Nexus 5

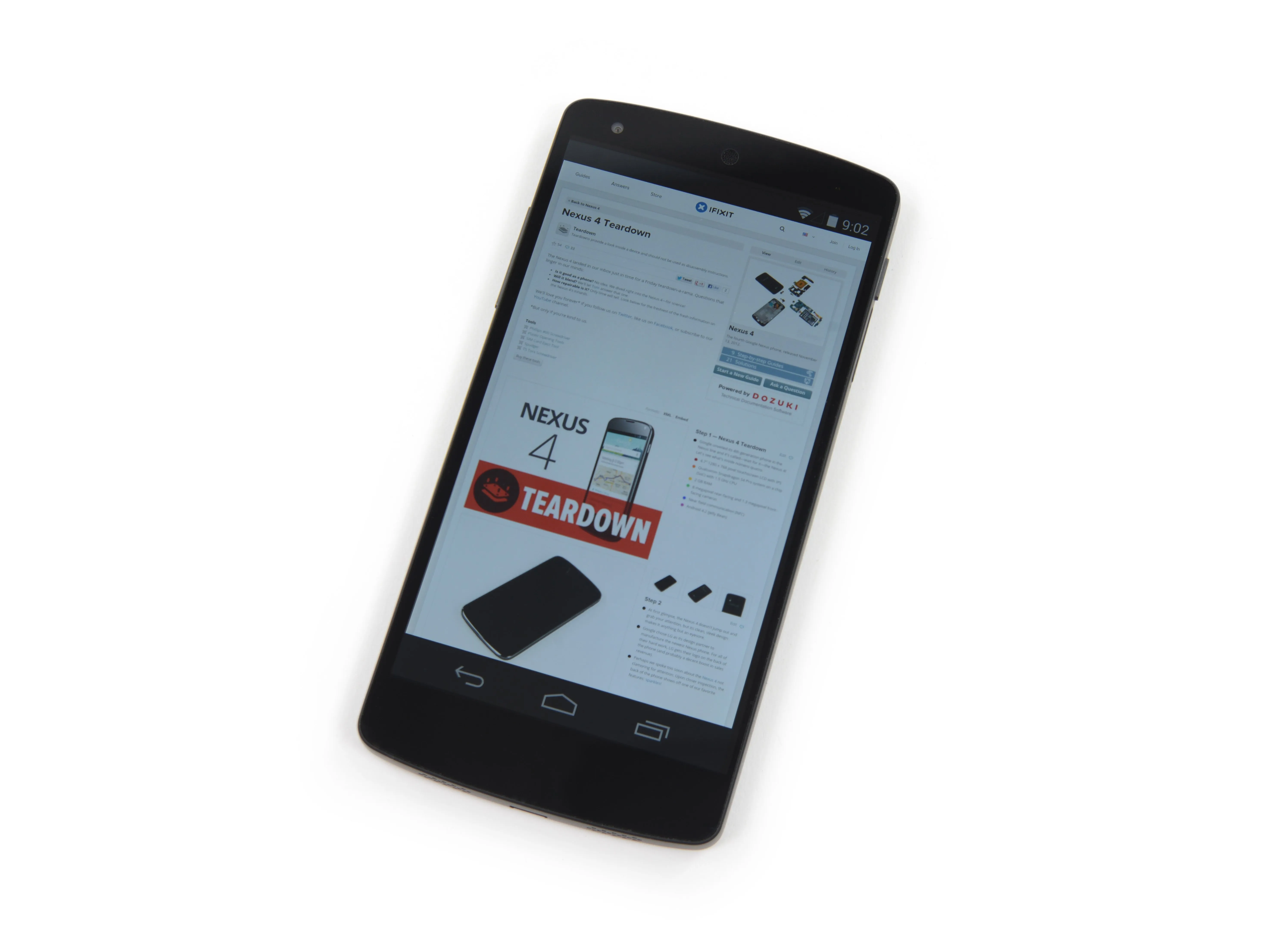

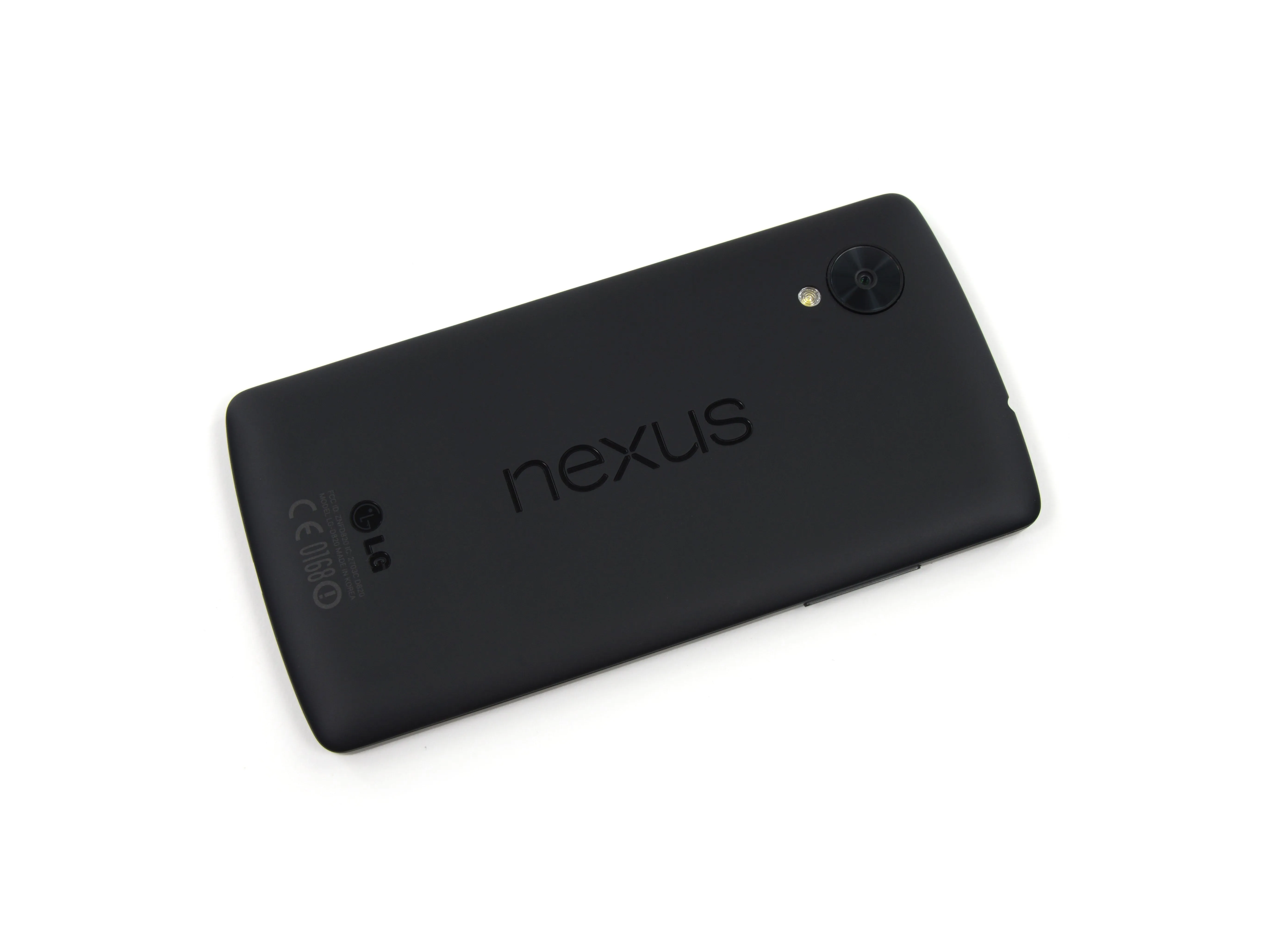

• Nexus 5 - это первый телефон, поставляемый с последней версией ОС Android KitKat. Может быть, он и не покрыт шоколадной глазурью, но у него есть множество вкусных функций:

• 4,95-дюймовый дисплей Full HD 1920x1080 с разрешением 445ppi

• Четырехъядерный процессор Snapdragon 800 с частотой 2,26 ГГц и графический процессор Adreno 330 с частотой 450 МГц

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• Тыловая камера 8 МП/1080p с оптической стабилизацией изображения и фронтальная камера 1,3 МП

• Поддержка беспроводной связи 4G/LTE, двухдиапазонный Wi-Fi 802.11 a/b/g/n/ac (2,4 ГГц и 5 ГГц), NFC, Bluetooth 4.0 и беспроводная зарядка

• Встроенная память 16 или 32 ГБ

• Android 4.4 KitKat

Шаг 2

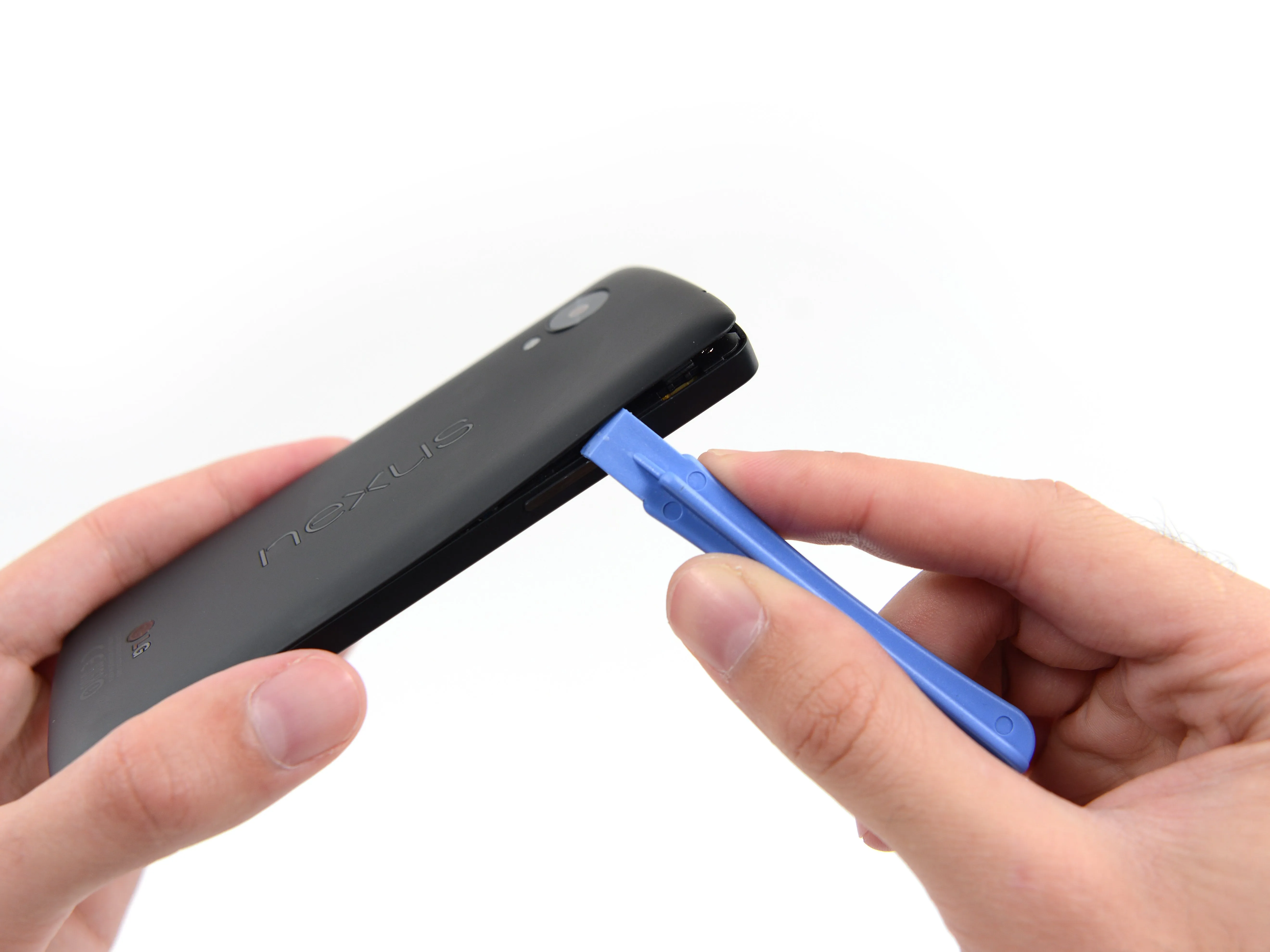

• Звуки радости доносятся с завода по разборке, когда мы обнаруживаем, что этот Nexus держится вместе с помощью... пластиковых зажимов!

• Эти клипсы достаточно упрямы, но не так страшны, как склеенная панель.

• Агент P.O.T. (инструмент для вскрытия пластика) отправляется на выполнение этой благородной миссии.

Шаг 3

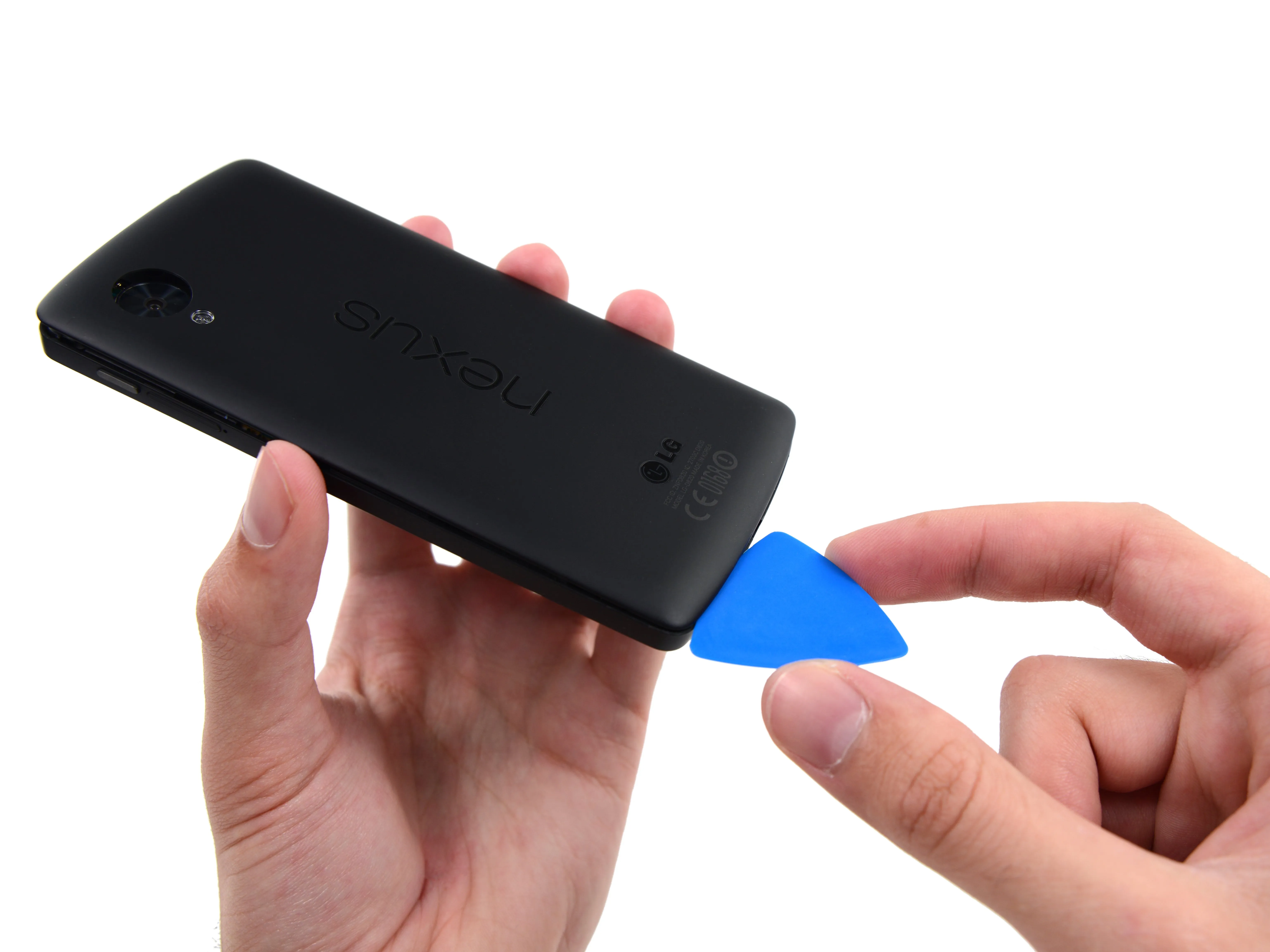

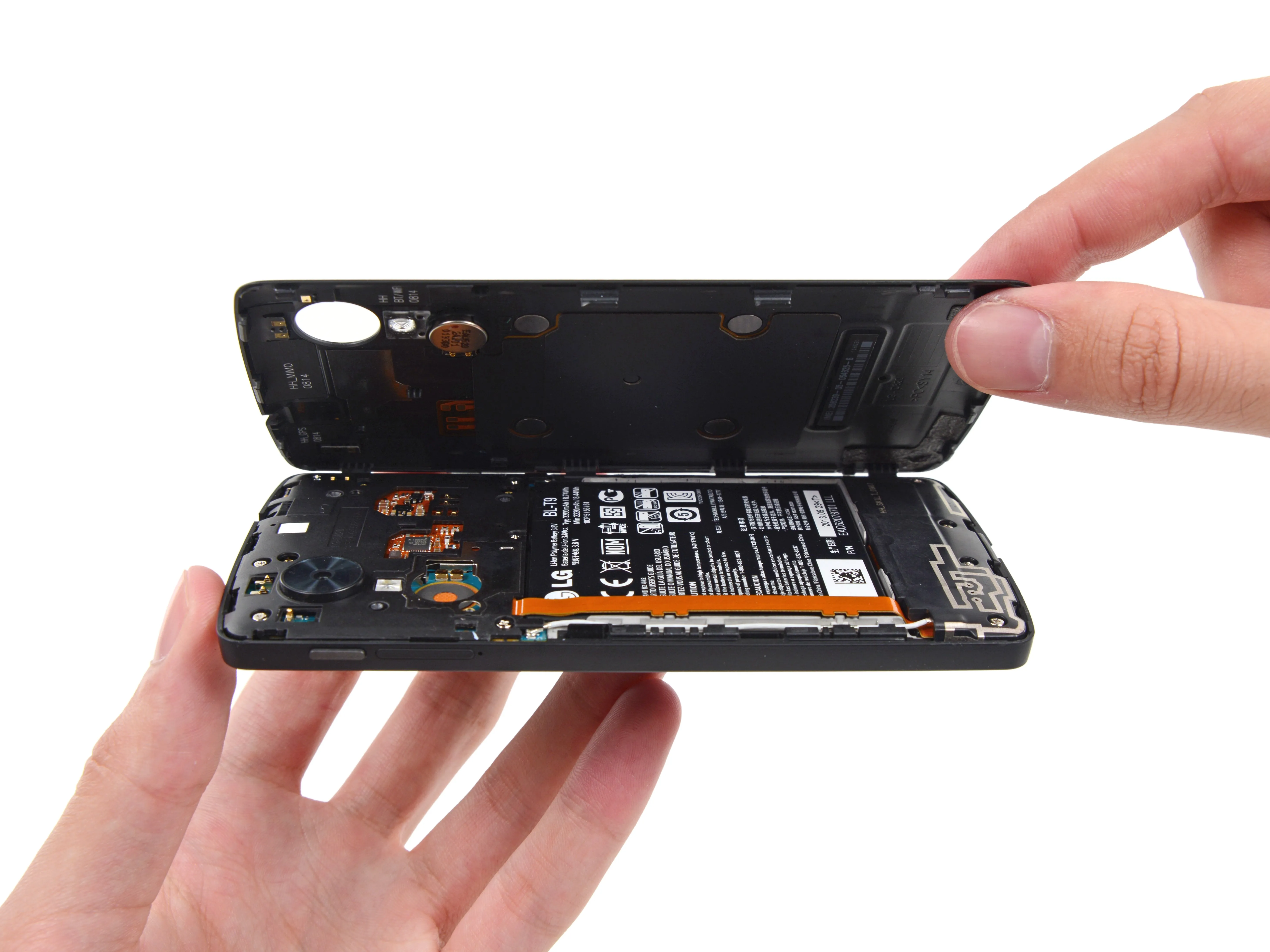

• Возможно, мы слишком рано обрадовались - либо кто-то пролил шоколадный сироп, либо это клей, прикрепленный к нижней части корпуса.

• Обнаружить клей в своем гаджете так же весело, как найти жевательную резинку на ботинке.

• К счастью, этот кусочек поролонового клея не сравнится с несколькими взмахами пластиковой ковырялки. Наши бедные души ремонтников виделигораздогораздо хуже недавно.

• После того как клей закончился, мы впервые заглянули внутрь этого восхитительного нового устройства.

Комментарии к шагу

Это не пролитый шоколадный сироп, а расплавленные батончики KitKat.

Для чего нужна микросхема за наклейкой на подложке?

Шаг 4

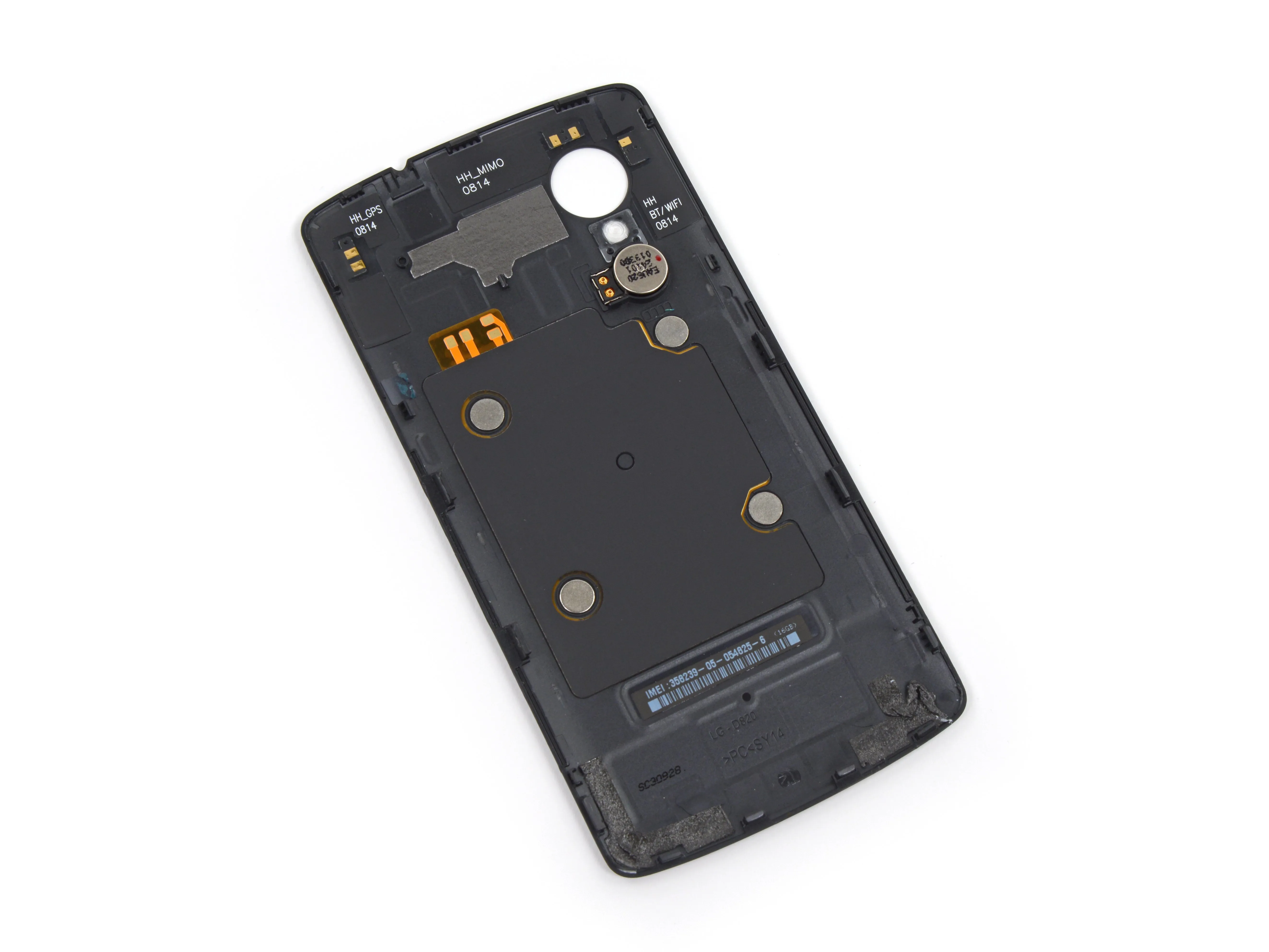

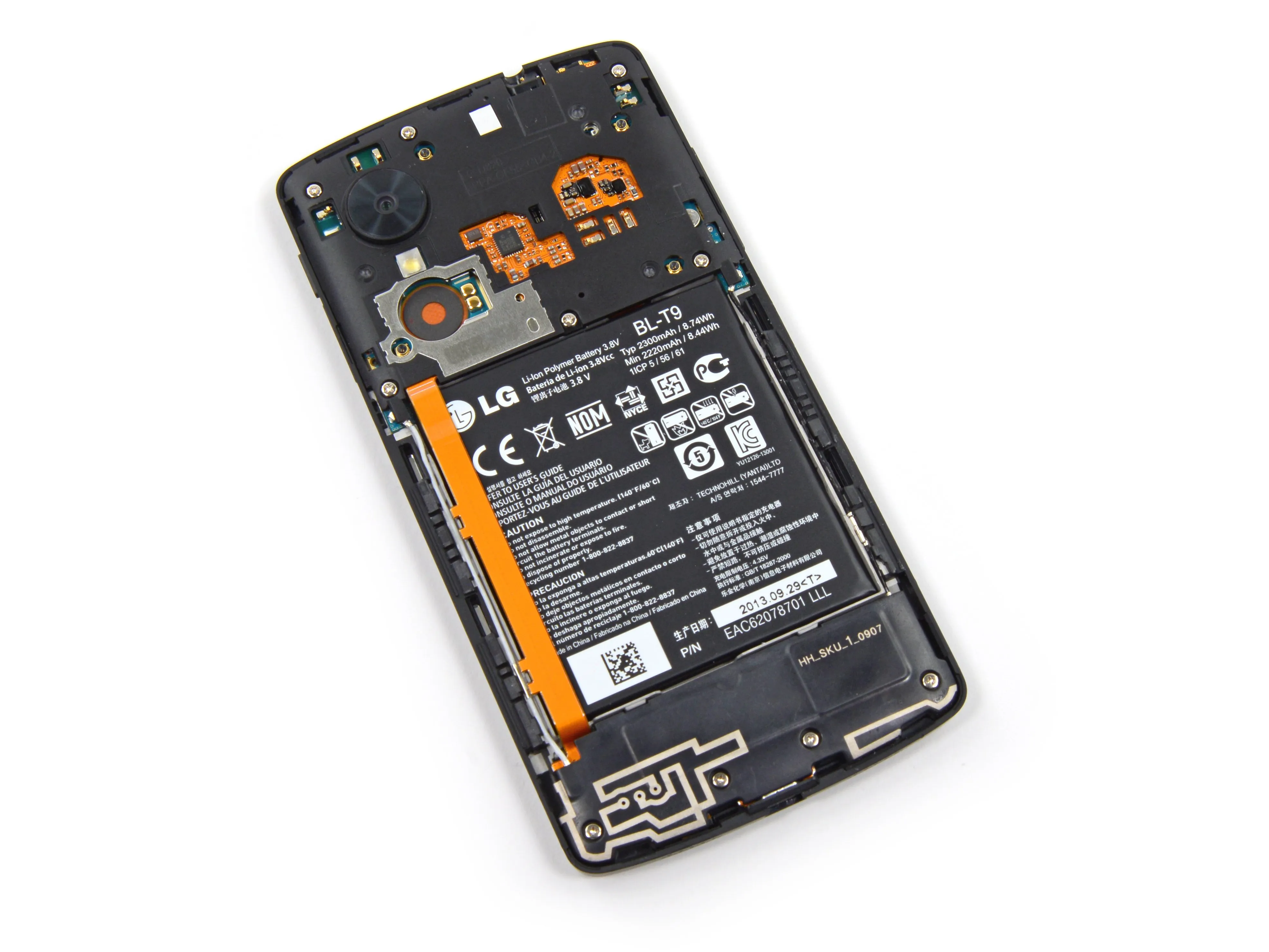

• Перед тем, как откусить еще кусочек, мы делаем паузу, чтобы осмотреть заднюю крышку:

• Мы находим удобно обозначенные антенны для Wi-Fi, MIMO и GPS. Это не совсем инструкция, но мы возьмем то, что сможем получить.

• Пружинные контакты кабелей NFC и беспроводной зарядки обозначены не так красиво, но они присутствуют и учтены.

• Вибратор держится на месте с помощью небольшого количества клея. Это означает легкий ремонт, если ваш телефон потеряет способность встряхивать его.

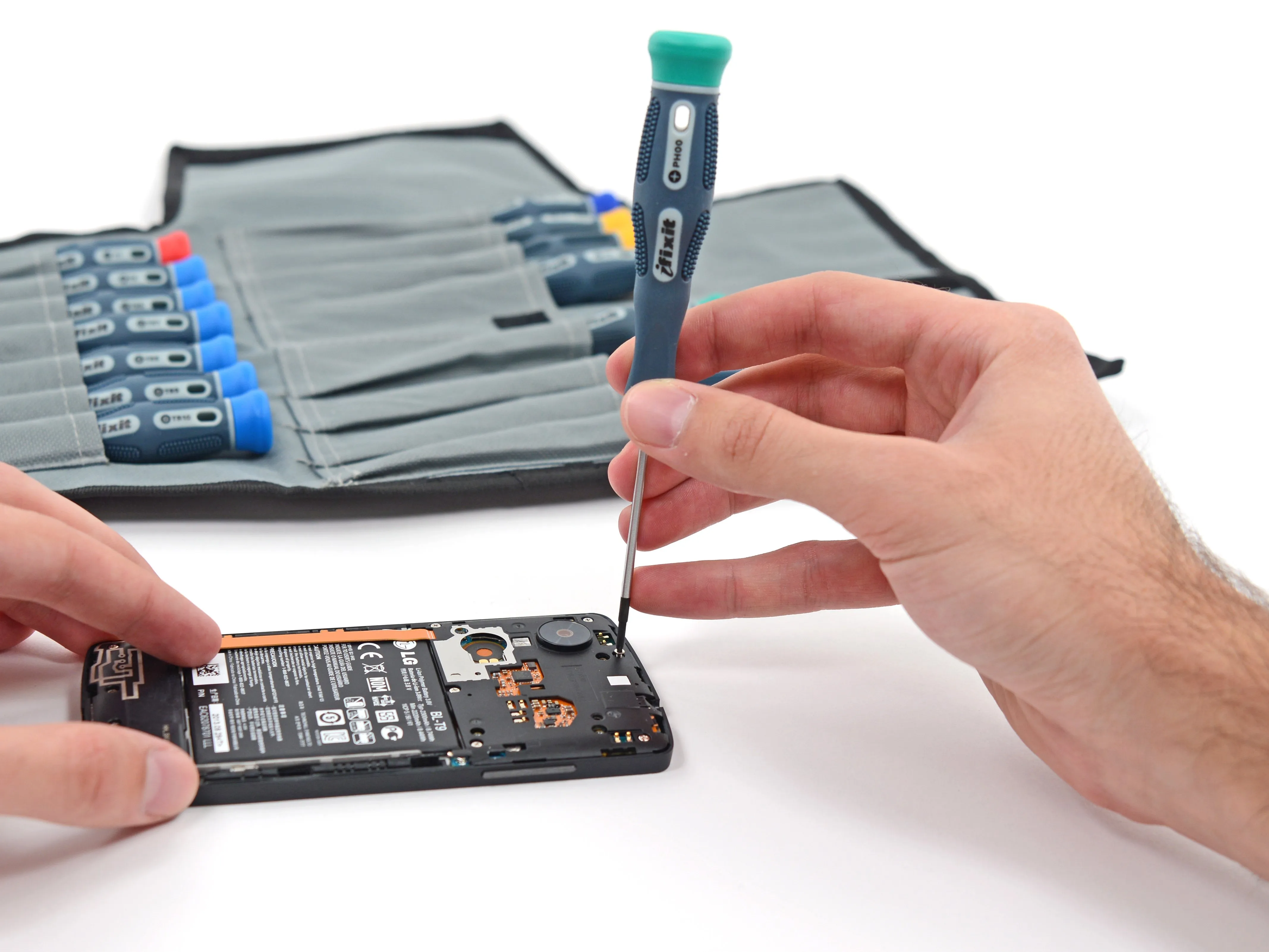

• Сколько винтов нужно, чтобы добраться до центра Nexus 5?

• Независимо от их количества, наш набор отверток Pro Tech справится с этой задачей.

Комментарии к шагу

Это металлические диски-магниты на задней крышке или, возможно, точки крепления для магнитного Qi-зарядного устройства, как у Palm Touchstones? Это то, чего не хватало Nexus 4, а беспроводное зарядное устройство Orb Wireless не могло удержать N4, чтобы спасти ему жизнь.

Не могли бы вы сообщить размеры батареи?

Хотелось бы знать, являются ли четыре диска магнитами!

Подскажите, пожалуйста, какого размера десять одинаковых винтов, нигде не могу найти ответ.

Согласно этому руководству пользователя, это должны быть 4 мм винты Phillips #00.

Спасибо. Ух ты, руководство с реальной информацией, которое не пытается быть смешным каждый второй пункт.

Шаг 5

• Google предлагает нам клей Goldilocks: Его достаточно, чтобы удержать батарею на месте, но не слишком много - батарею можно извлечь с минимальными усилиями и практически без изгибов.

• Производители, не относящиеся к LG, обратите внимание! Мы не хотим, чтобы вы говорили 'это невозможно', когда речь идет об использовании клея в устройствах.

Комментарии к шагу

Все производители, примите к сведению: МЫ НЕ ХОТИМ *НИКАКОГО КЛЕЯ* В НАШИХ ТЕЛЕФОНАХ!

Припаянные кнопки тоже нежелательны!

К вашему сведению, у меня Nexus 5 2014 года (куплен непосредственно в Google Play месяц назад), и у меня нет никакого клея на задней панели.

На Nexus 5, который я только что пытался починить, клей довольно прочный! Я проткнул батарею. Теперь это опасно, и батарею следует заменить на новую.

Было бы полезно промаркировать пружинные контакты NFC и беспроводной зарядки Qi. Я читал множество отзывов от покупателей отремонтированных Nexus 5s, которые утверждают, что беспроводная зарядка не работает, пока они осторожно не нажмут на заднюю панель, работая вверх к камере, и - щелк! Что-то защелкивается, и Qi работает как надо ;) Я не могу точно определить по изображениям, что именно защелкивается на задней панели :(

Шаг 6

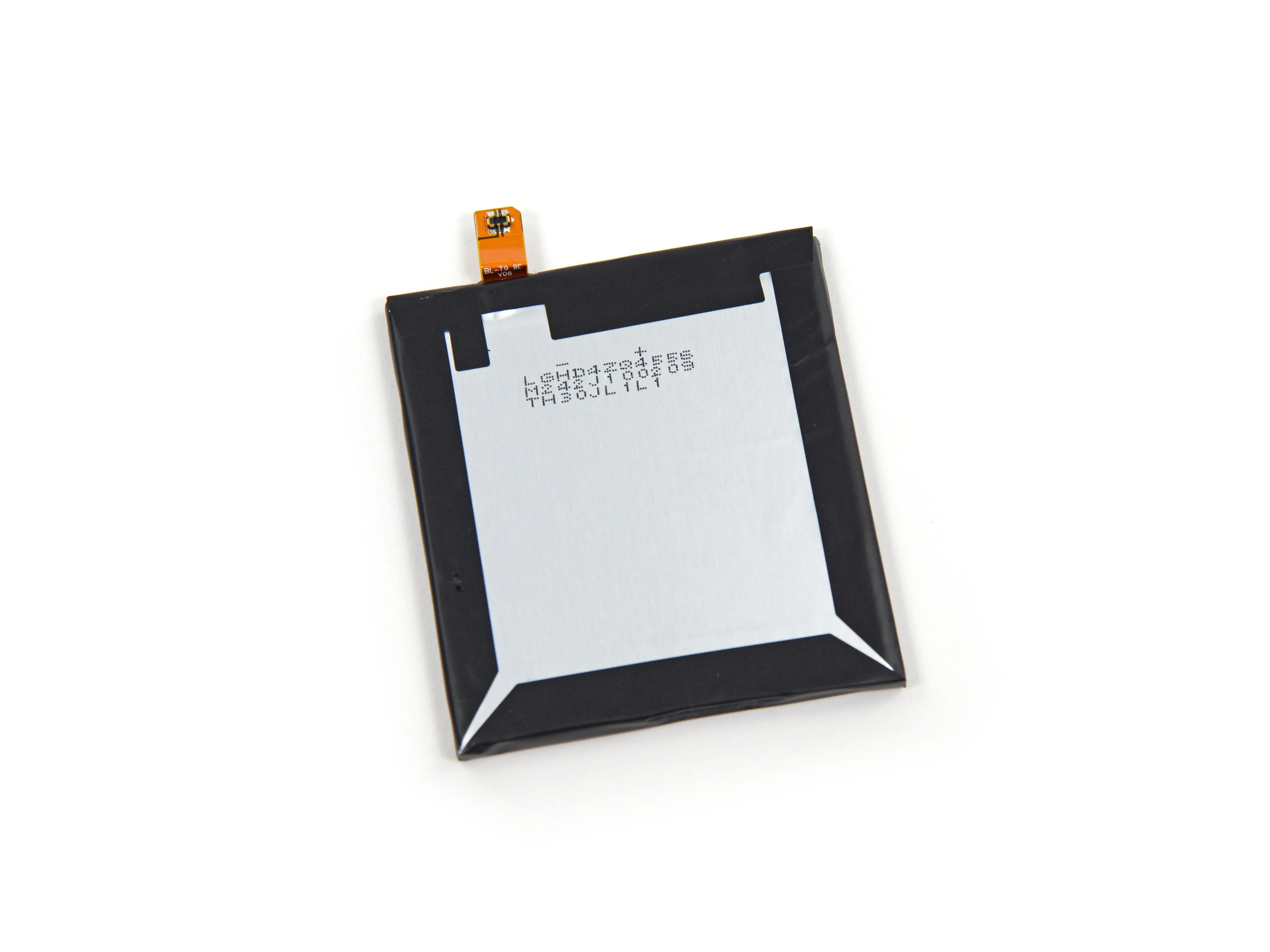

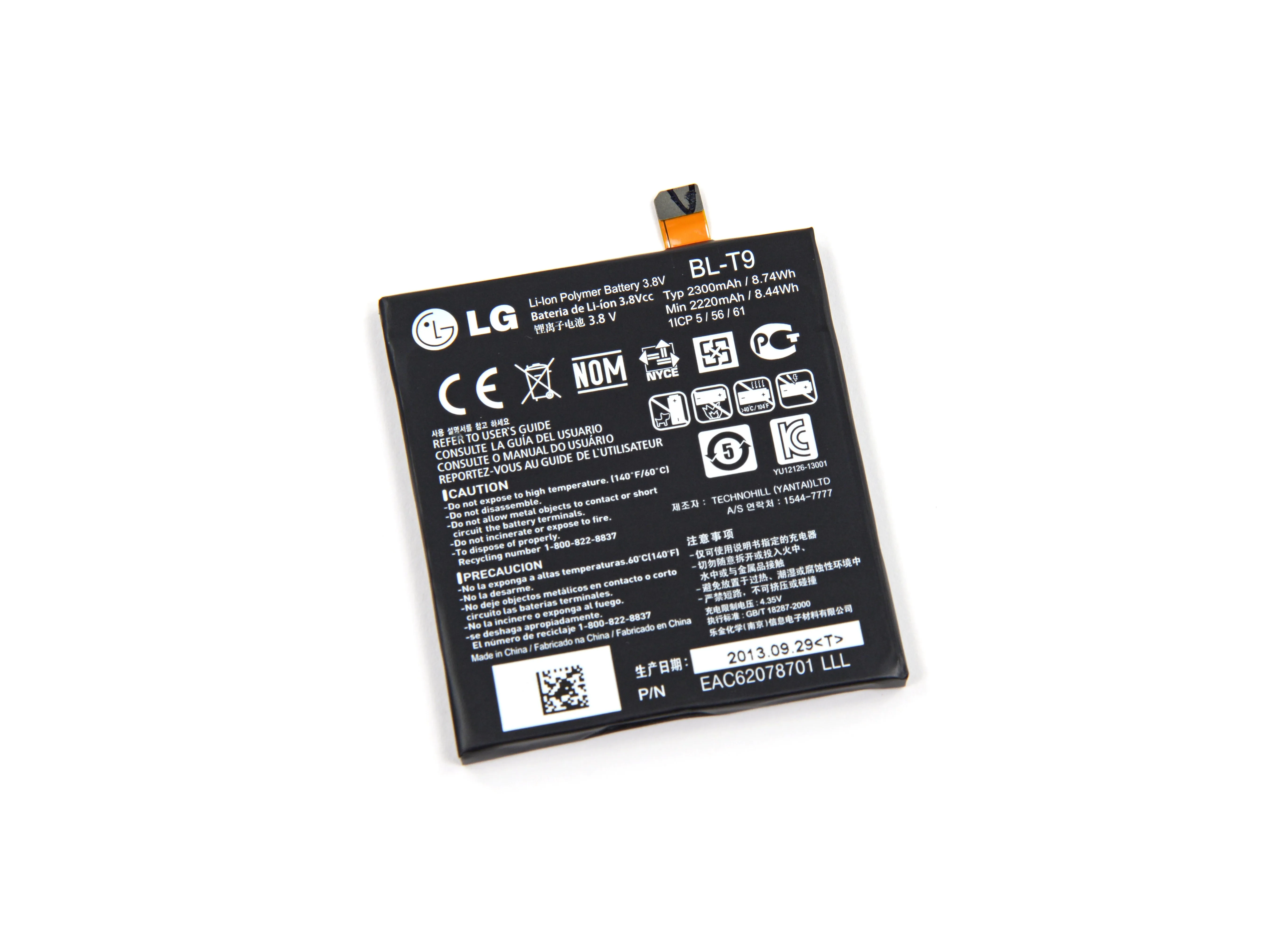

• Аккумулятор LG емкостью 3,8 В и емкостью 2300 мАч немного увеличивает емкость по сравнению с прошлогодним. Nexus 4.

• Google утверждает, что этого аккумулятора хватит на 17 часов работы в режиме разговора, 300 часов в режиме ожидания или 7 часов просмотра веб-страниц в режиме LTE.

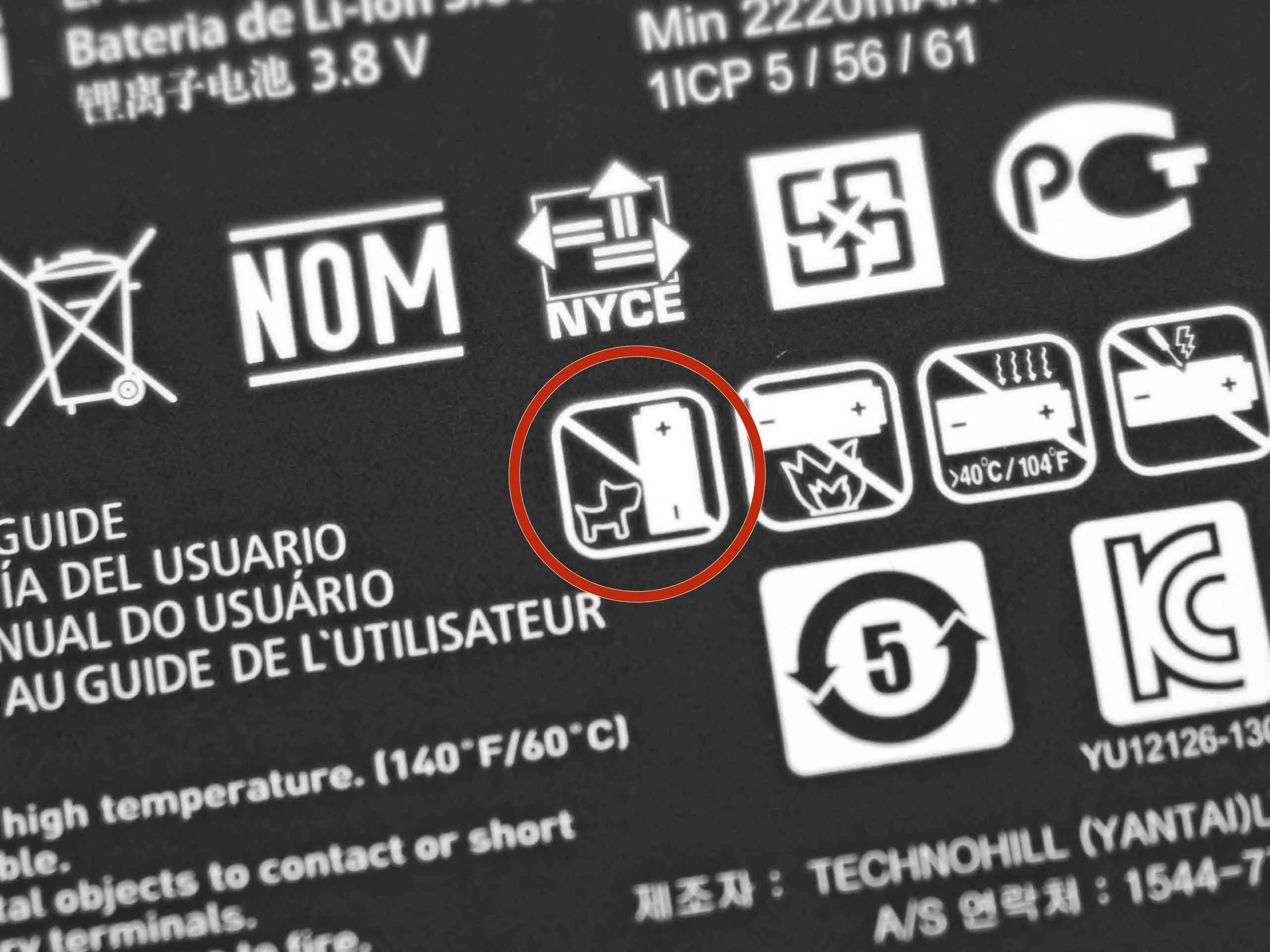

• Мы уверены, что этот значок предупреждения указывает на то, что небезопасно подпускать к батарее домашних животных размером меньше, чем она сама.

Комментарии к шагу

Есть ли шанс найти батарею большей емкости для этого места?

Подойдет ли батарея от LG G2 к этому плохишу?

Нет, батарея LG на 7 мм длиннее.

Вау! Значок собаки/батареи симпатичный, но для чего эта штука, похожая на свастику?

Знаете ли вы какой-нибудь готовый аккумулятор, который поместится в этот слот и будет работать с Nexus 5?

Шаг 7

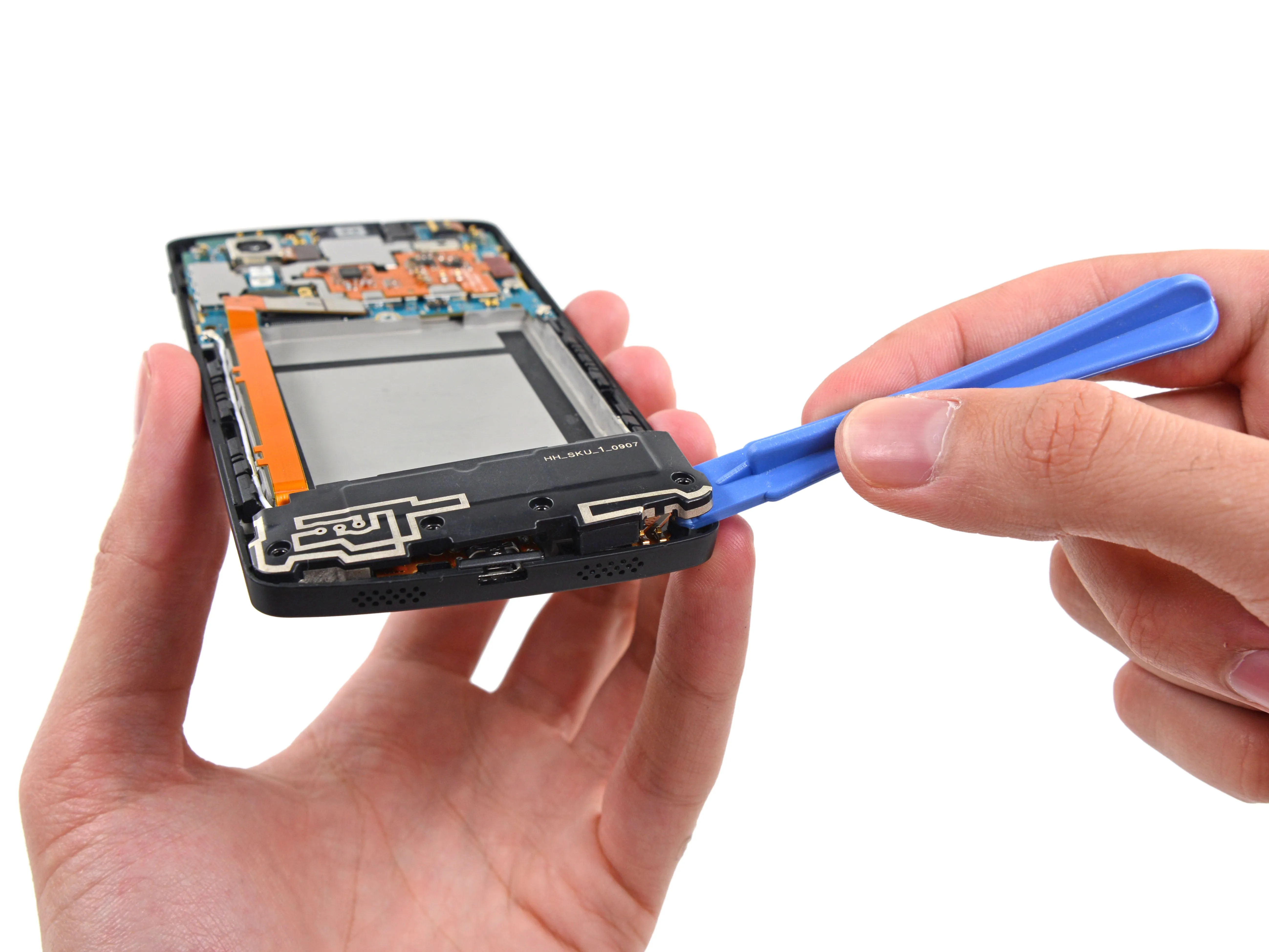

• Пора отломить кусочек этого KitKat-телефона!

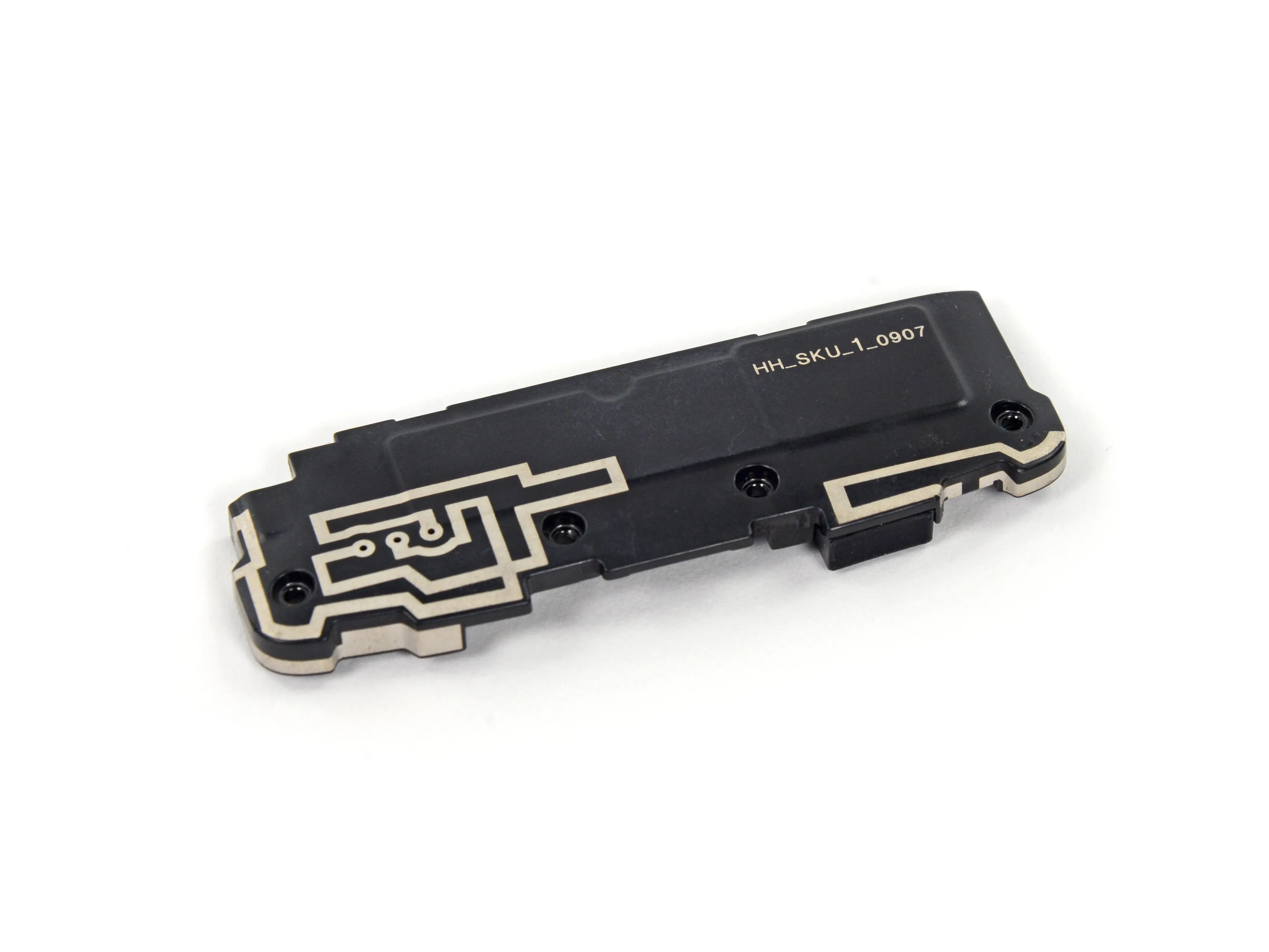

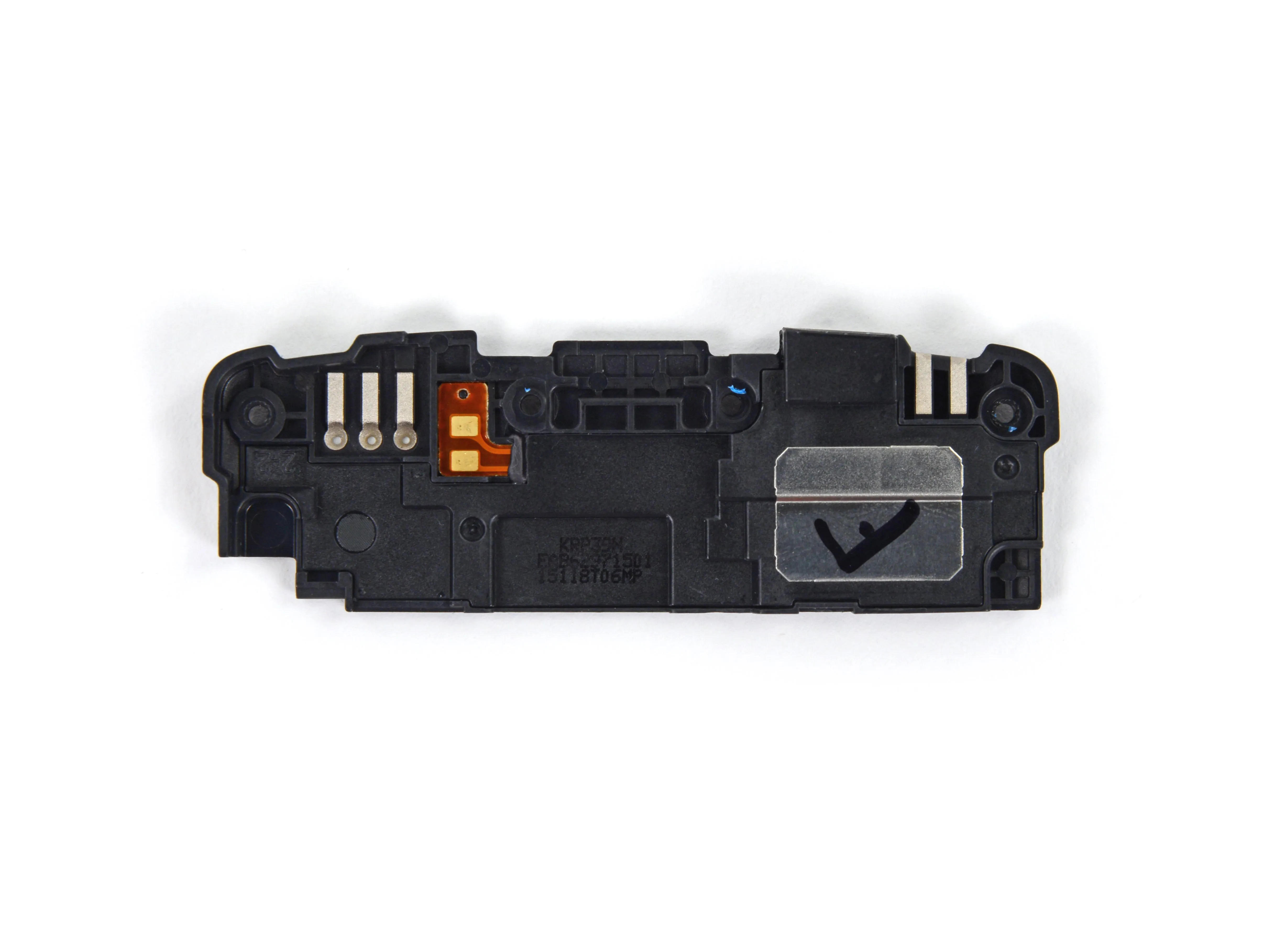

• Динамик вынимается с минимальными усилиями: он крепится всего несколькими винтами и не имеет кабелей. Это Nexus стандартный одиночный динамикнесмотря на двойную решетку.

• Нет, этот Nexus не готовится к барбекю - вторая решетка предназначена для микрофона. Не волнуйтесь, мы скоро приступим.

Комментарии к шагу

Можно ли модифицировать его, чтобы установить двойные динамики? Что находится на месте решетки второго динамика?

Мне бы очень хотелось, чтобы был совместимый динамик, которым можно было бы заменить этот. Он звучит ужасно. Нет, хуже, чем ужасно! Кто-нибудь знает такой, который бы подошел? Спасибо.

Шаг 8

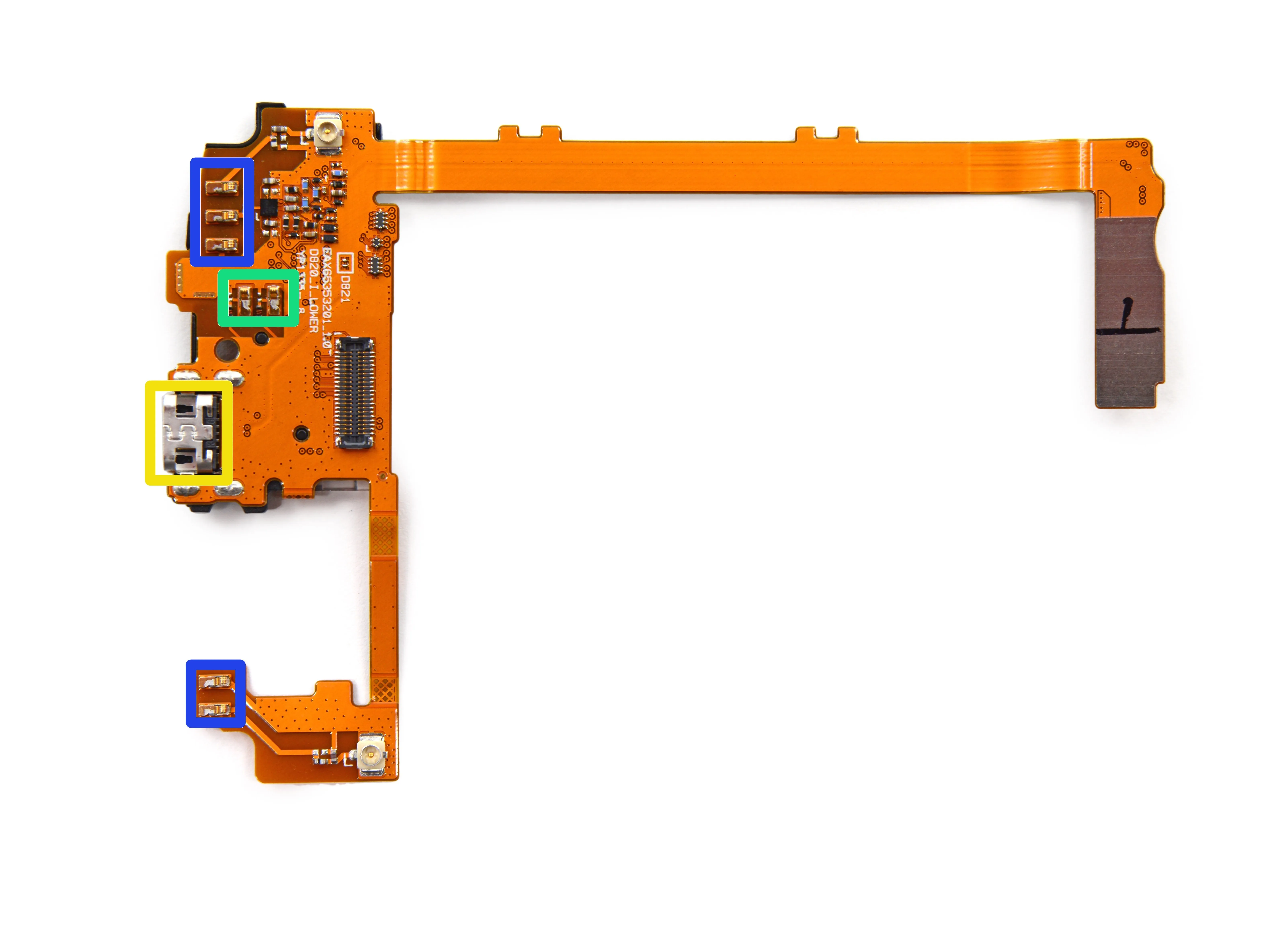

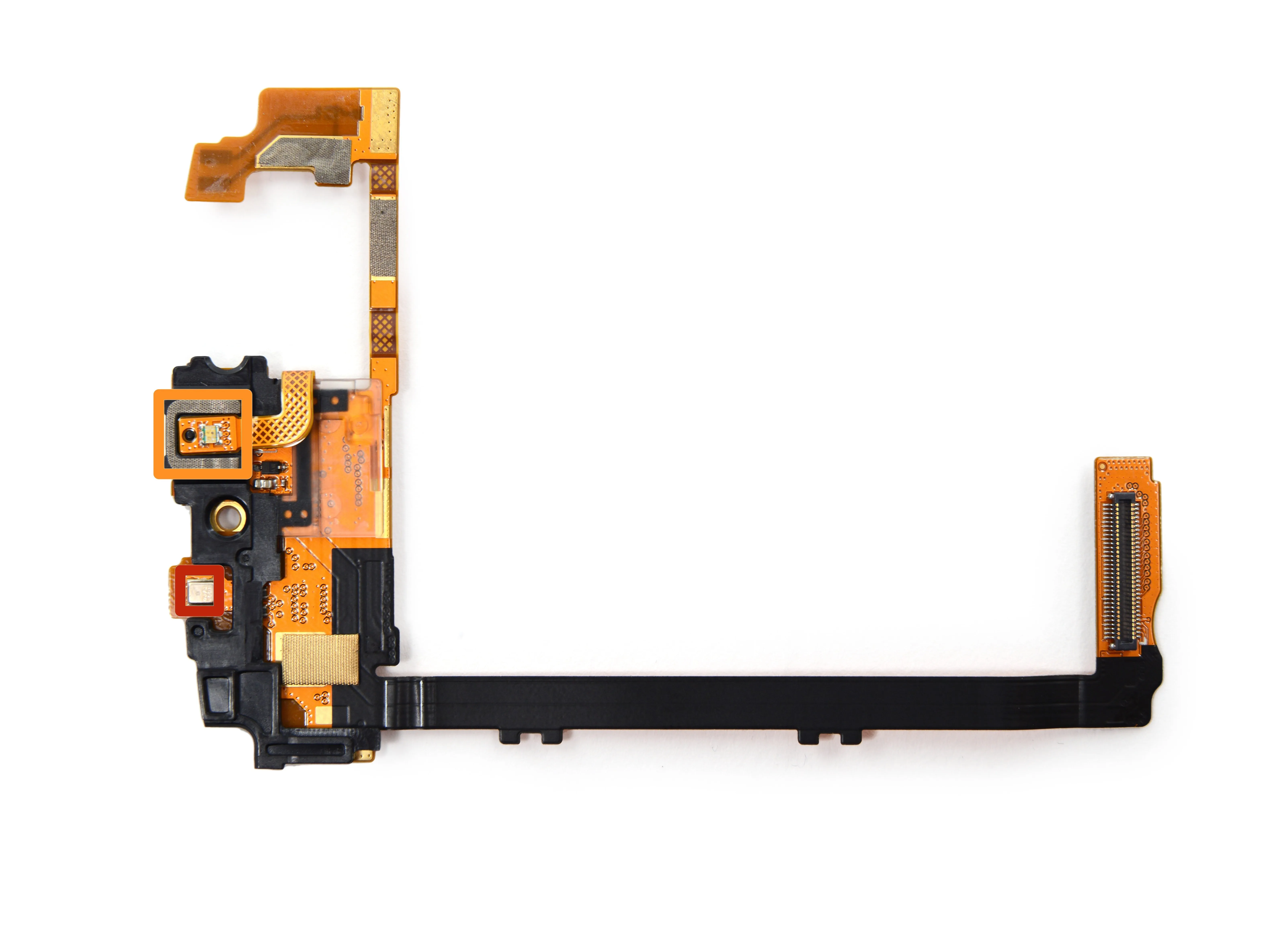

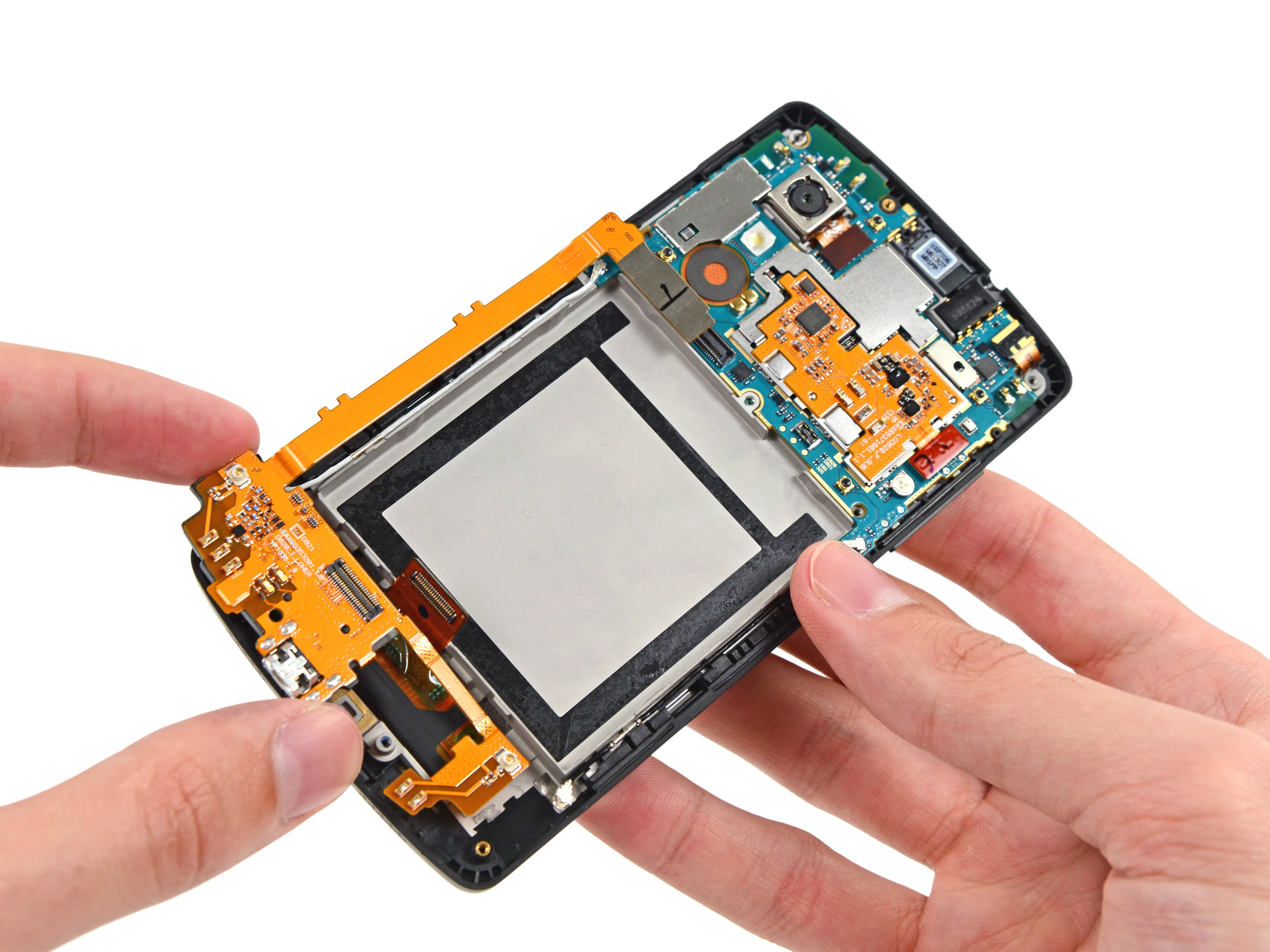

• Мы освободили дочернюю плату цвета умпа-лумпы, и на ней оказалось больше лакомств, чем у пасхального кролика:

• Микрофон

• RGB-индикатор

• Порт микро-USB

• Пружинные контакты динамика

• Пружинные контакты антенны

Комментарии к шагу

Можно ли легко заменить порт microUSB самостоятельно? Или он, ну, приклеен к плате или что-то в этом роде?

Приклеен? Он припаян.

Порт microUSB подключен к USB-контроллеру. Где я могу найти информацию о (модели) USB-контроллера? Какая пропускная способность шины USB (максимально возможная скорость)?

Правая часть моей дочерней платы приклеена. Она приклеена? Я боюсь, что мне придется ее заменить, потому что мой микрофон плохо работает.

Вам удалось его снять?

В чем разница между международной (D821) и североамериканской (D820) схемами зарядки?

Являются ли они взаимозаменяемыми или кросс-совместимыми? Почему/почему нет?

Разве стандарты USB не являются универсальными?

(IEC 62680)

Шаг 9

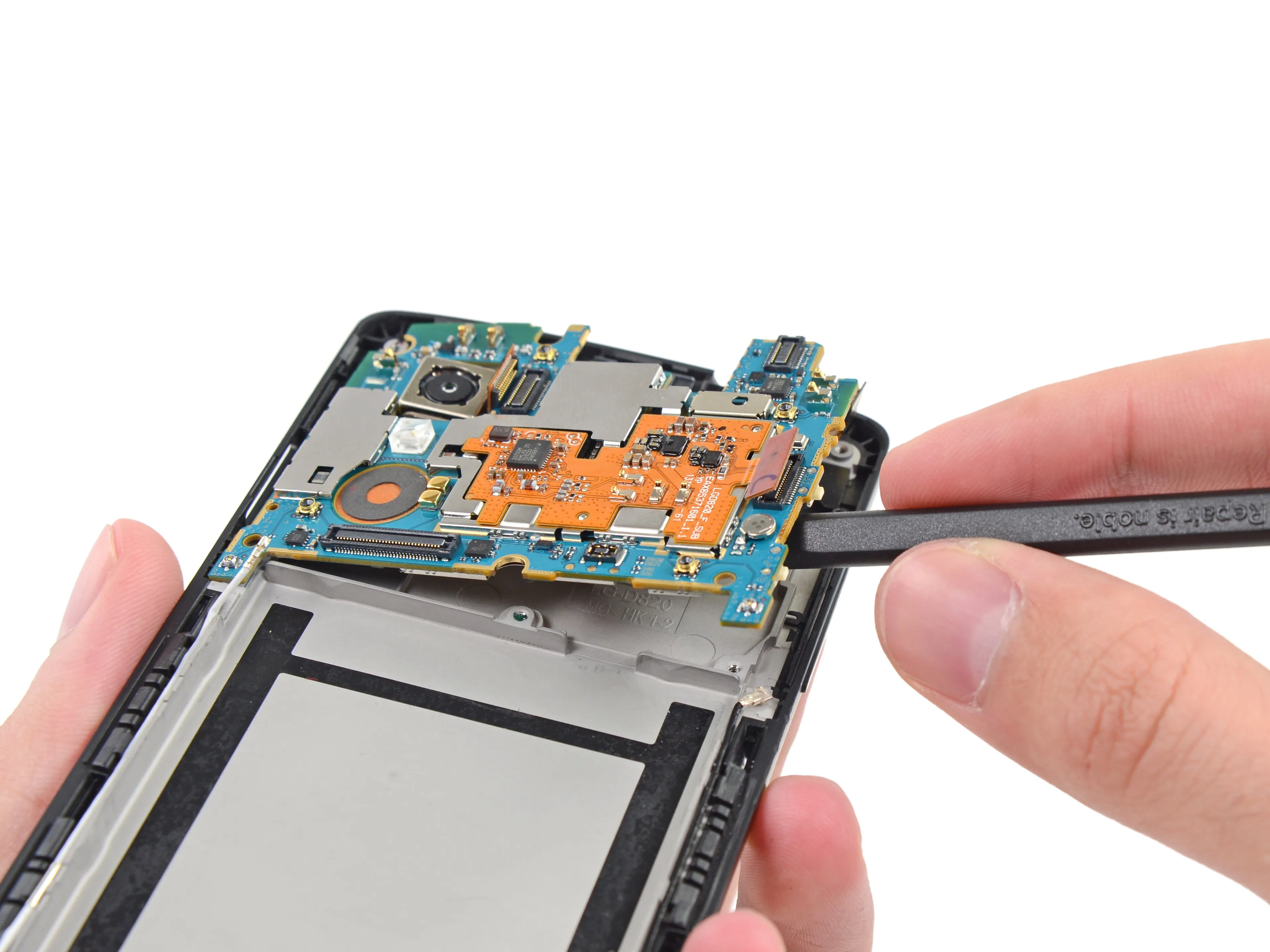

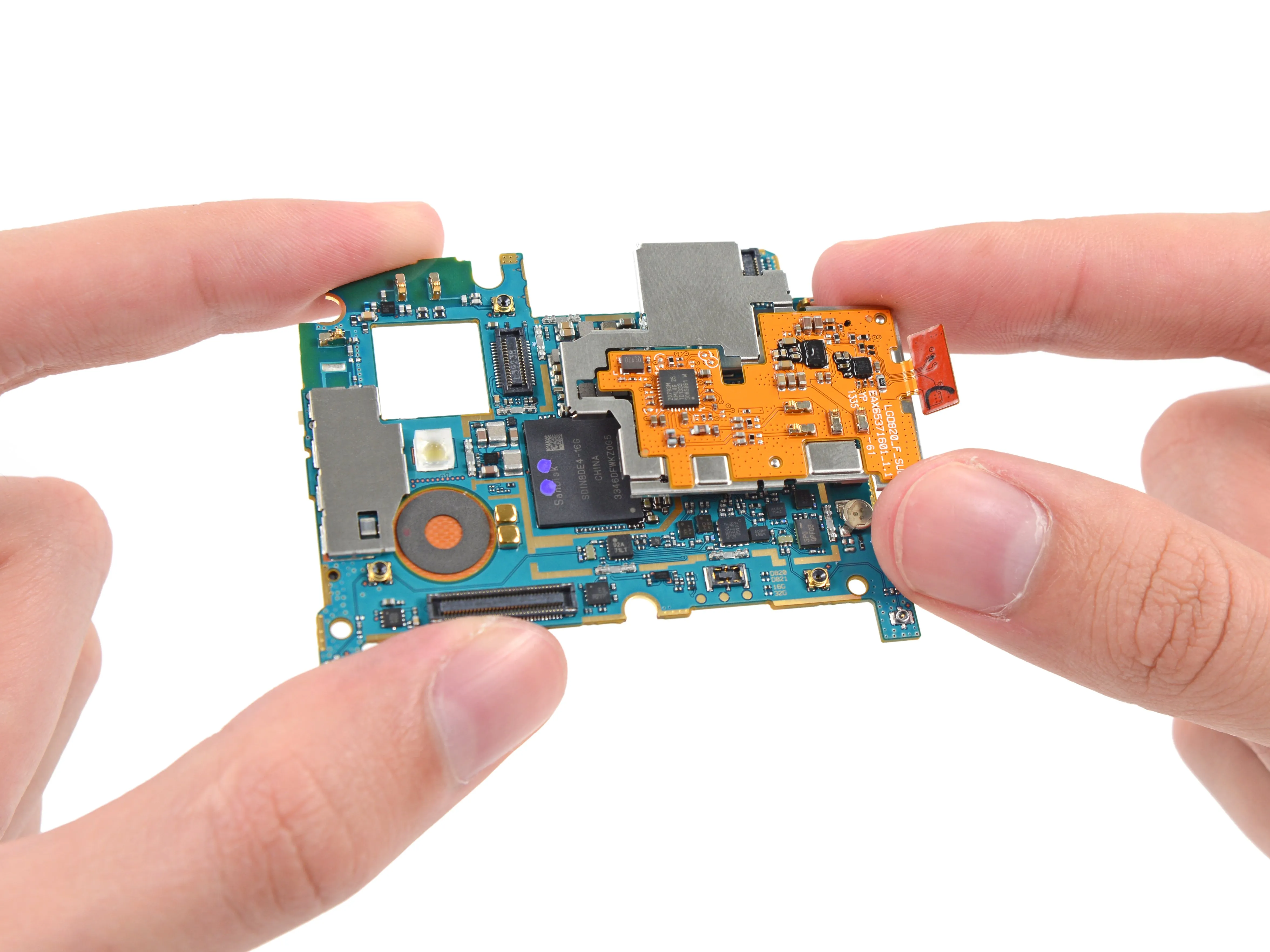

• Менее вкусный, но более мощный, чем Pixy StickС помощью нашего шпателя снять материнскую плату проще, чем отобрать конфету у ребенка.

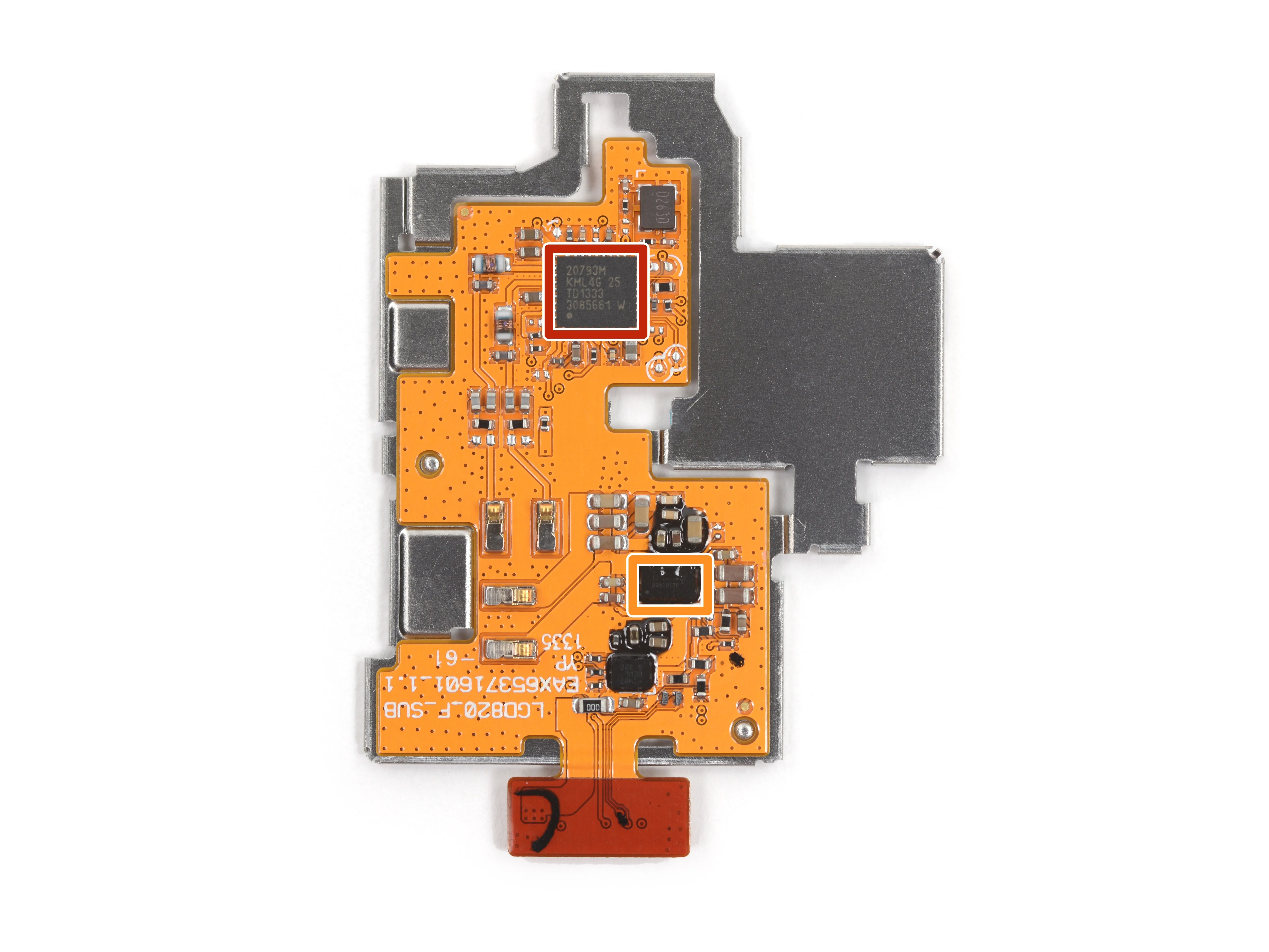

• Мы быстро отделяем плату управления беспроводной зарядкой и NFC. LG встроила эту маленькую плату в блок защиты от электромагнитных помех, который устанавливается прямо на материнскую плату.

• Эта форма немного напоминает нам эту полезную карту KitKat...

• NFC - это технология, лежащая в основе Google Wallet - одной из самых любимых функций устройств Nexus, которая часто блокируется операторами связи. В прошлом месяце мельница слухов предположила. что Nexus 5 будет оснащен контроллером Broadcom NFC, который может устранить возможность операторов блокировать кошелек клиентов.

• И вот, пожалуйста: контроллер NFC Broadcom BCM20793M.

• Также на борту: Texas Instruments BQ51013B Беспроводной приемник питания, соответствующий стандарту Qi 1.1.

Шаг 10

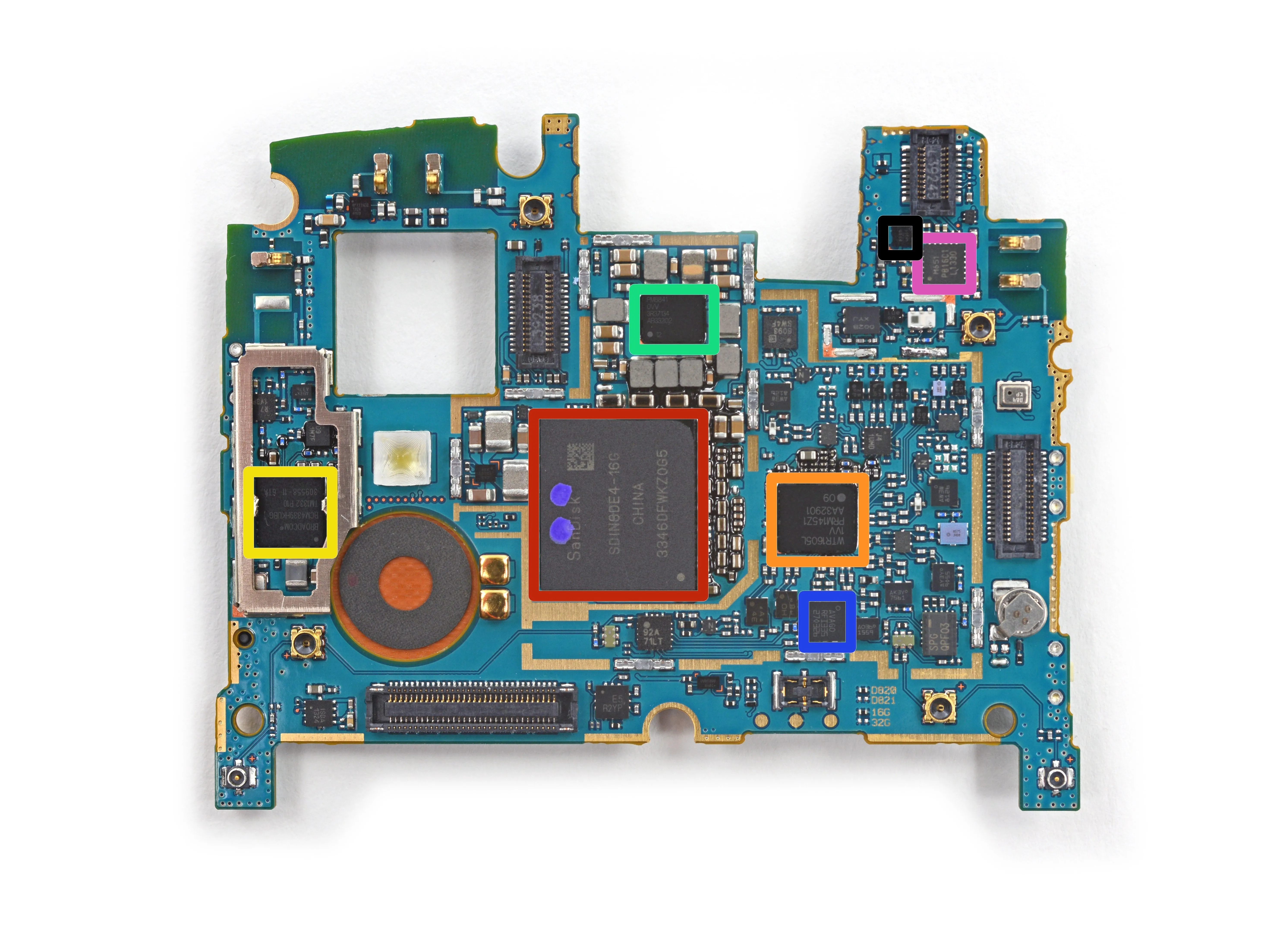

• Какой аппетитный кремний! Полюбуйтесь на эти микросхемы:

• Sandisk SDIN8DE4 16 ГБ NAND флеш-памяти

• Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS трансивер

• Qualcomm PM8841 ИС управления питанием

• Broadcom BCM4339 Комбинированный чип 5G Wi-Fi со встроенными усилителями мощности и низкого уровня шума (обновленная версия BCM4335).

• Avago RFI335

• InvenSense MPU-6515 шестиосевое (гироскоп + акселерометр) MEMS-устройство отслеживания движения

• Asahi Kasei AK8963 3-осевой электронный компас

Комментарии к шагу

Также здесь можно увидеть датчик давления. Возможно, стоит упомянуть крошечного металлического парня с отверстием :-)

Здравствуйте, моя sim-карта не распознается устройством, как я могу отремонтировать (или заменить) устройство чтения sim-карт?

Я вижу много разъемов, это mmcx разъем или что-то другое?

Можно ли заменить чип wifi (broadcom BCM4339)?

Шаг 11

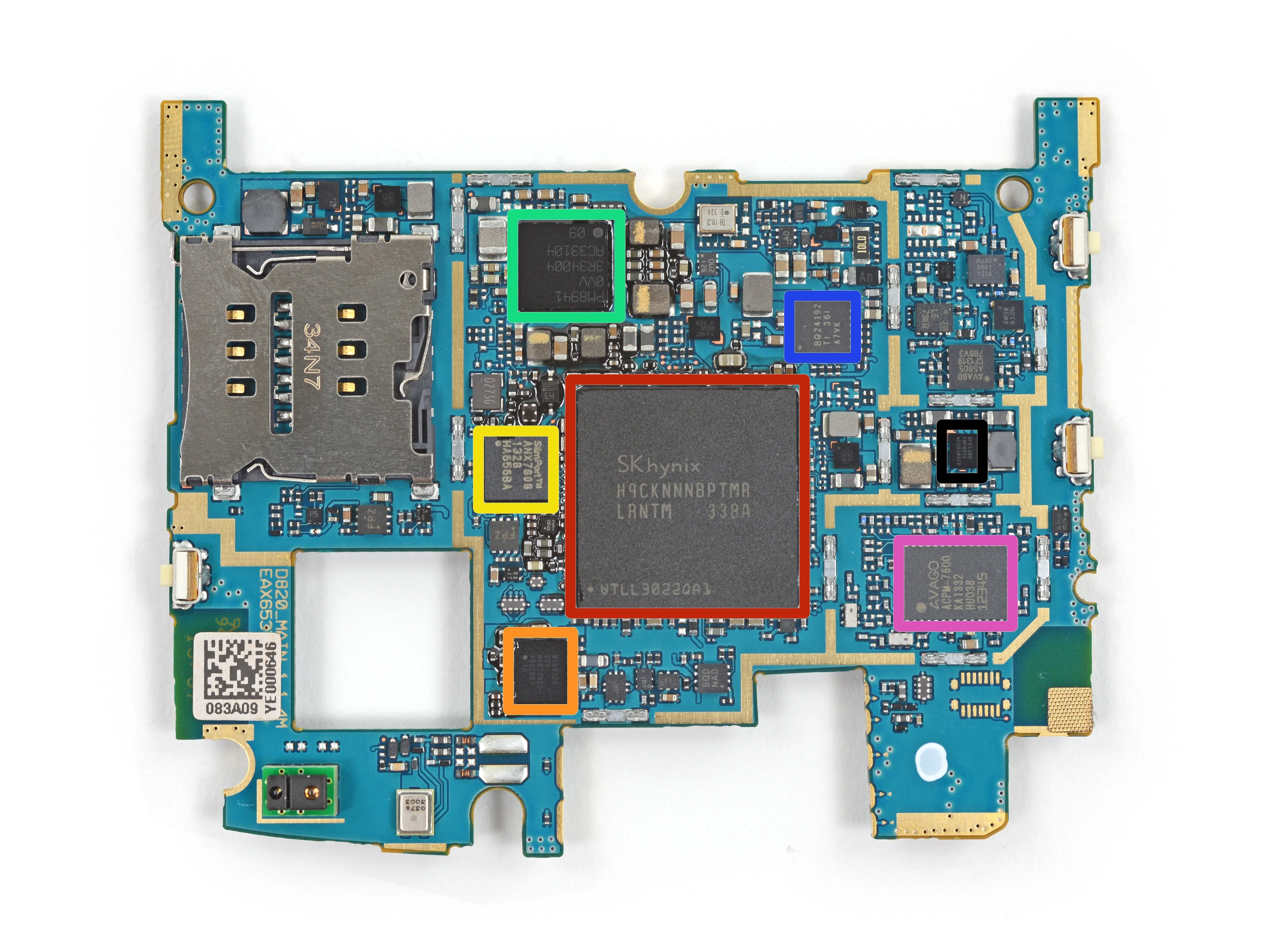

• SK Hynix H9CKNNNBPTMRLR-NTM 2 ГБ оперативной памяти LPDDR3-1600

• Четырехъядерный процессор Snapdragon 800 с тактовой частотой 2,26 ГГц расположен под оперативной памятью.

• Qualcomm WCD9320 аудиокодек

• Analogix ANX7808 Передатчик SlimPort

• ИС управления питанием Qualcomm PM8941

• Texas Instruments BQ24192 Зарядное устройство для USB/адаптера 4,5 А с управлением I2C

• Многорежимный, многодиапазонный радиочастотный усилитель мощности Avago ACPM-7600

• Qualcomm QFE1100 ИС отслеживания огибающей

Комментарии к шагу

Припаянные кнопки??? Извините, но это полная чушь! Известно, что эти детали легко ломаются. Таким образом, в случае неисправности кнопок придется менять ВСЮ материнскую плату (по крайней мере, не все знакомы с техникой пайки). Оба больших пальца вниз за такой плохой дизайн!

Кто-нибудь знает, что это за маленький черный и круглый компонент чуть выше (на этой фотографии) sim-слота? Я воткнул булавку в телефон, чтобы извлечь SIM-карту, но она прошла мимо рычага и попала в этот загадочный компонент, повредив его.

Шаг 12

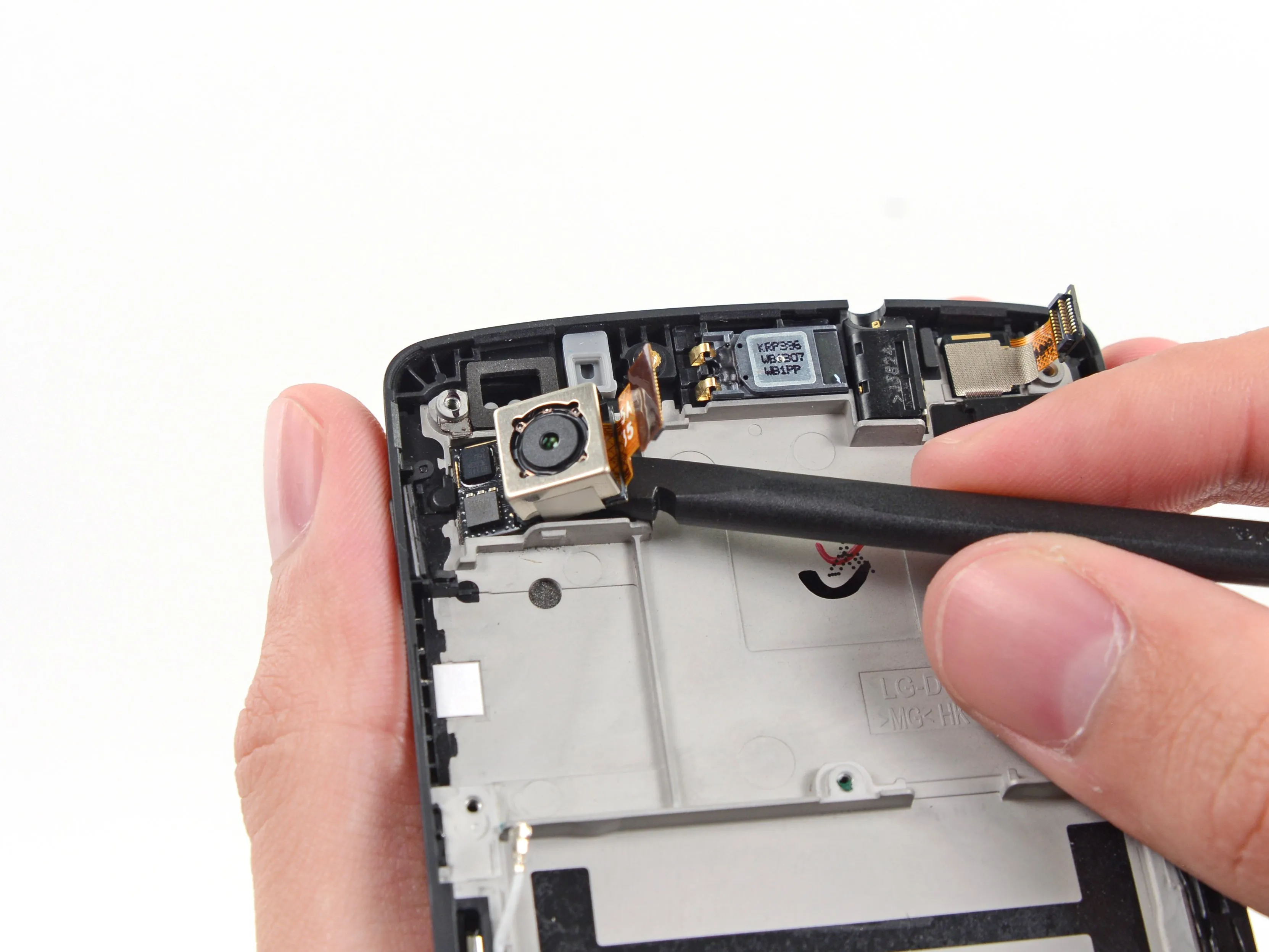

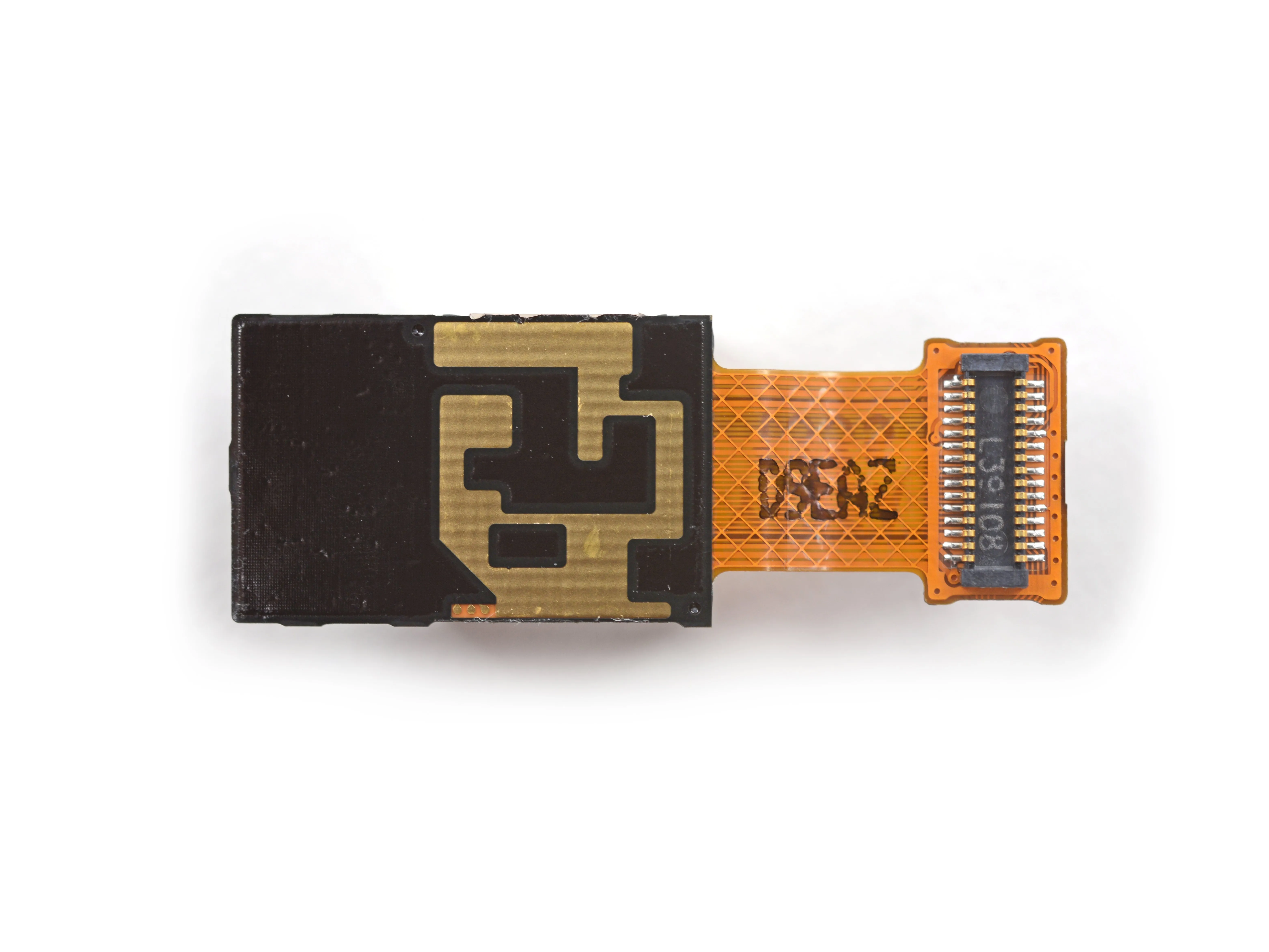

• Далее находится 8-мегапиксельная камера на задней панели.

• Google подверглась критике за не слишком впечатляющий захват изображений в прошлогодних устройствах с конфетным питанием. В этом году они добавили оптическую стабилизацию изображения (OIS), но до сих пор мы слышали лишь скупые отзывы.

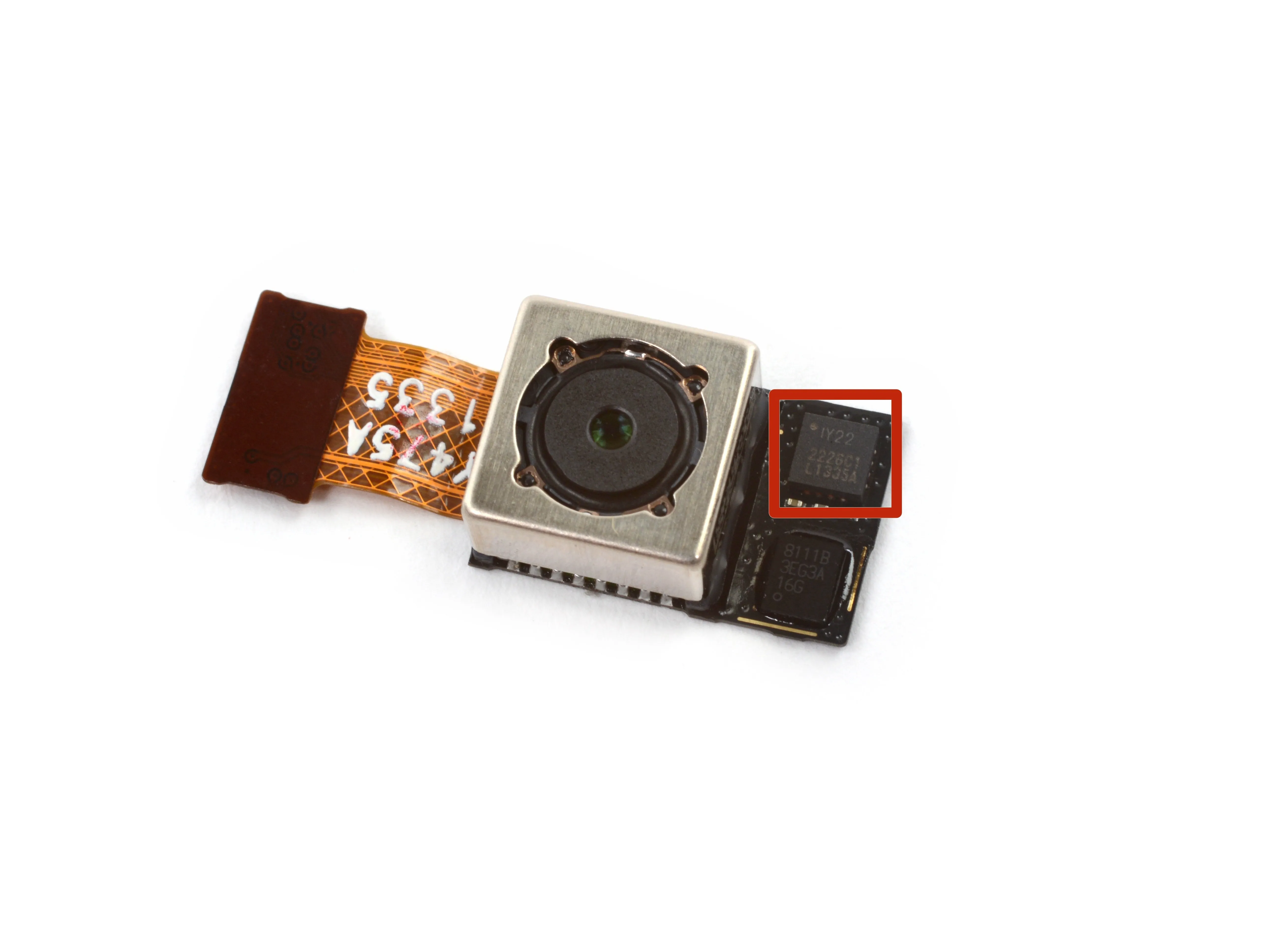

• За OIS в Nexus 5 отвечает датчик InvenSense. IDG-2020 двухосевой гироскоп InvenSense IDG-2020.

Комментарии к шагу

Это не МЭМС-камера. Она совсем не похожа на камеру MEMS... https://www.extremetech.com/wp-content/up...

В Nexus 5 определенно нет MEMS-камеры, так утверждают некоторые блоги, основываясь на ранних утечках информации о сенсоре Sony, который используется в Nexus 5.

Так что же это за датчик камеры? Каков его кроп-фактор по сравнению с 35 мм, размер пикселя и размер сенсора? Какова минимальная/максимальная диафрагма и ISO? Есть ли у кого-нибудь надежная спецификация?

В итоге, разве не удивительно, что спустя несколько недель после запуска мы все еще видим различные слухи о MEMS или нет, но не имеем даже основных подтвержденных размеров форм-фактора?

Шаг 13

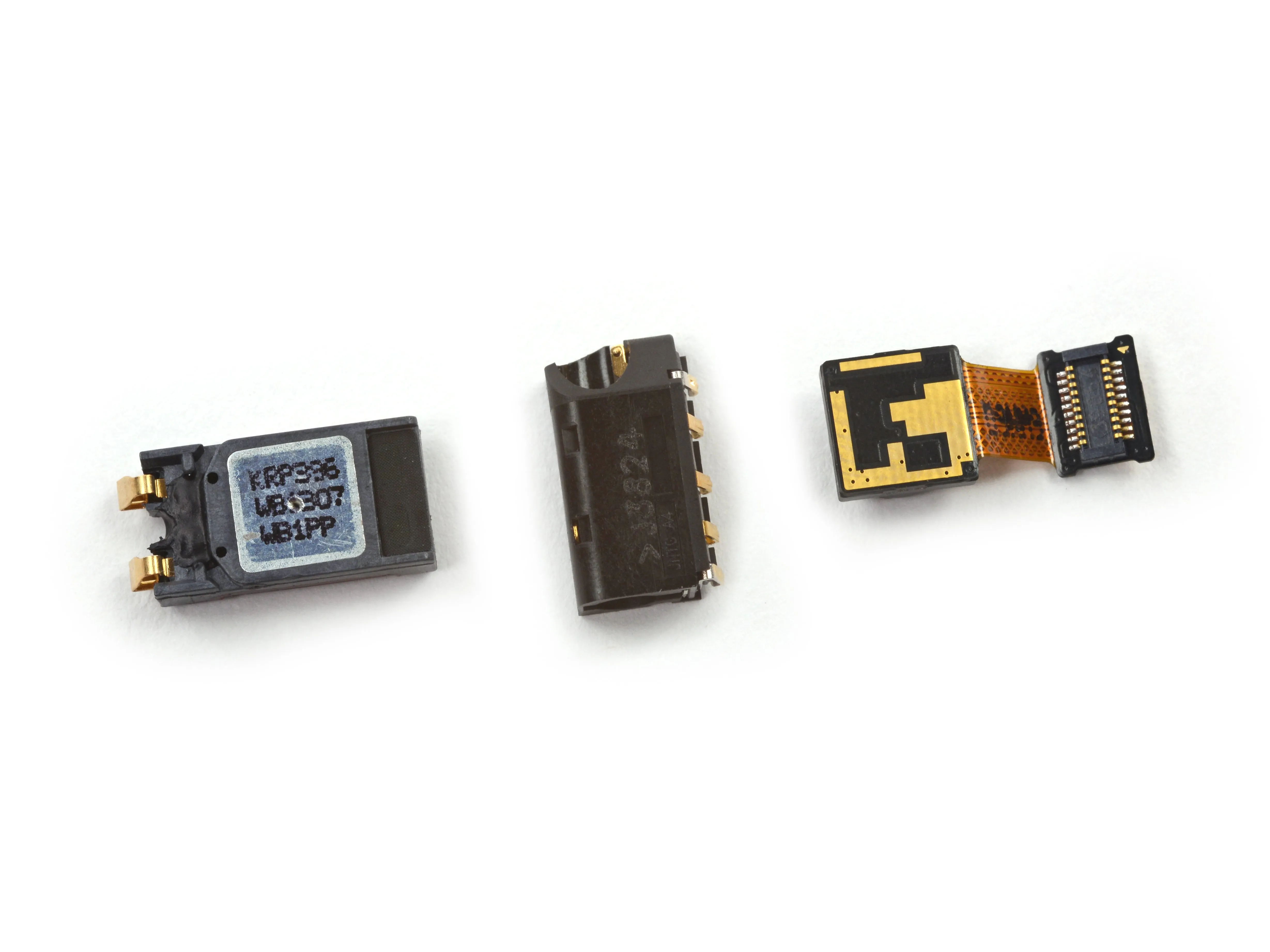

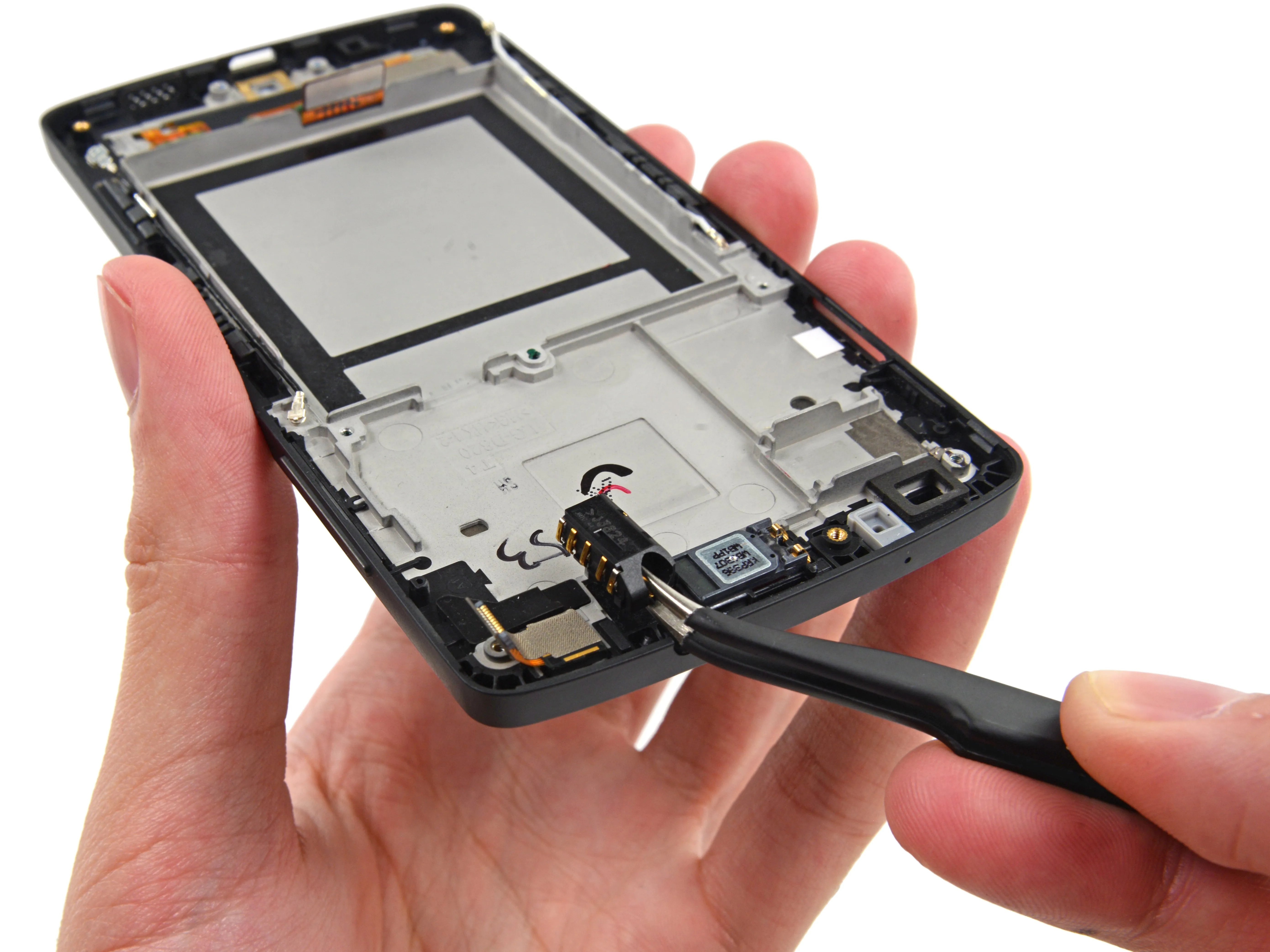

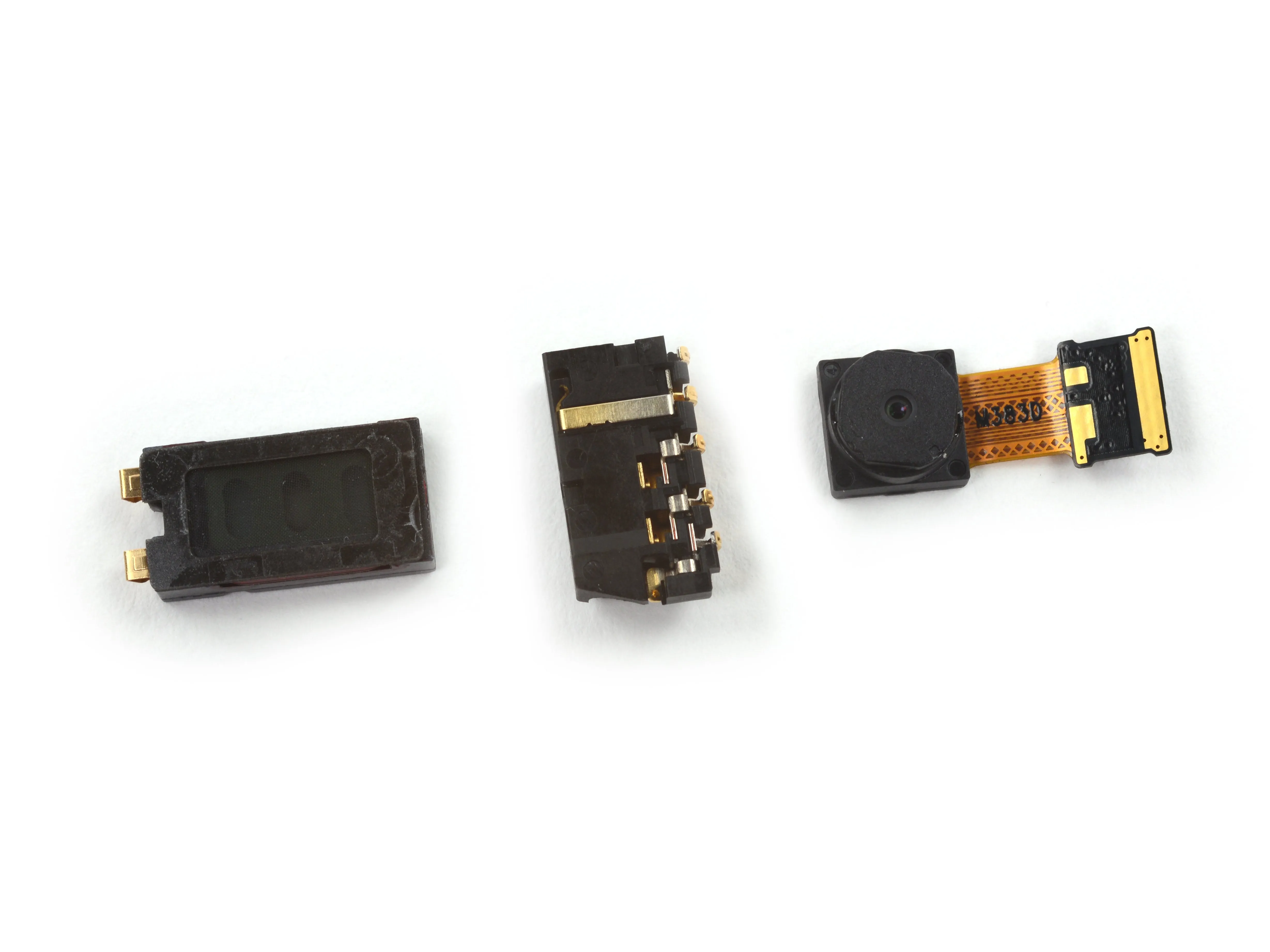

• Вытаскиваем последние кусочки Nexus 5:

• Наушный динамик

• разъем для наушников

• 1,3-Мп фронтальная камера.

• Вот это да! Эти компоненты были модульными и лишь слегка приклеены, что соответствует нашим ремонтным вкусам.

Комментарии к шагу

На первом изображении шага 13, что это за маленькая серая деталь, расположенная вдоль верхнего края рядом с маленьким отверстием в краю корпуса?

Это просто канал для направления звука от микрофонного отверстия в корпусе к микрофону на дочерней плате.

Можно ли заменить динамик наушника, просто сняв шаг 9? Динамик наушника сломался, когда я уронил телефон.

Шаг 14

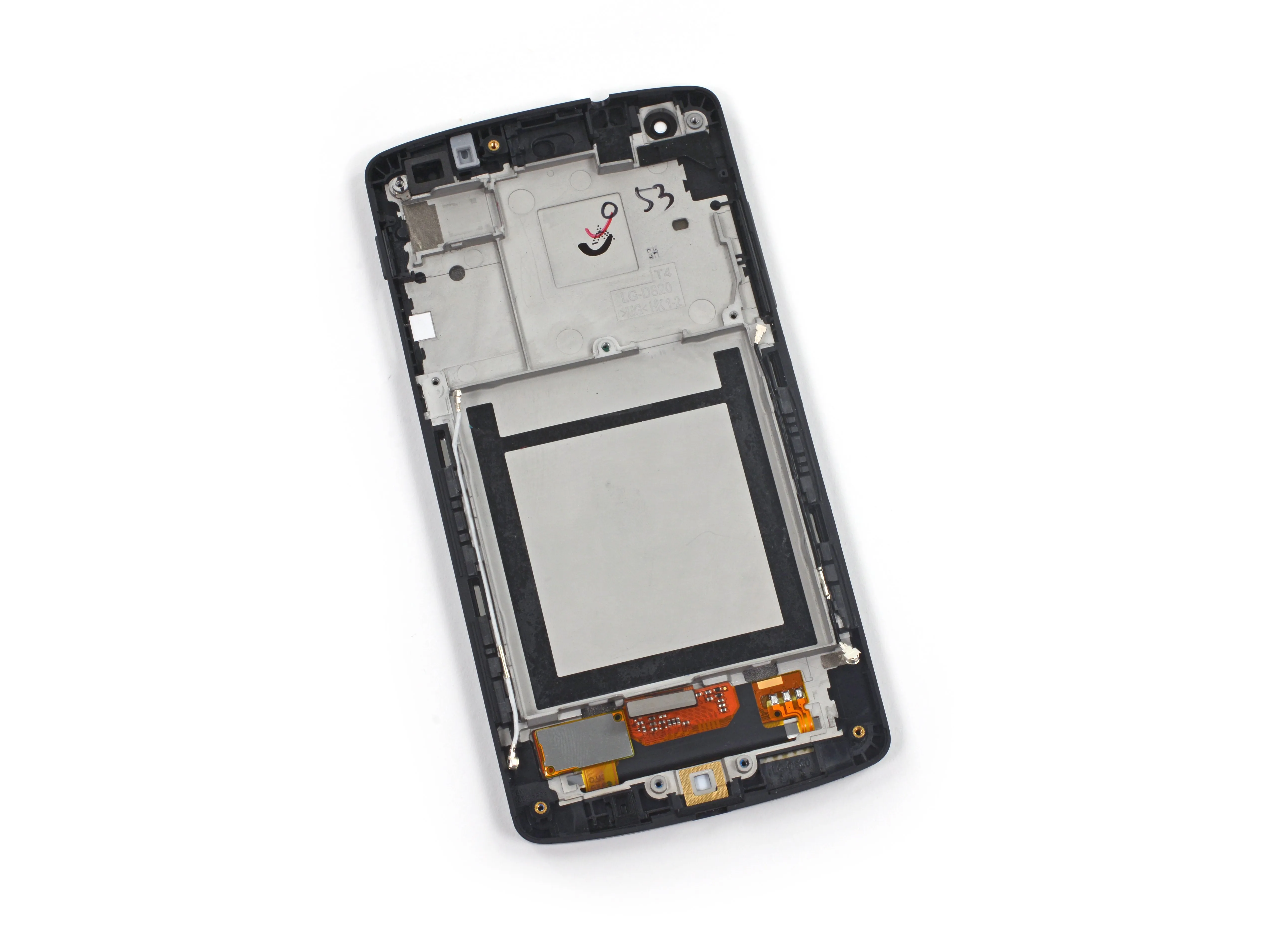

• К сожалению, наши надежды рушатся, как сахар в крови после конфетного перерыва: передняя панель представляет собой один слипшийся флюстерклак.

• Хотя мы видели это в Nexus 4Мы надеялись, что команда LG/Google поймет, в чем ошибка.

• Увы, передняя рамка, ЖК-дисплей и стекло обречены на одну общую смерть на пути к Страна конфет.

• Представьте себе, если бы одна полость означала потерю всех зубов... Тяжелая пилюля для проглатывания.

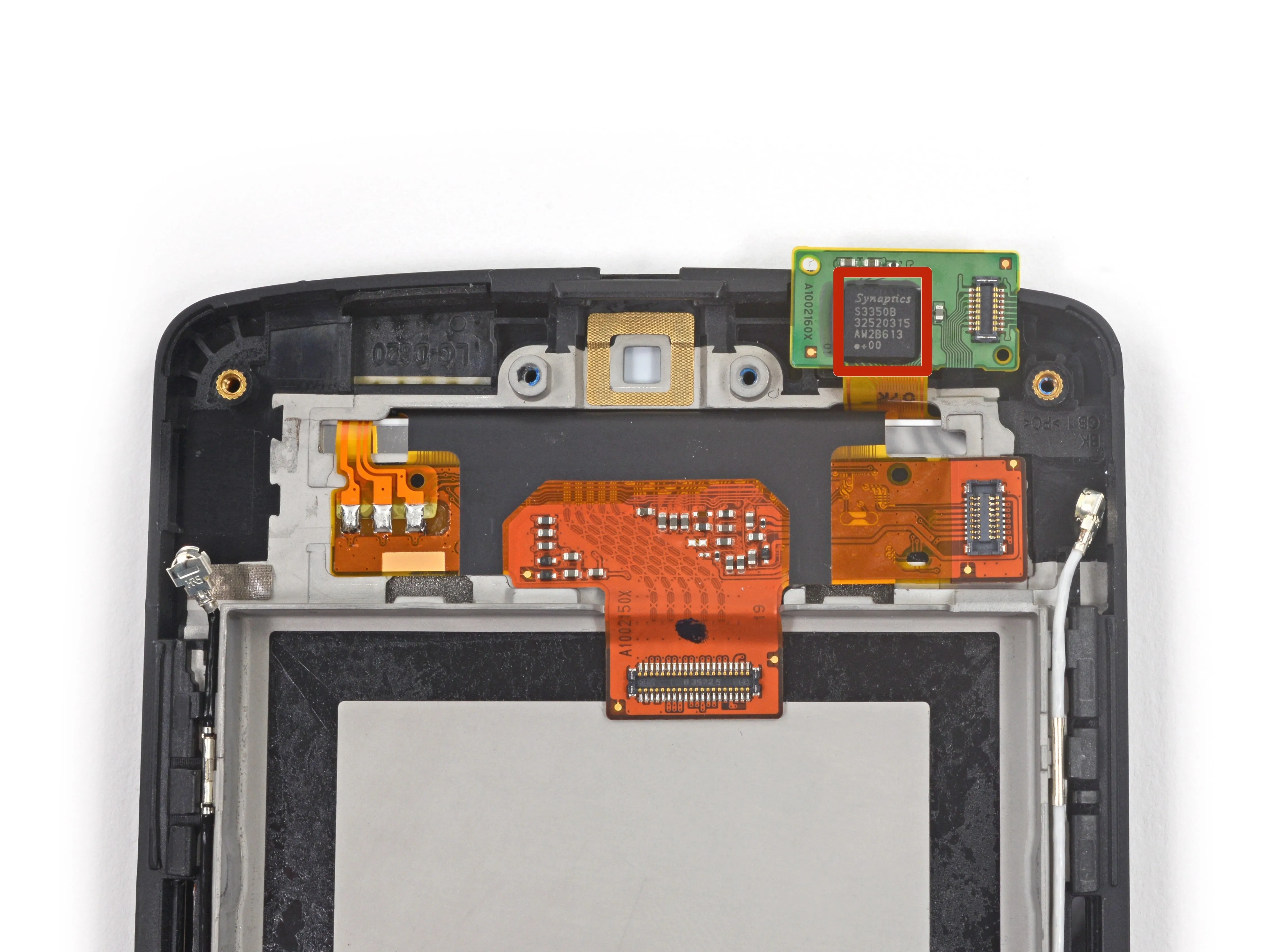

• В основании дисплея находится микросхема Synaptics S3350B, обеспечивающая управление сенсорным экраном.

Комментарии к шагу

Есть ли у экрана технология SPR (self panel refresh)? Она же GRAM, как в G2. И почему есть номера марок и моделей для большинства других деталей, но мы не знаем марку или модель экрана/панели?

Это телефон LG.

LG является крупнейшим (или близким к этому) производителем ЖК-дисплеев в мире.

Почему эта панель должна быть сделана кем-то другим :)

FWIW, я *был* в состоянии отделить LCD от корпуса на моем устройстве с разбитым экраном (я заказал неправильную часть замены от etrade - упс!). К сожалению, для этого пришлось 90 минут долбить по приклеенному стеклу над мусорным ведром.

Если бы они решили использовать более легкий клей для экрана, они могли бы снизить стоимость замены экрана с 200 до 150 долларов.

Шаг 15

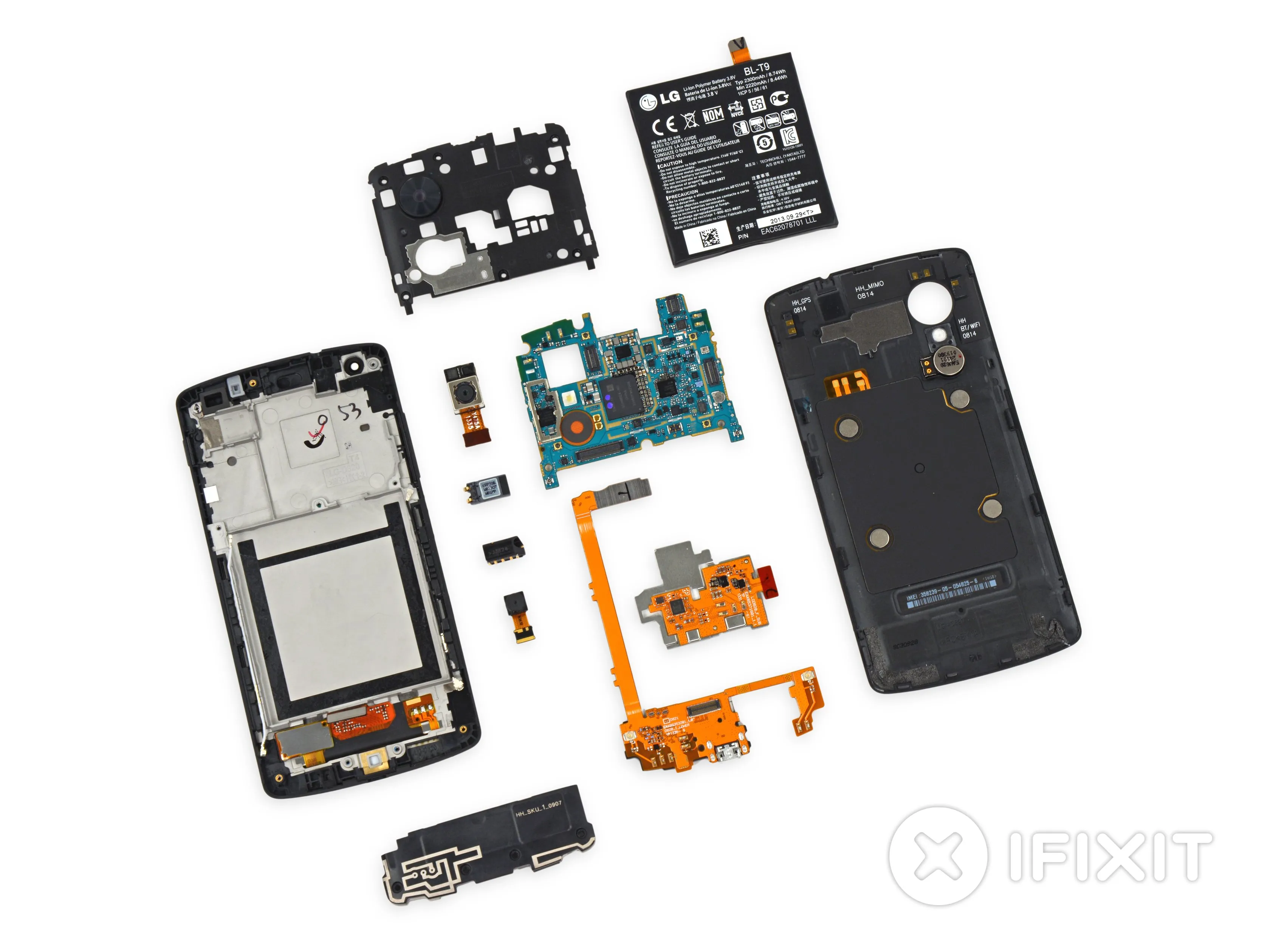

• Оценка ремонтопригодности Nexus 5: 8 из 10 (10 - самый простой в ремонте).

• Очень модульная конструкция позволяет самостоятельно заменять несколько компонентов, подверженных износу, например разъем для наушников и динамики.

• Только очень слабый клей удерживает батарею на месте, что позволяет безопасно извлекать и заменять ее.

• Стандартизированные винты (десять одинаковых #00 Phillips) упрощают ремонт и сборку.

• Задняя крышка удерживается на месте с помощью пластиковых клипс. Прочные и довольно трудно снимаемые, но проще, чем клей.

• Стекло и ЖК-дисплей приклеены к рамке дисплея. Починить разбитое стекло будет либо дорого, либо очень сложно.
