Разборка Nexus 5X

Введение

Прошло несколько лет с тех пор, как Google представила свой последний 5-дюймовый смартфон Nexus 5. С тех пор многое изменилось - семейство Nexus пополнилось премиальным 6-дюймовым фаблетом, высоко оцененным 7-дюймовым планшетом и даже полноценной телевизионной приставкой. Но одно остается неизменным - мы по-прежнему уничтожаем Nexii так быстро, как они (в данном случае LG) могут их делать! Сегодня мы рассматриваем Nexus 5X - преемника Nexus 5, который впечатлил нас своим модульным дизайном и простотой доступа. Заслужит ли 5X такие же высокие оценки? Присоединяйтесь к нам за столом для разбора и узнайте!

Не хотите пропустить ни одного удара? Следите за нами на Facebook, Instagramи Twitter для получения последних новостей из мира ремонта!

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка Nexus 5X

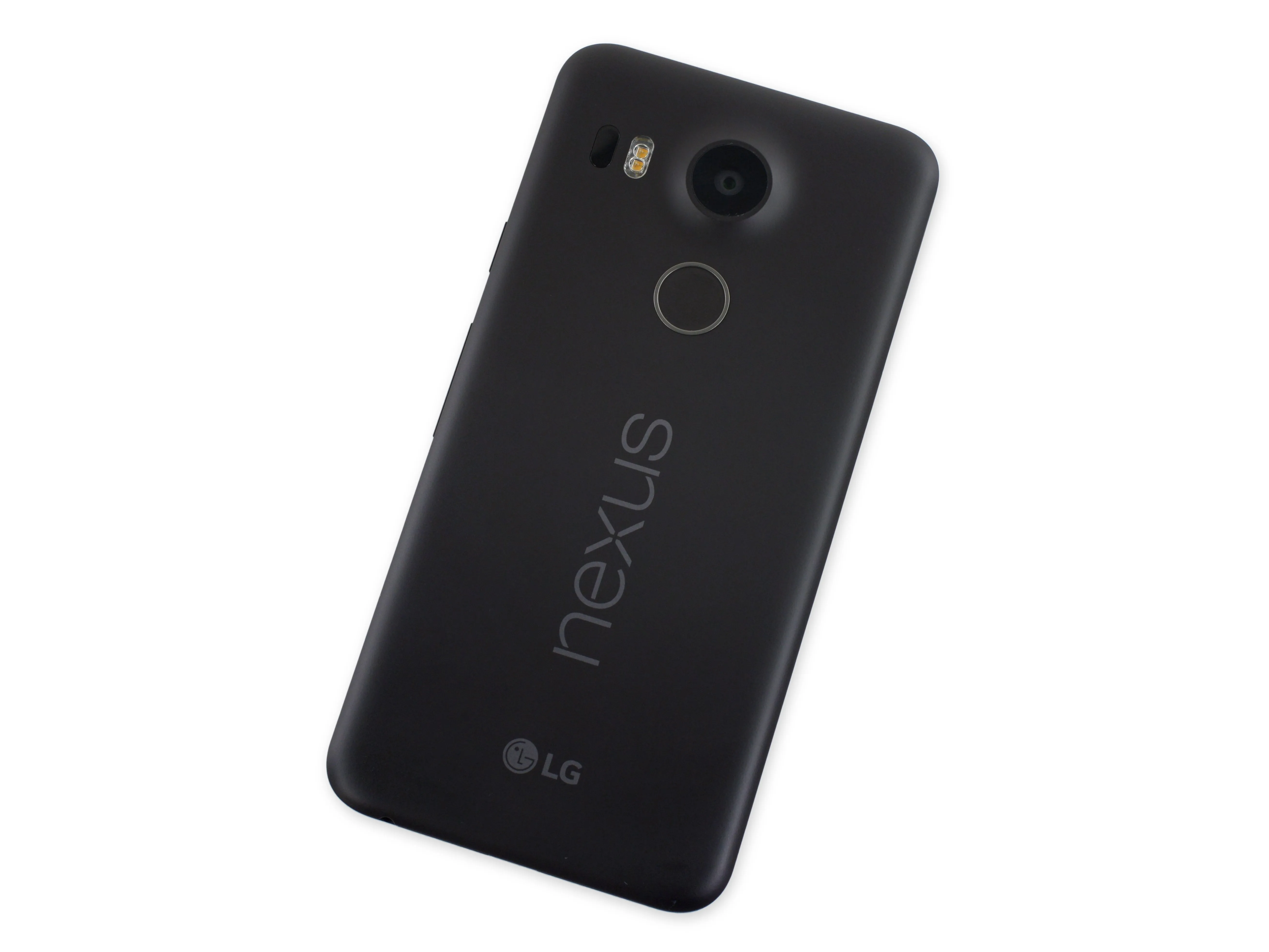

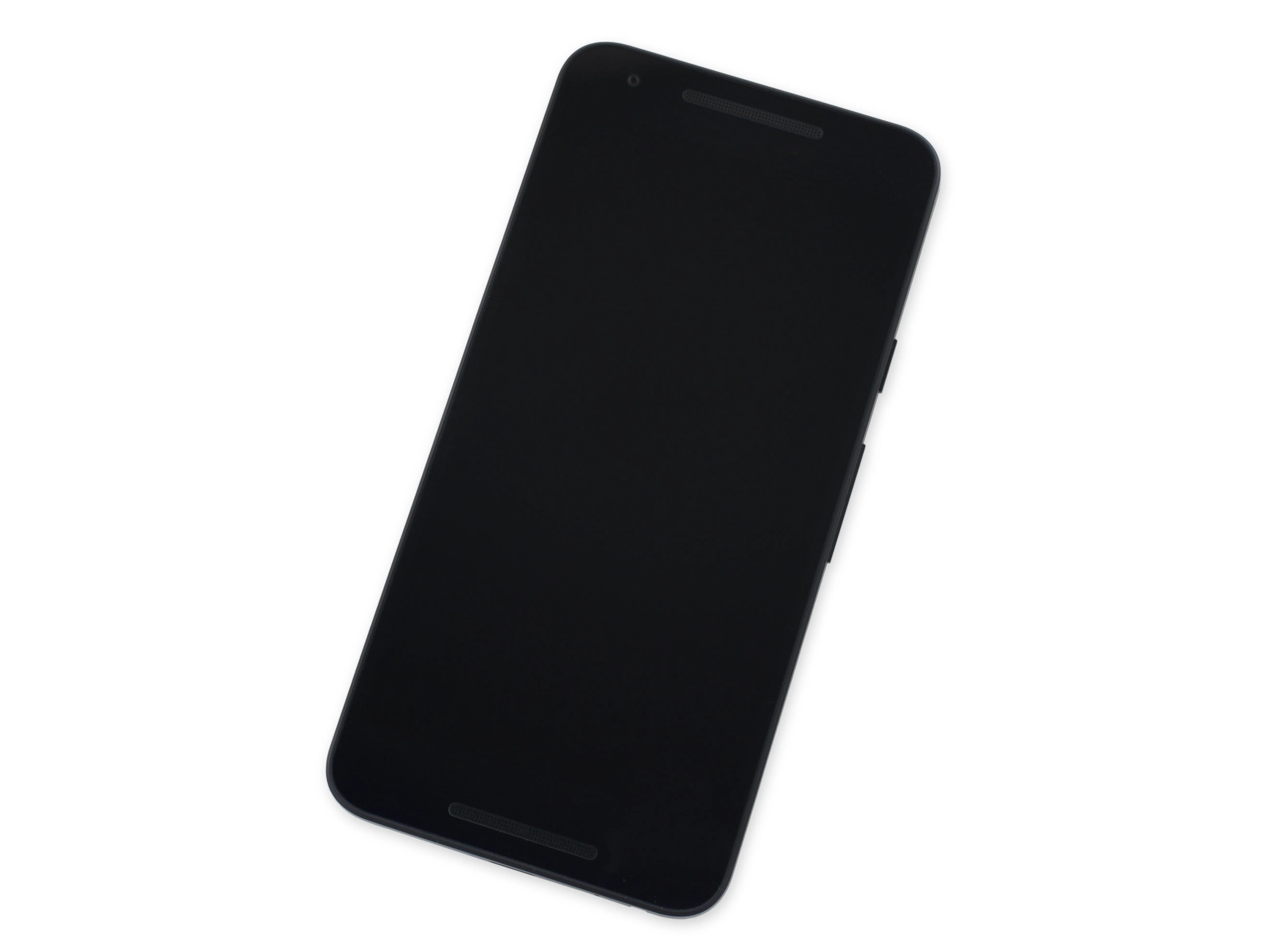

• Прежде чем снять корпус 5X, давайте посмотрим, что он нам готовит:

• Шестиядерный 64-битный процессор Qualcomm Snapdragon 808 с частотой 1,8 ГГц, графическим процессором Adreno 418 и Android Sensor Hub

• Задняя камера 12,3 МП/4K с лазерным автофокусом и фронтальная камера 5 МП

• 2 ГБ оперативной памяти LPDDR3 и 16 ГБ или 32 ГБ встроенной памяти

• 5,2-дюймовый IPS ЖК-дисплей с разрешением Full HD 1920 × 1080 при 423 ppi

• Порт USB Type-C с поддержкой быстрой зарядки

• Сканер отпечатков пальцев Nexus Imprint

• Android 6.0 Marshmallow

Комментарии к шагу

Очень понравились пасхальные яйца из фильма 'Назад в будущее'!

Я подумываю о том, чтобы вставить тонкую металлическую пластину между батареей и задней крышкой, чтобы использовать ее с одним из этих магнитных держателей. Я пытался снять заднюю крышку, но не смог этого сделать, не опасаясь сломать ее. Не могли бы вы показать более подробно, как снять заднюю крышку?

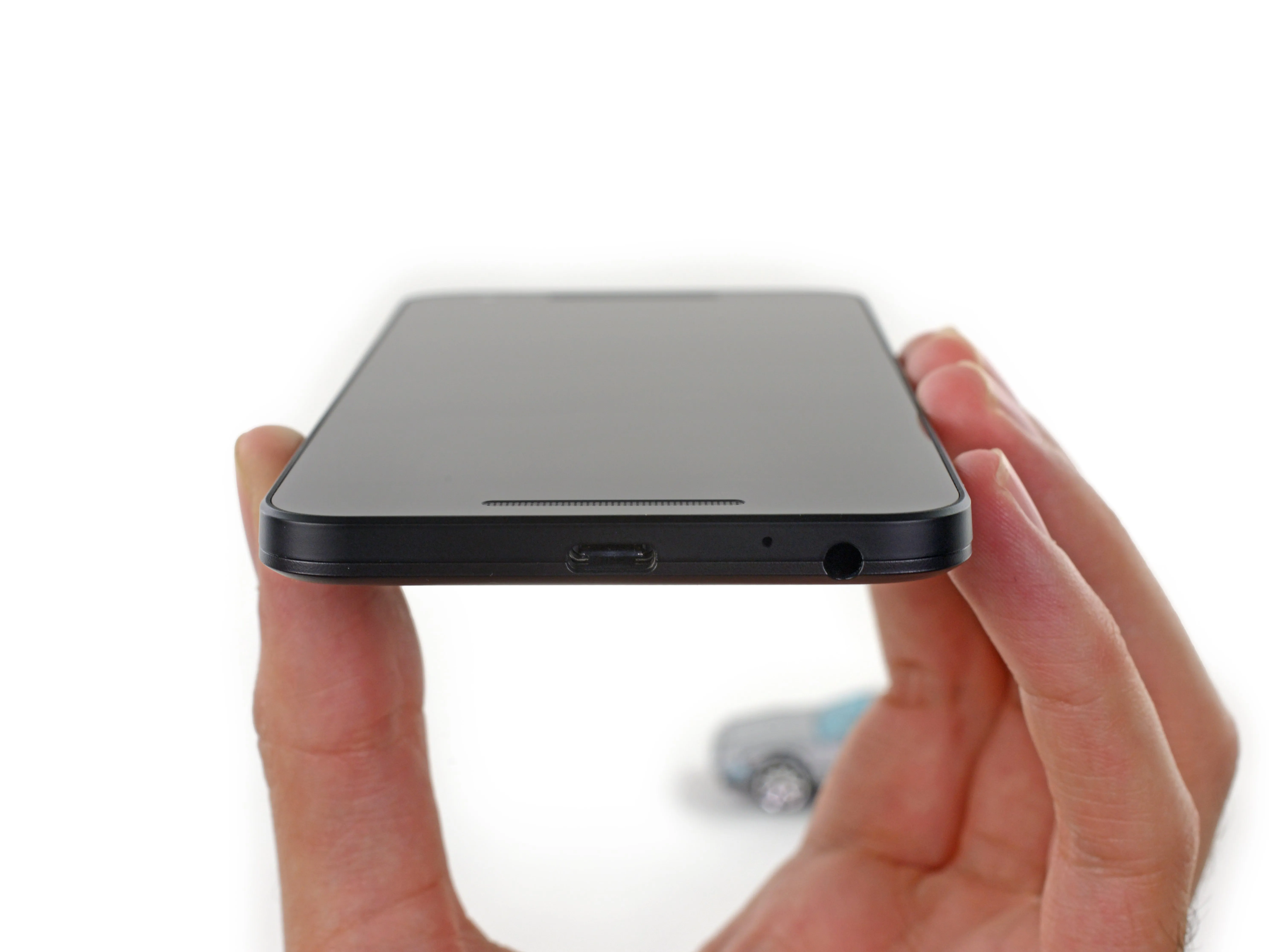

Шаг 2

• Великий Скотт! Последний Nexus от Google оснащен реверсивным портом USB-C для зарядки рядом с разъемом для наушников.

• Однако, несмотря на новый модный вид, этот порт USB-C поддерживает только скорость передачи данных USB 2.0-как и в OnePlus 2. Облом.

• А вот что не обломно, так это увеличенная скорость зарядки (5 В/3 А), которую обеспечивает порт USB-C.

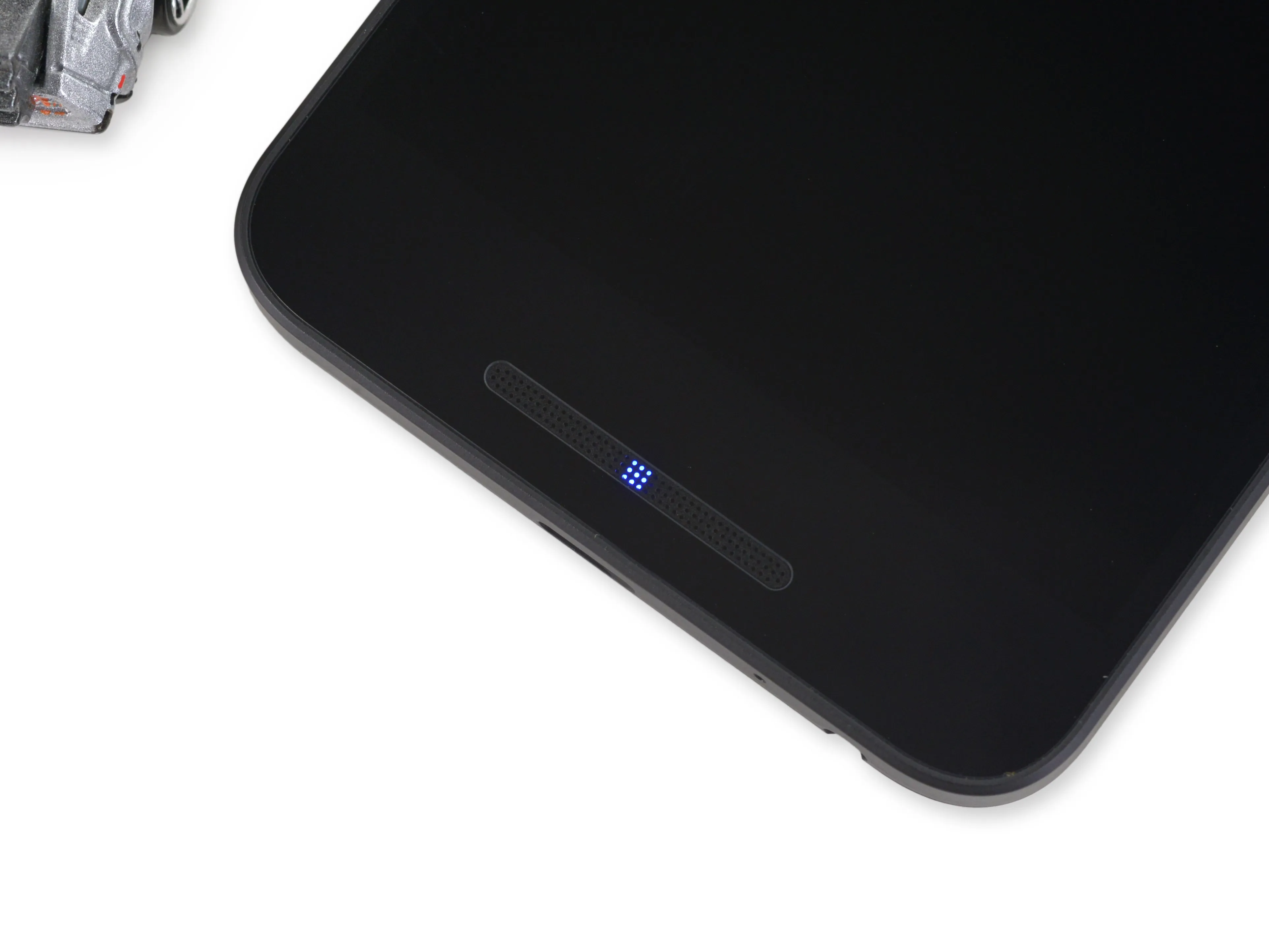

• Индикатор уведомлений RGB LED спрятан под нижней решеткой динамика, образуя совершенно милую сетку уведомлений 3x3. Жаль, что она не двигаться...

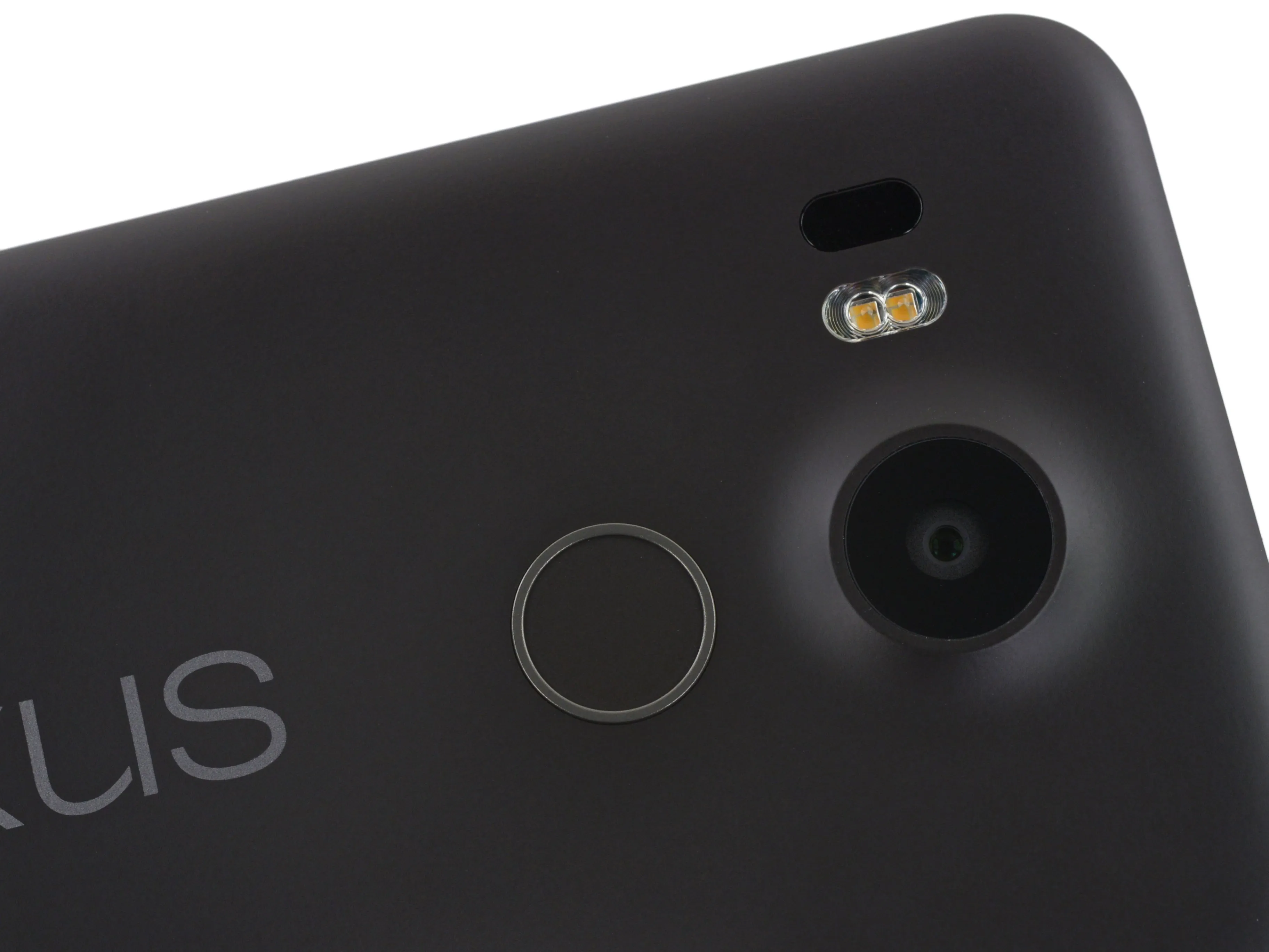

• На задней панели Nexus 5X находится совершенно новый Nexus Imprint считыватель отпечатков пальцев, 12,3-Мп камера, двойная вспышка и лазерный дальномер.

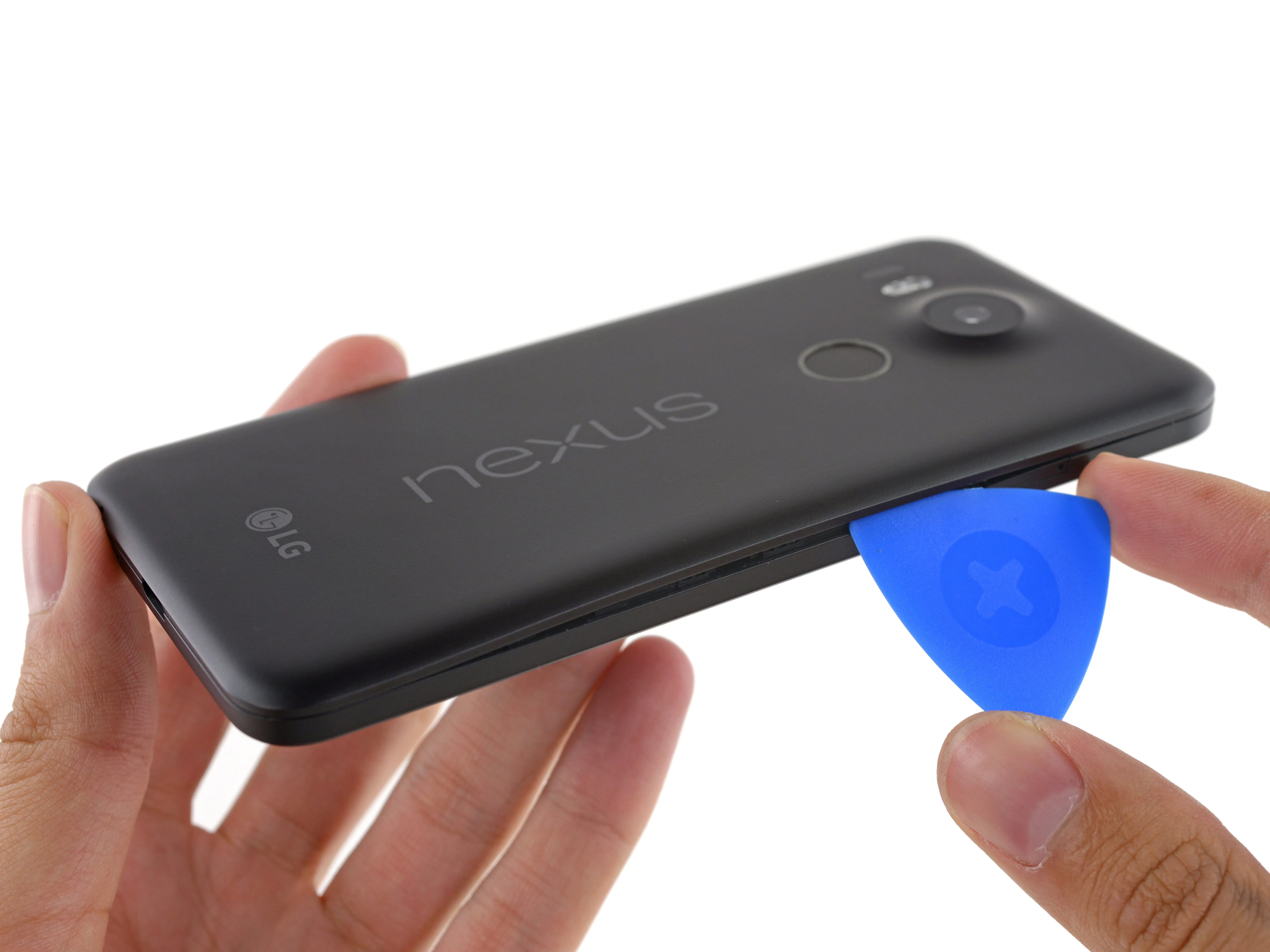

Шаг 3

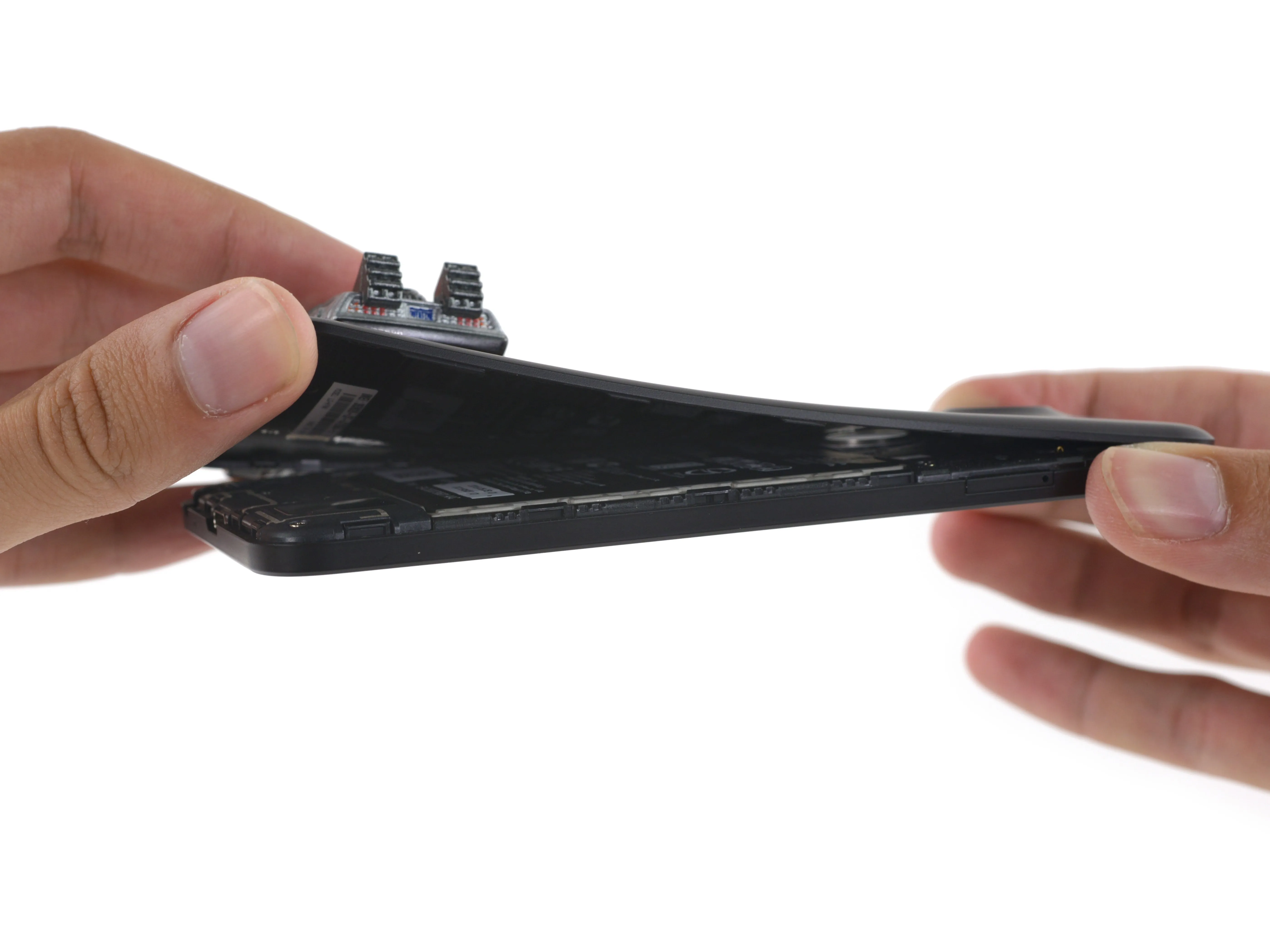

• Как и его старший брат и сестра5X использует клипсы для крепления заднего корпуса к остальной части телефона.

• Однако на этом сходство заканчивается, поскольку клейкие полоски, которые были на заднем корпусе Nexus 5, в Nexus 5X отсутствуют.

• Похоже, что LG получила сообщение о нашем отношении к клею.

• Клей? Там, куда мы направляемся, клей нам не нужен.

Шаг 4

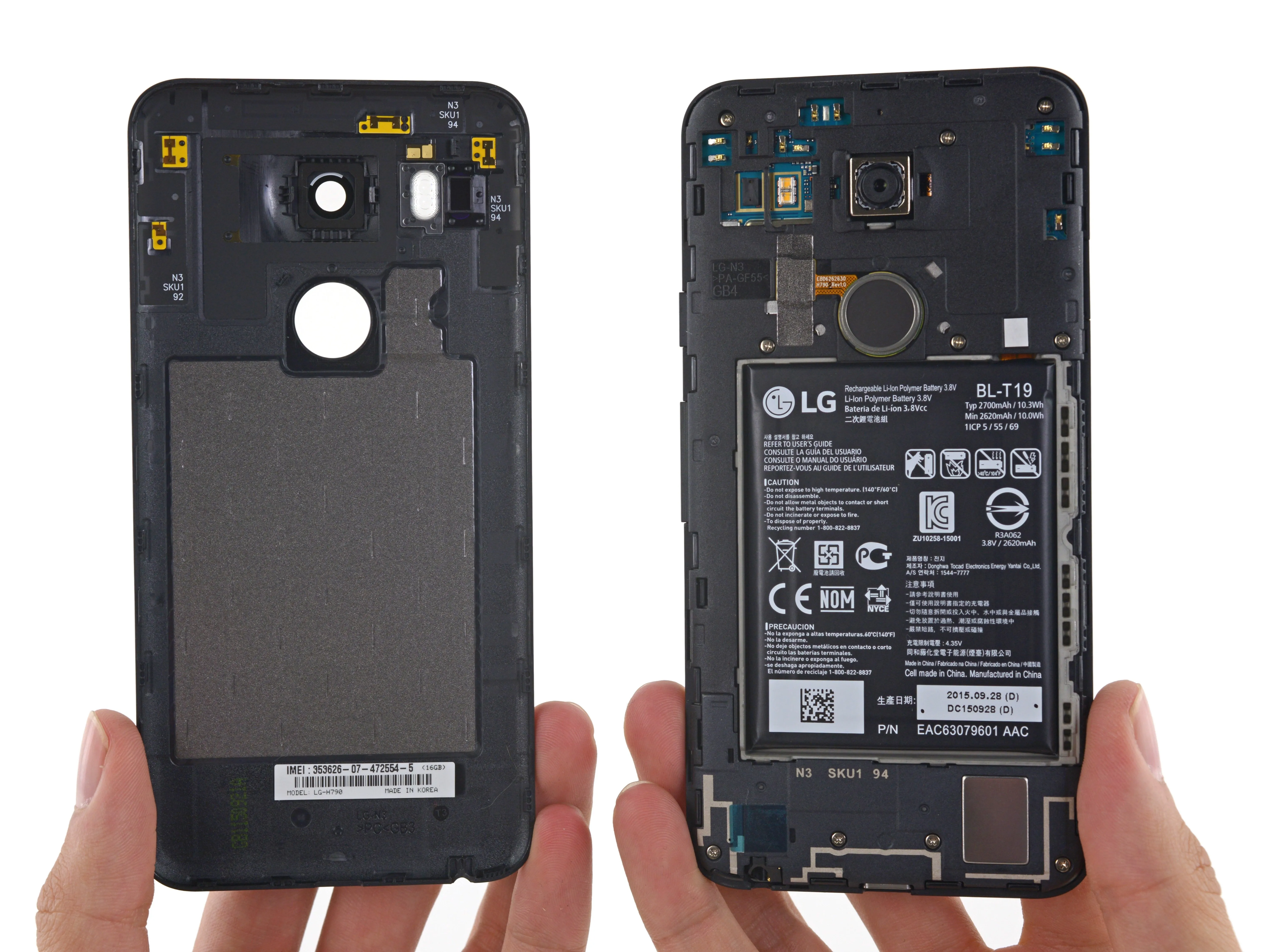

• Это было не так уж плохо! Дела у 5X идут в гору, так как мы получили первый взгляд на внутренности телефона.

• Антенны Wi-Fi, MIMO и GPS по-прежнему находятся на задней панели, как и антенна NFC, которая раньше располагалась на отдельной плате управления. К сожалению, эти удобные наклейки с Nexus 5 превратились в загадочные коды.

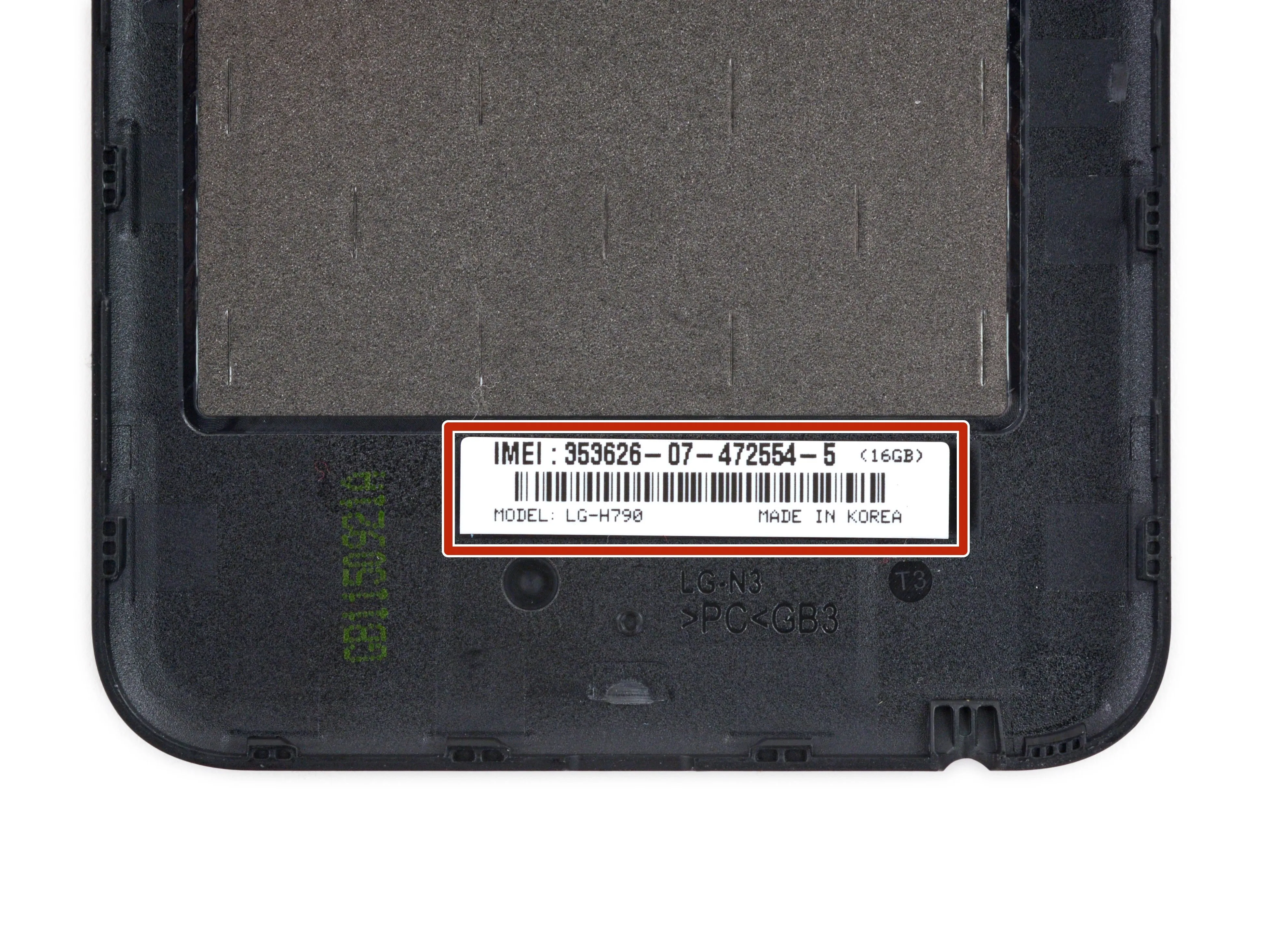

• К счастью, на этой наклейке на внутренней стороне задней панели есть все самое необходимое: IMEI, страна происхождения и номер модели: LG-H790.

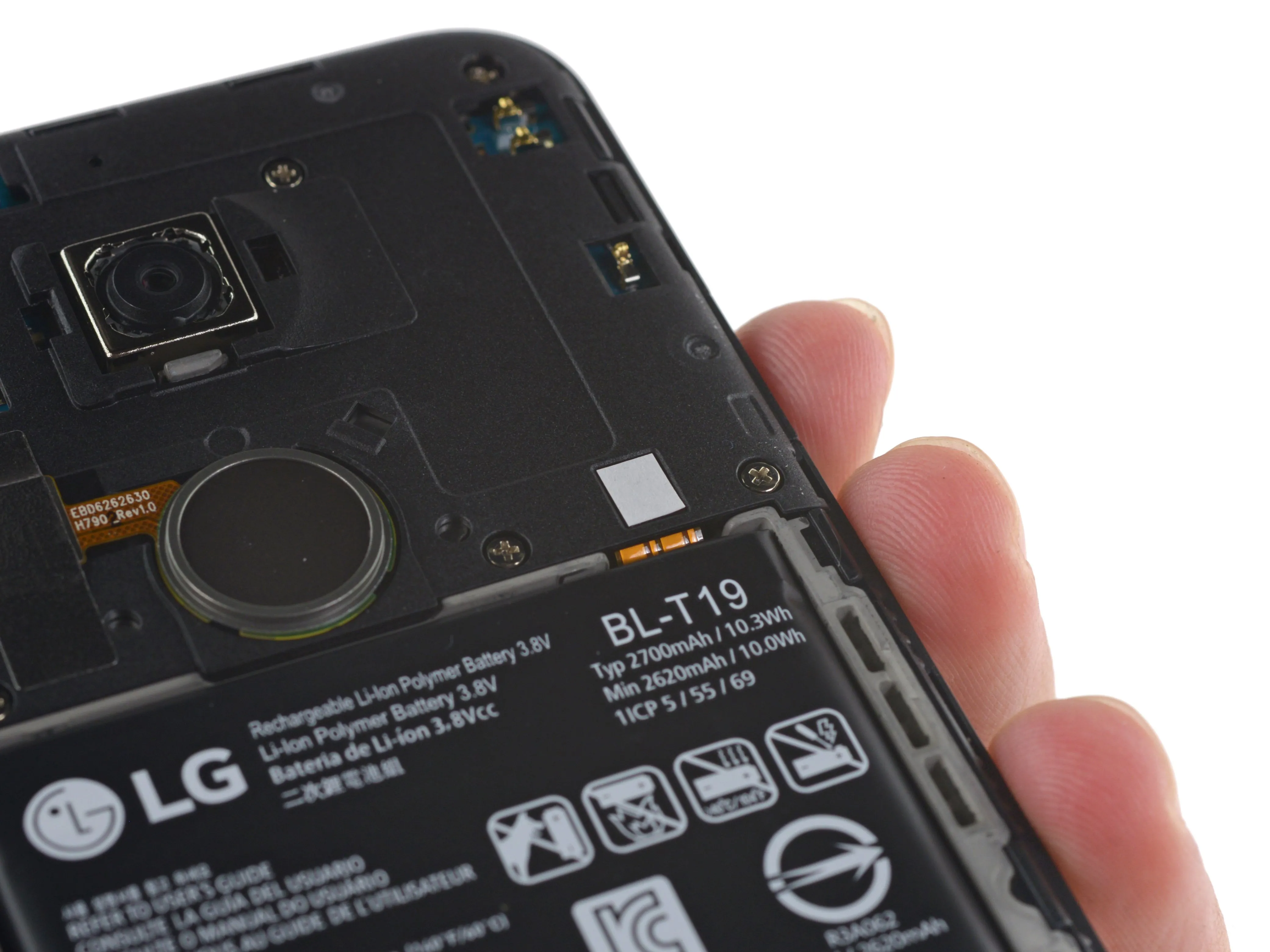

• Мы воспрянули духом, когда увидели на виду аккумулятор емкостью 2700 мАч - в наши дни трудно найти съемный аккумулятор.

• Но, увы, этого не произошло. Разъем батареи спрятан под средней рамкой, и пока что он совершенно недоступен.

Комментарии к шагу

Не подскажете, крышка объектива камеры такая же, как в других моделях LG? Моя уже каким-то образом разбилась (ее не роняли и у нее есть чехол), и Google/LG не покрывает ее по гарантии (= платный ремонт).

Вы узнали, где можно купить крышку объектива камеры? У моего телефона повреждены крышка объектива камеры и сканер отпечатков пальцев. Нигде не могу найти детали.

Антенна находится за серым патчем или ближе к верху, где находятся контакты? Где находится антенна сотовой связи?

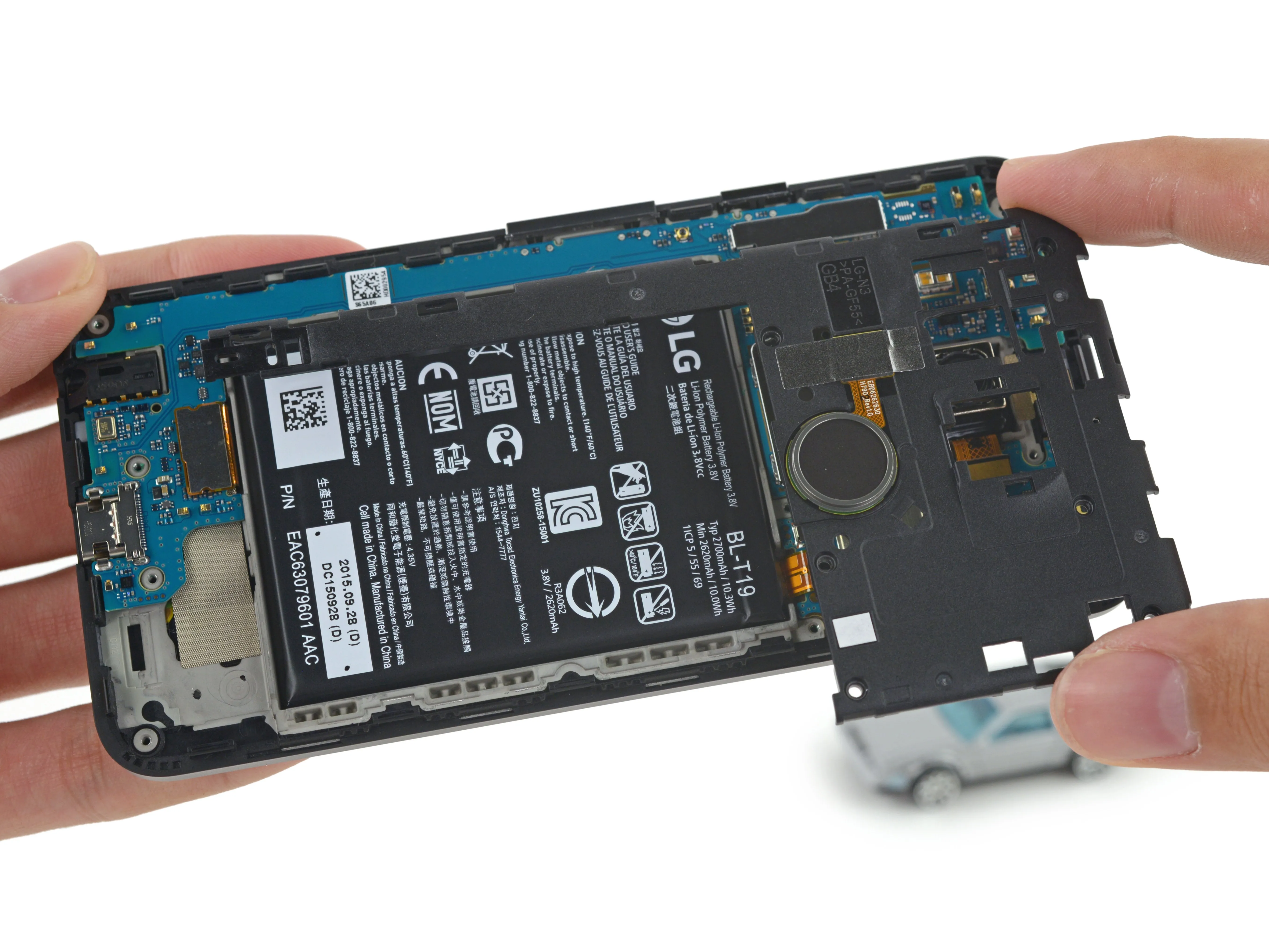

Шаг 5

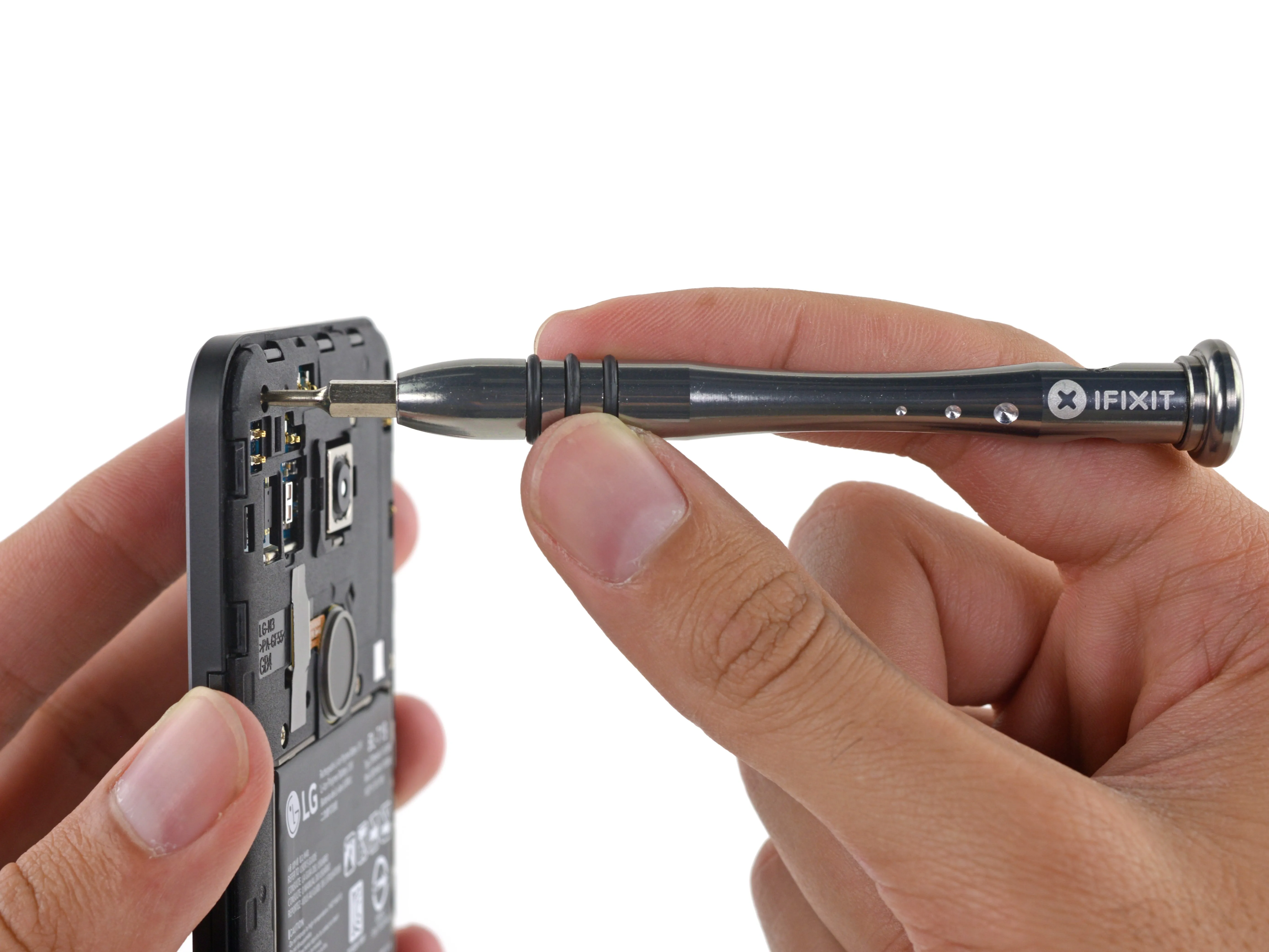

• Наш набор 64-битных драйверов позволяет быстро справиться с 10 крестообразными винтами, удерживающими среднюю рамку.

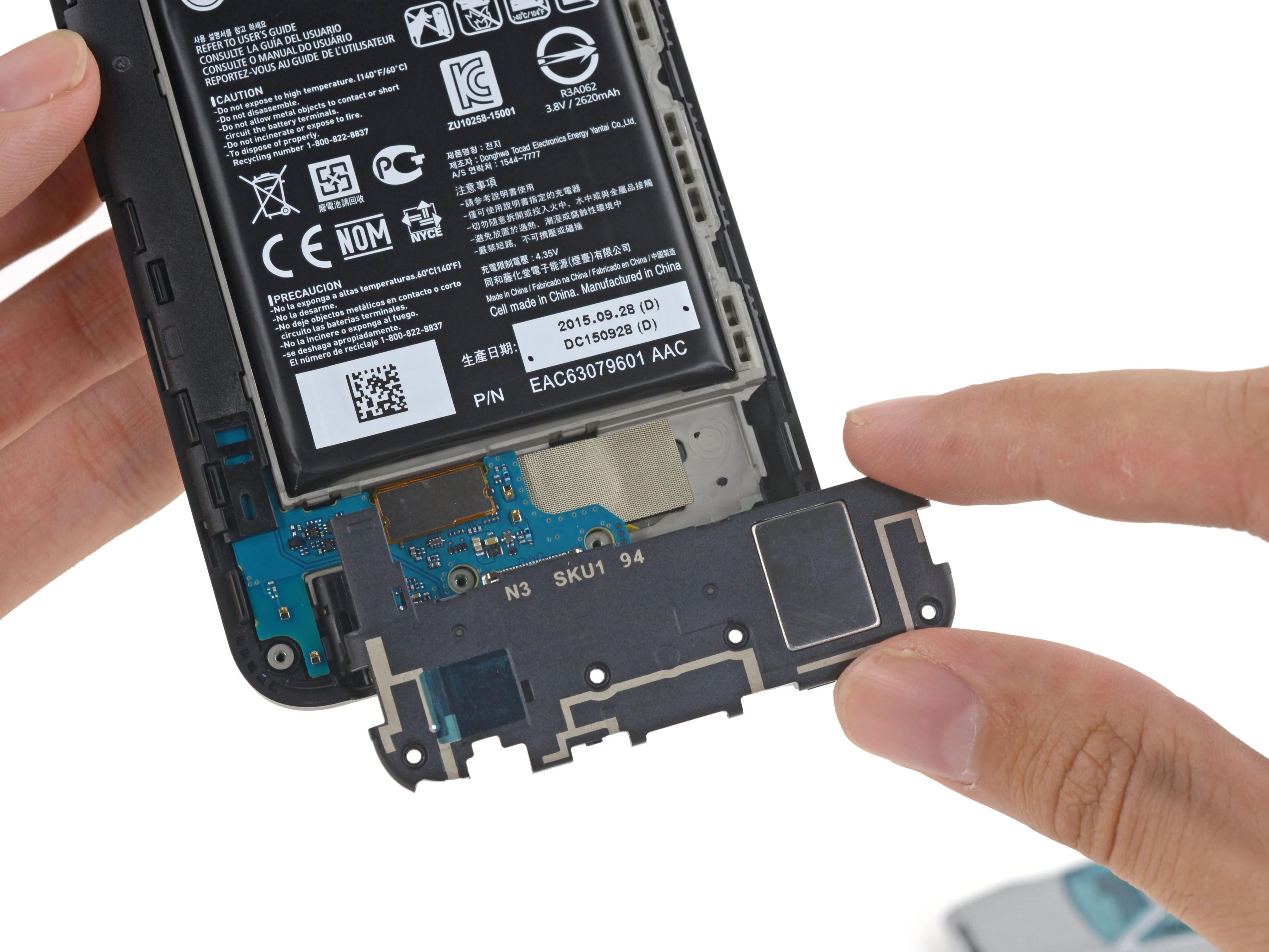

• Средняя рамка поставляется по частям (точнее, по две части):

• Нижняя половина содержит несколько антенн и фронтальный динамик телефона.

• В верхней половине находится считыватель отпечатков пальцев Nexus Imprint.

Комментарии к шагу

Можете ли вы добавить более качественное изображение динамика?

Потому что в некоторых обзорах говорится, что звук, кажется, выходит на заднюю панель телефона, а не на переднюю.

Также - являются ли выделенный фронтальный динамик (внизу) и динамик, используемый для телефонных звонков (вверху), одним и тем же компонентом? И если да, то не запрещают ли ограничения процессора использовать два фронтальных динамика?

Похоже, что стекло, дигитайзер, рамка/ободок (и... есть ли радиатор) - это один компонент. Если вам нужно заменить стекло, как вы сказали, дигитайзер тоже, но эта фотография выглядит так, как будто рамка/ободок также является частью дигитайзера. Так ли это?

Я только что разобрал свой, чтобы попытаться заменить экран/цифровик, к сожалению, похоже, что вы правы, я не смог понять, как отделить передний корпус от экрана/цифровика. Я нашел запасной экран/цифровой индикатор в сборе на сайте etradesupply.com, но они не продавали передний корпус, поэтому я предположил, что он вам не нужен. Может быть, вы могли бы отделить его с помощью тепловой пушки и множества манипуляций. Потому что я не могу найти запасной передний корпус, чтобы пойти с экраном/цифровым индикатором в сборе.

Поэтому я отнес свой в местный магазин, так как у меня нет тепловой пушки и клея. Как я и ожидал, вам удастся отделить экран/цифровой индикатор от передней части корпуса, но это гораздо сложнее, чем остальная часть разборки.

Во сколько обошелся ремонт? Я не знаю, делают ли их где-нибудь в моем районе.

После 2 лет работы процессор, расположенный под оперативной памятью, стал нагреваться и зацикливаться. Было бы здорово, если бы Делаете.ру видео разбора учитывали это в будущих разборах и говорили об этом. Чтобы производители принимали лучшие дизайнерские решения. Отличный телефон, который плохо кончил из-за плохого дизайна. Я работаю над поиском подходящего 4Gb, которым я мог бы заменить оперативную память samsung и вернуть его к жизни. Было бы здорово, если бы кто-нибудь мог помочь в предложении чипа оперативной памяти 4 Гб, который может подойти для этого гнезда.

Вот GDoc, в котором есть фотография начальной точки для подъема средней рамки:

https://docs.google.com/document/d/1kvCr...

Шаг 6

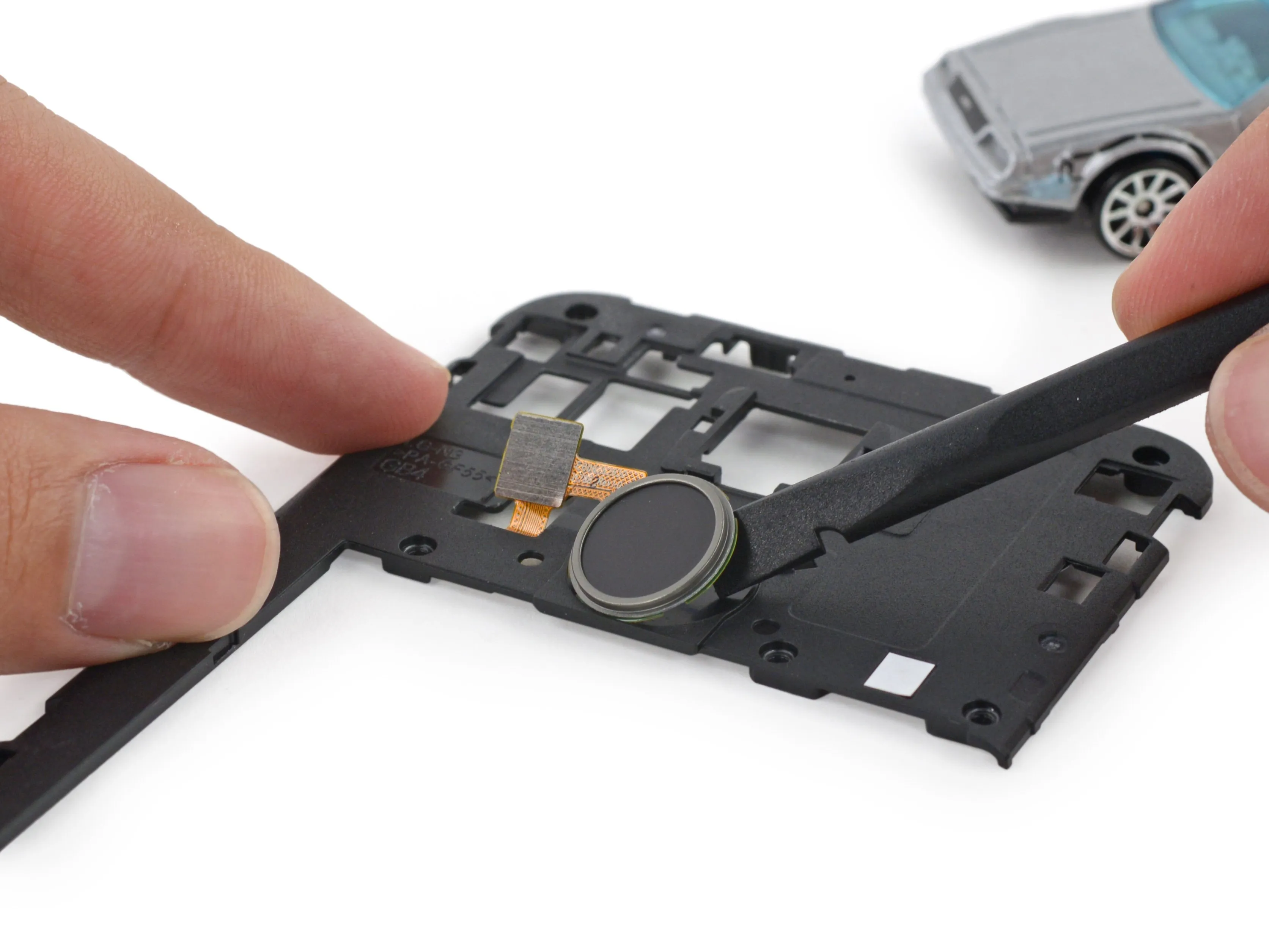

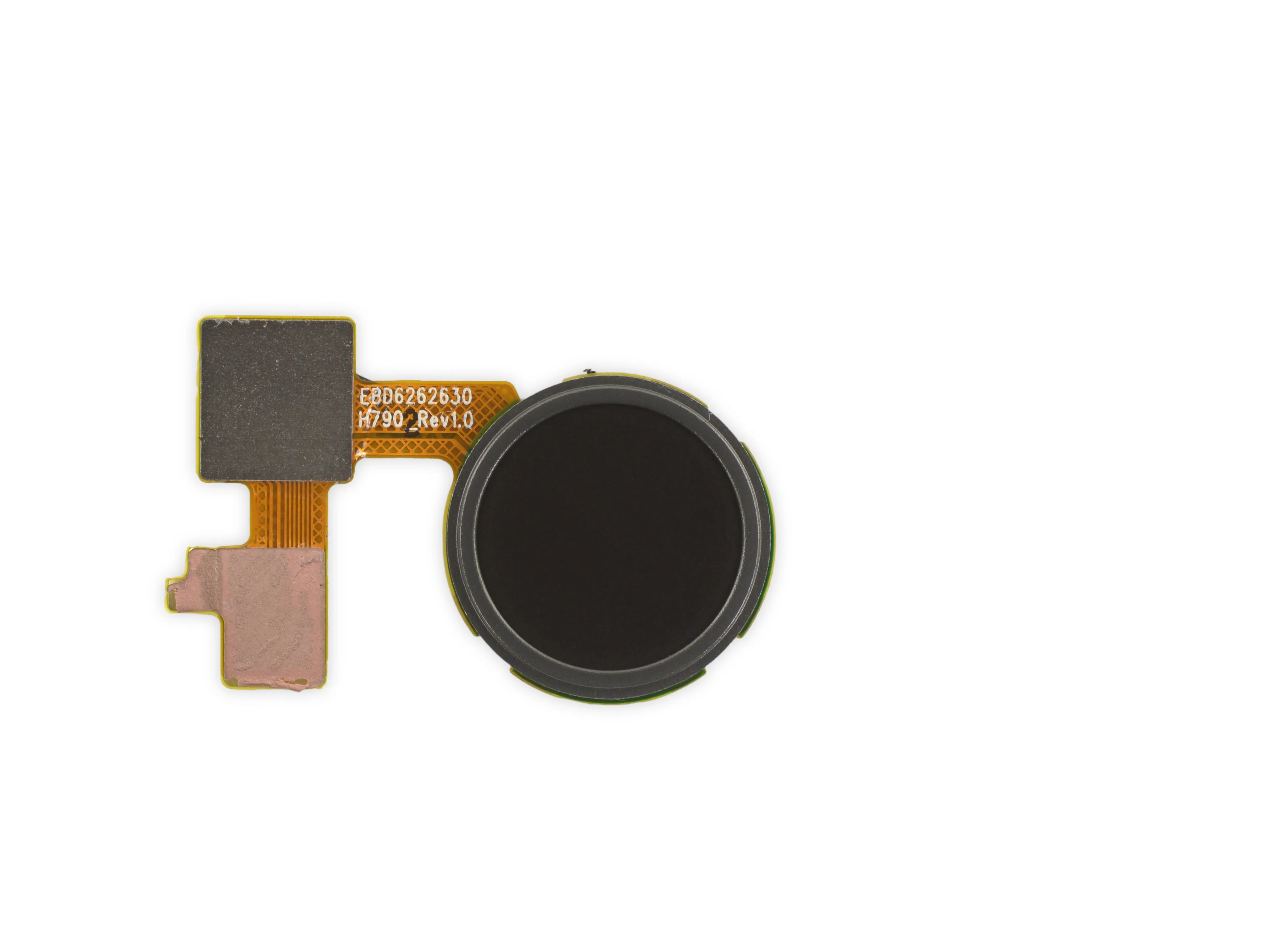

• На средней рамке расположен считыватель отпечатков пальцев Nexus Imprint.

• Google утверждает, что Imprint распознает отпечаток пальца всего за 600 мс - достаточно быстро, чтобы полностью пропустить экран блокировки.

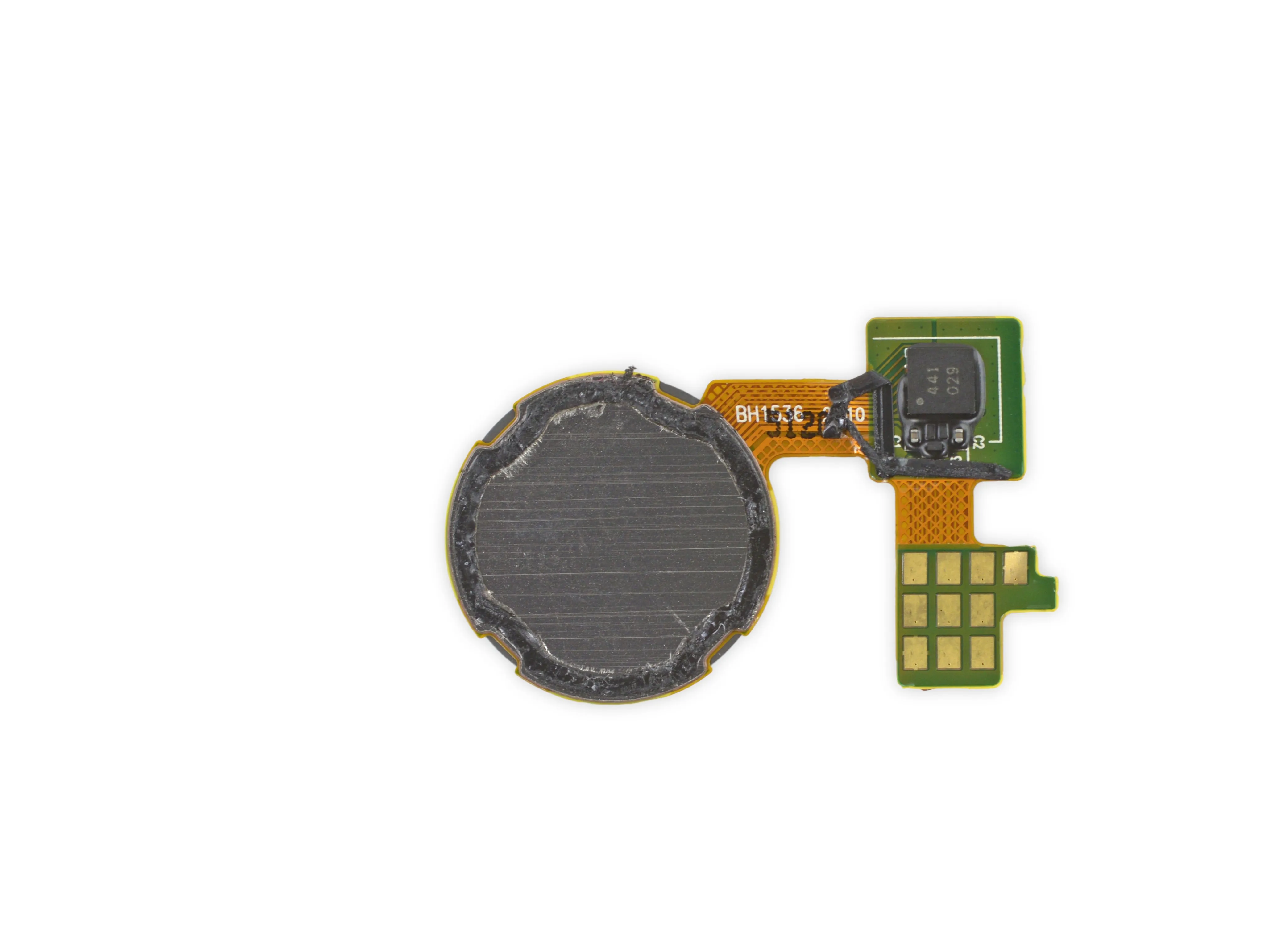

• Перевернув Imprint, вы обнаружите неопознанную микросхему управления и наши любимые пружинные контакты! Эти разъемы гораздо долговечнее традиционных, защелкивающихся, и с ними гораздо проще работать во время ремонта. Выигрыш!

Комментарии к шагу

Дактилоскопический датчик FPC 1025 от FingerprintCards Sweden.

Насколько сложно заменить сканер отпечатков пальцев? Мой перестал работать и исчез из меню настроек безопасности. Если я заменю его, проблема будет решена? Может быть, дело в самой материнской плате?

Шаг 7

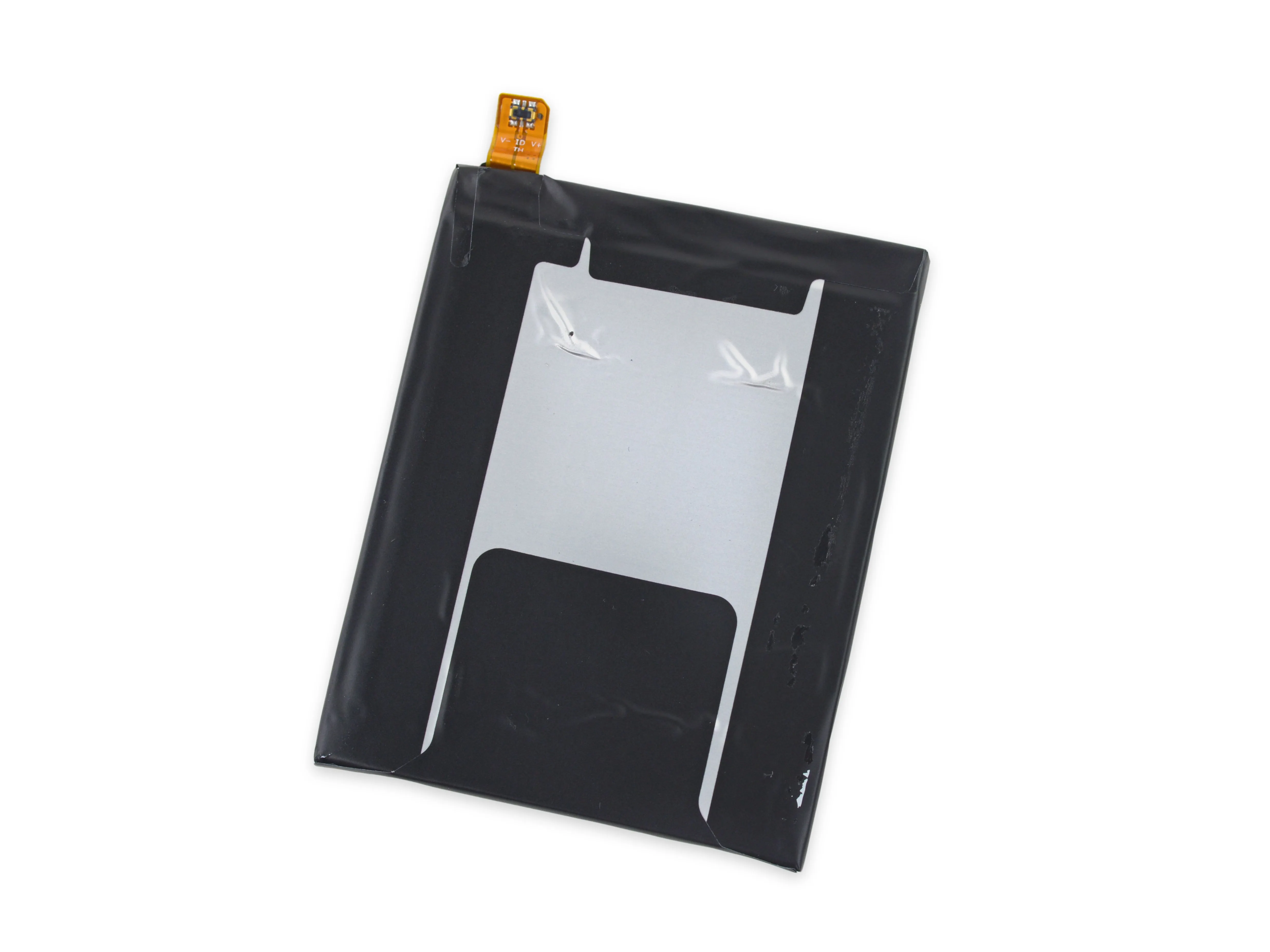

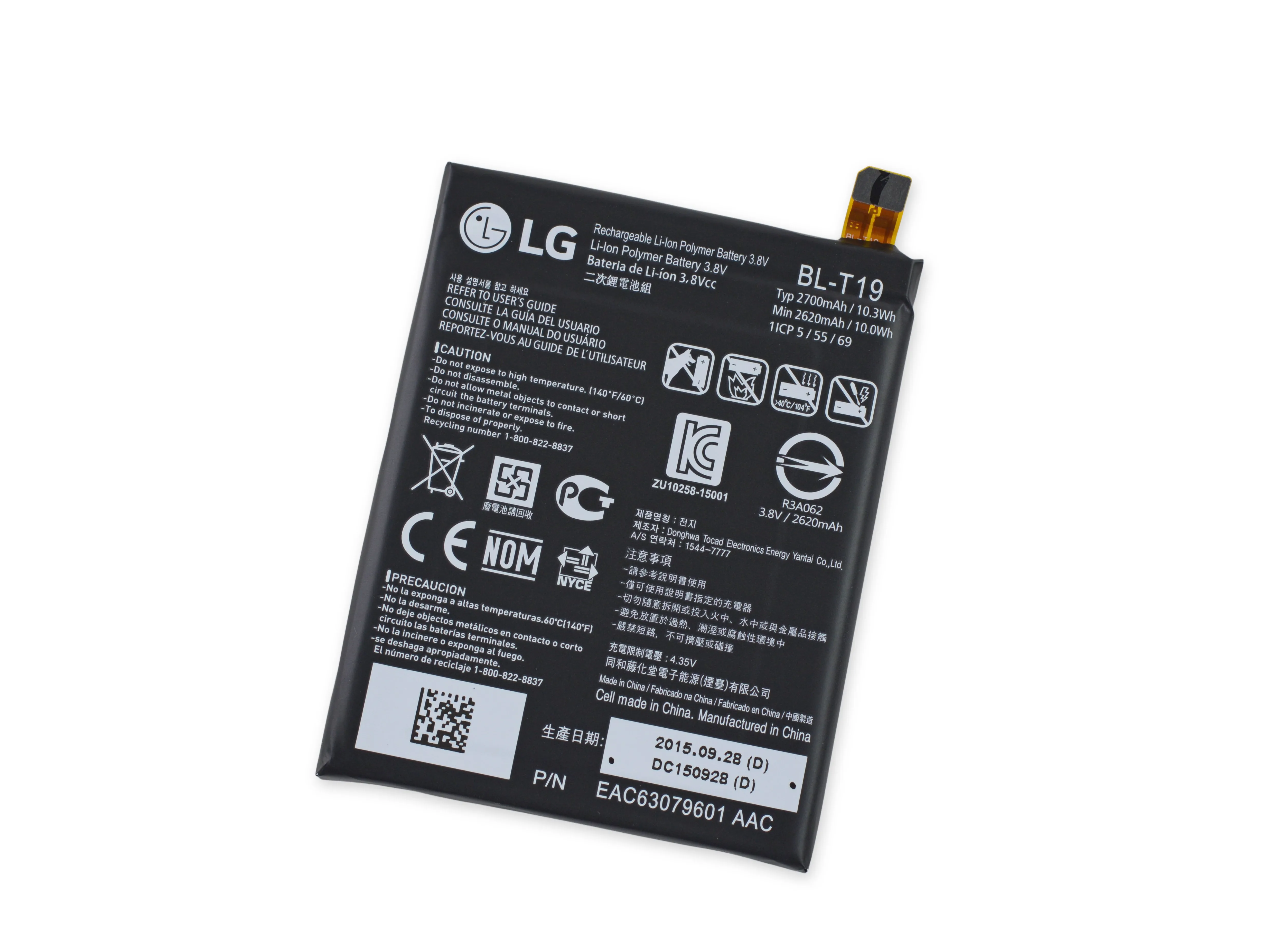

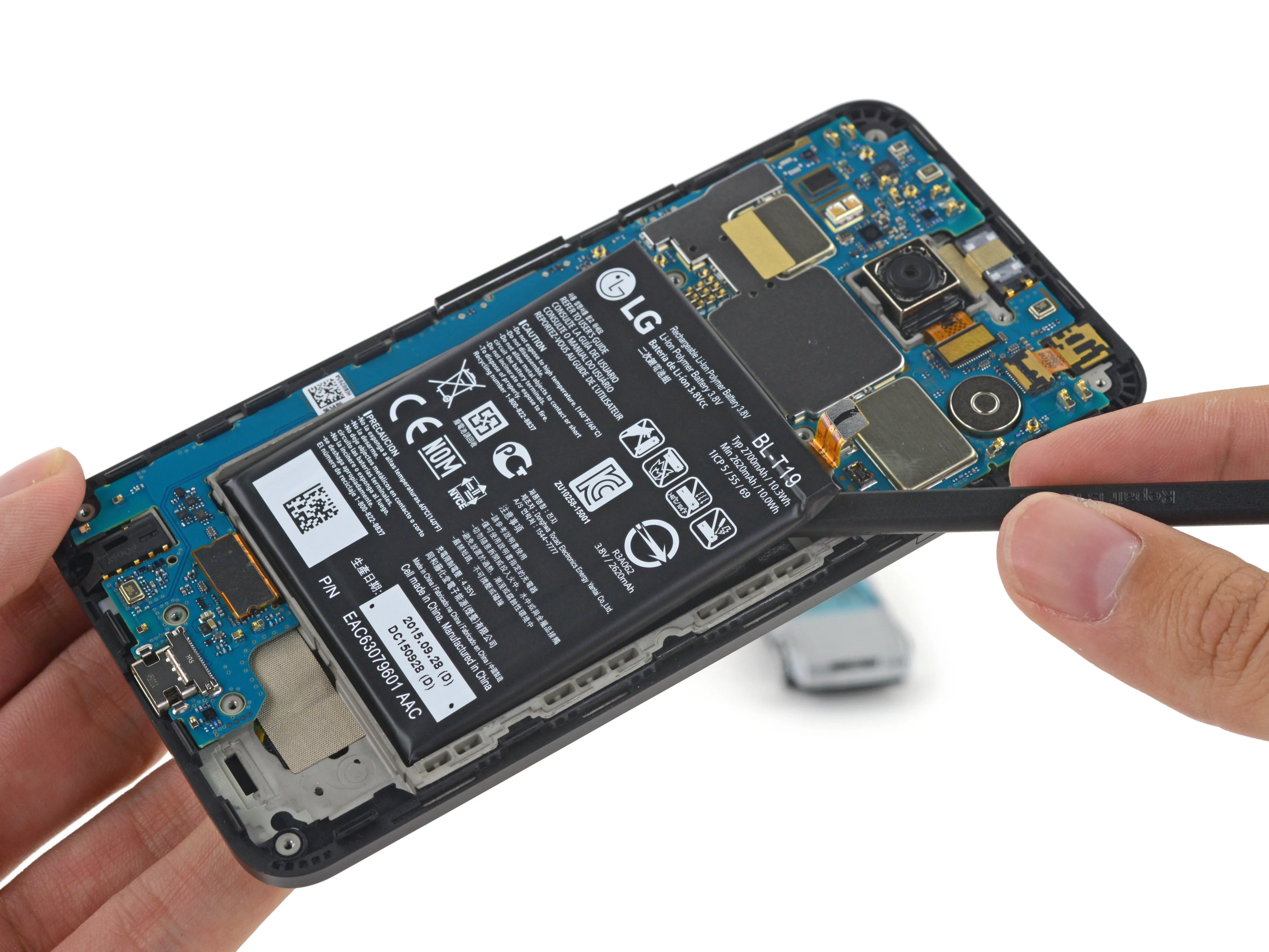

• Батарея крепится с помощью легкого клея, но ничего страшного в этом нет.

• В 5X установлена батарея 3,8 В, 2700 мАч - на 400 мАч больше, чем в Nexus 5.

• И снова упаковка предупреждает нас, чтобы мы не кормили батарею собакой и не поддавались порывам порезать ее отверткой.

• Хотя 5X официально не поддерживает быструю зарядку 2.0, Google утверждает, что USB-C обеспечит 'четыре часа работы после всего десяти минут зарядки'.

Комментарии к шагу

Я предполагаю, что цилиндрический объект над лотком для SIM-карт - это вибромотор? Не знаете, является ли он причиной дребезжащего шума, о котором сообщают некоторые пользователи?

Они заявляют о 4 часах работы после 10 минут зарядки? Это, конечно, не так, и выглядит нелепым заявлением.

Да, это даже близко не похоже на правду.

Я обнаружил, что клей оказался гораздо сильнее, чем ожидалось. При попытке аккуратно открыть его мне пришлось приложить немного больше усилий, что привело к вмятине на батарее.

Правильно, сильный клей удерживает батарею в квадратном контуре

Шаг 8

• Где мы? Когда мы?

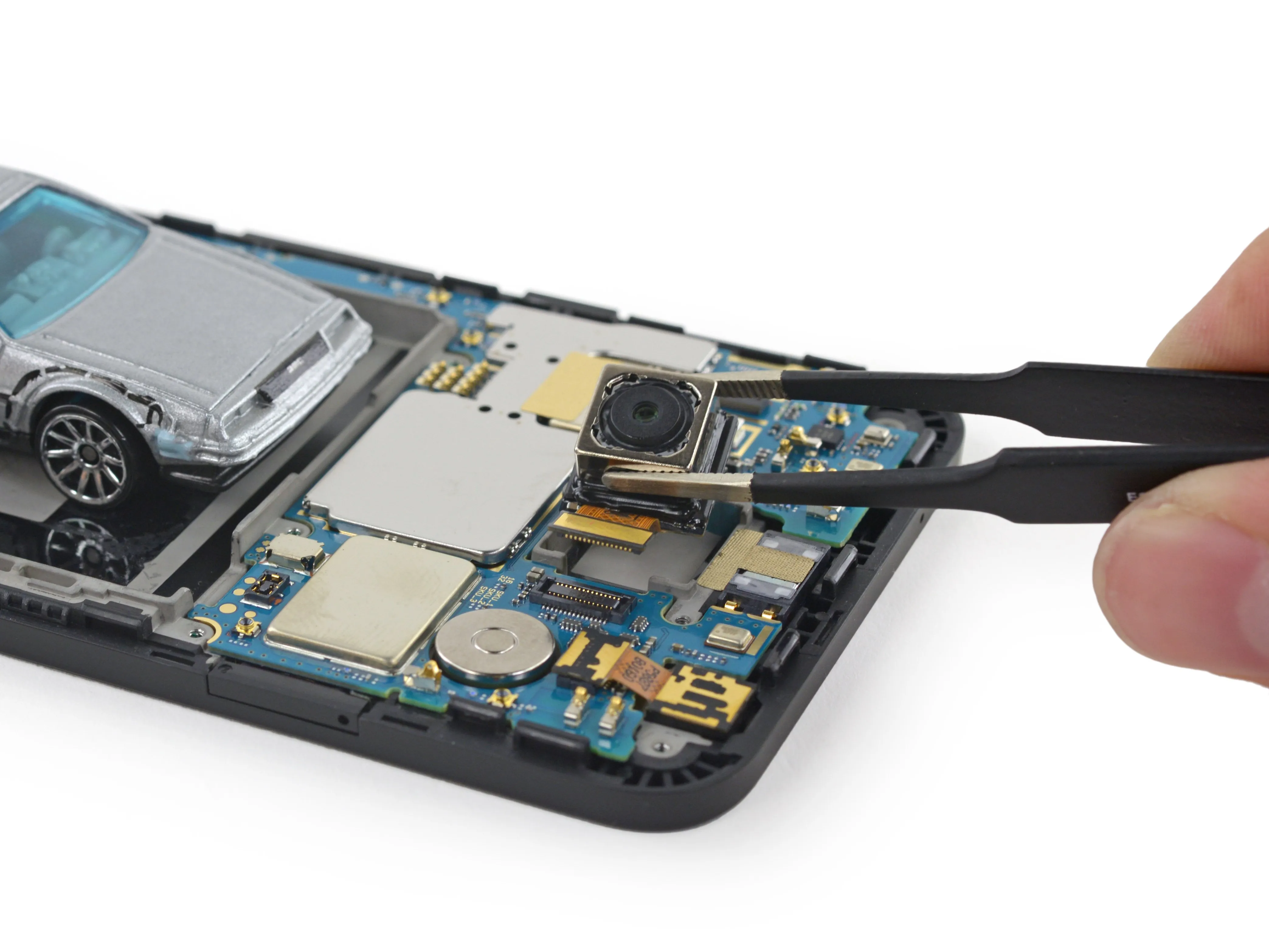

• Мы уже почти добрались до материнской платы, но останавливаемся, чтобы получше рассмотреть камеру на задней панели.

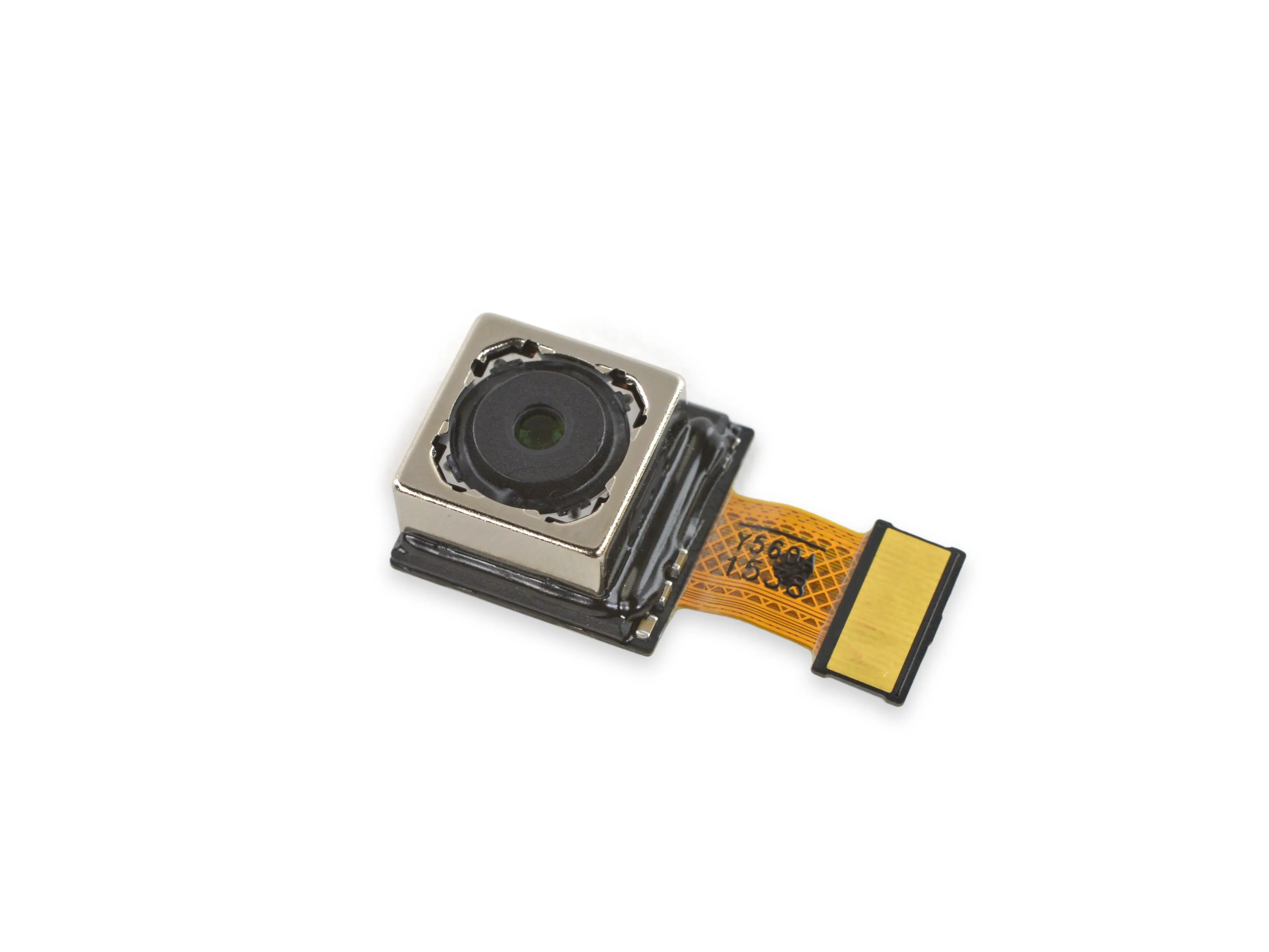

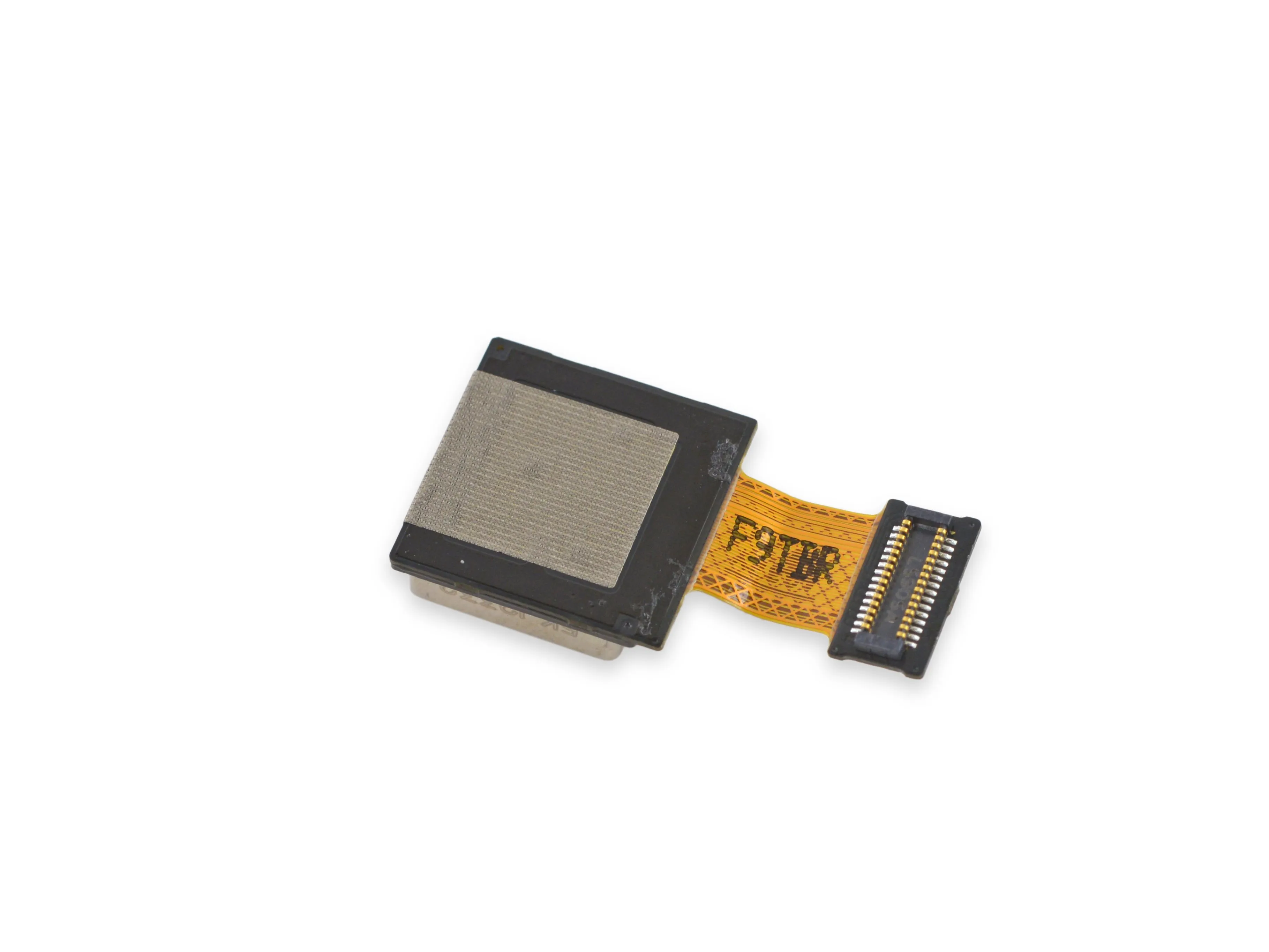

• Задняя камера 5X оснащена 12,3-Мп сенсором Sony IMX377, который расположен за объективом ƒ/2,0 - эта особенность характерна как для 5X, так и для 6P.

• В отличие от предыдущих поколений, новая камера не оснащена оптической стабилизацией изображения.

• Команда Nexus утверждает, что в ней больше нет необходимости благодаря увеличению размера пикселя (с 1,4 мкм до 1,55 мкм).

Комментарии к шагу

Nexus5x не поддерживает EIS из-за ограничений процессора

Спасибо за предупреждение, Вишну. Мы обновили обзор в соответствии с этим.

Возможно, это глупый вопрос, но как они обходятся без OIS?

На самом деле, EIS можно включить через редактирование build.prop, у меня 5x, а в моей камере есть опция стабилизации видео. Так что, похоже, аппаратные возможности есть, но Google по какой-то причине убрала эту опцию из программного обеспечения.

Кто-нибудь знает, кто поставляет модуль камеры?

Шаг 9

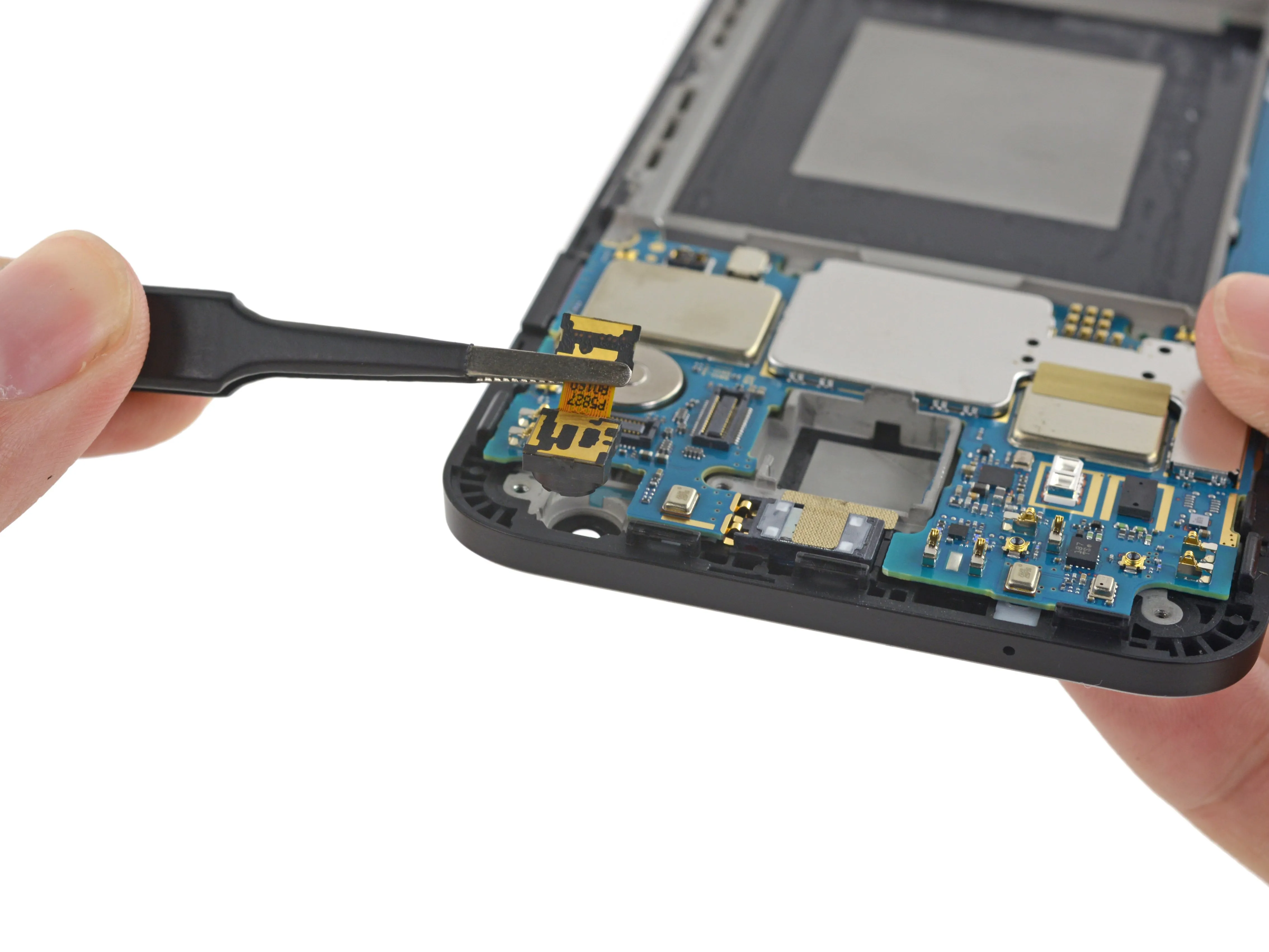

• Фронтальная камера на 5 МП - последний компонент, мешающий нам освободить этот телефон от материнской платы.

• Так почему бы вам не стать как дерево и не убраться отсюда?

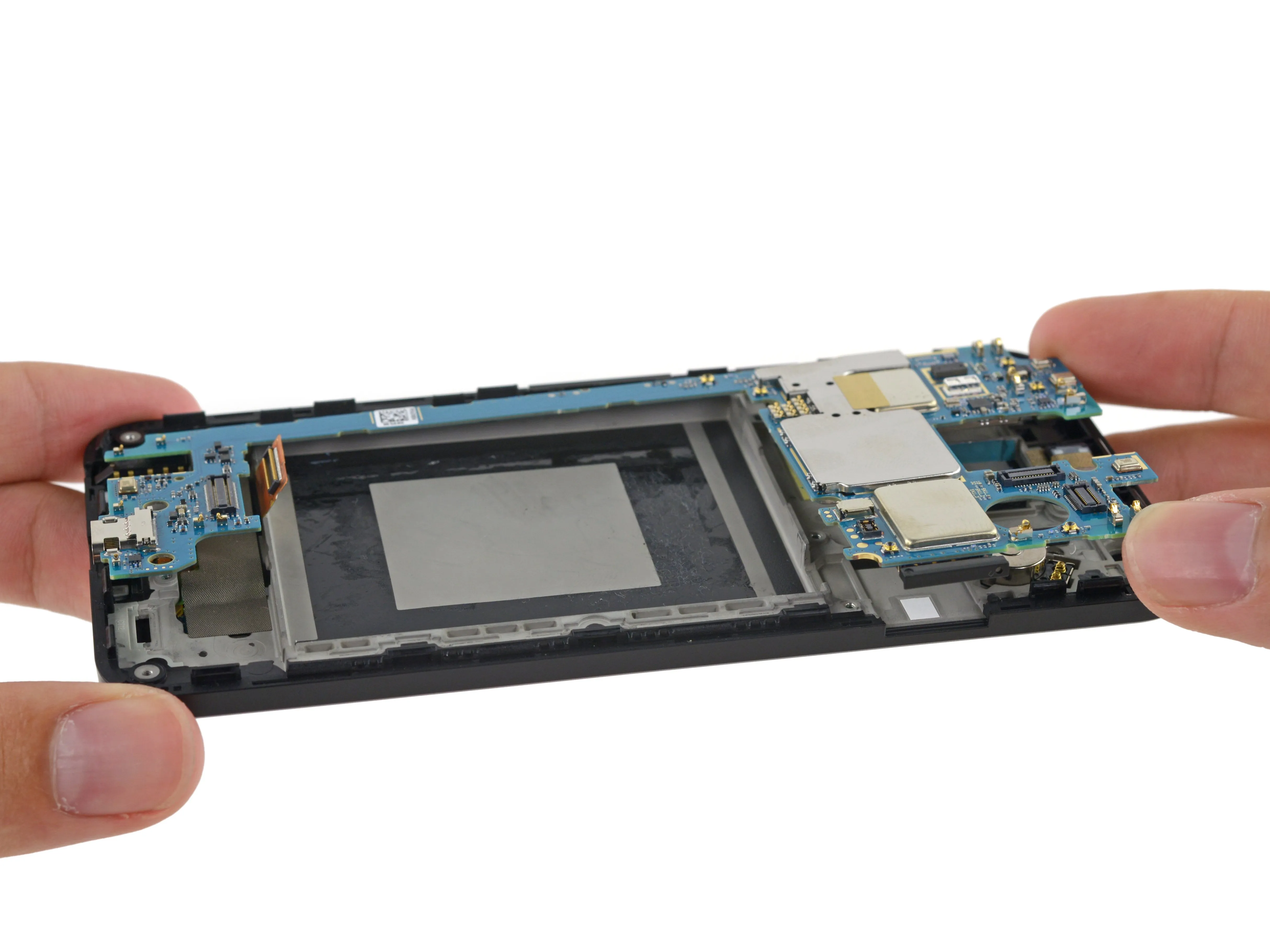

• Мы снимаем материнскую плату, оставляя за собой экран и порты ввода-вывода... Ну, все, кроме порта USB-C. Выглядит это не очень хорошо.

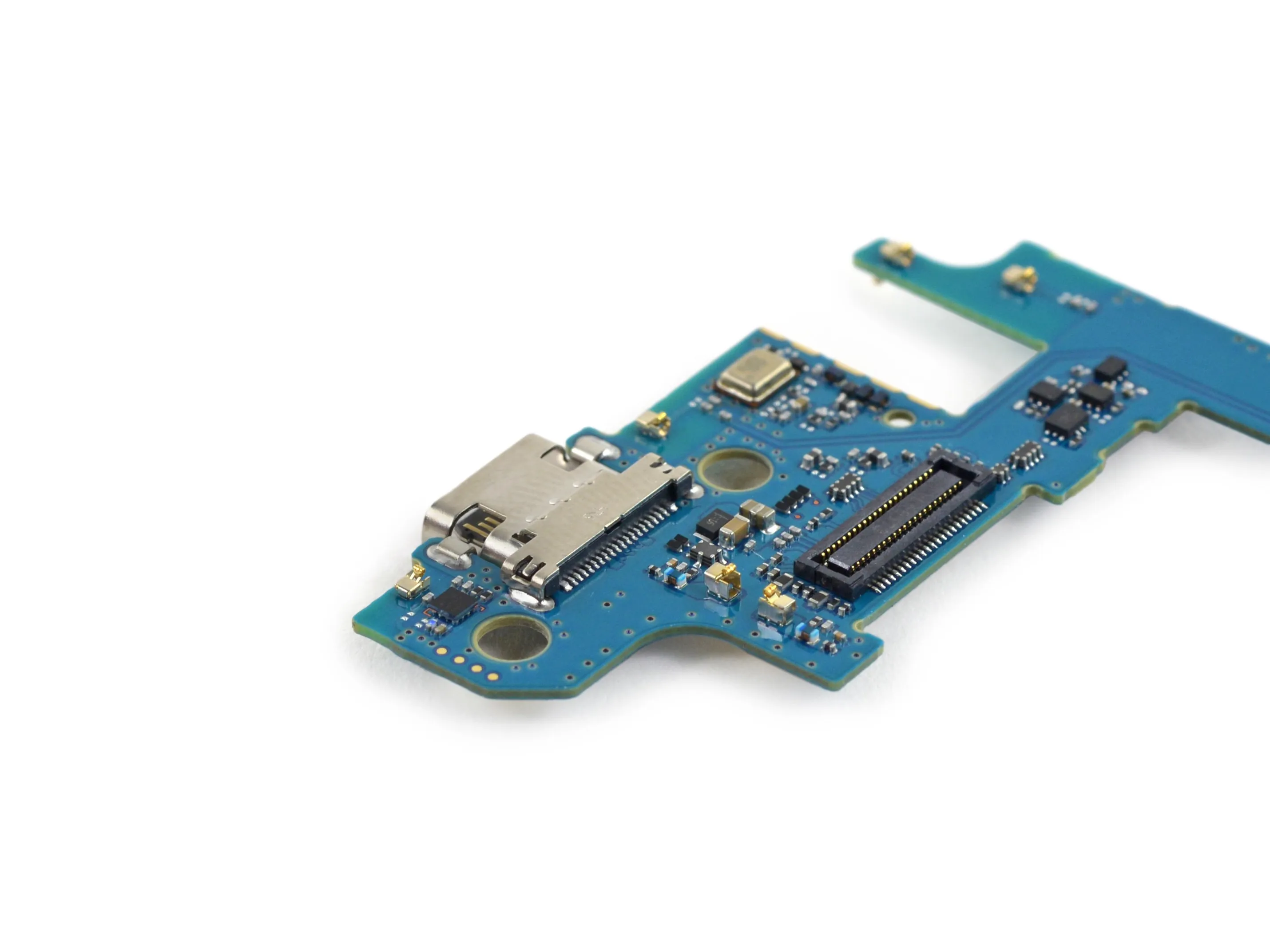

• Как и у LG G4порт USB-C припаян к материнской плате, а не является легко заменяемой дочерней платой. Если только вы не умеете микропайкато вам придется заменить материнскую плату, когда порт выйдет из строя.

Шаг 10

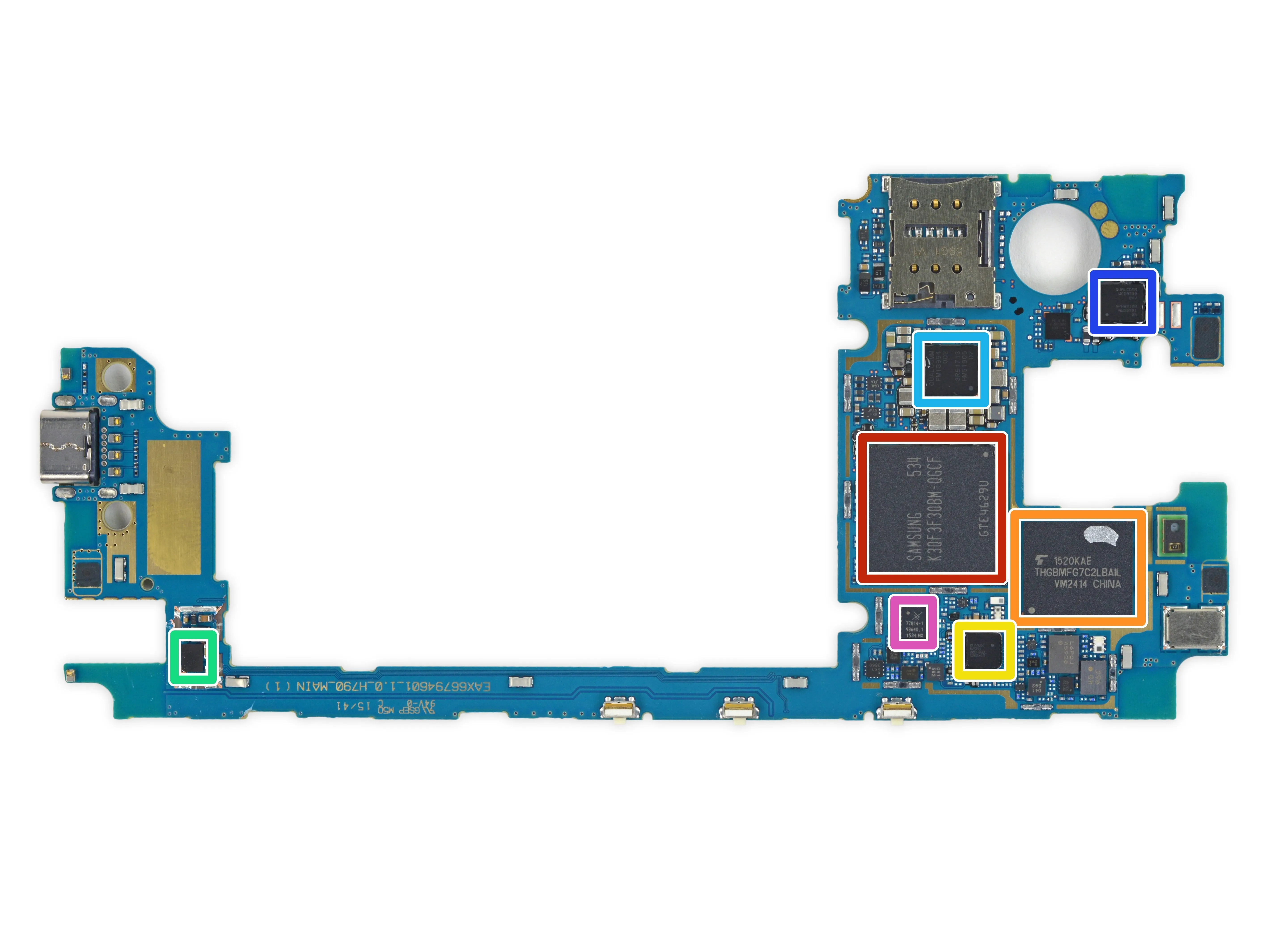

• К нашему разочарованию, материнская плата не работает. Мистер Фьюжн:

• Samsung K3QF3F30BM-QGCF 2 ГБ оперативной памяти LPDDR3, с процессором Qualcomm Snapdragon 808 с процессором Qualcomm Snapdragon 808

• Toshiba THGBMFG7C2LBAIL 16 ГБ флэш-памяти eMMC 5.0

• Qualcomm WTR3925 Приемопередатчик LTE (также встречается в LG G4/HTC One M9)

• Qualcomm SMB1358 ИС быстрой зарядки 2.0

• Qualcomm PMI8994 ИС управления питанием (также встречается в LG G4, HTC One M9 и OnePlus Two)

• Qualcomm WCD9330 Аудиокодек (также встречается в LG G4 и OnePlus Two)

• Skyworks SKY77814-11 модуль усилителя мощности для LTE (также встречается в OnePlus Two)

Комментарии к шагу

F411CE6 рядом с круглым отверстием = микроконтроллер stm32f411 arm cortex-m4 (концентратор датчиков)

ИС быстрой зарядки Qualcomm SMB1358 Quick Charge 2.0. Значит ли это, что мы можем использовать зарядные устройства быстрой зарядки 2.0 для быстрой зарядки телефона?

Какова модель 32-гигабайтного чипа emmc?

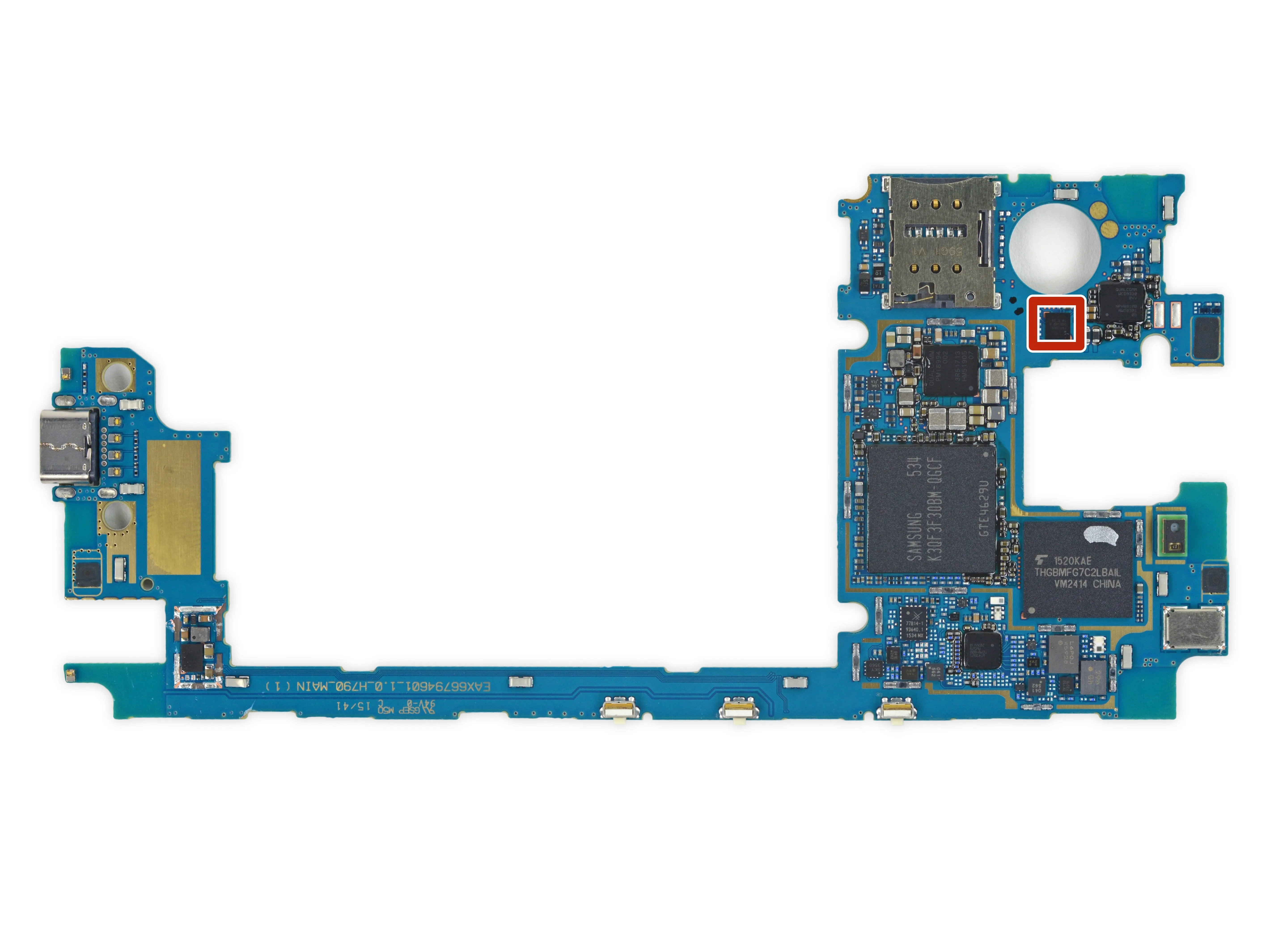

Шаг 11

• STMicroelectronics STM32F411CE 32-битный 100 МГц ARM Cortex-M4 RISC-микроконтроллер

Комментарии к шагу

В разъем сим-карты попала соленая вода. Теперь телефон не заряжается и мигает красный индикатор. Я разобрал материнскую плату и после очистки от соли вокруг разъема SIM-карты понял, что 2 SMD-компонента сгорели. Если посмотреть на фото шага 10 или 11, то эти компоненты расположены в левом нижнем углу разъема SIM-карты. Один над другим. Кто-нибудь может их идентифицировать?

Для чего используется STM32F411CE?

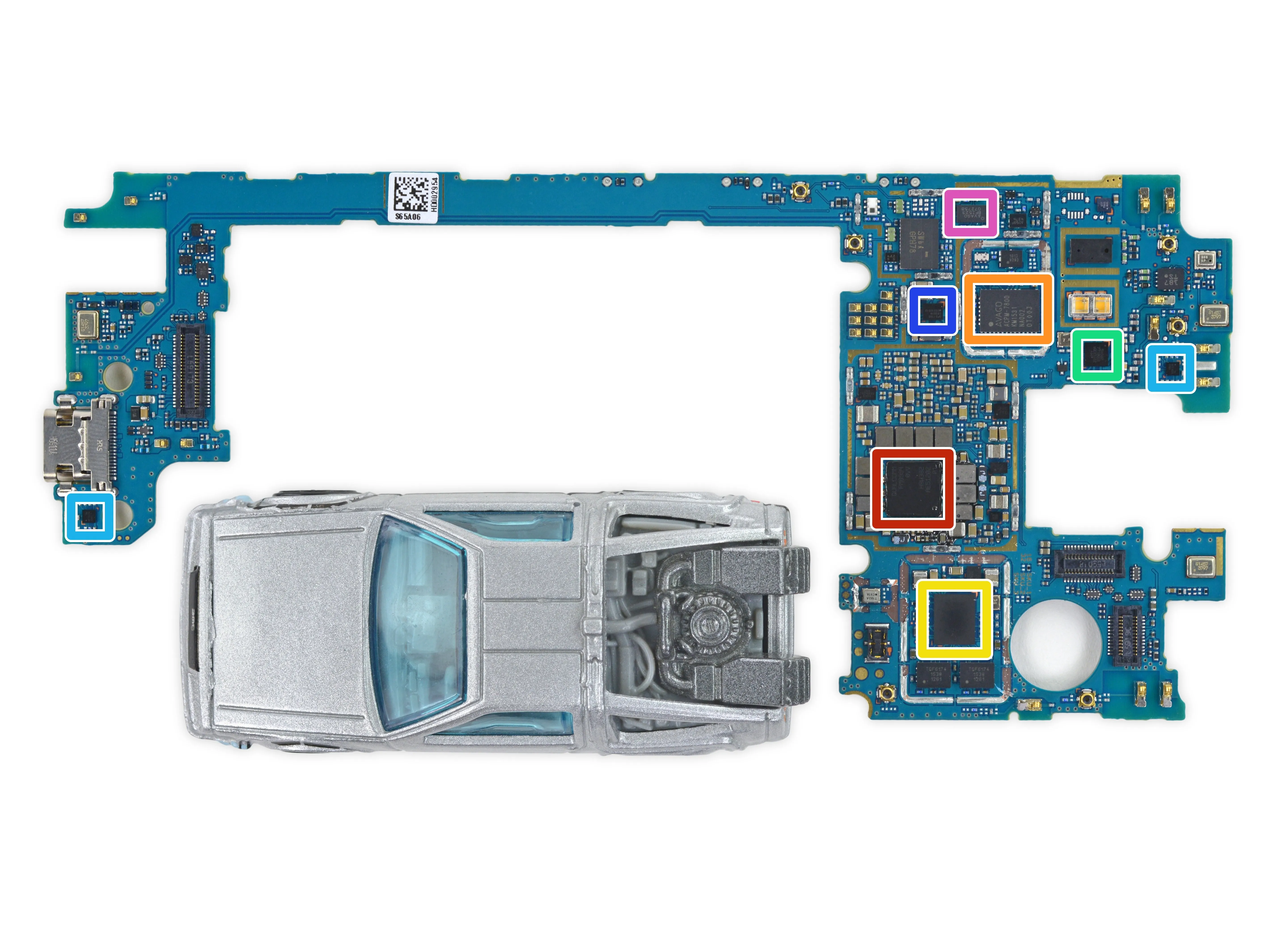

Шаг 12

• А с другой стороны...

• Qualcomm PM8994 ИС управления питанием

• Avago ACPM7800 Четырехдиапазонный GSM/EDGE и многомодовый усилитель мощности (как в HTC One M9)

• Qualcomm QCA6174 Комбинированная SoC с поддержкой 802.11ac Wi-Fi 2x2 MIMO

• NXP Semiconductor PN548 Контроллер NFC

• RF Micro Devices RF1149A маршрутизирующий коммутатор

• Qualcomm QFE1100 ИС отслеживания конвертов

• Avago BFI523

Комментарии к шагу

Является ли чип NXP чипом NFC?

да, nxp pn548

устройство рядом с светодиодами камеры - это датчик времени полета st vl6180

3x S14573797 - микрофоны knowles sph mems

устройства в правом верхнем углу:

1B7 TS = bosch bmi160 imu

OD8 KP = барометр bosch bmp280

157 T522 = датчик геомагнитного поля bosch bmm150

Чип управления питанием на лицевой стороне - PM8994 вместо PMI8994 (на лицевой стороне действительно PM 'I '8994). Я уже внес изменения, но, видимо, они требуют одобрения?

Могу ли я спросить, почему моя правка была отклонена?

https://www.Делаете.ру/Guide/history/ste...

О нет! Человеческая ошибка с моей стороны. Должно быть, я смотрел на лицевую сторону доски, когда отклонял вашу правку, извините за это!

Микрофоны на самом деле Knowles SPH0641LM4H-1. Номер на банке, указанный выше, на самом деле является рабочим номером. См. страницу 10 из https://www.knowles.com/eng/content/downl...

Я бы хотел увидеть изображение без коробок, там есть компонент рядом с QFE1100, который я хочу проверить...

Посмотрите эту версию https://d3nevzfk7ii3be.cloudfront.net/ig...

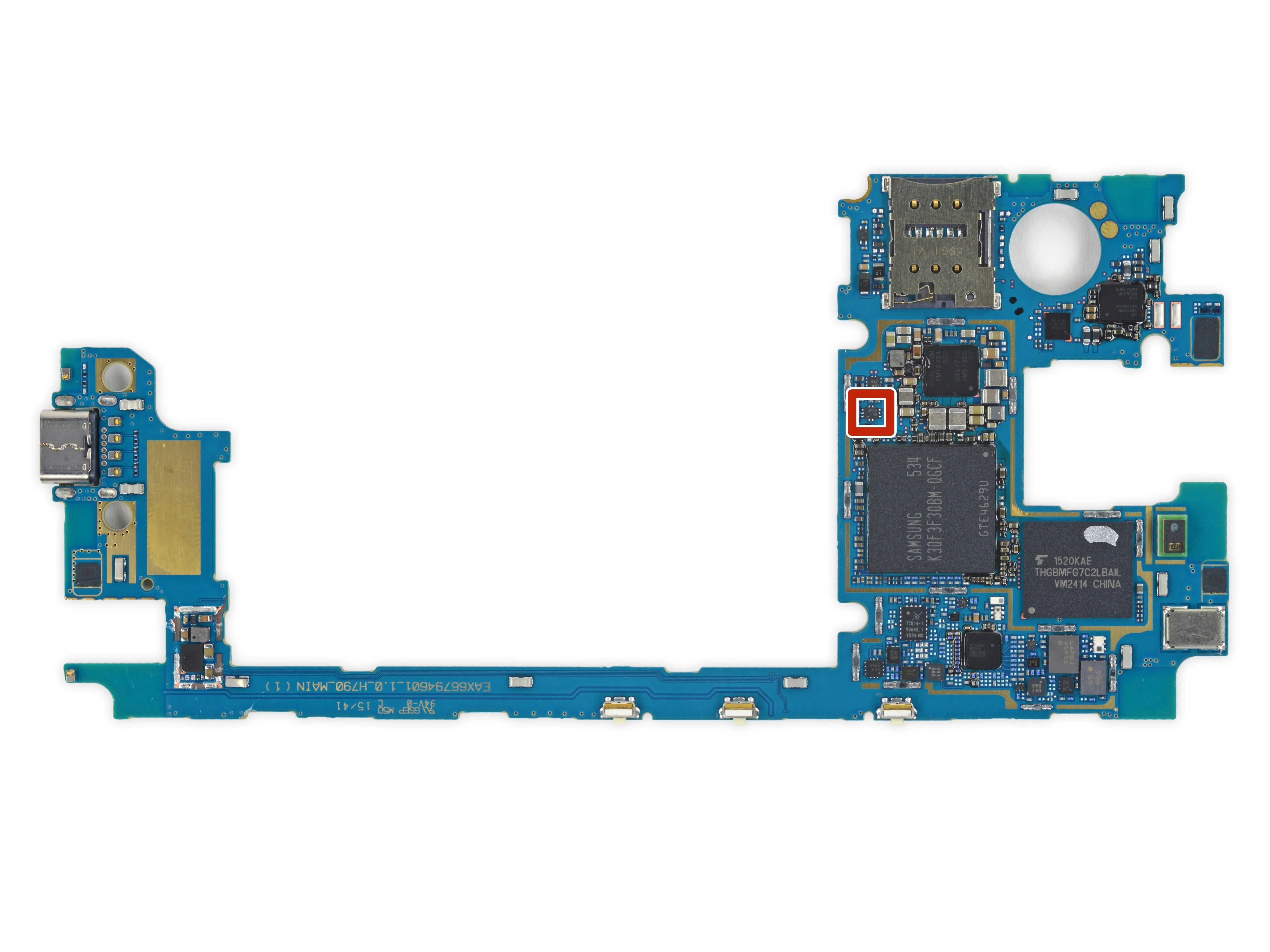

Шаг 13

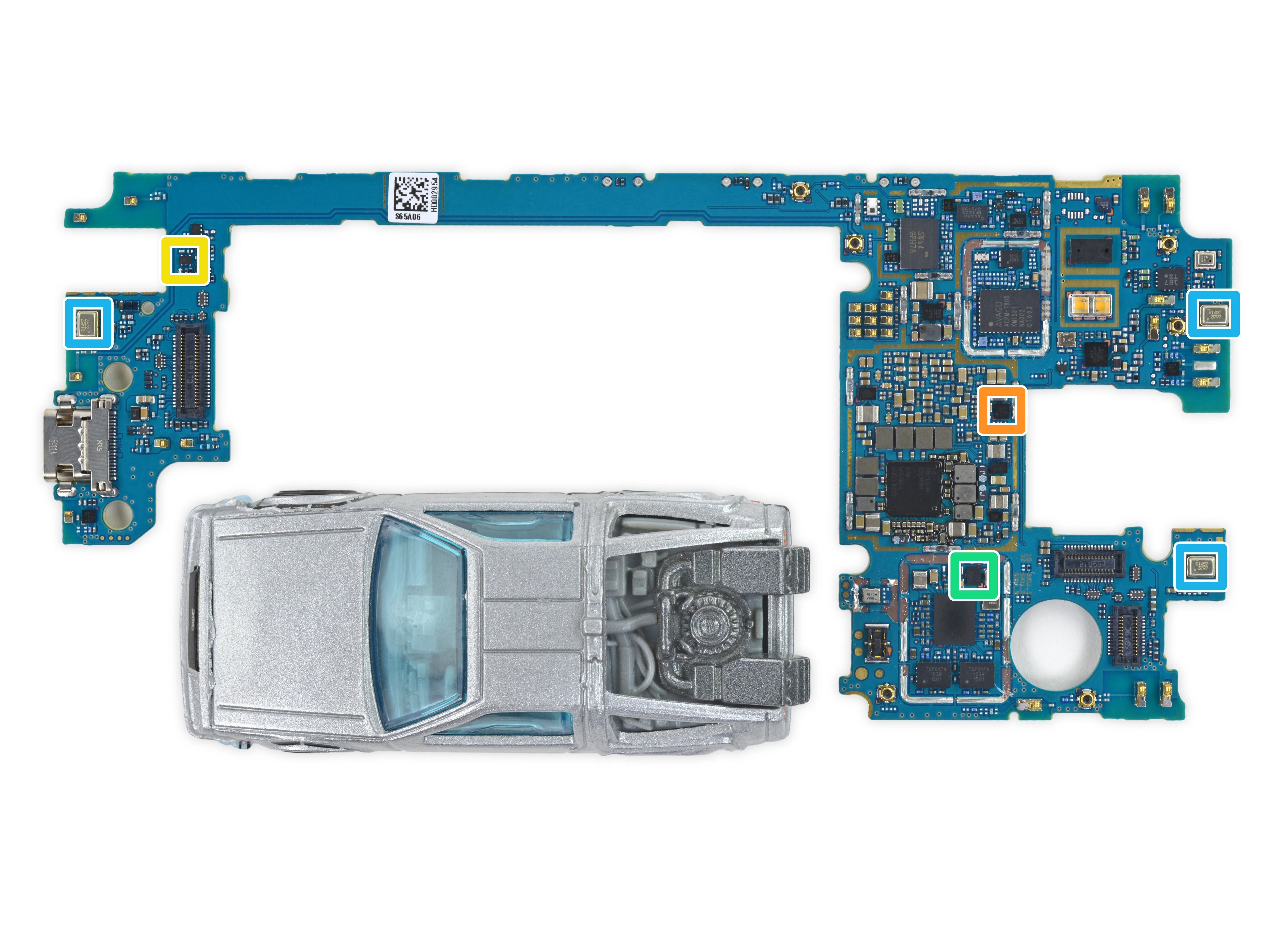

• Идентификация микросхем, ч. 2:

• ON Semiconductor FSUSB104UMX Высокоскоростной аналоговый переключатель USB 2.0

• ON Semiconductor FAN48623UC35X Синхронный регулятор на 2,5 А

• NXP Semiconductor NCX2200 компаратор

• Ricoh RP602Z330C DC/DC-преобразователь 1,5 А / 3,3 В с повышающим коэффициентом усиления

• МЭМС-микрофон Knowles

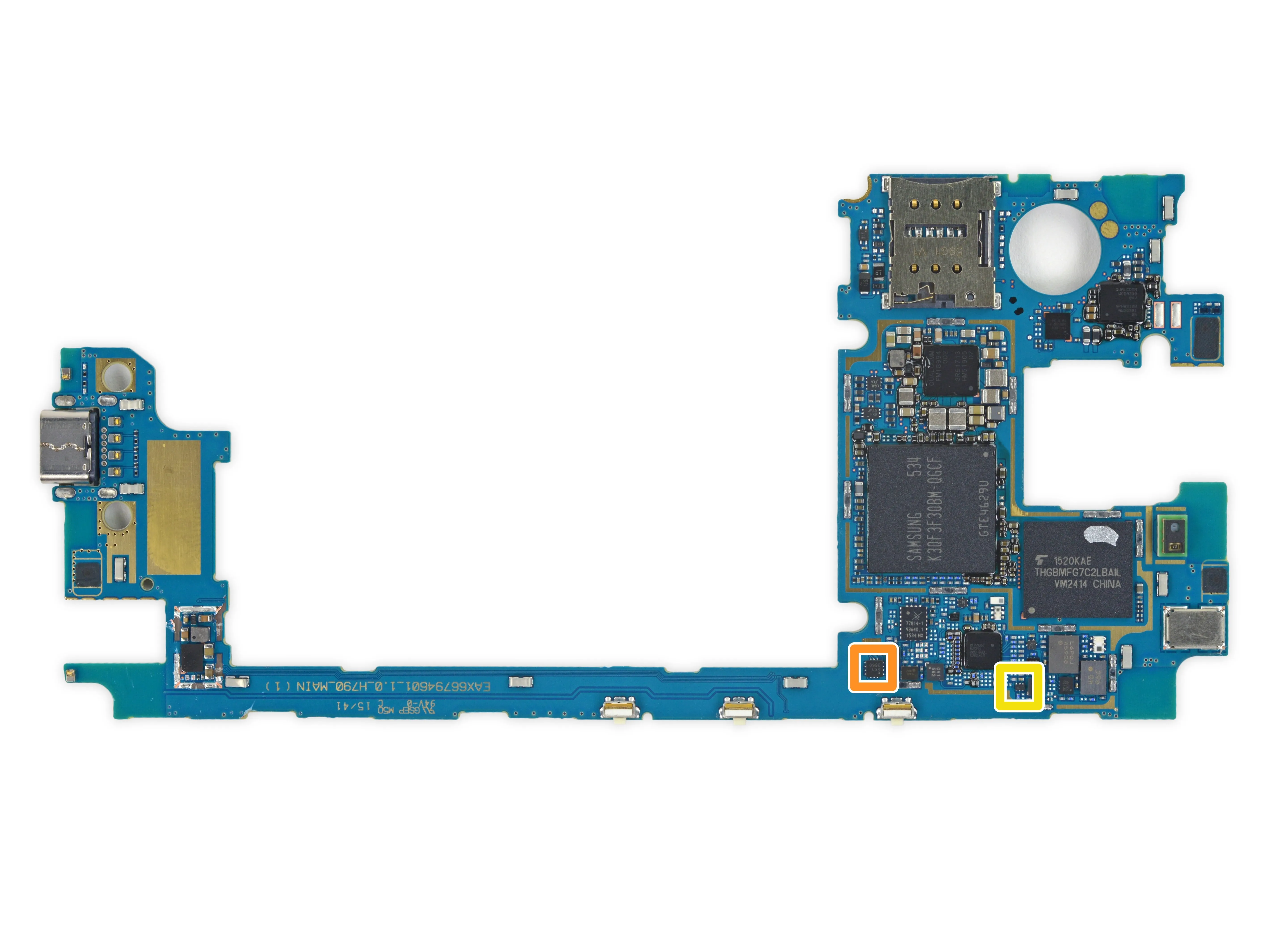

Шаг 14

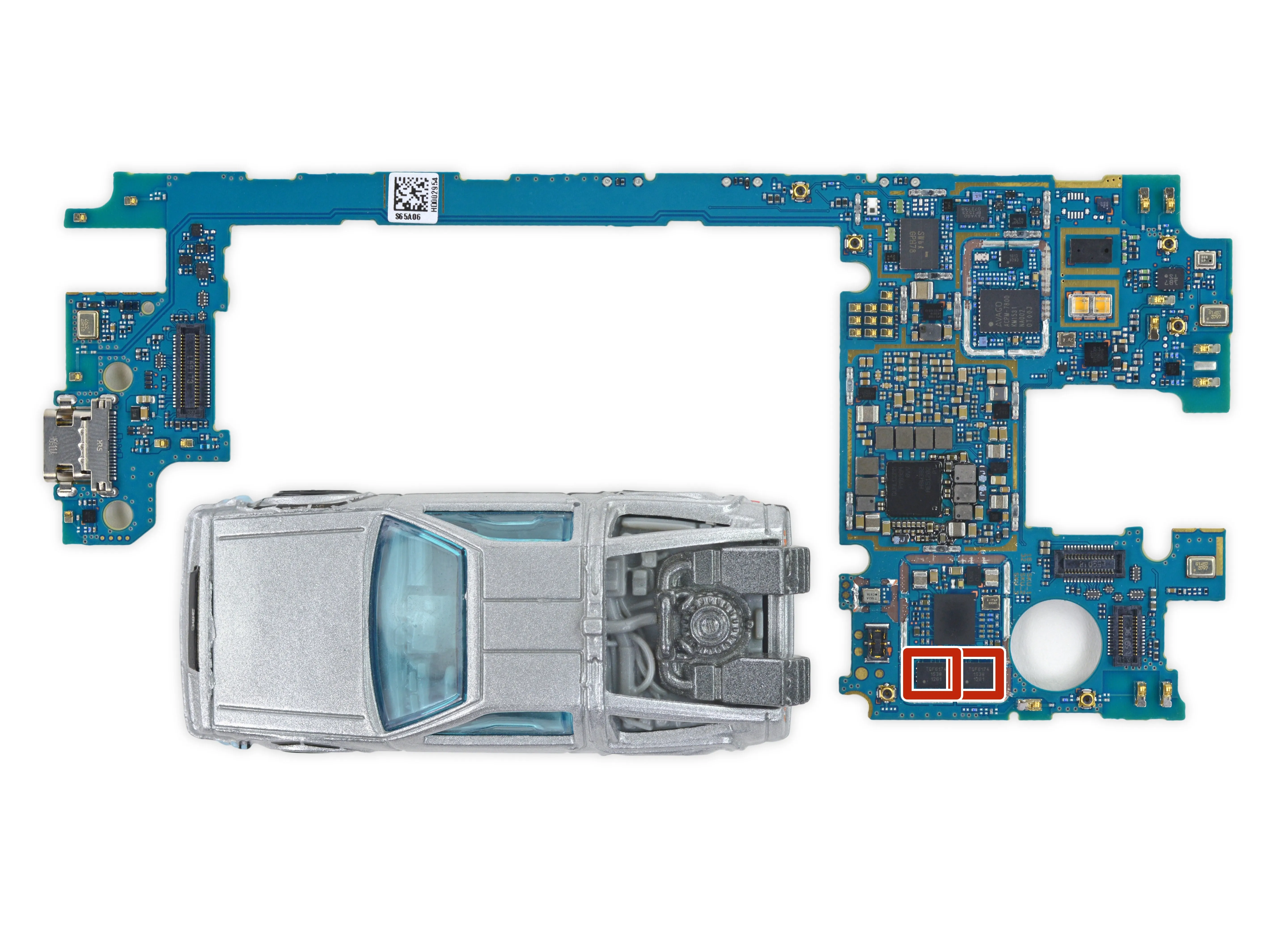

• Идентификация микросхем, часть 3:

• Qorvo (ранее TriQuint) TQF6174 Фронтальный модуль Wi-Fi 802.11n/ac

• Skyworks SKY13560-485LF Коммутатор передачи/приема данных SP4T LTE

• Infineon BGA8U1BN6 Малошумящий усилитель 4-6 ГГц

Шаг 15

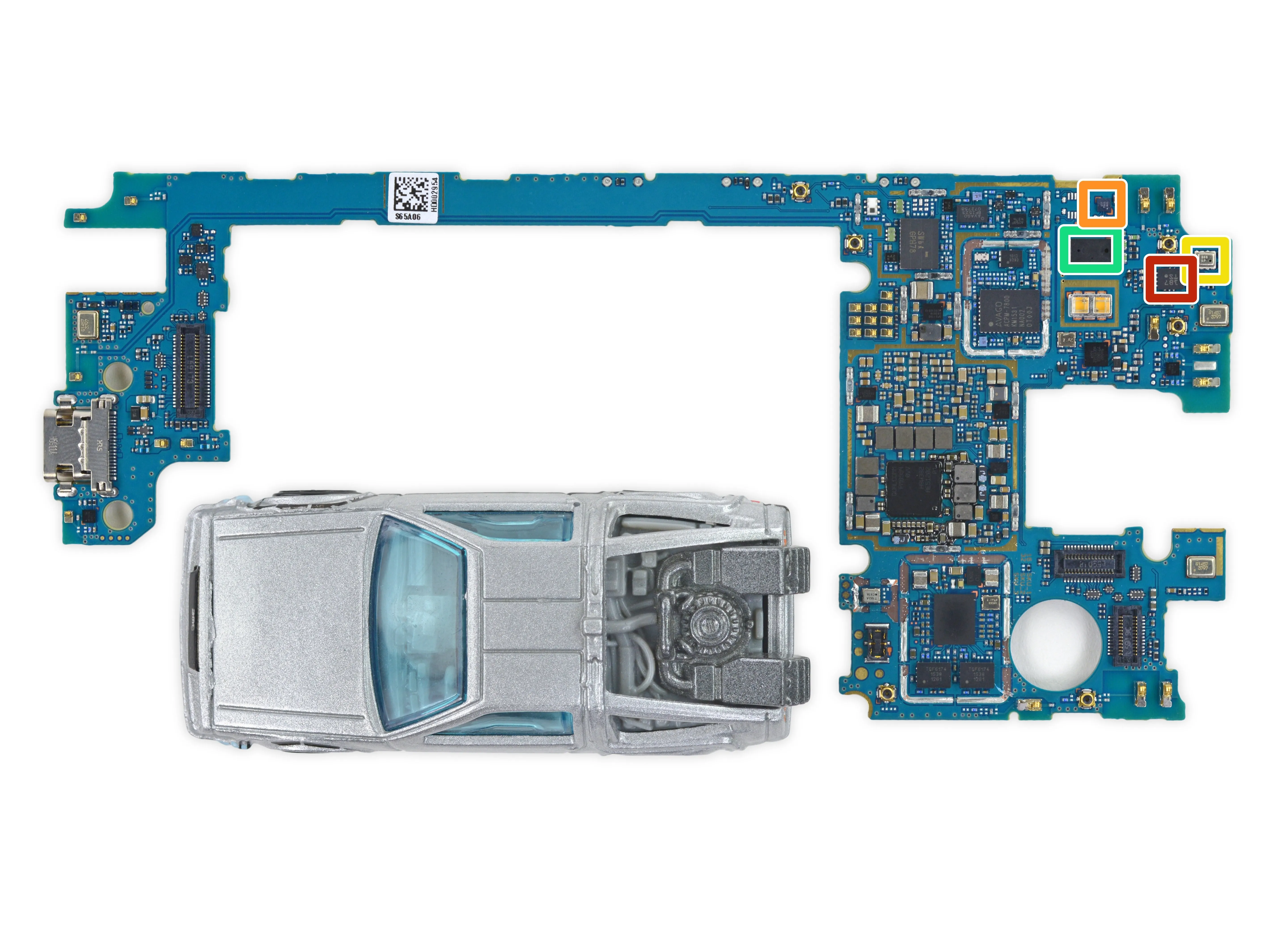

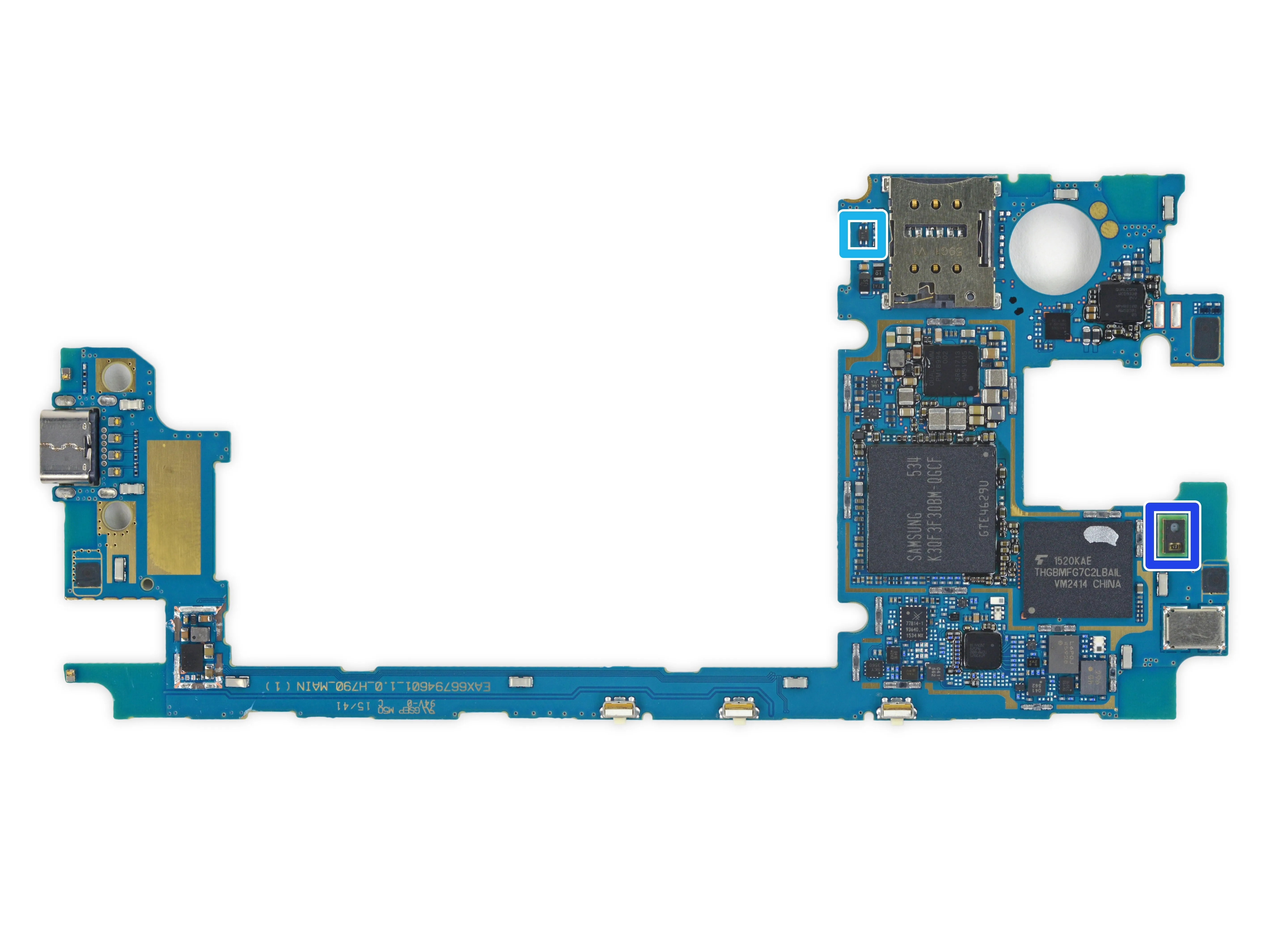

• Идентификация микросхем, часть 4 (датчики):

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMM150 3-осевой магнитометр

• Bosch Sensortec BMP280 датчик давления

• STMicroelectronics VL6180 ToF-датчик приближения

• Датчик холла ABLIC, Inc. (ранее Seiko Instruments) S-5717ACDL8-I4T1U

• Датчик освещенности (вероятно)

Шаг 16

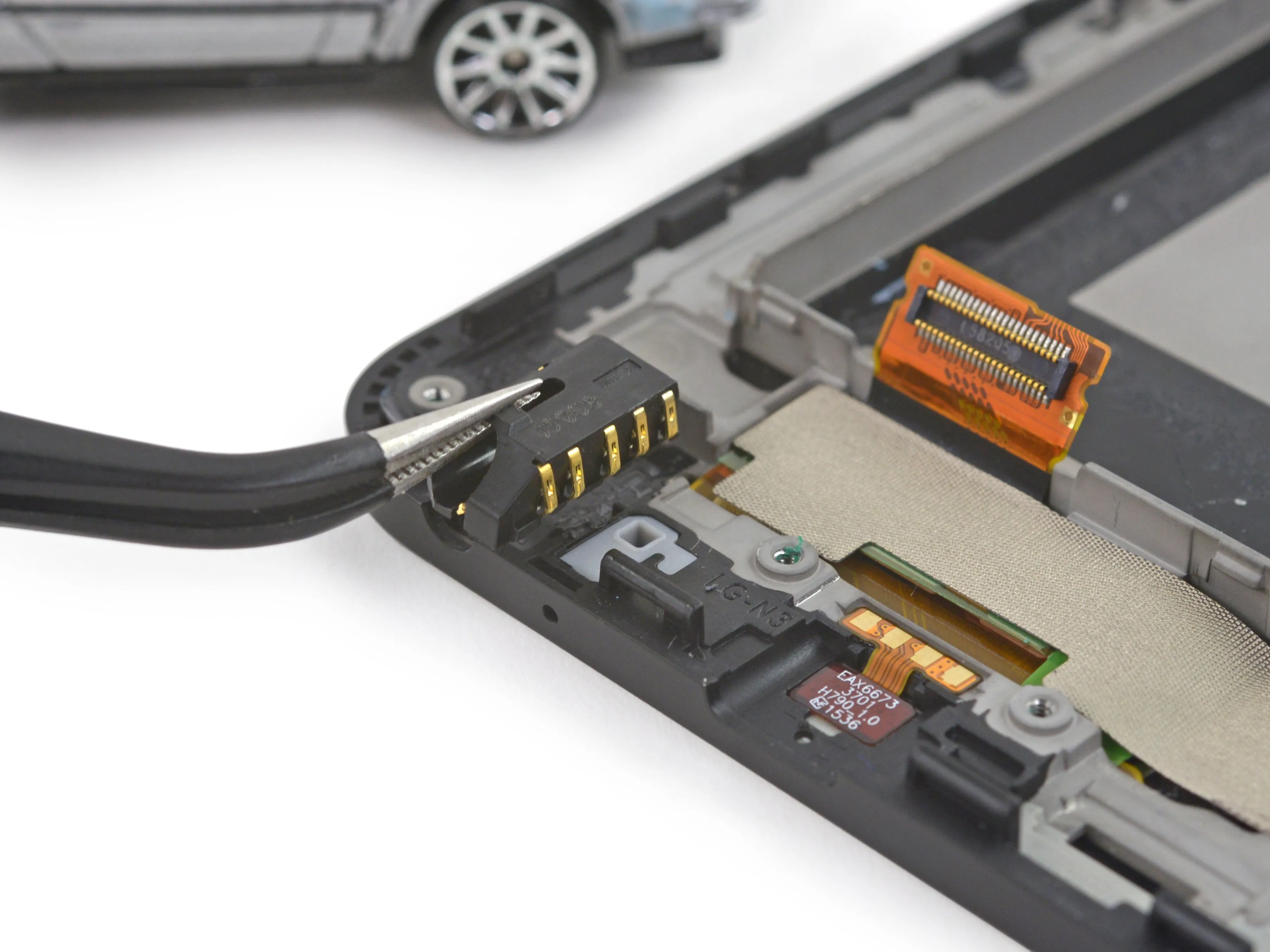

• В 5X возрождается старый любимый нами разъем для наушников с пружинным контактом.

• Отдельно заменяемые порты, как этот, упрощают ремонт и снижают стоимость деталей - как раз то, что нам нравится. Осторожно, разъемы для наушников с вихляющими контактами.

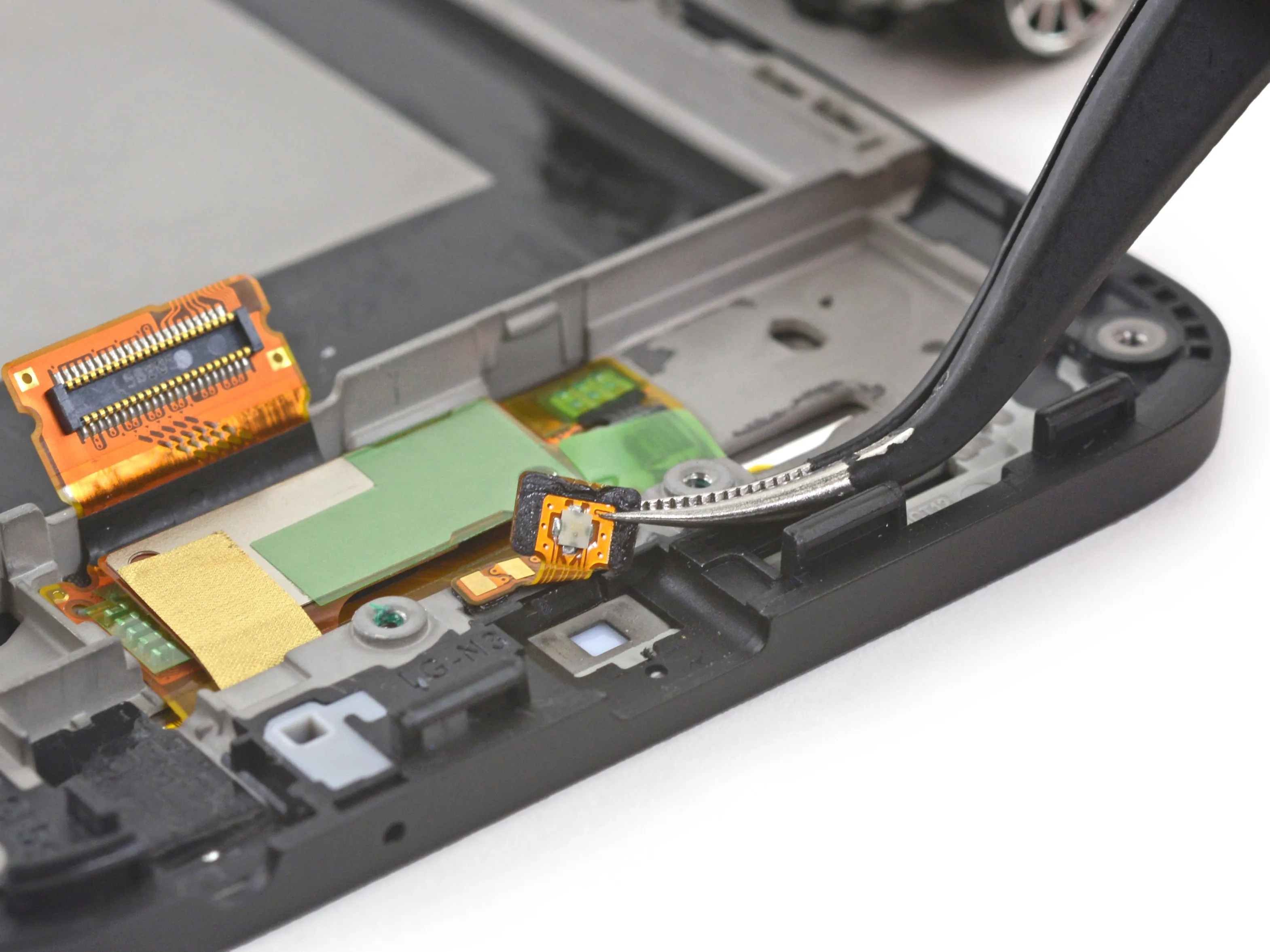

• Мы также полюбуемся на этот удобный светодиодный индикатор уведомлений и его простые золотые контакты. Блестящие.

Комментарии к шагу

Где находится устройство тактильной обратной связи?

Вы можете увидеть его на 8-й ступеньке, на южной стороне. Сразу под модулем камеры. Похоже на ячейку для монет.

А, ладно, интересно... Я видел жалобы на то, что вибромотор при активации издает высокочастотный жужжащий звук. Мне интересно, какова модель этой детали и насколько легко ее заменить на аналогичную по характеристикам.

Можно ли снять/заменить светодиодный индикатор?

Я пропустил шаг по извлечению и замене светодиода уведомления. Я нигде не могу найти замену, есть идеи?

Шаг 17

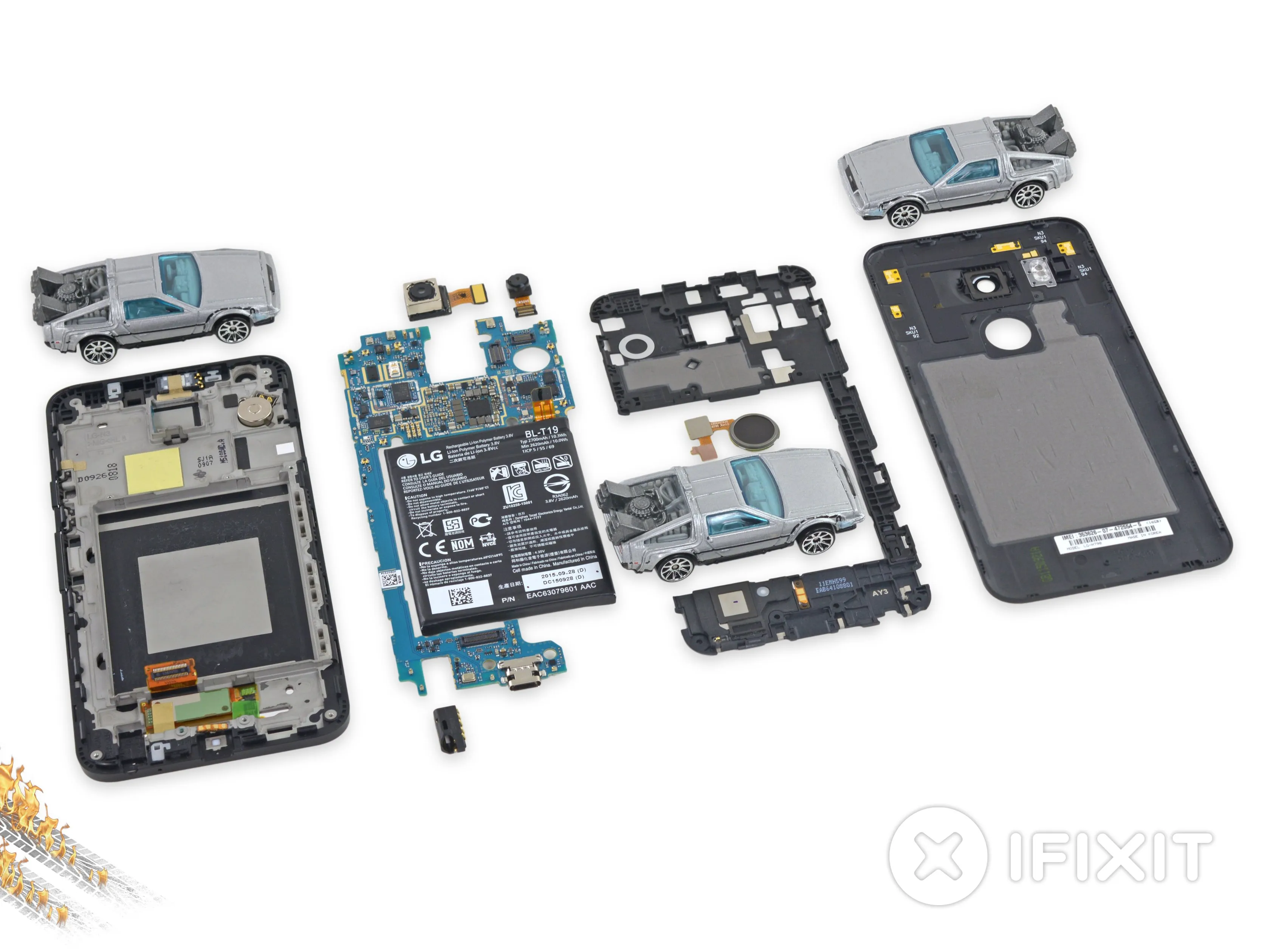

• Оценка ремонтопригодности Nexus 5X: 7 из 10 (10 - самый простой в ремонте).

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• Стандартные винты Phillips означают, что драйвер легко найти.

• Батарея не сразу доступна пользователю, но заменить ее несложно и не слишком сложно.

• Сплавленный узел дисплея - стекло и ЖК-дисплей придется заменять вместе, если сломается одно или другое.

Комментарии к статье

похоже, что на задней крышке было место для беспроводной зарядки, но поскольку 6p металлический и не может иметь беспроводную зарядку, они уклонились от этого.

Согласен, я бы хотел узнать, что это за светло-серая область на внутренней стороне задней крышки.

Я уверен, что антенна NFC находится там.

Размер батареи Nexus 5x такой же, как у Nexus 5 2013? Я надеюсь, что батарея 5x может быть помещена внутрь N5 2013.

Батарея Nexus 5X имеет емкость 2700 мА, что на 500 больше, чем батарея Nexus 5 на 2300 мА. Не думаю, что батареи взаимозаменяемы.

Где находится сенсорный концентратор? Это чип NXP?

ARM Cortex-M4 - шаг 11

Можно ли будет добавить наклейку для беспроводной QI-зарядки, как в LG G4?

Я надеюсь, что да, для меня это - разрыв сделки. Я не буду переходить с N5, если новые устройства не могут сделать то, что могли предыдущие.

Я возлагал надежды на то, что это устройство производства LG, но, глядя на фотографии, я не вижу никаких штырьков, чтобы прикрепить накладку.

Если бы они перенесли USB и аудиоразъем на верхнюю часть, там бы нашлось место для монструозного аккумулятора.

Аудиоразъемам место внизу. USB можно было бы разместить сверху, но это все равно было бы странно. Но ни один аудиоразъем не должен *никогда* находиться сверху.

Это, пожалуй, мое любимое изменение по сравнению с Nexus 5.

Кто-нибудь знает, USB C в N5X или N6P поддерживает OTG + зарядку в то же время? С помощью любого usb-хаба или адаптера USB C к другим портам (несколько адаптеров с HDMI, USB, usb C для зарядки...).

Может быть, это должно поддерживаться в ядре, но может ли это сделать HW?

Да... Вы можете купить otg кабель от Amazon.com он должен быть 3.0 и USB 3.0 male-male кабель... и вы можете заряжать свой телефон с помощью OTG

Привет, кто-нибудь знает, будет ли телефон по-прежнему функционировать должным образом, если удалить заднюю и переднюю камеры?

Телефон по-прежнему работает со всеми остальными функциями - однако приложение камеры падает при каждой попытке его запустить.

Можно ли подключить верхний наушник к нижнему динамику, чтобы воспроизводить мультимедиа через оба?

Да, есть программные модификации, которые уже делают это,

Привет, кто-нибудь знает, где находится датчик воды? Мой 5x, кажется, думает, что я постоянно подключаю и отключаю наушники, в то время как на самом деле они не подключены. Это делает телефон бесполезным. Ремонтная служба утверждает, что вокруг разъема появилась коррозия и что материнскую плату нужно заменить. Устройство никогда не падало в воду и не подвергалось заметному воздействию воды. Что из одной капли могло попасть через разъем?

Здравствуйте, вы отправили телефон в американский центр ремонта LG, что они сказали?

Вы отправили телефон в центр ремонта LG в США, что они сказали.

У меня Nexus 5x на Verizon, и с тех пор, как я заменил экран/дигитайзер/среднюю рамку, у меня теперь ужасное сотовое обслуживание. Я получаю обслуживание, просто сейчас оно очень плохое. Есть идеи, что я мог сделать или что я могу сделать, чтобы решить проблему?

Я немного повредил металлический корпус, в котором находится Qualcomm QCA6174 802.11ac Wi-Fi 2x2 MIMO Combo SoC, но это не должно было повлиять на сотовую связь LTE, верно?

Привет, Стив,

У меня такая же проблема после замены ЖК-дисплея и рамки. Работает в зонах сильного покрытия, но не в зонах слабого покрытия (где он работал даже с разбитым экраном). Вы нашли решение?

Спасибо

Отличный разбор, особенно детали с цветовой маркировкой. Хотя это действительно хорошо, это не поможет мне в решении моего вопроса. Кто-нибудь знает точное расположение антенн? После нескольких успешных ремонтов я боюсь, что на этот раз с моим Nexus 5 x я что-то проглядел. Теперь у меня проблема с антенной gsm после замены экрана на рамку. Все остальные функции работают нормально, так что в основном меня интересует gsm-антенна, но бонусные очки тому, кто знает их все :). Думаю, многим это поможет.

Нигде больше не могу найти эту тему, и информация, которую я вижу здесь, следующая:

1. Антенны Wi-Fi, MIMO и GPS по-прежнему находятся на заднем корпусе, как и антенна NFC, которая раньше находилась на собственной плате управления.

2. Нижняя половина содержит несколько антенн и фронтальный динамик телефона.

Большое спасибо!

Роб

Вы смогли решить проблему с антенной? У меня часто возникает проблема 'Нет сервиса', и я считаю, что это может быть связано с антенной. Пожалуйста, дайте мне знать.

Я также получаю проблему отсутствия сервиса и не могу понять, почему.

Мой 5x также имеет плохой прием, часто не обслуживается в помещении и т.д. В моем случае я отправил его на обслуживание, но, видимо, он поврежден водой, и они не хотят ничего исправлять. (Я видел несколько фотографий, и он, конечно, выглядит немного грязным внутри... Я купил этот телефон подержанным, поэтому не знаю его истории).

В любом случае, когда я получу его обратно из сервиса, я сам разберу его, почищу, соберу обратно и буду надеяться на лучшее. Так что если у кого-то есть идеи по поводу антенны или других вещей, которые могут повлиять на прием, мне тоже интересно!

Привет,

У меня та же проблема после замены дисплея и рамки. Работает в зонах сильного покрытия, но не работает в зонах слабого покрытия (где он работал даже с разбитым экраном). Вы нашли решение?

Спасибо

В дополнение к моему предыдущему ответу: Чистка не помогла, к сожалению.

На моем телефоне было несколько повреждений/пятен от воды вокруг USB-порта, а маленькая наклейка на средней рамке стала розовой, указывая на то, что вода была там тоже. Но телефон, конечно, выглядит просто отлично. Должно быть что-то очень тонкое, что сильно влияет на прием ... (я не пытался снять маленькие крышки над чипами, поэтому я не знаю, как это выглядит там)

UPDATE: Я выяснил, что у меня был плохой экран на рамке. Похоже, что лента и заземляющие контакты были не из того же материала, что и в оригинале. Я заказал 2-й экран на рамке и установил его. Телефон работает как новый.... Первую деталь я заказал у случайного продавца на ebay... Урок усвоен: покупайте детали у авторитетных продавцов.

Вы нашли антенну?

Спасибо

Здравствуйте, ребята, мой Nexus 5x находится в bootloop, сделал все возможное, чтобы сбросить заводские настройки - безрезультатно, думаю, чтобы изменить чип с загрузчиком с новым. Кто-нибудь знает, где находится чип? Было бы бесполезно просто выбросить телефон.

Спасибо

Я столкнулся с той же проблемой bootloop это происходит один раз в nexus 5x пожалуйста, сделайте ниже, как по этой ссылке, и вы будете уверены, чтобы выйти из bootloop : https://youtu.be/Z7AmTsC4N2c пожалуйста, обратитесь к нему

У меня та же проблема. 'Bootloop' не нашел решения. Я искал его здесь. В любом случае, любая помощь будет оценена!

Я столкнулся с той же проблемой зацикливания загрузки это происходит один раз в nexus 5x пожалуйста, сделайте ниже в соответствии с этой ссылкой, и вы будете уверены, чтобы выйти из зацикливания загрузки: https://youtu.be/Z7AmTsC4N2c
