Разборка Nexus 6

Введение

Война фаблетов продолжается. Сегодня мы приветствуем Nexus 6. Совместная разработка Google и Motorola, Nexus 6 называют братом iPhone 6 Plus от матери Android. Какие инновации скрываются внутри Nexus 6? Присоединяйтесь к нам и узнайте!

Следите за последними новостями о технологиях и разборах на Facebook, Instagram и Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

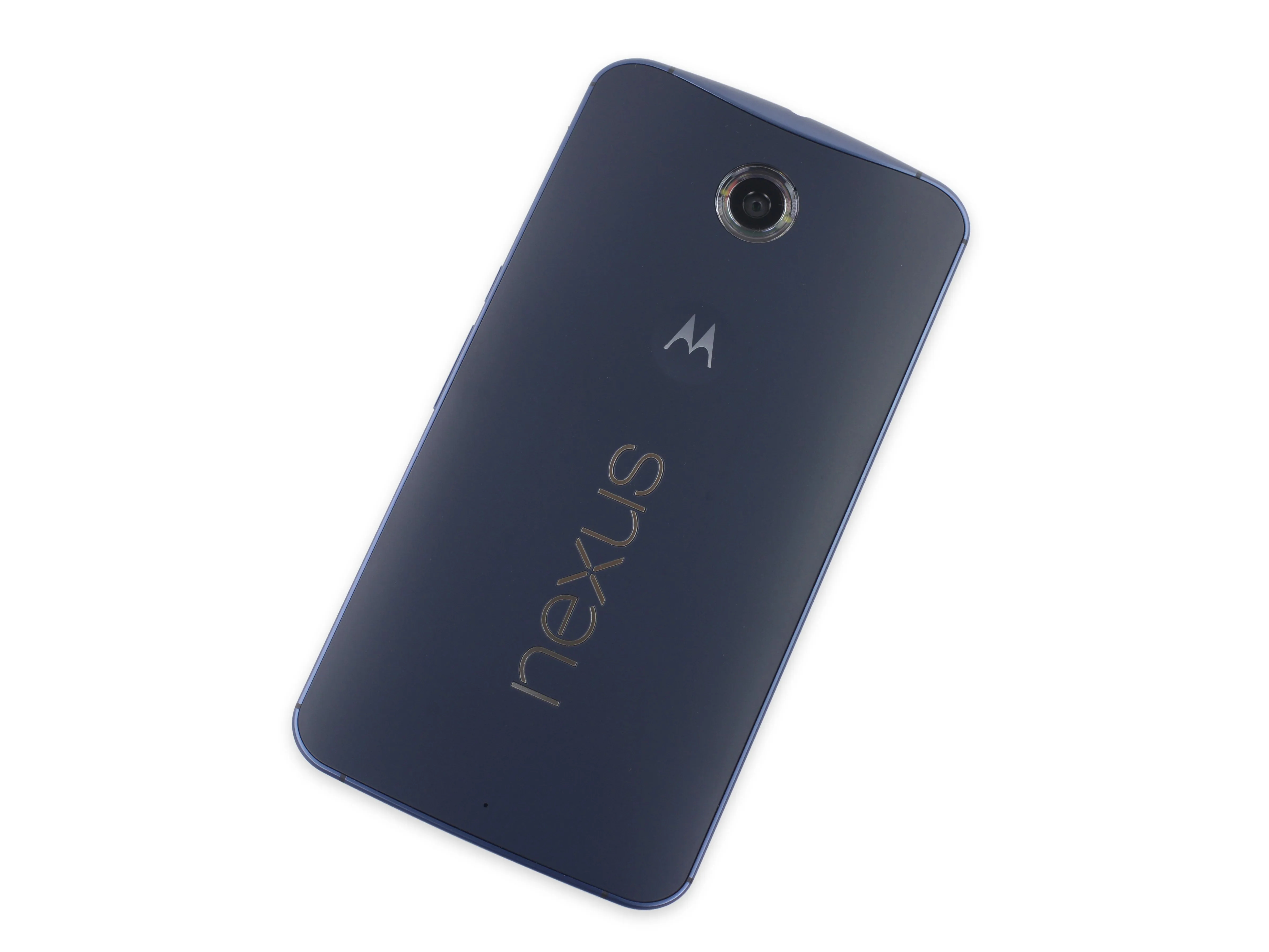

Шаг 1 Разборка Nexus 6

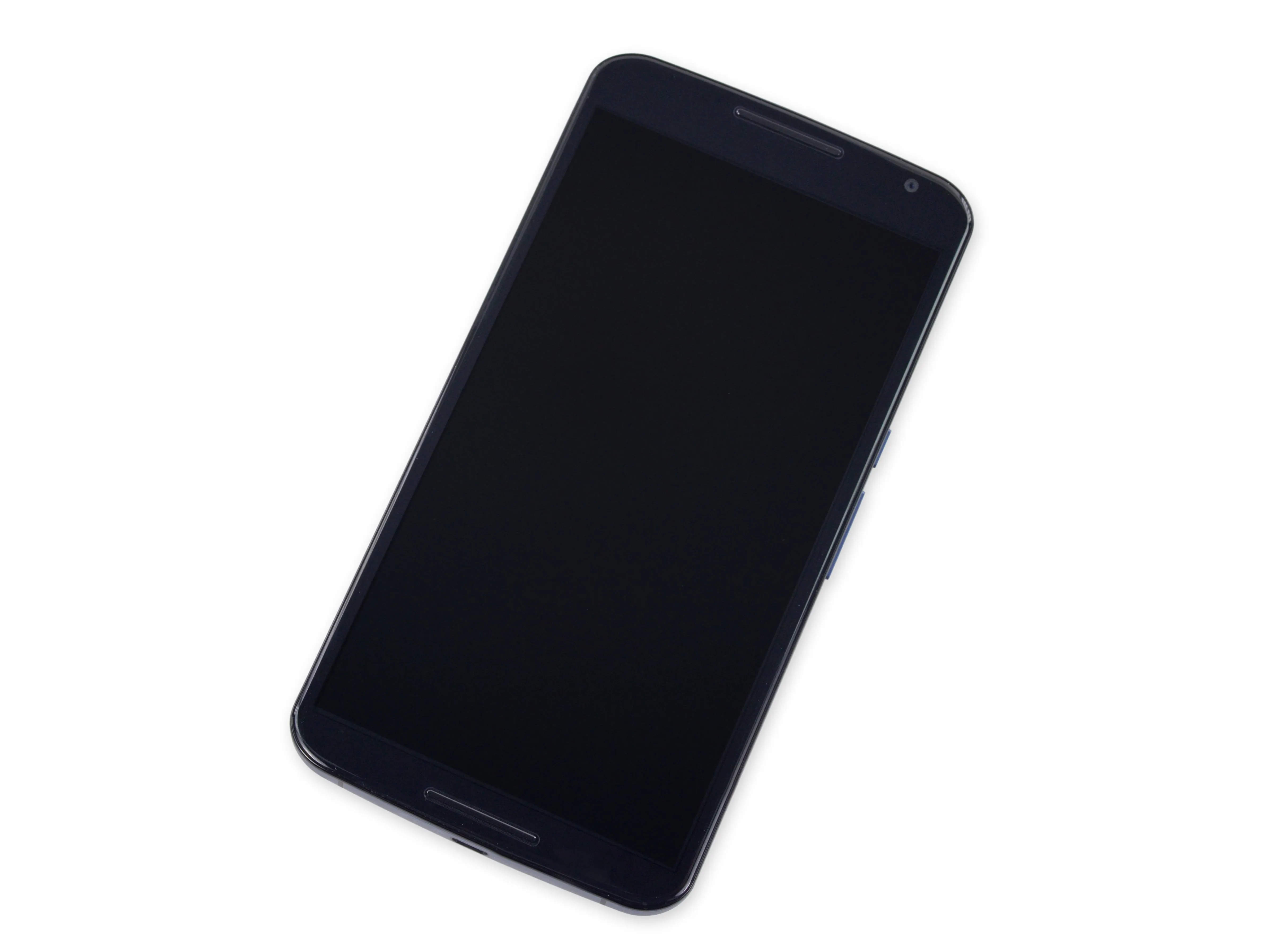

• Технические характеристики Nexus 6:

• 5,96-дюймовый дисплей с разрешением 1440 x 2560 пикселей (493 ppi)

• Четырехъядерный процессор Krait 450 с частотой 2,7 ГГц (Qualcomm Snapdragon 805 SOC) + графический процессор Adreno 420, 3 ГБ оперативной памяти

• 32 или 64 ГБ встроенной памяти

• Android 5.0 Lollipop

• 802.11ac 2x2 (MIMO) + Bluetooth 4.1 + NFC

• Несъемный аккумулятор емкостью 3220 мАч

• 13 МП тыловая камера с оптической стабилизацией изображения + 2 МП фронтальная камера

Шаг 2

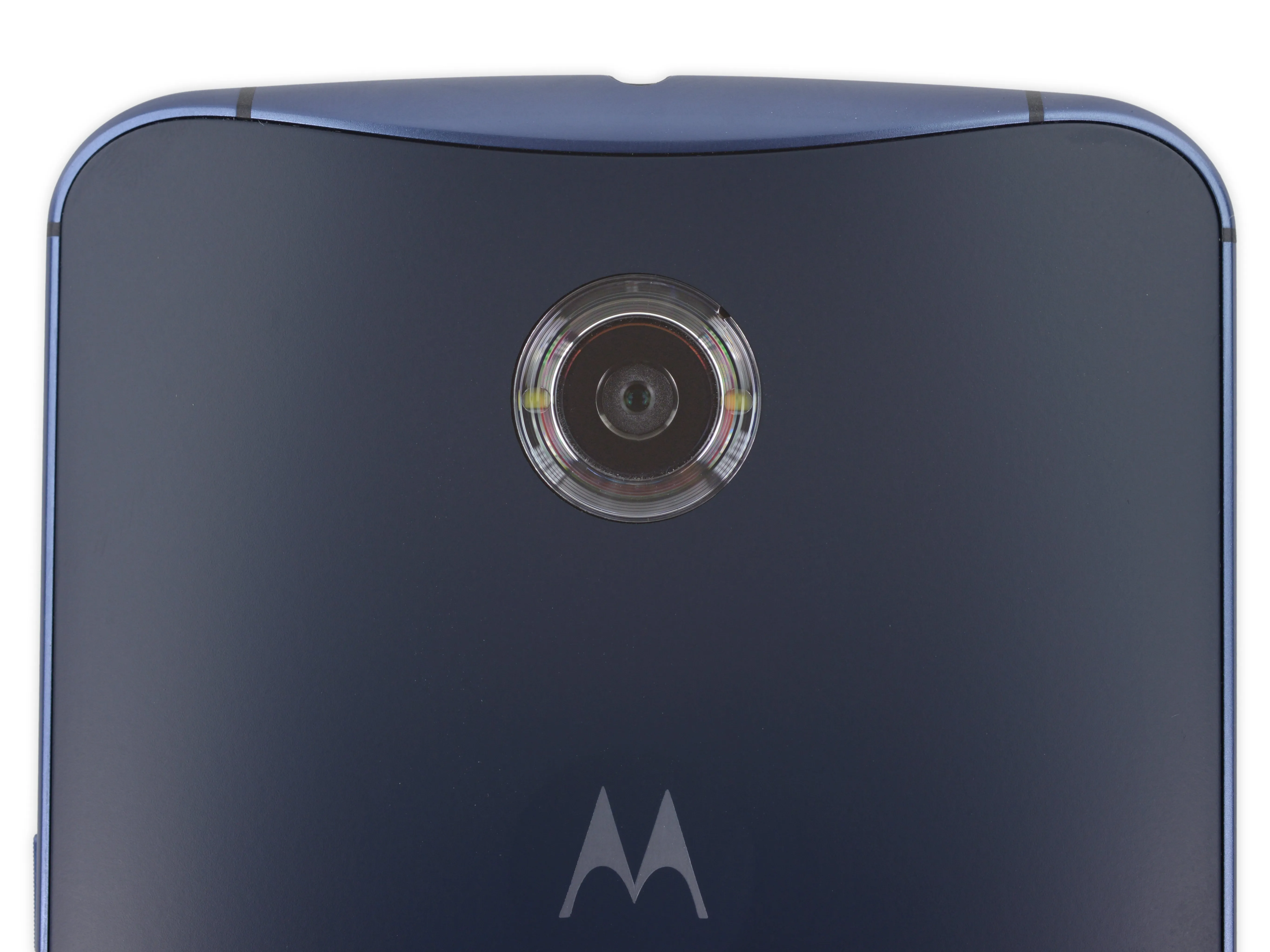

• У Nexus 6 есть центральная камера на задней панели, которая, похоже, может иметь интересную вспышку.

• Подробнее об этом позже...

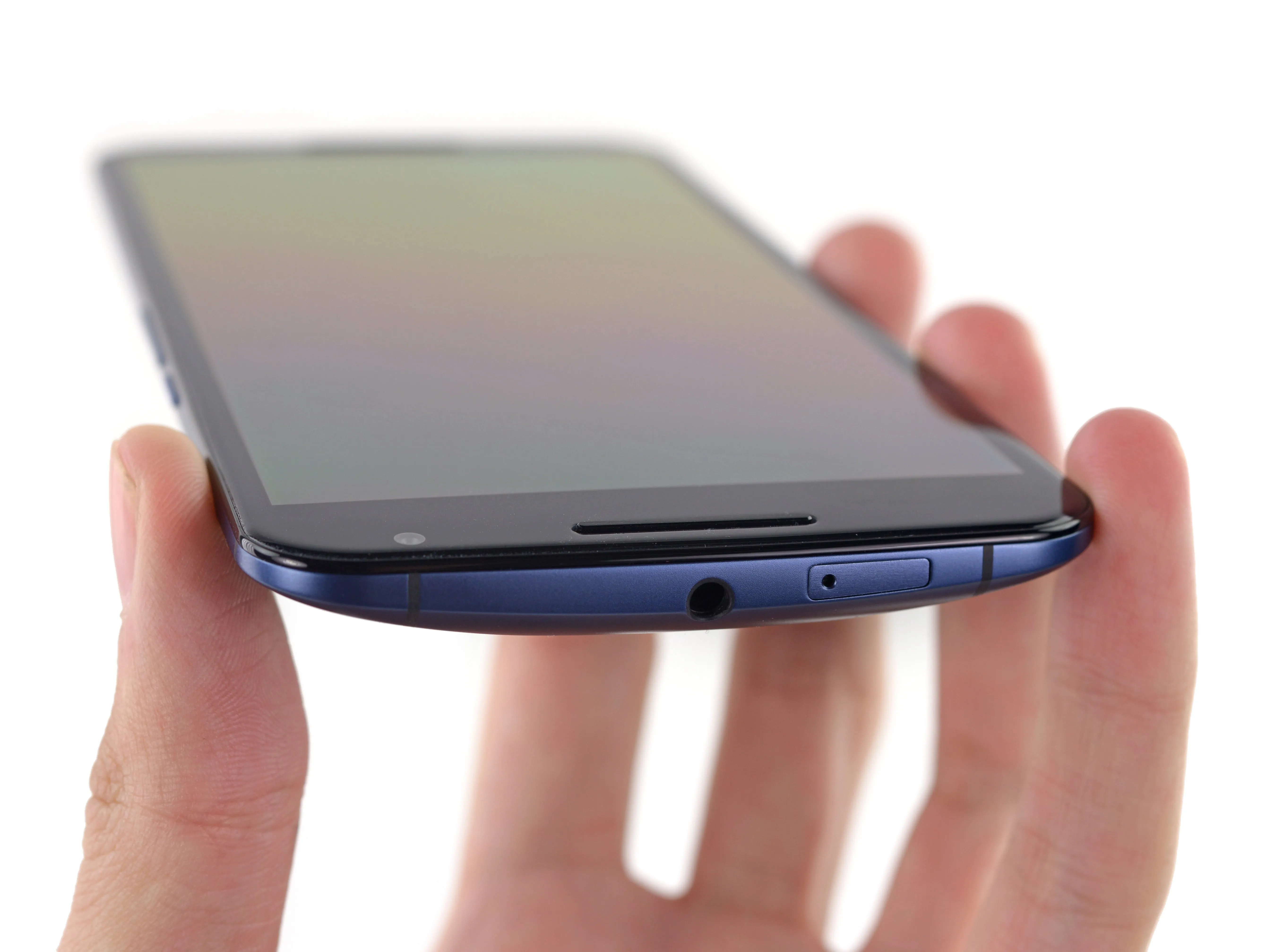

• В верхней части телефона находится 3,5-миллиметровый разъем для наушников и, казалось бы, неуместный слот для SIM-карты формата nano.

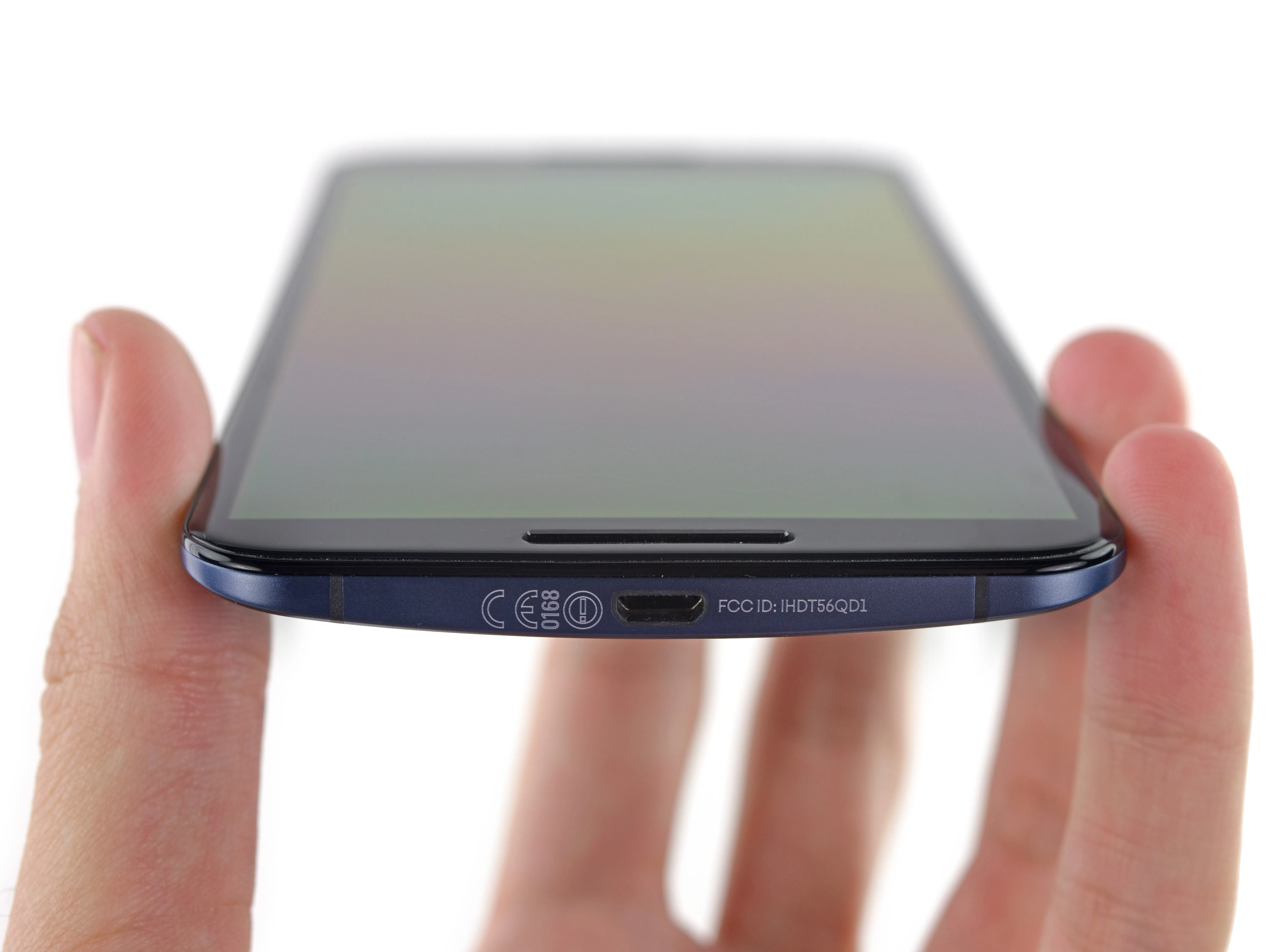

• В нижней части находится порт Micro USB, а также обязательная маркировка FCC, оставляя заднюю часть телефона свободной от жаргона.

Шаг 3

• Война клонов началась..

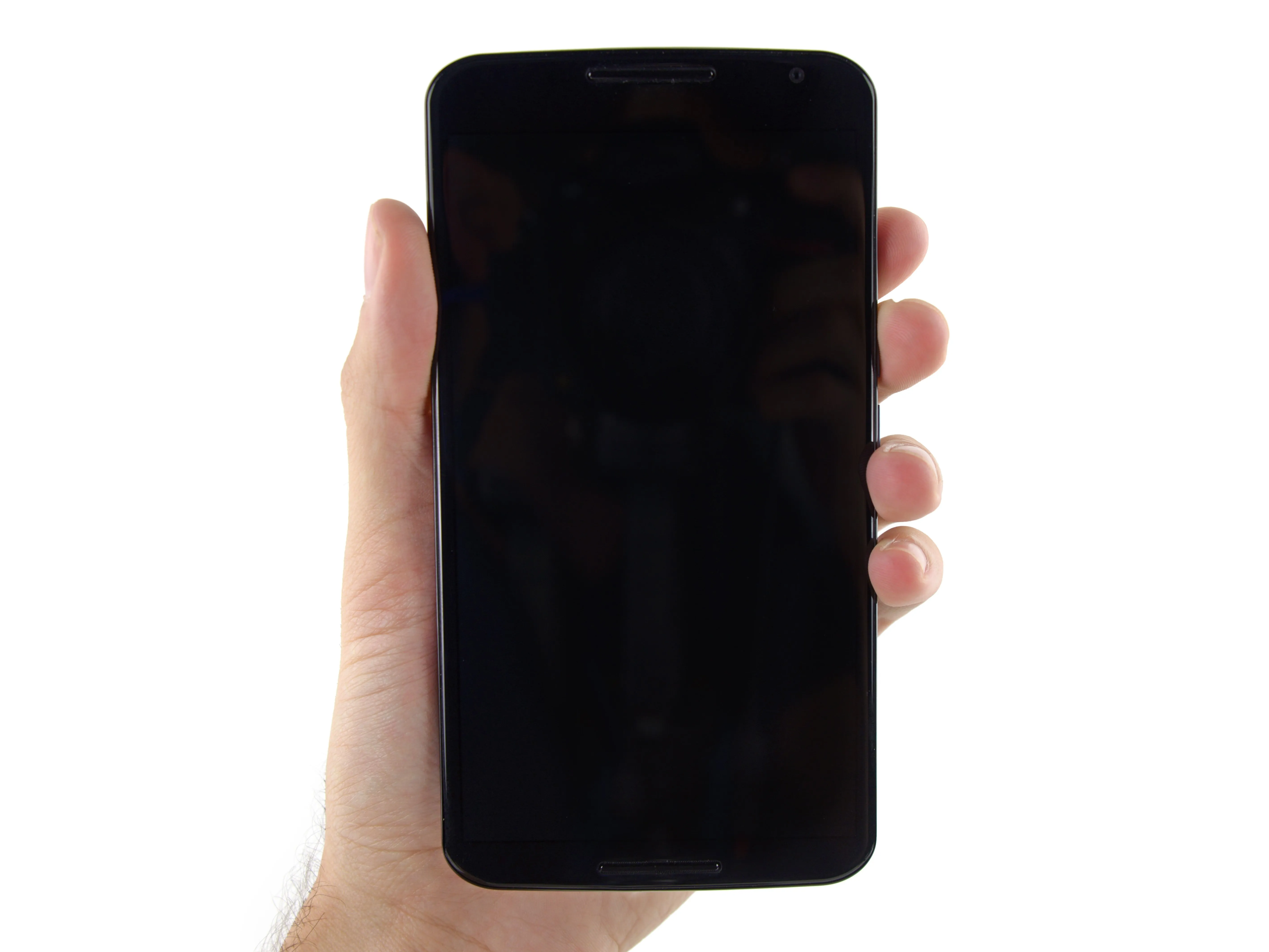

• Три компании выпускают два фаблета, и мы держим их в одной руке, чтобы сравнить их размеры. Благодаря более тонкому ободку, Nexus 6 занимает больше места на экране, при этом его корпус лишь немного больше.

• Nexus 6: 82,98 мм x 159,26 мм x 10,06 мм

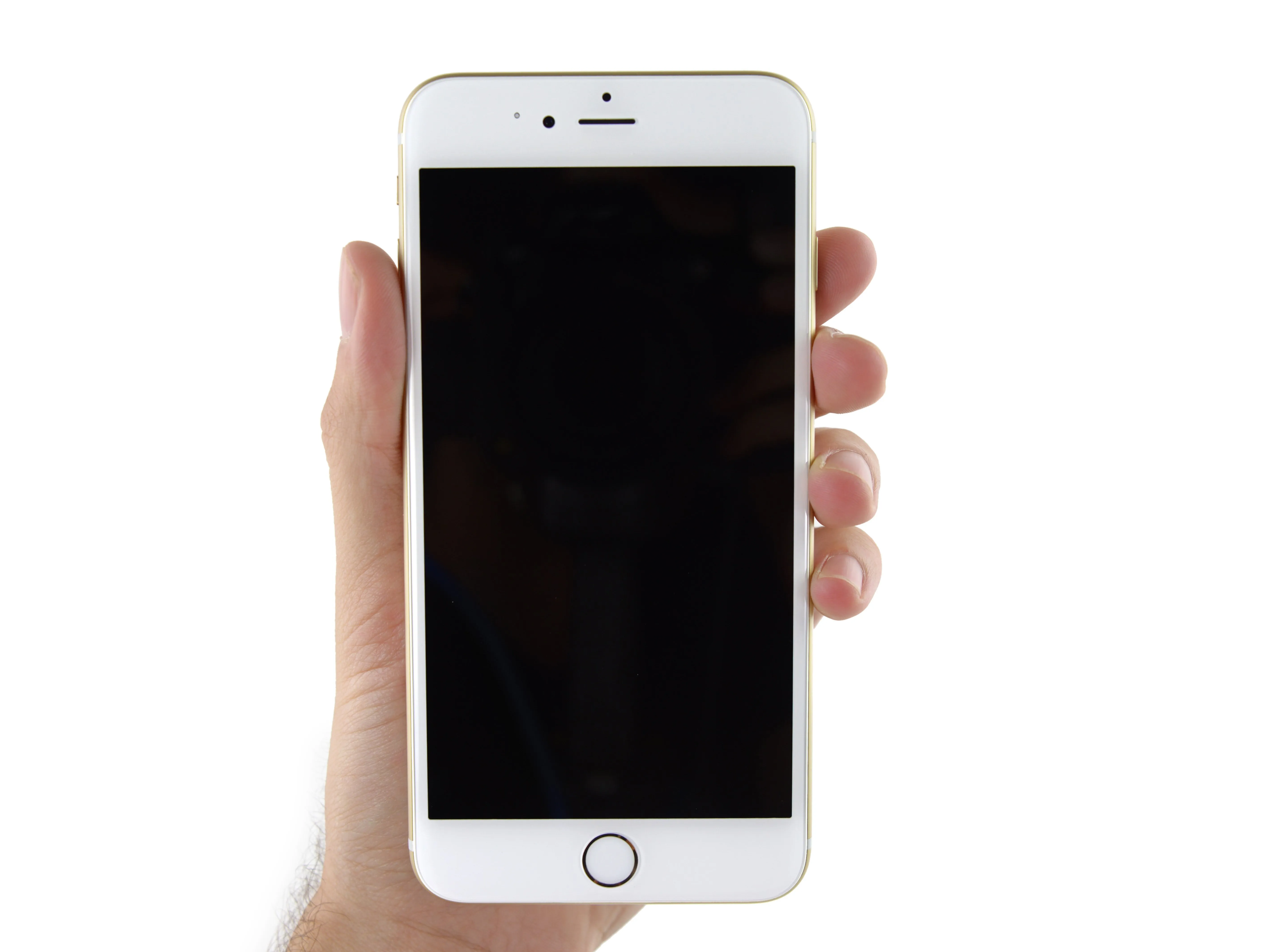

• iPhone 6 Plus: 77,8 мм x 158,1 мм x 7,1 мм

Шаг 4

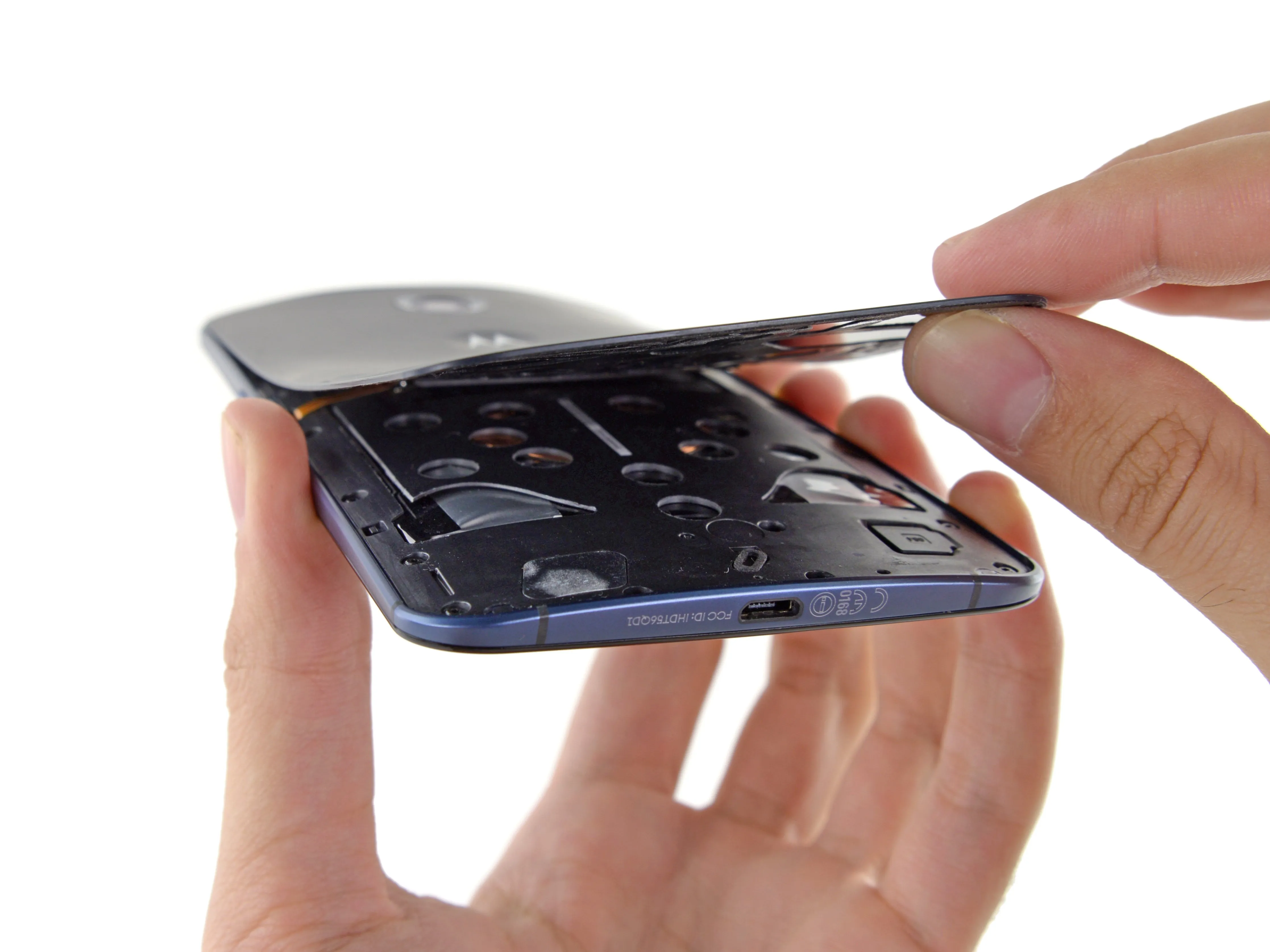

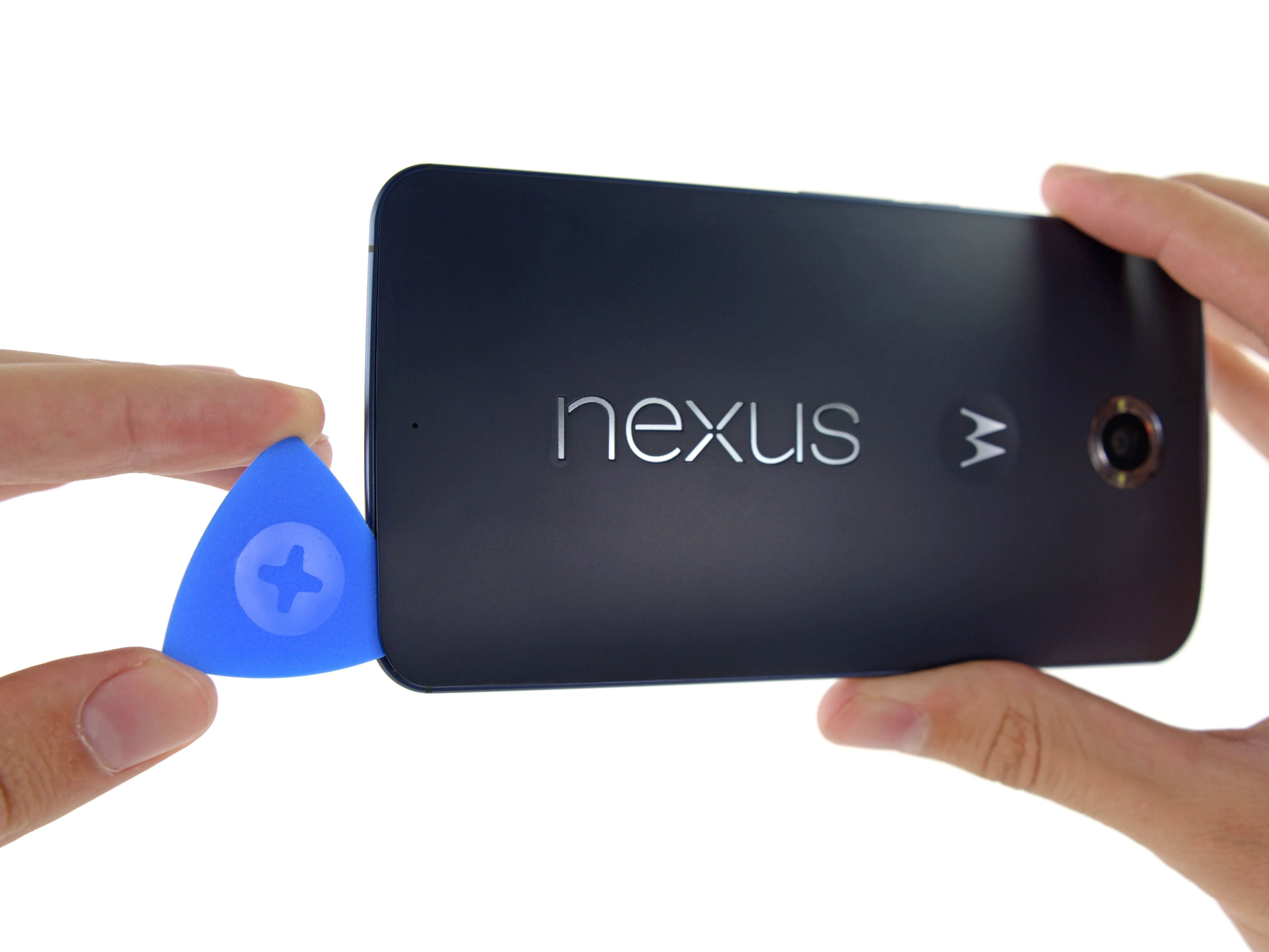

• Поскольку на задней крышке нет видимых винтов, мы прибегаем к помощи отвертки, чтобы поддеть или просунуть внутрь.

• Плохое: На крышке нет простых зажимов, похоже, ногтей для этой работы будет недостаточно.

• Хорошо: Клей, крепящий крышку, относительно мягкий, как только кирка проникает в шов, крышку можно отклеить.

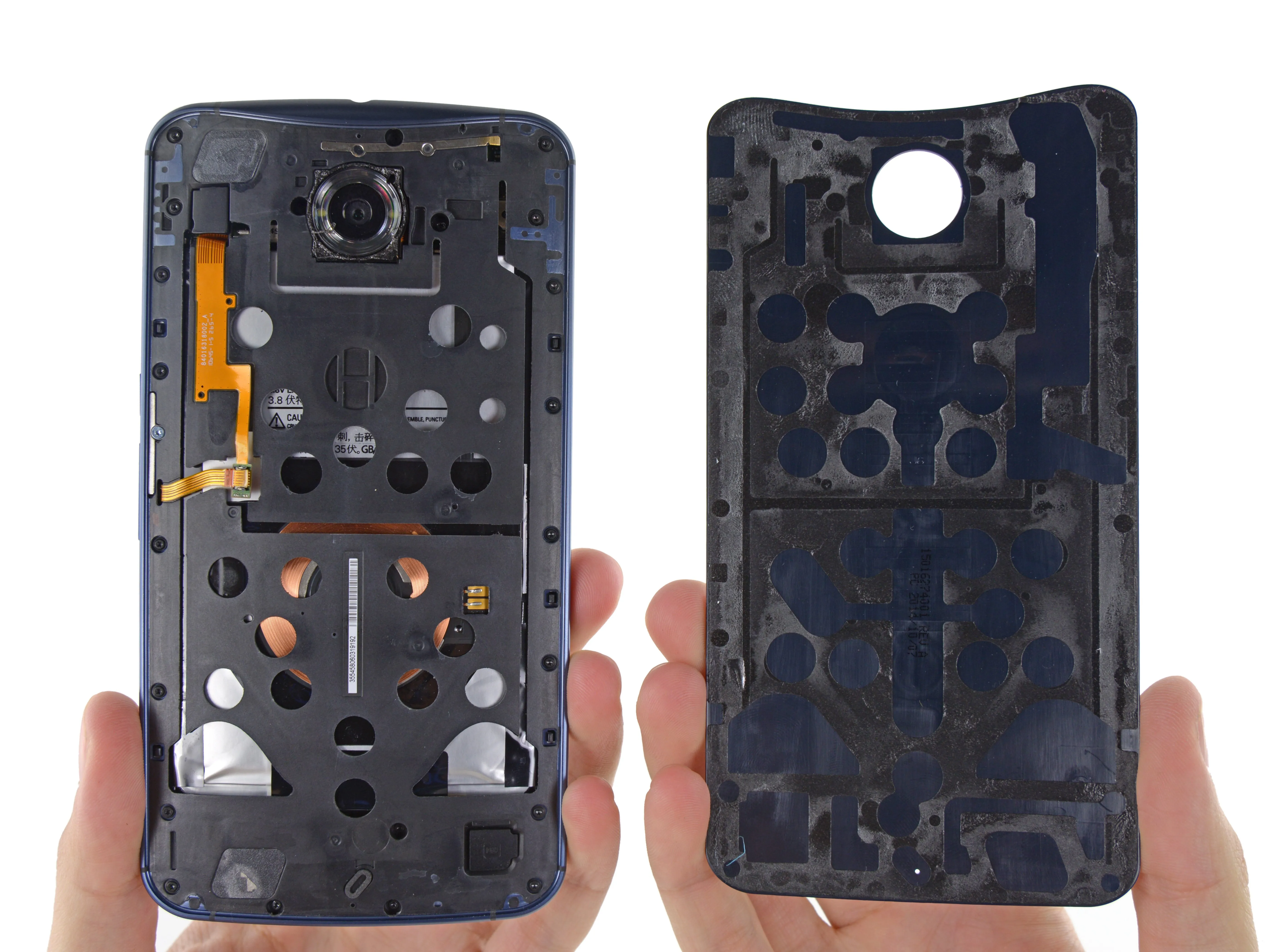

• Неприятно: Снятие задней крышки по-прежнему не дает доступа к внутренним компонентам. По крайней мере, теперь у нас есть визуальное подтверждение наличия винтов, а их тут целый легион.

Комментарии к шагу

Если отклеить заднюю крышку, как она потом будет держаться на месте?

все! откройте лоток для сим-карты и увидите там отверстие, через которое можно подтолкнуть пластик назад с помощью инструмента для снятия сим-карты!

Спасибо большое за совет, вы сэкономили мне кучу времени!!!

У моего nexus 6 погнулась небольшая часть задней крышки, можно ли ее заменить и как приклеить обратно к устройству?

Нужно ли прогреть заднюю крышку феном, прежде чем отклеивать ее?

Шаг 5

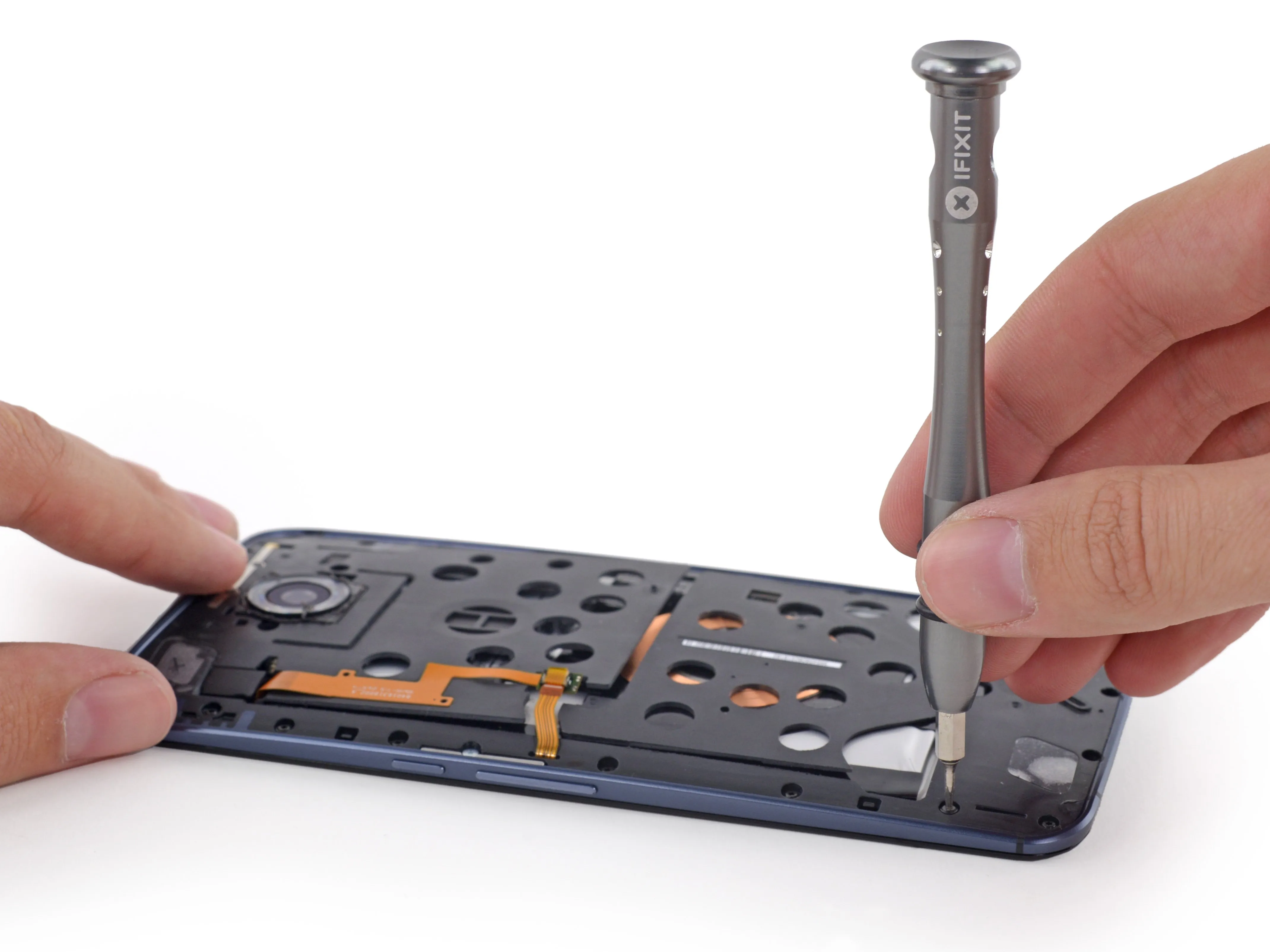

• Пора вынимать (о-очень много) винтов. 22 винта T3 Torx предстали перед нами и молча ожидают нашего прецизионного драйвера.

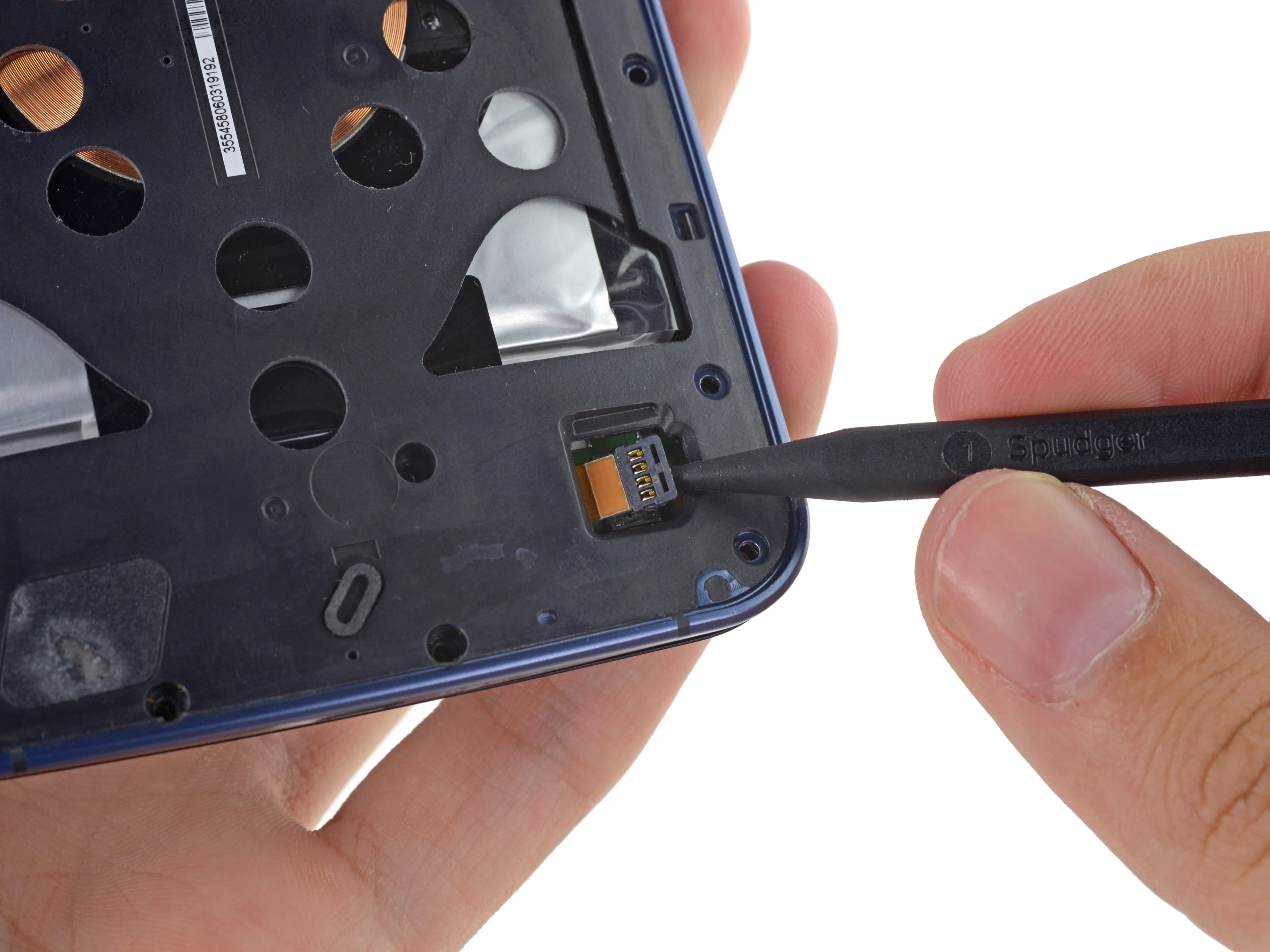

• Мы обнаружили потайную дверь! С секретным разъемом!

• Мы научились проверять ихи отсоединять их заранее, на всякий случай.

• Сквозь дырявую среднюю рамку бросается в глаза блестящая медная катушка. Мы обязательно исследуем ее, как только разберемся с трещинами...

Комментарии к шагу

Как подключить маленький разъем ленточного кабеля? Я не могу подключить свой, есть ли в этом какая-то хитрость?

Я думаю, вы просто нажимаете на него. У меня не было проблем с моим.

В какую сторону повернуть винты, чтобы ослабить их

В какую сторону мне повернуть винты, чтобы ослабить их

Почему в этом руководстве говорится об использовании отвертки t3, а в других - t4? У меня есть скриншоты, но не думаю, что этот сайт позволяет оставлять их в комментариях.

Другие ошибаются, это t3.

Шаг 6

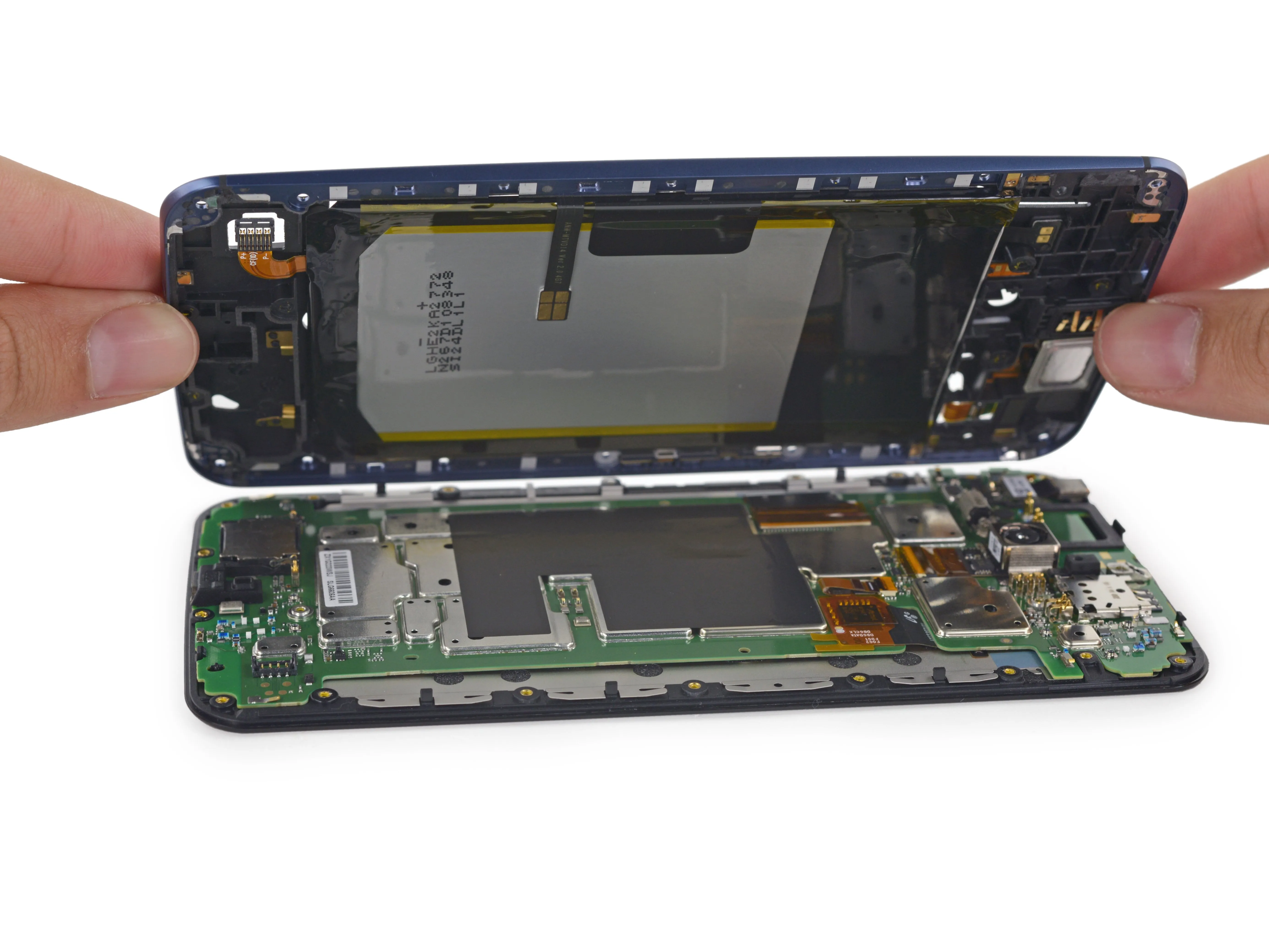

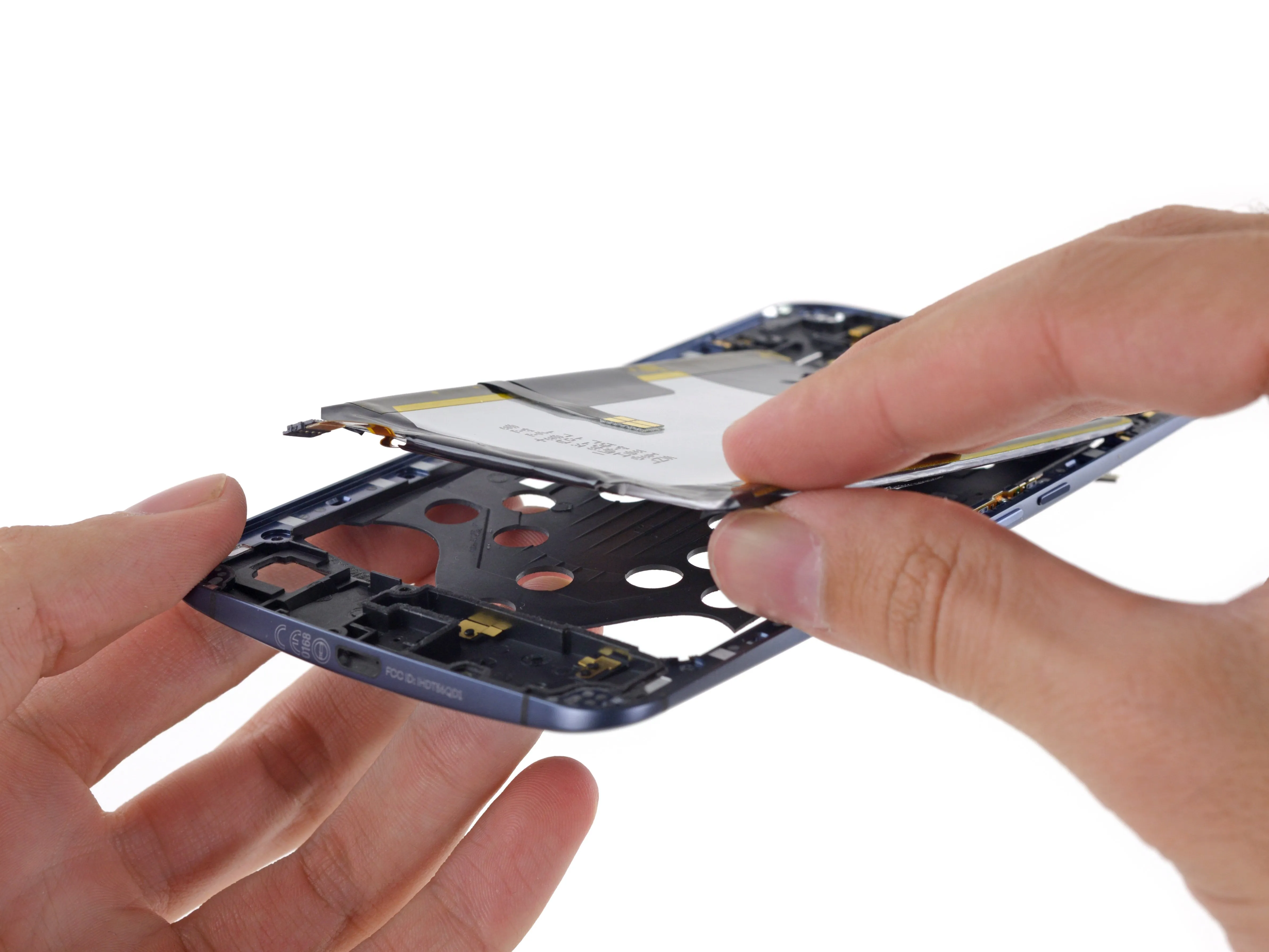

• Nexus наконец-то готов раскрыть свои секреты. Похоже, тот загадочный разъем принадлежал аккумулятору!

• Когда кабели отделены друг от друга, становится совершенно очевидно, зачем в средней рамке было так много винтов. Nexus 6 практически распадается на две половины: среднюю рамку/аккумулятор и дисплей/материнскую плату.

• Благодаря большому количеству винтов нам не придется иметь дело ни с клеем, ни даже с хитрыми пластиковыми зажимами.

Шаг 7

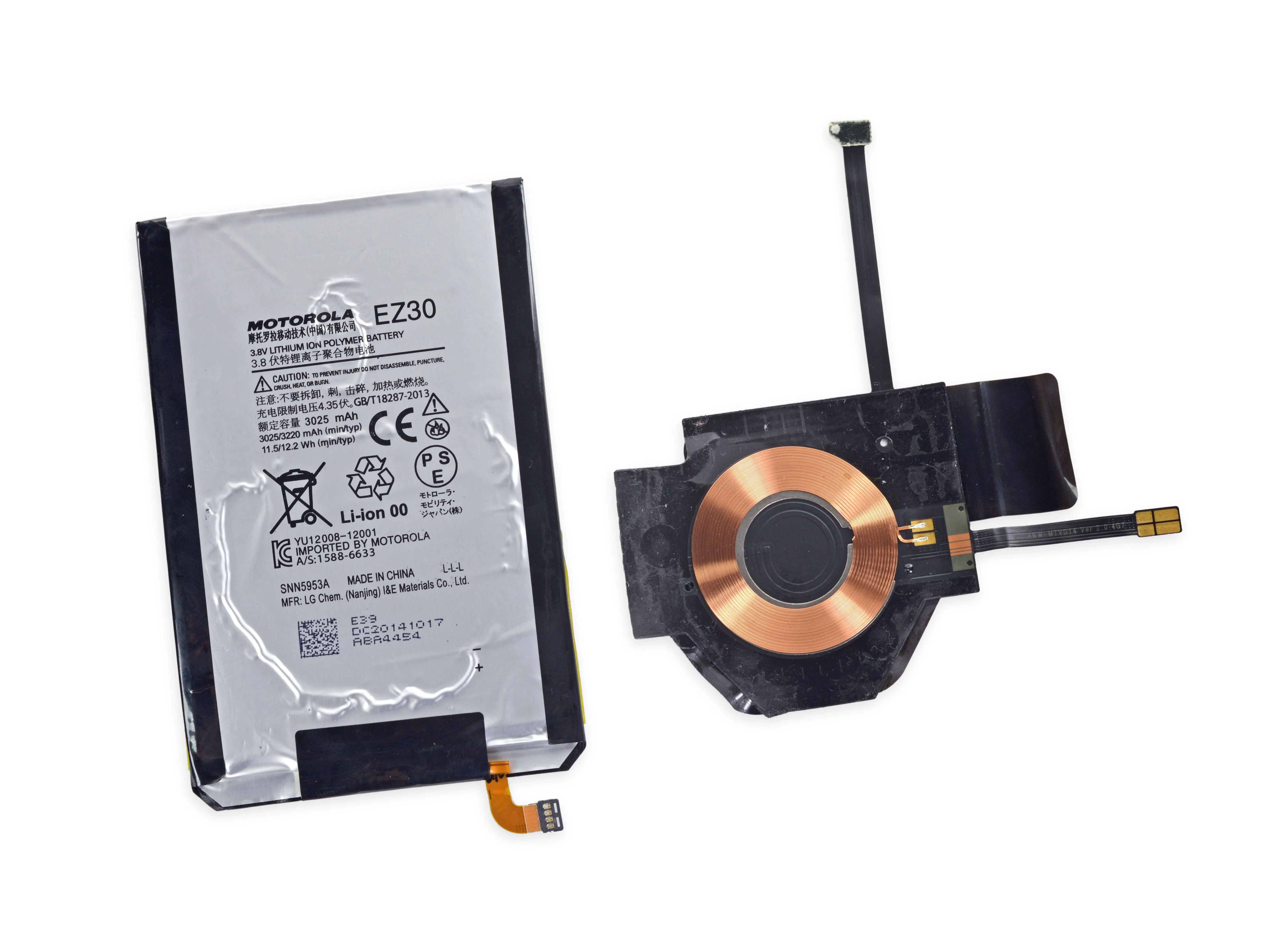

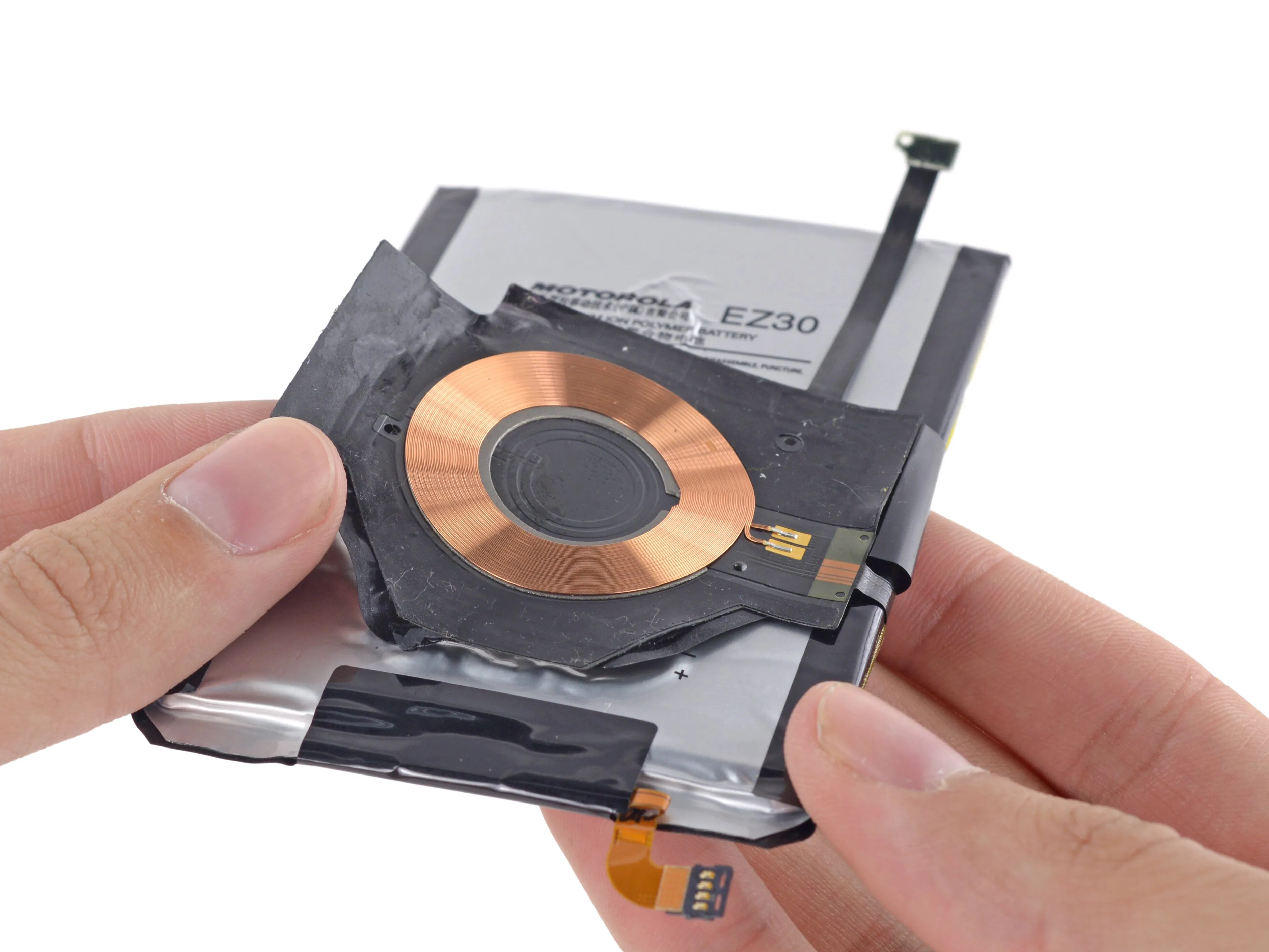

• Вы только посмотрите на это! Блестящая медь - это катушка индуктивной зарядки! (Может быть, это и впрямь станет популярным).

• Быстрая индуктивная зарядка: индуктивная зарядная станция пропускает переменный ток через катушку. Ток, движущийся туда-сюда в базовой катушке, создает и разрушает магнитное поле, которое вызывает ток в катушке устройства. Этот переменный ток затем выпрямляется в постоянный, чтобы зарядить аккумулятор.

• Сняв катушку, мы можем увидеть аккумулятор емкостью 3,8 В, 3220 мАч (12,2 Втч).

• Это на шаг выше, чем у iPhone 6 Plus 11,1 Втч, но похоже, что время автономной работы Nexus не сильно выигрывает.

• Для 'несъемного' аккумулятора это было не так уж и сложно.

Комментарии к шагу

Что за кабель тянется вверх?

характеристики батареи противоречивы, официальные цифры говорят о емкости 3220 мАч, но батарея EZ30 - всего 3025 мАч. Я предполагаю, что батарея, которую они указывают в официальных спецификациях, - это батарея EK-MTN6 из глобальной версии телефона XT1100. XT1103 - это американская версия. Аккумулятор EX30 указан как совместимый и с EX1103, и с XT1100, но я не уверен в версии EK-MTN6, так как мало сайтов, которые ее продают.

Шаг 8

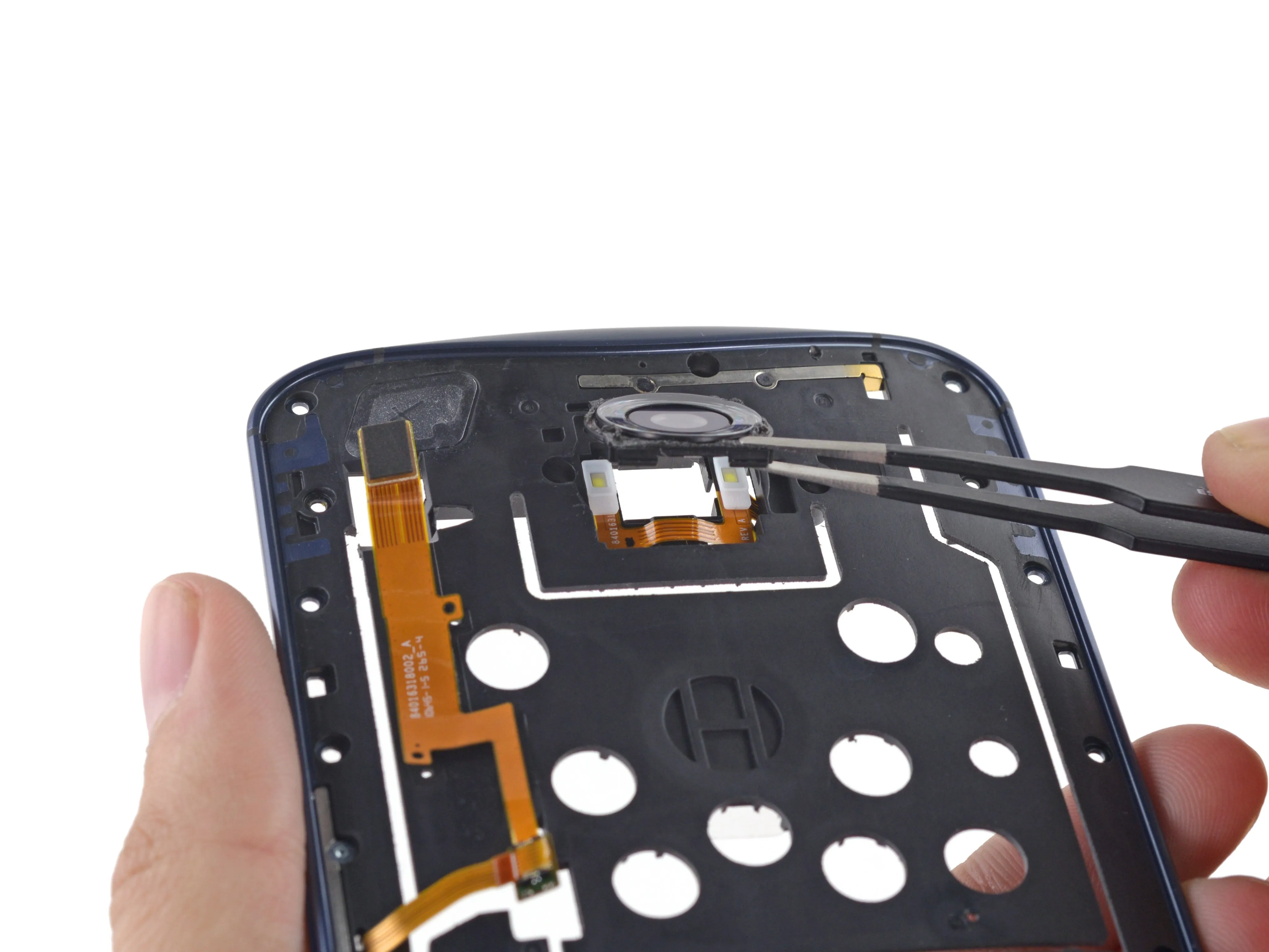

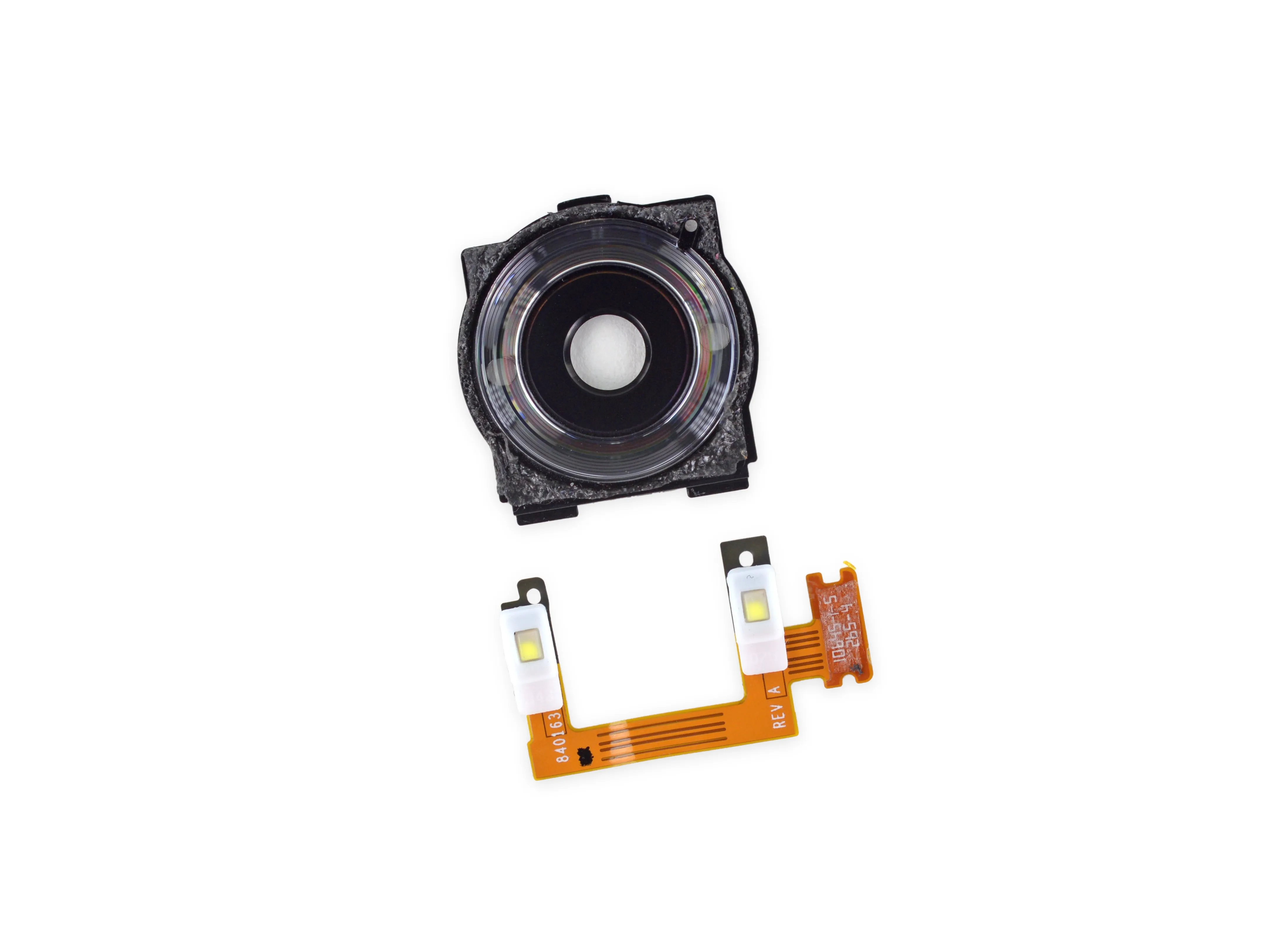

• Продолжая наш поход, мы исследуем вспышку немного ближе.

• В Nexus 6 двойная светодиодная вспышка используется в двух разных направлениях.

• Круглая крышка объектива камеры служит световодом для двух светодиодов, расположенных по бокам, имитируя кольцевую вспышку. кольцевая вспышка. Отлично!

Шаг 9

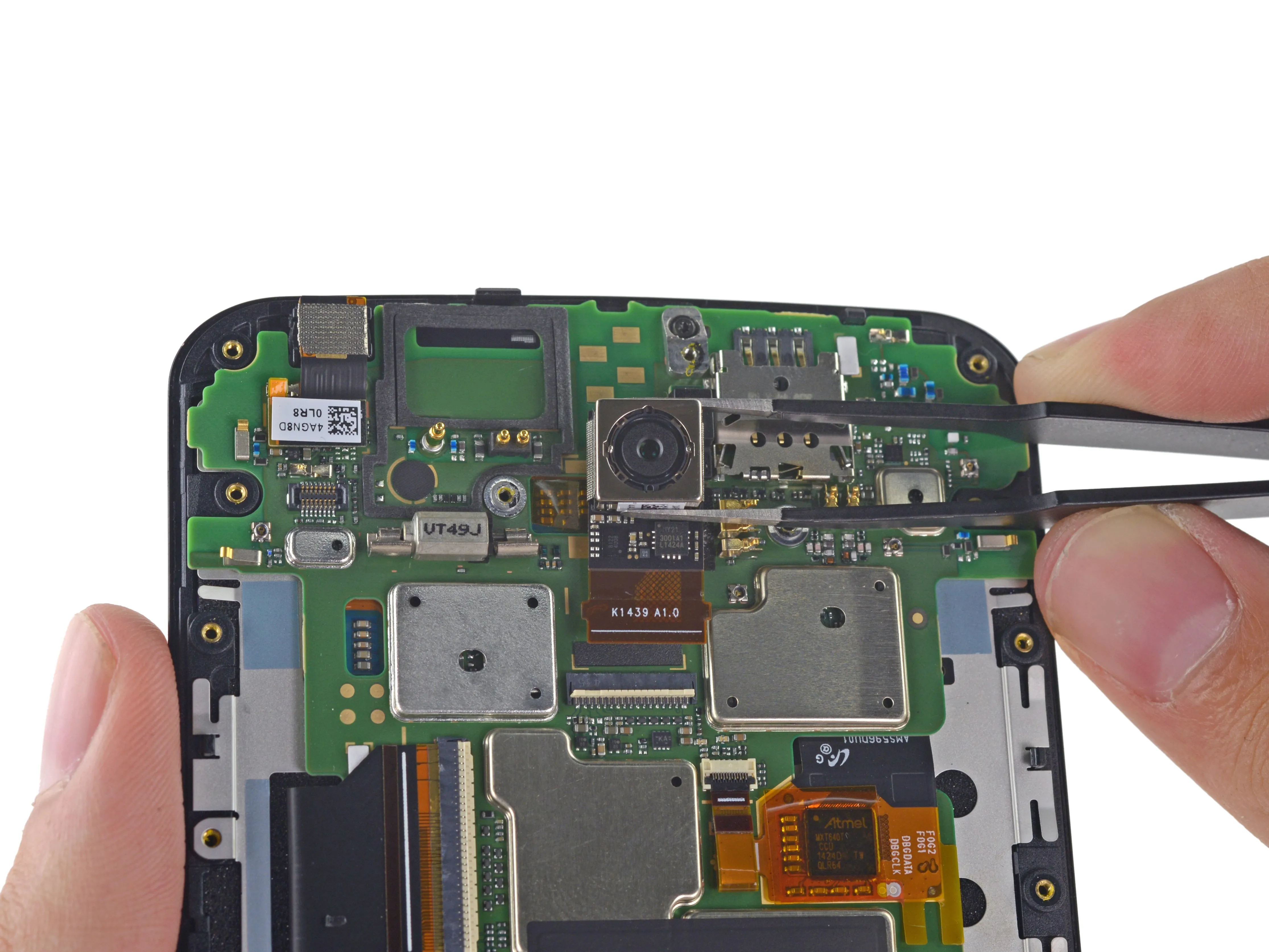

• Первый взгляд на материнскую плату навевает воспоминания о Moto X; большая, зеленая и множество крошечных экранов EMI.

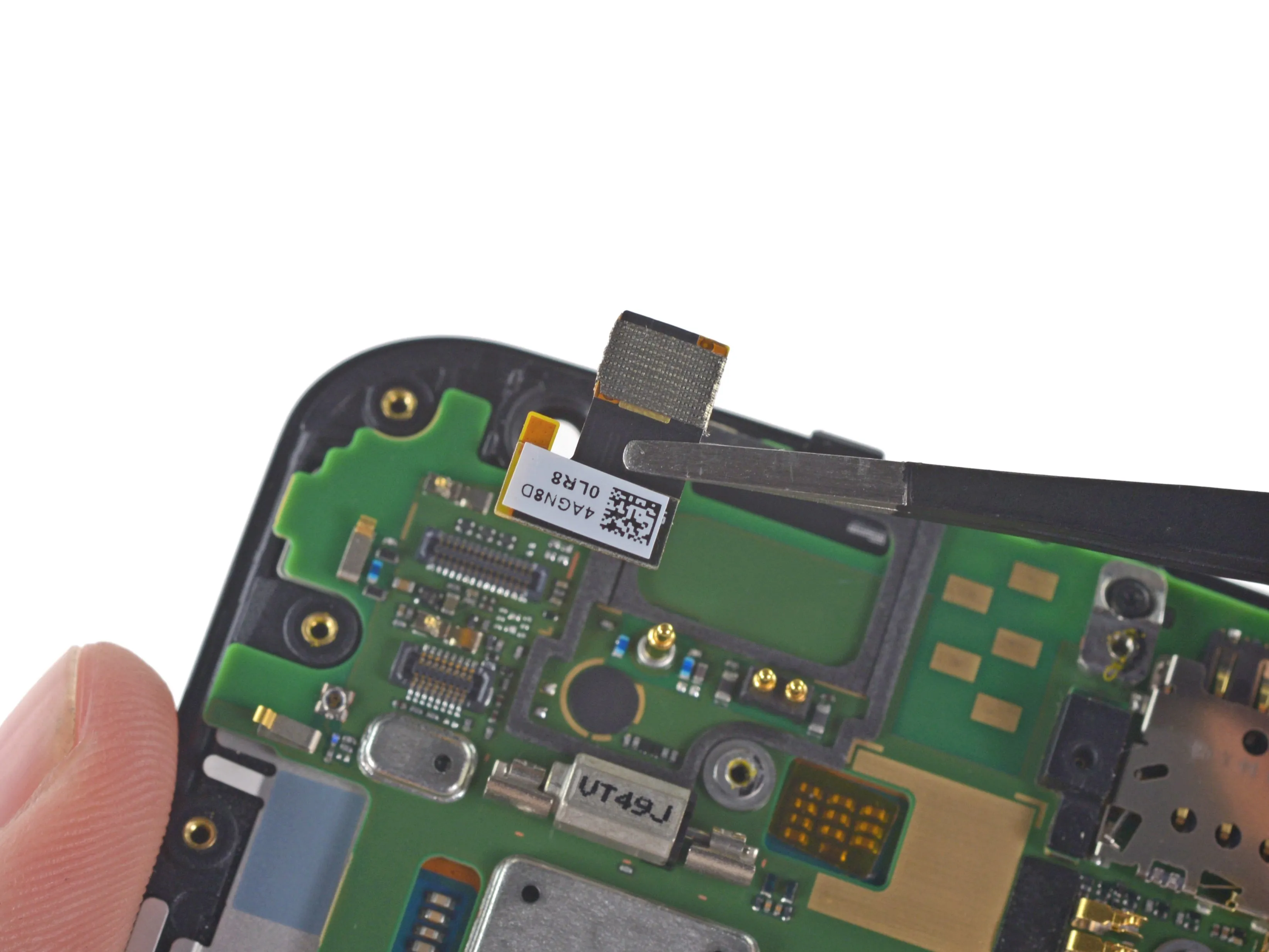

• Мы легко вынимаем пинцетом камеры на задней и передней панели.

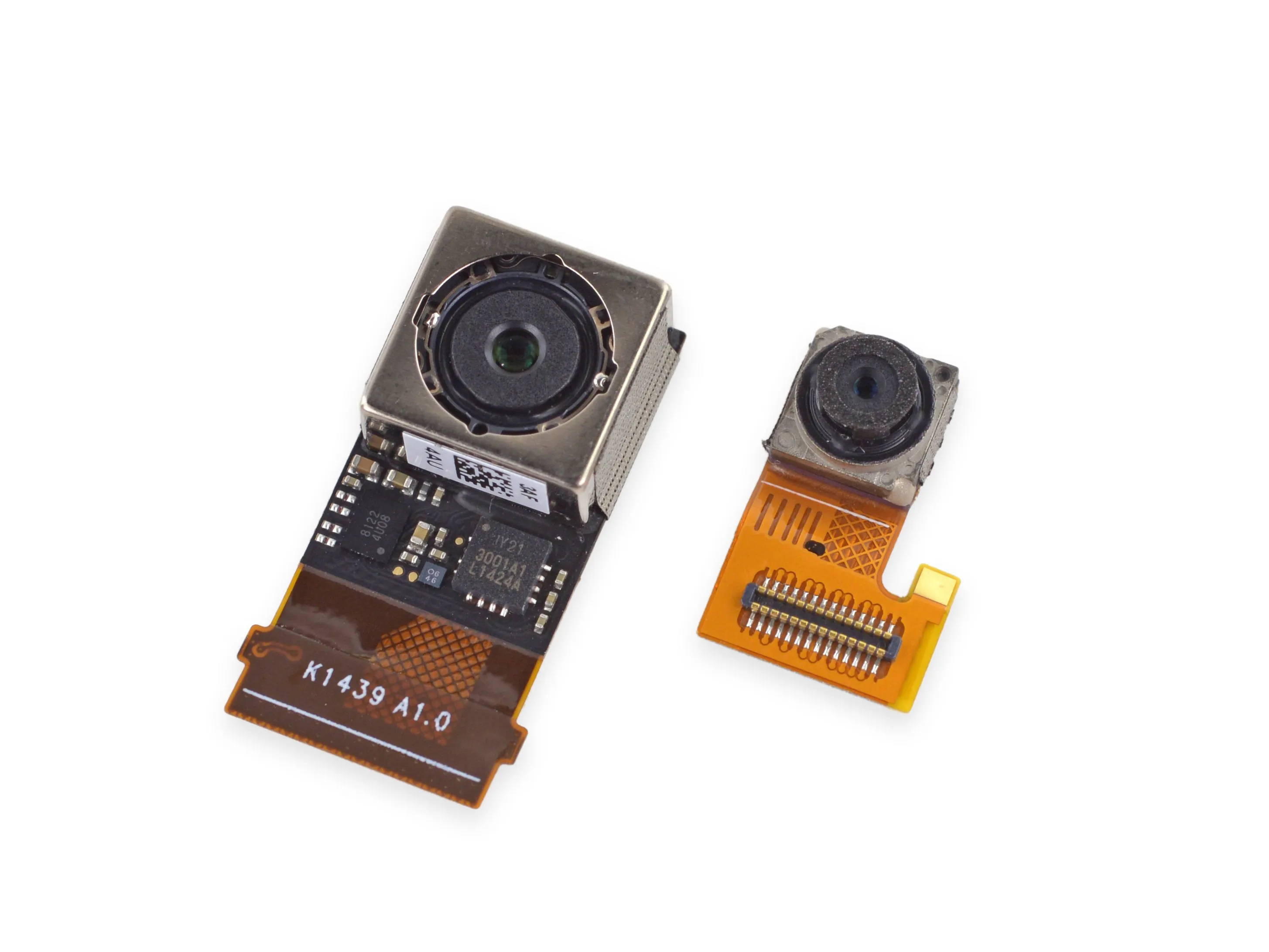

• Nexus 6, безусловно, не слабак, когда дело доходит до камер. Тыловая камера с разрешением 13 МП оснащена CMOS-датчиком Sony Exmor IMX 214 (также встречается в OnePlus One).

• Nexus 6 также оснащен оптическая стабилизация изображениякак и в iPhone 6 Plusчто делает фотографии более четкими.

Комментарии к шагу

Как кабель задней камеры прикреплен к мобильному устройству? Мой каким-то образом отсоединяется каждые несколько дней, из-за чего приложение камеры и виджет фонарика перестают работать и/или исчезают. Если я сильно нажму на заднюю крышку чуть ниже объектива (и перезагружу), камера начнет отображаться и работать снова - обычно на день или два.

В любом случае, просто пытаюсь понять, стоит ли разрывать телефон на части, чтобы исправить это.

Кабель камеры вставляется в разъем ZIF. Добраться до него не так уж сложно, и, возможно, вам удастся почистить кабель изопропиловым спиртом и снова вставить его в разъем, но маловероятно, чтобы он там просто разболтался. Плохое паяное соединение, крепящее разъем к материнской плате, может объяснить, почему нажатие вниз помогает, но это будет гораздо более сложная проблема.

Я хотел бы использовать заднюю камеру в качестве usb-камеры/вебкамеры/камеры безопасности. Есть предложения, где я могу найти больше информации, которая поможет мне в этом поиске?

Шаг 10

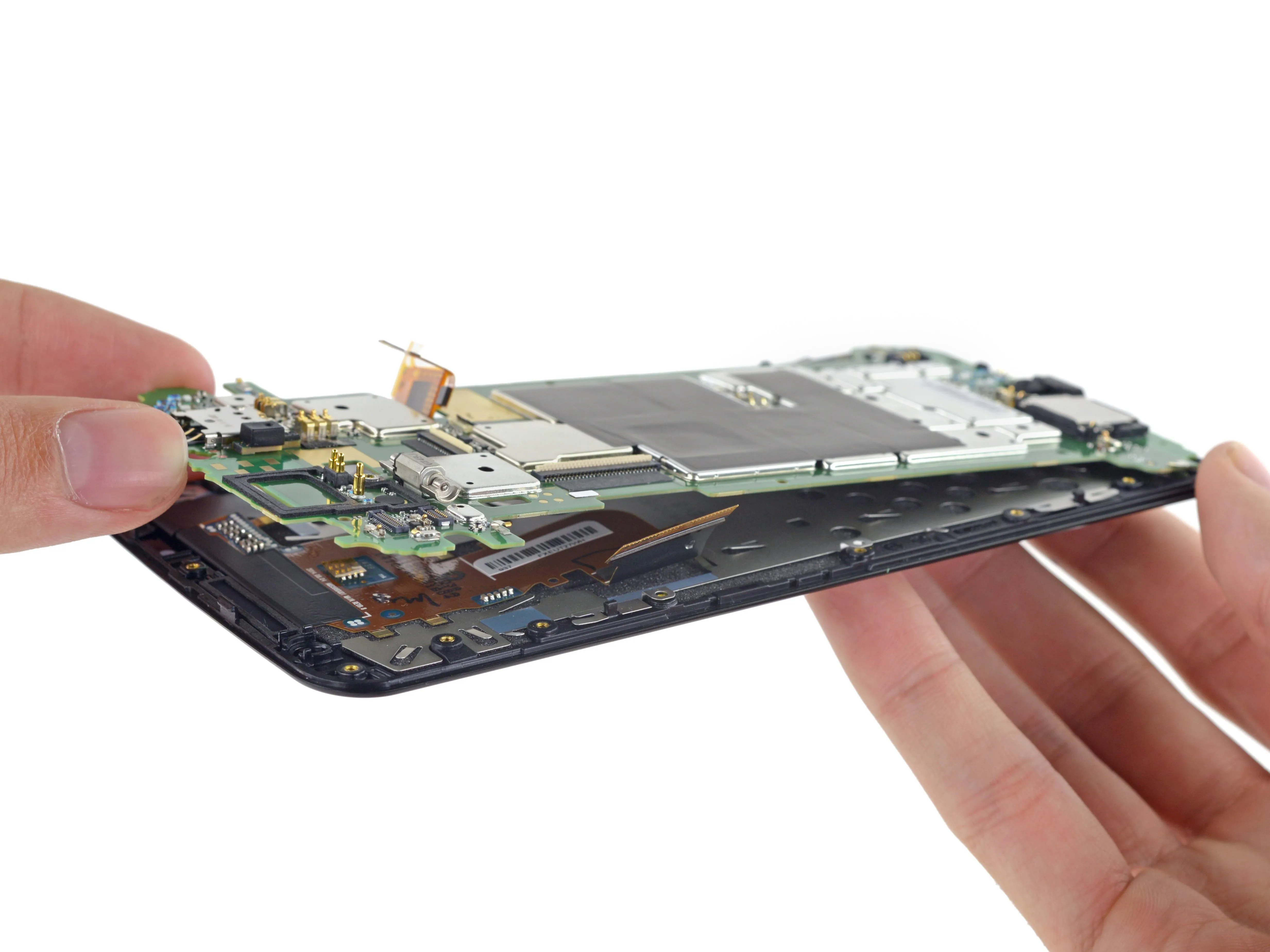

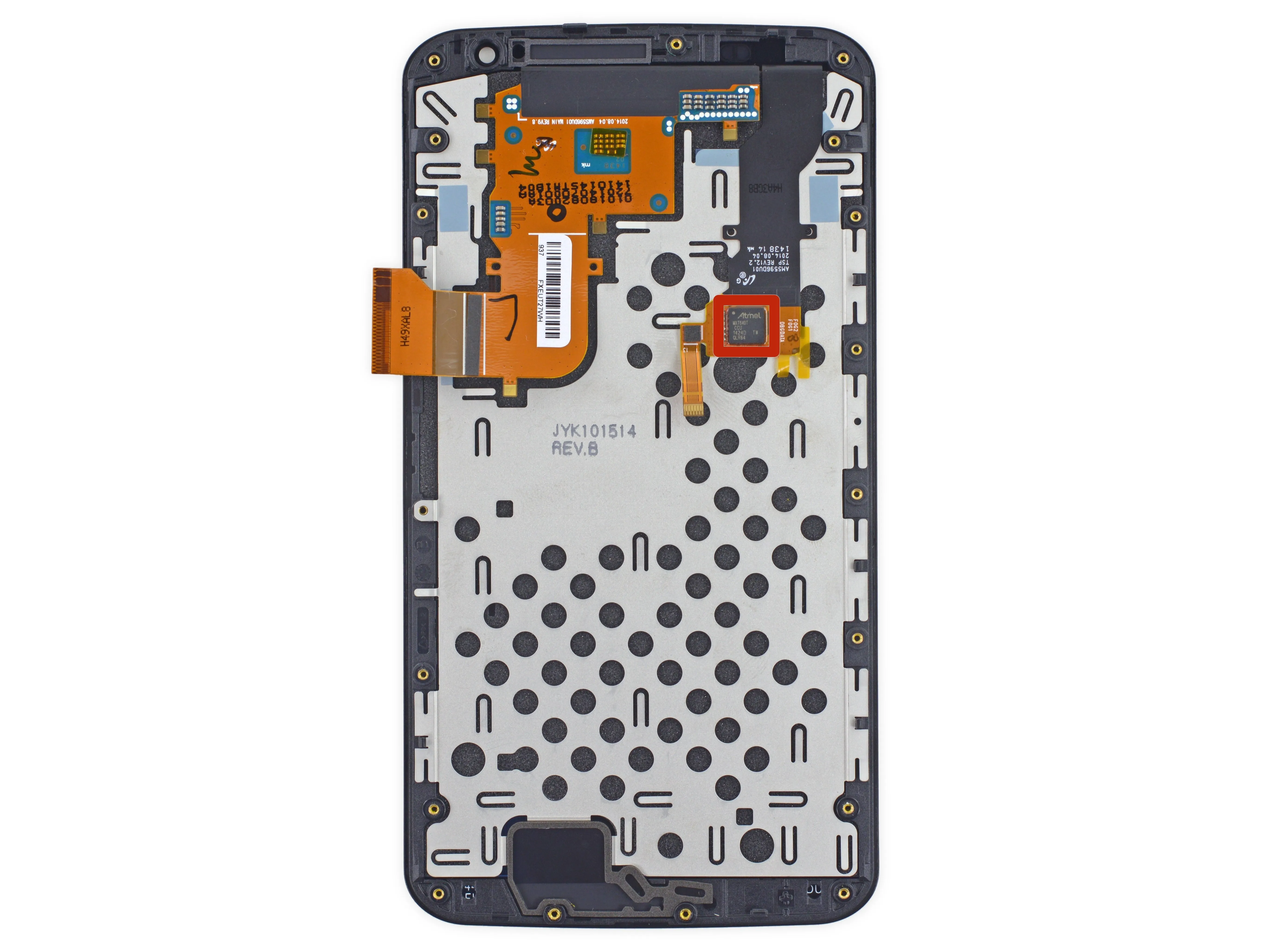

• Освободив материнскую плату от блока дисплея, мы видим одинокую микросхему:

• Atmel MXT640T Контроллер сенсорного экрана CCU 1424D TW QLR64

• Вот и все! После довольно легкого путешествия к центру Nexus дисплей в сборе остается голым и свободным от лишних компонентов.

• Несмотря на то, что достать его было легко, дисплей все еще сплавлен со стеклом дигитайзера - если вы разобьете свой экран, это будет не дешевая запасная часть.

Комментарии к шагу

пришло время для руководств по отсоединению дисплея и стеклянной панели, так как многие дисплеи теперь сплавлены.

Просто используйте тепло, чтобы размягчить клей OCA, и прорежьте клей тонкой прочной проволокой.

Шаг 11

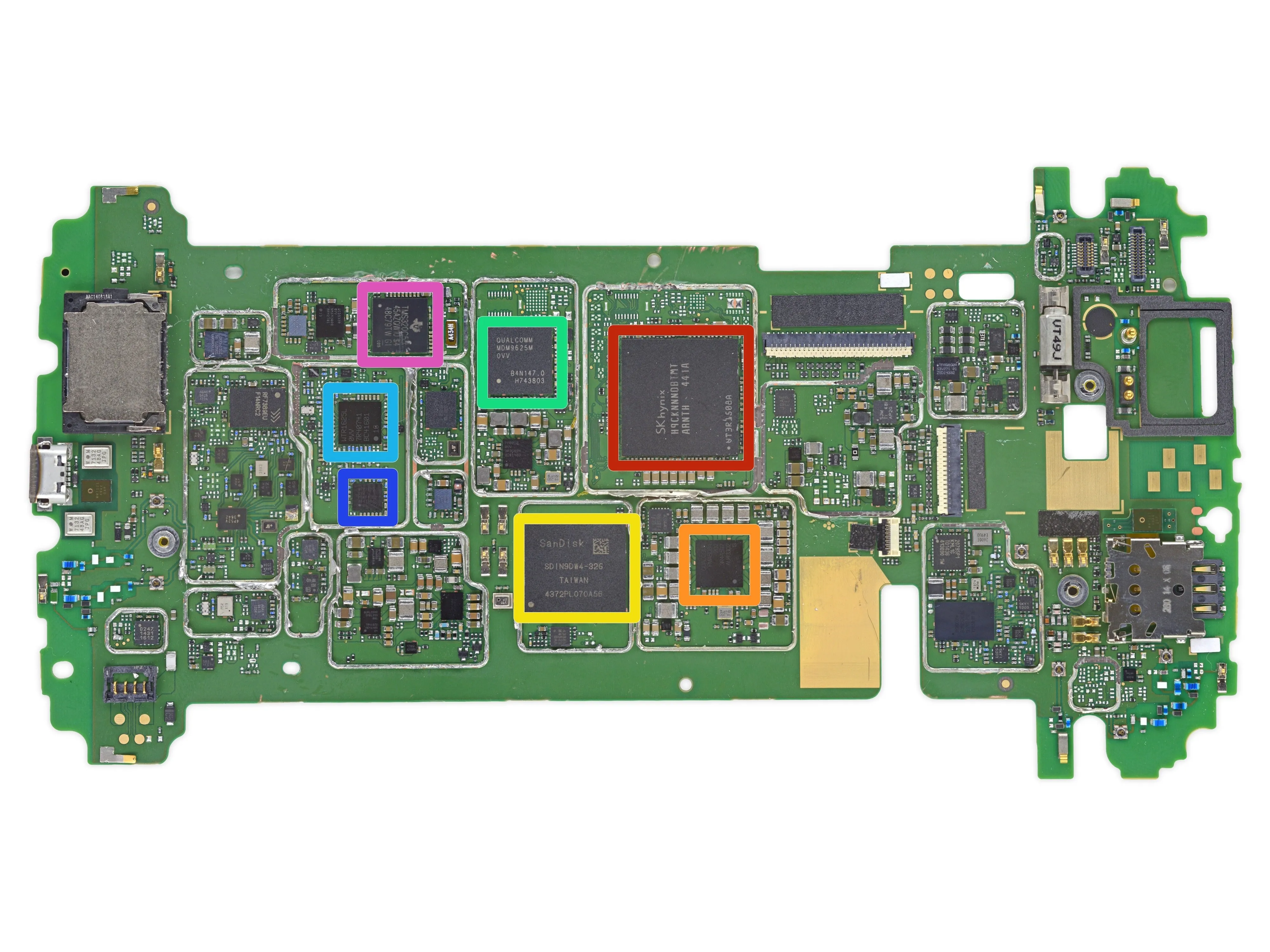

• Наконец, часть, которую мы все ждали! Давайте определим некоторые микросхемы, которые питают этот Nexus:

• SK Hynix H9CKNNNDBTMTAR 24 Гб (3 Гб) оперативной памяти LPDDR3, с Qualcomm Snapdragon 805 SoC расположенной под ней

• ИС управления питанием Qualcomm PMA8084

• SanDisk SDIN9DW4-32G 32 Гб eMMC NAND Flash

• Qualcomm MDM9625M LTE-модем

• Qualcomm WTR1625L Радиочастотный трансивер

• Сопутствующий чип Qualcomm WFR1620 с функцией приема-передачи

• Texas Instruments TMS320C55 Цифровой сигнальный процессор

Шаг 12

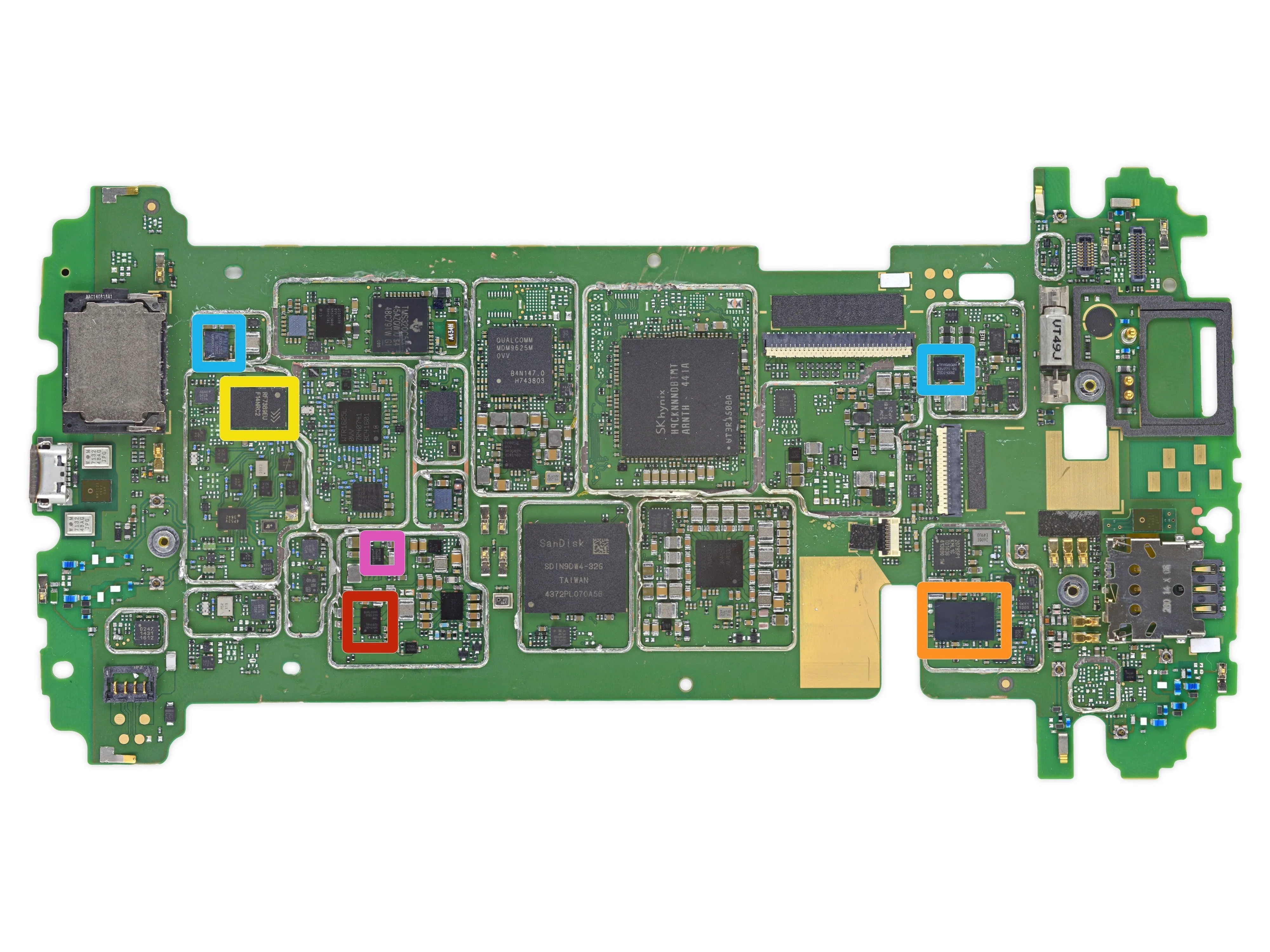

• Еще больше микросхем:

• Qualcomm SMB1359

• Broadcom BCM4356 ИС 802.11ac + Bluetooth 4.1

• RF Micro Devices RF7389EU Усилитель мощности с отслеживанием огибающей F14NRC2

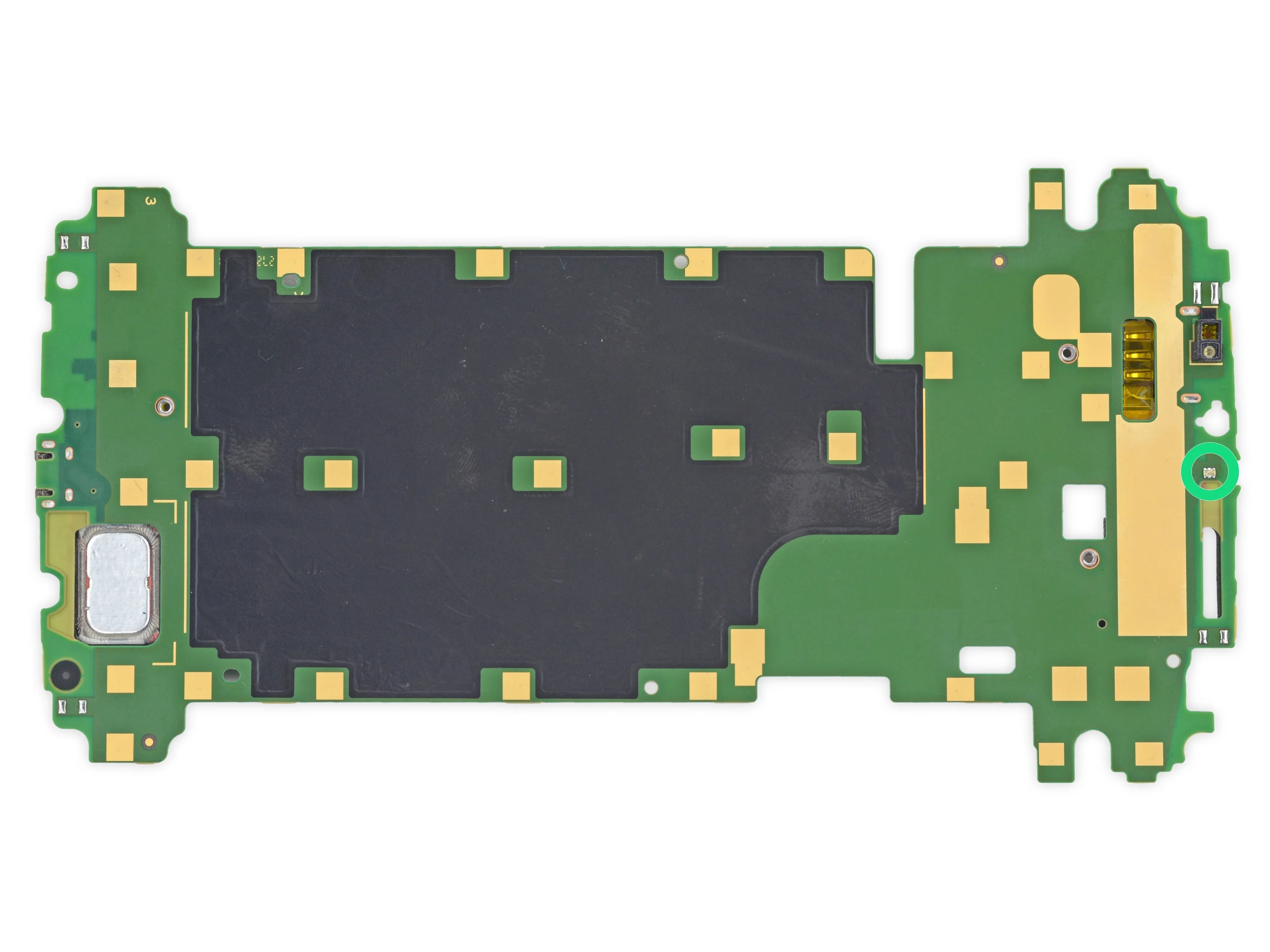

• RGB-светодиод для решетки динамика

• По какой-то причине Motorola решила держать этот светодиод в секрете.

• NXP TFA9890A Аудиоусилитель

• Qualcomm QFE1100 ИС отслеживания огибающей

Комментарии к шагу

Вы определили аудиоусилитель, но каково качество ЦАПа, передающего сигнал через 3,5 мм? Мне лень ходить с портативным внешним ЦАПом и AMP через USB OTG, но я все равно хотел бы иметь полуприличный опыт прослушивания lossless-аудио с моими Sennheisers. Я выбираю между Nexus 6 и Note 4 для своего следующего телефона, и я просто выберу тот, который будет иметь лучший аудио опыт.

Телефонный новичок, но порт зарядки на моем Nexus 6 плох до такой степени, что мне приходится поворачивать мини usb под углом, чтобы он зарядился. Является ли порт зарядки одним из печально известных паяных компонентов?

Похоже на то, что на картинке, хотя я не разбирал свой Nexus, чтобы убедиться в этом. Я знаю, что это не очень поможет, но я не видел, чтобы кто-то еще ответил.

Однако в нем также есть зарядка QI, так что вы можете заряжать его с ее помощью (зарядка будет медленнее, но это сохранит энергию).

У меня nexus 6, который не показывает сеть, оператор показывает, но нет уровня сигнала, где находится сетевая антенна?

Шаг 13

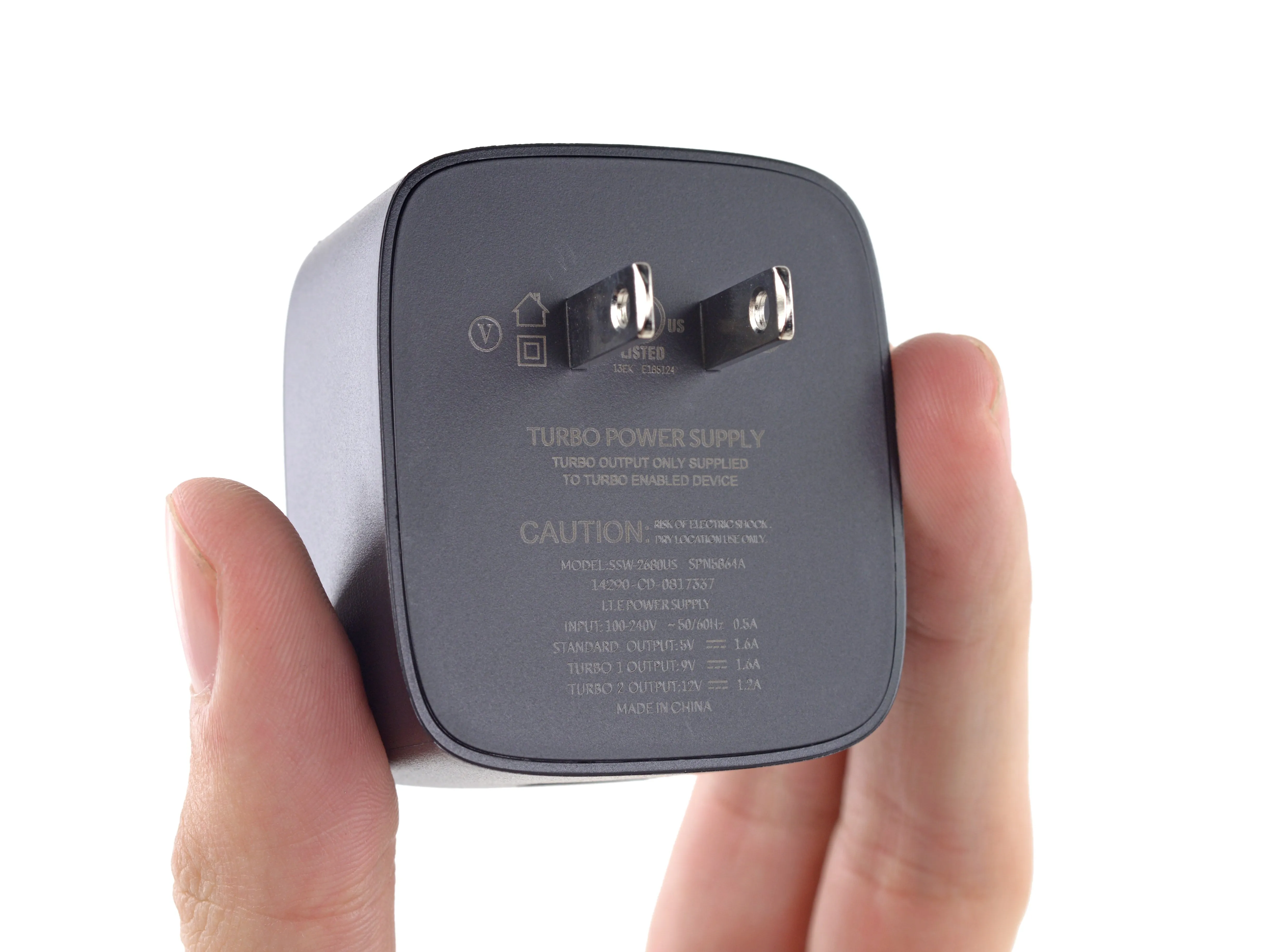

• Но подождите, это еще не все! Motorola рекламирует свое турбо-зарядное устройство, заряда которого хватит на 6 часов работы всего за 15 минут зарядки.

• Совместимо с новой технологией Qualcomm Quick Charge 2.0 В техническом описании Motorola Turbo Charger указано три варианта выходного сигнала: 5 В при 1,6 А, 9 В при 1,6 А и 12 В при 1,2 А.

• Похоже, что ничего улитка в этом Turbo, но на самом деле есть только один способ узнать это...

• ...И это - проделать путь внутрь с помощью роторного инструмента!

Шаг 14

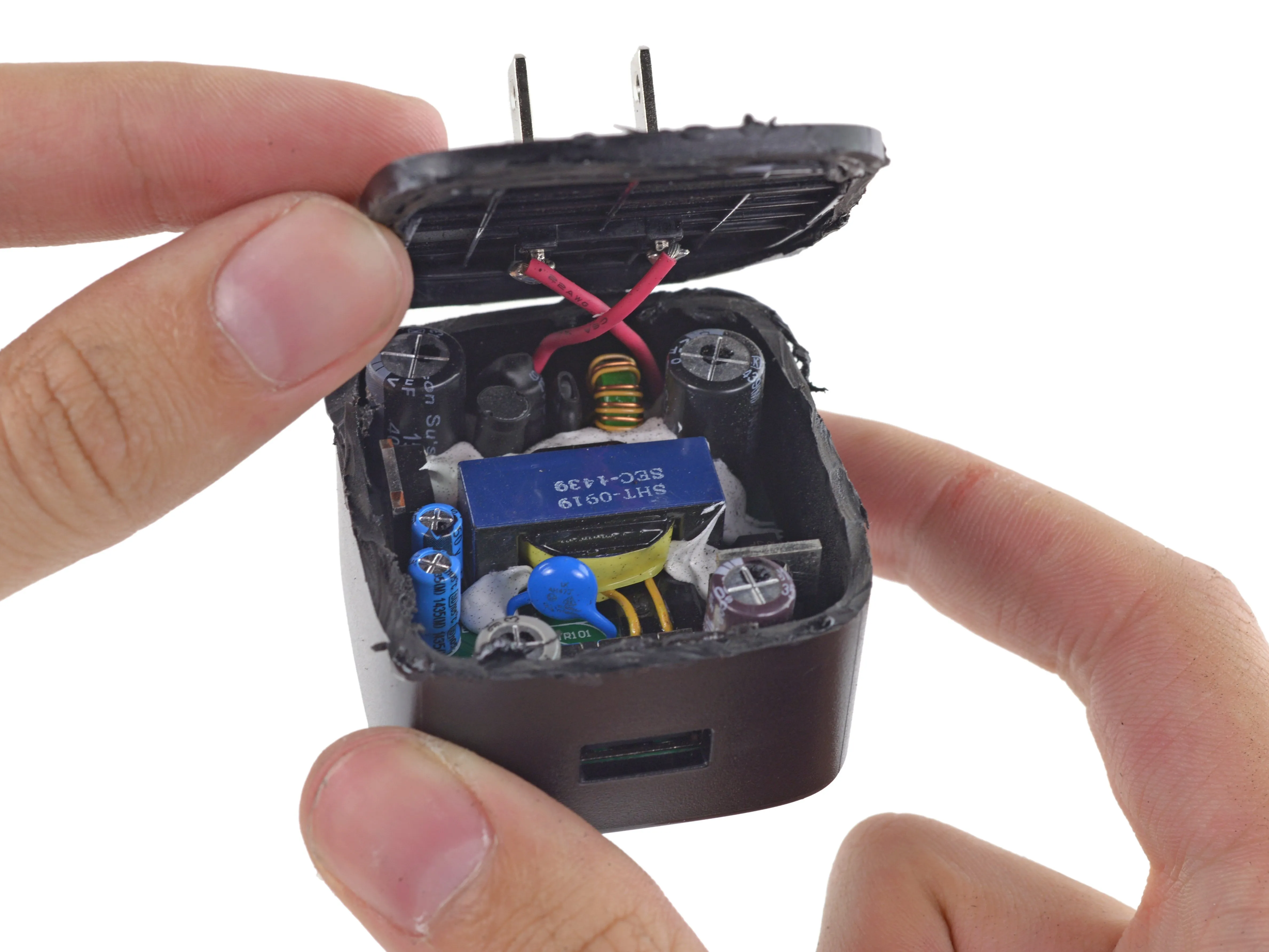

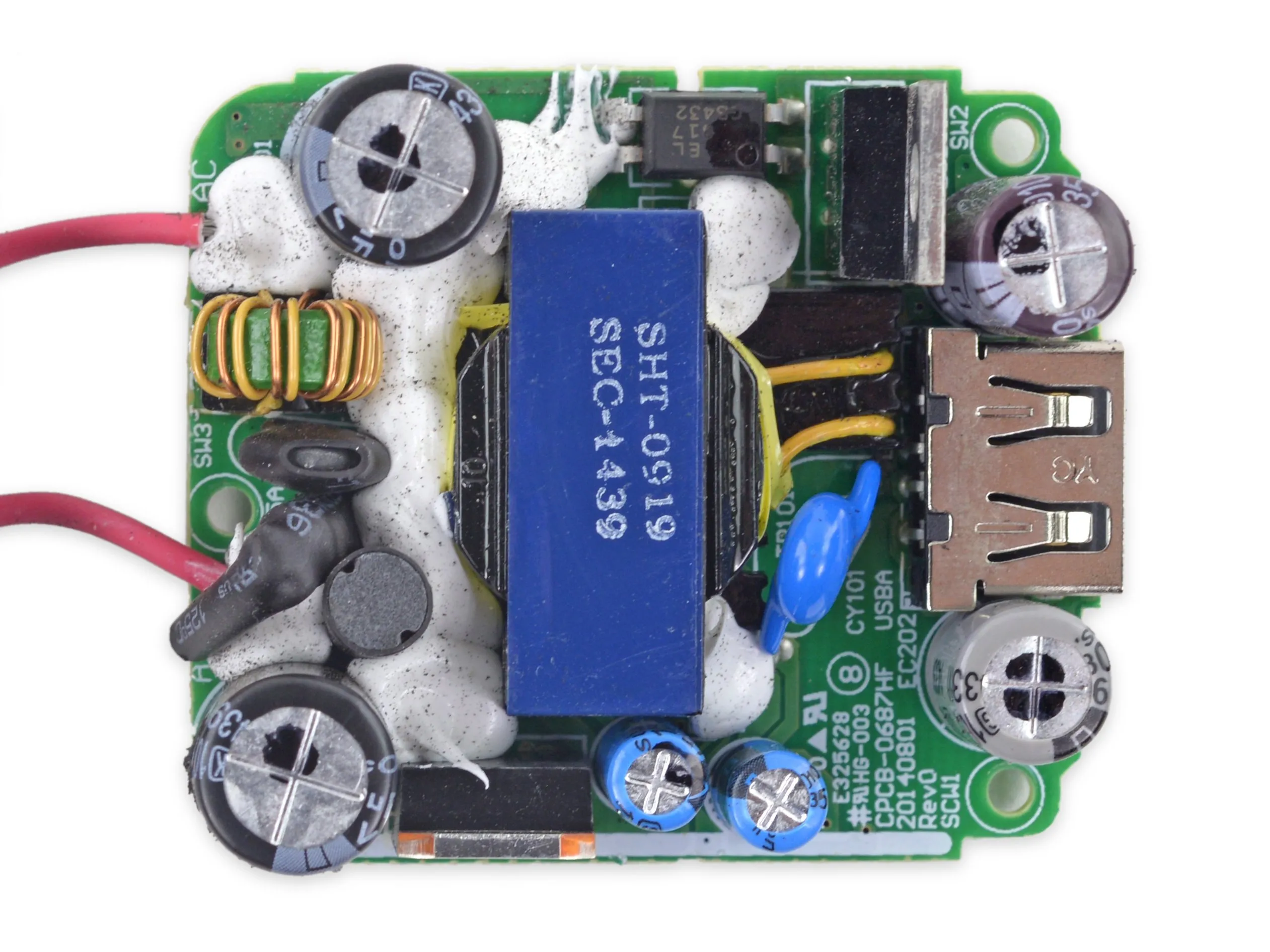

• С одной стороны, среди пачек эпоксидной смолы, мы находим трансформатор, окруженный простыми конденсаторами, регуляторами напряжения и портом USB.

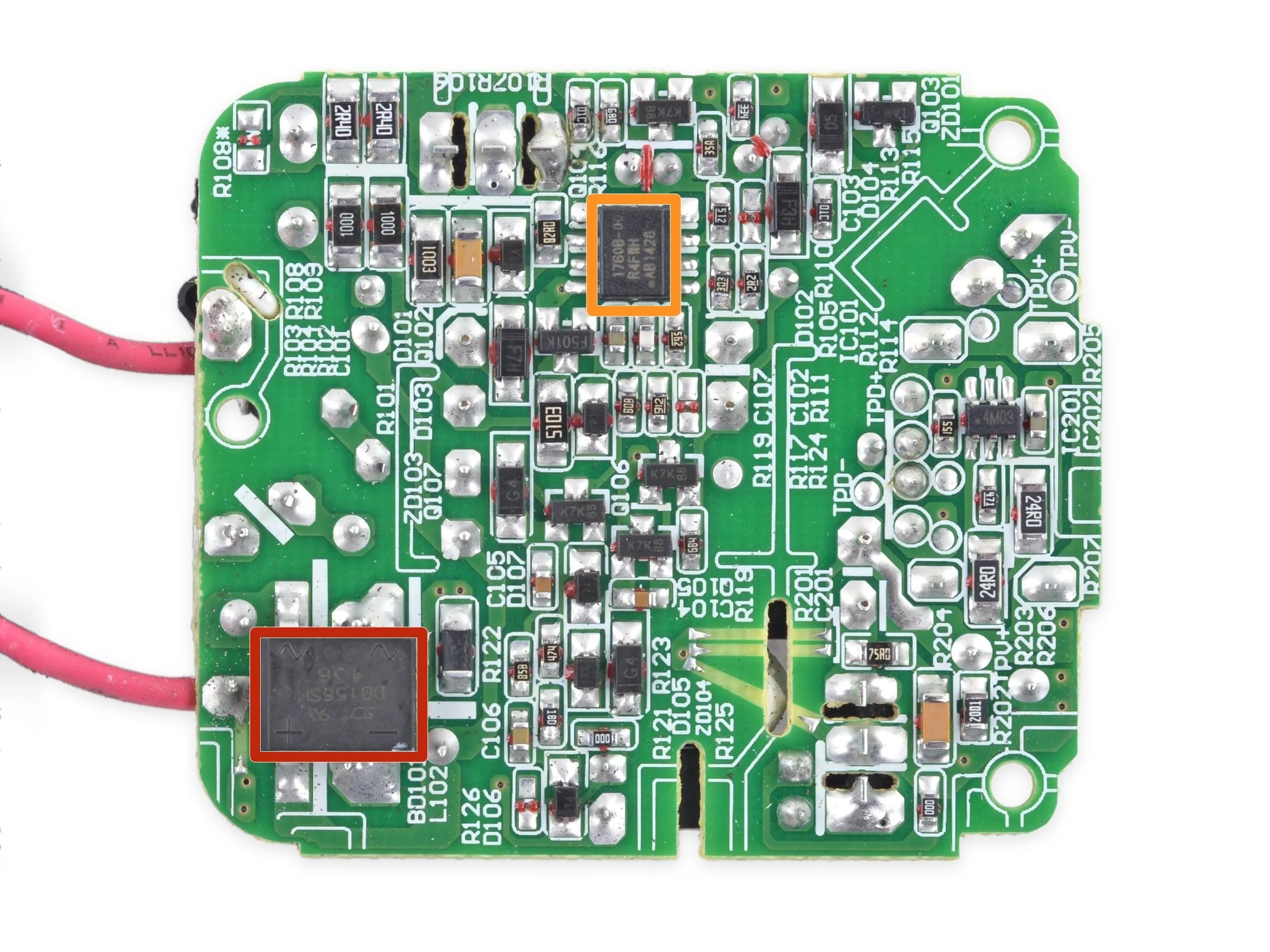

• С другой стороны, среди моря припоя и компонентов поверхностного монтажа:

• A мостовой выпрямительотвечающий за преобразование переменного тока в постоянный.

• Диалог iW1760B Контроллер блока питания, явно являющийся мозгом операции

Комментарии к шагу

Есть ли шанс, что вы сможете идентифицировать два силовых транзистора на верхней стороне?

Вы должны включить некоторую информацию о крышках (бренд и температурный рейтинг), и вы должны снести каждое зарядное устройство на каждом телефоне

Это не 'Диалог iW1760B'. Это Dialog Semiconductor. Итак, PN - 'Dialog iW1760B' и это квазирезонансный ШИМ-контроллер.

Шаг 15

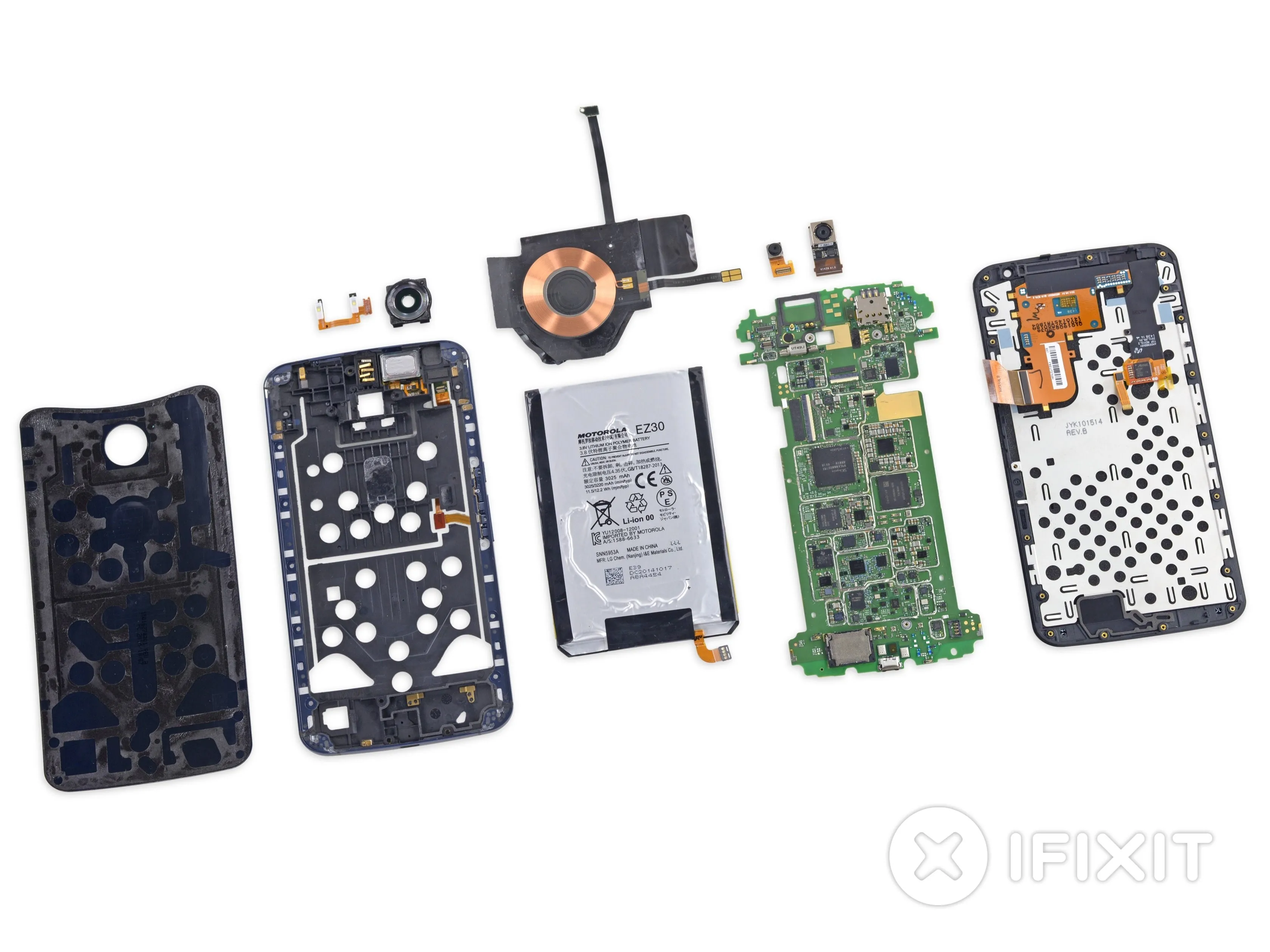

• Оценка ремонтопригодности Motorola Nexus 6: 7 из 10 (10 - самый простой ремонт).

• Прижимные контакты и кабельные разъемы делают модульные компоненты (камеры, кнопки, разъем для наушников) легко заменяемыми.

• В Nexus 6 используется один вид винта, хотя он довольно редкого размера (T3).

• Множество винтов удерживают среднюю рамку на месте, что делает ее извлечение несколько утомительным, но также означает, что для ее крепления к передней панели не нужны клипсы или клей.

• Приклеенный аккумулятор менее доступен, чем хотелось бы, но его можно заменить.

• Несколько компонентов (вибратор, слот SIM, динамик, порт USB) припаяны непосредственно к материнской плате, и заменить их будет сложнее, чем если бы они были соединены кабелем.

• Дигитайзер припаян к дисплею, что увеличивает затраты на ремонт треснувшего экрана, но к голому дисплею легко добраться.

Комментарии к шагу

С таким количеством клея и тем фактом, что для доступа к экрану нужно снимать материнскую плату, я думаю, что 7/10 - это слишком много...

Nexus 4 также получил 7/10, и с учетом того, что большая часть корпуса была склеена/приклеена, разобрать и правильно собрать его было гораздо сложнее, чем кажется. А чтобы добраться до экрана Nexus 4, нужно было снять материнскую плату. Так что, если уж на то пошло, я бы сказал, что это слишком низкая цена, если сравнивать.
