Разборка Nexus 6P

Введение

Сливки урожая Android этого сезона уже здесь - это фаблет Nexus 6P от Google. Впервые в истории это устройство прибыло к нам от китайского производителя Huawei- и так как у нас еще никогда не было на столе разбора предложений Huawei, мы с нетерпением ждем начала! Поднимутся ли сливки на вершину бутылки ремонтопригодности или Nexus 6P станет для нас кислым молоком? Давайте узнаем.

Еще больше разборов - следите за ними на Facebook, Instagramи Twitter, чтобы узнать обо всех нюансах разборки!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Nexus 6P

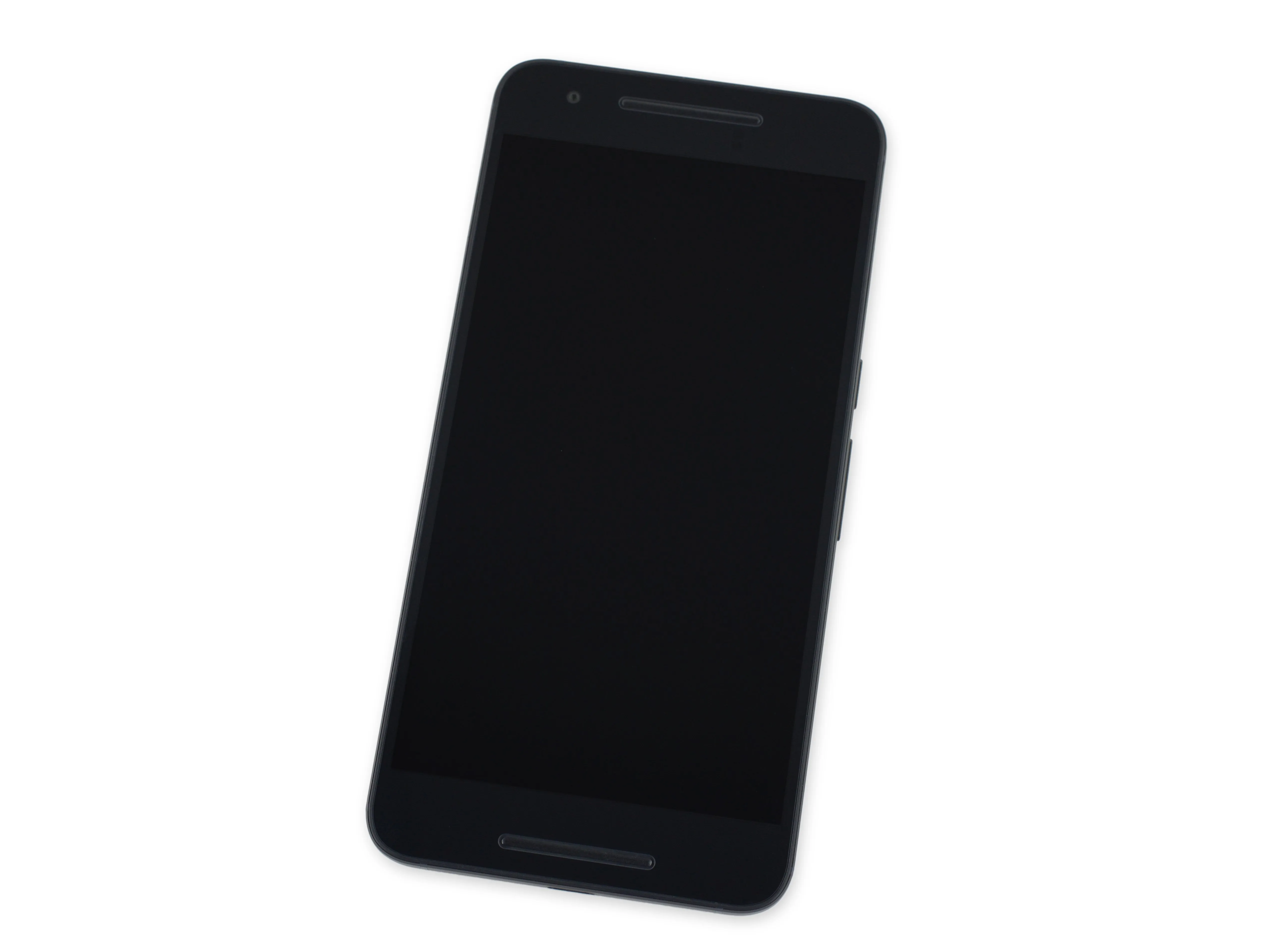

• Теперь, когда мы (не)завершили вступительный акт, настало время для главного события! Вот что Google говорит о своем последнем флагмане на базе Android:

• Qualcomm Snapdragon 810 v2.1, окта-ядерный 64-битный процессор с частотой 2,0 ГГц и графическим процессором Adreno 430

• Задняя камера 12,3 МП/4K с лазерным автофокусом и электронной стабилизацией изображения, фронтальная камера 8 МП

• 5,7-дюймовый AMOLED-дисплей WQHD 2560 × 1440 (518 ppi)

• 3 ГБ оперативной памяти LPDDR4 и 32 ГБ, 64 ГБ или 128 ГБ встроенной памяти

• Порт USB Type-C

• Считыватель отпечатков пальцев Nexus Imprint и Android Sensor Hub

• Android 6.0 Marshmallow

Шаг 2

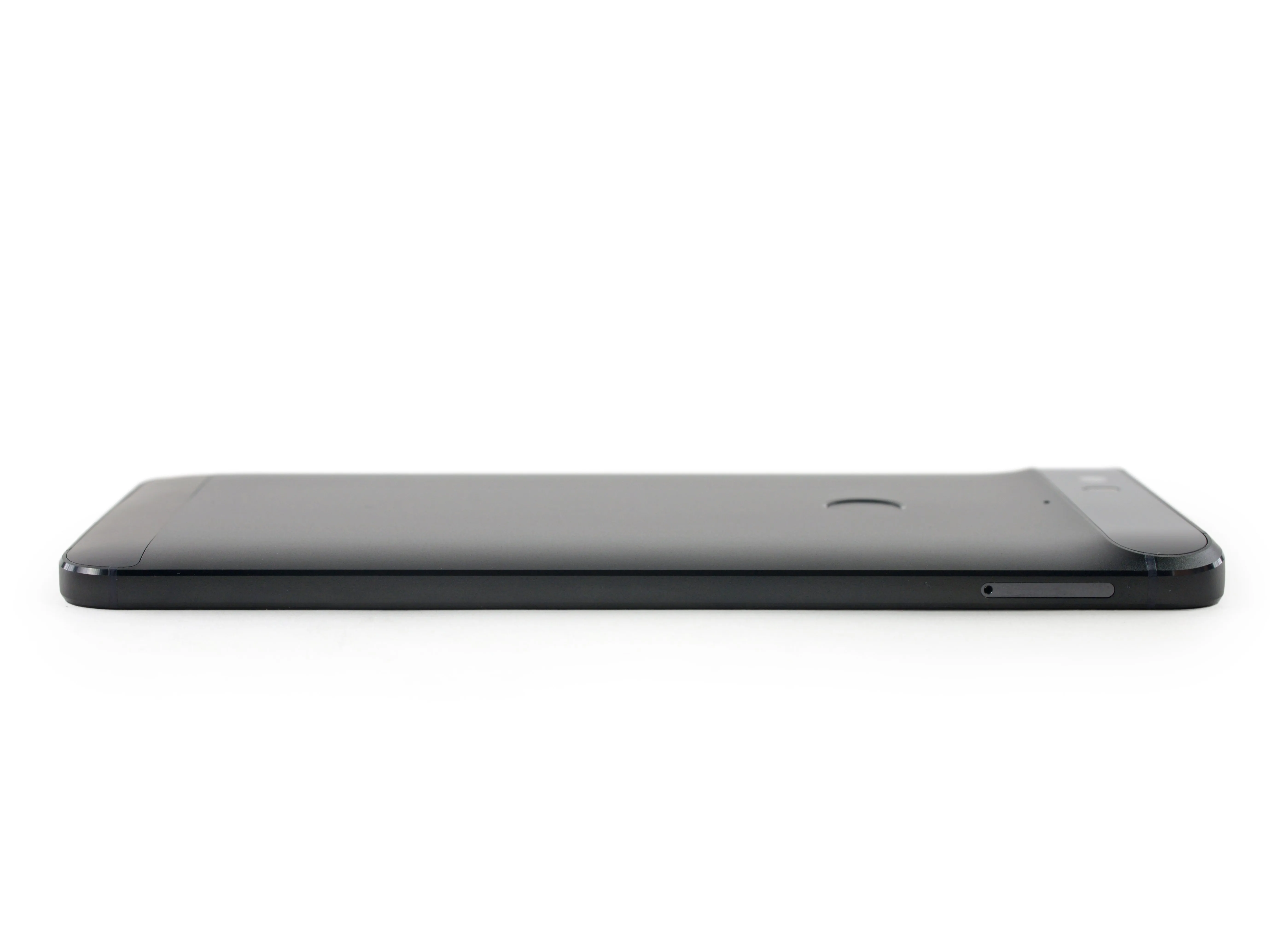

• Цельнометаллический, анодированный алюминий авиационного класса Шасси из цельнометаллического анодированного алюминия авиационного класса - еще одна новинка для устройств Nexus.

• Мы уверены, что 6P не предназначен для использования в качестве пандус для вашей технической палубы..

• Приподнятая площадка камеры - это, очевидно, стратегия Huawei по втискиванию 4K-камеры в новый телефон. Или, как и мы, они могут быть просто помешаны на месах.

• Если подойти поближе, то мы увидим, что стеклянная крышка объектива плавно изгибается с обоих концов. Шикарно!

Шаг 3

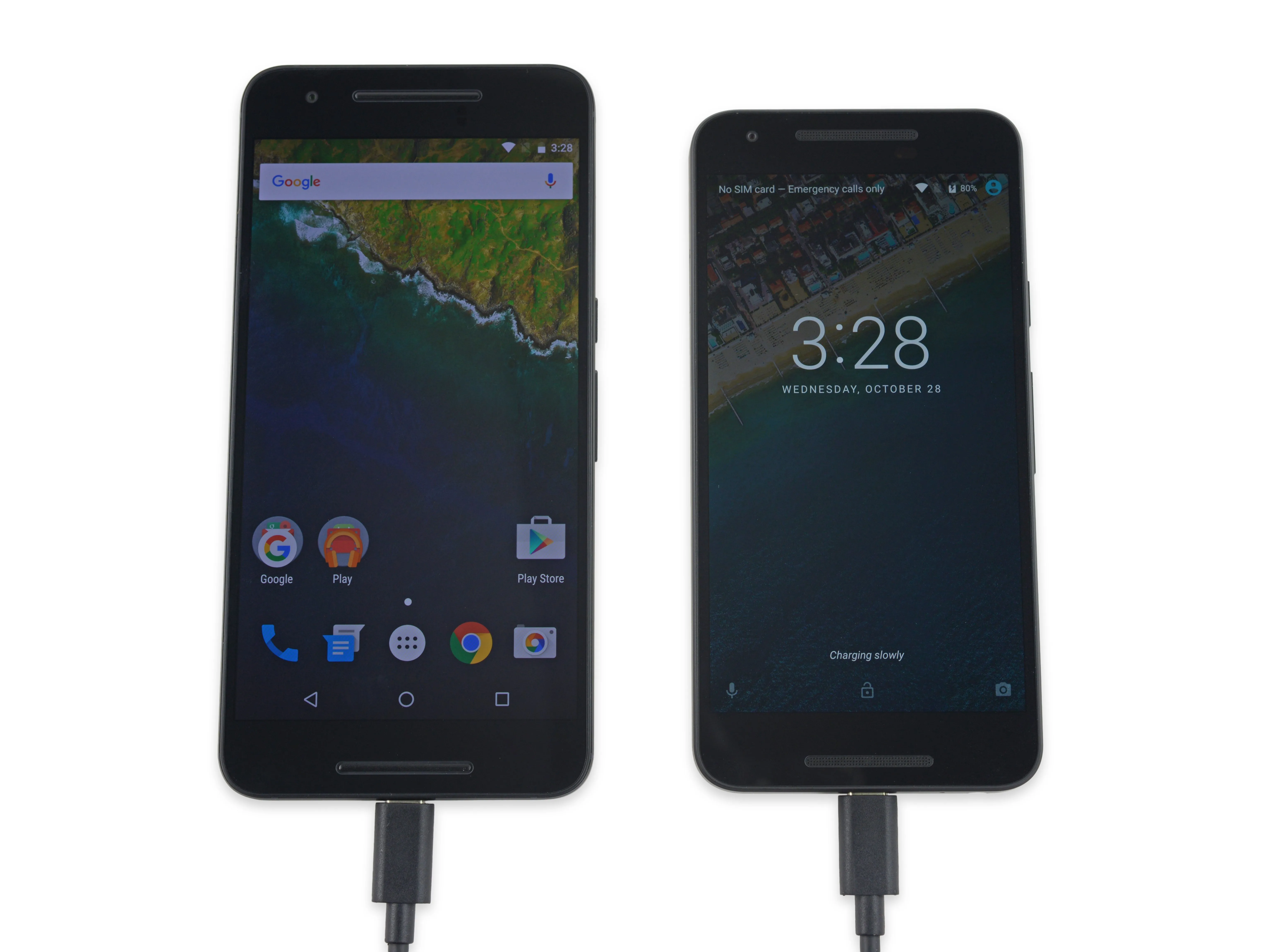

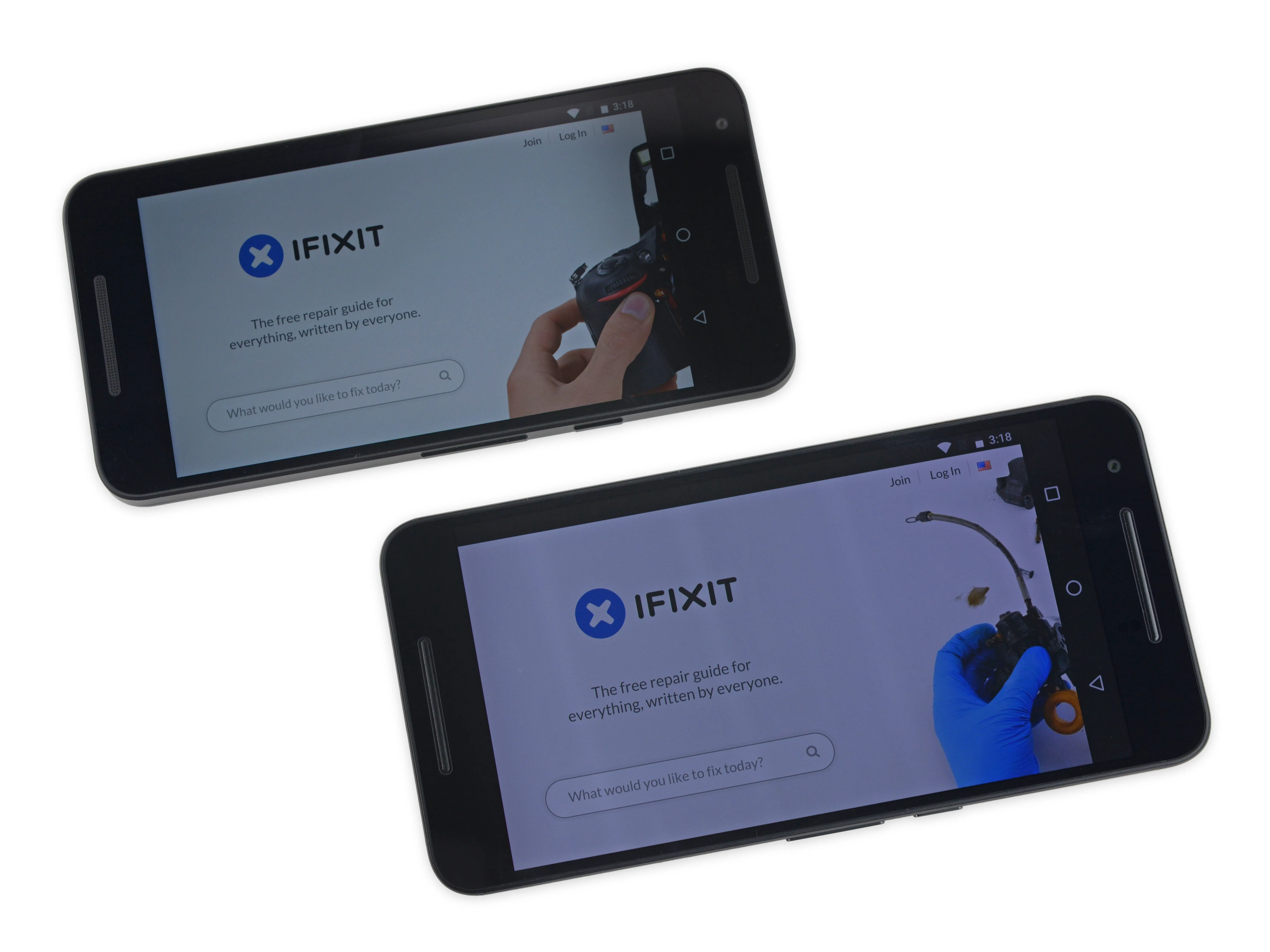

• По сравнению со своим близнецом, Nexus 5X (вверху), 6P сияет своим широким Quad HD AMOLED-дисплеем.

• Ради интереса мы также поставили 6P рядом с старым добрым Nexus 6. Благодаря практически идентичным размерам вы получите тройные бонусные очки, если сможете определить, кто из них кто!

• 6P тоньше - 7,3 мм против 10,06 мм у Nexus 6. Он также сэкономил 6 граммов и весит 178 г. (Для сравнения, iPhone 6s Plus весит 192 г).

• Для тех, кто задавался вопросом: да, он удваивается как внешний аккумулятор. Так что когда в вашем 5X закончится заряд, просто возьмите свой 6P и кабель USB-C, и вы будете готовы к работе!

• Пока нет информации о том, что произойдет, если вы подключите два 6P, которые оба находятся на 50 % заряда. Мы предполагаем, что они оба будут заряжаться до 100 %. Вечная энергия, решено.

Комментарии к шагу

Зачем на этом останавливаться? Придумайте кабель-разветвитель USB-C, соедините два 6P, и тогда у вас будет вечная энергия, которая действительно полезна!

Если бы все было так просто. Когда я был ребенком, у меня была идея, что можно запустить генератор, работающий на солнечной энергии, иметь лампочку, которая выдает достаточно энергии для работы солнечной панели и генератора... и запускать другие предметы от этого генератора.

Конечно, это было до того, как я понял природу электричества, эффективность и потерю энергии и т. д. и т. п.

Может ли кто-нибудь определить микросхемы, входящие в состав Android Sensor Hub? На 5X ist был датчик давления, геомагнитный датчик, комбинированный гироскоп/акселерометр и STM32.

Я понятия не имею, почему они маркируют чипы так, как они это делают. Если датчик называется 'BMP280', почему бы не обозначить его так? Почему они используют какие-то случайные буквы и цифры?

В любом случае, было бы здорово, если бы кто-нибудь смог помочь! Спасибо!

/edit: нашел тот же STM32F411CE, что и на 5X. Справа вверху от процессора.

Датчик давления находится в верхней правой части печатной платы, но не знаю, какая модель. На нем другой номер, чем на 5X.

Вы выяснили, какими характеристиками обладают акселератор/гироскоп в Nexus 6p?

Почему контроллер сенсорного экрана не покрыт, может ли кто-нибудь объяснить?

Разве Avago 77814-1 в шаге 15 не должен быть указан как Skyworks SKY77814-11? Логотип Skyworks хорошо виден на чипе.

Да. Спасибо за исправление! Теперь все правильно.

Металлическая часть на материнской плате рядом с процессором и микросхемой Flash, похоже, является отсеком для SIM-карты. Похоже, он вмещает 2 SIM-карты!?

Была еще одна [утечка?] видеозапись раннего прототипа, рекламирующая эту возможность. Пожалуйста, попробуйте это Делаете.ру?

Это определенно SIM-ридер на материнской плате, и он действительно выглядит достаточно широким для двух SIM-карт! Однако лоток для SIM-карт в нашем устройстве имеет только один слот. Возможно, у разных операторов или на разных рынках 6P будет поддерживать несколько SIM-карт, но не у нас.

Нет трекера конвертов QFE1100? Удивительно, ведь большинство телефонов высшего класса включают его в течение последних ~2 лет.

Он есть! Пометка 'E1100', шаг 14, слева внизу.

Шаг 4

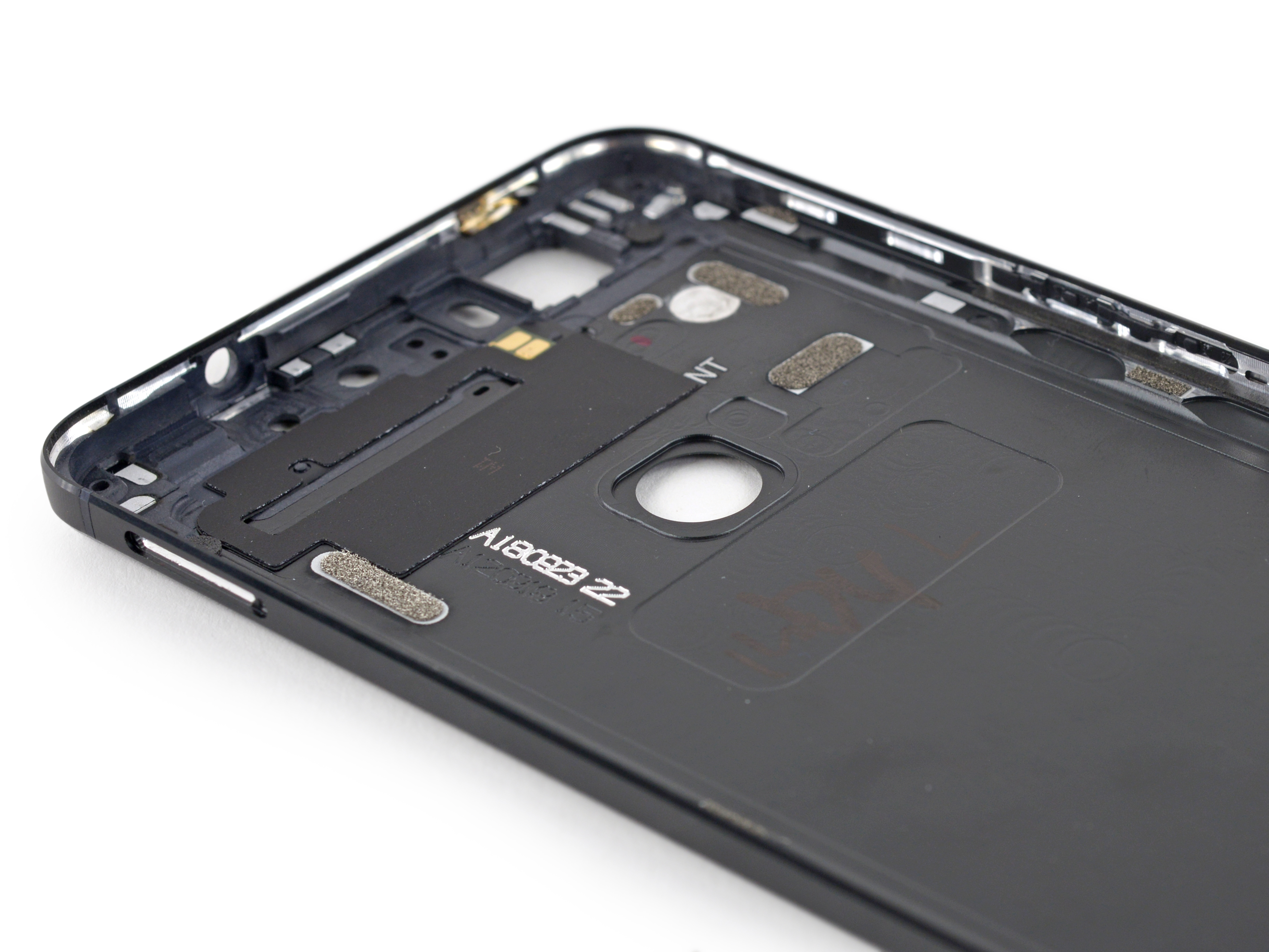

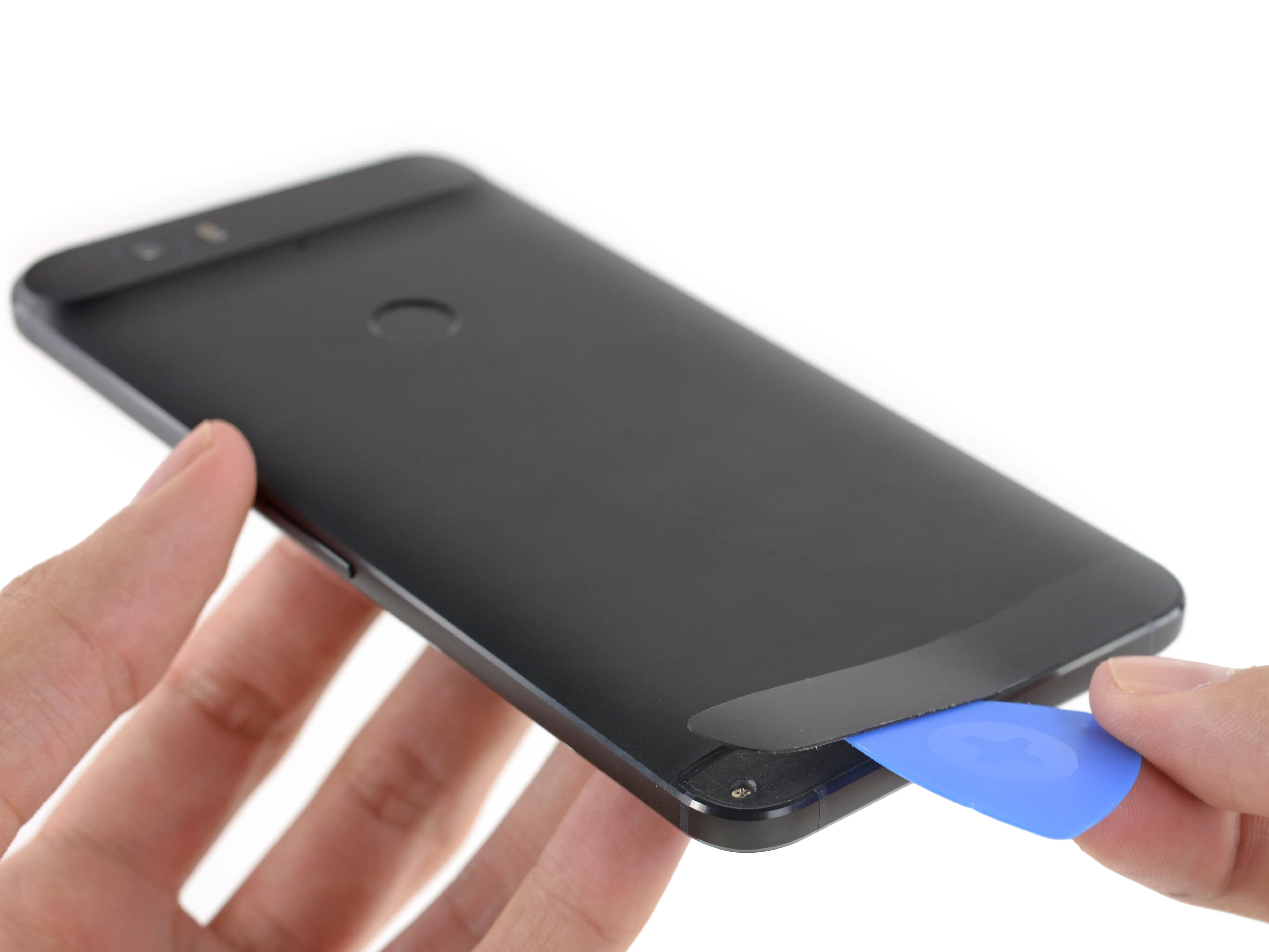

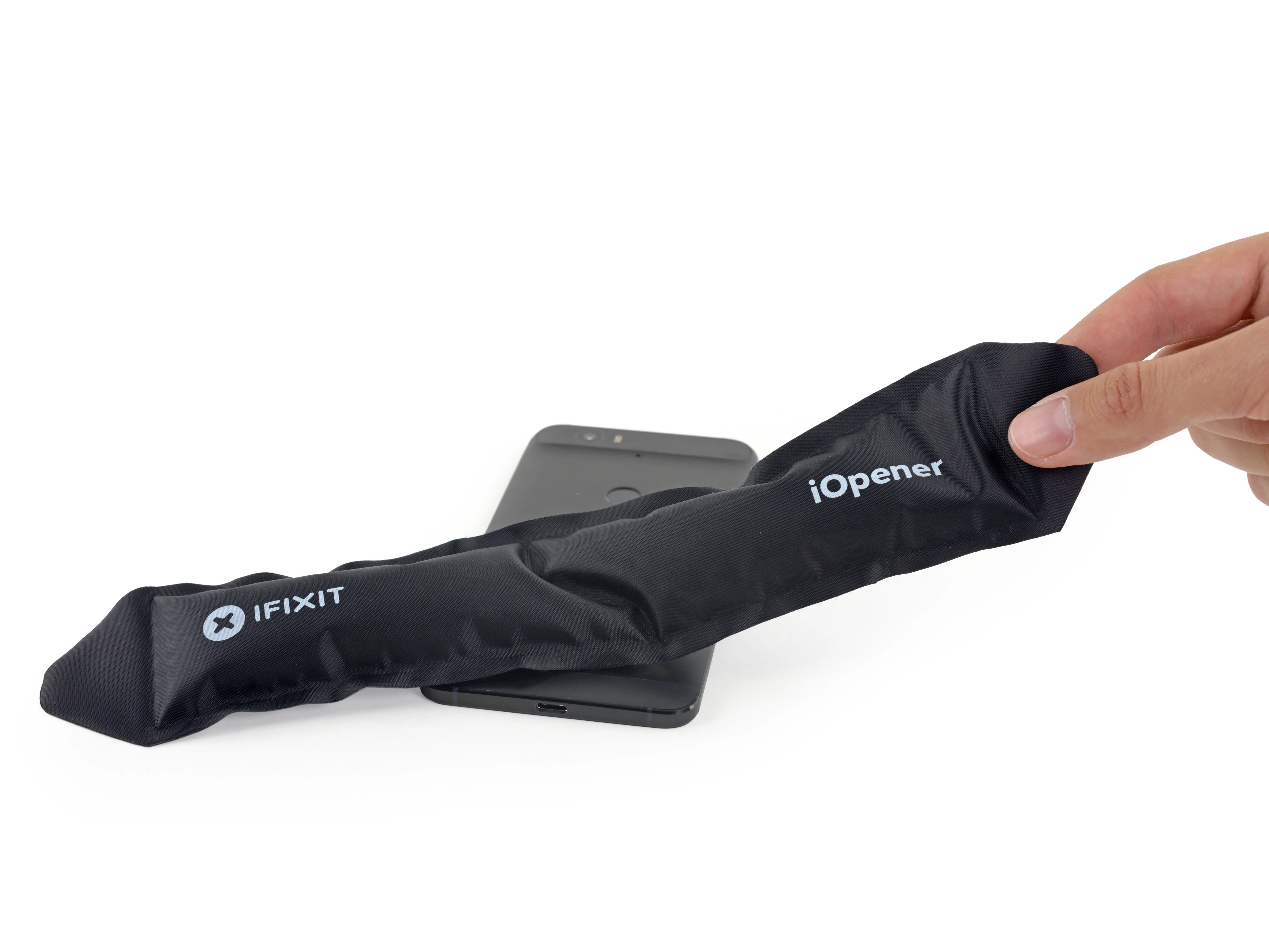

• Как и у Nexus 6, на задней крышке нет видимых винтов. В отличие от Nexus 6, это устройство выполнено в корпусе unibody, поэтому здесь не будет удобной отклеивающейся задней крышки..

• Гладкий корпус 6P нарушает только маленькая подозрительная пластиковая панель в нижней части. Давайте приложим к ней горячий iOpener и посмотрим, что внутри.

• При достаточном нагреве панель легко поддевается и отклеивается, обнажая четыре винта.

• В том числе один, закрытый пломбой с индикатором вскрытия. Если это ваш первый визит на сайт Делаете.ру, ознакомьтесь с нашим Манифестом ремонта, чтобы узнать, что мы думаем о подобных вещах.

Шаг 5

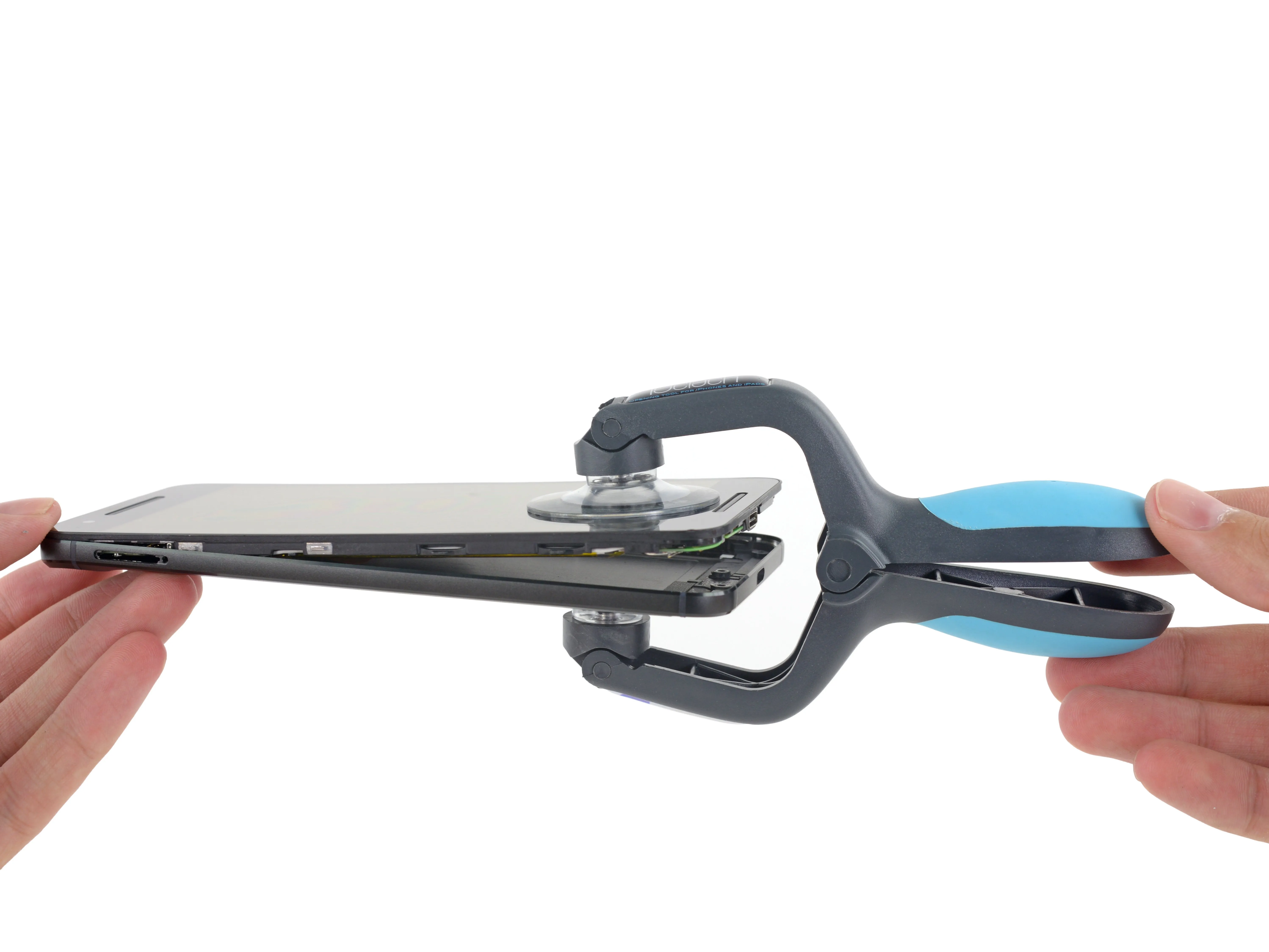

• Добраться до винтов под пластиковой крышкой было несложно, но теперь признаки указывают на то, что винты находятся и под крышкой камеры...

• Панель, о которой идет речь, сделана из плотно прилегающего, легко разбивающегося стекла. Ее снятие не доставит вам никакого удовольствия.

• Мы были приятно удивлены легкой процедурой открытия и минимальным количеством клея в 5X. Мы надеялись, что эта тенденция коснется и 6P - похоже, в семье Nexus кровь не такая густая, как клей.

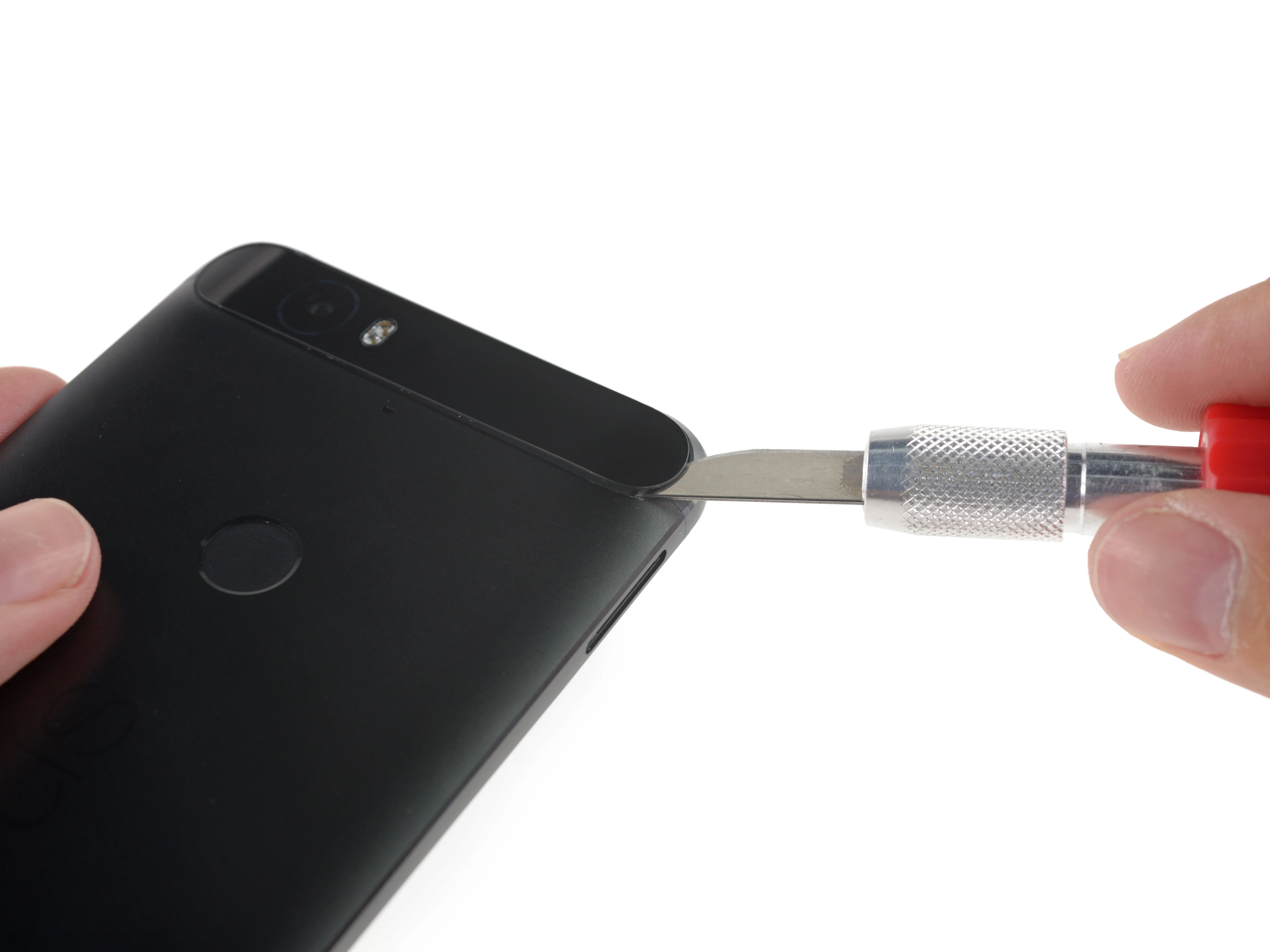

• Сверхплотное прилегание делает наши пластиковые инструменты бесполезными - мы прибегаем к помощи изогнутого бритвенного лезвия, защитных очков и молитв.

• Спустя несколько разочаровывающих минут нам удается развернуть iSclack и извлечь телефон из задней части корпуса.

Комментарии к шагу

Можно предположить, что если стеклянную крышку камеры так легко разбить, то в продаже появятся сменные крышки.

Стеклянная крышка моей камеры треснула буквально после падения с высоты 6 дюймов. Ужас. Надеюсь, замена будет доступна.

Являются ли эти дополнительные датчики справа от автофокуса лазером? Если да, то что происходит, когда они закрыты чехлом?

Не забудьте как следует загерметизировать стекло камеры, потому что в мой попала пыль примерно за 2 месяца. Теперь мне нужно очистить сенсор камеры от пыли. Кажется, что это выполнимо, но мне нужно снова открыть эту штуку, вскрыть металлический корпус камеры, не потерять шарики камеры, которые должны быть внутри, не поцарапать сенсор при чистке и снова собрать все в реверансе.

Не хватает ступеньки на нижней части телефона, там еще один флип, под ним еще 2 винта

Я использовал тепловую пушку на стекле, чтобы нагреть его, не требовалось много тепла. Не нагревайте слишком сильно, иначе вы начнете плавить пластиковую крышку светодиода для вспышки. Я рекомендую использовать острый нож для хобби (например, X-Acto), чтобы поддеть ту сторону, которая показана на рисунке. Надеюсь, это кому-нибудь поможет.

Шаг 6

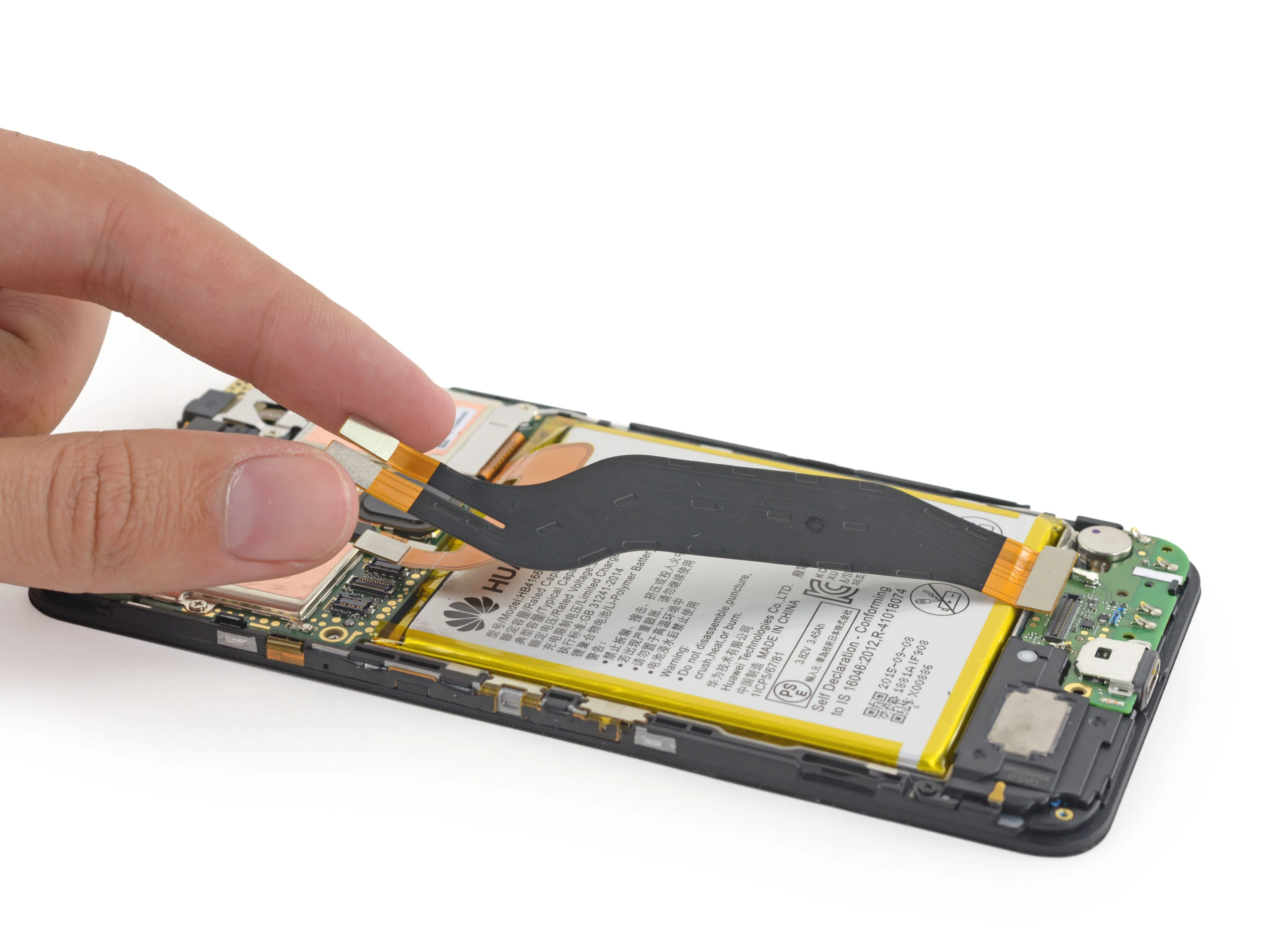

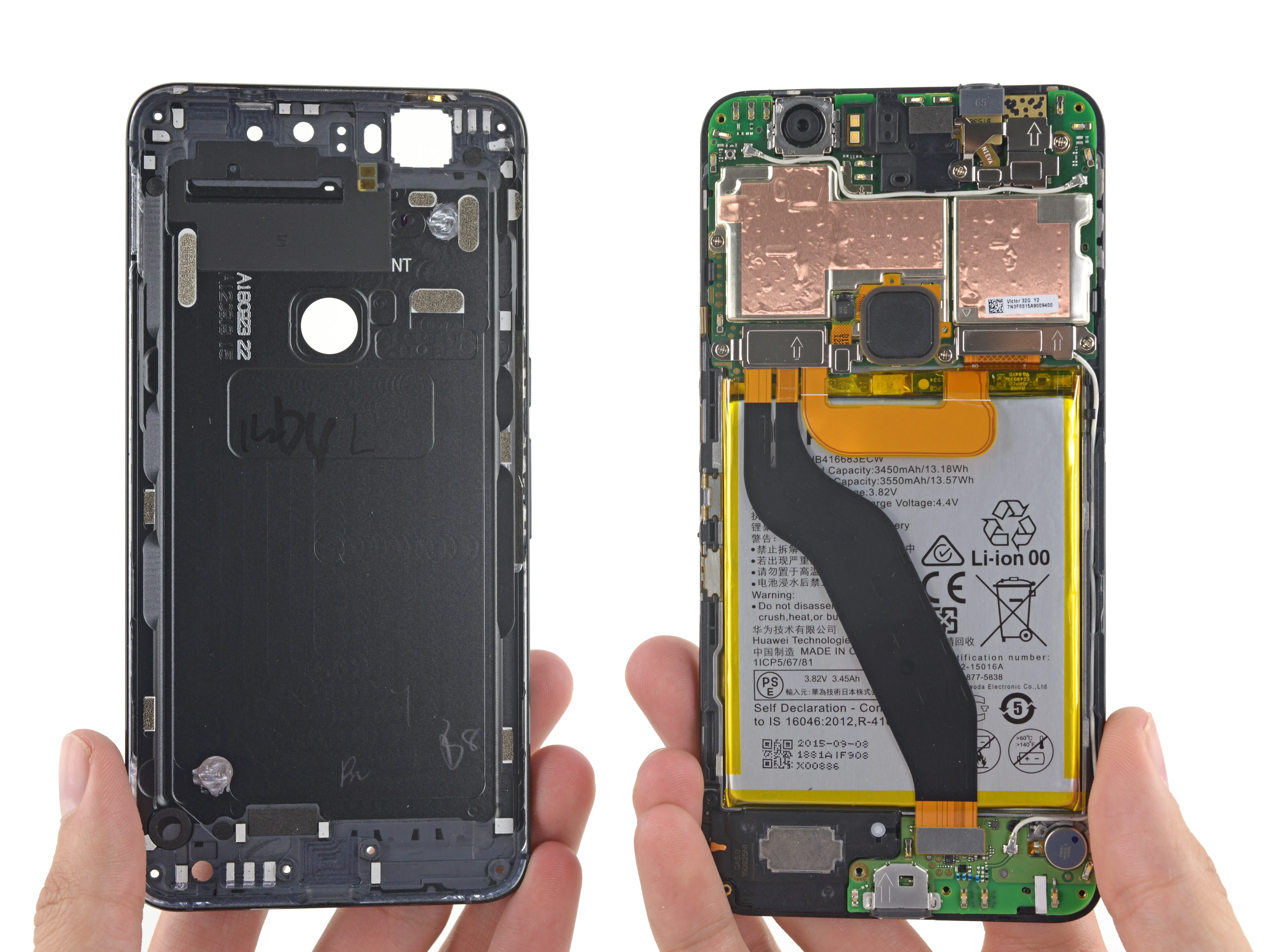

• Когда первые приключения с клеем остались позади, 6P наконец-то вылез из своей оболочки.

• В отличие от других телефонов, которые мы видели в последнее время, здесь нет отдельного дисплея или легко снимаемой задней крышки здесь нет. Вместо этого внутренности 6P извлекаются из заднего корпуса в виде одного мега-большого компонента, оставляя позади только антенну NFC.

• Это не очень хороший знак для ремонтопригодности 6P - на самом деле, это напоминает нам наш ужасный опыт с HTC One M7.

• С другой стороны, похоже, что между нами и батареей стоит только соединительный кабель дочерней платы!

Шаг 7

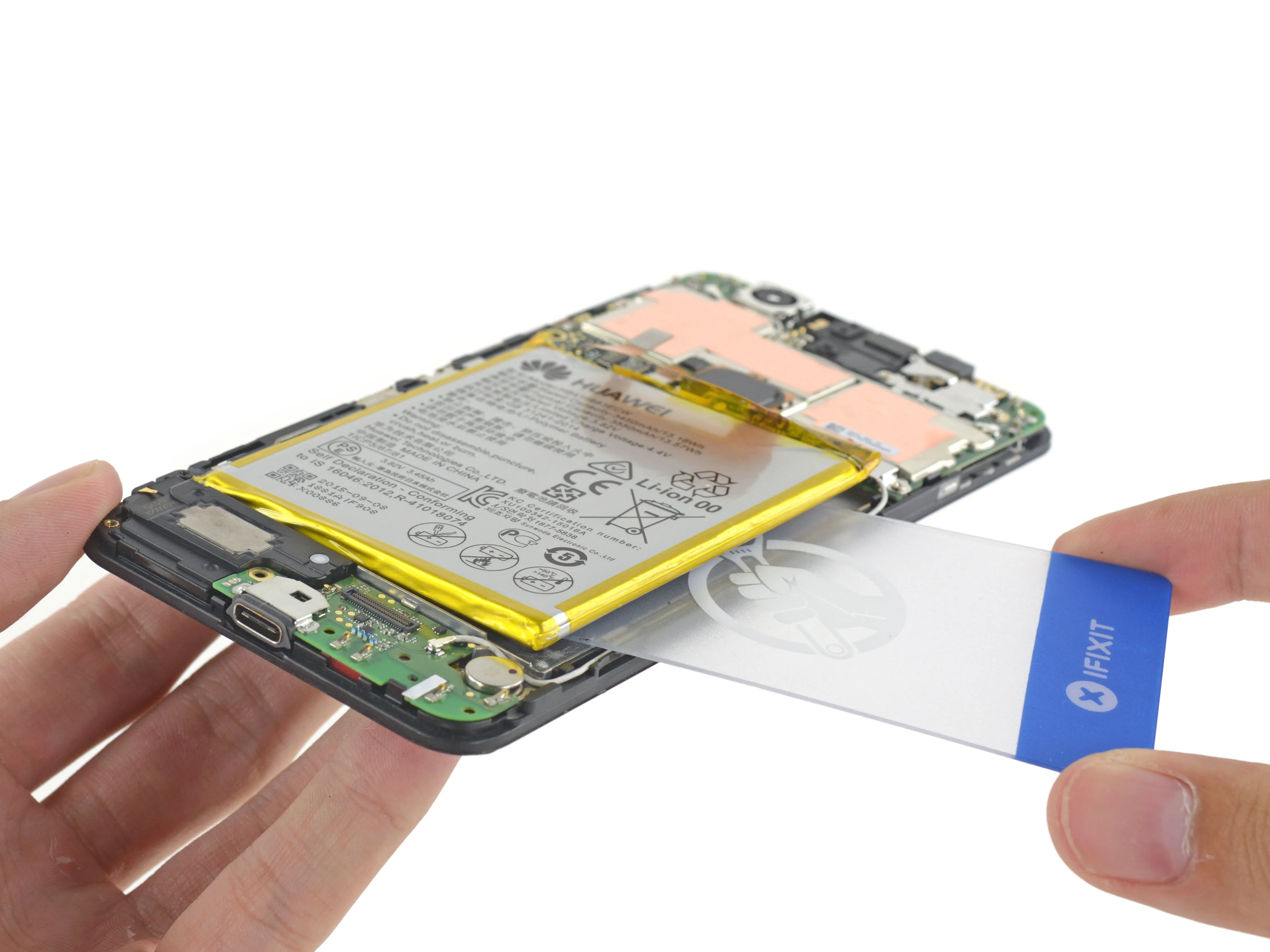

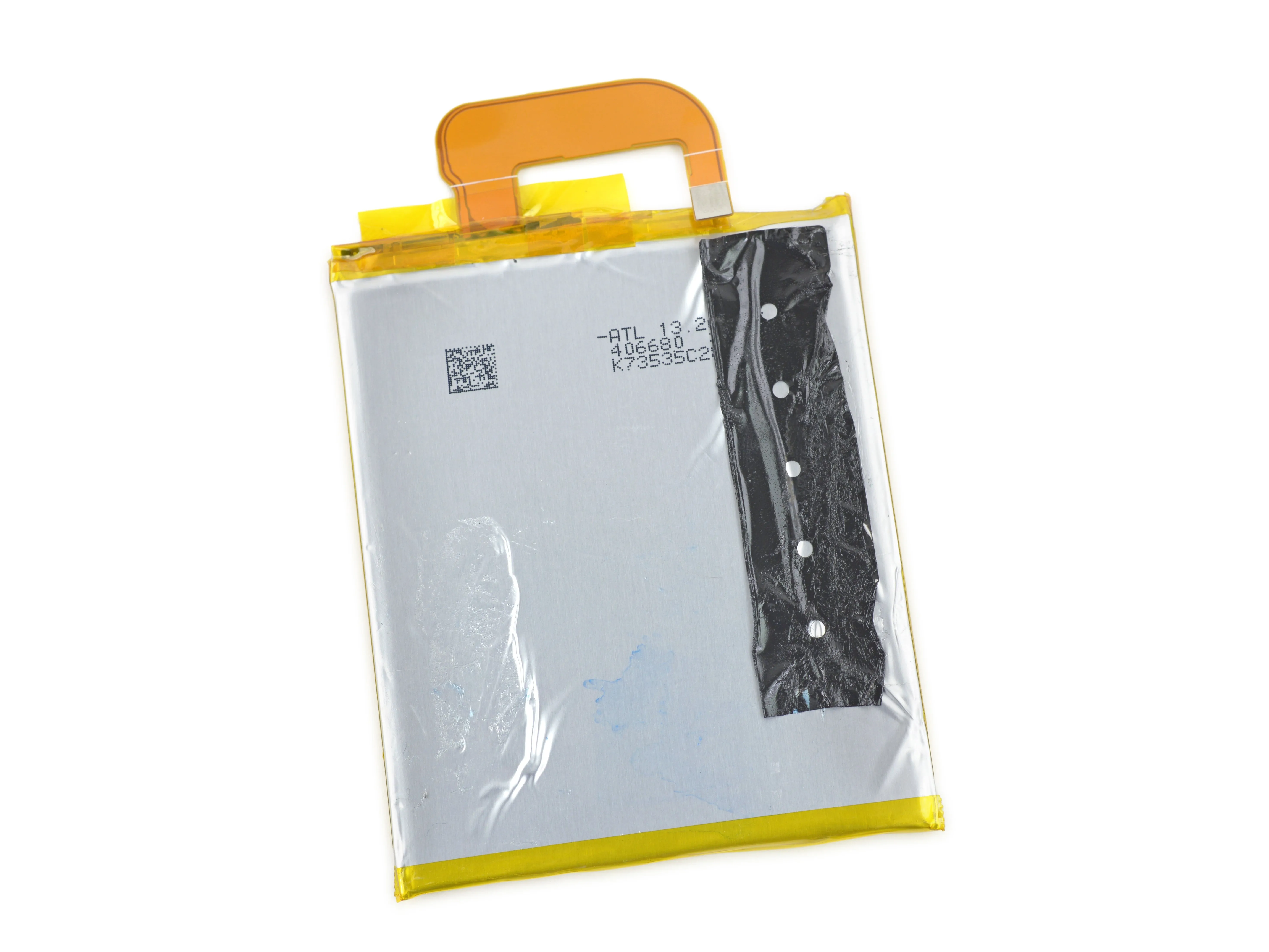

• Батарея - это монстр, и она крепко приклеена. Но, по крайней мере, нам не пришлось далеко копать, чтобы добраться до него.

• Этот сверхбольшой литий-полимерный элемент с напряжением 3,82 В и емкостью 13,18 Вт-ч имеет номинальную емкость 3450 мАч.

• Для тех, кто ведет счет, этот элемент питания на 230 мАч больше, чем элемент, который мы нашли в оригинальном Nexus 6 и на 700 мАч больше, чем у батареи в iPhone 6s Plus.

Комментарии к шагу

Осторожно! Прямо под батареей есть ленточный кабель (это кабель для экрана), не отрывайте его и не лезьте под него.

Я поддерживаю предостережение Яна. Я едва задел маленький закругленный выступ в нижней части кабеля, и это сделало тачскрин бесполезным. Пришлось купить новый (подержанный).

Я случайно чуть-чуть перегнул батарею, и она сломала один из элементов, батарея взорвалась. БУДЬТЕ ОСТОРОЖНЫ

Я случайно чуть-чуть согнул батарею, она замкнулась и взорвалась, будьте осторожны, не перегибайте батарею.

Класс, слушайте Йена. Я перерезал ленточный кабель под батареей, пока вытаскивал ее. Фу.

То же самое, что и Майк, только разорвал свой пополам, используя кредитную карту за батареей. Почему они используют такое большое количество ленты!!! теперь мне придется покупать новый телефон, так как лента прикреплена к экрану навечно! Больше не буду заморачиваться с этим телефоном. 16 месяцев отличного, 1 месяц дерьмового времени автономной работы. Не стоит такой халтурной сборки, если честно.

Почему ленточный кабель не упоминается в этом шаге по удалению? Порвать его (очевидно) легко, пытаясь бороться с клеем, и в результате ремонт подскочит в цене на 160 долларов. В следующий момент вы узнаете, что вложили 200 баксов в телефон, который и так не отличается долговечностью...

Я разорвал ленту с помощью пластиковой карты Делаете.ру после того, как не увидел упоминаний в комментариях (которые не видны по умолчанию). Покойся с миром Nexus 6p

Шаг 8

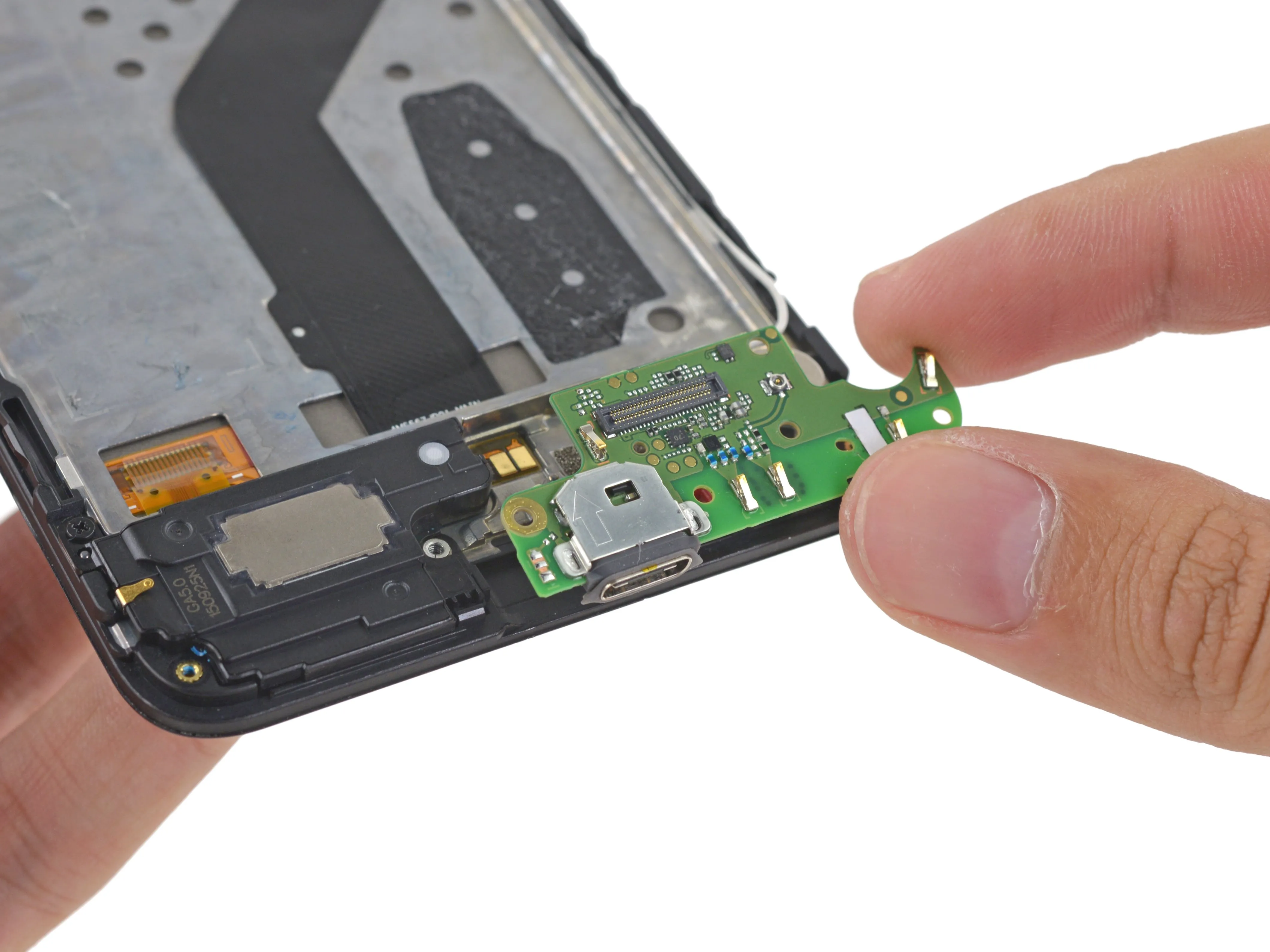

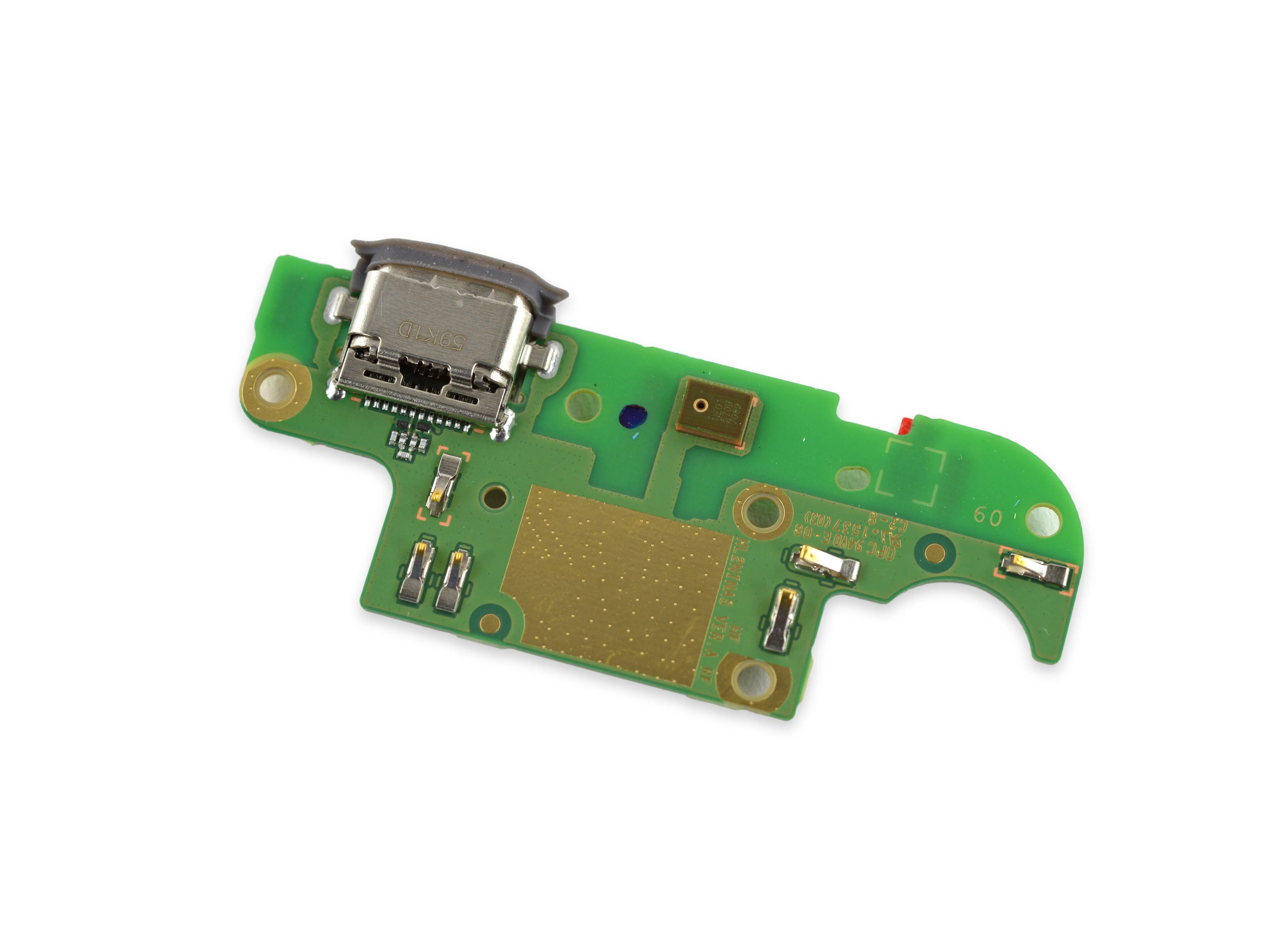

• Далее мы извлекаем одну из самых маленьких дочерних плат, которые мы когда-либо видели. Она лишь немногим больше простой платы USB-C.

• После этой мучительной процедуры вскрытия приятно видеть один выигрыш в ремонтопригодности в сравнении 6P и 5X: порт USB установлен на маленькой и недорогой дочерней плате, а не припаян к материнской плате. припаянный к материнской плате..

• На лицевой стороне дочерней платы расположены некоторые элементы управления и пружинные контакты для LTE-антенны...

• Texas Instruments TUSB320 Контроллер порта USB Type-C

• Датчик Холла AKM Semiconductor AK8789

• Антенный тюнер Skyworks SKYxxxx (вероятно)

• ...А на задней панели мы видим один из трех микрофонов 6P с шумоподавлением и еще пару контактов для вибромотора и динамика.

Комментарии к шагу

Где находится основной микрофон? Может ли это быть белый круг на корпусе колонок?

Или микрофон шумоподавления на задней панели также является основным микрофоном?

Кто-нибудь знает, в какой части находится микрофон шумоподавления? У моего 6p закончилась гарантия и проблема с заглушенным микрофоном. Интересно, поможет ли замена дочерней платы / динамика или микрофон находится на самой материнской плате.

Вы когда-нибудь заменяли дочернюю плату, чтобы решить проблему с микрофоном?

Шаг 9

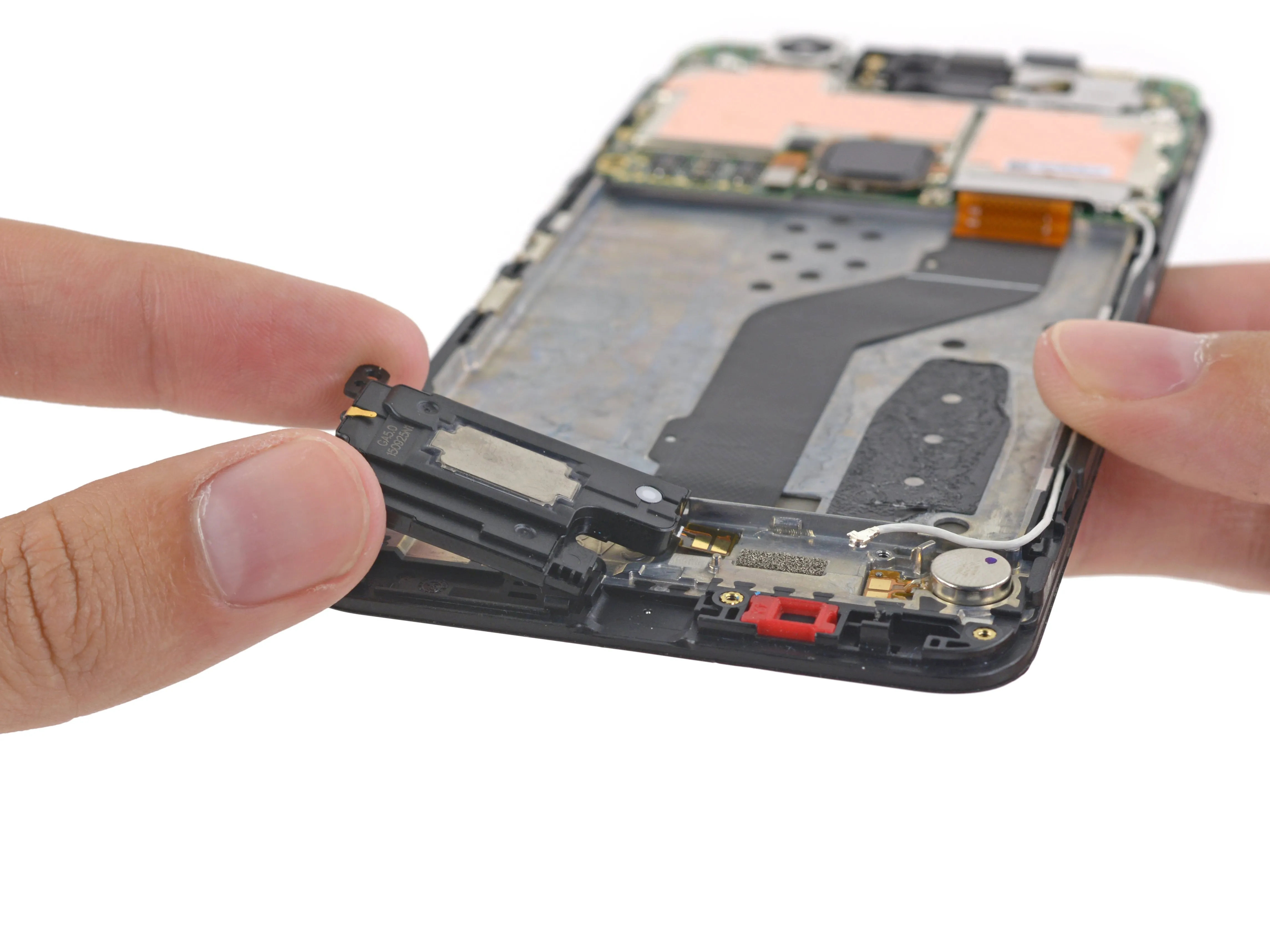

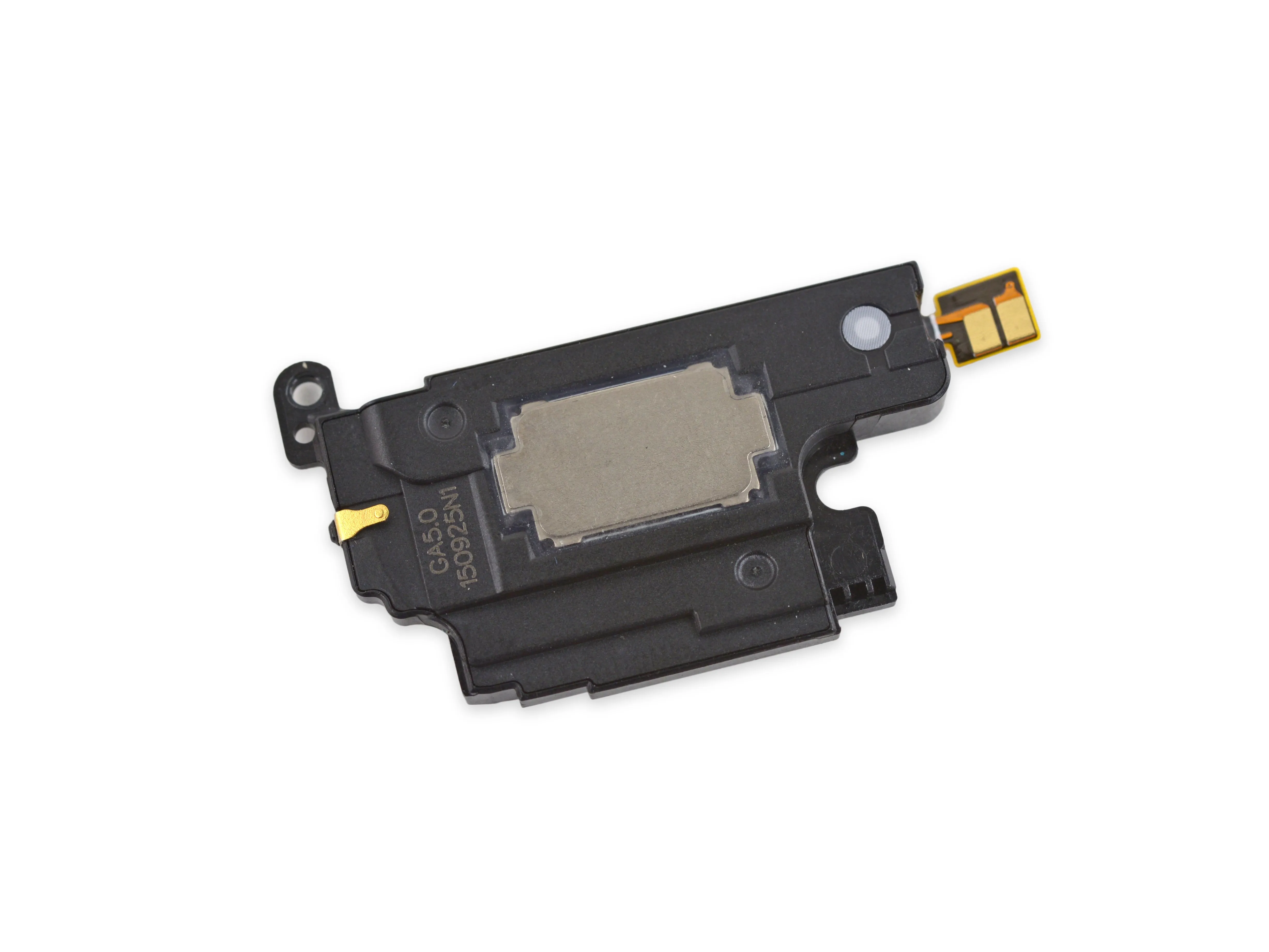

• Мы продолжаем исследование вдоль нижней части телефона и натыкаемся на то, что, похоже, является блоком динамика.

• Фронтальные динамики становятся визитной карточкой Google, и в прошлом году они были обнаружены в Nexus 9 и Nexus 6.

• Мы подозреваем, что мотив Google для включения фронтальных динамиков достаточно прост: людипредпочитают динамики, которые обращены к ним.

• Конечно, это ничего не говорит о том, как это звучит на самом деле. Придется подождать, пока мы соберем наш 6P обратно, чтобы послушать его.

Шаг 10

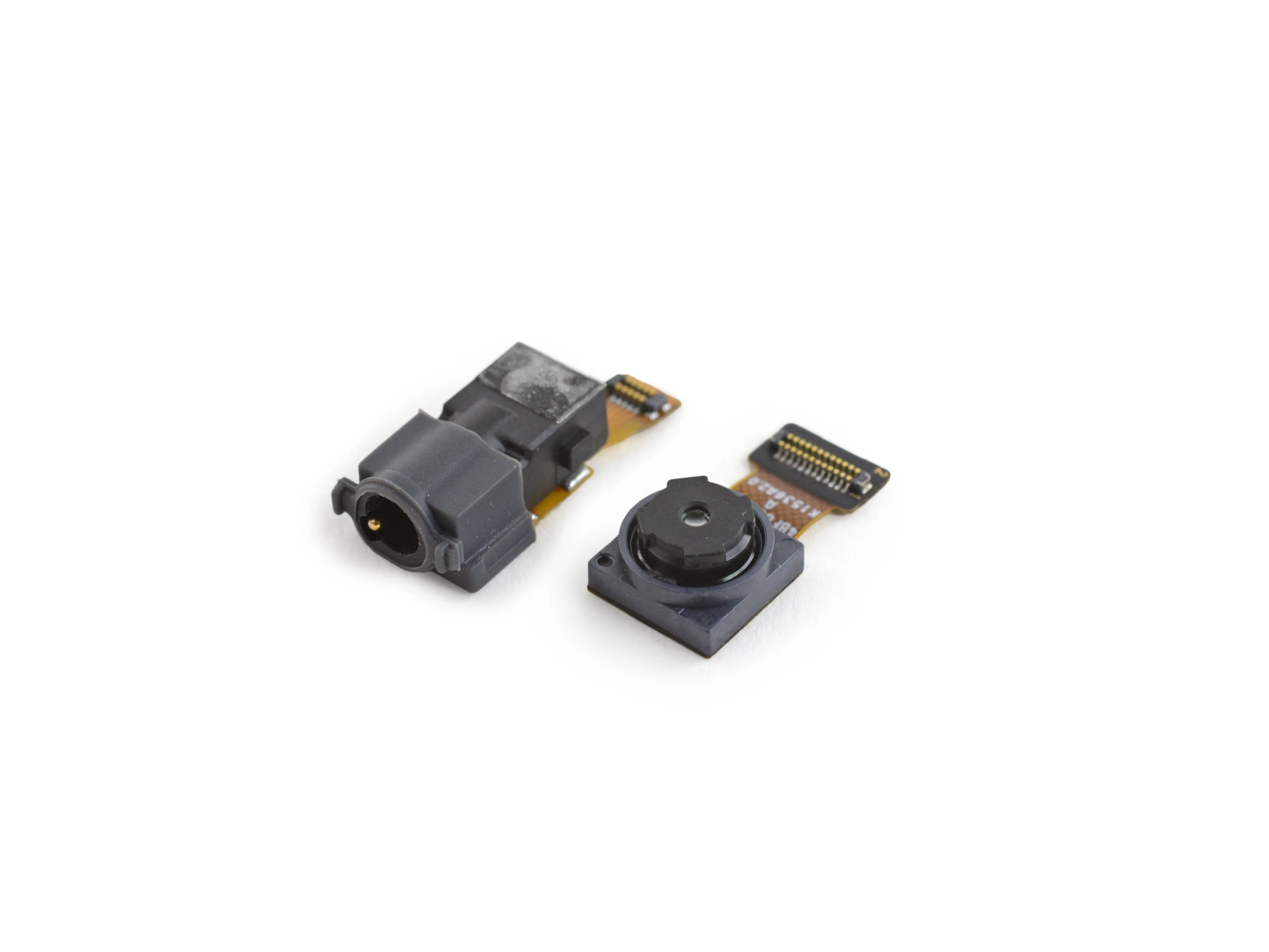

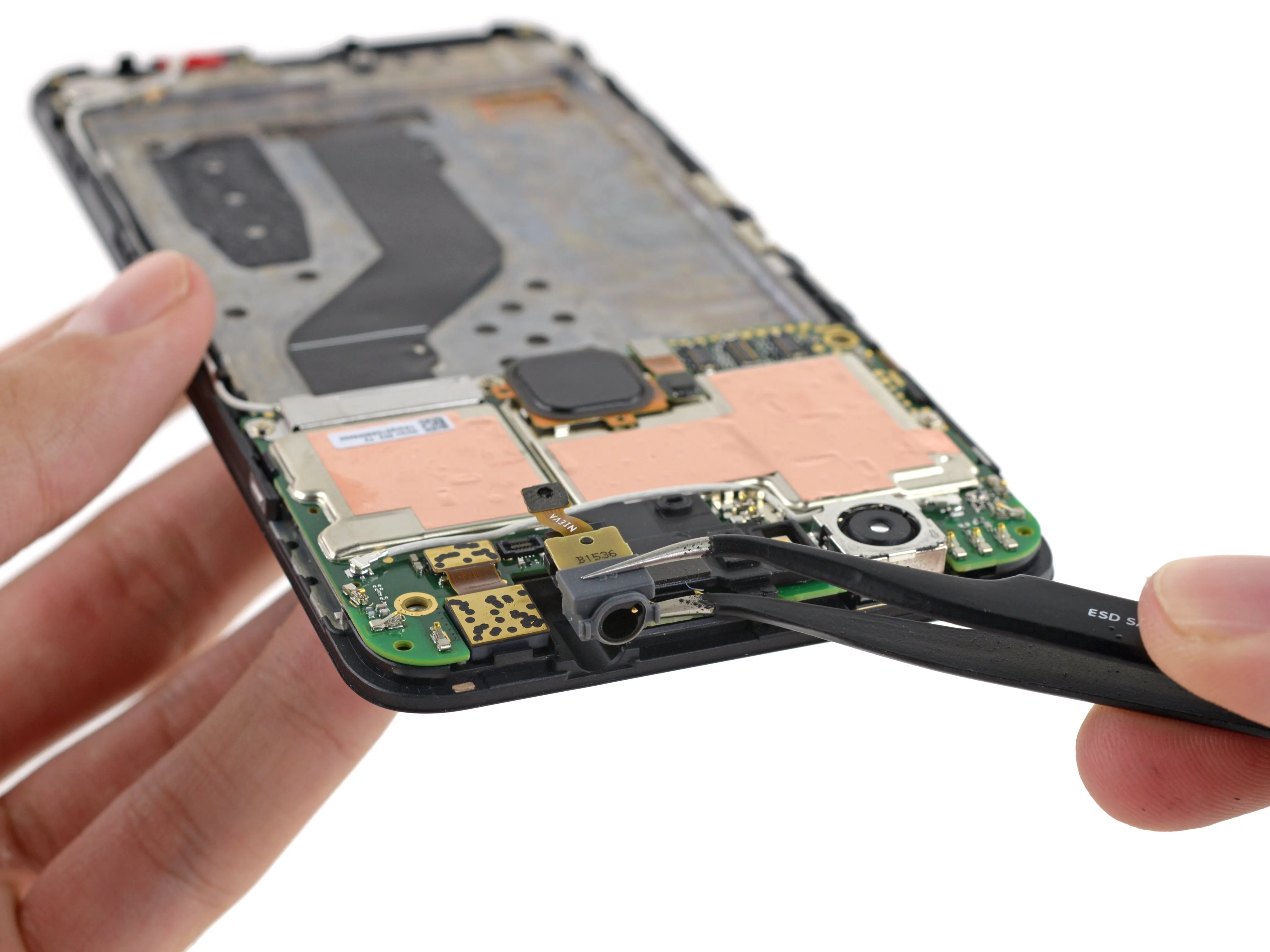

• Следующим на свободу вылетает разъем для наушников, который мы находим заключенным в маленькую резиновую втулку. Хммм...

• Хотя мы внимательно следили за признаками водонепроницаемости, эта маленькая втулка сама по себе не указывает на то, что Google готовится к приливам и отливам.

• Двигаясь дальше, мы достаем фронтальную (то есть selfie) камеру. Эта камера с разрешением 8 МП, ƒ/2,4, на 3 МП больше, чем у ее аналога на 5Xно при этом сохранила тот же размер пикселя 1,4 микрона.

• Мы делаем несколько снимков наших новообретенных периферийных друзей и отправляемся в основную часть.

Шаг 11

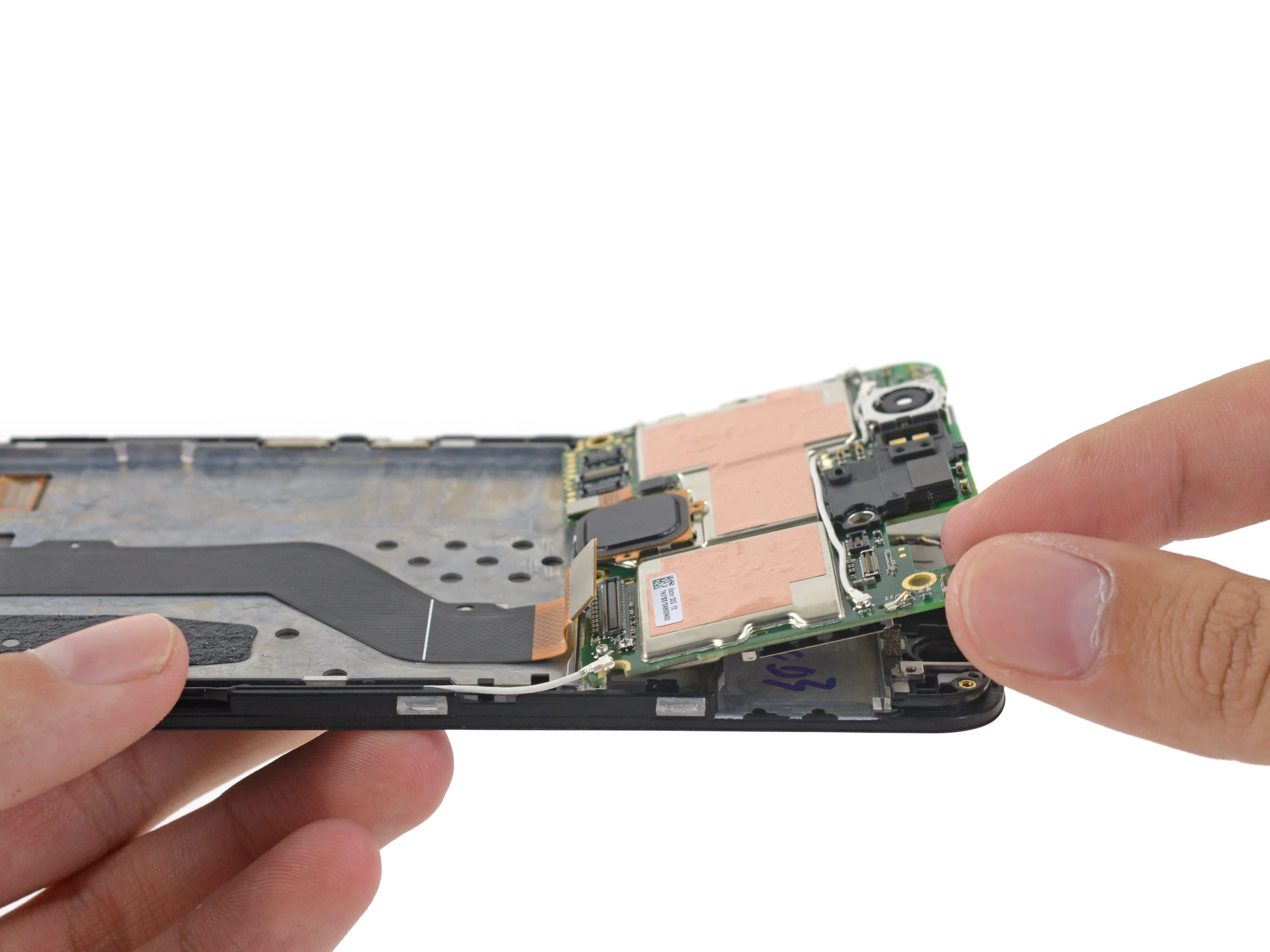

• Большинство периферийных устройств убрано с дороги, что позволяет нам сосредоточиться на материнской плате - без клея и с капелькой термопасты, как мы и любим.

• Что ж, это неудобно. Хотя фронтальная камера не очень сопротивлялась, похоже, что основная камера припаяна на место.

Шаг 12

• . . . Или нет!

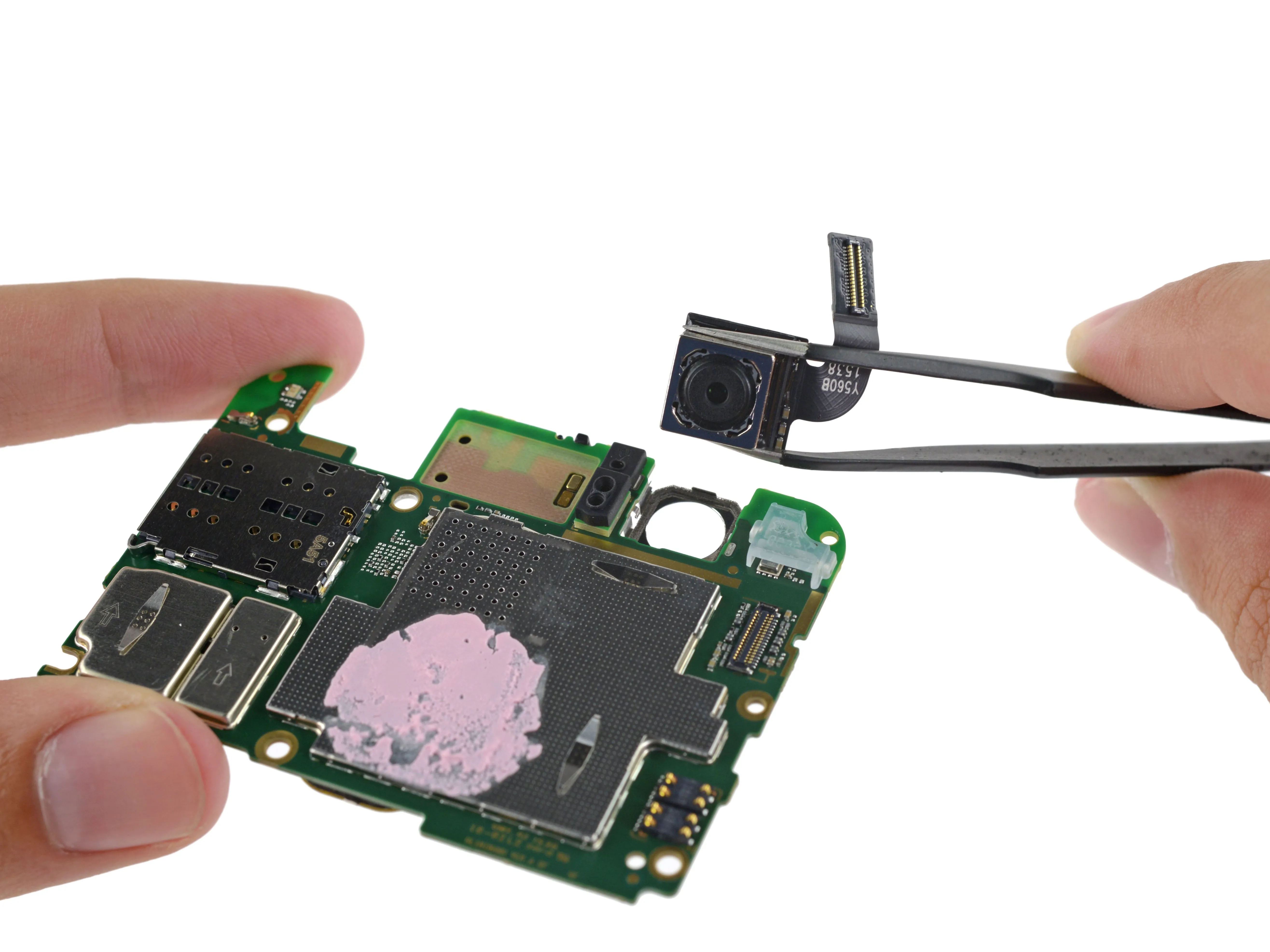

• Хотя для доступа к основной камере необходимо снять материнскую плату, оказалось, что к плате припаян только кронштейн камеры. Сама камера легко отсоединяется и снимается.

• Эта 12,3-Мп камера оснащена тем же датчиком изображения Sony IMX377 и объективом ƒ/2,0, что и в 5X, но благодаря увеличению вычислительной мощности Snapdragon 810, 6P может использовать алгоритм EIS (электронная стабилизация изображения) и снимать замедленное видео со скоростью до 240 кадров в секунду.

Шаг 13

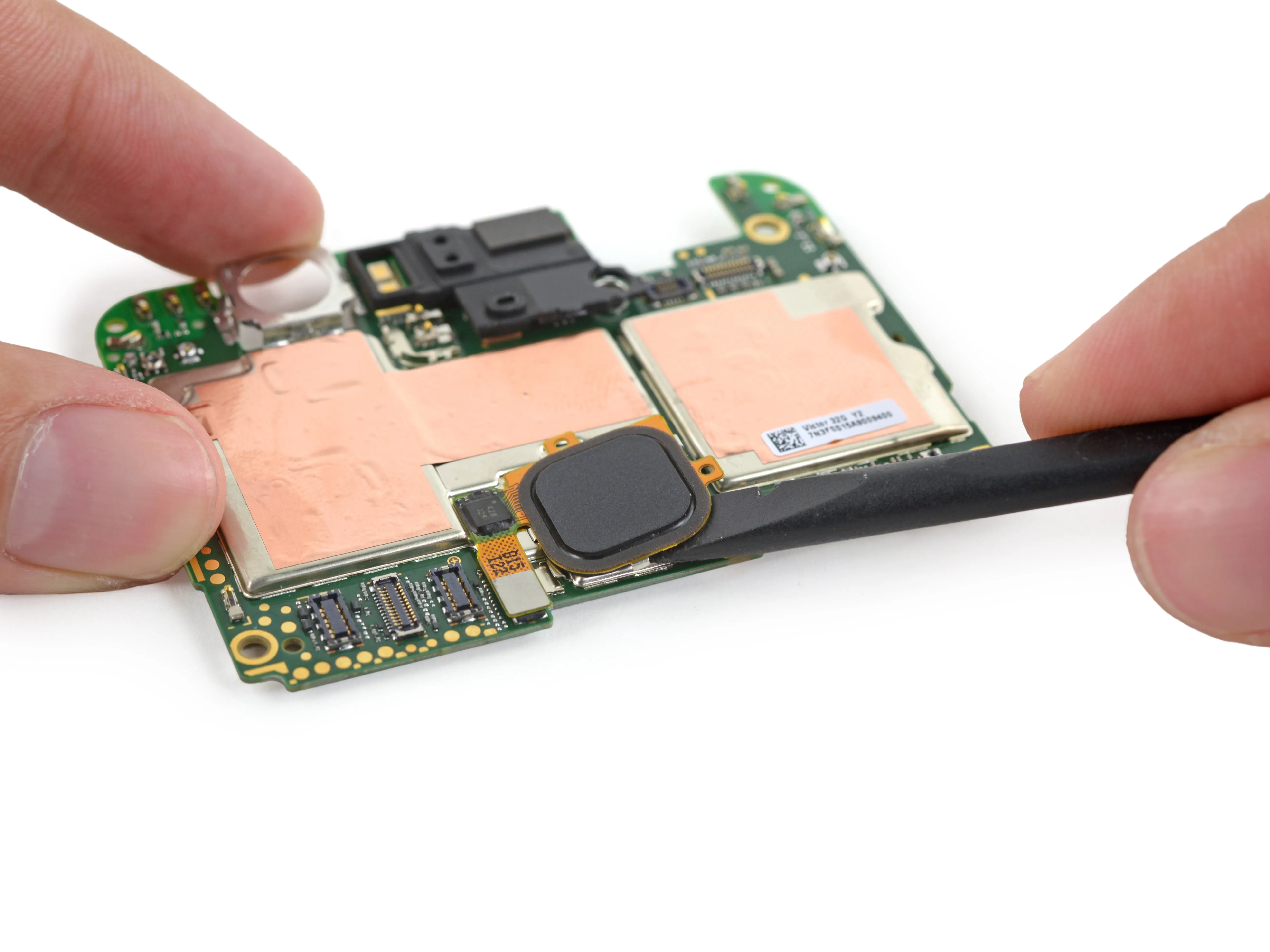

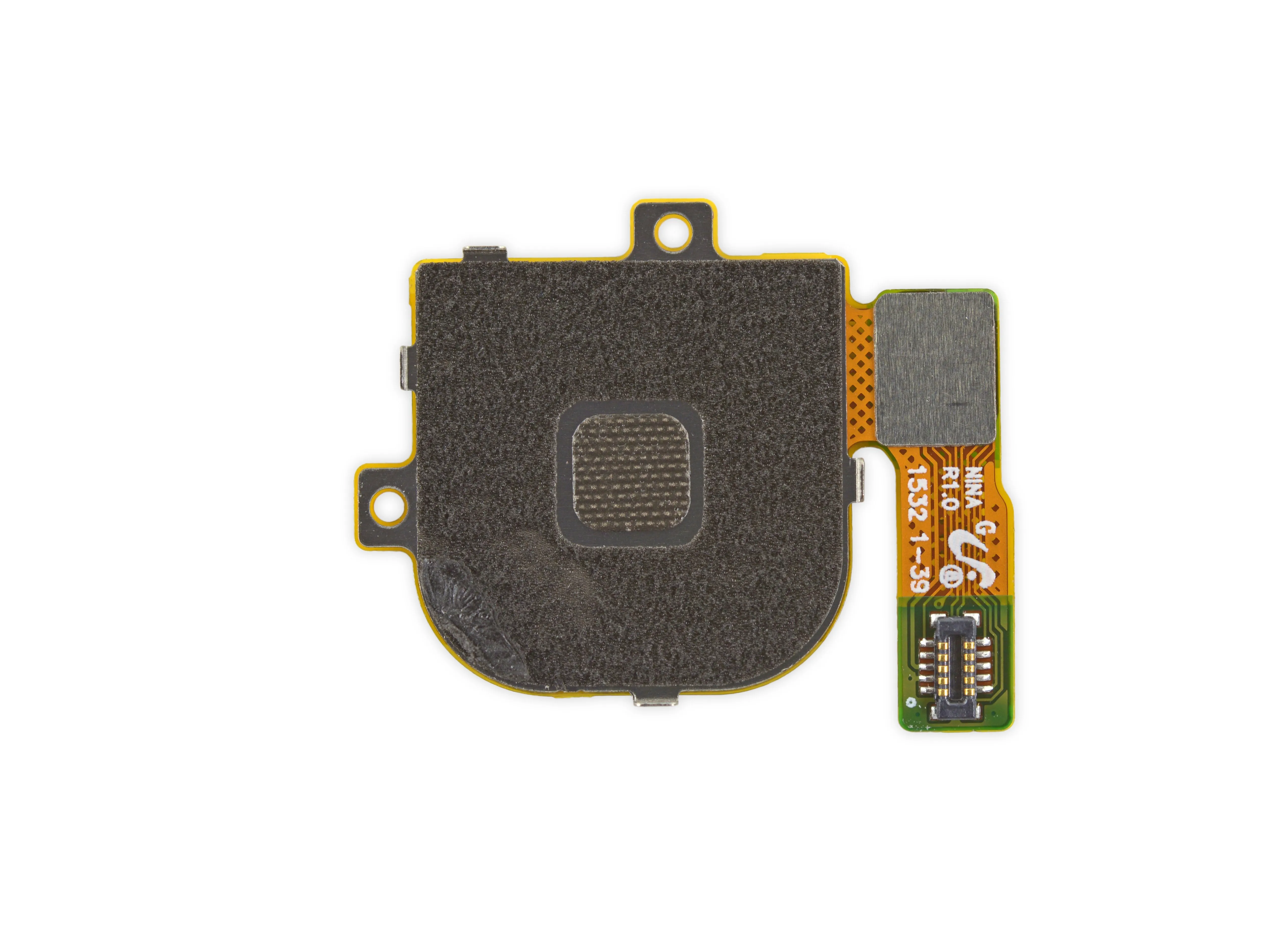

• Приготовив лопатку, мы переходим к квадратному датчику отпечатка Nexus.

• Подождите. Квадратный? Разве эта штука не была круглой, когда мы впервые ее увидели?

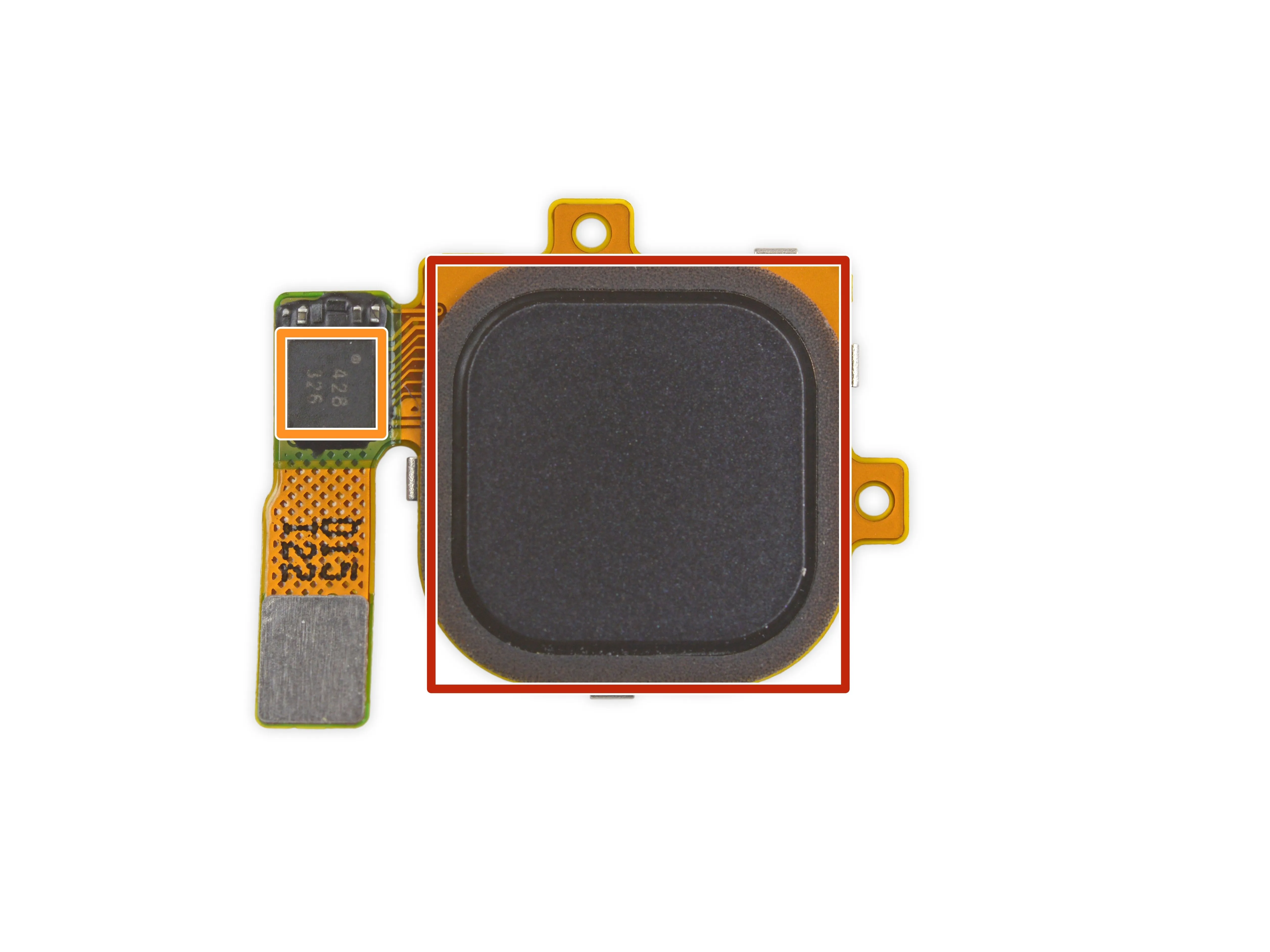

• Оказывается, эта версия датчика отпечатков сильно отличается от той, которую мы обнаружили в 5X. Круглый профиль этого считывателя отпечатков пальцев обусловлен исключительно круглым отверстием в заднем корпусе 6P..

• Возможно, Huawei планирует использовать именно этот считыватель отпечатков пальцев в одном из своих других телефонов. Удобно.

• Отпечатки пальцев FPC1020 датчик отпечатков пальцев

• Контроллер отпечатков пальцев Fingerprints FPC2050 (скорее всего)

Комментарии к шагу

Кто производит датчик отпечатков Nexus? Я читал, что Fingerprint Card, а также один из новых датчиков Nexus (5x/6p) такой же, как датчик OnePlus Two. Любая информация по этому вопросу будет оценена по достоинству. Спасибо.

Эй, я хотел спросить о считывателе отпечатков пальцев, можно ли его поменять (получить новый с другим цветом), или это как в iPhone, где он перестанет работать, если вы его замените?

Шаг 14

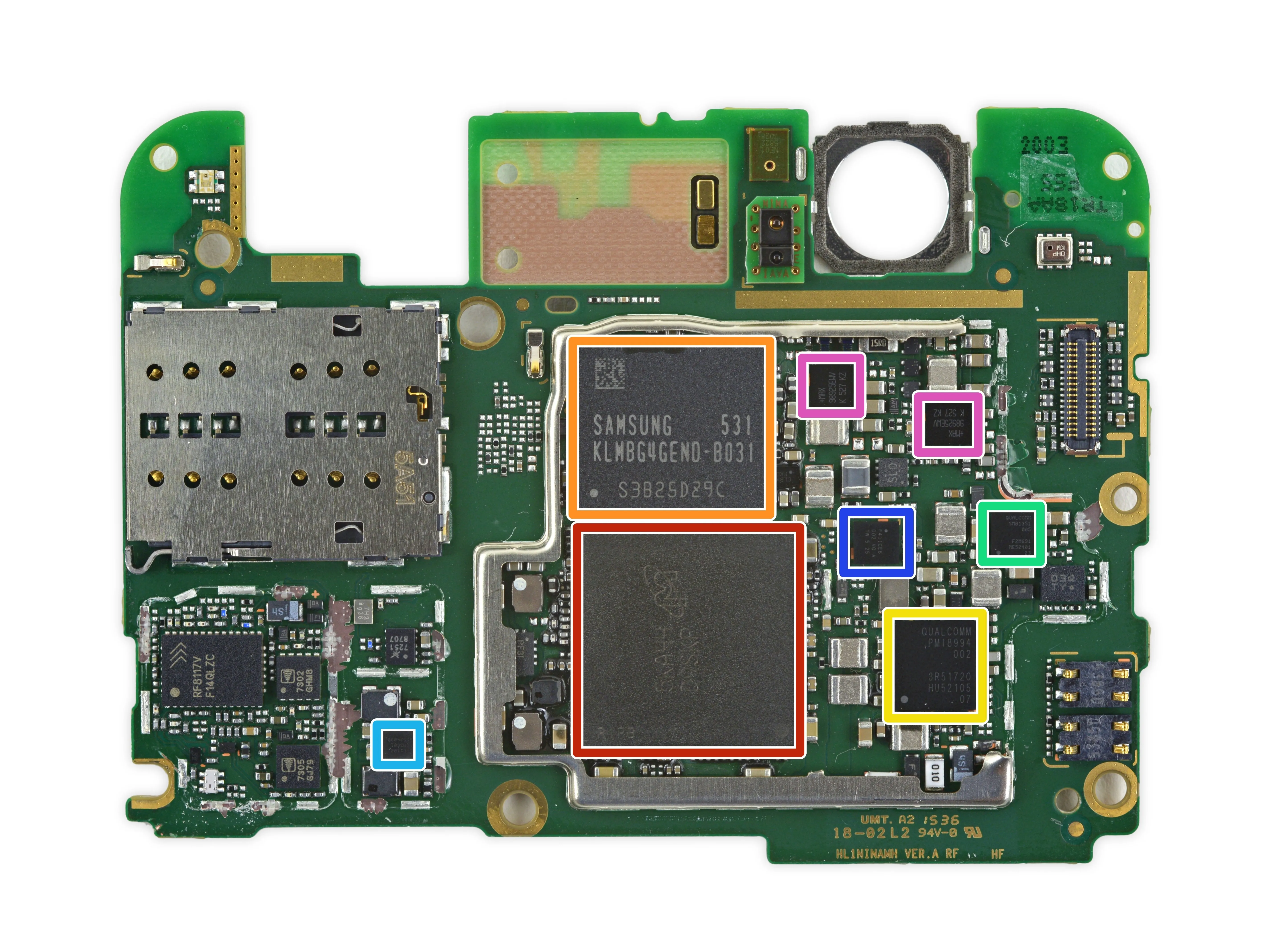

• Мы чувствуем запах микросхем! Когда материнская плата освобождена, а защита от электромагнитных помех снята, пришло время взглянуть на кремний:

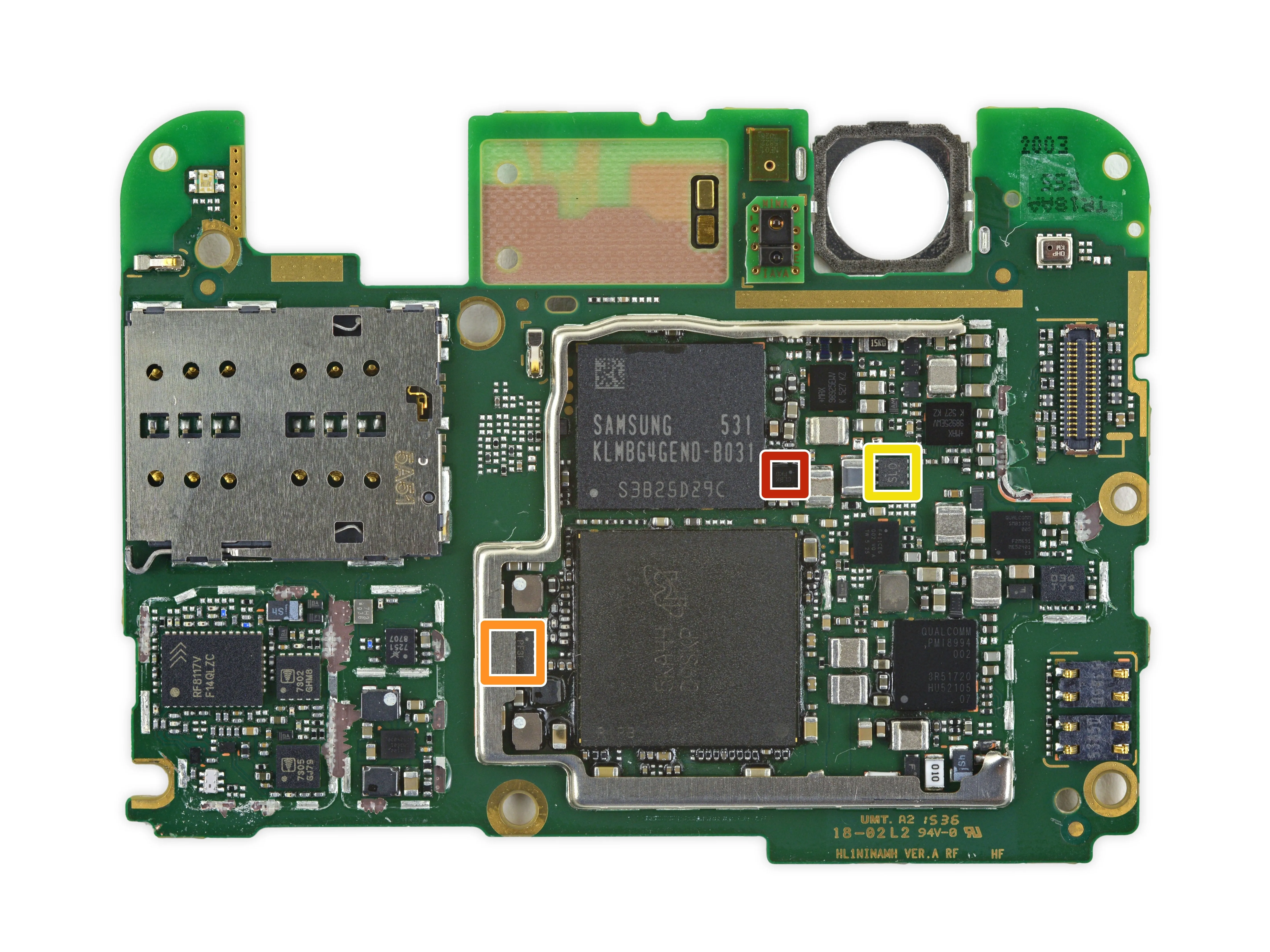

• 3 ГБ оперативной памяти LPDDR4 Micron MT53B384M64D4NK-062, установленной поверх Qualcomm Snapdragon 810 v2.1, окта-ядерный 64-битный процессор с частотой 2,0 ГГц.

• Samsung KLMBG4GEND-B031 32 ГБ eMMC 5.0 NAND флеш-памяти

• Qualcomm PMI8994 ИС управления питанием (встречается во многих Android-смартфонах 2015 года, включая Nexus 5X)

• ИС быстрой зарядки Qualcomm SMB1351 (вероятно, итерация SMB1358 найденной в Nexus 5X)

• Qualcomm QFE1100 ИС отслеживания конвертов

• ST Microelectronics STM32F411CE 32-битный 100 МГц ARM Cortex-M4 RISC-микроконтроллер

• Maxim Integrated MAX98925 аудиоусилитель

Комментарии к шагу

Забавно, но на 'Avago ACPM-7251' есть логотип Skyworks!

То же самое произошло в Шаге 15 с усилителем, но они исправили это. Я проверил, что логотип Skyworks есть и на ACPM-7251. Надеюсь, что и это будет исправлено в ближайшее время, как и другое.

Его вообще убрали. Думаю, это один из способов исправить ситуацию. lol

2x чипа maxim - это усилители динамиков класса dg с усилением max98925, а не max989.

Похоже, что чипы NXP TFA не используются теперь, когда у Maxim есть сопоставимые усилители для умных колонок.

На этом шаге, в левом верхнем углу, как будто есть 2 слота для SIM, или слот для SIM + слот для SD карты. Подключены ли оба? Если да, то почему лоток для SIM-карты предназначен только для одной SIM-карты?

Шаг 15

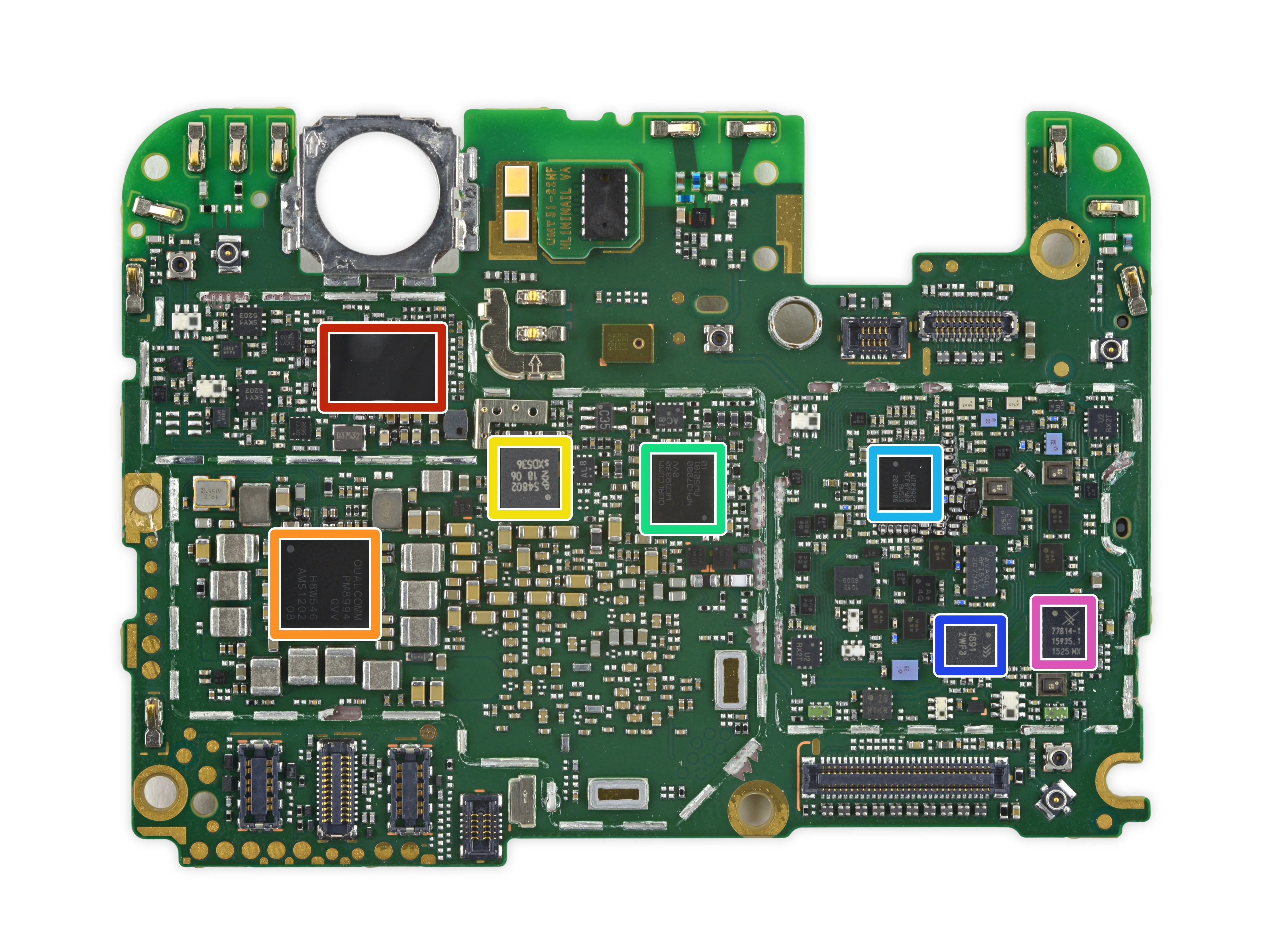

• Задняя часть материнской платы наполнена еще большим количеством управляющего оборудования:

• клиент Broadcom BCM4358 5G WiFi 802.11ac

• Qualcomm PM8994 ИС управления питанием (как в Nexus 5X и HTC One M9)

• NXP PN548 Контроллер NFC

• Qualcomm WCD9330 аудиокодек

• Qualcomm WTR3925 Радиочастотный приемопередатчик

• Радиочастотные микроустройства RF1891 модуль антенного переключателя

• Skyworks SKY77814-11 модуль усилителя мощности для LTE

Комментарии к шагу

Можете ли вы пролить свет на несколько маленьких микросхем с маркировкой 'SKY1'?

Кто-нибудь заметил эти шунтирующие конденсаторы с двумя дополнительными разъемами по бокам? Я регулярно смотрю электронику и впервые вижу их. Для них тоже есть незаполненные площадки. Немного погуглив, можно предположить, что это устройства Murata EMIFIL или аналогичные. Здорово!

На этот раз нет аудиоусилителя NXP TFA9890A? Итак, в Nexus 6P используется какой чип для усиления громкости динамика? Модуль динамика какой компании?

Я заметил, что в этом разборе, а также в вашем LG 4 вы не определяете IMU. Было бы здорово, если бы в будущем вы начали это делать, поскольку это будет важно для тех, кто ищет лучший мобильный VR-смартфон.

Спасибо

Шаг 16

• Идентификация микросхем, часть 2:

• ON Semiconductor FAN53526UC89X Понижающий импульсный регулятор 3,0 А

• Блок питания дисплея Texas Instruments (скорее всего)

• Texas Instruments TLV62084 понижающий преобразователь

• Texas Instruments TPS61256A повышающий преобразователь

• Texas Instruments INA231 монитор выходного тока/напряжения/мощности

• ON Semiconductor NLAS2750 двойной аналоговый переключатель SPDT и NCN1154 Аналоговый переключатель DP3T

• Texas Instruments LMV7275 компаратор

Шаг 17

• Идентификация микросхем, часть 3:

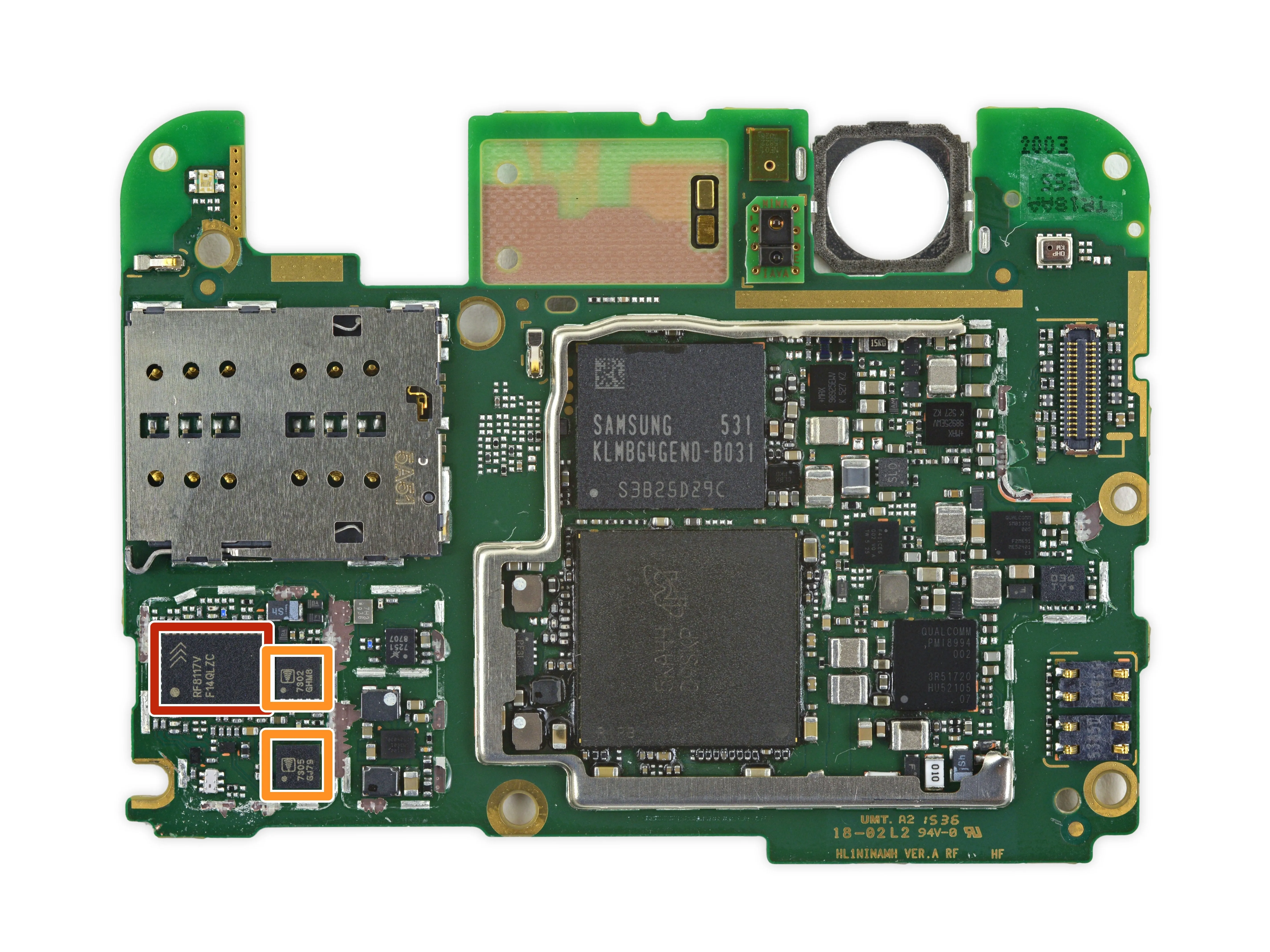

• Qorvo (ранее TriQuint) RF8117V RF усилитель мощности

• Qorvo (ранее RF Micro Devices) RF7302 и RF7305 модуль усилителя мощности

• Антенный переключатель Skyworks SKY15203

• Skyworks SKY85608-11 Коммутатор 5 ГГц, 802.11ac и малошумящий усилитель (вероятно)

• NXP Semiconductor BGU80x9 GPS/ГЛОНАСС/Галилео/Компасс LNA

Шаг 18

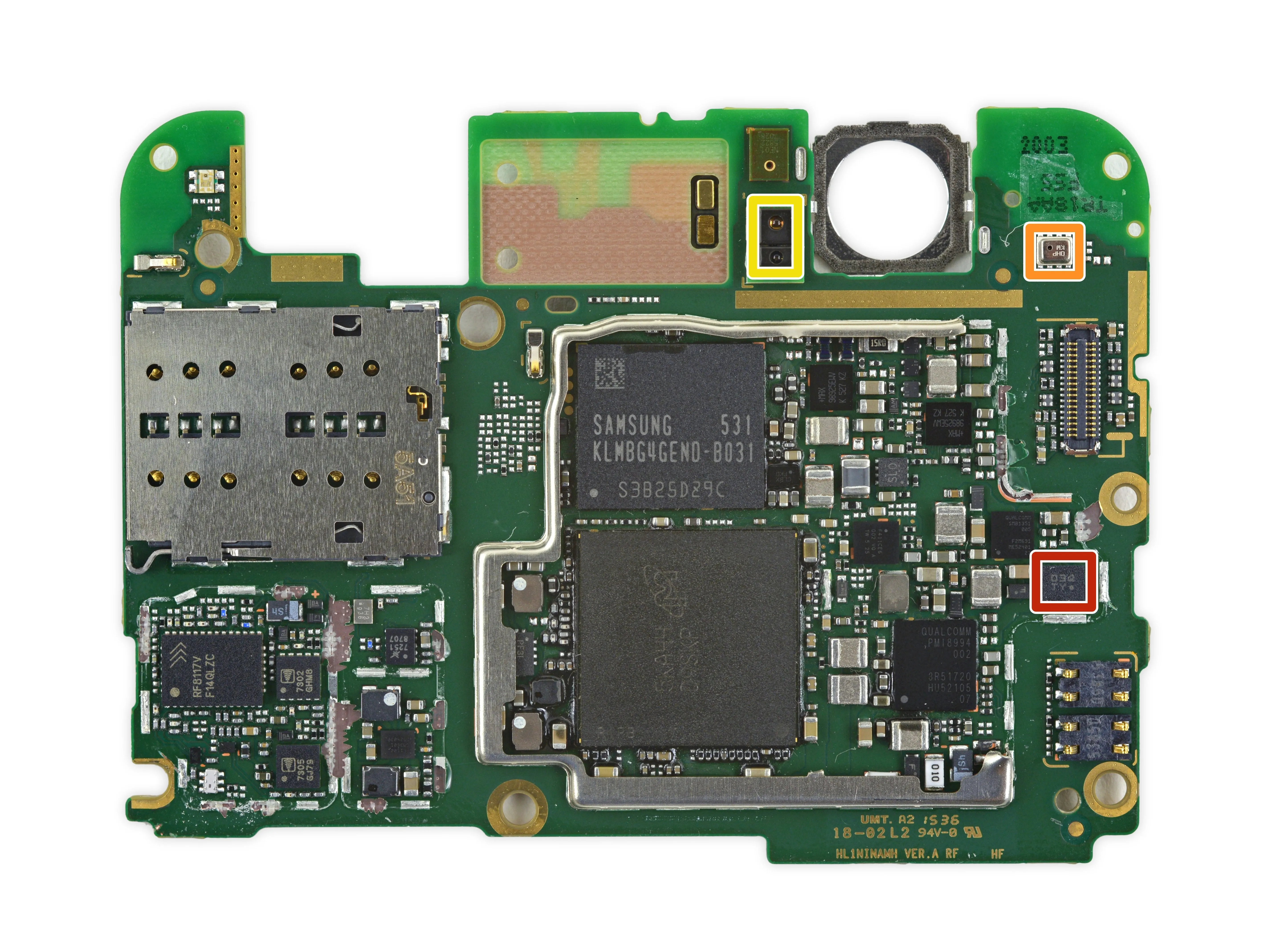

• Идентификация микросхем, часть 4 (датчики):

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP280 датчик давления

• AMS TMD27723 датчик освещенности

Шаг 19

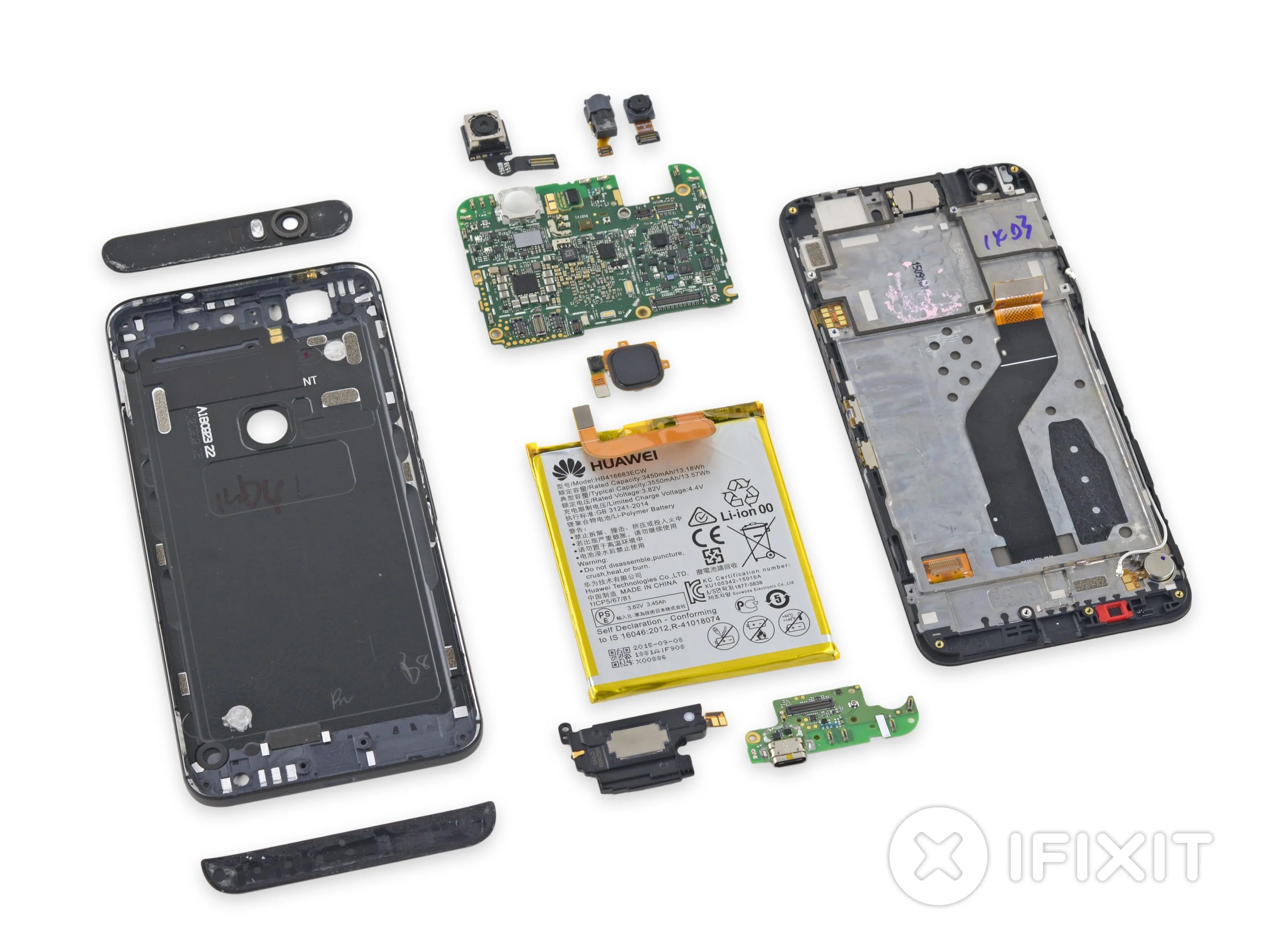

• Оценка ремонтопригодности Nexus 6P: 2 из 10 (10 - самый простой в ремонте)

• Прочная внешняя конструкция повышает долговечность.

• После сложной процедуры вскрытия аккумулятор сразу становится доступным.

• Очень сложно, хотя и не невозможно, открыть устройство, не повредив стеклянную крышку камеры. Из-за конструкции unibody все компоненты крайне сложно заменить.

• Замена дисплея невозможна без проделывания тоннеля через весь телефон. Это затрудняет один из самых распространенных видов ремонта - повреждение экрана.

• Крепкий клей удерживает на месте заднюю крышку и аккумулятор.

Комментарии к статье

В шаге 7, не знаю, заметил ли кто-нибудь опечатку... Вы говорите, что у nexus 6p батарея на 700 мАч больше, чем у iphone 6s... У 6s ~1750 мАч, а у 6p - 3450 мАч... Это почти вдвое больше (разница в 1700 мАч). Я просто приверженец порядка величины :D Спасибо за отличный разбор, жаль, что 6p не так легко починить...

На самом деле мы сравниваем батарею в Nexus 6P с батареей в 6s Plus, а не в 6s. У 6s Plus батарея на 2750 мАч :)

По крайней мере, батарея не 'меньше, чем обещано', как у iPhone.

Аккумулятор изготовлен на основе технологии Li-Po, а не Li-ion, которая более безопасна и служит дольше. Но я все равно предпочел бы батарею iPhone. По моему опыту, он работает так же долго.

Li-Po означает литий-полимер. Li-Po входит в Li-ion, что означает литиевые батареи. Аккумуляторы iPhone - это те же самые Li-Po батареи, они просто написаны Li-ion.

Не, литий-ион отличается от литий-иона; даже не потрудитесь погуглить?

Кроме того, нижний пластиковый элемент довольно быстро начинает гнуться от жары. Я бы использовал небольшое количество тепла, но в основном полагался на инструмент для открывания, чтобы сорвать клей.

Определенно согласен, мне пришлось использовать больше тепла, чем я думал, что должен был использовать, включайте тепловую пушку. В итоге я расколол стекло на задней панели, но, конечно, я начал с противоположной стороны камеры. К счастью, все трещины закрыты чехлом.

Выученные советы:

Используйте много и много тепла

Работайте со стеклом камеры со стороны, противоположной объективам

Вы будете потертости металла открытия этой вещи

Что это за датчики, которые мы можем видеть внутри горба камеры после того, как стекло оторвалось, ведь некоторые корпуса закрывают большую часть этой области?

На самом деле, поцарапайте это - теперь, когда я смотрю ближе на фото крупным планом, я вижу, что они просто пара отверстий, один с пеной под ним и один смотрит вниз на задней части компонента разъема для наушников.

Не могли бы вы подтвердить, есть ли FM-чип в Nexus 6p. Если FM-чип и приемник включен, то мы все сможем слушать FM-радио бесплатно и значительно экономить на использовании данных. Спасибо

Нет, в Nexus 6p нет FM-чипа.

Какой номер детали чипа Bluetooth здесь? Производитель?

Broadcom BCM4358, используемый для Wi-Fi, также способен работать с Bluetooth, согласно спецификациям устройства. Нажмите на ссылку выше в статье.

Я пытаюсь найти внутренний жесткий диск и попытаться извлечь с него свои фотографии. Мой телефон прошел через беговую дорожку и не включается. Что посоветуете?

Вы можете выпаять микросхемы eMMC и использовать считыватель сокетов, чтобы извлечь из них данные. Однако на сайте itsecuritything.com говорится, что Google принудительно шифрует весь диск в Nexus 6P. Поэтому я не уверен, что вы сможете прочитать данные.

Здравствуйте. А как насчет повторной сборки? Нужно ли заново приклеивать клей, который мы вырезали?

Клей все еще достаточно хорошо держится, когда вы просто прижимаете их друг к другу,

Что насчет повторной сборки? Нужно ли нам заново приклеивать вырезанный клей? У вас есть этот клей?

Вы нашли ответ на свой вопрос о клеях? Я тоже собираюсь заменить батарею в своем 6p, и все разборки, которые я видел, просто приклеивают батарею, стеклянную крышку объектива и пластиковую нижнюю часть прямо на место. Достаточно ли прочен клей, чтобы использовать его повторно?

Клей не нужен - можно просто прижать их друг к другу, и они приклеятся.

Что за гибкий разъем находится на рамке дисплея? Изображен на шаге 16 крайним справа. Широкий, черный с двумя изгибами под 45 градусов?

Привет, Хавьер,

гибкий кабель, о котором вы говорите, - это гибкий кабель дисплея, который проходит через щель в средней рамке прямо над местом, где установлена дочерняя плата.
