Разборка Nexus 9

Введение

Сейчас хорошее время для поклонников планшетов. В прошлом месяце Apple дала им отпор, выпустив пару новых iPad, а сегодня Google отстреливается, представив Nexus 9 и свою новую ОС, Android 5.0 Lollipop. Звучит аппетитно, но как она работает? Сейчас мы это узнаем. Присоединяйтесь к нам, пока мы разбираем новый блестящий Nexus 9.

Следите за другими техническими разборами: следите за нами на Facebook, Instagram или Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

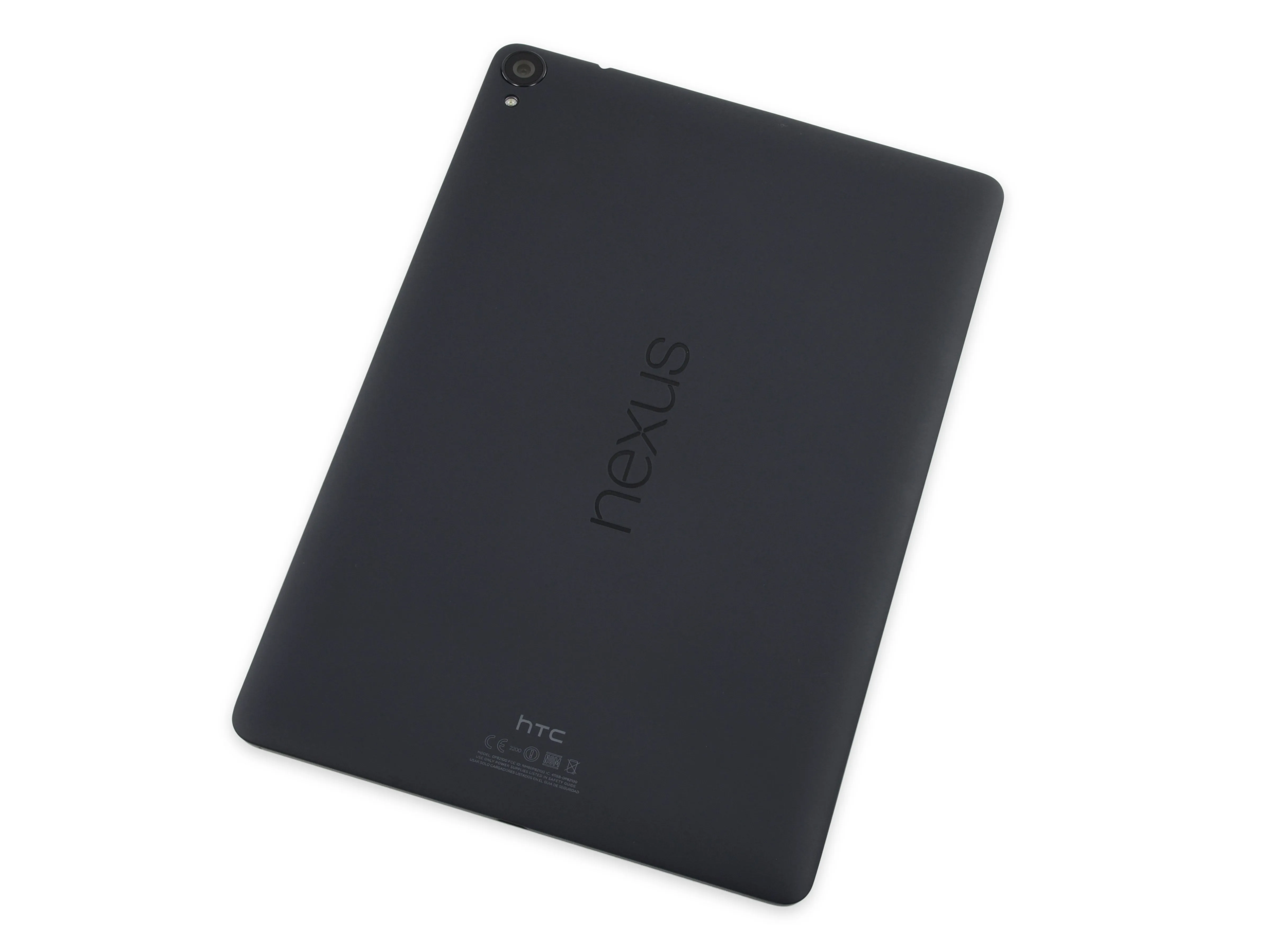

Шаг 1 Разборка Nexus 9

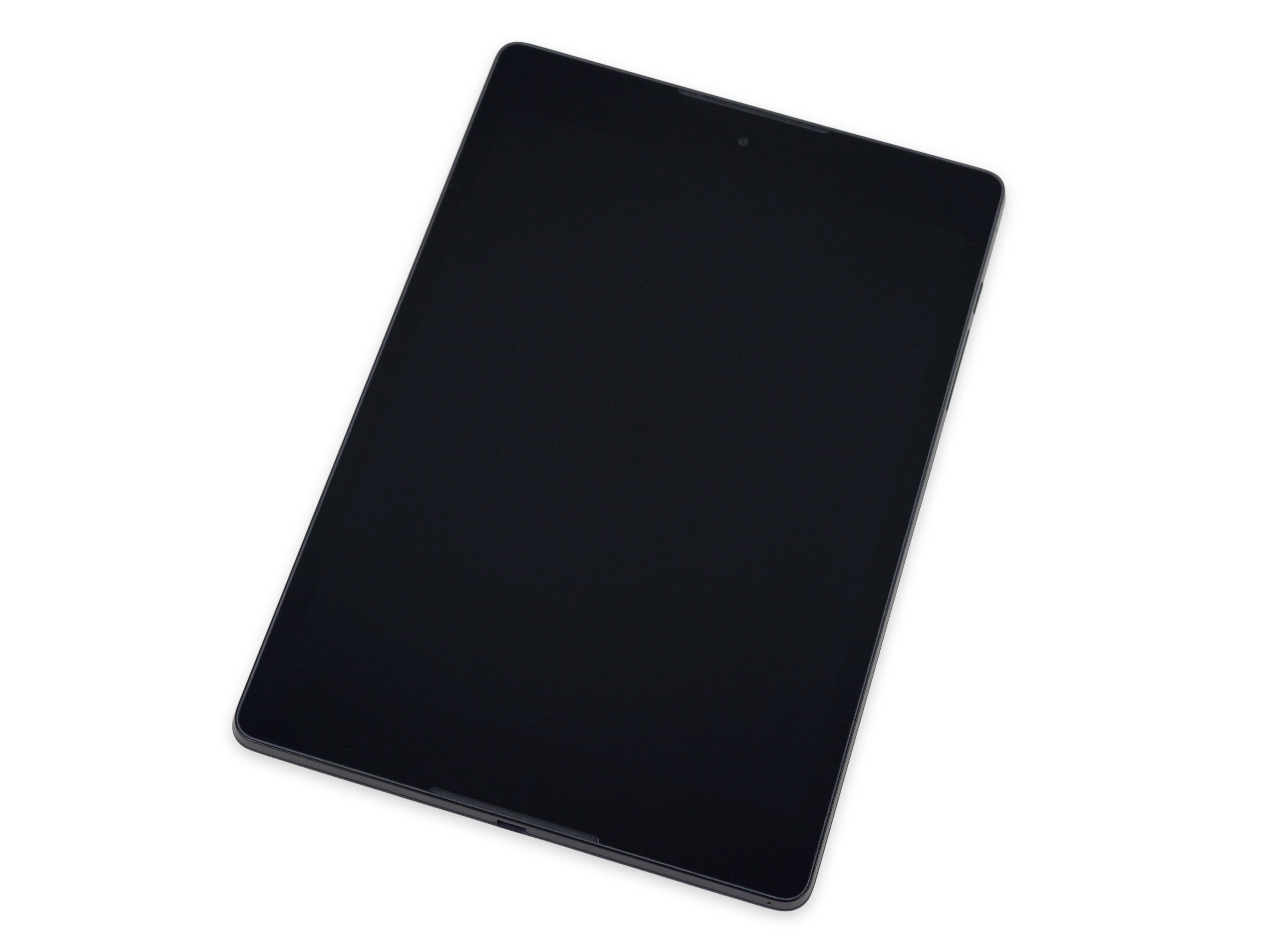

• Что находится в ядре Nexus 9? Давайте узнаем:

• 8,9-дюймовый IPS ЖК-дисплей с разрешением 2048 x 1536

• 64-битный двухъядерный процессор NVIDIA Tegra K1, работающий на частоте 2,3 ГГц, в паре с 192-ядерным GPU Kepler

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 8-мегапиксельная камера f/2.4 на задней панели + 1,6-мегапиксельная камера на передней панели

• Wi-Fi 802.11ac 2x2 (MIMO) + Bluetooth 4.1 + NFC

• 16 или 32 ГБ встроенной памяти

• Android 5.0 Lollipop

Комментарии к шагу

Я думал, что Tegra K1 - это 4+1 четырехъядерный процессор Cortex A15 с пятым экономичным ядром, которое работает в паре с 192-ядерным GPU Keller?

Похоже, что K1 - это название линейки/маркетинга. Есть Tegra124 (в Jeston и планшете SHIELD), который имеет ядро A15, и Tegra132, который имеет ядро Denver, но практически те же периферийные IP (afaict).

Шаг 2

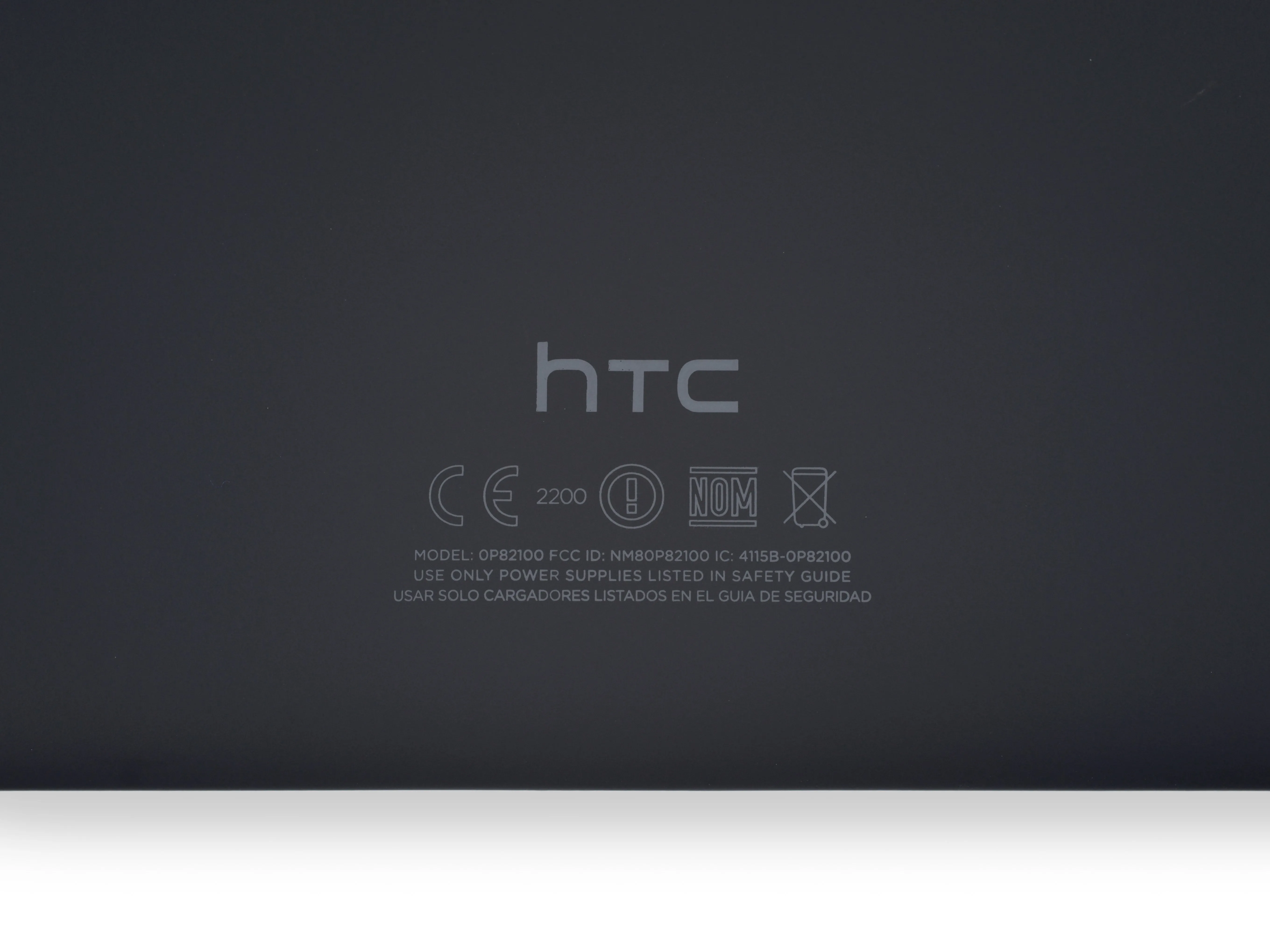

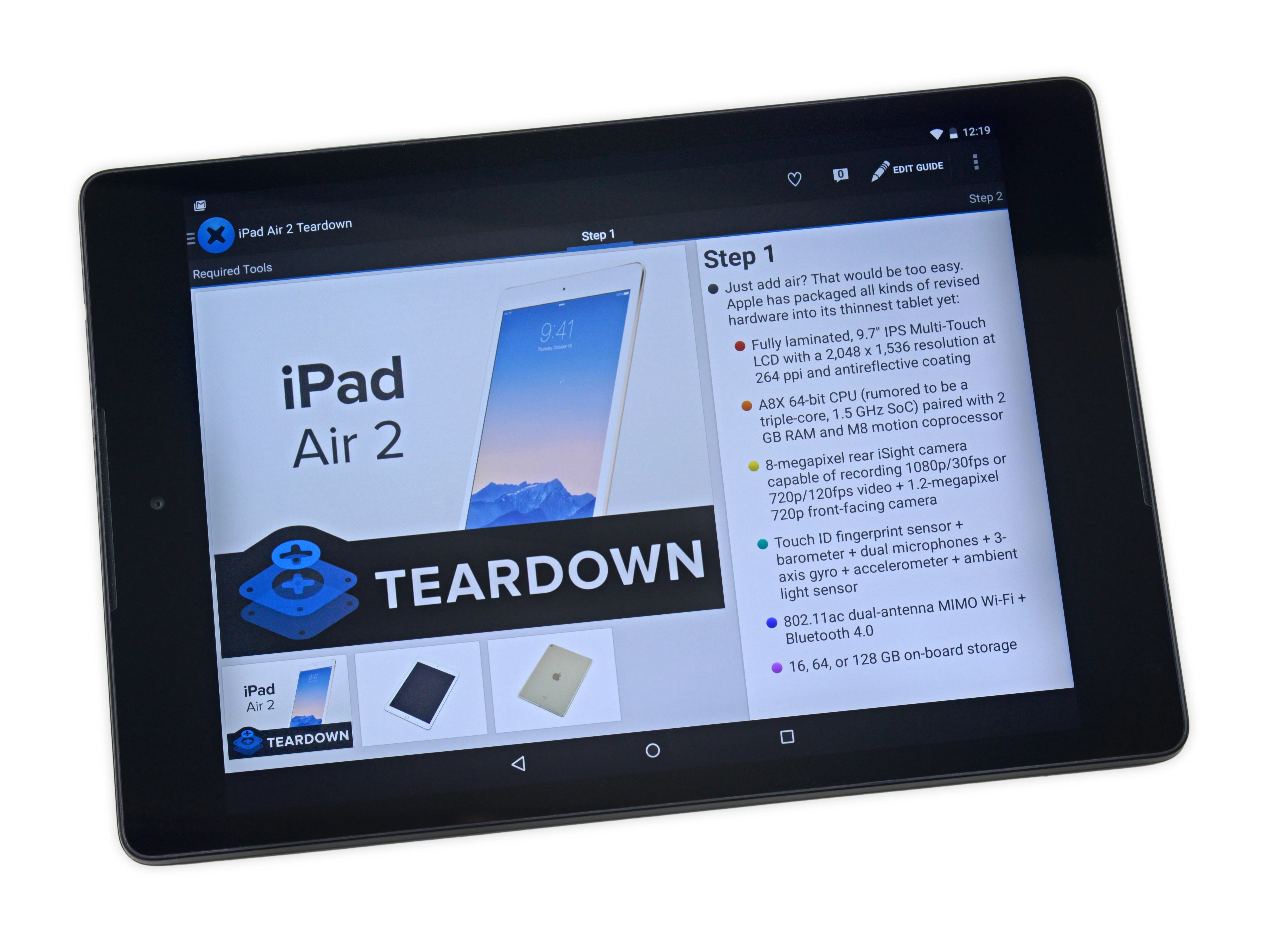

• Несмотря на то, что Nexus 9 продается компанией Google, на самом деле это планшет, произведенный HTC (без сомнения, с большим количеством дизайнерского вклада со стороны первой компании).

• Вы можете легко определить Nexus 9 по номеру модели, OP82100.

• Для тех, кто говорит по-испански.: не забывайте использовать только те грузы, которые перечислены в руководстве по безопасности.

• Эй, HTC! Просто предупреждение: когда слово 'guia' используется для описания путеводителя или справочника, оно является существительным женского рода. Таким образом, получается la guía.

• Бессовестная затычка: Делаете.ру есть приложение для Android для всех ваших нужд по ремонту и разбору.

Шаг 3

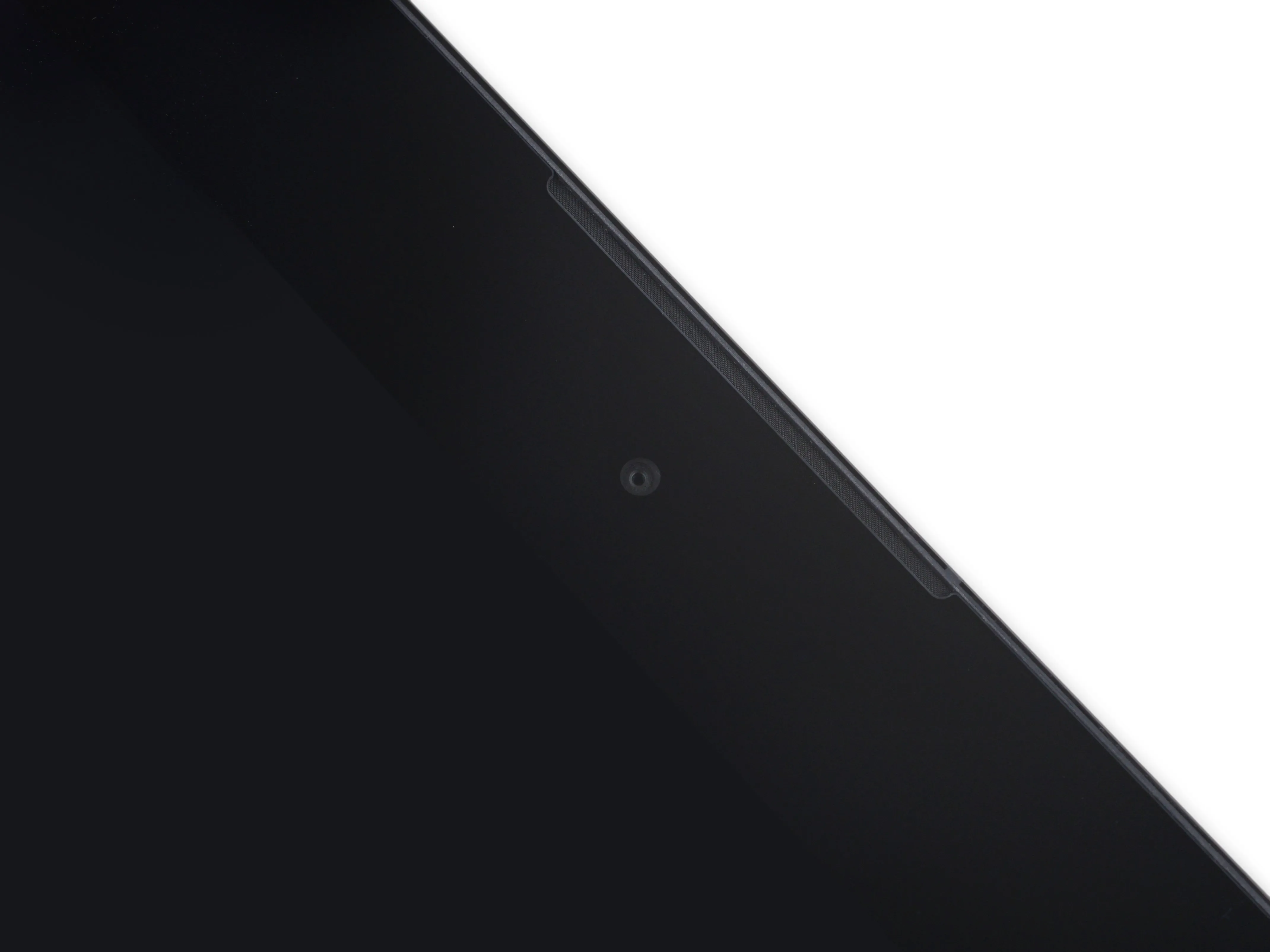

• На внешней стороне Nexus 9 присутствуют знакомые компоненты.

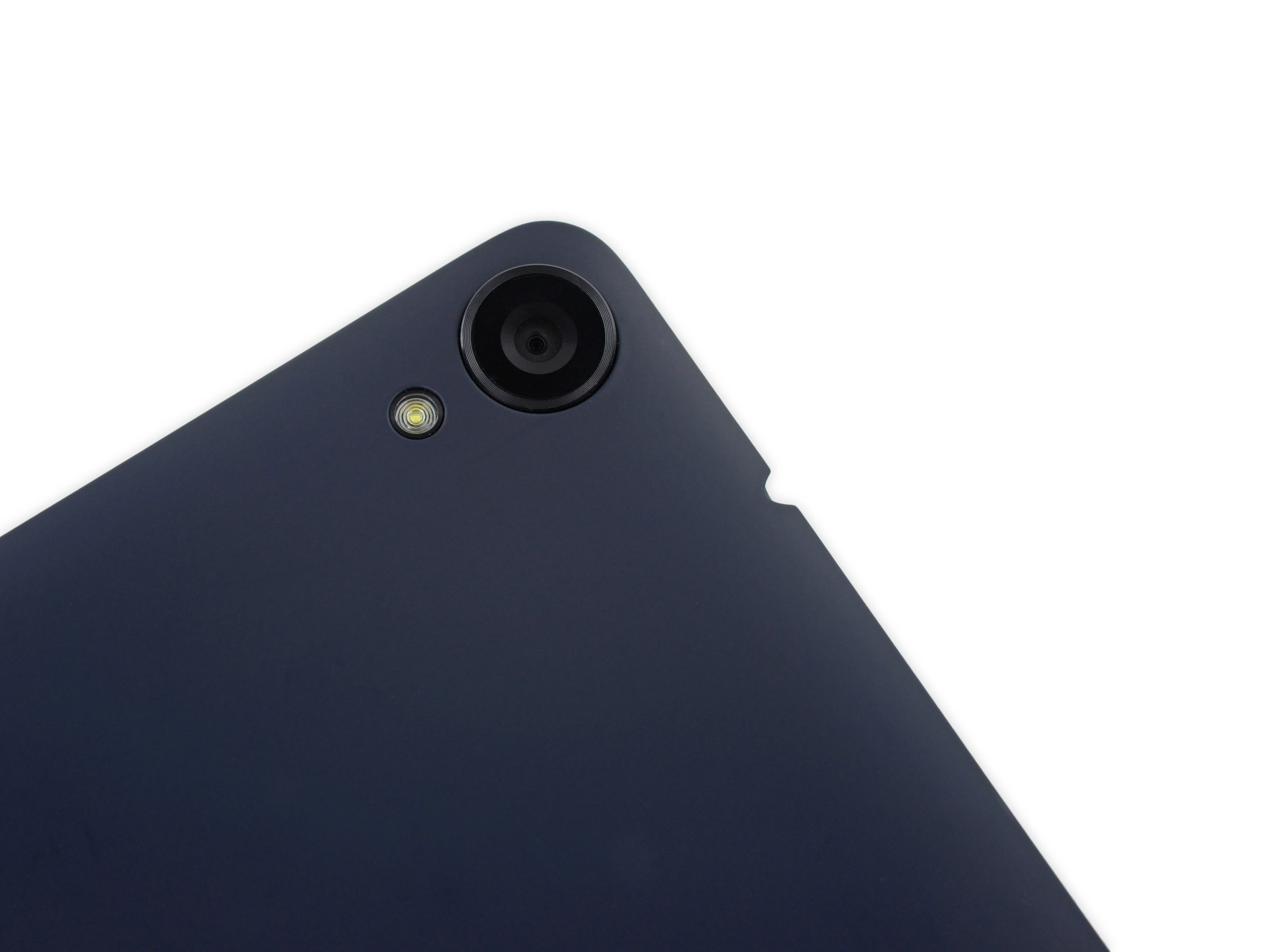

• Задняя камера расположена в правом верхнем углу задней панели, а фронтальная камера - по центру сверху, рядом с одной из двух решеток фронтального динамика.

Шаг 4

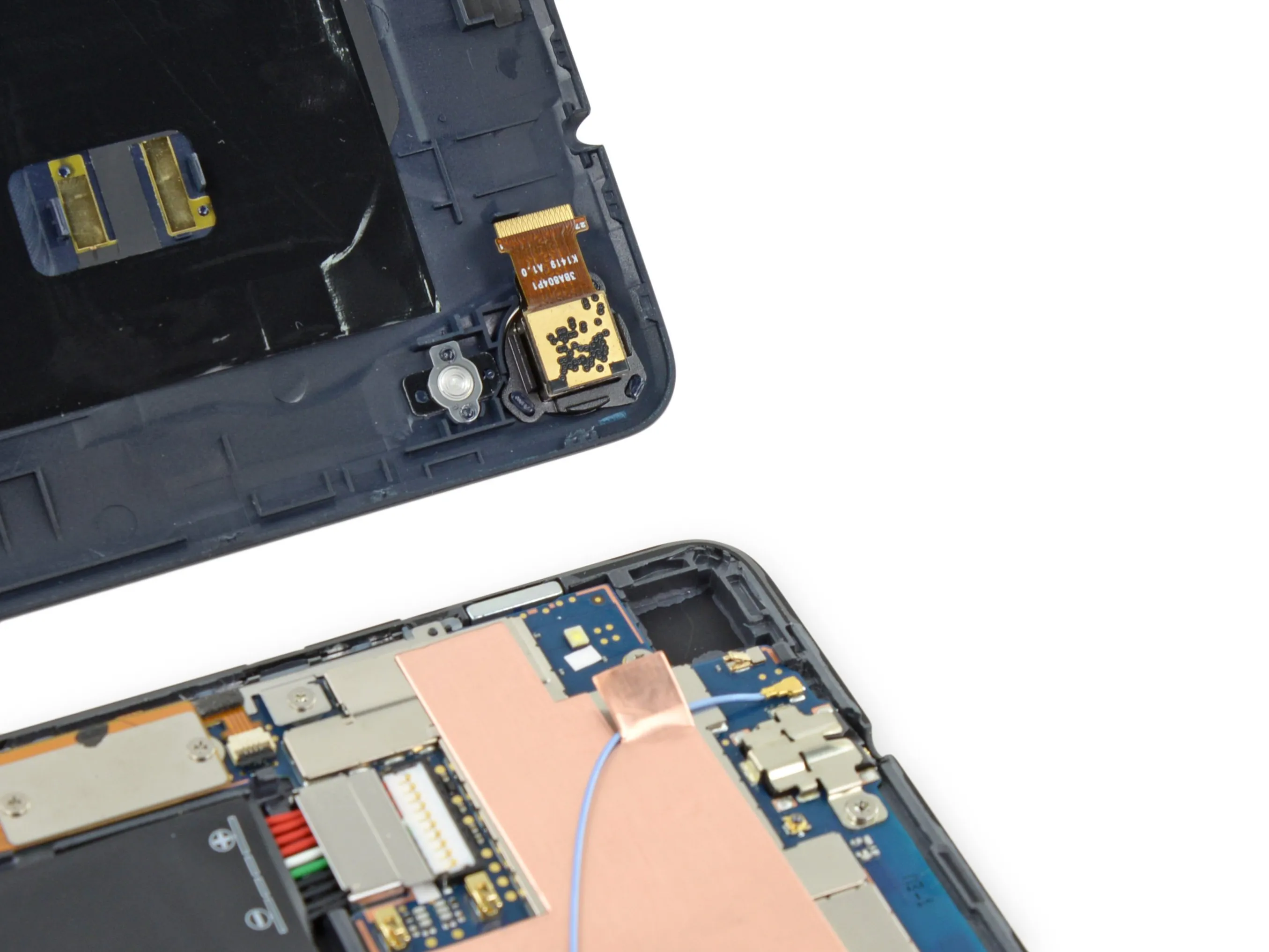

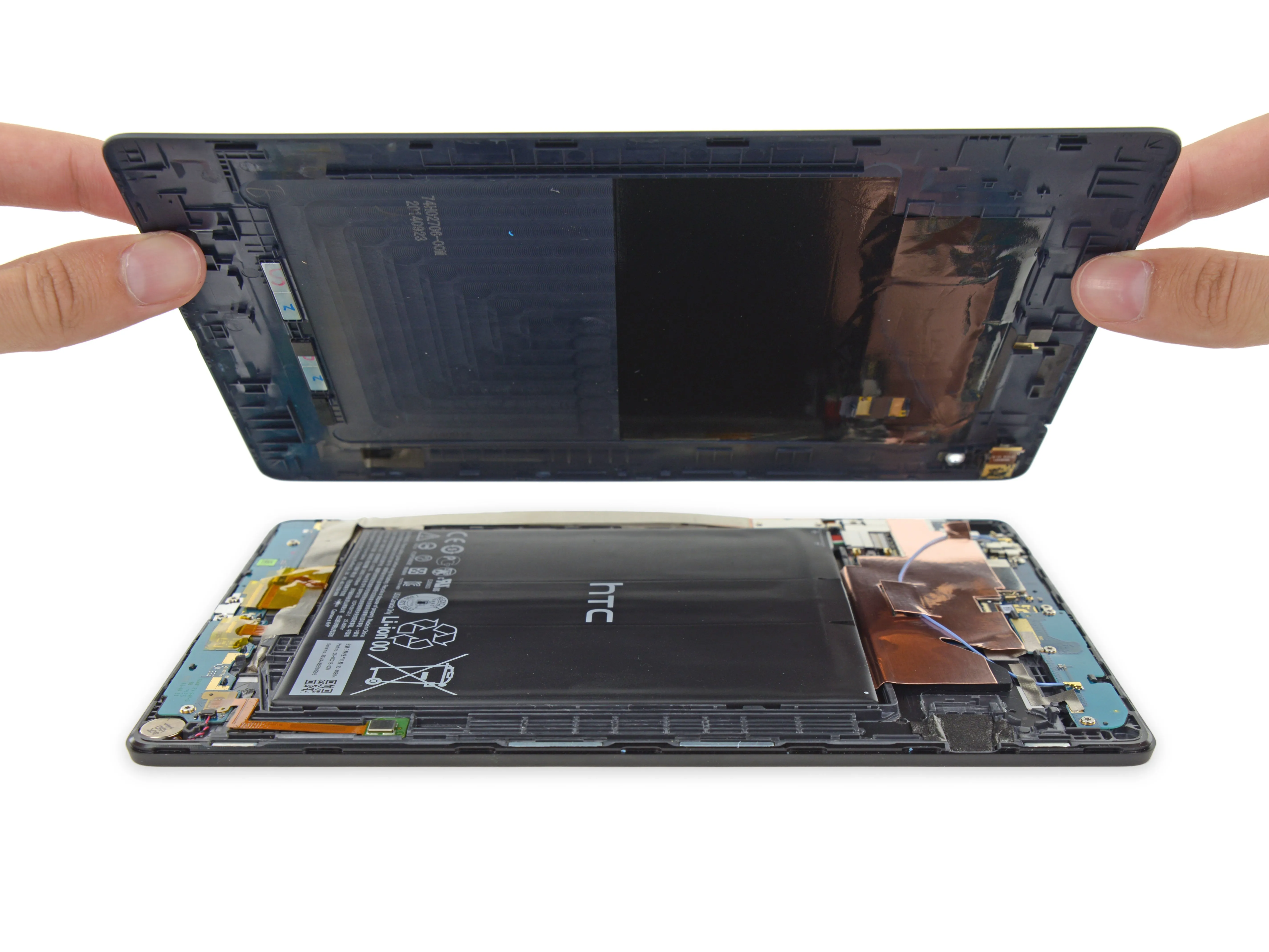

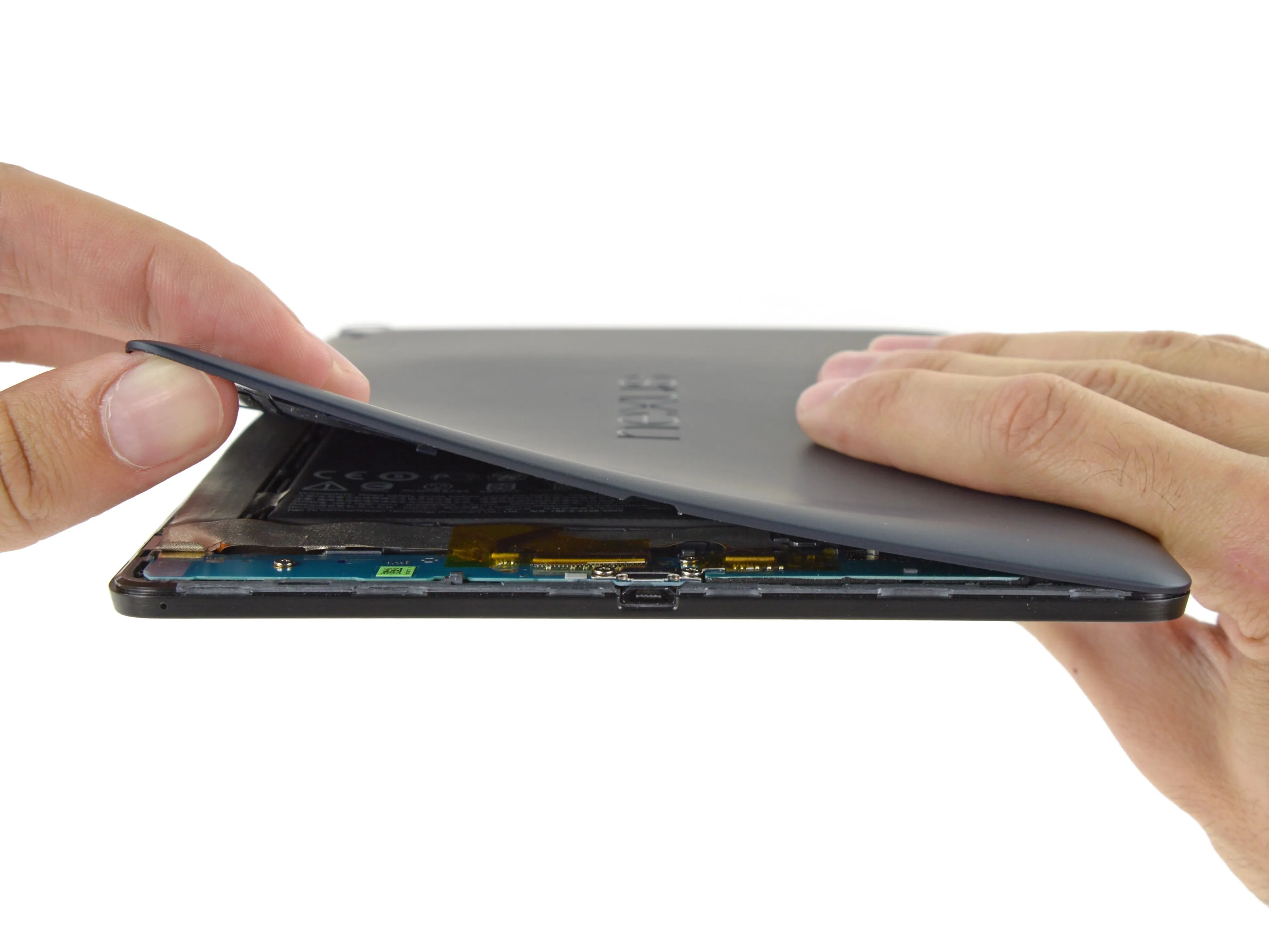

• Ура! Задняя крышка держится на месте с помощью различных приветственных клипс, а не на жестком клее.

• Чтобы снять крышку, не нужно никаких инструментов - только крепкие ногти. Все вроде бы идет хорошо, пока мы не замечаем, что камера, расположенная на задней панели, все еще находится в задней крышке...

• Камера, похоже, слишком плотно сидит в своем отсеке в заднем корпусе; ее вытащили прямо из разъема ZIF на материнской плате.

• Что еще хуже, разъем камеры находится на нижней стороне материнской платы, а это значит, что нам придется снять плату, чтобы снова подключить камеру.

Шаг 5

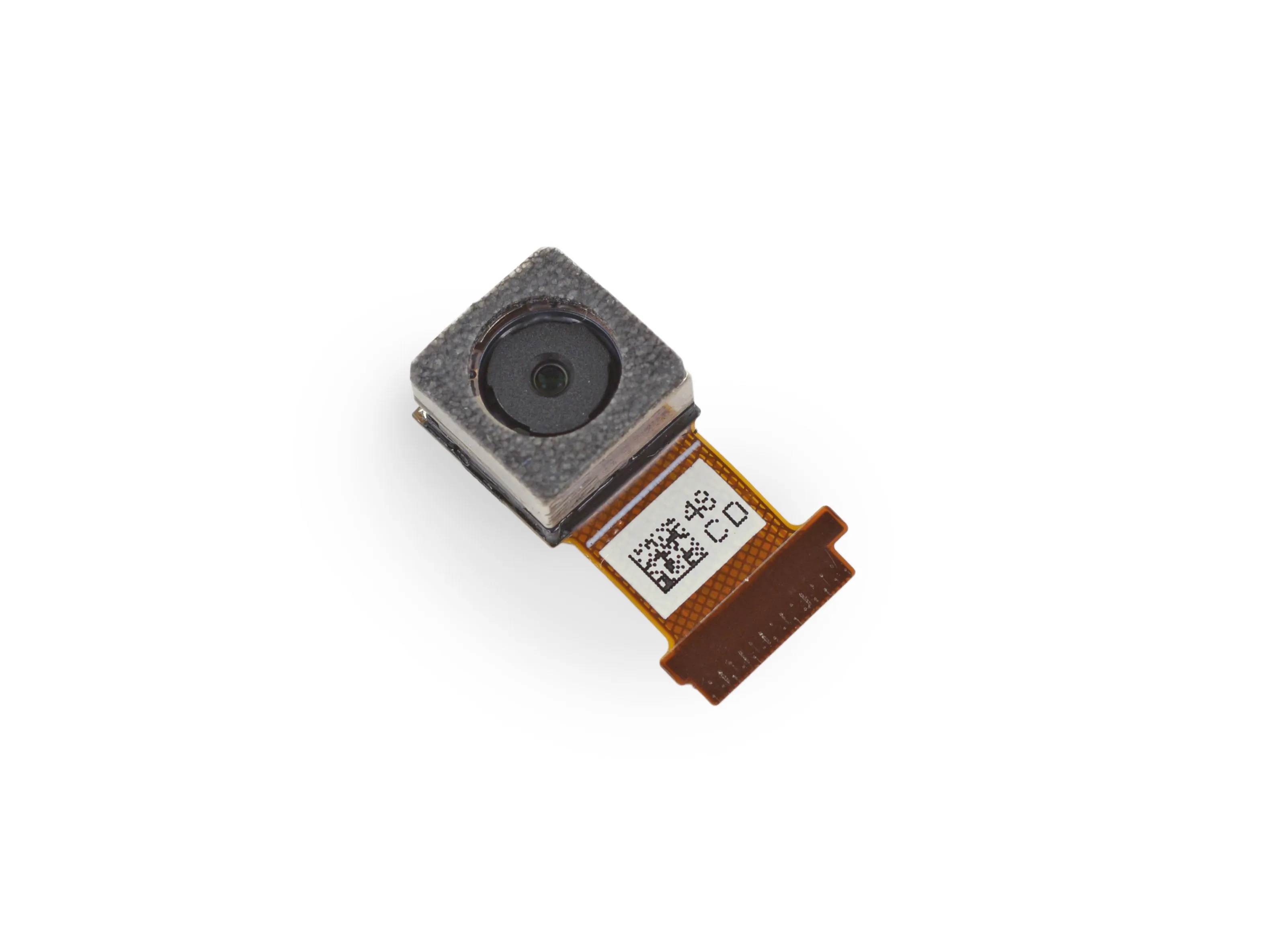

• Давайте вкратце рассмотрим камеру на задней панели, поскольку она явно хочет внимания.

• Тыловая камера с разрешением 8 МП оснащена автофокусом и светодиодной вспышкой, но лишена оптической стабилизации изображения.

• С фокусным расстоянием 29,2 мм (в 35-мм эквиваленте) и диафрагмой f/2,4 мы бы рекомендовали использовать ее для случайных снимков кошки, а не для фотографирования Моны Лизы..

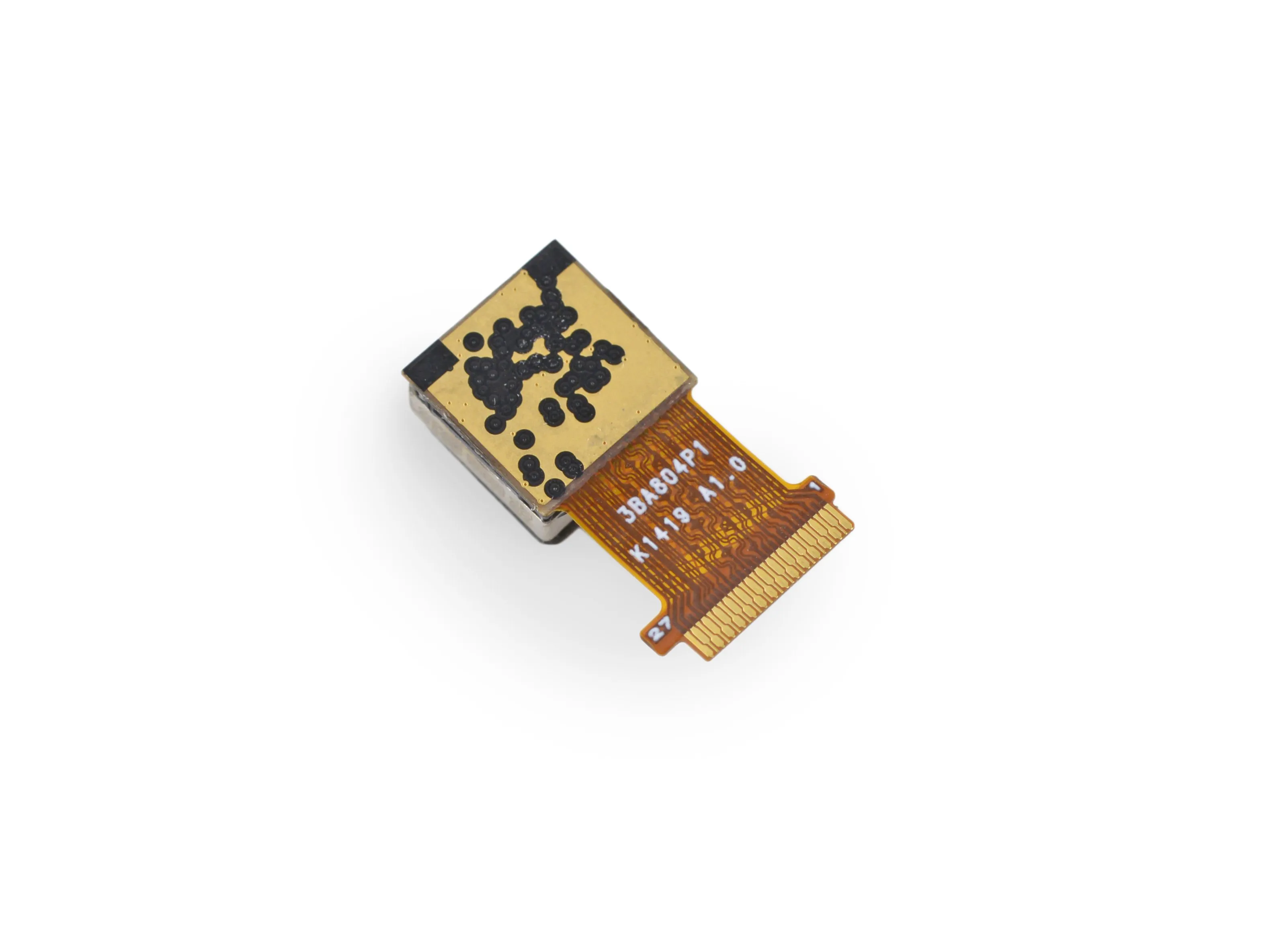

• Задняя камера обозначена как 3BA804P1 K1419 A 1.0.

• Немного погуглив, можно выяснить, что это тот же самый модуль камеры, который используется в смартфоне HTC Desire 610.

Шаг 6

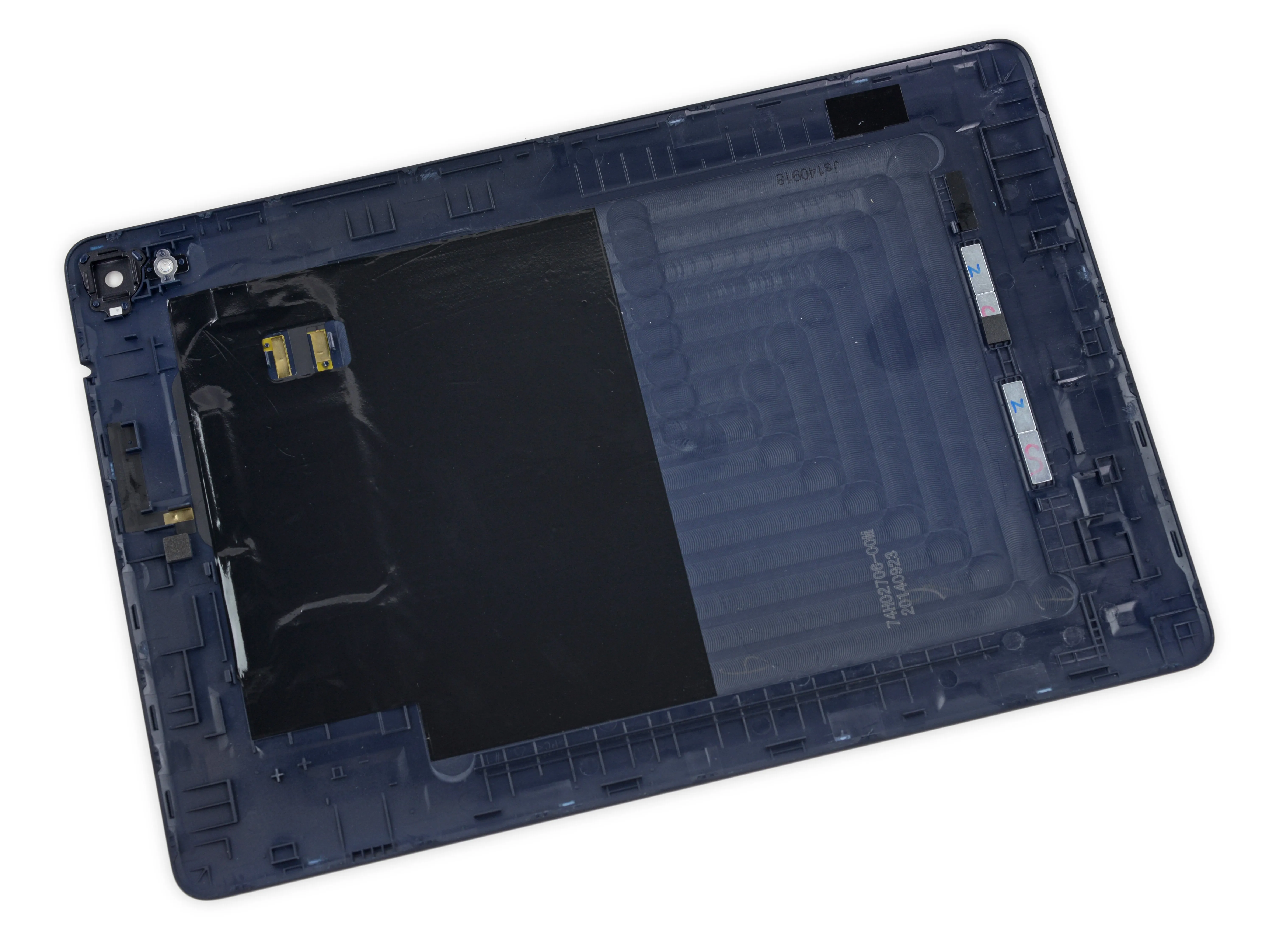

• Освободив заднюю панель от обязанностей, мы сканируем ее в поисках дополнительных предметов, которые можно было бы пошарить. Эти металлические контакты выглядят многообещающе...

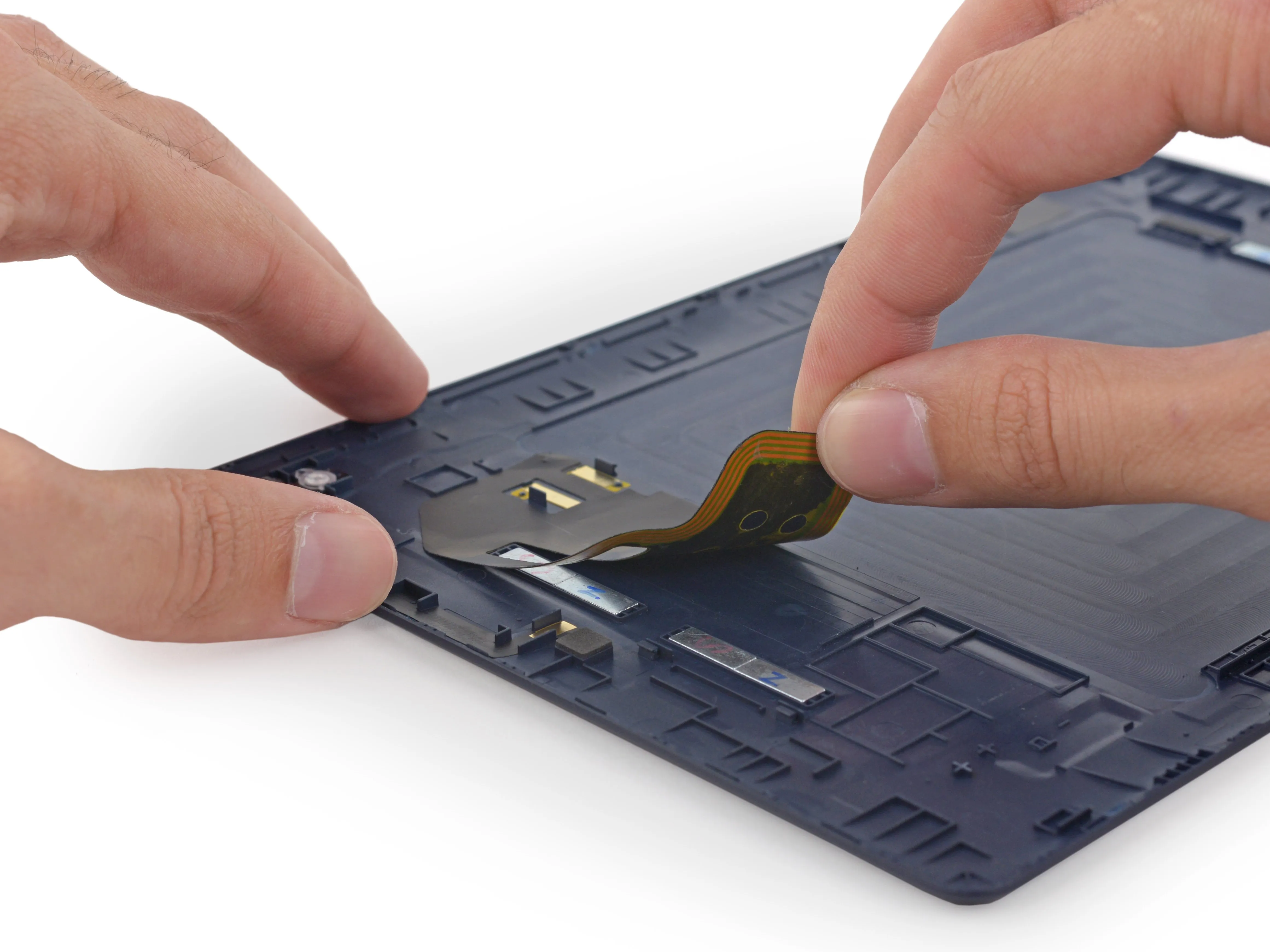

• Немного пошарив руками, мы находим то, что кажется антенной NFC. Наши цепкие пальцы быстро отделяют ее от задней панели.

Шаг 7

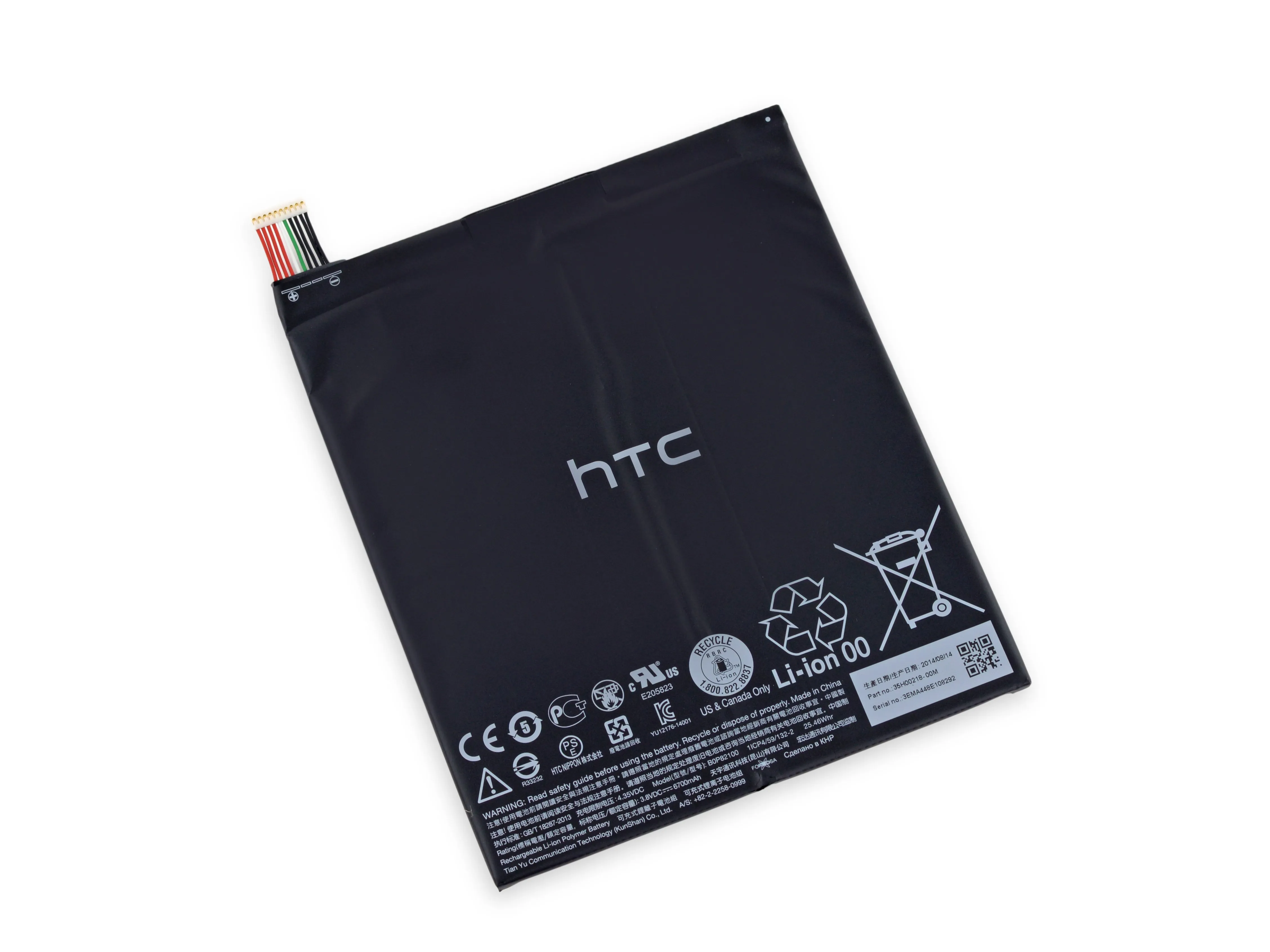

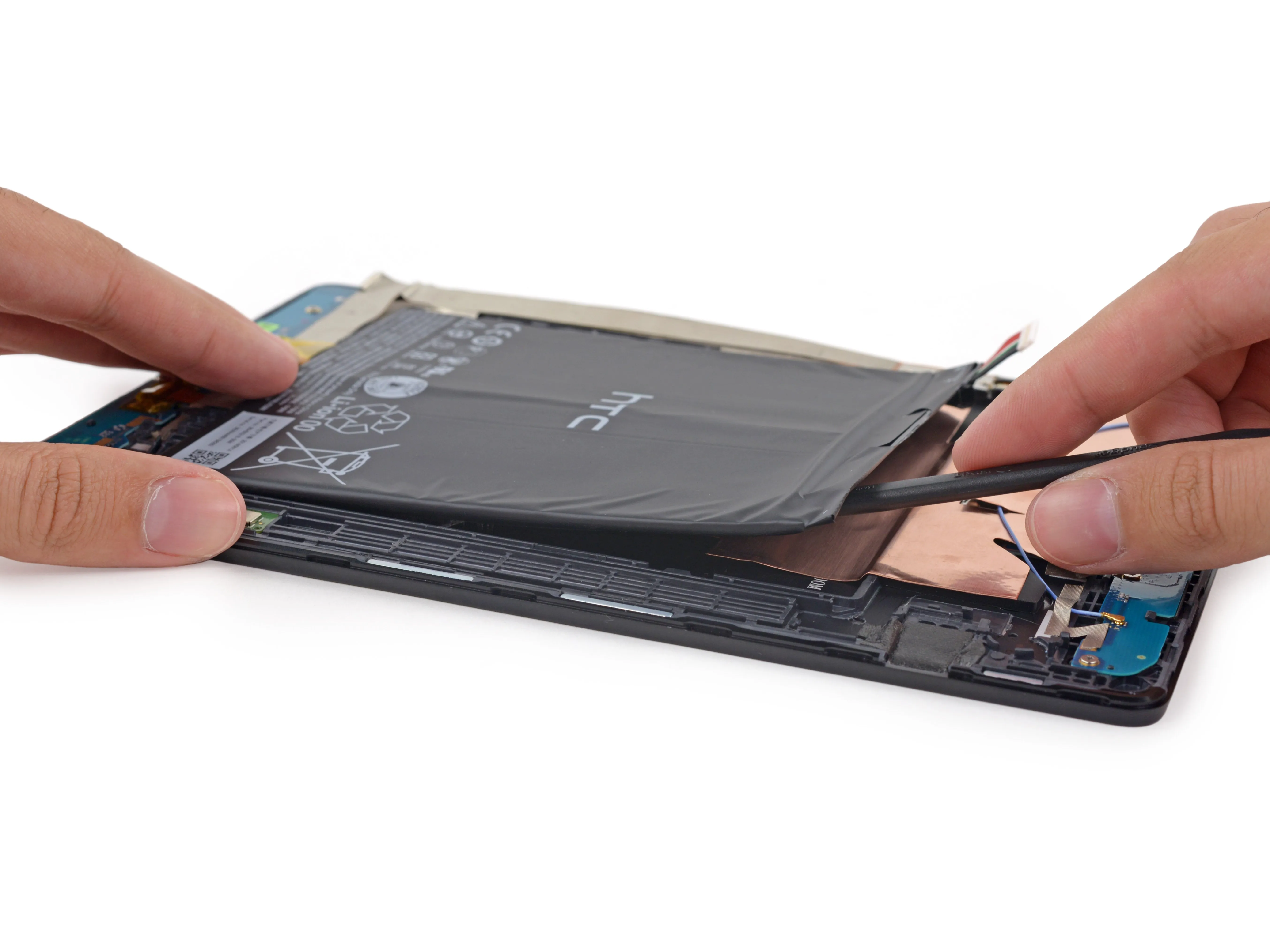

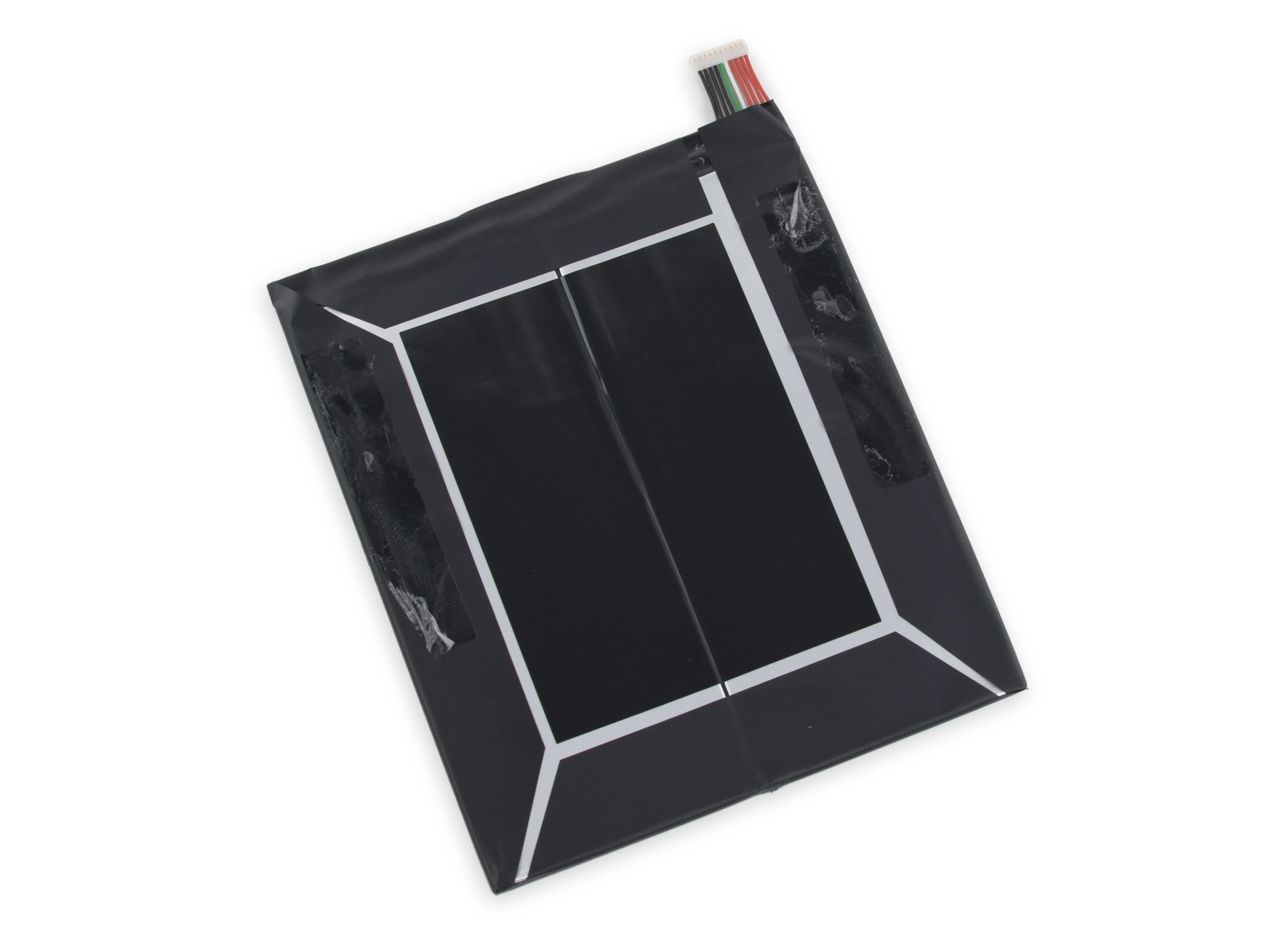

• Увы, батарея находится в пределах досягаемости, но не в нашей власти: довольно прочный клей надежно удерживает ее на месте.

• К счастью, мы подготовились к тяжелым испытаниям.

• В официальных спецификациях Google указан аккумулятор емкостью 6700 мАч. Быстрый визуальный осмотр подтверждает это: 3,8 В, 6700 мАч и 25,46 Вт-ч.

• Для тех, кто ведет счет, это ставит его в один ряд с чуть более крупным iPad Air 2 (с батареей на 7340 мАч) и более компактным iPad Mini Retina Display (с аккумулятором на 6471 мАч).

Шаг 8

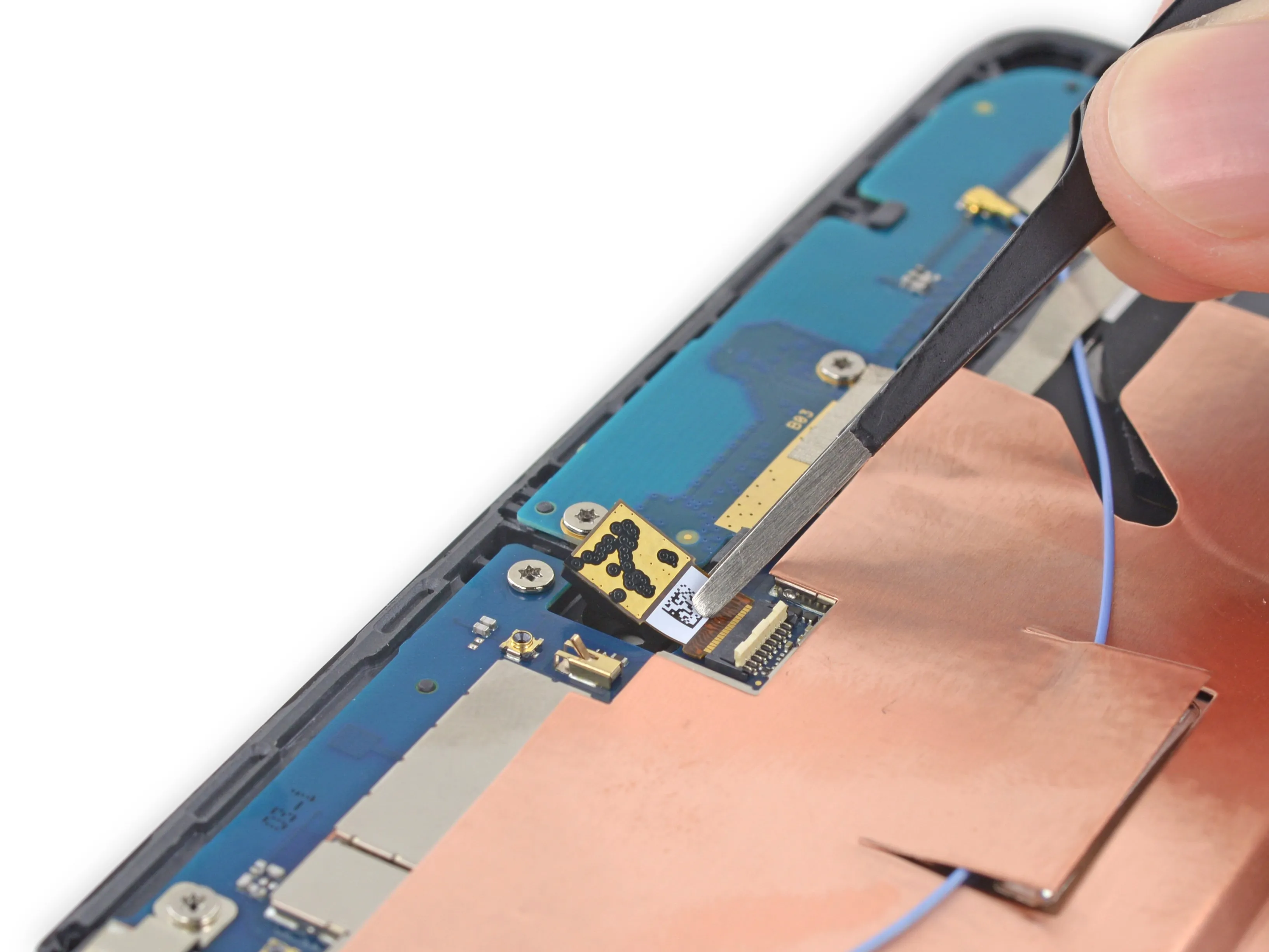

• Фронтальная камера поступает разумно, оставаясь подключенной к материнской плате до тех пор, пока мы не будем готовы отсоединить ее. Что мы и сделали.

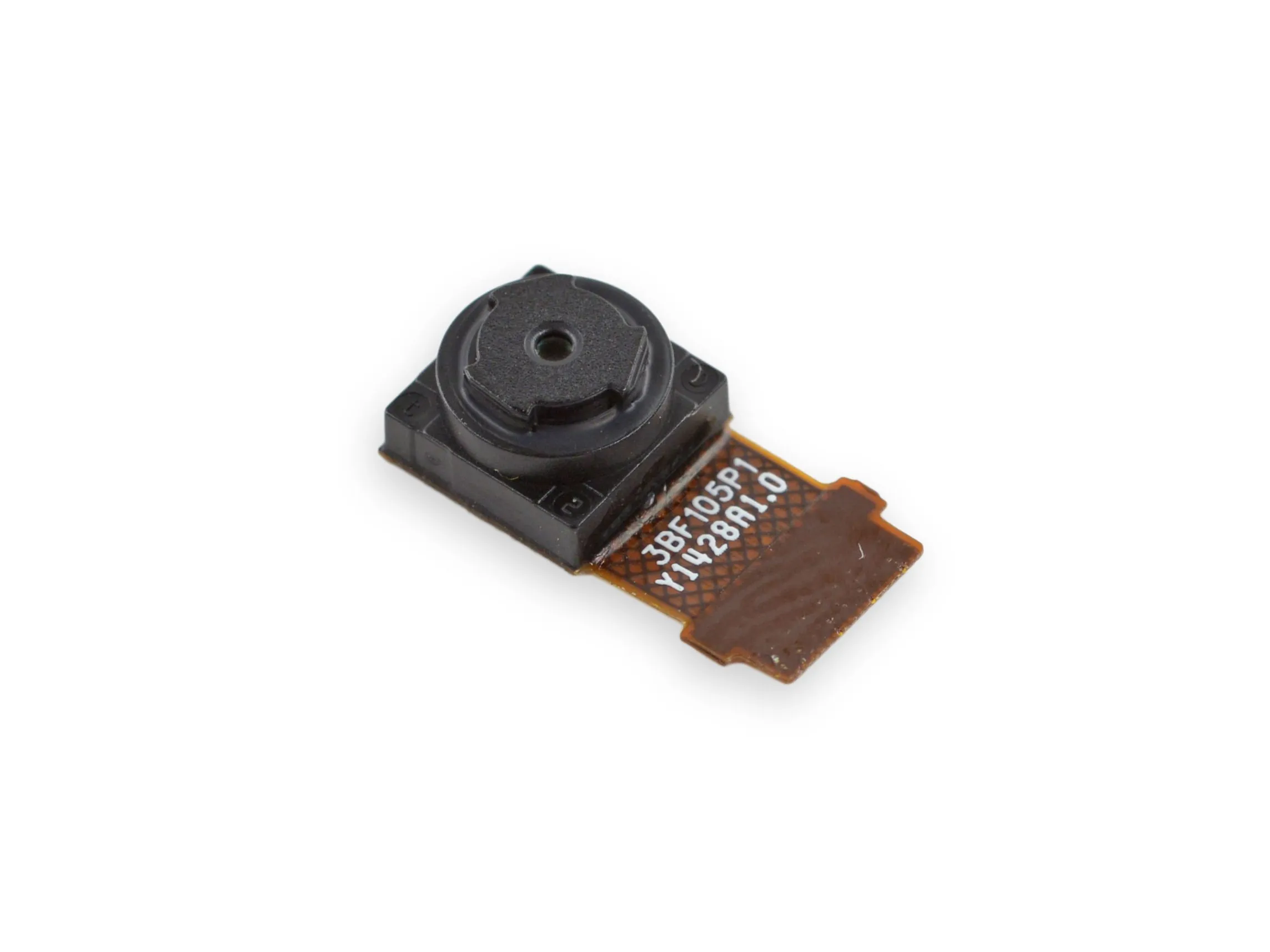

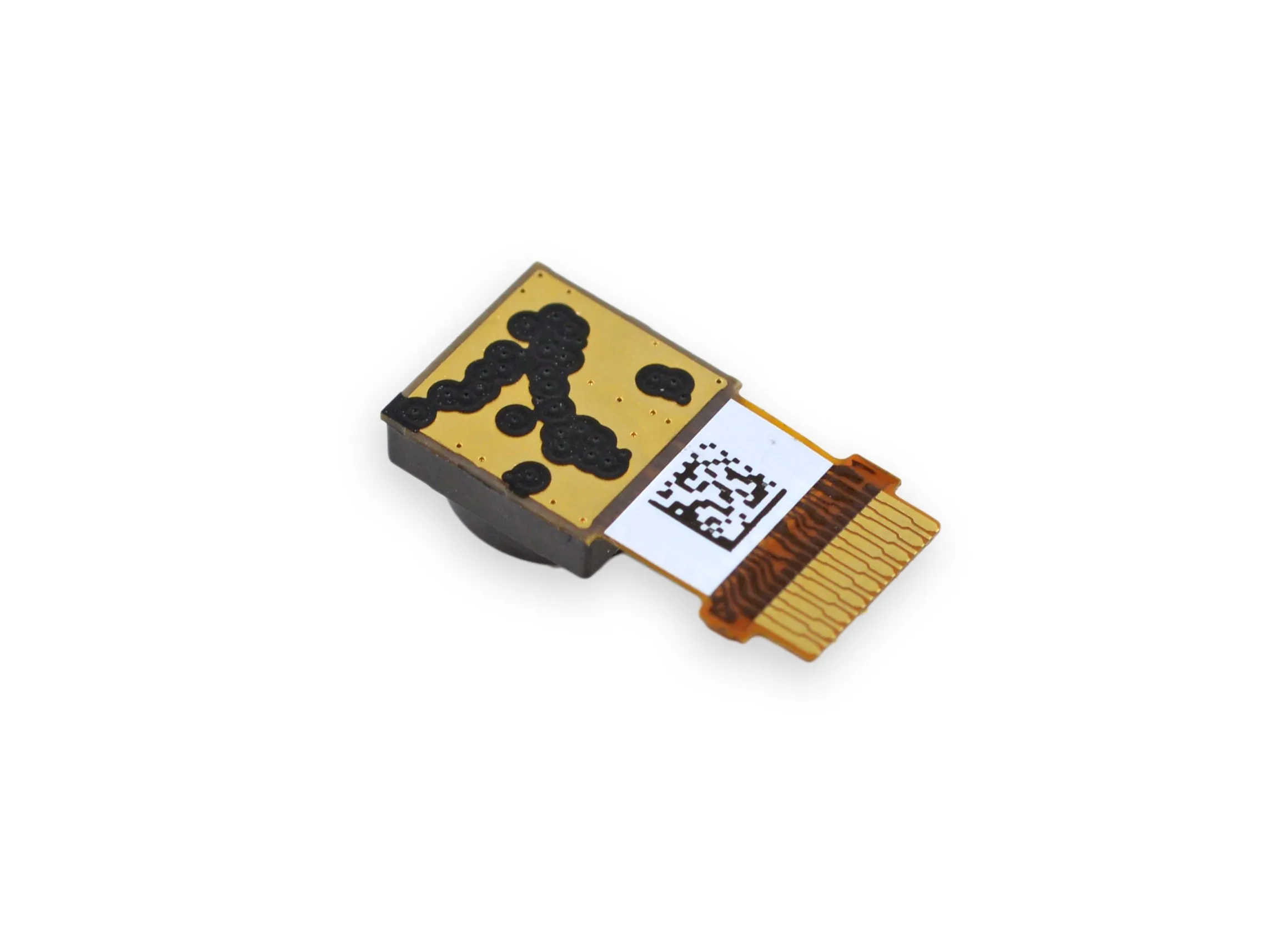

• В остальном этот ничем не примечательный 1,6 МП (720p), f/2,4 шутер имеет маркировку 3BF105P1 Y1428A1.0.

Шаг 9

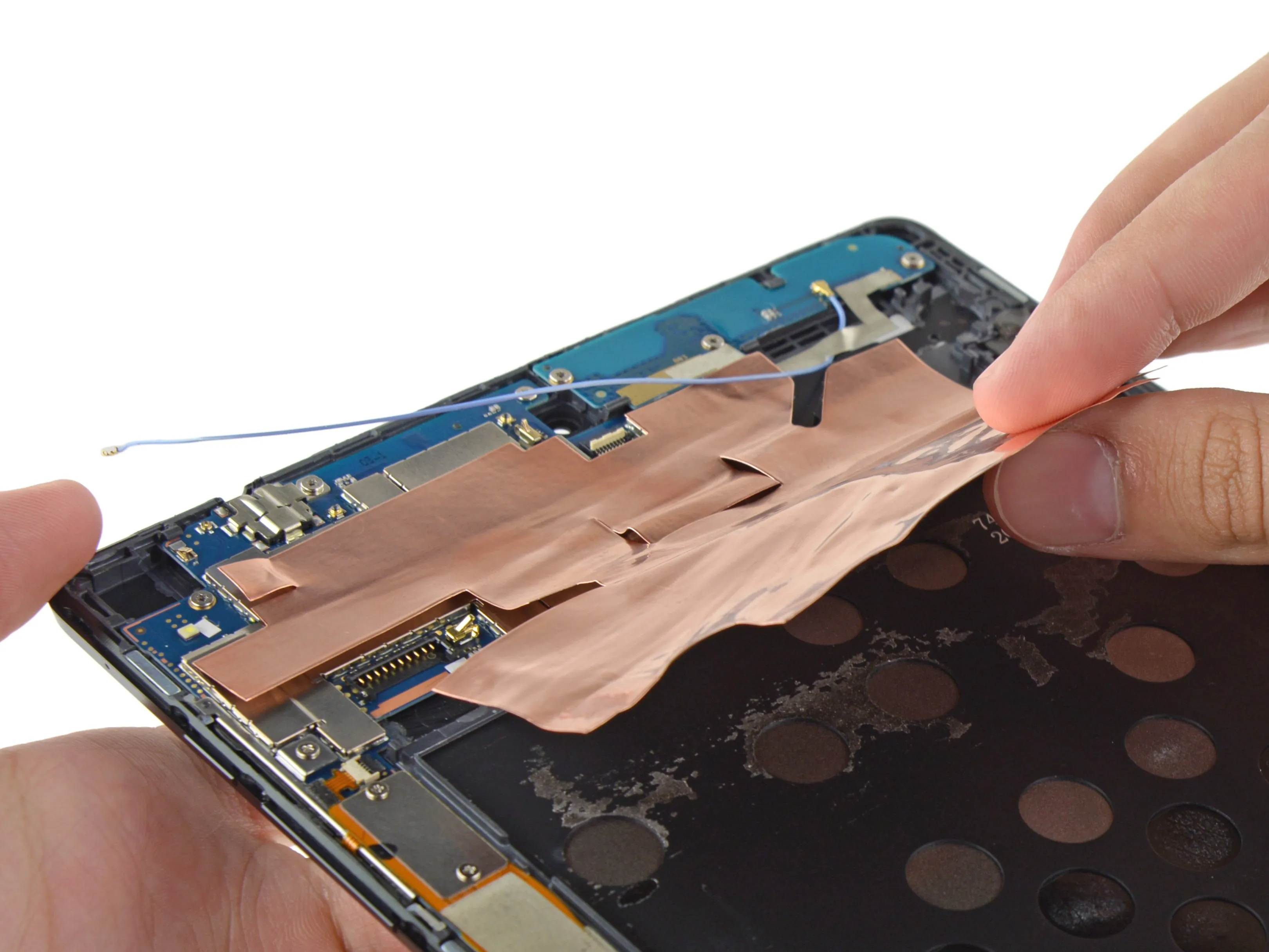

• Хотите медный экран с медным экраном?

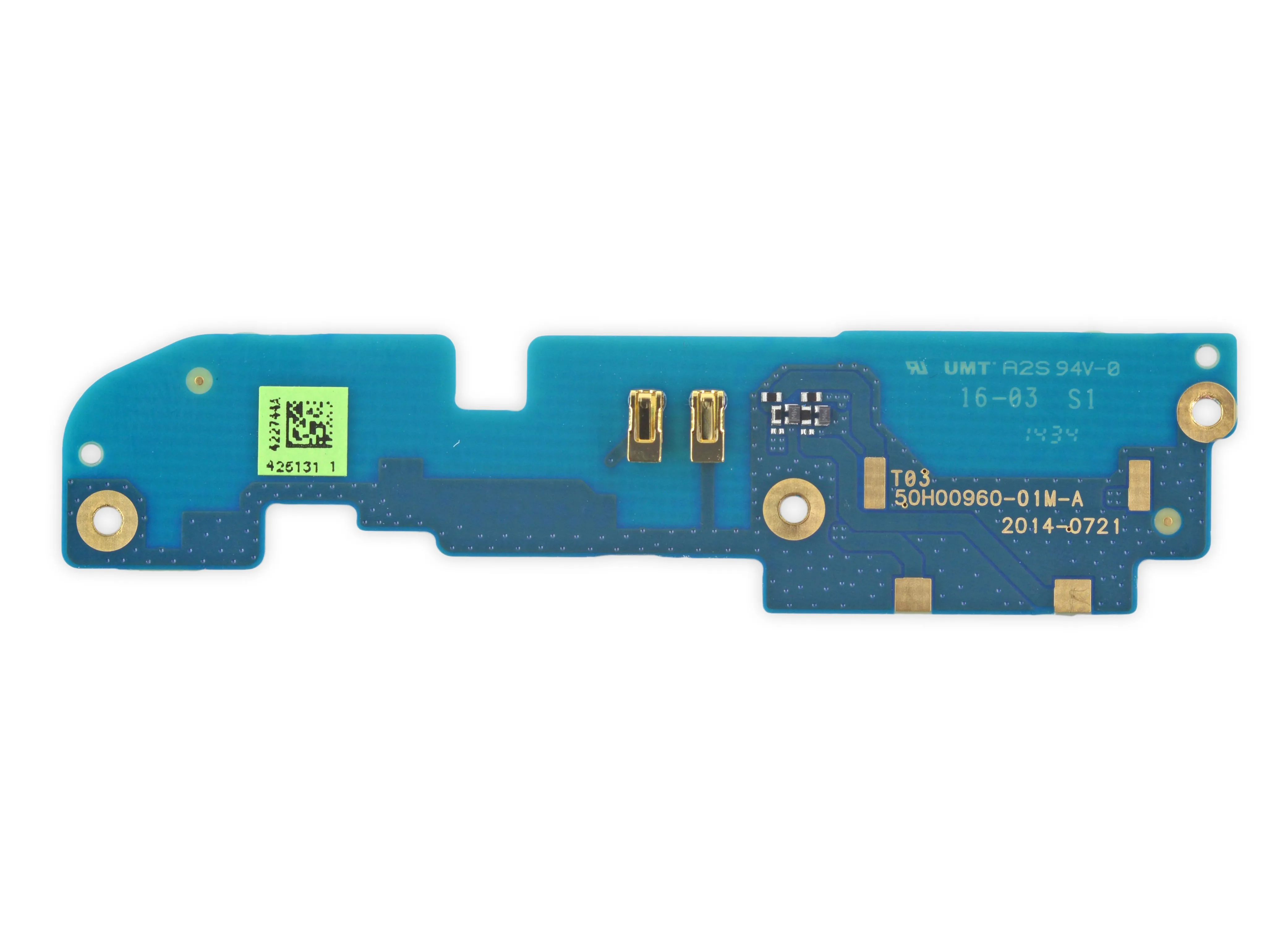

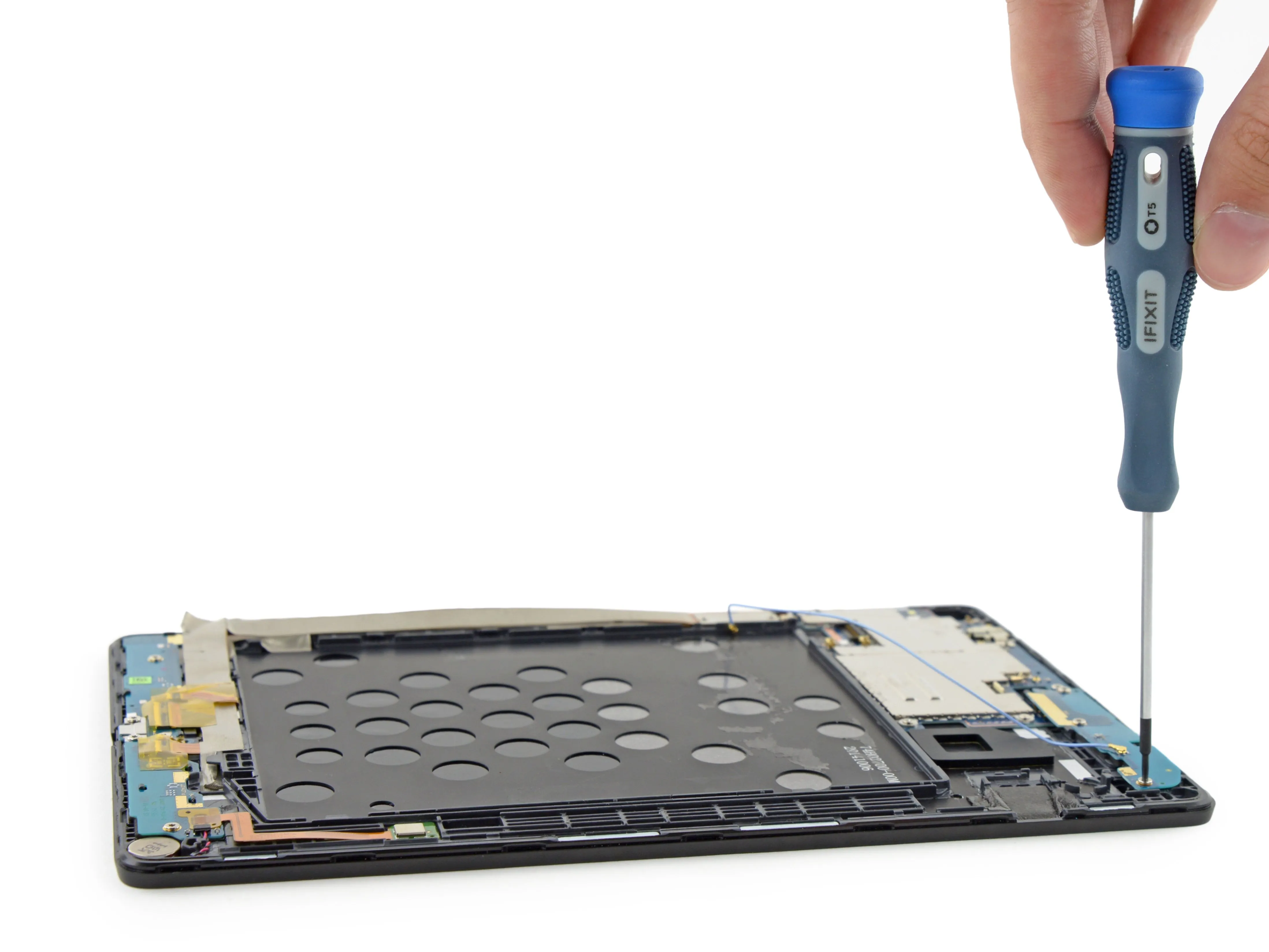

• Когда медный экран убран, мы можем приступить к снятию антенной платы в верхней части Nexus 9.

• И снова наш набор отверток Pro Tech снабдил нас нужным инструментом для работы.

Шаг 10

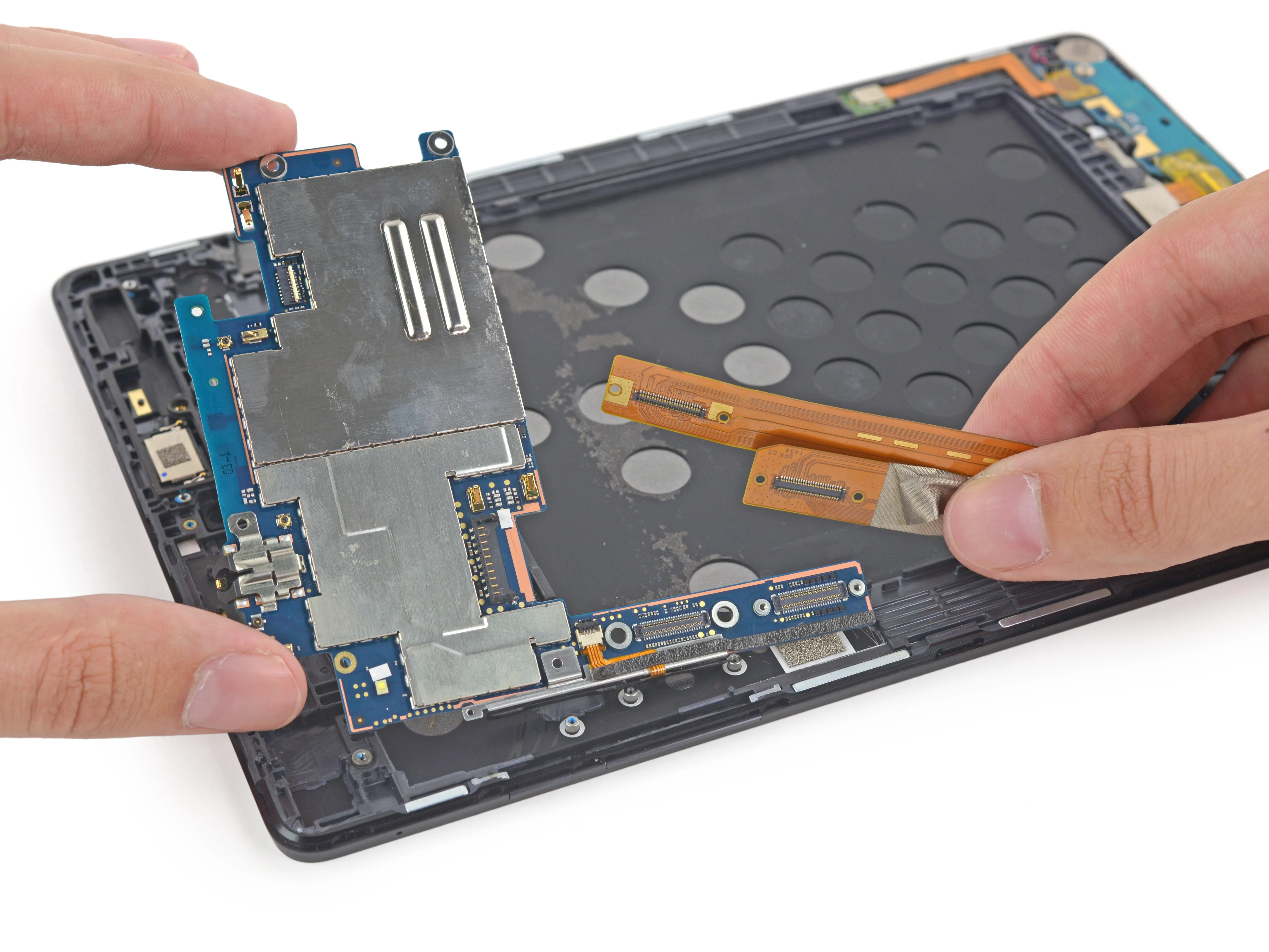

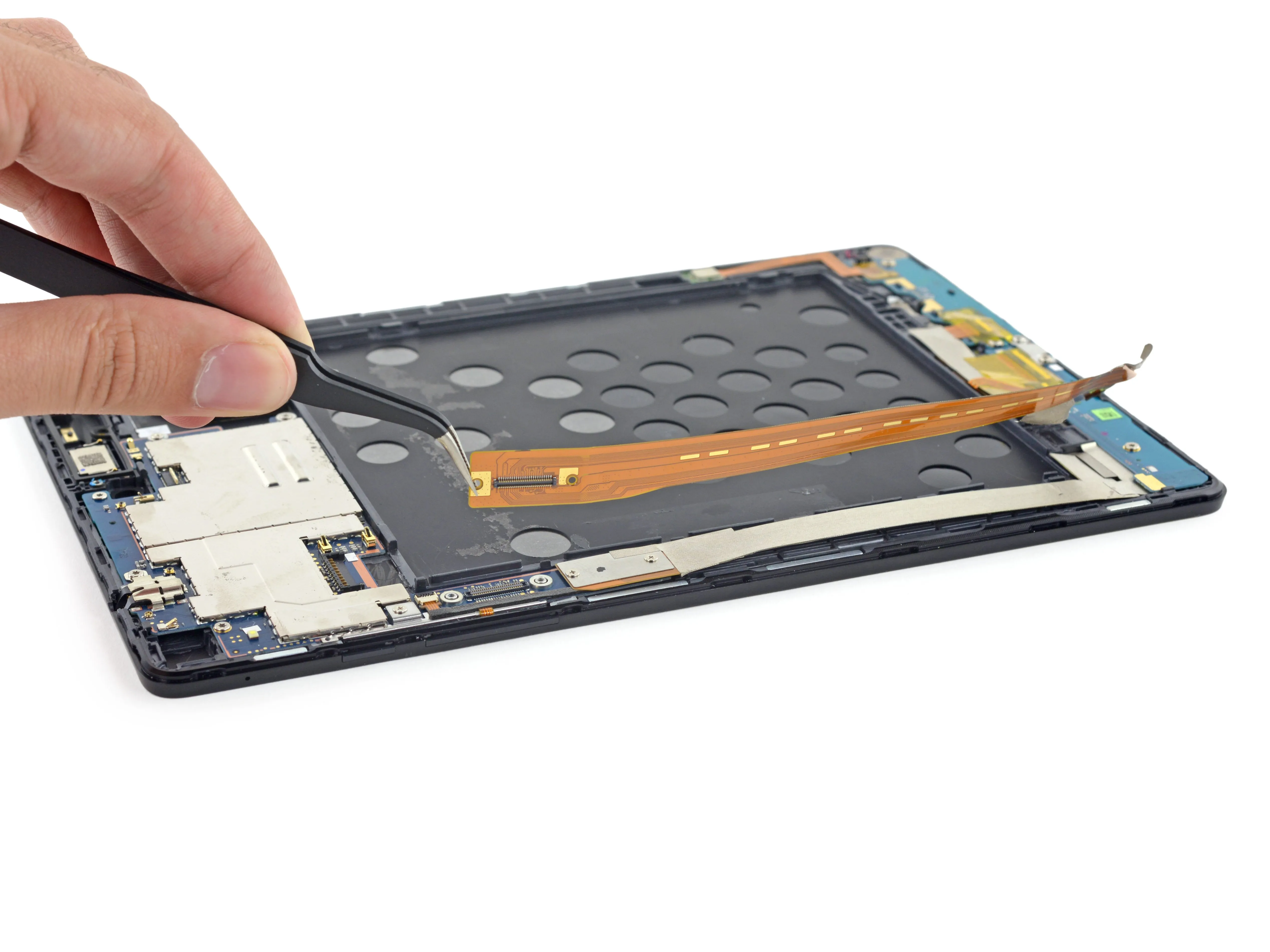

• Мы начинаем замечать, что большая часть разборки - это отклеивание пленки и отсоединение кабелей. С таким количеством кабелей пора выбрать один и начать отсоединять.

• Обнаруживаем... еще один кабель!

• Но, по крайней мере, материнская плата теперь свободна.

Шаг 11

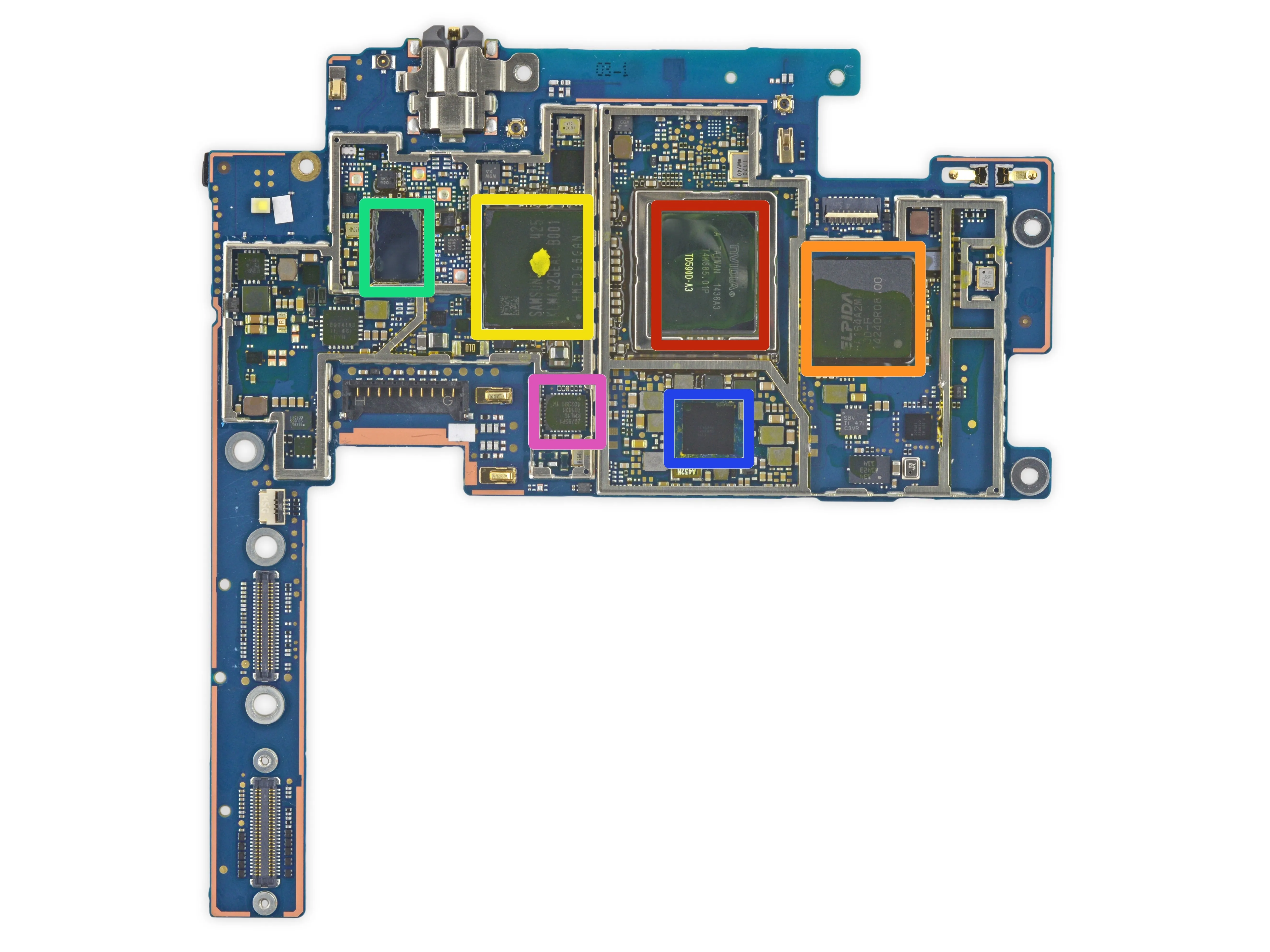

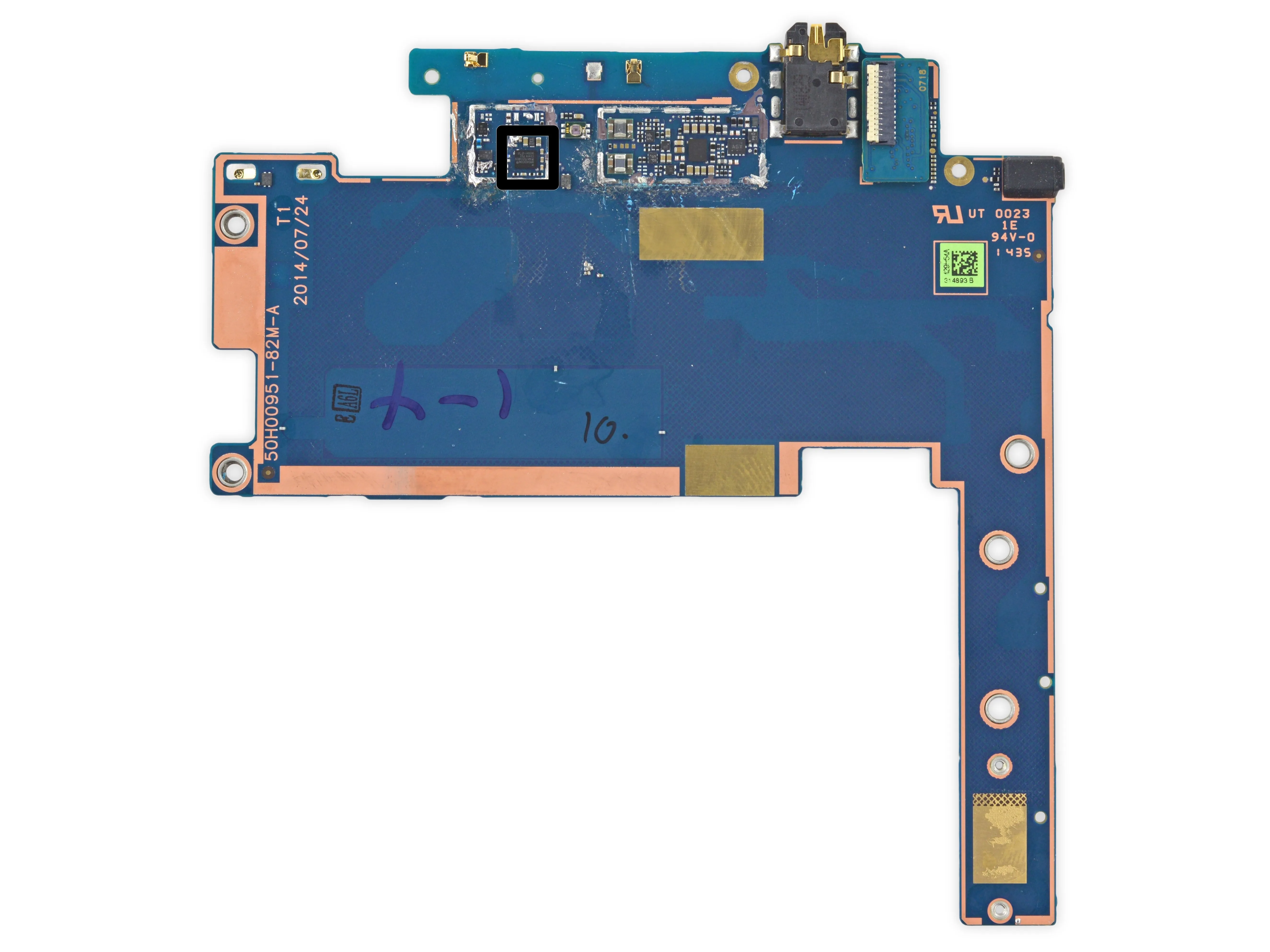

• Заметные микросхемы на материнской плате:

• NVIDIA 64-битный процессор Tegra K1 Dual Denver (маркирован как T4K885 01P TD590D-A3)

• Оперативная память Elpida/Micron Technology FA164A2MA 16 Гб (2 Гб)

• Samsung KLMAG2GEAC 16 Гб eMMC NAND Flash

• Broadcom BCM4354XKUBG Модуль MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM

• Texas Instruments TI47CFP91 T65913B3D9

• 20795P1 KML1G TD1431 402391 1W

• Broadcom BCM4752 Интегрированный многоконстелляционный GNSS-приемник

Комментарии к шагу

Вы имеете в виду 16 Гб, а не 16 Гб? Это две разные вещи.

ИС под Elpida 32F401 должна быть STM32 MCU STM32F401.

Шаг 12

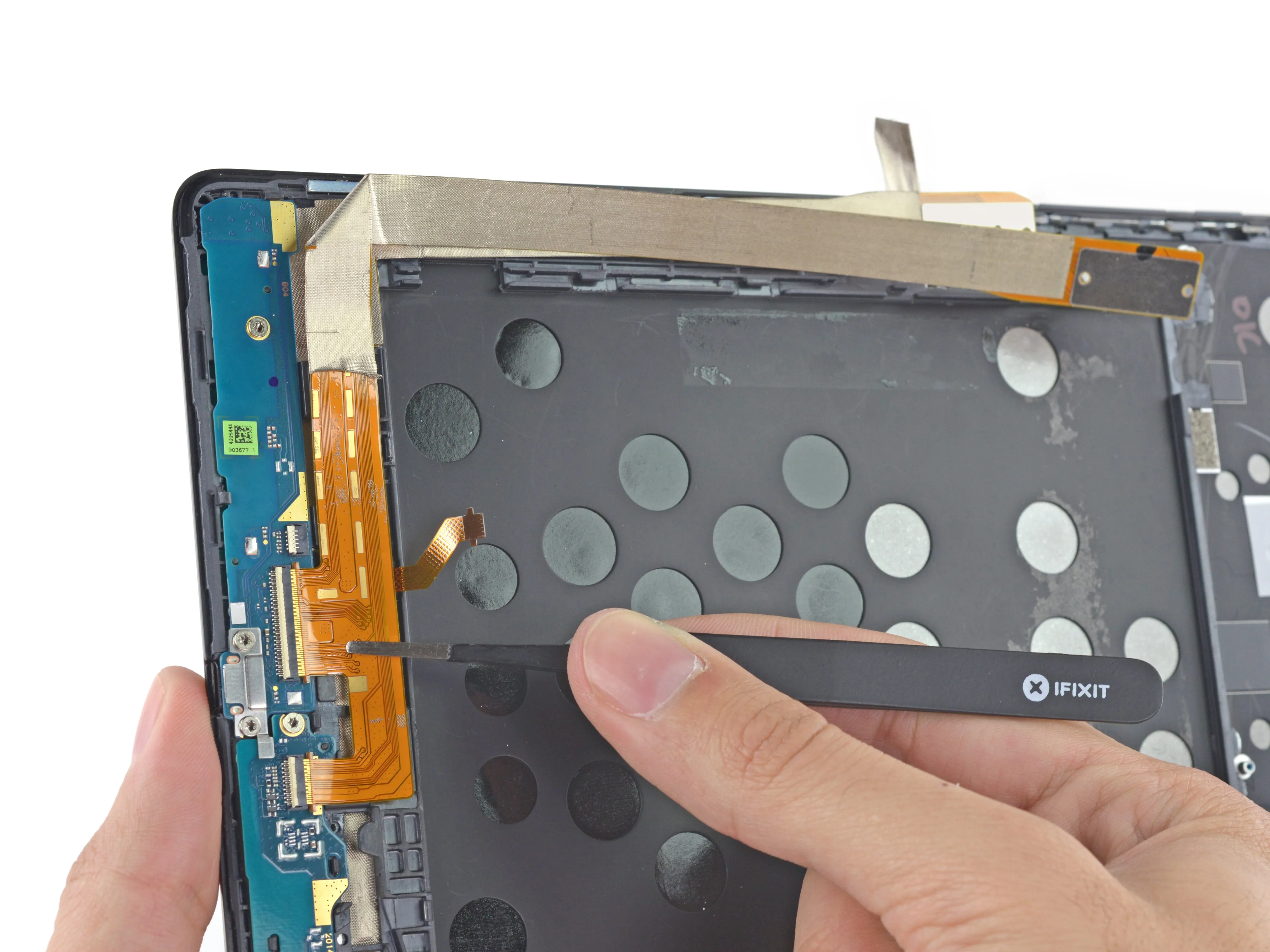

• Мы продолжаем снимать компоненты с Nexus 9.

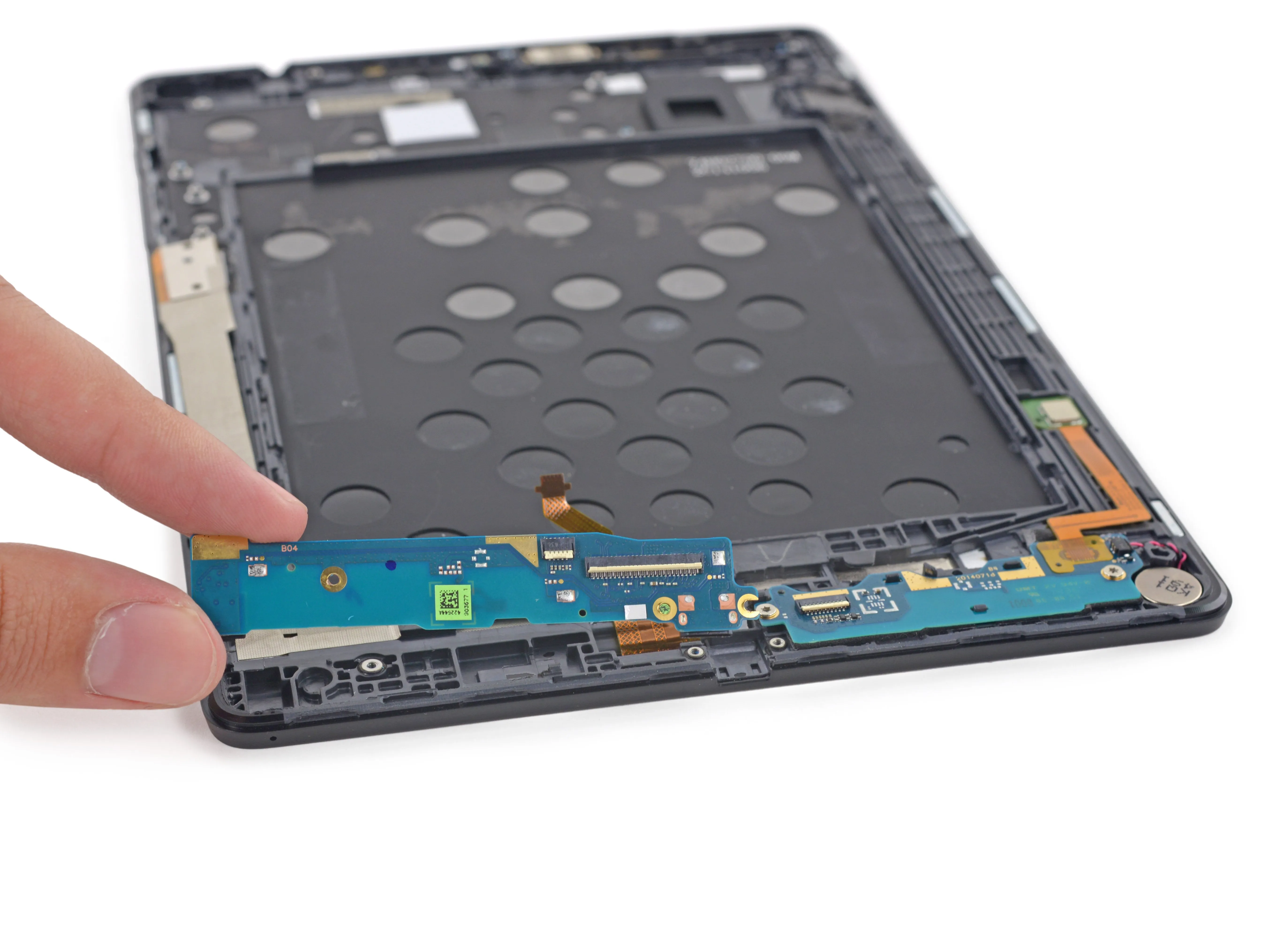

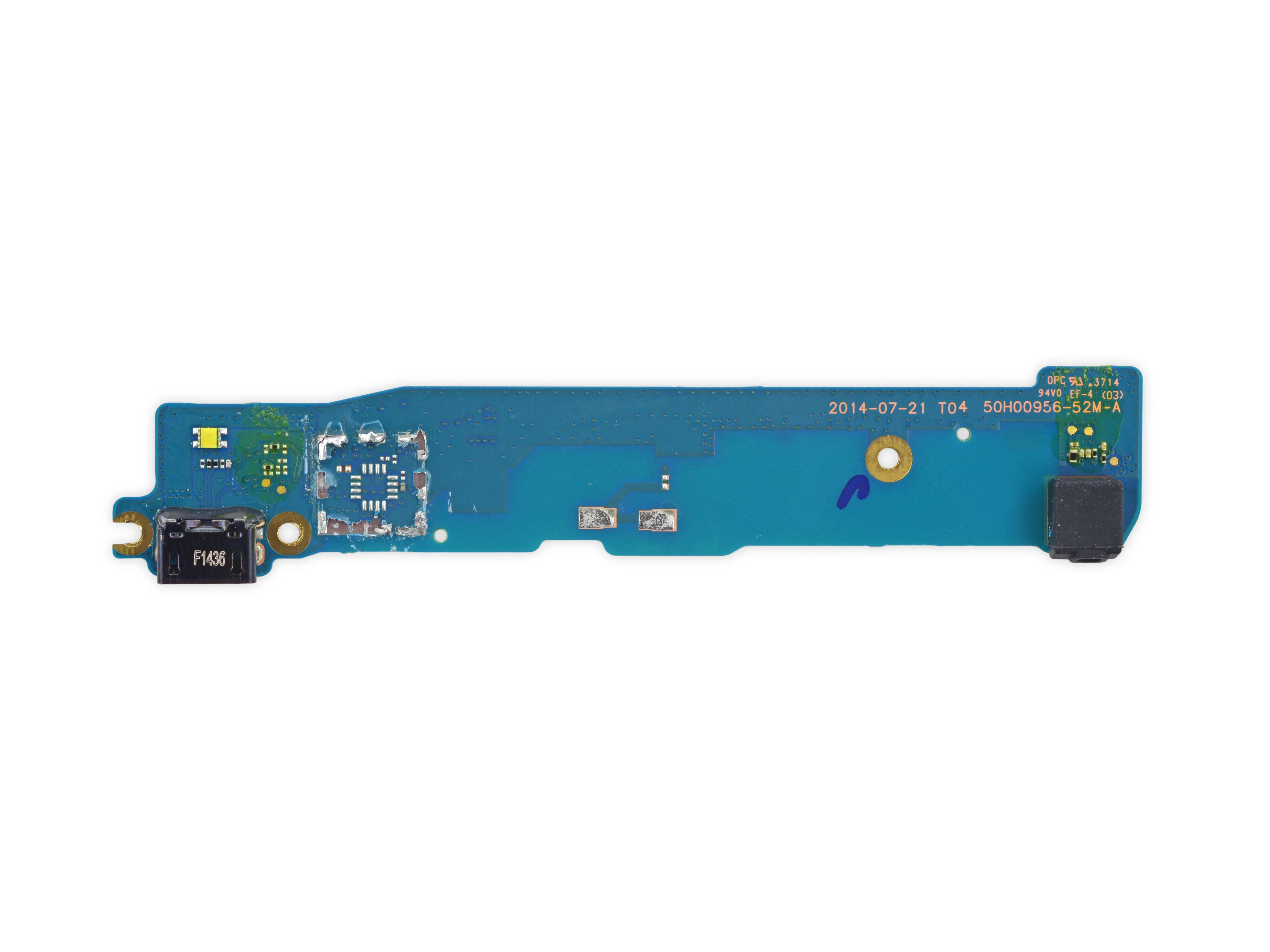

• На очереди - плата порта micro-USB. Открутив несколько винтов и отсоединив ленточный кабель, мы получим доступ к плате.

Шаг 13

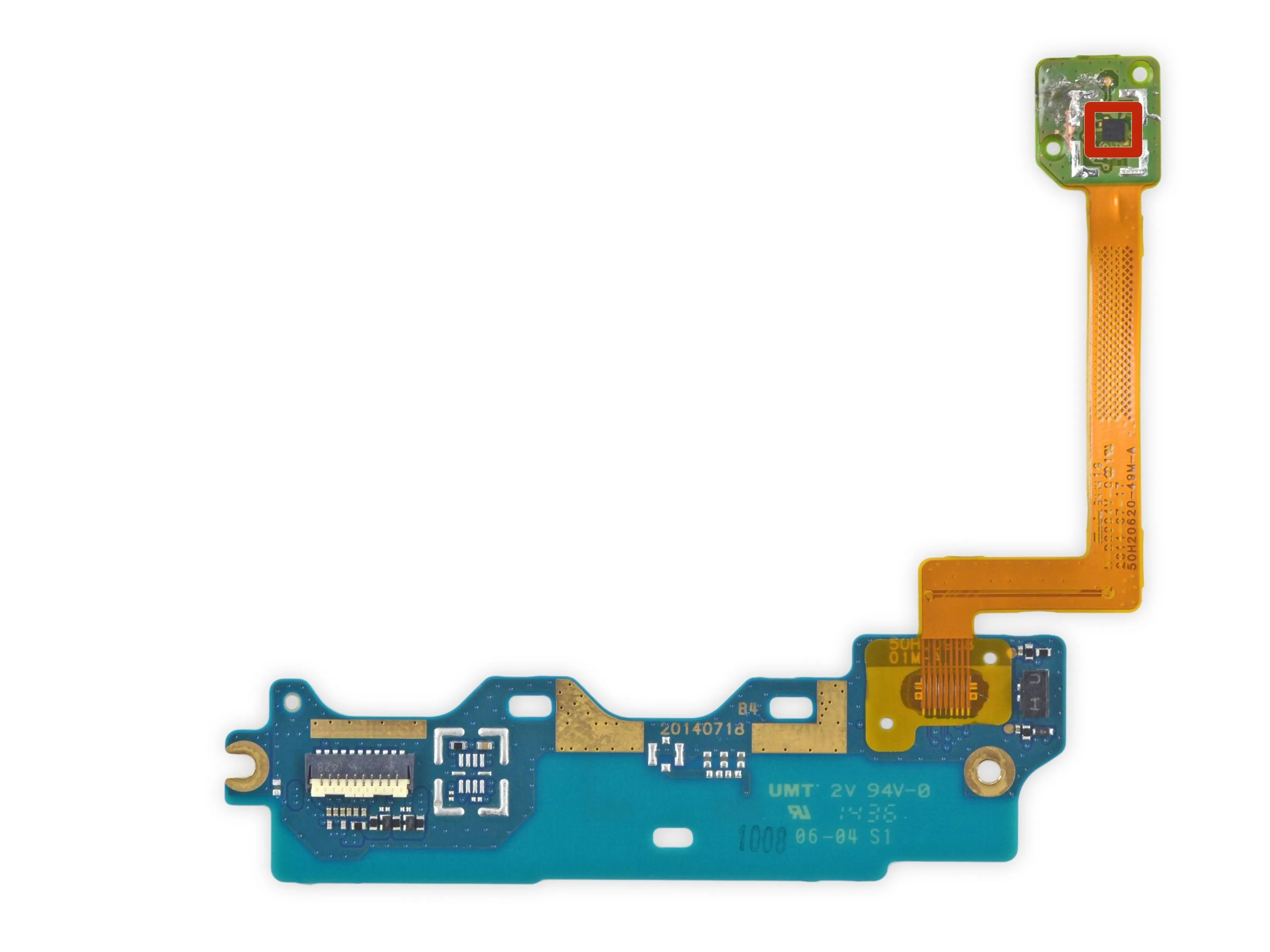

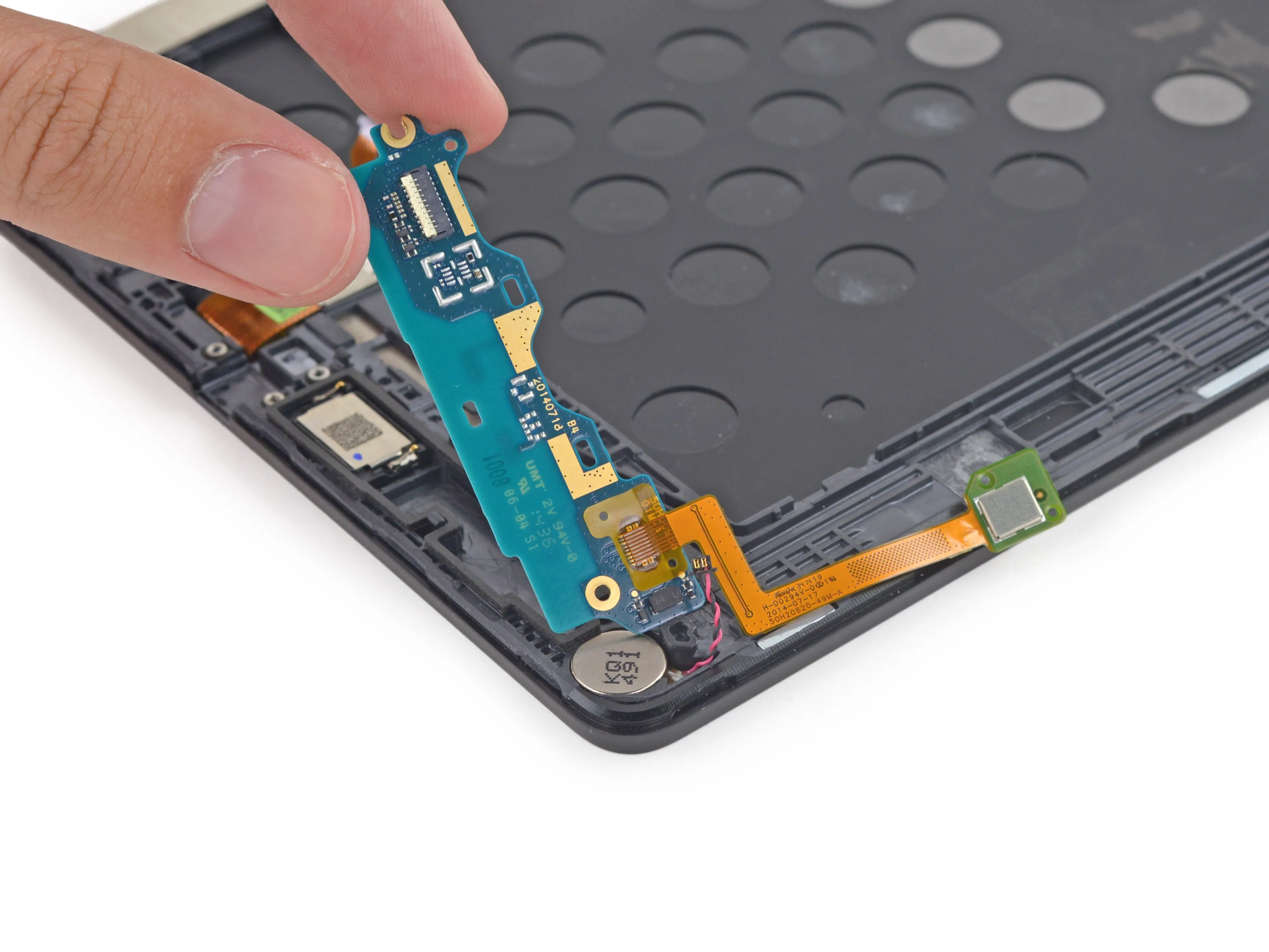

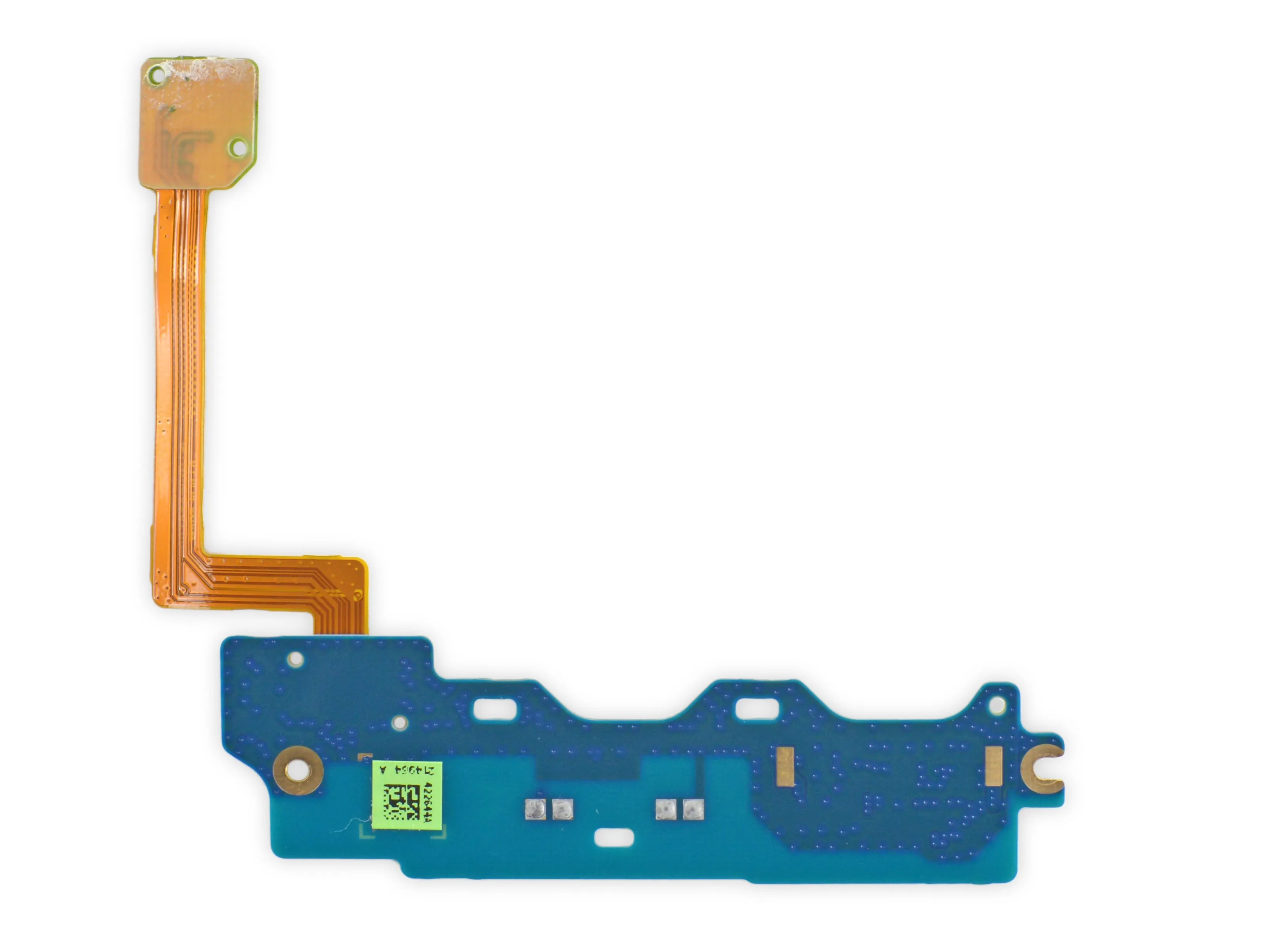

• Еще одна плата! Этот парень соединяет материнскую плату с нижним динамиком, вибратором и загадочным одиноким компонентом, расположенным далеко от платы на собственном кабеле...

• Загадка раскрыта: это 3-осевой электронный компас Asahi Kasei AK8963, как мы видели в Nexus 5 - Вероятно, он находится в одиночестве, чтобы избежать электромагнитных помех от остальной части устройства.

Шаг 14

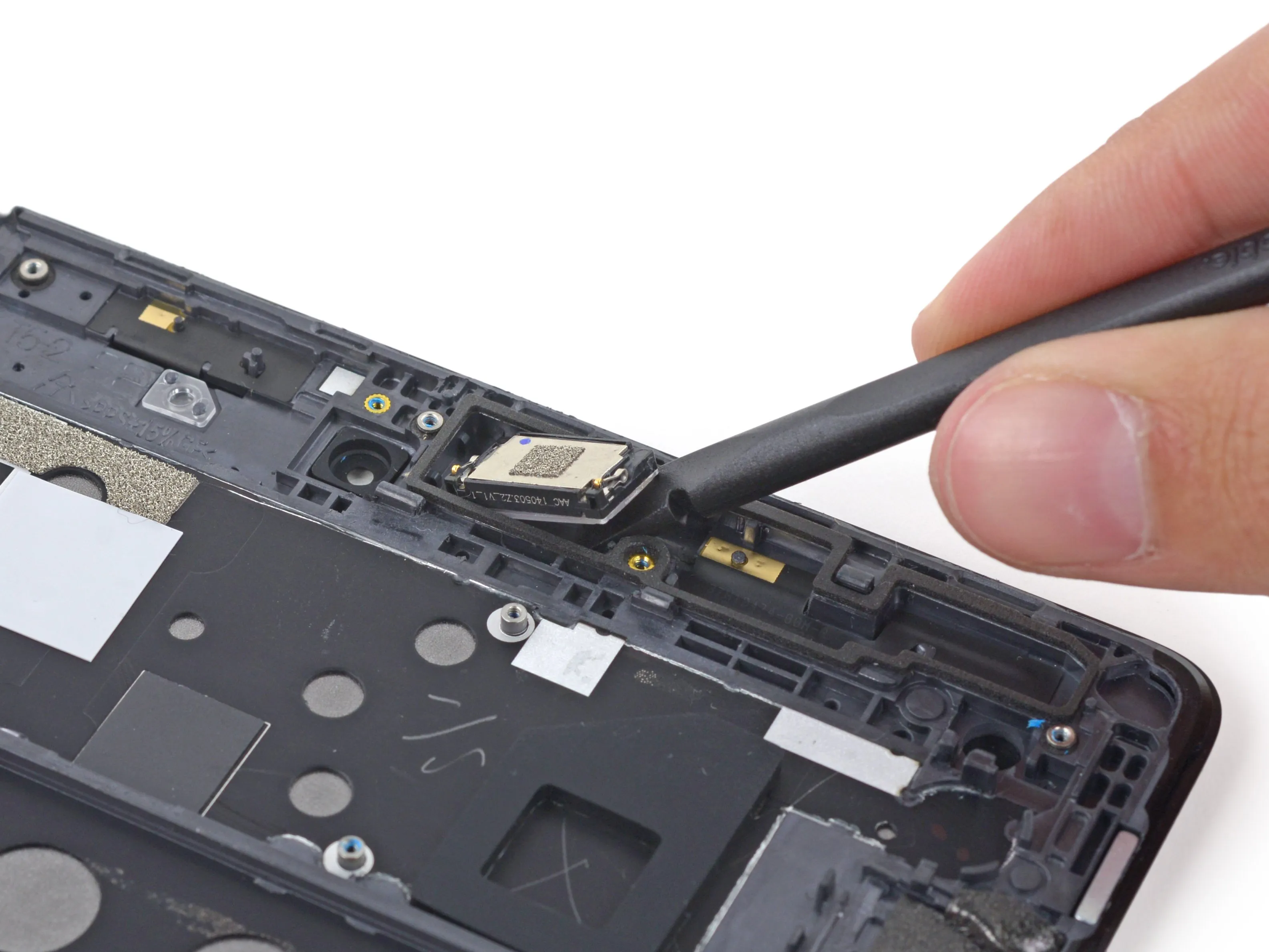

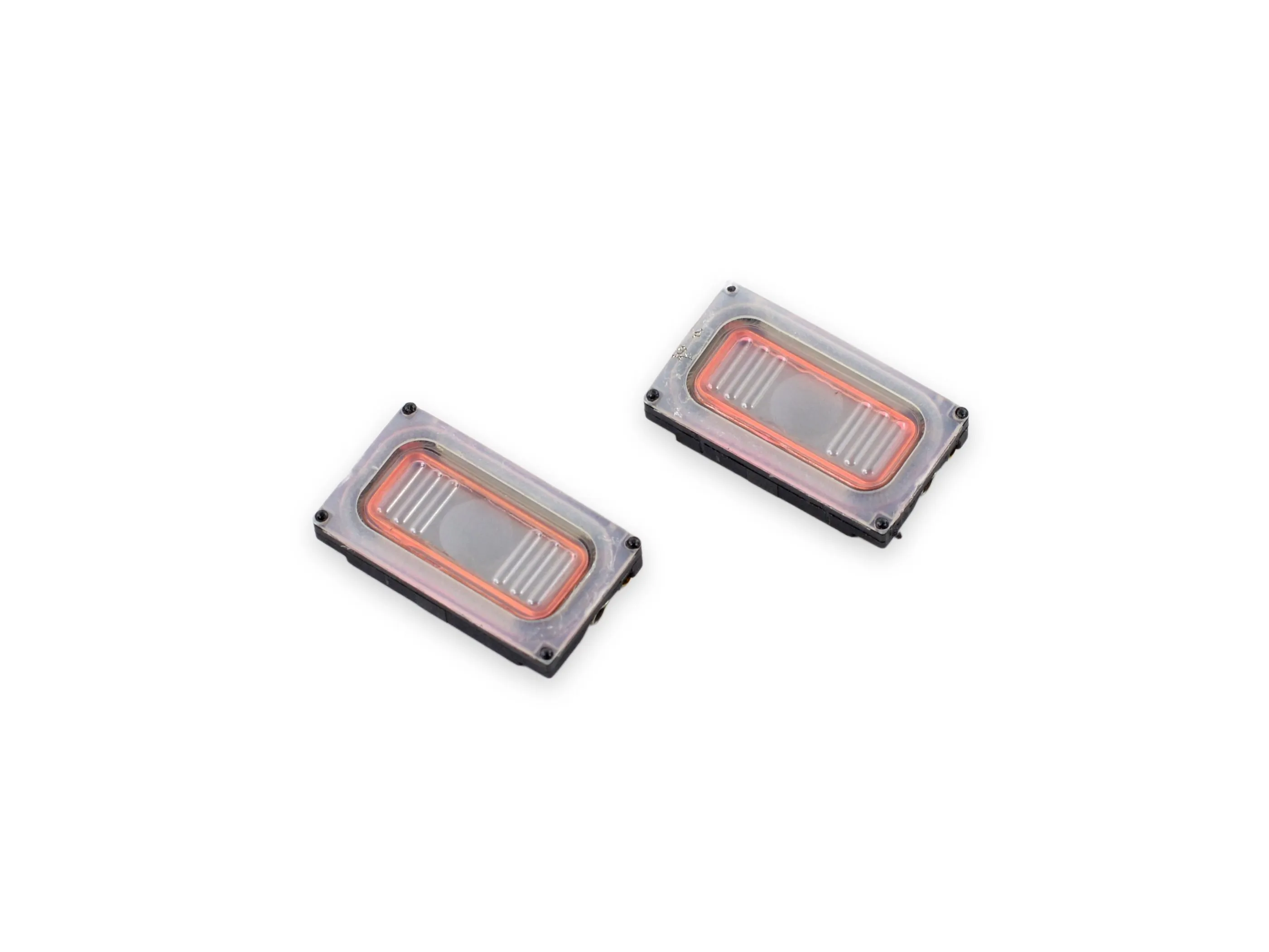

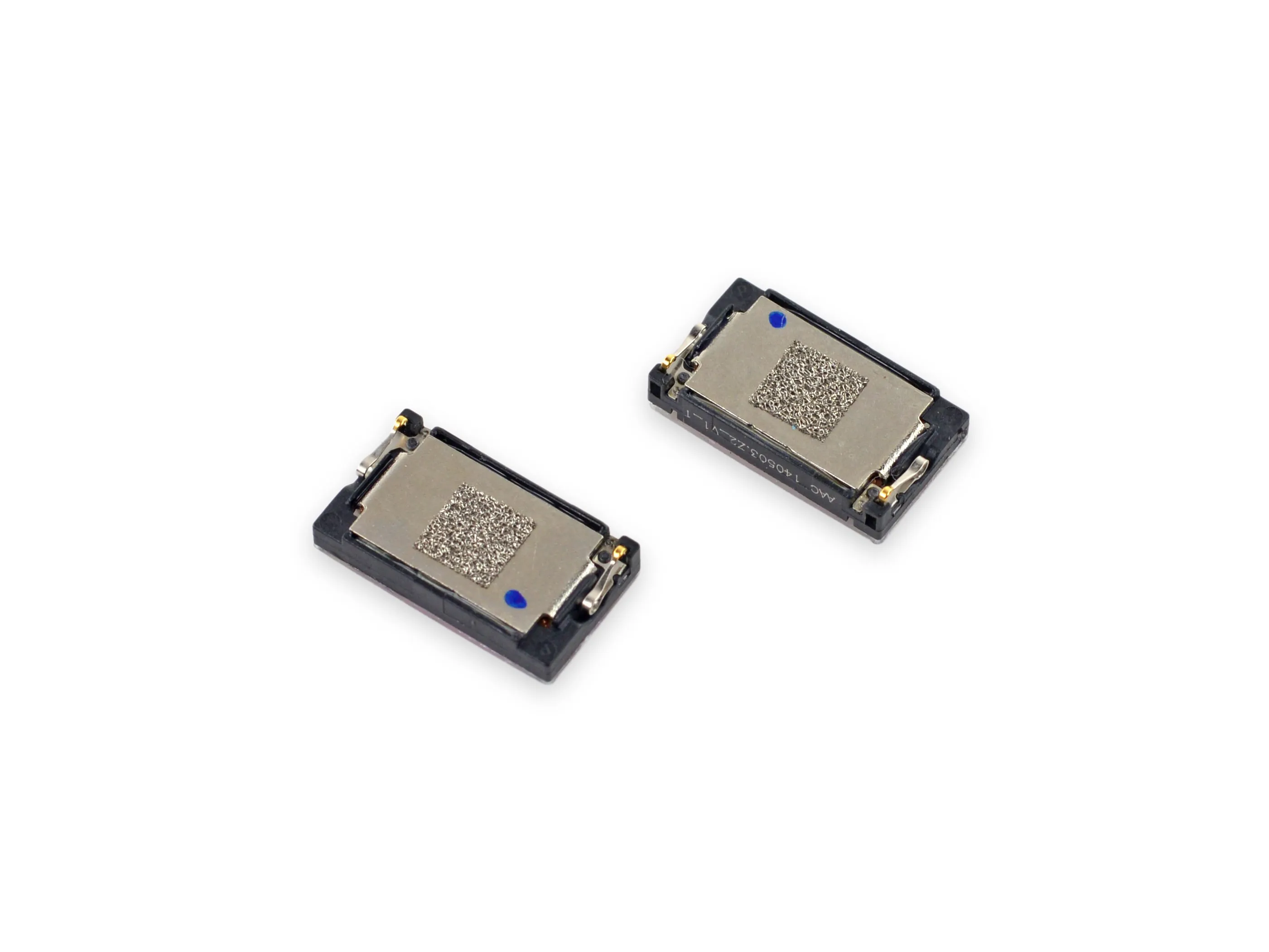

• Оказывается, множество крошечных плат, которые мы только что сняли, имеют не только раздражающее назначение - две из них, похоже, представляют собой задние панели динамиков, предназначенных для фронтальных стереодинамиков.

• Мы не эксперты в области аудио, но эти динамики больше похожи на малообъемные динамики наушников чем на более мощные динамики, установленные в последней итерации iPad Air.

Шаг 15

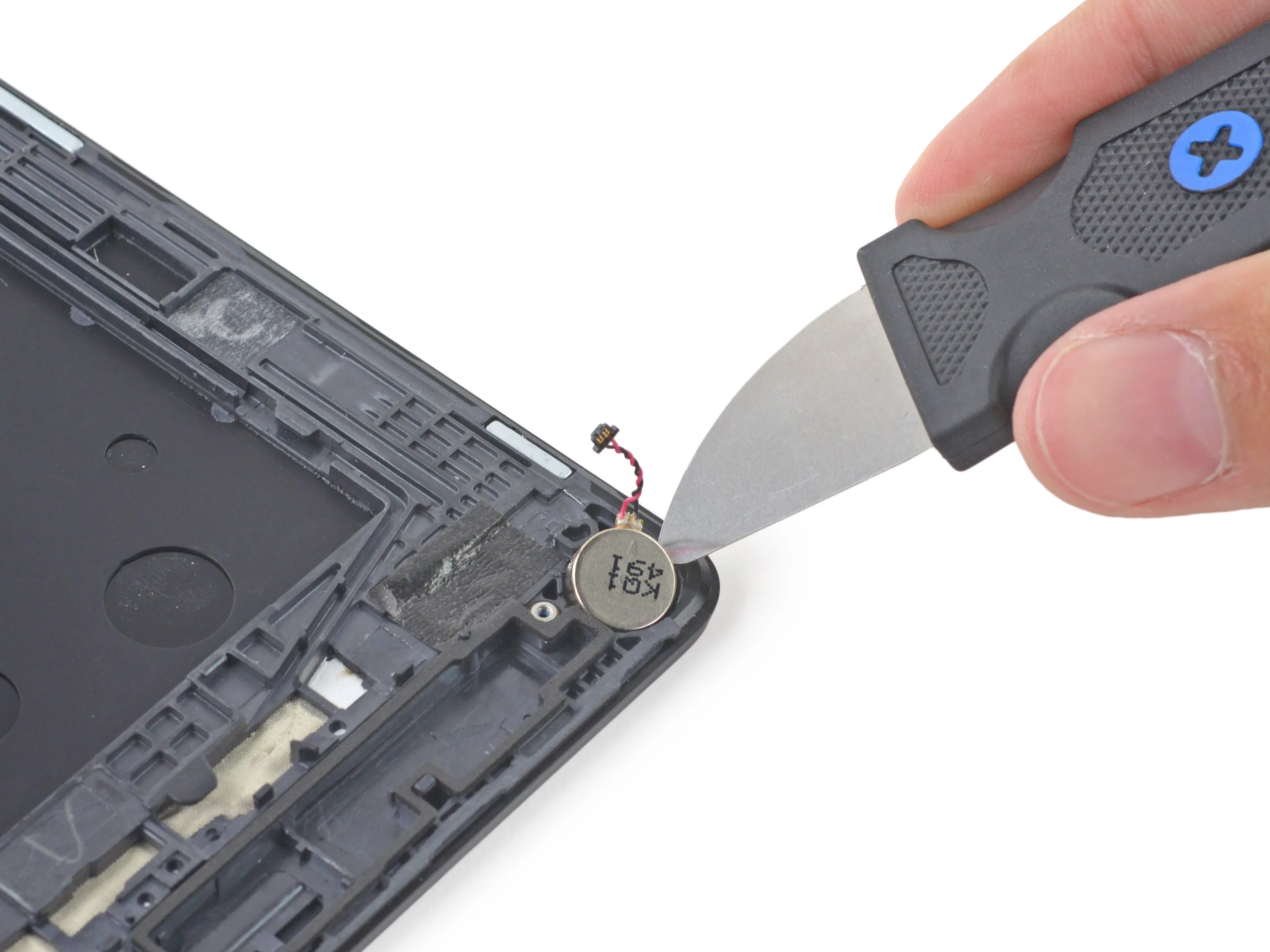

• Дамы и господа, поприветствуйте нашего друга Джимми! Джимми здесь, чтобы делать то, что у него получается лучше всего: помогать 'провожать' компоненты в целости и сохранности.

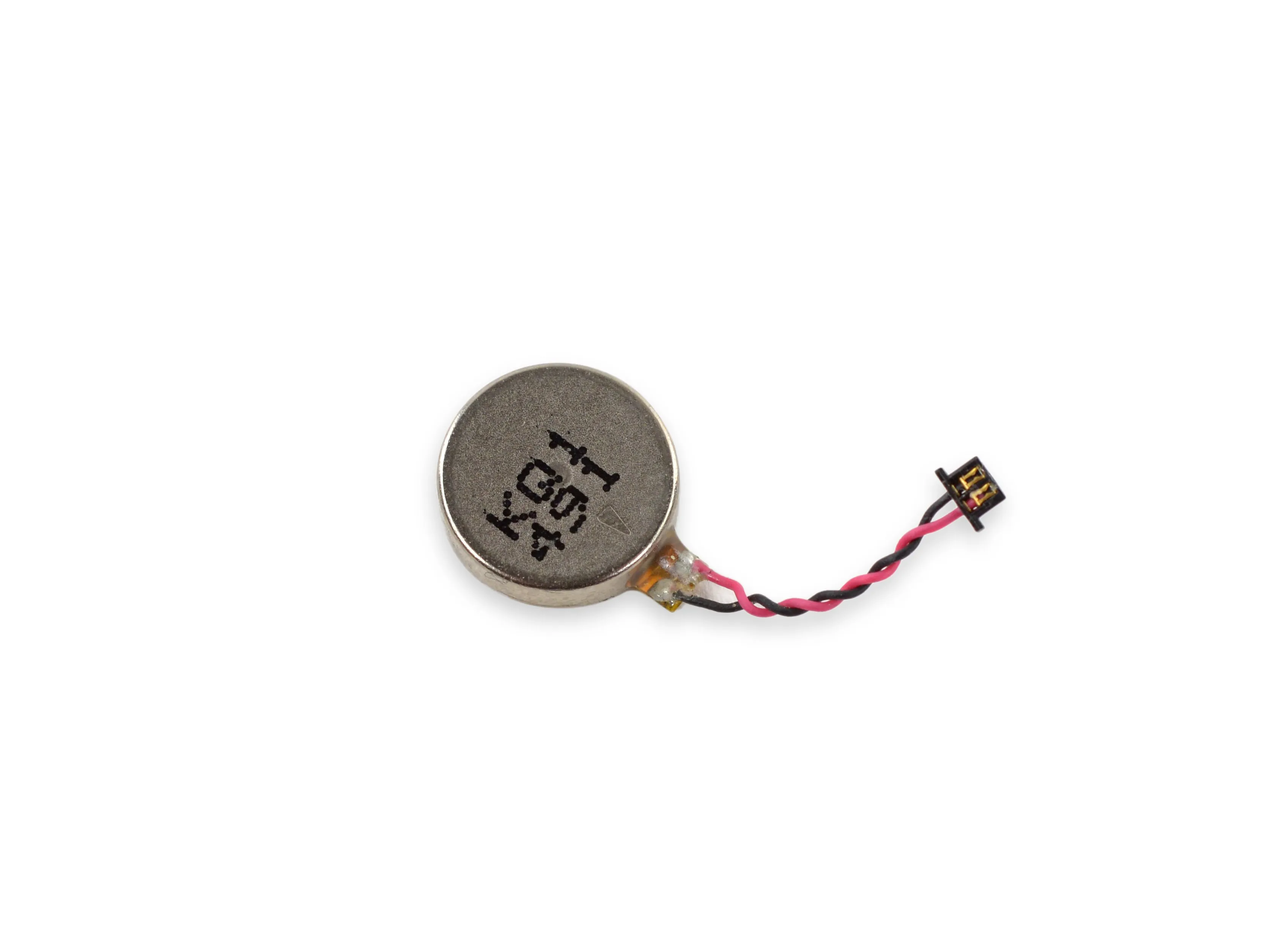

• С помощью Джимми мы извлекаем вибратор из его полости на дисплее в сборе.

• Ничего нового - похоже, HTC не пытается конкурировать с новыми модными технологиями Apple..

Шаг 16

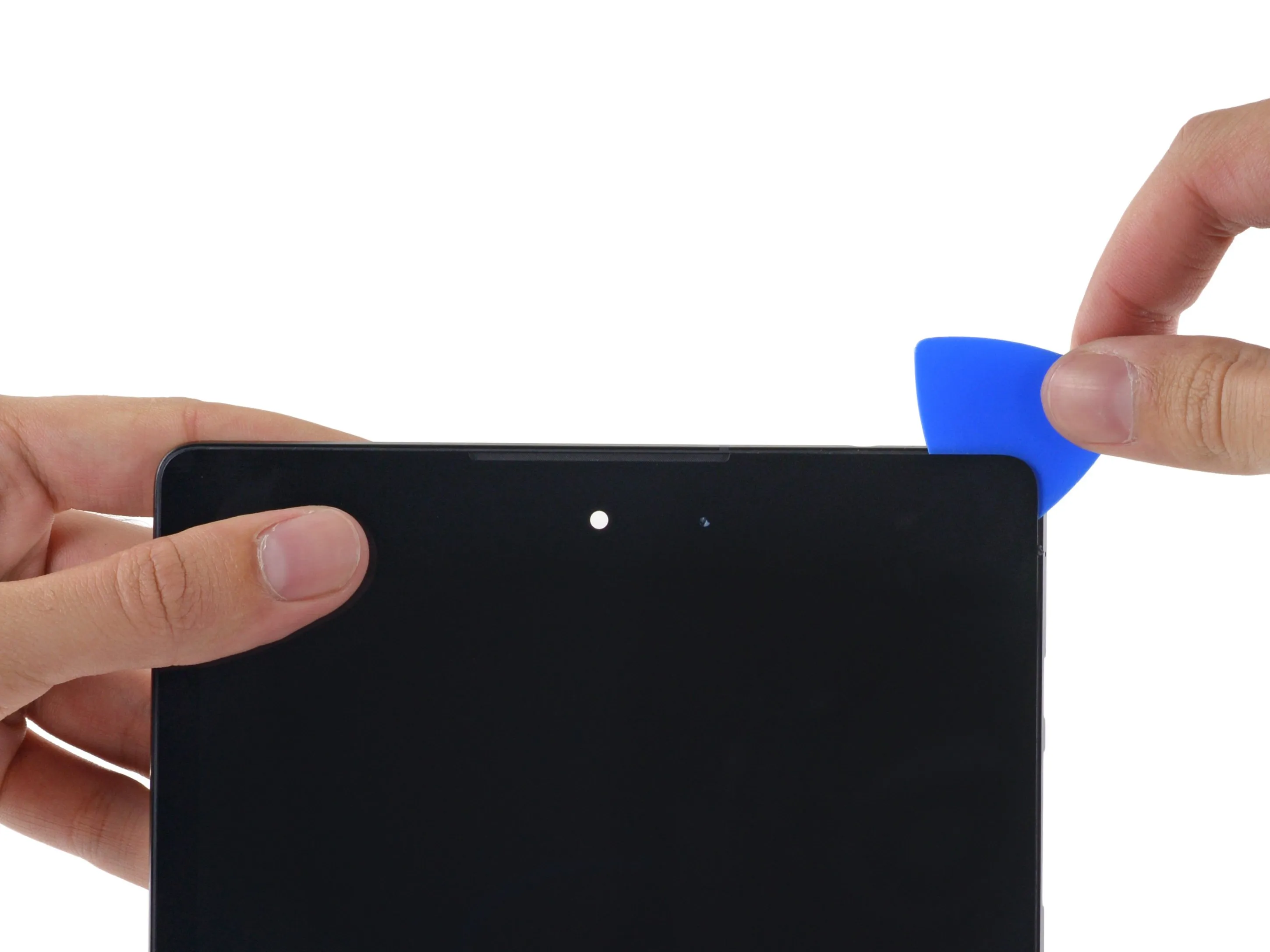

• Настал момент истины: сможем ли мы отделить ЖК-дисплей от дисплея в сборе? Ответ положительный, однако для этого потребуется безумное количество тепла, терпения и усилий.

• Это самый прочный клей, с которым мы когда-либо сталкивались в планшетах - наравне с печально известным клеем Surface Pro, хотя и в меньшем количестве. Surface Pro.

Шаг 17

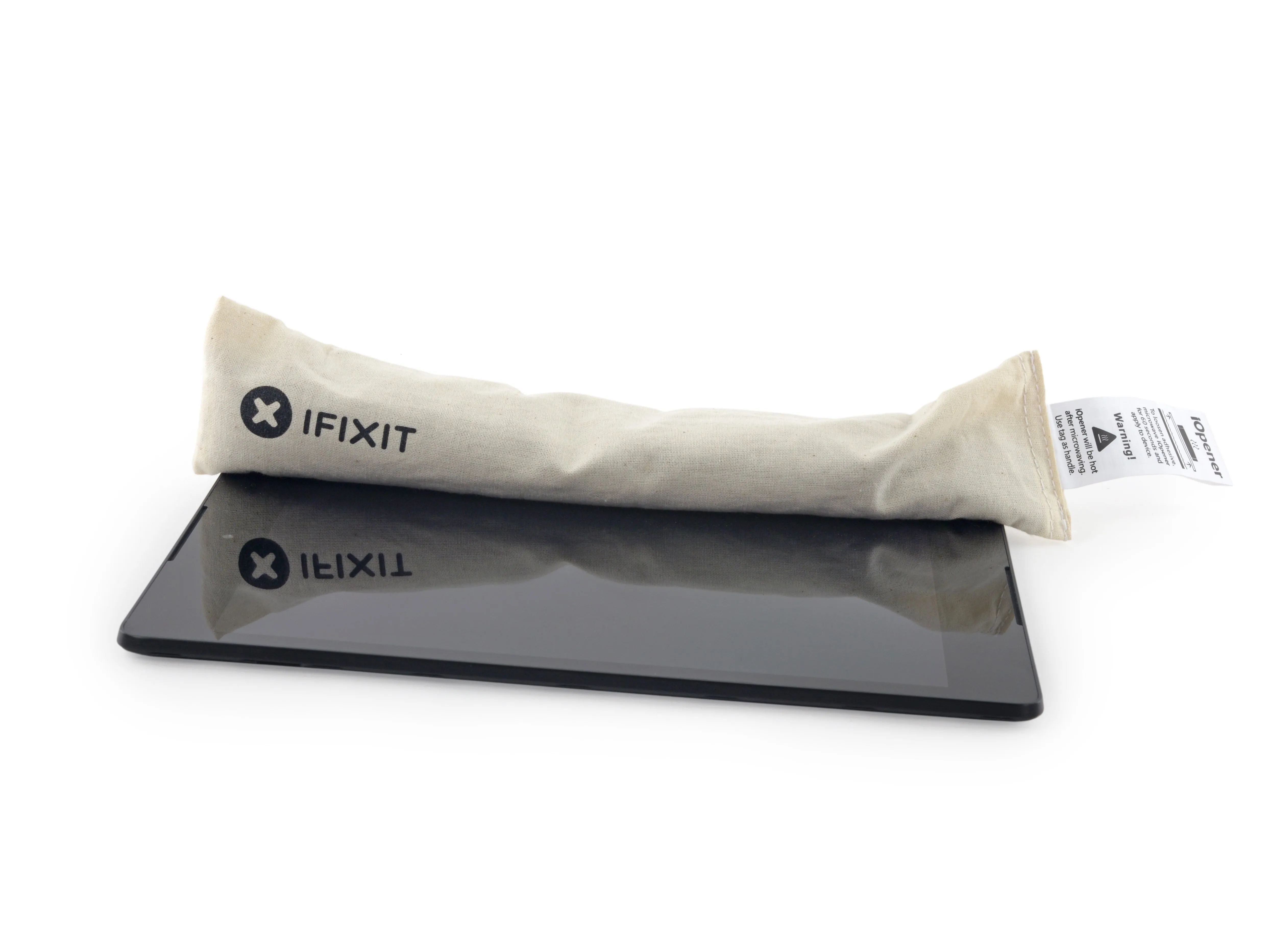

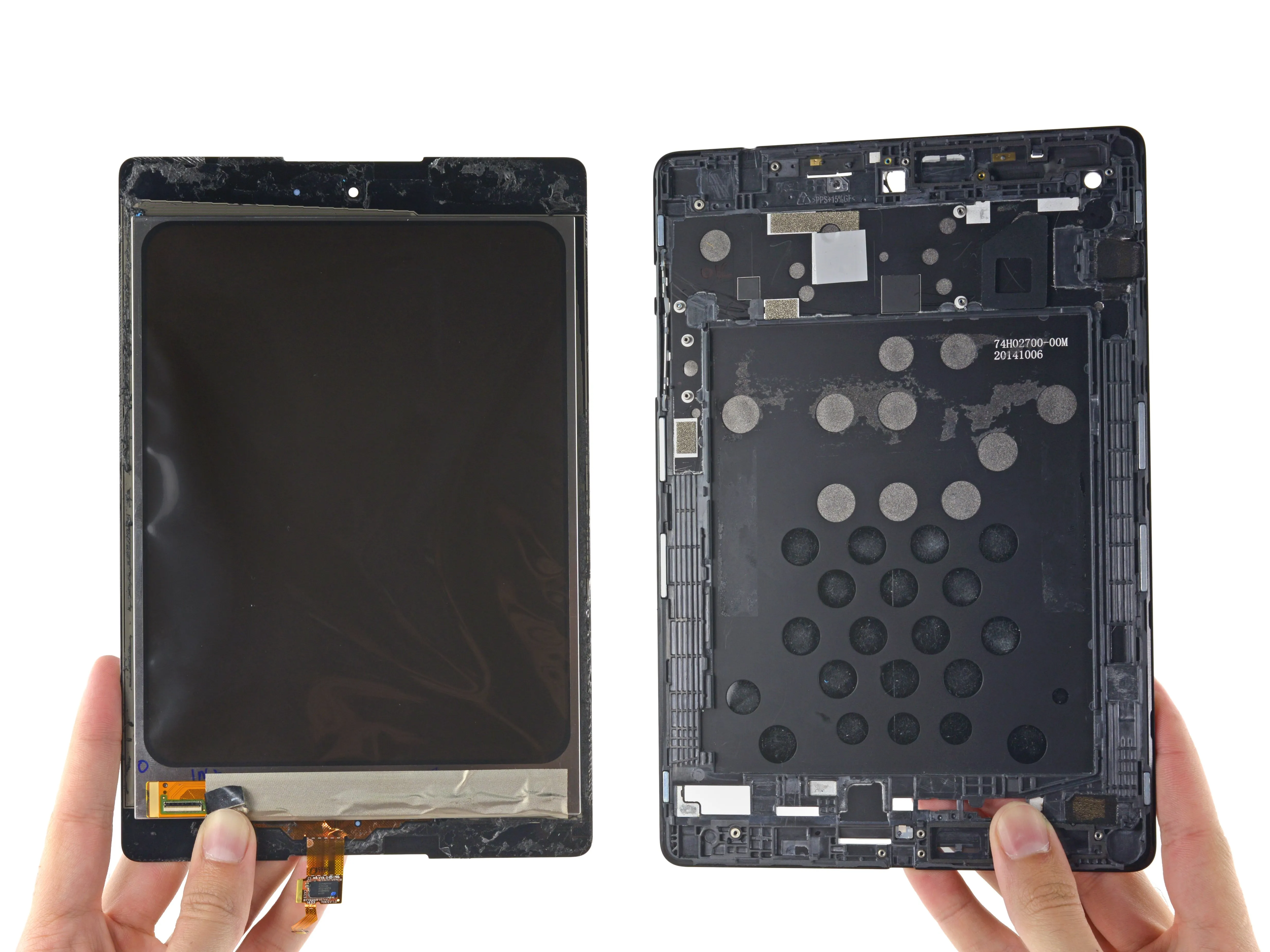

• С помощью iOpener мы действительно можем отделить ЖК-дисплей от дисплея в сборе.

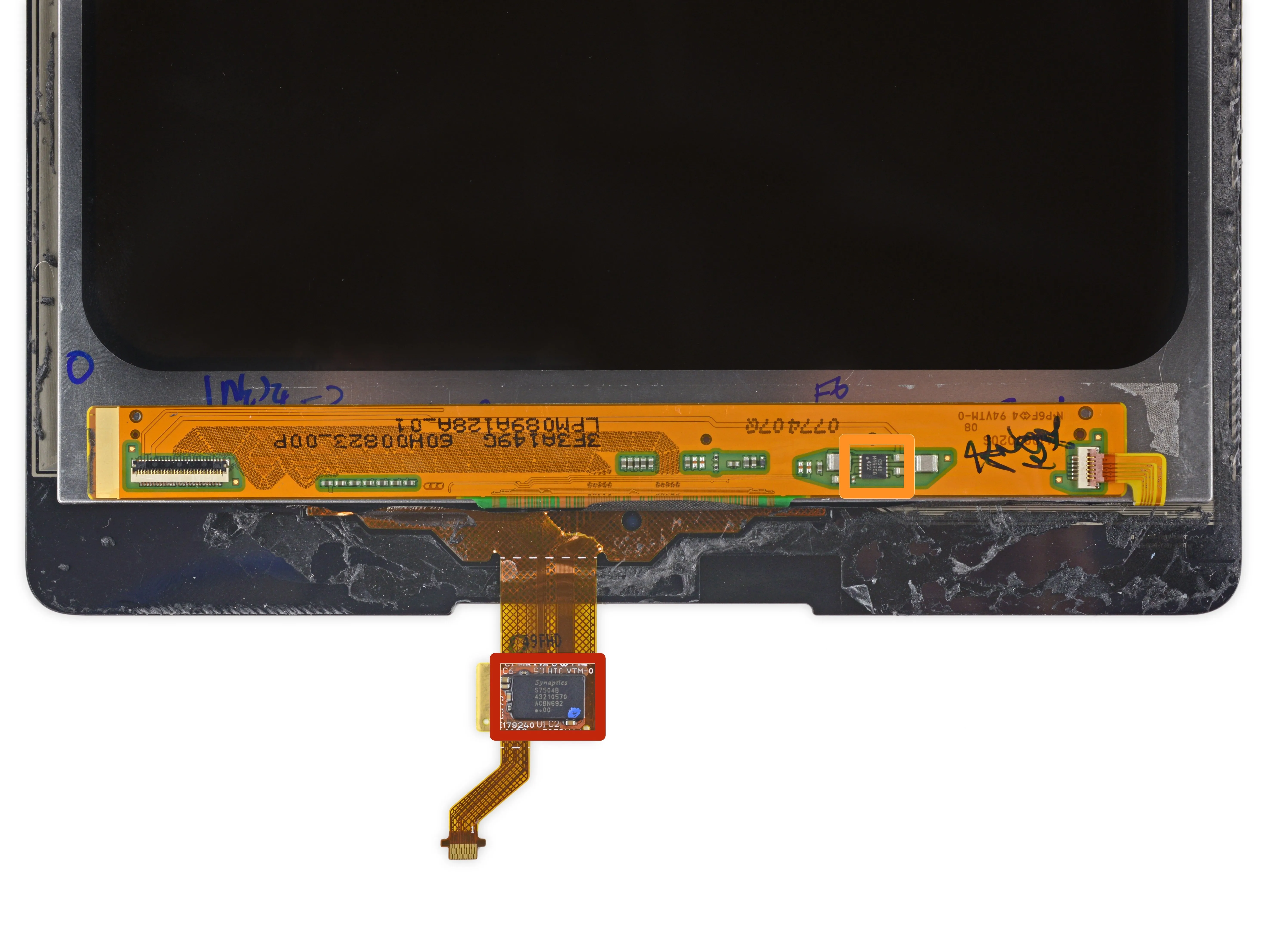

• За ЖК-дисплеем скрывается несколько микросхем:

• Synaptics S7504B 43210570 Контроллер сенсорного экрана

• C54B M46956 422

Шаг 18

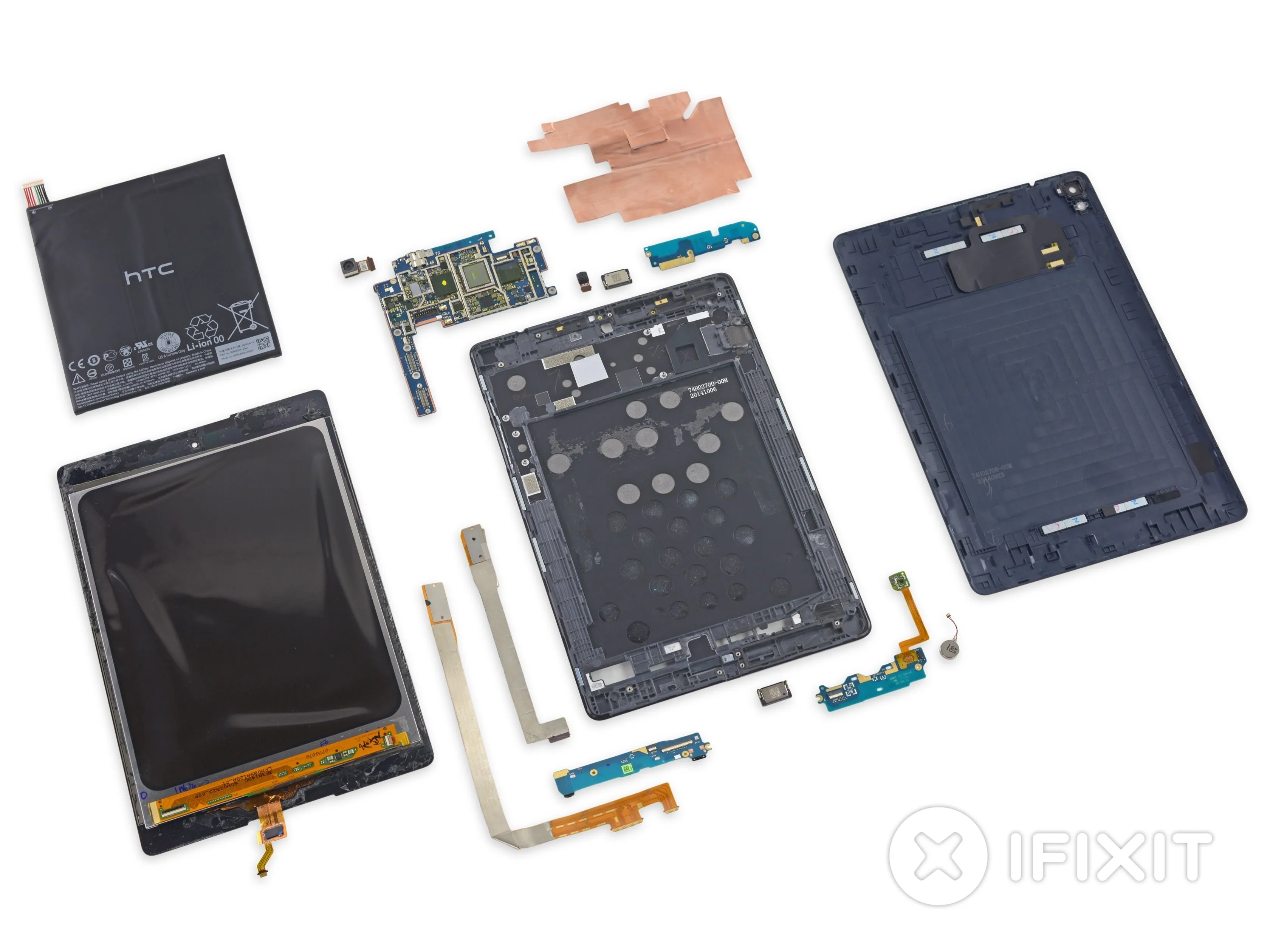

• Ремонтопригодность Nexus 9: 3 из 10 (10 - самый простой ремонт)

• Задняя панель крепится с помощью зажимов, поэтому ее можно легко снять без нагрева и инструментов (только не потеряйте камеру, расположенную на задней панели).

• Аккумулятор легко достать, но он приклеен на место. К счастью, клей не настолько сильный, чтобы его пришлось нагревать.

• Внутренняя часть представляет собой лабиринт из изоленты и тонких, хрупких кабелей, что делает разборку и сборку сложной и опасной.

• ЖК-дисплей приклеен к переднему стеклу, поэтому в случае трещины экрана вам придется заменить оба компонента.

• Кроме того, стекло дисплея очень прочно приклеено к средней рамке, что затрудняет замену, если вы не можете достать весь узел.

Комментарии к статье

Почему вы, ребята, редко показываете антенны на продуктах, которые вы разбираете? Инженерные и конструкторские разработки, которые входят в их дизайн, гораздо интереснее, чем фронтальная камера 1,6 Мп!

Мы, конечно, готовы показывать больше, но у нас в штате нет эксперта по антеннам, который мог бы объяснить, какие антенные системы мы находим.

Нам очень интересно узнать больше, если вы захотите отправиться в путешествие по побережью и научить нас.

Где находится чип MEMS?

На шаге 11 чип с металлической крышкой под оранжевой рамкой выглядит как BMP280, датчик давления от Bosch Sensortec. Рядом с ним, слева, похоже на BMI055, комбинацию акселерометра и гироскопа, также от Bosch Sensortec.

Было бы удобно посмотреть, насколько легко можно заменить USB-порт для зарядки, поскольку это часто ломающаяся деталь в этом планшете. Прочитав весь разбор, я так ничего и не понял.

Крейг, микро-USB находится на плате ввода-вывода вместе с разъемом для наушников, см. здесь на шаге 12Однако его можно извлечь гораздо раньше, вы можете увидеть его сразу после отсоединения задней панели. Вы можете следовать пошаговому руководству здесь.
