Разборка Nexus One
Введение
Ну что ж, мы сделали это. После того как мы выложили на банковский счет $530, у нас в руках оказался суперфон! Следите за тем, как мы разбираем этого малыша на части.
После того как все было сказано и сделано, мы сделали видео слайд-шоу а также видео слайд-шоу. Наслаждайтесь!
Что вам нужно
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Отвертка T4 Torx | Источник - ifixit.com
Шаг 1 Разборка Nexus One

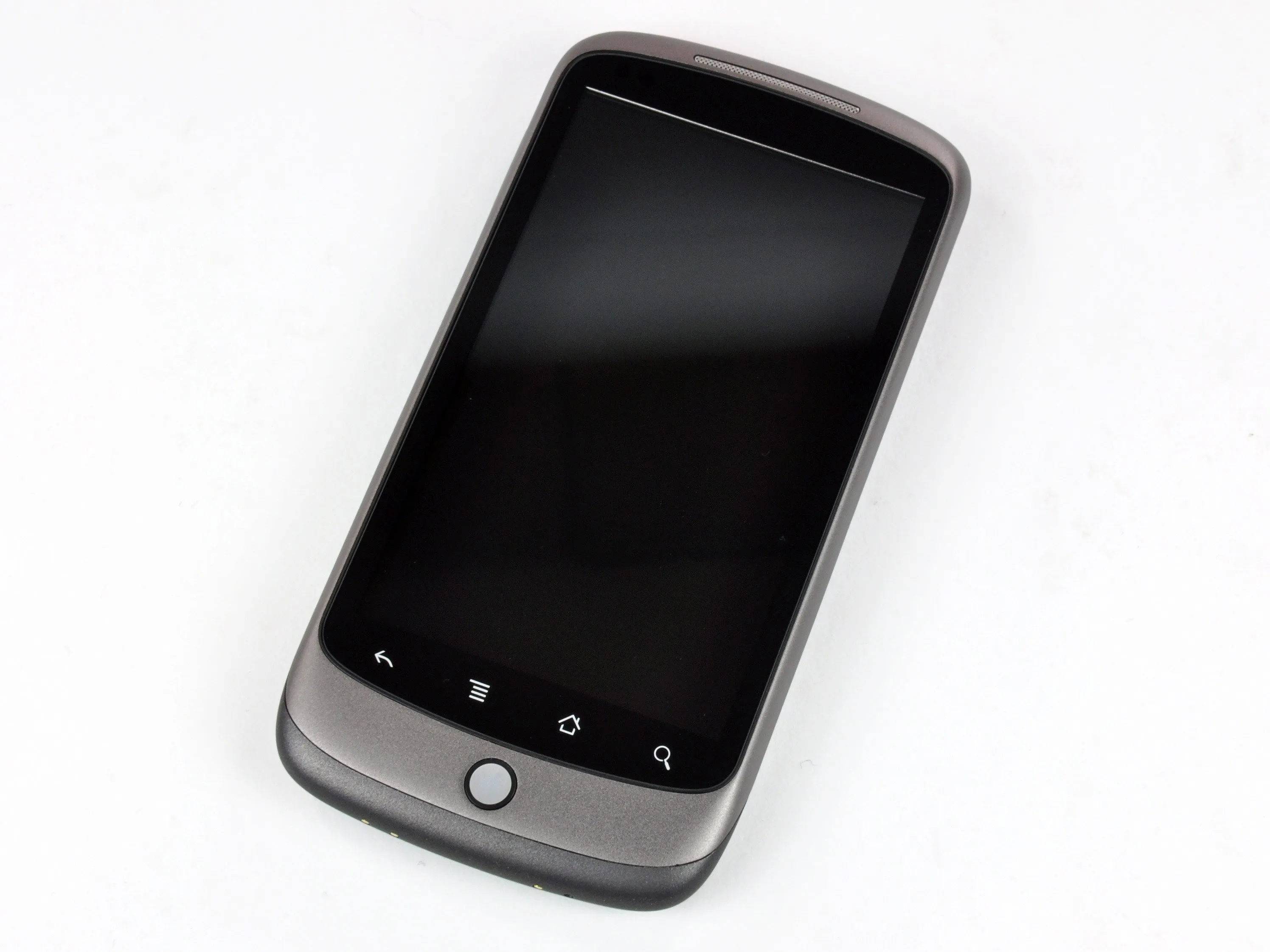

Nexus One, произведенный компанией HTC, является последним и самым лучшим телефоном на базе Android. Он оснащен:
1 ГГц процессор Qualcomm (QCOM) Snapdragon.
3,7-дюймовый широкоформатный WVGA AMOLED-дисплей с разрешением 480x800.
Цифровая камера 5 МП со светодиодной вспышкой, которая также записывает видео в формате .mp4.
Возможность беспроводной связи 802.11n для тех случаев, когда вы не можете положиться на 3G.
7 часов работы в режиме разговора в 3G от съемного литиевого аккумулятора 3,7 В, 1400 мАч.
Цветовая гамма коробки напоминает Google.
Заложить приложения в прозрачный пластиковый защитный кожух? Видимо, магазин приложений действительно настолько отчаялся.
Комментарии к шагу
[ПРЕДУПРЕЖДЕНИЕ О ПЛАГИАТЕ!!!]
sina.com.hk украл фотографии из вашего отчета
и сделал на них свой логотип с аквапринтом!!!
https://mobile.sina.com.hk/cgi-bin/nw/sho...
Вы уже получили разрешение? Не думаю!!!
Ты сохранила чехол, с которым он поставлялся? Я потерял свой. Я заплачу 10 долларов за новый...
Шаг 2

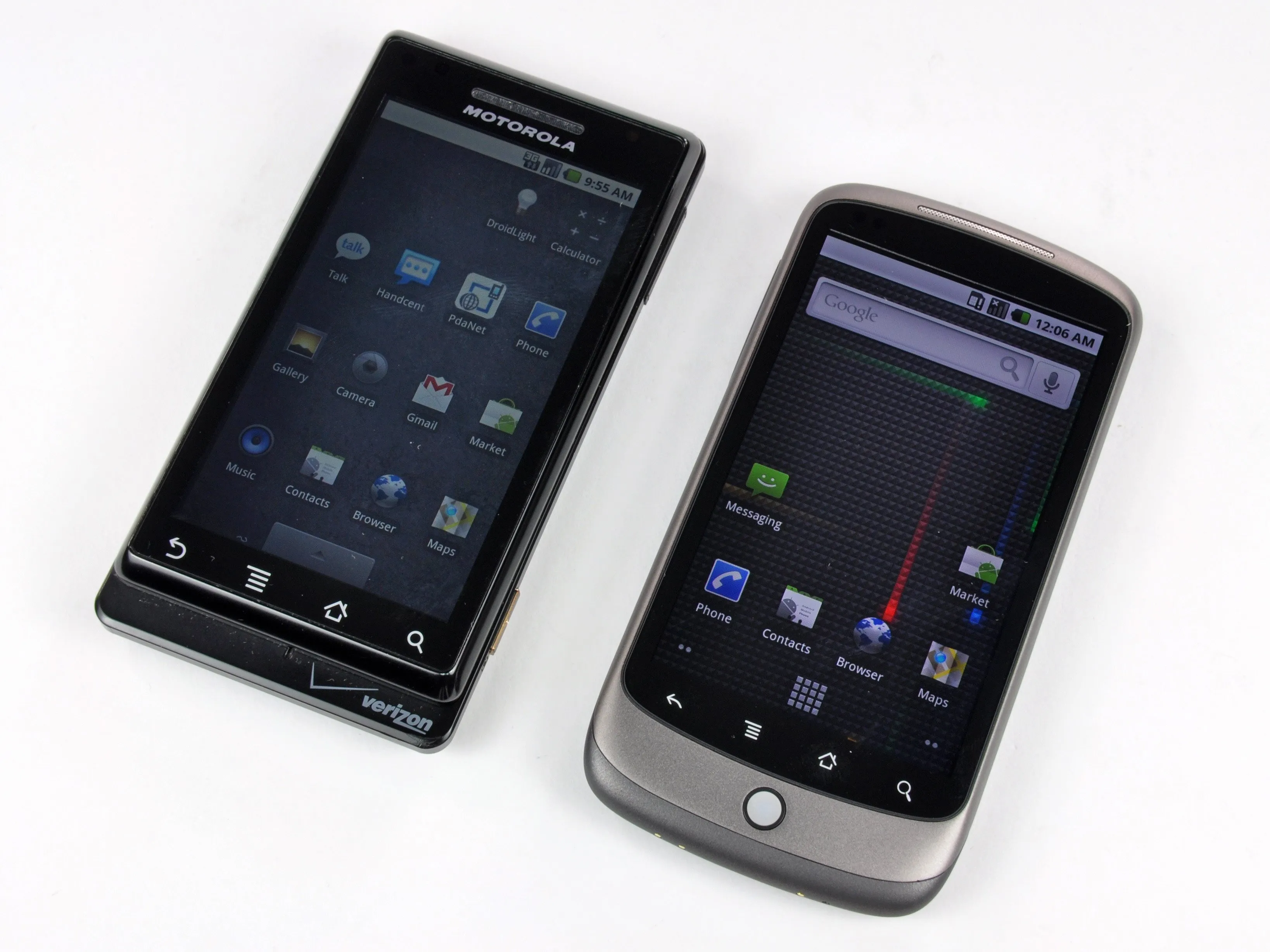

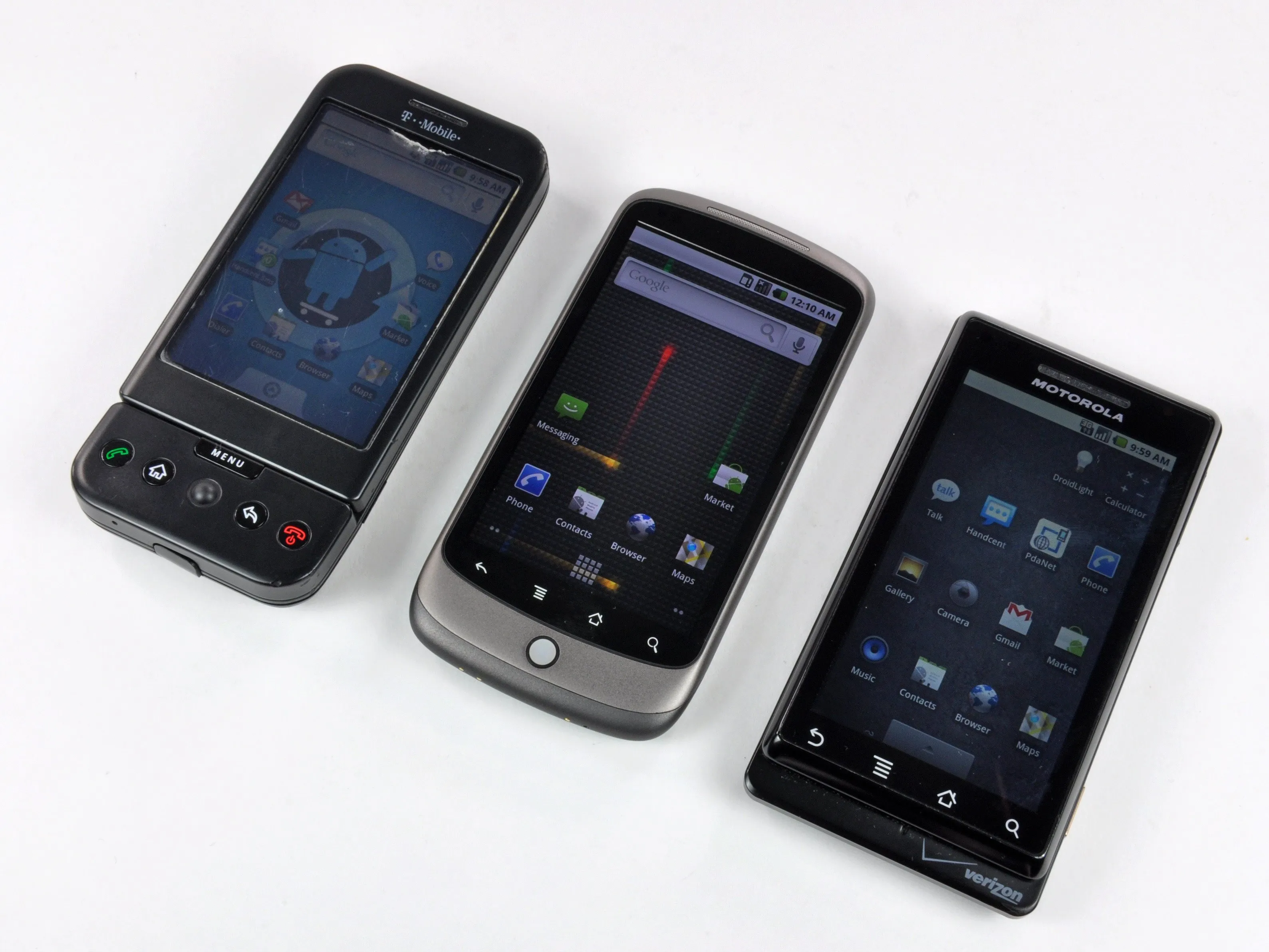

Дроид, познакомьтесь с Nexus One. Кто-нибудь еще видит переход от Терминатора к Т-1000?
Делаете.ру семейства Android. Дарвин согласится, что прогресс достигнут.
Шаг 3

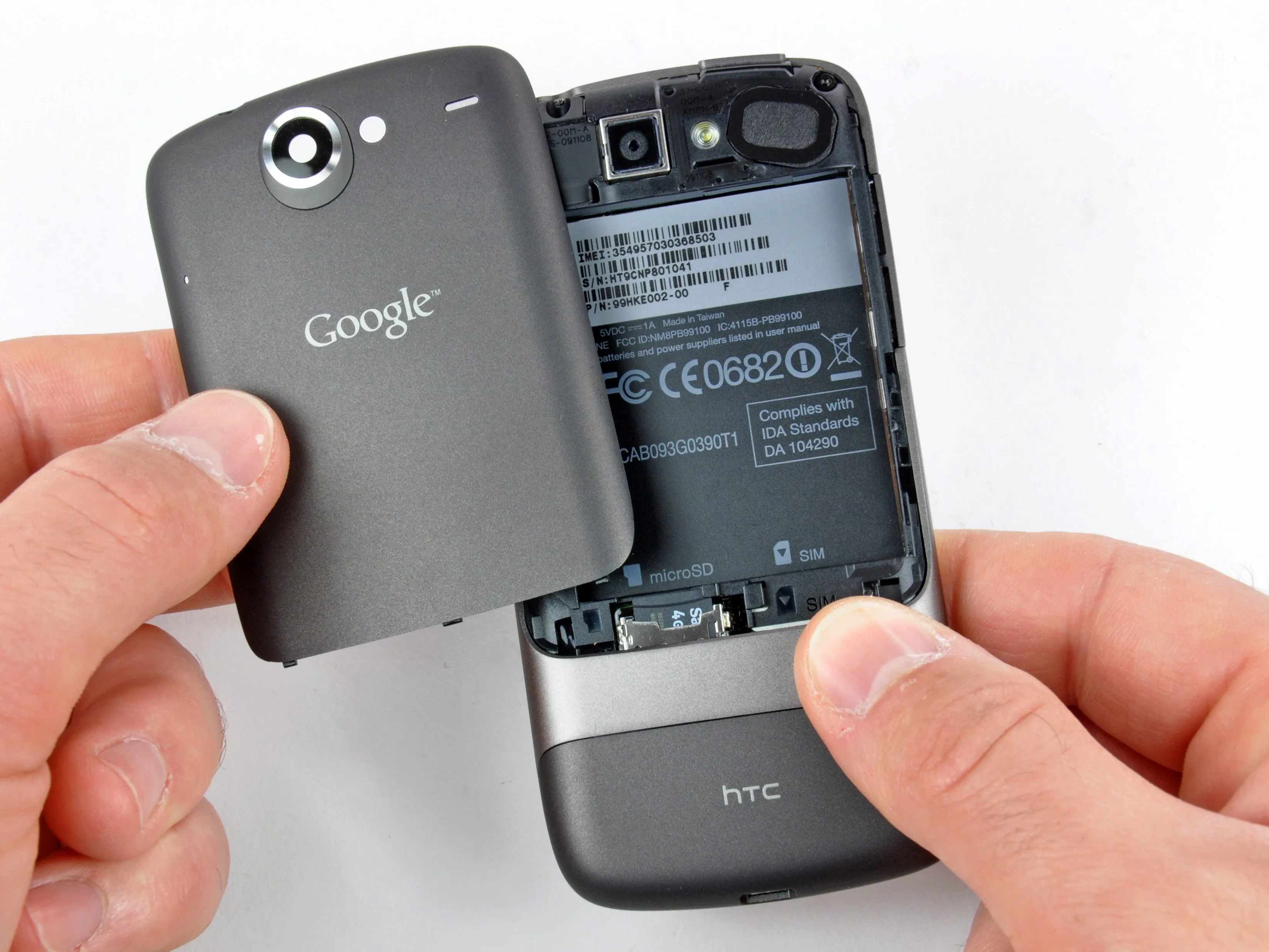

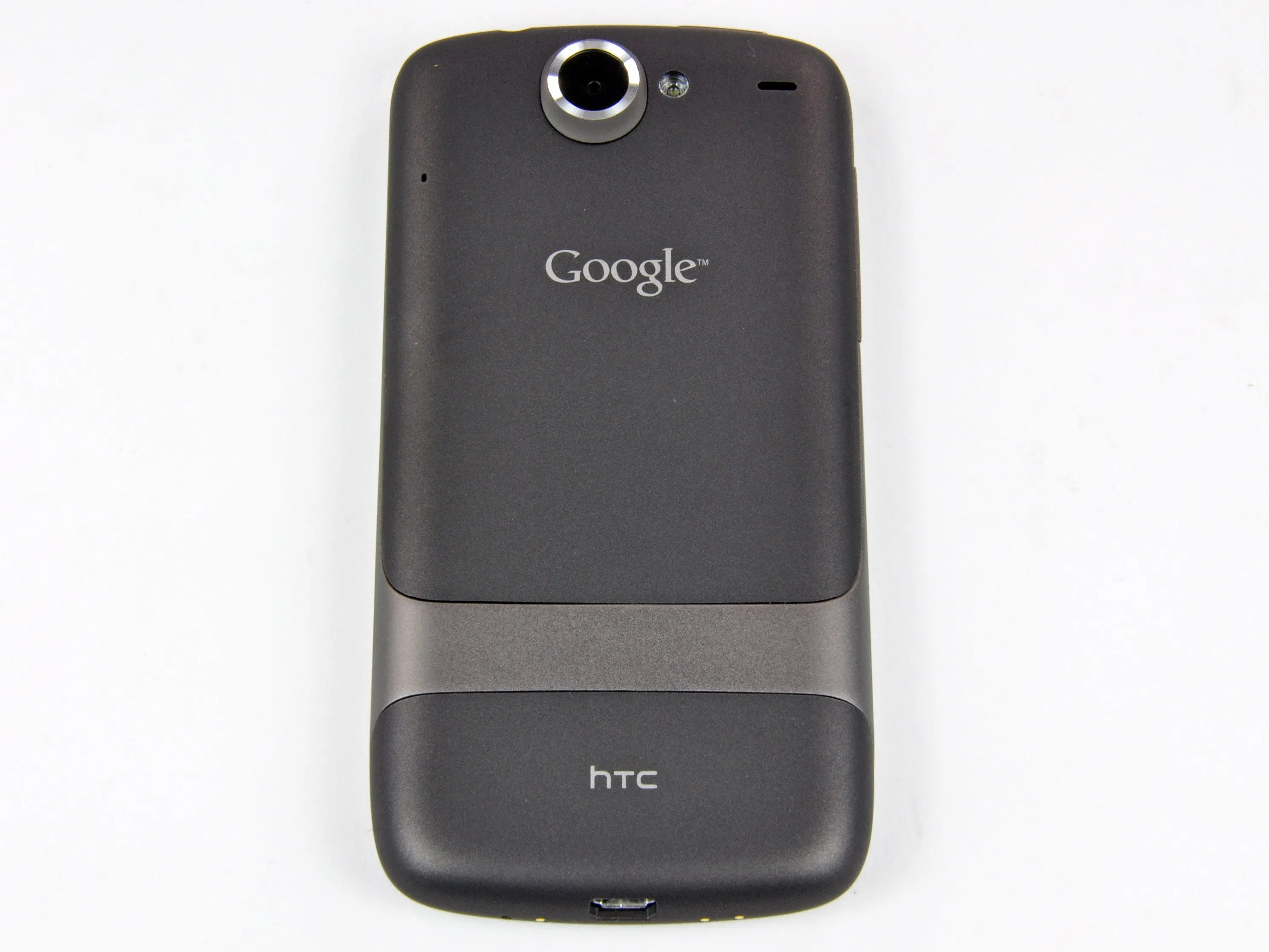

Невероятно простое снятие пластиковой задней крышки открывает доступ к сменному аккумулятору. Эй, Apple, бери на заметку!

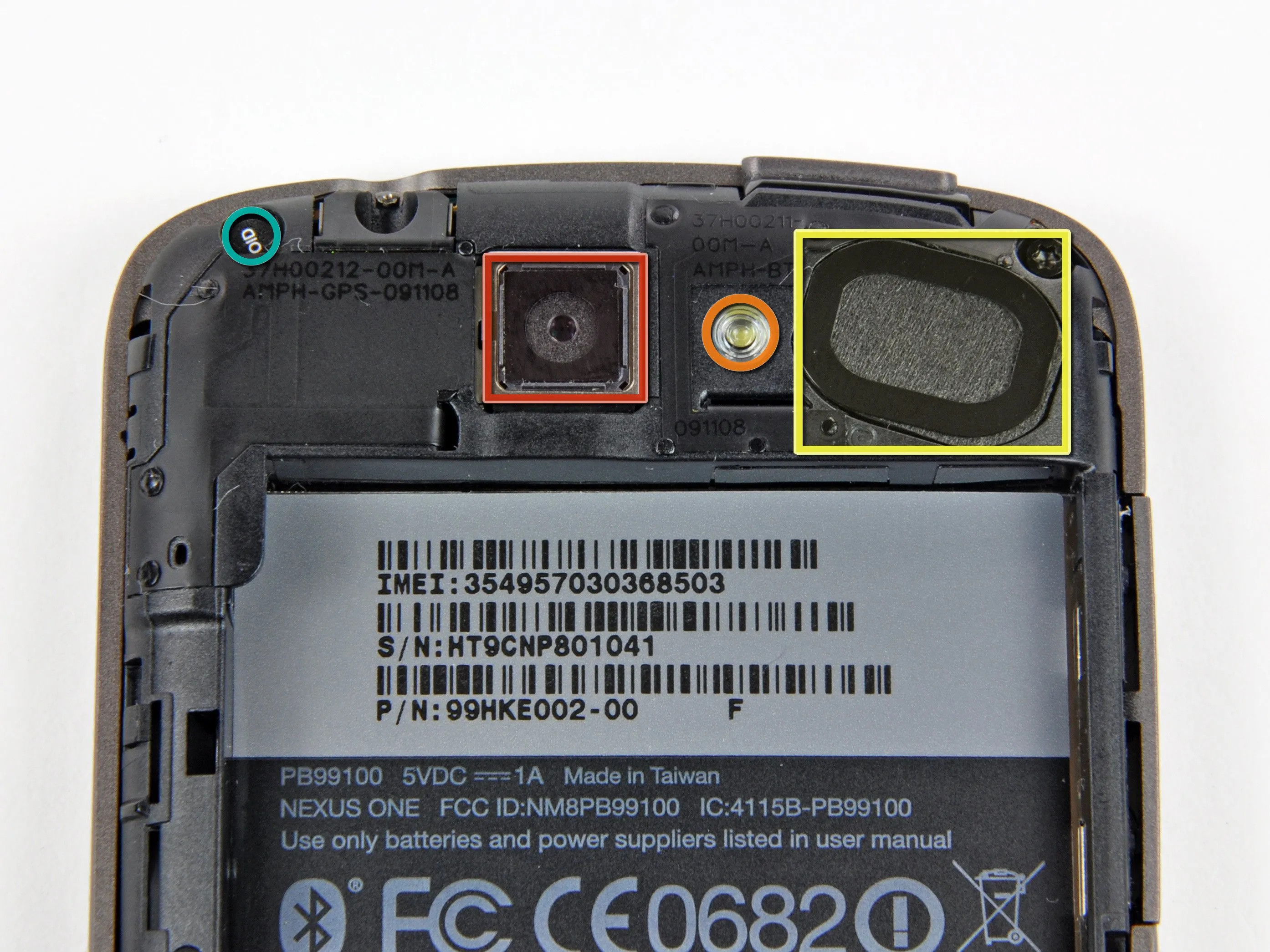

Внутри аккумуляторного отсека вы можете увидеть:
Объектив 5-Мп камеры
светодиодная вспышка
Внешний динамик
Наклейку VOID, уничтожающую гарантию.
Шаг 4
Гарантия = VOID. Теперь назад дороги нет.

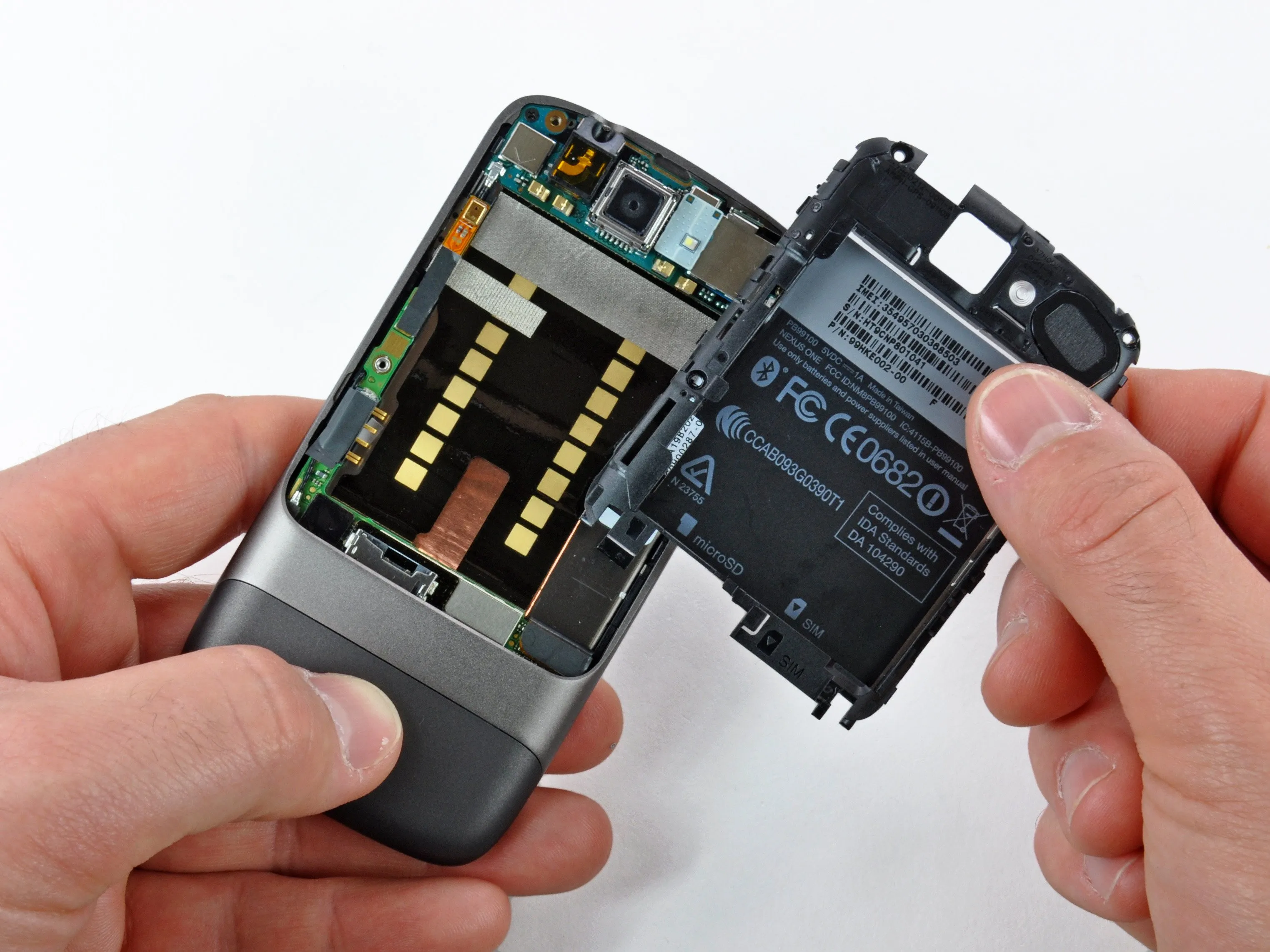

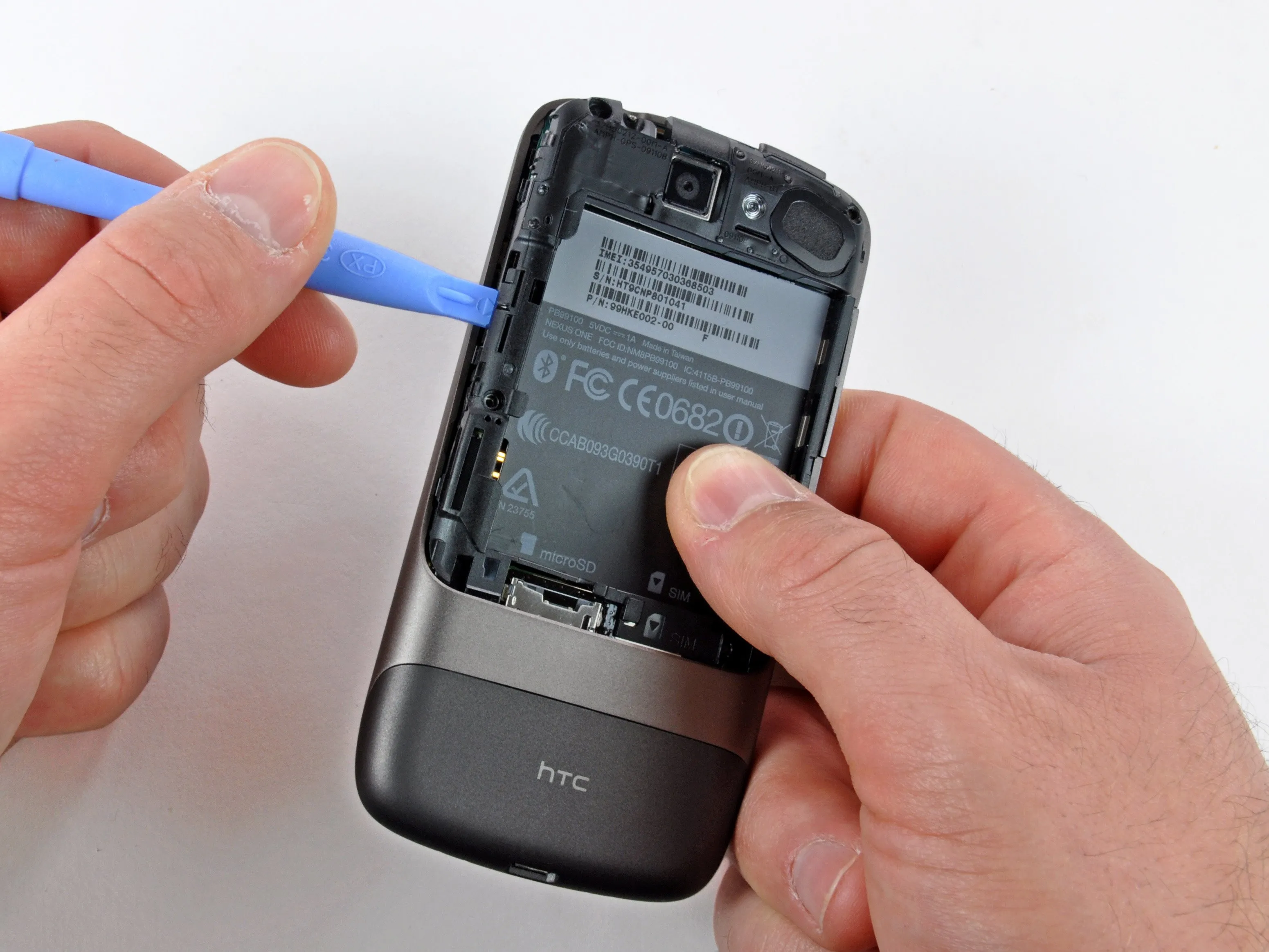

Этот телефон очень хорошо собран. После откручивания трех винтов и поддевания пластиковым инструментом лоток аккумулятора вынимается.
Шаг 5

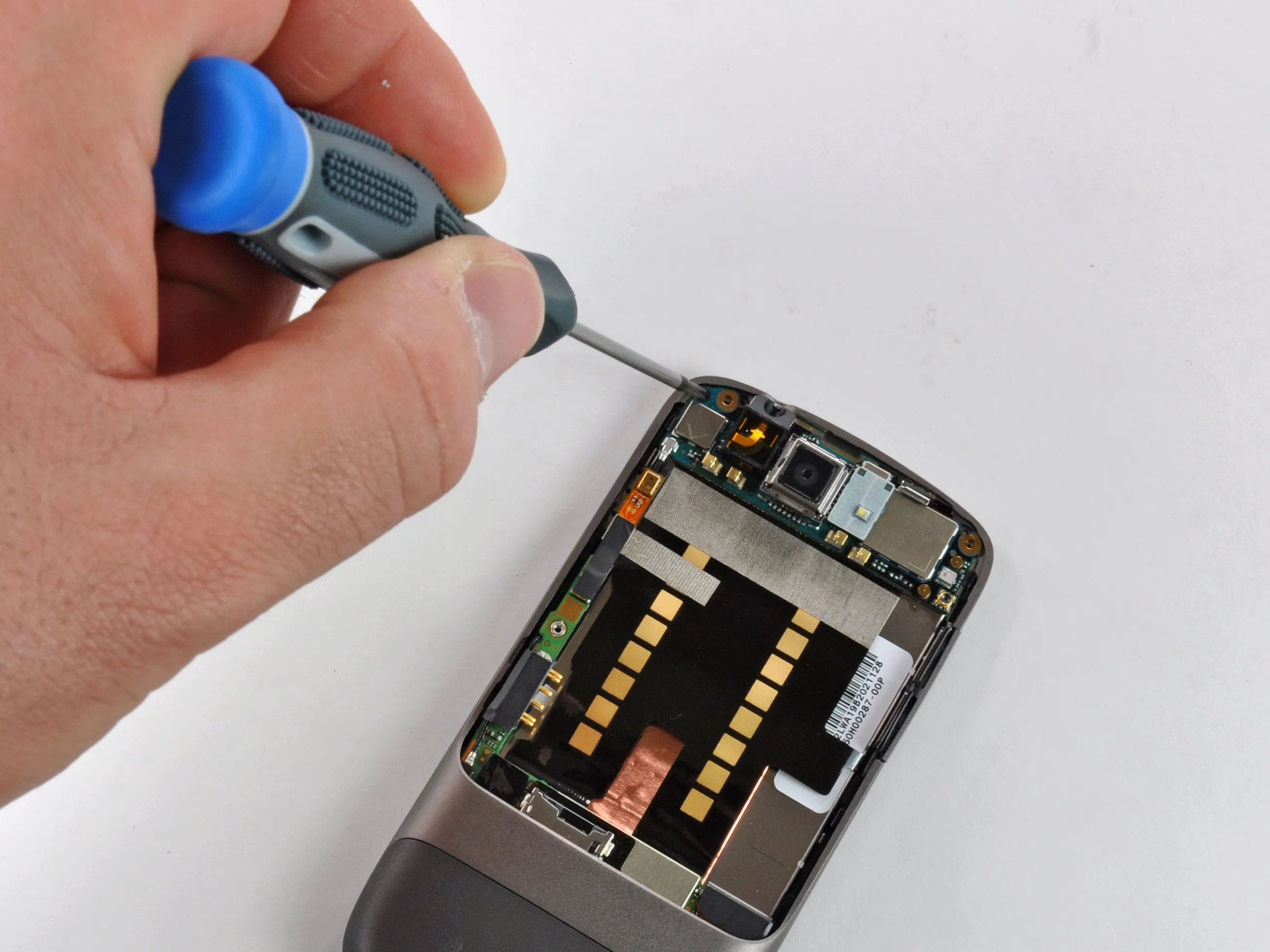

Верхняя печатная плата удерживается на месте еще одним крестообразным винтом.
Выкрутив винт, подденьте верхнюю плату, пропустив две металлические клипсы, удерживающие ее на месте, и извлеките ее из корпуса телефона.
Большая секция фольги с черным покрытием - это соединение данных между двумя основными печатными платами.
Шаг 6

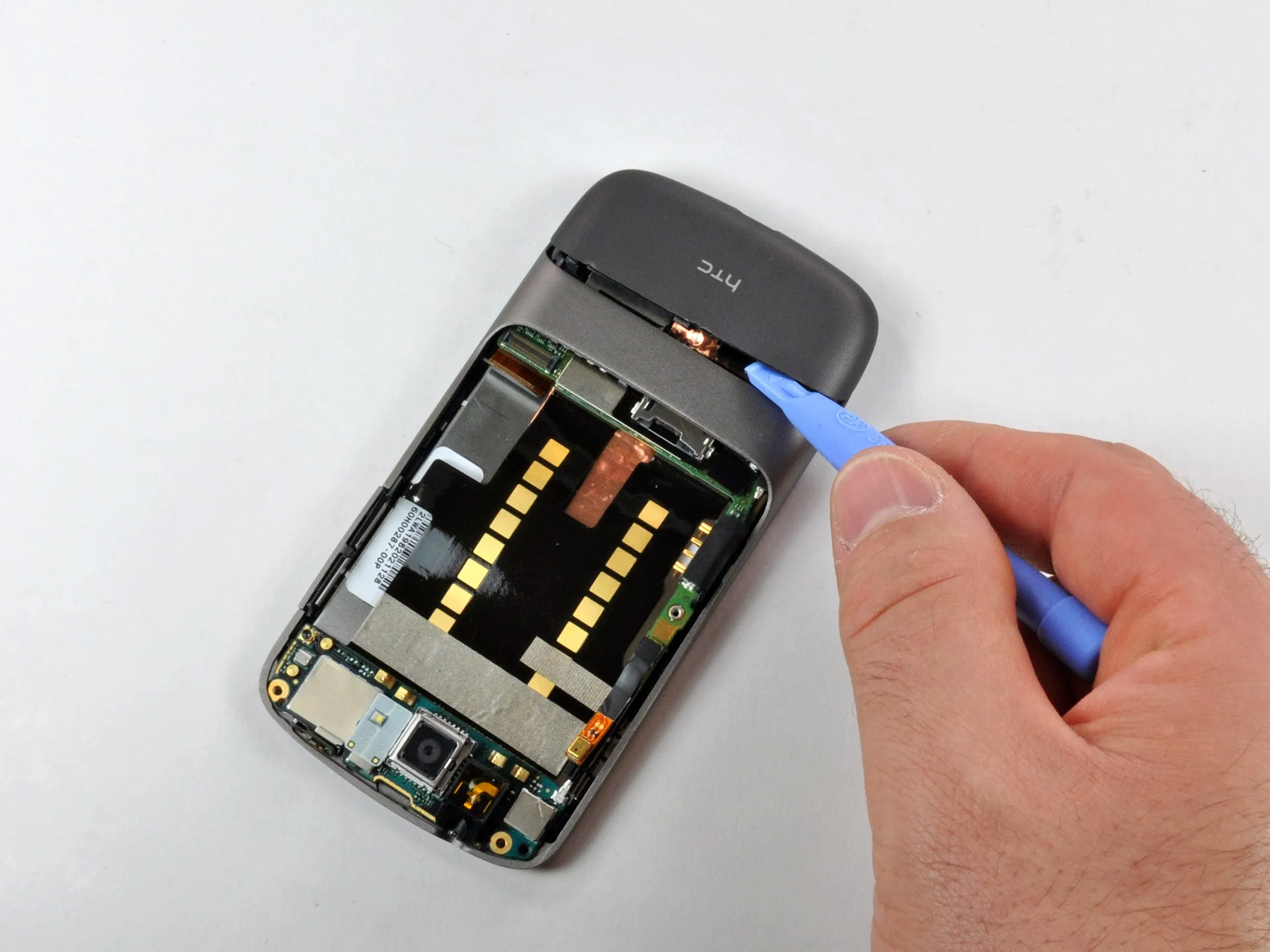

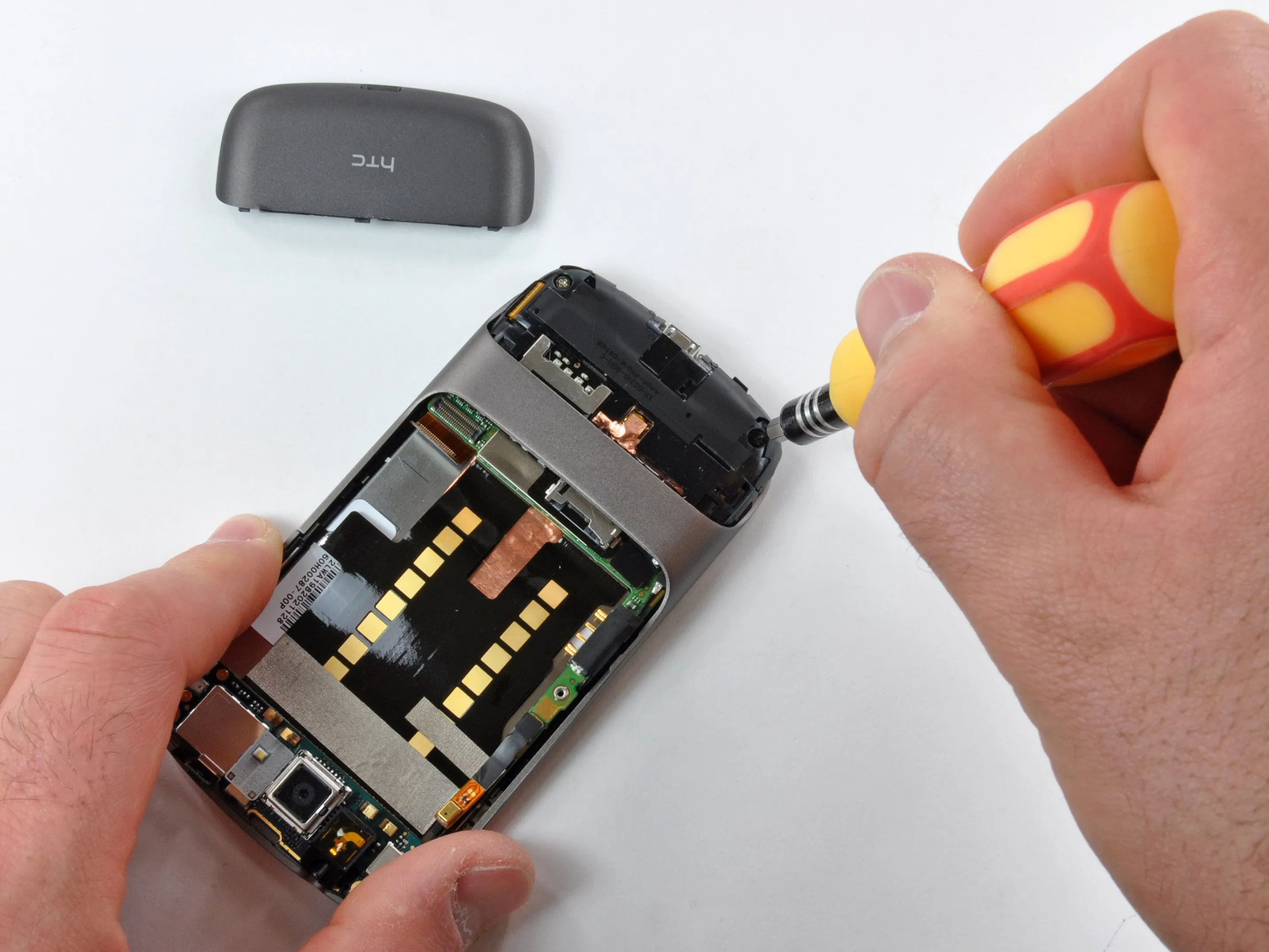

После нескольких попыток с использованием нескольких инструментов для разрушения мы выяснили, что нижнюю крышку можно просто отщелкнуть с помощью пластикового инструмента для открывания.
Угадайте, что? Мы нашли еще больше винтов.
В этом телефоне используется множество антенн из фольги, прикрепленных к нескольким пластиковым деталям внутренней рамки.
Комментарии к шагу
Если антенны расположены снизу, то прием сигнала будет снижаться каждый раз, когда телефон берут в руки.
Как и в случае с iPhone, когда вы берете его в руки, рука уменьшает прием, поэтому у iPhone плохой прием.
Медная фольга - это не антенна, а экранирование для устранения проблем с чувствительностью :)
Телефон выглядит так, будто он спроектирован лучше, чем iPhone 3GS от Foxconn, хорошая работа HTC.
Вы правы, если смотреть с разборки, но при сборке я думаю иначе. Но все равно это потрясающая работа.
Приятно видеть, что производители и дизайнеры готовы потратить время, чтобы сделать некоторые качества в своих работах.
Насколько легко/сложно снять камеру с платы? Только ли путем выпаивания>?
Интересно, насколько сложно будет заменить антенну? Это то, что мешает AT&T 3G freqs.
Я предполагаю, что вы имеете в виду версию этого телефона для T-Mobile. Нет, отличается не только антенна, но и радио. Они оба должны быть согласованы.
Это сделано из соображений, потому что рак горла гораздо легче поддается лечению, чем опухоль мозга...
Легко ли надеть нижнюю крышку обратно после того, как вы ее сняли?
Можете ли вы увидеть, куда идут 3 медные точки на дне? Там есть отверстие, а не 4-е, и мне интересно, предназначены ли эти точки только для питания или есть аудио/что-то еще.
Мне нужно это знать!!! Камеры на работе нет :(
Человеческое тело не сильно ослабляет прием на частотах, используемых мобильными телефонами. Размещение антенн в нижней части уменьшает помехи для слуховых аппаратов, поскольку антенны находятся дальше от электроники слухового аппарата.
Возможно, есть и другие причины, но я знаю только эти.
Может ли кто-нибудь сказать мне, где именно находится антенна GSM/3G HSDPA на этом снимке? Я знаю, что антенна сотовой связи на Nexus расположена в нижней части телефона. но где именно она находится на этих фотографиях? Она не совсем понятна и нигде не обозначена. Спасибо.
Посмотрите внимательно на шаг 7, второе изображение. Деталь в руке техника содержит антенну. Это черная плоская металлическая деталь, приклепанная к небольшому модулю, с белой надписью на ней. Похожий тип антенны используется в T-Mobile G1. Маленький круглый разъем - это антенный разъем. Если бы мне пришлось гадать, то, вероятно, на нижней стороне этого модуля есть разъем для подключения его к антенному разъему на плате.
Спасибо, это имеет полный смысл. есть много жалоб на плохой прием на nexus, когда вы закрываете нижнюю часть телефона, что имеет смысл, поскольку вы закрываете антенну. я научился раздвигать мизинец примерно на 1 дюйм, оставляя именно эту область открытой, и сигнал появляется снова. эта фотография подтверждает, что он расположен точно в этом месте. хорошая работа!
Шаг 7

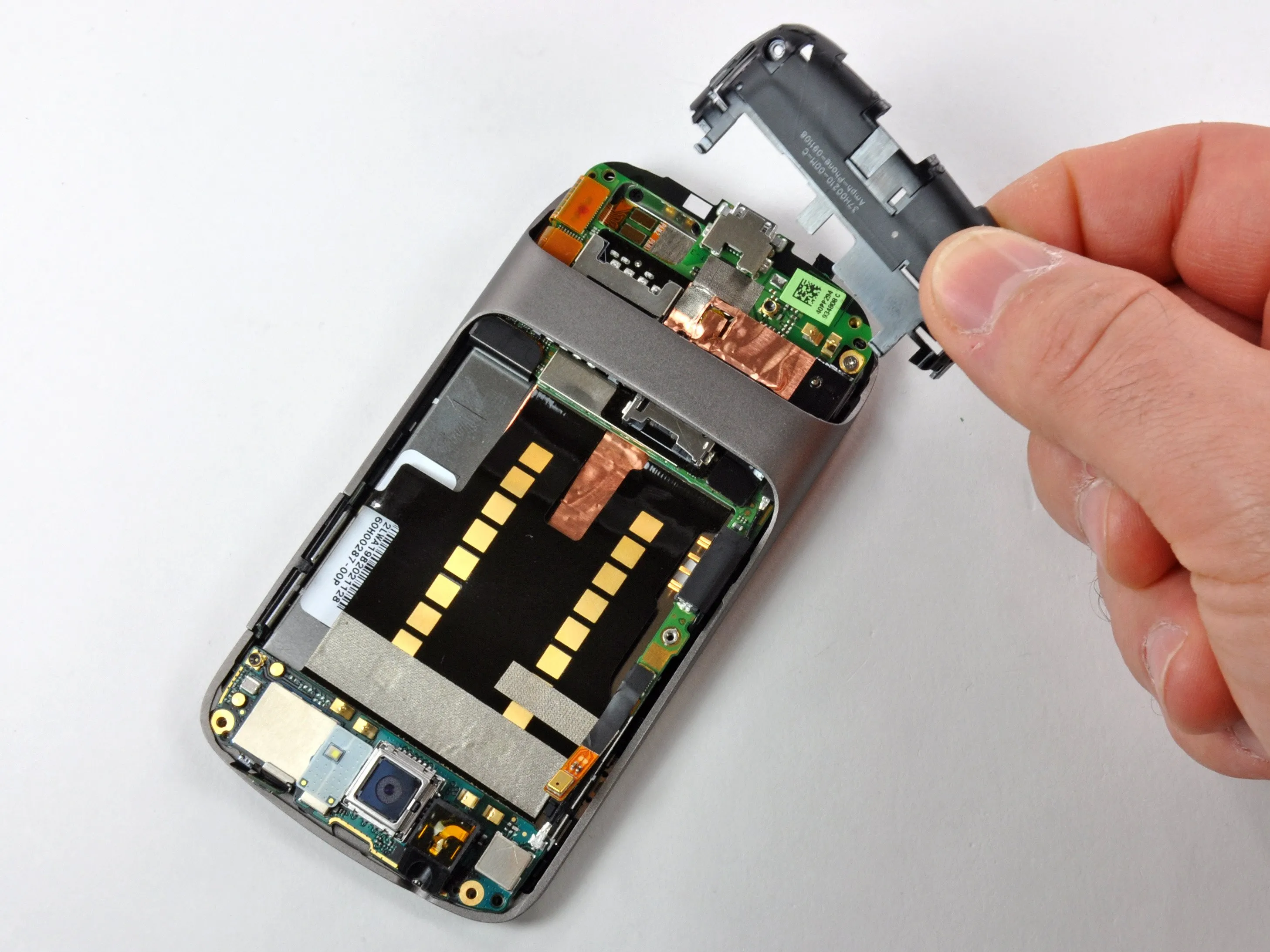

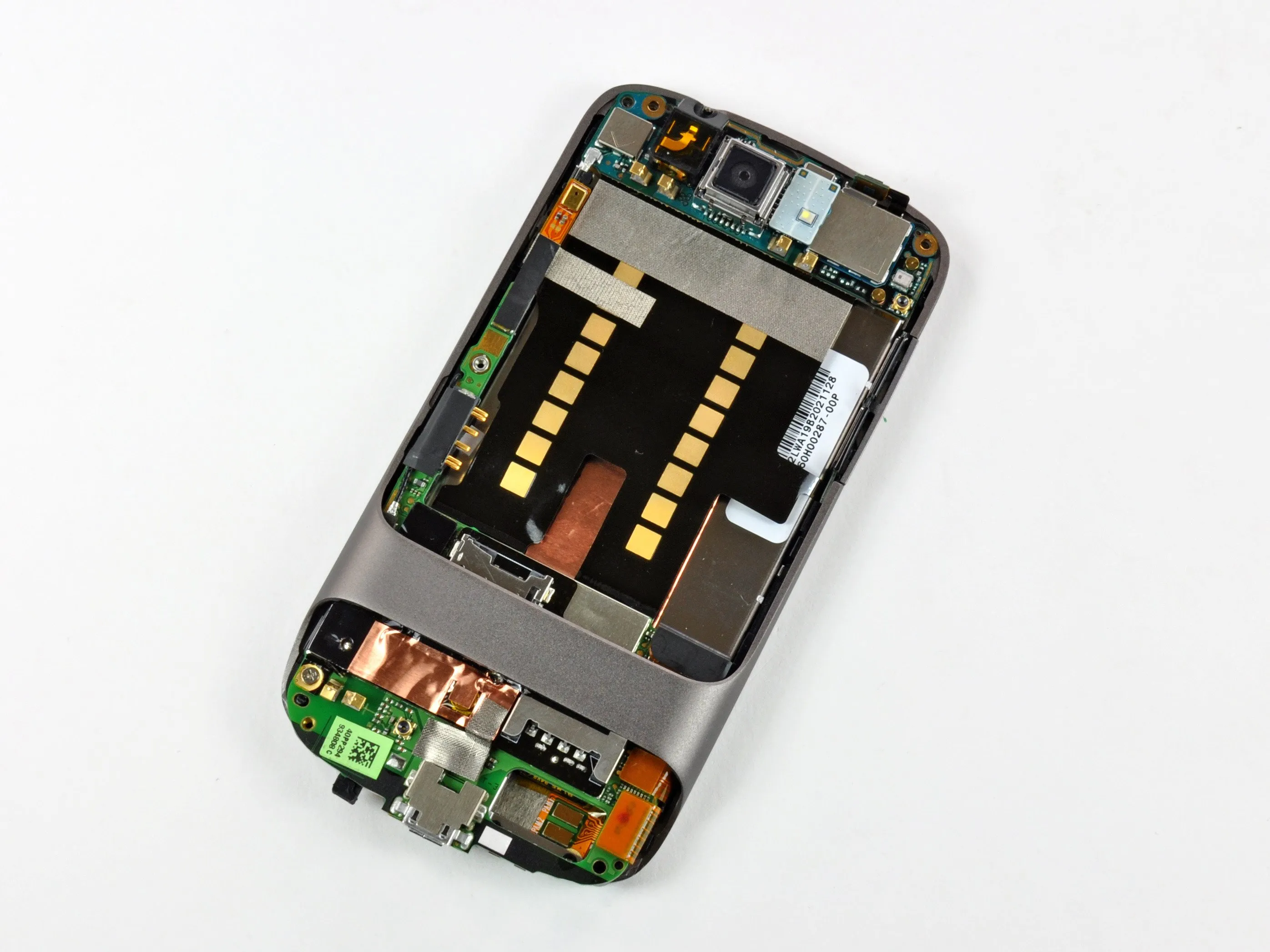

Быстро поддев пластиковый инструмент для открывания, мы обнаружили, что черная пластиковая рамка слегка прикрывает нижнюю часть логической платы.
И точно так же пластиковая рамка отщелкивается, обнажая нижнюю часть логической платы.
Внутри это довольно красочный телефон. Здесь есть оранжевые, зеленые, желтые, темно-серые цвета и всевозможные интересные вещи!
Комментарии к шагу
Вы можете видеть три внутренних контакта, которые совпадают с внешними контактами нижней части телефона. Кто-нибудь знает, какой из этих двух контактов предназначен для зарядки. Один из них должен быть 5 В, а другой - земля.
Неважно, нашел информацию.
Если кому-то еще интересно то же самое, просто посмотрите эту тему на XDA.
https://forum.xda-developers.com/showthre...
Шаг 8

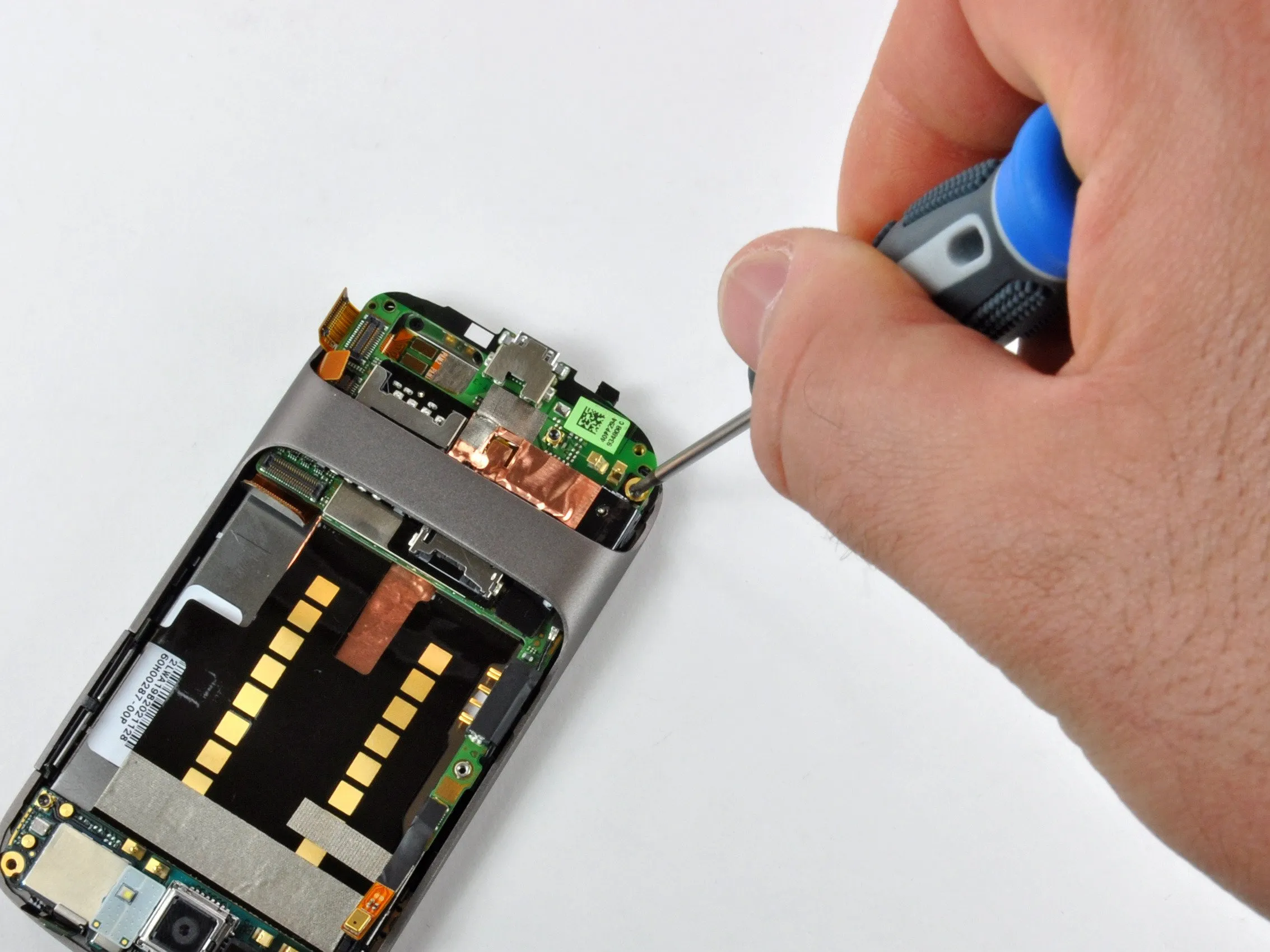

Нам пришлось позаботиться еще об одном крестообразном винте.

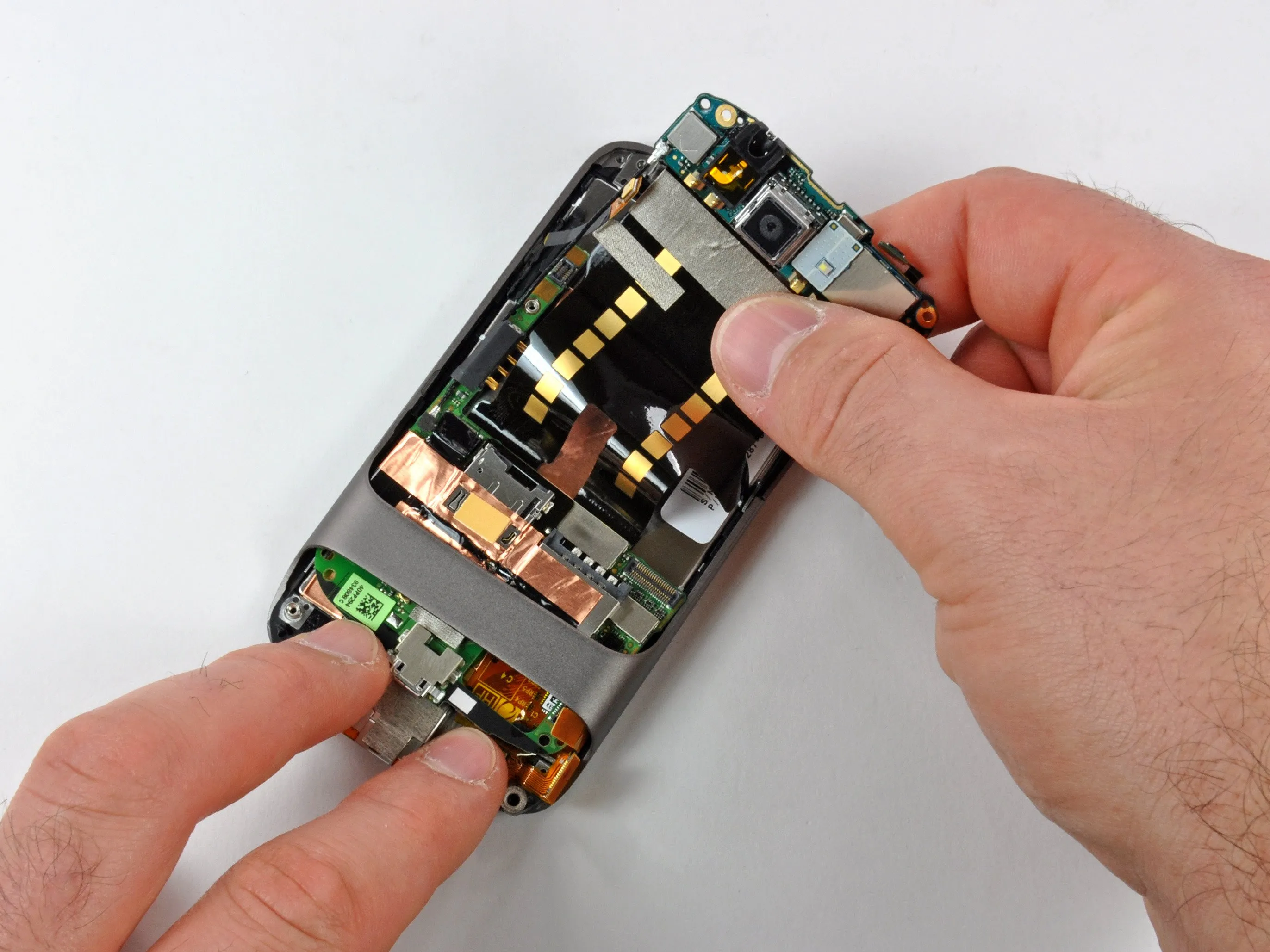

После этого логическая плата медленно, но верно выдвинулась из остальной части телефона.
Камера и разъем для наушников припаяны непосредственно к основной плате.
Комментарии к шагу
Не могли бы вы сказать, откуда исходит дребезжащий звук?
https://www.google.com/support/forum/p/an...
Нет, я почти уверен, что дребезжащий звук исходит от механизма автофокуса камеры. Вы можете услышать его при использовании любой камеры/приложения для нанесения штрих-кодов.
Шаг 9

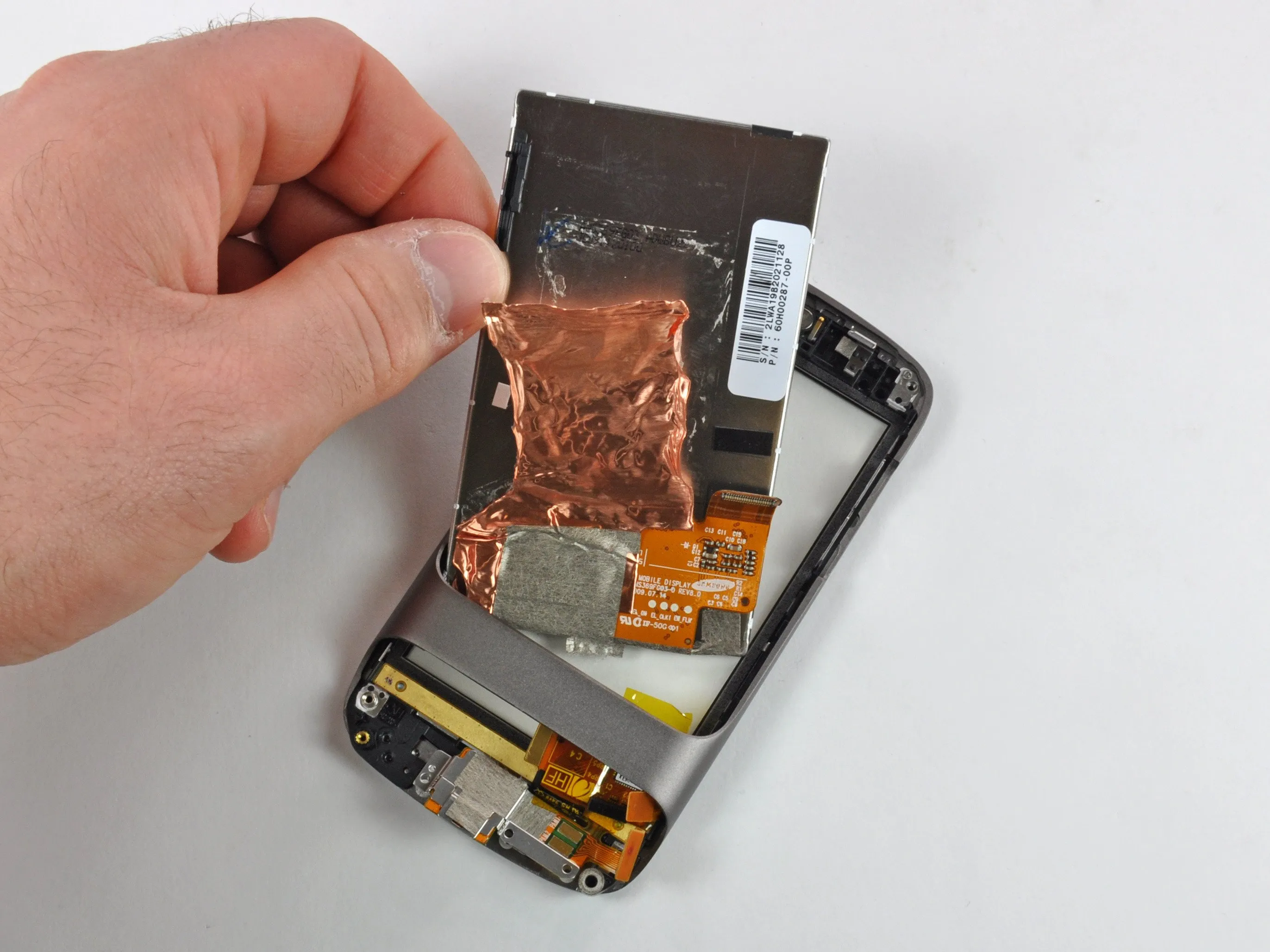

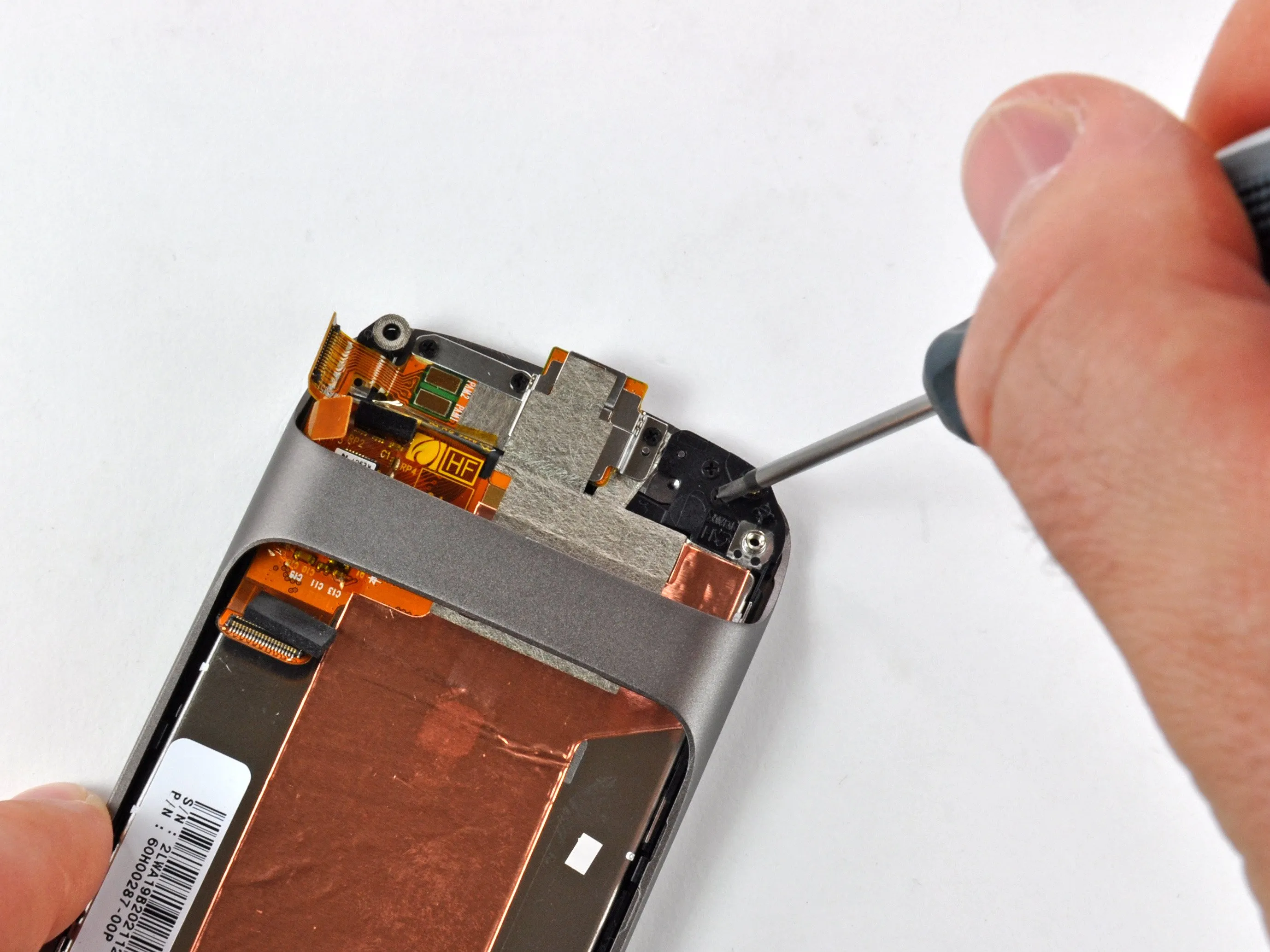

Nexus оснащен 3,7-дюймовым (по диагонали) широкоформатным сенсорным экраном WVGA AMOLED.
Это уже второе устройство с OLED-дисплеем, которое мы разобрали. Сайт Zune HD который мы разбирали в сентябре прошлого года, также оснащен OLED-дисплеем от Samsung.
Дисплей Nexus имеет разрешение 480 x 800. Это на несколько пикселей меньше, чем у Droid от Motorola (480 x 854), но гораздо больше, чем у iPhone 3GS (320 x 480).
Комментарии к шагу
Разбирали ли вы переднюю часть корпуса?
Как подсвечиваются значки под экраном?
Также было бы интересно посмотреть на корпусную алюминиевую часть изнутри.
Это разъем I2C? Интересно, можно ли подключить к нему другой экран :)
Шаг 10

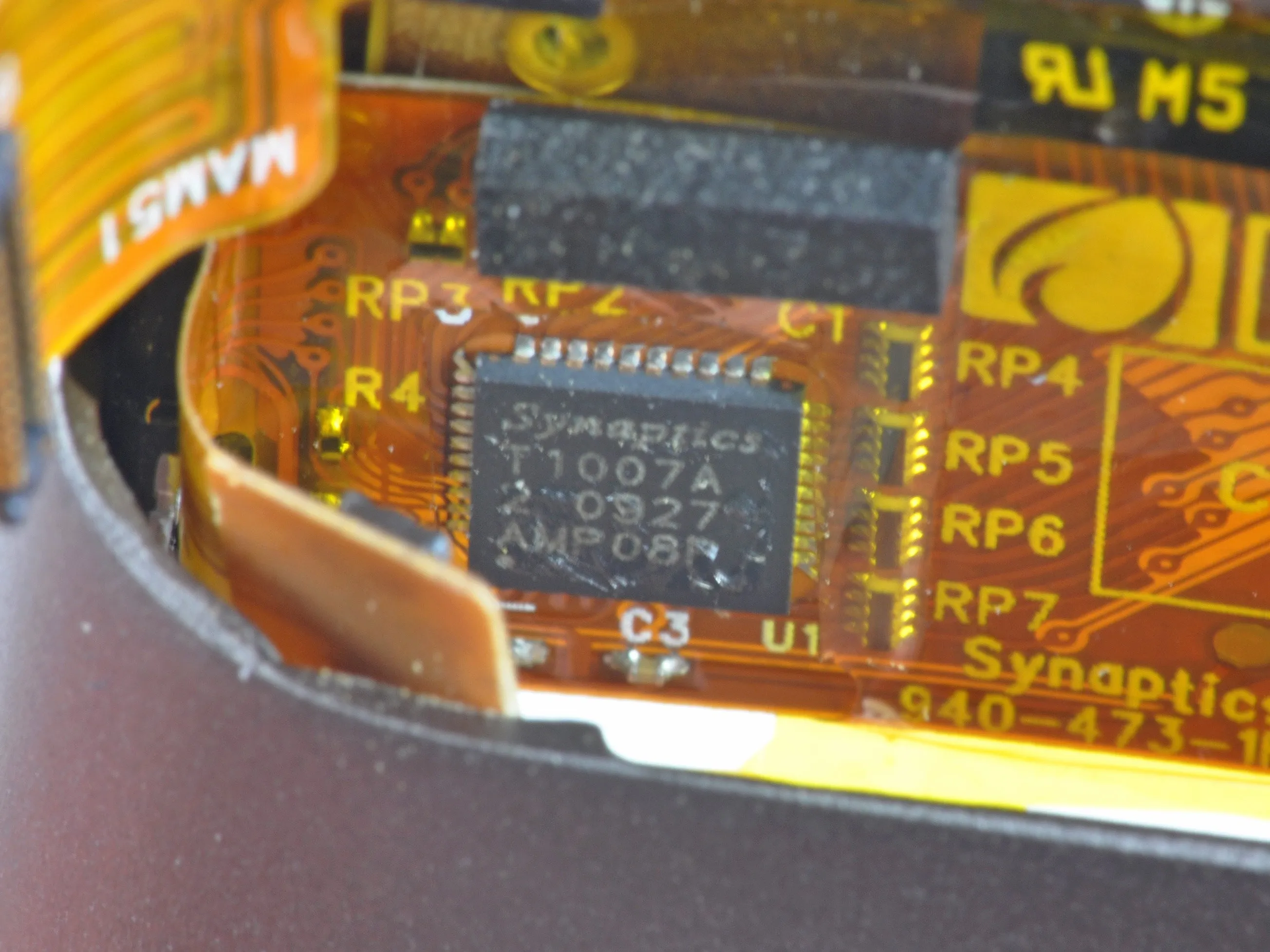

Вот то, что выглядит как контроллер сенсорного экрана Synaptics (SYNA).
Микросхема имеет маркировку T1007A, 2 0927, AMP08P. Он управляет емкостным двухсенсорным датчиком серии ClearPad 2000, используемым в этом телефоне.
Нам не удалось найти никаких подробностей об этом чипе. Если вы можете помочь с деталями, дайте нам знать!
Комментарии к шагу
В Nexus One используется емкостной сенсор ClearPad серии 2000.
Кто-нибудь знает информацию и спецификацию резисторов, которые находятся над чипом? RP4-RP7
Шаг 11

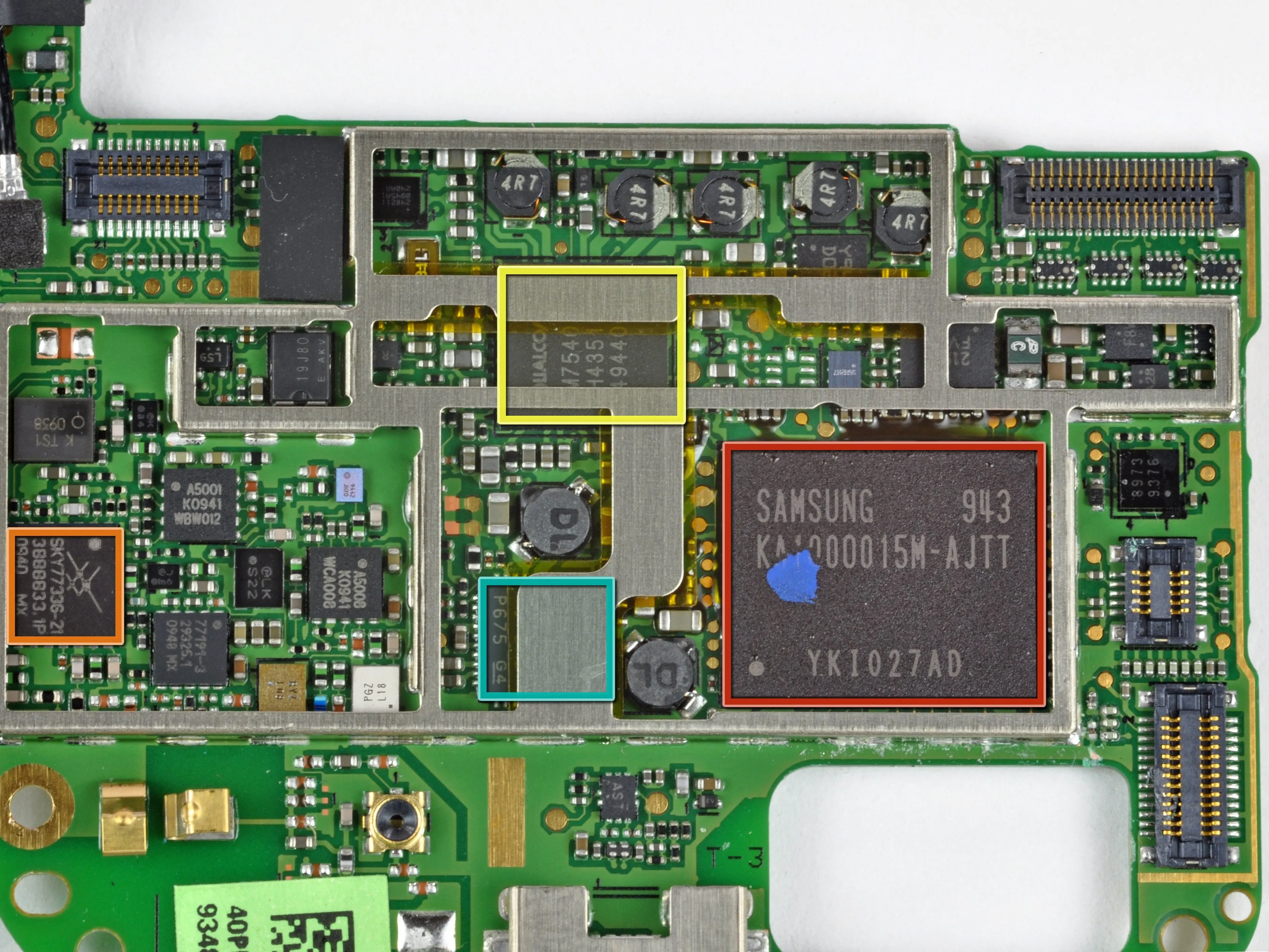

Список чипов, которые нам удалось обнаружить на данный момент:
Samsung 943 KA100O015M-AJTT
Skyworks (SWKS) SKY77336 Усилитель мощности GSM (маркировка SKY77336-21 3888833 1P 0940 MX)
Qualcomm (QCOM) PM7540 микросхема управления питанием (маркировка PM7540 AH43510 C4944001)
TI (TXN) TPS65023 интегрированная микросхема управления питанием (маркировка TPS65023 TI 9AJ P675 G4)
Комментарии к шагу
Как вы думаете, те другие PA рядом с деталью Skyworks - это Avago? Кто делает PA для t-mobiles 3G?
Маленький черный чип с правой стороны - это чип электронного компаса AKM AK8973.
Страница продукта AK8973
77191 рядом с SKY77336 - это еще одна деталь Skyworks, усилитель мощности WCDMA/HSDPA:
https://www.skyworksinc.com/Product.aspx?...
Есть ли какая-нибудь информация о камере или объективе?
Шаг 12

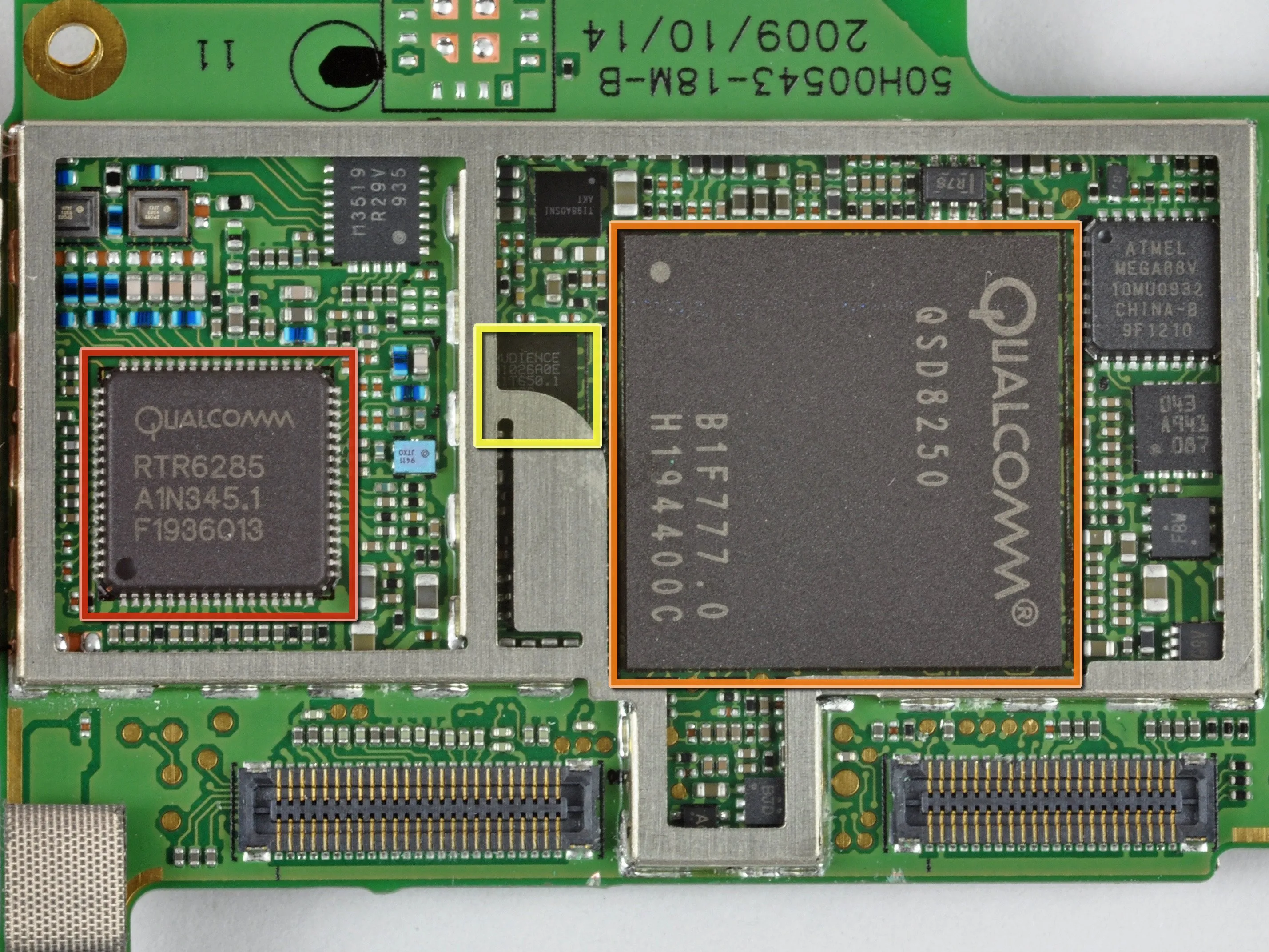

Qualcomm (QCOM), похоже, является большим победителем на Nexus. Мы уже нашли здесь как минимум три их чипа.
Слева - радиочастотный трансивер RTR6285.
Большой чип справа - это 'нексус' Nexus. Это Qualcom (QCOM) QSD8250 ARM-процессор 'Snapdragon' с частотой 1 ГГц.
Маленький чип между двумя чипами Qualcomm (QCOM) - это Audience A1026 голосовой процессор, в том числе с функцией подавления окружающего шума.
Комментарии к шагу
Чип в правом верхнем углу Snapdragon - это микроконтроллер Atmel Mega88. В спецификации он описан как 8-битный RISC-микроконтроллер AVR с 8K программируемой флэш-памяти.
Могу сообщить, что чип Audience справляется со своей работой весьма впечатляюще. С двумя последними телефонами, которые у меня были (BlackBerry Bold 9000 и Sony-Ericsson W810i), я разговаривал в громкой машине на шоссе с помощью проводной гарнитуры (с всенаправленным микрофоном), в результате чего люди просили меня позвонить им, когда я прибуду в пункт назначения, потому что шум был слишком сильным, чтобы они могли меня услышать. Вчера я позвонил тем же людям с автострады, и они сказали, что у меня абсолютно чистый голос. Отличная работа, Audience!
Сет - Чип Atmel, скорее всего, используется для сенсорных кнопок в нижней части телефона, а также, возможно, для других сенсорных функций, таких как тактильные датчики, датчики освещенности или другие функции пользовательского интерфейса.
Конечно, я смогу проверить это только в том случае, если кто-нибудь пришлет мне такой телефон для игры ;)
Шаг 13

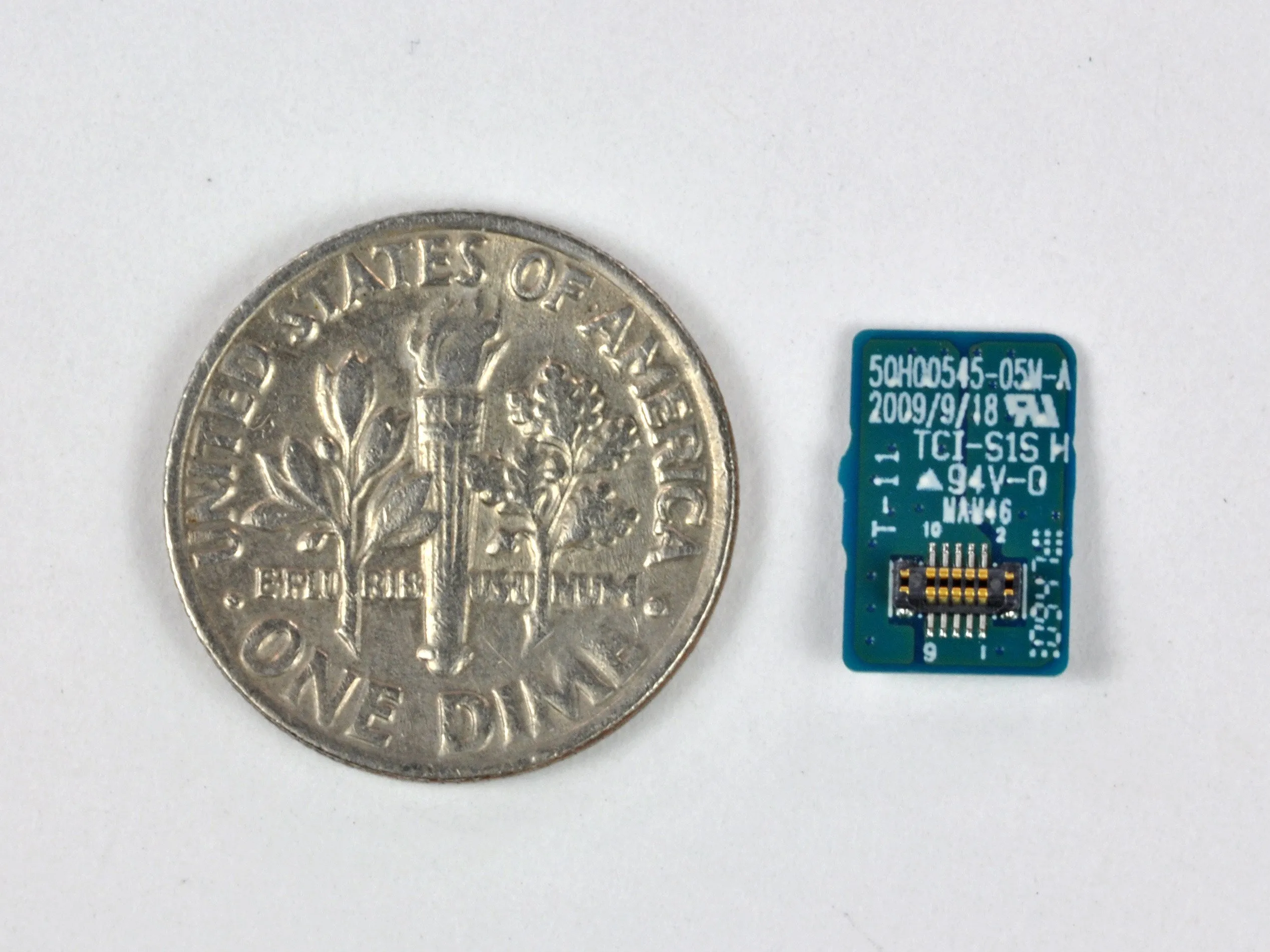

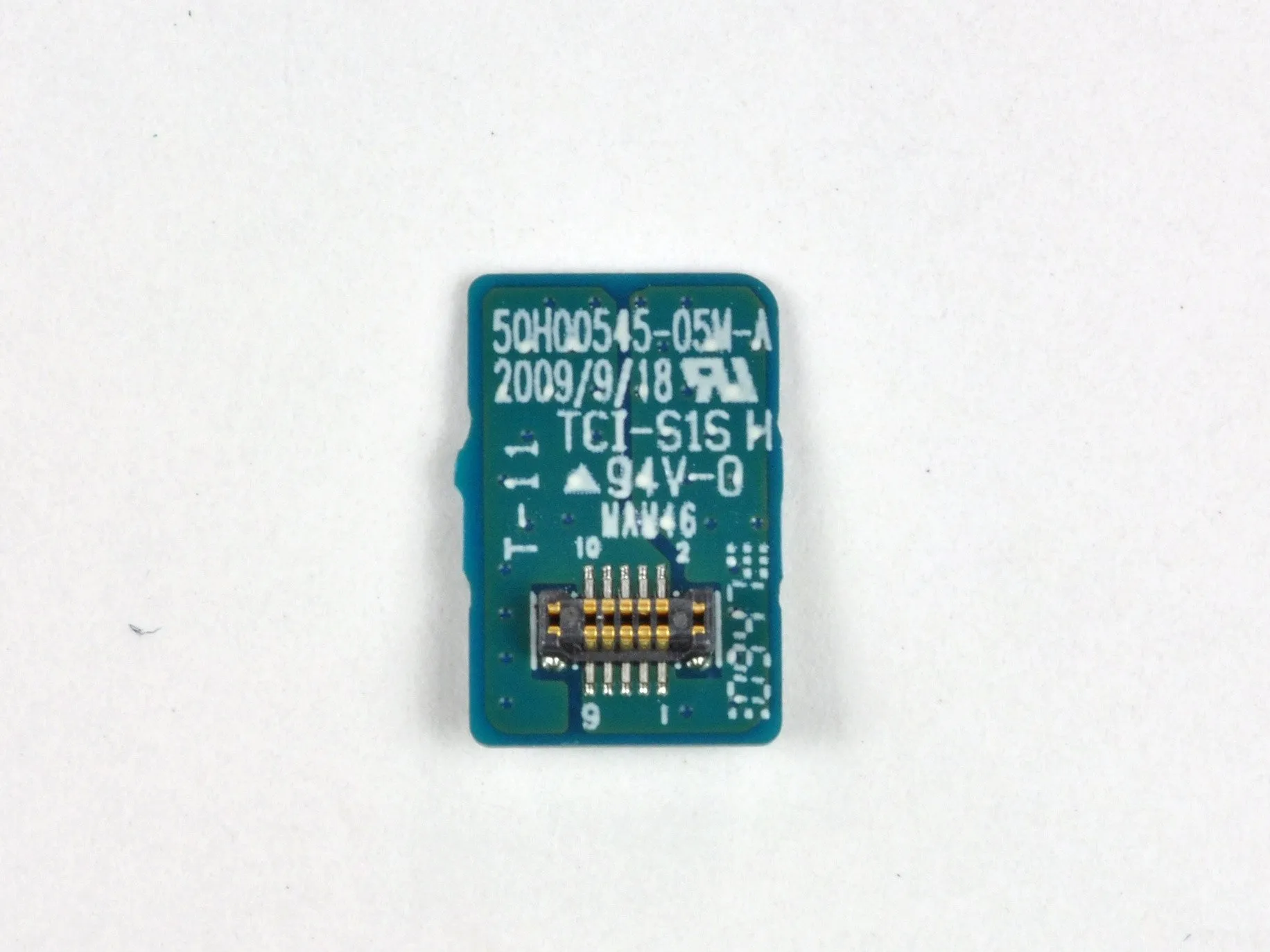

Что у нас здесь?
Это самолет, это птица, нет... он меньше десятицентовой монеты? Что это?

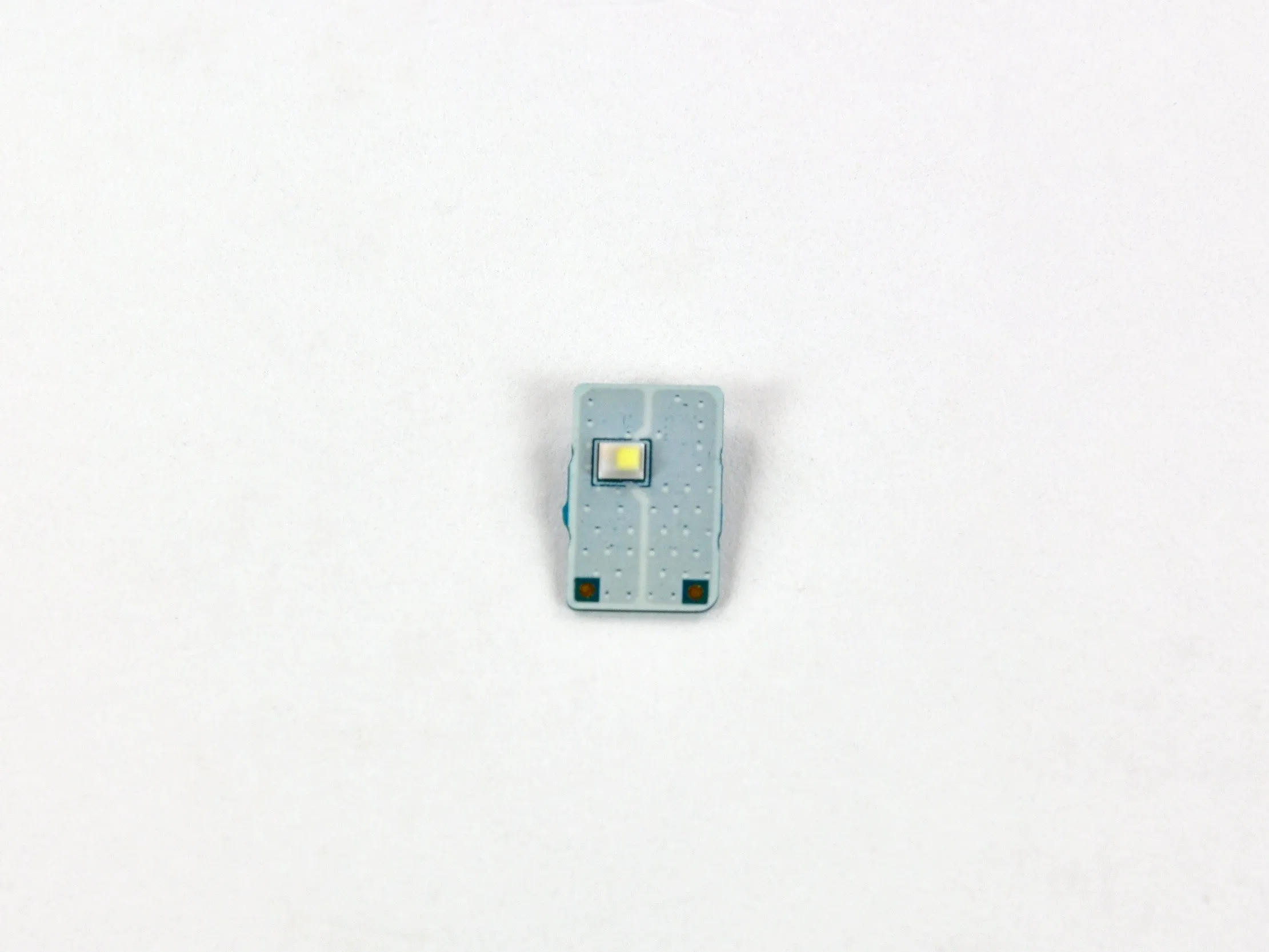

Это светодиодная вспышка.
Комментарии к шагу
Два контакта, медные наполнители странной формы. Антенна, вероятно, 2,4 ГГц.
Было бы неплохо увидеть другую сторону этой платы, та сторона - просто сторона разъемов.
Нет, только светодиодная вспышка
Контакты 2,4,6,8,10 к одной стороне, 1,3,5,7,9 к другой стороне светодиода через несколько сквозных контактов.
Шаг 14

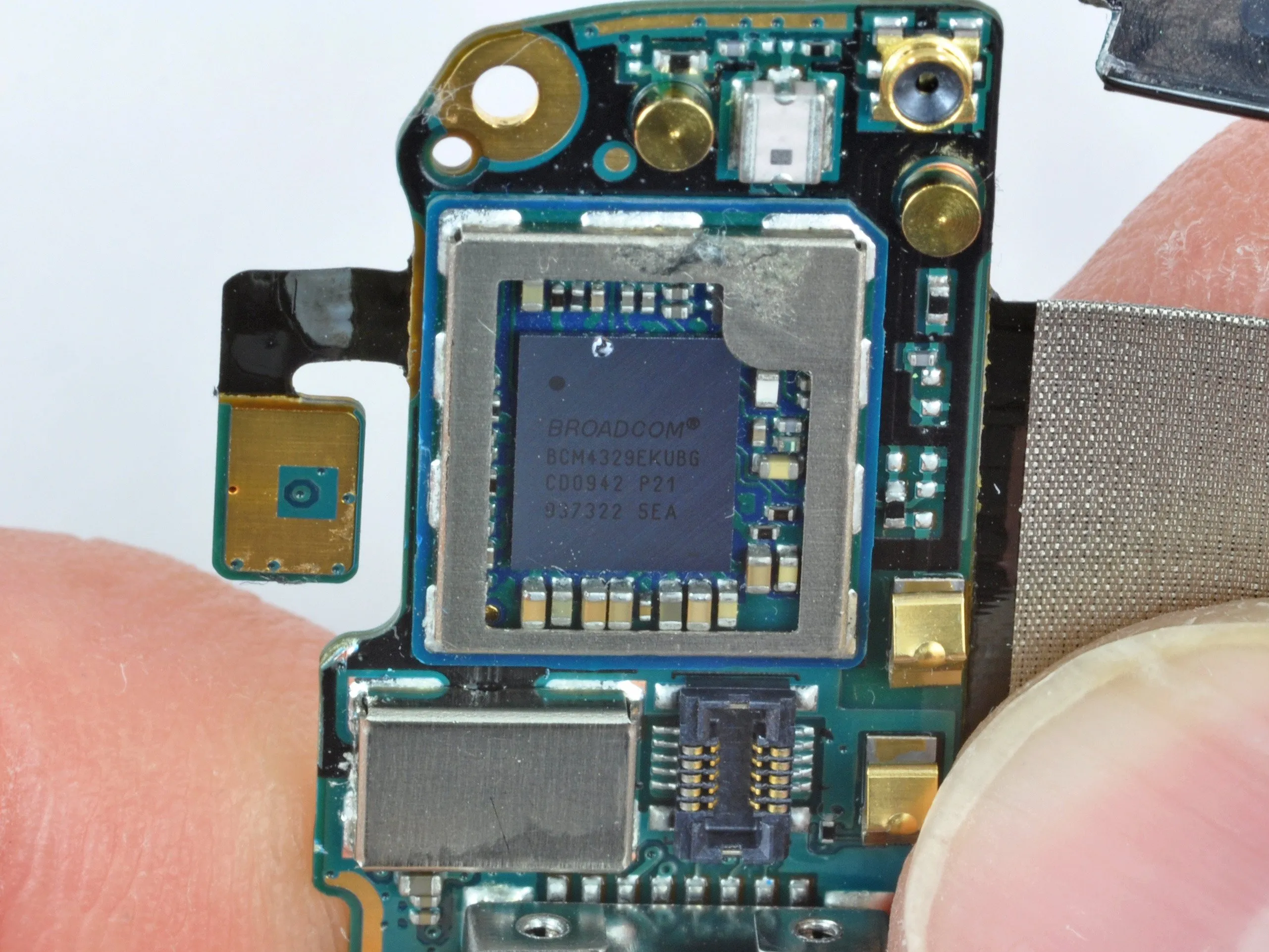

Беспроводная связь Bluetooth и 802.11n обеспечивается чипом Broadcom (BRCM) BCM4329.
Возможность использования 802.11n дает Nexus преимущество перед iPhone 3GS, который поддерживает только 802.11g. Чип Broadcom (BRCM) в Nexus - это тот же самый чип. который мы нашли в новейшем (3-го поколения) iPod touch..
Упаковка имеет маркировку BCM4329EKUBG CD0942 P21 937322 SEA
Шаг 15

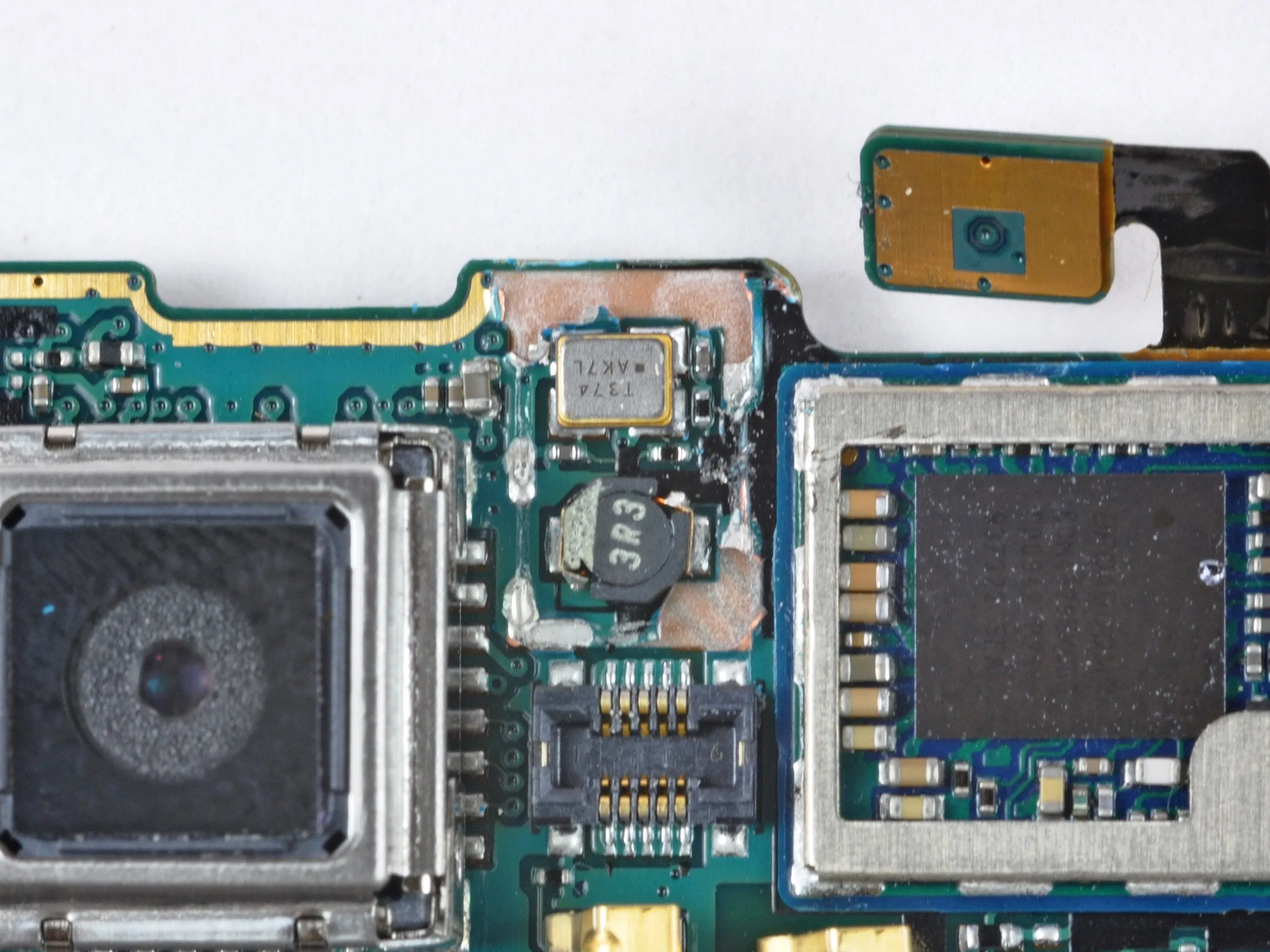

Еще три микросхемы.

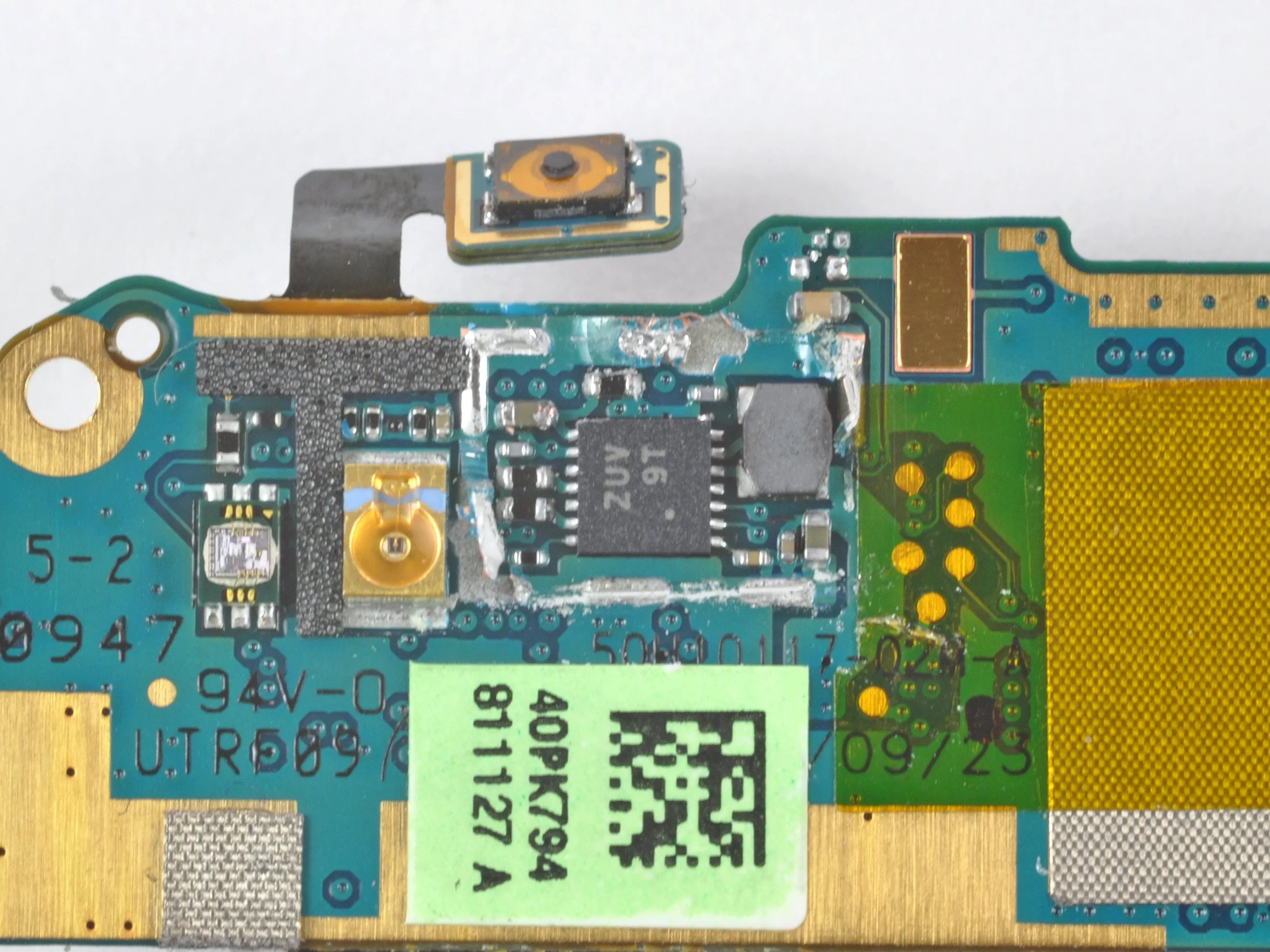

К сожалению, они находились под припаянными крышками EMI. Ради науки и любителей гаджетов во всем мире нам пришлось приложить немного усилий, чтобы снять эти крышки.
Использование Nexus One после разрядки стало весьма сомнительным. До этого шага мы были уверены в его функциональности, но теперь нет...
Комментарии к шагу
Животные, просто животные. Немного нежного тепла от паяльной лампы, и вы снимете банки с экраном быстрее, чем Тигр в ночном клубе.
Именно то, о чем я подумал... заставило меня немного вздрогнуть.
Просто посмотрите на страницу 3 и найдите кое-что интересное. Слева находится датчик освещенности и приближения Capella CM3605. Это тайваньская компания, занимающаяся разработкой микросхем.
Есть идеи, какой чип используется для аудио драйвера? Спасибо
Вы убили его?
Шаг 16

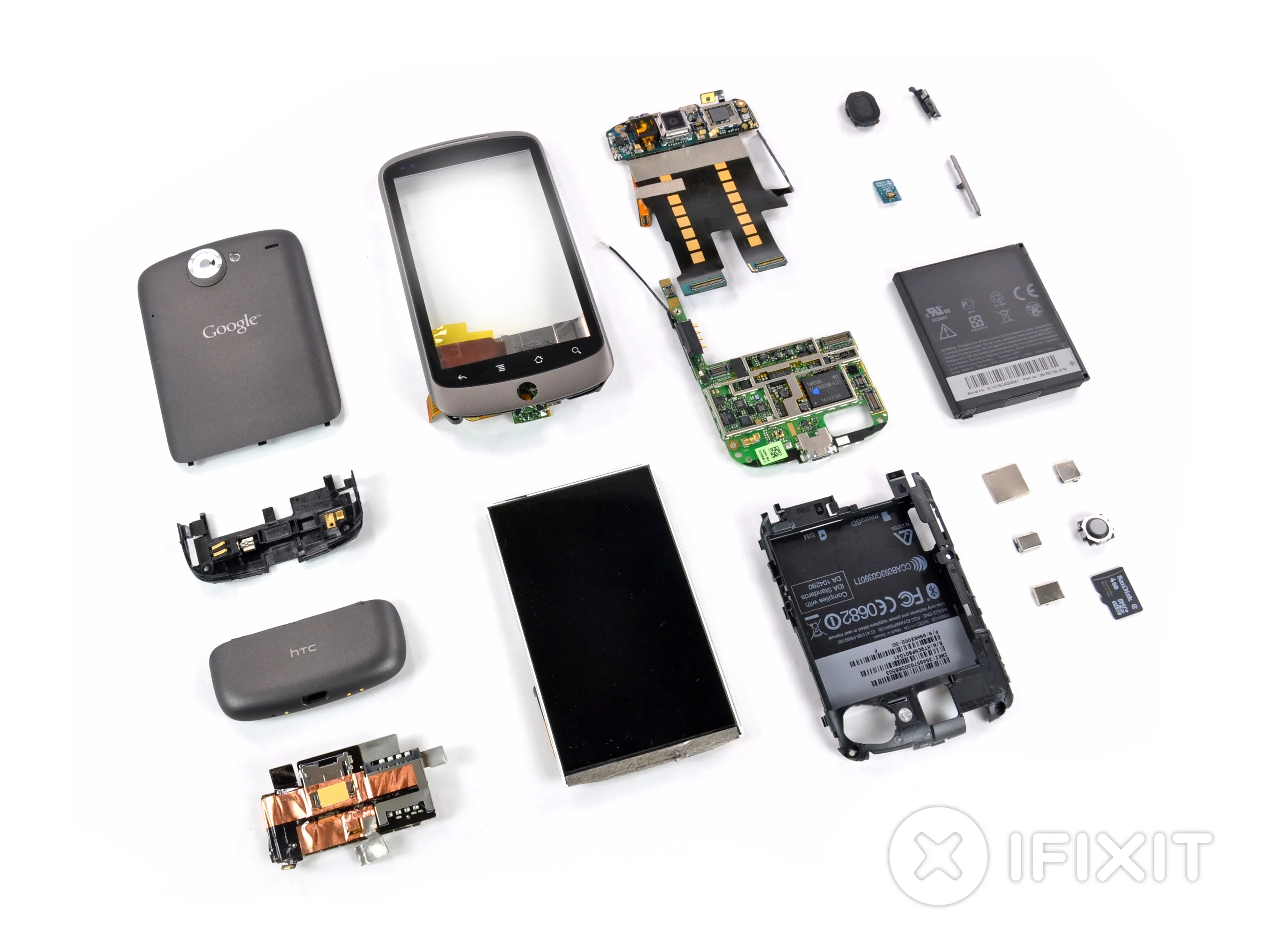

Вот так, друзья...
Надеемся, наш криптонит оказался не слишком сильным для 'суперфона' Nexus One.
Комментарии к шагу
Итак, мой вопрос... будет ли трекбол пачкаться и выглядеть некрасиво/грубо, как на всех тех ежевиках, которые я вижу вокруг?
Просто хотел оставить отзыв об этом спустя пару лет. Нет, он нисколько не выглядит некрасиво, и это после тяжелого, реального, повседневного использования. Он все еще такой же оптически чистый, как в тот день, когда я его распаковал :)
По ощущениям напоминает трекбол BlackBerry, но только время покажет...
В трекболах очень хорошо то, что их можно легко заменить, тот, что в моем ежевике, вынимается, если отщелкнуть маленькое металлическое кольцо, которое его окружает, а затем он просто выпадает, и сам шарик, и ролики представляют собой отдельный узел, а не электронику, и свет, что делает замену легкой (э).
И после некоторого осмотра, шарик/ролик в сборе выглядит похожим, если не идентичным, на тот, что в моем pearl, и может быть универсальной деталью.
Так что, возможно, это только мне кажется, но плата на этой фотографии (верхний ряд, вторая справа) определенно напоминает миниатюрный Android.
Посмотрев фотографии с разбора, я убедился, что она похожа на трекбол от ежевики. Хотя, судя по всему, его не так-то просто вытащить.
Это правда. Надеюсь, это хорошо, потому что я очень хочу этот телефон. Он выглядит потрясающе.
Это точно! Класс!
А экран стеклянный, как у iPhone или plsatic?
Извините - я только что зарегистрировался, чтобы добавить свои 2 запроса, затем окно Добавить комментарий исчез, так что, надеюсь, мои 2 вопроса видели здесь:
1) Стекло экрана: Я задавался вопросом, является ли это жесткий 'Gorrila стекло' сообщили Engadget, как используется в Droid и dell Adamo?
2) Радиочип Broadcom имеет встроенное FM-радио (Rx & Tx), которое используется в Nokia N900 для потоковой передачи музыки на автомобильное радио или домашний Hi-Fi. В iTouch также используется тот же чип. Почему в спецификации телефона не указано FM-радио? Радио очень полезно для получения местной информации при поездках вне зоны действия 3G. Кто-нибудь знает, что нужно для работы FM-радио?
Единственный другой телефон на Android, поддерживающий FM-радио, - HTC Tattoo, так что это хороший вопрос. Я не уверен, но не думаю, что поддержка FM-радио в настоящее время является частью основной сборки Android и может быть просто чем-то, что HTC разработали и зарезервировали для своих собственных телефонов с HTC Sense.
К вашему сведению, Nokia N78, 79 и 97 имеют на борту очень хороший FM-трансмиттер. Этот пункт может стать для меня причиной перехода на Nexus, так как я очень часто им пользуюсь.
Я предполагаю, что вы, ребята, только что получили телефон, чтобы разобрать его, и поскольку вы закончили, я возьму его из ваших рук для дальнейшего тестирования xD....... но если говорить серьезно.......... будет ли он смешиваться????
Есть ли шанс, что вы проследите аудио тракт до ЦАПа и опубликуете ID? Было бы фаншмастично получить I2C или что-то в этом роде... или даже просто обойти обычные крышки iddy biddy liddew =]
Комментарии к статье
WARNING!!!!!!!!TUTORIAL IS INCOMPLETE. Не пытайтесь делать это, если вы не профессионал. Здесь много мелких деталей, о которых нужно позаботиться. Вы можете повредить свой телефон!
Заявлено, что это разборка, а не полная инструкция по разборке.
