Разборка Nexus Q

Введение

Пришло ли оно из космоса? Поднялся ли он из глубин затерянного города Атлантиды? Сколько из них действительно было произведено в Соединенных Штатах? Когда 27 июня 2012 года Google анонсировала Nexus Q на презентации I/O, мы решили разобрать его на части и посмотреть, что нам удастся обнаружить. Присоединяйтесь к нам в нашем стремлении разгадать загадку!

Вы пропустили наш разборку Nexus 7 опубликованный два дня назад? Хотите быть уверенными, что никогда не пропустите другие разборы? Следите за нами в Twitter!

Знаете, что будет хорошо сочетаться с Q? . Делаете.ру Приложение для Androidвот что. Загрузите его, если хотите просматривать потрясающие руководства по ремонту Делаете.ру в родном формате!

Что вам нужно

Инструменты

•

  Посмотреть

•

•

•

•

•

  Посмотреть

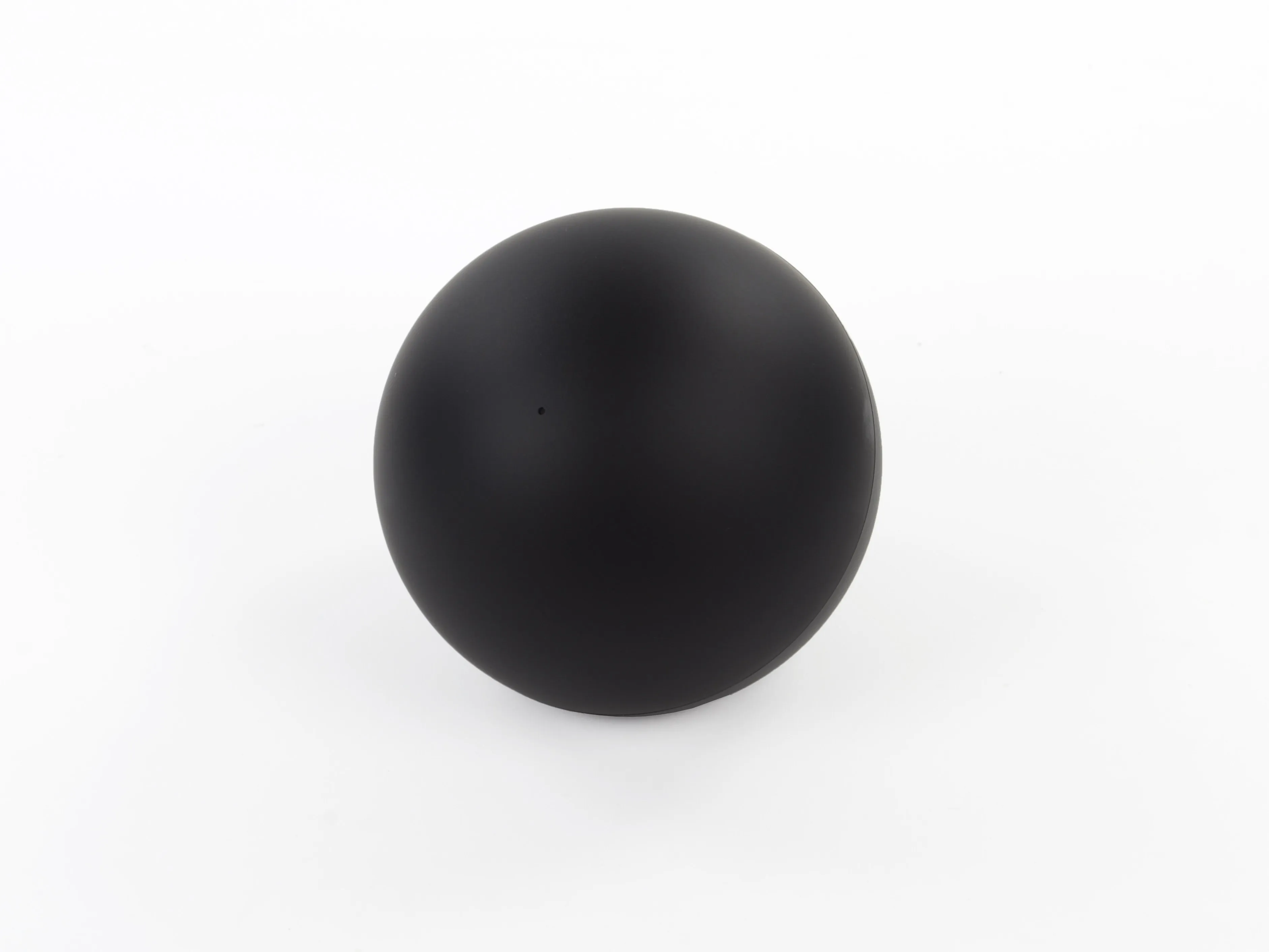

Шаг 1 Разборка Nexus Q

• Мы попробовали поставить Nexus Q в очередь с песнями, но после того, как мы некоторое время смотрели на его яркие огни, мы решили сделать то, что у нас получается лучше всего: разобрать его на части.

• Светящийся шар от Google имеет следующие характеристики:

• 16 ГБ встроенной флеш-памяти

• 1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 32 RGB-светодиода по периметру и 1 RGB-светодиод для индикации отключения звука

• OMAP4460 (двухъядерный процессор ARM Cortex-A9 и графическое ядро SGX540)

• Android 4.0 'Ice Cream Sandwich'

• В качестве дополнительного бонуса мы определили (насколько это возможно) страну происхождения каждой интегральной схемы, которую мы обнаружили в процессе разбора.

Шаг 2

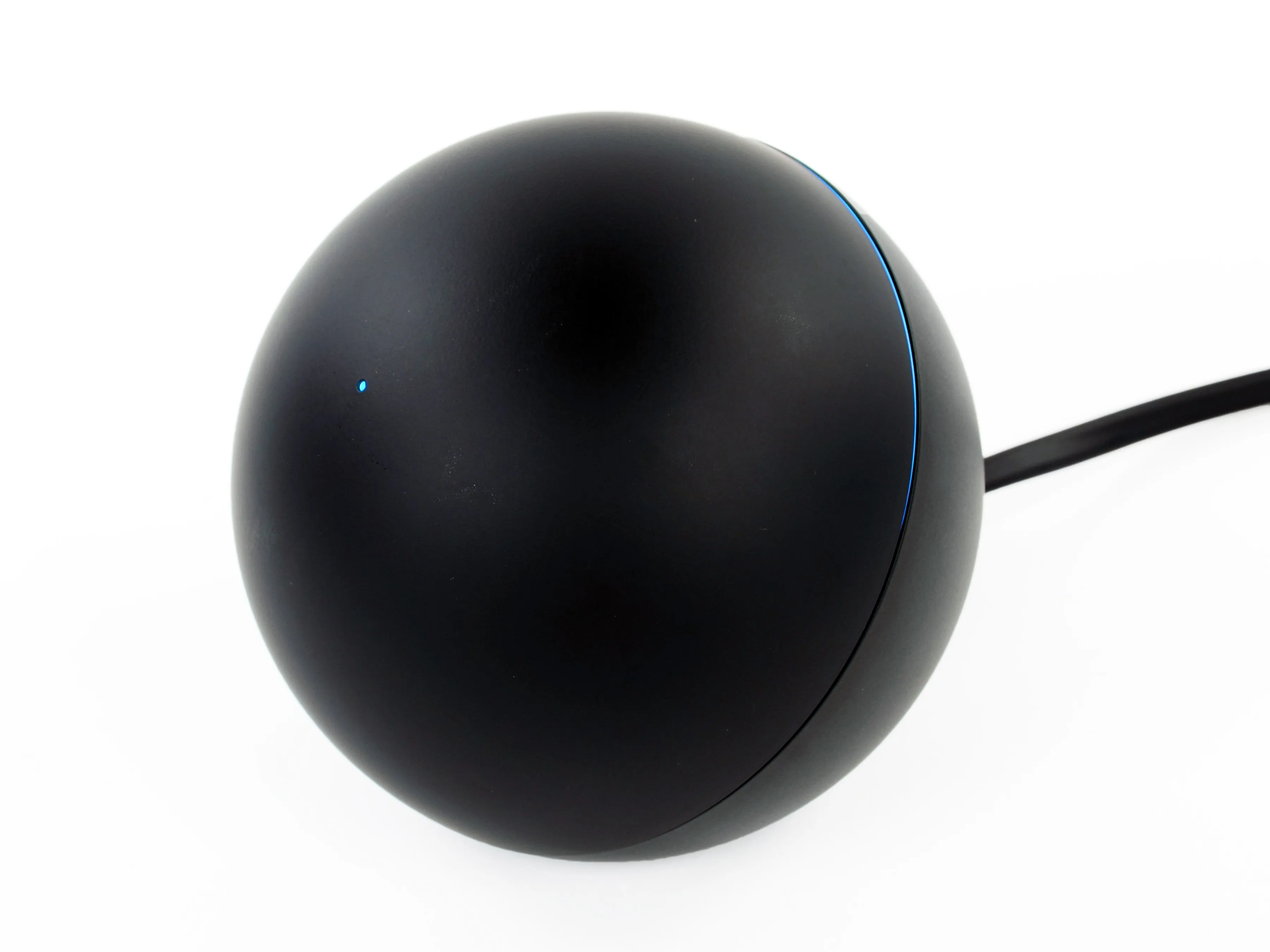

• Вот наш первый вид подключенного Nexus Q. Не уверены, что ваше устройство действительно Q? Посмотрите это полезное видео.

• Круглый, как круг? Есть.

• Маленький хвостик? Есть.

• Скорее всего, у вас в руках Q!

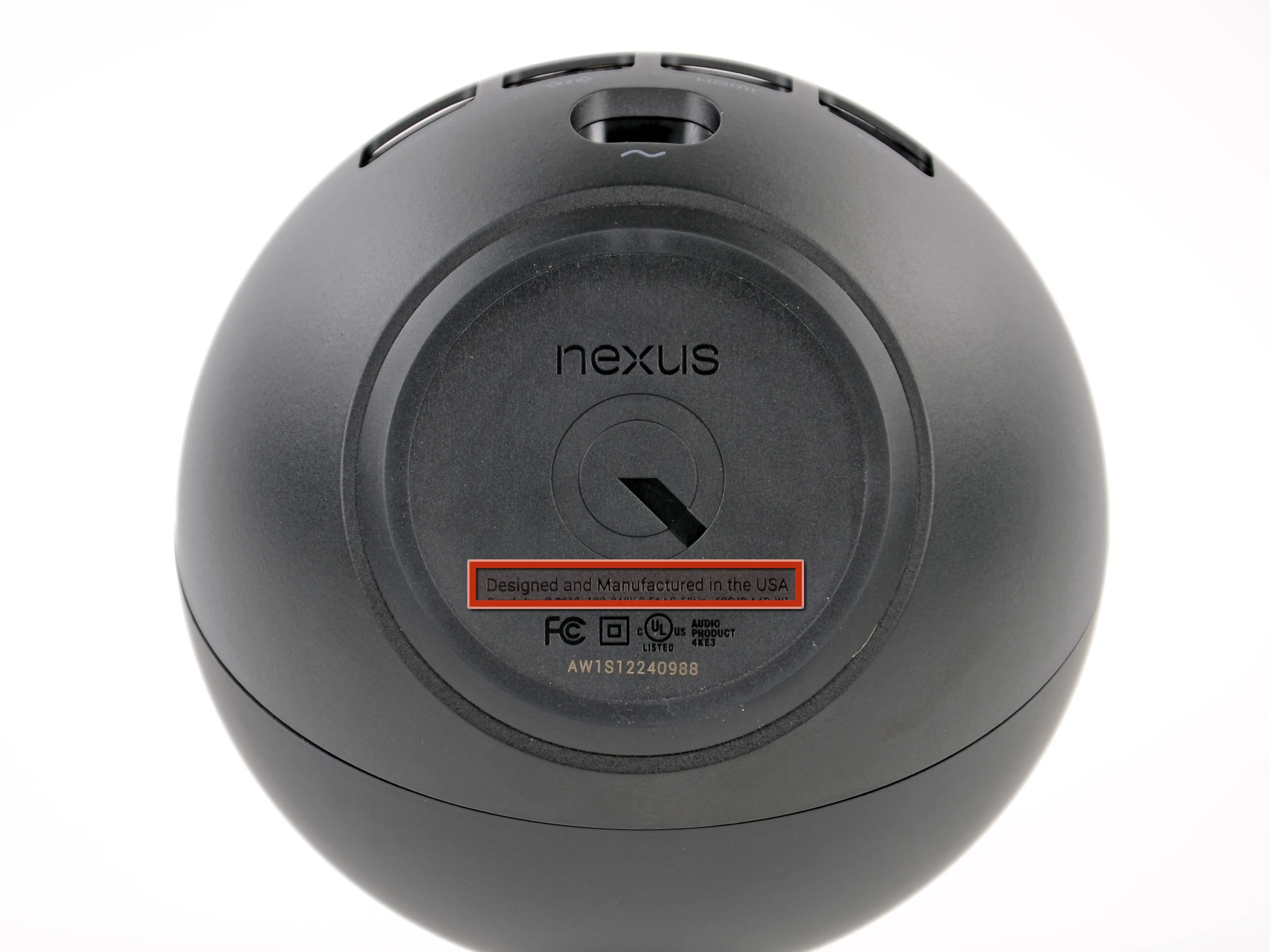

• Перевернув устройство, чтобы посмотреть на цинковое основание, мы видим первый признак того, что это устройство 'разработано и произведено в США'."

Шаг 3

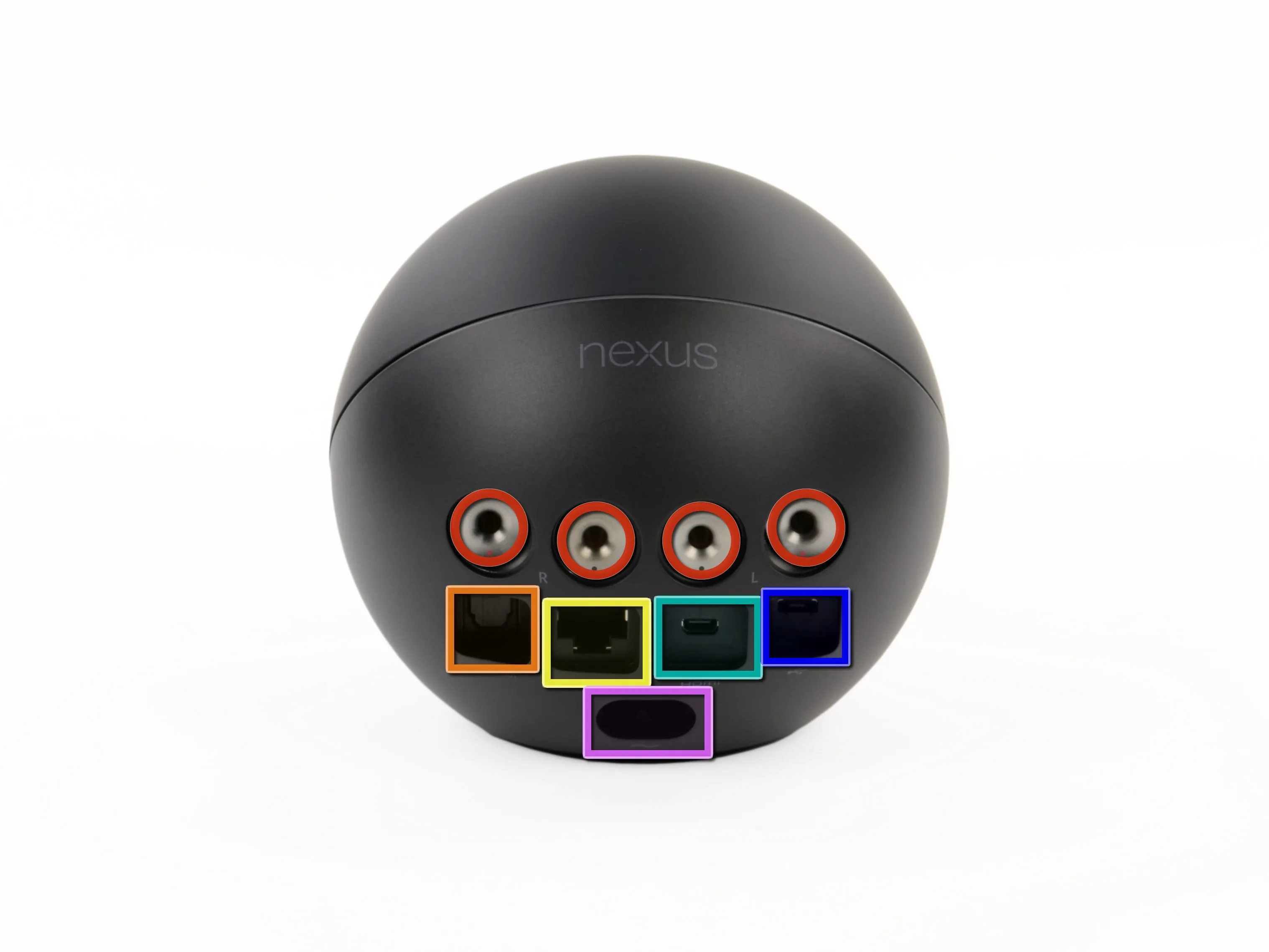

• На задней стороне основания расположены порты ввода/вывода:

• Порты динамиков (разъемы 'банан')

• Оптический выход

• Порт Ethernet

• Микро HDMI

• Микро USB

• Питание от сети переменного тока

• Когда мы собираем кувалды и бензопилы, чтобы начать разборку, мы находим эту карточку с правилами безопасности. Мы постараемся следовать некоторым из этих инструкций. Извините за номера 4 и 10.

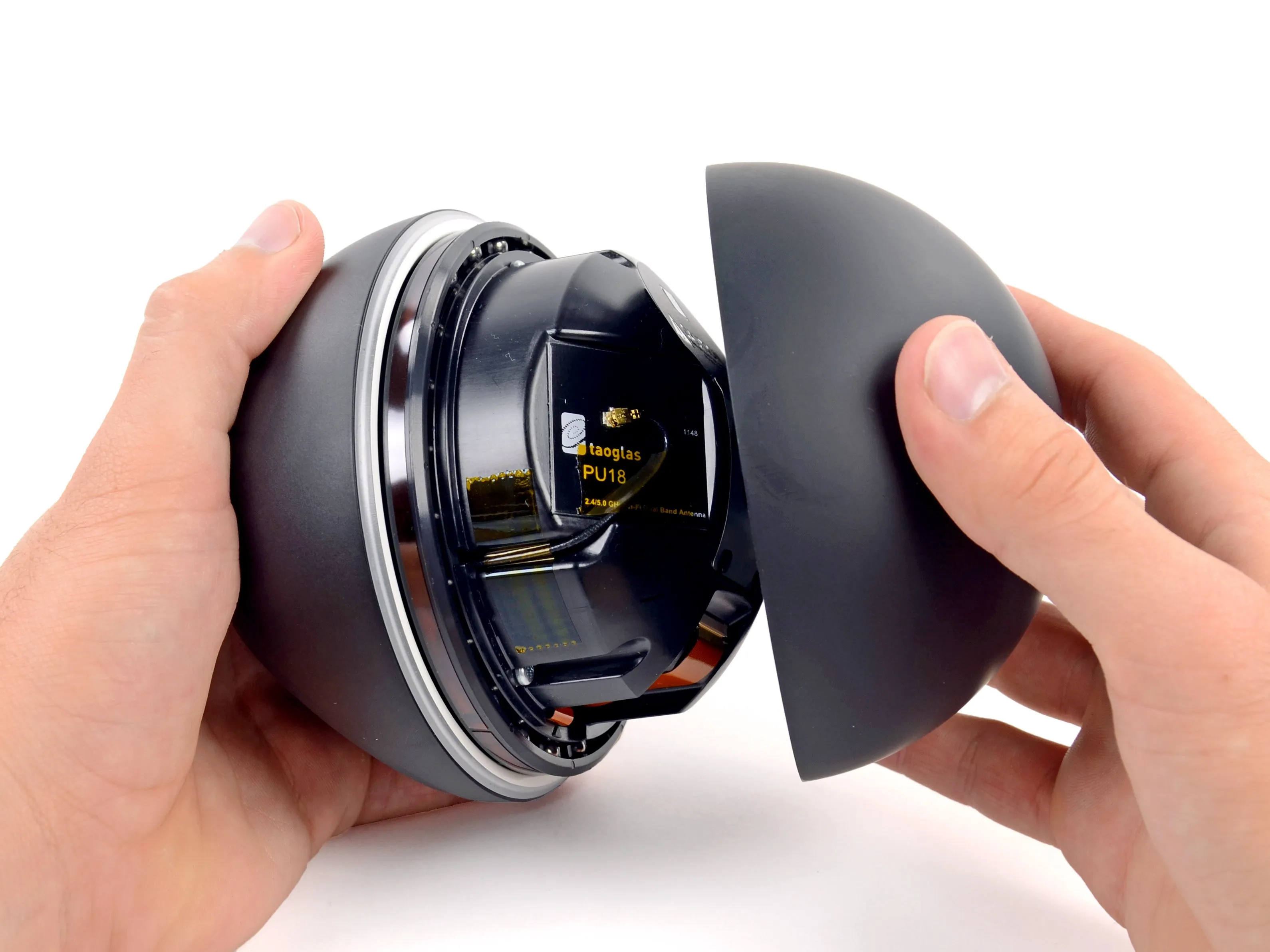

Шаг 4

• Нам говорят, что это устройство разработано и произведено в США, но название заставляет нас задуматься, не замешана ли в этом британская секретная служба. Мы следим за вами, Q.

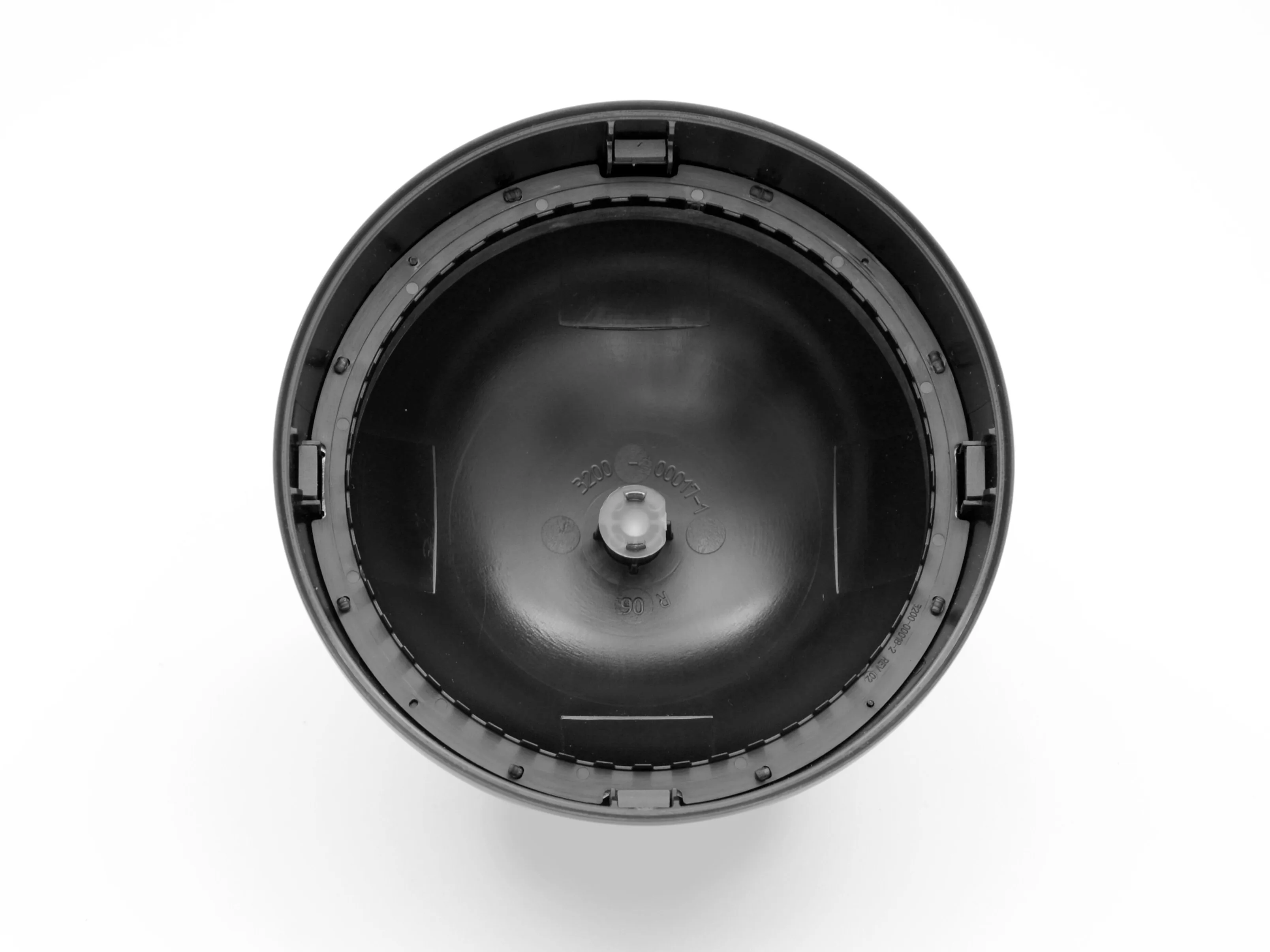

• Если Q и прячется где-то здесь, то он не очень хорошо укреплен. Купол с бесконечным вращением регулятора громкости/выбора отрывается без особых усилий - его не удерживают ни винты, ни клей.

• Сенсорный матово-черный купол содержит рассеиватель для светодиодного индикатора состояния. Маленькие клипсы, расположенные по его окружности, защелкиваются в основании Q, поэтому он может вращаться бесконечно.

Шаг 5

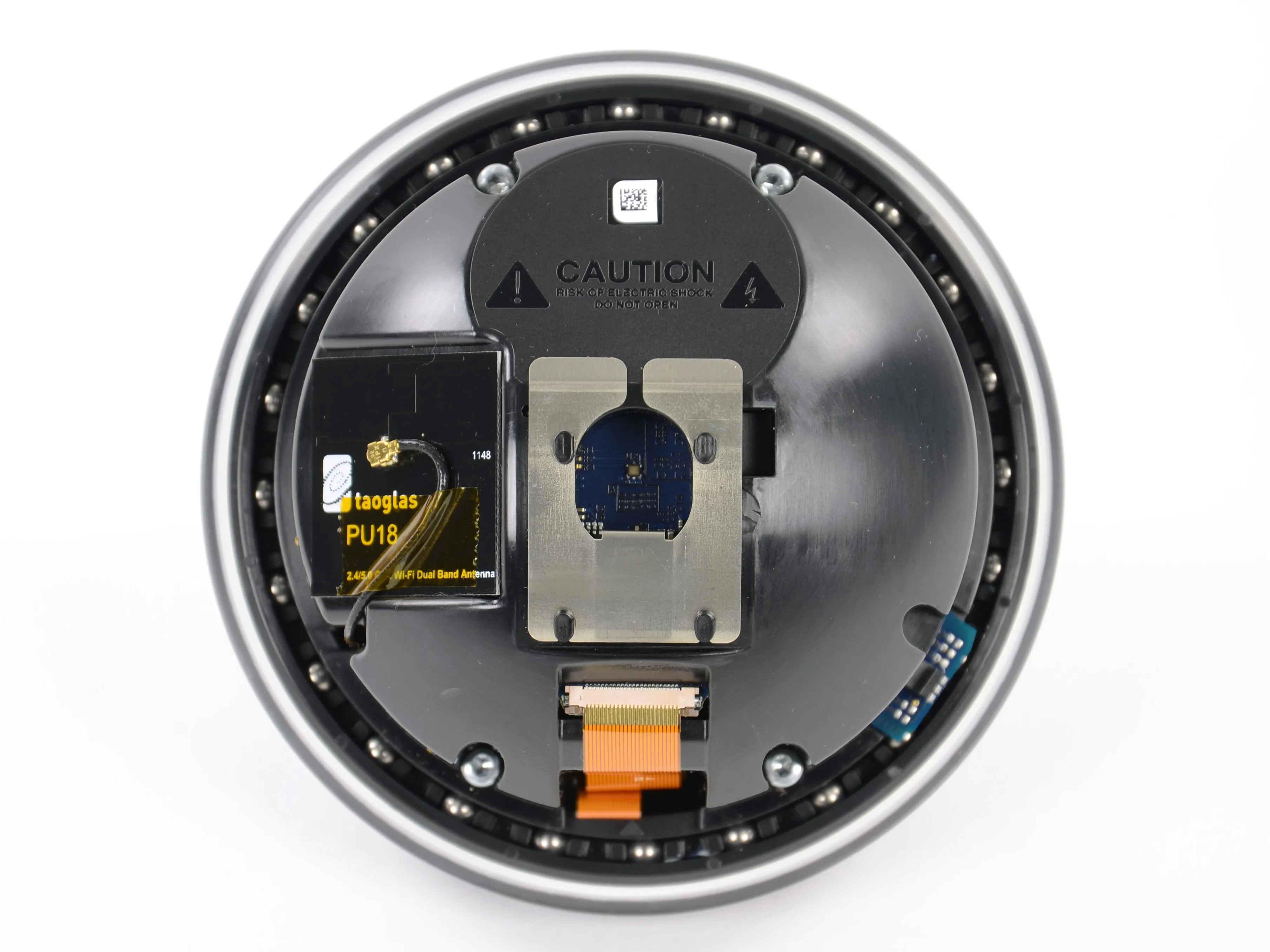

• Нас любезно встречает первая предупреждающая табличка. 'Опасность поражения электрическим током. Не открывать'. Спасибо, Google; как хороший старший брат, ты всегда заботишься о нас.

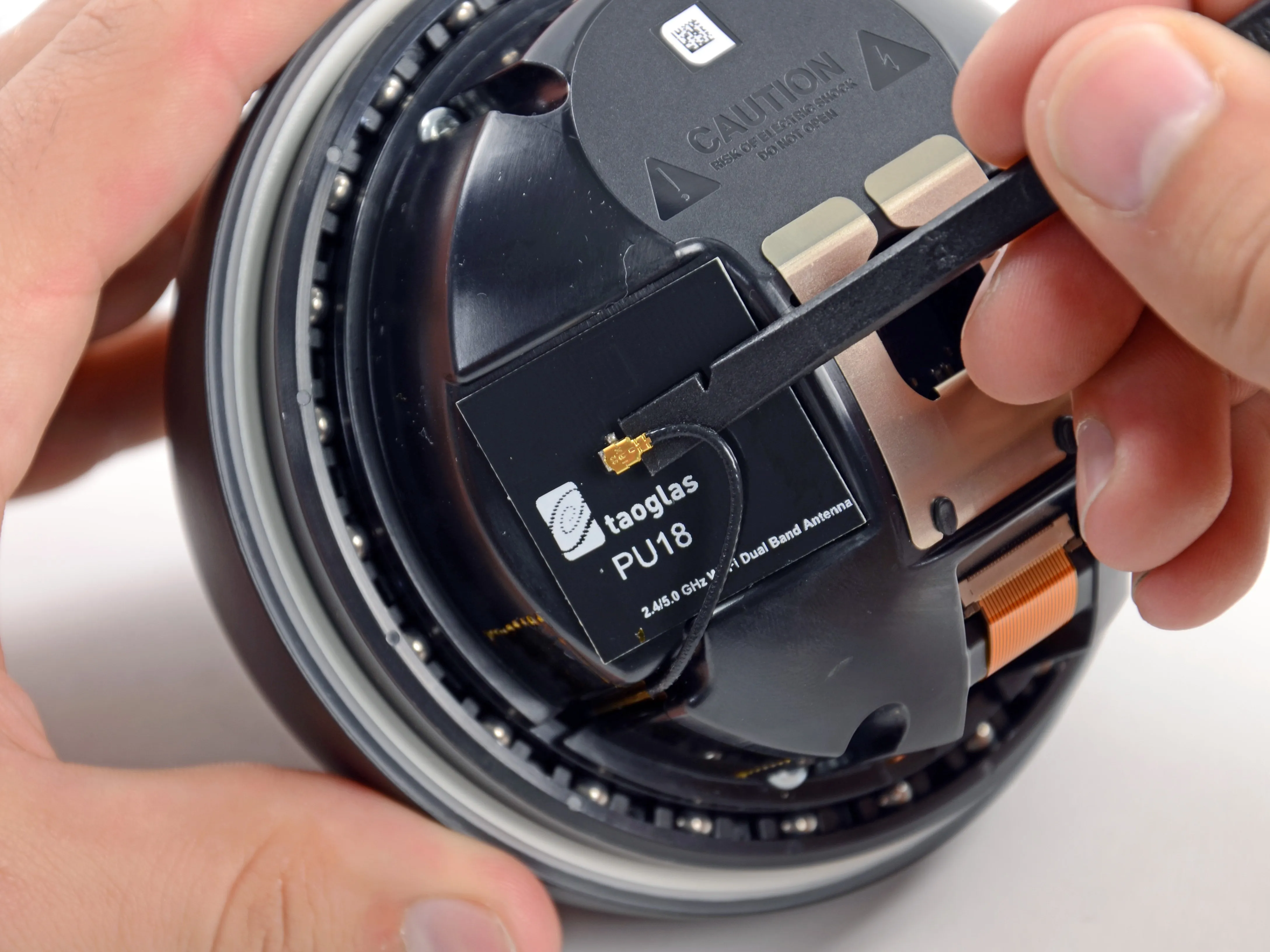

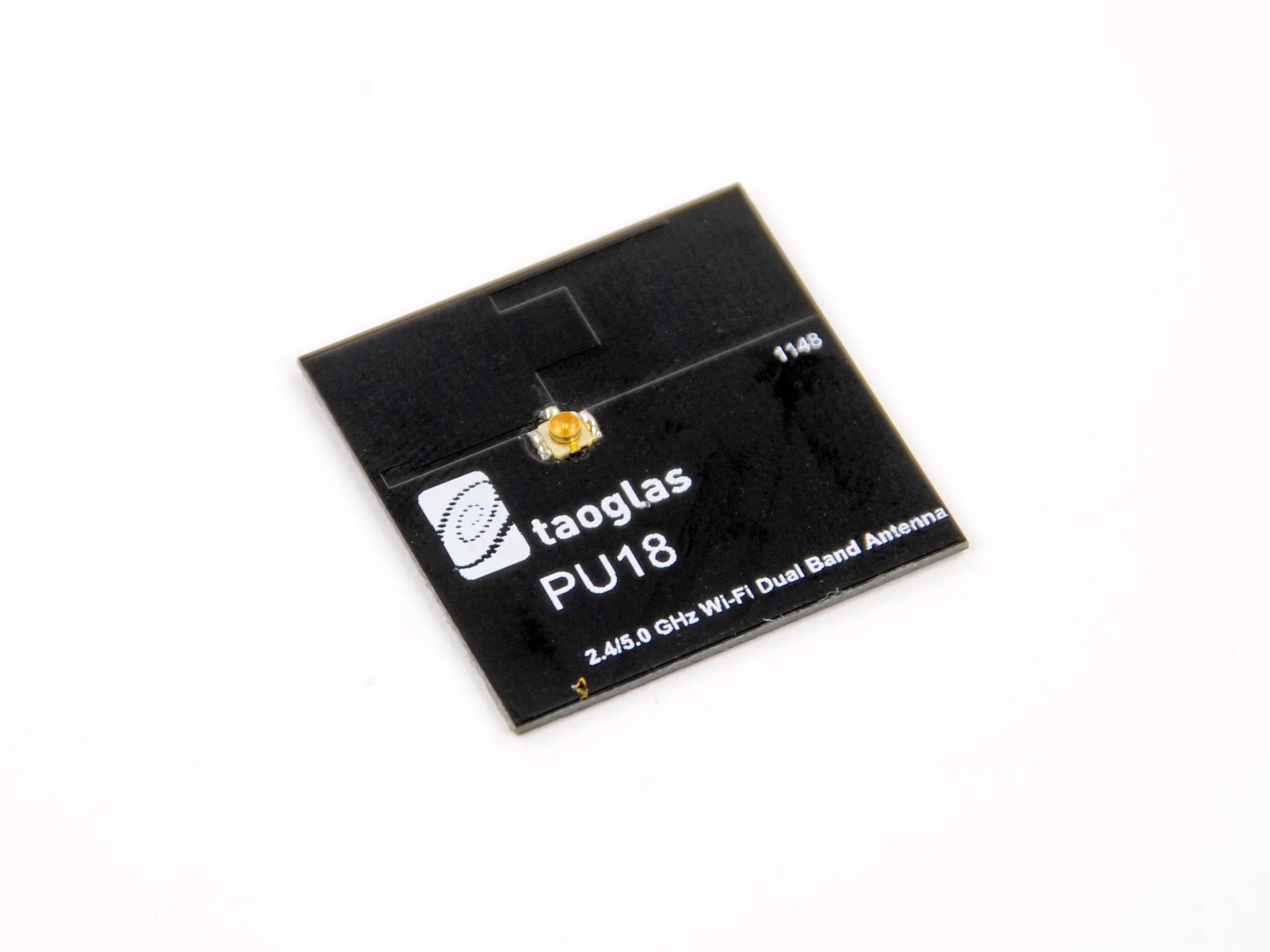

• Наш паяльник вмешивается в Q-коммуникации, когда мы отсоединяем двухдиапазонную антенну Wi-Fi taoglas PU18 2,4/5,0 ГГц.

• Антенна Wi-Fi используется исключительно для подключения к облачным приложениям Google. Это означает, что вы не сможете просматривать веб-страницы на своем Q, но для чего вообще нужен интернет?

Шаг 6

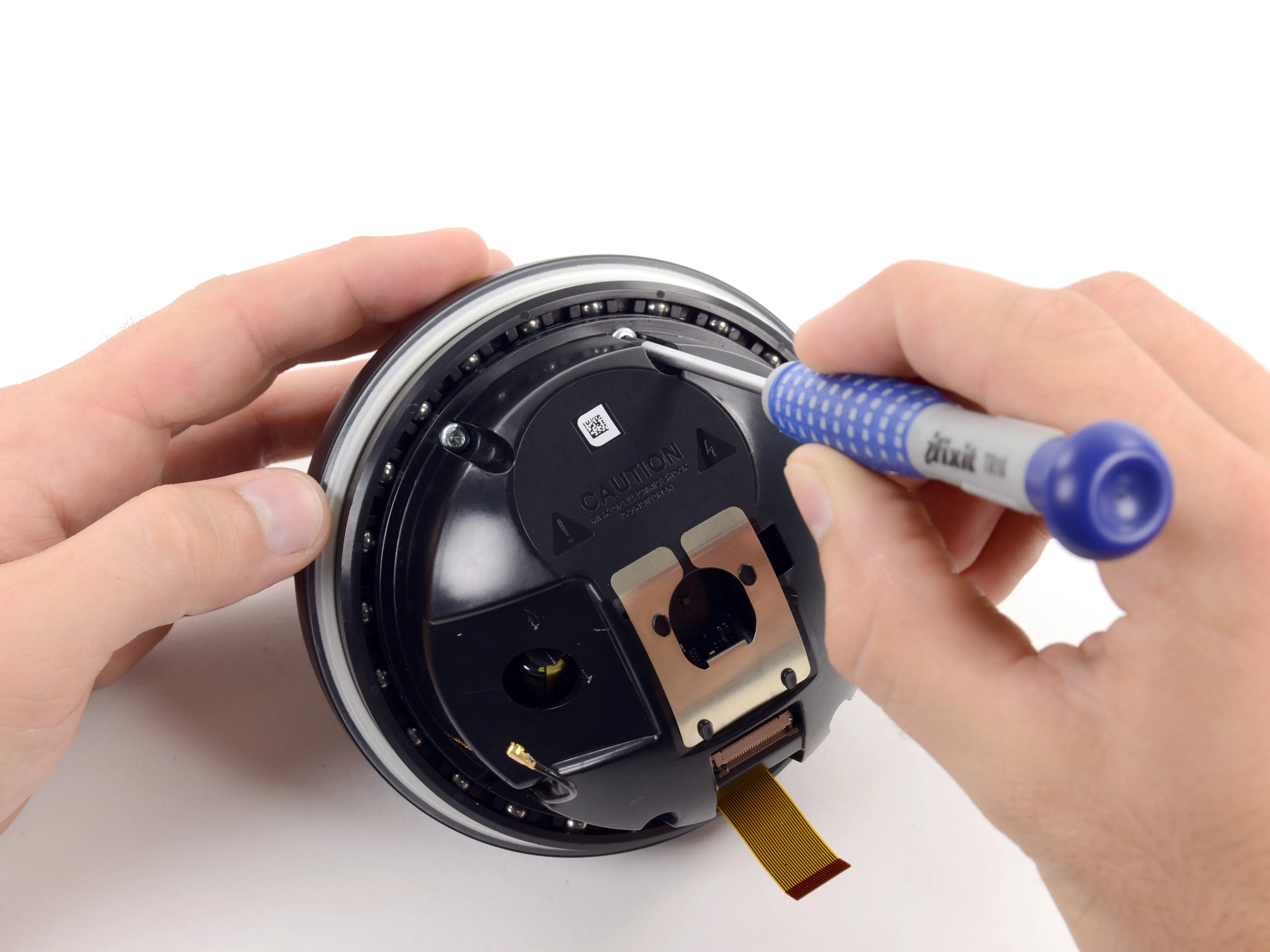

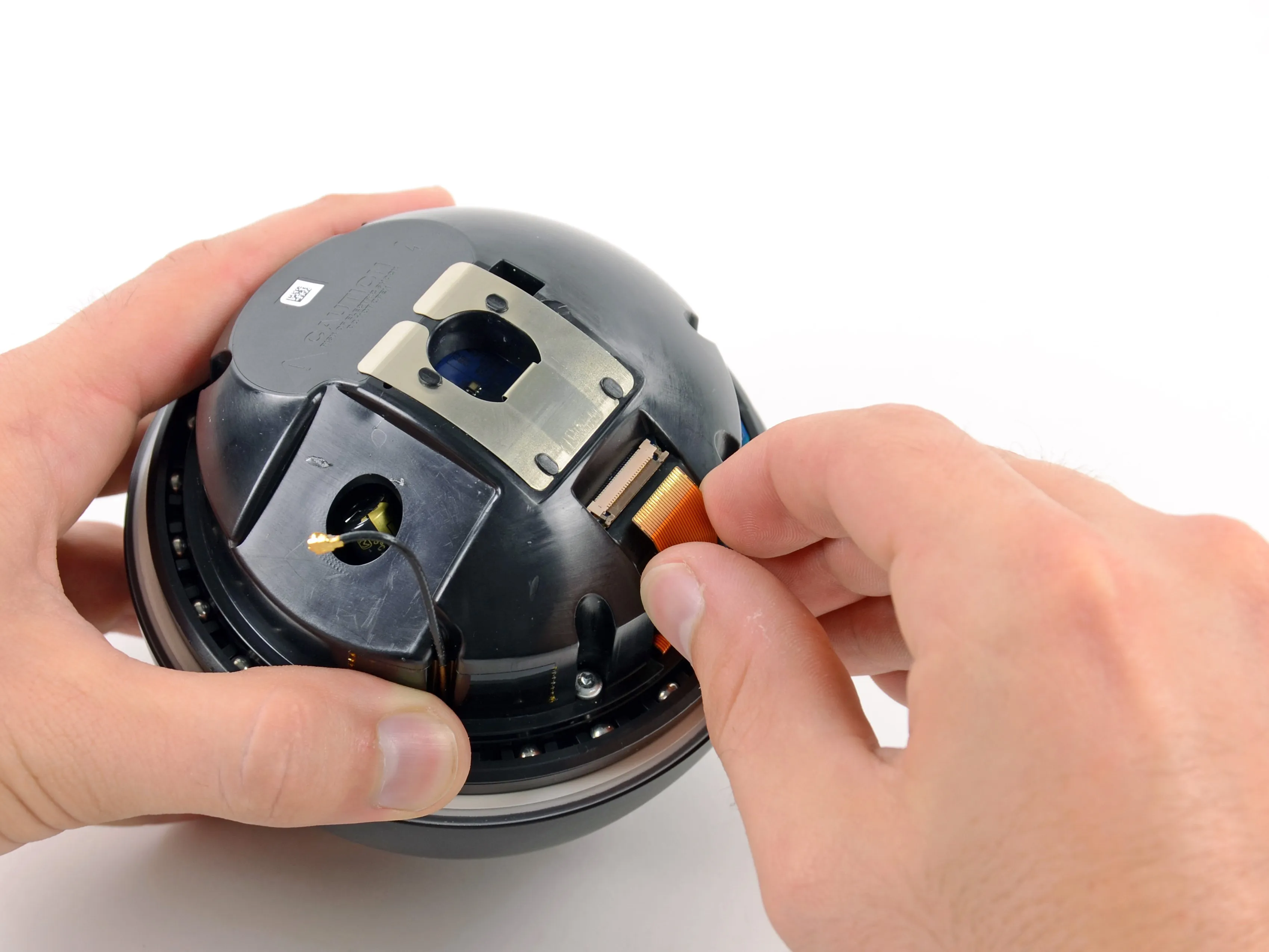

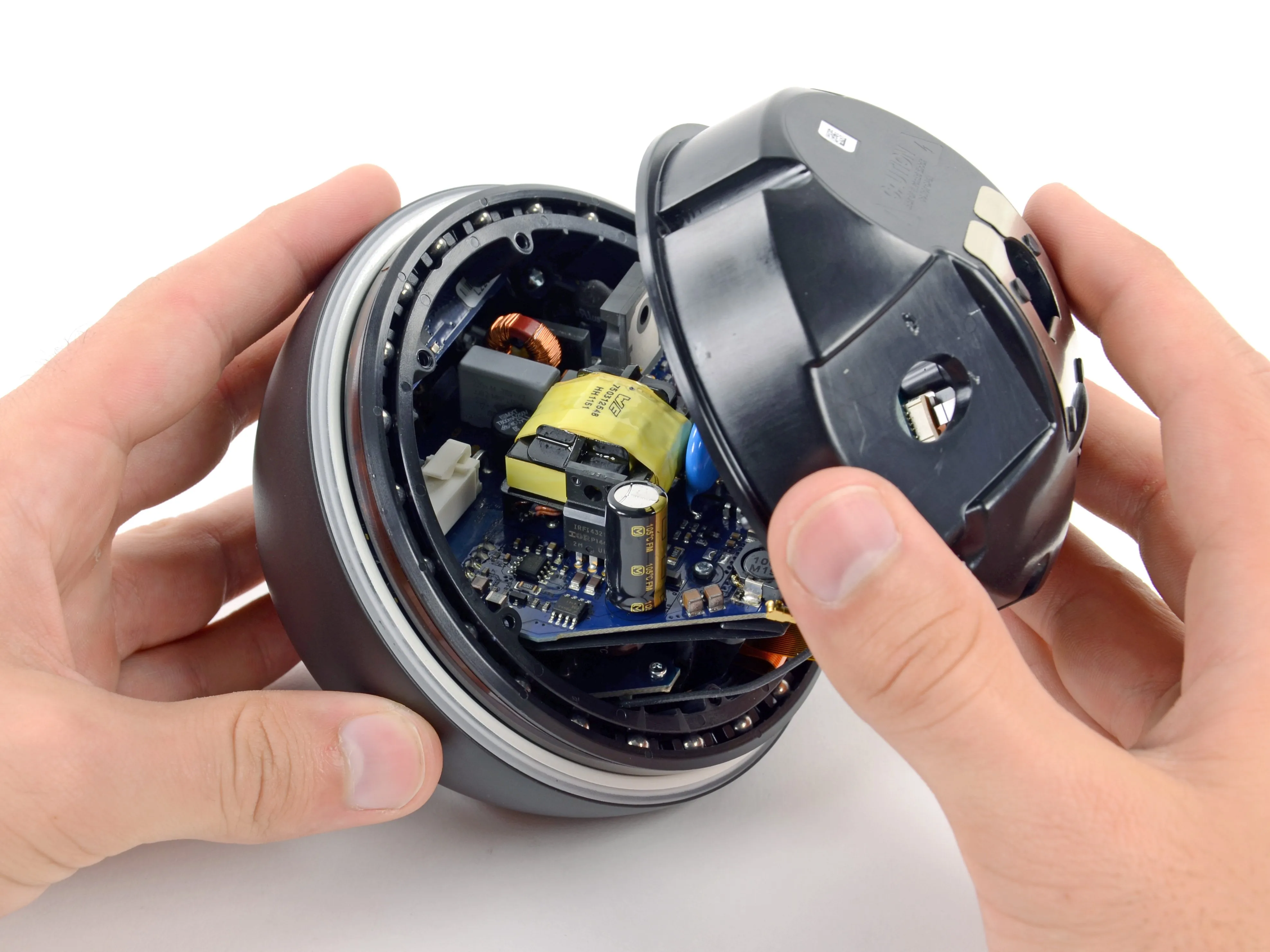

• Разъем и пара винтов T10 Torx - это все, что стоит между нами и внутренностями Q.

• Всего шесть шагов, а мы уже добрались до сути устройства. Можно сказать, что мы делаем QuickTime.

Шаг 7

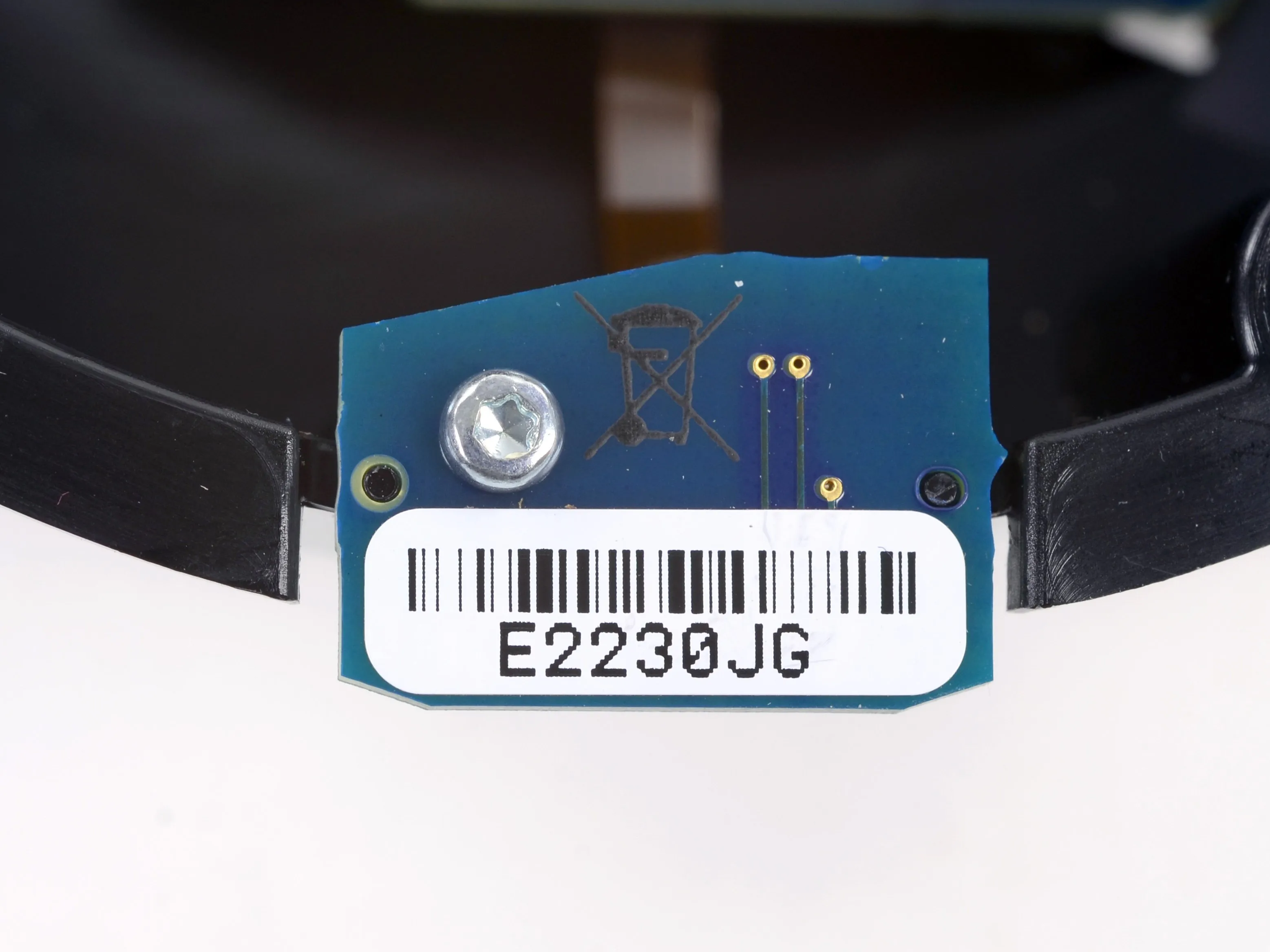

• На внутреннем куполе мы находим небольшую дочернюю плату, закрепленную винтом T6 Torx. Она имеет маркировку E2230JG и штрих-код.

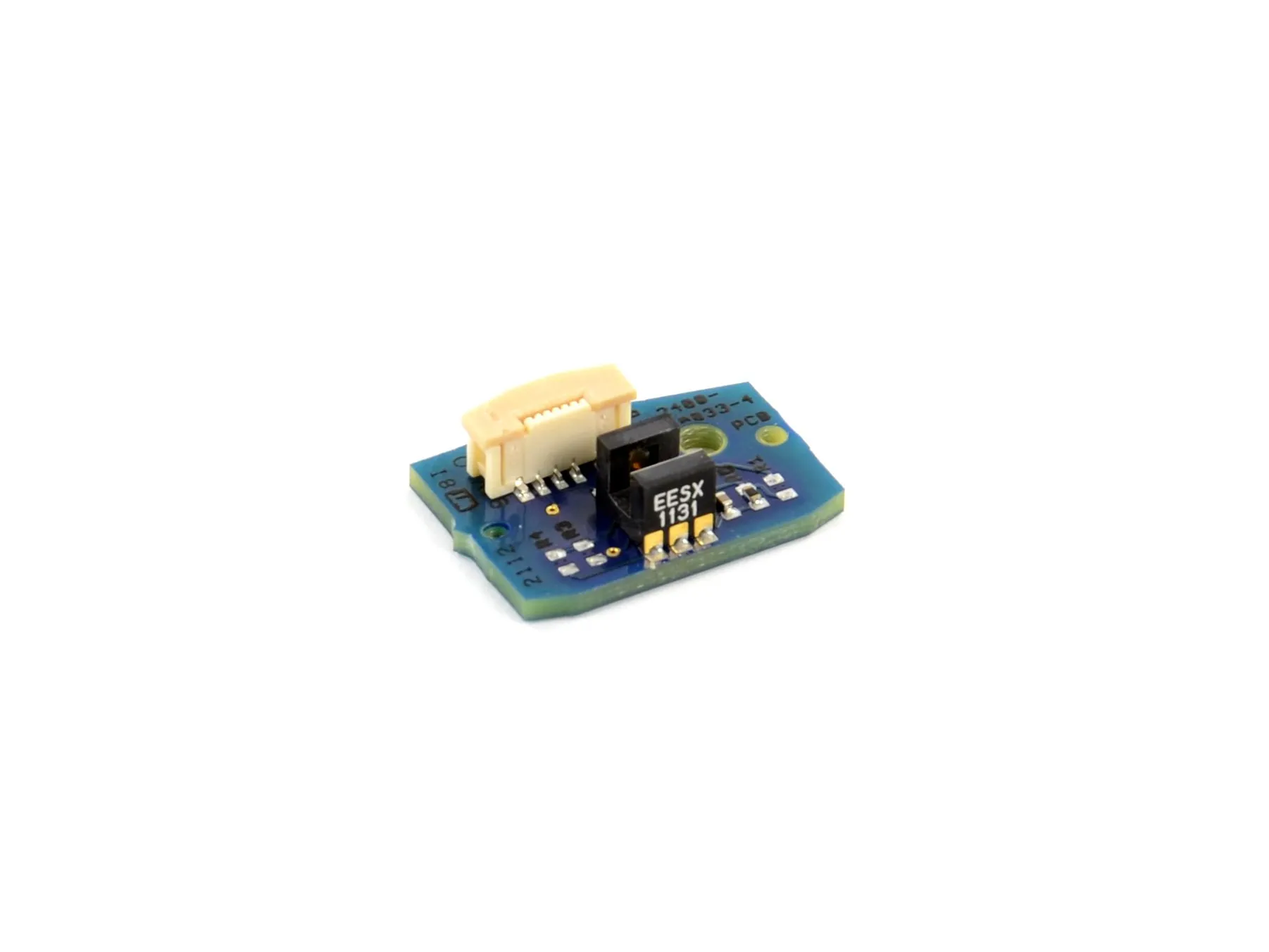

• На дочерней плате находится OMRON EE-SX1131 Фотомикросенсор (изготовлен в Санта-Кларе, Калифорния, или Шаумбурге, Иллинойс).

• Фотомикросенсоры - это небольшие фотоэлектрические датчики, которые обеспечивают надежное определение положения в компактном и экономичном корпусе.

Шаг 8

• Эй, мы не просто кучка шарлатанов в офисе, мы делаем и реальные вещи!

• Мы продаем запчасти и инструменты, чтобы достичь нашей цели: продолжить создание бесплатного руководства по ремонту всего на свете.

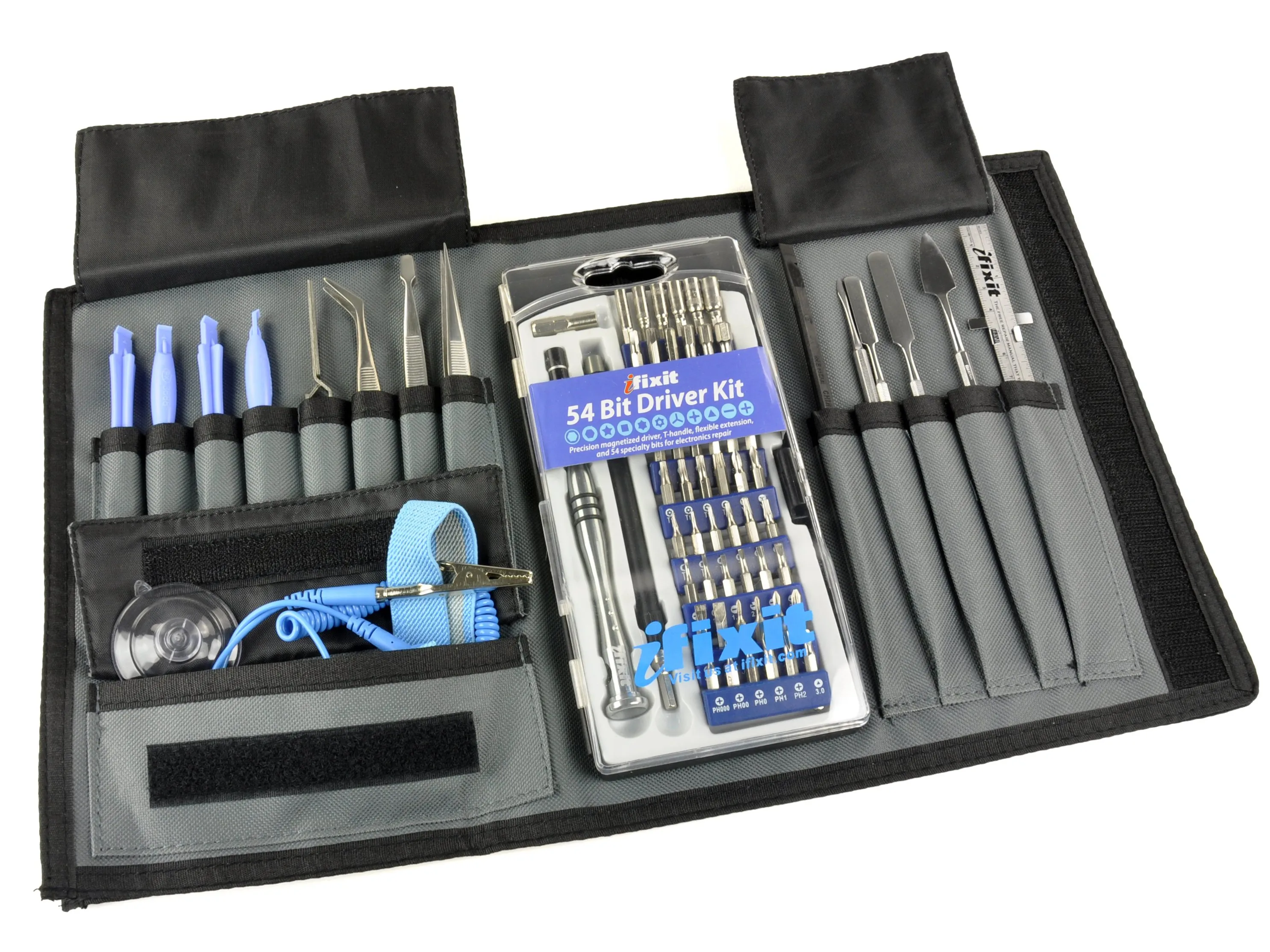

• Такие инструменты, как этот удобный набор инструментов для электроники, который мы используем для разборки новейших гаджетов. Мы собрали самые используемые инструменты Делаете.ру и поместили их в один набор для вашего удобства.

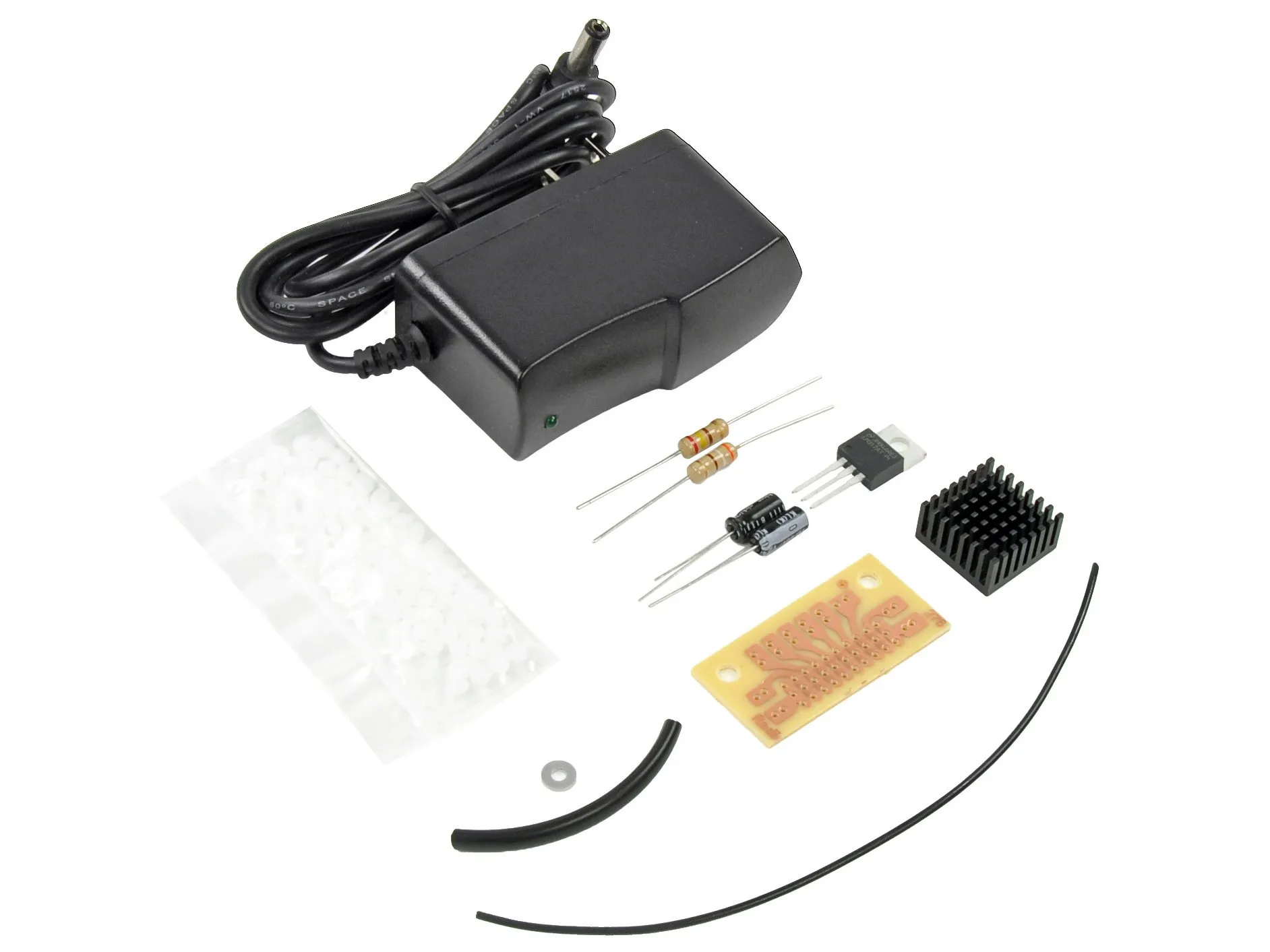

• Помимо привычных Mac и iPhone, у нас есть детали и для других устройств. Хотите починить свой сдохший AirPort Express? У нас есть набор и руководство для этого.

• Есть даже продукт под названием Monster Battery Pack 9000. Поверьте нам, он легальный (он идет на 11).

Шаг 9

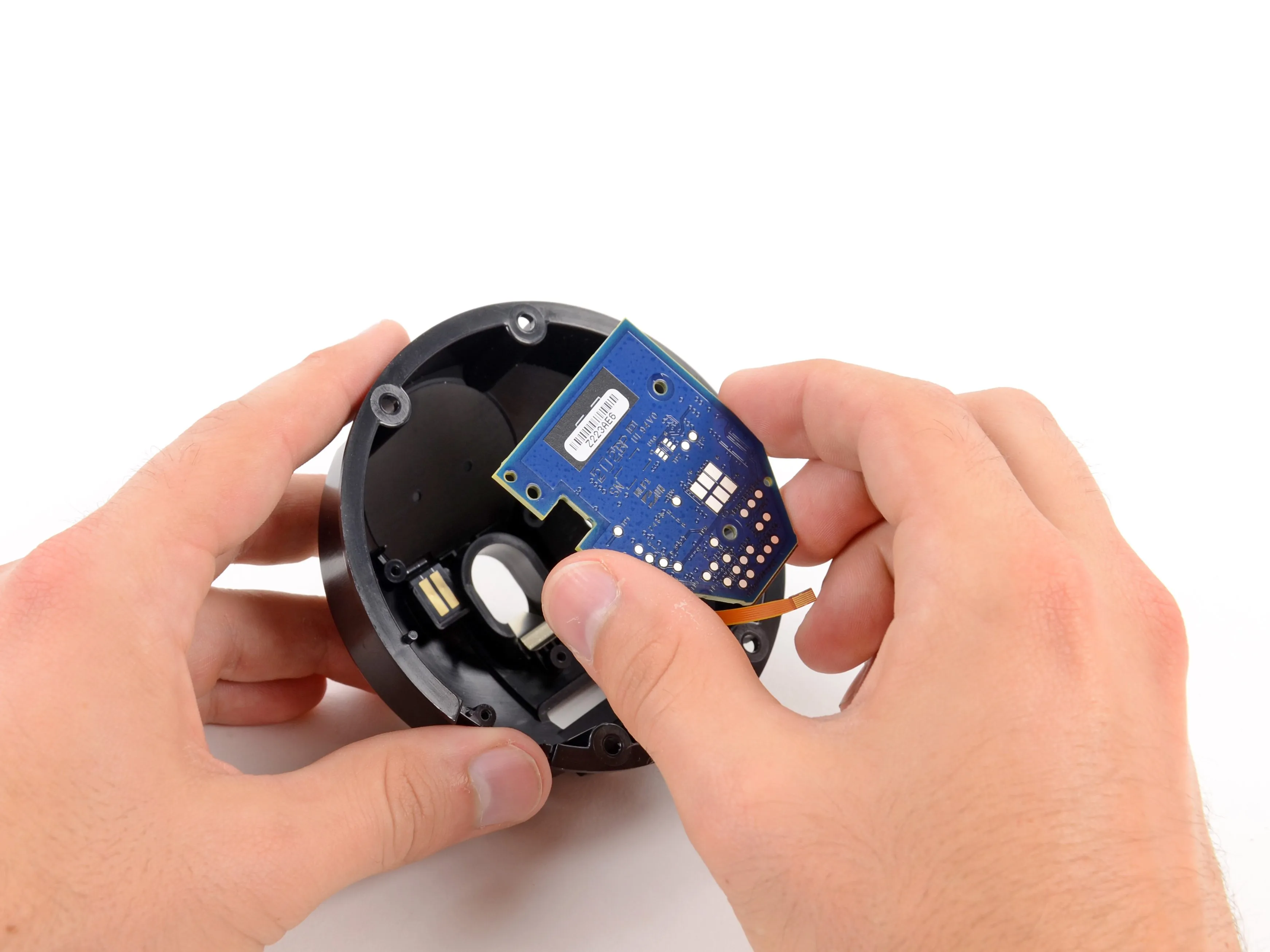

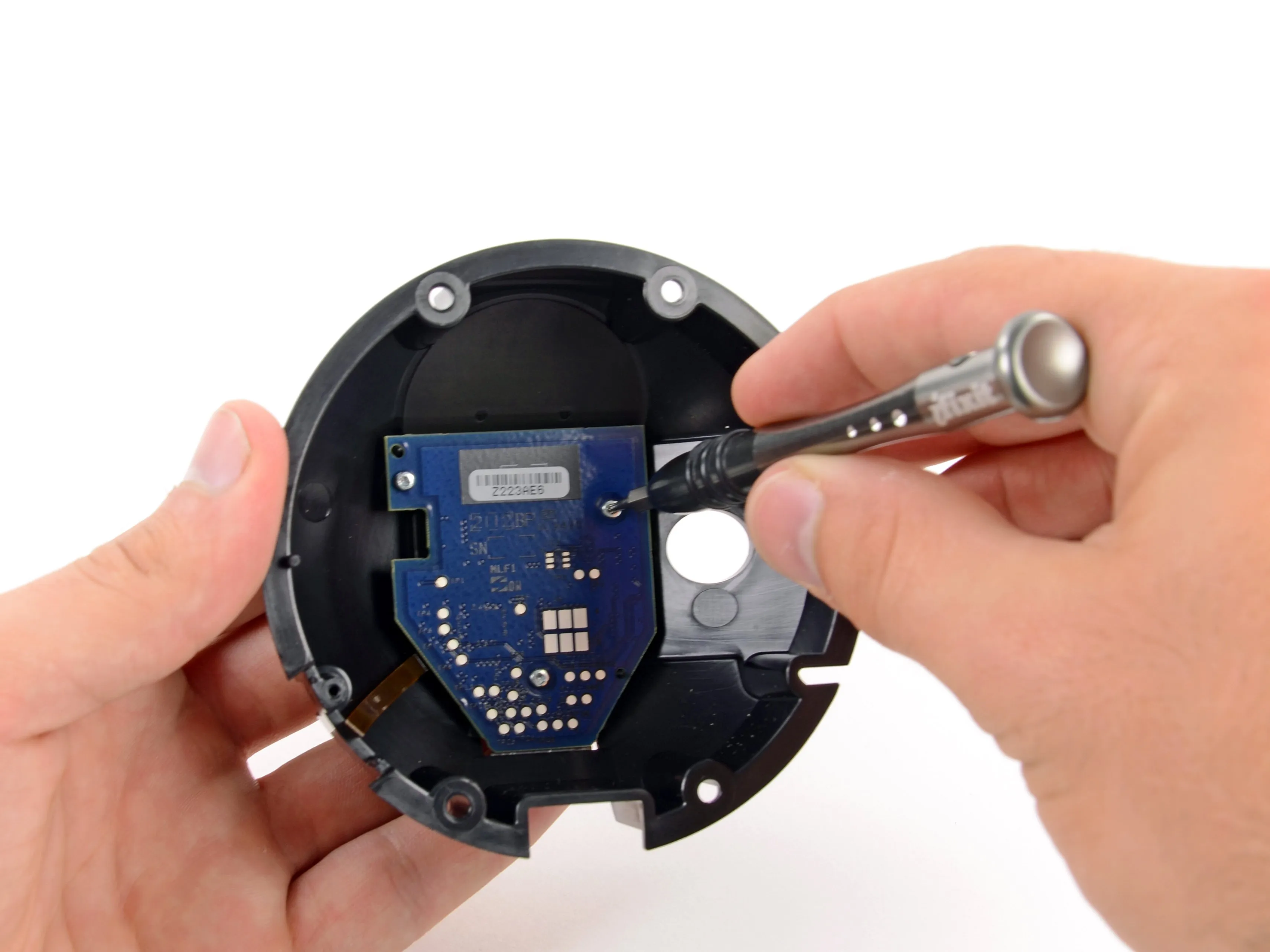

• Используя биту T6 Torx из нашего набора 54-битных драйверов, мы извлекаем еще одну дочернюю плату из внутреннего купола.

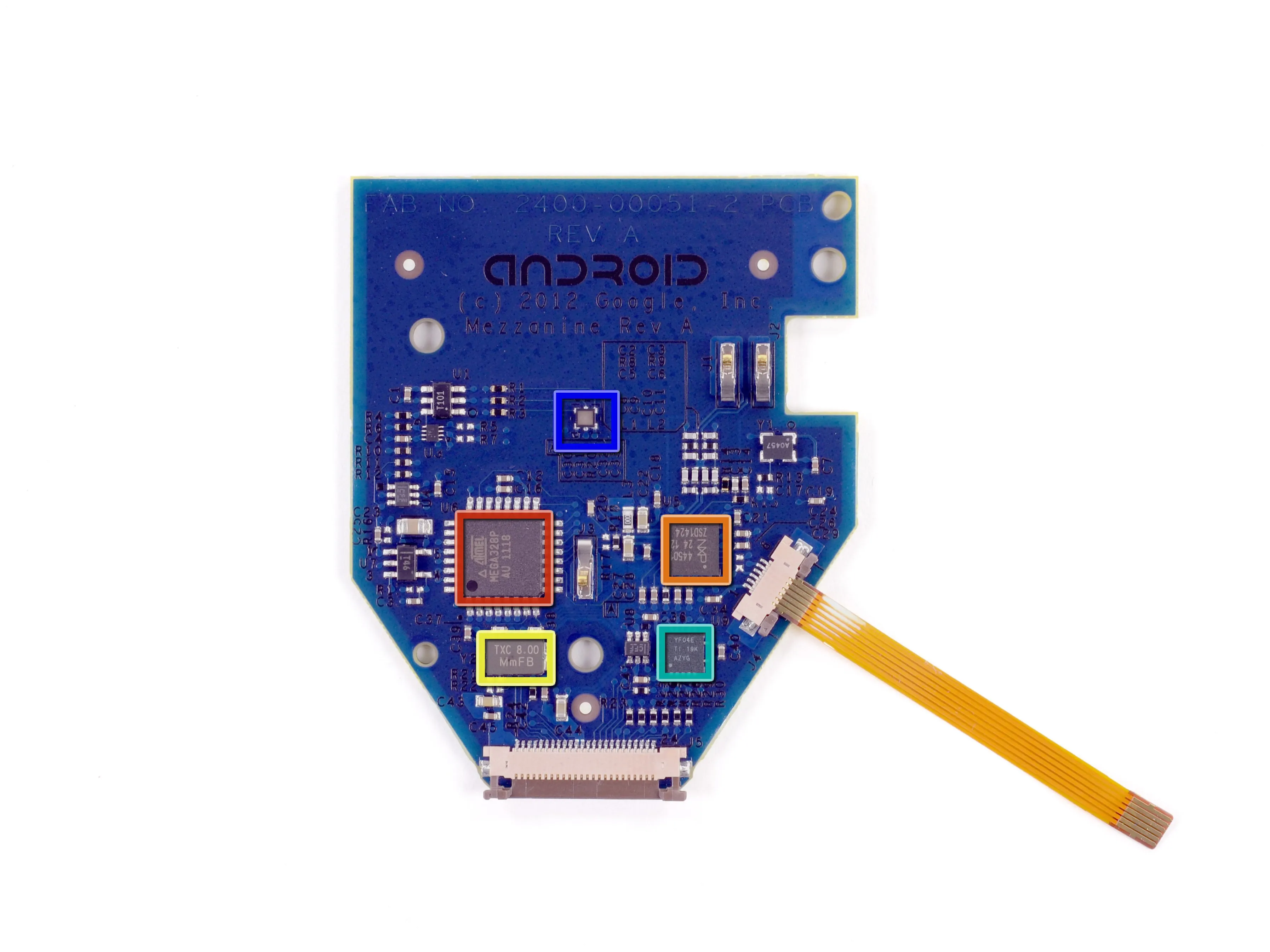

• На плате расположено несколько примечательных микросхем:

• Atmel ATMEGA328P (произведена в Колорадо-Спрингс, штат Колорадо, США или Нанте, Франция)

• NXP Semiconductors 44501 Контроллер связи ближнего поля (изготовлен в Германии, Китае, Великобритании, Нидерландах или Сингапуре)

• Кварцевый генератор TXC 8,00 МГц (изготовлен в Таоюане, Тайвань или Чжэцзяне, Китай)

• YF04E

• Светодиодный индикатор состояния

Шаг 10

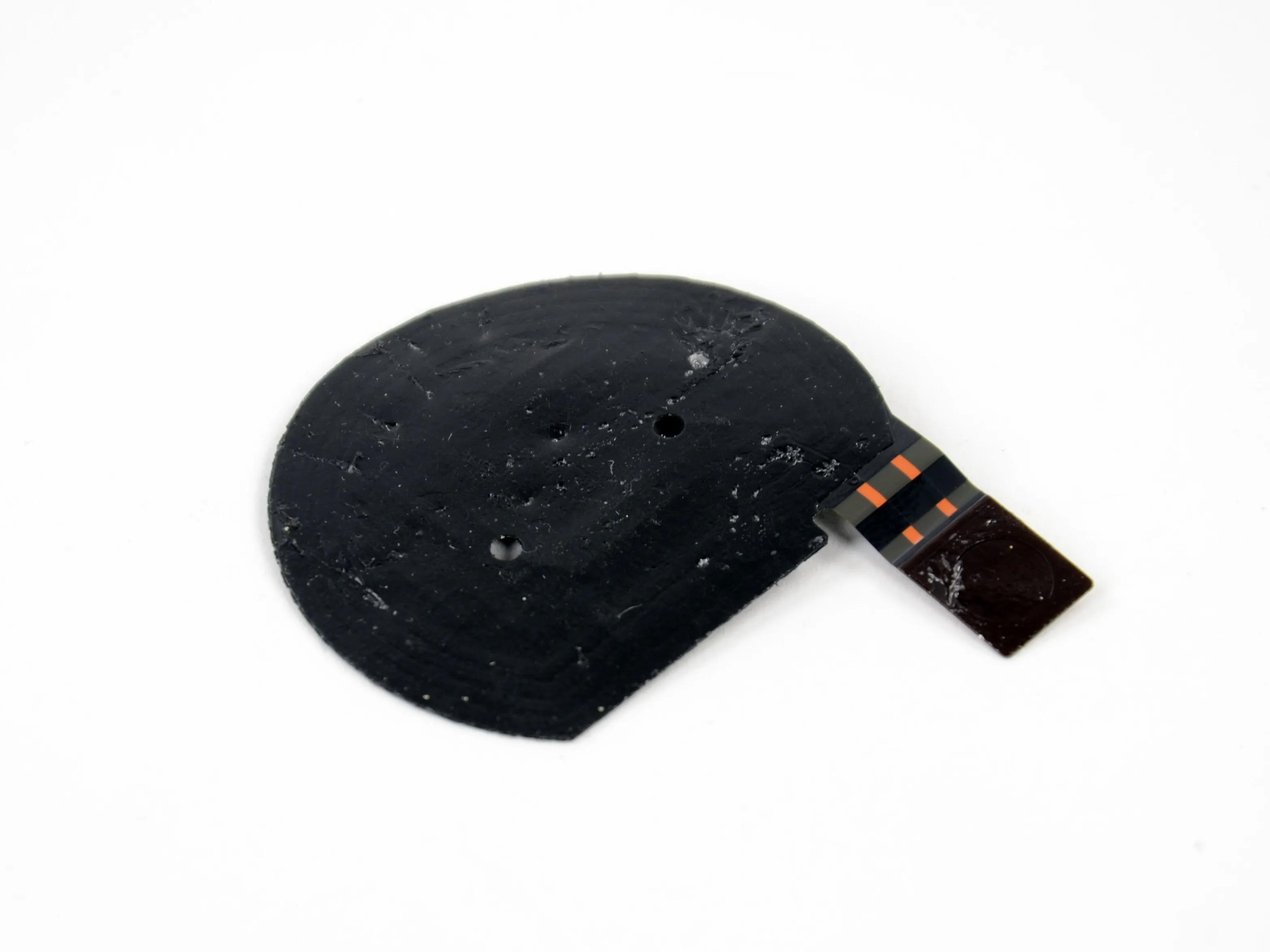

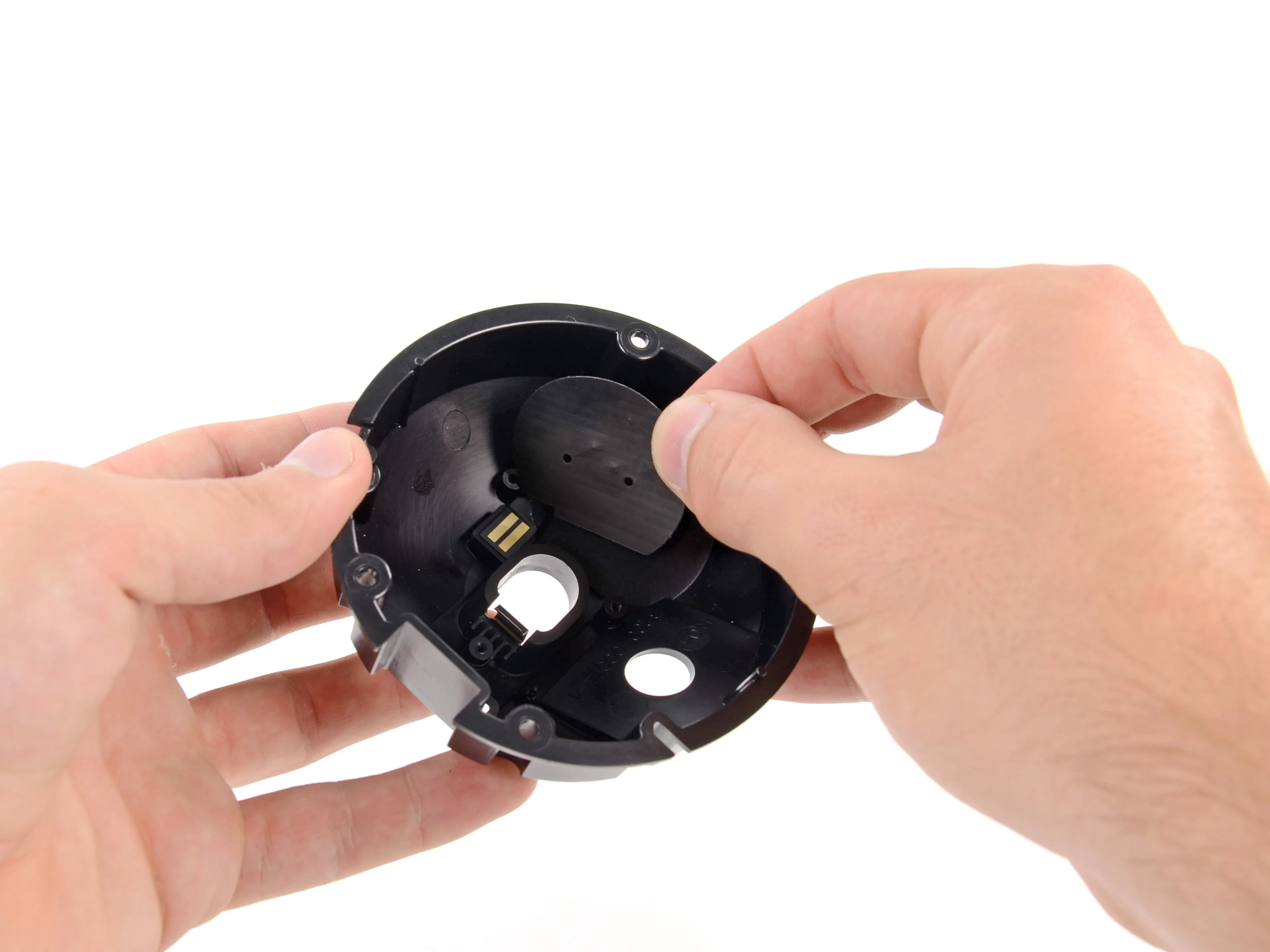

• Внутри купола также находится NFC антенна в сборе. Возможно, это позволит нам связаться с Q-континуум?

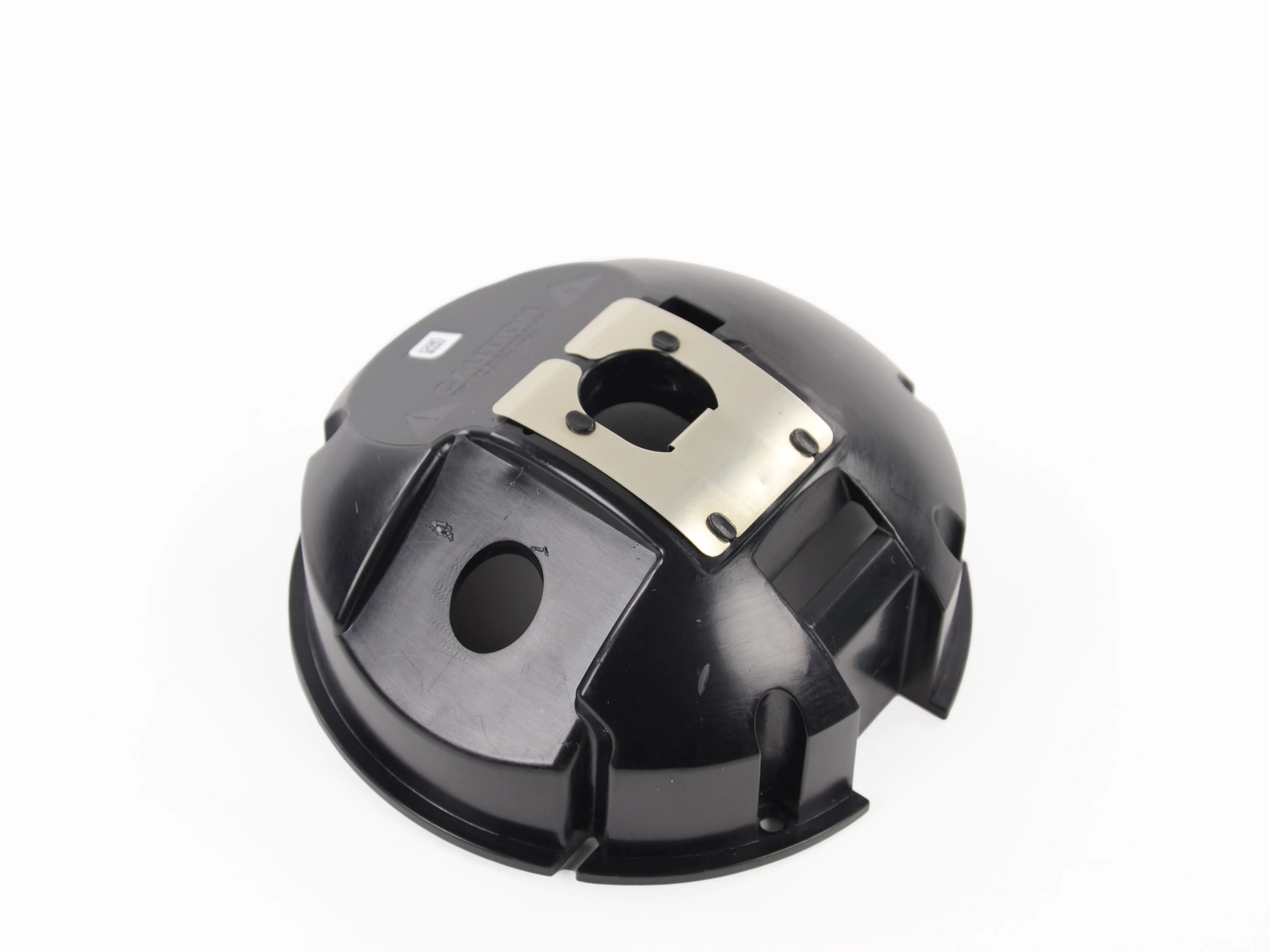

• Антенна легко вынимается, оставляя металлическую часть прикрепленной к внутреннему куполу.

• Внутренний купол, ключевой компонент сферического дизайна Q, является одной из деталей, которая, как мы полагаем, была произведена в США. По слухам, когда возникали изменения в конструкции, инженеры Google могли быстро их реализовать, встречаясь с местными производителями, а не летая в другие страны.

Шаг 11

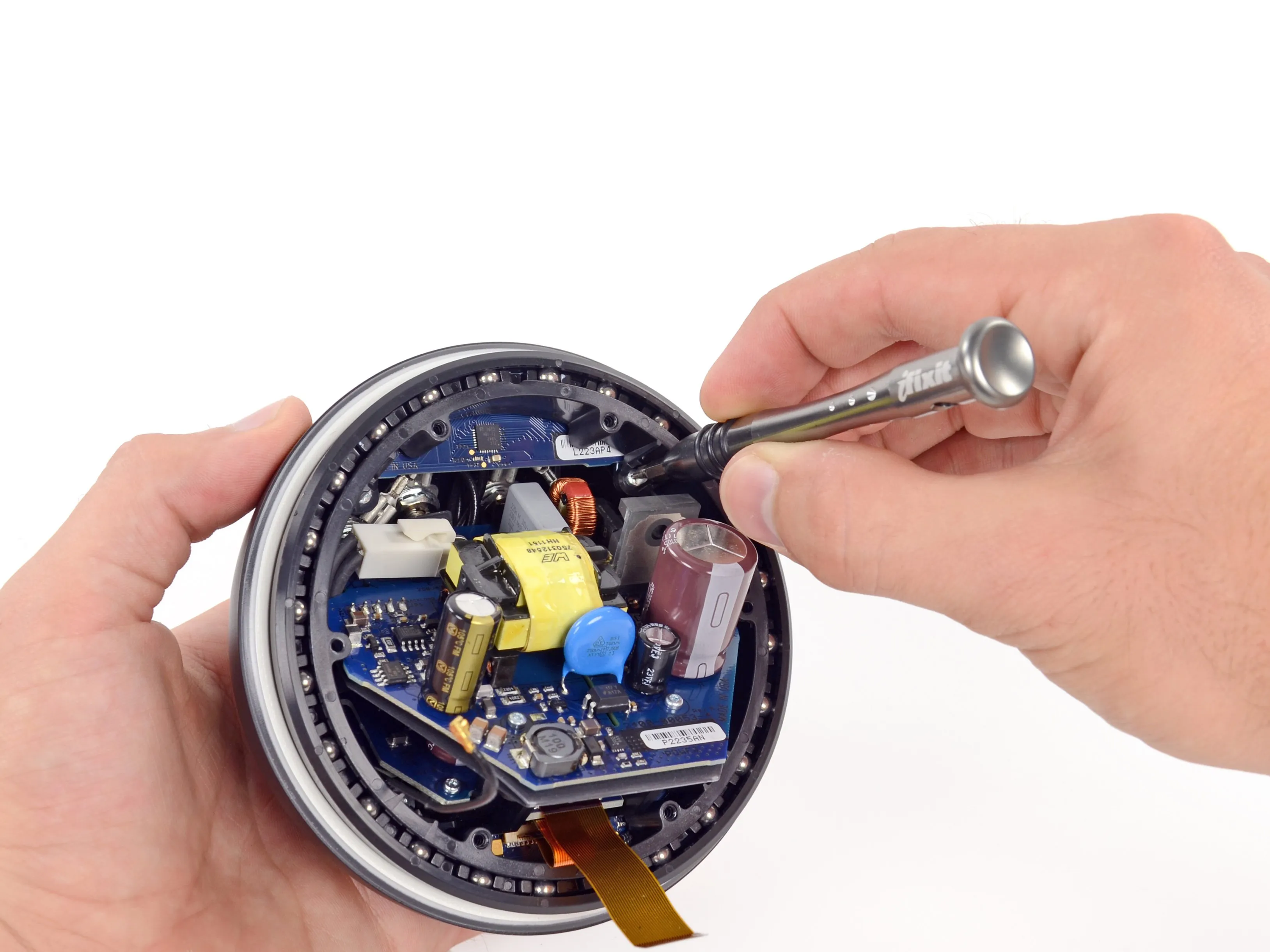

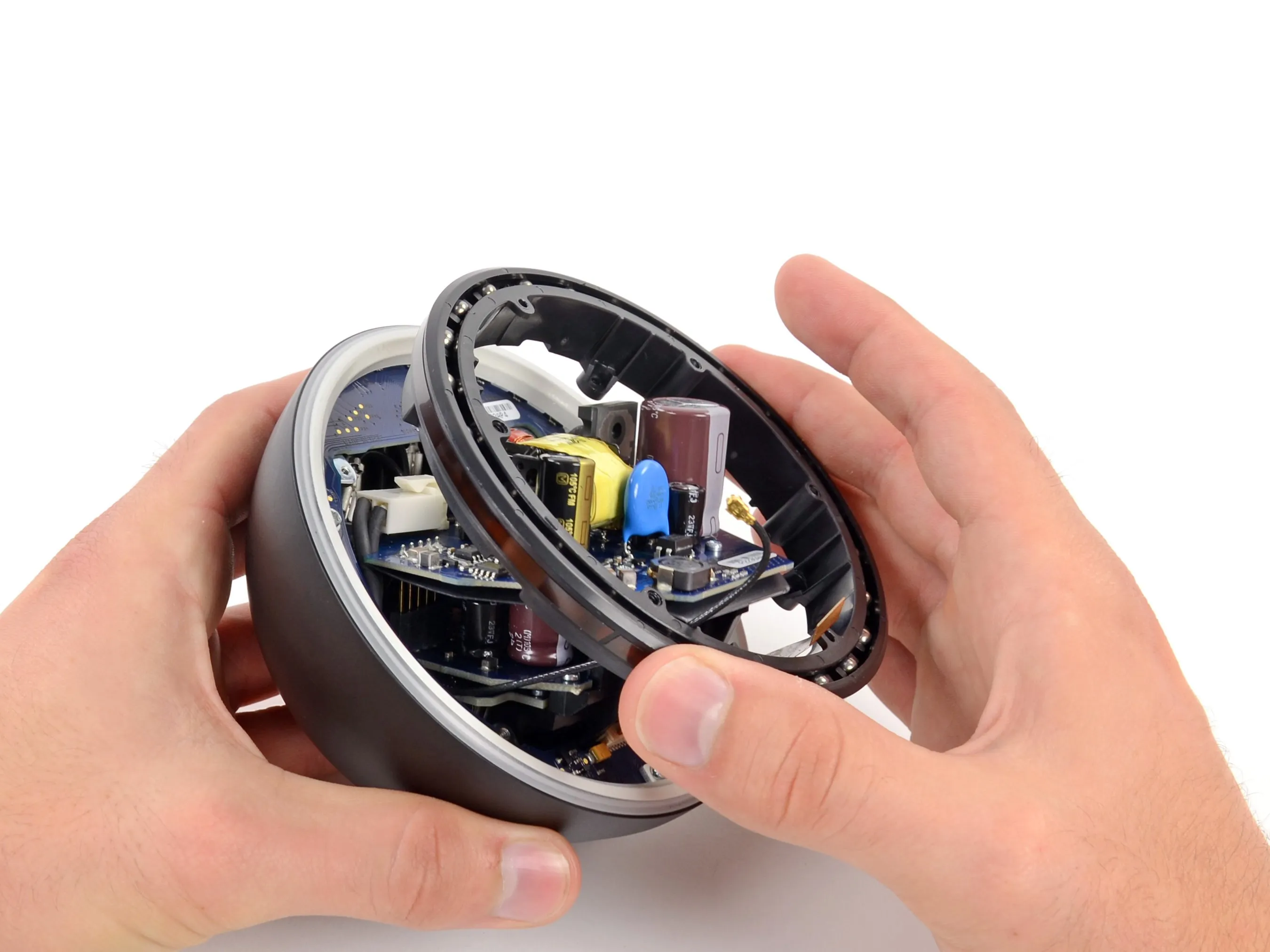

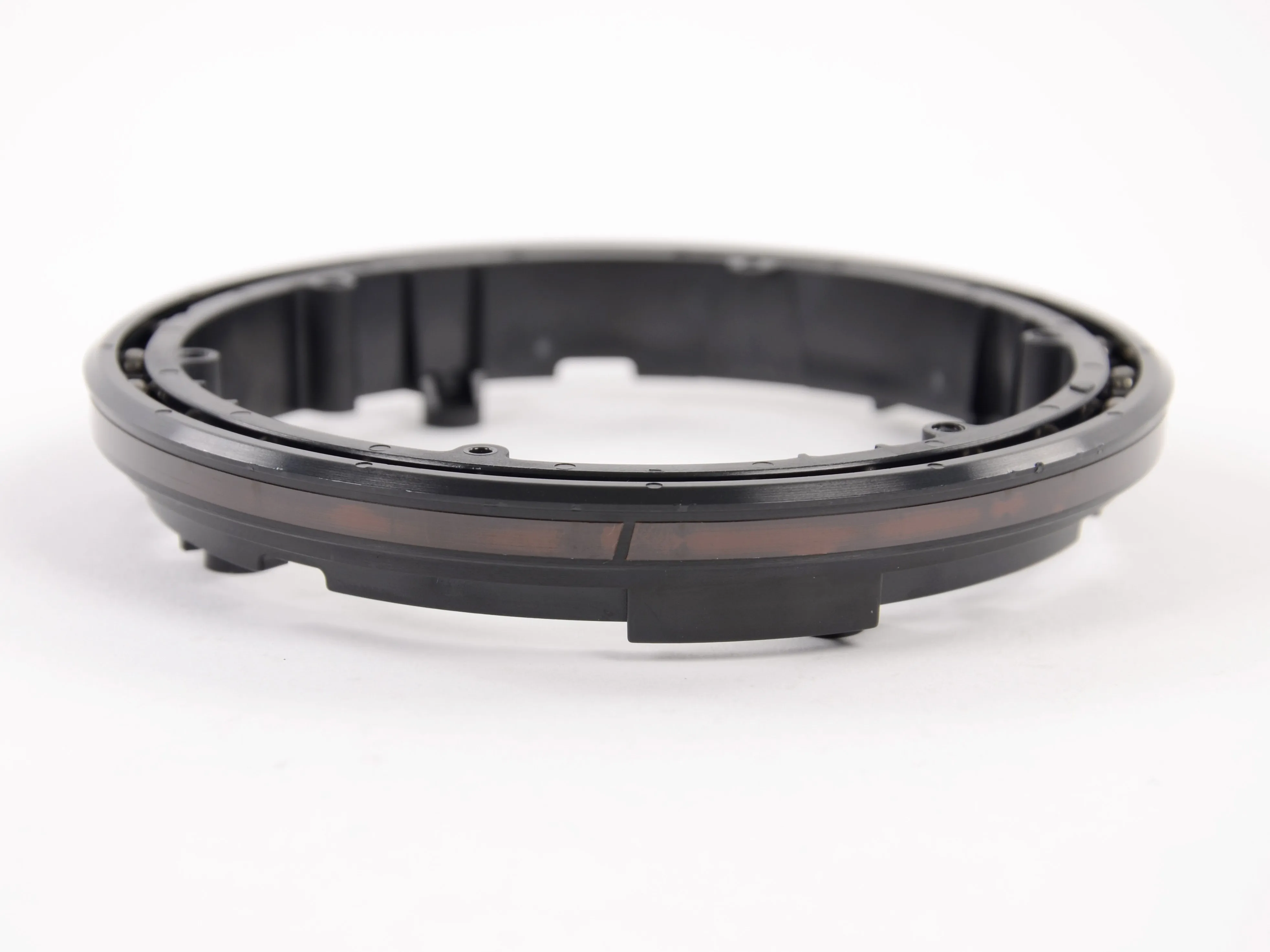

• Еще несколько поворотов нашей отвертки освобождают кольцо шарикоподшипника от Q.

• Вокруг этого кольца находятся несколько десятков стальных шариков, составляющих шаровую опору. Зажимы на куполе регулятора громкости защелкиваются на кольце, позволяя ему вращаться...for-ev-ver.

• Мы полагаем, что для очистки подшипников Q от грязи и пыли потребуется всего лишь несколько инструментов и Q-Tip.

Шаг 12

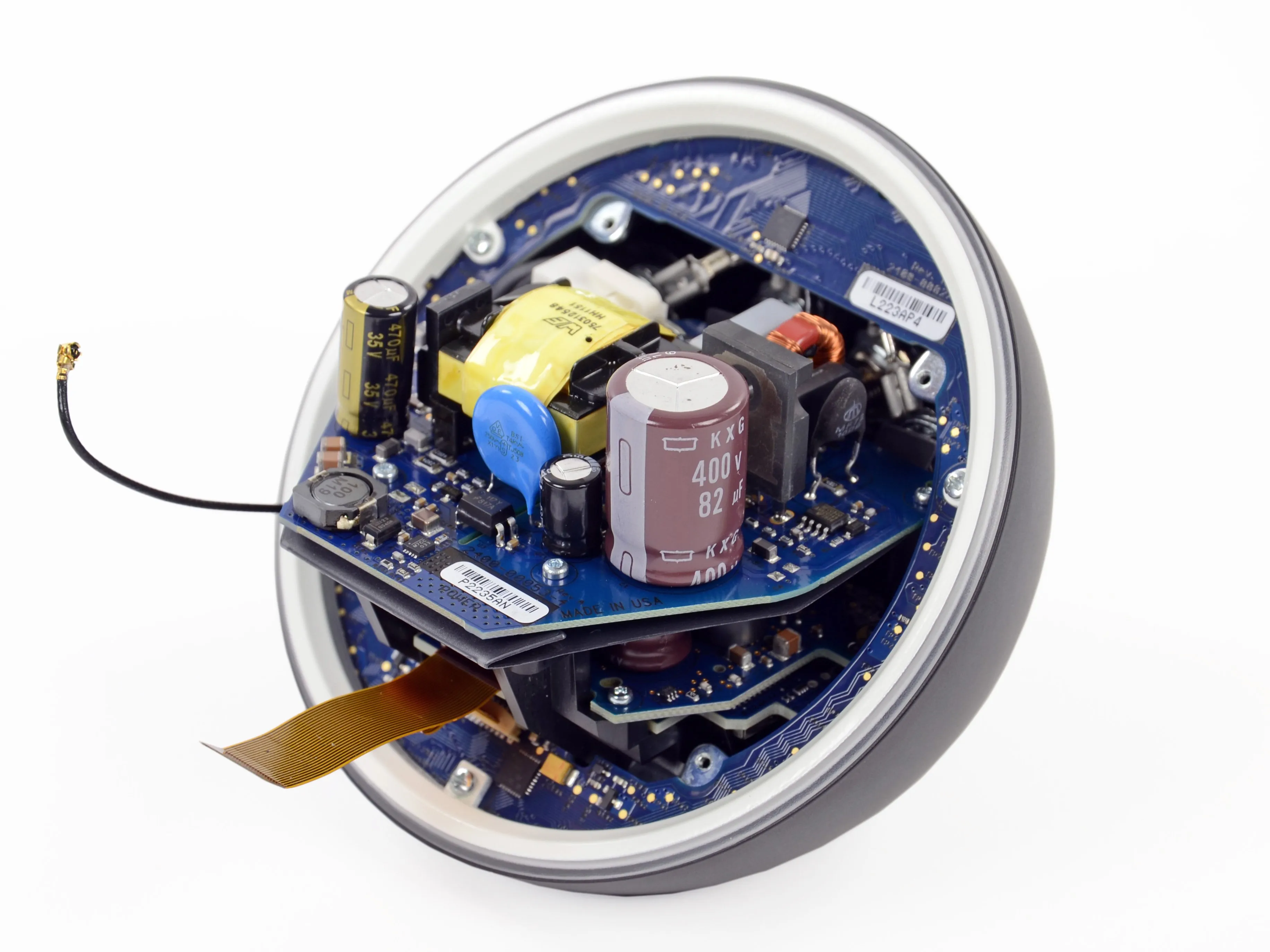

• Святой конденсатор, Бэтмен! По мере того как мы углубляемся в Q, мы сталкиваемся с широким спектром конденсаторов. Самый большой из них - конденсатор на 400 В, 82 микрофарада.

• Время физики! Если емкость составляет 82 микрофарады, а напряжение - 400 В, это означает, что данный конденсатор может удерживать заряд в 0,033 кулона.

• Так что в этом случае, Q = 0,033 кулона

Комментарии к шагу

Конденсатор рассчитан на 400 В, но я уверен, что в данном случае на него не подается 400 В. Почти наверняка это фильтрующий конденсатор блока питания, так что он просто принимает ток 120-240 В от стены.

Формула 'заряд = емкость * напряжение' верна только для батарей. Когда вы заряжаете конденсатор, напряжение не постоянно, оно начинается с нуля и заканчивается максимумом (например, 400 В). Поэтому нужно составить интеграл от графика напряжение-заряд, что приводит вас к простой формуле: заряд = 0,5 * емкость * напряжение. Таким образом, вы получаете заряд Q = 0,0164.

Я прощаю вас, потому что вы - жертва американской системы образования. Мне так жаль вас!

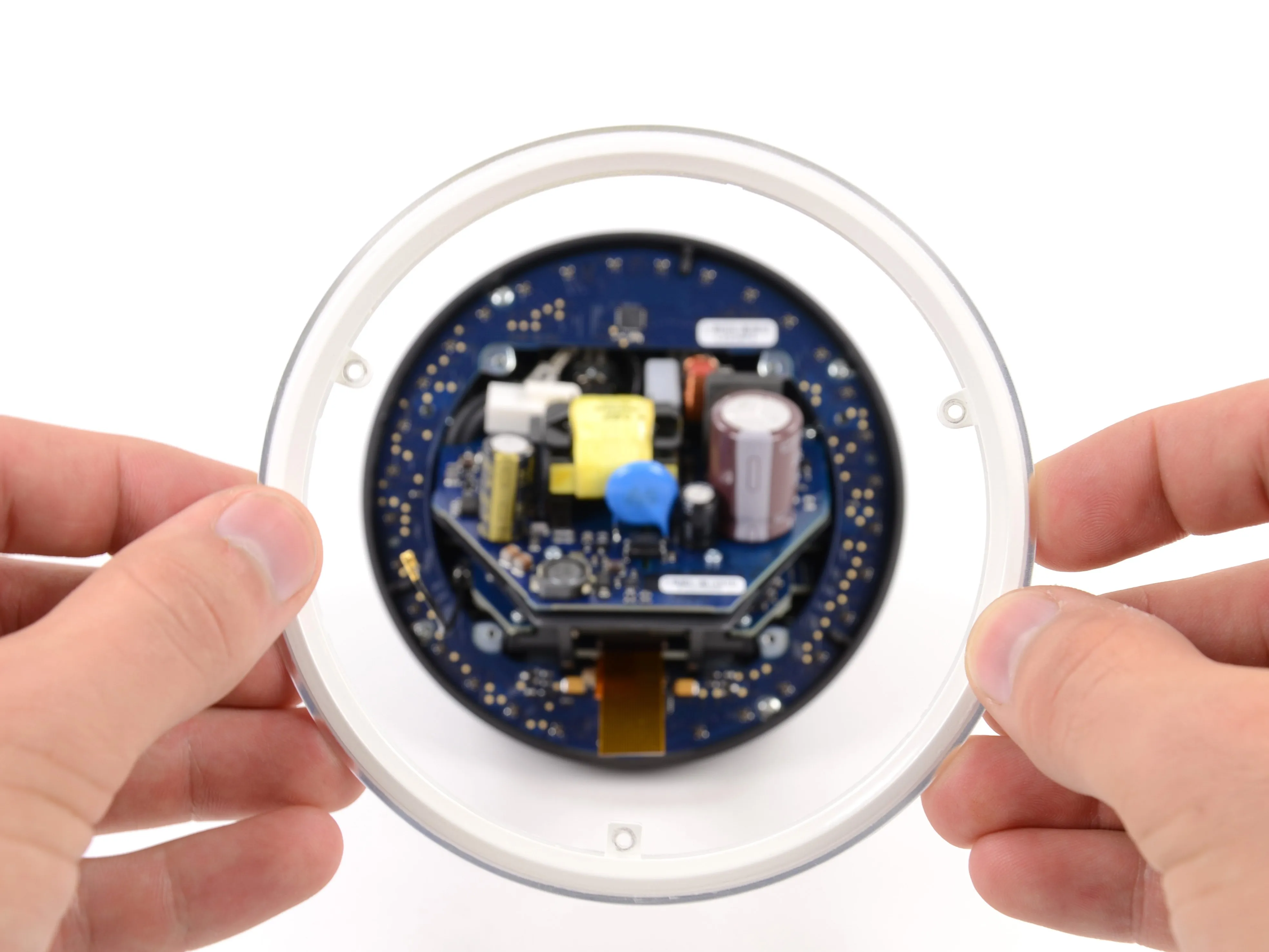

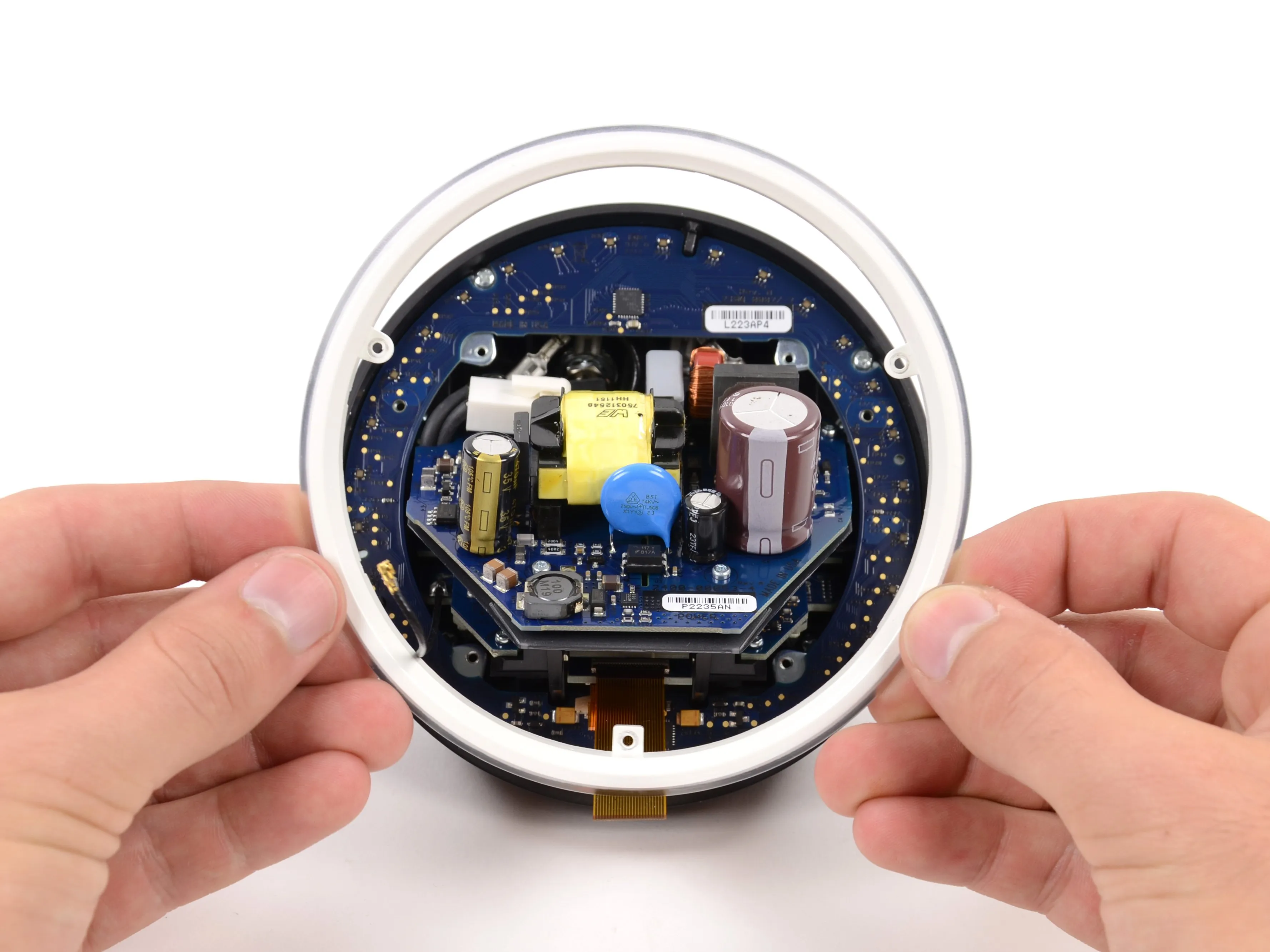

Шаг 13

• Можно с уверенностью сказать, что мы еще никогда не разбирали устройство с большим количеством круглых деталей, чем это. Выходит еще одна.

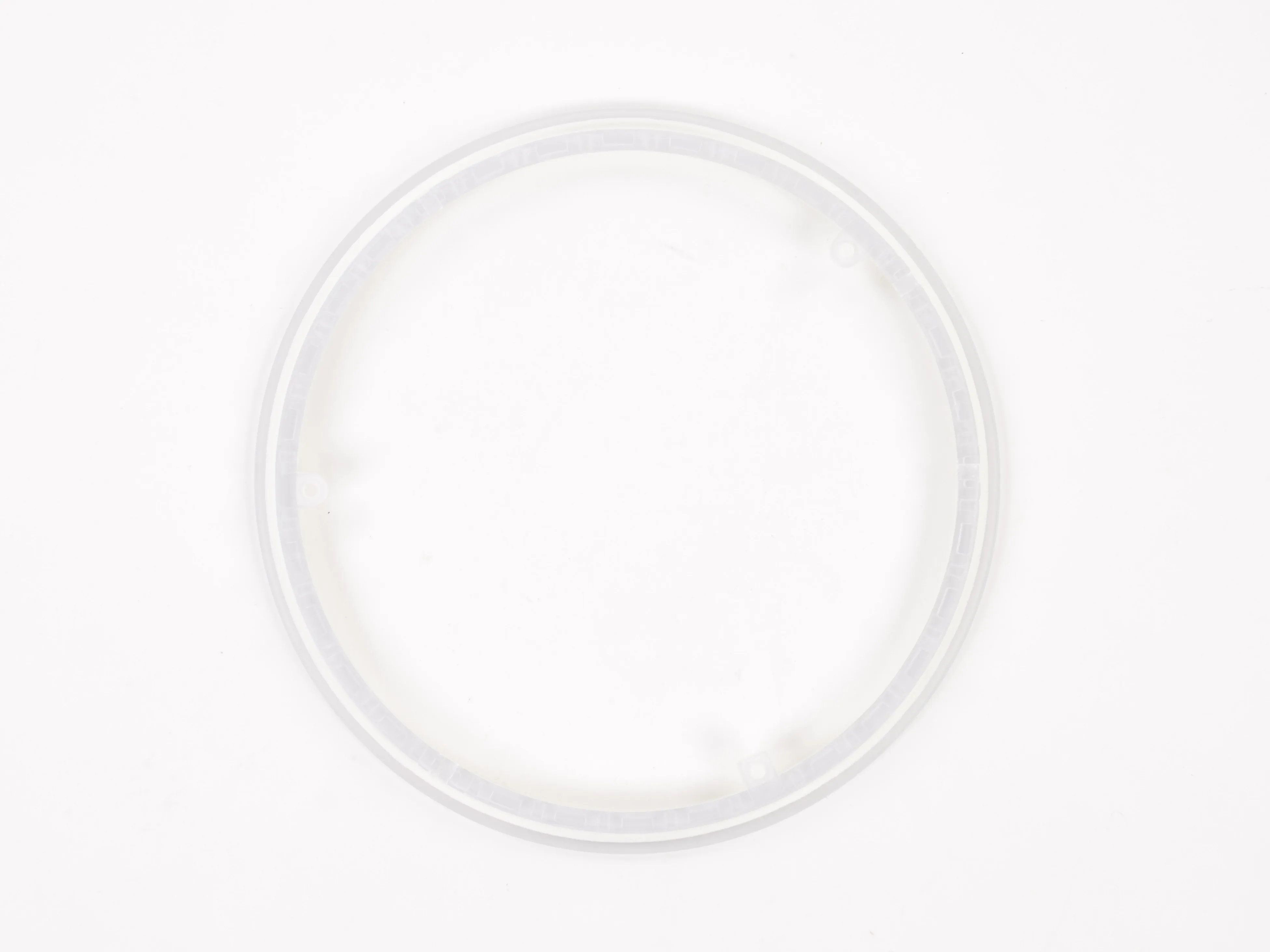

• То, что на первый взгляд кажется не более чем пластиковым ободком, оказывается рассеивателем для светодиодов по периметру Q.

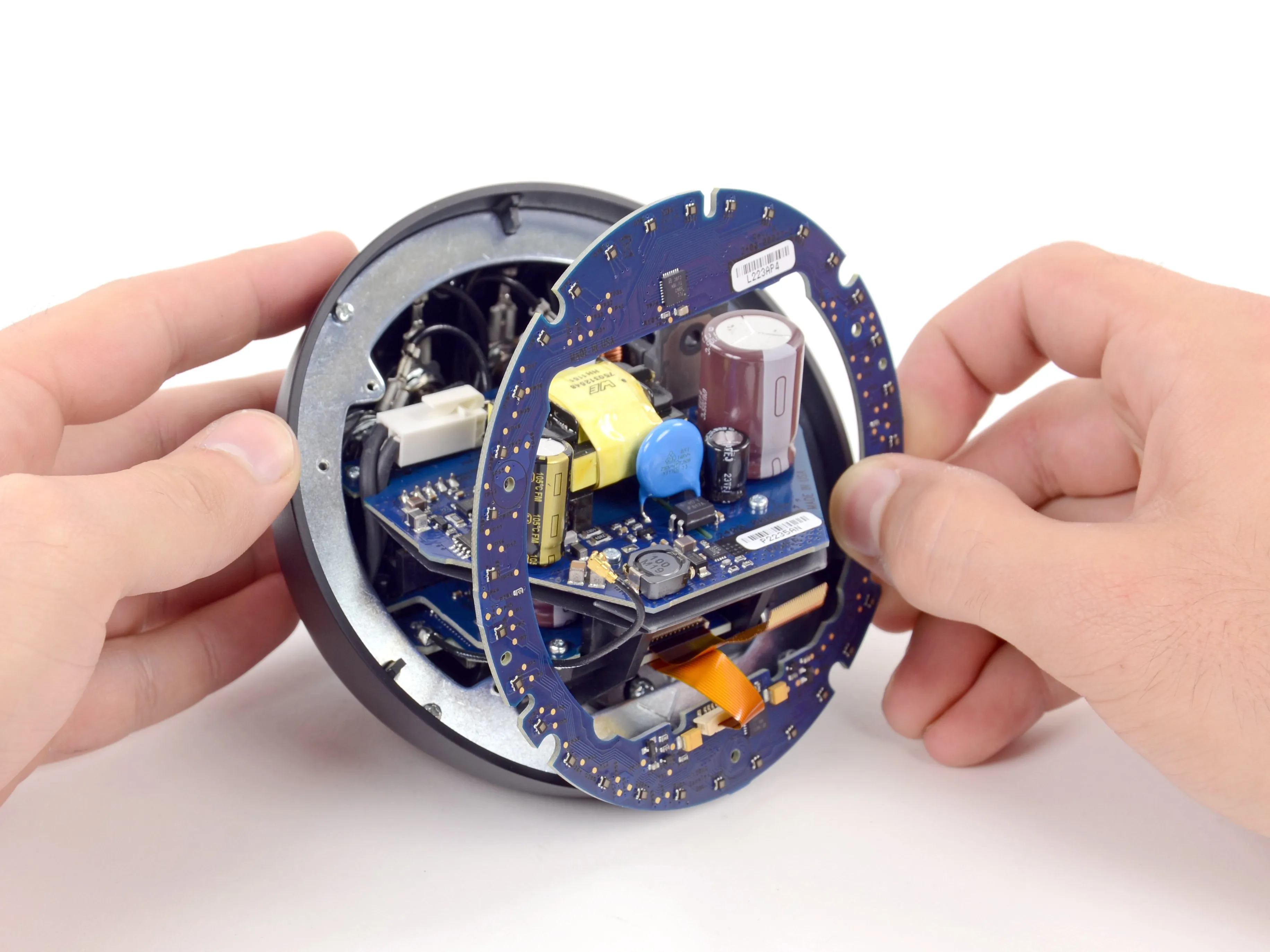

Шаг 14

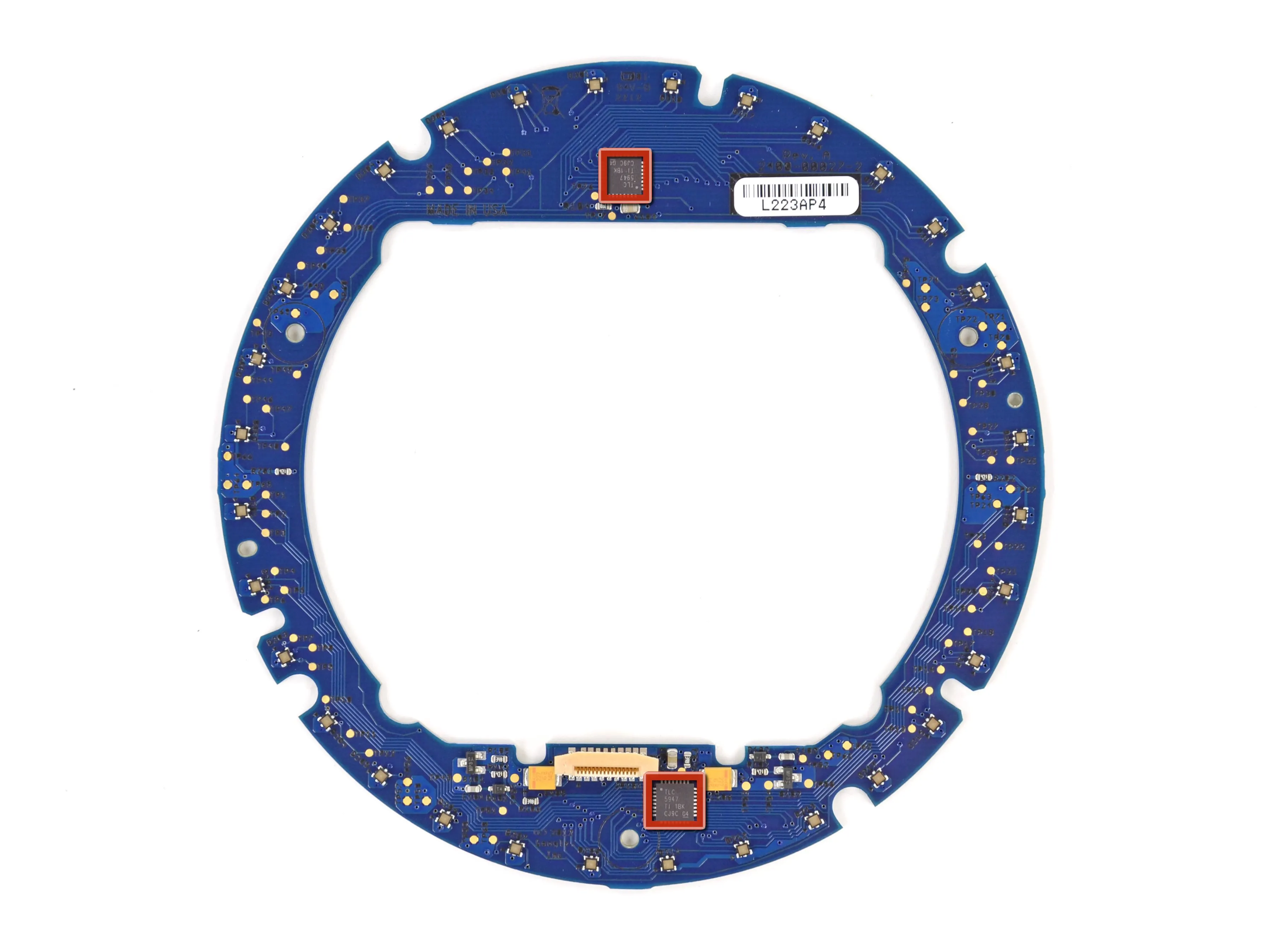

• Включите свет! Сняв рассеиватель, мы получаем доступ к плате светодиодов. По периметру Q расположено 32 RGB-светодиода, что позволяет устроить чертовски интересное световое шоу.

• На плате также расположены два светодиода Texas Instruments TLC5947 24-канальные, 12-битные ШИМ-драйверы светодиодов с внутренними осцилляторами, которые могли быть сделаны в в одном из нескольких мест в мире.

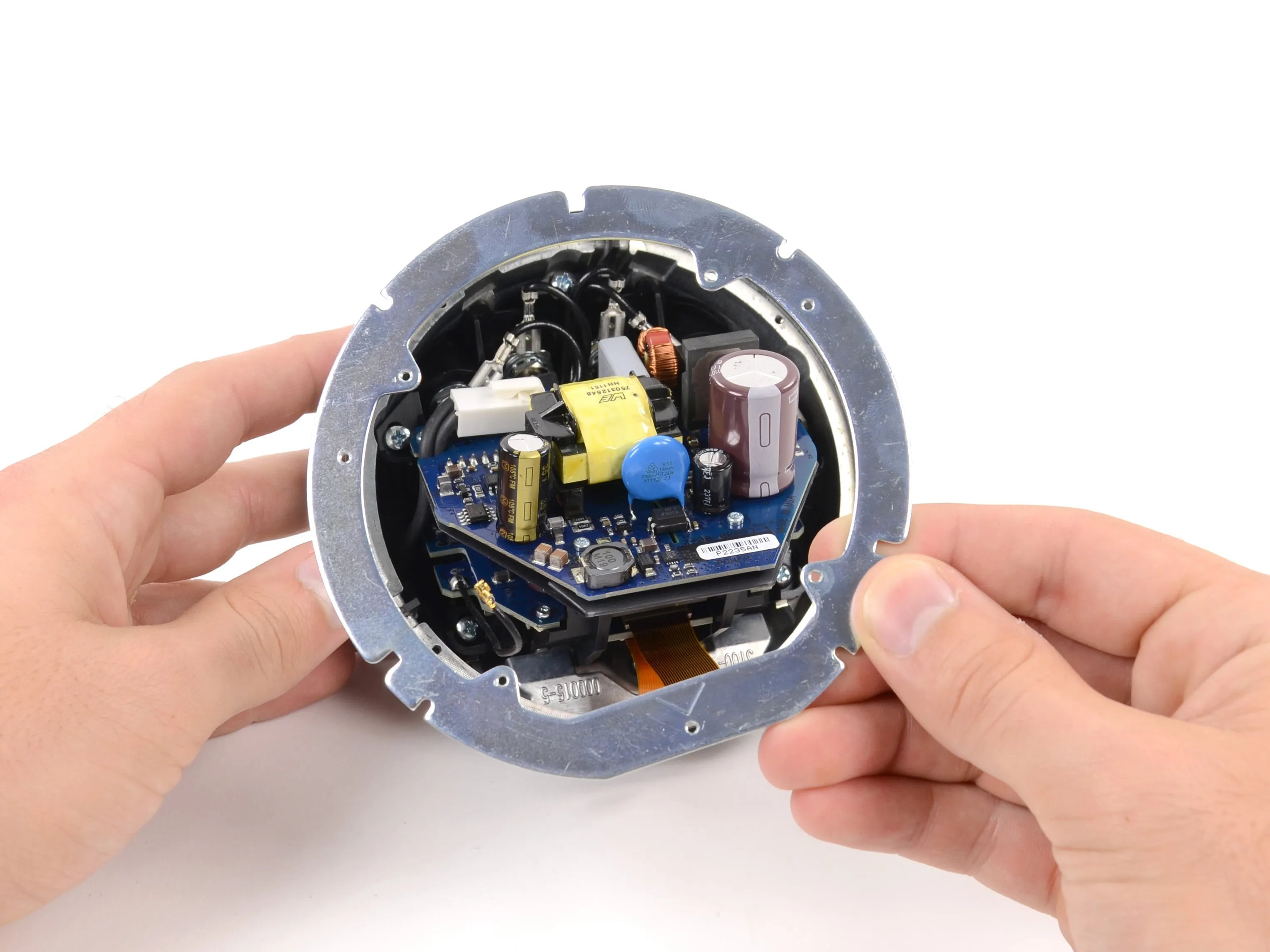

• А кольца продолжают появляться. Может быть, это последнее из них? Только время покажет...

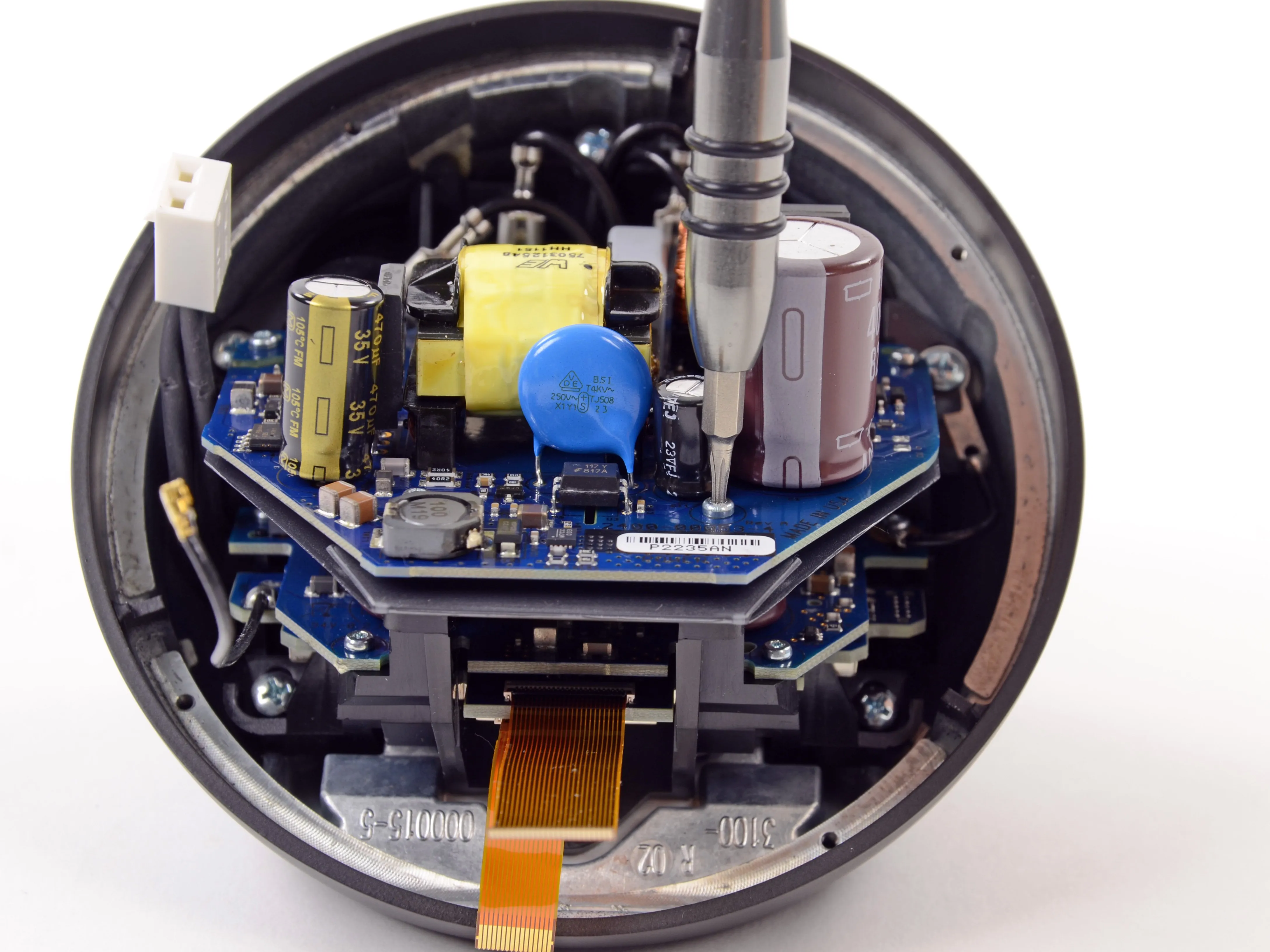

Шаг 15

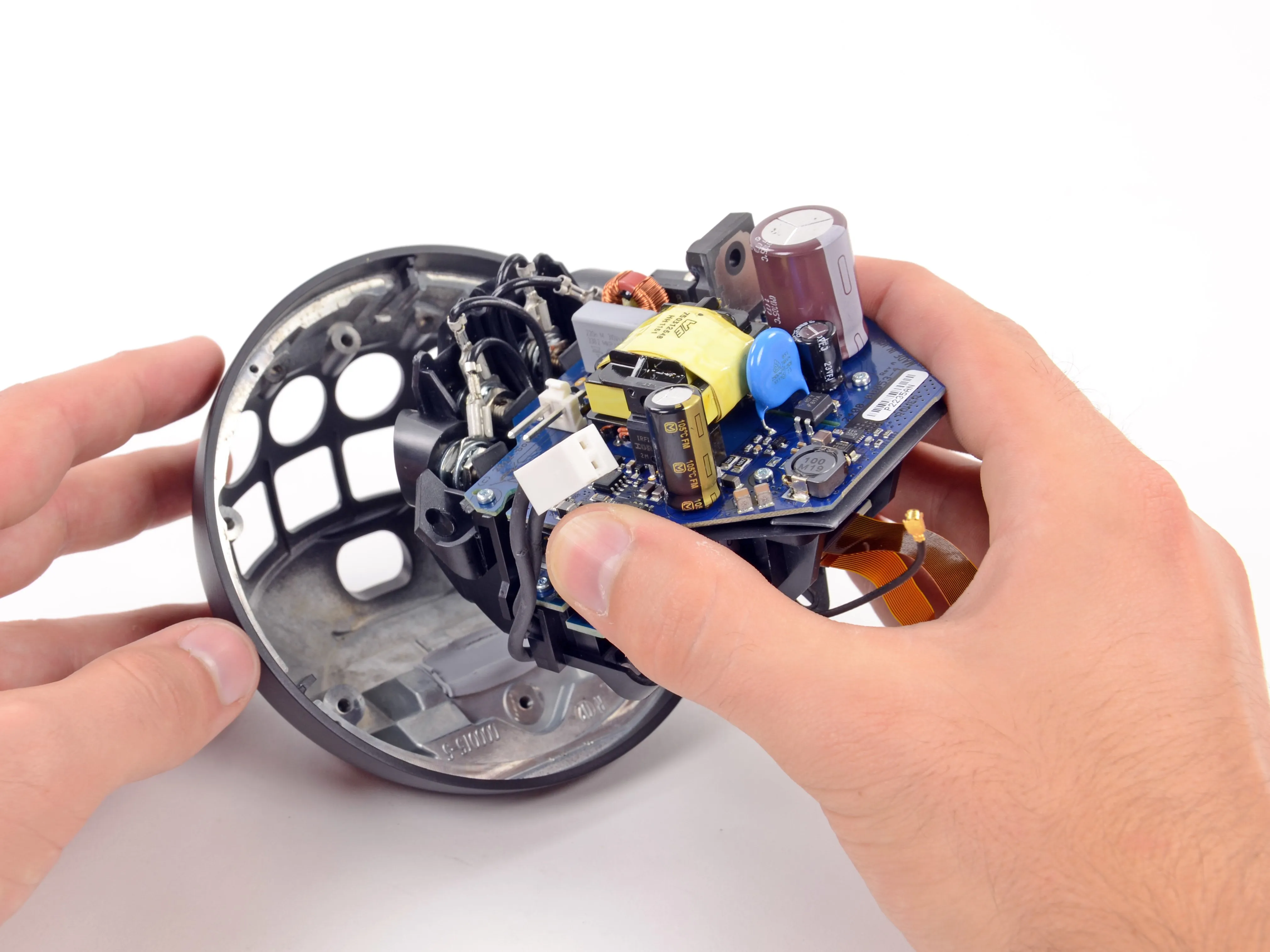

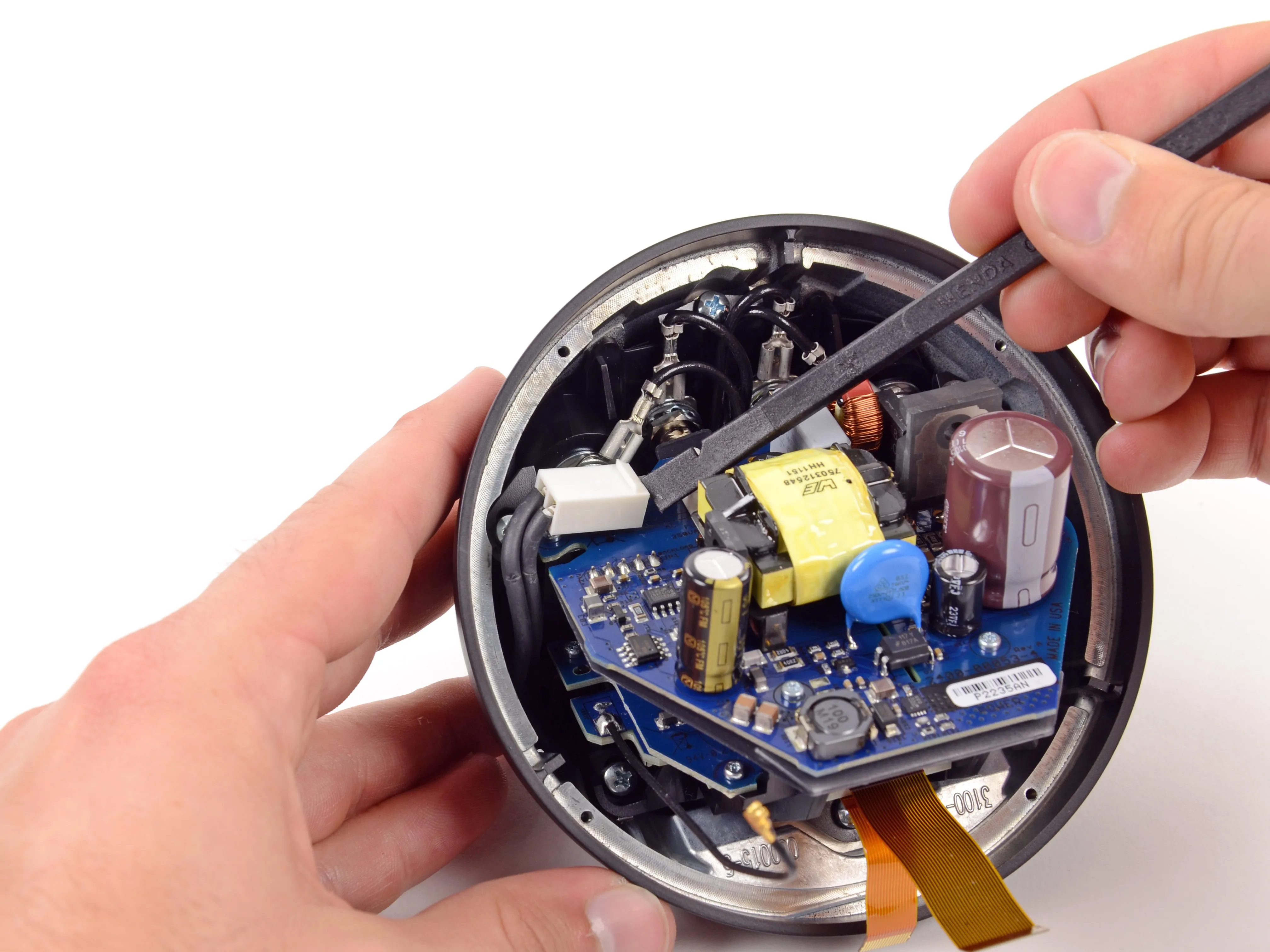

• Нажмите. Крик. Пвииип! С парой типичных звуков, характерных для разборки, остальные внутренности Q эвакуируются.

Шаг 16

• Давайте на минуту станем серьезными. Мы не просто кучка каламбуристов, мы также создаем программное обеспечение, чтобы научить людей делать что-то. Dozuki позволяет легко создавать яркие руководства по эксплуатации.

• Dozuki отлично подходит для:

• Стандартизированных рабочих инструкций: повышение качества за счет документирования того, как делать все по шагам.

• Создание сайтов поддержки продукта: заставьте своих клиентов полюбить вас, научив их делать удивительные вещи.

• Программное обеспечение для обучения и электронного обученияС помощью Dozuki мы научили более десяти миллионов человек ремонтировать электронику.

• Платформа онлайн-сообществаСоздайте базу экспертных знаний с помощью Answers - движка Q&A, на котором работает популярный сайт Делаете.ру Answers.

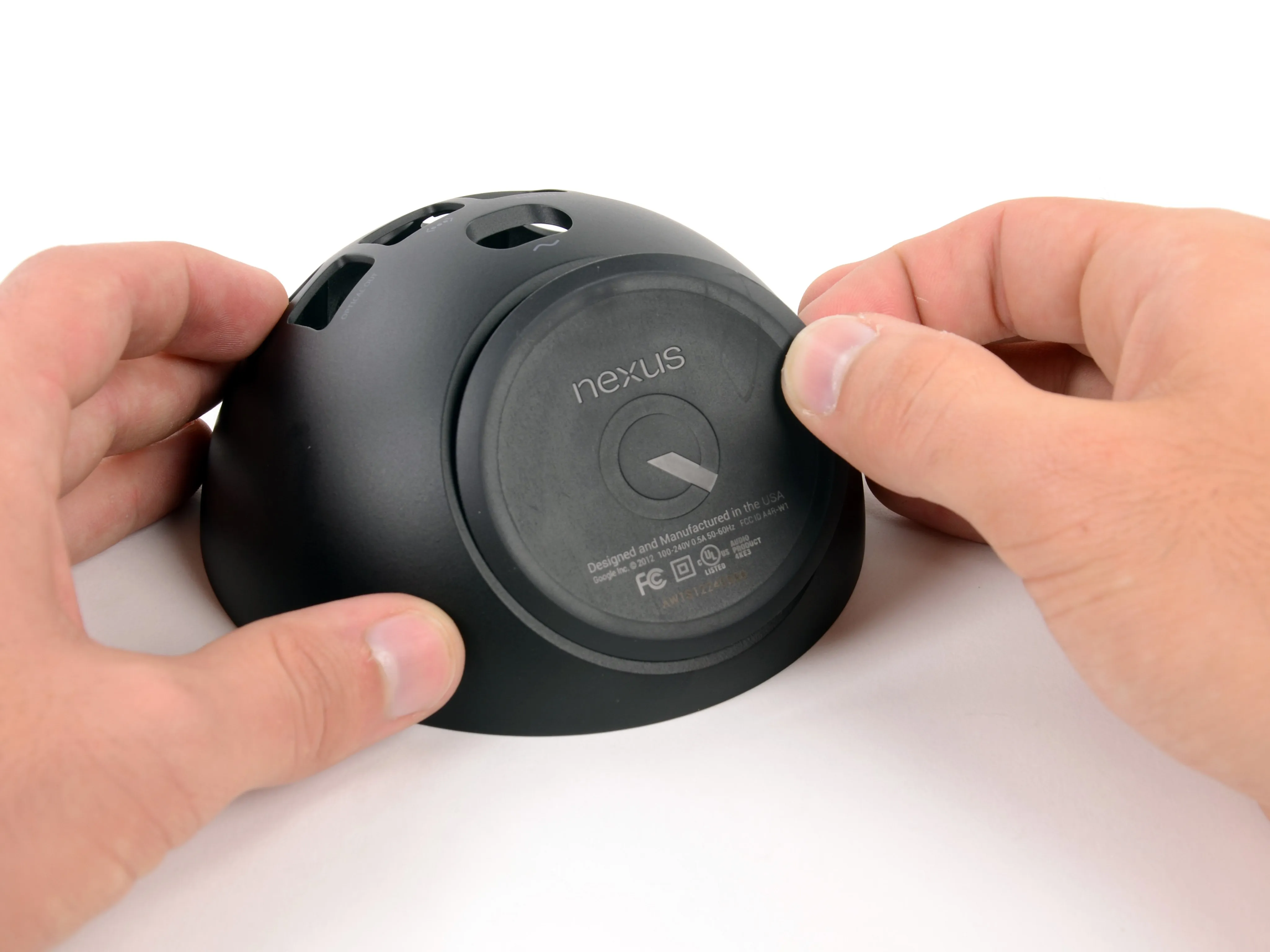

Шаг 17

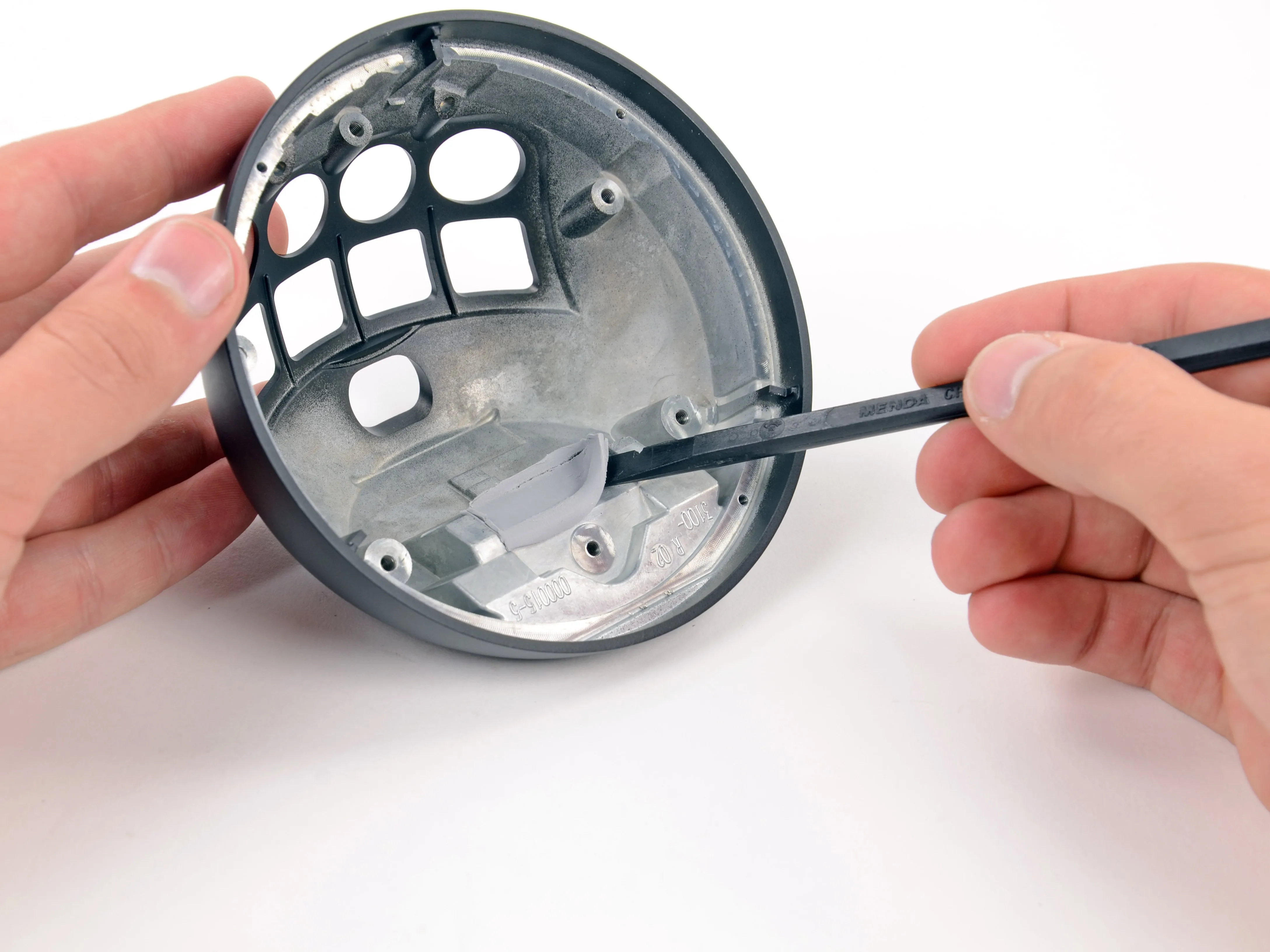

• Прежде чем мы рассмотрим остальные внутренние компоненты Q, мы удалим несколько термопрокладок и резиновую ножку, чтобы взглянуть на литой цинковый купол основания.

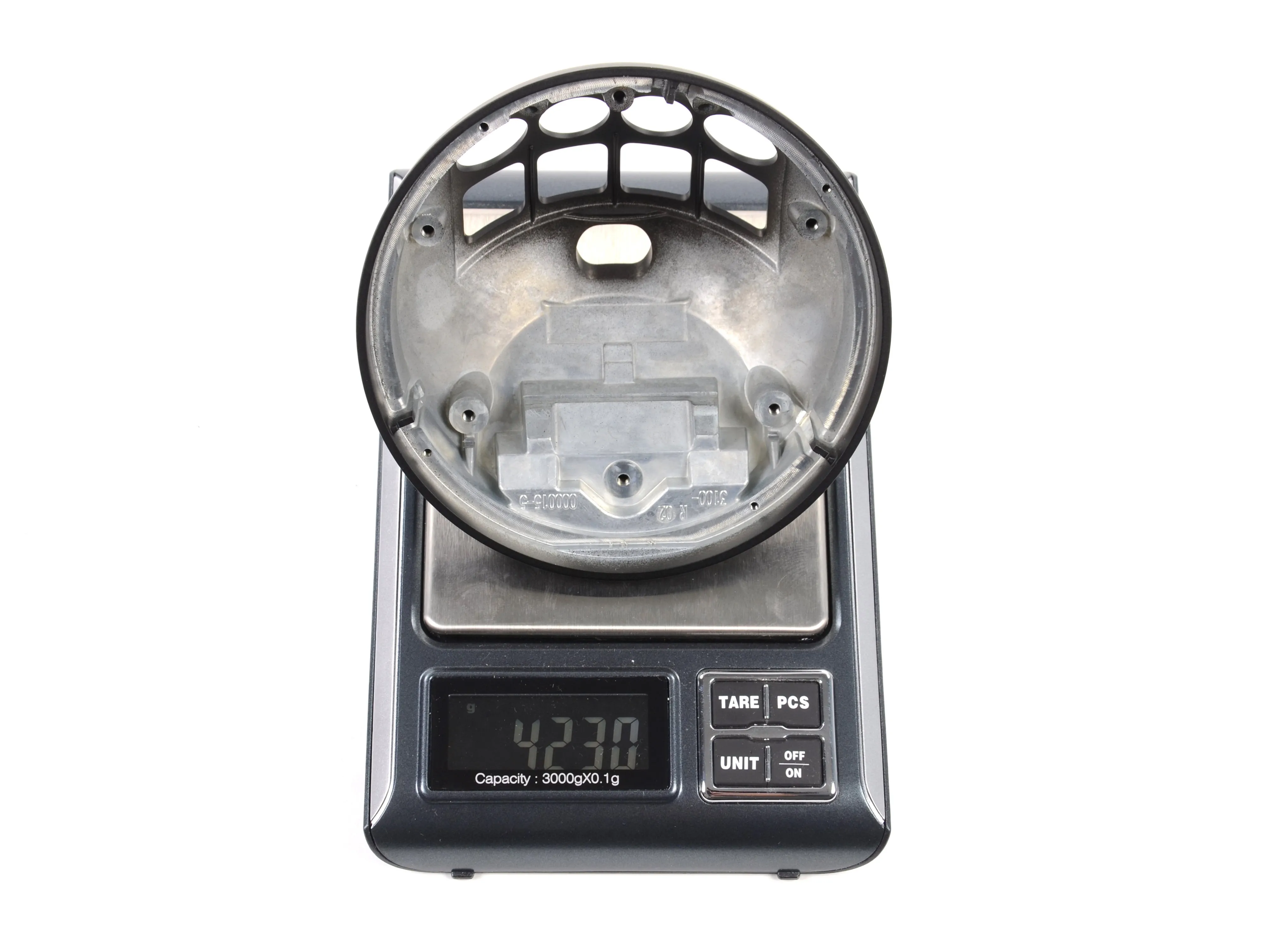

• По данным сайта Google Play, весь Q весит 923 грамма (около 2 фунтов). На тяжелое основание приходится 423 грамма, или 45,8 % от общего веса!

• Совет: если на вас напали, а у вас нет оружия, чтобы защититься, смело бросайте Q в преступника. Он не такой тяжелый, как выстрелно зато нанесет преступнику солидную пробоину в голове.

• Google стремится быстро реализовать итерации дизайна, не отправляя инженеров за границу, привело к тому, что компоненты купола производятся в США.

• Наш вопрос: потратите ли вы немного больше в магазине ради бирки с надписью США?

Шаг 18

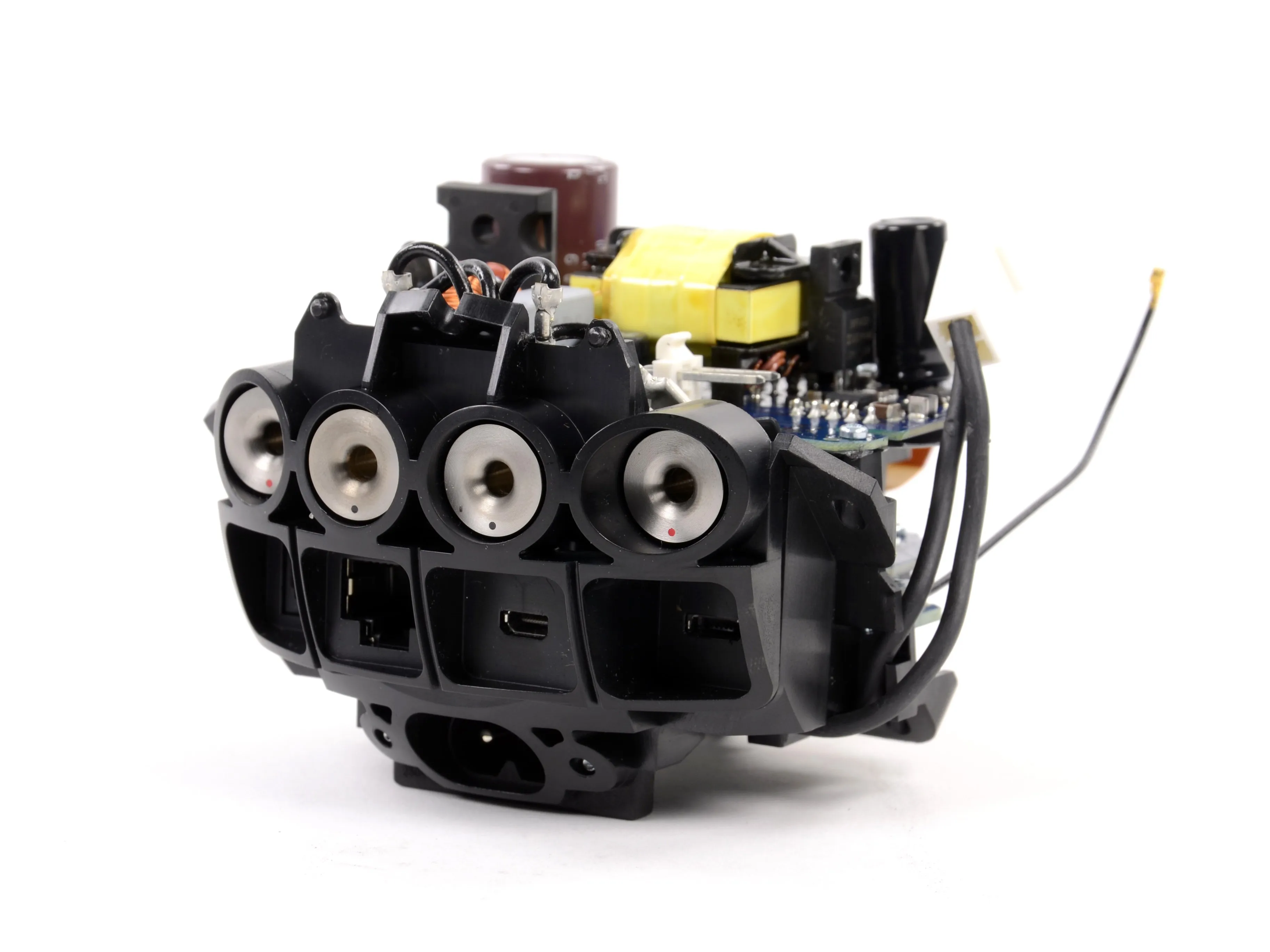

• Мы зашли слишком далеко и освободили стража Q!

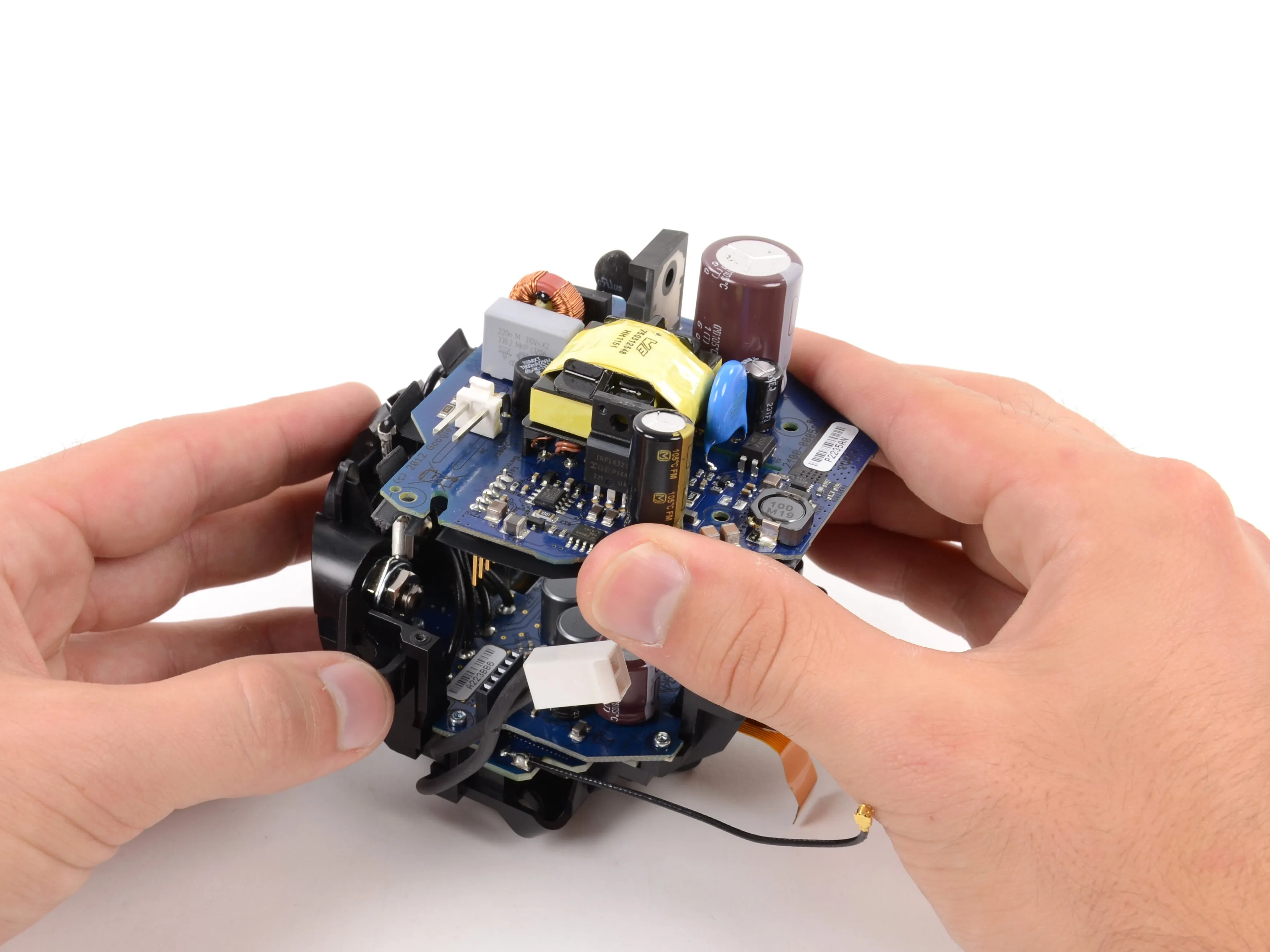

• Ух ты! Оказывается, это всего лишь внутренняя сборка Nexus Q. Кризис предотвращен. Давайте разберём его.

• На случай, если этот малыш оживет и попытается нас убить, давайте сначала разберем блок питания. Встроенный импульсный блок питания мощностью 35 Вт работает от сети переменного тока с частотой 50/60 Гц и напряжением 85-265 В.

Шаг 19

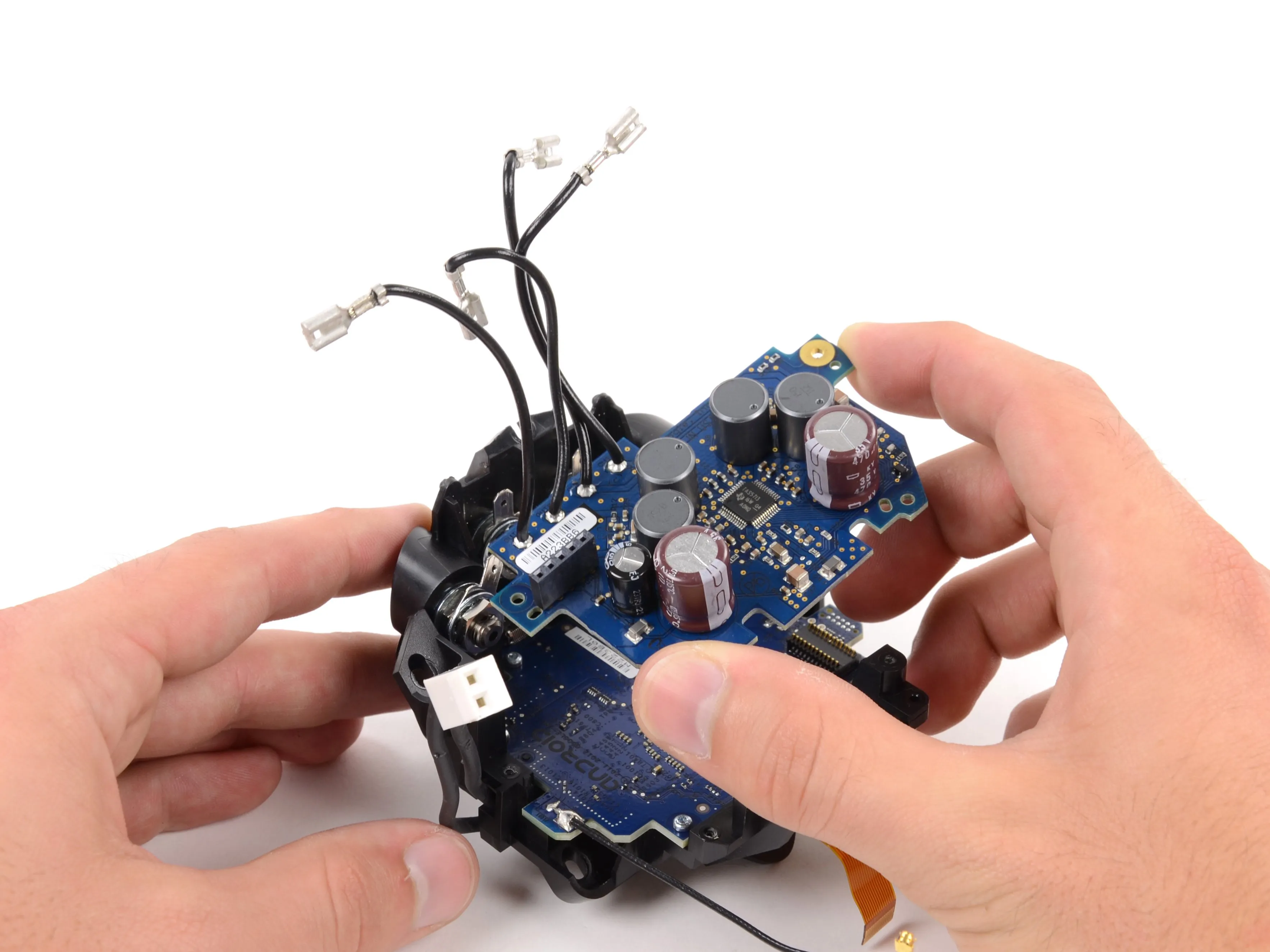

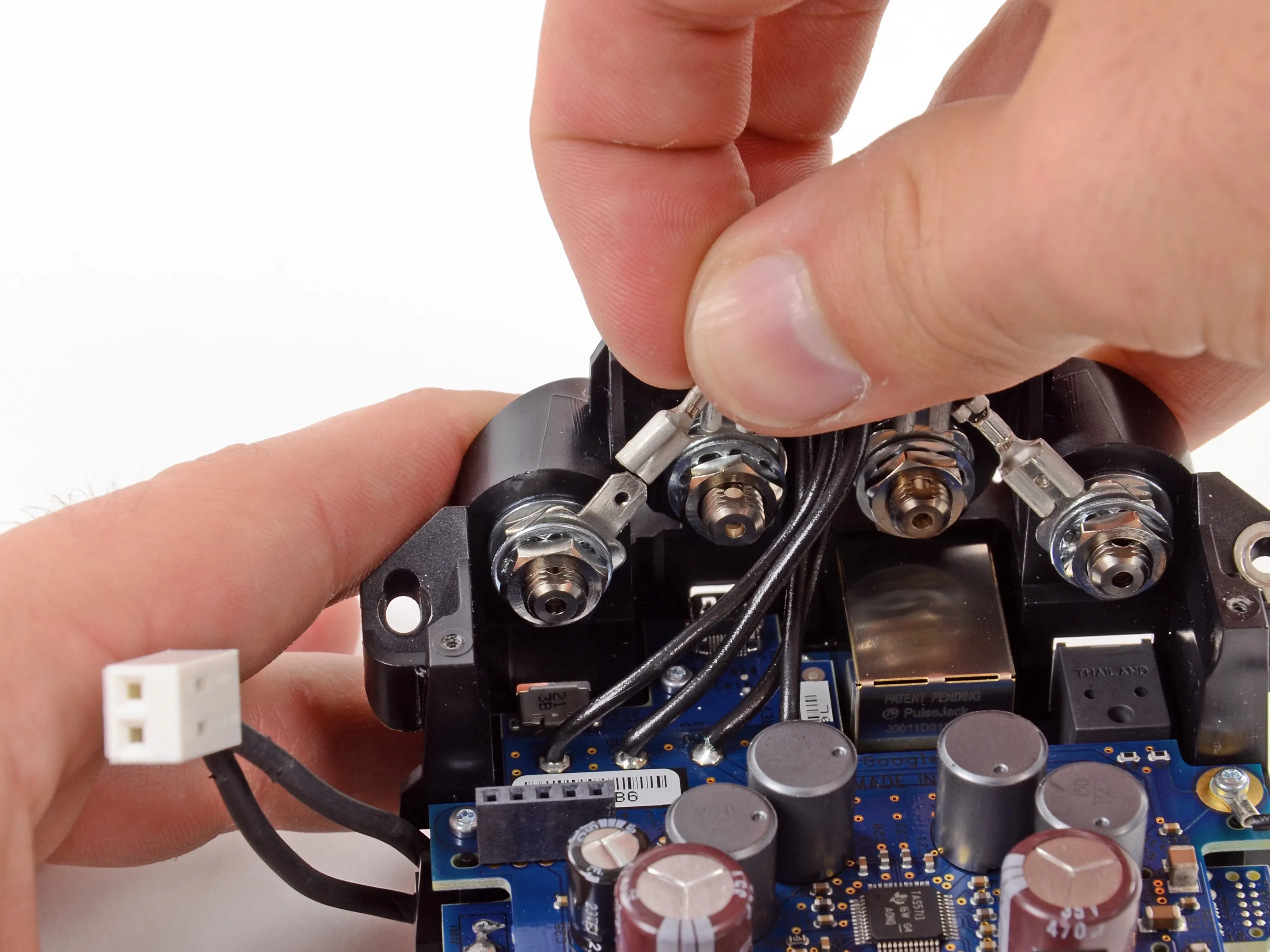

• Для снятия звуковой платы необходимо отсоединить клеммные провода динамиков от соответствующих разъемов, расположенных на задней стороне портов динамиков.

• Как мы узнали, что это именно аудиоплата? Легко. Она имеет поразительное сходство с одним из наших любимых музыкантов.

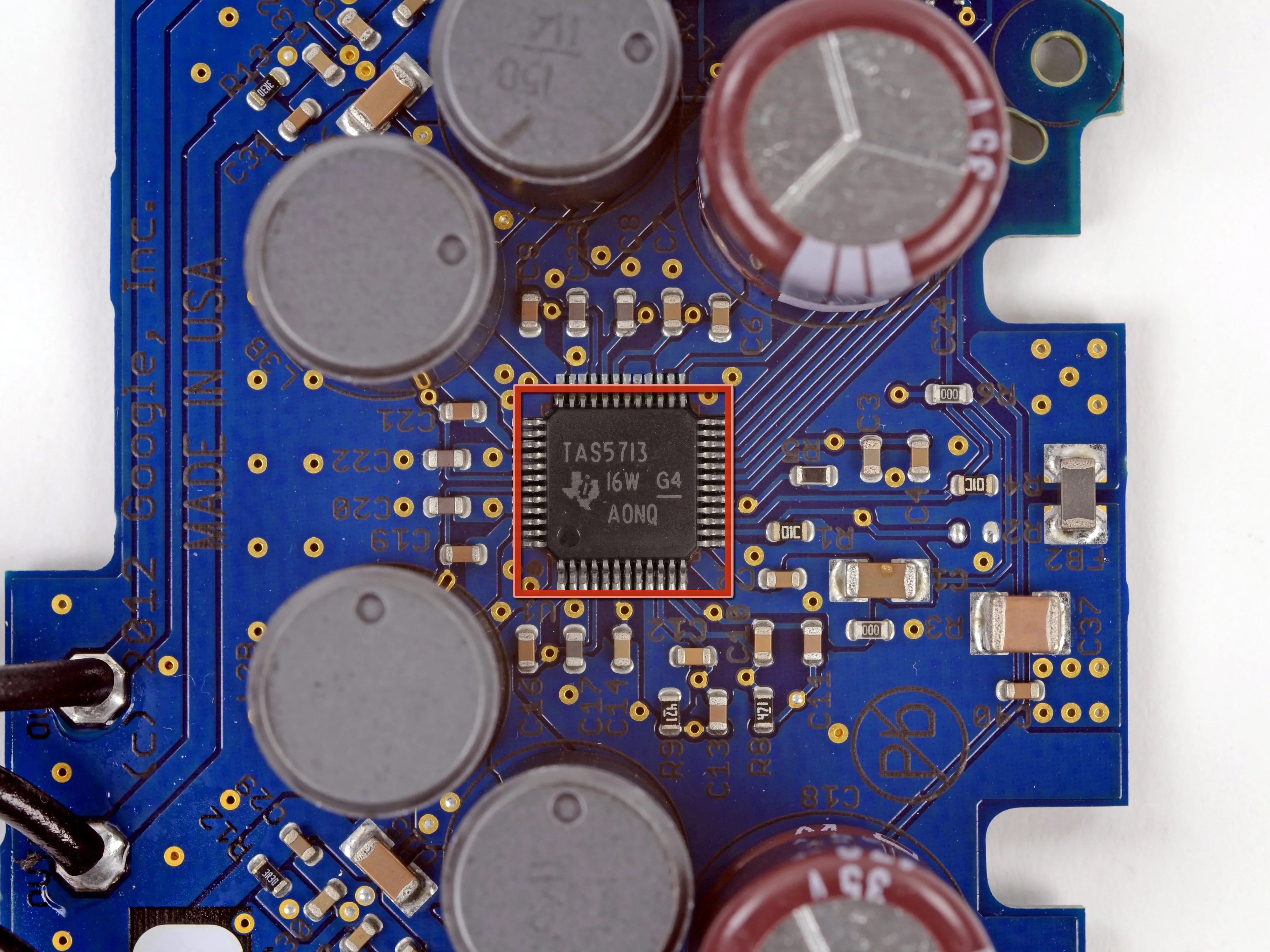

• На аудиоплате установлен микросхема Texas Instruments TAS5713 25-ваттный цифровой аудиоусилитель мощности с эквалайзером и DRC, который также мог быть взят из любой из многочисленных фабрик TI.

Шаг 20

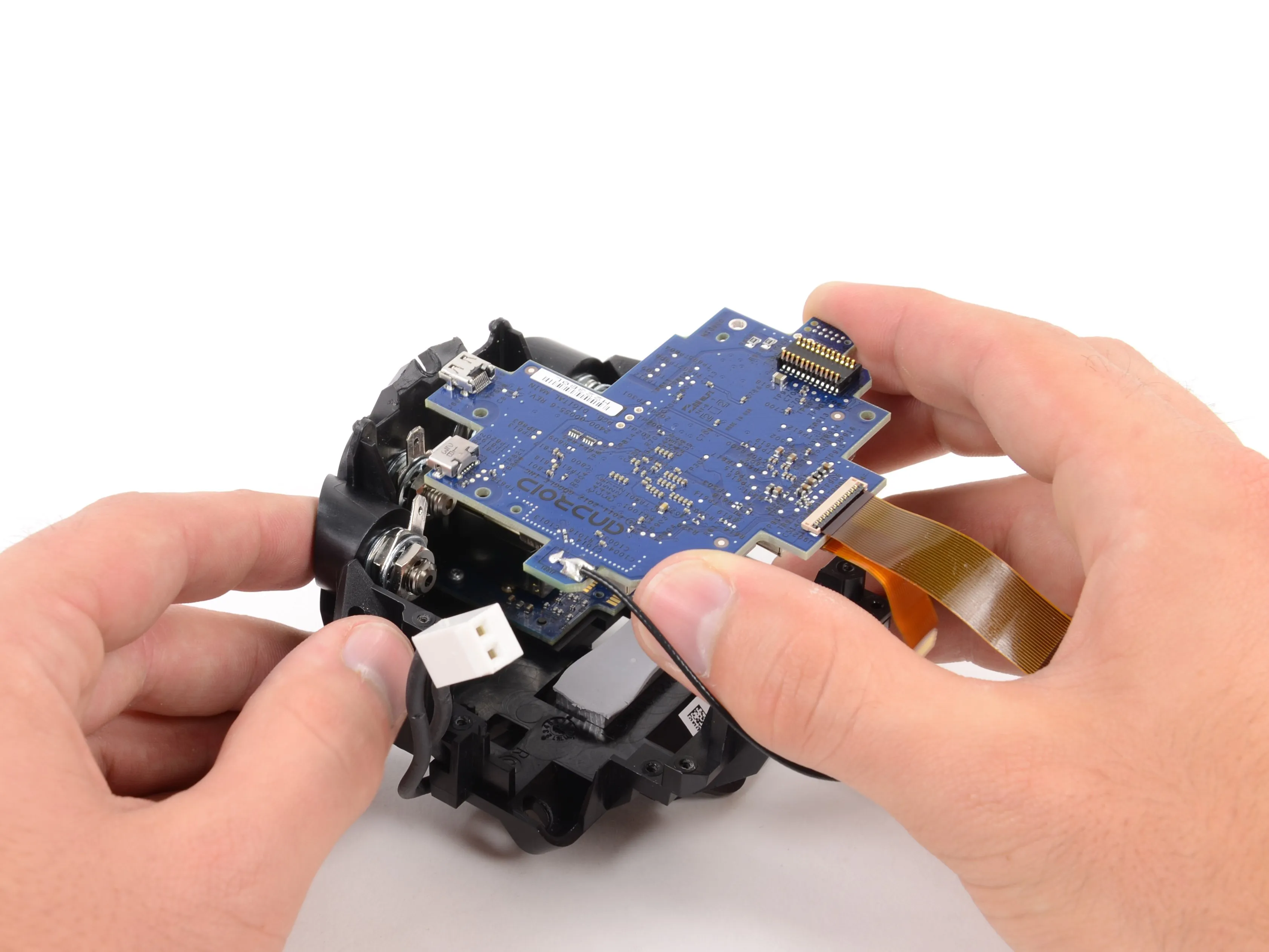

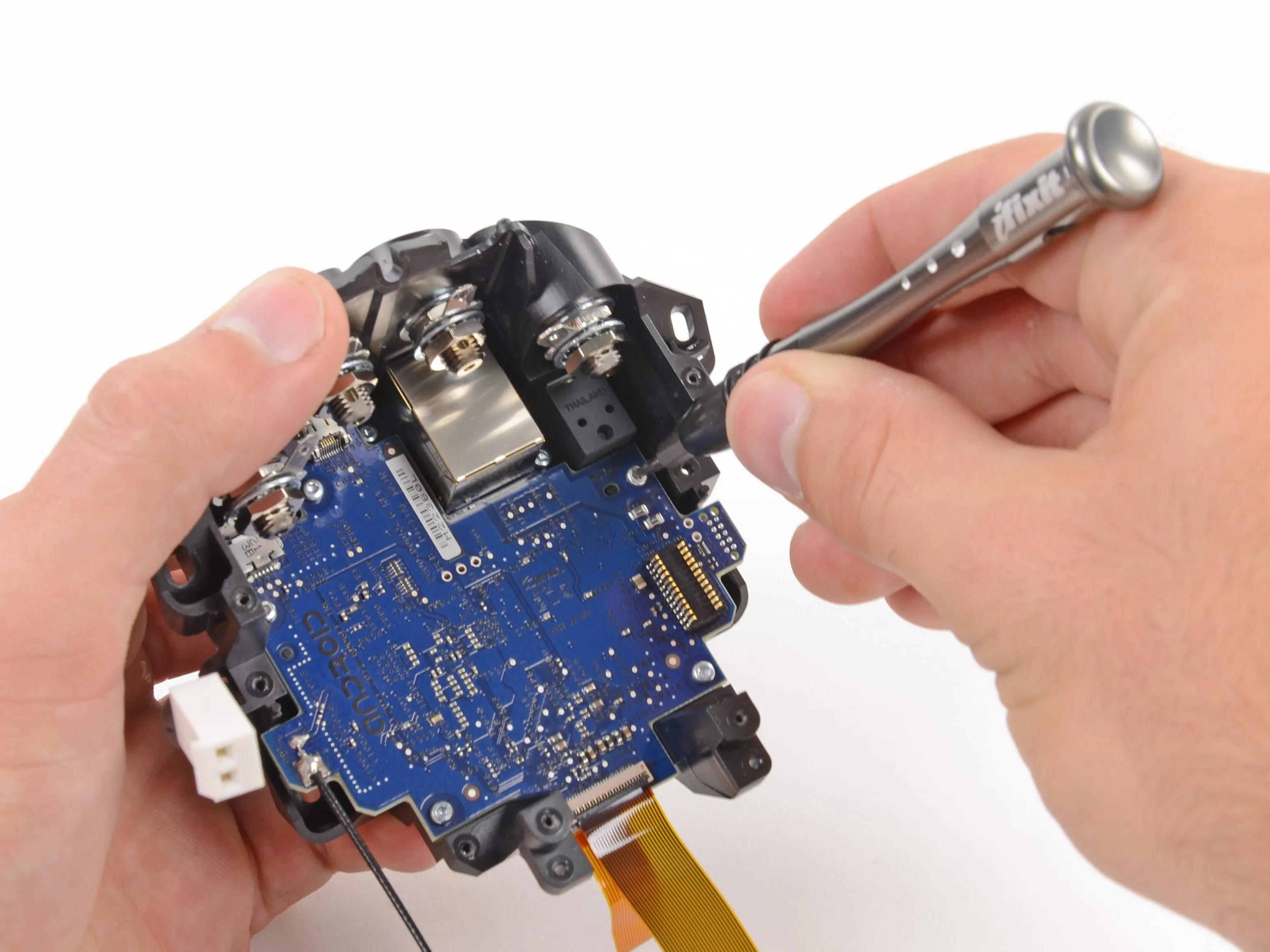

• И вот настал момент, которого мы все ждали: материнская плата.

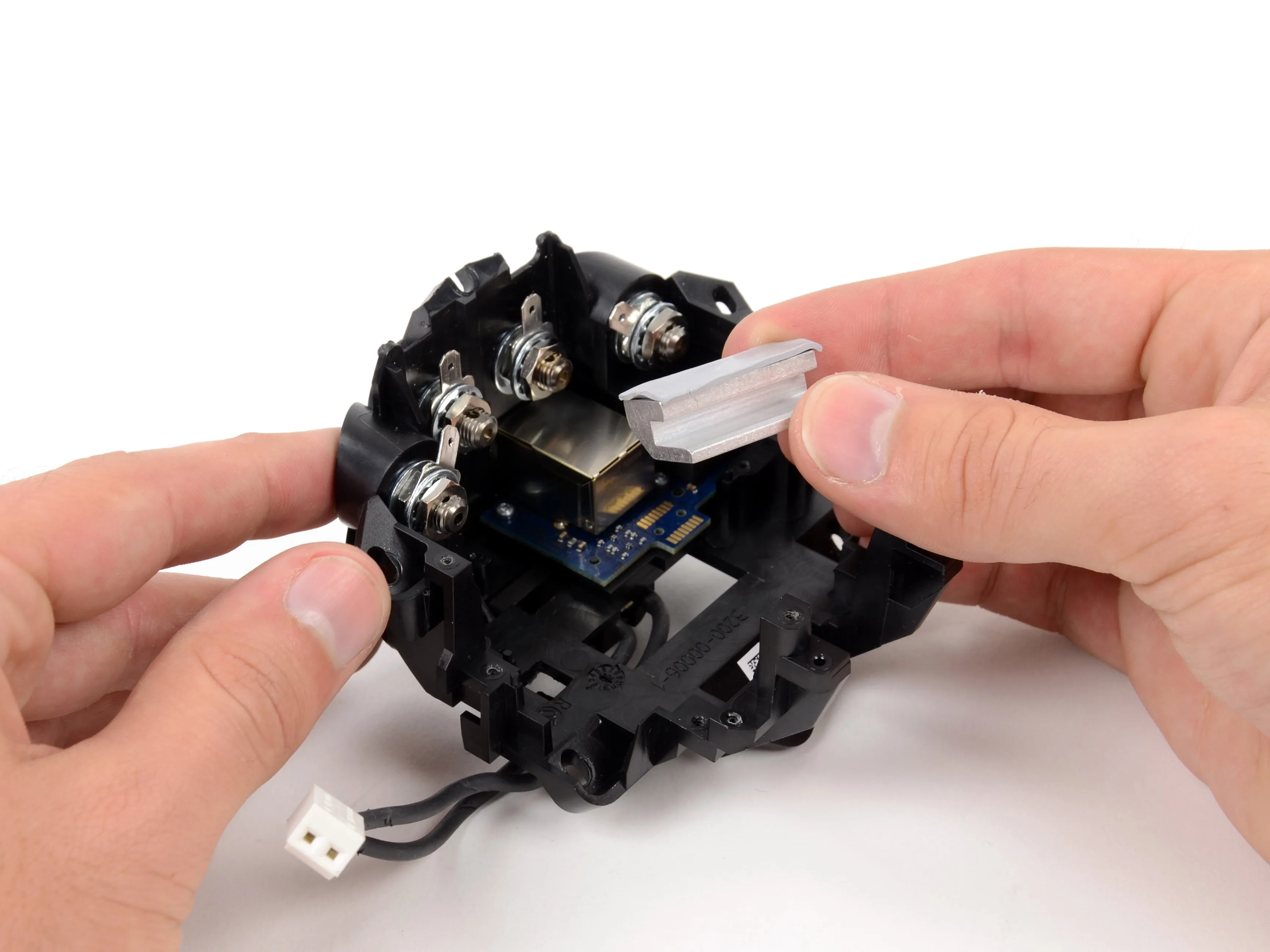

• Обычно требуется немного усилий, чтобы отделить радиатор от материнской платы, но простая термопрокладка - это все, что соединяет их внутри Q.

• Помните термопрокладку, которую мы сняли ранее? Она обеспечивала теплопроводность между этим маленьким радиатором и основанием, превращая этот кусок цинка в один большой радиатор, который затем отдает тепло в окружающее пространство.

Комментарии к шагу

'...отводит тепло в окружающее пространство' звучит слишком негативно... Вы имели в виду 'выбрасывает'?

Как насчет 'изгнать'?

Шаг 21

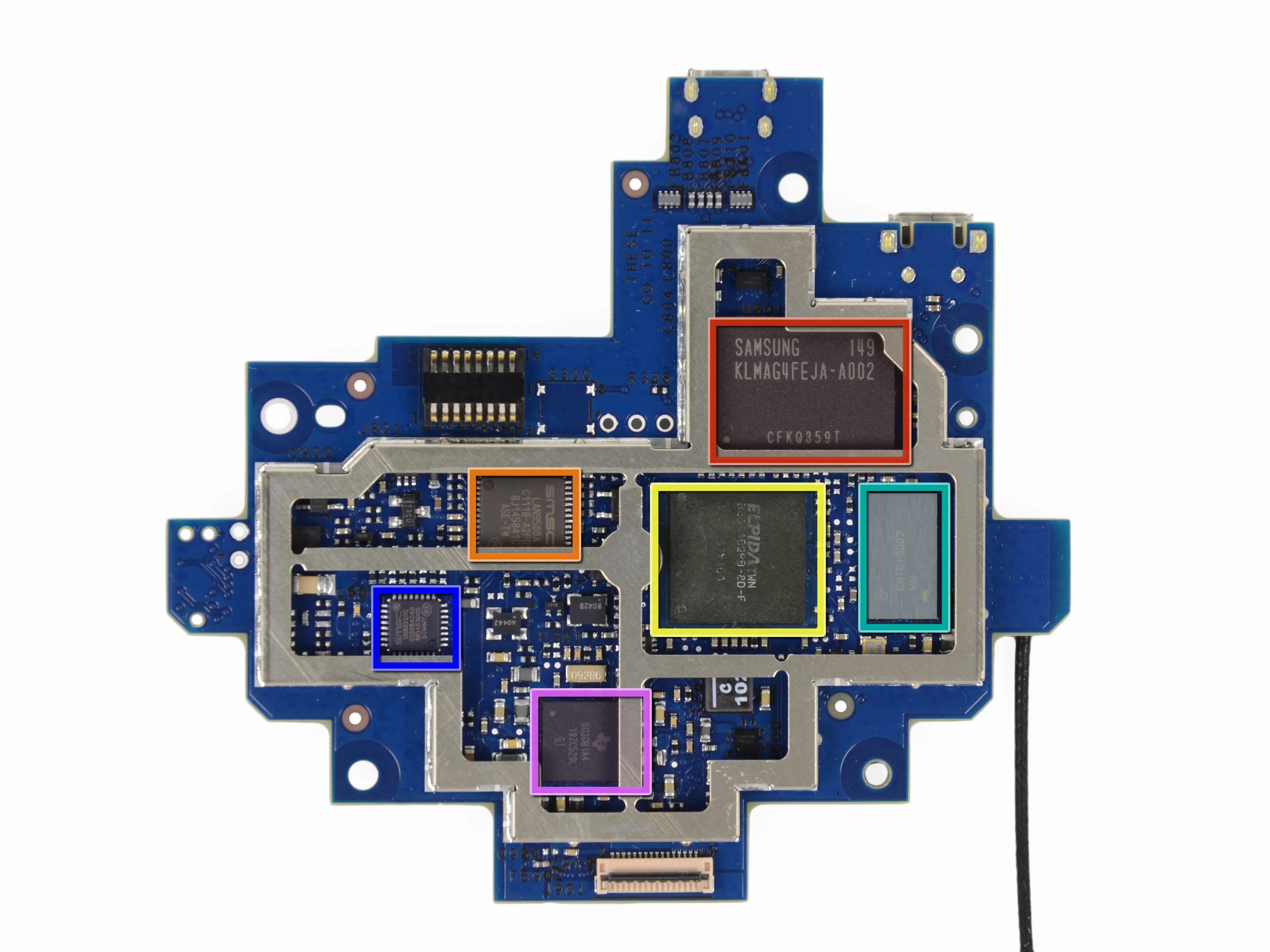

• Пришло время проверить наш IQ с помощью небольшого идентификатора чипа:

• Samsung KLMAG4FEJA-A002 16 GB moviNAND Flash Memory (произведено в Хвасоне, Южная Корея, или Остине, Техас)

• SMSC LAN95000A Контроллер Hi-Speed USB 2.0 to 10/100 Ethernet (произведено в Северной Америке, Тайване, Японии, Корее, Китае, Индии или Европе)

• Elpida B8064B2PB 1 Гб DRAM и процессор приложений Texas Instruments OMAP4460 SOC

• Murata KM10L3002 (произведено в Японии, Китае или Тайване)

• SMSC USB3320C Высокоинтегрированный высокоскоростной трансивер USB 2.0 ULPI (производится в Северной Америке, Тайване, Японии, Корее, Китае, Индии или Европе)

• Texas Instruments 6030B1A4 интегрированное управление питанием (произведено в США, Германии, Китае, Японии или на Филиппинах)

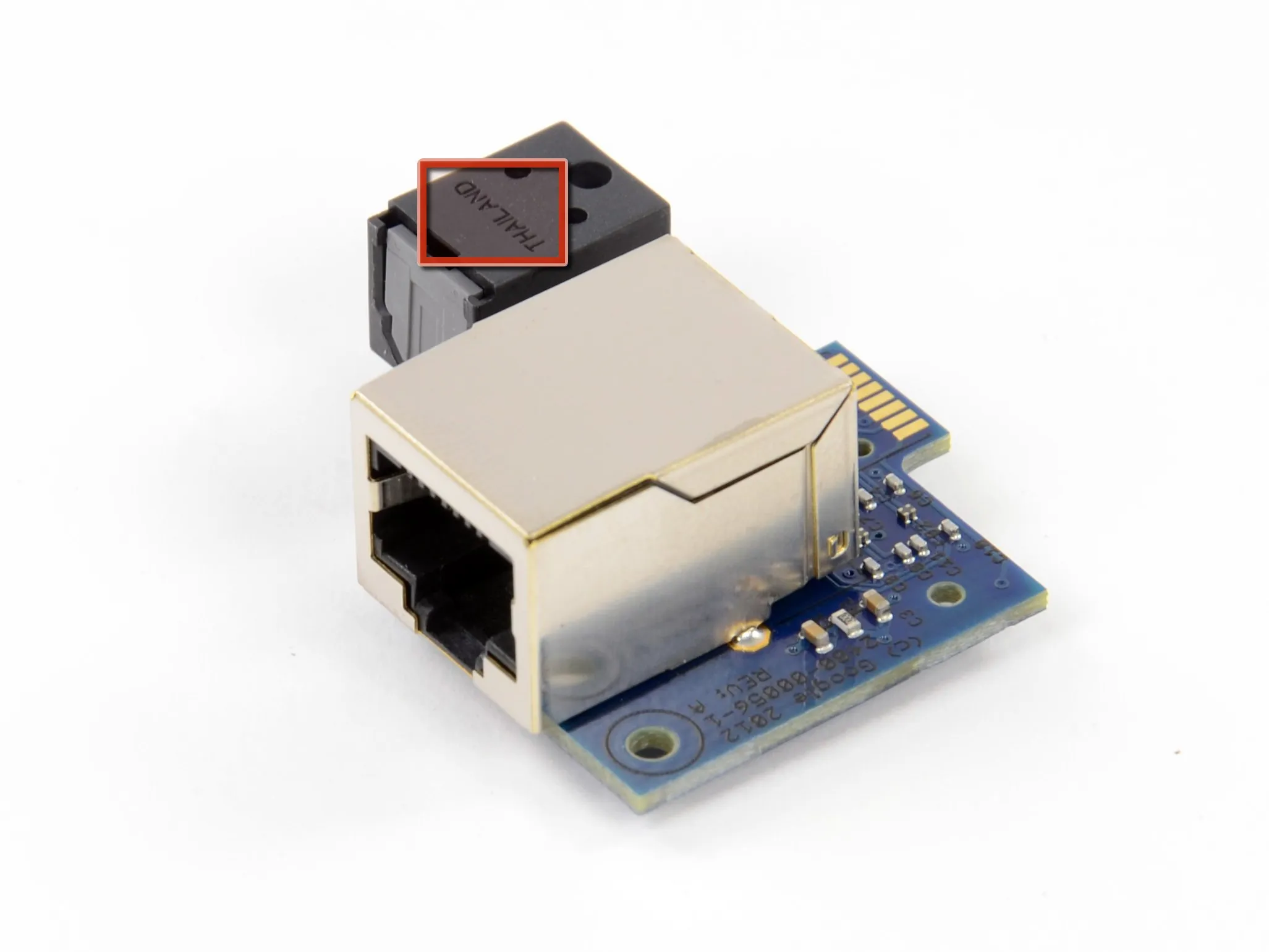

Шаг 22

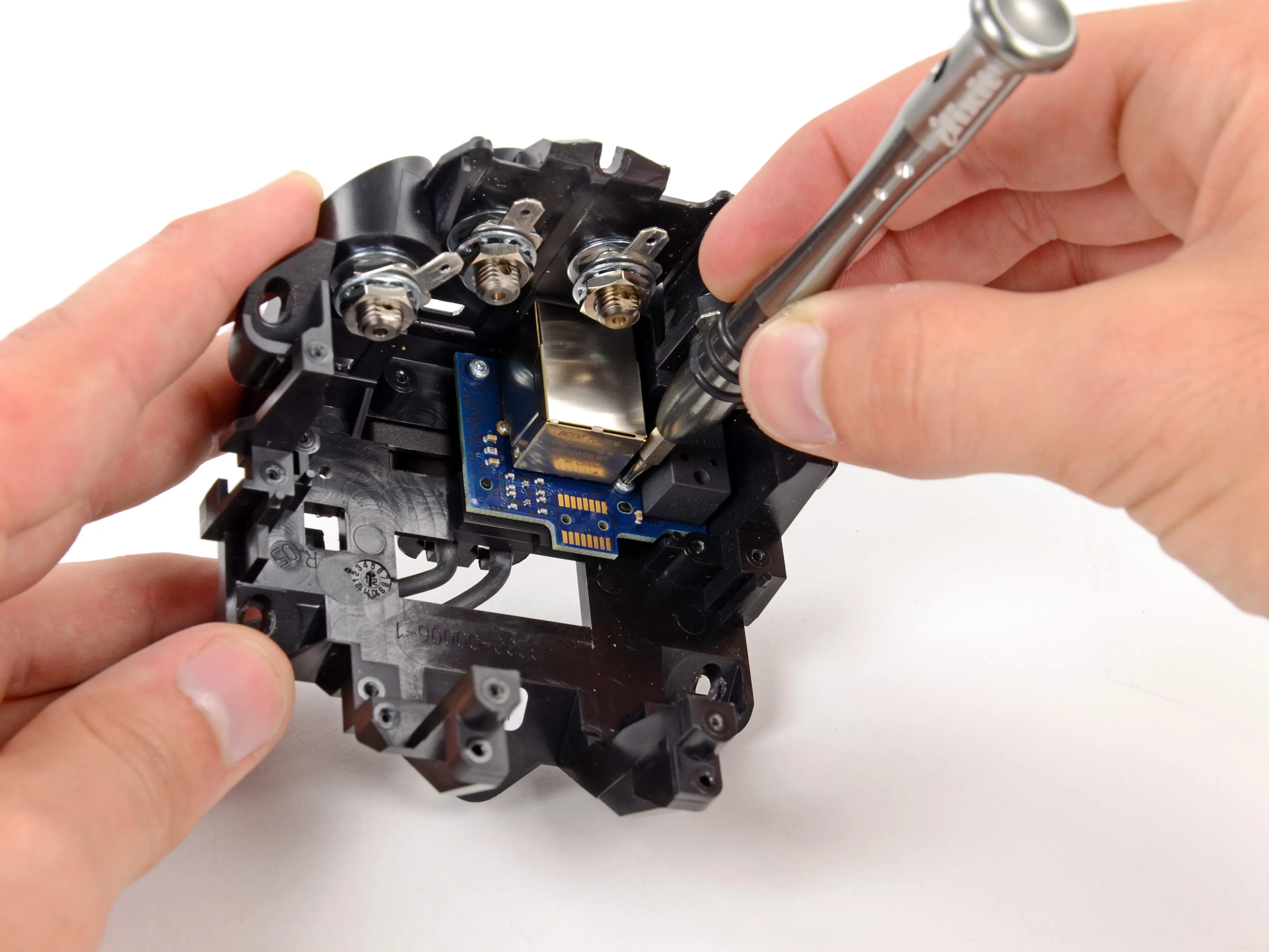

• Далее мы извлекаем плату ethernet и оптических портов.

• Очевидно, что не все компоненты могут быть произведены в США, да и Google ничего подобного не утверждала. Маркировка 'Таиланд' - прямое доказательство того, что компоненты привезены из-за рубежа.

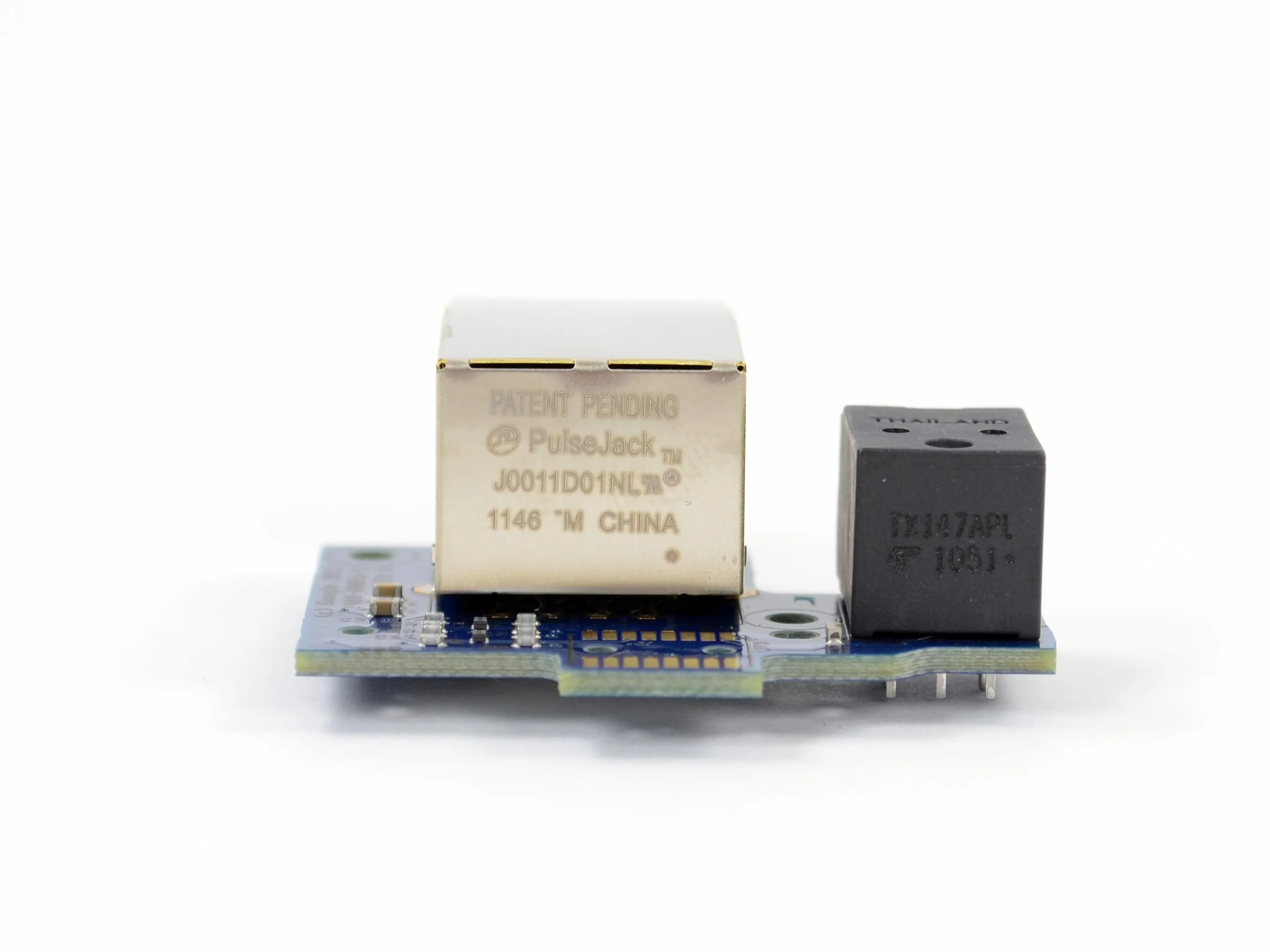

• Примечательная маркировка на плате Ethernet и оптических портов:

• Порт ethernet имеет маркировку PulseJack J0011D0NL (произведено в Китае).

• Оптический выходной порт обозначен как Toshiba TX147APL (произведено в Японии).

Шаг 23

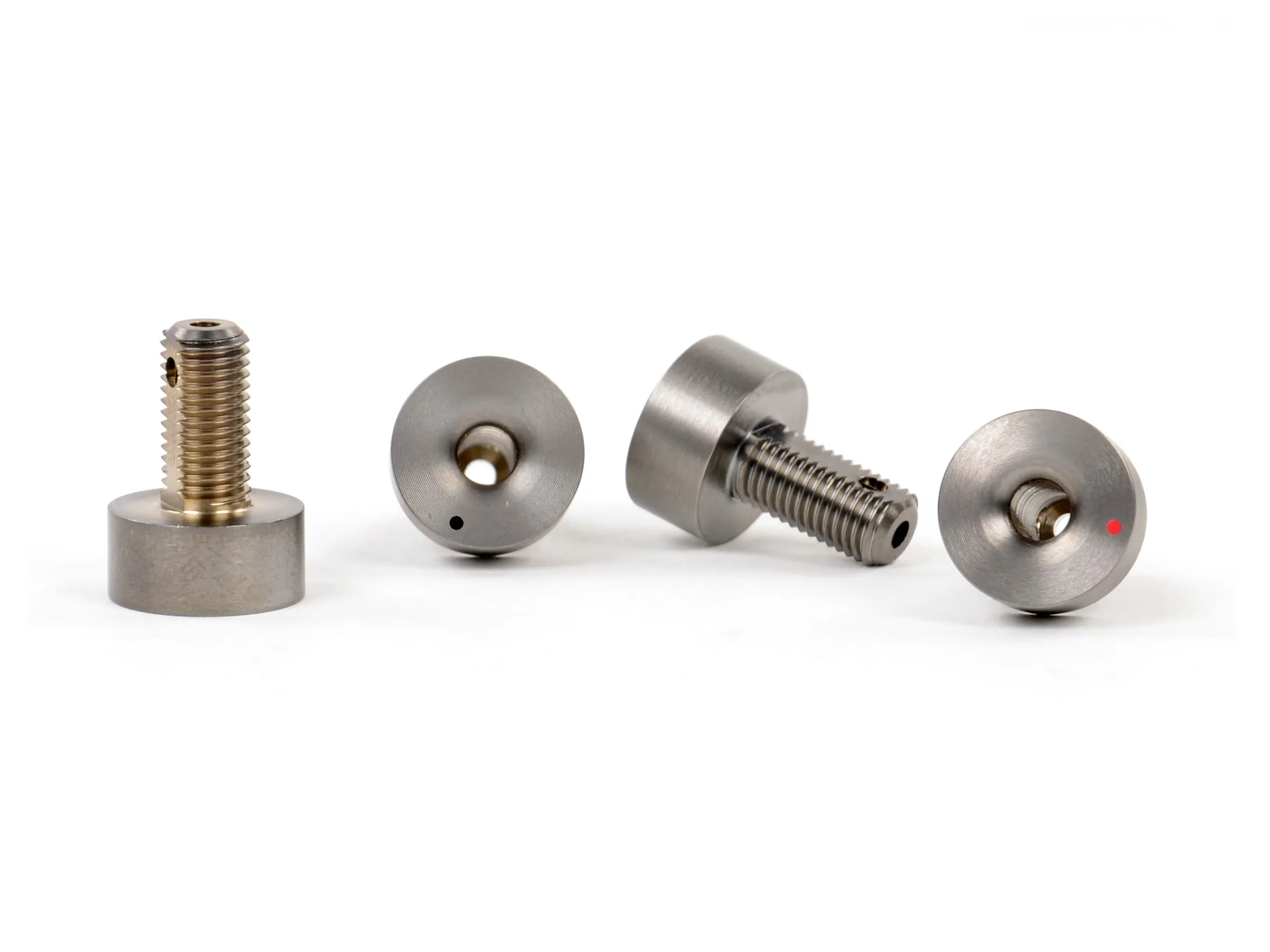

• Последнее, что осталось в этом маленьком шарике радости, - это набор из четырех разъемов для динамиков. Давайте вытащим их.

• Чтобы вытащить гнезда, нам пришлось воспользоваться инструментом, который мы используем не каждый день - торцевым ключом с храповым механизмом и торцевой головкой 3/8', чтобы открутить гайки, удерживающие гнезда на месте.

• Посмотрите, как они катаются по столу. Они такие Q-ute!

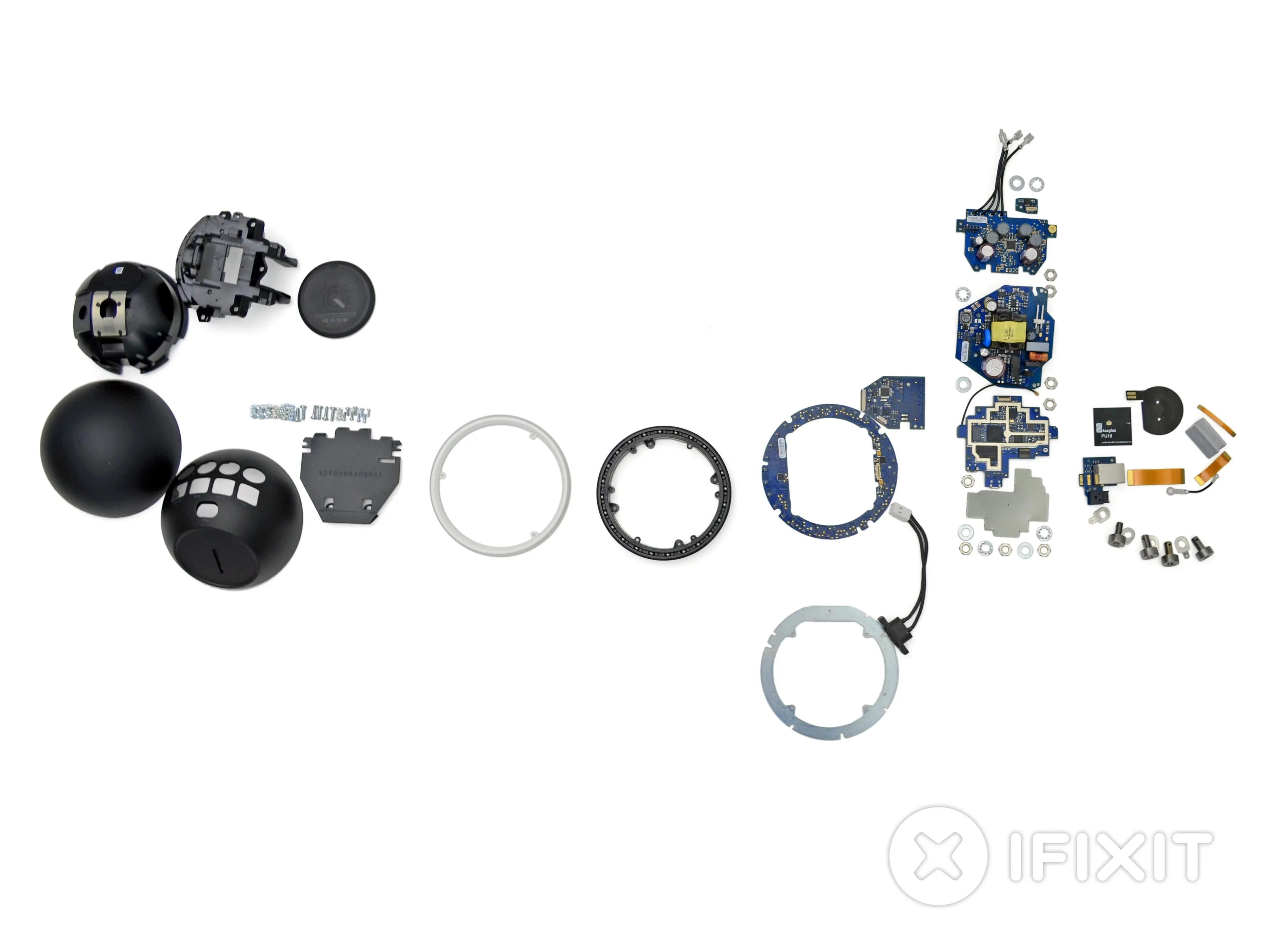

Шаг 24

• Ребята из Google решили взять пример с нас, и мы решили ответить им взаимностью. Гуглеры, считайте это отличным предложением использовать изображение слева в качестве Google Doodle!

• Оценка ремонтопригодности Nexus Q: 8 из 10 (10 - самый простой ремонт):

• Для снятия верхней крышки не требуется никаких инструментов. Очень ограниченное количество клея и крепежа без экзотических головок винтов упрощает разборку.

• Очень мало компонентов припаяно к основным платам, что делает их замену более простой и дешевой.

• Вся разборка довольно проста.

• Большое количество компонентов может привести к потере важных деталей, если вы не будете осторожны.

• Все очень плотно упаковано в один корпус, что делает замену некоторых компонентов несколько затруднительной.

• Блок питания легко открывается изнутри, что делает ремонт устройства немного опасным, если не соблюдать должную осторожность.
