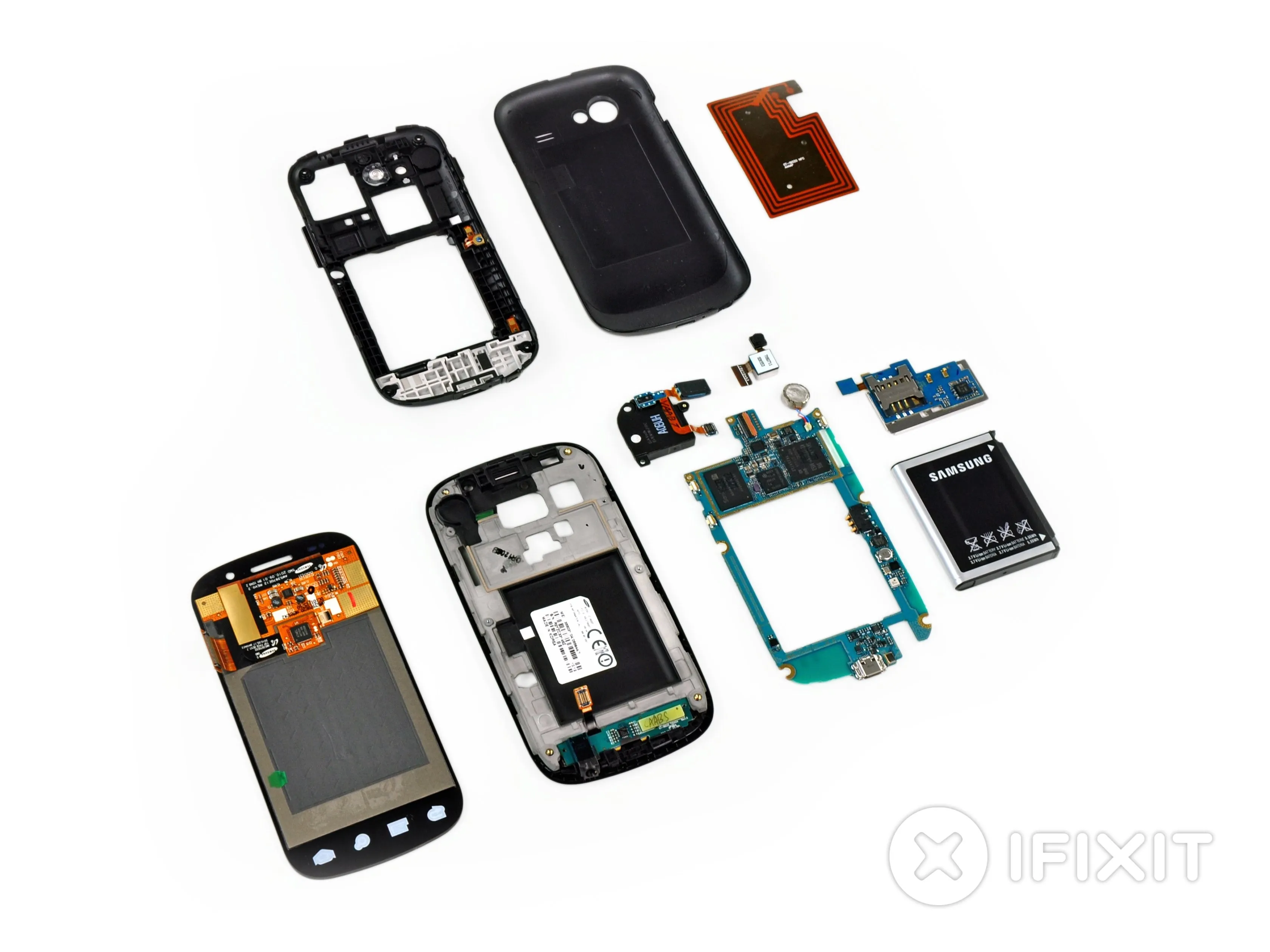

Разборка Nexus S
Введение
Спустя почти год после выхода Nexus OneGoogle в сотрудничестве с Samsung выпустила свой второй официальный телефон Nexus S. У него есть несколько причудливых особенностей, которые выделяют его среди других Android-телефонов на рынке, например изогнутый дисплей и новейшее обновление 2.3 Gingerbread.
Это здорово и все такое, но мы хотели бы узнать, что же заставляет этого малыша работать. Так что следите за новостями, пока мы копаемся в Nexus S!
Понравился разбор? Теперь вы можете вставить его на свой сайт! Просто нажмите на ссылку для вставки ниже, чтобы получить HTML-код.
Что вам нужно
Инструменты
Тепловая пушка | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка Nexus S

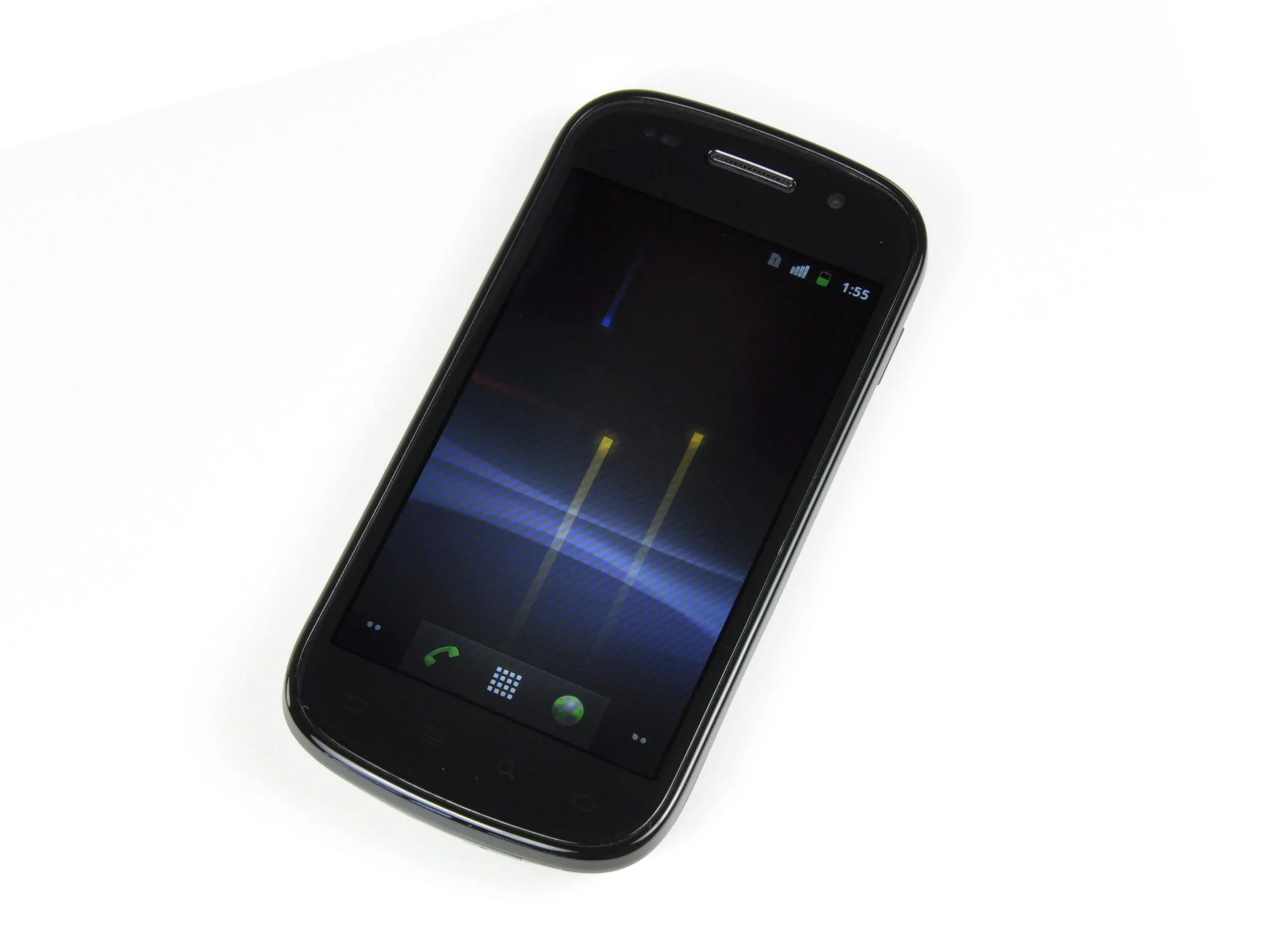

Nexus S - это вариация Samsung Galaxy S, обладающая примерно теми же аппаратными характеристиками, что и его собратья.
Заметные изменения в Nexus S включают NFC (Near Field Communication) поддержку и контурный дисплей Super AMOLED.
Технические характеристики:
1 ГГц процессор ARM Cortex-A8 Hummingbird Multimedia Applications Processor на базе архитектуры ARMv7.
16 ГБ внутренней памяти
512 МБ оперативной памяти
Задняя камера 5 МП и фронтальная камера VGA (640x480).
Android 2.3 (Gingerbread)
Шаг 2

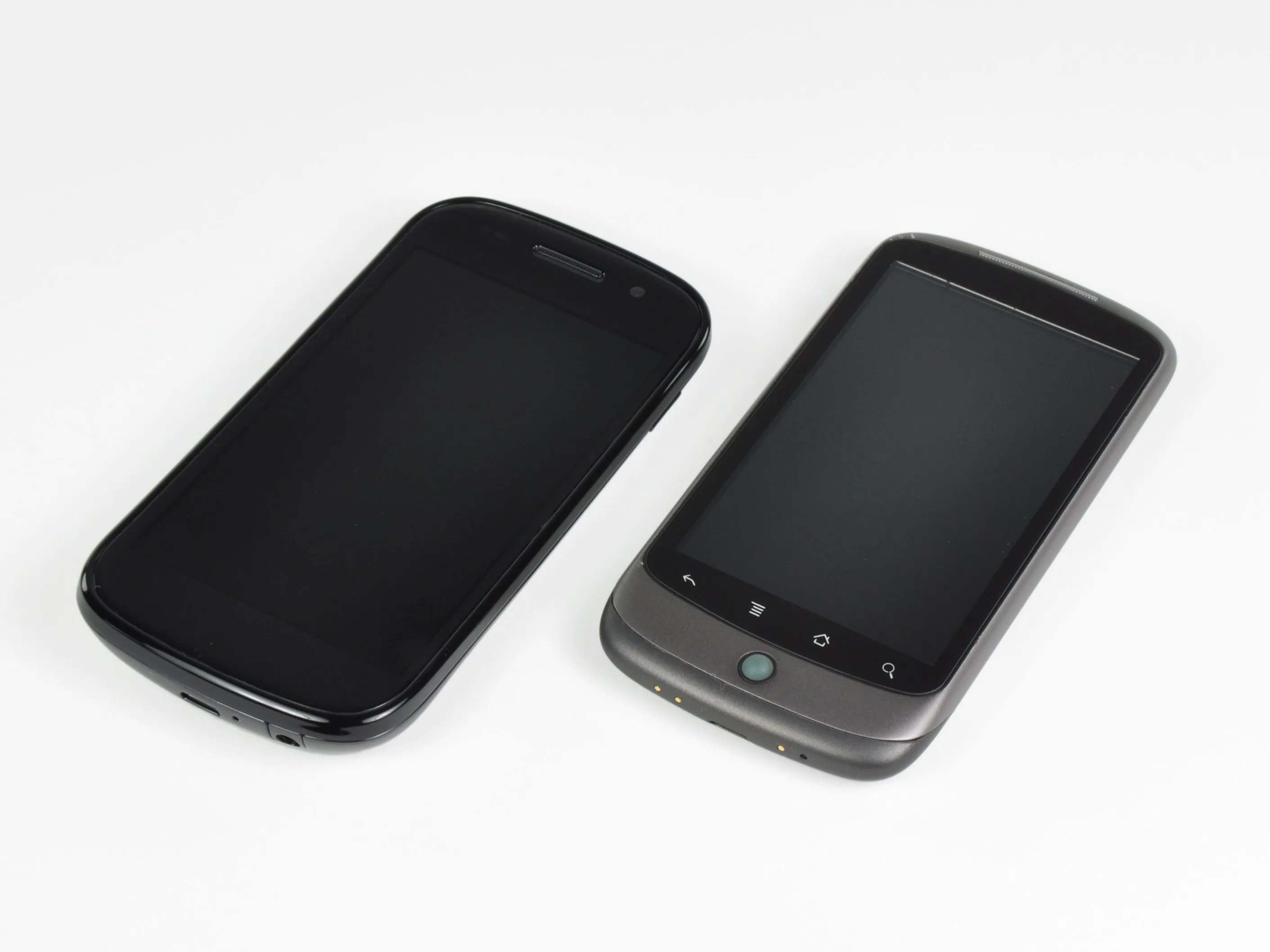

Сравнение бок о бок Nexus S производства Samsung и его старшего брата Nexus One производства HTC.
Это не просто оптическая иллюзия, Nexus S улыбается вам! Это первый смартфон с контурным дисплеем, то есть стекло дисплея слегка изогнуто, чтобы быть более удобным для пользователя.
Шаг 3
Без лишних слов, давайте начнем разбирать этот телефон на части!

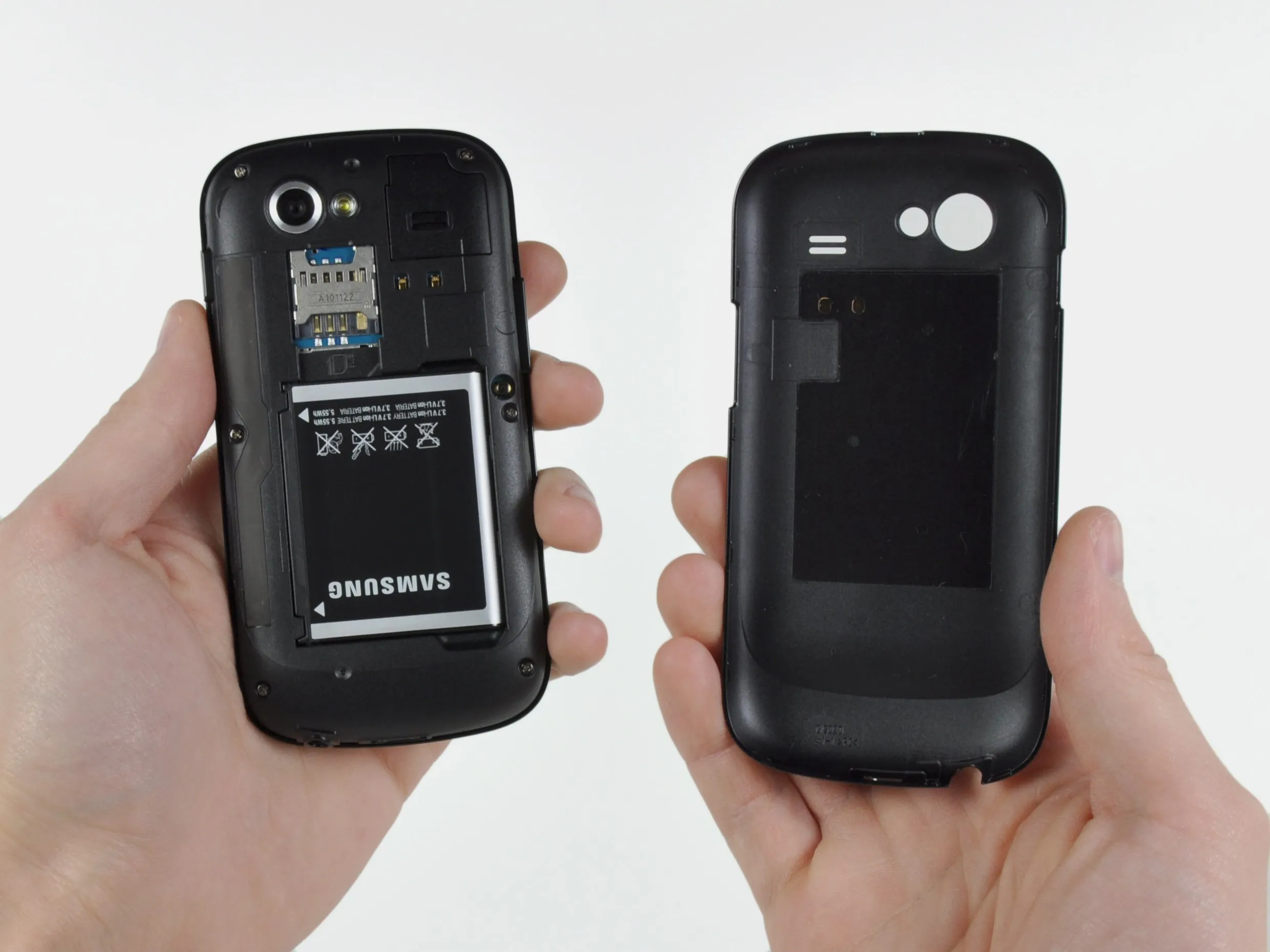

Задняя крышка снимается без проблем, открывая нам первый взгляд на аккумулятор.

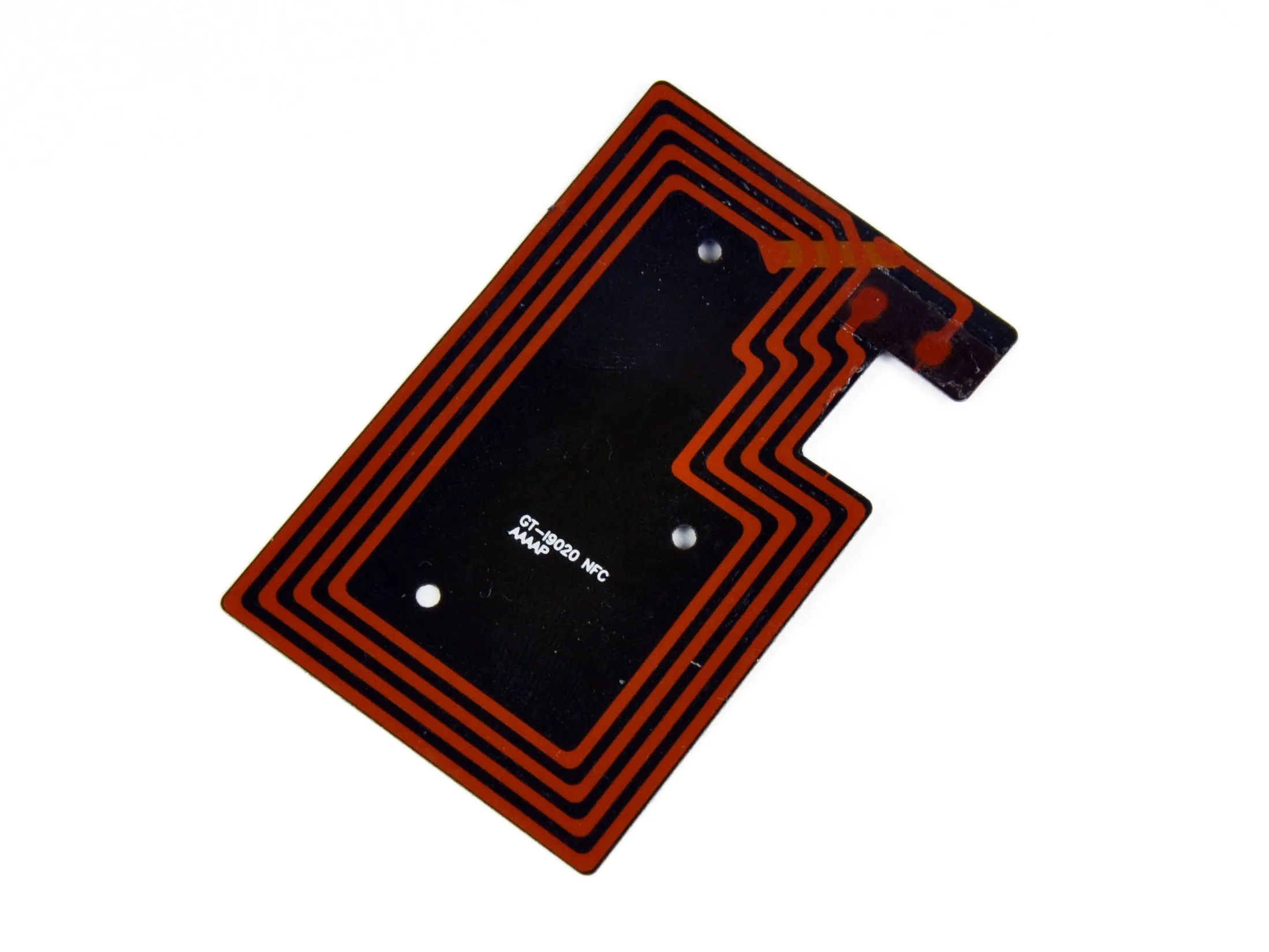

Мы использовали пластиковый инструмент для отклеивания NFC антенный модуль с задней крышки. По словам Google: 'Nexus S может считывать информацию с 'умных' меток или повседневных предметов, в которых есть чипы NFC. Это может быть что угодно, от наклеек и постеров к фильмам до футболок'.
Выглядит как что-то прямо из Трон: Наследие.
Шаг 4

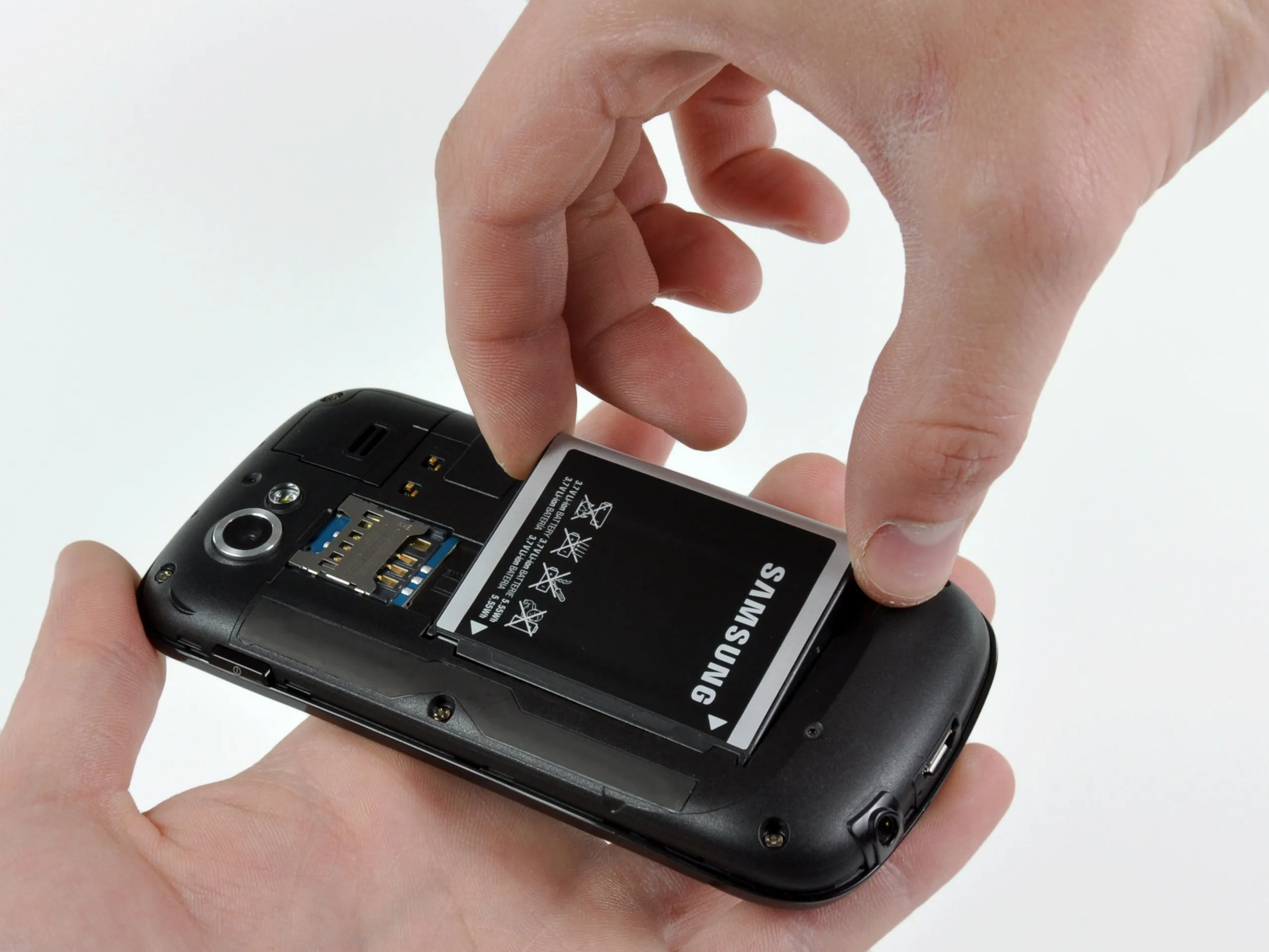

Аккумулятор снимается очень легко, и он вынимается следующим.
Литий-ионный элемент 3,7 В, 5,55 Вт-ч обеспечивает до 6,7 часов работы в режиме разговора в сети 3G и до 14 часов в сети 2G.
Аккумулятор Nexus S имеет емкость 1500 мАч. Это немного больше, чем 1400 мАч у аккумулятора Nexus One.

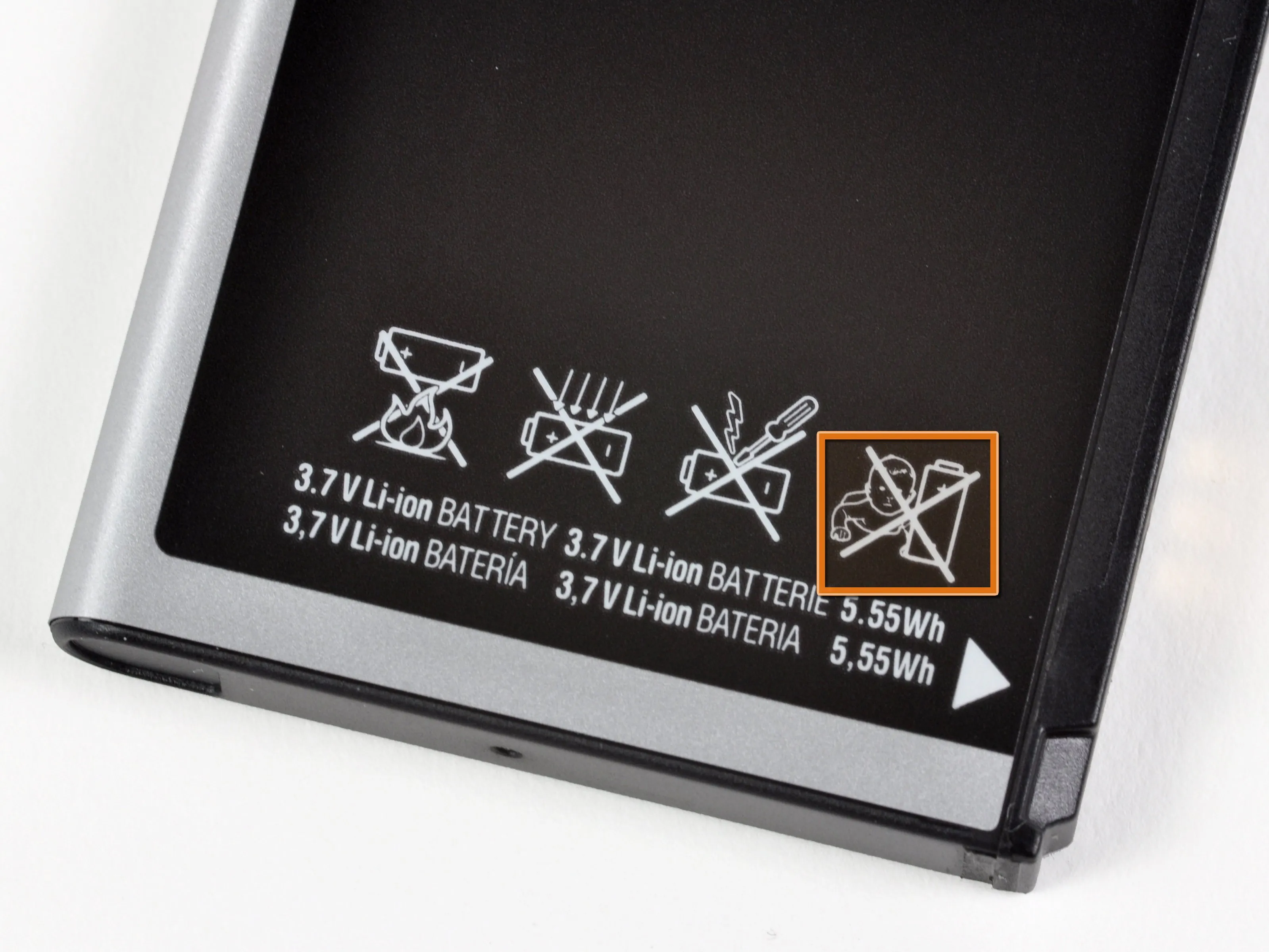

Не кормите этой батареей ребенка.
Шаг 5

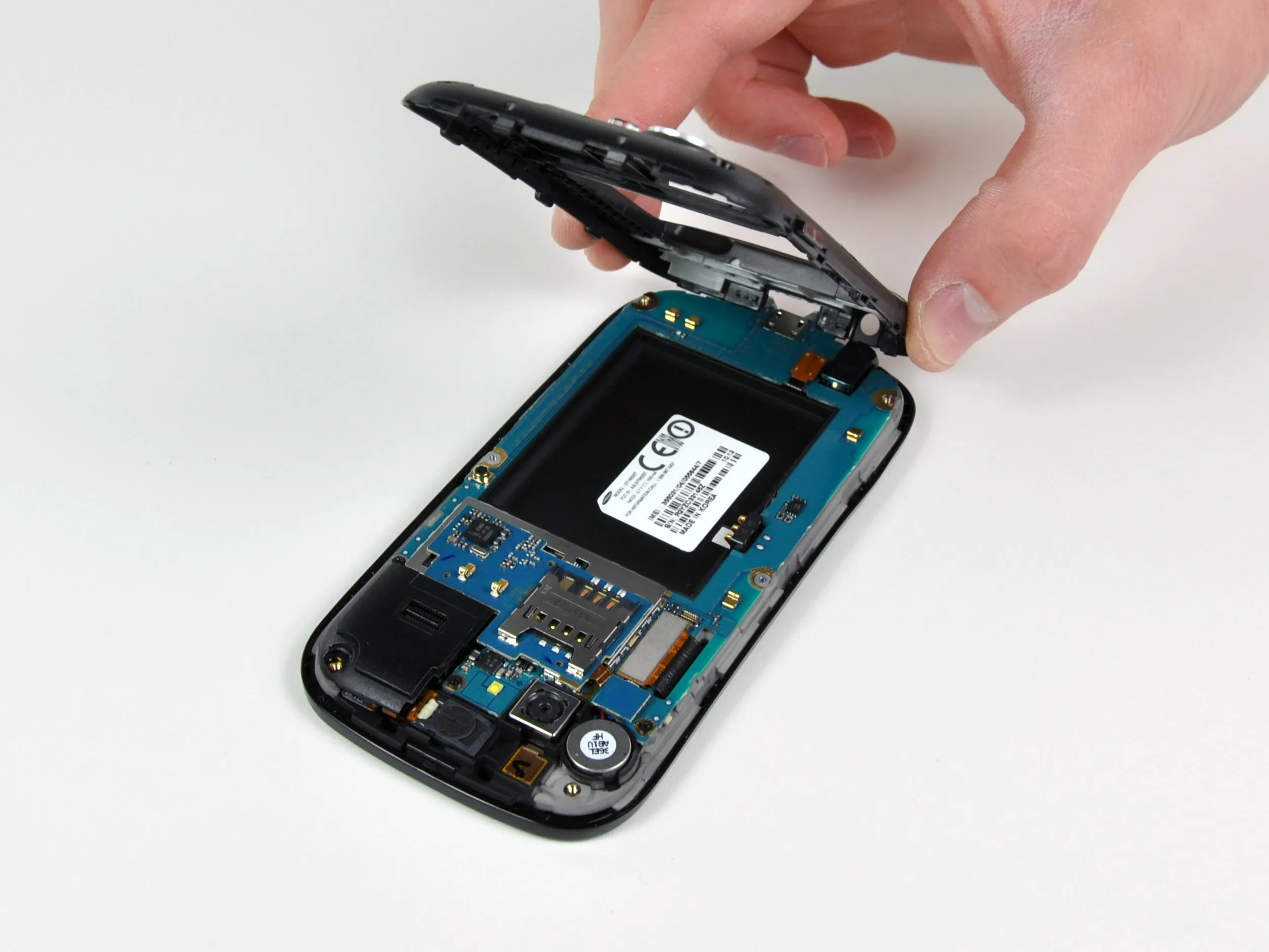

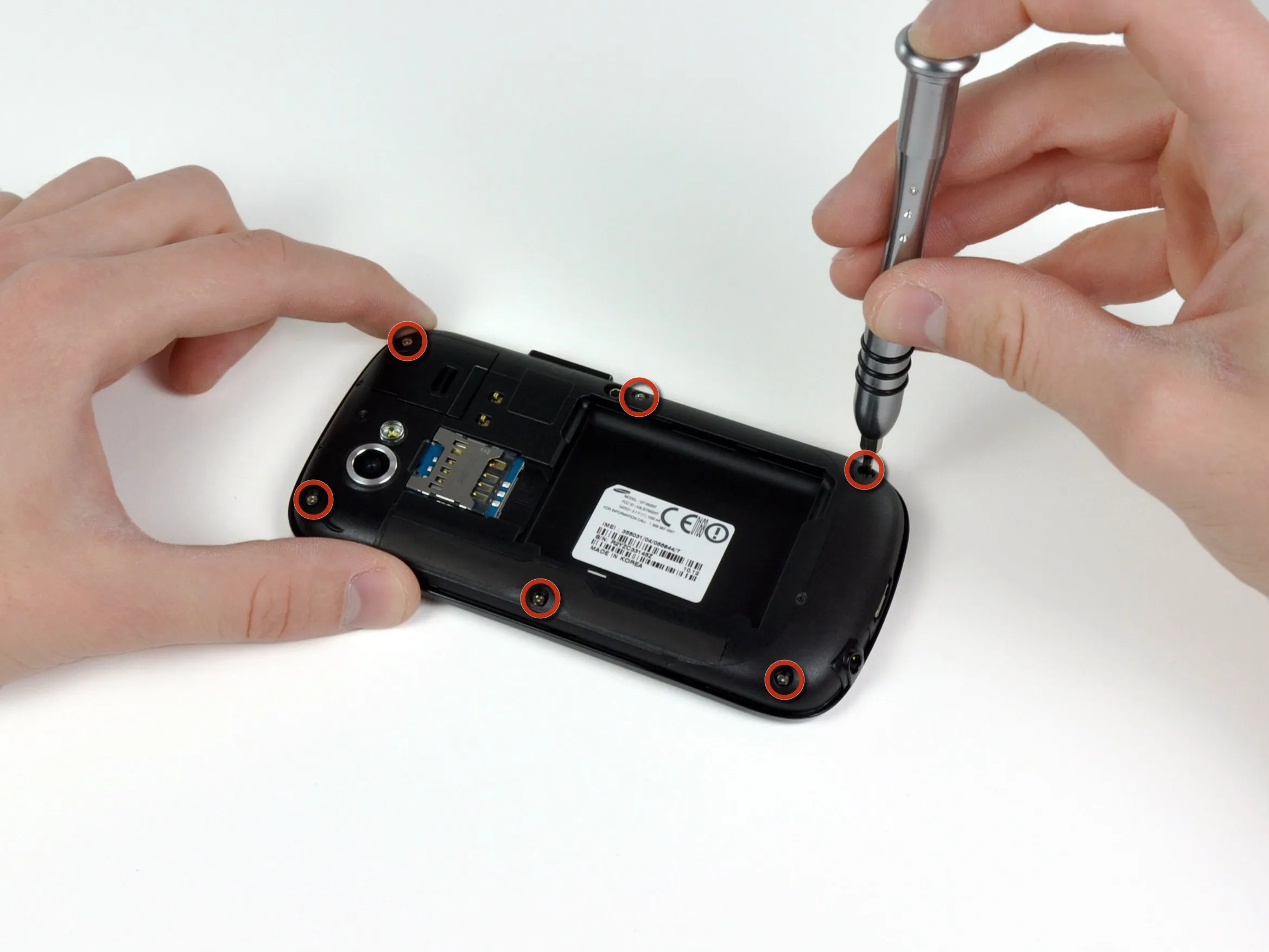

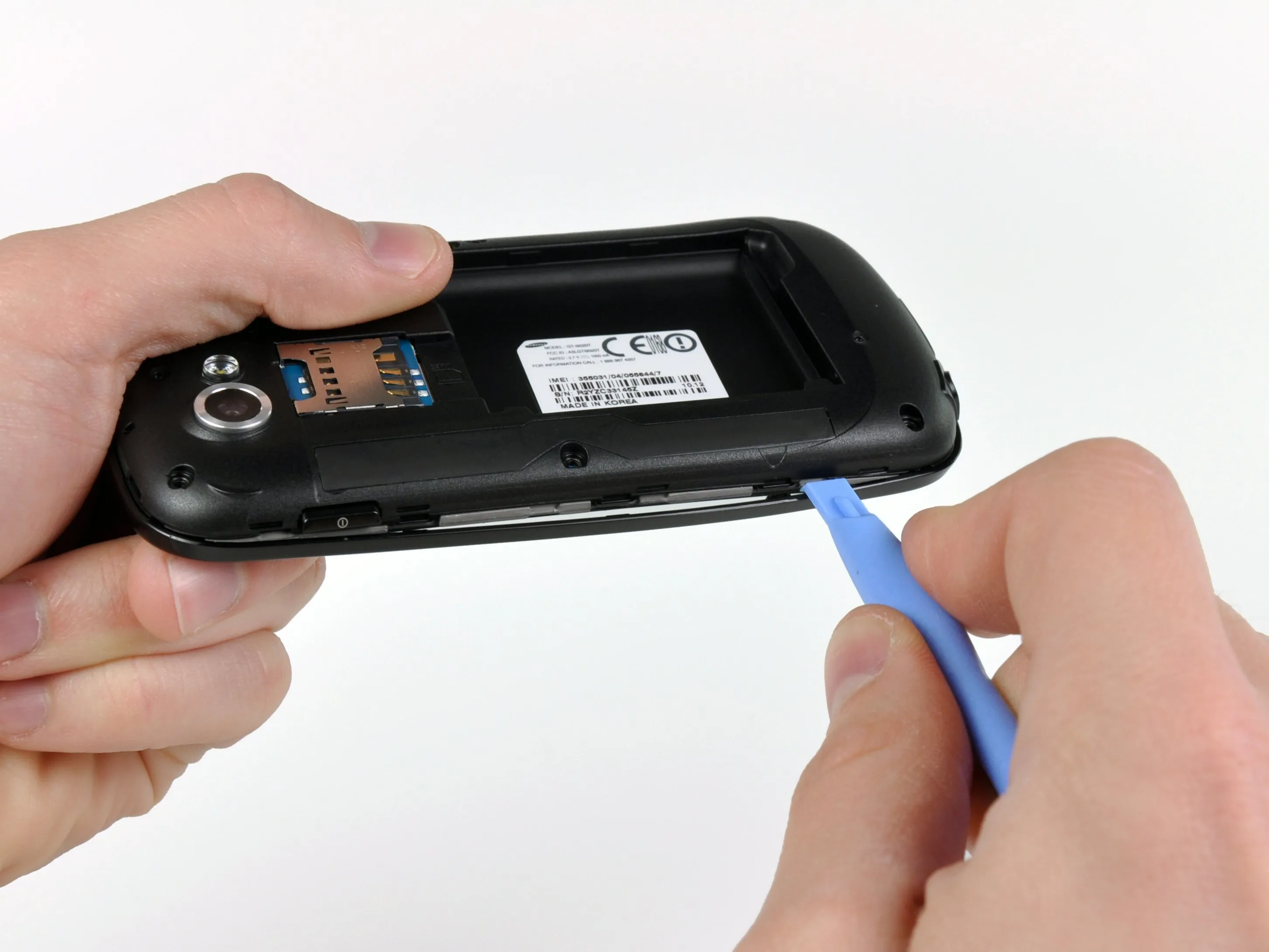

После откручивания шести винтов с помощью нашей надежной отвертки Phillips #00, немного поддев пластиковый инструмент для открывания, мы можем снять внутренний корпус.
Шаг 6

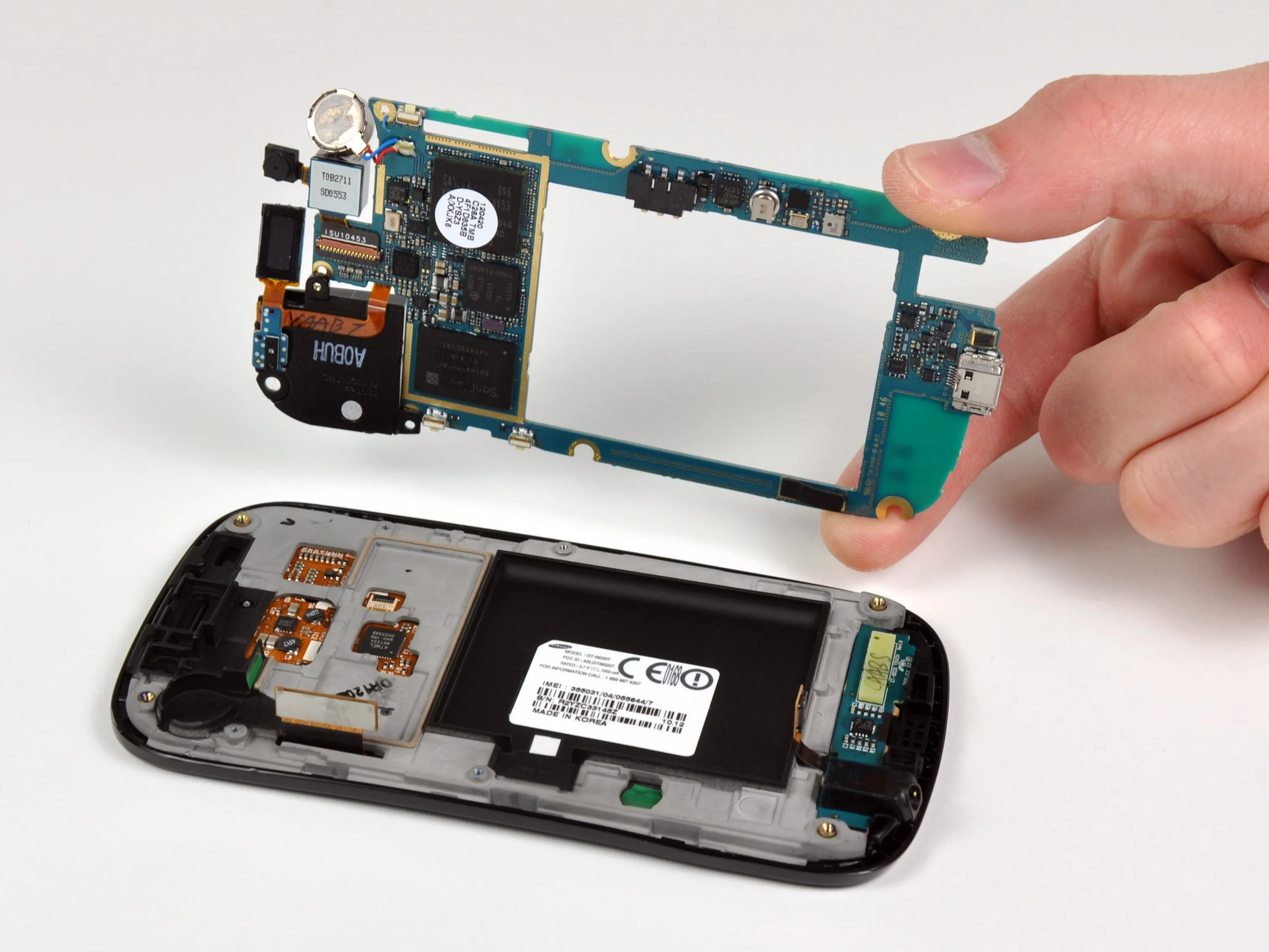

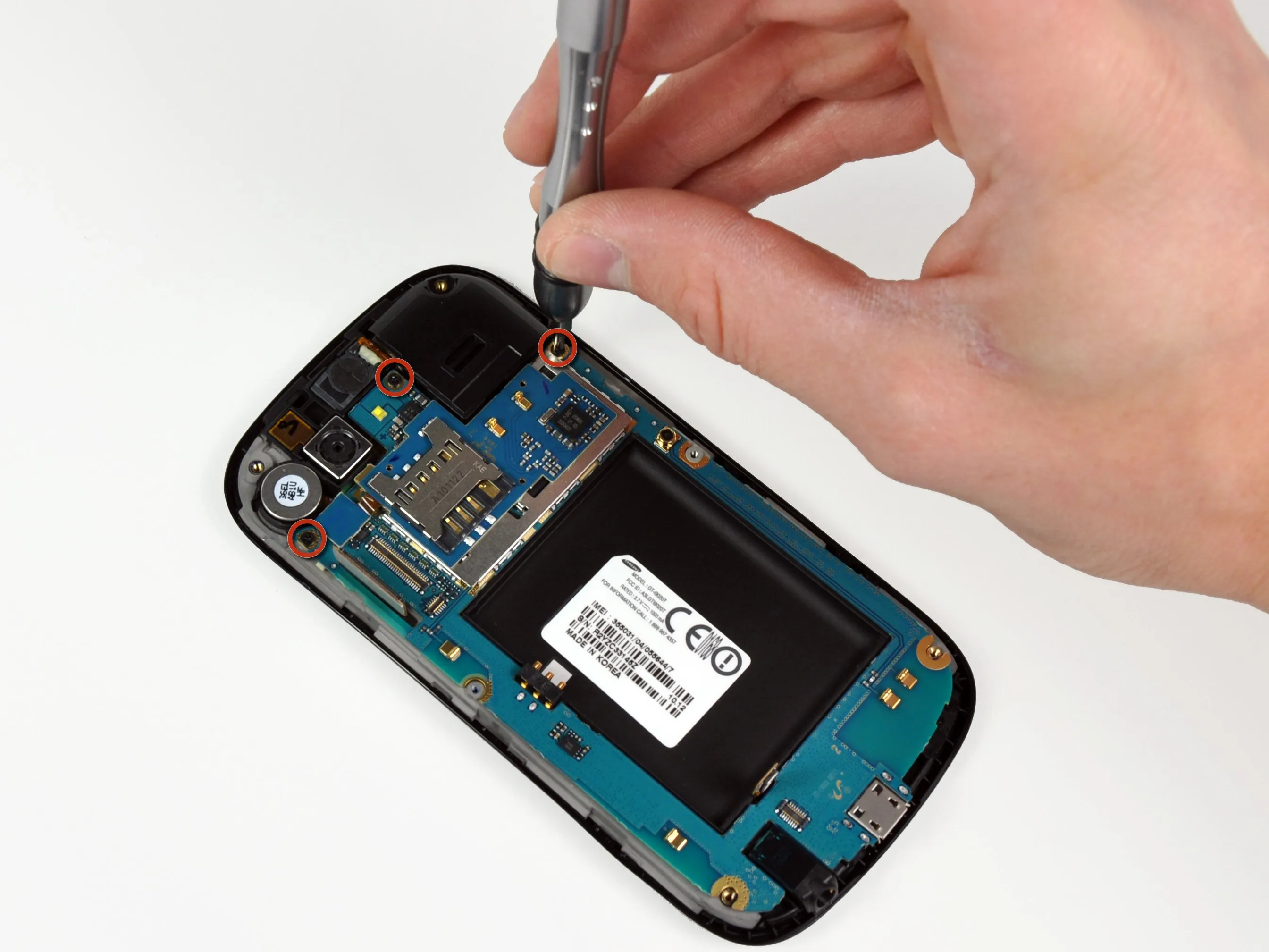

Для извлечения материнской платы необходимо открутить три винта Phillips и отсоединить несколько кабелей.
Конструкция материнской платы своеобразна. Она спроектирована таким образом, что ее внутренний периметр охватывает батарею. Мы и раньше встречали печатные платы странной формы, но редко когда они имеют гигантские отверстия в центре.
Комментарии к шагу
Не могли бы вы уточнить про 'несколько кабелей' =D
Виктор Араужо
Мы более конкретны, когда пишем руководства по ремонту. Однако, как сказано выше, 'разборки позволяют заглянуть внутрь устройства и не должны использоваться как инструкции по разборке'.
Только что заменил экран в соответствии с этим руководством. Там было два кабеля.
Томас Мардх
Шаг 7

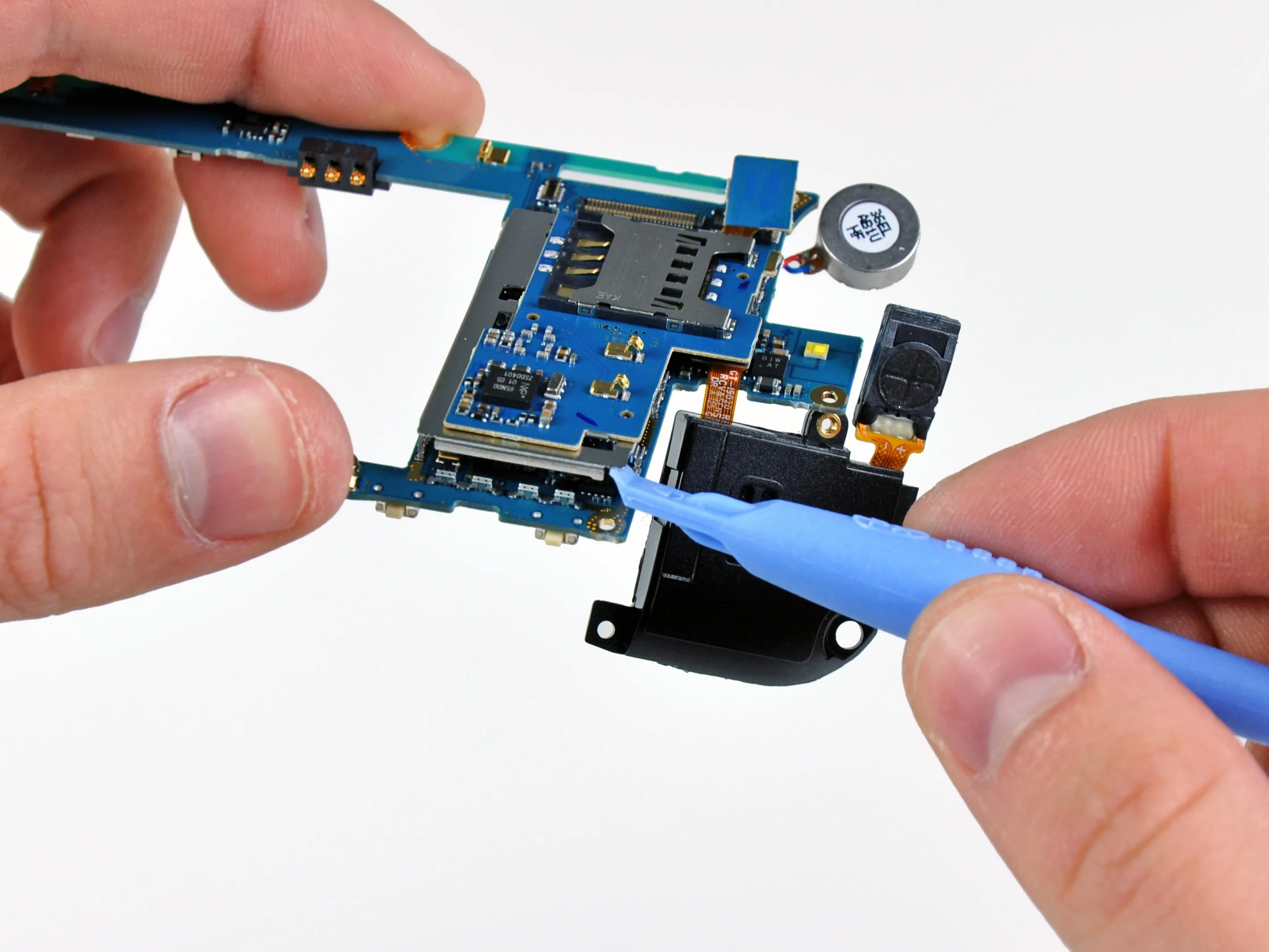

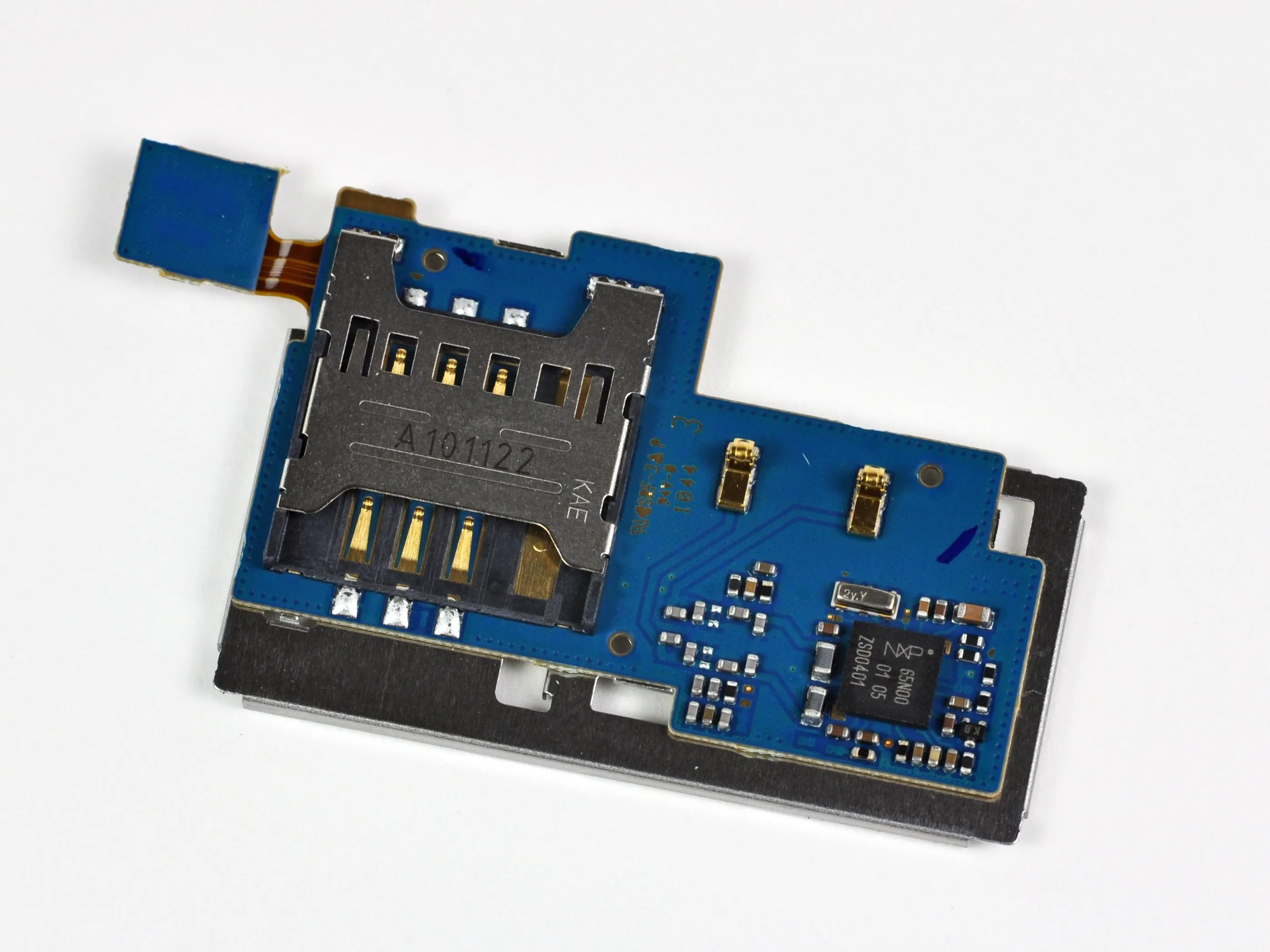

Удобный пластиковый инструмент для открывания помогает отделить устройство чтения SIM-карт от остальной части материнской платы.
Nexus S разблокирован прямо из коробки и может использоваться с четырехдиапазонными (850, 900, 1800, 1900) GSM-телефонами, а также совместим с трехдиапазонными HSPA (900, 2100, 1700).
Для абонентов AT&T напоминаем, что Nexus S не поддерживает частотные диапазоны HSPA 850 МГц и 1900 МГц, необходимые для передачи мобильных данных 3G.
Комментарии к шагу
NXP - это чип NFC, также он поддерживает SWP (SIM как безопасный элемент для мобильных платежных систем).
Вы можете четко видеть чип NFC справа от лотка для SIM-карт. Это чип NXP. А те два металлических контакта над чипом - это антенна NFC.
Шаг 8

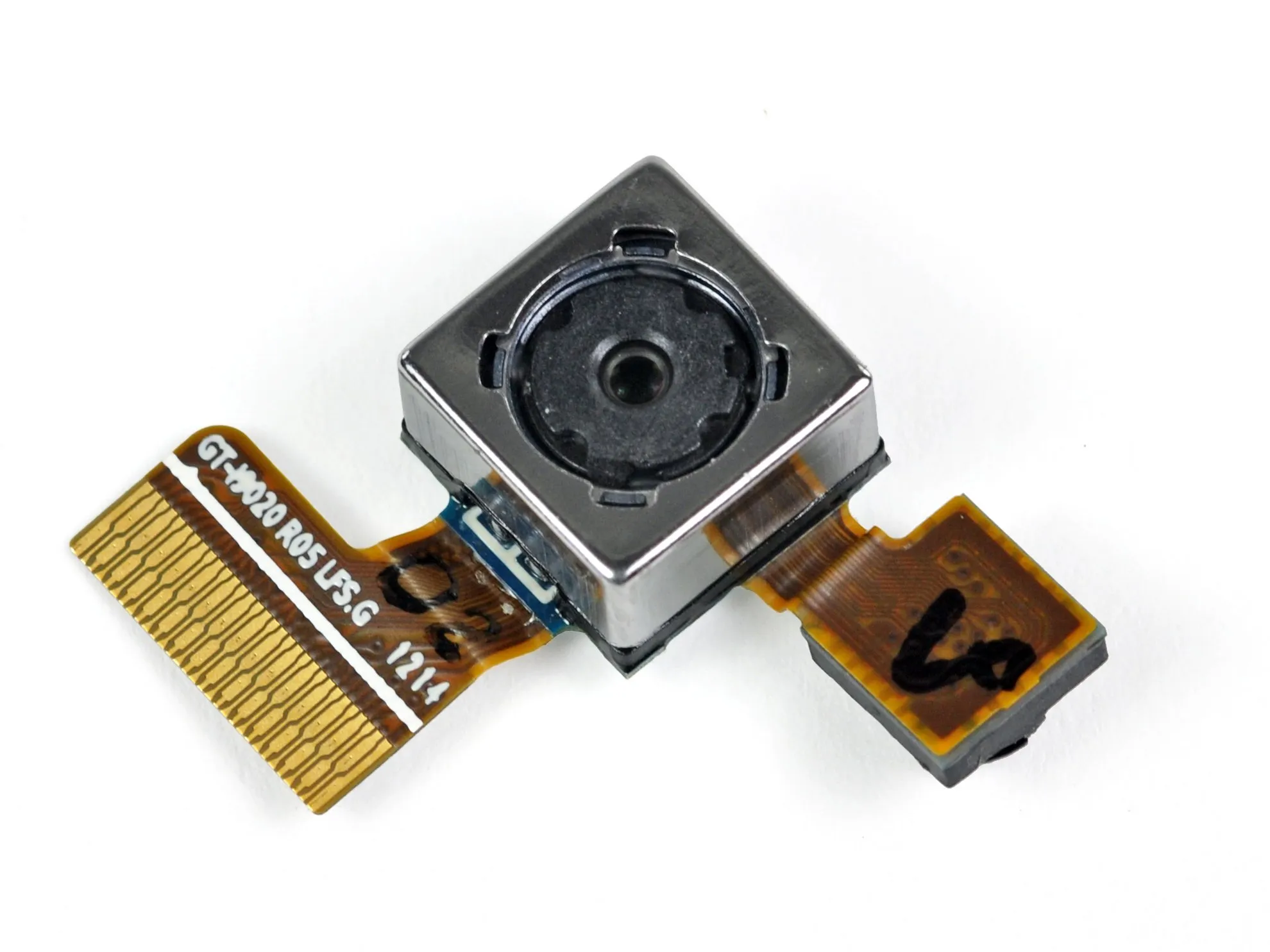

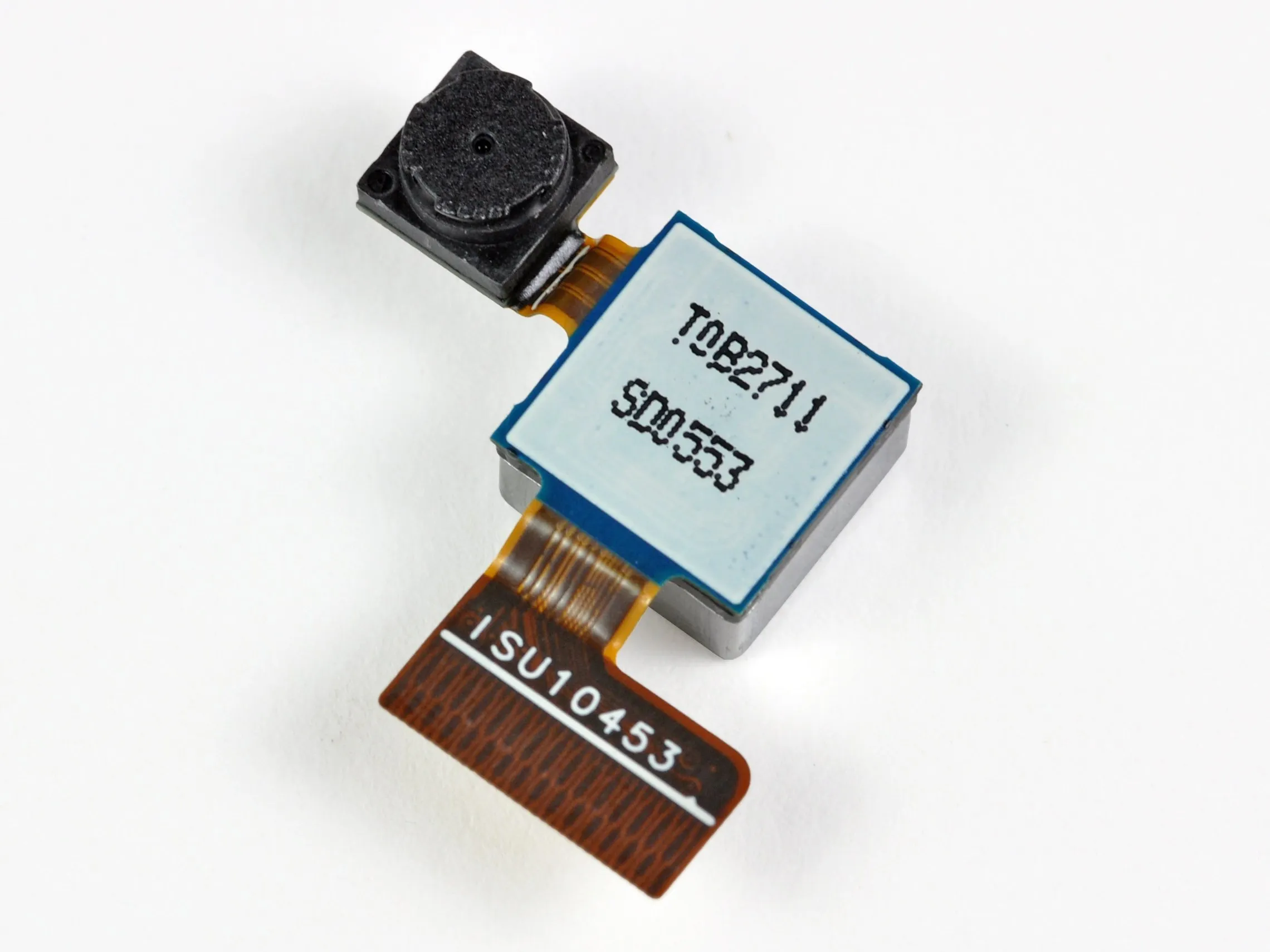

Как и Samsung Galaxy S, Nexus S оснащен задней и фронтальной камерами.
Интересно, что обе камеры имеют один и тот же разъем на материнской плате и могут быть извлечены как единое целое.
Фронтальная VGA-камера обеспечивает разрешение 640 x 480 пикселей.
Шаг 9

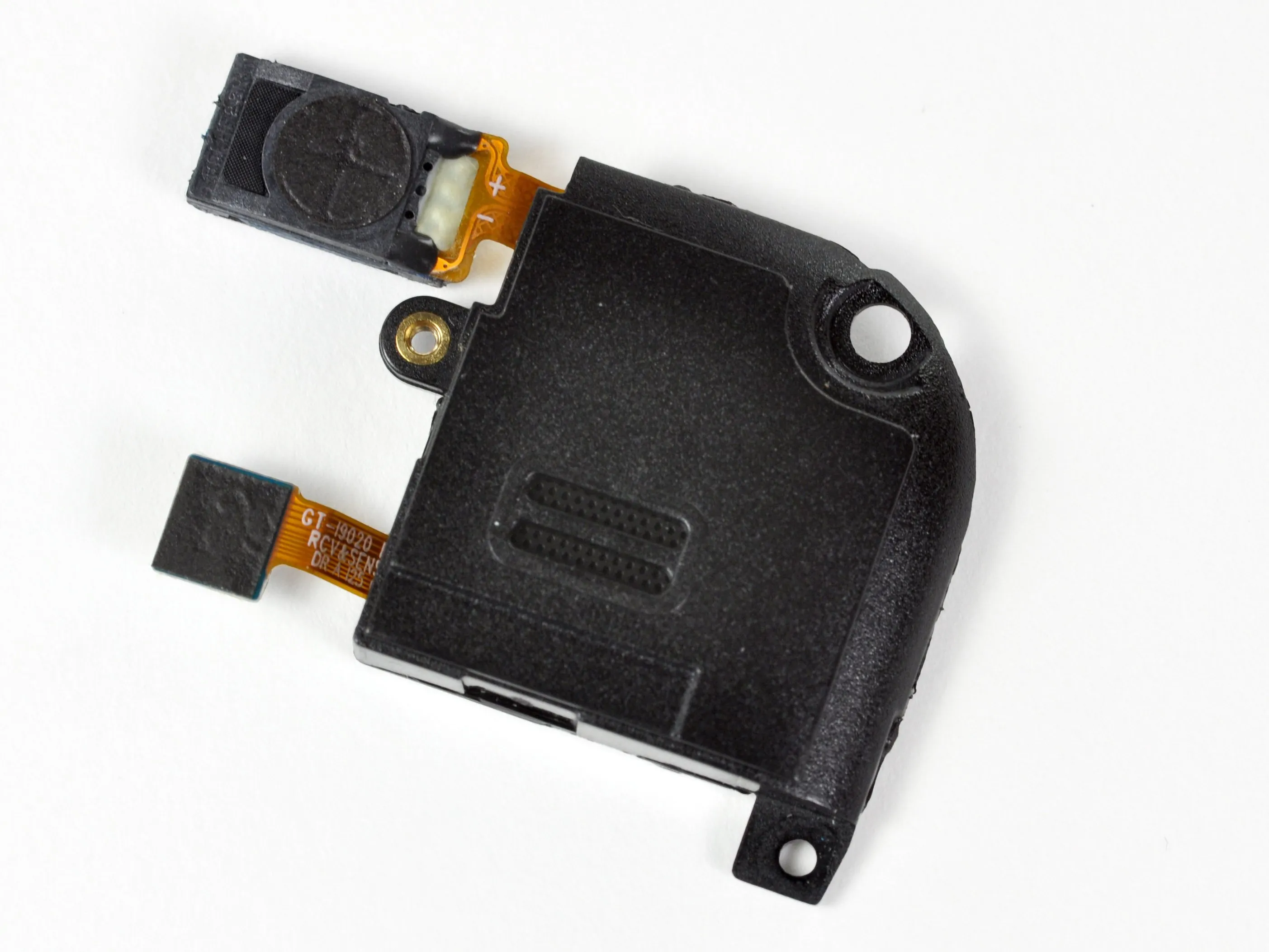

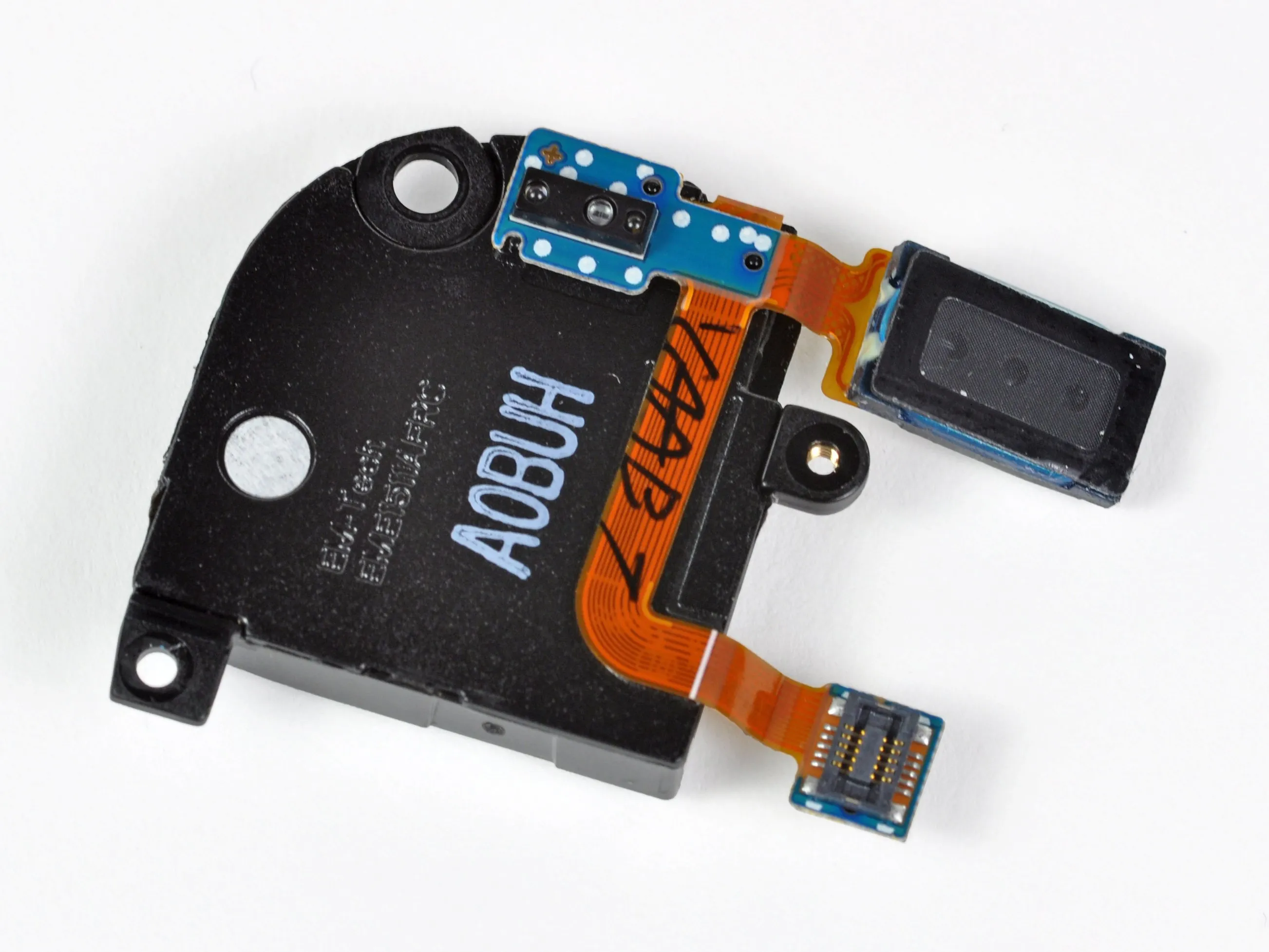

EM-Tech EME1511AFRC объединяет динамик наушника, громкоговоритель для громкой связи и мультимедиа, а также блок датчиков в одном устройстве с одним общим разъемом для передачи данных.
Это определенно выигрывает в плане интеграции, но в то же время заставляет пользователей заменять все устройство, если неисправен только один компонент.
Шаг 10

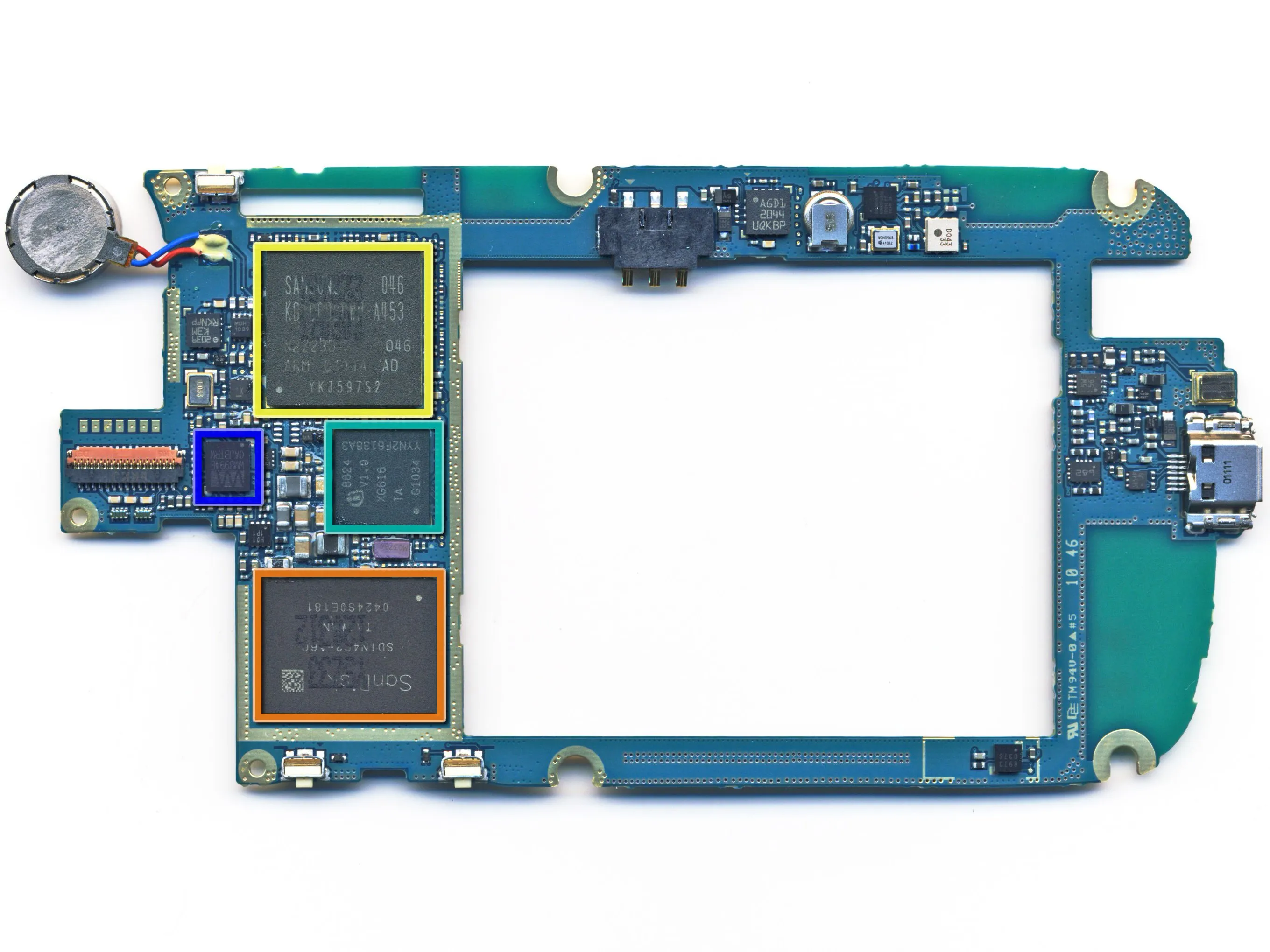

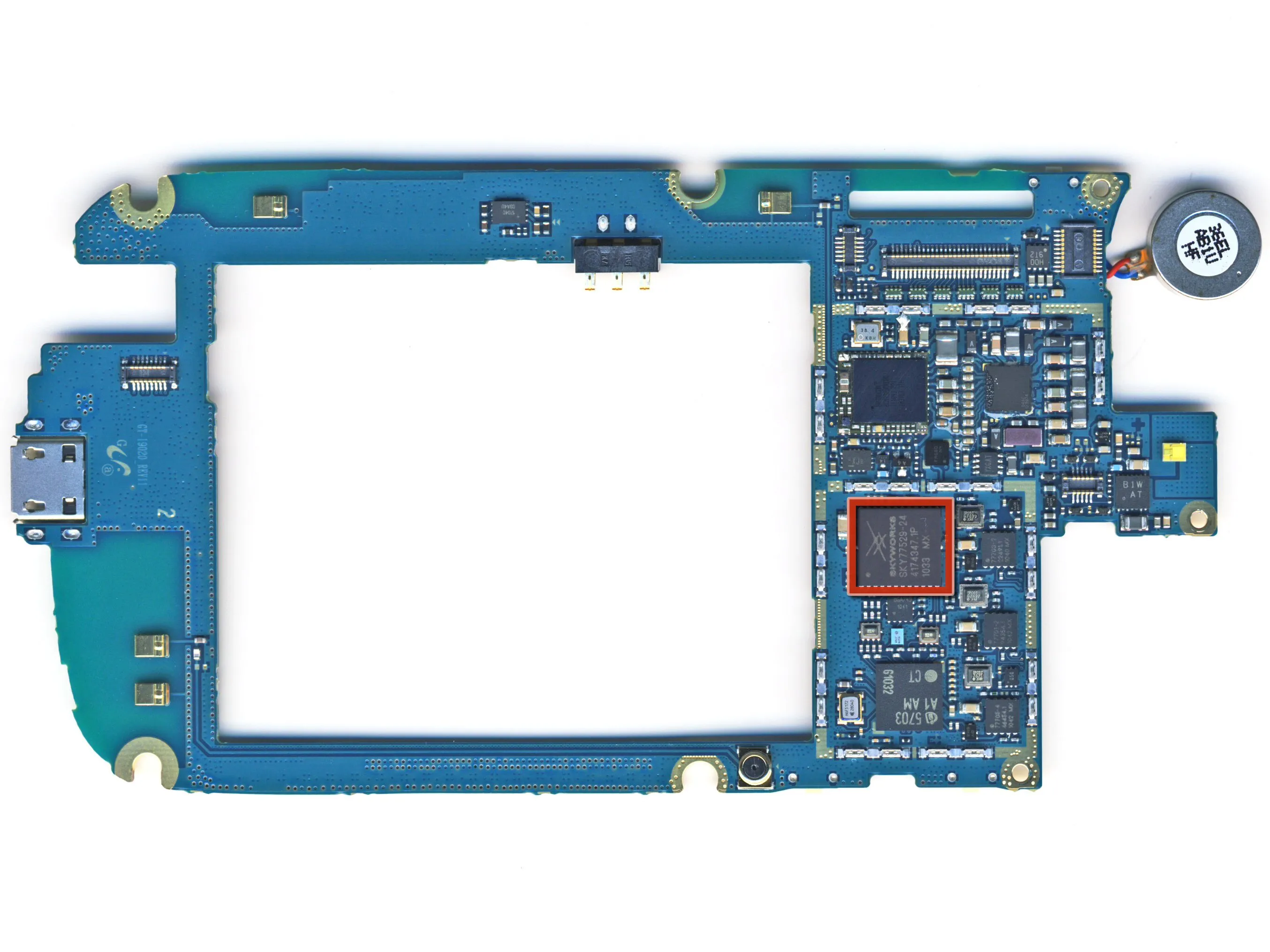

Крупные игроки на материнской плате включают:
Skyworks SKY77529 Модуль Tx Front-End для двухдиапазонного GSM / GPRS / EDGE
SanDisk SDIN4C2 16GB MLC NAND flash.
Комплект памяти Samsung KB100D00WM-A453 и процессор S5PC110A01 1 ГГц Cortex A8 Hummingbird.
Infineon 8824 XG616 X-Gold baseband-процессор
Wolfson Microelectronics WM8994 аудиокодек с ультранизким энергопотреблением.
Шаг 11

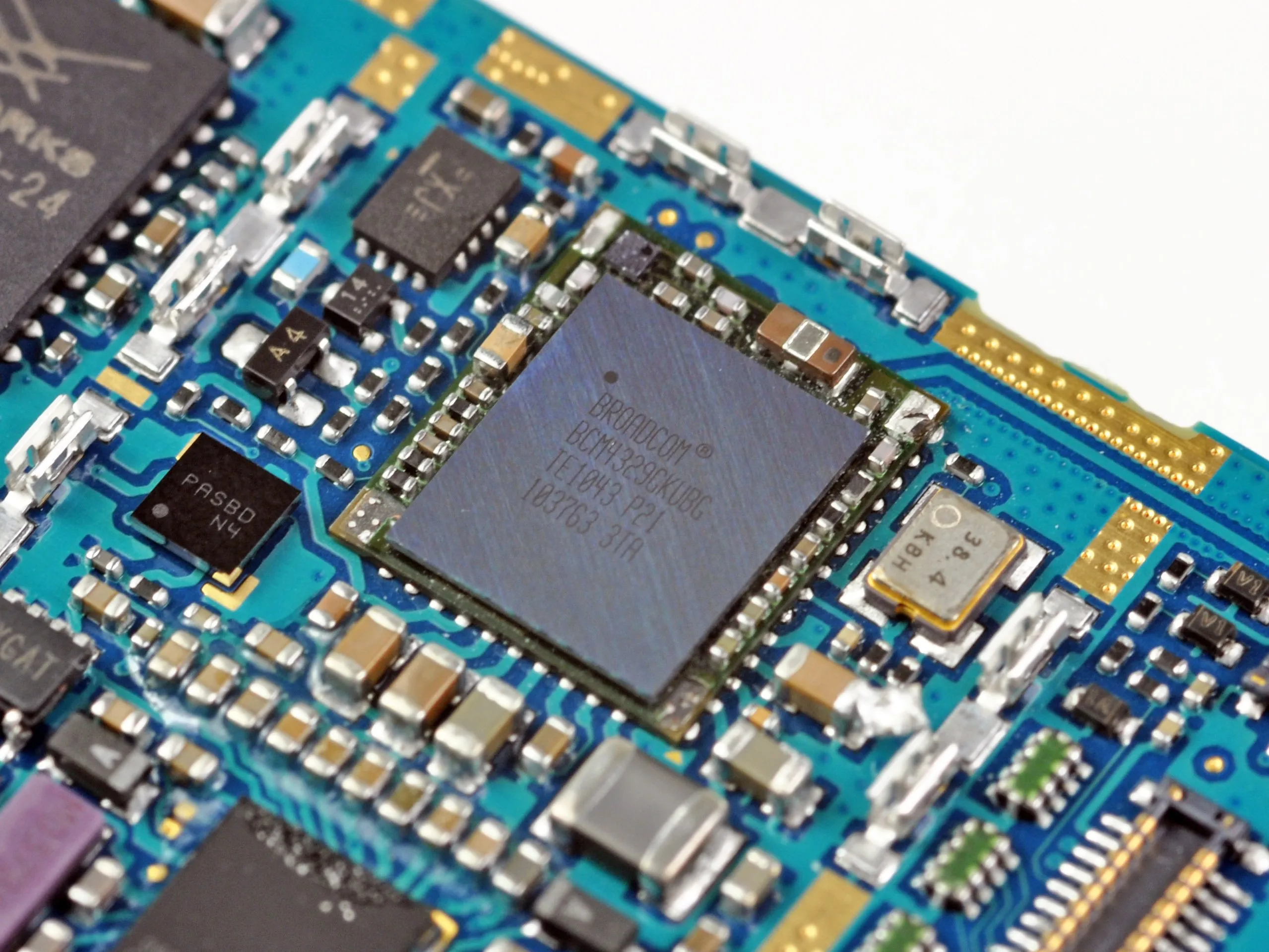

Под крышкой EMI спрятан чип Wi-Fi Broadcom.
На чипе написано: BCM4329GKUBG TE1043 P21
По данным UBM Techinsightsчип представляет собой маломощный пакет с поддержкой 802.11n, Bluetooth 2.1 и FM.
Разновидности этого чипа существуют уже более года. Впервые мы увидели его в iPod Touch третьего поколения.
Шаг 12

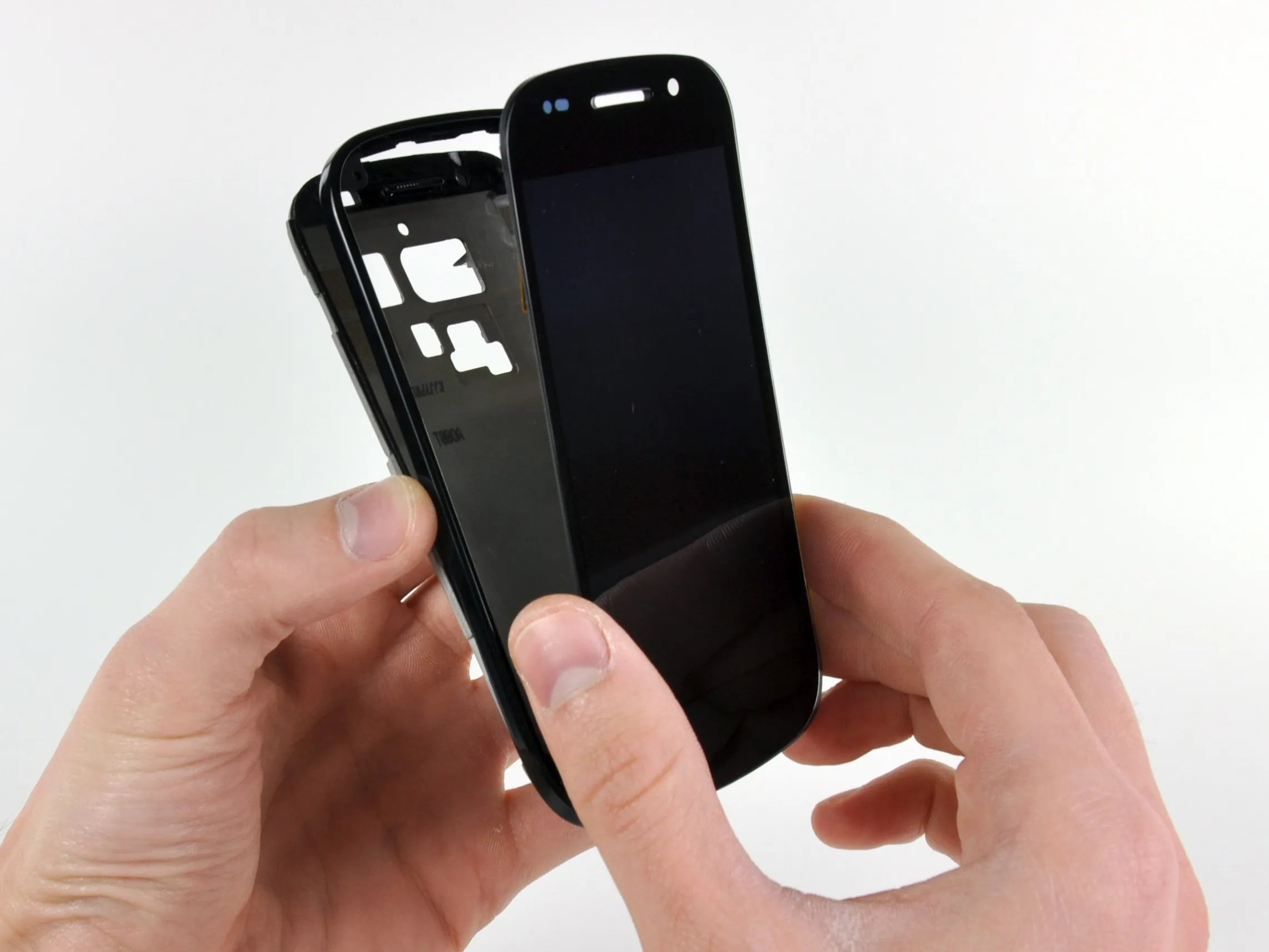

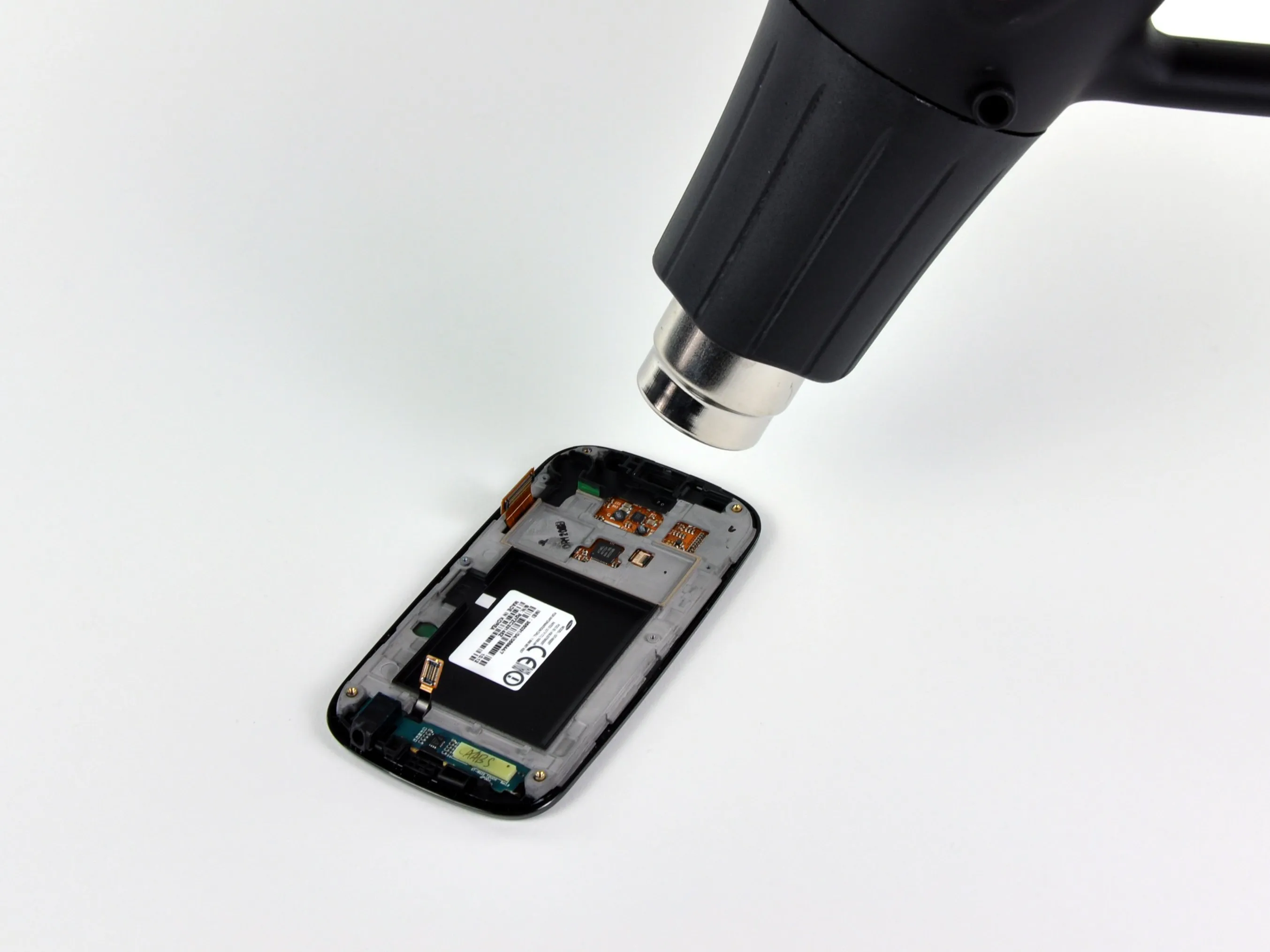

Снятие дисплея стало первым камнем преткновения в нашей разборке. Однако тепловая пушка быстро справилась с передней частью корпуса.
Комментарии к шагу
Какую тепловую пушку лучше использовать?
Бессовестная затычка: Делаете.ру продает такую.
Не могли бы вы более подробно остановиться на шаге 12? Где нужно нагреть, а где вставить инструмент для открывания? Он склеивается?
Шаг 13

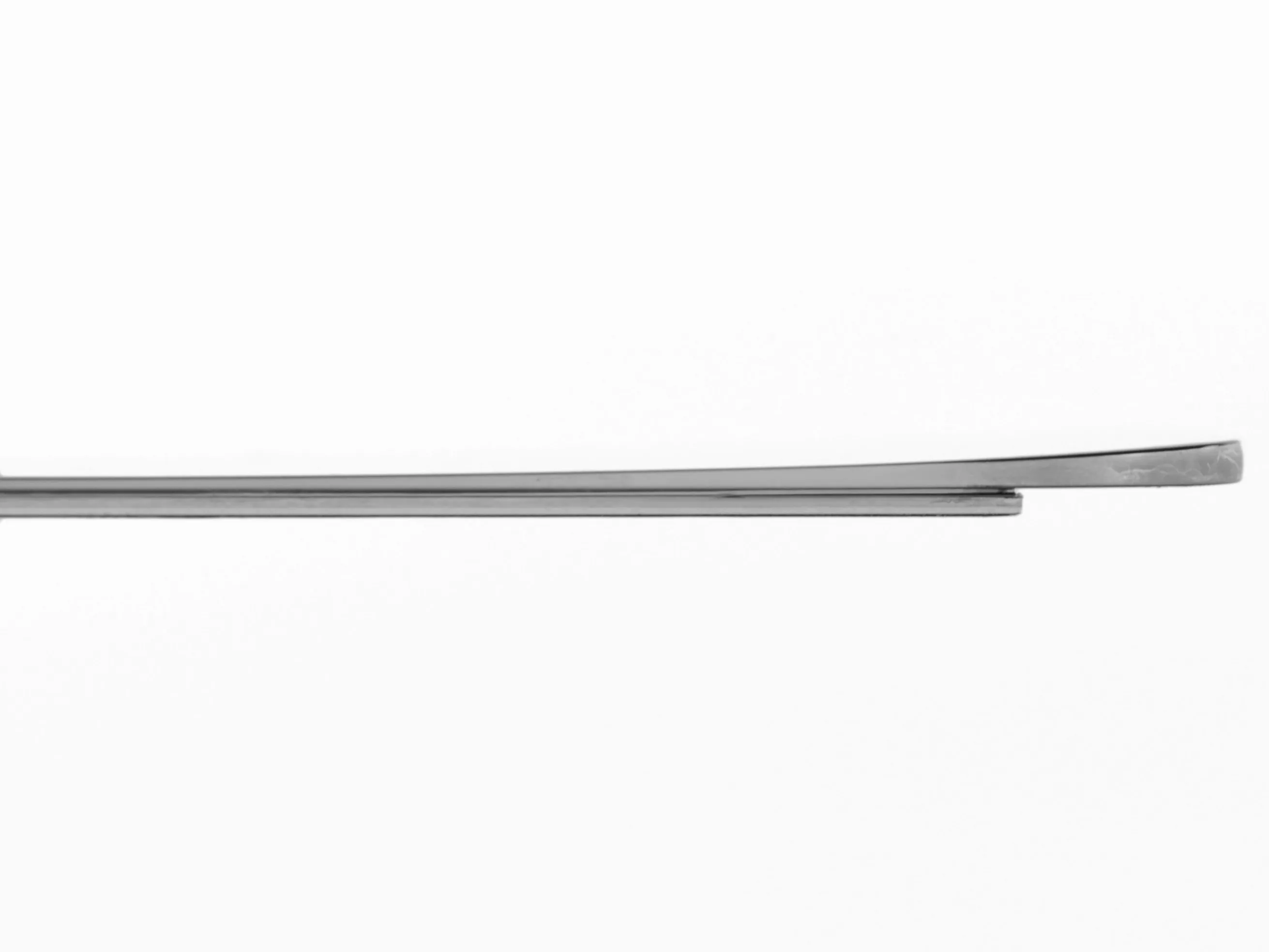

Здесь вы можете увидеть вид сбоку на дисплей Super AMOLED и переднюю стеклянную панель.
Super AMOLED прикреплен к переднему стеклу. Дигитайзер представляет собой слой полиэтилена между стеклом и дисплеем.
Видно, что изогнута только передняя стеклянная панель. Остальные компоненты плоские, как доска, как и у любого другого телефона на рынке.
Google описывает его как '...изогнутый стеклянный экран...', однако это может быть неверно истолковано как изогнутый Super AMOLED-дисплей, что немного вводит в заблуждение.

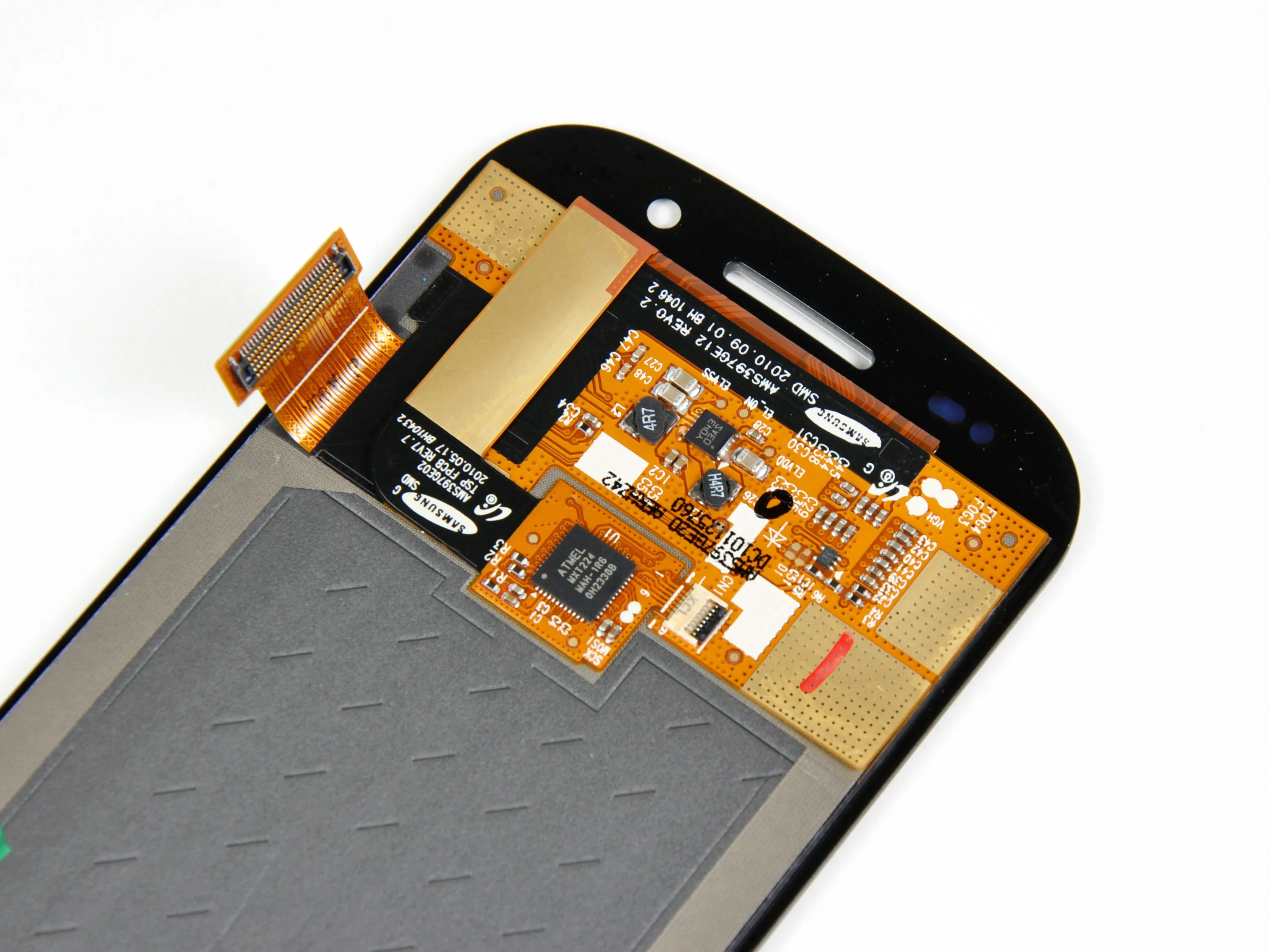

На задней стороне дисплея также находится небольшая печатная плата с микросхемой Atmel MXT224 контроллером сенсорного экрана.
Шаг 14
Оценка ремонтопригодности Nexus S: 7 из 10 (10 - самый простой в ремонте)
Аккумулятор очень легко заменить - просто снимите заднюю крышку, чтобы поменять его.
Материнская плата легко извлекается, когда вы оказываетесь внутри, поскольку она держится на месте с помощью обычных винтов и разъемов.
Многие компоненты телефона являются модульными, что означает, что их проще заменить, но стоимость запасных частей будет выше.
Передняя панель крепится с помощью клея, а не винтов, поэтому снять ее сложнее, чем у iPhone.
Если разбить стекло передней панели, то придется заменить и SAMOLED - они сплавлены вместе.
