Разборка Nifty MiniDrive и TarDisk MiniDrive
Введение
Всего у меня было 3 накопителя Nifty MiniDrive, я поддерживал их кикстартер и получал обновленные модели. Ни один из них не был очень надежным, не работал или работал короткое время и останавливался, и я терял данные или резервные копии. В поисках аналогичного продукта я некоторое время использовал накопитель от TheMiniDrive.com, но мне не понравился метод его извлечения. Недавно я наткнулся на компанию TarDisk - нового производителя MiniDrive - и написал им о проблемах, с которыми я сталкивался при работе с подобными устройствами. Они прислали мне два бесплатных диска - один для использования, а другой для разборки. Итак, представляю вашему вниманию разборку с боку на бок обоих накопителей Nifty MiniDrive и TarDisk (MiniDrive).
Что вам понадобится
Инструменты
- Просмотр
Шаг 1 Открытие Nifty MiniDrive

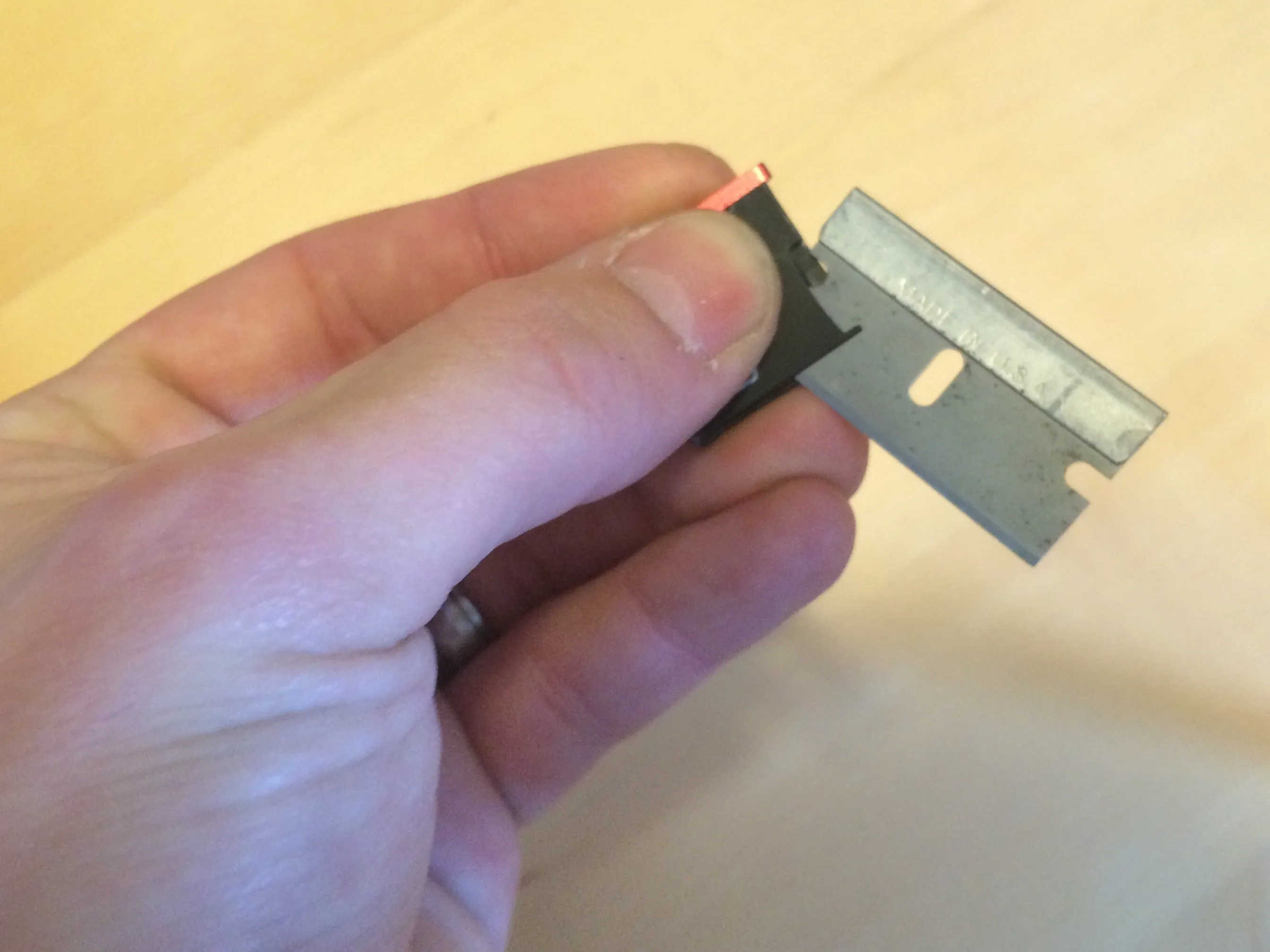

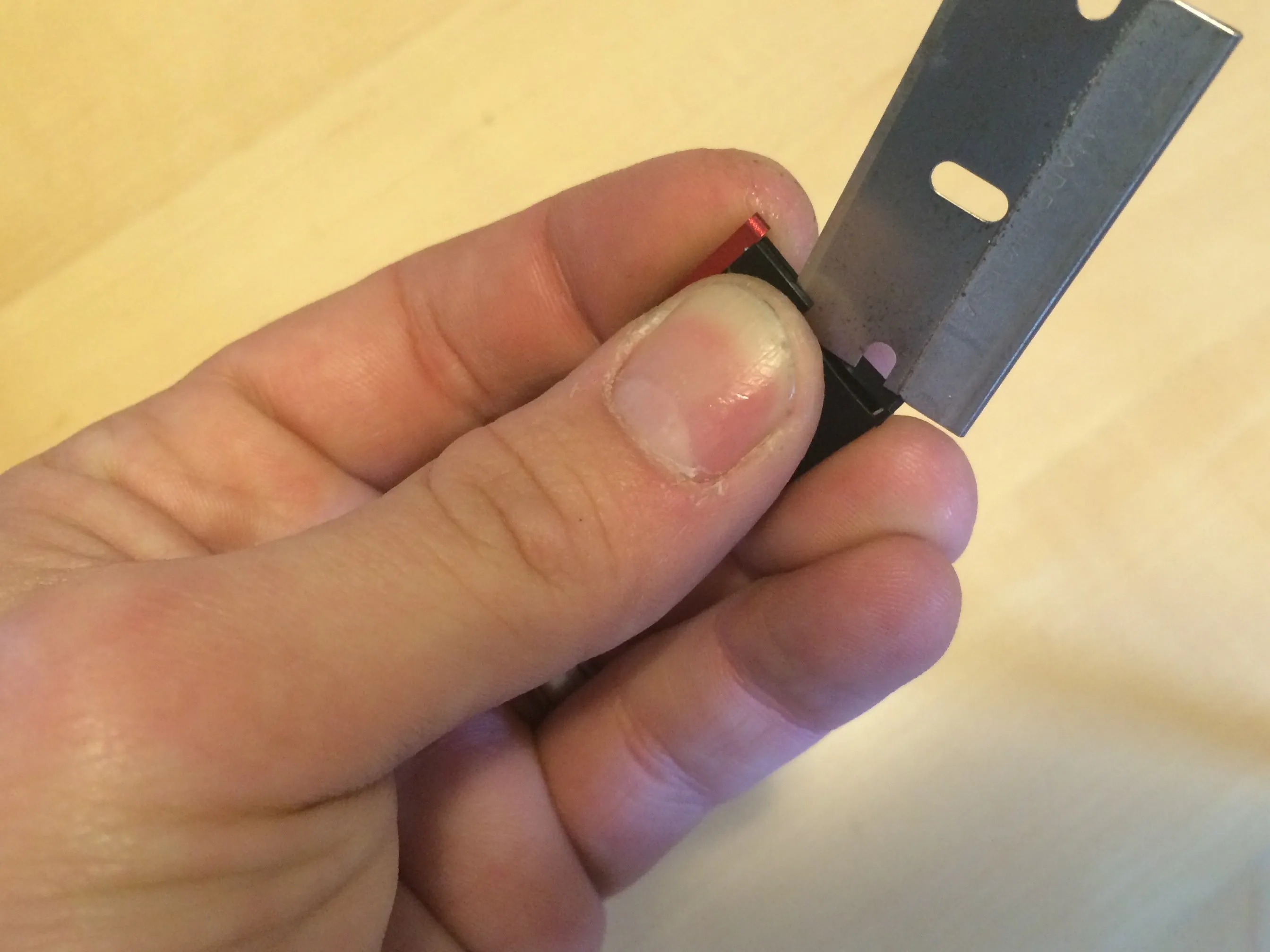

Разбираем новый Nifty MiniDrive. Сначала найдите сварной шов, где передняя и задняя пластиковые части сплавлены вместе, это самое простое место для открытия, вам понадобится лезвие бритвы или нож Xacto. Начните с порта MicroSD и срежьте сварной шов до металлической заглушки.
Затем поднимитесь вверх от порта MicroSD и обогните верхнюю часть. Проведите бритвой по всему периметру карты.
В последнюю очередь проведите лезвием вниз между передним и задним пластиком, чтобы разрушить сварной шов внизу, который удерживает торцевую крышку на месте.

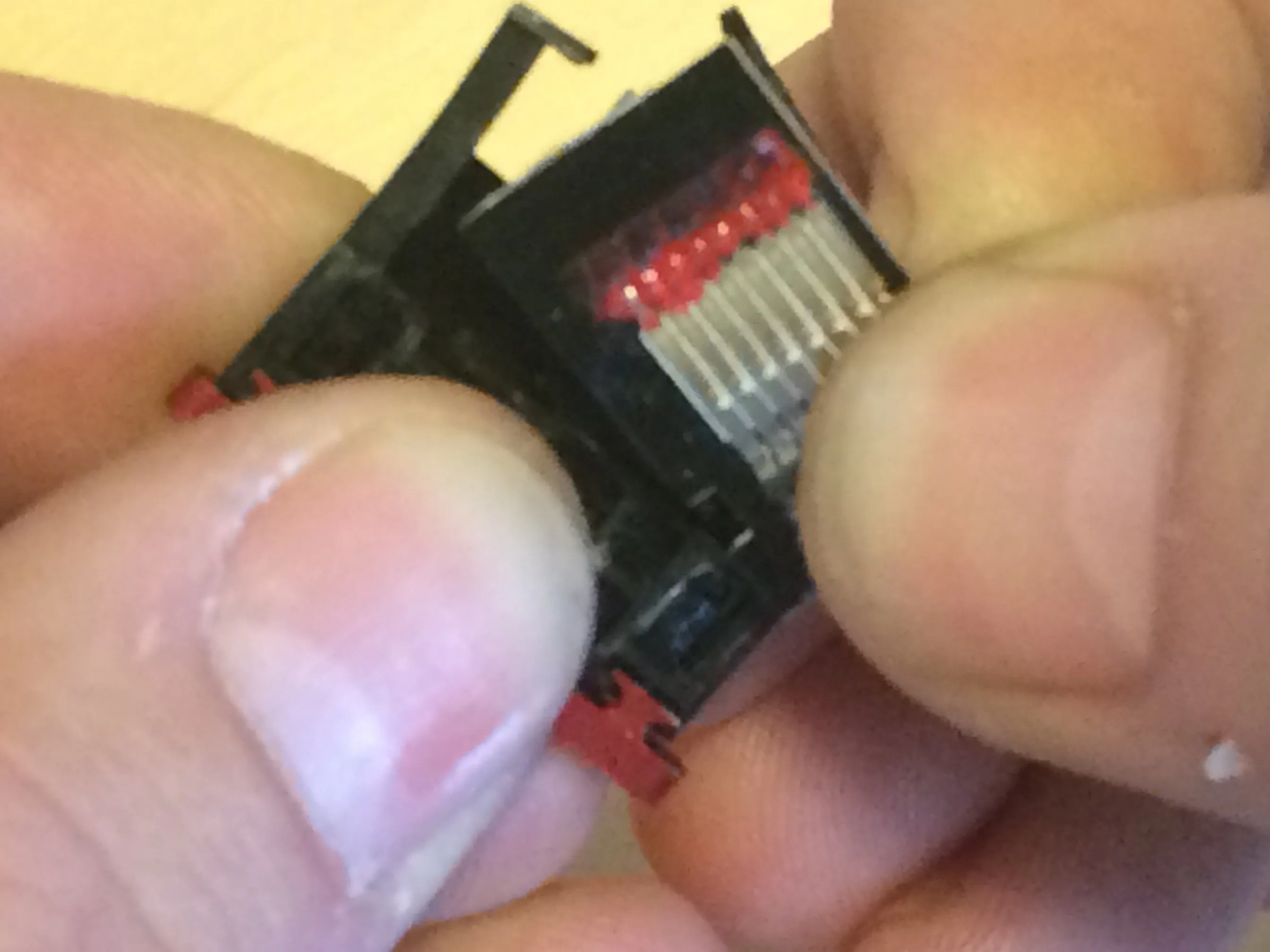

После снятия верхнего корпуса вам нужно будет извлечь чип диафрагмы, что очень непросто и требует определенных усилий и, как мне показалось, некоторой поломки задней панели вдоль верхней части. Чип установлен в пластике у основания карты
Шаг 2. Разборка карты Nifty продолжается...

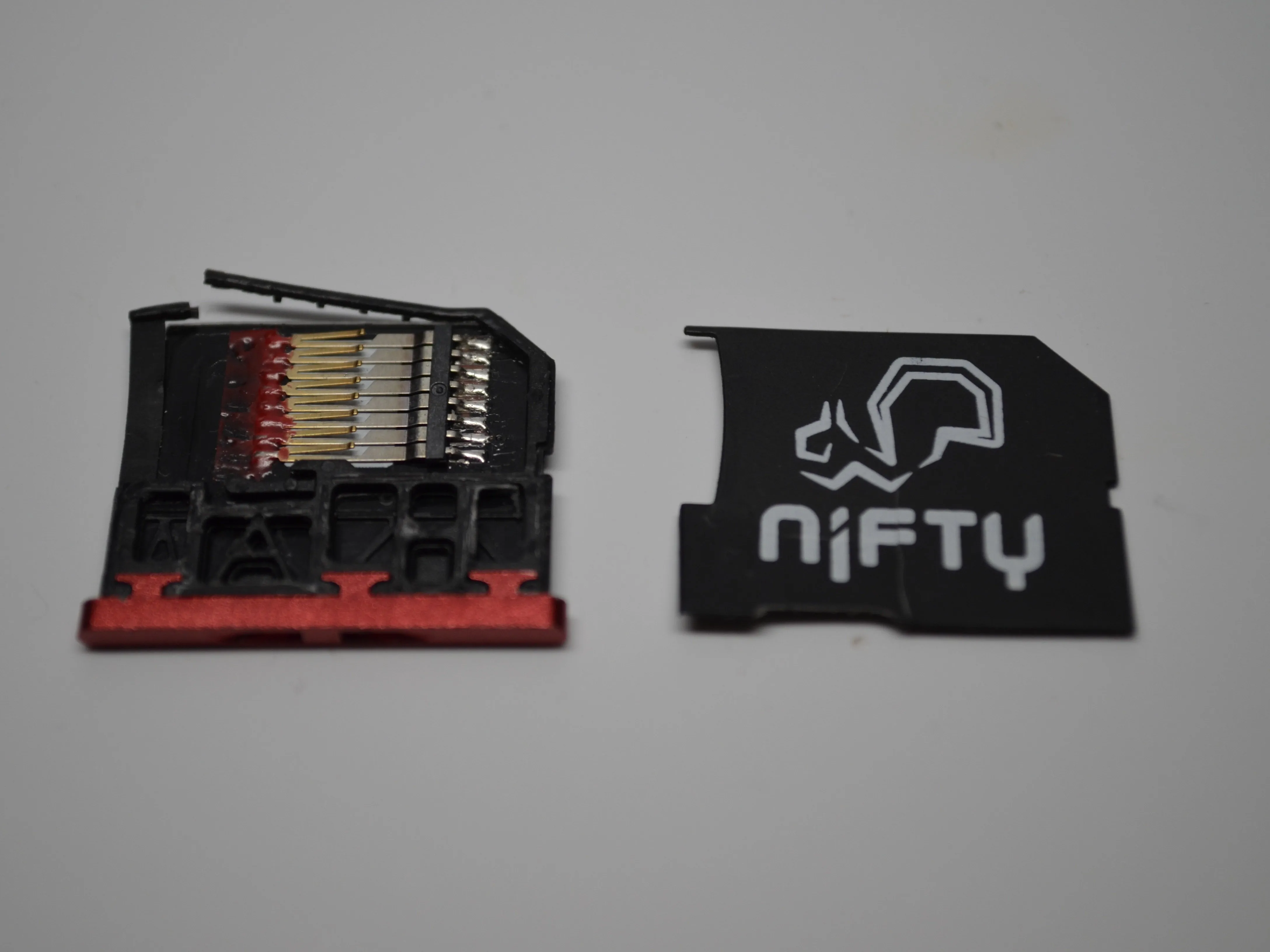

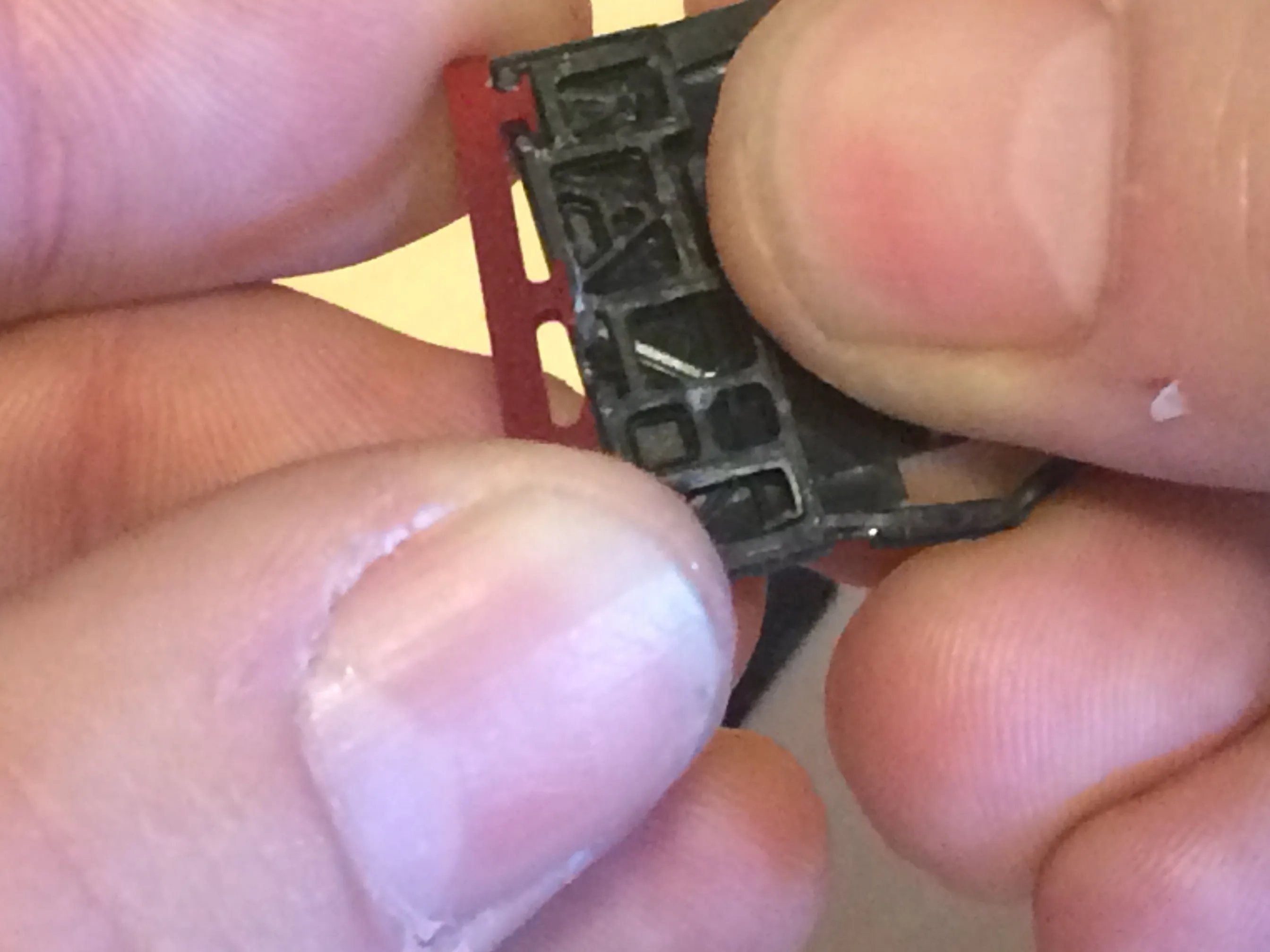

Снять торцевую крышку на этом этапе очень просто. Переработанная конструкция крышки и пресс-формы Nifty позволяет легко снять торцевую крышку, после того как передняя и задняя пластиковые формы будут разделены. Это не требует приложения силы.

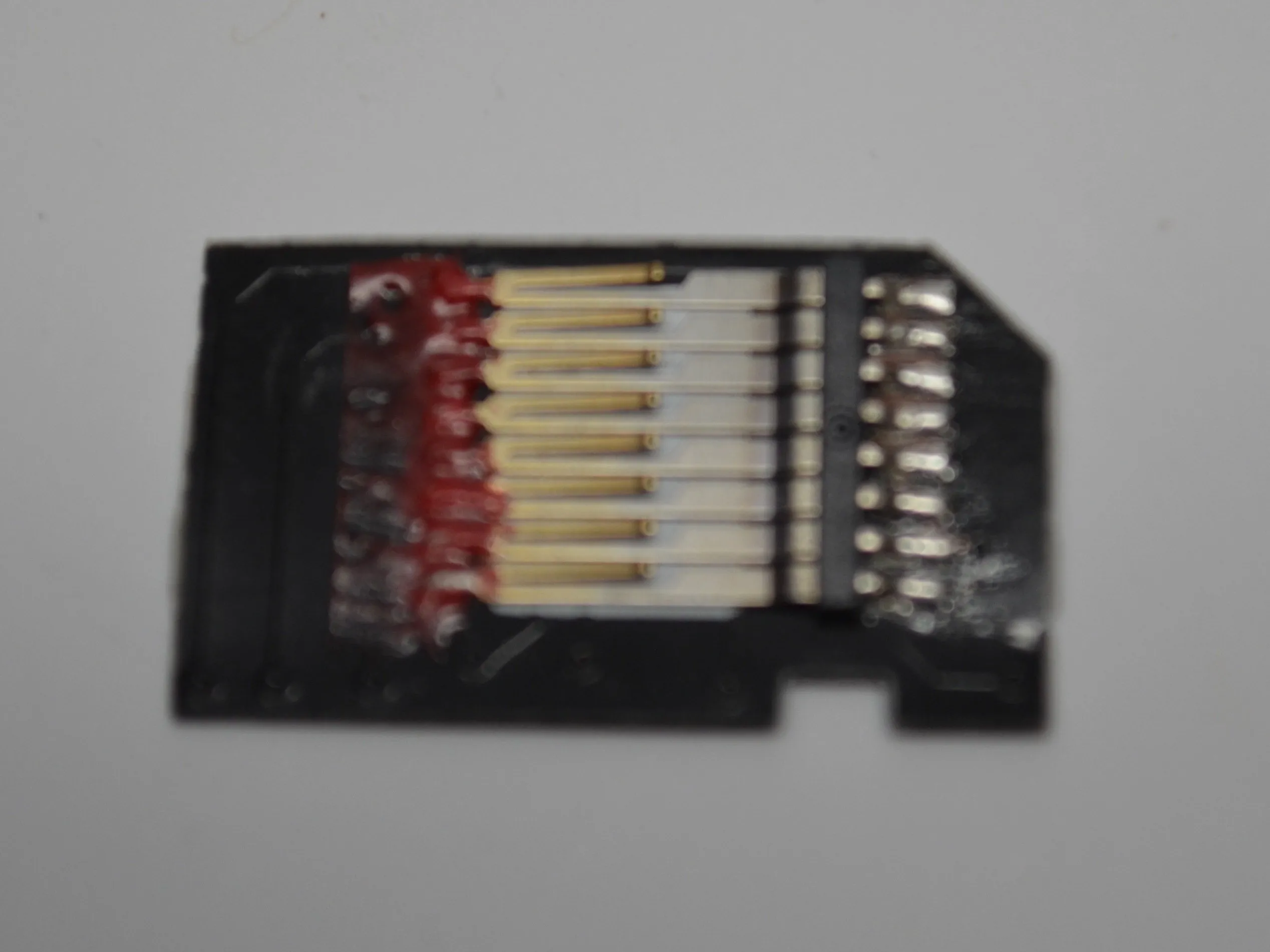

Теперь карта полностью разделена на 4 части
*передняя пластиковая форма, *задняя пластиковая форма, *концевая крышка *чип-адаптер
Шаг 3 Открытие TarDisk MiniDrive

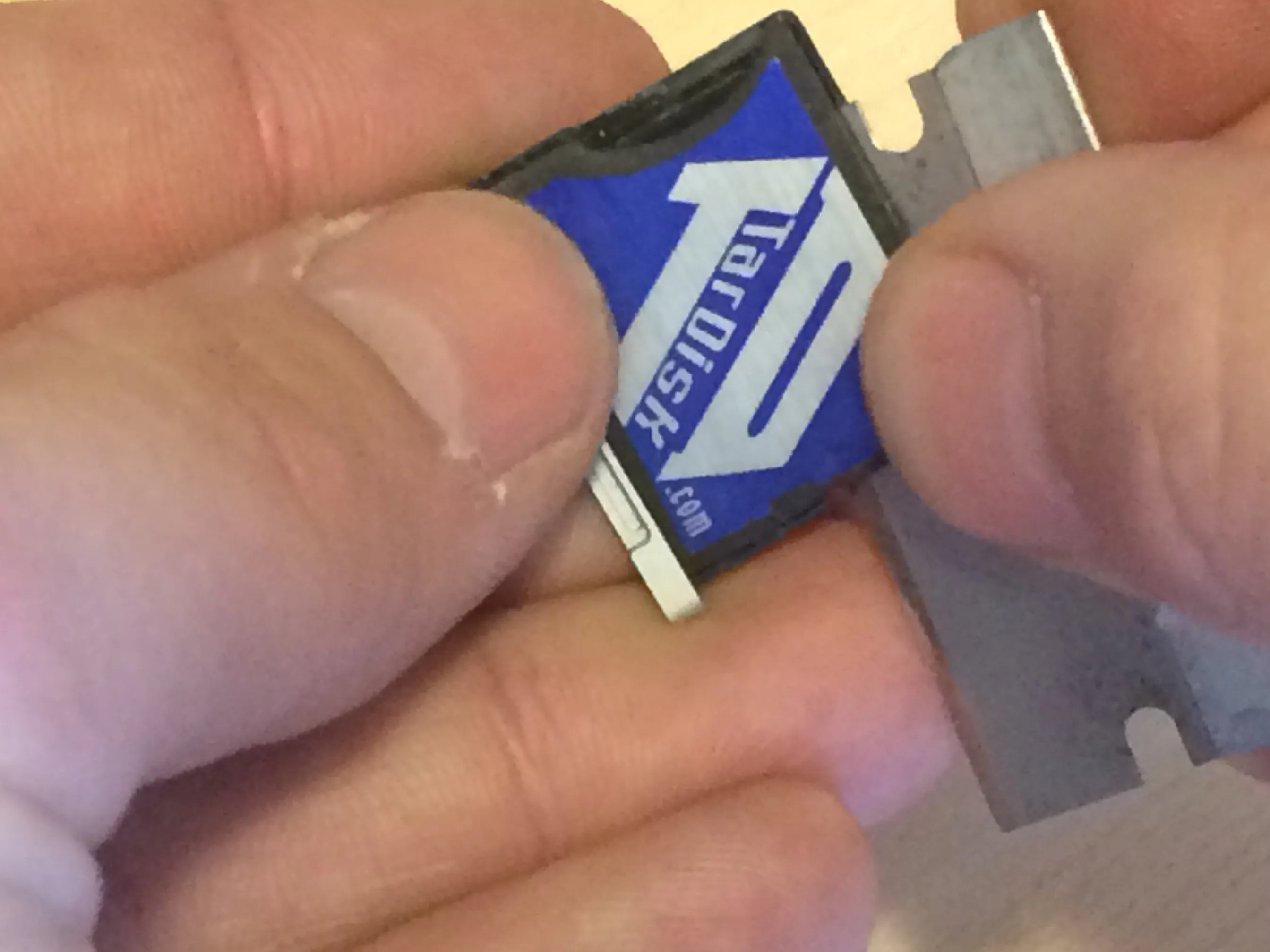

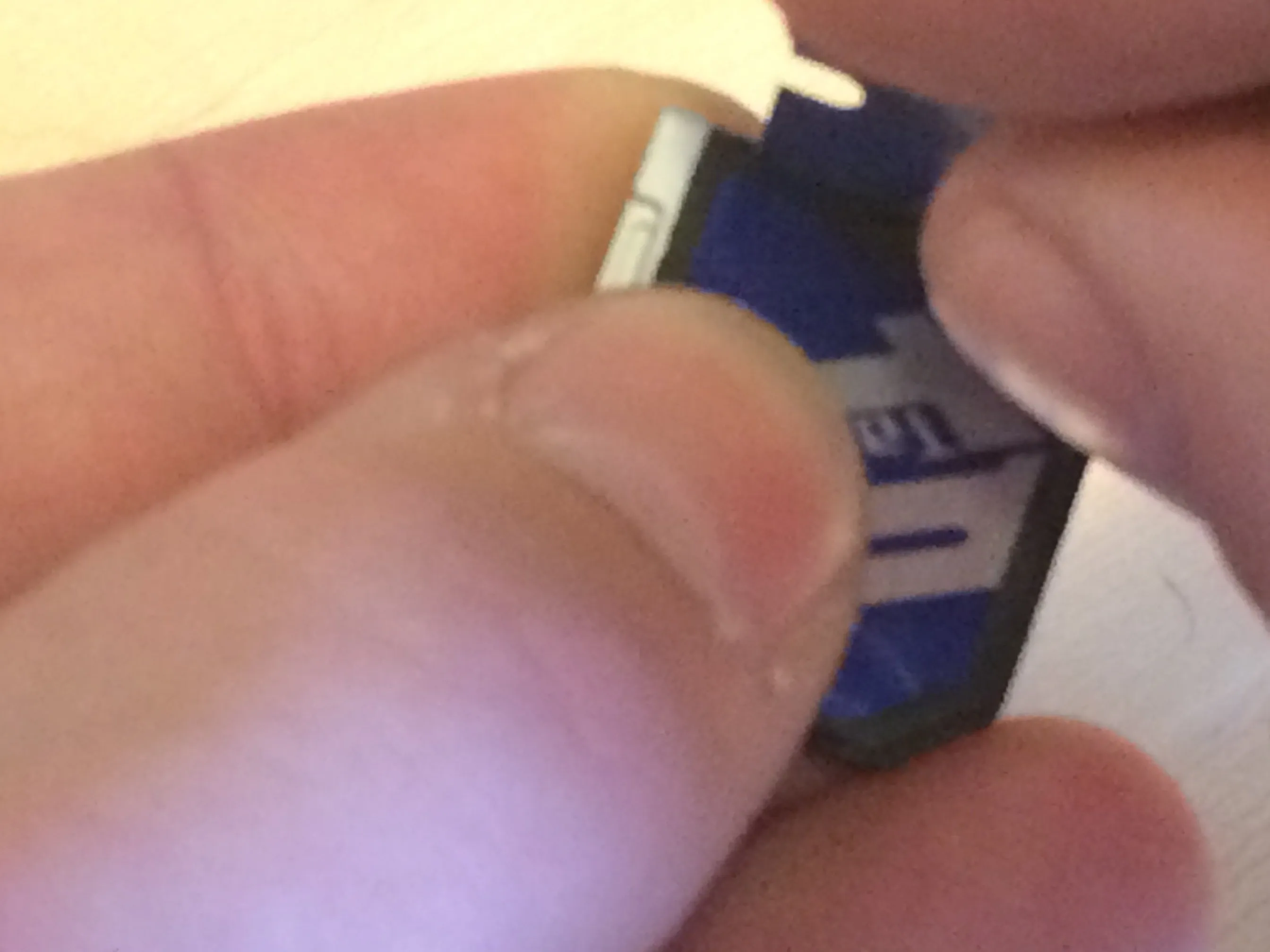

Снятие TarDisk похоже на снятие Nifty. Звуковая сварка находится на передних краях карты. Проведите лезвием бритвы или ножом Xacto вдоль сварного шва от крышки до отверстия порта MicroSD.
Затем проведите лезвием вдоль верхнего сварного шва и правой стороны. В последнюю очередь проведите лезвием вниз между передней и задней пластиковой частью, чтобы разрушить сварной шов внизу, который удерживает торцевую крышку на месте.

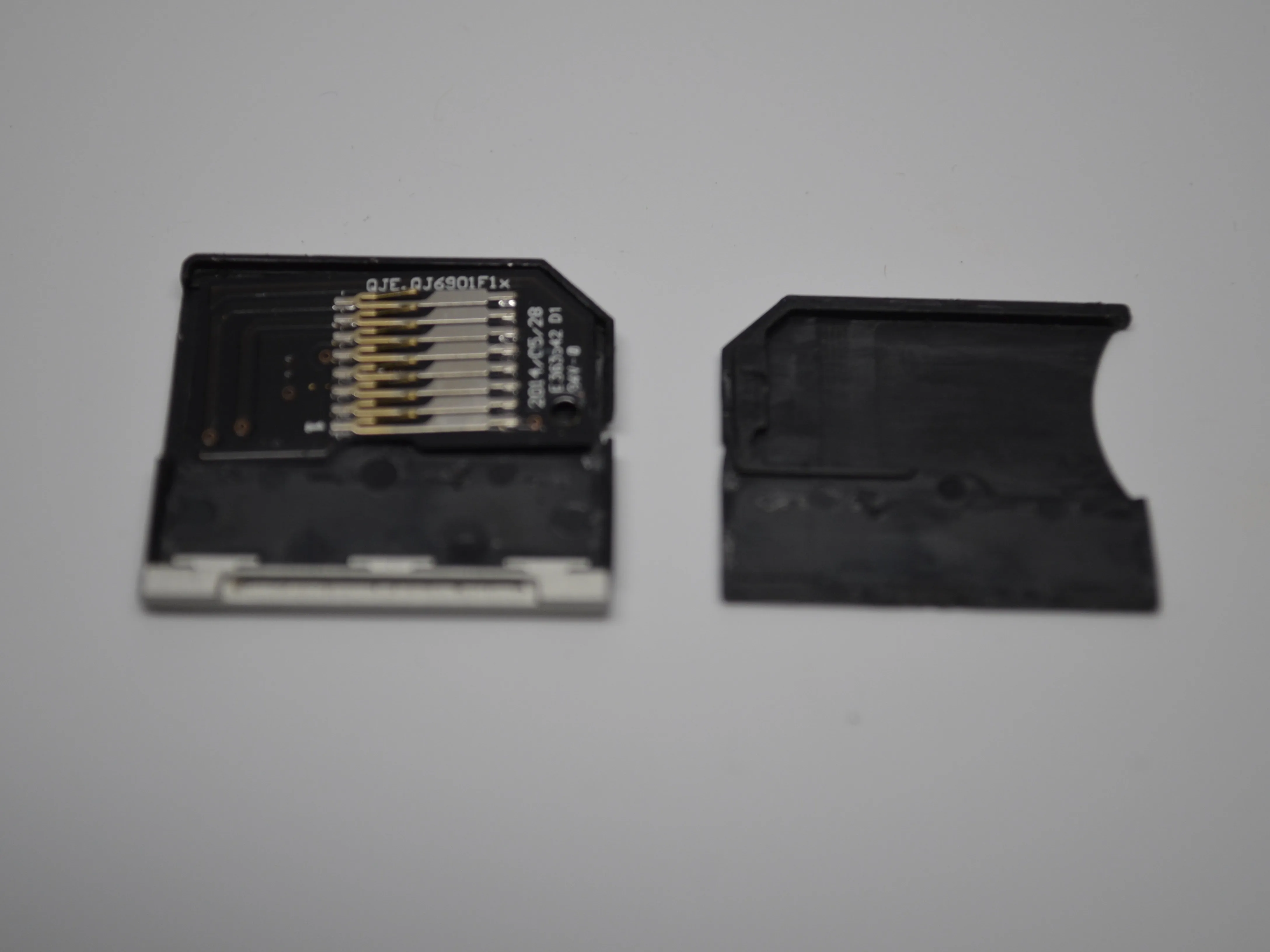

Торцевая крышка вынимается из формы так же, как и у Nifty. Адаптерный чип должен легко выходить из формы без особого сопротивления.
Теперь карта полностью разобрана на 4 части
*Передняя пластиковая форма, *Задняя пластиковая форма, *Конечная крышка *Адаптерный чип

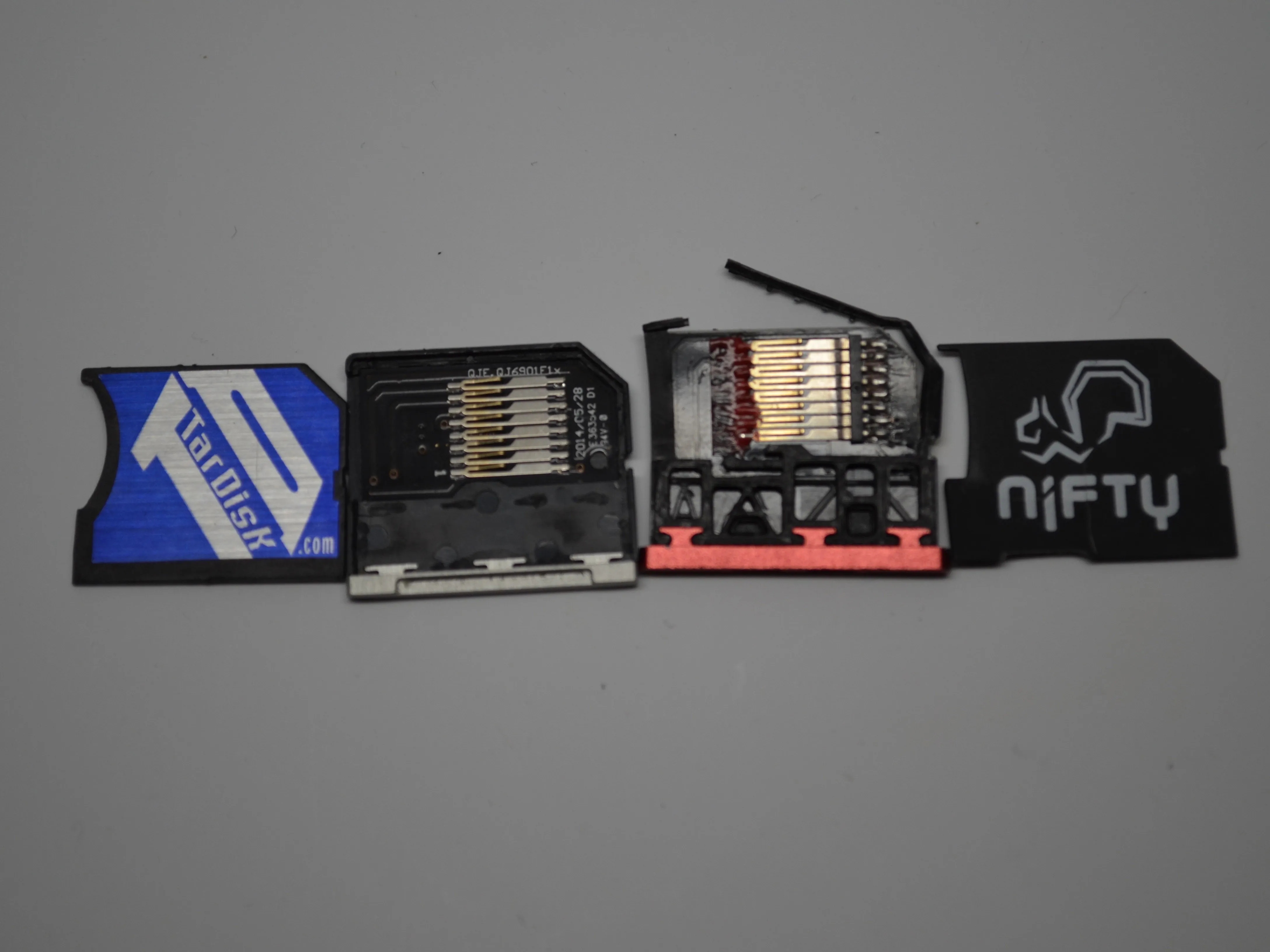

Шаг 4 Боковой обзор обоих продуктов
Оба устройства представляют собой адаптеры MicroSD для ноутбуков MacBook, позволяющие увеличить объем встроенной памяти. Оба имеют прочные алюминиевые крышки, подходящие к вашему макбуку, и обеспечивают надежное и безопасное увеличение объема встроенной памяти. Оба расположены заподлицо.

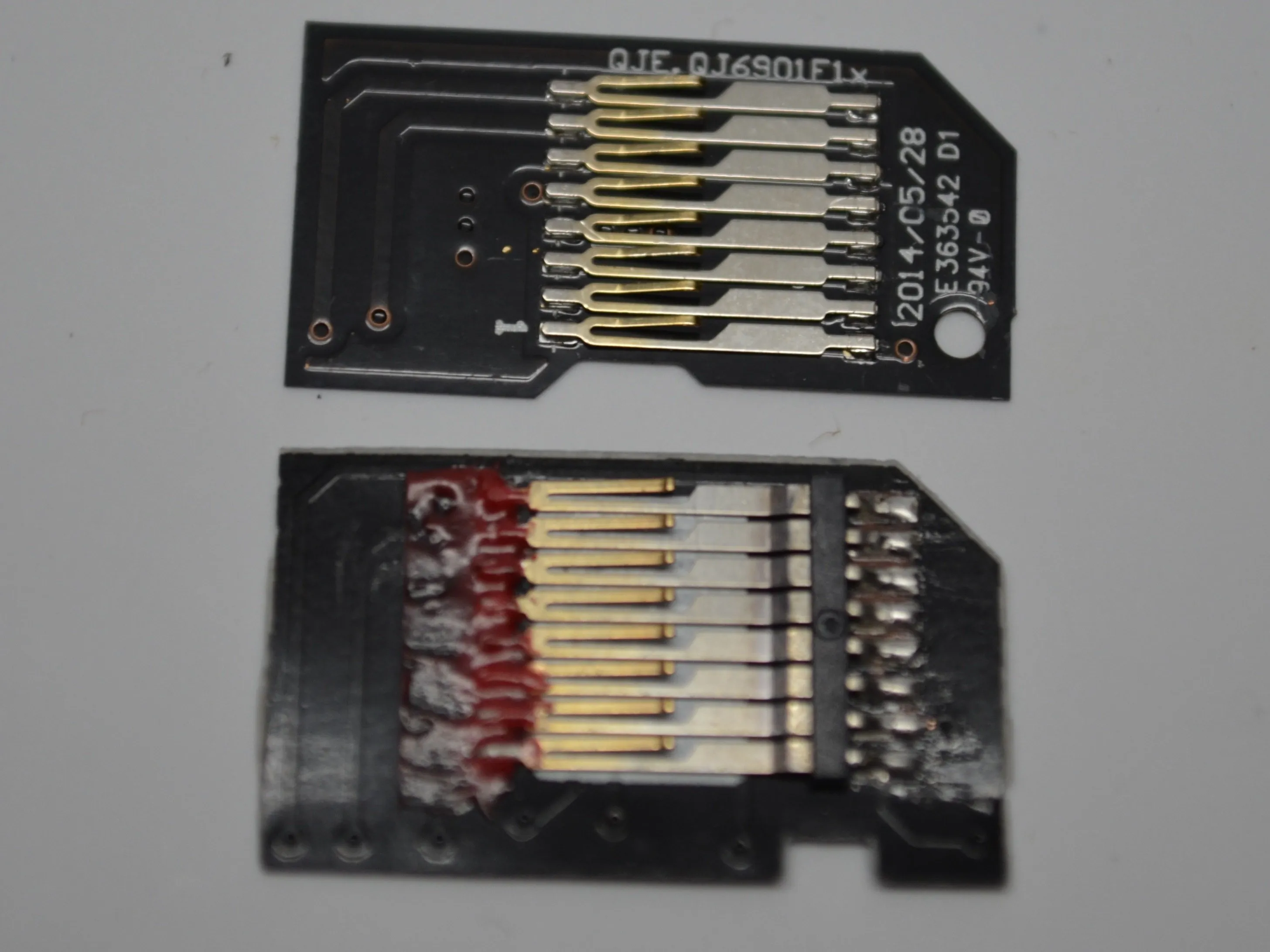

Верхний чип переходника с MicroSD на SD = TarDisk. Нижняя микросхема переходника с MicroSD на SD = Nifty.
Чип Nifty MiniDrive имеет красное клейкое вещество. А снизу вырезана квадратная форма, которая фиксирует микросхему в пластиковой форме.
Чип TarDisk сверху на обоих изображениях имеет круглое отверстие, вырезанное в правом нижнем торце, карта помещается в фигурную пластиковую нижнюю форму и дополнительно фиксируется на месте этим отверстием и маленьким пластиковым штифтом в форме.

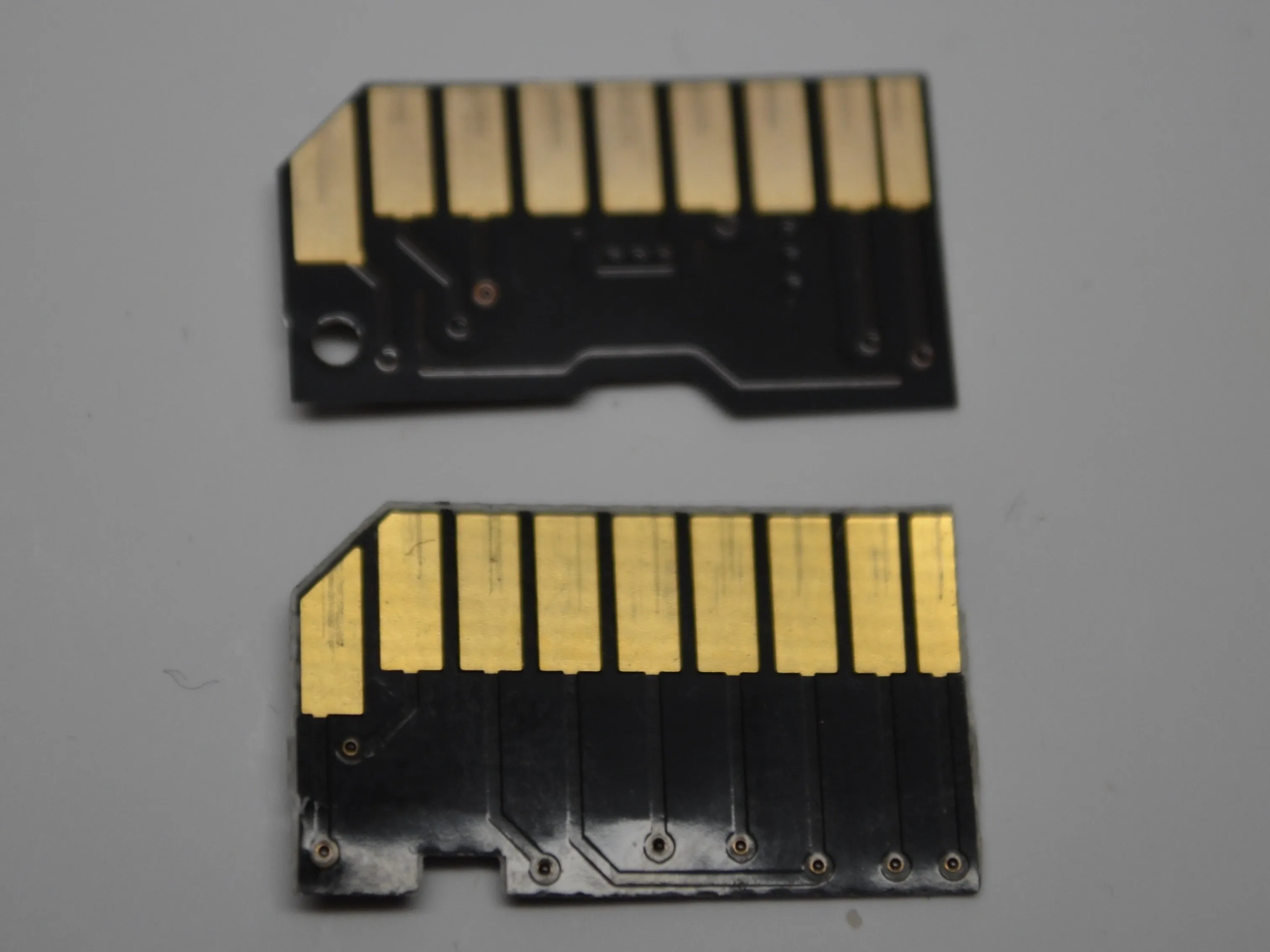

Обратная сторона чипов (verso) Верхний чип TarDisk, нижний чип Nifty, оба используют золото для более быстрого соединения. Скорость чтения и записи примерно одинакова при использовании одного и того же чипа и компьютера. TarDisk немного более отзывчивый, но и более новый. Карта Nifty для этого теста также была куплена новой, но собрана не так давно.
Шаг 5 Сравнение сторон

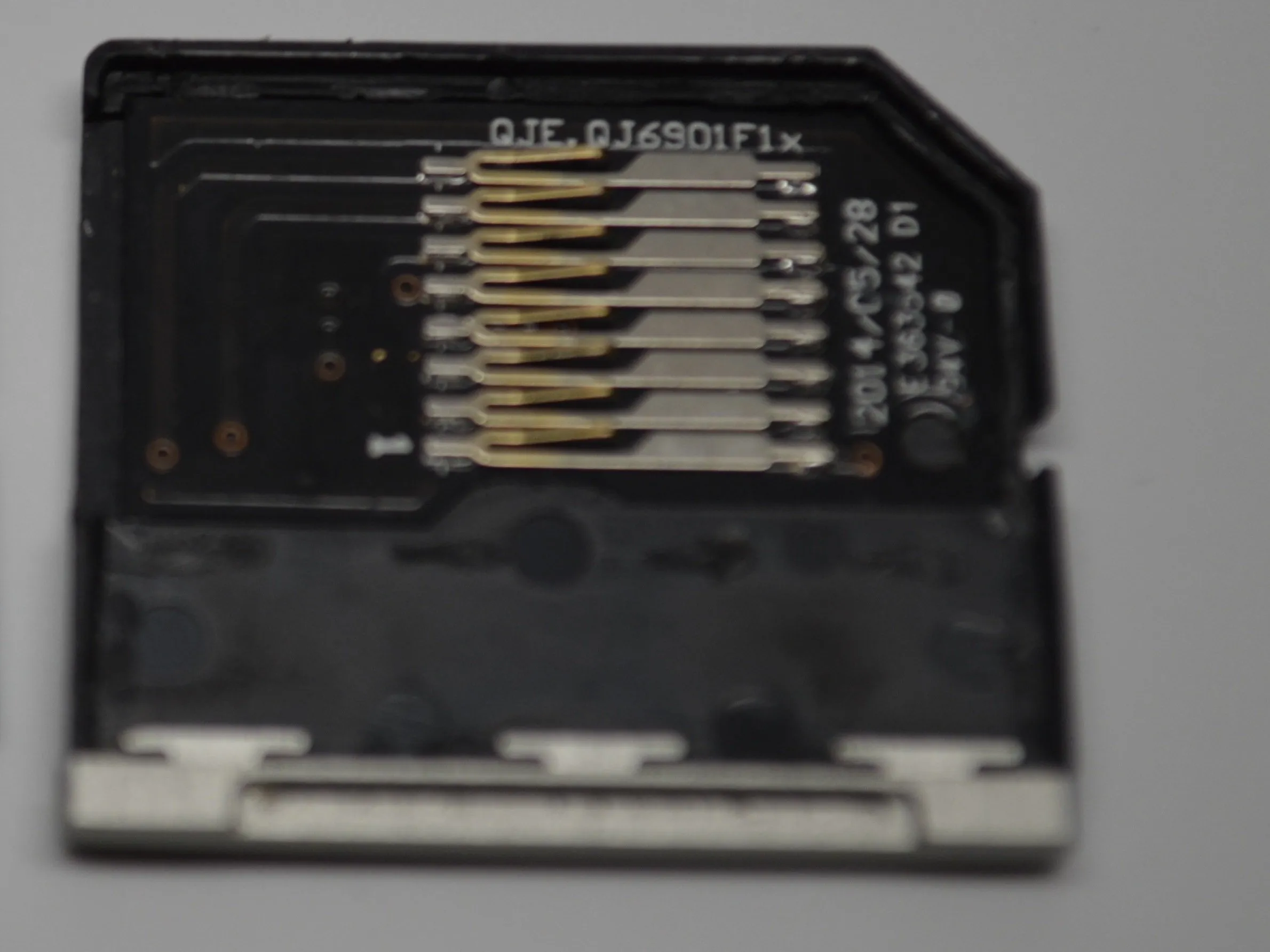

Я удивлен тем, насколько аккуратнее и чище AdapterChip у TarDisk.

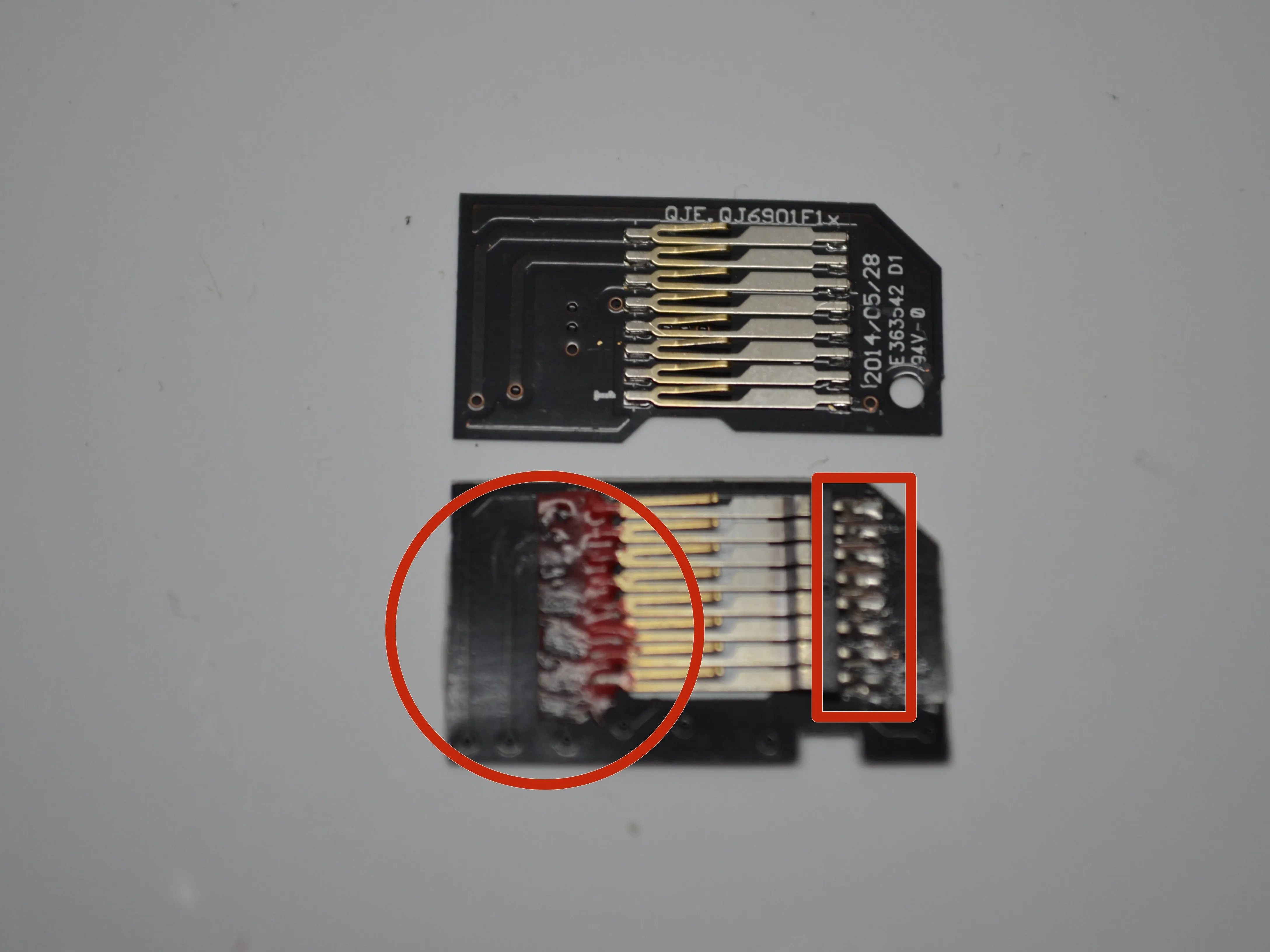

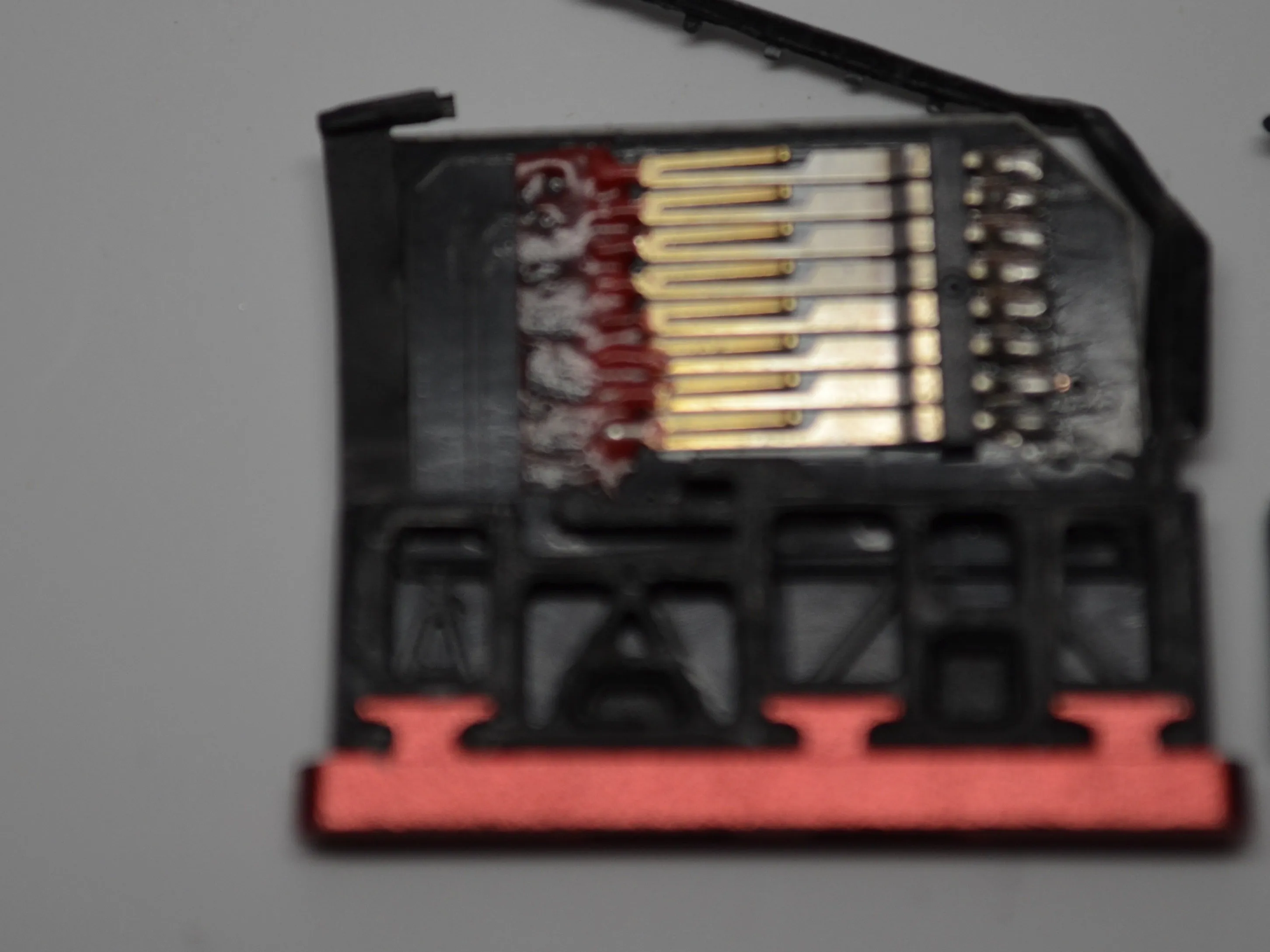

Красное вещество, использованное на плате Nifty (красный круг), - это эпоксидная смола, использованная вместо чистого припоя. Точки соединения (в красном прямоугольнике) выглядят плохо припаянными и удручающе выглядят по сравнению с TarDisk и кажутся неустойчивыми на фоне более чистой конструкции чипа TarDisk.
Эта красная эпоксидная смола может только усугубить ненадежность и нестабильность Nifty MiniDrive.
TarDisk заявляет о превосходной сборке, которая лучше, чем у других MiniDrives. Он может похвастаться легкостью извлечения (не нужны инструменты) и более надежным чипом адаптера MicroSD на SD. И это при цене почти в два раза ниже, чем у Nifty.
Шаг 6 Подведение итогов и другая информация

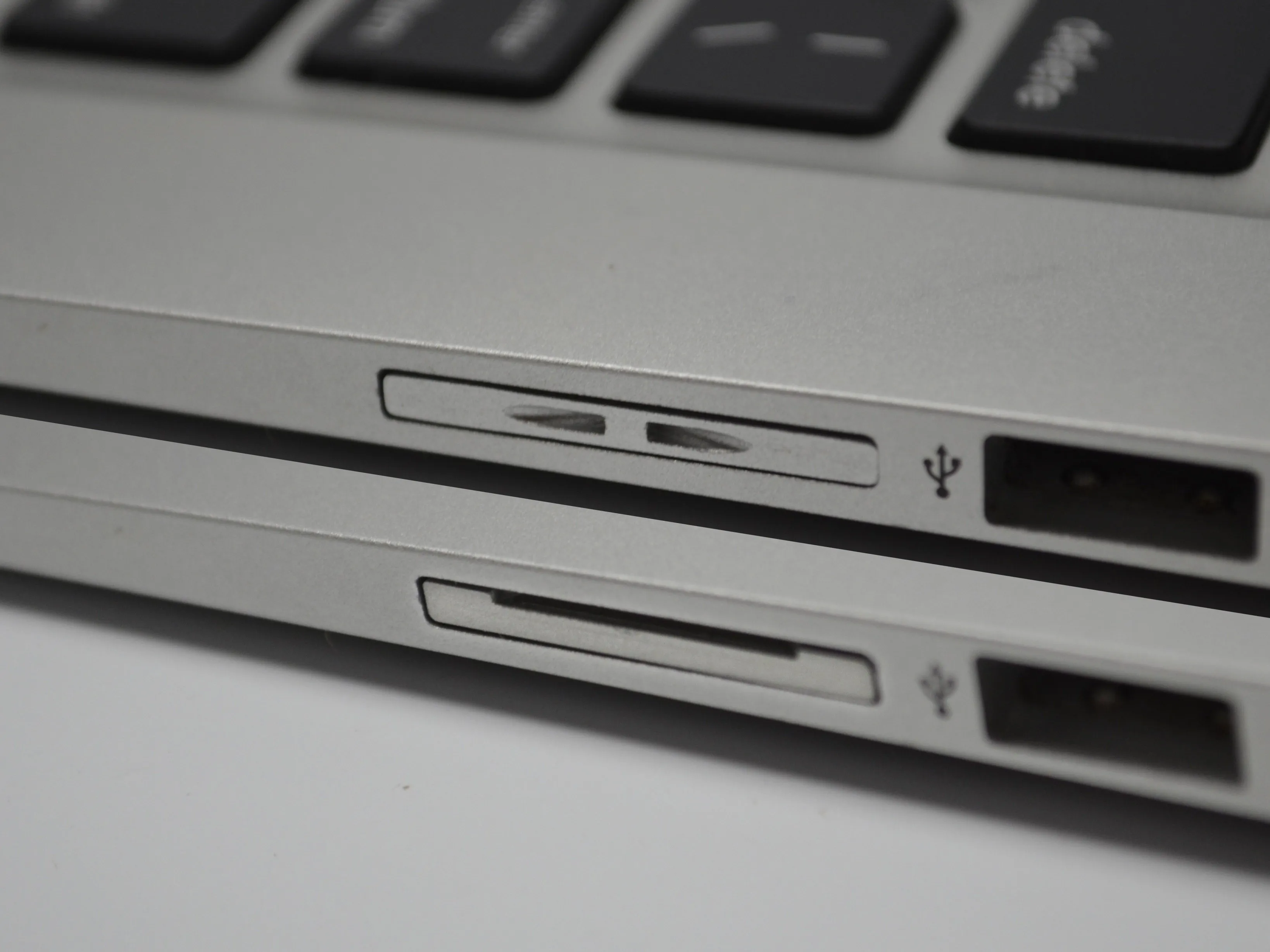

Оба накопителя сидят заподлицо и имеют массивные алюминиевые торцевые крышки, соответствующие алюминиевой отделке MacBook.

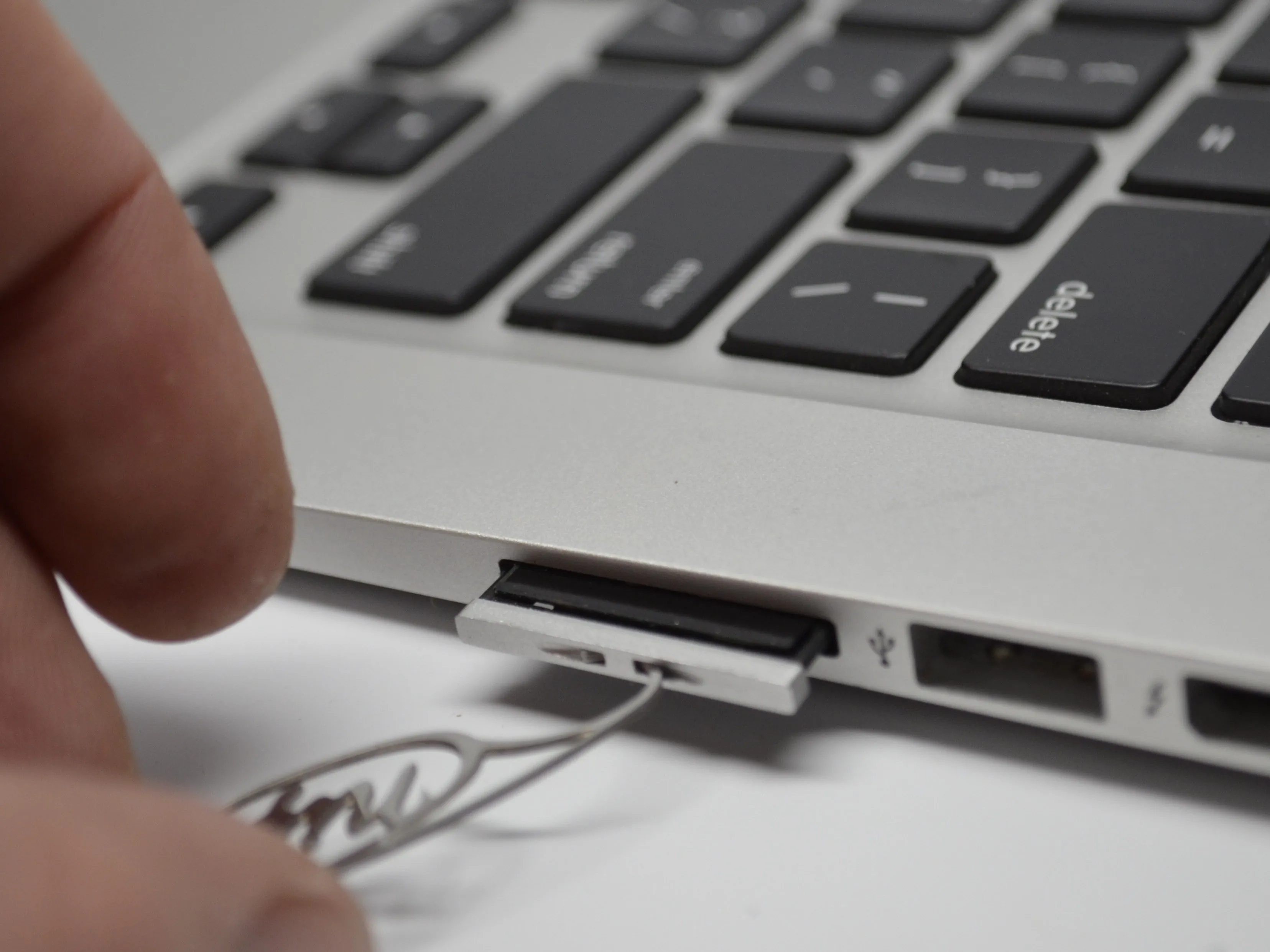

Nifty легко снимается с помощью инструмента, который предоставляет компания, как показано на изображении. Если вы потеряете инструмент, вы можете приобрести новый у Nifty примерно за 10 долларов.

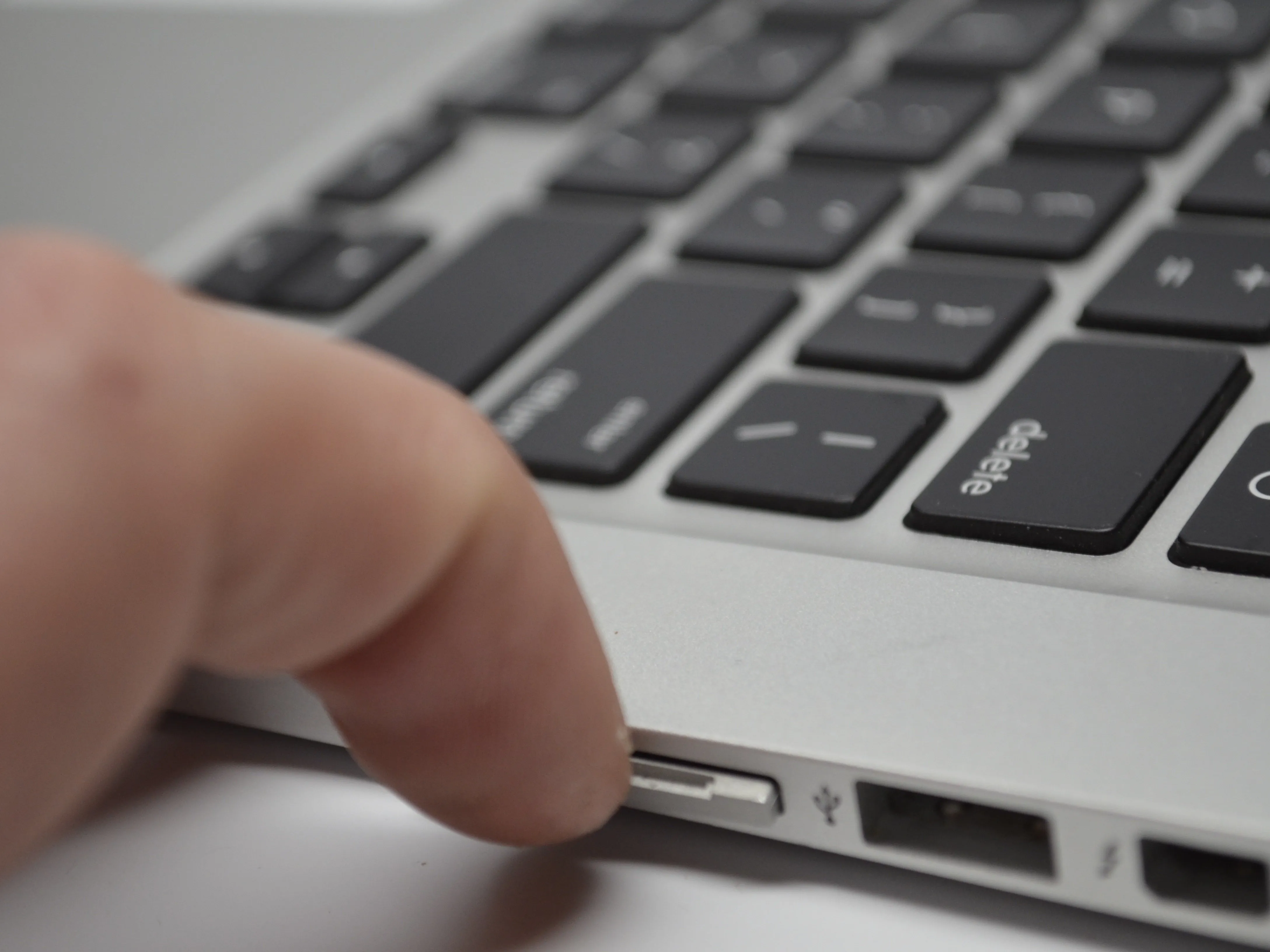

TarDisk легко снимается с помощью короткого ногтя большого или безымянного пальца, если у вас нет ногтей, можно использовать кредитную карту или другую бумажную карту.
