Разборка Nikon 1 J5 (цель ремонта)

Что вам нужно

Инструменты

•

Шаг 1 Разборка Nikon 1 J5 (цель ремонта)

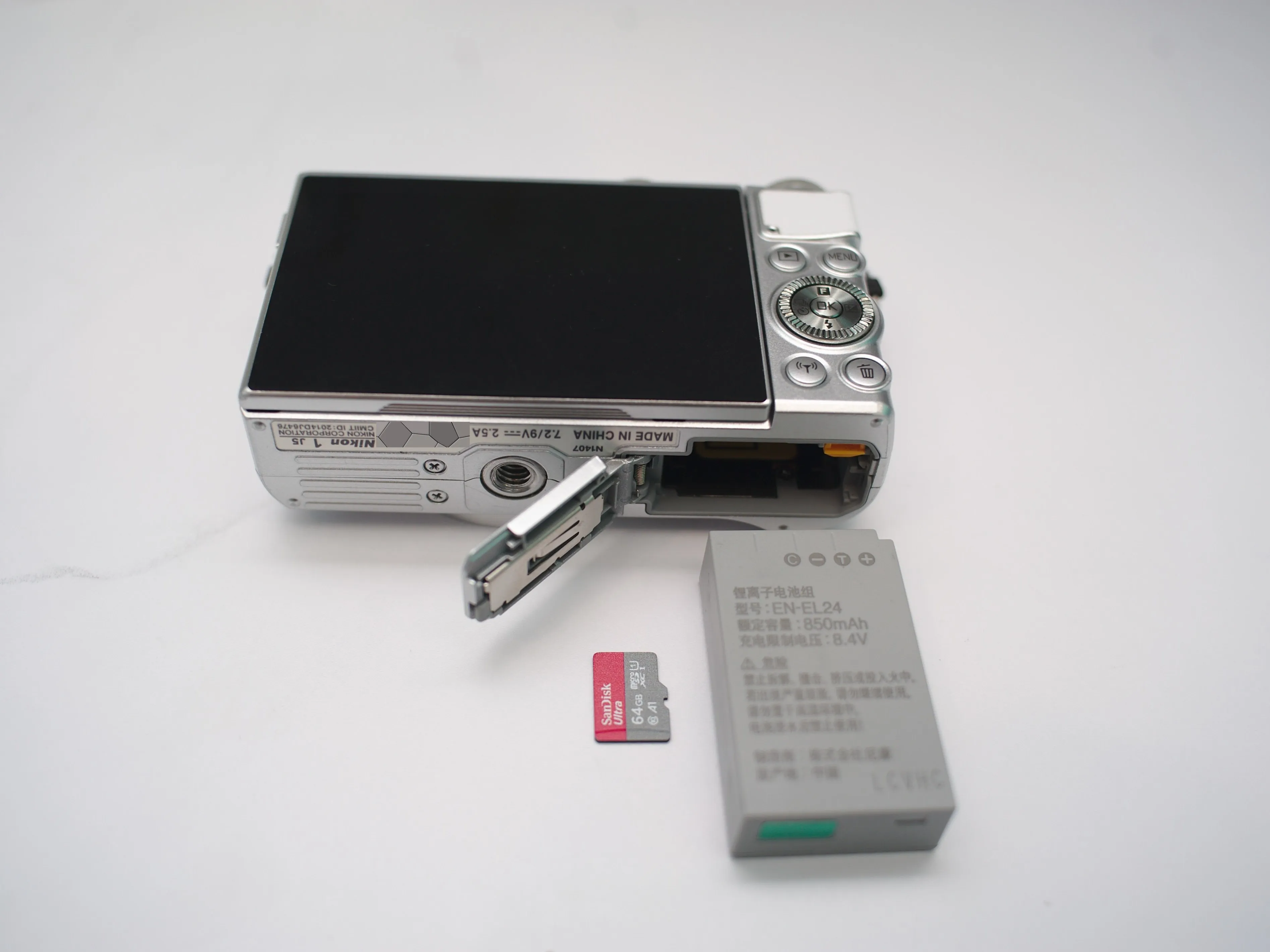

• Извлеките объектив, карту памяти MicroSD и аккумулятор

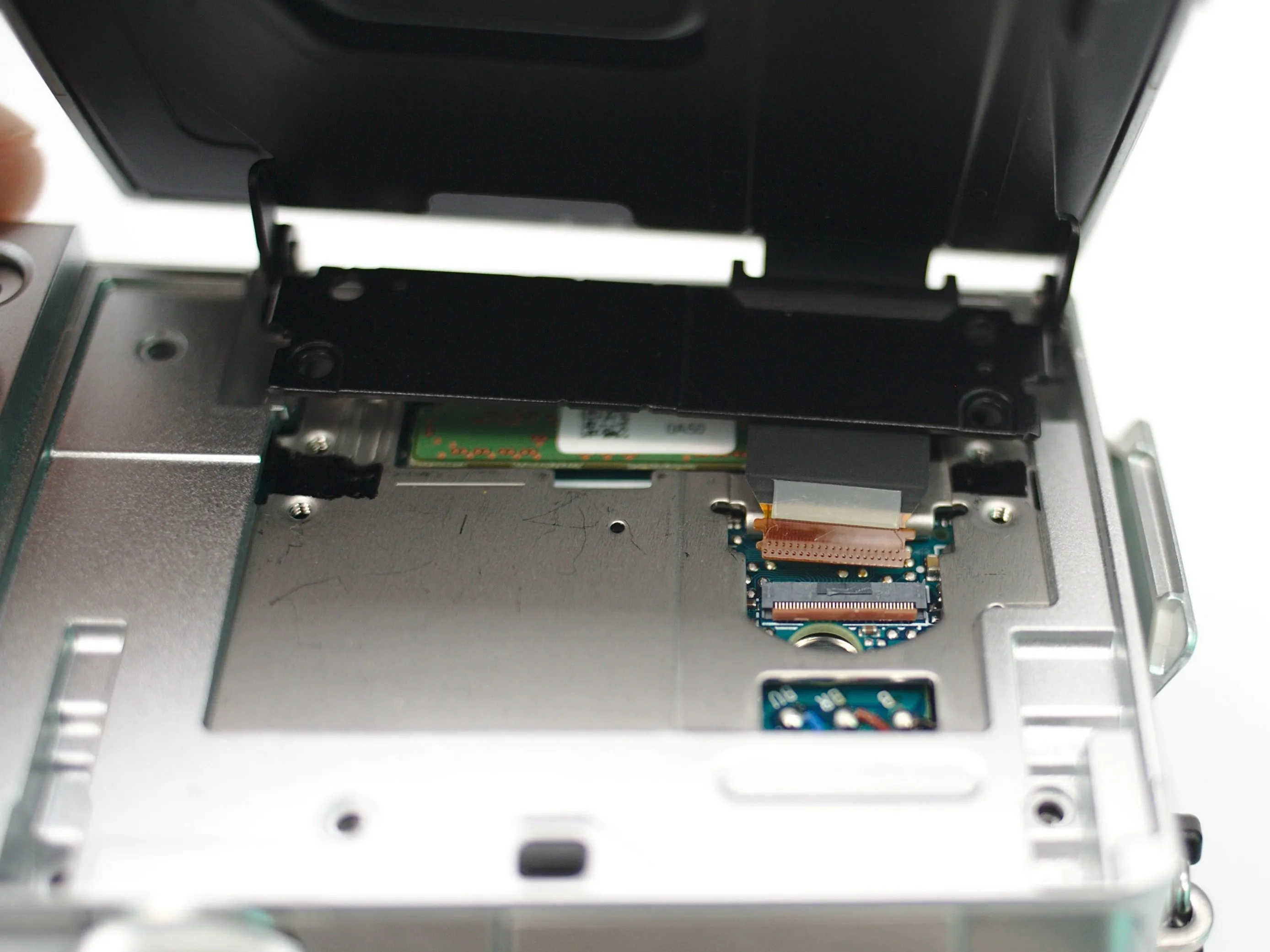

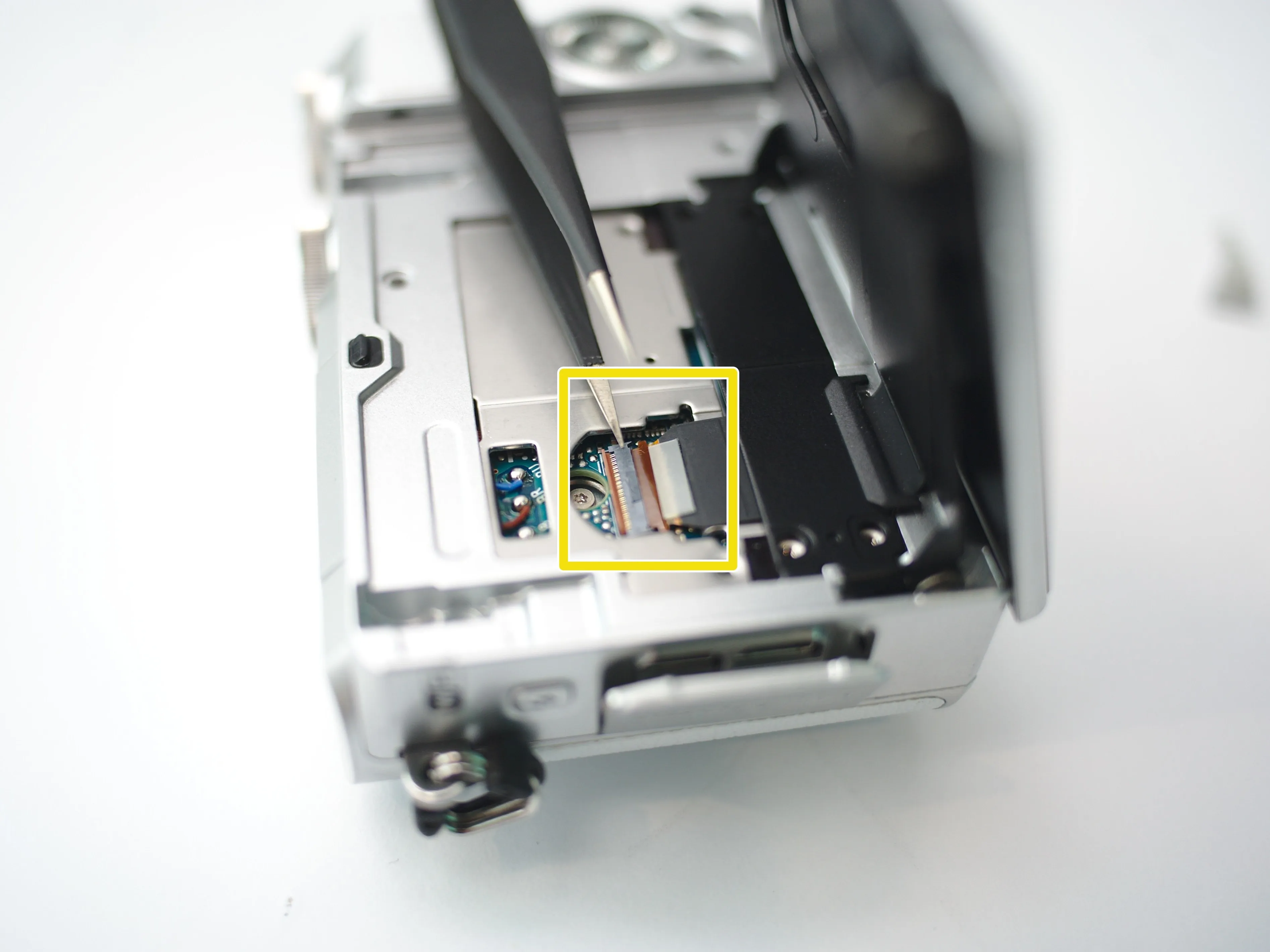

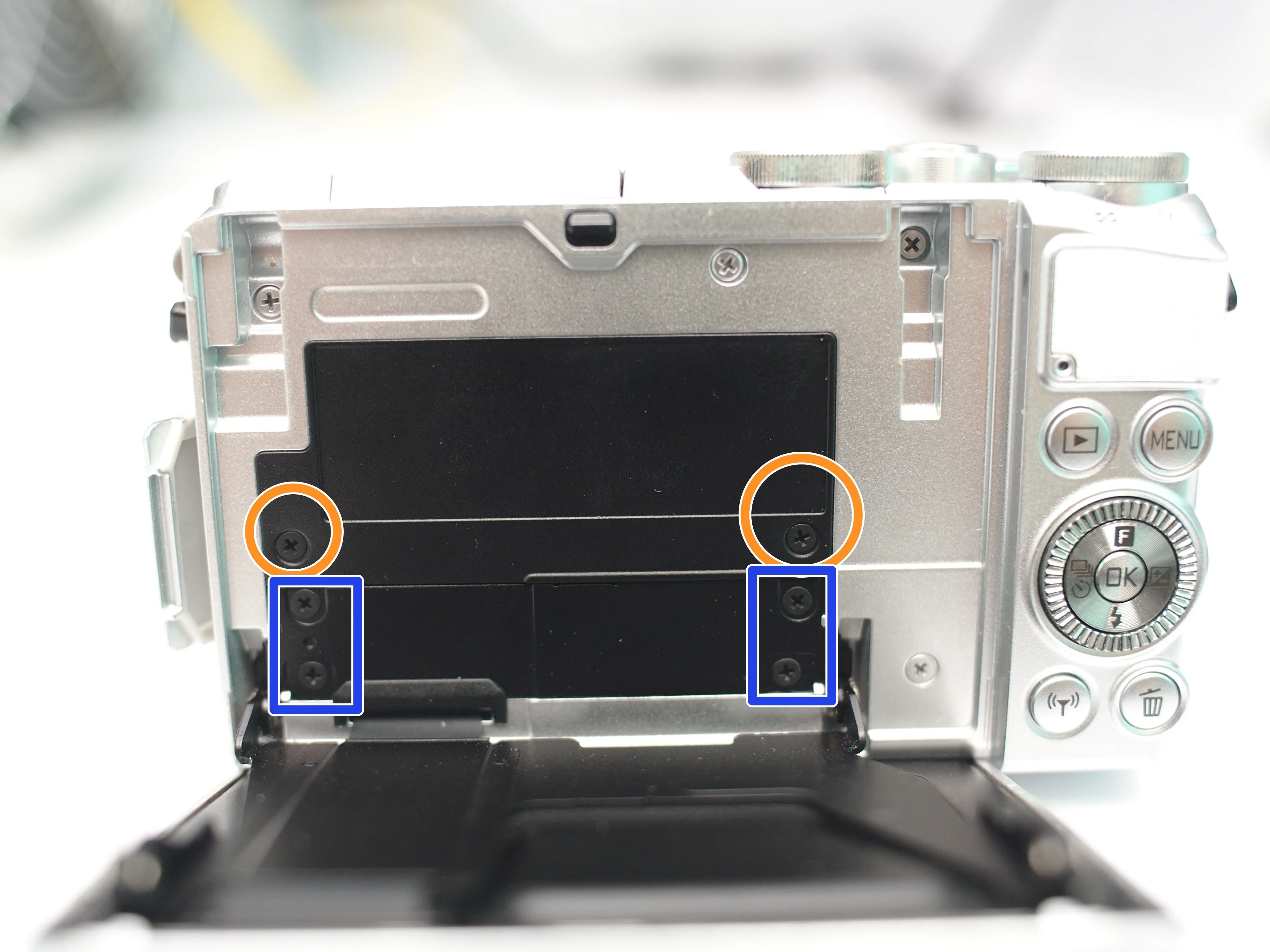

Шаг 2 Снимите/замените ЖК-дисплей/тачскрин

• Сначала открутите 2 винта

• Поднимите крышку

• Отсоедините LCD FPC

• Затем открутите 4 винта

• Снимите ЖК-дисплей в сборе

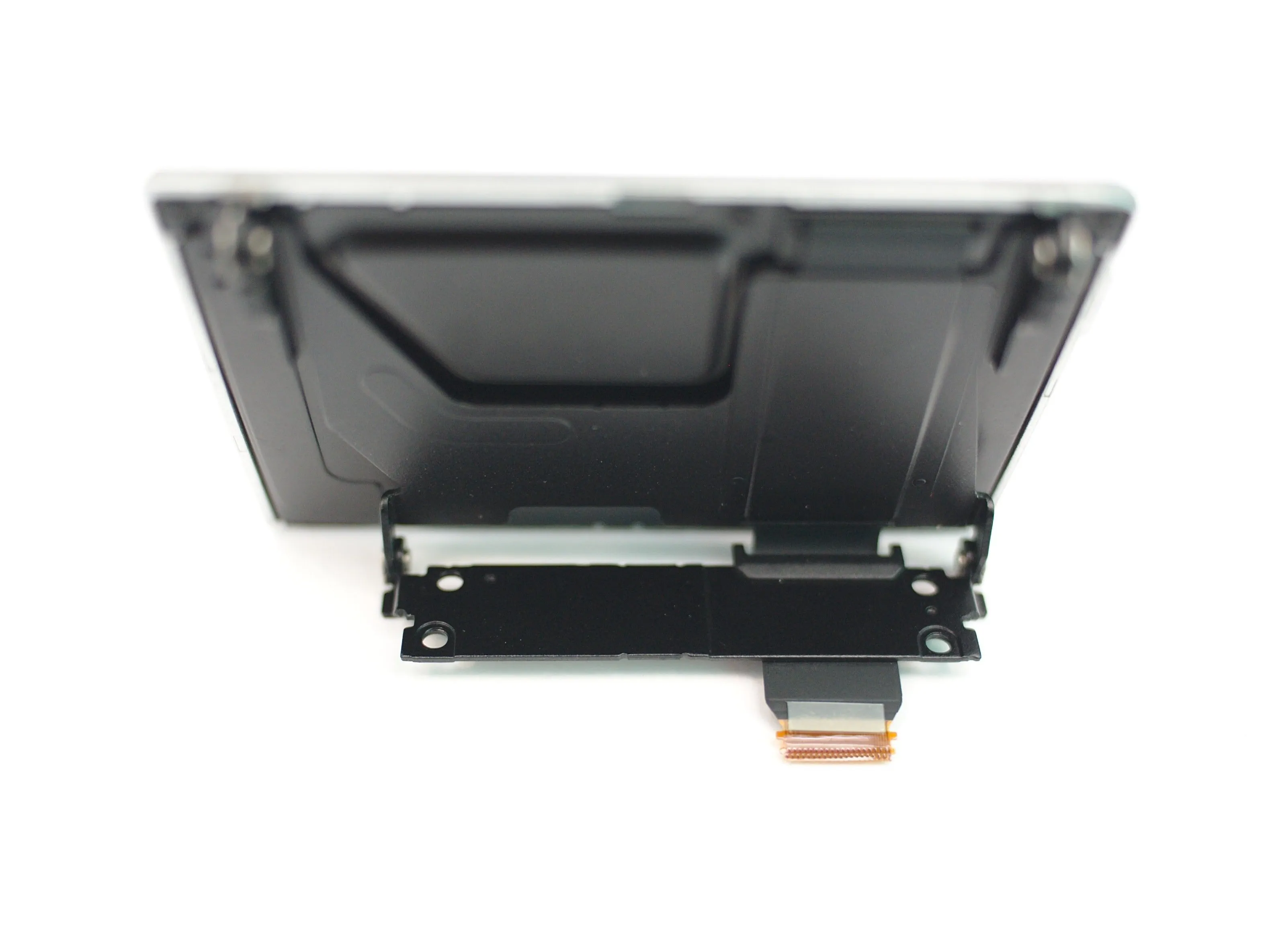

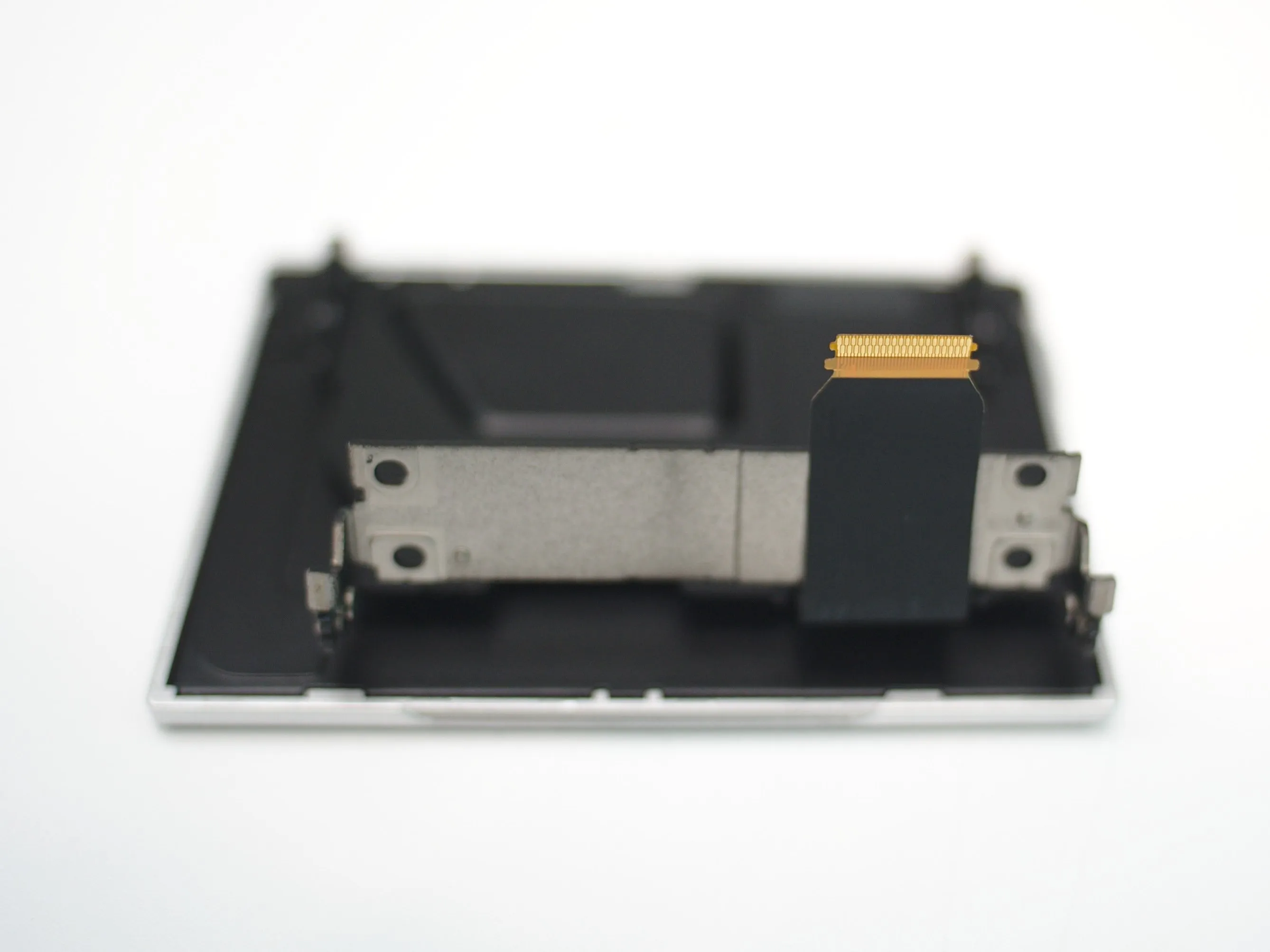

Шаг 3 Отсоедините ЖК-дисплей и разъем FPC

• Вставьте сюда мудрость.

Шаг 4 Нижняя сторона

• Выкрутите 2 винта

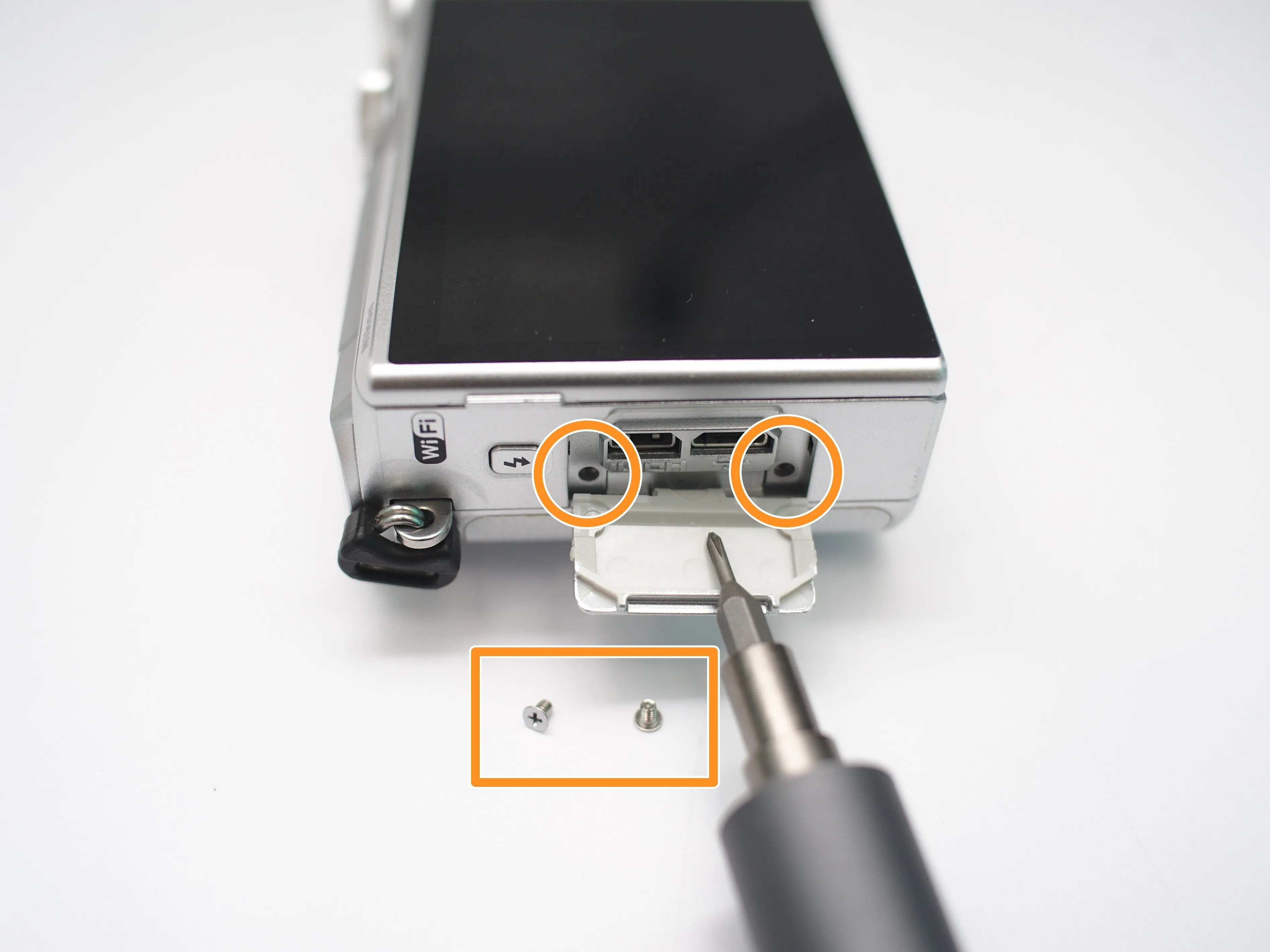

Шаг 5 Левая сторона (ЛЕВША, когда вы держите ее правильно)

• Откройте отсек для подключения

• Выкрутите 2 винта

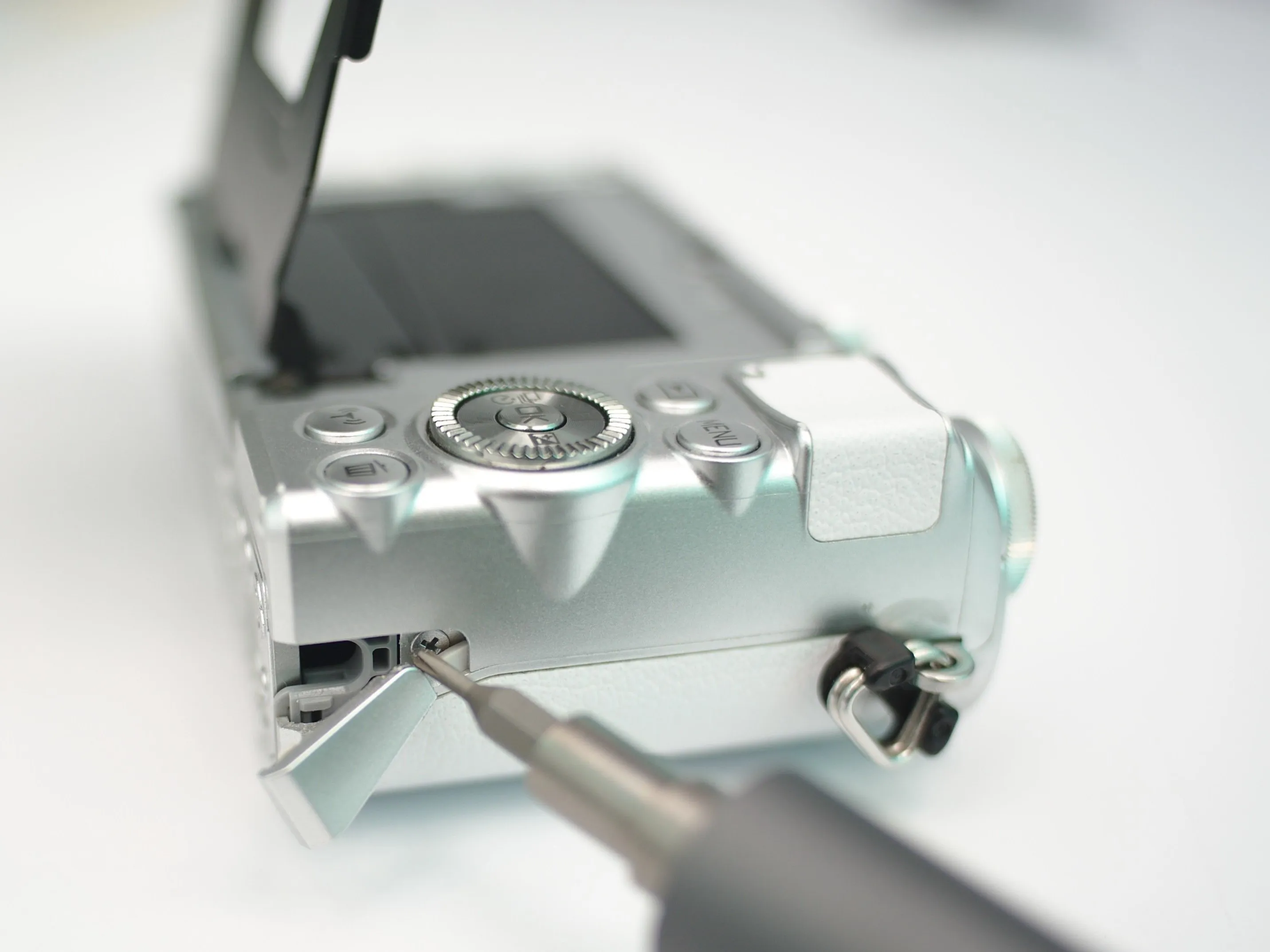

Шаг 6 Правая сторона (ПРАВАЯ, если держать ее правильно)

• Выкрутите 1 винт под крышкой выемки кабеля питания постоянного тока

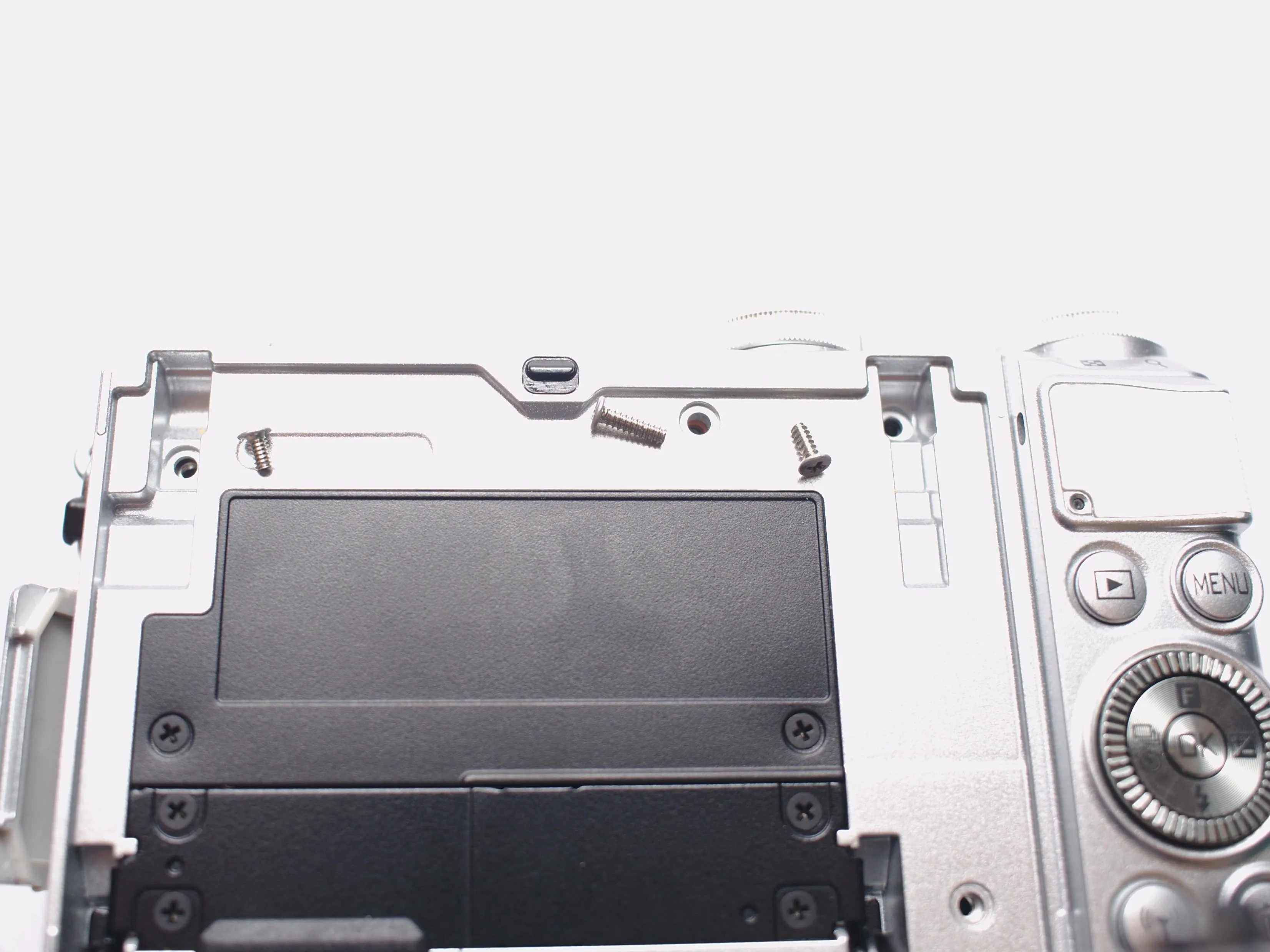

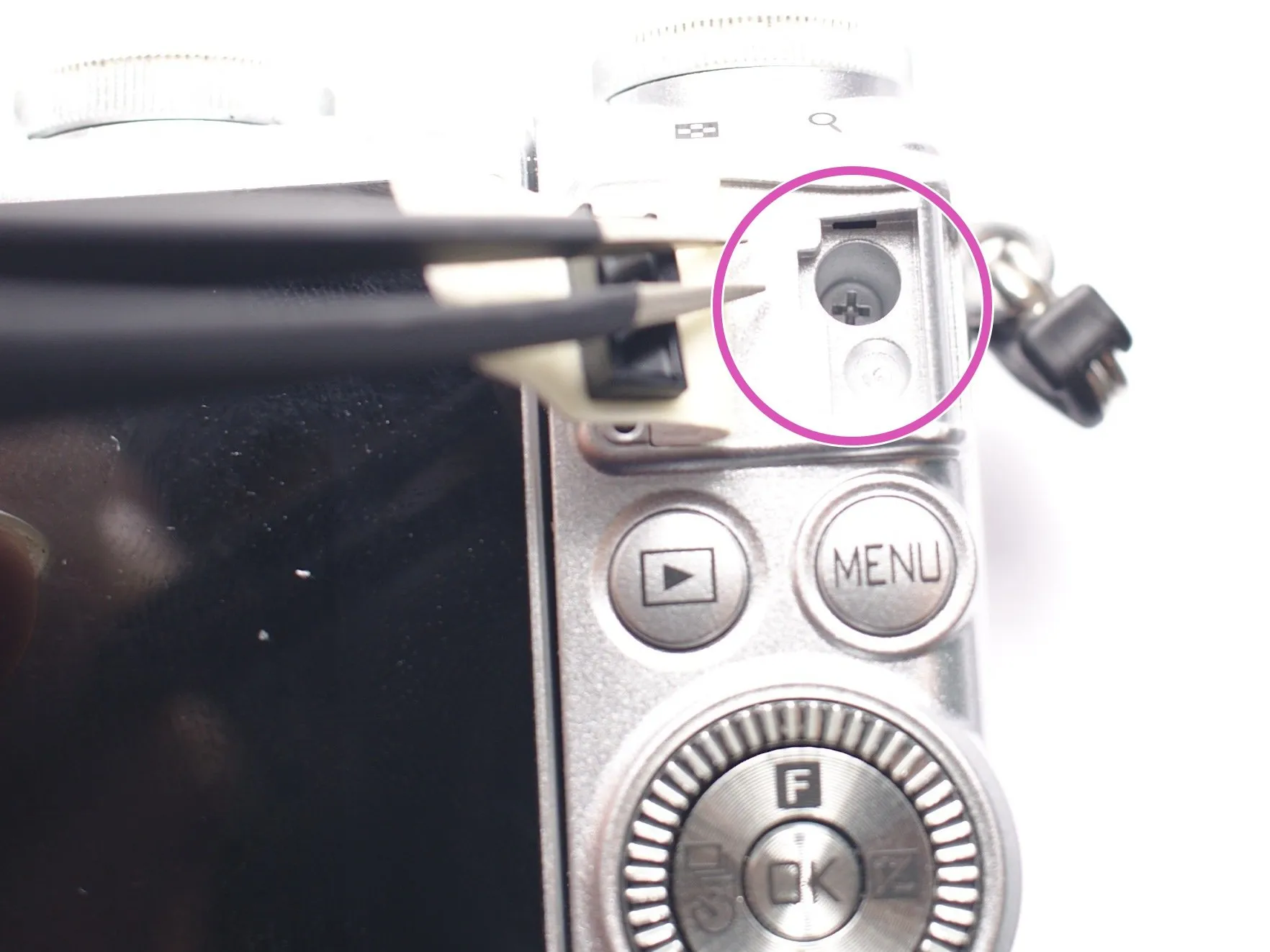

Шаг 7 Задняя сторона (снова)

• Выкрутите 4 винта и обратите внимание на разницу в длине

• Отклейте резину с правой стороны

• Выкрутите 1 винт

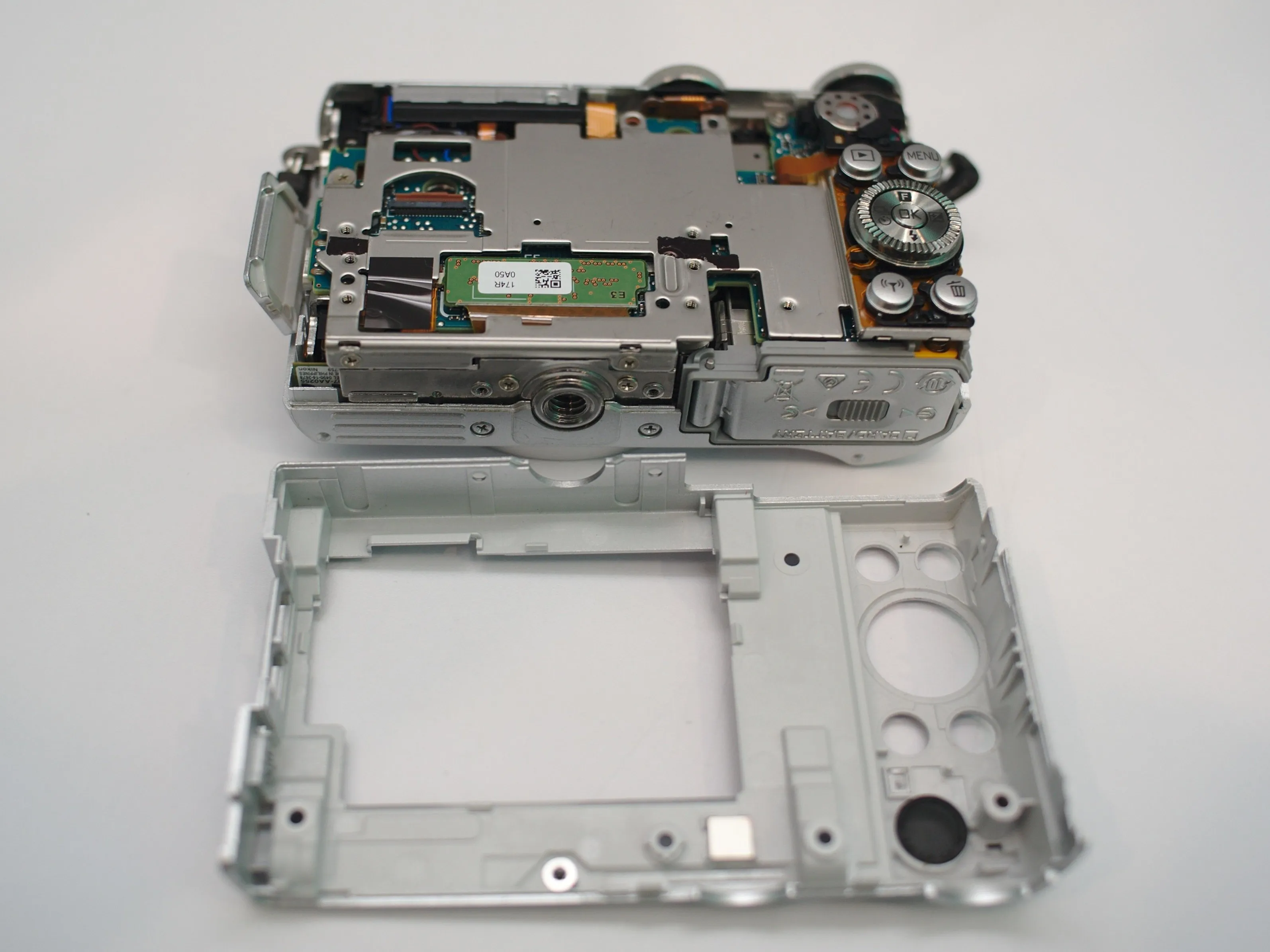

Шаг 8 Задняя крышка

• Теперь можно снять задний корпус.

• В этом шаге нет хрупких FPC или кабелей. Просто будьте терпеливы.

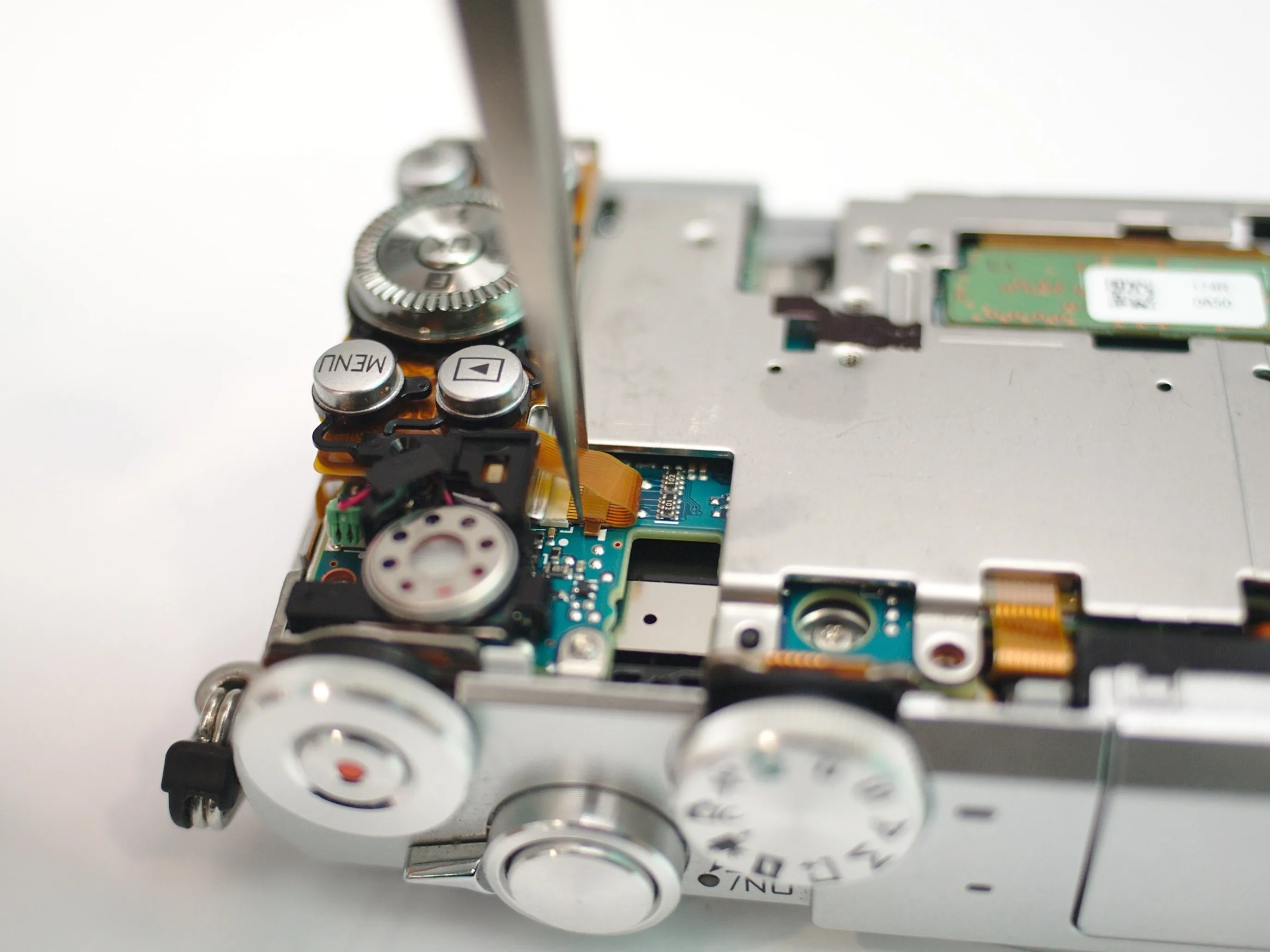

Шаг 9 Клавиатура

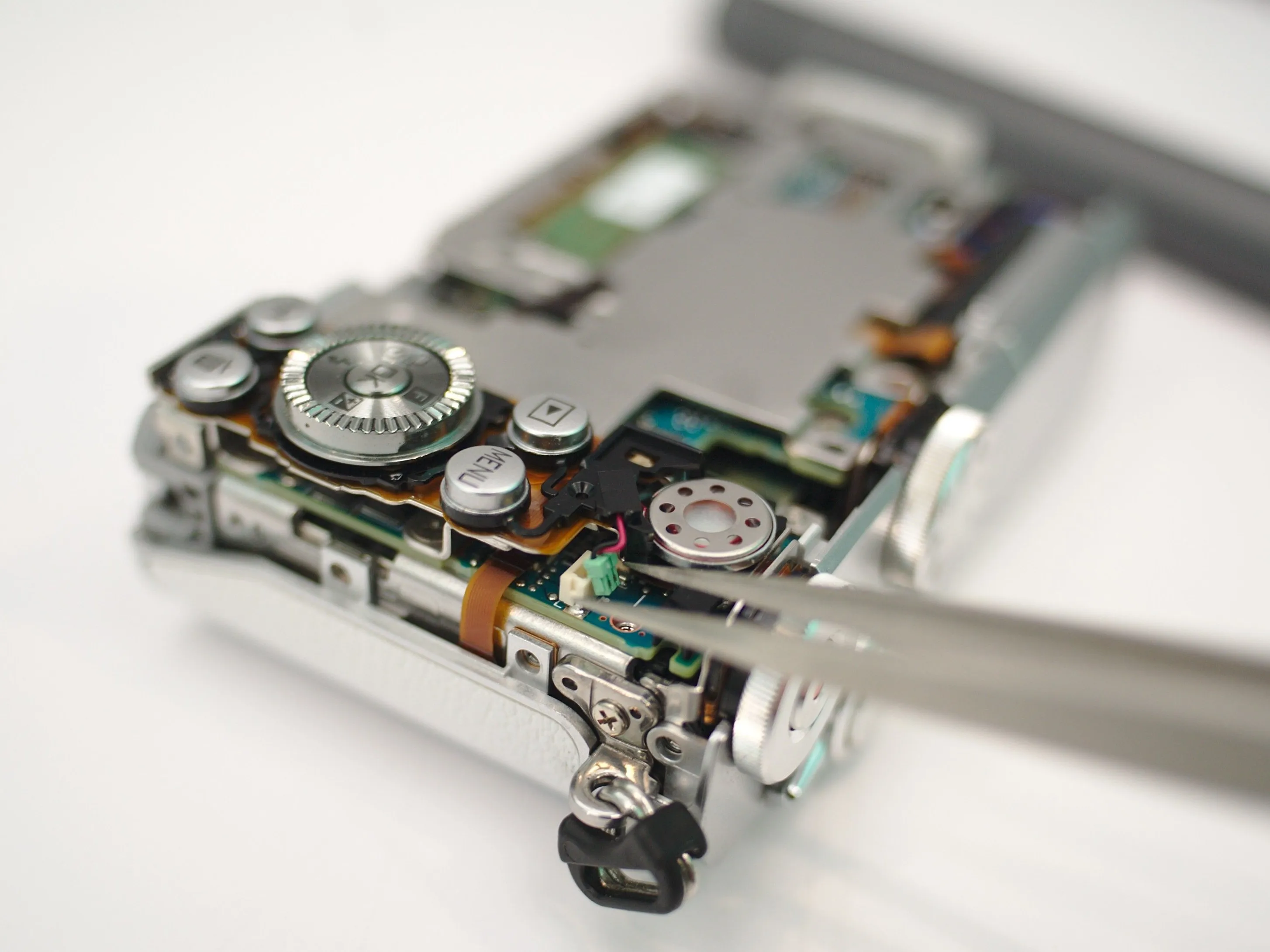

• Отсоедините кабель динамика

• Вытащите кабель клавиатуры

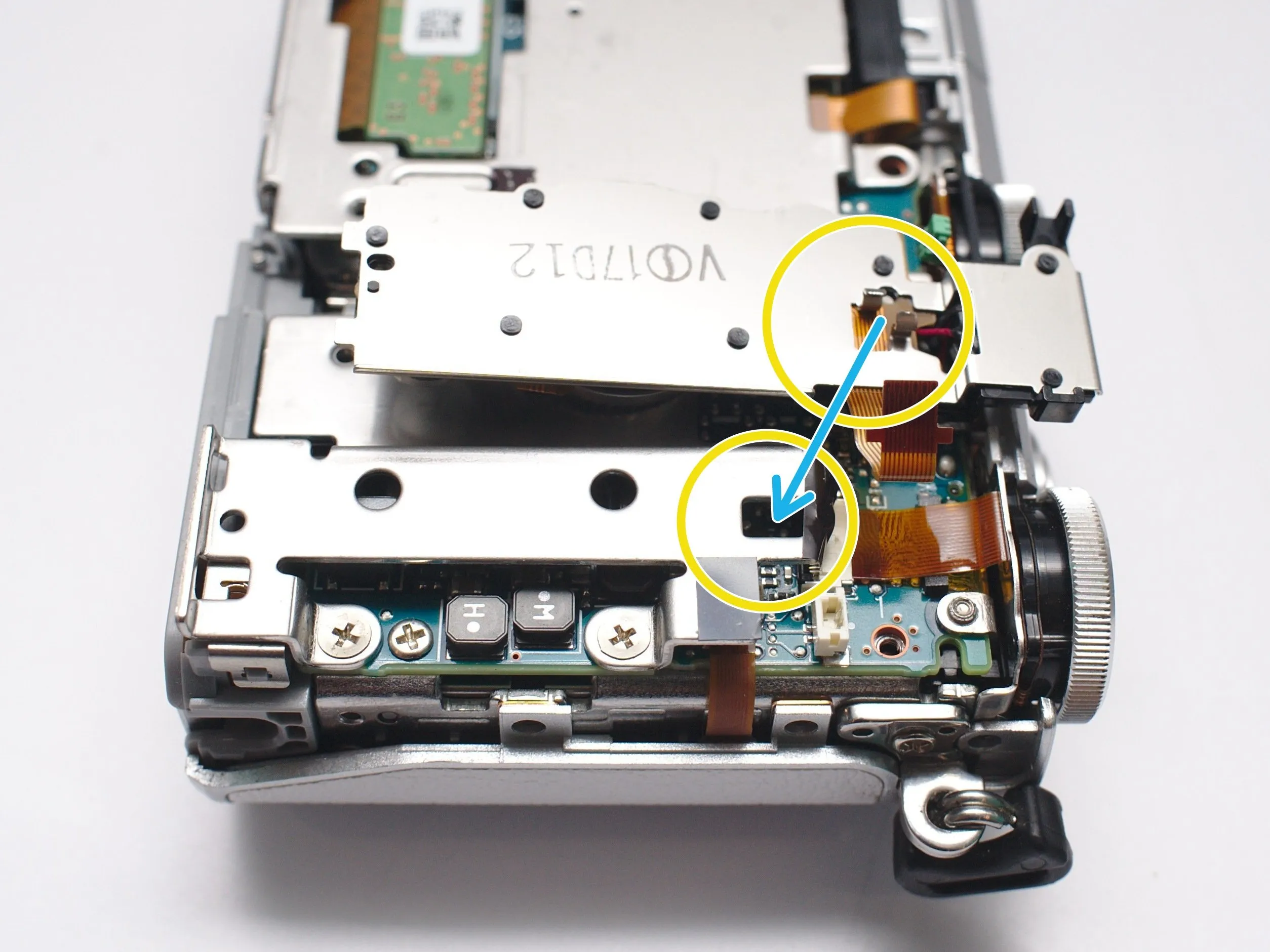

Шаг 10

• Вставьте сюда небольшой ломик или отвертку с плоской головкой, чтобы поднять клавиатуру вверх.

• Эти зажимы очень тугие.

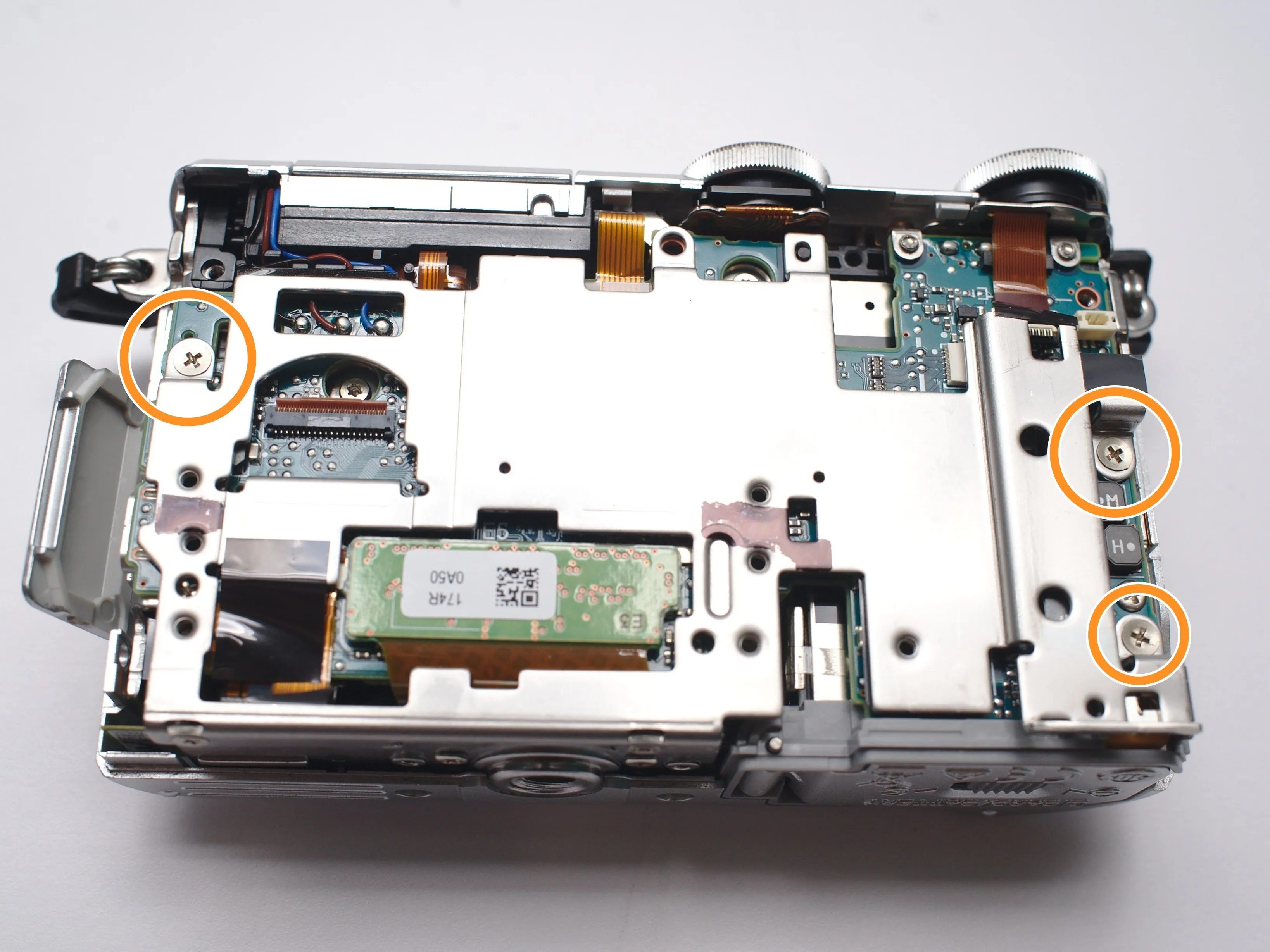

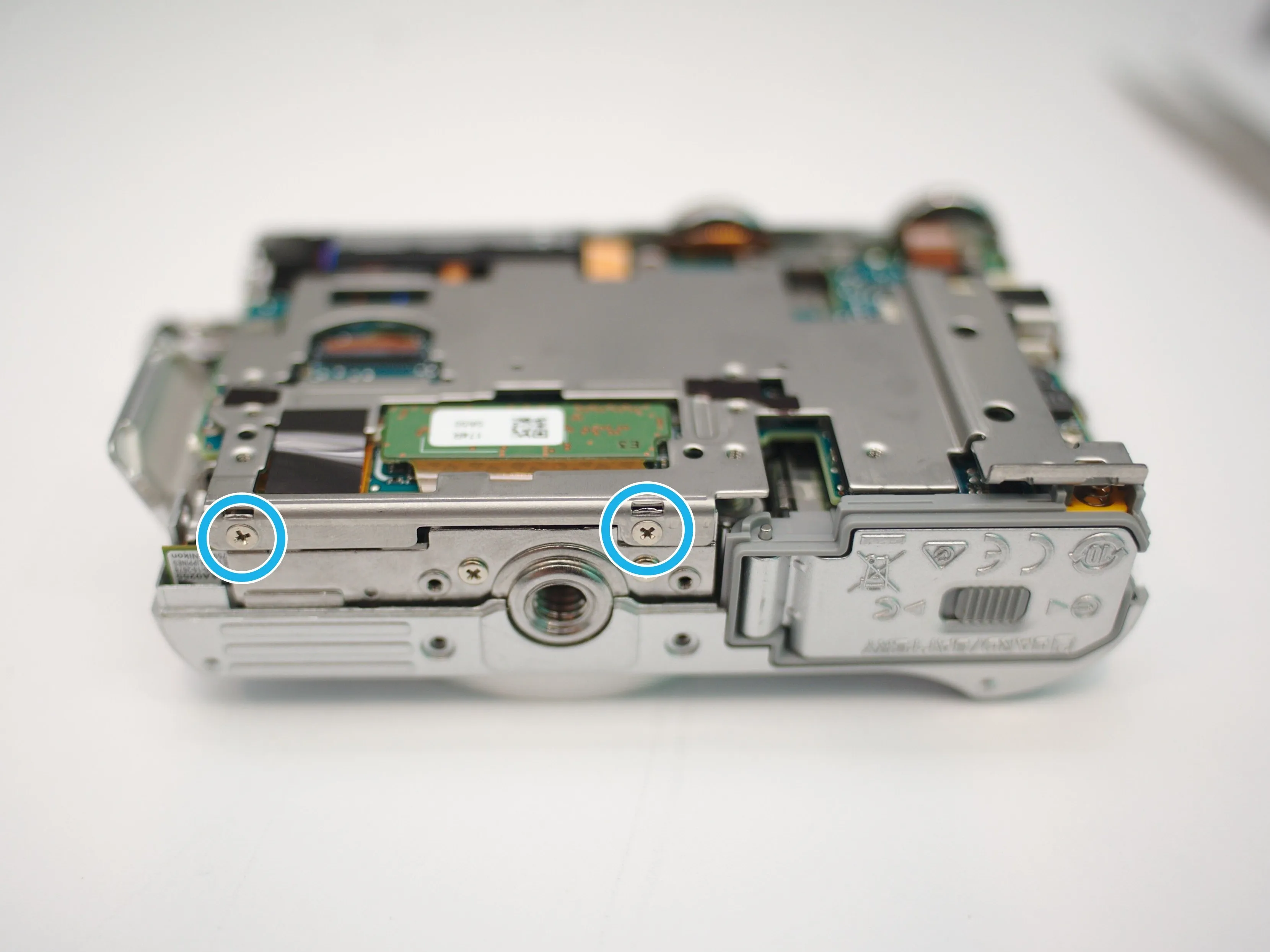

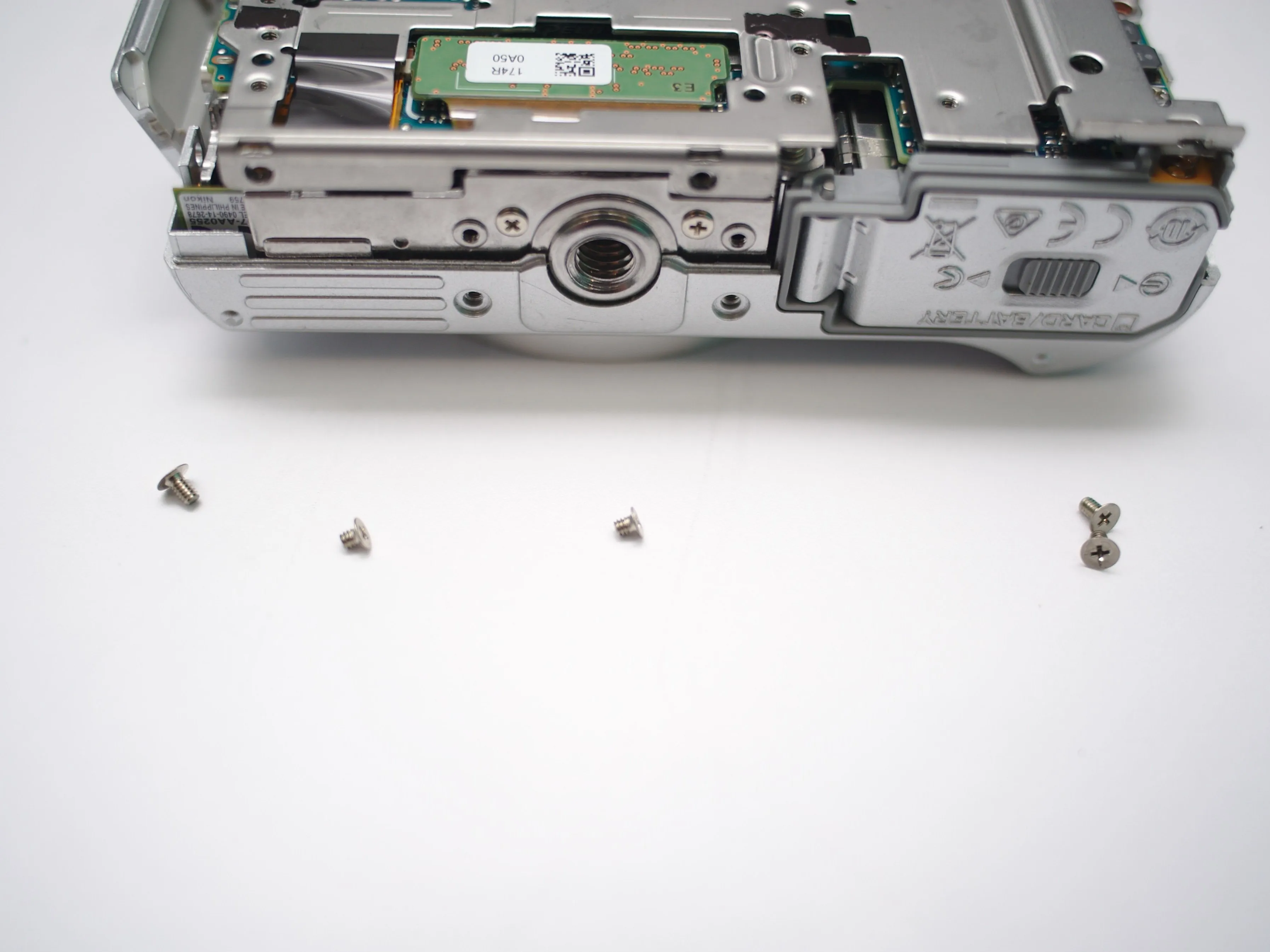

Шаг 11 Экранирующая крышка

• Открутите 3 винта

• Выкрутите 2 винта

• Обратите внимание на размеры винтов

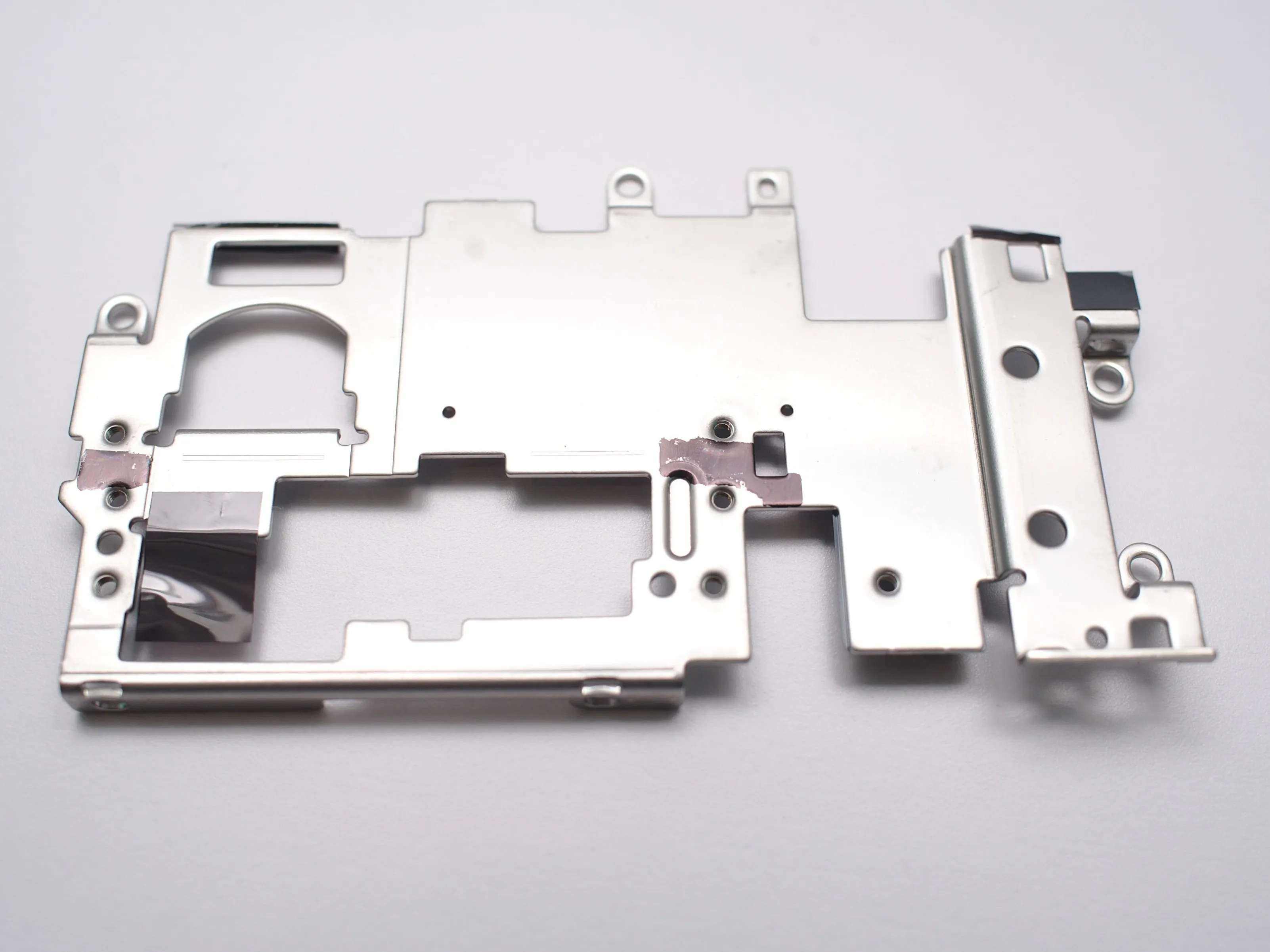

Шаг 12 Экранирующая крышка

• Нужно немного отклеить пленку

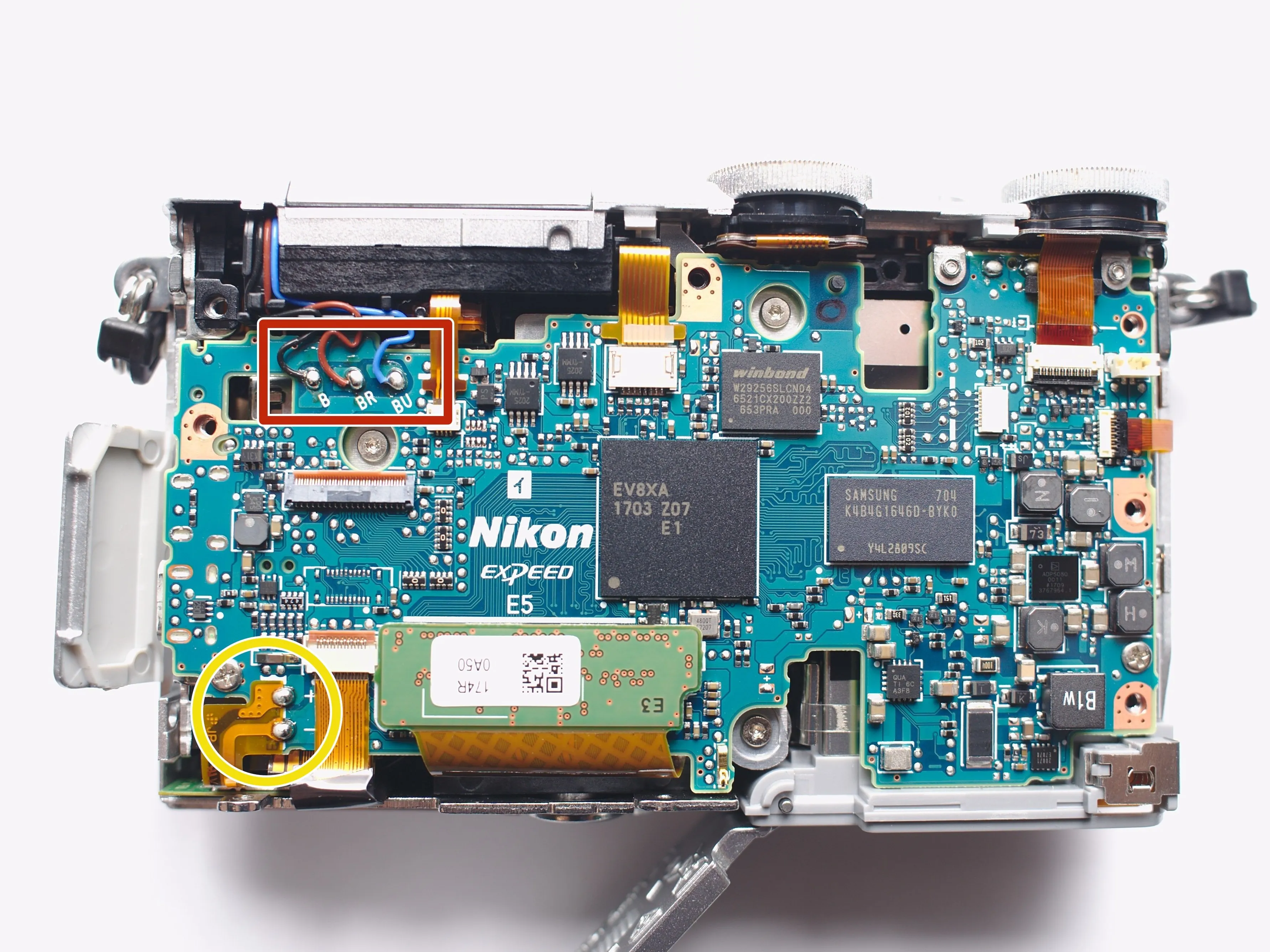

Шаг 13 Разрядите конденсатор резервуара вспышки

• Опасное напряжение постоянного тока> 200V, хранится в 330V 80uF конденсатор.

• Вспышка ксеноновой трубки терминалы, положительный подключен к конденсатору, отрицательный контролируется схемой, и сигнал триггера.

• Используйте резистор 10 кОм,> 2 Вт, соедините 2 паяных шва более чем на 5 секунд. Это клеммы конденсатора вспышки/конденсатора. НЕ разряжайте их путем замыкания. (Примечание 2020-10-13)

• Низкое напряжение Z DMM работает еще лучше, а также безопаснее.

• Измерьте напряжение между 2 паяными соединениями, чтобы убедиться в наличии напряжения <>

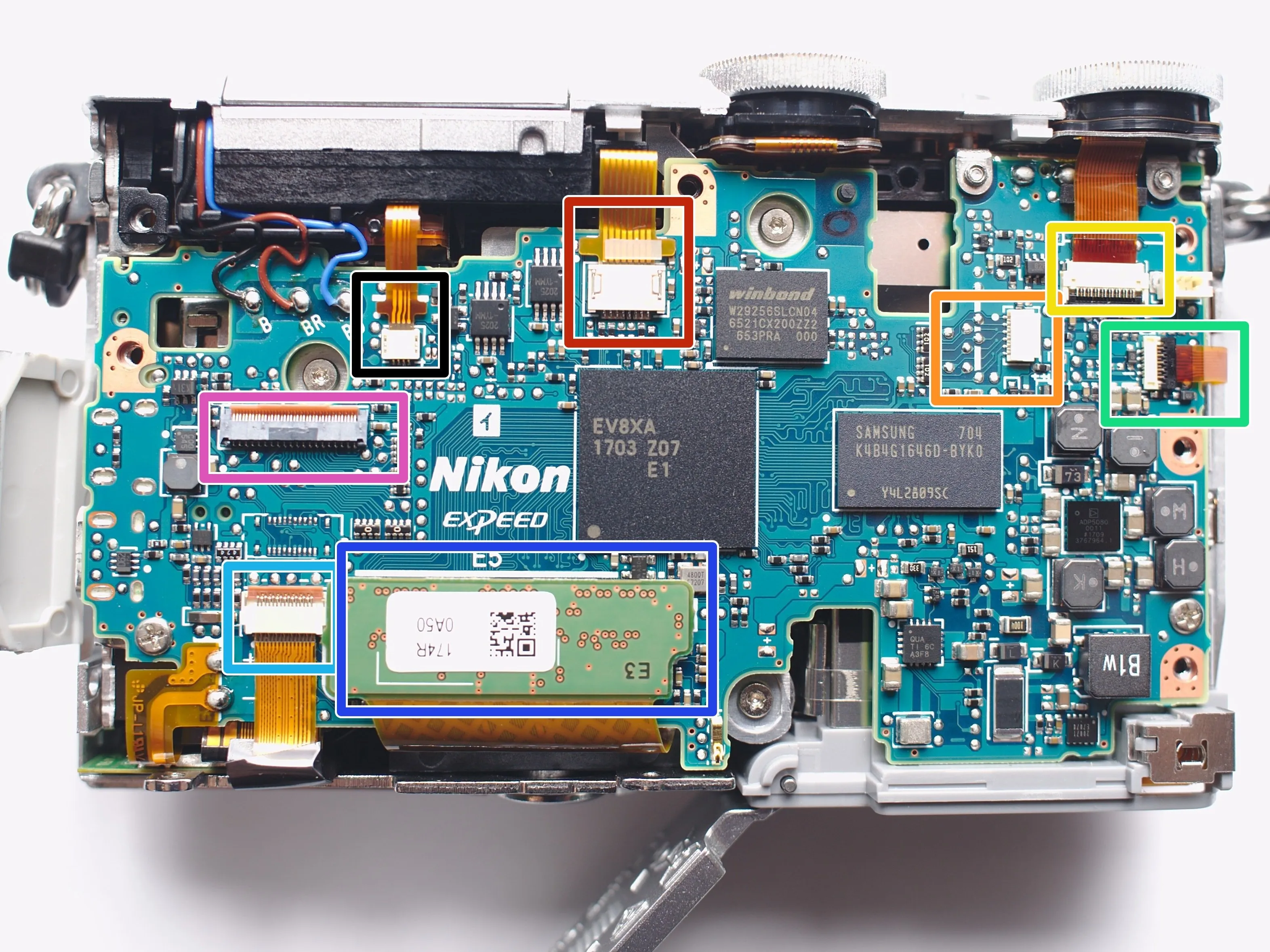

Шаг 14 Разъемы FPC

• Соленоид вспышки и детектор

• Микрофоны и светодиодный индикатор помощника автофокусировки

• Клавиатура

• Переключатели

• NFC

• WiFi и Bluetooth, Объектив (сзади)

• КМОП-сенсор

• ЖК-ДИСПЛЕЙ

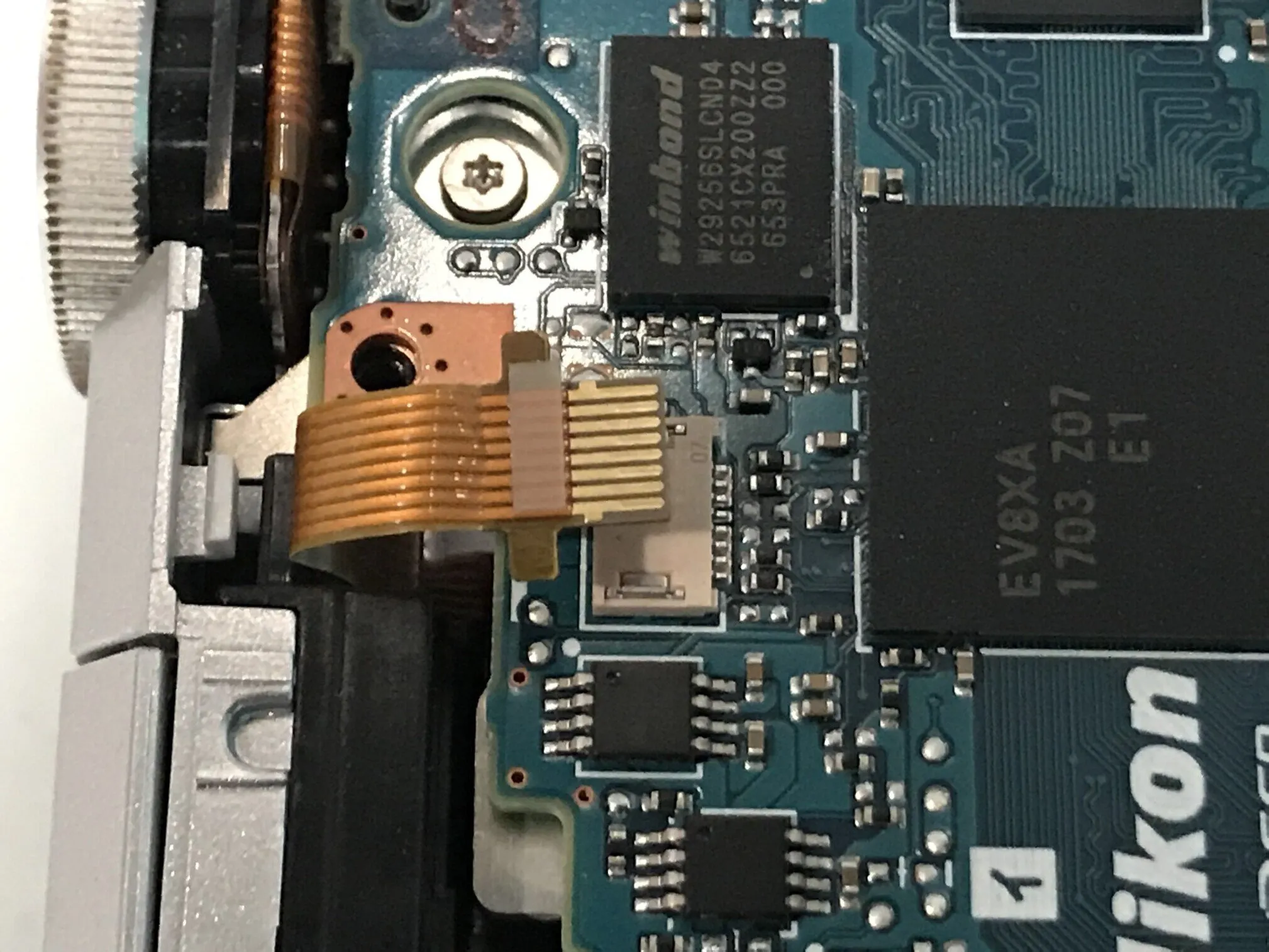

Шаг 15 Главная печатная плата 1

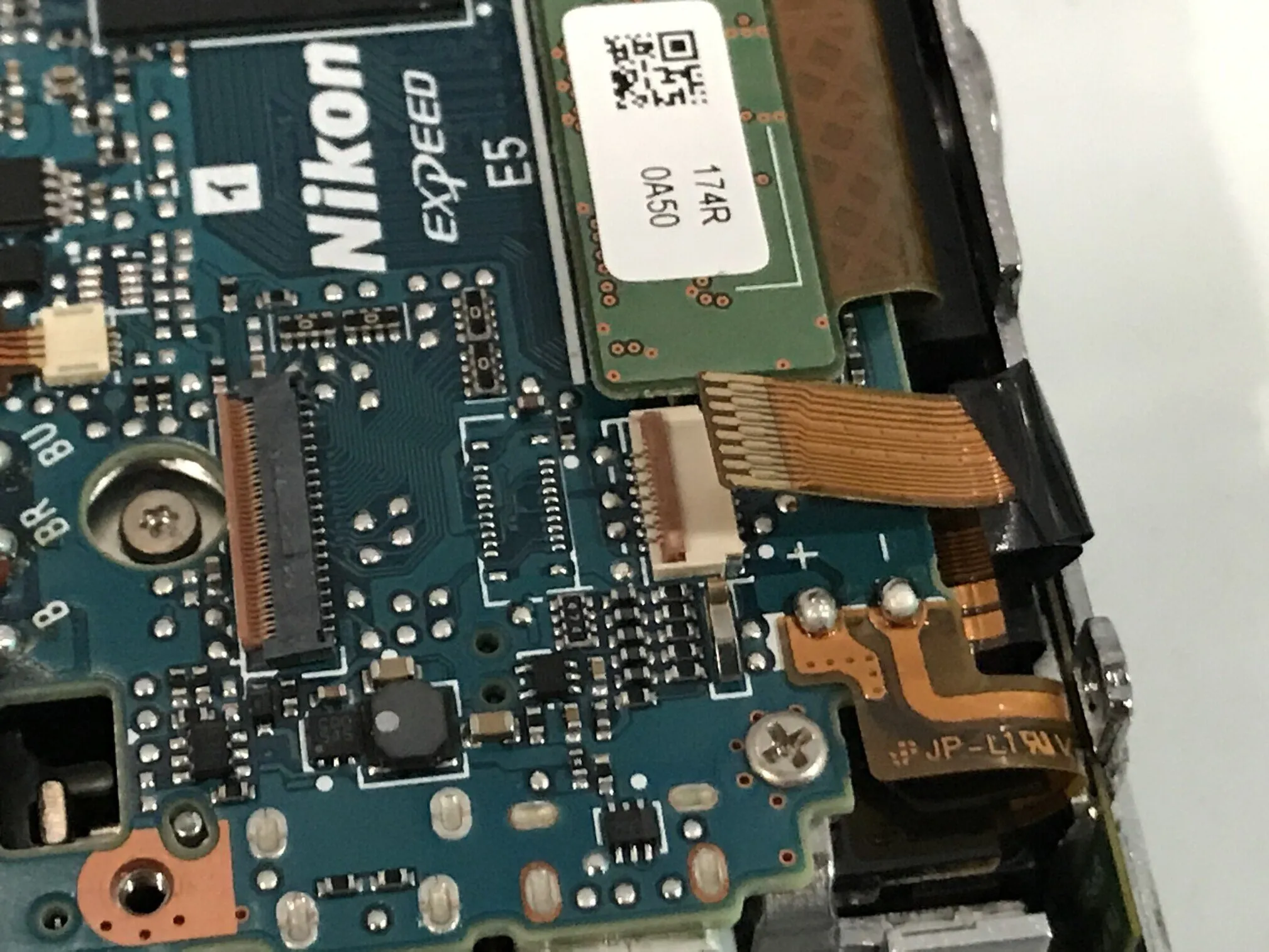

• Отсоедините все FPC, которые вы можете найти

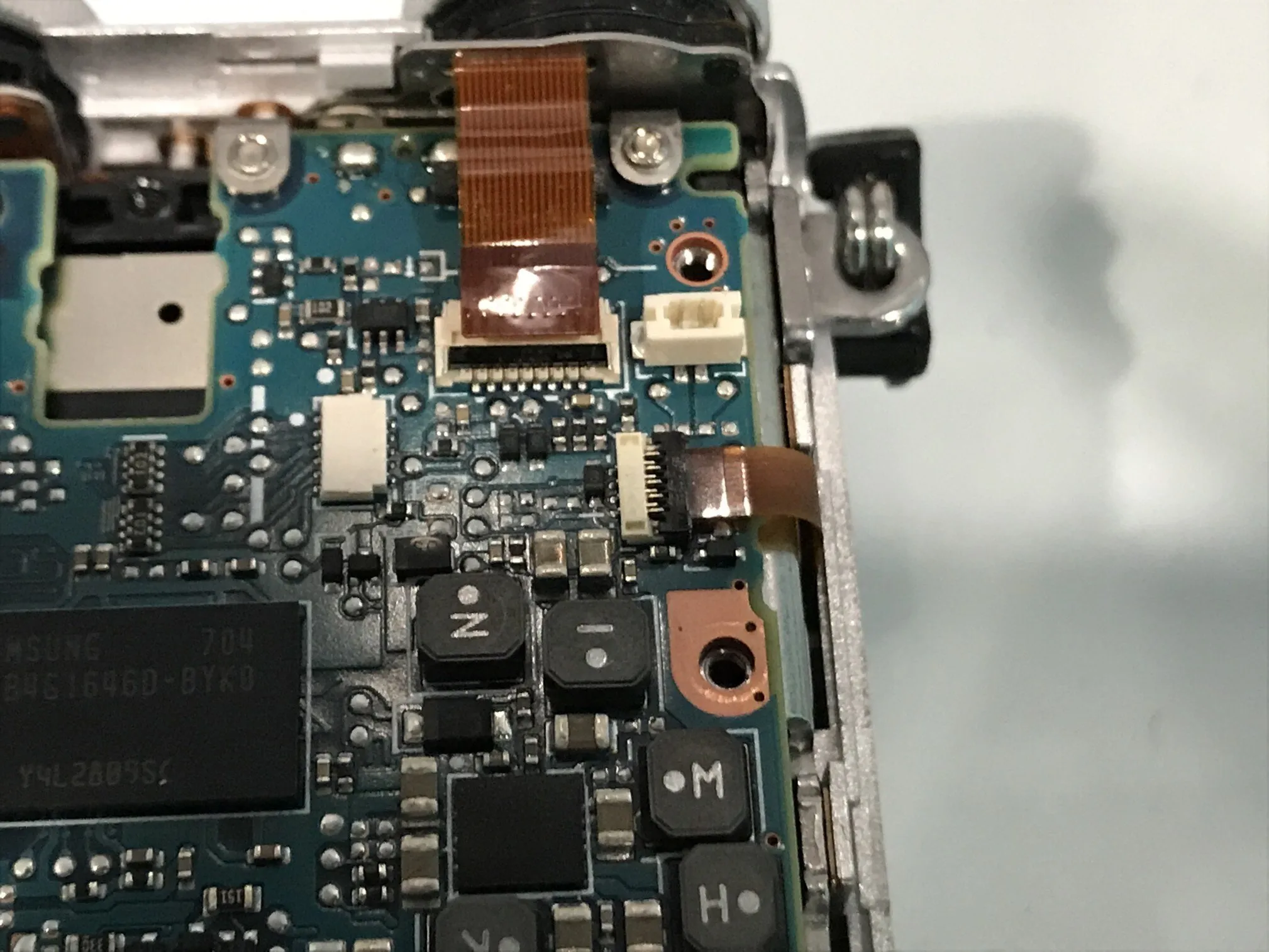

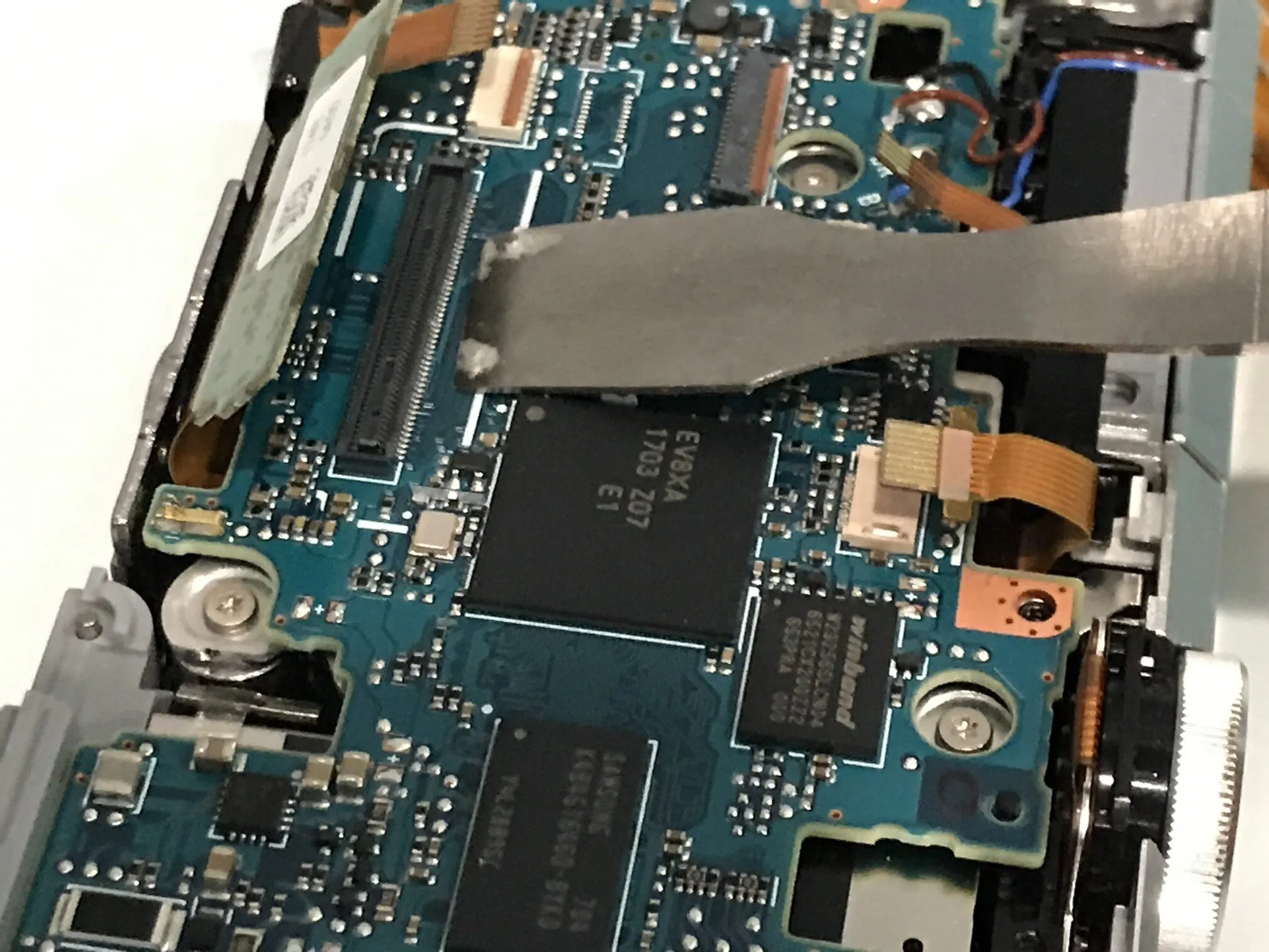

Шаг 16 Главная печатная плата 2

• Отсоедините все FPC, которые вы можете найти

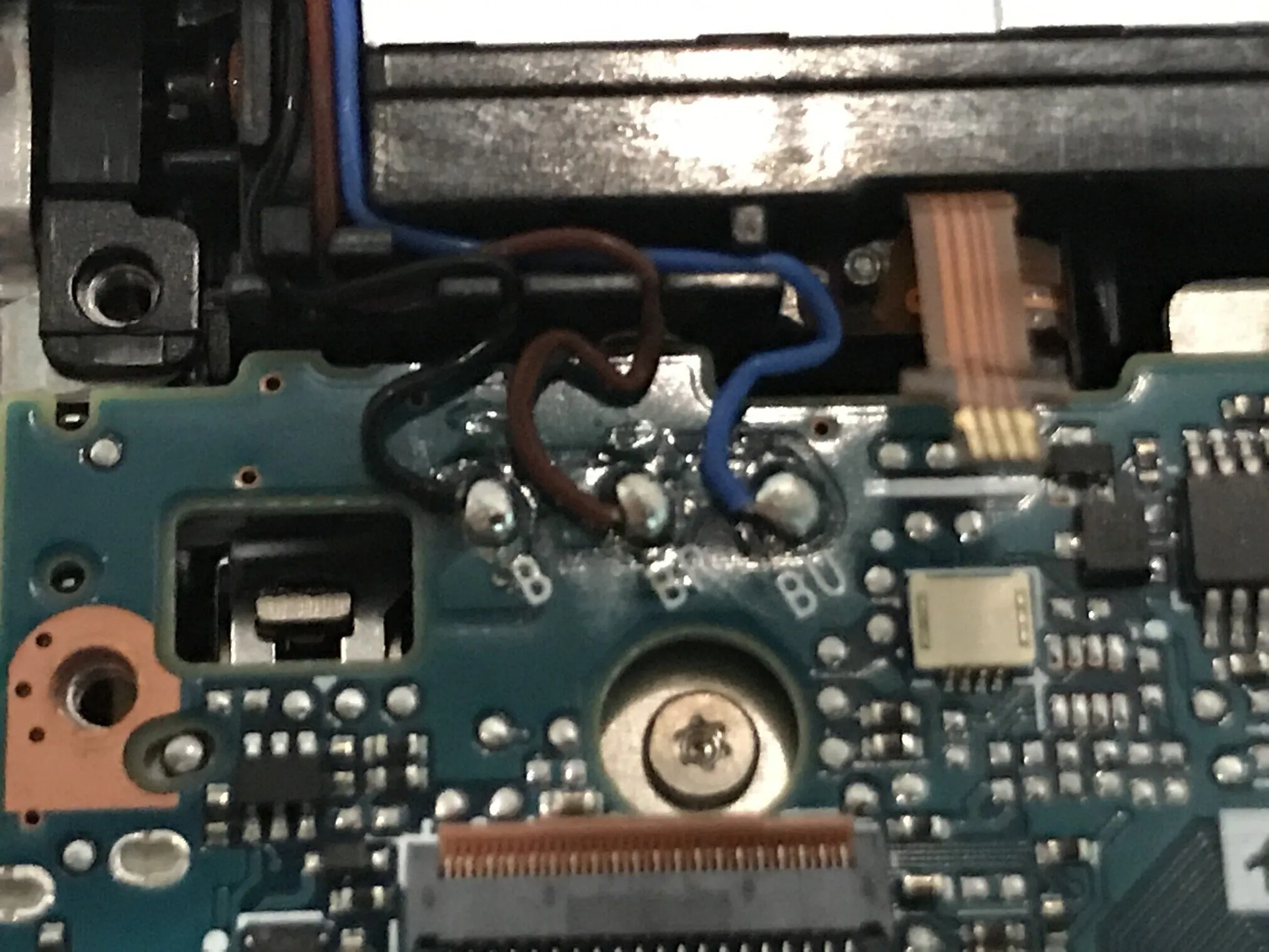

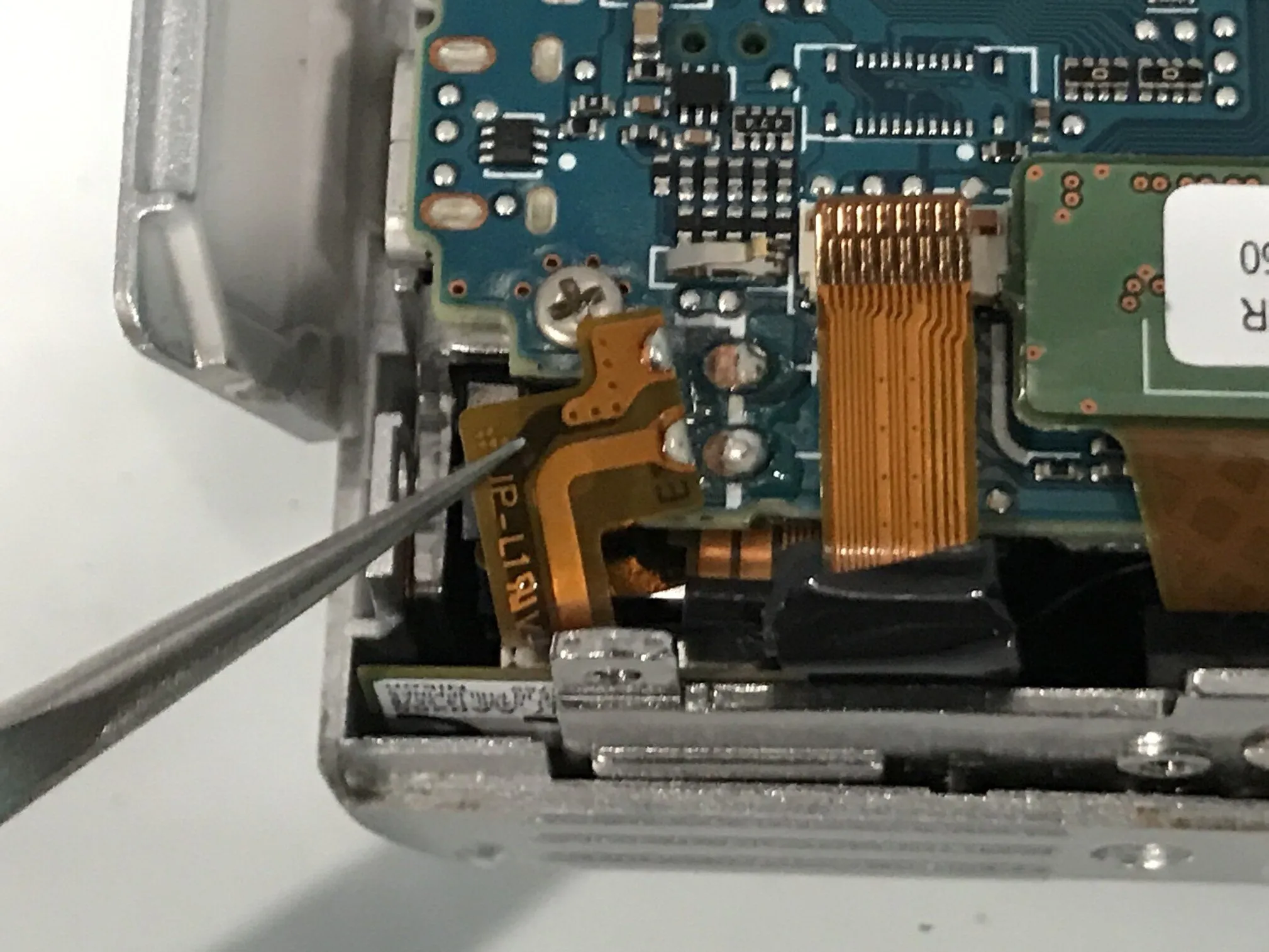

Шаг 17 Главная печатная плата 3

• Отпаяйте конденсатор вспышки FPC и кабели вспышки (не забудьте сначала разрядить)

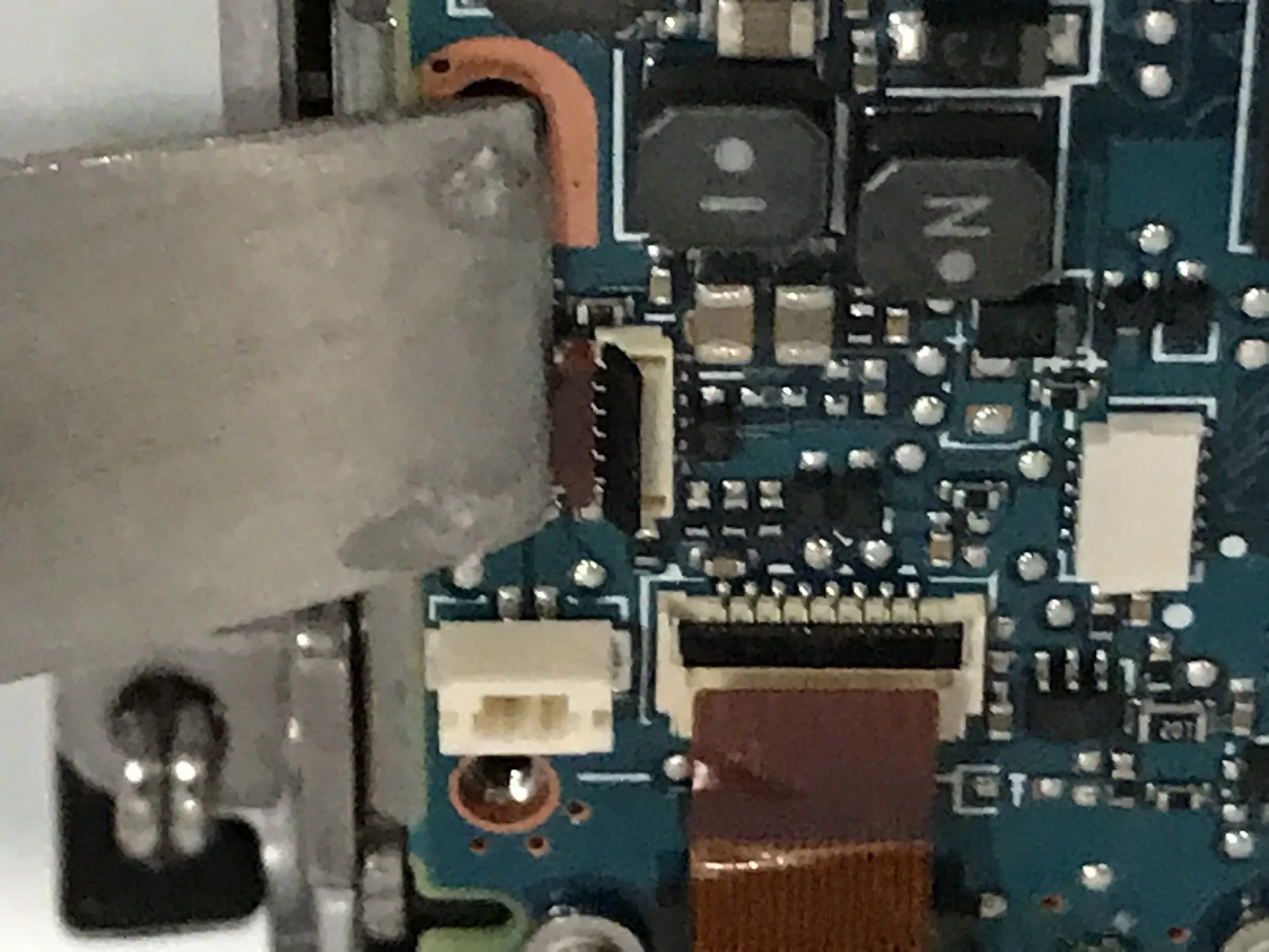

Шаг 18 Главная печатная плата 4

• Больше FPC

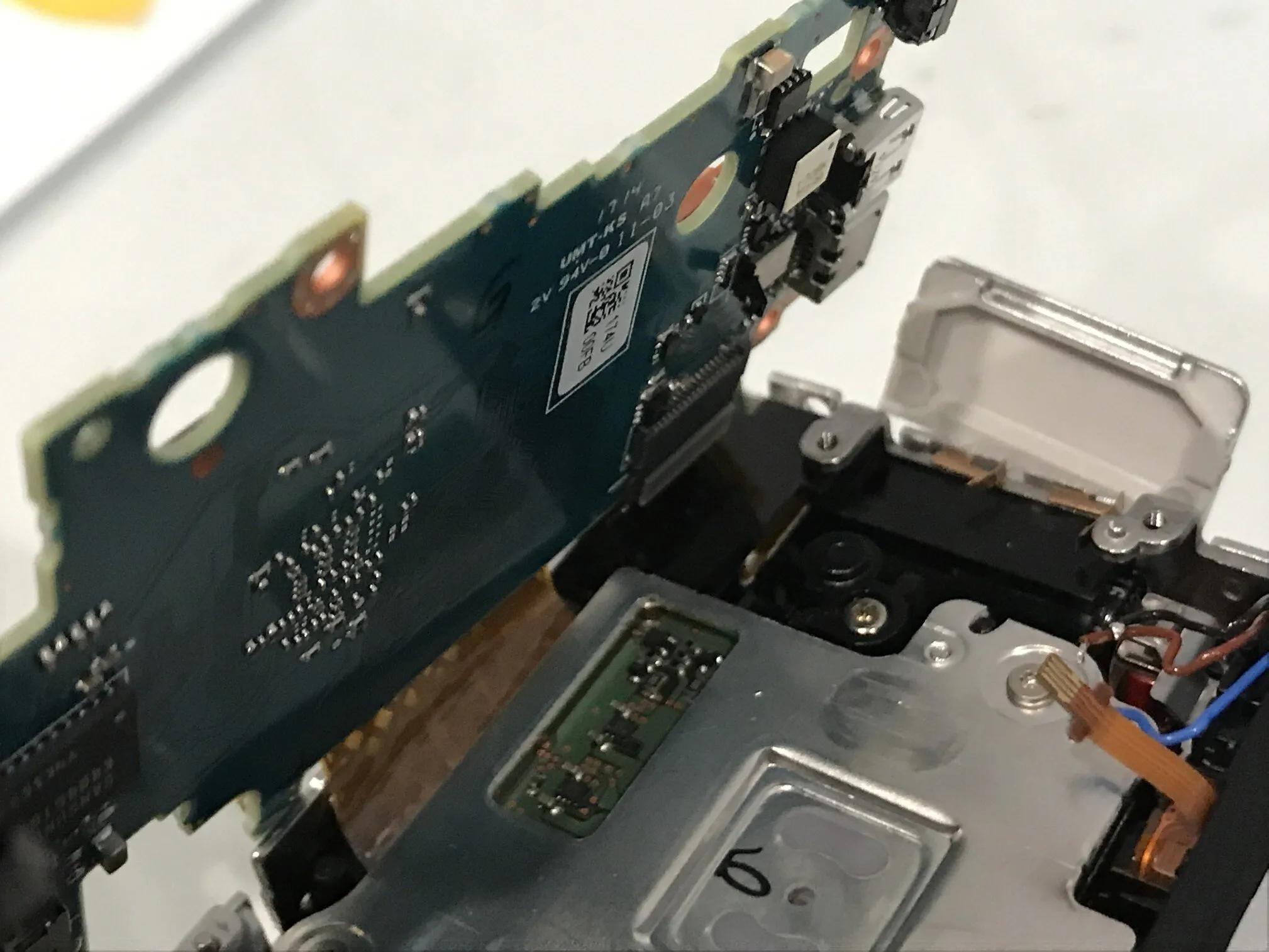

Шаг 19 Главная печатная плата 5

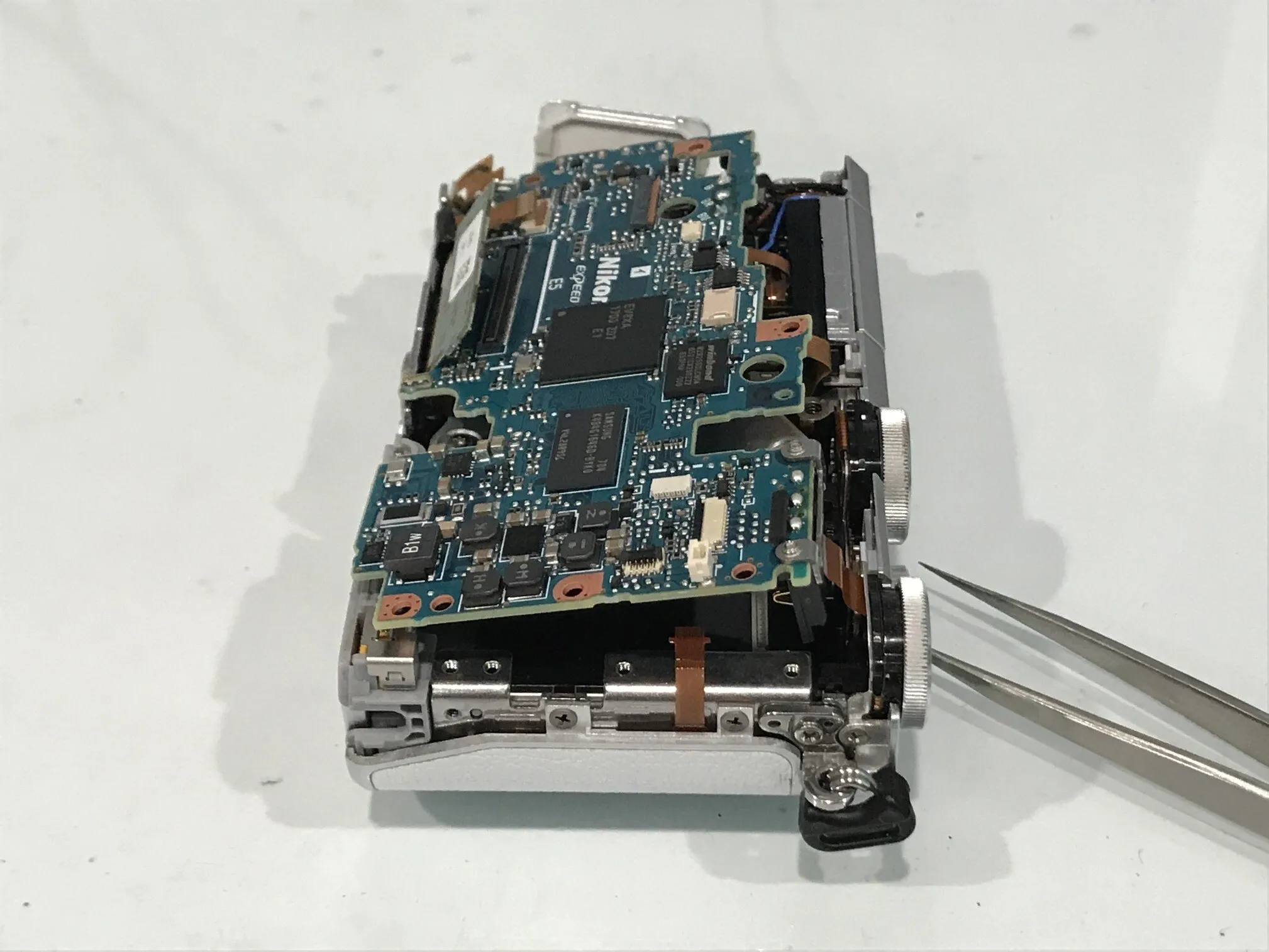

• Медленно и осторожно поднимите главную печатную плату.

• Еще один FPC на задней стороне.

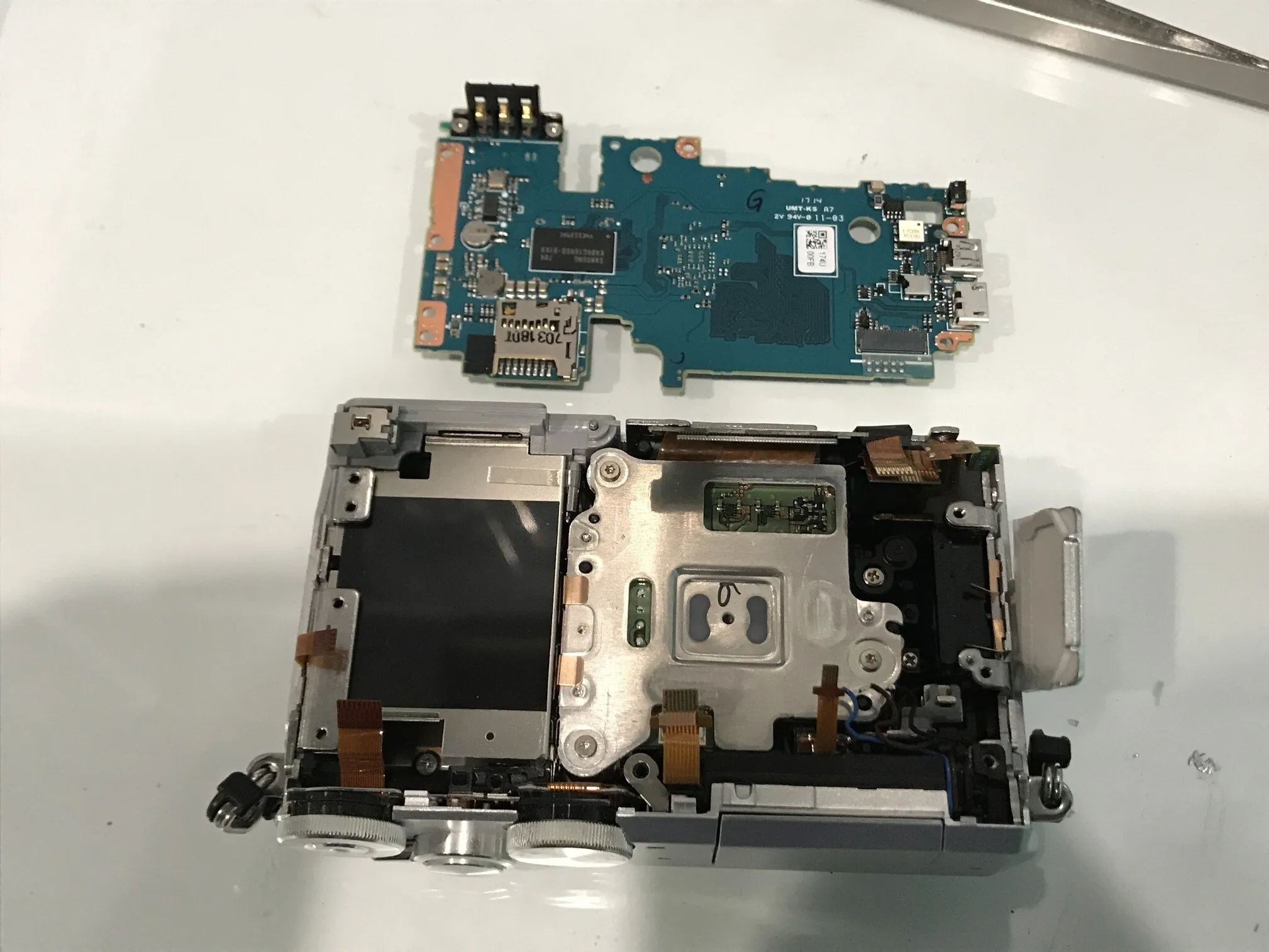

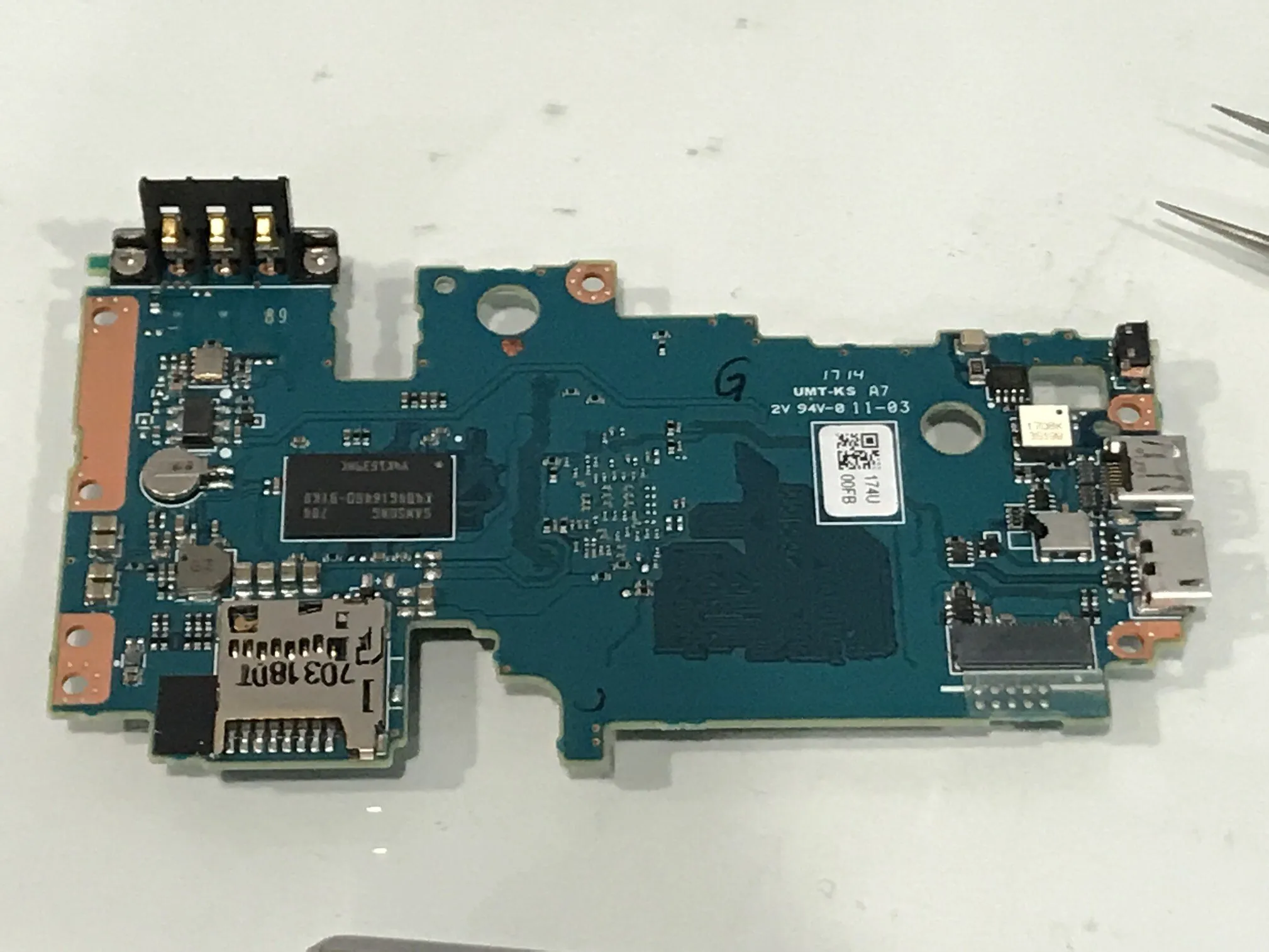

Шаг 20 Вот она, главная печатная плата

• Вставьте сюда мудрость.

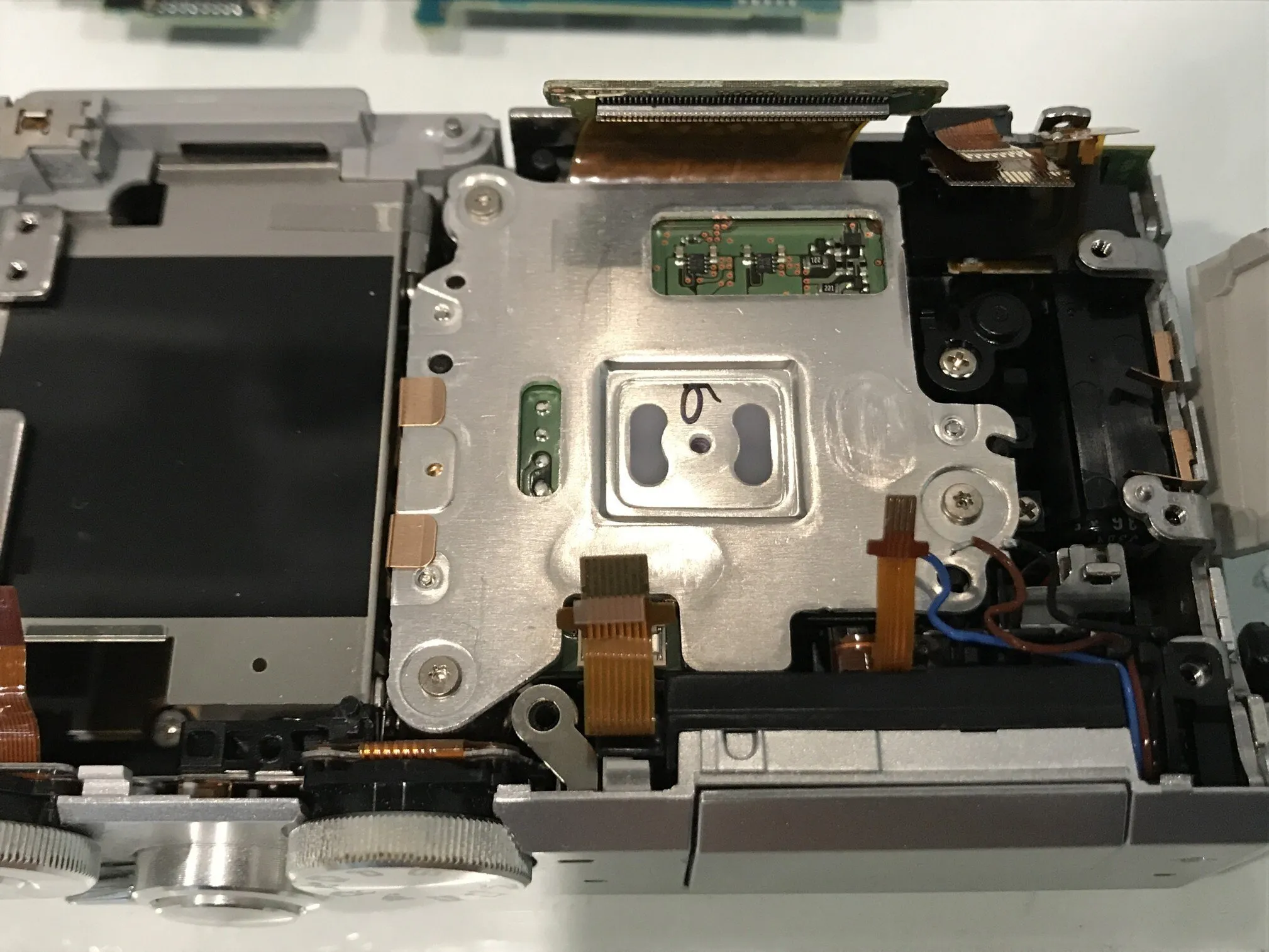

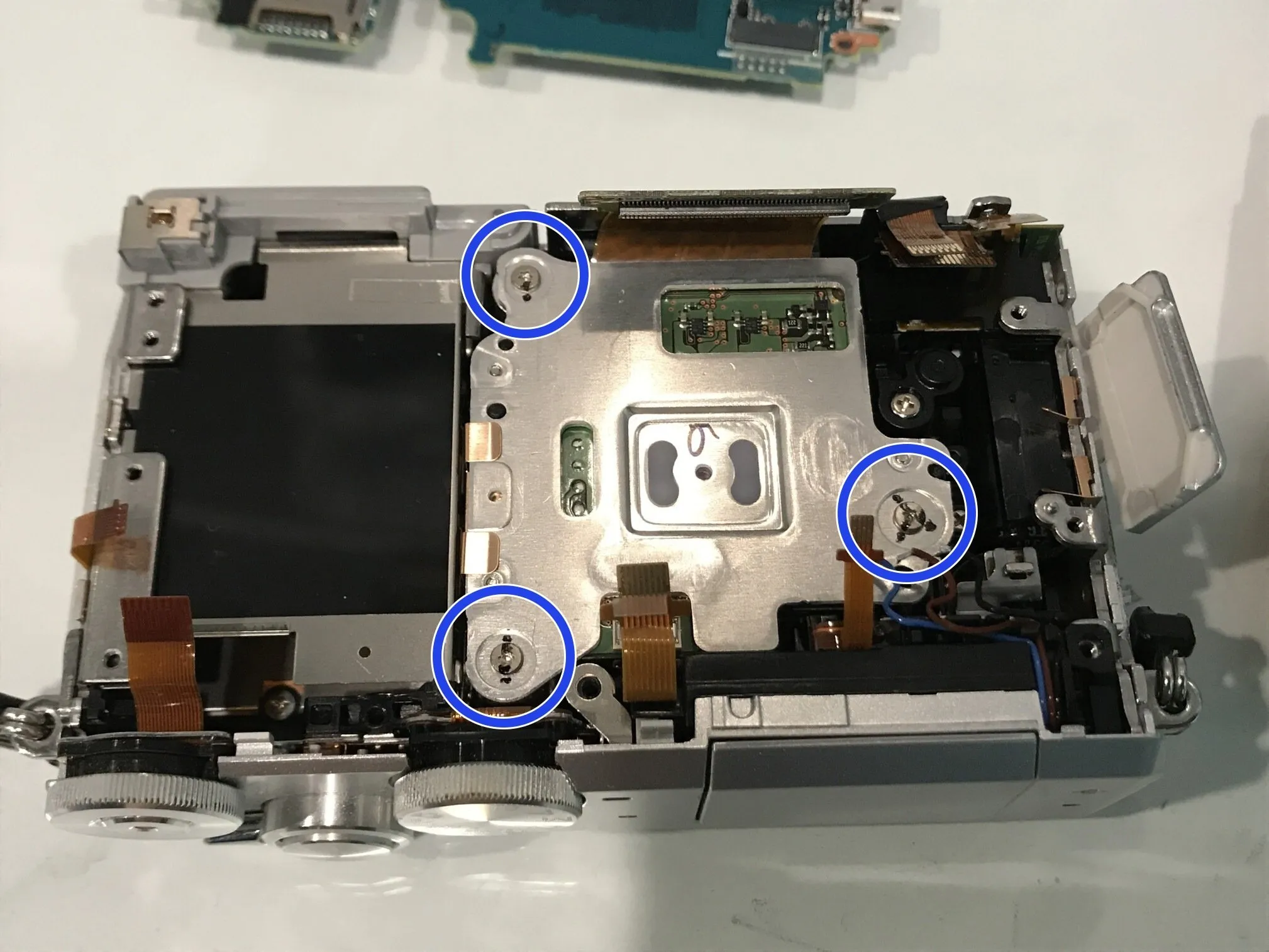

Шаг 21

• Пометьте 3 винта, указав их идентификатор и положение.

• Также запишите, сколько оборотов до предела.

• По возможности измерьте и запишите расстояние до переднего фланца.

• Эти винты будут влиять на фокусное расстояние.

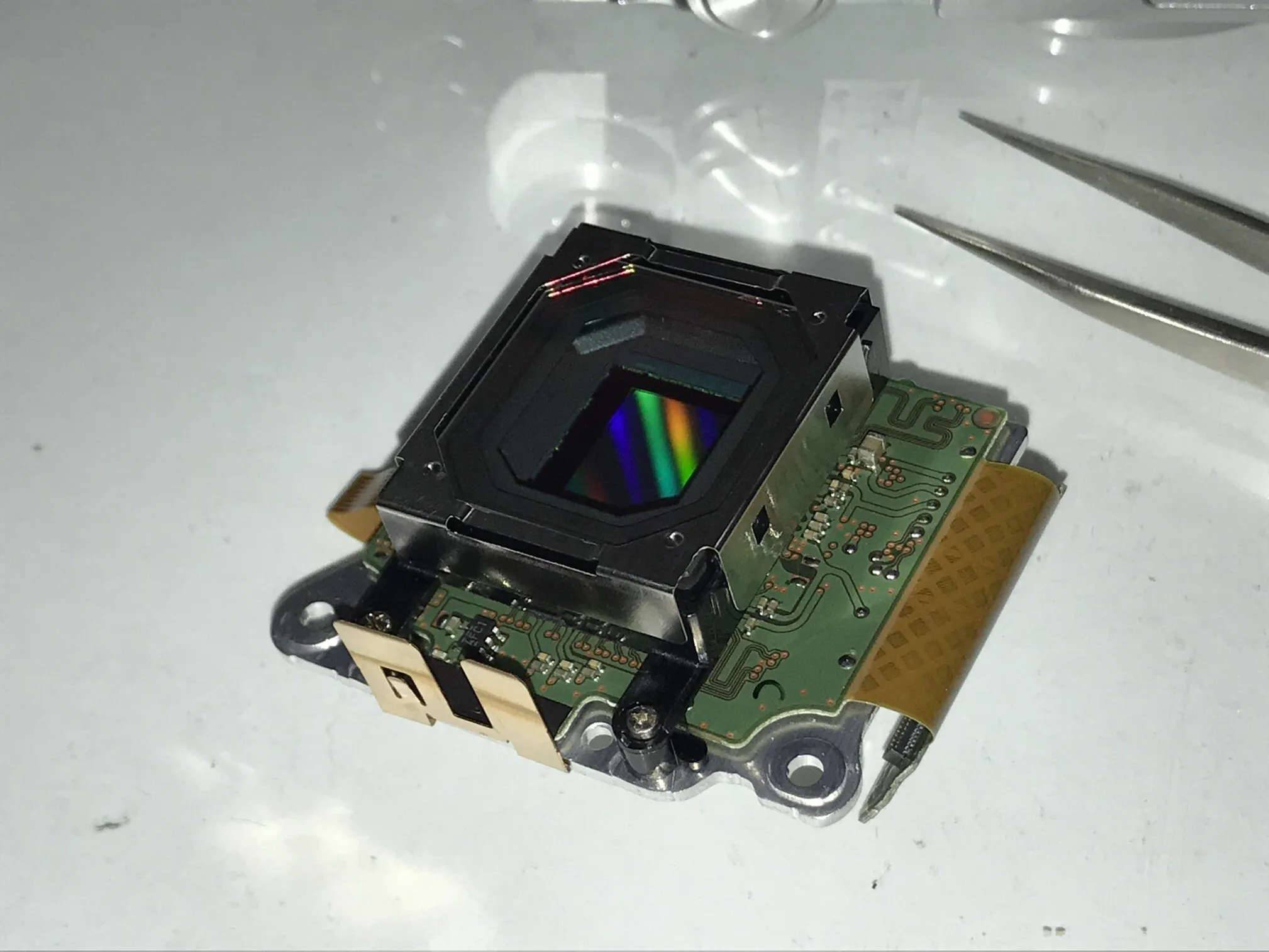

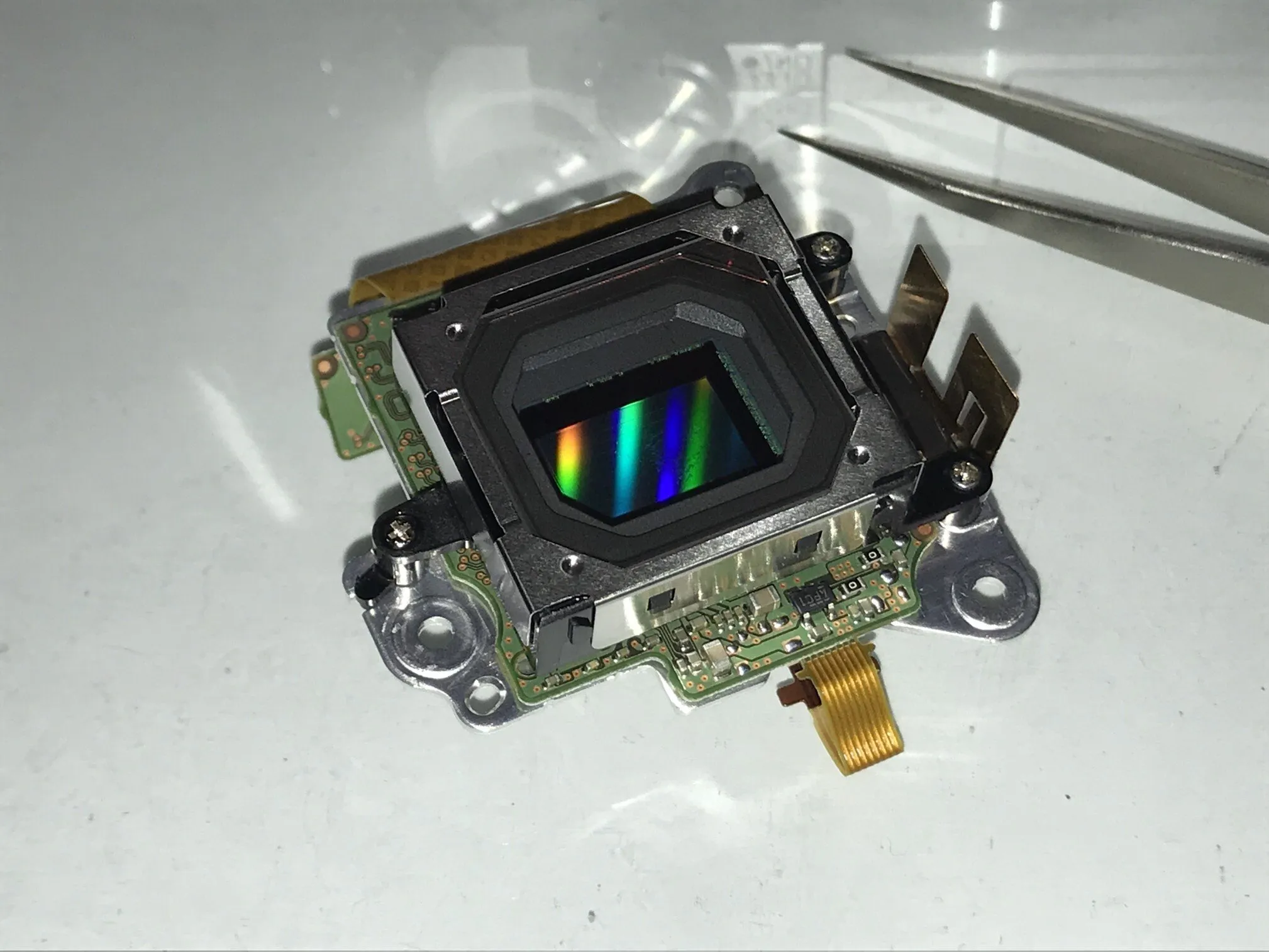

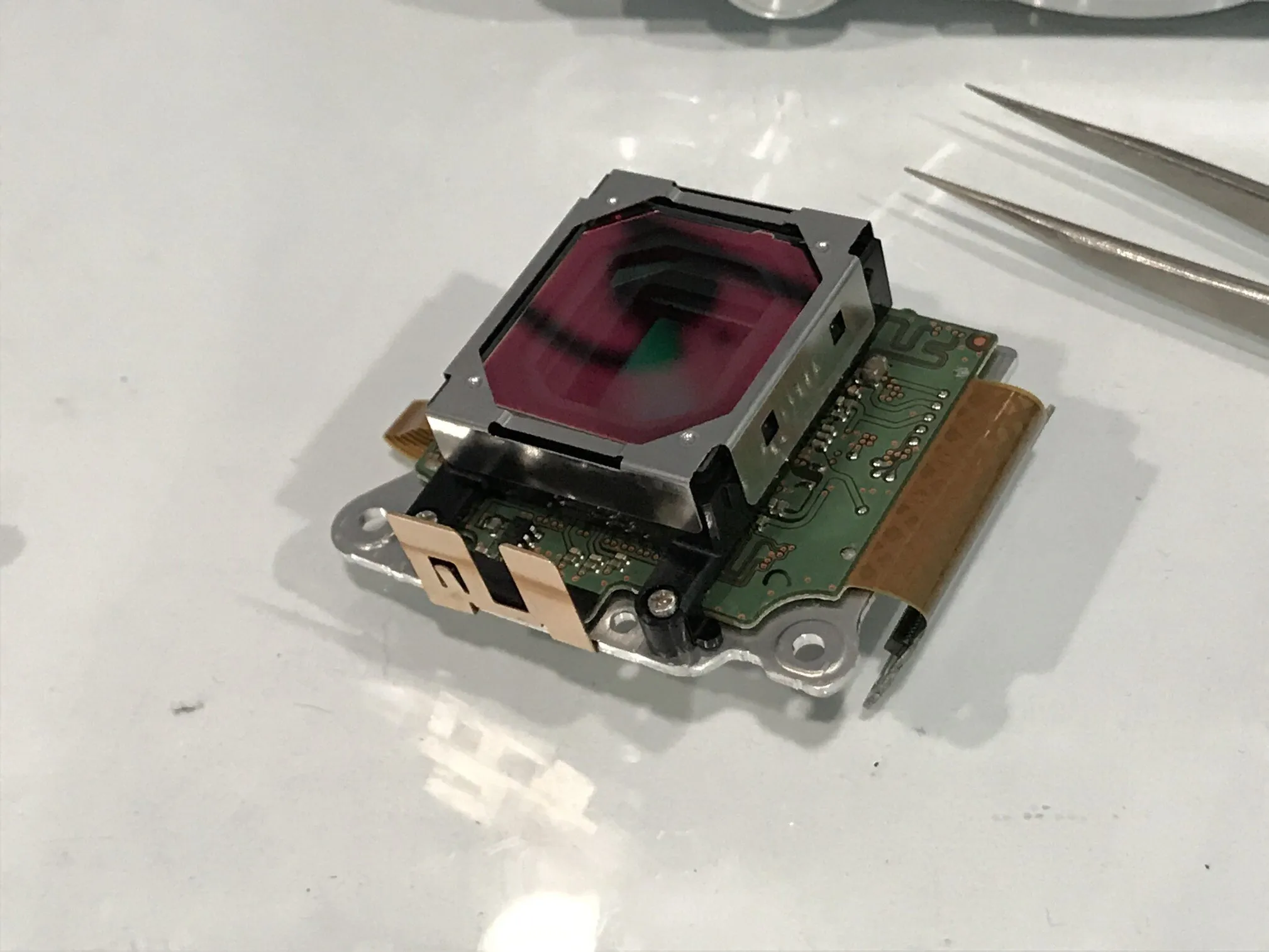

Шаг 22 Вот и датчик

• Модуль сенсора и фильтр с ИК-фильтром

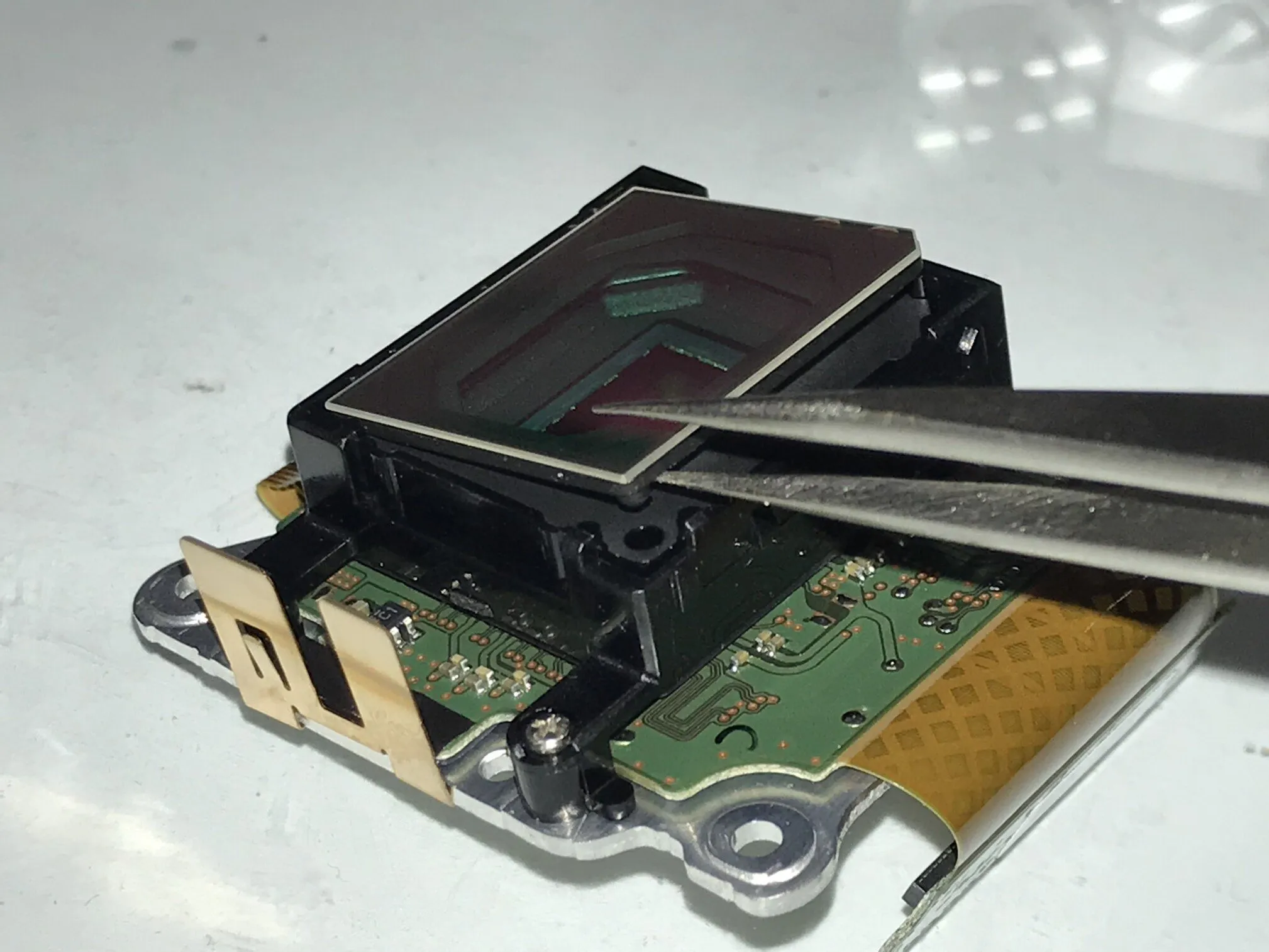

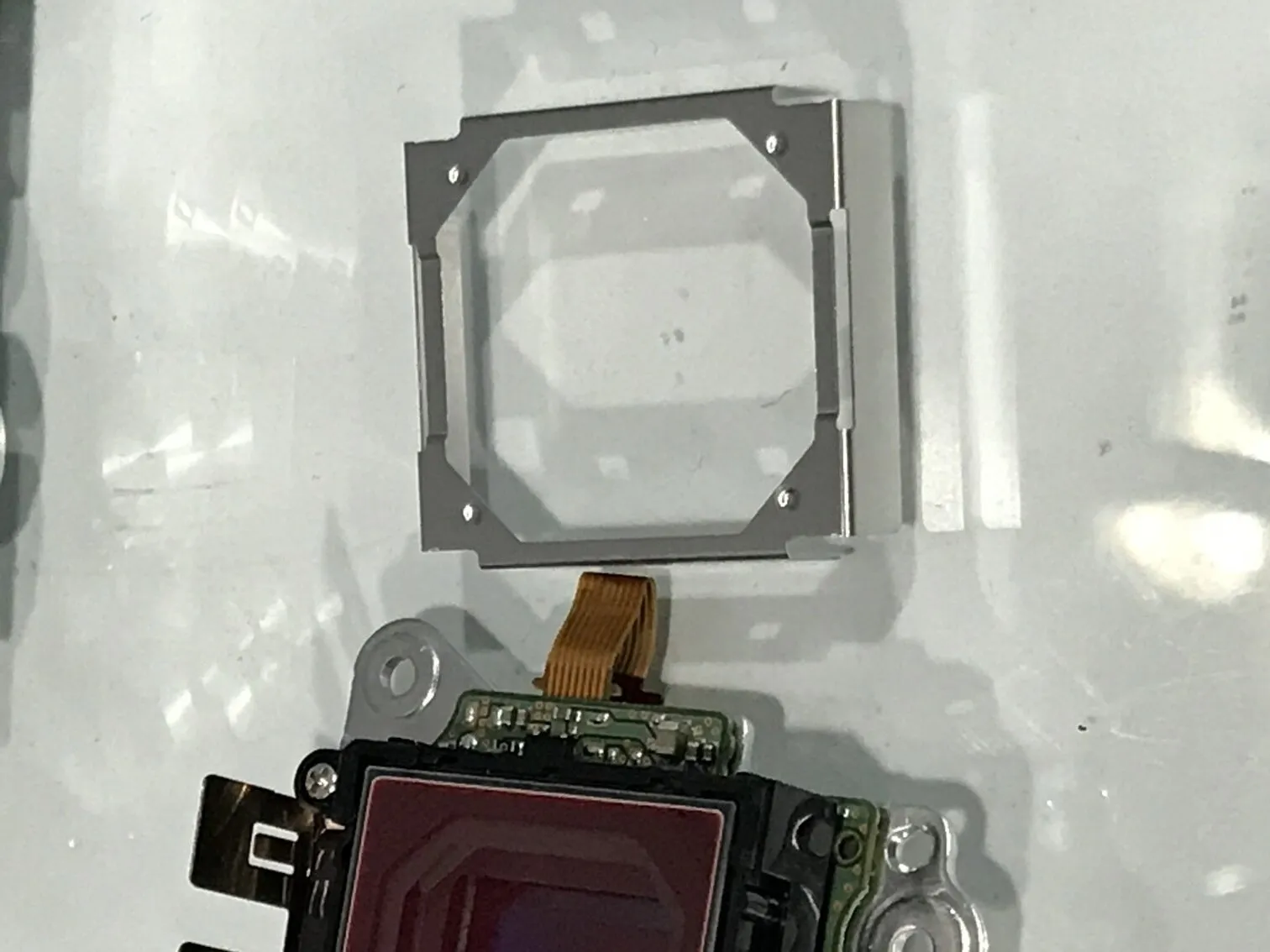

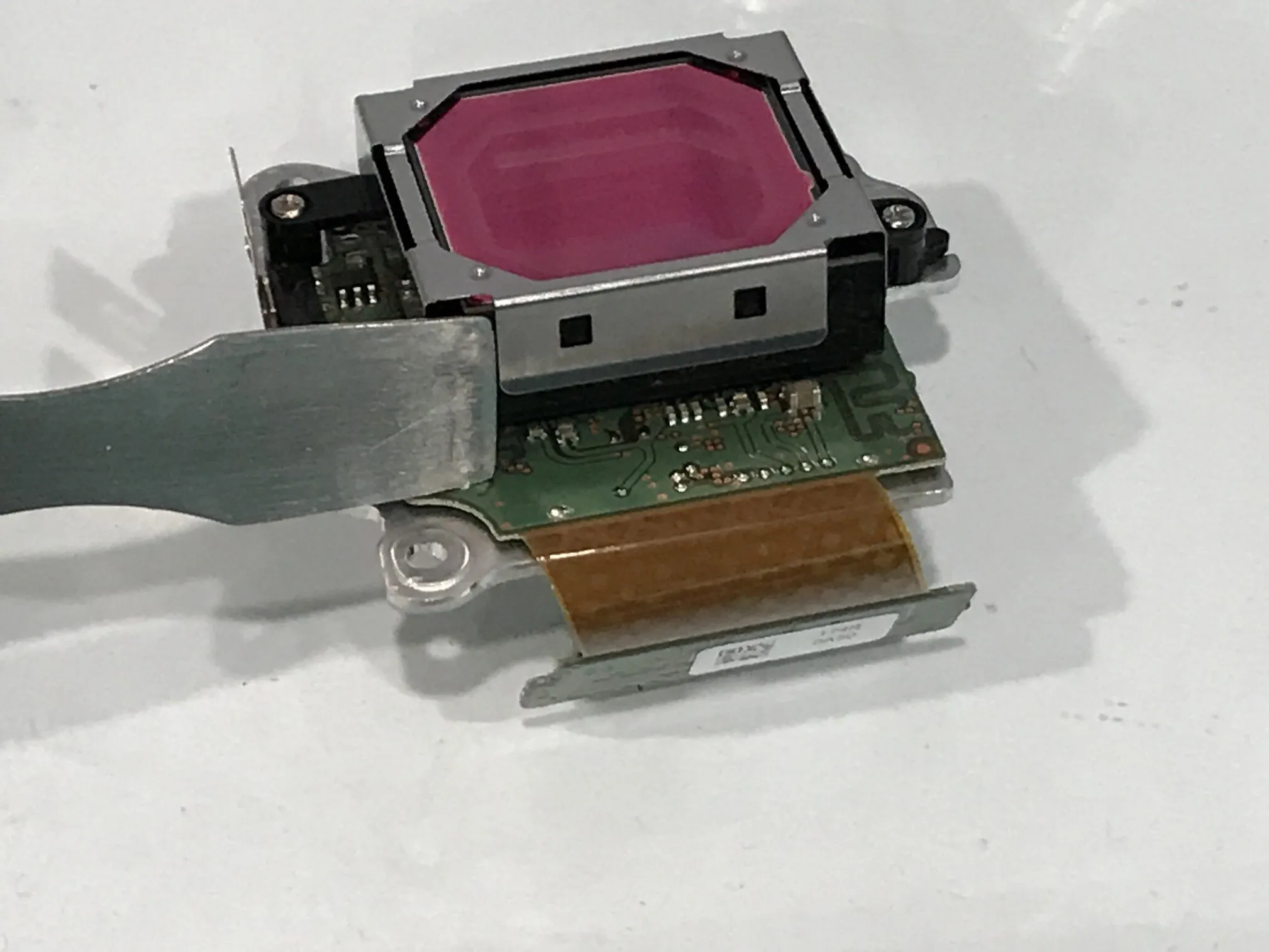

Шаг 23 Удалите ИК-фильтр

• Держите ИК-фильтр за край, чтобы избежать царапин и загрязнений.

• Во избежание царапин используйте пластиковый пинцет.

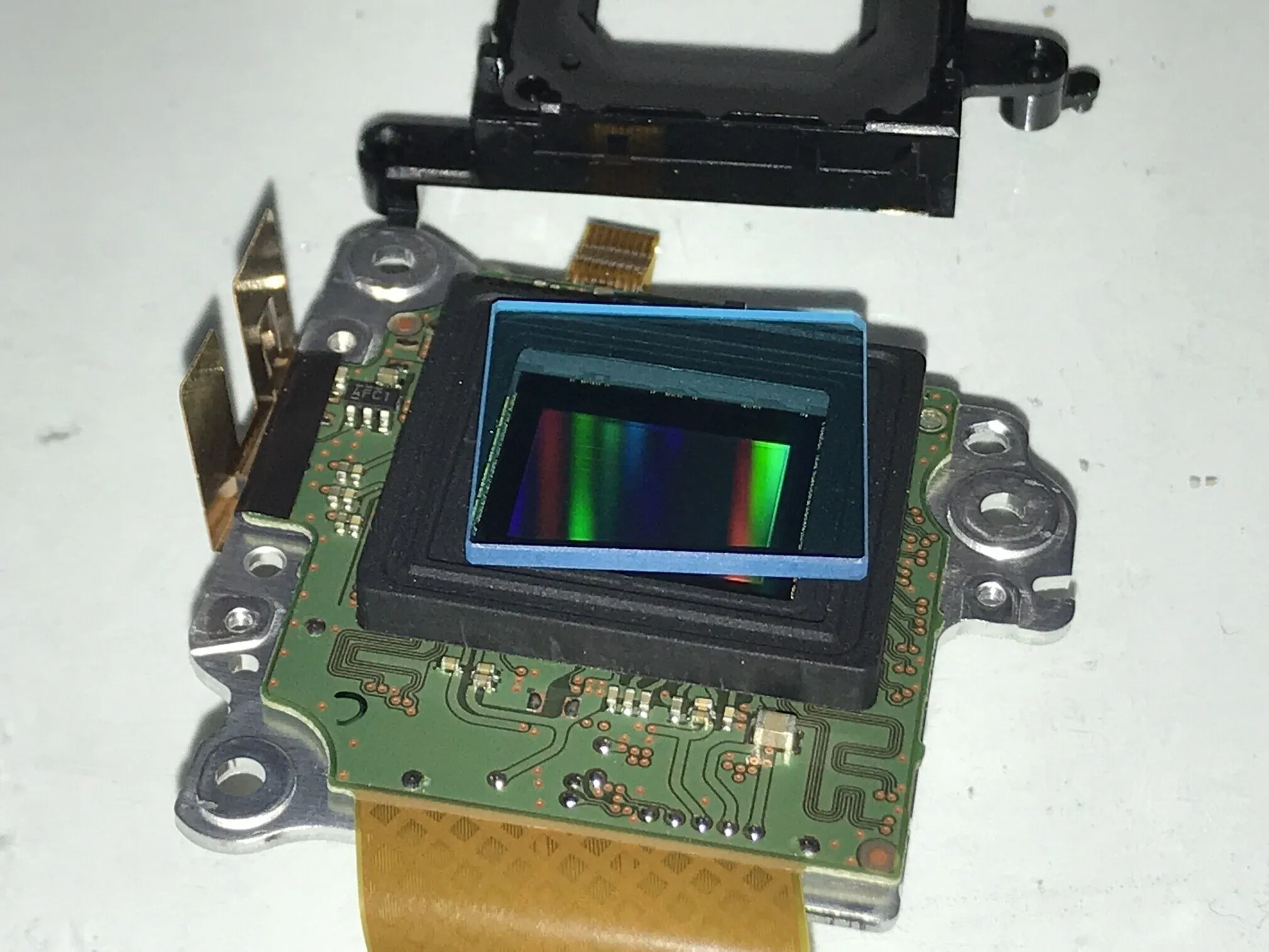

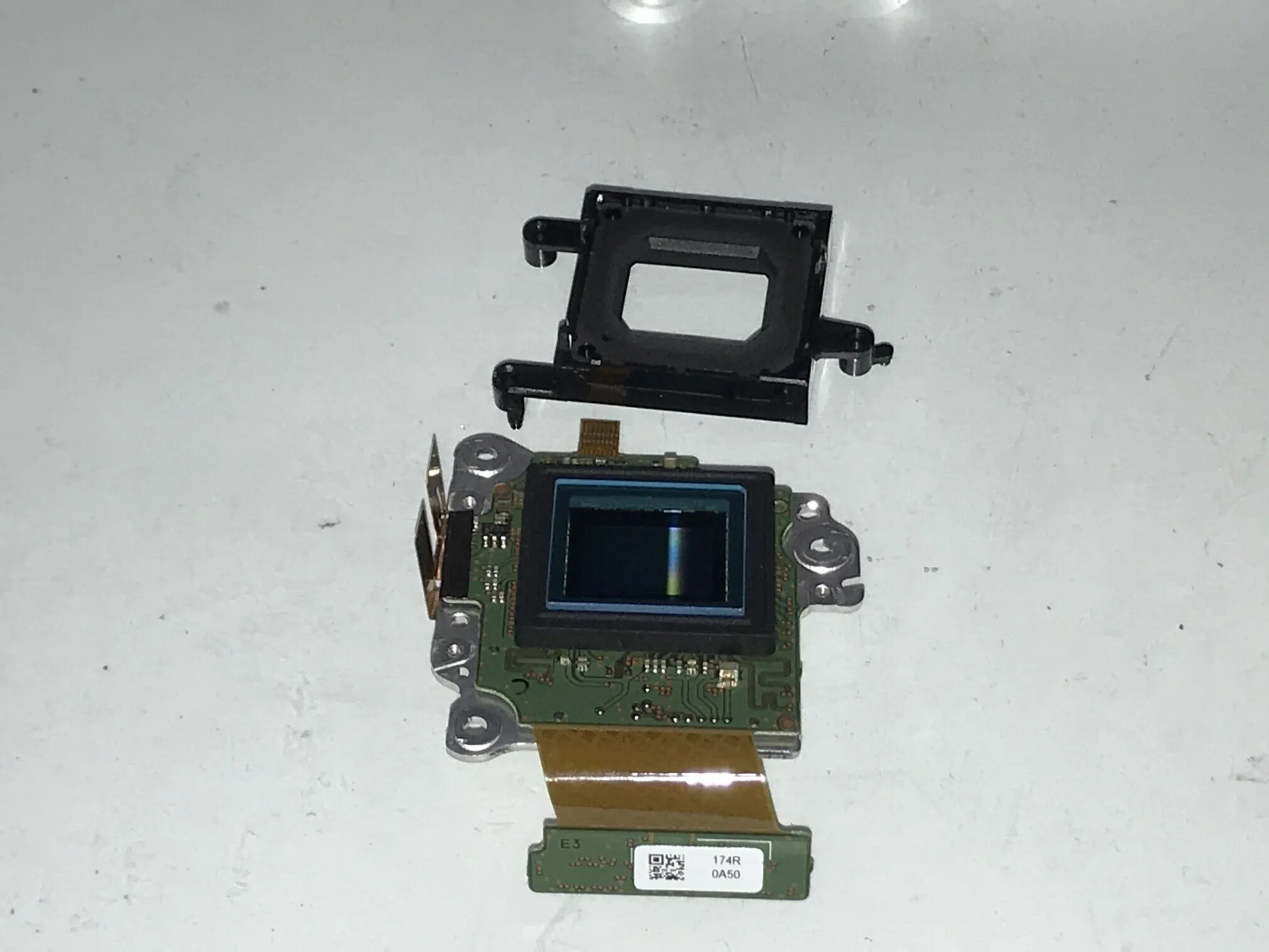

Шаг 24 Сам сенсор

• И я не совсем помню, что это за фильтр/окошко.

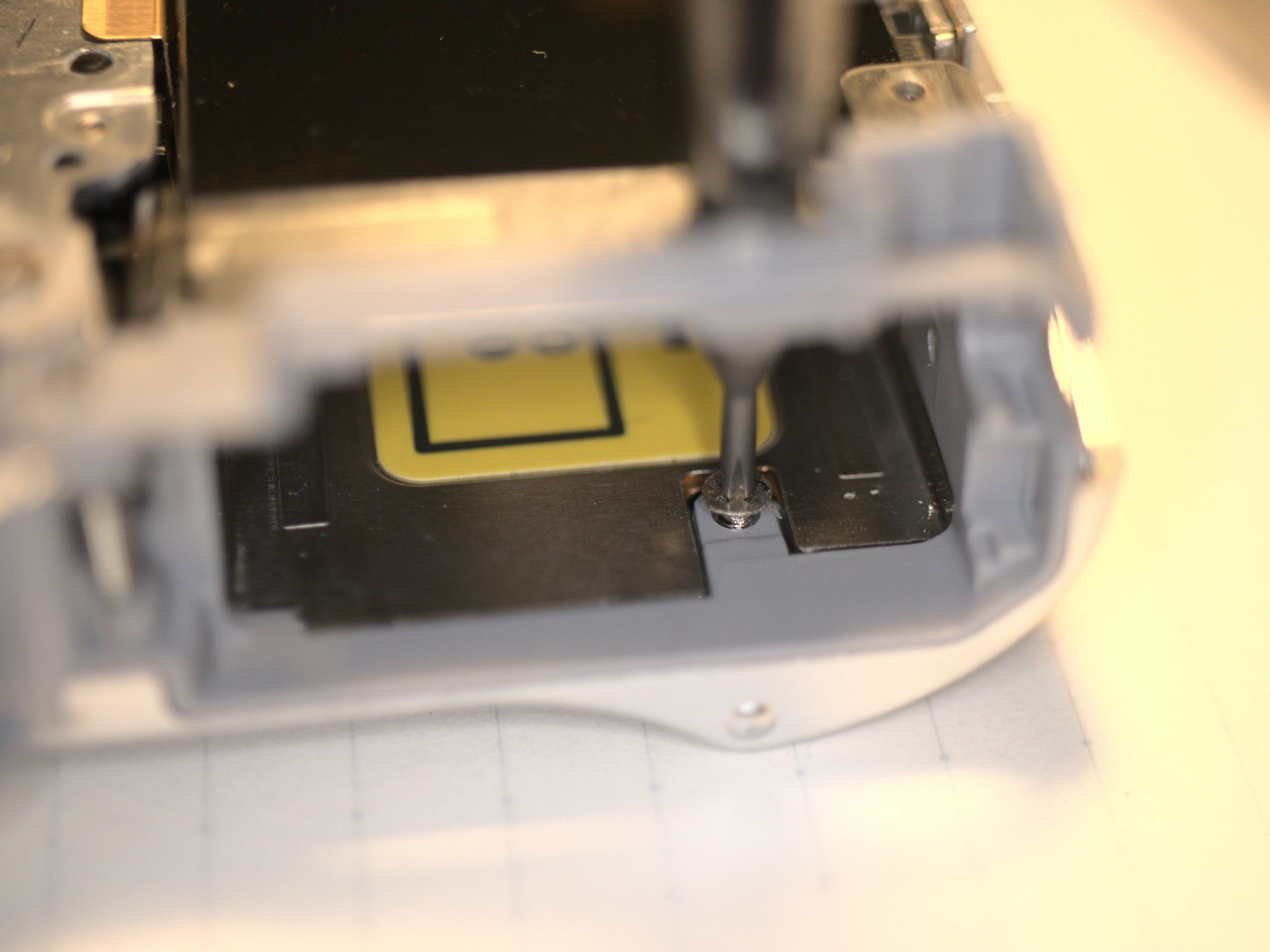

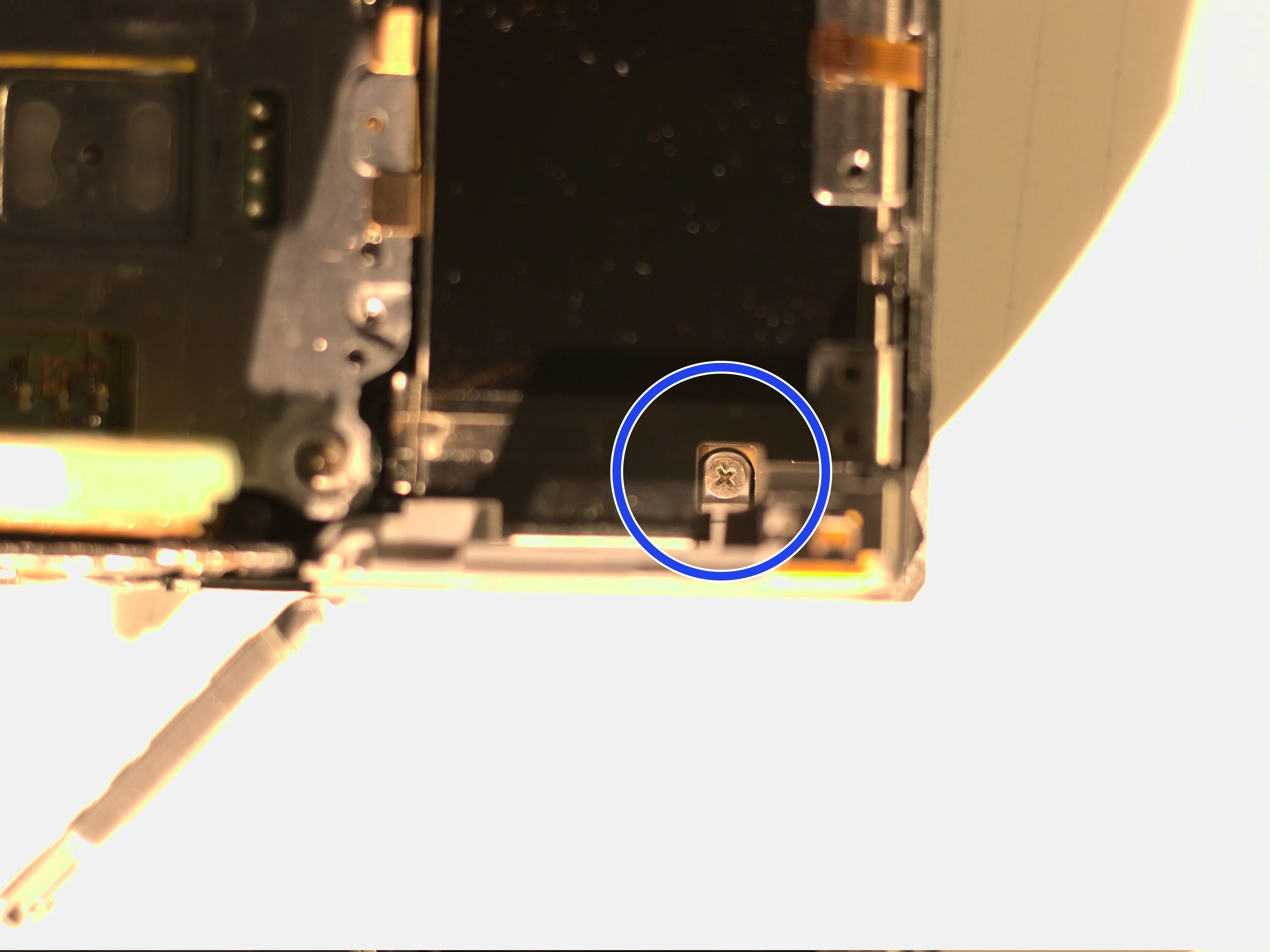

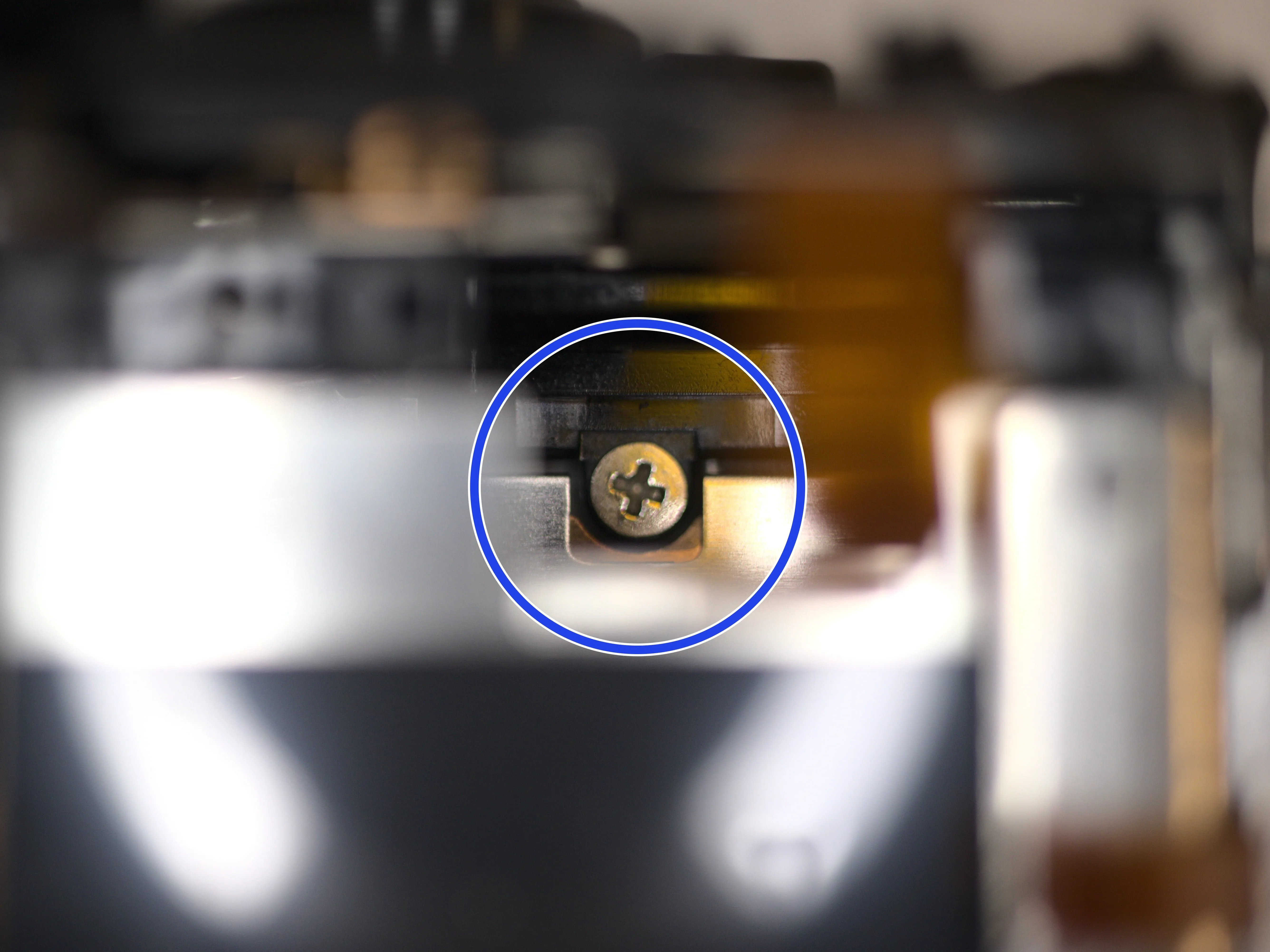

Шаг 25 Батарейный отсек

• выкрутите 2 самореза (верхний и нижний)

• Извините за волшебное изменение цвета камеры жертвы и хаотичный баланс белого на моем столе (смешанный теплый светодиод и вспышка).

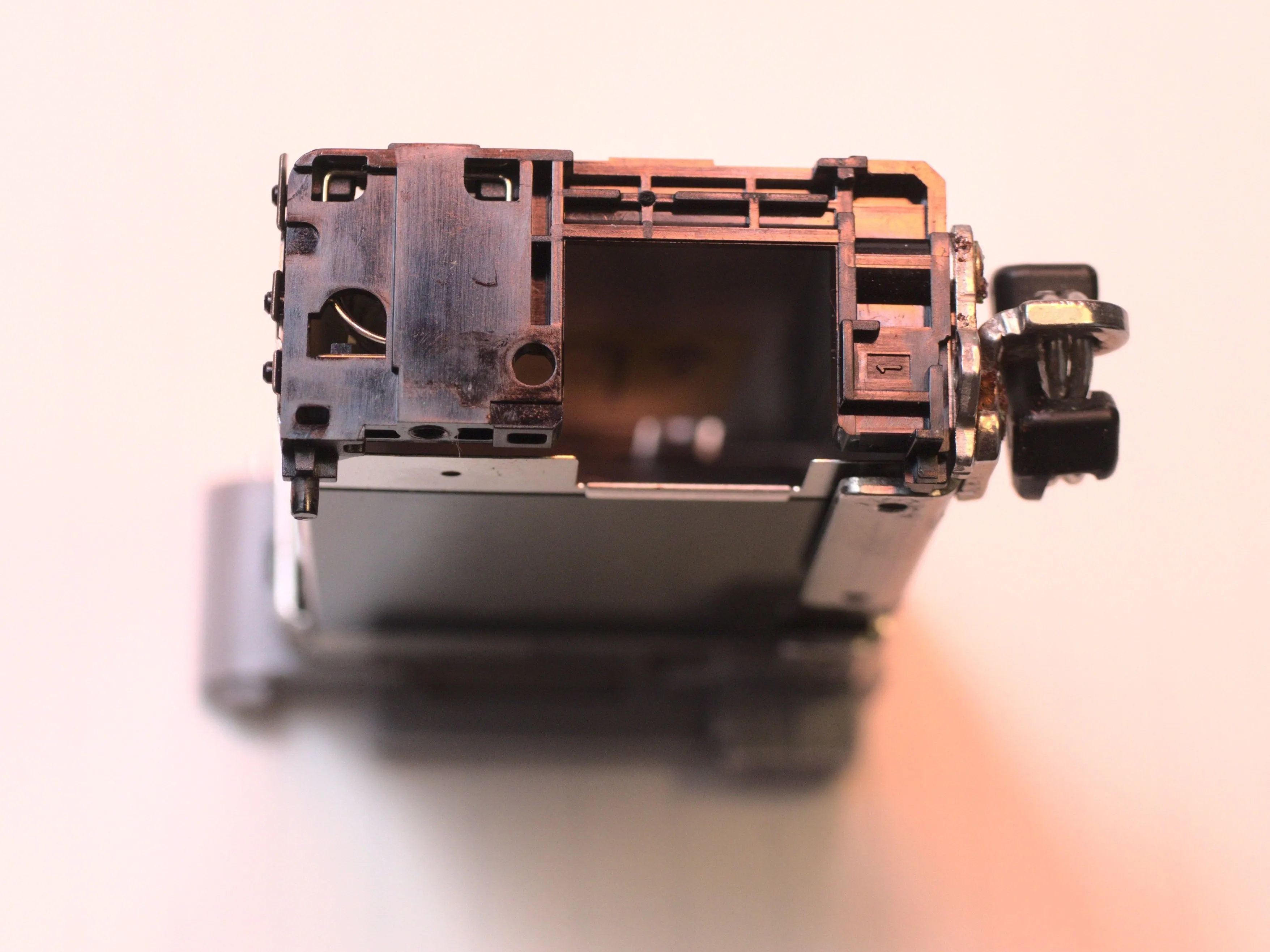

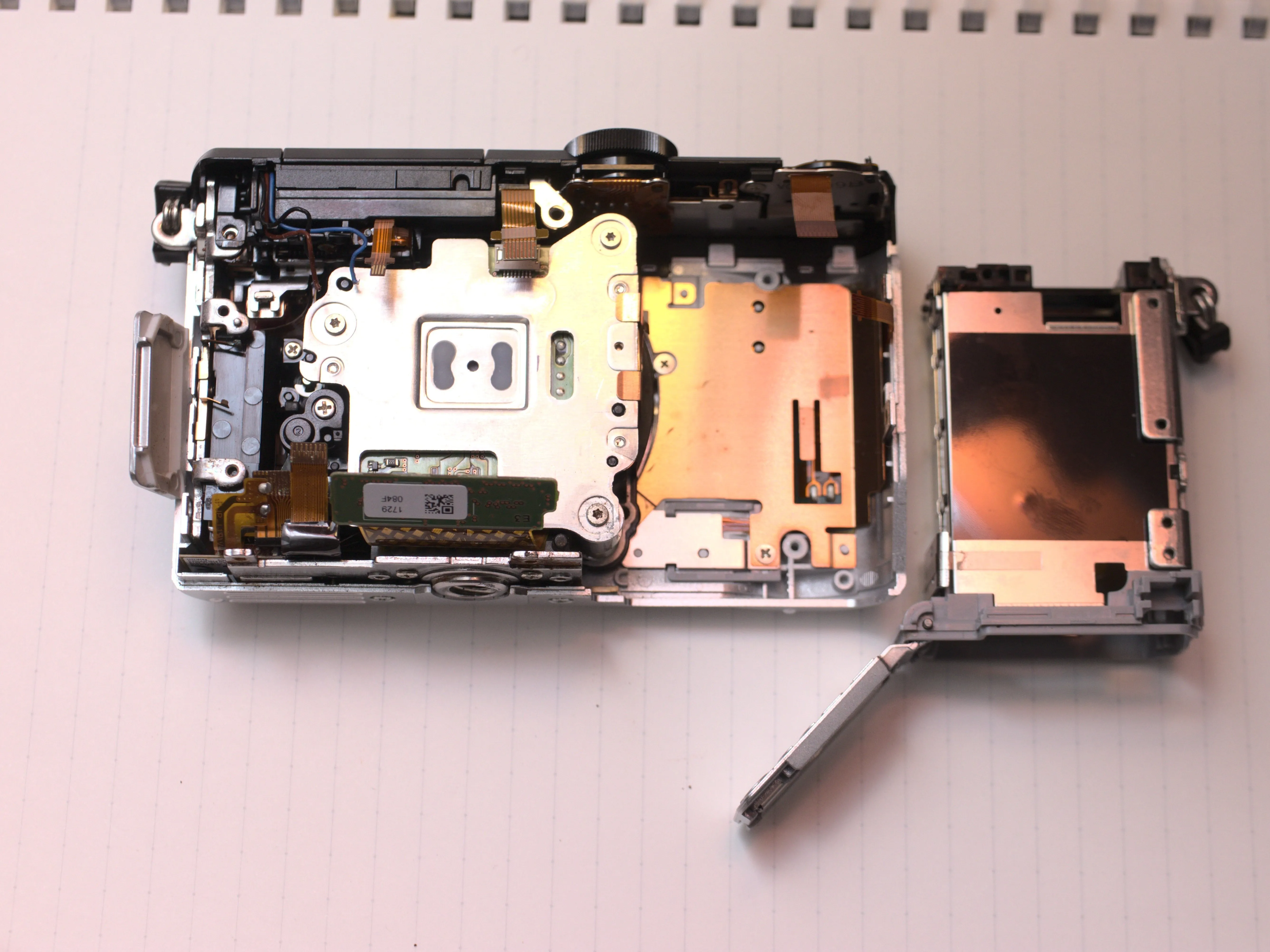

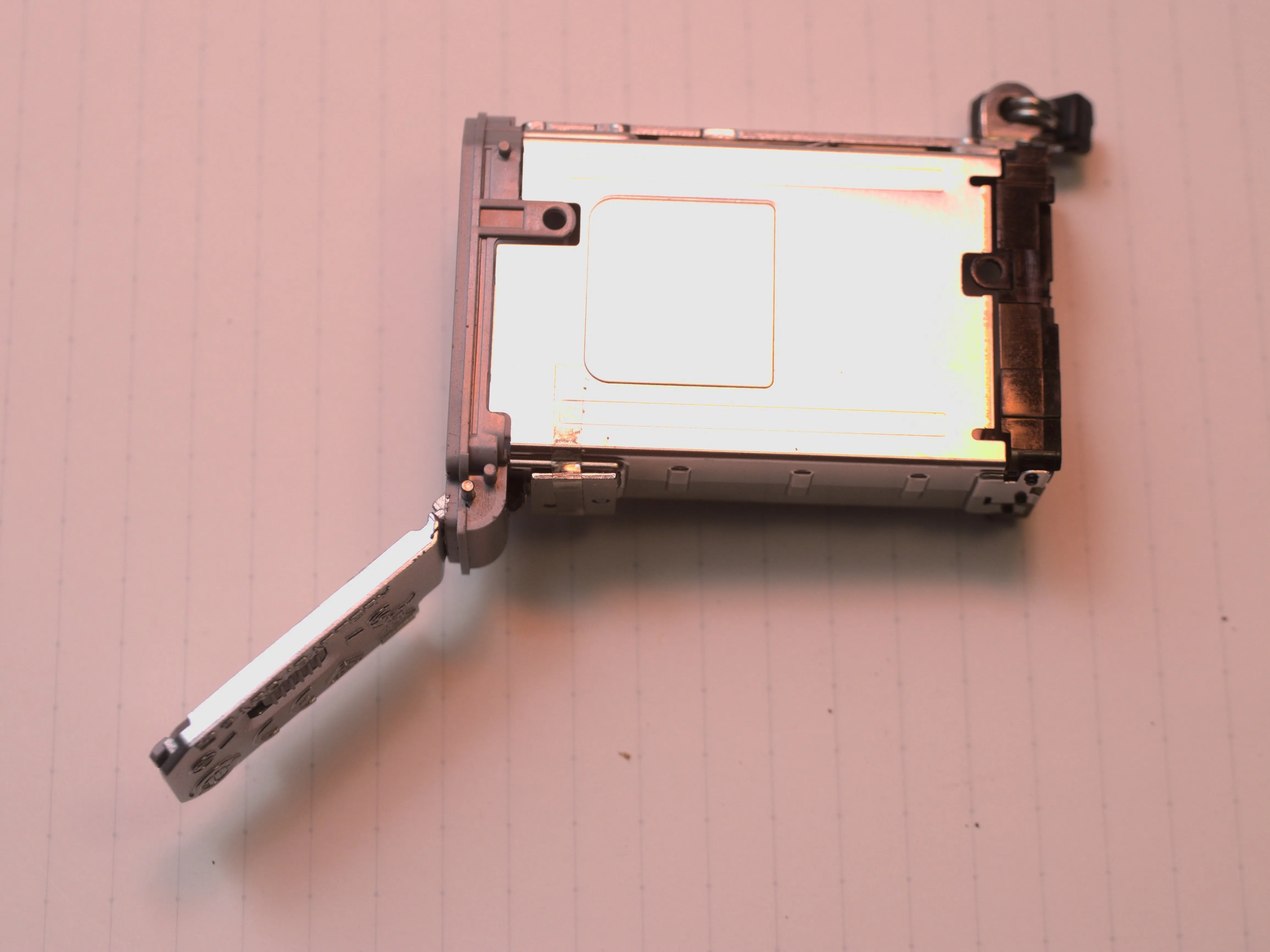

Шаг 26 Батарейный отсек

• Вставьте сюда мудрость.

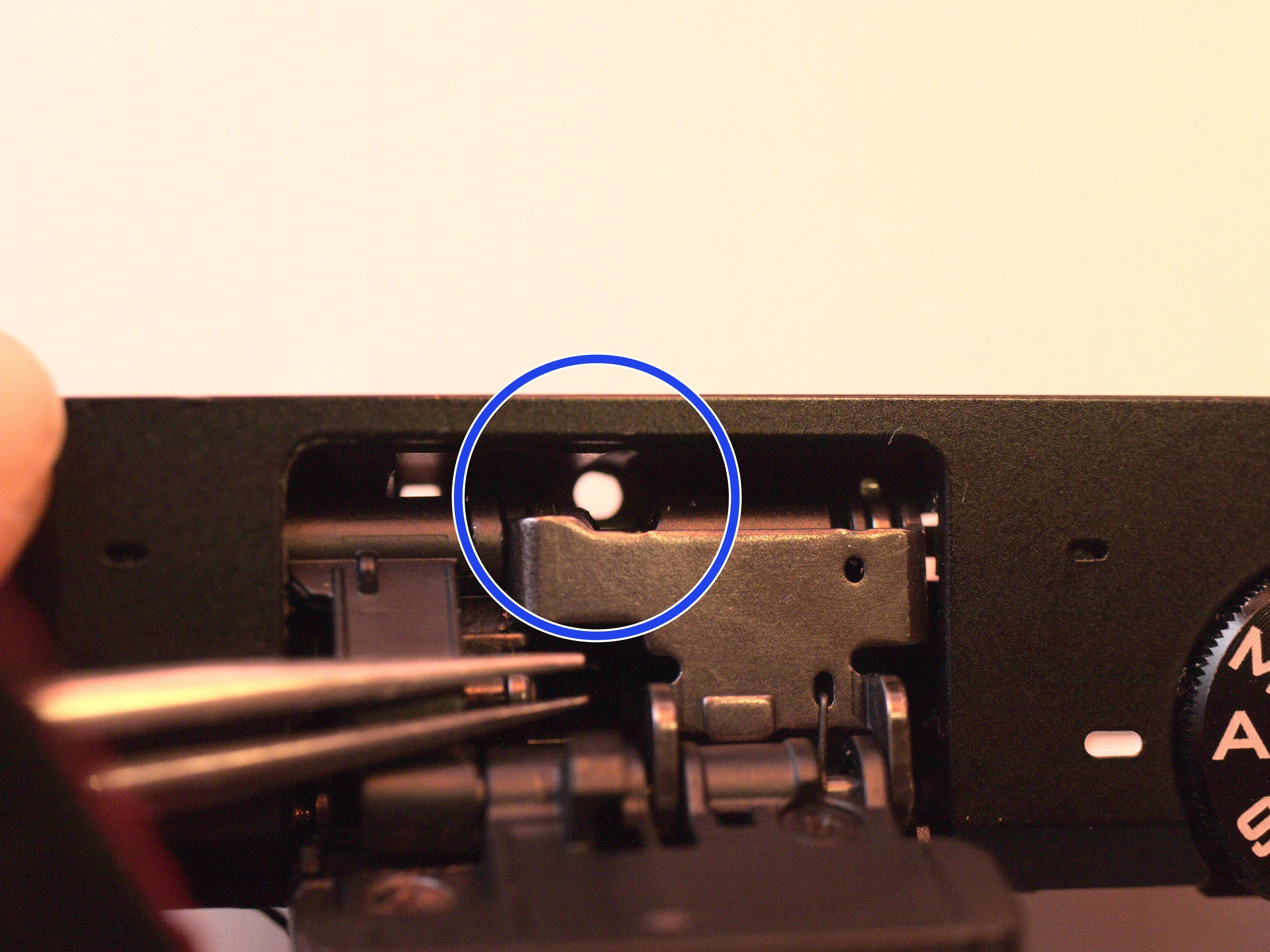

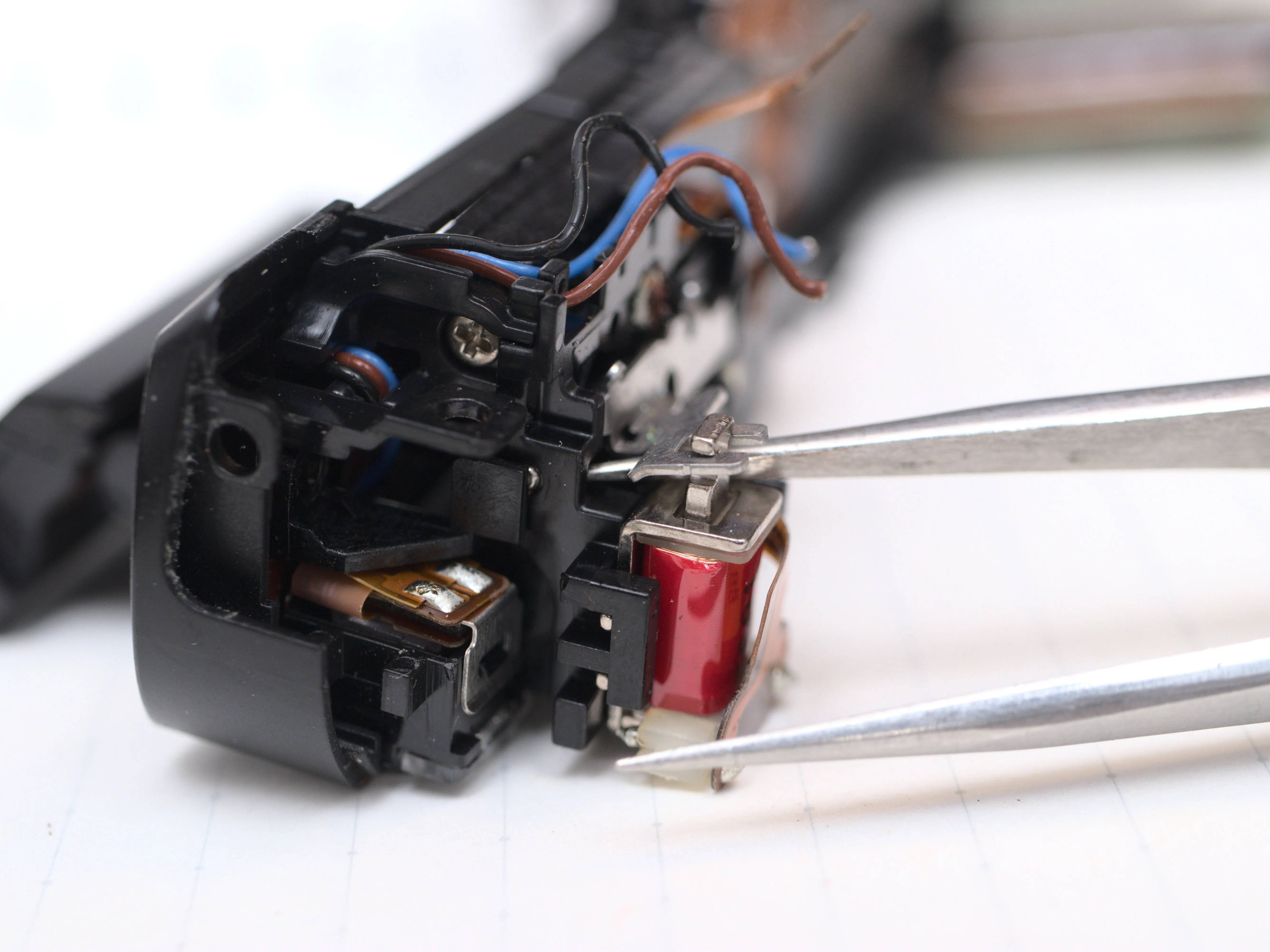

Шаг 27 Верхний корпус 1

• Откройте вспышку, потянув вверх соленоид

• Выкрутите винт в отсеке для вспышки

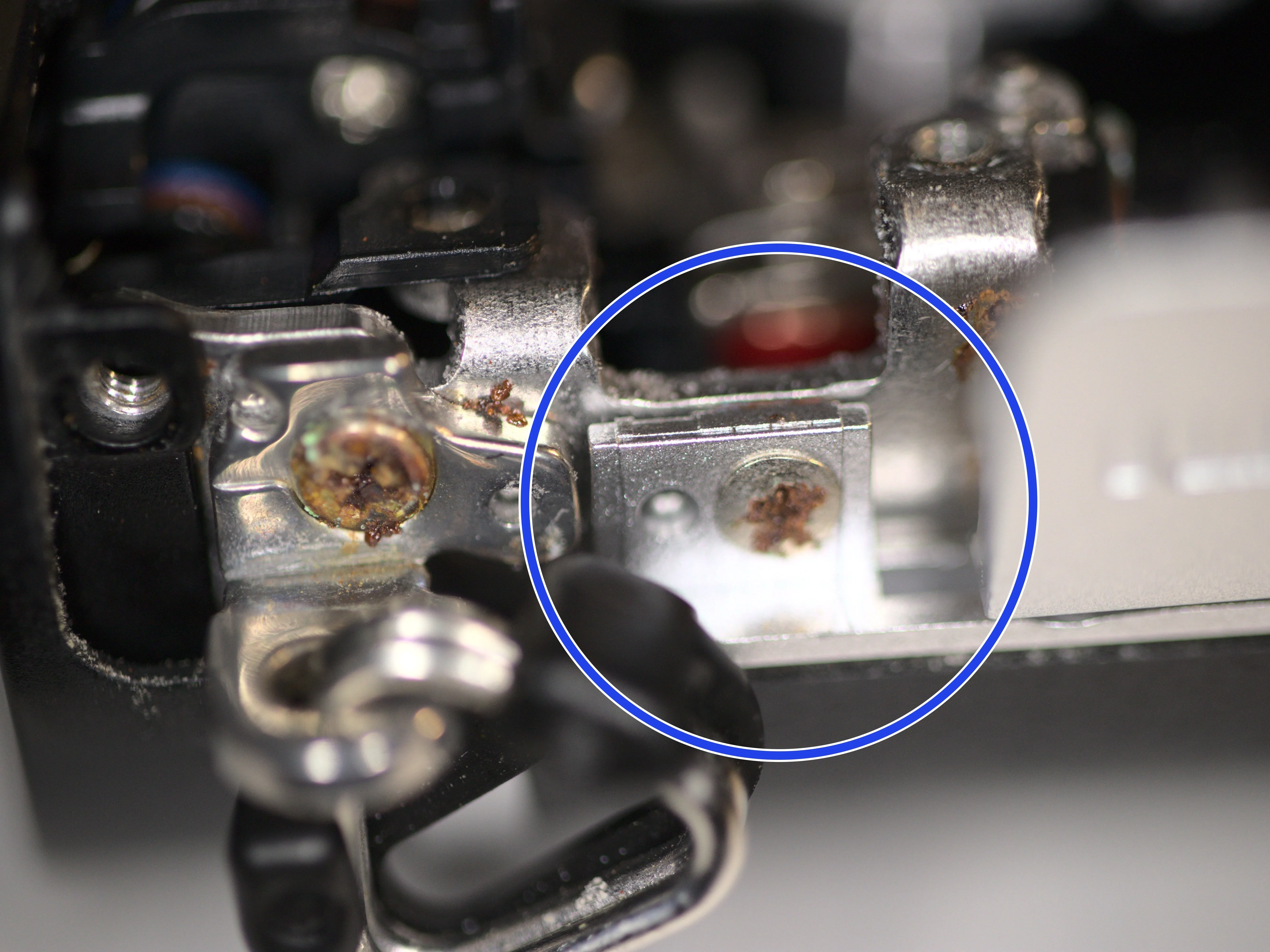

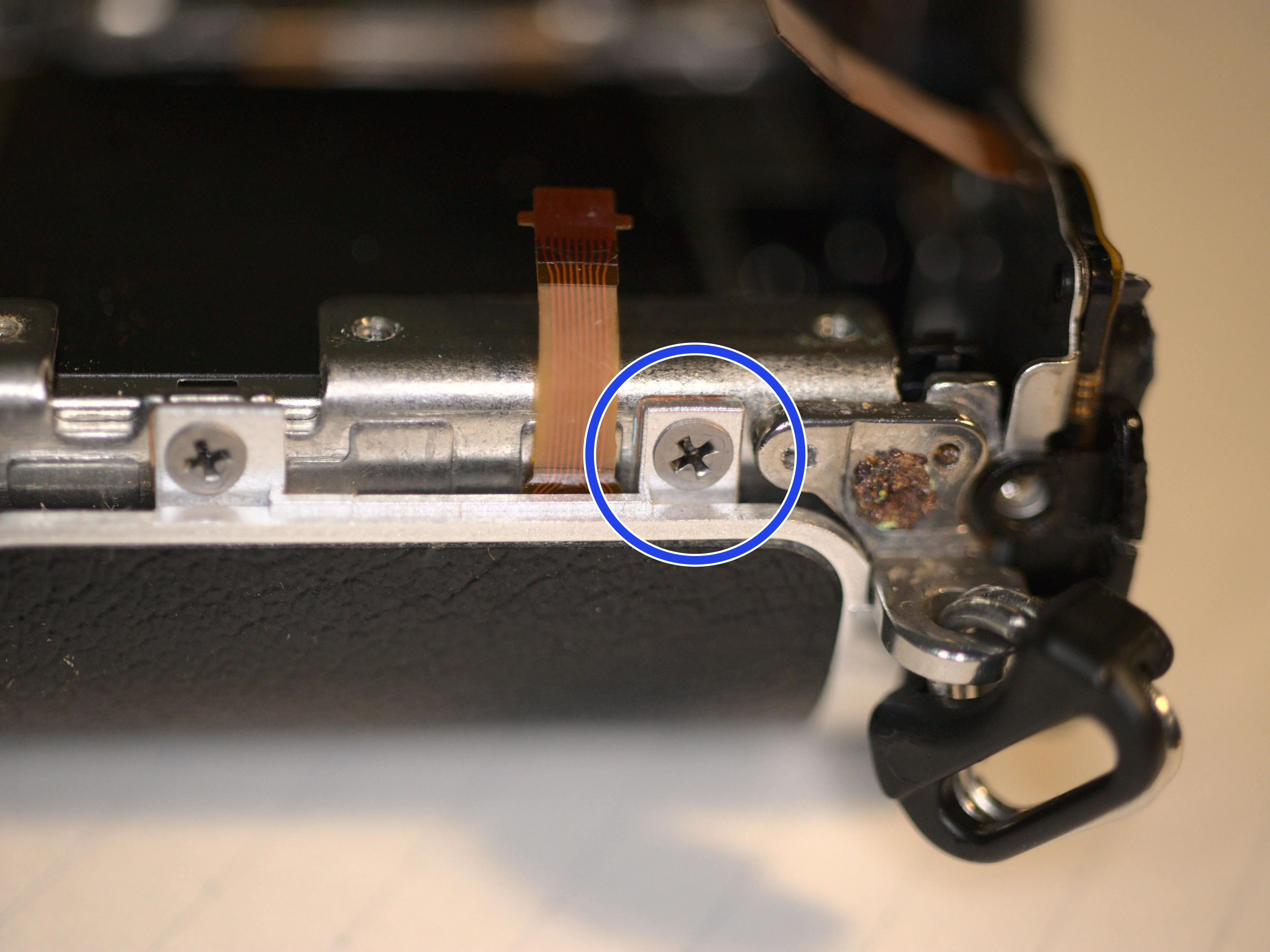

Шаг 28 Верхний корпус 2

• Выкрутите 2 самонарезающих винта

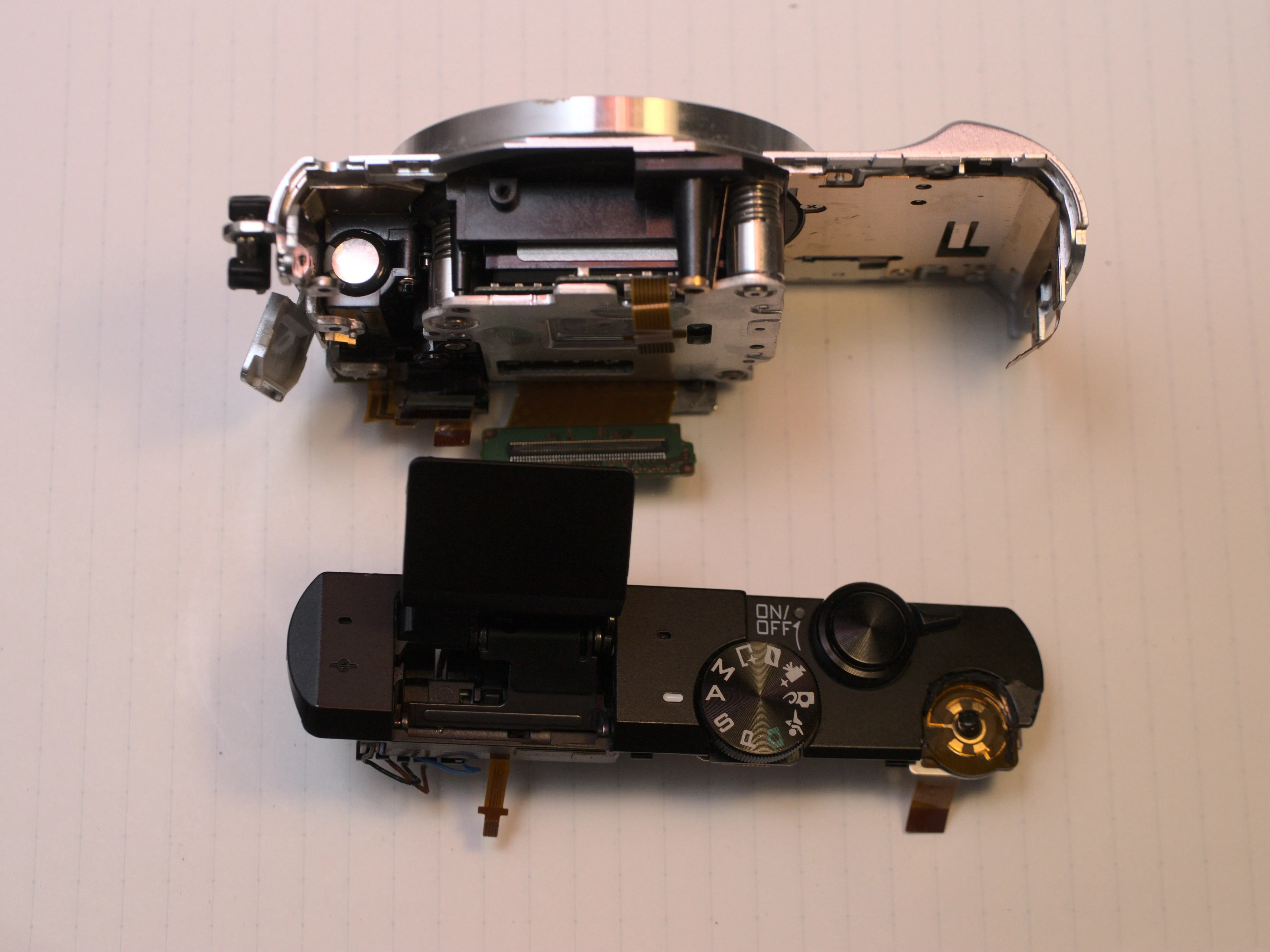

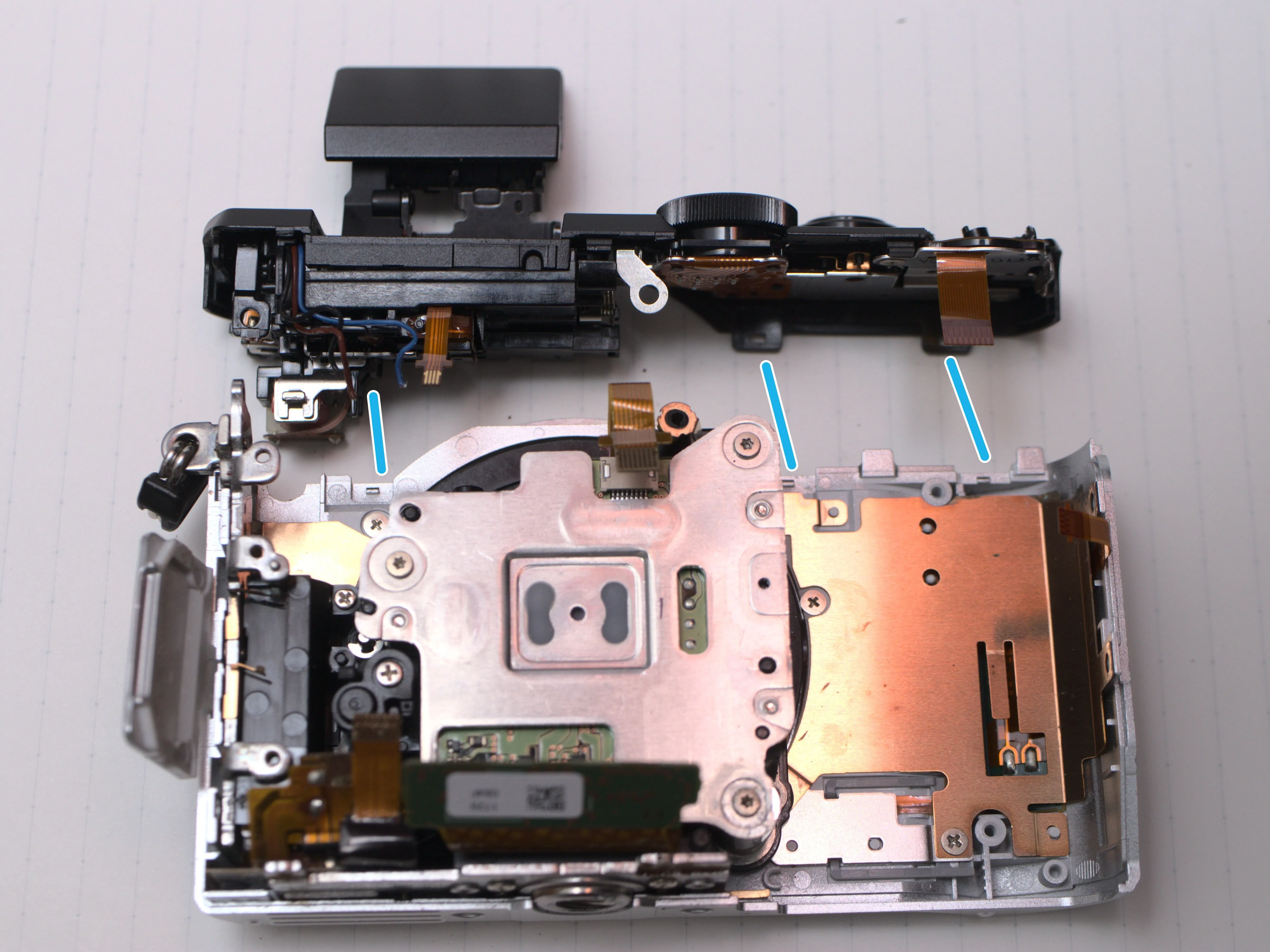

Шаг 29 Верхний корпус 3

• Теперь вы можете отсоединить верхний корпус.

• Всего 3 маленьких зажима

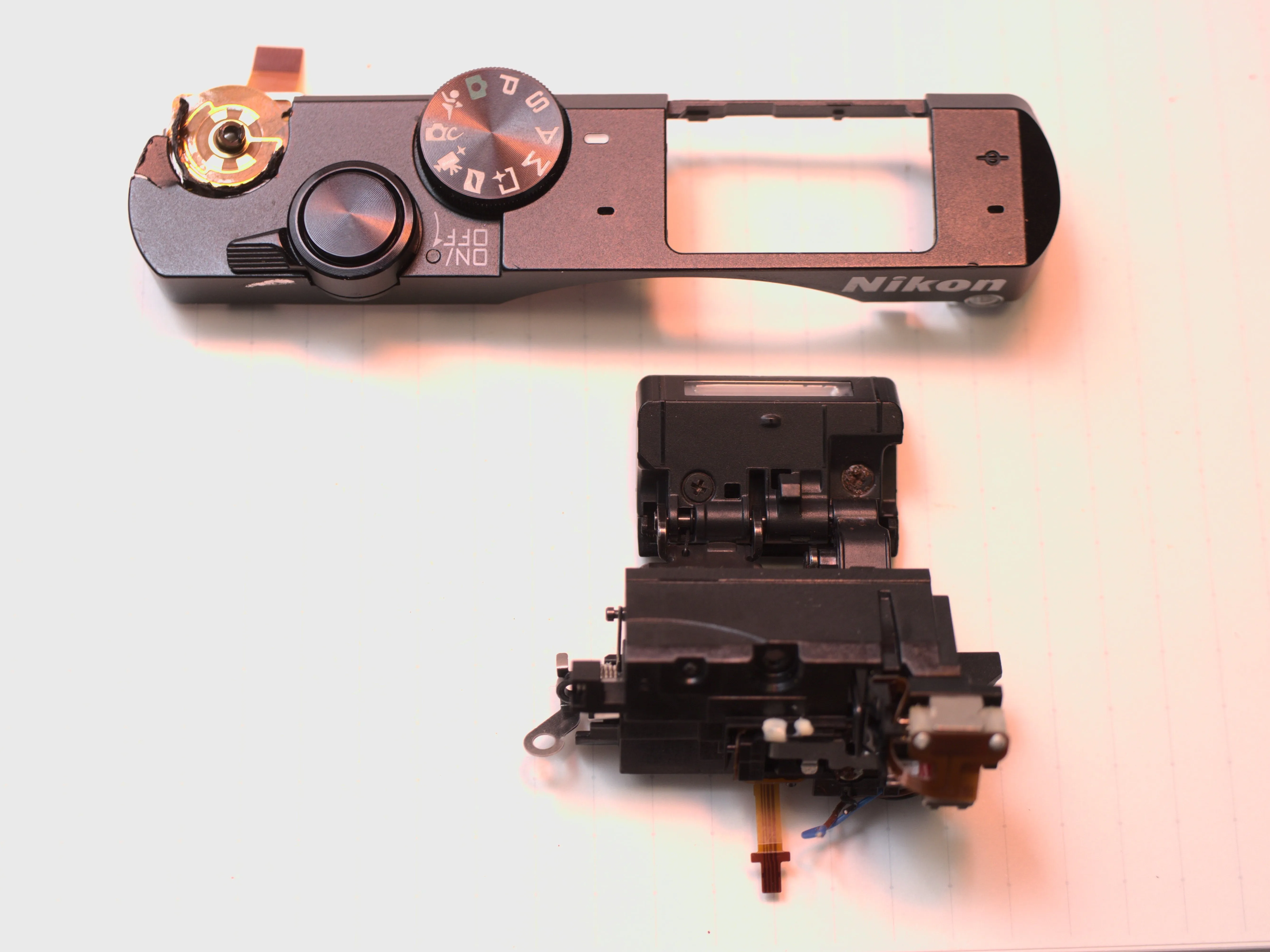

Шаг 30 Головка вспышки

• Выкрутите этот винт

• Снимите головку вспышки

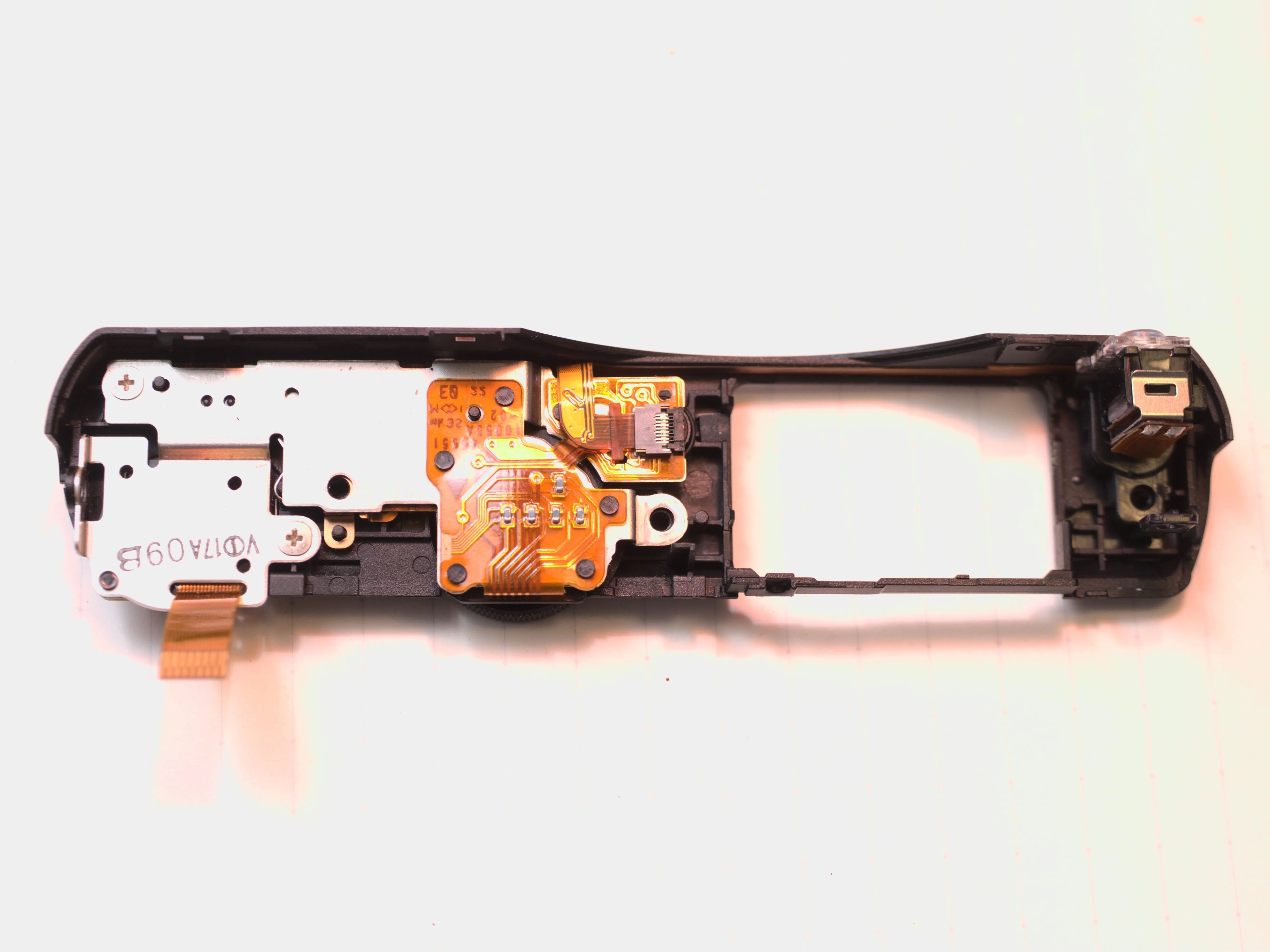

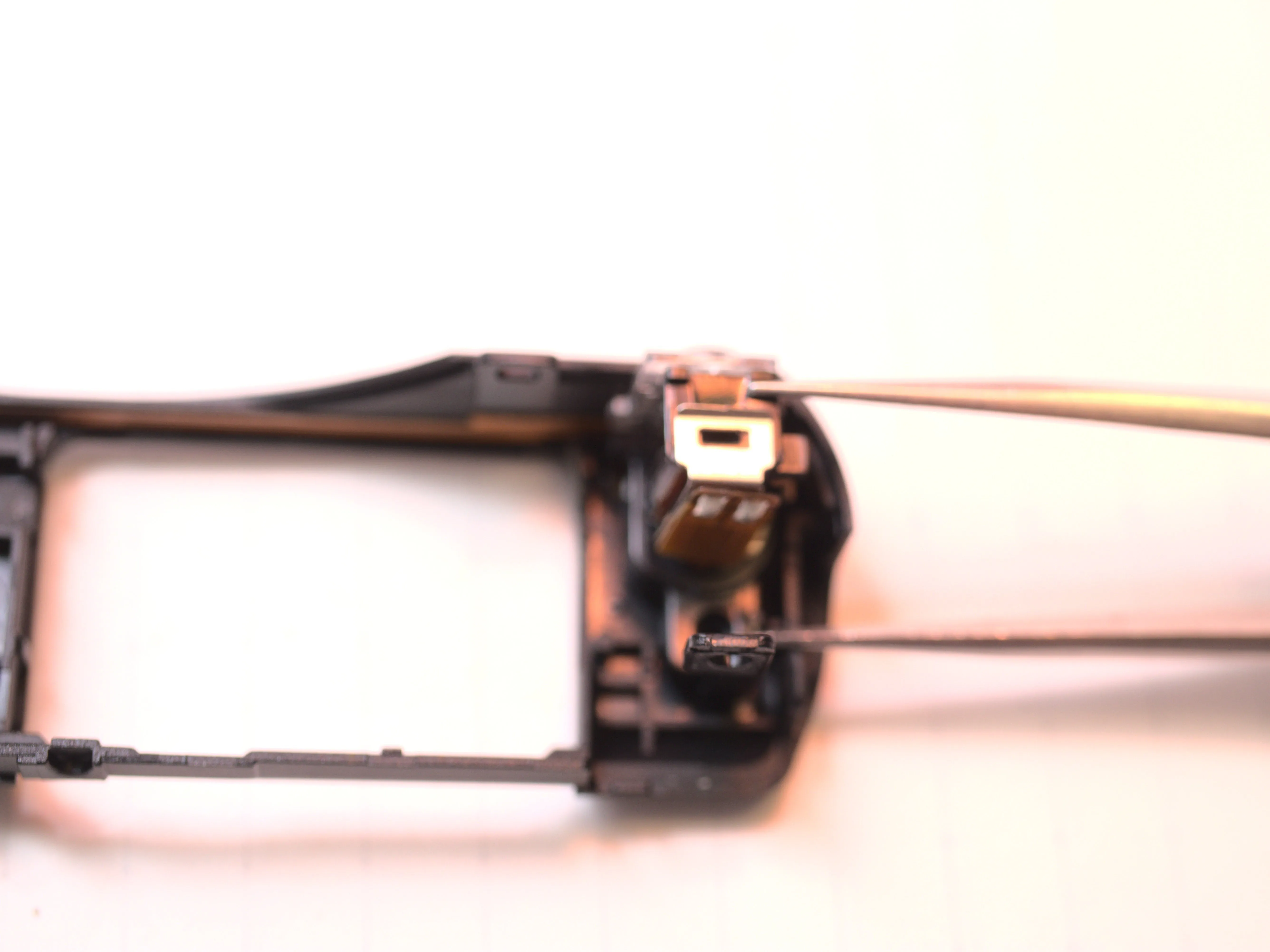

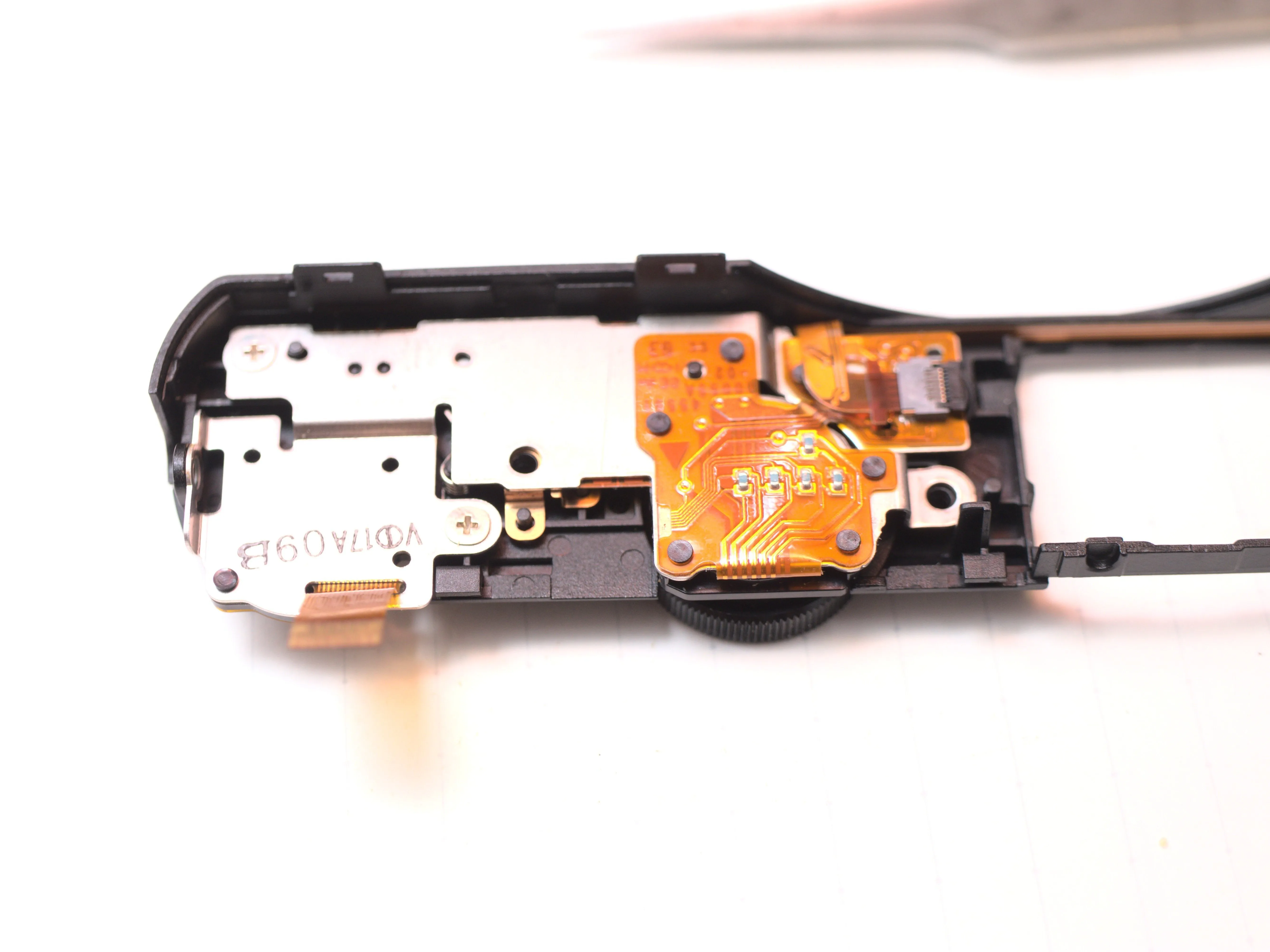

Шаг 31 Верхний корпус 4

• Верхний корпус

• Светодиодный индикатор помощника автофокусировки и левый микрофон

• Плата переключателей. Правый микрофон, выключатель питания, кнопка спуска затвора, диск выбора режимов, диск выбора основных команд.

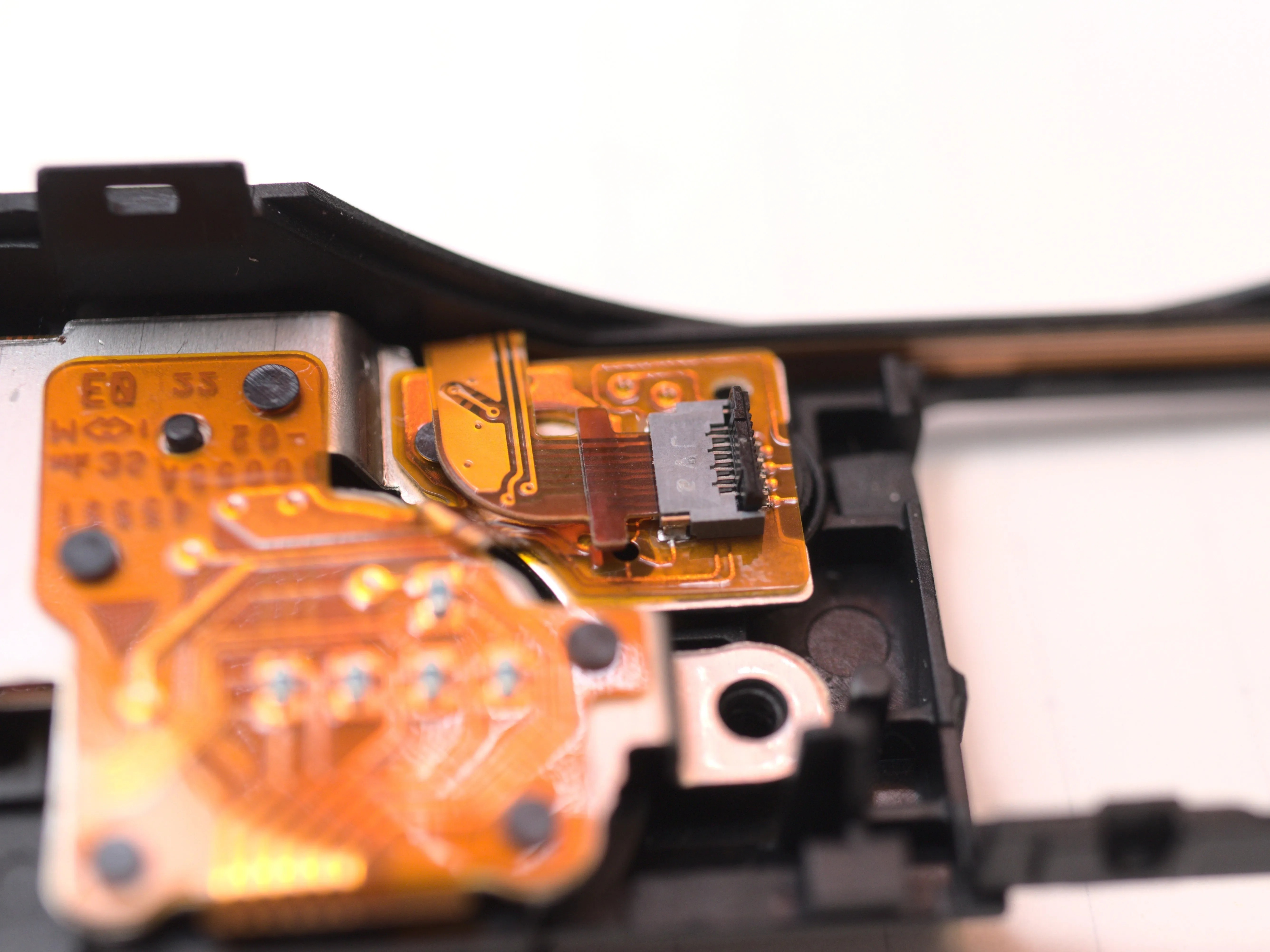

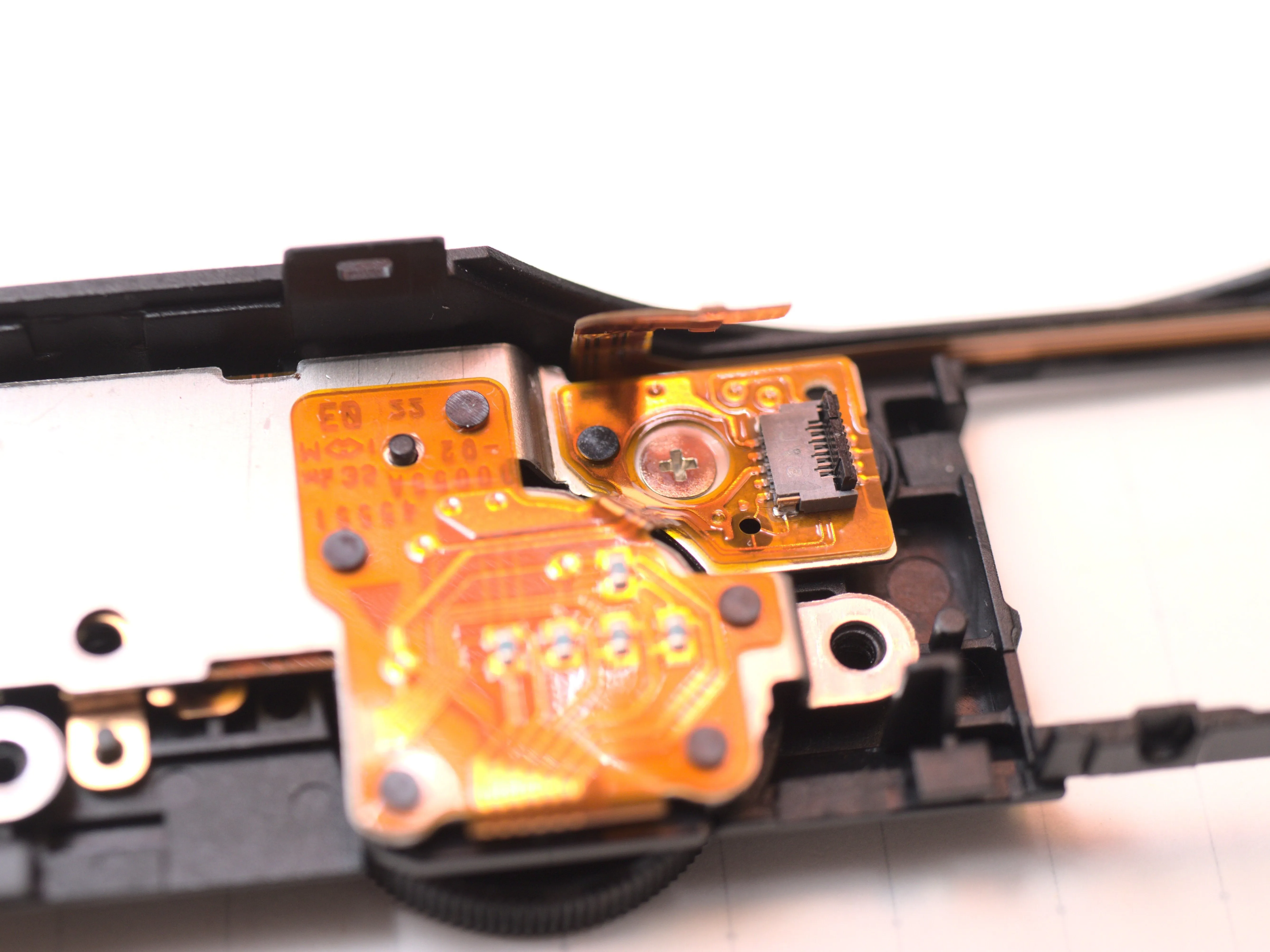

Шаг 32

• винты

• FPC

• Хитрый винт

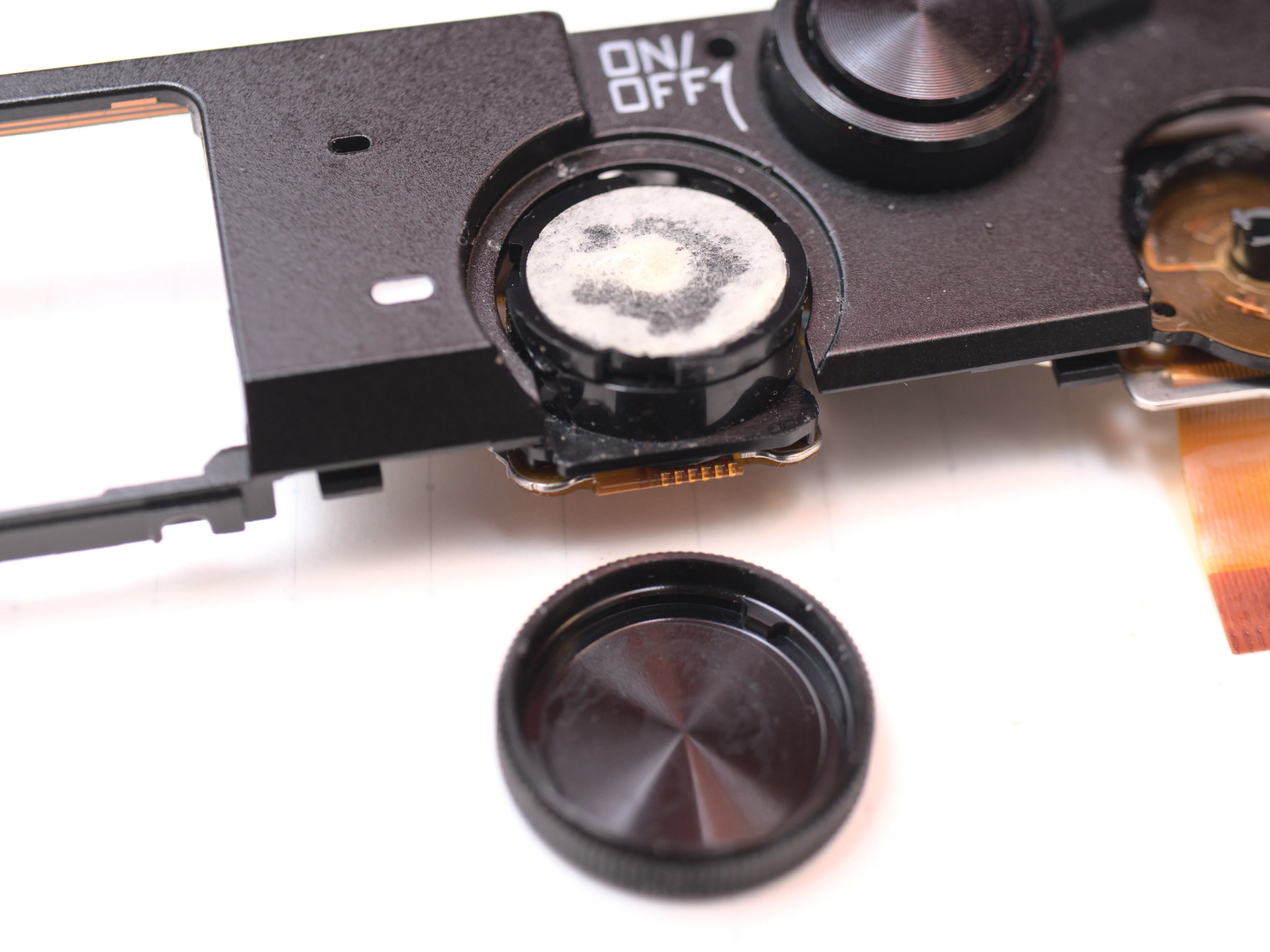

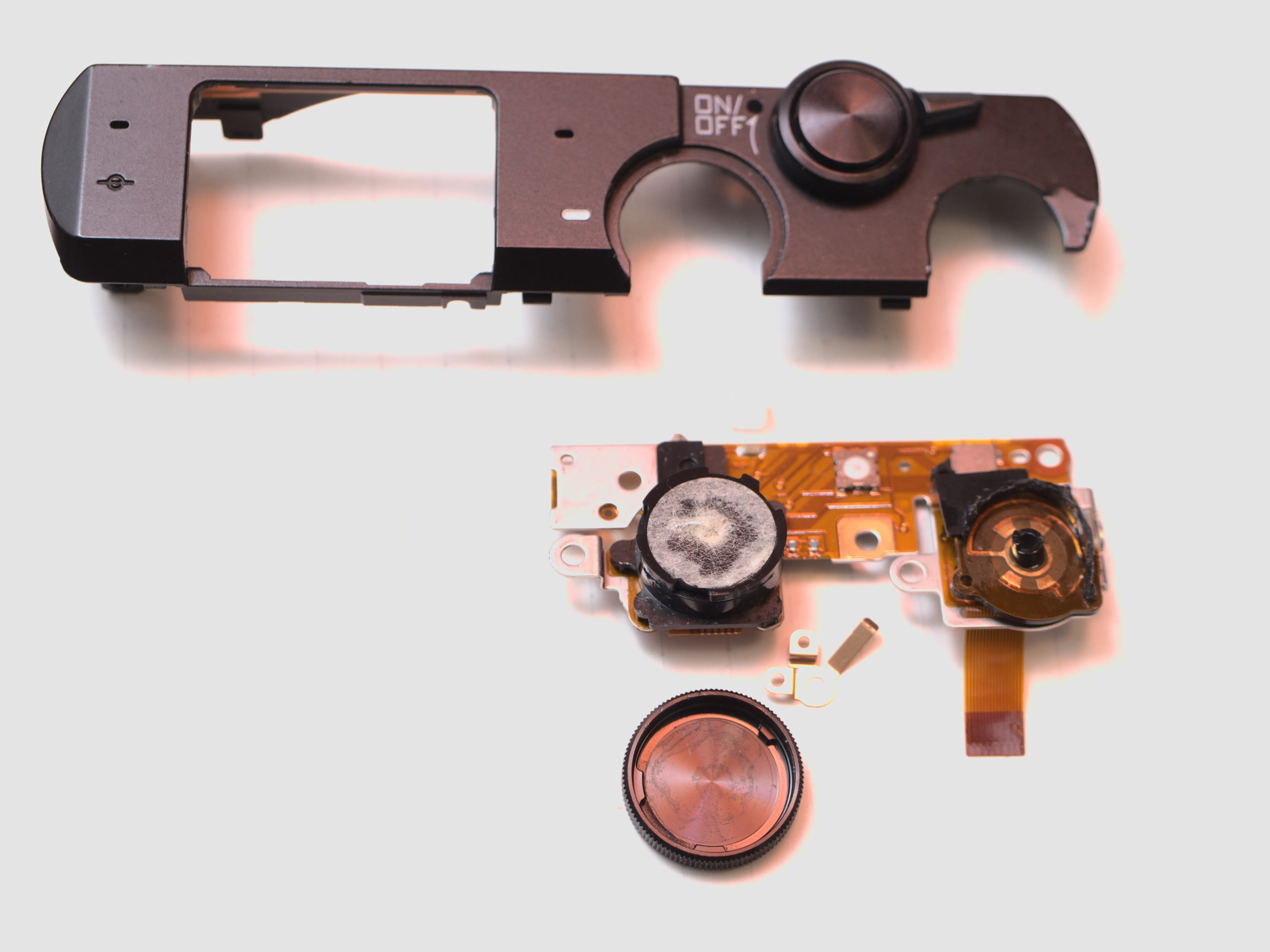

Шаг 33 Крышка диска переключения режимов

• Крышка шкалы режимов заклеена двусторонним скотчем,

• Снимите плату коммутатора.

• Кто-то другой уже убил главный диск и кнопку записи видео...

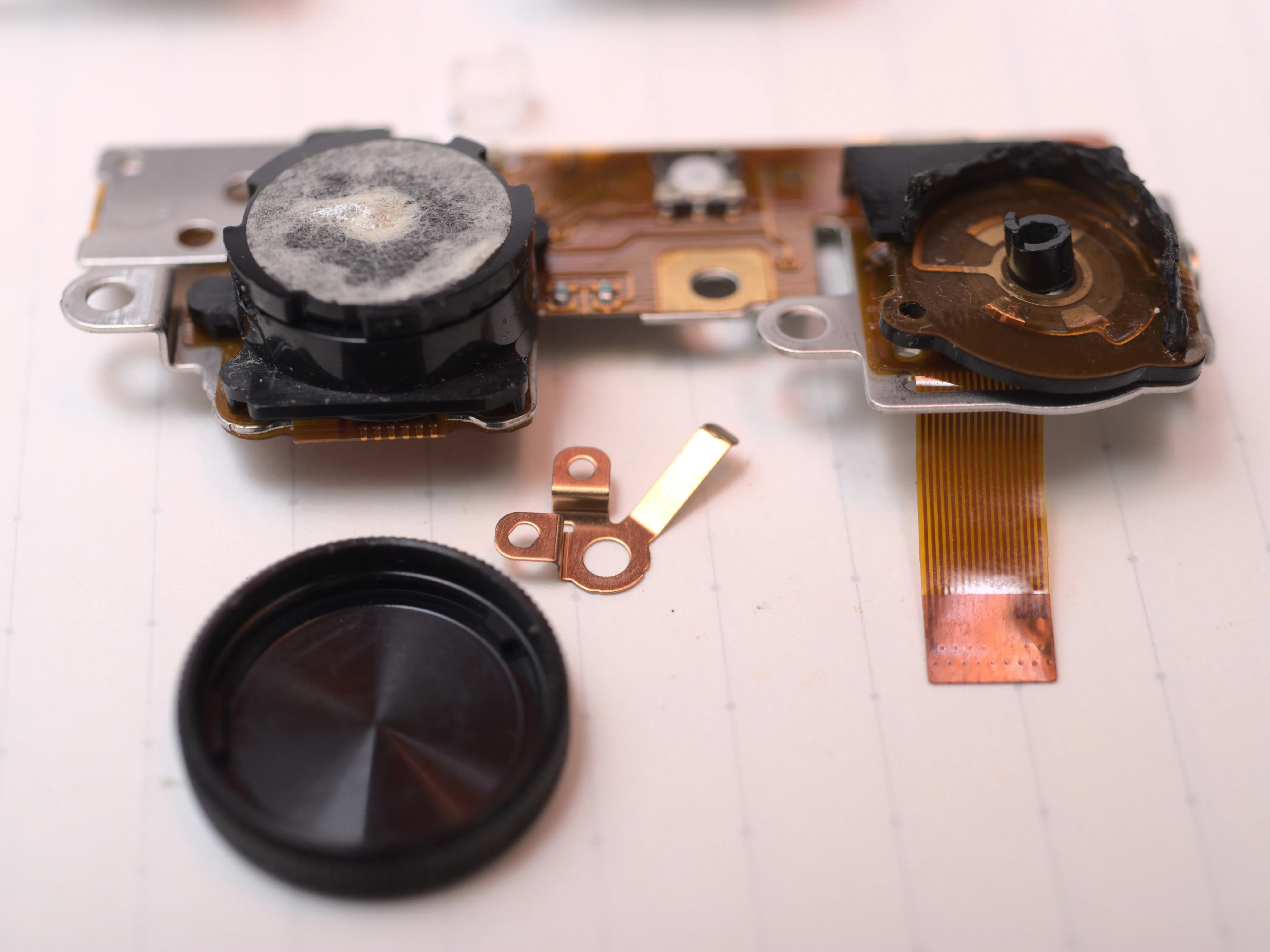

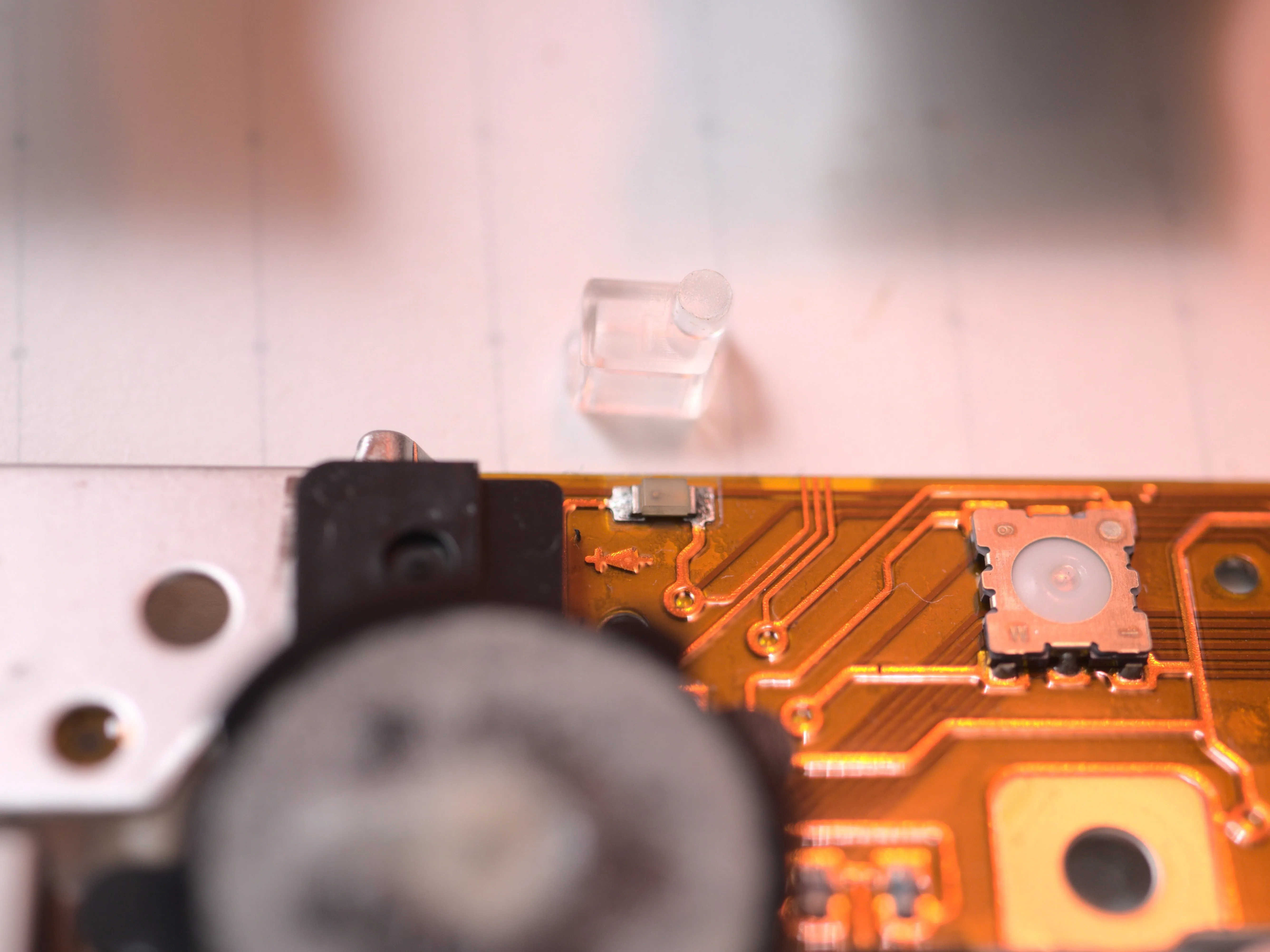

Шаг 34

• Световод

• другие ракурсы

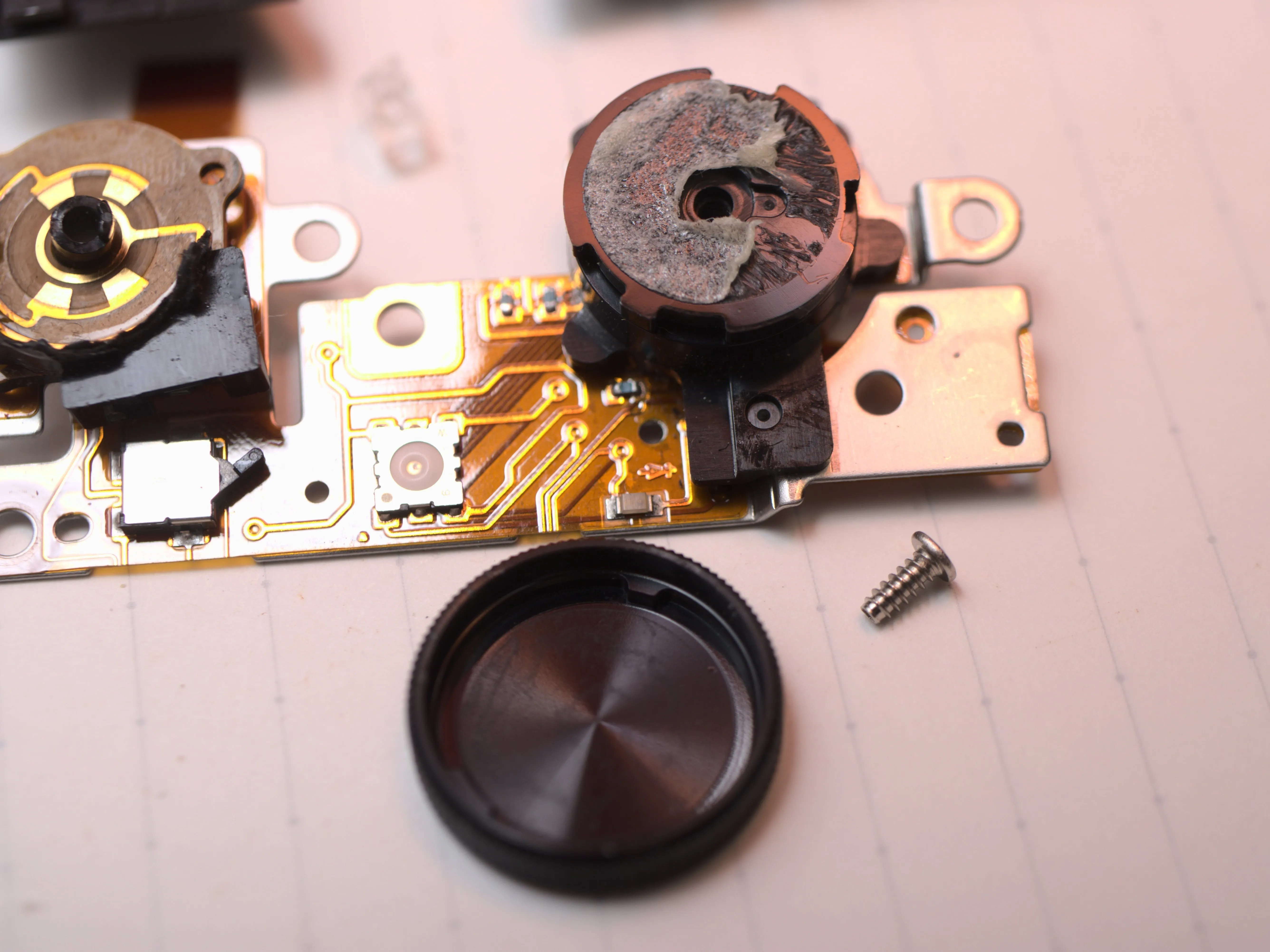

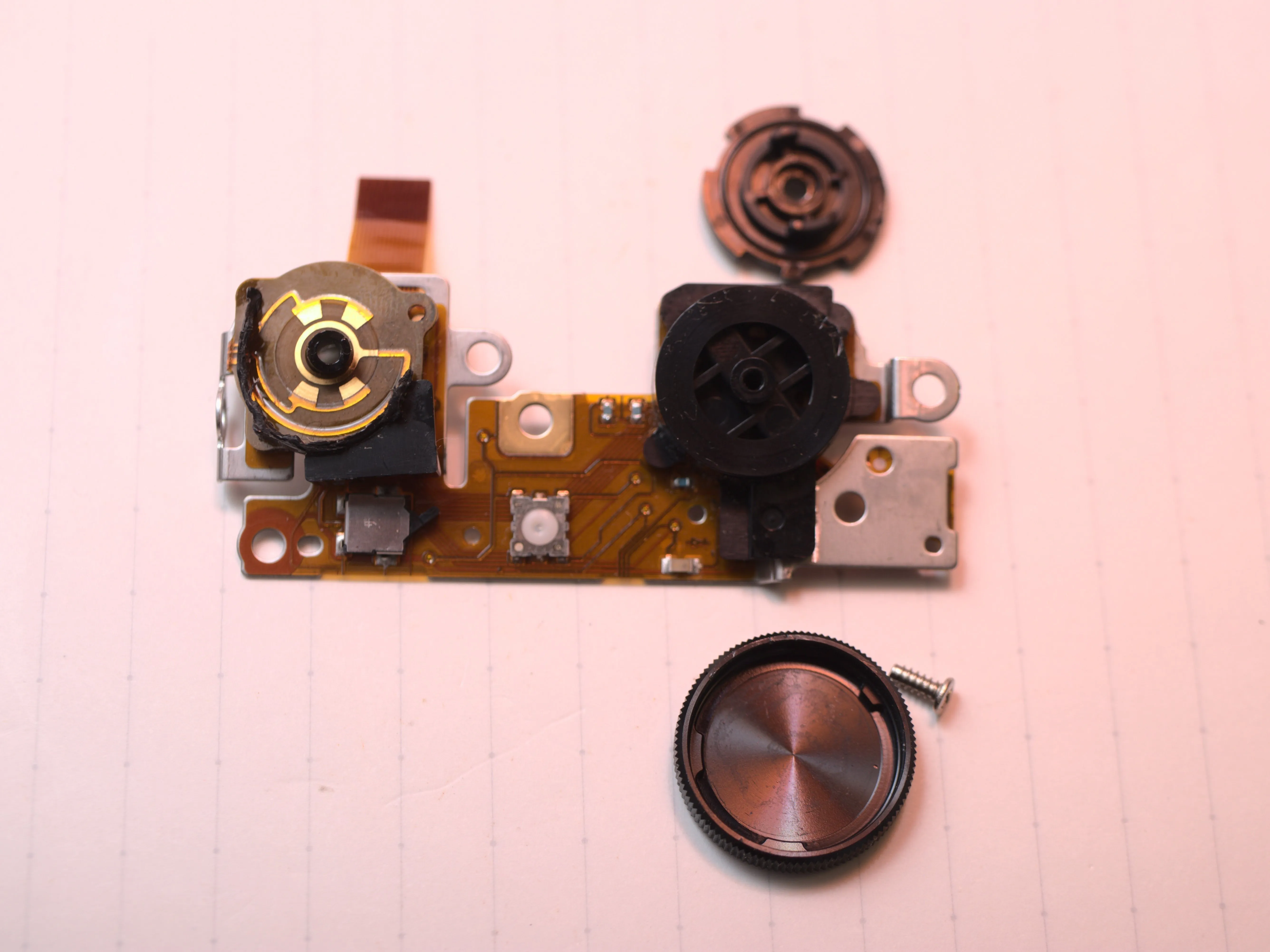

Шаг 35 Диск выбора режимов

• Более хитрый винт

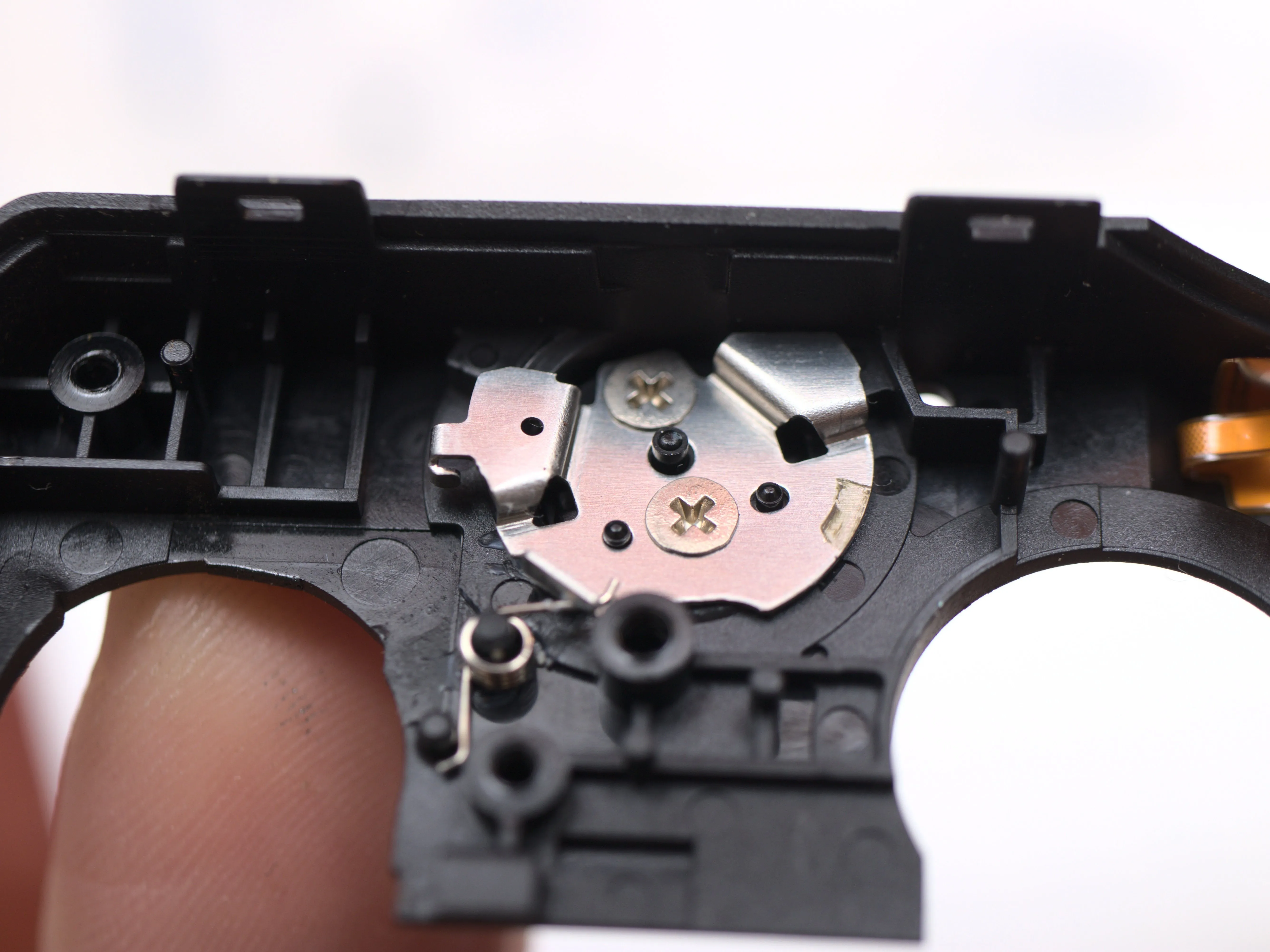

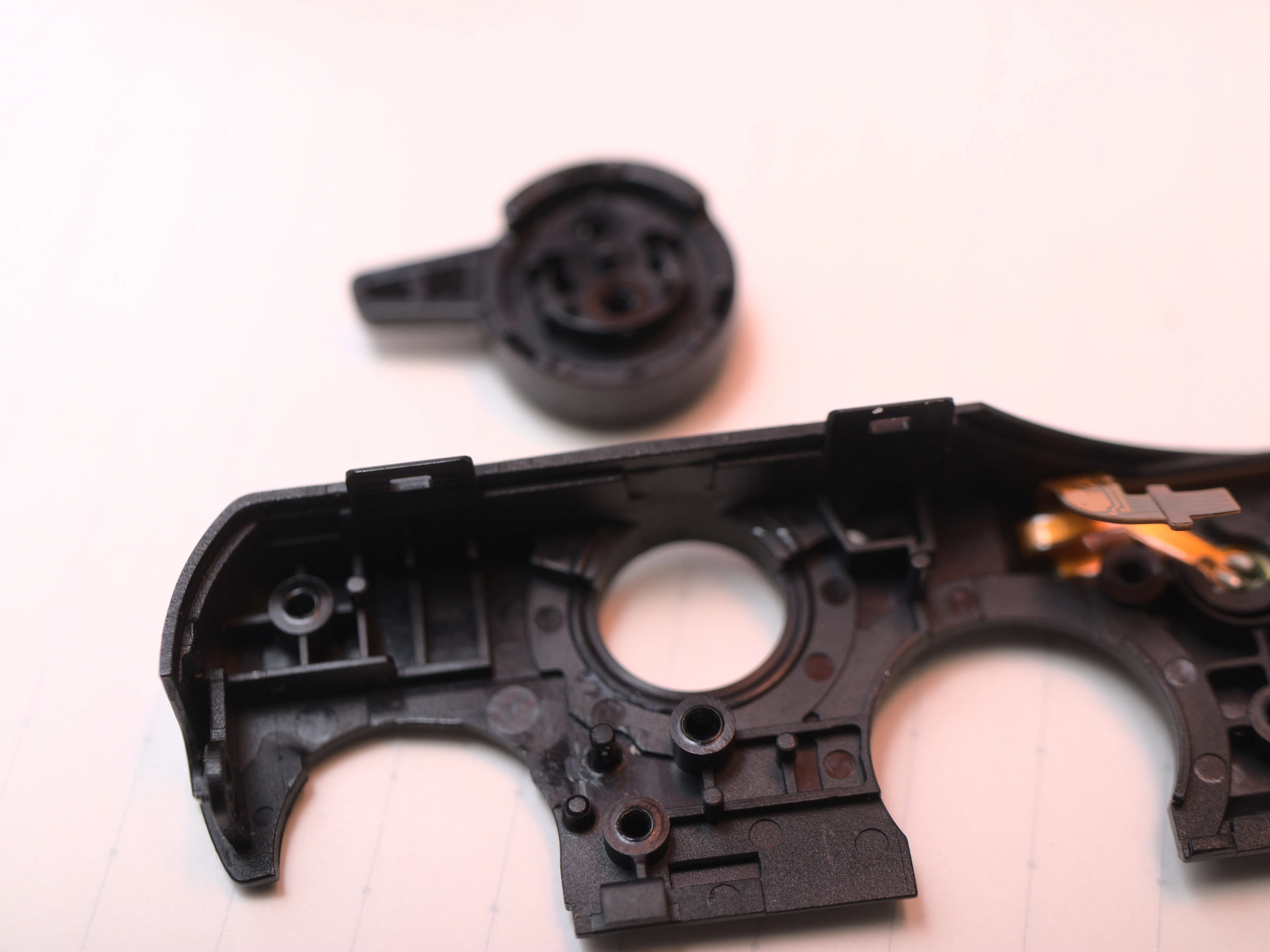

Шаг 36 Выключатель питания и кнопка спуска затвора

• с...с

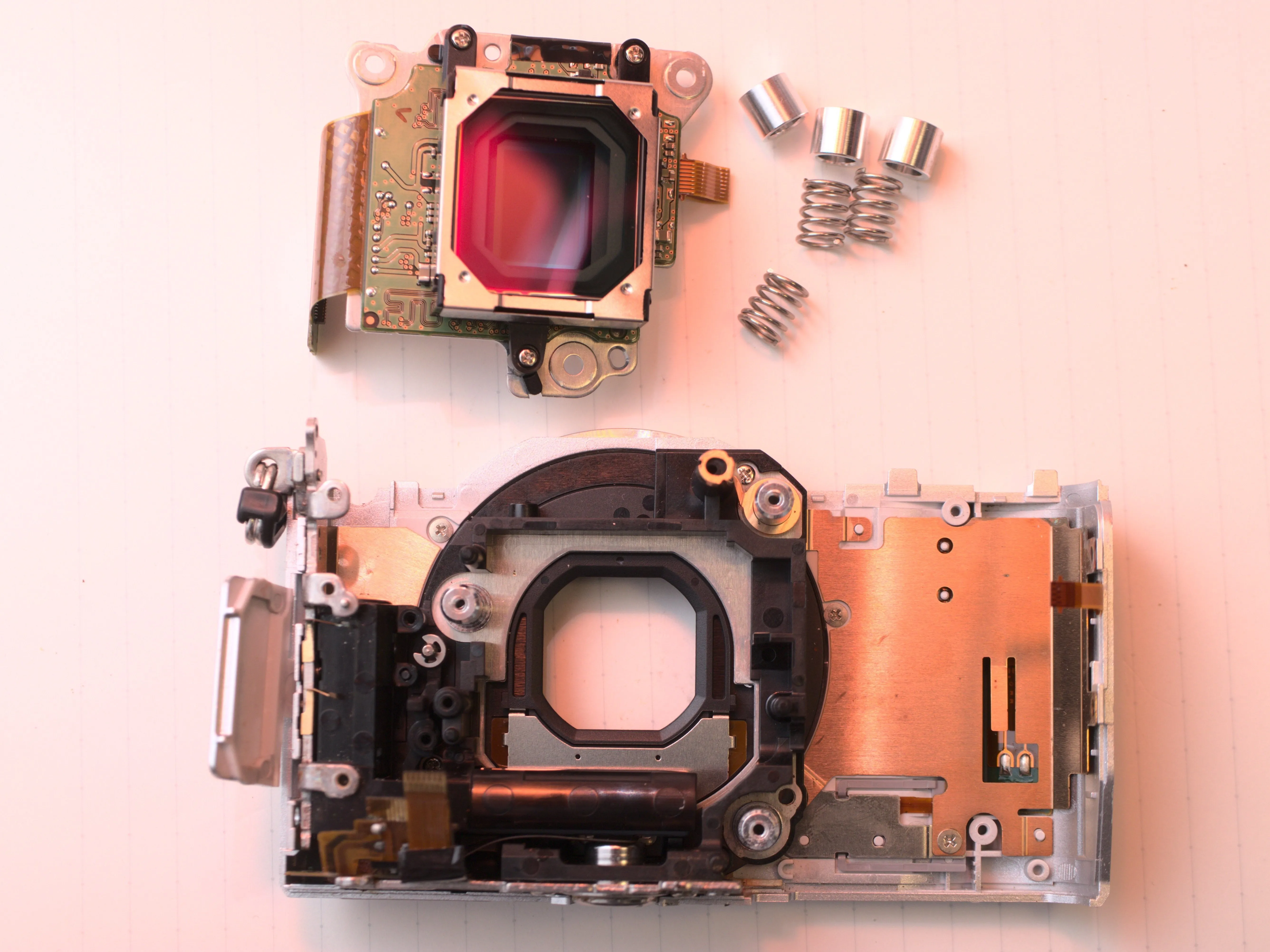

Шаг 37 Настройка сенсора и фокусировки

• Настройка фокуса и калибровка фокальной плоскости важны для парфокальных объективов

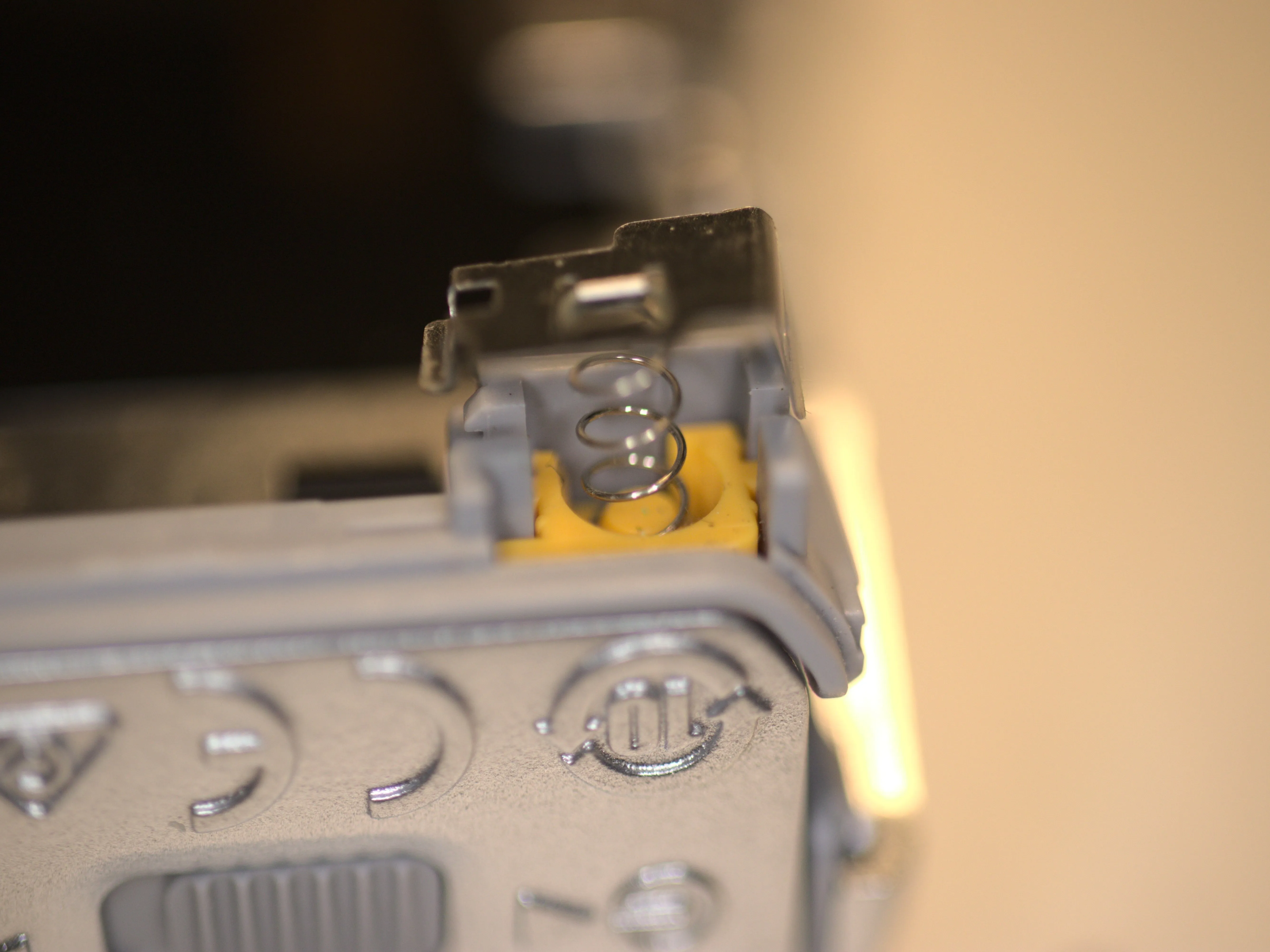

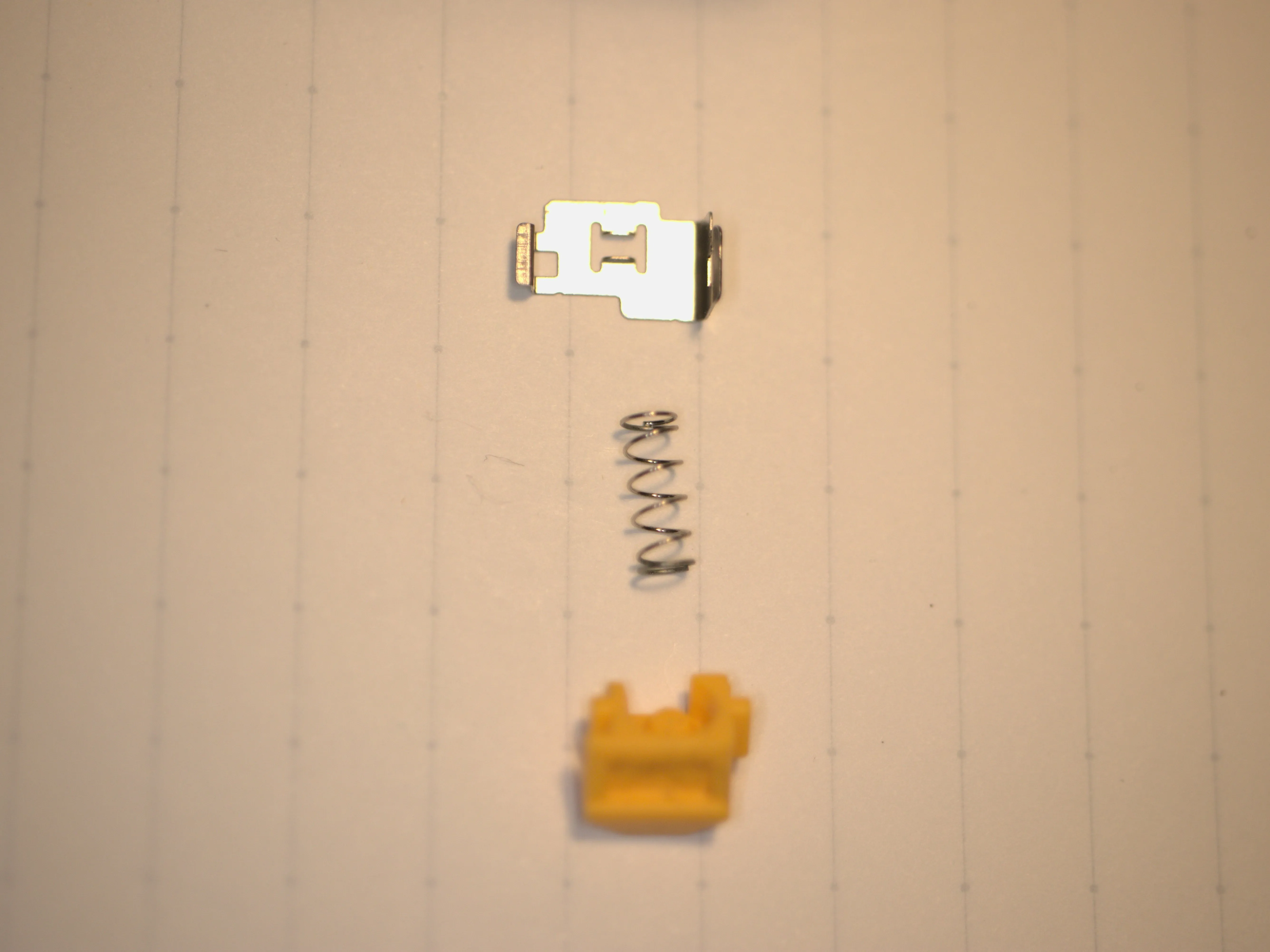

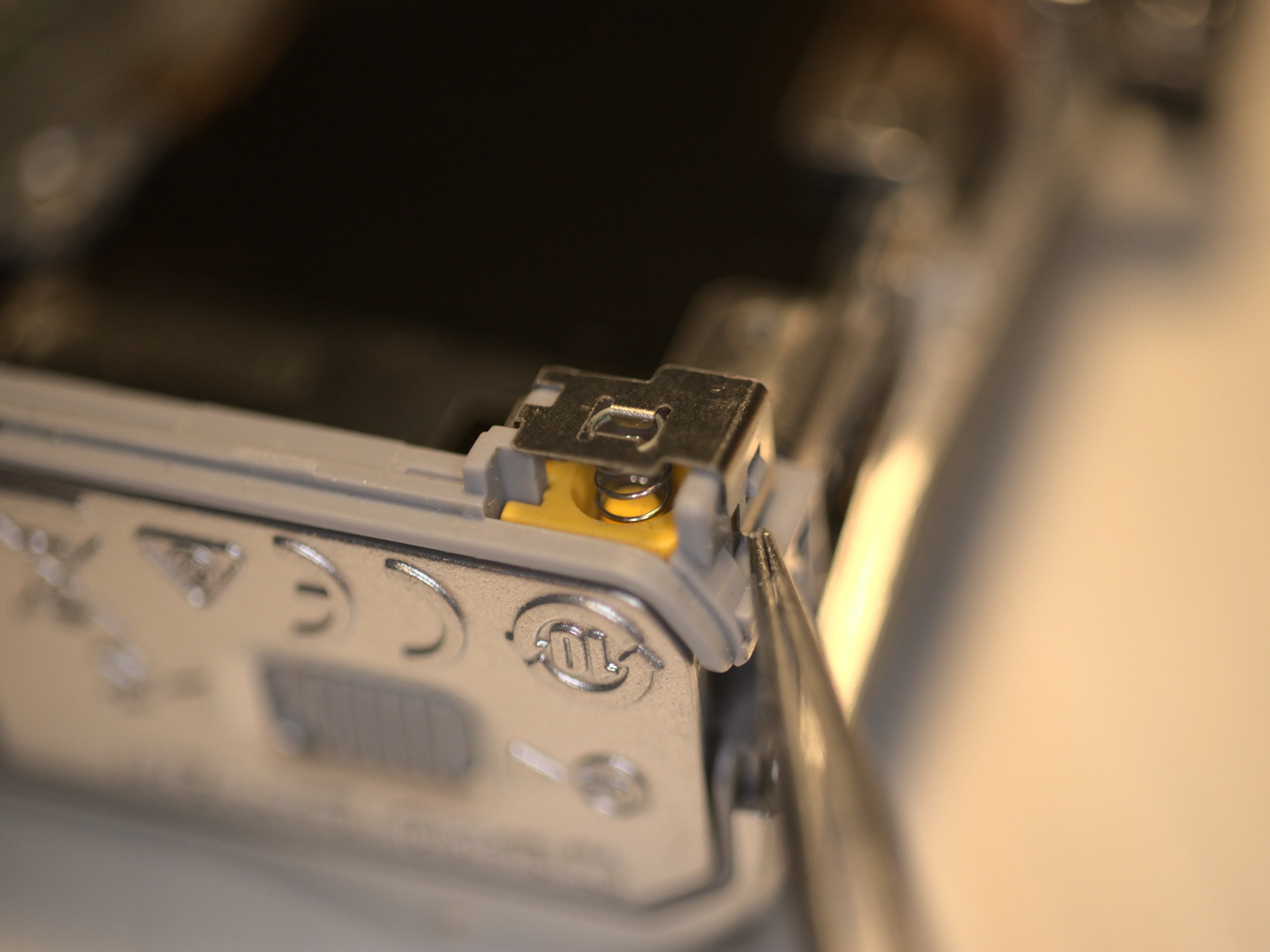

Шаг 38 Защелка аккумулятора

• Вставьте сюда мудрость.

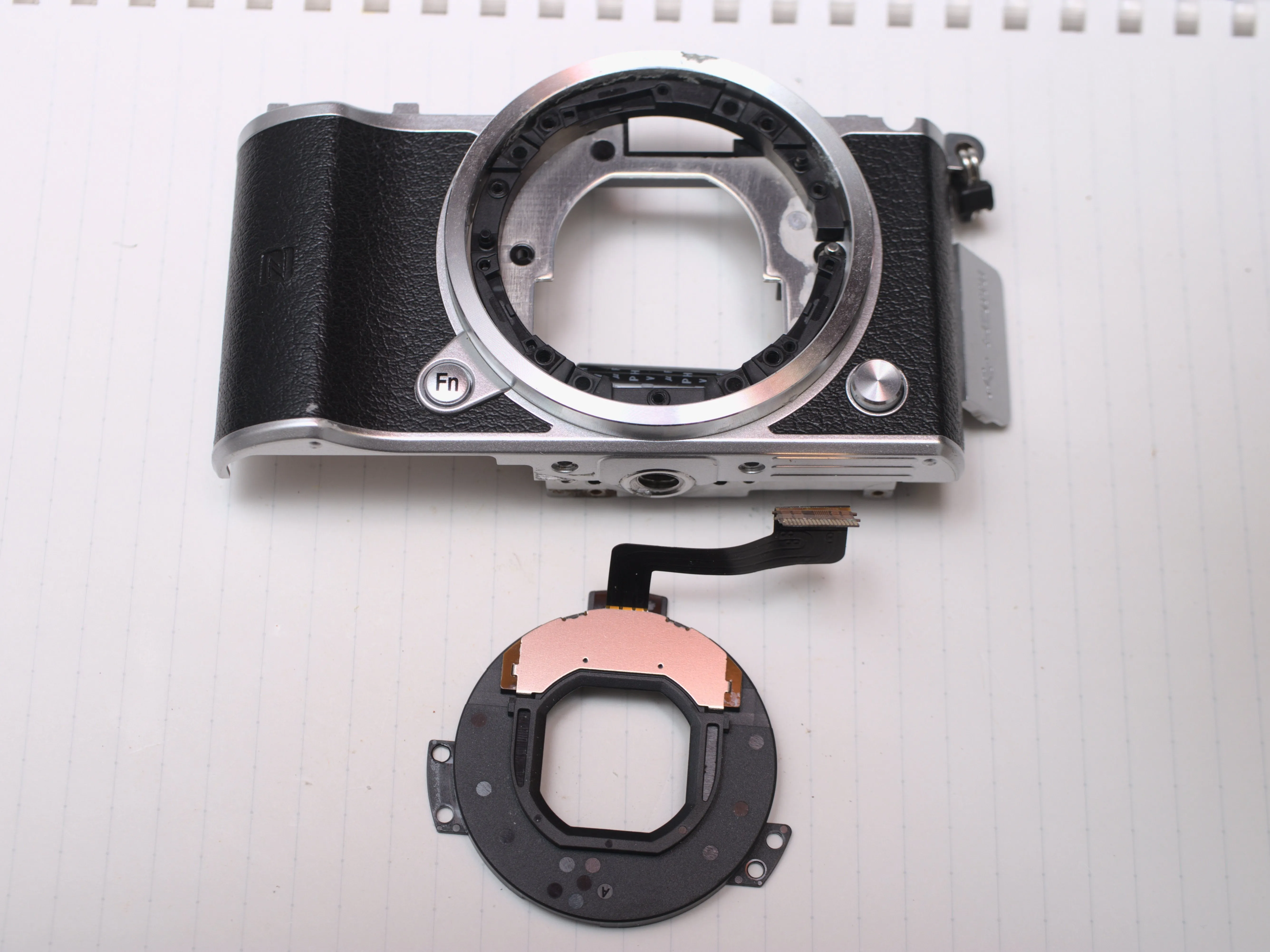

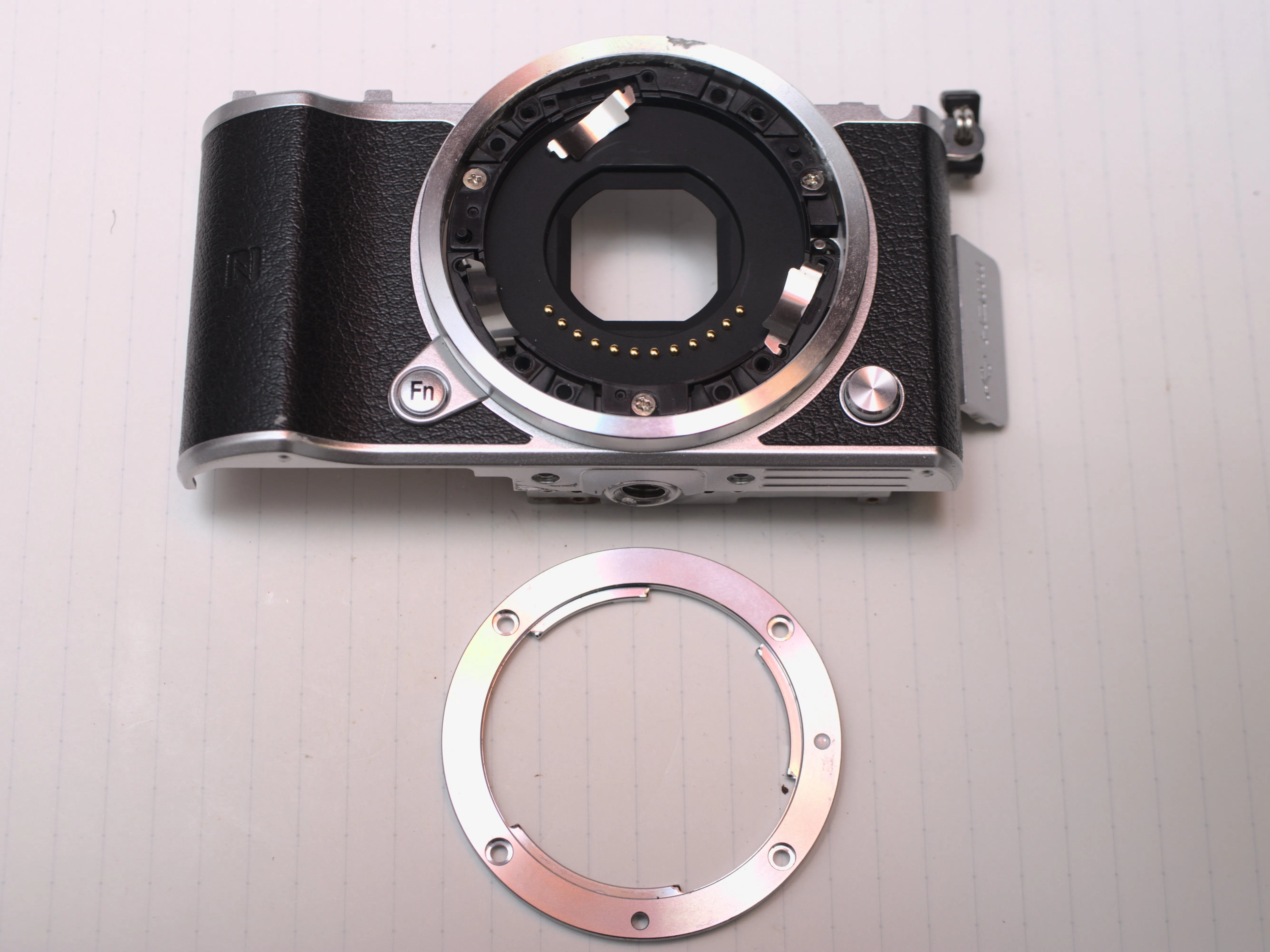

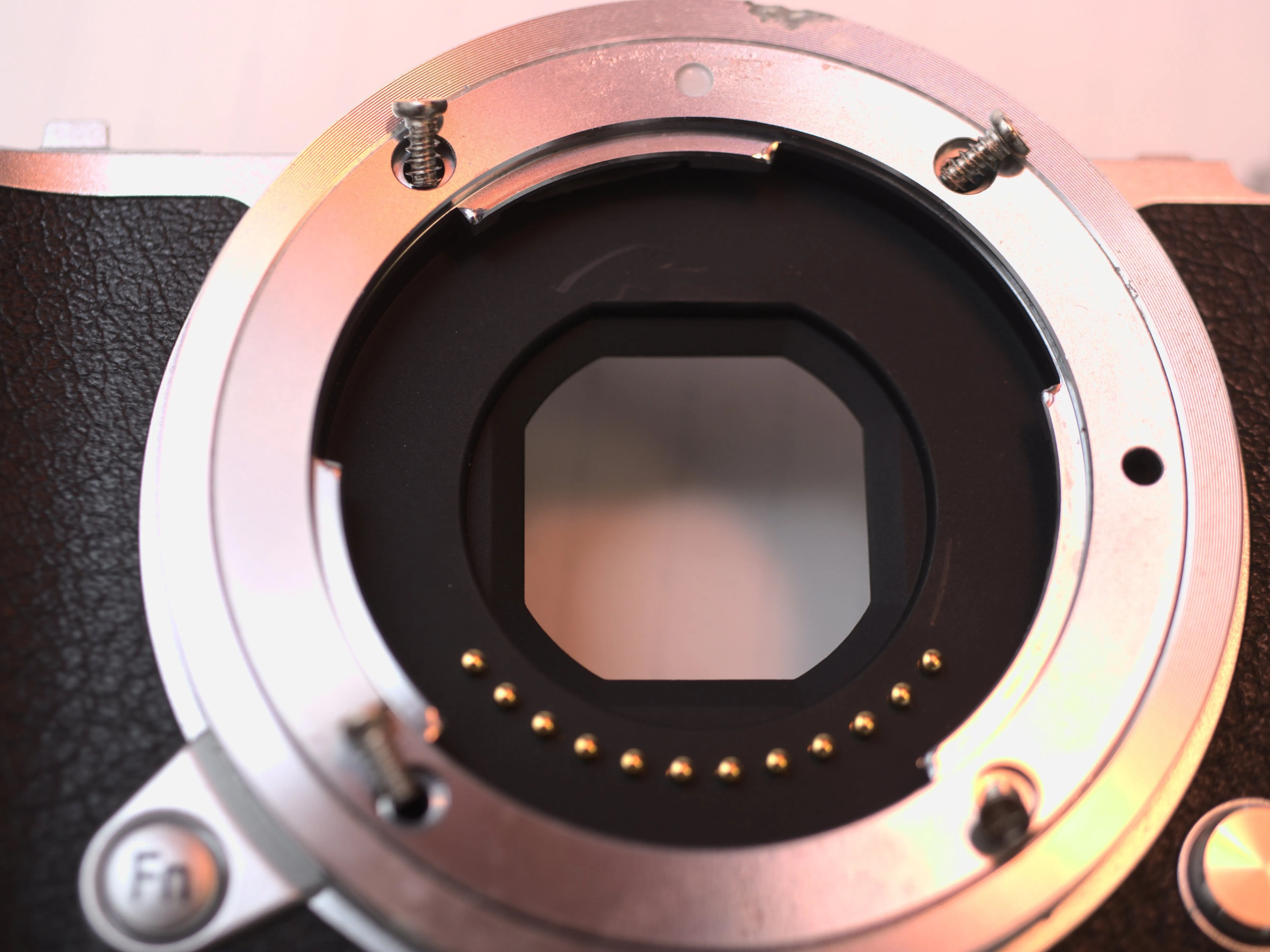

Шаг 39 Крепление объектива

• и контакты объектива

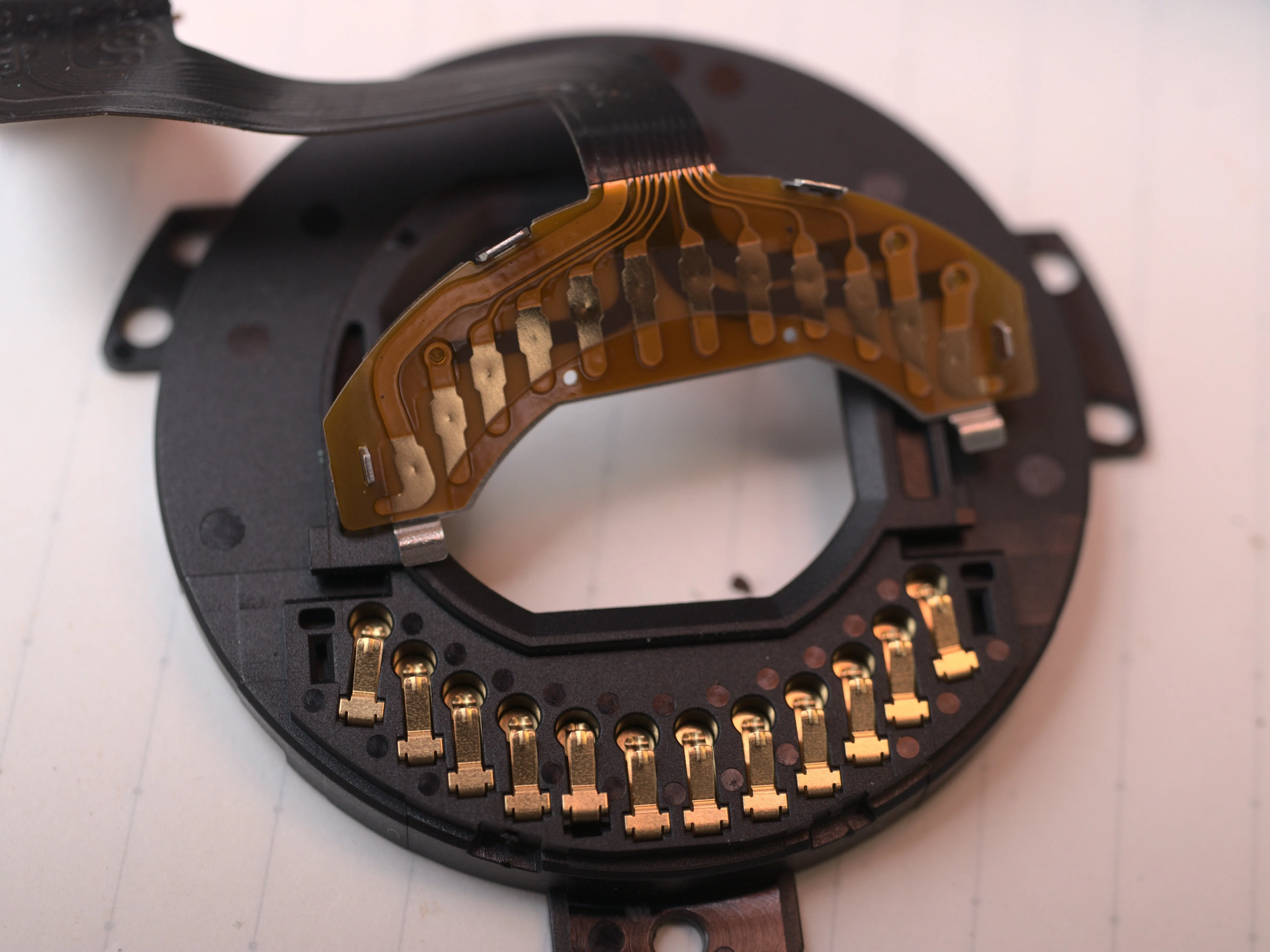

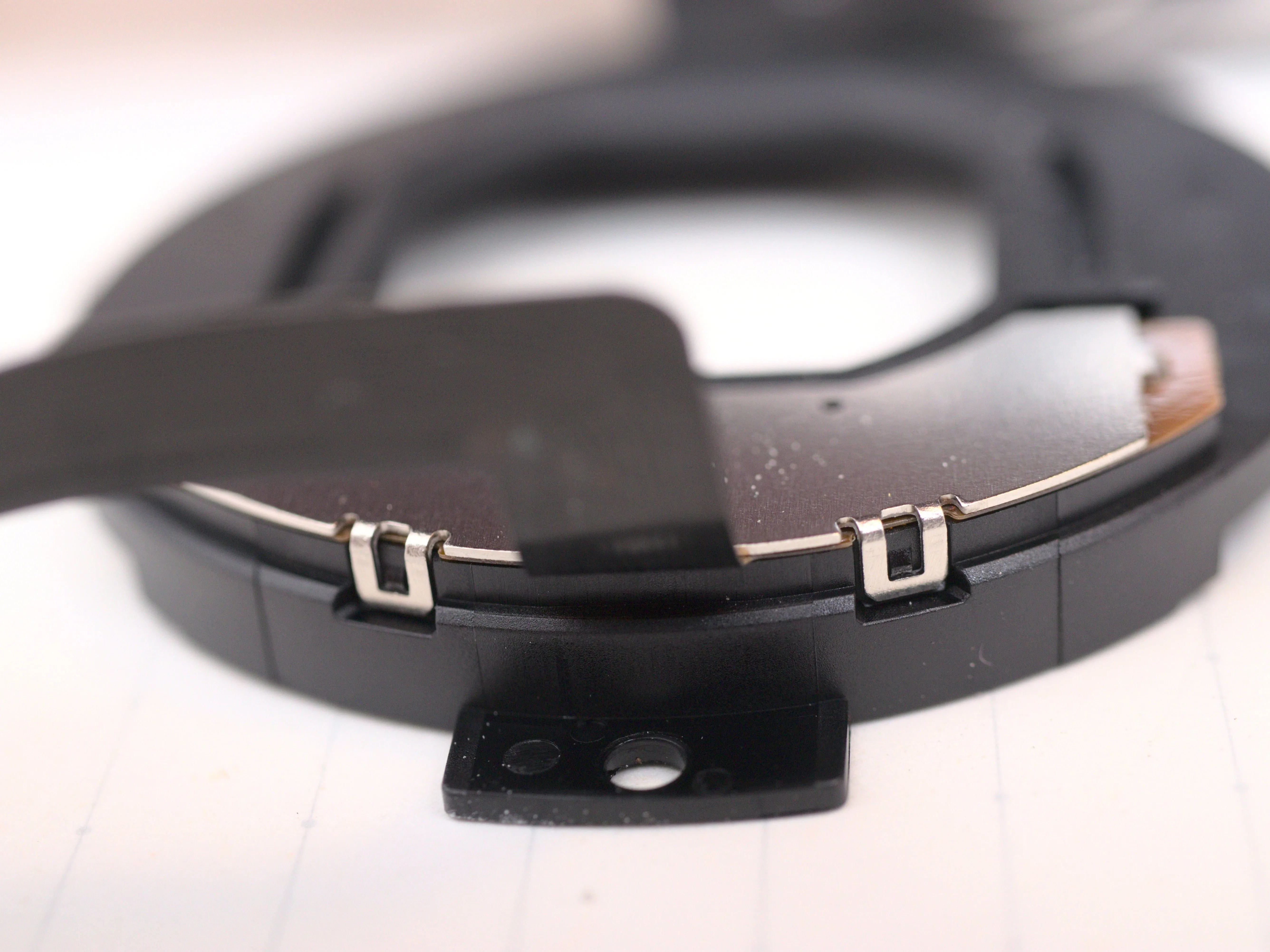

Шаг 40 Контакты объектива

• Вставьте сюда мудрость.

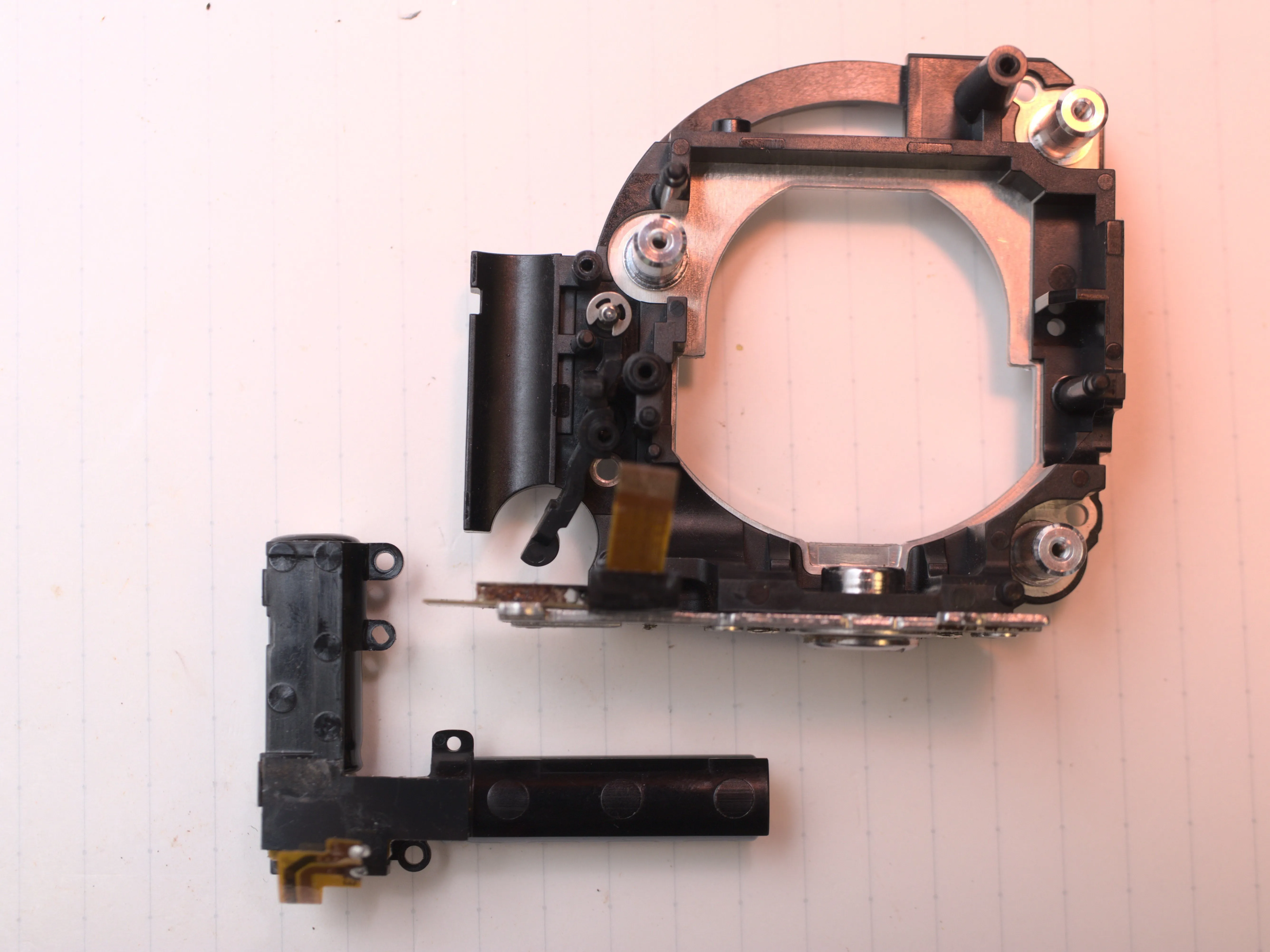

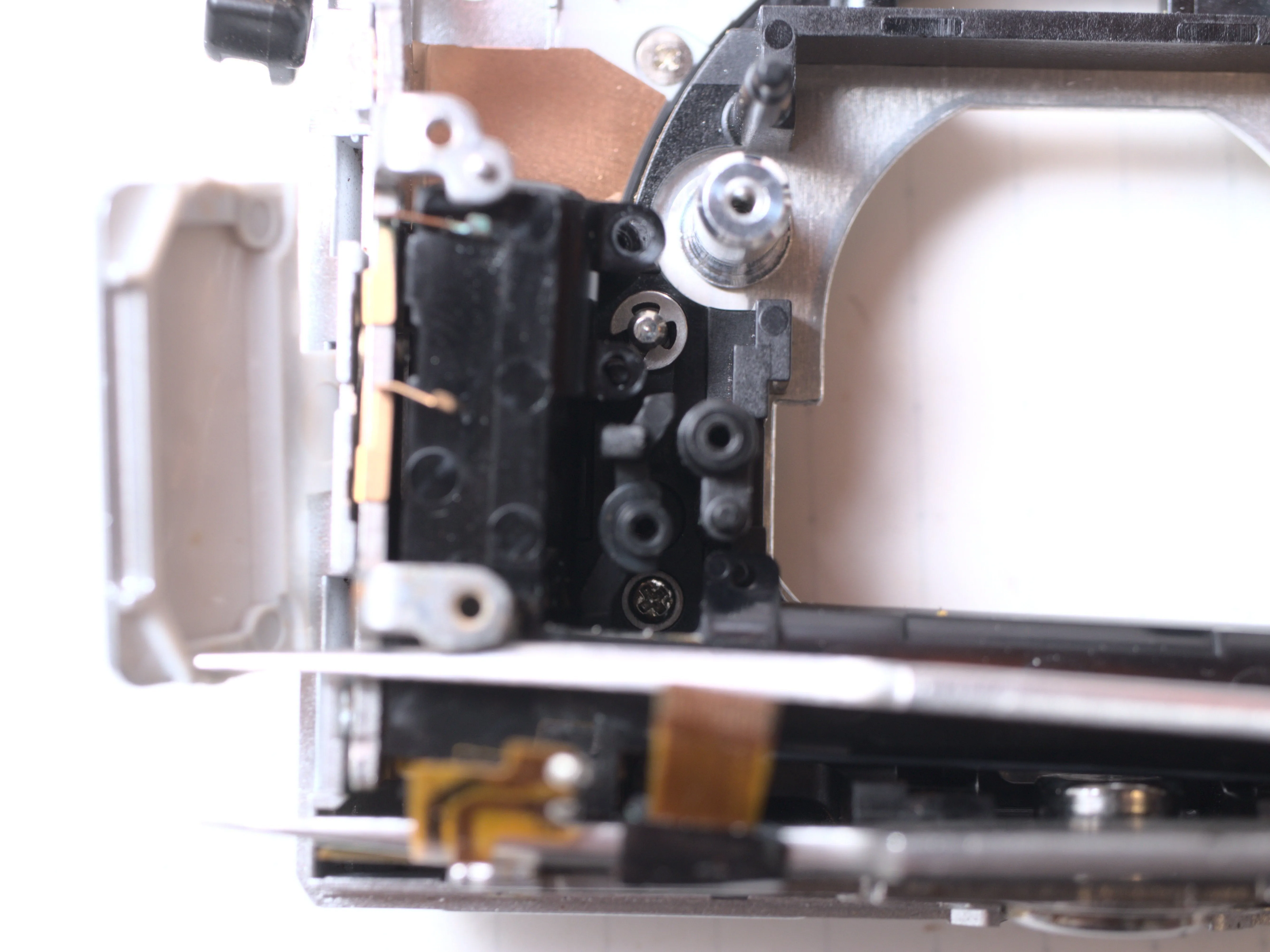

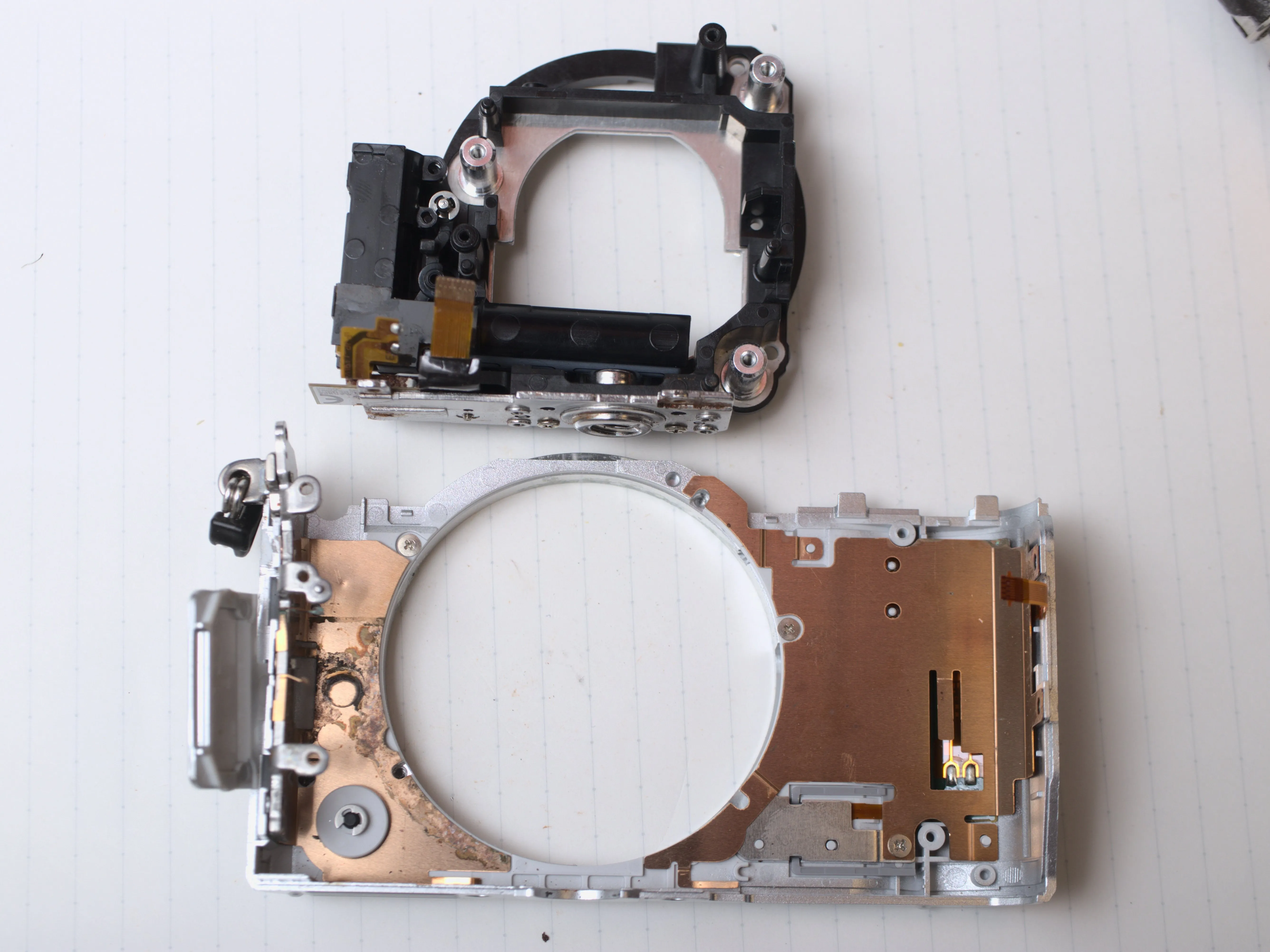

Шаг 41 разберите все

• Вставьте сюда мудрость.

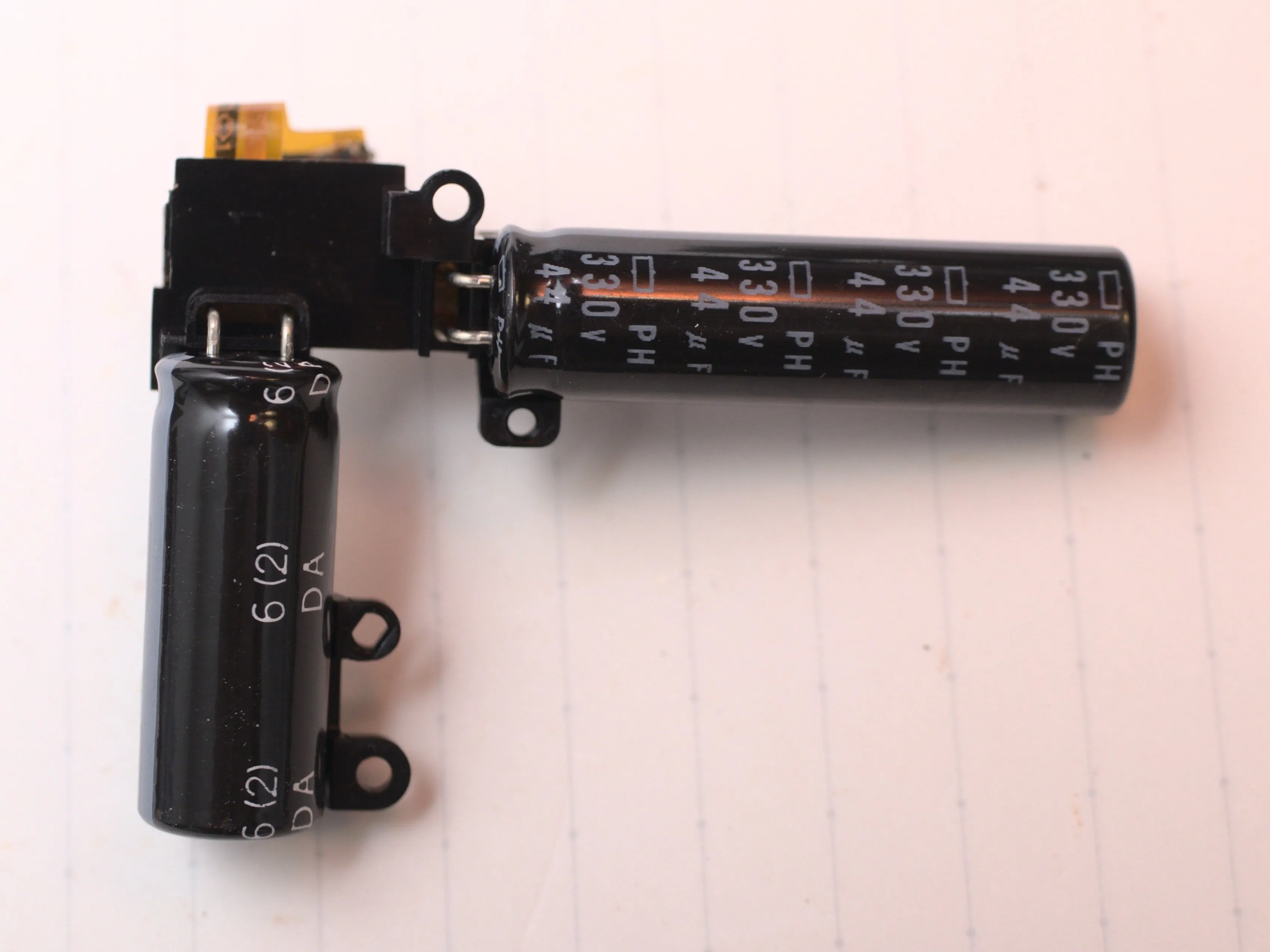

Шаг 42 Конденсатор вспышки

• Конденсатор / конденсатор, что вы предпочитаете?

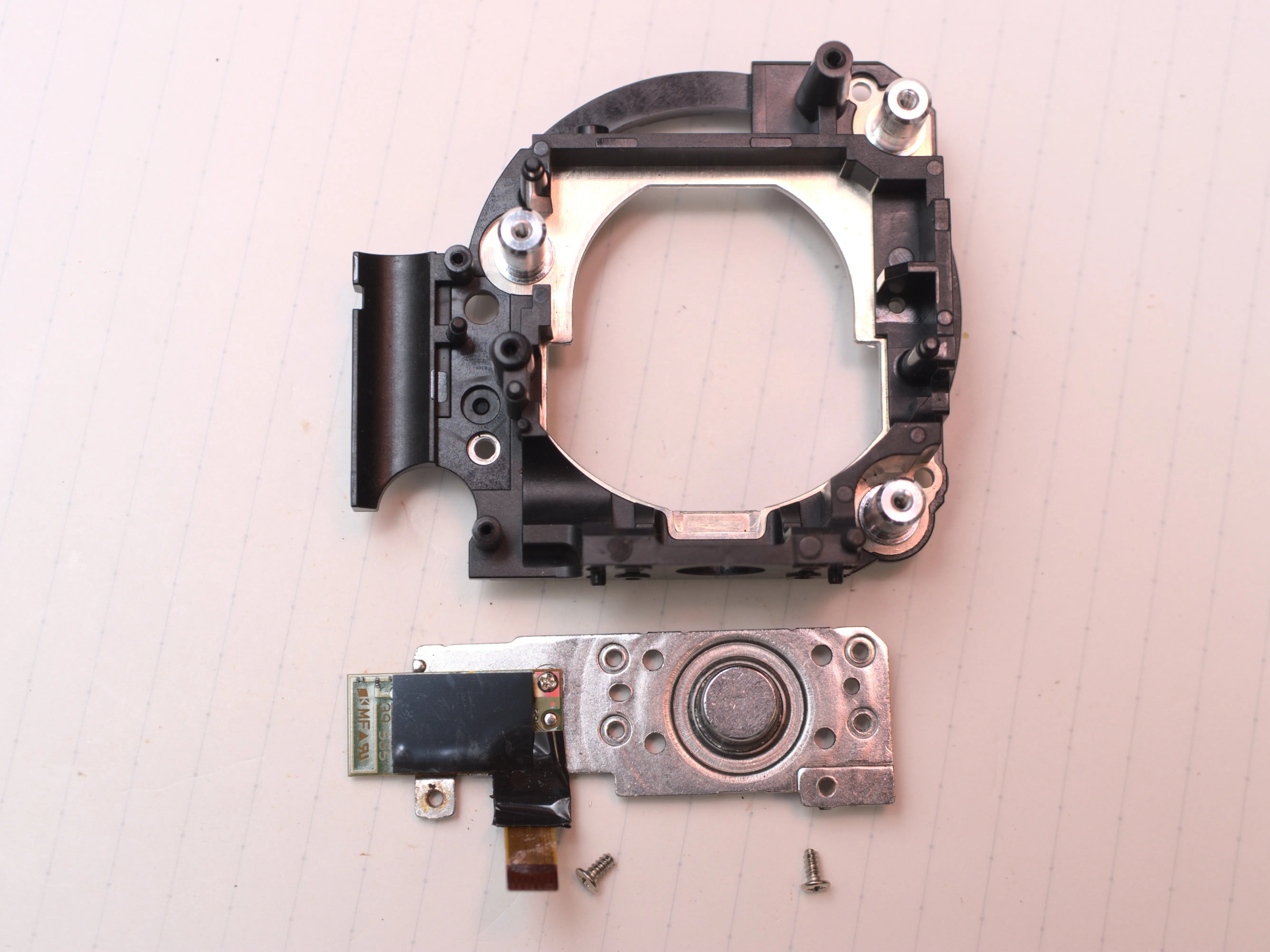

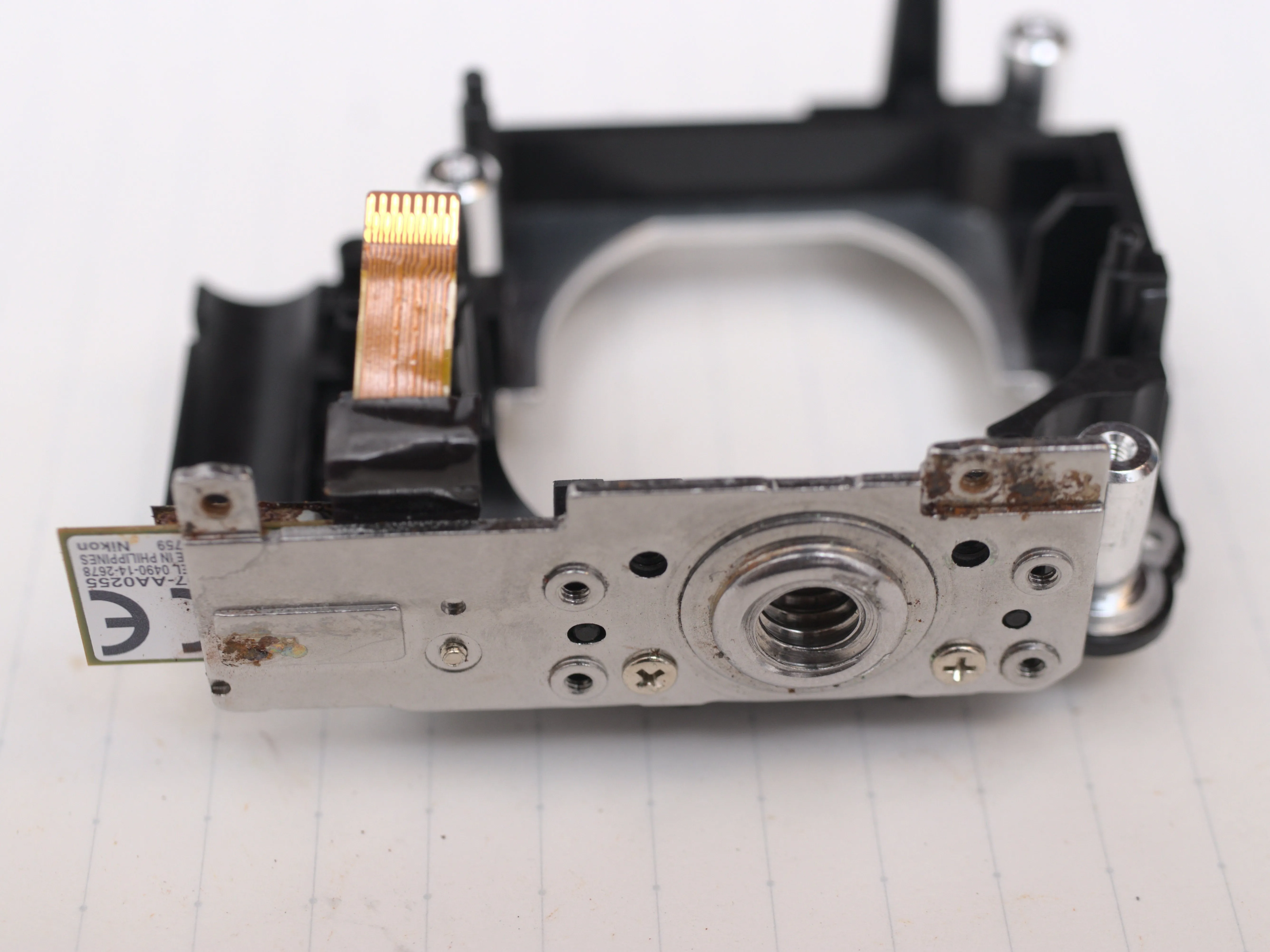

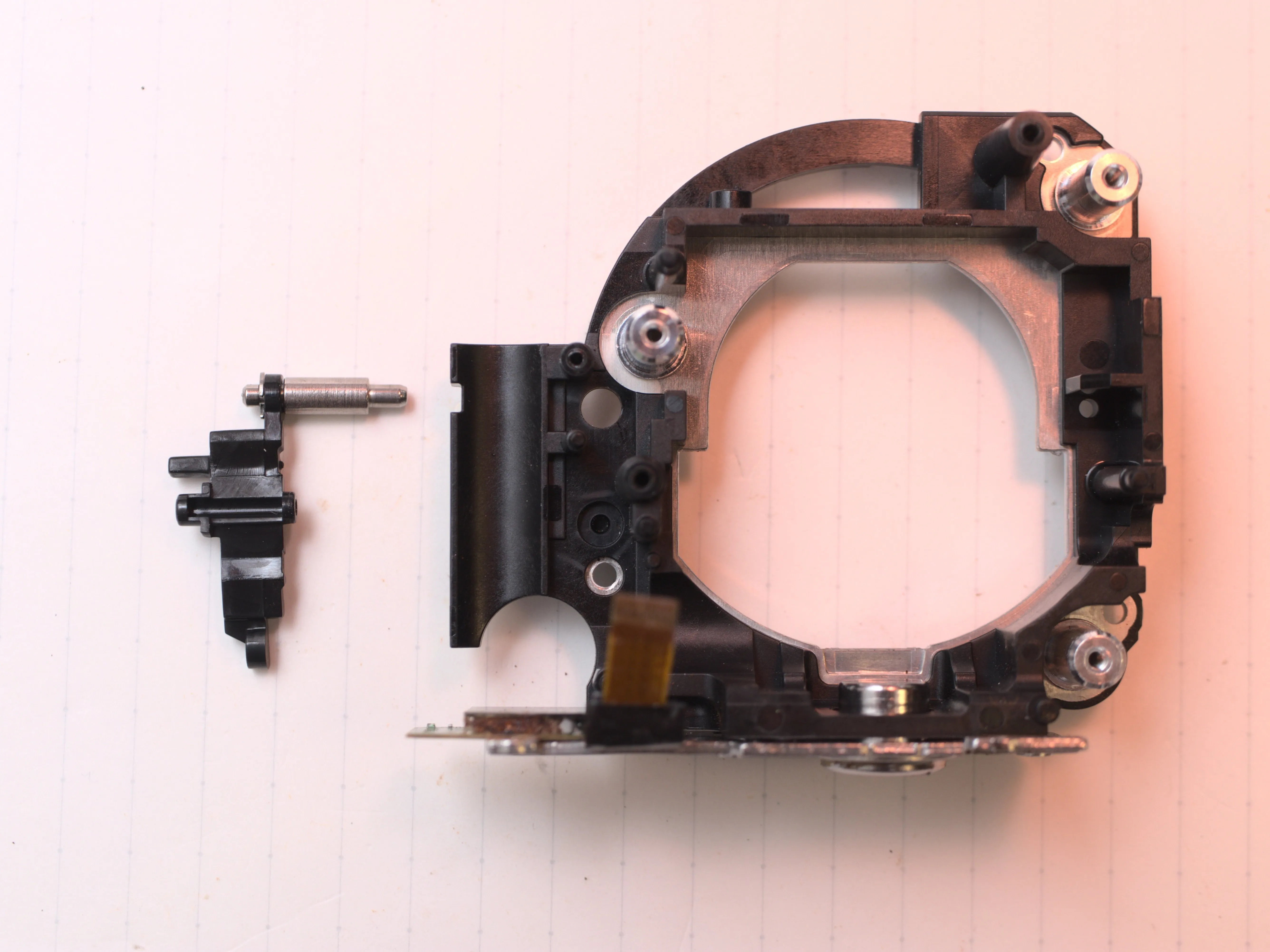

Шаг 43 Беспроводной модуль

• WiFi и bluetooth

• Штифт защелки объектива

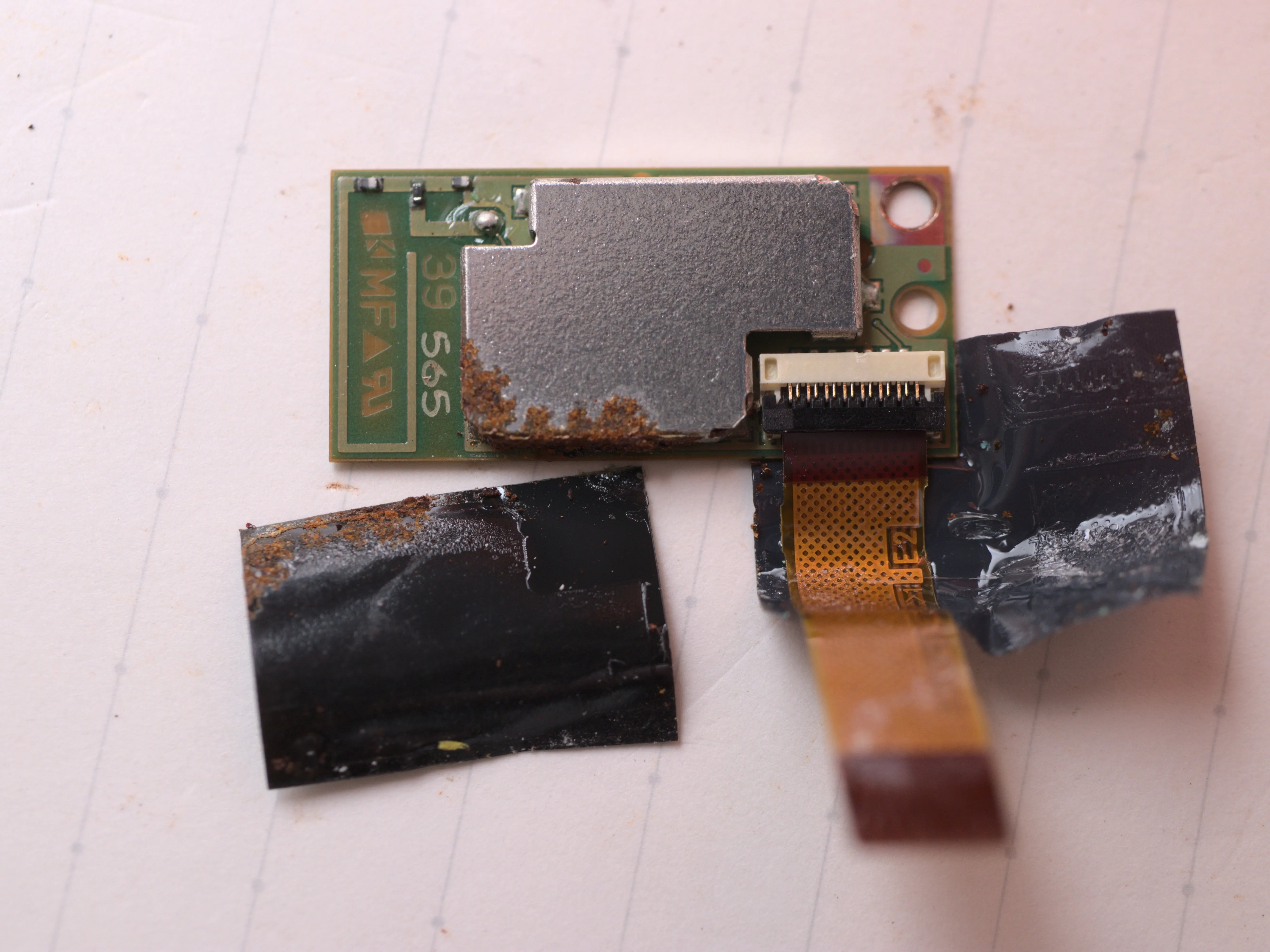

Шаг 44 Беспроводной модуль

• Этот модуль поврежден жидкостью

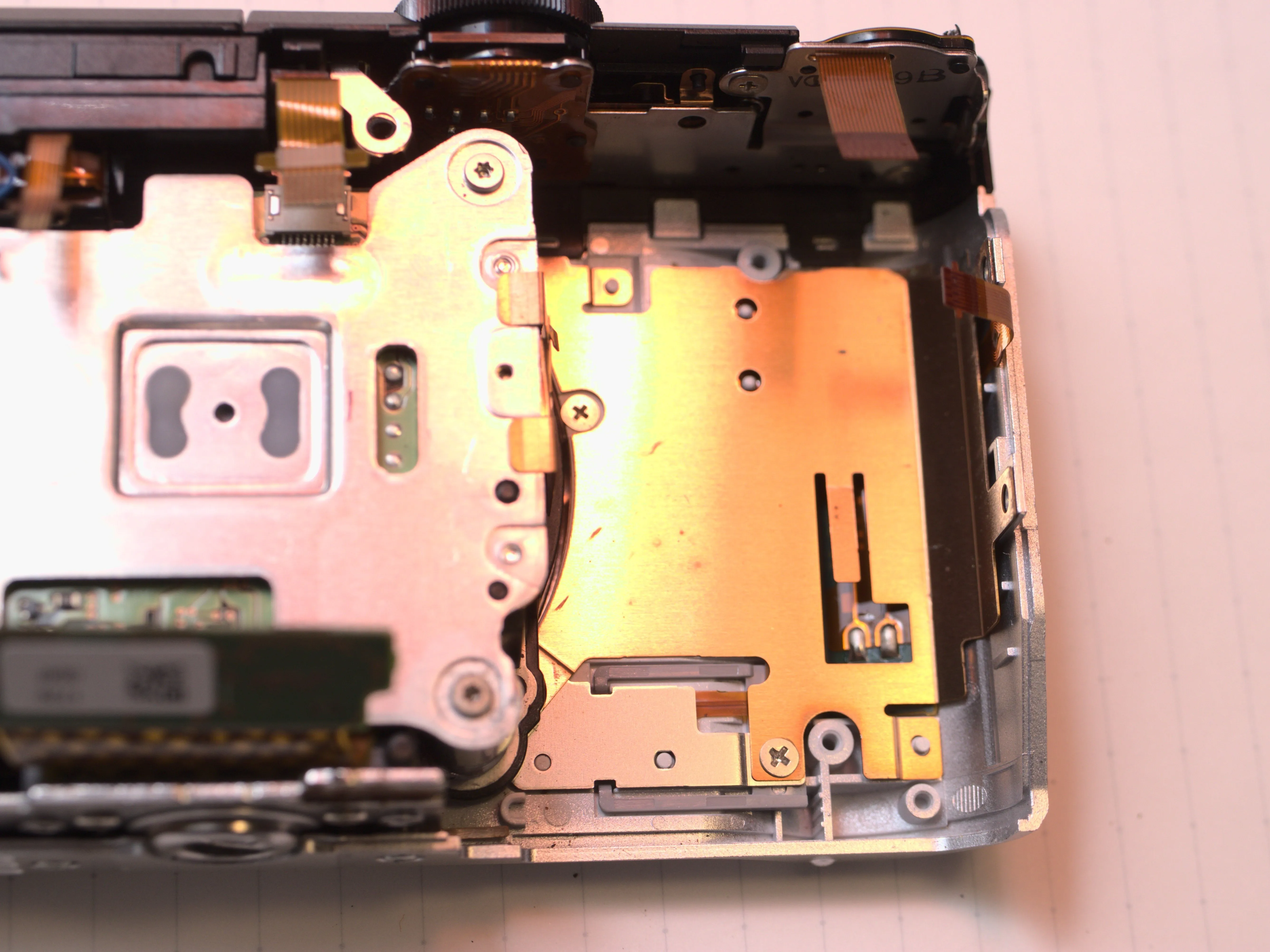

Шаг 45 Модуль NFC

• под экраном

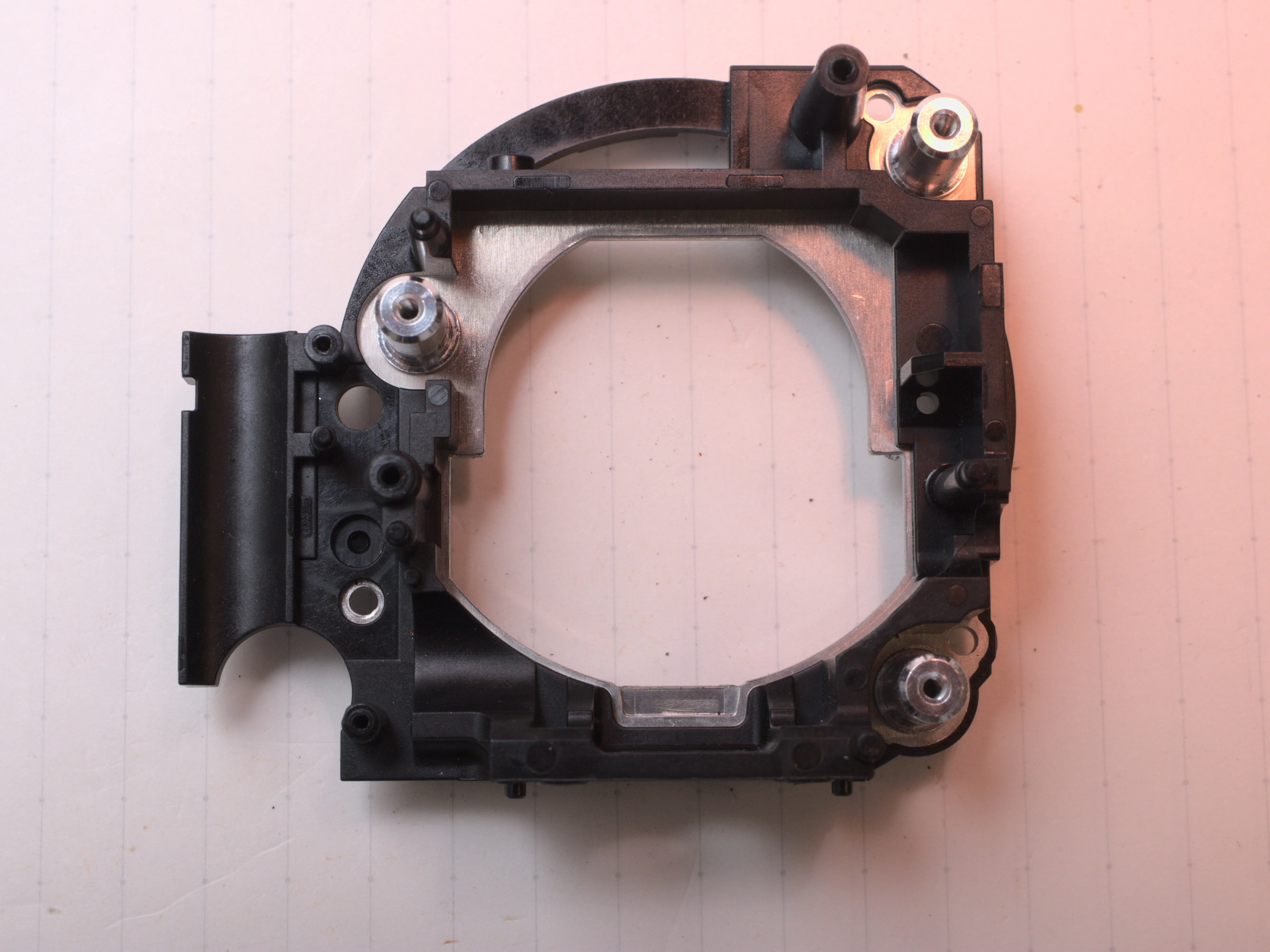

Шаг 46 Больше фотографий

• Вставьте сюда мудрость.

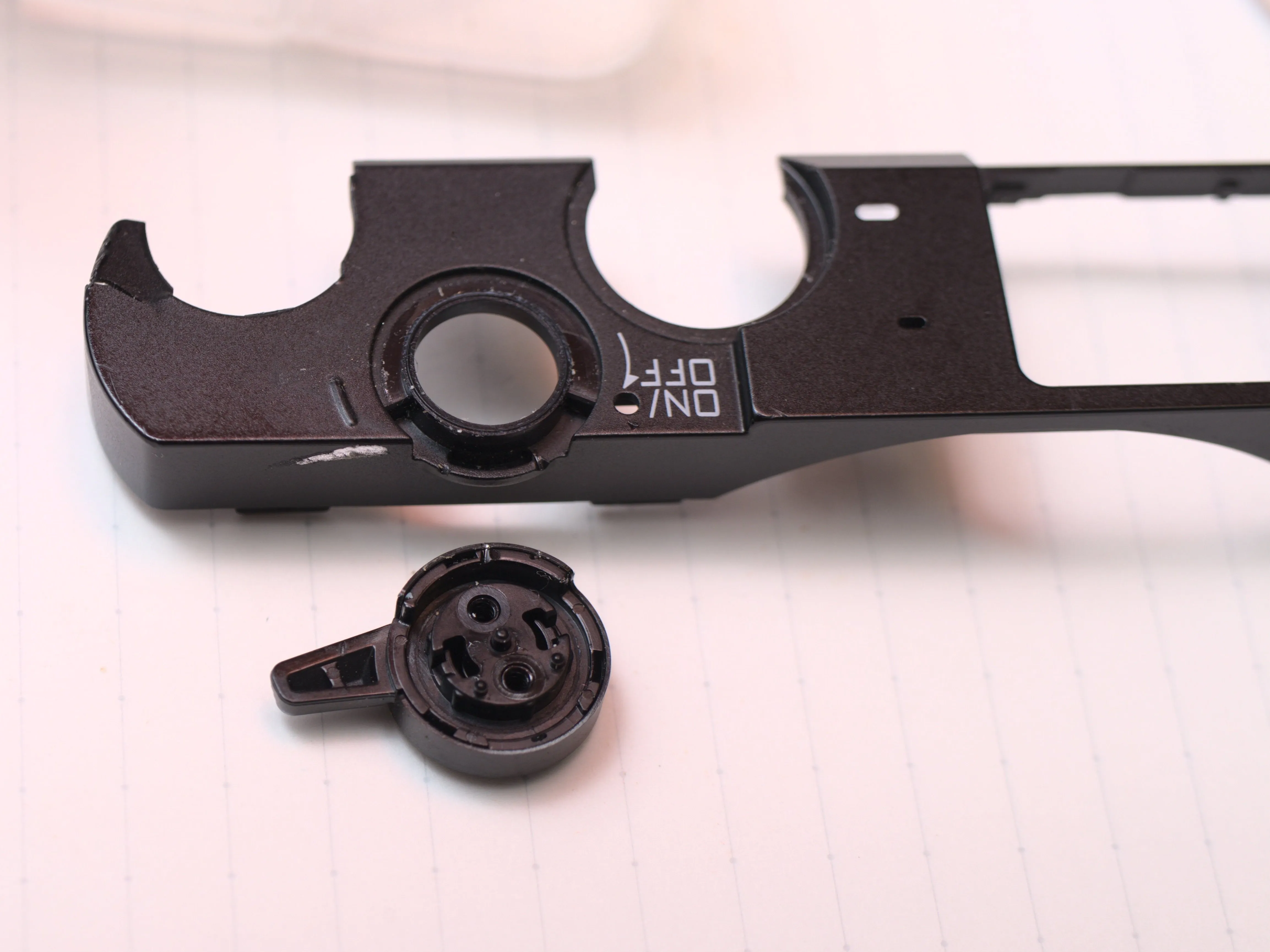

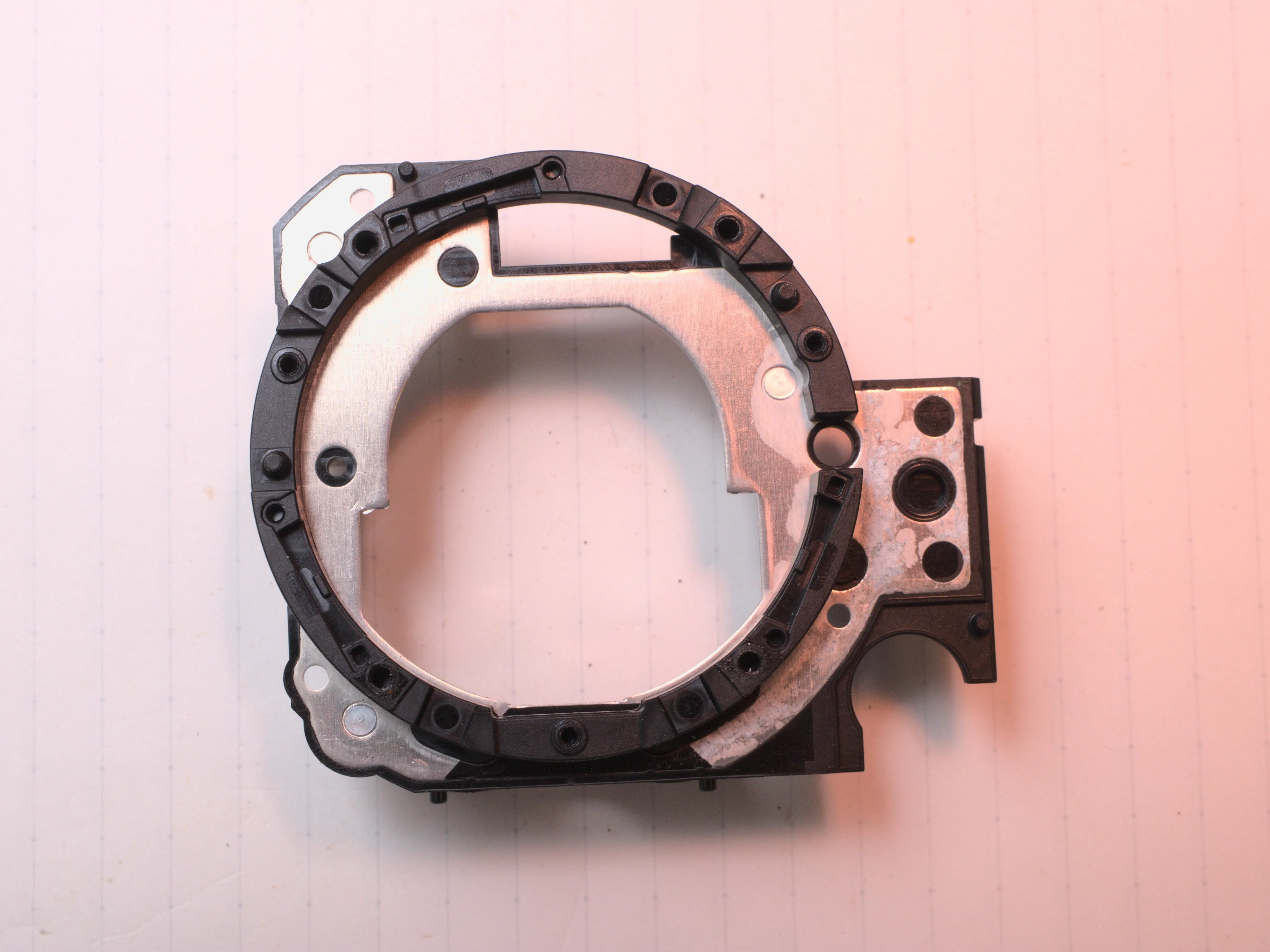

Шаг 47 Больше фотографий

• Вставьте сюда мудрость.

Комментарии к статье

Привет, Терранс - возвратная пружина на переключателе включения/выключения на моем исчезла - вы можете посмотреть, как добраться до этого на вашем разобранном?

freecycle at evendine dot eclipse dot co dot uk на случай, если я не замечу его здесь.

Хмм, я еще не копал так глубоко... Разборка переднего корпуса кажется очень сложной. Также как и извлечение ИК-резетки.

Я пытался снять верхнюю крышку, чтобы починить возвратную пружину на ON/OFF, но мне не удалось отделить ее от корпуса. У меня нет решения.

Наконец-то я получил в свои руки разряженный 1J5 и приступил к разборке. К вашему сведению, верхнюю крышку снять вроде бы легко, но очень сложно. Позже выложу больше фотографий.

Простыми словами, после снятия основной печатной платы, открутите несколько винтов слева-сверху справа-сверху и внутри флэш-отсека, вы сможете открутить верхнюю часть.

А выключатель питания находится очень глубоко. Вам придется открутить все хитрые винты. Аааааа и крышка переключателя режимов заклеена с двух сторон, требуется немного тепловой энергии.

опечатка 'отсек вспышки' должен быть 'отсек батареи'. один винт над верхней частью отсека батареи.

Это кажется очень сложным. Но еще одно нетерпение - мне только что достался экземпляр этой камеры, у которого тоже отлетела пружина кнопки (похоже, это распространенная проблема). Очень полезное руководство, спасибо!

Ничего страшного, если я капну несколько капель спирта на блок кнопок? Кнопки нажимаются произвольно, но я не хочу разбирать камеру.

Звучит не так уж плохо. Проблема в том, что IPA растворяет смазку, а затем покрывает электрические контакты. Попробуйте быстро нажать на нее пару десятков раз, надеясь, что это выкачает все плохое :-P. Если кнопка работает нормально, беспокоиться не о чем.
